Электропроводка в бане – безопасность превыше всего. Электропроводка в бане из сруба


Электропроводка в бане - правила монтажа!

Грамотно выстроенная баня – это удивительное место, где человек снимает стресс, набирается сил и очищает организм, тем самым восстанавливая свое здоровье. Но наряду с этим, помещение бани представляет собой источник повышенной пожарной опасности. Отчасти это обусловлено наличием в деревянном здании печи и, соответственно, дымохода, которые разогревают воздух и окружающие предметы до высоких температур. Но не меньшую опасность представляет и электропроводка в бане. Именно к качеству подбираемых электропроводов, электроприборов и их безопасному монтажу предъявляются жесткие требования, от точности исполнения которых зависит безопасность отдыхающих людей в бане или сауне. Именно поэтому доверять проведение электротехнических работ стоит специалистам. Если же вы уверены в своих силах, то информация ниже поможет сделать все правильно и безопасно.

Электропроводка в бане

Приступая к самостоятельной электрификации здания бани или сауны, как можно тщательнее изучите положения ПУЭ (правила устройства электроустановок). В них есть вся необходимая техническая информация о том, как безопасно подвести электричество к дому, осуществить внутреннюю разводку кабелей, подобрать и подключить все необходимые электроприборы.

ПУЭ

Файл для скачивания. Правила устройства электроустановок (ПУЭ) – основной нормативный документ, определяющий требования к различным видам электрооборудования. Строгое выполнение требований ПУЭ обеспечивает надежность и безопасность эксплуатации электроустановок.

ПУЭ

Содержание материала

Подведение силового кабеля к бане

Осуществить подвод силового кабеля к бане можно двумя способами: воздушным и подземным. Подведение электричества к зданию бани «по воздуху» – более экономичный и быстрый способ. А вот прокладывание подземной линии обойдется дороже и времени займет больше.

Схема воздушной прокладки кабеля

Планируя подводить силовой электрический кабель к бане “воздушным” способом, следует придерживаться таких требований относительно высоты его расположения:

  • рекомендуемое расположение кабеля над проезжей частью — 6 м;
  • расстояние между пешеходной частью и кабелем — более 3,5 метра;
  • если расстояние до опоры, с которой опускается кабель, превышает 25 метров, то необходимо установить еще одну дополнительную опору;
  • высота входа силового кабеля в само здание бани не должна быть менее 2,75 метра.

Схемы ввода электричества

Подведение электричества к бане «воздушным» путем предполагает использование кабеля типа СИП 4 (самонесущий изолирующий провод) без несущего троса. Сечение его алюминиевых жил должно быть равно 16 кв. мм. Количество жил в кабеле зависит от того, двухфазный (2 жилы) или трехфазный (4 жилы) ввод будет осуществляться.

Заметка: укладка провода марки СИП запрещена по чердачным помещениям, поэтому в само помещение бани должен заводиться кабель типа ВВГ, НГ или NYM. При этом очень важно использовать герметичные переходники медь-алюминий на стыке соединения этих двух типов кабелей.

Крепление кабеля

Можно крепить подводимый кабель непосредственно к внешней стене бани. При этом, его необходимо поместить в гофротрубу или пластиковый короб. Так как вводить СИП внутрь бани запрещено, то на месте его ввода в помещение устанавливается бокс, в котором будет размещен выключатель-автомат.

Проводка и короб

В зависимости от количества фаз этот автомат будет двух или четырехполюсный. К нему необходимо подвести СИП, а уже на выходе из него подключать кабель той марки, который будет использоваться для дальнейшей разводки в помещениях бани.

Порог срабатывания автомата для бани должен быть существенно выше, чем у тех автоматов, которые будут установлены в вводном распределительном щитке бани. Важно помнить, что отверстие в стене, через которое будет проводиться вводной кабель, обязательно должно быть армировано металлической трубкой с заземлением.

Проведение проводки через стену

Использовать вместо этого резиновые трубки запрещено, т.к. со временем резиновая прокладка потеряет свои изолирующие свойства, станет хрупкой и подведет в самый неподходящий момент.

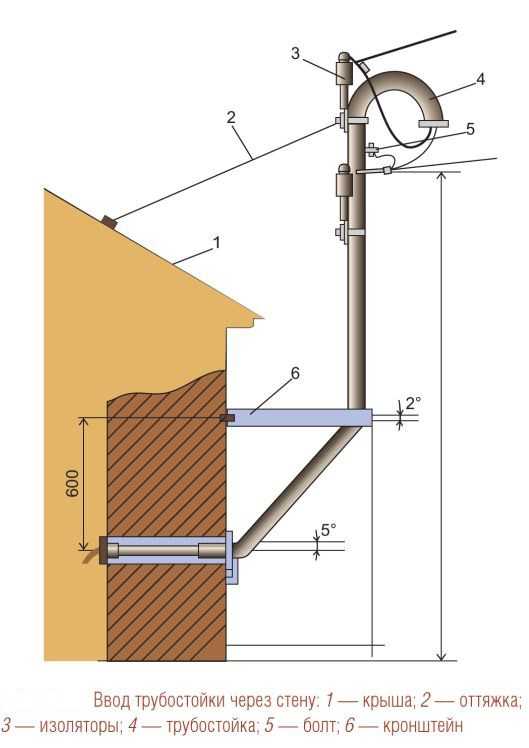

Ввод трубостойки через стену

Также подвести силовой кабель к бане можно с использованием стальной трубы. При этом следует пользоваться такими положениями:

  • верхний конец трубы обязательно должен быть изогнут полукольцом для предотвращения попадания в нее влаги;
  • нижний конец трубы должен быть закреплен с уклоном в сторону улицы на 5 – 15 градусов;
  • труба должна быть тщательно окрашена, а в самом ее низу должно быть просверлено отверстие, позволяющее вытечь скапливающемуся конденсату;
  • трубу следует крепить к стене бани хомутами, а верхний ее конец должна удерживать стальная растяжка, крепящаяся к крыше сквозными болтами;
  • на трубе обязательно должны быть штыри с изоляторами (колпачками), к которым будет крепиться силовой кабель;
  • силовой кабель крепят к изоляторам проволокой. Если тип силового кабеля СИП, то проволока для крепления должна быть алюминиевой;
  • провода ввода, пропускаемые через металлическую стойку, должны быть уже той марки, которая разрешена ПУЭ и с использованием которой может быть выполнена электропроводка в бане (ВВГ, НГ, ВВГнг-LS или NYM).

Подвод силового кабеля к бане подземным способом – довольно дорогой способ электрификации. Но он имеет и свои преимущества. Проложенная таким способом линия гораздо более защищена от повреждений и дольше прослужит без ревизии.

Подвод силового кабеля к бане подземным способом

Дороговизна подземного способа прокладывания кабеля вызвана тем, что используется более дорогостоящий кабель, марка которого — ВБбШв, т.к. кабель марки СИП запрещено применять при создании подземных электросетей. Но при этом ВБбШв представляет собой бронированный кабель с медными жилами. Преимущество его перед СИП в том, что он прочнее, благодаря металлической оплетке, которая расположена между внутренней и наружной оболочками. При подведении силовой линии к бане обычно используется ВБбШв с 4-мя медными жилами, сечение каждой из которых – 10 мм.кв.

Кабель ВБбШв

Чтобы проложить кабель под землей, сначала следует вырыть траншею глубиной от 0,7 м до 1,2 м. После этого на дно траншеи укладывается слой песка, толщиной в 10 см. Далее укладывается высоковольтный кабель и засыпается песком. С целью улучшения механической защиты кабеля, после укладки второго слоя песка, сверху на него можно выложить ряд кирпичей. Если необходимо вертикально опустить кабель в землю по столбу или стене, то используются металлические трубки и уголки. Для горизонтальной же укладки применять трубы нельзя, т.к. в них скапливается конденсат. Ввод кабеля непосредственно в здание осуществляется так же, как и в случае с «воздушным» подключением к сети.

Укладка кабелей

Заметка: укладывая кабель в землю, стоит класть его змееобразно, тем самым обеспечив запас длины. Это необходимо для того, чтобы во время возможных сезонных смещений почвы высоковольтный кабель не получил механических повреждений от чрезмерного натяжения.

Схема укладки кабеля в траншею

Видео — Прокладка кабеля в земле

Электропроводка в бане: какой должна быть электрическая схема

Составлением схемы электропроводки в бане должен заниматься специалист, имеющий опыт в проектировании электрических цепей для помещений с повышенной влажностью и температурой. Кроме того, нет единого шаблона, по которому монтируется электропроводка в бане. Каждая баня индивидуальна, а проект разводки и установки электроприборов зависит от их количества и потребляемой мощности. Ниже приведены некоторые электрические схемы разводки в бане, по образцу которых каждый сможет составить собственную электрическую схему.

Приступая к составлению электрической схемы, стоит определиться, будет к бане подведено однофазное подключение или трехфазное. В зависимости от этого схема разводки немного изменяется, хотя базовые принципы проектирования остаются неизменными.

Примерная электрическая схема бани Схема проводки в бане Вариант возможной схемы энергоснабжения бани Электропроводка. Схема

Напомним, что однофазная сеть подводится в помещение при помощи всего двух проводов, один из которых – фаза, а второй – ноль. Ток по фазе поступает к потребителю электроэнергии (лампа, электрокамин или подключенный к розетке электроприбор), а по нолю возвращается обратно в сеть. Трехфазная же сеть подводится при помощи четырех проводов, три из которых являются фазами, а один – нулем. Таким образом, ток течет по трем проводам, а возвращается по одному.

Заметка: независимо от того, сколько фаз будет подведено к зданию бани, размещать розетки и выключатели в помещениях парилки и моечной категорически запрещено. Помните об этом.

В большинстве случаев электропроводка в бане предполагает однофазную сеть. Но если проект должен предусматривать подключение в сеть мощных обогревательных или нагревательных устройств, то предпочтительнее подводить трехфазную линию – она может выдержать значительно более высокую нагрузку (до 42 кВт). Обычная однофазная линия, подведенная кабелем типа СИП может выдерживать нагрузку до 14 кВт.

Схема однофазной сети

Выбирая между трехфазным и однофазным типами подключений стоит обратить внимание на целесообразность подведения к бане сети с тем или иным количеством фаз. Основное преимущество трехфазной линии – возможность подключения большего количества мощных электроприборов. Кроме того, имея трехфазные розетки в бане, очень удобно подключать к сети всевозможные трехфазные приборы, к примеру, бойлер, обогреватель или электрическую печь-каменку. Но при этом суммарно потребляемое количество киловатт электроприборами, как показывает практика, будет очень большим и оплата за них – соответствующая.

Схема трехфазной сети

Также при подведении именно трехфазной сети во многих случаях потребуется специальное разрешение от государственных органов, которое получить не так-то просто, а платить за использованное электричество придется по завышенным ценам. Минусом подведения трех фаз можно считать и то, что в таком случае придется монтировать на щиток дополнительное оборудование, которое будет равномерно распределять ток по всем фазам. Это нужно потому, что при повышенной нагрузке на одну фазу, остальные две не будут выдавать нормальный ток.

Пока электропроводка в бане – всего лишь рисунок на бумаге, у проектировщика еще есть возможность все тщательно обдумать. Поэтому именно на этом этапе следует продумать, какие электроприборы будут использоваться при эксплуатации электросети, сколько их будет и какое количество точек подключения приборов к сети необходимо монтировать. Все эти данные помогут быстрее и точнее определить, какое количество провода необходимо будет приобрести, какого он будет сечения, а также какие предохранительные устройства потребуются и их параметры.

Понижающий трансформатор, для защиты от поражения током

Заметка: многие осветительные электроприборы, используемые в бане, могут работать от напряжения 12 — 36 вольт, поэтому есть смысл включить в схему электропроводки понижающий трансформатор на 12/18/36 вольт. Это напряжение будет подаваться на лампу в самой парилке и моечном отделении. Так будет дороже, но безопаснее.

УЗО и дифавтомат

Проект электропроводки в бане обязательно должен включать в себя не только автоматические выключатели, но и УЗО – устройство защитного отключения или дифференциального автомата. Отличие его от обычного автомата в том, что такой выключатель срабатывает не только от короткого замыкания в сети, но даже от простого прикосновения человека к поврежденному участку кабеля, без возникновения короткого замыкания. Поэтому отключение напряжения происходит мгновенно (25 – 40 мс), в результате чего человек практически не заметит удара током и не пострадает от этого.

На принципиальной электрической схеме должно быть четко видно, по какому принципу будет осуществляться соединение всех элементов цепи. Любая ошибка на этом этапе может привести к неправильной сборке всего контура и возникновению аварийных ситуаций в будущем. На этом рисунке необходимо обозначить потребляемую мощность подключенными приборами, а также напряжение сети.

Готовимся к монтажу электропроводки в бане. Подготовительные расчеты

Как только схема электропроводки готова, известны параметры всех устройств, которые будут подключаться к ней, можно приступить к расчетам. В первую очередь необходимо рассчитать сечение всех проводов, из которых будет состоять электропроводка в бане. Далее определяются параметры выключателей-автоматов и розеток.

Чтобы определить сечение кабеля, который будет подводиться к распределительному щитку (по нему будет подаваться электричество для всей сети), необходимо выяснить, какую суммарную нагрузку дадут все предполагаемые источники потребления, включенные одновременно (лампы, холодильник, обогреватель, электрическая каменка и т.д.). Измеряется этот показатель в ваттах или киловаттах (Вт или кВт). На каждом приборе или в инструкции по его эксплуатации указано это значение. Сложим все значения.

Кабели разного сечения

Заметка: рассчитывать сечение вводного кабеля необходимо с запасом, как, впрочем, и других проводов. Его сечение должно быть на 20% -25% больше расчетного. Рассчитывать суммарную мощность всех электроприборов также желательно с запасом, включив в список даже наиболее редко используемые устройства.

После получения значения приблизительной нагрузки на кабель, который подводится к основному автомату в щитке, необходимо разделить полученное число ватт (Вт) на напряжение в сети (вольт). В итоге получим значение, которое будет величиной силы тока (ампер). В зависимости от ее величины и подбирается сечение кабеля, по которому будет течь этот ток. В целом формула расчета силы тока (А) выглядит так:

Мощность электрического тока

Исходя из полученного значения подбирается подходящее сечение кабеля. Делается это для того, чтобы он не нагревался и не перегревался при максимальной нагрузке, ведь это может привести к возгоранию как самого провода, так и окружающих его предметов. Сечение провода и силы тока соотносится приблизительно следующим образом:

  • 16 ампер = 1,5 кв.мм;
  • 25 ампер = 2,5 кв.мм;
  • 32 ампера = 4 кв.мм;
  • 40 ампер = 6 кв.мм.

Приведенные значения актуальны для всех проводов с медной жилой. И помните, что разводка внутри помещений должна выполняться исключительно медными проводами. Ни в коем случае не используйте кабели с алюминиевым сердечником. Это небезопасно. Кроме того, определив расчетное сечение жилы кабеля, стоит его немного увеличить. Да, такой кабель будет стоить немного дороже, но на безопасности не экономят! Ведь неизвестно, что в будущем захочется подключить к электросети в бане. И запас прочности, как говорится, никогда не помешает.

Таблица сечений токопроводящих жил

Заметка: если сильно не хочется рассчитывать сечение кабеля по формуле, то при проектировании электросети для дома или бани, можно пользоваться таким соотношением: 1 кв.мм = 2 кВт. Значение это приблизительное, но в нем уже заложен некоторый запас мощности.

Аналогичным образом рассчитывается сечение проводов для каждой ветки электросети бани (до розеток и ламп, до электрокамина, до кондиционера и т.д.). Если же говорить о средних значениях, то в большинстве случаев сечения в 4 кв.мм вполне хватает для подвода электричества к распределительному щиту в бане, а 2,5 кв.мм – для монтажа всех остальных цепей. Безусловно, если в бане установлены такие мощные электроприборы, которые дают нагрузку в 3 – 5 кВт, то к ним необходимо подводить кабель, сечением не менее 4 кв.мм. При этом важно соблюдать такое правило: к кабелю большего сечения подсоединяется кабель меньшего сечения по направлению движения тока, но не наоборот. Иначе в местах их соединения может возникнуть нагрев. А это чревато возгоранием.

После определения сечения всех проводов, которые будут обеспечивать электричеством помещение бани, необходимо выяснить, автоматы какого тока срабатывания рациональнее и безопаснее всего устанавливать в цепь. Рекомендации здесь следующие: основной автомат должен быть наиболее мощным, а те, которые будут отключать отдельные ветки цепи, – на порядок слабее.

Схема подключения УЗО и автоматов

Для расчета необходимой мощности каждого автоматического выключателя используют ту же формулу, которая применялась при определении сечения кабелей. Допустим, было рассчитано, что общая сила тока в цепи может достигать 20 ампер (если подключить все устройства одновременно). В связи с этим, входной автомат должен иметь порог срабатывания не ниже 25А, а лучше – больше, к примеру – 32А. А вот предельная мощность автоматов для каждой отдельной группы (розетки, лампы, обогреватель и т.д.) должна быть рассчитана исходя из того, какую максимальную силу тока потребляет самое слабое устройство. Например, если автомат отключает всего одну лампу, мощностью в 60 Вт, то не стоит выбирать мощность автомата для нее в 25А. Нужно выбрать автомат с меньшим током срабатывания.

Схема подключения УЗО и автоматов защиты

Поскольку баня – это источник повышенной влажности, то в электрическую схему должно быть включено УЗО (устройство защитного отключения). Это дополнительная мера безопасности, предусмотренная нормами ПУЭ. Номинальный ток УЗО может быть от 6 до 125 миллиампер. В большинстве случаев устанавливается УЗО мощностью в 25 – 30 мА, хотя нормами ПУЭ рекомендуется 10 – 16. В плане безопасности – да, это целесообразно, но практически получается так, что при таком низком токе срабатывания устройство защитного отключения срабатывает ложно, что доставляет неудобства. Конечно же, выбор УЗО должен быть аргументирован, а лучшим советчиком в данном случае будут правила устройства электроустановок (ПУЭ).

Подбираем провода и электрооборудование перед монтажом проводки в бане

Приступая к выбору провода и электрооборудования, важно помнить, что вся электропроводка в бане и устройства, расположенные в ней, должны быть предназначены для эксплуатации в условиях повышенной влажности и температуры. Наиболее безопасно применять такое оборудование и расходные материалы, которые имеют класс защиты не менее IP24, т.е. защищены от частиц размером 12,5 мм, а также имеют защиту от водяных брызг.

Провод РКГМ

К электрическому кабелю в бане предъявляются строгие требования. Особо стоит отметить помещение парилки и моечной. Для подведения в них электричества настоятельно рекомендуется выбрать провод одной из марок: ПВКВ, ПРКА, ПРКС, РКГМ (многопроволочные), ПМТК или OLFLEX HEAT 205 (много- или однопроволочные). Перечисленные типы проводов способны выдержать температуру до 180 градусов и могут нормально работать в условиях повышенной влажности. Для предбанника, тамбура и комнаты отдыха допустимо выбрать провод типа ВВГнг-LS или NYM.

Заметка: подбирая провода для монтажа электросети в бане, отдавайте свое предпочтение исключительно тем проводам, сердцевина которых выполнена из меди. Они способны пропускать гораздо больший ток, чем алюминиевые провода. К тому же медные провода менее подвержены механическим повреждениям при их изгибании.

Медные провода

Отдельно стоит сказать о том, что использование провода типа ПУНП категорически запрещено! И не только в помещении бани, но и в доме. Связано это с тем, что производственные нормы допускают некоторые погрешности в толщине его медной жилы. И практически всегда, приобретая провод ПУНП с заявленным сечением в 2,5 кв.мм, в реальности оказывается, что его действительное сечение 1,75 кв.мм или даже меньше. А это чревато перегревом кабеля и большой вероятностью возникновения очага возгорания. Не экономьте на хороших проводах для бани!

Провод бытового назначения марки ПУНП и ПУГНП

Подбор устройств автоматического отключения питания (УЗО, автомат или дифференциальный автомат) осуществляется исходя из нагрузок на всю сеть и ее отдельные линии. Эти параметры должны быть указаны в принципиальной схеме электропроводки. Каждое автоматическое устройство отключения питания срабатывает при определенных условиях. Чувствительность к перегрузкам обозначается буквенной маркировкой на выключателе. Существуют маркировки от A до D.

Устройство автоматического выключателя

Выключатели типа A – наиболее чувствительны. Они применяются для очень быстрого (практически мгновенного) отключения питания и в быту практически не применяются. Тип B – устанавливается в том случае, если подключенное к сети оборудование может работать некоторое время под повышенной нагрузкой. Тип C – наиболее часто применяют в быту. Такой автомат отключает питание не сразу и лишь при серьезной неисправности сети, например – коротком замыкании. Выключатели типа D устанавливаются на вводе основной линии подачи энергии в дом. Такие автоматы являются дублирующими и отключают питание лишь в том случае, если установленные автоматы типа C не сработали. Ниже представлена таблица с маркировкой и описанием каждого типа автоматических выключателей.

Параметры срабатывания линейных защитных автоматов

Выбирая осветительные приборы и розетки, стоит обращать внимание не только на степень их безопасности по ГОСТу (IP-44/IP-65), но и обязательное наличие всех резиновых уплотнений в комплекте. Лампы для бани должны быть защищены от контакта с водой. Основание светильника должно быть выполнено из таких материалов, которые не подвержены коррозии, а сама лампа защищена высокопрочным жаростойким стеклом. Использовать пластмассовую защиту лампы в парилке категорически запрещено! Также запрещено использовать всевозможные лампы дневного света, т.к. они попросту лопаются и есть вероятность отравления парами содержащихся в них газов.

Банный светильник

Заметка: идеальным вариантом освещения в парилке и моечной будет оптоволокно. Оно не боится высоких температур и постоянной высокой влажности.

Розетка Механизм влагозащищенной розетки скрытой установки с IP454

В моечной и комнате отдыха будет неплохо монтировать светодиодные источники освещения. Они очень экономичны и дают достаточно много света. Для помещения парилки такой источник света не особо приемлем. Стоит отметить, что светодиодное осветительные устройства могут быть запитаны от сети, напряжением в 3/6/9/12 вольт, что достаточно безопасно, в отличие от той же классической лампы накаливания, требующей 220 В.

LED Sauna Lighting

Видео — Выбор и прокладка кабеля своими руками

Монтаж электропроводки в бане. Нюансы и особенности

Итак, все подготовительные мероприятия завершены и монтаж электропроводки в бане – «неизбежен». Работа эта кропотливая и требует повышенного внимания к деталям. Самостоятельно осуществить такую работу под силу многим, но не многие точно знают, как, что и за чем делать. Помочь все сделать максимально безопасно помогут правила устройства электроустановок (ПУЭ) в последнем издании. Ознакомиться с ними перед монтажом электропроводки просто необходимо. Обозначим основные моменты этих правил.

Пример открытой проводки

Монтаж электропроводки в бане желательно выполнять открытым способом, хотя ПУЭ только допускают такую возможность. При этом практикой доказано, что это не только безопасное решение, но и удобное, к тому же. Скрытая проводка может быть только в помещении парилки при подведении электричества к лампам. Причем это не значит, что кабель идет под обшивкой, он проведен из соседней комнаты кратчайшим путем (через стену в металлической трубе).

Ваиант скрытой проводки

Выполненная открытым способом разводка легко просматривается и произвести ее ремонт в случае необходимости довольно просто. Скрытая электропроводка гораздо труднее поддается ремонту и обслуживанию, ведь для того, чтобы подобраться к поврежденному участку цепи, да и просто найти его, будет необходимо разрушить часть стены или потолка.

Монтаж электропроводки в бане

Стоит отметить, что крепиться открытая проводка может на фарфоровых изоляторах, скобах и кабельных лотках. Чтобы не пускать провод совсем открыто, используется гофрированная труба, европейские плинтусы или пластиковые кабель-каналы. Это придает открытой линии электросети более эстетичный вид. Кроме того, если используются фарфоровые изоляторы, то они должны быть закреплены на бревнах с шагом, не превышающим 40 см по горизонтали и их должно быть не менее 2 шт по вертикали (даже если пролет очень маленький).

Вариант крепления проводки

Центральным местом и «сердцем» всей электросети является распределительный щиток. В нем монтируются все предохранительные устройства (автоматы, УЗО, понижающий трансформатор и т.д.), поэтому он должен быть выполнен из специально предназначенных для этого материалов и иметь высокую степень защиты от влаги. Монтироваться электрощит должен как можно ближе к выходу из бани, т.к. в этом месте влажность и температура имеют наименьшие показатели.

Распределительный щиток

Заметка: Каждый автоматический выключатель в распределительном щите должен быть подписан. Это не только ускорит отключение нужной ветки электросети, но и сделает ремонт цепи в случае необходимости более удобным. В щитке следует размещать принципиальную схему электропроводки – это удобно и правильно.

Все провода, которые вводятся и выводятся из распределительной коробки должны быть в гофрированных пластиковых трубах или кабель-каналах. Само крепление жил проводов в клеммниках должно быть надежным, иначе места стыков будут нагреваться, что приведет к обгоранию клемм и зажимов. Кроме того, все те жилы фазы, которые идут к нагрузке, должны крепиться к нижней части автоматов. Сам щит должен быть качественно заземлен.

Щиток должен быть заземлен

Что касается розеток, выключателей и коробов, то здесь правила гласят: их монтаж в помещениях парных и саун строжайше запрещен. Все эти элементы электросети можно устанавливать в предбаннике и комнате отдыха. Причем они должны быть рассчитаны на эксплуатацию в условиях повышенной влажности и иметь степень защиты не менее, чем IP-44. Это значит, что на всех выключателях и розетках должны быть защитные крышки.

Все соединительные кабеля электросети должны иметь минимальную длину. Очень важно помнить о тщательном заземлении каждого электроприбора. От этого зависит безопасность нахождения человека в помещении бани. Очень важно, чтобы все провода электросети были защищены негорючей изоляцией, а помещать их в металлические трубы и короба нельзя! Допускается использовать металлическую трубу только в том случае, если линия электросети будет проходить сквозь стену (например, провод подводится к лампе в парилке из соседнего помещения через стену).

Очень важно не допускать использования скруток проводов в помещении бани.

Скручивать провода недопустимо

Виды клемм

Их соединение должно осуществляться с помощью пайки или специальных клемм. В идеале, каждый провод, идущий от распределительного щита должен быть цельным. Также прокладка кабеля должна быть только горизонтальной и вертикальной, а в месте перехода из одной плоскости в другую следует выдерживать угол в 90 градусов.

Баня и прокладка проводки в ней

Немного о расстояниях. Электрощит в бане должен быть закреплен на высоте 1,5 – 1,7 м. Все розетки должны быть монтированы на расстоянии, не ниже 20 см от пола, но и не выше 1,2 м от него. Выключатели монтируются на высоте 1- 1,5 м от пола. Между проводом, идущим к выключателю и косяком двери должно быть расстояние не менее 10 сантиметров. Выключателей и розеток на расстоянии мене 0,5 метра от водопроводных труб быть не должно.

Помните главное: в помещении бани и сауны должно быть минимально возможное количество проводов, выключателей и розеток, и – никаких разводок любого типа в помещении парной и моечной комнат. Исключение – подвод кабеля питания к лампам и, если имеется, электропечи – кратчайшим путем из соседней комнаты через армированное металлической трубкой отверстие в стене.

Проводка в парной

Будет не лишним заметить, что чем грамотнее спланирована и смонтирована электропроводка в бане, тем больше удовольствия и меньше проблем вы получите в процессе банных процедур.

Электропроводка в кабель-канале

Видео — Монтаж электропроводки в срубе

Видео — Электропроводка в загородном деревянном доме. Сварка проводов

banya-expert.com

виды прокладки, правила безопасности и самостоятельный монтаж

Баня – это влажное и жаркое помещение, поэтому электрификация здесь имеет свои особенности. Такие условия, как высокая влажность и вместе с ней температура, могут негативным образом влиять на проводку и на возможность безопасной эксплуатации всех благ электричества. Как сделать электропроводку в бане, чтобы она была по-настоящему безопасной? Есть несколько правил.

В случае с банями идеальным вариантом можно считать электрификацию через отдельный кабель от главного распределительного щита. В идеале рекомендуется применить отдельный контур под заземление. Ниже мы рассмотрим способы прокладки кабелей.

Скрытая и открытая проводки

Баня из бруса, сруба или любого другого натурального материала – это самый экологически чистый вариант. В таком помещении можно приятно провести время и отдохнуть. Но кроме этих свойств и характеристик древесина наиболее подвержена возгораниям, которые чаще всего случаются из-за различных неполадок в проводке.

Многим людям хочется, чтобы элементов проводки не было видно, однако для безопасности электропроводка в бане из сруба должна быть открытого типа. Закрытая таких возможностей не дает. Здесь все коммуникации спрятаны под отделочными материалами.

Особенности открытой проводки

Использование такой схемы делает процесс обслуживания и ремонта электрических коммуникаций более простым. В случае какой-либо поломки всегда можно выявить место неисправности и оперативно решить проблему.

Монтаж электропроводки в бане проводится с использованием специальных кабелей- каналов. Эти приспособления снижают риск возгорания деревянной конструкции практически до нуля – материал, из которого они изготовлены, не горючий.

Существует множество таких изделий разных конфигураций – их различают по цветам. Это светло-коричневый, белый или коричневый.

Чтобы пользоваться электричеством было максимально безопасно, а элементы проводки не нагревались сверх допустимого предела, кабель-каналы заполняют до 60%. Если же заполнить конструкцию полностью, то теряется возможность отведения лишнего тепла. Это и есть частая причина замыканий и пожаров.

Закрытая

Специалисты допускают такую возможность. Электропроводка в бане под вагонкой может быть проложена, но лишь в том случае, когда кабель будет надежно защищен гофрированной трубой. Но лучше всего использовать открытый как более безопасный способ.

Проект и основы безопасности

Монтаж электропроводки в бане, как и в любом другом помещении, начинается с разработки схемы. Любые элементы коммуникаций должны быть уложены лишь строго по вертикали или горизонтали. Не допускаются перегибы кабелей или же их перекручивания. Чтобы проводка не портила внешний вид вид помещения, ее размещают в самых незаметных местах. Однако при этом не стоит размещать элементы системы перед дверными проемами или в углах, возле приборов отопления и труб из металла.

Иногда электропроводка в бане может быть и закрытого типа. Но такой вариант можно использовать, если коммуникации расположены в трубе из металла или же за системой подвесных потолков. Особого внимания в данном случае требует качество изоляции соединений кабеля – именно плохая изоляция часто становится причиной пожаров.

Варианты прокладки силовой линии

Основной силовой кабель можно подвести различными способами. Так, можно проложить его по воздуху или же под землей. Выбор подходящего варианта зависит от удаленности возведенного строения от распределительного щита.

Электропроводка в бане должна закладываться еще в момент разработки самой постройки, и выбор решения по протяжке силовой части также должен быть выбран заранее исходя из особенностей. И у воздушного, и у подземного способа есть свои достоинства и недостатки.

Особенности проводки в парилке, класс защиты электроприборов

На этапе обустройства парилки нужно помнить о том, что в подобном помещении запрещено наличие розеток и выключателей. Эти элементы допускаются, но установка их разрешается только в помещениях для отдыха, а также в предбанниках. По нормам безопасности розетки, как и выключатели, должны монтироваться не ниже, чем девяносто сантиметров от пола.

Что касается класса защиты, то все электроприборы должны иметь показатель не меньше IP-44. Светильники должны соответствовать классу IP-54. Электропроводка в бане проектируется таким образом, чтобы длина провода до прибора была максимально короткой. Также запрещено размещать электрокоммуникации под печкой.

Прокладка силовой линии по воздуху

Это достаточно экономичный вариант. Если расстояние от щитка до постройки составляет более 25 метров, тогда устанавливают промежуточную опору. Прокладка может осуществляться на изоляторах из фарфора либо при помощи растяжки.

Важно, чтобы кабель в процессе монтажа оказался на строго правильной высоте. К примеру, если монтаж осуществляется над проезжей частью, тогда разрешено устанавливать его не ниже, чем шесть метров над поверхностью земли. Если же кабель прокладывают над тротуаром или любой другой не проезжей дорогой, тогда допустимая высота – не ниже 3,5 метра. К самой бане кабель подводится на высоте не менее 2,75 м.

Для обыкновенной прокладки по воздуху применяют самонесущий кабель изолированный или СИП. Срок службы его составляет 25 лет. Эти изделия обозначаются следующим образом: СИП-3, СИП-2А, СИП-4. Они оснащаются специальным защищенным от атмосферных воздействий изоляционным материалом. Недостаток такого кабеля: из-за его особенностей данный вариант трудно подвести к автомату защиты.

Что касается самого кабеля, то в помещение он вводится через деревянную стену либо втулку из металла. Сечение силового кабеля должно быть не менее 16 кв. мм – он может выдерживать ток до 63 А. Если подключение однофазного типа, то максимум составит 14 кВт мощности. Когда подключение трехфазное, тогда кабель может выдержать 42 кВт. Для бань этой мощности более чем достаточно. Еще один недостаток, которым обладает этот кабель, – он плохо поддается сгибанию.

СИП изготовлен из алюминиевого провода, а его недопустимо проводить через чердаки.

Именно поэтому прямо в помещение вводят коммуникации другого типа – NYM, ВВГ или же НГ. Сечение этих кабелей составляет от 10 кв. мм. Для соединения необходимо применять герметичные соединители, а кабель СИП закрепляют на специальные анкерные натяжители.

Подземный монтаж

Такая прокладка более дорогая. В этом случае нормами предполагается траншея до 1 метра глубиной. Кабель необходимо приобрести более дорогой – В56Шв. Он бронированный, а его жилы медные. В соответствии с высокой ценой он имеет больший уровень защиты. С ним электропроводка в деревянных банях считается более безопасной. Данный кабель имеет стальную оплетку между внутренней и наружной оболочками из пластика. С этой защитой такому изделию не страшны мыши, кроты, а также любые природные катаклизмы.

В случае с прокладкой под землей металлический трубопровод не применяют – в трубах будет скапливаться конденсат. Ввод в помещение будет осуществляться через такую же втулку.

Чтобы выполнить подземный монтаж силовой части, необходимо вырывать траншею до 0,7 м в глубину. На дно ямы засыпают песок, затем укладывают кабель, а после снова засыпают песком. В процессе прокладки очень важно не допустить натяжений.

Электропроводка в бане своими руками: пошаговая инструкция

Вся работа будет происходить в несколько шагов. Так, подготовительный этап подразумевает закупку и подготовку всех необходимых материалов и инструментов, проектные работы. Далее производится сам монтаж.

Подготовительные работы

Для того чтобы начать монтажные работы, нужно подготовить все необходимые материалы и инструменты. Это кабели определенного сечения, металлорукав, розетки, выключатели, изолента. Также следует подготовить инструменты для электрических работ. Если баня строилась на каменном или бетонном основании, тогда следует подготовить еще и шпатлевку.

Очень важно правильно подобрать кабель. Для определения правильного сечения определяют нагрузку, на которую будет рассчитана электропроводка в бане. Правила рекомендуют для силы тока 19 Ампер использовать кабель сечением 1,5 мм2, для тока 70 А подойдет сечение 10 мм2.

Также можно воспользоваться следующей формулой: максимально возможная нагрузка кВт / напряжение В. При расчетах важно учесть все приборы. Что касается выбора металлорукава, то следует отдать предпочтение более гибкому варианту. Толщина стенки должна быть не меньше 2 мм.

Внутренние монтажные работы

Когда силовой кабель уже проложен, осталось выполнить внутренние работы – в бане провести электропроводку и присоединить все розетки, выключатели и другое оборудование.

В процессе работы важно запомнить три вещи – фазу, ноль и землю. Первая – основной провод, которой осуществляет циркуляцию тока. Ноль нужен для заземления внутри электросети. Земля используется для заземления конкретных приборов. Ни в коем случае нельзя перепутать эти провода.

Чтобы найти фазу, нужна индикаторная отвертка. В момент соединения жала отвертки с фазой индикатор будет гореть. Земля – разъем отдельный. Теперь нужно подключать к питающему силовому участку распределительный щиток.

Как установить внутренний щиток

Щиток обычно устанавливают в предбанниках либо в комнатах отдыха. Непосредственно в нем монтируется входной автомат, а также УЗО. Устройство защитного отключения необходимо для обеспечения пожарной безопасности и надежной эксплуатации приборов освещения и других электрических устройств. Для бани УЗО просто необходимо, так как там повышенный уровень влажности.

Розетки, выключатели, коробки для внешнего монтажа проводки должны быть с защитой от брызг. Ввод рекомендуют выполнять снизу. Предварительно следует подготовить колено U-образной формы – это делается для того, чтобы конденсат не мог попасть внутрь приборов.

Вся электропроводка в бане должна выполняться только через дифавтоматы или же специальные устройства защитного отключения, но ток отключения должен быть от 10 до 30 мА. Рекомендуется для парилки, а также для моечной применять пониженные напряжения. Однако для этого понадобится дорогостоящая система. Специалисты советуют каждый месяц проверять работу устройств защитного отключения. Всю проводку желательно выполнять кабелем с двойной изоляцией, дабы избежать возгорания помещения при коротком замыкании. В топочной и в парилке лучше всего подойдет обыкновенный термостойкий провод.

Что касается освещения, то предпочтительнее использовать низковольтное оборудование. Проводники должны соединяться только клеммным методом. Также не следует забывать о заземлении и защите от молнии.

Сама же электропроводка может размещаться как в металлической, так и в гофрированной трубке из негорючего материала либо в металлорукаве. Коробки для силовых кабелей лучше также использовать из негорючих материалов.

Заключение

Как видите, электропроводка в бане, своими руками сделанная, вполне способна обеспечить безопасность и долговечную эксплуатацию. Если сделать правильный и грамотный проект, правильно подобрать кабели и электрооборудование, соблюсти основные правила монтажа и работы с электричеством, то все обязательно получится. Главное, чтобы все работы проводились очень и очень аккуратно. Если же нужных знаний для этого нет, не стоит лишний раз рисковать. Лучше воспользоваться помощью профессионалов.

Итак, мы выяснили, каким образом можно собственноручно провести силовой кабель в бане.

fb.ru

схема электропроводки, пошаговая инструкция как сделать освещение в сауне, парилке по ГОСТу + видео

Электромонтажные работы в бане, сауне из-за повышенной температуры и влажности отличаются рядом особенностей. Знать и соблюдать их при работе с электрикой жизненно важно. Как подготовить проект, выбрать инструменты и материалы, подвести кабель и сделать внутреннюю проводку своими руками? Ответы на эти вопросы вы найдёте ниже.

Ключевые требования безопасности к проводке

К электрификации таких помещений, как сауны или традиционно любимые в нашей стране бани, предъявляются повышенные требования безопасности. Это объясняется большей влажностью воздуха (и, как следствие,образованием конденсата), высокой температурой в парилке и моечном отделении. Принять во внимание нужно и материал стен. Чаще всего это дерево, материал с повышенной пожароопасностью.

Ключевые требования к устройству проводки:

  1. Вводной щиток необходимо расположить в наиболее защищённом от температурных перепадов месте (предбанник, тамбур, помещение для отдыха), иметь отдельное УЗО или дифавтомат (срабатывание при токе утечки < 0,05 Ам), соответствовать требованиям IP 44.
  2. Для сауны или бани необходимо качественное отдельное заземление (РЕ-проводник), ёмкости которого будет достаточно для всех потребителей тока. Если есть электрокотёл, то он должен быть заземлён отдельно.
  3. Неразъемные линии от точки подключения до щитка. Желательно исключить любые распределительные коробки.
  4. Лучше всего, если оборудование имеет степень защиты от IP55 и выше, кабели имеют 3 жилы с обязательным заземлением и изоляцию, выдерживающую температуры от -40 до +130 °С.
  5. Кабель прокладывается с использованием металлорукавов или огнеупорной гофры. Для изоляции используются только негорючие или самозатухающие материалы.
  6. Для крепления элементов проводки запрещено пользоваться металлическими шурупами, саморезами и т. д. Разрешено только использование диэлектриков.

Подробно правила освещения бань\парилок\саун изложены в ПУЭ (правила устройства электроустановок). Это базовый регулирующий документ, где прописаны требования к разнообразному электрооборудованию.

Не поленитесь тщательно изучить требования положений ПУЭ перед началом работ.

Подготовительный этап: составляем проект, рассчитываем сечение кабелей

Подготовка принципиальной схемы электрической проводки — задача опытного специалиста, знающего нюансы проектирования электроцепей в помещениях со специфическими условиями. У любой постройки есть индивидуальные особенности, и устройство разводки в конкретном случае определяется числом потребителей и их суммарной мощностью.

Начиная работу над проектом, нужно решить, какой кабель подводить к сооружению, с одной или тремя фазами. Это определяет конфигурацию готовой схемы. Но общие подходы к составлению проекта сохраняются.

Возможный вариант схемы электропроводки для бани или сауны

Когда схема будущей проводки для сауны или бани подготовлена, пора браться за расчёты. Понадобится рассчитать сечение проводов, определиться с техническими характеристиками УЗО, автоматов и остальных элементов электроцепи.Чаще всего используется однофазное подключение. В случае когда схема предполагает наличие электроприборов большой мощности, целесообразно использовать трехфазное подключение. Оно рассчитано на значительно большую нагрузку (до 42 кВт), чем линия с одной фазой, подведённая СИП-кабелем (до 14 кВт).

Начнём с главного — расчёта сечения провода, подведённого к элетрощитку (по нему в здание будет подаваться электроэнергия). Вначале надо подсчитать общую потребляемую мощность устройств, установленных в бане, согласно схеме электроцепи. Значение потребляемой мощности указано на каждом электроприборе либо в инструкции к нему. Подсчитав совокупную мощность потребителей электричества, получаем ориентировочную нагрузку на кабель, идущий к бане от щитка. Делим полученное число на показатель напряжения сети и получаем силу тока (измеряется в амперах, А). От этого параметра и зависит нужное сечение кабеля, которое подбирается так:

  • 16 А = 1,5 мм2;
  • 25 А = 2,5 мм2;
  • 32 А = 4 мм2;
  • 40 А = 6 мм2.

Параметры подходят для всех типов проводов с жилами из меди.

К рассчитанной площади сечения нужно прибавить запас в 25% — 30%. А также в расчётах совокупную мощность приборов тоже предпочтительно взять немного большей, учитывая и редко включаемые в сеть устройства.

Выбираем провода и электроприборы для внутренних работ

Выбирая провода для внутренней разводки, учитывайте, что их жилы должны быть исключительно медными. Не пользуйтесь проводами с сердечниками из алюминия.

Размер сечения кабелей для веток внутренней проводки (до светильников, выключателей, электророзеток и т.д.) рассчитывается аналогично вводному кабелю.

Строение термостойкого кабеля

Подбирая автоматические выключатели также необходимо определиться с их показателями мощности. Базовое правило: наибольшая мощность должна быть у основного автомата, а у приборов, отключающих отдельные ветки проводки, она существенно меньше.

Для расчёта порогового значения срабатывания автомата пользуются той же формулой, что и для расчёта сечения проводов — надо определить силу тока в цепи или на её отдельном участке (для автоматов, отключающих часть приборов). К примеру, если общая сила тока в цепи составляет 20А, то порог срабатывания основного автомата нужен как минимум 25 А, а ещё лучше — 32 А. Порог срабатывания выключателей для отдельных веток рассчитывается на базе силы тока, которую потребляет наименее мощное устройство.

Обязательный элемент проводки в сауне или банном помещении, согласно ПУЭ — устройство защитного отключения или УЗО. Согласно нормативам, нужно выбирать УЗО, срабатывающее при силе тока в 10–16 мА. В реальности при таких параметрах прибор часто срабатывает ложно, поэтому большинство выбирает УЗО с порогом срабатывания 25–30 мА. Но для максимально безопасности рекомендуем придерживаться правил, установленных в ПУЭ.

УЗО или дифавтомат — обязательная часть электропроводки в бане и сауне

Выбирайте кабели и фурнитуру для внутренней разводки, учитывая их способность работать в условиях высоких температур и влажности. Особенно строги требования для проводки в парной и моечном отделении. Здесь рекомендуется использовать только провода следующих типов:

  • ПВКВ;
  • ПРКА;
  • ПРКС;
  • РКГМ;
  • ПМТК;
  • OLFLEX HEAT 250.

В остальных помещениях вроде комнаты для отдыха, тамбура или предбанника допускается использование проводов разновидностей NYM либо ВВГнг-LS.

Запрещается использовать провода ПУНП из-за возможных значительных отклонений в толщине жилы.

При выборе светильников, ламп, розеток, важно учитывать их класс безопасности (IP-44 / IP-65) и присутствие уплотнений на резиновой основе. Выбирайте осветительные приборы с основанием из устойчивых к коррозии материалов, закрытые снаружи жаропрочным стеклом. У розеток должна быть защита от влаги и брызг (крышки).

Запрещается устанавливать в бане лампы дневного света и лампы с защитой из пластика.

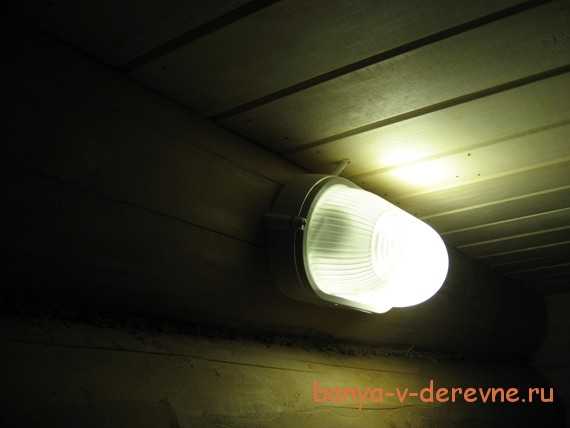

Хороший выбор для парной и моечной — освещение с использованием современного оптоволокна, устойчивого к влажности и повышенной температуре. Для таких помещений, как комната для отдыха и та же моечная, подойдут светильники на светодиодах. Они потребляют мало энергии и дают хорошую освещённость. Для парилки диодные светильники не подходят.

Как подвести электроэнергию к бане: под землёй или по воздуху?

Оптимальный вариант — подвести электроэнергию по отдельному кабелю напрямую от основного электрощитка. Сделать это можно одним из способов:

  • по воздуху — недорого и быстро.
  • под землёй — требует существенных затрат времени и денег.

Выбранный метод необходимо отразить в проекте сооружения. Выбирая «воздушный» способ, нужно строго придерживаться норм расположения кабеля по высоте и не только:

  1. Кабель не может располагаться не ниже 6 метров от проезжей части.
  2. Минимальное расстояние от пешеходной части до кабеля — 3,5 метра.
  3. Расстояние между опорами не больше 25 метров.
  4. Входить в здание кабель должен на высоте не меньше — 2,75 метра.

При «воздушном» способе применяется самоизолирующий силовой провод (СИП 4), где нет несущего троса. В СИП-кабеле сечение жил из алюминия не менее 16 мм2. Число жил зависит от выбранного типа ввода: однофазный на 2 жилы или трехфазный на 4 жилы. Главная проблема СИП-кабеля — низкая пластичность, из-за которой трудно ввести провод в автомат защиты.

Кабель СИП вводится внутрь помещения через металлическую втулку. Не забываем, что внутри бани нельзя использовать провода с жилами из алюминия.

Подвести электричество к бане можно по воздуху

Для подземного способа используется дорогой, но очень прочный кабель марки ВБбШв (второе название «кабель с бронёй» из-за стальной защиты между полимерными оболочками). У него сразу 4 медные жилы и сечение в 10 мм2.

Пошаговая инструкция по подземной прокладке кабеля к зданию бани/сауны:

  1. Прорыть траншею минимум 0,7 м глубиной и насыпать в неё 10 см песка.
  2. Уложить на песок провода волнообразно и засыпать ещё одним песчаным слоем в 10 см.
  3. Засыпать грунт 0,2 м толщиной, на который уложить сетку предупреждения.
  4. Кабель вводится внутрь помещения через втулку из стали.
  5. Перед подключением к щитку, провод освобождается от защитных оболочек. Не забудьте позаботиться о заземлении и защите от молний.
Подвести электричество к бане можно подземным способом

Особенности монтажа внутренней проводки в бане и сауне своими руками + схема

С работами по монтажу разводки внутри помещения бани или сауны могут справиться многие. Главное — учесть все до мелочей и соблюсти требования, прописанные в ПУЭ.

Основные этапы монтажа проводки в бане:

  • Установка щитка;
  • Разводка от щитка;
  • Подключение светильников;
  • Подключение розеток.

Ключевые требования к монтажу электрощитка:

  1. Размещать щиток максимально близко к выходу, в месте с хорошей вентиляцией, со свободным доступом и ярким освещением.
  2. Выбирайте устройство с корпусом из надёжного материала и высоким уровнем защиты от попадания влаги.
  3. Минимальное расстояние от поверхности пола до верхней части устройства — 1,4 м-1,8 м.
Щиток должен быть защищен от влаги и находиться в легкодоступном месте

В состав электрощитка входят:

  • УЗО;
  • вводной автомат;
  • отходящие автоматы.

Для однофазного подключения в основном кабеле находится минимум 3 жилы. В соответствии с требованиями ГОСТ, фазная жила имеет серый цвет (также может быть коричневой или белой) и помещается на верхнюю клемму основного автоматического выключателя. С нижней клеммы она перемычками перемещается к верхним клеммам отходящих выключателей. Её можно переместить туда же распределяющими шинками. Нулевая жила синего или голубого цвета помещается на нулевую колодку. Третья жила жёлто-зелёного цвета, защитная, направляется на защитную колодку. У проводов, идущих к потребителям, фазные жилы подсоединяются к нижним контактам отходящих автоматических выключателей. Вводной кабель и идущие от щитка провода выводятся наружу сквозь гофротрубу.

Подпишите автоматы, чтобы быстро отключить нужную ветку при необходимости и облегчить будущий ремонт. А также внутри стоит разместить наглядную схему электропроводки.

Делая разводку электрокабеля от щитка, придерживайтесь следующих правил:

  • Старайтесь делать разводку исходящего провода одним куском.
  • Если стены деревянные, лучше смонтировать проводку открытого типа.
  • Нельзя использовать в качестве оболочки проводов ПВХ-трубы, металлические трубы.
  • Провода монтируются только вертикально и горизонтально. Недопустимы перекручивания и перегибы.
  • Электровыключатели и розетки должны размещаться в предбаннике, тамбуре или комнате для отдыха. В парилке и моечном отделении их монтаж недопустим.
  • Жилы кабелей соединяются сварным методом или пайкой.
  • Нельзя прокладывать провода над печкой.
В деревянной бане можно сделать открытую проводку

Запрещается располагать в моечном отделении и парной выключатели и электророзетки, не забывайте об этом.

Чаще всего используется однофазное подключение.

Что касается подключения светильников, то размещать их предпочтительно на стенах, на 20 см ниже потолка, но не на самом потолке (где максимальная температура).

Монтаж внутренней проводки и розеток. Видео

Завершив работы с проводкой, нужно проверить качество её работы, исправность заземления и т. д. Лучше всего доверить это специалистам энергонадзора или пожарной службы.

Самые частые ошибки при устройстве электропроводки

Самые распространённые ошибки при монтаже электрики в банных помещениях и саунах связаны с несоблюдением требований ПУЭ или некорректным выполнением расчётов. В основном проблемы возникают в следующих ситуациях:

  • Неправильно подобран тип провода и размер его сечения.
  • Недостаточная изоляция электропроводки или её низкое качество.
  • Несоблюдение при работах требований безопасности, прописанных в ПУЭ.

Грамотный пошаговый монтаж электропроводки в бане. Видео

Принимая решение монтировать электропроводку в сауне или бане собственными силами, не забывайте, насколько важно выполнить эту работу грамотно, соблюдая правила безопасности, внимательно относиться даже к мелким деталям. Грамотно выполненный монтаж электрики в бане или сауне — гарантия безопасного отдыха и защита здания от пожара. Перед началом работ изучите ПУЭ в новейшей редакции. Учитывайте всевозможные риски, ответственно подходите к электромонтажу либо доверьте эти заботы профессиональным электрикам.

Оцените статью: Поделитесь с друзьями!

tehznatok.com

Проводка в баню своими руками

В бане можно прекрасно отдохнуть, пообщаться с друзьями и поправить здоровье. Однако, для того чтобы баня была по-настоящему полезной и, что главное — безопасной, нужно грамотно подойти к вопросу ее обустройства. Одним из важнейших этапов обустройства бани является монтаж проводки. Это очень ответственная работа, требующая квалифицированного подхода. Однако при большом желании со всеми задачами можно справиться своими силами.

Проводка в баню своими руками

Содержание пошаговой инструкции:

Что нужно знать об использовании электричества в парной?

Электропроводка в бане имеет множество важных отличий от проводки в помещениях другого типа. В парной отмечается повышенный уровень влажности воздуха, и этот момент нужно обязательно учитывать при планировании, монтаже и непосредственно эксплуатации электропроводки.

Электропроводка в бане

Прежде всего, вы должны провести индивидуальную линию электроснабжения от главного щитка, а также создать индивидуальный контур заземления. Рассчитать подходящие параметры защитного автомата и сечение электрокабеля вы сможете после определения суммарной мощности оборудования, которое в дальнейшем будет установлено в бане. При любых обстоятельствах кабель нужно закладывать с определенным запасом.

Существует 2 основных способа прокладки силового электрокабеля к бане – под землей и по воздуху. Конкретный способ выбирается с учетом расстояния до главного щитка и прочих условий конкретной ситуации.

У обоих способов есть как свои преимущества, так и серьезные недостатки. Поэтому целесообразность применения каждого из методов нужно оценивать в индивидуальном порядке, не забывая об основных правилах выполнения электромонтажных работ.

Важно знать, что в моечной комнате и непосредственно в парилке запрещается устанавливать выключатели и розетки

Важно знать, что в моечной комнате и непосредственно в парилке запрещается устанавливать выключатели и розетки. Эти приборы можно размещать исключительно в предбаннике и разнообразных комнатах отдыха. Розетки и выключатели устанавливаются на высоте не менее 900 мм от поверхности пола. Розетки обязательно должны быть с водонепроницаемыми крышками и иметь класс защиты не ниже IP-44. Минимально допустимый класс защиты светильников – IP-54.

Светильники для парной

Электропроводка должна быть организована таким образом, чтобы длина всех проводов, проложенных к электрическим приборам, была как можно более короткой. Прокладывать проводку над отопительным агрегатом запрещается.

Проводка электричества по воздушной линии

Прокладка электролинии по воздуху требует минимальных денежных затрат. В случае если баня удалена от главного щитка более чем на 25 м, перед началом монтажных работ нужно установить еще одну промежуточную опору. Непосредственно кабель прокладывается при помощи растяжки. Также приветствуется вариант прокладки на фарфоровых изоляторах.

Проводка электричества по воздушной линии

В соответствующей нормативной документации строго прописывается допустимая высота прокладки электрического кабеля, а именно:

  • не менее 600 см над проезжей частью;
  • не менее 350 см над пешеходными дорожками;
  • не менее 275 см над землей в месте крепления кабеля к бане.

Стандартная прокладка выполняется с применением изолированного самонесущего кабеля типа СИП. Традиционно такие кабели маркируются как СИП-3 и СИП-4, также существует разновидность под маркировкой СИП-2А.

Провод самонесущий СИП

Такие изделия оснащаются специальным стойким покрытием и дополнительными элементами, благодаря которым существенно увеличивается устойчивость кабелей к перегрузкам. Однако подобные изделия имеют свой недостаток – их довольно сложно вводить в защитный автомат, в особенности не имея опыта выполнения электромонтажных работ.

Непосредственно в баню кабель вводится через специальную металлическую втулку. Важно, чтобы кабель имел сечение от 16 мм2. Такого сечения достаточно для силы тока до 63А. В случае однофазного подключения подобная проводка будет выдерживать мощность в 14 кВт, если же создается трехфазное подключение, то и показатель мощности возрастет до 42 кВт, т.е. ровно в 3 раза. Для обычной частной парной такой мощности даже более чем хватит.

Однако кабели марки СИП используются исключительно на пути от главного щитка к зданию бани. Непосредственно в бане следует прокладывать электрокабели типа НГ либо NYM с сечением 10 мм2. В местах перехода используйте специальные герметичные соединители, в данном случае – «медь-алюминий». Кабель СИП крепится при помощи анкерных зажимов-натяжителей.

Особенности прокладки кабелей под землей

Особенности прокладки кабелей под землей

На прокладку электрокабелей под землей уйдет больше времени, сил и денег по сравнению с предыдущим методом. Затраты ресурсов повышаются из-за необходимости рытья траншеи. В среднем роют траншею глубиной 70-100 см.

Помимо этого, на стоимости электромонтажных работ не лучшим образом сказывается необходимость применения более дорогого кабеля типа ВБбШв. Это специальные бронированные кабели, изготовленные с применением медных жил. Характеризуются более высокой степенью защищенности по сравнению с кабелями СИП. Специальная внутренняя и внешняя защита делает кабель ВБбШв устойчивым к повреждению различными грызунами и усадке грунта.

Для ввода кабеля в баню используется обыкновенная металлическая втулка, как и в предыдущем методе. Конструкция такой втулки будет дополнительно защищать кабель от разного рода повреждений, образующихся при температурных и прочих деформациях стены.

Минимально допустимая глубина траншеи – 70 см. Дно ямы засыпьте 10-сантиметровым слоем песка. Уложите электрокабель, насыпьте сверху еще один 10-сантиметровый слой песка, а оставшееся пространство заполните вырытым ранее грунтом.

Следите, чтобы при прокладке кабеля не возникало чрезмерных натяжений и риска любого рода механических повреждений изделия. Чтобы избежать неприятностей, укладывайте кабель в траншею волнообразно. Так будет обеспечен требуемый запас и исключена вероятность избыточного натяжения кабеля при температурных перепадах и грунтовых подвижках.

Рекомендации по расчету и выбору электрических кабелей

Ранее упоминалось, что необходимое сечение изделий определяется после подсчета суммарной мощности электрических приборов, которые в дальнейшем будут использоваться в бане. Такой расчет выполняется в предельно простой последовательности.

Рекомендации по расчету и выбору электрических кабелей

Первый шаг. Выпишите из паспорта каждого прибора значение его мощности. Просуммируйте полученные значения.

Второй шаг. Добавьте к найденной сумме резерв в 4-5 кВт. Дополнительно добавьте к расчетному значению пару киловатт на светильники.

Третий шаг. Разделите общую мощность всего электрооборудования на 2. Так вы найдете подходящее сечение кабеля. К примеру, если вы рассчитали, что мощность всех агрегатов, которые в дальнейшем будут эксплуатироваться в бане составляет 6 кВт (с обязательным запасом), то для обеспечения полноценной работы системы нужно использовать кабель сечением 3 мм2.

Внутреннюю проводку прокладывайте из кабелей с водонепроницаемой изоляцией либо оболочкой из двойного слоя резины. Светильники и розетки подключайте при помощи кабелей марки ВВГнг-LS.

Непосредственно в парилке единственными разрешенными к использованию электроприборами являются осветительные лампы. Для их подключения предназначены кабели, устойчивые к воздействию влажности и экстремальной температуры воздуха, к примеру, РКГМ либо ПРКА.

Для дополнительной безопасности провода следует прокладывать в кабель-каналах и гофрированных трубках. Подобные меры предосторожности в случае возгорания будут сдерживать пламя и не позволят огню распространиться слишком далеко.

Если проводка будет прокладываться под вагонку, применяйте для укладки кабелей пластиковые гофрированные трубы, разработанные специально для электропроводов. Гофра характеризуется отличной гибкостью, и вы сможете проложить проводку в максимально краткие сроки. Из размеров наибольшее распространение получили гофрированные трубы диаметром 1,6 см и 2 см.

Важно, чтобы внутри гофротрубы присутствовала специальная тонкая проволока. Она позволит вам удобно и максимально быстро протянуть кабель через трубку. Уточните этот момент при выборе комплектующих.

Выбор места для щитка

Где в бане установить щиток

Выберите такое место для установки щитка, чтобы к нему был обеспечен беспрепятственный доступ. Монтаж щитка можно выполнять исключительно в помещении с нормальной температурой и оптимальным уровнем влажности воздуха, т.е. моечная комната и парилка для этих целей не подходят.

Традиционно электрощиток монтируется в раздевалке либо тамбуре в случае его наличия. Верх такой панели должна размещаться на расстоянии 150-180 см от уровня пола.

Электропроводка в бане

В конструкцию электрощитка входит вводный автомат и несколько отходящих. Дополнительно рекомендуется установить качественное устройство аварийного отключения. При любого рода утечках тока такое устройство автоматически отключит электроснабжение, благодаря чему будет исключен риск возгорания и поражения людей током.

Таким образом, при желании монтаж проводки в бане можно выполнить своими руками. Однако сразу настройте себя на ответственную и максимально внимательную работу. Выберите подходящий вариант подведения проводов и соблюдайте все полученные рекомендации в процессе прокладки проводки непосредственно в бане. Любые ошибки и нарушения нормативных требований могут привести к возникновению крайне опасных ситуаций, не забывайте об этом.

Удачной работы!

Видео – Проводка в баню своими руками

svoimi-rykami.ru

Электропроводка в бане – способы монтажа и подключения + Видео

Электричество можно провести в баню и своими руками. Необходимо, чтобы электропроводка в бане монтировалась еще до начала отделочных работ, что позволит лишний раз предохранить ее от контакта с водой. Больше полезных знаний – ниже в статье.

1 Какие виды проводки можно использовать?

Сегодня очень распространено строительство деревянных бань, как целиком из бруса или сруба, так и с применением многих отделочных материалов все из той же древесины. Дерево в бане никогда не будет обыденным – не каждый же день мы паримся в такой обстановке. Но именно дерево является наиболее пожароопасным материалом, поэтому электропроводка в деревянной бане должна быть открытой.

Такой способ позволяет значительно упростить обслуживание коммуникаций и сделать ремонтные работы более удобными. Для монтажа проводов используют кабель-каналы, которые изготавливаются из пожаробезопасных материалов. Чтобы обезопаситься от перегревания коммуникаций, нельзя допускать заполнения кабель-каналов на 100 %. В противном случае исключается возможность отведения тепла, которое образовывается от нагревания проводов, а это очень часто становится причиной коротких замыканий. Идеально, если кабель-каналы заполнены лишь на 60 %.

Узнайте, как своими руками сделать всю электрику дома и в квартире.

Перед тем, как производить монтаж электропроводки в бане, нужно составить полную электрическую схему всего сооружения. Кабель должен прокладываться только по горизонтали либо по вертикали. Нельзя допускать перекручиваний и перегибов. Чтобы не портить внешний вид сооружения, все провода стараются разместить незаметно, но при этом нужно помнить, что коммуникации не должны проходить ближе, чем на 50 см от металлических труб и батарей.

Допустимо использовать метод скрытого монтажа проводов, однако он применяется намного реже. Кабели прячут либо в металлических трубах, либо за подвесными потолками. Наиболее уязвимым местом проводки в данном случае являются стыки кабелей, поэтому их изоляции нужно уделить особое внимание.

2 Способы прокладки силового кабеля с улицы – воздушный путь

Осуществить прокладку электрического кабеля можно двумя способами: воздушным или подземным путем. Как правило, главным фактором выбора того или иного варианта прокладки является расстояние между баней и распределительным щитком. Этот момент должен быть заранее предусмотрен проектом бани. Каждый метод обладает определенными "плюсами" и "минусами", которые необходимо рассмотреть более подробно.

Монтаж кабеля воздушным путем – вариант более экономичный, так как протяжка кабеля осуществляется по воздуху. В случае, если расстояние от распределительного щитка до бани превышает 25 м, то необходимо установить промежуточную опору. Воздушная прокладка кабеля должна осуществляться или на фарфоровых изоляторах, или на растяжках. Также нужно соблюдать высоту прохождения электрического кабеля.

К примеру, над пешеходными дорожками он должен протягиваться на высоте 3,5 м над землей. Если речь идет о проезжей части, то минимальная высота должна составлять 6 м. Непосредственно к бане кабель крепится на уровне 2,75 м над землей. Для воздушной прокладки принято использовать провода СИП (самонесущий изолированный провод). Они покрыты специальным защитным слоем из высококачественного полиэтилена, а также оснащены особыми несущими элементами, которые не боятся сильных перегрузок.

Гарантийный срок таких изделий составляет 25 лет. Однако подключать его к автомату защиты достаточно неудобно, что, несомненно, является недостатком.

Используется кабель с минимальным сечением 16 мм2. Он способен пропускать до 63 ампер: в случае однофазного подключения мощность будет составлять 14 кВт, при трехфазном – 42 кВт. Для такого сооружения, как баня, таких значений вполне достаточно. Нужно помнить один момент: СИП – это провода, изготовленные из алюминия, поэтому их прокладка по чердачным помещениям запрещена. В баню уже вводится кабель типа ВВГ, НГ либо NYM с сечением 10 мм2. Важно, чтобы для перехода применялись герметичные соединители "медь-алюминий".

Если вы думаете о том, как сделать электропроводку в бане более безопасной, следует придерживаться определенных правил. Сооружая парильную комнату, помните, что в ней нельзя размещать переключатели и розетки. Их наличие допустимо лишь в предбаннике или комнате отдыха, причем используются устройства с классом защиты IP-44 и выше. На розетках обязательно должны быть крышечки, защищающие от прямого попадания капель воды. Класс защиты у светильников должен быть не менее IP-54. Нельзя производить монтаж проводки непосредственно над печкой.

3 Монтаж кабеля путем подземной прокладки

Этот способ требует дополнительных затрат, поскольку подразумевает вырывание траншеи глубиной до одного метра. При этом используется более дорогой кабель с медными жилами и дополнительным бронированием – ВБбШв. Благодаря стальной оплетке, которая расположена между внутренней и внешней пластиковой оболочкой, кабель не смогут повредить мыши или кроты. Также ему не страшна усадка земли.

При подземной прокладке нельзя использовать металлические трубопроводы, поскольку в них образуется конденсат. Однако можно использовать трубу (либо уголок), высотой не менее 1,8 м, в местах, где кабель спускается в грунт. Так же, как и при монтаже воздушным способом, ввод провода в баню осуществляется через металлическую втулку, которая отлично защищает его от повреждений, возникающих при усадке стены.

Чтобы проложить электрический кабель под землей, нужно вырыть траншею не менее 0,7 м глубиной. Для создания "подушки" на дно засыпается слой песка около 10 см, после чего протягивается кабель. На этом этапе очень важно не допустить натяжения кабеля, которое может возникнуть по причине смещения почвы или при перепадах температуры воздуха. Для этого он укладывается в траншее не по прямой линии, а волнообразно. После этого провод опять засыпается слоем песка и землей.

4 Электропроводка в бане и монтаж внутреннего щитка

Щиток, как правило, устанавливается в предбаннике, но возможно его расположение и в комнате отдыха или даже на мансардном этаже, если таковой имеется. Непосредственно в щиток монтируется автомат и устройство защитного отключения (УЗО), которые предусматриваются схемой электропроводки. Такая защита нужна в целях пожарной безопасности – в случае возникновения короткого замыкания система автоматически отключит питание.

Электропроводка проводится через дифавтоматы или простые УЗО. Для таких помещений, как моечная и парилка, желательно использовать более низкое напряжение: от 12 до 36 В. Однако это подразумевает использование дорогостоящих трансформаторов. УЗО необходимо проверять на исправность ежемесячно. Лучше всего, если проводка выполнена из провода двойной изоляции, а в парилке желательно использовать термостойкий провод, который имеет силиконовую изоляцию – он способен выдержать температуру до 180 °С.

Таким образом производится электропроводка в бане своими руками. Но в целях безопасности нельзя забывать о периодических проверках оборудования и проводки на работоспособность. В случае проведения ремонтных работ нужно отключать электропитание в обязательном порядке.

remoskop.ru

Электропроводка в деревянной бане

Эта статья не содержит ссылок на нормативные акты, которые доступны в сети. Цель ее в максимально простой форме пояснить основные требования предъявляемые к электропроводке во время возведения и отделки деревянного строения.Данная тема имеет много нюансов и тонкостей, поэтому эта работа несет в большей степени обзорный характер, и главная наша задача, донести до Вас понимание того, что намного проще и дешевле всё сделать правильно с самого начала, нежели потом переделывать что-то или пережить утрату имущества.

Строительство любого дома начинается с проекта, и особенно это важно, когда речь идёт о постройке бани. А именно об электрике в д/бане, проектирование которой, обычно, начинается с конца, если можно так выразиться.

Особенности, которые нужно учесть в самом начале

Проложить провода к нужным точкам в деревянных постройках можно по поверхностям стен, скрытно или комбинировано. Монтаж проводки в банях, в отличие от коттеджей, осуществляют преимущественно наружно, потому как здесь не столь важна эстетика, сколько простота, надежность и безопасность всех систем.

1

В отличие от кирпичной или бетонной стены, в срубе очень сложно безопасно изменить точки подключения. А вот сама проводка, как раз имеет наиболее строгие требования с точки зрения безопасности. Перепады температур, особенно зимой приводят к активному образованию конденсата, осветительные приборы в парилках работают в наиболее сложных условиях, потребление электричества иногда значительно (обогреватель, чайник, водонагреватель и пр.).

Всё это накладывает ряд ограничений:

  • Линии должны быть неразъёмными от щитка до точки подключения. Распределительные коробки крайне нежелательны.
  • Всё оборудование (в идеале) должно соответствовать требованиям безопасности не ниже IP55*. А кабели иметь три жилы (заземление обязательно) с изоляцией допускающей эксплуатацию при температурном диапазоне от – 40 до +130 градусов.

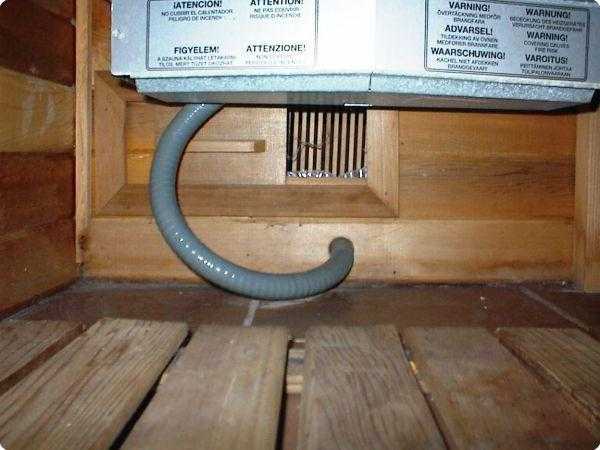

  • Прокладка кабеля производится в металлорукавах, или специально предназначенной для этого металлической огнеупорной гофры. Отличить ее от обычной крайне просто – по цвету. Первая — красная, вторая — серая, белая или чёрная.
  • Вводной электрощит должен быть размещён в месте, наименее подверженном большим перепадам температур и воздействию влажности (обычно предбанник).

С классификацией маркировки степеней защиты можно ознакомиться вот в этой таблице.

2

Эти требования предполагают такой монтаж электропроводки, которые не предусматривают внесения изменений. Именно поэтому при наличии сомнений стоит заложить «запасную точку подключения», пусть даже она и не будет использоваться, а к работам по проводке приступать после того, как учтены все детали и мелочи.

Ещё одна особенность – наличие, как правило, готового сруба. Не спешите заливать пол, если решили положить плитку или стелить чистовой, если он будет из дерева, возможно часть проводки пройдёт именно там, скажем розетки.

3

Определитесь с перегородками, дверными проёмами, оцените освещённость всех зон до того, как начнёте их строить. Это поможет уточнить места размещения светильников. Особое внимание уделите парилке. Три лампы, запитанные от двух выключателей идеальное решение.

Можно будет включить приглушённый свет, когда она прогреется. В помывочной достаточно одной более мощной лампы, а в комнате отдыха также лучше предусмотреть две отдельные линии для освещения.

4

Розетки размещайте по 2, на отдельных линиях с отдельными автоматами защиты (для освещения парилки также нужен отдельный автомат). Даже если розетки в одном месте, расположите их рядом, но запитайте от разных линий. От уровня пола они должны находиться на высоте не менее 40 см., и на максимально возможном расстоянии от «мокрых» зон.

Выключатели света в парилке и помывочной нужно разместить на расстоянии не менее 40 см. от дверного проёма.Проводка освещения и подключения выключателей осуществляется сверху, чаще всего её закладывают над потолком по принципу прямой линии.

Все работы по обустройству и внутренней отделке сруба можно начинать только после того, как прошли основные усадочные процессы

Очевидно, что использовать в бане, исходя из степеней защиты можно и оборудование от IP43, и почему этого делать не стоит, поговорим ниже.

5

Основные требования к электропроводке в бане

Главная ошибка совершаемая при таких работах состоит в том, что многим строгие нормативы кажутся избыточными и соблюдают их далеко не все. Поэтому и лидируют бани и деревянные дома по числу пожаров из-за коротких замыканий и проблем с электричеством.

Перечислим основные пункты:

  • Вводной щит должен соответствовать требованиям IP44, и в обязательном порядке иметь отдельное УЗО или т.н. дифавтомат. Эти два типа защитных устройств отслеживают «токи утечки», чем спасают жизнь людям, отключая питание ДО того, как они получат удар током.Рекомендуется использовать устройство, которое срабатывает на ток утечки меньше 0.03 А. Именно этот параметр является крайним значением, которое безопасно для человека.Также следует правильно выбирать защиту на допустимый ток нагрузки. Так как это чревато перегревом проводников и выходом их из строя.
  • Наличие отдельного для бани хорошего заземления – PE-проводника, достаточного по ёмкости для всех потребителей тока. Обычно он помечается жёлто-зелёным цветом. При его отсутствии использование электричества здесь становится крайне опасным. Электрический котёл должен быть заземлён отдельно. Все розетки и светильники также должны быть подсоединены к заземляющей шине.
  • Сечение кабелей лучше всего выбирать стандартное, как для квартирной проводки – 1.5 кв. мм для освещения и 2.5 кв. мм.для розеточной группы.Отдельный случай, если баня отапливается электрическим котлом. Для него следует обязательно приобрести отдельный кабель, сечение которого должно полностью соответствовать мощности котла с запасом (запас не менее 25-50 %).
  • Надёжная изоляция всех соединений, в том числе внутри приборов уровня защиты IP44 и выше.
  • Использование для крепления всех приборов диэлектриков. Гвозди, шурупы и пр. крепёж из металла необходимо исключить.
  • Изоляция используемых кабелей должна быть негорючей или из самозатухающих материалов. А питающий провод необходимо использовать кабеля СИП (самонесущий изолированный провод), если нет возможности прокладки ввода под землёй.
  • Оптимальным решением для проводки внизу стен является укладка кабеля в металлическую трубу. Для такого решения есть подрозетники, которые гарантируют невозможность КЗ по условиям конденсата при температурных перепадах. Особенно зимой.

Например, так.

6

Остальные требования относятся к разряду температурных колебаний, особенно в части осветительных приборов. Учёт коэффициентов расширения при нагревании, места расположения светильников, исключающих попадание на них холодной воды в момент максимальной температуры воздуха (особенно для парных). Использование материалов для освещения, которые не дают осколков, не допущение перегрузок сети.

Рекомендуется применять защитные автоматы, которые будут срабатывать раньше, то есть при расчётных значениях в 100% применить 80%. Дешевле в темноте понять, почему отключилась линия, чем при свете пожара тушить баню.

И, разумеется, в обязательном порядке необходимо руководствоваться здравым смыслом. В конечном счёте, все, что Вы делаете в своей бане должно быть подчинено двум главным соображениям — безопасности всех, кто в ней будет находиться и сохранности этого строения, которое хочется иметь всем, кто хоть раз отдыхал там. Поэтому если вы не являетесь квалифицированным электриком, то проектирование инженерных систем лучше доверить профессионалам.

Ну и в заключение еще раз напомним, что были изложены лишь основные моменты, дающие представление о важности и серьезности предстоящих работ. Конечно, каждый этап требует детального разбора, поэтому, по мере возможности, постараемся в следующих статьях рассказать о наиболее значимых из них.

Рекомендую почитать:



banya-v-derevne.ru

Электропроводка в бане | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В эти выходные я с друзьями ходил в баню. В парилке меня посетила мысль, а почему бы не написать статью о том, как правильно выполнить монтаж электропроводки в бане или сауне.

Тема в принципе актуальная, ведь многие строят на своих дачных участках бани и сауны. А ведь эти помещения относятся к особо опасным (см. ПУЭ, п.1.1.13), имеют высокую температуру до 130° и высокий уровень влажности (сырости) до 90%, соответственно, к электропроводке в таком помещении предъявляются особые требования по пожарной и электробезопасности.

В данной статье я рассмотрю все требования к электрооборудованию и электропроводке в бане и сауне. Вам останется только выполнить все по перечисленным требованиям. Даже если Вы не выполняете электромонтажные работы своими руками, то с помощью этой статьи Вы проконтролируете правильность работы наемных электриков, и если они делают не так, то вовремя сможете их остановить и поправить.

Итак, поехали.

Разделение парилки в бане (сауне) на зоны

Помните, в статье про возможность установки розеток в ванной комнате, помещение ванны делилось на зоны. Здесь аналогичная ситуация. Согласно ГОСТ Р 50571.12-96, парилка бани (сауны) делится на 4 зоны:

  • зона 1
  • зона 2
  • зона 3
  • зона 4

Посмотрите рисунок ниже (вид парилки сбоку и сверху), чтобы наглядно представить себе как располагаются зоны в парилке бани. Красными цифрами я обозначил номера зон.

В каждой зоне к установленному оборудованию и электропроводке предъявляются определенные требования.

В первой зоне устанавливаются только печи, в том числе электрические, или электрокаменки для бани.

Во второй зоне отсутствуют какие-либо требования по теплостойкости к установленному оборудованию.

В третьей зоне необходимо, чтобы оборудование выдерживало температуру не меньше 125°С, а изоляция кабелей и проводов — не меньше 170°С.

В четвертой зоне допускается устанавливать только устройства для управления электрическими печами, например, термопары или другие подобные датчики температуры. Изоляция электропроводки до этих устройств управления должна выдерживать температуру не меньше 170°С.

Термопара или иной датчик температуры должны отключать электрическую печь при достижении температуры в парилке 140°С (ГОСТ Р 50571.12-96, п.703.53).

Все электрооборудование, установленное в парилке бани, независимо от зоны, должно иметь класс (степень) защиты не меньше IР24. Расшифруем:

  • первая цифра «2» — защита от твердых частиц размером более 12,5 (мм)
  • вторая цифра «4» — защита от брызг и льющейся со всех сторон воды

В соответствии с перечисленным требованиями выбирается марка проводов и кабелей, способ прокладки электропроводки, класс (степень) защиты светильников, розеток и прочего электрооборудования.



Как выбрать кабель или провод для бани

Зная перечисленные выше требования к электрооборудованию и электропроводке, приступим к выбору проводов и кабелей для бани.

1. Парилка

В третьей и четвертой зоне парилки изоляция кабелей или проводов должна выдерживать температуру не меньше 170°С, поэтому нам подойдут следующие термоустойчивые марки:

  • многопроволочный (гибкий) медный провод РКГМ, ПРКА, ПРКС, ПВКВ (выдерживает до 180°С)
  • однопроволочный и многопроволочный (гибкий) ПМТК (выдерживает до 200°С)
  • зарубежный кабель OLFLEX HEAT 205 (выдерживает до 200°С)

2. Тамбур, комната отдыха

Для остальных помещений бани или сауны (комната отдыха, тамбур) можно применять кабель ВВГнг-LS или другие марки, про которые я говорил в этой статье: как выбрать марку проводов и кабелей. Пользуясь случаем, напомню Вам, что провод ПУНП применять запрещено.



Способ прокладки проводов и кабелей от щитка до электроприемников

Читаем ПУЭ, п.7.1.40:

Отсюда делаем вывод, что в бане или сауне допускается применять, как скрытую, так открытую электропроводку, но все таки приоритетнее скрытая. Также обратим внимание на то, что при прокладке проводов и кабелей запрещено применять металлические трубы и металлическую гофру, или же кабели (провода) с оболочкой из металла, из-за быстрого появления на металлических поверхностях эффекта коррозии.

ГОСТ Р 50571.12-96, п.703.52 подтверждает сказанное выше — электропроводка в бане или сауне не должна быть проложена в металлических трубах или кабелями с металлическими оболочками.

Мое мнение: я сторонник того, чтобы электропроводку в бане прокладывать открыто. Почему? Об этом читайте здесь:

Для открытого способа прокладки рекомендую применять кабель-каналы или пластиковую гофрированную трубу.

Розетки в бане и сауне

1. Парилка

Коротко и ясно — розетки в парилках бань и саун устанавливать СТРОГО запрещено по ПУЭ, п.7.1.48:

Дополнение: тоже самое относится к распределительным коробкам и выключателям. Их в парилке устанавливать ЗАПРЕЩЕНО!!!

2. Тамбур, комната отдыха

В остальных помещениях бани розетки устанавливать можно.



Как выбрать светильник для бани и сауны

1. Парилка

Многие устанавливают светильники в парилке на потолке, что не допустимо!!!

Светильники в бане должны быть установлены только во второй или третьей зоне. Во второй зоне — в качестве декоративной подсветки, а в третьей зоне — на стене в качестве основного освещения.

Если во второй зоне особых требований по теплостойкости нет, то электрооборудование в третьей зоне должно выдерживать температуру не меньше 125°С, поэтому светильники должны быть влагозащищенные и термостойкие с классом защиты не меньше IР24, например, немецкий накладной светильник «Lindner» с классом защиты IР54.

Читайте в этой статье про расшифровку степеней защиты IP.

Он выполнен из стекла с керамическим основанием. Герметичность обеспечивается установкой между плафоном и корпусом силиконовой прокладки.

Крепится он на стену с помощью двух саморезов.

Светильник для бани «Lindner» имеет патрон со стандартным цоколем Е27.

Максимальная мощность лампы накаливания составляет 60 (Вт) при установке его на стене.

В продаже имеются светильники с пластмассовым основанием — применять их нежелательно, т.к. есть риск расплавления пластмассы.

2. Тамбур, комната отдыха

В этих помещениях ограничений по выбору светильников нет.



Какое напряжение сети выбрать для бани и сауны?

Пожалуй самый часто задаваемый вопрос, который мне приходится слышать: «Какое напряжение сети выбрать для парилки бани или сауны — 12 (В), 36 (В) или разрешено использовать напряжение бытовой сети 220 (В)?»

Отвечаю: в парилке разрешено применять бытовое напряжение 220 (В), но при соблюдении следующих минимальных условий:

Если перечисленные выше условия у Вас не соблюдены, то помещение парилки необходимо запитать через понижающий трансформатор 220/36 (В) или 220/12 (В), например, ЯТП-0,25 220/36 (В):

Соответственно, понижающий трансформатор должен быть установлен ВНЕ ПОМЕЩЕНИЯ ПАРИЛКИ!!!



Пример схемы электропроводки в бане. Щиток для бани

Приведу пример простенького электрического щитка для бани. В принципе, на тему электрических щитков для квартир и дачных домов уже написано несколько статей на сайте, кто еще не знаком, то читайте:

Щиток для бани должен быть установлен только в сухом помещении, например, при входе в баню (тамбуре) или в комнате отдыха. Не в коем случае не устанавливайте щиток в парилке.

В моем примере в электрический щиток для бани входит:

  • вводной однополюсный автоматический выключатель от фирмы АВВ  - 25 (А)
  • вводное УЗО от АВВ — 40 (А), 100 (мА)
  • 1 группа (розетки в комнате отдыха) однополюсный автоматический выключатель от фирмы АВВ — 16 (А)
  • 2 группа (освещение комнаты отдыха) однополюсный автоматический выключатель от фирмы АВВ — 10 (А)
  • 3 группа (освещение парилки) однополюсный автоматический выключатель от фирмы АВВ — 16 (А)
  • нулевая шинка N
  • шинка заземления РЕ

Для освещения комнаты отдыха используется кабель ВВГнг-LS (3х1,5), для розеток в комнате отдыха — ВВГнг-LS (3х2,5).

Освещение в парилке я сделал следующим образом. Я не стал от щитка до парилки прокладывать проводом РКГМ, поэтому около парилки я установил распределительную коробку с классом защиты IP54. От электрического щитка до этой распределительной коробки проложил кабель ВВГнг-LS (3х2,5), а от распределительной коробки по самой парилке уже РКГМ (3х2,5).

Я уже говорил в начале статьи, что электропроводку в бане я прокладываю открыто в гофрированной трубе.

Вот монтажная схема представленного в данной статье электрического щита для бани или сауны:

Старайтесь соблюдать цветовую маркировку жил проводов и кабелей .

Если у Вас в бане установлена электрическая печь, то открывайте ее паспорт, смотрите мощность и выбирайте для нее сечение питающего кабеля. Для удобства можете использовать мою таблицу по выбору сечения проводов и кабелей.

После выполнения всех монтажных работ рекомендую Вам обратиться в электротехническую лабораторию по месту жительства для проведения основных приемо-сдаточных испытаний:

После удовлетворительных измерений, можно на 100% быть уверенным в правильности монтажа.

P.S. Из всего вышесказанного в статье сделаю вывод: электропроводка в сауне или бане своими руками вполне Вам под силу. Только отнеситесь к выполнению данной работы ответственно, соблюдайте все перечисленные в статье требования и, сделанная Вами электропроводка, будет служить вам долгие годы. С Легким Паром!!!

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

zametkielectrika.ru


Смотрите также
