Устройство фундамента для бань на винтовых сваях. Сруб бани на сваях


Фундамент на винтовых сваях для бани

Современные технологии сегодня помогают ускорить процесс возведения бани на участке. Помимо стандартных ленточных фундаментов.

Все чаще начинают использовать винтовые сваи для устройства основания для бани.

Новые разработки придают сооружению устойчивость даже на непрочной почве или на воде.

Преимущества винтовых свай

Винтовая свая СВЛ-250/76-1000

  1. С помощью винтовых элементов можно с успехом возводить даже крупные постройки из бревен и бруса, не опасаясь неравномерных просадок. Независимо от типа почвы, усадка будет равномерной.
  2. Монтаж занимает небольшое время.
  3. Баню можно построить возле озера, реки или вблизи заводненных участков, независимо от уровня подземных вод.
  4. Во время смены сезонов опоры не смещаются.
  5. За счет своей острой формы, винтовые сваи хорошо заглубляются на нужную величину.
  6. Это сравнительно дешевый способ сделать фундамент (в сравнении с другими способами).
  7. Экологическая безопасность для окружающего ландшафта.
  8. Удобство и универсальность применения.
  9. Отсутствует необходимость выполнения земляных работ.

Сначала на очищенном от растительности участке осуществляется разметка по периметру фундамента. Затем начинается этап установки опор. Они могут устанавливаться на разном расстоянии. Точный промежуток между ними определяется особенностями почвы.

Если постройка будет небольшого размера, то достаточно их ввинчивать на расстояние 2-3 метра. При неоднородных почвах для прочности конструкции, сваи опускаются на разную глубину.

Толщина свай подбирается с учетом веса бани. Для небольших, облегченных сооружений берется диаметр от 90 мм.Установка винтовых опор может выполняться специалистами, но при незначительном весе конструкции и хорошем расположении участка, ее реально выполнить своими силами.

Когда ввинчено необходимое количество свай, на каждую из них при помощи сварки крепятся оголовки стандартного диаметра  – 250 х 250 мм. Затем укладывается брус.

Если материалом для бани является оцилиндрованое бревно, то на оголовки крепится нижний венец.Опытные строители рекомендуют делать «запилы» только над площадками оголовков, так как все прочие могут ослабить брус и вызвать его прогибание.

Требования к бане из сруба

Баня на винтовых сваях

  • для того чтобы избежать провисания бревна при вертикальной нагрузке, необходимо соблюдение расстояния 3 метра от одной опоры до другой;
  • при длине лаги свыше трех метров требуется установка дополнительной опоры по центру: полы не будут пружинить при динамической нагрузке;
  • центральный ряд обвязывается швеллером, а если используется опорное бревно/брус, то центральный ряд свай необходимо опустить на 15 сантиметров относительно других элементов;
  • в местах примыкания внутренней стены сруба к внешней, врезаются две дополнительные сваи;
  • чтобы минимизировать отходы доски для пола, необходимо принять в расчет в каком направлении будут укладываться лаги для пола.

Пример расчета количества винтовых свай для бани из сруба 6 х 6

Для устройства сруба этого размера предполагается монтаж 11опор с установкой оголовков 25 х 25 с ребрами жесткости.

В центральном ряду выполняется обвязка 160 миллиметровым швеллером или ставится опорное бревно.

Особенности бани из срубов на винтовых сваях

Баня 6х6 с верандой

Пик роста применения винтовых свай приходится на последние пять лет. В сравнении прежними годами, процент строительства бань на этом типе фундамента вырос в несколько раз.

Для строительства используется бесстыковочная технология укладки бруса, когда роль ростверка выполняет нижний обвязочный венец. Он надежно скрепляет винтовые сваи, делая необязательной обвязку свайных элементов швеллером/брусом. Таким образом, достигается дополнительная прочность конструкции без ее удорожания.

А с учетом возможности установки бань на рыхлых или торфяниках – это единственный фундамент, который может гарантировать устойчивость и долговечность бани.

В средней полосе России сваи опускаются в почву ниже уровня промерзания примерно на 120 и более сантиметров. Такой сруб не будет деформироваться от пучения и оттаивания. После усадки баня на винтовых сваях не сместится, не перекосится и не просядет под своим весом. Лопасти винтовых свай «распираются» в почве, не давая строению сдвигаться.

Стоимость в сравнении

Процесс возведения фундамента

Разница в затратах на возведение 40 сантиметрового ленточного и свайного фундамента может доходить до 50 % в пользу последнего. Если же глубину первого увеличить, то разница может доходить до 90 и более процентов.

При монтаже свайного фундамента не требуется рытье котлована, и рабочая бригада из трех человек может потратить 1 день (или немного больше) на его установку.

В то время, как устройство ленточного основания требует существенных затрат времени и рабочей силы на подготовительные земляные работы, армирование, гидроизоляцию, стяжку и другие.

Однако при осуществлении ручного монтажа свай необходимы некоторые инструменты: бур, ключ для закручивания, отбойный молоток и прочие.

Фундамент на сваях, а точнее, высота цоколя получается в среднем около полуметра. На этой высоте производится обрезка и выравнивание труб по одной высоте. Считается допустимой высота оставшейся части трубы в 20 сантиметров (с учетом того, что к нему еще сваркой будет прикреплен оголовок).

Максимальная высота остатка сваи, которая не требует обвязки – 80 сантиметров. Если этот показатель выше или в основании слой рыхлой почвы более 50 сантиметров, то перевязка швеллером свай считается обязательной. Во избежание повреждений профиля, такая обвязка выполняется до начала укладки сруба.

Получившаяся под баней проветриваемая часть не требует укрывания, срок службы нижнего венца значительно увеличивается. Он практически не подвергается коррозии и гниению, соответственно, срок эксплуатации бани увеличивается в разы.

Некоторые владельцы бань на сваях предпочитают закрывать цокольную часть, руководствуясь эстетическими соображениями. Для этого применяют дерево, сайдинг, кирпич и другие материалы. Здесь следует оговориться, что если предполагается положить кирпич, то сначала нужно приварить швеллер над землей и подготовить под ним небольшую канаву для дальнейшей засыпки песком.

Фундамент для бани на винтовых сваях прочен, надежен и может выдерживать серьезные нагрузки. Элементы внедряются в любые почвы, позволяя возводить не только бани, но и другие здания на сложных грунтах и в разных климатических условиях.

fundamentclub.ru

Баня на сваях своими руками

Время от времени строители сталкиваются с проблемой неустойчивости грунта. Это может привести к тому, что смещение верхних слоев повлечет за собой частичное или полное разрушение какой-либо постройки. Чтобы такого не произошло, нужно заранее продумать устройство фундамента. В этой статье мы расскажем, как строится баня на сваях своими руками.

Что такое свайный фундамент

Схема свайного винтового фундамента

Если говорить просто, то свайный фундамент представляет собой определенное количество столбов, которые утоплены на глубину промерзания грунта. Своим основанием они упираются в надежный слой, который и является основой. Такое устройство дает возможность возводить полноценные сооружения даже на территориях вечной мерзлоты.

Виды фундаментов

Виды свайных фундаментов

Все виды фундамента на сваях можно условно разделить на четыре основных вида.

  • На винтовых сваях. Этот вариант приобретает все большую популярность. Сваи изготавливаются из металлических труб, на концах которых находятся специальные буры. Для их установки не требуется дополнительного оборудования. При помощи рычагов опора просто вкручивается в грунт на необходимую глубину до устойчивого слоя. Сам бур также выполняет функцию опоры, благодаря площади лопастей.
  • На забивных сваях. Этот вид свай представляет собой готовую железобетонную, металлическую или деревянную конструкцию, которая обычно имеет заостренный конец. При помощи специальных промышленных молотов или вибраторов столбы погружаются на необходимую глубину.
  • На сваях-оболочках. В этом случае процесс монтажа начинается с забивания в землю металлической трубы большого диаметра (0,8‒1,6 м, в некоторых случаях может быть больше). В некоторых случаях стабилизатором может служить сам грунт либо же он вынимается из трубы, а в середину устанавливается армирующая сетка и заливается раствор бетона.
  • На набивных сваях. При помощи специального оборудования производится обжим грунта на необходимую глубину. Затем в скважину опускают металлический каркас, и всё заливается бетоном.
  • На буровых сваях. Буром изготавливают отверстие в грунте. Основание расширяется до формы «пятки». После этого укладывается сетка из арматуры и заливается бетонным раствором.

Обратите внимание! Сваи могут быть висячими – в этом случае их поверхность выполнена таким образом, чтобы было хорошее сцепление с грунтом. А также сваи-колонны или опорные – в этом случае свая погружается до твердых пород, которые и служат для того, чтобы обеспечивать устойчивость.

Преимущества свайного фундамента

Винтовые сваи зимой

Если сравнивать фундамент на сваях с обычным ленточным вариантом, то есть несколько основных преимуществ.

  • Меньшая стоимость всего проекта.
  • Высокая скорость монтажа.
  • Применение на сложных грунтах.
  • Некоторые виды свай могут быть установлены даже в зимнее время.
  • Исключается необходимость обширных работ по выборке грунта.
  • Неподверженность к пучению грунта.
  • Возможность свободного распределения нагрузки методом подбора количества свай.
  • Нет необходимости изоляции от влаги.
  • Простота обслуживания.
  • Если используются забивные или винтовые сваи, то можно сразу же приступать к возведению стен.
  • Простота подвода различных коммуникаций.

Обратите внимание! Винтовые металлические сваи подвержены коррозионному воздействию со стороны грунтовых вод. Очень важно перед монтажом обработать их специальным составом, который исключит окисление.

Изготовление фундамента

Завинчивание свай вручную

Если вы обладаете достаточными средствами, тогда перед вами открыты пути к изготовлению любого из перечисленных выше вариантов. Если все будет возводиться своими силами, без применения дополнительной техники, тогда оптимальными будут два – винтовой фундамент или на буровых сваях.

Для того чтобы изготовить основание на винтовых сваях, необходимо следующее:

  • Приобрести нужное количество свай. Исходить можно из условия их монтажа с расстоянием 1,2 м. Оно может отличаться в зависимости от веса конструкции.
  • Производим уборку и разметку территории, на которой будет осуществляться строительство.
  • Намечаем места расположения свай.
  • Выкапываем ямы глубиной от 30 до 50 см.
  • В них вставляем сваю. В специальное отверстие на верхней части сваи устанавливаем рычаг.
  • Погружаем до необходимого уровня. Для этого просто проворачиваем сваю. Обычно степень заглубленности составляет от 1,5 м. Все будет зависеть от конкретного грунта.
  • Отслеживайте вертикальную плоскость. Чтобы это было легче делать, можно взять один или два уровня с магнитной основой и прикрепить его на металлическую трубу, будущую сваю.
  • После того как опоры будут находиться в заданном положении, необходимо выровнять их высоту. Для этого выбираем одну из них и при помощи рулетки и мелка размечаем и укорачиваем. Используя деревянную балку и уровень или правило с уровнем, переносим метку высоты на остальные сваи и обрезаем их до нужного размера.
  • На верхний торец наваривается небольшая площадка. Она необходима, чтобы было легче закрепить будущий брус. Размеры квадрата могут быть, например, 200×200 мм.
Самодельная винтовая свая

Обратите внимание! Винтовые сваи можно изготовить самостоятельно. В этом нет ничего сложного, если вы имеете навыки работы со сварочным аппаратом. Понадобится металлическая труба. Ее диаметр должен быть больше 80 мм. Все будет зависеть от того, какой грунт в вашей местности. При помощи болгарки из нижней части трубы необходимо вырезать часть так, чтобы получилось четыре треугольника. Дальше они загибаются, чтобы получился конус, и провариваются, потом швы зачищаются болгаркой. Для лопастей можно использовать специальные заготовки или вырезать окружность из металла диаметром 6‒8 мм. В ней изготавливается отверстие диаметром равным диаметру трубы. Далее необходимо с одной стороны прорезать радиус и разогнуть края, чтобы они не были в одной плоскости. Окружность устанавливается на трубу и обваривается.

Изготовление буронабивных свай

Если вы решили, что в вашем варианте лучшим решением будут буровые сваи, тогда последовательность действий будет следующей:

  • Используя ручной бур, следует изготовить отверстия под будущие сваи. Обычно диаметр такого инструмента может составлять 30 см. Углубляться следует на расстояние, которое будет ниже уровня промерзания грунта минимум на 50 см.
  • Далее, при помощи дополнительного инструмента необходимо немного увеличить основание отверстия.
  • Используя листы рубероида, бикроста или полиэтиленовой пленки необходимо окутать стенки скважины. Это важно сделать, чтобы будущие опоры не подвергались пучению грунта.
Закладка арматуры
  • В отверстие опускается арматура по всей длине, ее диаметр может быть 8‒12 мм.
  • Готовится бетонный раствор. Для него лучше применять цемент марки М350 и выше.
  • Бетон заливается внутрь скважин. После этого его необходимо хорошо утрамбовать при помощи вибратора, чтобы образовалась монолитная конструкция.
  • Для того чтобы сваи возвышались, необходимо изготовить опалубку. Для этих целей можно применять трубы соответствующего диаметра, которые нужно немного заглубить в грунт.

Обратите внимание! В некоторых случаях все сваи объединяют между собой не деревянным основанием, а бетонным. Для этого между сваями вырывается небольшая траншея, делается основание из песка или щебня, которое хорошо трамбуется. После этого выставляется опалубка и заливается ленточный незаглубленный фундамент. Преимуществом такого решения является то, что определенно упрощается возведение стен из кирпича.

Основная конструкция

Конструкция фундамента Буронабивной свайный фундамент для бани

После того как основание было заложено и в случае с бетонными сваями выстоялось необходимый период, можно приступать к дальнейшим работам.

  • Чтобы исключить необходимость постоянно вычищать сорняки и другие растения из-под бани, можно сделать насыпь из песка. Осуществить это реально следующим образом: по всей площади укладываются листы рубероида с нахлестом около 10 см. Наверх засыпается слой песка в 15‒20 см. При помощи трамбовки производится уплотнение. В завершение процесса можно пролить водой.
  • Устанавливаем основание для стен – ростверк. Для него нам понадобятся бревна размером от 15×15 см, если общий вес здания будет значительным, то не пожалейте и возьмите брус 20×20 см. Размер будет соответствовать длине всех стен и перестенков.
  • Если наш фундамент изготовлен из бетонных свай, тогда под древесину необходимо уложить гидроизоляцию. Для этих целей подойдет плотная строительная пленка, бикрост или рубероид.
  • Сначала бревна просто укладываются для того, чтобы изготовить стыки, а также подогнать окончательно по размеру.
  • Для того чтобы соединить их между собой, необходимо выполнить углубление на торце, глубина которого будет равен половине ширины бревна, а ширина стыка будет соответствовать ширине бревна, которое будет укладываться.
  • Закручиваем по одному саморезу во внешние углы и проверяем диагонали, при необходимости смещаем, чтобы достичь одинаковых значений.
  • После подгонки укрепляем при помощи второго самореза. На внутренний угол лучше закрепить металлический уголок.
  • Если наши сваи выполнены из металла, тогда крепить ростверк необходимо к площадкам, которые были наварены. Вначале просверливаются отверстия и снизу закручиваются саморезы. В бетонные сваи крепление производится при помощи анкерных болтов.

Обратите внимание! На этом этапе можно позаботиться о подводе коммуникаций, а также сливе воды из моечной. Можно заложить канализационные трубы и вывести их к месту будущего расположения ямы. Есть другой вариант: забетонировать небольшую площадку прямо под моечной, сделав небольшой уклон. Таким образом, вода, стекая через трап, будет попадать на это основание и стекать в яму.

Возводим стены и крышу

Возведение стен

На сваях можно возводить строение любой сложности. Можно сделать баню из сруба, но более простым вариантом будут каркасные стены. Чтобы приступить к делу, нам понадобится обрезная доска с размерами 150×50 мм или 150×100 мм, все будет зависеть от того, какое основание вы выбрали.

  • Определяемся с высотой нашей будущей бани, а также с тем, какая будет крыша. Если она будет односкатной, тогда балки с одной стороны можно сделать большими по длине. Если вы запланировали двускатную – все делаются одной длины.
  • Для угловых опор можно использовать брус 150×150 мм или 150×200 мм. Лучше крепить их шиповым методом, а не просто уголками. Для этого делается небольшой выступ на торце (минимум 50×50×50 мм) и вставляется в соответствующее отверстие. После этого можно установить два металлических уголка. Чтобы они оставались в вертикальном положении, монтируется временная укосина.
  • С шагом в 60 см монтируется обрезная доска, о которой говорилось выше. Если наши опоры находятся на расстоянии 1,2 м, то каждая вторая вертикальная стойка будет попадать на сваю, что будет гарантировать высокую устойчивость. Доски крепятся при помощи уголков к ростверку. Между ними устанавливаются подкосины.
  • Устанавливаем верхнюю обвязку, которая соединит все наши балки между собой.
  • Можно приступать к монтажу пола. Для этого при помощи металлических уголков закрепляем лаги. Они могут находиться как между бревнами ростверка, так и поверх них. На нижнюю грань лаг набиваем обрезную доску. Таким образом, мы получим углубления, в которые можно будет уложить гидроизоляцию, утеплитель, а потом сверху нашить доску, листы фанеры или ОСБ.
Делаем крышу
  • Монтируем потолочные балки и собираем стропильную систему для нашей будущей крыши. Делаем обрешетку под тот вид материала для настила, который заложен в нашем проекте.
  • В качестве кровельного настила можете применять то, что будет вам по карману. Чаще всего такие сооружения накрывают металлочерепицей или профнастилом.
  • С наружной стороны стены можно зашить влагостойкой ОСБ плитой, вагонкой или сайдингом. Дальше укладывается гидроизоляция из пленки, утеплитель (это может быть минеральная вата, опилки или пенопласт), паробарьер – фольга.
  • Потолок можно подшить к балкам, которые были уложены ранее. Далее с чердачной стороны укладываем паробарьер из фольги, а в качестве утеплителя применяем минеральную вату. Хорошо, если вся эта конструкция будет сверху дополнительно обтянута пленкой, чтобы вата не разлеталась.
  • Внутренняя отделка производится при помощи деревянной вагонки.
  • Для бани большого размера лучше использовать печь из кирпича. Если помещение маленькое, то электрического варианта будет вполне достаточно.

Обратите внимание! Если печь будет достаточно массивная, то было бы хорошо заранее позаботиться о том, чтобы в месте ее расположения тоже была отдельная свая. Это будет хорошим фундаментом для печи.

Если вы выберете именно такой метод возведения своей бани, то будьте уверены, что ваше строение получиться очень надежным, независимо от того, какие грунты преобладают в вашей местности.

Видео

В этом виде рассказывается о строительстве бани на винтовых сваях:

Фото

Винтовые сваи Основание из швеллера Строительство деревянной бани на склоне Свайный фундамент для маленькой бани Возведение кирпичного цоколя Баня на деревянных сваях из деревни Ведерки

Последняя редакция: 23.04.2016 Автор: Александр Чалый

kaksdelatbanyu.ru

Баня на винтовых сваях – достоинства и процесс установки

В большинстве случаев, баня на винтовых сваях – хороший способ быстро возвести нужную постройку своими руками со сравнительной экономией бюджета. Лучше сразу строить с расчетом на круглогодичное использование.

Даже в случае зимнего «простоя», все внутренние конструкции будут надежнее защищены от климатических воздействий. Внутренняя планировка, стены, крыша не будут отличаться от подобных строений на других типах фундамента.

Преимущества

Поднятие бани на винтовых сваях над землей дает возможность не только разорвать связь с перемерзающей почвой, ливневыми потоками, но и применить естественное стекание использованной воды через щели и трапы. В пространстве под нужными помещениями устраивают бетонный лоток для сбора и отвода жидкости в сливную яму.

Щелевая конструкция называется стекающий пол. Зазор между доской выдерживается 0,7 см, тогда, при набухании дерева просвет не будет перекрываться. Необходимая вентиляция и доступ для уборки в подполье конструктивно решен свайным фундаментом с высотой от нулевой отметки не менее 0,5 м.

На что обратить внимание

На винтовых сваях обычно возводят своими руками более легкие конструкции бань. Можно построить кирпичные стены на бетонном ростверке, плите, но для этого потребуется жестко увязанное свайное поле. Строительство из древесных материалов снижает общий вес и теплопроводность.

Сваи ввинчиваются с просветом 2÷3 м, в зависимости от жесткости балок основания. Центральные столбы желательно связать швеллером для поддержки лаг.

При проектировании количества и расположения точек опоры, нужно учесть расположение оснащения бани. Печь, баки с водой, другое оборудование, создающее по площади крепления переменные тепловые и весовые нагрузки, нуждаются в установке на надежно зафиксированном основании.

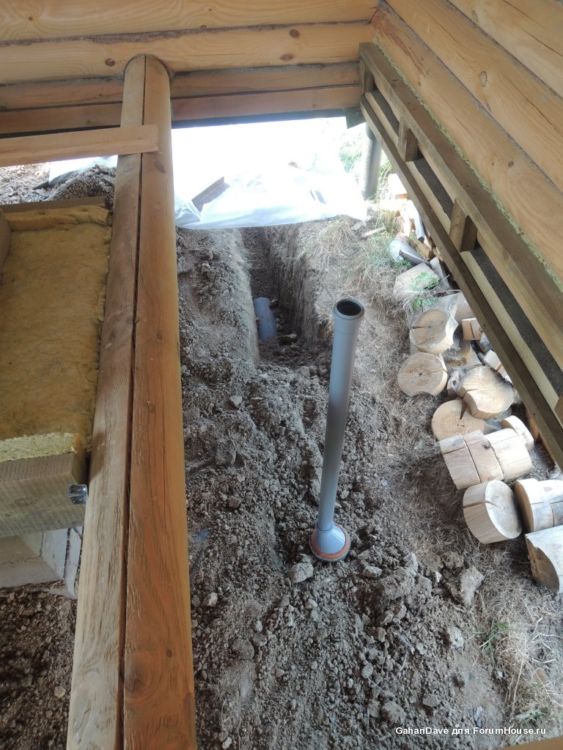

Организация слива

Подъем влаги со столба предотвращают укладкой на оголовок слоя рубероида, выступающего по краям на пару сантиметров.

Слив должен быть в каждом помещении. Там, где не используют воду для помывки, ее применяют для уборки и дезинфекции. Если посещение бани планируется раз в неделю или реже, не ставьте сливы с гидрозатвором. Они пересохнут, появится запах сточных вод. В таком случае лучше устанавливать сухой затвор.

Установка бани на винтовые сваи

Когда каждая из винтовых свай дойдет до своего упора, нужно обрезать ее болгаркой до нужного уровня. У каркасных домов – это горизонтальная плоскость. Сруб имеет перепад между продольными и поперечными бревнами венца. Его можно выбрать подкладками или разной высотой обрезки столбов (150 мм).

Делаем каркас

Установка каркаса на сваи

Основание выполняется из бруса с гранью 150 мм. У тяжелых конструкций – 200 мм. Порядок сборки:

  • Выкладываем на оголовки, размечаем вырезы в «пол дерева» или «в лапу»;
  • Складываем по вырезам каркас на оголовки, крепим в каждом углу по 1 шурупу;
  • Добиваемся прямого угла в пересечениях, замером диагоналей;
  • Фиксируем вторым шурупом в каждом пересечении;
  • Крепим снизу болтами к оголовкам;
  • Врезаем «в пол дерева» внутренний брус.

Стойки стен будут располагаться на расстоянии 0,6 м, поэтому рассчитывать просвет между сваями нужно с учетом этого. Кроме того, следует тщательно подойти к выбору материала древесины, устройству пароизоляции в каркасных постройках, предназначенных для бани.

Собираем сруб

У сруба небольшой площади без нагруженных внутренних стен установка часто выполняется прямо на его венец вместо ростверка. Бревно первого ряда всегда должно быть толще, чем в следующих. Его укладывают не сразу на оголовок, а на подкладку из доски лиственницы, бука, предварительно обработанную смолой (за исключением торцов). Разницу между продольным и поперечным бревном компенсируют толщиной доски. Угол дополнительно скрепляют скобой.

Далее сруб собирается по порядковым номерам с прокладками из пеньки, пакли, войлока, согласно инструкции. Количество стен и наличие выступающего крыльца дают понять, сколько нужно точек опоры.

Ставят сруб и на ростверк из швеллера. В венце снизу высверливают отверстия, под которые на стальную обвязку приваривают вертикальные штыри. Бревно «надевают» на стержень. Получают жесткое сцепление. Посмотрите видео, как монтировать сруб на сваи.

Готовый вариант

Если нужно установить уже готовую постройку на фундамент, то у него дополнительно закрепляют углы и, с помощью домкратов, подкладок, двутавровой балки, поднимают на свое место.

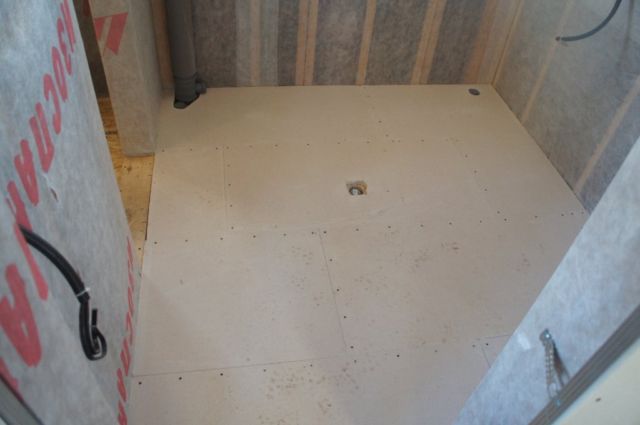

Устройство пола

При устройстве данного типа бани своими руками очень важно предусмотреть правильную конструкцию пола, строительство которого напрямую зависит от фундамента. Горячий пар конденсируется и стремится стечь вниз, как и вода из душа. Поэтому конструкция не протекающего пола бани, располагающейся на возвышении из винтовых свай, более сложная:

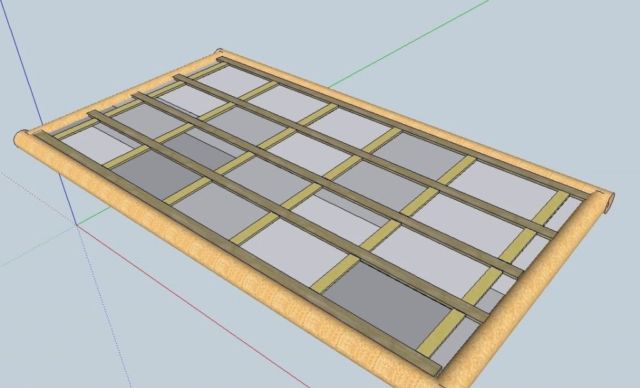

Черновой уровень

Оборудование чернового пола

Дощатое покрытие, без щелей, обработанное антигрибковыми пропитками. Выстилается пленочными материалами для защиты от влаги снизу, заполняется керамзитом.

По верху также покрывается пленкой. Применение рубероида и других битумсодержащих покрытий, в дальнейшем, может осложнить жизнь неприятным запахом смолы. Высота сливных труб, проходы под них во всех уровнях пола, размечаются сразу.

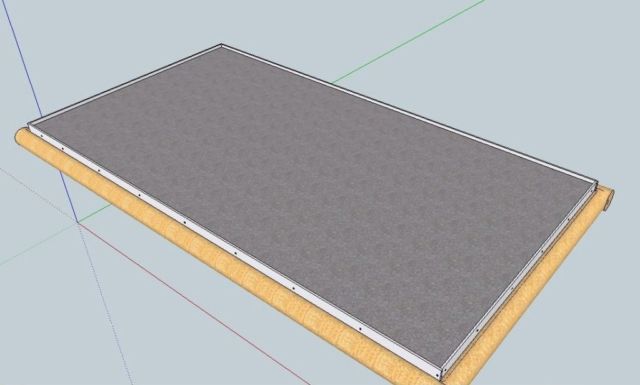

Теплоизоляция

Утепление делают из доступного материала:

  • Минеральная вата (прошивные маты, рулон) – 0,25 м толщиной;
  • Пенный полимер, пенопласт (плита) – 0,15 м.

Необходима защита сверху от влаги. Пенополистирол устойчив к этому воздействию. Другие утеплители снижают свои свойства. Отлично зарекомендовали себя в качестве защиты мембранные покрытия. Они выпускаются достаточных размеров по длине и ширине (максимально 61×15,5 м), чтобы закрыть цельным куском, с напуском вверх на стены. В каркасном доме пароизоляция делается и по стенам, с выпуском конденсата на мембрану для слива самотеком.

Защитить и украсить

Закрытый цоколь бани

Установка бани на возвышении из винтовых свай своими руками будет совсем завершенной после устройства цоколя. Он защитит от скопления мусора под домом, зимой – от снежных заносов, создаст дополнительное препятствие потерям тепла и украсит вид. В зависимости от высоты над уровнем земли, конструкции пола, концепции всего здания, можно использовать сайдинг, искусственный камень, декоративные покрытия.

Надо не забыть оборудовать технологические лазы для осмотра фундамента. Внутреннее пространство очистить от плодородного слоя, засыпать щебнем, песком.

Статьи по теме:

fundamentaya.ru

Сруб на винтовых сваях, монтаж и установка своими руками

Такой тип фундамента востребован повсеместно

Быстро, экономно и качественно построить небольшой дом или баню можно при помощи винтовых свай. Строительство загородных домов и коттеджей может быть запланировано на заболоченной территории с высоким уровнем грунтовых вод, со слабыми или пучинистыми грунтами.При таких условиях существует необходимость использования свайного фундамента.

Железобетонные сваи при строительстве бревенчатого жилого дома или бани использовать достаточно дорого, к тому же приходится привлекать громоздкую сваебойную технику. Отсутствие подъездных путей к месту застройки делает невозможным доставку к объекту тяжелых материалов и техники. В таких случаях приходится устанавливать сруб на винтовых сваях.

Винтовые сваи: преимущества  и недостатки при строительстве бани

Винтовые сваи изготовлены из стальных труб, которые снабжены лопастями и острым наконечником, с их помощью конструкция ввинчивается в грунт. Наконечник несет основную опорную нагрузку, перераспределяет на грунт нагрузку от строения, препятствует выталкиванию сваи из пучинистых грунтов в зимний период.

Применяют винтовые сваи как основание под легкие каркасные здания, при этом установка такого фундамента возможна практически в любом месте, даже при самом труднодоступном и сложном рельефе.

Основные преимущества винтовых свай:

  • Легкость и быстрота монтажа – для устройства свайного фундамента не потребуется тяжелая специальная техника. Конструкция не требует выполнения предварительных подготовительных работ по устройству скважин.
  • Экономичность – фундаменты под срубы из винтовых свай намного дешевле, чем классические варианты оснований из бетона.
  • Повторное использование – при необходимости сваи допускается выкручивать из грунта и использовать их при строительстве нового объекта.
  • Прочность и устойчивость – свайный фундамент обеспечивает высокую прочность и устойчивость здания, особенно при возможных пучениях грунта в зимнее время.
  • Возможность применения на любых грунтах, включая водонаполненные, песчаные, торфяные или глинистые.
  • Использование на любом рельефе местности.

Минусы винтовых свай

В первую очередь это связано с качеством металла, из которого изготовлены конструкции, а также с соблюдением технологии защиты деталей от ржавчины. Очень важно, чтобы производитель тщательно соблюдал при изготовлении конструкций все установленные нормативы (используемые марки стали; соответствие толщины стенок труб), а также качественно проводил антикоррозийную изоляцию изделий.На погруженные в грунт трубы отрицательно воздействуют блуждающие токи, которые ускоряют коррозию металла и сокращают срок службы свай.

Какие виды свай выбирают для бани

Существуют два вида винтовых свай, которые отличаются конструкцией наконечника:

  • Сварной наконечник – более уязвимый вариант, особенно если в сварных швах имеются раковины и непровары.
  • Литой наконечник – цельная конструкция, отличающаяся повышенной прочностью и долговечностью.

Установка свай для сруба бани или жилого дома собственными руками

Свая должна доставать до твердого грунта. Если длины не достаточно — сваю наваривают.

Работу потребуется выполнять вдвоем или большим количеством рабочих.Для начала на участке проводят работы по выносу объекта в натуру, для чего размечают периметр будущей постройки (жилого коттеджа, беседки или бани).

По длине и ширине здания делают замеры с шагом 1,5 метра, отмечая контрольные точки колышками. Именно в этих точках будет производиться монтаж свай (ввинчивание). Очень важно правильно выполнить замеры, от этого зависит прочность всего фундамента.В контрольных точках необходимо предварительно сделать небольшие углубления в грунте (до 30 см), что позволит избежать самопроизвольного смещения основания трубы с лопастью. Диаметр отверстий напрямую зависит от диаметра лопастей.Труба с острым наконечником вкручивается в грунт медленными движениями, с помощью рычагов, которые вращают рабочие. Погружаясь, бур утрамбовывает грунт, что увеличивает прочность основания.

По окончании работ все трубы с помощью уровня выравниваются на одной отметке, при необходимости одну или несколько свай допускается выкрутить или погрузить в грунт.Полости труб заливаются бетонным раствором любой марки.

При близком расположении грунтовых вод, марка бетона принимается не менее М 100

Не дожидаясь затвердения раствора, можно приступать к герметизации верхних отверстий, для чего используются специальные стальные накладки (входят в комплект). Очень важно соблюдать абсолютную герметичность при заваривании верхних отверстий.

Устройство ростверка под сруб

После окончания технологического этапа по установке свай, следует приступать к устройству ростверка, который объединит разрозненные элементы в одну прочную конструкцию фундамента.

Для устройства ростверка потребуются металлические балки (швеллер или двутавр), которые могут выполнять несущую функцию. Балки привариваются к винтовым сваям, важно сделать это точно и правильно, после чего металлические поверхности обрабатываются специальными антикоррозийными составами.

По всей длине ростверка необходимо приварить металлические штыри (5 см, шаг 40 см), которые обеспечат прочное соединение фундамента с деревянным срубом бани или дома. В деревянных бревнах нижнего венца сверлят отверстия под штыри строго в местах стыков, монтаж деревянных деталей следует выполнять с высокой точностью.

По ростверку прокладывается слой гидроизоляции, соединительные штыри следует обработать битумной мастикой.

Винтовой свайный фундамент не позволяет устраивать подвалы или цокольные этажи. После окончания изоляционных работ фундамент закладывают в ½ кирпича по всему периметру здания, а затем начинают монтаж деревянных конструкций.

Срубы на винтовых сваях, особенно легкие постройки (бани или беседки) прослужат не один десяток лет.

Статьи по теме:

fundamentaya.ru

Баня на винтовых сваях утепление пола

Для строительства бани на винтовых сваях необходимо подготовить надежное основание, которое сможет обеспечить строению надлежащую прочность и предохранит от воздействий погодных явлений. Фундамент на сваях должен предохранить нижнюю область бани от отсыревания, поскольку вблизи строения обязательно возникнут каналы прохождения дождевых вод.

Расчет фундамента на сваях

Чтобы возвести свайный фундамент, для начала следует выполнить расчеты, которые позволят оптимизировать траты расходных стройматериалов. Желательно производить расчеты с мастером, который поможет замерить и определить количество и виды материалов, требующихся для строительства.

При подсчетах учитываются следующие данные:

  • Глубина замерзания почвы;
  • Уровни талых вод по сезонам;
  • Особенности грунта на месте строительства;
  • Возможные уровни снежных покровов;
  • Приблизительный вес бани с отделкой;
  • Ветровые нагрузки.

Вернуться к содержанию

Конструктивные особенности винтовых свай

Винтовые сваи представляют собой конструкционные элементы, которые выполняют несущую и связующую задачи в сооружаемом строении. Свайный винтовой фундамент обычно применяется для установки под сруб и считается одним из самых простых видов фундамента. По сравнению с ленточным или монолитным фундаментами, которые также стоят в ряде самых востребованных при строительстве из бруса, свайный отличается легкостью и простотой монтажа. Например, баня на винтовых сваях утепление пола которой выполняется с применением теплоизоляционных материалов, за счет преимуществ такого фундамента будет отличаться и надежной гидроизоляцией.

Сваи, применяемые в строительстве такого рода, по своим качествам прочности не уступают материалам, используемым в других типах фундамента. Как правило, это продукция металлопроката, представленная в виде высоких труб. Нижняя часть последних оснащена специальными лопастями, которые позволяют прорезать пласты грунта. А в верхней части предусмотрено отверстие с металлическим прутом, проходящим сквозь него.

Применение данной технологии уместно на участках с почвами, в составе которых преобладает песок и которые в зависимости от сезона могут подвергаться изменениям в структуре и положении. Одно из достоинств данного типа фундамента заключается в надежной защите постройки от проникновения в помещение дождевой воды.

Нежелательно применять технологию винтовых свай лишь в том случае, если грунт слишком твердый. Это может доставить немало проблем в процессе вкручивания свай, если это вообще будет возможно. На таких почвах уместно применять фундамент столбчатого типа.

Вернуться к содержанию

Монтаж свайного фундамента

Под будущими углами и стенами возводимой бани определяются места для свай – их следует отмечать кольями или делать веревочную разметку. Каждая свая вкручивается группой рабочих с применением трубы, установленной в положении, перпендикулярном земле. Далее крепится магнитный уровень и после каждых четырех витков следует проверка вертикальности положения. Все винтовые сваи должны закручиваться с расчетом под один магнитный уровень, при этом должен оставаться запас на 20 см, который в дальнейшем можно обрезать болгаркой. При обнаружении уклонов нельзя вывинчивать сваи, пытаясь их выровнять — это может привести к будущей усадке бани из-за разрыхленного грунта. Лучше всего выравнивать сваи ротационным лазерным нивелиром.

В образованную сваями полость заливается бетонный раствор. Будет не лишним провести его армирование, установив арматурные прутья. Это повысит прочность винтовой конструкции. Бетонная основа защитит от коррозии трубы и продлит эксплуатационный срок. Предварительно измерив положение свай, необходимо сварочным устройством приварить оголовки. Затем нанести состав, который защитит швы сварки от коррозии.

Как правило, в качестве перемычек используют или брус или металл. Крепятся они либо сваркой, либо просто закручиваются болтами. Перемычки необходимо обработать специальными составами-антисептиками. Это может быть и защитная краска, нанесенная в 2-3 слоя.

Вернуться к содержанию

Облицовка свайного фундамента

Завершенному фундаменту на сваях следует придать благородный внешний облик. Если баня выполняется из натурального дерева, то облицовочный материал должен наделить дерево дополнительными свойствами, которые положительно отразятся на процессе эксплуатации сооружения. Для начала следует разобраться, с какими внешними угрозами предстоит бороться наружной отделке.

Баня из дерева на сваях должна быть защищена прежде всего от снежного покрова, который зимой будет непременно собираться вблизи стен, провоцируя образование сырости. Соответственно, выбирая облицовочный материал, нужно уделить внимание гидроизоляции.

Для обеспечения и совмещения таких качеств как прочность и гидроизоляция, можно предпочесть камень природного или искусственного происхождения. Данный выбор обусловлен целым комплексом свойств самого камня.

В отношении параметров выкладки данного материала есть несколько мнений. Например, одни специалисты рекомендуют выкладывать натуральный камень прямо на часть винтового фундамента, которая возвышается над поверхностью земли. С другой стороны, есть рекомендация проводить отделку и нижней части уже самой бани до уровня окна.

Фиксируется камень на специальный раствор, предназначенный для укладки плиточных покрытий. Обычно в их состав входит цемент, подкрепленный связующими добавками. Наносить смесь нужно на материал отделки, чтобы обеспечить качественную фиксацию его к поверхности. Также следует заделать швы, которые образуются в местах стыков. Это мероприятие необходимо проводить через сутки с момента выкладки камня.

Вернуться к содержанию

Утепления фундамента на винтовых сваях

Чтобы получить баню с теплым покрытием, нужно теплоизолировать фундамент. Когда работы по сооружению фундамента завершены, можно приступать к укладке деревянного покрытия. Эта прослойка сама по себе выступит элементом, сохраняющим тепло в бане, но этого будет недостаточно.

Вначале изготавливают основу из патрубка, которая будет в бане связующим элементом всех винтовых свай, установленных по отдельности. Таким образом, баня на винтовых сваях утепление пола формируется или досками, или с помощью заливки монолитного фундамента на подготовленный участок.

Термоизоляция выполняется по технологии, предусматривающей монтаж гидроизолирующего материала. Его следует располагать на верхней части основы. На данном этапе устанавливается своего рода защитный пласт, препятствующий прохождению влаги к последующему слою термоизоляции. В качестве материала для утеплителя подходят пенополистирольная плитка, или же традиционная минеральная вата. Многие используют и пенопласт, однако его качества не соответствуют требованиям для бани.

Внешняя теплоизоляция выполняется посредством фиксации материала, которую производят по внешним контурам основы. При этом используются необходимые крепежные элементы, которые также будут удерживающую функцию на всей конструкции. По завершению работ по фиксации теплоизолирующего слоя можно приступать к отделке фасада бани путем облицовки.

Похожие статьи:

vseopolax.ru

Пол в бане на винтовых сваях, особенности и правила монтажа, видео обзор

Обустройство зоны отдыха на берегу водоема или на косогоре предполагает, что пол в бане на винтовых сваях будет смонтирован с учетом особенностей намывного или осадочного грунта. Именно такие породы входят в состав почвы на берегу реки или пруда, склонах, возвышенностях.

Фундамент для бани на винтовых сваях подходит для расположения на склоне, так есть возможность регулирования высоты сваи

Преимущества фундамента на винтовых сваях

Устройство пола в бане на винтовых сваях сделать намного проще, чем на массивном фундаменте. Преимущества подобной конструкции:

  • фундамент можно очень быстро смонтировать своими руками;
  • винтовые сваи заметно уплотняют грунт, обеспечивая устойчивость всей постройки;
  • фундамент удобно ремонтировать в случае необходимости;
  • установку винтовых свай несложно произвести, используя современные приборы и приспособления;
  • монтировать фундамент можно в любую погоду;
  • винтовые сваи обеспечивают эффективную автоматическую вентиляцию подпольного пространства бани;
  • срок службы и надежность свайного фундамента достаточно велики;
  • правильно смонтированный пол защитит стены бани на винтовых сваях от впитывания осадочных и талых вод из почвы;
  • винтовой фундамент можно обустроить на нестойком грунте, который вспучивается и вздувается в сезон обильных осадков.
Фундамент для бани на сваях можно устанавливать даже в зимнее времяВинтвой свайный фундамент устанавливается очень быстро

Преимущества свайного фундамента делают его монтаж быстрым, а эксплуатацию надежной, несложной и удобной. Главное, предварительно изучить свойства почвы на выбранном под баню участке, правильно провести все расчеты и выполнить необходимые работы в точном соответствии с инструкцией.

Винтовые сваи необходимо выбирать в зависимости от типа грунтаСхема установки винтовой сваи в грунтВинтовые сваи устанавливаются для всех несущих стен и элементов

Из чего делают пол в бане?

Пол в бане на винтовых сваях можно делать из разных материалов. В основном используется бетонная стяжка и древесина хвойных пород. Обустройство бетонного пола потребует значительных материальных затрат. Однако такой пол устойчив к постоянному воздействию влаги. Поэтому бетонный пол в бане прослужит не один десяток лет.  Древесина — материал меньшей себестоимости. Однако под воздействием влаги деревянный пол быстро разрушается. Обработка антисептиком значительно замедлит этот процесс. Но через 7-10 лет деревянный пол нужно будет заменить.

Схема крепления разнообразных материалов пола к сваеБетонный пол в бане наиболее устойчив к влаге

Преимущества деревянного пола не только в дешевизне материала. Можно при необходимости провести замену поврежденных элементов, не меняя покрытие полностью. Если регулярно проводить повторную обработку антисептиком деревянных составляющих, можно удлинить срок службы такого пола почти вдвое. Оптимальным считается вариант, когда в помещениях повышенной влажности — парной и помывочной комнате, делается бетонная стяжка. В раздевалке и комнате отдыха можно сделать деревянный пол, ведь уровень влажности здесь значительно ниже.

Деревянный черновой пол в бане лучше размещать в зоне раздевалки

Подготовительные работы

Итак, фундамент смонтирован и стены возведены. Теперь делаем пол в бане на винтовых сваях. К этой работе нужно основательно подготовиться, изучить технологию, закупить всё необходимое, пригласить помощников.

Для работы понадобятся следующие материалы:

  • доска шпунтованная;
  • брус;
  • крепежный материал — гвозди и т. п.;
  • цемент;
  • крупнозернистый песок;
  • керамзит и/или другие сыпучие материалы;
  • рулонный гидроизолятор;
  • антисептический состав;
  • минеральная вата или другой утеплитель.

Из инструментов и приспособлений для работы потребуется:

  • строительный миксер;
  • резервуар для замешивания раствора;
  • ножовка по дереву;
  • пила-болгарка;
  • строительный нож;
  • молоток;
  • рукавицы, рабочая одежда, ветошь.

Конкретизировать список необходимых инструментов и материалов можно после того как будет определено, из какого материала и каким способом будет монтироваться пол в бане на винтовых сваях.

Утепление пола: общие правила

Перед началом монтажа и утепления пола нужно провести антисептическую обработку всех деревянных составляющих готовой конструкции. Специальный состав для этого можно приобрести в магазине строительных товаров. Антисептик защитит древесину от проникновения вредоносных микроорганизмов, которые могут ее разрушить.

Глубина утеплителя пола в зависит от помещений бани

Если в зимнее время будет использоваться баня на винтовых сваях, утепление пола начинается с закладки утеплителя между опорными элементами постройки. Чаще всего для этого используется минеральная вата (толщина слоя 25 см) или пенопласт (толщина слоя 15 см).

Схема утепления бетонного пола в бане

При недостаточной для укладки утеплителя толщине балок к ним перпендикулярно крепятся дополнительные бруски. Гидроизоляция укладывается предварительно. Поверх нее между балками раскладывается нижний слой утеплителя. Верхний слой укладывают между дополнительными брусками. Далее настилается еще 1 слой гидроизолятора, поверх которого монтируется финишный пол. Утепленный слой в бане на винтовых сваях продлит срок службы конструкции, и существенно повысит комфорт в бане.

Схема утепления деревянного пола в бане

Монтаж цоколя

Эффективное утепление пола в бане на винтовых сваях делается при помощи цоколя, который монтируется вокруг свайно-винтового фундамента. Цоколь надежно закрывает свободное пространство под полом бани от проникновения холодного воздуха и значительно улучшает внешний вид готовой постройки.

Пустое пространство цоколя закрывается какими либо панелями

Основные материалы для цоколя — теплоизоляционные плиты и декоративные панели. Между ними укладывается дополнительный слой теплоизолятора. Обычно для этого используется пеноплекс, пенопласт и подобные материалы. Герметизацию стыков между панелями после сборки цоколя делают при помощи монтажной пены.

Чтобы теплопотерь было меньше производят утепление цоколя под банейУтеплить цоколь бани можно при помощи пеноплекса

Устройство проливного пола

Оптимальным решением считается проливной пол в бане на винтовых сваях.  В холодное время года необходимо провести обязательное утепление всей конструкции.

На пол в бане попадает большое количество воды, поэтому необходимо увеличить его влагоустойчивость  и беспроблемное удаление использованной воды. Для этого необходимо обустроить специальный сточный трап. Через него вода будет проходить в канализационный трубопровод или в дренажную систему.

Схема устройства проливного пола в бане

Монтаж проливного пола начинают выполнять, укладывая на ростверк лаги. Их кладут строго горизонтально без наклона. На лаги гвоздями крепятся обрезные доски из древесины хвойных пород. Между ними оставляют зазоры шириной 7 мм и более. Даже если древесина разбухнет, щели между отдельными элементами все-таки сохранятся. Сквозь них будет свободно проходить использованная вода.

Чтобы защитить подпол от скапливания воды, нужно смонтировать в нем стяжку из бетона в форме конуса с наклоном в сторону канализации или дренажной системы.

Совет! Чтобы избежать появления неприятного запаха и/или вредных микроорганизмов, бетонную конструкцию нужно регулярно промывать, чистить и обрабатывать специальными составами.

Для того чтобы ничего не гнило и не накапливалась влага, необходимо установить бетонную чашу со сливом в бане

Сухой деревянный пол в бане

Сухой пол настилается из досок в 2 слоя. Сначала монтируется черновой пол. Поверх досок кладут гидроизолятор. Затем укладывается утеплитель. Поверх него — еще 1 слой гидроизолятора. В завершение настилается чистовое напольное покрытие. Для этого используется шпунтованная доска из прочной древесины хвойных пород. Отдельные половицы необходимо укладывать вплотную друг к другу без щелей и зазоров. При укладке чистового пола обязателен уклон к 1 из углов помещения. Здесь делается отверстие, под которым крепится сифон. Это поможет легко удалять использованную воду во время эксплуатации бани.

Бетонный пол в бане

Перед заливкой бетонного пола необходимо провести в бане на винтовом фундаменте предварительные работы:

  • прокладка труб водопровода и канализации;
  • монтаж трапа, на который будет укладываться чистовая отделка пола;
  • формирование под основанием банной постройки подушки из сыпучего материала;
  • настилание рулонной гидроизоляции по отделениям фундамента;
  • укладка утеплителя.
Схема приготовления бетонной смеси

Нюанс! Подушку для формирования пирога пола лучше насыпать из сыпучего материала разных фракций, который нужно предварительно полностью высушить.

Утепление бетонного пола

Бетонный пол в парной бани на винтовых сваях начинают утеплять, когда стяжка схватится и затвердеет. В качестве утеплителя обычно используется:

  • пенополистирол экструдированный;
  • керамзит;
  • перлит;
  • минеральная вата.
Утеплители для пола бани: перлит, керамзит, пенополистерол, минеральная вата

Перед укладкой утепляющего слоя необходимо полностью очистить поверхность бетонного пола от посторонних предметов, пыли, мусора и т. п. затем настилается рулонный гидроизолятор. Фракционный утеплитель наносится в составе специальной смеси. После ее высыхания сверху заливают стяжку из цемента.

Плиточный утеплитель требует герметизации стыков между панелями после укладки. Обычно это делается при помощи монтажной пены. После ее высыхания наносится 2-й слой рулонного гидроизорлятора. Для равномерного распределения нагрузки на пол в помывочной бани на винтовых сваях, в парной или в другом помещении настилается арматурная сетка.

Утеплить проливной пол в бане можно при помощи керамзита, заложить его необходимо до бетонной стяжки

Отделка пола плиткой

Поверх деревянного пола в бане можно уложить керамическую плитку. При этом для чернового покрытия вместо доски применяется ДВП, ЦСП или фанера.

В помывочном отделениии можно уложить плитку на полу в бане

Поверх уложенного листового покрытия кладется керамическая плитка. Это делается обычным способом. Под плиткой можно уложить системный теплый пол в бане на винтовых сваях. Можно использовать гидравлический или электрический инфракрасный вариант.

В раздевалке можно уложить тёплый пол в банеУстройство электрического теплого полаСхема водяного тёплого пола

Профилактические меры

Высоким уровнем влаги отличается баня на винтовых сваях, сделать пол недоступным для грибка и плесени, которые неизбежно появляются во влажной среде, помогут специальные профилактические меры. В процессе строительства все используемые элементы конструкции необходимо в несколько слоев покрыть специальным антисептическим составом.

Для того чтобы пол дольше не гнил, необходимо покрыть его антисептиком от грибка

В обязательном порядке следует применять также качественные гидроизоляторы. Это может быть рубероид или полиэтиленовая пленка. Указанные меры помогут увеличить срок службы конструкции, предохранят ее от гниения и преждевременного разрушения.

Схема гидроизоляции пола в бане

Если были замечены очаги гниения деревянного материала, необходимо всю конструкцию демонтировать. Поврежденные элементы нужно заменить.

Нюанс! Все составляющие после основательной просушки обработать антисептиком и просушить повторно. Перед сборкой нужно покрыть деревянные элементы воском или водоотталкивающим лаком.

banyabest.ru

Устройство пола в бане на винтовых сваях

Пол в бане на винтовых сваях должен иметь хорошую теплозащиту, так как под постройкой достаточно много свободного пространства. Если баня будет использоваться зимой в регионе с холодным климатом, то рекомендуется дополнительно защитить подпольное пространство, закрыв его по периметру цоколем. В этой ограждающей конструкции изготавливается несколько продухов, которые дают возможность эффективно вентилировать подполье, и в то же время создают дополнительную теплозащиту.

Полы в бане на сваях — Схемы и Проекты

Наибольшее количество дискуссий вызывает конструкция пола в бане из сруба, так как здесь существует опасность сделать конструкцию, в которой нижний венец будет слишком интенсивно увлажняться. В результате такого постоянного воздействия влаги древесина может начать разрушаться раньше времени и вся конструкция прослужит заметно меньше отведенного ей срока. Поэтому, далее размещена схема оптимального расположения всех необходимых в хороших полах элементов.

В нижний венец установлены лаги пола сечением 100х150 мм.



Под лаги нашиваются черепные доски для того, чтобы стать опорой теплоизоляционному слою.

Далее плиты утеплителя кладутся в два слоя, один — 100 мм, а второй — 50 мм. Настил выполняется вразбежку, так чтобы стыки нижнего слоя не совпадали со стыками верхнего.

Следующим шагом выполняется изготовление обрешетки под плиты чернового пола.

Поверх обрешетки укладывается настил из плотной полиэтиленовой плёнки — это гидроизоляционный слой, который защитит находящиеся ниже деревянные конструкции от попадания на них воды.

На гидроизоляцию устанавливаются прочные цементно-стружечные плиты (ЦСП), толщиной не менее 12 мм. По периметру выполняется бортик из того же материала.



В образовавшееся пространство раскладывается металлическая сетка с прутком не меньше 10 мм. После чего выполняется заливка бетонной стяжки толщиной 10-12 мм.



В этой конструкции не указан важный нюанс — нет сливного отверстия для организации стока воды из помывочной и парилки. План его размещения можно увидеть на схеме ниже.

Тут также указан финишный отделочный слой для напольного покрытия бетонной стяжки в бане — это, как правило, керамогранитная плитка. Кроме того здесь можно видеть, что на схеме полы парилки или моечной изготовлены с уклоном. Для организации такого угла, бетонная стяжка заливается по маякам, сделанным из дерева под определенным углом от стен к сливному отверстию.

Ещё один вариант, в котором используется утеплитель из минеральной ваты вместе с экструдированным пенополистиролом (ЭПП) изображен на следующей схеме.

Чуть более усложнённая конструкция с проливным деревянным полом и утеплённой бетонной стяжкой.

Хороший вариант для создания теплового барьера по периметру здания — изготовления цоколя. При его создании важно учитывать, что грунт рядом с баней будет двигаться и жестких соединений ограждающая конструкция с баней иметь не должна.

Как сделать пол в бане на сваях своими руками: Инструкция

Первым делом убедитесь, что в земле выкопаны все необходимые траншеи для укладки канализационных труб и каналов подачи воды, если таковые запланированы.

После чего половые лаги снизу подбиваются досками чернового пола.

Следующий шаг заключается в обеспечении ветровлагозащиты для утеплителя. Эту роль выполняет специальная паропропускная мембрана, которая позволит теплозащитной прослойке эффективно испарять влагу со своей поверхности на улицу. Качественный теплобарьер создаст минеральная вата толщиной 150 мм.

Далее вся поверхность пола закрывается плотной гидроизоляцией с небольшим нахлестом на стены.

Закончив с гидрозащитой, поверх неё устанавливаются доски чернового пола.

На черновой пол или обрешетку укладываются плиты ЦСП.



Плиты сверху закрываются гидрозащитной плёнкой, поверх которой кладётся обрешетка для заливки бетонной стяжки.







Стяжка пола выполняется по маякам. Их можно сделать из дерева или из металлических профилей, как на фото выше. Поверх бетона укладывается керамическая плитка или обустраивается деревянный пол. Если в планах сделать проливные полы из досок, то в пространстве между деревянным настилом и бетонной стяжкой рекомендуется организовать вентиляционный канал.

Такая труба обеспечит хорошую воздушную циркуляцию и не только защитит деревянные полы от преждевременного гниения, но и позволит дольше и с большим комфортом находится в парной благодаря постоянному притоку свежего воздуха. При необходимости снаружи или внутри на трубе может быть установлен регулирующий клапан, крышка или задвижка. Подробнее об организации вентиляции в бане читайте здесь.

banyagid.com


Смотрите также
