Как выполняется проводка телевизионного кабеля в квартире

Скрытая проводка кабеля для ТВ

Трудно представить себе городскую квартиру без телевизора. В сегодняшнем динамичном ритме жизни, он является неотъемлемым атрибутом любого жилища. При этом изображение должно быть качественным, с объемным звуком, с четкой передачей цвета.

Даже хорошие антенны и новейшее оборудование будут бессильны, если выполнена некачественная проводка телевизионного кабеля в квартире. Статья подскажет правила его монтажа.

Выбор телевизионного кабеля

Проводка антенного кабеля в квартире начинается с выбором качественных материалов и оборудования.

Основными характеристиками кабеля являются:

• Длина.
• Толщина.
• Пропускная способность.

Для передачи телесигналов высокого качества, рекомендуется применение таких типов телевизионных кабелей:

• Марки РК 75-4-11 и РК 50-7-11 отлично подходят для кабельного телевидения.
• Марки Р0К 75-4,8-318 и РК 75-4,8-312 хорошо использовать для цифрового телевидения.
• Марка РК 75-2-13, это более гибкий с меньшим диаметром провод, применяется для небольших кабелей, идущих от ТВ розетки до телевизора. Цена такого провода самая меньшая.

Кабель марки РК 75-2-13

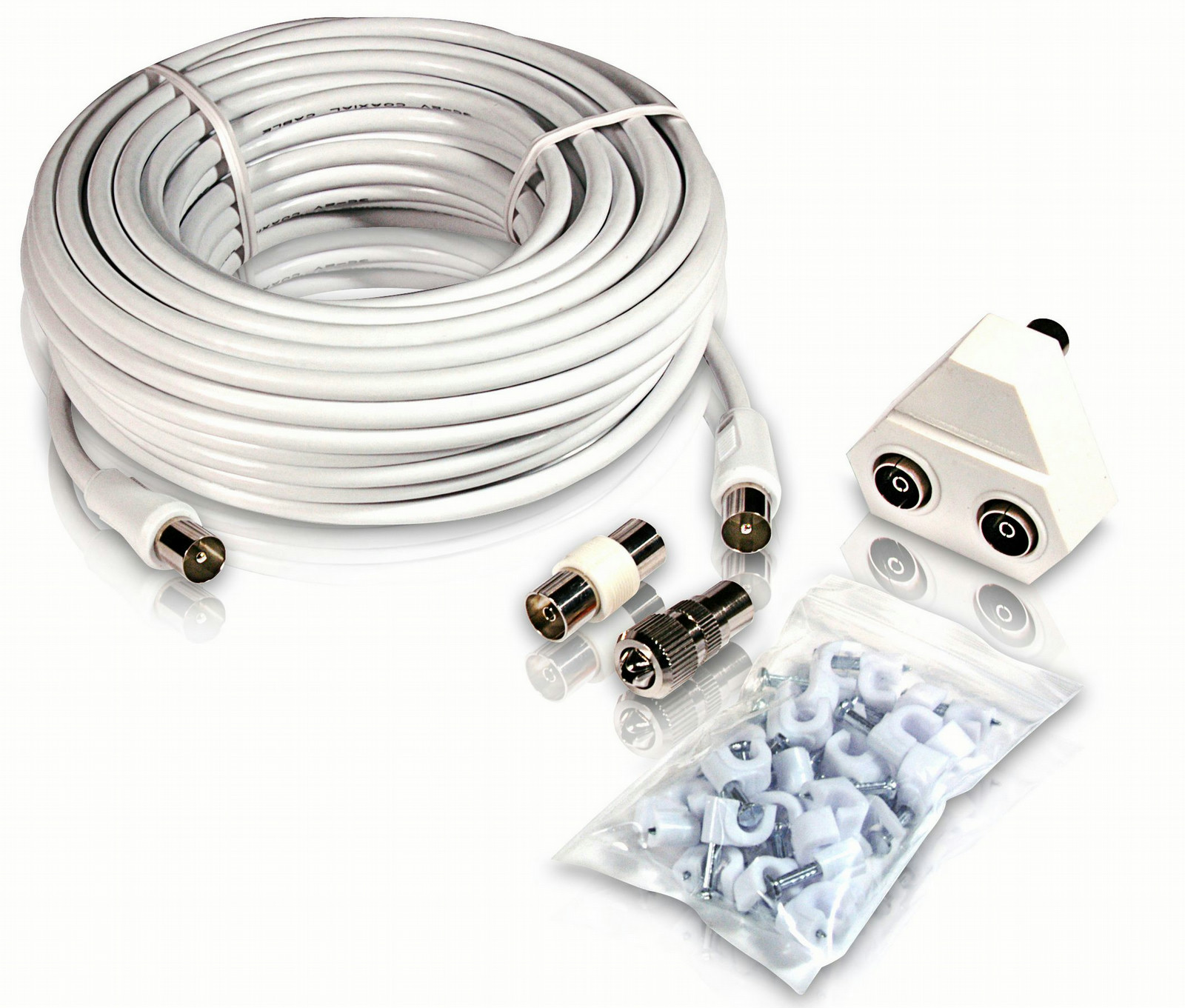

Аксессуары и распределительное оборудование

Соединение между собой ТВ кабелей, и подсоединение их к приемникам, производится с помощью разных приспособлений, которые представлены в таблице:

Приспособление	Назначение
Усилитель с адаптером	Такое устройство используется для усиления сигнала, идущего от общей телевизионной антенны к конкретному телевизору. К ТВ кабелю усилитель подсоединяется штекерными разъемами с резьбой.
Разветвитель ТВ кабеля	Поступающий в «слабую точку» телесигнал, от общей антенны к межэтажному щиту, установленному в подъезде через разветвитель ТВ кабеля, идет в разные помещения квартиры к телевизорам. Их основное назначение — разделение входного сигнала на требуемое количество возможных точек подключения телевизора. При этом точек может быть достаточно много, но пропорционально их числу, будет уменьшаться качество сигнала.
Сумматор телесигналов	По внешнему виду устройство напоминает разветвитель. Сумматор предназначен для суммирования телевизионных сигналов от антенн разной частоты в один общий телесигнал, который подается по единому кабелю к нужному телеприемнику.
ТВ розетка для F-разъема при подключении антенного штекера	Это конечное приспособление для подачи телесигнала к телевизору. Крепится розетка в специальной коробке, расположенной в стене, а ТВ кабель, который подходит к ней — присоединяется винтовым зажимом.
Штекер антенный	Эти приспособления служат для конечного подключения кабеля, с двух сторон оборудованного антенными штекерами, к телевизору и телевизионной розетке. Штекера к кабелю подсоединяются с помощью пайки, или навинчиванием штекера на кабель, создавая при этом достаточно надежное, хорошо экранированное соединение элементов.

После знакомства со всеми приспособлениями и выбрав нужный кабель, можно выполнять проводку его своими руками.

Порядок прокладки кабеля

Проводка ТВ кабеля в квартире может выполняться двумя способами: открытым, и в кабель-каналы или в штробы.

Технология по укладке кабеля предлагает:

• Участок, расположенный от щитовой разводки до разветвления в квартиру, прокладывается в кабель-канале.

Совет: Первоначально кабель-канал должен превышать нужную ширину, потому что со временем может понадобиться проводка интернет кабеля в квартире или шнура для телефонной «лапши». При подключении к щитовой, следует сделать провод без экранного покрытия минимальной длины, что улучшит качество изображения.

• От ответвления провод подключается через F-разъемы. При этом лучше использовать резьбовые варианты. Наличие внутренней резьбы, позволяет, при необходимости, легко перемонтировать всю сеть.
• Монтируется разветвитель. Для него важным условием является выбор правильного места. При этом нужно предусмотреть, чтобы не был испорчен интерьер помещения из-за не слишком презентабельного внешнего вида приспособления. Однако и прятать устройство далеко нельзя, чтобы к нему был свободный доступ.

Монтаж разветвителя

Правила монтажа антенного кабеля

Совет: Чтобы избежать «паразитные наводки» на кабельные линии для телевизионного сигнала, их необходимо размещать максимально далеко от силовых электролиний в квартире, и от устройств и линий, идущих к ним, где присутствуют большие пусковые токи: для холодильника, микроволновки, утюга, стиральной машины.

• Телевизионный кабель размещается в канале со «слаботочными» линиями, такими как линии сигнализации, телефонные, интернет.
• Все линии, и разводку ТВ кабеля по всей квартире, стоит выполнять длинными целыми кусками.
• Нужно избегать пересечений телевизионных кабелей и силовых линий электрической сети, а при необходимости – пересекать провода под прямым углом.
• Монтажные работы следует проводить с разделителями и разветвителями телевизионных сигналов лишь заводского изготовления. В этом случае, обеспечивается надежный контакт проводов и экранирование входящего сигнала. Это не обеспечивают никакие скрутки проводов, а значит и не будет качественного сигнала для ТВ.
• Прокладку кабельных линий необходимо выполнять с использованием специального телевизионного кабеля марки РК 75 или специального кабеля для цифрового телевидения.
• Прокладку и подключение ТВ кабеля нельзя проводить с образованием петли кабеля, его скрутки в бухту, с резкими изгибами. Это сразу приведет к ухудшению качества воспроизведения сигнала.
• При совместной укладке ТВ кабеля и линии электросети, нужно использовать телевизионный кабель, у которого диаметр центрального провода не менее 1 мм, а лучше с двойным экранированием: двумя слоями фольги, расположенной над оплеткой и под ней.

Проводка кабеля в квартире

Инструкция по проведению в квартиру кабеля предлагает:

• На верхнем этаже здания находится щит, от которого проходят множество разных проводов. Они имеют маркировку по принадлежности к определенной квартире.

Распределительный щит

• Определяется нужный кабель, и протягивается до требуемого этажа.
• Возле двери сверлится небольшое отверстие, чтобы через него можно было протянуть провод в квартиру.
• В помещении кабель крепится возле входной двери специальными настенными креплениями.

Монтаж кабеля в квартире

• От двери проводка протягивается к телевизору. Обычно для этого кабель скрывается специальными конструкциями.

Полное представление работ по прокладыванию кабеля помогает получить видео, где рассмотрены все действия и даны полезные советы.

Как маскировать телевизионный кабель

После того, как проводка в квартире телевизионного кабеля завершена, возникает необходимость его скрыть. Это можно выполнить несколькими способами.

Например:

• Спрятать провода в пластиковом коробе, представляющем собой достаточно длинную конструкцию — примерно два метра, верхняя часть которой открывается. Закрепить короб на стене можно с клеем или саморезами, как на фото.

Пластиковый короб для прокладки кабеля

• Выполнить укладывание проводки за плинтус. В этом случае, планка снимается, а после размещения кабеля снова крепится на прежнее место. Можно использовать напольные плинтусы, имеющие кабель-каналы.

Прокладка кабеля в плинтусах

• При ремонте квартиры, скрыть проводку можно, выполнив в стене небольших размеров углубления для кабеля, а затем стены оштукатурить. Это самый безопасный вариант.

Подготовка стены под прокладку кабеля

Правильно подобранные провода для проводки в квартире, использование качественных приспособлений и аксессуаров, профессиональный монтаж системы, позволит принимать надежный сигнал ТВ от кабельного телевидения.

Проводка антенного кабеля — Ремонт телевизионных антенн прокладка ТВ кабеля

Наши мастера имеют большой опыт проводки ТВ кабеля в квартире, доме, на даче. Прокладку провода мы выполняем от коллективных, спутниковых и эфирных антенн.

Проводка антенны в квартире

Сегодня большая часть многоквартирных домов подключена к общедомовой антенне. Поэтому прокладка ТВ провода в квартиру нашими мастерами осуществляется от коллективного щитка, расположенного в подъезде. Кабель подключается к ответвителю, прокладывается в квартиру, а затем разводится на требуемое количество точек через сплиттер.

В зависимости от состояния ремонта в квартире и требований жильцов, мы прокладываем провод по плинтусу и крепим его скобами или скрываем кабель под дверными наличниками и в плинтусе. При проводке коммуникаций во время ремонта, разводим телевизионный сигнал через антенные розетки. Все соединения выполняем с использованием штекеров с f-разъемами и надежно изолируем.

Если установлена эфирная наружная или спутниковая телеантенна, мы проводим кабель независимо от локации оборудования: на балконе, стене или крыше дома. Провод, проложенный снаружи здания, крепим скобами к стене или закрываем кабельным коробом.

Проводка телеантенны в частном доме или на даче

В частных домах прием телевизионного сигнала обеспечивается спутниковой или эфирной телеантенной. Мы профессионально выполним прокладку кабеля независимо от типа антенны и от того, где она установлена – на мачте, крыше, чердаке или стене дома. При необходимости, разведем сигнал на несколько телевизоров или подключим к одному телеприемнику две антенны.

Если вы въехали в новый дом или квартиру, где коммуникации еще не проводились, для заведения кабеля в помещение потребуется сверление отверстия. Наши антенщики сверлят отверстия в любых стенах аккуратно, после их работы вы можете быть уверены, что в дом или квартиру не будет попадать пыль, дождевая вода и сквозняк.

Обращайтесь в нашу антенную службу! Мы работаем в Москве и Подмосковье, выезжаем по назначенному адресу в день вызова и качественно проводим антенный кабель по самым низким ценам!

Разводка ТВ кабеля по квартире

С немалыми расходами на покупку антенны, ТВ-приставок, телевизора, а часто и не одного, требования к качеству изображения очень высоки. Часто мы забываем, что ещё на этапе строительства дома нужно позаботиться, чтобы разводка ТВ кабеля по квартире была качественной. Это необходимая инвестиция для обеспечения приёмников сильным и непрерывным сигналом на протяжении многих лет использования, а саму систему – возможностью подключения новых электронных устройств без необходимости её переделки.

Чтобы прокладка телевизионного кабеля по квартире была профессиональной, сознательные жильцы могут найти монтажника слаботочных сетей с соответствующими навыками для её разработки, а могут задействовать собственные знания и силы.

Аксессуары и распределительное оборудование

Прокладка телевизионного кабеля в квартире рассчитана на долгие годы использования, поэтому она требует прочности и долговечности. В её состав должен входить не только хороший коаксиальный провод, но и качественные соединительные элементы, штекеры, сплиттеры и сумматоры, розетки и т.п. Именно от них зависит хороший контакт соединений и минимизация потерь сигнала, то есть суммарное затухание сигнала во всей домашней телесистеме.

Чем более разветвлённая прокладка ТВ кабеля планируется в доме, тем больше будет в ней соединений. Использование телекоммуникационных аксессуаров низкого качества предвещает большие потери сигнала и не гарантирует долговременную надёжность контактов. Даже установка многочисленных антенных розеток часто заставляет применить усилитель телевизионного сигнала.

распределительное оборудование ТВ сети

Иногда один непрочный контакт или разъём плохого качества сообщает неисправность всей схеме, несмотря на безупречность расчётов и оптимальный выбор отдельных элементов. Поэтому не стоит недооценивать такой простой элемент, как разъем.

Общая информация о телевизионном кабеле

Коаксиальный провод состоит из нескольких слоёв, которые выполняют важные функции по передаче и защите телесигнала от любых электромагнитных воздействий. Он является неотъемлемой частью любой телекоммуникационной системы. Грамотная разводка телевизионного кабеля и его качество обуславливают эффективность соединений между устройствами, низкую степень помех и, следовательно, высокое качество передачи сигнала. Хороший кабель коаксиального типа характеризуется надлежащим согласованием, низким затуханием и эффективной оплёткой.

Для монтажа антенны в жилых домах применяются коаксиалы 75 Ом высокого класса. Они гарантируют низкое затухание сигнала, высокое экранирование центральной жилы, стабильность параметров и длительный срок службы. Это особенно важно в ситуации, когда провод находится под штукатуркой. Для наружной прокладки выпускаются отдельные марки кабеля с улучшенной устойчивостью изоляции.

Правила прокладки и последовательность действий

Факт остаётся фактом: ни на местоположение, ни на мощность и аналогичные параметры передатчика вы повлиять не в силах. Но вот сосредоточиться на получении наилучшего возможного уровня сигнала, который напрямую зависит от того, насколько качественно выполнена прокладка антенного кабеля в вашем жилище, вы просто обязаны.

Первоочередная задача – спланировать место установки антенны и способ её крепления, а также расположение антенных розеток.

Правила монтажа антенного кабеля

Правила прокладки антенного кабеля для хорошего качества сигнала:

• не сгибайте провода, диаметр изгиба не должен быть меньше 3-5 см;
• прокладывайте и прикрепляйте антенный шнур в местах, где нет риска его повреждения;
• неприемлема прокладка ТВ кабеля рядом с электрическим, допустимое расстояние между ними – 10 см;
• не повреждайте внешнюю оболочку. Провод с дефектами внешней изоляции, особенно его наружные участки, необходимо заменить. Такие повреждения вызывают коррозию экранировки и искажение сигнала, передаваемого в приёмники;
• если ТВ-кабель укладывается под штукатурку или гипсокартон, то его помещают в защитный канал проводов в стене;
• наружные участки фиксируются крепёжными элементами;
• избегайте излишних витков;
• кабель, соединяющий декодер и антенну, не должен быть длиннее 35 – 40 м. При большей протяжённости необходимо использовать усилители или провода высокого класса;
• в случае прокладки большого количества проводов рекомендуется сделать их описание (это очень облегчает обнаружение возможных повреждений в установке).

Как развести телевизионный кабель по квартире

Прокладка коаксиального кабеля – это последовательность ремонтных работ, которую правильно начать с составления мини-проекта, на первом этапе которого вам предстоит сосчитать длину кабеля для покупки, а также суммарное количество всех элементов коммуникации и крепежей. Проверьте себя: нет ли лишних элементов? Они будут «съедать» сигнал.

Если вы хотите провести скрытый монтаж, то дополнительно вам нужно подсчитать суммарную длину защитных пластиковых коробов для погружения проводов в стены. Предварительно вы должны составить структурную схему всех подключений по всем комнатам.

Способы прокладки бывают такие:

• проходная сеть – последовательная передача сигнала от одной антенной розетки к другой;
• сеть типа «звезда» – провода распространяются из одной точки по всем комнатам. Это универсальная схема прокладки, адаптированная к современным требованиям;
• смешанная сеть.

При скрытой прокладке ТВ кабеля в квартире вам предстоит штробление углублений в стенах. Это довольно шумная и пыльная операция (лучше известить соседей, что вы несколько пошумите). Этого можно избежать, если проложить шнуры в специальных плинтусах. После того, как будут установлены все антенные розетки, а наружный провод будет заведён в дом через отверстие в стене, начинайте собирать вашу схему. Подойдите к процессу с ответственностью – проверяйте каждое соединение. Не «крошите» кабель: необходимо учитывать, чем меньше у него окажется стыков, тем чётче будет «картинка». Перед заделкой стен включите ваши телеприёмники и проверьте уровень сигнала в каждом, возможно сеть нуждается в доработке.

Как подключить антенный кабель к магистрали телевизионного сигнала в подъезде дома

Перед владельцами жилья в многоквартирных домах при монтаже коаксиального кабеля неминуемо встанет вопрос с подключением к коллективной антенне или магистрали кабельного ТВ. Задача не сложная. Сигнал из коллективного кабеля обязательно распределяется в каждом подъезде с помощью ответвителя. На каждом этаже имеются свои ответвители (могут находиться в специальных шкафчиках). Таким образом, сигнал приходит на каждый этаж и распределяется на каждую квартиру. Вам необходимо с помощью F-коннектора подсоединить свой кабель к свободному разъёму внутриэтажного «краба» и завести антенный провод в квартиру.

Подключение ТВ кабеля в щитке к ответвителю

Особенность коллективных ответвителей сигнала в том, что имея число гнёзд для подключения по количеству квартир на этаже, они дополнительно включают разъём для выхода сигнала на следующий этаж. Свободных разъёмов при этом быть не должно – на них устанавливаются специальные заглушки (нагрузка 75 Ом), иначе пострадает качество сигнала. «Кабельщики» обычно следят за этим, но проявить сознательность в этом вопросе могут и жильцы.

Подключение антенны

У вас индивидуальная антенна? Тогда телевизионная разводка в квартире будет стартовать от неё. Подключите кабель к антенне, плотно установите антенну на мачте. Если в домашней ТВ-схеме предусматривается усилитель, то установите его поближе к антенне. Наружные соединения кабеля заизолируйте от влаги самовулканизирующейся лентой. Заведите кабель в жилье, и при необходимости разделите с помощью сплиттера. Кабели, отходящие от делителя, к телевизору подключаются к разъёму IN. То же и с приставками.

Как удлинить телевизионный кабель

Иногда случается так, что прокладка телевизионного кабеля уже выполнена, но после перестановки в комнате не хватает куска провода до места, где теперь установлен телевизор.

Соединение через переходник

Со времён изобретения F-разъёмов международного стандарта, многие элементы систем коммуникации стали унифицированными. Для удобства соединения кусков кабеля придумали F-F-соединители («бочонок»). Этот накрутной элемент с двумя F-разъёмами надёжно объединяет два провода с F-штекерами на концах.

Соединение штекера с гнездом

Нарастить длину провода можно с помощью готового кабельного удлинителя. Это специальный элемент разводки, имеющий на одном конце гнездо, куда вы подключите оконцеватель вашего кабеля, а на другом – штекер для дальнейшего подсоединения в приёмник или розетку.

Скрутка

Этот бюджетный вариант соединения из разряда «дёшево и сердито». Самый ненадёжный способ состыковать антенные шнуры. Велика вероятность нежелательного контакта оплётки с медной жилой и уязвимость к любым деформациям. Материал современных кабелей едва подлежит пайке, так что и она ситуацию не улучшит. Современное телевидение не «терпит» скруток.

Как установить антенный штекер на кабель

Оконцеватель, который с помощью резьбы накручивается на кабель, а после вставляется в антенный разъем приёмников, зовётся F-штекером. Он выпускается в прямом и угловом исполнении, и подходит для аналогового, цифрового и спутникового сигнала.

Чтобы монтировать его на кабель, разрежьте шнур так, чтобы его надрез был плоским. Конусность на концах не допускается (вы не карандаш затачиваете), поскольку это вызовет сильные помехи. Тщательно обнажите центральный провод. Проверьте несколько раз, не связан ли он с фрагментом металлической оплётки. Для этого подойдёт любой мультиметр или батарейка с лампочкой из фонарика. Это особенно важно, если в домашней телесети присутствует усилитель, потому что короткое замыкание может повредить его источник питания. Оплётку нужно отвернуть в противоположное положение от конца провода, лишний участок фольги удалить ножом. Установка штекера на кабель будет окончена после того, как вы плотно навинтите его, при необходимости используя плоскогубцы.

Примечание: во время подключения антенного штекера убедитесь, что средняя жила не выступает за штекер. Если она слишком длинная, то после подсоединения штекера к розетке, его конец окажется за прижимными элементами, в пустой части гнезда, и станет источником помех. Центральный провод, выступающий слишком далеко, следует обрезать так, чтобы он выступал не более чем на 1 мм за верхний край коннектора.

Куда вставить антенный кабель в телевизоре

Осмотрите заднюю панель телевизора или ресивера. Там находятся разъёмы, благодаря которым ваш экран становится «окном в мир». Если у вас телевизор со встроенным тюнером DVB-Т2 или вы пользуетесь услугами кабельного ТВ, то кабель вы должны подсоединить напрямую к антенному разъёму RF IN телеприёмника. При использовании цифрового или спутникового тюнера, кабель подключается к такому же гнезду в этих приставках. На деле все обстоит гораздо проще, потому что это только три устройства: антенна, тюнер и телевизор, а антенный штекер и гнездо просто невозможно ни с чем спутать.

Как подключить несколько телевизоров к кабельной сети или антенне

Часто необходимо разделить телевизионный сигнал от одного телекабеля в разные комнаты квартиры. Существуют и другие случаи, когда пользователь желает комбинировать разные ТВ-сигналы, чтобы подключить их к одному телевизору. На помощь придут разделители на несколько выходов и сумматоры телевизионных сигналов.

Тип телевизионного сплиттера, который вам понадобится, с нужным количеством выходов, зависит от того, сколько у вас телевизоров и какой тип сигнала (цифровой, кабельный или спутниковый) вы будете делить. Если у вас всего два телевизора, вам, вероятно, пригодится простой двухсторонний сплиттер, с равнозначными выходами.

Похожие статьи

Прокладка и подключение ТВ кабеля

Автор Фома Бахтин На чтение 3 мин. Просмотров 3.3k. Опубликовано 10 марта Обновлено 19 ноября

Прокладка ТВ кабеля в квартире обычно сопутствует электромонтажным работам  и часто ведётся  вместе с новой электропроводкой. Кроме сокращения трудозатрат, это существенно экономит время монтажа. И, действительно, почему при прокладке силовых электрических проводов в штробу или кабельный канал для сразу не заложить  ТВ кабель?

Совместная прокладка ТВ кабеля с электрическими проводами вполне допустима. Качественные современные ТВ кабели имеют экран из фольги,  обтягивающий его оплётку, который защищает ТВ сигнал от помех, вызванных особенностями работы многих бытовых приборов – фенов, пылесосов, миксеров и т. д.

Для 100 % – ной уверенности в нормальном, качественном ТВ сигнале  при совместной прокладке с электрическими проводами желательно применить  ТВ кабель с центральной жилой Ø не менее 1 мм.

Как дополнительную меру можно использовать применение ТВ кабеля с двойным экраном (в нём 2 слоя фольги – над оплёткой и под ней). Однако, как показывает практика, применение обычного ТВ кабеля, имеющего 1 экран – над оплёткой бывает вполне достаточно.

Монтаж ТВ кабеля в квартире мало чем отличается от монтажа силовых проводов. Если прокладка ведётся в штробе, крепить ТВ кабель можно тем – же  крепежом, что и электрические кабеля – очень удобно применение  дюбель – хомутов (закрепить их, собрав в единый пучок).

Гнуть ТВ кабель на поворотах можно, но в пределах разумного – с минимальным радиусом не менее 35 мм.

Если ТВ кабель прокладывается над подвесным потолком – не забывайте про гофротрубу, то – же самое относится и к спускам ТВ кабеля по стенам, которые будут обшиваться гипсокартоном.

О разводке ТВ кабелей: при расположении конечных  ТВ – «точек» в разных комнатах квартиры (частного дома)  используйте для коммутации используйте только разветвители  для  ТВ (никаких скруток). При использовании   разветвителей ТВ кабелей вся коммутация выполняется без применения инструментов – нужен лишь нож (как и для подключения штекера для антенны на ТВ кабеле).

Вот примерная схема разводки ТВ кабеля по квартире:



Все разветвители ТВ должны помещаться в распределительных коробках  –  ни   в коем случае не«хороните» их в труднодоступных местах! Коробки с ТВ разветвителями, подобно обычным распаячным коробкам под «силу» должны быть обслуживаемыми.

Если «слаботочка» вашей квартиры ограничивается ТВ кабелем – то его лучше вывести в подъезд – в этажный щит (отделение для «слаботочки» в нём имеет свою дверку и обычно расположено с правой стороны щита).

В случае, когда кроме ТВ кабеля присутствует телефонный провод, провод под Интернет («витая пара»),  охрану – имеет смысл установить отдельный щит под «слаботочку», куда и свести все концы проводов. В качестве щита можно использовать обычный бокс под автоматы, а оставшиеся пустыми места под автоматы в целях эстетики закрыть модульными заглушками.

Разводка телевизионного кабеля

---

Прокладка ТВ кабеля во время ремонта В03E02 (Правильный электромонтаж)

---

Вывод интернет и TV проводов за телевизором.

---

Прокладка антенного кабеля

При прокладке антенного кабеля многие сталкиваются с тем, что, подключив все оборудование, телевизор может не работать. Это связано именно с неправильно проведенной проводкой.

Чтобы этого не допустить, необходимо ознакомиться с некоторыми правилами проведения такого рода работ.

Итак, первое – правильный выбор подходящего телевизионного кабеля, в зависимости от того, какое телевидение вы собираетесь смотреть, например кабельное или спутниковое.

Это важно, так как от этого зависят подаваемые сигналы, которым требуется определенная частота.

Чтобы объединить несколько сигналов, сначала рекомендуется проложить телевизионный кабель, при этом тонкий кабель для этого не подходит, потому что проводная способность кабеля зависит именно от толщины жилы.

Второе правило – правильная расстановка телевизионного оборудования. Для распределения сигнала ТВ на несколько объектов, используют крабы с диапазоном частоты каждой ветки до 1000 МГц.

Таким образом, можно будет смотреть ТВ-программы, установив телевизоры по всей квартире. Однако, нужно учесть, что антенный разветвитель распределяет начальный сигнал, вызывающий его снижение в конечном объекте.

Для объединения спутникового и эфирного TV, применяют сумматоры или сплиттеры, при этом, можно не зависеть от переключения кабеля вручную.

Для качественного подключения, рекомендуется приобретать материалы в магазинах, специализирующихся на продаже данного оборудования.

Еще один метод прокладывания ТВ-кабеля – отдельной веткой, подведенной к телеоборудованию или розетке. Он несколько дороже предыдущего, поскольку длина кабеля и ТВ-сети должна быть больше.

Равномерное распределение мощности сигнала по всем объектам, обеспечивает качественный прием сигналов.

Наиболее экономным способом является прокладка кабеля от розетки к розетке. Однако, в последней точке, уровень сигнала низкий.

Недостатком такого способа также является то, что, при неисправности даже одной розетки, ни одна из них работать не сможет.

Иногда комбинируют несколько видов прокладки телевизионного кабеля. Это зависит от количества оборудования, планировки квартиры и так далее. При большом количестве телевизоров, используют усилитель.

Очень важно следить за тем, чтобы в процессе укладки не повредить целостность кабеля. Рекомендуется не делать много разветвлений, так как от этого будет зависеть качество подаваемых сигналов.

Укладка кабеля производится внутри помещения. В большинстве случаев, его проводят вдоль плинтуса, закрепляя специальными клипсами и степлером.

Строители прячут кабель под пластиковый плинтус в кабель канал legrand или в стенах, используя метод штробления.

В последнее время распространенным, простым способом укладки кабеля считается проведение проводки с помощью накладных и внутренних розеток, но розетки отнимают часть сигнала, при этом и цена монтажа будет несколько выше.

Достоинство такого способа заключается в том, что кабеля не видно.

Таким образом, проложить антенный кабель, не так уж сложно, если учесть все нюансы работы, приобрести необходимые инструменты и ознакомиться с некоторой информацией по его укладке, воспользовавшись советами, предлагаемыми специалистами.

Видео: Как подключить TV розетку

проводка тв кабеля установка тв кабеля замена тв кабеля прокладка тв кабеля +по квартире удлинить тв кабель подключение кабеля тв +к розетке ремонт тв кабеля провести тв кабель +в квартире подсоединение тв кабеля подключение тв кабеля +к антенне заменить тв кабель разводка тв кабеля +по дому укладка кабеля тв проводка тв кабеля +в квартире проложить тв кабель +в квартире ремонт тв кабеля +в квартире соединение тв кабеля +с разветвителем подключить антенный кабель соединить антенный кабель подключение антенного кабеля подсоединить антенный кабель прокладка антенного кабеля провести антенный кабель удлинить антенный кабель разводка антенного кабеля проложить антенный кабель протянуть антенный кабель установить антенный кабель монтаж антенного кабеля проводка антенного кабеля разводка антенного кабеля +по квартире прокладка антенного кабеля +в квартире замена антенного кабеля установка антенного кабеля нарастить антенный кабель антенный кабель +для телевизора подключение ремонт антенного кабеля подсоединение антенного кабеля +к штекеру подключение антенного кабеля +к штекеру удлинение антенного кабеля заменить антенный кабель проводка антенного кабеля +в квартире прокладка антенного кабеля цена подключение антенного кабеля +к розетке присоединение антенного кабеля соединить телевизионный кабель телевизионный кабель +в квартире прокладка телевизионного кабеля подключить телевизионный кабель телевизионный кабель подключение провести телевизионный кабель проводка телевизионного кабеля проложить телевизионный кабель соединение телевизионного кабеля монтаж телевизионного кабеля разводка телевизионного кабеля провести телевизионный кабель +в квартире прокладка телевизионного кабеля квартира проложить телевизионный кабель +в квартире телевизионный кабель удлинить установка кабеля телевизионного ремонт телевизионного кабеля разводка телевизионного кабеля +в квартире протянуть телевизионный кабель проводка телевизионного кабеля +в квартире замена телевизионного кабеля разветвление телевизионного кабеля подсоединение телевизионного кабеля прокладка телевизионного кабеля подключение телевизионного кабеля +к телевизору подключение телевизионного кабеля +к розетке проведение телевизионного кабеля прокладка телевизионного кабеля цена замена телевизионного кабеля +в квартире монтаж телевизионного кабеля +в квартире подключение телевизионного кабеля +к антенне укладка телевизионного кабеля поменять телевизионный кабель прокладка телевизионного кабеля +в доме протяжка телевизионного кабеля монтаж телевизионного кабеля цена разводка телевизионного кабеля +по дому

Антенная служба Москвы.

    Прокладка, разводка, монтаж, подключение (ТВ-кабеля, антенного кабеля, телевизионного кабеля).
Проводка, подключение общей ТВ антенны  (от щитовой до телевизора) разводка по квартире.

Установка, ремонт, настройка спутниковых антенн.

Установка, ремонт, настройка эфирных антенн.

Выезд мастера бесплатный!

Предоставляется гарантия 3 года!

Укладка кабеля в подарок!

Фиксированные цены!

Прокладка телевизионного кабеля | Подключение антенны прокладка ТВ кабеля

Прокладка телевизионного кабеля может осуществляться по-разному. Существуют следующие виды подобной работы:

Не скрытый (открытый) способ прокладки, как правило, просто поверх плинтуса. И скрытая прокладка  под плинтусом или внутри него, а так же возможен вариант прокладки телевизионного кабеля в штробах. Также в специальном кабель канале, представляющем из себя декоративный желобок с крышкой.

Открытый (не замаскированный) вариант прокладки телевизионного кабеля — поверх плинтуса. Этот вид, прокладки предполагает обычную протяжку кабеля по комнатам вдоль стен, и для того чтобы он не болтался его крепят специальными скобами.  Это наиболее простой, и дешевый способ проложить кабель, но не всегда бывает так просто. Иногда приходится прокладывать его сквозь стены, а отдельные его дистанции проводить внутри дверных коробок. Не замаскированный способ выглядит не очень презентабельно, но он дешевый в исполнении и скор на руку.

Использование кабель канала.

Сегодня рынок современных строительных материалов предлагает много разных решений кабель каналов. В принципе они представляют собой разные формы декоративных пластиковых желобков с крышкой. Они могут быть любых цветов и размеров. Можно выбрать наиболее подходящий короб к общему декору комнат. Обычно он аккуратно монтируется к стене около пола. Его преимущества в том, что вы всегда можете проложить в нем еще какие-нибудь провода, например, телефона или интернета. Монтаж такого канала – одно из оптимальных решений задачи прокладки телевизионного кабеля в городской квартире. Материал выбираете вы сами.

Скрытая прокладка  телевизионного кабеля внутри, или под плинтусом (стены).

В отличие от предыдущего варианта этот метод прокладки отличается, тем, что кабель прокладывается в специальном плинтусе. Таким образом маскируется ваш телевизионный провод. Мастер, осматривая вместе с вами квартиру, определяет, как и где будет происходить прокладка вашего телевизионного кабеля и определяет ее способ, а также информирует о стоимости услуг.

Как использовать существующий кабель или коаксиальный кабель для антенны

Если вы собираетесь отрезать шнур и использовать антенну и широкополосную подписку для Netflix, Hulu и всего остального, то одна из самых сложных задач — это перемонтировать ваш дом. Во многих случаях дома, у которых уже есть подписка на Блюдо или Кабельное ТВ, имеют коаксиальный кабель в каждой комнате. Качество установки, включая планировку, тип коаксиального кабеля и оборудование, такое как разветвители, будет отличаться в зависимости от возраста дома и предоставляемых услуг.

В этом руководстве мы рассмотрим повторное использование существующего коаксиального кабеля, чтобы обеспечить простой способ установки антенны при сохранении соединения для кабельного модема. Если вы используете DSL или FIOS, ваше соединение для передачи данных может быть отдельным, и в этом случае ваша установка может быть проще.

Первое, что вы должны понять, это то, что сигналы антенны находятся в нижней части шкалы МГц. Они работают от примерно 54 МГц для канала 2 до частот УВЧ, которые могут достигать диапазона 800 МГц.Для установки кабеля и антенны обычно требуются более низкие частоты, которые антенна покрывает, вплоть до самого высокого спектра телевизионного сигнала и за его пределами. В этом вы можете убедиться, покупая разветвители. Антенные разветвители имеют частоту 1 ГГц или ниже, а кабельные и тарелочные разветвители — до 2000 МГц. Это означает, что то, что у вас есть, должно быть более чем способно покрыть вашу антенну, которая имеет более низкие требования.

Так было в 1980-х годах, когда люди просто подключили в своих домах коаксиальную антенну и хотели установить антенну или кабель.Вначале кабель шел только на 1 ГГц, как антенны, и все работало нормально, но после того, как были введены кабельные модемы и видеорегистраторы с функцией «по запросу», во многих домах пришлось перемонтировать и заменить все свои разветвители.

Хотя большая часть вашей проводки и разветвителей должна работать, вы все равно можете столкнуться с проблемами, и мы их рассмотрим.

Теперь, когда вы решили, что хотите перейти к антенне для местного вещания, вам следует посетить сайт www.tvfool.com и запустить отчет о сигналах. Вы хотите использовать свои координаты, если можете, которые вы можете найти, найдя свой дом на Google Maps, а затем щелкнув по нему.Появится небольшое всплывающее окно с вашими координатами. Поместите их в коробку на tvfool, а затем убедитесь, что вы добавляете высоту антенны. Для односемейных домов с антеннами на чердаках или на крышах это важно, потому что 10 футов будут иметь значение, и вам может даже потребоваться установить антенну на крыше с удлинителем на опоре для достижения наилучших результатов. Некоторым людям может даже понадобиться отдельно стоящая антенная вышка, которая может быть высотой 50 футов, но вам нужно будет проверить свои местные правила относительно того, какой высоты может быть ваша башня.

Теперь, когда у вас есть сигнал, вам нужно знать, каковы рейтинги nmDb для станций, которые вам нужны. Если все они более 35 нмДб, то вам повезло, и вы можете использовать антенну на чердаке или крыше и рассчитывать на получение отличных результатов без усилителя. Если у вас более низкие сигналы или сигналы с более чем одного направления, вам понадобится усилитель для усиления ваших сигналов, и вам понадобится либо ротор для поворота антенны, либо вам понадобятся две антенны для приема более чем одного направления. Антенны с восемью отсеками — это вариант для людей с сигналами в двух направлениях, но они не будут принимать УКВ, поэтому посмотрите на свою карту и посмотрите, есть ли какая-либо из станций НАСТОЯЩИЙ КАНАЛ 13 или ниже.Если они есть, вам понадобится УКВ-антенна, чтобы принять их. При покупке антенны вы можете увидеть некоторые UHF-антенны, которые говорят, что они могут принимать VHF, но обычно это только для станций с очень высокими сигналами 50 нмдб и выше и станций с реальным каналом с 11 по 13. Они также плохо справляются с расстояниями более 25 миль.

Итак, у вас есть отчет TVFool и выбрана антенна или антенны. Теперь вам нужно подключить их ко всем комнатам, где вам нужен телевизор.

Подключение антенны к существующему коаксиальному кабелю

Первое, что вам нужно сделать, это осмотреть вашу проводку и устройства.Если у вас есть кабельное телевидение, выйдите на улицу к коробке сбоку от вашего дома и посмотрите, не проложено ли у вас больше одного провода, идущего от вашего дома к кабельной коробке. Если да, то у вас, вероятно, есть индивидуальные пробежки в каждую комнату. Если вы этого не сделаете, ваша проводка внутри вашего дома будет разорвана.

Поскольку вы, вероятно, также получаете широкополосную связь от кабельного модема, вы должны убедиться, что у вас есть единственный провод, идущий от кабельного модема к приставке кабельного телевидения за пределами вашего дома, чтобы он мог получать хороший сигнал. Самый простой способ узнать, какой провод идет к кабельному модему, — это подключить телевизор и открыть окно.Когда вы слышите, как выключается телевизор, вы знаете, что выбрали нужный. Держите этот провод прикрепленным к разветвителю кабельной компании.

Остальные провода в вашем доме и все розетки должны выходить из оставшихся проводов. Самый простой способ сделать это — купить себе коробку, похожую на коробку кабельной компании, повесить ее рядом с кабельной коробкой и перенести в нее все домашние провода, кроме провода кабельного модема. Теперь вы можете установить свою антенну на крыше или на чердаке, и вам нужно всего лишь провести 1 провод до вашего нового ящика.

В некоторых домах на самом деле может проложить 1 провод от кабельной коробки снаружи в ваш подвал, а затем сделать там разветвление. Вам нужно будет разыскать это и выяснить.

Сложная часть. Если ваш дом был подключен к множеству разветвителей внутри вашего подвала или чердака, чтобы соединить одну комнату с другой, вместо того, чтобы проводить отдельные провода от каждой комнаты обратно к основному разветвителю, вам может потребоваться перемонтировать проводку в вашем доме.

Каждый раз, когда вы добавляете двухполосный разветвитель, вы уменьшаете мощность сигнала антенны примерно на 3 дБ.. каждая капля на 3 дБ означает снижение мощности от антенны до телевизора на 50%. Наличие наименьшего количества разветвителей и соединений или разрывов в проводе сохраняет сигнал от вашей антенны.

Хорошо, что вы часто можете использовать существующий провод, чтобы прикрепить к нему новый провод и протянуть его через стены. Провести провод не так сложно, но на это нужно время, и часто лучше всего это сделать с кем-нибудь, чтобы помочь. Вы можете выполнить всю работу самостоятельно, но ожидайте, что вам потребуется больше времени, когда вы побежите из подвала или чердака в комнаты, чтобы протянуть провода.

Один из вариантов, если у вас есть существующая проводка, которая проходит через серию разветвителей, и вы обнаруживаете, что у вас хороший сигнал на некоторых розетках и плохой сигнал на розетках в конце нескольких разветвителей, — просто проложить этот один провод для этой комнаты обратно к общая точка.

Другой вариант — добавить усилитель-распределитель, который используется для снятия одиночного провода с антенны, а затем присоединить все провода к стене дома. Усилитель может иметь от 2 до 8 портов, и модели с 8 портами отлично подходят, если каждая комната имеет индивидуальную проводку, но 2 порта также могут поднять сигнал, достаточно высокий, чтобы преодолеть все ваши разветвители и плохую проводку.

Обновите все разъемы для коаксиальных проводов с помощью обжимных фитингов

Еще одна вещь, которая действительно необходима, — это установить на ваши провода хорошие разъемы. Если монтажник кабеля проделал эту работу, он, вероятно, использовал компрессионные фитинги. Вы можете купить их и инструмент в Интернете, и они работают намного лучше, чем обжимные разъемы или винты.

Проблемы владельцев посуды

Давайте быстро рассмотрим некоторые уникальные проблемы, которые могут возникнуть у владельцев посуды. Во-первых, будете ли вы использовать тарелку для установки антенны. В таком случае просто отсоедините тарелку и подсоедините провод к антенне. Затем убедитесь, что ваша антенна правильно заземлена с помощью заземляющего провода, который проходит по стене вашего дома в землю на заземляющем стержне.

Намного проще протянуть этот провод обратно на чердак, а затем установить антенну на чердаке. Это большая вероятность для многих людей, но другим понадобится антенна для крепления на крыше или на боковой стенке, которая находится за пределами вашего дома. Внешний монтаж значительно улучшит ваши сигналы, но вы должны проложить независимый заземляющий провод к антенне, иначе вы можете взорвать свои телевизоры или вызвать пожар в случае удара молнии.И это не обязательно должен быть прямой удар, это может быть много ярдов от вашей антенны.

Следующим шагом будет питание тарелок, поэтому вам нужно будет решить, собираетесь ли вы оставить тарелку и добавить антенну или убрать тарелку. Если ваш провайдер не хочет, чтобы блюдо возвращалось после того, как вы прекратили обслуживание, вы можете оставить его на месте. Если вы продолжаете обслуживание тарелок для каналов премиум-класса, вам понадобится специальный разветвитель, который называется разветвителем передачи мощности.

Один провод от разветвителя вернется в ваш дом (или вы можете сделать соединение на чердаке, чтобы он оставался сухим), и один провод от двух противоположных боковых портов пойдет к антенне, а другой — к антенне.Сторона тарелки потребует порт передачи энергии.

Это может стать более сложным, если для вашей антенны требуется предусилитель на антенне. В этом случае вам нужно будет добавить небольшой провод из порта к антенне, а затем установить вставку питания для предусилителя. Затем вы можете установить предусилитель, а затем проложить провод к антенне.

Так будет…

Home — <разделить на антенну и сторону передачи мощности для антенны. Затем на стороне антенны добавьте вставку мощности для предусилителя, если требуется усилитель, а затем провод к антенне.

Если вы начертите эти провода на схеме, прежде чем начать, вы будете намного счастливее, когда будете работать.

Заключительная записка

Хорошо, разводка проводов важна, особенно если вам нужно использовать предусилитель и распределительный усилитель.

Лучшая ситуация, когда в каждой комнате в доме есть отдельный провод, ведущий к антенне или кабельной коробке за пределами дома.

Вы можете использовать усилители-распределители для усиления сигнала в домах с большим количеством разветвителей и плохой проводкой.

Вы также можете удалить тарелку или оставить ее установленной. Сигналы антенны обычно не вызывают проблем при установке антенны, поскольку антенна намного выше по шкале частот, чем сигнал антенны.

Наконец, пользователи антенн и абоненты кабельного телевидения не могут смешивать эти сигналы.

Если у вас есть антенна, вы не можете подключить ее к действующему коаксиальному кабелю от вашей кабельной ТВ-приставки, вы должны удалить все провода из коробки и использовать свой собственный разветвитель или распределительный усилитель для улучшения сигналов.

Один провод от кабельного модема должен быть проложен к кабельной приставке за пределами вашего дома.

Значит, кабель и антенна не смешиваются. Блюдо и антенна можно смешивать, но вам понадобится специальный разветвитель. Часто вы можете спросить совета у установщика тарелки или, может быть, они установят антенну для вас. Я знаю, что они установят один для вас по цене, но это не то, что вам нужно.

Можно ли подключить антенну к существующей кабельной разводке?

Вы наконец решили стать резаком для шнура и нажали на тормоза своей дорогой подписки на кабельное телевидение.Вы только что купили новую телевизионную антенну (или хотите ее купить) и думаете, как ее установить.

Теперь, однако, сразу возникают некоторые вопросы о кабельной разводке…

Можете ли вы использовать существующую проводку вашего старого кабельного ТВ для вашей антенны? Это оптимально или нужно использовать новый кабель RG6? О каких потенциальных проблемах вам следует знать перед тем, как это сделать?

В этом руководстве мы ответим на все эти и многие другие вопросы, чтобы вы могли принять наилучшее решение о том, стоит ли использовать старый кабель для подключения антенны.

Без лишних слов, приступим.

RG59 vs RG6 Cable

В вашем старом кабельном или спутниковом кабеле обычно используются коаксиальные кабели, но на самом деле коаксиальные кабели бывают разных типов, а точнее, с разными номерами RG.

Номер RG — это классификация, используемая для определения различных разновидностей коаксиального кабеля. Термин RG на самом деле означает Radio Guide, что на самом деле является старым термином, используемым в вооруженных силах.

Существует много разных типов коаксиальных кабелей, но наиболее часто используются два: RG6 и RG59.

Основное заметное различие между кабелями RG59 и RG6 — это размер / диаметр самого кабеля.

В типичном кабеле RG59 используется медный центральный провод 20 AWG (американский калибр проводов), а в кабеле RG6 используется медный центральный провод 18 AWG большего размера.

Кабель RG6 большего размера обеспечивает большую пропускную способность и большую дальность действия.

Подробнее о кабелях RG59

Кабели RG59 существуют уже довольно давно и используются в качестве коаксиального кабеля по умолчанию для большинства служб кабельного телевидения в США.S. Итак, кабели RG59 очень часто устанавливают в старых зданиях (как жилых, так и коммерческих).

Однако, как мы уже обсуждали, RG59 имеет меньший проводник, чем более новый RG6, поэтому он просто хуже с точки зрения качества сигнала, полосы пропускания и дальности действия.

Кроме того, RG59 сконструирован так, что он не может очень хорошо удерживать сигналы уровня ГГц внутри своего проводника: RG59 предлагает экранирование в оплетке, которое было разработано для блокировки помех на относительно длинном уровне МГц.

RG59, однако, на самом деле лучше для любых низкочастотных сигналов ниже 50 МГц и обычно используется для компонентных или композитных видеосигналов.RG59 также отлично подходит для систем видеонаблюдения.

Подробнее о кабелях RG6

Кабели RG6 были разработаны для приема спутниковых и интернет-сигналов, которые работают на гораздо более высоких частотах, чем аналоговые сигналы (включая традиционные телевизионные сигналы).

Как мы знаем, большинство телевизионных передач перешли с аналогового на цифровой, как и многие компании кабельного телевидения, поэтому для большинства из них требуется использование кабеля RG6.

RG6 имеет медный проводник большего размера, что обеспечивает гораздо лучшее качество сигнала и более широкую полосу пропускания.

Он также имеет более толстую диэлектрическую изоляцию с различными видами экранирования, что позволяет ему лучше защищаться от помех на уровне ГГц.

Вы можете ознакомиться с нашей статьей о лучших кабелях RG6 для покупки после того, как закончите здесь.

Преимущества подключения антенны к существующей проводке

Повторное использование существующих кабелей в вашем доме дает ряд преимуществ. Например, очевидно, что вы сэкономите деньги, которые в противном случае потратили бы на покупку нового набора кабелей.

Тем не менее, вы получите и другие преимущества, в том числе:

• Отсутствие затрат на установку: при установке нового кабеля, значительны не только затраты на покупку самих кабелей, но также могут потребоваться тратить дополнительные расходы на установку новых трубопроводов, кабельных опор, удаление существующих кабелей и т. д. Эти затраты на прокладку кабеля могут быть значительными, и вам может потребоваться потратить больше, чем стоимость самого кабеля.

• Более быстрое развертывание: вы можете сразу же использовать свой телевизор и смотреть любимые шоу, а установка нового кабеля может занять часы и даже дни.

• От минимума до отсутствия перерывов: не будет никаких перерывов в вашей повседневной деятельности из-за лестниц, открытых потолков и т. Д. Не забывайте о процессе очистки после завершения установки и о рисках материального ущерба.

• Оптимизировано: , если кабель поступает от уважаемой компании кабельного / спутникового телевидения, то, скорее всего, установка уже оптимизирована в соответствии с состоянием вашего дома / коммерческого здания, поэтому вам не нужно определять правильную длину , нужен ли вам предусилитель, разветвитель, удлинитель и т. д.

Недостатки подключения антенны к существующей проводке

Хотя, как вы можете видеть, использование существующего кабеля для антенны дает много потенциальных преимуществ, это не означает, что это идеальный вариант без каких-либо недостатков.

С учетом сказанного, вот некоторые важные недостатки, которые следует учитывать:

• Совместимость: ваша антенна может поддерживать только кабели RG6, в то время как ваш существующий кабель — RG59 или наоборот. В этом случае вам потребуется приобрести другую антенну или вместо нее установить новый кабель.

• Тестирование кабеля: существует вероятность того, что ваш существующий кабель больше не в хорошем состоянии, и вам может потребоваться протестировать всю существующую кабельную систему, чтобы убедиться, что она функционирует должным образом. Однако процесс тестирования может стать серьезной проблемой, и если есть только некоторые участки кабеля, требующие замены, вы можете вместо этого установить новый комплект кабеля.

• Гарантия: домашних инспекторов и интеграторов безопасности могут не давать гарантии на существующие кабели, а с новыми кабелями вы получите эти преимущества.

• Внешний вид: старый оголенный коаксиальный кабель может быть неприглядным и не вписаться в общий интерьер.

Лучшие рекомендации по кабелю RG6

На рынке и на Amazon есть множество кабелей RG6 на выбор. Чтобы убедиться, что вы выбираете кабель и разъемы самого высокого качества, мы рекомендуем вам ознакомиться со следующими статьями здесь, на сайте:

Обе эти статьи содержат подробное руководство, которое поможет вам установить новую антенну.Если вы еще не приобрели антенну, обязательно ознакомьтесь с нашими лучшими руководствами по использованию антенн здесь:

Заключение

Использование существующей кабельной разводки для антенны — хорошая идея?

Ответ в конечном итоге будет зависеть от трех вещей:

1. Качество имеющегося кабеля. Если он все еще в приличном состоянии, то вы можете его использовать во что бы то ни стало.
2. Совместимость. Если для вашей антенны нужен кабель RG6, а у вас уже есть кабель RG59, то нет другого выхода, кроме как приобрести другую антенну или использовать новый кабель RG6.
3. Эстетика и оптимизация. Правильно ли установлен и оптимизирован ваш существующий кабель. В противном случае вы можете также «обновить» новым кабелем.

Практические советы »Электроника

Практические идеи, подсказки и подсказки по установке коаксиального радиочастотного кабеля таким образом, чтобы обеспечить качественное обслуживание как можно дольше.

---

Coax Tutorial:
Coax feeder Обзор характеристик коаксиального кабеля Коаксиальный импеданс Потери / затухание в коаксиальном кабеле Номинальная мощность коаксиального кабеля Коэффициент скорости коаксиального кабеля Коаксиальный кабель экологический Советы по установке коаксиального кабеля Типы коаксиальных кабелей Советы по выбору правильного коаксиального кабеля Покупка ТВ-коаксиального кабеля: на заметку

---

Установка коаксиального кабеля может показаться простой задачей, но несколько мер предосторожности, советов и советов, применяемых при установке, могут иметь огромное значение через несколько месяцев.

Несмотря на то, что коаксиальный кабель может работать безупречно при первой установке, такие факторы, как попадание влаги, могут привести к неуклонному ухудшению характеристик с течением времени. Поскольку снижение производительности часто происходит медленно, оно может оставаться незамеченным до тех пор, пока не снизится до точки, когда его нельзя будет использовать.

Приняв несколько простых мер предосторожности, можно сохранить характеристики установки коаксиального кабеля RF и увидеть гораздо более медленную скорость ухудшения характеристик. Таким образом можно максимально увеличить вложения в коаксиальный кабель.

Типовые фидеры коаксиального кабеля — сплошные и многожильные центры

Сечения коаксиального кабеля по адресу

Подсказки и подсказки по установке коаксиального кабеля можно сгруппировать в несколько категорий:

• Выбор правильного коаксиального кабеля: На рынке существует огромное количество коаксиальных кабелей, и на первый взгляд выбор может показаться нелегким. Первое решение, которое необходимо принять перед любой установкой, — это выбрать необходимое сопротивление. Для подачи домашних hi-fi и видео антенн используется коаксиальный кабель 75 Ом.Профессиональное, CB и любительское радио стандартизированы на кабеле с сопротивлением 50 Ом. После того, как этот выбор будет сделан, следующее решение, вероятно, будет принято относительно приемлемого уровня потери сигнала. Обычно чем меньше потери, тем больше диаметр кабеля, а также его стоимость. Обычно имеется несколько кабелей с аналогичными характеристиками, и часто решение о точном номере типа зависит от складских запасов поставщиков. Как только подходящий кабель будет найден, его можно будет купить и установить.
• Защита от атмосферных воздействий коаксиального кабеля При внешней прокладке коаксиального кабеля очень важно обеспечить достаточную защиту кабеля от атмосферных воздействий. Это очевидная мера предосторожности, но она недостаточно хорошо реализована на большом количестве установок.

  Обеспечение достаточной защиты от атмосферных воздействий имеет решающее значение, поскольку любая влага, попадающая в коаксиальный ВЧ-кабель, приведет к значительному увеличению уровня потерь. Если какая-либо влага попадет в диэлектрический материал между внутренними и внешними проводниками, это ухудшит характеристики диэлектрика и увеличит уровень потерь.Влага также приведет к окислению внешней оплетки и уменьшению проводимости между небольшими проводниками, составляющими оплетку. Это также приведет к увеличению уровня пассивной интермодуляции. Окисленная оплетка может образовывать небольшие нелинейные интерфейсы, которые будут действовать как небольшие смесители, вызывая эту форму интермодуляционных искажений при использовании с передатчиком.

  Поэтому очень важно герметизировать конец кабеля, если он будет использоваться снаружи, и убедиться, что внутрь не проникает влага.Также необходимо следить за тем, чтобы внешняя оболочка кабеля оставалась неповрежденной и не была повреждена во время установки или дальнейшего использования.

  Дополнительный метод предотвращения попадания большого количества влаги в кабель — это перевернуть его петлей вверх и вниз. Таким образом, воде труднее попасть в кабель, а затем продвинуться по нему. Однако, если влага попадет в кабель, он переместится в него за счет капиллярного действия, поэтому всегда лучше убедиться, что концы надежно герметизированы и защищены.

• Остерегайтесь радиуса изгиба коаксиального кабеля Все кабели имеют радиус изгиба. Во избежание повреждений их не следует изгибать более крутыми изгибами. Если коаксиальный РЧ-кабель согнуть сверх установленного предела, это может привести к повреждению внутренней конструкции кабеля. В свою очередь, это может привести к гораздо более высоким потерям.
• Не допускайте царапин и разрывов оболочки коаксиального кабеля: Говоря о физическом повреждении кабеля, необходимо следить за тем, чтобы оболочка кабеля оставалась неповрежденной.Если он сломан в любом месте, это может привести к проникновению влаги, если он используется снаружи, и это вызовет окисление и удержание влаги в диэлектрике, что увеличит уровень потерь.
• Не сдавливайте кабель во время установки На аналогичной линии следует позаботиться о том, чтобы кабель не был раздавлен и не мог быть раздавлен. Если ВЧ-кабель действительно будет поврежден таким образом, размеры кабеля будут изменены, и он не будет поддерживать свое характеристическое сопротивление.Кроме того, если диэлектрик между двумя концентрическими проводниками в коаксиальном кабеле поврежден, существует вероятность увеличения уровня потерь.
• Как закапывать коаксиальный кабель: В некоторых случаях необходимо закопать коаксиальный кабель. В идеале нормальный кабель не следует закапывать прямо в землю, так как он опирается исключительно на внешнюю оболочку для защиты и не предназначен для этих условий. Вместо этого его можно пропустить через заглубленный трубопровод, предназначенный для прокладки подземных кабелей.Это имеет то преимущество, что его легко заменить. Однако убедитесь, что канал не забивается водой. Альтернативным решением для использования какой-либо формы кабелепровода является использование коаксиального кабеля, известного как «закопанный прямой». Он предназначен для размещения под землей, а внешняя оболочка коаксиального кабеля этого типа может выдерживать постоянную влажность и другие условия.
• Концевые заделки / соединения коаксиального кабеля Важно правильно заделать концевые заделки кабеля, чтобы концы коаксиального кабеля были водонепроницаемыми.Конец кабеля обеспечивает очень легкий путь для влаги и может даже привести к затоплению всего кабеля.

  В большинстве случаев коаксиальный кабель будет физически завершен с помощью ВЧ-разъема, при этом электрическое завершение будет либо на антенне, либо в приемнике. Соответственно, подключения к разъемам должны быть выполнены правильно и должны использоваться высокочастотные разъемы надлежащего качества.

  Хотя разъемы для бытовых установок часто имеют плохие электрические радиочастотные характеристики, альтернативы их использованию мало, поскольку они должны сопрягаться с радиочастотными разъемами на оборудовании.Для профессиональных приложений ВЧ-разъемы могут быть намного лучше, хотя необходимо убедиться, что разъемы подходят для используемых частот. Некоторые дешевые версии ВЧ-разъемов могут не соответствовать полной спецификации и тем самым ухудшать характеристики коаксиального ВЧ-кабеля. Поэтому всегда можно покупать разъемы из надежных источников. При этом разъемы не всегда полностью водонепроницаемы.

  Ввиду того, что ВЧ разъемы не являются полностью водонепроницаемыми, целесообразно закрыть все соединение самоклеящейся лентой.Таким образом соединитель будет защищен от непогоды.

При правильной установке коаксиального кабеля RF он может обеспечить безупречную работу в течение многих лет. Однако износ и воздействие элементов означают, что по прошествии некоторого времени может оказаться целесообразным заменить коаксиальный ВЧ-кабель. Поскольку снижение производительности будет медленным, это может означать, что этого не замечают. Только когда он будет окончательно заменен, можно будет увидеть серьезную разницу.

Если уделить максимум внимания предотвращению попадания воды и снижению других форм ухудшения окружающей среды, можно ожидать наилучшего срока службы коаксиального кабеля.

Еще темы об антеннах и распространении:
ЭМ волны Распространение радио Ионосферное распространение Земная волна Рассеивание метеорита Тропосферное распространение Кубический четырехугольник Диполь Дискон Ферритовый стержень Логопериодическая антенна Антенна с параболическим рефлектором Вертикальные антенны Яги Заземление антенны Коаксиальный кабель Волновод КСВН Балуны для антенн MIMO
Вернуться в меню «Антенны и распространение».. .

Телевизионная антенна из коаксиального кабеля

В наши дни телевидение может быть очень неприятным. В программах кабельного доступа есть тысячи каналов, большинство из которых вы никогда не смотрите и не интересуетесь, но за все вам нужно целое состояние. Несмотря на все эти каналы, по-прежнему кажется, что в большинстве случаев нечего смотреть, кроме телевидения в локальной сети доступа.

Вы думали, что потоковая передача будет отличным решением, когда перерезали шнур кабеля. Когда он был впервые представлен, это был прекрасный вариант для просмотра телевизора. Конечно, приходилось ждать день или неделю, чтобы увидеть новые шоу, но это было очень доступно! Теперь существует так много различных вариантов потоковой передачи, что для получения всех программ, которые вы хотите, иногда кажется, что это дороже, чем было кабельное!

Если вам все это надоело, вы не одиноки. Присоединяйтесь к революции и вернитесь к бесплатному локальному программированию. Все больше и больше людей используют телевизионные антенны для подключения к своим местным каналам и бесплатного приема сетевого телевидения! Если вы не хотите больше тратить состояние на телевизор, продолжайте читать, и мы покажем вам, как сделать телевизионную антенну, используя только коаксиальный кабель!

Шаг 1. Подготовьте деревянную доску

Ваша доска должна быть размером примерно 1 на 3 дюйма или 2 на 3 дюйма.Он должен быть около 22 дюймов в длину. Когда вы кладете доску горизонтально, работайте слева направо. Отметьте линии на отметке 2 дюйма, отметке 7,25 дюйма, отметке 12,5 дюйма и отметке 17,75 дюйма. Отметьте 2 точки на каждой строке, расположенные равномерно.

Шаг 2: Подготовьте медный провод

Вам понадобится медный провод. Отмерьте 14-дюймовые секции проволоки и отрежьте 8 секций. Отмерьте 7 дюймов на каждом медном проводе и согните его пополам, чтобы между двумя концами провода оставался зазор в 3 дюйма.Эти провода должны быть 2 сторонами треугольника с зазором 3 дюйма, образующим третью сторону треугольника.

Шаг 3. Присоедините провода

Затем вы прикрепите точку V каждого медного провода к точкам на деревянной доске. Каждый провод должен выходить наружу, а не вверх. Это будет выглядеть так, будто ваша доска выросла на несколько комплектов ножек. Закрепите провода винтами и шайбами.

Затем вам нужно будет использовать оставшуюся часть проволоки, чтобы вплести их в плату.Изогнутая часть V-образных проводов должна пересекаться один раз на каждую жилу. Провода не должны касаться друг друга. Убедитесь, что хотя бы один из переплетенных вами проводов заизолирован. Винил работает хорошо.

Когда вы закончите, провода должны выглядеть как 2 X формы, которые соединяют первый и второй, а также третий и четвертый наборы V-образных проводов. Х-конструкции должны быть соединены двумя горизонтальными линиями между вторым и третьим наборами V-образных проводов.

Шаг 4: Добавьте отражатели

Используйте решетки для отражателей на плате.Необходимо прикрепить два отражателя на равном расстоянии друг от друга. Они будут на обратной стороне доски. Эти отражатели должны иметь размер 15 на 9 дюймов каждый. Вы можете прикрепить их саморезами. Отражатели не должны касаться V-образных проводов.

Шаг 5: Присоедините балун

Балун — это разновидность трансформатора. Вы можете купить его в Интернете или в любом магазине электроники. К балуну прилагается набор инструкций по установке и креплению. Вы будете прикреплять его к 2 центральным участкам провода, следуя прилагаемым инструкциям.

Шаг 6. Присоедините антенну к телевизору высокой четкости

Здесь вы берете коаксиальный кабель. Используйте его, чтобы прикрепить балун к телевизору. Коаксиальный кабель должен поставляться с инструкциями, но если его нет, просто поищите правильный штекер на телевизоре. Должно быть относительно очевидно, какая сторона коаксиального кабеля входит в балун, а какая — в телевизор.

Альтернативный вариант

Если этот процесс кажется немного сложным или вы не хотите, чтобы гигантская доска и металлические листы торчали, как больной палец, в вашем интерьере, есть грязная версия, которую вы можете приготовить с кофе банку, которую будет немного легче вписать в декор или спрятать.

Положите газету на рабочую поверхность и поставьте пустую банку из-под кофе на бумагу. Затем проделайте отверстие чуть больше середины вниз на той стороне, которая ближе ко дну пустой банки из-под кофе. Вы можете проделать это отверстие в пустой банке из-под кофе с помощью гвоздя и молотка.

Оставьте гвоздь в отверстии, которое вы проделали, продев через отверстие 2/3 гвоздя. Затем возьмите коаксиальный кабель. Отрежьте один из концов кусачками. Затем отрежьте 8 дюймов внешней оболочки кабеля, используя линейку для точности и универсальный нож, чтобы снять оболочку.

Отмерьте 6 дюймов провода, прилегающего к оболочке. Снимите изоляцию с 6 дюймов провода с помощью приспособлений для зачистки проводов. Затем намотайте неизолированный провод на конце коаксиального кабеля на гвоздь с внешней стороны отверстия. Забейте гвоздь в отверстие до упора и обмотайте отверстие лентой, чтобы прикрепить кабель к пустой банке.

Наконец, поставьте пустую банку из-под кофе на улице перед домом или на заднем дворе. Расположите его так, чтобы он не касался земли. Подоконники — хорошее место для них.Затем проложите коаксиальный кабель, идущий от кофейной банки, в свой дом. Подключите его к антенному входу телевизора и наслаждайтесь бесплатными местными программами!

Разделение сигнала

Во многих домах есть несколько телевизоров, которым нужны разные каналы. Если вы хотите запустить более 1 телевизора одновременно, вы можете разделить сигнал, исходящий от антенны. Как только ваша антенна будет установлена, вы сможете разделить сигнал. В большинстве домов с полной проводкой есть коаксиальные кабели, идущие к центральной точке.Просто поищите связку черных кабелей. Как только вы выясните, куда идет каждый из кабелей, пометьте их комнатой.

Возможно, ваша кабельная компания уже подключила их к разветвителю. Многие из них пассивны, и в этом случае вам может потребоваться активный разветвитель. Это позволит вам усилить сигнал антенны еще больше, если ваш второй телевизор находится на расстоянии более 150 футов от вас. Только не используйте этот разветвитель для Интернета. Вы не хотите комбинировать эти кабели.

Для разделения сигнала также можно использовать настенные розетки.Это позволяет им переключаться от одного ПЗУ к разъему, а от разъема к центральному кабельному стеку. Подключите коаксиальный кабель от настенной антенны к входу разветвителя и определите, какие кабели ведут к настенным розеткам рядом с вашими телевизорами. Подключите телевизионные кабели к выходам разветвителя. Если у вас не установлены разъемы, вам необходимо подключить новый коаксиальный кабель к каждому телевизору и центральному устройству и подать немного питания на разветвитель.

Советы по улучшению приема антенны

Антенны необходимо размещать стратегически, чтобы захватывать наибольшее количество каналов и обеспечивать наилучший прием, особенно если вы живете в местах с большим количеством помех.Чтобы найти лучшие места, обычно нужно методом проб и ошибок.

Местоположение — большая часть этого. Вам нужно, чтобы между антенной и источником сигнала было как можно меньше препятствий. Если вы можете это сделать, то идеальный вариант — прямая видимость. В противном случае попробуйте прикрепить антенну к окну или прикрепить ее к стене по периметру дома. Это обеспечивает наименьшее количество возможных помех от других устройств в вашем доме.

Играйте в том направлении, в котором вы указываете. Приемнику вашей антенны, возможно, действительно нужно будет смотреть в определенную область, чтобы получить сигнал, который вы хотите поймать.Если вышка вещательного сигнала расположена к юго-западу от вашего дома, вам нужно попытаться разместить антенну в юго-западном углу дома и направить антенну в этом направлении.

Установка как можно выше также поможет прохождению сигнала. Это помогает обеспечить прямую видимость между антенной и радиовещательной вышкой. Если вы находитесь в районе, который намного дальше от башни, чем городские районы, подумайте о приобретении усилителя, который повысит мощность вашей антенны, чтобы она могла дотянуться до некоторых сигналов дальнего действия.

Если проблема не исчезнет, ​​попробуйте переместить ее. Иногда антенны действительно получают лучший сигнал, когда они платят ровно или горизонтально. Метод деревянной доски, который мы показали, позволяет вам положить антенну вниз, а не ставить ее вертикально.

Общие сведения о коаксиальных кабелях — Полное руководство

Что такое коаксиальный кабель?

Запатентованный в 1880 году коаксиальный кабель является стандартным средством передачи высокочастотных электрических сигналов на расстояния с низкими потерями сигнала. Он имеет множество приложений, включая магистральные телефонные линии, сигналы кабельного телевидения и усилители сотовых телефонов. Кабели бывают разных размеров и длин, каждый из которых предназначен для конкретного применения.

Коаксиальный кабель

имеет внутреннюю и внешнюю жилы, которые имеют общую геометрическую ось. Это предотвращает электромагнитные помехи и обеспечивает более надежную передачу данных на большие расстояния.

Исправляем плохой сигнал сотового телефона! Найдите подходящий усилитель сигнала:

Как устроен коаксиальный кабель?

Коаксиальный кабель состоит из одного медного или стального провода с медным покрытием в качестве центральной жилы, по которой передается высокочастотный сигнал.Этот провод окружен диэлектрическим изолятором, часто сделанным из пластика, который поддерживает постоянное расстояние между центральным проводником и следующим слоем. Этот изолятор обернут металлическим экраном из плетеной меди, алюминия или другого металла. Это устраняет внешние электромагнитные помехи. Последний слой — это резиновая обертка, изолирующая всю конфигурацию.

Коаксиальный кабель

может использоваться как внутри, так и снаружи помещений с некоторыми отличиями. Коаксиальный кабель, используемый на открытом воздухе, требует дополнительной изоляции для защиты проводов от солнца и влаги.Кабели, предназначенные для использования на открытом воздухе, могут проходить по внешней стороне вашего дома к спутниковой антенне или к кабельной приставке в углу. Независимо от того, находится ли он на солнце или закопан в землю, кабель должен быть достаточно защищен, чтобы обеспечить бесперебойную передачу.

Как работает коаксиальный кабель?

Коаксиальный кабель передает сигнал по центральному медному проводу, а также по металлическому экрану. Оба этих металлических проводника создают магнитное поле. Изоляторы не позволяют сигналам вступать в контакт или гасить друг друга.Изоляторы также защищают сигнал от внешних магнитных полей. В результате сигнал передается на большие расстояния с небольшими помехами или потерей сигнала.

Каковы области применения коаксиальных кабелей

Коаксиальный кабель

используют кабельные операторы, телефонные компании и интернет-провайдеры. Если у вас есть кабельное телевидение, у вас дома проложен коаксиальный кабель. Коаксиальные кабели также используются для подключения видеомагнитофонов к телевизору или подключения вашего телевизора или цифрового преобразователя к персональной антенне.

Сигнальные усилители

Wilson Amplifiers — ведущий поставщик усилителей сигнала для сотовых телефонов. Коаксиальный кабель также используется для подключения к усилителю сотового телефона. Антенна устанавливается снаружи вашего дома, усилитель усиливает сигнал сотового телефона внутри вашего дома, вторая антенна устанавливается внутри вашего дома. Коаксиальный кабель связывает три устройства вместе. Используя эту технологию, вы можете усилить слабый сотовый сигнал 3G и 4G. Он не может создавать сигнал там, где его не было, и не может усилить сигнал стационарного Wi-Fi.

Базовый РФ

RF — это радиочастота. Радиочастотные волны генерируются, когда переменный ток проходит через проводящий материал. Коаксиальный кабель передает радиочастотные сигналы.

Кабельный Интернет (медный)

Кабельный Интернет работает по коаксиальному кабелю. Кабель на основе меди поступает в ваш дом от поставщика услуг кабельного телевидения. Затем вы подключаете разъем к маршрутизатору или кабельному модему, который затем подключается к вашему телевизору или компьютеру для доступа в Интернет и для просмотра по кабелю.

Радиолюбитель

Радиолюбители — это средство общения людей с помощью воздушных волн. Коаксиальный кабель, подключенный к антенне, обеспечивает более сильный сигнал. Радиолюбители могут быть установлены в глуши и не требуют Интернета или сотовой связи.

Сколько типов коаксиальных кабелей существует?

Есть много разных типов коаксиальных кабелей. Ваше приложение определит, какой кабель имеет лучшие характеристики. Проконсультируйтесь с руководством пользователя и спецификациями каждого типа, чтобы принять наилучшее решение.Существуют сотни кабелей на выбор, чтобы удовлетворить любые ваши потребности, но вот несколько распространенных типов.

Если вы очень рассчитываете на конкретные значения потерь или сопротивлений, см. Технические характеристики для каждого типа.

Таблица размеров коаксиального кабеля

РГ-6 / У

Импеданс: 75 Ом

Размер сердечника: 1.024 мм

Тип диэлектрика: PF

Максимальное затухание: 5.650

LMR®400

Импеданс: 50 Ом

Размер сердечника: 2,74 мм

Тип диэлектрика: PF

Максимальное затухание: 3,5

RG-8

Импеданс: 50 Ом

Размер ядра: 1. 024 мм

Тип диэлектрика: PF

Максимальное затухание: 5,650

LMR®600

Импеданс: 50 Ом

Размер сердечника: 4,47 мм

Тип диэлектрика: PF

Максимальное затухание: 2,3

RG-11

Импеданс: 75 Ом

Размер ядра: 1.024 мм

Тип диэлектрика: PF

Максимальное затухание: 5,650

LMR®900

Импеданс: 50 Ом

Размер сердечника: 6,65 мм

Тип диэлектрика: PF

Максимальное затухание: 2,5

LMR®200

Импеданс: 50 Ом

Размер ядра: 1. 12 мм

Тип диэлектрика: PF

Максимальное затухание: 9,0

LMR®1200

Импеданс: 50 Ом

Размер сердечника: 8,86 мм

Тип диэлектрика: PF

Максимальное затухание: 1,3

LMR®240

Импеданс: 50 Ом

Размер ядра: 1.42 мм

Тип диэлектрика: PF

Максимальное затухание: 6,9

LMR®1700

Импеданс: 50 Ом

Размер сердечника: 13,39 мм

Тип диэлектрика: PF

Максимальное затухание: 0,8

PE = твердый полиэтилен PF = вспененный полиэтилен Максимальное затухание (750 МГц (дБ / 100 футов)

РГ-6 / У

RG-6 / U — очень распространенный тип коаксиального кабеля. Он имеет сопротивление 75 Ом и используется в большом количестве жилых и коммерческих приложений, включая кабельное телевидение.

RG-8

RG-8 похож на RG-6, но не может передавать чистые видеосигналы. Он имеет сопротивление 50 Ом и используется в комнатах управления аудиосистемой, на радиостанциях или в качестве соединений для внешних радиоантенн.

RG-11

RG-11 — это кабель большего сечения, используемый для кабельного телевидения, телевидения высокой четкости, телевизионных антенн и распределения видео.Он имеет сопротивление 75 Ом и обеспечивает частоту 3 ГГц.

LMR® — это новое поколение коаксиальных радиочастотных кабелей. Они обеспечивают большую гибкость, простоту установки и меньшую стоимость. Они используются в качестве линий передачи для антенн на ракетах, самолетах, кораблях, спутниках и средствах связи.

LMR®200

LMR®200 — это гибкий коаксиальный кабель с низкими потерями, рассчитанный на использование вне помещений. Он имеет сопротивление 50 Ом и отлично подходит для коротких антенно-фидерных участков.Это также имеет особенность низкого PIM.

LMR®240

LMR®240 — это также гибкий коаксиальный кабель с низкими потерями, рассчитанный на использование вне помещений, с сопротивлением 50 Ом. Он разработан для коротких фидеров для различных приложений, включая GPS, WLAN и мобильные антенны.

LMR®400

LMR®400 — это гибкий коаксиальный кабель с сопротивлением 50 Ом. Используется для сборки перемычек в системах беспроводной связи и коротких антенно-фидерных участках.Если вам нужен кабель, который требует периодического или многократного сгибания, выберите этот. LMR®400 был разработан для замены кабелей RG-8.

LMR®600

LMR®600 «Half Inch» также разработан для использования на открытом воздухе. Он более гибкий, чем кабели с воздушным диэлектриком и жесткие кабели с точки зрения изгиба и обращения. Он также имеет сопротивление 50 Ом.

LMR®900 / 1200/1700

LMR®900 / 1200/1700 — это кабели большего размера, предназначенные для антенно-фидерных трасс средней мощности с любым приложением, требующим легко прокладываемого гибкого кабеля с низкими потерями.

Другие характеристики коаксиальных кабелей

Длина коаксиального кабеля

Коаксиальный кабель бывает разной длины. Чем короче и толще кабель, тем сильнее будет передаваемый сигнал. Важно правильно выбрать длину и толщину кабеля. В радиосистемах длина кабеля сопоставима с длиной волны передаваемых сигналов. Вы можете изучить математику, чтобы выбрать лучшую длину кабеля. Характеристики кабеля, такие как внешний диаметр внутреннего проводника, внутренний диаметр экрана, диэлектрический контакт изолятора и магнитная проницаемость изолятора — все это влияет на качество длины волны, проходящей через ваш кабель.

Коаксиальные кабели и дБм

дБм означает отношение мощности в децибелах (дБ) к мощности, измеренной на один милливатт. Используется в радио-, микроволновых и волоконно-оптических системах, это сила сигнала. Тип используемого коаксиального кабеля будет определять мощность вашего сигнала и количество дБм, которое может выдержать ваш кабель.

Коаксиальные кабели, сопротивление и сопротивление

Импеданс — это величина сопротивления, с которым сталкиваются волны, проходящие через коаксиальный кабель.Чем ниже импеданс, тем легче волны проходят через кабель. Кабель каждого типа имеет номинальное сопротивление. Факторы, влияющие на это, — это размер кабеля и материалы, из которых он изготовлен. Стандартные коаксиальные сопротивления составляют 50-75 Ом. Это было проверено как отличный баланс между мощностью, управляемой и низкими потерями.

Коаксиальные кабели и PIM

PIM означает пассивную интермодуляцию. Когда вы соединяете два металла, в результате возникают нелинейные элементы и может возникнуть искажение сигнала.По мере увеличения амплитуды сигнала эффекты будут более значительными. Это часто случается при подключении антенн, кабелей и разъемов. Проблемы с PIM чаще всего возникают в сотовых сетях LTE, HSPA и CDMA.

Что такое разъем для коаксиального кабеля?

Разъемы находятся на каждом конце кабеля. Они предназначены для сохранения целостности кабеля при передаче сигнала на ваше устройство. Обычно они покрываются металлами с высокой связностью, такими как устойчивое к потускнению золото или серебро.Тип нужного разъема зависит от того, к чему вы подключаетесь и как далеко от источника питания находится устройство.

Несколько общих типов разъемов включают:

---

SMA

SMA расшифровывается как Subminiature Version A. Это минимальный интерфейсный разъем для коаксиального кабеля с винтовым соединительным механизмом. Он имеет сопротивление 50 Ом и предназначен для работы от постоянного тока (0 Гц) до 18 ГГц. Приложения включают микроволновые системы, портативные радиостанции и антенны мобильных телефонов.

F-Тип Коннектор

Разъем

F-типа — это разъем среднего размера, предназначенный для общего использования. Это наиболее широко используемый соединитель для бытовой проводки, который используется с кабельным телевидением, спутниковым телевидением и кабельными модемами. Обычно используется с кабелем RG-6 / U.

N-Тип Коннектор

Разъем

типа N — это более крупный разъем для использования с толстым коммерческим кабелем.

Разъемы бывают «папа» или «мама».Разъемы с наружной резьбой имеют резьбу на внутренней стороне корпуса, а разъемы с внутренней резьбой имеют резьбу снаружи оболочки. Проверьте штекер на вашем устройстве, если он женский, вам нужен штекер, и наоборот.

Собираем вместе

Кабели RG6 с разъемами F-типа

Кабель RG6 представляет собой 75-омный кабель с разъемами F-типа. Этот же кабель используется со многими устройствами кабельного / спутникового телевидения, и во многих домах он уже проложен, что упрощает его подключение и установку.

Разъем F-типа — это разъем среднего размера, предназначенный для общего использования. Это наиболее широко используемый коаксиальный разъем для бытовой проводки.

В основном используется для домашней установки площадью от 2 500 до 5 000 кв. Футов. Длина кабеля от 20 до 50 футов. Поставляется только в белом цвете.

Они поставляются с популярным мультирум weBoost Home и бюджетным weBoost Home 4G.

Кабели RG11 с разъемами F-типа

Кабель RG11 — это еще один кабель сопротивлением 75 Ом с разъемами F-типа.Что отличает его от R6, так это его диапазон: в то время как R6 достигает максимума на высоте 50 футов, RG11 составляет от 50 до 100 футов и имеет более низкие потери.

Они не идут в комплекте с какими-либо из наших усилителей сигнала, но настоятельно рекомендуются, если вы считаете, что вероятно вы будете проложить более 50 футов кабеля для питания вашего усилителя.

Кабели Wilson400 с разъемами типа N

Кабель Wilson400 является кабелем спецификации LMR®400.

Это коаксиальные кабели профессионального уровня с сопротивлением 50 Ом, предназначенные для крупных сетей площадью от 7 500 до 50 000 квадратных футов. Длина кабеля в намотке составляет от 50 до 1000 футов. Ваш установщик обычно разделит кабель на более короткие отрезки, чтобы охватить диапазон установки при сохранении качества сигнала.

Wilson400 оснащен разъемом N-типа, большим разъемом, предназначенным для использования с толстым коммерческим кабелем.

Самыми популярными устройствами, в которые входят эти кабели, являются weBoost Connect 4G-X и линейка коммерческих усилителей сигнала WilsonPro.Однако они совместимы с любым оборудованием, в котором используются кабели с сопротивлением 50 Ом, оснащенные N-коннекторами.

LMR®600 и LDF4 / Al4 RPV-50 «полдюйма» с разъемом N-типа

Если вам нужно проложить кабель на длине более 150 футов, ваш установщик может порекомендовать либо LMR®600, либо коаксиальный кабель «полдюйма». Это очень толстые кабели, которые намного более промышленны, чем любые другие разновидности, и к тому же дороги. Установщик порекомендует любой из них только в редких, специализированных ситуациях, в зависимости от индивидуальных потребностей, но если они это сделают, у них обязательно будет веская причина.Это лучшие из имеющихся на рынке кабелей для поддержания качественного уровня сигнала.

Разница между LDF4 и AI4 RPV-50 заключается во внутренней части — LDF4 имеет покрытие из пеноматериала, а AI4 RPV-50 не имеет ничего. Однако разница в функциях минимальна.

Кабели RG58 и RG174 с разъемами SMA

Кабели

RG58 и RG174 используются в усилителях сигнала сотовых телефонов для транспортных средств. Разница между ними — лучшее качество с низкими потерями у RG58 с длиной кабеля до 20 футов по сравнению с RG174 на 6 футов.Для больших транспортных средств, таких как дома на колесах или лодки, предпочтительнее RG174.

Оба оснащены разъемами SMA. Это небольшие медные разъемы, используемые в модемах и т.п. Они относительно недороги, что позволяет снизить стоимость кабеля.

Разница между ними — лучшее качество с низкими потерями у RG58 с длиной кабеля до 20 футов по сравнению с максимальной длиной RG174 в 6 футов.

Совместим с weBoost Drive 4G-M, weBoost Drive Sleek и weBoost Drive 4G-S.

Рекомендации перед покупкой кабелей

Перед покупкой коаксиального кабеля необходимо учесть несколько моментов. Какое устройство вы используете? Для усилителя сигнала сотового телефона может потребоваться другой кабель, чем для спутниковой антенны. Проверьте сопротивление, сопротивление и соединения.

Затем рассчитайте, как далеко вам нужно пройти между устройствами или от источника питания до устройства. См. Раздел о длине кабеля. Обычно более короткое расстояние от источника до устройства дает более четкий сигнал.

При перемещении на любое расстояние потеря сигнала неизбежна. Более короткий кабель будет иметь меньшие потери, чем более длинный кабель, а более толстый кабель будет иметь меньшие потери, чем более тонкий кабель, но все они будут иметь какие-то потери. Допустимая потеря будет зависеть от ваших устройств и вашего приложения. Чтобы минимизировать потери, импедансы источника и нагрузки должны быть правильными. Чтобы рассчитать размер убытка, воспользуйтесь онлайн-калькулятором в Интернете, например, www.qsl.net. Введите тип линии, длину линии, частоту, КСВ нагрузки и потребляемую мощность.Будут рассчитаны согласованные потери, потери КСВ, общие потери и отключенная мощность. В Интернете есть много калькуляторов, а формулы можно рассчитать вручную.

Мы не поддерживаем это специально. Калькулятор потерь QSL

Потеря сигнала на 10 футов

При увеличении длины кабеля происходит большая потеря сигнала. Усиление и потеря сигнала измеряются в децибелах (дБ). А децибелы измеряются экспоненциально. Потеря 3 дБ означает ослабление сигнала в 2 раза!

Согласно диаграмме, Wilson400 (и столь же мощный RG11) имеют лучшие минимальные потери и почти вдвое эффективнее RG6 для домашних установок.Единственные кабели более мощные — это дорогой LG600 и даже более дорогой Half-Inch.

RG174 никогда не следует устанавливать в какое-либо устройство, для которого требуется кабель длиной более 6 футов, поскольку он плохо передает сигнал на расстоянии 10 футов.

Как всегда, вы можете преобразовать кабельную систему с помощью специальных кабельных разъемов и переходников. Однако смешивание и согласование кабелей и систем с сопротивлением 50 и 75 Ом может привести к дальнейшим потерям сигнала, поэтому лучше использовать соответствующие 50- или 75-омные системы и кабели того же типа.

В чем разница между кабелями на 50 и 75 Ом? Эта аналогия может помочь. Считайте сигнал напитком, а кабели — соломинкой. 75-омные кабели — это типичные соломинки для газировки, а 50-омные кабели — это большие карнавальные соломинки.

Производители коаксиального кабеля

Bolton Technical — ведущий поставщик коаксиальных кабелей, разъемов и антенн, используемых в высокотехнологичной электронике и оборудовании.

Wilson Amplifiers — ведущий поставщик усилителей сигнала для сотовых телефонов.Усилители сотовых телефонов усиливают 4G, LTE и 3G для любого телефона с любым оператором связи для дома, офиса или автомобиля.

Мы серьезно ненавидим прерванные звонки и плохое покрытие, поэтому наша цель в жизни — полностью устранить непостоянный сигнал:

• Бесплатная консультация (спросите нас о чем угодно) в нашей службе поддержки клиентов в США ( [email protected] ) или позвоните нам по телефону 1-800-568-2723 .
• Бесплатная доставка.
• Лучший сигнал или лучшая в отрасли гарантия возврата денег в размере 90.Никаких вопросов не было задано.
• Мы хотим, чтобы все остались довольны, поэтому мы предоставляем пожизненную техническую поддержку и двухлетнюю гарантию на все продукты.

Спросите нас о чем угодно, и мы будем рады помочь.

LMR® — зарегистрированная торговая марка Times Microsystems.

Проводка данных

— Как провести дополнительный коаксиальный кабель на чердаке для телевизионной антенны?

Я установил кабель для Time Warner несколько лет. Нет хорошего способа провести дополнительный кабель по стене и провести его внутри стены, особенно с помощью этих коротких планок, которые крепят его к бетону.Как вы заметили, прямая линия крыши делает невозможным просверлить отверстие сверху.

У вас есть несколько вариантов, которые могут удовлетворить ваши потребности:

Для подключения антенны можно использовать имеющийся кабель.

Я бы порекомендовал вам провести коаксиальную линию RG6 от вашей антенны на чердаке до того места, где когда-либо заканчиваются все ваши кабели (вам также понадобится что-то вроде этого). Это может быть центральное место в доме или снаружи дома.Скорее всего, это место, куда проще провести другой кабель, чем к той стене.

Если у вас есть антенна, вы можете использовать разветвитель для подключения антенны к любому количеству розеток, которое вы хотите принимать. Если это только одно место, вы можете использовать цилиндрический соединитель. Если у вас более 5 розеток, вам следует использовать усилитель сигнала; и вообще вы должны попробовать и использовать хорошие сплиттеры. Хороший разветвитель обычно обеспечивает сопротивление линии 3,5-5 дБ.

Вы можете провести дополнительную линию снаружи вашего дома

Просверлите канун вашего дома, стараясь пройти ТОЛЬКО через один слой (вы не хотите полностью проходить через один слой, а затем через крышу).Используйте втулку, чтобы закрыть отверстие, набейте связкой RG6 на чердаке, а затем с помощью крючка для плечиков на ручке метлы или чего-то подобного на чердаке потяните за кабель и подключите его к антенне.

На внешней стене вы затем использовали бы анкеры и винты или ответвители с кабельными зажимами, чтобы удерживать кабельные стяжки, чтобы аккуратно пропустить кабель по внешней стене. Затем вы просверлите стену каменной коронкой и, желательно, перфоратором (вы можете арендовать их в Home Depot). Пропустите кабель вниз через отверстие, а затем сделайте петлю вверх и через просверленное отверстие.Благодаря этому вода, капающая по коаксиальному кабелю, не уходит полностью.

На внутренней стороне стены вырежьте целое там, где проходило сверло, и используйте один из низковольтных коротких коробок из гипсокартона, чтобы удерживать розетку. Теперь тебе хорошо.

Вы можете провести провод снаружи внутренней стены

Home Depot / Lowes продает несколько каналов для скрытия кабеля. Осторожно просверлите отверстие в потолке на чердаке и воткните туда пучок кабеля, достаньте его метлой с вешалкой и прикрепите к антенне и т. Д.

Внутри вы можете спрятать кабель в одном из электрических каналов, которые вы можете купить в Home Depot.

Вы можете попробовать проделать в стене два отверстия, чтобы провести провод на чердаке Я не рекомендую вам это делать, так как это ДЕЙСТВИТЕЛЬНО легко испортить, когда гипсокартон находится близко к цементному блоку; Но это может быть сделано. Этот ответ лучше всего отвечает на ваш конкретный вопрос, но я не рекомендую его.

Купите одну из этих низковольтных коротких коробок в Home Depot или Lowes и вырежьте отверстие в гипсокартоне примерно на 1-2 дюйма ниже верха стены.Используя сверло под углом, просверлите отверстие вверх через планку обрешетки наверху стены. Будьте ОЧЕНЬ осторожны, чтобы не сойти с ума, иначе вы можете просверлить эту полосу И сквозь крышу. После того, как вы просверлите это, воткните пучок кабеля в чердак и зацепите его, как я описал ранее, чтобы подключить к антенне.

Затем вырежьте вторую коробку прямо под первым отверстием, снова используя коробки низкого напряжения. Протяните пучок кабеля вниз по верхнему краю и используйте вешалку / руки, чтобы попытаться потянуть его вниз по нижней части.Вы также можете использовать рыбную ленту или удочки; но я бы не стал покупать их на одну работу.

Как только вы их отключите; доделать их, как прежде. Вы можете положить глухую настенную пластину на отверстие, которое находится наверху.

Надеюсь, это поможет. Я постараюсь добавить несколько ссылок на то, о чем я говорю, с различными шагами, которые, надеюсь, помогут.

Я думаю, что первое решение — безусловно, лучшее решение.

Влияние влаги на коаксиальные кабели и воздействие влаги на триаксиальные кабели

Влага: враг

Поступали сообщения об установках TCAS II, показывающих признаки износа радиочастотного кабеля всего через несколько лет эксплуатации.Причина этих проблем была обнаружена во влаге либо в коаксиальном кабеле у антенного разъема, либо внутри самого разъема.

Влага, попавшая внутрь соединителя, может вызывать эффекты, от незаметных до серьезных, в зависимости от требований системы. Но будьте уверены, , что на кабельную сборку попадет влага. Экраны и проводник могут подвергнуться коррозии, особенно если при установке разъема очистка выполняется не очень тщательно. Однако даже если коррозия не возникнет, влага, присутствующая в разъеме или диэлектрике, может изменить характеристическое сопротивление кабеля.При изменении импеданса увеличивается отражение сигнала (КСВН). В результате чувствительная система может стать ненадежной или, что еще хуже, выйти из строя.

Прежде чем делать однозначный обвинительный акт в отношении разъемов, кабелей, методов сборки кабелей и / или методов установки, давайте рассмотрим факторы, которые могут создать эту проблему.

Влага может скапливаться внутри антенного разъема в результате многократного воздействия значительных перепадов температуры и атмосферного давления в присутствии значительной относительной влажности.(См. , рис. 1 .) В коммерческих реактивных самолетах (которые составляют большинство установок TCAS II) температура воздуха на коже может колебаться от, скажем, + 120 ° F на рампе Phoenix до — 60 ° F на высоте 35000 футов. Давление может измениться от примерно 30 дюймов ртутного столба на уровне моря до примерно 7 дюймов (падение на 75%) на высоте 35 000 футов; Однако герметизация кабины может снизить эффект примерно до 15%.

Такие изменения температуры могут привести к осаждению влаги в воздухе, а падение давления в кабине может создать частичный вакуум внутри и вокруг разъема.Во время спуска, хотя нагревание кожи имеет тенденцию возвращать влагу в воздух, некоторая ее часть может попасть в соединитель, когда давление вернется на более высокий уровень. Все это происходит по-разному; Условия внутри разъема не будут меняться так быстро, как вокруг него. Со временем он снова выровняется, но невозможно узнать, что «через какое-то время» может произойти.

Рискуя преуменьшить преимущества более новых, более мягких, более пористых диэлектрических материалов, похоже, что они тоже могут быть причастны к этому.Их меньшие потери, меньший диаметр и меньший вес являются важными элементами при выборе кабелей для бортовых применений, но за это приходится платить. Это связано с пористостью диэлектрика. Фактически, слои тонкой ленты Teflon®, намотанные вокруг центрального проводника, напоминают рулон гофрированного картона. Вы можете представить себе места, куда можно попасть «всякой всячине». [Преувеличенная аналогия, конечно.]

Кабели с твердым диэлектриком появились задолго до TCAS и могут считаться решением, но следует отметить, что они вряд ли защищены от воздействия влаги, а внутренняя часть разъема все еще является ловушкой для влаги.Твердый диэлектрик менее абсорбирует, но риски коррозии для проводника и экранов такие же. Есть и другие недостатки: кабели из твердого диэлектрика могут добавить несколько фунтов к установке и будут занимать больше места из-за большего диаметра, необходимого для удовлетворения требований к потерям. Они более жесткие и требуют большего радиуса изгиба, поэтому при установке могут потребоваться другие особенности прокладки. Эти проблемы часто диктуют выбор конструкции с более высокими характеристиками.

Так вот, по крайней мере теоретически, влага, которая попадает внутрь, тоже может выйти.Учитывая условия (и свободу) высыхания, проблема могла быть только временной. Верно?

На самом деле, застрять в крошечном пространстве разъема, вернуться к принципу «сухой, как в день» просто непрактично — еще более маловероятно, учитывая тот факт, что вода в диэлектрике не просто сидит там. ждет, чтобы испариться или вылиться. Возможно, он попал обратно в кабель из-за капиллярного действия. Удаление сухим теплом в вакууме возможно, но даже если оно сработало, это (1) утомительно, (2) требует специального оборудования и (3) требует отсоединения и восстановления соединения на пораженном конце.Все это, прежде всего, не считая R&R установленных кабелей!

Таким образом, становится очевидным, что предотвращение проблемы имеет жизненно важное значение: предотвращение свободного попадания влаги в разъем.

ARINC Характеристика 735 не требует специальных погодозащищенных антенных разъемов. Фактически, когда он был принят, риски попадания влаги в усовершенствованный легкий коаксиальный кабель, вероятно, не принимались во внимание. (Эти проблемы не упоминаются в характеристике.)

Доступны погодозащищенные соединители, но никто не знает их долговременной способности блокировать прохождение вредной влаги.Однако мы знаем, что защита от атмосферных воздействий помогает. Цель здесь — предотвратить просачивание влаги в пространство внутри разъема, где она может попасть на оголенный конец кабеля.

Ничто из пластика не будет полностью защищать молекулы воды в воздухе, но погодные уплотнения будут препятствовать образованию конденсата. Слой термоусадочной трубки с двойными стенками (термоклей на внутренней стороне) поверх кабеля и фиксированный конец герметичного разъема обеспечивает снятие напряжения, но сам по себе не обеспечивает достаточной защиты от влаги.

Герметичное уплотнение — идеальный вариант, поскольку он блокирует прохождение мельчайших молекул. Это обычное явление в таких ситуациях, как микросхемы в керамическом корпусе, лампочки и т. Д., Где не должно быть никаких шансов, что внешняя атмосфера попадет на чувствительный интерьер. Однако настоящее герметичное уплотнение достигается только при перетекании металла в стекло или керамику — очевидно, это высокотемпературная операция, но не практична в кабелях или в большинстве других вещей в этом отношении.

Роль ПИК

С самого начала PIC поставляла герметичные антенные разъемы на коаксиальных узлах, которые мы производим для TCAS II, TCAS I, Mode S, GPS, SATCOM, MLS и других радиочастотных приложений.Кроме того, дополнительная защита двухслойной термоусадочной трубки является стандартной для всех кабельных сборок PIC. Эти две меры уплотнения обеспечивают максимальную практическую защиту от водопоглощения в коаксиальных антенных разъемах.

Беспокойство коммерческой авиации, особенно всех пользователей TCAS II, по поводу воздействия влаги на антенные кабели вполне реально. Некоторые предполагают, что исправлению и предотвращению будущих системных проблем будет уделяться постоянное внимание, пока не будет больше ответов.

Дело в том, что всевозможные соединения в самолетах подвержены загрязнению окружающей среды.К проблемным соединениям относятся соединения со следующими параметрами:

• RF выше 100 МГц
• Системные бюджеты убытков
• Соединения на антенне
• не под давлением кабины местоположение

Из них очевидно, что существует большая близость к широким колебаниям температуры на антенне. В сочетании с влажностью в атмосфере (в отличие от текущей воды, которая может указывать на утечку в антенне или вокруг нее) будет поглощение — и не обязательно небольшое.Один крупный производитель планеров сообщает, что влага может глубоко проникать в диэлектрики из расширенной ленты (типичные для коаксиальных кабелей с низкими потерями) на расстоянии до четырех футов от разъема. (См. «В защиту кабеля с малыми потерями» в конце этого документа.)

Хотя эффекты потерь могут быть незаметны на таком расстоянии, очевидно, что чем длиннее пролет кабеля с влажным диэлектриком, тем больше затухание. Это загрязнение тем, что можно было бы классифицировать как дистиллированная вода (помните, в воздухе) существенно изменяет диэлектрическую проницаемость, влияя на импеданс кабеля.В результате увеличивается КСВН и возникают потери.

Любой кабель в системах, в которых указаны минимальные потери, подвержен риску, особенно те, которые произведены с меньшим запасом хода, чем другие, и некоторые параметры системы накладывают на это ограничение. См. Таблица 1 .

Серьезные последствия

Были сбои TCAS и режима S, связанные с влажностью антенных кабелей. В этом случае потенциальные последствия имеют далеко идущие последствия.

Во-первых, основная роль транспондеров режима S заключается не в том, чтобы передавать отчеты соседним воздушным судам, оборудованным системой TCAS, а в том, чтобы отвечать на радар УВД для безопасного управления воздушными трассами. Это также относится к транспондерам режима A и режима C.

Другая сложность заключается в том, что, хотя некоторые транспондеры режима S настроены на уведомление экипажа об отказе, некоторые нет. Двойные транспондеры могут быть не в состоянии преодолеть такой отказ, поскольку он возникает в одном общем элементе системы: антенном кабеле.

Так что такая простая вещь, как незащищенное коаксиальное соединение, может заставить транспондер замолчать без предупреждения. Несмотря на нашу уверенность в нашей системе управления воздушным движением, это увеличивает нагрузку на воздушные суда, которые не могут предоставить полезные, если не жизненно важные данные.

Ремонт

Разъемы

типа C, используемые в антеннах режима S, более восприимчивы к проникновению влаги, чем TNC, которые используются в антеннах TCAS. Вероятно, виновато давление на уплотнительную прокладку ответной части; Тип C имеет байонетный фитинг, а TNC навинчиваются на соответствующие разъемы с возможностью (и вероятностью) более плотного прилегания к прокладке.См. Рисунок 2 . Оба, однако, были связаны с проблемами влажности.

Далее, если путь для влаги в месте ввода кабеля не загерметизирован, он также может быть широко открыт. Кто-то может возразить, что, если он настолько открыт, он будет вытеснять влажный воздух так же легко, как и втягивать его, оставляя соединение в равновесии с окружающей средой. Однако таких событий никогда не бывает полностью вспять; абсорбирующий диэлектрик кабеля всегда будет «немного пить» в присутствии влаги.Это типичный принцип капиллярного действия.

Если участок влажного кабеля можно полностью высушить, что практически невозможно, или удалить (сколько вы отрезать?), Его можно повторно заделать, и он заслуживает как можно тщательной герметизации.

Некоторые предположения

Следующее может сделать это немного менее грозным, но имейте в виду, что это предположения.

Можно предположить, что наихудшее поглощение приходится на первые несколько дюймов кабеля.Эта длина будет больше в кабелях с низкими потерями, чем в кабелях типа RG с твердым диэлектриком. Во-вторых, можно предположить, что разрезание и повторная заделка кабеля новым, должным образом загерметизированным соединителем (а не просто обернутой двустенной термоусадочной трубкой) решит проблему. Однако уверенность в восстановлении характеристик кабеля достигается только при соответствующем тестировании на потери, КСВН, задержку и фазовый угол (при необходимости).

Если удаленная длина должна более надежно устранить «всю» захваченную влагу, это может привести к слишком сильному укорачиванию кабеля.Добавить еще кусок? Не хорошая идея. Теперь вы начинаете идти на компромисс.

Вот еще одна последняя причина, по которой нужно укусить пулю и полностью заменить кабели: с отремонтированным кабелем все еще существует неопределенность в отношении захваченной влаги, которая со временем может усилить процесс коррозии и привести к еще одному виду отказа. Это помогает выиграть время? Да. Есть ли преодоление проблемы? Только возможно.

Профилактика — сейчас

Существующие установки могут быть, а могут и не быть бомбой замедленного действия, но пока нет никаких оснований предполагать, что какое-то конкретное место или воздушное судно менее подвержены риску, чем другие.

Тем не менее, принятие немедленных мер по добавлению защиты к сопряженным разъемам может, по крайней мере, отсрочить начало отказа кабеля / системы из-за влажности.

Простого отсоединения разъема от его ответной части, просушивания обоих на воздухе и повторного соединения его с помощью термоусадочной муфты с двойными стенками по всему соединению, включая несколько дюймов кабеля, действительно недостаточно. Влага, остающаяся внутри кабеля и разъема, не только игнорируется; они попадают в ловушку.

Фактическое снятие разъема с кабеля и повторная заделка после высыхания может временно дать приемлемые результаты, но это плохая секунда по сравнению с полной заменой кабеля.Само собой разумеется, что сменные разъемы должны быть устойчивыми к атмосферным воздействиям. ( Рисунок 3 иллюстрирует типичную защиту от атмосферных воздействий.)

Окончательный анализ

Хотя, безусловно, можно получить больше опыта, на данный момент было изучено следующее:

• Проблемы с влагопоглощением хуже в кабелях с обернутыми диэлектриками, чем в кабелях с твердыми диэлектриками.
• Поглощение влаги усугубляется резкими скачками давления и температуры, характерными для самолетов.
• Одним из эффектов влаги является снижение диэлектрической проницаемости, изменение импеданса, ухудшение КСВН и увеличение потерь.
• Максимальный потенциал уплотнения реализуется при использовании соединителей со встроенными уплотнениями и термоусадочной трубкой с двойными стенками или другим подходящим методом уплотнения.

Безусловно, новые установки должны включать в себя соединители, изначально спроектированные для защиты от атмосферных воздействий — как на конце кабеля, так и на стыковочном конце — с уплотнением, выполненным внутри. Дополнительная защита окружающей среды должна быть включена во время сборки кабеля и полностью покрывать Сопряженное соединение во время установки добавляет еще один уровень защиты.

В защиту кабеля с малыми потерями

В последние годы достижения в области производства диэлектриков для коаксиальных кабелей принесли нам больше воздуха — в частности, микроскопические пространства, встроенные в ленту Teflon®, которая наматывается на перекрывающуюся спираль вокруг центрального проводника.

Конфигурация намотанной ленты и «ячейки» на открытом воздухе приводят к капиллярному действию, в некоторых отношениях как губка.

Хотя это, по сути, больше способно втягивать и улавливать молекулы воды, это приводит к улучшению характеристик кабеля: в частности, к меньшим потерям, более высокой скорости распространения и меньшему весу — и это лишь некоторые из них.

Эти достижения намного перевешивают риск заражения влагой, если будут приняты меры для создания подходящего барьера для воздействия влаги — или, что еще лучше, если они используются в контролируемой среде.

В самолетах окружение почти враждебное. Тем не менее, меры, описанные в этой статье, могут уменьшить вредное воздействие влаги на критические параметры, и действительно уменьшают его.

.
