Аппараты для сварки полиэтиленовых труб встык

Полиэтиленовые трубы в России появились совсем недавно. Однако за это время им удалось набрать большую популярность среди потребителей и составить серьезную конкуренцию традиционным металлическим и чугунным трубам. Их востребованность обусловлена такими качествами, как морозоустойчивость, коррозийная стойкость и долговечность. В среднем, срок службы полимерного трубопровода составляет около 50 лет.

На сегодняшний день соединение труб из полиэтилена может осуществляться несколькими способами. Наиболее часто используются торцевая сварка труб (сварка встык) и электромуфтовая сварка. Соответственно и оборудование для сварки труб из полиэтилена бывает двух видов: стыковые и электромуфтовые сварочные аппараты.

Общее описание аппарата

Аппараты для стыковой сварки полиэтиленовых труб имеют несколько составных частей. Как правило, базовая модель для сварки полиэтиленовых трубвключает в себя:

Центратор – базовый элемент машины, который представляет из себя станину с четырьмя металлическими зажимами для фиксации труб и соединительных деталей. В свою очередь, завод «Волжанин» разработал собственную модель данного элемента оборудования. Центраторы марки VOLZNANIN исполнены в формате «неваляшек», что позволяет без их дополнительной переналадки вести работы сразу под тремя углами наклона оборудования к горизонту. Верхние хомуты центраторов оснащены шарнирами для откидывания и работают в различных компоновках. Разработку защищает Патент Российской Федерации № 143115.

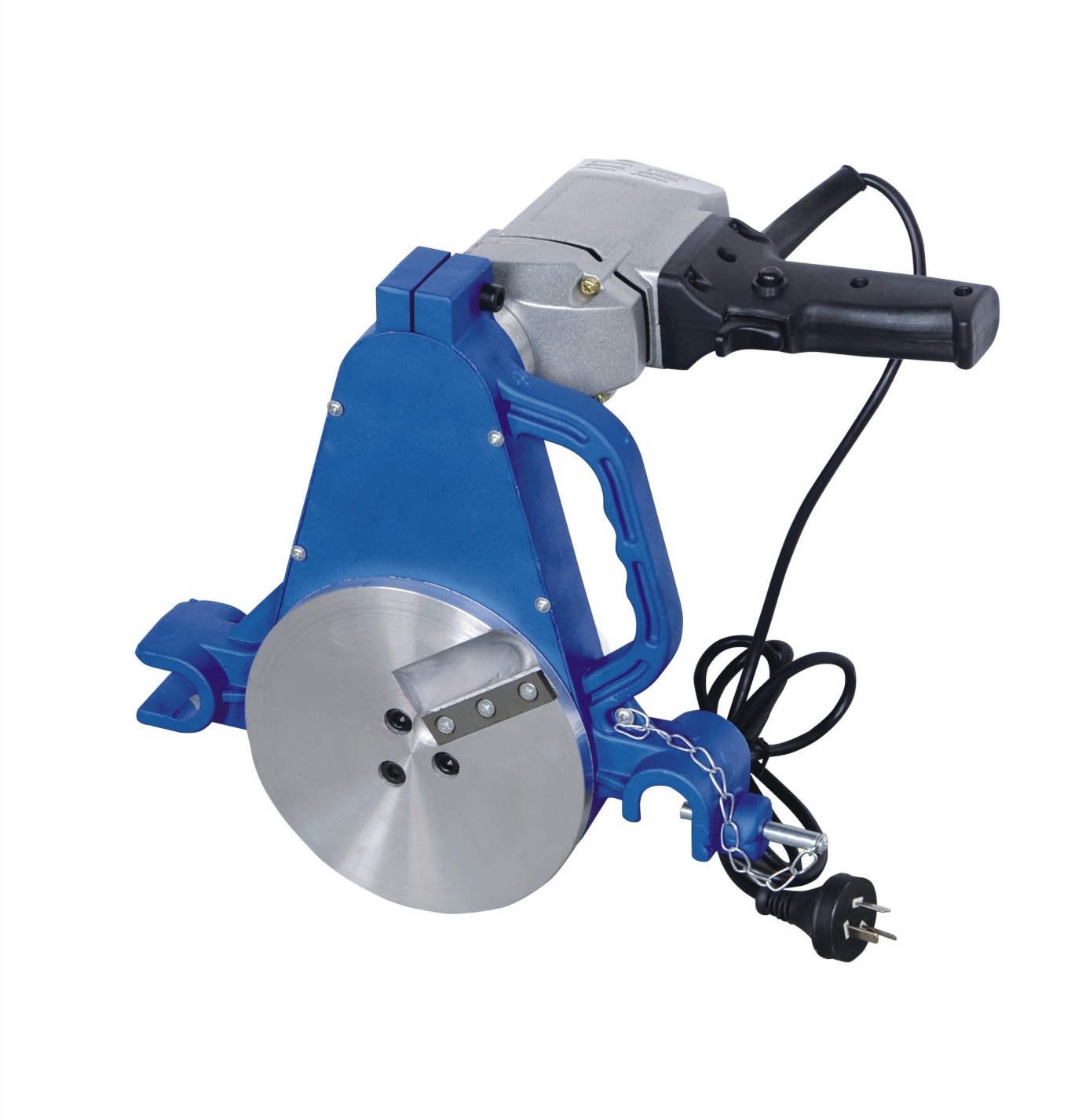

Торцеватель – дисковое устройство, снабженное электродвигателем для механической обработки концов свариваемых труб и соединительных деталей. Торцеватель имеет крепление к направляющим сварочного аппарата для удержания при обработке. Ножи торцевателя, как правило, заточены с обеих сторон.



Нагревательный элемент (сварочное зеркало) – служит для нагрева и оплавления свариваемых поверхностей труб и соединительных деталей. Его стороны, контактирующие со свариваемыми поверхностями, покрыты тефлоном для предотвращения прилипания полиэтилена. Нагревательный элемент снабжен встроенным термометром. Специалисты конструкторского бюро завода «Волжанин» нашли новое технологическое решение и для сварочного зеркала и разработали нагревательный элемент на основе резистивного плоского тела. С помощью этой разработки однородность теплового поля на теле диаметром до 315 мм составляет +/– 2 °C, а на больших диаметрах (до 1200 мм) не более +/–5 °C. Сборная конструкция аппарата позволяет разместить греющий элемент строго по центру тела нагревателя, за счет чего разница между температурой правой и левой поверхностей сокращается до 4 °С. Более того, такая конструкция обеспечивает оперативную замену плоского элемента, а также обновление поврежденного антипригарного покрытия. Это значительно повышает ремонтопригодность оборудования и увеличивает срок службы дорогостоящих частей нагревателя намного больше по сравнению с традиционными аналогами. Уникальность разработки подтверждена Патентом Российской Федерации № 149276.



Гидравлический привод обеспечивает постоянный уровень давления, необходимого для работы сварочной машины с возможностью ее точной регулировки на всех стадиях процесса сварки.



Рекомендации по применению

Сварочные аппараты для пластиковых труб очень просты в применении, но все они имеют различные характеристики и особенности, которые необходимо учитывать при приобретении. Например, в диапазоне от 40мм до 315 мм аппараты бывают с механическим или с гидравлическим приводом. Аппарат с механическим приводом является бюджетным вариантом, для выполнения небольших объемов работы, ремонтных работ и неответственных трубопроводов. Однако, если диаметр трубы больше, то нужен сварочный аппарат с гидравлическим приводом, который так же может быть автоматическим, либо полуавтоматическим, а так же с ручным управлением. Гидравлический сварочный аппарат имеет высокую силу сжатия и активно используется для сварки водопроводных труб диаметром до 1600 мм. Автоматические и полуавтоматические аппараты как правила используют при прокладке ответственных трубопроводов и газопроводов.

При выборе оборудования для сварки ПНД главное помнить, что любой аппарат необходимо проверить перед использованием, иначе могут возникнуть проблемы с нарушением мер безопасности. Как отмечают, специалисты завода «Волжанин», во многих случаях неполадки возникают из-за невнимательности самих потребителей. Именно поэтому «Волжанин» предоставляет своим клиентам профессиональные консультации (и бесплатное обучение сварщиков при покупке аппарата), которые в дальнейшем позволят избежать возникающие проблемы при эксплуатации оборудования марки VOLZHANIN.

Аппарат для стыковой сварки полиэтиленовых труб



Аппарат для стыковой сварки полиэтиленовых труб | Сварочное оборудование

Пластиковые трубы, фитинги +7 (495) 128-0337, +7 (812) 449-3073, +7 (812) 449-1534

• Электросварные фитинги, шаровые краны

  fox fittings

  от ведущего мирового производителя фитингов fox fittings на складе в Санкт-Петербурге.

• Запорная арматура, гидранты, обжимные фланцы

  Jafar+Avk+Hawle

  для труб ПНД, ПВХ, ПП, чугунных и стальных в системах водоснабжения, газоснабжения, пожаротушения, канализации, водоотведения

• Питьевое водоснабжение и газ

  Трубы в отрезках

  Отрезки длиною 12 метров для питьевого водоснабжения с синими полосами, для газа — с жёлтыми.

• Питьевое водоснабжение

  Трубы в бухтах

  Бухты по 50, 100, 150 и 200 метров. Предназначаются для питьевого водоснабжения, напорной и кабельной канализации. Применяется для прокладки в траншею, проколах и ГНБ.

• Водоснабжение и газ

  с защитным слоем

  Повышен срок службы до 100 лет. Не требуется подсыпка, защитное покрытие не допускает царапин, увеличен коэффициент прочности. Покрытие синего цвета — вода, желтого — газ.

• Промышленные трубопроводные системы

  Georg Fischer

  Всё для систем водоочистки, гальваники, микроэлектроники, фармацевтики, медицины, химической промышленности, судостроения из пластика PVC-U, PVC-C, PP-n, PP-h, PVDF.

• Сварочный аппарат TM 160 TOP

  • Диапазон свариваемых диаметров: 40-160 мм
  • Напряжение: 230 В
  • Общая мощность: 1900 Вт
  • Вес без упаковки: 80 кг

  В составе комплекта сварочного аппарата входит: центратор с гидроприводом, нагреватель с электронным блоком контроля температуры 220В, торцеватель с электроприводом, гидроагрегат с блоком питания, контейнер для торцевателя и сварочного зеркала. Основные зажимы на 160 мм.

• Сварочный аппарат TM 250 TOP

  • Напряжение: 230 В
  • Общая мощность: 3270 Вт
  • Общий вес: 122 кг

  В составе комплекта: центратор с основными зажимами ø250 мм, торцеватель с блокировкой от произвольного включения, нагревательный элемент с электронным контролем температуры, гидравлический агрегат с блоком питания и управления, защитой от перенапряжения, установочным комплектом присоединения прибора протоколирования, с гидравлическими шлангами.

  Металлический контейнер для хранения торцевателя и нагревателя.

• Сварочный аппарат TM 315 TOP

  • Диапазон свариваемых диаметров: 90-315 мм
  • Напряжение: 220 В
  • Общая мощность: 3900 Вт
  • Вес без упаковки: 214 кг

  В составе комплекта сварочного аппарата: центратор с гидроприводом, нагреватель с электронным блоком контроля температуры 220В, торцеватель с электроприводом, гидроагрегат со шлангами, контейнер для торцевателя и сварочного зеркала. Основные зажимы на 315 мм.

• Сварочный аппарат KL 630 TOP1

  • Напряжение: 400 В
  • Общая мощность: 11 000 Вт
  • Вес без упаковки: 428 кг

  Аппарат предназначен для стыковой сварки труб и фитингов ПП, ПЭ и ПВДФ ø630 мм; Аппарат оснащен гидравлическим узлом Hydromat и электрическим блоком питания для безопасного подсоединения всех электрических деталей. Также в составе имеется нагревательный элемент с электронным контролем температуры с устройством для установки температуры на электрическом блоке.

• Сварочный аппарат Minicron 110

  Предназначен для монтажа полиэтиленовых трубопроводов. На устройство имеются паспорта, сертификаты соответствия и разрешения на применение. Также предоставляется гарантия сроком на 2 года.

© Спектр-Строй. Все права защищены. Характеристика | Гост | Сертификаты | Видео | Цены | Доставка

Стыковой сварочный аппарат ROBU W 800 для труб от 450 до 800 мм

Стыковой сварочный аппарат ROBU W 800 четырёхзажимной с гидравлическим приводом для полиэтиленовых (ПЭ, ПНД) труб диаметрами от 450 до 800 мм.

В комплекте: центратор с гидравлическим приводом, гидроагрегат с блоком управления, гидравлические шланги — 2 шт. , нагревательный элемент с электронным поддержанием температуры, торцеватель с электроприводом, контейнер для хранения нагревательного элемента и торцевателя, ящик с инструментами (гаечный ключ, шестигранный ключ, шпильки для крепления съемных вкладышей), документация, съемные алюминиевые вкладыши: Ø 450, 500, 560, 630, 710 мм.

К аппарату ROBU W 1000 можно подключить блок протоколирования «Рубин» для записи и контроля процесса сварки.

Вес комплекта сварочной машины без упаковки	1 175 кг
Размеры каждого упакованного места	1,86 х 1,35 х 1,35 м (3,39 M³) 1,87 х 1,36 х 0,76 м (1,93 M³) 0,83 х 0,60 х 0,56 м (0,28 M³)
Рабочее напряжение / количество фаз	380 В / 3 фазы
Суммарная мощность сварочной машины	17,0 кВт
Рекомендованная мощность генератора (из расчета: суммарная мощность сварочной машины + 30%)	не менее 22,0 кВт

Почему вам стоит приобрести стыковой сварочный аппарат ROBU W 800 у нас?

На это есть несколько причин:

• Срок гарантии на аппарат — 12 месяцев
  В течение года вы можете спокойно работать на вашем сварочном аппарате, а при наступлении гарантийного случая мы бесплатно отремонтируем его.
• Бесплатная доставка
  Мы оплачиваем межтерминальную доставку почти во все города России и самое главное быстро отгружаем сварочные аппараты (в день оплаты или максимум на следующий день после оплаты) в транспортную компанию.
• Наличие сертификатов
  Наши сварочные аппараты сертифицированы и соответствуют всем техническим нормам и ГОСТам.
• ЛУЧШЕЕ СООТНОШЕНИЕ: Выгодная цена — Высокое качество

Механический сварочный аппарат для стыковой сварки полиэтиленовых труб DYTRON ST 110

Описание товара

Механический сварочный аппарат для стыковой сварки полиэтиленовых труб DYTRON ST 110 (ДИТРОН СТ 110) – стыковая сварочная машина с механическим приводом, предназначенная для сварки встык ПЭ, ПП, ПВДФ и других полимерных труб диаметром 20 – 110 мм под углом 0 – 30°, без ограничений по толщине стенки трубы. Используется для сварки водопроводных или канализационных трубопроводов.

Преимущества механического сварочного аппарата для стыковой сварки полиэтиленовых труб DYTRON ST 110:

• Центратор с механическим приводом, с один подвижным и одним неподвижным хомутами из алюминиевой сплава для фиксации свариваемых труб, рамой из нержавеющей стали
• Съемная рама из нержавеющей стали позволяет облегчить и уменьшить саму закрепляющую часть, что позволяет работать на весу, в стесненных условиях, например под потолком, или сваривать вертикальные трубы (стояки)
• Подвижный хомут перемещается вращением рукояти механического привода (приводной винт)
• Для перемещения подвижной подвижной части по направляющим стержням использованы подшипники линейного перемещения, исключающие образование люфта и трения, а также связанные с этим ошибки индикации усилия прижима, что позволяет точно выполнять требования технологии стыковой сварки полиэтиленовых труб
• Расположение и форма неподвижного хомута обеспечивают возможность сварки от короткого патрубка
• Оба хомута для труб плавно поворачиваются и фиксируются в диапазоне 0 – 15°, благодаря чему обеспечивается возможность сварки труб под углом 0 – 30°
• Дополнительные узкие стальные хомуты для фиксации литых отводов, а также для работы в стесненных условиях, вплотную к стене или потолку
• Оснащен вкладышами, позволяющими сварку как длинных отрезков труб, так и специальных фитингов
• Плавная и точная регулировка хомутов в вертикальной и горизонтальной плоскостях обеспечивает прецизионную центровку трубы, что позволяет успешно сваривать даже тонкостенные канализационные трубы
• Комплектуется специальным электрическим сварочным зеркалом DYTRON POLYS P-4a LUX 1200W/d110 mm blue с микропроцессорным регулятором температуры, гарантирующим поддержание температуры нагревательного элемента с точностью ±5°C
• Оборудован ручным механическим торцевателем
• Подставка из нержавеющей стали для торцевателя и сварочного зеркала
• На все оборудование DYTRON гарантия 2 года

Технические характеристики механического сварочного аппарата для стыковой сварки полиэтиленовых труб DYTRON ST 110:

Артикул	03971
Модель	DYTRON ST 110
Материал труб	ПП, ПЭ, ПНД, ПВХ, ПВДФ
Диаметр труб	20 – 110 мм
Угловые швы	0 – 30°
Диаметр вкладышей	40, 50, 63, 75, 90 мм
Мощность нагревателя	1200 Вт
Напряжение	230 В
Частота	50 Гц
Нагреватель	Дисковидный
Регулятор температуры	Микропроцессор
Настройка температуры	180 – 280°C
Точность температуры	±5°C
Сигнализация температуры	Светодиод
Торцеватель	Ручной
Размеры (Д × Ш × В)	600 × 400 × 360 мм
Все центратора	7 кг
Вес	22 кг

Стыковые сварочные аппараты для полиэтиленовых труб.

ИКАПЛАСТ

Для быстрого и качественного монтажа трубопроводов разного назначения очень часто используется стыковой сварочный аппарат, купить который можно для конкретного типа работ и для любых полимерных материалов. Методика стыковой сварки является самой эффективной и прогрессивной, так как позволяет выполнять все работы с гарантией надежности, герметичности систем с разным давлением и видом транспортируемой среды.

Характеристики стыковыех сварочных аппаратов для полиэтиленовых труб

Принцип работы агрегата для такого типа сварки основан на эффективном и быстром расплавлении торцов труб и соединительных элементов (арматуры) трубопровода. В процессе соединения разогретых/оплавленных краев происходит сварка материала с созданием абсолютно герметичного шва.

Стыковые сварочные аппараты являются универсальным оборудованием. При монтаже важно контролировать качество материала изготовления труб/деталей (одна марка ПЭ) и толщину стенок каждого элемента.

Преимущества стыковыех сварочных аппаратов для полиэтиленовых труб

Аппараты для стыковой сварки гидравлического и механического типа активно эксплуатируются при монтаже бытовых и промышленных трубопроводов. Использование аппаратов имеет ряд достоинств:

• Простота выполнения работ на любых объектах – предлагаем купить сварочный аппарат ERBACH разных модификаций для работы в различных условиях, на открытых площадках и в стесненных условиях;
•
• Эффективность при работе с длинномерными конструкциями;
• Возможность сочетания с другим типом оборудования (в том числе и с электромуфтовыми аппаратами) для быстрого и качественного монтажа.

Критерии выбора аппарата для сварки

Стыковые сварочные аппараты комплектуются нагревательными элементами, центрирующим механизмом, приспособлением для фиксации/торцевания трубы и др. При выборе оборудования учитывается:

• Интенсивность эксплуатации – могут использоваться автоматические, полуавтоматические, ручные агрегаты;
• Номинальная мощность устройства;
• Наличие дополнительных опций – протоколирование, полная или частичная автоматизация;
• Габаритов и веса (важный параметр при работе в малогабаритных помещениях).

Чтобы подобрать и на выгодных условиях приобрести стыковые сварочные аппараты от лучших зарубежных производителей – оформит заказ на сайте или оставьте заявку менеджерам компании «Икапласт».



Аппараты для полиэтиленовых труб: сварка, ремонт

Второй способ сварки основан на использовании электрического тока при помощи специальных муфт, внутри которых, находится проволока, выполняющая роль нагревательной спирали. На спираль подается ток определенной силы, после чего происходит нагрев свариваемых поверхностей до температуры плавления и последующее соединение свариваемых частей. Такой способ сварки называется электродиффузионным и для него используется специальный электромуфтовый сварочный аппарат.

Электромуфтовая сварка отличается от стыковой способом нагревания материалов, при этой сварке трубы разогревается снаружи, а не с торца, что считается более надежным соединением. Не даром, газовые трубы рекомендуется сваривать только электромуфтовым способом соединения.

Достоинством электромуфтовой сварки является быстрота и простота соединения. Данные аппараты не так громоздки, как стыковые, они мобильны и с ними можно работать в стесненных условиях, в колодцах, в траншеях. Еще один плюс в том, что каждый аппарат универсален и может сваривать как фитинги и трубы диаметром 20 мм, так и 1200 мм. Все зависит от диаметра труб и фасонных частей.

Электромуфтовые сварочные аппараты различаются на ручные, когда параметры сварки вносятся в аппарат вручную и автоматические. У автоматических сварочников имеется специальны сканер, которым нужно провести по штрих-коду на поверхности фитинга, для считывания параметров сварки. После считывания параметров, аппарат самостоятельно настраивает необходимую силу тока, время сварки и время остывания. Плюс у автоматических аппаратов имеется блок памяти, куда заносятся все параметры сварки.

Эти параметры формируются в памяти, а затем могут быть распечатаны в виде специального документа (протокола). Причем, существуют мобильные принтеры, дающие возможность распечатать протокол прямо на строительной площадке и приложить его к документации, например, во время ремонта трубопровода. Также накопленные протоколы можно выгрузить из памяти сварочного аппарата на любой USB накопитель.

Cтыковые сварочные аппараты, оборудование для стыковой сварки

Сварочные аппараты для сварки полиэтиленовых труб (ПНД труб) в стык

Представляем Вашему вниманию 3 версии модели стыковых сварочных машин: ZHCB, ZHCN и ZHCN-E.

ZHCN

        Гидравлические стыковые сварочные аппараты ZHCN для полиэтиленовых труб, без протоколирования параметров сварки, оборудованы гидроагрегатом типа UHRN-PLUS.

Функции:

— управление гидравлическим зажимом при помощи кнопок;
 — электронная таблица на панели управления со встроенным секундомером, которая показывает параметры сварки (время, давление), учитывая заданные оператором диаметр и толщину стенки трубы.

ZHCB

         Гидравлические стыковые сварочные аппараты ZHCB для ПНД труб, без протоколирования параметров сварки, оборудованы гидроагрегатом типа UHRB. Управление данным аппаратом происходит  вручную.

Функции:

— управление гидравлическим зажимом при помощи рычага;
  — параметры сварки указываются в таблице.  Давление считывается манометром, а время измеряется секундомером.

ZHCN-E

        Полуавтоматические гидравлические стыковые сварочные машины ZHCN-E, использующиеся для сваривания пластиковых труб встык с функцией протоколирования параметров сварки, оборудованы гидроагрегатом типа UHEN-PLUS, со встроенным прибором для протоколирования данных сварки.

Функции:

— программа управления, которая отображает на дисплее последовательные шаги, а также помогает оператору во время процесса сварки;
— мониторинг текущих параметров сварки с требуемыми;
— регистрация и сохранение во внутренней памяти 4000 циклов сварки;
— возможность печати протоколов сразу на объекте или передачи данных на ПК компьютер;
— программное обеспечение для связи с компьютером ПК и печати протоколов сварки;
— возможность экспорта протоколов сварки на флэш-карту через USB-порт.

Основные компоненты сварочных аппаратов для сварки встык



Центратор UMSN

Специальная конструкция устройства и зажимов дает возможность осуществлять быстрый и легкий монтаж труб и фитингов без дополнительного использования вспомогательного оборудования. При необходимости можно демонтировать конечный зажим и осуществлять монтаж на одном зажиме. При стандартной работе применяется схема 2+2, но также можно использовать конфигурацию 3+1. Редукционные вкладыши WWZN запакованы в транспортабельный короб.





Нагреватель PGEN

Нагреватель имеет электронное регулирование температуры (t˚). Передние части нагревателя покрыты антипригарным, жаропрочным материалом (тефлоном) PTFE. Данное техническое решение предоставляет возможность легко ремонтировать нагреватель и заменять тефлоновyю ткань PTFE.









Торцеватель FRDN

Компактная конструкция торцевателя с электромотором оснащена режущими ножами с двусторонними лезвиями. У каждого торцевателя есть специальная система предохранения, которая предотвращает случайный запуск.







Стенд PNRN для торцевателя и нагревателя

Благодаря стенду транспортировать торцеватель и нагреватель очень удобно, а также он имеет защиту от загрязнений и случайного притупления ножей. Стенд способствует быстрому достижению желаемой температуры нагревателя благодаря тепловым экранам, а также не дает оператору получить случайные ожоги.









Основные технические параметры стыковых аппаратов:



Версия модели:	ZHCN-160E, ZHCN-160, ZHCB-160	ZHCN-250E, ZHCN-250, ZHCB-250	ZHCN-315E, ZHCN-315, ZHCB-315	ZHCN-400E, ZHCN-400, ZHCB-400	ZHCN-500E, ZHCN-500
Диапазон диаметров:	Ø 50 — Ø 160	Ø 75 — Ø 250	Ø 90 — Ø 315	Ø 160 — Ø 400	Ø 250 — Ø 500
Напряжение, частота:	~230 В, ~50 Гц
Общая мощность:	2,05 кВт	3,5 кВт	3,7 кВт	4,7 кВт	5,5 кВт
Вес комплекта:	~95 кг	~130 кг	~150 кг	205 кг	~305 кг



 Последовательность этапов сварки ПНД труб в стык

   Стыковая сварка полиэтиленовых труб и фитингов состоит из четкой последовательности и определенной продолжительности последующих этапов сваривания:
— подготовительный этап,
— этап торцевания,
— этап оплавление,
— этап нагрева,
— этап сварки,
— этап охлаждения.
    Оплавление, нагрев и сварка торцов свариваемых труб или фитингов осуществляется в результате контакта концов ПЭ элементов с нагревателем и последующим соединением торцов под давлением после его удаления. При оплавлении происходит образование первичного грата. При нагревании тепло проникает вглубь полимерного материала, трубы или фитинга. Пауза между удалением нагревательного элемента из зоны сварки и соединением торцов свариваемых труб или фитингов должна быть минимальна. При сварке образуется окончательный грат и однородность сварного шва. В момент охлаждения происходит осадка стыка, и стык приобретает максимальную прочность.

   У нас Вы можете заказать и купить стыковые сварочные аппараты для пластиковых труб, стыковые аппараты для полиэтиленовых труб, аппараты для сварки ПНД труб в стык. Узнать всю интересующую информацию Вы может связавшись с нашими менеджерами.

См. также  — электромуфтовые аппараты  —  электросварные муфты —  фитинги для труб ПНД

Оборудование для сварки полиэтилена | Стыковая сварка

Машина для сварки труб HDPE — Устройство для стыковой сварки

Машины для сварки труб ПНД — один из продуктов Pars Ethylene Kish для соединения труб и фитингов из полиэтилена. Аппарат для сварки полиэтиленовых труб и их фитинги доступны в двух моделях: сварка бутылок и электросварка, каждая из которых имеет свои собственные применения и преимущества, которые выбираются и используются в зависимости от размера проекта (трубопровода) и размера трубы и фитингов.Аппарат для стыковой сварки полиэтилена наиболее часто используется с одним и тем же устройством для стыковой сварки, и эти устройства производятся и поставляются в двадцати пяти различных моделях, от 110 до 2400 мм и способных выполнять сварку под давлением до 40 атмосфер. . Сварочный аппарат Pars Ethylene Kish основан на стандартах 12176ISO и 2201DVS. Сварочный аппарат для полиэтилена этой компании разработан специально для выполнения работ как на строительной площадке, так и в цеху.
Аппараты для сварки полиэтиленовых труб производятся с использованием сырья самого высокого качества, доступного на рынке, а аппараты для сварки полиэтилена компании сертифицированы инспекторами водоснабжения и электростанции, а вся продукция предлагается с гарантией и послепродажным обслуживанием. .Эти сварочные аппараты проходят испытания и калибровку после изготовления.

Производительность кипящего стыка

Молекулярная структура полиэтиленовой трубы изменяется на аморфное (бесформенное) состояние тепла, в результате чего трубка становится гибким материалом. После кипячения и охлаждения место сварки и молекулярная структура меняются с аморфной на кристаллическую, и, таким образом, соединения равномерно соответствуют полиэтиленовой трубе.

Аппарат для сварки полиэтиленовых труб различных типов

Машины для сварки полиэтиленовых труб делятся на три основные модели, каждая из которых использует разные типы и преимущества, и каждая из них зависит от области применения трубопровода, требований, соединений и условий проекта.

1- Машина для стыковой сварки (стыковая сварка)

Сварные фитинги стыка полиэтиленовой трубы могут применяться в системах водоснабжения и канализации и их распределительной сети, в огнетушителях под разным давлением. Этот вид сварки, если он сделан правильно, является лучшим методом соединения полиэтиленовой трубы с полиэтиленовыми соединениями. В сварных соединениях качество сварки и ее эффективность зависят от навыков и способностей сварщика, пригодности и надлежащей работы сварочного аппарата и связанного с ним оборудования, а также соблюдения принципов и правил сварки.
Рекомендуется прочитать руководство по сварке труб и фитингов из полиэтилена.

Трубы для стыковой сварки полиэтиленовых труб различных типов

• — Двухкулачковый сварочный аппарат
• — Ручной гидравлический сварочный аппарат
• — Электрогидравлический сварочный аппарат
• — Угловой сварочный аппарат

Размеры трубы для стыковой сварки и полиэтиленовой арматуры

• — машина для сварки полиэтиленовых труб sewege 50-160мм
• — 63 — 250 мм Гидравлический и ручной аппарат для сварки полиэтиленовых труб
• — Машина для сварки полиэтиленовых гидравлических труб диаметром 90–250 мм
• — Аппарат для сварки полиэтиленовых гидравлических труб диаметром 90-315 мм
• — Аппарат для сварки полиэтиленовых гидравлических труб 400-200 мм
• — Машина для сварки полиэтиленовых гидравлических труб 250-500 мм
• — Аппарат для сварки полиэтиленовых гидравлических труб 315-630 мм
• — Машина для сварки полиэтиленовых гидравлических труб 710–1200 мм

2- Аппарат для электромуфтовой сварки

Соединения для электросварки обычно используются в газораспределительных сетях для соединения полиэтиленовых труб друг с другом. Использование этого типа фитингов в соответствии с рекомендациями стандарта Национальной иранской газовой компании и DIN Германии для достижения максимальной производительности. Использование подходящего и специального инструмента для успешной электрофизитной сварки имеет важное значение. Перед началом сварки всегда желательно проверить все необходимое оборудование. Убедитесь, что все оборудование, которое требует калибровки, откалибровано. Оборудование может несколько отличаться в зависимости от свариваемого продукта или свариваемого диаметра.Электросварка подходит для труб диаметром от 16 до 710 мм, а стыковая сварка может использоваться для труб диаметром от 50 до 2000 мм. В случае, когда полиэтиленовая труба должна быть установлена ​​с использованием метода сверления, такого как сверло, тогда нельзя использовать Electrofusion . Точно так же, если трубка должна использоваться в качестве плотной крышки в существующем трубопроводе, стык для сварки является единственным методом.
Рекомендуется пройти обучение по электросварке

.

Характеристики аппарата для электромуфтовой сварки

• 1 — Несварка в заказе на электроэнергию
• 2 — Повышенная целостность соединения
• 3 — Автомат
• 4 — Уменьшение человеческих ошибок при сварке за счет параметров сварки с помощью аппарата
• 5 — Совместимость между электросварками и другими электросварочными системами через компьютерную систему штрих-кодов
• 6 — Возможность использования для труб и фасонных частей размером до 1200 мм для использования в воде и газе
• 7 — Возможность подключения к принтеру и подключения к компьютеру
• 8 — Функция отображения напряжения и частоты входной мощности
• 9 — Малый вес сварочного аппарата

3- Экструдер сварочный аппарат

Сварочный экструдер предназначен для ремонта соединений полиэтиленовой трубы , а также их сварки. Этот тип устройства выпускается различных размеров и типов. Сварочный экструдер используется для ремонта сварки полиэтиленовых труб вручную.

Компоненты аппарата для сварки полиэтиленовых труб

• 1 — Основное шасси станка с соответствующими фиксаторами под нужный размер устройства
• 2 — Гидравлический блок машины с электромотором и гидронасосом
• 3 — Решетка с электродвигателем и редуктором
• 4 — Нагревательная плита из антипригарного тефлона с элементом

Принадлежности к аппарату для сварки полиэтиленовых труб

• — Решетка электрическая двусторонняя с линейными сверлами и подшипниками
• — Электронагреватель с основными элементами
• — Пружинный ящик для хранения переходников

Сварочные аппараты Pars Ethylene Kish спроектированы и изготовлены в соответствии с новейшими мировыми разработками.Благодаря стандартной пружине и коренным подшипникам достигается скорость и точность сварки канализационных труб 45, 90, 90 и колен.

Этапы сварки полиэтиленовой трубы

Трубы и фитинги из полиэтилена обычно изготавливают методом стыковой сварки следующим образом:

• 1 — Сначала труба помещается в две челюсти сварочного аппарата (неподвижную и подвижную) и после необходимых регулировок формы закрываются.
• 2 — Решетка помещается между двумя трубками и тщательно обрабатывает края трубок, очищает их и затем снимает.
• 3 — Поместите горячую плиту, которая нагрелась до допустимой температуры (210-220 ° C), между трубками и прикрепите к ней две трубки, и давление поднимите в соответствии с инструкциями сварочного аппарата.
• 4 — Продолжаем нагревать под давлением, чтобы трубы соприкасались с горячей плитой, круглые и однородные заданного размера.
• 5 — На указанном выше этапе давление снижается, и внутренние слои в месте соединения плавятся.
• 6 — Движущаяся часть сварочного аппарата отодвигается назад, и горячая плита отделяется, чтобы не причинять вреда плавящимся поверхностям.
• 7 — Два конца трубки быстро скрепляют друг с другом, и давление постепенно повышают и поддерживают постоянным до тех пор, пока не снизится температура кипения.
• 8 — Время охлаждения на вышеуказанном этапе зависит от толщины трубы и фитингов. В течение этого времени соединение не должно подвергаться нагрузкам с недопустимым давлением.
• 9 — Сварочная кромка на стыке должна быть жгутом из двух частей. Образование этого комка указывает на то, что сварка выполняется равномерно.

Подробные методы и обучение представлены в специальных разделах. Сварку полиэтиленовых труб и стыков должны выполнять квалифицированные специалисты с сертификатом качества сварки.

Оборудование для стыковой сварки HDPE

Acu-Tech продает оборудование для стыковой сварки HDPE.

В процессе сварки полимеров, известном как стыковая сварка плавлением, аппараты для стыковой сварки используются для зачистки, нагрева и сварки труб из полиэтилена высокой плотности.

Машины для стыковой сварки могут иметь ручную или электрическую гидравлику. Всем сварщикам встык (за исключением автономных сварщиков) требуется источник питания для нагревательной пластины и фрезы / скребка. Электрогидравлические сварочные аппараты для стыковой сварки также используют источник электроэнергии для гидравлической системы, которая используется для удержания трубы во время зачистки, нагрева и охлаждения.

Будете ли вы выполнять сварку поли на месте без надежного источника питания? Acu-Tech также продает / арендует портативные генераторы, предназначенные для использования с оборудованием для сварки поли. См. Эту ссылку для получения дополнительной информации.

Ниже приведен список аппаратов для стыковой сварки, которые может поставить Acu-Tech Piping Systems:

	Машина для стыковой сварки Ufuse 160 мм (электрическая гидравлическая) Купите этот сварочный аппарат для стыковой сварки 160 мм для сварки труб из полиэтилена высокой плотности диаметром от 63 до 160 мм в электрогидравлическом режиме. Для использования в полевых условиях вам может потребоваться переносной генератор мощностью 5,9 кВА. Машина для стыковой сварки 160 мм поставляется в комплекте со съемной нагревательной пластиной, съемной фрезой, электрогидравлическим редуктором, нагревательной пластиной и опорой для фрезы, набором инструментов и устройством для заглушки (крестовина). ** набор пластин OD 63, 75, 90, 110, 125, 140 мм, основной зажим OD 160 мм. Требования к мощности: 2,45 кВт — Минимальные требования к генератору 3,5 кВА, 240 В, однофазный.
	Аппарат для стыковой сварки Ufuse 250 мм (электрогидравлический) Купите этот аппарат для стыковой сварки 250 мм для сварки труб из полиэтилена высокой плотности диаметром от 90 до 250 мм в электрогидравлическом режиме.Для питания сварочного оборудования на объекте вам может потребоваться переносной генератор мощностью 5,9 кВА. Прокат сварочного аппарата 250 мм включает в себя съемную нагревательную пластину, съемный фрезерный станок, электрогидравлический редуктор, нагревательную пластину и опору для резака, набор инструментов и заглушку (крестовину). ** набор пластин OD 90, 110, 125, 140, 160, 180, 200, 225 мм, основной зажим OD 250 мм. Требования к мощности: 3,85 кВт — Требуется минимум 5.Генератор 9 кВА, 240 В, однофазный.
	Станок Ritmo для стыковой сварки 250 мм (электрогидравлический) Эта машина для стыковой сварки Ritmo идеально подходит для сварки труб из полиэтилена высокой плотности диаметром от 75 до 250 мм в электрогидравлическом режиме. Для использования в полевых условиях вам может потребоваться переносной генератор мощностью 5,9 кВА. Аппарат для стыковой сварки Ritmo 250 мм поставляется в комплекте с съемной нагревательной пластиной и фрезой, электрогидравлическим редуктором, нагревательной пластиной и опорой для фрезы, набором инструментов и устройством для заглушки (крестовина). ** набор пластин OD 75, 90, 110, 125, 140, 160, 180, 200, 225 мм, основной зажим OD 250 мм. Требования к мощности: 3,45 кВт — Минимальные требования к генератору 5,9 кВА, 240 В, однофазный.
	Аппарат для стыковой сварки 355 мм Ufuse (электрогидравлический) Приобретите этот аппарат для стыковой сварки 355 мм для сварки полиэтиленовых труб из полиэтилена высокой плотности диаметром от 90 до 355 мм в электрогидравлическом режиме. Купите этот сварочный аппарат вместе с аппаратом 6.Переносной генератор на 8 кВА — идеально подходит для сварочного оборудования, используемого на объекте. Аппарат для стыковой сварки Ufuse поставляется в комплекте со съемной нагревательной пластиной, съемной фрезой, электрогидравлическим редуктором, нагревательной пластиной и опорой для фрезы, набором инструментов и устройством для заглушки (крестовина). ** набор пластин OD 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315 мм, основной зажим OD 355 мм. Требования к мощности: 4,85 кВт — Требуется минимум 6.Генератор 5 кВА, 240 В, однофазный.
	Аппарат для стыковой сварки 355 мм Ritmo (электрогидравлический) Аппарат для стыковой сварки 355 мм Ritmo выполняет стыковую сварку труб из полиэтилена высокой плотности с внешним диаметром от 125 до 355 мм в электрогидравлическом режиме. Свяжитесь с нашей командой, чтобы арендовать или купить генератор для вашего сварочного аппарата HDPE. Станок для стыковой сварки укомплектован съемной нагревательной пластиной, съемной фрезой, электрогидравлическим редуктором, нагревательной пластиной и опорой для фрезы, набором инструментов и заглушкой (крестовиной). ** набор пластин OD 125, 140, 160, 180, 200, 225, 250, 280, 315 мм, основной зажим OD 355 мм. Требования к мощности: 5,75 кВт — Минимальные требования к генератору 8 кВА, 240 В, однофазный.

	Аппарат для стыковой сварки Ufuse 450 мм (электрогидравлический) Купить Аппарат для стыковой сварки полиэтиленовых труб Ufuse 450 наружным диаметром от 200 мм до 450 мм в электрогидравлическом режиме.Свяжитесь с нашей командой, чтобы нанять подходящий генератор для стыковой сварки в полевых условиях. Машина для стыковой сварки включает в себя консольный кран для помощи с фрезой и нагревательной пластиной, которые довольно тяжелые из-за большой мощности устройства для стыковой сварки. Этот сварочный аппарат поставляется в комплекте со съемной нагревательной пластиной, съемной фрезой, электрогидравлическим редуктором, нагревательной пластиной и опорой для фрезы, набором инструментов и заглушкой (крестовиной). ** набор пластин OD 200, 225, 250, 280, 315, 355, 400 мм, основной зажим OD 450 мм Требования к питанию: 8.38 кВт — Генератор, рекомендуемый для эксплуатации в полевых условиях — 11 кВА 415 В, трехфазный
	Аппарат для стыковой сварки Ufuse 630 мм (электрогидравлический) Аппарат для стыковой сварки Ufuse 630 идеально подходит для стыковой сварки труб из полиэтилена высокой плотности с внешним диаметром от 315 мм до 630 мм в электрогидравлическом режиме. Свяжитесь с нашей командой, чтобы арендовать или купить подходящий генератор для стыковой сварки на месте. Машина для стыковой сварки включает в себя консольный кран для помощи с фрезой и нагревательной пластиной, которые довольно тяжелые из-за большой мощности устройства для стыковой сварки. Когда вы покупаете это сварочное оборудование для полимеров, оно включает в себя съемную нагревательную пластину, съемный фрезерный станок, электрогидравлический редуктор, нагревательную пластину и опору для фрезы, набор инструментов и заглушку (крестовину). ** набор пластин OD 315, 355, 400, 450, 500, 560 мм, основной зажим OD 630 мм Требования к мощности: 12,35 кВт — Генератор, рекомендуемый для работы в полевых условиях — 16 кВА 415 В, трехфазный
	630 Ritmo All Terrain Машина для стыковой сварки труб (автономная гидравлическая) Внедорожный аппарат для стыковой сварки Delta 630 оснащен дизельным двигателем с низким уровнем вибрации, который подходит для сварки труб из термопласта для транспортировки воды, газа и других жидкостей под давлением.Аппарат для стыковой сварки Ritmo может сваривать полиэтиленовые трубы диаметром от 225 до 630 мм. Аппарат для стыковой сварки плавит трубы в соответствии со стандартом высокого давления ISO 21307 (диапазон давлений в 3,5 раза выше, чем у стандартов низкого давления ISO). Это значительно увеличивает производительность, позволяя сэкономить 60% времени. Внедорожный сварочный аппарат может преодолевать пересеченную местность с уклоном до 30% благодаря 4-х колесному приводу и съемной панели управления, что обеспечивает дополнительную безопасность оператора на пересеченной местности. Приобретаемый аппарат для стыковой сварки включает в себя заглушку (крестовину) и ключ для предотвращения несанкционированного использования.Дизельный двигатель Delta 630 объемом 2200 куб. См позволяет сварщику стыковой сварки работать на месте без необходимости аренды генератора. Стандартный аппарат для стыковой сварки Ritmo: • Рабочий диапазон: полиэтиленовая труба диаметром 225 — 630 мм • Привод на 4 колеса, съемная панель управления • Автономный с бортовым генератором — Дизельный двигатель 2200 куб. См, 22,7 кВт • Вставки SmartLock и раздвижной 3-й зажим для приварки фитингов из ПНД • Регистрация данных с помощью GPS; память 4000 отчет • Гидравлические подъемники, зажимы и фрезы с гидравлическим управлением • Может быть оснащен рядом сварочных вставок, доступных по запросу. • Автоматическая сварочная система «Easy Life», которая поддерживает Wi-Fi и работает с приложением «Set & Go — Pro», что упрощает использование сварочного оборудования для поли. Требования к питанию: встроенное устройство выработки электроэнергии. Генератор НЕ требуется
	Аппарат для стыковой сварки Ufuse 1000 мм (электрогидравлический) Аппарат для стыковой сварки Ufuse 630 идеально подходит для стыковой сварки полиэтиленовых труб с внешним диаметром от 630 мм до 1000 мм в электрогидравлическом режиме.Для стыковой сварки на месте свяжитесь с нашей командой, чтобы нанять подходящий генератор. Машина для стыковой сварки включает в себя стреловой кран для помощи с фрезой и нагревательной пластиной, которые довольно тяжелые из-за большой мощности устройства для стыковой сварки. В комплекте с корпусом машины для стыковой сварки, стреловым краном, съемной нагревательной пластиной, съемной фрезой, электрогидравлическим редуктором, нагревательной пластиной и опорой фрезы, набором инструментов, заглушкой (крестовина). ** набор пластин OD 630, 710, 800, 900 мм, основной зажим OD 1000 мм Требования к мощности: 24 кВт — Генератор, рекомендуемый для работы в полевых условиях — 30 кВА 415 В, трехфазный

Отдел обслуживания сварочного оборудования Acu-Tech специализируется на калибровке оборудования для сварки полимеров, а также может поставлять запасные части для большинства марок аппаратов для стыковой сварки, включая нагревательные плиты, ножи или скребки, гидравлические детали, вставки сварочных зажимов, данные регистраторы, детали двигателя и т. д.Свяжитесь с нами сегодня и расскажите о своих требованиях к сварочному оборудованию для полимеров.

Стыковая сварка пластмасс плавлением

Стыковая сварка плавлением — так называется сварка горячим листом термопластичных труб. Это один из двух основных методов соединения газовых и водопроводных труб из полиэтилена плавлением.

Процесс

Фаза нагрева, иногда называемая «взлетом вверх», — это когда концы трубы прижимаются к нагретой пластине в течение определенного периода времени. За этим следует фаза «выдержки тепла», когда давление снижается, чтобы просто удерживать концы труб на горячей пластине.Это дает время, чтобы тепло впиталось в материал на концах труб.

После фазы выдержки нагревательная плита снимается и концы труб соединяются. Время, необходимое для этого, называется «временем выдержки» и должно быть как можно короче. Заключительным этапом является время сварки / охлаждения, которое определяется диаметром трубы и толщиной стенки.

Установка станка

Перед выполнением любых трубных швов аппарат для стыковой сварки плавлением должен быть проверен на плавность работы и настроен для материала трубы, из которого будет произведена сварка.

• Выбор правильных зажимов или вставок, обеспечивающих затяжку всех креплений, чтобы уменьшить возможность перекоса из-за осевого перемещения.
• Правильная температура горячей пластины для свариваемого материала; это следует проверить с помощью датчика температуры поверхности и цифрового термометра в нескольких положениях после периода стабилизации не менее 20 минут. Между сварными швами горячую плиту следует накрывать термостойким мешком, чтобы защитить ее от поверхностного загрязнения и предотвратить потерю тепла.
• Проверьте лезвия строгального станка, используемые для обрезки и квадратного сечения концов труб; они должны быть острыми, неповрежденными и прочно прикрепленными к поверхности строгального станка, чтобы избежать соскальзывания станка во время вращения.
• Проверьте все движущиеся части на предмет плавности работы и, если используется гидравлическая машина, проверьте шланги и фитинги на предмет утечек.

Подготовка трубы

Перед сваркой необходимо правильно подготовить трубы. При измерении длины трубы следует делать поправку на последовательность обрезки и плавления, чтобы гарантировать правильную длину после сварки.

Перед тем, как зажать трубы в машине, необходимо проверить концы на неправильную форму, повреждения или вкрапления песка. Максимально допустимая глубина этого должна быть менее 10% толщины стены. Поврежденную трубу или трубу с глубокими зазубринами следует выбросить. Любые незакрепленные загрязнения можно удалить, протерев концы труб безворсовой тканью как с внутренней, так и с внешней поверхностей.

После очистки трубы зажимаются в машине. Для облегчения выравнивания рекомендуется зажимать трубы таким образом, чтобы их штампованные отметки находились на одной линии.Это также помогает при идентификации позже, если потребуется.

После надежной фиксации в зажимах концы трубы должны войти в контакт с вращающимся строгальным инструментом до тех пор, пока с каждого конца не будет обрезана непрерывная стружка. Процесс строгания гарантирует, что концы труб будут гладкими и квадратными, готовыми к сварке. Отслаивающуюся стружку следует удалить из машины и внутри труб, стараясь не касаться строганных концов. Это гарантирует, что жир или грязь не попадут с рук на концы труб.Затем следует проверить трубы на предмет совмещения и, при необходимости, отрегулировать зажимы, чтобы гарантировать минимальное несоответствие диаметров.

Сварка

Перед последовательностью сварки следует записать время нагрева и охлаждения и давление плавления для конкретного диаметра трубы и записать для быстрой справки во время цикла сварки. На некоторых машинах для удобства есть все соответствующие таблицы. Для точного отсчета времени должны быть доступны таймер или секундомер.

Термостойкий мешок следует снять с конфорки и проверить температуру с помощью цифрового термометра и поверхностного зонда.

Рекомендуется выполнить фиктивный сварной шов перед тем, как приступить к сварке. Это необходимо для того, чтобы поверхность плиты, контактирующая с концами труб, была полностью очищена от любых частиц пыли или других загрязнений.

Поместите конфорку между концами труб, убедившись, что она расположена правильно и перпендикулярно поверхности трубы. Придвиньте трубы к поверхности, приложив осевую силу. Усилие следует прикладывать плавно, следя за тем, чтобы не превышалось требуемое давление.Усилие необходимо удерживать надежно, чтобы вокруг трубы образовалась капля расплавленного материала.

Полоса должна быть ровной по окружности трубы с обеих сторон конфорки. Это фаза процесса.

Способы приложения силы зависят от типа оборудования. На некоторых типах машин сила будет прикладываться механическими средствами с использованием подпружиненного механизма, при этом сила поддерживается стопорным винтом. На других типах оборудования используются гидроцилиндры, давление которых поддерживается переключением клапанов в гидроагрегате.

Когда будет получен требуемый валик, давление снижается для фазы выдержки при нагревании. Трубы опираются на горячую плиту, что позволяет теплу проникать в материал, уменьшая возможность холодных сварных швов.

Это время будет зависеть от диаметра трубы и толщины стенки, поэтому следует использовать время, рекомендованное производителем.

Когда эта фаза завершена, поверхности труб отводятся от плиты как можно более плавно, чтобы гарантировать, что ни один из расплавленных шариков не прилипнет к поверхности, и плита будет удалена. Затем трубы собираются вместе настолько плавно и быстро, насколько это возможно, чтобы свести к минимуму возможность падения температуры, стараясь не превысить требуемое усилие.

Фаза сварки / охлаждения начинается, когда достигается необходимое усилие. Сила сварки должна поддерживаться на протяжении всего этого этапа, чтобы обеспечить максимальную прочность сварного шва

По истечении времени охлаждения давление может быть уменьшено до нуля, а труба снята с зажимов. Готовый сварной шов теперь можно визуально проверить на однородность и соосность.

Более подробную информацию о работе TWI с пластиковыми трубами можно найти здесь.

См. Дополнительную информацию о сварке и испытаниях пластиковых труб или свяжитесь с нами.

Станок для стыковой сварки и стыковой сварки — Ritmo America LLC — Станок для стыковой сварки — Сопло стыковой сварки

Станок для стыковой сварки

Для соединения полиэтиленовой трубы раструбом и стыковым соединением используются два метода сварки.

Ritmo Станок для стыковой сварки труб и фитингов из ПП, ПВДФ, переносящих жидкости под давлением.
Аппарат для стыковой сварки используется для сварки труб из полиэтилена (PE) в водной и газовой промышленности, а также из полипропилена (PP) и поливинилиденфторида (PVDF) в химической промышленности.
Трубы устанавливаются в зажимы машины для стыковой сварки и проверяются на первоначальное соосность. Затем концы труб строгаются, чтобы они были плоскими и квадратными. Затем проверяется окончательное выравнивание труб.

Socket Fusion

Станок для сварки раструбов в основном используется для сварки труб из ПЭ, ПП и ПВДФ для производства технологических и химических трубопроводов. Приварка с втулкой При сварке используется фитинг. Операция процесса обычно ручная. Цикл сварки состоит из фазы нагрева и фазы охлаждения. При сварке раструбом раструб, установленный на горячей пластине, используется для нагрева внешней поверхности свариваемой трубы. На противоположной стороне горячей пластины используется патрубок для нагрева внутренней поверхности фитинга, изготовленного методом литья под давлением.
Ritmo socket fusion Инструменты практичны, просты в обращении и безопасны благодаря сигнальным лампам (означает, что питание включено и рабочая температура нормальная), пластиковой эргономичной ручке и отличной теплоизоляции, обеспечиваемой корпусом проводов из нержавеющей стали.Эффективный испытанный и проверенный производственный процесс, выбор лучших материалов и постоянный контроль качества — все это вместе делает инструменты Ritmo socket fusion надежными во многих условиях эксплуатации.
Станки Prisma изготовлены из специальных алюминиевых сплавов, что делает их очень прочными, легкими и удобными в транспортировке.

Другой продукт, связанный с аппаратом для стыковой сварки и стыковой сварки:

Стыковая сварка напорных труб | РИТМО

базовый 160

BASIC 160 может сваривать фитинги, такие как колена, тройники, Y-образные ответвления и фланцевые шейки, без какого-либо дополнительного оборудования, просто фиксируя тягу зажима. — Корпус машины с 4-мя зажимами и 2-мя гидроцилиндрами с быстросъемными противокапельными муфтами. — Выдвижная нагревательная пластина с высокоточным электронным терморегулятором DIGITAL DRAGON. — Выдвижная фреза с предохранительным микровыключателем — Электрогидравлический редуктор с рычагом открывания и закрывания зажима. — Гидравлические шланги …

базовый 200

BASIC 200 может сваривать фитинги, такие как колена, тройники, Y-образные ответвления и фланцевые шейки, без какого-либо дополнительного оборудования, просто фиксируя тягу зажима.- Корпус машины с 4-мя зажимами и 2-мя гидроцилиндрами с быстросъемными противокапельными муфтами. — Выдвижная нагревательная пластина с высокоточным электронным терморегулятором DIGITAL DRAGON. — Выдвижная фреза с предохранительным микровыключателем — Электрогидравлический редуктор с рычагом открывания и закрывания зажима. — Гидравлические шланги …

базовый 250

BASIC 250 может сваривать фитинги, такие как колена, тройники, Y-образные ответвления и фланцевые шейки, без какого-либо дополнительного оборудования, просто фиксируя тягу зажима.- Корпус машины с 4-мя зажимами и 2-мя гидроцилиндрами с быстросъемными противокапельными муфтами. — Выдвижная нагревательная пластина с высокоточным электронным терморегулятором DIGITAL DRAGON. — Выдвижная фреза с предохранительным микровыключателем — Электрогидравлический редуктор с рычагом открывания и закрывания зажима. — Гидравлические шланги …

базовый 315

BASIC 315 может сваривать фитинги, такие как колена, тройники, Y-образные ответвления и фланцевые шейки, без какого-либо дополнительного оборудования, просто фиксируя тягу зажима. — Корпус машины с 4-мя зажимами и 2-мя гидроцилиндрами с быстросъемными противокапельными муфтами. — Выдвижная нагревательная пластина с высокоточным электронным терморегулятором DIGITAL DRAGON. — Выдвижная фреза с предохранительным микровыключателем — Электрогидравлический редуктор с рычагом открывания и закрывания зажима. — Гидравлические шланги …

базовый 355

BASIC 355 может сваривать фитинги, такие как колена, тройники, Y-образные ответвления и фланцевые шейки, без какого-либо дополнительного оборудования, просто фиксируя тягу зажима.- Корпус машины с 4-мя зажимами и 2-мя гидроцилиндрами с быстросъемными противокапельными муфтами. — Выдвижная нагревательная пластина с высокоточным электронным терморегулятором DIGITAL DRAGON. — Выдвижная фреза с предохранительным микровыключателем — Электрогидравлический редуктор с рычагом открывания и закрывания зажима. — Гидравлический …

дельта 500

С помощью DELTA 500 можно сваривать фитинги, такие как отводы, тройники, косы и заглушки.Это возможно, потому что 3-й зажим может быть прикреплен к 1-му и 2-му (подвижному) и скользить вместе с трубой. Фитинг должен быть зафиксирован в 4-м зажиме. Короткие концы шейки можно приварить с помощью специального инструмента (по запросу). Доступны для 230 В и 400 В. — Корпус машины со стальной несущей рамой — Зажимы из стали — Вставка из стали с системой быстрой блокировки / разблокировки. Без инструментов …

дельта 630

С помощью DELTA 630 можно сваривать фитинги, такие как отводы, тройники, тройники и заглушки.Это возможно, потому что 3-й зажим может быть прикреплен к 1-му и 2-му (подвижному) и скользить вместе с трубой. Фитинг должен быть зафиксирован в 4-м зажиме. Короткие концы шейки можно приварить с помощью специального инструмента (по запросу). Доступны для 230 В и 400 В. — Корпус машины со стальной несущей рамой — Зажимы из стали — Вставка из стали с системой быстрой блокировки / разблокировки. Без инструментов …

дельта 800

С помощью DELTA 800 можно сваривать фитинги, такие как отводы, тройники, косы и заглушки.Это возможно, потому что 3-й зажим может быть прикреплен к 1-му и 2-му (подвижному) и скользить вместе с трубой. Фитинг должен быть зафиксирован в 4-м зажиме. Короткие концы шейки можно приварить с помощью специального инструмента (по запросу). — Корпус машины со стальной несущей рамой — Самосоединяющееся устройство: помогает снять нагревательную пластину во время процедуры сварки. — Выдвижная нагревательная пластина …

дельта 1000

DELTA 1000 может сваривать фитинги, такие как колена, тройники, косы и заглушки. Это возможно, потому что 3-й зажим может быть прикреплен к 1-му и 2-му (подвижному) и скользить вместе с трубой. Фитинг должен быть зафиксирован в 4-м зажиме. Короткие концы шейки можно приварить с помощью специального инструмента (по запросу). — Корпус машины со стальной несущей рамой — Зажимы и вставки из стали — Самосоединяющееся устройство: помогает снять нагревательную пластину во время процедуры сварки. — Выдвижной …

дельта 1200

DELTA 1200 может сваривать фитинги, такие как отводы, тройники, тройники и заглушки.Это возможно, потому что 3-й зажим может быть прикреплен к 1-му и 2-му (подвижному) и скользить вместе с трубой. Фитинг должен быть зафиксирован в 4-м зажиме. Короткие концы шейки можно приварить с помощью специального инструмента (по запросу). — Корпус машины со стальной несущей рамой — Зажимы и вставки из стали — Самосоединяющееся устройство: помогает снять нагревательную пластину во время процедуры сварки. — Выдвижной …

дельта 1600 эко

DELTA 1600 ECO может сваривать фитинги, такие как отводы, тройники, тройники и заглушки.Это возможно, потому что 3-й зажим может быть прикреплен к 1-му и 2-му (подвижному) и скользить вместе с трубой. Фитинг должен быть зафиксирован в 4-м зажиме. Короткие концы шейки можно приварить с помощью специального инструмента (по запросу). — Корпус машины с несущей рамой, четырьмя стальными зажимами и двумя гидроцилиндрами с противокапельным быстросъемным механизмом. муфты и стальные вставки. — Выдвижная нагревательная пластина с …

дельта 1600

DELTA 1600 HDR — это самоустанавливающийся сварочный аппарат с гидравлическими зажимами, предназначенный для сварки труб из полиэтилена высокой плотности для транспортировки воды и других жидкостей под давлением до Ø 1600 мм. DELTA 1600 разработан в соответствии с международными стандартами (UNI 10565, ISO 12176-1). DELTA 1600 может сваривать фитинги, такие как отводы, тройники, ответвления и фланцевые шейки. — Прочный корпус станка из стали — Стальной гидравлический зажим — Устройство автоматического отсоединения нагревательной пластины — Платформа повышенная …

Лучшая цена сварка труб из полиэтилена высокой плотности — Выгодные предложения по сварке труб из полиэтилена высокой плотности от глобальных продавцов сварки труб из полиэтилена высокой плотности

Отличные новости !!! Вы находитесь в нужном месте для сварки труб из ПНД.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта сварочная труба из полиэтилена высокого давления в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели сварку трубы из полиэтилена высокой плотности на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в сварке труб из полиэтилена высокой плотности и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести сварочные трубы hdpe по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Гидравлический сварочный аппарат стыковой сварки 400-630 мм для труб из ПНД Поставщики и производители Китай — заводская цена

гидравлический сварочный аппарат стыкового плавления 400-630мм для трубы
ХДПЭ

Стыковая сварка плавлением — это самый популярный метод сварки трубопроводных систем из полиэтилена высокой плотности, а установка для стыковой сварки плавлением — это промышленное оборудование, которое широко используется для сварки.

Гидравлический аппарат для стыковой сварки плавлением SPH630 состоит из четырех частей, включая: строгальный инструмент, нагревательную пластину, основную раму и гидравлический блок (если гидравлический тип), см. Структуру, как показано ниже:

Характеристики

※ Подходит для стыковой сварки пластиковых труб и фитингов из HDPE, PPR и PVDF в канаве на рабочем месте или в мастерской.
※ Состоит из основной рамы, гидравлического блока, строгального инструмента, нагревательной пластины, опоры для строгального инструмента и нагревательной пластины, а также дополнительных деталей.
※ Съемная нагревательная пластина с покрытием из ПТФЭ с высокоточной системой контроля температуры;
※ Электрический строгальный инструмент.
※ быть изготовленным из легкого и высокопрочного материала; простая структура, маленькая и нежная, удобная в использовании.
※ Низкое стартовое давление обеспечивает надежное качество сварки небольших труб.
※ Изменяемое положение при сварке позволяет легче сваривать различные фитинги.
※ Высокоточный и ударопрочный измеритель давления показывает более четкие показания.
※ Отдельный двухканальный таймер записывает время фаз замачивания и охлаждения.

Технические параметры

Диапазон сварки	400-630 (мм)	Температурная переменная	± 5 ℃
Источник питания	380 В, 50-60 Гц	Мощность нагревательной плиты	9.2кВт / 380В
Максимальный допуск сварного соединения	≤0,5 мм	Мощность строгального инструмента	1,52 кВт / 380 В
Мощность гидростанции	1.5кВт / 380В	Суммарная мощность	12,22 кВт / 380 В
Нагревательная пластина Макс. Темп.	300 ℃	Общий вес (кг)	630кг
Размер зажима: 400,450,500,560,630 мм
Размер упаковки: три фанерных ящика 168 * 128 * 124, 86 * 116 * 148, 74 * 49 * 62 (см); Итого 4.4 куб.

Свяжитесь с нами
Свяжитесь с нами по любым вопросам, касающимся нашей продукции, по следующему адресу:
Электронная почта: [электронная почта защищена]

[электронная почта защищена]
Телефон: 0086-574-87226883
Факс: 0086-574-87467583
Моб: 0086-15968493053

Круглосуточный контакт:
WhatsApp: 0086-15968493053
Skype: полипропилен-производитель

Компания Sunplast, которая развивалась более 15 лет, теперь известна как один из ведущих производителей и поставщиков аппаратов для стыковой сварки HDPE труб из HDPE в Китае.
