8 лучших аппаратов для сварки полипропиленовых труб — Рейтинг 2021

Наш рейтинг лучших аппаратов для сварки полипропиленовых труб, основанный на их характеристиках и отзывах пользователей, поможет купить инструмент с долгим сроком службы и хорошим качеством швов. Приведенная информация подскажет какой паяльник выбрать по форме и мощности, в зависимости от предстоящих задач.

Подборка товаров осуществлена на основе отзывов, мнений и оценок пользователей, размещенных на различных ресурсах в сети интернет. Вся информация взята из открытых источников. Мы не сотрудничаем с производителями и торговыми марками и не призываем к покупке тех или иных изделий. Статья носит информационный характер.

Какой паяльник для полипропиленовых труб лучше купить

Все аппараты для сварки пластиковых труб имеют нагревательные элементы и матрицы, куда помещаются торцы трубы и фитинга. В них заготовки нагреваются и соединяются между собой, создавая герметичный круговой шов за считанные секунды.

Основными параметрами выбора инструмента являются:

• Мощность. Варьирует от 600 до 2000 Вт и влияет на скорость нагрева пластика и производительность — чем показатель выше, тем быстрее получится выполнить работу.
• Количество насадок и их диаметр. От этого зависит трубы какого диаметра можно будет соединять посредством сварочного аппарата.
• Регулировка температуры. Облегчает настройку при работе с полипропиленом разных производителей, у которых температура плавления колеблется от 220 до 260 градусов. Улучшает использование паяльника в зависимости от времени года — особенно зимой, когда пластик более холодный.

Но для различных видов работ важно правильно выбрать форму паяльника. Их бывает всего две.

Мечевидные аппараты

Имеют удлиненную пластину, в форме широкого меча, на которой болтами закреплены насадки. Температура от пластины передается на матрицы.  Эти паяльники еще называют утюжками из-за формы нагревательного элемента.

Такие модели больше рассчитаны на стационарную работу на столе. Сварочный аппарат хорош для работы в незагроможденных местах, куда удобно подлезть мечевидной конструкцией. Еще за счет возможности установить одновременно сразу несколько пар матриц он удобен для сварки полипропиленовых труб разных диаметров.

Цилиндрические аппараты

Эта разновидность паяльников для полипропиленовых труб имеет нагревательный элемент в виде цилиндра. Насадки надеваются на него с торца и прижимаются болтами по краям, входящим в их конструкцию. Степень удаленности матрицы от края цилиндра ничем не ограничена (нет конкретного посадочного отверстия), поэтому можно выставить любое расстояние для пайки труб у самой стены. Корпус инструмента продолжает цилиндрическую форму, что делает его гораздо компактнее других моделей.

Такие сварочные аппараты для пластиковых труб лучшие в случае сложной развязки коммуникаций: разветвления в котельной, подсоединение теплых полов к коллектору, пайка в узких нишах и т.

д. Благодаря тонкой форме аппаратом удобно добираться в ограниченные места и поворачивать его в разные стороны, чтобы выполнить стык труб уже присоединенных одной стороной к системе. Но при желании им можно работать и стационарно, для чего производителем предусмотрена небольшая откидная пластина-подставка.

Лучшие аппараты для сварки полипропиленовых труб мощностью до 1000 Вт

С таким показателем выпускаются сварочные аппараты обеих форм (мечевидные и цилиндрические). Их особенностью является один нагревательный элемент внутри, из-за чего нагрев матриц и сварка труб происходят медленно.

По оснащению все зависит от стоимости: совсем простые модели имеют только световую индикацию, тумблер включения и регулятор температуры. Более дорогие оснащаются дисплеем и точно поддерживают заданные настройки электроникой. Рейтинг паяльников для пайки полипропиленовых труб мощностью до 1000 Вт поможет вам выбрать нужный инструмент.

	Inforce 03-24-01	Gigant GPW-1000	Elitech СПТ 1000	Калибр СВА-1000Т
Мощность, Вт	1000	1000	1000	1000
Вес, кг	3,5	1,3	0,9	1,0
Максимальный диаметр сварки, мм	63	63	32	32
Тип	аппарат	аппарат	паяльник	паяльник
Форма нагревателя	мечевидная	мечевидная	цилиндрическая	цилиндрическая
Регулятор температуры	цифровой	механический	механический	механический

Inforce 03-24-01

Премиальная модель от российского производителя, оснащенная цифровым дисплеем и электронной регулировкой температуры. Управление осуществляется четырьмя кнопками на правой боковине корпуса. На утюжке предусмотрено три отверстия для фиксации насадок.



+ Плюсы Inforce 03-24-01

1. Можно задать температуру в диапазоне от 0 до 300 градусов и он всегда будет сообщать текущий показатель.
2. Устойчивая подставка с U-образной трубкой.
3. В комплекте поставляется два болта для фиксации насадок, поэтому одновременно можно установить сразу две пары.
4. Относительно легкая модель, удобная для транспортировки и работы на вытянутых руках.
5. При перегреве издает звуковой сигнал.
6. Запоминает последнюю выставленную температуру и при последующем включении нагревает до нее.
7. Хорошее покрытие насадок — пластик не прилипает.
8. В комплекте шесть пар муфт с диаметром от 20 до 63 мм и чемодан.



— Минусы Inforce 03-24-01

1. Если нужно держать паяльник за ручку для сварки по месту, то это неудобно из-за ее короткой длины — больше подходит для стационарной работы на столе.
2. Чтобы уложить аппарат в кейс приходится снимать все насадки — с оставленными на мече он не помещается.
3. Короткий шнур быстро закручивается.
4. Смена насадок осуществляется шестигранником, что тормозит процесс.
5. Вертикальный кронштейн от подставки присоединен к горизонтальной трубке только тремя прихватками, поэтому может отлететь со временем.

Вывод. Хороший аппарат для пайки пластиковых труб от различных производителей. Электроника поддерживает выставленное количество градусов с точностью +-5, что поможет не пережигать торцы и выполнить ровные стыки без наплывов. Такой паяльник лучший для неспешной сварки там, где очень важен эстетичный внешний вид готовых коммуникаций.

Gigant GPW-1000

Простой паяльник от российского производителя с мощностью 1000 Вт. Имеет механический регулятор температуры, два диода для индикации работы, прямоугольную подставку на стол. На нагревательном элементе предусмотрено два отверстия для установки насадок с различной удаленностью от края.



+ Плюсы Gigant GPW-1000

1. Регулировка температуры от 0 до 300 градусов под разный пластик.
2. Комплектуется шестигранником и отверткой для смены матриц.
3. Прорезиненная рукоятка с рифленостями хорошо подходит для работы в жаркую погоду.
4. Быстро набирает рабочую температуру — 2-4 минуты.
5. Легкая конструкция 1.3 кг облегчает стыковку труб под потолком.
6. Есть вместительный кейс для транспортировки.
7. В основании уже предусмотрены отверстия для фиксации к столу или табуретке.



— Минусы Gigant GPW-1000

1. Плохая подставка, очень хлипкая (выполнена из жести) — если ее прикрутить к столу, то паяльник все равно будет шататься, поскольку в кронштейне сильный люфт.
2. Слой тефлона тонкий — уже скоро после покупки и первых стыков начинает прилипать пластик.
3. Из-за широкого меча неудобно осуществлять пайку по месту.
4. У некоторых пользователей перестает срабатывать защита от перегрева и ТЭН плавится.
5. В кейсе есть фиксаторы только для крупных насадок, остальные болтаются во время транспортировки.

Вывод. Сварочный аппарат очень простой и не рассчитан на сложные задачи. За то его цена одна из самых низких. Он отлично подойдет для личного использования при монтаже системы отопления или водопровода. Насадки от 20 до 63 мм разрешают монтаж водопровода любого диаметра в этом диапазоне.

Elitech СПТ 1000

Компактный стержневой паяльник для полипропиленовых труб с диаметром от 16 до 32 мм. Имеет мощность 1000 Вт и терморегулятор механического типа. Есть металлическая подставка в виде небольшой откидной пластины.



+ Плюсы Elitech СПТ 1000

1. Легкий паяльник весом 0,9 кг удобен для долгих манипуляций в ручном режиме.
2. Устойчиво держится при установке на подставку.
3. Хорошо лежит в руке за счет вырезов под пальцы.
4. Быстро набирает температуру.
5. Может работать до 6 лет при периодическом использовании на даче и в доме.
6. Место удержания не скользит в руке.
7. В наборе поставляются инструменты для монтажа насадок.
8. Особенно удобен для стыковки труб над головой.



— Минусы Elitech СПТ 1000

1. Кейс очень маленький и там с трудом поместится еще одна насадка.
2. Сложно выставить нужную температуру — на 2-ке пластик греется долго, а на 3-ке горит.
3. После 20-30 стыков к тефлоновому покрытию начинает прилипать пластмасса.
4. Нет насадок для работы с крупными трубами (от 40 мм и выше в диаметре).
5. Если предстоит большой объем работ в течение одного дня, то потребуются перерывы, чтобы ТЭН успевал остывать.
6. Отсутствуют держатели для насадок — при транспортировке катаются по ящику и звенят.
7. С одетой муфтой на цилиндр не помещается аппарат в кейс — после каждого использования насадку требуется снимать, чтобы сложить паяльник.

Вывод. Такой сварочный аппарат удобен для самостоятельного монтажа теплого пола в частном доме. Компактным стержнем легко подлезть под другие коммуникации и произвести стыковку на месте. Муфта с диаметром 16 мм оптимальна для разводки узких трубок, находящихся близко друг к другу.

Калибр СВА-1000Т

Стержневой паяльник от российского производителя «Калибр» с тремя колодочными насадками и мощностью 1000 Вт. В верхней части имеет два диода для показания подключения к сети и достижения заданной температуры.



+ Плюсы

1. Аппарат не громоздкий, поэтому им легко добраться для пайки в нише за унитазом или под ванной.
2. Не перепаливает пластмассу при правильной настройке.
3. Качественные насадки с толстым слоем антипригарного покрытия.
4. Быстро нагревается.
5. Устойчиво держится на подставке.
6. Долгий срок службы в случае использования дома и на даче.



— Минусы

1. Регулятор температуры зацепляется об одежду и другие предметы — в результате настройки сбиваются, а человек может этого даже не заметить и долго греть следующие заготовки или припалить их.
2. Короткий шнур питания.
3. Насадки иногда приходят поцарапанные (нет индивидуальной упаковки на каждую), что изначально портит противопригарные свойства.
4. В кейсе есть широкие щели, через которые может выпасть шестигранник.
5. Погрешность в поддержании температуры в 15 градусов.
6. Первое время после покупки и включения может дымить, потом проходит.

Вывод. Это лучший аппарат для пайки полипропиленовых труб у себя на кухне или в ванной, чтобы выполнить разводку взамен стальных коммуникаций. Им будет удобно работать даже новичку. Достоинством модели является ее вес 1 кг, поэтому удержание паяльника на весу не скажется на качестве шва.



Лучшие аппараты для сварки полипропиленовых труб мощностью более 1000 Вт

Сварочные аппараты этой категории имеют мощность от 1500 до 2000 Вт. Такое оборудование отличается ускоренным нагревом, что повышает производительность — за одно и то же время можно выполнить большее количество стыков. По герметичности шва разницы в качестве с менее мощными моделями нет.

Данные паяльники для полипропиленовых труб оснащаются, как правило, двумя нагревательными элементами, которые можно включать одновременно или поочередно, что позволяет более тонко выбирать температуру и время нагрева, а также потребление электроэнергии. Такие модели отличаются более богатой комплектацией и лучше подходят для профессионального использования.

	Inforce 03-12-02	PATRIOT PW 205	Elitech СПТ 1500	STURM TW7218
Мощность, Вт	1700	2000	1500	1800
Вес, кг	1,7	1,3	5,4	1,1
Максимальный диаметр сварки, мм	63	63	63	32
Тип	аппарат	паяльник	паяльник	паяльник
Форма нагревателя	мечевидная	мечевидная	мечевидная	цилиндрическая

Inforce 03-12-02

Аппарат мощностью 1700 Вт с двумя тумблерами, позволяющими работать в одном из трех режимов: 700 Вт, 1000 Вт, 1700 Вт. Снабжается кронштейном с горизонтальным размещением на столе или фиксацией в вертикальном положении и прижимом тисками.



+ Плюсы Inforce 03-12-02

1. Удобная резиновая ручка — держать комфортно.
2. Широкие возможности по выбору температуры как тумблерами, так и терморегулятором от 0 до 300 градусов.
3. Быстрый нагрев ТЭНов.
4. Хорошая вместимость чемоданчика.
5. Комплектуется рулеткой, отверткой, труборезом и перчатками.
6. Все насадки в кейсе закреплены и не болтаются при транспортировке.
7. Шесть матриц под трубы диаметром от 20 до 63 мм.
8. Труборез вполне справится со своей задачей и покупать дополнительно ничего не потребуется.
9. Хорошее покрытие поверхности насадок.



— Минусы Inforce 03-12-02

1. Громоздкий корпус, из-за которого неудобно подлазить по месту для замыкания схемы коммуникаций.
2. Не самая легкая модель и при удержании руками мастер будет быстро уставать.
3. Бывает попадаются насадки со сколами, но это редкость.
4. Чемоданчик хлипкий и требует аккуратного обращения, иначе быстро деформируется.
5. Нагреватель прикреплен к корпусу через кронштейн, и шляпка болта мешает ставить аппарат на подставку.
6. При старте проскакивает заданную температуру в 260 градусов и перегревает фитинг, поэтому сперва нужно выставить 150 градусов и потом поднять.

Вывод. Это лучший паяльник для полипропиленовых труб благодаря очень качественным насадкам. Тефлоновое покрытие толстое и долго избавляет от следов пластика на матрице. Аппарат хорошо подойдет для частого использования на объектах с большим объемом работ.

PATRIOT PW 205

Мечевидный паяльник мощностью 2000 Вт с тремя отверстиями на нагревателе для фиксации матриц с различной удаленностью от края. Снабжен двумя тумблерами для выбора мощности и терморегулятором в правой части корпуса. Оснащается X-образной подставкой.



+ Плюсы PATRIOT PW 205

1. Нагревается очень быстро и стабильно держит набранную температуру.
2. Ровный рез трубы ножницами из комплекта.
3. Перчатки из набора с термоизоляцией для скручивания неостывших насадок.
4. Выносливая подошва утюга — не плавится при перегреве.
5. Термостат довольно точно поддерживает заданную температуру.
6. Легкий вес 1.25 кг оптимален для работы на вытянутых руках.
7. Шесть насадок в комплекте.
8. Есть рулетка и металлический кейс.
9. Выбор мощности из трех вариантов с настройкой через тумблеры.



— Минусы PATRIOT PW 205

1. Насадки постоянно раскручиваются.
2. Корпус паяльника выполнен из очень тонкого металла — неосторожное движение и можно поставить вмятину.
3. Матрица под трубу 63 мм не вставляется в предназначенное для нее место — упирается в корпус.
4. Ножницы в комплекте слабые — ломаются после 10-20 резов.
5. Место фиксации ручки к корпусу нужно усиливать болтами, иначе она сперва будет гнуться, а потом отвалится.
6. Подставка хлипкая и шатающаяся.
7. Обгорает краска на корпусе рядом с нагревательными элементами.

Вывод. Этот аппарат для пайки полипропиленовых труб хорошо подойдет в тех случаях, когда в приоритете скорость. Мощность двух нагревателей в сумме составляет 2000 Вт, поэтому нагрев торца трубки и фитинга займет минимальное время и за один день работы получится выполнить большое количество стыков.

Elitech СПТ 1500

Паяльник обладает мощностью 1500 Вт и набором матриц под трубы с диаметром от 20 до 63 мм. Передняя часть утюга заострена, для улучшения доступа в узкие места.



+ Плюсы Elitech СПТ 1500

1. Быстро нагревается до заданного уровня.
2. На поверхности насадок не остается следов пластмассы.
3. Компактная форма нагревателя облегчает заведение инструмента в нишу или под другие трубы.
4. Набор инструментов в комплекте не одноразовый.
5. Три болта с шестигранными головками для установки сразу нескольких пар насадок и быстрого монтажа труб с разным диаметром.
6. Подставка крестообразная и устойчивая, есть боковой прижим на резьбе для фиксации в вертикальном положении.
7. Уровень снабжен тремя ячейками для контроля всех плоскостей.



— Минусы Elitech СПТ 1500

1. Короткий шнур требует подсоединения переноски — при работе на высоте она тянет вниз из-за веса.
2. Кейс из очень тонкого металла — крышка отгибается, защелки держат плохо.
3. Во время транспортировки все содержимое сваливается в одну кучу.
4. Ножницы могут резать диаметр труб только до 40 мм.
5. Перчатки дешевые и быстро разлазятся.

Вывод. Отличный вариант для мастера с выездной работой. В комплект входит все необходимое для монтажа водопровода или отопления: рулетка, труборез, уровень, перчатки. Заостренный нагреватель облегчит работу в ручном режиме для стыковки в труднодоступных местах.

STURM TW7218

Имеет мощность 1800 Вт с одним режимом работы и регулировкой температуры от 0 до 300 градусов. Цилиндрический нагревательный элемент покрыт антипригарным покрытием, чтобы дольше оставаться чистым.





+ Плюсы STURM TW7218

1. Очень легкая модель 1.1 кг для удобной работы во всех пространственных положениях.
2. Кейс покрашен порошковой краской и долго сохраняет нормальный вид.
3. Насадки из толстого алюминия.
4. Нагревается за 2-3 минуты.
5. Четкое включение и выключение — аппарат не перегревается и можно долго выполнять пайку.
6. Выход сетевого кабеля из корпуса снабжен уплотнителем, чтобы провод долго не переламывался в этом месте, что является одной из самых распространенных поломок у других паяльников (замыкают там).



— Минусы STURM TW7218

1. Обозначение на терморегуляторе не соответствуют действительности и нужно самому приспособиться, чтобы запомнить в каком положении аппарат лучше греет для пластика разной толщины и марки.
2. Паяльник легко перевернуть, если случайно задеть рукой или ногой.
3. Насадки во время транспортировки перемешиваются и оббиваются — лучше обматывать их материей.
4. В наборе только 4 матрицы.
5. Оригинальных насадок мало в продаже — если эти облезут, то придется покупать дорогие импортные.
6. Сторона для надевания трубы немного больше стандартного размера, поэтому приходится натягивать с трудом и к этому нужно привыкнуть.
7. Очень маленькая инструкция без описания работы — новичку нужно будет искать дополнительную информацию.
8. Нагревательный цилиндр болтается — нужно периодически подтягивать крепление.

Вывод. Благодаря компактной форме, короткому стержню и высокой мощности им легко выполнить разводку от котельной по дому, подвести подачу снизу к радиатору отопления, запитать котел сзади и присоединить к системе циркуляционный насос. Наличие насадки под диаметр 16 мм позволяет использовать его при монтаже теплых полов.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Аппарат для сварки полипропиленовых труб Rotorica CT-63RO серия Top

Аппарат для сварки полипропиленовых труб Rotorica CT-63RO серия Top (Роторика ЦТ-63РО серия Топ) предназначен для сварки враструб пластиковых труб и фасонных деталей из ПЭ, ПП, ПВДФ, ПБ Ø 16 – 63 мм. Идеален при прокладке труб для полов с подогревом.
Производитель: ROTORICA (РОТОРИКА) – Китай.

Преимущества аппарата для сварки полипропиленовых труб Rotorica CT-63RO серия Top:

• Нагревательный элемент с высококачественным и долговечным антиприлипающим тефлоновым покрытием и 2-мя отверстиями для крепления дорнов и муфт проверен по VDE и TUeV / GS

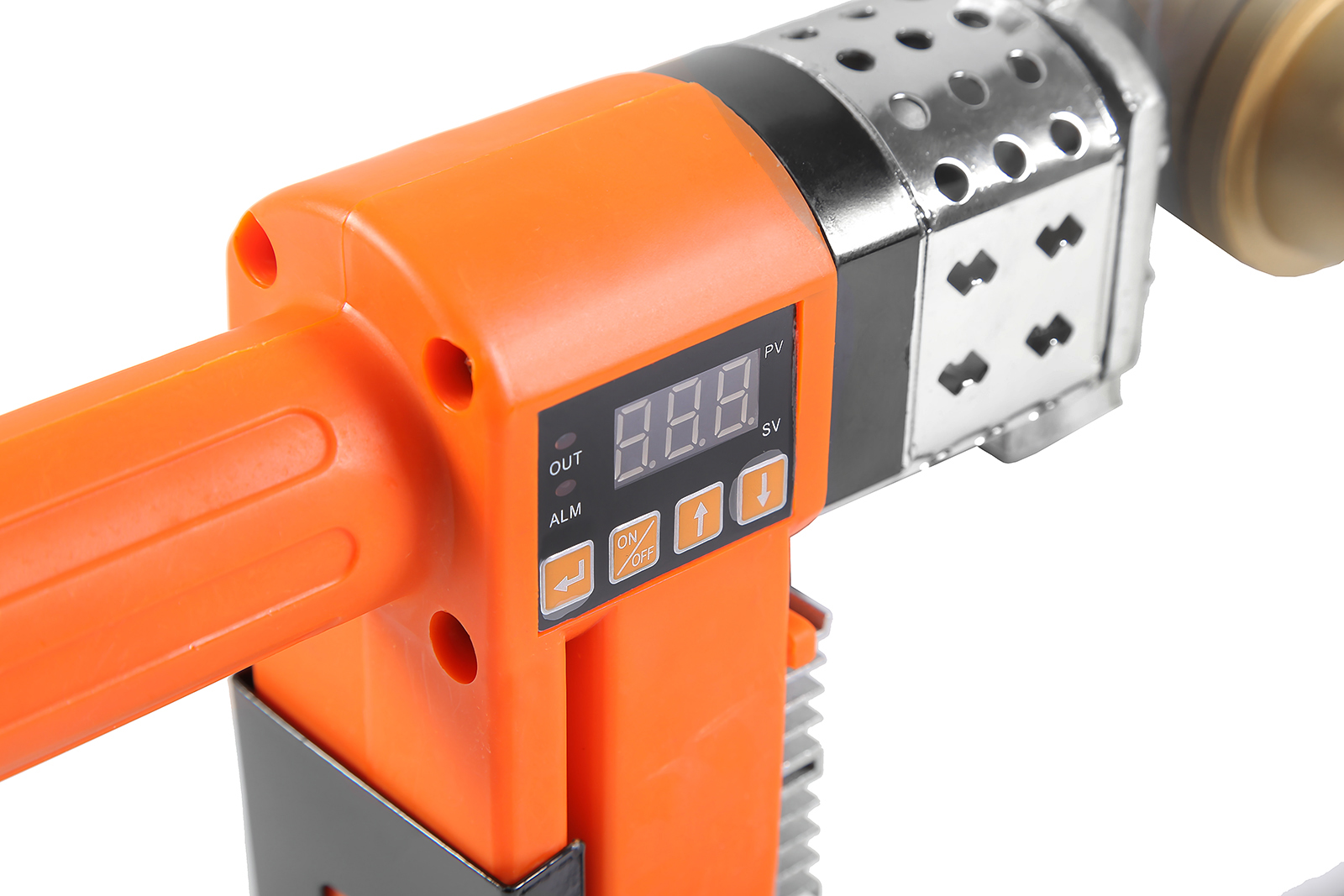

• Ступенчатая цифровая электронная регулировка температуры
• Сварочные насадки высочайшего качества с промышленным тефлоновым покрытием и толстыми стенками для правильного аккумулирования и передачи температуры
• Встроенное крепление для струбцины и подставки дает возможность для универсального использования в рабочих условиях

Комплектация:

• Аппарат для сварки полипропиленовых труб Rotorica CT-63RO серия Top
• Сварочные насадки Ø 20, 25, 32, 40, 50, 63 мм (Ø 16 мм при необходимости приобретается отдельно!)
• Инструмент для монтажа нагревательных насадок
• 2 цилиндрических винта
• Опора
• Металлический кейс

Цена и технические характеристики аппарата для сварки полипропиленовых труб Rotorica CT-63RO серия Top:

org/Offer»>

Артикул

Модель

Материал труб

Диаметр труб

Тип насадок

Диаметр насадок

Мощность

Напряжение

Частота

Нагреватель

Регулятор температуры

Насторойка температуры

Температура воздуха

Вес

Цена с НДС

CT-63RO

Rotorica CT-63RO серия Top

ПП, ПЭ, ПВДФ, ПБ

16 – 63 мм

Парные

20, 25, 32, 40, 50, 63 мм

800 Вт

230 В

50 / 60 Гц

Мечевидный

Микропроцессор

200 – 279°C

-5°C … +45°C

1,8 кг

По запросу

%Запросить скидку!

Компания ПрофТехСнаб осуществляет продажу и доставку товара Аппарат для сварки полипропиленовых труб Rotorica CT-63RO серия Top от производителя Rotorica (Роторика) — Россия во все регионы России. На сайте Вашему вниманию предложены отзывы, фото, описание и комплектация инструмента. На оборудование Rotorica действует гарантия и сервисное обслуживание.

Оформить быстрый заказ

Аппарат для сварки полипропиленовых труб Rotorica CT-63RO серия Top купить

Расcчитать стоимость доставки

Не является публичной офертой. Информация на нашем сайте носит исключительно информационный характер и ни при каких условиях материалы и цены, размещенные на сайте, не являются публичной офертой. Перед оформлением заказа ОБЯЗАТЕЛЬНО ознакомьтесь с Пользовательским соглашением. При покупке товара в интернет-магазине ПрофТехСнаб Вы соглашаетесь с условиями Пользовательского соглашения. Информация о технических характеристиках, комплекте поставки, внешнем виде и упаковке может отличаться от указанной на сайте. Подробную информацию о товарах, их наличие и цены Вы можете уточнить у наших менеджеров при оформлении заявки по телефонам 8 (800) 775-40-55, +7 (495) 777-17-71 или по электронной почте [email protected]. Если Вы заметили ошибку или неточность в описании, пожалуйста, сообщите нам об этом по электронной почте [email protected].

Сварочные аппараты для пластиковых труб — отзывы, рейтинг и оценки покупателей

Bort 5 — 2 0 0 0

Булат 5 — 1 0 0 0

DEKO 5 — 1 0 0 0

Denzel 5 — 1 0 0 0

Elitech 5 — 3 0 0 0

Калибр 5 — 3 0 0 0

KOLNER 5 — 1 0 0 0

KRONWERK 5 — 1 0 0 0

Prorab 5 — 1 0 0 0

RedVerg 5 — 1 0 0 0

СОЮЗ 5 — 1 0 0 0

СТАВР 5 — 1 0 0 0

Sturm! 5 — 2 0 0 0

WERT 5 — 1 0 0 0

Wester 5 — 4 0 0 0

PATRIOT 4. 8 — 3 1 0 0

ДИОЛД 4.5 — 1 1 0 0

Eral 4 — 0 1 0 0

FoxWeld 4 — 0 1 0 0

Зубр 4 — 0 1 0 0

Ресанта 3.5 — 0 1 1 0

Rexant 3 — 0 0 1 0

STL125L / 110 Сварочный аппарат LIGHT — это полевой аппарат для раструбной сварки труб и фитингов из HDPE, PP, PP-R, PVDF, PB для диаметров от 2 до 5 дюймов. Основными особенностями являются ограниченный вес, минимальные габаритные размеры и универсальность.

Состоит из корпуса машины, самоцентрирующегося зажима для фиксации труб, самоцентрирующегося зажима для фиксации фитингов, съемного устройства для раструбной сварки с автоматической электронной температурой, держателя фитинга и специальных настольных тисков для использования станка. на верстаке.

STL125 / 110 Этот сварочный аппарат для мастерской / строительной площадки подходит для сварки муфт труб и фитингов диаметром до 5 дюймов. Он состоит из корпуса станка с переключателем глубины сварки различных диаметров, четырьмя самостоятельными сварками. центрирующие стальные хомуты для запирания труб и фасонных частей (разных марок), самоцентрирующийся сварочный аппарат с электронным контролем температуры, приспособление для максимальной глубины нагрева, выдвижная тележка, штатив для опоры трубы, набор муфт и патрубков для раструб для сварки от Ø 3/4 «до 5» со стальным корпусом.

В состав машины входят: Корпус машины с электронным аппаратом для раструбной сварки — Стальной корпус в комплекте с муфтами и втулками от 3/4 «до 5» и набор инструментов — Штатив для крепления труб — Тележка скольжения — Втулки для пар штампов включены

STL125JIG / 110 — это компактный аппарат для раструбной сварки HDPE, PP и PP-R, PVDF, PB OD 2 «÷ 5» (стандартные стальные зажимы от Ø 2 «до 5»; по запросу от Ø 1/2 «до 2» STL125LKIT1202). На машине показана стальная рама, которая может использоваться в качестве опоры для центрирующего тела; Устройство отличается тем, что может работать в ограниченном пространстве после быстрого высвобождения рамы.

Машина имеет две тележки, фиксированную и подвижную, с практичными маховиками закрытия для обеспечения идеального захвата между зажимом и трубой / фитингом. Машина также оснащена стальными зажимами с автоцентровкой: специальным зажимом для фитинга и парой парных зажимов, предназначенных для удержания трубы на месте. Операции включения и выключения тележки выполняются «взаимным» пускателем. На неподвижную тележку устанавливается зажим для специальной фурнитуры. Когда тип работы требует другой конфигурации зажима, довольно легко разблокировать и изменить работоспособность станка.

Состав: Корпус машины с зажимами и рамой — Ручной аппарат для раструбной сварки NPCCE125 / 110 — Опора вилки для раструбной сварки — Зажимы для ø 2 «÷ 5» — Транспортный чемодан для аппарата для раструбной сварки и патрубков и патрубков — Транспортировочный чемодан для корпуса аппарата Ручка-подпорка и набор инструментов

По запросу: Стальные хомуты от Ø 1/2 «÷ 2»

STL125JIGBASIC / 110 Базовый комплект для STL125JIG / 110 , состоящий из корпуса машины с зажимами, рамой и транспортировочным чемоданом.

Ручной аппарат для стыковой сварки труб HAYES Combat Pro — Hayes Welding Solutions

Описание

ОБОРУДОВАНИЕ ДЛЯ ПЛАВЛЕНИЯ
Для труб из термопласта

Hayes Industrial Solutions Inc. специализируется на поставках машин для стыковой сварки мирового класса, которые сваривают трубы из термопластов, таких как полиэтилен HDPE и полипропилен PPR, что, в свою очередь, дает потребителям высокого качества, исключительную долговечность и коммерческого класса Машины для стыковой сварки, обеспечивающие превосходный сварной шов и простоту использования.Наши машины надежны, эффективны и доступны по цене, что позволяет максимально использовать процедуры сварки пластиковых труб и снизить затраты на сварку.

Наше сварочное оборудование разработано и изготовлено в соответствии с американским международным стандартом ASTM F2620. У нас есть специализированная команда, обладающая знаниями в области сварочных работ и опытом технического обслуживания. Hayes Industrial Solutions стремится предоставлять качественные продукты и удовлетворять потребности клиентов во всех сферах деятельности.

Мы предлагаем множество вариантов для труб любого размера, которые вам нужно сваривать. Наша цель — предложить вам самый простой способ гарантированно получить инструменты и оборудование для сварки труб по конкурентоспособной цене.

ВКЛЮЧЕНО:

1. ОСНОВНАЯ РАМА — КОРПУС МАШИНЫ С 2 ЗАЖИМАМИ И 2 ТЯГАЧАМИ
2. КОМПЛЕКТ ЗАЖИМОВ / ВСТАВОК
3. НАГРЕВАТЕЛЬНАЯ ПЛАСТИНА И КАБЕЛЬ
4. ЭЛЕКТРИЧЕСКИЙ ТРИММЕР С БЕЗОПАСНЫМ МИКРОПЕРЕКЛЮЧАТЕЛЕМ
5. ПОДДЕРЖКА С ЭЛЕКТРИЧЕСКИМ КОРОБКОМ ДЛЯ НАГРЕВА ПЛИТА И ЭЛЕКТРИЧЕСКИЙ ТРИММЕР
6. СТАЛЬНОЙ КОРПУС С НЕКОТОРЫМИ ДЕТАЛЯМИ И РУКОВОДСТВОМ ПО ЭКСПЛУАТАЦИИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАШИНЫ С РУЧНЫМ УПРАВЛЕНИЕМ

МОДЕЛЬ	БОЕВОЙ ПРО 4	БОЕВОЙ ПРО 6	БОЕВОЙ ПРО 8
Диапазон сварки (дюймы)	2 дюйма, IPS 3 дюйма, IPS 4 дюйма, IPS	2 дюйма, IPS 3 дюйма, IPS 4 дюйма, IPS 6 дюймов, IPS	2 дюйма IPS 3 дюйма IPS 4 дюйма IPS 6 дюймов 8 дюймов IPS
Нагревательная пластина Макс. Темп.	270 ° C | 518 ° F
Темп. Отклонение в поверхности	≤ ± 3 ° C | ≤ ± 3 ° F
Температура окружающей среды	－10 ° ～ 45 °
Рабочее напряжение	220 В 50 Гц
Общая мощность	1,7 кВт	1,7 кВт	2,2 кВт
Нагревательная плита Power	1.0 кВт	1.0 кВт	1,5 кВт
Инструмент планирования Power	0,7 кВт	0,7 кВт	0,7 кВт
Упаковка	1 деревянный ящик
Масса (общая)	160 фунтов / 73 кг	198 фунтов / 90 кг	232 фунтов / 105 кг
Объем	0,32 м³	0,44 м³	0,66 м³

Только вошедшие в систему клиенты, которые приобрели этот продукт, могут оставлять отзывы.

Wegener Welding LLC — Оборудование для производства пластмасс, экструдер для пластмасс

Сварка пластмасс — это единственный вид деятельности Wegener Welding. Wegener Welding — международный поставщик высококачественного сварочного, технологического и испытательного оборудования. Обслуживая многие сегменты индустрии сварки пластмасс, мы предлагаем сварочные аппараты горячим воздухом, аппараты для экструзии пластмассы, аппараты для сварки пластмассовых листов, аппараты для гибки пластмассовых листов, аппараты для стыковой сварки пластмассовых труб, ленточные пилы для пластмассовых труб, аппараты для сварки плавлением пластиковых труб, аппараты для сварки пенопластом и многочисленные специализированные сварщики. для рынка термопластов.Линейки продуктов наших партнеров Wegener International, Hürner и Buckleys образуют всеобъемлющий источник уникального в отрасли оборудования для сварки и испытаний пластмасс.

Станки

Машины для стыковой сварки, Сварка на гибочных машинах, Машины для специальной продукции

Оборудование

Экструзионные сварщики, сварщики горячим газом, клиновые сварщики, испытатели для проверки качества

Машины специальные

Машины специальные
Индивидуально и в зависимости от продукта
решений

Специализированное обучение

Индивидуальный тренинг по сварке термопластов

Сервис

Поддержка США / Канады
ввод в эксплуатацию на месте
Служба запасных частей

Наши проверенные временем аппараты для сварки фильтров и фильтрующих материалов уникальны во всем мире. Полный спектр тестеров искры переменного тока, детекторов точечных отверстий и выходных отверстий постоянного тока, а также кабельных тестеров дополняет наши предложения продукции. Последним дополнением к нашей линейке испытательного оборудования являются электронные детекторы утечек для проверки целостности и векторного картирования непроводящей гидроизоляции и кровельных мембран.

Наряду с разнообразной сварочной продукцией мы предлагаем нашим клиентам отличный сервис. Благодаря круглосуточной готовности к выполнению работ, отгрузке в тот же день по заказам деталей, обученным на заводе техническим специалистам и экстренным арендодателям Wegener стремится удовлетворить все ваши потребности.

Понимание потребностей клиентов и их правильное выполнение

Мы чувствуем себя обязанными соблюдать этот девиз, начиная с первых переговоров и заканчивая послепродажным обслуживанием. услуга.
Просто сообщите нам, что вам нужно, мы с нетерпением ждем вашего запроса!

Ваша команда в WEGENER Welding

Plasti-tech запускает «бюджетный» ассортимент оборудования для сварки пластиковых труб

[Йоханнесбург, 20 мая 2019 г. ]: Plasti-Tech, специалист по трубам из термопласта, выпустила «бюджетную» линейку оборудования для сварки пластиковых труб для удовлетворения потребностей чувствительного к ценам рынка Южной Африки.

На рынке, который определяется ценой, Plasti-Tech запустила производство китайского оборудования для сварки пластиковых труб от Suda. Специалист по трубам из термопласта из Йоханнесбурга предложит полный ассортимент продукции компании Suda Plastic Pipe Welding Machinery.
«Машины Suda китайского производства отличаются очень высоким качеством и являются экономичной альтернативой нашему высококлассному сварочному оборудованию, произведенному в Германии», — объясняет Брэд Чамонт, управляющий член Plasti-Tech.

Chamont говорит, что решение предложить эти машины было продиктовано чувствительностью местного рынка к цене. «По этой причине мы решили выбрать« бюджетный »ассортимент оборудования для сварки пластиковых труб, которое продается по значительно более низкой цене без ущерба для качества. Нашим конкурентным преимуществом с ассортиментом Suda будет цена, качество и доступность », — добавляет он. Аппарат для сварки пластиковых труб
Suda предлагает широкий ассортимент продукции, в том числе аппараты для стыковой сварки HDPE, станки для монтажа в мастерских и пилы для резки труб из HDPE.

Suda предлагает широкий ассортимент гидравлических аппаратов для стыковой сварки плавлением с более чем 16 моделями на выбор — от SUD160H до SUD2500H. Диапазон подходит для сварки пластиковых труб и фитингов.

Некоторые из основных особенностей гидравлических аппаратов для стыковой сварки плавлением Suda включают съемную нагревательную пластину с покрытием из ПТФЭ с отдельной системой контроля температуры; электрический строгальный инструмент с двусторонними лезвиями с двойной режущей кромкой; гидроагрегат, обеспечивающий сжимающую способность машины; и низкое стартовое давление, обеспечивающее надежное качество сварки труб малого диаметра.

Обычный ручной аппарат для стыковой сварки плавлением

Suda подходит для сварки пластиковых труб и фитингов. Линия изготовлена ​​из легкого алюминиевого материала, что упрощает переноску и транспортировку. Он состоит из строгального инструмента, нагревательной пластины, основной рамы и опоры.

Сварочные аппараты для контактной муфты — Chemline Plastics

Регулируемая роликовая подставка Регулируемые роликовые стойки уменьшают усилие, необходимое для выравнивания труб во время сварки.Они прочные, устойчивые к загрязнениям и легко перемещаются благодаря днищу с защитной пластиной, как и у сварочных аппаратов серии W. Они состоят из двух расположенных под углом роликов внахлест, которые создают впадину для стабильной опоры и легкого перемещения трубопровода. Роликовые подставки имеют большие ручки для легкого перемещения или изменения положения и могут выдерживать до 500 кг / 1100 фунтов. Размер 1 составляет 15/25/90 см и 11,0 кг / 24,3 фунта). Номер детали: 320500KP
Инструмент для снятия фаски с трубы Инструмент для снятия фаски с трубы используется для удаления материала с внешней передней кромки трубы при сварке муфтой. Это пространство позволяет скапливаться некоторому количеству излишков расплавленного пластика, не вызывая ограничения внутреннего диаметра трубы. Он состоит из V-образного держателя и ручки скорости, а также внутренней скалки, которые регулируются по для различных размеров труб и толщины стенок. Трубка держится крепко, но может вращаться к наклонному лезвию ножа. Ручка скорости позволяет использовать ее аналогично большой точилке для карандашей. Инструмент для снятия фаски доступен для различных диапазонов размеров труб: Размер 1: Инструмент для снятия фаски 1 используется на трубе от 25 до 75 мм (0.75 кг / 1,7 фунта) Размер 2: Инструмент для снятия фаски 2 используется на трубе от 32 до 250 мм (1 кг / 2,2 фунта)
Инструмент для снятия изоляции с труб Инструмент для снятия изоляции с трубы используется для удаления тонкого внешнего слоя трубы с целью обеспечения надлежащих сварных швов при электросварке. Он регулируется для труб разной толщины и перемещается вниз по трубе при вращении вокруг нее, обеспечивая равномерное удаление материала до необходимой длины, заданной пользователем. Трубочиститель доступен для труб диаметром от 32 до 125 мм.(20/15/15 см, 2,1 кг / 4,6 фунта).
Формы для санитарных фланцев Формовщик санитарных фланцев представляет собой настольную формовочную машину для производства санитарных фланцев Tri-Clamp® непосредственно на трубы из ПП или ПВДФ от 3/4 до 2 дюймов в любом месте. Эти фланцы Tri-Clamp® дополняют линейку трубопроводов Smooth Inner Bore® и могут заменить трубопроводы из нержавеющей стали или стекла. Полуавтоматическая функция обеспечивает правильное время и температуру для каждого размера и типа пластиковых труб на стадии плавления и правильное давление на стадии формирования фланца, в то время как ручное управление сводится к перемещению между плавильной головкой и формовочной головкой. , и управление зажимом для формирования фланца. Формирователь санитарного фланца состоит из основания, панели управления, переключателя включения / выключения, светового индикатора окончания цикла, автоматического таймера, фиксирующей головки плавления со сменными нагревателями, фиксирующей фланцевой формовочной головки со сменными формами, трубореза, глубиномера, инструмент для развальцовки, ручка для переноски и кабель питания. Прочный корпус из термопласта на колесиках служит для транспортировки и защищенного хранения всего сантехнического фланца и принадлежностей. Фланцевый формирователь и транспортировочный кейс 30/46/76 см, 15.9 кг / 35 фунтов).
Циркулярная пила 315 Циркулярная пила с вращением 315 используется для резки труб под прямым углом от OD 110 мм до OD 315 мм с максимальной толщиной стенки 40 мм. Он удерживается на трубе с помощью регулируемой J-образной опоры. Пила поставляется в комплекте с зажимным рычагом для крепления к трубе, регулировочной рукояткой маховика, направляющими ручками, J-образной штангой / призмой, крепежным ремнем, крышкой пильного полотна и транспортировочным ящиком. Опоры для труб должны быть предоставлены отдельно.Пила 315 RC работает от 110 В переменного тока с 1 вилкой. Пила и транспортировочный ящик имеют размеры 48/48/67 см и вес 25,0 кг / 55,0 фунтов. Номер детали: 315-SAW
Внешний Debeader Наружное устройство для снятия кромок — это сверхлегкое устройство для безопасного и легкого удаления внешних сварочных валиков из ПЭ, ПП и ПВДФ после стыковой сварки. Компактная конструкция устройства позволяет использовать его на трубах, все еще зажатых в сварочном аппарате, т. Е. Во время охлаждения без необходимости длительного снятия зажимных инструментов. Внешний датчик для снятия заусенцев доступен для различных диапазонов размеров труб: Размер 1: Деталь № 5650160 используется на трубе от 110 до 160 мм (0,5 кг / 1,1 фунта). Размер 2: Деталь № 5650315 используется на 180–160 мм. Труба 315 мм (1,36 кг / 3,0 фунта) Меньшие размеры соответствуют конкретному размеру трубы: Номер детали 56500xx (xx = размер трубы)
Сплит-нагреватель для сварочного аппарата Специально адаптированные раздельные нагреватели Chemline используются для каскадной сварки труб с двойной защитной оболочкой, когда несущая и защитная трубы изготовлены из разных материалов. Внутренняя труба сначала приваривается к стандартной пластине нагревателя, затем разрезная пластина нагревателя может быть размещена вокруг несущей трубы , не повреждая ее, чтобы сварить защитную трубу. Размеры доступны в таблице сварщика и на отдельных страницах данных сварщика. Разъемные нагревательные элементы для сварки труб с двойной оболочкой доступны в размерах 1 × 3 (90 мм / 32 мм), 2 × 4 (110 мм / 63 мм) и 3 × 6 (160 мм / 90 мм) для сварочного аппарата Maxiplast; в 6 × 3 (160 мм / 90 мм), 8 × 4 (200 мм / 110 мм), 10 × 6 (250 мм / 160 мм) и 12x 8 (315 мм / 200 мм) для сварочного аппарата W4900; в 12 × 8 (315 мм / 200 мм) и 14 × 10 (355/250 мм) для сварочного аппарата W5100.
Инструмент для головок Jig Ручной инструмент для сварки втулками для сварки на месте или в труднодоступных местах. JIG оснащен призматическим рабочим набором основных зажимов, охватывающих диапазон размеров от 63 мм до 170 мм, подвижными установочными пластинами для обеспечения правильной установки в любом положении, монтажным опорным кронштейном для фиксации фитинга на месте во время процесса сварки, быстродействующим винтовым приводом для быстрого , легкое открывание и закрывание в труднодоступных местах. Легкая и прочная конструкция дает возможность выполнять сварку муфтой в самых сложных местах. Сочетание простоты использования и простоты использования делает этот инструмент незаменимым помощником для подрядчиков и монтажников, собирающих системы трубопроводов, сваренных муфтой. Предназначен для сварки труб и раструбных фитингов с наружным диаметром 63–170 мм, он работает с аккумуляторным сверлом и шестигранным ключом на 6 мм для быстрой и плавной работы во время процесса сварки. Все упаковано в прочный переносной чемодан на колесиках, который легко транспортировать, защищает инструмент и рассчитан на длительный срок службы.

Соединение полиэтилена — Vinidex Pty Ltd

Полиэтиленовый стык

Трубы Vinidex PE производятся в диапазоне диаметров от 16 мм до 1000 мм, и эти трубы можно соединять различными способами.

Методы включают механические соединения и ряд процедур термической сварки. Природа полиэтиленовых материалов не позволяет использовать системы на основе клея.

Процессы термической сварки

Термическое плавление включает нагревание полиэтиленового материала на стыковых поверхностях, сближение расплавленных поверхностей под строго контролируемым давлением и удержание поверхностей вместе до тех пор, пока стык не остынет.

Во всех процессах термической сварки соединение труб в полевых условиях должно выполняться только обученными операторами сварки с использованием надлежащим образом обслуживаемых и откалиброванных сварочных аппаратов.

Перед сваркой необходимо убедиться в совместимости материалов PE с плавлением, а в случае сомнений следует обратиться за советом к инженерам Vinidex.

Стык Fusion

Стыковая сварка обычно применяется для полиэтиленовых труб размером от 90 до 1000 мм для соединений труб, фитингов и обработки концов.Стыковая сварка обеспечивает однородное соединение с такими же свойствами, что и материалы труб и фитингов, и способность выдерживать продольные нагрузки.

Машины для стыковой сварки должны быть достаточно прочными для выравнивания и создания давления на концах труб в пределах жестких допусков, а также для обеспечения нагрева и создания давления на стыковые поверхности в пределах требуемых допусков параметров.

Процесс стыковой сварки состоит из следующих этапов, которые в принципе показаны на рисунке.

Трубы должны быть установлены в сварочный аппарат, а концы очищены спиртом, не оставляющим отложений, для удаления всей грязи, пыли, влаги и жирных пленок в зоне примерно 75 мм от конца каждой трубы, как внутри, так и снаружи. диаметр граней.

1. Концы труб обрезаются вращающимся ножом для удаления всех шероховатых концов и слоев окисления. Обрезанные торцы должны быть квадратными и параллельными.
2. Концы полиэтиленовых труб нагреваются путем контакта под давлением с пластиной нагревателя. Пластины нагревателя должны быть чистыми, свободными от загрязнений и поддерживаться в пределах указанного диапазона температур поверхности. Контакт сохраняется до тех пор, пока вокруг концов трубы не установится равномерный нагрев, а затем контактное давление снизится до более низкого значения, называемого давлением теплового выдерживания.Затем контакт поддерживается до тех пор, пока не истечет соответствующее время выдержки при нагревании.
3. Затем нагретые концы труб втягиваются, а пластина нагревателя снимается. Затем нагретые концы полиэтиленовых труб соединяются и равномерно нагнетаются до значения давления сварки. Затем это давление поддерживается в течение некоторого периода времени, чтобы дать возможность процессу сварки и сварному соединению остыть до температуры окружающей среды и, следовательно, развить полную прочность соединения. В течение этого периода охлаждения стыки должны оставаться нетронутыми и подвергаться сжатию.
   Ни в коем случае нельзя опрыскивать стыки холодной водой.

Допустимые сочетания времени, температуры и давления зависят от марки полиэтилена, диаметра и толщины стенок труб, а также марки и модели используемого сварочного аппарата. Инженеры Vinidex могут дать рекомендации по этим параметрам.

Последние сварные швы должны быть полностью перевернуты, без точечной коррозии и пустот, правильного размера и без обесцвечивания.

При правильном выполнении минимальная долговременная прочность стыкового соединения должна составлять 90% прочности исходной полиэтиленовой трубы.

Параметры стыковой сварки

Зона 1	Начальное давление валика P1 Время T1	кПа Секунды (мин)
Зона 2	Давление выдержки при нагревании P2 Время T2	кПа Секунды (мин)
Зона 3	Изменение во времени T3	секунд (макс.)
Зона 4	Повышение давления при сварке Давление при сварке P3 Время сварки / охлаждения T5	Секунды (мин) кПа Минуты

Для получения дополнительной информации о параметрах стыковой сварки см. Отраслевое руководство PIPA POP003 — Рекомендуемые параметры стыковой сварки полиэтиленовых труб и фитингов.

В полевых условиях должны регистрироваться полные записи контроля качества времени, температуры и давления, достигнутые для всех соединений, а места сварных швов должны быть указаны на планах строительной площадки.

Разрушающие и / или неразрушающие испытания также могут проводиться для подтверждения приемлемого качества соединений.

Сварные валики обычно оставляют на месте на участке трубы, если только не требуется их снимать с внешнего диаметра, чтобы обеспечить возможность скольжения, или с внутреннего диаметра, чтобы предотвратить потенциальную блокировку материала в канализационной магистрали.

Электросварка

Электросварная система Vinidex PE состоит из формованных муфт, опор и фитингов с электрическими элементами, содержащимися в фитинге.

Когда через резистивный провод пропускают контролируемый электрический ток, происходит повышение температуры, в результате чего тепло передается соединяемым поверхностям до тех пор, пока не произойдет плавление. Поверхности стыка выдерживают под давлением до охлаждения.

Для электромуфтовых фитингов Vinidex

требуется аппарат для электромуфтовой сварки, способный сканировать штрих-коды.Штрих-код фитинга содержит параметры сварки, необходимые для успешного завершения процесса сварки. Электропитание должно быть 240 В, 50 Гц, однофазное. Если используется генератор, обратитесь за технической консультацией относительно требований к минимальному размеру, поскольку они зависят от мощности, необходимой для фитинга .

В электросварных фитингах

Vinidex используются соединительные штифты диаметром 4,0 мм.

Блоки управления электросваркой нельзя использовать во взрывоопасных средах.В глубоких траншеях, туннелях или горных выработках для источника питания может потребоваться разрешение местной электроэнергетической компании.

Все электромуфтовые соединения должны выполняться под подходящим навесом, чтобы защитить трубы, фитинги и оборудование от неблагоприятных погодных условий и предотвратить загрязнение пылью, влагой и грязью.

Ниже приводится обзор этапов процесса электромуфтовой сварки.

1. Отрежьте трубы квадратом и отметьте трубы на длине, равной глубине раструба.
2. Снимите отмеченный участок втулки трубы, чтобы удалить все окисленные слои полиэтилена на требуемую глубину. Для удаления слоев полиэтилена используйте механический или вращающийся скребок. Не используйте наждачную бумагу. Очистите очищенный участок спиртовой салфеткой для сварки.
3. Оставьте электросварные фитинги в герметичном пластиковом пакете до тех пор, пока они не понадобятся для сборки. Не царапайте внутреннюю часть фитинга, очистите одобренным очистителем, чтобы удалить всю пыль, грязь и влагу.
4. Вставьте трубу в муфту до контрольных меток.Убедитесь, что трубы закруглены, а при использовании полиэтиленовых труб в бухтах могут потребоваться скругляющие зажимы для удаления овальности. Зажмите узел шарнира.
5. Подключите электрическую цепь и следуйте инструкциям для конкретного блока управления мощностью. Не меняйте стандартные условия сварки для конкретного размера и типа фитинга.
6. Оставьте соединение в зажиме в сборе до полного охлаждения.

Ресурсы

Руководство по установке электромуфтовой сварки Vinidex Friatec (PDF)
Как установить электросварную муфту Friatec (видео)
Как установить седло для электромуфтовой сварки Friatec на полиэтиленовой трубе (видео)
Как установить вакуумное седло для электромуфтовой сварки Friatec XL (видео)
Сборка муфт Friatec (видео)

Более подробные инструкции по электросварке см. В Отраслевом руководстве PIPA POP001 — Электросварное соединение полиэтиленовых труб и фитингов для работы под давлением

Компрессионные фитинги

Компрессионные фитинги — это механические фитинги, которые могут использоваться для соединения полиэтиленовых труб размером до DN110.Соединения, выполненные с помощью компрессионных фитингов, легко разбираются

ресурсов

Руководство по установке метрических компрессионных фитингов Vinidex Philmac (PDF)
Руководство по установке компрессионных фитингов Vinidex Philmac для сельских районов (PDF)
Руководство по установке компрессионных фитингов Vinidex Philmac Safelok (PDF)

Концы с фланцами

Полиэтиленовые трубы Vinidex снабжены фланцевыми соединениями с использованием концов полиэтиленовых заглушек, соединенных с концами труб электромуфтовой сваркой или стыковой сваркой.

Они используются в сочетании с металлическими опорными пластинами и резиновыми или волокнистыми уплотнительными прокладками для обеспечения разъемного соединения. Уплотнительные прокладки изготавливаются из натурального каучука, полихлоропрена или волокна в зависимости от перекачиваемой жидкости.

При перевозке горячих жидкостей или химических реагентов необходимо определить пригодность материала уплотнительной прокладки и получить рекомендации инженеров Vinidex. Уплотнительные прокладки должны быть чистыми и не иметь складок при установке на фланцевом узле.

Фланцы

доступны для всего диапазона размеров полиэтиленовых труб Vinidex (диаметром до 1000 мм) и для того же номинального давления PN, что и трубы.

Металлические опорные пластины доступны в горячеоцинкованном виде и имеют толщину в соответствии с AS 2129 и AS 4087 в зависимости от требований. Толщина металлической опорной плиты должна быть оценена для рабочих давлений в каждом конкретном трубопроводе в соответствии с требованиями AS 2129 и AS 4087.

См. Также Промышленное руководство PIPA POP007 — Металлические опорные фланцы для использования с фланцевыми переходниками из полиэтилена

Крепежные болты должны быть равномерно затянуты вокруг фланца. Болты нельзя затягивать слишком сильно, и следует использовать динамометрический ключ, чтобы предотвратить изгиб металлической опорной пластины.

Нитки

Нарезание ниток не рекомендуется.

Если используются резьбовые соединения, то:

1. В качестве герметика следует использовать только ленту из ПТФЭ. Запрещается использовать коноплю, пасту и нефтяные смеси.
2. Соединение следует затянуть вручную или с помощью ленточного ключа, чтобы предотвратить чрезмерное натяжение соединения. Ключи с зубчатыми губками использовать нельзя.
3. По возможности, трубопроводная система должна быть спроектирована таким образом, чтобы резьбовые соединения полиэтилен / металл были такими, чтобы наружная резьба была из полиэтилена, а внутренняя резьба — из металла.

Что такое Fusion?

Трубы какого размера будут плавиться в машинах McElroy?

McElroy предлагает машины различных стилей и размеров для сварки труб от 1/2 «CTS до 2000 мм с внешним диаметром

.

У большинства сварочных аппаратов McElroy есть номер модели, который указывает диапазон труб оборудования.

Пример: 412 Машины будут плавить трубы размером от 4 до 12 дюймов, машины 1236 будут плавить трубы размером от 12 до 36 дюймов и т. Д.

С различными машинами McElroy вы можете плавить от ½ «CTS до 65» O.D. размеры труб.

Что такое размер трубы IPS?

IPS означает «Размер железной трубы», который представляет собой стандарт размеров стальных труб, который существует уже много лет.

Что такое размер трубы «DIPS»?

DIPS означает «Размер трубы из высокопрочного чугуна», который представляет собой стандарт размеров труб из высокопрочного чугуна, который существует уже много лет.

Что такое размер трубы JIS?

JIS означает «Японский промышленный стандарт», который является стандартом трубопроводов для Японии.

Что такое метрический размер трубы «ISO»?

Метрическая система

ISO означает «Международная организация по стандартизации», которая является стандартом для трубопроводов, используемым во многих частях мира.

Что такое размер трубы «CTS»?

CTS означает «Размер медной трубки», который является стандартом размеров медных труб в США.

Что означает номер DR или SDR на трубе?

Отношение диаметра трубы к толщине стенки. Он рассчитывается путем деления указанного внешнего диаметра трубы на минимальную заданную толщину стенки. Труба любого размера с обычным DR может работать при одном и том же давлении независимо от наружного диаметра трубы (например, труба IPS DR 11 размером 2 дюйма может иметь такое же рабочее давление, что и труба DR 11 диаметром 12 дюймов).

Сколько человек требуется для работы с машинами McElroy?

Сварочные аппараты

McElroy разработаны для обслуживания одним человеком.Для перемещения трубы и оборудования на рабочую площадку может потребоваться вспомогательное оборудование и персонал.

Какие аксессуары могут потребоваться для предохранения трубы?

В зависимости от размера машины и области применения доступны различные аксессуары. Дополнительную информацию о дополнительных принадлежностях см. На странице продукта.

Примеры:

• Вставки
  Требуются для сварки труб разных размеров, которые может вместить машина.
• Опоры для труб
  Используются для поддержки трубы на расстоянии около 20 футов от каждого конца сварочной машины. Они используются для обеспечения правильного выравнивания трубы в машине.
• Пирометр
  Используется для измерения температуры поверхности нагревателя перед выполнением стыкового сварного соединения.
• Гидравлические удлинительные шланги
  Используются для управления сварочным аппаратом 28, 412 или 618 с шасси в удаленном приложении.
• Держатель заглушки
  Используется для удержания концевого фитинга для стыкового соединения

Сколько времени нужно на создание сварного шва?

Время, необходимое для выполнения сварного соединения, зависит от ряда переменных, таких как размер трубы, настройки на рабочем месте, а также параметры и процедуры сварки. С опытной бригадой и машиной МакЭлроя практическое правило составляет от 1 ½ до 2 минут на дюйм диаметра трубы, в зависимости от DR. Всегда сверяйтесь с параметрами и процедурами, рекомендованными производителем труб, в их руководстве по установке. Для труб за пределами США используйте температуры, предписанные применимыми стандартами компании, местными, государственными или федеральными стандартами.

Какую температуру поверхности нагревателя следует использовать для стыкового соединения полиэтиленовой трубы?

Всегда консультируйтесь с параметрами и процедурами, рекомендованными производителем труб. Пирометр или DataLogger следует периодически использовать для обеспечения надлежащей температуры нагревателя.Для труб за пределами США используйте температуры, предписанные применимыми стандартами компании, местными, государственными или федеральными стандартами.

Как лучше всего измерять и контролировать температуру нагревателя?

Используйте поверхностный пирометр для проверки температуры поверхности нагревателя или адаптера нагревателя. Стрелочный термометр на нагревателе показывает внутреннюю температуру. Используйте это как ориентир для контроля температуры нагревателя во время процесса сварки.

Почему температура на термометре не соответствует температуре поверхности нагревателя?

Циферблатный термометр на нагревателе показывает внутреннюю температуру. Некоторое количество тепла теряется при передаче тепла наружу адаптеров нагревателя. Сильные ветровые течения также могут снизить температуру поверхности ниже желаемого значения. Держите обогреватель в изолированной стойке обогревателя, если он не используется для обогрева концов труб. Незакрепленные пластины нагревателя или посторонний материал между нагревателем и пластинами нагревателя также вызовут падение температуры поверхности и внутренних показаний пластины нагревателя.Измерения поверхности следует снимать пирометром.

Как долго следует оставлять нагреватель между концами труб, чтобы добиться правильного рисунка плавления?

Большинство производителей труб рекомендуют определенное время нагрева или размер валика относительно нагревателя. Всегда консультируйтесь с параметрами и процедурами, рекомендованными производителем труб. Для труб за пределами США используйте температуры, предписанные применимыми стандартами компании, местными, государственными или федеральными стандартами.

Какое правильное время охлаждения?

Расплавленный шов необходимо удерживать неподвижным под действием силы до тех пор, пока он не охладится должным образом для развития прочности. Правильное время охлаждения стыка зависит от материала, диаметра трубы и толщины стенки и устанавливается производителем трубы или применимыми стандартами компании, местными, государственными или федеральными стандартами. Обеспечение надлежащего времени для охлаждения под действием силы перед снятием с зажимов машины важно для достижения целостности соединения.

Как правильно выровнены концы труб?

Концы труб должны быть скруглены и выровнены друг с другом, чтобы минимизировать несоответствие (высокий-низкий) стенок трубы. Это может быть достигнуто путем регулировки зажимных губок до совпадения внешних диаметров концов труб. Всегда проверяйте, чтобы труба входила в машину ровно и прямо, затем затягивайте высокую сторону, пока концы трубы не выровняются. Использование опорных стоек для труб позволит вам подавать трубу в сварочную машину на ровной плоскости, что значительно помогает при выравнивании, а также снижает сопротивление подвижных губок.При работе с бухтовыми трубами, если вы поместите их в машину в S-образной конфигурации, легче будет правильно выровнять концы труб.

Почему я всегда должен смотреть в упор?

Фрезерные машины

McElroy оснащены механически обработанными упорами для торцевания. Эти упоры обеспечивают квадратную торцевую поверхность, гарантируя, что устройство для обработки поверхностей удерживается перпендикулярно концам трубы. Это также обеспечивает контролируемое расстояние между трубами и губками для обеспечения оптимального закругления и выравнивания трубы.

Сколько материала нужно облицевать с концов труб?

Необходимо снять минимум (1) полный оборот на каждом конце трубы, чтобы обнажить чистый материал, пригодный для стыковой сварки. Всегда обращайте внимание на упоры, чтобы обеспечить квадратную поверхность, перпендикулярную трубе.

Следует ли протирать концы труб после облицовки?

Всегда протирайте концы труб перед облицовкой, чтобы убедиться, что на них нет грязи и загрязнений.После облицовки трубы следует позаботиться о том, чтобы удалить всю стружку из зоны сварки. Удалите отслоившиеся частицы чистой несинтетической тканью. Всегда консультируйтесь с параметрами и процедурами, рекомендованными производителем труб. Для труб за пределами США используйте температуры, предписанные применимыми стандартами компании, местными, государственными или федеральными стандартами.

Какое усилие необходимо приложить, чтобы сделать сварное соединение?

После того, как концы труб были должным образом нагреты, нагревательный инструмент снимается, а расплавленные концы труб сводятся вместе с достаточным усилием, чтобы правильно перемешать материалы труб и образовать однородное соединение.В инструкциях производителя труб может быть указано давление на границе раздела или размер валика расплавленного материала в качестве ориентира для правильного соединения. Всегда консультируйтесь с параметрами и процедурами, рекомендованными производителем труб. Для труб за пределами США используйте температуры, предписанные применимыми стандартами компании, местными, государственными или федеральными стандартами.

Как рассчитывается манометрическое давление для сварного соединения?

Имея информацию о диаметре трубы, толщине стенки (или DR) и рекомендуемом межфазном давлении, вы можете использовать Калькулятор давления по скользящей шкале МакЭлроя, калькулятор давления по номограмме МакЭлроя или наш онлайн-калькулятор давления. Чтобы определить манометрическое давление в каждом случае, следуйте инструкциям на калькуляторе, чтобы определить теоретическое давление плавления для использования в режиме сварки выбранной гидравлической сварочной машины McElroy. Давление сопротивления всегда следует добавлять к теоретическому давлению плавления. Всегда консультируйтесь с параметрами и процедурами, рекомендованными производителем труб. Для труб за пределами США используйте температуры, предписанные применимыми стандартами компании, местными, государственными или федеральными стандартами.

Что такое «сопротивление» и как оно используется для расчета давления плавления?

Сопротивление трения — это сопротивление трению, возникающее во время движения каретки.Величину давления сопротивления на машине следует прибавить к теоретическому давлению плавления по линейке или числу Маккалька, чтобы получить давление плавления.

Как долго следует поддерживать силу сварки, чтобы обеспечить высокое качество соединения?

Расплавленный шов необходимо удерживать неподвижным под действием силы до тех пор, пока он не охладится должным образом для развития прочности. Правильное время охлаждения стыка зависит от материала, диаметра трубы и толщины стенки и устанавливается производителем трубы.Обеспечение надлежащего времени для охлаждения под действием силы перед снятием с зажимов машины важно для достижения целостности соединения.

Какова минимальная потребляемая мощность моей машины McElroy?

Минимальная требуемая мощность для сварочного аппарата McElroy представляет собой минимальную мощность, необходимую аппарату для выполнения работы. Размер генератора будет больше в зависимости от высоты, температуры, рабочего расстояния от устройства и других переменных.

Как часто следует заменять лезвия для фрезерования?

Если лезвия затупились или потрескались, замените лезвия. Срок службы лезвий будет варьироваться в зависимости от нескольких переменных, включая чистоту, часы работы, обрабатываемый материал и т. Д.

Как часто следует заменять адаптеры для стыковой сварки с антипригарным покрытием?

Если покрытие адаптеров нагревателя изношено или повреждено, снимите адаптеры и замените их новым комплектом с покрытием.

Как должен выглядеть правильный сварной шов?

У большинства производителей труб в США есть фотографии и хорошее описание правильного стыкового сварного соединения. Всегда консультируйтесь с параметрами и процедурами, рекомендованными производителем труб. Для труб за пределами США используйте температуры, предписанные применимыми стандартами компании, местными, государственными или федеральными стандартами.

Что делать, если сварное соединение не проходит визуальный контроль?

Вырежьте стык и сделайте еще одно стыковое соединение сваркой, используя надлежащие параметры и процедуры сварки.
