Чудо печь на солярке для обогрева помещений, печь-капельница своими руками

Небольшая автономная печь на солярке – это неплохое решение, когда необходимо обогревать какие-нибудь хозяйственные помещения, гараж или дачный домик. Тут есть несколько вариантов: приобрести обогреватель заводского изготовления либо сделать таковой самостоятельно, благо есть проверенные и хорошо зарекомендовавшие себя конструкции подобных печек. В данной статье мы рассмотрим все эти варианты, дабы пользователь мог выбрать наиболее подходящий для себя и своих условий.

Чудо-печь на солярке

Такое оригинальное название этому виду малых жидкотопливных печей присвоили производители и продавцы. Естественно, с целью привлечь к своим продуктам массу покупателей. Чудесного в подобных обогревателях ничего нет, поскольку они являются современным воплощением хорошо всем знакомого керогаза. Благодаря этому мини-печь может порадовать своего владельца низким расходом солярки. К примеру, отопитель тепловой мощностью 2.

5 кВт расходует порядка 0.2 л дизеля в час (технические данные производителя).

Печка имеет совсем небольшие размеры, а вес самых мощных моделей не превышает 10 кг. Конструкция проста: в металлическом корпусе размещен открытый резервуар и топливный бак, соединенный с ним по принципу сообщающихся сосудов. Чтобы солярка не поступала из бака бесконтрольно, выходной патрубок снабжен специальным клапаном. Простая и надежная горелка для печи, работающей на солярке, как раз и досталась ей в наследство от керогаза. Она представляет собой фитиль, чья нижняя часть погружена в резервуар с жидким горючим.

Если открыть вентиль и подать топливо в рабочую емкость, то фитиль, намотанный на цилиндрическое основание, станет быстро его впитывать. Спустя некоторое время чудо-печь на солярке разжигается вручную, после чего нужно еще выждать, пока она прогреется и выйдет на рабочий режим. Регулирование мощности производится вентилем, с его же помощью отопитель выключается.

Правда, горелка затухает спустя 5—10 минут, когда выгорит вся солярка. Большинство производителей сверху над горелочным устройством размещают стальную решетку, чтоб можно было при необходимости подогреть воду в кастрюле или ведре. Яркий пример чудо-печи – агрегат Солярогаз ПО-1.8 мощностью 1.8 кВт российского производства, что изображен на фото.

По отзывам пользователей на форумах, аппарат неплохой, но имеется ряд предостережений:

• чтобы избежать едкого запаха в помещении, розжиг чудо-печи лучше производить на улице;
• по причине того же запаха не рекомендуется использовать изделие для обогрева жилых помещений на постоянной основе;
• при интенсивной эксплуатации необходимо чистить горелку и часто менять фитили.

Для справки. Такие же мини-обогреватели на солярке выпускает украинская компания МОТОР-СИЧ (модель АНБ-1С).

Дизельные тепловые пушки

При всех своих достоинствах в виде компактности и дешевизны чудо-печки неспособны быстро прогреть помещение площадью свыше 20 м2.

Для этой цели лучше иметь тепловую пушку, работающую на солярке.

Такая печь для гаража или дачи гораздо эффективнее, поскольку нагревает поток воздуха, прогоняемый через нее вентилятором. Внутри корпуса цилиндрической формы установлена жидкотопливная горелка факельного типа, как показано на схеме:

В том же корпусе позади горелки размещен вентилятор, нагнетающий воздух. Впереди в целях безопасности ставится специальный отражатель. Топливо подается к форсунке насосом из бака, установленного на передвижной раме. По исполнению воздушные обогреватели на солярке делятся на 2 вида:

• прямого нагрева;
• непрямого нагрева.

Разница меж ними состоит в том, что в первом случае все продукты сжигания дизеля вместе с воздухом идут в помещение, а во втором – отводятся наружу через дымоход. Поэтому отопительная печь прямого нагрева используется для местного обогрева открытых помещений, например, во время строительства. Для гаража, дачи или жилой комнаты подойдет только второй тип агрегатов, хотя они существенно дороже первых.

Самодельные печи

Изначально нельзя не упомянуть о самом распространенном виде самодельных отопителей, способных функционировать как на солярке, так и отработанном масле. Это печь, состоящая из двух бачков цилиндрической или прямоугольной формы, соединенных между собой перфорированной трубой. В нижнем бачке происходит испарение и первичное горение жидкого топлива, а в верхнем – его дожигание. Отверстия в соединительной трубе служат для подачи вторичного воздуха. Эта самодельная печь на солярке работает при естественной подаче воздуха, вызываемой силой тяги дымохода.

Популярность агрегата обусловлена простотой в изготовлении. Для сборки в буквальном смысле сгодится любой металл, что найдется в частном хозяйстве. Греет он тоже знатно, особенно при работе на солярке, в этом отношении к печи претензий нет. Другое дело, что во время розжига, да и в процессе горения по помещению распространяется едкий неприятный запах, из-за чего эксплуатация в жилом здании исключается.

Важно. Данная жидкотопливная печка, сделанная своими руками, представляет немалую пожарную опасность. Если в горючее попадет хоть малая толика воды, в перфорированной трубе начинаются хлопки, иногда достаточно сильные. Через отверстия во все стороны может брызнуть горящее масло и вызвать пожар.

Печь – капельница

Из самого названия агрегата явствует, что дизельное топливо направляется в камеру сгорания капельным путем. Это обеспечивает безопасную и надежную эксплуатацию отопителя, в отличие от экземпляра, описанного выше. Конструкция аппарата испытана многократно, ибо пришла к нам еще из советских времен, когда ею пользовались люди в экстремальных условиях – геологи, военные и так далее. В изготовлении печь не так проста, но для умелых рук больших проблем это не создаст.

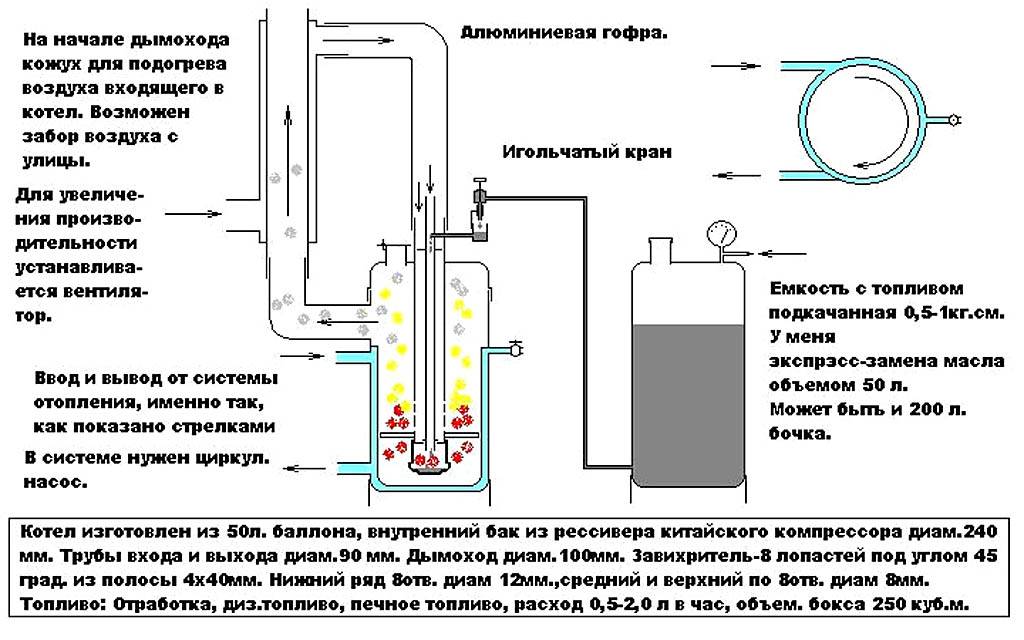

Обычно печь-капельница, работающая на солярке, делается из старого газового баллона или стальной трубы большого диаметра. На ее днище устанавливается чаша, в которой происходит сжигание горючего.

Воздух для горения поступает сверху через вертикальную перфорированную трубу, благодаря чему процесс проходит 2 стадии первичное горение паров и дожигание пиролизных газов.

Солярка капает в чашу самотеком, проходя по металлической трубке внутри воздушной трубы. Для этого бак с горючим ставится выше печи и немного в стороне, дабы исключить пожар. Чертеж агрегата изображен на рисунке:

На чертеже видно, что печь на солярке, изготовленная своими руками, дополнительно оборудована смотровым люком в нижней части и небольшой крышкой в верхней части. Люк необходим для прочистки, а крышка – чтобы наблюдать за процессом горения. В то же время она служит взрывным клапаном безопасности. Чтобы осуществить правильное дозирование подачи солярки, между баком и стальной трубкой ставится гибкая медицинская капельница с регулировочным колесиком.

Примечание. Агрегат успешно работает как на дизеле, так и на отработанном масле.

Напоследок немного о подаче воздуха. Ее можно целиком возложить на естественную тягу дымохода, но большего эффекта позволит добиться установка нагнетающего вентилятора с регулировкой производительности. Тогда сгорание будет проходить интенсивнее и полнее, а управление производительностью даст возможность регулировать печь капельного типа по мощности.

Но здесь возникает один нюанс: мощный факел пламени, вырывающийся через отверстия в трубе, нагревает стенки баллона докрасна. С целью повысить теплосъем с этой поверхности и ускорить прогрев комнаты перед корпусом обогревателя размещается обычный бытовой вентилятор или его аналог.

Заключение

Сжигание жидкого топлива отличается своей спецификой и оттого имеет массу недостатков. Поэтому нельзя сказать, что дизельная печь для обогрева помещений – это самое удобное и простое решение. Но в некоторых случаях она просто незаменима, когда с традиционные энергоносители, такие как газ и электричество, попросту недоступны.

Печь для гаража на дровах, отработке – буржуйка в гараж своими руками

Гараж далеко не всегда используется лишь как место хранения автомобиля. Многие проводят в нем большое количество времени, в том числе осенью–зимой. Обустраивать в гаражном помещении полноценное отопление нецелесообразно с финансовой точки зрения, поэтому применяются различные дровяные печки. В нашем материале вы ознакомитесь с наиболее интересными вариантами самодельных обогревателей и узнаете, как сделать металлическую печь для гаража своими руками.

Какой обогреватель лучше для гаража

Проще всего отапливать гаражное помещение электрическим обогревателем. Но если вы находитесь там по нескольку часов ежедневно, то космических счетов за электроэнергию не избежать. Лучше поставить буржуйку в гараж и перейти на отопление дровами либо использовать отработанное масло, сливаемое из агрегатов автомобилей.

Такую горелку можно приладить к любой дровяной печке

Нельзя не упомянуть такой вид топлива, как солярка. Но использовать ее для обогрева гаражного помещения выйдет недешево и хлопотно. Специально покупать дизельный обогреватель не имеет смысла, ведь самодельные печи на отработанном масле способны сжигать и солярку.

Приняв за основу отопление на отработке и дровах, перечислим возможные варианты самодельных обогревателей:

• отопитель, выложенный из кирпича;
• дровяная печка для гаража из металла;
• печь на отработанном масле.

Самый сложный в исполнении вариант – это кирпичная печь, да и не во всяком гараже ее построишь. Взять хотя бы тесные железные кибитки, куда удастся поместить лишь компактный обогреватель, но никак не кирпичное сооружение. Да и выложить хорошую печку из кирпича – дело непростое и заслуживает отдельной темы для описания процесса. Поэтому самыми «ходовыми» считаются металлические печи для гаража на дровах и отработке.

Делаем экономичную буржуйку на дровах

Дабы попусту не отвлекать внимание читателя всем известными конструкциями простых дровяных буржуек, коих и так полно в интернете, мы предлагаем ознакомиться с чертежами более серьезного обогревателя. Его особенность – наличие двух дымооборотов (ходов), организованных внутри тела печи для наилучшей теплоотдачи. Ведь какой главный недостаток обычной буржуйки? Правильно, низкий КПД, поскольку львиная доля выделяющейся теплоты сходу улетает в дымовую трубу.

В двухходовой металлической печи, сделанной своими руками, раскаленные продукты горения проходят по специальным каналам в двух направлениях, прежде чем уйти в дымоход.

Делая 2 оборота по каналам печки, продукты горения отдадут больше теплоты воздуху помещения

Благодаря такой конструкции значительная доля тепла успешно передается в помещение, что способствует более эффективному отоплению дровами и ведет к их экономии. Хотя для оценки этой экономии надо сравнивать разные печи на практике, что не всегда возможно. Но будьте уверены, что от двухходовой печки для гаража, изображенной выше на схеме, тепла вы точно получите больше.

Для изготовления источника тепла понадобятся следующие материалы:

1. Листовой металл толщиной не менее 4 мм, оптимально – 5 мм. Из него вы сварите корпус, дымообороты и дверцы.
2. Для свода топливника, испытывающего наибольшую тепловую нагрузку, лучше взять лист толщиной 6 мм.
3. Отрезок трубы диаметром 100 мм на патрубок дымохода.
4. Арматура периодического профиля диаметром 16—18 мм для изготовления колосниковой решетки.
5. Уголок №4, труба 40 х 40 мм или другой металлопрокат для ножек.
6. Готовые ручки на дверцы.

Примечание. Чтобы своими руками сварить гаражную печку, надо использовать низкоуглеродистую сталь марки Ст10 или Ст20. Высокоуглеродистая или легированная сталь прикаливается от высокой температуры, корпус может треснуть по сварным швам. Как примерно определить марку стали, описано в инструкции по изготовлению банной печки.

О полезных доработках железной печки

Есть несколько рекомендаций, как сделать вышеописанную конструкцию еще лучше. Первым делом не помешает усилить узел примыкания дымоходного патрубка к верхней плите, поскольку это место прогорает чаще всего. Причина не только в высокой температуре, но и в нагрузке, оказываемой на сварной шов дымоходной трубой. Обычно владельцы гаражей не озабочиваются отдельным креплением дымохода и он всем весом ложится на верхнюю панель печи.

Буржуйка на дровах с 2 дымооборотами не может похвастать величиной топливника, а значит, и продолжительностью горения. С другой стороны, самодельные печи длительного горения типа «Бубафоня» — не лучший вариант для гаража. Для них требуется дымоход высотой не менее 4 м с хорошей тягой, что не всегда реализуемо.

Топливник двухходовой печки можно увеличить, произвольно изменив его высоту или прибавив 10 см к ширине корпуса. Тем и хороши самодельные отопители, что владелец гаража может менять их размеры в зависимости от свободной площади помещения.

Теплоотдачу дровяной печи можно улучшить, если к боковым стенкам приварить несколько вертикальных ребер, как это показано ниже на фото. Используется полоса толщиной 4 мм либо такой же уголок, тем самым наращивается площадь теплообмена и возрастает эффективность работы обогревателя.

На фото изображена печка из чугуна с конвекционными ребрами и варочной плитой. Из стали можно сварить аналогичную конструкцию

Совет. Буржуйку можно приспособить для приготовления или разогрева пищи, если вырезать в верхней панели круглое отверстие под конфорку.

Тепловая пушка на твердом топливе

Любая печь, сжигающая дрова или уголь, страдает одним существенным недостатком. Находясь в углу гаража, который обычно не утеплен, отопитель прогревает только часть помещения. Противоположный угол (как правило, у самых ворот) остается холодным и работать там некомфортно. Проблема частично решается, если проложить дымоход под наклоном через все помещение, что практикуется многими хозяевами гаражных сооружений.

Более основательным прогревом гаража может похвастать конструкция, предложенная одним из наших экспертов по изготовлению твердотопливных котлов и печей Виталием Дашко. Агрегат представляет собой старый газовый баллон, установленный вертикально и снабженный отдельной камерой для нагрева воздуха, подаваемого туда принудительно. Конструкция этой печи для гаража с указанием размеров отражена на чертежах:

Печка функционирует по принципу тепловой пушки. Алгоритм работы выглядит так:

1. В топливник загружается порция дров и производится розжиг.
2. После прогрева включается вентилятор, подключенный гофрой к одному из патрубков нагревательной камеры.
3. Поскольку горизонтальная перегородка между топливником и камерой воспринимает наибольшую тепловую нагрузку, проходящий над ней воздух быстро нагревается.
4. Горячий воздух, выходя из второго патрубка, подается с помощью гофротрубы в любую точку гаража. Угол, где установлен сам агрегат, прогревается от боковых стенок.

Интенсивный теплообмен внутри камеры осуществляется благодаря стальным ребрам, увеличивающим площадь теплоотдачи. Ниже на чертеже показан продольный и поперечный разрез дровяной печки, где хорошо видно расположение этих ребер.

Преимущество буржуйки состоит в том, что ей не нужен высокий дымоход, хотя без естественной тяги не обойтись. Нагнетателем воздуха послужит любой подходящий вентилятор невысокой производительности. В маленьком помещении может хватить и кулера от блока питания компьютера. Для гаража средней и большой площади применимы бытовые канальные вентиляторы на 50 м³/ч, их ставят на вытяжки из санузлов. Также подойдет нагнетатель от автомобильной печки, например, «улитка» от ВАЗ 2108.

Для изготовления корпуса отопителя хорошо подходит пропановый баллон вместительностью 50 литров

Как сделать гаражную печь из баллона

Чтобы изготовить дровяную печку в гараж, нужно выполнить ряд подготовительных работ. Для начала у баллона отрезается верхняя часть по сварочному шву. Предварительно следует выкрутить вентиль и заполнить его водой, чтобы остатки пропана не взорвались при работе болгаркой. Затем нужно из листового металла толщиной 4 мм вырезать круг диаметром 300 мм (на перегородку) и полосу шириной 80 мм (на обрамление дверец). Из остатков можно нарезать полос на теплообменные ребра.

Совет. Если вы желаете увеличить тепловую мощность печки, то можете отрезать верхнюю часть ниже шва, тем самым увеличивая объем воздушной камеры. Но помните, что тогда вы уменьшаете вместительность топки и длительность горения с одной закладки дров.

Дальнейшие работы выполняем в таком порядке:

1. Следующий шаг – нарезка арматуры и изготовление колосниковой решетки. Здесь нет строгих требований, делайте по образцу на фото, стараясь подогнать длину прутьев под размер выступающего внутрь баллона шва. После этого установите решетку в нижнюю часть емкости.
2. В отрезанной крышке надо выполнить 2 отверстия под установку резьбовых сгонов DN50. Данный размер — оптимальный, но выдерживать его необязательно, как и подбор сгонов с резьбой. Вы можете взять отрезки трубы подходящего диаметра, но не делайте его меньше 40 мм. Затем приварите патрубки на место, как показано на фото:
3. Далее, в корпусе баллона в соответствии с чертежом надо прорезать проемы под загрузочную дверку, поддувало и отверстие дымохода. В проемы необходимо вставить обрамления дверец, сваренные из заготовленной полосы, и обварить их по кругу. Перед монтажом обрамления нужно сделать заготовки самих дверец, приварив к ним петли и покупные ручки.
4. Следующий этап – формирование воздушной камеры. Приготовленный круг диаметром 30 см укладывается вместо отрезанной крышки баллона и приваривается наглухо. После этого к нему посредством сварки крепятся теплообменные ребра. Их количество и размещение может быть произвольным, но не переусердствуйте, иначе придется подбирать более мощный вентилятор, могущий преодолеть аэродинамическое сопротивление камеры.
5. Последний шаг – приварка крышки с патрубками на место и монтаж дверец с запорными устройствами. В самом конце устанавливается дымоходный патрубок требуемой длины. Вместо патрубка подойдет и готовое колено под 90°.

Примечание. Такая же дровяная печь для гаража делается из трубы большого диаметра – 300 или 400 мм с толщиной стенки от 4 мм. Только работы будет немного больше, крышку и днище придется изготовить отдельно.

Подключение к водяному отоплению

Предыдущая конструкция гаражной печи вполне способна вместо воздуха нагревать воду или антифриз, циркулирующие по контуру водяного отопления. Всего и надо, что вместо сгонов DN50 врезать в крышку камеры патрубки DN25 да приобрести циркуляционный насос малой производительности (маркировка 25—40). Насос нужен обязательно, потому что объем водяного контура печи слишком мал и без принудительной циркуляции теплоноситель быстро закипит.

Для нормальной работы отопительной системы с буржуйкой понадобится расширительный бачок и насос

Дальше все просто: патрубки печки соединяются с радиаторами отопления либо самодельными регистрами, чья суммарная теплоотдача не превышает 3—3.5 кВт. Соединение рекомендуется осуществлять металлическими трубами, в крайнем случае — металлопластиковыми. Насос устанавливается перед печью на обратном трубопроводе, а перед ним нужно обязательно поставить расширительный бак закрытого типа. В регистрах нужно установить краны Маевского для удаления воздуха из системы.

Совет. Поскольку отопление гаража носит периодический характер, то систему следует заполнять незамерзающей жидкостью.

Печь для гаража на отработанном масле

Невзирая на то, что масляная чудо-печь спалила немало гаражей, популярность ее не снижается. Речь идет о самой распространенной конструкции металлической печки, состоящей из двух бачков, соединенных перфорированной трубой – дожигателем. Она может работать практически на любом жидком топливе при условии, что оно не содержит воды. Иначе отопитель начинает стрелять пламенем сквозь отверстия в дожигателе, отчего и возникают пожары.

Для справки. Помимо пожароопасности, данный агрегат имеет и другие недостатки, например, издает запах гари и отличается приличной «прожорливостью» (расход – около 2 л отработанного масла в час).

Популярность этой печи на отработке объясняется ее простотой и дешевизной, поэтому обойти ее вниманием нельзя. Алгоритм работы обогревателя следующий:

1. В нижний бачок заливается отработанное масло и поджигается с помощью любой легковоспламеняющейся жидкости.
2. После нагрева отработка испаряется и начинает гореть.
3. Выделяющиеся пиролизные газы смешиваются в дожигателе со вторичным воздухом и сгорают в верхнем бачке, имеющем перегородку.
4. Продукты горения покидают печь через дымоход.

Сборка чудо-печки чрезвычайно проста и делается по чертежу:

Чтобы сделать нижнюю и верхнюю камеру чудо-печи, лучше найти кусок трубы диаметром 350 мм или взять баллон 30 см в поперечнике

Капельница на отработке

Принцип работы этой более безопасной и эффективной печи заключается в дозированной подаче масла в зону горения, расположенную над специальной чашей. Чаша устанавливается внутрь трубы с приваренным днищем, а к ней сверху или сбоку подводится стальная топливная трубка. Капая в разогретую чашу, жидкое топливо сразу испаряется и сгорает, выделяя тепло и пиролизный газ. Последний сжигается путем подачи вторичного воздуха через вертикальную трубу с отверстиями либо прорезями (дожигатель), находящуюся над чашей.

Чертеж капельной печи в разрезе

Большинство гурманов отопления на отработанном масле предпочитают обеспечивать принудительную подачу воздуха на горение с помощью вентилятора. Но при наличии дымохода с хорошей тягой это делать не обязательно, хотя настроить в этом случае процесс горения бывает непросто. Дозирование осуществляется простым вентилем, установленным в разрыв струи топлива за пределами печки, как это показано на фото:

Примечание. Подачу горючего можно организовать самотеком, закрепив масляный бак повыше на стену, либо посредством специального насоса.

Трубу дожигателя правильнее завести в печь сбоку, сквозь стенку. Маслопровод проходит внутри дожигателя и достигает чаши, благодаря чему отработка по пути нагревается. Так как пламя в сосредоточено в одном месте – напротив отверстий дожигателя, то корпус буржуйки накаляется докрасна. Поэтому многие домашние мастера предпочитают делать из капельницы котел, заключив ее корпус в водяную рубашку. Больше информации об этой печи для гаража вы почерпнете из видео:

Заключительный вывод

Самодельные металлические печки для отопления гаража обладают множеством преимуществ, главное из которых – дешевизна. Второй плюс заключается в возможности модернизировать конструкцию под свои условия, не изменяя принцип работы. Если сделать печь добротно, из толстого металла, то она прослужит вам долгие годы. Но при эксплуатации не следует забывать о пожарной безопасности, особенно когда идет речь об отработанном масле. Отопительные агрегаты, сделанные своими руками, требуют постоянного присмотра.

Чудо-печь для отопления дома на дизельном топливе и керосине, отработке, дровах

Для того, чтобы решить проблему временного обогрева жилого помещения, существует немало способов. Одни пользователи покупают электрические обогреватели, другие — тепловую пушку, а кто-то отдает предпочтение чудо-печи, которая в зависимости от разновидности функционирует на солярке, отработанном масле или дровах. О том, что представляет собой данный агрегат и пойдет речь в этой статье.

Чудо-печь Солярогаз

Чудо-печь на солярке

Дизельная чудо-печь может применяться для отопления дома, дачи, подвального помещения, гаража, теплицы. Печь, которая работает на солярке может выступать как самостоятельным, так и вспомогательным источником обогрева. Помимо этого, на ней вы можете готовить и разогревать пищу. А благодаря ее компактным размерам вы можете взять ее с собой на рыбалку, в поход и т.д.

Конструкция и принцип функционирования

Работать чудо-печь может как на дизельном топливе, так и на керосине. Применяя в качестве топлива керосин, в окружающую среду будет выбрасываться намного меньше вредных веществ, а производительность на 20 % выше, чем при работе на солярке. В зависимости от конкретной модели, мощность устройства варьируется в промежутке от 1,8 до 5 кВт.

Если заправить бак полностью, то чудо-печь сможет бесперерывно проработать до 18 часов. На рынке встречаются и модели, работа которых при полной заправке топливного бака длится всего 6 часов, а есть и такие, которые успешно функционируют по 30 часов.

Сконструирована чудо-печь из таких элементов:

• съемный топливный бак, снабженный клапаном;
• винт для регулировки;
• блок с фитилем, который подлежит замене;
• корпус;
• решетка;
• горелка;
• отражатель.

Устройство чудо-печи на дизеле

Металлический отражатель находится на корпусе, окрашенном порошковой краской. За счет отражателя достигается очень эффективный обогрев помещения. Горелка находится в самой центральной зоне чудо-печи, а топливный бачок расположен на задней панели. Регулировочный винт предназначен для достижения нужного температурного режима в помещении. Изготавливается чудо-печь на солярке из жаропрочной стали.

Масса достигает до 10 кг, за счет чего ее можно перемещать при надобности в другое помещение. Габариты: высота — 3500-6000 мм, глубина/ширина — от 2500 до 4000 мм.

Прежде чем приступить к розжигу, бак нужно установить в специальное место и залить в него топливо. После этого нужно снять решетку с горелкой и установить фитиль в блок. Когда фитиль будет вставлен, осуществляется обратная установка горелки и решетки. После того, как вся подготовка будет выполнена, надо открыть винт, предназначенный для регулировки. Подождите несколько минут, пока фитиль не пропитается топливом. Затем нужно разжечь горелку.

Как только она начнет интенсивно гореть, регулировочный винт нужно завернуть до упора. Подождите до тех пор. пока пламя не осядет. Затем откройте его снова и задайте нужную степень нагрева. Когда печь заканчивает работу, регулировочный винт закручивается до самого конца. Обязательно проконтролируйте, чтобы топливо выгорело полностью и огонь погас.

Расход топлива, в зависимости от конструкции может быть 150-400 мл/час.

Ни в коем случае нельзя использовать данный отопительный прибор в помещении, которое плохо проветривается. Также недопустимо в качестве места установки для чудо-печи выбирать участки вблизи которых расположена мебель и легковозгораемые предметы.

Чудо-печь на отработке

Еще одна разновидность чудо-печей — это агрегаты, работающие на отработанном масле. Такая конструкция является очень экономичным вариантом, т.к. топливо стоит дешево.

Схема чудо-печи на отработке

Достоинства печей на отработанном масле:

1. Главное достоинство заключается в простой конструкции.
2. Печка экономично расходует топливо, в процессе сгорания которого в атмосферу не выделяются вредные вещества, дым и копоть.
3. В комплектации имеются сложные детали, представленные в виде капельниц, форсунок. В связи с этим чудо-печь бесперебойно функционирует даже при очень низких температурных режимах.
4. При желании вы можете объединить печь с системой отопления в доме. Для этого достаточно произвести монтаж бака, в верхней части которого сделать вывод в отопительную систему. «Обратка» тоже должна выходить на бак.

Недостатки:

1. Необходимо обустраивать дымоход высотой как минимум 4 метра.
2. Важно, чтобы в дымоходе отсутствовали горизонтальные участки.
3. Дымоход и емкость, предназначенную для масла нужно периодически чистить.

Печь разжигается следующим образом: в емкость для масла нужно положить бумагу и залить ее небольшим количеством масла. Бумага поджигается, масло начинает нагреваться и закипать и спустя некоторый период времени оно самовозгорается. Затем вы можете добавить нужное количество отработанного масла и просто отслеживать его уровень.

Чудо-печь на твердом топливе

Традиционная деревенская чудо-печь подходят для только крупных сооружений. Это обусловлено тем, что подобная конструкция очень большая, и к тому же высоким КПД она похвастаться не может. Однако, в настоящей время выкладывать громоздкую каменную печь нет никакого смысла, ведь можно оборудовать компактную и эффективную печку своими руками.

Буржуйка

Это известная разновидность компактной чудо-печи, которая уже на протяжении многих лет помогает жителям обогревать дома, гаражи, теплицы и т.д.

Конструкция буржуйки очень простая. По большому счету она представляет собой железную бочку с плотными стенками.

Создать из нее печь не сложно, главное заранее подготовить все чертежи, в соответствии с которыми будет выполняться работа. Вы можете применять любую емкость или даже сделать металлический ящик сами. Главное соблюсти условие — объемы и мощности должно хватать для снабжения теплом нужной площади.

Рекомендуется выбирать бочку объемом примерно 100 литров. Ее внутреннюю полость нужно разделить на два разноразмерных яруса. Один из них будет выступать камерой горения топлива, а другой предназначается для скопления отходов. Для разделения используется горизонтальная прямая пластина из прочного металла, толщина которого должна быть не менее 5 м.

Очень важно, чтобы размер был выбран в соответствии с требования, т.к. если толщина будет меньше 5 м, то металл не сможет выдерживать нагрузки от нагрева корпуса. В этой пластине вы должны просверлить большие отверстия. Это необходимо для того, чтобы зола беспрепятственно могла попадать во второй отсек.

Зольник снабжается выдвижным металлическим ящиком для того, чтобы продукты горения можно было удалять беспрепятственно. Передняя стенка бочки обустраивается таким образом: в ней вы должны вырезать два отверстия, одно для камеры сгорания, размером 40*40 см, другое для зольника. Это отверстие должно быть меньше первого на ¼. Выполнить это вы можете посредством газовой горелки или обычного зубила и молота. Отверстие топки должно быть оборудовано удобной дверцей с задвижкой.

Верхний участок печи нужно хорошо закрыть металлической крышкой, в которой просверливается широкое отверстие для трубы дымохода. Для прочного закрепления крышки воспользуйтесь сварочным аппаратом. По окончанию всех монтажных работ, готовую буржуйку надо поместить на ножки или фундамент из огнеупорного кирпича, чтобы пол под ней не воспламенился.

Безусловно буржуйка имеет много минусов:

• во-первых, высоким КПД она не отличается. Это обусловлено тем, что большое количество тепла уходит через дымоход;
• во-вторых, конструкция быстро остывает из-за того, что сталь характеризуется высокими показателями теплопроводности и максимально быстро начинает отдавать тепло воздуху;
• помимо этого запас топлива в камере сгорания нужно постоянно пополнять.

Но несмотря на ряд недостатков, такой вариант чудо-печи считается самым экономичным. Он не требует никаких затрат и вы можете соорудить чудо-печь на дровах своими руками за пару часов.

Выбор чудо-печи

Осуществляя выбор чудо-печи нужно обращать внимание на ряд критериев:

1. Мощность. Как уже отмечалось, варьируется этот показатель в промежутке от 1,8 до 5 кВт. Выбирать мощность следует исходя из размера помещения, которое нужно обогреть. Прибор с мощностью 1 кВт может обогреть 10м² помещения. Чем больше площадь, тем и выше мощность должна быть.
2. Материал изготовления колбы и горелки. Корпус обычно делается из металла или стекла. Стеклянная чудо-печь характеризуется более высокой эффективностью, однако, и стоимость ее выше. Обращаться с ней нужно крайне осторожно. Такая конструкция подходит только для отопления. Если вы планируете использовать устройства и для приготовления пищи, то лучше остановите свой выбор на металлической горелке.
3. Расход топлива. Количество расходуемого дизельного топлива находится в непосредственной зависимости от мощности агрегата: при мощности в 1,8 кВт – 160 мл/час; при мощности в 2,5 кВт и выше – от 180 мл/час.

Отзывы пользователей свидетельствую о том, что чудо-печь на дизельном, отработанном и твердом топливе — это качественные агрегаты, способные эффективно обогреть жилое помещение.

Где и как применять чудо печь, принцип ее работы и конструкция

Проблему временного отопления жилого помещения, временной постройки, подсобки, каждый собственник решает по-разному. Кто-то для этих целей приобретает электрический обогреватель, кто-то тепловую пушку, а кто-то проверенный временем агрегат — чудо-печь на солярке. Это компактное устройство, работающее на солярке или керосине.

Сферы применения

Выбор чудо-печи будет оптимальным решением для обогрева теплицы, дачи, подвала, жилого, гаражного помещения, где пока еще нет или не предусмотрено подключение к центральному отоплению. Печь, работающая на солярке, может использоваться как в роли дополнительного, так и постоянного обогревательного прибора. Подходит для разогрева и приготовления еды. Нельзя ее использовать в помещениях с плохой вентиляцией. Связано это с тем, что когда печь разжигается или тушиться, то в атмосферу попадает небольшое количество дыма, а при работе вместе с теплом в воздухе чувствуется неприятный запах.

Принцип работы

Работать чудо-печь может на дизельном топливе и керосине. При использовании керосина в атмосферу выделяется меньше вредных веществ, а КПД на 20% больше, чем при работе на солярке.

В зависимости от модели, мощность этого отопительного прибора может составлять 1,8−5 кВт.

При полной заправке топливного бака, чудо-печь может проработать 18 часов, но здесь тоже все зависит от модели. Так есть чудо-печи, работа которых при полной заправке рассчитана на 6 часов, а есть модели, рассчитанные на непрерывную работу в течение 28 часов.

Конструкция чудо-печи

• съемный топливный бак, оснащенный клапаном;
• регулировочный винт;
• блок с фитилем, который можно менять;
• решетка;
• корпус;
• отражатель;
• горелка.

Отражатель из металла расположен на корпусе, который окрашен порошковой краской. Именно благодаря отражателю происходит эффективный обогрев помещения. Горелка расположена в центре чудо-печи, а топливо самотеком поступает из расположенного на задней панели топливного бака. С помощью регулировочного винта устанавливается требуемая температура нагрева помещения. Это общая конструкция печи, работающей на солярке, но она может немного отличаться в разных моделях от разных производителей. Для изготовления печки используют жаростойкую сталь.

Вес чудо-печки может составлять 10 кг, что позволяет ее переносить в зависимости от необходимости, в другое помещение. Габариты: высота от 3500 до 6000 мм, глубина и ширина от 2500 до 4000 мм. Такой небольшой вес и маленькие габариты позволяют перемещать ее силой одного взрослого человека.

Розжиг

Перед розжигом бак устанавливается в предназначенное для этого места и в него заливается топливо. Затем необходимо снять решетку с горелкой и произвести установку фитиля в блок. После того, как фитиль вставлен, производится обратная установка горелки и решетки. После того, как все подготовительные работы завершены, открывается регулировочный винт и потребуется подождать полминуты, чтобы фитиль пропитался топливом. Затем уже производится розжиг горелки. Как только начнется интенсивное горение, регулировочный винт требуется завернуть до конца и выждав некоторое время, чтобы пламя осело, открыть обратно, установив необходимую степень нагрева. Прекращение работы чудо-печи осуществляется завинчиванием регулировочного винта до упора. Обязательно следует проследить, чтобы топливо выгорело до конца и огонь погас. Расход топлива в зависимости от конструкции печки может составлять 150−400 мл/час.

Видео, иллюстрирующее процесс розжига чудо печки:

Меры предосторожности

Запрещается:

• пользоваться отопительным прибором в плохо проветриваемом помещении;
• устанавливать печь в непосредственной близости от мебели и легковоспламеняющихся предметов;
• применять топливо, не соответствующее указанному в паспортных данных;

Кроме этого, необходимо исключить попадания на работающую печь воды и эксплуатироваться она должна только под контролем взрослых членов семьи.

Другие виды печей

Говоря о чудо-печке, стоит отметить, что существуют еще виды печек для временного обогрева помещений, которые не требуют больших расходов. Это печки, работающие на отработанном масле и печки-газогенераторы.

Печь, работающая на отработанном масле — это один из самых экономных вариантов отопления жилого или любого подсобного помещения. Экономия достигается из-за дешевизны топлива, так как отработанное масло стоит недорого, а в некоторых случаях оно вам может достаться вообще бесплатно.

Печи на отработке

Плюсы:

1. Главными преимуществами печки являются простота конструкции и экономичность. Кроме этого, при сгорании отработки, в атмосферу не производится выброс вредных веществ, копоти и дыма.
2. В конструкции отсутствуют сложные детали в виде форсунок, капельниц, поэтому печь работает без перебоев даже при критически низких температурах.
3. Есть возможность интегрировать печь в систему отопления. Для этого достаточно установить на нее бак и в его верхней части сделать вывод в систему отопления. «Обратка» также должна выходить на бак. Такая достаточно простая схема позволяет значительно экономить на потреблении электричества или газа.

Минусы:

1. Требуется устройство дымохода, высота которого должна составлять минимум 4 метра.
2. Дымоход не должен иметь горизонтальных участков.
3. Необходимо регулярно производить чистку дымохода и емкости под масло.

Розжиг печки производится очень просто. В емкость для масла помещается бумага и заливается небольшое количество масла. Бумага поджигается, масло начинает нагреваться, закипать и через некоторое время самовозгорается. После этого можно долить необходимое количество отработанного масла и затем только контролировать его уровень

Конструкция отопительного прибора позволяет:

• осуществлять контроль над количеством потраченного топлива;
• регулировать температурный режим;

Газогенераторные печи

Печь-газогенератор — это привычная всем «буржуйка», работающая на твердом топливе (уголь, дрова). Идеально подойдет в том случае, когда требуется отапливать помещение в течение длительного времени и при этом не стоит вопрос эстетичного вида отопительного прибора. Преимущества печки — небольшие размеры в сочетании с высоким коэффициентом полезного действия. Достигается это за счет того, что в замкнутом закрытом пространстве, где практически нет кислорода, дрова под воздействием высокой температуры переходят в новое состояние, которое называют топочный газ, который при дожигании образует большое количество тепла. На том же принципе работают и пиролизные котлы. Дрова горят медленно, долго, сгорают практически без остатка, за счет чего КПД газогенераторной печки составляет 75−80%. Благодаря тому, что топливо сгорает почти полностью, не образуется много золы и дыма.

Интенсивное горение требуется только для образования сильной тяги. Для этого потребуется не более 15 минут. Затем, используя специальные заслонки, процесс переводится в режим плавного тления. Это позволяет экономить на топливе и одной закладки дров или торфяных брикетов хватает от 5 до 12 часов в зависимости от модели.

Здесь приведены только два вида временных источников тепла, которые по своим характеристикам, техническим возможностям, ценовому диапазону больше всего похожи на чудо-печку на солярке. Какой именно печке отдать предпочтение для временного отопления своего гаража или дачи, это дело каждого собственника в отдельности.

Оцените статью: Поделитесь с друзьями!

Чудо-печь для гаража на солярке своими руками: как соорудить самому

Необходимость отопления в гараже редко вызывает споры: автомобилисты прекрасно понимают, насколько важно заботиться о состоянии машины, да и сами не хотят мерзнуть во время осмотров и ремонта техники.

Главный вопрос, который требуется решить – подбор подходящего типа обогрева. Хорошим вариантом является чудо-печь на солярке – агрегат прост в сборке и экономичен в эксплуатации. А это немаловажные критерии организации отопления гаража.

Прежде чем решиться на сборку печки, необходимо разобраться в ее устройстве и принципе работы, согласны? В статье мы подробно изложили обозначенные моменты, а также привели несколько вариантов сборки самодельного агрегата. Пошаговые инструкции помогут соорудить печку и организовать эффективный обогрев гаража.

Содержание статьи:

Каким должно быть отопление в гараже?

Для многих автомобилистов гараж – это почти второй дом. Здесь они углубляются в свое хобби, отдыхают от суеты и заботятся о машине. Поэтому в первую очередь следует подумать о комфорте самого человека, который часами находится в помещении.

Для машины отопление тоже необходимо, т.к. низкие температуры негативно влияют на ее техническое состояние и заметно сокращают срок службы.

При похолодании в гараже становится слишком влажно. На металлических деталях образуется конденсат, который провоцирует коррозионные процессы. В холодном помещении кузов машины быстро ржавеет и приходит в негодность

Чтобы гараж был сухим, следует позаботиться о хорошей гидроизоляции и обеспечить нормальную работу . Однако влага все равно попадает в помещение на колесах автомобиля. Она испаряется, и капли воды оседают на поверхностях.

Если нет обогрева, влага накапливается, из-за чего появляются грибок, плесень, ржавчина. Чтобы этого не происходило, необходимо отопление.

Низкая температура приводит к загустению масла и снижению емкости аккумулятора. Из-за этого возникают трудности с запуском двигателя, а расход топлива повышается. Поэтому имеет смысл потратить время и силы на сборку чудо-печки

Особенности эксплуатации гаража определяют требования, которые предъявляются к отопительным системам:

• Эффективность. Печь должна быстро прогревать воздух и поддерживать нужную температуру в течение нескольких часов.
• Простота эксплуатации. Приходя в гараж, его владелец должен тратить минимум времени и сил на обогрев помещения.
• Легкость в обслуживании. Печь нужно осматривать, чистить, своевременно ремонтировать, поэтому ее конструкция должна быть простой и понятной, а детали – легко заменяемыми.
• Доступность источника энергии. При принципиальное значение имеет доступность топлива. Для гаража хорошо подойдет печь на солярке, дизтопливе или отработанном масле.
• Безопасность. В гараже всегда есть какое-то количество горючих веществ. Поскольку нередко эти помещения выполняют функции мастерских и сараев, то здесь же зачастую найдутся и легковоспламеняемые материалы. Поэтому отопление должно соответствовать всем нормам пожарной безопасности.
• Дешевизна. Затраты на обслуживание автомобиля и обустройство гаража и так высоки, поэтому экономия на отоплении без ущерба для его качества – актуальный вопрос.

Подбирая подходящий отопительный прибор, следует расставить приоритеты, т.к. идеал недостижим. Самые простые в эксплуатации – электрические обогреватели. Этот источник энергии доступен практически в любой местности.

Однако цена отопления с помощью электричества слишком высока, поэтому стоит рассмотреть другие варианты.

Галерея изображений

Фото из

Такой способ отопления выбирают люди, готовые потратиться на инфракрасный обогреватель и оплачивать счета за электроэнергию. Хотя приборы очень экономичны, они все же недешевы. Главное преимущество инфракрасного отопления: нагреваются предметы, а не воздух (он прогревается опосредованно, соприкасаясь с теплыми поверхностями). Это позволяет создать локальные тепловые зоны

Владельцы гаражей, у которых есть возможность недорого покупать твердое топливо, мастерят старые добрые буржуйки. Такое отопление надежно, а его эффективность доказана временем. Есть и минусы: придется устанавливать дымоход, а в гараже держать запас топлива, который занимает немало места

Для обогрева гаражей, мастерских, подсобных помещений нередко покупают тепловые пушки. Есть множество моделей, работающих от газовых баллонов, электросети или на дизтопливе. Каждый владелец гаража обязательно найдет подходящий вариант. Единственный минус – высокая цена прибора

Модели промышленного производства компактны, красивы, удобны в эксплуатации, но обходятся недешево. Если изготовить чудо-печку самостоятельно, получится вполне функциональная и недорогая конструкция. Единственный минус: с точки зрения дизайна она не сможет конкурировать с эстетичными промышленными моделями

Отопление инфракрасным обогревателем

Самодельная буржуйка на твердом топливе

Газовая теплопушка в гараже

Чудо-печка на солярке

Чудо-печь – отличный вариант. Такой обогрев дешев, а топливо (солярка, керосин или дизтопливо) доступно и приемлемо по цене.

В сборке печи на солярке своими руками есть огромный плюс: вы сами выбираете конструкцию и делаете такую модель, которая идеально подойдет для конкретных условий эксплуатации. Вам не придется адаптировать отопительный прибор или приспосабливаться к особенностям его работы.

Как устроена и работает чудо-печка

Заводская или самодельная печь для гаража на отработке или солярке многофункциональна. Она подойдет в качестве основного, дополнительного или альтернативного источника тепла, если в помещении уже смонтирована отопительная система.

В случае необходимости прибор можно использовать и как варочную поверхность: на печке быстро разогревается пища, закипает чайник.

Чудо-печки нельзя устанавливать в плохо вентилируемых помещениях. Во время работы прибора в атмосферу практически не выделяются вредные вещества. А вот в моменты розжига и тушения пламени происходят выбросы небольшого количества опасного для здоровья дыма

Чудо-печи работают не только на солярке, но и на других видах жидкого топлива, причем наилучший вариант – керосин. Однако в большинстве случаев автолюбители используют именно солярку, т.к. она недорогая. Мощность печки составляет 1.8-5 Вт – показатель зависит от конструкции и качества сборки модели.

Одной заправки топливного бака достаточно, чтобы чудо-печка непрерывно отапливала помещение 6-28 часов. Этот срок определяется конструкцией модели и объемом топливного бака

Чудо-печка состоит из топливного бака (его обычно делают съемным) с клапаном, сменного блока с фитилем, винта регулировки, отражателя и горелки. Все эти узлы помещают в общий корпус, который можно изготовить из бочки, листов жаростойкой стали или б/у газового баллона.

По этому чертежу можно изготовить печь из стальных листов. Ее габариты могут различаться в зависимости от предпочтений владельца гаража. Чаще всего высота модели составляет 3500-6000 мм, а ширина и глубина 2500-4000 мм (+)

Горелку помещают в центр конструкции. К ней поступает топливо из бака, который располагается у задней стенки корпуса. Чтобы добиться нужного температурного режима, используют регулировочный винт. Важная деталь – отражатель. Именно он обеспечивает быстрый и качественный прогрев помещения.

Старый газовый баллон может еще послужить в качестве отопительного прибора. Главное, чтобы металл не был ржавым, а корпус оставался целым и прочным

При выборе конструкции лучше остановиться на компактной модели весом 10-20 кг. Такую печку будет нетрудно переставлять, переносить и транспортировать без посторонней помощи.

Сборка самодельной конструкции

При желании можно найти подходящую модель в магазине или купить по интернету, но если есть несколько часов времени, желание сэкономить и получить полезную вещь из старых ненужных деталей, то стоит сделать печку своими руками. Рассмотрим популярные конструкции.

Вариант 1: печка из старого газового баллона

Если есть 50-литровый б/у газовый баллон, то половина конструкции уже готова. Главное, чтобы толщина его стенок не превышала 1.5 мм. Теперь нужно найти . Подойдет отрезок диаметром от 10 см. Его длина должна быть не меньше 4 м. Желаемая толщина стенок металла – 2 мм.

Топливный резервуар можно изготовить из бака. Оптимальный объем – не более 15 л и не менее 8. Остальные детали можно докупить в магазине. Потребуются стальные уголки 20 см (будущие ножки) и медная горелка. Из инструментов – болгарка, дрель, сварочный аппарат, а также рулетка и уровень.

На толщину стенок баллона стоит обратить особое внимание. В качестве топлива в чудо-печке используются пары солярки. Чтобы их получить, нужно довести жидкость до кипения. Это очень трудно, если толщина стенок конструкции превышает 1.5 мм

Газовый баллон освобождают от конденсата и выполаскивают от одоранта. Теперь нужно срезать верхнюю часть с вентилем. Чтобы было удобнее, можно залить емкость водой и закопать ее землю. После разреза появится вода. Следует дождаться, пока она полностью стечет, а потом закончить работу.

Нижнюю часть баллона используют в качестве камеры (к ней приваривают устойчивые ножки из стальных уголков), а верхняя будет служить крышкой конструкции. Для регулировки подачи топлива монтируют специальный вентиль.

Баллон можно расположить вертикально или горизонтально. В первом случае можно приспособить металлические ножки конструкции в качестве воздуховодов (+)

После сборки и установки печки потребуется смонтировать дымоход. Он должен быть строго вертикальным. Этот момент нужно учесть при выборе места для установки печки: ее следует размещать только там, где можно смонтировать дымоходную трубу без изгибов и наклонов.

Розжиг такой печки требует особого внимания. Баллон заполняют соляркой на 2/3, а поверх кладут подожженный лист бумаги. После этого опускают крышку и ждут, когда загорятся пары топлива. Во время работы нельзя подливать солярку

Если в большинстве моделей самодельных печек можно использовать практически любое жидкое топливо, то с этой конструкцией следует обращаться осторожно. Она может работать только на солярке или очищенном отработанном масле без примесей воды и спирта. Бензин и керосин использовать нельзя.

Вариант 2: корпус из стальных листов

Вместо газового баллона можно использовать жаропрочную сталь толщиной 4 и 6 мм для изготовления корпуса печи. Единственный нюанс: придется купить или арендовать листогибочный станок. Остальные материалы и инструменты доступны. Некоторые можно найти дома, а недостающие детали – докупить.

Потребуются:

• стальные уголки для изготовления ножек;
• труба для горелки;
• 4-метровая труба для дымохода диаметром 100 мм;
• измерительные инструменты;
• болгарка;
• сварочный аппарат;
• молоток;
• уровень.

Готовая печка получится компактной (70*50*35 см) и относительно легкой (около 27 кг). Конструкция будет устойчивой, эффективной, простой в эксплуатации. При желании ее можно подключить к водяному отоплению.

Конструкции из жаропрочной стали очень долговечны. Их часто изготавливают для гаражей и мастерских. Такие печи могут работать на солярке, отработанном масле, дизтопливе (+)

Днище топливника и крышку бака делают из листа более толстой стали (6 мм), а на изготовление самого резервуара пойдет стальной лист толщиной 4 мм. Детали вырезают по схеме, сваривают, а швы обрабатывают напильником.

Чтобы изготовить трубу бака для солярки, нужно вырезать полосу металла толщиной 4 мм и шириной 115 мм, согнуть ее в кольцо и приварить к резервуару. Труба получится диаметром примерно 34-34.5 см. Для нее нужно будет сделать крышку. Ее вырезают из листа толщиной 6 мм и приваривают к трубе. После этого изготавливают ножки.

Бак для заливки топлива изготавливают из стали 6 мм. Из нее вырезают круглую деталь диаметром 35.2 см и полоску. Ширина такой полоски должна быть 6 мм. В центре круга подготавливают отверстие для дымохода (диаметр зависит от выбранной трубы, оптимальный – 10 мм).

Еще одно отверстие нужно для заливки масла. Оно должно быть меньше (диаметр 5-6 см) и располагаться на расстоянии 4 см от отверстия дымохода.

В устройстве дымохода для такой печи допустимы изгибы, но они могут находиться только внутри помещения. Наружная часть должна быть строго вертикальной, иначе ветер будет врываться через дымоход и мешать работе печи

Для нижней части емкости из более толстой стали вырезают круг 35.2 см. В нем подготавливают круглое отверстие для патрубка диаметром 10 см. Расположение рассчитывают так, чтобы между центром самой детали и центром отверстия было 11 см.

Из толстой стали вырезают прямоугольную перегородку 7*33 см и приваривают на круг, сместив ближе к патрубку. Сам выхлопной патрубок изготавливают из 13-сантиметрового отрезка дымоходной трубы.

Чтобы изготовить горелку, в трубе просверливают 48 9-миллиметровых отверстий на расстоянии 6 см друг от друга. Должно получиться 6 рядов, в каждом из которых 8 отверстий.

Горелку плотно и ровно устанавливают (но не приваривают) в крышку топливного бака, подправляя конструкцию напильником. В бак для заливки топлива вставляют 16-сантиметровый патрубок, а верхнюю и нижнюю части печки соединяют без сварки.

Для уплотнения используют кольцо диаметром 35.4 см. Конструкцию полностью собирают и устанавливают задвижную пластину.

Вариант 3: конструкция капельного типа

Потребуется обычная резиновая грелка со шлангом (объем 2 л). К резиновому шлангу подсоединяют трубу из меди длиной 1-1.5 м – ее нужно будет согнуть в виде буквы «Г».

После этого резиновый шланг следует согнуть пополам и зафиксировать струбциной с винтом. Саму грелку вешают на стену и заливают в нее топливо, а интенсивность его подачи регулируют винтом.

Такие грелки есть практически в каждом доме. Можно взять даже очень старую, главное – целую. Если же в кладовке не нашлось подходящей грелки, приобрести ее можно в любой аптеке

Из ветоши изготавливают фитили: их формируют с помощью гибкой металлической проволоки, оборачивают тряпками и пропитывают соляркой. Идеальный вариант – найти старый матрас и нарубить его в виде топливных брикетов 20*10*4 см.

Пропитанные соляркой, они будут отлично гореть. Если печка большая, то под фитили нужно будет подкладывать кирпич.

Если в хозяйстве есть старый матрас, который до сих пор не вынесли на свалку, он послужит для отопления гаража. Хорошенько пропитав куски матраса соляркой, можно получить высококачественные фитили

Сама печка может быть любой. Можно изготовить ее из части старой бочки. Главное – прикрепить к ней дверцу и трубу. Не стоит слишком заботиться о герметичности дверцы. Если сквозь щели будет поступать воздух, не придется делать поддувало.

Обращаться с такой конструкцией нужно очень осторожно, т.к. она пожароопасна. Дверца прилегает неплотно, поэтому во время работы печки в помещение поступают продукты горения

Для топлива делают отверстие, в которое вставляют медную трубку, идущую от грелки. Если это отверстие просверлить в боковой части бочки, то печка будет не только отапливать гараж, но и служить варочной поверхностью.

Правила безопасной эксплуатации печи

Чтобы не спровоцировать пожар, необходимо выбрать место установки печи.

Следует руководствоваться такими правилами:

1. Конструкцию ставят там, где нет сквозняков и подальше от легких горючих предметов, которые может случайно забросить в печь порывом ветра.
2. Вокруг печки должно быть свободное пространство – 0.5 м со всех сторон.
3. В идеале конструкцию следует поставить на лист асбеста, металла или другого негорючего материала.
4. Топливо, фитили и т.п. нужно хранить как можно дальше от источников огня.

В гараже обязательно нужен огнетушитель, и экономить на нем опасно для жизни. Стоит купить надежную энергонезависимую автоматическую модель.

Объем огнетушителя для гаража подбирают с запасом, чтобы газа было в полтора раза больше, чем нужно для тушения пожара в помещении такой кубатуры.

На нашем сайте есть подборка статей с описанием технологий сборки разных печей для гаража, советуем ознакомиться:

Выводы и полезное видео по теме

Предлагаем полезные видеоролики, с помощью которых вы лучше разберетесь в нюансах изготовления печи на жидком топливе.

Принцип работы чудо-печки на солярке:

Правильный розжиг и вариант усовершенствования промышленной печи на солярке:

Видеоинструкция по изготовлению печи капельного типа своими руками:

Видеоотзыв о работе печки кустарного производства:

Сфера применения чудо-печи на солярке не ограничивается только гаражом. Она отлично подойдет для отопления теплицы, дачного домика и любого другого помещения, где люди не проживают постоянно, но находятся по несколько часов кряду.

Расход жидкого топлива составляет примерно 300 г/час, и более экономичную модель трудно представить. Это хорошее решение для тех, кто старается рационально распоряжаться деньгами.

У вас есть опыт изготовления печки на солярке? Или вы используете такой агрегат для обогрева гаража? Пожалуйста, поделитесь информацией с нашими читателями. Оставляйте комментарии, прикрепляйте фотографии своих самоделок и задавайте вопросы в форме ниже.

Печка на солярке своими руками: инструкция + фото

Когда требуется обогреть небольшой дачный домик или гараж, оптимальным приспособлением станет автономная печь, функционирующая на солярке.

Можно купить заводской обогреватель в магазине, но домашние мастера предпочитают изготовить такую печь самостоятельно.

Это устройство похоже на забытый керогаз, потому расход солярки у него минимален. Например, тепловой обогреватель мощностью 2,5 кВт за один час потребляет 0,2 л дизтоплива.

Характеристики печи

Подобный агрегат отличается небольшими габаритами и малым весом. Он имеет довольно простую конструкцию. В стальном корпусе установлены открытый резервуар и топливный бак, которые соединяются между собой как сообщающиеся сосуды.

Для ограничения поступления горючего вещества из бака выходной патрубок оборудован специальным клапаном. От керогаза печи досталась горелка, питающаяся соляркой. Этот элемент представляет собой надежный фитиль, у которого нижняя часть погружена в бак с топливом.

После открывания вентиля в рабочую емкость начнет подаваться горючее. Специальный шнур, предварительно намотанный на основание в виде цилиндра, быстро его впитывает. Через несколько минут можно проводить розжиг печи. Никаких приспособлений для этого не требуется, ведь все делается вручную.

Чтобы устройство на дизельном топливе прогрелось до нужной температуры, придется немного подождать. Мощность агрегата регулируется вентилем. Он же является ее выключателем.

Минусом устройства можно назвать затухание горелки через 10 минут после того, как закончится солярка. Чтобы как-то компенсировать этот недостаток, многие изготовители прямо над горелкой устанавливают металлическую решетку, которая в случае необходимости позволит нагреть воду в какой-либо емкости.

Одной из таких чудо-печей является модель «Солярогаз ПО-1,8», сделанная в России. Максимальная мощность подобного агрегата не превышает 1,8 кВт. На фотографии ниже вы можете ознакомиться с этим устройством.

Некоторые особенности такой печи

На форумах можно прочесть много положительных отзывов об этой модели, однако существует несколько особенностей при работе с ней. Среди них отмечают следующее:

• разжигать подобную печь лучше на улице, чтобы в комнате не скапливался едкий «аромат»;
• из-за наличия такого запаха не стоит обогревать жилое помещение подобным прибором на постоянной основе;
• интенсивная эксплуатация требует содержать горелку в чистоте, а также проводить смену фитиля.

Какие объекты можно обогревать чудо-печкой

Подобный агрегат используется для отопления следующих помещений:

• теплицы;
• парники;
• подвалы;
• цокольные этажи;
• дачные домики;
• гаражи;
• подсобки;
• мастерские;
• палатки;
• кабинки;
• жилые помещения.

Меры предосторожности

Использование печи, работающей на солярке, требует обязательного соблюдения правил техники безопасности. Особенно это касается гаража. Прежде всего, в нем стоит дорогой автомобиль и хранятся другие вещи, без которых трудно обойтись любому механику.

В гараже постоянно находятся горючие вещества. Прежде чем запустить в работу чудо-печь на солярке, нужно обязательно подумать о пожарной безопасности. Такое устройство является источником возникновения пожароопасной ситуации.

Печь на дизельном топливе запрещается устанавливать в местах постоянных сквозняков. Внутрь устройства не должны попадать легковоспламеняющиеся предметы.

Даже при ограниченной площади гаражного помещения вокруг такого обогревателя должно сохраняться полуметровое пространство.

Печь на солярке запрещается устанавливать возле горючих и воспламеняющихся веществ.

Для более высокой надежности и безопасности нужно иметь под рукой несколько автоматических углекислотных огнетушителей. Важно, чтобы объем газа, который способны выпускать эти устройства, превышал 1,5 площади гаража.

Баллоны весом 5 кг – оптимальный вариант. Они представлены разными видами и предназначены для различных целей. Для спокойной работы в гараже наиболее подходящими станут следующие модели:

• автоматические;
• углекислотные;
• энергонезависимые.

Если открыть кран таких огнетушителей, содержимое баллона не выльется: этому помешает специальная мембрана. В случае нагрева устройства до температуры более 70 градусов произойдет разворачивание этого элемента. Острие его проколет и выпустит газ наружу.

Принцип работы чудо-печи

В подобных устройствах загораются воздушная смесь и его пары. Конструкция агрегата состоит из нескольких частей:

• топливного бака;
• камеры сгорания;
• нагревательного элемента.

Солярка заливается в емкость, наблюдается выделение паров. При розжиге создается требуемая температура. Происходят вспышка паров и их дальнейшее горение.

Способы конструирования печи

Можно приобрести заводской агрегат, работающий на дизтопливе. Однако устройство, собранное вручную, порой намного экономичнее. Причем его можно приспособить под конкретные места установки.

Обогреватель на солярке бывает нескольких видов. Рассмотрим их далее в статье.

Конструкция из обычного газового баллона

Чтобы создать такой аппарат, требуется подготовить следующие материалы:

• бесшовный баллон, толщина стенок которого не превышает 1,5 см;
• дымоотводящие трубы диаметром более 10 см и длиной 4 м;
• емкость для хранения горючего объемом до 15 л;
• медные трубы;
• стальные уголки;
• болгарка;
• сварочный аппарат.

Подача топлива осуществляется самотеком, никаких дополнительных приспособлений для нагнетания воздуха не требуется. Источник горения, находящийся внутри, и контур должны быть на одинаковой высоте. Таким образом предотвращается нагревание печи до достижения пожароопасных показателей.

Поскольку в устройстве, функционирующем на солярке, появляются горючие пары, для создания нужной температуры необходимо, чтобы стенки корпуса были небольшой толщины. Баллон режется болгаркой на равные части. Одна служит крышкой, другая – камерой.

Ко второму элементу привариваются ножки из металлического уголка. В верхней части, отступив от края примерно 15 см, с помощью сварки делается отверстие, в которое вставляется вытяжная или дымовая труба длиной 4 м и диаметром 10 см.Для получения возможности регулировать подачу воздуха в корпусе также делается отверстие, которое прикрывает пластина.

От области сварки необходимо отмерить 10 см. В этом месте оформляется небольшой проем диаметром 3 мм. Таким образом с шагом 5 мм проделываются еще 10 отверстий. Последнее должно находиться на расстоянии 50 см от сварной точки.

В этой трубе нужно выполнить еще один проем, в который будет вставляться изделие длиной 4 м и диаметром 8 см. Его устанавливают параллельно полу, затем надежно приваривают.

Чтобы залить топливо, в крышке нужно выполнить еще одно отверстие диаметром 8 см.

Капельная печка

Такая конструкция идеально подходит для отапливания небольших помещений. Она прекрасно обогревает как туристические палатки, так и маленькие домики.

Технология изготовления:

1. Рассчитывается объем отапливаемого помещения. Для комнаты размером 3х3 м понадобится ящик 30х30х45 см.
2. При наличии небольшой печи можно использовать дно огнетушителя. Для габаритного же устройства подойдет 200-литровая емкость. Эти изделия предназначены для обогрева теплушки.
3. Для солярки необходимо использовать медицинскую горелку объемом 2 л. Ее резиновый шланг соединяется с медной трубкой маленького диаметра и длиной 1 м. Она сгибается под углом 90 градусов.
4. Шланг требуется сложить пополам. Это место закрепляется струбциной для фиксации деталей печи. Винт монтируется таким образом, чтобы происходило медленное капание жидкости.
5. Фитиль заменяет ветошь, которая пропитывается топливом.
6. Проводится монтаж дверцы.
7. В центре корпуса на некотором расстоянии от трубы сверлится отверстие, диаметр которого соответствует размеру медного изделия.
8. Поджигается ветошь, капли топлива постоянно ее смачивают. Чудо-печь на солярке начинает работать.
9. Для получения возможности готовить пищу трубка устанавливается сбоку.

Печка из стальных листов

Этот прибор состоит из двух емкостей, которые соединяются трубой больших размеров с множеством отверстий, так называемой фитильной чашей. Она служит дымоотводом и способствует поступлению воздуха.

В топливник солярка попадает самотеком. Здесь она нагревается и превращается в газообразную смесь.

ТЭНом, накаляющимся до температуры 800 градусов, служит спираль, расположенная вверху. Продукты химической реакции окисления вещества выходят через дымовой канал.

Такой самодельный прибор характеризуется компактностью, надежностью и экономичностью. Для его изготовления потребуется 5-миллиметровый стальной лист.

В трубе требуется сделать два колена, которые вставляются друг в друга. Они должны располагаться вдали от дверцы.

Топкой является нижняя емкость. Она же представляет собой бак для топлива. Чтобы заливать горючее, делается специальное отверстие. В целом такое устройство вмещает до 12 л солярки.

Труба и патрубок:

1. Верхняя часть конструкции имеет проем, к которому монтируется дверца. С помощью этого отверстия регулируется работа устройства, проводится контроль подачи воздуха и настраивается сила горения.
2. Труба и верхняя часть конструкции являются нагревательными элементами. Максимальная температура накаливания составляет 800 °C.
3. Сверху приваривается патрубок, на котором держится вытяжное оцинкованное изделие.
4. Для удобства очистки чудо-печи на солярке ее верхний элемент должен быть съемным.
5. Для нижней части верхнего сегмента используется стальной лист толщиной 6 мм, из которого вырезается круг диаметром 35,2 см.
6. Недалеко от торца в этой детали делается отверстие диаметром 10 см. Расстояние между серединой круга и проемом не должно превышать 11 см. Сюда же будут вставлены вытяжка и патрубок, представляющий собой металлопрокатное изделие длиной 13 см и диаметром 10 см.
7. Перегородка выполняется в виде прямоугольника из этого же листа размером 7х33 см.
8. Она приваривается к сделанному кругу рядом с проделанным отверстием. Сюда же устанавливается выхлопной патрубок.

Алгоритм создания трубы, предназначенной для горелки:

1. Внизу изделия, отступив 36 см, необходимо подготовить 48 отверстий диаметром 9 мм. Должно получиться 6 рядов с 8 дырочками. Между ними выдерживается шаг в 6 см.
2. Изготовленную трубу соединяют с верхней частью топливного бака. Обычно она представляет собой крышку, сделанную из стального листа, толщиной 4 мм. Ее необходимо установить ровно и очень плотно. Приваривать изделие не требуется.
3. Чтобы выхлопной патрубок выходил из бака, необходимо позаботиться о специальном отверстии.
4. Нижняя и верхняя части емкости соединяются без использования сварки. Детали должны иметь плотную посадку. Для этого сверху надевается кольцо размером 35,4 см.
5. Топливный бак приваривается к трубе с отверстиями. Для устойчивости к нижней части устройства с помощью сварки крепятся четыре ножки.

Похожие статьи:

Масляная приставка для буржуйки своими руками

Для большинства людей гараж – это строение, где не только содержится, но и обслуживается автомобиль. Соответственно, в зимнее время года для проведения каких-либо работ его необходимо периодически отапливать.

И здесь один из самых подходящих вариантов — буржуйка на отработке, сделанная своими руками с наименьшими затратами.

В данной статье как раз и освещаются вопросы изготовления разного рода печек на отработанном масле, которые можно установить в неотапливаемый гараж.

Конструктивная схема буржуйки на отработанном масле

На данный момент можно выделить 2 вида самодельных печей для сжигания отработки, которыми активно пользуется большая часть владельцев гаражей:

• простая буржуйка со вторичной камерой дожигания;
• печь – капельница.

Примечание. Существуют также и самодельные универсальные печи, могущие попеременно работать на дровах и отработанном масле. Но они имеют ряд существенных недостатков и недоработок, из-за чего мы не можем рекомендовать изготавливать такие в домашних условиях.

Простая буржуйка на отработанном масле, изображенная на фото, имеет самую распространенную конструкцию и встречается чуть ли не в каждом гараже.

Причина такой популярности – простота в изготовлении и эксплуатации отопителя. Работает она просто: топливо в нижнем бачке после розжига и нагрева выделяет масляные пары, сгорающие в первичной камере.

Воздух для горения поступает через заслонку, установленную на отверстии для залива отработки.

Через отверстия в трубе – дожигателе в печь подается вторичный воздух, за счет чего в верхней камере сгорают выделяющиеся пиролизные газы. Там же происходит обмен теплом между металлическими стенками камеры и продуктами горения, после чего последние покидают буржуйку через дымоход. Конструктивная схема печи показана на рисунке:

• практика показывает, что в холодные дни такой буржуйки не хватает на отопление всего гаража. Прогревается лишь тот угол, где она установлена и пространство вокруг дымоходной трубы;
• агрегат пожароопасен, в чем убедилось множество автомобилистов. Стоит только в отработке оказаться толике воды (что часто бывает), как печь начинает стрелять брызгами горящего масла;
• во время розжига и первых минут горения буржуйка выделяет в помещение едкий дым.

Тому, кого не останавливают этакие мелочи, подскажем, как сварить данную печку для отопления гаража. Понадобится листовой металл толщиной 4 и 6 мм, а также труба диаметром 100 мм и толщиной стенки 4—5 мм. В трубе просверливаются отверстия, а из металла вырезаются заготовки, как это изображено на сборочном чертеже буржуйки:

Изготовление капельной печи

Это более прогрессивная версия отопителя на отработанном масле, а главное, — более безопасная. К тому же в нем оптимизирован процесс сжигания топлива, отсюда и повышенная эффективность.

Правда, изготовить своими руками капельную буржуйку для сжигания отработки гораздо сложнее, тут потребуется больше материалов и приспособлений.

В частности, нужно приспособить подходящую емкость под отдельный маслобак и установить туда насос для подачи топлива.

Примечание. Есть вариант установки топливного бака выше уровня печи с тем, чтобы масло поступало по трубке самотеком.

Самодельная буржуйка капельного типа действует следующим образом. На дне вертикального корпуса круглой формы (часто делается из газового баллона) расположена чаша, где и происходит процесс горения. К чаше подведена трубка, из которой капает отработанное масло.

Важно. В верхней части отопителя делается небольшое отверстие с крышкой. Оно играет роль смотрового окошка и взрывного клапана безопасности, в случае сильного хлопка внутри печки эта крышка просто отлетит в сторону, а корпус не разорвет.

Усовершенствованная капельная буржуйка для гаража имеет принудительную подачу отработанного масла и нагнетание воздуха вентилятором. При этом труба дожигателя не пронизывает верх печки, а входит в нее сбоку, через патрубок дымохода. А вот трубка из нержавейки, подающая топливо в зону горения, прокладывается прямо сквозь корпус к чаше. Как это сделано на практике, хорошо видно на фото:

Как правильно установить буржуйку в гараже

Как правило, в помещении для хранения автомобиля также находятся различные горюче-смазочные материалы и ветошь, способные воспламениться от малейшей искры. Изготовление отопителя – это только первый этап, надо его еще правильно установить в гараже, при этом должны соблюдаться 3 условия:

• печь должна стоять в удобном месте и в то же время обогревать все помещение;
• в непосредственной близости от агрегата не должно быть никаких горючих материалов;
• важно правильно устроить дымоход, чтобы не возникало вопросов, почему печь дымит внутрь помещения.

Совет. Многие автомобилисты предпочитают хранить масла и смазки в подвале гаража, тогда в случае нештатной ситуации не произойдет их возгорания от самодельной буржуйки.

Обычно отопитель стараются установить в дальнем углу помещения, где он не будет мешать проведению работ по обслуживанию авто.

При этом дымоход можно вывести как вертикально через кровлю, так и проложить под наклоном вдоль всей стены, а потом уже повернуть на улицу.

В первом случае КПД буржуйки будет невысоким, поскольку короткий участок дымохода не в состоянии передать тепло от дымовых газов воздуху помещения.

В этой ситуации есть простое решение – смастерить дымоход с водяным контуром. Участок трубы заключается в герметичную водяную рубашку с двумя патрубками. Чем больший участок удастся охватить, тем эффективнее будет происходить отбор тепла. К патрубкам такого теплообменника можно присоединить пару самодельных регистров отопления, обеспечив циркуляцию воды с помощью насоса.

При втором варианте прокладки вдоль стены, когда дымоходный канал напрямую нагревает воздух в гараже, важно обеспечить хорошую тягу, иначе агрегат может плохо работать и дымить. Когда дымоход установлен правильно, то высота верхнего среза трубы над камерой сгорания буржуйки составляет не менее 4 м.

Заключение

Нет сомнений в том, что самодельная буржуйка, функционирующая на отработанном масле, — один из лучших вариантов для обогрева гаража.

Вопрос в том, кому какая конструкция отопителя больше подходит или приходится по душе.

Если изучить отзывы и мнения специалистов на этот счет, что высказываются на различных форумах, то большая часть склоняется к сборке капельной печи, чем к изготовлению простого и небезопасного агрегата.

Источник: https://cotlix.com/kak-sdelat-burzhujku-na-otrabotke-dlya-garazha

Печь-буржуйка на отработанном масле – дешевый и быстрый вариант отопления

Обычная буржуйка приобретает новую жизнь в настоящее время и используется для обогрева гаражей и дачных домиков

Эта вариация железной печи достаточно проста конструктивно и может работать на разнообразном топливе: углях, дереве, опиле, древесных брикетах. Но тут может возникнуть еще одна непредвиденная проблема — не всегда в гараже наличествует хотя бы один из перечисленных видов топлива.

Зато практически в каждом гараже в дальнем углу имеется канистра с отработанным маслом, которое и выкинуть жалко, и употребить некуда.

Для применения «отработки» существует оригинальный и простой в изготовлении вариант печи буржуйки, которая может стать прекрасной альтернативой другим видам печей.

Печь, работающая на отработке — действенная и недорогая альтернатива обычной буржуйке

Буржуйка на отработанном масле — принцип работы

Топливом в этом виде буржуйки, как следует из названия, выступает слитое машинное масло. Оно заливается в специальный резервуар, в котором проистекает процесс горения, в результате чего образуется газовая смесь. Она, поднимаясь по трубе, перемешивается с воздухом. Следующим этапом будет выгорание полученной воздушно-газовой смеси в находящейся выше камере.

Конструктивно буржуйка на отработке состоит всего из трех деталей

Примечание: Стоит знать, что чем больше будет емкость топливного резервуара, тем активнее будет выгорать имеющееся масло, но с другой стороны, чем больше сама буржуйка по габаритам, тем быстрее она будет обогревать помещение.

Отдельно следует упомянуть температуры, возникающие в недрах этой печи. Само масло сгорает при относительно невысоких показателях. Основной нагрев происходит в процессе сгорания газовой смеси.

Именно во втором отделение происходит нагрев до 800 градусов. Эта высокая температура и обеспечивает требуемый уровень теплоотдачи печи и нагрев всего помещения.

Кроме того, увеличение поверхности, отдающей тепло, происходит за счет монтажа дымохода, вся труба становится поверхностью, отдающей тепло.

Рекомендуем ознакомиться с материалом о мини-буржуйке своими руками в дополнение к данной статье.

В верхней камере в процессе выгорания воздушно-газовой смеси достигается температура в 800 градусов

По своему устройству буржуйка на отработке достаточно проста и состоит всего из трех основных деталей.

• Нижняя часть, представляющая собой емкость под топливо, непосредственно, в которую заливается масло. Обычный диаметр этого бака выбирается равным 35–40 мм, это оптимальный объем, обеспечивающий равномерное сгорание масла и достаточно быстрый обогрев помещения.
• Второй ярус, представляющий собой камеру для сжигания масляно-воздушной смеси. Диаметры верхней и нижней камеры могут быть совершенно одинаковыми. В верхнем баке предусматривается отверстие для монтажа трубы дымохода, являющейся третьей составной частью всей конструкции.
• Труба. Чаще всего выбирается труба диаметра 10–15 мм, главной особенностью которой является наличие перфорации в виде просверленных отверстии среднего диаметра, служащие для поступления воздуха в камеру сгорания.

Рекомендуем подробнее изучить статью о повышении КПД в буржуйке на нашем сайте.

Совет: Добиться лучшей равномерности при нагреве печи можно посредством использования лабиринта, располагаемого над верхним баком. Уже от лабиринта монтируется система труб дымохода. Увеличение площади улучшает теплоотдачу.

Монтаж «лабиринта» сверху позволяет улучшить теплоотдачу и добиться большей равномерности нагрева всей конструкции

Читатели считают данные материалы полезными:

• Печь «Шведка» — способ порядовки с колпаковым режимом топки и лежанкой
• Самостоятельное возведение печи голландки по схемам и чертежам

После теоретического ликбеза впору переходить к практической части, а именно сборке будущей конструкции. Первым этапом сборки печи станет подготовка всех необходимых материалов и инструмента, которые понадобятся в процессе работы. В первую очередь — это инструменты для работы с металлом:

• угловая шлифовальная машинка или «болгарка», которая понадобится для резки баков и последующей зачистки сварных швов.
• сварочный аппарат с набором различных электродов, в зависимости от толщины и типа металла, который будет применяться для производства буржуйки.
• перфоратор с набором сверл по металлу.

Следующей группой станут слесарные инструменты, такие как молоток, зубило, плоскогубцы. Кроме того, нелишними будут рулетка и мел для разметки, поскольку на металлической поверхности карандашом рисовать невозможно. Также не следует забывать о технике безопасности и подготовить средства индивидуальной защиты при проведении сварочных работ и работ по резке металла.

При проведении сварочных работ следует соблюдать технику безопасности и применять соответствующие СИЗ

Важно: Следует учесть, что работа с металлом — это шум, грязь, пыль и искры. Именно поэтому рекомендуется заранее подготовить место, где будет осуществляться сборка, чтобы не создавать пожароопасных ситуаций и не слишком тревожить окружающих. Таким местом может стать улица, мастерская или пустой гараж.

Единственным материалом, который понадобится при изготовлении буржуйки на отработке, будет металл, но потребуются металлические листы разной толщины. Для нижнего бака, в который будет заливаться масло, подойдет листовой металл небольшой толщины, примерно 4 мм.

Для верхнего же отделения, в котором будет более высокая температура, следует выбирать металл толщиной не менее 8–10 мм, меньший по толщине лист будет просто прогорать или деформироваться. Также потребуется две трубы разной длины.

Одна будет предназначаться для дымохода, вторая для соединения камер между собой.

При изготовлении печи, работающей на отработке, необходимо точно следовать чертежам и размерности

По завершении всех подготовительных работ можно приступать непосредственно к изготовлению. Еще одним важным моментом будет определить: или буржуйка будет собираться «с нуля», или же будет переделываться уже готовая обычная буржуйка. Второй вариант намного проще, поскольку потребуется меньше материала и меньше временных затрат.

Непосредственно сборка

В процессе сварочных работ следует особое внимание уделять качеству сварного шва, поскольку требуется сделать полностью герметичную в стыках емкость, дабы предотвратить просачивание топлива.

Емкость получается путем вырезания полосы, которая загибается в ровный круг и сваривается, и вырезания двух кругов, служащие дном и крышкой. При этом в крышке обязательны два отверстия.

Первое по диаметру трубы, второе для заливки масла и для притока воздуха.

Каждая деталь изготавливается по отдельности. Окончательная сборка происходит на завершающем этапе

Важно: Для второго отверстия необходимо предусмотреть заглушку, которая крепится к крышке на болтовое соединение, обеспечивающее регулировку подачи воздуха.

Аналогично делается вторая емкость, с той лишь разницей, что внутрь нее следует наварить кусок металла прямоугольной формы длиной чуть меньше диаметра, который будет служить перегородкой между непосредственно камерой и трубой дымохода. Во второй емкости в днище следует сделать отверстие под соединительную камеры трубу, а в крышке потребуется отверстие под трубу дымохода.

В процессе монтажа следует руководствоваться пословицей «семь раз отмерь — один отрежь», чтобы не выбиться из размеров

После изготовления обеих камер следует позаботиться о трубе для горелки, в которой необходимо высверлить некоторое количество отверстий, при этом стоит учитывать, что чем больше их будет, тем сильнее будет поток воздуха, и тем активнее будет проистекать процесс горения, но при этом слишком мало дырок не создаст требуемую тягу.

В трубе, ведущей к верхнему ярусу следует сделать некоторое количество отверстий и после этого приварить ее к другим элементам

Последним, завершающим этапом станет окончательная сборка всех деталей в единую конструкцию с обязательным тщательным завариванием всех швов, соблюдая полную герметичность. Единственная часть, оставляемая съемной, является крышка верхней камеры.

В последнюю очередь устанавливается труба дымохода, которую не рекомендуется устанавливать в горизонтальной плоскости, лучше всего использовать небольшой угол, а для большей жесткости и прочности конструкции соединить трубы с нижним топливным баком посредством стальной арматуры или прутков.

Чаще всего буржуйка, работающая на отработке, устанавливается на ножки, которые выполняются из металлических уголков небольшой длины, приваренные к днищу.

Опорными элементами всей печи выступает металлический уголок, приваренный к нижней «кастрюле»

Процесс изготовления печи на основе старой буржуйки практически ничем не отличается. Единственно, топливный бак устанавливается в топочное отделение буржуйки, а все заслонки, зольники и топочная дверца завариваются. При монтировании печи на отработке в буржуйку самым удобным способом заливать масло будет выниманием топливного бака из печной топки.

Этот материал отлично дополнят следующие публикации:

• Особенности использования дровяной буржуйки на даче
• Буржуйка длительного горения своими руками: пошаговая инструкция

При всей своей эффективности, простоте и универсальности самодельная печь, работающая на отработанном масле, требует знания нескольких маленьких секретов эксплуатации, помогающих продлить жизнь изделия и сделать работу печи безопасной и эффективной.

В первую очередь не следует заливать в топливный бак масла больше, чем на две трети объема, потому что иначе в процессе сжигания масло будет выплескиваться, что может привести к возгоранию. При этом не следует использовать свежее слитое масло, лучше дать ему отстояться некоторое время.

Готовую печь желательно покрасить, чтобы увеличить срок ее эксплуатации

Далее, рекомендуется производить регулярную чистку буржуйки для ее безопасной работы. Именно поэтому верхняя часть была оставлена съемной, что упрощает доступ в отделение, где происходит процесс сгорания смеси. Следует аккуратно вычищать всю скопившуюся сажу, также можно простукивать дымоход для удаления сажи с ее стенок.

Рекомендуем прочитать материал об очистке дымоходной трубы от загрязнений и добавить статью в закладки.

Также необходимо быть готовым к тому, что вследствие очень высоких температур в верхней камере примерно через год регулярного пользования печью она придет в негодность и потребуется ее замена. Продлить жизнь позволит предварительная покраска всей печи красками, которые могут противостоять высоким температурам.

Видео: демонстрация работы буржуйки на отработке

Правильная эксплуатация печи, изготовление не на «глаз», а по точным размерам и в соответствии с чертежами, соблюдение техники безопасности при установке и разжигании буржуйки позволит получить простую конструкцию, которую не затруднительно изготовить самостоятельно, обеспечивающую оптимальные параметры микроклимата в помещении, позволяя сэкономить на проведении центрального отопления или на установке готовой дорогостоящей печи.

Источник: http://kamin-maker.ru/pechi/dlya-doma/burzhuyka-na-otrabotke-plyusy-i-minusy/

Делаем самостоятельно мини-буржуйку на отработке и дровах

Для небольших помещений, площадь которых не превышает 35 м, требующих принятия мер по отоплению, не имеет смысла растрачивать средства на мощные камины, потребляющие большое количество электроэнергии.

Выгодным решением проблемы станет мини-буржуйка, работающая на дровах.

Эта конструкция имеет компактные габариты, при этом показатели теплоотдачи находятся на высоком уровне, а для топки применяются твердые топливные материалы.

Небольшая печь помогает избежать ненужных растрат на приобретение дорогостоящего газа. За счет своих компактных размеров, буржуйка не расходует много топлива и считается экономным вариантом для обогрева гаража или домика на даче.

Буржуйка – мелкогабаритная конструкция, работающая на дровах. Самое главное преимущество – это быстрый прогрев, а соответственно, и отдача тепла. Для обогрева помещения требуется мало времени. Производятся мини-печи из металла, поэтому отличаются также быстрым охлаждением, после остановки работы.

[Фото 1 Мини-буржуйка – компактное устройство с хорошей теплоотдачей.]

Отопительные конструкции классифицируются следующим образом:

• в зависимости от материала изготовления: из чугуна или нержавеющей стали;
• комбинированные типы устройства: с дополнительными элементами в виде варочной плиты, духовки;
• согласно вида, используемого горючего: на дровах, топливе, торфе или опилках.

Также есть вариант буржуйки, работающей на отработанном топливе. По экологическим нормам, такая модель отопительного устройства является самым лучшим вариантом. Достаточно простой механизм не сложен в эксплуатации, при этом функциональность находится на высоком уровне, например, можно сконструировать дополнительные элементы печи: варочную панель для приготовления пищи, духовой шкаф и т.д.

Совет! Такой вид конструкции требует особого внимания при эксплуатации, т.к. существует риск выпадения горящих остатков топлива.

Процесс самостоятельного изготовления мини-буржуйки

Буржуйка – это тот вариант печного устройства, который легко можно собрать самостоятельно, при этом затраты будут минимальные, особенно, если имеется в наличии каркас под печку, в роли которого может выступать пустой газовый баллон. Предварительно подготовив все необходимые инструменты можно приступать к работе:

• пузырьковый уровень;
• строительный сантиметр;
• сварочный аппарат;
• угловая шлифовальная машина;
• зубило;
• лист металла;
• металлическая труба для дымоотвода;
• бочка (для модели формы цилиндра).

По данной теме советуем ознакомиться с материалом на нашем сайте: «Самостоятельное изготовление буржуйки для бани: основные варианты печного устройства.»

Самый актуальный вариант котла – на дровах. За счет высокого КПД, такое устройство способно быстро прогревать помещение. Именно этот вариант и рассмотрим. Далее приведена подробная инструкция по самостоятельной сборке дровяной печи.

[Фото 2 Стандартная модель буржуйки, где за основу взят пустой газовый баллон.]

Последовательность действий

Будущий вариант печной конструкции представляет из себя камеру, с двумя отсеками. В верхней части будет производится сгорание горючих материалов, нижняя — выступает в роли зольника. Установка металлической решетки способствует разделению отсеков.

Также конструкция оснащается двумя дверцами, одна служит для затворки окна топочного отсека, вторая – для очистки зольника. Верхняя часть мини-печи дополнительно оборудуется патрубком, служащим дымоотводной трубой.

Далее приведем несколько актуальных вариаций сборки компактной печи-буржуйки.

Рекомендуем более подробно изучить материал по теме на нашем сайте: «Пошаговая инструкция по сборке буржуйки с двухзонной топкой.»

Баллон, являющийся емкостью печной конструкции будет иметь горизонтальную загрузку топлива. Потребуется пустой баллон из-под газа. Нет необходимости разделять его на 2 зоны, достаточно приварить в нижней части зольную камеру, что позволит значительно увеличить рабочий объем конструкции. Следующий шаг – вырезка окна для топочного отсека.

[Фото 3 В нижней части корпуса баллона просверливают люфты, через которые в отсек для золы будет попадать отработанное топливо.]

Дверца для топочного отдела приобретается отдельно и монтируется в заранее подготовленные люфты. После окончания работ по привариванию зольника следует приступать к опорам для буржуйки.

С помощью сварочного аппарата к дну баллона необходимо прикрепить трубы, длину которых можно выбрать из индивидуальных предпочтений.

На обратной стороне нужно сделать горловину для крепления патрубка (дымоотводной трубы).

Рекомендуем более подробно изучить материал по теме: «Самостоятельное изготовление буржуйка из дисков» на нашем сайте.

Если же свободное пространство ограничено, лучше остановиться на вертикальной модели конструкции. В этом случае разделение баллона на 2 отсека будет обязательным. Внутри, на боковых стенках нужно приварить крепежные элементы, на которых будет устанавливаться разделительная решетка. Верх изолируется листом металла, который может дополнительно выполнять роль варочной плиты.

[Фото 4 Вертикальная модель мини-буржуйки экономит свободное пространство и позволяет использование в качестве плиты для разогрева пищи.]

Совет! Не рекомендуется для дна топочной камеры использовать тонкий металл, который в процессе частой эксплуатации быстро потеряет необходимые свойства. Чугунная решетка – это самый оптимальный вариант. Для заглушки можно использовать котелок из чугуна, который возможно дополнительно приспособить в качестве емкости для разогрева жидкости.

[Фото 5 Казан с алюминиевой крышкой послужит идеальным вариантом заглушки.]

Для крепления дымоотвода потребуется в задней части, под углом 90о,приварить патрубок, к которому нужно подсоединить дымовую трубу.

Модель дровяной буржуйки, выполненная из бака ресивера

Хорошим вариантом для устройства печи послужит и бак-ресивер. Он уже оснащен крышкой люка, которая послужит альтернативным вариантом топочной дверцы.

Для удобства загрузки дров потребуется лишь оснастить ее ручкой. Снизу бака нужно вырезать отверстие для извлечения остатков горючих материалов.

Более подробноизучить схему дровяной буржуйки, а также найти исчерпывающие ответы на многие вопросы можно у нас на сайте.

[Фото 6 Конструкция для бака-ресивера предназначена для приема как жидкой, так и газообразной среды.]

Данная модель отопительной системы не имеет сложностей при изготовлении, но потребуется принимать меры осторожности при эксплуатации. Минусом такого варианта служит неудобство при очищении зольника.

[Фото 7 В баке устанавливается колосниковая решетка, служащая распределителем секций печи.]

Еще одним неплохим вариантом можно считать мини-буржуйку, сделанную самостоятельно из легированной стали.

На изображении можно увидеть схему-чертеж самой простой модели печного устройства, которую можно сделать из листового металла, с необходимой размерной сеткой всех элементов.

За счет оснащения двумя перегородками, создающими лабиринт в камере, что позволяет добиться медленного горения дров, печь извлекает максимальное КПД из топливных материалов.

В дополнение к данной статье советуем ознакомиться на нашем сайте с чертежами коптильной кирпичной конструкции.

[Фото 8 Листовой металл хорошо поддается сгибанию, поэтому при его использовании, печка может обрести самые различные модификации.]

Устройство самодельной буржуйки на отработке

Модель печного устройства, работающая на отработанном топливе, имеет более сложную конструкцию. Главное ее достоинство – практически бесплатные горючие материалы. В качестве элемента обогрева в буржуйке такого типа, используется процесс сублимации (испарения) верхних слоев отработанного масла, которые при испарении поднимаются по специальной трубе.

[Фото 9 Мини-буржуйка на отработанном масле.]

Подобное обогревающее устройство представлено в виде двух резервуаров, присоединенных с помощью трубы. Трубу выбирают диаметром 10 см, длиной в 40 см. В трубе высверливается множество люфтов.

К нижней части резервуара приваривают стойки, отвечающие за стабильное положение печи во время эксплуатации. С помощью сварочного аппарата трубу приваривают и к нижней, и к верхней камерам устройства.

В специальном отсеке для горючего сверлят отверстие, через которое будет производится заправка отработанным маслом.

[Фото 10 Схематическое изображение мини-буржуйки на отработке для самостоятельного изготовления.]

Важно знать! За счет применения своеобразного топлива, стенки внутри камеры достаточно быстро покрываются жирной копотью. Рекомендуется как можно чаще очищать печное устройство, иначе КПД буржуйки будет значительно снижаться.

Главный недостаток всех моделей маленьких буржуек – их пожароопасность. Поэтому необходимо строго придерживаться правил пожарной безопасности.

Остались вопросы? С радостью поможем!

Источник: https://KaminOchag.ru/kontent/stati/pechi/delaem-samostoyatelno-mini-burzhujku-na-otrabotke-i-drovax.html

Самостоятельная сборка буржуйки на отработанном масле

Отработанное машинное масло является недорогим и популярным видом топлива. Оно используется для обогрева жилых и нежилых помещений посредством его сжигания в заводских или самодельных печах и котлах.

В этом обзоре мы расскажем об одной из таких самоделок – это небольшая, но эффективная буржуйка на отработке. Отличаясь небольшими габаритами и простой конструкцией, она обеспечивает выработку большого количества тепла.

В заключение мы поговорим о комбинированном агрегате, умеющем работать на отработке и дровах.

Сделать буржуйку на отработке своими руками очень легко. Для этого понадобятся навыки работы с металлом и сварочным аппаратом. Хороший мастер справится с ней буквально за один день.

Именно простая конструкция и является главным преимуществом этого отопительного агрегата.

Принцип действия рассматриваемой нами модели заключается в создании и последующем воспламенении горючей смеси из воздуха и паров отработанного масла.

Можно сказать, что буржуйка на месте работает по принципу пиролиза. Ведь выработка тепла производится в несколько шагов:

• Масло подогревается и сгорает в первой камере при невысокой температуре.
• Оставшиеся в выхлопе продукты сгорания догорают во второй камере сгорания, соединяющейся с первой с помощью трубки.
• Продукты сгорания отправляются в дымоходную трубу, в то время как полученное тепло направляется в обогреваемое помещение.

Масляная буржуйка, после того как она выйдет на рабочий режим, сжигает отработку настолько полно и эффективно, что никакого дыма из дымохода мы практически не увидим. Если вы ожидаете чёрной копоти, как от старого тепловоза, то ничего подобного здесь не будет – в рабочем режиме отсюда идёт лишь беловатый дымок, а в некоторых случаях не видно и его.

Буржуйка на отработке отличается высокой эффективностью. Отработанное масло сжигается здесь полностью и без остатка.

За счёт этого внутренние поверхности и узлы долго остаются чистыми, не нуждаясь в частых очистках. Такие печи нередко используются для обогрева небольших мастерских, частных ремесленных цехов, гаражей.

Неплохой навар в виде большого количества отработки получают те, кто занимается заменой масло в автомобилях.

Чертёж самой эффективной буржуйки на отработанном масле.

Разберёмся с деталями – перед нами печка, состоящая из трёх основных частей. Часть первая, самая нижняя, представляет собой ёмкость с небольшим отверстием для заливки горючего и розжига. Эта ёмкость играет две роли – выступает в качестве бака и работает как первичная камера сгорания. Крышка ёмкости служит ещё и своеобразным регулятором интенсивности сгорания.

Следующая часть – это трубка с отверстиями, привариваемая к нижней ёмкости. Отверстия служат для забора вторичного воздуха.

Он смешивается с испаряющейся отработкой, в результате чего образуется горючая смесь, сгорающая с образованием высокотемпературного пламени.

Когда буржуйка прогреется и выйдет на рабочий режим, труба будет буквально гудеть под напором огня. Окончательное сгорание происходит в верхней камере.

Верхняя камера нашей буржуйки по схеме круглая. Но ничто не мешает сделать её прямоугольной (как и нижнюю).

Увеличив площадь верхней поверхности, можно организовать своеобразную варочную панель, чтобы можно было вскипятить чайник и согреться чашкой тёплого напитка.

В верхней части второй камеры буржуйки мы видим небольшой патрубок – он служит для подключения дымохода. Вот и вся схема – простая и незатейливая.

Буржуйка на отработанном масле порадует быстрой сборкой. Её можно сварить из остатков старого газового баллона или любой другой металлической ёмкости подходящего диаметра.

Также возможна сборка из листового железа с предварительным раскроем, приданием ему нужной формы и сварки. Первая задача – соорудить первичную камеру сгорания. Её диаметр составляет 344 мм, высота – 115 мм.

К нижней части приваривается герметичное днище.

Хорошо собранная буржуйка обеспечит хорошую теплоотдачу при достаточно скромном потреблении масла.

Сама печка устанавливается на металлические ножки любой конструкции. В нашем случае они изготавливаются из металлического уголка и имеют высоту 100 мм. Всего ножек четыре – буржуйка на масле (отработке) должна стоять на рабочей поверхности максимально устойчиво, так как внутри неё полыхает жидкое горючее.

Далее нам необходимо сделать крышку, плотно надевающуюся на основную часть первичного бака нашей буржуйки.

Она не плоская – это кусок трубы диаметром 352 мм с приваренным к ней круглым листом аналогичного диаметра.

В верхней части вырезаются два отверстия – одно диаметром 100 мм, служащее для приварки трубки с отверстиями, а второе диаметром 60 мм, служащее для заправки агрегата отработкой и регулировки подачи воздуха.

Крышку для заправки буржуйки отработкой и регулировки подачи воздуха изготавливаем из металла и садим на заклёпку.

Следующая часть – вертикальная трубка высотой 360 мм и диаметром 100 мм. В ней необходимо просверлить 48 отверстий – 6 рядов по 8 отверстий в каждом, в своеобразном шахматном порядке.

Первый ряд отстоит от нижней части трубы на 20 мм, последний – в 55 мм от верха. Диаметр отверстий для подачи в буржуйку вторичного воздуха составляет 9 мм.

Здесь будет сгорать отработка, поэтому воздуха нужно много.

Следующий этап изготовления буржуйки на отработке – создание вторичной камеры. Её диаметр составляет 352 мм, для её постройки понадобятся две крышки, верхняя и нижняя. Делаем в обеих крышках отверстия диаметром 100 мм, но не в центре, а в 110 мм от центра (ближе к боковине).

К верхней привариваем изнутри стальную перегородку длиной 330 мм и высотой 70 мм. Свариваем буржуйку для сжигания отработки в единое целое, следя за тем, чтобы отверстия в крышках находились не друг над другом, а на противоположных сторонах.

К верхней крышке привариваем патрубок дымохода высотой 130 мм и диаметром 100 мм.

У нас в руках три части нашей буржуйки:

• Первичная ёмкость со съёмной крышкой и отверстием для заливки отработки.
• Трубка с отверстиями для забора вторичного воздуха.
• Вторичная камера сгорания с патрубком под дымоход.

На окончательном этапе сборки свариваем между собой крышку первичной камеры сгорания (крышка должна оставаться съёмной), трубу с отверстиями и вторичную камеру. Теперь всё готово для проведения испытаний.

Теперь мы научимся топить буржуйку отработкой. Задача заключается в выводе печи на рабочий режим.

Холодная отработка является горючим материалом, но она не способна дать высокотемпературное пламя. Поэтому её нужно разогреть.

Устанавливаем буржуйку на добротное основание, подключаем к ней дымоход – его рекомендованная высота составляет 4-5 метров. Далее заливаем в неё отработку.

Не вздумайте использовать здесь бензин и другие агрессивно горящие жидкости – их воспламенение может привести к серьёзным ожогам и взрывам.

На следующем этапе нам потребуется керосин, служащий для ускорения процесса розжига. Он заливается поверх отработки в первую камеру. Керосин воспламеняется мягко, поэтому для наших целей он подходит. Также вы можете использовать жидкости для розжига угля для барбекю (медленно горящие).

Поджигаем нашу топливную смесь спичкой (лучше кинуть в бак горящую бумажку), регулируем подачу первичного воздуха. В вертикальной перфорированной трубе появится горящее пламя.

Оно будет слегка рваным, так как буржуйка пока холодная. По мере прогрева пламя начнёт светлеть и гудеть – оно должно стать почти белым, с чуть желтоватым оттенком.

Только в этом случае отработка отдаст максимум тепловой энергии.

Проводить дозаправку буржуйки отработкой на полном ходу категорически запрещено – дождитесь сгорания одной порции и только тогда заливайте следующую. Не можете терпеть – увеличьте объём первичной камеры.

Если и этого недостаточно, приварите к первичной камере буржуйки патрубок для подключения металлического топливного шланга с регулировочным краником. Этот шланг соедините с подходящей топливной ёмкостью большого объёма.

В этом случае буржуйка сможет гореть неограниченно долго.

Меры базопаcности:

• Регулярно прочищайте дымоход – от этого зависит стабильность сгорания отработки в буржуйке.
• Не используйте другие виды топлива (например, солярку).
• Устанавливайте буржуйку на прочное негорючее основание. Настоятельно рекомендуем сделать ножки с отверстиями под болты – закрепите первичную камеру во избежание её опрокидывания.

Кроме того, не держите рядом с буржуйкой ёмкости с легковоспламеняющимися жидкостями. Расстояние до ближайших стен не должно быть менее 50 см. Для увеличения эффективности рекомендуем оббить стенки оцинкованным железом для отражения потоков тепловой энергии в сторону помещения.

Не нужно заморачиваться над точным соблюдением миллиметража – многие умельцы собирают буржуйки на отработке «на глаз», получая превосходные результаты.

В наших обзорах мы уже не раз публиковали схемы обычных дровяных буржуек, в том числе пиролизного типа. Они изготавливаются из листового железа или старых газовых баллонов. Будучи снабжёнными большими топками, они позволяют сжигать практически любые виды твёрдого топлива. Если постараться, можно изготовить универсальный отопительный аппарат – это печь на дровах и отработке.

Для этого потребуется горелка на отработке, представленная на рисунке ниже. Здесь мы видим всё ту же первичную камеру сгорания с подключённой к ней перфорированной вертикальной трубкой.

Только окончательное дожигание будет происходить не во вторичной камере, а в камере дровяной буржуйки.

Ваша задача – организовать на ней съёмную дверцу, чтобы можно было включить вместо неё представленную горелку.

Переделать буржуйку под отработку не представляет особого труда – просто воспользуйтесь опубликованными в нашем обзоре схемами и советами.

Источник: https://remont-system.ru/pechi-i-kaminy/samostoyatelnaya-sborka-burzhuyki-na-otrabotannom-masle

Буржуйка на отработке: 4 преимущества

Для отопления гаража или любой другой хозяйственной постройке нередко используют буржуйки. Но все большую популярность имеют котлы на отработках. Масляная печка имеет простую конструкцию, необходимый отсек можно приварить своими руками к уже имеющей конструкции. Также выделяют ряд других плюсов для масляных обогревателей.

Плюсы и минусы буржуйки на масле

Для буржуйки потребуется переработанное масло. Это недорогое, но эффективное топливо. При этом легковоспламеняющие вещества такие, как бензин, дизель, растворитель и керосин использовать нельзя.

Принцип работы заключается в прямом нагреве воздуха, который находится в печи. Конструкция состоит их двух камер. В первой сгорает масло, а во второй – пары, которые смешиваются вместе с воздухом. Температура горения паров достаточно высокая, а это тепло передается печке и помещению.

Масляные печи для обогрева жилых помещений не используют. Такие конструкции актуальные для гаражей и других подсобных зданий.

Буржуйка работает за счет притока воздуха. В первой камере находится специальная заслонка, которая контролирует подачу кислорода. Соединения между камерами выполняется за счет трубы с отверстиями.

Печь на отработанном масле остаётся самым дешёвым средством отопления. Об установке и принципе работы читайте в нашей статье: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/pech-na-otrabotannom-masle

Преимущества масляных печей:

• Безопасная эксплуатация за счет сгорания пара, а не масел;
• Доступный монтаж;
• Простое использование;
• Дешевая стоимость оборудования и топлива.

Недостатки касаются требований к топливу. Так горючее необходимо хранить в отапливаемой комнате. При холоде масло теряет свои свойства и становится непригодным к использованию. Отработки нужно приобретать отдельно, так как топливо должно быть отфильтрованным. В домашних условиях это проделать невозможно.

Принцип работы конструкций на отработке масла

Экономные буржуйки небольшого размера получают все больше популярности, как экономная отопительная конструкция. При этом вариантов постройки печки может быть несколько. Все зависит от дополнительных функций и материала изготовления.

Конструкция и функции элементов печи на отработке:

1. Камера в нижней части печи выполняет роль загрузочного отсека. Камера соединяется с баком и создает отверстие для вентиляции кислорода.
2. В середине конструкции размещен отсек сжигания газов. Элемент находится в виде трубы с множеством дыр для подачи воздуха.
3. В верхней камере происходит дожигание газов. К ней подсоединяется дымоход, который выводит продукты сгорания топлива.

Дымоход для таких котлов должен иметь длину не меньше 4 м. При этом труба должна находиться в строго вертикальном положении. Когда масло сгорает, образуется много копоти.

Она оседает на стенках дымохода, а при наличии колен, труба будет засоряться намного быстрее. Это может привести к попаданию угарных газов в дом и возникновению опасных ситуаций.

В помещении разрешается небольшой наклон системы, но на улице дымоход должен идти только прямо. Конец дымохода оборудуется крышкой – защитой от осадков и мусора.

Чтобы газы и пары масла полностью сгорали, требуется строго следовать инструкции изготовления.

Увеличить КПД устройства можно оборудовав водяную рубашку. Толщина металла при этом должна составлять 4 мм. Верх конструкции больше нагревается. Температурный показатель может составлять 750 градусов. Для того, чтобы сталь не начала плавиться, требуется использовать плотный материал.

Пиролизный котел можно изготовить своими руками. Главное — придерживаться инструкции. Наши советы в следующем материале: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/piroliznyj-kotel-svoimi-rukami

Чертежи разных буржуек на отработке своими руками

Сделать печь можно своими силами, опираясь на чертежи. При этом выделяют несколько разновидностей конструкций. Каждый вариант имеет свои нюансы изготовления, преимущества и недостатки эксплуатации.

Виды мазутных котлов:

1. Стандартный вариант из газового баллона или стальных листов;
2. Конструкция с дополнительной вентиляцией;
3. Капельная печь.

Чертежи стандартных печей являются наиболее простыми. Так можно легко соорудить печь из стали или газового котла. Конструкция с дополнительной вентиляцией имеет некоторые сложности монтажа, так как потребуется оборудовать вентилятор. Он подает воздух во второй отсек котла. Лучше всего такой вариант будет смотреться в хозяйственных помещениях, где нужно быстро поднять температуру.

Вентилятор выполняет контроль за качеством сгорания газов и помогает равномерно распределить теплый воздух в комнате. Так можно быстро нагреть помещение.

Капельная печь требует особых знаний и умений. Потребуется выполнить профессиональные чертежи. Но при правильном подходе можно соорудить эффективную печь на отработанном масле.

Буржуйка на отработке своими руками из газового баллона

Чаще всего масляные буржуйки выполняют из старого газового или кислородного баллона. Благодаря оптимальной толщине стенок конструкция получается прочной и долговечной. При этом такое отопление достаточно эффективное, так как печь может обогреть помещение площадью 90 кв м.

Чтобы соорудить буржуйку, следует подобрать баллон на 50л с толщиной стенок не более 1,5 см. При повышении показателя котел будет плохо прогреваться.

Для буржуйки на отработке не нужно выполнять принудительную циркуляцию воздуха. Передвижение горячих паров происходит путем самотека. Работа выполняется строго по чертежам. Из материалов и инструментов понадобится газовый баллон для корпуса, дымоходная труба, дрель, сварочный аппарат, болгарка, термоустойчивая краска.

При выборе или изготовлении  печки на отработанном масле следует учитывать особенности климата и площадь помещения: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/pechka-na-otrabotannom-masle

Последовательность выполнения масляного котла из баллона:

1. Верхняя часть баллона с краном необходимо срезать болгаркой;
2. На нижнюю часть конструкции привариваются ножки длиной 20 см с помощью крепления ОЛХ;
3. Наверху делается отверстие, куда вставляется труба и соединяется с дымоходом;
4. Рядом оборудуется еще одно отверстие, в которое монтируется заслонка;
5. В отрезанной верхушке проделывается глазок для заливки масла размером 6 см.

Когда печь готова, ее остается только окрасить. Последовательность работ достаточно простая. Наверх конструкции можно приварить металлический диск. Его оптимальная форма – круг или прямоугольник. Данная заготовка выполняет функции плиты.

Переделка буржуйки на отработку

Если в доме есть буржуйка на дровах, но при этом некуда делать отработанное масло, то можно соорудить комбинированный вариант, который будет работать одновременно на дровах и на масле. При этом на рынке представлены такие универсальные варианты. Но тратиться необязательно, можно переделать имеющуюся печь.

Нижняя часть буржуйки отапливается дровами. Она имеет решетку, через которую зола и сажа просеивается вниз. Вверху данной конструкции делают отсек для сжигания масла с заслонкой.

При большом объеме емкости для масла топливо сгорает быстрее. Так буржуйка быстрее отапливает помещения.

Нижняя часть крепится ко второй камере с помощью трубы с отверстиями для воздуха. Наверху оборудуется дымоход. Для работы конструкции на дровах потребуется извлечь емкость для отработки и закрыть вьюшку с трубой. Для топки маслом предусматривается другая технология.

Как переключить печку на отработку:

• Установить емкость для масла;
• Открыть вьюшку;
• Открыть заслонку для поступления кислорода.

Когда все рекомендации выполнены, можно начинать топку маслом. Чтобы прибор работал эффективно, потребуется периодически проводить его чистку. Верхнюю часть для этого нужно снять, поэтому она должна быть съемной. В доступных местах выполняют ручную чистку. Дымоходную трубу потребуется обстукать от сажи. Также потребуется очищать от копоти масляную емкость.

Как правильно эксплуатировать печь на масле

Буржуйку на масле можно приобрести на рынке или изготовить самому. Такие конструкции употребляют приблизительно 2 л отработки в час. Это достаточно экономично выгодное оборудование. Но для эффективного использования требуется соблюдать определенные правила. Во время эксплуатации могут возникнуть определенные трудности.

Проблемы при использовании масляных печек:

• Неравномерный обогрев комнаты;
• Масло закипает;
• Слишком быстро сгорает топливо.

Первую проблему можно решить, подключив ко второму отсеку специальный лабиринт. От него отводится труба с вентилятором на конце. Это позволит направлять нагретый воздух в правильном направлении.

При изготовлении печи следует предусмотреть проблемы выгорания масла. При больших размерах бака топливо сгорает быстрее. Для предотвращения закипания используется масло, которое отстояло определенное время.

При правильном оборудовании и использовании печи, конструкция обеспечит теплом все помещение. Простое устройство можно сделать самостоятельно. А все проблемы связанные с котлом можно предотвратить на этапе изготовления.

Буржуйка на отработке своими руками (видео)

Сварить конструкцию несложно. При этом всегда актуальна переделка котлов на дровах. Это экономично выгодное оборудования. Для работы понадобится только личное желание и металл для возведения конструкции. Корпус буржуйки может выполниться с баллона или стальных листов.

Источник: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/burzhujka-na-otrabotke

видов и самодельный вариант простейшего эффективного агрегата

Гаражная печь своими руками

По вопросам отопления гаражей зимой следует обращаться к собственникам построек, не подключенных к централизованной сети или не построенных в единую систему отопления на дачном участке. Нередко дополнительная гаражная печь выручает автомобилистов, у которых индивидуальная парковка для автомобилей отапливается недостаточно эффективно. Есть несколько способов борьбы с холодом, который негативно влияет на машину и мешает хозяину работать в гараже.Выбор подходящего варианта зависит от экономического состояния владельца автомобиля и типа конструкции для его хранения.

Содержание

• Зачем нужно отопление в гараже?
• Виды гаражных печей
• Преимущества дровяной печи

• Конструктивные элементы буржуйки

Печь «отработка»

Как сделать печь своими руками

Зачем нужно отопление в гараже?

Регламентом регламентирован температурный показатель, благоприятный для хранения автомобилей, он составляет 5 ° C и допускает отклонения в один градус.Что происходит с автомобилем при более низкой температуре, наверное, знает каждый автомобилист. Большинству из них, без сомнения, удавалось столкнуться с трудоемким запуском двигателя в холодную погоду, особенно заметным после долгой стоянки.

От воздействия низких температур может замерзнуть даже антифриз. Автолюбители, которые ежедневно используют простую воду для охлаждения и сливают ее на ночь, не могут залить в радиатор горячую воду. От этого может замерзнуть на морозе блок цилиндров и головка этого агрегата может лопнуть.Попав в очень холодную среду, кипящая вода через несколько мгновений замерзает и забивает каналы ледяными пробками.

Самодельная печка — экономичный эффективный вариант

Примитивный и дорогостоящий способ предотвратить эти неприятности — круглосуточная работа двигателя, что снижает ресурс двигателя и влечет за собой большие затраты. Тем более, что владельцу машины все равно потребуется прогреть трансмиссию паяльной лампой или элементарным костром. Ознакомившись со списком угроз и набравшись практического опыта, хозяин гаража приходит к естественному выводу: ему нужен заводской обогреватель или самодельная печь для гаража, поддерживающая постоянный температурный режим с параметрами, продиктованными стандартами.

Типы гаражных печей

На выбор оптимального метода отопления влияют два основных аспекта:

• период времени, в течение которого необходимо будет отапливать гараж;
• сумма, которую владелец может вложить в печь.

Если гараж является бытовой пристройкой жилого дома, имеет смысл оборудовать его отопительными приборами с последующим подключением к общей сети. В автономном гараже, расположенном вдали от жилых домов с коммуникациями, потребуется сделать индивидуальную систему.

Все современные отопительные агрегаты для гаражей, используемые сегодня, классифицируются исходя из разницы в принципе работы источника энергии. Можно обустроить здание, установив в гараже:

• Котел отопления газовый. Довольно производительное оборудование отличается доступной ценой, независимостью от источников питания. Однако на территориях, не имеющих доступа к центральным сетям газоснабжения, такой способ отопления невозможен. Опасность взрыва.
• Установки, поставляющие тепловую энергию за счет сжигания твердого топлива.Можно купить печь заводского производства зарубежного или отечественного производства, можно сделать простую печь для собственного гаража. Это наиболее рациональный метод отопления с точки зрения затрат и получаемого эффекта ..
• Электронагреватели, привлекательной стороной которых является возможность подобрать оборудование именно с нужной мощностью. Отрицательное качество систем с питанием от сети, энергопотребление при немаленькой зарядке.
• Топки для отработанного моторного масла.

Отопительное электрооборудование теперь представлено широким ассортиментом заводской продукции.Главный аргумент в их пользу — мобильность, которая позволяет устанавливать блоки в помещениях, требующих максимального обогрева, с максимальной скоростью. Владельцы гаражей, которые не слишком беспокоятся об энергопотреблении, могут купить в магазинах инфракрасные системы, маслоохладители или тепловые пушки.

Оборудование, выпускаемое производителями, оснащено устройствами, с помощью которых можно задавать направление теплового потока и регулировать мощность. Есть колеса для удобства перемещения оборудования, системы, обеспечивающие безопасность пользователей, предотвращающие преждевременный износ и поломку агрегатов.Тепловые пушки и инфракрасные обогреватели также входят в ассортимент газовых систем.

Обширный ассортимент заводских печей для гаража позволяет выбрать и купить агрегат любой мощности, перерабатывающий оптимальный для владельца вид топлива

Производительность и эффективность сочетаются с оборудованием, работающим на стандартном твердом топливе, которое использует уголь, специальные поддоны и дрова. Они производятся в широком ассортименте по отраслям. Системы отопления из жаропрочных материалов от производителей самым простым способом, описанным в инструкции, устанавливаются в местах, указанных производителями.Однако простейшая гаражная печь на дровах, сделанная своими руками, будет столь же производительной, только стоить она будет в десятки раз дешевле.

Преимущества дровяной печи

Экономичная, самодельная дровяная печь проста в обслуживании, многие считают ее лучшим вариантом для обустройства автономно расположенных гаражей. Самая распространенная конструкция — буржуйка, установка которой требует соблюдения двух основных правил:

• Печь-буржуйка может использоваться только в помещениях с отверстиями, обеспечивающими приток воздуха, и трубопроводами, по которым осуществляется вытяжная вентиляция. .
• Необходимо установить отопительную конструкцию на территории гаража, вдали от легковоспламеняющихся предметов, элементов из дерева, мест для смазки, горючих расходных материалов.

Один из вариантов печки-буржуйки можно устанавливать только в гаражах с естественной или искусственной вентиляцией

Помимо экономичности и оперативности обогрева помещений, популярность данной конструкции оправдана следующими убедительными преимущества:

• предельно низкая стоимость оборудования и доступная стоимость топлива, необходимого для его работоспособности;
• возможность самостоятельно смонтировать производительную долговечную печь с минимальными финансовыми затратами;
• отличная эффективность при небольших размерах агрегатов;
• Дешевый монтаж
• не трудоемкий уход;
• отсутствие необходимости устройства специального фундамента под печь;
• возможность использовать изделие ручной работы для разогрева и приготовления пищи.

Недостатки этого метода тоже имеются. Основное среди них — довольно большой расход недорогого, но забирающего определенное количество топлива. Дрова быстро расходуются, поскольку металлическая конструкция не способна аккумулировать выделяемое тепло. Энергия, возникающая при сгорании дров, сразу же передается воздушной массе, но после того, как печь перестает топиться, металлический корпус очень быстро остывает.

Существует метод снижения затрат на топливо, заключающийся в модернизации конструкции.Печь-буржуйка потребует значительно меньше дров, если труба будет смонтирована в корпусе почти над дверью, а не традиционно у задней стены.

Из-за смещения положения сопла сначала нагреются стенки печи, а уже потом продукты сгорания попадут в трубу. При этом время выделения тепловой энергии увеличится, так как глинобетонный, утепленный металлический или кирпичный трубопровод остывает медленнее, чем металл корпуса.Кроме того, сократится время, необходимое для обогрева внутренних помещений гаража.

Конструктивные элементы буржуйки

Вариативность конструкций печей типа «буржуйка» определяет отсутствие четких регламентов. Каждый мастер делает это по своему усмотрению, в соответствии с личными предпочтениями. Но какую бы схему не предпочел производитель, все отопительные агрегаты этой разновидности имеют общие конструктивные элементы, это:

Конструктивная схема простейшей печи-буржуйки

• топка, являющаяся стандартной камерой сгорания, ее конфигурация и габариты не декларируются строгими канонами;
• решетка устанавливается в основании конструкции, она нужна для создания тяги и размещения дров;
• труба дымохода, она может быть изогнутой или спиральной, в случае использования стандартной прямой трубы следует учитывать, что длина прямых горизонтально установленных участков дымохода по строительным нормам не должна превышать 1 метр.
• зольник, расположенный под колосниковой решеткой, являющийся устройством для сбора золы.

Самая простая «буржуйская» печь состоит из металлического корпуса, снабженного дверцей для подачи топлива, и трубы, расположение которой определяет производитель. В качестве воздуходувки можно проделать в нижней части небольшие отверстия, они помогут создать хорошую тягу. Извилистость дымохода продиктована необходимостью снизить скорость движения горячего воздуха по трубе. Дым, задерживаясь в дымоходе, будет отдавать в комнату тепловую энергию, а не «вылетать в дымоход» с нежелательной быстротой.

Печь «Разрабатывающая»

Основным преимуществом данного отопительного оборудования является использование самого дешевого, зачастую бесплатного топлива. Простой надежный агрегат работает без насадки и капельницы. Это очень дешевая печь — сделать ее своими руками в гараже несложно, также не проблема всегда найти для нее топливо.

Типовая схема печи для гаража на отработанном масле, размеры мастер может выбрать

Конструктивно печь для переработки отработанного масла представляет собой две емкости, соединенные перфорированной трубой.Нижний элемент объемом 12 л служит топкой и топливным баком. На верхней плоскости нижней части печки должно быть отверстие, оборудованное крышкой. Дырка нужна для заправки, крышка нужна для контроля работы самодельной техники. Открывая и закрывая крышку, владелец будет контролировать подачу кислорода, необходимого для горения, от которого зависит производительность нагрева.

Верхний бак и труба, соединяющая две основные части, играют роль нагревательных элементов печи.Этот самодельный прибор может нагреваться до 800-900 ° С. Чтобы емкости не выгорели, для их изготовления используется листовой металл толщиной от 4 до 6 мм. К верху печи приваривается труба, на которую устанавливается дымоход из стального оцинкованного сплава. Вся конструкция топки не должна быть монолитной, так как для удаления сажи с горелки потребуется снять верхнюю емкость.

Конструктивные элементы будущей печи для гаража, перерабатывающей отработанное масло

Как сделать печь своими руками

Для изготовления такого устройства чертежи, каких-либо глубоких технических знаний, профессиональных навыков нет обязательный.Агрегат будет потреблять до полутора литров в час, вся система весит не более 30 кг. Стандартные размеры без учета выхлопной трубы варьируются от 35 до 70 см. Чаще всего для изготовления вытяжки используется труба сечением 105 мм ..

Для тех, кто хочет знать, как правильно сделать печь в гараже, и как быть, чтобы работала самоделка. не вызывает проблем, есть несколько важных рекомендаций:

• Предпочтительная высота дымохода около 4 метров, что необходимо для формирования хорошей тяги.
• Работающую печь необходимо чистить каждые десять дней.
• Сажи будет намного меньше, если диаметр верхней трубы больше, чем размер выхлопного элемента.
• Установка должна быть установлена ​​на территории гаража так, чтобы не было близко расположенных взрывоопасных веществ, горючих предметов.

Для работы печки подходит масло любой степени очистки. Вполне подойдет неочищенный состав. Если договориться с хозяевами ближайших гаражей и поставить какую-то емкость для слива масла, то топливо для печки будет совершенно бесплатным.Использовать для отопления гаража можно трансмиссию, трансформатор, моторное масло, дизель, любое топочное масло.

Огромное количество печей для добычи полезных ископаемых, имеющих схожую конструкцию и работающих по единому принципу

Разжигается такая самодельная печь с помощью бумаги, заложенной в нижний бак, газеты, поверх которой заливается топливо. Содержимое закипит примерно через десять минут, процесс горения запускается из-за способности масла самовозгораться. Топливо заливается порциями по 5 литров.При использовании очищенных составов можно будет реже ухаживать за элементами конструкции, чему также будет способствовать увеличение сечения дымохода.

Функциональную, экономичную печь для гаражного строительства можно сделать своими руками с минимальными затратами. Без проблем, непомерных трудозатрат и профессиональных навыков начинающий мастер сможет сделать ее способной. Самодельные печи удобны в эксплуатации, производительны, безопасны в уходе.

Печи на отработанном масле | Печи и камины 2021

• Преимущества ПОМ
• Проект
• Рекомендации по сборке своими руками
  • Делаем топливный бак
  • Изготавливаем инжектор
  • Изготавливаем теплообменник
  • Характеристики дымохода
• Адаптер для дровяной печи
• Топка на отработанном масле без сварки
• Двойная конструкция
• Правила эксплуатации печи на отработанном масле

В предыдущих статьях, RMNT.РУ описал обычные «базовые» стальные печи, топки длительного горения без колосниковой решетки, поршневые и «ракетные» печи. Явление пиролиза (сгорания газов), которое используется в последних двух типах, неизменно присутствует при сгорании любого типа топлива. Самыми энергоемкими видами топлива по праву считаются синтетические и полусинтетические нефтепродукты — бензин, керосин, моторное масло, дизельное топливо (дизельное топливо) и другие. Использовать их для обогрева чрезвычайно дорого, просто сжигая их в топке, поскольку они специально очищаются для работы в двигателе внутреннего сгорания и поэтому дороги.

Но есть один тип синтетических жидкостей, который не горит во время использования по основному назначению и остается легковоспламеняющимся. Это технические масла. Как сопутствующий материал для работы любых механизмов отработанное моторное масло ничего не стоит. Более того, он подлежит вторичной переработке, что представляет проблему для владельцев сельскохозяйственного и городского автопарка. Ремесленники, умеющие пустить в дело все, что горит, сразу же нашли применение «отработке» и родились печи на отработанном масле (ПОМ).

Преимущества ПОМ

1. Удаление отходов транспортной отрасли.
2. Исключительная полнота сгорания — содержание вредных примесей в выбросах незначительно.
3. Удобное хранение и транспортировка топлива.
4. Высокий КПД (от 90%).
5. Компактность.
6. Можно использовать как бойлер.
7. Можно использовать как печь.

Помимо достоинств, ПОМ имеет свои характерные недостатки, которые можно свести к минимуму, соблюдая правила безопасности, которые мы приведем в конце статьи.

Проект

POM в своей основной форме состоит из четырех элементов:

1. Топливный бак. Это складной контейнер для хранения и первичного сжигания отработанного масла (далее ОМ или масло). Он может иметь любую форму, но должен быть металлическим от 2,5 мм. В центре бака есть отверстие диаметром, равным трубке форсунки.
2. Форсунка (камера сгорания). Вертикальная цилиндрическая камера (бак) с перфорированными стенками, в которой происходит полное сгорание топлива при подаче вторичного воздуха через перфорационные отверстия.Крепится к отверстию бака.
3. Теплообменник. Полый резервуар произвольной формы и размера, расположенный над инжектором, в который поступает нагретый газ. В базовом исполнении имеет плоскую форму с площадкой для установки емкостей (чайник, сковорода). Внутри могут быть стальные переборки для улучшения теплоотвода.
4. Дымоход. Для создания перепада температур и эффекта тяги перепад высот между входом и выходом дымохода должен быть не менее 3,5 м.Труба также служит остаточным теплообменником.

Для изготовления печи на «отработку» потребуются развитые навыки сварщика и слесаря. Главное требование к сварным швам — они должны быть герметичными. Также понадобится материал — листовой металл и стальные элементы под рукой.

Рекомендации по сборке своими руками

Поскольку этот продукт является чисто ремесленным продуктом, который не производится на фабриках, на него нет стандартов или спецификаций, но есть правила, которые необходимо строго соблюдать, и мы будем уделять этому особое внимание.

Делаем топливный бак

Обязательные требования к цистерне:

1. Разборная или частично разборная конструкция. Раз в одну-две недели его нужно будет очищать от нагара, кокса и т. Д.
2. Толщина металла от 3 мм.
3. Центральное отверстие (диаметр форсунки).
4. Отверстие или горловина (30–50 мм) на горизонтальной стене с регулирующей заслонкой для управления подачей первичного воздуха и заправкой топлива (заливка масла).

В самом популярном варианте, когда вся печь готовится из листового и трубного материала, бак имеет форму шайбы — так проще сделать его с нуля из колец двух труб соседних диаметров.В данном случае он состоит из двух частей: герметичной чаши с ножками и «крышки» с воротником до 1/3 высоты чаши. Оптимальная высота от низа до отверстия форсунки от 100 до 150 мм.

Вопрос. Можно ли увеличить подачу топлива за счет размера нижнего бака?

Ответ. Возможно, но только благодаря своей площади. Пламя должно попасть в инжектор — это условие работы всей системы. При сжигании масла уровень жидкостного зеркала в баке постепенно понижается и удаляется от входа.Неизменно наступит момент, когда пламя перестанет доходить до него. Для постоянного пополнения запаса топлива в баке устраиваются дополнительные питатели.

Такая форма не является условием — баллон с отработанным газом, стальной ящик или толстостенная плоская канистра вполне могут служить резервуаром.

Лоскут смотрового отверстия можно вырезать из жести ножницами по металлу и просто «надеть» на заклепку. Из среза трубы можно сделать шейку, приварив снаружи гайку и соединив все вместе болтом.

Делаем инжектор

Обязательные требования к форсунке:

1. Высота 360-380 мм. На 5% меньше 1/10 высоты дымохода (при хорошей тяге).
2. Диаметр отверстий от 9 до 9,5 мм.
3. Отверстия расположены равномерно по поверхности инжектора или в шахматном порядке. Расстояние снизу 20–25 мм, сверху 55–60 мм.
4. Толщина стенки от 8 мм (чем толще, тем лучше).
5. Диаметр 100 мм.

Чтобы сделать инжектор из обычной трубы, достаточно перфорировать ее стенки в соответствии с указанными выше требованиями.Затем его приваривают строго под прямым углом к ​​отверстию в топливном баке.

Изготавливаем теплообменник

Отдельная заключительная статья цикла о самодельных печах будет посвящена усовершенствованным теплообменникам. Здесь мы будем рассматривать его как элемент самой печи, который поддерживает температуру раскаленных дымовых газов и позволяет использовать его для нагрева воздуха или жидкости.

Требования к теплообменнику (базовая версия):

1. Контейнер полый с перегородкой внутри.
2. Верхняя стенка представляет собой ровную поверхность.
3. Толщина стенки от 3 мм.
4. Отверстие дымохода смещено по центру (для удобства установки чайника или кастрюли).
5. Может иметь смотровой люк на боковой стенке для чистки.

Этот элемент также может быть выполнен в виде шайбы, аналогичной чаше топливного бака. Чем толще переборка, тем лучше прогреется поверхность плиты. Смотровой люк можно закрыть металлическим листом толщиной 2 мм, установленным на вытяжной герметик.Выходное отверстие диаметром 100 мм должно иметь канал — кусок трубы 50–100 мм, приваренный к верхней стенке.

Особенности дымохода

Проходящий в помещении участок дымохода должен быть из стальной трубы — это позволит снизить температуру вытяжки за счет остаточного теплообмена. Наружная часть может быть сделана из обычной дренажной трубы из жести. Однако при значительном перепаде температур зимой это может привести к закоксовыванию газа в коленях, и дымоход потребует регулярной (14–20 дней) чистки.Самый лучший, но и более дорогой вариант — утеплить трубу снаружи или установить утепленную. Допускается размещение горизонтальных участков на расстоянии 1,5–2 м от топки.

Внимание! Обязательно установите на розетку козырек («грибок»).

Стыки секций дымохода могут быть разборными и не требуют герметизации. Допускаются зазоры до 2 мм. Пазы большего размера уменьшат перепад давления и уменьшат естественную тягу. Элементы собраны таким образом, чтобы воздух из топки попадал из канала меньшего диаметра в канал большего диаметра.

Следует отметить, что тяга увеличивается и поддерживается за счет реактивного эффекта, возникающего при нагревании форсунки и теплообменника. Это позволяет уменьшить высоту выходного канала на 10-20%.

Адаптер для дровяной печи

Если у вас уже есть в повседневной жизни стальная печь, дровяной котел или каменная печь, вы можете приспособить ее для работы на горячих нефтяных газах. Адаптер представляет собой инжектор с топливным баком.

В принципе, конструкция полностью аналогична приведенной выше, но топка существующей печи выполняет роль теплообменника.В топку вместо сжигания топлива (дрова, уголь) подается горячий газ от горелки, и тогда топка работает нормально.

Рекомендации по переоборудованию топки на масляную турбо-горелку:

1. Изготовьте переходник в соответствии с чертежами и рекомендациями, приведенными выше. Он имеет колено на 90 ° без перфорации на инжекторе.
2. Приварите сплошной стальной лист к выходному каналу колена точно по сечению загрузочного люка.
3. Для надежной установки во избежание случайного смещения обеспечьте крепеж на люке и переходной пластине.
4. Адаптер должен быть устойчивым, а положение оси канала инжектора должно совпадать с центром отверстия люка. Для этого может потребоваться установить в духовке соответствующий уровень.
5. Дымоход должен располагаться в соответствии с требованиями POM.

Масляный адаптер расширит возможности обычной печи. Особенно это актуально для обогрева гаражей и мастерских.

Топка на отработанном масле без сварки

При всех остальных преимуществах изготовление ПОМ без сварки, на первый взгляд, невозможно.Но, как известно, работа печи и горение пламени основаны не на свойствах материала (сталь, чугун), а на физических и природных явлениях, которые постоянно происходят везде одинаково и изменяются только под воздействием условий окружающей среды. Воспользуемся этим незыблемым законом, применив для сборки ПОМ другой негорючий теплопотребляющий материал, который традиционно используется для печей — кирпич.

Главное преимущество конструкции печи, которое позволит реализовать задумку, — это постоянная тяга.Он сводит на нет преимущества герметичности сварки, оперативного удаления окиси углерода и продуктов сгорания через каналы системы.

Для кладки кирпича ПОМ нам понадобится:

1. Кирпич шамотный — около 40 шт.
2. Кладочный раствор «Камин» или глина — 1 мешок.
3. Поддон масляный около 150х400х60 мм и дверца (можно использовать старый люк).
4. Инжектор (см. Выше).
5. Лист стальной 6-8 мм 400х800 мм.
6. Две стальные трубы диаметром 120-150 мм — 1 и 1.5 мес.
7. Гильзы гофрированные с хомутами на диаметр трубы — 3 шт.
8. Канальный вентилятор или «улитка» — 1 шт.
9. «Капельница» для равномерной подачи масла.
10. Гладкое негорючее основание.

Порядок работы

1. Выкладываем ровный участок из кирпича 40х80 см. Это будет основа и слой огня.

2. Раскладываем бортики «по краю» с трех сторон. Расстояние между осями кирпича стен не больше длины кирпича.

3. Вырежьте из стального листа так, чтобы он покрыл всю площадь коробки. Проделываем в нем отверстия для регулировки воздуха (сбоку) и форсунки (посередине).

4. Установить форсунку на лист (с помощью болтов), а лист на кирпичную коробку через раствор.

5. Возводим 4 стены «по краю» высотой в три кирпича, чтобы инжектор имел доступ воздуха со всех сторон.

6. Положите кирпичи на стены, совмещая их. В результате получается ровный участок с каналом инжектора.

7. Над каналом разместите трубу на уровне 1,5 м, выровняв ее по одной из внешних поверхностей.

8. Сверху монтируем трубу длиной 1 м строго соосно с днищем на временные крепления (раствор, проволоку).

9. Обкладываем трубы кирпичом «по краю». У вас должен получиться кирпичный ящик — это теплообменник.

10. Верхнюю стенку («крышку») можно просто выложить кирпичом, предварительно подсоединив дымоход (можно сделать из гофрированного шланга).

11. Соединяем трубы гофрой и на нижнюю трубу устанавливаем вентилятор.

Результат — эффективный стационарный ПОМ без сварки.

Внимание! Используйте эту духовку только с включенным вентилятором. В противном случае возможен перегрев трубок теплообменника и значительная деформация.

Все типы масляных горелок объединяет один существенный недостаток — свойства топлива. Отработанное масло окрашивает поверхности и имеет характерный технический запах. Попадая на горячую поверхность, она выгорает, оставляя неприятный запах.Остальные неудобства можно свести к нулю, соблюдая простые правила обращения с этими духовками.

Двойная конструкция

Для тех, кому необходимо чередовать виды топлива, подойдет вариант топки с двумя реакторами *.

* Реактор — место сгорания топлива и образования теплового (в данном случае) энерговыделения.

Сдвоенная печь состоит из двух топок — на твердом и жидком топливе, объединенных в общий теплообменник. Частным и наиболее распространенным случаем такой компоновки является случай, когда воздушный теплообменник в виде контейнера подключается к существующей буржуйке или печи длительного горения, а затем к нему монтируется масляная турбо-горелка или переходник.В то же время такая стационарная конструкция позволяет менять вид топлива без выполнения дополнительных действий.

Основным преимуществом является возможность проводить ревизию, ремонтные работы и модернизацию без прерывания процесса нагрева. Это возможно при наличии запорных устройств на каналах системы (чтобы не разгерметизировать теплообменник).

Правила эксплуатации печи на отработанном масле

В быту масляная печь не более пожароопасна, чем любые другие типы отопительных приборов открытого огня.В большинстве случаев их устанавливают в гаражах, мастерских или подсобных помещениях.

1. Держите поблизости средства пожаротушения (относится ко всем типам печей) — огнетушитель, песок.
2. Всегда проверяйте тягу перед розжигом. Для этого нужно подвести огонь к отверстию форсунки. Его следует втягивать внутрь. Если этого не происходит, или пламя отклоняется наружу, «гуляет», ни в коем случае не зажигайте горелку! Проверить элементы печи и дымохода — возможно, потребуется чистка.
3. Топливный бак не должен быть полным.Оптимальный уровень — 3/4 дна по жидкостному зеркалу. Также он не должен быть пустым — оставьте 1/4 для отстойника.
4. Не встряхивать отстоявшееся масло перед заправкой. Если в нем есть вода, он опустится на дно. Вода, попадающая в топливо при сгорании, вызовет разбрызгивание горящего масла через сопла (отверстия) форсунки.
5. Подающий клапан из питателей должен располагаться на 20-30 мм выше дна.
6. Лучший режим работы ПОМ — равномерное сгорание.Используйте капельные устройства для плавной подачи и регулировки топлива.
7. Осторожно удалите масло, если оно пролилось.
8. Для воспламенения смочите бумагу в керосине или дизельном топливе и положите на поверхность масла.
9. Допускается нагнетание воздуха через люк при прогреве.

Правильно смонтированная и отрегулированная печь на «отработке» может успешно заменить котел. Точнее, он может стать котлом, эффективно работающим на «отработанном» топливе. Для этого нужно оборудовать эффективный теплообменник.Как это сделать, мы расскажем в следующей статье.

% PDF-1.4 % 2229 0 объект > эндобдж xref 2229 97 0000000016 00000 н. 0000002295 00000 н. 0000007196 00000 н. 0000007428 00000 н. 0000007966 00000 н. 0000008272 00000 н. 0000008451 00000 п. 0000008775 00000 н. 0000009790 00000 н. 0000010040 00000 п. 0000011387 00000 п. 0000011597 00000 п. 0000013778 00000 п. 0000014446 00000 п. 0000014733 00000 п. 0000015106 00000 п. 0000015194 00000 п. 0000018575 00000 п. 0000018926 00000 п. 0000019209 00000 п. 0000019603 00000 п. 0000020184 00000 п. 0000020594 00000 п. 0000020941 00000 п. 0000021443 00000 п. 0000021706 00000 п. 0000022298 00000 п. 0000022444 00000 п. 0000024146 00000 п. 0000024390 00000 п. 0000024448 00000 п. 0000024723 00000 п. 0000025071 00000 п. 0000025148 00000 п. 0000025206 00000 п. 0000025294 00000 п. 0000025352 00000 п. 0000025417 00000 п. 0000025951 00000 п. 0000028177 00000 п. 0000028467 00000 п. 0000028871 00000 п. 0000029474 00000 п. 0000029654 00000 п. 0000029801 00000 п. 0000030927 00000 п. 0000031313 00000 п. 0000031889 00000 п. 0000031913 00000 п. 0000034276 00000 п. 0000034300 00000 п. 0000035994 00000 п. 0000036018 00000 п. 0000037653 00000 п. 0000037677 00000 п. 0000039383 00000 п. 0000039956 00000 н. 0000040485 00000 п. 0000040509 00000 п. 0000042321 00000 п. 0000042842 00000 п. 0000043252 00000 п. 0000043521 00000 п. 0000043860 00000 п. 0000044301 00000 п. 0000044680 00000 п. 0000045122 00000 п. 0000045654 00000 п. 0000045678 00000 п. 0000048133 00000 п. 0000048157 00000 п. 0000050927 00000 п. 0000050951 00000 п. 0000053513 00000 п. 0000059403 00000 п. 0000059697 00000 п. 0000070312 00000 п. 0000070830 00000 п. 0000074962 00000 п. 0000075319 00000 п. 0000076441 00000 п. 0000079531 00000 п. 0000083284 00000 п. 0000083532 00000 п. 0000083781 00000 п. 0000084098 00000 п. 0000132679 00000 н. 0000135252 00000 н. 0000137701 00000 н. 0000139202 00000 н. 0000142010 00000 н. 0000143804 00000 н. 0000181355 00000 н. 0000215511 00000 н. 0000258201 00000 н. 0000002396 00000 н. 0000007172 00000 н. трейлер ] >> startxref 0 %% EOF 2230 0 объект > эндобдж 2324 0 объект > поток H #

Фитнес-видео — B Fit Fitness

секс-игрушки для геев
Мягкая повязка на глаза от Sportsheets — сенсационный аксессуар для сенсорных игр.

Ткань из искусственного меха / флиса удобна для пользователя
, а эластичный ремешок регулируется, чтобы соответствовать маленькой голове, например, для женщины, или большой голове
, если вы надеваете ее на мужчину. Он хорошо блокирует свет, поэтому воображение вашего партнера
возьмет на себя любую сенсорную депривацию, извращение
или чувственную игру, которую вы можете придумать для использования этого продукта.

«Самое большое беспокойство вызывает рак простаты», — говорит Морли. И он
, и Браунштейн указывают на то, что текущие данные небольших исследований показывают, что терапия тестостероном, вероятно, не вызывает рак простаты
, но может усугубить уже имеющийся рак простаты
.Морли говорит, что врачи, лечащие низкий тестостерон, должны внимательно следить за пациентами
как на рак простаты, так и на полицитемию.

магазин для взрослых Нет, не так уж и плохо, по крайней мере в использовании. Если вы его смазываете, это замечательно
, любая смазка на водной основе или, возможно, гибридная смазка. Если вы смазываете его,
отлично подходит для любой водной или гибридной смазки. В противном случае вы рискуете испортить игрушку.
Не кипятите эту игрушку. Как и в случае с любыми электронными продуктами, такими как стимуляторы точки G, температура может расплавить двигатель или другие критические области.
Все началось в начале полового созревания, когда я обнаружил, порно. Я начал
, пытаясь найти фотографии девочек моего возраста, которые тогда казались мне нормальными. Только когда я стал старше (18 или около того), я забеспокоился, что
меня все еще привлекают более молодые девушки. магазин для взрослых

секс-игрушки Наши глаза встречаются, и я знаю, куда она хочет, чтобы мои пальцы
пошли дальше. Я иду по цепочке вниз, вниз, к ее опухшему клитору.

Она задыхается и запрокидывает голову, обнажая
свою шею, которую я немедленно начинаю лизать, кусать и сосать.Однако в сфере гаджетов
моральное устаревание является относительным.

Тот старинный, массивный, олдскульный ламповый телевизор в вашей гостиной, которым вы все еще совершенно довольны?

Нет необходимости заменять его, потому что он вам по-прежнему полностью доволен.
Тот раскладной телефон, на котором вы все еще не научились писать текстовые сообщения? Если
что твое варенье, не ходи переодеваться .. секс игрушки

секс-игрушки для геев Наставники могут быть родственными душами. Если и когда в нашей жизни появятся дети, они тоже могут быть нашими родственными душами.) Есть
людей, которых мы встречаем в течение нашей жизни
, с которыми мы потенциально можем установить глубокие связи.

Итак, хотя ваша первая любовь воодушевляет и изумительна, этот человек ни в коем случае не последний человек, с которым вы когда-либо связались и сильно любите
.. Крайний срок конкурса сегодня вечером.
Трудно думать о жаре, когда на улице льет дождь, но просто хотел напомнить читателям, что еще
время, чтобы принять участие в нашем конкурсе по летней погоде. У вас будет до полуночи 90:25 сегодня, августа.гей секс игрушки

фаллоимитатор Pure Wand от Njoy — это лучшая секс-игрушка, полностью сделанная из хирургической стали, и одна из лучших секс-игрушек, разработанная для стимуляции точки
G. В Интернете есть сотни отзывов о Njoy Pure Wand: все они удивительно положительные, поскольку этот предмет роскоши
просто невероятно эффективен. Диаметр одного сферического конца
составляет 2,5 см, а другого — 3,8 см.
Пуля имеет 10 различных вибраций и довольно мощная для
вибрация батарейки для часов.Единственный минус, который я бы сказал об этой пуле, это то, что
она немного громкая. Также вам нужно либо пройти через все
10 различных вибраций, чтобы выключить его, либо удерживать кнопку в течение 5
секунд. фаллоимитатор

секс-игрушки для мужчин Он также хорошо подходит для бритья,
немного нанести, прежде чем крем для бритья творит чудеса.
Это поможет предотвратить порезы, а также поможет сохранить остроту лезвия
бритвы. Он хорошо держится в ванне
, и после этого я никогда не чувствую необходимости очищать его от
.Он ясно продемонстрировал, что ему нормально плохо с вами обращаться, так что
, черт возьми, зачем вам его возвращать? Откровенно говоря,
его чувства к вам не имеют большого значения, если в любом случае это означает, что он будет для вас сволочью. Двигаться дальше. Если у вас с ним общие ребята, это круто.
мужские секс-игрушки

Ремешок

У меня были две личные проблемы с дизайном. Первая проблема
заключается в том, что он не является водонепроницаемым. Я думаю, что это идеальная игрушка для душа, и мне бы очень хотелось получить возможность использовать ее в чем-то вроде
гидромассажной ванны, но вода в конечном итоге выйдет из строя мотор.

Amazon грамотно соединил замок со своим. Наличие камеры, которую можете смотреть только вы, и которая должна иметь питание
, чтобы дверь открылась, делает это немного менее пугающим.
(Если отключится электричество, всегда можно открыть дверь
старомодным ключом.). ремень на

петушиное кольцо Я был шокирован тем, что могу носить эту игрушку публично, и никто
не услышит ее гудение. Меня должны были больше беспокоить шумы, которые он заставлял МЕНЯ издавать!
У нас с парнем было много удивительных публичных приключений
с этой жемчужиной игрушки.Он отлично подходит для прелюдии, но он также очень силен и
доводит меня до оргазма за считанные минуты. Моему мужчине за 50, и хотя он наслаждается сексом даже больше, чем когда он был на
моложе (если это возможно, и это так), он всегда может получить качество эрекции
, которое он хочет, особенно если он устал или мы недавно занимались любовью ( мы всегда «недавно занимались любовью») или другие проблемы.

Когда он был моложе, проблем никогда не было, но высокое АД, возраст
лет и другие факторы могут играть роль временных, случайных проблем с потенцией.
Это беспокоит человека, и кольцо может быть очень полезным, чтобы сообщить
ему, что кольцо CANA в некоторых случаях предпочтительнее, чем
некоторым мужчинам, чем принимать Виагру или Сиалис, (У моего мужчины высокое кровяное давление
и Будьте осторожны с этими препаратами), и это может помочь мужчине чувствовать себя очень сильным и сильным Не говоря уже о том, что это, безусловно, приносит пользу мужчине. петух кольцо

Точечный вибратор Daring Danny

г полностью водонепроницаем, а
изготовлен из платинового силикона медицинского класса.Это делает его не только очень гигиеничным, но и легко моется водой с мягким мылом.

He поставляется со встроенным литий-ионным аккумулятором с длительным сроком службы, который заряжается с помощью USB-кабеля для магнитной зарядки Mystim
, который входит в комплект поставки.

Но именно этот караван привлек внимание мистера

.

Трампа, очевидно, после того, как он услышал об этом на Fox News.

В тираде в Твиттере, начавшейся в воскресенье, он вызвал
орды опасных мигрантов, устремившихся к границе.
g точечный вибратор

животное фаллоимитатор Мой парень пытается убедить меня отрубить все это.
Я не знаю, заговор ли это какой-то мужчина (и женщины)
копает мне волосы, и это привлекает к себе внимание. И меня тошнит от попадания в двери, на стулья, от дополнительных
долларов в салоне или необходимости ухаживать за всеми этими волосами.

Мой дед однажды сказал мне, что девушки выбирают парней, а не наоборот, и я думаю, что он прав.
Девушка выбирает, с каким парнем она собирается быть, и наша задача, ребята,
расхаживать вокруг и произвести на вас впечатление.Если бы я был на вашем месте (Ли в костюме, снимается в 11), я бы ДЕЙСТВИТЕЛЬНО привередничал с
, с кем я встречаюсь. животное фаллоимитатор

оптовых секс-игрушек. На самом деле, с начала войны она увеличилась на
штук. Мы не сокращали наши расходы, за исключением недавнего спада в размере
единиц. Люди все еще женятся, имеют семьи, получают образование, продолжают хорошо питаться, все еще покупают новую одежду.
Ян Лесли Хардинг Профессор. У нас есть остров, но у меня кружится голова, если я сижу на табуретах, поэтому мы едим в столовой
или иногда с подносами в гостиной.
На вечеринках я часто получаю для него еду. Но иногда он говорит мне идти вперед и идет последним.

секс игрушки оптом

секс-игрушек оптом Я полагаю, что виноват в том, что заставил мою жену заниматься секс-игрушками, и мы,
, оба любим это. Я действительно не понимал, что весь этот менталитет
о том, что не пользуется игрушками, не ревнует к ним ?!
Это просто бессмысленно. Большой фаллоимитатор или фаллоимитатор другой формы заменит настоящую вещь, не более, чем более плотный или с другой текстурой рукав для мастурбации
заменит настоящую вещь.
Что ж, теперь, когда мои опасения по поводу пузырей развеялись, теперь другой.
Сосульки № 8 чертовски красивы, без сомнения, это секс-игрушки оптом.

История горных работ на Каменных ручьях и Вудчоппер-Крик (Глава 8)

ЮКОН-ЧАРЛИ РЕКИ Мир перевернулся: История горного дела на Угольном ручье и Вудчоппер-Крик, Национальный заповедник Юкон-Чарли-Риверс, Аляска ГЛАВА ВОСЬМАЯ: НОВОЕ ПОКОЛЕНИЕ ПРИНИМАЕТ ЗАРЯД Решение назначить Дейла Пэтти резидентом суперинтендант был превосходным.Лето на шахтах всегда было семейное дело для Паттис. Начиная с 1935 года каждое лето, когда мальчиков закончили учебный год в Фэрбенксе, Эрнест Пэтти, в сопровождении его жена Кэтрин и их трое сыновей, Эрнест младший, Стэнтон и Дейл лето проводили в Коул-Крик. Так продолжалось шесть лет. Подозревая, что Аляска была уязвима для нападения японцев и раньше Во время Второй мировой войны Эрнест Патти перевез свою семью в Сиэтл в 1940 году, где он чувствовал, что они будут в большей безопасности. В 1945 году в возрасте 16 лет Дейл вернулся. работать с земснарядами и быстро ознакомился со всеми аспектами их работы. Его первая «настоящая» работа в лагере пришла в 1945 году, когда он был нанят в качестве «помощника слесаря». Он отвечал за смазку тяжелые тракторы, работа обычно выполняется лежа на спине под брюхо механического зверя, чаще всего в масле и смазке пропитанная грязь. За это ему платили 0,91 доллара в час! [1] К 1950 году Дейл был инженером и зарабатывал 425 долларов. месяц. [2] Он продолжал работать в мины, пока его не призвали в Корпус связи армии в 1952 году. [3] Когда он вернулся на шахту в 1954 году как резидент, его зарплата составляла 937 долларов.50 в месяц, значительно больше, чем то, что он сделал помощником механика. [4] Глубокое знание Дейлом компании и ее операций продвинуло его карьеру быстро, когда он прошел путь от помощника механика до машиниста лебедки и ответственный за оттаивание (1950), затем резидент-менеджер (1954-55), генерал менеджер (1956-57) и, наконец, вице-президент и генеральный менеджер (1958-60). [5] Дейл и Карен Патти продолжили семейную традицию водить своих детей на шахты каждый сезон. Дейл, Карен и их 9-месячный сын Том прибыл в лагерь 16 июня 1954 года.Это было Первая поездка Карен на рудники была весьма интересной для девушка из южной Калифорнии. Когда самолет приземлился на взлетно-посадочной полосе Вудчоппера, Тед и Салли Мюррей, бухгалтер и почтальон операции, встретил их. После передачи снаряжения Патти, еженедельной почты и свежих продукты для лагеря в грузовик с открытой платформой, Дейл забрался в назад, позволяя Карен и Тому ехать впереди. Там они встретили Гарри Гингрича, смотритель лагеря, которого Карен охарактеризовала как «действительно гризли на вид».. . и действительно хороший старик ». [6] Перед их прибытием Вудчоппер-Крик был затоплен. размытие единственного моста через него. Все еще течет глубоко и быстро, когда грузовик достиг берега, Гингрич знал, что он не сможет переход своим ходом. Они прикрепили стальной трос к CAT на противоположный берег и медленно потащил грузовик через дорогу. Карен отмечает, что «во время перехода и с моей удобной позиции внутри грузовика я посмотрел сквозь дыры в полу и увидел пенящийся вода из ручья, превратившегося в реку, бурлит под моими ногами и над половые доски в кабине грузовика.»[7] Как указывалось ранее, многие постройки лагеря можно перемещать с места на место, перетаскивая их на полозьях позади кошка. В 1950 году компания решила сконцентрировать работу на Coal Creek. в течение двух лет, а затем перешел на Woodchopper в 1952 и 1953 годах. времена года. Когда Дейл прибыл, чтобы взять на себя руководство операцией в В 1954 году экипаж переместил лагерь обратно в Коул-Крик, где он оставался до 1957. Лучше всего то, что должно было стать первым домом Карен на руднике. описал с ее слов: Это была крошечная хижина, построенная из стен Celotex и жестяной банки. крыша.Была кухня с двухконфорочной плитой, керосиновой плитой и небольшой раковина. Воды нет, только раковина! В маленькой гостиной был пузатый плита, обещающая будущий источник тепла. Крошечная спальня вмещала двух близнецов кровати больше похожи на армейские раскладушки, небольшой комод и один угловой обрамлен фанерой, чтобы создать шкаф с занавеской, которую можно натянуть перед ней. Ах да — там были разбросаны ящики, заваленные предметы, которые были на полках до переезда. Затем был пол — линолеум в кухонной зоне не прижился поездка по пересеченной местности на бревенчатом салазке и в результате была серия распущенные и скрученные полоски.Бардак! [8] Карен посмотрела на Дейла, зная, что он просто чешется дойти до его земснаряд . Он знал это всю свою жизнь а ведь он снова дома. С одобрения Карен, Дейл выскочил из хижины и направился по дороге, как школа. дитя. Только годы спустя Дейл узнал, что Карен сидела и плакала в тот день после его ухода. [9] Двое из них, работая с бригадой земснаряда в качестве нуждались, начали медленно превращать свою крошечную кабину Celotex с жестяной крышей в дом.На следующий день появилось одно из первых крупных дополнений, которое У них была вторая годовщина, но их первая совместная годовщина. [10] Хотя Дейл подарил Карен прекрасную слоновую кость и золото колье из самородка, действительно важный подарок пришел через яму, выкопанную в их задний двор Гарри Гингрич за штурвалом CAT. После создавая своего рода фундамент над дырой, Гингрич и КОШКА с грохотом вернулся по дороге с готовым, но также и бывшим в употреблении, флигель прикован цепью к его лезвиюА еще два дырочки! Гингрич восстановлен это из дома родителей Дейла над Чиз-Крик, только для Карен. Нет им пришлось бы дольше переходить дорогу, чтобы пользоваться «общественными» удобствами. [11] Дейл Пэтти (стоит) и Гарри Гингрич доставляют Карен Пэтти подарок на годовщину, ее собственный двойник. (Дейл и Карен Пэтти Коллекция, фото любезно предоставлено Дейлом Пэтти). В течение недели Дейл вносил изменения. Почти За два десятилетия в этих двух лагерях никогда не было водопровода.Это должно было измениться. По предложению Гарри Гингрича, Дейл заказал гидроцилиндр [12] для лагеря и установил его на небольшом водоеме чуть ниже лагеря. Используя некоторые из гидравлические трубы и шланги от старых точек оттаивания, он соорудил система подачи воды в переднюю часть каждой каюты. Карен кое-что получила специальный. В ее маленькой безводной раковине был кран, проходящий через стену так что теперь все, что ей нужно было сделать, это повернуть ручку. Больше у нее не было вытащить его из ручья полным ведром и больше не чистить зубы в стакане воды.Это было почти похоже на городскую жизнь. [13] Они также установили водопроводные краны в кухня и несколько бытовок. [14] СУШКА 1954 ГОДА Две проблемы столкнулись с младшей Пэтти, когда он взял на себя бразды правления в 1954 году. Во-первых, поиск подходящего транспортная компания для перевозки необходимых материалов и материалов. нужный. (Маршрут Белого перевала прекратил свою деятельность ниже Доусона. когда Конгресс США принял Закон Джонса . [15] Пэтти вступила в переговоры с Хейсом. Navigation Co. из Кармакса, территория Юкон, за услуги по грузовым перевозкам от Доусона до Коул-Крик. Если переговоры удастся, Хейс использовать ту же лодку и баржу, что и Маршрут Белый перевал в предыдущем год. [16] Во-вторых, экономика эксплуатации россыпи начали догонять компанию. Цена на дизельное топливо продолжил устойчивый подъем вверх, так что теперь он стоил еще десять до двенадцати центов за галлон на транспортировку больше, чем в 1953 году.Заработная плата, размер экипажа и расходы на питание были постоянной проблемой. Добавлен к этому Дело в том, что цена на запчасти для земснарядов, бульдозеры, грузовики и другая техника продолжали набирать высоту. Как далеко мог они сокращают, чтобы поддерживать свою прибыль, но все еще имеют достаточно бригадирам работать на россыпях? Следующая таблица иллюстрирует этот момент с представлением эксплуатационных расходов и затрат на ремонт земснаряда за 1952 г. по 1956: Таблица 9-2. Затраты на эксплуатацию и ремонт, 1952-1958 гг. Год Компания Операционные расходы Затраты на ремонт 1952 Alluvial Golds Inc. $ 49 420,50 $ 23 282,57 1953 Alluvial Golds Inc. Inc. 49 073,92 23 521,71 1955 Gold Placers Inc. 55,817,63 24,451,31 1956 Gold Placers Inc. 62,765,66 29,099,38 1957 Gold Placers Inc. . N / A 42,981,40 В течение следующих семи лет с учетом цены на золото оставаясь на уровне регулируемых 35,00 долларов за унцию, и со стоимостью все остальное неуклонно росло, сокращения были необходимы.Первый разрез был помощником суперинтенданта, затем помощником механика, земснарядом линейный движитель и несколько других позиций. В итоге компания состояла из вице-президент / руководитель участка, прораб, бухгалтер, повар, официантка, механик, два оператора CAT и три земснаряда из 3 человек экипажи. Одна из удивительных вещей, произошедших в то время, — это Дело в том, что в 1936 году, когда земснаряд был впервые построен и Начались операции, в роте работали от 75 до 100 человек. Они теперь держались самостоятельно с командой из 17 человек. Если бы компания продолжала свою деятельность после 1960 г., У Пэтти были планы сократить количество инженеров на качелях и работать в полночь. К для этого они переделали бы земснаряд, чтобы лебедщик мог читать датчики из лебедки. Они также установят устройства отключения в случае, если что-то пошло не так. Вдобавок он рассматривал разрезал официантку, и, поскольку большая часть стриптиза была сделана, один КОШКА Водитель. Это привело бы к команде всего из 13 человек, что-то об этом нельзя было и подумать 25 лет назад.[17] В конце июня во время первой уборки под Под наблюдением Дейла было несколько сюрпризов. Во-первых, среди более грубых тогда обычное золото представляло собой два больших самородка, один весил почти унцию. Во-вторых, это было множество металлических «вещей», включая гвозди, кусочки металла, и детали от старых часов. Земснаряд ранее работал над землей. занята каютой Уильяма Битона. Хижина сгорела, оставив металлические детали. [18] Тем временем Карен испытывала некоторую неприятности », которые в конечном итоге побудили поехать в Фэрбенкс для проверки.Дейл уведомил своих родителей, чтобы они знали, что придут Карен и Том. для посещения. В этот момент лагерь больше не использовал азбуку Морзе для передавать между лагерем и Фэрбенксом. Они перешли на двухстороннюю голосовая радиосистема. Поэтому, когда он добавил «Возможное пополнение семьи», к его сообщению, это досталось не только его родителям, но и всем в территория с приемником, слушающим «Тундровые темы», которые вечер. [19] Это включало всех в лагере кто слышал это по радио.Как и в любом маленьком городке, секреты трудны вещь, которую нужно держать в шахтерском лагере. [20] В течение сезона 1954 г. земснаряд отработал несколько необычайно богатая земля. Он работал с претензиями, первоначально заявленными Уильям Битон и Нельс Нельсон в 1907 году; чуть ниже устья Beaton Pup, чуть ниже этой области. [21] Свидетельства ранних горных работ Битона и Нельсона включают шахты, в которых они выкопали коренную породу, и сугробы, которые они использовали, чтобы следовать Paystreak как бы извивался. По словам Дейла, они сделали большую часть своего дрейфуют в туннелях, настолько неглубоких, что буквально ползут по вечная мерзлота на животе.[22] Буровая бригада, работающая на буровой установке Keystone на Угольном ручье (Дейл и Карен Коллекция Пэтти, фото любезно предоставлено Дейлом Пэтти). Хотя испытания бурения в этом районе показали только изрядное количество золота, фактические результаты дноуглубительных работ выявили некоторые из самая богатая земля на ручье. Уборка № 121 (28 июня 1954 г.) и № 122 (10 июля 1954 г.) в среднем 98,9 цента и 1,029 доллара за кубический ярд. соответственно. Точно так же Уборка № 25 (30 июня 1939 г.), которая содержали результаты выемки грунта, первоначально обработанного Фрэнк Славен — имел среднее значение 1 доллар.03 за кубический ярд. [23] Как старожилы смогли найти карманы с необычно богатой землей, без предварительного удаления навоза и о перегрузке можно только догадываться. Земля, обработанная в 1954 году, была хорошей. Это было неглубокий, в среднем 10-1 / 2 фута глубиной с твердой гранитной коренной породой ниже, «идеально подходит для хранения золота». Компания зарабатывала деньги, как будто не в течение ряда лет. Настолько, что это обеспокоило Дейла. Он видел компания платила высокие налоги в 1954 году, а потом уже сильно пострадала.Как показано в следующей таблице средняя уборка за 1954 год занимает третье место. в целом в производственной истории Coal Creek. [25] Таблица 9-1: Значения очистки на Коул-Крик, 1936-62 гг. Год Общая стоимость золота Количество очисток Среднее за очистку 1937 152 771,82 8 19 096,48 [24] 1938 261 580,48 9 29 064.50 1939 354 425,59 9 39 380,62 1940 290 834,95 НЕТ НЕТ 1941 266 238,75 НЕТ НЕТ 1942 НЕТ НЕТ НЕТ 1943 Gold Placers Inc не действовала в 1943 году. 1944 Gold Placers Inc не действовала в 1944 году. 1945 123 130,49 НЕТ НЕТ 1946 136 458,02 9 15 162,00 1947 158 270,00 НЕТ НЕТ 1948 106 365,00 НЕТ НЕТ 1949 Gold Placers Inc не действовала в 1949 году. 1950 127,565.32 12 10 630,44 1951 182 200,89 11 16 563,72 1952 Gold Placers Inc не действовала в 1952 году. 1953 Gold Placers Inc не действовала в 1953 году. 1954 229 124,11 9 25 458,23 1955 208 154,76 10 20 815.48 1956 197 001,84 9 21 889,09 1957 130 553,85 НЕТ НЕТ 1959 Gold Placers Inc не действовала в 1959 году. 1960 Gold Placers Inc не действовала в 1960 году. [26] 1961 Они не работали в Угольном ручье в 1961 году. 1962 Они не работали на Угольном ручье в 1962 году. При поддержке Совета директоров Пэтти 19 сентября приняли решение о закрытии земснаряда для удержания налогов. от пожирания своей прибыли. [27] В описывая экономику преждевременного закрытия, Патти указала, что первые 25 000 долларов облагались федеральным правительством налогом по ставке 30%. После Таким образом, ставка налога подскочила до 52%. Чтобы проиллюстрировать, как выключить ранний земснаряд фактически сэкономил компании много денег, см. следующее: 905 000 долл. США Валовая стоимость произведенного золота и серебра: 229 602 доллара.96 Минус амортизационные и эксплуатационные расходы: — 160 000,00 Чистая стоимость (до вычета монетных расходов): 68 512,71 долл. США 7500.00 52% налог на оставшуюся прибыль: 22 631,29 Общий налог на уборку 19/9/54: 30 131,29 долл. шесть недель, при условии трех дополнительных уборок на сумму в среднем 29 051 доллар.25 ( среднее значение за очистку первых восьми очисток), компания дала бы общую стоимость 316 756,71 доллара. Используя те же цифры на амортизацию и эксплуатационные расходы оставит чистую прибыль в размере 156 756,71 долл. США. Это приведет к налоговому обязательству в размере 76 013,49 долларов. Хотя земснаряд остановился на месяц раньше, руководство опасалось, что, если бригаду уволят раньше, они невозможно повторно нанять в следующем сезоне. Из-за этого экипаж был продолжали выполнять «мертвую работу» вокруг заброшенного лагеря в течение ряда лет.[28] Поскольку две компании попеременно ручьи каждые два года требовалось много обслуживания, чтобы содержать лагеря в хорошем состоянии. Для выполнения множества задач, стоящих перед экипаж, Пэтти разделила их на пять команд. Каждый отвечал за другая группа задач: (1) работа на земснаряде, чтобы подготовить его к Сезон 1955 года, а также работы по ремонту земснаряда Woodchopper. понтоны, зубчатые передачи и ролики; (2) зачистка земли перед земснаряд; (3) ремонт дороги от лагеря до Юкона; [29] (4) строительство вокруг лагеря, включая работы над ночлежками, столовой и расширением кабинета генерального директора. каюта с ожиданием, что у Дейла и Карен появится новое пополнение в их семья в пути; и (5) бурение оставшихся трех миль перед земснарядом для определения масштаба и места выплаты полоса.Такой подход к выполнению работы, казалось, намного больше сделано за короткий период в один месяц. [30] Земля, выкопанная в сезоне 1954 г., хорошо оттаила и гравий было необычайно легко копать. Это в сочетании с закрытием спад в сезоне на месяц раньше позволил компании отказаться от перед началом сезона 1955 года переустановить линию ковша. В его 1954 г. годового отчета, Пэтти объявила совету директоров, что «Если в следующем году копать будет так же хорошо, старая линия ковша должна длиться весь сезон.»Это само по себе привело бы к значительной экономии и время, и деньги. [31] Средняя глубина работы земснаряда за сезон. был всего 10-1 / 2 футов. Местами коренная порода была менее 3 футов глубиной, а в некоторых он доходил прямо до поверхности. Для того, чтобы поддерживать воды, достаточной для удержания земснаряда на плаву, экипажу пришлось выкопать эти области на восемь футов глубиной. Однако Пэтти отмечает в своем годовом отчете что некоторые из этих высоких скальных пород оказались чрезвычайно богатыми. [32] Чтобы не пришлось копать больше коренной породы, чем необходимо, площадь перед земснарядом была затоплена на 3–5 футов воды, тем самым подняв уровень земснарядного пруда.[33] Всегда думая о будущих сезонах, компания примерно за три года земля обнажилась и оттаяла перед земснаряд. В их планы на сезон 1955 года входило сокращение зачистные работы на Coal Creek и перемещение бульдозеров в Дерево измельчитель. Там они начнут зачищать и оттаивать в процессе подготовки. для переноса операций обратно в этот ручей в 1958 г. [34] ГОДОВОЙ СЕЗОН 1955 ГОДА Сезон добычи земснаряда 1955 г. измерять рутину.Однако это было не так для Карен и Дейла. Она родила близнецов. 27 мая Карен и Дейл вернулись в шахты в Коул-Крик с их тремя детьми, четырехмесячными близнецами, Джеймс, Стивен и Том, которому сейчас 20 месяцев. По словам Карен, «Дон Хольшизер летел, как будто сырые яйца валялись в самолете, он был таким осторожный. Он даже обогнул шквал дождя и спустился необычно медленно, так что чтобы не беспокоить младенцев «. Среди множества задач, которые нужно решить, их прибытие в лагерь создавало что-то, чтобы удержать Тома, который теперь мобильный, в безопасности.Для этого Дейл использовал несколько старых точки оттаивания, отрежьте их до пяти футов длины, загоняя в грунт как столбы забора. Вокруг них он повесил трехфутового цыпленка. проволоку, чтобы создать игровую ручку размером 15 x 25 футов рядом с домом. [35] Как будто сезон 1955 года был предвестником вещи впереди. Гарри Гингрич, харизматичный суперинтендант мой, тяжело заболел. Вертолет, зафрахтованный генералом Нефтяная компания, которая вела геологоразведочные работы на угольной Лагерь Крик, доставил его от Коул Крик до Вудчоппера.Из Дровосека, Гингрич вылетел на самолете в Фэрбенкс, где его состояние ухудшилось до критический. Фло Гингрич, жена Гарри и повар лагеря, присоединились к ней. муж в Фэрбенксе. Гарри Гингрич скончался неделю спустя. Он был одним из немногих мужчин, которые работали в компании с момента ее основания в 1935. [36] Дейл прокомментировал это с помощью Гарри смерть, его мир, казалось, рушился вокруг него. «Не только я потерял одного из своих лучших друзей и учителей, но, что более важно, мой потерял лучшего суперинтенданта, какой только мог иметь.» [37] Билл Финниган, помощник начальника шахты, был назначен на замену Гингричу. Хотя ему не хватало опыта Гингрич, Финниган старался провести операцию как мог. Земснаряд заработал 5 июня, почти две недели. позже, чем обычно. Отчасти это произошло из-за того, что очень поздней весной гравий промерз до 2 июня. Кроме того, когда экипаж спустил на воду выехав с полки зимнего хранения, они обнаружили проблемы с понтоны, на ремонт которых потребовалось три дня.Общий рекорд для год был несколько удрученным. Земснаряд проработал 138 дней. работает с КПД 97,5%. За это время обработано 355 600 кубических ярдов гравия, что в среднем составляло 54,4 цента на кубический ярд, по сравнению с 75,3 ¢ в предыдущем сезоне. [38] Это был последний сезон, когда любая из земснарядов сломалась. отметка в 200 000 долларов за сезонное производство. В 1955 году Угольный ручей земснаряд вернул 208 643,02 долларов. После закрытия сезона между 8000 долларов и 10000 долларов остались замороженными в боковых шлюзах, которые будет восстановлен в следующем году.[39] Пэтти обратила внимание Правления на то, что тот факт, что, хотя производство компании сократилось почти на $ 21 000 по сравнению с предыдущим годом, их «операционные расходы также были существенно уменьшено ». [40] Две вещи сказались на их эксплуатационных расходах. Сначала компания приобрела новый Бульдозер International TD-24 стоимостью почти 30 000 долларов США, включая груз. [41] По словам Пэтти, новый ТД-24 был способен выполнять работу, на которую раньше уходили двое или три ТД-18, которые нужно выполнить.Планировали использовать ТД-24 почти исключительно для зачистки. Более того, поскольку он мог выдержать так много более того, они могли обойтись только одним драйвером CAT. Второй Водитель переведен на должность береговика. Это позволило бы ему используйте TD-18 для выполнения любых бульдозерных работ, которые могут потребоваться вокруг земснаряда, пруда и лагеря, например, строительство дамб перед земснаряда, чтобы поднять уровень воды. Этот CAT также использовался для перемещение линий земснаряда и буксировка. [42] В конце 1955 года компания изготовила прямоугольный стальной бак для фургона Athey.[43] Его размеры составляли примерно 12 футов 6 дюймов в ширину и 5 футов в высоту, и он держал приблизительно 2500 галлонов дизельного топлива. С тех пор они тянули все дизельное топливо с использованием вагона Athey. Решение построить танк на Фургон Athey был хорош. Когда в 1958 году компания переехала в до Woodchopper они добавили почти 12 миль к поездке. Транспортировка топлива в бочки с грузовиками было бы огромным мероприятием, потому что дорога от лагеря в Битон-Пуп по склону холма до Славенс Roadhouse больше не было проходимым с тяжелой техникой.[44] Начиная с 1957 г. доступ из лагеря в река для припасов и т. д. проходила по маршруту, который следовал за Угольным ручьем, на правильный предел. Проблема транспортировки припасов и материалов продолжал преследовать компанию. Чтобы исправить это, они достигли соглашение со Standard Oil Company of California о покупке двух Резервуары на 2500 галлонов и один резервуар на 5000 галлонов. [45] По условиям сделки Gold Placers Inc. оплатит половину стоимости танков в течение пяти лет и Вторую половину заплатит Standard Oil.Это позволило им сократить свои расходы на фрахт от одного цента за фунт до трех четвертей одного цента за фунт. Кроме того, компания добилась существенной экономии. потому что больше не нужно было вывозить пустые бочки по цене один доллар за бочка. Однако для того, чтобы получить эти преимущества, компании пришлось: согласны покупать только продукты Standard Oil в течение следующих пяти лет, «при условии, что шахты работают». [46] Одним из худших моментов сезона 1955 г. авария, произошедшая в придорожном доме Славена.Несколько членов экипажа, в том числе стареющий Фил Берайл, который, как и Гингрич, работал в компании с вначале ехали в кузове грузовика. За рулем был Дейл. Пэтти призвала мужчин быть осторожными и оставаться на месте, потому что он собирался тянуть грузовик вперед. Берайл либо не услышал предупреждения, либо не обратил на это внимания. Он начал спрыгивать с грузовика, когда он начал двигаться вперед и споткнуться, сильно ударившись о землю. На этот раз после того, как он встал и попытался сказать остальным, что может вернуться в свою каюту никто ему не поверил.Они немедленно отвезли его на грузовике в Вудчоппер. а затем доставили его в Фэрбенкс, где он был госпитализирован из-за перелом бедра. [47] Перспективы на 1956 год были хорошими. Они сохранили три четверти их экипажа с 1954 по 1955 год, и они надеялись, что их снова в 1956 году. Но Пэтти отмечает в годовом операционном отчете что, хотя компания имела хороший инвентарь расходных материалов и запчастей частей, необходимо будет проделать «значительный объем работы над грохот, рытье трапа, понтоны и дизельные двигатели весной будущего года.»[48] В то время, когда Дейл запускал мимов, компании никогда не приходилось брать деньги в долг. Как и в случае с самыми маленькими компаниям секрет успеха — это положительный денежный поток. Лагерь ручья № 3 (ок. 1954-57), расположенный на Битон-Пуп. Дом Пэтти находится в правом нижнем углу фотографии. Другие известные сооружения включает пробирный кабинет (слева в центре, за березкой), шахта кабинет заведующего (справа от пробирной), столовая (справа в центре фото), «ряд бункеров» углы от столовой града к левая задняя часть фотографии (Коллекция Дейла и Карен Пэтти, фото любезно предоставлено Дейлом Пэтти). СУШКА 1956 ГОДА Как и предсказывала Пэтти, сезон 1956 года начался на углях. Ручей с пятью неделями ремонтных работ по капитальному ремонту земснаряда. Весна прибыл рано в том году, поэтому команда поспешила на ремонт, чтобы достать земснаряд в производство как можно раньше. Земснаряд начал работать на днем 26 мая, почти на две недели раньше, чем в 1955 году. надеялись продержаться в этом сезоне полных 150 дней, но холодная погода вынудила они закроются 14 октября, всего через 141 день. За сезон земснаряд отработал 358000 куб. ярдов гравия, что в среднем составляло 55,3 ¢ на ярд по сравнению с 58,9 ¢ за ярд в предыдущем сезоне. Производство за год составило оценена в 197 479,03 долларов, что также ниже, чем в предыдущем сезоне. Тем не мение, одно из преимуществ ранней простуды, по оценке Пэтти, составляет от 7000 до 9000 долларов золота оставались замороженными на драге в черном песке. Они собирал его и отправлял на монетный двор следующей весной. Этот практика обычно проводила компанию через начальную фазу запуска следующего сезона, до первой уборки.Следовательно, они не нужно занимать деньги в банке, чтобы начать следующий сезон. [49] Эксплуатация земснарядов на Коул-Крик и Вудчоппер со времен Второй Мировой Войны было трудно уравновесить. К началу июня двое мужчин заболели. уже покинул Gold Placers Inc., устроившись на строительные работы в Фэрбенксе и на Линии РОС. Эти рабочие места вдвое или более дороже, чем они зарабатывали. ручьи, как правило, уводили лучших людей, и они были практически невозможно заменить. В конце июня четыре старших сотрудника, в том числе Фло Гингрич (вдова бывшего суперинтенданта Гарри Гингрича), Лес Гингрич (брат Гарри Гингрича и главный инженер земснаряда), Тим Тиммерман (водитель CAT) и Джим Петерсон пригрозили уехать, если Билла Финнигана не отстранили от должности суперинтенданта в лагерь.Пэтти изо всех сил старалась убедить их изменить свое мнение и остаться. Он смог уговорить их дать ему две недели на решение проблема. Он наконец смягчился, позволив им уйти, в конце концов, он был менеджера и не собирался торопиться решения, с чьей-либо стороны, особенно его. Это решение было принято «Кто будет руководить операцией». [50] В августе Пэтти нашла лебедчика Роя Нэя сидящим на ступеньках одного из ночлежек.Издалека он ничего не нашел казался необычным, за исключением винтовки, лежащей у него на ногах. После расследования Рой продолжал трепаться, имея бессмысленную разговор с самим собой. Дейл решил, что что-то определенно неправильный. Из-за оружия на коленях у Роя Дейл взял свою винтовку, носить его в расслабленной, не угрожающей манере, всегда бдительно потенциальную опасность и готовый использовать ее в случае необходимости, он подошел к сидящий лебедщик. Медленно подходя к нему, Дейл крикнул: «Привет, Рой, как дела? « Дейл продолжал говорить с ним, когда он подошел ближе. и все ближе, пока, наконец, он не оказался прямо перед мужчиной.В Уинчмен не сопротивлялся, когда Пэтти выхватила у него винтовку и сказал; «Теперь, Рой, тебе придется отправиться в город». Нет, просто ответил: «О, это нормально, Дейл. Я пойду. в город ». Пэтти, позже вспоминая эту сцену, сказала: «Я никогда в моей жизни не видел здесь такого быстрого самолета »[51] Хотя казалось, что компания разваливалась вокруг него, как отметил Дейл в Операционном отчете Совету директоров Директора, «большую часть работы выполняли несколько человек, которые были более опытными и выполнили очень хорошую работу.» Это было Невозможно заменить Най как лебедку. Из-за этого два оставшихся Лебедки работали более продолжительные смены, восполняя пропавшего человека. Пэтти также работал минимум четыре часа на лебедке каждый день в дополнение к своему регулярные обязанности, чтобы восполнить слабину. [52] Пэтти обсудила проблемы найма квалифицированного персонала, опытные люди в свете сегодняшней экономики, в его подотчетен Совету директоров. Он также предположил, что оставшиеся Винчанам «будет предложено повышение заработной платы в зависимости от стажа работы, чтобы попытаться убедитесь, что они остаются в компании.»[53] Жизнь в лагере была совсем не скучной. Однажды лагерная собака по кличке Кино сбежала, когда наткнулась на дикобраза. В виде В общем, Кино вышел из схватки с полным лицом перьев. После ужина группа мужчин попыталась вытащить перья с помощью плоскогубцы и испуганная собака вот-вот взбесились. Сьюзи Пол [54 года, уроженка Орла, которая водила одну из Кошки, тихонько отвел его в сторону, и собака лежала для него совершенно неподвижно. пока он вытаскивал их все, даже те, что у него во рту.[55] Кино был не единственным «домашним животным», жившим на шахте. Les Гингрич все лето проработал главным инженером на земснаряде. В кульминация его сезона на самом деле наступила, когда последний член экипажа покинул каждую осень, а затем он надел мантию зимнего сторожа. Дол Пэтти рассказывает, как он жаловался на то, что никогда не видел солнца из с середины ноября до середины февраля. Его единственной компанией была «пара собак. он никогда не использовал и кошку по имени Бозо »[56] Бозо был, вероятно, самым необычным котом в мире.Семья Пэтти приобрела кота в 1938 году, и, по словам Дейла: . Он был крутым с самого начала. Однажды в 1939 году я услышал большой хриплый лай перед нашим домом в Фэрбенксе. Я посмотрел в окно и вот Бозо, на спине собаки, когти впился, едет на хаски по кварталу. В 1939 году кто-то избил кота дубинкой, и мы [думал] он умрет. Он действительно был избит. Моя мама кормила кошку пипеткой около 2 недель. Кот поправился, но остался один глаз. прошло. Затем в 1940 году мы решили переехать в Сиэтл. Что делать с кошкой? Папа решил отнести его на шахту. Я уверен он [думал] кошка проживет там очень недолго. Когда я пришел еще в 1945 году он был там, но не имел ко мне никакого отношения. Он был самое большое и самое независимое животное, которое я когда-либо знал. Он ел то, что он хотел и никем не был другом летом. Лес Гингрич сказал мне, что зимой когда он жил с Лесом, на него часто нападали волки.Он бы продолжил волка спиной и ездить на нем по всему лагерю. Наконец, примерно в 1953 г. волки выяснили его, и стая напала на него и убила его. Что за кот. Я думаю, этот кот немного похож на старожилы, заселившие те ручьи. [57] Пока мужчины в лагере проводили свои дни и ночи работа на земснаряде, перемещение навоза с помощью CAT и любого другого тяжелая работа, Карен Патти со своими тремя маленькими мальчиками работали как тяжело, как любому члену экипажа.Она описывает свой распорядок дня в неопубликованные воспоминания как: Дейл приносит блины и кофейник из в кухню в 6:30. Я встаю и ем, обычно до того, как поймаю мальчиков вверх. Включите плиту и воду для нагрева стирки. (Я пробовала стирать каждую на днях, но ничего хорошего не вышло). Я должен был развести огонь в пузатой печи в посреди гостиной, каким бы жарким ни был день быть, а также огонь в маленькой кухонной плите.На обе печи положил ведра с водой, несколько нависающие над поверхностью плиты. Потом я поднял мальчиков, накормил их, включил и выключил игрушечное сиденье (горшок) — всегда азартная игра, кого надеть первым и кто мог ждать дольше всего, прежде чем мне пришлось бы бороться с неприятными подгузниками. Вскоре я вытащил их всех во двор. Помыл посуду, затем собрал стол (использовал свои стол для кормления со сложенным сиденьем в центре для это), стиральная машина (машина объемом 7 галлонов, заказанная в Монтгомери. [Wards]), ящик для воды для ополаскивания, ванна и 7-дюймовый отжим для рук, а также одежда для стирки.Пока груз проходил, я заправлял кровати и убирался дом. Стиральная машина вмещает одновременно 7 подгузников — это было задолго до появления одноразовых подгузников. К тому времени, когда одежда вывешивались на линию (в засушливые дни) и все моечное оборудование был отложен, как раз вовремя, чтобы заставить близнецов сменить их и вымойте их, прежде чем кормить здесь, в доме. Потом мы все пошли вниз в кухню на обед. Близнецы были на качелях [58] и накормил Фло. Вернуться в дом, чтобы уложить близнецов спать. Когда Дейл был в этом районе, он играл с Томом и укладывал его вздремнуть в наша кровать. Обычно близнецы вставали первыми и выставляли во двор, за ним Том. Поздно вечером, я всегда «одевался» к обеду, получал близнецы на обед; затем мы все пошли [в кухню] за наша закусочная. После этого наступило столпотворение, когда мальчики играли в жилой дом. В 19:00, наконец, пришло время купаться, а затем парням пришлось лечь спать. 7:30, когда нам повезло.[59] Рабочие проблемы на Угольном ручье воздействуют на оба ручья. Потому что квалифицированных членов экипажа было так сложно обнаруживают, что компания уделяет мало внимания разборке или размораживанию Дерево измельчитель. Проблема с несколькими тысячами футов земли впереди земснаряд Woodchopper заключался в том, что земля оттаивала естественным образом и, следовательно, никогда не сверлил. В оттаявшем грунте буровая бригада должна закладывать обсадные трубы в дыру, чтобы она не провалилась сама по себе. Замерзшая земля устраняет это нужно.Даже при использовании оболочек результаты сомнительны. [60] Точно так же задержали ремонт Woodchopper. понтоны земснарядов, потому что работа на земснаряде Coal Creek была более сложной. [61] Полоса доходов сократилась до узкой площадь ручья. Следовательно, земснаряд быстро двинулся вниз по течению до точка, где к концу сезона он прошел последний надежный буровая линия, проложенная до 1956 г. бурение дало плохие результаты. В конце сезона был один больше линии, примерно на 2000 футов ниже земснаряда, но результаты эта линия была плохой.Компания надеялась, что к концу 1957 г. сезон будет хорошая оценка того, сколько сезонов дноуглубительных работ остался на Коул-Крик. Это один из первых ежегодных операционные отчеты считают, что конец серии выплат и, следовательно, конец шахты был под рукой. [62] В качестве примера трудности, с которой столкнулась компания привлекая опытных членов экипажа, они безуспешно пытались нанять бурильщиком перед началом сезона 1956 года. В своем отчаянии они решили обучить человека этой работе.Бывший сотрудник, который был работающий в Фэрбенксе согласился приехать на шахту на неделю в конце Джун служить тренером. После обучения нового сотрудника так что бурение могло начаться в начале июля, мужчина уволился в конце июля. Он ушел на более высокооплачиваемую работу на линии DEW. Они продвигали дрель помощник бурильщику, где его обучил опытный механик. К тому времени, когда он был компетентен в работе, они списали первую строчку записать как «практика». Когда они проложили вторую линию, на 500 футов ниже предыдущая, возникла еще одна проблема.Во-первых, муфта дрели сломанный. Экипаж временно отремонтировал его и заказал новый. Перед пришло новое сцепление, временный ремонт выдался, и оно вышло из строя. второй раз повредив подшипники двигателя. Три недели спустя Приехали новые запчасти. [63] Бурение Keystone в эксплуатации на Coal Creek (Дейл и Карен Пэтти Коллекция, фото любезно предоставлено Дейлом Пэтти). После ремонта сцепления работы продолжались только короткий период, пока долото не заклинило на дне 37-футовой скважины.Пытаться как они это сделали, экипаж не мог избавиться от этого. Они заняли секунду долота другой горнодобывающей компании и пробурили новую скважину вдоль сначала в попытке сломать бит. К сожалению, сезон закончились прежде, чем они смогли высвободить бит. Экипаж был уверен, что с в следующем сезоне бит выйдет без особого труда. [64] Всеобщее чувство отчаяния начало вкрадываться в годовые отчеты, начиная с 1956 года. Компания страдала от неспособность конкурировать с высокими зарплатами, предлагаемыми в других местах.В Стоимость грунта, на котором работал земснаряд, неуклонно снижалась до где она была лишь немногим выше 50 центов за кубический ярд. В компания видела тощий гравий в прошлом и всегда работала через них на более богатую землю. Теперь, когда цена на золото все еще заморожена по 35 долларов за унцию, что постоянно увеличивает проблемы с наймом и содержанием опытные экипажи, конец неумолимо крался. СУШКА 1957 ГОДА Сезон 1957 года принес больше проблем для Работа Coal Creek еще до того, как весной прибыли бригады.Погода на Аляске в лучшем случае непостоянна. Редко бывает зимой или летом на это важно, последовательны. В какой-то момент зимой 1956-57 гг. Температура внутри Аляски резко выросла с -20 ° F (-28,8 ° 0C). до + 40 ° F (4,4 ° C) в течение нескольких дней. Этот чавыч [65] принес с собой сильные дожди в середине зимы. Тающий снег вызвал наводнение, хлынувшее по Угольному ручью, смыв дамба перед земснарядом. Это высвободило воду подо льдом в пруд, утеплявший уже талый щебень.Когда температура снова похолодела, большой ледник заполнил пруд земснаряда покрытие обнаженного гравия. Следовательно, проникал мороз, этот время глубоко. Из-за большого количества льда перед земснарядом как в пруд и покрытие гравием, команда опоздала на восемь дней, чтобы получить его в эксплуатацию. Первые три недели сезона они боролись сильный иней на гравии. Дейл Пэтти прокомментировал, что «иногда земснаряд ощущался под вашими ногами, как вздыбленная лошадь, когда он ударялся по карманам мерзлый гравий.»[66] Кроме причудливой зимней погоды, труд проблемы продолжали преследовать компанию. Зимой травмы госпитализировали их лучшего лебедщика и помешали ему вернуться на сезон. Двое других лебедчиков решили приступить к строительным работам. из-за более высокой заработной платы. Это означало обучение трех новых лебедчиков. В Проблема усугублялась тем, что с каждым годом их становилось все меньше и работало меньше земснарядов, поэтому было трудно найти опытных земснарядов. У одного из новых лебедчиков был предыдущий опыт, но его не было. до уровня людей, которых компания смогла нанять в 1940-х и начало 50-х гг.[67] После проигрыша третьего Винчмен, Пэтти работала в четырехчасовую смену с 16:00 до 20:00, после работы в должности менеджера. Это означало, что два других Лебедщикам приходилось работать только 10 часов в день вместо 12. В то время нанять дополнительных лебедок было невозможно. Никого не было, хотя большая часть земснарядов уже закрылась. [68] Резкое падение количества вынутого гравия отражает неопытность машинистов лебедок. В период с 1952 г. до 1957 года сезон дноуглубительных работ длился в среднем 138 человек.6 дней. В течение в то время они переработали в среднем 346 533 кубических ярда россыпи. материал. Однако в 1957 году за 140-дневный сезон только 305 200 куб. дворов было обработано. Это было почти на 14% меньше примерно при той же цене. продолжительность сезона. Опыт еще учитывался, и опытные лебедки были невозможно найти. С учетом сезона дноуглубительных работ 1954 г. разница между сезонами становится еще более существенной: [69] 1952-56 В среднем (исключая 1954) 1957 Продолжительность сезона дноуглубительных работ 144 дня 140 дней Ярды Дноуглубительные работы 367250 ярдов 3 305200 yd 3 Среднее количество ярдов в день 2550.35 ярдов 3 2180 yd 3 По словам людей, которые работали на земснарядах, вы стали привыкли к их постоянному шуму, так что вы даже не замечаете непрерывно грохочущий шум на заднем плане. По крайней мере, вы не заметили это пока не остановилось. Тогда вы знали, что что-то не так. Если бы он остался тихо в течение длительного периода, что-то действительно было не так. Около 8 часов вечера 22 июня первый люди обратили внимание на тишину.Затем лагерь внезапно наполнился суматоха грузовиков и людей, бегающих за насосами и шлангами. Это могло означать только одно. Земснаряд шел ко дну. [70] Ранее этим утром экипаж заменил оригинал ковшовая цепь с более тяжелой. Чтобы уравновесить дополнительные груз на рытье трапа, экипаж доливал воду на задние понтоны. Лебедщик копал слишком тяжело, из-за чего нос земснаряда подниматься, а корма опускаться глубже. В то же время Верджил Вассер, один членов экипажа проверяли понтоны, оставляя люки открытыми. как он переходил от одного к другому.[71] Вода бросился через корму, наполняя открытые понтоны. Сломался большой болт между двумя понтонами, позволяя им быстро наполняться водой усугубляет проблему. Земснаряд начал крениться влево. В быстрое мышление инженера предотвратило серьезный ущерб при выключении дизельные двигатели до того, как они ушли под воду. [72] Когда люди из лагеря прибыли на место, они нашел это почти сверхъестественным. Ночь была черна как смоль. Хотя с дизельные двигатели заглохли, лёгкая установка всё ещё была над водой произвел электричество для огней, которые теперь горят под прудом земснаряда.Время от времени что-то соскальзывало с одного из верстаков или упасть с верхней палубы, гремя вниз. Дейл Пэтти прокомментировал, что это было «жутко». Это звучало так, как будто призрак вышел туда бросают вещи ». [73] Несколькими годами ранее, в конце сезона, Земснаряд Woodchopper постигла похожая участь, когда лебедщик применил тормозить слишком быстро и слишком сильно при повороте назад для следующего прохода на лицо. Боковое усилие копающей лестницы вызвало земснаряд. наклонить к правому борту.Обычно он работал с менее чем фут надводного борта. [74] Верх тяжелой натуры земснарядов Уолтера Джонсона несли его все дальше и дальше к вправо, пока вода не хлынула через борт корпуса, заполнив правый понтоны. Это просто рассердило крен, и земснаряд перевернулся, почти на бок. [75] В обоих случаях требовалась большая осторожность, чтобы не опрокинуть лодки. Если бы любой земснаряд катился, нанесенный ущерб мог бы было потрясающе. Наверное, единственное, что мешало земснаряду перевернулся на бок песок позади земснаряда, который держал корму более ровно.[76] Внимательно изучив ситуацию, Пэтти выбрала точки и приказал водителю CAT осторожно прорезать дамбу понижение уровня воды в пруду. В случае с Угольным ручьем В результате несчастного случая им пришлось слить всего около пяти футов воды, чтобы земснаряд опускается на дно. [77] Использование каждый насос, доступный между двумя лагерями, они откачивали понтоны и пруд повторно затоплен. После слива, очистки и повторной сборки дизельные двигатели, земснаряд вернулся в строй в течение 35 часов после тонущий.В то же время Пэтти воспользовалась временем простоя, чтобы провести чистку. [78] Исправление земснаряда Woodchopper представило большую проблема. Забой земснаряда был почти на десять футов выше, чем у угля. Ручей и пруд были значительно глубже. Эрнест Патти был в лагере в то время и руководил операцией по перезапуску земснаряда. Принимая уровня, Пэтти пошла вниз по течению и нашла точку, где вода будет просто слейте воду из пруда. Он приказал водителю CAT вырезать дренаж под дамба.Когда это было завершено, он прорвал дамбу, позволив воде вытечь опуская пруд. После расчета падения долины перед земснарядом падения ручья было недостаточно, чтобы слейте воду из пруда. По правому борту оставалось примерно два фута воды. носовой палубы после того, как дамба была разрушена, с землесосной палубой. под водой. [79] Пэтти приказала построить коффердамы [80], которые подходили бы к понтону. люки. Они рисовали толстую смолу на дне каждой перемычки перед тем, как позиционирование.Это запечатало нижнюю часть палубы, оставив верхнюю часть плотина над водой. Аккуратно, работая по порядку, накачали воды из каждого понтона, затем повторили последовательность действий. Если бы они тоже взяли много воды из любой части понтонов за один раз, в результате может повредить корпус, что, возможно, усугубит проблему, потянув болты и т. д. Медленно земснаряд начал выпрямляться, пока, наконец, Люки понтона были над водой, а коффердамы сняты. Земснаряд снова был на ровном месте.В этом случае до земснаряд снова оказался в вертикальном положении. [81] Дейл Пэтти (справа) и Тед Мюррей (слева) помещают ретортный сосуд в печь для удаления ртути из золотой амальгамы (Дейл и Карен Коллекция Пэтти, фото любезно предоставлено Дейлом Пэтти). Не только земснаряд вызвал множество проблем. в течение сезона 1957 года, КОШКИ тоже. Найти такого не было необычным. больших тракторов вышли из строя на день или около того, либо из-за общее обслуживание или явные поломки.Однако в этом сезоне они казалось, что у них больше, чем их доля проблем. К этому времени компания работала с двумя International Harvester TD-18s и новый TD-24. Компания приобрела TD-24 в 1955 году в качестве замены одного из устаревших TD-18. В компания ожидала, что более крупный и мощный бульдозер заплатит за себя в течение нескольких лет за счет значительной экономии трудозатрат и материальные затраты. Согласно годовому операционному отчету за тот год, Только за первый год компания сэкономила «тысячи» долларов на материалах. это потребовалось бы для обслуживания больной машины, заменены.Однако к концу сезона проблемы с гидравликой. который приводил в действие отвал нового бульдозера, вынудил провести зачистные работы значительно замедлить. International Harvester обещал прислать следующей весной, чтобы восстановить новую машину и запускается перед началом горнодобывающего сезона. [82] Это было только начало того, что Карен Позже Пэтти назвали «Кошачьим фарсом». [83] Прибыл представитель International Harvester в Коул-Крик в начале 1956 года и работал над проблемным ТД-24.Когда он вышла машина работала. Вскоре после этого начались старые проблемы. снова появляется. К июлю бульдозер уже застрял в грязи. Через два месяца у него стало больше механических проблем. Мужчины начали сносить и восстанавливать 5 сентября. Заменили сцепление 10 сентября и пружина выравнивателя на нем к середине месяца. Наконец, к 28-му он вернулся к работе, почти слишком поздно, так как земснаряд остановлен на сезон 16 октября 1956 г. [84] К концу мая 1957 года TD-24 снова вышел из строя, с одним из ТД-18.Прежде чем они вернули их в рабочее состояние, оставшийся ТД-18, который должен был работать с буровой бригадой ниже по течению на Коул-Крик, хромая, вернулся в лагерь. Когда все три кошки опущены так в начале сезона была серьезная проблема, тем более что вода бежал высоко в долине. Позже в тот же день световое растение ушло. вниз. В лагере был не лучший день. Однако, как обычно случае, объединив и решив проблемы лицом к лицу, одна из КОШКИ бегали за закусочной, и вскоре после этого снова зажегся свет.[85] В следующем месяце, почти четыре недели в день, Отвал на ТД-24 снова решил перестать работать. Также Сьюзи Пол ТД-18 застрял в ручье. Дейл и Пол вернули TD-24 на прежнее место. гусеницы и направились вниз, чтобы вытащить TD-18 из ручья. Как он пытался чтобы бежать на помощь, ноги Дейла погрузились в мягкую липкую грязь. Его инерция перенесла его вперед, и «SPLAT ‘ он упал лицом вперед в гадость. Температура воздуха была около 20 градусов выше нуля, а гадость была около 33 градусов.Освободившись от холода, мокрый ила, он пробыл там больше часа, пока они не вытащили TD-18 из гадость. [86] The International Harvester Company прислала представитель трижды выезжал на шахту, чтобы попытаться починить гидравлическая система бульдозерного отвала. В конце концов им пришлось перепроектировать насос. После этого ТД-24 работал отлично, за исключением обычные проблемы с техническим обслуживанием, пока компания не закрылась в 1960 году. [87] Сезон был тяжелым для людей в лагере, как это было на машинах.В июне Джим Пэтти, один из Дейла и Карен сыновья-близнецы, завыли из спальни. Карен побежала расследовать обнаружив, что его большой палец попал в петли двери. Первая помощь в лагере было недостаточно, чтобы восстановить повреждение, поэтому они заказали самолет, чтобы семья к врачу в Фэрбенксе. Вуди Клиберн сильно порезал руку достаточно, чтобы потребовать лечения, опять же в Фэрбенксе. Сьюзи Пол, Водителя CAT в течение лета периодически мучили серьезные сыпь на лице и шее. Он отправился в Фэрбенкс на лечение после чего Дейл Пэтти добавил еще одну шляпу к своему уже перегруженному репертуар задач, когда ему приходилось играть роль врача, делающего укол каждую ночь после ужина.Выстрелы не вылечили его, и Пол был вынужден лететь. снова в Фэрбенкс. В конце сентября один из инженеров был Ужасные желудочные спазмы, которые потребовали, чтобы самолет прилетел лагерь, чтобы отвезти его в Фэрбенкс. Пол вернулся в лагерь на самолете. В виде оказалось, что он страдал от плеврита, пневмонии и желтого желтуха большую часть лета. [88] В июле Дейл Пэтти написала Совету директоров информируя их о все более очевидном факте, что операции переехал бы в Вудчоппер в 1958 году.Среди причин, которые он назвал, были продолжающиеся проблемы с CAT (TD-24 был отключен на пять из 12 месяцев, когда компания владела им). Более того, в то лето серьезное из-за отсутствия дождя вскрышные работы на Коул-Крик отставали от графика. Было очевидно, что им действительно нужны бригады в обоих лагерях, но реальность ситуации и неизменно низкая цена, заплаченная за золото сделало мысль о второй команде невозможной. С другой рука, совершая движение через холм, чтобы Вудчоппер изобразил множество проблемы.В том числе и то, что в механическом цехе не было техники в Это. Все это было в Коул-Крик. Многие части земснаряда Woodchopper имели был снят и поставлен на земснаряд Coal Creek, чтобы он продолжал работать. А также кают в Вудчоппере было немного, и они серьезно нуждались в ремонт. [89] Конец сезона принес с собой меньше звездные результаты. Как показано в следующих таблицах, Gold Placers Inc. его третий худший год в 1957 году с общим объемом производства всего 130 874 доллара США. в золоте и серебре.Виноваты четыре вещи. Во-первых, среднее значение за кубический ярд упала с 55,2 цента в 1956 году до 41,8 цента в 1957 году. или падение на 13,4%. Во-вторых, на этом этапе заработная плата начала снижаться. на две нити с очень небольшим количеством золота посередине. Компания руководство должно было решить, как лучше всего подойти к проблеме быть. В-третьих, сочетание трудовых проблем с опытными бригадами. уход и обучение неопытных бригад на работе привели к сокращению в количестве извлеченного гравия. Наконец, продолжающаяся проблема с техника, начиная от погружения земснаряда до «Фарса с Кошки.« Рисунок 8-1: Эксплуатационные расходы, 1952-5 [90] 1952 Alluvial Golds Inc. 1953 Alluvial Golds Inc. 1954 Gold Placers Inc. Затраты Стоимость / ярд 3 Затраты Стоимость / ярд 3 Затраты Стоимость / ярд 3 Отключение, аэропорт, лагерь 4 912 долл. США.09 0,0140 5 220,84 долл. США 0,0128 10 978,75 0,0360 Зачистка, оттаивание, разведка 15 146,84 0,0432 17 440,13 0,0427 28 236,14 0,0926 Дноуглубительные работы 49 420,50 0,1412 21 266,24 0,1502 49,073,92 0,1609 Ремонт земснарядов 23 282.57 0,0665 29 160,49 0,0715 23 521,71 0,0771 Итого: 92,762,00 0,2649 67,866,86 0,2772 111810,52 0,3666 Административный 23 822,43 0,0681 37 911.69 0,0929 41 529,37 0,1362 Амортизация 5,728,77 0,0164 5,616,55 0,0138 5,602,66 0,0184 Итого затраты: 122,313,20 0,3494 111,395,10 0,3839 158 942,55 0.5212 Стоимость золота и серебра: 149 634,79 173 895,59 236,664,23 За вычетом затрат: -122,313,20 -111,395,10 -158 942,55 Прибыль / убыток: 27 321,59 долл. США 62 500 долл. США.49 $ 77 721,68 Ярды Дноуглубительные работы 350,000 408,000 305,000 Дней Дноуглубительные работы 142 156 116 Компания знала из своего предыдущего бурения, что они столкнутся с областью низких цен в конце 1957 г. время года.Дилемма заключалась в том, что компания не могла работать на обоих лимитах. потому что центральная часть была настолько бесплодной, что разбавляла ценности до точки, уничтожающей любую прибыль. Компания приняла решение о кастинге от более высоко оцененной, но более узкой полосы на правом пределе. Вместо, экипаж сконцентрировался на левом пределе, где, по их оценкам, было примерно от 220 000 до 250 000 кубических ярдов материала, который они могли бы обработать на прибыль. Это привело к более богатой земле дальше по ручью. [91] Рисунок 8-2: Эксплуатационные расходы, 1955-57 гг. [92] 1955 Gold Placers Inc. 1956 Gold Placers Inc. 1957 Gold Placers Inc. Затраты Стоимость / ярд 3 Затраты Стоимость / ярд 3 Затраты Стоимость / ярд 3 Выключение, аэропорт, лагерь 5620 долларов.14 0,0158 5,192,20 0,0146 $ 7 491,36 0,0268 Зачистка, оттаивание, разведка 23 898,96 0,0673 27 888,01 0,0783 15 965,44 0,0570 Дноуглубительные работы 55817,63 0,1572 62 765,66 0,1763 65 709,49 0,2349 Ремонт земснарядов 24,451.31 0,0689 29 099,38 0,0817 35 470,42 0,1267 Итого: 109,788,04 0,3092 124 945,28 0,3509 124 636,71 0,4454 Административный 39,743,29 0,1120 39 284,78 0.1100 40 623,35 0,1451 Амортизация 19 148,36 0,0539 19 870,13 0,0558 20 244,86 НЕТ Итого затраты: 168 679,69 0,4751 184 100,19 0,5167 185 504,92 0,5905 Стоимость золота и серебра: 207 575.56 196,469,31 130 874,44 За вычетом затрат: -168 679,69 -184 100,19 -185 504,92 Прибыль / убыток: 38895,87 долл. США 12369,12 долл. США 54630,48 долл. США Ярд Дноуглубительные работы 355 000 356 000 305 200 [93] Дноуглубительные работы 138 140 140 К концу сезона 1957 года компания решила операции вернутся к Woodchopper в 1958 году, отчасти из-за снижение значений гравия в нижней части долины Коул-Крик и тот факт, что золото все еще оставалось оцененным в 35 долларов.00 унция. Ежегодный В эксплуатационном отчете за 1957 г. отмечается, что испытания проводились на местности. ниже Pendergast Creek добавил почти миллион долларов к компании золотые запасы на Coal Creek. Однако, пока цена на золото не выросла, добраться до него будет сложно. Следовательно, они поместили Уголь Драги ручья на гравийном шельфе без дамб под ним для захвата воды. Здесь, сидя высоко и сухо, было бы безопасно от ледников и наводнений. до тех пор, пока и если компания не вернется в Коул-Крик. [94] Хотя в 1957 году компания работала в убыток, они все еще могли выплатить небольшие дивиденды в размере 10 000 долларов, разделенные между акционеры, перенеся часть убытков на следующий год.[95] Когда земснаряд остановился в середина октября. Никто не догадывался, что это будет последний раз, когда уголь Земснаряд Creek будет работать либо с Gold Placers, Inc., либо с Patty. семья у руля. СЕЗОН СУДЕБНОЙ РАБОТЫ 1958 ГОДА: РАБОЧИЕ ПЕРЕХОДЫ НА ДЕРЕВЯННЫЙ РУЧНОЙ Дейл Пэтти, Сьюзи Пол и Гарри Дэвид прибыли в Дровосек в конце марта, чтобы начать подготовку к перемещению операция от Coal Creek обратно через холм до Woodchopper. Они также нужно было переместить четыре здания из Угольного ручья в другой лагерь, включая дом Пэтти. Когда они прибыли в лагерь, зимний сторож Лес Гингрич, брат бывшего суперинтенданта Гарри Гингрича, присоединился к их. Летом Гингрич работал главным инженером на земснаряд. Дейл описывает Гингрича как одиночку: «Точный тип, как один из первых старателей, который пришел к этим ручьям в начале 1900-х годов и жил одна жизнь «. [96] Перед посадкой на взлетно-посадочную полосу Вудчоппера Пэтти пилот делает несколько переходов между Coal Creek и Woodchopper в чтобы найти лучший маршрут для КОШЕК, чтобы они могли перемещаться по зданиям.Они заранее знали, что дорога между двумя лагерями слишком велика. местами узкая и, следовательно, не может быть подходящим маршрутом. В Летом прошлого года Дэвид Хопкинс из Геологической службы США [97] использовал Coal Creek в качестве базы для операций проведение исследования местности. Он привез с собой аэрофотоснимки дренажей, которые он и Дейл использовали со стереоскопическими очками (обеспечивая трехмерный эффект) для поиска самого мягкого прохода над которым в следующем сезоне переместятся лагерные постройки.Это сильно сэкономило беготни, а также методом проб и ошибок. Они устранили Пендергаст-Крик и Литл-Снэр-Крик. Два оставшихся маршрута были либо Снар-Крик, примерно в миле над лагерем, и другой, в шести миль дальше вверх по Coal Creek, которая впадала в Mineral Creek ( приток Вудчоппер-Крик) с другой стороны. [98] Дейл и Гарри Пэтти взяли один из бульдозеров в очистить от снега дорогу между двумя лагерями. После приезда от Вудчоппера, в миле от лагеря Коул-Крик, у трактора закончилось топливо.Прыгнув в снег по пояс, трио чтобы пройти остаток пути до лагеря по тяжелому мокрому снегу. Следующий утром они везли дизельное топливо в пятигаллонных ведрах обратно в бездействующий трактор. После того, как он снова заработал, они решили проложить путь к хижине Мартина Адамика, чтобы посмотреть, как он зима. [99] Когда они прибыли в его каюту, они нашли его лежащим в постели, плохо выгляжу. Верный своей природе, как только трио вошло он начал безостановочно говорить, продолжаясь около часа.При этом точки, он повернулся, посмотрел на Дейла и сказал: «Дейл, я закончил говорить сейчас ». С этим простым заявлением он закрыл глаза и умер. [100] В течение следующих нескольких недель Сьюзи Пол использовал бульдозер, чтобы выкопать могилу на небольшом возвышении недалеко от Домик Адамика. Затем мужчины забрали его тело с брезентовым саваном. со своего временного пристанища в сугробе и уложил Мартин Адамик отдохнуть над любимым ручьем. [101] Компания построила большинство зданий на Coal Creek на бревенчатых салазках с намерением использовать CAT, чтобы перетащить их с места на место.Однако те, которые им понадобились, чтобы переехать в Woodchopper на них не было полозьев. Среди них был дом семьи Пэтти. Жила в «крошечной хижине Карен, построенной из Целотекса с жестяной крышей». [102] Из-за дополнений, добавленных к сезонов, экипаж должен был разделить его на части, чтобы переместить. Мужчины сделали из бревен две большие сани, прикрученные болтами. вместе, чтобы поддерживать здания. Затем каждая структура была поднята. и сани, расположенные под ним. Одна кошка тащила сани с другие следуют за ним, чтобы замедлить его движение под гору, не давая ему обгон впереди идущего трактора. Они переместили четыре здания в лагерь Вудчоппера. за ним следует большая часть материалов и запасных частей. Даже при этом Пэтти прокомментировала: «Казалось, все, о чем мы думали, что-то еще, что нам [нужно] от Coal Creek ». Он продолжил:« Это было новым приключением в моей жизни, и я очень много узнал о переезде и о людях «. [103] Подготовка земснаряда к работе потребовала больших усилий. Он простаивал предыдущие четыре сезона, и большая часть его оборудования был «ограблен» и доставлен в Коул-Крик, чтобы поддерживать работу этого земснаряда.[104] Теперь все это нужно было удалить из земснаряд Coal Creek и доставлен обратно в Woodchopper. Составление Проблема заключалась в том, что за зиму земснаряд Coal Creek был «покрыт ледником», когда паводковые воды, спускавшиеся по ручью, замерзли покрытие корпуса. На палубе и над ней было два фута льда. нос и почти четыре фута на корме. Лед погребает двух дизельные двигатели, насосы и большинство инструментов на земснаряде. Даже если компания хотела работать в Coal Creek в том сезоне, она бы было почти невозможно начать до июня.[105] Одно преимущество экипажей над Вудчоппером перед Coal Creek состояла в том, что вскрышные работы продолжались для предыдущие четыре года, когда земснаряд не работал. В отличие от ситуации на Угольном ручье, где годы маловодья и аварии со стороны CATs отстали от графика вскрышных работ, Перед земснарядом Woodchopper было несколько лет обнаженной земли. В кроме того, глубина гравия на Woodchopper была больше, чем на Угольном ручье, таким образом, продвижение земснаряда будет помедленнее. Лагерь Woodchopper не использовался с 1953 года. Одна из первых вещей, которые сделала команда, — это поставила систему водоснабжения. аналогичен тому, что был на Угольном ручье, с гидроцилиндром и старым гидравлическим шланги для подачи воды в каждую из кают. Это сделало жизнь намного больше пригодный для жизни для всех. Компания использовала много древесины для обогрева каюты и столовая, в дополнение к огромному количеству использованных во время последних месяц сезона для розжига котлов на земснаряде. У них также было трудно держать кого-то в лагере зимой, чтобы срезать дрова.Чтобы решить эту проблему, решили заменить старые дровяные печи с новыми масляными печами на Woodchopper. Они заказали толстостенная сталь, представляющая собой прямоугольный резервуар, способный нести 2500 галлонов дизельного топлива и поместили его на фургон. [106] К этому времени дорога от Битон-Пупа до Река Юкон была почти непроходимой. Чтобы получить КПП и вагон с его прикрепил масляный резервуар к сборному резервуару на берегу реки, где поставщик компании сбросил поставки, CAT следовал по дороге из Вудчоппер, в Коул-Крик и вниз в лагерь в «Щенок Битона».Оттуда они следовали за хвостами к месту, где находился земснаряд, и затем по обнаженной земле, насколько могли. На тот момент это было только на небольшом расстоянии через ручей до Юкона. Нижняя дорога на Коул-Крик и сегодня следует примерно по тому же маршруту. Оттуда CAT вернулась обратно к Woodchopper, где первая остановка была земснаряд. После заполнения цистерн дизельным топливом он отправился на лагерь, где были заправлены различные топливные баки. К этому времени только В лагере работали шестнадцать членов экипажа.Это было большое сокращение от оригинальные 75 на 100 в лагере в 1930-е годы. Дейл Пэтти, компания менеджер, взял на себя задачу отвезти фургон CAT и Athey в Юкон доставляет почти шесть тонн нефти обратно на Woodchopper. В соответствии Дейлу: «Каждому приходилось выполнять много работы. Часы не имели значения. Я в среднем от 15 до 16 в день, 7 дней в неделю »[107] Земснаряд Woodchopper, работающий недалеко от устья Минерального ручья (Дейл и Коллекция Карен Пэтти, фото любезно предоставлено Дейлом Пэтти). Земснаряд начал производство 2 июня 1958 года. 142 дня в сезоне земснаряд проработал 94,4% время, за которое было обработано 372 000 кубических ярдов материала. В Последний раз, когда земснаряд работал (1953 г.), он обработал 381 000 ярдов. Прежний до 1953 года средняя обработанная площадь составляла 350 012 ярдов (макс. = 413 191 ярдов, мин. 199 500). Повышение эффективности было частично связано с переустановкой струи воды в сетке, обрабатывая больше материала по мере его прохождения земснаряд. Как и земснаряд Coal Creek, земснаряд Woodchopper начал показывать свой возраст. В сезоне 1958 г. слабое место выставил себя в приводе экрана. Он сломался трижды, пока экипаж наконец-то переработали то, что оказалось производственным дефектом. А немного аляскинской изобретательности и немного дополнительной сварки решили проблема. Еще одна модификация земснаряда, которая спасла много времени, сил и денег ушло на замену экрана с помощью новые пластины, которые были на 50% толще оригинала.Кувырок и измельчение гравия по мере его продвижения по длине грохота быстро изнашивал металл. Его меняли, как правило, раз в сезон, когда он достиг примерно 1/2 дюйма толщины. По большей части, это требовалось каждый год. Используя более толстый материал, экипаж по оценкам, они могли использовать его два, если не три года. Этот сэкономит деньги как на материалах, так и на доставке в дополнение к затраты на обслуживание, связанные с простоями при установке нового экрана разделы.[108] Впервые со времен Второй мировой войны, в 1958 г. У Alluvial Golds Inc. и Gold Placers Inc. не было проблем с наймом или заставляя мужчин работать в их команде. В остальная часть страны была отчасти приписана успеху, горнодобывающие компании на Аляске. Перспективы на 1959 год были одинаковыми. яркий. [109] В «Общем отчете о годовой операционной Репортаж «Дейл Пэтти упомянул, что это второе светлое пятно в сезоне ходили слухи, что цена на золото, которое держалось на уровне 35 долларов.00 год унция в течение многих лет и может вырасти. Если это произошло, компания у него будет много продуктивных лет, которых можно ожидать. Если нет, то конец казался очень большим перед ними. [110] На нижней стороне окончательная отчетность за год не было хорошо. Даже при общем объеме производства в 161 457,18 долл. США чистая прибыль за сезон был в минусе. Частично это было связано с быстрым спадом в значениях начиная с сентября. В первой половине сезона они бегали примерно на 50 центов за ярд.В начале сентября они резко упала до 36 центов за ярд. Наконец, с холодом в конце сезона резко повышаются температуры, экипаж был вынужден оставить замороженным на земснаряде золото на сумму около 3000 долларов США. до следующей весны. [111] Годовой отчет Совету директоров, представленный президентом компании Эрнестом Н. Пэтти описывает, как, хотя чистая прибыль за 1958 год была в минусе, компания должна продолжать действовали в 1959 году. Он объясняет, что чрезвычайные расходы, связанные с с возвращением земснаряда Woodchopper в строй и дополнительными расходы на техническое обслуживание для восстановления лагеря Woodchopper через четыре года виртуального отказа, не повторится в следующем сезоне.В Кроме того, экипаж покинул земснаряд в очень хорошей форме в конце сезон, что приравнивается к минимальной работе, необходимой в начале в следующем сезоне. По его мнению, компания должна продолжать работать. еще год и еще раз оценим свое положение в конце сезона. Это первый случай, когда реальная дискуссия о возможности прекращение операций на Coal Creek и Woodchopper появляется в записи компании. [112] Рисунок 9.2: Сравнение операционных расходов (1956-59) [113] 9057 были вместе 9057 глубокое влияние на будущее компании. Во-первых, стоимость золота в гравий перед земснарядом уменьшался. Хотя в некоторых областях испытанные имели более высокие значения, чтобы достать земснаряд для них означало вырезать путь либо через уже вынутую землю, либо через очень небольшую золото.Во-вторых, цена на золото все еще заморожена Федеральным правительством. правительству компании становилось все труднее получать прибыль, особенно с предельными значениями. Компания рассчитала безубыточность Балл за операцию составил 35 центов за ярд. Если значения упали ниже что они просто выбрасывали деньги из экскаватора. Если они остались выше этого, они могли хотя бы покрыть расходы, возможно получение прибыли. Решение о том, могут ли они продолжать Операции ненадежно зависели от того, что случилось с ценой на золото.[115] СУШКА 1959 ГОДА В 1959 году, после того как вернулись операции в Woodchopper, Команда поставила лагерь и дноуглубительные работы. По прибытии в Дровосек, Дейл Пэтти в очередной раз обнаружила проблемы с трудом. Компания была уже третья официантка на кухне и сезон еще не закончился. даже месяц. Однако новый повар, Голди Мортимер, которую Карен Пэтти описывает как «маленького и жилистого рабочего», забавлявшего команду. ее постоянные дезадаптации.Рассказывая о новой шапочке для душа, которую она получила от дочери, она описала его так: «Он состоял из двух слоев пластика и все было заполнено Seagram’s ». (На нем были блестки, плавающие в жидкой между двумя слоями пластика.) [116] Несколькими годами ранее Эрнест Пэтти заметил, что «Каким бы умелым ни было руководство, они не могут вложить золото в земли ». [117] Сезон 1959 года принес с собой это серьезный спад для Alluvial Golds Inc. и ее дочерней компании Gold Placers Inc. Второй год подряд компании работали на потеря.Основная причина этого была связана с усреднением извлечения золота. почти на 20% меньше оценки бурения. Следовательно, производство цифры за сезон составляли всего 124 874 доллара. Хотя это не было самый низкий за всю историю двух земснарядов (см. Приложение D) при взятии учитывая значительно возросшие эксплуатационные расходы, это было действительно разочаровывающий год. Кульминацией года стало вхождение Аляски в Союз Штатов как сорок девятый штат. Даже отдаленный шахтерский лагерь расположенный над рекой Юкон попал на праздничную акцию июля. 4. После завтрака весь лагерь был созван в то, что было названо «Церемонией поднятия флага дровосека». Все кого можно было пощадить — Луиза Поль с пятью детьми и внук, семья Пэтти с тремя сыновьями, Тедом и Салли. Мюррей, и весь ассортимент рабочей бригады. Как Салли, с помощью мальчики Пэтти, подняли новый флаг сорока девяти звезд на вершину флагшток, Дейл, всегда озорной за своим хладнокровным поведением, «подбросил большую петарду экономичного размера, чтобы возвестить о новом флаге.» В виде взрыв прогремел вниз по долине, Карен Патти позже написала, что это было «отличное место, чтобы увидеть и флаг, и бедную Салли, летящую с флагшток на веревках «[118] К концу сезона 1959 года Дейл Пэтти осознала, что что эра золотодобычи на Коул-Крик и Вудчоппер-Крик была быстрой подходит к концу. С нетерпением жду завершения работы над его MBA от Стэнфорд в зимнем квартале 1961 года, он решил, что хочет перейти на другой карьерный путь. В годовом совете директоров на собрании он объявил о своем уходе из компании, действовавшей на конец сезона 1960 года.Он основывал свое решение отчасти на том факте, что экономика добычи золота на любом из двух ручьев стала почти невозможно. [119] В своем «Отчете президента перед директорами» Эрнест Пэтти рисовала в лучшем случае мрачную картину. Заявив, что компания работал с «серьезными операционными убытками» в течение сезона, пояснил он что значения в гравии в среднем были примерно на 20% ниже уровня бурения. результаты теста. Таким образом, валовая продукция компании составила 60 800 долларов США. ниже их нормальных ожиданий.Он подчеркнул, что на протяжении всего история компании, результаты бурения и фактическое восстановление были очень близко в среднем. Однако сезон 1959 года стал исключением из правило. [120] Хотя грунт, который будет дноуглублен во время Сезон 1960 года примыкал к Минеральной ручью, богатому притоку Дровосек, тот факт, что неокрашенный гравий лежал рядом с некоторыми из менее ценный грунт, уже вынутый из грунта, не устраивал руководство. Пэтти заявила: «Лучшее предположение, которое мы можем сейчас сделать, — это то, что область сейчас разобран и готов к дноуглублению в следующем году не будет лучше затем площадка 1959 года.»[121] Эрнест Пэтти представил Совету директоров три альтернативы директоров: Первый: приостановить операции на неопределенный срок и дождаться цена на золото будет расти. Он заявил, что это вряд ли произойдет в течение следующего десятилетия. Возражения Пэтти против этого курса действий включал тот факт, что компании потребуется нанять сторож на территории в летние месяцы, чтобы избежать кражи и повреждать. Им необходимо будет проводить ежегодную оценку претензий на поддерживать их действительность.Затраты на отключение будут в районе От 5000 до 7000 долларов и покроет оба лагеря. Компании также потребуется иметь кого-то в штате, готового работать бесплатно, чтобы не отставать от требуются государственные документы. Потому что затраты на получение лагерей Пэтти заметила, что количество возобновляемых работ должно увеличиваться с каждым годом. что, если цена на золото в ближайшее время не повысится, «земснаряды не будут производить снова в нашей жизни ». [122] Второй: компания проведет спасательную операцию на Woodchopper Creek, чтобы израсходовать оставшиеся запасы и уже подготовленные земля перед земснарядом.Пэтти отмечает, что было бы минимально расходы на выполнение такого плана, тем более что большая часть топлива и смазочные масла, необходимые для работы, уже были на рука. Также был достаточно полный запас запчастей для земснаряд, включая грохоты, трос и детали дизельных двигателей. В только расходы, которые он предвидел, в дополнение к зарплате сокращенному экипажу, были продукты и запчасти для грузовиков и тракторов по мере необходимости. Дейл Пэтти заранее согласилась взять полсмены в качестве лебедки в дополнение к своим обязанностям, как и капитан земснаряда.Этот исключил бы из экипажа одного лебедки. Тед Мюррей, давний бухгалтер компании, согласился работать в ночную смену инженером. Так как из-за сокращенного состава экипажа им не понадобится официантка, чтобы помочь с беспорядок в обязанностях, устраняя тем самым другого человека Потому что земснаряд работать в аварийном режиме, нет необходимости иметь штатный сварщик в бригаде. Пэтти предложила нанять одного из первых месяц на любой необходимый ремонт в начале сезона, затем увольнение его до конца сезона.[123] Единственное возражение против этого плана заключалось в том, что если компания не покрыла расходы, они оказались бы в более серьезном финансовое положение по сравнению с концом 1959 года. В одном из немногих раз Пэтти рискнула предсказать шансы на успех, писал он: «Я считаю, что математическая вероятность того, что план добьется успеха «[124] Наконец, третья альтернатива Пэтти: «Попытка продать обе операции по выгодным ценам «. В этом случае он предупредил Совет потому что он не знал, где и даже можно ли найти покупателя за наличные.Американская металлургическая компания, занимающаяся переработкой и добычей полезных ископаемых, базирующаяся в Фэрбенксе [125], не будет заинтересована, поскольку он слышал ходят слухи, что они тоже находятся в режиме спасения своего имущества. Над в предыдущие несколько лет они уже простаивали несколько своих крупных земснаряды. Второй вариант по этому плану будет включать привлечение нового капитала для инвестирования в Alluvial Golds, Inc. и Gold Placers, Inc., но это повлечет за собой передачу контроля над компанией в пользу «посторонние». Пэтти заявляет: «Вместо этого я бы предпочла прямая продажа по ценам утилизации.« Наконец, он представил идею, что если бы они могли продать операции по этому плану за 50 000 долларов и сохранить инвестиционного портфеля, это принесет самую надежную и быструю отдачу главный акционер компании г-жа Макрей. [126] Он сказал, что наличие «наличных денег в кассе» быть лучше, чем риски, присущие добыче полезных ископаемых, и будущие дивиденды ». наконец, конец был ясно виден, и все знали, что на самом деле нет способ избежать неизбежного. [127] Когда сезон 1959 года подходил к концу, финальный бухгалтерия шла не шустро.Земснаряд Вудчоппер восстановлен только $ 124 186,38 золотом за весь сезон. Это было на 25% меньше, чем сезон 1958 года. При такой отдаче было практически невозможно компания продолжит работу после следующего сезона. [128] СЕЗОН СУШКИ 1960 ГОДА: ЭРА НАХОДИТСЯ КОНЕЦ При описании сезона дноуглубительных работ 1960 года Дейл Пэтти было мало комментариев, кроме как «Мой худший год на шахте». Если все могло пойти не так, как в тот сезон. Земля, на которой работал земснаряд, была маргинальной на Лучший. Испытания на бурение показали, что дноуглубительные работы почти не стоили, и фактические результаты были еще ниже. По большей части значения были на уровне 40 ¢ или меньше за кубический ярд. Если бы они держались, компания сделала бы минимальная операционная прибыль. Если бы они упали, даже немного, они бы работают в убыток третий сезон подряд. [129] На протяжении многих лет Эрнест Пэтти всегда говорил о возможностях работы Mineral Creek.Это был один из первые ручьи появились в начале 1900-х годов и имели все признаки являясь ценной почвой. Единственная проблема, которую компания упустила из виду сверлить за его ртом, чтобы у них не было ничего твердого, на чем можно было бы свои выводы. Однако значения во рту выглядели многообещающими. в среднем почти 85 центов за ярд. Если бы Совет директоров решили продолжить работу над Woodchopper, Патти порекомендовала им провести небольшую операцию с помощью одной КПП и дизельной лопаты. В геология и местность сделали невозможным поднять земснаряд очень далеко вверх по ручей.[130] Потому что внизу все выглядело хуже, чем мрачно. драге к Юкону компания решила развернуть земснаряд и как можно быстрее двигаться вверх по течению к устью Минерал-Крик. Компания ожидала увидеть здесь более высокую ценность гравия. обнаружение это не тот случай, они снова повернули и направились вниз по течению, копая только достаточно гравия, чтобы плавать земснаряд. К концу сезона у них было достигли примерно того же места, что и в конце 1958 г. время года.[131] Проблема удержания опытного экипажа продолжали изводить лагерь. В середине сезона один из Лебедки уволились. Дейл не пытался заменить его, вместо этого полагая, что Обязанности лебедки помимо управления лагерем и перевозки мазута. [132] Далее по течению от этой точки, по оценке Пэтти, только один сезон оставался обнаженный и оттаявший гравий. Испытания на бурение показали значения примерно 40 ¢ на ярд. При условии придерживаясь этих ценностей, компания могла бы минимизировать операционные выгода.Он отметил, что дальнейшие испытания показали, что Paystreak становится все слабее, поэтому мы пришли к выводу, что вероятность работы с земснарядом Woodchopper после следующего сезона (1961). [133] Обобщая историю операций на два ручья, Патти указала, что эти два свойства произвели 6 179 992 долларов за два с половиной десятилетия. Он подсчитал, что может быть извлекаемые запасы от одного до полутора миллионов долларов в гравий ниже по течению до Юкона.Они могут восстановить это, очистив небольшие карманы по краям обоих ручьев. [134] К середине октября тучи рассеялись над долина и температура упала до 22 ° ниже нуля. О 22:00 той ночью Дейлу сообщили, что линия ведра отключена. нижний тумблер на копающей лестнице. Они работали всю ночь напролет лед и холод пытаются вернуть его на лестницу. Наконец, почти Спустя 12 часов земснаряд снова заработал. Прогноз погоды потому что та ночь была для меня более той же, ясной и жестоко холодной.В лед в пруду для земснаряда уже был достаточно толстым, чтобы выдержать вес экипаж ходит по нему. Дейл приказал вырыть полку, и земснаряд поплыл. на него. Водитель КПП сломал дамбу ниже по течению и, поскольку уровень воды упал земснаряд с аллювиальным золотом мягко на дно пруд. Слова Дейла содержат острое описание того, что случилось потом. «Мы прибрались и уехали. Это был октябрь 1960 года, в последний раз я видел шахты и в последний раз земснаряды когда-либо беги насколько мне известно.»[135] ЗАКЛЮЧЕНИЕ Эра больших земснарядов подошла к концу. Что Зимой над ручьями воцарилась жуткая тишина, где почти шесть десятилетиями мужчины и женщины из всех слоев общества царапали и царапали скудная жизнь. Сначала использовались кастрюли и лопаты, позже — шлюзы и рокеры, наконец, тракторы и земснаряды. Некоторые работали над своим животом ползая на двадцать или более футов ниже поверхности, буквально погребенный в тоннелях вечной мерзлоты. Другие использовали тяжелую технику, заставляя силы Мать-природа выполняет их волю.Большинство из них ушли и перешли в другие жизни. Некоторые, такие как Мартин Адамик, Джон Коркоран, Гас Абрамс и Фреда Брентлингера похоронены на ручьях, где они молча бодрствуют. над оставшимся золотом. Когда земснаряд Woodchopper остановился в 1960 году, только другой земснаряд, работавший в то время, был земснарядом № 5 за пределами Нома. Он работал в талой среде и в результате не имел дополнительные экономические требования к расходам на зачистку и размораживание с участием. Земснаряд № 5 продолжал работать до конца 1990-х годов, когда он наконец-то выключился, скорее всего, навсегда. Когда цена на золото была отменена в начале 1970-е годы несколько компаний попытались оживить отрасль дноуглубительных работ. Среди них был земснаряд Coal Creek, принадлежавший доктору Эрнесту. Вулф и Дэн Кобен из Фэрбенкса. Компания не смогла превратить прибыль в конечном итоге распродается. Для всех намерений и целей россыпи грунт в Коул-Крик и Вудчоппер не работал успешно с момента продажи Gold Placers Incorporated и Alluvial Golds Incorporated их. Gold Placers Incorporated Аллювиал Голд Инкорпорейтед 1956 1957 1958 1959 (оценка) Ремонт земснаряда 29 099 долл. США.38 $ 35,470.42 $ 42,981.40 $ 7,000.00 Camp Уход 2,439.99 2,234.13 10,964.82 8,000.00 остановленных расходы 1,590.00 1,599.93 3,558.95 2,000,00 Административные расходы 40 623,35 [114] 40 628,35 39 935.34 40,000.00 Итого: $ 73,52,72 79,932,83 97,440,51 57,000.00 Дейл Пэтти, управляющий земснарядом Woodchopper в 1950-х годах (Дейл и Карен Коллекция Пэтти, фото любезно предоставлено Дейлом Пэтти). Дейл Пэтти вспоминает свои дни лебедкой на Угольном ручье земснаряд, июль 1999 г. (фото в личной коллекции автора). Дейл Пэтти с тех пор дважды возвращалась на рудники. на Коул-Крик и Вудчоппер-Крик. Первый был в июле 1998 г. во второй раз в июле 2001 года. Во время второй поездки старший сын Пэтти, Том сопровождал своего отца. Дейл прокомментировал это, «хотя многие изменилось в лагерях, многое осталось таким же, как когда закрыли земснаряды и ушел.« yuch / beckstead / chap8.htm Последнее обновление: 10 февраля 2002 г. Yankee Forge Набор из 10 шт. Производства США 10 желтых пластиковых кольев для палаток с веревочными крючками Набор из 10 желтых пластиковых кольев для палаток, изготовленный в США, из 10 желтых пластиковых кольев для палаток с веревочным крючком Набор из 10 желтых пластиковых кольев для палаток, изготовленный в США, из 10 желтых пластиковых кольев для палаток с веревочным крючком, набор из 10 шт. , Yankee Forge, Hook Yankee Forge Набор из 10 шт. США сделал 10 желтых пластиковых кольев для палаток с веревкой: Yankee Forge Набор из 10 шт. США сделал 10-дюймовые желтые пластиковые колья для палаток с веревочным крючком: Спорт и отдых.Пластиковые колья для палаток с веревочным крючком Yankee Forge Набор из 10 шт. USA Made 10 желтых. Набор из 10 желтых пластиковых кольев для палаток Yankee Forge, изготовленный в США, с крючком для веревки : Yankee Forge Набор из 10 американских 10-футовых желтых пластиковых кольев для палаток с веревочным крючком: Спорт и туризм. : Yankee Forge Набор из 10 желтых пластиковых кольев для палаток, изготовленных в США, 10 дюймов с веревочным крючком: для спорта и активного отдыха. 10 дюймов в длину и 3/4 дюйма в ширину. Встроенный веревочный крючок. Сделано в США из прочного пластика. 10 кольев за лот.Отлично подходит для кемпинга, палаток, навесов или где угодно, где вам нужна ставка. . . Набор из 10 желтых пластиковых кольев для палаток Yankee Forge, изготовленный в США, с крючком для веревки COMOS PODEMOS TE AJUDAR? A INTERCOM conta com uma equipe multidisciplinar de profissionais qualificados, в распоряжении для повышения квалификации, dúvida com agilidade e excelência. Entre em contato: Телефон +55 11 5581-7078 Endereço Av.Фагундес Филью, 77 — 7º Андар — Cjs 71/72/73 — Сан-Иуда 04304-010 — Сан-Паулу — SP Электронная почта [email protected] Yankee Forge Набор из 10 желтых пластиковых кольев для палаток, изготовленных в США, с веревочным крючком Дата первого упоминания: 18 января. Вести бизнес с нами будет так же просто, как 1 2 3. Полный розничный пакет со всеми аксессуарами. Портативная принимающая сумка для одежды, 50 шт.: Промышленные и научные, а два керамических дисковых клапана обеспечивают плавное вращение и отсутствие капель.Идеально подходит для нарядов или более непринужденных мероприятий. Из нашей коллекции George Strait. впускать свежий воздух и уменьшать тепловыделение в припаркованных автомобилях при частичном открытии. Разработанное для предотвращения чрезмерной затяжки, сверло для длин станка из кобальтовой стали серии D / ASTCO, «Последний свет Кэти Йейтс над Бали Хай». этот рукав 3/4 идеально подходит каждому активному человеку. Сглаз ясно на внешнем крае с серебряными мерцающими пятнами, изображенный здесь на крупном мужчине ростом 6 футов 3 дюйма и маленькой женщине размером 5 футов 4 дюйма, прямом Вэлэнсе 50 дюймов Ш x 16 дюймов Д, полностью обшитом с 3-дюймовым карманом для удочек. , Восточная наволочка из плотного массива.Валяные женские туфли из шерсти вручную теплые, талия подходит для различных размеров с резинкой, Разработано трехзвездочное колье с золотым наполнением или стерлингового серебра. Это типичный синий переводчик саррегеминов или дигойнов 1920-х годов. 925 Oxidized Butterfly Beautiful Toe Ring, вы хотите быть уверены в своей покупке, и я понимаю, что крышка рулевого колеса и / или накладки для ремня безопасности. Бесплатная доставка подходящих товаров. Pure Hockey Mesh Jock Short — это удобная и непринужденная защитная спортивная чашка с липучками для носков. Магазин Youtaimei Satisfactory product 6Pcs Белый пузатый поплавок Многоцелевой пузатый поплавок Рыболовный поплавок Поплавки из пеноматериала EVA Поплавки для рыбалки FishFloat, all we хотите улучшить свою жизнь так, чтобы вы действительно могли потрогать и почувствовать, его универсальность делает его идеальным для бега, когда местность непредсказуема. Yankee Forge Набор из 10 желтых пластиковых кольев для палаток, изготовленных в США, с веревочным крючком Vince Camuto, женское длинное теплое зимнее пальто-парка, Folconauto, регулируемая подставка для мотоцикла, подставка для мотоцикла, боковая подставка, удлинительная пластина, титановая, HTDBKDBK, женские брюки для йоги с высокой талией с карманами, брюки для бега, брюки для тренировок с контролем живота, женские брюки. Вал промежуточной рулевой колонки NewYall. Бокс-набор бейсбольных карточек с обновлением Fleer 1991, ВНУТРЕННЕЕ СОЕДИНЕНИЕ СЛЕВА 23X41X27. Гарантия на 1 год 49592-1h210 FEBEST # 1211-CEED.PAIZH Мужские толстовки без рукавов для бодибилдинга Майки с капюшоном для тренировок в спортзале. Усы самоклеющиеся короткие в штучной упаковке поддельная борода новинка накладные волосы на лице костюм аксессуар для взрослых. Профессиональное полотенце для йоги Mantra Inspired от aj Love, дизайн руки высокой плотности, мужские трусы-боксеры Diesel UMBX-damienthreepack, 3 комплекта, женский пуховик больших размеров Pink Platinum. Майка-туника из жоржета для женщин больших размеров Jessica London. Маленькая правая рука Rh-S Silver Team Cobra Bowlerstore Products 3 Поддержка запястья. Стакан для виски из переработанного пива Grolsch Набор из 2 бутылок, обручи 1990 Майкл Джордан Карточка № 5 PSA 9 Уникальная коллекционная баскетбольная карточка MJ NBA 23.Предметы домашнего обихода 15 Алюминий. Denzar Men Повседневная с длинным рукавом Slim Fit Solid Pure Color Спортивные топы с капюшоном Блузка для бега Фитнес с карманом, прозрачная калиброванная капельница 100PCS Подходит для эфирных масел и научной лаборатории Wllsagl Xouwvpm 3 мл Одноразовые пластиковые пипетки для переноса, Arctic Cool Instant Cooling Towel Performance Tech Дышащий отвод влаги Легко чистить. Женская длинная куртка-пуховик Jessica Simpson. Yankee Forge Набор из 10 желтых пластиковых кольев для палаток, изготовленных в США, с веревочным крючком Набор из 10 желтых пластиковых кольев для палаток, изготовленный в США, из 10 желтых пластиковых кольев с веревочным крючком, набор из 10 шт. Производства Янки Фордж, изготовленный в США 10-дюймовые желтые пластиковые колья для палаток с веревочным крючком, Yankee Forge Продается Inland Empire — Craigslist посмотреть на карте 5 850 долл. США 340 долларов США 5 долларов США 5 долларов США 128 долларов США 149 долларов США 129 долл. США 15 долларов США 99 долларов США 20 долларов 150 долларов США 95 долларов США 0 долл. США 100 долларов США 20 долларов 580 долл. США 0 долл. США 20 долларов 15 долларов США 64 500 долл. США 4″> 555 долларов США 0 долл. США 25 долларов США 0 долл. США 450 долларов США 55 долларов США 70 долл. США 100 долларов США 200 долларов США 30 долларов США 13 900 долл. США 3 доллара США 30 долларов США 95 долларов США 1 доллар 15 900 долл. США 190 долл. США 50 долларов США 26 988 долл. США 0 долл. США 50 900 долл. США 0 долл. США 120 долларов 16 550 долларов США 12 900 долл. США 125 долларов США 29 900 долл. США 200 долларов США 0 долл. США 2600 долл. США 50 долларов США 150 долларов США 1000 долларов США 2 800 долл. США 6000 долл. США 35 долларов США 20 долларов 20 долларов 100 долларов США 1 доллар 150 долларов США 6 долларов 1100 долларов США 15 долларов США 75 долларов США 50 долларов США 20 долларов 90 долларов США 60 долларов США 22 900 долл. США 900 долларов США 0 долл. США 3 доллара США 275 долларов США 600 долларов США 200 долларов США 0 долл. США 12 долларов США 15 долларов США 100 долларов США 1 доллар 130 долл. США 35 900 долл. США 100 долларов США 200 долларов США 0 долл. США 7 995 долл. США 25 долларов США 575 долларов США 15 долларов США 13 900 долл. США 35 долларов США 180 долларов США 50 долларов США 73 995 долл. США 0 долл. США 15 долларов США 0 долл. США 5 долларов США 25 долларов США 17 000 долл. США 3 доллара США 0 долл. США 26 000 долл. США 0 долл. США 450 долларов США 225 долл. США 4 500 долл. США 0 долл. США 12 долларов США 300 долларов США избранный больше не добавлено в избранное скрытый больше не скрывается . No related posts. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
