Дымоход из кирпича для котла своими руками: инструкция по кладке, чертежи и фото

Содержание

инструкция по кладке, чертежи и фото

Грамотное возведение дымохода — процесс такой же серьезный, как и строительство самой печи.

Дымоходы из кирпича своими руками

Насколько правильно и аккуратно будет выполнена эта работа, настолько хозяин обезопасит свой дом и домочадцев от пожара или отравления угарным газом. Поэтому к постройке этого элемента нужно отнестись очень ответственно и сделать все максимально правильно и по инструкции. Дымоходы из кирпича своими руками выстроить можно, если есть опыт в этой работе, но в случае, когда она незнакома, лучше доверить ее профессионалу. Если не уверены в своих силах — лучше не начинать.

Виды дымоходов

Дымоходные трубы из кирпича могут быть двух видов: коренного и насадного. В каждом случае для возведения выбирается один из них, тот, который подходит для конкретной печи.

  • Коренные дымоходы отличаются от насадных тем, что возводятся не как продолжение печной конструкции, а автономно, рядом с местом, где будет установлена печь, а затем соединяется с ней патрубком.

Типичный коренной дымоход

Это дымоотводное сооружение подойдет для чугунных и кирпичных отопительных приборов, причем к одному коренному дымоходу могут быть подсоединены даже две или три печи. Естественно, в этом случае он по своему внутреннему сечению должен соответствовать необходимым параметрам для определенного количества подключенных к нему приборов отопления.

Если устанавливается коренной дымоход, к которому будет подводиться патрубок от чугунной печи или котла, работающего на газе, то, возможно, потребуется установка вовнутрь дымоходного канала трубы из металла.

Коренной дымоход устанавливают на фундамент, отдельный от общедомового и печного. Глубина котлована для фундамента должна составлять не менее 30—50 сантиметров, в зависимости от высоты и ширины дымохода, а также его периметр должен быть больше основания конструкции дымохода на 12—15 сантиметров.

  • Насадная труба дымохода — это продолжение конструкции печи, являющееся ее неотъемлемой частью. Такая труба предназначена для отведения отходов горения только для одной печи, продолжением которой она является.

Дымоход надсадного типа

Составляющие части дымохода

Принцип устройства обоих видов дымоходов одинаков, но если к коренной трубе подсоединяются две или три печи, она может иметь несколько стояков и несколько разделок, количество которых будет зависеть от числа этажей дома.

Части и отделы дымохода

На данном рисунке можно рассмотреть все части дымоотводной конструкции, которая состоит из следующих элементов и отделов:

  • Шейка печи — это часть дымохода, которая идет от печи до разделки. В ней располагают дымовую задвижку, которая будет регулировать тягу, необходимую для интенсивности горения или тления топлива.
  • Разделка трубы или распушка устраивается на проходе трубой каждого перекрытия, и предназначена для защиты горючих перекрытий от высоких температур. Она имеет более толстые стенки, по сравнению с остальными частями дымоотводного канала. Ее толщина должна быть не менее 35—40 сантиметров, таким образом создавая по всему периметру изоляцию от 20—25 сантиметров.
  • Стояк трубы — это кирпичный столб с дымоотводным каналом внутри. Он располагается, как до разделки, так и в чердачном перекрытии.
  • Выдра — эта часть располагается сразу над кровлей и предохраняет трубу от попадания влаги – дождя, снега, конденсата и т.п.
  • Шейка трубы возвышается сразу же над выдрой.
  • Выдра, имеющая площадку, шейка и выступающая шапка вместе составляют оголовок трубы.
  • Сверху шапки закрепляется колпак или зонтик, препятствующий попаданию вовнутрь канала различных загрязнений и влаги. Также это приспособление способно создавать нормальную тягу в канале дымохода.

Кладка дымохода

Схема

Первое, что необходимо сделать — это внимательно ознакомится со схемой дымохода и разобраться в том, как укладывается каждый из его рядов. Схему можно выбрать одну из многих — лучше ту, на которой будет все станет предельно ясно. При кладке обычной кирпичной печи, подойдет порядовка для стандартного дымохода из кирпича.

Одна из самых распространенных порядовок дымохода

Возведение надсадной трубы

При монтаже надсадной трубы, кладка самой конструкции печи заканчивается за 50—60 сантиметров до потолочного перекрытия, а затем начинается непосредственное возведение дымоходного канала. На данной схеме представлено два варианта кладки дымохода: квадратной и прямоугольной формы.

  • По схеме первого ряда возводится шейка дымохода до разделки. В каждом последующем ряду кирпичи укладываются таким образом, чтобы середина кирпича перекрывала шов между кирпичами предыдущего ряда.

Выложив три-четыре ряда по этой схеме первого ряда, начинается выведение распушки трубы.

Так внешне выглядит распушка…

  • На рисунке второго ряда хорошо видно, что кирпичи укладываются со сдвигом во внешнюю сторону на одну треть кирпича. Чтобы идеально подогнать штучный материал, придется воспользоваться разделением цельного кирпича на две или три части вдоль или поперек.

… а это — ее порядовка

При всем этом нужно помнить, что канал дымохода должен сохранять первоначальное сечение, так как смысл утолщения его стенок – это для повышения безопасности для перекрытия во время эксплуатации. Тем более, что сужение или расширение внутренней полости может негативно повлиять на тягу во время топки.

  • Третий, четвертый и пятый ряды распушки также выкладываются со сдвигом в наружную сторону, сохраняя просвет канала.
  • Шестой ряд имеет такой же размер, что и пятый ряд и выкладывается вровень с внешним и внутренним краем стены дымового канала.
  • Седьмой и восьмой ряды выкладываются по схеме первого ряда.

Закончив укладку распушки, можно переходить к работе над выдрой и тут нужно очень постараться, так как каждый ряд образует очередную ступеньку и выступает в наружную сторону, на одну треть.

Порядовка выдры

  • Первый ряд кладут такого же размера, как последний ряд распушки.
  • Со второго ряда начинают выкладывать первую ступеньку, и идет расширение дымохода во внешнюю сторону.
  • Далее, следуя схеме, выкладываются остальные восемь рядов.

После завершения кладки выдры, выкладывается шейка трубы, которая выводится по схеме первого ряда до двух верхних рядов шапки, где кирпич также укладывают с выступом во внешнюю сторону.

Высота трубы над коньком

Дымоотводная труба должна подниматься над коньком кровли на полметра, если она расположена на полтора метра от него по горизонтали.

Взаимное расположение трубы и конька крыши

Если же она расположена ниже по скату, ее поднимают вровень с коньком или же ниже не более, чем на 10 градусов под углом к коньку. Эти параметры должны строго соблюдаться, так как они обеспечивают безопасность эксплуатации отопительного сооружения, проверены многолетним опытом.

Другой, несколько упрощенный вариант дымохода

Другим вариантом кладки дымохода может быть простая прямая конструкция. Она подойдет тем, кто не имеет опыта в выполнении данного вида строительства.

  • Весь дымоход, от печи до оголовка, выкладывается ровной колонной с каналом внутри, а все нужные для него элементы выполняются с помощью опалубки, цементного раствора и армирования металлическим прутом толщиной от четырех до семи миллиметров.
  • В области, где должна начинаться распушка, устраивают опалубку, нужного размера и формы.
  • На трубе закрепляют металлический прут или сетку.
  • Опалубка обмазывается глиняным раствором тонким слоем. Он нужен для того, чтобы с застывшего бетонного раствора можно было легко снять доски опалубки.
  • Затем в опалубку закладывается бетонный раствор и оставляется до полного застывания.
  • После затвердевания цемента, опалубка снимается, и все бетонные части, при необходимости, выравниваются для придания им аккуратного вида.

Таким образом, можно обойти сложности конфигураций кладки. Конечно же, эта работа займет намного больше времени, но в ней невозможно допустить ошибку. Главное — правильно, аккуратно и ровно устроить опалубку.

Изоляция распушки

Несмотря на толщину стенок распушки, необходимо вокруг нее при проходе через перекрытие устроить теплоизоляцию. Ее делают из асбеста, пропитанного глиной войлока, или же устраивается металлический короб, который засыпается керамзитом или песком. Распушка должна быть изолирована на всю толщину потолочного перекрытия.

Гидроизоляция прохода

После завершения кладки шапки, можно устанавливать зонтик и приступать к гидроизоляции прохода трубы через кровлю.

Примерная схема гидроизоляции дымохода

Гидроизоляция — это очень важный момент в устройстве дымохода, и от нее зависят долговечность и эффективность его работы.

Расстояние, образовавшееся между трубой и кровлей, нужно прикрыть фартуком. Чаще всего для этих целей используется рубероид, который закрепляют на герметик.

Сверху этот слой гидроизоляции оформляется «фартуком», который делается из пристенного профиля или из специальной гидроизолирующей ленты. Она также крепится на кровельный материал с помощью герметика, а на трубе фиксируется предназначенной для этого планкой.

«Фартук» для дымоходной трубы

Советы опытных мастеров

Чтобы дымоотводная система работала качественно, нужно соблюдать некоторые рекомендации, которые всегда учитывают профессиональные печники.

  • При кладке кирпичных рядов обязательно следует тщательно подбирать излишний раствор, который будет выступать вовнутрь дымоходного канала. Эти поверхности должны быть очень ровными, чтобы на них как можно меньше оседало сажных отложений.
  • Перевязка кирпичей в кирпичной кладке дымохода требует особого внимания, так как в такой конструкции может использоваться большое количество не цельных кирпичей, а их половинки, пластинки, третьи или четвертые части. Для того, чтобы ровно отрезать или отколоть кирпичи, можно использовать «болгарку» (шлифмашинку). Если ею надпилить нужную часть, легче будет отделить фрагмент требуемого размера. Пластины, которые необходимы в некоторых рядах кладки, придется отпиливать полностью, так как такие тонкие части могут просто сломаться.
  • Швы в кладке дымохода не должны быть слишком толстыми – их толщина может составлять четыре — пять миллиметров. Это необходимо соблюдать потому, что раствор, даже в застывшем состоянии, больше подвержен разрушению при воздействии внешних факторов, чем закаленный кирпич.
  • Ну и, конечно, очень важным мероприятием при обслуживании дымохода в процессе его эксплуатации является его своевременная чистка или периодические профилактические работы для предупреждения его засорения.

Видеоурок по кладке дымохода своими руками

Кладка дымохода — весьма непростое мероприятие, так как она проходит на высоте и требует максимальной внимательности. Поэтому нужно реально оценить свои силы и возможности. Если возникнут сомнения, что эту работу посильно выполнить самостоятельно, то лучше доверить ее опытному мастеру.

Дымоход из кирпича своими руками. Советы по выбору материалов и монтажу

Дымоход — это одна из основных составляющих отопительной системы в доме. Несмотря на это, его установка – вполне доступное мероприятие и для неквалифицированного мастера. Но только при правильном обустройстве дымохода из кирпича своими руками он будет обеспечивать вывод продуктов сгорания наружу, а тепло станет распространяться по помещениям. Для монтажа такой конструкции стоит ознакомиться с некоторыми нюансами и правилами.

Установка кирпичного или каменного дымохода должна производиться по правилам и требованиям СНиП

Особенности и преимущества кирпичных дымоходов

Каждый частный дом, который имеет одну из возможных конфигураций отопительной конструкции, оснащается дымовой трубой. Роль дымовой трубы заключается в выводе продуктов горения топлива за пределы дома. На сегодняшний день существует большое количество новых решений для обустройства такой системы. В любом строительном магазине можно подобрать какие угодно материалы и инструменты для того, чтобы выполнить качественную установку этой конструкции.

Кирпичные конструкции до сих пор пользуются большой популярностью и отличаются своей надёжностью. Основные преимущества таких дымоходов:

  • разнообразие материалов для монтажа;
  • невысокая стоимость установки;
  • термоустойчивость. Кирпичная труба может выдерживать температуру до 1000 °C;
  • эстетичность. Дымоходы из кирпича выглядят очень красиво и могут играть роль элемента декора здания. Для декорирования труб популярным является керамический материал.
  • теплопроводность. Такой дымоход «контролирует», чтобы тепло циркулировало по помещениям и не выветривалось через трубу.

Виды кирпичных труб для дымоходов

Выбор типа кирпичной трубы зависит от печи, которая используется в конкретном случае. Кирпичная труба может быть двух видов:

  • коренная;
  • насадная.

Кирпичная труба имеет эстетичный внешний вид и не требуют больших затрат на установку

Насадные конструкции являются продолжением печи, а коренные устанавливаются неподалёку и имеют автономный характер. Соединение коренной конструкции с печью происходит с использованием специального патрубка.

Кирпичная коренная труба для дымохода идеально сочетается с чугунными приспособлениями в отопительных конструкциях. Кроме этого, с одним дымоходом коренного типа могут стыковаться несколько печей.

В таком случае необходимо правильно подобрать диаметр трубы, чтобы она справлялась с нагрузкой по выводу продуктов сгорания.

Важно! При монтаже коренной конструкции и соединении её через патрубок с газовым котлом, возможно, понадобится монтаж металлической трубы внутри дымохода. Кирпичный дымоход для газового котла должен обязательно соответствовать всем нормам СНиП.

Насадная труба дымохода является непосредственным продолжением печи и выводится на крышу. Такой тип трубы может выполнять вывод  дыма только от одной печи.

Устройство дымохода из кирпича

Коренной и насадной дымоходы, в принципе, обладают идентичным строением. Однако из-за того, что коренная конструкция может объединять несколько печей, стояков и разделов в ней будет тоже несколько. Их количество колеблется в зависимости от этажности дома.

Дымоотводная конструкция включает в себя следующие элементы:

  1. Шейка печи. Это часть дымоотводной системы, который проходит от печи до разделки и имеет в своём составе дымовую задвижку. Задвижка осуществляет регуляцию тяги.
  2. Разделка трубы (распушка). Используется для защиты горючих перекрытий. Толщина стенок разделки больше, чем в остальных частях конструкции. Показатель толщины, как правило, колеблется от 35 до 40 см, в зависимости от конкретного случая. В результате выполняется изоляция толщиной примерно 25 см.
  3. Стояк трубы. Это кирпичная конструкция, внутри которой проходит канал для отвода продуктов сгорания. Располагается стояк и до разделки, и в перекрытии чердака.
  4. Выдра. Важный элемент дымоотводной конструкции, который монтируется над крышей и защищает трубу от воздействия атмосферных осадков и конденсата.
  5. Колпак. Монтируется сверху шапки, которая входит в состав оголовка трубы. Накрывает канал дымохода и предотвращает попадание дождя и снега внутрь него. Кроме этого, правильное расположение дымоходного колпака увеличивает тягу в системе.

Кирпичная труба обязательно оснащается колпаком, который защищает канал от осадков и мусора

Обратите внимание! Помимо вышеперечисленных элементов, в состав такой конструкции входит шейка трубы, которая вместе с выдрой и выступающей шапкой образуют оголовок трубы.

Требования, которым должен соответствовать кирпичный дымоход

Существуют специальные строительные нормы и правила (СНиП), в которых указаны основные требования при монтаже дымоходов из кирпича для бани, дома и т. д. Основные из них:

  1. При монтаже канала дымохода отработанный дым должен выводиться только в вертикальном направлении. Однако в некоторых случаях без монтажа горизонтальных участков не обойтись. Разрешается монтаж горизонтально расположенных каналов с длиной не больше 1 м.
  2. Если конструкция крыши плоская, то тогда размер наружной части дымохода из кирпича составляет 1м (это касается того сегмента, который расположен над поверхностью крыши).
  3. Если крыша является скатной, то тогда высота трубы, находящейся на дистанции 1,5 м до конька, должна быть минимум на 50 см выше его.
  4. Если дистанция до конька 3 м, то тогда дымоход должен быть на одном уровне с ним.
  5. Расстояние от трубы до конька более 3 м означает, что размеры дымохода вычисляются посредством проведения условной линии под углом 10° к горизонту конька.
  6. Размеры дымоходов из кирпича для газовых котлов составляют минимум 5 метров над поверхностью крыши.
  7. Материалы, которые применяются при кладке трубы из кирпича, должны обладать хорошей устойчивостью к высоким температурам. Расстояние от трубы до стены не должно быть меньше 38 см. Также очень важным моментом является монтаж расширений на участках, где дымоход проводится через перекрытия.
  8. Толщина дымохода должна соответствовать требованиям пожаробезопасности. Как правило, оптимальным, считается показатель толщины 10 см.
  9. Укладка дымохода выполняется без перепадов внутреннего диаметра.

Дымоход должен быть ровным, его кладку осуществляют при помощи строительного уровня

Правильное размещение дымохода является очень важным параметром, который оказывает влияние на показатель тяги в системе. Высота трубы над крышей также является важным пунктом. Расчёт правильной высоты определяется по-разному в зависимости от конкретного случая.

Это интересно! Кирпичные дымовые трубы котельной могут быть промышленного типа и тогда их высота должна превышать на 25 метров аналогичный показатель самого высокого здания в округе.

Какой кирпич выбрать для монтажа дымохода?

Для того, чтобы выполнить монтаж кирпичного дымохода своими руками, необходимо иметь заранее подсчитанное количество кирпича и цементный раствор. Существует несколько полезных советов, которые позволят определиться с выбором материала для дымохода.

В первую очередь необходимо иметь в виду, что материал, который будет использоваться для такой конструкции, должен обладать высокой огнеупорностью. Форма кирпича должна быть ровной, без трещин и сколов. Как правило, рекомендуют брать марки со значением выше 200.

Наиболее подходящий размер кирпича для строительства дымохода составляет 25х12х6,5 см.

Важно! Для укладки кирпича используют специальный раствор, в состав которого входят цемент, песок и вода. Качество раствора можно определить по зернистости песка. Если песок мелкозернистый, то такой раствор идеально подходит для монтажа и кладка дымохода из кирпича будет качественной. Кроме этого, в состав раствора иногда входит глина. Она должна быть чистой, без посторонних примесей.

Для дымохода нужно выбирать кирпич с огнеупорными свойствами

Стык крыши и трубы нужно гидроизолировать, чтобы предотвратить стекание воды по трубе в дом. Выдра, которая является утолщением на внешней стороне конструкции, отлично справляется с этой функцией. В некоторых случаях вместо выдры устанавливают оцинкованный металлический «фартук».

Демонтаж кирпичной трубы

Старые кирпичные конструкции не только плохо выполняют свою функцию, но и в некоторых случаях могут угрожать человеческой жизни. Такие дымоходы в большинстве случаев являются убыточными и должны попадать под снос.

Демонтаж кирпичной дымовой трубы осуществляется достаточно просто: труба разбирается по элементам (по кирпичу). Начинается демонтаж всегда с части, которая расположена на крыше. Постепенное продвижение от неё к печи и является основным принципом работы. Для надёжного сцепления кирпича на внешней части трубы в раствор всегда добавляют цемент, поэтому этот демонтируемый участок довольно сложно разобрать. Демонтаж кирпичных дымовых заштукатуренных труб ещё более сложен.

После того как разборка внешней трубы закончена, нужно демонтировать участок, расположенный на чердаке здания.

Обратите внимание! Перед тем, как начинать демонтаж кирпичной трубы на чердаке, обязательно нужно накрыть образовавшуюся дыру в крыше. Для этого подойдёт железный лист или, например, оставшаяся от монтажа крыши металлочерепица.

Для того, чтобы предотвратить нежелательный обвал штукатурки с потолка, нужно оснастить трубу специальными штробами. Раствор из песка и глины можно легко разбить молотком или каким-либо подручным предметом.

Разбирать старый дымоход нужно начиная с наружной части

Монтируем дымоход из кирпича своими руками

Многие люди задаются вопросом: как сложить дымоход из кирпичей своими руками? В самом начале обязательно нужно подготовить схему, по которой будет проходить работы по кладке печной трубы. Этот план можно заказать у специалистов, которые сами всё рассчитают и определят оптимальное решение для конкретного случая. После того как вы получите схему — её необходимо внимательно изучить. Затем можно приступать непосредственно к кладке кирпичной трубы для дымохода.

Пошаговое руководство по монтажу кирпичного дымохода:

  1. Вначале монтируется насадная труба. Кладка трубы начинается с установки её снования на специальный раствор. Кладка конструкции выполняется способом перевязки. Особенность этого способа заключается в сдвиге каждого ряда на половину кирпича. Это обеспечивает максимальный показатель сцепления. Кладка этой части печной трубы выполняется до тех пор, пока до перекрытия не остаётся 5–6 рядов кирпича.
  2. На втором этапе производят кладку распушки. Обязательно нужно проводить расширение наружного периметра. Оптимальные размеры уширения 59 на 45 см. Размеры уширения по внутреннему периметру в таком случае должны составлять 14 на 27 см.

Обратите внимание! Высота расширения не должна выйти ниже межчердачного перекрытия.

Расширение периметра конструкции проводится довольно просто: кирпичи сдвигаются по краям каждого ряда. Размер сдвига должен составлять приблизительно 4 см.

  1. На третьем этапе проходят работы по монтажу выдры. Выполнять эту работу рекомендуется максимально внимательно, чтобы не допустить ошибок. Ряды, которые укладываются при монтаже выдры, должны на одну треть выступать наружу.

Кладка первого ряда должна соответствовать последнему ряду кирпичей в расширении, которое монтировалось на предыдущем этапе.

  1. На этом этапе выполняется монтаж стояка. Его кладка проходит на чердаке здания. Очень важно запомнить, что труба должна иметь свой стояк, расположенный встык к кровле. Он прокладывается через крышу и выводится на высоту от 50 до 80 см.
  2. На последнем этапе проводится монтаж шейки дымохода. Далее на её конец устанавливается оголовок, на который монтируют защитный колпак. Если соблюдать правила и учитывать рекомендации специалистов, то вы сможете сложить надёжную трубу из кирпича для дымохода своими руками без каких-либо трудностей.

Наружная часть дымохода (шейка) кладется в последнюю очередь

Изоляция распушки

Стенка распушки, как уже было сказано выше, укладывается с расширением периметра. Однако, кроме расширения, этот участок дымоходной конструкции нужно снабжать теплоизоляцией. Изоляция выполняется на всём периметре трубы в месте, где дымоход проходит через потолочное перекрытие.

Как правило, в состав теплоизоляционного материала входит асбест, но существуют и другие варианты:

  • войлок, предварительно пропитанный глиняным раствором.
  • металлический короб, который по периметру изолирует трубу. Внутрь короба обычно засыпают керамзит или песок.

В некоторых случаях разрешается изолировать кирпичную трубу минеральной ватой. Изоляция такой ватой должна обладать толщиной не менее 10 см.

Распространённые ошибки при монтаже

Выше были перечислены основные рекомендации, которые позволяют выполнить кладку дымохода из кирпича своими руками. Однако существуют некоторые распространённые огрехи при монтаже, на которые рекомендуется обратить внимание.

Наиболее распространённые ошибки при установке кирпичной трубы:

Одна из самых частых оплошностей — недостаточная высота трубы. Из-за этого в системе отсутствует необходимая тяга и она не может осуществлять свою работу должным образом. Для того, чтобы не столкнуться с этой проблемой, рекомендуется со всей серьёзностью подойти к расчёту высоты трубы над кровлей.

Ещё одна очень распространённая неточность — неправильно приготовленный цементный раствор для кладки. Такой раствор со временем осыпается, что приводит к разрушению конструкции. Консистенция раствора должна быть однородной, с мелкозернистым песком.

Слой раствора при кладке кирпичей не должен превышать 5 мм

Важно! Очень важно, чтобы раствор располагался равномерно и не образовывал в канале трубы препятствий для транспортировки продуктов сгорания.

А также важно, чтобы дымоход был ровным и максимально соответствовал стандартам, описанным в СНиП.

Ещё несколько советов от специалистов:

Перевязка кирпичей во время кладки должна выполняться очень внимательно. Во время кладки в ход могут идти разные части кирпичей (половины, четверти и т. д.). Для того, чтобы разделять кирпичи на части, рекомендуют применять болгарку.

Слой раствора не должен быть слишком толстым — это может привести к скорому его осыпанию и разрушению конструкции. Оптимальная толщина слоя составляет 4–5 мм.

Кроме этого, не стоит забывать про периодическую очистку дымоходов. На стенках дымохода, как правило, скапливается сажа, пепел и прочие продукты сгорания. Особенно предрасположены к засорению конструкции, которые имеют неровности во внутреннем канале. Профилактическая очистка позволит прочистить дымоход и повысить его эксплуатационные показатели.

Дымоход из кирпича своими руками: кладка, устройство, схема


Устроить дымоход из кирпича своими руками не самая легкая задача, но при желании выполнить ее можно, ведь расценки на данную работу не маленькие, а платить приличную сумму не у каждого есть возможность.

В частном доме или бане, которые отапливается при помощи печи (газового или твердотопливного котла), не обойтись без дымохода.

При этом не имеет значения, есть у вас в доме или бане вентиляционная труба и дополнительные вентканалы, если произведено устройство газового котла, твердотопливного котла или печи – дымоход нужен в любом случае.

К сожалению, по статистике большинство возгораний происходит из-за неправильно поставленной системы дымоотвода или если требуемый ремонт газового котла или печи не был сделан вовремя.

Поэтому если конструкции требуется ремонт, желательно не затягивать с этим моментом.

Необходимо не только соблюдать все правила по кладке, но и использовать при этом исключительно качественные огнеупорные материалы.

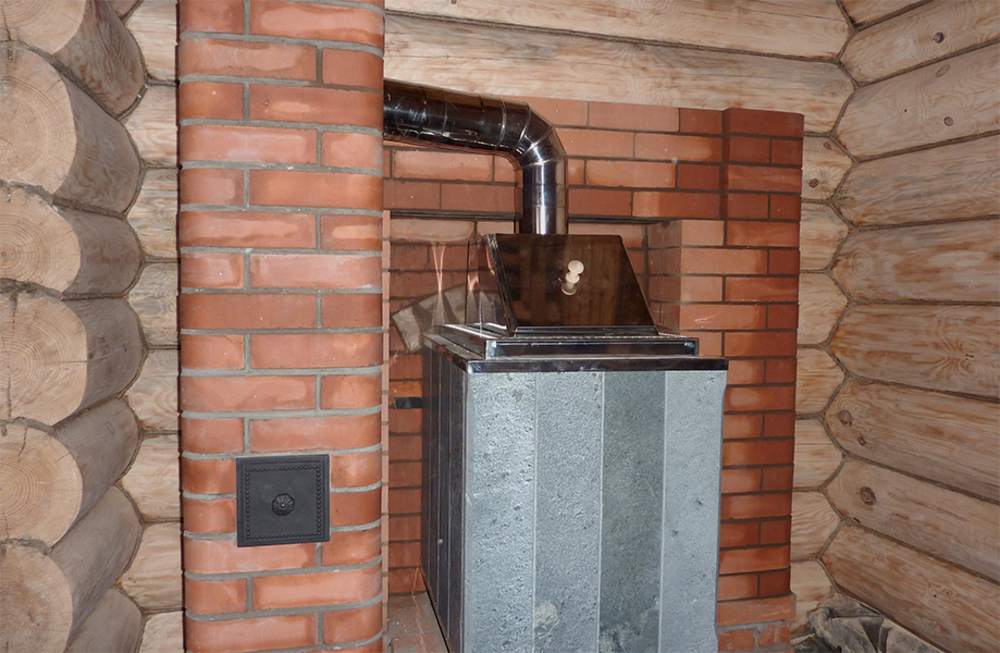

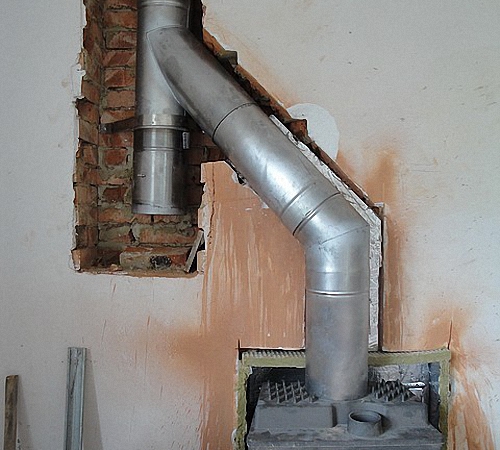

На фото ниже представлены варианты дымохода в частном доме и бане.

Фото:

Наиболее часто в качестве материала используется кирпич или металл. Давайте мы с вами тоже попробуем соорудить конструкцию дымоотвода печи из кирпича.

Перед тем как построить конструкцию, правильно будет изучить ее устройство изнутри.

Строение кирпичного дымохода

Чтобы правильно выполнить все работы и не ошибиться в своих действиях, существует схема строения системы дымоотвода.

Со стороны может показаться, что это просто кладка из кирпича в виде трубы, но это совсем не так. На самом деле такой дымоход состоит из многих частей, и каждая часть при этом крайне важна.

Но какой кирпич лучше выбрать для работы? На рынке имеется большой выбор данного материала по разным расценкам.

К кирпичу для дымоотводной системы предъявляются особые требования: он должен иметь достаточную толщину и быть огнеустойчивым.

Эти требования вполне выполняют красные печные кирпичи, сделанные из обожженной глины (раствор для кирпичной кладки также не должен содержать горючих элементов).

Расценки на данный кирпич не маленькие, но и служит он при этом очень долго.

Поэтому, если вы не хотите в будущем тратиться на ремонт, лучше выполнить все необходимые требования по установке и купить качественные материалы, включая кирпичи, раствор и дополнительные элементы.

А теперь, давайте рассмотрим схему строения дымохода более подробно:

  • Начнем с надсадной трубы, расположенной прямо в печи. Если печь предназначена для твердотопливного материала, на ней должна иметься небольшая задвижка (в качестве материала задвижки используется металл) с отверстием, размер которого составляет 1.5 на 1.5 см;
  • После идет расположение распушки, причем диаметр сечения канала остается при этом неизменным, а размеры самой кладки расширяются примерно на 30 см;
  • Стояк располагается непосредственно на чердачном помещении. Это ровная и прямая часть трубы, которая поднимается до самой крыши;
  • Дальше конструкция переходит в выдру (расширяющаяся во все стороны часть трубы), которая препятствует осадкам попадать в помещение;
  • Над выдрой в кирпичном дымоотводе располагают шейку;
  • Заканчивается конструкция креплением оголовка (очередного расширения трубы).

На самый конец конструкции производится установка колпака или флюгарки (при этом в качестве материала, как правило, используется металл, а их размер подбирается индивидуально).

Металл флюгарки защищает оголовок от пагубных погодных явлений и повышает тягу дыма внутри трубы. Теперь, когда у нас есть общее представление о строении дымохода, попробуем его собрать.

Чтобы вам было понятнее, на фото ниже изображена подробная схема строения кирпичного дымоотвода для газового или твердотопливного котла.

При этом следует помнить, что перед тем как класть кирпичный дымоотвод, необходимо заранее подготовить раствор из глины с добавленным в нее чистым сухим песком (раствор должен иметь однородную структуру).

Сборка конструкции должна происходить исключительно вертикально и контролироваться строительным отвесом на вытяжном канале.

Для этого в верхнюю и нижнюю часть конструкции вбивают по гвоздю, между ними натягивают леску, по которой впоследствии будут ориентироваться, осуществляя устройство системы.

Надсадная труба кладется с соблюдением всех правил кирпичных привязок, подсоединяясь к верхней части печи, газового или твердотопливного котла (при устройстве газового котла желательно провести еще и дополнительные вентканалы, чтобы в помещении не было запаха газа. )

Видео:

Если в помещении вентканалы уже имеются, но запах газа все равно стоит, значит, плохо работает тяга или у дымохода маленький размер. При этом вентканалы нельзя использовать для дымоходов.

И если вентканалы расположены рядом с дымоходной трубой, они должны иметь такую же выходную высоту, как и сама труба.

Кладку заканчиваем формированием распушки.

Делаем распушку

Чтобы исключить тепловое воздействие на возгораемые части и детали потолка, расширяем дымоходный кирпичный канал в его перекрытиях. Осуществляем расширение, применяя кирпич или бетон.

Как вариант, можно дополнительно изолировать проходной участок при помощи специальных негорючих материалов (лучше использовать базальтовую минеральную вату).

Слой изоляции при этом должен быть не менее 10 см по толщине.

При изготовлении распушки из кирпича, последующие ряды кладки расширяем на 4-5 см.

Завершив распушку, оставшуюся часть дымоходного канала (до самой кровли) нужно выложить так же, как и до начала расширения, проверяя сохранение вертикали отвесом.

После завершения расширений трубного канала, прокладываем все его части слоем огнеупорного материала (лучше использовать листовой асбест толщиной как минимум 1 см).

На видео ниже снят подробный процесс кладки распушки.

Видео:

Устройство стояка

Плавно перемещаемся на чердак и начинаем производить устройство стояка:

  • Для того чтобы мы могли вывести стояк на внешнюю сторону крыши, необходимо сделать в кровле небольшое отверстие;
  • Кладку стояка осуществляем без лишних проблем, так как здесь не нужно проводить дополнительные работы для того, чтобы раскладка трубы расширялась;
  • Доводим стояк до поверхности кровли и плавно перемещаемся на крышу;
  • На крыше продолжаем кладку стояка таким образом, чтобы 1-2 ряда кирпичей возвышались над кровлей.

Закончив работы со стояком, переходим к сооружению выдры.

Кладка выдры

В дымоходе обязательно должно присутствовать расширение трубы на внешней стороне крыши, которое защищает верх дымоотвода от неблагоприятного воздействия внешней среды и погодных условий.

Выдра строится из 9-ти рядов кирпича таким образом, чтобы каждый ряд был на ¼ шире предыдущего. При этом обязателен монтаж кирпичных пластин, вмонтированных в дымовой канал.

Это нужно для того, чтобы размеры самого отверстия при этом оставались неизменными. Устройство 4-го ряда кирпичей выдры предполагает обустройство небольших выступов в длину.

Такие же выступы делаются во время кладки последующих рядов, чтобы их размер мог закрыть все возможное пространство между дымоотводом и крышей.

Видео:

После проводим укладку заднего выступа, завершив тем самым устройство выдры (в 8-м и 9-м ряду кирпичей также формируется выступ с перевязкой).

При этом не стоит забывать, что для хорошего закрепления выдры необходим качественный раствор.

Раствор готовить чрезвычайно легко: сухой цемент смешивают с небольшим количеством воды в соотношении 1 к 10 и тщательно перемешивают (по консистенции раствор должен быть однородным и без комочков, тогда кладка будет держаться хорошо).

Раствор наносят с помощью строительной лопатки, а излишки подчищают шпателем.

Устройство шейки и оголовка

Размер шейки напрямую зависит от высоты дымохода. Профессионалы не советуют, чтобы труба была очень высокой, ведь это приводит к снижению эффективности работы конструкции.

Да и сама труба при этом смотрится на кровле не особо эстетично (расположена она на крыше бани или на кровле в частном доме — значения не имеет).

В любом случае необходимо следовать определенным правилам и нормативам и по ним выбирать возможные размеры и высоту для трубы дымохода.

Затем необходимо сложить оголовок. После завершаем все работы установкой флюгарки или колпака.

Как видите, построить дымоход из кирпичей своими руками для газового или твердотопливного котла вполне можно. На видео ниже представлена подробная схема всех выполняемых работ.

Видео:

Дымоход для бани

Требования к системе дымоотвода для бани особые. В данном случае, требуется не только правильно его установить, но также и дополнительно утеплить (с помощью какого материала выбирать уже вам).

Расценки на топливо постоянно растут, а потому дополнительное утепление поможет сэкономить денежные средства.

Перечень полезных советов поможет вам правильно установить систему дымоотвода в бане и повысить эффективность ее работы:

Если дымоход от печи или газового котла планируется проводить не в частном доме, а в бане или сауне, то необходимо не просто сделать теплоизоляцию, но еще и как следует утеплить имеющиеся перекрытия.

Поверхность стен дополнительно защитить огнеупорными листами (лучше взять металл).

Если нет возможности утеплить помещение, то как вариант можно установить в дымоход специальные сетки (для их производства используют огнеупорный металл) и разместить на них обычные камни.

Разогреваясь, они будут выделять дополнительное тепло, столь важное для бани.

Также можно установить регулятор интенсивности горения, который поможет варьировать необходимую температуру.

Часть дымохода, находящуюся на крыше бани, также необходимо утеплить (для этого подходит кровельная отделка или кладка из облицовочного кирпича).

Утеплить дымоход для бани крайне важно, ведь это поможет сохранить в помещении тепло, столь необходимое для парилки.

Ремонт дымохода

Своевременный ремонт дымохода очень важен. Он помогает исправить проблемы и недочеты в работе системы дымоотвода.

В основном ремонт требуется, когда дымоход изначально положен неверно, или кирпичи начали разрушаться от времени или внешнего воздействия.

Если кирпичная труба начала разрушаться под воздействием конденсата или отработанных материалов горения, поднимающихся из печи, то нет необходимости сразу заменять трубу или проводить сложный ремонт.

Можно просто гильзовать кирпичную кладку, используя металл.

В данном случае внутри дымоотвода, к его стенкам прикрепляют металлические листы (как правило, это нержавеющая сталь).

Видео:

Пространство между сталью и кирпичом заполняют изолирующими негорючими материалами.

Металл позволяет при этом утеплить кладку и избежать траты бюджета на дорогостоящий ремонт (расценки на ремонт дымоотводов у профессионалов просто зашкаливают).

видео-инструкция по монтажу своими руками, особенности подключения, схема, цена, фото

Если вы решили построить дом, где предусмотрен твердотопливный котел для системы отопления, необходимо определить место для установки его дымовой трубы. При разработке проекта и во время монтажа последней необходимо учесть соотношение между выработкой и потерями тепла. Кирпичный дымоход для твердотопливного котла должен устанавливаться с соблюдением всех мер чистоты воздуха в помещении и противопожарной безопасности.

Наша задача сегодня – рассказать о правилах установки дымовой трубы такого типа, ее кладке, а также материалах и инструментах необходимых для работы.

Внутренние и наружные кирпичные дымоходы для твердотопливных котлов

Общие сведения о частях системы дымоотведения

Начнем мы с твердотопливного котла, который является отопительным прибором классического типа. Его можно встретить почти в каждом частном доме, где нет подвода газовой магистрали. Удобен тем, что в топливной камере можно сжигать и уголь, и дрова, и торф.

Чтобы получить максимальную теплоотдачу от оборудования, необходимо правильно рассчитать и изготовить дымоход, в нашем случае из кирпича.

Он должен соответствовать следующим требованиям:

  • не представлять препятствий для подачи воздуха, необходимого для эффективной работы отопительного устройства;
  • создавать тягу, возникающую благодаря разнице в температуре и давлении, достаточную для отвода продуктов горения.

Правильное и неправильное подключение твердотопливного котла к дымоходу

Дымовые трубы для твердотопливного котла могут быть изготовлены из:

  • кирпича;
  • стали определенных марок;
  • керамики.

Классический вариант – кирпичный дымоход, который можно сделать своими руками.

Правила установки

Нередко домовладельцы спешат сами или им попадаются нерадивые работники, которые считают, что могут слегка отойти от общепринятых требований. В результате происходят несчастные случаи, которые, увы, могут заканчиваться летальным исходом.

На фото – высота трубы над крышей в зависимости от удаления котла от центра здания

Чтобы такого не случилось у вас, настоятельно рекомендуем соблюдать указанные ниже рекомендации:

Пожаробезопасность
  1. Между горючими поверхностями и внешней стенкой дымохода должно быть не менее 380 мм.
  2. При прохождении канала сквозь междуэтажное перекрытие, нужно изготовить качественную изоляцию. Это необходимо, чтобы предотвратить пожар.
Высота
  1. Очень важный параметр при строительстве дымохода, так как от него напрямую зависит тяга и отвод продуктов сгорания.
  2. Следите, чтобы дымовая труба была расположена выше крыши. К примеру, если кровля плоская, достаточно поднять конструкцию над ней на 1 м.
Отвод конденсатаИнструкция требует выполнения этого условия для любого типа дымохода. Необходимо предусмотреть места сброса конденсата, для технического обслуживания, а также очистки от сажи и возможного мусора.В противном случае постепенно тяга уменьшится настолько, что дым будет поступать внутрь помещения.
СечениеПлощадь внутреннего сечения по всей длине трубы должна быть одинаковой. Иначе это сильно ухудшит прохождение продуктов горения.
Дополнительно
  1. Конструкция должна иметь стенки не менее 100 мм толщиной.
  2. Запрещается делать горизонтальные участки более 1 м длиной.

Как выглядит схема дымохода для твердотопливного котла в разрезе

Почему многие отдают предпочтение кирпичному дымоходу? Зависит это от того, что отводящие газы могут нагреться до температуры 600˚С, поэтому конструкция должна быть устойчива к ней.

Максимально соответствует этому параметру кирпич, хотя цена работ по кладке дымохода, да и сам материал сегодня не такой дешевый. Зато после установки, можно о нем долго не беспокоиться.

Совет: нанесите на внутренние стенки кирпичной дымовой трубы огнеупорный раствор в момент ее строительства и тогда вы сможете защитить ее от вредных воздействий агрессивно-кислотного осадка и конденсата.

Как производится кладка дымохода из кирпича

Кладку дымовой кирпичной трубы нельзя назвать простым занятием, для этого потребуются определенные знания и навыки, чтобы понимать технологические процессы.

  1. Простой вариант – устройство дымохода, когда кирпичный канал необходимо изготовить внутри стен. В данном случае оставляют незаложенную шахту с сечением в кирпич (250 мм). Сечение дымохода можно рассчитать по следующим нормам: 1 кВт = 0,08 м2. Соответственно, если мощность твердотопливного котла составит 10 кВт, сечение дымовой кирпичной трубы должно быть не менее 0,8 м2 или примерно 300х300 мм.

Как рассчитать дымоход для котла отопления в зависимости от мощности последнего

  1. При создании отдельной дымовой трубы следует соблюдать повышенную осторожность и ответственность в работе. Ведя кладку, уделяйте особое внимание углам, которые должны быть идеально ровными. Следите также за тем, чтобы на стенках не было выпуклостей.

Отдельно стоящий дымоход должен выполняться строго вертикально

Совет: не примыкающую к стене дымовую трубу необходимо выполнить строго в вертикальной плоскости.

  1. Примыкающий к стене дымоход для надежности следует дополнительно закрепить с помощью анкеров, которые нужно расположить примерно через 4-5 рядов. В этом случае также следует предварительно продумать, где будут расположены технологические и ревизионные отверстия.

Совет: обязательно сделайте снизу дымохода люк, через который можно легко удалять скопившуюся сажу.

  1. Чтобы повысить эффективность сооружения, внутренняя поверхность трубы должна быть ровной и гладкой, тогда дым сможет беспрепятственно выходить наружу.
  2. Один из самых распространенных вариантов, применяющихся для внутренней отделки канала, оштукатуривание «под варежку». Благодаря использованию такого способа, его сечение по форме будет максимально приближено к кругу.Хотя некоторые специалисты считают такой способ внутренней отделки непрактичным, так как спустя некоторое время штукатурный раствор начнет отслаиваться и забивать канал дымовой трубы.

Кирпичный дымоход изнутри

Совет: наружную часть дымохода обложить облицовочным кирпичом или обшить кровельным материалом, чтобы защитить его от атмосферных воздействий.

Что нужно приготовить для работы

Простота сооружения заключается в том, что для его возведения достаточно иметь под рукой кирпич и раствор для его укладки.

Однако не следует относиться к работе свысока, ее нужно делать по всем правилам и очень внимательно, в противном случае ваша отопительная система просто не будет работать должным образом и трубу придется разбирать и перекладывать, а это большие затраты.

Инструменты для работы

  1. Выбирая кирпич, следите, чтобы он был хорошо обожженным.Окраска материала должна быть со всех сторон равномерной. Грани – ровные и четкие, что даст возможность делать швы небольшой толщины.
  2. Раствор готовьте особым способом и в его состав включите обязательно песок, глину, цемент и воду. Особенно важным считается подбор песка, который должен быть мелким, что сделает раствор более пластичным.
  3. Из инструментов приготовьте:
    • кельму;
    • молоток-кирка;
    • рулетку;
    • строительный уровень и отвес;
    • лопату для раствора;
    • строительную леску.

Схема кладки дымовой трубы из кирпича для твердотопливного котла

Особенности кладки

  1. Работу начинайте прямо от отопительного прибора.
  2. Соединить котел с кирпичным дымоходом можно трубой соответствующего размера и диаметра.
  3. Кладку обязательно ведите с перевязкой между рядами.
    В принципе она напоминает возведение перегородок или стен, хотя есть и некоторые особенности, учитывать которые необходимо:
    • проверяйте обязательно каждый ряд уровнем в вертикальной и горизонтальной плоскости;
    • в растворе обязательно должна быть замешана глина;
    • толщина шва должна быть примерно 5-10 мм. Больше делать не рекомендуем, так как из-за периодического температурного перепада раствор начнет крошиться, а это неминуемо приведет к разрушению дымовой трубы;
    • заделка всех швов должна быть качественной, сквозные отверстия недопустимы;
    • при кладке следует использовать только целые кирпичи, сократив максимально применение половинок.

Вывод

Твердотопливный котел нуждается в правильно установленном дымоходе. В этом случае он сможет работать максимально эффективно – сжигая все топливо и передавая теплоносителю требуемую тепловую энергию.

Нередко домовладельцы останавливаются именно на кирпичной дымовой трубе, хотя ее кладка и требует много сил и времени, но она полностью справляется со своей задачей в течение долгого срока. Видео в статье поможет найти вам дополнительную информацию по этой тематике.

Кирпичный дымоход для твердотопливного котла: как установить

Дымоход — важная часть системы камина, поскольку он отвечает за вывод продуктов сгорания. Кирпичный дымоход для твердотопливного котла (ТТК) можно сделать своими руками, но при постройке нужно придерживаться технических норм, чтобы ни на одном этапе работы не совершалось огрехов. Каждая ошибка при проектировании или сооружении может приводят к неприятным последствиям, выходит из строя твердотопливный котел.

Преимущества и недостатки

Дымоход из кирпича для металлической печи имеет свои достоинства:

  • Приемлемая стоимость кирпича, что позволяет сэкономить.
  • Выдерживает температуры — до 900 градусов С.
  • Имеет высокую теплоемкость, что помогает сохранять тепло.
  • Время эксплуатации — до 30 лет.
  • Отличный внешний вид.

Но у конструкции есть недостатки:

  • Кладка дымовой трубы из кирпича — процесс трудоемкий и долгий.
  • Большой вес конструкции, отчего требуется создание надежного основания.
  • Шероховатость внешних стенок приводит к быстрому накоплению сажи.
Вернуться к оглавлению

Материалы и расчет размеров

Дымоход для котла рекомендуется сделать цилиндрической формы, поскольку углы создают препятствия для выхода дыма — в них скапливается сажа. Размер зависит от мощности твердотопливного котла — на 1 кВт — 8 см² в поперечном разрезе. Труба делается высотой 5 метров, а горизонтальный срез — 1 метр.

Для строительства используется обожженный кирпич.

При постройке конструкции понадобятся кирпич (обожженный) и раствор. Для таких этого смесь, изготовлена из цемента, песка, глины и воды. В смесь не должен попасть мусор, важно отсутствие комков. Из инструментов понадобятся:

  • уровень;
  • рулетка;
  • молоток;
  • кельма;
  • леска.
Вернуться к оглавлению

Этапы работы

Прежде чем сделать дымоход своими руками, нужно ознакомиться с правилами:

  • Делать конструкцию в форме цилиндра.
  • При подключении конструкции к котлу использовать кирпичи из огнеупорной глины.
  • Защитить конструкцию от влаги и конденсата.
  • Кирпичные трубы не делают для систем с низким КПД.
  • Приемлемое сечение для ТТ котлов — овальное.
  • Тщательно герметизировать стыки.
Вернуться к оглавлению

Как установить?

Снаружи конструкция обкладывается облицовочным кирпичом.

Для начала выбирают правильные размеры кирпича — 25 на 12. Сама конструкция тяжелая, поэтому под нее нужен крепкий фундамент. Кладку выполняют аккуратно, делают максимально гладкой изнутри и прямой — от этого зависит тяга. Как вариант можно использовать оштукатуривание «под варежку», но некоторые специалисты не рекомендует из-за риска облущивания отделки по мере эксплуатации и засора. Снаружи дымоход обкладывается облицовочным кирпичом или кровельным материалом.

Кладка состоит из таких этапов:

  1. Выкладка насадной трубы и внутреннего периметра. Кирпич выкладывается вперевязку, в соответствии со схемой без доведения до потолка на 6—7 рядов, что зависит от высоты стен и конструкции ТТК.
  2. Расширение распушки и ее установка в области перехода на чердак. Происходит увеличение трубы с кладкой каждого последующего ряд шире на 40 мм.
  3. Сооружение и расширение выдры — это защитит трубу от осадков. Состоит из 8—9 рядов, при этом раствор для сооружения должен содержать 10 частей цемента, чтобы обеспечить должную цепкость и прочность кладке. Завершается цементной отделкой в виде ската.
  4. Выкладка шейки того же периметра, что и стояк, из 6—7 рядов.
  5. Монтирование оголовка из 2—3.
  6. Установка колпака для защиты от мусора и осадков.
Вернуться к оглавлению

Особенности кирпичного дымохода для твердотопливного котла

Песок мелкой фракции придаст раствору большую пластичность.
  • Чтобы сделать раствор пластичнее, используется песок помельче и глину.
  • Каждый новый ряд следует проверять уровнем.
  • Швы — 5—10 мм, не больше, но с качественной заделкой, чтобы не образовывались сквозняки.
  • Кирпичи использовать по максимуму цельные.
Вернуться к оглавлению

Как подключить?

Подключить дымоход к системе длительного горения легко: это можно сделать самостоятельно при четком выполнении технических норм. Важно установить трубу в безопасном месте, там, где нет легкогорючих материалов. Предусмотрите вывод конденсата, который со временем накапливается. Иногда, подключение камина к системе трудно из-за различия диаметров. В этом случаи можно воспользуйтесь редукционным переходником. Место соединения обрабатывают специальным герметиком.

Дымоход для твердотопливного котла своими руками

Как сделать кирпичный дымоход для твердотопливного котла своими руками

Не секрет, что дымоход из кирпича предназначен для вывода наружу отработанных газов твердотопливных и газовых котлов и каминов во время работы. Различают типы дымоходных труб по способы их размещения – та, которая устанавливается на сам котел или печь, именуется надсадной, та же, которая удалена от печи системой труб, соответственно, коренной. Независимо от типа расположения, она должна правильно и беспрепятственно отводить продукты сгорания наружу так, чтобы даже малая их часть не попадала в помещение. Перед тем, как сделать надсадной кирпичный дымоход для твердотопливного котла своими руками, рекомендуем прочесть нашу статью.

Конструкция

Кирпичная труба — классический вариант дымохода, как любят повторять профессиональные печники. Несмотря на то, что это достаточно тяжелая конструкция и собирается сложно, и современных, даже более качественных, материалов на рынке много, все же он является эталоном, от которого многие не собираются отказываться.

Конструктивно это труба с задвижкой, посаженная непосредственно на печь/котел, которая обшивается в специальном порядке кирпичами. Следующее звено надсадной трубы — шейка распушки, доходящая до потолка. Далее следует стояк, проходящий через чердачное помещение до крыши, потом т.н. выдра, препятствующая попаданию дождя, снега и мусора внутрь трубы, после чего идет шейка и оголовок, на который надевается колпак. Задача колпака также заключается в защите всего дымохода от атмосферных осадков, при этом он способствует увеличению тяги.

Стандартные требования

Строительными нормами и правилами (СНиП 41-01-2003) предусмотрен ряд обязательных требований, которые должны соблюдаться при строительстве и реконструкции дымоходов в частном доме:

  • на рабочем канале не допускается горизонтальных участков, по которым будут отводиться продукты сгорания, протяженностью более 100 см, в том числе суммарной длины. Горизонтальные участки допускаются только в том случае, когда без них невозможно установить трубу, но их общая протяженность не превышает 1 метра;
  • на плоских крышах высота трубы над коньком не менее 1000 мм;
  • на одно- или двухскатных крышах высота над коньком не менее 500 мм, от уровня кровли до конька не менее 1500 мм;
  • если расстояние между коньком и оголовком не менее 3000 мм, они должны быть приблизительно на одном уровне.

Кладка нижней части

Перед тем, как сделать дымоход своими руками в частном доме, необходимо приобрести основные строительные материалы, а именно:

  • герметик для уплотнения стыковых соединений;
  • лист нержавейки для изготовления верхнего конуса;
  • облегченная плита перекрытия, которая пойдет под обмуровку для придания определенного направления потоку дымовых газов;
  • кирпичи для кладки;
  • теплоизоляционный материал для утепления;
  • шамотные кирпичи;
  • консольная плита.

Какие понадобятся инструменты для кладки дымохода из кирпича:

  • мастерок для кладки раствора;
  • строительный уровень и отвес для углов;
  • дрель с миксерной насадкой;
  • рулетка;
  • перчатки.

Для кладки используется раствор глины, куда непосредственно перед началом примешивается сухой речной песок.

Только в случае прямолинейности трубы продукты сгорания будут беспрепятственно выходить наружу, для чего следует внимательно отслеживать вертикаль общей конструкции и каждого участка в отдельности. С этим легко справляются бечева или канат, натянутые от верха до низа и закрепленные на гвозди.

Изготовление распушки – потолочное расширение

Все дымоходы для твердотопливных котлов, печей и каминов имеют в своей конструкции распушку. Это расширение канала, которое создается в области перекрытия, и препятствующее агрессивному воздействию тепла от обогревателя на элементы потолка и кровли.

Чаще всего распушку изготавливают из кирпича, камня или бетона. Это те материалы, которые в принципе не поддаются огневому воздействию, а при многократном резком перепаде температур закаляются и не трескаются даже при максимально высокой температуры. В некоторых случаях для расширения может использовать негорючие теплоизоляционные материалы (базальтовая или минвата), что также разрывает контакт дымохода и потолочной конструкции.

Если для расширения (распушки) используется теплоизолятор, его толщина должна быть не менее 100 мм.

Поскольку в данном случае речь идет о дымоходе из кирпича, изготавливаемом своими руками, мы расскажем, как его правильно класть. Самое главное, не нарушать порядок укладывания слоев, увеличивая постепенно канал трубы. Каждый следующий ряд должен быть шире предыдущего по периметру на 40 мм.

При строительстве распушки измерьте расстояние – в итоге расширение должно оказать на одном уровне с плитой перекрытия.

По окончании кладки труба со всех сторон изолируется огнестойкими материалами. Лучше всего для этой цели подойдет асбестовый лист толщиной 10 мм.

Далее по достижении уровня крыши сечение распушки будет точно таким же, как и до расширения канала. Обязательно проверяйте уровень по отвесу и натянутой бечеве.

Строительство «выдры»

Почему именно это животное легло в основу одного из элементов дымохода, доподлинно неизвестно. Но это очень важный участок трубы, защищающий верхний участок от попадания ветра. В зависимости от типа крыши – плоская, одно или двухскатная, пологая и т.д. выбирается тип расширения выдры с тем, чтобы полностью исключить риск задувания.

При всех вариантах устройства «выдры» в кладочный раствор всегда закладывается 10-я часть сухого цемента, что обеспечивает высокую прочность и предотвращает появление щелей.

Верхняя часть трубы с расширением

При закладке трубы из кирпича своими руками, обратите внимание на следующие моменты:

  • первые два ряда кирпичей от кровли выкладываются по периметру трубы, после чего только начинается внешнее расширение;
  • кирпичи смещаются только на ¼ часть своей ширины и в одну сторону, чтобы не получался слишком резкий переход;
  • следующий ряд смещается уже по обеим сторонам, но также на четверть;
  • диаметр внутреннего канала должен оставаться неизменным на протяжении всей конструкции – не должно быть сужений, расширений, искривлений и прочих отклонений, которые позволят скапливаться саже;
  • колпак на трубу можно делать из любого негорючего материала, оставляя расстояние между трубой таким, чтобы не попадали осадки или мусор, но сохранялась тяга.

Это стандартные правила обустройства дымоходов для твердотопливных котлов, печей и каминов. Ниже приведены схемы различных конструкций, которые могут быть применены к соответствующему типу кровли.

С защитной сеткой

В соответствии с дизайном дома

Схема дымохода печи

На видео можно еще раз прослушать, какие рекомендации необходимо соблюдать при строительстве кирпичного дымохода собственноручно

Закончили установку твердотопливного котла? Значит, самое время приступать к сооружению системы дымоудаления. И как всегда, у прекрасных мастеров на все руки есть выбор: заказать полностью в сторонней фирме или приложить к этому свои руки. Если вы выбираете второй вариант, то наша статья станет отличным помощником в вашем начинании.

Что выгоднее: сделать самому или заказать

Монтаж дымохода своими руками

И тут подкрадывается дилемма: с одной стороны твердотопливный (ТТ) котел очень похож на обычную печку. И уж дымоход для него получится сделать. Именно так думают многие владельцы котлов. Однако будет заблуждением считать, что это дело будет простым: тут важны грамотные расчеты, продуманная конструкция и качественный монтаж, ведь от этого зависят жизни и здоровье всех членов вашей семьи. Ошибки в конструкции, неплотная стыковка – все это может привести к попаданию угарного газа внутрь помещения. А это уже очень опасно!

Поэтому, если у вас нет профессиональных навыков печника, то за работу лучше не браться. А если вы уверены в своих силах, или конструкция дымохода не очень сложная, то смело беритесь за дело.

Расчеты дымохода лучше заказать в строительной фирме, где вам все сделают правильно!

Конструкция дымохода для твердотопливного котла

Неважно какой материал вы предпочтете для обустройства системы дымоудаления. Все дымоходы для ТТ котлов имеют схожу. Конструкцию, которая включает в себя следующие части:

  • Труба или дымоход – это участи круглой или прямоугольной формы, по которым и происходит движение продуктов горения от котла во внешнюю среду. Материал трубы должен быть прочным и термостойким, чтобы выдерживать высокую температуру отходящих газов.
  • Узел для сбора конденсата – необходимый элемент дымохода. Всем известный закон физики: когда горячий воздух контактирует с холодным предметом, образуются мелкие частички влаги – конденсат. Они оседают на стенках поверхности. Сборник конденсата, как вы поняли, и служит для удаления излишков влаги из системы. Образуется он в верхней части системы дымоудаления и может стекать низ, рискуя попасть внутрь котла. Поэтому сборник и монтируют в нижней части дымохода. Таким образом котел и дымоход не контактируют напрямую, а подключаются друг к другу через специальный тройник.
  • Шибер – это специальная заслонка, которой можно перекрыть доступ воздуха из котла в систему. Она закрывается, когда котел не работает, чтобы тепло не улетучилось в трубу.
  • Отверстие для ревизии – оно расположено сразу поверх сборника для конденсата. Именно через него и происходит удаление влаги из системы.

Это общая конструкция дымохода. Конечно она может изменяться в зависимости от материала. Например, у дымохода из стали предусмотрен компенсатор линейнойдеформации – это узел, сохраняющий прочность конструкции и ее герметичность. Дело в том, что при регулярном нагревании/охлаждении дымоход из стали может «гулять», нарушая плотность стыковки.

Правила монтажа дымохода
  1. Пожаробезопасность. Это первое и главное, что нужно обеспечить при строительстве системы. Обязательна минимальная дистанция 38 см между стенками дымохода и всеми поверхностями. Если вы выбрали внутренний тип дымохода, то позаботьтесь о качественной изоляции при прохождении частей дымохода через внутренние перекрытия.
  2. Толщина стенок. Она должна быть от 10 см и более вместе с изоляцией.
  3. Высота. Очень важный параметр, от которого напрямую зависит тяга в системе, эффективность удаления газов. Поэтому длина должна быть такова, чтобы высшая точка дымохода возвышалась над крышей на 1 метр.

Рассчитать высоту вам поможет эта таблица :

Таблица расчета диаметра дымохода

  1. Строгий расчет площади внутреннего сечения. Значение этой характеристики должно быть постоянным по всей длине дымохода. В противном случае это снижает КПД работы дымохода.
  2. Запрещается наличие горизонтальных участков длиной более 1 метра.
  3. Обязательно наличие сборника конденсата, дверок для техобслуживания конструкции в дымоходе из любого материала.

Требования к дымоходу

Рекомендуем вам перед тем, как приступать к сооружению дымохода, внимательно ознакомиться с инструкцией по эксплуатации вашего котла. В ней должны быть указаны четкие требования к дымоходу, который подходит для конкретной модели. Если вы не нашли такой информации, то можете сделать дымоход из того материала, который вам пришелся больше по душе. Но обязательно соблюдение следующих требований:

Конструкция должна быть вертикальна – это способствует эффективному удалению газа.

Площадь поперечного сечения трубы обязательно должна быть больше или равной площади поперечного сечения отводящего патрубка котла. Меньше – ни в коем случае!

Монтаж оголовка (дефлектора) – обязателен. Если ваша крыша изготовлена из легковоспламеняющегося материала, то обязательна и установка искрогасителя.

Тщательно выбирайте место для монтажа оголовника. Устанавливается он в зоне ветрового подпора. Как ее найти? Зрительно поищите самую близкую к вершине дымохода точку (конек крыши, дерево и т.д.). Мысленно проведите от этой точки к горизонту линию под углом 45º. Оголовок следует разместить выше этой линии.

Сборка дымохода довольна проста: один элемент просто вставляется в другой. Однако различают 2 способа такого монтажа:

по конденсату – при таком способе детали вставляются друг в друга, исходя из направления стекания конденсата по трубе. Этот вариант используется в том случае, если в конструкции дымохода нет сборник конденсата. Если же он есть, то часть дымохода от котла до сборника конструируется «по конденсату», а остальная – «по дыму».

по дыму – как вы уже наверное поняли, при таком варианте элементы монтируются по направлению движения продуктов горения.

Не секрет, что именно от силы тяги зависит скорость отвода и выброса горячих газов в окружающую среду. Сила тяги является технической характеристикой самого дымохода, которая показывает КПД его работы.

На силу тяги влияют такие параметры дымохода как его диаметр, высота, размер поперечного сечения.

— если самую верхнюю часть дымохода сделать Уже, тогда дым будет быстрее выходить из трубы, что является плюсом.

— Максимальная вертикальность, то есть малое количество ответвлений и горизонтальных, наклонных участков, это усилит тягу.

Как определить эффективность работы дымохода?

Низкий КПД – он возможен из-за неграмотной конструкции системы, а также из-за неплотной стыковки элементов. Обычно такое замечается уже на этапе сборки, так что все можно вовремя исправить. В противном случае вам придется разбирать уже собранный дымоход и монтировать заново.

Высокий КПД – в таком случае во время работы котла наблюдается слышное гудение в трубах. Вы можете использовать шибер, который может частично перекрыть трубу, отрегулировав таким образом интенсивность удаления газов.

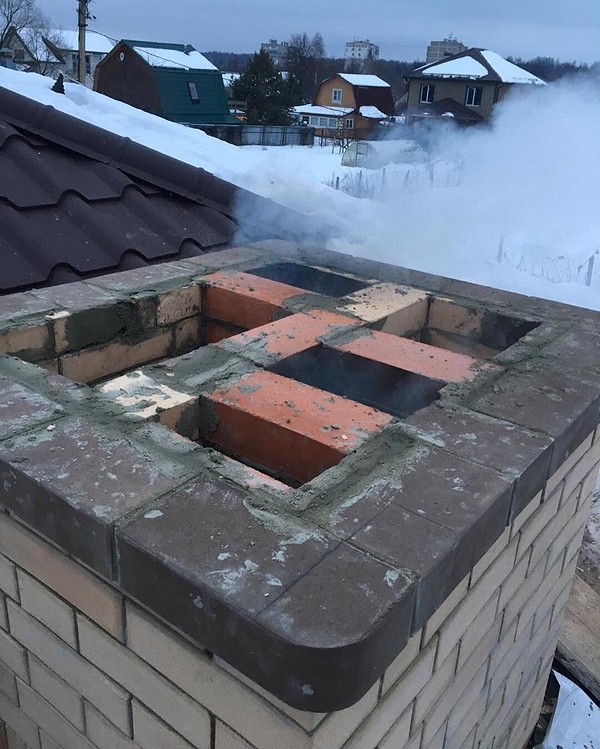

Кирпичный дымоход для твердотопливного котла

Кладка кирпичного дымохода по частям

Дымоход из этого материала – классика жанра. Именно из кирпича издревле сооружали систему удаления газов, поэтому нет ничего удивительного в том, что она до сих пор актуальна. Конечно дымоход твердотопливного котла имеет более сложную конструкцию с разным количеством каналов внутри. Если вы хотите соорудить не только дымоход для котла, но самостоятельно сделать твердотопливный котел. то вам поможет наша статья.

Кирпичный дымоход подходит только для высокоэффективных котлов с большим КПД. Дело в том, что стенки его нагреваются очень медленно из-за своей толщины и свойств, а значит, отвод газа у котла с низким КПД будет очень слабым.

высокая термоустойчивость – дымоходы из кирпича способны выдерживать даже движение газов с температурой до 900ºС.

Довольно быстрое разрушение – на внутренней поверхности стенок образуется сажа и конденсат, что приводит к образованию сколов и трещин в материале. Решается это проблема таким способом: внутри кирпичной трубы прокладывается стальная.

Конструкция кирпичного дымохода

  • Вы должны четко понимать суть всех процессов, а также отлично знать схему укладки кирпича. Насадная труба сооружается вперевязку, при этом обязательно соблюдать схему кладки. Высота этой части – не доходить до потолка 5-7 рядов кирпича.
  • После этого приступаем к сооружению распушки. Она представляет собой увеличение внешнего периметра трубы при таком же внутреннем периметре. Эта часть неотъемлема, так как именно она является теплоизоляцией системы.
  • На количество рядов кирпича в части распушки влияет толщина перекрытия между этажами. Но после того как вы пробились на верхний этаж, распушка должна возвышаться над полом минимум на 1-2 ряда кирпича.
  • Теперь приступаем к сооружению стояка. Он идет через верхний этаж и расширяется при приближении к внутренней части крыши на 0,5 кирпича. Эта более широкая часть – «выдра», которая комплектуется из 8-9 рядов.
  • «Выдра» не только термоизолирует канал удаления дыма, идущий от стропил. Также она не позволяет погодным осадкам и мусору проникать внутрь помещения.
  • Финальный штрих сооружения «выдры» — пологий цементный скат, который переходит в шейку трубы. Габариты стояка и шейки идентичны.
  • На шейку затрачивается около 6-7 рядов кирпичной кладки. После этого приступайте к сооружению оголовка – на него уйдет около 2-3 рядов.
  • Не забудьте про установку защитного колпака – от мусора, дождя.

Дополнительно советуем посмотреть видео, в котором подробно показано создание дымохода из кирпича:

Стальной дымоход

Стальной дымоход: разборная конструкция

Вам на выбор предоставляется дымоход из обычной или нержавеющей стали. Как вы понимаете, последняя пользуется все большей популярностью, так как срок службы дымохода из обычной стали – не более 3-5 лет.

  • высокая термоустойчивость – они могут выдерживать температуру от 500ºС до 700ºС.
  • стойкость к образованию конденсата – а это, в свою очередь, обеспечивает надежность и долговечность самой системы. 316, 316L, 321 – марки нержавеющей стали, которая подходит в качестве материала для дымохода твердотопливного котла.
  • доступная цена – еще один немаловажный плюс, который привлекает к себе внимание.
  • возможность корректировки конструкции дымохода – в отличие от стеклянного или кирпичного, в устройство этого вы вполне можете добавить нужные детали, например, шибер, если забыли про него при первоначальном варианте.

Подробнее о сооружении дымохода из стали читайте в нашей статье .

Дымоход из сэндвич-панелей

Внешний вид трубы из сэндвич-панелей

Неплохой вариант для сооружения дымохода. В последние года начал получать все большую популярность, особенно для дымохода, который проходит снаружи. Однако, как и все, имеет свои преимущества и недостатки.

  • Не нуждается в теплоизоляции – конструкция таких панелей уже предусматривает наличие утепляющего материала, а также жаропрочной прослойки.
  • Простая сборка и компактные габариты .
  • Конденсат не образуется при использовании этих труб .
  • Высокий КПД – благодаря очень гладкой внутренней поверхности образуется турбулентность, что позволяет быстро выводить продукты горения. Кроме того, гладкая поверхность не позволяет оседать на ней саже.
  • Высокая пожарная безопасность .
  • Высокая цена.
  • Недолгий срок службы – в среднем он составляет 10-15 лет.
  • С течением времени плотность соединения теряется.

Однако преимущества все-таки перевешивают недостатки, поэтому сэндвич-панели заняли свое место в этой нише.

Керамический дымоход

Керамический дымоход: внутреннее устройство

Благодаря особенностям конструкции он является идеальным вариантом для котлов длительного горения.

Состоит из 3 слоев:

внутренний – это непосредственно сама труба из керамики;

средний – утеплитель (минеральная вата). Этот слой отличается стойкостью к возгоранию.

внешний – это облицовочный каркас, который выкладывается з огнестойкого кирпича.

  • Устойчив к высоким температурам до 850-900 ˚С.
  • Сажа не оседает на внутренней поверхности дымохода из-за зеркальной гладкости.
  • Конденсат не будет образовываться и оседать на стенках.
  • Невосприимчив к воздействию влаги – значит никакой ржавчины не будет образовываться.
  • Подойдет для котла на любом топливе .
  • Простой монтаж .
  • Хорошая герметичность – это обусловлено тем, что составные детали имеют мало швов.
  • Высокая прочность материала – газ не сможет проникнуть за пределы трубы.
  • Долгий срок службы – он составляет порядка 30 с лишним лет.

Дымоход из стекла

Об этом материале стоит упомянуть отдельно. Стеклянные дымоходы только начали выходить на российский рынок.

К плюсам можно отнести высокую жаростойкость, надежность и долгий срок службы, а также оригинальный внешний вид такого изделия.

Минус один, но очень существенный – материал, как и монтаж такого дымохода влетит вам в копеечку.

Свежие записи

Дымоходы для твердотопливных котлов своими руками: как правильно рассчитать

План строительства частного дома или дачи всегда содержит в себе необходимость монтажа отопительной системы. В настоящее время популярными являются твердотопливные котлы. Одной из составляющих, обеспечивающих безопасность и удобство их эксплуатации, является дымоход. Разобравшись в том, как в соответствии со всеми правилами сделать дымоход для твердотопливного котла, можно приступить к выполнению этой работы самостоятельно.

Содержание

  • Как сделать дымоход для твердотопливного котла эффективным
  • Как рассчитать дымоход для котла
  • Дымоход из кирпича для твердотопливного котла своими руками

Подключенный к котлу дымоход: его основание

Основу конструкции могут составлять различные материалы, отличающиеся огнеупорностью, такие как:

  • Кирпич. Огнеупорные виды материала выдерживают температуру до 900 градусов, но, поскольку прогрев стенок при этом происходит в течение продолжительного времени, формировать дымоход для твердотопливного котла с малым КПД не рекомендуется.

Дымоход из кирпича придется время от времени восстанавливать, поскольку образуемый в процессе пар может способствовать появлению трещин в конструкции.

  • Металл. Часто встречаются дымоходы для котла отопления из нержавеющей и черной стали. По сравнению с предыдущим вариантом такие дымоходы могут работать при чуть меньшей температуре — до 800 градусов, однако они более устойчивы к конденсату.

Металлический дымоход для твёрдотопливного котла

Совет: При выборе марки стали для дымохода для котла на твердом топливе стоит обратить внимание на марки 316 и 316L, а также 321.

  • Керамика. Является наиболее предпочтительным вариантом, поскольку такой материал не деформируется и не меняет свои свойства при очень большой температуре, образовании конденсата и при воздействии погодных явлений. Кроме того, температурная устойчивость керамики выше, чем температура горения сажи, что делает подобный дымоход для твердотопливного котла наиболее безопасным.
  • Стекло. Из-за достаточно высокой стоимости монтажа и трудоемкой установки является не слишком популярным. Однако такой дымоход для котла способен привлечь внимание необычным дизайном и позволить забыть о коррозии.

Рекомендуем изучить материал о дымоходе для газового котла в частном доме или квартире.

Кирпич является наиболее подходящим вариантом возведения дымохода для твердотопливного котла своими руками

Как сделать дымоход для твердотопливного котла эффективным

Соблюдение основных правил должно быть учтено еще на стадии составления плана работ и чертежей. Это позволит выделить основные правила установки:

  • Необходимо учесть все противопожарные требования. Так, расположение дымохода для котла стоит выбирать исходя из оптимального расстояния от поверхности до легковоспламеняющихся материалов — 38 см. А все перекрытия нужно обложить изоляцией.
  • Важно обеспечить должный уровень тяги, которая будет выводить продукты горения. Обеспечить это можно только создав возвышающуюся над уровнем крыши трубу.

↓ Обязательно изучите рекомендованный материал по теме ↓

Самостоятельный расчёт сечения и высоты дымовой трубы

Совет: Для плоской крыши выступающая наружу часть дымохода делается высотой в 1 м. А для неровной — 0,5 м над уровнем конька.

  • Нужно создать достаточно толстые стенки дымохода для твердотопливного котла.

Толщина каждой стены дымохода из кирпича должна быть равна не менее 10 см

  • При возведении стоит контролировать не только плотность прилегания материалов, но и правильность их расположения. Так важным параметром является площадь внутреннего сечения, которая должна оставаться одинаковой. В ином случае продукты горения будут проходить плохо, и дымоход для котла будет работать неправильно.
  • Нужно обеспечить вертикальность конструкции. Горизонтальные участки допускаются, но их длина не должна превышать 1 м, а наклон — 30 градусов.
  • При работе дымохода из любого материала будут образовываться конденсат, а также продукты горения — мусор и сажа, поэтому в чертеже должна быть предусмотрена возможность без труда удалять лишние материалы из трубы.

Прочитайте так же про недостатки дымохода из асбестовой трубы и найдите ответы на интересующие вопросы.

Как рассчитать дымоход для котла

Поскольку уже было выяснено, что высота дымохода является одним из важнейших параметров, стоит обратить особое внимание на то, чтобы были соблюдены рекомендации по выбору этого параметра :

Если высота дымохода котла все же была выбрана неправильно, и тяга не производится должным образом, можно обеспечить конструкцию специальным дымососом.

Дымоход из кирпича для твердотопливного котла своими руками

Само по себе возведение трубы не представляет сложности, особенно для тех, кто уже имел опыт работы с подобным материалом. Однако при строительстве важно учесть некоторые особенности, которые позволят создать надежную и долговечную конструкцию. Она максимально эффективно будет справляться с воздействием конденсата и осадков.

Схема дымохода из кирпича: основные составные части

Важно: Кирпичный дымоход для котла может быть установлен только в процессе строительства дома, так как такая труба будет иметь немалый вес и потребует в своей основе прочный фундамент.

  • Высота фундамента должна составлять показатель от 30 см, а ширина выбираться исходя из ширины самой конструкции: фундамент должен превышать ее на 15-50 см с каждой стороны.

Если дымоход для котла станет частью внешней стены, фундамент также должен выходить и являться нижним уровнем фундамента стены.

  • Для выкладки необходимо использовать огнеупорный кирпич М75 или М50. Для их закрепления подойдет цементный раствор или смесь цемента и известки. Качественный дымоход можно получить, выполняя кладку с перевязкой: обеспечивая перекрытие швов предыдущего ряда следующим.
  • При возведении нужно обрабатывать внутреннюю поверхность и избавлять ее от шероховатостей.
  • Закончить верхнюю часть дымохода для котла лучше оголовком, выступающим на 10 см за пределы кирпичной основы.

Под оголовок можно добавить вентиляционные отверстия, которые предотвратят задувание воздуха. Их необходимо расположить на двух противоположных стенках или с каждой стороны.

Соблюдение этих принципов позволит создать дымоход для твердотопливного котла самостоятельно, будь это прямая труба через крышу или уходящая в стену. Каждый из способов оформления имеет свои плюсы:

  • Дымоход, проходящий через чердак или кровлю, будет отдавать тепло всем помещениям, через которые проходит, поэтому подходит для двух и более этажных строений. Помимо этого, он прост в возведении.
  • Дымоход, проходящий через стену, компактен и более безопасен по сравнению с обычным.

↓ Обязательно изучите рекомендованный материал по теме ↓

Задувает котел через дымоход: что делать и как предотвратить

Схема монтажа металлической трубы дымоотведения

Совет: Во внутреннюю часть кирпичного дымохода для котла можно добавить металлическую трубу, которая будет защищать стены от сажи.

Видео: советы по выбору и расчету дымохода для твердотопливного котла

Таким образом, кирпичные дымоходы для котлов являются самыми оптимальными, если сравниваются сложность, стоимость и надежность возведения. Поэтому, изучив всю необходимую информацию, можно приобретать материалы и начинать возводить дымоход своими руками.

Посмотрите другие материалы на похожие темы

Дымоход из сэндвич-трубы: собираем и утепляем самостоятельно

Самостоятельный расчёт сечения и высоты дымовой трубы

Конвектор на дымоходе: его преимущества и принцип работы

Источники: http://www.portaltepla.ru/tverdotoplivnie-kotli/dimohodi-dlya-tverdotoplivnih-kotlov-svoimi-rukami/, http://bulkaet.ru/dymoxod-dlya-tverdotoplivnogo-kotla-ustrojstvo-trebovaniya-k-konstrukcii-varianty.html, http://kamin-maker.ru/dymokhody/dymohody-dlya-tverdotoplivnyh-kotlov-svoimi-rukami/

Дымоход из кирпича своими руками, этапы возведения, советы

Каким образом можно самостоятельно создать дымоход для дома с печным отоплением? Задавшись данным вопросом, необходимо понимать, что постройка дымохода требует определенных знаний и умений. Однако, при помощи пошаговой инструкции, у вас появится возможность не только самому изготовить качественный дымоход, но и избежатьзатрат на наймпрофессиональных строителей.

Содержание

  • Возможные варианты кладки дымоходного канала
  • От теории к практике: пошаговая инструкция для создания кирпичного дымоотвода

Кирпичный вариант дымохода закрепил себя с позиции надежного и долговечного решения. Этим обуславливается большая популярность его установки у владельцев каминов, печей и прочих отопительных устройств. Высокий спрос породил большое количество предложений на рынке, относительно услуг постройки кирпичных дымоходов. Однако зачем тратить средства на строителей, если можно самостоятельно изготовить качественный дымоход?! Единственный момент, который отделяет вас от начала строительства – вопрос о том, каким образом можно его осуществить?! Не теряя времени, давайте шаг за шагом раскроем секреты технологии его изготовления.

(Классический кирпичный дымоход с верхней защитой, предотвращающей попадание влаги внутрь.)
Первичным шагом в деле создания дымохода является определение будущей кладки.

Возможные варианты кладки дымоходного канала

Кирпичные дымоходы являются частью практически каждого частного дома. Традиционно принято начинать строительство конструкции дымохода параллельно всему дому – таким образом, достигается максимальный баланс конструкций.

Среди основных кладок, которые являются актуальными сегодня, находятся:

  • несущая;
  • отдельная.

*Несущая кладка подразумевает создание системы за счет использования стены помещения. Иными словами, роль одной из стен канала будет исполнять стена дома.

(Пример отдельной кладки дымоходного канала.)

Интересный факт! Вне зависимости от типа кладки, кирпичи укладываются одинаковым способом.

Дымоход может быть разделен на несколько технических частей. К ним относятся:

Фундамент.

Данная часть является базовой. Она выкладывается из камня, либо кирпича. Оптимальной высотой фундамента является показатель в 30 см. Геометрически, он исполняется в форме прямоугольника. Длина обеих сторон измеряется, исходя из конструктивных особенностей здания, а также будущей высоты строения.

(пример готового места под фундамент будущего дымохода.)

Канал.

Выкладка канала может производиться как в форме квадрата, так и прямоугольника. Классическим решением являются параметры 14 на 20 или же 14 на 14. Обсуждаемый тип дымохода предпочтительно укладывать ложковым или тычковым способом. Необходимо достижение полной гладкости поверхности. Для контроля исполнения, в строительстве применяются фиксаторы из дерева или стали. Они поднимаются вверх пропорционально росту конструкции.

Полезная информация! Внешняя сторона должна быть покрыта штукатуркой. Внутренняя сторона должна остаться не тронутой, так как техническое назначение дымохода предполагает возможность создания химических реакций с покрытием при высоких температурах.

(Использование деревянного фиксатора (шаблона) при укладке дымохода.)

Оголовка (шапка).

Данная часть отвечает за защиту от попадания влаги внутрь. Технически верным способом ее изготовления будет являться конструкция из бетона и стальных прутьев. Края оголовки должны выходить примерно на 5 см за пределы отверстия дымохода. Дополнительно следует позаботиться о возможности качественного выпуска дыма и газовых образований.

Полезная информация! Достижение оптимальных показателей тяги возможно только при условии, если труба находится выше верхней границы дома. Осуществление данной задачи возможно с применением бетонных или стальных насадок.

Насадная труба.

Данная часть устанавливается непосредственно на печку. Внутри конструкции насадной трубы есть задвижка. Стыковка печи и трубы должна сопровождаться кирпичной перевязкой, созданной для укрепления узла. Расширение прохода дымохода осуществляется только по наружной части (на 25-40 см). Остальное тело остается без изменений.

Выдра.

Под данным термином подразумевается расширение, используемое для предоставления прохода канала через кровлю. Оно представляет собой создание расширения, благодаря которому промежуток между каналом дымохода и кровлей не пропускает влагу и остается герметичным.

Шейка.

Шейкой называют последнюю часть дымохода, которая выводится на улицу через выдру.

(Пример прямоугольной шейки дымохода из кирпича.)

Флюгер.

Данный элемент является защитой дымохода от проникновения влаги (осадков и проч.) внутрь. Он устанавливается сверху шейки, и представляет собой козырек. Конструкция позволяет направлять воду таким образом, чтобы она не попадала внутрь конструкции, скатываясь сразу на кровлю.

Каждая часть несет определенную функциональную нагрузку, а потому является незаменимой.

От теории к практике: пошаговая инструкция для создания кирпичного дымоотвода

Качественный дымоотвод должен отвечать некоторым требованиям, которые позволят быть уверенным в его исправности и безопасности функционирования. К ним относятся:

  • герметичность;
  • пожаробезопасность.

Для их достижения следует уделять внимание каждому шву, а также следовать инструкции и не применять стройматериалы, в качестве которых вы не уверены.
Основой вашего строительства должен быть принцип создания необходимой тяги. Она позволяет не только выводить продукты горения, но и наполнять печь кислородом, который поддерживает необходимый уровень горения топлива.

(Классическая схема кирпичного дымохода.)

Данная схема дымохода обеспечивает тягу при любых погодных условиях, а также позволяет существенно увеличить срок службы, в сравнении с конструкциями из металла.

Три основных шага при постройке кирпичного дымоотвода:

Шаг 1 Подготовительные работы и создание линии фундамента.

(Кирпичный вариант фундамента дымохода.)

Этап должен охватывать полное изучение чертежей, особенностей постройки, а также корректировки функциональной составляющей. Так, к примеру, для дровяных печей потребуется вариант полной кладки. Для газовой печки будет необходимо дополнение в виде металлической трубы.
Фундамент создается из кирпичей, либо бетона (с армированием).

Полезная информация! Фундамент по высоте не должен быть менее 30 см. Ширина же обязана быть на 15-20см больше, чем показатели самого канала. При данных расчетах конструкция будет надежно закреплена.

Шаг 2 Создание канала дымохода

(Этап №2 – возведение тела канала.)

Минимальная высота будущего дымохода должна быть не менее 5 метров. В противном случае, он не будет соответствовать нормам по тяге. Для изготовления может использоваться два вида кирпича:

  • огнеупорный;
  • полнотелый красный.

Связка может быть осуществлена следующими смесями:

  • цемент с песком;
  • известняк.

Однако, определенные участки, которые в большей степени подвержены повышенным температурам, следует применять смесь, созданную специально для укладки печей.

К дополнительным инструментам, которые могут потребоваться вам в работе, относятся:

  • шлифовочно-отрезная машинка;
  • маркер (для обозначения границ отрезка).

Важно! Каждый шов должен быть не более 15 мм. В противном случае, конструкция не будет достаточно прочной.

(Вариант кладки для конструкции с газовым прибором.)

Кладка кирпича должна быть максимально ровной, так как от соблюдения пропорций зависит проходимость канала.

Совет! Оптимальным параметром толщины кладки является показатель в 10 см. Именно при подобной толщине можно добиться пожарной безопасности.

Дополнительно, дымоход должен обладать отверстиями для возможности его чистки.

(Отверстия в верхней части дымохода, благодаря которым можно своевременно создавать эффективную прочистку канала.)

Внутренняя поверхность канала должна быть максимально ровной. Углы должны быть ровно 45 градусов. Подобная жесткость требований объясняется необходимостью создания благоприятных условия для тяги. Любая шероховатость может стать местом скопления отложений, и как следствие, причиной возгорания. Профессионалы советуют производить побелку во внутренней части. Такие меры позволят визуально определять места некорректного вывода продуктов горения.

Шаг 3 Фиксация и создание теплоизоляционного слоя

Если вы выбрали вариант постройки дымохода около стены вашего помещения, следует произвести дополнительные меры для его закрепления. Для этого на помощь приходят специальные анкера, которые крепят кладку к стене. В местах плотного прилегания тела дымохода к смежным конструкциям (крыша, потолок), необходимо произвести отделение их друг от друга стекловатой, либо другим материалом, который не подвержен возгораниям.
Не забываем, что дымоход должен быть значительно выше наивысшей точки крыши. Для фиксации конструкции, выступающая часть канала утепляется и фиксируется специальными материалами для облицовки.

(Крепление кирпичной кладки дымохода к стене при помощи анкеров.)

Соблюдение всех этапов и технологий позволяет произвести прочную конструкцию, которая будет качественно исполнять свои обязанности на протяжении долгих лет. Следует отметить, что данная инструкция является актуальной при необходимости самостоятельной постройки дымохода для кирпичного твердотопливного котла.

Таким образом, постройка кирпичного дымохода собственными руками является возможной. Главное – создание хорошего чертежа, который отвечает всем требованиям безопасности и конструктивным особенностям дома, а также четкое следование инструкции. Наличие времени будет вашим преимуществом, так как кирпичная кладка требует усердности и внимательности, которые впоследствии станут залогом качества работы вашего дымохода.

Полезная информация? Сохраните ссылку:


Остались вопросы? С радостью поможем!

Как я могу добавить камин к существующему дымоходу без камина?

Я понимаю, что этот пост «старый», но я хотел публиковать ответы, так как информация всегда актуальна для будущих задающих вопросы! 🙂

Я профессионально продавал вентиляционные трубы в течение 4 лет, и у меня есть опыт проектирования различных систем.

Несколько примечаний: 1. Всегда проверяйте расстояние до горючих материалов. Камины с нулевым зазором — это только нулевой зазор для определенных материалов, таких как кладка и т. Д.Обязательно позаботьтесь об этом.

  1. У разных печей разный диаметр трубы. Если вы все еще обсуждаете, какую модель выбрать, вы можете сэкономить деньги, выбрав диаметр 6 дюймов против 8 дюймов, так как чем она больше, тем дороже.

  2. Старые дымоходы из каменной кладки опасны и требуют осмотра, даже если используется облицовка.

На запчасти! Поскольку вы собираетесь иметь дело как с отдельно стоящей печью, так и с облицовкой дымохода, вам, вероятно, понадобится переходник при входе в кладку.

Когда вы выходите из печи с дымоходом, вам понадобится черный дымоход с двойными стенками. У этого есть соединение с поворотным замком, которое будет выходить на выход для вашей плиты, либо с верхним, либо с задним вентилированием. Она дороже, чем одностенная труба, требует меньшего зазора — 8 дюймов по сравнению с (18 дюймов для одностенной), но имеет более длительный срок службы и не горит на ощупь.

Ваш вопрос о изгибе трубы: определенно никогда не изгибайте трубу физически, чтобы создать кривую и т. Д.Лучше используйте угловой элемент, затем прямой, а затем еще один угловой элемент, чтобы завершить соединение. Эта труба идет с «локтями» под разными углами. 45/90 градусов являются наиболее распространенными, поэтому у вас не должно возникнуть проблем с поворотом трубы, чтобы она проникала в кладку под углом 90 градусов.

Самый простой способ завершить вашу систему — это приспособить стандартную дымовую трубу к облицовке из кирпича. Для нормальной системы дымохода к каменной кладке вам понадобится несколько деталей, которые не являются «стандартными» для большинства установок.

Наперсток для каменной кладки: Этот элемент устанавливается в отверстие диаметром 6–8 дюймов, которое вы просверливаете в каменном дымоходе. Он позволяет отрезку прямой трубы проходить через каменную стену в дымоход и соединяться с гибким вкладышем дымохода из нержавеющей стали. Переходник между трубой печи и вкладышем: эта деталь физически адаптирует жесткую внутреннюю трубу печи к гибкому вкладышу.

Вы спросили, может ли дымоход быть пожароопасным даже с облицовкой; Короткий ответ: да. Причина в том, что при недостаточном зазоре от края внутренней части дымохода до внешнего края трубы вкладыша дымохода; тепло может передаваться кирпичу, который затем воспламеняет дерево.Если у вас есть надлежащий зазор, не должно возникать пожара на участке облицовки / кладки.

Единственная другая опасность возгорания, которая должна существовать, — это крышка дымохода. Убедитесь, что заделка (последние части) выполнена правильно. Есть ли дымоход из каменной кладки, который немного выступает над линией крыши? Если это так, вы можете легко купить колпачок Turbo с экраном «искрогаситель». Колпачок вращается, когда тепло выходит, охлаждая его, и экран улавливает любые пылающие угли или искры, которые могут все еще существовать от горения. древесина.

Относительно вашего утверждения «Дымоходы снаружи вызывают плохой воздушный поток»: Исходя из моего опыта, в основном неверно. Это может произойти только в экстремальных погодных условиях. Причина, по которой это никогда не является проблемой при правильной установке, заключается в том, что труба класса A, необходимая для наружной установки, имеет либо двойную, либо тройную изоляцию. Существуют многочисленные слои изоляции, которые поддерживают горячие дымовые газы (га) до тех пор, пока они не выйдут из крышки дымохода.Пожалуйста, имейте в виду, проектируя дымоходную систему, которую вы хотите достичь: Максимальный поток воздуха. Наименьшее количество изгибов. Кратчайший пробег.

Множество колен / углов вызывают охлаждение выхлопных газов. Практическое правило — не более 3 поворотов на 90 градусов от плиты до крышки.

Надеюсь, это поможет!

Разбираемся с вкладышами дымохода

Многие дымоходы старых домов служат очагом на каждом этаже с множеством дымоходов, которые вьются сквозь отверстия в кладке. (Фото: Поль Рошело)

Большинство владельцев старых домов наслаждаются теплом каминов или печей, поэтому они знают, что важно регулярно проверять и чистить работающий дымоход из каменной кладки.Национальная ассоциация противопожарной защиты (NFPA) рекомендует ежегодно проверять дымоходы, работающие на твердом топливе — древесине, угле или гранулах, и чистить их по мере необходимости. Такой уход помогает обеспечить структурную целостность, выявлять дефекты, которые могут позволить смертоносным дымовым газам попадать в жилые помещения, и предотвращать возгорания в дымоходах, вызванные накоплением креозота, естественного побочного продукта горения древесины.

Тем не менее, немногие домовладельцы, которые используют свои дымоходы только для вентиляции газовых или мазутных печей и котлов, осведомлены о том, что к ним также применимы техническое обслуживание и нормальные условия.Это проблема, потому что побочные продукты сжигания газа и нефти так же коварны, как и твердые виды топлива. Дымоходы — или, точнее, дымоходы внутри них — должны быть чистыми и прочными, чтобы безопасно переносить тепло и газы вверх и от верха дымохода, но эти побочные продукты сгорания также могут со временем ухудшить внутреннюю поверхность дымохода.

Итак, предположим, что вы осмотрели дымоход, и предположим, что в отчете рекомендуется заменить дымоход. Мы выясним, что это означает, а также выясним, как лучше всего исправить проблему для вашего конкретного дымохода и дома.

Гибкие футеровки, такие как гофрированная футеровка из нержавеющей стали, хорошо приспособлены для модернизации дымоходов со смещениями или небольшими размерами. (Фото: поставка дымоходов / Американский институт безопасности дымоходов)

Линия на вкладышах

Одна из главных причин для замены каменной дымовой трубы заключается в том, что она изначально не была построена правильно, то есть без футеровки дымохода, материала, который обеспечивает гладкую, относительно бесшовную поверхность, а также изоляцию. Исторически сложилось так, что хорошо построенные дымоходы облицовывались строительным раствором, а глиняная плитка была стандартной облицовкой с 1900-х годов.Тем не менее дымоходы без вкладышей остаются очень распространенным явлением как в старых, так и в новых домах. Строители и установщики отопительного оборудования не всегда соблюдают рекомендуемые методы, а даже если и соблюдают, они могут не потрудиться их соблюдать.

Если у вашего дымохода есть облицовка, еще одна причина, по которой вам может потребоваться замена облицовки, — это ее неисправность. В результате старения и использования могут образоваться трещины в плитке, а дымовые газы в сочетании с дождем разъедают стружку и швы кладки между кирпичами или камнями.Если преобладающие доказательства указывают на необходимость замены облицовки, у вас есть несколько вариантов, которые следует рассмотреть.

Вы можете 1) реконструировать дымоходы из глиняной плитки с новыми облицовками из глиняной плитки, 2) укрепить дымоход и создать новые дымоходы с цементными вкладышами, или 3) заменить существующие дымоходы и запустить новые с металлическими вкладышами. У каждого метода есть свои преимущества, ограничения и проблемы. Подход, который вы в конечном итоге выберете, должен быть наиболее подходящим для решения проблем конкретного дымохода и вентилируемых через него приборов.

Глиняная плитка для дымохода представляет собой прямоугольные или круглые керамические блоки высотой 24 дюйма, которые уложены друг на друга с заделанными швами для образования облицовки. Несмотря на то, что плитка очень прочная, она может треснуть из-за возраста или повреждения, а их вес и жесткость усложняют модернизацию. (Иллюстрация: Randy Sweitzer)

Вкладыши для глиняной плитки

Дымоходы из глиняной плитки — традиционный фаворит. Плитка для дымохода практически непроницаема для тепла и коррозионных побочных продуктов сжигания любых видов топлива. При должной отделке швов из огнеупорного раствора срок службы дымохода для глиняной плитки может быть рассчитан на 50 лет и более при минимальном техническом обслуживании, кроме регулярной чистки.

Но квадратная и прямоугольная плитка для дымохода — не самая эффективная форма для отвода дыма. По своей природе дым поднимается по спирали вверх через дымоход по спирали, оставляя по краям несочетаемые воздушные пространства. В лучшем случае эти воздушные пространства просто занимают дополнительное место в дымоходе, которое может понадобиться для дополнительных дымоходов; в худшем — уменьшают тягу. Круглые дымоходы намного эффективнее.

Глиняная облицовочная плитка относительно недорогая — около 10 долларов за типичный 24-футовый блок. Но то, что вы сэкономите на материалах, скорее всего, превысит затраты на монтажные работы.Глиняные футеровки дымохода сложно заменить в существующем дымоходе, особенно если он не прямой. Даже на прямом участке необходимо пробивать стены дымохода через каждые несколько футов по вертикали, чтобы получить доступ для удаления старой плитки дымохода и укладки новой плитки.

Для дымоходов со смещениями (изгибами) дымоходную плитку необходимо обрезать под определенным углом для получения приемлемых швов. В некоторых областях трудно найти кого-либо, кто обладает навыками для такого рода установки, и это определенно не работа владельца-реставратора.

Монтируемые вкладыши — это запатентованный процесс, с помощью которого раствор перекачивается в дымоход, образуя новый дымоход. В одном из методов, показанном вверху, используется надувной баллон для образования дымохода. Альтернативный процесс, показанный внизу, заключается в вытягивании заостренного колокола вверх по дымоходу, чтобы сформировать дымоход. (Иллюстрация: Randy Sweitzer)

Монтируемые футеровки — это запатентованный процесс, который перекачивает раствор в дымоход для образования нового дымохода. В одном из методов, показанном вверху, используется надувной баллон для образования дымохода.Альтернативный процесс, показанный внизу, заключается в вытягивании заостренного колокола вверх по дымоходу, чтобы сформировать дымоход. (Иллюстрация: Рэнди Свитцер)

Монтируемые вкладыши

Если новые глиняные плитки не подходят, можно создать новый дымоход в поврежденной каменной трубе, используя один из нескольких способов заливки цемента. Вообще говоря, такой подход предлагает все преимущества глиняных дымоходов, а также пару других. Монолитные дымоходы практически невосприимчивы к вредному воздействию тепла, кислот и конденсата, независимо от типа сжигаемого топлива.Температура внутри монолитных дымоходов обычно высока из-за их изоляционных свойств, поэтому они горят чище и уменьшают накопление креозота.

Ожидайте, что дымоходы из заливного цемента прослужат как минимум столько же, сколько глиняная черепица — 50 лет или больше. Некоторые компании утверждают, что монтируемые на месте дымоходы могут стабилизировать ненадежные глиняные дымоходы и дымоходы, поскольку они залиты либо внутри существующего дымохода, либо в стены дымохода.

Хотя процесс литья на месте может быть менее трудоемким и инвазивным, чем реконструкция глиняных дымоходов, существует ряд различных запатентованных методов литья.В некоторых проектах затраты на рабочую силу могут равняться или превышать затраты на перебазирование глиняной плиткой. Как всегда, лучший подход зависит от условий, характерных для конкретной работы. Отливка футеровки дымохода на место ни в коем случае не является делом своими руками. Материалы и оборудование для заливки дымоходов на месте поставляются различными производителями дистрибьюторам / техническим специалистам, выполняющим установку.

Если в проблемном дымоходе есть один или несколько глиняных дымоходов, установщик определит, можно ли оставить плитку на месте или ее необходимо удалить.Определяющие факторы включают структурное состояние существующего дымохода и дымохода, а также необходимое пространство в зависимости от размера и количества требуемых дымоходов.

В первом из двух распространенных методов заливки дымоходов, которые продаются под торговыми марками Golden Flue, Solid / Flue Chimney Systems и Supaflu Chimney Systems, замена футеровки начинается с предварительной очистки дымохода.

Затем техники вставляют одну или несколько надувных баллонов из выпускного отверстия отопительного прибора в верхнюю часть дымохода.Затем устанавливают опалубку у основания дымохода и размещают распорки вокруг баллонов, чтобы отделить их от дымохода. В этот момент они закачивают похожую на грязь смесь легкого огнеупорного цемента и изоляционного заполнителя в дымоход, пока он не заполнится до верха дымохода. После затвердевания цемента баллоны спускаются, опалубка снимается и выполняются необходимые отделочные работы. Результат: один или несколько конструктивно жестких, гладких, сплошных, хорошо изолированных дымоходов.

Во втором методе заливки дымохода, который продается под торговыми марками Ahrens Chimney Systems и Guardian Chimney Systems, техники медленно закачивают в дымоход глиняный материал футеровки, протягивая через цемент вибрирующий колокол (остроконечный инструмент для формования), чтобы образуют отверстие для дымохода.В методе Аренса есть второй этап, на котором технический специалист распыляет верхнее покрытие навозной жижи на канал дымохода, чтобы обеспечить более гладкую, неабсорбирующую поверхность, которая, как утверждается, увеличивает тягу и облегчает очистку. Оба метода литья используются в Европе более 70 лет, а в США — более 30.

Вкладыши дымохода из нержавеющей стали бывают жесткой и гибкой, а также различных конструкций и сплавов, что делает их одними из самых универсальных. Одним из преимуществ гибких металлических футеровок является их способность выдерживать смещения и другие неожиданности, связанные со старым дымоходом.(Иллюстрация: Randy Sweitzer)

Металлические вкладыши дымохода

Прагматики, в том числе многие монтажники и специалисты по противопожарной защите, с которыми мы консультировались, предпочитают футеровки дымохода из нержавеющей стали. Обычно они требуют меньше труда для установки, чем другие типы облицовки, и они легко доступны в различных типах и размерах для всех распространенных отопительных приборов, включая камины и дровяные печи. Металлический вкладыш, установленный профессионалом, стоит около 100 долларов за фут.

Проблема для реставраторов старых домов заключается в том, что существует так много разных типов и размеров металлических дымоходов, что бывает сложно выбрать, какой из них лучше всего подходит для данной области применения.Хорошая новость заключается в том, что большинство обычно используемых вкладышей дымохода доступны в виде комплектов, в комплекте с изоляционными покрытиями и фитингами для подключения к каминам, плитам, топкам и котлам.

Вкладыши дымохода из нержавеющей стали бывают жесткими и гибкими. Жесткие дымоходные трубы доступны в диаметрах от 3 до 10, а гибкие гофрированные металлические трубы имеют диаметр от 2 до 10. Жесткую облицовку дымохода не следует путать с двустенной или трехстенной дымовой трубой, которая предназначена для открытых дымоходов и не должна использоваться в качестве вкладыша дымохода.Жесткие футеровки лучше всего подходят только для прямых дымоходов без смещений и изгибов.

Существует некоторая дискуссия о том, легче ли чистить жесткие футеровки дымохода, чем гибкие футеровки с гофрированной поверхностью. Наш самый надежный эксперт говорит, что гибкие лайнеры, как правило, собирают меньше креозота при вентиляции дровяных каминов и печей, потому что они изгибаются при расширении и сжимаются при колебаниях температуры, вызывая расшатывание и отпадание отложений.

Для вентиляции камина выберите диаметр, обеспечивающий вентиляционное отверстие, равное одной восьмой общей площади каминного проема.Для дровяных печей и других отопительных приборов ознакомьтесь с рекомендациями производителя относительно диаметра дымохода. Самый сложный аспект выбора подходящей футеровки из нержавеющей стали — это выбор правильного сплава в зависимости от типа сжигаемого топлива. Тщательный выбор предотвращает коррозию, которая является основной причиной преждевременного выхода из строя футеровок дымоходов из нержавеющей стали.

Также рекомендуется изолировать металлические дымоходы обертками или кожухами, специально разработанными для этой цели. Изоляция особенно важна вокруг вентиляционных отверстий для высокоэффективных обогревателей и печей, поскольку их температура дымовых газов обычно ниже, чем у обычных моделей.Изоляция не только помогает поддерживать более высокие температуры в дымоходе, чтобы уменьшить коррозионную конденсацию, но также предотвращает передачу тепла от дымовых труб к конструкции дома — дополнительная мера безопасности, в которой в первую очередь и заключаются вкладыши дымохода.

Нужен ли мне вкладыш для дымохода? Вот как сказать

Когда вы используете камин, вы хотите быть уверены, что он максимально безопасен. Если у вас его нет или вы не уверены в своем текущем, вы можете спросить себя: «Нужна ли мне облицовка дымохода?»

Облицовка дымохода может показаться не важной частью дымохода, но на самом деле она чрезвычайно важна и повышает безопасность вашего камина и дома.Кроме того, требуется наличие облицовки дымохода для прохождения проверки при передаче собственности.

В этой статье мы рассмотрим все, что вам нужно знать о вкладышах для дымохода и их преимуществах, чтобы вы могли решить, что лучше всего подходит для вашего дома.

Что такое вкладыш для дымохода?

Дымоходная облицовка — это именно то, на что она похожа — внутренняя облицовка дымохода. Вы можете спросить: «Зачем мне нужно облицовывать дымоход чем-то, разве не для этого он изначально предназначен?» Хотя это может быть частично правильным, есть еще много причин, по которым они важны и необходимы.

Прежде чем объяснять, какую пользу вам может принести вкладыш для дымохода, вы должны сначала знать типы вкладышей для дымохода и когда их использовать.

Большинство домов с дымоходом изначально были построены с облицовкой из глины или керамики . Их часто используют, когда дом строится впервые, потому что они недороги и хорошо сочетаются с правильно ухоженным или совершенно новым открытым дымоходом.

Однако глиняные футеровки для дымоходов не являются самыми прочными и могут трескаться и разрушаться при экстремальных погодных изменениях и условиях.Живя в Чикаго, вы знаете, что погода непредсказуема.

Другой тип футеровки для дымохода — алюминиевая футеровка . Алюминиевые футеровки очень прочные, но подходят только для газовых печей и водонагревателей, но не для каминов. Они хорошо сохраняют тепло и защищают стенки дымохода от конденсата.

Вкладыши для дымохода из нержавеющей стали чрезвычайно прочны и идеально подходят для дровяных каминов, газовых печей и водонагревателей.Люди часто получают стальную футеровку, чтобы обновить старую глиняную или керамическую. Стальные облицовки дымохода обеспечат безопасность и защиту стен дымохода на долгие годы.

Преимущества вкладыша дымохода

Очевидно, что самым большим преимуществом облицовки дымохода является то, что она повышает безопасность вашего камина, бытовых приборов, дома и семьи. Здесь вы можете подумать: «У меня уже много лет камин без подкладки, и ничего плохого не произошло». Еще. Пока ничего плохого не произошло.Всегда лучше перестраховаться, чем сожалеть.

Вкладыши дымохода создают чистый и прямой путь для безопасного и эффективного выхода дыма из дома. Без него стенки дымохода в конечном итоге разрушатся, и загрязнения смогут просочиться через любые трещины.

Когда дымоход не может эффективно выпускать побочные продукты сгорания наружу, это значительно увеличивает риск пожара в дымоходе. Кроме того, сажа и креозот могут легче образовываться на стенках дымохода, чем на облицовке дымохода, а это значит, что вам придется чаще чистить дымоход.

Когда вы используете камин, выделяется угарный газ, и вы хотите, чтобы он не попадал в ваш дом любой ценой. Правильно установленная в хорошем состоянии облицовка дымохода не даст ей выйти наружу.

Кроме того, если в вашем дымоходе нет футеровки, это увеличивает вероятность того, что дымоход остынет. Что произойдет, если дымоход станет слишком холодным? Это заставит дым вернуться в ваш дом, потому что холодный воздух более густой. Когда у вас есть изоляция дымохода, этот риск почти снижается.

Как узнать, когда вам нужен вкладыш для дымохода

Самый простой способ решить, нужна ли вам облицовка для дымохода, — это сначала спросить себя: «А есть ли у меня вкладыш для дымохода?» Если вы ответили «нет», решение несложно. Приобретите вкладыш для дымохода.

В некоторых регионах даже требуется, чтобы у вас был лайнер, например, в Чикаго, в дымоходе, поэтому важно проконсультироваться с местным муниципалитетом, чтобы узнать, применимо ли это к вам.

Один из наиболее распространенных признаков того, что вам нужна облицовка дымохода, — это когда вы замечаете, что стенки дымохода изнашиваются быстрее, чем обычно.Когда ваша облицовка не находится в надлежащем рабочем состоянии, тепло или конденсация повреждают кирпич и раствор в большей степени. В таком случае вам понадобится вывернуть дымоход или заменить кирпич, чтобы восстановить поврежденный участок.

Если вы переезжаете в дом, в котором есть камин, обязательно проверьте, есть ли облицовка дымохода. Часто в доме все еще устанавливается оригинальная глиняная облицовка, и во многих случаях эта облицовка будет повреждена.

Еще один способ узнать, что вам нужна новая облицовка дымохода, — это когда вы заметите проблему конденсации.Всякий раз, когда в дымоходе попадает вода, это не лучший вариант. Влага — главный враг дымохода. Новая облицовка дымохода поможет изолировать дымоход и удерживать влагу наружу.

Вы также можете сделать дымоход водонепроницаемым, чтобы еще больше защитить дымоход от влаги.

Кроме того, вы должны приобрести новую облицовку дымохода, когда решите переделать камин. Независимо от того, перейдете ли вы с газа на сжигание дров или наоборот, важно, чтобы у вас была обследована облицовка дымохода, чтобы убедиться, что она находится в хорошем состоянии и имеет размер для обеспечения надлежащей вентиляции.

Конечно, если вы не уверены в состоянии своей облицовки дымохода, как можно скорее проведите осмотр дымохода, чтобы сертифицированный профессионал мог определить, безопасно ли использовать дымоход.

Позвольте вертикальному уходу за дымоходом помочь вам решить, нужен ли вам вкладыш для дымохода

Очевидно, что многие домовладельцы не являются сертифицированными специалистами по дымоходу, поэтому самостоятельно диагностировать дымоход может быть затруднительно. Однако легко заметить резкие изменения в работе дымохода.

Если вы заметили конденсат в дымоходе или повреждение внешнего кирпича, проблема может заключаться в повреждении или отсутствии облицовки дымохода.

Если вы задаетесь вопросом: «Нужна ли мне облицовка дымохода?», Обратитесь в компанию Vertical Chimney Care, чтобы как можно скорее провести осмотр дымохода. Мы помогаем домовладельцам Чикаголенда поддерживать чистоту и безопасность в своих домах уже более 30 лет.

Свяжитесь с нами сегодня для любых наших услуг по дымоходам и каминам.

Подробное руководство по строительству дымохода

За последние 10-20 лет в промышленности строительных материалов был достигнут большой прогресс в разработке новых материалов и технологий.В результате современные дома обычно лучше удерживают тепло. Изменились и привычки топить — люди топятся реже, в зависимости от погоды, даже не каждый день. Кроме того, были утеряны или изменены навыки разжигания и мудрость. Вместо сухих дров люди используют в своих новых каминах недостаточно просушенные бревна. В худшем случае они думают, что могут сжечь все, что загорается в их дымоходе. Кроме того, все нагревательные устройства претерпели полную технологическую модернизацию, цель которой — повышение эффективности.Есть экономичные твердотопливные котлы, пеллетные котлы, газовые и масляные котлы. Выбор широк, и он увеличивается с каждым годом.

Силикатный камень — атмосферостойкий и очень прочный строительный материал. В Эстонии принято строить часть дымохода на крыше, т.е. головку дымохода, из силикатного кирпича, так как он более устойчив к погодным условиям, чем обожженный глиняный кирпич. Поскольку головка дымохода является частью дома, которая должна выдерживать самые суровые климатические и температурные условия, для обеспечения долговечности головки дымохода необходимы следующие правила:

  1. Дымоход должен быть закрыт металлической или бетонной крышкой, которая со всех сторон должна быть на 50 мм шире дымохода.
  2. Вентиляция дымохода находится в прямой зависимости от конструктивного состояния кирпичного дымохода, поэтому плохая вентиляция плохо построенного дымохода приводит к понижению температуры дымовых газов, что, в свою очередь, создает больше конденсированной воды. Вот почему при ремонте канавки дымохода следует использовать металлическую гильзу (см. Раздел из книги Korstna ja küttekolde müürimine в конце этого руководства). Вентиляция дымохода ухудшается из-за герметичности здания и естественного износа дымохода, используемого длительное время.Ремонт фасада и замена окон / дверей, если в здании не предусмотрена принудительная вентиляция, вызывают ухудшение вентиляции в дымовой трубе. Для этого рекомендуется оставить на внешней стене вентиляционные отверстия, которые можно регулировать, чтобы обеспечить поступление большего количества кислорода в здание для улучшения горения.
  3. Дымоход и камин должны быть спроектированы и изготовлены таким образом, чтобы температура на выходе дымовых газов не была ниже 100˚C.
  4. Когда жидкое топливо (нефть, газ и т. Д.) Используется в качестве топлива в котле, температура дымовых газов будет ниже 100 ˚C.Из-за низкой температуры дымовых газов и большого количества воды в дымовых газах жидкость начинает конденсироваться в области дымохода. Конденсат (раствор серной кислоты SO₂, SO₃) вызывает коррозию и начинает активно разрушать дымоход. Поэтому все производители жидкотопливных котлов рекомендуют использовать кислотоупорные трубы (нержавеющие или керамические) в дымовых трубах жидкотопливных котлов.
  5. При отоплении здания зимой большие перепады температур в головке дымохода создают ситуацию, когда влага выталкивается изнутри дымохода к более холодным поверхностям — наружу.Этот процесс высыхания занимает — при 120 мм камне и стыке — 3-6 месяцев. Это увеличивает концентрацию влаги в дымоходе. После этого ночной мороз довольно быстро охлаждает дымоход после топки камина, и влага на внешней стороне дымохода, а также в камне и в швах кристаллизуется (появляются кристаллы льда). Появление льда вызывает увеличение объема, что, в свою очередь, создает внутреннее напряжение. Из-за внутренних напряжений силикатные кирпичи начинают трескаться сверху или раскалываются через 120-миллиметровый камень.Вот почему в нашем климате рекомендуется строить дымоход к началу сентября.
  6. Для топки следует использовать только сухую древесину с влажностью до 20%.
  7. При строительстве дымохода необходимо руководствоваться стандартом пожарной безопасности конструкций EVS 812-3: 2007 и Законом о пожарной безопасности. Новый Закон о пожарной безопасности вступил в силу 1 сентября 2010 года, и одна из его основных поправок касается домовладельцев. В соответствии с частями 11 (4) и 11 (5) в жилых домах с одной квартирой, дачных домиках, садовых домиках, фермерских домах и небольших постройках печь, камин или дымоход и соединительный дымоход должны очищаться не реже одного раза в пять лет лицо, имеющее профессиональный сертификат трубочиста и подготовившее юридический акт о техническом состоянии и безопасности системы отопления.Вы можете получить дополнительную информацию от Riigi Teataja и проверить профессиональную сертификацию трубочистов на http://www.kutsekoda.ee/et/kutseregister/kutsetunnistused.
  8. В Эстонии обычной внешней отделкой головок дымоходов является силикатный кирпич. В дымоход необходимо установить втулку из кислотоупорной нержавеющей стали. Силикатный фасад дымохода должен быть выполнен с использованием прочного цементного раствора (T100 / 300). Верх дымохода защищен крышкой из оцинкованной или окрашенной листовой стали или уклоном из цементного раствора (см. Раздел из книги Ehitustööd в конце руководства).В заключение — силикатный камень подходит для использования в качестве строительного материала для наружной части дымохода и не должен контактировать с кислыми конденсатами (в соответствии со стандартами EVS-EN 771-2: 2011 и EVS 812-3: 2007). Вот почему необходимо использовать втулку из кислотостойкой нержавеющей стали. Чтобы добиться качественного и долговечного результата, проконсультируйтесь с компетентными установщиками отопительного оборудования, гончарами, строителями, проектировщиками дымоходов и каминов и соблюдайте действующие строительные нормы и стандарты.

Полезно знать:
Раздел 41 Закона о строительстве — работа подрядчиков в области строительных работ

(1) Получать разрешение на выполнение строительных или проектных работ, проведение обследований участка или энергетических аудитов, надзор со стороны владельцев или экспертную оценку проектной документации здания или экспертную оценку строительных работ, выдачу сертификатов энергоэффективности и участие в управлении проектами лицо должно быть предприятием, как определено в Торговом кодексе, и это лицо должно:

1) зарегистрировано в регистре хозяйственной деятельности (далее «регистр»), и

2) иметь соответствующие правоотношения с уполномоченным лицом, указанным в статье 47 настоящего Закона (далее — уполномоченный специалист), или, если лицо является индивидуальным предпринимателем, оно должно быть уполномочено действовать в качестве уполномоченного специалиста. .

Подробнее: https://www.riigiteataja.ee/akt/110032011005

Раздел 9 Закона о пожарной безопасности — Строительство и установка твердотопливных отопительных приборов, дымоходов и соединительных дымоходов

(1) Печи на твердом топливе, камины, кухонные плиты или другие тепловые устройства (далее печи, камины или кухонные плиты), а также дымоходы и соединительные дымоходы могут быть построены гончаром при наличии профессионального сертификата гончара, занимающегося профессиональной и хозяйственной деятельностью.
(2) Лица, не имеющие профессионального сертификата гончара, могут также построить или установить печь, камин или кухонную плиту, а также дымоход и соединительный дымоход в одноквартирных жилых домах, дачных домиках, садовых домиках, фермерских домах и небольших зданиях для собственного использования. соблюдая требования к строительству систем отопления.

Подробнее: https://www.riigiteataja.ee/akt/13314859

Знаки неисправности дымохода:

  • внешняя поверхность дымохода осыпается
    · отопительное устройство пропускает дым
    · отсутствует надлежащая вентиляция
    · вы можете заметить крошки камня или раствора в люке для сажи
    · швы становятся пустыми
    · внутри есть смола стенки дымохода
    · смола выдавливается из стыков
    · верх дымохода ломается
    · снаружи дымохода трещины

Каталожные номера:

1) «Ahjud, pliidid, kaminad» Арво Вески
2) «Pottseparaamat» Прийт Аун
3) Издательство «Korstna ja küttekolde müürimine» Ehitame
4) «Ehitustööd» Арво Вески
5) 2006 Корстнад.Üldnõuded
6) EVS 812-3: 2007 Ehitiste tuleohutus Osa 3: Küttesüsteemid
7) EVS-EN 771-2: 2011 Müürikivide spetsifikatsioon. Оса 2: Silikaatmüürikivid

Чертеж дымохода из силикатного кирпича

существующих кирпичных дымоходов вопрос по установке

У меня 4-этажный особняк, которому 100 лет. Прошлой зимой я нанял каминную компанию, чтобы поставить в подвале дровяную печь. Раньше в кирпичный грипп, который закончился около 4 лет назад, выходила масляная горелка.Дымоход имеет около 25 футов из 8-дюймовой полностью топливной трубы из нержавеющей стали, выходящей после того, как он заканчивается примерно на 8 футов над линией крыши — это осталось со времен нефтяных котлов.
Они осмотрели дымоход, сказали, что все в порядке, и установили lenox grandview 230. Пока все отлично, и у меня очень хорошая тяга. В гриппе нет прокладки — только оригинальный кирпич. в таком же хорошем состоянии, как и дымовая труба подвала.
Я хочу установить англичанин 17-VL на первом этаже, и я хочу сделать это сам (будучи полностью ***** от компании-производителя каминов). Я достаточно хороший каменщик и проделал немало работ по установке дымохода на крыше.
Я читал много информации в Интернете, в некоторых из них говорится, что вам НЕОБХОДИМО выровнять каменный дымоход при установке нового устройства для сжигания дров. другие источники не говорят, что это необходимо, но предпочитают.
ПОЧЕМУ?
Печь в подвале работает замечательно — почему бы не последовать ее примеру на первом этаже?
Есть ли причина, по которой я не могу выбить несколько кирпичей из камина шириной 4 фута от пола до потолка и протянуть печную трубу, выпуская ее в старый кирпичный дымоход?
Есть ли причина, по которой мне нужно немного подняться из печи, прежде чем перейти к камину? Если бы у меня был выбор, я бы выбрал 12-дюймовую трубу, повернулся и пошел прямо в дымоход.
Разве поворот на 45 градусов лучше, чем на 90?
Нужно ли удлинить дымоход вверх? На данный момент он находится примерно на фут выше линии крыши.
Если да, то какова высота над линией крыши, рекомендованная форумом? Рядом с нами со стороны камина находится здание, которое примерно на 20 футов выше.
И, наконец, если я вставлю печную трубу в старый дымоход над печью, нужно ли закрыть первоначальное нижнее отверстие дымохода?

Можно ли установить дровяную печь или камин без дымохода?

Вы думаете об обновлении своего дома и задаетесь вопросом, можно ли добавить камин без существующего дымохода.Это отличный вопрос, и мы здесь, чтобы дать вам несколько ответов. Да, можно добавить дровяную печь или камин без существующего дымохода, но при этом вам необходимо установить дымоход. Все дровяные камины должны пропускать дым и опасные газы из дома.

Установка дровяного камина с минимальным вторжением

Вы не можете установить дровяной камин без вентиляции, потому что дым и газы должны иметь выход.Но вам также не обязательно строить большой камин из кирпича или камня. Дымоходом может быть специальная металлическая труба, которая проходит от печи через крышу и завершается колпаком дымохода. Для этого нужно проделать несколько отверстий в потолке и крыше, но это несложный процесс.

Склад древесины

Вы должны иметь в виду, что для сжигания древесины требуется предварительная подготовка и правильный тип древесины. Убедитесь, что вы распиливаете древесину от 6 месяцев до года заранее, чтобы дать ей время застыть или приправить ее в хорошо проветриваемом помещении.

Выбор дерева

Если у вас нет того, что нужно, чтобы рубить дрова, вы можете купить дрова на местном рынке или у поставщика. Если вы планируете сразу использовать древесину, вам нужно выбирать выдержанную, а не зеленую древесину. Зеленое дерево будет гореть медленнее, но будет выделять много дыма, что может стать причиной пожара.

Газовый камин без вентиляции

Если вы хотите пойти немного дешевле и предпочитаете камин, работающий на природном газе или пропане, то другой вариант — безвентиляционная система.Хотя экономить деньги всегда приятно, очень важно знать, как работает камин без вентиляционных отверстий. Безвентиляционный камин не требует дымохода или дымохода. Он сконструирован так, чтобы для горения использовался воздух в помещении, и он выделяет в комнату низкий уровень окиси углерода. Окись углерода представляет собой очень опасный газ для вашего здоровья при воздействии. Соблюдайте особую осторожность, чтобы обеспечить доступ свежего воздуха при использовании камина без вентиляции.

Альтернативные источники тепла

Пока вы думаете о вариантах использования альтернативных источников тепла при отключении электроэнергии, всегда помните о себе и своей семье.У нас есть несколько других сообщений в блогах о дровяных каминах по сравнению с газовыми каминами и без вентиляционных каминов. Просмотрите блог, если ищете конкретную информацию.

Трубочисты в Lou Curley’s Chimney Service сертифицированы CSIA, и у нас за плечами многолетний опыт. Мы стремимся продолжать обучение как можно чаще, поэтому мы всегда в состоянии предложить вам самые лучшие услуги по обслуживанию дымоходов в Дрексел-Хилл и на всей трассе. Позвоните нам по телефону 610-626-2439, чтобы обсудить ваши потребности в дымоходе или назначить встречу для чистки дымохода, осмотра дымохода или ремонта дымохода.

Связанные

На что следует обратить внимание перед тем, как вынуть дымоход

© Virynja / Fotolia

Возможно, вы смотрите на свой старый дымоход и думаете о его удалении. К сожалению, это не так просто, как может показаться на первый взгляд, и прежде чем начать, необходимо учесть множество факторов. Если вы хотите удалить дымоход из чисто эстетических соображений, приложенные усилия могут оказаться больше, чем они того стоят.

Ниже приводится ряд важных факторов, которые необходимо учесть перед тем, как приступить к сносу старого дымохода.

Два важных термина

Есть два основных термина, которые будут постоянно встречаться в проекте дымохода. Понимание этих двух терминов необходимо для принятия решения о соответствующих действиях и расчета затрат.

Грудь

Нижняя часть дымохода является одновременно наиболее заметной и важной частью дымохода. Эта кирпичная стена закрывает грипп и другие функциональные части, обеспечивая дополнительную изоляцию и основную структурную поддержку.

К сожалению, грудь имеет обыкновение выступать во все комнаты, через которые она проходит.Если вы хотите освободить это пространство в комнате, можно удалить только эту часть груди, а не весь дымоход.

Обратите внимание, что удаление любой части перегородки дымохода потребует структурного усиления этого пола и верхнего этажа, а также возможного усиления внешней стены.

Стек

Когда люди думают о дымоходе, они обычно представляют себе эту часть. Это часть, которая выступает из крыши и заканчивается крышкой.Утечки и структурные повреждения являются наиболее распространенными причинами удаления дымохода, и в таких случаях у вас будет возможность просто закрыть оставшуюся часть неиспользуемого дымохода, когда вы поднимете крышу над зазором, оставленным дымовой трубой.

Личные соображения

Перед тем, как планировать удаление дымохода за рамками самого проекта, необходимо учесть ряд моментов. К ним относятся как краткосрочные, так и долгосрочные эффекты от удаления, а также постановка целей и информирование соседей о проекте перед началом.

Артефакты

При сносе дымоходов часто можно найти артефакты, оставшиеся от первоначальных строителей. К ним относятся подписанные или датированные кирпичи, безделушки, собранные животными, поселившимися при гриппе, или другие сюрпризы. В некоторых случаях они могут иметь прямую или историческую ценность, поэтому всегда следите за всем необычным.

Финансовые аспекты

Планируя демонтаж дымохода, возможно, вы в первую очередь обращаетесь к оценкам стоимости, полученным от подрядчиков, или планируете снять дымоход самостоятельно, чтобы сэкономить деньги.Однако это также оказывает долгосрочное влияние на стоимость вашего дома.

Это особенно верно в отношении более старого дома, в котором дымоходы являются эстетической изюминкой, или вы находитесь в районе, где в большинстве домов есть дымоходы. В таких случаях может быть лучше заглушить грипп и заменить дымоход и колпачок чисто декоративным искусственным дымоходом.

Реалистичные цели

Вы всегда должны помнить, что удаление дымохода — длительный и сложный процесс, который потенциально может привести к серьезным структурным проблемам.Лучше всего, чтобы над проектом работали сразу несколько человек, а наличие экспертов под рукой может значительно снизить риск осложнений.

Если вы не можете позволить себе подрядчика выполнить эту работу, вы можете нанять консультанта для получения профессиональной консультации по мере необходимости.

Причины снятия

Есть несколько причин для удаления дымохода, в том числе:

  • Сильно поврежденная стопка
  • Утеплитель дома
  • Местные постановления о загрязнении / Сертификат LEED
  • Планы по прекращению использования
  • Протечка в крыше
  • Рекультивация неиспользуемых площадей

Все это веские причины, хотя некоторые требуют дополнительных соображений, например, потребуется ли полное удаление или удаление будет стоить больше, чем простой ремонт или обслуживание дымохода.

Постановления о загрязнении более распространены в Великобритании, чем в США, но часто связаны с типом сжигаемого топлива, а также количеством и качеством производимых выбросов.

В гораздо меньшей степени дымоход, который все еще используется, также может оказать незначительное влияние на ваши усилия по получению сертификата LEED при ремонте дома. Это почти всегда связано с выбросами и проблемами отопления. Иногда изоляция от гриппа или смена типа используемого топлива решают эту проблему без необходимости дорогостоящего удаления.Наличие дымохода не повлияет на вашу способность получить рейтинг сертификации LEED.

Инвестиции времени

Независимо от того, выполняете ли вы проект самостоятельно или нанимаете подрядчика, имейте в виду, что удаление дымохода — трудоемкая работа, особенно традиционная кирпичная. Кирпичный дымоход нужно аккуратно разбирать по кирпичику, чтобы не повредить конструкцию. Это не только означает долгое участие с вашей стороны, но и может существенно повлиять на ваш бюджет при найме помощника.

Рекомендации по проекту

© DragonImages / Fotolia

Удаление дымохода — это полномасштабный проект, поскольку видимая труба — это лишь небольшая часть гораздо большей конструкции.Вы должны спланировать каждый этап проекта, прежде чем начинать, чтобы избежать неудач и возможных штрафов.

Проконсультируйтесь, проконсультируйтесь, проконсультируйтесь!

Перед тем, как начать свой проект, вам нужно будет поговорить со многими экспертами. Специалисты по каменщику могут сказать вам, можно ли восстановить дымоход и просто закрыть его или отремонтировать с меньшими затратами, чем удаление.

Необходимо связаться со специалистами по строительным конструкциям, чтобы они объяснили любые возможные проблемы в случае удаления груди с одного или нескольких этажей.

В вашем местном отделении по соблюдению кодексов вам сообщат, какие документы или разрешения потребуются для проекта.

Наконец, консультация с подрядчиком должна сопровождаться проверкой его репутации и квалификации перед приемом на работу.

Утилизация

Простое удаление трубы может не привести к образованию большого количества мусора, но если в ваших планах вынуть груду дымохода в одной или нескольких областях, вы можете увидеть большое количество кирпича и плитки.Утилизировать это не только дорого, но и может потребоваться специальное разрешение.

Обязательно изучите местные правила утилизации и посмотрите, есть ли каменщики, которые могут быть заинтересованы в утилизации материалов. В последнем случае утилизация может быть дешевой или даже бесплатной, в зависимости от компании и состояния удаляемых кирпичей.

Полное или частичное удаление?

Снять дымоход не так просто, как избавиться от видимой трубы. Эта часть — лишь крошечная часть реальной конструкции дымохода.

Полное удаление предполагает удаление всей конструкции и часто приводит к лишнему пространству в комнатах, где грудь выступает. Для полного удаления требуется дополнительное структурное усиление, так как это создает большой зазор в вашем доме.

Частичные удаления имеют тенденцию уходить с груди. Они также требуют некоторого нового армирования, но в основном вдоль крыши, чтобы помочь укрепить крышу и предотвратить утечки. Частичное удаление происходит быстрее, дешевле и его достаточно для проектов, в которых предполагается удалить сильно поврежденный стек.

Они также более безопасны при удалении дымохода из внешней стены в отдельно стоящем доме, так как полное удаление значительно ослабит всю стену.

Оформление документов

Перед работой с дымоходом может потребоваться ряд документов и разрешений. Как и в случае с большинством проектов по благоустройству дома, разрешение на строительство стоит первым в вашем списке. Однако от вас может потребоваться наличие ряда других документов в зависимости от местных и государственных нормативных требований. Некоторые из них включают:

  • Чертежи — Схема дома — ценный инструмент, поскольку он предупредит вас о проблемах конструкции или возможных проблемах с общими стенами в соседнем доме.
  • Сертификаты — Если вы нанимаете кого-то другого для выполнения работы за вас, убедитесь, что он должным образом сертифицирован для предстоящей задачи. Сюда входит опыт демонтажа и строительства дымоходов.
  • Разрешения на утилизацию — Вам может потребоваться получить специальное разрешение на утилизацию отходов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
