Глубинный насос для скважины: виды, особенности, правила выбора

Основным элементом оснащения автономных систем водоснабжения загородных домов и дач, обслуживаемых подземными скважинами значительной глубины, является глубинный насос, который обеспечивает не только откачивание жидкой среды, но и ее дальнейшую транспортировку по трубопроводной системе. Насосы данного типа, которые способны откачивать жидкие среды с очень значительной глубины, превышающей 100 метров, используются для оснащения подземных скважин промышленного назначения, а также для скважин, питающих водой сразу несколько систем водоснабжения.

Скважина с глубинным насосом обеспечит водой дом, хозяйственные постройки и системы полива

Принцип действия и конструктивные особенности

Современная промышленность выпускает различные по конструкции и принципу действия глубинные насосы для скважин. На выбор глубинного насоса определенного типа оказывают влияние как конкретные условия его эксплуатации, так и характеристики жидкой среды, которую предстоит откачивать с помощью такого устройства.

Корпус глубинных погружных насосов, как следует из их названия, полностью находится в толще перекачиваемой жидкой среды, а с поверхностью такой насос соединяется электрическим кабелем, обеспечивающим работу приводного электродвигателя, и трубой, по которой транспортируется откачиваемая из скважины или колодца жидкость.

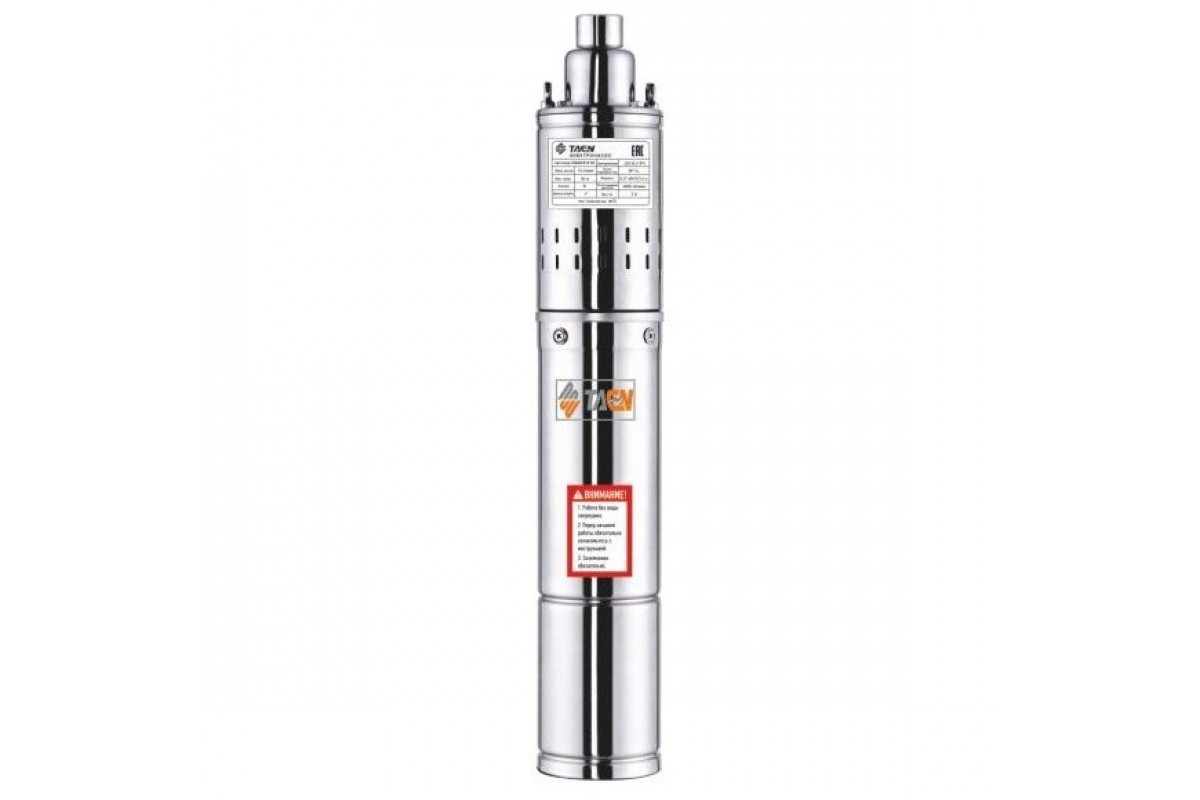

Глубинный насос, подготовленный для установки в скважину

В стандартную комплектацию большинства моделей погружных (глубинных) насосов, как правило, входят приводной электродвигатель и встроенный фильтр, защищающий такое устройство от попадания в его внутреннюю часть твердых включений, содержащихся в составе перекачиваемой жидкой среды. Всасывание жидкой среды при помощи гидромашин данного типа может осуществляться через их нижнюю или верхнюю часть. В первом случае использование глубинного насоса позволяет качественно отфильтровать перекачиваемую жидкость от содержащихся в ее составе нерастворимых твердых включений.

Устройство скважинного насоса

Скважинные насосы состоят из двух основных частей:

• приводного электродвигателя, который может быть как встроенным, так и наружным;
• насосной части, которая, как правило, имеет многоступенчатое конструктивное исполнение.

В том случае, если скважинный насос оснащается встроенным приводным электродвигателем, его корпус должен быть абсолютно герметичным, чтобы надежно защищать электрическую часть от попадания в нее перекачиваемой жидкости.

Основные разновидности

В том случае, если глубина скважины или колодца, из которых необходимо откачивать воду, составляет более 10 метров, без погружного (глубинного) насоса просто не обойтись. Использование оборудования данного типа позволяет откачивать воду из подземных источников, глубина которых может доходить до 150 метров. Еще одним преимуществом использования глубинных насосов является почти бесшумная работа.

Всем глубинным скважинным насосам свойственна продолговатая цилиндрическая форма, созданная для удобства установки и выемки из узкой обсадной трубы скважины

По своему конструктивному исполнению и принципу действия глубинные насосы для скважины делятся на:

1. центробежные насосы;
2. устройства шнекового типа;
3. винтовые насосы;
4. насосные устройства штангового типа.

Погружные насосы центробежного типа

Электронасосы центробежного типа относятся к наиболее популярным устройствам, используемым для откачивания жидкой среды из подземных источников. Принцип работы таких устройств, которые могут эксплуатироваться в круглогодичном режиме, основан на том, что на жидкую среду, находящуюся в их внутренней камере и перемещающуюся в ней вместе с лопатками рабочего колеса, действует центробежная сила. Эта сила и выталкивает жидкость в напорную магистраль. При этом в центральной части рабочей камеры создается разрежение воздуха, что способствует всасыванию в нее новой порции перекачиваемой жидкой среды через входной патрубок.

Наиболее производительными являются многоступенчатые центробежные насосы

Среди наиболее значимых достоинств, которыми обладают насосы глубинные центробежного типа, следует отметить их высокую производительность, создаваемый ими хороший напор перекачиваемой среды, а также универсальность использования, которая делает обширной сферу их применения.

Шнековые глубинные насосы

Основным рабочим органом глубинных насосов шнекового типа, которые относятся к устройствам специализированного назначения, является шнек. Этот элемент и обеспечивает перекачивание жидкой среды, а также ее дальнейшую транспортировку по трубопроводной системе. Используют гидромашины данного типа преимущественно для того, чтобы перекачивать с их помощью жидкие среды, в составе которых содержится большое количество посторонних примесей.

Так выглядит разобранный шнековый насос «Колибри» забитый песком

Выбирая для скважины глубинный шнековый насос, следует иметь в виду, что диаметр его корпуса должен быть примерно на 1 см меньше размера поперечного сечения обсадной трубы. Если пренебречь этим требованием, можно столкнуться с тем, что используемый насос будет постоянно засоряться примесями, содержащимися в перекачиваемой жидкой среде.

Глубинные насосы винтового типа

Наиболее значимым преимуществом применения винтовых глубинных насосов является то, что даже при небольшом количестве жидкости в обслуживаемой ими скважине они способны создавать поток жидкой среды, характеризующийся хорошим напором.

Перекачивание жидкой среды при использовании такого насосного оборудования осуществляется за счет вращения рабочего колеса, оснащенного большим количеством лопастей.

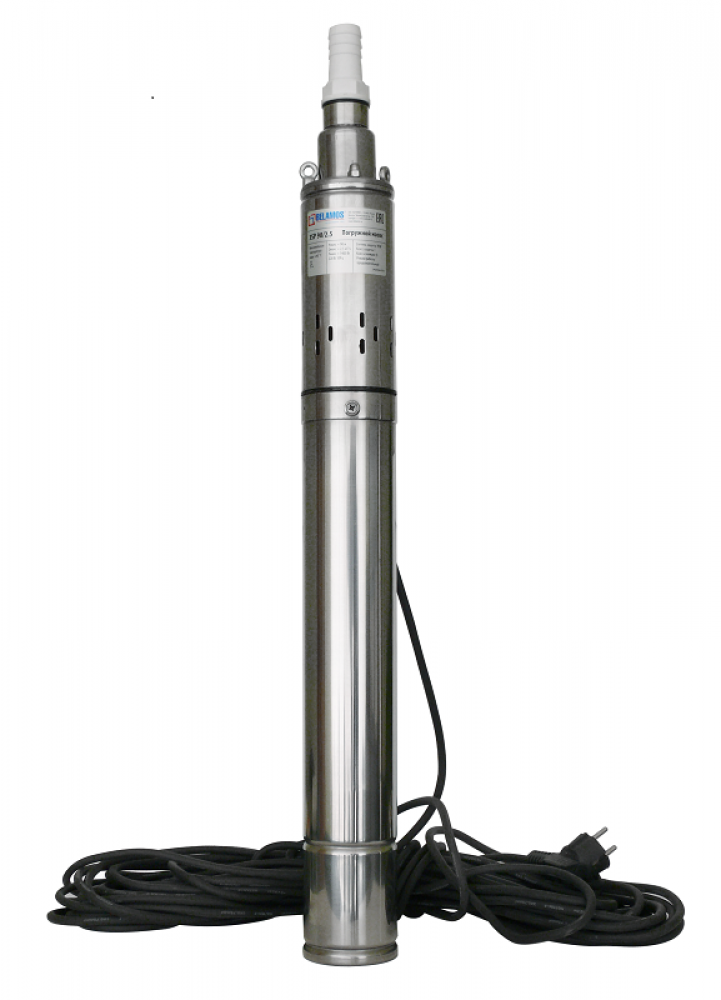

Простой и недорогой вариант скважинного насоса – винтовое устройство с верхним забором воды

Выбирая для скважины глубинные насосы винтового типа, следует иметь в виду, что эффективно работать они могут лишь в том случае, если перекачиваемая ими жидкая среда содержит очень незначительное количество нерастворимых примесей.

Штанговые глубинные насосы

Основными элементами конструкции штанговых глубинных насосов являются неподвижный цилиндр и плунжер, совершающий в процессе работы гидромашины возвратно-поступательные движения. Двигаясь во внутренней части цилиндра вверх, плунжер засасывает жидкую среду из скважины, а опускаясь, способствует ее подаче в напорную магистраль. Для приведения в движение плунжера используется специальный механизм (качалка), который соединен с ним специальными штангами.

Устройство штанговых скважинных насосов

Скважинные насосы штангового типа, которые отличаются достаточно большими габаритами, практически не используются в быту, при помощи таких устройств осуществляется добыча нефти из подземных скважин значительной глубины.

Что выбрать – глубинный насос или насосную станцию?

Для откачивания жидкой среды из скважины или колодца большой глубины могут использоваться не только погружные насосы, но и насосные станции, состоящие из целого набора технических устройств. С вопросом о том, что использовать для обслуживания колодца или скважины – такую станцию или глубинный насос, часто сталкиваются владельцы загородных домов и дач, решивших обустроить автономную систему водоснабжения.

В состав насосной станции, кроме мощного поверхностного насоса, входит накопительный бак, который называется гидроаккумулятором. Жидкая среда, откачиваемая из скважины или колодца, сначала направляется в такой бак и только потом, когда в гидроаккумуляторе установится определенное давление, подается в трубопроводную систему.

Насосная станция обеспечит загородный дом водоснабжением в автоматическом режиме

Если сравнивать насосную станцию с глубинным насосом, то она наряду с более высокой производительностью также отличается значительными размерами, что следует учитывать при выборе места для ее установки. Кроме того, на обустройство насосной станции потребуется затратить больше финансовых средств, чем на приобретение погружного насоса.

В любом случае руководствоваться при выборе насосного оборудования для оснащения автономной системы водоснабжения следует параметрами скважины или колодца, из которых предстоит откачивать воду, а также требуемым количеством жидкости для нужд водоснабжения и орошения и параметрами ее потока.

Плюсы и минусы применения глубинных насосов для обслуживания скважин и колодцев

Среди преимуществ использования глубинных насосов, устанавливаемых в скважине или колодце, следует отметить:

1. высокую эффективность и производительность откачивания жидкой среды;
2. компактные размеры устройства;
3. возможность формирования потока перекачиваемой жидкости с хорошим напором;
4. простоту монтажа и эксплуатации;
5. неприхотливость в плане технического обслуживания;
6. высокую надежность и длительный эксплуатационный срок.

Естественно, есть у оборудования данного типа и недостатки:

1. Большинство современных моделей глубинных насосов выпускается в корпусе, имеющем монолитное исполнение, что делает ремонт таких устройств практически невозможным.
2. Скважинные насосы глубинного типа нельзя использовать для перекачивания сильно загрязненной жидкой среды и устанавливать в непосредственной близости от дна обслуживаемых ими скважины или колодца.

Рекомендации по выбору

То, насколько эффективно будет работать глубинный насос для скважин, во многом зависит от правильности его выбора. В данном случае следует ориентироваться на целый ряд параметров.

Напор потока жидкой среды

Данный параметр, от значения которого будет зависеть, насколько хорошим во всех точках водоразбора трубопроводной системы будет напор воды, определяется расчетным путем.

Если насос будет обладать недостаточным напором, то вода просто не дойдет до точки водозабора. Излишне мощное оборудование будет работать наполовину вхолостую

Производительность подачи жидкости

Этот параметр измеряется количеством литров в час. От его величины зависит, хватит ли воды, которая будет откачиваться глубинным насосом из скважины или колодца, для обеспечения потребности всех точек водоразбора трубопроводной системы.

Необходимость оснащения специальными элементами

Такие элементы обеспечивают работу гидромашины в автоматическом режиме, а также защищают ее от негативных последствий внештатных ситуаций.

Схема организации водоснабжения с помощью глубинного насоса

Производитель и торговая марка

Выбирая скважинный насос по данному параметру, следует ориентироваться на репутацию компании-производителя, которая изготовила такое оборудование, а также на гарантии, которые она предоставляет. Необходимо иметь в виду, что качественные скважинные насосы на современном рынке предлагают не только зарубежные, но и отечественные производители.

Глубинные насосы для скважин. Производители и цены

Стоимость

Обращая внимание на цену выбираемого глубинного насоса, следует учитывать, что производители часто завышают ее из-за того, что предлагаемое ими оборудование отличается массой дополнительных опций, которые чаще всего не используются потребителями. Именно поэтому обращать большое внимание на стоимость насосного оборудования, думая, что она является показателем его надежности и качества, не стоит.

Как рассчитать напор воды, который должен обеспечивать глубинный насос

Как уже говорилось выше, напор жидкой среды, который должен обеспечить насос для скважины или колодца, определяется расчетным путем. При этом учитывают гидравлическое сопротивление, создаваемое всеми элементами трубопроводной системы. Непосредственно сама формула, по которой рассчитывается напор, выглядит следующим образом:

Н = (А + 6)х1,15 + В +L/10

Буквенными символами в данной формуле обозначаются следующие параметры:

Н – рассчитываемый напор;

А – максимальная высота, на которую необходимо обеспечить подачу жидкости по трубопроводной системе;

В – глубина обслуживаемой скважины или колодца, измеряемая от их верхней части до уровня расположения водного зеркала;

L – расстояние, на которое жидкость в трубопроводной системе должна транспортироваться в горизонтальном направлении.

Рассчитав напор жидкости, которым должна характеризоваться трубопроводная система, можно выбирать насос. При этом следует учитывать, что полученный расчетным путем напор должен быть как минимум на 10% меньше подобного параметра, которым характеризуется сам насос.

Запас мощности глубинного насоса в данном случае позволит избежать ситуаций, когда в связи с сезонным перепадом уровня воды в скважине или колодце насос не сможет обеспечить требуемый напор в обслуживаемом им трубопроводе или будет работать с перегрузкой.

Выбор глубинного насоса по требуемой производительности

Скважинный насос должен не только обеспечивать требуемый напор воды в обслуживаемом им трубопроводе, но и подавать ее с определенной производительностью, измеряемой в м³/час. Чтобы определить, какое количество воды насос должен подавать в трубопровод в единицу времени, определяют суммарное потребление жидкости, подаваемой в различные точки водоразбора, и умножают полученное значение на всех членов семьи, пользующихся такими точками.

Расход воды различных сантехнических устройств

Кроме того, при определении суммарного значения потребления жидкости пользователями водопроводной системы учитывают и общедомовые нужды (в частности, полив зеленых насаждений, а также работу бытовых приборов, для функционирования которых требуется вода).

Определив расчетным путем производительность, с которой должен работать скважинный насос, выбирают модель с характеристиками, равными полученному значению или превышающими его.

Выбирая глубинный насос, следует сразу позаботиться о приобретении дополнительных технических устройств, которые будут обеспечивать эффективность его функционирования, а также защищать от последствий внештатных ситуаций. К таким устройствам, в частности, относятся:

• датчик уровня вода в скважине или колодце;
• датчик давления;
• датчик потока жидкой среды;
• обратный клапан.

Использование таких устройств, кроме того, позволяет организовать работу глубинного насоса в автоматическом режиме.

Глубинные насосы — устройство, принцип работы, монтажа

Глубинный насос представляет собой мощную установку, способную регулярно перекачивать воду из наиболее глубоких источников. В быту такой агрегат может использоваться, как для скважины, так и для колодца. Ниже детально рассмотрим устройство и принципа работы прибора, а также особенности его выбора и подключения.

Устройство глубинного насоса для скважины – особенности конструкции агрегата

Конструкция бытовых глубинных насосов может быть разной. Все зависит от типа мотора, принципа действия и параметров агрегатов. Каждый погружной глубинный насос состоит из двух основных частей – встроенного или наружного мотора, и насосного многоступенчатого узла.

Встроенный мотор, как правило, размещен в нижней части насоса – это защищает двигатель от контакта с водой. Над двигателем находится приводной вал агрегата, колесные направляющие и специальные отводы в форме лопастей.

В зависимости от типа скважинного глубинного насоса, он может оборудоваться дополнительными запчастями. В устройство вибрационного насоса, помимо мотора и вала, также входит специальный стакан и вибратор, создающий необходимое для работы высокое давление. Сам вибратор состоит из якоря, регулирующих шайб и резинового амортизатора. Последний во время работы насоса сжимается, создавая, тем самым, необходимые для забора воды условия. Все элементы вибрационного насоса расположены в прочном корпусе.

Еще один тип глубинных водяных насосов – центробежные агрегаты, немного сложнее по своей конструкции, и более долговечные при эксплуатации. Именно из-за этого большинство покупателей предпочитают именно это глубинно-насосное оборудование. Основную роль в таком устройстве играет лопаточный отвод, закрепленный на двигателе агрегата. Насосы этого типа почти не перегреваются за счет того, что подшипники внутри его конструкции охлаждаются посредством контакта с откачиваемой водой. Большинство центробежных насосов снабжаются встроенной автоматикой, защищающей оборудование от работы на «сухом ходу» и перепадов напряжения в электросети дома.

Все элементы центробежного насоса расположены в прочном герметичном корпусе из нержавеющей стали.

Принцип работы глубинного насоса

Оборудование каждого из видов работает по-разному. На принцип действия во многом влияют элементы, которыми комплектуется глубинный насос. Вибрационный агрегат выполняет свои функции посредством передвижения поршня. В процессе подачи электричества внутри прибора создается электромагнитное поле, которое притягивает вибратор – это приводит в действие поршень насоса. При этом в рабочих камерах агрегата генерируется разряженное давление, которое выталкивает воду в свободное пространство камер. По такому же принципу вода проходит сквозь каналы в трубопровод.

Принцип работы центробежного глубинного насоса для воды основан на вращении рабочего колеса. При этом по периметру рабочих лопастей создается центробежная сила, выталкивающая воду от всасывающего патрубка в напорный канал, и далее – в трубопровод. По такому же принципу работает еще одна разновидность оборудования – шнековый насос.

Как выбрать глубинный насос для скважины – определяемся сами

Чтобы выбрать насос, который может поднять воду с глубины, необходимо придерживаться определенных правил. Среди всего прочего, потребуется изучить технические характеристики агрегата. К наиболее важным параметрам относится:

• Мощность насоса – глубинные приборы уже сами по себе достаточно мощные устройства. Как правило, этот показатель оборудования не падает ниже отметки в 1,5 кВт. Этого вполне хватит для перекачивания воды из источников, глубиной до 30 м;
• Производительность – делая расчет этого показателя нужно учесть, что семья из 4 человек в среднем потребляет примерно 200 л. воды в сутки. Следовательно, лучше покупать насос, способный перекачивать минимум 50 л/мин. Такая производительность позволит запастись водой для различных бытовых нужд и полива огорода;
• Наличие встроенной защиты – насос обязательно должен иметь поплавковый выключатель, реле давления или реле протока воды. Эти приборы существенно продлят сроки эксплуатации агрегата;
• Размер водного источника – каждый водяной насос глубинный имеет свои габариты и вес. Если диаметр скважины не большой, то и агрегат должен быть соответствующих размеров, чтобы владелец имел возможность спокойно погрузить его в воду;
• Напор насоса – при расчете необходимо учесть, что 1 метр по вертикали равен 10 метрам по горизонтали. К указанным в паспорте насосов показателям напора нужно прибавить еще 30 метров. Таким образом, если глубина скважины составляет 40 метров, то создаваемый агрегатом напор должен составлять минимум 70–80 м.

Большое значение также имеет способ охлаждения прибора. Лучше всего покупать насосы, двигатели которых охлаждаются за счет рабочей жидкости. Такие устройства не требует специального ухода и частых проверок, так как работают практически полностью автономно.

Как провести воду из скважины в дом с глубинным насосом?

Купив подходящий насос, можно приступать к обустройству водоснабжения из водного источника. Для этого потребуются трубы, по которым вода из скважины будет поступать в дом. Диаметр труб должен составлять 25–32 мм. Эксперты советуют покупать полимерные изделия, так как они не поддаются коррозии и их легко согнуть. Далее в процессе работы трубы будут устанавливаться в почву на глубину 30–50 см. Для обустройства воды своими руками также потребуется септик. Чтобы его было легче обслуживать, понадобится приобрести дренажный насос.

Подготовив все необходимое можно приступать к работе. Алгоритм действий выглядит следующим образом:

1. В первую очередь нужно оснастить выходящую из скважины трубу оголовком;
2. Далее необходимо произвести монтаж кессона. Для этого потребуется выкопать рядом со скважиной яму и поместит внутрь нее пластиковый контейнер;
3. После этого нужно произвести установку насоса в скважину. Для этого на его патрубок необходимо натянуть шланг и надежно закрепить его металлическим хомутом. После этого шланг, кабель и страховочный трос обвязываются изолентой с шагом в 1,2 м. Затем корпус насоса обвязывается стальным тросом, а сам агрегат опускается в воду. При монтаже устройство не должно раскачиваться, иначе удар о стенку вызовет неисправности насоса;
4. Далее необходимо провести подключение шланга к проложенным под землей трубам. Все стыки необходимо обработать герметиком и обвязать ФУМ лентой;
5. Прежде, чем закапывать вырытые траншеи, следует проверить подачу воды. Для этого нужно на некоторое время запустить мотор и понаблюдать за количеством вытекающей из труб воды. Если производительность насоса не падает, можно закапывать траншеи.

Очень важно не повредить агрегат в процессе опускания его в скважину. Делать это необходимо очень медленно и аккуратно. В противном случае может потребоваться дорогостоящий ремонт устройства, Или полная замена насоса глубинного.

Как подключить глубинный насос к гидроаккумулятору?

Владельцы дач и частных домов нередко интересуются тем, как правильно подключить насос и гидроаккумулятор в одну целую систему. В первую очередь для этого требуется внимательно изучить схему подключения оборудования.

Принцип «насос-обратный клапан-гидроаккумулятор-датчик давления» является наиболее простым и долговечным. Такая схема крайне редко требует ремонта, она не нуждается в обслуживании и частых проверках, и работает полностью автономно. Суть этой схемы заключается в том, что насос перекачивает воду к системе, которая соединена с гидроаккумулятором. Датчик давления в конструкции отвечает за исправную работу насоса.

Если с принципом работы гидроаккумулятора у большинства начинающих вопросов не возникает, то с установкой и подключением к системе водоснабжения на практике все оказывается гораздо сложнее.

По сути, гидроаккумулятор представляет собой резервуар, наполненный водой. Несмотря на простую конструкцию, он играет достаточно важную роль в системе водоснабжения частного дома. В связи с этим крепить устройство необходимо крайне внимательно, стараясь исключить любую возможность появления постороннего шума и вибрации.

Для надежного крепления резервуара на поверхности пола следует использовать специальный штанговый механизм, который оборудуется гасящими вибрацию толстыми резиновыми прокладками. К трубопроводу гидроаккумулятор подключается посредством резиновых переходников.

Особенно осторожно нужно вести себя с новым баком. Вода в него должна попадать под слабым напором, чтобы слежавшаяся при хранении мембрана медленно вернулась в нормальное рабочее состояние. Подключенный и наполненный водой гидроаккумулятор вначале тестируют работой под слабым давлением. Далее давление нужно постепенно наращивать, пока система водоснабжения не начнет работать в нормальном режиме.

Как установить глубинный насос в скважину самому: инструкция

Наличие скважины уже подразумевает установку насоса. Какой он будет погружной или поверхностный зависит от глубины скважины. Именно выбор насоса является самым первым шагом при установке. Погружной насос является самым популярным видом, т.к. именно он позволяется качественно доставлять воду с необходимым напором.

Выбирать лучше центробежные модели, т.к. при работе с вибрационными насосами есть вероятность обрушения грунта и обваливание скважины из-за их дополнительных вибраций.

Подготовка к монтажу насоса

Также выбор насоса будет зависеть оттого, какая производительность Вам нужна. Ведь если это жилой загородный дом, то напор воды Вам нужен постоянный, без перебоев.

Если же это просто дача, в которой Вы живете нечасто, то и мощность Вам подойдем меньшая. Чтобы скважинный насос служил Вам долго, обязательно используйте его согласно техническим данным, т.е. покупайте на ту глубину, при которой он будет эксплуатироваться.

Если качество грунта не отличается хорошими свойствами, то скважину лучше защитить при помощи бетонных колец, создав так называемый «коридор», который не допустит разрушения почвы. По диаметру насоса выбирается обсадная труба.

Также предусмотрите, как будет подсоединен насос к электрической сети. Кабель должен быть в спокойном состоянии, не растянутым.

Вода из насоса поднимается по трубам, чаще всего пластиковым.Т.к. именно пластик более долговечный: у него хороший срок службы, он не подвергается гниению и коррозии ему не страшны.

Помимо всего перечисленного, Вам понадобиться хомуты, при помощи которых будет закрепляться электрокабель по трубе, манометр, обратный и запорный клапан.

Прежде чем установить насос для постоянного использования, сначала прокачайте грязную воду из скважины при помощи дешевого насоса.

Монтаж глубинного насоса происходит прямо в скважине, тем самым не требует отдельного места.

Для начала необходимо собрать всю конструкцию, которая в последующем будет погружена в скважину.

К насосу подсоединяется: водоподающая труба, электрокабель, страховочный трос.

Установка насоса в скважину

Когда конструкция собрана, начинается самое сложное – это монтаж в скважину. Прежде чем засунуть насос в обсадную трубу на него одевается защита, в виде кольца.

Опускать насос в скважину необходимо аккуратно и медленно. Так как насос весит достаточно много, эту работу необходимо выполнять нескольким людям.

Один отпускает страховочный трос, а остальные удерживают насос. Страховочный трос должен быть из нержавеющей стали, т.к. только данный металл сможет находиться долгое время в вое без появления коррозий.

Если вдруг при погружении насоса появилось какое-то препятствие, то, не совершая резких движений, попробуйте его обойти или вправо или влево.

Как правило, до начала погружения насоса проводится проверка скважины на наличие непредвиденных участков.

Насос крепится на той высоте, которая Вам необходима, при условии, что она совпадает с техническими возможностями оборудования. Плюс насос должен полностью находиться в воде, но не должен доставать дна скважины.

Самое удачно расстояние до дна составляет два метра. Без учета таких особенностей все это может привести к быстрой поломке насоса из-за попадания мельчайших частиц, а также работы вхолостую.

В конце необходимо убедиться, что именно трос держит насос, а не труба. После этого трос прикрепляется к кронштейну.

Водоподающую трубу соединяем с насосом с одной стороны, а другим концом подсоединяем с накопительным баком.

В последнюю очередь насос подключается к электрическому питанию. При этом необходимо использовать специальный электрический кабель.

Место соединения с силовым кабелем должно быть закрыто термоусадочной муфтой. Если в доме зафиксированы скачки питания, то нужно установить генератор напряжения. Иначе, частые скачки могут вывести из строя насос.

При монтаже глубинного насоса необходимо его испытать и установить сколько расходуется воды за одну единицу времени и сколько потребляется электрической энергии. Заводские характеристики, указанные в паспорте насоса не всегда соответствуют действительности.

Манометром определяется рабочее давление в водопроводе. После выявленных значений Вы сможете определить точку работы глубинного насоса.

Если Вы хотите произвести монтаж глубинного насоса своими руками, то в сети интернет находится большое количество видео роликов с примерами установки оборудования.

При неправильном монтаже возникает вероятность быстрой поломки скважинного насоса.

Одним из примеров, может быть насос, который находится не на своей рабочей глубине. Вместо 30 метров, его эксплуатировали на 50.

При таки параметрах такой насос не сможет поднимать воду, насос будет работать «впустую», без настроенного рабочего давления воды.

Ремонтные работы

При неполадках в работе насоса есть два варианта ремонт:

• Вызов специалиста по ремонту оборудования. Данным способом необходимо воспользоваться тем, кто не разбирается в глубинных насосах. Ведь профессионал сможет посмотреть правильно ли настроена автоматика питания, а также определить другие проблемные зоны насоса.

Преимуществом вызова специалиста является гарантийное обязательство. Т.е. если после ремонта в течении какого-то времени насос снова выйдет из строя, Вы вправе обратиться в фирму, из которой приходил сотрудник, для повторного выполнения работы.

• Ремонт своими силами, при наличии определенных знаний. Чем ниже глубина скважины, значит тем больше вес насоса. Поэтому при ремонте необходимо иметь помощников, которые помогут вытащить насос из глубины скважины.

Важно: перед началом ремонтных работ отключите электропитания насоса и отсоедините трубопровод. Также необходимо будет запастись инструментами.

Насос поднимается за счет страховочного троса. После того как насос поднят на поверхность необходимо определить в рабочем ли он состоянии находится. При необходимости заменяются детали, которые износились, производится замена.

Если же насос ремонту не подлежит, то придется  идти за покупкой нового глубинного насоса.





Инструкции по эксплуатации насосов DAB

Инструкции по эксплуатации насосного оборудования итальянского производителя DAB

ЦИРКУЛЯЦИОННЫЕ НАСОСЫ DAB



  ИНСТРУКЦИЯ VEA-VEB
  ИНСТРУКЦИЯ ABD VA-VB-VD-VS
  ИНСТРУКЦИЯ ABD BMH-BPH-DPH-DMH
  ИНСТРУКЦИЯ BPH-E DPH-E
  ИНСТРУКЦИЯ VA_50-60.130A
  ИНСТРУКЦИЯ НАСОСЫ INLINE

ЦЕНТРОБЕЖНЫЕ НАСОСЫ DAB

  ИНСТРУКЦИЯ Turbinel-Miniturbinel

  ИНСТРУКЦИЯ ACS4-CS4-AS4-S4

  ИНСТРУКЦИЯ KDN

  ИНСТРУКЦИЯ KPS-KPF
  ИНСТРУКЦИЯ KVC-KVCX

  ИНСТРУКЦИЯ NKM-NKP-NKM-G_NKP-G

  ИНСТРУКЦИЯ K-KP-KPA



МНОГОСТУПЕНЧАТЫЕ ЦЕНТРОБЕЖНЫЕ И САМОВСАСЫВАЮЩИЕ НАСОСЫ DAB



  ИНСТРУКЦИЯ ACTIVE SYSTEM

  ИНСТРУКЦИЯ JET JETINOX JETCOM



ПОГРУЖНЫЕ НАСОСЫ DAB



  ACTIVE SWITCH
  ИНСТРУКЦИЯ CS4-AS4-S4-Turbinel-Miniturbinel

  ИНСТРУКЦИЯ FEKA_VS_VX_550-1200

  ИНСТРУКЦИЯ NOVA_FEKA
  FEKA 700-800

  ИНСТРУКЦИЯ СКВАЖИННЫЕ НАСОСЫ ES4

  Скачать инструкции по эксплуатации ES4-7M-8M
  NOVA BOX — инструкции по эксплуатации

  СТАНЦИЯ ДЛЯ СТОЧНЫХ ВОД FEKABOX

  СТАНЦИЯ ДЛЯ СТОЧНЫХ ВОД FEKAFOS

  ТЕРМОУСАДОЧНАЯ МУФТА

  ПОГРУЖНОЙ НАСОС DRENAG 900

  ПОГРУЖНЫЕ НАСОСЫ DRENAG, FEKA, GRINDER

  ПОГРУЖНЫЕ НАСОСЫ NOVA

  ПОГРУЖНЫЕ НАСОСЫ PULSAR, PULSAR DRY

БУСТЕРНЫЕ НАСОСНЫЕ СТАНЦИИ DAB



  БУСТЕРНЫЕ СТАНЦИИ JET-EURO-K-KV из 1,2,3 насосов
  БУСТЕРНЫЕ СТАНЦИИ K-KV из 1,2,3 насосов

  СТАНЦИИ 2JET-EURO-KV-KVC-PULSAR.AD

  СТАНЦИИ 2JET-EURO-KV-KVC-PULSAR

  ПОЖАРНАЯ УСТАНОВКА согл. UNI 9490 – UNI 107

  ПОЖАРНАЯ УСТАНОВКА с дизельным приводом насоса согл. UNI 9490 – UNI 10779



АВТОМАТИКА DAB



  ИНСТРУКЦИЯ ACTIVE DRIVER
  HYDRODRIVER

  ES1M-ES7,5T

  ED13M-ED20TSD

ПОГРУЖНЫЕ НАСОСЫ. Инструкция по эксплуатации. Серия NSD NSD 250 NSD 250A NSD 450 NSD 450A NSD 800 NSD 300S NSD 600S

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!

2 УВАЖАЕМЫЙ ПОКУПАТЕЛЬ! Вы приобрели бытовой дренажный насос серии ДН. Это изделие, в зависимости от модели, обеспечит Вам перекачку чистых, дождевых, дренажных и грунтовых вод. Насос может использоваться

Подробнее

СКВАЖИННЫЕ ПОГРУЖНЫЕ НАСОСЫ SPM2

СКВАЖИННЫЕ ПОГРУЖНЫЕ НАСОСЫ SPM Руководство по эксплуатации и монтажу Сделано для России Руководство содержит указания, которые должны быть выполнены при монтаже, эксплуатации и техническом обслуживании.

Подробнее

УСТРОЙСТВО ПЛАВНОГО ПУСКА ИНСТРУМЕНТА

Инструкция по эксплуатации www.aquacontrol.su УСТРОЙСТВО ПЛАВНОГО ПУСКА ИНСТРУМЕНТА 1 Благодарим Вас за выбор продукции торговой марки EXTRA! Мы уверены, что Вы будете довольны приобретением нового изделия

Подробнее

ДРЕНАЖНЫЙ ПОГРУЖНОЙ НАСОС LKS-250PW, LKS-400PW, LKS-500PW, LKS-750PW, LKS-1000PW LKS-250P, LKS-400P, LKS-500P LKS-750P, LKS-1000P

ДРЕНАЖНЫЙ ПОГРУЖНОЙ НАСОС LKS-250PW, LKS-400PW, LKS-500PW, LKS-750PW, LKS-1000PW LKS-250P, LKS-400P, LKS-500P LKS-750P, LKS-1000P Паспорт, руководство по эксплуатации ВНИМАНИЕ! Перед установкой и включением

Подробнее

УСТРОЙСТВО ПЛАВНОГО ПУСКА 2,2С

Инструкция по эксплуатации www.aquacontrol.su УСТРОЙСТВО ПЛАВНОГО ПУСКА 2,2С 1 Устройство плавного пуска УПП-2,2C Благодарим Вас за выбор продукции торговой марки EXTRA! 2 Мы уверены, что Вы будете довольны

Подробнее

ЭТО ОПАСНО ДЛЯ ЖИЗНИ!

ВНИМАТЕЛЬНО ПРОЧТИТЕ ИНСТРУКЦИЮ ПЕРЕД ЭКСПЛУАТАЦИЕЙ НАСОСА И СОХРАНИТЕ ЕЕ ДЛЯ ДАЛЬНЕЙШЕГО ИСПОЛЬЗОВАНИЯ ВНИМАНИЕ! При покупке насоса требуйте проверки его работоспособности пробным запуском и проверки

Подробнее

RU Фекальный насос с режущим механизмом FEKACUT Руководство по монтажу и эксплуатации RU Данное руководство по монтажу и эксплуатации содержит принципиальные указания, которые необходимо выполнять при

Подробнее

Дренажные и фекальные насосы

Содержание: Общие сведения 1 Основные технические характеристики 2 Графики производительности 3 Меры предосторожности 4 Установка и настройка 5 Хранение 5 Возможные неисправности и способы их устранения

Подробнее

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!

2 УВАЖАЕМЫЙ ПОКУПАТЕЛЬ! Вы приобрели поверхностный насос Вихрь. Этот изделие обеспечит Вам подачу чистой воды из колодцев, скважин, открытых водоемов и магистральных водопроводов, а система автоматики

Подробнее

RU Фекальный насос с режущим механизмом FEKACUT Руководство по монтажу и эксплуатации RU Данное руководство по монтажу и эксплуатации содержит принципиальные указания, которые необходимо выполнять при

Подробнее

Насос колодезный НПК

Насос колодезный НПК 800-30 УВАЖАЕМЫЙ ПОКУПАТЕЛЬ! Благодарим Вас за выбор продукции «ELITECH»! Мы рекомендуем Вам внимательно ознакомиться с данным руководством и тщательно соблюдать предписания по мерам

Подробнее

WATER PUMPS F 400 F 850 F 900 S 900 F 900/S F 900S

WATER PUMPS F 400 F 850 F 900 S 900 F 900/S F 900S F 200 F 300 F 350 содержание Общие сведения 5 Правила безопасности 6 Технические характеристики 7 Устройство и ввод в эксплуатацию 9 Обслуживание 12 Возможные

Подробнее

FEKAPUMP Руководство по монтажу и эксплуатации Руководство по монтажу и эксплуатации С Е Р И Я F E K A P U M P 2 Данное руководство по монтажу и эксплуатации содержит принципиальные указания, которые необходимо

Подробнее

БАУ — 80Б БЛОК АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ

БАУ — 80Б БЛОК АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ Внимание! Уважаемый покупатель! При покупке блока автоматического управления: (Модели: БАУ — 80Б) требуйте проверки его работоспособности пробным запуском и проверки

Подробнее

КОМПЛЕКТ АВТОМАТИКИ ДЛЯ НАСОСА АКВАРОБОТ ТУРБИПРЕСС с блоком автоматического управления и гидроаккумулятором Руководство по монтажу и эксплуатации Данное руководство содержит принципиальные указания,

Подробнее

МНОГОСТУПЕНЧАТЫЙ ДРЕНАЖНЫЙ НАСОС MULTISUB

МНОГОСТУПЕНЧАТЫЙ ДРЕНАЖНЫЙ НАСОС MULTISUB Руководство по монтажу и эксплуатации Данное руководство по монтажу и эксплуатации содержит принципиальные указания, которые должны выполняться при монтаже, эксплуатации

Подробнее

ФЕКАЛЬНЫЕ НАСОСЫ с ИЗМЕЛЬЧИТЕЛЯМИ

ФЕКАЛЬНЫЕ НАСОСЫ с ИЗМЕЛЬЧИТЕЛЯМИ FESTOCK-250 Предназначены для откачивания канализационных, дренажных, дождевых и грунтовых вод в том числе включающие крупные фракции. Рекомендуется использование фекального

Подробнее

НАСОС ПОГРУЖНОЙ ЦЕНТРОБЕЖНЫЙ НПЦ НФ

НАСОС ПОГРУЖНОЙ ЦЕНТРОБЕЖНЫЙ Уважаемый покупатель! При покупке насоса погружного центробежного (модели: ) убедитесь, что в талоне на гарантийный ремонт поставлены: штамп магазина, дата продажи и подпись

Подробнее

DB-335, DB-337, DB-339, DB-400, DB-428 DB-333, DB-333 DB-438 DB-2000, DB-3000 DB-3500, DB-4000, DB-5000

Руководство по эксплуатации фонтанных насосов моделей: DB-300, DB-333, DB-335, DB-337, DB-339, DB-400, DB-428, DB-438, DB-2000, DB-3000, DB-3500, DB-4000, DB-5000. Благодарим Вас за покупку изделия нашей

Подробнее

НАСОС ПОГРУЖНОЙ ЦЕНТРОБЕЖНЫЙ НПЦ НФ

НАСОС ПОГРУЖНОЙ ЦЕНТРОБЕЖНЫЙ НПЦ — 1350 НФ Уважаемый покупатель! При покупке погружного центробежного (модели: НПЦ — 1350 НФ) убедитесь, что в талоне на гарантийный ремонт поставлены: штамп магазина, дата

Подробнее

RU UNIPUMP MH Руководство по монтажу и эксплуатации RU Данное руководство по эксплуатации содержит принципиальные указания, которые должны выполняться при монтаже, эксплуатации и техническом обслуживании.

Подробнее

Глубинные насосы Aurora

Глубинные насосы Aurora ADP 550 ADP 750 ADP 1100 ADP 1500 ADP 2200 ADP 900 H ADP 1000 F ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ По вопросам продаж и поддержки обращайтесь: Архангельск (8182)63-90-72 Астана +7(7172)727-132

Подробнее

Руководство пользователя

Руководство пользователя или Вода + Насос = Погружные дренажные электронасосы серии FQDP Дальновидному владельцу насоса серии FQDP! 7 важных шагов, которые необходимо знать: Вы приобрели насосное оборудование

Подробнее

RU Комплект автоматики с гидроаккумулятором для погружного вибрационного насоса АКВАРОБОТ М Руководство по монтажу и эксплуатации RU Данное руководство содержит принципиальные указания, которые должны

Подробнее

СКВАЖИННЫЕ ПОГРУЖНЫЕ НАСОСЫ SP

www.eterna-rus.com СКВАЖИННЫЕ ПОГРУЖНЫЕ НАСОСЫ SP руководство по эксплуатации и монтажу Сделано для России УВАЖАЕМЫЙ ПОКУПАТЕЛЬ, благодарим Вас за выбор нашего оборудования. ВНИМАНИЕ! Перед началом монтажа

Подробнее

Уважаемый Покупатель!

Содержание: Назначение… 2 Принцип действия… 2 Технические характеристики… 3 Комплектация… 5 Монтаж… 6 Запуск блока автоматики… 7 Гарантия… 9 Гарантийный талон…11 Уважаемый Покупатель! Благодарим

Подробнее

СКВАЖИННЫЕ ПОГРУЖНЫЕ НАСОСЫ 3QGD

www.eterna-rus.com СКВАЖИННЫЕ ПОГРУЖНЫЕ НАСОСЫ 3QGD руководство по эксплуатации и монтажу Сделано для России УВАЖАЕМЫЙ ПОКУПАТЕЛЬ, благодарим Вас за выбор нашего оборудования. ВНИМАНИЕ! Перед началом монтажа

Подробнее

Уважаемый покупатель!

Уважаемый покупатель! Приобретенный Вами насос поверхностный (далее — насос) предназначен для осушения затопленных мест, перекачки, забора воды из колодцев и скважин, повышения давления в системах водоснабжения.

Подробнее

Содержание

1 Содержание www.vipelec.com 1. Общие сведения… 3 2. Назначение изделия… 4 3. Конструкция изделия… 5 4. Технические данные… 6 5. Комплектность поставки… 7 6. Правила безопасности… 8 7. Заметки

Подробнее

Общие указания. Технические данные

1 2 Содержание Общие указания 4 Технические данные 4 Комплектность 6 Требования безопасности 6 Подготовка к работе 6 Порядок работы 7 Техническое обслуживание 8 Правила хранения 8 Возможные неисправности

Подробнее

AL800/AL801 Руководство по эксплуатации

Руководство по эксплуатации Данное устройство предназначено исключительно для внутрикомнатного использования. При длительном использовании устройства болты в движимых частях лампы могут раскручиваться.

Подробнее

Насос дренажный Elletropompe sommerse per drenaggio

Насос дренажный Elletropompe sommerse per drenaggio Модель: Drenaggio 1300 F Grande Инструкция по эксплуатации и технический паспорт изделия Уважаемый покупатель! Мы благодарим Вас за выбор продукции компании

Подробнее

BXG-250A / BXG-250AC BXG-250AP

BXG-250A / BXG-250AC BXG-250AP ЭЛЕКТРОСУШИЛКА ДЛЯ РУК РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ УВАЖАЕМЫЙ ПОКУПАТЕЛЬ! Благодарим Вас за то, что Вы приобрели электросушилку для рук BXG-250A / BXG-250AC /BXG-250AP! Если

Подробнее

Уважаемый покупатель!

Уважаемый покупатель! Поздравляем Вас с приобретением техники торговой марки «MAGNIT». Мы уверены, что приобретенный товар будет соответствовать самым высоким запросам, предъявляемым Вами к бытовой технике

Подробнее

НАСОС ЭЛЕКТРИЧЕСКИЙ ПОГРУЖНОЙ

Гарантийный талон Наименование изделия: Насос электрический погружной Модель: Заводской номер: Гарантийный срок 12 месяцев с момента продажи. Для проведения ремонта обращайтесь в лицензированные сервис

Подробнее

ЦИРКУЛЯЦИОННЫЕ НАСОСЫ

Инструкция по эксплуатации ЦИРКУЛЯЦИОННЫЕ НАСОСЫ Серия UPS UPS 25/40 180; UPS 25/60 180 UPS 32/40 180; UPS 32/60 180 UPS 25/80 180; UPS 25/120 180 1 Циркуляционные насосы Благодарим Вас за выбор продукции

Подробнее

НАСОС ЭЛЕКТРИЧЕСКИЙ ПОГРУЖНОЙ

Гарантийный талон Наименование изделия: Насос электрический погружной Модель: Заводской номер: Гарантийный срок 12 месяцев с момента продажи. Для проведения ремонта обращайтесь в лицензированные сервис

Подробнее

Блок автоматики для насосов

Содержание: Общие сведения………………………………. 1 Основные технические характеристики………………. 2 Принцип действия……………………………… 2 Монтаж………………………………………

Подробнее

РЕЛЕ ДАВЛЕНИЯ ВОДЫ СТРЕЛОЧНОЕ РДС

Инструкция по эксплуатации www.aquacontrol.su РЕЛЕ ДАВЛЕНИЯ ВОДЫ СТРЕЛОЧНОЕ РДС 1 Благодарим Вас за выбор продукции торговой марки EXTRA! Мы уверены, что Вы будете довольны приобретением нового изделия

Подробнее

RU Бытовые дренажные насосы SUB, VORT, INOXVORT Руководство по монтажу и эксплуатации RU Насос не должен использоваться для питьевого водоснабжения. Запрещается перекачивание насосом взрывоопасных, легковоспламеняющихся,

Подробнее

BXG-165 / BXG-165A BXG-165C

BXG-165 / BXG-165A BXG-165C ЭЛЕКТРОСУШИЛКА ДЛЯ РУК РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ УВАЖАЕМЫЙ ПОКУПАТЕЛЬ! Благодарим Вас за то, что Вы приобрели электросушилку для рук BXG-165 / BXG-165A / BXG-165C! Если Вы

Подробнее

Инструкция по эксплуатации и техническому обслуживанию. Технические характеристики

Уважаемый покупатель!

General выражает Вам признательность за покупку погружно­го насоса с поплавковым выключателем.

Вы приобрели надёжное и долговечное электрическое изделие бытового класса.

Эффективная и безопасная работа возможна только после того, как Вы внимательно прочтете данную инструкцию.

Схема 1.

Краткое описание

погружного насоса:

1. Поплавковый выключатель.

2. Регулятор поплавкового выключателя.

3. Кабель электропитания.

4. Корпус насоса.

5. Переходник для подключения шланга.

6. Рукоятка.

7. Основание насоса.

Комплектность поставки:

• Погружной насос: 1шт.

• Втулки для шлангов (см. таблицу выше)

• Инструкция по эксплуатации и техническому обслуживанию.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель		GE-50008	GE-50010
Номинальное напряжение	В~	230	230
Номинальная частота	Гц.	50	50
Номинальная мощность	Вт.	250	400
Объем пере­качки	макс.	5000л/ч	7000 л/ч
Высота пере­качки	макс.	6м	8м
Глубина погру­жения	макс.	5 м	8м
Температура воды	макс.	35°С	35°С
Подсоедине­ние шланга		1″ 1-1/4″ 1-1/2″	1″ 1-1/4″ 1-1/2″
Инородные те­ла	макс.	5 мм	5 мм

Уважаемый покупатель!

Просьба проверить комплектность поставки в процессе покупки, а так­же отсутствие повреждений или поломок, вызванных неправильной транспортировкой и хранением.

Внимание! Обратите внимание перед началом работ!

Прибор допускается включать только в электрическую розетку с заземляющим контактом с напряжением в сети 230 В — 50 Гц. Минимальный номинал предохранителя — 6 ампер.

Общие требования

• Перед началом эксплуатации нового погружного насоса специалисты
  должны проверить, правильность заземления, зануления, исправность механизма автоматического выключения, который срабатыва­ет при наличии утечки тока.

• Разъемные электрические соединения следует оберегать от контакта
  с влагой.

• При опасности затопления следует перенести разъемные соединения
  в зону, где не существует такой угрозы.

• Строго запрещается перекачивать агрессивные жидкости, абразив­но-смазочные вещества, грязную воду с частицами более 5мм.

• Запрещается эксплуатировать изделие при минусовой температуре.

• Необходимо полностью слить воду из насоса перед началом долго­
  временного хранения. В особенности перед зимой.

• Храните насос в закрытом и сухом помещении.

• Зимние холода и отрицательные температуры неблагоприятно влия­ют на погружной насос. Избегайте этого.

• Строго запрещается включать изделие на сухом ходу. Это ведет к его поломке.

• Избегайте контакта основания насоса с дном водоёма.

• Не разрешайте детям включать погружной насос.

Область применения

Погружной насос предназначен для применения в подвальных помещениях. Встроенный в шахту насос обеспечивает надежную защиту от затоплений. Кроме того, его можно применять повсюду, где необходимо откачивать воду, например, в домашнем хозяйстве, сельском хозяйстве, садоводстве, при проведении сантехнических работ и т.д.

Погружной насос предназначен для перекачки воды с максимальной температурой 35°С.

Строго запрещается использовать насос для перекачки других жидкостей, в частности моторного топлива, чистящих средств и иных химиче­ских продуктов! Запрещается перекачка воды с инородными телами диаметром более 5мм.

Установка погружного насоса осуществляется следующими способами:

С помощью втулки можно подключать шланги разных диаметров. Шланг диаметром 25мм можно подсоединить через втулку без подгонки (см рис 1). Чтобы подсоединить шланг с резьбой1”, необходимо удалить верхнюю деталь втулки с помощью небольшой пилки (см рис 2). Чтобы подсоединить шланг диаметром 32 мм (1 ¼”), требуется отпилить 2 верхние детали втулки (см рис 3).

Чтобы обеспечить достаточную мощность всасывания, глубина питающей воды должна быть не менее 10см. Если уровень воды выше, чем минимальный, при котором происходит включение, насос включается автоматически и откачивает воду. Как только достигается установленный минимальный уровень. Насос автоматически отключается с помощью поплавкового реле.

Введение в эксплуатацию в автоматическом режиме

1. Поместите насос в колодец или яму или опустите его туда с помощью веревки.

Примечание: При работе в автоматическом режиме поплавковое реле должно иметь возможность свободного перемещения.

2. Подключите насос к источнику электропитания.

3. Установите уровень включения и отключения:

Имеется возможность регулировать максимальный уровень включения и минимальный уровень отключения.

-пропустите шнур поплавкового реле через предохранитель (рис 5). Чем меньше длина шнура между реле и предохранителем, тем выше отметки уровня воды, соответствующие включению и выключению. При увеличении длины шнура отметки уровня включения и выключения находятся ниже. Это значит, что слой оставшейся воды будет минимальный.

Введение в эксплуатацию в непрерывном режиме

Если плавающее реле постоянно включено, насос работает в непрерывном режиме.

1. Поместите плавающее реле в предохранителе на одной стороне таким образом, чтобы реле оказалось в вертикальном положении на рукоятке (рис 6).

2. Поместите насос в колодец или яму или опустите его туда с помощью веревки.

3. Подключите насос к источнику электропитания.

Уровень остаточной воды достигается только при работе в непрерывном режиме, так как в автоматическом режиме плавающее реле отключает насос до того, как будет достигнут этот уровень.

Для обеспечения безопасной и долговременной работы насоса необходимо, чтобы на дне водоёма или шахты не было грязи, ила, тины и т.д. В случае если вы установили насос в водоём с низким уровнем воды, то необходимо регулярно протирать корпусные детали насоса, на которых может осаждаться тина и грязь.

Поплавковый выключатель настроен таким образом, что позволяет осуществить немедленное включение прибора.

Рекомендуется оснастить насос фильтром!

Примечание: Если вы устанавливаете погружной насос в шахту, то её размеры не должны быть менее 40,0×40,0x50,0 см. Это позволит свободно передвигаться поплавковому выключателю.

Подключение к сети электропитания

Приобретенный Вами насос оснащён вилкой с заземляющим контактом, который предназначен для подключения к розетке с заземляющим контактом.

Следует убедиться в том, что розетка имеет достаточный номинал предохранителя (минимум 6 А) и находится в рабочем состоянии.

Вставьте штепсель насоса в розетку: насос готов к работе.

Примечание:

• Если электрический кабель или вилка повреждены вследствие внешних воздействий, они не могу быть отремонтированы!

• Кабель должен быть заменен на новый в специализированном сервис-центре.

Регулярно осуществляйте техническое обслуживание погружного насоса:

Следите за чистотой корпусных деталей и исправностью насадок и внутренних узлов.

Обратите особое внимание:

• Перед проведением работ по техническому обслуживанию необходимо вынимать штепсель из розетки сети электропитания.

• Если насос работал не в стационарном положении, его необходимо
  после каждого применения промывать чистой водой.

• При стационарной эксплуатации изделия рекомендуется каждые три
  месяца проверять функционирование поплавкового выключателя

• При появлении на корпусе насоса ворсинок и волокнистых частиц их
  следует смыть с помощью струи воды.

• Необходимо ежемесячно очищать дно шахты и её стенки от жидкой
  грязи.

• При помощи чистой воды регулярно промывайте поплавковый выключатель от отложений

Чистка камеры всасывания

В процессе работы на внешних

и внутренних поверхностях

корпус­ных деталей

образуются отложе­ния.

Их необходимо удалять не

менее 1 раза в 2 месяца.

Для этого необходимо:

1. Снять винты на основании насоса (7). См схема 1.

2. Снимите крышку камеры всасывания

3. Очистите камеру всасывания при помощи чистой воды от грязи.

В процессе чистки положите насос набок.

4. Установите крышку камеры всасывания и закрутите винты.

Насос готов к работе

Наиболее распространенные неисправности и пути их устранения

Неисправность	Причины	Способ устранения
Насос не включается	-Нет напряжения в сети. -Поплавковый выключатель не функционирует.	-Следует проверить нали­чие напряжения в сети. -Установить поплавковый выключатель в более высокое положение.
Насос не откачи­вает воду	-Входной фильтр засорен. -Напорный шланг перекручен.	-Следует очистить входной фильтр с помощью струи воды. -Устранить перекручивания шланга.
Насос не выключается	-Поплавковый выключатель не может опуститься.	-Следует правильно расположись насос на дне шахты.
Насос отключа­ется вскоре пос­ле старта	-Защита электродвигателя отключает насос из-за сильного загрязне­ния воды. -Температура воды слиш­ком высока, защита электродвигателя от­ключает насос.	-Вынуть штепсель из ро­зетки и очистить насос и шахту. -Внимание! Максималь­ная температура воды не должна превышать 35 градусов C.

Электрические погружные насосы General предназначены для бытового использования на протяжении долгого периода времени при мини­мальном техническом уходе. Правильный технический уход и эксплуата­ция продлевают срок работы и защищают их от неполадок и поломок.

Срок службы изделия зависит от правильной эксплуатации и надлежащего технического ухода.

Рекомендуется эксплуатировать изделие на протяжении 10 минут, затем необходимо отключить его на 5 минут.

Данные изделия рекомендуется эксплуатировать не более 20 часов в неделю.

Срок службы при соблюдении вышеуказанных требований составля­ет 5 лет.

В случае поломок и неисправностях обратитесь в торговую организа­цию, в которой Вы приобрели данное изделие.

Гарантийные обязательства

На погружные насосы General распространяется 1 год гарантии при правильной эксплуатации изделия.

По окончании срока службы электробытовой прибор должен быть утилизирован с наименьшим вредом для окружающей среды в соответствии с правилами по утилизации отходов в вашем регионе.

Насосы Pedrollo отзывы

28.01.2021

Мы живём в частном доме под Калининградом ,с хорошей водой здесь у многих проблемы. Был колодец, вода в нём никуда не годилась. Решили сделать скважину на 60 метров. Искали насос хороший и надёжный ,всё таки это покупка серьёзная . Поискали в интернете и выбрали этот интернет — магазин. Заказали с сайта насос Pedrollo 3SRm2/14 . Цена и сроки доставки нас устроили. Насос работает исправно вот уже полтора года.

02.01.2021

Нужна была насосная станция для загородного дома, и в итоге воспользовался услугами этого магазина. Цены здесь меня устроили, а благодаря менеджеру, смог найти подходящую модель.

13.12.2020

Заказал в этом магазине скважинный насос с автоматикой. Уже поставили и подключили, всё работает, нареканий нет. Рекомендую эту фирму, насосы хорошие, долго работают. Спасибо!

09.12.2020

Искал насос для дачи. Присмотрел для себя этот магазин. Позвонил консультанту, он мне посоветовал насос марки PEDROLLO. Товар пришёл довольно быстро, даже раньше назначенного срока. Качество соответствует ожиданиям.

25.11.2020

Когда построили загородный дом, то сразу заказали пробурить скважину. Мастер посоветовал марку Pedrollo, которую он уже несколько раз устанавливал своим клиентам. Пользуемся около года, к работе насоса никаких претензий!

10.11.2020

Заказывал скважинный насос. Получил профессиональную консультацию по телефону по техническим параметрам насосов. Подсказали, какой будет более удобен в моëм случае. Покупкой доволен. Насос удобен при погружении. Длина кабеля с запасом. Цена значительно ниже, чем в магазинах. Качество достойное. Гарантия 2 года.

27.10.2020

Насос понадобился для того, чтобы выкачать воду из колодца. Колодец очистили. Насосом качаем уже чистую воду. Хочу поблагодарить менеджера, помог определиться с выбором. Насос работает исправно. Надеюсь прослужит нам ещё очень долго.

11.10.2020

Мне понравился этот интернет магазин. Срочно нужен был насос для дачи. Благодарю грамотного консультанта, помог мне определиться с выбором. Доставили в срок прямо до двери, всё в целости.

01.09.2020

Заказывал себе на дачу насос Pedrollo
Работает он мощно, качает воду из колодца быстро, не засоряется, даже несмотря на то, что вода жесткая. Отдельное спасибо консультантам, которые помогли сделать правильный выбор, исходя из моих требований к товару и многое рассказали о своих товарах т.к. я думал, какой насос выбрать. Все-таки ассортимент товаров в магазине весьма большой

21.07.2020

Необходим был насос для загородного дома, поэтому и заказал его в этой компании. Выбор у них приличный, плюс невысокие цены, также благодарю менеджера за оказание детальной консультации.

05.07.2020

Покупали насос для колодца несколько месяцев назад, нужна была помощь так как не разбираюсь в этом, консультант быстро связался, все понятно объяснил. Доставили быстро и без проблем. Работает хорошо, всем советую.

18.06.2020

Заказывали здесь насос для дачи. Нужен был самый простой и недорогой вариант. Связывались с менеджером по телефону. Он нам все очень хорошо рассказал. Мы определились с выбором очень быстро благодаря ему. Выбрали бюджетный насос хорошего качества.

22.05.2020

Вообще не разбиралась в насосах  столкнулась с ситуацией, когда необходимо было поставить домой насос, потому что напор воды был ужасный. Спасибо консультанту, помог разобраться и выбрать таки подходящий насос! Сейчас все работает, напор воды хороший и колонка греет воду.

20.05.2020

Перебрались в частный дом. Конечно, хочется, чтобы были все условия за городом, поэтому решили приобрести для дома насос PEDROLLO VX8/50-N. Ждать долго не пришлось, насос доставили в срок. Насос сделан из нержавеющего материала и это большой плюс. Работает уже четвертый год. Рекомендую.

07.05.2020

Живу в частном доме, вынуждены с мужем были пробурить новую скважину, вода у нас на участке глубоко, аж сорок метров. Для промывки использовали отечественные насосы, но для постоянного пользования заказали насос здесь, Реdrоllо 4SR10/7-PD, работает уже год исправно, гарантия магазина 2 года. Правда доставка в наш регион была не самая быстрая, пришлось ждать.

22.04.2020

Покупали насос для колодца Pedrollo TOP MULTI-TECH 2 для своего дачного участка, цена адекватная, качество отличное, качает воду как положено, есть гарантия. Быстрая доставка

09.04.2020

Покупал бабушке в деревню колодезный насос PEDROLLO UP4/6. По качеству придраться не к чему. Качает воду сразу-же после включения. За полгода ежедневного использования ни разу, ни засорился. Хоть и вода в колодце жёсткая, а насосу ни по чём. Дали гарантию на 2 года. Доставили быстро и оперативно.

27.03.2020

Покупал насосы для своего частного дома, PEDROLLO VX8/50-N, есть гарантия два года, нержавеет, сделан из чугуна, короче хороший насос. Доставка была 2 недели, для дома самое то.

14.01.2020

Полный каталог насосов Pedrollo. В моём случае насоса не было на складе в Москве, но привезли под заказ прямиком со склада из Италии за 3 недели. Новенький Top 5, прямо с завода. Красота.

04.12.2019

Купили фекальники zxm1a, 10 шт, для монтажа. Сходу дали 20% скидку за опт, даже не торговались. Еще и привезли в этот же день…красота.

26.09.2019

Взял фекальник mc 30 50. Дали хорошую скидку, доставку в подарок сделали. Насос уже установил. Качает как бешеный)

03.08.2019

Интернет — магазин мне вполне понравился. На сайте порадовал большой выбор насосов. Пообщался с консультантом в чате и заказал в итоге погружной насос для колодца Pedrollo TOP MULTI-TECH 2. Хочется сказать большое спасибо консультанту. По стоимости вышло недорого. Доставили насос оперативно в целости и сохранности. Качество отличное. Всем рекомендую данный магазин!

17.07.2019

Связались быстро, все грамотно объяснили, рассказали все про товар. Доставку тоже быстро оформили и привезли. Все быстро, четко и без проблем. Рекомендую.

04.07.2019

Менеджеры профессионалы. Всё по делу. Лишнего не впаривают. Оформляют все документы. Отправляют заказ, информирование  об отправке товара и доставке.Мой заказ отправили быстро, вопросов нет.
Спасибо за отличную работу.

13.05.2019

Купил насос для колодца UPm2/3 GE , который подобрал мне менеджер магазина. Уже поставил в колодец давления и воды хватает. Планирую дополнительно сделать полив в саду , мощности насоса должно хватить , выбирал с запасом.

18.03.2019

На даче есть колодец 5 колец, в доме сделал душ и туалет на первом этаже, стал думать какой насос поставить. Сначала хотел насосную станцию, но если ставить в доме, то будет шуметь поскольку подвала нет. Поэтому решил купить и поставить колодезный насос, посоветовавшись с менеджером магазина, выбрал насос TOP MULTI II. Уже поставил его, качает нормально, наконец-то появилась вода в доме.

14.01.2019

Недавно мне пробурили скважину, глубина 50 метров, монтажники начали советовать поставить отечественный насос. Стал изучать этот вопрос и выяснил, что надёжнее будет поставить импортный. Начал сравнивать насосы разных производителей по цене и качеству и остановился на итальянском производителе pedrollo, менеджер из магазина помог подобрать подходящую по моим параметрам модель. Насос уже поставили, качает хорошо. Срок службы производитель обещает 10-12 лет, время покажет, пока меня всё устраивает.

28.12.2018

На загородном участке есть дренаж и канализационный колодец. Пару лет назад купил и поставил отечественный фекальный насос, он недавно сгорел. Слишком мало проработал. Теперь покупаю итальянский, чтобы дольше служил.

06.12.2018

Искал насос чтобы можно было откачивать воду из бассейна. Был погружной насос с поплавком , но он до конца воду всё равно не откачивает , остаётся сантиметров 10. Менеджер посоветовал в такой ситуации купить модель TOP FLOOR — этот насос без автоматики и поплавка , откачивает до 2 миллиметров от дна , единственный минус за ним надо следить пока качает , так как сам не выключиться и может сгореть. В принципе меня всё устраивает.

01.11.2018

У нас в СНТ есть общая канализация раньше стояли насосы грундфос , работают не плохо , но так как дачники кидают всё подряд в канализацию , часто засоряются и сгорают. Сейчас решили попробовать педролло , качество думаем не хуже , но по цене дешевле получается.

25.09.2018

Насос NKm 2/4 простоял 8 лет нормальный срок , вышел из строя из за скачка напряжения. Купил новый , обновлённой серии UP , надеюсь отработает не меньше.

11.09.2018

Купили в этом магазине скважинный насос в деревню, раньше стоял отечественный потреблял больше электроэнергии и меньшей производительности. Новый уже поставили, пока работает хорошо, посмотрим сколько отработает. Старый проработал 4 года.

27.08.2018

На прошлой недел смонтировали септик. Но насоса в нем не предусматрели. Посоветовали модель TOP VORTEX. Купил и почти в тот же день поставил. Качает очень хорошо. Мелочь до 2 см прокачивает без проблем. Ничего, нигде не застревает. Установил на дно. Отключается насос сам, как только поплавок опускается вниз.

15.08.2018

Купил себе для полива насос серии плуриджет , который мне подобрал менеджер . Полёт нормальный  , всё работает.

13.08.2018

Насос серии MCm12/50 — отстоял в канализации 5 лет. Сгорел из за того , что попала тряпка и намоталась на колесо снизу. В целом насосом был доволен проблем с ним не было. Сейчас купил новую модель BCm15/50-N , надеюсь проработает не меньше. Качественный , хороший европейский бренд.

02.08.2018

Скважинный насос этой фирмы проработал 8 лет , качество хорошее. Купил такой же новый , а старый отдал отремонтировать , будет в запас.

20.07.2018

Канализационный насос этой фирмы у нас простоял 8 лет, заказали новый такой же, старый отвезли в мастерскую там его отремонтировали, будет в запас. Рекомендую эту фирму, насосы хорошие, долго работают.

16.07.2018

Брал тут насос для полива газона на даче, менеджер выслушал меня и помог с выбором модели. Я доволен, спасибо вам за качество!

11.07.2018

Купил насосную станцию для колодца в этом магазине, пользуюсь ей уже с начала лета. Качает воду хорошо и давление в водопроводе хватает.

02.07.2018

Решил заменить старый насос на новый, более продвинутый. Насос раньше был в чугунном корпусе. Теперь поставил погружник. Очень удобный в эксплуатации. Ни каких тебе танцев с заливкой воды. И самое главное — больше в доме нет шума. Правда пришлось конечно потратиться, но я думаю оно того стоит.

26.06.2018

Заказал в этом магазине скважинный насос с автоматикой. Уже поставили и подключили, всё работает, нареканий нет. Спасибо менеджеру магазина за правильный подбор насоса для моей скважины.

04.06.2018

Заказала насосную станцию с защитой от сухого хода, спасибо консультанту за помощь в подборе.

17.05.2018

Сгорел пульт защиты у скважинного насоса, сам насос уже четвёртый год работает. Заказал в этом магазине новый пульт. Порадовала доставка, привезли ко времени о котором договаривались.

15.05.2018

Заказывали в этой фирме насос для системы летнего водопровода в наше товарищество. Менеджер помог рассчитать и подобрать насос и автоматику к нему. С начала весны уже пользуемся, пока всё устраивает.

14.05.2018

Pedrollo один из европейских лидеров в производстве насосного оборудования,часть денег при покупке,конечно приходится переплатить за бренд,но оно этого стоит,для скважины со средним количеством песка — самое то. Техника не капризная, только если с электричеством проблемы (скачки,перепады,дядя вася сварщик любит поварить)стоит поставить стабилизатор напряжения,иначе долго не прослужит.
Вода дело такое,лучше один раз потратиться на хорошее оборудование,чем съекономить и плеваться потом,набирая водичку по-старинке ведерком,пока насос в ремонте.

03.04.2018

У нас дом двухэтажный. Бурить скважину было дорого. Сделали колодец на 14 колец. Воды 9 колец получилось в итоге. До дома не много. Но вода нужна была и на 2 этаже тоже. Взяли и поставили бак на 100 литров, трубы. Дошло дело и до насоса. Купили модель TOP MULTI TECh3. В доме можно пользоваться 3-4 кранами с нормальным давлением. У насоса есть встроенная защита от сухого хода и автоматический запуск и останов. Хотя копальщики сказали, что нам это не грозит. Типо хороший водоносный слой нашли.

26.03.2018

Заказывал себе насос для колодца здесь. Менеджер с которым общался подобрал подходящую модель. Доставку заказал в Самару, насос отправили через транспортную компанию, привезли через 4 дня, как и договаривались. Хороший магазин буду знакомым советовать.

10.03.2018

Купил здесь насос Pedrollo BCm15/50-ST, нужен был срочно, хотел бы поблагодарить менеджера Александра за оперативность и профессиональный подбор. Доставка также порадовала, доставщик позвонил заранее и согласовал время доставки.

01.03.2018

Выбирала насосную станцию для дачи. Много предложений в интернете, менеджер с этой фирмы хорошо проконсультировал и помог с выбором. Осталась довольна покупкой.

06.02.2018

Купил себе насос для колодца в этой фирме год назад, работает хорошо, всем советую.

06.02.2018

Нужен был насос для септика, купил дренажный насос TOP1 — мне его подобрал менеджер, работает нормально уже два года.

Прочтите онлайн-руководство по электронным погружным насосам, разработанное Gabor Takacs

Руководство по погружным электронасосам

Проектирование, эксплуатация и техническое обслуживание

Второе издание

Габор Такач, доктор философии

Изображение на обложке

Титульная страница

Авторское право

Предисловие к первому изданию

Предисловие ко второму изданию

Глава 1.Введение

1.1. Искусственный подъем

1.2. Краткая история применения погружных электрических насосов

1.3. Основные характеристики погружных электронасосных установок

Глава 2. Обзор основ

2.1. Введение

2.2. Показатели притока скважин

2.3. Основы гидравлики

2.4. Основы электротехники

2.5. Основы системного анализа

Глава 3. Компоненты электрического погружного насоса и их рабочие характеристики

3.1. Введение

3.2. Погружной насос

3.3. Мотор ESP

3.4. Раздел протектора или пломбы

3.5. Гравитационный газовый сепаратор

3.6. Кабель ESP

3.7. Разное скважинное оборудование

3.8. Наземное оборудование

Глава 4. Использование оборудования ESP в особых условиях

4.1. Введение

4.2. Перекачивание вязких жидкостей

4.3. Низкая или изменяющаяся скорость откачки

4.4. Добыча газовых скважин

4.5. Производство твердых абразивных материалов

4.6. Высокие температуры скважин

4.7. Работа с переменной частотой

4.8. Прочие проблемы

Глава 5. Проектирование УЭЦН

5.1. Введение

5.2. Требования к данным

5.3. Традиционная конструкция

5.4. Обычная конструкция с учетом проскальзывания двигателя

5.5. Проектирование газовых скважин

5.6. Проектирование установки частотно-регулируемого привода

5.7. Конструкция электродвигательной установки с постоянными магнитами

5.8. Сравнение установок асинхронного двигателя и двигателя с постоянным магнитом

Глава 6. Анализ и оптимизация

6.1. Введение

6.2. Узловой анализ

6.3. Определение притока скважин

6.4. Энергоэффективность установок УЭЦН

6.5. Оптимизация работы погружных электрических насосов

Глава 7. Эксплуатация, мониторинг и наблюдение за электрическими погружными насосными системами

7.1. Введение

7.2. Указания по бегу и вытягиванию

7.3. Производственный контроль

7.4. Мониторинг работы ESP

7.5. Наблюдение за работой УЭЦН

Глава 8.Неисправности и устранение неисправностей

8.1. Введение

8.2. Системные сбои

8.3. Устранение неисправностей в электрических погружных насосных установках

Глава 9. Специальные установки

9.1. Введение

9.2. Установки на НКТ

9.3. Альтернативные развернутые установки

9.4. Горизонтальные насосные системы

Приложение A

Приложение B

Приложение C

Приложение D

Приложение E

Приложение F

Класс Проблемы

Авторские права

Gulf Professional Publishing является издательством Elsevier

50 Hampshire Street, 5th Floor, Cambridge, MA 02139, США

The Boulevard, Langford Lane, Kidlington, Oxford, OX5 1GB, Соединенное Королевство

Авторские права © 2018 Elsevier Inc.Все права защищены.

Никакая часть данной публикации не может быть воспроизведена или передана в любой форме или любыми средствами, электронными или механическими, включая фотокопирование, запись или любую систему хранения и поиска информации, без письменного разрешения издателя. Подробную информацию о том, как получить разрешение, дополнительную информацию о политике разрешений Издателя и наших договоренностях с такими организациями, как Центр проверки авторских прав и Агентство по лицензированию авторских прав, можно найти на нашем веб-сайте: www.elsevier.com/permissions.

Эта книга и отдельные статьи, содержащиеся в ней, защищены авторскими правами Издателя (кроме тех, которые могут быть указаны в настоящем документе).

Уведомления

Знания и передовой опыт в этой области постоянно меняются. По мере того, как новые исследования и опыт расширяют наше понимание, могут потребоваться изменения в методах исследования, профессиональной практике или лечении.

Практикующие и исследователи всегда должны полагаться на свой собственный опыт и знания при оценке и использовании любой информации, методов, соединений или экспериментов, описанных в данном документе.При использовании такой информации или методов они должны помнить о своей безопасности и безопасности других, включая стороны, перед которыми они несут профессиональную ответственность.

В полном объеме закона ни Издатель, ни авторы, участники или редакторы не несут никакой ответственности за любой ущерб и / или ущерб, нанесенный людям или имуществу, в связи с ответственностью за продукцию, халатностью или иным образом, или из-за каких-либо использование или использование любых методов, продуктов, инструкций или идей, содержащихся в данном материале.

Данные каталогизации в публикации Библиотеки Конгресса

Каталожная запись для этой книги доступна в Библиотеке Конгресса

Данные каталогизации в публикации Британской библиотеки

Доступна каталожная запись для этой книги из Британской библиотеки

ISBN: 978-0-12-814570-8

Для получения информации обо всех публикациях Elsevier посетите наш веб-сайт https://www.elsevier.com/books-and-journals

Publisher : Джозеф П.Хейтон

Редактор отдела закупок: Кэти Хэммон

Менеджер редакционного проекта: Кэти Чан

Руководитель производственного проекта: Моханаприан Раджендран

Дизайнер: Книги

0 Мэттью Лимберт

45

Typeface к Первому изданию

Погружная электронасоса (ЭЦН) — единственный вид искусственного подъема, для которого точно известно время первоначального изобретения, и его можно отнести к одному человеку, Армаису Арутюнову. Он провел свои первые эксперименты на бакинских месторождениях на Каспийском море в конце 1910-х годов, а позже был основателем компании « Русское электрическое динамо Арутюнова », аббревиатура которой REDA до сих пор очень хорошо известна во всем мире. . Новаторская работа Арутюнова (который только получил около 90 патентов на погружное оборудование) положила начало отрасли, в которой сегодня добывается около 10% мировой добычи сырой нефти.

С самого начала установки УЭЦН преуспели в подъеме жидкости с гораздо большим дебитом, чем большинство других типов искусственных подъемников, и нашли свое лучшее применение в высокопроизводительных наземных и морских установках.Непрерывное технологическое развитие за последние почти 100 лет значительно изменило области применения оборудования ESP. Высокая добыча газа, быстро меняющиеся дебиты жидкости, вязкая нефть и т. Д. — условия, когда-то очень пагубные для работы ЭЦН, теперь легко обрабатываются современными установками. Все это приводит к незаменимости оборудования ЭЦН в нефтяной промышленности не только сегодня, но и в обозримом будущем.

Я написал эту книгу с учетом потребностей аспирантов-нефтяников и с целью охватить все аспекты современных теорий и практик в технологии УЭЦН.Работая над рукописью, я использовал ее части в промышленных коротких курсах и всегда учитывал отзывы участников при улучшении материала. Таким образом, я считаю, что целевая аудитория книги еще шире и включает в себя и практикующих инженеров. По всему тексту рабочие примеры помогают читателям понять основные принципы, а также процедуры проектирования и анализа.

Эта книга, наряду с двумя ее предшественниками ( Modern Sucker-Rod Pumping , PennWell, 1993 и Gas Lift Manual , PennWell, 2005), завершает мое рассмотрение трех наиболее важных методов искусственного подъема: насосная штанга. , газлифтные и погружные.Поскольку именно эти технологии используются в большинстве искусственно поднимаемых нефтяных скважин, любой, кто изучает эти книги, всегда будет иметь полную и современную базу знаний, охватывающую основные технологии искусственного подъема. Я искренне надеюсь, что читатели оценят преимущества единого подхода и рассмотрения различных тем, исходящих от одного автора.

Моя работа над этим проектом длилась несколько лет, и я начал писать книгу, когда возглавлял факультет нефтяной инженерии Университета Мишкольца, Венгрия.Однако заключительные главы были написаны в Абу-Даби, где с августа 2007 года я занял должность исполняющего обязанности директора программы нефтяной инженерии в Институте нефти. Я искренне благодарен руководству обоих учреждений за их постоянную поддержку.

И последнее, но не менее важное, я искренне благодарен за непреходящее терпение и понимание моей жены Беа и любящей семьи.

Габор Такач

Абу-Даби, май 2008 г.

Предисловие ко второму изданию

С момента публикации первого издания этой книги в 2009 г. в области электрических погружных насосов произошло много важных событий. (ESP) промышленность.Большинство из них являются эволюционными, но есть по крайней мере три революционных технологических изменения, которые могут определить будущее. Это использование порошковой металлургии в производстве ступеней погружных насосов, применение синхронных электродвигателей с постоянными магнитами и появление новой насосной технологии: V-образного насоса. Новый процесс производства ступеней позволяет производить более сложные ступени насосов (которые все чаще и чаще проектируются методами CFD) и позволяет достичь очень высокого КПД насоса, невиданного ранее.Такие ступени по своей природе более сбалансированы, чем их литые аналоги, и могут использоваться на исключительно высоких скоростях. На высоких скоростях у ступеней насоса значительно увеличивается гидравлический напор, поэтому требуется меньше ступеней, а длина и вес погружных насосов значительно уменьшаются.

Применение двигателей с постоянными магнитами в других отраслях промышленности довольно широко: промышленность ESP только начала их использовать. Их преимущества многочисленны, но наиболее важными являются меньшая потребляемая мощность и более длительный срок службы по сравнению с современными асинхронными двигателями.В нынешнем сценарии низких цен на нефть доказанное снижение производственных затрат на 10–30% настолько желательно, что количество установок ЭЦН, использующих двигатели с постоянными магнитами, растет в геометрической прогрессии.

Совершенно новый тип насоса под названием V-Pump превосходен в условиях, неблагоприятных для центробежных насосов: жидкости с высокой вязкостью, абразивные твердые частицы или проблемы с газом. Приводимый в действие обычным электродвигателем ESP, этот насос может работать в таких неблагоприятных условиях, когда не может работать ни один погружной центробежный насос; несомненно, в ближайшем будущем он расширит сферу применения УЭЦН.

Не требуется экстрасенсорного восприятия (на этот раз экстрасенсорного восприятия), чтобы предсказать, что эти революционные разработки скоро станут частью повседневной рутины операций экстрасенсорного восприятия.

Это полностью переработанное и расширенное второе издание руководства для электрических погружных насосов подробно описывает только что упомянутые новые разработки, а также все значительные достижения в других областях. Как и прежде, моей целью было дать читателю четкую оценку современной технологии ESP, которая является очень важной частью дисциплины искусственного подъема.По этой причине я изучил все доступные источники в поисках новых идей, оборудования и процедур и кратко изложил свои выводы в этой книге для коллег-инженеров. Приблизительно 300 ссылок, цитируемых в тексте, доказывают, что все существенные вклады в развитие нашей отрасли были обнаружены и должным образом учтены.

Во время работы над книгой я получил огромную помощь от слишком многих людей, чтобы назвать их имена; их вклад признателен.

Габор Такач, доктор философии

Будапешт, май 2017 г.

Глава 1

Введение

Аннотация

В этой главе представлены различные виды методов искусственного подъема, которые могут быть сгруппированы в категории газлифт и перекачка.Подробно описаны основные особенности различных методов искусственного подъема и представлено сравнение доступных решений. Далее представлена ​​краткая история технологии погружных электрических насосов (УЭЦН). Наконец, подробно описаны преимущества и недостатки использования оборудования УЭЦН для добычи нефтяных скважин.

Ключевые слова

Преимущества; Искусственный лифтинг; Погружные электрические насосы; Газовый лифт; Ограничения; Насосная

1.1. Искусственный подъем

Обычно нефтяные скважины на ранних этапах своей эксплуатации естественным образом выходят на поверхность и называются проточными скважинами .Проточная добыча означает, что давление на забое скважины является достаточным для преодоления суммы потерь давления, возникающих на пути потока к сепаратору. При несоблюдении этого критерия естественный приток прекращается и скважина умирает . Две основные причины смерти скважины следующие: (1) их текущее забойное давление падает ниже общих потерь давления в скважине, или (2) потери давления в скважине становятся больше, чем забойное давление, необходимое для вынос скважины на поверхность.Первый случай возникает из-за удаления флюидов из подземного резервуара; второй случай связан с увеличением гидравлического сопротивления в скважине. Это может быть вызвано (1) увеличением плотности текущей текучей среды в результате снижения добычи газа или (2) различными механическими проблемами, такими как небольшой размер насосно-компрессорных труб и скважинные ограничения.

Искусственный подъем. Методы используются для добычи флюидов из уже мертвых скважин или для увеличения дебита из текущих скважин; На выбор доступны несколько подъемных механизмов.Важность искусственного подъема ясно видна из общего количества установок: согласно одной оценке, во всем мире насчитывается около 2 миллионов нефтяных скважин, из которых около 50% размещены на каком-либо искусственном подъемнике [1].

В одном широко используемом методе искусственного подъема используется насос , установленный ниже уровня жидкости в скважине, для увеличения давления и преодоления потерь давления, возникающих на пути потока. В других методах подъема используется сжатый газ , закачиваемый с поверхности в насосно-компрессорные трубы для облегчения подъема скважинных флюидов на поверхность.Хотя все методы искусственного подъема можно выделить на основе предыдущих основных механизмов, обычная классификация несколько отличается, как обсуждается ниже.

1.1.1. Газлифт

Во всех вариантах газлифта используется природный газ под высоким давлением, закачиваемый в поток скважины в некоторой забойной точке. В газлифте с непрерывным потоком газ с постоянной скоростью закачивается в насосно-компрессорные трубы, аэрируя жидкость и тем самым снижая потери давления, возникающие на пути потока.Из-за уменьшения гидравлического сопротивления исходное забойное давление скважины становится достаточным для перемещения газожидкостной смеси на поверхность, и скважина снова начинает течь. Таким образом, непрерывный проточный газлифт можно рассматривать как продолжение поточной добычи .

В периодическом газлифте газ периодически закачивается в колонну насосно-компрессорных труб всякий раз, когда на забое скважины накапливается достаточная длина жидкости. Относительно большой объем газа, нагнетаемого ниже столба жидкости, выталкивает этот столб на поверхность в виде пробки.Затем закачка газа прерывается до тех пор, пока снова не образуется новая жидкая пробка соответствующей длины колонны. Таким образом, добыча скважинных жидкостей осуществляется за цикла . Версия прерывистого газлифта с плунжером использует специальный свободный плунжер, перемещающийся в насосно-компрессорные трубы для отделения движущейся вверх жидкой пробки от газа под ней. Эти версии газлифта физически вытесняют скопившуюся жидкость из скважины, механизм полностью отличается от механизма газлифта с непрерывным потоком.

1.1.2. Перекачивание

Перекачивание включает использование скважинного насоса для увеличения давления в скважине для преодоления суммы потерь гидравлического давления. Его можно дополнительно классифицировать по нескольким различным критериям, например, по принципу работы используемого насоса. Однако общепринятая классификация основана на способе работы скважинного насоса и различает штанговую и бесштоковую откачку.

Штанговая накачка Методы используют колонну штанг , соединяющую скважинный насос с приводным механизмом на поверхности, который, в зависимости от типа используемого насоса, совершает колебательное или вращательное движение.Первыми типами насосов, которые будут применяться в водяных и нефтяных скважинах, были насосы прямого вытеснения типа , для работы которых требовалось попеременное вертикальное движение. Доминирующим и самым старым типом штангового насоса является насос с шагающей балкой или просто штанговый насос. В нем используется поршневой насос прямого вытеснения, а его наиболее известной поверхностной особенностью является поворотная балансирная балка.

Необходимость добычи более глубоких скважин с увеличенными объемами жидкости потребовала развития насосной штанги с длинным ходом поршня .Было разработано несколько различных агрегатов с общими особенностями использования тех же насосов и колонн штанг, что и в случае агрегатов балочного типа, но со значительно большей длиной хода насоса. Желаемые длинные ходы не позволяли использовать балансир, и пришлось изобрести совершенно другие механизмы поверхностного привода. Основные типы в этом классе различаются в зависимости от типа используемого наземного привода: пневматический привод, гидравлический привод или механический привод с длинным ходом перекачки.

В недавно появившейся штанговой насосной системе используется винтовой насос с продвижением поршня , для работы которого необходимо вращать колонну штанг.Этот насос, как и плунжерные насосы, используемые в других типах штанговых насосных систем, также работает по принципу прямого вытеснения, но не содержит никаких клапанов.

Бесштанговая закачка методов, как следует из названия, не имеют колонны штанг для управления скважинным насосом с поверхности. Соответственно, для приведения в действие скважинного насоса используются другие средства (помимо механических), такие как электрические или гидравлические. В бесштоковой перекачке используются различные типы насосов, включая центробежные, поршневые или гидравлические. Погружной электрический насос (ESP) использует погружной электродвигатель, приводящий в действие многоступенчатый центробежный насос. Электропитание на двигатель подается по электрическому кабелю, проложенному с поверхности. Такие агрегаты идеально подходят для производства больших объемов жидкости.

Во всех других подъемных системах категории бесштоковых насосов используется рабочая жидкость под высоким давлением, которая закачивается в скважину. Гидравлический насос был первым разработанным методом; такие установки имеют поршневой насос прямого вытеснения, приводимый в действие гидравлическим двигателем, содержащийся в одной скважинной установке.Двигатель или мотор обеспечивает попеременное движение, необходимое для работы насосной секции. Гидравлический турбинный насосный агрегат состоит из последовательно соединенных многоступенчатой ​​турбины и секции многоступенчатого центробежного насоса. Турбина снабжается рабочей жидкостью с поверхности и приводит в движение центробежный насос с высокой скоростью вращения, который поднимает скважинные жидкости на поверхность.

Струйная перекачка , хотя это метод подъема жидкости с гидравлическим приводом, полностью отличается от описанных до сих пор принципов бесштоковой откачки.Его скважинное оборудование преобразует энергию высокоскоростной струи в полезную работу для подъема скважинных флюидов. Забойный блок струйной насосной установки — единственное известное на сегодняшний день насосное оборудование, не содержащее движущихся частей.

1.1.3. Сравнение методов подъема

Хотя известны и другие типы искусственного подъема, их важность незначительна по сравнению с только что упомянутыми. Таким образом, инженер может выбрать один из множества вариантов при выборе типа подъемника.Хотя использование многих из этих подъемных механизмов может быть ограничено или даже исключено из-за реальных условий месторождения, таких как глубина скважины, желаемый дебит и свойства текучей среды, обычно оказывается, что более одной подъемной системы технически осуществимо. Затем инженер по добыче должен выбрать тип подъемника, который обеспечивает наиболее прибыльный способ добычи желаемого объема жидкости из данной скважины (скважин). После принятия решения о применяемом методе подъема следует разработать полный проект установки для начальных и будущих условий.

1.1.3.1. Грузоподъемность

Чтобы обеспечить предварительное сравнение имеющихся методов искусственного подъема, Рис. 1.1 представлен, где приведены приблизительные максимальные дебиты жидкости различными установками [2] в зависимости от глубины подъема. На рисунке показаны три подъемных механизма, способных производить исключительно высокие дебиты жидкости: газлифт, ЭЦН и струйный насос. Как видно, газлифт (непрерывный поток) может производить наибольшее количество жидкости с любой глубины.Во всех случаях глубина подъема имеет огромное значение для объема поднимаемой жидкости, при этом дебиты скважин быстро снижаются в более глубоких скважинах.

Рис. 1.1 Максимальный дебит жидкости в зависимости от глубины подъема для различных высокопроизводительных методов искусственного подъема.

Рис. 1.2, с другой стороны, включает методы искусственного подъема с умеренной производительностью жидкости: гидравлическая откачка, нагнетательная нагнетательная откачка, нагнетание штанги и плунжерный подъем. В большинстве случаев глубина подъема отрицательно влияет на грузоподъемность искусственных методов подъема.Можно отметить, что штанговые насосные и винтовые насосы производят очень похожие показатели в диапазоне глубин подъема от 3000 до 6000 футов; Этот факт в сочетании с гораздо более низкими инвестициями и производственными затратами на установку винтового насоса объясняет большую популярность применения винтового насоса над насосом штангового типа в последние годы.

Рис. 1.2 Максимальный дебит жидкости в зависимости от глубины подъема для различных методов искусственного подъема средней производительности.

1.1.3.2. Эффективность системы

Энергетическая эффективность современных методов искусственного подъема сильно различается, как показано на Рис. 1.3. Общий КПД искусственной подъемной установки определяется из общей энергии, необходимой для работы системы, и гидравлической мощности, затрачиваемой на подъем жидкостей на поверхность. Эффективность — это результат эффективности отдельных компонентов системы. Решающая часть общей эффективности связана с эффективностью подъемного механизма, т.е.g., энергоэффективность используемого насоса, но потери мощности в скважине и на поверхности также могут иметь большое влияние на окончательный показатель. Поэтому основной предпосылкой высокой общей энергоэффективности является применение высокоэффективного подъемного механизма.

Наиболее энергоэффективным устройством для искусственного подъема является винтовой насос, который может более чем на 70% преобразовывать механическую энергию в гидравлическую работу. Поскольку использование винтовых насосов в нефтяных скважинах требует относительно простых наземных и внутрискважинных установок с низким уровнем потерь энергии в компонентах системы, системы ННВД являются наиболее эффективными среди методов искусственного подъема.Неудивительно, что везде, где условия в скважинах попадают в диапазон их применения, количество установок винтовых насосов растет очень быстро.

Далее на линии, как показано на рис. 1.3, идут насосные штанги и установки УЭЦН с максимальным КПД системы около 60%. Хотя сами по себе штанговые и погружные электрические насосы могут иметь довольно высокий КПД по энергии, оба метода подъема страдают из-за высоких забойных потерь в их системе передачи энергии. Помимо этих потерь, свободный газ, попадающий в насосы, резко снижает их гидравлическую мощность и, следовательно, общую эффективность системы.

Рисунок 1.3 Энергетическая эффективность методов искусственного подъема.

Гидравлические насосные установки, использующие поршневые насосы, обычно имеют КПД около 50%. Струйная перекачка и газлифт с непрерывным потоком являются относительно менее эффективными методами искусственного подъема с максимумом около 30%. Периодический газовый лифт имеет самую низкую энергоэффективность среди доступных методов лифта.

1.1.3.3. Дополнительные соображения

Выбор правильного метода подъема для данной скважины или месторождения требует большего, чем сравнение производственных возможностей и эффективности возможных систем.Свойства жидкости, условия месторождения, оценки эксплуатационных и инвестиционных затрат, а также возможные производственные проблемы должны быть рассмотрены до того, как будет принято окончательное решение. Таблица 1.1 предоставляет помощь для предварительного отбора возможных кандидатов и для исключения тех методов, которые не подходят для реальных условий.

1.2. Краткая история применения электрических погружных насосов

В отличие от большинства других методов искусственного подъема, таких как газлифт или насосная штанга, изобретение которых не может быть отнесено ни к какому человеку, ни к какому-либо определенному времени, УЭЦН был изобретен и разработан россиянином. назвал Armais Arutunoff в конце 1910-х годов [3].В 1911 году он основал компанию «Русское электрическое динамо компании Arutunoff » (аббревиатура REDA до сих пор известна во всем мире) и разработал первый электродвигатель, который мог работать под водой в нефтяной скважине. Чтобы получить финансирование для развития своих идей, г-н Арутюнов сначала иммигрировал в Германию в 1919 году, а затем окончательно обосновался в Соединенных Штатах в 1923 году. Был выдан патент США , который он получил на электрический погружной насос [4]. в 1926 году и охватил основные особенности этого нового метода искусственного подъема.Первая установка УЭЦН была успешно запущена на месторождении Эльдорадо в Канзасе в 1926 году. Г-н Арутюнов переехал в Бартлсвилл, Оклахома, в 1928 году, где он основал компанию Bart Manufacturing Co., позже реорганизованную в REDA Pump Co. в 1930 году.

Первые блоки УЭЦН приводились в движение трехфазными двухполюсными электрическими асинхронными двигателями с внешним диаметром 5 или 7 дюймов. Самый большой двигатель был около 20 футов в длину и развивал 105 л.с. Непосредственно над двигателем был установлен «узел уплотнения », основной задачей которого было предотвращение утечки скважинных флюидов в двигатель.В верхней части узла уплотнения многоступенчатый центробежный насос поднимал скважинные жидкости на поверхность. Полный блок УЭЦН (двигатель, уплотнение и насос) был спущен в скважину на дне колонны насосно-компрессорных труб, электричество подводилось с поверхности к двигателю по специальному трехжильному кабелю. Даже сегодня это основные компоненты установок УЭЦН. После более чем 80 лет работы компания REDA , основанная г-ном Арутюновым , который только получил 90 патентов на погружное оборудование, по-прежнему остается одним из ведущих поставщиков оборудования для УЭЦН в мировую нефтяную промышленность.Большинство других производственных компаний США имеют корни, связанные с исходной компанией [5].

Таблица 1.1

Основные характеристики искусственных лифтовых установок

ESP , погружные электрические насосы; PCP , кавитационная перекачка; SR , насосная штанга.

Изменено после Lea JF. Подбор искусственного подъемника. Справочник SPE по нефтяной инженерии, т. IV: Общество инженеров-нефтяников; 2007 [Глава 10].

С момента своего создания установки УЭЦН преуспели в подъеме жидкости с гораздо большим дебитом, чем большинство других типов искусственных подъемников, и нашли свое лучшее применение в высокопроизводительных наземных и морских установках. Считается, что сегодня около 10% мировых запасов нефти добывается с помощью погружных насосных установок.

На протяжении своей долгой истории оборудование ESP постоянно совершенствовалось. Первый прорыв произошел в начале 1950-х годов, когда « уплотнения » (также известные как протекторы ) с механическими уплотнениями на валах значительно увеличили срок службы УЭЦН, поскольку они обеспечивали гораздо лучшую защиту от утечки скважинных жидкостей в двигатель.Добыча из газовых скважин всегда была проблемой, и использование простых гравитационных (обратных) газовых сепараторов не решало проблему полностью до тех пор, пока в начале 1970-х не был представлен первый роторный газовый сепаратор [6]. Хотя другие компоненты блока ESP также претерпели изменения, следующий революционный момент наступил, когда в августе 1977 года был установлен первый блок ESP с регулируемой скоростью [7]. Преобразователь частоты (VSD) изменяет частоту электрического тока, приводящего в действие двигатель ESP, и, таким образом, значительно изменяет напор погружного насоса.Путем правильной настройки частоты возбуждения можно устранить самые основные ограничения установок ESP, а грузоподъемность погружного насоса можно легко изменить в соответствии с характеристиками притока скважины. Без VSD в скважинах с неизвестной производительностью по жидкости блок ESP должен быть заменен на блок, который лучше соответствует притоку в скважину, что обычно требует дорогостоящих операций по ремонту скважин.

Спуск и вытяжка обычных УЭЦН включает использование тяжелых установок для капитального ремонта, потому что колонну НКТ необходимо перемещать в скважину или из нее.Снижение высоких затрат на ремонтные работы может быть достигнуто, если установка УЭЦН будет работать на тросе с подходящей механической прочностью. Блоки с тросовой подвеской, впервые появившиеся на нефтяном месторождении в конце 1970-х годов, стали очень популярными благодаря своим преимуществам, особенно в морских условиях [8]. Аналогичные преимущества могут быть достигнуты с установками УЭЦН с колтюбингом (CT), впервые установленными на месторождениях Аляски в 1992 году [9].

1.3. Основные характеристики погружных электронасосных установок

1.3.1. Заявки

Первый крупномасштабный успех установок ЭЦН произошел в конце 1920-х годов, когда месторождение Оклахома-Сити было переведено с лучевой откачки на погружную. Установки УЭЦН могут поднимать объемы нефти до 1000 баррелей в сутки, что в два-три раза больше, чем на балочных насосных установках удалось добыть [3]. Ранние применения также показали свои преимущества при заводнении, когда увеличение дебита жидкости могло значительно увеличить добычу нефти.

Сегодня к основным областям применения относятся операции заводнения на суше (как добыча жидкости, так и закачка воды), морская добыча и все другие случаи, когда есть электричество и необходимо поднимать большие объемы.Обычный диапазон дебитов жидкости в типичном диапазоне глубины установки от 1 000 до 10 000 футов составляет от 20 000 до 200 баррелей в сутки, сильно уменьшаясь с увеличением глубины скважины (см. Рис. 1.1). Пределы предельной глубины и дебита жидкости для современных УЭЦН составляют около 15 000 футов и 30 000 баррелей в сутки, соответственно. В одном недавнем тематическом исследовании [10] сообщается о стабильном дебите жидкости в 31 800 баррелей в сутки на установках, использующих тандемные двигатели мощностью 2000 л.с. из скважин с насосно-компрессорными трубами 5½ ″ и обсадными колоннами 9 ″.

Специальные применения за пределами нефтяной промышленности, такие как добыча из водозаборных скважин , могут достигать гораздо более высоких дебитов жидкости; один крупный производитель предлагает погружные насосы с максимальной производительностью 64 000 баррелей в сутки.

1.3.2. Преимущества и ограничения

Общие Преимущества использования УЭЦН можно резюмировать следующим образом, основываясь на [ 11–13]:

• Идеально подходит для производства высоких до чрезвычайно высоких объемов жидкости из средних глубины. Максимальная скорость составляет около 30 000 баррелей в сутки с расстояния 1000 футов

• Эффективность Energy относительно высока (около 50%) для систем, производящих более 1000 баррелей в сутки.

• Может использоваться в наклонно-направленных скважинах. при установке на прямолинейном участке.

• Требуется , низкие эксплуатационные расходы , при условии, что установка правильно спроектирована и эксплуатируется.

• Может использоваться в городских районах , поскольку наземное оборудование требует минимального пространства.

• Хорошо подходит для оффшорной среды из-за небольшой занимаемой площади.

• Обработка коррозии и накипи относительно проста.

Общие недостатки перечислены ниже:

• Должен быть доступен надежный источник электроэнергии относительно высокого напряжения.

• Гибкость систем ESP, работающих на постоянной электрической частоте, очень низка, поскольку производительность центробежного насоса по производству жидкости практически не может быть изменена. Правильная конструкция установки, основанная на точных данных о притоке из скважины и согласование производительности установки с производительностью скважины, имеет решающее значение, в противном случае требуются дорогостоящие операции по капитальному ремонту для запуска новой установки в скважине. Использование VSD может устранить большинство этих проблем, но за дополнительную плату.

• Свободный газ , присутствующий в условиях всасывания, снижает эффективность погружного насоса и может даже полностью предотвратить добычу жидкости. Использование газовых сепараторов или газовых манипуляторов требуется, если в насос поступает более 5% свободного газа.

• Песок или абразивные материалы в скважинных жидкостях увеличивают износ оборудования. Доступны специальные устойчивые к истиранию материалы, но увеличивают капитальные затраты.

• Ремонт оборудования УЭЦН в нефтепромысловых условиях затруднен; Неисправное оборудование необходимо отправить в ремонтную мастерскую производителя.

• Высокая температура в колодце является ограничивающим фактором, стандартное оборудование ограничено примерно 250 ° F, а использование специальных материалов увеличивает предел температуры до 400 ° F.

• Производство высоковязких масел увеличивает требования к мощности и снижает подъемную силу.

• Расходы на эксплуатацию и извлечение высоки из-за необходимости использования тяжелых станков для капитального ремонта. Установки УЭЦН с подвесом на кабеле или с помощью CT сокращают затраты на капитальный ремонт.

Ссылки

[1] Lea J.F. Выбор искусственного подъемника. Справочник по нефтяной инженерии SPE . т. IV. Общество инженеров-нефтяников; 2007 [Глава 10].

[2] Брошюра по системам искусственного подъемника . Хьюстон, Техас: Weatherford Co .; 2007.

[3] История нефтяной инженерии . Даллас, Техас: Американский институт нефти; 1961.

[4] Арутюнов А. Насос с электрическим приводом . Патент США 1926 г. 1 610 726.

[5] Берден Дж. Л., Брукбанк Э.Б., Уилсон Б.Л. Как мы это сделали тогда: эволюционный рост ESP . Документ, представленный на семинаре ESP, проходившем в The Woodlands . 29 апреля — 1 мая 2009 г.

[6] Bunnelle P.R. Сепаратор сжиженного газа . 1975 г. Патент США 3887342.

[7] Divine D.L. Погружная насосная система с регулируемой скоростью . Бумага SPE 8241, представленная на 54-й ежегодной осенней технической конференции и выставке в Лас-Вегасе. 23–26 сентября 1979 г.

[8] Тейлор Д.Ф. Погружные насосы на кабельной подвеске и связанные с ними системы эксплуатации и безопасности . Бумага SPE 7811, представленная на симпозиуме по производственным операциям, состоявшемся в Оклахома-Сити . 25–27 февраля 1979 г.

[9] Стивенс Р.К., Ловленд К.Р., Уитлоу Р.Р., Мелван Дж. Дж. Уроки, извлеченные из заканчивания колтюбинга . Документ SPE 35590, представленный на западном региональном собрании, состоявшемся в Анкоридже . 22–24 мая 1996 г.

[10] Петтигрю Д., Линг Д. Оценка производительности системы УЭЦН мощностью 2000 л.с. для производственной мощности 30 000 баррелей в сутки . Бумага, представленная на семинаре ESP, состоявшемся в Хьюстоне, штат Техас, . 28–30 апреля 2004 г.

[11] Клегг Дж. Д., Букарам С. М., Хейн мл. Н. М. Рекомендации и сравнения для выбора методов искусственного подъема. JPT . Декабрь 1993 года: 1128–1167.

[12] Нили Б. Выбор методов искусственного подъема . Статья SPE 10337, представленная на 56-й ежегодной осенней технической конференции и выставке в Сан-Антонио, штат Техас.5–7 октября 1981 г.

[13] Браун К.Е. Технология искусственного подъема методами . т. 2b. Талса, Оклахома: PennWell Books; 1980.

Глава 2

Обзор основ

Реферат

В этой главе представлен обзор инженерных основ, необходимых для понимания работы электрических погружных насосов (УЭЦН). Введено понятие характеристик притока скважины и описаны доступные параметры производительности скважины.Подробно описаны фундаментальные гидравлические расчеты для определения потерь на трение в трубах и обсуждаются различные гидравлические аспекты работы центробежных насосов. Понимание работы ESP также требует знания конкретных тем в электронной технике, таких как цепи переменного тока, трансформаторы и электрические кабели. Описываются типовые электродвигатели, используемые в УЭЦН (асинхронные двигатели и двигатели с постоянными магнитами), и представлены их рабочие характеристики. Последний раздел главы знакомит с принципами узлового анализа для определения дебита из искусственно поднимаемой нефтяной скважины.

Ключевые слова

Цепи переменного тока; Законы сродства; Производительность центробежного насоса; Потери на трение в трубах; Основы; Индукционный двигатель; Взаимосвязь производительности притока; Узловой анализ; Двигатель с постоянными магнитами; Удельная скорость; Трансформаторы; Приток скважины

2.1. Введение

Люди, знакомые с отраслью электрических погружных насосов (УЭЦН), понимают, что этот вид искусственного подъема включает в себя применение нескольких инженерных дисциплин : электрических, механических и гидравлических.Базовые знания в этих областях необходимы, потому что все они необходимы для проектирования, эксплуатации или анализа установок ESP. Некоторые из важных областей применения этих дисциплин перечислены здесь:

• Электротехника

• Падение напряжения в кабелях

• Работа электродвигателей и трансформаторов

• Машиностроение

• Эксплуатация быстроходных валов

• Торцевые уплотнения

• Радиальные и осевые подшипники

• Гидравлика

• Поток в насосно-компрессорных трубах

• Работа центробежных насосов

В этой главе представлен краткий обзор теоретических основ наиболее важных тем, которые обычно встречаются при проектировании и анализе УЭЦН установки и охватывает характеристики притока скважины, основы гидравлики, основы электрооборудования и основы системного (узлового) анализа.

2.2. Показатели притока скважин

2.2.1. Введение

Правильная конструкция любой системы искусственного подъема требует точного знания дебитов жидкости, которые могут быть получены из пласта через данную скважину. Текущие и будущие показатели добычи необходимы для выполнения следующих основных задач технологического проектирования:

• выбор правильного типа лифта ,

• детальное проектирование производственного оборудования и

• оценка будущей скважины представление.

Таким образом, инженер-технолог должен иметь четкое представление о влиянии притока жидкости в скважину. Отсутствие информации может привести к чрезмерному проектированию производственного оборудования или, наоборот, ограничения оборудования могут ограничить достижимые дебиты жидкости. Оба эти условия оказывают нежелательное влияние на экономичность искусственного подъема, а также могут быть причиной неправильных решений.

Скважина и продуктивный пласт связаны между собой на песчаной поверхности , которая представляет собой цилиндрическую поверхность, на которой открыт пласт.Пока скважина остается закрытой, давление на забое равняется пластовому давлению, и, таким образом, приток в скважину не происходит. Легко видеть, что, по аналогии с потоком в поверхностных трубах, флюиды в пласте текут только между точками, имеющими разное давление. Таким образом, скважина начинает добывать, когда давление на ее песчаной поверхности снижается ниже пластового. Частицы флюида в окрестности скважины затем движутся в направлении снижения давления, и после начального периода устанавливается стабилизированный дебит .Эта скорость в основном контролируется давлением, преобладающим на поверхности песка, но на нее также влияет множество параметров, таких как свойства коллектора (проницаемость породы, толщина продуктивного пласта и т. Д.), Свойства флюида (вязкость, плотность и т. Д.) И эффекты заканчивания скважины (перфорация, повреждение скважины). Эти последние параметры являются постоянными для данной скважины, по крайней мере, в течение значительного периода времени, единственным средством контроля дебитов является контроль забойных давлений .Следовательно, правильное описание поведения скважины требует установления взаимосвязи между забойным давлением и соответствующими дебитами. Результирующая функция называется отношением притока для скважины (IPR) и обычно получается путем проведения испытаний скважины .

2.2.2. Концепция индекса продуктивности

Самым простым подходом к описанию показателей притока нефтяных скважин является использование концепции индекса продуктивности (PI).Он был разработан с использованием следующих упрощающих допущений:

• Расход радиальный вокруг скважины.

• Течет однофазная несжимаемая жидкость .

• Распределение проницаемости в пласте однородное .

• Пласт полностью насыщен данной жидкостью.

Для предыдущих условий можно решить уравнение Дарси , чтобы найти дебит скважины:

(2.1)

где:

q = дебит жидкости, STB / сут

k = эффективная проницаемость, мД

h = толщина пласта, фут

μ = вязкость жидкости, сП

B = объемный коэффициент жидкости, баррель / STB

re = радиус дренажа скважины, фут

rw = радиус ствола скважины, фут

pR = пластовое давление, psi

pwf = Текущее забойное давление, фунт / кв. Дюйм

Большинство параметров в правой части приведенного выше уравнения являются постоянными, что позволяет объединить их в один коэффициент, называемый PI :

(2.2)

где:

q = расход жидкости, STB / день

PI = индекс производительности, STB / d / psi

pR = пластовое давление, psi

pwf = проточный забойное давление, фунт / кв. дюйм

Это уравнение утверждает, что приток жидкости в скважину прямо пропорционален падению давления . Он построен в виде прямой линии на диаграмме зависимости давления от расхода жидкости, как показано на рис.2.1. Конечными точками линии PI являются среднее пластовое давление , pR при нулевом расходе и максимальный потенциальный расход при нулевом давлении на забое. Этот максимальный дебит равен абсолютному потенциалу открытого притока скважины ( AOFP ) и представляет собой дебит, который возник бы, если бы забойное давление ( FBHP ) могло быть уменьшено до нуля. На практике достичь такой скорости невозможно, и AOFP используется только для сравнения производительности различных скважин.

Использовать концепцию PI довольно просто. Если известно среднее пластовое давление и PI , Eq. (2.2) дает расход для любого FBHP . Значение PI для скважины можно либо рассчитать по параметрам коллектора, либо измерить, взяв дебиты при различных FBHP с.

Пример 2.1

Скважина была испытана при давлении баррелей на фут = 1500 фунтов на квадратный дюйм, и она произвела q = 1000 баррелей нефти в сутки.Давление на забое при закрытии скважины составило барс. = 2500 фунт / кв. Дюйм. Какой у скважины PI и каков дебит нефти при pwf = 1000 фунтов на квадратный дюйм?

Решение

Решение Eq. (2.2) для PI и подставив данные испытаний:

Скорость при 1000 фунт / кв.дюйм находится из Eq. (2.2):

2.2.3. Взаимосвязь показателей притока

2.2.3.1. Введение

Во многих скважинах с искусственным подъемом наблюдается забойное давление ниже точки насыщения .Таким образом, в пласте около ствола скважины присутствует фаза свободного газа , и предположения, которые использовались для разработки уравнения PI, больше не действительны. Этот эффект наблюдался, отмечая, что PI не был константой, как предполагалось Eq. (2.2). Данные испытаний таких скважин указывают на изгибающуюся вниз линию вместо прямой линии, показанной на рис. 2.1.

Основной причиной криволинейной формы притока является выделение растворенного газа из-за пониженного давления вблизи ствола скважины.Этот эффект создает профиль увеличения газонасыщенности по направлению к скважине и одновременно снижает эффективную проницаемость для жидкости. Соответственно, дебит жидкости снижается по сравнению с однофазными условиями, и скважина производит меньше жидкости, чем указано на прямолинейной кривой PI. Следовательно, концепция постоянного КП не может использоваться для скважин, добывающих давление ниже точки насыщения. Такие скважины характеризуются своей кривой IPR, которая обсуждается в следующем разделе.

Рисунок 2.1 Показатели притока скважины с концепцией постоянного индекса продуктивности. AOFP , абсолютный потенциал открытого потока; SBHP , статическое забойное давление.

2.2.3.2. Корреляция зависимости характеристик притока от Vogel

Компания Vogel использовала численный симулятор коллектора для изучения притока скважин, истощающих резервуары с газовым потоком раствора. Он рассмотрел случаи, когда давление ниже точки кипения, а также различные потери давления, свойства флюидов и горных пород.После запуска нескольких комбинаций на компьютере Фогель обнаружил, что все рассчитанные кривые IPR имеют одинаковую общую форму [1]. Эта форма лучше всего аппроксимируется безразмерным уравнением, приведенным ниже и графически изображенным на рис. 2.2.

(2.3)

где:

q = производительность при забойном давлении pwf , STB / день

q max = максимальная производительность, STB / день

pR = среднее пластовое давление, фунт / кв. Дюйм

pwf = текущее забойное давление, фунт / кв. Дюйм

Хотя метод Фогеля изначально был разработан для резервуаров с газовым приводом, использование его уравнения обычно применяется и для других приводных механизмов.Было обнаружено, что он дает надежные результаты практически для любой скважины с забойным давлением ниже точки кипения нефти.

Рисунок 2.2 Кривая безразмерного притока Vogel’s [1]. FBHP , при забойном давлении.

Чтобы использовать метод Фогеля, необходимо знать пластовое давление вместе с одним стабилизированным дебитом и соответствующим FBHP . С этими данными можно построить кривую IPR скважины с помощью процедуры, описанной в следующем примере задачи.

Пример 2.2

Используя данные предыдущего примера, найдите максимальный дебит скважины ( AOFP ) и постройте его кривую IPR, предполагая, что поток в пласте многофазный.

Решение

Подставив тестовые данные в Eq. (2.3):

Из приведенного выше уравнения AOFP скважины:

Теперь найдите одну точку на кривой IPR, где pwf = 2000 фунтов на квадратный дюйм, используя Рис.2.2.

pwf / pR = 2,000 / 2,500 = 0,8, а из Рис. 2.2:

Остальные точки кривой IPR оцениваются аналогично.

На рис. 2.3 показана рассчитанная кривая IPR вместе с прямой линией, действительной для PI = 1, как показано в примере 2.1. Рассчитанные параметры для двух случаев перечислены ниже:

Сравнение предыдущих результатов показывает, что могут возникнуть значительные ошибки, если метод постоянного PI используется для условий ниже давления точки насыщения.

2.2.3.3. Кривая зависимости характеристик совокупного притока

Корреляция Vogel , как обсуждалось в предыдущем разделе, может применяться (1), если скважина FBHP s ниже давления точки кипения и (2) если только нефть произведено. Составная кривая IPR , представленная Brown [2], устраняет эти ограничения и обеспечивает способ описания характеристик притока скважины в широком диапазоне условий.

Должно быть ясно, что условия притока при давлениях, превышающих давление точки кипения, описываются принципом постоянного PI, обсуждавшимся ранее. Однако согласно закону Дарси тот же постоянный PI должен контролировать условия притока только из скважины, производящей воду. Таким образом, в скважинах с обводненностью 100% приток для любых условий описывается только ИП.

Рисунок 2.3 Сравнение кривых зависимости характеристик притока для Пример 2.2.

Скважины, добывающие жидкости с обводненностью менее 100% и с давлениями ниже давления кипения, должны иметь кривые IPR где-то между кривыми, действительными для чистой нефти (корреляция Фогеля) и кривыми, действительными для добычи чистой воды . Схематическое описание таких составных кривых IPR представлено на Рис. 2.4.

Рис. 2.4 Схематическое изображение составных кривых зависимости характеристик притока. SBHP , статическое забойное давление.

Составные кривые, показанные на рисунке, демонстрируют три отчетливых интервала:

1. Приток скважины при давлениях, превышающих давление точки кипения, проходит по прямой линии с наклоном, равным PI .

2. Для дебитов жидкости меньше максимального дебита нефти q omax, наклон кривой складывается из наклона кривой Фогеля и постоянной кривой PI .

3.Когда дебит жидкости в скважине превышает максимальный дебит нефти q омах, используется прямая линия, поскольку добыча в основном состоит из воды.

Далее описывается расчет FBHP с для заданных дебитов жидкости с использованием принципа составной кривой IPR . Это позволяет построить кривую IPR скважины и найти FHBP с для любого дебита или найти дебиты жидкости, принадлежащие любому значению FBHP . Построение кривой IPR выполняется по-разному в каждом из ранее введенных интервалов.

Для обводненности 100% или для дебита жидкости ниже значения, действительного при давлении точки кипения, можно использовать следующую формулу:

(2,4)

FBHP s для обводненности менее 100% и дебиты жидкости меньше максимального дебита нефти скважины находятся из:

(2.5)

Наконец, для обводненности менее 100% и дебитов жидкости больше, чем максимальный дебит нефти, FBHP рассчитывается из выражение:

(2.6)

где:

FBHP = текущее забойное давление, фунт / кв. Дюйм

SBHP = статическое забойное давление, фунт / кв. Дюйм

PI = индекс производительности, баррель / фунт / кв. Дюйм

ql = Расход жидкости, баррель

fw = обводненность, —

fo = добытая фракция нефти, —

pb = давление точки кипения, фунт / кв. Дюйм

Предыдущие формулы включают следующие неизвестные параметры:

PI , наклон прямого участка кривой IPR

qb , дебит жидкости при давлении точки кипения

q omax, максимальный дебит нефти в скважине

наклон , наклон кривой IPR при дебитах жидкости более q omax

Эти параметры оцениваются по результатам испытаний эксплуатационных скважин, обеспечивающих дебиты жидкости при различных значениях дебита жидкости FBHP с.Их определение, основанное на испытании одной скважины, зависит от отношения фактического FBHP и SBHP скважины к давлению точки насыщения и выполняется, как подробно описано ниже.

Случай 1 : SBHP и испытательное давление выше давления точки кипения.

Скважина PI легко найти из Eq. (2.2) как:

(2.7)

Дебит жидкости, действительный при забойном давлении, равном давлению точки насыщения, рассчитывается следующим образом:

(2.8)

Максимальный дебит нефти, q omax, при добыче 100% нефти находится из:

(2.9)

Наклон линейного участка составной кривой оценивается по:

(2.10 )

Наконец, максимальный дебит жидкости по скважине, q lmax, находится из:

(2.11)

При известных предыдущих параметрах FBHP s для любого дебита оценивается по формулам.( 2.4) — (2.6), в результате чего точки составной кривой IPR .

Случай 2 : SBHP выше и испытательное давление ниже давления точки кипения.

Поскольку точка, принадлежащая производственному тесту, не попадает на линейную часть кривой IPR, PI может быть определен только методом проб и ошибок. Итеративное определение правильного значения PI облегчается принятием следующего начального значения:

(2.12)

На основе этого PI следует последовательность расчетов, подробно описанная для Случай 1 , и сначала определяются параметры qb , q omax и slope . На их основе определено фоновое забойное давление, относящееся к дебиту q . Если рассчитанное значение отличается от измеренного FBHP , требуется новый шаг итерации. Обычно требуется всего несколько итераций, чтобы получить правильное значение PI .Основываясь на окончательном значении, составная кривая IPR скважины оценивается по формулам. ( 2,4) — (2,6).

Случай 3 : SBHP и испытательное давление ниже давления точки кипения.

И снова требуется итерация для получения правильного значения PI , и рекомендуется использовать следующее начальное значение:

(2,13) ​​

Шаги расчета для построения составной кривой IPR : идентичны описанным для Case 2 со следующей модификацией:

Погружные насосы — Устранение неисправностей погружных насосов

Погружной насос не запускается:
Проблема	Проверка	Правильно
На погружной насос не подается питание	Подключите вольтметр к линиям электропередач, входящим в погружной насос, чтобы проверить питание коробки защиты от перегрузки.	Если в коробке нет питания, проконсультируйтесь с энергетической компанией.
Нет защиты от перегрузки	Осмотрите автоматический выключатель и предохранители погружного насоса, чтобы убедиться, что они работают правильно.	Замените перегоревшие предохранители и сбросьте прерыватель, если он сработал.
Реле давления на погружном насосе повреждено	При замкнутом реле давления погружного насоса проверьте напряжение на переключателе.Если падение напряжения находится на том же уровне, что и напряжение в сети, очевидно, что переключатель не входит в контакт.	Следует очистить точки контакта и / или заменить реле давления погружного насоса.

Погружной насос слишком часто запускается:
Проблема	Проверка	Правильно
Неисправное реле давления на погружном насосе или реле давления неправильно отрегулировано	Проверить реле настройки давления на наличие дефектов.При необходимости отрегулируйте реле давления.	Заменить реле давления на погружном насосе или уменьшить установленное давление.
Утечка в напорном баке выше уровня воды	Нанесите мыльную смесь на всю поверхность резервуара погружного насоса. Пузырьки указывают на выход воздуха.	Заменить бак погружного насоса.
Утечка в водопроводной системе погружного насоса	Сервисную линию следует проверить на герметичность.	Устранить утечки в линии обслуживания.
Утечка в обратном клапане нагнетательной линии	Снимите и осмотрите.	При необходимости замените напорный трубопровод.
Засорение регулятора расхода воздуха на погружном насосе	Снять и осмотреть регулятор расхода воздуха	Заменить регулятор расхода воздуха на погружном насосе
Засорение сливного клапана на погружном насосе	Снимите и осмотрите распределительный клапан.	Заменить отсечной клапан на погружном насосе.

Погружной насос не останавливается:
Проблема	Проверка	Правильно
Реле давления на погружном насосе неисправно	Точки переключения давления могли прилипнуть друг к другу, в результате чего переключатель оставался в закрытом положении.	Очистите точки на реле давления.Если это не сработает, необходимо заменить выключатель на погружном насосе.
Отводная линия имеет течь	Поднимите трубу на погружном насосе и проверьте герметичность.	Поврежденный участок отводной трубы следует заменить.
Слишком низкий уровень воды в колодце	Ограничьте поток на выходе погружного насоса, затем дождитесь восстановления скважины. Повторно запустить насос.	Удерживайте клапан в ограниченном положении, если это устранило проблему.В противном случае погружной насос необходимо опустить в скважину ниже.
Детали погружного насоса повреждены	Рабочее колесо, корпус и другие детали погружного насоса могут быть изношены из-за попадания абразивов в воду. Уменьшите настройку реле давления. Если насос отключается, вероятная причина — поврежденные детали.	Заменить изношенные детали погружного насоса.

Погружной насос работает, но перекачивает мало или не подает воду:
Проблема	Проверка	Правильно
Погружной насос может быть заблокирован от воздуха	Несколько раз запускайте и останавливайте насос.Если погружной насос начинает работать, проблема была в воздушной пробке.	Если проблему не удалось устранить с помощью этого теста, перейдите к следующей возможной проблеме.
Слишком низкий уровень воды в погружном насосе	Дебит скважины может быть слишком низким. Ограничьте поток на выходе насоса, затем дождитесь восстановления скважины и перезапуска.	Если частичное ограничение потока решает проблему, оставьте клапан в ограниченном положении.
Обратный клапан нагнетательной линии установлен на погружном насосе задним ходом	Убедитесь, что стрелка, указывающая направление потока на обратном клапане, направлена ​​в правильном направлении.	Если обратный клапан направлен не в правильном направлении, переверните клапан.
Утечки в отводной трубе	Поднимите трубу и проверьте на герметичность	Заменить поврежденную часть отводной трубы
Заблокирована впускная сетка насоса	Осмотрите впускную сетку погружного насоса и проверьте, нет ли засорения грязью или песком.	Очистите сетку и убедитесь, что погружной насос установлен на много футов выше дна колодца.
Заклинивание капельной трубы обратный клапан погружного насоса	Поднимите насос, чтобы проверить соединение отводной трубы к выпускному отверстию насоса. Резьбовой участок отводной трубы может быть слишком сильно ввинчен, что приведет к заклиниванию обратного клапана в закрытом положении.	Ослабьте отводную трубку и обрежьте часть резьбы. Затем снова прикрутите его к трубе, освободив обратный клапан погружного насоса.
Изношенные детали насоса	Уменьшите настройку реле давления, чтобы проверить, не отключился ли погружной насос.Если да, проверьте изношенные детали	Вынуть погружной насос и заменить изношенные детали.
Ослабленный вал двигателя	Поднимите погружной насос, чтобы осмотреть вал двигателя.	Снова затяните все соединения.

Проверить цены на погружные насосы »

FRANKLIN ЭЛЕКТРИЧЕСКИЙ ПОГРУЖНОЙ НАСОС РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Pdf Скачать

ПЕРЕД УСТАНОВКОЙ НАСОСА ОБЯЗАТЕЛЬНО ПРОЧИТАЙТЕ

ВНИМАТЕЛЬНО ДАННОЕ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ.

Заполнить насос водой перед запуском

К А У Т И Я

или насос будет поврежден. Мотор на этом насосе

имеет гарантию производителя, а в случае

неисправность необходимо вернуть в авторизованный сервис

станция для ремонта. Гарантия на двигатель аннулируется при ремонте

.

не производится авторизованной ремонтной станцией.

ПРОВЕРИТЬ ОТГРУЗКУ

Осмотрите насос, когда он будет получен, чтобы убедиться в наличии

не был поврежден при транспортировке.Если что-то очевидно,

немедленно сообщите дилеру, у которого насос

Был куплен

. Пожалуйста, проверьте насосный агрегат, чтобы увидеть

.

, что он включает в себя насос, двигатель и провода двигателя (если ваш

насос закуплен в комплекте с мотором).

4 дюйма и 6 дюймов

ПОГРУЖНЫЕ НАСОСЫ

ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ

Все 4-дюймовые модели будут иметь встроенный или внешний

Навесной обратный клапан

с напорной головкой. 6 «

В моделях

обратный клапан не предусмотрен, их необходимо иметь

.

приобретается отдельно.Пример: блок управления Franklin для

Моторы Франклина. Убедитесь, что ваше доступное напряжение

соответствует таковому у вашего мотора.

ПРОЧИТАЙТЕ И СОБЛЮДАЙТЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

Это предупреждающий знак. Когда вы видите

этот символ на помпе или в данном руководстве, см.

для одного из следующих сигнальных слов и будьте внимательны к

возможность получения травм:

Д А Н Г Е Р

серьезное телесное повреждение, смерть или крупный материальный ущерб

, если игнорировать.

В А Р Н И Н Г

серьезное телесное повреждение, смерть или крупный материальный ущерб

, если игнорировать.

К А У Т И Я

причинить легкие телесные повреждения или крупный материальный ущерб, если

игнорируется.

Наклейка ВНИМАНИЕ указывает на особые инструкции, которые

важны, но не связаны с опасностями.

WA R N I N G

Опасное напряжение.

Может поражать током, ожог или

вызывают смерть.

Донный насос до

подключение к источнику питания

поставка.Отключить

мощность перед работой

на насосе, двигателе

или танк.

Соответствует национальным электротехническим нормам и правилам канадской электротехнической службы

Код

и местные коды для всей проводки.

Следуйте инструкциям по подключению, приведенным в данном руководстве, если

подключение двигателя к ЛЭП.

предупреждает об опасностях, которые

предупреждает об опасностях, которые могут вызвать

предупреждает об опасностях, которые могут или могут быть

Внимательно прочтите и соблюдайте все

инструкции по технике безопасности в этом

ручной и на помпе.

Храните знаки безопасности в хорошем состоянии

состояние.

Заменить отсутствует или поврежден

знаков безопасности.

Проволока двигателя для правильного

напряжение. См. «Электрооборудование»

раздел данного руководства и

Заводская табличка двигателя

.

Заземленный двигатель до

подключение к источнику питания.

будет

причина

Компоненты типовой установки с погружным насосом

Вы когда-нибудь смотрели на некоторые части и задавались вопросом: «Кому это место?» или «Как эти части работают вместе?» В установке с погружным насосом есть несколько различных продуктов, которые работают вместе, играя важную роль в общей функции погружного насоса.У некоторых продуктов могут быть более важные роли, но если убрать одну часть, то вы и ваша помпа можете оказаться в опасности.

В этом посте мы рассмотрим различные продукты для погружных насосов, их роли и то, как они работают вместе. Давайте взглянем.

Компоненты погружного насоса

1. Погружной насос
2. Обратный клапан
3. Адаптеры Easy Tie
4. Зажимы
5. Наборы для термоусадочного соединения
6. Ограничитель крутящего момента
7. страховочный трос
8. Кабель насоса
9. Кабельные ограждения
10. Кабельные стяжки
11. Бесконтактные адаптеры
12. Вешалки
13. Крышки колодцев
14. Вставные переходники
15. Клапаны регулирования расхода
16. Майки
17. Реле давления
18. Манометры
19. Предохранительные клапаны
20. Дренажные клапаны
21. Шаровые краны
22. Фильтр осадка

1.Погружной насос

Погружной насос позволяет перекачивать воду с земли. Они предназначены для очень эффективного выталкивания воды на поверхность.

2. Обратный клапан

Размещение и количество обратных клапанов, необходимых для системы, зависит от глубины установки насоса в скважине. Для установки 200 футов или меньше требуется один обратный клапан на выходе насоса и один на поверхности колодца. Для настройки 200 футов и более может потребоваться несколько обратных клапанов.При установке следует учитывать следующие факторы: вес трубопровода, водяного и погружного насоса, потери напора клапанов, потери на трение в трубопроводе, скорость воды и гидравлический удар. Чтобы узнать больше об обратных клапанах и их работе, ознакомьтесь с обратными и приёмными клапанами.

3. Адаптеры Easy Tie

Адаптеры для легкой фиксации ввинчиваются в нагнетательный патрубок обратного клапана погружного насоса и вставляются в поли-стоячую трубу. Второй переходник может быть ввинчен в безамбарный переходник на устье скважины, а затем присоединен к поли-райзеру.Проушина с отверстием или проушина для троса обеспечивает простое средство для надежного закрепления страховочного троса или троса или для крепления погружного насоса к устью скважины в случае выхода из строя трубы. Доступен в бронзе и нержавеющей стали.

4. Хомуты

Зажимы для шлангов предназначены для уплотнения труб из полиэтилена и фитингов с зазубринами, обеспечивая надежное водонепроницаемое уплотнение и надежное соединение. Использование хомута из нержавеющей стали класса 300 гарантирует, что хомут прослужит весь срок службы системы для установки в водяных скважинах или там, где требуется максимальная коррозионная стойкость.Чтобы получить более подробное представление о зажимах, ознакомьтесь с веб-семинаром Профессиональное руководство по зажимам для зубчатых колес.

5. Наборы для термоусадочных соединений

Комплекты для термоусадочного сращивания предназначены для электрических соединений под водой между кабелем насоса и выводами на двигателе насоса. Подключение выполняется путем разрезания кабелей в шахматном порядке для уменьшения внешнего диаметра кабеля. Это важный шаг для снижения риска повреждения стыка из-за истирания при опускании насоса в скважину.Чтобы подробнее рассмотреть комплекты для сварки, загляните в наш блог «Что, черт возьми, такое термоусадочные комплекты?»

6. Гаситель крутящего момента

Гасители крутящего момента

специально разработаны для поддержания центрирования погружного насоса и предотвращения скручивания обсадной колонны скважины. Гасители крутящего момента также защищают кабель насоса и обычно устанавливаются непосредственно над насосом на стояке. Их можно установить на стояк 1 «и 1–1 / 4». Чтобы узнать больше об ограничителях крутящего момента, посетите наш блог Зачем устанавливать ограничители крутящего момента?

7.Страховочная веревка

Страховочный трос подсоединяется непосредственно к погружному насосу и закрепляется на устье скважины. Основная функция — предотвратить разделение труб, которое может привести к потере насоса на дне колодца. Страховочный трос также может служить резервным средством, позволяющим установщику вытащить насос из скважины в случае выхода из строя стояка. Перед тем, как повесить насос в колодце, к каждому насосу следует прикрепить страховочный трос. Чтобы узнать о различных типах страховочных веревок, посетите наш блог «Все о различных типах страховочных веревок».

8. Кабель насоса

Кабель погружного насоса используется для питания погружных насосов. Типичные насосы, используемые в погружных насосных установках, представляют собой двух- или трехпроводные насосы. Двухпроводные насосы имеют пусковой конденсатор, встроенный в погружной двигатель, тогда как трехпроводные насосы не имеют конденсатора, встроенного в двигатель, им требуется блок управления, который обычно находится в насосной станции на устье скважины. Чтобы узнать больше о кабеле насоса, ознакомьтесь с нашим постом «Как получить накачку о кабеле насоса».

9. Защита кабеля

Защитные ограждения для кабелей удерживают вертикальную трубу по центру скважины, чтобы предотвратить повреждение троса насоса. Если кабель насоса не защищен должным образом, изоляция на проводах, питающих насос, может износиться из-за трения о внутреннюю поверхность обсадной трубы. Каждый раз, когда насос останавливается или запускается, вся установка движется в ответ. После многих лет таких действий изоляция провода истончается, что приводит к короткому замыканию.

10. Кабельные стяжки

Кабельные стяжки используются для надежного крепления стояка к кабелю насоса между ограждениями кабеля.Некоторые нормы требуют, чтобы кабельные стяжки крепились к стояку с интервалом не более 10 футов друг от друга. Загляните в наш блог «Типы кабельных стяжек», чтобы рассмотреть их поближе!

11. Бесконтактные адаптеры

Бескамерные переходники скользящего типа позволяют легко подсоединить стояк от погружного насоса к подземной сливной трубе. Сливная труба передает воду в ваш дом ниже уровня мороза. Резьбовая нарезка на коленчатом патрубке без ямы позволяет подсоединить переходник к подъемной трубе для подъема стояка и насоса в сборе из скважины.Чтобы взглянуть на бескамерные переходники со скольжением поближе, ознакомьтесь со статьей Slide vs Spoolless Adapters: В чем разница?

12. Вешалки для веревок

Знаете ли вы, что веревочные подвесы были изобретены Мелом Бошартом и доступны только в Boshart Industries? Тросовые подвески были разработаны для обеспечения более простого способа надежного крепления страховочного троса к обсадной трубе на устье скважины, вместо того, чтобы крепить веревку непосредственно к другим внутренним компонентам. Канатную подвеску можно легко снять и отложить в сторону при извлечении насоса из колодца, если колодец необходимо заменить или отремонтировать.Чтобы узнать больше о страховочных тросах и тросах, ознакомьтесь со всеми типами страховочных тросов.

13. Крышки колодцев

Заглушки предназначены для закрытия верхней части обсадной трубы. Они предотвращают попадание мусора в колодец. Существует множество типов заглушек для колодцев, но все они обеспечивают водонепроницаемое уплотнение для защиты колодца от любого загрязнения. Чтобы узнать больше о различных типах заглушек колодцев и различных материалах, которые они используют, ознакомьтесь с этим сообщением в блоге.

14.Вставьте адаптеры

Вставной переходник имеет один конец, который является вставкой, а другой конец — MPT (наружная трубная резьба). При подвешивании насоса на вертикальной трубе из полиуретана рекомендуется использовать удлиненный вставной переходник для дополнительной защиты насоса от случайного вытягивания из вставки. Вы также можете дважды или тройно зажать вставные фитинги, чтобы соединение никогда не соскользнуло. Чтобы подробнее узнать о фитингах с бронзовыми вставками, посетите наш блог «4 особенности, которые нужно искать в фитингах с бронзовыми вставками».

15. Клапаны регулирования расхода

В любой скважинной установке регулятор потока обеспечивает защиту погружного насоса в низкодебитных скважинах. Регуляторы потока позволяют водоносному горизонту поддерживать статический уровень воды в скважине и не допускать его падения ниже погружного насоса, чтобы предотвратить работу насоса всухую из-за перекачки скважины. Вы можете установить регулятор потока в любом месте между погружным насосом и тройником бака на штуцере напорного бака, но их можно использовать и в других местах.Чтобы немного глубже погрузиться в управление потоком, ознакомьтесь с нашим блогом, Что, черт возьми, такое управление потоком?

16. Танковые тройники

Тройники для резервуаров — это многопортовые фитинги, разработанные специально для подключения резервуара к водяной системе. Наличие функции многопортового соединения позволяет одному фитингу выполнять работу как восемь или более трубопроводных фитингов. Соединение на ножках идет к резервуару, а одно из боковых соединений идет к насосу. Другое подключение идет к водопроводу. После этого вода из насоса может попасть либо в резервуар, либо прямо в водопровод.Чтобы поближе познакомиться с футболками-майками, посетите наш блог Почему не все футболки-майки созданы равными.

17. Реле давления

Реле давления

контролирует работу погружного насоса благодаря встроенной диафрагме, которая перемещается вперед и назад, реагируя на давление в водяной системе. Реле давления бывают стандартных, средних и тяжелых моделей, которые работают с широким спектром электрических параметров и номинального давления. Дополнительную информацию о реле давления можно найти в нашем блоге «Как правильно отрегулировать реле давления».

18. Манометры

Манометр позволяет вам легко контролировать, что делает система давления, и подтверждать настройки давления включения и выключения переключателя. Они устанавливаются в одно из двух отверстий для принадлежностей, обращенных вверх, на тройнике бака. Манометры, заполненные глицерином, могут уменьшить любое движение, которое может произойти на указателе индикатора из-за вибрации системы. Ознакомьтесь с нашим блогом, Когда выбирать манометр для жидкости или сухой жидкости, чтобы получить дополнительную информацию.

19.Предохранительные клапаны

Предохранительный клапан обеспечивает защиту водопроводной системы от чрезмерного давления в случае отказа реле давления, позволяя системе продолжать наращивать давление, превышающее предварительно установленное на реле давление. Чрезмерное давление может привести к серьезному отказу водопроводной трубы и компонентов водопровода, что может привести к повреждению водой. Ознакомьтесь с предохранительными клапанами здесь.

20. Дренажные клапаны

Дренажный клапан установлен во втором дополнительном порте, обращенном наружу.Сливные клапаны служат средством для отбора проб воды, сбора воды из систем и обеспечивают доступ для слива резервуара и водяной системы, если резервуар высокого давления необходимо заменить. Сливные клапаны также известны как отстойники или сливные клапаны котла.

21. Шаровые краны

На напорной стороне напорного бака должен быть установлен шаровой кран, обеспечивающий изоляцию водопроводной системы от напорной системы водяной скважины. Шаровые краны позволяют перекрыть подачу воды в дом в случае отказа компонента в водопроводной системе.Дополнительную информацию о шаровых кранах можно найти в нашем блоге «Какого черта такой шаровой кран?»

22. Фильтр осадка

Работа фильтров для отстойки заключается в удалении осадка из воды. Это защищает от попадания отложений в любое водоочистное оборудование, такое как умягчители или водонагреватели. Отсутствие осадка в водоочистном оборудовании увеличивает эффективность и долговечность оборудования. Чтобы получить более подробную информацию о вращающихся фильтрах и разделителях, ознакомьтесь с нашим сообщением «Общие сведения о фильтрах и сепараторах осадка».

Как видите, каждое изделие имеет решающее значение для обеспечения безопасной и успешной установки погружного насоса. При установке погружного насоса используйте этот список, чтобы убедиться, что вы не забыли какие-либо ключевые детали, обеспечивающие безопасность вас и насоса.

Хотите поближе познакомиться со всеми компонентами погружной насосной установки? Ознакомьтесь с Электронной книгой «Полное руководство по всем компонентам погружных насосов».

Shurflo 9300 Инструкции по установке солнечного водяного насоса

В качестве электрического кабеля используйте двухжильный одножильный кабель погружного насоса.Не используйте Romex (домашний провод переменного тока). Он имеет полую сердцевину, которая пропускает воду через него, как трубу, что позволяет воде попадать в соединения насоса. Это может вызвать коррозию и, в конечном итоге, нарушение кабельного соединения. Кроме того, Romex использует одножильный провод вместо многожильного, как у погружных насосов. Однопроволочный провод может сломаться при многократном изгибе, что приведет к потере мощности насоса.
Подойдет овальное или круглое поперечное сечение, но не используйте ничего с рифлеными, неровными или шероховатыми поверхностями.
Зачистите внешнюю оболочку кабеля на 2 дюйма. Отрежьте один дюйм от провода.
Оберните конец кабеля 6-дюймовой черной лентой. Это необходимо для того, чтобы внутренние кабельные вводы и внешние кабельные вводы скользили по кабелю.
Ваш Shurflo 9300 поставляется с резиновыми манжетами (кабельные сапоги), которые предотвращают попадание воды в зону электрических соединений. Нанесите хороший слой силиконовой смазки (входит в комплект поставки насоса) на кабель и наденьте гайку кабеля, наружный кабельный наконечник и внутренний кабельный наконечник по области, обмотанной лентой, и на кабель.Кабельные сапоги могут растянуться и сломаться, поэтому будьте осторожны.
Удалите ленту, отрежьте каждый провод длиной около 3/4 дюйма и отрежьте 1/2 дюйма изоляции, оставив около 1/4 дюйма изоляции.
Вставьте провода в вилку. Обратите внимание на разделитель между проводами. Над разделителем не должно быть никаких выступов меди. Чтобы вставить провода, вам может потребоваться немного открутить маленькие винты с внутренним шестигранником с помощью шестигранного ключа на 5/64 дюйма.Вам не нужно беспокоиться о полярности, Shurflo 9300 в любом случае будет работать нормально. Затем надежно затяните винты. Некоторые используют силиконовый клей вокруг соединения, но в этом нет необходимости, если вы используете правильный кабель и выполняете предыдущие шаги.
Сдвиньте внутренний кабельный ввод, пока он не защелкнется на первой ступеньке вилки.
Сотрите смазку с кабеля и оберните конец кабеля шестидюймовым отрезком черной ленты.Это необходимо для того, чтобы помочь наружному кабельному зажиму скользить по внутреннему кабельному зажиму.
Смажьте кабель и проклеенную поверхность силиконовой смазкой. Сдвиньте наружный кабельный ввод, пока он не защелкнется на второй ступеньке вилки.
Нанесите смазку на кожух внешнего троса и затяните гайку троса. Запустите насос, чтобы убедиться в правильности соединений. Shurflo 9300 — это мембранный насос, поэтому вы можете работать всухую без повреждений.
Вот что происходит с кабелем, если при затяжке гайки кабеля недостаточно смазки. Кабель перекручен, соединение вышло из строя через три месяца, и для ремонта кабельного соединения пришлось вытащить насос из колодца.
Установите прилагаемую соединительную трубку к насосу. Для подключения к выходной трубе вам понадобится переходник с 3/8 на 1/2 дюйма. Разверните трубу на достаточную глубину, чтобы равняться глубине насоса.Разложите его на земле в стороне от устья колодца. Затем проложите силовой кабель, трос, датчики уровня воды, если вы ими пользуетесь. Для подвешивания насоса используйте полипропиленовый трос. Нейлон растягивается, что может вызвать нагрузку на электрический кабель. Закрепите трос на насосе хорошим узлом.
Свяжите веревку, тросы и трубу вместе с помощью стяжек или черной ленты или через каждые пять или шесть футов. Перед тем, как сделать первую ленту, немного ослабьте кабели и трубу рядом с насосом.Таким образом, вес насоса будет приходиться на трос, а не на кабели или трубу. Тогда вы готовы опускать солнечный водяной насос Shurflo 9300 в колодец. Будьте осторожны, чтобы не поцарапать провода датчика уровня воды на выступе устья колодца. Крепко держитесь за трос / трос, чтобы не потерять насос в колодце. Если нужно, привяжите дальний конец веревки к чему-нибудь. Держите веревку подальше от солнца, иначе она испортится.

8 шагов для правильной установки погружных водяных насосов

В современную эпоху домашняя инфраструктура и архитектурный дизайн довольно сложны.Все электрические провода, шнуры и водопроводные трубы скрыты за стенами, чтобы они выглядели меблированными. Это действительно увеличивает эстетическую привлекательность, но иногда такие конструкции останавливают подачу воды. Обычно подземные резервуары для воды требуют высокого давления воды для подачи воды в основной резервуар, особенно на крышу. Звучит знакомо?

В связи с нехваткой воды почти каждый домовладелец жалуется на эту проблему. Если вы ищете выход, подумайте о приобретении погружного насоса .

Что такое погружной водяной насос?

Это центробежный водяной насос, расположенный на дне вашего резервуара. Он включает в себя двигатель, который приводит в действие крыльчатку, чтобы вращать и выталкивать воду наружу. Таким образом, он легко перекачивает воду вверх, обеспечивая достаточное водоснабжение в домах. Вы знаете лучшую часть? Эти насосы не требуют заливки, так как они погружаются в жидкости. Точно так же погружные насосы работают тихо, поскольку вода автоматически поглощает весь шум.

Независимо от того, есть ли у вас ограниченное пространство или резервуар находится над землей, вы все равно можете без проблем разместить эти насосы внутри них и работать с минимальными усилиями. Если вам интересно, как это работает, позвольте нам объяснить вам.

Как работает погружной насос?

Он начинается с использования энергии давления через крыльчатку. Когда вода проходит через насос, давление увеличивается, и вода попадает в диффузор. В этот момент вода перетекает в основной резервуар для воды.Эти насосы работают в вертикальном положении , производя большую мощность перекачивания, поскольку они имеют гидравлический двигатель. Следовательно, он использует прямое давление через трубу или шланг для вывода жидкости. Вы не поверите, но это гораздо лучший метод, чем отсасывание.

В отличие от обычных насосов, погружные насосы не подвержены кавитации , то есть означает, что резервуар останется чистым. В конструкции предусмотрены водонепроницаемые прокладки и уплотнения, предотвращающие попадание жидкости в компоненты корпуса.Герметичные блоки и элегантный дизайн гарантируют, что насосы не проткнут и не перестанут подавать электричество во время погружения.

Как установить погружной скважинный насос? Погружные насосы

имеют простой процесс установки, а это значит, что вы можете установить их самостоятельно. Вот наглядное представление того, как выглядит процесс установки.

Схема установки погружного водяного насоса

Установка водяного насоса Процесс

Здесь мы предлагаем 8-шаговое руководство , которое поможет вам в процессе установки.

Шаг 1 — Осмотрите резервуар и колодец

Устанавливаете ли вы погружной насос в резервуар для воды или внутри колодца — начните с тщательного осмотра. Во-первых, определите глубину вашего резервуара для воды. Он поможет вам измерить расстояние от уровня воды до дна резервуара. Помните, что вы должны погрузить насос на под воду, чтобы обеспечить максимальное давление. Если глубины не хватает, наполните резервуар водой, прежде чем начинать процесс установки.

В то же время обратите внимание на внешние повреждения, особенно если на ваш аквариум попадут прямые солнечные лучи. Вы можете определить детали, которые нужно цементировать, закрыв двери на случай возможных протечек в будущем. Если у вас есть колодец, вызовите специалиста, чтобы проверить его состояние. Если они подадут зеленый сигнал, вы можете перейти к следующему шагу процесса установки.

Шаг 2 — Надзор за комплектующими

Пора брать погружной насос, потому что резервуар готов.Перед тем, как приступить к сборке, проверьте все подробности о погружном двигателе . От номиналов источника питания, конфигурации до длины проводов — у вас должны быть все компоненты питания вместе. Точно так же следите за всеми расходными материалами, которые поставляются с погружными водяными насосами, чтобы убедиться, что ничего не пропало. Это поможет вам определить, нужна ли двигателю одно-, двух-, трехфазная конфигурация или он будет работать со стартовой коробкой.

Наряду с этим проверьте отводной кабель, чтобы убедиться, что он работает с двигателем и кабелем двигателя.Точно так же он должен иметь правильную скорость, чтобы погружаться в воду без каких-либо технических проблем. Вы также можете проверить фитинги, так как они должны соответствовать крышке отверстия и главному выпускному отверстию. Это может показаться очевидным, но многие люди забывают, когда спешат. Осмотр компонентов позволяет им быстро преодолевать механических проблем , а инвестиции в высококачественные продукты гарантируют, что ваш насос прослужит долго.

Шаг 3 — Установите насос

Затем вы должны закрепить двигатель на насосе, используя только прилагаемую смазку.Он действует как герметик, предотвращая доступ к воде и другим несжимаемым материалам внутри двигателя. Как только вы начнете устанавливать двигатель, это вызовет повторяющуюся скручивающую силу, которая приведет к более сильному закручиванию фитингов. Одновременно начнется обматывание проводов, которые в конечном итоге порвутся. Это легко исправить с помощью ограничителя крутящего момента. Это резина, закрепленная на верхней части насоса, которая предотвращает раскачивание и вращение проводов.

Кроме того, он также защищает ваши провода от повреждений, увеличивая срок службы помпы.Тем не менее, не торопитесь с этой процедурой; не торопитесь и плавно установите двигатель внутри насоса. В процессе сборки закройте шлицевой вал, наложив плоский фитинг лентой. Также можно вкрутить его в погружной насос, если регулировка невозможна.

Шаг 4 — Подключите кабели

Погружной насос поставляется с кабелем, который нельзя подключить к розетке. Вместо этого вы должны присоединить или соединить его с двигателем и убедиться, что он водонепроницаем.На этом этапе внимательно следуйте инструкциям, чтобы не допустить ошибок и ошибок. Начните с соединения, так как вам придется соединить несколько проводов. Либо сделайте это путем термоусадки набора для сварки, либо купите его. После этого ознакомьтесь с черными трубами.

Используйте пропановую горелку, чтобы нагреть трубы и размягчить их, прежде чем закручивать винты. Это сделает линии водонепроницаемыми, а вся система будет водонепроницаемой. Поскольку вы работаете с погружными насосами, используйте хомуты из нержавеющей стали, так как они стоят дополнительных денег.Наряду с сохранением эффективности двигателя он увеличивает давление воды.

Шаг 5 — Гидроизоляция кабелей

Обычно погружные насосы поставляются с трехжильным кабелем из ПВХ. Вы должны подключить один конец к двигателю, а другой — к панели управления. А так как один конец будет находиться внутри воды, вы должны сделать кабель водонепроницаемым, чтобы исключить любую угрозу электрического тока. Оберните провода самоуплотняющейся термоусадочной трубкой. Это термоусадочная пластиковая трубка , которая изолирует провода, обеспечивает абразивный износ и защищает кабели от повреждений.Если вы не можете найти самозакрывающийся, подумайте о том, чтобы запечатать его самостоятельно.

Используйте обертку с термоусадочной трубкой и создайте влагостойкое уплотнение. Начните обматывать провода, как ленту, и аккуратно наденьте трубку на обертку. Как только вы нагреете трубку, обертка автоматически расплавится, запечатает кабелей правильно. Этот шаг может показаться длительным, но он необходим для бесперебойной работы насоса.

Шаг 6 — Проверьте направление вращения

После завершения процесса подключения проверьте, совпадает ли направление вращения вала двигателя с направлением кабельной коробки.Иногда, если смотреть со стороны вала двигателя, вращение происходит против часовой стрелки, но если смотреть вручную, то все по-другому. Соедините концы проводов, чтобы подать питание на двигатель на несколько секунд. Продолжайте поливать пресную воду на защиту от песка, чтобы избежать тепловыделения, и проверьте направление вращения.

Если направление отличается от маркировки на кабельной коробке, сделайте несколько регулировок. Сначала поменяйте местами два ведущих провода от панелей управления и попробуйте еще раз. Однако, если направление совпадает с указанным в кабельной коробке, вы можете легко перейти к следующему шагу.

Шаг 7 — Установите обратные клапаны

Если погружной насос на месте, начните проверку клапанов, чтобы контролировать расход воды. Это повышает надежность системы водозабора и устраняет все проблемы с водоснабжением. Поэтому, если клапанов нет, установите пару из них во впускной трубопровод. Это предотвратит стекание воды обратно в бак, когда насос не работает. Таким образом, это обеспечит постоянное давление воды без физического напряжения насоса.

Кроме того, обратные клапаны обеспечивают немедленный поток воды в напорный бак сразу после запуска насоса. Это означает, что домовладельцам не придется часами ждать, чтобы заполнить оставшуюся часть баков, что ускоряет весь процесс. Хотя во время работы они издают небольшой шум, не стоит отказываться от обратного клапана. Поместите его рядом с водопроводной трубой, которая входит в ваш дом. В противном случае, где-нибудь посередине резервуара для воды и трубки, чтобы он был доступен для обслуживания и замены.

Шаг 8 — Подключение источника питания и проверка

А теперь пора провести заключительное испытание насоса.Воспользуйтесь панелью управления и запустите погружной насос. Это несколько вещей, за которыми вы должны следить.

• Посмотрите, работают ли подрядчики с достаточным номиналом тока или им нужны более высокие.
• Предварительно проверьте напряжение в доме, чтобы определить пониженное или повышенное напряжение. Иногда насосу требуется высокая частота, что нарушает проводку.
• Вы должны принять меры при обрыве фазы, особенно если вы живете в одно- или двухфазных установках.
• Запустите резервуар для воды всухую и проверьте, нет ли проблем с нагревом двигателя.

Если ни одна из этих проблем не возникает, все готово. Однако это не означает, что вы можете покинуть систему и проводить регулярные профилактические осмотры для обеспечения максимальной эффективности.

Последние мысли,

Даже в 21 веке большинство людей не имеют доступа к предметам первой необходимости — серьезной проблемой является водный кризис. Но, к счастью, технологические инновации облегчают ситуацию. Погружные насосы помогают домовладельцам преодолеть проблему низкого давления воды.Он состоит из высокоэффективных двигателей, которые обеспечивают попадание воды в каждую трубу и резервуар. Наряду с этим, коммерческое использование погружных водяных насосов быстро растет.

No related posts.
