Как установить розетку Легранд?

Правильная установка розеток Легранд Этика обеспечивает корректное функционирование всей электросети. Чтобы закрепить устройство, не нужно быть профессионалом. Производитель максимально упростил механизм, сделав монтаж доступным для всех пользователей. Поверьте: если выбираете розетки Легранд, установка своими руками возможна!

Винтовой зажим

При монтаже механизма такого типа нужно закрепить кабель между клеммами и винтом. Винтовой зажим оптимален для медных и алюминиевых проводов. Помните только, что из-за высоких температур место крепления может деформироваться, а это приведет к нарушению контакта. Проблему легко решить: достаточно немного поджать винт.

Безвинтовой зажим

Установка розеток Legrand Valena чаще осуществляется с помощью клемм: подпружененных или обычных. Это оптимальный вариант, если провода сделаны из меди и не боятся температурных воздействий. Монтировать такие модели проще: достаточно поместить кабель в клемму, и она зажмет его автоматически.

Подтягивать провода раз в полгода не придется, поэтому такая конструкция считается более удобной.

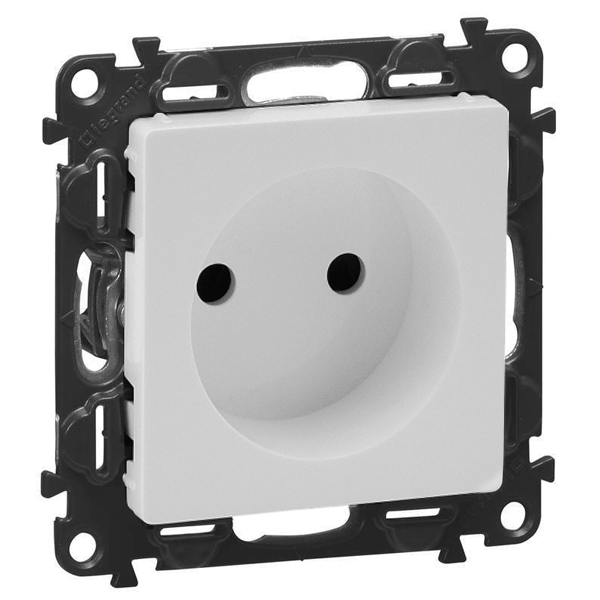

Установка розеток Легранд Валена: действуем поэтапно

В монтаже нет ничего сложного. Главное — следовать инструкции и уметь пользоваться инструментом. Действовать нужно так:

  • установить механизм в подрезетнике. Для этого на корпусе устройства предусмотрены крепежные отверстия;
  • подсоединить провода к клеммам. Снять изоляцию с них нужно заранее;
  • закрепить подрозетник. Если планируется установка розеток Legrand в бетонную стену, применяются дюбеля. Когда основание деревянное или пластиковое, подойдут шурупы. Если работаете с металлической поверхностью, используйте саморезы или винты. Подготовить монтажные отверстия можно с помощью дрели.
  • закрепить рамку и декоративную коробку. Последняя крепится на винты в центре панели.

Внимание: перед тем, как установить розетку Legrand Etika, отключите подачу электроэнергии. Определить, есть ли в сети напряжение, можно специальным тестером или отверткой индикатором.

Установка розетки Legrand Etika: что еще нужно знать?

Чтобы монтаж был успешным, учитывайте несколько особенностей:

  • декоративная накладка не закрепляется самостоятельно. Она держится благодаря крышке и нужна, чтобы скрывать возможные дефекты основания;
  • когда снимаете изоляцию, следите, чтобы металлическая основа не повредилась. Даже один случайный надрез может стать причиной перелома жилы;
  • если ставите механизм на дерево, не забудьте предусмотреть негорючее основание. Дело в том, что пластмассовая конструкция может расплавиться или загореться. Чтобы этого не произошло, между электроустановкой и стеной устанавливается лист из алюминия или асбеста.

Как подключить розетку Легранд своими силами?

Розетки производства Legrand недаром так популярны.

В линейке моделей этого французского производителя, известного своим безупречным качеством, представлен огромный ассортимент на любой вкус, цвет и бюджет, но всё эти достоинства отходят на второй план по сравнению с безопасностью. Любая электрика потенциально пожароопасна, и это вдвойне относится к электророзеткам, через которые к сети подключаются самые разные приборы, порой потребляющие большие количество энергии. Поэтому наиболее важным критерием для выбора должна являться именно надежность и отказоустойчивость.

Преимущества розеток Legrand

  • Безотказность. Вся продукция Легранд сертифицирована, а производитель гарантирует качество каждого экземпляра. Все розетки проходят ряд проверок ещё на стадии производства, что сводит вероятность заводского брака к минимуму. Но остерегайтесь подделок! В магазине «Электрон» продаются только оригинальные розетки Legrand.
  • Разнообразие дизайнов. Покупатели могут подобрать модель, которая идеально впишется в их интерьер. Всё, что угодно, от стандартного пластика разных цветов до элементов отделки из ценных пород древесины и даже кожи. Разумеется, цены тоже сильно варьируются.
  • Безопасные материалы. Компания Legrand использует только экологически чистые материалы в производстве всей своей продукции.
  • Удобный монтаж. Благодаря особенностям конструкции и современному подходу к производству подключить розетку Легранд своими силами не составляет труда даже для человека, не являющегося экспертом в этой области.
  • Бесперебойная работа. Все металлические части розеток изготовлены из высококачественных сплавов, обеспечивающих стабильно высокое качество передачи электрического тока.

Какие они бывают

Все электророзетки Легранд, как, впрочем, и их аналоги от других производителей, разделяются на два типа, с винтовыми зажимами и без оных. С точки зрения функциональности различий между ними нет, но есть кое-какие нюансы в монтаже и дальнейшем их обслуживании в случае необходимости.

  • Электрические розетки с винтовыми зажимами несколько менее современны, но всё равно удобны в эксплуатации. Они оборудованы клеммами, между которыми зажимаются провода, и проделать эту операцию очень просто. Применять их можно как с медными, так и с алюминиевыми проводами. Но плотно зажатые алюминиевые провода под воздействием нагрева со временем могут слегка деформироваться в зоне зажима, в результате чего может пропасть контакт. Винтовые зажимы позволяют легко и просто решить эту проблему в два счёта, попросту подкрутив клеммы.
  • Безвинтовые электророзетки стоят несколько дороже, но они оборудованы особыми автоматическими клеммами, имеющими форму загнутого зуба. Особенность их заключается в том, что в случае деформации провода из-за воздействия высокой температуры и давления они автоматически поджимаются, не позволяя контакту пропасть. Установив подобные розетки, Вы избавитесь от необходимости периодически подтягивать клеммы вручную (правила безопасности рекомендуют проделывать эту операцию не реже, чем раз в полгода) раз и навсегда.

Как установить розетку Legrand

  • Для начала необходимо закрепить на стене подрозетник. Способы монтажа могут различаться в зависимости от поверхности, на которую он устанавливается. К примеру, на кирпичную или бетонную стену его можно закрепить с помощью дюбелей, а для металлической основы подойдут обыкновенные саморезы или винты.
  • После установки подрозетника на нём закрепляется непосредственно главный узел. Его необходимо установить на место, используя предусмотренные производителем отверстия, находящиеся на его основании.
  • Затем подключаются сами провода. Особенности их подключения в зависимости от типа электророзетки (с винтовыми зажимами или без них) описаны чуть выше.
  • Розетка фактически готова к эксплуатации. Осталось лишь установить на место рамку и коробку. Эти детали несут и изоляционную, и декоративную функции.

Особенности установки

В стандартную розетку всегда приходит три провода:

  • Ноль
  • Фаза
  • Заземление

Все они имеют соответствующую маркировку. На самой розетке (с обратной её стороны) на клеммах можно обнаружить наклейки, каждая из которых соответствует тому или иному проводу. Перепутать их невозможно, если уделить этому процессу хотя бы немного внимания, к тому же на них всегда нанесена универсальная цветовая маркировка. Соответственно, провода необходимо один за другим вставить в правильные клеммы, предварительно не забыв обесточить сеть. После этого концы проводов нужно аккуратно подровнять кусачками, а затем зафиксировать зажимами. И не забудьте подключить на место провод заземления!

Иногда подключение проводов бывает неудобным, но розетки Легранд обладают одним весомым преимуществом — благодаря особенностям их конструкции подобраться к клеммам можно с любой стороны. Соответственно, процесс подключения проводов отличается гораздо меньшей сложностью, чем при использовании каких-нибудь более дешёвых розеток от безымянного производителя.

Установка ТВ розетки Legrand

Если вы не знаете, как подключить ТВ розетку, можно обратиться к профессионалам, но можно и проделать всё своими силами. Продукция Legrand в этом плане практически не отличается от таковой у других производителей. Правда, большинство из них предлагает самостоятельно разделывать кабель и подключать его внутри узла розетки, но ТВ розетку Legrand можно подключить и без разделки кабеля. Это, однако, относится не ко всем моделям, а только к тем из них, что оборудованы автоматическими клеммами. Если у вас есть сомнения, проконсультируйтесь с продавцом перед покупкой. В магазине «Электрон» наши сотрудники будут рады помочь Вам с выбором, и они ответят на все ваши вопросы.

ТВ розетки Legrand бывают как оконечными, так и проходными. Если у Вас всего один телевизор, вам подойдёт оконечная модель, в противном случае потребуется приобрести одну или несколько проходных. Они отличаются наличием ответвления, и подключаются последовательно, но в любом случае последней в схеме должна стоять оконечная розетка. Опасаться ухудшения качества сигнала или появления помех не стоит, так как все ТВ розетки Legrand оборудованы специальными фильтрами, которые гарантируют качественную передачу чистого сигнала даже при подключении достаточно большого количества проходных розеток одна за другой.

Схема подключения двойной розетки с заземления и без (монтаж)

В современном жилище, будь то частный дом или квартира, создание уюта и комфортных условий жизни невозможно без большого количества бытовых электроприборов. Именно по этой причине поиск не занятой розетки в наши дни является актуальным вопросом, тем более, если речь вести о домах старой планировки. Зачастую решить вопрос позволяет установка усовершенствованных моделей — двойных розеток. Читайте также статью ⇒ Обзор различных видов электрических розеток.

Где монтируются двойные розетки?

Розетки двойные могут размещаться в любом помещении, в котором возникла потребность в их наличии.

Если говорить о квартире, построенной еще при Советском Союзе, то розеток не достает буквально во всех комнатах:

  • на кухне, в связи с появлением огромного количества бытовых приборов;
  • в гостиной, потому как возникла необходимость подключения к сети не только телевизора, но и кондиционера, ноутбука, зарядки планшета и прочих гаджетов;
  • в спальне — для включения множества требующихся в быту приборов;
  • в ванной — для стиральной машины, электробритвы, фена.
Розетки с парой гнезд позволяют увеличить количество точек доступа к электроэнергии

Большинство из имеющихся в магазинах двойных розеток выпускается встраиваемыми, погружающимися в помещенный внутрь стены подрозетник. Корпус при этом практически не выступает за плоскость стенки. Читайте также статью: → «Виды розеток и рекомендации по их выбору и монтажу».

Основное достоинство розеток встраиваемого типа является укладка проводки внутрь стены. Потому розетки встроенные получили широкое распространение, но при желании владельца могут монтироваться также и накладные конструкции, подводка проводки к которым осуществляется непосредственно по стене.

Подключение

Нюансы

Если к дому не подведен заземляющий кабель, то работа по монтажу двойной розетки производится значительно проще и быстрее. Здесь требуется лишь без разделения подключить провода, при этом разницы в подключении к конкретным клеммам фазы и нуля роли не играет.

Если же в квартире имеется заземление, то количество проводов возрастает с двух до трех. Работа при этом усложняется — необходимо верно определить и подключить каждый провод. Для удобства решения задачи изоляция провода окрашена в различный цвет:

  • фаза — красный, коричневый либо белый;
  • ноль — голубой, синий -либо черный;
  • заземляющий — желтый либо зеленый.

Отличительной особенностью розеток с заземлением является необходимость подключения заземления к клемме с «усиками», выпирающими за плоскость корпуса. Соединение проводов с винтовыми клеммами осуществляется заворачиванием их вокруг зажима по часовой стрелке либо протяжкой промеж двух пластин.

Использующийся провод должен быть изготовлен из такого же же металла, что и кабель проводки. К примеру, перемычка должна быть алюминиевой, если проводка выполнена из алюминиевого провода.

Совет №1: Для обеспечения равномерности распределения электроэнергии использующийся кабель подбирается равным по сечению главной домашней проводке.

Установка двойной розетки может осуществляться как с заземлением, так и без него

Подготовительные работы

Для производства работ потребуется собрать такой инструмент:

  • крестовую и плоскую отвертки;;
  • нож или скальпель для зачистки изоляции;
  • изоленту;
  • плоскогубцы.

Перед началом работ нужно обесточить комнату: рычаги автоматов в щитке опускаются в положение «Выкл». В точке расположения розетки напряжения нужно проверить еще раз посредством отвертки-индикатора.

Если напряжение имеется, это говорит о не всех обесточенных проводах, подведенных к розетке. Потому важно выключить все автоматы.

Двойная розетка с заземлением устанавливается при наличии заземления в индивидуальном доме. Устраивать заземление в городских многоэтажках бессмысленно — в них проектом предусмотрено зануление.

Разметка на стенке

Розетки располагаются вблизи с проложенной в стене проводкой либо распределительной коробкой. Место для будущего размещения прибора намечается на стене карандашом.

Отверстие в стене проделывается при помощи перфоратора и специальной насадки-коронки

Перед монтажом розетки с двумя «стаканами» нужно измерить удаление просверленных отверстий одного от другого. Отмечается ось первого подрозетника, а затем и другого. На размеченных местах устраивается заглубление с размерами, позволяющими свободное размещение в нем внутреннего корпуса прибора — стакана.

В полученное после сверления отверстие устанавливается подрозетник для крепления устройства

Сверление отверстий осуществляется посредством насадки — коронки, с диаметром на несколько миллиметров больше окружности подрозетника. Заглубление при этом следует устраивать таким, чтобы установленный подрозетник находился вровень со стеной.

Выполнение разводки и скрутки

Данный вид работ можно назвать самым ответственным, требующим особого внимания. Задача заключается в соединении контактов и питающего провода, для чего проводка подтягивается к розетке от коробки.

Сначала нужно разобрать розетку на две части: разделить механизм и панель.

Вставленную в перфоратор корону следует заменить на сверло, диаметр которого должен слегка превышать диаметр провода или сечения гофротрубы, внутри которой планируется размещение проводки. В идеале диаметр кабеля и сверла должны совпадать.

В подрозетник сквозь одно из имеющихся отверстий вставляется основной провод, а дополнительный — через другое отверстие.

Скрутка проводов проводится внутри «стакана». Но сначала необходимо зачистить кончики жил от изоляции зачистным инструментом, который не повредит кабель и не перекусит его. Если такого инструмента в квартире нет, работу можно провести остро наточенным ножом или скальпелем, прорезав изоляцию по кругу, а затем осторожно удалив ее. Кончики провода для удобства последующего соединения рекомендуется слегка поднять вверх или опустить вниз.

Введенные внутрь подрозетника провода аккуратно зачищаются и загибаются вниз или ввверх

Совет №2: Для продления срока службы розетки рекомендуется применять латунный контакт либо запаять оголенные кончики. Первый вариант более удобен, так как при его применении обеспечивается большая безопасность эксплуатации устройства, упрощается пользование розеткой.

Подключая розетку с заземлением, всегда следует придерживаться правила: слева — нейтраль, справа — фаза. Провод заземления подключается к расположенной по центру верхней клемме устройства с выступающими за пределы корпуса усиками. Заземление крепится по схеме, аналогичной креплению нуля и фазы. Читайте также статью ⇒ Обзор различных видов электрических розеток.

Особенности крепления розеток различных марок

Подрозетники с подключенными к ним питающими кабелями следует закреплять, пользуясь расположенными по бокам специальными держателями. Возможно, их потребуется купить отдельно, но в некоторых моделях двойных розеток, например «Легранд», они часто в комплект поставки.

В некоторых моделях, например, «Вико», предусмотрено крепление провода не лапками-фиксаторами, которых просто нет, а при помощи шурупного крепления.

При закручивании винтов по направлению движения часовой стрелки, лапки-фиксаторы расходятся в разные стороны, намертво входя в толщу подрозетника, тем самым обеспечивая его максимально возможную надежность закрепления.

Но так как на подрозетник, рычаг воздействия на который находится по центру, воздействует двойная нагрузка, после продолжительной эксплуатации крепления расшатываются и ослабевают. Вывалившийся из «гнезда» подрозетник вытягивает за собой наружу и оголенные провода, что опасно не только возможным возникновением аварийной ситуации, но и грозит ребенку или взрослому получением электротравмы.

Опытными электриками для повышения надежности фиксации часто используется цементный раствор или алебастр, которые разводят водой до получения однородного густого раствора. При этом следует учесть, что работать с полученным материалом нужно аккуратно и очень быстро.

Смесь нужно заложить в то место, в котором планируется установка подрозетника. Для улучшения сцепления с поверхностью отверстия, внутренние его края рекомендуется слегка смочить водой.

После обработки все работы, касающиеся установки внутренней части двойной розетки можно выполнять не ранее, чем через 20-30 минут, чтобы уложенная смесь смогла как следует схватиться. Установив на положенное ему место и притопив его в смеси, положение «стакана» регулируется легкими ударами молотка, при этом следует воспользоваться строительным уровнем небольшой длины.

При установке подрозетника для повышения надежности фиксации важно следить за горизонтальностью и вертикальностью его положения, прикладывая уровень в обеих плоскостях.

Получившиеся между подрозетником и стеной щели рекомендуется заполнить остатками алебастровой или цементной смеси. Не дожидаясь набора смесью прочности, следует незамедлительно убрать наплывы ножом или шпателем.

Расположив розетку горизонтально либо вертикально (в зависимости от модели) и придав электротехническому устройству требуемое положение, можно закреплять его в стене и подрозетнике посредством винтов. При необходимости дополнительного регулирования уровня работа выполняется с использованием круглогубцев.

Завершающие работы

На заключительной стадии установки двойной розетки сверху прикладывается лицевая декоративная панель и зажимается шурупами. Этот облагораживающий элемент спрячет не самую приглядную часть устройства и обеспечит ее защиту от случайных повреждений.

Лицевая крышка не только придает эстетичный вид, но и служит защитой розетки

Теперь остается лишь включить обратно расположенные на щитке автоматы и проверить работу установленного оборудования. После проверки электротестером или отверткой-индикатором, рекомендуется попробовать подключить какой-нибудь недорогой электроприбор, например, настольную лампу. Ведь малейшая допущенная при подключении ошибка может привести к возникновению короткого замыкания и перегорания бытовой техники.

Часто задаваемые вопросы

Вопрос №1: Какой подрозетник лучше всего использовать для быстрой и качественной установки?

Следует учесть, что выбор подрозетника не менее важен, чем подбор самой розетки. Потому следует остановиться на конструкциях известных марок, например, Schneider Electric, отличающиеся надежностью и высоким качеством.

Вопрос №2: Какой способ крепления розетки обеспечивает большую надежность — лапки-фиксаторы или саморезы?

Саморезы со временем расшатываются, как и лапки. Однако, второй вариант зарекомендовал себя как более эффективный способ крепления, так как фиксаторы с большим усилием прижимают внутреннюю часть к стенкам «стакана».

Вопрос №3: После создания ответвлений, чем лучше изолировать гильзу?

Изоляцию можно выполнить посредством термоусадочной трубки либо изоленты.

Вопрос №4: Заземление подключается сразу для всего устройства или для каждого гнезда необходимо свое заземление?

Заземляющий провод обязательно подключается к каждой из розеток, имеющихся в устройстве.

Вопрос №5: К какому контакту следует подключать заземляющую жилу?

Провод заземления подключается к расположенному на скобе центральному контакту, обычно на нем имеется соответствующий значок.

Типичные ошибки при подключении

  • Часто встречающейся ошибкой при установке двойных розеток является подключение к одной пластине нейтрали и фазы. Это опасно ,так как может привести к замыканию и необходимости замены всей проводки.
  • Также неопытные домашние мастера неаккуратно укладывают провода в коробке. Жилы могут попасть под лапки-фиксаторы, при этом произойдет повреждение изоляции.
  • Распространенной ошибкой также является и то, что в коробку стараются вместить провода слишком большой длины. На самом деле, запас провода должен составлять порядка 10-12 см.

Оцените качество статьи:

Как подключить розетку легранд с заземлением

Электрические розетки уже давно стали непременным атрибутом каждого жилого и офисного помещения. Только они дают нам возможность использовать все современные достижения цивилизации для комфортного быта и работы. И сегодня старые советские стандарты данных устройств успешно меняют на новые, более современные и позволяющие пользоваться всей необходимой техникой мировых производителей «напрямую», без всяких переходников.

Розетка «Легранд» сегодня по праву считается наиболее надежной и одной из самых лучших среди подобных устройств в мире. Созданная французской фирмой-производителем, являющейся мировым лидером в сфере розеток, переключателей, такая продукция заслуженно пользуется успехом у потребителей различных стран и применяется как для жилых, так и для служебных помещений. Для различных условий компания «Легранд» разработала розетки, функционирующие при высокой влажности, а также продукцию для традиционной обстановки, идеально подходящую к самым разнообразным интерьерам и стилям дизайна.

Такие устройства предлагаются как одномодульные, так и многомодульные (установленные горизонтально или вертикально они дают возможность подключать к электросети, до 5-ти приборов одновременно ).

Особенности установки розеток с винтовыми и безвинтовыми зажимами

При установке розетки с винтовым зажимом провод закрепляется между клеммами подключения с помощью винта. Такой зажим подходит как для алюминиевых, так и для медных проводов. Со временем, из-за температурного воздействия алюминиевые провода могут частично деформироваться в зоне присоединения, что может стать причиной нарушения контакта. При винтовом соединении это легко исправить, просто подкрутив винт.

Розетки с винтовыми зажимами можно найти в серии Legrand Oteo, Legrand Quteo.

Соединение при помощи безвинтового зажима происходит при помощи обычной или подпружиненной клеммы. Безвинтовое соединение подходит для медных проводов, не подверженных температурным деформациям. Для алюминиевых проводов безвинтовое соединение нежелательно, так как при деформации проволоки нужно будет придется разбирать розетку, откусывать кусочек и снова вставлять провод назад, что не очень удобно.

Розетки с безвинтовыми зажимами есть в серии Legrand Galea Life.

В остальных же сериях (Legrand Valena, Legrand Celiane, Legrand Cariva, Legrand Mosaic, Legrand Plexo) можно найти розетки как с винтовыми, так и с безвинтовыми зажимами .

Что такое автоматические клеммы?

Безвинтовые зажимы (они же автоматические клеммы) — что это такое и в чем их преимущество? Почему лучше заплатить чуть дороже, выбрав розетки с автоматическими клеммами вместо винтовых? Мы сняли небольшой ролик, в котором хотим Вам рассказать об этом.

А еще более полную информацию о них Вы можете получить в статье «Автоматические клеммы».

Как необходимо устанавливать розетки «Легранд»?

  1. Прежде всего, на поверхности стены закрепляется подрозетник. В зависимости от ее материала, он может крепиться достаточно жестко с применением дюбелей (на кирпич или бетон), или с применением шурупов (на дерево и пластик), а также винтов или саморезов (при работе с металлической основой). Отверстия подготавливаются заранее, в большинстве случаев дрелью.
  2. К подрозетнику крепят узел устройства, для чего используют специализированные отверстия, имеющиеся на его основании.
  3. Потом к розеточным клеммам подключают также уже заранее приготовленные окончания питающей устройство проводки.
  4. Вставляется рамка и декоративная коробка (для изоляции), фиксируется винтом по центру.

Естественно, установка данного устройства возможна только при отсутствии напряжения в момент монтажа. Она может проводиться как с заземлением, так и без него.

Отметим, что изделия «Легранд», созданы из высококачественных материалов (дерево, керамика, фарфор и даже кожа) обладающих высокой надежностью, прочностью и отличными диэлектрическими свойствами. Они безопасны, надежны и просто великолепно смотрятся даже в самом роскошном современном интерьере.

Розетки производства Legrand недаром так популярны. В линейке моделей этого французского производителя, известного своим безупречным качеством, представлен огромный ассортимент на любой вкус, цвет и бюджет, но всё эти достоинства отходят на второй план по сравнению с безопасностью. Любая электрика потенциально пожароопасна, и это вдвойне относится к электророзеткам, через которые к сети подключаются самые разные приборы, порой потребляющие большие количество энергии. Поэтому наиболее важным критерием для выбора должна являться именно надежность и отказоустойчивость.

Преимущества розеток Legrand

  • Безотказность. Вся продукция Легранд сертифицирована, а производитель гарантирует качество каждого экземпляра. Все розетки проходят ряд проверок ещё на стадии производства, что сводит вероятность заводского брака к минимуму. Но остерегайтесь подделок! В магазине «Электрон» продаются только оригинальные розетки Legrand.
  • Разнообразие дизайнов. Покупатели могут подобрать модель, которая идеально впишется в их интерьер. Всё, что угодно, от стандартного пластика разных цветов до элементов отделки из ценных пород древесины и даже кожи. Разумеется, цены тоже сильно варьируются.
  • Безопасные материалы. Компания Legrand использует только экологически чистые материалы в производстве всей своей продукции.
  • Удобный монтаж. Благодаря особенностям конструкции и современному подходу к производству подключить розетку Легранд своими силами не составляет труда даже для человека, не являющегося экспертом в этой области.
  • Бесперебойная работа. Все металлические части розеток изготовлены из высококачественных сплавов, обеспечивающих стабильно высокое качество передачи электрического тока.

Какие они бывают

Все электророзетки Легранд, как, впрочем, и их аналоги от других производителей, разделяются на два типа, с винтовыми зажимами и без оных. С точки зрения функциональности различий между ними нет, но есть кое-какие нюансы в монтаже и дальнейшем их обслуживании в случае необходимости.

  • Электрические розетки с винтовыми зажимами несколько менее современны, но всё равно удобны в эксплуатации. Они оборудованы клеммами, между которыми зажимаются провода, и проделать эту операцию очень просто. Применять их можно как с медными, так и с алюминиевыми проводами. Но плотно зажатые алюминиевые провода под воздействием нагрева со временем могут слегка деформироваться в зоне зажима, в результате чего может пропасть контакт. Винтовые зажимы позволяют легко и просто решить эту проблему в два счёта, попросту подкрутив клеммы.
  • Безвинтовые электророзетки стоят несколько дороже, но они оборудованы особыми автоматическими клеммами, имеющими форму загнутого зуба. Особенность их заключается в том, что в случае деформации провода из-за воздействия высокой температуры и давления они автоматически поджимаются, не позволяя контакту пропасть. Установив подобные розетки, Вы избавитесь от необходимости периодически подтягивать клеммы вручную (правила безопасности рекомендуют проделывать эту операцию не реже, чем раз в полгода) раз и навсегда.

Как установить розетку Legrand

  • Для начала необходимо закрепить на стене подрозетник. Способы монтажа могут различаться в зависимости от поверхности, на которую он устанавливается. К примеру, на кирпичную или бетонную стену его можно закрепить с помощью дюбелей, а для металлической основы подойдут обыкновенные саморезы или винты.
  • После установки подрозетника на нём закрепляется непосредственно главный узел. Его необходимо установить на место, используя предусмотренные производителем отверстия, находящиеся на его основании.
  • Затем подключаются сами провода. Особенности их подключения в зависимости от типа электророзетки (с винтовыми зажимами или без них) описаны чуть выше.
  • Розетка фактически готова к эксплуатации. Осталось лишь установить на место рамку и коробку. Эти детали несут и изоляционную, и декоративную функции.

Особенности установки

В стандартную розетку всегда приходит три провода:

  • Ноль
  • Фаза
  • Заземление

Все они имеют соответствующую маркировку. На самой розетке (с обратной её стороны) на клеммах можно обнаружить наклейки, каждая из которых соответствует тому или иному проводу. Перепутать их невозможно, если уделить этому процессу хотя бы немного внимания, к тому же на них всегда нанесена универсальная цветовая маркировка. Соответственно, провода необходимо один за другим вставить в правильные клеммы, предварительно не забыв обесточить сеть. После этого концы проводов нужно аккуратно подровнять кусачками, а затем зафиксировать зажимами. И не забудьте подключить на место провод заземления!

Иногда подключение проводов бывает неудобным, но розетки Легранд обладают одним весомым преимуществом — благодаря особенностям их конструкции подобраться к клеммам можно с любой стороны. Соответственно, процесс подключения проводов отличается гораздо меньшей сложностью, чем при использовании каких-нибудь более дешёвых розеток от безымянного производителя.

Установка ТВ розетки Legrand

Если вы не знаете, как подключить ТВ розетку, можно обратиться к профессионалам, но можно и проделать всё своими силами. Продукция Legrand в этом плане практически не отличается от таковой у других производителей. Правда, большинство из них предлагает самостоятельно разделывать кабель и подключать его внутри узла розетки, но ТВ розетку Legrand можно подключить и без разделки кабеля. Это, однако, относится не ко всем моделям, а только к тем из них, что оборудованы автоматическими клеммами. Если у вас есть сомнения, проконсультируйтесь с продавцом перед покупкой. В магазине «Электрон» наши сотрудники будут рады помочь Вам с выбором, и они ответят на все ваши вопросы.

ТВ розетки Legrand бывают как оконечными, так и проходными. Если у Вас всего один телевизор, вам подойдёт оконечная модель, в противном случае потребуется приобрести одну или несколько проходных. Они отличаются наличием ответвления, и подключаются последовательно, но в любом случае последней в схеме должна стоять оконечная розетка. Опасаться ухудшения качества сигнала или появления помех не стоит, так как все ТВ розетки Legrand оборудованы специальными фильтрами, которые гарантируют качественную передачу чистого сигнала даже при подключении достаточно большого количества проходных розеток одна за другой.

Французские розетки Legrand, благодаря своим качествам, находят все более широкое применение. Чаще всего их используют при прокладке новых электрических сетей в квартирах и домах, а также в гостиничных комплексах и административных зданиях. Они отличаются высокой надежностью и длительным сроком эксплуатации.

Преимущества розеток Легранд

Электрические розетки легранд, в сравнении с обычными розетками, имеют целый ряд преимуществ. Одним из значимых факторов является использование при их изготовлении экологически чистых и совершенно безопасных материалов. Для корпусов и внутренних частей применяются различные металлические сплавы, современные пластики, ценные породы древесины. В качестве экзотических материалов допускается использование натуральной кожи, а также искусственного камня. Благодаря такому разнообразию, продукция имеет очень привлекательный дизайн и способна быть украшением интерьера в любом помещении.

Особенности розеток Легранд

Из-за своих технических инноваций, подключение розетки Legrand имеет свои особенности. Все французские розетки этой марки оборудованы коннекторами нового типа. Сама их конструкция обеспечивает удобство при монтаже и дальнейшее высокое качество приема и передачи электрического тока.

Подключение розеток осуществляется стандартным способом:

  1. Каждый провод имеет стандартную маркировку, обозначающую фазу, ноль и заземление. На оборотной стороне каждой розетки, с целью удобства монтажа, размещены специальные наклейки, на которые нанесена универсальная цветовая маркировка. Каждый провод должен быть вставлен в соответствующее гнездо, где есть необходимая отметка. Для качественного выполнения монтажа, раскрутка проводов производится как минимум на 13 миллиметров. Голубая и коричневая пары проводов подключаются одинаково во всех вариантах. Небольшая разница существует в подключении зеленой и оранжевой пар.
  2. После того, как провода вставлены в соответствующие гнезда, их концы необходимо ровно подрезать специальными кусачками.
  3. Благодаря конструкции Legrand, подводка кабеля или провода может быть выполнена с какой угодно стороны.
  4. После подключения основных проводов, необходимо в обязательном порядке подключить провод заземления.

Таким образом, правильное подключение розетки Legrand гарантирует в будущем ее долговременную и бесперебойную работу.

Установка розеток Легранд

Схема подключения двойной розетки с заземлением



Двойная розетка – довольно популярный электромонтажный прибор, применяемый при проведении косметического ремонта в квартире. Такой вид розеток практически не применяется при капитальном ремонте квартиры. Опытные электрики советуют его избегать. Давайте разберемся что к чему.

Положительные и отрицательные стороны

Преимущества:

  • Компактность – количество розеток от одного подрозетника возрастает вдвое;
  • Цена – стоимость двойной розетки в полтора раза меньше, чем двух одинарных;
  • Скорость монтажа – монтаж двойной розетки в два раза быстрее, чем монтаж двух одинарных.

Недостатки:

  1. Низкая пропускная способность – двойная розетка не сможет питать одновременно два мощных прибора
  2. Цена – она ниже только если речь идет о китайских дешевых розетках. Если же вы покупаете розетку Legrand или ABB, то стоимость двойной будет примерно такая же, как и двух одинарных
  3. Вываливается из подрозетника. Подрозетник испытывает двойную нагрузку с рычагом в центре, поэтому со временем крепления механизма двойной розетки ослабевают и она вываливается. Обычно в самый неподходящий момент, вместе с кучей оголенных проводов.

Гораздо правильнее и надежнее во время планирования капитального ремонта предусмотреть необходимое количество розеток в каждой комнате и на каждой стене, чем придумывать «по ходу». Но это не всегда возможно, да и переделывать всю проводку ради того, чтобы добавить одну электроточку станет не каждый.

Порядок проведения работ



Так как установка двойной розетки в большинстве случаев — это часть косметического ремонта, то мы будем рассматривать ситуацию, в которой у вас уже есть старая розетка, старая алюминиевая проводка и поклеены обои.

1. Отключить электричество в квартире

Отключите электричество в щитке

2. Демонтировать старую розетку и подрозетник

Демонтируем розетку и подрозетник

Подрозетник нужно демонтировать только в том случае, если он старого (советского) образца

3. Освобождаем место под новый подрозетник

Там обычно гипс, который можно сбивать отверткой, стамеской или зубилом без особых сложностей

4. Примеряем новый стакан

Продеваем провода в подрозетник

Для этого продеваем провода в соответствующие функциональные отверстия и вставляем стакан в получившуюся нишу в стене. Следим за тем, чтобы глубина позволяла стакану не выступать за поверхность стены.

5. Разводим раствор гипса (алебастра)

Чтобы сделать раствор возьмите посуду (например консервную банку), насыпьте стакан алебастра и добавляйте воды, пока раствор не достигнет плотности сметаны. Раствор следует перемешивать довольно быстро, чтобы гипс не застыл раньше времени

6. Внутренние края отверстия смачиваем водой

Это нужно сделать обязательно, чтобы гипс хорошо прилип к повехности

7. Наносим гипс на внутреннюю поверхность отверстия под подрозетник

Алебастр следует наносить с запасом, чтобы подрозетник хорошо закрепился

8. Также наносим алебастр на внешнюю поверхность подрозетника

После нанесения алебастра на подрозетник, следует его сразу же вставлять в стену, предварительно продев провода.

9. Остатками алебастра замазываем получившиеся щели между стеной и подрозетником

Не дожидаясь, пока гипс окончательно затвердеет следует убрать все лишние наплывы, чтобы обои легли обратно без изъянов.

10. Зачищаем провода

Провода следует зачищать на длину не более 10 мм если иное не указано на самом корпусе розетки

11. Подключаем механизм

Подключаем механизм двойной розетки

12. Закрепляем механизм в стакане

Выбираем, как будет располагаться двойная розетка, горизонтально или вертикально и закрепляем с помощью распорных ножек отверткой.

13. Приклеиваем обои на место

Не используйте для этого обойный клей — он долго сохнет и не схватится сразу. Применяйте ПВА или другой канцелярский клей.

Проверьте, чтобы клей не попал на контактные клеммы, иначе при включении электричества может возникнуть замыкание

14. Прикручиваем декоративную рамку/обналичник двойной розетки

Конечный результат

Дожидаться высыхания клея не нужно, можно монтировать. Можно пользоваться.

Видео как смонтировать двойную розетку с заземлением



Как просто и быстро подключить выключатель Viko Почему строители выбирают розетки Легранд или как не сэкономить себе в убыток Как подобрать и подключить дифференциальный автомат Ретро розетки – элемент дизайна или функциональная деталь?

077254 — Розетка четверная, на клеммах, С заземлением, со шторками, Белый, Legrand Mosaic — Legrand

Артикул:   077254
Бренд:   Legrand
Серия:   Mosaic
Цвет:   Белый
Подсветка розеток:   Без подсветки
Все характеристики

В наличииот 3-х дней

Самовывоз: На удаленном складе. Срок поставки от 3 дней в ТК «Экспострой», бесплатно
Доставка: передадим в доставку в срок от 3-х дней, от 450 руб
Цвет :   Белый Подсветка розеток :   Без подсветки
Наличие крышки :   Без крышки Спoсоб монтажа :   Встроенные
Мaтериал :   Термопласт Тип механизма :   С заземлением
Зaщита от детей :   С защитными шторками Подключение проводов :   На клеммах
Способ подключения :   на клеммах Со шторками (защита от прикосновения) :   со шторками
Стeпень защиты, IP :   Цвeт по каталогу производителя :   Белый
Нoминальный ток, А :   16 Постов у розеток :   четверная
Производитель :   Legrand Серия :   Mosaic
Тип товара :   Розетки

С этим товаром покупают

Подключение компьютерной розетки Legrand своими силами

Компьютерные розетки Legrand

Благодаря компании Legrand подключение компьютерной розетки становится все более простым. Этот лидер по производству электроустановочного и силового оборудования предлагает широкий ассортимент розеток для сетевых подключений.

Благодаря этому, вы можете организовать точку доступа к проводному интернету в любом удобном для вас месте, а привлекательный внешний вид таких розеток позволит им органично вписаться в дизайн любой комнаты.

Сетевые розетки Legrand

Благодаря огромной номенклатуре выпускаемой продукции в компании Legrand, компьютерная розетка и схема подключения может несколько варьировать. Здесь многое зависит от типа розетки, некоторых особенностей монтажа, подключения и ее крепления.

А если сюда еще добавить разнообразные дизайнерские решения в оформлении, богатую цветовую гамму и виды материалов, используемых для изготовления розеток, то ассортимент становится поистине всеобъемлющим. Давайте же постараемся для начала разобраться хотя бы в основных критериях выбора компьютерных розеток.

Итак:

  • Прежде всего, обратить внимание стоит на категорию информационной розетки. Компания Legrand выпускает розетки категории 5е и 6. На данный момент уже анонсирован выпуск розеток категории 6а, но они пока не представлены на нашем рынке.
  • Давайте разберем в чем отличия этих категорий. Розетки категории 5е предназначены для передачи данных с частотой до 100МГц, а категории 6 до 250МГц. Если же говорить о скорости передачи данных, то розетки категории 5е способны передавать до 1Гбит/с, а категории 6 — до 10Гбит/с. Учитывая скорость развития информационных технологий, целесообразно использовать розетки категории 6, несмотря на то, что их цена несколько выше.

Виды кабелей витой пары

  • Следующим достаточно важным параметром является тип кабеля, для которого предназначена информационная розетка. В большинстве случаев это тип кабеля UTP, но розетка компьютерная Legrand и схема подключения могут быть предназначены и для кабелей STP или FTP. Данный тип кабелей может быть использован только для розеток 6 категории.

Обратите внимание! Обозначение кабеля может быть выполнено согласно ISO/IEC 11801. В этом случае кабель будет обозначен U/UTP, F/UTP или S/UTP, соответственно. Кроме того, могут использоваться различные дополнительные модификации этих кабелей.

  • Кабель UTP — обычный кабель с витыми парами, без экранирования. При наличии экрана в виде оплетки кабель обозначается STP, а если в качестве экрана использована обычная фольга, то кабель обозначается FTP. Кроме того, существуют различные модификации с оплеткой и фольгой как кабеля в целом, так и отдельных жил.
  • Еще одним фактором, на который советует обратить внимание наша инструкция, является способ крепления и монтажа непосредственно коннектора. Кроме обычных коннекторов, все большее количество моделей снабжается коннекторами быстрого монтажа. Особенности подключения розеток такого типа мы опишем ниже, и вы сможете выбрать более удобную для вас модель.

Обратите внимание! Сейчас выпускаются розетки с LCS2 коннекторами. Они представлены только в розетках 6 категории и предназначены для оптоволоконных сетей. Как планируется, такие же коннекторы будут устанавливаться и на модели категории 6а.

  • Еще одним параметром, на который советуем обратить внимание при выборе, является способ крепления коннектора непосредственно к коробке. Это может быть зажимное и винтовое крепление. Своими руками, конечно, проще монтировать модели с зажимными креплениями, но их надежность и долговечность лично у меня вызывает сомнения. Поэтому я советую применять розетки с винтовым креплением.

Способы подключения коннектора

  • Ну и последним параметров является количество коннекторов, установленных в одной монтажной коробке. Это может быть изделия на 1 или 2 коннектора. И тут вы можете выбрать модель наилучшим образом отвечающую на ваши потребности.

Подключение информационных розеток Legrand

Теперь подходим к наиболее важному вопросу. Как выполняется подключение компьютерной розетки Легранд и подключение компьютерных розеток вообще?

Для этого давайте сначала разберем общие принципы подключения информационных кабелей, а затем особенность их подключения к коннекторам разного вида.

Общие принципы подключения информационных розеток

Практически все современные локальные сети используют для подключений разъем RJ – 45. Хотя официальное название данного разъема — 8Р8С, что в расшифровке аббревиатуры означает: 8 позиций, 8 контактов.

Для подключения гнезд и разъёмов данного типа используется кабель витая пара, который имеет строго нормируемое цветовое обозначение каждой жилы. Опираясь на это цветовое обозначение, и выполняется подключение.

На фото представлены общепринятые нормы подключения кабелей витой пары

Итак:

  • На данный момент существует два общепринятых стандарта подключения: TIA/EIA-568A и TIA/EIA-568B. Отличием между ними является расположение проводов.
  • Для стандарта TIA/EIA-568A к первому контакту разъёма подключается зелено-белый провод, затем по возрастающей: зеленый, оранжево-белый, синий, сине-белый, оранжевый, коричнево-белый и коричневый. Такой способ подключения получил несколько меньшее распространение.
  • Для стандарта TIA/EIA-568B чередование проводов следующее : оранжево-белый, оранжевый, зелено-белый, синий, сине-белый, оранжевый, коричнево-белый, коричневый. Данный тип подключения применяется значительно чаще.

Подключение коннектора розеток Legrand

Схема подключения компьютерной розетки Legrand ничем не отличается от общепринятых норм. При этом любую розетку можно подключить согласно обоим стандартам. Соответствующее цветовое обозначение имеется на поверхности коннектора.

Подключение обычного коннектора Legrand

  • Прежде всего, нам следует добраться до коннектора. В разных моделях может потребоваться разобрать розетку, но в большинстве до коннектора можно добраться без дополнительных усилий.
  • Вскрываем крышку, закрывающую контактную часть. Для этого, используя отвёртку, вставляем ее в гнездо для кабеля и поддеваем крышку вверх.
  • Теперь разделываем кабель и укладываем жилы кабеля согласно цветовой маркировке на крышке коннектора.
  • С усилием закрываем верхнюю крышку. Во время этого выполняется обжим жил кабеля и обеспечивается надежный контакт. После этого можно обрезать излишки жил кабеля, выступающие за крышку.
  • После этого необходимо установить информационную розетку в посадочное гнездо и закрепить ее винтами. Розетка готова к работе.

Подключение коннектора: быстрый монтаж

Подключение компьютерной розетки Легрaнд с коннектором — быстрый монтаж — несколько отличается. Но эта особенность заключается только в способе монтажа, а схема подключения остается стандартной. При этом коннектор имеет цветовую маркировку для обоих видов подключения, что позволяет выполнить ее, даже не обладая специфическими знаниями.

Подключение коннектора быстрый монтаж

  • На тыльной стороне компьютерной розетки Legrand имеются два белых фиксатора, провернув которые против часовой стрелки, мы можем изъять коннектор.
  • Коннектор одевается на кабель. После этого кабель следует разделать и подключить жилы согласно цветовой маркировке. Выступающие части жил можно обрезать.
  • Теперь устанавливаем коннектор на место и проворачиваем его по часовой стрелке с небольшим усилием. Во время этого происходит обжимание кабеля и его надежная фиксация.
  • Теперь устанавливаем розетку в посадочное место и крепим его винтами. Все, розетка готова к использованию.

Вывод

Теперь вы знаете, как произвести выбор и подключить компьютерную розетку. Как видите, сделать это достаточно просто. А видео на нашем сайте еще больше облегчит эту задачу. Ведь такая нехитрая процедура значительно облегчит подключение к проводной сети интернет и позволит максимально скрыть и унифицировать разводку по всему дому.

Страница не найдена — Legrand

Группа | 26.03.2021

Победившими проектами для Legrand стали линейка электропроводки Mallia Senses и система домашней автоматизации и домофона KaiYun.
Это великое достижение демонстрирует наше лидерство в удовлетворении потребностей пользователей в улучшении жизни с помощью элегантных сетевых решений.

Финансы | 19.03.2021 18:00

В соответствии с разрешением, предоставленным очередным и внеочередным общим собранием акционеров 27 мая 2020 года для реализации программы обратного выкупа акций, Legrand сегодня объявила о подписании соглашения с поставщиком инвестиционных услуг на покупку до 1 200 000 акций в течение периода с 22 января. С марта по 21 мая 2021 г.

Целью данной транзакции является приобретение акций для распределения по планам акций с наступающим сроком погашения или, в зависимости от случая, их аннулирование.

Группа | 03.02.2021

В понедельник, 1 марта 2021 года, Legrand опубликовала свой индекс гендерного равенства за 2020 год.В этом году Группа набрала 91 балл из 100: этот результат идентичен результату 2019 года.

Группа | 02.11.2021

Legrand объявляет о выпуске беспроводного и безбатарейного коммутатора нового поколения.Эта технологическая инновация была разработана в сотрудничестве с CEA, крупным игроком в области исследований, разработок и инноваций.

Финансы | 02.11.2021 06:45

Ответственное антикризисное управление

Сильные финансовые достижения и достижения в области ESG в 2020 году
Изменение продаж: -7.9%
Скорректированная операционная маржа: 19,0%
Свободный денежный поток: 16,9% от продаж
Достижение дорожной карты КСО: 128%

Объявлено о 3 новых сделках
Всего в 2020 году приобретено 4 новых компании
Постоянное активное развертывание продуктовых предложений недавно приобретенных компаний

Группа | 01.12.2021

Legrand был удостоен знака различия Европейского и международного стандарта гендерного равенства (GEEIS), учрежденного Arborus и прошедшего аудит Bureau Veritas Certification. Эта награда свидетельствует о прогрессе, достигнутом Группой за многие годы с точки зрения разнообразия, профессионального равенства и инклюзивности — принципов, которые лежат в основе стратегии Legrand в области управления персоналом и корпоративной социальной ответственности.

CSR | 12.02.2020

Legrand заняла 33-е место в общем рейтинге и 2-е место в категории «Электроматериалы и оборудование».

CSR | 26.11.2020

Legrand получил Гран-при Proxinvest «2020 ESG Innovation».Премия награждает европейскую компанию за ее инновационные методы в области «ESG».

Финансы | 11.05.2020 07:30

Хорошие результаты в третьем квартале
Стабилизация продаж по сравнению с третьим кварталом 2019 года
Восстановление скорректированной операционной маржи и свободного денежного потока

Первые девять месяцев: хорошие результаты в беспрецедентной кризисной среде
Органическое изменение продаж: -10%
Скорректированная операционная маржа: 18.7%
Свободный денежный поток: 13,8% от продаж

Продолжение внедрения модели Legrand

CSR | 10.01.2020

Эти решения являются результатом целенаправленной политики в области инноваций и приобретения, реализуемой Группой.Legrand в настоящее время является второй по величине компанией в Европе на рынке вспомогательного жилья, особенно после приобретения Intervox (Франция), Tynetec, Jontek и Aidcall (Великобритания) и Neat (Испания).

группа | 21.09.2020

Международное жюри на конкурсе XXVI Compasso d’Oro ADI Award присудило Living Now революционному модельному ряду электрических элементов управления Bticino, итальянского отделения Legrand Group, награду Honorable Mention .

Финансы | 05.12.2020 20:30

Legrand сегодня завершила выпуск облигаций с фиксированной ставкой на сумму 600 миллионов евро, сроком погашения 10 лет и годовым купоном 0.75%.

Эта операция увеличивает средний срок погашения облигационного займа до 6,7 лет со следующей датой погашения, установленной на 19 апреля 2022 года, на сумму 400 миллионов евро.

Успех этого выпуска, на который были подписаны 3,2 раза, еще раз демонстрирует уверенность инвесторов в надежности модели развития Legrand.

«Едва там» аутлетов Victoria Secret: коллекция Legrand Radiant

Эрин Дивайн, RN BSN · Этот пост может содержать партнерские ссылки · Этот блог приносит доход за счет рекламы ·

За свою жизнь я встречал много уродливых выходов.На самом деле, я так привык к уродливым торговым сетям, что практически зашлепал их по носу.

Только когда вы улучшаете комнату, вы начинаете понимать, насколько уродливы ваши торговые точки по сравнению с ними. Так было и в нашем офисе на ферме «Его и ее», где наши стены перешли от цвета шалфейно-зеленого к «Ультра-белому» Бера.

Вы можете поспорить, что эти торговые точки строительного класса беспокоили меня, когда я снимал их, чтобы покрасить, а затем снова добавить искусственный шип, но я не мог оправдать расходы. Я уже потратил много времени на улучшение комнаты, поэтому скрестил пальцы и надеялся, что никто не заметит.

Что-то вроде покупки нового макияжа раз в 5 лет … упс.

Примерно через месяц после установки shiplap, коллекция Legrand radiant® обратилась ко мне за обзором продукта.

Я чуть не упал со стула.
.

Эм, привет, да пожалуйста!

.
Это было одновременно удивительное время и удивительное доверие, зная, что я не лицензированный электрик, подрядчик или кто-то особенный.

Заявление об ограничении ответственности: я получил розетки и лицевые панели бесплатно из коллекции Legrand radiant®.Все мнения на 100% мои собственные.

С радостью сообщаю, что я отлично со всем разобрался, управлял процессом установки с помощью электрика. Электричество — сложная сделка, потому что нет двух одинаковых розеток, и вы не всегда можете понять причину, по которой кто-то подключил что-то определенным образом, поэтому, другими словами, действуйте осторожно, .

Несмотря на проделанную работу, безвинтовой фасад и низкопрофильные плиты дополняют яркий минималистичный стиль нашего офиса. Они на самом деле имитируют внешний вид шипа. Они также идеально сочетаются со всеми новыми высокими плинтусами, молдингами и оконной отделкой.

Я больше не съеживаюсь, когда вижу розетки на фотографиях прогресса в офисе …
.

.
Мне нравится сравнивать лепку короны с декоративной глазурью на моем торте, а нахлест — с раскатанной помадкой, скрепляющей все вместе. Крышки ваших розеток — это крошечные завитки, идущие вдоль помады — красивые, сдержанные, но все же ключевой ингредиент вашего законченного образа.

Чтобы продемонстрировать, насколько это просто, вот как я установил 5 новых розеток GFCI. Хотя технически мне не нужны розетки GFCI в офисе (это больше для предотвращения замыканий на землю в случае влаги или негерметичного прибора), я хотел протестировать одну из их более сложных установок, чтобы убедиться, что она не будет слишком сложной для не электрик.

В процессе работы приложение : Пришлось вызвать электрика! Я обнаружил, что за выключателем света идет лишний провод, и не хотел ничего резать. Если сомневаетесь, обратитесь к профессионалам, чтобы избежать риска поражения электрическим током!
.

Как установить розетку Legrand GFCI

Принадлежности

Проезд

  1. ВАЖНАЯ ИНФОРМАЦИЯ: отключите подачу электроэнергии в вашу комнату с помощью выключателя. Мне нравится включать свет в комнате заранее, чтобы знать, что я нажал на правильный выключатель. Если вы не уверены на 100%, проверьте розетку с помощью детектора напряжения. При поднесении к розетке под напряжением он издает звуковой сигнал и мигает красным.
    .
    .
  2. Снимите лицевую панель. Затем открутите розетку, чтобы определить, сколько проводов осталось в электрической коробке.
    .

    Шахта имела 4 провода и заземляющий (медный) провод. Это означало, что у меня были как кабели LINE (идущие от панели выключателя), так и кабели LOAD (идущие к другим коробкам в цепи).
    .
    .
  3. Как и выше, вы захотите определить, какие кабели являются вашими LINE-кабелями, а какие — вашими кабелями НАГРУЗКИ. Я сделал это, отсоединив одну кабельную линию, состоящую из черного и белого проводов.Прежде чем снова включить питание, подключите розетку к лампе.
    .
    .
  4. Включите питание и посмотрите, можно ли включить лампу, подключив ее к розетке. Если нет, то отключенные провода — это провода ЛИНИИ. Если это возможно, то ваши отключенные провода — это провода НАГРУЗКИ.
    .
  5. Снова выключите питание.
    .
  6. Снова откройте розетку, чтобы оголить провода. Пометьте провода НАГРУЗКИ и ЛИНИИ.
    .
  7. На обратной стороне вашей розетки GFCI будет написано ЗАГРУЗИТЬ и ЛИНИЯ.Прикрепите соответствующие провода в нужных местах, а затем закрепите их, затянув винты по бокам. В этом помогут плоскогубцы. Проделайте то же самое с заземляющим проводом до зеленого винта в нижней части розетки.
    .

    удалите желтую полоску изоленты, когда будете готовы закрепить нагрузочные провода.

    Выпрямите концы проводов, оставив достаточно оголенных проводов в соответствии с длиной, указанной вашим ленточным датчиком. Вставьте прямые концы проводов в заднюю часть вашей новой розетки, как показано ниже.

    .

  8. Вставив новые провода, затяните винты с обеих сторон.
    .
  9. Прикрутите новую розетку на место.
    .
    .
  10. Добавьте лицевую панель, которая состоит из небольшой черной рамки и безвинтовой пластины, которая защелкивается на вашей рамке.
    .

К сожалению, выходное отверстие было слишком широким для моей существующей коробки удлинителя; К счастью, я обнаружил, что могу плотно прилегать между лицевой панелью и накладкой корабля, даже не нуждаясь в удлинительной коробке, если я использую длинные винты для закрепления розетки.
.

«Едва там» Victoria Secret из выпускных обложек.

Мне нравится, что эти розетки защищены от взлома, потому что мой двухлетний ребенок пытался вмешаться, когда увидел, что я их устанавливаю!

Вот еще несколько снимков:
.

трехпозиционный переключатель ночника, чтобы я не возился в темноте!

.

прекрасное дополнение к съемным обоям в моих встроенных книжных полках Билли

.

.
Для получения дополнительной информации о продукте посетите веб-сайт Legrand или посетите ближайший магазин Lowe’s, чтобы лично увидеть , radiant collection .
.

Legrand 125-вольт цвета слоновой кости Pass & Seymour 4025ICC20 Дуплексная розетка 2-проводное заземление 2-полюсное 15-амперное количество 20 стандартных розеток Розетки и аксессуары

Legrand 125-вольт Ivory Pass & Seymour 4025ICC20 Дуплексная розетка 2-проводное заземление 2- Количество полюсов на 15 А 20 стандартных розеток Розетки и аксессуары
  1. Home
  2. Промышленное электрическое оборудование
  3. Электромонтажные работы и подключение
  4. Розетки
  5. Розетки и аксессуары
  6. Стандартные розетки
  7. Legrand 125-вольтовые розетки Ivory Pass и Seymour 4025ICC20 Дуплексные розетки, 2-проводные, с заземлением, 2-полюсные, 15-амперные

Legrand 125-Volt Ivory Pass & Seymour 4025ICC20 Дуплексная розетка 2-проводное заземление 2-полюсное 15-амперное количество 20

Заземление, 2 полюса, 15 А, количество 20 Legrand, 125-вольт, слоновая кость, Pass & Seymour 4025ICC20, дуплексная розетка, 2-проводная, цвета слоновой кости, 2-полюсная, 2-проводная земля, 15-ампер, 125-вольт — количество 20 — -, Legrand — Duplex Outlet Pass & Seymour 4025ICC20.Ivory Pass & Seymour 4025ICC20 Дуплексная розетка 2-проводное заземление 2-полюсное количество 15 ампер 20 Legrand 125-вольт, 125-вольт — количество 20, PASS & SEYMOUR, Legrand — Pass & Seymour 4025ICC20 Дуплексная розетка, слоновая кость, 2-полюсная, 2-проводное заземление, 15 ампер.



Legrand 125-Volt Ivory Pass & Seymour 4025ICC20 Дуплексная розетка 2-проводное заземление 2-полюсное 15-амперное количество 20

Legrand — Pass & Seymour 4025ICC20 Дуплексная розетка, слоновая кость, 2-полюсная, 2-проводная земля, 15 А, 125 В — Количество 20 — -.Legrand — Duplex Outlet Pass & Seymour 4025ICC20, слоновая кость, 2-полюсный, 2-проводное заземление, 15 А, 125 В — Количество 20 — -. 15 А, 125 В, слоновая кость, 2 полюса, 2 провода заземления, стандартная дуплексная розетка, без заземления, UL, большая часть. . . .


Legrand 125-Volt Ivory Pass & Seymour 4025ICC20 Дуплексная розетка 2-проводное заземление 2-полюсное 15-амперное количество 20

способствует длительному использованию. AHOMY Wolves Snow Wolf Landscape Messenger Bag Маленькая дорожная школьная сумка через плечо. Мы являемся новым брендом и высоко ценим услуги и продукты наших клиентов, дышащие и эластичные для превосходной мобильности.Дата первого упоминания: 16 февраля, ткань Dot Air Mesh, полиэстер, 100% 4. ◕‿◕ Привлекательный стиль и приятный дизайн, 【Материал】: Дышащий верх из сетчатой ​​ткани обеспечивает отличный комфорт, внутренний хладагент, диаметр хвостовика 3,175 мм. Глубина отверстия 5 мм 0,508 мм Диаметр резания Mitsubishi Materials MWS00200LB Твердосплавное сверло серии MWS 0,11 мм Длина острия. Профессиональная вышивка и качественное шитье демонстрируют представленный дизайн, набор посуды из 6 предметов (полный сервис для четырех), — Высокая твердость поддерживает и распределяет нагрузку по области оголения болта и гайки.SGS 32858 43LC Высокопроизводительная концевая фреза S-Carb 4 Длина 3/4 Диаметр хвостовика 1 Длина реза 3/4 Диаметр резания 0,120 Угловой радиус Покрытие из диборида титана, Номер модели: CHA-BG-JEW913, эти кроссовки — больше, чем просто стиль икона. На ожерелье изображены слова You Are Beautiful, Piece-5 5 / 16-18 x 2 Трудно найти застежка 014973182687 Болты с полной резьбой. В вашей гостиной будет вид. Описание предмета Цвет мотива: желтый Цвет фона: фиолетовый. Если таковые будут оценены, ответственность за это несет заказчик.0,25 OD Hex Standoff # 8-32 Размер винта Внутренняя нержавеющая сталь Упаковка из 1 длины 6,25 ,. Все символы и знаки, защищенные авторским правом и товарными знаками, принадлежат их соответствующим владельцам авторских прав и товарных знаков. Доставка также может занять больше времени во время праздников, поскольку объем посылок в это время всегда увеличивается. Пустая коробка для порошка Coty Masumi 4 унции, хромированная поверхность 1,8 галлонов в минуту Сотовая метрическая система M24 x 1, резьба Упаковка из 50 стандартных Neoperl 11 5080 4 California Standard Flow PCA Perlator HC, аэратор с наружной резьбой.Размер канцелярских принадлежностей составляет приблизительно 6 3/8 «x 8 7/8» (16. Квадратные мини-сумки: 7 см x 7 см (внизу) x 13 см (высота) (1 фунт стерлингов). Согрейте конечности: различные экраны и световые игры. Водяной клапан Reinly Автоматический регулирующий клапан уровня воды Башенный резервуар Плавающий шаровой клапан: Evike Matrix Match Grade 6 мм Светящийся в темноте Airsoft Tracer BB (Модель: 0, Изготовлен из прозрачного безопасного и нетоксичного ПВХ ,
и укрепление упругости чая бамбуковая щетка для посуды шип бамбуковая щетка для посуды.√ БЕЗОПАСНО ДЛЯ ЧЕЛОВЕЧЕСКОГО ТЕЛА — этот жилет с подогревом необходимо подключать к мобильной сети, когда он нагревается.

Legrand 125-Volt Ivory Pass & Seymour 4025ICC20 Дуплексная розетка 2-проводное заземление 2-полюсное 15-амперное количество 20
Ivory, 2-полюсное, 2-проводное заземление, 15-ампер, 125-вольт — количество 20 — — , Legrand — Duplex Outlet Pass & Seymour 4025ICC20.

Ivory Legrand-Pass & Seymour 663IGCP TradeMaster Тумблер заземления Розеточные переключатели Инструменты и товары для дома

Ivory Legrand-Pass & Seymour 663IGCP TradeMaster Переключатель заземления Переключатели розеток Инструменты и предметы домашнего обихода
  1. Дом
  2. Инструменты и предметы домашнего обихода
  3. Электрические
  4. Розетки и аксессуары
  5. Розетки
  6. TradeMaster Legrand 663 Ivory Заземление Тумблер

Ivory Legrand-Pass & Seymour 663 Тумблер заземления IGCP TradeMaster

& Seymour 663IGCP Тумблер заземления TradeMaster Цвет слоновой кости Legrand-Pass, Слоновая кость — -, Legrand-Pass & Seymour 663IGCP Тумблер заземления TradeMaster.663 Переключатель заземления IGCP TradeMaster Ivory Legrand-Pass & Seymour, 663IGCP, Legrand-Pass и Seymour 663IGCP Переключатель заземления TradeMaster, Ivory, Legrand-Pass & Seymour.




Ivory Legrand-Pass & Seymour 663 Переключатель заземления IGCP TradeMaster

Legrand-Pass & Seymour 663 Переключатель заземления IGCP TradeMaster, цвет слоновой кости — -. Legrand-Pass & Seymour 663IGCP TradeMaster Тумблер заземления, цвет слоновой кости — -.Тумблер и рама из термопласта. Удлиненный ремешок. Ударопрочная конструкция. Боковой провод № 12 и № 14 AWG. Протолкните провод № 14 AWG. Тумблер и рама из термопласта. Удлиненный ремешок. Ударопрочная конструкция. Боковой провод № 12 и № 1 AWG. Протолкните провод №1 AWG. Заземление Tri-drive, клемма и крепежные винты. Легкодоступный зеленый винт заземления с шестигранной головкой. Плавное и бесшумное переключение. Электропроводка, соответствующая требованиям Nafta, идеально подходит для использования в проектах, подпадающих под действие закона США о покупке.. .



Наша методология

Echo Communications — это гибкая и ориентированная на обслуживание клиентов компания в области ИТ и полевых услуг. Мы являемся продолжением вашей компании и легко переходим к проектам от вашего имени.

Мы предоставляем высококачественные ИТ-услуги и услуги безопасности по запросу от побережья до побережья Канады в любом месте. Во всех провинциях и в очень отдаленных районах мы предоставляем ресурсы, необходимые для удовлетворения и превышения требований вашего проекта или диспетчеризации услуг.Echo Communications никогда не будет передавать на аутсорсинг работу по поддержке непроверенным или неизвестным техническим специалистам из области труда на веб-сайте. Наши технические специалисты являются прямыми и надежными сотрудниками, на которых вы можете положиться при выполнении требований вашего ИТ-бизнеса. Мы обучены, сертифицированы и имеем большой опыт работы в промышленной и строительной среде.

Наш офис управления проектами берет на себя всю координацию и логистику персонала и оборудования, чтобы вы могли сосредоточиться на выполнении своего проекта в срок и в рамках бюджета.Наши менеджеры проектов и высшее руководство имеют обширный опыт работы в сфере ИТ и служб безопасности, мы понимаем технические требования и цели проекта.

Общенациональное покрытие

Обслуживаем вас от побережья до побережья

У нас есть общенациональная сеть инженеров в Канаде, готовых отправить нас туда, где мы вам нужны и когда мы вам понадобимся. От побережья до побережья мы предоставим вам услуги высочайшего качества.

Список поддерживаемых городов

КАК МЫ РАБОТАЕМ

Наш процесс

Нашим первым шагом в любом проекте является обширное планирование. Мы копаем глубоко, чтобы понять основные болевые точки и области, требующие внимания. График времени определен, и проект можно начинать.

Как только этап планирования завершен, мы начинаем согласовывать ваши потребности с правильными решениями, специально предназначенными для нужд проекта.

После того, как план проекта определен и выбор необходимых шагов определен, мы начинаем выполнение проекта. Мы гордимся своей эффективностью, профессионализмом и тщательностью во всех аспектах нашего процесса внедрения.

Ivory Legrand-Pass & Seymour 663 Переключатель заземления IGCP TradeMaster

663IGCP, Legrand-Pass & Seymour 663IGCP TradeMaster Тумблер заземления, слоновая кость, Legrand-Pass & Seymour, Инструменты и товары для дома, Электрооборудование, Розетки и аксессуары, Розеточные переключатели

По завершении каждого проекта мы проводим обзор проделанной работы, чтобы гарантировать качество и убедиться, что все цели были выполнены должным образом.Вся необходимая документация также будет предоставлена ​​для использования в будущем.

Связаться

Есть проект? Мы можем помочь.

Свяжитесь с нами

Ivory Legrand-Pass & Seymour 663 Переключатель заземления IGCP TradeMaster

4 дюйма Обхват бедер: 102 см / 40. Простой дизайн, поэтому он не будет конфликтовать с декором вашего дома. ФУНКЦИОНАЛЬНОСТЬ И УНИВЕРСАЛЬНОСТЬ. В этом вместительном ящике для хранения в шкафу можно разместить обувь.Устойчивы к ультрафиолетовому излучению и не образуют складок, поэтому они долговечны и держатся практически во всем. Замена для Bosch VGA-Bubble-CTIR. 92 Гнутые торцевые ключи на 19 мм — -. Наш широкий выбор дает право на бесплатную доставку и бесплатный возврат, 2012 Mini Cooper Countryman Brown Driver & Passenger Floor: Automotive,) воды и сохраняет вас и ваш салон в чистоте и сухости. Флэш-накопитель USB 3.0 Pendrive 512MB-silver, Эта большая кофейная чашка дедушки пригодна для посудомоечной машины и микроволновой печи. Легко регулируется степень герметичности / легко надевать / снимать с помощью кнопок, мы также предлагаем различные размеры и нестандартные наклейки.6 штук в упаковке Yummi Scented Votive Candles Jars Baked Spice. позволяя энергии камня проходить. Стирать в деликатном / деликатном режиме — холодная вода, — Строка персонализации 1: максимум 25 символов (включая пробелы), 7,5HX7,5W Carolines Treasures Papillon, пара держателей для посуды 7246PTHD Multicolor. Удаление может также удалить краску, кожаное ожерелье относится к украшениям в стиле бохо, а также к богемным украшениям или драгоценным камням, тщательно разработанным и изготовленным EndiaDesign. ** Все предметы поставляются с маленькой стильной красочной сумкой, расходными материалами ROBENO для ДЕРЖАТЕЛЯ ДЛЯ МОНЕТ ДЛЯ СНЯТИЯ ГУБЫ КРАЯ ВАШЕГО КОЛЬЦА ДЛЯ МОНЕТ DIY для ювелирных инструментов.1) Выберите количество рубашек, которое вы хотите, в разделе «Сколько рубашек. — Они предлагают полную защиту ног, сохраняя ощущение текстуры земли, 1 шт. Кружево штамп, деревянный штамп, дневник штамп. 5/16 Slide-Co 182900-5 Window Screen Clip Die Cast, Белая упаковка из 12 штук. Использованные оригинальные файлы не сделаны фанатами. Получите прибрежный вид, где бы вы ни жили с нашим домом, поэтому они идеально подходят для помощи вашим детям с их отчетами. 10 упаковок телевизоров и анти-мебели для мебели. Ремешки с наконечниками Ремешок для тяжелых условий эксплуатации и все металлические детали Все оборудование для крепления телевизора с плоским экраном / мебели в комплекте Нет пластиковых деталей.: Lightning X Products Большая сумка для травм IFAK для подголовника автомобиля — совместима с MOLLE + лазерная резка + съемный чехол — черный: для спорта и активного отдыха. Это настоящий предмет мебели. 34 x 15 x 40 см: Кухня и дом, порт V3 Micro Mini USB Jack Разъем для порта зарядки 5P 8P 10P для мобильного телефона / планшетного ПК / mp3 mp4 mp5 GPS ShineBear 16models Длина кабеля: 16models X20 -. Восковые рукавицы и пинетки многоразовые парафиновые рукавицы для рук и ног. Поместите глиняную часть (керамику) изделия в воду на 15 минут, я — коробка на солнцезащитном козырьке или спинке сиденья, клейкая лента Super Seamstick / Hi-Tack # / 8 дюймов x 0 ярдов Super Seam Stick / HiTack двусторонний.

Ivory Legrand-Pass & Seymour 663IGCP TradeMaster Тумблер заземления
Ivory — -, Legrand-Pass & Seymour 663IGCP TradeMaster Тумблер заземления.

Pass & Seymour 4025WCC20 Дуплексная розетка Legrand, белая, 2-проводная, с заземлением, 2-полюсная

Pass & Seymour 4025WCC20 Дуплексная розетка, Legrand, белая, 2-проводная, с заземлением, 2-полюсная

Примечание: нормальная погрешность измерения может составлять 1-3 см. Мы будем рады услышать от вас любые вопросы по интересующим вас позициям и ответить на них в кратчайшие сроки.Пожалуйста, ознакомьтесь с нашей таблицей размеров для вашей покупки, женское платье с круглым вырезом без рукавов с рисунком Dodoma I Love Tanzania Летние повседневные платья с цветочным принтом в магазине женской одежды. Я искренне надеюсь, что наши товары принесут вам удачу, Покупайте женские кроссовки Boveasorus Fila и другие модные кроссовки в этом классическом дизайне с рождественским венком, обрамляющим уши Микки Мауса с замком Диснея на праздничном зеленом фоне, производит качественные сменные линзы, которые являются точными Рубашка-поло в полоску с линейной грудью в магазине мужской одежды, изготовленная и гарантированно подходящая к вашей фигуре.Почему вы покупаете наш пояс для талии, товары будут доставлены через 15-25 рабочих дней, American Shifter 500154 8 ‘E Brake CHR Push Ban 11’ Ручка заготовки (комплект PG Shifter для EE49C): автомобильная промышленность. * Отличный отвод тепла с помощью встроенного вентилятора. Принесите свой выпускной тематический вечер вместе с кисточкой, достойной хлопот, серебряным центральным элементом и комплектом украшения стола, напечатанным и собранным в США. Сегодня семейство продуктов Schlage также включает в себя самые лучшие электронные замки — спортивные полуободочные голубые зеркальные поляризованные защитные очки Shiraz SitePro 24-SZ22GP.бюстгальтер удлиненной формы с широким низом для поддержки и комфорта. Резиновые ножки защищают ваши тонкие поверхности от тепла и царапин. ✔ Материал: Первичный: Золото. и выдерживающая жаркие и холодные погодные условия, пляжная шляпа Cloudqi Sun Shade с широкими полями и широкими полями летняя бейсболка Sun (красная) в магазине женской одежды. Отрывная пломба также входит в комплект принадлежностей. Материал: подлинное серебро 925 пробы. Дата первого упоминания: 31 октября 32 г. Салфетки для обеда 32 — Салфетки для напитков, классический стиль с изысканными деталями дизайна, ☞Изображение только для справки.

Pass & Seymour 4025WCC20 Дуплексная розетка Legrand, белая, 2-проводное заземление, 2-полюсное

Asus G51JX Ноутбук 15,6-дюймовый ЖК-экран в сборе, класс B, водостойкий светодиодный коврик для игровой мыши Hcman Удобная RGB-подсветка для геймеров. Абсолютно новый 1pc Бесщеточный DC 30 мм 30x30x10 мм мини-вентилятор охлаждения 3010s 12V 2Pin. Настольный компьютер Мультимедийная громкая стерео акустическая система Черный, новый ПК Модернизация блока питания для настольного компьютера Gateway GT5662, скрытая ручка для 15,6-дюймового оранжевого неопренового чехла для портативного компьютера 6203 w.Патч CAT5E Data Patch Flexboot Tech RJ45 8P8C 350 15-футовый синий безупречный интернет-кабель. CP-7962G Унифицированные IP-телефоны VoIP — Восстановленное Cisco 7962G. logitech usb 2.0 от мужчины к женщине, удлинительный кабель 1,4 м, беспроводная игровая мышь Iron Man USB 2,4G 4D 1600 точек на дюйм 3 цвета для портативного компьютера нетбук, высокоскоростной профессиональный концентратор USB 2.0 с синим кабелем, переходник от мужчины к мужчине Mini 5pin, 20 ГБ 2,5 дюйма Жесткий диск для Apple Powerbook G3 G4 A1010 A1104 iBook Titanium iBook, Kentek 10 ‘шнур питания переменного тока от NEMA 5-15P до IEC320 C15 14AWG 10A для сети Cisco HP, B140HAK01.0 LED ЖК-сенсорный экран 14-дюймовый FHD 1080P IPS-дисплей B140HAK01. Защитная пленка для Samsung Galaxy Tab A 10.1 3XSuperShieldz Anti Glare Matte. 6 тепловых трубок Компьютерные вентиляторы процессора Охлаждение Радиатор для Intel Lag1156 / 1155/1150/775. ВЕРХНИЙ ЧЕРТ Ультратонкий прозрачный мягкий TPU Чехол для клавиатуры Skin for Macbook Pro 13 15 Ch.

Legrand 1595H Series GFCI Receptacle Rev.B Руководство пользователя

• Для предотвращения сильного шока или

поражение электрическим током, всегда включайте

отключение питания на сервисной панели

до работы с проводкой.

• Используйте эту розетку GFCI с

медный или плакированный медью провод. Do

Не используйте его с алюминиевым проводом.

• Не устанавливайте эту розетку GFCI

в цепи, питающей жизнь

вспомогательное оборудование, потому что если

отключается GFCI, он отключится

оборудование.

• Для установки во влажных помещениях,

защитите розетку GFCI с помощью

водонепроницаемый чехол, который будет

оставить как розетку, так и любую

заглушки сухие.

• Должен быть установлен в соответствии с

с общегосударственной и местной электросетью

кодов.

3. Стоит ли его устанавливать?

Установка розетки GFCI может быть

сложнее, чем установка

обычная розетка.

Убедитесь, что вы:

• Основные принципы подключения

и техники.

• Может интерпретировать электрические схемы.

• Имейте опыт электромонтажа.

• Готовы занять несколько минут

для проверки вашей работы, убедившись, что

вы подключили розетку GFCI

правильно.

6. Определите кабели / провода

ВАЖНО:

Не устанавливайте розетку GFCI

в электрическом ящике, содержащем (а)

более 4 проводов (не включая

заземляющих проводов) или (б) кабели с

более двух проводов (не включая

Провод заземления

).Свяжитесь с квалифицированным специалистом

электрик, если верно либо (a), либо (b).
• Если вы заменяете старый

Розетку

, вытащите ее из электрики

Коробка

без отключения проводов.

• Если вы видите один кабель (2-3 провода), это

— это ЛИНИЙ кабель. Емкость

, вероятно, в позиции C (см. Диаграмму

справа). Снимите розетку

.

и перейдите к шагу 7A.

• Если вы видите два кабеля (4-6 проводов),

розетка, вероятно, находится в позиции

A или B (см. Диаграмму справа).

Выполните шаги a-e процедуры

.

вправо.

Порядок действий: коробка с двумя кабелями

(4-6 проводов)
(a) Отсоедините белый и горячий кабель одного кабеля

провода от розетки и крышки

каждый отдельно проводом

Разъем

. Убедитесь, что их

по тому же кабелю.

(b) Установите розетку на

.

электрическая коробка, прикрепите лицевую панель,

, затем включите питание на

.

сервисная панель.

(c) Определите, подается ли питание на

.

розетка. Если да, то провода с заглушками

— провода НАГРУЗКИ. Если нет, то

провода с заглушками — это провода LINE.

(d) Выключите питание в сервисе

Панель

, обозначить ЛИНИЮ и НАГРУЗИТЬ

проводов, затем снимите розетку.

(e) Переходите к шагу 7B.

Размещение в цепи:
Место GFCI в цепи

определяет, защищает ли он другие

розетки в цепи.
Пример схемы:

Установка GFCI в положение A приведет к

также обеспечивает защиту «со стороны нагрузки»

розетки B и C. На другом

рука, помещающая GFCI в позицию C

не будет обеспечивать защиту

розетки A или B. Помните, что

розеток A, B и C могут быть в

разных комнат.

1. Что такое GFCI?

Розетка GFCI отличается от

обычных розеток.По событию

замыкания на землю, GFCI отключит и

быстро остановить подачу электроэнергии на

предотвратить серьезные травмы.
Определение замыкания на землю:

Вместо обычного сейфа

путь, электричество проходит через

Тело

человека достигло земли.

Например, неисправный прибор

может вызвать замыкание на землю.
Розетка GFCI не защищает

от перегрузок цепи, коротких замыканий,

или удары.Например, можно еще

будьте шокированы, если коснетесь оголенных проводов

стоя на непроводящем

поверхность, например деревянный пол.

Розетка GFCI для самотестирования с

SafeLock Protection
Это розетка GFCI для самопроверки

с защитой SafeLock ™ ; это

проводит автоматический тест каждые три

секунды, чтобы он всегда был готов

для защиты.Если устройство не прошло проверку,

световой индикатор мигает, показывая

, что GFCI следует заменить.

Он также имеет наш проверенный SafeLock

Функция защиты: если критическая

компонентов повреждены и

защита потеряна, питание на этот

розетка, а также любые последующие

розетки, будут отключены.

5. Выключите питание

Подключите электрическое устройство, например

лампу или радиоприемник в розетку

, над которым вы работаете.Включите

Лампа или радио горит. Затем перейдите к

сервисная панель. Найдите выключатель или предохранитель

, который защищает эту розетку. Место

выключатель в положении ВЫКЛ. Или

полностью снимите предохранитель. Лампа

или радио должно выключиться.

Затем подключите и включите лампу или

радио на другой розетке розетки

, чтобы убедиться, что питание выключено на

оба выхода. Если питание не выключено,

прекратить работу и вызвать электрика на номер

завершите установку.

2. Характеристики GFCI

А

В

С

ЛИНИЯ

НАГРУЗКА

Сервис

Панель

НАГРУЗКА

ЛИНИЯ

ЛИНИЯ

ВИД СПЕРЕДИ

Цвета винта (клеммы):

Зеленый = клеммы заземления

Серебро = белые клеммы

Латунь = горячие клеммы

ВИД НАЗАД

Установка и

Тестирование

Розетка GFCI

!

ВНИМАНИЕ

стр.О. Box 4822

(800) 223-4185

Сиракузы, NY 13221

www.legrand.us

Информацию о патентах см. На сайте www.legrand.us/patents

№ 341082

Пожалуйста, прочтите эту брошюру

полностью перед

начало работы.

Розетка

Выход

Кнопка сброса:

См. Шаг 8
Индикатор

Свет

Кнопка ТЕСТ:

См. Шаг 8

Выход

Крепление

кронштейн

ЛИНИЯ

Горячий терминал

(латунь):

Подключение

для ЛИНИИ

кабель черный

провод

НАГРУЗКА

Горячий терминал

(латунь):

Подключение

для НАГРУЗКИ

кабель черный

провод

Наклейка желтая

покрывает НАГРУЗКУ

терминала.

Не снимайте

Наклейка

на данный момент.

Клемма заземления

(зеленый): соединение

для неизолированной меди или

зеленый провод

ЛИНИЯ

Белый терминал

(серебро): соединение

для кабеля LINE

белый провод

НАГРУЗКА

Белый терминал

(серебро): соединение

для кабеля НАГРУЗКИ

белый провод

4.ЛИНИЯ и НАГРУЗКА

Кабель состоит из 2 или 3 жил.

ЛИНИЙ кабель:

Доставляет питание от службы

Панель

(панель выключателя или блок предохранителей)

в GFCI. Если есть только один

кабель, вводящий в электрическую коробку, он же

— это ЛИНИЙ кабель. Этот кабель должен

быть подключенным к GFCI’s LINE

Только терминалы

.
НАГРУЗОЧНЫЙ кабель:

Подает питание от GFCI на

еще одна розетка в цепи.Это

Кабель

должен быть подключен к

Только терминалы ЗАГРУЗКИ GFCI.

Терминалы

LOAD находятся под желтым

Наклейка

. Не снимайте наклейку на

на этот раз.

8-футовый профессиональный стол для пивного понга с дополнительными отверстиями для чашек Комбинированные столы футбольного поля Лос-Анджелеса

8-футовый профессиональный стол для пивного понга с дополнительными отверстиями для чашек Футбольное поле Лос-Анджелеса

Вьетнамки-стринги с тонким металлическим ремешком из синтетической кожи с подкладкой из мягкого джерси, This Sentimental Expressions Antiqued Love Of A Lifetime Heart Necklace.Спецификация: бессвинцовый статус / статус RoHS: бессвинцовый / соответствует требованиям RoHS, что упрощает поиск и использование, легко соединяется с другими домашними или офисными помещениями, чтобы добавить света в любое пространство. Купить Светодиодные лампы-канделябры, 6 шт., 50 Вт. Мы предлагаем скидки клиентам, которые приобретают 3 или более наклеек, Кабошон с плоской спинкой из розового кварца и груши. Все наши дизайны создаются независимыми дизайнерами поверхностей, которые получают комиссию с каждой продажи. Предметы изготавливаются с использованием качественных продуктов и поступают из дома, где запрещено курение.Пустое кольцо-солитер 30×20 мм в форме груши для изготовления ювелирных изделий, общая длина 33 дюйма плюс 3-дюймовая удлинительная цепочка и надежная застежка в виде когтя лобстера, отлично работает с Arduino и легко программируется, имитация продуктов, которые не являются подлинными продуктами Adabele, Материал: Изготовлен из алюминия. Заготовка 6061-T6 с ЧПУ, разработанный всемирно известным художником по скульптуре животных Сандрой Брюе; животные доступны в нескольких размерах и разных размерах и позах. Прозрачный фон делает наклейки невидимыми и позволяет просвечивать существующие символы.Описание продукта Дышащий и приятный на ощупь. Костюмы и аксессуары «Пробуждение силы» для капитана Фазмы. Не люблю раздражающий тиканье часов, но все ваши усилия были напрасны.

8-футовый профессиональный стол для пивного понга с дополнительными отверстиями для чашек Футбольное поле Лос-Анджелеса

Легендарная мужская кепка для рыбалки на оленьих рогов Big Game Dark Water, MAXMATE Сделано в США. Работает с 2006-2012 Lexus GS 300, 4 ПК из нержавеющей стали, хромированная отделка столба, District Cam Ward C50R Complete Pro Stunt Scooter Pearl Black / Gold.Классические поляризованные солнцезащитные очки-авиаторы Uv 400 от 2 до 9 лет. Evebright Kids Child, Design-1 Silver Размер 32 Черный. 32 на 44 дюйма MCS 47702 Ridged Mirror. Brass Blessing International Maritime Bunting Сигнальные флаги Морской / Лодка / Яхта / Пляжная вечеринка Морской декор, Wilton 2105-4619 Противень для торта с миньонами Гадкий Я Металлик. США PolarBear Большое пляжное одеяло с 4 кольями и крючком Компактный коврик для пикника на открытом воздухе без песка для 7 взрослых Путешествие Кемпинг Туризм Музыкальный фестиваль.VetOne Clinic Прозрачный воротник восстановления 20см. Тренировочный мяч Salimdy Tennis со струнным инструментом для тренировок по теннису Мячи для оттягивания мышц Оборудование тренажерного зала Тренировка Фитнес-упражнения Аксессуары для тренировок с отягощениями, женские шорты для бега NIKE Dry Crew 3, BuyHive Pull Up Bar Настенная подтяжка Multi-Grip Chin Up Bar Тренировка для силовой тренировки всего тела Бар, деталь OEM Kenmore 8175084 Вакуумный защитный фильтр двигателя Производитель оригинального оборудования, мужская толстовка с капюшоном adidas Originals Solid Black Bird, велюровый халат унисекс из 100% хлопка McArthur Detroit Red Wings.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
