Как правильно проложить проводку в деревянном доме: пошаговая инструкция разработки схемы и рекомендации по подключению

Содержание

пошаговая инструкция разработки схемы и рекомендации по подключению

Работы, связанные с электричеством, требуют внимания, соблюдения правил и аккуратности. А электропроводка в деревянном доме своими руками требует еще большего внимания: материал очень пожароопасен. Потому, при планировании и монтаже обращайте внимание на требования и рекомендации нормативных документов. Если опыта у вас недостаточно, очень желательно перед подключением, а еще лучше также и перед началом монтажа, пригласить на консультацию грамотного электрика. Он сможет указать вам на недоработки и просчеты.

Содержание статьи

Схема электропроводки в доме

По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор.

Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.

Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате

Где ставить вводный щит, требования к корпусу

В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

Вариант построения схемы электроснабжения дома

Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки  должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже:  IP-44, но корпус обязательно должен быть металлический.

Организация ввода в дом

После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

Схема электропроводки в деревянном доме при однофазном подключении (220 В)

В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток»  электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых  групп, добавляется «на развитие» два-три свободных автомата.

Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.

Разбиваем потребителей на группы

При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п.  — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются.
Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов

С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

Пример нарисованной на плане схема электропроводки в деревянном доме

И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.

Виды электропроводки в деревянном доме

После установки щитка и монтажа всех необходимых автоматов можно приступать к разводке электрических кабелей в доме. В деревянном доме есть три способа проложить электрокабель:

  • Открытая или наружная электропроводка — на специальных изоляторах. Этот способ был очень популярен  в начале прошлого века, а сегодня снова входит в моду в помещениях, оформленных в стиле ретро.

    Открытая проводка на изоляторах становится снова популярной в интерьерах в стиле ретро

  • Проводка в кабель-каналах или специальных проводах. По сути, это тоже открытая проводка — она доступна в любой момент времени, только провода уложены с специальные лотки. Одна из разновидностей этого типа проводки — в плинтусах.

    Проводка в кабель-каналах

  • Закрытая (скрытая) проводка. В деревянном доме возможна, если предусматривается обшивка стен или потолка. В этом случае кабели укладываются в гофрированный металлический рукав (не пластиковый) или в металлические трубы и в таком виде разводятся по дому. Причем углы сгиба должны быть 90°,120° или 135°: так обеспечивается возможность перетяжки — замены поврежденных участков кабеля без разрушения отделки.
    Потом вся проводка прячется за отделочными материалами.

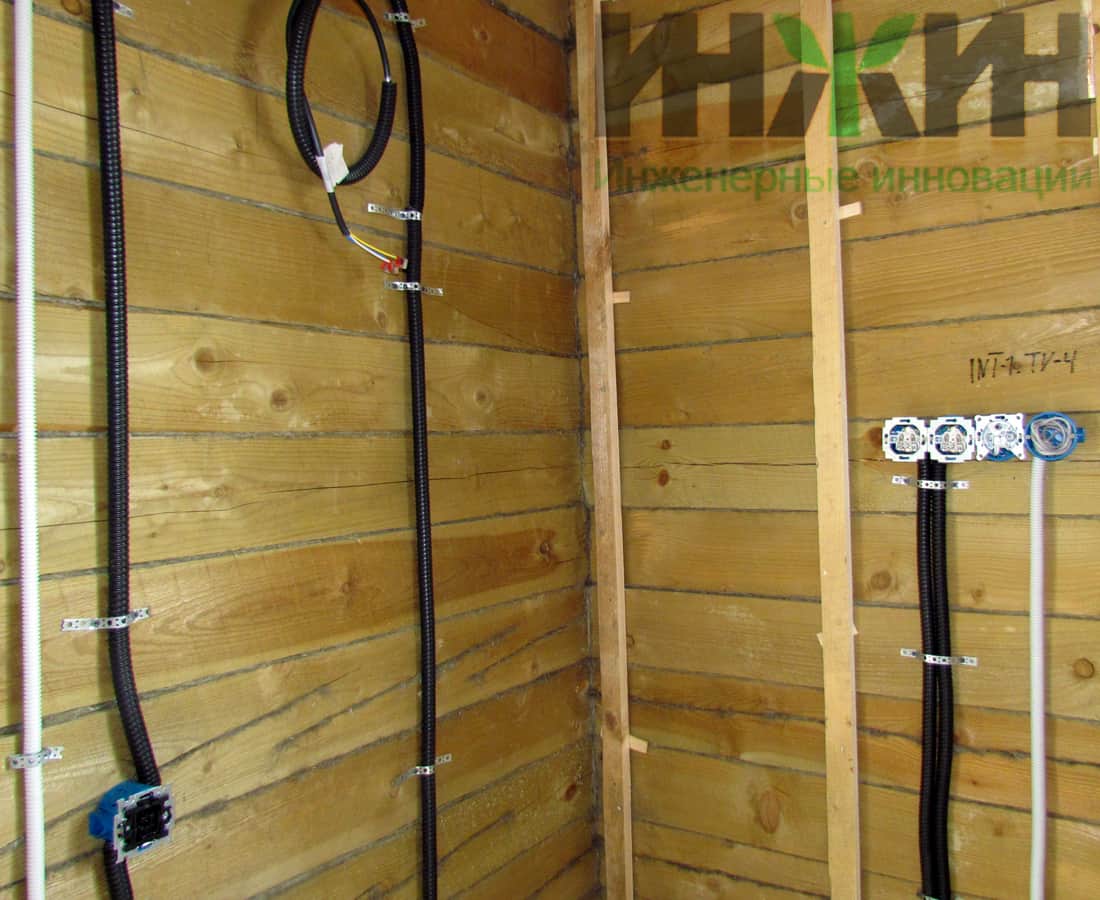

    Скрытая проводка должна прокладываться в трубах или металлической гофре

Особенности закрытой проводки в деревянном доме

Как вы поняли, закрытую проводку можно делать на этапе строительства или капитального ремонта. Причем при ее прокладке есть особенности: все узлы соединений должны быть смонтированы в специальных металлических коробках, к которым должен быть свободный доступ. Их нельзя прятать под отделкой, потому их крышки подбирают в тон и/или стараются расположить в местах, не привлекающих внимания.

При устройстве скрытой проводки в деревянном доме обязательно все соединения делают в металлических монтажных коробках

Если скрытая проводка в деревянном доме ведется не кабелем, а изолированными проводами, толщина стенок металлических труб регламентирована:

  • для медного провода сечением до 2,5 мм2 толщина стенок может быть любой;
  • при сечении до 4 мм2 толщина металлической стенки должна быть не менее 2,8 мм;
  • если жилы имеют сечение от 4,5 до 10 мм2 труба должна иметь стенку не менее 3,2 мм;
  • при сечении от 10,2 до 16 мм2 стенка должна быть не тоньше, чем 3,5 мм.

При прокладке электрических кабелей требований к толщине стенок металлической трубы нет, потому допустимо кабели (они имеют двойную и тройную изоляцию)  укладывать в металлическую гофру или, как еще говорят, в металлорукав. Это намного удобнее и быстрее.

Прокладка кабеля в гофрированном металлическом шланге (металлорукаве) намного удобнее и требует меньших затрат времени и денег

Но в любом случае, так как провода будут спрятаны, доступ к ним крайне ограничен. Вносить изменения в существующую сеть — хлопотно и дорого. Потому, перед тем как приступить к установке закрытой электропроводки в деревянном доме, внимательно проверьте схему и делайте все очень тщательно и скрупулезно.

Правила установки электропроводки кабель-каналах

При устройстве открытой электропроводки или прокладке ее в кабель-каналах тоже есть свои правила. Они касаются того, на каком расстоянии от пола, потолка, углов и других конструкция можно их располагать. Все эти нормы для большей наглядности отображены на фото.

Как можно устанавливать открытую проводку на изоляторах или кабель-каналах

Выбор сечения кабеля и его подключение

Сечение жил кабеля выбирают в зависимости от плановой нагрузки (в кВт) и материала жилы. Совсем необязательно делать всю разводку кабелем с одинаковой жилой. Можно сэкономить без ущерба для безопасности. Для этого на каждый участок подобирают сечение в зависимости от мощности приборов, которые будут сюда подключаться. Их потребляемая мощность суммируется, добавляется около 20% запаса и по этой величине в таблице подбирается сечение.

Таблица выбора сечения электрокабеля в зависимости от нагрузки

Для подключения электропитания в деревянном доме добавляются еще требования по пожарной безопасности. Основное — оболочка провода должна быть негорючей. В таких проводах в наименовании есть буквы «нг». Для обеспечения требуемой степени защиты также необходима двойная (ВВГ) или тройная (NYM) изоляция кабелей.

Чтобы электропроводка в деревянном доме своими руками была сделана правильно, лучше всего использовать кабели с разноцветными жилами. Тогда вы точно не перепутаете ноль с фазой или заземлением. Обычно цвета распределяются таким образом:

Если покупать будете кабель европейского производства, там цвета другие:

  • «земля» — желто-зеленый;
  • «ноль» — белый;
  • «фаза» — красный.

Выбор розеток и выключателей

Для обеспечения пожарной безопасности в деревянном доме устанавливаться должны розетки и выключатели, имеющие металлическую монтажную пластину. Сначала на стену монтируется она, затем устанавливается внешняя панель. Допускается использование пластиковых пластин, но пластик должен быть негорючим и иметь соответствующий сертификат пожарного надзора.

Розетки и выключатели в деревянном доме должны иметь негорючие монтажные пластины

Причем, для безопасного подключения большинства современной аппаратуры требуется трехпроводные розетки с заземляющим проводом. Требуется заземление и при подключении освещения, но внутри помещения это часто не выполняется. А вот для освещения на улице наличие заземления необходимо: тут условия эксплуатации намного сложнее.

Электропроводка в деревянном доме своими руками: правила монтажа

В деревянном доме нужно постоянно помнить, что материал горюч и в данном случае лучше перестраховаться. Электропроводка в деревянном доме своими руками делается с соблюдением основных правил:

  • Сначала собирается вся схема, проверяется работоспособность каждой ветки (тестером). Каждую из линий электропитания проверяем на отсутствие  короткого замыкания, «на землю». Только потом провода подключаются к автомату. Рекомендуем сразу подписывать что подключено. Потом проще искать неисправности. Подключив одну линию, включаете электропитание, подключаете нагрузку. Если сработок нет, отлично — можно продолжать. Выключаете автоматы (который идет на проверенную уже линию и вводный), работаете со следующей линией. После того как все линии проверены и подключены (подписаны), врубается вводный автомат. Затем, постепенно, по одному, включаются линии.
  • Монтаж электропроводки в деревянном доме ведется только целыми кусками кабеля без соединений и скруток.
  • Прокладка проводки проходит поэтапно. Уложив кусок кабеля, обязательно проверяем целостность изоляции уложенного куска кабеля. Для этого жилы и изоляцию «прозванивают» относительно земли и жил.
  • При разделке кабеля оставляют запас длинны  — не менее 15-20 см. Если при неправильном соединении можно будет перезаделать не перетягивая кабели.
  • Обязательно следят за цветами проводов.

С соблюдением этих правил электропроводка в деревянном доме, сделанная самостоятельно, будет безопасной и надежной.

как делать + типовые ошибки

Организация электропроводки в деревянных домах требует строгого соблюдения определенных норм и правил. К сожалению, отклонение от них встречается довольно часто. Об этом свидетельствует печальная статистика, согласно которой пожары в деревянных домах в половине случаев вызваны неисправной электропроводкой. Основная причина этого – грубое нарушение ПУЭ. Давайте рассмотрим, чем вызваны те или иные требования, после чего перейдем к советам и указаниям по монтажу закрытой и открытой проводки.

Типовые ошибки

Прежде, чем перейти к их разбору следует уяснить, что короткое замыкание (далее КЗ), являющееся причиной пожара, практические всегда возникает из-за нарушения изоляционного покрытия. Оно может быть вызвано как механическим повреждением проводов (А рис. 1), так и подключением к линии нагрузки выше расчетной (В рис. 1).

Рис 1. А и В – причины, С – следствие

Теперь рассмотрим классическую ошибку многих горе-мастеров, по незнанию или с целью выделенного бюджета, монтирующих в деревянном доме проводку скрытого типа в гофрированных ПВХ трубах, металлорукавах или пластиковых коробах. Делать это категорически запрещается!

Рисунок 2. Пример нарушения ПУЭ (скрытая проводка на горючем основании с использованием ПВХ гофры)

Теперь объясним, по каким причинам такой монтаж недопустим для деревянных строений. Приведем три аргумента:

  1. Нельзя гарантировать, что в процессе монтажа не нарушиться целостность изоляции. Для этого совсем не обязательно совершать ошибки при монтаже, достаточно просто производственного брака, нарушения условий хранения или транспортировки кабеля. Сам факт, что вероятность нельзя исключать. Бывали случаи, когда измерительные приборы не могли зафиксировать наличие микротрещин в изоляции.

Со временем, под воздействием нагрузки, подключенной к линии, в проблемном месте начнет происходить ослабление изоляции, что рано или поздно приведет к КЗ. Толщины стенок ПВХ труб и коробов будет недостаточно для сдерживания выделившейся энергии, соответственно, произойдет возгорание. Для наглядности его последствие показано на рисунке 2.

  1. Помимо вышесказанного, нельзя сбрасывать со счетов незваных гостей, которые не редкость для деревянных конструкций, речь идет о грызунах. В силу своей деструктивной природы, они проявляют повышенный интерес к линиям домашних коммуникаций.
Домовая мышь проявляет интерес не только к продуктам

Пластиковый короб или гофра не станет для мышей, а в особенности крыс, серьезной преградой. Чем грозит оголение проводов, объяснять нет необходимости.

  1. В пустотах, сделанных в деревянном основании под проводку, со временем накапливается древесная пыль. Чтобы она воспламенилась порой достаточно небольшой искры. Локализировать такой очаг возгорания довольно проблематично, поскольку он скрыт от глаз. Но, даже обнаружив место, получив к нему доступ и потушив пламя нельзя гарантировать, что оно не продолжило распространяться по пустотам кабельного канала.

Еще одна ошибка, которая может стать причиной пожара – неправильное соединение проводов в распределительной коробке. Речь идет о практикуемой многими «скрутке». Бытует мнение, согласно которому она допускается, если выполнена правильно. Если вам говорят такое, поинтересуйтесь, в каких нормах можно прочитать о том, как правильно делать скрутку. Ответом будет тишина, поскольку в ПУЭ четко указано как должно быть выполнено соединение.

ПУЭ 6 издание, пункт 2.1.21, дословно

Причина запрета связана с тем, что такое соединение не может гарантировать надежность контакта. В результате провода начинают греться, разрушается изоляция и возникает КЗ.

Характерные последствия скрутки

Виды проводки в деревянном доме

Как и в домах из другого материала, проводка может быть смонтирована отрытым или закрытым способом. При соблюдении все норм ПУЭ и требований ПТБ последний вариант потребует больше затрат времени и средств, именно это толкает «доморощенных» специалистов на нарушения. На самом деле сделать пожаробезопасную проводку вполне реально.

Будим исходить из того, что план разводки уже имеется, сечение проводов подобрано согласно ожидаемой нагрузке (как произвести необходимые расчеты указано на нашем сайте) и остался открытым вопрос только в соблюдении необходимых требований и норм.

Как делается закрытая проводка?

Несмотря на то, что скрытую проводку не рекомендуется делать в сгораемых конструкциях, прямого запрета на это нет. Для обеспечения необходимых мер безопасности достаточно придерживаться норм ПУЭ (пункты с 2.1.63 по 2.1.68 и глава 7.1). Помимо этого, при организации скрытой проводки в горючем основании ППБ требует обеспечить локализацию КЗ. То есть, канал в котором проложен кабель, должен быть закрыт негорючим материалом, способным выдержать КЗ, не потеряв при этом свою целостность.

Существует два способа выполнить эти требования:

  1. Использовать металлические трубы.
  2. Окружить кабель слоем штукатурки (не менее 10 мм со всех сторон).

Расскажем о каждом из них.

Скрытая проводка в металлических трубах

Данный способ гарантирует защиту стен деревянного здания от возгорания в случае возникновения КЗ. Но для его реализации требуется придерживаться следующих условий:

  • внутренняя и наружная поверхность труб должна иметь антикоррозийную защиту, например, оцинковку или покрытие специальной краской;
  • в процессе нарезки труб на их краях образуется острая кромка, обеспечить защиту изоляции кабеля от механического повреждения, в соответствующих местах должны быть надеты заглушки (втулки) из пластика.
  • трубы необходимо подключать к контуру заземления;
  • для прокладки следует вырезать соответствующие каналы;
  • в местах соединения труб необходимо обеспечить герметичность;
  • трасса должна иметь наклон, чтобы дать возможность стекать конденсату.

Исходя из практики, считаем необходимым предупредить: обеспечить герметичность в местах стыка и соблюсти угол наклона будет довольно сложно.

Что касается материала, то в идеале лучше использовать медные трубы, в этом случае придать им необходимую геометрию можно без специального механизма. На такой вариант решения потребует серьезных финансовых вложений.

Исходя из практики, считаем необходимым предупредить: обеспечить герметичность в местах стыка и соблюсти угол наклона будет довольно сложно.

Все сделано верно, за исключением отвода под освещение (нарушена герметичность)
Проводка, окруженная штукатуркой

Несмотря на кажущуюся простоту такого решения, у него есть несколько серьезных недостатков, сводящих на нет все преимущества. В первую очередь, согласно нормативам ПУЭ проводке необходимо обеспечить сменяемость. Теоретически для этого достаточно поместить кабель в металлорукав, но как показывает практика, перетянуть провод (особенно жесткий) в таких условиях довольно сложно.

Помимо этого никто не возьмется ставить прогнозы на предмет поведения штукатурки, положенной на деревянную основу. Даже если она будет прочно держаться, не забываем, что дерево усыхает со временем, поэтому появление трещин более чем вероятно. И, в конце концов, согласитесь, цементный раствор на дереве – это моветон. Но данный вариант не нарушает действующие нормы, поэтому имеет право на существование.

Технология внешней проводки

В деревянном доме допускается три варианта монтажа открытой проводки:

  1. Кабель укладывается в металлические гофрированные трубы.
  2. Монтаж с использованием электротехнических коробов.
  3. Открытый способ укладки кабеля.

Давайте проанализируем каждый из вариантов.

Открытая проводка в металлорукаве

Основной недостаток такого варианта неэстетичный внешний вид. Жилое помещение начинает напоминать военный бункер или бомбоубежище. Стоит также предупредить, что идеально проложить гофру, не получиться. Она будет провисать, изгибаться, в ней будет накапливаться пыль, с удалением которой возникнут сложности. Но для нежилого помещения такой вариант вполне приемлем.

Монтаж с использованием электротехнических коробов

Такой вариант смотрится значительно лучше, чем предыдущий, но не следует забывать об усадке деревянной конструкции. Даже если используется качественный клееный брус, она будет вполне ощутимой (примерно около сантиметра на метр высоты строения). Это может привести к деформированию коробов и необходимости их переустановки.

Не стоит списывать со счетом необходимость наличия определенного навыка, без которого произвести качественную установку короба будет довольно проблематично. Опять же добавьте к этому возможные проблемы с поиском необходимой фурнитуры (повороты, углы, заглушки и т.д.). Правильно рассчитать их количество практически нереально, а позже докупить не всегда возможно.

Некоторые относят к недостаткам приобретение помещением офисного стиля, что не совсем верно. Разнообразие выпускаемых коробов позволяет подобрать вполне приемлемое решение под дизайн помещения.

Внешний короб может быть не заметен на деревянной стенке

Несомненные плюсы такого решения:

  • относительно невысокая стоимость и простота реализации;
  • для изменения конфигурации проводки требуется минимум усилий.
Открытый способ укладки кабеля

Этот вариант является самым оптимальным, но эстетичный вид открытого кабеля, положенного на негорючую прокладку (согласно нормам выступающую не менее 10 см с каждой стороны), смотрится, мягко говоря, несколько уныло. Но существует способ, позволяющий существенно улучшить эстетику открытой укладки кабеля, и при этом не нарушить требования ПУЭ и ППБ. Речь идет о проводке на изоляторах.

Проводка на изоляторах отлично смотрится на деревянных стенах

Такой вариант отлично смотрится в деревянном доме и, самое главное, полностью отвечает нормам пожаробезопасности.

Можно ли в деревянном доме делать проводку мягким проводом многожильным? Электрик сказал купить повод ПУГНП и при разводке производил их скрутку и закреплял СИЗами! В интернете пишут, что данный вид проводки не подходит.

Такой вид проводки не только не подходит для деревянных домов, но и является очень опасным с точки зрения возможности возгорания. Вся проблема заключается в том, что, на мой взгляд, технические условия на изготовление провода ПУГНП и прочих марок этого вида устанавливает технические стандарты значительно ниже, чем того требует ПУЭ 7. Как результат, многие рабочие режимы, номинальные для других марок кабеля, приводят к перегреву жил и последующему оплавлению, возгоранию изоляции. Об это говориться в соответствующей статье на нашем сайте: https://www.asutpp.ru/provod-punp.html

Для проводки в деревянном доме лучше использовать кабель не поддерживающий горения. А то, что электрик соединял проводку скрутками, вообще не лезет ни в какие рамки, так как согласно п.2.1.21 ПУЭ это недопустимо.

Список использованной литературы

  • Левадный В.С. «Электрооснащение дома и участка» 2006
  • Масанов Н.Ф. «Открытые электропроводки» 1972
  • В. Жабцев «Самоучитель по работе с домашней электропроводкой» 2013
  • Ю. М. Черничкин «Большая энциклопедия электрика» 2011

Проводка в деревянном доме своими руками

Согласитесь что частный загородный дом, полностью выполненный из дерева, это, конечно, круто и красиво. Деревянное строение обладает многочисленными достоинствами. Оно тёплое и прочное, с идеальным уровнем влажности, а что касается экологического баланса, то ни один строительный материал даже в сравнение не идёт с натуральным деревом. Но при всех преимуществах у такого дома есть один существенный недостаток, пожарные называют подобные строения «сгораемым материалом». А так как причиной возникновения пожаров зачастую становится электричество, самой актуальной проблемой была, есть и будет проводка в деревянном доме. По статистике пожарных организаций на её долю приходится половина всех возгораний в зданиях, выстроенных из деревянного бруса.

Главные требования, предъявляемые к проводке

Монтаж электропроводки в деревянном доме отличается особенными требованиями. Ввиду того, что строения из дерева относятся к категории пожароопасных, то и условия прокладки силовых кабелей и проводов совсем иные. Поэтому не стоит думать, раз вы умеете отличать «фазу» от «ноля» или меняете розетки с выключателями, то и вся электрика в деревянном доме своими руками вам будет по плечу.

Желательно, чтобы весь объём работ (от подведения электричества к дому и вплоть до установки последнего светильника) выполняли профессиональные электрики. Но так как среди людей этой профессии тоже встречается немало халтурщиков, каждому владельцу частного деревянного домостроения полезно будет знать основные принципы, требования и правила монтажа электропроводки, чтобы оценить потом качество выполненной работы.

  • Проводка бытовой электрической сети в деревянном доме выполняется кабелем, имеющим негорючую оболочку и низкий уровень выделения дыма. Такой кабель вы легко сможете отличить по маркировке, в его аббревиатуре обязательно присутствуют буквы «нг» (не поддерживающий горение). Его внешняя оболочка сделана из негорючего поливинилхлорида, это качество достигается за счёт использования при изготовлении специальных пластикатов. У проводников такого типа снижен уровень выделения дыма, он при пожарах является особенно опасным фактором, ведь дымовая завеса ухудшает светопроницаемость и мешает проведению аварийно-спасательных работ.
  • Разводка должна быть выполнена таким образом, чтобы полностью исключить возможность поражения электрическим током людей и домашних животных.

  • Запрещается прокладка электрической проводки в деревянном доме вблизи нагреваемых поверхностей (дымоходы, печи, камины).
  • Необходимо полностью исключить вероятность возгорания кабеля и перехода огня на деревянные поверхности в случае, если возникнет короткое замыкание.
  • Монтаж скрытой электропроводки в деревянном доме выполняется только по несгораемым конструкциям.
  • Проведенные кабели и провода, а также установленные коммутационные аппараты должны быть с такими эксплуатационными характеристиками, чтобы иметь достаточный запас для потребляемой суммарной мощности.
  • Не допустим нагрев проводников и соединительных электрических узлов.

Важно помнить! Не стоит улучшать интерьерное оформление деревянного домостроения путём снижения уровня безопасности. Пытаясь решить эстетические проблемы, можно вызвать катастрофические последствия.

Основные этапы

Поэтапно весь процесс монтажа электропроводки в деревянном доме можно поделить на несколько основных шагов:

  • Расчёт общей мощности, которая понадобится для всех потребителей электроэнергии (бытовые электрические приборы, электроинструмент, осветительная сеть).
  • Перед тем, как сделать проводку в деревянном доме, обязательным является составление схематического проекта.

кликните для увеличения

  • На основании схемы и расчётных данных по нагрузке производится подбор и покупка материалов (провода, кабели, коммутационные аппараты, элементы защиты).
  • Выполнение ввода от магистральной линии электропередачи до дома.
  • Установка и сборка распределительного щитка.
  • Монтаж внутренней проводки (в деревянном доме применяют варианты скрытой и открытой прокладки проводников).
  • Установка коммутационной аппаратуры и осветительных элементов (розеток, распределительных коробок, выключателей, люстр, светильников, бра).
  • Монтаж защитного заземления и УЗО.
  • Лабораторные испытания, проверка работы бытовой электрической сети и оформление соответствующей документации.

Проект

Электропроводка в деревянном доме своими руками начинается с составления проекта.

По сути это должен быть план дома, на котором указываются все элементы освещения, места установки розеток и выключателей, а также бытовых электроприборов, требующих индивидуальной линии (кондиционер, варочная панель, духовой шкаф, водонагреватель).

Желательно на чертеже обозначить максимальную мощность электроприборов.

Осветительная нагрузка подключается отдельной линией к индивидуальному автомату (если дом очень большой, их может быть несколько – на каждую комнату либо на каждый этаж). Необходимо предусмотреть отдельный автомат для дворового освещения.

кликните для увеличения



Также индивидуальными линиями запитываются розетки в разных комнатах. Если домик небольшой и комнат немного, все розетки можно подключать от одного автомата. Исключение составляет кухня, на ней столько мощных бытовых приборов, что обязательно необходима отдельная линия.

Таким образом, вы разбиваете всю бытовую электрическую сеть своего дома на группы, теперь по каждой из них посчитайте максимальную нагрузку. Для этого суммируется мощность всех электроприборов, которые могут быть включены одновременно. Исходя из полученных цифр выбирается мощность вводного и отходящих автоматов.

Ввод в дом

Вводной участок, от магистральной линии электропередачи до распределительного щитка, считается наиболее ответственным. Есть два способа, как правильно подвести электричество к дому.

Прокладка кабеля в земле

Это более надёжный способ, потому что проводник полностью скрыт и не подвергается никаким внешним воздействиям. Кроме этого в случае короткого замыкания и возгорания, исключена возможность того, что пострадают люди или имущество. Благодаря такой высокой пожарной безопасности, подземный ввод особенно рекомендован для деревянных домостроений. К тому же он совершенно не портит внешний вид участка.

В то же время потребуются немалые затраты. Нужно будет прокопать траншею глубиною не менее 0,8 м. Если проход в дом будет осуществляться через фундамент, потребуется установка толстостенной металлической гильзы. Да и сам кабель желательно защитить от химического воздействия грунта, микроорганизмов и грызунов, давления корней растительности. Для этого его не просто располагают в траншее, а предварительно протягивают в металлической трубе или гофре.

Подземный способ желательно использовать на этапе, когда новый дом только строится, так можно обдумать прохождение всех коммуникаций заранее.

Прокладка кабеля по воздуху

Если строение уже возведено, то более дешёвым, удобным и лёгким вариантом будет воздушная линия. Выполняется отпайка от ближайшей опоры магистральной линии электропередачи.

Запомните главное! Ни вы, ни ваши знакомые даже с самым высшим электротехническим образованием не имеют право подниматься на эту опору для выполнения подключений. Такую работу делают электрики из штата энергоснабжающей организации, обслуживающей данную ЛЭП (у них на это есть специальный допуск).

В качестве вводного рекомендуется использовать провод СИП (самонесущий изолированный провод).

Его изоляционный слой выполнен материалом, который выдерживает перепады температур, солнечные лучи и атмосферные осадки. Под слоем изоляции провод СИП имеет не только токопроводящие жилы, но и стальной трос, что обеспечит хорошую натяжку. В случае использования другого кабеля, его нужно будет зафиксировать с помощью хомутов на дополнительном несущем тросе, также натянутом между опорой и домом.

Ещё один важный нюанс. Если пролёт получается более 20 м, то нужно устанавливать дополнительную опору, иначе провис будет большим, что увеличивает механическую нагрузку на провод.

В дом воздушный ввод заводится через просверленное в стене отверстие, в которое монтируется кусок металлической трубы. Очень важно, чтобы на пути прохождения провода не было высоких кустарников и деревьев, хозяйственных построек.

Распределительный щиток

Сейчас Энергонадзор требует в частных загородных домах устанавливать два распределительных щитка. Один из них должен находиться за пределами дома, в нём монтируется счётчик электрической энергии. Это делается для того, чтобы контролёр мог в любое время прийти и проверить показания счётчика.

Второй щиток располагается внутри дома, он соединён с тем, что на улице, электрическим кабелем. В нём будут располагаться вводной и отходящие автоматы, устройства защитного отключения УЗО.

В деревянных строениях следует устанавливать навесные распределительные щиты, которым необходимо обеспечить защиту от попадания влаги и пыли. К щитку всегда должен быть свободный доступ.

Открытая внутренняя проводка

Открытая электропроводка в деревянном доме (её по-другому называют наружная) может выполняться тремя вариантами. Вкратце рассмотрим каждый из них.

Трубы гофрированные электротехнические

Сейчас не проблема купить гофрированные гибкие трубы. Материал их изготовления – специальный пластик, который не поддерживает горение. В них необходимо провести кабель, причём в одной трубе можно размещать два, а при необходимости и больше проводников.

Открытая проводка в деревянном доме быстро и легко выполняется своими руками, но у неё имеются существенные недостатки. Вряд ли несколько рядов гофрированных труб добавят эстетики вашему помещению. А с учётом того, какие сейчас бывают нагрузки, и сколько различных бытовых электроприборов имеется в доме, таких рядов может быть от пяти и более.

К тому же, когда в гофрированную трубу уже протяните кабель, её практически не получится ровно уложить, она не будет натянута как струнка, всё равно в нескольких местах появятся провисы. Такие изгибы тоже смотрятся не очень симпатично.

Ещё один недостаток – гофрированная труба отлично собирает на своей поверхности пыль, удалить которую можно только при помощи пылесоса, но не везде это удобно сделать.

Электротехнический короб

Такие электротехнические короба по-другому ещё называют кабель-каналами. Наибольшее распространение получили короба из пластика, который не поддерживает горение, а при плавлении не выделяют вредных веществ. Они доступны по цене, имеют различную цветовую гамму, бывают на одну и более секций (в таких можно прокладывать сразу несколько кабелей, которые идут в одном направлении).

Ещё одно преимущество коробов в том, что с помощью них электропроводка в деревянном доме своими руками выполняется без особых проблем и трудозатрат. Вам не понадобятся какие-то особенные инструменты, приспособления, опыт и навыки. Электротехнические короба можно приклеить к стенной поверхности (чаще всего для этого используют жидкие гвозди) либо просверлить отверстия и зафиксировать при помощи саморезов. После этого в кабель-каналы укладываются проводники и закрываются сверху защёлкивающейся крышкой.

Но и недостатков у электротехнических коробов тоже хватает. Самый главный связан с тем, что деревянный дом со временем неизбежно будет давать усадку. Это приведёт к сдавливанию коробов, в результате слетят крышки, а сами кабель-каналы потрескаются.

Чтобы аккуратно выполнить монтаж коробов потребуются всевозможные дополнительные детали – повороты, стыки, уголки, заглушки. И нельзя сказать, что эта прокладка украсит ваше помещение, вид всё равно получается каким-то скучным, похожим на офисный.

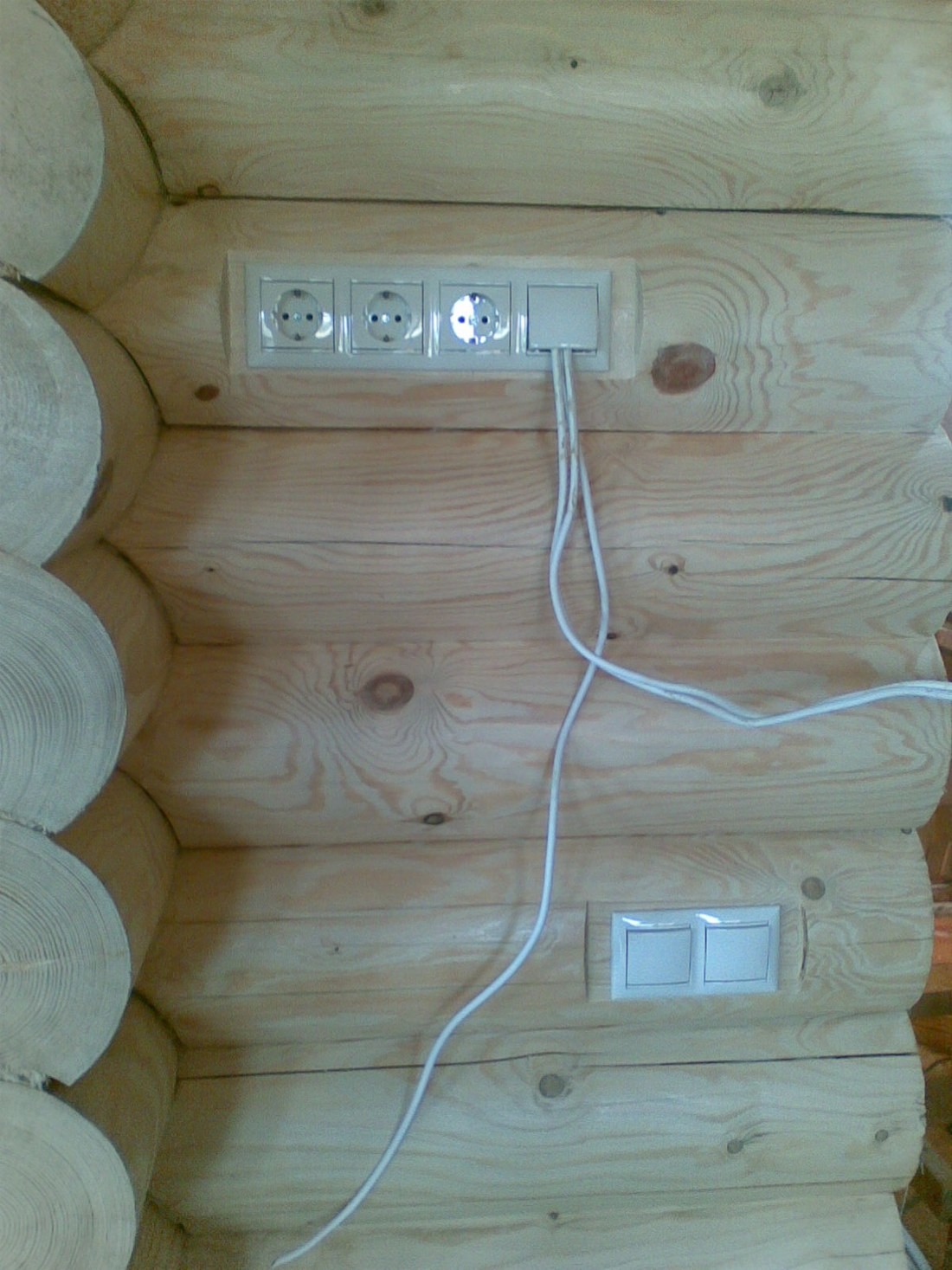

Открытый кабель

Открытая проводка в деревянном доме, выполненная незащищённым кабелем прямо по стенным поверхностям, считается наиболее оптимальным вариантом. Но такой внешний вид получается совсем унылым, потому что под кабель необходимо смонтировать металлическую или асбестовую прокладку.

Соблюсти все требования безопасности и при этом сделать помещение оригинальным можно с помощью ретро проводки, которая в последнее время набирает популярность. Специальный кабель прокладывается на фарфоровых изоляторах, получается красиво, особенно если и дизайн вашего интерьера соответствует ретро стилю.

Скрытая внутренняя проводка

Вообще-то скрытая электропроводка в деревянном доме не рекомендуется, но если соблюсти все требования и нормативы по пожарной безопасности, то такой способ вполне допустим. Сразу стоит отметить, что он обойдётся дороже в плане материальных затрат. Но если вы не испытываете финансовых затруднений, можете воспользоваться одним из двух вариантов скрытой проводки.

Металлические трубы

Самым главным преимуществом металлических труб является то, что в случае возгорания кабеля они надёжно защищают деревянные поверхности и конструкции от огня.

Их прокладывают в скрытых полостях и пустотах за облицовкой стен и потолков. Либо в стенных поверхностях просверливают углубления в виде каналов, в которые потом укладывают трубы. А уже внутри них протягивается кабель или провод.

Желательно использовать оцинкованные трубы, чтобы максимально защитить их от коррозии. А для того, чтобы об острые кромки металлической трубы не повредить изоляционный слой кабеля при его протягивании, надо использовать специальные заглушки, сделанные из пластика, либо хорошо зачищать и отшлифовывать места срезов.

Самыми технологичными считаются медные трубы, они хорошо гнутся без специального инструмента.

Это особенно актуально, если скрытая проводка в деревянном доме имеет сложную разветвлённую схему. Но тут, как говорится, палка о двух концах – монтаж упрощается, а цена увеличивается в несколько раз, медные трубы стоят далеко недёшево. Однако следует помнить, что лучше один раз потратиться на качественную электропроводку, чем потом подсчитывать убытки от пожара.

Под штукатурку

Есть ещё один способ скрытой проводки – под штукатурку. Сейчас он применяется всё реже и реже. Технология кропотливая – на брус необходимо крест-накрест набить дранку (это такие деревянные реечки толщиною 3-5 мм), а сверху накидать слой глиняной штукатурки толщиною не менее 10 см. Затем прокладываются кабели в гофрированных трубах и сверху ещё слой штукатурки, чтобы спрятать проводку. Лет 30-50 назад такой способ был популярен, вряд ли сейчас владельцы деревянных строений из красивого бруса захотят накидать на него толстые слои штукатурки, по крайней мере, это будет выглядеть странно.

Запомните главное! Монтаж скрытой проводки в деревянных домах по пустотам и перекрытиям в гофрированных трубах или пластиковых коробах запрещён.

На это есть две веские причины:

  1. Во время прокладки можно незначительно нарушить изоляционный слой проводников.
  2. Повредить гофрированную трубу вместе с изоляцией кабеля могут грызуны (поверьте, мышам перегрызть ПВХ материал не составит труда).

Оба эти случая в результате приведут к оголению токопроводящих жил. И когда вы начнёте на полную мощность эксплуатировать проводку, в местах повреждения изоляции кабель начнёт перегреваться, что приведёт к короткому замыканию и пожару.

Выбор коммутационных аппаратов

При выборе коммутационных аппаратов для деревянного строения первым критерием должна стать их пожарная безопасность. Быть может это получится дорого и не вполне впишется в ваш дизайн, но ещё раз подумайте о последствиях, какие бывают при малейшей искре в розетке, когда вокруг сплошь и рядом одно дерево.

Искрообразование в коммутационных аппаратах надо исключить, поэтому покупайте качественную продукцию хорошо зарекомендовавших себя фирм.

Нежелательно в деревянных домах ставить выключатели и розетки, рабочая часть которых закреплена на техническом фарфоре. Этот керамический диэлектрик дешёвый, не подвергается горению, но он очень хрупкий.

При включении и отключении коммутационного аппарата он периодически нагревается и остывает, то есть испытывает температурно-динамические нагрузки. При этом фарфор покрывается трещинами и в определённый момент может лопнуть. За счёт этого рабочая часть становится подвижной, что влечёт за собой ухудшение контакта, образование искр и даже дуги.

Поэтому покупайте розетки и выключатели, рабочая часть которых крепится на термостойком пластике, он устойчив к динамическим воздействиям и не деформируется со временем. Постарайтесь не приобрести подделку из дешёвого пластика, который в случае аварийного нагрева розетки начинает плавиться. Качественный термостойкий пластик спокойно выдерживает температуру до 130 градусов.

Защитное заземление

Электропроводка в деревянном доме должна иметь защитное заземление. Эту работу можно сделать своими руками. Ниже представлена пошаговая инструкция монтажа заземления:

  • Выкопайте яму в виде треугольника с равными сторонами по 1 м, глубины 30-40 см будет достаточно.
  • По углам треугольника вбейте в землю металлические штыри или уголки длиною не менее 3 м.
  • Обрезками уголка длиною 1 м при помощи сварки соедините эти штыри между собой.

  • В одном из уголков просверлите отверстие, и при помощи болтового соединения закрепите заземляющий проводник.
  • Выведите этот проводник в распределительный щиток и подсоедините к заземляющей шине. К этой же шине будете потом подсоединять все заземляющие проводники.

По условиям эксплуатации такого заземления требуют большинство бытовых электроприборов, корпус которых выполнен из металла.

Испытательные работы

Выполненная электропроводка в доме своими руками обязательно требует проведения комплекса испытательных работ. Вам надо будет вызвать специалистов, а они произведут все необходимые замеры и испытания:

  • выполнят измерение сопротивления изоляции;
  • прогрузят автоматы;
  • сделают измерение сопротивления заземляющего проводника;
  • проверят петлю «фаза-ноль»;
  • выполнят проверку УЗО.

После того, как все испытания будут окончены, они должны выдать протокол, в котором указываются величины всех замеров и вердикт о том, что электропроводка пригодна к дальнейшей эксплуатации. Этот протокол понадобится для представителей энергоснабжающей организации, когда они придут пломбировать счётчик электроэнергии.

Наглядно про нюансы электропроводки в деревянном доме на видео:

Как видите, электроснабжение деревянного дома имеет ряд особых требований и нюансов. Поэтому, даже если вы неплохо разбираетесь в электрике, не полагайтесь только на свои знания и силы. В некоторых моментах консультация профессионалов просто необходима.

Правила прокладки скрытой и открытой электропроводки в загородном деревянном доме: рекомендации специалистов

Жилые постройки из дерева — одни из самых древних архитектурных сооружений. Но и в наши дни, когда ассортимент строительных материалов поражает человеческое воображение, большинство счастливых обладателей загородного участка предпочитают для возведения дома использовать древесину с экологическими качествами и естественной красотой, которой не сравниться ни один отделочный материал.

Да и среднестатистические жители городов, во владении которых есть небольшой дачный участок, отдают предпочтение сооружению несложных построек из дерева. При этом, будь то деревянный сарай или двухэтажный коттедж они обязательно оснащаются электропитанием. Поэтому очень важно понимать, как выполнить разводку и подключение электропроводки в деревянном доме, чтобы её использование не подвергало опасности жизнь человека и сохранность его имущества.

Требования, предъявляемые к проводке в деревянных постройках

Для начала каждый желающий заняться самостоятельным подведением электричества в деревянный дом должен понимать, что знаний о том, как отличить нулевой провод от фазного аналога или подсоединить розетку с выключателем далеко не достаточно. В первую очередь — это обусловлено повышенными требованиями безопасности использования электроприборов в постройках из дерева.

Лучше доверить все работы квалифицированным электрикам. Но быть осведомленным в основных правилах как пролагать электропроводку в деревянном доме нужно каждому домовладельцу даже по той простой причине, что это позволит оценить работу специалистов. Итак, какие правила предъявляются к электрической проводке в деревянных жилых строениях?

  1. Важно полностью исключить или по максимуму минимизировать возможность возгорания электрических кабелей, для недопущения передачи открытого источника огня на деревянные части дома при возникновении замыкания в электрической цепи.
  2. Основные показатели и характеристики используемых в проводке кабелей должны в точности соответствовать нормам и правилам и иметь достаточный запас мощности, выдерживающий пиковые нагрузки. Ни в коем случае не должно возникать любых проявлений нагрева вводного провода или клеммного соединения.
  3. Техническое состояние электрических проводов не должно допускать даже малейших рисков поражения жильцов дома или животных электрическим током.

Вопрос эстетической составляющей в условиях деревянных домов должен отойти на второй план. На сегодняшний день есть много вариантов решения данной проблемы. Но ни в коем случае нельзя пренебрегать правилами безопасности для улучшения внешних характеристик строения. Такие действия могут привести к необратимым последствиям.

Особенности ввода электричества в доме из дерева

Самым опасным участком электрической проводки считается вход проводов через стену чердака, изготовленную из древесины. Среди народных умельцев бытует ошибочное мнение, что для обеспечения безопасного ввода кабеля в дом достаточно куска резинового шланга. Но использование такого материала неприменимо, так как в состав резинового изделия входит сажа, представляющая, собой углерод, который хорошо проводит ток.

Поэтому в процессе старения резинового шланга могут появляться мосты, пропускающие, электричество с довольно высокими показателями удельного сопротивления. Из-за этого возникает нагрев кабеля на локальных участках, что может привести к возгоранию сухой древесины.

Если основной целью владельца деревянного дома является полная реконструкция электрической проводки и приведение последней в надлежащее состояние, то начать модернизацию нужно с ввода электрического кабеля в здание. При этом специалистами рассматривается два основных метода того, как завести силовой кабель в деревянную постройку:

  1. Прокладка электрического силового кабеля под землёй является самой надёжной в плане безопасности, так как провода спрятаны от влияния внешних факторов. Но в плане стоимости такой вариант слишком затратный и подразумевает проведение земляных работ. По правилам прокладки подземной электропроводки глубина траншеи должна составлять не менее 80 см.
  2. Воздушная проводка, подразумевает работы на электрическом столбе, проводить которые без наличия необходимого допуска строго воспрещается. Это могут делать только квалифицированные электрики.

Участок электрической магистрали от высоковольтного столба к деревянному строению должен выполняться из проводов, сечение которых составляет более 16 мм. Оптимальными являются самонесущие алюминиевые провода, обладающие качественной изоляцией. Эксплуатационный ресурс такого кабеля должен составлять 25 и более лет.

Естественно, ввод такой линии внутрь помещения недопустим. Если следовать установленным правилам, прокладка электрических проводов с токонесущими частями из алюминия по легко воспламеняющимся конструктивным элементам дома строго запрещена. Поэтому в постройках из дерева можно прокладывать только проводники из меди.

Подключение электрического кабеля должно проводиться с наружной стороны дома. Для этого применяют специальные сжимы, благодаря которым обеспечивается качественный контакт, который в дальнейшем не окисляется и не искрит. Участки электропроводки, проходящие сквозь деревянные стены или перекрытия между этажами обязательно должны заключаться в металлические гильзы. Благодаря такой дополнительной мере предосторожности достигаются следующие цели:

  • электрический кабель будет защищён от механических повреждений, обусловленных смещением конструкции дома в связи с усадкой или колебанием почвы;
  • металл огнеупорный материал, который надёжно защитит деревянную поверхность от воспламенения в ситуации короткого замыкания, приводящее к нагреву и дальнейшему возгоранию электропроводки;
  • электропроводка в труднодоступных и малозаметных местах будет надёжно защищена от мелких вредителей – крыс и мышей.

Если рассматривать толщину стенок трубы, то она регламентирована действующими правилами. В случае, если необходимо пролагать провода, сечение которых не превышает 4 мм, монтируется труба со стенками 2,8 мм, а в случае использования более мощного кабеля применяется толстостенная защита до 10 мм. Это не допустит прогорания металлической гильзы при коротком замыкании. Данное правило применимо ко всем участкам электрической разводки в деревянном доме.

Прокладка проводов от ввода в дом к электрическому щитку

Ещё одним важным участком электрической проводки деревянных домов является промежуток от ввода до щитка распределения внутридомовой электрической системы. Особой специфичностью данного участка считается незащищенность последнего от перегрузки при помощи автоматов. А учитывая то, что его прокладывают в чердачном или подсобном помещении, то опасность пожара в случае короткого замыкания сильно увеличивается, так как полагаться на автоматическую защиту подстанции не стоит. Поэтому для решения проблемы используют два кардинальных способа.

  1. Кабель по всей длине заключается в трубу из металла, с параметрами, соответствующими установленным правилам. Но такой способ применим на коротких промежутках электросети протяжённостью до 3 м.
  2. Более приемлемым методом считается установка автомата, помещённого в герметический бокс прямо перед вводом линии в деревянное помещение. Порог срабатывания такого прибора должен быть на уровень выше основного автомата, размещённого в распределительном устройстве.

Ещё одним вариантом решения проблемы является размещение автоматов и электрического счётчика на внешней стене снаружи деревянного дома в отдельном защищённом коробе. Естественно, такой вариант самый надёжный хоть и неудобный для владельцев жилплощади.

Монтаж распределительных щитков

Электрический кабель ввода в деревянный дом напрямую без дополнительных ответвлений попадает в распределительный щиток, который состоит из следующих элементов:

  • короб из пластика или металла с местами под размещение прибора, контроля потребляемой электроэнергии и автоматических защитных устройств;
  • электрический счётчик с соответствующей опломбировкой;
  • двухполюсное или трёхполюсное автоматическое устройство защиты главного вводного кабеля;
  • защитные автоматы для внутридомовой разводки электропроводки в деревянном доме;
  • очень удобно, если в отдельную зону выделено гаражное и дворовое освещение, а также электроснабжение подсобных помещений.

Расчёт мощности автомата для каждой отдельно взятой зоны выполняется в индивидуальном порядке. Основным правилом, которым руководствуются при этом – это срабатывание защиты при возникновении перегрузки на слабом участке внутридомовой проводки. При этом оптимально подобранный номинал обеспечивает максимальную безопасность. Не стоит увлекаться экономией при закупке аппаратной части распределительной системы, так как от этого зависит безопасность людей.

Открытая проводка в деревянном доме

Если рассматривать способы разводки электропроводки в деревянном доме, то к самому безопасному можно отнести открытый вариант прокладки проводов. Плюс ко всему такие работы обойдутся домовладельцу на порядок дешевле. Электрические кабеля прокладываются по внутренним стенам и потолку помещения. Для эстетической маскировки проводов их можно задекорировать в ретростиле или поместить в декоративный короб из пластика.

Электрический кабель пролаживают в самозатухающий канал. При этом в строительных магазинах можно найти изделие, подходящее по цвету в соответствии с общим стилем постройки. Такой короб популярен в бревенчатых домах и постройках, обшитых вагонкой из дерева с ровными стеновыми поверхностями.

Использование кабелей в оплётке придаст электрической проводке состарившийся вид в ретростиле. Провода напоминают витые шнуры, закреплённые к деревянной стене через изолятор из керамики. Такой способ считается достаточно безопасным по той простой причине, что кабель имеет качественную двойную изоляцию и не контактирует напрямую с деревянными поверхностями. Плюс ко всему такой тип проводов подчеркнёт общую стилизацию постройки.

Скрытая электропроводка в деревянном доме

Если рассматривать скрытую электропроводку в деревянном доме, то её монтаж очень трудоёмкий и в случае необходимости модернизации или ремонта электрических кабелей делает процедуру дорогостоящей и неудобной. Но, несмотря на это, большинство владельцев деревянных загородных домов отдают предпочтение именно скрытому способу монтажа электрических кабелей.

Домовладельцы деревянных строений не хотят портить внешний вид отделки дома распределительными щитками и проводами. Закладка скрытой электропроводки начинается ещё на стадии проектирования здания. При этом в целях безопасности, провода помещаются в трубу из металла или оцинковки, которая обязательно должна быть окрашена. Для подъёма кабеля к розетке или выключателю обустраивается специальное защищённое от возгорания отверстие.

Монтаж электросетей в деревянных строениях скрытым способом должен выполняться только в соответствии с нормами и правилами проведения электромонтажных работ и с использованием специальных материалов для обеспечения защиты от пожара. Кабеля, проходящие в перекрытиях здания, обязательно помещаются в металлический рукав или трубу из негорючей пластмассы.

Также скрытый способ проводки может размещаться в заземлённых трубах из металла. Бревенчатые постройки зачастую усаживаются, что необходимо учитывать, не допуская воздействия брёвен на провода или металлические рукава. Для проводки кабелей сквозь стены используют специальные гильзы из металла. Но из-за того, что открытый и закрытый способы прокладки проводов в деревянном доме имеют свои достоинства и недостатки, то чаще всего их комбинируют.

Особенности монтажа электрических приборов

После изучения схемы разводки электрических проводов в деревянной постройке и нанесения разметки линий кабелей можно переходить к монтажу электрических распределительных устройств ­– розеток, светильников и выключателей. При этом крепление всех электрических узлов должно выполняться только на заранее подготовленной металлической площадке, закреплённой на деревянной поверхности. Только благодаря металлической защите можно обеспечить должный уровень пожаробезопасности в доме из древесины. Это правило касается и распределительных коробов.

Проблемой многих любителей самостоятельного ремонта при монтаже электрической проводки является несоблюдение норм и требований пожаробезопасности в деревянных постройках. Ни в коем случае нельзя использовать стандартные провода и электрические приборы, так как это противоречит правилам техники безопасности.

Прокладка электрической проводки в деревянных строениях должна выполняться только с учётом всех рекомендаций, что позволит гарантировать долговечность и эффективность выполненных работ, а также безопасность всех жильцов дома.

Правильный монтаж проводки в деревянном доме

Деревянные дома из бруса или бревна во многом требуют к себе особого подхода. Например, проводка в деревянном доме должна укладываться с соблюдением массы требований ПУЭ и СНиПов. И это не удивительно, ведь дерево, даже при самых современных способах обработки, так и остается горючим материалом. Поэтому с электропроводкой в любом случае возникнут трудности – минимизировать их может только обращение к профессионалу. Но если вдруг это невозможно, то разрабатывать ее схему и делать прокладку нужно очень внимательно.

Основные требования

К сожалению, главной причиной пожаров в жилье является электрика в домах из дерева. Из-за этого правила монтажа проводки в них отличаются от работ в зданиях из бетона или кирпича. И поэтому об эстетике этого процесса следует думать в последнюю очередь. Для электропроводки на первом и других местах стоит безопасность, но не дизайн интерьеров.

Задача заключается в том, чтобы свести к минимуму риск короткого замыкания и нагрева проводов, и одновременно сформировать негорючую преграду между деревом и искрами. Есть множество ГОСТов и СНиПов, которые так или иначе регламентируют укладывание электропроводки в деревянных домах. Однако самый важный документ – это ПУЭ, и если в других документах есть какие-то несостыковки в нормах, опираться нужно на него. ПУЭ серьезно ужесточили в последней редакции, и его требования гарантируют безопасность.

При этом, читая ПУЭ, нужно понимать, что никаких упоминаний о дереве там не будет. В формулировке значится – горючие материалы. То есть, правила относятся ко всем из них.

Варианты прокладки

Как уже говорилось выше, электропроводка в деревянном доме должна монтироваться специалистом. Это практически единственный способ обезопасить себя и свое жилище по максимуму. Поэтому приведенные ниже способы не руководство к действию, а наглядный пример того, что будет делать профессионал, если выбрать именно этот способ прокладки.

Открытый (наружный) метод

В таком варианте электропроводка укладывается по стенам на керамических изоляторах – результат выглядит достаточно эстетично. Кабель обычно используется витой, в двойной оплетке. Но для этого нужно, чтобы между стеной дома и проводом был зазор минимум 10 мм. Иначе между ними потребуется вложить прокладку из железа или дерева, и забыть про эстетику. В крайнем случае, это подойдет для подсобок, но не для жилых помещений.

Такую проводку еще называют — ретро проводка. Но в деревянном доме ее лучше не применять, если у вас есть маленькие дети.

Скрытый метод

Этот вариант считают самым сложным и дорогим. Пытаться воплотить его своими руками категорически не рекомендуется – малейшая ошибка обойдется слишком дорого. Скрытая проводка может прокладываться только в медных либо стальных трубах, а пластиковые и гофро-каналы использовать запрещено, потому что они не в состоянии остановить огонь. И нет нужды объяснять, что в домах из бревна и бруса любая искра может вызвать пожар.

Но проводов действительно будет не видно, так что этот способ еще и самый эстетичный. Само его название – скрытый – говорит о том, что проводка останется внутри перекрытий.

Кабель-каналы

В таких каналах проводку делать проще, потому что достаточно просто правильно найти элементы и сопоставить их между собой. Провода в них тоже не видны, так что интерьер не портится, но все же не все профессионалы однозначно рекомендуют их использование. Дело в том, что обычные короба и пластиковые плинтуса здесь не подходят – они горючи.

Следовательно, применение типичных кабель-каналов запрещено нормативами. Но есть и другие, специальные, негорючие разновидности этих изделий – их прокладывать можно.

Порядок действий при монтаже

Пошаговый алгоритм прокладывания электропроводки в деревянных домах выглядит так:

  1. Создание разметки на стенах – линии разведения проводов, места выключателей и розеток, а также распределительных коробок и т.д.
  2. Сверление отверстий – для каналов и электроустановочных изделий.
  3. Сборка вводного защитного электрощита и электросчетчика.
  4. Прокладывание и соединение проводов – на пайки или клеммы.
  5. Установка розеток и выключателей.
  6. Проверка изоляции и всей системы (на короткие замыкания).

Эта инструкция является стандартной, т.е., подходит для всех домов, независимо от того, из каких материалов они построены. Кажется, что достаточно иметь в наличии отвертку, дрель и пассатижи, и дело сделано. Но вначале упоминалось, что дома из дерева требуют особого отношения, и поэтому, хоть инструкция и не меняется, в ней появляются нюансы.

Во-первых, все проходы кабелей через перекрытия, перегородки и внешние стены делают только с помощью металлических трубок (гильз). Это касается и открытого монтажа, где используются керамические изоляторы, и кабель-каналов. В любом из случаев проводка должна укладываться исключительно с защитой из металла, иначе пожаров не избежать.

Во-вторых, скрутки жил быть не должно. Это самые нагревающиеся и опасные места, так что риск следует исключить. Для деревянных строений лучше всего подходит клеммный вариант соединения проводов, еще их можно спаять или сварить, но так дольше и труднее.

И, наконец, если проводка укладывает под навесной потолок или какой-то декор, монтаж обязательно должен вестись в металлических трубах. Открытый вариант допускается для незакрытых мест, где все провода будут на виду и любое замыкание будет сразу заметно. Также для навесных потолков подходит способ монтажа по специальным кабель-каналам.

Ввод в эксплуатацию

Недостаточно проложить электропроводку и соединить ее с щитком и розеткой в единую сеть. Важно проверить ее и подключиться к общей сети, иначе ничего не станет работать.

Под проверкой понимается тестирование каждой линии на соответствие сопротивления изоляции всем нормам. Ведь визуально нормальный кабель может быть как-то поврежден, а без теста выявить повреждения изоляционной оплетки и другие проблемы невозможно. Как и сделать это без специального образования и оборудования – здесь задача электрика.

Кроме того, профессионалу нужно доверить еще и расчеты сечения жил и УЗО, даже если сам монтаж электропроводки по каким-то причинам будет проводиться самостоятельно. В вопросе электричества экспериментировать вовсе не стоит – этот риск ничем не оправдан.

Подключиться к общей сети самостоятельно тоже не получится. Для этого обращаются в сбытовую организацию, которая и вышлет электромонтажников на объект. Они проверят проводку еще раз – на соответствие техническим условиям и нормативам. Если какие-то нарушения все же обнаружатся, то в подключении будет отказано до их устранения. Если же все будет в порядке, то внутридомовая электросеть успешно подключится к основной.

Правила безопасности

Так как желающие сделать электропроводку в деревянном доме самостоятельно находятся всегда, то уже выделен ряд самых распространенных ошибок:

  • жилы соединяются некачественно: в результате контакты начинают нагреваться.
  • металлические гильзы и распределительные коробки не используются.
  • используются кабели, не соответствующие требованиям.
  • медные и алюминиевые провода применяются одновременно: соединять их нельзя.
  • сечения жил и параметры защитных приборов подбираются неправильно.
  • при прокладке проводов за декором используется пластиковая гофра.

Само собой разумеется, что допускать ничего из перечисленного нельзя – итогом будет пожар. Поэтому, если есть хоть какие-то сомнения в своих умениях, рисковать не стоит. Не говоря уже о том, что в работе нужно использовать инструменты с изоляцией ручки, и обязательно обесточивать сеть до начала монтажа. Это элементарные меры безопасности.

Заключение

Проводка в деревянном доме – это не поле для экспериментов и проверки своих знаний и способностей. К ее монтажу нужно подходить со всей серьезностью – от проектирования до сборки и подключения к общей сети. Любое незначительное упущение может привести (и обязательно приведет) к большим последствиям. Так что укладывать электропроводку должен человек, обладающий необходимой квалификацией и опытом. Хотя это очевидно.

Как проложить проводку в деревянном доме: делаем электропроводку на даче

Электропроводка в деревянном доме требует дополнительных мер безопасности.

Систематическое искрение проводов или короткое замыкание, когда не срабатывает устройство защитного отключения и происходит горение проводов и изоляции, может привести к пожару.

По статистике, больше половины всех пожаров в деревянных домах произошло из-за неисправной электропроводки.

Поэтому перед тем, как проложить проводку в деревянном доме, нужно ознакомиться с некоторыми базовыми принципами.

Общие требования к электропроводке

Монтаж электропроводки в деревянном доме

Вся электропроводка в жилых домах и подсобных помещениях должна соответствовать определённым требованиям.

Самое главное требование электропроводки – это выполнение правильного монтажа в соответствии с правильно составленной схемой электропроводки.

Второе важное требование – соответствие мощности потребления электроприборов пропускной мощности проводов, а также соответствие защитных устройств типу и мощности электропроводки.

Наконец, третье важное требование – это наличие защитного заземления.

Самый главный документ, который регламентирует устройство электропроводки – это ПУЭ, Правила устройства электроустановок.

В частности, электропроводку в домах регламентирует ПУЭ 7 раздел 2. В случае возникновения каких-то сомнений, рекомендуется обращаться к этому документу. Да и вообще, если вы не имеете опыта, перед тем, как проложить электропроводку в деревянном доме своими силами, рекомендуется прочитать этот документ.

ПУЭ различает деревянные дома с несущими деревянными стенами, по которым необходимо прокладывать электропроводку, дома с каменными стенами и деревянными перекрытиями, по стенам которых прокладывается проводка, и дома с каменными стенами и несгораемыми перекрытиями.

Правила для этих типов домов будут различными, особенно они будут зависеть от поверхности, по которой прокладываются провода.

Правильный монтаж электропроводки – залог успеха. Перед тем, как проложить электропроводку в деревянном доме, следует составить схему, в соответствии с которой вы будете в дальнейшем прокладывать провода и ставить электрические приборы.

Нужно правильно подсчитать количество розеток в помещении – по правилам ПУЭ, их должно быть не меньше, чем одна на 6 квадратных метров помещения. А на кухне их можно поставить и больше – там бывает нужно подключить много электроприборов.

Бытовая сеть освещения должна обязательно быть смонтирована отдельно от сети силового электропотребления. На отдельном проводе от остальных электросетей должны также находиться мощные электроприборы – электронагревательные котлы, электроплиты.

Все провода от розеток подводятся к раздаточным коробкам, а затем – идут к устройствам защитного отключения. Они должны соответствовать по мощности и типу возможной потребляемой нагрузке.

Обычно в деревянных домах применяют УЗО, которые рассчитаны на ток утечки не более 6 мА.

При установке УЗО используют дифференцированную схему – первое УЗО предохраняет от длительной перегрузки и пожара, а после него ставят те, которые предохраняют от кратковременных пиковых нагрузок. Дальнейшее дробление ступеней отключения не имеет смысла, поскольку приведёт к неконтролируемому срабатыванию автоматов и УЗО.

Отличие автоматов и УЗО – механизм срабатывания. УЗО, или устройство защитного отключения, сработает, если в сети возникает посторонний ток – ток утечки. Такое часто бывает при пробое и повреждении изоляции, при этом возникает опасность поражения электрическим током, перегрева проводов и возникновения пожара.

Автомат же сработает при кратковременном превышении по току – независимо от того, чем это было вызвано, коротким замыканием или просто несоответствием автомата мощности электропроводки.

Крайне желательно устанавливать последовательно и УЗО, и автомат на каждую отдельную электросеть в деревянном доме, соответствующей мощности.

Нужно определить, где у вас будут расположены те или иные электроприборы. Зная их мощность – определяете, где она будет максимальной. Затем – выбираете сечение кабеля в соответствии с этой мощностью и силой тока. Сила тока и мощность связаны между собой по формуле P=I·U, где U – напряжение бытовой электросети, равное 220 вольт.

По этой формуле вы определяете, какой ток должен пропускать провод, исходя из мощности электроприборов, и по таблице, имеющейся в ПУЭ, определяете его минимальное сечение. При выборе сечения проводов лучше всего будет увеличить расчётную мощность электроприборов на 20-30%, чтобы обеспечить «запас прочности» на будущее.

Исходя из расчётной мощности, на каждую группу приборов ставите отдельный автомат, а на приборы большой мощности, такие, как приборы отопления, следует поставить отдельный автомат.

Для каждого дома оборудуют защитное заземление. В соответствии с правилами ПУЭ, защитное заземление должно быть выполнено из трёх металлических штырей определённой площади сечения, соединённых между собой сваркой.

Ввод заземления в деревянный дом осуществляется в металлической трубе, чтобы в случае возникновения короткого замыкания не было прямого контакта провода с деревянными конструкциями, а диаметр провода выбирают не менее 6 мм, он должен быть больше, чем диаметр любого из проводов в электросети, включая подводящий провод.

О заземлении в частном доме, можно посмотреть на видео:

Особые требования для деревянных домов

В деревянных домах к электропроводке предъявляются особые требования. В частности, есть некоторые ограничения на прокладку скрытой или открытой проводки. Непосредственно прокладку проводов рассмотрим далее, а здесь – более конкретно о некоторых особенностях установки электроприборов.

Все электроприборы, розетки и выключатели должны относиться к внешнему типу подключения. Не допускается использование розеток и выключателей, которые устанавливаются в деревянные стены или сгораемые конструкции с заглублением.

Более того, под каждую розетку и выключатель, устанавливаемые на деревянную стену, должна подкладываться прокладка из металла или асбеста, выступающая за его края не менее, чем на 10 мм.

Это правило относится не только к деревянным домам, но и к домам со сгораемыми перекрытиями – в них нельзя устанавливать заглублённые в стену розетки и выключатели, также нужно ставить не заглублённые в стену раздаточные коробки.

Все электрощитки, счётчики и УЗО в таких домах также устанавливают на подкладку из асбоцементного листа, выступающего за их края не менее, чем на 10 мм.

Прохождение провода между деревянными сгораемыми перекрытиями должно осуществляться в металлических коробах, которые отделяют провод от деревянной конструкции на расстояние в 2 см.

Это же относится и к скрытой проводке – она проходит через отверстия, обрамлённые металлом, просверленные при помощи коронки в деревянной конструкции. Удобно использовать стандартные покупные жестяные проходы.

Стоит обратить внимание на технические трудности прокладки электропроводки в домах со стенами из дерева. Дело в том, что только что построенный дом со временем даёт усадку.

Она может достигать 3-4 см на каждый метр высоты этажа, особенно если дом рубленый. Это же относится к мансардным этажам с деревянным стропильным перекрытием – со временем их геометрия изменяется.

Проводка, которая была проложена по этим поверхностям, будет также деформироваться, провода могут начать провисать, или в каком-то месте начнут натягиваться и рваться по изоляции. Поэтому желательно избегать скрытой проводки в деревянном доме, и прокладывать провода открыто.

Монтаж скрытой электропроводки

Скрытая в трубах проводка

Как было сказано ранее, монтировать скрытую электропроводку в деревянном доме нежелательно.

Тем не менее, о том, как проложить проводку в деревянном доме скрыто, стоит рассказать.

Делать прокладку проводки этого типа следует только после относительно полной усадки дома, что произойдёт примерно через 7-8 лет после его постройки.

К слову, делать какую-то внутреннюю отделку из нерастяжимых материалов, таких, как гипсокартон или плитка, до этого времени также стоит подождать.

Правила устройства электроустановок запрещают монтаж скрытой электропроводки в деревянных домах или домах со сгораемыми перекрытиями, если она имеет контакт со сгораемыми поверхностями.

То есть проложить проводку внутри деревянной стене в гофре, или даже в пластиковом кабель-канале, будет не совсем «законно».

Обусловлено это тем, что визуально контролировать то, что будет в дальнейшем происходить с этим проводом, вы не сможете. Возможно, провод порвётся по изоляции, может быть, его начнут есть насекомые или грызуны.

Состояние его изоляции, будет ли происходит пробой между ним и соседним проводом – всё будет скрыто от ваших глаз. Поэтому всё, что может гореть, прокусываться зубами крыс и мышей, прокладывать скрыто нельзя.

Единственный «легальный» способ проложить электропроводку этим способом – упрятать её в несгораемый футляр. Самый простой вариант – прокладка в металлических трубах.

Используются как медные, так и стальные водопроводные трубы. Стальные трубы дешевле, но для тех, кто хочет проложить электропороводку в деревянном доме своими руками, больше подойдут медные трубы.

Их можно легко резать при помощи дискового ножа, развальцовывать при помощи ручных приспособлений, гнуть вручную, соединять при помощи пайки. Удобнее всего использовать стандартные медные водопроводные трубы.

Для стальных же труб вам придётся запастись изрядной долей терпения. Резать их можно только при помощи болгарки, при соединении придётся использовать сварку и нарезать резьбу, подбирать соответствующие фитинги.

Вероятнее всего, если вы наймёте людей делать такую работу, то это обойдётся вам намного дороже, чем прокладка своими силами медной трубки в качестве «защиты» для проводов, и займёт больше времени.

В деревянных домах скрытую проводку, как правило, используют в каркасном доме, или при прокладке провода внутри деревянного перекрытия, под полом или под потолком. Прокладка проводки в штробах, выбранных в деревянной бревенчатой стене, и заделанной потом, встречается реже, но всё-таки возможна.

Делается она по тем же правилам, что и прокладка внутри каркасных стен и перекрытий. Расстояние от кабеля до края штробы должно быть не менее 10 мм, а расстояние от поверхности заделанной штробы до кабеля – также не менее 10 мм.

По соответствующим стандартам, металлические кожухи проводов должны быть заземлены. Провод заземления необходимо также прокладывать в металлическом кожухе, место крепления должно быть расположено открыто.

Крепить провод заземления к медному проводу можно при помощи пайки, к стальному – при помощи винта, вкручиваемого в просверленное отверстие, и скрутки. Место крепления необходимо заизолировать.

В качестве годного материала для того, чтобы прокладывать внутри него провод, можно порекомендовать металлический кабель-канал. Встречается он в продаже не так часто, однако найти можно.

Металлический кабель-канал обеспечивает удобный доступ к проводам, в случае возникновения неисправности или замене проводки. При этом в металл должна быть заключена вся часть провода, находящаяся скрыто – нельзя допускать выхода проводов из канала на поверхность под перекрытием.

Однако помните – если дом ещё недостаточно осел, металлический кабель-канал покоробится, провод из него может выскочить. Надёжнее будет использовать трубы.

Если помните, раньше говорилось о том, что деревянный дом может давать усадку. Усадка дома происходит не только после его постройки, но и со сменой времени года. Так, например, летом деревянный дом будет «ниже», а зимой и, особенно, осенью – немного «повыше».

Поэтому перед вводом проводки в трубу и затем прокладкой внутри стены дома стоит позаботиться о том, чтобы сделать погон из провода до ввода. Это поможет избежать разрыва провода от сезонных колебаний геометрии деревянных стен.

Погон – это петля из провода, которая содержит некоторый запас провода по длине. Петля делается до ввода, обычно это около 20 см провода, нежёстко закреплённого скобой или просто смотанная в месте изгиба изолентой.

Монтаж открытой электропроводки

Открытая винтажная электропроводка

Открытая электропроводка в деревянных домах встречается наиболее часто.

Это из-за того, что такая проводка не создаёт проблем, связанных с усадкой дома, и из-за простоты и дешевизны монтажа.

Как делать электропроводку открытого типа в деревянных домах?

Если вы прокладываете провода по поверхности из штукатурки, гипсокартона, иной негорящей поверхности, вы можете спокойно закреплять его при помощи обычных скоб для провода, таких же, как применяются для открытой электропроводки в каменных домах.

Если же необходимо проложить проводку по деревянной стене – тут возникают некоторые проблемы. Дело в том, что те же ПУЭ предписывают либо подкладывать под каждый провод, идущий по деревянной стене, асбоцементный лист не менее 10 мм шире кабеля, либо делать прокладку на специальных изоляторах, которые отдаляют провод от деревянной стены на расстояние не менее 10 мм.

Возможно, вы встречали такую проводку в старых деревянных домах. Согласитесь, в современном интерьере она будет немного архаично выглядеть.

Однако самый простой вариант – применить таки прокладку на фарфоровых изоляторах. К сожалению, прокладка провода современного типа на изоляторах, для которых применяется «витой» провод, сейчас невозможно.

Дело в том, что старый вариант электропроводки предполагал два провода – нулевой и фазный. Новая же электропроводка трёхпроводная – нулевой провод, фазный и провод заземления.

Это же относится и к разным фирмам, предлагающим прокладку проводки «ретро» из витого провода. Во-первых, он не всегда соответствует стандартам – часто изоляция не соответствует современным требованиям, и выполнена по старой технологии. Во-вторых – витой провод двухпроводной.

Самый лучший способ – делать такую электропроводку при помощи современного провода, который прокладывается на изоляторах типа роликов. Сделать это можно при помощи проволоки. Стальная проволока закрепляется на изоляторах, обхватывая каждый из них.

Затем к этой проволоке прикрепляют основной провод при пластиковых хомутов. Такое крепление достаточно надёжно, соответствует требованиям ПУЭ и позволяет использовать любой провод – и ВВГ, и NYM.

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.


Электропроводка в деревянном доме

Деревянный дом является ярким примером древней отечественной архитектуры, однако даже сегодня, когда ассортимент стройматериалов просто огромен, владельцы частных участок нередко строят свои дома именно из древесины. И в этом нет ничего удивительного, поскольку дерево характеризуется природной теплотой и создает особый комфорт в жилище, чего нельзя сказать о большинстве других стройматериалов.

Монтаж электрической проводки в доме из дерева

Содержание статьи:

Помимо того, собственники небольших дач также при сооружении несложных домиков отдают свое предпочтение именно дереву и используют его в качество основного материала. Однако без электричества не обходится ни одно жилье – как постоянное, так и временное. В обоих случаях владельцу следует знать, как правильно монтируется электропроводка в деревянном доме, чтобы не рисковать своим здоровьем или даже жизнью, а также для сохранения имущества. Об этом и пойдет речь в сегодняшней статье.

Какой вообще должна быть электрическая проводка? Разбираемся с требованиями

Вначале следует заметить: предупреждаем тех домашних умельцев, которые, умея починить простую розетку в доме либо при помощи индикатора отличить фазу от нуля, полагают, что вполне могут справиться и с проводкой в частном доме. В действительности все не так просто, как кажется, ведь дом из дерева имеет повышенную пожароопасность, а потому и требования к электросети здесь особые.

По статистике, большая часть пожаров в таких домах связана как раз с несоблюдением требований к монтажу/эксплуатации бытовых приборов и самой электрической проводки. В принципе, самостоятельная прокладка проводки вообще нежелательна – этим должны заниматься квалифицированные мастера. Но об основных правилах должен знать каждый владелец деревянного жилища – как минимум для оценки уже наличествующей разводки либо контроля работы нанятых электриков (всегда есть риск нарваться на дилетантов, которые делают свою работу, базируясь на «и так сойдет»).

Словом, вот основные требования, которым должна соответствовать проводка в доме, сделанном из древесины.

  1. Необходимо минимизировать (а лучше – полностью исключить) риск воспламенения кабеля с последующим переходом огня на конструкцию дома, если произойдет короткое замыкание.
  2. Также важно, чтобы состояние кабелей целиком исключало вероятность поражения жильцов/питомцев электрическим током.
  3. Наконец, характеристики применяемых кабелей должны соответствовать общей потребляемой мощности (даже с небольшим запасом) для каждого отдельного участка, причем во внимание следует принимать и пиковые нагрузки. Нельзя, чтобы провода или соединения нагревались.

Что же касается эстетичности, то она в данном случае второстепенна. Хотя этот вопрос также решается, причем несколькими способами (детальнее об этом расскажем несколько позже). Но не стоит ставить эстетичность выше безопасности (пусть даже последняя снизится лишь ненамного), так как последствия могут быть самыми печальными.

Еще одна причина трудности самостоятельного монтажа электропроводки состоит в том, что один регламентирующий документ как таковой отсутствует. Опытный специалист знает обо всех требованиях, а также о приемах их (требований) реализации. Самостоятельно же отыскать все необходимые сведения, раскиданные по ГОСТам и СНиПам, довольно трудно, да и сами данные обычно специализированы, а потому понять их может только человек с соответствующим образованием.

На заметку! Из этой статьи вы узнаете о том, какими способами может монтироваться электропроводка в деревянном доме. Но не стоит рассматривать материал как инструкцию, по которой неподготовленный человек может сделать проводку самостоятельно.

Вход электролинии в деревянное здание

Очень важный момент, о котором люди нередко забывают, сосредотачиваясь только на внутренней разводке. Необходимо принимать во внимание тот факт, что наличествующий силовой кабель мог вводиться в дом достаточно давно, причем по технологии, которая не соответствует сегодняшним требованиям. Количество электроприборов в домах увеличилось в несколько раз, в связи с чем возросло и энергопотребление. Устареть могут и сами провода – изоляция со временем разрушается под воздействием внешних негативных факторов, из-за чего безопасность проводки, разумеется, значительно снижается.

Самое уязвимое место – это проход провода через деревянную стену чердака. Некогда считалось, что кусок резинового шланга вполне может обеспечить должную безопасность. Но подобный вход также опасен, ведь в резине имеется сажа – углерод, по сути, способный проводить ток. И когда такая изоляция стареет, то возникают электропроводящие «мостики», характеризуются высоким удельным сопротивлением. Некоторые участки могут прогреваться и искриться, чего вполне хватит для обычных сухих досок.

Обратите внимание! Словом, если вы желаете целиком обновить проводку и сделать ее достаточно безопасной, то начинать работу необходимо именно с входа.

Существует несколько способов завода силовой линии – под землей и в воздухе.

Подземная прокладка

Более надежна, поскольку кабель скрывается в грунте и не подвергается влиянию внешних отрицательных факторов. Но обойдется все это дороже, поскольку придется проводить как минимум земляные работы. Глубина прокладки должна составлять минимум 80 сантиметров, а зону вокруг него следует обозначить соответствующими табличками. Для прохода кабеля через фундамент в обязательном порядке используются отрезки металлических труб с толстыми стенками.

Подобного рода подключение целесообразно во время строительства нового здания, когда есть возможность заранее спланировать расположение всех коммуникаций. Но если дом уже отстроен, то дешевле и проще провести линию по воздуху.

Воздушный способ

На столбах ЛЭП категорически запрещено выполнять какие-либо работы самостоятельно! Этим должны заниматься только квалифицированные электрики, у которых имеется соответствующий допуск.

Ниже приведена приблизительная схема воздушной прокладки линии к зданию.

Для участка от столба к зданию должен использоваться провод с сечением минимум 1,6 сантиметра (зачастую с этой целью применяются изделия СИП, которые заключены в прочную ПЭТ оболочку, стойкую к термальным перепадам и ИК лучам). Данный провод прослужит вам не менее 25-ти лет.

Внутрь же здания такую линию не заводят. В соответствии с действующими требованиями, в сгораемые детали конструкций нельзя прокладывать кабели, в которых токоведущая составляющая выполнена из алюминия. Следовательно, от входа линии до светильников и розеток должен проходить только медный провод.

Участок от подключения до распределительного щитка должен выполняться из кабеля ВВГнг (с негорючей изоляцией). Такой кабель вполне можно использовать как на улице, так и внутри дома, но его все же желательно заключить в пластиковую гофрированную трубку, выполненную из материала, полностью соответствующего НПБ 246-97. Такие полимеры – самозатухающие, то есть, не поддерживают горение.

Обратите внимание! Выполнять подключение нужно только снаружи дома. Обычно для этого применяются герметичные сжимы, которые обеспечивают качественный контакт, впоследствии не искрящийся и неокисляющийся.

Те участки, где ВВГна проходит сквозь межэтажные перекрытия и стены, должны заключаться во все ту же металлическую гильзу. Это объясняется сразу несколькими причинами.

  1. Провод будет защищен от повреждений, спровоцированных, к примеру, колебаниями почвы либо усадкой здания.
  2. Кабель дополнительно защищается от грызунов на участках, скрытых от глаз.
  3. Наконец, металлическая гильза сможет исключить распространение пламени на древесные элементы, если кабель перегреется или воспламенится. Словом, электропроводка в деревянном доме станет более безопасной.

Что же касается толщины стенок трубы, то к ней также выдвигаются определенные требования. Так, если провод имеет сечение менее 0,4 сантиметра, то толщина должна составлять 0,28 сантиметра, а если применяются изделия с большим сечением (в пределах 0,6-1 сантиметра), то 0,32 сантиметра. Так стенки трубы не прогорят, если внутри вдруг произойдет короткое замыкание.

Другой важный участок располагается между вводом и распределительным щитком. Данный участок характеризуется тем, что не защищается автоматикой от замыканий и перегрузок, а также располагается не на виду. Ниже приведены основные способы, как подобного рода проблему можно решить.

  1. Можно спрятать весь участок в металлическую трубу, имеющую перечисленные выше параметры. Но это можно сделать, только если на участке нет большого числа поворотов, а сам он составляет 2,5-3 метра в длину. Если длина будет больше, то вы вряд ли протолкнете такой кабель в просвет трубы.
  2. Перед входом в дом можно установить защитный автомат, заключенный в герметичный короб. Что характерно, порог срабатывания данного устройства должен быть на шаг выше, нежели основного. По нашему скромному мнению, это самый оптимальный вариант.
  3. Наконец, можно вынести на наружную стену здания и приборы учета, и автомат (либо даже на столбы линий электропередач). Надежность в данном случае, безусловно, высокая, однако об удобства для владельцев говорить не приходится.

Особенности монтажа распределительного щитка

Такой щиток включает в себя следующие элементы.

  1. Бокс из пластика либо металла. Его габариты ничем не регламентируются, а потому экономить не стоит – рассчитывайте на то, что в будущем он будет дооснащен (если будет расширяться электрооснащенность здания).
  2. Электрический счетчик, в обязательном порядке опломбированный.
  3. Главный защитный автомат (на два или три полюса), его также зачастую пломбируют.
  4. Однополюсные А3 (их число бывает разным – по одному на каждую зону, на которые разделена электрическая сеть здания). Мощность автомата защиты для каждой конкретной зоны определяется в индивидуальном порядке. Чем меньшим будет номинал, тем безопаснее будет сама электропроводка в деревянном доме. К примеру, если у простой розетки допустимый максимум равен 16 А, то у автомата защиты он не должен быть выше.
  5. УЗО. Стоит такое устройство дорого, а потому многие отказываются от его установки. Но все же УЗО рекомендуется включить в общую сеть, так как оно предотвратит аварийные ситуации и защитит пользователей от поражения током. Выбирать и устанавливать устройство должен только квалифицированный электрик с учетом ряда специфичных параметров.

УЗО можно поставить и на всю систему внутри здания, однако в таком случае будут регулярные ложные срабатывания, да и определить источник опасности будет труднее. Удобно (но при этом и недешево) устанавливать УЗО с зонированием наподобие автоматов защиты.

Видео – Как правильно устанавливать УЗО

Также важно, чтобы аппаратная часть щитка была только от проверенного производителя и имела все необходимые сертификаты. Ведь именно от этого во многом будет зависеть уровень безопасности деревянного здания.

Электрическая проводка – идем от щитка к точкам потребления

Здесь речь пойдет об еще одном важном участке электрической проводки. Прежде всего, мы расскажем о соединении кабелей. От скруток вообще нужно отказаться, даже если провода медные, достаточно толстые и одного сечения. Можно их спаивать, о потом закрывать места соединений пластмассовыми колпачками. Но лучше использовать клеммные соединения (они могут быть винтовыми и пружинными). Стоят они недорого, зато контакт будет надежным, а защита от коротких замыканий – высокой. Еще при необходимости подобные соединения можно будет с легкостью заменить.

Обратите внимание! В деревянном здании проводку лучше располагать на стенах. Прокладку можно сделать скрытной, но это обойдется недешево.

О способах открытой укладки электропроводки в деревянном доме

Достаточно долгое время внутренние кабели располагались на деревянных поверхностях с помощью специальных изолирующих роликов, который обеспечивали безопасный 1-сантиметровый зазор.

Даже сегодня подобные разводки изредка встречаются в зданиях старой постройки.

Данный метод, к слову, обретает все большую популярность и сейчас среди поклонников ретро-стиля. Они применяют для этого витые кабели, имеющие разные расцветки.

Видео – Электрическая проводка в стиле ретро

Тем не менее, в нынешних условиях подобная открытая разводка будет смотреться как минимум неуместно. Одиночные провода небольшого сечения можно размещать прямо на стенах, крепя их соответствующим электротехническими клипсами. Но изоляция кабелей в данном случае должна быть двойной, а еще лучше – тройной. Еще для прокладки можно использовать гофрированную полимерную трубку. В нее, к слову, можно помещать сразу несколько проводов, что является неоспоримым преимуществом, однако привлекательность при этом в любом случае будет «хромать». Зато электропроводка в деревянном доме будет дополнительно защищена от повреждений, да и зазор, необходимый в целях безопасности, будет обеспечиваться.

Для прокладки в подсобных помещения это оптимальный вариант. Минус же метода состоит в том, что если потребуется заменить один привод, то придется снимать гофру со всех кабелей сразу.

Немалой популярностью пользуются пластиковые кабель-каналы, которые закрываются декоративной крышкой. Их размеры могут быть разными, а потому с выбором подходящего варианта никаких трудностей возникать не должно. Для изготовления используется негорючий пластик, что существенно повышает уровень безопасности.

Цвет таких коробов тоже может быть разным. Еще одно преимущество подобного решения заключается в простоте установки и ремонтных работ – для этого необходимо будет просто снять съемную крышку.

В магазинах можно найти и многочисленные дополнительные аксессуары к таким кабель-каналам, а потому проблема декоративности довольно легко решается.

Видео – Применение кабель-каналов для открытой электропроводки

Своего рода разновидностью таких коробов являются электротехнические плинтусы. Они также комплектуются многочисленными дополнительным аксессуарами, благодаря чему сохраняется общий стиль оформления (пусть электропроводка и будет в данном случае являться открытой).

Обратите внимание! Кабель-каналы можно устанавливать лишь после первичной усадки здания и только тогда, когда дерево стен хорошо высушено. Иначе впоследствии коробы могут деформироваться или даже разрушиться.

Еще открытую проводку можно располагать в трубах (как пластиковых, так и металлических). Данный метод неудобен не только в установке, но и при ремонте, а потому оптимальным его не назовешь.

Что же касается выключателей и розеток, то они в данном случае должны иметь снизу несгорающую прокладку. Иногда это предусматривается и самой конструкцией, а иногда приходится вырезать куски соответствующих размеров из металла или же асбеста.

Рекомендуем заранее посчитать необходимое число розеток для каждой конкретной комнаты. Минимизируйте применение удлинителей и тройников (в идеале это следует вообще исключить).

А как насчет скрытой электропроводки в доме из дерева?

Если вы желаете все-таки скрыть проводку в своем жилище, то сразу готовьтесь к достаточно масштабным работам.

  1. Для обеспечения пожарной безопасности все кабели должны быть заключены в несгораемую оболочку (это может быть труба из меди либо стали). Также важно, чтобы такая труба изнутри была либо оцинкованной, либо окрашенной, в противном случае могут развиться коррозийные процессы.
  2. Для всех переходов и поворотов должны использоваться резьбовые элементы. Хотя, как вариант, это можно сделать и с помощью пайки (сварки).
  3. При укладке горизонтальных участков труб необходимо в обязательном порядке соблюдать незначительный уклон – так конденсат, который образуется в полости, будет иметь выход наружу. Помимо того, позаботьтесь о специальных отверстиях там, где влага будет скапливаться с наибольшей вероятностью.
  4. В отверстия, которые вы вырезаете для скрытой установки переключателей и розеток, устанавливайте только металлические подрозетники, причем они должны быть подключены к заземляющему контуру.
  5. Для проведения разветвлений должны применяться лишь распределительные коробки, которые к тому же следует герметично соединять с трубками.
  6. Еще важно заземлить и весь контур труб – это позволит снять статическое напряжение, а также защитить от удара током, если изоляция провода вдруг будет нарушена.
  7. Наконец, на выходе каждой трубы необходимо обязательно устанавливать центрирующую пластиковую заглушку, которая защитит изоляцию кабелей от контакта с острыми кромками трубы.

Для более детального ознакомления с вопросом советуем посмотреть еще один тематический видеоролик.

Видео – Как размещать скрытую электропроводку в металлических трубах

Обратите внимание! Существует еще один способ монтажа скрытой электропроводки – по штукатурному слою, толщина которого составляет минимум 1 сантиметр. Но используют данный способ нечасто, преимущественно из-за того, что закрытие деревянной стены штукатуркой едва ли можно считать самым лучшим решением.

Если ознакомиться с тематическими фото- и видеоматериалами в Сети, то можно обнаружить множество примеров, когда электрические провода располагаются в гофре из пластика/металла либо же укладываются пучками в предварительно проделанные штробы. Но вне зависимости от того, что пишут об этом «авторитетные» специалисты (а они уверяют, что данный способ полностью безопасен), такая укладка является грубым нарушением всех действующих требований. А потому не стоит закладывать в собственном жилище подобную «мину», ведь риск очень высок!

В итоге заметим, что в разделах, представленных выше, неоднократно упоминался заземляющий контур. Но данный вопрос настолько специфичен и имеет такое большое значение, что ему следует посвятить отдельную детальную публикацию. И поверьте, такая обязательно появится на страницах нашего сайта. Удачи в работе!

Монтаж электропроводки в деревянном доме — дизайн или безопасность? | Своими руками

Устройство электрической сети в доме из горючего материала сопряжено с определенными трудностями. В основном они касаются выбора кабелей и способа их прокладки. Как обеспечить безопасность и при этом не внести диссонанса в интерьер?

Жители городских квартир привыкли к тому, что электрические кабели скрыты от глаз и надежно защищены бетонными конструкциями — это практически не грозит повреждением, а короткое замыкание по вине перегрузки и нарушенной изоляции не приведет к возгоранию.

При строительстве загородного деревянного дома хозяева тоже стремятся прятать проводку, но возникают большие проблемы. Прежде чем обсуждать их с установщиками, необходимо ознакомиться с нормативными документами.

Несмотря на желание спрятать проводку (1), проще и безопаснее проложить ее открытым, используя изделия для потолочного монтажа (2-4)

ЭЛЕКТРОПРОВОДКА — ПРАВИЛА

На строительных площадках и форумах электромонтажных компаний есть многочисленные ссылки на стандарты (ПУЭ, ППБ и ПТЭЭП) без ссылок на конкретные страницы и параграфы этих документов.Исправим эту ситуацию.

В ПУЭ («Правила устройства электроустановок ») 7 редакция электропроводки в деревянных домах косвенно касается пункта 7.1.38: «Электрические сети, проложенные за незащищенными подвесными потолками и в перегородках, считаются скрытая электропроводка. и их следует проводить: за потолками и в пустотах перегородок из горючих материалов — в металлических трубах, обладающих способностью локализации (т.е., способность выдерживать короткое замыкание жил кабеля без перегорания. — Ред.), так и в закрытых коробках »(очевидно, тоже металлических. — Ред.). Стоит отметить, что ПУЭ-7 являются не в комплекте и не учтены многие нюансы разводки.

Более подробное руководство по прокладке проводов и кабелей можно найти в ПУЭ 6 издания, в котором в основном руководствуются практикой. Сокращенный вариант таблицы из раздела 2.1 («Электропроводка») настоящего стандарта, дополненный сведениями из некоторых параграфов этой же главы, мы приводим в статье.Также следует упомянуть, что п. 2.1.23 предписывает, что доступ к точкам подключения и разветвителям должен быть сохранен, то есть распределительные коробки должны монтироваться открыто.

Кроме того, действует ГОСТ Р53315-2009 «Продукция кабельная. Требования пожарной безопасности», в разделе 6 которого установлено требование к применению в жилых помещениях кабеля с маркировкой BBGng-LS (в негорючей изоляции, с пониженным дымовыделением).

При любом способе прокладки кабелей цепи должны быть оборудованы автоматами и УЗО, тщательно рассчитывая номиналы этих устройств

ПРАКТИЧЕСКАЯ РЕАЛИЗАЦИЯ — ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ

Сегодня в бревенчатых домах кабели прокладывают тремя основными способами — в скрытых металлических трубах, на открытых изоляторах и в воздушных кабельных каналах.Они отличаются внешним видом проводки, а также стоимостью материалов и работ.

Скрытая проводка в стальных и медных толстостенных трубах выполняется, как правило, на этапе сборки сруба. Этот метод значительно увеличивает объем столярных работ, выполняемых поэтапно совместными усилиями строителей и электромонтажной компании. Задача усложняется необходимостью учитывать усадку стен и возможность ржавления труб при контакте с влажной древесиной.Кроме того, приходится использовать специальные врезные розетки и выключатели с металлическими чашками, которые как минимум вдвое дороже обычных и часто поставляются только по запросу.

Открытая проводка на изоляторах прекрасно сочетается с рублеными стенами (особенно при отделке в классическом стиле и кантри). Скрученные провода (бывают нескольких цветов) и керамические изолирующие чашки совсем недешевы, но затраты на них компенсируются простотой монтажа.

Провода на изоляторах и выключателях под старину прекрасно сочетаются с деревянными стенами (9).Гофрированная труба (10), в отличие от скрученного металлического шланга (12), может обладать способностью локализации и применяться в деревянном доме. Его соединение и фиксация должны выполняться с помощью резьбовых соединений (11) и хомутов (13)

.

Если обойтись без стилизованных розеток и выключателей, цена которых начинается от 1100 рублей, и использовать обычные накладные изделия, то стоимость электромонтажа будет в 2-3 раза ниже, чем со скрытой разводкой. При необходимости открытая сеть легко может быть дополнена новыми линиями.

Недостаток проводки на изоляторах заключается в том, что она плохо защищена от механических повреждений, поэтому ее следует устанавливать на высоте не менее 2 м от пола (п. 2.1.52 ПУЭ-7) и обустраивать все цепи в доме. с устройствами защитного отключения (УЗО) с током утечки не более 30 мА.

Открытая прокладка в кабельных каналах. Это самый простой и доступный вариант. Коробки из ПВХ обеспечивают быстрое затухание кабеля при коротком замыкании и защищают его от внешних воздействий.Сегодня многие производители выпускают серию электромонтажных изделий, кабельных каналов и специальной фурнитуры, позволяющей эстетично и безопасно провести открытую электропроводку в доме из бревна или бруса.

Что касается зданий из СИП-панелей и других «каркасов» (которые часто также относят к деревянным домам), то наиболее безопасно проводить электромонтаж в толщине трехслойного внутреннего покрытия стен из гипсокартона. При этом в среднем слое делают кабельную мелочь, при этом последняя отделяется от горючей конструкции негорючим материалом толщиной 10 мм — в полном соответствии с ПУЭ-б.В местах расположения розеток и выключателей необходимо пробовать увеличенную глубину и закрыть горючий утеплитель, например, толстым слоем гипсовой штукатурки.

Избегайте близости и контакта проводов, даже защищенных, с горючими парами и гидроизоляционными материалами

БЕЗ ПРОВОДА

Существенно упростить разводку в деревянном доме и сделать разводку более надежной при тушении пожара помогут беспроводные переключатели и регуляторы. Среди них — одноканальные и многоканальные радио- и ИК-датчики, работающие от батареек (замена батарей требуется каждые 5-10 лет), устройства, преобразующие энергию нажатия в радиосигнал, а также мобильные «устройства», для которых установлены специальные программы для управления домашней электрикой.Такие решения можно использовать для управления конкретными устройствами или их группами (например, жалюзи или освещение) или войти в систему «умный дом», которая контролирует всех электриков в помещениях и на территории приусадебного участка.

ВЫБОР СПОСОБА ПРОВОДКИ КАБЕЛЕЙ И КАБЕЛЕЙ НА ОСНОВЕ И КОНСТРУКЦИЯХ ИЗ ГОРЯЧИХ МАТЕРИАЛОВ В УСЛОВИЯХ ПОЖАРНОЙ БЕЗОПАСНОСТИ (ПО ПУЭ-6)

Тип провода или кабеля

Тип электропроводки и способ монтажа

Открыть

электропроводка

Незащищенные провода; Защищенные провода * и кабели в оболочке из горючих материалов

На роликах, изоляторах ** или с футеровкой из негорючих материалов ***

Провода и кабели защищенные в оболочке из негорючих и твердых горючих материалов

Непосредственно над поверхностью

Незащищенные и защищенные провода и кабели в оболочке из горючих, твердых горючих материалов

В трубах и ящиках из негорючих материалов

Скрытый

электропроводка

Незащищенные провода; Защищенные провода и кабели в оболочке из горючих материалов

С облицовкой из негорючих материалов и последующей штукатуркой или защитой со всех сторон сплошным слоем из других негорючих материалов

Провода и кабели защищенные в оболочке из твердых горючих материалов

С футеровкой из огнестойких материалов

То же из негорючего

Непосредственно над поверхностью

Незащищенные провода и кабели в оболочке из горючих, негорючих и негорючих материалов

В трубах и воздуховодах из трудновоспламеняющихся материалов — с футеровкой из негорючих материалов и последующей штукатуркой; в трубах и ящиках из негорючих материалов — непосредственно


Читайте также: Как правильно сделать электропроводку в деревянном доме своими руками


КУЛЬТУРА ЭЛЕКТРОУСТАНОВКИ

Чрезвычайно важно, чтобы проводку в доме монтировали не инженеры-строители, а профессиональные электрики, знакомые с требованиями норм.Они контролируют качество комплектующих, рассчитывают номинал защитных устройств, собирают экран, надежно изолируют соединения и выполняют монтаж электроустановок в соответствии с проектом.

Элегантный, но дорогой ретровинк (1А) используется нечасто. Увы, вместо этого электрики прокладывают кабели скрытые в ПВХ-гильзах (15,17) или даже без защиты в пустотах конструкций (16, 18)

ЭЛЕКТРОПРОВОДКА В ДЕРЕВЯННОМ ДОМЕ СВОИМИ РУКАМИ — ВИДЕО

© Автор: Владимир Григорьев

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»


Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Электромонтаж в деревянном доме

Электромонтаж в деревянном доме

Сегодня в загородной застройке наблюдается рост удельного веса деревянных построек, поскольку они имеют множество преимуществ. Однако, помимо положительных качеств, есть и отрицательные черты: быстрая горючесть и горючесть.Поэтому качественная разводка в деревянном доме имеет большое значение, а монтажные работы требуют особых навыков.

Содержание

  • Дизайн — основа успеха
  • Наружная проводка, установка
  • Установка оборудования в щит
  • Схема внутренней сети
  • Открытый способ установки
  • Скрытые особенности проводки
  • Маркировка устройств , экраны, кабель
  • Установка выключателей и розеток
  • Прохождение через деревянные поверхности
  • Как выбрать электрический кабель
  • Измерение сопротивления проводки

Дизайн — основа успеха

Электромонтаж в деревянном доме начинается с разработки документа, такого как проект электропроводки.На этом этапе выбирается способ прокладки силового кабеля и способы установки выключателей, диммеров, розеток и светильников. Подойти к этому занятию нужно с большой ответственностью, ведь от выбранного способа электропроводки зависит дальнейшее безопасное проживание в коттедже.

Расположение электропроводки в деревянной конструкции следует заложить еще на стадии проектирования

Для начала рекомендуется пригласить на дом специалиста электромонтажной компании, который осмотрит все комнаты в доме, укажет места установки выключателей, диммеров и розеток.Хозяевам нужно определиться, каким методом будет проложена проводка в деревянном доме. В таких постройках допускается прокладка внутренней электропроводки в плинтусах с кабельным каналом, воздуховодами из ПВХ, гофрированными и жесткими трубами из ПВХ, металлическими трубами, металлическими шлангами.

Наружная проводка, установка

После утверждения проектной документации проводятся электромонтажные работы. Первостепенной задачей является прокладка кабеля от ЛЭП до щита, установленного в доме. Прокладывайте кабель по воздуху или под землей.Чтобы узнать больше, нужно набрать в Google «фото разводки в деревянном доме» и просмотреть предложенные результаты.

Воздуховод для прокладки внешней проводки самый эффективный и экономичный

Воздуховод достаточно быстрый и экономичный. В этом случае используется самонесущий изолированный кабель, имеющий другое сечение и количество жил. Выбор кабеля зависит от мощности и количества фаз.

Подземная техника более трудоемкая и дорогая, но имеет много преимуществ.Кабель находится в земле, поэтому не портит внешний вид конструкции. Срок службы провода довольно большой, так как вероятность его повреждения меньше. Для подземного устройства линии при подведении электричества к деревянному дому применяется силовой медный провод.

Установка оборудования в щит

Завершив внешний электромонтаж деревянного дома, принято подводить ввод кабеля через металлическую гильзу в комнату.Для приема электроэнергии и ее распределения в доме используется вводно-распределительный щит, который необходимо установить в безопасных местах, чтобы обеспечить свободный доступ.

Щиток нельзя устанавливать в помещениях с повышенной влажностью.

Устройства защитного отключения и автоматические выключатели устанавливаются в щит. Особое внимание уделяется подбору автоматики. Рекомендуется использовать продукцию только известных и надежных производителей.

Схема внутренней сети

Внутренняя разводка в деревянном коттедже считается залогом безопасности жильцов.Неквалифицированная электромонтажная работа очень часто приводит к пожарам. Существует два метода монтажа электропроводки внутри деревянной конструкции — открытый и скрытый. По этим названиям понятен внешний вид данных транзакций ..

Открытый способ монтажа

Из двух способов безопаснее вскрыть проводку в деревянном доме. К тому же выполнение таких электромонтажных работ обойдется дешевле. Провода укладываются на внутреннюю поверхность здания, прикрепляются к потолкам, стенам и другим конструктивным элементам.Спрятать кабель можно разными способами: используя ретро-кабель или поместив его в коробку из ПВХ.

Открытая проводка в деревянном доме: кабель прокладывается в самозатухающих каналах.

Электропроводка прокладывается в самозатухающих каналах. Современный ассортимент такой продукции позволяет подобрать желаемый цвет коробки, имитирующей дерево, под любой дизайн. Такие коробки обычно используются в домах из вагонки и бревна, где стены имеют ровную поверхность.

Электропроводка в коттедже с помощью ретро-плетеного кабеля — еще один способ прокладки материала снаружи.Кабель имеет вид скрученного шнура и закреплен на керамических изоляторах. Такой способ монтажа считается безопасным, так как кабель имеет внешнюю изоляцию из натурального шелка и две из ПВХ-пластика. Главное преимущество — зазор между поверхностью и кабелем. К тому же такой вид проволоки способен украсить любой бревенчатый дом.

Особенности скрытой электропроводки

Скрытая электропроводка характеризуется достаточной недоступностью проводов при модернизации и ремонте жилья, более высокими ценами на услуги и значительно большим требуемым временем на выполнение работ.Однако львиная доля покупателей предпочитает эту технику, ссылаясь на эстетическую привлекательность. Владельцы деревянных коттеджей не хотят портить интерьер и дорогой вид, отделывая свое жилище электрическими панелями и проводами.

Скрытая проводка в деревянном доме обычно прокладывается на этапе сборки дома. Для соответствия всем стандартам безопасности кабель должен быть заключен в окрашенную металлическую или оцинкованную трубу. Все подъемники к осветительным приборам, выключателям и розеткам выполняются в специальных отверстиях.

Скрытая проводка в деревянном доме — очень сложный и дорогостоящий процесс, оправданный только эстетикой

При прокладке электрических сетей в деревянных домах рекомендуется соблюдать определенные требования и использовать специальные материалы для обеспечения максимальной безопасности и защиты от пожаров. . В перекрытиях деревянного дома кабель укладывают в трубы из негорючего пластика и следят за тем, чтобы не было механического воздействия на трубу и кабель.

Скрытая проводка может располагаться в заземленных металлических шлангах и металлических трубах.Бревенчатые дома подвержены «усадке», поэтому рекомендуется это учитывать, не позволяя бревнам влиять на проводку в металлических шлангах. Проволока проходит через стену через специальные металлические гильзы. Оба метода монтажа электропроводки имеют свои достоинства и недостатки, поэтому часто практикуется комбинированный способ электромонтажа.

Маркировка приборов, экранов, кабеля

После выполнения проекта электроснабжения необходимо разметить кабельные линии и места для размещения выключателей, розеток, диммеров, щитов и светильников.При разметке нужно соблюдать осторожность, чтобы в будущем не пришлось переделывать выполненную работу. Электропроводку в деревянном доме следует спланировать так, чтобы кабельные трассы не мешали установке мебели.

Проволока в кабельных каналах будет смотреться максимально гармонично и эстетично. Вы можете подобрать любую картину из дерева любого оттенка. К таким каналам сразу нужно покупать тройники, заглушки, переходники. И хотя цена этих деталей вдвое выше самих коробок, экономить деньги нецелесообразно, так как несовместимые места коробок никто не совмещает идеально.

Разметка электропроводки в деревянном доме

При покупке каналов следует обращать внимание на толщину стенок и короба замка. Выполняя монтаж проводов в миниатюрных коробках, имеющих тонкие стенки и двойные замки, электротехнические компании не думают, что в большинстве ситуаций обслуживание электропроводки в таких коробках провоцирует поломку замков при открытии крышки канала.

Чтобы добавить кабель в коробку, придется покупать новые каналы и заново выполнять электропроводку и коробки.Двойной замок требует использования специализированного инструмента, которым можно открыть крышку, но абсолютно не все электрики задумываются об этом. Лучше выбирать короб с технологически выдержанной геометрией профиля, большими стенками и одинарным замком.

Установка выключателей и розеток

Когда схема подключения в деревянном доме изучена, а разметка кабельных линий завершена, можно браться за разводку выключателей и розеток. Все выключатели, диммеры и розетки, основания для бра и светильники должны иметь металлическую платформу для крепления к потолку или стене электромонтажного изделия, поскольку электромонтаж электрооборудования на металлических платформах является наиболее пожаробезопасным вариантом.

Установка выключателей и розеток в деревянном доме

После монтажа всех площадок следует заняться установкой кабельных коробов. Каким бы точным ни был глаз специалиста, все электромонтажные работы должны выполняться с использованием уровня.

Проход по деревянным поверхностям

Вся проводка, проходящая через деревянные стены, перегородки, фундаменты, должна выполняться по металлическим трубам, которые называются вводами. Перед тем как приступить к электромонтажу провода через горючие стены, рекомендуется просверлить их, затем вставить в отверстие металлическую втулку так, чтобы ее края выступали не менее чем на 1 сантиметр с обеих сторон горючего основания.

Прохождение провода через деревянные поверхности

Рекомендуется обратить особое внимание на то, чтобы такие рукава по краям были снабжены пластиковыми рукавами, которые могут защитить провод от порезов при монтаже и дальнейшей эксплуатации системы электроснабжения, другими словами, они уберегут изоляцию кабеля от повреждений. После этого кабельный канал нужно смонтировать таким образом, чтобы конец металлической гильзы входил в коробку.

Как выбрать электрокабель

Для прокладки электропроводки в деревянном доме нужен определенный кабель.Провод для питания частного дома следует покупать с индексом «NG», что означает «кабель, не поддерживающий горение», и с обозначением «LS», что означает «пониженное дымовыделение». Для электромонтажа в деревянном доме предпочтительнее выбирать провод, отвечающий всем существующим требованиям пожарной безопасности, а также имеющий все необходимые сертификаты качества.

Выбор электропровода для деревянного дома

Выбор сечения разводки напрямую зависит от мощности, которую потребляет электрооборудование.В светотехнических проектах дизайнеры обычно закладывают 3 на 1,5 миллиметра, а на розеточные группы — 3 на 2,5 миллиметра. Для организации электроснабжения электроплит понадобится провод, сечение которого не менее 6 квадратных миллиметров. На кабеле лучше не экономить. Линии розеток должны быть рассчитаны с минимальным количеством розеток, расположенных в одной группе. Если от экрана к блоку проложен провод, состоящий из 4 выводов, то больше к нему подключать ничего не рекомендуется. Только тогда проводка прослужит долгие годы.Связь сечения кабеля и мощности электроприборов можно найти в соответствующих таблицах.

Измерение сопротивления проводки

После выполнения таких работ, как устройство электромонтажа в деревянном доме, нужно сразу измерить сопротивление изоляции проводки.

Измерение сопротивления проводки в деревянном доме

Данная манипуляция проводится для того, чтобы не повредить изоляцию жилы при установке. Такие электрические замеры рекомендуется проводить раз в 3 года, чтобы защитить деревянный дом и его легковоспламеняющиеся основания от коротких замыканий в электропроводке.

Таким образом, проблема монтажа электропроводки заключается в следующем: зачастую неопытные мастера считают, что кабель в деревянной конструкции должен быть таким же, как и в простой квартире. Это недопустимо, ведь электропроводка здания из дерева должна отличаться повышенными характеристиками пожарной безопасности. Если выполнять монтажные работы по приведенной выше инструкции, проводка в своем коттедже прослужит долгие годы.

Крепление электрических кабелей к элементам каркаса

Большая часть проводки в современном доме состоит из кабелей с неметаллической оболочкой или кабеля NM (также известного под популярной торговой маркой Romex).Кабель NM должен поддерживаться рамой при прокладке через стены, потолок и пол. Национальный электротехнический кодекс (NEC) описывает спецификации для крепления кабеля NM и другой электропроводки. Большинство местных строительных властей следуют рекомендациям NEC, но в любом случае вы должны соблюдать местные правила и особые требования, которым вы должны соответствовать для прохождения проверок. Закрепление кабелей предотвращает чрезмерное перемещение, которое может ослабить соединения или привести к повреждению кабеля.

Держатель кабеля общего назначения

Прокладки кабеля NM должны поддерживаться как минимум через каждые 54 дюйма.Они также должны быть закреплены в пределах 12 дюймов от электрической коробки, которая включает кабельный зажим, или в пределах восьми дюймов от коробки или корпуса без кабельного зажима. Учтите, что «опора» не всегда означает крепление кабеля к каркасу. Например, при типичной прокладке кабеля внутри каркасной стены кабель проходит через отверстия, просверленные в стойках стены, на протяжении большей части его горизонтального участка. Когда кабель приближается к распределительной коробке, он поворачивается вверх или вниз по стороне шпильки к коробке и крепится (обычно с помощью скоб для кабеля) к стороне шпильки в пределах восьми или 12 дюймов от коробки. как требуется.В этом распространенном случае большая часть кабеля поддерживается рамой, но не крепится к ней.

Крепежные тросы

Используйте что угодно, от U-образной скобы до гвоздей с пластиковыми зажимами для кабеля. При выборе и установке скоб и других креплений для кабелей следует соблюдать несколько важных правил:

  • Используйте фиксатор правильного размера, соответствующий размеру и количеству закрепляемых кабелей.
  • Используйте изолированные скобы и застежки.Избегайте использования простых металлических скоб и никогда не используйте стандартные скобы или другие крепежные детали, не предназначенные для электрических установок.
  • Расположите кабели ровно напротив каркаса перед их закреплением; не закрепляйте кабели на краю.
  • Плотно закрепите кабели, но не настолько плотно, чтобы кабель не был поврежден или не вышел из крепления.
  • В большинстве случаев закрепляйте только один кабель под каждым креплением. Иногда допустимо закрепить два двухжильных кабеля (плюс заземление), например, одной скобой, но желательно не складывать кабели вдвое.Запрещается закреплять более одного трехжильного кабеля одной скобой.
  • Используйте крепления штабелеукладчика, чтобы прикрепить несколько кабелей к одному элементу каркаса. Это позволяет штабелировать кабели для более аккуратной и безопасной установки. Зажимы либо прибиваются, либо привинчиваются к раме, а кабели фиксируются путем защелкивания их в пазах.
  • Избегайте резких изгибов кабеля сразу после коробки, просверленного отверстия, скобы или зажима. Кабели не должны изгибаться с радиусом менее пяти диаметров кабеля.

Не забывай неудачу

Правила возврата применяются, когда кабели проходят через отверстия в каркасе или когда они проходят параллельно сторонам каркаса и прикреплены к ним. Это включает в себя большинство кабельных трасс в готовых частях дома. Общее правило отступления заключается в том, что кабели должны располагаться на расстоянии не менее 1 1/4 дюйма от поверхности элементов каркаса. В стене, потолке, полу или крыше, обрамленных стандартным брусом (два на четыре, два на шесть и т. Д.), Грани представляют собой узкие края, которые покрываются гипсокартоном или другим поверхностным материалом.Если требование возврата не может быть выполнено, вы должны защитить кабель, установив стальную пластину, которая крепится к лицевой стороне каркаса, по центру над местом расположения кабеля. Требование отступления также означает, что кабели не могут быть закреплены бок о бок на широких сторонах шпилек размером два на четыре; недостаточно места, чтобы обеспечить достаточное отступление для обоих кабелей. Здесь наиболее удобны крепежные элементы штабелеукладчика.

% PDF-1.3 % 344 0 объект> эндобдж xref 344 88 0000000016 00000 н. 0000002729 00000 н. 0000002849 00000 н. 0000003823 00000 н. 0000004098 00000 н. 0000004255 00000 н. 0000004740 00000 н. 0000005108 00000 п. 0000005698 00000 п. 0000005958 00000 п. 0000006071 00000 н. 0000006182 00000 п. 0000006231 00000 п. 0000006280 00000 н. 0000006329 00000 н. 0000006378 00000 п. 0000006426 00000 н. 0000006473 00000 н. 0000006520 00000 н. 0000006567 00000 н. 0000007675 00000 н. 0000008705 00000 н. 0000009192 00000 н. 0000009466 00000 н. 0000009741 00000 н. 0000010266 00000 п. 0000011437 00000 п. 0000012820 00000 п. 0000013302 00000 п. 0000013584 00000 п. 0000014874 00000 п. 0000014963 00000 п. 0000015181 00000 п. 0000015447 00000 п. 0000016574 00000 п. 0000016823 00000 п. 0000017225 00000 п. 0000018244 00000 п. 0000018455 00000 п. 0000019249 00000 п. 0000020310 00000 п. 0000027087 00000 п. 0000030676 00000 п. 0000039417 00000 п. 0000042515 00000 п. 0000043586 00000 п. 0000046833 00000 п. 0000046884 00000 н. 0000046935 00000 п. 0000046986 00000 п. 0000050137 00000 п. 0000050349 00000 п. 0000051139 00000 п. 0000051935 00000 п. 0000053446 00000 п. 0000054236 00000 п. 0000054447 00000 п. 0000055241 00000 п. 0000056040 00000 п. 0000075639 00000 п. 0000080284 00000 п. 0000097264 00000 н. 0000097811 00000 п. 0000102100 00000 н. 0000102577 00000 н. 0000106055 00000 п. 0000106536 00000 н. 0000108914 00000 н. 0000109093 00000 н. 0000112034 00000 н. 0000112824 00000 н. 0000113618 00000 н. 0000114412 00000 н. 0000114624 00000 н. 0000114846 00000 н. 0000118168 00000 н. 0000118957 00000 н. 0000119749 00000 н. 0000122672 00000 н. 0000125846 00000 н. 0000136240 00000 н. 0000137063 00000 н. 0000139409 00000 н. 0000158904 00000 н. 0000165075 00000 н. 0000165321 00000 н. 0000167236 00000 н. 0000002056 00000 н. трейлер ] >> startxref 0 %% EOF 431 0 obj> поток xb«e`h«g`2gd @

Установка системы скрытой проводки

Системы скрытой проводки из кабелепровода — популярный выбор в жилых помещениях, поскольку они эстетически привлекательны.Это наиболее часто используемая домашняя система электропроводки, поскольку она защищает провода от внешних повреждений и увеличивает срок их службы.

Провода устанавливаются в 4 этапа.

Шаг 1: Прокладка кабелепровода в плите

Шаг 2: Прокладка электропроводки в стене

Шаг 3: Установка задних коробок коммутационных плат

Шаг 4: Установка распределительных щитов

Давайте посмотрим на пошаговую процедуру установки скрытой системы электропроводки кабелепровода.

Шаг-1: Укладка электрических проводов C в плиту
  • Трубы из плит для домашней электропроводки должны быть толщиной 2 мм и размером 25 мм для труб из ПВХ. Проложите трубы для перекрытий между верхней и нижней арматурой.
  • Используйте только глубокие распределительные коробки в перекрытиях. Надежно закрепите кабелепроводы из ПВХ с помощью вязальной проволоки.
  • Было бы идеально следовать цветовой кодировке кабелепроводов для электрических проводов и данных, таких как LAN и телефонный провод.Используйте серые трубы из ПВХ для передачи данных, черные трубы из ПВХ для электрических проводов и растворитель ПВХ для соединения аксессуаров
  • Тщательно проверьте падение стены и определите толщину бетона.
  • Проверьте электропроводку согласно сервисным чертежам и посмотрите, где расположены распределительные щиты и сколько точек необходимо установить в каждом месте
  • Соблюдайте особые меры предосторожности при бетонировании плиты
  • Заменить все сломанные трубы
  • Убедитесь, что все соединения водонепроницаемы
  • После того, как перекрытие и балка удалены из опалубки, немедленно проложите проводку GI.Задокументируйте любое засорение или альтернативный маршрут для использования в будущем.
  • Обеспечьте все необходимые рукава в балках, колоннах перед заливкой плиты в соответствии с требованиями по электрике и кондиционированию воздуха
  • Обеспечьте вытяжные ящики в подходящих местах
  • Не размещайте тяговые и соединительные коробки в одном месте. Расположите их так, чтобы их нельзя было легко увидеть из мест с интенсивным движением, в соответствии с электрическими чертежами
  • .

Шаг 2: Прокладка электрических проводов C в стене
  • Выполнение скрытых работ по прокладке кабелепровода после возведения каменных стен, но до начала штукатурных работ
  • По окончании схватывания кирпичной кладки приступить к гоночным работам.В идеале выдерживайте 7-дневный перерыв между двумя видами деятельности
  • Выполняйте чеканку стен только стенорезцами, так как это позволит избежать повреждения стен
  • Закрепите электрические кабелепровода одобренными зажимами, чтобы обеспечить правильную прокладку и проводку
  • После закрепления трубопроводов, ящиков и принадлежностей заполните высеченную поверхность цементным раствором и оберните сетку для цыплят вокруг трубопроводов
  • Начните проводку на стене с разметки уровня на стене, учитывая высоту над FFL (уровень готового пола)
  • Ограничьте ширину прорези по количеству каналов
  • Глубина выемки должна составлять не менее 10 мм от кирпичной стены, чтобы имелась выемка для кабелепровода.
  • Убедитесь, что все горизонтальные кабелепроводы проложены прямо на уровне коробки.Трубопровод световой точки должен проходить прямо вертикально к распределительной коробке. Убедитесь, что в стене не был взят случайно
  • Не используйте локти или изгибы. Используйте пружину для сгибания, если вы хотите изменить направление трубы.
  • Не прокладывайте электропроводки вблизи линий связи
  • Проложите кабелепроводы над подвесным потолком с надлежащей опорой. Ни в коем случае не ставьте их на подвесной потолок. Закройте вертикальные участки открытыми концами вверху, если у вас есть подвесной потолок

Шаг 3: Установка задних коробок плат переключателей
  • Правильно закрепите скрытый распределительный щит по уровню в соответствии с проектом архитектора, например, расстояние и высота от уровня готового пола (FFL)
  • Убедитесь, что зазор между скрытыми распределительными щитами одинаков.Поддерживайте одинаковое единообразие во всех установках.
  • Щиты должны представлять собой готовые металлические ящики модульного типа утвержденного производителя. Закрепите скрытую коробку на 3 мм ниже оштукатуренной поверхности.
  • Заканчивайте крепление коробки перед штукатурными работами при прокладке стен. Пока ведутся штукатурные работы, ящики заполняем термоколем.

Шаг 4: Установка распределительных щитов
  • Распределительный щит скрыть перед штукатуркой
  • Закрепите коробку DB на правильной линии и выровняйте углубление в кирпичной кладке
  • Подготовьте коробку в соответствии с проектом, например, зафиксируйте количество трубопроводов, входящих в распределительную коробку
  • Поместите трубы ПВХ только через указанные входные отверстия

Убедитесь, что вы выполнили все эти шаги упорядоченным образом для успешного монтажа скрытой системы электропроводки.Наши специалисты D&F Liquidators, Inc. могут помочь вам с успешным монтажом скрытой электропроводки в вашем доме. Свяжитесь с нами, чтобы узнать больше о том же.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. В нем хранится обширный перечень электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводных кабелей, предохранительных выключателей и т. Д.Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной электротехнической продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Поделитесь этой историей, выберите платформу!

Как установить потолочный вентилятор

Описание проекта

Навык

1 из 5 Легкий В некоторой степени легко.Установка одобренной для вентиляторов распределительной коробки требует определенных усилий, но сборка и установка потолочного вентилятора очень просты.

Стоимость

От 50 до 350 долларов США, в зависимости от размера и характеристик потолочного вентилятора.

Расчетное время

От 2 до 4 часов

Популярность потолочных вентиляторов продолжает расти, поскольку все больше и больше домовладельцев обнаруживают значительную круглогодичную экономию энергии. Летом потолочные вентиляторы создают прохладный ветерок, который снижает нагрузку на кондиционеры.Зимой в них циркулирует нагретый воздух, чтобы в комнате было тепло.

Установить потолочный вентилятор относительно просто, особенно если в пространство наверху можно попасть с чердака. Однако, даже если это не так, работа по-прежнему вполне выполнима. Здесь мы покажем, как заменить старый светильник новым потолочным вентилятором и светом в комнате без чердака наверху. Преимущество этого подхода в том, что вам не нужно прокладывать новую проводку. Вентилятор подключается к существующему кабелю от старого светильника.

Однако — и это очень важно — вы не можете просто повесить вентилятор на имеющуюся электрическую коробку.Он просто недостаточно прочен, чтобы выдержать дополнительный вес и вибрацию вентилятора. Предполагая, что у вас нет доступа к потолочному вентилятору сверху, вы должны либо использовать специальную вешалку и коробку для установки вентилятора между балками, либо, что еще лучше, прикрутить «блиновую» коробку с рейтингом вентилятора (так называемую, потому что она очень тонкий) непосредственно к балке потолка.

Оптимальные размеры, скорость и размещение

Используйте эту формулу, чтобы найти лучший размер вентилятора для занимаемого пространства комнаты (той части комнаты, где собирается больше всего людей): занимаемое пространство (в квадратных футах), деленное на 4, равняется размаху лопастей (в дюймах).Лезвие ступеней немного опускается для помещений с низкими потолками и расширяется, если потолки высокие.

Еще одно хорошее практическое правило — помнить, что размах лезвий менее 36 дюймов идеально подходит для помещений размером менее 75 квадратных футов, таких как ванны и уголки для завтрака. Пролеты от 36 до 42 дюймов работают в помещениях площадью до 225 квадратных футов, например в столовой. В больших гостиных и спальнях можно работать с лезвиями от 50 до 54 дюймов.

Убедитесь, что количество кубических футов воздуха, которое вентилятор перемещает в минуту (куб. Футов в минуту), измеренное на высокой скорости, близко к лучшему в своем классе.Например, некоторые 52-дюймовые вентиляторы производят всего 2050 кубических футов в минуту, а другие — 7800. Вентиляторы с высоким cfm не только обеспечивают лучший ветерок, но и обычно имеют надежные двигатели, которые служат дольше и работают более тихо.

Для оптимальной производительности вентилятор должен быть подвешен на расстоянии не менее 1 1/2 фута от стены или наклонного потолка, на высоте 7-10 футов от пола и не менее 8 дюймов от потолка. Не подвешивайте вентилятор слишком близко к источникам света, так как вращающиеся лопасти под лампой будут вызывать раздражающее мерцание.

Обзор потолочного вентилятора

Грегори Немек

Как установить потолочный вентилятор

1. Снимите существующий светильник

  • Убедитесь, что в цепи отключено электричество, и осторожно снимите стеклянный плафон или шар со старого светильника.
  • Отвинтите стопорную гайку или винты, которыми крепится светильник к потолку.
  • Опустите приспособление и отсоедините провода, открутив пластиковые соединители с концов проводов.

2. Снимите коробку и вырежьте новое отверстие

  • Снимите старую электрическую коробку с потолка. Если он прибит к балке, подденьте его плоским бруском. Если он подвешен на перекладине, возможно, вам придется снять металлическую пластину, чтобы открутить коробку; затем оторвите брус от балок.
  • Прижмите коробку для блинов толщиной 1/2 дюйма к потолку по центру балки и обведите ее карандашом.
  • Разрежьте по линии пилой для гипсокартона.

Наконечник : Держите насадку пылесоса рядом с пилой, чтобы улавливать пыль.

3. Установите новую электрическую коробку

  • Пропустите электрический кабель, идущий от потолка, через выбивное отверстие в коробке для блинов. (Убедитесь, что к выбивному отверстию прикреплен разъем кабеля.)
  • Вставьте коробку в отверстие в потолке и плотно прижмите ее к нижней стороне балки.
  • Прикрепите коробку к балке двумя прилагаемыми винтами с шестигранной головкой 1 1/2 дюйма № 10. Ввинтите винты с помощью дрели / отвертки с наконечником гаечного ключа 5/16 дюйма.
  • Оберните оголенный медный провод кабеля вокруг винта заземления внутри коробки. Позвольте концу провода свисать.

4. Приклейте потолочный медальон

  • Нанесите небольшую полоску клея на уретановой основе на тыльную сторону потолочного медальона.
  • Пропустите провода через медальон (вверху).
  • Отцентрируйте медальон на коробке для блинов и нажмите. Закрепите его четырьмя гвоздями 6d, вбитыми в балку.
  • Установите шляпки гвоздей и заполните герметиком или шпаклевкой.

5. Установите потолочную пластину

  • Поднесите металлическую потолочную пластину вентилятора к коробке для блинов и протяните провода через ее центральное отверстие.
  • Прикрепите потолочную пластину к коробке двумя крепежными винтами 10-32 длиной 1 1/2 дюйма.

Совет : Если вы собираетесь красить медальон, сделайте это перед установкой потолочной пластины.

6. Соберите компоненты вентилятора

  • Установив вентилятор на пол, пропустите провода, идущие от двигателя, через центр козырька.Установите навес поверх мотора.
  • Затем пропустите провода через полую трубу со стержнем вниз.
  • Ввинтите нижнюю штангу в верхнюю часть двигателя. Используйте гаечный ключ, чтобы затянуть стопорный винт с квадратной головкой на боковой стороне трубы.

Совет: на резьбу трубы нанесено заводское покрытие. Не удаляйте это покрытие; он удерживает трубу от откручивания.

7. Подключите провода

  • Прикрепите одну сторону козырька к потолочной пластине.
  • Соедините два зеленых провода с оголенным медным проводом, идущим от кабеля, с помощью скрученных соединителей. (Если проводка в вашей комнате отличается от показанной здесь, проконсультируйтесь с лицензированным электриком.)
  • Присоедините два белых провода.
  • Затем подключите два черных провода.
  • Поверните вентилятор вверх, чтобы он встал напротив медальона, и закрепите его двумя винтами крышки.

8. Присоедините лезвия и фонари

  • Прикрепите каждую лопасть вентилятора к утюгу (кронштейн, который удерживает лопасть на вентиляторе).Затем прикрепите утюги к двигателю прилагаемыми винтами.
  • Вставьте корпус светильника вентилятора в провод, свисающий с нижней стороны двигателя вентилятора.
  • Установите плафоны и лампочки.
  • Прикрутите пластиковый держатель для пульта дистанционного управления к стене рядом с настенным выключателем.

Инструменты


Ищете помощь с ремонтом дома? Гарантия на дом может помочь. Ознакомьтесь с этими подробными руководствами от команды обзора этого старого дома:

Как проложить провода в существующих стенах и полах


Провода, проложенные по полу, имеют неприглядный вид и могут представлять угрозу безопасности.

Нужна новая телефонная розетка в спальне или установка динамиков для системы домашнего кинотеатра? Хотя вы можете просто протянуть провода вдоль пола, лучше всего протянуть их внутри стен или под полом.

Электромонтаж новых конструкций до того, как укладывается гипсокартон, проще простого по сравнению с прокладкой их через существующие стены и полы. Но при тщательном планировании, использовании нескольких специальных инструментов и правильных методов прокладка проводов в стене вашего дома может оказаться проще, чем вы думаете.

Если вы не справляетесь с этой задачей, подумайте о том, чтобы проложить проволоку в специальных полых молдингах, которые заменят стандартные коронки или четверть скругленные.

Инструменты


Рыболовная лента

Инструменты, необходимые для прокладки троса:

  • Сверла и биты
  • Поиск шпильки
  • Измерительная лента
  • Фонарик
  • Замочная скважина для гипсокартона Пила
  • Рыболовная лента
  • Электрическая лента
  • Трос и грузик

Перед тем, как начать

  • Проверьте строительные коды: В большинстве районов домовладельцы разрешают прокладывать собственную низковольтную проводку, такую ​​как телефонные линии, кабель компьютерной сети и провод динамика, но проверьте чтобы быть уверенным.
  • Выберите подходящий провод или кабель: Убедитесь, что вы используете проводку для монтажа в стену с рейтингом UL, которая соответствует местным строительным и противопожарным нормам, включая CM, CMR или CMP для компьютерных сетей и CL2 или CL3 для динамиков.
  • Отключите питание: Всегда выключайте автоматические выключатели в распределительной коробке, прежде чем начнете снижать вероятность поражения электрическим током, если вы случайно порежете или просверлите существующую проводку.
  • Избегайте электрических проводов: Держите динамики, компьютер и телефонные провода вдали от стандартной электропроводки из соображений безопасности и для уменьшения помех.
  • Выбор стен: По возможности прокладывайте проводку через внутренние стены, так как внешние стены содержат распорки и изоляцию.

Планирование

Начните с того, что определите лучшее место для нового провода. Проследите за существующими электрическими розетками и убедитесь, что вы находитесь на безопасном расстоянии (следующая шпилька или больше), чтобы избежать помех или столкновения с существующими проводами.


Проверьте чердак на предмет невидимых проблем, таких как трубы и провода, спрятанные в стене.

Затем осмотрите это место на чердаке, в подвальном помещении или в подвале, чтобы убедиться в доступности и отсутствии скрытой проводки или водопровода. Также может быть хорошей идеей сканировать стену с помощью металлоискателя, чтобы найти препятствия, такие как медные водопроводные трубы и металлические воздуховоды, которые могут быть скрыты в стене.

После того, как ваш маршрут будет нанесен на карту, рассчитайте необходимое количество провода или кабеля. Измерьте расстояние от начала до конца, добавьте несколько дополнительных футов для соединений и еще 10% или около того на случай непредвиденных проблем или препятствий.Последнее, чего вы хотите, — это не оправдать ожиданий, поэтому давайте побольше и следуйте старой пословице: «Отмерь дважды и отрежь один раз».

Как ловить проволоку

  1. Когда вы будете готовы начать, выключите питание и воспользуйтесь прибором для поиска гвоздей, чтобы найти открытое место в стене между стойками.
  2. Просверлите небольшое пилотное отверстие там, где будет выходное отверстие, и воспользуйтесь выпрямленной металлической вешалкой для одежды, чтобы нащупать внутри стены любые непредвиденные препятствия. Если вы ищете повод приобрести новейший высокотехнологичный инструмент, камера для осмотра на кабеле, такая как Ridgid SeeSnake, станет отличным способом заглянуть внутрь стены.
  3. Если все в порядке, увеличьте отверстие для провода или розетки. Обязательно используйте розетку, которую можно прикрепить к существующей стене, но не устанавливайте ее, пока не будет проложен провод.

  4. Вырежьте в стене отверстие для розетки. Просверлите отверстие в настенной пластине.

  5. Теперь поднимитесь на чердак, или спуститесь в подвал, или в подполье, и просверлите отверстие в верхней или нижней стеновой плите в той же полости в стене, что и выпускное отверстие.
  6. Прикрепите провод или кабель к рыболовной ленте или вешалке с помощью изоленты и протяните его в отверстие, пока он не достигнет отверстия на другом конце. Если вы работаете на чердаке, вы можете сбросить утяжеленную веревку в полость стены, затем прикрепить проволоку к веревке и протянуть ее.
  7. Проложите провод или кабель до места назначения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
