Номиналы автоматических выключателей по току

При сборке электрического щитка или при подключении в домашнюю сеть мощной бытовой техники, создающей дополнительную нагрузку, перед мастером встает задача правильного подбора защитных автоматических устройств. Эти аппараты обеспечивают защиту цепи и всех включенных в нее элементов, поэтому важно не ошибиться в выборе. Как же правильно выбрать номиналы автоматических выключателей по току? Об этом и пойдет речь в представленном материале.

Назначение автоматического выключателя

Прежде чем разобраться с вопросом, как выбрать автоматический выключатель, определимся, для чего это устройство нужно. Установка автомата в электрическую цепь позволяет предотвратить перегрев проводки и выход ее из строя. Любые кабели рассчитаны на определенную величину тока, превышение которой приводит к тому, что температура провода значительно возрастает. Если своевременно не предотвратить это, то проводник вскоре начнет плавиться.

Результатом, как правило, становится короткое замыкание (КЗ), которое может не только вывести из строя электропроводку и подключенную к ней бытовую технику, но и стать причиной пожара.

Чтобы не допустить этого, устанавливают автоматический выключатель (АВ), который при возникновении опасной ситуации обесточит сеть.

Другой функцией защитного автомата является отключение питания при уже возникшем по какой-либо причине КЗ.

Ток короткого замыкания может превышать номинальный в сотни раз. Такой нагрузки не выдержат ни провода, ни домашняя техника, и очень важно своевременно отключить питание, как только величина тока превысила допустимый предел.

Чтобы надежно защитить домашнюю сеть, необходимо верно подобрать номиналы автоматических выключателей, устанавливаемых в квартиру или в частный дом.

Наглядно про автоматические выключатели на видео:

Разновидности защитных устройств

Существует несколько видов АВ, которые подключаются в сеть с целью контроля состояния проводки и, в случае необходимости, прекращения подачи тока. Они могут быть следующими:

• Мини-модели (маленьких габаритов).
• Воздушные (открытого типа).
• Устройства защитного отключения (сокращенное наименование — УЗО).
• Закрытые (элементы устройств размещены в литом корпусе).
• Дифференциальные (автоматические выключатели, совмещенные с УЗО).

Мини-модели

Эти аппараты предназначены для работы в цепях, нагрузка в которых невысока. Функцией дополнительной регулировки они обычно не обладают. В этом ряду представлены устройства, которые могут выдерживать ток осечки величиной 4,5 – 15А. Для заводскихх мощностей они не подходят, поскольку сила тока на предприятиях значительно выше их номинала. Поэтому подключают их, как правило, в бытовую проводку.

Большой популярностью пользуются автоматы, входящие в производственную линейку французской фирмы Schneider Electric. Номиналы АВ, выпускаемых этой компанией, могут составлять 2 – 125А, поэтому можно выбрать пакетник для домашних линий различной мощности.

Воздушные (открытые) устройства

Если суммарная мощность приборов, подключенных в сеть, велика, и номиналы автоматов, о которых говорилось выше, недостаточны, следует выбирать воздушные защитные устройства. Номинальный ток отсечки пакетников открытого типа на порядок превышает аналогичный показатель мини-моделей. Чаще всего они бывают трехполюсными, но в последнее время многие компании наладили производство четырехполюсных автоматов.

Защитные устройства открытого типа следует устанавливать в распределительных шкафах, оснащенных изнутри специальными DIN-рейками.

Если класс защиты шкафа – от IP55, то его можно размещать вне здания. Корпус этого оборудования сделан из тугоплавкого металла и надежно защищен от проникновения влаги, что позволяет обеспечить высокий уровень безопасности автоматов, расположенных внутри него.

Воздушные АВ имеют большое преимущество перед миниатюрными. Оно заключается в возможности настройки их номинальных характеристик с помощью специальных вставок, которые ставятся на активный контакт.

Автоматы, относящиеся к этому модельному ряду, отличаются друг от друга только по ширине, зависящей от числа полюсов в устройстве (два и более). По остальным габаритам они полностью совпадают.

Закрытые автоматические выключатели

Корпус этих устройств отливается из тугоплавкого металла, что обеспечивает их идеальную герметичность и делает пригодными для эксплуатации в тяжелых условиях. Максимальный показатель напряжения, который могут выдерживать такие автоматы, составляет 750В, а тока – 200А. Закрытые АВ классифицируются по типу действия на следующие группы:

• Регулируемые.
• Тепловые.
• Электромагнитные.

Выбирать оптимальный тип следует, исходя из решаемых задач.

Наиболее высокой точностью обладают электромагнитные закрытые автоматы, определяющие с минимальной погрешностью среднеквадратичный показатель активного электротока и моментально обесточивающие сеть в случае КЗ, не допуская серьезных последствий.

Электромагнитные автоматы успешно используются для контроля функционирования моторов заводских станков, а также другого мощного оборудования, поскольку они могут выдерживать силу тока величиной до 70 кА. Цифра, обозначающая номинал автомата по току, нанесена на его корпус.

Все типы закрытых выключателей могут иметь от двух до четырех полюсов. Благодаря этому они могут быть использованы для защиты электросетей любых зданий и сооружений жилого и нежилого типа.

Устройства защитного отключения

В качестве самостоятельных защитных аппаратов использовать устройства защитного отключения не следует, поскольку их основной задачей является защита человека от внезапного поражения электричеством. Поэтому устанавливать их рекомендуется вместе с АВ, или приобретать дифференциальный автомат, в составе которого УЗО уже имеется. В первом случае нужно учесть, что в первую очередь должно устанавливаться устройство защитного отключения, а после него автоматы.

Если изменить порядок монтажа, то короткое замыкание приведет к выходу УЗО из строя в результате слишком высокой нагрузки.

Как выбирать провод?

Нередки случаи, что в электропроводку старого дома подключают новый автоматический выключатель и счетчик, устанавливают УЗО, но не меняют сам кабель. Выбор автомата по току при этом производится правильно, с учетом суммарной мощности установленной в доме бытовой техники. Но через некоторое время изоляция начинает дымить и плавиться, а защитное устройство на это не реагирует.

Причина в том, что, хоть выбор автоматического выключателя и сопутствующих устройств был сделан верно, электропроводка не способна выдержать такую нагрузку.

Поэтому при подключении дополнительных бытовых приборов необходимо убедиться, что проводка по своему сечению подходит для таких мощностей.

Ниже приведена таблица, в соответствии с которой можно узнать, каким должно быть сечение провода при различных нагрузках.



Расчет номинального тока

Выбор автоматического выключателя производится с учетом суммарной мощности включенных в цепь электроприборов (P) и напряжения сети (U), по формуле I=P/U. При этом учитываются все элементы, включенные в электросеть (осветительные приборы, бытовая техника, электрические нагреватели). Для удобства и наглядности приведем еще одну табличку, сверившись с которой, вы без труда определите, на сколько Ампер ставить автомат в том или ином случае. В ней указаны параметры как для однофазного, так и для трехфазного подключения.



Для мощных электроустановок, имеющих реактивную нагрузку (к таковым относятся трансформаторы, электрические моторы) подбор автоматических выключателей не делают по показателю мощности. Номинал защитного устройства в этом случае подбирают, исходя из величины рабочего, а также пускового тока. Эти данные приведены в техническом паспорте устройства.

Пример расчета номинального тока для автоматического выключателя на следующем видео:

Заключение

В этой статье мы рассказали о том, для чего нужны устройства защиты электрической сети, какими бывают виды этих аппаратов, а также разобрались, как правильно подбирать номиналы защитных автоматических выключателей по току. Эта информация пригодится вам, если возникнет необходимость в подборе автоматов для своей квартиры или частного дома.

Выбор автоматического выключателя по параметрам сети, подключенной нагрузке (мощности), по току, по сечению провода. Конструктивные элементы и особенности эксплуатации автоматов.

Старая версия статьи здесь Автоматические выключатели одновременно выполняют функции защиты и управления: защищают кабели, провода, электрические сети и потребителей от перегрузки и короткого замыкания (сверхтоков короткого замыкания), а также обеспечивают нормальный режим протекания электротока в цепи и осуществляют управление участками электроцепей. Автоматические выключатели выполняют одновременно функции защиты и управления, бывают однополюсные, двухполюсные, трехполюсные и четырехполюсные. Автоматы имеют защитные (спусковые) устройства двух типов: тепловое реле с выдержкой времени для защиты от перегрузки и электромагнитное реле для защиты от короткого замыкания. Основные конструктивные узлы автоматических выключателей: главная контактная система, дугогасительная система, привод, расцепляющее устройство, расцепители и вспомогательные контакты. Расцепители представляют собой реле прямого действия, служащее для отключения автоматического выключателя (без выдержки времени или с выдержкой) через механизм свободного расцепления, который в свою очередь состоит из рычагов, защелок, коромысел и отключающих пружин.   Только правильно выбранный автоматический выключатель сможет защитить Вас и сработает в случае аварии или при опасной нагрузке на вашу электропроводку. Неверный выбор может привести к пожару или поражению электрическим током. Не рекомендуется применять «автомат» с видимыми повреждениями корпуса, а также устанавливать автоматические выключатели с завышенным номинальным током срабатывания. Нужно выбирать автоматический выключатель строго под параметры вашей электропроводки и потребителей, только известных производителей и желательно в специализированных магазинах. Выбираются автоматические выключатели по номинальному току, напряжению и по условиям эксплуатации (исходя из типа исполнения). Если необходимо выбрать автомат для подключения известных нагрузок необходимо рассчитать ток. Автоматический выключатель также должен отключить напряжение при коротком замыкании. Характеристики срабатывания (отключения) и эксплуатации установлены в европейских стандартах на автоматические выключатели: DIN VDE 0641 часть 11/8.92, EN 60 898, IEC 898 (DIN – Немецкий промышленный стандарт, VDE – Технические правила Общества немецких электриков, EN – Европейский стандарт, IEC – Международная электротехническая комиссия) и в российском стандарте ГОСТ Р 50345-99. Согласно данным стандартам защитные устройства могут быть трех характеристик срабатывания: Автоматический выключатель с характеристикой срабатывания B рекомендуется применять преимущественно для защиты оборудования, кабелей и цепей в жилых домах (как правило, цепи освещения и розеток) Автоматический выключатель с характеристикой срабатывания C рекомендуется применять  для защиты оборудования, кабелей и цепей в жилых домах (цепи освещения и розеток), а также для защиты цепей с потребителями, обладающими большим пусковым током (группы ламп, электродвигатели и т. д.) Автоматические выключатели с характеристикой срабатывания D преимущественно применяются для защиты кабелей и цепей с потребителями с очень большим пусковым током (сварочные трансформаторы, электродвигатели и т.д.) Стоит отметить, что подавляющее большинство автоматов на российском рынке предлагается с характеристикой С, с характеристикой B продаются как правило автоматы на малые токи, остальные поставляются в основном под заказ.   Согласно стандарту DIN VDE 0100 часть 430/11.91 и его приложений (для устройств защиты кабелей и электрических цепей от перегрузки), защита от чрезмерного нагрева (тепловая защита) в случае перегрузки обеспечивается, если выполняются следующие условия: Потребляемый ток цепи должен быть меньше или равным номинальному току автоматического выключателя, который в свою очередь должен быть не больше, чем максимально допустимая нагрузка электрической цепи или кабеля (Ib<=In<=Iz) Номинальный ток срабатывания автоматического выключателя (для защиты от перегрузки по току) должен быть примерно в 1,5 раза меньше, чем максимально допустимая нагрузка электрической цепи или кабеля (In<=1,45*Iz) где Ib – потребляемый ток цепи, нагрузка Iz – допустимая нагрузка электрической цепи или кабеля In – номинальный или заданный ток устройств защиты от чрезмерного тока Определить максимальный ток, который выдерживает проводка можно с помощью программы по выбору сечения провода по нагреву и потерям напряжения или по таблицам ПУЭ (Правил устройства электроустановок).     Характеристики срабатывания автоматических выключателей B и C согласно DIN VDE 0641 и D согласно IEC 947-2   Параметры срабатывания линейных защитных автоматов согласно DIN VDE 0641 и IEC 60 898    Характеристика срабатывания  Тепловое реле  Электромагнитное реле  Малый испытательный ток  Большой испытательный ток  Время срабатывания  Удерживание  Срабатывание Время срабатывания  B  1,13*In    > 1час  3*In   > 0,1 с    1,45*In  < 1час    5*In < 0,1 с  C  1,13*In    > 1час  5*In   > 0,1 с    1,45*In  < 1час    10*In < 0,1 с  D  1,13*In    > 1час  10*In   > 0,1 с    1,45*In  < 1час    20*In < 0,1 с   То есть при перегрузке до 13% номинального тока, автоматический выключатель должен отключиться не ранее, чем через час (т. е. выдерживать перегрузку 13% минимум в течение часа), а при перегрузке до 45%, тепловое реле должно отключить «автомат» в течение часа. Трехкратную перегрузку автоматический выключатель с характеристикой B должен как минимум выдерживать 0,1 секунду, а при пятикратной перегрузке встроенное электромагнитное реле должно отключить автоматический выключатель менее чем за 0,1 секунду. Из всего этого видно, что номинальный ток выбранного Вами автоматического выключателя, как минимум, не должен превышать допустимых токовых нагрузок для Вашей электропроводки, поэтому, приобретая автоматические выключатели, будьте внимательны с выбором тока. Если Вам продавец советует выбрать автоматический выключатель с током не менее 25А, чтобы при включенном холодильнике, обогревателе, стиральной машине и т.п. его не выбивало, то помните, что в большинстве квартир проводка выполнена из алюминия сечением 2.5 мм2, а такой провод выдерживает максимум 24А. В этом случае единственным разумным решением будет не включать одновременно, например, микроволновую печь и электрочайник или стиральную машину, а не заменять автомат 16А на 25А. Не забывайте, что автоматический выключатель должен выполнять свое основное предназначение — защищать Вашу сеть от перегрузок. Аналогичным образом подбирается и номинальный ток для дифференциального автомата (так как он объединяет в себе УЗО и автоматический выключатель) — выбор дифференциального автоматического выключателя. При использовании в цепи постоянного тока характеристики срабатывания теплового расцепителя остаются теми же, что и в сетях переменного напряжения. А характеристики максимального испытательного тока электромагнитного расцепителя изменятся. Значения максимального испытательного тока электромагнитного расцепителя.       Характеристика выключения B C D АС/50 Гц (переменный ток) DC (постоянный ток) АС/50 Гц (переменный ток) DC (постоянный ток) АС/50 Гц (переменный ток) Минимальный испытательный ток 3,0*In 3,0*In 5*In 5*In 10*In Максимальный испытательный ток 5,0*In 7,5*In 10*In 15*In 20*In Допустимая нагрузка на автоматические выключатели, установленные в ряд один за другим Поправочный коэффициент (K) в случае взаимного теплового влияния автоматических выключателей, установленных рядом друг с другом, при расчетной нагрузке.  Число автоматических выключателей  Коэффициент К  1  1  2…3  0,95  4…5  0,9  ≥6  0,85 Влияние окружающей температуры на тепловое срабатывание автоматического выключателя (приведенные в столбце 30°С токи соответствуют номинальным токам автоматического выключателя, так как при этой температуре задается режим срабатывания). В таблице приведены уточненные значения расчетного тока в зависимости от окружающей температуры.   In (А) 30°С 35°С 40°С 45°С 50°С 55°С 60°С 0,5 0,5 0,47 0,45 0,4 0,38 — — 1 1 0,95 0,9 0,8 0,7 0,6 0,5 2 2 1,9 1,7 1,6 1,5 1,4 1,3 3 3 2,8 2,5 2,4 2,3 2,1 1,9 4 4 3,7 3,5 3,3 3 2,8 2,5 6 6 5,6 5,3 5 4,6 4,2 3,8 10 10 9,4 8,8 8 7,5 7 6,4 16 16 15 14 13 12 11 10 20 20 18,5 17,5 16,5 15 14 13 25 25 23,5 22 20,5 19 17,5 16 32 32 30 28 26 24 22 20 40 40 37,5 35 33 30 28 25 50 50 47 44 41 38 335 32 63 63 59 55 51 48 44 40   См. каталог: Модульные устройства коммутации и управления HAGER Автоматические выключатели, УЗО и дифф. автоматы Hager Линейные защитные автоматы — для защиты кабелей и проводов Автоматические выключатели Hager HMF на токи 80-125А Автоматические выключатели SASSIN Автоматы дифференциальные SASSIN серии C45L, C45N Статьи по теме: Выбор устройства защитного отключения (УЗО) Выбор дифференциального автомата Проведение электромонтажных работ Внимание! При полном или частичном копировании материалов данной статьи или другой информации с сайта www.electromirbel.ru, обязательно наличиеактивной ссылки, ведущей на главную страницу www.electromirbel.ru или на страницу с копируемым материалом. Гиперссылка не должна быть запрещена к индексации поисковыми системами (например, с помощью тегов noindex, nofollow и т.д.)!!! © ООО «Электромир», 2010.

Автоматические выключатели (автоматы)

Содержание Устройство модульного автомата Автоматический выключатель (на языке электриков «автомат») является основой защиты в силовых электрических цепях низкого (до 1000 Вольт) напряжения. Это комбинированный электроприбор, сочетающий в себе функции выключателя и защитного устройства. Практически вся система распределения и защиты бытовой электропроводки построена на автоматах. Хочу сразу заметить, что основное применение автомата — это защита того участка электропроводки, который находится между выходом из автомата и потребителем. Если далее по линии находится другой автомат, то наш автомат должен защищать участок между этими двумя автоматами. При возникновении перегрузки или короткого замыкания на каком-то участке цепи, должен сработать только один автомат, защищающий конкретно данный участок цепи. На фото выше представлен классический модульный автомат со снятой крышкой. По центру видна мощная токовая катушка электромагнитнго расцепителя, защищающего электропроводку от токов короткого замыкания. Справа от него — дугогасительная камера, под ним — биметаллическая пластина теплового расцепителя, защищающего цепь от длительных перегрузок. Если нужна более подробная информация, посмотрите короткий видеоролик: Как подобрать автомат? Возьмем классический пример. Делаем ремонт в квартире (или в частном доме), меняем электропроводку и хотим ее защитить от перегрузок и коротких замыканий. Обычная в наши дни практика — разделение проводки на несколько ветвей с защитой каждой из них отдельным автоматом. В квартирах часто разделяют на отдельные линии освещение и розетки. Помимо этого, отдельная линия может быть выделена под электроплиту, еще одна под кухонные розетки и розетки хозблока, в которые обычно включают самые мощные в квартире электроприборы: электрочайник, микроволновая печь, стиральная машина и т. д. Надо заметить, что стандартные электророзетки, применяемые в наших домах, обычно рассчитаны на максимальный ток 10 или 16А, и зачастую являются самым слабым звеном электропроводки. Поэтому и номинал автомата, защищающего линию с такими розетками, не может быть выше 16А, какой бы толстый провод ни был. О материале и толщине провода — это отдельная тема, здесь лишь скажу кратко: медь и только медь, для квартир и частных домов берем сечение 1.5 кв.мм на освещение, 2.5 кв.мм — на стандартные розетки. Соответственно, номиналы автоматов для линий освещения 10А, для линий, питающих розетки, 16А (при условии, что розетки тоже 16-амперные). При этом возникает ряд вопросов. Получается, что каждая розетка может одна выдержать 16 Ампер, но при этом суммарный ток всей группы розеток также не должен превышать те же самые 16 Ампер. Некоторым такой расклад не нравится, и они ставят автоматы на больший ток — 25А и даже выше. По некоторым соображениям, этого не стоит делать, даже если сечение провода будет позволять пропускать такой ток длительное время. Представим ситуацию, что в одну из розеток воткнули какой-то мощный электроинструмент, который потребляет ток до 25-30А. Понятно, что при таком токе в розетке могут пойти неприятные процессы, вплоть до возгорания, а 25-амперный автомат этой перегрузки не почувствует. Ну или почувствует, но тогда, когда все уже будет гореть синим пламенем. Кто-то может возразить, что нет стандартного электроинструмента с таким током потребления, но ведь инструмент может быть и нестандартным, и неисправным. А может случиться и такое, что через удлинитель к розетке подключат несколько мощных электроприборов одновременно, с таким же результатом. Поэтому, если предполагается, что суммарный ток оборудования, одновременно включенного в розетки, будет больше 16А, то правильным решением будет разделить розетки на несколько групп и запитать каждую группу через отдельный автомат. Надо иметь в виду, что в продаже имеются как 16-ти, так и 10-амперные розетки. Я не скажу, что те, которые на 10А, плохого качества — просто они рассчитаны на максимальный ток нагрузки, равный 10 А. Для таких розеток допустимо прокладывать проводку сеченим 1.5 мм2, но и автомат в данном случае должен быть 10-амперный. По поводу удлинителей. Очень часто можно встретить дешевые варианты, сечение шнура такого удлинителя 1 мм2, бывает и меньше. Сами удлинители обычно никакой защиты не имеют. Поэтому используйте такие удлинители с особой осторожностью, понимая то, что автомат их может и не защитить. Маркировка автоматических выключателей На корпусе автомата мы можем увидеть некоторые загадочные надписи. Ниже обозначены цифрами главные из них: Расшифровка: Номинальный ток автомата Характеристика срабатывания Максимальный ток отключения Класс отключения. Помимо вышеперечисленных надписей, на корпусе обычно находится логотип производителя и тип автомата, номинальное напряжение, а также краткое схематическое обозначение, показывающее, где находится неподвижный контакт (при вертикальном расположении его принято располагать сверху) и как расположены расцепители относительно контактов. Зажимные контактные винты могут закрываться шторками (см. крайний слева автомат), это удобно для опломбирования. Корпус обычно делается из полистирола — на мой взгляд, не самый подходящий материал для устройства, которое может прилично нагреваться. Наиболее распространенное название таких автоматов ВА47-29 (ВА47-63), ВА47-29М (BA47-125). Почему 47 и почему 29? Это еще идет из советских времен, в одном из проектировочных институтов придумали кодировку серий автоматических выключателей: ВА означало выключатель автоматический, далее шел номер серии. Существует множество серий: ВА51, ВА52, ВА55, ВА60, ВА61, ВА66, ВА88… А вторые две цифры обозначали максимальный номинал автоматов данного типа: 25 – 50А, 29 – 63А, 31 – 100А, 35, 36 – 400А, 38 – 500А, 39 – 630А, 41 – 1000А, 43 – 2000А. И хотя модульные автоматы появились намного позже, маркировка пошла по наследству. Так их маркируют IEK, TDM и многие другие производители. У ульяновского «Контактора» они называются ВА47-063Про и ВА47-100Про. У курского КЭАЗа они же называются OptiDin BM63 и OptiDin BM125, а у дивногорского ДЗНВА соответственно ВА61F29M и ВА61F31M. Что касается всяческих леграндов и иже с ними, то там у каждого своя система и так часто меняются названия, что и не уследишь. Номинальный ток автомата Пришло время разобраться с тем, что на деле означает номинальный ток автомата и какой при этом будет ток срабатывания защиты. Для тех, кто понимает разницу между действующим и мгновенным значениями, уточняю, что все параметры автоматов, связанные с током или напряжением — это действующие значения, если это особо не оговорено. Согласно ГОСТ Р 50345-2010 (п.3.5.1), Номинальный ток автоматического выключателя есть значение тока, определяющее рабочие условия, для которых он спроектирован и построен. Кратко и точно. Распространенная ошибка — часто люди считают, что номинальный ток и есть ток срабатывания. На самом деле, исправный автоматический выключатель никогда при номинальном токе не сработает. Более того, он не сработает даже при 10% перегрузке. При большей перегрузке автомат отключится, но это не значит, что он отключится быстро. Обычный модульный автомат имеет 2 расцепителя: медленный тепловой и быстро реагирующий электромагнитный. Тепловой расцепитель в своей основе содержит биметаллическую пластину, которая нагревается от проходящего через нее тока. От нагрева пластина изгибается, и при определенном положении воздействует на защелку, и выключатель отключается. Электромагнитный расцепитель представляет собой катушку со втягивающимся сердечником, который при большом токе также воздействует на защелку, отключающую автомат. Если назначение теплового расцепителя — отключать автомат при перегрузках, то задача электромагнитного — быстрое отключение при коротких замыканиях, когда значение тока в разы превышает номинальное. Ряд значений номинальных токов Мне приходилось устанавливать автоматические выключатели номиналом от 0.2А. Вообще, мне встречались модульные автоматы следующих номиналов: 0. 2, 0.3, 0.5, 0.8, 1, 1.6, 2, 2.5, 3, 3.15, 4, 5, 6, 6.3, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 Ампер. Максимальный номинал автомата, предназначенного для работы в сетях 0.4 кВ, который я видел — 6300А. Это соответствует трансформатору мощностью 4МВА, ну а более мощных трансформаторов под это напряжение у нас не делают, это предел. Cказать, что номиналы строго соответствуют какому-то единому стандартному ряду, как например Е6, Е12 у радиоэлементов, я не могу. Создается впечатление, что лепят кто во что горазд. С автоматами выше 100А ситуация примерно такая же. Тем не менее, существует и действует поныне стандарт ГОСТ 8032-84 «Предпочтительные числа и ряды предпочтительных чисел». Согласно этому стандарту, номиналы должны соответствовать определенным рядам значений. Основной ряд R5, который определяет следующую шкалу номинальных значений: 1, 1.6, 2.5, 4, 6.3, 10, 16, 25, 40, 63, 100, 160 и т.д. Как видим, ряд состоит из пяти повторяющихся значений, просто после каждого цикла сдвигается десятичная точка. Если есть спрос на более точный подбор, ГОСТом предусмотрены ряды R10 (1, 1.25, 1.6, 2, 2.5, 3.15, 4, 5, 6.3, 8) и R20 (1, 1.12, 1.25, 1.4, 1.6, 1.8, 2, 2.24, 2.5, 2.8, 3.15, 3.55, 4, 4.5, 5, 5.6, 6.3, 6.3, 7.1, 8, 9). При этом, в обоснованных случаях, допускается некоторое округление (например 3.2 вместо 3.15 или 6 вместо 6.3). Думаю, нет нужды расписывать стандарт более подробно, каждый желающий может его найти и почитать. Но и это еще не все. В том же ГОСТ Р 50345-2010 есть глава 5.3 под названием «Стандартные и предпочтительные значения». Согласно ей, предпочтительными значениями номинального тока модульных автоматов являются: 6, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 А. Характеристика срабатывания Чувствительность электромагнитных расцепителей регламентируется параметром, называемым характеристикой срабатывания, иногда ее называют группой срабатывания, обозначается одной латинской буквой, на корпусе автомата ее пишут прямо перед его номиналом, например надпись C16 означает, что номинальный ток автомата 16А, характеристика С (наиболее, кстати, распространенная). Менее популярны автоматы с характеристиками B и D, в основном на этих трех группах и строится токовая защита бытовых сетей. Но есть автоматы и с другими характеристиками. Это усредненные графики, на самом деле допускается некоторый разброс по времени срабатывания тепловой защиты. Если вас интересуют подробности, то жмите сюда. Класс токоограничения Движемся дальше. Электромагнитный расцепитель, хоть и называется мгновенным, но тоже имеет определенное время срабатывания, которое отражает такой параметр, как класс ограничения. Он обозначается одной цифрой и у многих моделей эту цифру можно найти на корпусе аппарата. В основном сейчас выпускаются автоматы с классом токоограничения 3 — это значит, что со времени достижения током значения срабатывания до полного разрыва цепи пройдет время не более чем 1/3 полупериода. При стандартной у нас частоте 50 Герц это получается около 3,3 миллисекунд. Класс 2 соответствует значению 1/2 (порядка 5 мс). По некоторым источникам, отсутствие маркировки этого параметра равносильно классу 1. Самый высокий класс, который мне попадался — это 4-й у автоматов OptiDin производства КЭАЗ. Селективность защит Эта тема вынесена в отдельную статью Максимальный ток отключения Очень важный параметр — максимальный ток отключения. Этот параметр в большой степени отражает качество силовой части автомата. Обычно в розничной сети нам предлагаются автоматы с током отключения до 4.5 или 6 кА. Иногда попадаются дешевые модели с отключающей способностью в 3 кА. И хотя в бытовых условиях ток КЗ редко достигает таких величин, все-таки я не советую использовать автоматы с отключающей способностью менее 4.5 кА. Потому что, если отключающая способность мала, то следует ожидать и контакты меньшей площади, и дугогасительные камеры похуже и т.д. Номинальное (максимальное) напряжение автомата Обычно на автомате имеется надпись, указывающая номинальное напряжение сети,для которой он предназначен. На однополюсных автоматах обычно указывается фазное и линейное напряжения примерно так: 230/400V~ , это означает, что основное назначение автомата в цепях с номинальным фазным напряжением 220-230В, соответственно линейным 380-400В. Конечно, автомат способен разомкнуть цепь при любых перенапряжениях в этих сетях, предусмотренных ГОСТ 32144-2013. При напряжениях ниже номинального автоматы работают нормально, т.е. автомат, на котором указано напряжение 400В, будет без проблем работать в цепях напряжением 110 или 12 Вольт. Как показала практика, автоматические выключатели, предназначенные для сетей переменного напряжения, нормально работают в цепях постоянного напряжения, причем ток и характеристики срабатывания будут при этом не сильно отличаться. Ток короткого замыкания Для правильного выбора автомата — в частности, его характеристики срабатывания — нам желательно знать ток короткого замыкания в конце линии, защищаемой этим автоматом. При проектировании токи короткого замыкания рассчитывают, исходя из параметров питающей сети, сечения проводов и т. д. Электрику-практику обычно трудно добыть эти данные, но он может провести некоторые измерения, которые позволят вычислить ток КЗ. Я не призываю это делать обязательно, но покажу, как это можно сделать. По понятным причинам мы не можем просто устроить КЗ и измерить его силу тока. Поэтому будем делать косвенно. Представим питающую сеть в виде некого генератора, обладающего каким-то внутренним сопротивлением. Тогда ток КЗ будет равен ЭДС генератора, деленной на его внутреннее сопротивление. ЭДС генератора считаем равной напряжению сети без нагрузки, его мы легко можем измерить вольтметром. Рассмотрим левый рисунок. Пусть точки a и b — это розетка, в районе которой мы хотим узнать ток короткого замыкания. G — некий эквивалент генератора, подающего напряжение в сеть, Z1 — его внутреннее сопротивление. Z2 — это включенная в сеть нагрузка, которая при коротком замыкании будет равна нулю. Переходим к правой схеме. В цепь включили амперметр и подключили вольтметр. Для удобства добавили выключатель (рубильник или автомат). Теперь, подключая вместо Z2 разную нагрузку (желательно активную — нагреватели и т.д.), снимаем показания амперметра и вольтметра, после чего рисуем график зависимости напряжения от тока. Для хорошего результата нужно сделать не меньше пяти замеров, причем максимальное значение тока взять как можно больше, чтобы напряжение ощутимо просело. Конечно же, при большом токе у вас может сработать защита по перегрузке, поэтому нужно быстро снять показания и сразу же отключить S1. Осталось только продолжить график до нулевого значения напряжения и узнать ожидаемый ток короткого замыкания. В качестве вольтметра и амперметра можно применить мультиметр и токоизмерительные клещи. Автоматы в цепях постоянного тока При использовании обычных автоматов в цепях постоянного тока следует учитывать несколько факторов. В первую очередь это связано с гашением дуги. Переменный ток 100 раз в секунду уменьшается до нуля, поэтому его дуга не так устойчива, как дуга постоянного тока. Хуже всего, когда автомат разрывает цепь с большой индуктивностью — например, электромагнит. Контактная система может не справиться с дугой, серебро на контактах быстро выгорит, и автомат выйдет из строя раньше срока. Бывает, когда контакты привариваются друг к другу. Для предотвращения подобного принимаются дополнительные меры по гашению ЭДС самоиндукции (конденсаторы, RС-цепочки, варисторы и т.д.), а также последовательное соединение полюсов для увеличения суммарной длины дуги. Что касается токов и характеристик срабатывания автоматов, то они будут такими же, как и на переменном токе. Испытания подтверждают, что на постоянном токе отсечка становится более грубой примерно в 1.41 раза (связано с отношением максимального значения к действующему). Где купить автоматы? Автоматический выключатель с характеристикой C обычно купить не проблема — они в достаточном ассортименте представлены в строительных и хозяйственных магазинах и на рынках. Автоматы с характеристиками B, D тоже встречаются в этих местах, но достаточно редко. Их можно заказать на фирмах или в небольших специализированных магазинах. А можно купить в интернет-магазине АВС-электро. В этом магазине в разделе «Аппараты и устройства защиты» есть практически все автоматы всех номиналов и характеристик. Приятно, что есть не только привычные нам номиналы 6, 10, 16, 25, но и 8, 13, 20 Ампер, которых зачастую так не хватает для обеспечения хорошей селективности. Зависимость срабатывания от окружающей температуры Еще один момент, о котором часто забывают — это зависимость тепловой защиты автомата от температуры окружающей среды. А она очень существенная. Когда автомат и защищаемая линия находятся в одном помещении, то обычно ничего страшного: при понижении температуры чувствительность автомата уменьшается, но зато увеличивается нагрузочная способность провода, и баланс более-менее сохраняется. Проблемы могут быть тогда, когда провод в тепле, а автомат на холоде. Поэтому, если такая ситуация имеет место, то нужно сделать соответствующую поправку. Примеры таких зависимостей показаны ниже на графике. Более точную информацию по конкретной модели нужно смотреть в паспорте от завода-изготовителя. Испытания автоматических выключателей Эта тема вынесена в отдельную статью Количество полюсов. Когда следует применять 2-х и 4-х полюсные автоматы? У автоматического выключателя может быть от 1 до 4 полюсов. Каждый полюс имеет свой как тепловой, так и электромагнитный расцепитель. При срабатывании одного из них отключаются одновременно все полюса. Включить также можно только все полюса вместе одной общей рукояткой. Существует еще одна разновидность автоматов — так называемые 1p+n. Этот автомат синхронно коммутирует 2 провода: фазный и нулевой, но расцепитель в нем один — только на фазном контакте. При срабатывании расцепителя оба контакта размыкаются. В большинстве случаев нет необходимости размыкать нулевой провод. Поэтому самыми популярными являются однополюсные автоматы для однофазных и трехполюсные для трехфазных цепей. Но в некоторых случаях вместе с фазными нужно отключать нулевой провод. Например, согласно ПУЭ-7 п.7.3.99 это необходимо во взрывоопасных зонах класса В-I. Также двухполюсный автомат нужно обязательно ставить там, где оба питающих проводника — фазные. Следует отметить, что категорически нельзя пускать через автомат нулевой защитный (PE) или совмещенный нулевой (PEN) провод. Разрывать можно только рабочий нулевой провод (N). Последовательное и параллельное соединение полюсов и автоматов Можно ли соединять полюса параллельно или последовательно? Можно. Но для этого нужно иметь веские причины. Например, при отключении индуктивной нагрузки или просто в случаях перегрузки или короткого замыкания — то есть тогда, когда приходится разрывать большой ток, возникает электрическая дуга. Для ее разрыва имеются дугогасительные камеры, но все равно это не проходит бесследно — контакты могут подгорать, может появляться копоть. Если мы соединим полюса последовательно, то дуга разделится между ними, она будет быстрее погашена, износ контактов будет меньше. К недостаткам данного способа можно отнести повышенные потери — все-таки какое-то падение напряжения на контатках есть, и чем выше ток, тем больше на них теряется мощности (в пределах нескольких ватт на токах 10-100А, обычно изготовитель включает данную информацию в паспорт). Параллельное соединение полюсов обычно применяют тогда, когда нет автомата нужного номинала, но есть автомат меньшего номинала, но с «лишними» полюсами. При этом обычно, для подсчета суммарного номинального тока, рекомендуют для 2-х параллельных полюсов умножать номинальный ток одного полюса на 1.6, для 3-х — на 2.2, для 4-х — на 2.8. Возможно, в некоторых аварийных случаях это выход из положения, но при первой же возможности нужно заменить такой суррогат на автомат нужного номинала. Понятно, что вышесказанное относится к автоматам с одинаковыми полюсами и не относится к автоматам типа 1p+n и т.п. Еще сложней дело обстоит при параллельном и последовательном соединении автоматов. Конечно, можно придумать ситуацию и как-то даже обосновать параллельное соединение двух или нескольких автоматов, но я бы не советовал даже рассматривать такой вариант. Как распределятся токи, что будет после отключения одного из автоматов — все это сомнительно и трудно предсказуемо. Последовательно включать автоматы более разумно. Например, это можно рассматривать как повышение надежности защиты: в случае неисправности одного из автоматов другой его подстрахует. Но обычно так не делают, а в качестве страховки рассматривается групповой автомат. К тому же сам автоматический выключатель потребляет некоторое количество электроэнергии, поэтому дополнительный автомат — это еще и дополнительные потери. Мощность рассеивания автоматических выключателей Рассеивание — это потери электроэнергии, которые в виде тепла уходят в окружающую среду. Для примера приведу паспортные значения рассеиваемой мощности для автоматов ВА 47-63 (для новых автоматов при значениях тока, равных номинальному): Номинальный ток In, A Мощность рассеивания, Вт 1-полюсные 2-полюсные 3-полюсные 4-полюсные 1 1,2 2,4 3,6 4,8 2 1,3 2,6 3,9 5,2 3 1,3 2,6 3,9 5,2 4 1,4 2,8 4,2 5,6 5 1,6 3,2 4,8 6,4 6 1,8 3,6 5,5 7,2 8 1,8 3,6 5,5 7,33 10 1,9 3,9 5,9 7,9 13 2,5 5,3 7,8 10,3 16 2,7 5,6 8,1 11,4 20 3,0 6,4 9,4 13,6 25 3,2 6,6 9,8 13,4 32 3,4 7,5 11,2 13,8 35 3,8 7,6 11,4 15,3 40 3,7 8,1 12,1 15,5 50 4,5 9,9 14,9 20,5 63 5,2 11,5 17,2 21,4 Как видим, автоматический выключатель тоже хочет есть. Поэтому не стоит увлекаться и втыкать автоматы везде, где это возможно. Где же происходят потери? Основная часть приходится на тепловой расцепитель. Но не надо излишне драматизировать ситуацию. Эти потери пропорциональны протекающему току. Поэтому, если например нагрузка в 2 раза меньше номинальной, то и потери будут соответственно в 4 раза меньше, а при отсутствии нагрузки не будет и потерь. Если их представить в процентном виде, то будут величины порядка 0,05-0.5%, причем наименьший процент у самых мощных автоматов. В самих контактах, пока автомат новый, потери незначительны. Но в процессе эксплуатации контакты будут подгорать, переходное сопротивление будет расти, а с ним будут расти и потери. Поэтому у старого автомата потери могут быть заметно больше. Как измерить потери — читайте здесь Выбор автомата по мощности (току) нагрузки Хотя основное назначение автомата — это защита электропроводки, при определенных условиях целесообразно рассчитывать автомат по току нагрузки. Это возможно в тех случаях, когда отходящая от автомата линия предназначена для питания одного конкретного электроприбора. В бытовых сетях это может быть электроплита или кондиционер, какой-либо станок, электрокотел и т.д. Как правило, нам известен номинальный ток электроприбора, либо мы можем вычислить его, зная мощность нагрузки. Так как проводка выбирается с определенным запасом, то в данном случае номинал автомата обычно меньше того, который мы бы получили, рассчитывая по допустимому току провода. Поэтому при каких-либо замыканиях внутри электроприбора или его перегрузках наша защита сработает, защитив его от дальнейшего разрушения. Выбор автомата для электропривода (электродвигатель, электромагнитный клапан и т.д.) Если нагрузкой в цепи является электродвигатель, то нужно помнить, что пусковой ток двигателя в несколько раз больше номинального, поэтому в данном случае нужно использовать автоматы с характеристикой C, а в отдельных случаях (не бытовых) даже D. Номинал автомата выбираем по номинальному току двигателя. Его можно прочитать на табличке или измерить вышеупомянутыми клещами. Измерять ток нужно при нагруженном двигателе, не забывайте. Понятно, что точного соответствия автомата току двигателя не получится, выбирайте ближайшее значение. Некоторые производители заявляют автоматы с особыми характеристиками, специально для электродвигателей. Хотя, при детальном рассмотрении, эти характеристики обычно являются чем-то средним между C и D. Конечно, такой автомат не защитит двигатель должным образом и, если, к примеру, заклинит вал, то произойдет следующее: отсечка не сработает, т.к. ток не будет выше пускового, а тепловая защита может не успеть — перегрев обмоток в двигателе идет очень быстро. Поэтому электродвигателю необходима дополнительная защита в виде специального быстродействующего теплового (или электронного) реле. Таких же правил следует придерживаться и при выборе автомата для электромагнитного привода (различные клапаны, шторки и т. д.). Производители автоматических выключателей Большие автоматы — это отдельная тема, здесь рассматриваем производителей исключительно в контексте модульной продукции. На постсоветском пространстве хорошо зарекомендовали себя такие бренды, как ABB, Legrand, Shneider Electric. Обычно продукцию этих фирм вам порекомендуют, когда вы попросите что-то понадежней. Из российских производителей вполне приличные аппараты изготавливают КЭАЗ, Контактор, DEKraft. Больше всего нелестных отзывов собрал IEK — наверное, справедливо, хотя в продаже они, пожалуй, самые покупаемые, благодаря низкой цене. Модули, расширяющие возможности автоматов К автоматам можно «пристегивать» дополнительные модули. Это могут быть контактные группы, расцепители минимального напряжения или электропривод, дающий возможность дистанционного управления автоматическим выключателем. Для наглядности приведу небольшой видеоролик, показывающий совместную работу автомата и моторного привода к нему. Автоматические выключатели АП-50 Стандарты для автоматических выключателей ГОСТ Р 50031— 2012 (МЭК 60934:2007) — Автоматические выключатели для электрооборудования. Серьезный, большой документ. Очень много интересной информации для углубленного изучения данной темы. ГОСТ Р 50345-2010(МЭК 60898-1:2003) — Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения. Усенко К.А., инженер-электрик, [email protected]

Номинал и токовые характеристики автоматических выключателей

Здравствуйте, уважаемые читатели сайта elektrik-sam.info.

В этой статье мы рассмотрим основные характеристики автоматических выключателей, которые необходимо знать, чтобы правильно ориентироваться при их выборе — это номинальный ток и время токовые характеристики автоматических выключателей.

Напомню, что эта публикация входит в серию статей и видео, посвященных электрическим аппаратам защиты из курса Автоматические выключатели, УЗО, дифавтоматы — подробное руководство.

Основные характеристики автоматического выключателя указываются на его корпусе, где также наносится торговая марка или бренд производителя и каталожный либо серийный номер.

Самая главная характеристика автоматического выключателя – номинальный ток. Это максимальный ток (в Амперах), который может протекать через автомат бесконечно долго, не отключая защищаемую цепь. При превышении протекающим током этой величины, автомат срабатывает и размыкает защищаемую цепь.

Ряд значений номинального тока автоматических выключателей стандартизован и составляет:

6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100А.

Величина номинального тока автомата указывается на его корпусе в амперах и соответствует температуре окружающей среды +30˚С. С увеличением температуры, значение номинального тока снижается.

Также автоматы в электрощитах обычно устанавливаются по несколько штук в ряд вплотную друг к другу, это приводит к увеличению температуры (автоматы «подогревают» друг друга) и снижению величины коммутируемого ими тока.

Некоторые производители автоматических выключателей указывают в каталогах поправочные коэффициенты для учета этих параметров.

Подробно о влиянии температуры окружающей среды и количества рядом установленных аппаратов защиты смотрите в статье Почему в жару срабатывает автоматический выключатель.

В момент подключения в электрическую сеть некоторых потребителей, например, холодильников, пылесосов, компрессоров и др. в цепи кратковременно возникают пусковые токи, которые могут в несколько раз превышать номинальный ток автомата. Для кабеля такие кратковременные броски тока не страшны.

Поэтому, чтобы автомат не выключался каждый раз при небольшом кратковременном возрастании тока в цепи, применяют автоматы с разными типами время-токовой характеристики.

Таким образом, следующая основная характеристика:

время-токовая характеристика срабатывания автоматического выключателя – это зависимость времени отключения защищаемой цепи, от силы протекающего через нее тока. Ток указывается как отношение к номинальному току I/Iном, т.е. во сколько раз протекающий через автомат ток превышает номинальный для данного автоматического выключателя.

Важность этой характеристики заключается в том, что автоматы с одинаковым номиналом будут отключаться по-разному (в зависимости от типа время-токовой характеристики). Это дает возможность уменьшить количество ложных срабатываний, применяя автоматические выключатели с различными токовыми характеристиками для разных типов нагрузки,

Рассмотрим типы время-токовых характеристик:

— Тип A (2-3 значения номинального тока) применяются для защиты цепей с большой протяженностью электропроводки и для защиты полупроводниковых устройств.

— Тип B (3-5 значений номинального тока) применяются для защиты цепей с малым значением кратности пускового тока с преимущественно активной нагрузкой (лампы накаливания, обогреватели, печи, осветительные электросети общего назначения). Показаны для применения в квартирах и жилых зданиях, где нагрузки в основном активные.

— Тип C (5-10 значений номинального тока) применяются для защиты цепей установок с умеренными пусковыми токами — кондиционеры, холодильники, домашние и офисные розеточные группы, газоразрядные лампы с повышенным пусковым током.

— Тип D (10-20 значений номинального тока) применяются для защиты цепей, питающих электроустановки с высокими пусковыми токами (компрессоры, подъемные механизмы, насосы, станки). Устанавливаются, в основном, в производственных помещениях.

— Тип K (8-12 значений номинального тока) применяются для защиты цепей с индуктивной нагрузкой.

— Тип Z (2,5-3,5 значений номинального тока) применяются для защиты цепей с электронными приборами, чувствительными к сверхтокам.

В быту обычно используются автоматические выключатели с характеристиками B,C и очень редко D. Тип характеристики обозначается на корпусе автомата латинской буквой пред значением номинального тока.

Маркировка «С16» на автоматическом выключателе будет обозначать, что он имеет тип мгновенного расцепления С (т.е. срабатывает при величине тока от 5 до 10 значений от номинального тока) и номинальный ток, равный 16 А.

Время-токовая характеристика автоматического выключателя обычно приводится в виде графика. На горизонтальной оси указывается кратность значения номинального тока, а по вертикальной оси — время срабатывания автомата.

Широкий диапазон значений на графике обусловлен разбросом параметров автоматических выключателей, которые зависят от температуры — как внешней, так и внутренней, поскольку автоматический выключатель нагревается проходящим через него электрическим током, особенно, при аварийных режимах — током перегрузки или током короткого замыкания (КЗ).

На графике видно, что при значении I/Iн≤1 время отключения автоматического выключателя стремится к бесконечности. Другими словами, до тех пор, пока ток, протекающий через автоматический выключатель, меньше или равен номинальному току, автоматический выключатель не сработает (не отключится).

Также график показывает, что чем больше значение I/Iн (т.е. чем больше протекающий через автомат ток превышает номинальный), тем быстрее автоматический выключатель отключится.

При протекании через автоматический выключатель тока, величина которого равна нижней границе диапазона срабатывания электромагнитного расцепителя (3In для «В», 5In для «С» и 10In для «D»), он должен отключиться за время более 0,1с.

При протекании тока, равного верхней границе диапазона срабатывания электромагнитного расцепителя (5In для «В», 10In для «С» и 20In для «D»), автоматический выключатель отключится за время менее 0,1с. Если значение тока главной цепи находится внутри диапазона токов мгновенного расцепления, автоматический выключатель расцепляется либо с незначительной выдержкой, либо без задержки времени (менее 0,1 с).

В следующих статьях мы продолжим рассмотрение характеристик автоматических выключателей, методику и стратегию их расчета и выбора, потому если хотите не пропустить новые интересные материалы по этой теме — подписывайтесь на новости сайта, форма подписки внизу статьи.

В заключении статьи подробное видео Номинал и токовые характеристики автоматических выключателей:



Рекомендую прочитать:



Автоматические выключатели УЗО дифавтоматы — подробное руководство.

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

Автоматические выключатели — конструкция и принцип работы.

Номиналы групповых автоматов превышают номинал вводного?

Почему в жару срабатывает автоматический выключатель?

Менять ли автоматический выключатель, если его «выбивает»?

Конструкция (устройство) УЗО.

Устройство УЗО и принцип действия.

Работа УЗО при обрыве нуля.

Как проверить тип УЗО?

Почему УЗО выбирают на ступень выше?

Как не оконфузиться при выборе автоматического выключателя / Хабр

Краткая заметка по поводу выбора автоматических выключателей. Искренне надеюсь, что читатель не узнает для себя ничего нового.

У поста есть видеоверсия на моем ютуб канале. Реалии времени заставляют меня делать делать еще и видео:

Определимся с целью

Для начала нужно определиться — для чего нам автоматический выключатель в электрощите. Задача автоматического выключателя — прежде всего защитить стационарную кабельную линию от протекания токов свыше предельно допустимых. Если ток превышен — то проводники нагреваются, с плавлением и разрушением изоляции или расплавлением самих проводников. И если не случится пожара, то случится дорогостоящий ремонт, с работами по замене замурованной в стенах электропроводки. А ток может быть превышен, если к линии подключили слишком много потребителей (происходит перегрузка) или если происходит короткое замыкание.  Неправильный выбор характеристик автоматического выключателя — путь к дорогостоящему ремонту, а при особенной везучести — к пожару.

Номинальный ток

Поняв, что автоматический выключатель должен защитить кабельную линию от протекания тока свыше допустимого, мы должны понять, какой же ток допустимый. Чаще всего ссылаются на вот эту табличку из ПУЭ (таблица 1.3.4):

Но, на мой субъективный взгляд, у этой таблички есть существенный недостаток, и он указан в источнике — эта табличка составлена для окружающей температуры +25, температуры земли +15 и температуры жилы (!!!) +65. Длительная работа изоляции при повышенной температуре ускоряет процесс старения полимеров, поэтому мое личное мнение — указанные в таблице цифры стоит уменьшить хотя бы на 1/4. Если кабель проложен таким образом, что его охлаждение затруднено, то предельно допустимый рабочий ток также уменьшают. Например если кабель расположен в пучке с другими кабелями или под слоем теплоизоляции.

И вот в этом месте подходим к самой неочевидной вещи. В таблице указаны предельно допустимые токи, а на автоматических выключателях указан номинальный ток. Номинальный ток автоматического выключателя, указанный  на нем — это ток, который может длительно проходить через автоматический выключатель и не вызывать его отключения. Для определения тока отключения заглянем в документацию, в график время-токовых характеристик:

Но это график конкретного экземпляра автоматического выключателя. В реальном мире, у автоматических выключателей есть разброс характеристик, даже у выключателей взятых из одной коробки. Поэтому на графике изображена область, в которой  окажется характеристика случайно взятого автоматического выключателя.

В результате, если взять определенный ток, то мы получим диапазон значений времени, за которое сработает автоматический выключатель. От и до, как например вот здесь:

Думаю  очевидно, что в расчетах стоит полагать, что нам попался самый плохой экземпляр, и берется самое худшее значение.

В автоматическом выключателе есть два расцепителя — тепловой, который достаточно точный, но медленный, и электромагнитный — очень быстрый, но неточный.  (В посте (https://serkov.su/blog/?p=5563) я разбирал, как к такому пришли, и почему лучше пока ничего не придумали.) В итоге получается нелинейная зависимость времени срабатывания от протекающего тока. Для наглядности возьмем автоматический выключатель, на котором указан номинальный ток 16А. При перегрузке будет работать тепловой расцепитель:

До тока в 1,13 от номинального, расцепления совсем  не произойдет (16*1,13=18,08А)

При токе в 1,45 от номинального тепловой расцепитель сработает, но за время менее 1 часа (!). (16*1,45=23,2А)

При токе в 2,55 от номинального тепловой расцепитель сработает за время менее 60 сек. (16*2,55= 40А)

При превышении тока еще сильнее — сработает электромагнитный расцепитель, но об этом чуть позже.

Все это становится понятнее, если взглянуть на график:

Откуда взялись эти магические цифры? Из стандарта (у нас в стране — ГОСТ 60898-1-220). Просто разработчики условились, что разброс параметров срабатывания расцепителей должны быть в этих пределах. Причем скорее всего взяли просто две удобные точки времени — 1 час и 1 минута, и воспользовались статистическими данными, чтобы получить кратности номинального тока.

Ну и чтобы совсем жизнь мёдом не казалась, стоит добавить, что в зависимости от температуры окружающей среды применяют коэффициенты. На жаре тепловой расцепитель прогревается и срабатывает быстрее, а вот на морозе наоборот.

А теперь сценарий везунчика по жизни. В частный дом заходит кабель, сечением 1,5 мм2. Щиток с автоматическим выключателем находится в холодном предбаннике, когда на улице мороз -35. Кабель от щитка идет через стену под слоем утеплителя. Автоматический выключатель на 16А почти час (!) будет пропускать ток в (16*1,45*1,25(поправочный на температуру, рис.4) = 29А. При 19А по табличке из ПУЭ у нас жилы будут горячими — +65С, а под слоем утеплителя изоляция уже начнет плавиться.

Еще раз резюмирую: Номинальный ток автоматического выключателя НЕ РАВЕН предельно допустимому току кабеля. Предельный ток кабеля должен вызывать отключение автоматического выключателя в адекватное время.

Тип электромагнитного расцепителя

Тепловой расцепитель медленный, что плохо при коротком замыкании — токи могут быть огромными, и даже за одну секунду могут наделать бед. Поэтому в конструкцию автоматического выключателя добавили электромагнитный расцепитель, который срабатывает за доли секунды. Но он настроен на ток в разы превышающий номинальный.

Дело в том, что некоторые виды потребителей при включении потребляют ток в разы, превышающий ток в рабочем режиме. Например мотор в пылесосе в момент включения кратковременно потребляет ток в 2-3 раза больший, но после разгона мотора, потребление снижается. Возможно вы замечали, как лампочки накаливания слегка притухают в момент включения чего-то как раз из-за этого. Вот график потребления тока мотора пылесоса:

Чтобы эти пусковые токи не заставляли сработать электромагнитный расцепитель, его характеристику сдвинули в зону бОльших токов, что бы такие кратковременные превышения тока были в зоне теплового расцепителя, который в силу своей инерционности такие краткосрочные процессы не замечает.

В итоге получилась линейка автоматических выключателей с одинаковыми тепловыми расцепителями, но с разными электромагнитными. Из-за огромного разброса параметров электромагнитных расцепителей — получились большие разбросы кратности тока срабатывания:

Характеристика В — электромагнитный расцепитель сработает при превышении тока в 3-5 раз

Характеристика С — электромагнитный расцепитель сработает при превышении тока в 5-10 раз

Характеристика D — электромагнитный расцепитель сработает при превышении тока в 10-20 раз

Вот они на графике:

Есть и другие характеристики (K, Z и т.д) но встречаются крайне редко и под заказ, поэтому опустим их.

Если по какой-то причине стартовые токи кратковременно попадут в зону действия электромагнитного расцепителя то возможны ложные срабатывания. И именно для исключения таких ложных срабатываний и сделали несколько типов характеристик.

Некоторые производители для упрощения указывают стартовые токи, вот например светодиодный драйвер уважаемой фирмы при включении кушает солидные 55А (из-за зарядки конденсатора в блоке питания), производитель даже сразу посчитал, сколько светодиодных драйверов можно подключить параллельно на один автоматический выключатель:

4 штуки с характеристикой В и 7 штук на автомат с характеристикой С. Кто бы мог подумать, что 150 ватт светодиодного света могут вышибать 16А автомат! Ситуация становится еще хуже, если используются некачественные светодиодные светильники,  где производитель не только не  предусмотрел плавный старт, да даже пусковой ток не регламентирует!

Если используется большое количество светодиодных светильников — то придется делить их на группы, чтобы одновременный пуск не вызывал срабатывание автоматического выключателя. Пытливый читатель задастся вопросом — а почему бы не взять просто автоматический выключатель  с характеристикой «C» или «D»? Тогда бы пусковые токи не вызывали бы ложных срабатываний! Но не все так просто….

Ток короткого замыкания

Можно иногда услышать выражение «сопротивление цепи фаза-нуль», оно по сути про то же. Ток короткого замыкания — это величина тока в цепи, в случае если из-за повреждения случается короткое замыкание (прямое соединение фазного проводника и нейтрального, или соединение фазного и заземления) в самом дальнем участке. В идеальном мире с идеальными проводниками ток короткого замыкания был бы бесконечным. Но в реальном мире кабели имеют собственное сопротивление, и чем они длиннее  тоньше — тем выше их собственное сопротивление. При обычной работе это не так важно — их собственное сопротивление много меньше сопротивления нагрузки. Но если случится короткое замыкание, ток будет ограничен именно этим собственным сопротивлением всех проводников в цепи + внутреннее сопротивление источника тока.

А теперь смотрим. В деревне Вилларибо измеренный ток короткого замыкания линии 278 Ампер, и электрик поставил автоматический выключатель С16:

Как видим все отлично — при коротком замыкании тока будет достаточно, чтобы электромагнитный расцепитель сработал. А вот в деревне Вилабаджо очень плохая проводка, и ток короткого замыкания всего 124 А. Смотрим на график:

В самом худшем случае, электромагнитный расцепитель типа «С» сработает при токе в 10 раз больше номинального (16*10=160А). А значит при 124А возможна ситуация, когда электромагнитный расцепитель при коротком замыкании не сработает, а пока тепловой расцепитель успеет сработать — по линии будет гулять ток в 124А, что может закончиться плохо. В таком случае деревне Вилабаджо нужно или менять проводку, чтобы уменьшить потери, или использовать автоматический выключатель типа В16, у которого электромагнитный расцепитель сработает в худшем случае при токе 5*16=80А. Теперь вы понимаете, почему характеристика типа D (10-20 *Iном) в некоторых случаях изощренный способ стрелять себе в ногу?

Как же определить ток короткого замыкания? Для  проектируемых линий его можно расчитать — длина кабеля известна, сечение тоже. Для линий уже находящихся в эксплуатации — только измерять, поскольку никто не знает, на что пришлось пойти электрикам при ремонте поврежденных участков.

Для определения тока короткого замыкания есть специальные приборы. Показывать современные не интересно, поэтому покажу суровый советский олдскул, который есть у меня. М-417 измеряет сопротивление цепи путем измерения падения напряжения на известном сопротивлении, а ток короткого замыкания необходимо рассчитывать:

Щ41160, творение сумрачного советского гения.  Устраивает короткое замыкание на доли секунды и измеряет ток непосредственно. В коричневой коробочке на проводе — предохранитель на 100А.:

Как правило, ток короткого замыкания измеряют при введении линии в эксплуатацию, и планово, раз в несколько лет. Только после измерения тока короткого замыкания можно сказать, правильно ли подобрана защита.

Ток короткого замыкания равен …Oh shi….

Если ток короткого замыкания будет черезчур большим? Вот тут мы сталкиваемся с отключающей способностью автоматического выключателя.  В момент размыкания контактов выключателя загорается электрическая дуга, которая сама по себе проводит ток и гаснет неохотно. Для ее принудительного разрушения в конструкции автоматических выключателей предусмотрены дугогасительные камеры. Вот здесь на высокоскоростной съемке видно как работает дугогасительная камера:

На автоматическом выключателе в прямоугольной рамке нанесена величина  отключающей способности в амперах — это максимальный ток, который способен разомкнуть автоматический выключатель без поломки. Вот на фото автоматические выключатели с отключающей способностью в 3000, 4500, 6000 и 10000 А:

Для наглядности я их разобрал. Большая отключающая способность заставляет не только делать дугогасительные камеры больше, но и усиливать другие конструктивные части, например защиту от прогара вбок.

Отключающая способность автоматического выключателя должна быть больше тока короткого замыкания в линии. Как правило, 6000 А достаточно для большинства применений. 4500А обычно достаточно для работы в линиях старых домов, но может быть недостаточным в новых сетях.

Коммутационная стойкость

При каждом включении/отключении автомата меж контактов загорается дуга, которая постепенно разрушает контактную группу. Производитель часто указывает количество циклов включения/отключения, который должны выдержать контакты:

Отсюда легко видеть, что автоматический выключатель не замена нормальному выключателю при частом использовании. Если пожадничать, и вместо пускателя с контактором  заставить сотрудника включать/отключать мешалку дергая автомат по 10 раз в  день, то автомат может прийти в негодность менее чем за пару лет. Вот фото автоматического выключателя, контакты которого пришли в негодность из-за большого тока:

Помните, каждая коммутация и срабатывание автоматического выключателя «съедает» его ресурс.

Класс токоограничения

Наверное самая мистическая характеристика. Указывается в виде цифры в квадратике. Про нее в рунете написано мало и чаще ерунда. Класс токоограничения, если упрощать, говорит о количестве электричества, которое успеет пройти через автоматический выключатель при коротком замыкании прежде, чем он отключит цепь, и  говорит о быстродействии. Всего классов три:

Что интересно, отечественными стандартами класс токоограничения не регламентируется, поэтому на картинке выше нет кириллицы. Цифры в таблице — это величина интеграла Джоуля. Отечественные производители указывают класс просто потому что «так принято», а не того требуют отечественные стандарты 🙂  В быту на данный параметр можно не обращать внимание — классы хуже третьего встречаются в продаже не часто.

Селективность

Вам бы не хотелось, чтобы при перегрузке или коротком замыкании срабатывал автоматический выключатель где-то на столбе у ввода в дом. При последовательном соединении автоматов защиты, подбором их характеристик можно добиться селективности — свойству срабатывать защите ближайшей  к повреждению, без срабатывания вышестоящей. И у меня две новости.

Хорошая — можно воспользоваться специальными таблицами, которые есть у многих производителей, и подобрать пары автоматических выключателей, которые при перегрузке будут обеспечивать селективность. На графике это видно как непересекающиеся графики работы  расцепителей:

Но по графику вы могли понять, что плохая новость — обеспечить полную селективность автоматических выключателей при коротком замыкании затруднительно. Кривые пересекаются в области больших токов. Поэтому чаще всего речь о частичной селективности. Например, если синий график — автомат В10, а фиолетовый В40, то ток селективности составит 120А (значение взято из таблиц одного производителя для конкретной модели автоматов). Тоесть при токах меньше тока селективности — все отлично. При токах больше — сработать могут оба устройства защиты.

В бытовой серии модульных автоматических выключателей обеспечивать селективность, даже частичную, довольно трудно. Лишь большие и мощные устройства защиты, например на подстанциях, имеют тонкие настройки уставок расцепителей для обеспечения селективности с вышестоящими устройствами защиты.

Да скажи уже что ставить!?

Прежде всего то, что предусмотрено проектом.

Ну а если уж совсем среднестатистический случай с кучей оговорок, то:

Линия 1,5 мм2 — Автомат В10 с отключающей способностью 6000А

Линия 2,5 мм2 — Автомат В16 с отключающей способностью 6000А

Применение автоматического выключателя с характеристикой «C» или «D» вместо «B» должно иметь вескую причину.

Плюшки

Автоматические выключатели разных производителей могут содержать разные приятности/полезности, которые напрямую на защитные функции не влияют, но могут быть полезны:

Это различные шторки/колпачки/крышечки для пломбирования вводного автомата по требованию электросетевой компании.

Это визуальный индикатор фактического состояния контактов, такой индикатор останется красным, если контакты из-за перегрузки сварились

Это окошки для дополнительных нашлепок с электромагнитными расцепителями, контактами

Это дополнительное окошко у клемм для использования гребенки при подключении

и прочее и прочее.

Резюме

1. Номинальный ток автоматического выключателя не равен предельно допустимому для кабеля!  В силу особенностей конструкции автоматический выключатель может длительное время пропускать через себя токи значительно больше номинальных и не отключаться.

2. Разные типы электромагнитных расцепителей позволяют избежать ложных срабатываний, но использовать тип С, и в особенности тип D нужно понимая что к чему.

3. Если ток короткого замыкания в вашей линии мал — то использование автоматического выключателя требует вдумчивого подхода.

4. Если ток короткого замыкания в вашей линии огромен, то отключающая способность автоматического выключателя должна быть еще больше.

5. А чтобы знать ток короткого замыкания, его нужно измерить специализированным прибором. И только после измерения можно сказать, будет ли правильно работать  защита

Хочу сказать спасибо всем, кто принимал участие в рецензировании черновика. Буду рад указаниям на фактические ошибки в статье и ценным дополнениям.

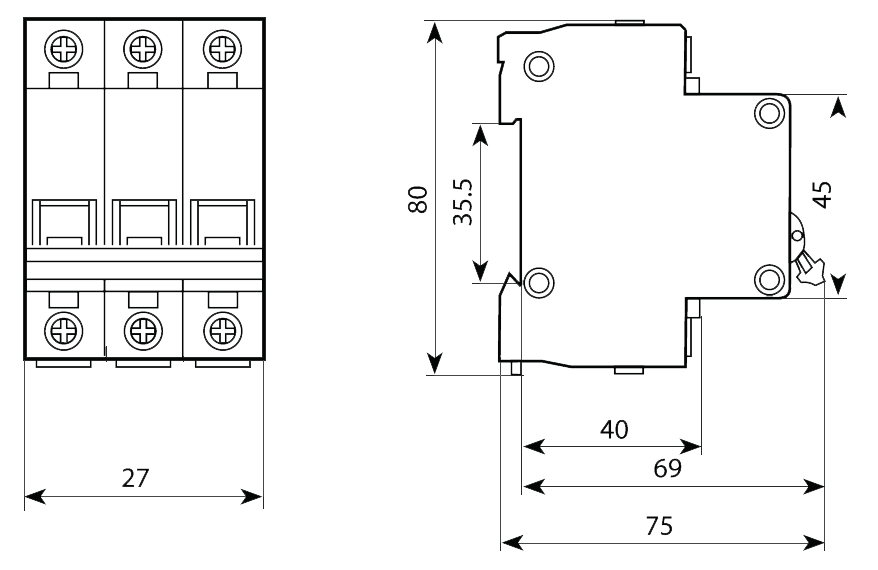

Модульные автоматические выключатели — Модульное оборудование (A-Z Low Voltage Products navigation)

Модульные автоматические выключатели обеспечивают защиту от токов перегрузки и короткого замыкания, гарантируя надежность и безопасность эксплуатации. Устройства System pro M compact серии S 200 служат для защиты от сверхтоков и имеют в конструкции два типа расцепителей: тепловой расцепитель для защиты от токов перегрузки и электромагнитый — для защиты от токов короткого замыкания.

Преимущества

• Широкий ассортимент продукции для различных сфер применений промышленное применение, жилищное строительсьтво, энергетика, транспорт и системы постоянного тока — вот всего лишь несколько ключевых областей использования S 200
• Соответствие международным стандартам
• Сертификаты, документация, тренинги и дополнительная информация для поддержки клиентов в повседневной работе
• Линейка устройств S200 MCB дополняется обширным ассортиментом аксессуаров, которые расширяют функциональные возможности устройств MCB, превращая их из устройств обеспечения безопасности в средства удаленного управления и мониторинга установленной системы
• Экономия пространства электроустановки и времени за счет уникального вспомогательного контакта, монтирующегося снизу

Особенности

• Ассортимент автоматических выключателей позволяет подбирать различные характеристики (B, C, D, K, Z), конфигурации (1P, 1P+N, 2P, 3P, 3P+N, 4P), отключающие способности (до 25 кА) и номинальные токи (до 100 А)
• Соответствие международным стандартам
  • IEC/EN 60898-1 (ГОСТ Р 50345-2010)
  • IEC/EN 60947-2 (ГОСТ Р 50030.2-2010)
  • UL 1077
  • CSA 22.2 No. 235
  • CSA 22.2 No. 5
• Применение двойных цилиндрических клемм позволяет обеспечить простоту ,быстроту и безопасность монтажа с помощью проводников различного сечения и шинных разводок. Клеммы нового дизайна автоматических выключателей S200 до 63 А позволяют использовать для монтажа кабель сечением до 35 мм2, а S200 до 100 А — до 50 мм2
• Индикация реального состояния контактов, напрямую связанная с подвижным контактом, обеспечивает безопасности и удобство эксплуатации

Выбор автоматических выключателей — по току, мощности, нагрузке: таблица, расчет и условия выбора

В электрической сети иногда возникают перегрузки, способные привести к аварии и даже к пожару. Чтобы этого не допустить, были созданы специальные устройства – автоматические выключатели (АВ), которые способны сами определять, когда цепь близка к опасному режиму, и отключать “плохой” участок, не дожидаясь, пока последствия неисправности примут масштабный характер.

Как они работают

Существует два основных способа отключения автоматов: тепловой и электромагнитный. Во-первых задействован механизм теплового расширения и сжатия материалов, тогда как во-вторых – способность электрического тока вызывать электромагнитное поле, которое может механически воздействовать на материальные объекты. Эти методы служат разным целям, и, как правило, они оба применяются в любом автоматическом выключателе.

Тепловое расцепление

Этот вид защиты электрической сети оберегает цепь от скачков силы тока, которые иногда случаются при неполадках на линии и у потребителя. В автомате ток проходит не через провод, а через особую биметаллическую пластину (это пластина, изготовленная из разных металлов, соединенных “бутербродом”), и когда его величина становится слишком большой, пластина нагревается.

Но так как разные ее части имеют разную теплоемкость, одна сторона греется сильнее, и потому вся конструкция начинает не просто расширяться, как было бы в случае с обычной металлической пластиной, а изгибаться. Изогнутая часть начинает давить на кнопку отключения от сети, и при определенном усилии, автомат срабатывает.

В автомате ток проходит не через провод, а через особую биметаллическую пластину, и когда его величина становится слишком большой, пластина нагревается

Электромагнитное расцепление

Второй способ выключения – основан на способности электромагнитного поля двигать металлические предметы. Катушка (соленоид) – это аналог постоянного магнита, и при протекании через нее тока, она тоже приобретает свойство притягивать и отталкивать металлы.

Внутрь катушки вставляют стальной сердечник, прикрепленный пружинкой, и когда сила тока в витках катушки достигает порогового значения, магнитное давление превышает силу сопротивления пружины, и выталкивает сердечник прямо на кнопку. От удара она срабатывает, и автомат отключает защищаемый участок от электрической сети.

Примеры выбора плавких предохранителей и автоматических выключателей

Типы автоматов

Электрические сети и их элементы – цепи бывают самых разных видов и конфигураций, и для каждой из них требуются свои автоматические выключатели.

Рассмотрим параметры, по которым следует их выбирать:

Число полюсов

Автоматический выключатель нужно подбирать под конкретную цепь – он должен обязательно контролировать все фазы линии, и можно, но не обязательно, ноль

Электрические сети могут быть одно- и многофазными. Например, в линиях электропередач течет трехфазный ток, а когда он доходит до наших домов, он превращается в двухфазный, поэтому в розетках только две дырки.

Автоматический выключатель нужно подбирать под конкретную цепь – он должен обязательно контролировать все фазы линии, и можно, но не обязательно, ноль.

На нулевой провод ставят автомат, в том случае, если он вводной, или проще говоря, – самый главный, например в подъезде. Это делают для того, чтобы была возможность в любой момент полностью обесточить квартиру для проведения каких-либо ремонтных работ.

Число полюсов автомата отвечает за то, на какую линию он ориентирован. Если на однофазную, то у него 1 полюс, если на двухфазную, то 2 и так далее. А сами полюса представляют собой ни что иное, как клеммы, которые находятся в углублениях на корпусе автоматического выключателя, и обычно клеммы одного полюса расположены вверху и внизу по одной линии друг с другом.

В квартиры, как правило, устанавливают 2-х полюсные АВ.

Важное правило: на разные провода одной линии можно ставить только один выключатель. Например, если имеется 2 провода – фаза и ноль, нельзя ставить на них по одному однополюсному автомату, а только один общий двухполюсный, потому что в первом случае, срабатывание одного не гарантирует срабатывания другого, а во втором отключатся сразу оба провода неисправной линии.

Максимальный рабочий ток

Автомат срабатывает при определенном значении силы протекающего через него тока, или тока уставки. Это также необходимо учитывать при выборе, поскольку, если например, у вас в квартире сила тока в 6 А – это нормальная величина, а вы взяли автомат, который выключается при 5-ти Амперах, то вы явно не сможете проводить у себя дома время с комфортом.

Учтите, что номинальный ток (ток, при котором автоматический выключатель работает нормально) должен быть не меньше максимально возможного тока в вашей квартире, а иначе при любом включении в цепь, он неизбежно будет срабатывать.

Посмотрите на корпусе автомата, на какой номинал он рассчитан, а затем вычислите примерный максимальный ток линии, которую вы защищаете. Для этого:

1. Сложите мощности всех бытовых устройств, подключенных к линии, их можно узнать в технических паспортах или на упаковке, а иногда даже на корпусе самого изделия.
2. Затем разделите получившуюся суммарную мощность на номинальное напряжение, которое для квартир равно 220 В, и на косинус фи, который равен, в среднем, 0,97.
3. Сравните полученный ток с номинальным током автомата. Если он рассчитан на нормальную работу при таком его значении, то все хорошо, и можно переключаться на сверку других параметров, если же автомат при таком токе будет отключаться, то следует поискать еще.

Ток короткого замыкания

КЗ – это аварийное состояние, при котором тoки линии поднимаются до очень больших значений, и плавят проводку. Вот почему они являются причиной возгораний и пожаров. Одним из назначений АВ является также и защита сети от таких перегрузок. Однако тoк кз не является какой-то определенной фиксированной величиной и поэтому при выборе автомата необходимо проявить внимательность.

На сегодня по правилам ПУЭ разрешается устанавливать АВ с током кз не менее 6 КА, они же являются самыми распространенными автоматами в жилом секторе. Но на промышленных предприятиях, где токи кз могут быть в десятки и в сотни раз выше, используют более мощные автоматические выключатели. Ведь слабый автомат при таких токах просто сгорит и придет в негодность, а постоянно заменять их невыгодно.

Итак, если вы живете в квартире или частном доме, АВ на 6 КА вам хватит, но если дом находится рядом с трансформаторной подстанцией, или по соседству живет какой-нибудь изобретатель-самоучка, из-за которого постоянно отключается свет, то можно взять и на 10.

Рабочее напряжение

Обычные домашние автоматы рассчитаны на переменное напряжение в 220 В в квартире и 380 В в линии. Эти данные можно найти на корпусе АВ.

Селективность выключателя

Это очень полезное свойство, позволяющее отключать от сети поврежденный участок, но при этом оставить в работе максимальное количество других потребителей. Например, у вас в доме 4 розетки и на одной из них произошло кз. Обычный, неселективный выключатель отключит от сети всю квартиру, тогда как селективный обесточит лишь только поврежденную розетку, и вы сможете дальше, как ни в чем ни бывало, наслаждаться прелестями электрификации.

Технически это реализуется следующим образом: на каждую последующую ветвь ставится автомат, время срабатывания которого меньше, чем на предыдущей.

Когда в одной из ветвей происходит кз, автомат срабатывает при длительности кз в 0,1 с, поэтому вышестоящий АВ не успевает отключиться, так как он запрограммирован срабатывать, когда замыкание длится 0,5 с.

Маркировка автоматических выключателей

Маркировка автоматических выключателей

Сегодня международным стандартом принята единая маркировка АВ, которая существенно упрощает жизнь электрикам из разных стран:

• Обозначается производитель.
• Серия.
• Время-токовая характеристика и номинал. Для квартир подходит буква “С”, но есть еще “B”, “C” и “D”. Токовый номинал – это величина тока, который может долго протекать через автомат без его срабатывания.
• Предельный ток кз, при котором автомат будет продолжать функционировать после отключения в режиме кз, или проще говоря, не перегорит.
• Класс токоограничения. Это та доля тока кз, при которой срабатывает автомат, не давая ему вырасти до максимума.

Блиц-советы

• Выбирая автомат, не дешевите и не экономьте на здоровье. Китайский хлам не даст вам 100%-ной гарантии, что защита сработает в нужный момент. Отдавайте предпочтение немецкой фирме Шнайдер или АББ, хоть они и дороже, но надежнее.
• Тщательно подберите все параметры на соответствие номиналу.
• Обеспечьте селективность, так как электрики смогут починить вашу проводку не ранее, чем через день, вы же не хотите сидеть два дня без света? А если выходные?

Правильно установленная система будет работать долго, поэтому наймите квалифицированного мастера.

Что такое маркировка автоматических выключателей | EC&M

То, что вы не знаете о маркировке выключателя, может сбить вас с толку.

Большинство из нас не обращает внимания на маркировку автоматических выключателей. Тем не менее, эта маркировка может отличать безопасную установку от небезопасной. Итак, что означает информация на этой этикетке? Давайте подробно рассмотрим каждый элемент, чтобы убедиться, что ваша установка настолько безопасна, насколько она должна быть.

Максимальный ток [Разд.240,83 (А)] *. Эта информация присутствует на этикетке, но большинство людей понимают маркировку максимального тока (например, 20A, 30A или 100A) для защиты проводников и оборудования в соответствии с разд. 240.4, поэтому мы не будем их здесь обсуждать.

Рейтинг прерывания [Сек. 240,83 (С)] . Номиналы прерывания, такие как 10K, 22,5K и 65K среднеквадратического значения, гарантируют, что выключатель имеет номинал отключения, достаточный для максимально возможного тока короткого замыкания, доступного на клеммах со стороны сети оборудования.Если прерыватель не имеет подходящего отключающего класса для имеющегося тока короткого замыкания, он может взорваться при попытке устранить сбой, или последующее оборудование может получить серьезные повреждения и подвергнуть опасности людей.

Номинальное напряжение [сек. 240,83 (E) и 240,85] . Автоматические выключатели помечены косой чертой или прямой номинальной величиной напряжения системы, которая указывает на их способность отключать токи короткого замыкания.

Маркировка напряжения для выключателей с номинальными значениями напряжения разделена косой чертой — например, 208/120 В или 480/277 В.Каждый полюс выключателя подходит, если линейное напряжение не превышает маркировку более низкого напряжения, а маркировка более высокого напряжения — это значение, которое линейное напряжение не может превышать. Однополюсные автоматические выключатели всегда рассчитываются на косую черту.

Несмотря на то, что Кодекс разрешает вам устанавливать прерыватель 120/240 В с косым номиналом в трехфазной системе с треугольником с высокой ветвью 120/240 В, вы не можете установить ее на фазе «B» (высокая ветвь), поскольку линейное напряжение высоковольтного плеча составляет 208В. Это превышает номинальное линейное напряжение 120 В для косого прерывателя 120/240 В.

Будьте осторожны при установке автоматических выключателей с косым разрядом на глухую заземленную систему треугольника с высоким плечом. Не устанавливайте их в системах с заземленным углом, заземленных через сопротивление или незаземленных.

Вы не можете использовать прерыватель 480/277 В с косой чертой в схеме треугольника 480 В с заземленной вершиной угла, потому что напряжение между двумя проводниками может достигать 480 В. Это превышает номинальное линейное напряжение 277 В для выключателя.

Двухполюсные выключатели могут быть прямолинейными или прямолинейными, а 3-полюсные выключатели — прямолинейными.

Номинальная температура [Разд. 110,14 (С)] . Размер проводов должен соответствовать наименьшему значению номинальной температуры, указанному на выключателе. Для всех практических целей сечение проводов для автоматических выключателей выбирают в соответствии с столбцом 75 ° C таблицы 310.16.

Установка неправильного выключателя может иметь катастрофические последствия, поэтому прочтите маркировку вашего выключателя перед установкой и убедитесь, что он правильный.

* Все ссылки на Код взяты из 2002 NEC .

Как работают автоматические выключатели | HowStuffWorks

Распределительная электросеть доставляет электроэнергию от электростанции в ваш дом.Внутри вашего дома электрический заряд движется по большой цепи, состоящей из множества более мелких цепей. Один конец цепи, горячий провод , ведет к электростанции. Другой конец, называемый нулевым проводом , ведет к заземлению . Поскольку горячий провод подключается к источнику высокой энергии, а нейтральный провод подключается к электрически нейтральному источнику (земле), в цепи есть напряжение — заряд перемещается всякий раз, когда цепь замыкается. Говорят, что ток , переменный ток , потому что он быстро меняет направление.(Для получения дополнительной информации см. Как работают распределительные сети.)

Распределительная электросеть подает электроэнергию с постоянным напряжением (120 и 240 вольт в США), но сопротивление (и, следовательно, ток) варьируется в доме. Все различные лампочки и электроприборы обладают определенным сопротивлением, также описываемым как нагрузка . Это сопротивление заставляет прибор работать. У лампочки, например, есть нить накала, которая очень устойчива к протекающему заряду.Заряд должен с большим трудом двигаться, что нагревает нить накала, заставляя ее светиться.

В проводке здания горячий провод и нейтральный провод никогда не соприкасаются напрямую. Заряд, проходящий через цепь, всегда проходит через прибор, который действует как резистор. Таким образом, электрическое сопротивление в приборах ограничивает количество заряда, которое может проходить через цепь (при постоянном напряжении и постоянном сопротивлении ток также должен быть постоянным). Приборы предназначены для поддержания относительно низкого уровня тока в целях безопасности.Слишком большой заряд, протекающий по цепи в определенное время, приведет к нагреву проводов устройства и электропроводки здания до опасного уровня, что может вызвать пожар.

Это обеспечивает бесперебойную работу электрической системы в течение большей части времени. Но иногда что-то подключает горячий провод непосредственно к нейтральному проводу или что-то еще, ведущее к земле. Например, двигатель вентилятора может перегреться и расплавиться, в результате чего соединятся горячий и нейтральный провода. Или кто-то может забить гвоздь в стену, случайно пробив одну из линий электропередач.Когда горячий провод подключен непосредственно к земле, сопротивление в цепи минимальное, поэтому напряжение проталкивает через провод огромное количество заряда. Если это будет продолжаться, провода могут перегреться и вызвать возгорание.

Задача автоматического выключателя — отключать цепь всякий раз, когда ток поднимается выше безопасного уровня. В следующих разделах мы узнаем, как это происходит.

Основные определения — автоматический выключатель

Автоматический выключатель — это автоматический выключатель, предназначенный для защиты электрической цепи от повреждений, вызванных перегрузкой или коротким замыканием.Его основная функция заключается в обнаружении неисправности и немедленном прекращении электрического тока путем прерывания цепи. В отличие от предохранителя, который срабатывает один раз, а затем его необходимо заменить, автоматический выключатель можно сбросить (вручную или автоматически) для возобновления нормальной работы. Автоматические выключатели бывают разных размеров, от небольших устройств, защищающих отдельные бытовые приборы, до больших распределительных устройств, предназначенных для защиты цепей высокого напряжения, питающих весь город.

Истоки

Ранняя форма автоматического выключателя была описана Томасом Эдисоном в заявке на патент 1879 года, хотя в его коммерческой системе распределения энергии использовались предохранители.Его целью была защита проводки цепи освещения от случайных коротких замыканий и перегрузок.

Операция

Все автоматические выключатели имеют общие особенности в своей работе, хотя детали существенно различаются в зависимости от класса напряжения, номинального тока и типа автоматического выключателя.

Автоматический выключатель должен обнаруживать неисправность; в выключателях низкого напряжения это обычно делается внутри корпуса выключателя. Автоматические выключатели для больших токов или высокого напряжения обычно снабжены контрольными устройствами для определения тока короткого замыкания и срабатывания отключающего механизма отключения.Электромагнит отключения, который освобождает защелку, обычно получает питание от отдельной батареи, хотя некоторые высоковольтные выключатели являются автономными с трансформаторами тока, реле защиты и внутренним источником питания управления.

При обнаружении неисправности контакты в автоматическом выключателе должны размыкаться, чтобы прервать цепь; некоторая механически накопленная энергия (с использованием чего-то вроде пружины или сжатого воздуха), содержащаяся в выключателе, используется для разделения контактов, хотя часть необходимой энергии может быть получена от самого тока короткого замыкания.Малые автоматические выключатели могут управляться вручную; более крупные агрегаты имеют соленоиды для отключения механизма и электродвигатели для восстановления энергии пружин.

Контакты выключателя должны пропускать ток нагрузки без чрезмерного нагрева, а также должны выдерживать тепло дуги, возникающей при размыкании цепи. Контакты изготавливаются из меди или медных сплавов, сплавов серебра и других материалов. Срок службы контактов ограничен эрозией из-за прерывания дуги.Миниатюрные автоматические выключатели и выключатели в литом корпусе обычно выбрасываются, когда контакты изношены, но силовые выключатели и высоковольтные выключатели имеют заменяемые контакты.

Когда ток прерывается, возникает дуга. Эту дугу необходимо сдерживать, охлаждать и гасить контролируемым образом, чтобы промежуток между контактами снова мог выдерживать напряжение в цепи. В различных автоматических выключателях в качестве среды, в которой образуется дуга, используется вакуум, воздух, изолирующий газ или масло.Для гашения дуги используются различные методы, в том числе:

• Удлинение дуги
• Интенсивное охлаждение (в струйных камерах)
• Разделение на частичные дуги
• Гашение нулевой точки (Контакты размыкаются при временном пересечении нулевого тока формы волны переменного тока, эффективно прерывая ток холостого хода во время размыкания. Переход через нулевой уровень происходит при удвоенной частоте сети, то есть 100 раз в секунду для 50 Гц переменного тока и 120 раз в второй для 60 Гц переменного тока)
• Подключение конденсаторов параллельно контактам в цепях постоянного тока

Наконец, после устранения неисправности контакты должны быть снова замкнуты, чтобы восстановить питание прерванной цепи.

Прерывание дуги

Миниатюрные низковольтные выключатели используют только воздух для гашения дуги. Более крупные мощности будут иметь металлические пластины или неметаллические дугогасительные камеры для разделения и охлаждения дуги. Магнитные продувочные катушки отклоняют дугу в дугогасительную камеру.

В более крупных номиналах масляные выключатели полагаются на испарение некоторого количества масла, чтобы пропустить струю масла через дугу.

Газовые выключатели (обычно с гексафторидом серы) иногда растягивают дугу с помощью магнитного поля, а затем полагаются на диэлектрическую прочность гексафторида серы (SF6) для гашения растянутой дуги.

Вакуумные выключатели

имеют минимальное образование дуги (поскольку нет ничего, что могло бы ионизировать, кроме материала контактов), поэтому дуга гаснет при очень небольшом растяжении (<2–3 мм). Вакуумные выключатели часто используются в современных распределительных устройствах среднего напряжения до 35000 вольт.

В автоматических выключателях

для гашения дуги может использоваться сжатый воздух, или, в качестве альтернативы, контакты быстро переводятся в небольшую герметичную камеру, при этом выход вытесненного воздуха приводит к гашению дуги.

Автоматические выключатели

обычно могут отключать весь ток очень быстро: обычно дуга гаснет через 30–150 мс после срабатывания механизма, в зависимости от возраста и конструкции устройства.

Ток короткого замыкания

Автоматические выключатели

рассчитаны как на номинальный ток, который предполагается выдерживать, так и на максимальный ток короткого замыкания, который они могут безопасно отключить.

В условиях короткого замыкания может существовать ток, во много раз превышающий нормальный (см. Максимальный предполагаемый ток короткого замыкания).Когда электрические контакты размыкаются, чтобы прервать большой ток, существует тенденция к образованию дуги между разомкнутыми контактами, что позволяет току продолжаться. Следовательно, автоматические выключатели должны включать в себя различные функции для разделения и гашения дуги.

В автоматических выключателях с воздушной изоляцией и миниатюрных выключателях конструкция дугогасительной камеры, состоящая (часто) из металлических пластин или керамических выступов, охлаждает дугу, а магнитные обмотки отводят дугу в дугогасительную камеру. В более крупных автоматических выключателях, таких как те, которые используются в распределении электроэнергии, может использоваться вакуум, инертный газ, такой как гексафторид серы, или контакты, погруженные в масло, для подавления дуги.

Максимальный ток короткого замыкания, который может прервать прерыватель, определяется испытанием. Применение выключателя в цепи с предполагаемым током короткого замыкания выше, чем номинальная отключающая способность выключателя, может привести к тому, что выключатель не сможет безопасно устранить неисправность. В худшем случае выключатель может успешно устранить неисправность, но взорвется при сбросе.

Миниатюрные автоматические выключатели, используемые для защиты цепей управления или небольших приборов, могут не иметь достаточной отключающей способности для использования на щите управления; эти автоматические выключатели называются «дополнительными устройствами защиты цепи», чтобы отличать их от автоматических выключателей распределительного типа.

Стандартные номинальные значения тока

Международный стандарт IEC 60898-1 и европейский стандарт EN 60898-1 определяют номинальный ток In автоматического выключателя для низковольтных распределительных устройств как ток, который выключатель рассчитан на постоянное проведение (при температуре окружающего воздуха 30 ° C). . Обычно доступные предпочтительные значения номинального тока: 6 А, 10 А, 13 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63 А, 80 А и 100 А (серия Renard, слегка изменен, чтобы включить ограничение тока розеток British BS 1363).На автоматическом выключателе указан номинальный ток в амперах, но без обозначения единицы измерения «A». Вместо этого перед цифрой в амперах стоит буква «B», «C» или «D», которая указывает мгновенный ток отключения, то есть минимальное значение тока, которое вызывает отключение автоматического выключателя без преднамеренной задержки по времени (т. Е. менее чем за 100 мс), выраженное в единицах In:

Тип	Мгновенный ток отключения
В	свыше 3 дюймов до 5 дюймов включительно
С	свыше 5 дюймов до 10 дюймов включительно
D	свыше 10 дюймов до 20 дюймов включительно
К	от 8 In до 12 In включительно Для защиты нагрузок, вызывающих частые кратковременные (приблизительно от 400 мс до 2 с) пики тока при нормальной работе.
Z	выше 2 In до 3 In включительно на периоды порядка десятков секунд. Для защиты таких нагрузок, как полупроводниковые приборы или измерительные цепи с использованием трансформаторов тока.

Типы выключателей

Можно создать множество различных классификаций автоматических выключателей на основе их характеристик, таких как класс напряжения, тип конструкции, тип прерывания и конструктивные особенности.

Автоматические выключатели низковольтные

Низковольтные (менее 1000 В переменного тока) широко используются в бытовых, коммерческих и промышленных целях, в том числе:

• MCB (Миниатюрный автоматический выключатель) — номинальный ток не более 100 А.Характеристики срабатывания обычно не регулируются. Тепловой или термомагнитный режим. Изображенные выше выключатели относятся к этой категории.

• MCCB (автоматический выключатель в литом корпусе) — номинальный ток до 2500 A. Тепловой или термомагнитный режим. Ток срабатывания можно регулировать в больших номиналах.

• Силовые выключатели низкого напряжения могут быть установлены многоярусно в распределительные щиты низкого напряжения или шкафы распределительных устройств.

Характеристики автоматических выключателей низкого напряжения приведены в соответствии с международными стандартами, такими как IEC 947.Эти автоматические выключатели часто устанавливаются в выдвижных шкафах, которые позволяют снимать и заменять без демонтажа распределительного устройства.

Большой низковольтный литой корпус и силовые выключатели могут иметь электрические моторные приводы, позволяющие отключать (размыкать) и замыкать их с помощью дистанционного управления. Они могут быть частью системы автоматического включения резерва для резервного питания.

Низковольтные автоматические выключатели также предназначены для использования с постоянным током (DC), например, с питанием постоянного тока для линий метро.Для постоянного тока требуются специальные выключатели, поскольку дуга не имеет естественной тенденции гаснуть на каждом полупериоде, как для переменного тока. Автоматический выключатель постоянного тока будет иметь предохранительные катушки, которые создают магнитное поле, которое быстро растягивает дугу при прерывании постоянного тока.

Малые автоматические выключатели либо устанавливаются непосредственно в оборудование, либо размещаются в щите выключателя.

Термомагнитный миниатюрный автоматический выключатель на DIN-рейку на 10 ампер является наиболее распространенным типом современных бытовых потребительских устройств и коммерческих распределительных щитов по всей Европе.В конструкцию входят следующие компоненты:

1. Рычаг привода — используется для ручного отключения и сброса автоматического выключателя. Также указывает состояние автоматического выключателя (Вкл. Или Выкл. / Сработал). Большинство выключателей сконструированы таким образом, что они могут сработать, даже если рычаг удерживается или заблокирован в положении «включено». Иногда это называют операцией «свободного отключения» или «положительного отключения».
2. Приводной механизм — прижимает контакты вместе или врозь.
3. Контакты — пропускают ток при прикосновении и прерывают ток при раздвигании.
4. Клеммы
5. Биметаллическая полоса
6. Калибровочный винт — позволяет производителю точно настроить ток срабатывания устройства после сборки.
7. Соленоид
8. Разделитель / гаситель дуги

Магнитный выключатель

В магнитных выключателях

используется соленоид (электромагнит), тяговое усилие которого увеличивается с увеличением тока. В некоторых конструкциях помимо электромагнитных сил используются электромагнитные силы. Контакты выключателя удерживаются замкнутыми защелкой.Когда ток в соленоиде превышает номинал автоматического выключателя, тяга соленоида освобождает защелку, которая затем позволяет контактам размыкаться под действием пружины. Некоторые типы магнитных отбойных молотков имеют функцию гидравлической задержки с использованием вязкой жидкости. Сердечник удерживается пружиной до тех пор, пока ток не превысит номинальное значение выключателя. Во время перегрузки скорость движения соленоида ограничивается жидкостью. Задержка допускает кратковременные скачки тока сверх нормального рабочего тока для запуска двигателя, подачи питания на оборудование и т. Д.Токи короткого замыкания обеспечивают соленоидное усилие, достаточное для освобождения защелки независимо от положения сердечника, таким образом обходя функцию задержки. Температура окружающей среды влияет на время задержки, но не влияет на номинальный ток магнитного прерывателя.

Термомагнитный выключатель

Термомагнитные автоматические выключатели, которые используются в большинстве распределительных щитов, включают в себя как методы, при которых электромагнит мгновенно реагирует на большие скачки тока (короткие замыкания), так и биметаллическую полосу, реагирующую на менее экстремальные, но более длительные условия перегрузки по току.

Выключатели с общим расцепителем

При питании ответвленной цепи более чем одним токоведущим проводом каждый токоведущий провод должен быть защищен полюсом выключателя. Чтобы гарантировать отключение всех токоведущих проводов при отключении любого полюса, необходимо использовать прерыватель «общего отключения». Они могут содержать два или три отключающих механизма в одном корпусе, или, для небольших выключателей, они могут связывать полюса снаружи с помощью рукояток управления. Двухполюсные автоматические выключатели с общим расцеплением обычно используются в системах на 120/240 В, где нагрузки 240 В (включая основные приборы или другие распределительные щиты) охватывают два провода под напряжением.Трехполюсные автоматические выключатели с общим расцепителем обычно используются для подачи трехфазной электроэнергии на большие двигатели или другие распределительные щиты.

Двух- и четырехполюсные выключатели используются, когда необходимо отсоединить нейтральный провод, чтобы убедиться, что ток не может течь обратно через нейтральный провод от других нагрузок, подключенных к той же сети, когда людям нужно дотронуться до проводов для обслуживания. Отдельные автоматические выключатели никогда не должны использоваться для отключения токоведущей и нейтрали, потому что, если нейтраль отключается, а токоведущий провод остается подключенным, возникает опасное состояние: цепь будет обесточена (приборы не будут работать), но провода останутся под напряжением. и УЗО не сработают, если кто-то коснется токоведущего провода (потому что для срабатывания УЗО требуется питание).Вот почему необходимо использовать только обычные размыкающие выключатели, когда необходимо переключение нейтрального провода.

Автоматические выключатели среднего напряжения

Выключатели среднего напряжения номиналом от 1 до 72 кВ могут быть собраны в распределительные устройства в металлическом корпусе для использования внутри помещений или могут быть отдельными компонентами, установленными на открытом воздухе на подстанции. Автоматические выключатели с воздушным разрывом заменили маслонаполненные блоки для внутреннего применения, но теперь сами заменяются вакуумными выключателями (примерно до 35 кВ).Как и описанные ниже высоковольтные автоматические выключатели, они также управляются реле защиты, считывающими ток, управляемыми через трансформаторы тока. Характеристики выключателей среднего напряжения приведены в международных стандартах, таких как IEC 62271. В выключателях среднего напряжения почти всегда используются отдельные датчики тока и реле защиты, а не встроенные тепловые или магнитные датчики максимального тока.

Автоматические выключатели среднего напряжения можно классифицировать по среде, используемой для гашения дуги:

• Вакуумный автоматический выключатель — с номинальным током до 3000 А, эти выключатели прерывают ток, создавая и гася дугу в вакуумном контейнере.Обычно они применяются для напряжений примерно до 35000 В, что примерно соответствует диапазону среднего напряжения энергосистем. Вакуумные выключатели обычно имеют более длительный срок службы между капитальными ремонтами, чем воздушные выключатели.

• Воздушный автоматический выключатель — номинальный ток до 10 000 А. Характеристики срабатывания часто полностью регулируются, включая настраиваемые пороги срабатывания и задержки. Обычно с электронным управлением, хотя некоторые модели управляются микропроцессором через встроенный электронный расцепитель.Часто используется для распределения электроэнергии на крупных промышленных предприятиях, где выключатели размещены в выдвижных корпусах для облегчения обслуживания.

• SF6 автоматические выключатели гасят дугу в камере, заполненной газообразным гексафторидом серы.

Автоматические выключатели среднего напряжения могут быть подключены к цепи болтовым соединением с шинами или проводами, особенно в открытых распределительных устройствах. Автоматические выключатели среднего напряжения в распределительных устройствах часто имеют выдвижную конструкцию, что позволяет снимать выключатель без нарушения соединений силовой цепи с использованием механизма с приводом от двигателя или с ручным приводом для отделения выключателя от корпуса.

Выключатели высоковольтные

Сети передачи электроэнергии защищены и управляются высоковольтными выключателями. Определение высокого напряжения варьируется, но при работе по передаче электроэнергии обычно считается 72,5 кВ или выше, согласно недавнему определению Международной электротехнической комиссии (МЭК). Высоковольтные выключатели почти всегда работают от соленоидов, а реле защиты от тока, управляемые через трансформаторы тока. На подстанциях схема реле защиты может быть сложной, защищая оборудование и шины от различных типов перегрузок или замыканий на землю / землю.

Высоковольтные выключатели широко классифицируются по средам, используемым для гашения дуги.

• Масло наливное
• Минимум масла
• Воздушный удар
• Вакуум
• SF6

Некоторые производители: ABB, GE (General Electric), AREVA, Mitsubishi Electric, Pennsylvania Breaker, Siemens, Toshiba, Kon? Ar HVS, BHEL, CGL.

Из-за проблем с окружающей средой и стоимостью изоляции разливов нефти в большинстве новых выключателей для гашения дуги используется элегаз.

Автоматические выключатели

можно классифицировать как резервуар под напряжением, где корпус, в котором находится механизм отключения, находится под линейным потенциалом, или как мертвый резервуар с корпусом, находящимся под потенциалом земли. Обычно выпускаются высоковольтные выключатели переменного тока с номинальным напряжением до 765 кВ. Выключатели на 1200 кВ, скорее всего, появятся на рынке очень скоро.

Высоковольтные выключатели, используемые в системах передачи, могут быть устроены так, чтобы обеспечить отключение одного полюса трехфазной линии вместо отключения всех трех полюсов; для некоторых классов неисправностей это улучшает стабильность и доступность системы.

Выключатели высоковольтные с гексафторидом серы (SF6)

В выключателе с гексафторидом серы для гашения дуги используются контакты, окруженные газообразным гексафторидом серы. Чаще всего они используются для напряжений на уровне передачи и могут быть включены в компактные распределительные устройства с элегазовой изоляцией. В холодном климате может потребоваться дополнительный нагрев или снижение номинальных характеристик автоматических выключателей из-за сжижения газа SF6.

Отбойные молотки прочие

Следующие типы описаны в отдельных статьях.

• Выключатели для защиты от замыканий на землю, слишком малые для отключения устройства перегрузки по току:
  • Устройство защитного отключения (УЗО, ранее известное как выключатель дифференциального тока) — обнаруживает дисбаланс токов, но не обеспечивает защиту от сверхтоков.
  • Выключатель дифференциального тока с защитой от сверхтоков (RCBO) — сочетает в себе функции УЗО и MCB в одном корпусе. В США и Канаде устанавливаемые на панели устройства, сочетающие в себе обнаружение замыкания на землю и защиту от перегрузки по току, называются прерывателями цепи при замыкании на землю (GFCI); Настенное устройство розетки, обеспечивающее только обнаружение замыкания на землю, называется GFI.
  • Автоматический выключатель утечки на землю (ELCB) — Он непосредственно определяет ток заземления, а не обнаруживает дисбаланс. Их больше не видят в новых инсталляциях по разным причинам.
• Автовыключатель — Тип автоматического выключателя, который снова замыкается после задержки. Они используются в воздушных распределительных системах для предотвращения кратковременных отказов, вызывающих длительные перебои в работе.
• Polyswitch (polyfuse) — небольшое устройство, обычно описываемое как предохранитель с автоматическим сбросом, а не автоматический выключатель.

Позвоните в Defined Electric по телефону 505-269-9861 или напишите по электронной почте одному из наших квалифицированных электриков в Альбукерке сегодня, чтобы бесплатно составить смету для вашего следующего электрического проекта.

10 лучших автоматических выключателей, рассмотренные и оцененные в 2021 году

Любое жилое помещение, потребляющее электричество, должно быть всегда безопасным и свободным от повреждений. Как и при приготовлении каши, вы не хотите, чтобы кипящая жидкость пролилась на вашу кожу; или, аналогично, во время вождения вы не хотите, чтобы вас сбили из-за того, что вы игнорировали светофор.

Признавая, что несчастные случаи могут произойти в любое время, мы стремимся принимать меры предосторожности как часть нашей защиты и сохранения нашей собственности. Использование лучших автоматических выключателей — одно из профилактических мероприятий, которые мы можем предпринять, чтобы исключить возможность возгорания, вызванного ненормальным током.

Выключатель отключения, как другие могут вызвать, размыкает и замыкает цепь как автоматическими, так и неавтоматическими средствами. Узнайте больше, когда я расскажу о своем опыте использования следующих предохранительных выключателей.

Отзывы о лучших автоматических выключателях

1. Квадратный D HOM115PCAFIC Автоматический выключатель

Первое, что мне нравится в автоматическом выключателе Square D HOM115PCAFIC, — это его инновационная конструкция подключения нейтрали, которая дала мне простую и быструю установку. Этот съемный автоматический выключатель нейтрали позволил мне подключиться непосредственно к нейтрали без использования пигтейла. Таким образом, я смог исключить возможность обратных вызовов из-за слабых соединений и освободить место в желобе в моем центре нагрузки.

Автоматические выключатели

CAFCI отключают всю цепь перед возгоранием, обнаруживают последовательные и параллельные дуги. Это возможно благодаря передовой электронной технологии, в которой автоматический выключатель отключает ток и напряжение дуги при возникновении опасных условий. Таким же образом люди и имущество остаются в безопасности и защищаются.

Раньше я пробовал использовать обычные выключатели. Они работают хорошо, но то, что делает Square D впереди них, — это функция диагностики Time-Saver, которая помогла мне определить тип неисправности одним нажатием кнопки.Я видел более быстрое устранение неполадок, и даже как типичный домовладелец мог сообщить причину отключения своему электрику.

И хотя все производители этого электрооборудования заявляют, что они лучшие, только некоторые из них, такие как автоматические выключатели Square D, соответствуют требованиям Национального электрического кодекса по защите CAFCI. Из-за этого я был уверен, что буду защищен как от параллельных, так и от последовательных дуг.

Некоторые клиенты сказали, что этот выключатель для них немного дороже, но для меня преимущества, которые он приносит, того стоят.Многие люди, кажется, тоже разделяют мою точку зрения.

Плюсы

• Прямое подключение к нейтральной шине для более быстрой и простой установки
• Меньшее количество соединений для прозрачного желоба в центре нагрузки
• Передовая электронная технология для обнаружения дуговых замыканий и отключения тока
• Диагностика для экономии времени для более быстрого поиска и устранения неисправностей
• Соответствие требованиям NEC по защите CAFCI

Минусы

• Некоторые считают дорогим

Простая и быстрая установка для меня — хороший фактор.Кроме того, у меня никогда не было трудностей с решением проблем с электрикой.

2. Автоматический выключатель Siemens Q2100

Дом, который часто подвергается разрушительным скачкам напряжения, например, в шахте, требует большей устойчивости к сверхтокам. Двухполюсный автоматический выключатель Q2100 Siemens работает с высоким рейтингом 10 000 AIC, который устраняет больше колебаний тока по сравнению с электрическими выключателями других производителей.

Итак, в тот момент, когда в моей области возник электрический дисбаланс, я увидел, как этот выключатель нейтрализует его действие, защищая меня и мои приборы от травм и повреждений.

Установка была быстрой для меня из-за функции insta-wire. В корпусе Siemens заглушка соединений сэкономила мне много времени, потому что он поставляется с комбинированной головкой с квадратным приводом с прорезями. Это означает, что мне не пришлось вытаскивать винты перед тем, как вставить провод. К тому же, использование электроинструментов во время установки сделало для меня это быстрее.

Выбор между центром нагрузки Siemens PL и ES никогда не был проблемой для меня, потому что этот автоматический выключатель совместим с обоими типами.Таким образом, независимо от центра нагрузки, который вы используете позже, распределение электроэнергии на сборных шинах будет оставаться постоянным и сбалансированным с помощью этого выключателя.

Погодные явления неизбежны, равно как и перебои в подаче электроэнергии. Я пробовал перемещать основные нагрузки с ненадежной главной панели на новую и надежную вспомогательную панель, которая также может получать питание от генератора, когда это необходимо. Я использовал указанную стратегию с автоматическими выключателями Siemens до того, как сменил главную панель, и она работала хорошо.

Есть одна вещь, о которой вы должны помнить. Этот автоматический выключатель предназначен для работы с панелями Сименс. Если ваша панель изготовлена ​​другим брендом, это может не сработать.

Плюсы

• 10,000 Рейтинг AIC для приостановки большего количества перегрузок по току
• Простая установка в корпус Siemens с помощью функции insta-wire
• Совместимость с центрами нагрузки Siemens PL и ES
• Может работать хорошо при использовании в субпанели генератора

В целом, это надежный выключатель для моего дома.Хорошо, что Siemens также обеспечивает хорошую совместимость своих выключателей и центров нагрузки.

3. Автоматические выключатели Blue Sea Systems

Каждый раз, когда автоматический выключатель срабатывает, это, скорее всего, связано с тем, что одновременно работает слишком много устройств, и он перегружается. Таким образом, если вы одновременно используете электронные устройства с высокой силой тока и ваш выключатель делает это, сброс этих автоматических выключателей Blue Sea Systems будет простым благодаря доступному рычагу сброса.

Этот продукт имеет конструкцию без отключения, в которой цепь не может быть замкнута во время сбоя тока. Каждый раз, когда окружающая среда нагревается, автоматический выключатель срабатывает раньше, чем номинальная сила тока, указанная на его коробке. Я считаю эту настройку безопасной для своего дома.

Отбойные молотки

Blue Sea также можно использовать в качестве запорных устройств для автодомов. Я использую электронику для удобных путешествий и поэтому прикрепил ее к дому в моем доме на колесах для легкого отключения.Мои устройства работают хорошо, при этом кабели остаются скрытыми в коробке.

При возникновении неисправности в энергосистеме могут потребоваться реле для поддержания нормальной скорости потока энергии. Этот продукт оснащен реле максимального тока ненаправленного действия, которое срабатывает всякий раз, когда ток превышает заданное значение. Фактически, как и в моем случае, ток перенаправляется на другую вторичную настройку, поэтому мои приборы продолжают работать без повреждений от чрезмерного тока.

Однако однажды, когда я попытался отключить свои устройства, выключив автоматический выключатель, фактического отключения не произошло.Это было опасно, поэтому я немедленно обратился к производителю за помощью, и они активно отреагировали.

Плюсы

• Легкодоступный рычаг сброса
• Раннее отключение для предотвращения нарушения номинального тока
• Также подходит для использования в автомобилях
• Реле ненаправленного действия для нормальной работы при чрезмерной подаче мощности
• Хорошее обслуживание клиентов

Минусы

• Время от времени фактическое отключение не происходит

Как RVer, я рекомендую этот автоматический выключатель, потому что он работает очень хорошо.Это также помогает сохранить мою технику и устройства.

4. Выключатель Murray MP115

Термомагнитные выключатели жизненно важны для защиты от перегрузки и короткого замыкания в моем доме. Однополюсный автоматический выключатель MP-T Murray MP115 входит в число ведущих производителей автоматических выключателей благодаря дополнительной защите от сильного поражения электрическим током. Кроме того, это снижает риск повреждения имущества и возгорания электрического тока.

Купил этот выключатель после того, как старый вышел из строя.Прошли месяцы, и это оказалось идеальной заменой моим предыдущим гидромолотам. Кроме того, он имеет рейтинг AIC 10 000, что намного выше, чем у моего разорванного выключателя отключения. Таким образом, было устранено больше неисправностей, и моя электрика выглядит безопаснее, чем раньше.

Murray известен надежными центрами нагрузки и выключателями, поэтому я купил оба оборудования. У меня был простой плагин для связи между ними, потому что совместимость никогда не была проблемой. Функция Insta-wire также потребовала от меня установки всего за 5 минут.

По сравнению с выключателями, которые у меня были раньше, я могу сказать, что выключатели от Мюррея менее дорогие. Все старые выключатели работают, как ожидалось, но я могу с уверенностью утверждать, что Мюррей предлагает дешевые выключатели, которые работают так же хорошо.

Имейте в виду, что автоматические выключатели Murray предназначены для использования вместе с другими продуктами Murray. Если вы используете панель другого производителя, проверьте этикетку панели, чтобы узнать, с какими выключателями она совместима.

Плюсы

• Идеальная и лучшая замена старым молоткам
• Имеет рейтинг AIC 10000
• Совместим с центрами нагрузки Murray
• Быстрая и простая установка
• Работает, как ожидалось, по разумной цене

Минусы

• Совместимость с панелями других производителей не определена

По моему опыту работы с этим автоматическим выключателем, я никогда не сталкивался с трудностями при включении своих устройств или отключении их от источника питания.Кроме того, его корпус нелегко деформируется, что затрудняет переключение.

5. Автоматический выключатель Tocas

Автоматический выключатель T Tocas, идеально подходящий для судовых двигателей и топливных баков, имеет компактный и легкий корпус и конструкцию с защитой от воспламенения. Устройства с защитой от воспламенения не воспламеняют окружающий воздух и топливную смесь, поэтому хорошо, что я в безопасности, когда потенциальный источник воспламенения пытается создать опасность.

Этот продукт также выдерживает значительную нагрузку на туристическом автомобиле.У меня в доме на колесах есть инвертор мощностью 2000 Вт с источником питания 12 В, и ни один из моих предыдущих прерывателей не работал. Я путешествую уже много сезонов, используя этот автоматический выключатель T Tocas. Такой разумный выбор для многих отдыхающих.

Не только на суше, но и в троллинговых двигателях, T Tocas также может хорошо работать. Однажды у меня была тяга 60 фунтов, и при использовании этого гидромолота никаких повреждений от перегрузки не произошло. Я использовал один и тот же выключатель несколько месяцев, и, тем не менее, он исправен.

Корпус автоматического выключателя изготовлен из термопласта, который соответствует стандарту UL 94V0 по безопасности воспламеняемости пластмассовых материалов.Таким образом, горение на автоматических выключателях такого типа будет длиться всего 10 секунд, без капель воспламененных частиц.

С другой стороны, его заявление о водонепроницаемости не всегда является точным. У меня раньше был один гидромолот этой марки и модели, и он перестал работать после намокания от дождевой воды.

Плюсы

• Устройство защиты от воспламенения
• Может выдерживать нагрузку от бытовой техники
• Может запустить двигатель малого хода без поломки
• Конструкция из термопласта с рейтингом UL 94

Минусы

• Гидроизоляция неравномерная

T Tocas — подходящее приложение в широком спектре движущихся установок, таких как автобусы, дома на колесах и лодки.Он прочный, надежный и способен выдерживать большие нагрузки.

6. Квадратный D HOM230CP Автоматический выключатель

Большинство автоматических выключателей, таких как атмосферостойкий автоматический выключатель Square D HOM230CP, являются термомагнитными. Они обеспечивают электрическую защиту, комбинируя биметаллические переключатели и механизмы электромагнита, которые реагируют на тепловое и магнитное поля соответственно. Отлично подходит для моей домашней обстановки.

Ваш автоматический выключатель должен быть готов к работе независимо от того, используется ли оно для обогрева, кондиционирования или охлаждения.Square D включен в список UL для автоматических выключателей типа HACR, потому что комбинации его групп двигателей совместимы с механизмами предыдущих устройств. Итак, я уверен, что все мои устройства и машины будут работать.

В прошлом у меня была серия внезапных отключений электроэнергии, поэтому мне понадобился генератор, чтобы свести к минимуму его влияние на мои устройства. С этим автоматическим выключателем я использовал генератор для питания нашей главной панели, и я рад, что он работал так, как ожидалось.

Боясь сжечь свой дом, я использовал этот выключатель, чтобы заменить свой старый гудящий выключатель.Я видел это по рекламе и узнал, что это доступно, поэтому решил попробовать. Он работал так, как был представлен, к тому же он был удовлетворительной и надежной заменой моему старому отбойному молотку.

Однако меня разочаровывает то, что он подходит только для центра нагрузки Square D Homeline, в котором установлены 2-полюсные автоматические выключатели.

Плюсы

• Термомагнитный выключатель для домашнего использования
• Внесен в список UL как автоматический выключатель типа HACR
• Умение нормально работать с генератором
• Идеальная и надежная замена старым расцепляющим выключателям

Минусы

• Несовместимо с центрами нагрузки, отличными от указанного в пакете

Square D — автоматический выключатель для домашнего использования.Он безопасен в использовании и хорошо работает даже при смене корма. Кроме того, это доступный выбор для конкретной установки автоматического выключателя.

7. Автоматический выключатель Stetion

Разработанный, чтобы положить конец борьбе с перегоранием предохранителей и хлопотам, связанным с повторной установкой, автоматический выключатель Stetion лучше всего подходит для вспомогательных и вспомогательных цепей на лодках, морских судах, жилых автофургонах, лебедках, тракторах и квадроциклах. Кроме того, он поставляется с наконечниками для проводов и медными шайбами ​​для улучшения проводимости, особенно во время движения.

Двигатели малого хода используют батареи для питания своих двигателей. Не заменяя встроенный предохранитель, я использовал автоматические выключатели Stetion в качестве переключателя включения / выключения, когда у меня была модернизация батареи. Они представляют собой отличную комбинацию, к тому же выключатель нелегко ломается.

Когда я впервые увидел это устройство Stetion, я немного колебался, так как не разбираюсь в электрике. Итак, я прочитал больше о продукте и обнаружил, что он на 100% прошел профессиональные испытания на электрические характеристики и старение.И коммутатор также прошел полную проверку перед выпуском на рынок. Без сомнения, он прочен и защищает во многих отношениях.

Для дальнейшей защиты электрической части моего дома этот автоматический выключатель срабатывает при напряжении ниже номинального. Таким образом, неисправности не дойдут до точки, когда устройства будут повреждены, а электрические линии в вашем доме перегорят.

Одним из немногих недостатков, с которыми я столкнулся с этим выключателем, является его рычаг сброса, который не работал после пары попыток.Оказалось, что у него внутри были повреждения. Скорее всего, из-за управляемости.

Плюсы

• Идеально для вспомогательных и вспомогательных цепей
• Имеет наконечники для проводов и медные шайбы для улучшения проводимости
• Хорошо работает с приложениями с батарейным питанием
• Пройдены испытания на работоспособность и старение, переключатель полностью проверен
• Отключение при низком напряжении во избежание дальнейшего повреждения

Минусы

• Рычаг сброса может быть неисправен

Stetion — идеальный выключатель для мобильных установок.Я считаю этот элемент надежным, и он помогает предотвратить чрезмерный ток и скачки напряжения. Из-за этого автоматического выключателя мне больше не нужно покупать предохранители.

8. Кнопочный выключатель Rkurck

Если вы ищете автоматический выключатель, который подходит как для вашего дома, так и для коммерческого помещения, то вы не ошибетесь с кнопочным автоматическим выключателем Rkurck. Я использую этот автоматический выключатель с системами охлаждения, охлаждения и другими домашними системами, но я никогда не разочаровывался в этом.

Физически этот продукт мне нравится, потому что он компактен и имеет доступную кнопку ручного сброса. Этот тепловой выключатель быстро ограничивает короткое замыкание и возобновляет поток энергии, как только перенапряжение прекращается.

Мы также должны учитывать возможность того, что первыми будут перегреваться выключатели, а не наши приборы. Приятно знать, что этот продукт работает при рабочей температуре от -10 ℃ до 60 ℃, что является идеальной температурой для автоматических выключателей.Опасность поездки возникнет в тот момент, когда она выйдет за пределы своего диапазона.

У портового воздушного компрессора, который я часто использую для чистки, был вырван мой старый отбойный молоток. Итак, в качестве решения я использовал Rkurck, чтобы убедиться, что все работает без сбоев. Я рад, так как уже довольно давно пользуюсь им.

Однако его рейтинг AIC ограничен только 1000 А. А бывают случаи, когда он не реагирует на короткие замыкания. Мне нужно было настроить его с электриком, но теперь все в порядке.

Плюсы

• Широко используется в быту и в коммерческих целях
• Термовыключатель с простой кнопкой возврата в исходное состояние
• Идеальная рабочая температура от -10 ℃ до 60 ℃
• Идеально подходит для портового воздушного компрессора

Минусы

• Рейтинг AIC ограничен только до 1000 А
• Реагирует на короткое замыкание в отключенном состоянии

Несмотря на это, я уверен в его производительности.Он может выдерживать значительную нагрузку и особенно подходит для домашнего использования.

9. Автоматический выключатель Connecticut Electric UBIP120

У меня есть центр нагрузки Pushmatic, который раньше был совместим только с выключателями Pushmatic. Но в магазине, где я покупаю электроэнергию, закончились эти выключатели, поэтому я решил заменить их автоматическим выключателем Connecticut Electric UBIP-120. Благодаря этой комбинации все работает хорошо, даже лучше.

Автоматические выключатели, подобные этому, идеально подходят для бытового применения.С максимальной мощностью 2200 Вт я использую его для своих кухонных контуров, настенных розеток, обогревателей, посудомоечных машин, холодильников, стиральных машин и кондиционеров. Кажется, вообще ничего не было проблемой, и теперь все мои приборы в хорошем состоянии. Бесспорно надежный выключатель.

Помимо того, что UBIP подходит для домашней установки, он также имеет высокий рейтинг 10 000 AIC, который выявляет больше неисправностей по току, чем другие выключатели. Высокий рейтинг AIC означает лучшее и более сильное прерывание от повреждающих токов и более длительный срок службы ваших устройств.

Среди получателей сертификата Intertek от ETL — этот выключатель от Connecticut Electric. Он соответствует стандарту UL 489 по производительности, безопасности и санитарии. Одно это оказалось для меня хорошим признаком того, что я использовал правильный выключатель отключения.

Но на одной из моих прошлых покупок я получил неисправный блок. Некоторые детали отсутствовали, а некоторые резьбы выглядели испорченными. Однако, скорее всего, это проблема доставки, а не производителя.

Плюсы

• Идеальная замена выключателям Pushmatic
• Отлично подходит для домашнего использования
• Рейтинг AIC 10000 для более сильного прерывания и срока службы устройства
• Сертификат ETL Intertek по производительности, безопасности и санитарии

Минусы

• Отсутствующие детали и спутанные провода

Я с нетерпением жду возможности опробовать этот автоматический выключатель с электродвигателями малой мощности.Этот продукт соответствует техническим требованиям к бытовому выключателю и безопасен в использовании.

10. Прерыватель цепи Siemens Q2125

Раньше я искал автоматический выключатель, который лучше всего подходит для моих центров нагрузки, поэтому мне не приходилось беспокоиться о проблемах совместимости. Хорошо, что Siemens Q2125 Circuit Breaker — это новая модель переключателя, которая плотно прилегает к моей плате Siemens и съемной панели Milbank, которую я установил в своем коммерческом помещении.

Этот продукт также лучше всего работает с коробкой безбаквального водонагревателя.Прерыватель и обогреватель работают исправно, и я никогда не сталкивался с трудностями при включении / выключении обогревателя. Кроме того, он не перегружает обогреватель, что делает его идеальным для моего дома.

Все его характеристики вызвали у меня любопытство, особенно когда я впервые увидел его в рекламе. Я заказал товар, и он прибыл вовремя. Теперь я все еще использую те же выключатели, которые купил уже много лет. Они работают так, как описано, и детали не были преувеличением. Сименс производит автоматические выключатели, удобные в использовании.

Этот выключатель безопасности не разочаровывает с точки зрения бюджета, несмотря на его доступность. Если бы я сравнил этот продукт с теми, которые у меня были раньше, я бы порекомендовал использовать его. Не только потому, что это обойдется вам дешевле, но и потому, что он гарантирует вам долгую службу, как и мой. Так что выбор этого брейка — разумный выбор для ваших карманов.

Если ваш провод слишком длинный, он может не подойти к этому выключателю. Мне пришлось отрезать лишнюю проволоку, чтобы я мог ее использовать. Я также смог снизить риск возгорания и поражения электрическим током.

Плюсы

• Плотно прилегает к панелям Siemens и Milbank
• Хорошо работает с безбаквальным водонагревателем
• Работает как рекламируется и удобен в использовании
• Доступные выключатели с гарантированным длительным сроком службы

Минусы

• Длинные провода могут не подходить к этому выключателю

Мне нравится этот выключатель, потому что он соответствует моим потребностям и гарантирует безопасное использование моих приборов.Кроме того, он также доступен по цене. Я уверен, что это будет ваш выбор.

На что обращать внимание при покупке автоматических выключателей

Основная цель этой статьи — помочь вам выбрать лучший автоматический выключатель в зависимости от желаемого применения. Подумайте о том, чтобы составить контрольный список для каждого из перечисленных ниже пунктов.

Рейтинг AIC

AIC ( ампер, , , отключающая способность, ) определяет величину тока короткого замыкания, которое ваш автоматический выключатель может сломать, не повредив самого себя.Правило состоит в том, что отключающая способность вашего выключателя должна равняться или превышать величину тока короткого замыкания, которое может возникнуть в системе, где бы выключатель ни находился. Несоблюдение этого требования приведет к повреждению выключателя.

Номинальное напряжение

Автоматический выключатель без достаточной мощности для его конечного применения бесполезен. Номинальное напряжение определяет максимальное напряжение, которое применяется как к выключателю, так и к устройству на другом конце. Он рассчитывается на основе типа распределения и интеграции автоматического выключателя в систему.

Частота

Момент, когда ваш автоматический выключатель превышает допустимую частоту, указывает время, когда должно произойти снижение мощности. Подстройка зависит от номинальной силы тока прерывателя и допустимой частоты тока. Правило состоит в том, что чем выше соотношение силы тока в корпусе определенного размера, тем большее уменьшение необходимо сделать.

Устойчивый текущий рейтинг

Существует определенная температура, при которой рассчитывается номинальный ток.Номинальный ток означает ток, который выключатель будет постоянно проводить при температуре окружающей среды, в которой он регулируется. Как правило, температура калибровки стандартных выключателей составляет 40 ° C.

Номинальная сила тока

Номинальная сила тока — это максимальная величина электрического тока, который ваш выключатель выдерживает перед срабатыванием. С другой стороны, AIC относится к неисправности с наибольшим током, которая может быть безопасно устранена вашим выключателем. Кроме того, всегда помните, что сила тока выключателя должна быть равна или меньше силы тока проводов цепи, чтобы избежать перегрузки.

Другие важные факторы, которые следует учитывать

Что такое автоматический выключатель? Это кому?

Автоматический выключатель — это механическое устройство, препятствующее прохождению сильного или неисправного тока. Это устройство, в первую очередь предназначенное для размыкания и замыкания цепи и защиты электрической системы от повреждений. К пользователям автоматических выключателей, помимо прочего, относятся жители жилых домов, бизнесмены и временные жители, использующие выключатели в автомобилях.

Как это работает?

Защита электропроводки — одна из важнейших задач автоматических выключателей. Эти аварийные выключатели срабатывают, чтобы предотвратить передачу тепла к вашим приборам, которая впоследствии может вызвать электрический пожар. При отключении электричество в точке распределения выключателя отключается в тот момент, когда ваши провода перегружаются определенным током.

Какой тип автоматического выключателя используется в домах?

При выборе типа автоматического выключателя для использования в доме необходимо учитывать такие вопросы, как номинальное напряжение в вашем районе и устройства, которые вы используете.В бытовых целях чаще всего используются выключатели термомагнитные однополюсные автоматические выключатели.

Они имеют диапазон от 15 до 30 ампер и допускают 120 вольт в цепи. Однополюсные выключатели контролируют ток только одного провода. Термомагнитные выключатели отключают цепи при высокой температуре посредством внешней калибровки.

Зачем нужен автоматический выключатель?

Мы уже обсуждали функции автоматического выключателя. Позвольте мне подчеркнуть преимущества выбора этого продукта в качестве основного средства защиты от поражения электрическим током.

Вам не придется проводить обширное обслуживание и частую замену устройств, если у вас есть автоматические выключатели для защиты их от аварийных токов.

В отличие от предохранителей, автоматические выключатели имеют скрытую проводку, которая защищена от проникновения потенциальных агентов воспламенения.

Когда срабатывают автоматические выключатели, все, что вам нужно сделать, это выключить приборы и сбросить автоматические выключатели. Функциональность ваших устройств восстанавливается всего одним нажатием кнопки. Кроме того, нет необходимости заменять выключатели в аварийных отсеках.

• Реагирует на текущие неисправности

Автоматические выключатели могут быстро отреагировать на нарушения, возникающие в вашей электрической системе, даже до того, как вы их заметите. Он прерывает ток до того, как он достигнет ваших приборов.

Для безопасного использования автоматических выключателей помните следующие советы при работе с ними.

Во время каждой процедуры, выполняемой с вашим выключателем, вы должны ограничивать электрический поток, который течет к панели, которую вы держите в руках.Таким образом, вы изолированы от потенциального контакта с электричеством.

• Средства защиты от износа

Вспышки дуги могут возникнуть в любое время, поэтому обязательно используйте каски, защитные очки, средства защиты слуха, прочные перчатки и кожаную обувь.

• Используйте правый автоматический выключатель.

Тот факт, что вы купили дорогой, еще не означает, что он совместим с вашим желаемым приложением. Проверьте важные цифры и измерения, такие как номинальная сила тока, номинальное напряжение и провод, который вам нужно использовать.

После выключения главного выключателя шины, а также проводники, ведущие к панели, могут оставаться горячими.

Никогда не включайте выключатель без проверки панели техническим специалистом. Все новые детали и соединения должны пройти осмотр, чтобы предотвратить повреждение всей электрической системы.

Держите выключатели в рабочем состоянии.

Ваши автоматические выключатели могут быть изношены или повреждены в любое время. Таким образом, необходимо проверить их, чтобы увидеть, требует ли это замены и ремонта.

Часто задаваемые вопросы

Кто делает лучшие автоматические выключатели?

Имея уважаемый имидж на протяжении многих лет, Schneider Electric значительно занимает лидирующие позиции в списке лучших мировых производителей автоматических выключателей. Они выступают за эффективность и устойчивость, тем самым создавая широкий спектр продуктов.

От домашнего использования, коммерческого использования до автомобильной промышленности, они производят продукты, которые проверены и доказали свою надежность и соответствие последним требованиям рынка.

Как узнать, какой автоматический выключатель мне нужен?

Выбор необходимого автоматического выключателя зависит не только от одного соображения. Обязательно обратите внимание на следующие факторы, прежде чем принять решение.

1. Емкости
2. Низкое напряжение — разрешить бытовой электрический ток в диапазоне до 1000 ампер.
3. Среднее напряжение — регулярно используйте 72000 вольт, идеально подходит для больших зданий.
4. Высокое напряжение — применяется к линиям электропередач, которые регулярно используют более 72 000 вольт.
5. Типы
6. AFCI отключает подачу электроэнергии во время скачков напряжения и применяется в новых домах.
7. GFCI отключает питание в случае короткого замыкания, перегрузки и замыкания на землю и применяется к распределительным розеткам возле источников воды.
8. Standard — это наиболее распространенный тип для крупной бытовой техники.
9. Размеры

Проверьте калибр провода и воспользуйтесь приведенной ниже информацией, чтобы выбрать правильный автоматический выключатель.

калибр 8 = 40A

калибр 10 = 30A

калибр 12 = 20A

калибр 14 = 15A

Как установить и использовать?

Ниже приведено пошаговое руководство по установке нового автоматического выключателя.

Примечание. Если вы не уверены, что произведете установку самостоятельно, обратитесь за профессиональной помощью.

1. Выключите электропитание электрической панели в целях безопасности.
2. Найдите место для установки на панели управления.
3. Снимите переднюю крышку платы.
4. Установите правильный автоматический выключатель.
5. Установите ручку выключателя в положение ВЫКЛ.
6. Совместите автоматический выключатель с шинами.
7. Осторожно прижмите прерыватель к шине, пока он не встанет на место.
8. Подключите цепь к электрическому щиту.
9. Снимите заглушки с крышки панели с помощью плоскогубцев.
10. Удалите с панели управления все ненужные предметы.
11. Включите главный выключатель и проверьте вновь установленный выключатель.
12. Обязательно проконсультируйтесь с электриком, если увидите признаки опасности внутри распределительной коробки или самого выключателя.

Где купить?

В наши дни поиск автоматических выключателей — простая задача, даже лучше, если воспользоваться списком производителей автоматических выключателей.Отличительные факторы заключаются исключительно в марках автоматических выключателей, качестве и необходимости. Вы можете купить выключатели в магазинах бытовой техники, на бытовых складах, в магазинах электротоваров, а благодаря современным технологиям теперь вы можете пользоваться ими на торговых площадках в Интернете.

Заключение

Независимо от вашей цели при выборе лучших автоматических выключателей всегда считайте безопасность своим главным приоритетом. Вы не сможете пользоваться своими приборами и устройствами, если у вас под рукой нет нужного оборудования.Не забудьте следовать инструкциям и электрическим правилам в вашем районе, чтобы убедиться, что вы используете правильный.

Если у вас есть вопросы и уточнения, не стесняйтесь начинать дружескую беседу в разделе комментариев. Сделайте вашу электрическую систему долговечной. Хорошего дня впереди!

Выключатели и заземляющие провода

Термин «земля» относится к соединению с землей, которое действует как резервуар заряда. Заземляющий провод обеспечивает проводящий путь к земле, который не зависит от нормального пути прохождения тока в электрическом приборе.На практике в бытовых электрических цепях он подключается к электрической нейтрали на сервисной панели, чтобы гарантировать достаточно низкое сопротивление для отключения автоматического выключателя в случае электрического сбоя (см. Рисунок ниже). Прикрепленный к корпусу устройства, он удерживает напряжение корпуса при потенциале земли (обычно принимаемом за ноль напряжения). Это защищает от поражения электрическим током. Заземляющий провод и предохранитель или прерыватель являются стандартными устройствами безопасности, используемыми в стандартных электрических цепях. Нужен ли заземляющий провод? Устройство будет нормально работать без заземляющего провода, поскольку он не является частью токопроводящей дорожки, по которой к устройству подается электричество. Фактически, если заземляющий провод сломан или удален, вы, как правило, не заметите разницы. Но если на корпус попадет высокое напряжение, может возникнуть опасность поражения электрическим током. При отсутствии заземляющего провода условия опасности поражения электрическим током часто не приводят к срабатыванию выключателя, если в цепи нет прерывателя замыкания на землю.Частично роль заземляющего провода состоит в том, чтобы заставить выключатель сработать, обеспечивая путь к земле, если «горячий» провод соприкасается с металлическим корпусом устройства. В случае электрической неисправности, которая приводит к опасному высокому напряжению в корпусе устройства, вы хотите, чтобы автоматический выключатель немедленно отключился, чтобы устранить опасность. Если корпус заземлен, в заземляющем проводе прибора должен протекать большой ток, который отключит прерыватель. Это не так просто, как кажется — привязки заземляющего провода к заземляющему электроду, вбитому в землю, обычно недостаточно для срабатывания прерывателя, что меня удивило.Статья 250 Национального электротехнического кодекса США требует, чтобы заземляющие провода были привязаны к электрической нейтрали на сервисной панели. Таким образом, при межфазном замыкании ток короткого замыкания протекает через провод заземления устройства к сервисной панели, где он присоединяется к нейтральному тракту, протекая через главную нейтраль обратно к центральному отводу сервисного трансформатора. Затем он становится частью общего потока, приводимый в действие служебным трансформатором в качестве электрического «насоса», который производит достаточно высокий ток короткого замыкания для отключения выключателя.В электротехнической промышленности этот процесс привязки заземляющего провода к нейтрали трансформатора называется «соединением», и суть в том, что для обеспечения электробезопасности вы должны быть одновременно заземлены и соединены. Это лишь верхушка айсберга, важная для правильного заземления и соединения электрических систем. См. Сайт Майка Холта для получения дополнительной информации.

Указатель Практические концепции схем Майк Холт

Что такое прерыватель цепи остаточного тока?

Автоматический выключатель остаточного тока (RCCB) — это переключатель, который может срабатывать автоматически, когда ток утечки в цепи превышает заданное значение.Обычные автоматические выключатели дифференциального тока делятся на тип напряжения и тип тока, в то время как тип тока делится на электромагнитный тип и электронный тип. Автоматические выключатели дифференциального тока используются для предотвращения поражения электрическим током и должны выбираться в соответствии с различными требованиями к защите от прямого и непрямого прикосновения.

Выключатели остаточного тока (RCCB) Nader

Выключатели остаточного тока напряжения используются в низковольтных электрических сетях, где нейтральная точка трансформатора не заземлена.Когда человек получает удар электрическим током, между нейтральным проводом и землей появляется относительно высокое напряжение, которое вызывает срабатывание реле и срабатывание переключателя питания. Автоматический выключатель остаточного тока в основном используется в низковольтных распределительных сетях, где нейтраль трансформатора заземлена. Когда человек получает удар электрическим током, ток утечки обнаруживается трансформатором тока нулевой последовательности, который заставляет реле срабатывать, а выключатель питания отключаться.

Зачем нужны автоматические выключатели остаточного тока

Если ток, проходящий через тело человека, составляет всего 20-30 мА, он, как правило, не может напрямую вызвать фибрилляцию желудочков или сердце перестает биться.Но если на это уходит много времени, сердце все равно может перестать биться.

Выключатели остаточного тока используются в качестве защитных устройств от поражения электрическим током и электрического пожара в случае короткого замыкания на землю из-за повреждения цепи или электрической изоляции. Как правило, они устанавливаются в розетке каждой бытовой распределительной коробки и на линии электропитания общей распределительной коробки во всем здании. Последний специально разработан для предотвращения электрических пожаров.

Принцип работы прерывателя цепи остаточного тока

Прерыватель цепи остаточного тока в основном состоит из трех частей: элемента обнаружения, промежуточного звена усиления и исполнительного механизма. Элемент обнаружения состоит из трансформатора нулевой последовательности для обнаружения тока утечки и отправки сигнала. Промежуточное звено усиления усиливает слабый сигнал утечки, а компонент усиления может быть механическим или электронным. Когда исполнительный механизм получает сигнал, главный выключатель переключается из закрытого положения в отключенное положение, чтобы отключить электропитание.

При утечке электрооборудования возникают два аномальных явления: нарушается баланс трехфазного тока и появляется ток нулевой последовательности; Обычно незаряженный металлический корпус имеет напряжение заземления (обычно металлический корпус имеет нулевой потенциал относительно земли). Основным элементом выключателя дифференциального тока является кольцевой магнитный индуктор. Огневой провод и нейтральный провод намотаны несколько раз на магнитное кольцо методом параллельной намотки, а на магнитном кольце есть вторичная катушка.Когда один и тот же провод зажигания фазы и нейтральный провод работают правильно, магнитный поток, создаваемый током, нейтрализуется, и во вторичной катушке не возникает напряжения. Если в проводе протекает утечка или он не подключен к нейтральному проводу, токи в токоведущем и нейтральном проводах, проходящих через магнитное кольцо, будут несбалансированными, в результате чего магнитный поток будет проходить через магнитное кольцо, а во вторичной катушке будет индуцировано напряжение. через электромагнитное железо сработало спусковое устройство.

Принцип выбора выключателя остаточного тока

1. Выберите в соответствии с целью использования и расположением электрического оборудования

(1) Защита от прямого контакта с электрическим током

Поскольку прямой контакт с электрическим током опасен и имеет серьезные последствия В связи с этим следует выбирать автоматические выключатели дифференциального тока с высокой чувствительностью. Для электроинструментов, мобильного электрооборудования и временных линий, выключателей дифференциального тока с током срабатывания 30 мА и временем срабатывания 0.В схему следует установить 1с.

Если поражение электрическим током может вызвать вторичное повреждение (например, работа на большой высоте), в цепи должен быть установлен выключатель дифференциального тока с рабочим током 15 мА. Для электрического медицинского оборудования в больницах следует установить автоматический выключатель дифференциального тока с рабочим током 6 мА.

(2) Защита от поражения электрическим током при непрямом контакте

Поражение электрическим током при непрямом контакте в разных местах может привести к травмам различной степени тяжести.Следовательно, в разных местах следует устанавливать разные выключатели дифференциального тока. Выключатели дифференциального тока с высокой чувствительностью требуются в местах с высокой опасностью легкого поражения электрическим током. Поражение электрическим током во влажных местах намного опаснее, чем в сухих. Как правило, следует устанавливать автоматические выключатели дифференциального тока с током срабатывания 15-30 мА и временем срабатывания 0,1 с. Для электрооборудования в воде необходимо установить автоматический выключатель дифференциального тока с током срабатывания 6-10 мА и временем срабатывания ступени US.Для электрооборудования, которое оператор должен стоять на металлических предметах или в металлических контейнерах, при напряжении выше 24 В должны быть установлены автоматические выключатели остаточного тока с током срабатывания ниже 15 мА и временем срабатывания на уровне США. Для стационарного электрооборудования с напряжением 220 В или 380 В, когда сопротивление заземления корпуса ниже 500 кГц, на одной машине может быть установлен автоматический выключатель дифференциального тока с током срабатывания 30 мА и временем срабатывания 0,19 с. Для крупногабаритного электрооборудования с номинальным током выше 100 А или цепи питания с несколькими электрооборудованием может быть установлен выключатель дифференциального тока с током срабатывания 50-100 мА.Для сопротивления заземления электрооборудования ниже 1000fZ может быть установлен выключатель дифференциального тока с током срабатывания 200-500mA.

2. Выбирайте на основе нормального тока утечки цепи и оборудования

(1) Ток срабатывания выключателя дифференциального тока, используемого одной машиной, должен быть в 4 раза выше, чем ток утечки при нормальной работе оборудование.

(2) Для выключателя дифференциального тока, используемого в ответвленной линии, ток срабатывания должен быть равен 2.В 5 раз выше, чем ток утечки при нормальной работе цепи, и в 4 раза выше, чем ток утечки электрооборудования с наибольшим током утечки в цепи.

(3) Ток срабатывания выключателя дифференциального тока для основной линии или общей защиты всей сети должен быть в 2,5 раза выше, чем ток утечки при нормальной работе электросети.

Меры предосторожности при использовании автоматических выключателей остаточного тока

Установить

1.Перед установкой проверьте данные на паспортной табличке выключателя дифференциального тока на соответствие требованиям.

2. Не устанавливайте слишком близко к сильноточной шине и контактору переменного тока.

3. Когда ток срабатывания выключателя дифференциального тока превышает 15 мА, корпус оборудования, защищенный выключателем дифференциального тока, должен быть надежно заземлен.

4. Следует полностью учитывать режим питания цепи питания, напряжение цепи питания и режим заземления системы.

5. При установке выключателя остаточного тока с защитой от короткого замыкания необходимо обеспечить достаточное расстояние прохождения дуги.

6. Для контуров управления, подключенных извне к комбинированным выключателям дифференциального тока, должны использоваться медные провода сечением не менее 1,5 м².

7. После установки выключателя остаточного тока исходные меры защиты от заземления линии или оборудования низкого напряжения не могут быть удалены. В то же время нейтральный провод на стороне нагрузки автоматического выключателя нельзя использовать совместно с другими контурами, чтобы избежать неправильного срабатывания.

8. Нулевой провод во время установки должен быть строго отделен от провода защитного заземления. Нейтральные провода трехполюсных, четырехпроводных и четырехполюсных автоматов защитного отключения должны быть подключены к автоматическим выключателям, а нейтральные провода, проходящие через автоматические выключатели, больше не должны использоваться в качестве проводов защитного заземления, и они не должны быть повторно заземленным или подключенным к корпусам электрооборудования. Провод защитного заземления нельзя подключать к автомату защитного отключения.

9. Автоматические выключатели дифференциального тока должны быть защищены отдельными шлейфами и не должны быть электрически связаны с другими шлейфами. Автоматические выключатели дифференциального тока нельзя использовать параллельно для защиты одной и той же линии или электрического оборудования.

10. После установки нажмите кнопку тестирования, чтобы проверить, может ли выключатель остаточного тока работать надежно.

Электропроводка

1. Электропроводка должна выполняться в соответствии со знаком питания и нагрузки на выключателе дифференциального тока, и их нельзя менять местами.

2. Защитная линия не должна проходить через трансформатор тока нулевой последовательности. При использовании трехфазной пятипроводной системы или однофазной трехпроводной системы защитная линия должна быть подключена к магистрали защиты на входе выключателя дифференциального тока и не должна проходить через трансформатор тока нулевой последовательности на полпути. .

3. Однофазная цепь освещения, трехфазная четырехпроводная распределительная линия и другие линии или оборудование, использующие рабочую нулевую линию, должны проходить через трансформатор тока нулевой последовательности.

4. В системе, где нейтральная точка трансформатора напрямую заземлена, после установки выключателя дифференциального тока рабочий нейтральный провод можно использовать в качестве рабочего нейтрального провода только после прохождения через трансформатор тока нулевой последовательности. Он не может быть повторно заземлен и не может быть подключен к рабочему нулевому проводу другой линии.

5. Электрооборудование можно подключать только к стороне нагрузки выключателя дифференциального тока. Один конец не может быть подключен к стороне нагрузки, в то время как другой конец подключен к стороне питания.

6. В трехфазной четырехпроводной системе или трехфазной пятипроводной системе, где однофазные и трехфазные нагрузки смешиваются, трехфазные нагрузки должны быть по возможности сбалансированы.

Общие неисправности выключателя дифференциального тока

Отключение при вводе в эксплуатацию

1. Трехфазная линия электропитания, включая нейтральный провод, не проходит через трансформатор тока нулевой последовательности в одном направлении, поэтому достаточно исправить проводку.

2.Установленный выключатель дифференциального тока электрически подключен к линии неустановленного выключателя дифференциального тока, и этого достаточно для разделения двух цепей.

3. Повторное заземление происходит на нейтральном проводе, проходящем через трансформатор тока нулевой последовательности, поэтому его следует исключить.

4. автоматический выключатель остаточного тока неисправен и подлежит замене.

Неправильное действие

1. Вызвано перенапряжением. Если автоматический выключатель срабатывает при возникновении коммутационного перенапряжения в линии, можно выбрать автоматический выключатель остаточного тока с задержкой или импульсным напряжением без срабатывания, или между контактами можно установить резистивно-емкостную цепь поглощения для подавления перенапряжения, или Устройство поглощения перенапряжения может быть включено в линию.

2. Электромагнитные помехи. Если поблизости находится магнитное оборудование или электрическое оборудование большой мощности, положение установки выключателя дифференциального тока должно быть отрегулировано так, чтобы он находился вдали от таких электрических компонентов.

3. Затронутые тиражом. Если два трансформатора работают параллельно, и каждый имеет свой заземляющий провод. Поскольку полное сопротивление двух трансформаторов не может быть полностью одинаковым, в заземляющем проводе будет генерироваться циркулирующий ток, вызывающий срабатывание автоматического выключателя.Следовательно, можно удалить один заземляющий провод. Кроме того, один и тот же трансформатор подает питание на одну и ту же нагрузку по двум параллельным цепям. Ток в двух цепях не может быть точно таким же, также может быть циркулирующий ток. Следовательно, два контура должны работать отдельно.

4. Снижается сопротивление изоляции рабочего нулевого провода. Когда сопротивление изоляции рабочего нейтрального провода уменьшается, если трехфазная нагрузка несимметрична, относительно большой рабочий ток появится на нейтральном проводе и потечет к другим ответвлениям через землю, так что ток утечки может появиться на каждом остаточном проводе. токовый выключатель и вывести автоматический выключатель из строя.

5. Неправильное заземление. Если нейтральный провод повторно заземлить, прерыватель цепи остаточного тока выйдет из строя.

6. Влияние перегрузки или короткого замыкания. Если автоматический выключатель остаточного тока имеет защиту от короткого замыкания и защиту от сверхтока одновременно, когда ток уставки расцепителя максимальной токовой защиты не подходит, произойдет неправильное действие. В это время можно изменить текущее значение настройки.

FAQ: Как выбрать автоматический выключатель? | Техническая информация.

При выборе автоматического выключателя для защиты входной цепи импульсного источника питания имейте в виду следующее.

1. Число полюсов

в случае однофазного электропитания

Существуют линии электропитания переменного (L) и переменного (N) тока, а переменный ток (N) — это электрический потенциал земли.
Если переменный ток (L) и переменный ток (N) могут быть четко известны, для отключения линии питания переменного тока (L) можно использовать однополюсный выключатель. Но если переменный ток (L) и переменный ток (N) нельзя точно определить, вы должны выбрать двухполюсный размыкающий выключатель, чтобы отключить их оба.

При трехфазном питании

Трехполюсный размыкающий выключатель необходим для отключения всех фаз.

2. Характеристики срабатывания и номинальный ток

Обычно входная цепь импульсного источника питания представляет собой конденсаторный вход, поэтому при включении питания в цепи мгновенно возникает сильный импульсный ток, называемый пусковым током. Кроме того, пусковой ток протекает через цепь всего за несколько миллисекунд [мСм], но становится в 10 раз больше, чем нормальный входной ток.Автоматический выключатель может отключаться пусковым током в зависимости от его характеристик. Поэтому следует выбирать автоматический выключатель, который не срабатывает при кратковременном пусковом токе. Обычно его называют выключателем с медленным срабатыванием.

Рис.1 Пример пускового тока

Рис.2 Пример срабатывания выключателя на 5А

Область, обведенная двумя кривыми, представляет собой рабочий диапазон автоматического выключателя.Предположим, что время броска тока составляет 2 мс, согласно приведенным выше графикам, это вне рабочего диапазона автоматического выключателя.

С учетом входных характеристик импульсного источника питания, когда фаза входного напряжения составляет 90˚ или 270˚, пиковый пусковой ток будет возникать и течь по цепи, однако он вернется к 0A максимум за 5 мс.

На основании значения пускового тока, указанного в нашем каталоге, следует выбрать прерыватель, который не сработает в течение 5 мсек.Кроме того, значения пускового тока измеряются только тогда, когда входное напряжение установлено на номинальное входное напряжение, в основном 100 и 200 В переменного тока. Если вы хотите использовать источник питания с более высоким входным напряжением, чем номинальное входное напряжение, определите кратное входное напряжение (100 В / 200 В) и умножьте его на значение пускового тока, указанное в нашем каталоге.

No related posts.
