Монтаж греющего кабеля для защиты от замерзания и обогрева трубопроводов
Цены на греющий кабель в нашем каталоге
См. также: Подбор и расчет греющего кабеля
Общие рекомендации по монтажу греющего кабеля
Установка греющего кабеля снаружи трубы
Установка греющего кабеля внутри трубы
Общие рекомендации по монтажу греющего кабеля
При прокладке трубопроводов с установкой системы защиты от замерзания, нет необходимости размещать трубопровод ниже уровня промерзания грунта.
Трубы после монтажа должны быть обязательно теплоизолированы, так как это значительно уменьшает теплопотери. Рекомендуемые значения минимальной толщины теплоизоляции см здесь.
На трубах и траншее с трубой должны быть сделаны отметки, указывающие на то, что установлены нагревательные кабели.
Не рекомендуется монтировать кабель при температуре ниже -15°С.
Диаметр изгиба кабеля должен быть не менее шести диаметров самого кабеля.
Система защиты от замерзания должна быть снабжена устройством защитного отключения (УЗО), подобранным в соответствии с ПУЭ.
Использование греющего кабеля без защитной оплетки на неэлектропроводных трубах и поверхностях (синтетические трубы, трубы и поверхности с покрытием) в целях безопасности не разрешено!
После установки необходимо проверить омическое сопротивление нагревательного кабеля и изоляции.
Установка греющего кабеля снаружи трубы
Кабель должен быть аккуратно, без усилия (натяжения) установлен на трубе во избежание повреждений. Он должен плотно прилегать к трубе по всей своей длине. Это можно сделать при помощи алюминиевой липкой ленты. Пластиковую ленту применять запрещено!
Вначале монтажа кабель крепят к трубе при помощи отрезков алюминиевой ленты, с интервалом приблизительно 30 см.
Затем он должен быть закреплен алюминиевой лентой вдоль по всей длине. Таким образом, нагревательный кабель не будет иметь прямого контакта с теплоизоляционным материалом, и будет прочно закреплен к поверхности трубы и иметь хороший теплоотвод.
Перед установкой нагревательного кабеля на пластиковой трубе, её поверхность необходимо оклеить алюминиевой фольгой или лентой. Таким образом, тепло равномерно будет распределяться по всей длине трубы.
Соединительная муфта между нагревательным кабелем и подводящим холодным концом также должна быть установлена на поверхности трубы с помощью алюминиевой липкой ленты. Датчик терморегулятора должен быть приклеен алюминиевой лентой к поверхности трубы и размещен посередине между линиями кабеля.
Прокладывайте греющий кабель вдоль арматуры, вентилей и т.д., так чтобы при ремонте и обслуживании они были легко доступны и их можно было в любое время заменить, не перерезая при этом обогревательного контура.
Существует несколько способов установки нагревательного кабеля на поверхность трубы:

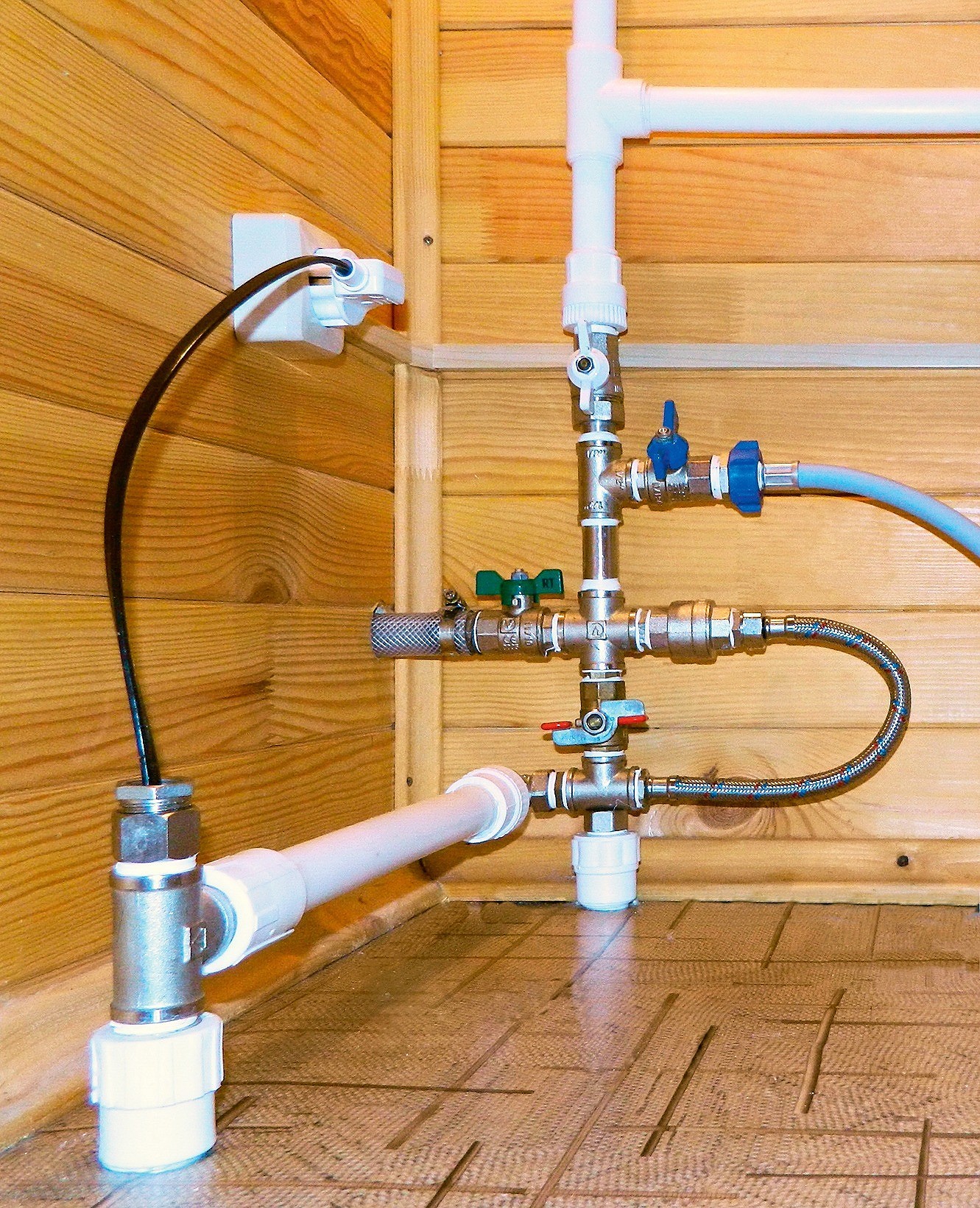

Установка греющего кабеля внутри трубы
Для этого типа установки необходимо точно измерить длину обогреваемого участка трубопровода. Длина кабеля должна быть равна длине этого участка.
Участок трубы, который будет обогреваться изнутри, должен быть выполнен с минимальным количеством фиттингов. Все повороты должны быть естественными изгибами трубы.
Нагревательный кабель для обогрева внутри труб нельзя прокладывать сквозь запорные вентили.
Нужно отметить место установки греющего кабеля предупреждающей надписью.
Запрещается фиксировать питающий кабель и соединительную муфту проходкой и сальником из комплекта для ввода кабеля в трубу.
Все действия должны осуществляться аккуратно и с особым вниманием, во избежание повреждения оболочки кабеля.
Резьба на фитингах и другие острые предметы должны быть закрыты в процессе установки нагревательного кабеля, например, заводской лентой.
Ключевые слова: антиобледенение, обогрев трубопроводов, обогрев труб, монтаж греющего кабеля
Подключение греющего кабеля: инструкция монтажа своими руками по схеме
На чтение 5 мин. Просмотров 1.7k. Опубликовано Обновлено
Есть ряд тонкостей, как подключить греющий кабель, которые нужно учесть, чтобы нагревательный элемент функционировал на протяжении длительного времени. Монтаж такой системы можно провести самостоятельно по инструкции. Давайте рассмотрим основные схемы подключения подогревающих проводов.
Инструктаж по подключению обогрева
В действительности разобраться в том, как установить греющий кабель своими руками, несложно. Устанавливать такой элемент можно как на пластиковый, так и чугунный водопровод.
Сначала выполняются подготовительные работы. Кроме того, нужно приобрести все необходимые инструменты и материалы.
Инструкция по монтажу греющего кабеля в полно экранном режиме
Сначала монтируется греющий кабель, схема подключения часто указывается производителем в документации, прилагающейся к обогревательному элементу. Следующим этапом монтажа такой системы является установка кожуха для защиты. В последнюю очередь проводится подключение кабеля к сети и проверка его работы. Кроме того, можно произвести монтаж греющего кабеля внутри трубы. Это повысит его эффективность.
Подготовительные работы
Нужно сразу приобрести все необходимые для монтажа инструменты и материалы, в т.ч.
- соединительные гильзы;
- плоскогубцы;
- рулетка;
- кримпер;
- строительный фен;
- монтажные нож и скотч;
- кусачки;
- термоусадочные трубки.
После этого следует провести концевую заделку.
Свободный конец, который не будет подключаться к сети, нужно освободить от защитной изоляции и обрезать ступенькой. После этого необходимо изолировать ее термоусаживаемую трубку. Некоторые системы уже подготовлены к установке.
Данный вариант более удобный, поэтому его рекомендуют людям, которые хотят установить подогревающий кабель правильно, но не имеют опыта проведения подобных работ.
Крепление кабельной системы
После подготовки трубы можно приступить к монтажу саморегулирующегося нагревательного кабеля. При изучении инструкции производителя внимание требуется уделить указанной схеме подключения греющего кабеля к сети.
Наиболее простой вариант расположения – прямолинейный. В этом случае кабель фиксируется параллельно трубе. Данный вариант крепления подходит для подогрева расположенных внутри помещения труб, которые дополнительно будут прикрываться слоем утеплителя. В этом случае термическому воздействию подвергается только небольшая часть трубы, но этого будет достаточно, чтобы внутри нее не образовывался лед.
Более сложно выполнить параллельное подключение кабеля в 2,3 или 4 жилы.
В этом случае на трубе располагаются сразу несколько кабелей. Такой вариант рекомендован, если труба даже при дополнительном монтаже теплоизоляционного слоя будет подвергаться воздействию повышенных температур в зимний период. За счет такого расположения нагревательных элементов достигается более равномерное прогревание.
Для фиксации следует использовать металлическую скотч-ленту. При монтаже прямолинейным способом он фиксируется лентой по всей протяженности. При укладке нагревательного элемента навивным методом для фиксации труба обвивается с шагом не менее 30 см.Часто саморегулирующий греющий кабель устанавливается навивным способом. В этом случае проводник оборачивается вокруг трубы с соблюдением шага 20-50 см. Этот метод обеспечивает хороший прогрев трубы, но приводит к увеличению расхода элемента.
Крепление защитного кожуха
После того как саморегулирующийся кабель будет установлен, можно приступать к формированию утеплительного слоя. Он необходим не только для недопущения потери тепла, но и защиты нагревателя от механического повреждения.
Если в инструкции, прилагающейся к системе обогрева, есть указание на необходимость установки того или иного утеплителя, нужно следовать ему.Если рекомендаций производителя нет, можно использовать рулонный изолон, минеральную вату или поролон. Выбранным утеплителем оборачивается вся труба. Фиксировать материал можно лентой-скотчем или шпагатом. Дополнительно утеплитель желательно обработать мастикой или другим гидроизолирующим составом.
Подключение к питающей сети
Подключение кабеля к сети выполняется специальными элементами, которые нужно приобрести заранее. Схема с УЗО Схема с УЗО 2Сначала необходимо свободный конец нагревателя освободить от изоляции. Изоляционный экран следует скрутить в пучок и произвести зачистку жил проводника.
Жилы и силовой кабель соединяются. Поверх места соединения фиксируется термоусадка.
Проверка и запуск в работу
После того как монтаж будет произведен и протестирована целостность всех элементов, нужно подключить саморегулирующий греющий кабель к сети для проверки.
Нагреватель должен иметь отдельную линию. После этого нужно включить систему и подождать, пока элемент нагреется. Если неисправности не будут обнаружены, значит, установка правильно произведена.

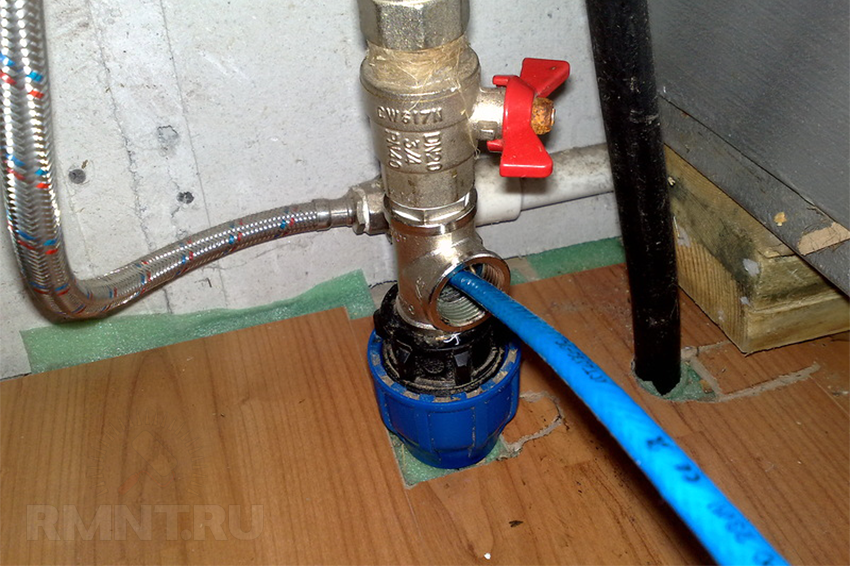

Нюансы подключения кабеля внутри трубы
Для недопущения обледенения труб водопровода часто устанавливаются обогревательные элементы внутрь трубы. В этом случае используются специальные проводники, покрытые пищевой оболочкой, не способной выделять токсичные вещества.Монтаж греющего кабеля внутри трубы можно посмотреть в видеоролике:
youtube.com/embed/IFKxwSq7ctE» frameborder=»0″ allowfullscreen=»allowfullscreen»>Сначала выполняется качественная изоляция свободного конца нагревателя. После этого он крепится, и герметизируется место введения, используя специальный комплект. После этого на трубу фиксируется теплоизоляция и защитный кожух, а затем производится подключение к сети.
Плюсы и минусы кабельного обогрева
Такие системы имеют ряд преимуществ и недостатков. К плюсам использования таких систем относится:
- доступность;
- широкий выбор обогревателей;
- простота эксплуатации;
- низкий уровень энергопотребления.
Недостатком такого метода обогрева является энергозависимость.
Отключение электроэнергии может стать причиной перемерзания труб, поэтому крайне важно провести тщательную теплоизоляцию. Кроме того, саморегулирующийся нагревательный кабель отличаются высокой стоимостью. В сочетании с дорогостоящими материалами, предназначенными для подключения, цена такой системы подогрева может быть высокой.
Советы и полезное видео по теме
Смотрите видео с пошаговой инструкцией по разделке кабеля и соединением со свободным концом:
На трубу, на которой был установлен нагреватель, следует наклеить стикеры, указывающие на наличие обогрева. При повреждении отдельного участка нагревателя необходимо отключить систему и провести его замену. Планируя формирование подогрева, лучше приобретать только качественный элемент.
Видеоматериал по подключению греющей системы к силовому проводу:
Некачественное обогревательное изделие может быстро сломаться.
Его замена в зимний период может стать причиной формирования ледяной пробки и дополнительных затрат на отогрев системы.
Его замена в зимний период может стать причиной формирования ледяной пробки и дополнительных затрат на отогрев системы.Монтаж греющего кабеля своими руками видео
То как он должен выглядеть после самостоятельного монтажа своими руками
Для монтажа своими руками понадобится:
- Саморегулирующий греющий кабель
- Комплект термоусадочных трубок и гильз
- Кабель ПВС 3*1,5 (или аналогичный кабель)
- Вилка
- Инструкция по монтажу
- Промышленный фен
- Клещи (для обжима гильз)
- Изолента
- Отвертка
- Алюминиевый скотч для крепления кабеля к трубе
Первый этап работы соединение греющего кабеля с питающим кабелем и вилкой.
После этого обязательно проверьте исправность греющего кабеля. Только после проверки можно начинать крепить кабель к трубе!!
Монтаж саморегулирующего греющего кабеля с питающим проводом осуществляется по указанной схеме.
Более подробную информацию вы можете получить связавшись с нами.
На рисунке указан датчик темпеарутры. Он необходим при работе через терморегулятор.
Терморегулятор для саморегулируемого кабеля ставится по желанию заказчика (для дополнительной экономии электроэнергии)
Подключение греющего саморегулирующегося кабеля | Греющий кабель и Теплый пол
Как подключить греющий кабель.
Если коротко, чтобы подключить греющий кабель нужно сделать 2 вещи:
- Загерметизировать конец саморегулирующегося кабеля, правильно разделав и подготовив его,
- Соединить начало греющего кабеля с проводом питания и загерметизировать место соединения.
При покупке греющего кабеля для кровли и водостоков, и самостоятельном его подключении обратите внимание: перед усадкой концевых муфт стоит зашкурить и обезжирить изоляцию под ними. Это увеличит адгезию клеевого слоя, и следственно надежность герметичности муфты.
Про кабель внутрь трубы: подключение греющего кабеля внутри трубы.
Видео на 30 минут и ниже серия фотографий пояснениями:
Поехали:
Исходные данные: имеем саморегулирующийся греющий кабель, комплект для подключения, заводской холодный хвост(шнур с вилкой).
Используем инструменты (слева на право): инструмент для снятия изоляции с силового провода, плоскогубцы с узкими носами, обычные плоскогубцы, бокорезы, строительный нож, обжимные кримперы, строительный фен.
Разрезаем внешнюю изоляцию. Аккуратно, чтобы не прорезать оплетку.
Снимаем внешнюю изоляцию:
Расплетаем оплетку кабеля обогрева. Удобнее это делать шилом:
Свиваем оплетку в одну жилу, она будет нужна для подключения заземления греющего кабеля:
Разрезаем внутреннюю изоляцию, отступив от внешней на 2 см примерно:
Снимаем внутреннюю изоляцию:
Далее отделяем (прорезаем) греющую саморегулирующуюся матрицу вровень с внутренней изоляцией:
Отделяем качественно, чтобы матрица легко стянулась, но аккуратно, чтобы не повредить токопроводящие жилы:
Разогреваем строительным феном саморегулирующуюся нагревательную матрицу.
Аккуратно, чтобы не оплавить край внутренней изоляции греющего кабеля:
Стягиваем плоскогубцами разогретую матрицу с токопроводящих жил:
Матрица должна стягиваться легко. Если это не удается, стоит догреть ее до тех пор, пока она не стянется легко.
Одеваем на концы токопроводящих жил соединительные гильзы и обжимаем их специальными обжимными кримперами.
Бывает, что нет специального обжимного инструмента для подключения саморегулирующегося кабеля. Тогда в качестве его иногда используют плоскогубцы с режущей частью, у которых режущие кромки затуплены и подпилены напильником до образования небольшого зазора.
Выбираем из комплекта соответствующие термоусадочные трубки:
Одеваем две термоусадочные трубки на токопроводящие жилы, они должны доходить примерно до середины гильз:
Обсаживаем клеевые термоусадочные трубки строительным феном и даем остыть:
По краям термоусадки должен проступить клей. Готовим следующую термоусадку:
Одеваем её на греющий кабель до оплетки и внешней изоляции так, чтобы она закрыла место, из которого выходят жилы:
Обсаживаем феном и зажимаем середину плоскогубцами с узкими носами.
Даем остыть:
При таком подключении греющего кабеля токопроводящие жилы получаются изолированными друг от друга в месте соединения:
Одеваем внешнюю муфту заранее либо на греющий кабель, либо на кабель питания:
Заземляющий конец у провода питания делаем большей длины, его можно будет обрезать по месту в дальнейшем:
Одеваем соответствующие термоусадки на изолированные жилы питающего кабеля:
Подключаем токопроводящие жилы греющего кабеля и изолированные жилы питающего кабеля — обжимаем гильзы кримперами:
Сдвигаем термоусадки примерно до середины гильз:
И тоже нагреваем их для обсадки:
Нагреваем аккуратно, чтобы не перегревать, но и достаточно для того чтобы клеевой подслой стал активным — это можно видеть по выделению клея с торцов, даем остыть:
Благодаря клеевому подслою подключение токопроводящих жил получается полностью герметичным:
Обрезаем нужной нам длины заземляющий провод и обжимаем на нем соединительную гильзу:
Обрезаем оплетку примерно до середины гильзы:
Одеваем термоусадку 60 мм на заземляющий провод:
И подключаем жгут из оплетки греющего кабеля к заземляющему проводу:
Надвигаем до упора термоусадочную трубку и обсаживаем её строительным феном.
Здесь следует быть внимательными при нагреве, чтобы не перегреть сделанное заранее V-образное соединение:
Соединение почти готово:
Надвигаем на соединение внешнюю клеевую термоусадочную муфту:
Располагаем муфту так, чтобы само подключение оказалось посередине, и по обеим сторонам муфта заходила бы и на греющий кабель, и на кабель питания:
Обсаживаем, нагревая строительным феном:
Важно нагревать от середины к краям, чтобы избежать воздушных пузырей, и не перегревать середину с уже сделанным соединением:
Даем остыть, и подключение греющего кабеля к проводу питания готово:
По кромке муфты виден выступивший клеевой подслой:
Теперь нужно разделать и загерметизировать конец подключенного греющего кабеля. Для этого используем две оставшиеся клеевые муфты 50 мм и 100 мм:
Разрезаем внешнюю изоляцию:
Снимаем внешнюю изоляцию:
Расплетаем оплетку:
И обрезаем оплетку:
Делаем V-образный вырез на конце греющего кабеля:
Одеваем клеевую термоусадку на внутреннюю изоляцию:
Нагреваем её и зажимаем кончик плоскогубцами:
Даем остыть, обрезаем лишнее и примеряем на сколько надвинуть внешнюю муфту:
Одеваем внешнюю муфту, нагреваем ее и зажимаем конец плоскогубцами:
Даем остыть и наблюдаем выступивший герметизирующий клеевой подслой:
Подключение греющего кабеля завершено:
Посмотреть и купить греющий кабель можно на следующих страницах:
Саморегулирующийся греющий кабель для труб (с заземлением).
Саморегулирующийся греющий кабель для труб (без заземления).
Греющий кабель внутрь трубы.
Греющий кабель саморегулирующийся для кровли и водостоков.
Как подключить греющий кабель для водопровода к сети своими руками
До появления нагревательных кабельных систем лед на крыше или, например, на крыльце представлял серьезную проблему.
Теперь об этом можно забыть, если только система установлена по всем правилам.
Как подключить греющий кабель — об этом рассказывается в данной статье.
Что собой представляет?
Изделие выглядит так же, как обычный токопроводящий кабель, только его жилы выполнены из материала с высоким электрическим сопротивлением. Соответственно, при протекании электротока они выделяют тепло. Рабочая часть заключена в медную или алюминиевую экранирующую оплетку и далее — в полимерную изоляцию.
Почему необходимо использовать кабельные нагреватели?
Многие расположенные снаружи протяженные конструкции подвержены образованию льда с последующим возникновением аварийной ситуации:
- карнизы крыш. Наледи и сосульки портят кровельное покрытие, а при падении опасны для находящихся внизу людей;
- водосточная система. Обледенение вызывает деформацию или обрыв желобов, также нарушается отвод влаги;
- крыльцо, пешеходные дорожки. Становятся скользкими, что приводит к травмированию людей;
- водопровод, канализация, прочие трубопроводы, резервуары. Ледяная пробка закупоривает магистраль, а при сильном обледенении конструкция разрушается (вода при замерзании расширяется).
Наледи и сосульки портят кровельное покрытие, а при падении опасны для находящихся внизу людей;Виды
Существует несколько типов нагревателей.
Нерегулируемый
Часто еще называют резистивным, но это неправильно: резистивностью обладают все греющие кабели. Нерегулируемый — самый простой тип. Жилы выполнены из сплава с высоким сопротивлением, например, нихрома. Соответственно, мощность тепловыделения у него всегда постоянна.
Достоинство — низкая стоимость.
- при нарушении теплоотвода (перехлест жил либо участок нагревателя чем-то прикрыт) или при потеплении кабель перегорает;
- его нельзя укорачивать: это приведет к снижению сопротивления и, соответственно, возрастанию силы тока сверх расчетной;
- для включения и выключения требуется термостат или участие человека.
Нерегулируемые делятся на два вида:
- 1-жильные. Имеют серьезные недостатки. Во-первых, они являются источником электромагнитного поля и потому не подходят для «теплых полов», дорожек, крылец и прочих объектов, с которыми контактируют люди. Во-вторых, подключаются с обоих концов, потому контур донагреватель подключается с одного конца, а генерируемые жилами магнитные поля из-за разнонаправленности токов взаимно уничтожаются.
Нагревательный кабель
Нерегулируемый зональный
Состоит из 2-х токопроводящих жил со множеством нагревательных проволочек между ними.
В отличие от предыдущего, его можно резать: поскольку проволочки представляют собой параллельно соединенные проводники, то при уменьшении их количества сопротивление возрастает.
Саморегулирующийся
Также включает в себя две токопроводящие жилы, но резистивным элементом между ними выступает полупроводниковая матрица. Ее особенность — намного более выраженная зависимость сопротивления от температуры, чем у металлов. Чем выше температура матрицы, тем больше сопротивление.
Достоинства:
- невозможен перегрев. Нагревшиеся участки перестают пропускать ток, то есть фактически отключаются;
- экономичность. При нагревании кабель снижает выработку тепла либо вовсе отключается, даже если на это не было команды от термостата. Причем каждый участок работает с той теплоотдачей, которая требуется в данном месте;
- возможность резать нагреватель.
Недостаток — высокая стоимость.
Греющий кабель выпускают не только в бухтах, но и в виде так называемых кабельных матов.
Это сетка из стекловолокна, на которой кабель уложен зигзагом и закреплен. С применением кабельного мата намного быстрее осуществляется устройство «теплого пола» и прочих площадок с подогревом.
Монтаж
На карнизе кабель укладывают зигзагом и фиксируют специальными клипсами, приклеенными к кровельному покрытию. Для обогрева водосточного желоба нагреватель кладут внутрь и крепят специальными пластиковыми зажимами, удерживающимися одним концом за край лотка.
Участок, пропущенный в водосточную трубу, крепят в верхней ее части. Если в строении несколько этажей, нагреватель крепят к стальной проволоке, иначе он оборвется под собственным весом. На дорожке, крыльце или полу в доме кабель раскладывают зигзагом, фиксируют клипсами с дюбелями и заливают стяжкой. На трубопроводах кабельный нагреватель размещают снаружи или внутри.
При внешнем обогреве линию укладывают поверх трубы одним из следующих способов:
- в виде одного или нескольких прямых отрезков под трубой;
- под трубой зигзагообразно;
- наматывают на трубу спиралью с равным шагом.
Кабель крепят пластиковыми хомутами или стекловолоконной самоклейкой, затем утепляют трубу теплоизолятором в виде гибких матов или скорлуп. Некоторые производители указывают конкретный материал теплоизолятора и при несоблюдении этого пункта инструкции отказывают в гарантийном обслуживании.
При использовании жестких утеплителей, например, пенополистирола, место прохода кабеля сквозь утеплитель герметизируют специальными втулками. Поверх утеплителя наматывают алюминиевый скотч — защита от механических повреждений. Если поверхность утепляемой трубы шероховатая, перед монтажом кнагревателя на нее рекомендуется намотать алюминиевый скотч.
Внутренний обогрев применяется на коротких участках трубопровода диаметром более 40 мм — при отсутствии доступа снаружи. Используется специальная разновидность кабеля — в изоляции из пищевого пластика.
Для ввода нагревателя в трубопровод врезают тройник. Кабель пропускают сквозь отверстие в заглушке, снабженное уплотнительными кольцами.
После монтажа трубу также утепляют.
Рекомендуется соединить греющий кабель с проводом электросети до монтажа в трубу. Осуществлять подключение после сборки будет сложнее.
Подключение
Подключение осуществляют в таком порядке:
- конец кабеля освобождают от изоляции на длину в 3 см;
- подрезав кусачками экранирующую оплетку, сворачивают ее в жгут;
- если кабель саморегулирующийся, вырезают полупроводниковую матрицу, чтобы освободить концы токопроводящих жил;
- зачищают концы жил провода, используемого для подключения к сети;
- путем опрессовки гильзами соединяют заземляющую жилу провода с экранирующей оплеткой греющего кабеля, а фазу и ноль — с началом и концом резистивной жилы (нерегулируемый) или с токопроводящими жилами (саморегулирующийся).
Остается подключить нагреватель к распредщитку.
Схема
Для питания кабельной системы обогрева от щита прокладывают отдельный провод, защищаемый собственными автоматическим выключателем и УЗО.
Он подсоединяется к терморегулирующему блоку системы. С другой стороны, к нему подключается греющий кабель. Термостат оборудуется термодатчиком.
Схема подключения греющего кабеля
Все контакты терморегулирующего блока обычно имеют обозначения. В противном случае их назначение уточняют в инструкции.
Видео по теме
Как подключить греющий кабель к сети своими руками:
Правильно смонтированный греющий кабель избавит от множества хлопот и сделает жизнь безопаснее. Лучше не поскупиться и приобрести саморегулирующийся нагреватель: затраты окупятся за счет экономии на ремонте и снижения энергозатрат.
Как подключить самогреющий кабель видео
Есть ряд тонкостей, как подключить греющий кабель, которые нужно учесть, чтобы нагревательный элемент функционировал на протяжении длительного времени.
Монтаж такой системы можно провести самостоятельно по инструкции. Давайте рассмотрим основные схемы подключения подогревающих проводов.
Инструктаж по подключению обогрева
В действительности разобраться в том, как установить греющий кабель своими руками, несложно. Устанавливать такой элемент можно как на пластиковый, так и чугунный водопровод. Сначала выполняются подготовительные работы. Кроме того, нужно приобрести все необходимые инструменты и материалы.
Сначала монтируется греющий кабель, схема подключения часто указывается производителем в документации, прилагающейся к обогревательному элементу. Следующим этапом монтажа такой системы является установка кожуха для защиты. В последнюю очередь проводится подключение кабеля к сети и проверка его работы. Кроме того, можно произвести монтаж греющего кабеля внутри трубы. Это повысит его эффективность.
Подготовительные работы
Нужно сразу приобрести все необходимые для монтажа инструменты и материалы, в т.
ч.
- соединительные гильзы;
- плоскогубцы;
- рулетка;
- кримпер;
- строительный фен;
- монтажные нож и скотч;
- кусачки;
- термоусадочные трубки.
После этого следует провести концевую заделку. Свободный конец, который не будет подключаться к сети, нужно освободить от защитной изоляции и обрезать ступенькой. После этого необходимо изолировать ее термоусаживаемую трубку. Некоторые системы уже подготовлены к установке.
Данный вариант более удобный, поэтому его рекомендуют людям, которые хотят установить подогревающий кабель правильно, но не имеют опыта проведения подобных работ.
Крепление кабельной системы
После подготовки трубы можно приступить к монтажу саморегулирующегося нагревательного кабеля. При изучении инструкции производителя внимание требуется уделить указанной схеме подключения греющего кабеля к сети.
Наиболее простой вариант расположения – прямолинейный.
В этом случае кабель фиксируется параллельно трубе. Данный вариант крепления подходит для подогрева расположенных внутри помещения труб, которые дополнительно будут прикрываться слоем утеплителя. В этом случае термическому воздействию подвергается только небольшая часть трубы, но этого будет достаточно, чтобы внутри нее не образовывался лед.
Пользуясь таблицей можно быстро подобрать длину шага для прокладке кабеля по трубе.
Более сложно выполнить параллельное подключение кабеля в 2,3 или 4 жилы.
В этом случае на трубе располагаются сразу несколько кабелей. Такой вариант рекомендован, если труба даже при дополнительном монтаже теплоизоляционного слоя будет подвергаться воздействию повышенных температур в зимний период. За счет такого расположения нагревательных элементов достигается более равномерное прогревание.
Для фиксации следует использовать металлическую скотч-ленту. При монтаже прямолинейным способом он фиксируется лентой по всей протяженности.
При укладке нагревательного элемента навивным методом для фиксации труба обвивается с шагом не менее 30 см.
Часто саморегулирующий греющий кабель устанавливается навивным способом. В этом случае проводник оборачивается вокруг трубы с соблюдением шага 20-50 см. Этот метод обеспечивает хороший прогрев трубы, но приводит к увеличению расхода элемента.
Крепление защитного кожуха
После того как саморегулирующийся кабель будет установлен, можно приступать к формированию утеплительного слоя. Он необходим не только для недопущения потери тепла, но и защиты нагревателя от механического повреждения.
Если рекомендаций производителя нет, можно использовать рулонный изолон, минеральную вату или поролон. Выбранным утеплителем оборачивается вся труба. Фиксировать материал можно лентой-скотчем или шпагатом. Дополнительно утеплитель желательно обработать мастикой или другим гидроизолирующим составом.
Подключение к питающей сети
Сначала необходимо свободный конец нагревателя освободить от изоляции.
Изоляционный экран следует скрутить в пучок и произвести зачистку жил проводника. Жилы и силовой кабель соединяются. Поверх места соединения фиксируется термоусадка.
Проверка и запуск в работу
После того как монтаж будет произведен и протестирована целостность всех элементов, нужно подключить саморегулирующий греющий кабель к сети для проверки.
Нагреватель должен иметь отдельную линию. После этого нужно включить систему и подождать, пока элемент нагреется. Если неисправности не будут обнаружены, значит, установка правильно произведена.
Нюансы подключения кабеля внутри трубы
Монтаж греющего кабеля внутри трубы можно посмотреть в видеоролике:
Сначала выполняется качественная изоляция свободного конца нагревателя. После этого он крепится, и герметизируется место введения, используя специальный комплект. После этого на трубу фиксируется теплоизоляция и защитный кожух, а затем производится подключение к сети.
Плюсы и минусы кабельного обогрева
Такие системы имеют ряд преимуществ и недостатков. К плюсам использования таких систем относится:
- доступность;
- широкий выбор обогревателей;
- простота эксплуатации;
- низкий уровень энергопотребления.
Недостатком такого метода обогрева является энергозависимость.
Отключение электроэнергии может стать причиной перемерзания труб, поэтому крайне важно провести тщательную теплоизоляцию. Кроме того, саморегулирующийся нагревательный кабель отличаются высокой стоимостью. В сочетании с дорогостоящими материалами, предназначенными для подключения, цена такой системы подогрева может быть высокой.
Советы и полезное видео по теме
Смотрите видео с пошаговой инструкцией по разделке кабеля и соединением со свободным концом:
На трубу, на которой был установлен нагреватель, следует наклеить стикеры, указывающие на наличие обогрева.
При повреждении отдельного участка нагревателя необходимо отключить систему и провести его замену. Планируя формирование подогрева, лучше приобретать только качественный элемент.
Видеоматериал по подключению греющей системы к силовому проводу:
Некачественное обогревательное изделие может быстро сломаться. Его замена в зимний период может стать причиной формирования ледяной пробки и дополнительных затрат на отогрев системы.
В зимнее время от продолжительных морозов порой случается деформация или разрыв труб водопроводной канализации. Чтобы это предотвратить потребуется приобрести греющий кабель. Принцип монтажа электрического проводника не сложен, его может выполнить любой человек своими руками. Для этого достаточно будет знать лишь несколько нюансов, как подключить греющий кабель, без услуг специалиста.
Что такое греющий кабель
Нагревательный кабель – это разновидность электрического проводника, который поступающую электроэнергию преобразует в тепловую.
Изготавливаются такие провода по специальной технологии, которая делает устройство герметичным, безопасным и устойчивым к различным негативным внешним факторам. Отличительной особенностью устройства считается то, что для принципа его работы не требуется дополнительное оборудование. Чтобы обогреть трубы и предотвратить их размораживание, достаточно будет подключить провод к электросети.
Виды и строение нагревательного кабеля
На сегодняшний день потребительский рынок предлагает несколько разновидностей обогревающих проводок. По конструктивному исполнению они делятся на следующие виды:
Каждый вид отличается между собой не только строением, но и эксплуатационными качествами.
Резистивные проводники
Эти изделия считаются самыми дешевыми на потребительском рынке. Объясняется это тем, что данные проводки имеют более простую конструкцию. Строение этих кабелей состоит из одной или двух медных жил, которые защищены изоляционной и термостойкой оболочкой.
Характерной чертой резистивных проводов заключается в том, что они всегда выделяют одну температуру тепла. Следовательно, в независимости от окружающей среды и наружной температуры, эти изделия для обогрева труб будут работать на всю мощность, что приведет к необоснованным переплатам по электроэнергии.
Саморегулирующий кабель
Саморегулирующий кабель имеет более сложную конструкцию, чем резистивные проводки. Данное изделие устроено в виде матрицы, которая изготовлена из гибкого полупроводникового материала. Эластичная матрица находится между двумя лужеными жилами, которые защищены изолирующей оплеткой и внешней оболочкой.
Принцип работы данного изделия заключается в том, что он самостоятельно регулирует температуру тепла на определенных участках трубопровода. Помимо этого, если наружная окружающая температура повышается, саморегулирующийся греющий провод меняет свою мощность, тем самым потребляя меньшее количество электроэнергии.
Стоит обратить внимание: На потребительском рынке саморегулирующая проводка имеет самую высокую цену.
Но при ее использовании можно значительно сэкономить на расходах по электроэнергии.Способы укладки
Монтаж установки нагревательного кабеля может быть выполнен с наружной или внутренней стороны трубопровода. Наружный способ делится на линейную и спиральную укладку.
Линейный монтаж
По отзывам специалистов, линейный способ укладки считается самым удобным. В этом случае нагревательный элемент протягивается вдоль всей трубы. При этом проводку обязательно нужно располагать с нижней стороны изделия, что позволит защитить ее от механических повреждений. Что касается крепления, то для КСО лучше выбрать алюминиевый скотч. В этом случае повысится качество закрепления и теплоотдача проводника.
Спиральный монтаж
Этот способ монтажа требует особой внимательности и аккуратности, иначе от резких и многократных изгибов нагревательный кабель выйдет из рабочего строя. Укладываться провод может вплотную к трубе или с провисанием. В первом случае нагревательный элемент аккуратно разматывается с муфты и с определенным интервалом наматывается на трубопровод.
Во втором варианте кабель спиральным способом укладывается так, чтобы его нижняя часть провисала, а не прилегала к изделию.
Внутренний монтаж
Внутренний способ укладки КСО выполняется изнутри трубы. Чаще всего этот вариант используется в тех случаях, когда нет доступа к наружным сторонам водопровода. Для выполнения внутреннего монтажа понадобится в нужном месте трубы установить тройник, через который протянуть кабель до проблемного участка. Затем сальниковый узел закрутить и герметизировать.
Как только будет выполнен один из приведенных монтажей, можно будет перейти к подключению греющего кабеля к электросети.
Подключение к сети
Для того, чтобы выполнить подключение КСО к электросети, потребуются провести предварительные работы. Также чтобы во время монтажа не возникло не предвиденных сложностей, потребуется заранее запастись необходимыми инструментами.
Комплект инструментов и материалов
Перед тем как приступить к монтажу, стоит сразу обратить свое внимание, что нагревающий кабель не подключается напрямую к электросети.
Для этого сначала его потребуется соединить с холодным проводом, который будет служить электрическим проводником.
Итак, рассмотрим комплект инструментов для выполнения обмуфтовки проводов:
- пассатижи;
- утконосы;
- бокорез;
- строительный нож;
- устройства для зачистки концов провода;
- обжимные клещи.
Также потребуется строительный фен и линейка.
Соединение проводов
Соединение нагревающего изделия с холодным проводом требует точной последовательности. Поэтому чтобы не допустить ошибок, перед началом работ нужно внимательно ознакомиться со следующей инструкцией.
Подготовка нагревающего кабеля:
- С конца греющего изделия, который будет соединен с холодным проводом, аккуратно строительным ножом снимается верхняя оболочка.
- При помощи отвертки на проводе зачищается защитный экран, который затем сворачивается в жгут.
- От края проводки на расстояние 3 см. удаляется матрица.
- На зачищенном участке токопроводящие жилы сворачиваются в жгут.
- На каждый электрический проводник надеваются термоусадочные трубки маленького диаметра.
- Токопроводящие жилы объединяются большой термоусадочной трубкой.
- Выполнив все действия, производится обмуфтовка строительным феном.
- Далее каждый провод разводится в противоположные стороны и при помощи утконоса делаются «штаны».
В заключение подготовки КСО для подсоединения с холодным проводом, на каждый конец жилы и жгут защитного экрана одеваются гильзы. При этом следя, чтобы все гильзы были одного размера.
Следующим шагом для подключения греющего кабеля к электросети подготавливается холодный провод:
- Отмерив 3 см. от края на холодной проводки делается радиальный и осевой надрез.
- Освободив, таким образом, жилы они зачищаются специальным инструментом.
Выполнив все приведенные работы, зачищенные жилы холодного провода помещаются в гильзы нагревающего изделия.
Важно: В гильзы токопроводящих жил нагревающего кабеля помещаются ноль и фаза холодного провода, а в гильзу защитного экрана – провод заземления.
Осуществив, таким образом, оба соединения схема подключения единого провода будет более проста. Для этого достаточно будет на конце холодного проводника установить вилку и включить ее в розетку.
Так же возможно использовать кабель для обогрева кровли
Как видно, технология по укладке и подключению греющего кабеля не так сложна, как может показаться на первый взгляд. При выполнении работ главное соблюдать всю последовательность монтажа, не забывая о точности и аккуратности.
До появления нагревательных кабельных систем лед на крыше или, например, на крыльце представлял серьезную проблему.
Теперь об этом можно забыть, если только система установлена по всем правилам.
Как подключить греющий кабель — об этом рассказывается в данной статье.
Что собой представляет?
Изделие выглядит так же, как обычный токопроводящий кабель, только его жилы выполнены из материала с высоким электрическим сопротивлением. Соответственно, при протекании электротока они выделяют тепло. Рабочая часть заключена в медную или алюминиевую экранирующую оплетку и далее — в полимерную изоляцию.
Почему необходимо использовать кабельные нагреватели?
Многие расположенные снаружи протяженные конструкции подвержены образованию льда с последующим возникновением аварийной ситуации:
- карнизы крыш. Наледи и сосульки портят кровельное покрытие, а при падении опасны для находящихся внизу людей;
- водосточная система. Обледенение вызывает деформацию или обрыв желобов, также нарушается отвод влаги;
- крыльцо, пешеходные дорожки. Становятся скользкими, что приводит к травмированию людей;
- водопровод, канализация, прочие трубопроводы, резервуары. Ледяная пробка закупоривает магистраль, а при сильном обледенении конструкция разрушается (вода при замерзании расширяется).
Ледяная пробка закупоривает магистраль, а при сильном обледенении конструкция разрушается (вода при замерзании расширяется).Существует несколько типов нагревателей.
Нерегулируемый
Часто еще называют резистивным, но это неправильно: резистивностью обладают все греющие кабели. Нерегулируемый — самый простой тип. Жилы выполнены из сплава с высоким сопротивлением, например, нихрома. Соответственно, мощность тепловыделения у него всегда постоянна. Достоинство — низкая стоимость.
- при нарушении теплоотвода (перехлест жил либо участок нагревателя чем-то прикрыт) или при потеплении кабель перегорает;
- его нельзя укорачивать: это приведет к снижению сопротивления и, соответственно, возрастанию силы тока сверх расчетной;
- для включения и выключения требуется термостат или участие человека.
Нерегулируемые делятся на два вида:
- 1-жильные. Имеют серьезные недостатки. Во-первых, они являются источником электромагнитного поля и потому не подходят для «теплых полов», дорожек, крылец и прочих объектов, с которыми контактируют люди. Во-вторых, подключаются с обоих концов, потому контур донагреватель подключается с одного конца, а генерируемые жилами магнитные поля из-за разнонаправленности токов взаимно уничтожаются.
Во-вторых, подключаются с обоих концов, потому контур донагреватель подключается с одного конца, а генерируемые жилами магнитные поля из-за разнонаправленности токов взаимно уничтожаются.Нерегулируемый зональный
Состоит из 2-х токопроводящих жил со множеством нагревательных проволочек между ними. В отличие от предыдущего, его можно резать: поскольку проволочки представляют собой параллельно соединенные проводники, то при уменьшении их количества сопротивление возрастает.
Саморегулирующийся
Также включает в себя две токопроводящие жилы, но резистивным элементом между ними выступает полупроводниковая матрица. Ее особенность — намного более выраженная зависимость сопротивления от температуры, чем у металлов. Чем выше температура матрицы, тем больше сопротивление.
Достоинства:
- невозможен перегрев. Нагревшиеся участки перестают пропускать ток, то есть фактически отключаются;
- экономичность. При нагревании кабель снижает выработку тепла либо вовсе отключается, даже если на это не было команды от термостата. Причем каждый участок работает с той теплоотдачей, которая требуется в данном месте;
- возможность резать нагреватель.
Причем каждый участок работает с той теплоотдачей, которая требуется в данном месте;Недостаток — высокая стоимость.
Монтаж
На карнизе кабель укладывают зигзагом и фиксируют специальными клипсами, приклеенными к кровельному покрытию. Для обогрева водосточного желоба нагреватель кладут внутрь и крепят специальными пластиковыми зажимами, удерживающимися одним концом за край лотка.
Участок, пропущенный в водосточную трубу, крепят в верхней ее части. Если в строении несколько этажей, нагреватель крепят к стальной проволоке, иначе он оборвется под собственным весом. На дорожке, крыльце или полу в доме кабель раскладывают зигзагом, фиксируют клипсами с дюбелями и заливают стяжкой. На трубопроводах кабельный нагреватель размещают снаружи или внутри.
При внешнем обогреве линию укладывают поверх трубы одним из следующих способов:
- в виде одного или нескольких прямых отрезков под трубой;
- под трубой зигзагообразно;
- наматывают на трубу спиралью с равным шагом.
Кабель крепят пластиковыми хомутами или стекловолоконной самоклейкой, затем утепляют трубу теплоизолятором в виде гибких матов или скорлуп. Некоторые производители указывают конкретный материал теплоизолятора и при несоблюдении этого пункта инструкции отказывают в гарантийном обслуживании.
При использовании жестких утеплителей, например, пенополистирола, место прохода кабеля сквозь утеплитель герметизируют специальными втулками. Поверх утеплителя наматывают алюминиевый скотч — защита от механических повреждений. Если поверхность утепляемой трубы шероховатая, перед монтажом кнагревателя на нее рекомендуется намотать алюминиевый скотч.
Внутренний обогрев применяется на коротких участках трубопровода диаметром более 40 мм — при отсутствии доступа снаружи. Используется специальная разновидность кабеля — в изоляции из пищевого пластика.
Для ввода нагревателя в трубопровод врезают тройник. Кабель пропускают сквозь отверстие в заглушке, снабженное уплотнительными кольцами. После монтажа трубу также утепляют.
Подключение
Подключение осуществляют в таком порядке:
- конец кабеля освобождают от изоляции на длину в 3 см;
- подрезав кусачками экранирующую оплетку, сворачивают ее в жгут;
- если кабель саморегулирующийся, вырезают полупроводниковую матрицу, чтобы освободить концы токопроводящих жил;
- зачищают концы жил провода, используемого для подключения к сети;
- путем опрессовки гильзами соединяют заземляющую жилу провода с экранирующей оплеткой греющего кабеля, а фазу и ноль — с началом и концом резистивной жилы (нерегулируемый) или с токопроводящими жилами (саморегулирующийся).
Остается подключить нагреватель к распредщитку.
Схема
Для питания кабельной системы обогрева от щита прокладывают отдельный провод, защищаемый собственными автоматическим выключателем и УЗО. Он подсоединяется к терморегулирующему блоку системы. С другой стороны, к нему подключается греющий кабель. Термостат оборудуется термодатчиком.
Схема подключения греющего кабеля
Все контакты терморегулирующего блока обычно имеют обозначения. В противном случае их назначение уточняют в инструкции.
Видео по теме
Как подключить греющий кабель к сети своими руками:
Правильно смонтированный греющий кабель избавит от множества хлопот и сделает жизнь безопаснее. Лучше не поскупиться и приобрести саморегулирующийся нагреватель: затраты окупятся за счет экономии на ремонте и снижения энергозатрат.
Монтаж для Кровли, Водостоков, Водопровода
ЭкономияSavedRemoved 0
Читайте также: Боярышник: описание, его полезные свойства и противопоказания, отвары и настойки (20 рецептов), заготовки на зимуОбогрев при помощи кабеля в последнее время стал очень популярным при ремонте и строительстве. Благодаря кабелю можно производить обогрев не только трубопровода, но и других объектов, например, кровли и пола. Возможность свернуть материал в любое положение позволяет смонтировать его практически на любой плоскости, поэтому поверхность объекта получает необходимый обогрев.
Что такое греющий кабель?
Читайте также: Как сделать монтаж водяного теплого пола своими руками: пошагавшая инструкция монтажа на все виды покрытий (20+ Фото &Видео) +Отзывы
Греющий кабель
Кабель нагревается благодаря протекающему по нему электрическому току, тем самым превращая электрическую энергию в тепловую без использования различных видов топлива.
Один из главных параметров в работе компонентов является удельное тепловыделение, которое измеряется как мощность по отношению к длине (Вт/м). Современные материалы могут сохранять необходимую температуру (5 – 150 С). Эксплуатируемый срок составляет не менее 20 лет и 10-летнею гарантию дает производитель.
Его преимущества
Читайте также: Секреты шумоизоляции стен в квартире: используем современные материалы и технологии (25+ Фото & Видео) +Отзывы
Монтаж греющего кабеля
- В случае правильного монтажа обогрев прослужит долго и без нареканий
- Данный вид универсален. Может применяться не только для прогрева трубопроводов, находящихся под землей и на улице, но и при установке теплого пола в помещении и обогреве покрытий при постановке кровли
- Не несет вреда экологии и абсолютно безопасен
- Монтаж не требует применения каких-либо особых навыков и отличается достаточной простотой установки. А дальнейшее использование не несет в себе каких-то нюансов и довольно несложное. Единственно, при выборе надо обратить внимание на параметры и технические данные материалов
Принцип работы
Читайте также: Естественная вентиляция в частном доме: устройство, схемы, обустройство своими руками (Фото & Видео)
Кабель состоит из нескольких секций разной длины (от нескольких сантиметров до нескольких сотен метров). Внутри устанавливается жила, компоненты которой имеют большое электрическое сопротивление. Удельное тепловыделение зависит от величины сопротивления сплава: при увеличение сопротивления увеличивается тепловыделение.
Жила комплектуется экранами, состоящими как из алюминиевых компонентов, так и из медных проволочных сеток. Она покрыта изоляционной оболочкой, изготовленной из полимерных компонентов.
Принцип работы
Вокруг устанавливается оболочка из поливинилхлоридных веществ, защищающая его от воздействий извне. При этом кабель может состоять как из одной, так и из нескольких специальных жил.
Соответственно наименьшей ценой обладают одножильные, но простота конструкции способствует влиянию электромагнитного излучения из вне. Более надежной будет система, состоящая из нескольких нагревательных жил, а экранирование фольгой защитит от наводок. Естественно, стоимость экранированного будет выше, чем у такого же, не обладающего защитой из фольги.
Дополнительно оснащаются такими приборами и компонентами:
- соединительные коробки
- средства, позволяющие производить оконцевание, сращивание и проход через теплоизоляцию
- автоматами защиты, доп. устройствами обогрева
- постановка автоматов защиты и дополнительных устройств управления обогревом в один шкаф
Виды кабеля
Читайте также: Какая должна быть электропроводка в частном доме, укладка своими руками, инструкция для новичков
Нагревательные виды бывают следующих типов:
Резистивный греющий кабель
РезистивныеОбладают более простой конструкцией и предназначены для установки в пол и постановке в трубопроводах, диаметр которых не превышает 40 мм. Принцип работы состоит во включении обогрева при помощи устанавливаемых датчиков температуры. При снижении ниже установленного, система автоматически включается и происходит нагрев током элементов, которые направляют получившееся тепло на трубы.
После достижения необходимой температуры система автоматически отключается. Сам кабель состоит из металлической жилы, обернутой изоляционным материалом. Из-за простоты устройства он обладает возможностью сохранения параметров в течение всего периода работы устройства, а также обладает высоким удельным тепловыделением.
Цена его более дешевая, чем у саморегулирующегося. Самой большой минус у резистивных материалов – это необходимость смены всего нагревательного участка в случае наличия неисправности, так как демонтировать какой-либо участок произвольно недопустимо. В продажу поступает в виде готовых секций определенного размера. При подборе необходимо помнить, что при разной длине секций применяются жилы, обладающие различными материалами.
В случае обрезания происходит увеличение удельного тепловыделения, что вызывает перегрев изоляции и дальнейшую поломку. Максимальный эффект при монтировании данного вида компонентов в трубопровод можно получить при дополнительном проведении изоляции трубы.
Наиболее часто в магазинах можно встретить 4 вида резистивных нагревающих элементов, различающихся наличием жил и дополнительного экранирования (одножильный, одножильный экранированный, двухжильный, двухжильный экранированный). На каждом кабеле нанесена информация о типе, удельной мощности, напряжении и дате изготовления.
Саморегулирующийся греющий кабель
СаморегулирующийсяСаморегулирующийся кабель устанавливается для обогрева трубопроводов большого диаметра, кровли и больших промышленных помещений. Система самостоятельно, без применения каких-либо датчиков, начинает греть, реагируя на уменьшение температуры. В нагревательных компонентах данного типа внутри устанавливается несколько полупроводниковых жил, обладающих возможностью изменять сопротивление при повышении или понижении температуры. В случае падения температуры происходит снижение сопротивления, что автоматически повышает выработку тока и приводит к дальнейшему нагреву.
Саморегулирующийся кабель может сработать на любые, даже небольшие термические изменения, на разных участках поверхности. Соответственно, нагрев на различных частях труб может быть абсолютно разным, что позволяет использовать максимально эффективно и добиться экономичности.
Одним из плюсов – это надежность. Например, он не перегреется и не выйдет из строя, даже если произойдет перехлест на каком-либо его сегменте. Кроме того, можно производить нарезку на любую необходимую величину, что в дальнейшем способствует упрощению монтажа и ремонта греющих компонентов.
Минус является относительно небольшой срок службы полупроводниковой матрицы (в среднем около 20 лет), из-за этого данный вид греющего элемента желательно использовать в открытом доступе. Поэтому для таких работ, как постановка нагревательного кабеля в пол желательно применять резистивный тип.
Читайте также: Как выбрать электрический теплый пол: комфорт и надёжность автономного обогрева
Зональный нагревательный греющий кабель
ЗональныйЗональный нагревательный по характеристикам и стоимости находится между резистивными и саморегулирующимися материалами. Данный вид по многим характеристикам схож с резистивным, но обладает одним из главных плюсов саморегулирующихся элементов: возможность вырезания сразу на объекте.
Проводники обматываются слоем изоляции, поверх которого укладываются материал из сплавов (например, нихромовая нить), обладающих высоким сопротивлением и осуществляющий обогрев.
Читайте также: Инфракрасный потолочный обогреватель с терморегулятором – современные технологии в вашем доме (Цены) +ОтзывыПрименение кабеля
Читайте также: Как правильно утеплить потолок: в деревянном доме, бане, мансарде, под холодной крышей (Фото & Видео)
Обогрев резервуаров кабелем
Греющий кабель необходимо выбирать, учитывая расчет возможных теплопотерь на объекте при самых отрицательных термических изменениях, не забывая про вид и толщину установленной теплоизоляции. Тип нагревательной системы подбирается с учетом возмещения теплопотерь объекта.
Греющий кабель для обогрева труб
- В водопроводе нагревательные материалы могут монтироваться как в полости трубы, так и с внешней стороны. Внутренняя постановка резистивной нагревательной системы применяется в трубах небольшого диаметра. Внешняя постановка производится на трубопроводах большого диаметра, для нее применяется греющий саморегулирующийся кабель
Монтаж теплого пола
- Установка в пол. Не редкость, что при ремонте половых покрытий происходит монтаж теплого пола, применяемого как в квартирах, так и в частных домах. Нагревательные материалы монтируется в равномерном порядке в половой бетонной стяжке. Сверху производится постановка необходимого покрытия. При включении происходит равномерный подогрев пола. При установке данной системы применяется резистивные нагревательные элементы. Применяются при монтаже теплого пола нагревательные маты, состоящие из греющих элементов, небольшого диаметра, смонтированного на сетке и имеющего небольшой интервал. Изготавливается из кабеля, состоящего из одной или двух жил. При этом системы, изготовленные из одножильных, рекомендуется устанавливать в нежилых помещениях и промышленных объектах. В квартирах и частных домах рекомендовано устанавливать маты, состоящие из нагревательной системы, обладающей экранированием и наличием двух нагревательных жил. Наличие экранирования делает безопасным проживание человека, исключая воздействия на него магнитного поля. Одним из плюсов постановки «тонкого теплого пола» является легкость производимого монтажа конструкции, благодаря закреплению греющих компонентов непосредственно на сетке, что позволяет произвести самостоятельную постановку системы
Обогрев кровли
- Кровля. Для того чтобы не допустить образования льда и накопления снега, применяются системы обогрева на кровельных поверхностях. Постановка материалов производится в районах, где наиболее часто возможно появления сосулек, льда, накопления снега. Монтаж обогрева избавляет в дальнейшем от необходимости проведения работ по очистки крыши. Производить монтаж компонентов в современном строительстве можно на любой вид кровельных материалов
Фото емкости с закрепленным греющем кабелем
- Обогрев различных емкостей. Для того чтобы предотвратить замерзание различных жидкостей (нефтепродукты, химические вещества и т.д.) в емкости для обогрева монтируются греющие элементы. При этом возможно использование как резистивных, так и саморегулирующихся нагревательных системы. Важная функция – это предотвращение замораживания и поэтому, в зависимости от транспортируемых материалов, могут отличаться по необходимой температуре. Так для транспортировки нефтяных продуктов хватит +40С, а для транспортировки и хранения битума в емкостях необходима температура в районе + 170С
Порядок установки греющего кабеля на трубах
Читайте также: Лучшие полотенцесушители для ванной комнаты водяные и электрические: 15 популярных моделей с разным типом подключения | 2019
Установка греющего кабеля в трубах
Качественная установка нагревающей системы позволит гарантировать безаварийной работу водопровода и других аналогичных устройств.
- Перед началом постановки произвести зачистку поверхности трубы, удалить ржавчину
- Монтаж греющих компонентов проводится несколькими видами:
- Нагревательный элементы монтируется на трубу параллельно, при этом используется один или несколько кабелей
- Установка греющих элементов производится по спиральному типу. Данный способ используется в трубах небольшого диаметра и при наличии греющего кабеля достаточной длины
Для возможности равномерного нагрева трубы можно предварительно произвести обертывание скотчем из фольги.
Греющий кабель применяется для водопроводных систем
При постановке греющих компонентов необходимо производить монтаж, исключающий соприкосновение от фланцев и соединений, которые могут пропускать жидкости. Данный способ позволит обезопасить кабель от намокания нагревательной системы при возможном нарушении герметичности водопроводных и других конструкций.
При проведении постановки теплоизоляции надо монтировать нагревательную секцию таким образом, чтобы его холодный конец оставался снаружи слоя изоляции. Если установка происходит в удалении от розетки, то необходимо применить распаечную коробку. Чтобы резистивный провод не перегорел, необходимо при постановке избегать его пересечения. Данное правило не относится к саморегулирующемуся, так он не горючий.
Чтобы в дальнейшем, при эксплуатации, не испытывать проблем при разъединении трубопровода, необходимо устанавливать в районе вентилей и фланцев нагревающую секцию, длиной не больше 1,4 м.
Дополнительно защитить нагревательную конструкцию от возможного попадания жидкости можно с помощью постановки дополнительной изоляции. После постановки изоляции на трубах надо произвести маркировку о наличии нагревательного кабеля.
8.3 Total Score
Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.
БЕЗОПАСНОСТЬ
8.5
ЭФФЕКТИВНОСТЬ
9
Оценки покупателей: Будьте первым!Видео с инструкциями | Узнайте, как установить системы обогрева.
Предотвращение образования ледяных плотин с помощью системы кровельных панелей SnoFree ™Ледяные плотины могут быть неприятными. Ледяная плотина образуется, когда крыша над чердаком становится достаточно теплой, чтобы растопить нижний слой снега. Снег тает в воду, и вода стекает между слоями снега, пока не достигает карниза крыши. Посмотрите наше 2-минутное видео, чтобы узнать, как решить проблемы с кровлей и водосточными желобами, связанные со снегом и льдом.
Установка системы свеса панелей SnoFree ™
Это видео представляет собой учебное пособие по установке системы свеса панелей SnoFree специалиста Heat Trace.
Установка змеевикового (зигзагообразного) нагревательного кабеля
Это видео представляет собой учебное пособие по установке змеевикового (зигзагообразного) нагревательного кабеля.
Учебное пособие по монтажу теплового кабеля
Как подключить саморегулирующийся тепловой кабель к распределительной коробке с помощью руководства по окончательному торцевому уплотнению.
Учебное пособие по концевым уплотнениям теплового кабеля
Заделка саморегулирующегося теплового кабеля термоусаживаемым торцевым уплотнителем.
Учебное пособие по комплекту сращивания теплового кабеля
Подключение саморегулирующегося теплового кабеля к силовому соединительному кабелю с водонепроницаемой термоусадочной системой и окончательная обработка кабеля термоусаживаемым концевым уплотнением.
Учебное пособие по комплекту тройника для теплового кабеля
Подключение саморегулирующегося теплового кабеля для образования тройника в тепловом кабеле с водонепроницаемой термоусадочной системой и окончательная обработка кабеля термоусаживаемым чехлом.
Трубные нагревательные кабели с намоткой
Предотвращает замерзание водопроводных труб до –50ºF. Просто оберните, изолируйте и вставьте вилку. Разработан для использования на металлических и жестких пластиковых трубах. Использует эксклюзивную кнопку Press-To-Test ™, чтобы вы могли проверить кабель перед установкой. Встроенный термостат включает кабель при 38ºF. Проверенная конструкция с низким энергопотреблением потребляет до 65 процентов меньше энергии при 2 Вт на фут по сравнению с другими кабелями при 7 Вт на фут и обеспечивает защиту до –50 ° F.При закрытии термостата светится эксклюзивный индикатор мощности.
Каждая упаковка содержит один готовый к установке трубчатый нагревательный кабель вместе с инструкциями по установке. Для установки вам также потребуются ПВХ / изолента, изоляция для труб из стекловолокна, рулетка и защита для глаз.
Предупреждение: Этот кабель был разработан с единственной целью — предотвратить замерзание металлических и жестких пластиковых трубопроводов, заполненных водой. ЗАПРЕЩАЕТСЯ использовать этот продукт на топливопроводах, сливных линиях, шлангах или подземных трубах.Для завершения установки требуется обертка труб из стекловолокна. Прочтите и следуйте всем инструкциям. Кабели доступны разной длины. См. Таблицу, чтобы определить длину, необходимую для вашего приложения.
Двухлетняя ограниченная гарантия.
Таблица выбора нагревательного кабеля
Для кабелей от 3 до 30 футов используйте следующую таблицу:
Доступные длины трубных нагревательных кабелей
Для 45, 60, 80 и 100 футов.длина кабеля, используйте следующую таблицу множителей, чтобы выбрать соответствующую длину кабеля. Множители для определения длины трубчатого нагревательного кабеля, необходимого в зависимости от диаметра трубы и количества витков на фут.
| Размер |
|---|
| 3 фута |
| 6 футов |
| 9 футов |
| 13 футов |
| 15 футов |
| 18 футов |
| 24 фута |
| 30 футов |
| 45 футов |
| 60 футов |
| 80 футов |
| 100 футов |
| Вт | А при 120 В Приблизительно |
|---|---|
| 6 | 0.05 |
| 12 | 0,10 |
| 18 | 0,15 |
| 26 | 0,22 |
| 30 | 0,25 |
| 36 | 0,30 |
| 48 | 0,40 |
| 60 | 0,50 |
| 90 | 0.75 |
| 120 | 1,00 |
| 160 | 1,10 |
| 200 | 1,70 |
Зачистка, заделка, сращивание и герметизация кабелей с обогревом
Опубликовано 2 сентября 2016 г.
Решения для электрообогрева
- Крис Доддс: расчетное время чтения 8 минут
Обогрев
T&D, Специалисты по электрообогреву
Этот видео-блог мастер-класса продемонстрирует, как снимать изоляцию, заделывать, уплотнять, соединять и герметизировать кабели обогрева для защиты трубопроводов от замерзания или поддержания температуры в безопасных, промышленных и опасных отраслях промышленности.
КомпанияT&D, работающая совместно с Eltherm , выпустила следующий видеопост для информирования и повышения уровня качества монтажа кабелей и систем обогрева.
Eltherm — мировой лидер в производстве систем электрообогрева.
Видео 1: Вывод питания и кабельный ввод кабелей для обогрева Eltherm (ELSR-N-BO)Перед зачисткой и подготовкой кабелей электрообогрева важно выполнить быструю проверку инструмента и убедиться, что под рукой имеются подходящие инструменты для снятия изоляции и обжима кабеля для разрезания и снятия оболочки и изоляции кабеля электрообогрева.
Инженер по электрообогреву должен тщательно рассмотреть вопрос об обработке оплетки кабеля, чтобы обеспечить безопасное и надежное заделывание луженой медной оплетки перед установкой кабельного сальника обогрева (M25).
Осторожно : Не повреждайте медные шины. Видео демонстрирует важность термоусадки изоляционных рукавов без перегрева или перегрева кабелей электрообогрева. В видео рассказывается о кабельных вводах греющих кабелей в распределительные коробки для подключения питания к системе обогрева.
Примечание — Доступны кабельные вводы и соединительные комплекты «холодной установки» для систем обогрева, устанавливаемых во взрывоопасных зонах с потенциально взрывоопасной атмосферой, где «горячая обработка» запрещена.
Видео 2: Концевая заделка кабелей для обогрева Eltherm (ELSR-N-BO)
После того, как кабели электрообогрева проложены непосредственно к трубопроводу для защиты от замерзания или поддержания температуры процесса, важно предотвратить попадание влаги на оголенный конец нагревательного кабеля и избежать потенциальных коротких замыканий.
Здесь инженер по электрообогреву показывает важность обрезки одиночной кабельной шины без повреждения изоляции отдельных шин. Затем нагревательные кабели просто заделываются с помощью изоляционной муфты вставного типа.
Видео 3: Сращивание (соединение) кабелей электрообогрева Eltherm (ELSR-N-AO)
В следующем видео подробно описывается процедура сращивания (соединения) кабелей теплового кабеля. Часто системы обогрева требуют изменения маршрута или удлинения кабеля в рамках проектов обновления, изменения направления или модернизации трубопроводов.
На видео показаны этапы подготовки кабеля обогрева, необходимые перед установкой термоусадочных изоляционных трубок. Чтобы не вносить потенциальные повреждения кабеля в систему обогрева, важно правильно соединить кабели.
Саморегулирующийся обогреватель Как это работает?
Саморегулирующиеся кабели обогрева используют два параллельных провода шины, по которым передается электричество, но не выделяется тепло.Полупроводящий полимер покрывает два провода шины.
По мере того, как полимерный элемент нагревается, он пропускает меньший ток из-за изменения сопротивления. Кабели электрообогрева с различной выходной мощностью производятся за счет изменения количества углерода, используемого для изготовления кабеля.
Внутренняя оболочка отделяет провода шины от оплетки заземления. Обычно применяется внешняя оболочка, особенно для кабелей, используемых в суровых промышленных условиях или там, где они могут подвергаться воздействию химикатов.
Саморегулирующиеся кабели электрообогрева можно отрезать до нужной длины в полевых условиях, и они никогда не перегреются. Все саморегулирующиеся нагревательные кабели имеют максимальную температуру воздействия.
Если кабели подвергаются воздействию температур выше этого уровня, они могут выйти из строя и не подлежат ремонту. Благодаря достижениям в области технологий теперь доступны кабели с температурой воздействия, приближающейся к 200 ° C.
Защита от замерзания труб, поддержание температуры технологических труб, обогрев резервуаров и барабанов, таяние снега на крыше / водостоке и очистка снега и льда для обогрева рампы.
Системы обогрева для защиты от замерзания для стальных и медных трубЗащита стальных и медных труб от замерзания — одно из наиболее распространенных применений кабелей для обогрева. При низких температурах окружающей среды трубопроводы могут замерзнуть, а затем разорваться.
Трубы малого диаметра замерзнут за считанные часы, особенно при минусовых температурах. Поэтому очень важно указать правильный силовой нагревательный кабель, а также теплоизоляцию правильного размера.
Как показывает практика, греющий кабель мощностью 10 Вт на метр считается достаточным для стальных и медных труб диаметром менее 100 мм. Тем не менее, это основано на минимальной температуре окружающей среды -10 ° C. Прошлой зимой в некоторых частях Великобритании были зафиксированы низкие температуры до -20 ° C, и это необходимо учитывать при разработке системы обогрева для защиты от замерзания.
Для определения правильных требований к отоплению для любой системы защиты от замерзания необходимо выполнить расчеты теплопотерь.
Теплообогрев: кабели для защиты от замерзания труб, расположенных в безопасных и опасных зонах Зоны 1 и Зоны 2.
Система обогрева для защиты от замерзания пластиковых трубЗащита от замерзания для пластиковых труб
При использовании электронагревателя для защиты пластиковых труб от замерзания необходимо учитывать дополнительные факторы. В отличие от металлических труб передача тепла осуществляется за счет тепловых свойств пластика.
Кроме того, пользователи также должны знать о возможной миграции химических веществ из трассирующего кабеля в пластиковую трубу и наоборот.
Чтобы решить обе проблемы, перед установкой кабеля электрообогрева на трубу следует наклеить слой алюминиевой ленты. Это образует барьер между кабелем и трубой, а также способствует передаче тепла и рассеиванию поверхностного нагрева от кабеля к трубе.
Необходимо произвести расчеты, чтобы убедиться, что выбран правильный выходной кабель питания.
Например, электрический нагревательный кабель мощностью 10 Вт на метр может обеспечить адекватную защиту от замерзания для 100-миллиметровой металлической трубы, но не для 100-миллиметровой пластиковой трубы.
Спирание кабеля обогрева на пластиковых трубах увеличивает соотношение Вт / м, или, в качестве альтернативы, можно использовать кабель большей мощности. Также необходимо учитывать максимальную температуру поверхности любого нагревательного кабеля в случае, если она превышает максимально допустимую температуру пластиковой трубы.
Как установить обогревательЗима по Великобритании, мороз, снег и лед. Очень низкие температуры. https://t.co/bebdvuGJVV Здесь, чтобы помочь. pic.twitter.com/KtmLVaHyvX
— Метеорологическое бюро (@metoffice) 15 января 2016 г.
Установка кабелей обогрева для защиты от замерзания в трубы для предотвращения замерзания является простой задачей при условии, что продумана конструкция системы.
После выбора компонентов системы можно выполнить следующие процедуры.
1) Укажите трубы, которые должны быть защищены от замерзания
2) Найдите наиболее удобное место для установки термостата температуры окружающей среды защиты от замерзания
3) Прикрепите кабель обогрева для защиты от замерзания к трубе, убедившись, что он надежно закреплен (с помощью стеклотканевой ленты или кабельных стяжек) на трубе между точками с 16 до 20 часов.
4) Убедитесь, что кабель проложен в виде восьмерки над клапанами и фланцами, чтобы обеспечить легкий доступ для обслуживания.
5) Убедитесь, что вы оставили достаточно кабеля для защиты от замерзания на ответвлениях труб и в точках подключения (рекомендуется 0,5 м) для удобного подключения к распределительной коробке или термостату.
6) После того, как кабель защиты от замерзания прикреплен к трубе, установите распределительные коробки для каждого ответвления (при необходимости) и заделайте кабели, как показано в инструкциях.Убедитесь, что каждая длина кабеля защиты от замерзания проходит испытание на сопротивление изоляции, чтобы убедиться в отсутствии повреждений во время установки.
7) Выполните окончательное подключение к термостату защиты от замерзания окружающей среды и, при наличии источника питания, проверьте термостат с помощью спрея для замораживания труб.
Системы электрообогрева и кабели электрообогрева
Кабели обогрева серии , хранящиеся на складе и поставляемые компанией Thorne & Derrick International , включают в себя электрические нагревательные кабели для поддержания технологической температуры, защиты труб и резервуаров от замерзания, а также для защиты от обледенения крыш и водостоков, где требуется удаление снега и льда. кабели и системы доступны для коммерческих, промышленных безопасных зон (невзрывоопасные зоны) и обогрева опасных зон приложений с сертификатом ATEX .
Электрический обогреватель — это кабельная система, используемая для поддержания, повышения температуры и защиты технологических трубопроводов и сосудов от отрицательных температур и связанного с ними повреждения от замерзания — кабели обогрева смягчают и противодействуют воздействию холодной погоды в рамках стратегии Winterization для промышленных и технологических процессов. применения при низких (минусовых) температурах окружающей среды как на суше, так и на море.
Системы электрообогрева с использованием саморегулирующихся кабелей , постоянной мощности и нагревательных кабелей с минеральной изоляцией (MI) доступны для обеспечения оптимальной системы электрообогрева для вашего применения — мы предоставляем услуги по проектированию систем электрообогрева.
Кабели электрообогрева: Наклонный нагрев | Отопление крыш и водостоков | Защита водопровода от замерзания | Бункерное отопление | Резервуарное отопление | Обогрев опасных зон | Пожарные лестницы
Специалисты по электронагревательным и обогревательным кабельным системам | Торн и Деррик
Кабель для обогрева кровли и водостока Easy Heat ADKS
Кабель для обогрева кровли и водостока Easy Heat ADKSEasyHeat ADKS Крыша и желоб Кабель для удаления обледенения
Мы являемся авторизованным дистрибьютором товаров Easy Heat, Inc.
Соединения с другим кабелем кровельного отопления:
EasyHeat PSR с предварительной заделкой, саморегулирующийся
Кабель для защиты от замерзания для водопроводных труб и крыш
Крыша и водосток с изоляцией
Нагревательные кабели.
Danfoss RX Кабели для защиты от обледенения кровли и водостока.
Кабель для обогрева крыш и желобов коммерческого класса Chromalox
Саморегулирующаяся трубка Danfoss Ice Guard Heat Trace
| Даже в морозную погоду снег на крыше часто тает из-за тепла от солнца и потери тепла из дома через крышу.Когда этот талый снег достигает свеса крыши, он снова замерзает.
Здесь нет потерь тепла, поэтому поверхность крыши намного холоднее. Поскольку этот талый снег снова и снова замерзает на свесе крыши, образуется ледяная плотина. Вскоре вода отступает под
черепицы, и протекает в доме. Кабель для защиты от обледенения EASYHEAT ADKS предотвращает повреждение водой и льдом, обеспечивая свободный путь для талой воды.Он предотвращает обледенение краев крыш, желобов и водосточных труб. Универсальный дизайн подходит для большинства конфигураций крыш и желобов. Настоящий урон наносят не большие сосульки, а лед, которого вы не видите, скапливается в желобах и под черепицей. Когда лед тает, это действительно может сократить расходы на ремонт. Крыша Easy Heat ADKS антиобледенительный кабель предотвращает повреждение водой и льдом, обеспечивая свободный путь чтобы талая вода стекала с крыши.Универсальный дизайн адаптируется к большинству конфигурации крыши и желоба.
|
Кабель ADKS-500 (100 футов, 500 Вт)
| Этот продукт предназначен для исключительного использования предотвращение образования ледяных плотин на наклонных крышах с помощью черепицы, в водостоки и водосточные трубы. (Не для использования на металлических крышах из-за риск перегрева, используйте саморегулирующийся кабель, например, PSR или Danfoss RX). Этот кабель для защиты от обледенения крыши не предназначен для использования. как система снеготаяния для очистки кровли от льда и снега. Эту систему можно установить с уверенностью, что она будет работать в течение многих лет, не требуя обслуживания. Все компоненты изготовлены из материал высочайшего качества и протестирован в критических точках производственный процесс. |
| Каждый комплект ADKS
В комплект входит электрический кабель для защиты от обледенения крыши (бытовой, 120 В, 5 Вт / фут)
и шнур питания длиной 6 футов с вилкой и достаточным количеством зажимов на крыше
и кабельные прокладки для завершения установки. Зарегистрированы в UL США и Канаде в cUL
Сертификат CSA |
| Кабель должен быть проложен над
неотапливаемая часть крыши (E на рис. 1) — обычно площадь крыши над
свес. Спроектировать, сколько кабеля необходимо, умножьте длину края крыши, на которой вы хотите установить кабель, на следующие коэффициент шага: |
| Если ваша крыша нависать это: | Свес Множитель : | Если ваша крыша нависать это: | Свес Множитель : |
| 12 дюймов | 4.0 | 48 « | 8,1 |
| 24 « | 5,3 | 60 « | 9,6 |
| 36 дюймов | 6,8 | 72 « | 11,2 |
Множитель свеса длина кабеля, необходимая на фут длины крыши. Примечание: множитель показан включает 1 фут кабеля для водосточного желоба на каждый фут кромки крыши. Если кабель не установлен в желоб, вычтите 1,0 из множителя свеса.
Необходимые размеры:
Рисунок 2
Схемы прокладки кабеля: | Добавьте это число рассчитано
выше до длины водосточной трубы. (A на рисунке 2). Примечание. Если
водосточная труба расположена в любом месте, кроме конца кабельной трассы, что
Для водосточной трубы потребуется кабель двойной длины (B на Рисунке 2).Добавить дополнительно
кабель для впадин (6 футов на впадину, C на Рисунке 2) и вокруг слуховых окон (D на Рисунке 2) Пример: 28 футов крыши, 24 дюйма свеса (поэтому используется множитель вылета 5,3), 1 водосточная труба на расстоянии 10 футов на конце кабеля прогон, 1 долина, 1 слуховое окно с периметром 30 футов. Длина кабеля = (28 x 5,3) + 10 + 6 + 30 = 194,4 футов. Выберите ADKS-1000, который составляет 200 футов, так как он ближе всего к 194,4 футов. Избыточный кабель можно использовать в створе или водостоке. В кабель антиобледенения нельзя разрезать или изменить, это приводит к аннулированию гарантии, и один раз порезать не подлежит ремонту. |
Дополнительный кровельный кабель RS-2 для защиты от обледенения
Контроль расходов и энергопотребления в кровельных электропроводах автоматическая защита с помощью Roof Sentry (RS-2). RS-2 требует двух условия, необходимые для подачи питания на кабель для защиты от обледенения кровли: холодный температуры (ВКЛ, 38 F; ВЫКЛ, 48 F) и наличие сток воды с крыши контактирует с проводом датчика. Если бы только один из Если существуют условия, система управления не подает питание на кабель.
- Мощность 1200 Вт при 120 В переменного тока, по одному на кабель.
- Современный электронный датчик.
- Погодостойкий корпус.
- Устанавливается быстро и легко.
- Сертификат CSA
Применение провода датчика
По желанию Аксессуары:
| Дополнительный кровельный трос Зажимы | Распорки для кабелей для дополнительной крыши |
| Деталь # CSK-12 (Комбинированный комплект из 19
Дополнительные кабельные зажимы на крыше и
16 проставок для дополнительных тросов на крыше) Хомуты для дополнительных тросов на крыше и кабельные распорки можно заказать (их уже достаточно с каждым комплектом ADKS для завершения установки | |
EasyHeat является зарегистрированным товарным знаком EasyHeat, Inc.
[На главную] [Наверх]
Мы Дистрибьютор промышленных, коммерческих и Жилые обогреватели и элементы управления. Всегда консультируйтесь инструкции производителя по установке для правильной установки продукты или системы, представленные на этом сайте. © Авторские права 1999-2019 Mor Electric Heating Assoc., Inc. MOR
ELECTRIC HEATING ASSOC., INC. |
Нагревание до электрических нагревательных кабелей
Современные нагревательные кабели представляют собой безопасные и энергоэффективные решения для снятия холода зимой
Нагревательные кабели обычно называют кабелями для обогрева, обогревателями или тепловой лентой, в то время как кабели самой современной конструкции, саморегулирующиеся греющие кабели, также известны как саморегулирующиеся кабели.Как бы они ни назывались, все они работают в основном по одному и тому же принципу: когда напряжение подается на отрезок провода с заданным сопротивлением, он затем рассеивает фиксированный уровень мощности в виде излучения тепла, основанного на законе Ома. Тепло выделяется из-за сопротивления в сплавах кабеля, когда ток проходит через него, тем самым нагревая непосредственное физическое окружение.
По этой причине нагревательные кабели используются во множестве применений, от защиты труб от замерзания, до таяния снега на тротуарах или подъездных дорожках, для предотвращения образования ледяных плотин на крышах, для предотвращения образования опасных сосулек в желобах и водостоках, до полов в помещениях утепление при установке под плитку или паркетный пол.Кроме того, нагревательные кабели используются в ряде промышленных приложений для защиты от замерзания и технического обслуживания для поддержания постоянной температуры жидкостей в трубах с целью предотвращения разложения жидкости или поддержания вязкости для условий потока. Промышленные нагревательные кабели в этой статье не рассматриваются.
Существует два основных типа нагревательных кабелей:
- Нагревательные кабели постоянной мощности — самые простые из этих двух. Эти типы кабелей фиксированной длины либо включены при полной 100% тепловой мощности, либо выключены при 0% тепловой мощности.Обычно для поддержания постоянной температуры требуется термостат. Кабели постоянной мощности нельзя перекрывать, так как это может привести к их перегреву. Обрыв участка кабеля приведет к полному отказу всей системы. Преимущество их в том, что они недорогие, но их нельзя разрезать на месте. Вместо этого они продаются с определенной длиной и выходной мощностью, что делает их менее универсальными, чем саморегулирующиеся кабели. Кабель постоянной мощности можно использовать на внутренних и внешних линиях водоснабжения, подверженных отрицательным температурам.Они идеально подходят для использования в подпольях, коттеджах, сараях и хозяйственных постройках, которые не отапливаются регулярно.
- Саморегулирующиеся нагревательные кабели преодолевают ограничения кабелей постоянной мощности. В этом типе кабеля электрические провода совместно экструдируются в нагревательный элемент, состоящий из материала на основе полимера с частицами углерода. Это обеспечивает путь сопротивления, следовательно, цепь по длине нагревательного кабеля. Это сопротивление и, следовательно, мощность нагревательного кабеля варьируются в зависимости от температуры из-за микроскопического расширения и сжатия полимера.Выходная мощность уменьшается при повышении температуры. И наоборот, при более низких температурах мощность увеличивается. Термостат не требуется, поскольку они автоматически изменяют свою тепловую мощность в зависимости от изменений окружающей температуры. Предназначенные для промышленного, коммерческого и жилого применения, они обеспечивают максимальную защиту от замерзания и поддержание температуры, а также могут быть быстро и легко разрезаны на любую длину на месте. Поскольку они предназначены для изменения теплоотдачи при изменении окружающей температуры, они идеально подходят для использования на металлических или пластиковых водопроводных и сливных трубах, которые подвержены отрицательным температурам, для технологических процессов, в которых жидкости по трубам требуют постоянной температуры, а также для замораживания. защита отводных оросительных систем.

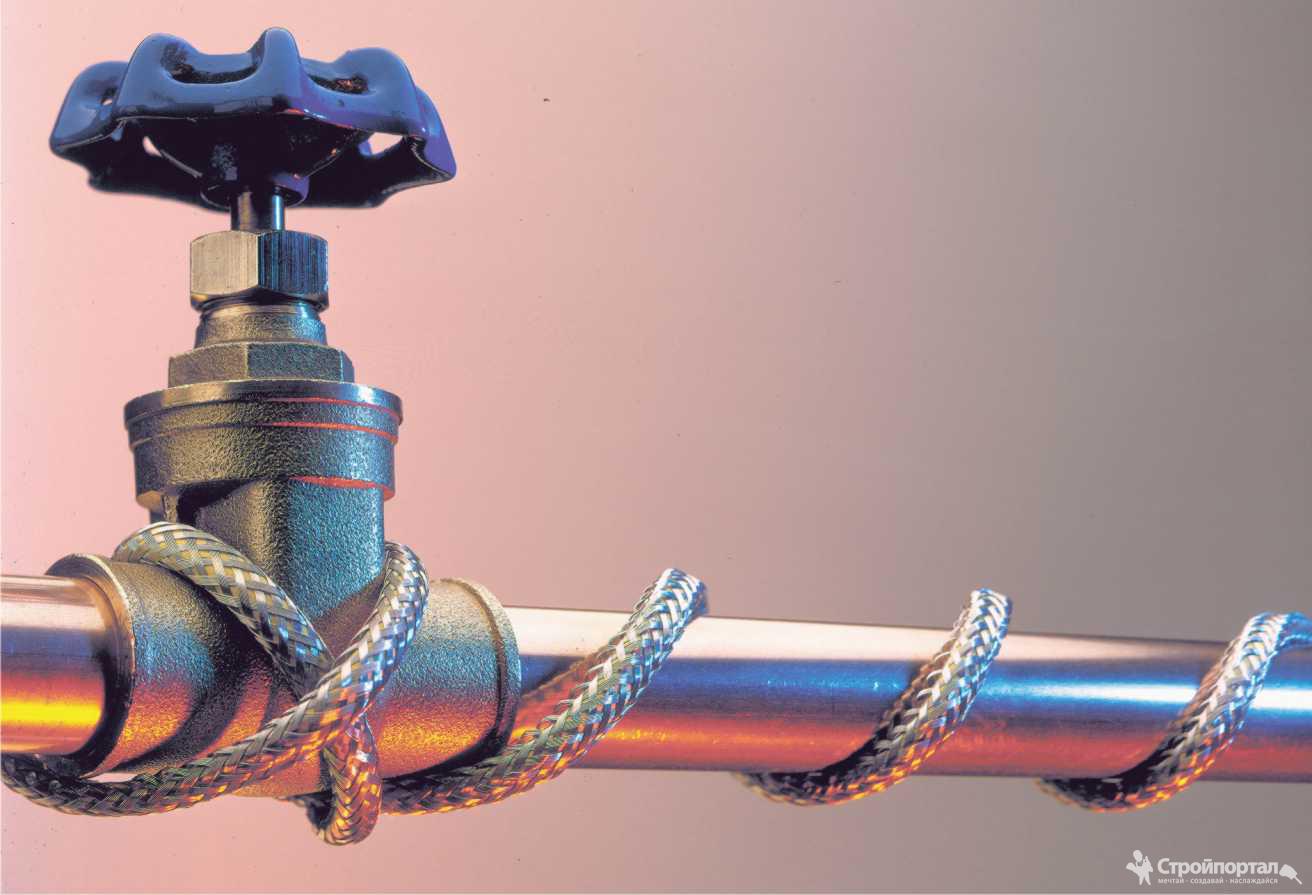

ЗАЩИТА ТРУБ С НАГРЕВАТЕЛЬНЫМИ КАБЕЛЯМИ
Учтите следующее: при замораживании галлон воды расширится до объема на 9% больше, чем исходный галлон. Поэтому неудивительно, что полностью или частично замерзшая труба набухнет и потрескается, особенно когда в трубе находится воздух.
Выпуклость или трещина в трубе с выходящим льдом является явным признаком разрыва трубы. Однако иногда труба может выглядеть нормально, и домовладелец может не заметить небольших трещин, вызванных расширением льда.К сожалению, как только лед внутри замороженной трубы начинает таять, и вода просачивается наружу, уже слишком поздно. В зависимости от степени повреждения общие затраты на очистку поврежденной трубы могут вырасти до десятков тысяч долларов. Страховая компания State Farm Insurance оценивает средний размер страхового возмещения за ущерб, причиненный водой из-за замерзших труб, примерно в 15 000 долларов.
Если собственник здания знает, что определенная часть конструкции с активными водопроводными трубами может иметь температуру ниже нуля, разумным решением будет установка нагревательного кабеля.В сочетании со встроенным термостатом система автоматически «включается», когда температура опускается ниже нуля. Кабели обеспечивают необходимый уровень тепла для предотвращения замерзания труб, но недостаточный для нагрева воды внутри труб. Термостат обеспечивает автоматическое управление системой, поэтому он экономит энергию, запитывая кабель только при необходимости. Для оптимальной работы системы поверх кабеля можно установить изоляцию трубы, чтобы сохранить тепло, а пластиковые трубы можно обернуть алюминиевой фольгой, чтобы тепло равномерно рассеивалось в трубе
Преимущество этой конструкции заключается в том, что кабели монтируются один раз и оставляются на трубах в течение многих лет — даже когда температура опускается до -40 ° F (-40 ° C).
ПРЕДОТВРАЩЕНИЕ ЛЕДЯНЫХ ПЛОЩАДЕЙ С НАГРЕВАТЕЛЬНЫМИ КАБЕЛЯМИ
Ледяная плотина — это образование льда, которое появляется у карниза крыши во время продолжительных периодов снегопада и холодной погоды. Ледяные плотины образуются, когда лед накапливается по краю крыши, образуя плотину, задерживающую воду в бассейне. Если собирается достаточно большое количество воды, она может проникнуть под черепицу и полностью проникнуть в здание, нанося значительный ущерб потолкам, полам и за стенами.Ремонт крыши — дорогое удовольствие. Даже мелкий ремонт размером в пару квадратных футов обычно стоит 1000 долларов или больше. Более крупный ремонт или ремонт кровли из шифера и металла может стоить на тысячи долларов дороже. Полная замена крыши, то есть отрыв старой крыши от дома и замена ее новой, может стоить от 4000 до 25000 долларов.
Опять же, проверенным решением для защиты от обледенения крыш и водостоков являются нагревательные кабели. Предотвращая образование ледяной плотины по краям крыши, в желобах, водостоках и водосточных трубах, кабели создают путь для талой воды с крыши, который предотвращает образование ледяных плотин.Автоматический контроллер, входящий в состав большинства систем, делает работу более энергоэффективной. Подключив контроллер к электрической розетке и кабелю, контроллер включит систему, когда температура опустится ниже 38 ° F (3 ° C) и на поверхности датчика будет вода. Если существует хотя бы одно из вышеперечисленных условий, система управления не «включит». Когда температура поднимается выше 48 ° F (9 ° C), контроллер выключает систему.
СНЕГОВАКА С НАГРЕВАТЕЛЬНЫМИ КАБЕЛЯМИ
Нагревательные кабелиможно прокладывать под бетонными или асфальтовыми проездами, тротуарами или террасами для защиты от снега или льда.Это гораздо более эффективная и «зеленая» альтернатива выкапыванию или внесению экологически вредной соли. Система нагревательных кабелей, сформированная в виде матов разного размера, укладывается под бетонное или асфальтовое покрытие или брусчатку. Коврики чрезвычайно экономичны и устраняют дорогостоящие и трудоемкие хлопоты по уборке снега за счет автоматического поддержания температуры поверхности выше точки замерзания. Для активации ковриков необходимо одновременное выполнение двух условий: температура должна быть ниже нуля, и система должна определять влажность или снегопад.Даже в северных городах, таких как Чикаго, фактическое время выпадения снега на землю составляет менее 30 часов в год. С точки зрения затрат это всего несколько долларов в год. Это также означает, что вам больше не нужно обращаться в дорогостоящие службы снегоочистителя, стоимость которых может составлять сотни или даже тысячи долларов в год. Кроме того, если посреди ночи пойдет снег, вы проснетесь на уже расчищенном тротуаре и подъездной дорожке — в отличие от ваших соседей. Еще одно менее очевидное преимущество — бесшумность ковриков. Любой, кому приходилось слышать, как работает снегоочиститель часами подряд, может засвидетельствовать, что это не самое приятное занятие.
В большинстве случаев снег тает со скоростью, соответствующей среднему снегопаду, что сводит к минимуму накопление снега на нагретой поверхности. В зависимости от доступного напряжения и конфигурации коврики можно легко комбинировать и адаптировать для покрытия уникальной конфигурации пешеходных дорожек, лестниц, патио и проезжей части.
Предприятия и домовладельцы получают выгоду от более безопасных пешеходных переходов, более низких ставок страхования и соблюдения Закона об американцах с ограниченными возможностями (раздел 3.2.4.3). Погрузочные доки, въезды для машин скорой помощи и пассажирские платформы на автобусных вокзалах и вокзалах также получают выгоду от этой защиты, когда пешеходы могут безопасно передвигаться по защищенной поверхности.
ОТОПЛЕНИЕ ПОЛА С НАГРЕВАТЕЛЬНЫМИ КАБЕЛЯМИ
Полы из твердых пород дерева и плитки могут вызывать неприятные ощущения холода даже в теплом климате. Кабели для обогрева пола удаляют холод мягким, непрерывным теплом, когда они используются в качестве дополнительного тепла, чтобы сделать пол уютным, или в качестве тепла для обогрева всей комнаты. В зависимости от производителя, системы могут использоваться с широким выбором поверхностей, включая керамику, фарфор, терраццо, стеклянную мозаику, мрамор, натуральный камень и агломераты, а также под конструкционную древесину и ламинат.Кабели можно даже прокладывать в облицованных плиткой душевых или других влажных помещениях, хотя рекомендуется, чтобы домовладелец сначала проконсультировался со своим местным инспектором по электрике, чтобы убедиться, что это применение разрешено в юрисдикции.
Помимо комфорта, системы утепления пола безопасны, энергоэффективны и экономичны. После установки практически невозможно повредить или разрезать кабели. Кроме того, программируемый термостат с защитой GFCI мгновенно отключит питание в случае короткого замыкания. Термостат также предлагает точный контроль температуры, мониторинг и регулировку температуры пола для обеспечения оптимального тепла.Стоимость минимальная: 12 ватт на квадратный фут, 30 квадратных футов. Коврик притягивает эквивалент электрического одеяла. Кроме того, по оценкам, добавление утепления пола по всему дому может увеличить его стоимость при перепродаже на целых четыре процента.
Современные системы обогрева пола производятся либо в виде кабелей «произвольной формы», что обеспечивает максимальную универсальность конструкции, либо в виде «фиксированных» кабельных матов для экономии трудозатрат в помещениях стандартной формы.
Кабели произвольной формы не закреплены, поэтому их можно поворачивать и располагать любым образом, чтобы они соответствовали участкам с изгибами, углами или препятствиями.Расстояние между кабелями не фиксировано, и рекомендуется оставлять между ними зазор 2-3 дюйма. Также настоятельно рекомендуется создать «буферную» зону на плане этажа, где отопление не является необходимым и которую можно использовать для прокладки оставшегося кабеля. Хотя это общепринятая практика, изолента не рекомендуется для крепления кабелей, поскольку она не гарантирует правильного расстояния и может привести к недостаточной или оставшейся длине кабеля и неравномерному тепловыделению. Вместо этого кабели произвольной формы следует устанавливать с помощью зажимов или разъединительных мембран непосредственно на конструкцию черного пола, а затем заделывать их в тонкослойную или самовыравнивающуюся подложку.
В отличие от кабелей произвольной формы, стационарные или готовые маты с лучистым обогревом имеют нагревательные кабели, вплетенные в сетчатую основу, которая подходит для быстрой установки в стандартных прямоугольных помещениях, в многоквартирных домах или в больших помещениях. Хотя подложку можно обрезать, чтобы можно было настроить компоновку, сами кабели должны оставаться неповрежденными, что ограничивает гибкость конструкции. В установках, где обрезки подложки недостаточно, у производителя можно заказать нестандартные маты различной формы, например овалы, круги и треугольники.
Как и следовало ожидать, установка фиксированного кабеля — это более быстрый и менее трудоемкий процесс, чем монтаж кабелей произвольной формы. Системы обогрева полов с самоклеящимися матами еще проще. Маты коммерчески доступны в виде готовых прямоугольных матов стандартных размеров с самоклеящейся широкой подложкой, что помогает сократить время и трудозатраты на установку. Коврики можно положить на основу, и они останутся на месте, пока мат заделан в тонкослойную или самовыравнивающуюся подложку. Имея толщину менее 1/8 дюйма, коврики практически не увеличивают высоту пола, что значительно снижает затраты на модернизацию, поскольку нет необходимости поднимать дверь или отделочные работы.
Питер К. Лил, менеджер по маркетингу продукции компании Emerson, работает в компании Emerson уже 8 лет. Он отвечает за всю продукцию под торговой маркой EasyHeat, в том числе за нагревательные кабели и термостаты. Имеет степень в области промышленного инжиниринга и более 20 лет опыта в управлении продуктами и разработке новых продуктов, а также более 10 лет опыта работы на потребительском / розничном рынке
Бетон (New Pour) Concrete — лишь одно из применений для лучистого таяния снега ProLine. система.Система рассчитана на выработку не менее 30 Вт на квадратный метр. стопа. Кабель крепится к сетке проволочными стяжками с интервалом 3-6 дюймов. Нагревательный кабель можно разложить для нагрева любого размера и формы. дороги, тротуара, стоянки или патио. Эта система идеальна подходит для жилых и коммерческих помещений. После установки Система лучистого отопления практически не требует обслуживания. Отапливаемая подъездная дорога система не имеет внешних движущихся частей, что делает ее отличной, прочной решение для всех применений, связанных с таянием снега и льда. |
Асфальт (новое строительство) Благодаря высокому качеству и долговечности нагревательного кабеля ProLine он выдерживает жару и сжатие только что залитого асфальта. Кабель выкладывается на базовую поверхность (обычно песок), а асфальт вручную переливается на нагревательный кабель и основание.Изоляция рекомендуется всегда, но не требуется. Под основание можно установить однодюймовую жесткую изоляцию. поверхность, или его можно уложить на основание, а кабель ProLine можно закреплен поверх утеплителя. |
Асфальт (ремонт проезжей части) Эта система уникальна еще и тем, что не ограничивается установкой в новые подъездные пути.Если вы ремонтируете существующую подъездную дорожку с асфальтовым покрытием, то вам повезло. Кабель ProLine нужно всего лишь заделать в ½ дюйма асфальта. Кабель крепится к существующему асфальту с помощью зажимов и гвоздей, затем новый асфальт вручную перелопатил на существующую подъездную дорогу и трос. Система ProLine самая простая система для установки и обеспечивает лучшую производительность для обогрева асфальтовых проездов. |
Брусчатка из кирпича и камня Установка системы снеготаяния под брусчатку — самый простой способ установки, и кабельные системы обогрева — самые эффективные системы для брусчатки.Кабель просто выкладывается на основание на обогреваемой площади, а брусчатка установлен как обычно поверх кабелей. Возможна установка системы снеготаяния ProLine легко укладывается под любой тип брусчатки. Поскольку кабель лучистого обогрева был тщательно протестирован и одобрен для использования во влажных условиях, на кабель может попадать влага и не повлияет на его работоспособность. Для получения дополнительной информации позвоните представителю ProLine сегодня: 866.676.9276 . |
Как видеоинспекция труб может помочь водопроводу вашего дома | Седлбэк Сантехника
Инструменты, используемые для сантехнических работ, резко изменились за последние несколько десятилетий. Один из больших скачков вперед произошел благодаря миниатюризации, цифровым и волоконно-оптическим технологиям. Там, где когда-то было невозможно заглянуть в трубы дома, инструменты, такие как оборудование для видеонаблюдения труб, позволяли техническим специалистам крупным планом видеть водопровод, канализацию и другие трубы.
Видеоинспекция труб может помочь при выполнении многих работ в жилищном водопроводе. Мы объясним, почему это оборудование может повлиять на качество услуг, которые мы предлагаем для вашего дома.
Основы оборудования для видеонаблюдения трубСтандартным оборудованием для видеонаблюдения труб является цифровая камера, которая может скользить в канализацию или промывать канализацию. Миниатюрная цифровая камера устанавливается на конце длинного оптоволоконного кабеля рядом с мощной миниатюрной светодиодной лампой.Кабель достаточно длинный, чтобы при необходимости обвести всю жилую канализационную линию. Кабель подключается к оборудованию для воспроизведения видео для технических специалистов, чтобы они могли видеть внутреннюю часть трубы, когда камера движется по ней. Технические специалисты могут записать эти изображения для последующего воспроизведения и показать домовладельцу.
Лучшее применение оборудования для видеонаблюдения трубВот несколько способов, которыми мы можем использовать эту технологию, чтобы сделать сантехнические работы проще, быстрее и эффективнее:
- Обнаружение утечек: У нас есть разные методы обнаружения утечек, но видеодиагностика трубопровода дает наиболее точную информацию.Видео показывает нам, где именно находится утечка, а также важную информацию о ее размере и причине. Мы можем использовать эту информацию, чтобы точно определить утечку и заранее спланировать, как ее исправить.
- Регулярные осмотры канализационной линии: Если вы обеспокоены тем, что у вас может быть изношенная канализационная линия, или вам требуется осмотр в целях страхования или оценки стоимости имущества, видеосмотр трубопровода обеспечивает подробный осмотр трубы без необходимости любое копание.
- Осмотр засоров: Засорения в канализационных линиях или других сточных трубах, которые трудно удалить, могут потребовать определенных знаний о том, что на самом деле создает засор.Обладая информацией с видеокамеры, мы узнаем, как лучше всего прочистить слив или канализацию.
- Диагностика общих проблем: Часто видеосмотр труб помогает нам понять ряд проблем с водопроводом, таких как высокое давление воды, гидравлический удар и вопросы по замене покрытия.
- Дважды проверьте нашу работу: Наконец, после любой работы, которую мы проделали на канализации или канализации, мы можем проверить нашу работу, чтобы увидеть, была ли она завершена, с помощью видеоинспекции.Мы также можем показать заказчику результат.
Мы всегда находимся на переднем крае технологий, доступных для сантехники, в Мишн-Вьехо, Калифорния. Мы начали свой бизнес почти сорок лет назад, совершенствовались с каждым новым достижением и видели, что наши технические специалисты имеют надлежащую подготовку. Это позволяет нам предоставлять вам самый лучший сервис.
Позвоните в систему отопления и вентиляции Saddleback для быстрого профессионального ремонта. Обслуживание округа Ориндж с 1981 г.
Теги: Миссия Вьехо, Ремонт сантехники, Проверка труб видеокамерой
Понедельник, 25 января 2021 г.
