Инфракрасный теплый пол под плитку

В свете южнокорейской экспансии наблюдается значительное увеличение числа новых дилеров, предлагающих инфракрасную пленку (отопительный материал) разных конструкций. Применение пленки предлагается всегда, везде и куда угодно. При этом продавцов не смущают ни строительные нормы, ни нормы электробезопасности, ни даже законы физики. В том числе предлагается применение ИК пленки под керамическую плитку.

   Сразу отбросим все чудодейственные свойства ИК пленки. Это ионизация воздуха!!!, антиалергенный эффект???, нейтрализация запахов))), снижение уровня электромагнитных полей, повышенный КПД и пр. Ну и главная фишка — это конечно фантастически малое энергопотребление.
Пленка, уложенная под плитку, представляет собой не что иное как тонкий нагревательный элемент, который передает тепло плитке с помощью ТЕПЛОПЕРЕДАЧИ. Потому как инфракрасные (ИК) лучи не проникают сквозь цементно — песчаную стяжку, плиточный клей и саму плитку. Вообще очень мало существует непрозрачных материалов, которые пропускают ИК лучи.

Например кристаллы кремния…
Так что мы имеем горячую пленку, которая нагревает только соприкасающиеся с ней материалы, которые в свою очередь передают тепло плитке. При этом КПД — процент преобразования электрической энергии в тепловую у пленки такой же как и у любого электрического нагревателя — близок к 100 %. И чтобы нагреть напольное покрытие до комфортной температуры, любой вид теплого пола электрического — тонкие маты, инфракрасная пленка и греющие кабели — потратят примерно одинаковое количество ватт/час электроэнергии.

   Теперь рассмотрим варианты укладки пленочного теплого пола под плитку.

1. Вариант KNAUF «Суперпол»
КНАУФ Суперпол представляет собой элемент пола заводского изготовления, склеенный из двух малоформатных влагостойких гипсоволокнистых листов размером 1500x500x10 мм со смещением относительно друг друга в двух перпендикулярных направлениях на 50 мм. Общая толщина — 20мм. Конструкции с использованием КНАУФ Суперпола применяются для устройства оснований под чистовые покрытия как по железобетонным, так и по деревянным перекрытиям. Они подходят для любого типа современных напольных покрытий (линолеума, паркета, керамической плитки и т.п.). Укладку покрытия можно начинать сразу после высыхания клея, используемого при соединении элементов пола между собой. Для склеивания элементов пола при монтаже используется клеи, поставляемые предприятиями группы КНАУФ. До отвердения клея надежную фиксацию выполняют винты для ГВЛ.
В нашем случае Heat-Plus — инфракрасная пленка, а сухая засыпка — керамзит, может быть заменен на пенополистирольные плиты.
Тут есть опасность повреждения пленки излишне перекрученными саморезами и трудности при монтаже пленки на больших площадях. Кроме этого, вне доступа остаются недоступные рукодельные соединения  кусков пленки.

2. Вариант

когда поверх пленки укладывается лист СМЛ, ЦСП, ГВЛ.
Предлагается многими продавцами пленочных полов.

В этом варианте монтажа есть проблемы надежной фиксации листового защитного материала. При фиксации саморезами можно попасть в токоведущие дорожки пленки а также нарушить гидроизоляцию комнаты.

3. Вариант с заливкой пленки непосредственно стяжкой или клеем отметаем как проверенно неправильный.

Вывод

Что мы имеем в результате? Плюс у инфракрасной пленки под плитку один — цена самой пленки. Это преимущество имеет классическая полосатая пленка. Многослойные пленки со сплошным карбоновым слоем стоят в разы дороже.

Минусов немного но…
1. Меньшая надежность по сравнению с классическими кабельными системами, собранными в заводских условиях. Самое слабое место — соединение токоведущих шин с силовыми проводами делается на месте руками
2. Усложнение структуры пола за счет дополнительных слоев и, соответственно его удорожание.
3. Электробезопасность. Пленка предназначена для использования в сухих помещениях. Пленка с заземлением существует, но стоит дороже классического тонкого экранированного нагревательного мата, предназначенного для монтажа под плитку.

Кроме всего этого  нагревательные пленки неэкранированы, зачем вам лишний электромагнитный фон под ногами.
4. Невлагостойкость. Места подсоединения пленки с питающим проводом не герметичны, а значит, при прорыве трубы, влага может просто навсего закоротить всю систему, или фазное напряжение окажется на поверхности плитки.

Мы рекомендуем для укладки под плитку тонкие маты в слой плиточного клея. Из Европы Ceilhit (Испания) или Азии Lavita (Ю. Корея), а также российский «Теплый пол №1», а теперь и  маты с пожизненной гарантией «Золотое Сечение GS». Для бюджетного применения есть в наличии универсальный кабель Теплый пол №1, толщина и мощность его подобраны специально для монтажа в плиточный клей или тонкий наливной пол. Также его можно уложить и под толстую стяжку под любое половое покрытие.

Центр Теплых Полов предлагает все виды теплого пола под все виды напольных покрытий. Просьба решать вопросы по конструктивному исполнению отапливаемого пола с нашими квалифицированными специалистами.

Статья «Какой теплый пол под плитку лучше..?»

Переход к выбору теплого пола под плитку…

Google

плюсы, минусы и монтаж +Видео

Инфракрасный теплый пол под линолеум: монтаж, инструкции, видео-обзоры

Пленочные варианты обогрева полов отличаются массой положительных потребительских и технических качеств. Они формируют наиболее благоприятный температурный фон. Не требуют обязательного устройства стяжки, просты в укладке, отлично работают в тандеме практически со всеми покрытиями. Устроить инфракрасный теплый пол под линолеум можно собственными руками, если знать правила и тонкости монтажа.

Доступность цены не мешает линолеуму быть довольно «капризным» покрытием. От нагрева бюджетные марки могут покоробиться, растянуться или усесть. Дешевый материал при повышении температуры способен выделять токсины. Дорогие представители с изоляционной подложкой сводят к нулю все попытки тепла пройти сквозь них и достичь ног потребителя.

До появления пленочных полов соседство линолеума с системами «теплый пол» требовало серьезных технических ухищрений или исключалось наотрез. Прямое сотрудничество с электрическими или водяными контурами было разрешено только мармолеуму – натуральному линолеуму. Хотя к нему предъявляют серьезные претензии по задержке тепла.

С внедрением инфракрасных систем обогрева линолеум таки примкнул к рядам материалов, позволяющих устраивать под собой «теплый пол». К тому же, изготовителями многочисленных видов покрытия были внесены существенные изменения в формулу, что обеспечило устойчивость к повышению температуры до +35ºС и стабильность размеров.

Однако при выборе линолеума для укладки поверх даже инфракрасной нагревательной системы следует тщательно изучать маркировку. В ней должна быть обозначена совместимость материала с электрическими теплыми полами. Если уверения производителя окажутся ложными — покрытие испортится от контакта с системой обогрева, деньги за него обязаны вернуть.

Ознакомиться с хорошими вариантами и приобрести линолеум можно на сайте Remontnick.ru. Там вас проконсультируют и помогут выбрать то, что нужно.

Кстати, вам никто не компенсирует потерь, произошедших из-за нарушения технологии монтажа пленочного пола. Не возвратят утраченных средств, если не соблюдались условия устройства линолеума поверх инфракрасного обогрева. Потому с технологическими предписаниями по устройству пленочных систем стоит глубоко и вдумчиво ознакомиться.

Потребителю сейчас представлено множество разнообразных пленочных обогревательных систем.

Есть варианты, со сплошным карбоновым нагревательным элементом или с прямоугольными крупными сегментами. С их помощью обустраивают крупные оздоровительные центры и общественные организации. Монтируют подобные системы преимущественно в стяжку.

В быту чаще всего применяют так называемые полосатые пленки. Выделяющий тепло карбон в них расположен поперечными полосами. Края полос с обеих сторон зажаты медными и серебряными шинами, сообщающими энергию элементам, заземляющими и пресекающими искрение. С внешней и внутренней стороны инфракрасные обогревательные системы покрыты тонкой полимерной пленкой.

В зависимости от функции, возложенной производителями на медные и серебряные шины, пленочные полы укладываются вверх или вниз стороной с медной полосой. Этот технический момент указывается изготовителями в инструкции, на него следует обращать пристальное внимание перед укладкой конкретной марки инфракрасной пленки.

В остальном процессы монтажа всех разновидностей инфракрасных теплых полов аналогичны. Выполняются поэтапно с обязательным предварительным расчетом, проектированием и подготовкой перед сооружением.

Все типы пленочного обогрева перед укладкой линолеума требуют устройства защитного слоя из фанеры, листов оргалита, ГВЛ или ДВП толщиной 3 – 5 мм.

Разберем процедуру расчетов на конкретном примере устройства пленочной системы марки Caleo, производимого под укладку линолеума. Учтем, что указанный вид покрытия используется в основном в обустройстве санузлов, коридоров, кухонь многоэтажных и малоэтажных зданий, отведенных под зимний сад лестничных пролетов частных построек и прочих подобных помещений.

Пирог теплого пола пол линолеум будет включать пять обязательных слоев, это:

• Теплоотражающая подложка. Рекомендовано применение материалов типа Изолон или Инфралекс. Разрешено использование теплоизоляции с полипропиленовой или лавсановой металлизированной внешней оболочкой. Запрещено укладывать под ИК пол материалы с основой из алюминиевой фольги.
• Инфракрасный пленочный пол. Система включает продольные полотнища с углеродистым полосатым напылением, как минимум один датчик температуры и терморегулятор. Полотнища пленочной системы подключаются к источнику питания параллельно с помощью имеющихся в заводском комплекте клемм и проводов.
• Полиэтилен. Укладывается поверх системы обогрева после ее сборки и проверки. Играет роль гидроизоляции инфракрасных электрических полов. Максимальная толщина 2 мм.
• Защитная жесткая прослойка. Выполняется из фанеры, оргалита либо подобного материала. Требуется для устройства теплых полов с гибким финишным покрытием.
• Линолеум. Подходят только марки, совместимые с электрическим обогревом полов.

При проектировании необходимо учесть, что непосредственно пленочный теплый пол инфракрасного типа не располагают под мебелью без ножек или с низкими ножками. Неразумно обогревать предметы, не нуждающиеся в поставках тепла, но способные потреблять его внушительное количество.

А вот изоляционную подложку и жесткую прослойку устраивают по всех площади помещения, чтобы выдержать единый высотный уровень пола. Гидроизоляцию, несмотря на ее ничтожную толщину, стелют аналогично, по всей площади, чтобы исключить проникновение воды в электрическую систему во время мокрой уборки.

Для грамотного проектирования необходимо составить план или элементарную схему с масштабированными реальными размерами. Собственноручный проект поможет грамотно рассчитать метраж термопленки и сопутствующих расходных материалов.

Полотнища системы обогрева, гидроизоляции и теплоотражающей подложки крепятся между собой одно- или двусторонним скотчем.

Кроме указанных нюансов проектирование обязано учесть, что:

• Раскраивать ИК термопленку можно только по обозначенным изготовителем линиям. Не допускается раскрой под углом и формирование фигурных полотнищ.
• Укладка производится параллельными полосами. Не допускается перекрытие одного полотнища другим.
• Между низко стоящей мебелью и пленочным полом надо оставить зазор не менее 3 см. Равнозначный отступ следует оставлять между краем полотнищ и стенами: он обеспечит отвод тепла в случае перегрева.
• Раскроенные полосы термопленки рекомендовано стелить с боковым нахлестом так, чтобы между медными шинами соседних полотнищ был зазор не менее 1 см. Указанное расположение обеспечит равномерность прогрева пола.
• Полотнища системы обогрева должны иметь максимально возможный вариант длины, чтобы свести к минимуму численность точек подключения.
• Точки подключения необходимо расположить со стороны стены, на которую будет установлен терморегулятор. Благодаря этому существенно уменьшится метраж проводов, требующихся для подсоединения.
• Прокладку проводов необходимо продумать так, чтобы основной их массив расположился под плинтусом.

Следует помнить, что при разрезании пленочного пола на короткие отрезки длиной до 1м потребуется дополнительная изоляция и использование дополнительных клеммных зажимов. Т.е. придется приобрести монтажный комплект помимо того, что имеется в комплектации.

Заранее надо определиться с видом терморегулятора, который может быть встраиваемым или накладным. Для установки встраиваемой разновидности нужна будет гофрированная полимерная труба, применяемая при прокладке в штрабе, для открытой проводки потребуется пластиковый кабель канал. Для обустройства большой площади или полов в смежных комнатах могут потребоваться дополнительные датчики температуры.

Если к одному терморегулятору планируется подключить несколько комплектов пленочного пола, то потребляемая мощность определяется путем сложения мощностей всех элементов. Провод для подключения частей ИК пола к терморегулятору подбирается в соответствии с результатом.

Следует приобрести кабель, необходимый для подсоединения терморегулятора к питающей сети, т.к. в фабричном наборе предусмотрен провод только для подсоединения пленочного обогрева к самому терморегулятору. Выбрать его нужно в соответствии с максимальной мощностью, требующейся для функционала системы.

Не забываем, что электрические теплые полы устраиваются с обязательным включением в сеть УЗО с параметрами срабатывания 30 мА, действующих на проводку 100 мс. Потребуется автоматический выключатель категории С, рассчитанный на защиту токоведущей ветки 10 А.

Если к устройствам автоматической защиты будут подключены еще другие электроприборы, при расчетах их мощность следует учесть. Для пленочного пола, потребляющего 2 кВт и более, рекомендовано устроить отдельную ветку с собственным автоматом.

Предположим, что после проектирования и расчетов нами приобретен комплект инфракрасного пола с наиболее подходящей шириной и недостающие компоненты пирога в требующемся количестве. Осталось выяснить, в какой последовательности и как грамотно укладывать пленочный инфракрасный пол под финишный линолеум.

Первым делам укладывается теплоотражающая подложка, полосы которой склеиваются в единое полотно скотчем. В крупногабаритных помещениях площадью более 20 м 3 подложку рекомендовано соединять двусторонней клейкой лентой для того, чтобы исключить ее передвижение относительно чернового пола. Вместо двухстороннего скотча подойдет фиксация строительным степлером.

Далее приступаем к этапу сооружения пленочного пола:

• Раскраиваем термопленку согласно указаниям собственного проекта.
• Примеряем «выкройку» к месту будущей укладки. При необходимости подкраиваем, слегка изменяем ширину бокового отступа и зазора между стенами и системой нагрева.
• Определившись с положением отдельных полотнищ, приступаем к сборке теплого пола.
• Укладываем полотнища теплого пола строго медной шиной вниз.
• Изолируем оголенные контакты полотнищ с края, противоположного стороне подключения. Просто заклеиваем участки обрезки серебряной и медной шины битумным скотчем так, чтобы полностью были исключены контакты с внешней средой обоих металлических полос.
• Устанавливаем контактные зажимы на поставляющую ток полосу термопленки. Для этого немного отслаиваем полимерную оболочку, чтобы ввести под нее одну сторону зажима, а вторую его сторону располагаем поверх медной шины.
• Проконтролировав правильность установки, с усилием фиксируем зажим плоскогубцами.
• В соответствии с описанной схемой оснащаем зажимами все контакты пленочного пола со стороны подключения к терморегулятору.
• Соединяем полосы проводами так, чтобы фазы были присоединены к фазам, а ноли к нолям. Для этого в комплектацию входят провода двух различающихся цветов. С подсоединяемых концов провода снимаем изоляцию и вкладываем их по два или по одному согласно проектной схеме в зажим.
• Укрепленные плоскогубцами точки соединений изолируем двумя отрезками битумного скотча с обеих сторон.
• Подключаем контур к терморегулятору.
• В удобном месте устанавливаем датчик температуры выпуклым боком вниз и подключаем его к терморегулятору. Оклеиваем его снизу битумным скотчем. Датчик системы под линолеум нужно расположить так, чтобы передвижение по нему исключалось или было наименее интенсивным.

Инфракрасная система обогрева пола собрана, остались завершающие работы по обустройству контура и укладке финишного материала.

Для того чтобы отдельные части системы не выделялись под покрытием и не подвергались нежелательным механическим воздействиям, их следует «утопить» в изоляционной подложке. Для этого в теплоотражающем слое вырезаем «окошки» и «траншеи» под всеми выпуклыми деталями: датчиком температуры, контактными зажимами и трассами проводов.

Далее тестируем работу пленочного пола, подключив к нему питание. На терморегуляторе для контрольной проверки выставляем значение + 30º С. Работу каждого контакта и безопасность заизолированных точек проверяем индикатором-отверткой или подобным прибором. Убедившись в нормальном функционале инфракрасной системы, укрываем ее полиэтиленом и укладываем жесткий защитный слой.

При необходимости жесткий слой, собранный из фанеры, ГВЛ, оргалита и т.п. крепим к черновому основанию саморезами так, чтобы точки фиксации проходили через прозрачную кромку пленочного пола. Удобней работать с материалом, имеющим стыковочную фаску по краю.

Не забываем, что инфракрасной системе нужно «дышать». Потому вдоль периметра жесткого настила должен остаться зазор в 1-2 см, который после устройства финишного покрытия закрывается плинтусом.

К сооруженной и закрепленной жесткой подоснове приклеиваем двусторонний строительный скотч, применяемый в укладке линолеума, и настилаем само финишное покрытие.

Наглядно суть устройства инфракрасного теплого пола под дальнейшую укладку линолеума продемонстрирует видео:

Схема расчетов и один из вариантов укладки инфракрасного пленочного пола:

Обзор предложенных к продаже пленочных систем нагрева, проверенных на практике:

Правил сооружения инфракрасных систем обогрева пола с линолеумом в качестве финишного покрытия не слишком много. Однако каждое из них необходимо соблюдать во имя долгой службы пленочного варианта. Применять стоит термопленку проверенного изготовителя, а комплектующие подбирать только той же марки.

vizada.ru

Пленочный инфракрасный теплый пол своими руками: инструкция по монтажу. Видео

Пленочный инфракрасный теплый пол – вид теплого пола, который достаточно прост как в монтаже, так и в эксплуатации. С его монтажом справится любой начинающий мастер без специальной подготовки. Достаточно лишь изучить материал данной статьи.

Такой пол работает за счет инфракрасного излучения, которое не способен причинить вред здоровью человека и в то же время излучает мягкое и приятное тепло. Учитывая особое внимание к экологии сегодня, это имеет немаловажное значение. Инфракрасный теплый пол более экономичен, примерно на 15-20 процентов, происходит это за счет лучистого обогрева и высокого КПД.

Еще одним преимуществом такого вида пола является тот факт, что он идеально подходит для устройства любого напольного покрытия. А это значит, если вы ищете вариант теплого пола под ковролин, линолеум, ламинат, то лучшим вариантом станет использование инфракрасной пленки. Под паркет такой вид теплого пола следует делать в щадящем режиме, иными словами на 10 квадратных метров паркета применяется 3-4 кв.м инфракрасной пленки, в ином случае паркет скорее всего рассохнется.

Одним из лучших производителей инфракрасных теплых полов по праву считается фирма Caleo, первой представившей свой продукт на российском рынке и вполне обосновано завоевавшей множество положительных отзывов. Поводом тому служат экономичность материала, достаточная простота его монтажа и высокая надежность, все это позволило зарекомендовать продукцию фирмы с самой лучшей стороны.

Как установить пленочный инфракрасный теплый пол самостоятельно?

В первую очередь следует подробней ознакомиться с комплектом пола. Сюда входят комплект изоляции, сенсор температуры пола, контактные зажимы, терморегулятор и конечно же инструкция на русском языке.

Произвести монтаж теплого пола сможет каждый, кто внимательно прочитал инструкцию, впрочем, многое можно понять и без нее.

Решив произвести устройство пола, следует очень внимательно рассчитать количество пленки необходимое для монтажа. Учтите, что пленка укладывается только на свободных, не занятых предметами мебели участках комнаты. Правильные подсчеты помогут сэкономить и ваше время и деньги.

Теперь пришло время приступать к укладке теплоизоляционного материала, а перед этим необходимо очистить пол от грязи и пыли. В том случае, если поверх теплого пола будет настилаться ковролин, линолеум, то предварительно слоем в 3-5 см стелится инфрафлекс, изолон, пенотерм. Когда же на пол планируется укладка плитки, то обязательным является использование теплоизоляции, имеющей твердую прослойку. Здесь вполне подойдет техническая пробка, имеющая толщину 2 мм. Укладывать теплоизоляцию нужно по всему периметру комнаты, стыки крепятся скотчем.

После чего определяются место для расположения терморегулятора на стене.

По специальным линиям производится разрезание пленки теплого пола на полосы определенного размера. Согласно произведенной разметке полосы размещаются на полу так, чтобы медная полоса оказалась внизу, контактами к стене, той где будет размещаться терморегулятор.

После чего следует действовать строго по инструкции. Контактный зажим устанавливается на медную полосу пленки теплого пола, и к зажимам подключаются монтажные провода.

Следует помнить, что необходимо изолировать все места подключения проводов к зажимам, а также места, где разрезалась пленки со стороны стены.

Выполнив с изнаночной стороны теплого пола подключение датчика температуры, изолируем его.

Теперь остается лишь сделать подключение датчика температуры и проводов к установленному терморегулятору. А его в свою очередь подсоединяем к электросети.

Произведя тестирование теплого пола, исключаем возможность возникновения искрения, а также нагревания мест соединения. При тестировании пол не следует нагревать более чем на 30 градусов.

Поверх пола настилается полиэтиленовая пленка.

А затем и финишное напольное покрытие.

Видео инструкция по монтажу пленочного инфракрасного теплого пола

stroylab.su

Как укладывать инфракрасный теплый пол под плитку своими руками: пошаговый монтаж

Одним из универсальных и широко распространенных отделочных материалов является керамическая плитка. Плиткой отделывают полы кухни, коридора, а так же стены и полы туалета и ванных комнат. При большом количестве плюсов (экологически чистый материал, надежность, долговечность и огромный выбор форм, размеров и фактур), есть один большой минус, это поверхность плитки всегда холодная и зимой и летом, поэтому рекомендуется использовать инфракрасный теплый пол под плитку.

Проблема решается просто, если использовать технологию «теплый пол». Сегодня мы с вами поговорим, об одной из разновидности электрического способа обогрева – это инфракрасный теплый пол.

А так же рассмотрим, как уложить плитку под теплый пол, и ответим на главный вопрос, можно ли инфракрасный теплый пол применять под керамическую плитку.

Способы организации системы теплый пол

Следует отметить, что существует всего два вида теплых полов:

1. Водяные теплые полы
2. Электрические теплые полы

Самая распространенная система это водяные полы, которая состоит из систем металлопластиковых трубок, по которым непрерывно циркулирует теплоноситель. В качестве теплоносителя может быть вода или низкотемпературная жидкость.

У этого метода есть ряд преимуществ:

• Использование дешевого теплоносителя.
• Возможность регулировки разной температуры в разных контурах.
• Теплоноситель используется из системы водяного обогрева дома.

Так же есть ряд недостатков:

• Требуется цементная стяжка толщиной 70-100 мм., которая забирает высоту комнаты.
• Повышенная нагрузка на перекрытия.

Система электрического пола имеет плюсы и минусы, но особенно в последнее время получает широкое распространение. Это система включает в себя провода (кабели), трубки, маты и пленки.

Которые начинают выделять тепло в процессе прохождения электрического тока через нагревательные элементы. Их подразделяют на две группы, в зависимости от способа нагрева поверхности.

Кабельные – то есть выделение тепла происходит за счет резистивного нагрева элементов теплого пола, при прохождении через него электрического тока.

Нагревательные элементы представляют собой высокоомный специальный кабель.

В последнее время широкое распространение получили тепловые маты, то есть нагревательный элемент уже зафиксированный на стеклоткани с самоклеящейся основой.

В матах нагревательный элемент, может быть выполнен в виде высокоомного кабеля или специальных композитных стержней.

Пленочные – это новый подход в системе отопления, при прохождении электрического тока через нагревательные элементы, они начинают излучать инфракрасное излучение с длиной волны от 8 мкм, до 14 мкм.

Излучение распространяется прямолинейно и нагревает любую поверхность, которая встречается у него на пути. Устройство состоит из токопроводящих проводов (шины), а между шинами располагаются специальные полоски из карбонового волокна, которые и излучают ИК спектр.

Вся эта композиция заключается с двух сторон в пленку. Шины делают из меди. Недавно в продажу поступили стержневые ИК нагреватели. Имеет вид веревочной лестницы, где роль каната с двух сторон выполняет изолированный проводник, а ступени имеют форму стержня из графита или карбона серебра.

Так же есть небольшая классификация, из какого материала выполнены тепло-излучающие полоски или стержни.

Биметаллические, то есть нагревательный и излучательный элемент выполнен из медно-алюминиевых тонких слоев. Этот вид изделия не рекомендуют использовать под плитку.

Карбоновые, то есть нагревательный и излучательный элемент выполнен из графита или карбоновой пасты.

Следует отметить, что пленочные ИК системы «теплый пол», производят и выпускают в рулонах с шириной от 50 до 110 см., а длина таких рулонов может достигать 20 м. На рулоне есть специальные отметки, по которым можно нарезать материал нужных размеров.

Достоинства и недостатки применения инфракрасного теплого пола

К основным преимуществам, можно отнести.

1. Пленка имеет небольшую толщину, на которую следует уложить всего 6-9 мм. плиточного клея, а потом уложить финишное покрытие.
2. Все элементы пола крепятся между собой с помощью клемм, что позволяет быстро сделать монтаж своими руками.
3. Так как нагрев идет за счет ИК излучения, то воздух всегда остается свежим (насыщается отрицательно заряженными ионами) и при этом не нарушается микроклимат в комнате.
4. Отсутствие или маленькое значение электромагнитного излучения.
5. Эта система абсолютно бесшумная, не вибрирует и не вызывает аллергических реакций.
6. Равномерность обогрева.
7. Возможно, использовать на дачах, банях сезонно. При промерзании можно сразу использовать, не боясь выхода из строя оборудования.
8. Теплые полы можно оборудовать датчиками, таймером и регуляторами, которые можно программировать, для более эффективного использования и экономии электроэнергии.
9. Долговечность и КПД примерно на 15-20% выше, чем у других видов электрических полов.

К недостаткам можно отнести:

1. Большая зависимость от теплопроводности финишного чистового покрытия. Идеально подходит под ламинат, керамическую плитку и линолеум. Не подходит под паркет и деревянные полы.
2. ИК панели нельзя располагать под оборудованием и мебелью. Из-за этого перестановку сделать не получится.
3. При повреждении одного элемента он перестает работать, но при использовании на больших площадях, эти элементы соединяются параллельно, что позволяет другим электрическим матам продолжать работать.
4. Следует отметить, потребляемая мощность нагревательных элементов в режиме терморегуляции будет составлять 1.5 киловатт в 1 час., при обогреве комнаты площадью 25 кв.м. Эти показатели применяются для полноценного и качественного обогрева, можно использовать даже в качестве основного вида обогрева помещения. Так что выгоднее использовать данную технологию для небольших помещений.

Требуется идеально ровное основание.

Можно ли установить инфракрасный теплый пол под плитку

Этот вопрос всегда вызывает бурную дискуссию, а особенно у профессионалов. Но ответить на этот вопрос можно легко, достаточно просто посмотреть на рекомендации по укладке данной системы.

Основное применение это монтаж по сухой технологии, и в инструкции будет указанно, что данные нагревательные элементы можно уложить и под ламинат, и кафель, и под дерево.

ИК пол можно применять и в уличных условиях, например на крыльце под керамогранит. Есть несколько особенностей использования данного материала.

1. Низкая адгезия. Это приводит к тому, что при заливке бетона или плиточного клея слой получится как бы плавающим. Под плиткой возможно появление полостей и пустот. Во время эксплуатации при незначительных усилиях в этих местах, может привести к расколу керамической плитки.
2. Негативное воздействие щелочной среды. Оболочка нагревательных элементов состоит в основном из полиэстера. Он в свою очередь со временем разъедается щелочной средой клея или цементной стяжки.

Установка инфракрасного теплого пола под плитку

Монтаж всей системы можно произвести самостоятельно. Для этого следует приобрести все нужные материалы и инструменты. Обычно в комплекте с пленкой идет следующий перечень:

• Рулон термопленки.
• Комплект проводов (сечение проводов зависит от мощности системы).
• Изоляция самоклеящаяся (битумная).
• Зажимы контактные.

Для монтажа следует дополнительно приобрести:

• Терморегулятор его выбор так же зависит от мощности всей системы. На один термостат может обеспечить обогрев 20-25 кв.м. Так же они бывают накладными или встраиваемый. Так же в комплекте с терморегулятором идет термодатчик.
• Двусторонний скотч.
• Изоляция теплоотражающая.
• Термостойкая пленка.
• Пластиковая монтажная сетка (главное условие, чтобы не проводила электрический ток).
• Электрические инструменты (пассатижи, бокорезы, ножницы и др.).
• Керамическая плитка и плиточный клей.

Различают два способа монтажа ИК пленки:

1. Мокрый метод. Его применяют при утеплении пола по камню, кафелю или керамограниту. Процесс энергоемкий, для начала подготавливаем основание, укладываем теплоотражающую изоляцию. На изоляцию укладываем и коммутируем пленку ИК. Затем ее накрываем слоем пленки и усиливаем (повышаем адгезию) армирующим элементом. После чего все заливаем нивелирующим составом. Как только он высохнет, производим укладку керамической плитки.
2. Сухой метод. Этот метод обычно используют при напольном покрытие из ковралина, ламината или линолеума. Но для монтажа кафеля тоже можно использовать. На идеально ровную поверхность укладывается теплоизоляционный материал и нагревательные элементы. Поверх пленки укладываем термостойкую полиэтиленовую пленку, и накрываем все листами гипсокартона или ГВЛ. И потом укладываем керамическую плитку. Высота такого пирога значительно меньше, чем у водяного теплого пола, но и больше чем у мокрого метода. Так же метод имеет большую стоимость, чем мокрая технология. Но зато пленка тщательно защищена от воздействия щелочи.

Теперь мы приступаем непосредственно к самому монтажу инфракрасного теплого пола, для этого нам нужно сделать следующее.

1. Очень важный момент, основание чернового пола должно быть идеально ровным. То есть если вы делаете ремонт, то следует убрать старое напольное покрытие и визуально просмотреть поверхность. Если требуется, то заделать все трещины и ямы. При наличии больших дефектов, произвести заливку самовыравнивающим составом или цементной стяжкой. То же самое касается и нового жилья. Следует дождаться полного высыхания стяжки.
2. Составляем схему расположения мебели или оборудования. Разметить, где будет находиться регулятор на стене и пленка по всей поверхности пола, отступая по краям 30-40 см. и оставляя пустоты под оборудованием или мебелью. Если терморегулятор встраиваемый, то под него сразу следует сделать выемку в стене. Для терморегулятора следует подвести проводку. Лучше всего вести ее от счетчика (или распределительного щитка), и установить на него отдельный автомат. Так же следует позаботиться о линии заземления. Лучше всего это сделать до начала монтажа пленки, потому что, скорее всего, придется штробить стены, а это грязь и мусор.
3. Укладываем на всю поверхность пола теплоотражающую подложку. Не стоит экономить и укладывать подложку только в местах укладки пленки. Теплоотражающая подложка направляет излучение вверх, уменьшает тепловые потери. Подложка так же не должна проводить электрический ток. Она так же продается рулонами. Нарезаем на длинные полоски и укладываем их на чистое и ровное основание. Швы проклеиваем строительным скотчем, а края проклеиваем двусторонним скотчем и крепим их к черновому полу. И не забываем по всему периметру комнаты, проклеить электропроводный скотч, он играет роль заземления.

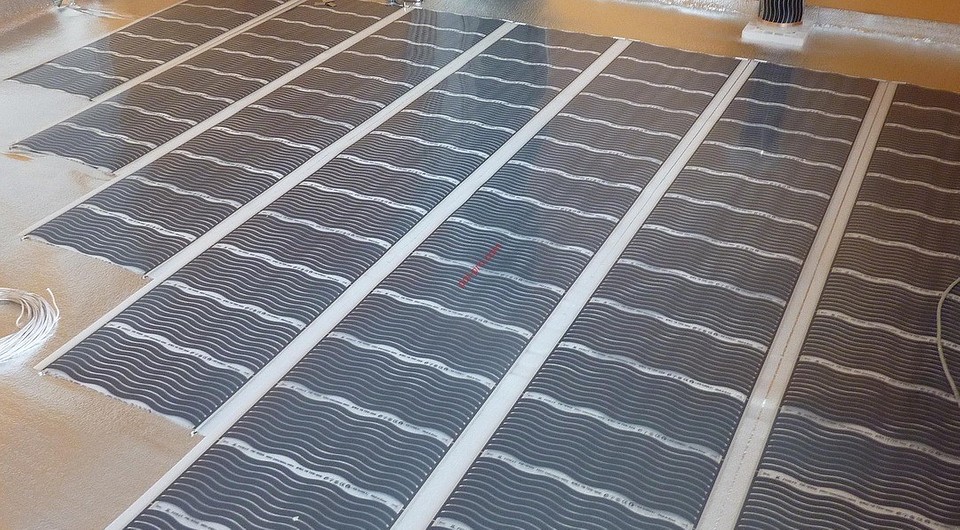

4. Приступаем к укладке ИК пленки. Рулон раскатывается максимально по всей длине. Резать следует в специально отмеченных местах. Можно так же резать между черных полосок из кремния, только края следует заизолировать по всей длине. Отрезанный кусок следует расположить контактами в сторону терморегулятора. Следующие полоски пленки располагают на расстоянии 5-10 мм. (внахлест нельзя укладывать полоски друг на друга). Для того чтобы пленка не двигалась фиксируем ее скотчем к подложке.
5. В местах электрического подключения (медные шины), следует установить зажимы. Их крепко обжимают пассатижами, до тех пор, пока зубцы зажима не прокусят пластик и не будет полного контакта с медной пластиной, монтажный провод зажимаем с другой стороны зажима так же с помощью пассатиж. Между собой все маты или полоски ИК – пленки, соединяем только параллельно. Все клеммы, оголенные провода и отрезанные края пленок следует тщательно заизолировать битумной или специальной изолентой.
6. На некотором расстоянии от пленки под полиэтиленовую пленку устанавливаем термодатчик, так же соединения хорошо изолируем. Терморегулятор лучше всего устанавливать в районе расположения включателя света, от него следует протянуть провод нужного сечения, до предполагаемого места подключения всей системы. Соединения изолируется. Схема подключения напрямую зависит от производителя и модели теплого пола.
7. Этап проверки всей схемы. Перед включением в сеть, следует пройти каждый участок и прозвонить тестером на обрыв цепи (по сопротивлению). Затем включить в сеть и через терморегулятор выставить на 30 градусов и проверить работоспособность всей цепи целиком.

Важно!!! Если вы никогда не были связанны с электрическими работами, то соединение всех матов, датчиков и подключение регуляторов с тестированием каждой системы лучше доверить специалисту (это электрик).

8. Если все работает исправно, стелим слой полиэтиленовой пленки (гидроизоляция). Укладываем армирующий слой, по всей площади комнаты. И можно сразу приступать к монтажу плитки, только толщина клея должна быть 8-10 мм. Но специалисты рекомендуют использовать наливные самовыравнивающиеся смеси. Которые так же заливаются толщиной 8-10 мм., а поверх полученного слоя укладывают плитку на плиточный клей для теплых полов.

Внимание!!! Первое включение инфракрасного теплого пола под плиткой следует производить только после окончательного высыхания клея и выравнивающего слоя, примерно 28-30 дней.

И еще один главный вопрос, а можно ли инфракрасную пленку использовать на стенах ванной комнаты, бани. Да можно, только следует внимательно изучить инструкцию, для каких типов поверхностей можно использовать.

Виниловая плитка, она легкая и ее можно сразу укладывать на армирующий слой поверх пленки. А вот кварцевая или керамическая плитка тяжелая и под укладку такой плитки придется соорудить специальную конструкцию, которая снизит нагрузку на поверхность пленки.

Специалисты рекомендуют под кварцевую плитку использовать стержневой инфракрасный пол.

Заключение

Как вы видите укладывать инфракрасный пол, под керамическую плитку можно, только следует соблюдать осторожность и внимательность при монтаже, и обязательно не забываем про правила безопасности.

Если полностью соблюдать технологию, то ИК пол будет вас радовать долго. А как мы понимаем теплый пол, это залог – уюта, комфорта и тепла в доме.



10 лучших строительных и мебельных магазинов!

• Parket-sale.ru- Огромный ассортимент ламината, паркета, линолеума, ковролина и сопутствующих материалов!
• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
•  Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Stroyshopper.ru- предлагает широкий выбор строительных, отделочных материалов и товаров для дома.!
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru-  гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

polsdelat.ru

инструкция по монтажу с видео

@@=

Прогресс не стоит на месте — совсем недавно о теплом поле еще никто ничего не знал, а теперь он стал скорее нормой, чем исключением. Его обустраивают в квартирах и домах, причем он может играть роль как дополнительного отопления, так и основного. У подобных систем есть масса преимуществ. Мы расскажем вам о том, как правильно смонтировать инфракрасный теплый пол под плитку и о нюансах укладки пленки.

Содержание:

Почему именно инфракрасный пол?

Существует несколько видов системы теплый пол:

1. Водяной.
2. Электрический кабельный.
3. Инфракрасный.

Инфракрасный теплый пол — идеальный вариант под керамическую плитку

Самый высокий коэффициент полезного действия, удобство пользования и минимальный расход энергии именно у инфракрасного пола. Он быстро и эффективно нагревает поверхность, передавая ей тепло не конвекцией, а излучением. Инфракрасный пол представляет собой тонкую, но прочную пленку, которую просто укладывают на поверхность. Замечательным свойством пленочного пола является возможность сочетания его с керамической плиткой. Данный нагреватель можно использовать в ванной комнате, прихожей, туалете, на кухне. Вам не нужно покрывать пленкой всю поверхность комнаты — достаточно проложить ее лишь в тех местах, где вы ходите (например, перед выходом из ванны и унитазом). В режиме постоянной работы инфракрасный пол потребляет электроэнергию примерно 20 минут в час. Он быстро прогревает поверхность и отключается, а плитка еще долго хранит тепло и отдает его в воздух. По мере остывания поверхности пленка подогревает ее, но на это расходуется совсем мало электричества.

Достоинства инфракрасного пола

Какими достоинствами обладает инфракрасный пол? Он идеально подходит для небольших помещений.

Обратите внимание: крупные комнаты лучше всего отапливать водяным полом, подогреваемым газом или твердым топливом. Отопление только электричеством выходит достаточно дорогим.

Перечислим основные плюсы:

1. Длина инфракрасной волны составляет 5-20 микрометров — это означает, что она свободно проходит через плитку и нагревает не только поверхность пола и стяжку, но и стоящие на нем мебель и предметы.
2. При обогреве пола инфракрасным излучением температуру в комнате можно смело снизить на 3-7 градусов по сравнению с традиционным радиаторным. К примеру, если вы привыкли, что у вас в комнате должно быть всегда 25 градусов, то при теплом полу смело можно держать 20. Вы будете абсолютно комфортно себя чувствовать, в комнате не пересохнет воздух, а затраты энергии упадут.
3. Инфракрасный пол создает вторичную конвекцию, нагревая стоящие рядом предметы. За счет этого помещение прогревается быстрее и равномернее.
4. В помещении не будет круговорота пыли, как при традиционном батарейном отоплении. Если в комнате стоят радиаторы, то они засасывают холодный воздух снизу, затем он прогревается и поднимается вверх, проходит под потолком и опускается вниз у противоположной стены. Как же само движется и пыль. Теплые полы действуют по другому принципу, поэтому пыль не будет постоянно подниматься в воздух.
5. Электромагнитное излучение от пленки минимально — оно значительно слабее, чем у классических кабельных полов.

При укладке пленочного теплого пола не доходите до стен и не стелите его под мебель

Также к достоинствам можно отнести ионизацию воздуха — в нем образуется в 2-3 раза больше отрицательных ионов. Специалисты утверждают, что ионы положительно влияют на здоровье человека.

Виды монтажа

Существует два способа монтажа пленочного пола:

1. Сухой.
2. Мокрый.

Сухой монтаж используется в сочетании пленки с ламинатом, линолеумом, ковровым покрытием. Мокрый — в сочетании с керамической плиткой, искусственным камнем, стяжкой и др. Нас интересует именно мокрый монтаж, поскольку мы рассматриваем вариант обустройства пленочного пола под плитку. Принцип укладки прост — на подготовленное ровное основание расстилается пленка, а затем на нее приклеивается плитка.

Сухой монтаж

Итак, вы решили установить пленочный теплый пол под плитку. Выше мы описали один из способов сухого монтажа, но он не предусматривает вариант укладки керамической плитки. Но все же можно уложить ее сухим способом. Делается это в несколько этапов:

1. Подготовка основания. Необходимо качественно выровнять поверхность — на ней не должно быть перепадов, наплывов, выбоин, чтобы пленка не порвалась. Если поверхность в плохом состоянии, то рекомендуется покрыть ее новой стяжкой. Затем делается гидроизоляция из обычной полиэтиленовой пленки, уложенной внахлест. Рекомендуем вам проклеивать швы скотчем.
2. Укладка утеплителя. Сверху на гидроизоляцию укладывается слой утеплителя. Его задача — не давать теплу уходить вниз и греть потолок соседям или подвал. Можно использовать классический изолон.
3. Укладка пленки. Пленка раскладывается по поверхности с таким учетом, чтобы она не доходила до стен на 15-20 сантиметров. Нельзя допускать, чтобы разные пластины накладывались друг на друга. Также не рекомендуется укладывать ее под мебель — она быстро рассохнется и выйдет из строя. Поэтому заранее продумайте где у вас будет стоять шкаф и диван.
4. Укладка защитной пленки. В ее качестве используется классическая полиэтиленовая двойная пленка.
5. Укладка листов гипсоволокна, OSB или стекломагнезии. Данные плиты хорошо выдерживают нагрузку и не просаживаются, при этом создают отличную основу для наклейки керамической плитки. Крепить их к полу следует дюбелями, но при этом они не должны пробивать поверхность греющей пленки. Вам нужно будет расчертить и правильно уложить ее. Допускается промежутки между листами инфракрасной пленки в 10-15 см — этого вполне достаточно для безопасного крепления. Плиты не должны доходить до стен на 10-15 мм — это необходимо для температурного расширения.
6. Сверху на плиты укладывается керамическая плитка на обычный клей. Она также не должна соприкасаться со стенами — оставьте зазор в 10 мм. После окончания работ вы просто закроете его плинтусом.

Вот так выглядит слой при сухой укладке инфракрасного пола

Достоинство сухого способа в том, что пленка не подвергается прямому контакту с жестким клеем. Это продлевает срок ее службы на 20-30 процентов. Но есть один нюанс — толщина такого слоя с плитами может доходить до 5 сантиметров, что не всегда приемлемо.

Обратите внимание: сухой способ монтажа дороже влажного, поскольку вам придется потратиться на плиты и утеплитель. Вы гарантировано не повредите греющую пленку, но вот ремонт подобного многослойного пирога будет затруднен.

Мокрый монтаж

Это классический способ укладки, который используется большинством строителей. Он на 50-60 процентов дешевле сухого, но выполнять его нужно крайне аккуратно, чтобы не повредить пленку. Монтаж можно разделить на несколько этапов:

1. Подготовка поверхности. Как и в первом случае, вам нужно будет качественно подготовить основание. Лучше всего залить новую стяжку, но если у вас качественное основание, то можно обойтись и просто шпатлевкой проблемных зон.
2. Укладка отражающей поверхности. Обычно для этого используется изолон, фольгоизол или техническая теплоизоляция толщиной 2-3 мм. Материал должен иметь малый коэффициент усадки и не продавливаться до основания, поэтому не экономьте на данном этапе. Не нужно укладывать пленочный пол и теплоизоляцию по периметру комнаты на 20 см. от стен — это позволит крайним плиткам более крепко прилипнуть к поверхности.
3. Укладка нагревательной пленки. Не располагайте ее под мебелью, не накладывайте один лист на второй, оставляйте между ними промежуток в 50-100 мм.
4. Укладка защитной целофанновой пленки. Можно использовать самую обычную.
5. Армирование поверхности. Для этого подойдет малярная пластиковая сетка с размерами ячеек в 50 и 100 мм. Сетка закрепляется к поверхности дюбелями — они устанавливаются в промежутки между нагревательными листами. Действовать нужно очень осторожно, чтобы не повредить карбоновые и медные полосы. Обычно сетку закрепляют через каждые полметра — она не должна болтаться или провисать.
6. Нанесение стяжки. Профессионалы рекомендуют покрыть сверху получившийся слоеный пирог тонким слоем стяжки в 5-7 мм. Это хорошо сгладит все неровности, закрепит сетку и дюбеля, не даст им вылазить наружу.
7. После того, как стяжка подсохнет, на нее укладывают плитку. Здесь все стандартно — используется обычный клей и классическая плитка. Оставляйте зазор между стенами и плиткой в 10-15 мм для теплового расширения.

Мокрый способ укладки пленочного пола под плитку выглядит следующим образом

Включать теплый пол можно через 5-7 дней — за это время стяжка и клей полностью высохнут. Иначе это может привести к растрескиванию слоя и гулянию плиток.

Мы постарались детально описать то, как быстро и правильно обустроить инфракрасный пол под плитку. Главное в этом процессе — не торопиться и быть аккуратными, чтобы не повредить нагревательную пленку. Пробуйте — у вас все получится!

Похожие статьи

abisgroup.ru

Теплый пол под плитку своими руками: электрический, водяной и инфракрасный

Существует несколько способов устройства подогрева полов, выполненных из керамической плитки. Чтобы понять, какой теплый пол под плитку лучше выбрать, надо ответить на несколько вопросов. Будет ли данная система основным или дополнительным источником отопления? Планируется ли выполнение бетонной стяжки? Какова ее максимально возможная толщина с учетом высоты потолков в помещении? Центрально или автономно отапливается объект недвижимости? Отвечая на каждый вопрос, Вы будете сужать возможный круг вариантов устройства теплых полов. Тем самым определится наиболее оптимальный способ.

Вариант #1 — электрический теплый пол

Под керамическую плитку, обычно используемую в качестве напольного покрытия в санузлах и кухнях, можно уложить как нагревательный мат, так и нагревательную секцию. Для керамической плитки свойственна высокая теплоотдача. Поэтому неудивительно, что системы теплых полов, выполненные на основе резистивного кабеля и уложенные под данное напольное покрытие, обладают практически стопроцентным КПД.

Так чему же отдать предпочтение – нагревательной секции или нагревательному мату? Давайте разберемся.

Использование нагревательных секций

Одним из самых важных требований для выбора данной системы электрического теплого пола является возможность подъема пола в помещении на 7-сантиметровую и более высоту. Ведь монтаж нагревательного элемента проводится в бетонную стяжку, толщина которой должна быть не менее 3-х см, но и не более 5-ти см. Уже поверх стяжки наносится плиточный клей и проводится укладка плитки.

К плюсам данного способа можно отнести экономичность системы и ее способность аккумулировать тепло. К минусам – временные затраты, необходимые для просушки бетонной стяжки

Эксплуатация теплого пола начинается не ранее 30 дней с момента его укладки.

Технологии приклеивания керамической плитки на теплый пол аналогичны способам ее обычной укладки. Однако есть отличие: использовать нужно специфический клей. Подробнее о том, что это за клей и как его выбрать, расскажем тут: https://pol-master.com/tepliy-pol/plitochnyj-klej-dlya-teplogo-pola.html.

Использование нагревательных матов

Укладка теплого пола под плитку данным способом больше всего подходит тем, кто уже завершает ремонтные работы и не имеет ни желания, ни возможностей возиться с заливкой цементно-песчаной стяжки. Нагревательный мат монтируется прямо под плиточный клей, что значительно сокращает время монтажа.

Устанавливать мебель над данной системой обогрева не рекомендуется, так как это может привести к ухудшению работы подогревающей системы и ее повреждению

К плюсам данного способа подогрева пола из керамической плитки можно отнести помимо легкости монтажа возможность экономии пространства, а также быстрое прогревание напольного покрытия во время эксплуатации. Кстати, ощутить прелесть теплого пола можно уже через несколько часов после укладки, в течение которых высыхает клей. Минусом является тот факт, что монтаж системы при помощи нагревательных матов проводится лишь на открытых пространствах.

Вариант #2 — инфракрасный теплый пол

При укладке инфракрасного теплого пола под последующую укладку плитки потребуется дополнительный материал, в качестве которого производители советуют применять стекломагнезит или гипсокартон. Перед началом монтажных работ определяются с размером площади ремонтируемой поверхности.

Помните, что для эффективного подогрева пола достаточно охватить 80% его поверхности.

Порядок проведения работ следующий:

• Проведите зачистку поверхности и приступите к настилу слоя теплоизолирующего материала: Полифома или Инфрафлекса.
• Далее настелите термопленку, нарезав ее максимально длинными полотнищами. Это позволит сократить до минимума количество точек подключения соединительных проводов.
• На линии отреза пленки не забудьте изолировать выходы медной полосы.
• Для предотвращения возможного сдвига уложенной термопленки проведите фиксацию ее краев к поверхности теплоизолятора с помощью обыкновенного малярного скотча. Следите за тем, чтобы не было нахлестов полос термопленки друг на друга.
• Далее подключите терморегулятор, монтаж которого проведите в удобном для подхода месте недалеко от имеющейся электропроводки.
• Подключите соединительные провода и выведите их к терморегулятору, проведя подсоединение согласно схеме, прикладываемой производителем к системе теплого пола.
• Проведите подключение термодатчика, который должен располагаться непосредственно под плиткой.
• Все места подключений и соединений проводов тщательно изолируйте. Профессионалы советуют использовать для этого термосиликоновый пистолет.
• Подключение терморегулятора к электросети доверьте профессиональному электрику.
• Проверьте работоспособность смонтированной системы, проведя пробное подключение.
• Проведите укладку полиэтиленового слоя поверх термопленки.
• Далее настелите листы гипсокартона или стекломагнезита, поверх которых уложите плитку.

Вот как это все проводится самостоятельно и в домашних условиях:

Запрещается использование в качестве теплоизолятора алюминиевой фольги и материалов, при изготовлении которых она применяется как основа. Также запрещается при укладке керамической плитки настилать металлическую монтажную сетку.

Возможно вам будет интересно узнать, как отремонтировать теплый пол. О том, как выяснить причину неисправности, а также, про особенности ремонта водяной системы, вы можете прочитать в материале: https://pol-master.com/tepliy-pol/remont-vodyanogo-i-elektricheskogo-teplogo-pola.html.

Вариант #3 — водяной теплый пол

Водяной подогрев пола работает по следующему принципу: между полом и керамической плиткой монтируется система петель трубопровода, по которым циркулирует горячая вода. Особенно целесообразно задуматься о устройстве такой системы владельцам больших загородных домов, площадь которых составляет около 100 квадратных метров. Для квартир этот вариант теплого пола не подходит, потому что способствует возрастанию гидравлического сопротивления в системе центрального отопления. К тому же проходящая горячая вода через теплый пол возвращается в систему уже охлажденной, что, конечно же, вызовет жалобы соседей.

Монтаж водяного теплого пола, как и кабельного, требует заливки бетонной стяжки. Это значит, что в помещении придется значительно приподнимать уровень поверхности пола. При монтаже выполняются следующие шаги:

• Подготавливается поверхность основного пола, при этом удаляются старые покрытия. Убирается грязь и мусор,  а также с помощью пылесоса удаляется вся пыль.
• Выполняется выравнивающая стяжка пола.
• На высохший бетонный слой укладывается теплоизоляция, в роли которой чаще всего выступает пенополистирол.
• Поверх теплоизоляции проводится монтаж трубопровода по выбранной схеме и подключение его к смесительному узлу — коллектору.
• Конструкция заливается бетоном и выравнивается по выставленным заранее маякам.
• После высыхания бетона укладывается плитка.

Видео-инструктаж:

К плюсам водяного теплого пола относят равномерное прогревание воздуха в помещении во всех направлениях. Эту систему можно использовать в качестве основного источника отопления, который намного эффективнее эксплуатации радиаторов. К минусам данного способа подогрева пола можно отнести сложность монтажа, ограниченность использования и снижение высоты помещения.

Рассмотренные выше варианты помогут определиться с выбором системы подогрева пола, выложенного плиткой. Помните, что самостоятельная установка теплого пола под плитку возможна, однако без опыта выполнения строительных работ и первичных знаний электротехники провести работы грамотно и на должном уровне все-таки сложно. Поэтому желательно обращаться к специалистам, профессионально занимающимся монтажом различных видов теплых полов.

По материалам сайта «Ваннапедия«.

Оцените статью: Поделитесь с друзьями!

Установка инфракрасного теплого пола своими руками: фото, видео

Хорошим решением обустройства уюта и тепла в квартире и дому в последнее время стала установка инфракрасного теплого пола своими руками. Такой вид обогрева привлекает простотой монтажа и хорошими эксплуатационными характеристиками. И в действительности, что самостоятельно установить теплый пол понадобится немного знаний и времени, но для этого нужно знать ряд нюансов работы.



Особенности системы

Такой вид теплого пола(ИК) представляет собой пленку в комбинации с карбоновой пастой, которая нагревает пол и помещение с помощью инфракрасного излучения. И такой вид достаточно быстро завоевал популярность, благодаря своим преимущества, среди которых:

1. Простота монтажа.
2. Возможность обустройства под любым покрытием.
3. Долговечность.
4. Безопасность для человека.
5. Пожаробезопасность.

И это далеко не се преимущества системы. А среди недостатков обычно выделяю только относительны высокую стоимость, а также, небольшой вред от излучения (в случае неправильного подбора).

Также при покупке следует учитывать некоторые нюансы:

1. Инфракрасная пленка не укладывается в местах размещения мебели или элементов декора.
2. Заранее намечается схема расположения пленки и электропроводки.
3. Также учитывается, что в месте предполагаемого расположения температурного датчика должны отсутствовать сквозняки и иные факторы, локально изменяющие температуру.

Подбор мощности теплого пола

Как и для любого электрического теплого пола, для инфракрасного необходимо подобрать нужную мощность, что делается в зависимости от площади покрытия. И сделать это довольно просто следующим образом:

1. Следует рассчитать необходимую площадь перед покупкой данного вида пола. В частности, расчету подлежит пространство, на котором будет отсутствовать мебель или будут стоять небольшие предметы интерьера.
2. При активной площади в 20 квадратных метров подбирается система мощностью 220 Вт на метр.
3. Для больших площадей следует брать систему менее мощную.
4. Рекомендуется доверятся консультантам, которые помогут вам с выбором системы.

Также при покупке стоит уделить немного внимания проводке, и учитывать при этом следующие факторы:

1. Провода для соединения пленки должны быть толщиной не менее 1,5 миллиметра, лучше всего 2-2,5 мм.
2. Рекомендуется использовать многожильный медный провод, с учетом того, что нагревательные каналы изготавливаются также из меди.

Самостоятельный монтаж теплого пола

Теперь пришло время рассмотреть, как правильно установить инфркрасный теплый пол самостоятельно. И здесь стоит выделить два этапа работ, в частности:

1. Подготовка основания.
2. Монтаж пленки.

И давайте рассмотрим каждый из них.

Подготовка к установке ИК пола

В рамках подготовки выполняется всего несколько процессов, а общей сложности проводится она, следуя инструкции ниже:

1. Перед началом укладки следует тщательно очистить пол. Полностью демонтировать строе покрытие, при необходимости выполнить выравнивание пола (стяжку или наливной пол, если есть отклонения больше 3 миллиметров). О том как это сделать читайте в других наших материалах.
2. Следующим шагом становится обустройство ниши для терморегулятора. В частности, начиная от места установки, с помощью перфоратора или штробируещего оборудования необходимо заделать штробу до места установки терморегулятора. А также выполнить отверстие для его установки.
3. Очень важно делать это в первую очередь, чтобы по завершению работ устранить мусор и пыль.
4. Далее об ближайшей точки разводки нужно провести к месту электропитание (предварительно не забудьте обесточить систему).
5. Затем выстилают пол термоизолирующим покрытием. Подобрать можно отражающий материал или нет. Главным фактором здесь становится толщина теплоизоляции 3-5 миллиметров. В этом слое в дальнейшем будут обустраиваться отверстия, для укладки проводки. Улаживая листы теплоизоляции скрепляются они обычным скотчем. В случае решения приобрести отражающие листы, не используйте покрытия из фольги, поскольку это материал низкого качества.
6. В основном выбор теплоизоляци зависит от того, что сверху будет лежать на инфракрасной пленке. Если ламинат, линолеум или ковролин – следует подстилать пенотерм или изолон, если плитка – подойдут листы технической пробки.

На этом подготовка окончена, и можно переходить к монтажу системы.

Монтаж пола своими руками

Теперь приступаем к укладке собственно инфракрасной пленки. Что выполняется в соответствии с следующей технологией:

1. Начинается укладка с дальнего конца от стены, в которой будет установлен терморегулятор. Таким образом получится значительно сэкономить расход провода.
2. От стен отступаем 10-20 сантиметров, в случае наличия нагревательных элементов (обогревателей, каминов), от них отступ делаем метр.
3. Длину полос пленки можно регулировать, попросту разрезая ее по специальным разделительным полосам, размеченным производителем, либо между отдельными нагревательными полосками. Важно учитывать, что разрезать можно только по светлым участкам, которые идут между черными полосами нагревателей.
4. Обрезанные стороны требуется изолировать. Для этого используется обычный монтажный скотч. Если пленка разрезалась в местах, указанных изготовителем, то изолируются только коллекторы (медные полосы по бокам). Если разрез проходит между отдельных нагревательных полос, то изолируется обрез по всей ширине. Полосы пленки не должны пересекаться или заходить друг на друга.
5. Укладывается пленка встык, после чего закрепляется между собой скотчем. На данный момент, места для креплений проводов остаются открытыми.
6. Непосредственно сама укладка проводится вниз медным нагревателями.
7. Также стоит отметить, что отрезки имеют отрытые участки меди, в местах разреза, которые также необходимо изолировать, в противном случае пол может сгореть при протечке. Для изоляции хорошо подойдет битумная пленка, которой легко оклеить данные участки.
8. После чего закрепите пленку к теплоизоляции с помощью скотча. Важно пока оставить открытыми участки для подключения.
9. Следующим шагом необходимо установить зажимы для проводов. Подсоединяются они к неизолированным участкам на пленке. Важным фактором становится то, что зажимы нужно вставлять между полосой и пленкой, а не зажимать контакт. Это обусловлено тем, что существует большой риск повреждения пленки, соответственно нарушение функционирования пола.
10. После того, как вставлены зажимы, приходит время подключения проводки. Ее лучше укладывать в специально сделанные штробы. Или же можно обойтись внешней проводкой. Использовать предпочтительнее медный провод диаметром 2 – 4 мм. Закрепляем провода в контактных зажимах, а сами зажимы устанавливаем на медные коллекторные полосы.
11. Полосы инфракрасной пленки требуется подключать в строго параллельную цепь. Т.е. все левые стороны пленки соединяются между собой одним проводом, правые другим. Рекомендуется использовать два провода разного цвета, что поможет не запутаться. Для закрепления убираем изоляцию с кабеля, после чего скручиваем и конец вставляем в отверстие на зажиме. Места установки инфракрасного пленочного теплого пола следует изолировать ленточным скотчем на основе битума.
12. Сами же кабеля проводятся по полу к стене, и далее ведутся под плинтусом к источнику питания. Для их укладки нужно сделать отверстия для утопления в теплоизоляции. Таким образом укладываем провод в отверстия, и фиксируем скотчем. Таким способом проводим провода сначала от пленки к пленке, а в конце к стене.
13. Теперь подключаем температурный датчик и изолируем его. Для этого датчик устанавливается под пленкой, место его расположения примерно в центре второй секции. Для самого датчика также вырезается отверстие в теплоизоляции, если это необходимо, углубление делается и в основании. Также стоит обустроить и каналы для провода, на всех поворотах делайте плавный изгиб, чтобы провод не сломался со временем.
14. Подключаем терморегулятор, его подключение проводится таким же образом, как и у всех других типов пола. А именно, два провода электропитания подключаются к главным контактам, от самого терморегулятора проводится подключение по двум контактам провода к самой пленке теплого пола. Также стоит предусмотреть установку устройств защитного отключения на случай короткого замыкания. Заземление в данном случае соединяется клеммой, но при этом не подключается к контактам.
15. Для тестирования системы включаем ее на 30 градусов – нигде не должно быть искрения и перегрева в местах соединений.
16. Тестером измеряем общее сопротивление системы. Оно должно быть кратно сопротивлению самой пленки (уточнить в инструкции) деленному на метраж уложенной пленки. Если оно значительно больше – необходимо перепроверить правильность соединения.
17. Сверху следует уложить листы полиэтиленовой пленки для гидроизоляции. Края листов должны перекрываться где-то на 20 см. Склеиваем их скотчем. Теперь можно укладывать основное покрытие пола.

На этом процесс монтажа завершен, и последней стадией становится укладка финишного покрытия пола.

Заключение

Таким образом вы увидели, что подключение и установку ИК пола можно без труда выполнить самостоятельно, без помощи профессионалов. Этот вид обогрева набирает все больше популярности среди потребителей, поэтому смотрите видео по установке инфракрасного пола своими руками фирмы Caleo и возможно Вам тоже понравится их технология и простота установки.

Самая полная видео инструкция как делается установка инфракрасного пленочного теплого пола, много примеров и пояснений процесса, настоятельно рекомендуем к просмотру.

Технология монтажа под ламинат теплого инфракрасного пола

Теплые полы являются идеальным решением для любого дома или квартиры. Они обеспечивают комфортность проживания, поэтому многие люди вовсе не могут представить свою жизнь без этой системы. Для квартир устройство водяного пола считается неприемлемым, поэтому оптимальным выбором считается монтаж инфракрасного теплого пола под ламинат, ведь такая система обеспечивает равномерный и качественный обогрев помещений, а также считается подходящей для ламината, легко выдерживающего высокую температуру от инфракрасной пленки.

Преимущества

К плюсам применения под ламинат именно инфракрасного пола относится:

• обеспечивается равномерный обогрев, что особенно важно для ламината, который не выдерживает чрезмерного перегрева в одном участке покрытия;
• отсутствуют перепады температуры в системе, которые очень часто встречаются при использовании водяного теплого пола, причем именно они считаются наиболее негативными факторами для долговечности покрытия;
• сам процесс укладки инфракрасной пленки считается очень простым, а если заранее просмотреть обучающее видео, то никаких сложностей не возникнет при самостоятельной работе.

Схема инфракрасного теплого пола под ламинат

В каких местах лучше всего использовать систему

Первоначально надо разобраться в том, из каких элементов состоит система. В нее входят следующие компоненты:

• электрическая проводка;
• непосредственная инфракрасная пленка, причем ее должно быть достаточно для выполнения работы в конкретном помещении;
• датчики температуры;
• зажимы для крепления;
• регулятор температуры, позволяющий владельцу помещения самостоятельно управлять процессом обогрева;
• изоляция.

Состав инфракрасного полаПленка для инфракрасного пола

Выпускаются пленки в разной длине и ширине, поэтому выбираются элементы, идеально подходящие для определенного помещения. На каждом элементе производители создают специальную линию, по которой производится раскрой. В других участках запрещается каким-либо образом деформировать материал.

Использовать инфракрасный пол под ламинат можно в разных помещениях. Нередко он формируется непосредственно по всей квартире. Оптимальным считается его использование на кухне или в другом помещении, в котором не планируется пользоваться коврами.

При планировании расположения пленки учитываются следующие моменты:

• нельзя выполнять работу во влажном помещении, поскольку инфракрасная пленка прослужит долго и в соответствии со своим назначением исключительно в сухой комнате;
• допускается скручивать рулоны, но нельзя создавать перегибы, которые приводят к быстрой порче изделия;
• нельзя, чтобы пленка располагалась рядом с разными нагревательными приборами или камином.

Сам монтаж инфракрасных теплых полов под ламинат считается понятной и несложной работой, поэтому нередко собственники жилой недвижимости предпочитают осуществлять его своими силами.Схема монтажа инфракрасного теплого пола

Технология монтажа инфракрасного теплого пола под ламинат

Данная работа должна выполняться только в определенной последовательности действий. Каждый этап является крупным и важным, поэтому надо четко следовать инструкции. Чтобы наглядно увидеть процесс укладки, рекомендуется заранее просмотреть обучающее видео, в котором учитываются все нюансы и особенности процесса.

Подготовка инструментов и материалов

Монтаж инфракрасной пленки и создание полноценного напольного покрытия сверху из ламината, считается несложной работой, для которой потребуется подготовка следующих элементов:

• непосредственная инфракрасная пленка, причем ее количество рассчитывается заранее, для чего учитывается площадь помещения, в котором планируется осуществлять работы;
• электрические провода, которые обычно продаются в комплекте с пленкой, но нередко они являются некачественными или их недостаточно для выполнения работы, поэтому приходится докупать их отдельно;
• терморегулятор;
• специальная пленка с теплоотражающим эффектом;
• битумная изоляция;
• контактные зажимы;
• двусторонний скотч;
• подложка, предназначенная для укладки под ламинат.

При выборе теплоотражающей пленки важно учитывать, что она не должна быть токопроводящей.Все что нужно, для подключения теплого полаЛист термической пленки системы инфракрасный теплый пол

Подготовка поверхности

Укладка инфракрасного теплого пола под ламинат начинается с подготовки имеющегося основания. Здесь учитываются следующие особенности:

• стяжка должна отличаться идеальной ровностью, а также не допускается наличие на основании каких-либо переходов или иных проблем;
• при наличии существенных недостатков на основании, рекомендуется сделать новую стяжку, чтобы получить идеально ровную поверхность;
• важно заранее определить место расположения терморегулятора, причем нередко требуется несколько данных элементов, если планируется укладывать теплый пол не только в одном помещении, а сразу в нескольких комнатах;
• производится укладка на основание теплоотражающей пленки, причем наиболее часто для этих целей выбирается изолон, представленный в виде рулонов, который раскатывается по всему помещению, фиксируясь двусторонним скотчем или степлером.

Не допускается укладывать инфракрасную пленку под те участки пола, на которых будет расположена крупногабаритная и тяжелая мебель, поскольку это может привести к разрушению греющего контура, поэтому заранее формируется оптимальная схема укладки пленки.Выравнивание полаМонтаж термостатаУкладка подложки с теплоотражающей пленкой

Укладка инфракрасной пленки

Далее начинается важный этап, предполагающий использовать непосредственно нагревающую пленку. Укладка выполняется таким образом, чтобы медные полосы располагались внизу. Часто в процессе работы возникает необходимость разрезать пленки на отдельные элементы, а выполнять это разрешается только по специальным линиям, нанесенным производителем. Если выполнить надрез в другом месте, это приведет к порче пленки.

Во время укладки пленки важно оставлять между ней и стенами помещения не меньше 10 см.

Как только будет полностью разложена пленка на основании, выполняется подключение и изоляция, причем эти действия реализуются в следующих этапах:

• все места, где медная шина была разрезана, надо обработать битумной изоляцией, причем важно убедиться, что серебряные контакты абсолютно перекрыты;
• монтируются контактные зажимы, причем они устанавливаются на все участки, где выполняется подсоединение провода;
• на шину из меди зажимаются контакты обычными плоскогубцами;
• в зажимы укладываются провода, которые предварительно оголяются, после чего они также закрепляется с помощью плоскогубцев;
• все места подключения изолируются, причем желательно несколько раз проверять каждый участок, чтобы не пропустить никакие места;
• выполняется установка датчика температуры, причем он фиксируется также изоляцией;
• в конце работы устанавливается терморегулятор на том месте, где это планировалось заранее, а далее по обдуманной заблаговременно схеме выполняется его подключение.

Желательно терморегулятор к электричеству подключать с помощью отдельного автомата, который устанавливается в щитке.Крепление инфракрасной пленкиКрепим зажим к медной муфте — прижмите зажим пассатижами так, чтобы не допустить искрениеИзоляция контактных соединений теплого инфракрасного пола

Укладка защитного покрытия

Как только будет создана вся система, важно выполнить ее тестирование, призванное определить наличие разных ошибок или иных проблем в конструкции. Если не будет обнаружено никаких недостатков, то производится укладка специального защитного покрытия.

Для этого используется специальная пленка, обладающая высокими гидроизоляционными параметрами. Важно создать из нее герметичный слой, поэтому все стыки надежно и правильно проклеиваются скотчем, чтобы не было пропусков.На инфракрасную пленку укладывается защитное покрытие

Установка ламината

Следующий этап предполагает непосредственное создание напольного покрытия. Ламинированный материал можно укладывать только после тестирования всей системы, чтобы убедиться, что нет никаких проблем или недостатков конструкции.

Сам процесс укладки считается стандартным, но непременно учитываются следующие особенности:

• поскольку укладка выполняется на систему обогрева, то высокая температура непременно будет воздействовать на покрытие, поэтому оно будет постоянно немного расширяться и сужаться, поэтому между стенами помещения и покрытием оставляется небольшое расстояние, для чего рекомендуется пользоваться специальными клиньями;
• непременно надо в процессе работы проклеивать стыки клеем, чтобы не допустить разрушения покрытия;
• все планки соединяются друг с другом очень легко и просто, для чего используются специальные замки, которыми они оснащаются еще в процессе производства;
• укладка должна начинаться с окна, причем допускается выполнять сплошной монтаж, при котором все покрытие для квартиры и дома выполняется одним материалом без переходов, а в этом случае можно избежать стыков между отдельными помещениями.

Как только будет полностью сделано напольное покрытие, самые сложные и специфические работы заканчиваются, поэтому можно пользоваться эффективным и качественным обогревом пола.Укладка ламината

Пробный пуск системы

После укладки ламината необходимо зафиксировать на стене в выбранном участке блок терморегуляции. Не допускается подключать эту систему к обычной розетке, имеющейся в любой квартире или доме, поэтому создается отдельный выход в щиток.

Для инфракрасного обогрева непременно создается отдельный автомат. После подключения выполняется пробный пуск. Если все работы были выполнены правильно и в соответствии с требованиями безопасности, то нагреется напольное покрытие буквально за 3 минуты.

Схемы подключения

Установка инфракрасной конструкции должна проводиться с непременным ее подключением к электрической системе и терморегулятору. Для этого надо пользоваться специальной инструкцией, прикладываемой к самому теплому полу, чтобы гарантировать идеальный результат работы и безопасность использования конструкции.

Существуют следующие схемы подключения пленки к электричеству:

• одностороннее — в ней подключение и соединение проводов выполняется с одной стороны. Поэтому они пересекаются друг с другом, однако эти места пересечений непременно прячутся за плинтусом, чтобы не допустить выхода из строя системы;
• двустороннее — здесь подключение выполняется с разных сторон. Сам процесс реализуется намного быстрее, а также используется небольшое количество проводов. Как правило, соединения выполняются после того, как систему подключается к электричеству.

Одностороннее и двустороннее подключениеВарианты подключенияПравила подключенияПравильная укладка проводов

Возможные ошибки

В процессе создания системы могут быть допущены серьезные ошибки, приводящие к нарушению работоспособности системы или к опасности ее применения. К основным ошибкам относится:

• перед работой основание пола не очищается от мусора и пыли;
• имеются значительные перепады и неровности;
• отсутствие теплоотражающего материала;
• разрезание пленки не по имеющейся разметке, а по желанию самого работника, что приводит к нарушению основных ее элементов;
• во время укладки медная полоска располагается вверху, а не внизу;
• установка терморегулятора в труднодоступном месте;
• плохо заизолированные концы проводов.

Таким образом, создание инфракрасного теплого пола – это достаточно сложная работа, для осуществления которой необходимо тщательно изучить соответствующую инструкцию, а также помнить о частых ошибках, чтобы не допустить их при самостоятельном выполнении процесса. Если все действия реализовать правильно, то получится надежная и качественная система, обеспечивающая равномерный и оптимальный обогрев любого помещения. При этом уложенный сверху ламинат, правильно выбранный, не будет разрушаться или коробиться под действием высокой температуры. Только придерживаясь всех рекомендаций можно сделать качественный инфракрасный теплый пол под ламинат.

Видео установка инфракрасного теплого пола под ламинат

В видео описаны все этапы укладки инфракрасного вида теплого пола под ламинат.

Электрический теплый пол под плитку: укладка и монтаж

Керамическая плитка – почти идеальное напольное покрытие, особенно для мест с повышенной влажностью или высокой проходимостью. Она красивая, прочная, легко очищается и т.п. Но при всех своих достоинствах керамика остается неприятно холодной. Идеальное решение проблемы – система теплого пола. И если водяной теплый пол доступен лишь владельцам частных домов, то применение электрических нагревательных систем гораздо шире.

Кроме того, технология укладки электрического теплого пола под плитку доступна любому строителю, даже начинающему. Нужно лишь познакомиться с особенностями этого процесса, чтобы избежать распространенных ошибок.

Содержание статьи:

Виды электрического теплого пола

В строительном магазине покупателям предлагают несколько вариантов электрического пола:

• греющий кабель, для монтажа которого придется отдельно приобрести необходимые крепежные материалы, терморегулятор и т.п.;
• электрические маты, представляющие собой сетку, на которой уже закреплен греющий кабель;
• инфракрасные системы, которые работают на несколько ином принципе, но монтируются примерно так же, как и кабель.

Для небольшого участка (пол в ванной, в лоджии и т.п.) имеет смысл приобрести готовый комплект “под ключ”. Обычно такие наборы комплектуются всем необходимым для правильного монтажа, иногда даже такими мелочами, как гофротруба для термодатчика и двусторонний скотч.

Не стоит ориентироваться лишь на низкую цену набора, поскольку внутри могут оказаться материалы плохого качества. Лучше подобрать комплект дороже, но от надежного изготовителя, такого как Теплолюкс, Electrolux,Thermo, Devi и т.п.

Для создания теплого пола под напольное покрытие из керамической плитки можно использовать разные материал: 1 – греющий кабель, 2 – специальные маты; 3 – пленочный пол

Дополнительно к комплекту стоит приобрести утеплитель, например, фольгированный пенофол. Его укладывают под теплый пол, чтобы снизить потери тепла и увеличить эффективность обогрева. При выборе готового комплекта для укладки теплого пола следует ориентироваться на размеры площади монтажа. Минимальный размер – один квадратный метр.

Если же теплый пол предполагается уложить на большой площади, возможно, разумнее будет купить все комплектующие по отдельности. Для такого монтажа составляется индивидуальный проект и комплектующие закупаются в зависимости от потребности.

Таким образом можно избежать ненужных затрат и выбрать элементы, которые будут максимально эффективно работать в системе. Различают греющий кабель одножильный и двужильный. Последний несколько дороже, но он считается более безопасным.

Монтаж электрического теплого пола своими руками:

Инфраскрасный (или пленочный) теплый пол, а также греющий кабель и электрические маты монтируют примерно по одному сценарию. Чтобы правильно уложить теплый пол, следует выполнить следующие операции:

• Правильно подготовить основание.
• Выбрать место для установки терморегулятора.
• Уложить слой теплоизоляционного материала.
• Уложить маты или греющий кабель.
• Выполнить монтаж плитки.

Знание некоторых нюансов каждого этапа позволит выполнить все операции правильно.

На схеме наглядно представлено устройство электрического теплого пола, дающее представление о порядке его монтажа: от подготовки основания до укладки напольного покрытия из керамической плитки

Этап #1 – Подготовка основания

Сначала удаляют старое напольное покрытие, если таковое имеется, убирают мебель и любой строительный мусор. Чтобы подготовить основание, достаточно выровнять и очистить от любых загрязнений уже существующую поверхность. Если на ней имеются небольшие углубления или трещины, их можно просто заделать.

Если же основание сильно повреждено, имеет смысл выровнять его с помощью цементно-песчаной стяжки. Чтобы сократить сроки ремонта, рекомендуется использовать быстросохнущую смесь.

Чтобы тщательно подготовить бетонное основание для дальнейшего монтажа системы теплого пола, необходимо тщательно заделать неровности, а также удалить любые загрязнения и мусор

Недопустимо укладывать греющий кабель на неровную поверхность. Постоянное деформирующее воздействие в скором времени приведет к повреждению системы. Для устранения такой поломки понадобится довольно дорогостоящий ремонт, поскольку придется демонтировать напольное покрытие и заменить кабель, т.е. фактически выполнить снова прочти все работы.

Этап #2 – Теплоизоляционный слой

На подготовленное основание сначала укладывают теплоизолирующий материал. Оптимальным выбором может стать относительно недорогой, легкий и удобный пенофол. Это тонкий материал с фольгированным покрытием, толщиной 14 мкм. Продается пенофол в удобных рулонах.

Его нижняя сторона снабжена самоклеящимся слоем, поэтому для укладки такого теплоизолятора достаточно просто приклеить его к полу.

При этом следует сделать отступ от стен около пяти сантиметров. Стыки между полосами пенофола заклеивают специальным отражающим скотчем. Несмотря на то, что слой теплоизолятора очень тонкий, он обладает достаточно высокими теплоотражающими способностями – его коэффициент теплопроводности равен 0,049 Вт/мК.

Пенофол – недорогой и очень удобный в эксплуатации теплоизоляционный материал, который эффективно используют при монтаже теплого пола под плитку на небольших площадях

Пенофол подходит для ситуаций, когда теплый пол является дополнением к основной системе отопления дома. Для более основательной теплоизоляции используют листовой пенополистирол. Подходящими будут и другие листовые утеплители.

При их монтаже следует помнить, что поверхность, на которую затем будет уложена система теплого пола, должна оставаться ровной, чтобы не повредить кабель.

Для теплоизоляции пола в многоквартирном доме, когда внизу расположено другое отапливаемое помещение, вполне подойдет утеплитель толщиной 20-50 мм. Если же теплый пол монтируется на лоджии или в другом подобном месте, понадобится более надежная защита от потерь тепла.

Здесь уместнее утеплитель толщиной около 100 мм. Допускается использование в качестве теплоизолирующего слоя относительно недорогой минеральной ваты.

На листовой утеплитель необходимо установить специальную армирующую сетку, по которой и наносится затем стяжка. Альтернативой сетке могут стать микрофибра и пластификаторы, добавленные прямо в стяжку. Это технология армирования полусухой стяжки синтетическими волокнами.

Этап #3 – Монтаж матов или кабеля

Перед началом монтажа матов, на которые уложен греющий кабель, следует распаковать комплект и тщательно изучить инструкцию, предоставленную изготовителем. Затем необходимо подготовить необходимые инструменты и недостающие материалы. Лишь после того, как все готово, можно приступать к выполнению работ.

Кроме того, нужно подобрать удобное место, в котором будет расположен терморегулятор – устройство, с помощью которого можно регулировать температуру нагрева пола. Место выбирают с учетом быстрой и удобной доступности к терморегулятору. Это важный элемент системы управления нагревающих элементов, выбору которого нужно пристальное внимание.

Стандартное расположение терморегулятора при монтаже теплого пола в комнате.

Еще один важный момент – система подключения теплого пола к электропитанию. Нельзя просто включить нагревательные элементы в розетку (хотя некоторые неопытные мастера поступают именно так), следует для этих целей подвести отдельный кабель от щитка электропитания.

Нагревательный кабель, уже уложенный на специальную сетку, очень удобен для укладки. Между его петлями сохраняется необходимое расстояние. Если в процессе монтажа необходимо развернуть сетку под определенным углом, ее просто аккуратно разрезают.

В качестве крепежного элемента при укладке матов используют специальный монтажный скотч, предназначенный именно для систем теплого пола. Еще одно преимущество использования готовой сетки с греющим кабелем – наличие уже вмонтированного термодатчика.

Если по каким-то причинам греющий кабель и сетка приобретаются отдельно, кабель необходимо правильно уложить на сетку. Для больших площадей имеет смысл составить предварительный план-разметку с отображением схемы укладки кабеля.

Существует несколько типов таких схем, например, “спираль”, “улитка”, “зигзаг” и т.п. При этом не следует монтировать кабель вплотную к стене. Между витками кабеля выдерживают расстояние 20-25 см. Чем равномернее и аккуратнее уложен кабель, тем лучше и эффективнее будет прогрев поверхности пола.

Схематическое изображение укладки греющего кабеля зигзагом с указанием размещения остальных элементов системы электрического теплого пола: термодатчика, терморегулятора и т.п.

Составляя схему размещения греющего кабеля, следует помнить, что размещать его под мебелью не рекомендуется. Означает ли это, что в помещении с теплым полом нельзя будет в дальнейшем переставлять мебель? Нет, это не так. В местах, где мебель будет стоять постоянно, плотно прилегая к полу, конечно же, не имеет смысла размещать нагревательные элементы. Для остального пространства следует просто подбирать мебель на небольших ножках. Если над полом будет некоторое свободное пространство, теплый воздух сможет свободно циркулировать, что предотвратит перегрев кабеля.

Этап #4 – Термодатчик и терморегулятор

Важный момент при монтаже теплого пола – правильная установка термодатчика. Этот элемент ни в коем случае нельзя устанавливать непосредственно в бетонную стяжку. Термодатчик помещают в отрезок гофротрубы, чтобы защитить его от травмирующего внешнего воздействия.

Гофротрубу размещают между витками кабеля и недалеко от стены таким образом, чтобы в случае поломки термодатчик было легко заменить новым элементом. Рядом на стене устанавливают терморегулятор и соединяют его с термодатчиком. Для электрического соединительного кабеля следует проштробить специальную канавку.

После этого терморегулятор подключают к электрической сети.

Термодатчик для системы теплого пола следует аккуратно разместить внутри отрезка гофротрубы, чтобы не повредить этот элемент в процессе монтажа и эксплуатации системы

Следует выбрать кабель подключения подходящего сечения, ориентируясь на общую мощность системы теплого пола. Обычно для обогрева каждого квадратного метра площади требуется около 150 Вт.

Медный кабель, сечение которого составляет 1,5 кв. мм, рассчитан на мощность 4кВт при силе тока в 19 А, а кабель с сечением 2,5 кв. мм. подойдет для систем мощностью 5,5 кВт при силе тока в 27 А. Таким образом, для помещения площадью до 20 кв. метров понадобится полуторамиллиметровый медный кабель.

Место для монтажа терморегулятора следует предусмотреть заранее. По окончании работ в течение некоторого времени понадобится правильно отрегулировать работу системы теплого пола

После того, как система теплого пола уложена, термодатчик установлен, система соединена с терморегулятором и подключена к электропитанию, необходимо обязательно проверить работу системы перед нанесением стяжки или клея для плитки. Для этого на кабель подается напряжение и с помощью тестера замеряется сопротивление.

Полученные данные должны соответствовать показателям, которые указаны производителем в паспорте изделия. Наглядно порядок монтада греющего кабеля представлен в следующем видеоматериале:

Заливка стяжки и укладка плитки

Следует помнить, что после того, как цементная стяжка будет залита, систему теплого пола нельзя включать до полного ее высыхания. В противном случае вся работа может быть совершенно испорчена. При нагревании влажного цементного раствора, в нем могут появиться трещины, щели и пустоты, которые значительно снижают прочность стяжки и могут вызвать деформацию поверхности.

Кроме того, в результате могут возникнуть и физические повреждения греющего кабеля, и теплый пол просто перестанет функционировать.

Порядок монтажа системы теплого пола под плитку: 1, 2 – подготовка основания; 3-7 – укладка сетки с греющим кабелем; 8 – нанесение клеящего состава; 9 – монтаж напольного покрытия

Для монтажа напольного покрытия из керамической плитки делают цементно-песчаную стяжку толщиной 40-50 мм. Еще до начала монтажных работ следует приобрести необходимое количество специальной плитки для пола. Технология укладки на систему теплого пола практически не отличается от монтажа на обычное бетонное основание.

Для выполнения ровных швов понадобятся пластиковые крестики и специальные клинья. По окончании работ швы затирают специальным составом.

Покрытие из плитки можно уложить непосредственно на греющий кабель с помощью специального клеящего состава, предназначенного именно для теплого пола. Понадобится также зубчатый шпатель, который используют для нанесения плиточного клея.

Перед началом укладки плитки рекомендуется продумать правильное расположение отдельных керамических элементов, чтобы покрытие смотрелось красиво, а отрезанные элементы располагались в наименее заметных местах.

Для приготовления плиточного клея обычно смесь соединяют с некоторым количеством воды (пропорции указаны в инструкции производителя) и тщательно размешиваются. При этом важно учитывать, в течение какого времени приготовленный клей сохраняет свои свойства.

Зубчатым шпателем клеящий состав наносят прямо на греющий кабель, старательно заполняя все пустоты. Толщина состава над кабелем должна составлять не менее пяти миллиметров. Затем на клей укладываются плитки, расстояние между которыми контролируется с помощью крестообразных пластиковых элементов.

По мере заполнения пространства плитками следует постоянно контролировать уклон напольного покрытия с помощью строительного уровня и корректировать положение элементов. Чтобы изменить положение плитки на поверхности клея, используют пластиковые колышки. Если необходима подрезка плитки, следует воспользоваться плиткорезом.

Пример укладки плитки на теплый пол

При достаточной сноровке плитку можно вполне успешно резать с помощью “болгарки” или стеклореза. Пластиковые крестики-фиксаторы удаляют только через несколько дней, когда клей полностью высохнет. Затем выполняют затирку швов.

Если все расчеты, проекты и операции были выполнены правильно, теплый пол начнет успешно работать. Возможно, некоторое время понадобится для того, чтобы с помощью терморегулятора подобрать комфортную температуру пола.

Инфракрасный теплый пол своими руками

Каждый дом должен быть теплым. Осуществить это можно разными способами: при помощи централизованного, печного и других видов отопления.  Все чаще владельцы жилья выбирают в качестве отопительной системы инфракрасный пленочный теплый пол, практичный и очень эффективный вариант.

Принцип работы и преимущества такой системы

Сама по себе система греющих полов далеко не нова. Вплоть до недавнего времени широко использовалось две разновидности конструкции: водяной и электрический пол. В первом случае в качестве теплоносителя использовалась горячая вода, циркулирующая в трубах, уложенных под напольное покрытие. Во втором помещение обогревал электрический кабель, так же проложенный под полом.

Каждая из них недостаточно проста в монтаже и имеет существенные недостатки, чего не скажешь о новой системе инфракрасного греющего пола. Его главное отличие – в применении для обогрева инфракрасного излучения, что позволяет нагревать предметы в помещении, от которых тепло распространяется в воздух.

Инфракрасный греющий пол — лучшее решение для тепла в доме, но никакая система теплых полов не заменит полноценное отопление!

Основой для излучения служит особая карбоновая паста, запаянная внутрь пленки из полиэстера. Поэтому систему еще называют инфракрасный карбоновый теплый пол. Принцип работы конструкции достаточно прост: по медным проводникам к излучателям подается напряжение, которое их активирует. Серебряное напыление не позволяет стыкам токоведущих контактов подгорать. Подключают систему к электрической сети через терморегулятор. Инфракрасные греющие полы имеют множество достоинств:

• Низкое энергопотребление за счет очень высокой теплопроводности карбона. Траты на электроэнергию существенно ниже, чем при отапливании помещения другими способами.
• Возможность установки практически под любое известное финишное покрытие, даже под натяжной потолок. Могут монтироваться на вертикальных, наклоненных под любым углом  и горизонтальных поверхностях.
• Простота установки. Не требуется обязательная укладка в клей для плитки или стяжку. При необходимости монтаж инфракрасного пленочного теплого пола можно без проблем осуществить самостоятельно.
• Высокая надежность, что обеспечивается параллельным соединением элементов. При повреждении участка греющей полосы остальные продолжают исправно функционировать.
• Возможность быстрого демонтажа и повторного монтажа, что особенно удобно при переезде или любой перепланировке помещения.
• Максимальная безопасность для человека.

Узнайте о преимуществах и недостатках монтажа тёплого пола под линолеум: https://aqua-rmnt.com/otoplenie/teplyj-pol/vodyanoj-infrakrasnyj-teplyj-pol-pod-linoleum.html.

Порядок работ по укладки и монтажу

Работы по установке достаточно просты. Они проводятся в несколько этапов.

Этап #1 — подготовка основания

Инфракрасный греющий пол достаточно требователен к состоянию поверхности, на которую его укладывают. Она должна быть абсолютно чистой и ровной. Допустимый перепад высоты составляет не более чем 3 мм. Профессионалы рекомендуют воспользоваться уровнем для проверки горизонтальности поверхности. Если есть необходимость, поверхность выравнивается, хорошо просушивается и тщательно очищается от пыли. Для этих целей лучше воспользоваться пылесосом. Только после этого начинается установка теплого инфракрасного пола.

Первым монтируется гидроизоляционный слой, необходимый для защиты системы от влаги. Следующей укладывается теплоизоляция. Некоторые «умельцы», считают, что это лишнее. Однако изоляционный слой позволяет избежать теплопотерь от излучения, уходящего вниз, и, тем самым, увеличить эффективность системы и снизить энергопотребление. Материалы для теплоизоляции существуют разные. Профессионалы рекомендуют укладывать техническую пробку в том случае, если для финишного покрытия выбрана плитка. Под остальные напольные покрытия можно монтировать любую специальную изоляцию. Материал укладывается металлизированной стороной вверх, расправляется и проклеивается скотчем на стыках.

Схема укладки инфракрасного теплого пола под линолеум или ковролин

Этап #2 — составление схемы укладки

Непосредственно перед тем, как начать монтаж, определяют место расположения терморегулятора, оптимальным считается 15 см от уровня пола. Затем составляют схему укладки пленки. При этом обязательно учитывается, что система не монтируется под стационарной крупной мебелью и бытовыми приборами. Первый ряд укладывается на расстоянии не менее 10 и не более 40 см от стен. Еще один нюанс: если планируется, что греющий пол будет единственной отопительной системой, он должен занимать не меньше 70% от площади помещения, если же это будет дополнительный обогрев, то 40%.

Этап #3 — укладка и подключение системы

Полиэстеровая инфракрасная пленка раскладывается на теплоизоляцию в соответствии с составленной схемой. При необходимости ее можно разрезать по намеченным линиям. Греющий пол укладывается медными сторонами контактов вниз в направлении стены, на которой находится терморегулятор. К краю медной полосы подсоединяются контактные зажимы, затем подключаются провода. Участки разрезов пленки и места соединения зажимов и проводов обязательно изолируются специальной битумной мастикой. Нужно учитывать, что большая длина полотнищ нагревательных элементов предполагает меньшее число контактов. Однако максимальная длина полосы не должна превышать восемь метров. Часть контактных зажимов  располагают на токонесущей поверхности, а остальные – внутри пленки.

Сначала к нижней стороне пленки подключается термодатчик, который необходимо хорошо изолировать. После окончания укладки материала и соединения всех проводов и контактов производится установка терморегулятора. Лучше всего подключать его стационарно, хотя можно и установить как стандартный электроприбор при помощи розетки. Практика показывает, что основную часть проводов, соединяющую пленку с терморегулятором, лучше пропустить под плинтусом. Затем проводится подключение инфракрасного теплого пола к электросети.

В целях безопасности укладка инфракрасного теплого пола должна производиться на расстоянии не менее полсантиметра от одного до другого полотнища

Греющие полосы инфракрасного теплого пола подключаются параллельно

Вполне возможно, что у вас будет другая распределительная коробка, но принцип разводки как правило один и тот же

Подробнее можно посмотреть на видео:

Этап #4 — тестирование после монтажа

Перед тем, как  приступить к монтажу напольного покрытия, необходимо протестировать систему. Нормальное функционирование характеризуется отсутствием искрения, перегрева на участках соединения контактов, пленка должна прогреваться равномерно. Если тест прошел успешно, греющий пол накрывается дополнительным слоем полиэтиленовой пленки и начинается монтаж финишного напольного покрытия.

Если вы планируете укладывать ламинт поверх системы тёплого пола, то обратите внимание на пошаговую инструкцию в нашем следующем материале: https://aqua-rmnt.com/otoplenie/teplyj-pol/teplyj-pol-pod-laminat.html.

Можно с уверенностью утверждать, что инфракрасный теплый пол своими руками – это вполне реально. Даже если нет навыка укладки, можно предварительно познакомиться с инструкцией по монтажу, прилагающейся к системе, найти специализированные сайты в интернете и  изучить всю необходимую информацию. Грамотно установленный греющий инфракрасный пол принесет тепло и уют в каждый дом.

Оцените статью: Поделитесь с друзьями!

Как провести монтаж теплого инфракрасного пола

Для комфортного проживания все жилища должны иметь определенный уровень тепла. Существует несколько основных видов обогрева, в том числе практичность и эффективность инфракрасного обогрева пола. У него есть ряд положительных качеств. Процесс установки не занимает много времени и не требует больших затрат. Самое главное, что в итоге получается разминочная база, на которой приятно гулять.

Принцип работы

Новизны инфракрасного лучистого пола нет.Но несколько раньше требовали такие системы, как электрический и водяной теплый пол. Все они зависят от теплоносителя и порядка обогрева помещений. Инфракрасный обогрев пола используется для инфракрасного обогрева помещения. Это позволяет передавать тепло предметам в помещении, от которого уже нагревается воздух.

Основа системы — карбоновая паста, запаянная в пленку из полиэстера. Иногда вы можете увидеть это название как подогрев пола из углеродного волокна, который произошел из компонентов.

Принцип его работы заключается в том, что на эмиттеры проводников из меди подается напряжение. Таким образом, контакт не может слегка гореть из-за наличия серебряной спреи. Для подключения к сети используйте термостаты, входящие в систему.

Это также должно быть указано в спецификации, в которой есть пол с инфракрасным обогревом. Более того, они могут подсказать количество материала, необходимого для нагрева устройства.

Ширина может варьироваться от 50 до 100 см. Продается в рулонах до пола 50 м и толщиной каждого листа 0.От 23 до 0,47 мм. Пленка может иметь разную потребляемую мощность от 25 до 35 Вт / ч. На поверхности пленки создается температура, равная 33 градусам. Многое будет зависеть от конфигурации системы.

Область применения

Теплый пол Инфракрасная пленка может выступать в качестве основной или дополнительной системы обогрева. В первом случае пленка должна покрывать не менее 70 процентов общей площади чернового пола в помещении. В северных регионах страны от него лучше отказаться, ведь здесь это лучший вариант — дополнительное отопление или аварийное.

Нельзя произвольно разрезать термоусадочную пленку. Существуют специальные сайты, позволяющие создать необходимое количество длины. В большинстве случаев обозначенные для обрезки участки разделены расстоянием около 25 см. Все детали и нюансы следует уточнить перед покупкой, чтобы не тратить лишние деньги.

Инфракрасный пленочный теплый пол, помимо жилых помещений, можно устроить и в хозяйственном доме, в котором нет возможности проводить центральное отопление. В качестве них могут выступать гаражи, сараи или теплицы.Он активно используется в холодный период для обогрева крыльца или предотвращения промерзания трубопровода.

сан

Ряд положительных качеств делает инфракрасный теплый пол под любой вид полов. Следует выделить самые основные из них:

• Полностью безопасен для человека и.
• Выполнить укладку можно под любые напольные покрытия. К тому же есть возможность и при наличии натяжного потолка в комнате. Поверхность, на которой вы устанавливаете такую ​​систему, может быть не только строго горизонтальной, но и вертикальной, расположенной под углом и всеми любыми другими вариантами.
• Возможен немедленный демонтаж системы и последующая установка в другом месте. Это очень важно, если вы часто переезжаете или создаете еще один план в комнате.
• Карбон обладает отличной теплопроводностью. Тем самым значительно снижается потребление энергии. Любые другие виды отопления в доме обойдутся гораздо дороже в обслуживании.
• Параллельное соединение всех компонентов, что обеспечивает высокую надежность при использовании инфракрасного теплого пола.Если хотя бы один из сайтов получит повреждение или выйдет из строя, все остальные будут полностью работоспособны.
• Монтаж может быть выполнен на месте без привлечения специалистов. Не обязательно делать стяжку, а под ней укладывать плиточный клей.

модель

при укладке теплого пола под ламинат инструкции производителя необходимо соблюдать без отклонений. Там прописаны все детали, которые приведут к ошибочной установке теплого пола. Существуют две основные системы инфракрасного теплого пола:

.

1. пленка.Пленка защищает всю систему от влаги, а также от возможных электрических пробоев. Его вес около 0,5 кг, что не сказывается на потолке. Следовательно, даже старые здания можно отремонтировать. Инфракрасные теплые полы. Дополнительно пленку можно укладывать на стены в комнате и даже на потолок.
2. стержень. Его состав таков, что позволяет наносить раствор или клей для плитки. Основная модель подходит для помещений с повышенной влажностью, которыми могут быть ванные комнаты или кухни.В процессе своей работы практически не генерирует электромагнитного излучения. В отличие от киномодели — отсутствие боязни перегрева, наличие свойств саморегуляции. Поверх основных моделей можно устанавливать громоздкую мебель, не позволяющую снимать пленку.

Далее пленка делится на углеродную (нагревательные полоски соединяются параллельно, затем герметизируются майларовой пленкой) и биметаллическую (основа — полиуретан, нагревательные элементы — сплав меди и алюминия).

При выборе того или иного варианта высота потолка остается практически неизменной, чего нельзя сказать о других возможных системах, требующих толстой конструкции устройства.

Модель сердечника устройства следующая: Композитный материал для нагревательных элементов. С повышением температуры графита, входящего в состав модели, увеличивается и увеличивается пространство между зернами. Точки контакта становится меньше, начинает увеличиваться сопротивление и снижается мощность, что можно рассчитать самостоятельно.

Системы управления

Для управления инфракрасным полом с подогревом используются терморегуляторы. Так называемое специальное устройство, позволяет управлять всеми возможными функциями системы отопления.Он используется для включения и выключения системы, позволяет контролировать температурное поведение не только чернового пола, но и воздуха в помещении.

Вы можете запрограммировать свой рабочий режим. Эти регуляторы позволяют некоторым снижать энергопотребление.

Когда теплый пол ламинат по инструкции достигает определенной температуры, Время останавливается. Но со временем датчики выдают сигнал о том, что температура упала ниже допустимого уровня. Здесь снова начинается работа системы отопления.

Инфракрасное управление теплым полом

Различают следующие модели термостатов:

• электронный. Для них характерна высокая точность считывания. При этом управлять им очень легко и удобно.
• Электромеханический. Относятся к числу надежных и в то же время более дешевых вариантов. Самый оптимальный вариант для ванных комнат или производственных помещений.
• программируемый. Отличается сложностью и дороговизной. Они необходимы, если есть желание создать сложные алгоритмы в работе Инфракрасный теплый пол.Такой вариант лучше всего подходит для жилых помещений (дачи, загородные дома).

Термостаты следует устанавливать в местах, позволяющих удобно использовать их в работе. Часто — на стенах в комнате. Главное — грамотно и качественно выполнить монтаж всей системы отопления.

Подготовка основания

Укладка инфракрасного пола под ламинат, а также другого вида полов, требует очень качественной подготовки. Основание должно быть не только устойчивым, но и чистым.Есть пределы уклонов, но не более 3 мм. Для проверки горизонтальности поверхности использовали строительный уровень. При необходимости проводится тщательное выравнивание всеми возможными способами.

Когда это будет сделано, можно переходить к гидроизоляции слоя настила. Материал для него может отличаться в зависимости от напольного покрытия, которое будет выступать в качестве отделки. Для керамической плитки лучше всего покупать техническую пробку. Все остальные напольные покрытия не столь требовательны. Но лучше применять специальные системы утепления полов с инфракрасным обогревом.Металлизированная сторона для укладки. На стыки приклеен скотч.

Схема упаковки

Перед началом монтажа следует подумать о месте расположения термостатов. От уровня пола обычно крепится на расстоянии 15 см. тогда можно начинать продумывать схему укладки инфракрасной подпольной пленкой. Обязательно учитывайте отсутствие системной установки на громоздкую мебель или бытовую технику.

Стены должны находиться на расстоянии от 10 до 40 относительно первого ряда.Что касается занимаемой площади по признаку пола, то она должна составлять 70 процентов в случае использования ее в качестве основного отопления и 40% — для дополнительного обогрева помещения.

системное соединение

Пленочный инфракрасный теплый пол разлагается по заранее выбранной схеме теплоизоляции. При необходимости точного выбора длины, ее разрезают на определенных участках, которые отмечены на материале. Укладка ламината под инфракрасный и другой пол из меди контактирует стороной вниз к стене, где установлен термостат.

Штырь

клеммы соединяется с краевой частью медной полосы, после чего проходят сами провода. В тех местах, где проводился разрез пленки или соединения контактов, следует обработать асфальтовую мастику, специально предназначенную для инфракрасного теплого пола. Количество контактов будет уменьшено пропорционально длине системы обогрева полотна. Но необходимо учитывать, что максимальная длина ленты может составлять 8 м. Некоторые контакты будут размещены внутри пленки.Расстояние между овсянками должно быть не менее 5 мм. Все они должны располагаться под полом параллельно друг другу.

К нижней части пленки подключается датчик уровня температуры. При этом он должен быть качественно изолирован. Когда настил сформирован на пленочной основе и соединились все контакты, можно установить терморегулятор. Часть соединительных проводов лучше прибегнуть к напольному плинтусу, чтобы скрыть от глаз. Далее идет система электрического подключения.

Тест

Когда инфракрасный пленочный теплый пол подключен к сети, можно приступать к тестированию его на работоспобность.Это делается перед настилом пола. Для нормальной работы следует предусмотреть отсутствие искренности, при контактном соединении не должно повышаться температура до перегрева, пленка по всей длине такая же и прогретая на одном температурном уровне.

При успешном испытании системы пленка должна выполнять покрытие пола из полиэтилена для дополнительной гидроизоляции. Далее можно приступать к укладке напольного покрытия.

Виды полов

Стоит отметить, что инфракрасный теплый пол можно выполнять под любые напольные покрытия.Благодаря этому его можно отнести к универсальным способам отопления в помещении. Помимо классической керамической плитки, вы можете выбрать ламинат, дерево и мягкие материалы, как ковролин или линолеум.

Самый популярный вариант — инфракрасный теплый пол под плитку. Это связано с высокой теплопроводностью не только теплого пола, но и напольного покрытия. Помимо таких основных помещений, где используется кафель, например, ванная или кухня, требуется дополнительное тепло. Но в этом случае лучше всего выбрать основную систему устройства теплого пола.В этом случае можно прибегнуть даже к «мокрому» монтажу. Монтаж можно сделать, в том числе и под гранит. Самое главное, была применена теплоотражающая накладка, позволяющая повысить эффективность всей системы.

При установке системы теплого пола происходит некоторый подъем пола. Чтобы в системе был нормальный клеевой слой, в том числе для мата необходимо использовать толщину 20 мм. Иначе к качеству теплого пола не дотянешь. Плитка будет крепко скреплена, но прогрев будет неровный черновой пол.

Для других типов полов подходит пленочный метод. Да и они не очень требовательны. Но при этом придется отказаться от выполнения бетонной стяжки или других вариантов и клея.

Для ковролина или других мягких напольных покрытий есть очень важный момент — наверху всей системы обогрева инфракрасного теплого пола следует уложить лист фанеры или лист ДВП.

Стоит отметить, что пленка очень чувствительна даже к локальному перегреву.Это приводит к тому, что ставить ей громоздкую мебель запрещено. Поэтому следует заранее продумать, где будет размещаться мебель в комнате.

Видео:

Видео:

Видео:

Видео:

Видео:

Системы лучистого отопления, жилые, коммерческие, тепличные, водяные, пол, плинтус, инсталляции

На этой странице показано, как полы с подогревом работают с предварительно смонтированной котельной в коробке.Полы с подогревом обычно устанавливают там, где у вас есть доступ к балкам пола в модернизированном или новом доме. Полы с подогревом используются там, где вы хотите обогревать кафельный пол на кухне или в ванной или в вашей семейной комнате / логове / пристройке, где у вас паркетные полы и вы хотели бы иметь удобную комнату, где ваши ноги не будут постоянно холодными.

Мы расскажем, как и когда использовать лучистые полы с подогревом, а также о преимуществах использования A.I.M. устанавливает скорее эти системы от наших конкурентов.

Вопрос, который задают большинство людей, звучит так: «Когда мы должны использовать пол с подогревом / скреплять, а когда — панели плинтуса Slimline?» Если вы собираетесь использовать толстое ковровое покрытие с толстой набивкой, вам следует использовать плинтус Slimline. Вам следует использовать систему подогрева пола, если у вас плиточный или паркетный пол в местах с высокой проходимостью или там, где вы не хотите видеть плинтус.

Следующий вопрос, который вы можете задать: чем наша система подогрева пола отличается от других и почему покупать на AIM? Большинство людей покупают у людей, которым доверяют и знают, о чем они говорят.Мы в A.I.M. продали и установили лучистое отопление более 24 лет. Мы нашли лучший и менее дорогой способ, используя трубы PEX-AL-PEX, прибитые к балке пола на 1-2 дюйма ниже основания пола, создавая тепловой карман под полом. Используя нашу фольгированную изоляцию, чтобы отразить тепло обратно в пол. , будьте уверены, у вас никогда не будет мерзнуть ноги.

Зачем использовать подпольное покрытие A.I.M. по сравнению с пластинами теплопередачи. Некоторые другие компании пытаются продать вам что-то, называемое пластинами теплопередачи.Пластины теплопередачи монтируются непосредственно на черный пол, через эти пластины проходят каналы для удержания труб на месте. Трубка пропускает горячую воду через тарелку и распределяет ее через пол. Если прикрепить трубку скобами непосредственно к основанию пола, можно получить то, что называется «полосой». Полосы — это когда вы видите темные линии на паркетном или плиточном полу. Это происходит потому, что шланг с горячей водой нагревает участок пола прямо над ним до СЛИШКОМ ГОРЯЧЕЙ температуры, в результате чего на полу образуются полосы.

При покупке у A.I.M. Лучистое отопление вы получите качество и опыт, необходимые для установки вашей следующей системы лучистого отопления под полом. Мы поможем вам в этом процессе, а не просто отправим вам инструкции по установке с оборудованием. Мы хотим продать вам полную систему, нашу котельную в боксе и трубы под полом?

Почему? Потому что мы знаем, что это работает !!! Мы поставили эту систему сотням довольных клиентов. Посмотрите, как мы установили систему под полом ниже.Если у вас есть вопросы или опасения по поводу процесса установки, позвоните нам, и мы будем рады помочь вам в этом. ЦЕЛЬ. с гордостью сообщает, что теперь у нас есть пошаговое видео для этого процесса установки.

Установка вашей системы в напольном покрытии не должна быть сложной. Изоляция — критически важная часть вашей системы лучистого отопления, особенно установки под полом.

Что такое светоотражающая изоляция?

Светоотражающая изоляция выпускается в рулонах различной ширины и длины.Два внешних слоя алюминиевой фольги отражают 97% лучистого тепла. Каждый слой фольги прикреплен к жесткому слою полиэтилена для прочности. Два внутренних слоя изолирующего пузырькового пакета сопротивляются теплопроводному потоку, а центральный слой полиэтилена обеспечивает высокую надежность и прочность световозвращающей изоляции A.I.M.

Как это работает?

Дом с Reflectix	Дом без Reflectix

Светоотражающий утеплитель отражает солнечные лучи в жаркие летние месяцы.Он также сохраняет внутреннее тепло и помогает устранить потенциально опасные ледяные плотины в зимние месяцы.

Лучистое тепло, основной источник теплового потока, представляет собой энергию в форме инфракрасных волн. Он движется со скоростью света, даже через вакуум, и либо проходит, поглощается, либо отражается любым материалом, с которым соприкасается. Например, воздух, вода и стекло пропускают видимый свет в разной степени. Белая поверхность, такая как снег, отражает его; и черная поверхность впитывает его.

Reflective Insulation отражает до 97% лучистой энергии, падающей на ее поверхность.

Зачем утеплять под плитой или под полом? Устанавливать тепло без теплоизоляции снизу — не лучшая идея; цена изоляции обычно экономится на стоимости энергии за один сезон

Потери тепла через пол: 25% теплопотерь направлено вниз, поэтому, если вы сделаете теплоизоляцию под плитой или полом, вы можете сэкономить 25% затрат на отопление.

Помните, что противоположности притягиваются.

Теплый воздух притягивается к холоду и наоборот.

Задумайтесь о тепле на секунду … тепло не поднимается

Использование утеплителя, облицованного фольгой, будет отражать лучистое тепло обратно туда, где оно вам нужно больше всего, в пределах вашего дома. Размещение светоотражающей изоляции под полом позволяет направить тепло туда, куда вы хотите, что позволяет сэкономить деньги.

Пожалуйста, загляните сюда, так как мы предоставим вам подробные инструкции по установке системы теплого пола.

Установка перекрытия перекрытия | | Теплый пол своими руками

Устройство балок перекрытия

Установка перекрытия на перекрытиях представляет некоторые уникальные проблемы, которых нет в широко открытой, более гибкой среде перекрытия при укладке на горизонтальном уровне. Однако с помощью нескольких рекомендаций эти проблемы можно легко преодолеть. Посмотрите наше видео «Установка тепловых трубок излучающего пола в балки перекрытия» и прочтите эту страницу, чтобы получить полное описание.

Установка типовой балки пола с использованием трубы PEX 7/8 дюйма, 16 дюймов по центру

Во-первых, важно помнить, что обычно компания Radiant Floor предполагает, что все трубки теплообменника, будь то 1/2 ″ PEX или 7/8 ″ PEX, питаются по медным линиям подачи и возврата 3/4 ″.Поскольку мы никогда не знаем, как далеко находится источник тепла от данной зоны, мы указываем необходимое количество трубок для заполнения только этой зоны. Другими словами, пластиковая трубка находится в теплом полу и не обязательно должна идти туда-сюда к водонагревателю или бойлеру.

При этом имейте в виду, что пластиковые трубки PEX можно использовать для ваших линий подачи и возврата, если: 1) вы заказываете дополнительные трубки и 2) в вашей ситуации имеет смысл воспользоваться гибкостью PEX.

Тем не менее, мы рекомендуем использовать медные трубки диаметром не менее 3/4 дюйма для линий подачи и возврата при питании зоны с несколькими контурами pex в и из зонного коллектора.Причина этого заключается в объеме и (потенциальном) напоре, которые создаются, когда эти линии подачи и возврата заблокированы. Например, 3/4 ″ pex (сам по себе) является (по большей части) прекрасным (в зависимости от объема зоны), НО внутренний размер 3/4 ″ pex-адаптера составляет почти 5/8 ″ (намного меньше) и, следовательно, создает сопротивление / напор. Насос зоны может не преодолеть это напорное давление из-за сопротивления, создаваемого уменьшенным выходным объемом адаптера. (Тогда) может возникнуть необходимость в увеличении размера насоса зоны, ИЛИ размер подающей и обратной линий следует увеличить до 3/4 дюйма меди, так как это уменьшит эту (потенциальную) проблему.Не стесняйтесь обращаться к техническому специалисту с любыми вопросами.

В некоторых ситуациях имеет смысл использовать трубки PEX для линий подачи и возврата. Фитинг, показанный выше (слева), позволяет установщику запускать несколько излучающих контуров без использования жесткого медного коллектора. На фотографии справа показано долото с самоподводом, рекомендованное для просверливания отверстия диаметром 1 1/2 дюйма в балках.

Примером этого может быть установка в геодезическом куполе или другом сооружении нестандартной формы.Пластиковая трубка могла бы легко соответствовать радиусу конструкции, как бы следовать изгибу и могла бы значительно упростить доставку линий подачи и возврата из точки A в точку B. Другие примеры могут быть узкими, труднодоступными, загроможденными. , тесные полости в балках или любое другое место, где проложить жесткие медные трубы будет очень сложно. Многие используют «гибридный» метод. Это комбинация медных и пластиковых линий подачи и возврата. Наши латунные переходники позволяют переходить с меди на пластик и обратно так часто, как это необходимо.

Например, вы можете начать линию подачи от циркуляционного насоса с медью 3/4 дюйма, легко пробежать двадцать футов, а затем столкнуться с препятствием, которое вы предпочитаете обходить змейкой. Используя латунный переходник, вы превращаетесь в пластик, продвигаетесь вверх, вниз, вокруг и через…. Достигаете зоны, а затем конвертируете обратно в медь. Поскольку латунные переходники предназначены для пайки в любой медный фитинг 3/4 дюйма, всегда легче работать в медном режиме, когда фактически находится в зоне. Это связано с тем, что для большинства зон требуется несколько ровных петель трубок.

Спуск нескольких петель НКТ в зоне

Если для зоны не требуется 400 футов или меньше труб (300 футов для 1/2 ″ PEX), зона должна быть разбита на даже несколько петель. Под четным мы подразумеваем петли, длина которых составляет примерно 10% друг от друга. Удерживая петли примерно одинаковыми, вы не дадите воде более короткий «путь наименьшего сопротивления», и тепло во всей вашей зоне будет сбалансированным.

Для большинства установок требуется несколько петель трубок в одной зоне.Если зона очень большая и требует, скажем, 1600 футов труб для адекватного покрытия всего пола, то этот пол будет разбит на (8) петли длиной примерно 200 футов, все питаемые общей медной линией 3/4 дюйма. Медная линия действует как коллектор, сначала наполняясь водой, а затем одновременно питая все контуры. Затем вода проходит всего 200 футов, прежде чем попасть в аналогичный медный «возвратный» коллектор диаметром 3/4 дюйма и вернуться к источнику тепла. Вот почему проще всего использовать медь для линий подачи и возврата.

Примечание: Как упоминалось выше, PEX также может использоваться для заголовков. Но ожидайте, что заплатите намного больше за фитинги (тройники PEX дорогие), и само собой разумеется, что паяные соединения предпочтительнее, когда это возможно.

Латунные переходники впаяются в медный тройник 3/4 ″ в начале каждой петли PEX. По сути, вы строите коллектор на ходу. Ваш медный коллектор поступает в зону, адаптируется к PEX в начале первого контура, изгибается вверх и вниз по «X» отсекам для балок, а затем завершается с помощью другого адаптера в медном возвратном коллекторе.Затем подающий коллектор переносится от первого медного тройника к началу контура номер два, устанавливается еще один тройник, используется другой адаптер, и процесс повторяется. На последней петле вместо тройника используется отвод 3/4 дюйма под 90 градусов.

И, чтобы продолжить вышеупомянутый пример, имейте в виду, что было бы приемлемо установить те же 1600 футов трубопровода, что и (4) 400-футовые петли. Это потому, что с трубкой 7/8 ″ горячая вода может пройти 400 футов, прежде чем она начнет слишком остывать, чтобы принести вам пользу.Однако, как правило, предпочтительнее запускать несколько более коротких циклов, чем меньшее количество более длинных.

Если ваша установка требует нескольких контуров трубок в одной зоне, шаровой клапан должен быть установлен на стороне подачи каждого контура. Эти клапаны пригодятся при заполнении системы и выпуске воздуха из недавно установленной трубки. Воздух в трубке может оказывать небольшое сопротивление, особенно в большой зоне, и легче продувать зону по одному контуру за раз.Кроме того, если логистика вашей ситуации требует, чтобы ваши несколько контуров имели неравномерную длину, то есть не в пределах 10% друг от друга по длине, тогда шаровые краны можно использовать для «уравновешивания» потока между контурами. Это не лучший способ сбалансировать зону, но иногда он необходим.

Точная длина петель в рамках приведенных выше рекомендаций определяется ситуацией. Компания Radiant Floor обычно поставляет 200-футовые рулоны труб для перекрытий перекрытий.Это связано с тем, что обращение с рулоном более 200 футов может стать проблемой. Но после измерения длины ваших конкретных пролетов балок вы можете определить, что идеальная длина петли для вашей установки будет, скажем, 270 футов. В таком случае вполне допустимо добавлять 70 футов к каждому 200-футовому рулону. При установке балок перекрытия используйте столько муфт, сколько вам нужно… не только для добавления к рулону, но и для облегчения работы по прокладке труб.

Продевание трубки через балки

Первое, что нужно понять на этом этапе установки, — это то, что это не работа одного человека.Многие люди звонили нам, утверждая, что установили трубки самостоятельно, и мы никогда не ставили под сомнение их честность… только их здравомыслие. Запуск нескольких 200-футовых петель из 7/8-дюймовых трубок не должен быть кошмаром, так зачем же объединять их в одну? Как и на большинстве этапов строительства, над этим проектом должны работать два человека.

«Королева балок»

Что ж, как будто чтобы доказать исключение из всех правил, Шарлин Вуд, 67 лет, из Ньюпорта, Вермонт, самостоятельно установила 7/8 ″ Pex в эти балки пола, а затем приступила к установке пластин рассеивания тепла.Конечно, мы по-прежнему рекомендуем, чтобы любая установка Pex производилась двумя людьми, но Шарлин является примером необычайного таланта и решимости наших многочисленных клиентов, которые делают это своими руками.

Начните с сверления балок самым простым способом. Лучше всего использовать сверло под прямым углом 1/2 ″, как и сверло с автоматической подачей. Милуоки — отличный. Используйте их размер 1 1/2 дюйма.

Просверлите отверстие на дюйм или два ниже основания чернового пола … что угодно, что позволит вам легко сверлить отверстия.Помните, вы, вероятно, будете сверлить много из них. Теперь определите, какой «образец» участка трубопровода вы хотите использовать. Бег вверх и вниз по каждому отсеку с балками отлично работает с центральными балками диаметром 16 дюймов. Но если у вас 12 дюймов по центру, вы можете попробовать метод «пропустить балку», показанный ниже и в нашем руководстве по установке. Этот метод дает трубке максимально широкий изгиб, а в качестве дополнительного бонуса линии подачи и возврата окажутся на одной стороне комнаты.

Метод пропуска балок для установки НКТ

Схема метода пропуска балок

Этот метод позволяет делать плавные широкие повороты, пропуская все остальные балки, а затем возвращаясь через пропущенные участки в одну непрерывную петлю, что устраняет необходимость в отдельном проходе.

Если ваши балки 24 дюйма по центру, проложите одну длину трубы на каждую секцию балок, затем поверните назад и повторите процесс. В итоге вы установите пол с очень высокими эксплуатационными характеристиками, с двумя отрезками труб на каждый отсек, примерно 12 дюймов по центру.

Какой бы метод ни был выбран, наилучшие результаты будут получены при использовании трубки при комнатной температуре или выше. Как и в случае со всеми пластиками, чем холоднее трубка, тем менее гибкой она будет. Тем не менее, когда два человека работают примерно в противоположных концах комнаты, трубка достаточно гибкая, чтобы ее можно было пропустить через балки на несколько футов за раз, медленно, один рабочий кормит, а другой ослабляет.

Трубка может лежать на полу между двумя установщиками. Это помогает противодействовать вращению рулона, чтобы ослабить его и помочь трубке легко развернуться с рулона. Всегда берите трубку из снаружи рулона, а не изнутри.

Затем, медленно пропуская трубку через балки, позвольте ей «собраться» под отсеком для балок перед вами. 15 или 20 футов трубки могут начать наматываться к полу, когда вы проталкиваете ее перед собой. Но не собирайте слишком много.Дайте себе ровно столько, чтобы пройти через отверстие в следующей балке, затем накормите еще немного, соберите еще немного и постепенно прокладывайте себе путь через бухты. Кормите, принимайте слабину, кормите, принимайте слабину…. Медленно и неуклонно. Таким образом, два или три человека могут пробежать сотни футов трубы за день.

Помните, что на трубах нанесена маркировка через каждые пять футов, и 200-футовый рулон можно разрезать на два отрезка по 100 футов. Итак, выясните, сколько заливов охватит 100 футов, затем начните с центра и проденьте трубку на 50 футов в каждом направлении.

Другой метод включает в себя измерение длины ваших пролетов балок и подсчет количества отсеков, необходимых для использования 200-футового. рулон. Например, если число равно шести, начните с пролета номер три и протяните 100 футов НКТ в одном направлении и 100 футов в противоположном направлении.

Наши латунные переходники тоже могут пригодиться. Если вам нужно сделать очень крутой изгиб, пройти вверх, над или под каким-либо препятствием … или вам просто нужно пройти через двойные балки или толстые балки … тогда используйте переходник для кратковременного преобразования в медную трубу.Находясь в медном режиме, вы можете использовать 90 или 45, чтобы легко обходить проблемные зоны. Другой адаптер переведет вас обратно на трубку PEX и вперед. В любом случае, если вы окажетесь в ситуации, когда трубка перекручивается, многократно перекручивается или просто больше не питается… отрежьте и соедините позже.

Переходник из PEX на медь для коренных изгибов

Радикальные изгибы могут быть выполнены с помощью адаптера PEX для временного преобразования в медь

Перегибы, кстати, можно исправить с помощью теплового пистолета, который почти волшебным образом вернет трубке ее первоначальную форму.Процесс сшивания дает трубке своего рода молекулярную память. Как только поврежденная трубка нагреется, изгиб постепенно исчезнет.

Если у вас нет теплового пистолета, трубку часто можно отремонтировать, используя тряпку и пару канальных замков, чтобы закруглить изгиб, а затем установить пару алюминиевых пластин рассеивания тепла по обе стороны от нее. Это закрепит трубку вокруг места перегиба и предотвратит ее изгиб. Сильно изогнутые трубки, которые, как представляется, утратили структурную целостность, должны быть обрезаны и отремонтированы с помощью муфты.

Когда все трубы PEX будут пропущены через балки, проложите медную подводящую линию до начала каждой петли и подключите адаптеры, как описано ранее. То же самое проделайте с обратной линией. Вы обнаружите, что после установки трубок PEX становится очень очевидным, как лучше всего управлять линиями подачи и возврата. Кроме того, никогда не помешает промаркировать подводящий и возвратный концы трубки куском малярной ленты.

Итак, если все подводящие концы ваших петель начинаются с одной и той же стороны комнаты, просто пропустите медь туда и подключите… то же самое с обратным.Если некоторые из начал петли находятся на одном конце комнаты, а некоторые — на противоположном, то проложите главный ствол из меди 3/4 дюйма где-нибудь около середины и оттуда ответьте к трубке PEX.

Очевидно, что самый простой способ прокладки медных линий подачи и возврата — по нижней части балок перекрытия, если они должны проходить перпендикулярно к отсекам балок. Если они движутся параллельно балкам, вы можете поставить их достаточно близко к черновому полу, без теплоизоляции, и использовать больше тепла для пола.

И, говоря об изоляции, если у вас нет причин для обогрева помещения на пути к зоне, все линии подачи и возврата должны быть изолированы с помощью пенопластовой изоляции. Если они проходят через неизолированное пространство для лазания или в любом другом месте, где может быть очень холодно, они также должны иметь дополнительную обертку из стекловолокна.

Начнем с ответа на самый простой вопрос. Что такое заголовок?

Заголовок — это просто тип коллектора.Вы могли бы назвать его вытянутым коллектором, если хотите, но важно различать стандартный коллектор и коллектор для теплых полов, потому что они используются по-разному.

Стандартный коллектор (он же плиточный коллектор) представляет собой плотную конфигурацию соединений подачи и возврата. Если у вас есть «3-контурный» коллектор, у вас будет коллектор с (6) общими соединениями, (3) подачей и (3) возвратом, все они собраны в плотный небольшой корпус, который может иметь ширину около 18 дюймов.

На практике одна линия подачи входит в стандартный коллектор и разделяется на три ветви. Затем жидкость протекает через (3) контуры в полу и снова возвращается в коллектор, где снова сливается в одну обратную линию и течет обратно к источнику тепла.

Этот тип коллектора хорошо работает в плоских приложениях, потому что установщик работает в широко открытой среде. Коллектор может располагаться в одном углу плиты, и все соединения могут начинаться и заканчиваться в этом одном месте, потому что, когда вы заканчиваете рулон, вы можете просто вернуться к коллектору и выполнить соединение.

С устройством перекрытия балки не все так просто. Если вы установили стандартный коллектор в одном углу комнаты, и все ваши многоконтурные соединения должны начинаться и заканчиваться в этом углу, вы вскоре обнаружите, что у вас громоздкий кластер линий подачи и возврата, идущих туда и обратно и обратно. коллектор. Это потому, что балки пола постоянно уводят вас все дальше и дальше от этого угла. В отличие от установки на плите, вы не можете просто пройти по полу с последними тридцатью футами трубок и подключить их к электросети.

Вот почему удлиненный коллектор или коллектор лучше всего. Проще и чище подвести линии подачи и возврата к трубопроводу…. вместо того, чтобы прокладывать трубы от брусьев взад и вперед к одному месту в комнате.

Пример двухконтурного заголовка

На фотографии (слева) показаны два очень простых, двухконтурных, устанавливаемых на месте разъема — сторона подачи и сторона возврата. В этом примере у установщика было достаточно места на стене подсобного помещения, поэтому он установил там коллекторы подачи и возврата.Он мог бы установить их вдоль дна балок или даже внутри самой полости балки. Все зависит от ситуации. Помните также, что кусок медной трубы 3/4 дюйма, использованный для создания коллектора, мог быть намного длиннее и мог обеспечить гораздо больше цепей.

Короче говоря, коллекторы обеспечивают высокий уровень гибкости при установке любой балки перекрытия.

Например, предположим, что весь ваш первый этаж представляет собой единую зону, и для этой зоны требуется 1200 футов труб, чтобы покрыть всю площадь.Ну, вы не можете пропустить воду через одну трубку длиной 1200 футов … .. если, конечно, вы не хотите, чтобы ледяная вода выступала на другом конце. Таким образом, 1200 футов трубы необходимо разбить на меньшие равные цепи. Для этого примера предположим, что вы разделили зону на (3) 400 ‘контуров (или (6) 200’ контуров, если на то пошло). Если вы представите себе медную трубу диаметром 3/4 дюйма, идущую к вашей зоне, и затем представьте, что отводите ту же трубу (6) раз для подачи питания в каждый из (6) контуров, то вы только что визуализировали увеличенную версию заголовок, показанный выше.Обратная сторона устроена аналогично. Все концы ваших (6) цепей заканчиваются общим заголовком возврата. В большинстве случаев эти коллекторы устанавливаются перпендикулярно балкам перекрытия, и вы можете отстегивать их там, где необходимо.

Три основных типа заголовков

Первый тип, мы назовем «Параллельный заголовок» . Если по какой-либо причине вы решите, что ваша ситуация лучше всего работает с заголовками «поставка» и «возврат» на одной стороне комнаты, тогда параллельный заголовок для вас.Обе медные трубы проходят рядом, и вы соединяете с подающего коллектора в начале каждого контура, и вы присоединяете к возвратному коллектору в конце каждого контура. (см. рисунок ниже)

Схема параллельного заголовка

Второй тип заголовка называется «Противоположный заголовок» . С помощью этого метода установщик монтирует коллектор поставки с одной стороны комнаты и коллектор возврата с другой. Этот метод не лучше и не хуже, чем Parallel Header.Какой метод используется, зависит строго от длины цепи, необходимой для вашей конкретной установки. Если длина ваших отсеков для балок такова, что ваши цепи естественно заканчиваются на стороне комнаты, противоположной тому, где начинаются ваши запасы, тогда используйте этот тип заголовка.

Схема противоположного коллектора

Случайный заголовок

Последний метод называется «Случайный заголовок» . Он часто используется в ситуациях, когда распространены неровные брусья.На ум приходит геодезический купол или, возможно, дом с множеством приспособлений и неровностей на плане. В подобных случаях вы просто решаете, какой длины должны быть ваши цепи… .. и позволяете подводящему и обратному концевикам падать, где бы они ни были.

Схема случайного заголовка

Я дам вам реальный пример этого метода.

У вас есть первый этаж общей площадью 725 кв. Футов. Для прокладки трубок PEX 7/8 ″ с центрами 16 ″ потребуется примерно 543 фута труб. Это даст вам (2) цепи длиной 271 фут.каждый. Вы можете взять 300-футовый рулон трубок и продеть его через балки, пока не дойдете до отметки 271 ′ на трубке (через каждые пять футов нанесены индикаторы длины, показывающие, сколько трубок было использовано). Закончите кругооборот в этой точке и начните следующий бросок в том же месте. К тому времени, когда вы достигнете отметки 271 ‘во втором броске, вы пройдете всю зону.

Конечно, альтернативным методом было бы использование 200-футового рулона и муфты. Установите весь рулон, затем добавьте 71 фут.из другого рулона. Преимущество состоит в том, что легче работать с более коротким рулоном. Если вы устанавливаете трубы осенью или зимой, а на рабочем месте холодно, 200-футовый рулон будет легче продеть через балки, чем 300-футовый рулон из-за меньшей гибкости трубы при более низких температурах.

Естественно, этот метод может быть применен к любому количеству цепей и любой длине цепи (при условии, что ваши цепи остаются ниже отметки 400 футов).

Кроме того, «Случайный заголовок» помогает не забывать об идее «баланса».Другими словами, поскольку ваши точки подачи и возврата разбросаны в некоторой степени случайным образом по отсекам балок, вы захотите перенести основные стволы как ваших коллекторов подачи, так и возвратных коллекторов в зону из некоторого относительно центрального места (см. Рисунок). Таким образом, когда вы разветвляетесь, чтобы соединить различные «начала» и «окончания» ваших линий подачи и возврата, вы сохраните «ноги» заголовка в некоторой степени равномерной по длине.

Алюминиевые пластины рассеивания тепла

После того, как труба будет продета через балки пола, алюминиевые пластины рассеивания тепла используются для прикрепления ее к основанию чернового пола.Пластины изготовлены из чистого, термообработанного алюминия, что делает их очень пластичными, как свинцовая пленка. Они бесшумны, их легко прикрепить к черному полу, и они не только надежно удерживают трубы, но также отводят тепло и равномерно распределяют тепло по черновому полу. Вот почему очень важен тесный контакт между пластиной и трубкой. Недавние исследования Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHREA), проведенные в Университете Канзаса, пришли к выводу, что пластины рассеивания тепла увеличивают передачу тепла в занимаемое пространство почти на 175%.

Покрытие радиуса

Хотя это не является строго необходимым для большинства установок, но если вы заинтересованы в покрытии каждого возможного дюйма излучающих труб диффузионными пластинами, компания Radiant Floor предлагает специальную легкую пластину из чистого алюминия треугольной формы. Эти «радиусные» пластины легко прижимаются к трубке, например:

Радиусные пластины формируются вручную и скрепляются скобами на ходу

Эта сборка перевернута, но она демонстрирует, как треугольники следуют по дуге вокруг радиуса.

Используйте пластины, чтобы прикрепить трубку PEX к основанию пола. Как правило, пластины скрепляются скобами ¼ ”. Десять или двенадцать скоб на тарелку подойдут. Кроме того, старайтесь держать пластины на расстоянии примерно 4 дюйма от любых переходников или муфт. Под ванными комнатами, Pergo и в местах с ковровым покрытием непрерывно прокладывайте пластины по трубам (конечно, не по изгибам). Под плиткой, шифером и деревом разместите пластины каждые 8 ​​дюймов ( для получения более подробной информации о лучистом тепле с деревянными полами, см. Ссылку ).

Просто имейте в виду, что непрерывная прокладка плит под любым полом улучшает общую производительность системы. Если ваша цель — максимальное рассеивание тепла и очень отзывчивый пол, то слишком много пластин не бывает.

Инфракрасное фото диффузионной пластины в действии

Установка радиационного барьера

Для всех перекрытий перекрытий требуется отражающий барьер, который направляет инфракрасный спектр тепла вверх в сторону излучающего пола.Простая алюминиевая фольга, купленная в супермаркете, подойдет, но из-за ее склонности к разрыву и проколам она непригодна для строительных целей. Для простоты установки мы рекомендуем отражающий барьер из чистого алюминия, изготовленный со встроенными поли-волокнами для защиты от разрывов. Плиты из стекловолокна или жесткого пенопласта, облицованные фольгой, тоже превосходны, потому что они не только отражают инфракрасное тепло, но также добавляют термическое сопротивление и позволяют теплу течь вверх. При установке излучающего отражающего барьера всегда оставляйте не менее 1 ″ воздушного пространства между трубкой и отражающей пленкой.

При установке излучающего отражающего барьера всегда оставляйте не менее 1 ″ воздушного пространства между трубкой и отражающей пленкой.

Если теплый пол находится над неотапливаемым подвалом или подвальным помещением, необходима изоляция, чтобы изолировать теплый пол от более холодного помещения внизу.

К сожалению, стекловолокно, облицованное фольгой, часто бывает очень трудно найти, а жесткая изоляция, облицованная фольгой, очень дорога. В результате большинство людей изолируют нижнюю часть излучающей трубки следующим образом.

Опустите и установите радиационный барьер не менее чем на 1 дюйм ниже трубы, но в идеале не ниже 2 дюймов. Заполните остальную часть перекрытия балок изоляцией. Лучше всего это сделать следующим образом:

Поскольку рулоны излучающего барьера имеют ширину 48 дюймов, вы сэкономите много времени, зажав весь рулон в тисках или подвесив его над козлом, отметив 16 дюймов и разрезав весь рулон пилой или пилой. . Сделайте это дважды, и вы получите три предварительно нарезанных секции шириной 16 дюймов каждая.Затем просто раскатайте отражающий барьер, чтобы он соответствовал длине вашей стекловолоконной изоляции, положите его поверх стекловолокна так, чтобы блестящая поверхность была обращена к излучающей трубе, затем протолкните изоляционный и барьерный материал вверх в полость балки. Только будьте осторожны, чтобы не прижать барьер прямо к трубке. Воздушное пространство размером 1 дюйм очень важно.

При спуске имеет смысл удвоить нормальное количество трубок

В ситуациях с «удовлетворительной» или «плохой» изоляцией может потребоваться прокладка в два раза большего количества трубок.Другими словами, в случае 7/8 ″ PEX (обычно прокладка 16 ″ по центру) вместо прокладки одной длины трубы на каждый отсек балок установщик выполнит две. Цель состоит в том, чтобы в конечном итоге установить PEX на 8 дюймов по центру, но без превышения радиуса изгиба трубки.

Решение простое. Протяните трубу, как обычно… на одну длину на каждую секцию балок… затем вернитесь к началу и повторите процесс. Очевидно, вы будете просверливать второй набор отверстий диаметром 1 1/2 дюйма, довольно близко к тем, которые вы уже просверлили (или, возможно, вы будете использовать одно отверстие большего размера), а затем пропустите вторую партию трубок.Во втором прогоне вы, конечно, захотите имитировать первый прогон как можно точнее с точки зрения длины, потому что на самом деле вы не делаете ничего, кроме добавления дополнительных цепей, и все цепи должны быть примерно равной длины.

При спуске второй партии трубок стремитесь к расстоянию между центрами примерно 8 дюймов, но не беспокойтесь, если для этого вам придется пересечь первую партию трубок в некоторых местах. Прикрепите трубку к черному полу, как обычно, используя алюминиевые пластины рассеивания тепла.

Конечно, само собой разумеется, что улучшение изоляционных свойств конструкции обычно предпочтительнее, чем удвоение количества труб. Но иногда это просто непрактично в старых зданиях. Кроме того, даже современные, хорошо изолированные конструкции иногда требуют двойных труб в определенных зонах. Поскольку многие люди используют в своих интересах захватывающие виды, проектируя большие оконные стены и высокие соборные потолки, они создают столь же впечатляющие потери тепла в этих областях.Но, опять же, никто не предлагает нам всем жить в пещерах с высоким значением R. Просто спроектируйте излучающую систему с учетом потерь тепла в здании, и вы сможете насладиться всеми преимуществами света, простора и комфорта.

Двойной пролет 7/8 ″ PEX в 16 ″ на центральной балке пролета

Установка радиационных трубок в несущие фермы

Иногда необходимо или желательно использовать фермы вместо стандартных балок перекрытия. Если эти фермы устанавливаются над существующим потолком, где доступ снизу невозможен, тогда трубку можно прикрепить к верхнему краю фермы, как показано на фотографии ниже.

Фермы

настолько открыты, что прокладка 7/8 ″ PEX через отсеки становится очень простой задачей.

Алюминиевые пластины рассеивания тепла проходят термообработку, чтобы сделать их очень пластичными, как свинцовая пленка. Они легко принимают любую форму и, в отличие от алюминиевых профилей, не возвращаются к своей первоначальной форме. Это делает их идеальными для многих нетрадиционных излучающих труб. В этом случае они прикрепляют трубку к верхнему краю фермы, оборачивают ее под нижнюю кромку, где они надежно скреплены скобами, затем изгибают верхнюю часть фермы, где они позже будут непосредственно контактировать с черным полом.

С помощью пластинчатого инструмента, предоставленного Radiant Floor Company, пластина рассеивания тепла формируется со смещением канала трубки на три дюйма от края. Это обеспечивает выступ для крепления скоб вдоль нижнего края фермы, опору для трубы и все же позволяет большей части плиты покрывать верх фермы и передавать тепло непосредственно основанию пола.

Поскольку трубы в этом типе применения, по необходимости, устанавливаются перед законченным деревянным полом, очень важно прикрепить меловые линии к черновому полу во время его укладки .Мелом обозначен точный центр фермы, так что позже, когда древесина будет прибита гвоздями, все гвозди для пола будут следовать за меловой линией и не касаться трубы.

Эти 9-дюймовые фермы изолированы от пола ниже 6-дюймовым стекловолокном, покрытым слоем светоотражающего барьера. Это гарантирует, что лучистое тепло будет проникать в недавно отремонтированную главную спальню.

Установка лучистого отопления и другие элементы на пол | 2015-01-19

При таком большом количестве вариантов напольных покрытий сегодня как мы узнаем, какой тип напольного покрытия подходит для использования с лучистым теплом? Сначала мы должны определить образ жизни и желания.Например, фраза «Мне нравится чувствовать тепло босыми ногами» ограничивает выбор напольного покрытия из-за чувствительности к теплу. Если мы посмотрим на деревянные полы, они могут быть не лучшим выбором напольных покрытий, если вы хотите, чтобы под ногами было ощущение тепла. Древесине необходима влажность, чтобы выжить, а температура выше 82 градусов приведет к аннулированию гарантий многих производителей.

Во-первых, мы должны понять некоторые основы лучистой теплопередачи. Тепло всегда перемещается из более теплого места в более прохладное. Холодные предметы в теплом помещении нагреваются до комнатной температуры.Например, если на столе оставить чашку горячего кофе и кубик льда, что с ними произойдет? Чашка кофе остынет до комнатной температуры, кубик льда растает, а вода нагреется до комнатной температуры. Мы должны помнить о теплопередаче только тремя способами: проводимостью, конвекцией и излучением.

Проводимость — это передача тепла от одной молекулы к другой по всему веществу. Не все вещества проводят тепло одинаково или одинаково быстро. Камень и металлы являются хорошими проводниками, тогда как дерево, пробка и ковер плохо проводят тепло.Также необходимо обратить внимание на изоляторы, например, на воздух, когда они заперты в замкнутом пространстве, например, в ячейках из елового или дубового настила. Для сравнения, экзотическая порода дерева, где те же самые ячейки заполнены экстрактивными веществами / маслами и не имеют воздуха, делает их лучшими проводниками.

Как работает энергия проводимости? Возьмите металлический стержень и подержите его над огнем. Металл будет казаться холодным, пока пламя не нагреет атомы, перемещаясь к соседним атомам, пока стержень не нагреется и не станет слишком горячим, чтобы удерживать его. У многих возникает вопрос: «Почему металл или керамика холоднее дерева, если они имеют одинаковую температуру?» Ответ прост.Металл отводит тепло от рук в отличие от дерева, благодаря чему он становится теплее на ощупь.

Конвекция — это движение теплого материала, поднимающегося вверх, затем остывающего и снова опускающегося, создавая непрерывную циркуляцию теплопередачи. Хороший пример — чайник на плите, доводящий воду до кипения. Более теплая вода поднимается на поверхность, а более холодная опускается, создавая циркуляционное движение тепла.

Radiant , попросту говоря, представляет собой невидимые электромагнитные инфракрасные волны, которые нагревают объекты, а не воздух.Это достигается путем подачи тепла непосредственно от источника (радиаторы, панели пола / потолка и т. Д.) И обеспечения лучистой теплопередачи. Тепло передается от источника (горячей поверхности) к объектам или людям в помещении через предполагаемое излучение.

Типы излучающих систем. Давайте посмотрим на различные типы излучающих систем. Во-первых, у нас есть старые обычные паровые чугунные радиаторы, плинтусы, медные или чугунные, а также пол / стены / потолки (гидравлические или электрические).Во всех случаях это излучающие системы. Самым распространенным из того, что в индустрии напольных покрытий называют «излучающим», являются системы обогрева полов.

Гидравлические системы используют нагретую воду, подаваемую через трубку Pex, и могут быть выполнены несколькими различными методами, каждый из которых имеет свои плюсы и минусы. Например, система, установленная в бетоне / гипсе или Quik Trak, вдвое эффективнее системы скоб, установленных на нижней стороне чернового пола. Температура подаваемой воды в системе из бетона / гипса или системы Quik Trak значительно ниже, чем в системе со скобами, из-за значения R (показатель теплового сопротивления; чем выше значение, тем лучше изоляция) чернового пола.Это чрезвычайно важно для чувствительных к влаге напольных покрытий из дерева, пробки, бамбука и ламината.

Электросистемы могут быть как кабельными, так и низковольтными. У них тоже есть свои плюсы и минусы. Кабельные системы больше предназначены для укладки плитки или камня, за счет покрытия кабелей тонким или самовыравнивающимся составом. Единственным недостатком этой системы является то, что если кабель порезан или поврежден, система не будет работать. Низковольтные системы с электрическими сетками или матами хорошо подходят как для дерева, так и для камня / плитки.Более низкие температуры тепла весьма удобны для многих деревянных конструкций, будь то паркет или пол из массивной древесины. Одним из недостатков низковольтных систем является то, что они не могут быть предпочтительным выбором в качестве первичного источника тепла в северном климате с отрицательными температурами.

Дизайн лучистого тепла. Ваш проект — новое строительство или реконструкция? На этапе теплового проектирования вам следует поработать с подрядчиком по механическому оборудованию, чтобы убедиться, что он понимает, какой тип напольного покрытия вы предоставляете.Большинство систем обогрева пола рассчитаны на коэффициент R 1,5. Например, если в спецификациях говорится о ковре и дереве / пробке / бамбуке в одной и той же зоне, у вас могут возникнуть проблемы. R-ценность ковра / подушки в два раза выше, чем у полов из дерева / пробки / бамбука. Если температура поверхности составляет 82 градуса, сторона ковра может быть слишком прохладной для покупателя. Затем заказчик увеличивает нагрев, чтобы сторона ковра была удобной, и это перегреет деревянную / пробковую / бамбуковую сторону, создавая коробление, раскалывание, зазоры и т. Д. Вот почему жизненно важно работать над дизайном вместе с механическим подрядчиком.

Процесс выбора этажа. При определенных обстоятельствах практически любое напольное покрытие может быть установлено поверх систем обогрева пола. Каждый тип напольного покрытия различается по толщине и показателю R, будь то плитка, каменное дерево или ковер, поэтому очень важно понимать их характеристики.

Инженерная древесина / пробка / ламинат представляют собой многослойную конструкцию и более стабильны по размерам, чем твердая древесина твердых пород. Одним из преимуществ является то, что они тоньше и, следовательно, более удобны, чем полы толщиной 3/4 дюйма.Однако при использовании в плавающем приложении необходимо включить значение R прокладки, которое может ограничить тепловую мощность.

Например, плавающий инженерный пол 5/8 дюйма со значением R 0,63 и подкладкой 0,20 обеспечивает общее значение R 0,83, что меньше заданного значения 1,5 R-value. Теперь, если мы изменим подкладку на R-value 3, всего 3,63, мы снизим нагрев на 100%, что просто означает, что он перегорит систему и приведет к разрушению конструкции пола. Поэтому чрезвычайно важно понимать несколько основных соображений относительно систем обогрева полов.

Полы из массивной древесины также могут хорошо сочетаться с излучающими системами, если мы учитываем ширину пола, имея в виду, что более широкие доски обеспечат более широкие зазоры, чем более узкие. Кроме того, более узкие доски менее склонны к короблению, чем более широкие.

Также следует учитывать такие характеристики древесины, как сучки, минеральные полосы, трещины и т. Д. Причина в том, что уровень может допускать образование узлов / трещин / трещин и является частью общего характера пола; однако после нагревания эти характеристики могут измениться по форме / размеру и стать проблемой для покупателя.

Эластичные полы из винила / резины / линолеума, как правило, токопроводящие, довольно прочные и не излучающие. Однако некоторые листовые изделия расширяются и сжимаются с разной скоростью, что может представлять угрозу для некоторых крупных установок. Всегда сверяйтесь с рекомендациями производителя полов по установке систем внутрипольного отопления.

Ковровое покрытие / набивка и коврики работают хорошо, но у них есть свои проблемы при установке вместе с таким чувствительным к влаге напольным покрытием, как дерево.Как упоминалось ранее, оба типа напольных покрытий в одной и той же зоне могут быть смертельными для деревянных конструкций. Всегда уточняйте у установщика излучающей системы информацию о напольных покрытиях и теплопроизводительности. Одно из соображений — коврики на деревянном полу — нередко можно увидеть, как температура пола под ковриком поднимается до 95 градусов, удерживая тепло.

Контроллеры излучающих систем. Влажность необходима для чувствительных к влаге напольных покрытий и требует контроля увлажнения. Это может быть выполнено с помощью дополнительного увлажнителя на печи или переносного устройства.Существуют системные контроллеры, которые используют температуру наружного воздуха и автоматически регулируют уровень влажности. Помните, что 90% повреждений дерева / пробки / бамбука из-за лучистого тепла связано с влажностью.

Умные термостаты — отличный вариант. Многие из новых термостатов являются программируемыми, считывают внешние и внутренние условия, настраиваются на шлюзе для работы с Wi-Fi и записывают журнал производительности. При использовании чувствительных к влаге напольных покрытий (дерево, пробка и бамбук) нежелательно использовать возможности снижения температуры из-за колебаний температуры пола и ударов по полу.Пол должен нагреваться медленно, а не резко каждое утро.

Умные термостаты также очень полезны при регулировании влажности до температуры наружного воздуха и минимизации конденсации на окнах. Еще одно большое преимущество — это возможности Wi-Fi, такие как возможность управлять своим домом с телефона или компьютера. Вы можете настроить оповещения с помощью станции мониторинга, если температура / влажность станут слишком низкими или если система нуждается в обслуживании.

Внутрипольные датчики должны быть установлены в всех внутрипольных системах , чтобы обеспечить надлежащую температуру пола и не превышающую уровни, указанные производителем напольного покрытия.Электрические системы обычно управляются двумя датчиками, в которых они объединяют датчик температуры пола и температуру в помещении через комнатный термостат. Другие матовые и низковольтные системы являются саморегулирующимися и поэтому могут ограничивать тепловую мощность примерно до 78 градусов.

Вот некоторые последние соображения перед установкой над системой обогрева пола:

• Независимо от напольного покрытия всегда уточняйте у производителя пола специальные инструкции по установке и уходу за теплом пола.
• Проконсультируйтесь с вашим специалистом по лучистому теплу, чтобы убедиться, что требования к напольному покрытию будут соблюдены. Большинство внутрипольных систем работают при температуре от 75 до 82 градусов, а некоторые до 85, но еще раз проконсультируйтесь с производителем напольного покрытия.
• Определите ограничения вашего пола по характеристикам теплопроводности и R-значениям, чтобы убедиться, что вы не ограничиваете возможности системы обогрева.
• Напольные системы могут влиять на высоту прилегающего пола, особенно на кухне и на лестничной клетке.
• Расширение и сжатие очень важны, особенно при работе с плавающими приложениями.
• В северном климате с большими колебаниями наружной температуры может потребоваться вторичный источник тепла, чтобы поддерживать температуру пола ниже рекомендуемых уровней. Обычно в этих регионах требуется лучший контроль относительной влажности из-за более низких наружных температур, тогда как умеренный климат требует гораздо меньшего контроля.
• Рекомендуемая относительная влажность для большинства видов дерева / пробки / бамбука колеблется от 35% до 55% в соответствии с требованиями производителей.
• Защитное покрытие для пола из дерева / пробки / бамбука может помешать достижению надлежащей относительной влажности.
• Возраст дома важен. Как правило, старые дома менее изолированы, поэтому потери тепла повышаются и требуется, чтобы внутрипольная система работала более интенсивно для подачи тепла.
• При использовании плавающих полов следует внимательно относиться к подкладке. Используйте наименьшее возможное значение R и проконсультируйтесь с производителем колодки, чтобы убедиться в приемлемости.
• Для облицовки плиткой рассмотрите возможность использования мембран для изоляции трещин.

---

Рой Райхов обладает более чем 40-летним опытом работы в сфере производства деревянных полов в качестве подрядчика, консультанта и преподавателя деревянных полов. Рой является основателем и руководителем компаний Reichow Parquet Flooring и National Wood Floor Consultants. Он имеет сертифицированный профессиональный сертификат Национальной ассоциации деревянных полов в области укладки деревянных полов, шлифовки, отделки, консультанта по продажам, инспектора и коммерческого инспектора. Рой также входит в состав сертифицированного профессионального совета директоров и комитета по маркетингу Национальной ассоциации деревянных полов.

Рой является автором статей, опубликованных NWFA и International Fraud Update, изданием Международной ассоциации агентств по борьбе с мошенничеством в страховании. Его проекты деревянных полов были представлены в журналах American Woodworkers Magazine, Better Homes and Gardens и Mpls / St. Журнал Paul.

Рой проводил образовательные семинары для NWFA, дистрибьюторов деревянных полов, подрядчиков и строителей домов, а также выступал с докладом на выставке MPLS Home & Garden Show.

Рой является региональным инструктором NWFA и инструктором курса «Техник по уходу за деревянными полами» (WFMT) для IICRC. Он также проводит тренинги по продажам для различных розничных продавцов деревянных полов. Вы можете связаться с ним по адресу [email protected].

Тепловизионные камеры FLIR выявляют скрытые дефекты в системах теплого пола

Лучшая система отопления, которую может иметь дом, — это та, о которой вы даже не подозреваете. Вот почему системы лучистого теплого пола так привлекательны и становятся все более популярными.Однако их незаметность также может быть недостатком. Ведь как узнать, что с вашей системой отопления что-то не так? Единственный эффективный способ сделать это — использовать тепловизионную камеру.

В системе излучающих полов тепло обеспечивается трубками с горячей водой или электрическими проводами, проложенными под полом. Когда невидимые волны теплового излучения поднимаются снизу, они нагревают любые ударяемые предметы, которые, в свою очередь, излучают захваченное тепло. Системы теплого пола — это высокоэффективный способ обогрева дома, повышения комфорта и снижения затрат на электроэнергию.В новостройках с твердым полом труба отопления обычно встраивается в стяжку пола.

Валерио Ди Стефано, итальянский инженер и дизайнер, специализирующийся на управлении энергопотреблением и термографии, имеет многолетний опыт работы с системами излучающих полов. Недавно он приобрел тепловизионную камеру FLIR E8, в основном для проведения энергетических аудитов систем отопления и зданий.

Тепловизионная камера четко показывает подземную сеть трубопроводов системы лучистого отопления.

Обнаружение скрытых дефектов

«Системы излучения стали очень популярны в последние годы, особенно в новых жилых домах», — говорит Валерио Ди Стефано.«Однако иногда система, которая явно работает должным образом, может иметь скрытые дефекты. Могут возникнуть проблемы с тем, как была сделана стяжка пола, с тем, как были проложены трубы, или проблемы с оптимизацией транспортировки энергии. Хорошая новость заключается в том, что все эти проблемы можно быстро обнаружить с помощью тепловизора ».

«Обычно без тепловизора вам придется смотреть на насосы и делать выводы из этой информации, что происходит под землей. Но с тепловизионной камерой у вас есть немедленный обзор всей вашей системы теплого пола благодаря теплу, которое она излучает.”

Валерио Ди Стефано: Тепловизионная камера FLIR E8 продвинула мой бизнес вперед и помогла мне выиграть больше проектов.

Термография для теплого пола на практике

На рисунках 1a / 1b / 1c показан коллектор, который питает систему лучистого отопления с циркуляционными насосами, по одному на каждую секцию коллектора. Точки Sp1 и Sp2 фактически имеют примерно одинаковую температуру, но установка одинакового значения коэффициента излучения приводит к ошибочным выводам. На самом деле, на Sp1 была наклеена изолента, коэффициент излучения которой очень близок к значению, установленному в приборе.Следовательно, на самом деле поток жидкости составляет 44 ° C, а не 30,5 ° C.

На рис. 2 показан излучающий контур во время запуска, в котором тепловое и визуальное изображения объединены в цифровом виде. Анализ профиля был выполнен на псевдоортогональных линиях Li1, Li2 и Li3, проходящих по трубам. Справа линия Li2 показывает более холодную неровную область, которую следует изучить дополнительно, поскольку это может означать изменения толщины стяжки или клея, используемого для отделки. Линия Li4, выделенная зеленым цветом, подчеркивает это тепловое изменение, которое не должно происходить только на нескольких дециметрах трубы.

Рисунок 1a: Визуальное изображение коллектора. Рис. 1b: Тепловое изображение коллектора с неактивным левым насосом. Рис. 1c: Тепловое изображение коллектора с активно работающим левым насосом.

Есть некоторые споры о том, стоит ли размещать подземное отопление под стационарной мебелью. Аргумент против этого заключается в том, что тепло, поднимающееся от пола, может вызвать «потение» кухонных гарнитур, что означает, что они собирают конденсат. Нагреватель, проложенный под блоками, также может нагревать сами блоки и все, что вы храните в них, включая продукты питания.Аргументы в пользу установки теплого пола под неподвижной мебелью разнообразны. Во-первых, в тех случаях, когда планировка комнаты не была определена, вероятно, целесообразно установить трубу теплого пола по всей комнате.

Как бы то ни было, наличие излучающей системы за мебелью или другими препятствиями в основном увеличивает инерцию системы как во время запуска, так и во время выключения и не помогает контролировать температуру в помещении. Фактически, он создает барьер для теплового потока к областям, занятым препятствиями, барьер, который, очевидно, требует затрат с точки зрения энергии.Это показано на рисунке 3.

FLIR E8: компактный и экономичный тепловизор

Валерио Ди Стефано использовал компактную наводящую камеру FLIR E8 для проверки систем напольного отопления.

«Я действительно открыл для себя возможности тепловидения во время курса инфракрасного учебного центра (ITC) в 2013 году», — говорит Валерио Ди Стефано. «Я оценивал разные модели камер, но в конечном итоге остановил свой выбор на модели FLIR E8« наведи и снимай », потому что она предлагала лучшее соотношение цены и качества и самые интересные функции в компактном корпусе.”

Рисунок 2: Излучающий контур во время запуска

FLIR E8 имеет детектор 320 × 240, объектив без фокусировки и простую кнопочную навигацию по экранным настройкам, режимам изображения, инструментам измерения и сохраненным файлам JPEG. С камерой удивительно легко работать, даже если нажать на нее большим пальцем в перчатке. E8 также имеет запатентованную FLIR функцию улучшения теплового изображения MSX®, которая добавляет ключевые детали, полученные от бортовой камеры видимого света, ко всему инфракрасному изображению в реальном времени.

Рисунок 3: Наличие излучающей системы за мебелью или другими препятствиями в основном увеличивает инерцию системы как во время запуска, так и во время выключения. Температура Sp1 23,8 ° C, Температура Sp2 19,3 ° C, Температура Sp3 22,2 ° C

«FLIR E8 дает мне хорошую детализацию изображения, и я могу использовать его для различных приложений, помимо проверки теплого пола, например, для мониторинга солнечных батарей. В любом случае, FLIR E8 продвинул мой бизнес вперед и помог мне выиграть больше проектов.”

Электрические лучистые полы с подогревом — Concord Carpenter

Электрический теплый пол

Роберт Робиллард об электричестве, домашнем ремонте и модернизации

Электрическое лучистое тепло

Утро в Новой Англии может побудить некоторых из самых сложных людей перевернуться, выключить будильник и снова заснуть.

Схема расположения лучистого тепла

Встав с кровати и наступив на холодный деревянный или кафельный пол, по спине пробегает мурашок, и это задаст настроение на весь день.

Исследования показывают, что все больше и больше людей ремонтируют свои дома вместо того, чтобы переезжать или строить новые. Кроме того, 60% домовладельцев от 50 лет и старше намерены остаться в своих домах до выхода на пенсию, что также будет означать реконструкцию на месте.

Использование электрического излучателя в качестве решения для ремонта пришло мне в голову несколько месяцев назад, когда я работал над ванной, которая находилась над гаражом моего клиента.

Был февраль, и пол в ванной, выложенной плиткой, был холодным.

В этих ситуациях использование электрического лучистого тепла в дополнение к существующей системе отопления не составляет труда и постоянно создает теплый, жареный дополнительный источник тепла в любой комнате, особенно в ванных комнатах.

Крепление коврика WarmlyYours Tempzone к черному полу

Почему лучистое отопление?

По мере того, как технологии продолжают развиваться, меняется и концепция теплого пола. Хотя напольное отопление восходит к древним римским баням, где рабы разводили костры, отправляя горячий воздух через каналы под приподнятыми полами, до недавнего времени он не стал популярным в домашних хозяйствах.

Многие люди знакомы с гидравлическими системами подогрева пола, в которых для обогрева дома требуется трубопровод для подачи горячей жидкости под полом, вдоль обогревателей основной панели или через радиаторы. И все же альтернативой водяному отоплению, более простой и более рентабельной, являются электрические теплые полы.

Что делает системы электрического теплого пола такими удобными?

Наука, лежащая в основе электрического лучистого теплого пола, довольно проста: вся поверхность пола фактически превращается в низкотемпературный радиатор.

Установка WarmlyYours Tempzone Radiant Heat

Эти электрические системы обогрева передают тепло посредством теплопередачи: доставка тепла непосредственно от источника тепла к поверхности пола и объектам в помещении посредством инфракрасного излучения снизу, которое, в свою очередь, нагревает людей и предметы в комнате.

Напольное отопление намного эффективнее и удобнее, чем нагрев воздуха, который не удерживает это тепло очень долго. В отличие от систем принудительного воздушного отопления, теплый пол согревает ваше тело и окружающие вас предметы, а не воздух, что в конечном итоге устраняет нестабильную температуру в помещении и снижает процент пылевых клещей до 80%.

Лучистое тепло предлагает интеллектуальные технологии. При покупке электрического пола

Thinset нанесен на коврики WarmlyYours Tempzone

, убедитесь, что он максимально «горячий» — для этого обратите особое внимание на соотношение ватт на квадратный фут.

Оптимальная мощность — 15 Вт на квадратный фут.

Итог: чем жарче, тем лучше! Имея 15 Вт на квадратный фут, вы сможете использовать полную технологию обогрева для более быстрого нагрева и более теплого пола, что особенно ценно в установке в ванной комнате, где время утром и ночь тратится на повседневные дела.

Где можно использовать лучистое электрическое тепло?

Электрический подогрев пола — это система обогрева, которую можно использовать как в помещении, так и на открытом воздухе, она может быть установлена ​​под многими типами полов, такими как ламинат, древесина твердых пород и плитка. Эта система обогрева состоит из электрических кабелей, встроенных в пол, или матов из электропроводящего пластика, которые устанавливаются на черновой пол. Система может быть установлена ​​на слой раствора или гипсокартон, оставив между ним и плиткой для пола только тонкий слой тонкозастывающего цемента.

Установка радиант-мата Nuheat

Модернизация во время реконструкции проста и обычно не приводит к значительному увеличению высоты пола.

Электрические системы теплого пола бывают разных форм, например, мат или кабель, чтобы соответствовать разным размерам и форме помещения. Для сложных участков под полом используется одиночный нагревательный кабель . Нагревательные маты с большей вероятностью будут устанавливаться в более простых и больших помещениях.

Использование этих матов позволяет дооснащать существующие плиты без значительного увеличения высоты пола.

Программируемые термостаты управляют этими системами и могут быть настроены в соответствии с занятым образом жизни. Например, вы можете настроить обогрев на: включить за час до того, как вы встанете с постели; выключить или выключить, когда вы уходите на работу; и включить его перед тем, как вы вернетесь домой или лягте спать. Таким образом, вы используете электричество только тогда, когда оно вам нужно.

Разглаживающий мат Nuheat Radiant Mat в тонком слое

Cold Floors Be Gone:

Если учесть простоту установки, низкую стоимость и несуществующую плату за техническое обслуживание, связанную с электрическим лучистым теплом, это не только экономически эффективное решение, но и реалистичное решение для модернизации пола.

Как плотник и моделист, я всегда ищу более простые и эффективные способы улучшить существующее пространство. Принцип использования современных аксессуаров для улучшения ситуации — важный инструмент в моем арсенале. Концепция электрического лучистого тепла — один из таких инструментов: он прост в установке, энергоэффективен и может быть легко запрограммирован.

Установка электрического лучистого тепла

: [Общие правила ]

Ниже приведены основные инструкции по заказу и установке электрических лучей.В каждом случае вы должны обращаться к рекомендациям производителя по установке и применению конкретных материалов и следовать им. Все электрические подключения должен производить квалифицированный электрик.

Типы напольных покрытий:

1. Керамическая плитка:

Керамическая плитка является наиболее распространенным и эффективным напольным покрытием для лучистого теплого пола, поскольку она хорошо отводит тепло от пола и добавляет теплоаккумулятор благодаря своей высокой теплоемкости.

2. Винил:

Также можно использовать винил, линолеум, ковровое покрытие или дерево, но любое покрытие, предназначенное для изоляции пола от комнаты, снизит эффективность системы.

3. Дерево:

Рекомендуется напольное покрытие из пиленого бруса, потому что оно всегда более устойчиво в условиях экстремальной влажности или жары и всегда является лучшим выбором при размещении на лучистом тепле. Следует избегать пиленой древесины, поскольку она будет больше расширяться и сжиматься.

4. Ковер:

Если вы решили использовать ковролин, выберите тонкий ковер с плотной набивкой и установите как можно меньше коврового покрытия. Если в некоторых, но не во всех комнатах будет ковровое покрытие, тогда в этих комнатах должен быть отдельный контур термостата, чтобы система обогревала эти помещения более эффективно.

Планирование вашего электрического отопления:

Есть много хороших компаний по производству лучистого тепла на выбор. Я предлагаю вам посмотреть на компании, которые предоставляют помощь с индивидуальным дизайном и предлагают качественное обслуживание клиентов.

Как мастера, так и профессионалы могут столкнуться с некоторыми трудностями при установке системы лучистого отопления, поэтому вы должны быть уверены, что компания, у которой вы покупаете, предлагает установку и техническую поддержку 24/7.

Будьте осторожны, потому что некоторые могут сказать, что предлагают круглосуточную поддержку, но очень немногие на самом деле предлагают поддержку от реального человека, нанятого компанией, часто это просто запись или колл-центр. Вы хотите, чтобы живой человек, знающий свое дело, был на другом конце телефона, когда вы работаете над своим проектом — днем ​​или ночью.

Также выберите компанию, которая предоставляет качественный продукт с оптимальной мощностью 15 Вт на квадратный фут. Суть в том, что чем жарче, тем лучше! Имея 15 Вт на квадратный фут, вы сможете использовать полную технологию обогрева для более быстрого нагрева и более теплого пола, что особенно ценно в установке в ванной комнате, где время утром и ночь тратится на повседневные дела.

WarmlyYours предлагает одни из самых популярных на рынке ковриков для электрического лучистого обогрева.

Измерьте площадь на полу:

Производитель качественного лучистого отопления поможет вам спроектировать вашу систему и, при необходимости, предоставит вам подробную распечатанную схему к следующему рабочему дню.

Измерьте свою комнату, обычно до стен. На миллиметровой бумаге начертите план этажа с измерениями.

При измерении убедитесь, что вы точно указали на чертеже расположение умывальников, вентиляционных отверстий в полу, ванн и сливов унитаза. Нагревательные маты или провода не следует размещать под постоянными креплениями или мебелью с нулевым зазором.

Укажите на чертеже расположение термостата, чтобы гарантировать, что при установке напольной системы провода холодного ввода дойдут до места расположения термостата.

Закажите материалы:

Определите, можете ли вы использовать нагревательные маты стандартного размера [т.е. готовые к продаже] или вам нужен индивидуальный дизайн. Индивидуальный дизайн всегда лучше покрывает площадь пола, но многие небольшие квадратные или прямоугольные комнаты могут быть достаточно хорошо покрыты стандартными циновками.

Компании, предлагающие более качественное напольное отопление, отправят товар в тот же день, когда вы разместите заказ.

Подготовка чернового пола:

Убедитесь, что черный пол чистый и на нем нет мусора.При существующем черновом полу вы можете ввернуть шурупы в балки перекрытия, чтобы предотвратить скрипы и убедиться, что они надежно закреплены.

Я обычно устанавливаю подкладку для плитки в качестве основы при укладке плитки. Следуйте инструкциям производителя по этой установке.

Необходимые инструменты: [Укладка под плитку]

1. Тонкий набор из модифицированного акрила или латекса
2. Клейкая лента
3. Кельма с квадратными зубьями 1 ⁄ 4 ”
4. Маленькая щетка с пластиковой щетиной
5. Кельма для краев
6. Поплавок для затирки
7. Цифровой ом / мультиметр
8. Губка
9. Ведро воды

Крепление нагревательного мата к основанию пола:

Избегайте соблазна вскрыть коробку и начать установку коврика, не прочитав сначала инструкции, и не натянув электрический нагревательный коврик, чтобы обеспечить его посадку.

У всех производителей есть особые правила для своих систем, которым необходимо следовать. Чтение инструкций сэкономит вам время, ошибки, ненужные шаги и деньги.

При сухой установке внимательно обратите внимание на провода питания нагревательного коврика и сориентируйте их в соответствии с местом расположения термостата, убедившись, что у вас достаточно проводов, чтобы добраться до места расположения термостата.

Существует три (3) метода подготовки пола:

1. Метод самовыравнивания: рекомендуется и может использоваться для всех типов полов.

2.Метод тонкого раствора: и может использоваться для всех типов полов.

3. Прямой метод: используется только для кафельных и каменных полов

Метод самовыравнивания:

1. Приготовьте самовыравнивающуюся смесь в соответствии с инструкциями производителя. Производитель может рекомендовать грунтовку чернового пола.

2. Используя скребок или плоский шпатель, нанесите слой самовыравнивающейся смеси до тех пор, пока кабель и направляющие не будут полностью покрыты.

3.Дайте самовыравнивающейся смеси схватиться в соответствии с инструкциями производителя.

4. Провести испытания изоляции и сопротивления.

5. Продолжить укладку напольного покрытия в соответствии с инструкциями производителя.

Тонкослойный раствор Метод:

В зависимости от продукта, который вы выберете, вам может потребоваться сначала установить тонкий набор, а затем установить «твердый мат» в тонкий набор. Если продукт представляет собой «сетчатый мат», вы можете прикрепить сетчатый мат к основанию пола, а затем нанести тонкий слой на нагревательные кабели, используя плоский край шпателя.

Сетчатые маты можно скрепить скобами, приклеить горячим клеем или приклеить к основанию. В выполненных мною установках я использовал комбинацию из трех для выполнения установки.

Примечание: сплошные маты приклеиваются к основанию с помощью тонкого набора, после чего пол можно сразу же укладывать поверх.

Примечание. НИКОГДА не прикрепляйте скрепками – или поверх провода обогрева или провода датчика пола.

1. Приготовьте раствор тонкого отверждения в соответствии с инструкциями производителя.

2. Используя плоский шпатель, потяните шпатель под углом 45 градусов (в том же направлении, что и кабель) и нанесите тонкий слой тонко затвердевшего раствора на кабель. Кабель должен быть полностью закрыт, и должна быть видна только самая верхняя часть направляющих.

3. Дайте тонкому раствору затвердеть в соответствии с инструкциями производителя.

4. Провести испытания изоляции и сопротивления.

5. Продолжайте укладывать напольное покрытие в соответствии с инструкциями производителя.

При использовании матов без сетки нанесите тонкий отвердитель на черный пол, а затем с помощью резиновой терки прижмите всю поверхность мата, чтобы обеспечить 100% контакт между нагревательным матом, тонким слоем и черным полом.

Прямой метод:

1. Приготовьте раствор тонкого отверждения в соответствии с инструкциями производителя.

2. Используя шпатель с квадратными зубьями размером не менее 3/8 ”x 3/8”, нанесите тонкий слой тонко затвердевающего раствора на нагревательный кабель, затирая его в том же направлении, что и кабель.

3. Провести испытания изоляции и сопротивления.

4. Чтобы каждая плитка плотно прилегала к черному полу, нанесите слой тонкого раствора на обратную сторону плитки (обратная смазка). Положите плитку прямо на тонко застывший раствор и плотно прижмите ее. Этот метод отличается высокой степенью сложности и не рекомендуется неопытным установщикам плитки.

Подготовка к укладке плитки:

1. Используя как минимум шпатель с квадратными зубьями размером 1 ⁄ 4 дюйма x 1 ⁄ 4 дюйма, нанесите слой свежего тонко затвердевшего модифицированного акрила / латекса на поверхность, которую необходимо покрыть матом.
2. Провести испытания изоляции и сопротивления.
3. Электрические системы лучистого отопления поставляются с термостатом с датчиком температуры пола с GFCI. Датчик температуры пола также необходимо установить в тонкий набор, следуя рекомендациям производителя.
4. Большинство производителей требует, чтобы этот датчик был установлен поверх мата на расстоянии не менее 6–12 дюймов от края нагреваемой области и между двумя нагревательными проводами.
Затем на коврик и подводящие провода с помощью плоской стороны шпателя наносится тонкий слой
5. ¼ ”, чтобы он был ровным и гладким.

Установка плитки:

1. Дайте первому слою тонкого отверждения затвердеть перед укладкой второго слоя тонкого отверждения. Этот слой наносится шпателем с квадратными зубцами ¼ дюйма.
СОВЕТ
2. : Опытные установщики могут пожелать установить плитку и покрытие системы тонким слоем за один прием. Для одноэтапной укладки рекомендуется использовать шпатель с квадратными зубьями 3/8 дюйма.
3. СОВЕТ: При укладке плитки очищайте тонкий слой между швами затирки влажной тряпкой.Никогда не используйте универсальный нож для удаления затвердевшего растворителя с швов.
4. На протяжении всего этого процесса вы должны многократно выполнять проверку сопротивления.

Электрические соединения:

1. Прежде чем включать электрическую систему лучистого нагрева, подождите надлежащее время отверждения тонкого слоя, рекомендованное производителем (обычно 7-10 дней).
2. Затем система может быть подключена к прерывателю цепи защиты от замыканий на землю класса «A» (GFCI) или автоматическому выключателю GFCI и термостату, установленному в двухблочной стеновой коробке с одним грязевым кольцом лицензированным сертифицированным электриком.

Подключение термостата:

См. Инструкции по установке термостата (прилагаемые к термостату) для получения инструкций по правильному подключению. Термостаты следует устанавливать на соответствующей высоте и в доступном месте в той же комнате, которую контролирует термостат.

Установка деревянного пола:

1. Установить деревянные шпалы. Подходят полоски фанеры шириной 1–2 дюйма и высотой 3/8–1/2 дюйма, расположенные на расстоянии 19 дюймов друг от друга по всему фанерному основанию.Оставьте место для любых запланированных резов и поворотов.
2. Шпалы устанавливаются для создания полос, в которые будет помещен рулон системы отопления.
3. Установить нагревательные валки между шпалами.
4. Установите систему подогрева пола в проходах, образованных шпалами, в соответствии с рекомендациями, приклеивая сетку через каждые 6-8 дюймов горячим клеем или скобами (только зеленая сетка) — никогда не скрепляйте проволокой скобами.
5. Осторожно проложите провода питания вдоль системы в пределах полосы движения и обратно к источнику питания, следя за тем, чтобы провода не проходили через шпалы или нагревательный провод.
6. Установите датчик датчика термостата (если применимо) на 6 дюймов в нагревательный мат по центру непосредственно между нагревательными проводами. Провод датчика не должен пересекать нагревательные провода.
7. Выполните проверку сопротивления.
8. Покройте нагревательные ролики или кабели самовыравнивающимся цементом 3/8 ”до верха деревянных шпал и даже выше. Нанесите самовыравнивающийся цемент с помощью затирки.
9. Следуйте рекомендациям производителя по самовыравнивающемуся цементу и дайте ему необходимое время для схватывания, прежде чем переходить к следующему этапу.
10. Установите настил из твердой древесины / паркетной доски после затвердевания.
11. Нанесите уретановый клей непосредственно на затвердевший самовыравнивающийся цемент и деревянные шпалы в соответствии с рекомендациями производителя.
12. Прибейте деревянный пол к деревянным шпалам в соответствии с рекомендациями производителя напольного покрытия (минимум каждые 4 дюйма для широких дощатых полов / более тесные интервалы для более узких дощатых полов). Будьте осторожны, не кладите гвозди или скобы рядом с нагревательным кабелем или проводами питания системы.
13. Выполните проверку сопротивления.

Преимущества лучистого теплого пола

1. Постоянная и легко регулируемая температура
2. КПД: лучистые полы с подогревом — самый эффективный способ передачи тепла
3. Комфорт достигается при более низких настройках температуры
4. Экономия 20-40% по системам с принудительной подачей воздуха
5. Чистота и здоровье: лучистые полы с подогревом не зависят от циркуляции воздуха, поэтому частицы пыли и аллергены с меньшей вероятностью распространятся по дому
6. Тихо: теплый пол работает бесшумно
7. Экономия места: без громоздких радиаторов или плинтусов
8. Увлажнение не требуется, поскольку лучистое тепло не влияет на влажность воздуха в жилых помещениях.

Укладка мозаичной плитки на сетку: виды, технологии, видео

• Обоснованное экономическое преимущество
• Виды плитки
• Аппликация мозаика
• Какой клей использовать
• Техника укладки
• Подготовка фундамента
• Укладка плитки
• Заключение

По своим эстетическим характеристикам мозаика издавна пользуется большой популярностью.Даже использование всего нескольких цветов может помочь сделать пространство невероятно эффектным. Что ж, укладка мозаичной плитки-панно — предмет восхищения. И отметим, что раньше далеко не каждый мог позволить себе такую ​​«роскошь», как дизайн с использованием мозаики. И это далеко не из-за стоимости материала, а скорее из-за цены работы специалиста по его укладке.

Обоснованное экономическое преимущество

Даже сейчас стоимость укладки такой плитки довольно высока (особенно по сравнению с обычной плиткой), но сегодня есть возможность установить ее самостоятельно.

Возможность комбинировать разную напольную плитку

Сложность работы заключается в том, что такая плитка создается из множества мелких кусочков, скрепленных между собой бумагой или строительной сеткой. Одна пластина такого же размера, как и керамический аналог. Но в то же время гибкая плитка в руках.

Несомненным преимуществом такого материала является именно его гибкость. А то, что она скреплена специальной сеткой, позволяет без специального инструмента разрезать такую ​​плитку на куски любого размера.

Виды плитки

Когда речь идет об укладке мозаичной плитки, первым делом стоит вопрос ее выбора. А чтобы правильно идентифицироваться, нужно знать виды такого материала.

1. Первая и самая распространенная — это стандартная стеклянная мозаика. Этот вариант достаточно дешевый, к тому же имеет приятный внешний вид. Изготовлен из высокопрочного стекла.
2. Следующий вариант — смальта. Здесь есть небольшое отличие от стекла, в частности, дополнительное использование компонентов, придающих ему необычный вид.К тому же прочность такой плитки немного выше, поэтому ее можно использовать при высоких нагрузках.
3. Следующий вид — керамическая мозаика. По своим характеристикам, помимо размеров, она полностью совпадает с обычной плиткой.
4. Довольно необычный вариант отделки — создание каменного покрытия. В этом случае, как следует из названия, используется каменная плитка. В основном его используют для украшения здания снаружи.
5. И последний тип — металлический материал.Здесь также стоит отметить, что он довольно дорогой, что позволяет использовать его в основном в небольших помещениях. Для изготовления используется нержавеющая сталь.

Аппликация мозаика

Укладка мозаичной плитки находит широкое применение. Таким образом, например, с его помощью можно выделить любую зону в комнате или украсить один или несколько элементов.

Кроме того, очень привлекательно смотрятся некоторые детали, отделанные мозаикой. Например, выполняется украшение округлых подиумов, или круглых стен.Пока обычная плитка на них ляжет, мозаика будет смотреться очень оригинально.

Также иногда он используется как своего рода бордюр, что выглядит довольно интересно. Узнайте больше об идеях использования мозаичной плитки в ванной комнате.

Какой клей использовать

Следует отметить, что, в отличие от других видов плитки, для этой разновидности используется специальная клеящая смесь. Можно отметить, что по принципу приклеивания, и по прочности он не отличается от обычной клеевой смеси.Единственное отличие состоит в том, что для мозаики используется клей белого цвета, в отличие от обычной плитки, где по большей части она имеет цементный оттенок.

Это сделано потому, что используется большая часть стеклянной плитки. Это прозрачное покрытие, и серый оттенок клея безнадежно испортит его красоту. А на белом фоне такое покрытие будет смотреться как нельзя лучше.

Но даже в случае использования плитки другого типа темный цвет все равно просачивается сквозь затирку, поэтому используется только специальный клей.

Клей для мозаики

Укладочная техника

А теперь самое время перейти к рассмотрению того, как правильно укладывать плитку в ванной. В отличие от стандартных керамических материалов, этот вид плитки требует особого подхода.

Хотя необходимые вам инструменты и материалы одинаковы, сам процесс будет немного другим. Для начала напомним, в частности, об инструментах и ​​материалах, которые использовались при укладке плитки на стену в ванной:

1. В первую очередь следует загрунтовать поверхность и, конечно же, потребуется соответствующий состав.
2. Также необходим плиточный клей. Как уже говорилось на специальной, желательно на латексной основе.
3. Конечно, пригодится сама плитка, а также затирка для нее.
4. Несколько шпателей, обычные (с резиновым основанием), с насечками для клея и резиновыми для затирки швов.
5. Для нанесения грунтовки понадобится валик или кисть.
6. Также нужна емкость для клея.
7. И последним будет строительный миксер для перемешивания смеси.

С инструментом разобрались, теперь необходимо рассмотреть непосредственно этапы укладки.Всего их два:

1. Подготовка основания.
2. А второй — прямой стайлинг.

Рассмотрим каждую из них отдельно.

Подготовка фундамента

Итак, учитывая, что плитка уложена на сетку, а это гибкий материал, то большого внимания к выравниванию можно не обращать (за исключением наличия крупных трещин, выбоин и других существенных дефектов). Отдельно стоит отметить, как правильно подготовить стену под плитку.

Основным процессом будет демонтаж старой отделки, особенно если она в некоторых местах стала отваливаться или трескаться сама по себе.

Сама по себе плитка легко укладывается как на бетон, так и на гипсокартон.

После подготовки поверхности грунтуют минимум в 2 слоя, для большей гарантии некоторые специалисты советуют наносить до 4 слоев, это снизит впитывание плиточного клея в стену. Можно использовать бетоконтакт для улучшения.

Кстати, плитку можно укладывать сразу после завершения нанесения грунтовки, не дожидаясь ее полного высыхания. Учтите, что это никак не повлияет на качество покрытия.

Укладка плитки

А вот собственно пора разобраться, как правильно выложить плитку в ванной на стене. Для этого мы проходим следующие шаги:

1. Для начала нужно перемешать клей. Как и в случае с любой другой укладкой, не следует сажать сразу много, так как она имеет свойство закрепляться.Максимальный объем перемешивания рассчитан на час работы, в некоторых случаях на полтора, не более. Саму подготовку нужно делать строго по инструкции на упаковке.
2. Далее наносим клей на поверхность стены, это делается зубчатым шпателем. Таким образом должны получиться бороздки. Такое количество желательно нанести, точнее, на участок, который будет обработан через 20-30 минут, но не более.
3. Следующий шаг — взять плитку в руки и прижать резиновую ручку шпателя к поверхности.Учтите, что при укладке на неровную поверхность сначала снимите ленту с плитки. Затем убираем излишки клея, выступающие за плитку, и проверяем плитку уровнем по вертикали и горизонтали. Для выравнивания стыков используем кресты или системы выравнивания плитки.
4. После укладки одной зоны переходите к другой. Через 30-40 минут влажной тряпкой удалите загрязнения клеевой смеси с плитки. Важно сделать это сразу, ведь чем позже будет проведено удаление загрязнения, тем сложнее будет процесс.
5. Через день, а лучше через два приступаем к затирке межплиточных швов. Для этого готовим специальную затирочную смесь и с помощью шпателя вбиваем ее по диагонали в швы (подробнее см. Процесс в отдельной статье о затирке).
6. Через 30 минут удалите остатки раствора на плитке влажной губкой или тканью.

На этом процесс установки завершен.

Заключение

Уложить мозаику на сетку, как вы могли заметить, довольно просто.Сама технология кладки ничем не отличается, разве что выравнивание не так важно, как при устройстве отделки под плитку.

No related posts.
