Устройство и принцип работы насосной станции

С некоторых пор частный дом не проигрывает по своим бытовым удобствам и комфорту городской квартире. Так было не всегда, ведь раньше, если он располагался вдалеке от централизованных коммунальных систем, то частный домовладелец физически не имел возможности создать полноценное водоснабжение или канализацию. Но, как известно, спрос порождает предложение и с появлением на рынке специального оборудования для устройства бытовых коммуникаций, в частных домах стали доступными все существующие на сегодняшний день «блага цивилизации». Одним из очень важных элементов современной автономной водопроводной системы является насосная станция.

Она может быть приобретена в готовом виде, а может быть собрана собственноручно. Какому бы варианту этого оборудования не было отдано предпочтение, чтобы правильно его эксплуатировать, необходимо понимать принцип работы насосной станции.

Что нужно знать при выборе агрегата?

Чтобы правильно подобрать насосную станцию под свои конкретные потребности необходимо учитывать два фактора: технические характеристики самой станции и особенности скважины.

В первом случае ключевым параметром является производительность. То есть станция должна обеспечивать подъем такого объема воды, который полностью удовлетворит все хозяйственные потребности в доме и на придомовой территории. Что касается скважины, то здесь нужно оценить такие ее характеристики: производительность; глубина; статистический уровень воды – при неработающем насосе; динамический уровень воды – при включенном насосе; тип фильтра; диаметр трубы. В подавляющем большинстве классические насосные станции способны эффективно поднимать воду со скважины, глубина которой не превышает 9 м.

Что касается насосной станции, то, несмотря на отсутствие официальной классификации, она может принадлежать к одной из двух категорий, которые выделяют практикующие специалисты: с самовсасывающим центробежным насосом; с самовсасывающим вихревым насосом. Практический опыт показывает, что для дома, в котором проживает семья из 4-х человек, вполне достаточно будет установить насосную станцию малой или средней мощности. Объем гидроаккумулятора (если он входит в комплектацию) которой будет около 20 литров. Такие станции, как правило, характеризуются производительностью 2-4 м. куб. в час и напором в 45-55 метров.

Как устроена насосная станция?

С накопительным баком

Устройство насосной станции, где присутствует накопительный бак, на сегодня считается устаревшим, хотя такие варианты еще можно очень часто встретить. Дело в том, что накопительный бак является достаточно громоздкой конструкцией. Напор и количество воды в емкости контролируется поплавком. При снижении уровня воды до заданных величин, срабатывает датчик, который и запускает подкачку. Такая система долгое время была очень популярной, несмотря на целый ряд очевидных недостатков: вода идет самотеком, поэтому низкий напор; большие габариты; сложность монтажа; бак должен быть установлен выше уровня самой станции; если выйдет из строя датчик переполненности, то неизбежен перелив воды в помещение.

С гидроаккумулятором

Устройство насосной станции водоснабжения гидроаккумулятором – это принципиально новый подход в создании автономного водоснабжения. Дополненная реле давления, такая система является самой прогрессивной и характеризуется гораздо меньшим числом недостатков.

Посредством реле контролируется верхний предел давления окружающего воздуха, а в гидроаккумуляторе он сжимается под давлением воды. Как только устанавливается нужное значение давления, насос отключается, а снова начнет работать при поступлении сигнала реле о нижнем пределе давления. Если потребление воды небольшое, то насос включаться не будет – в кран будет подаваться вода из бака.

Общая комплектность

Независимо от того выбрана насосная станция с накопительным баком или аккумулятором, кроме одного из этих элементов она будет укомплектована: насосным агрегатом; мембранным напорным баком, ограничивающим число запуска насоса; реле давления; манометром; кабелем; разъемом для подключения; клеммами для заземления.

Разновидности по виду насоса

Со встроенным эжектором

Насосные станции классифицируются по типу рабочего насоса, который может быть с эжектором и без. Принцип работы эжекторных модификаций (со встроенным эжектором) заключается в том, что вода поднимается за счет созданного разряжения. Они имеют более высокую стоимость в сравнении с более простыми моделями, но благодаря особой конструкции способны подавать воду с больших глубин – 20-45 м. Такое насосное оборудование характеризуется высокой производительностью, но работа сопровождается высоким уровнем шума. По этой причине, такая насосная станция должна устанавливаться в подсобном помещении и при возможности за пределами жилого дома. Оборудованию такого типа чаще всего отдается предпочтение при ведении большого подсобного хозяйства и для удовлетворения садово-огородных потребностей. Такой компактный вид имеет очень производительная станция со встроенным эжектором

С выносным эжектором

Кроме того, потребителям предлагаются насосы с эжектором выносным, который, вместе с двумя трубами опускается в скважину или колодец. По одной трубе вода подается вниз в эжектор, что приводит к созданию всасывающей струи. Такая конструкция заметно проигрывает по сравнению с классическим эжекторным насосом по своим эксплуатационным характеристикам. Такие насосы «боятся» наличия в системе воздуха и песка. Кроме того их КПД значительно ниже. Но зато станция с подобным насосом может без проблем быть размещена в доме, даже, если колодец находится на расстоянии 20-40 метров.

Безэжекторные конструкции

При оснащении насосной станции оборудованием без эжектора всасывание воды выполняется по другой схеме. В этом случае ключевая роль принадлежит специальной многоступенчатой конструкции, относящейся к гидравлической части. Подобные насосы работают фактически бесшумно и с меньшим энергопотреблением. В данной статье мы отразили лишь основные варианты устройства классической насосной станции. Именно подобные конструкции можно чаще всего встретить в частных домовладениях. На самом деле насосов, на базе которых и собираются станции, существует огромное количество.

Каждый может самостоятельно собрать такое оборудование с учетом собственных возможностей и потребностей.

Источник: http://aqua-rmnt.com/vodosnab/nasos/nasos-stancii/ustrojstvo-i-princip-r…

устройство, бытовые виды, принцип работы и цены

На чтение 9 мин. Просмотров 62 Опубликовано 06.02.2019 Обновлено

05.02.2019

Обеспечение водой частного дома – одна из самых первых проблем, которую стараются решить жильцы. Без скважины и насоса нельзя подключить стиральную или посудомоечную машину, а также принять душ без дополнительных приготовлений. Не помешает насосное оборудование на даче, так как в летнее время приходится ежедневно поливать участок. Чему отдать предпочтение, мобильной насосной станции или стационарному прибору, решать владельцу. Для этого нужно понимать принципы работы и особенности оборудования.

Определение и назначение насосной станции водоснабжения

Насосная станция предназначена для транспортировки воды в дом или на участок из колодца, скважины, водонапорной башни или водоема

Правильно обустроенная скважина или колодец – это большой плюс для загородного дома или дачного участка. Еще лучше, если к источнику подведены трубы и установлен насос, который доставляет воду прямо в дом. Это экономит силы и время, а также делает жизнь людей более комфортной.

Большинство владельцев частных домов предпочитают насосные станции. Это оборудование можно собрать своими руками, если имеются технические навыки – схема насосной станции достаточно проста. Однако лучше купить готовое устройство с заводскими настройками и тщательно протестированное перед отправкой покупателю.

Насосная станция работает в автоматическом режиме, поэтому нет необходимости постоянно следить за включением и выключением. Весь процесс контролирует блок автоматики. Система обеспечивает постоянное давление, благодаря которому можно подключать любые бытовые приборы.

Перепады давления ощущаются слабо, поэтому техника работает стабильно. Вода может поступать из любого источника – скважины, колодца, речки, а также центрального водопровода, если такой есть поблизости.

Преимущества насосной станции:

• Правильно выбранный агрегат способен обеспечить водой дом, хозяйственные помещения и огород. Главное условие – постоянное напряжение в сети и производительность скважины, позволяющая откачивать то количество жидкости, которое необходимо для нужд территории.
• Экономия электроэнергии. Агрегат автоматически выключается при достижении определенного давления.
• Наличие гидроаккумулятора, который позволяет сделать запас воды на случай отключения электроэнергии или при других обстоятельствах.
• Поверхностные устройства могут качать воду из самой узкой скважины благодаря всасывающей трубе.
• Заводские настройки редко требуют коррекции, а установка производится в кратчайшие сроки. Сделать это может человек без опыта.
• При правильном подключении и надлежащих условиях эксплуатации устройство работает долго, не требуя ремонта.

Недостатки насосной станции:

• Высокий уровень шумности. Необходимо найти теплое место подальше от жилых помещений, но такое, чтобы немного слышать звук работающего мотора на случай поломки.
• Ограниченная глубина скважины – устройство насосных станций водоснабжения не позволяет доставать воду глубже 9 метров без эжектора.
• Если установить стационарно, на зиму нельзя будет забрать устройство в дом, поэтому месторасположение станции нужно хорошо продумать заранее.
• Достаточно высокая стоимость.

Цена прибора обусловлена дорогими материалами, которые служат долго и не требуют частого ремонта или замены деталей. Не рекомендуется покупать насосы, механические части которых сделаны из пластика, так как под воздействием твердых фракций – песка или камней – крыльчатка быстро стирается и выходит из строя.

Устройство оборудования

Классическая насосная станция устроена одним из двух способов:

• с вихревым насосом;
• с центробежным насосом.

При одинаковой производительности отличается только способ подъема жидкости из глубины. Для частного дома достаточно средней или малой мощности оборудования, в зависимости от количества жильцов и техники.

Существуют еще эжекторные устройства, которые позволяют качать воду из глубины более 10 метров. Эти приборы стоят дороже, но если скважина глубокая и вода находится далеко, выгоднее купить подходящее оборудование, чем бурить новую скважину.

По способу накопления жидкости существует две разновидности станций – устаревшей модели с накопительным баком и нового образца – с гидроаккумулятором.

Накопительный бак редко встречается в продаже, так как насосные станции требуют особых условий монтажа и обслуживания. Из бачка вода в трубы поступает самотеком, поэтому напор в кране небольшой, нет возможности полноценно пользоваться душем или установить, к примеру, ванну-джакузи. Накопительный бак нужно устанавливать выше самого насоса – не всегда можно найти место для громоздкой конструкции литров на 200–300. Вдобавок, если датчик контроля наполнения сломается, возможно затопление помещения.

Гидроаккумулятор – небольшая емкость с резиновой мембраной внутри. Вокруг нее находится воздух. При наполнении груши воздух постепенно сдавливается и выталкивает жидкость в трубы. Устройство снабжено реле давления, по показаниям которого станция включается и выключается.

Кроме накопительных резервуаров насосные станции укомплектованы:

• электрическим узлом – кабель, разъем для подключения, клеммы для заземления;
• блоком управления – манометр, реле давления;
• один из видов насосов.

Эжектор – выносной или встроенный – это отдельное оборудование, которое можно сделать самостоятельно или купить уже готовую насосную станцию с дополнительными функциями – напорной и рециркуляционной трубой.

Бытовые модели и принцип работы

Принцип работы насосной станции следующий:

• При включении оборудования крыльчатка поднимает жидкость в направлении выходного отверстия.
• По всасывающей магистрали вода поднимается и заполняет резиновую мембрану. Внутри создается давление, которое выталкивает жидкость в выходное отверстие. До момента выключения двигателя мембрана остается наполненной.
• Контроль давления осуществляется с помощью реле, имеющего определенные настройки. Визуально оценить давление можно с помощью манометра. Включается станция тогда, когда мембрана пустая, то есть давление минимальное и в доме кто-то открывает кран. После достижения верхнего давления прибор отключается.

Кроме основных функций система оборудована элементами защиты от перегрева, сухого хода, а также фильтрами от попадания твердых фракций во внутреннюю часть насоса.

Разновидностей насосных станций две – промышленные и бытовые. Промышленные работают с большими объемами жидкостей, поэтому нагрузка на систему идет большая. Бесперебойная перекачка достигается благодаря наличию дублирующего оборудования и дополнительных устройств охлаждения.

Бытовые насосные станции относятся к более простому типу приборов. По типу насоса бывают:

• самовсасывающие;
• многоступенчатые;
• вихревые;
• центробежные;
• канализационные.

Преимущество самовсасывающего насоса в том, что он способен работать при наличии воздуха в системе, хотя для некоторых видов это является проблемой и устройство выключается само собой. При работе они издают сильный шум, поэтому устанавливают их в приямке или отдельном изолированном помещении. Воду достают с глубины до 9 метров.

Многоступенчатые станции выбирают, если необходима большая производительность. Они менее шумны, но по цене дороже. Чем больше ступеней, тем дороже конструкция. Способны поднимать жидкость с 8 – 9 метров.

Насосная станция с вихревым насосом работает не глубже 7 метров, но создает сильный напор. Если источник воды находится далеко от дома, такое устройство подойдет для установки.

Центробежные насосы способны работать на больших глубинах и с жидкостями, имеющими разную температуру.

Канализационные станции устанавливают в тех местах, где невозможно выполнить самотечную систему. Это тяжелое оборудование с различными датчиками и несколькими насосами, входящими в состав.

Есть также автоматические насосные станции, которые не имеют мембранного бака. Это компактные устройства, предназначенные для временного использования, к примеру, для полива огорода или наполнения емкости речной водой для использования на даче.

Критерии выбора

На рынке насосного оборудования представлено огромное количество бытовых видов станций, которые отличаются по техническим характеристикам. Важно обратить внимание на следующие:

• мощность – есть модели от 500 до 2000 Вт;
• производительность зависит от мощности — чем она выше, тем больше воды способна откачать станция за единицу времени; для частного дома необходимо покупать устройство производительностью около 2000 л/час;
• объем гидроаккумулятора – может быть от 15 до 60 литров; чем больше емкость, тем реже будет включаться насос;
• наличие защиты от сухого хода и перегрева – такие функции иногда спасают устройства от сгорания;
• материалы изготовления корпуса и внутренних деталей – чугунные, стальные или пластиковые, в более дорогих моделях корпус и крыльчатка стальные.

Если необходимо ставить устройство близко к жилым помещениям, так как других вариантов нет, рекомендуется выбирать чугунный корпус – он лучше гасит звук, чем корпус из нержавеющей стали, хотя внешне стальные изделия выглядят привлекательнее. Внутри чугун покрыт защитным слоем от коррозии. Материал менее подвержен вибрациям, поэтому служит дольше, чем технопластик. Вдобавок ему не страшны механические повреждения.

Если скважина абиссинская, нужен эжектор, иначе простая даже очень мощная станция воду не поднимет. Его необходимо дополнительно защищать от загрязнений, установив фильтр на конец трубы, иначе она забьется грязью и насос перестанет работать.

Особенности установки и подключения

Вариант подключения

Перед началом монтажа выбирают место, где насосная станция будет находиться постоянно. Чаще всего это подвальное помещение, теплый сарай или приямок возле скважины. В любом случае платформа для установки должна быть прочной и ровной. Лучше всего для этого сделать бетонную подушку на некотором возвышении. В случае подтопления помещения насос будет в безопасности.

Бетонная плита и само устройство не должны соприкасаться со стенами дома, так как в процессе работы возникают вибрации – это приводит к разрушению несущих конструкций и обрушению.

Помещение должно отапливаться. Конденсат способен ускорить появление ржавчины на металле, а теплый воздух высушивает капли жидкости и сохраняет целостность.

Если для насосной станции будет сооружаться специальное углубление в земле – кессон, его делают ниже уровня промерзания грунта – около 2 м. Приямок выкапывают с расчетом на то, что  в нем будут работать люди, если придется ремонтировать устройство, поэтому тесным его делать не рекомендуется.

Если комната для станции находится в пределах дома, а оборудование очень шумное, стены нужно изолировать специальным материалом.

Не желательно устанавливать электрическое оборудование на специальной площадке внутри колодца. Вода может подняться высоко и затопить устройство, которое после этого работать не будет. Вдобавок трудно ремонтировать что-то, находящееся внутри колодца. Вибрации, создаваемые поверхностной насосной станцией, постепенно разрушают бетонные стенки и стыки между кольцами. Колодец быстрее выйдет со строя.

Перед заделкой труб в грунт нужно протестировать всю систему несколько дней. В случае обнаружения проблем найти их будет легче.

Стоимость насосных станций

Импортные аналоги стоят дороже – цены на насосные станции немецких, итальянских и японских производителей самые высокие. Это связано с использованием качественных материалов для изготовления корпуса и внутренних деталей. Среди импортных моделей можно найти практически бесшумные агрегаты.

Качественные изделия отечественных марок также достойны внимания. Если выбирать дорогие насосы российских производителей, можно рассчитывать на длительный срок работы и своевременный ремонт в сервисных центрах.

Устройство насосной станции водоснабжения и ее установка

На сегодняшний день применение бытовых насосных станций при организации систем водоснабжения в частных домах является наиболее оптимальным решением.

Мы уже говорили о том, какие бывают разновидности насосных станций.

Автоматическая насосная станция служит для подачи воды, а также для повышения или поддержания давления в системе. Бытовая станция может состоять как из отдельных агрегатов, так и поставляться в собранном виде.

Насосные станции могут использоваться как при наличии постоянного (колодец, скважина), так и переменного источника воды (питьевая привозная вода, хранящаяся в различной емкости резервуарах).

Конечно, для устройства в частном доме водопровода можно изготовить и подобие небольшой водонапорной башни, расположив на чердаке некий бак. Прикиньте сами, какое давление вы при этом получите. Для обычного дома оно составит в лучшем случае чуть более половины атмосферы. Причем, давление это не увеличится, даже при установке бака большей емкости.

Отсюда очевидно, что получить таким способом нормальный водопровод невозможно. Поэтому можете не мучиться и использовать бытовую насосную станцию, состоящую из водяного насоса, мембранного бака и реле давления.

Сегодня мы поговорим об устройстве бытовой насосной станции.

Устройство насосной станции и принцип ее действия

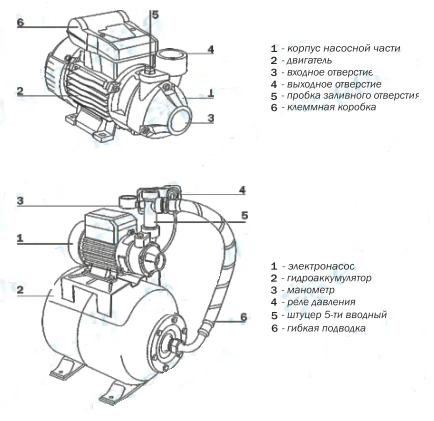

Насосные станции включают в себя несколько функциональных узлов:

• водозабор с сеткой и обратным клапаном, располагающийся непосредственно в скважине;
• всасывающую магистраль, по которой осуществляется подъем воды из скважины и подача ее в корпус насоса;
• центробежный насос, создающий разрежение с одной стороны, за счёт чего и поднимается вода, и давление с другой стороны, благодаря чему вода поступает в дом и распределяется в нём по потребителям;
• реле давления, которое автоматически включает насос при падении давления ниже определенной величины и выключает при повышении давления до конкретной величины;
• мембранный бак (или гидроаккумулятор), служащий для предотвращения эффекта гидравлического удара, возникающего при включении станции, что могло бы нанести немалый вред всей нашей системе водопровода, включая трубы, сантехнику и сам насос;
• электромотор, сопряжённый механически с насосом, и электрически — с реле давления;
• стрелочный манометр, по которому осуществляется визуальный контроль давления в магистрали и при необходимости его регулировка.

На рисунке приведено устройство гидроаккумулятора насосной станции.

Цифрами на рисунке обозначено:

1. Корпус бака
2. Внутренний бак, изготовленный из пищевой резины
3. Ниппель. Точь-в-точь как в шине автомобиля
4. Фитинг для присоединения к водопроводу
5. Воздушное пространство, где воздух находится под давлением
6. Вода, находящаяся внутри резинового бака
7. Выход воды к потребителям
8. Вход воды от насоса

Между мембраной и металлическими стенками бака находится воздух. Когда вода отсутствует, то мембрана находится в смятом виде и прижата к фланцу, в котором располагается входной водяной патрубок. Под давлением вода поступает в бак. При этом мембрана расправляется, занимая пространство внутри бака. В определенный момент времени давление воды в мембране уравновешивается с давлением воздуха между баком и мембраной и поступление в бак воды прекращается. Теоретически, в водопроводе давление воды при этом должно установиться необходимой величины и двигатель насоса должен отключиться немного раньше того момента, когда давления воды и воздуха уравновесятся.

Для того, чтобы гидравлические удары сглаживались, необходим бак очень маленького объема и абсолютно не нужно, чтобы он вообще наполнялся. Тем не менее, хозяева предпочитают на практике использовать баки внушительной емкости, которая может достигать и 50 литров, и 100 и так до полутонны. В данном случае мы имеем дело с эффектом накопления воды. Иначе говоря, насос дольше работает, чем нам нужно для того, чтобы помыться. Зато потом двигатель и дольше отдыхает. Считается, что портится мотор не от времени, которое он находился в работе, а от числа включений и выключений. Применение накопительного бака дает насосу возможность включаться на гораздо более продолжительные промежутки времени и на кратковременные расходы воды не реагировать.

Накопление воды весьма полезно не только в целях продления насосу срока службы. Представьте себе, моетесь в душе, и вдруг выключается электричество. И даже мыло с себя будет смыть нечем, если… в баке нет запаса воды.

Мембранный бак на 80 литров воды не может в себе содержать все 80 литров, ведь между стенками бака и мембраной находится воздух. Изменяя давление воздуха , можно регулировать некоторое наибольшее количество воды, которое может находиться в баке. Кроме того, можно подключать баки в любом количестве параллельно друг другу.

В обслуживании баки почти не нуждаются. Нужно их только подкачивать примерно раз в год обычным автомобильным насосом.

Помимо реле давления, включающегося при падении и выключающегося при росте давления, существует и так называемая автоматика давления, имеющая другой принцип. Она рассчитана на несколько иной класс потребителей воды. Автоматика давления также при падении в системе давления включает насос до достижения определенной величины, однако отключается насос не по достижении давления, а по прекращении тока через автоматику жидкости. В чем различие? Не трудно догадаться, включение насоса будет более частым с автоматикой, нежели с накопительным баком и реле давления. Выключение насоса будет происходить по достижении наибольшего, развиваемого им, давления. Это очень существенно. У меня, например, очень мощный и высокопроизводительный насос. У него максимальное давление составляет более 6-ти атмосфер. В водопроводе мне такое давление не нужно. В этом случае необходимо использовать расширительный бак и обычное реле давления. А вот если насос очень маленький и не развивает давления более четырех атмосфер, да к тому же используется для значительных и длительных заборов воды, например, для полива, то в таком случае автоматика давления без применения накопительного бака поможет сэкономить копеечку. Кстати, ничто не мешает, во-первых, использовать автоматику давления совместно с накопительным баком, и во-вторых, стоимость хорошего реле давления не намного меньше стоимости автоматики.

Как собрать и установить насосную станцию своими руками?

О том как собрать насосную станцию своими руками, вы можете узнать из приведенных ниже видеороликов.

Как собрать и установить насосную станцию (видео)

Как собрать насосную станцию (видеоурок)

Еще одно видео на польском языке мне понравилось тем, что весь процесс сборки показывается очень подробно и наглядно, может кому будет полезно.

Подробная инструкция по подключению насосной станции (гидрофора) MH-1300

Приведу дословный перевод, прошу не судить строго. 🙂 Какие заметите ошибки, в том числе в терминологии — просьба написать в комментарии, я поправлю. Итак…

Как подключить напорный бак на участке

 Здравствуйте! Сегодня покажем, как смонтировать комплект напорного бака для обеспечения водой дома на одну семью или для поливки огорода. Нам понадобятся: всасывающий шланг, шланг для подачи воды, обратный клапан, шаровой клапан (кран), второй обратный клапан, тефлоновая клейкая лента для герметизации, фильтр, который защитит роторы напорного бака от повреждения.

 (0.37) Это труба, которую опустим в колодец. И, чтобы вода не возвращалась обратно, нужно замонтировать обратный клапан. Конец шланга прикрепляем к самому клапану, далее крепим насос и сетку, которая предохраняет клапан от попадания сторонних частичек.

(1.14) Для герметизации нам послужит клейкая тефлоновая лента.

(1.46) Мы смонтировали всасывающее устройство, которое опускаем в водозаборную скважину.

(2.00)  Если нам нужен напорный бак для использования круглый год, то шланг нужно вкопать на глубину одного метра, чтобы защитить воду в нем от замерзания. Приступаем к монтажу еще одного обратного клапана.

(2.32) В нашем монтаже используем фильтр, предохраняющий роторы насоса от попадания сторонних частичек.

(2.54) Случается, что уровень воды в колодце падает, и насос работает «насухо», повреждая роторы. Поэтому мы используем защиту от работы «насухо».

(3. 43) Используем также шаровой клапан, которым сможем перекрыть воду в случае аварии.

(4.23) Приступаем к подключению шланга, по которому вода будет поступать в наш дом.

(5.00) Для облегчения подключения используем гибкую соединительную трубку. В то время, как голубой шланг зафиксирован неподвижно под фундаментом — гибкая трубка поможет нам маневрировать напорным баком.

(5.35) Перед включением насоса следует наполнить всю систему водой.

(6.25) Держа нажатой кнопку на устройстве, защищающем от работы «насухо», включаем насос. Насос уже работает. И за минуту вся система наполняется водой из колодца. Вот и все — у нас есть вода!

Способы установки насосной станции

1 Сетчатый фильтр на входе всасывающей линии (размер ячейки сетки фильтра 1 мм)
2 Кран на входе
3 Кран на выходе
4 Обратный клапан
5 Кронштейн трубопровода
6 Фильтрующая сетка
7 Накопительный резервуар
8 Городская сеть водоснабжения
9 Верхний уровень воды
10 Нижний уровень воды

конструкция, принцип работы + советы по выбору — Инжи.

ру

Жизнь в мегаполисе с его многолюдностью и бешеным темпом жизни нравится далеко не всем. Сегодня все больше и больше людей задумывается о жизни в собственном доме, вдали от высоток и шумных улиц. И неспроста, ведь намного приятнее просыпаться в собственном доме, который по площади будет в несколько раз больше квартиры, а еще лучше, если в доме есть гараж, бассейн и огород. В таком случае жизнь во многоквартирном доме кажется совсем непривлекательной перспективой. Однако, порой от переезда в пригород и постройки своего дома нас останавливает то, что мы не сможем так же наслаждаться благами цивилизации, как в городе.

Одна из тем, больше всего вызывающих беспокойство – водоснабжение в доме. Чистить зубы под умывальником на протяжении нескольких лет не самое удобное занятие, не говоря уже о том, что для семьи, безусловно, необходимо большое количество воды, которое от скважины каждый день носить не будешь. Для решения такой проблемы устанавливаются насосные станции водоснабжения для частного дома. В этой статье мы разберем, что же это такое, из чего состоит насосная станция для дома и какой принцип ее работы, а также дадим несколько полезных советов по выбору и установке насосной станции в частном доме.

Конструкция насосной станции

Насосная станция – это конструкция, подающая воду из колодца, скважины или любого другого резервуара, а также насосная станция отвечает за регулировку давления в системе водоснабжения.

Чтобы правильно понимать принцип работы станции, необходимо знать из чего она состоит и какую работу выполняют отдельные составные элементы конструкции.

Насосная станция состоит из следующих частей:

1. Насос – двигатель и насосная часть;
2. Реле давления – реле отвечает за контроль уровня давления, то есть при понижении необходимого уровня давления повышает его, а при повышении, наоборот, понижает;
3. Гидроаккумулятор;
4. Шланг, соединяющий насос с гидроаккумулятором.

Обратимся к схематичному изображению типовой насосной станции:



На данной схеме мы видим правильное расположение составных частей домашней станции водоснабжения.

Совет! После бытовой насосной станции водоснабжения лучше всего установить фильтр тонкой очистки воды.

Виды насосных станций

Существует несколько классификаций, по которым можно разделить бытовые насосные станции. Во-первых, станции можно разделить в зависимости от конструкции:

• Вихревая насосная станция создает давление в водопроводе с помощью колеса с лопастями, которое своим вращением создает множество вихрей. Такие системы могут работать только при наличии базового давления, то есть их использование в колодце невозможно;
• Центробежная насосная станция – основой такой конструкции является центробежное колесо, которое создает необходимый уровень давления для поднятия воды вверх. В отличие от вихревой системы, центробежная насосная станция может находиться и в колодце, и в скважине, то есть в любом резервуаре, вне зависимости от наличия в нем давления. Такие станции бывают погружные, то есть находящиеся целиком под водой и полупогружные, то есть те, у которых двигатель размещается над уровнем воды. Безусловным плюсом в пользу центробежных станций будет то, что они могут работать даже при перепадах температур без потери эффективности.

Также насосные станции бывают следующих видов:

• Станции с гидроаккумулятором – более современный вид станций водоснабжения для частного дома. Такие конструкции включают в себя реле давления, которое контролирует необходимый уровень давления и отвечает за включение и выключение всей насосной системы;
• Станции с накопительным баком – сейчас используются редко, так как такая конструкция занимает довольно большое пространство, а также такую станцию сложнее устанавливать, а уровень напора сохраняется достаточно низким.

Также существуют канализационные насосные станции для отведения сточных вод – намного более габаритная конструкция. Главным отличием от станций для воды является наличие контейнера для накопления крупных частиц, содержащихся в сточных водах. Разумеется, такие контейнеры требуют регулярной очистки и контроля.

Принцип действия

Разобравшись в составляющих частях станций и их разновидностях, перейдем к принципу работы таких систем.

Основная задача станций – регулировка давления в системе и включение или отключение двигателя гидронасоса. Для отслеживания уровня давления устанавливается манометр, а «решает» необходимость подключения гидронасоса реле. Пример внешнего вида реле вы можете увидеть на иллюстрации ниже:



Несмотря на небольшие размеры, на реле лежит одна из главных функций по работе всей системы насосной станции водоснабжения, а также значительно облегчает жизнь, поэтому большинство современных моделей станций включают в себя реле давления.

Как выбрать насосную станцию?

При выборе насосной станции водоснабжения для дома возникает большое количество вопросов, особенно, если покупатель новичок в устройстве системы водоснабжения частного дома. Существует несколько критериев, на которые стоит опираться при выборе насосной станции:

1. Если вы выбираете насосную станцию с накопительным баком, то необходимо правильно оценивать его объем, исходя из количества необходимой воды в семье;
2. На какую высоту необходимо поднять воду? Если источник воды находится достаточно глубоко, а давления нет, то нужно помнить, что в таком случае вихревая станция не подойдет;
3. Из чего сделан корпус накопительного резервуара и насосной станции: лучше всего выбирать наиболее неподверженные ржавчине материалы, то есть, нержавеющую сталь;
4. Наличие дополнительных функций: критически относитесь к различным доп. функциям, которые могут быть предложены производителем, ведь самое главное, чтобы он безупречно справлялся со своей основной задачей.

Конечно, у насосной станции водоснабжения для частного дома цена может быть довольно высокой, но в этом вопросе важно одновременно и не скупиться, так как от этого зависит долговечность и работоспособность системы, и не покупать чудо-агрегат с множеством дополнительных функций за баснословные деньги. Лучшим выбором будет насосная станция от надежного, проверенного производителя и по средней стоимости.

Популярные модели

Обратимся к популярным среди пользователей моделям насосных станций для частного дома.

Насосная станция Джилекс Джамбо 70/50 Н-24

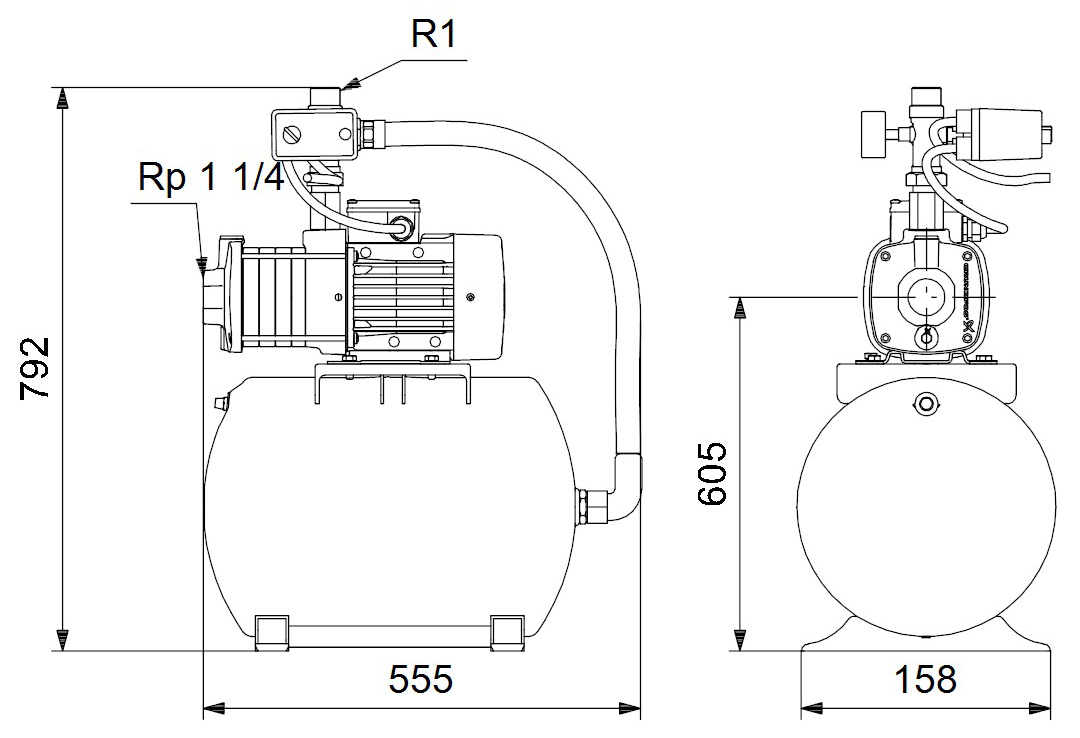

Насосная станция обладает накопительным резервуаром объемом 24 литра, а также реле давления.

Модель отличается высокой производительностью – 70 литров в минуту, корпус насоса Джилекс Джамбо выполнен из нержавеющей стали, а гидроаккумулятор из стали углеродистой. Пользователи отмечают высокую мощность прибора, но при этом отмечают, что при работе данная модель может шуметь.

Насосная станция водоснабжения BP 3 HOME

Станция предназначена для подачи воды для бытовых нужд, таких, как стирка, мытье посуды и так далее.

Насос может подавать воду из неглубокого колодца или любого другого резервуара, отличается небольшими габаритами и в комплектации отсутствует накопительный бак. Последнее это также и плюс, так как конструкция занимает намного меньше места. Пользователи замечают, что работа прибора происходит практически бесшумно и он вполне может обеспечить водой семью из 2-3 человек.

Установка насосной станции

Итак, после покупки станции возникает закономерный вопрос о ее установке: как и где устанавливать, что необходимо учитывать при установке? Разберем подробнее каждый из этих вопросов.

Правильное месторасположение

Не секрет, что правильное расположение насосной станции помогает избежать непредвиденных сложностей и проблем в работе системы.

Прежде всего, при выборе места для установки, нужно четко понимать характеристики гидронасоса, главным образом, его мощность. Также важно учитывать частоту, с которой будет использоваться насосная станция: если круглогодично, то необходимо позаботиться о том, чтобы избежать промерзания насоса в зимний период.

Установка может быть произведена в следующих местах:

• Подвальном помещении дома;
• В кессоне, если вода подается из скважины;
• Утепленном строении.

Как уже было замечено выше, насосное оборудование лучше лишний раз не подвергать воздействию низких температур, поэтому, если установка станции планируется на улице, то очень важно, во-первых, утеплить само помещение, в котором будет находиться станция, а также прокладывать трубы ниже уровня промерзания земли. Таким образом вы обезопасите насосную станцию от промерзания.

Если же вы планируете использовать насосную станцию только в теплое время года, то отпадает надобность в дополнительном утеплении строения, где будет находиться насосное оборудование.

Важно! Если вы проживаете в местности, где зимний период отличается особо низкими температурами, то даже если вы планируете использовать насосную станцию только летом, необходимо утеплить или оборудовать обогревателем строение, в котором будет установлена станция.

В этом плане установка в подвале дома будет более простым решением, так как в этом случае не нужно беспокоиться ни о дополнительном павильоне, ни о его утеплении.

Информацию о допустимых температурах вы можете найти в паспорте модели или на сайте производителя.

Проблемы при установке и их решение

Даже при правильном расположении и монтаже могут возникнуть неполадки в работе системы насосной станции. Разберем, с какими проблемами можно столкнуться и каким способом их решить:

• Насос не запускается. Такое возможно, если не поступает электрический ток. Вам необходимо проверить все контакты, подключенные к реле давления;
• Насос работает без перерыва. Так как за включение и отключение насоса отвечает реле давления, то в данном случае проблема заключается именно в этой части конструкции. При возникновении такой неполадки нужно проверить реле на наличие повреждений или неисправностей;
• Насос включается, но вода не поступает в систему. Такое возможно при отсутствии воды в системе, а также в случае разгерметизации трубопроводов. Необходимо проверить все контакты и клапан на герметичность, если же неисправностей не обнаружено, то стоит посмотреть, нет ли неполадок в самом насосе;
• Насос включился, но не вращается. С такой проблемой часто сталкиваются те, кто использует насос не круглогодично, а с большими перерывами. Это связано с тем, что крыльчатка примкнула к корпусу насоса. Для решения проблемы необходимо вручную прокрутить лопасти, если ситуация не изменилась, значит проблема заключается в конденсаторе и тут уже нужно проверять на неисправность непосредственно его.

Это самые распространенные из проблем, которые могут возникнуть при установке и работе насосной станции водоснабжения для частного дома. Если вы столкнулись с проблемой, не описанной выше, то для ее решения стоит обратиться за помощью к специалисту.

Итоги

В данной статье мы рассказали, что такое насосная станция, какова ее конструкция, составные части и принцип действия. Помимо этого, проанализировали различные существующие виды насосных станций: вихревый, центробежный и насосная станция для сточных вод. И, наконец, дали полезные рекомендации относительно места для установки такого оборудования, а также привели распространенные проблемы при установке и дальнейшей работе станции и способы их решения.

Установка насосной станции водоснабжения требует определенных знаний и навыков, при наличии которых вполне можно провести монтаж своими руками.

При выборе станции стоит особое внимание обращать на мощность и характеристики насоса, а также учитывать то, с какой частотой будет использоваться данный агрегат. При использовании его в зимний период, необходимо заранее позаботиться об утеплении павильона, где будет установлена станция, или же установить ее заблаговременно в подвальном помещении вашего дома.

Насосная станция водоснабжения – покупка отнюдь не дешевая, но и служить она будет долгое время, обеспечивая вас благами цивилизации даже вдали от города.

Насосная станция: применение, функции, цена

Насосные станции — это здания или места, в которых размещены насосы или другое оборудование, предназначенное для эффективного перемещения воды или иных жидкостей. Из иногда называют подъемными станциями. Конкретный тип оборудования, установленного в определенном месте, будет зависеть от ее точной функциональности в процессе требуемой перекачки.

Насосы, которые используются на этих станциях, включают два основных типа. Это ротодинамические насосы и устройства прямого вытеснения. Ротодинамические насосы работают путем добавления давления в столбе жидкости, чтобы увеличить скорость, с которой жидкость движется по трубе.

Ротодинамический насос

Ротодинамический насос использует ротор для приложения давления к жидкости. Эти насосы часто называют центробежными насосами, и они могут использоваться на канализационной насосной станции. Так как они позволяют перекачивать густые шламы. Центробежные насосы также часто используются в насосных станциях, подающих воду в сельскохозяйственные ирригационные системы.

Насосы прямого вытеснения работают путем принудительного перемещения некоторого количества жидкости из впускного трубопровода в выпускную трубу. Эти насосы обычно создают постоянный поток. Как таковые, эти насосы часто образуют часть оборудования для стандартной водонасосной станции, обеспечивающей поток для коммунального водоснабжения.

Современная насосная станция

Современные насосные станции часто контролируются и обслуживаются с помощью компьютера, называемого администратором насосной станции. Эти компьютеры имеют преимущество, заключающееся в том, что насосная станция может работать непрерывно, без необходимости обслуживать персонал в любое время дня и ночи. Компьютеры управляющих насосной станцией обычно имеют удобный интерфейс, который позволяет нетехническому персоналу управлять станцией. Эти компьютеры обычно отслеживают многие важные переменные, которые влияют на успешную работу насосных станций, такие как давление жидкости и скорость потока.

Эти насосные системы, как правило, работают бесшумно и бесперебойно, а также требуют минимального обслуживания. Привод легко снимается с насосного агрегата в случае замены, что позволяет проводить обслуживание с ограниченным нарушением. Многие прорывы в композитной конструкции позволяют перекачивать компоненты, которые могут работать в экстремальных условиях в течение длительных периодов времени без сбоев. Заказать оборудование сегодня можно в режиме онлайн по невысокой цене. Прежде чем сделать заказ товара, правильным будет определиться в мощности подходящей модели, в зависимости от сферы применения.

Заказать насосную станция по выгодной цене с доставкой, оптом и в розницу от производителя

Насосная станция своими руками — из чего собрать и как запустить

В первом случае в помещении выкапывается квадратная яма с глубиной 10-15 см. Дно устилается песчаной подушкой. Сверху на песок укладывается арматура и связывается между собой. Сверху все заливается бетоном. Основа готова к установке через 3-4 недели подсыхания.

Как сделать приямок для насосной станции? Такой тип основы целесообразно построить тогда, когда монтаж станции проводится впритык к колодцу или скважине. В этом случае возле источника выкапывается котлован, глубиной 1,5-2 м. Глубина позволит защитить устройство от морозов. На дно ямы выкладывается опалубка. В середину засыпается песок, дальше щебень. Третьим слоем выступает бетон. Сохнуть такая подушка должна несколько недель в тени. Стены приямка желательно выложить из кирпича.

Следующий этап предполагает монтаж всех элементов. Электронасос с баком соединяется посредством шланга. Таким же способом фиксируют и остальные узлы. Основным моментом при этом является правильный подбор сечения трубы.

Собранная насосная станция своими руками устанавливается на основу  на резиновые прокладки. Они подставляются под опоры, после чего прикручиваются к подушке болтами. Это снизит шум и вибрацию, в следственно и износ узлов.

Следующий, интересующий вопрос: «Как подключить насосную станцию к скважине?». Подключение насосной станции к скважине проводится после тщательного осмотра узлов. Каждое соединение обязательно герметизируется.

Перед подключением насосной станции к скважине, желательно оборудовать впускной трубопровод обратным клапаном. На этом же участке необходимо установить запорный кран. Точно такие же манипуляции проводятся с выпускным патрубком, который соединяется с водопроводной магистралью.

Последним этапом установки является проверка устройства. Для этого через заливную горловину все узлы заполняются водой. Дальше открываются запорные краны, и производится запуск электродвигателя. В таком режиме агрегат должен поработать не менее 20 минут. При этом необходимо постоянно контролировать устройство.

Регулировка параметров подачи проводится с помощью блока автоматики.

Виды автоматики для насосных станций – что собой представляют, как регулировать

Насосная станция – это установка, в состав которой входят насос и гидроаккумулятор. Последний работает по принципу выталкивания воды за счет воздуха, закаченного под давлением 1,5 атм., между стенками металлического корпуса бака и резиновой груши (мембраны). В последнюю и закачивается вода. При расширении мембраны воздух уплотняется, и его давление поднимается до 4,5 атм. Оно-то и способствует выталкиванию воды, когда насос не работает. И всем этим заправляет автоматика для насосной станции, которая обеспечивает автоматическую работу насоса на включение и выключение.

Разные модели блоков автоматики

Как работает насосная станция

Принцип работы насосной установки достаточно прост.

• Насос закачивает воду в резиновую мембрану. Она заполняется, увеличивая давление воздуха в баке. На это изменение реагирует манометр, который соединен с реле насосной станции.
• Последний отключает насос, а вода начинает поступать в водопроводную систему дома из гидроаккумулятора.
• Как только в последнем давление воздуха упадет до необходимой настроенной, насос тут же включается и начинает закачивать воду в резиновую грушу.

То есть, схема управления насосной станции настолько проста, что хватает всего лишь двух элементов, чтобы она работала в автоматическом режиме.

Элементы системы автоматики

Итак, из вышесказанного понятно, что реле включения насосной станции – это, если так можно выразиться, мозг всего оборудования, а соответственно и всего водопровода. Именно оно определяет, когда необходимо включать насос, а когда выключать. При этом все основывается на давлении внутри водопроводной системы, включая и гидроаккумулятор. Поэтому очень важно правильно провести настройку прибора, которая будет зависеть от технических характеристик насосного агрегата и емкости накопительного бака.

Манометр для насосной станции

Нельзя допустить, чтобы насос включался очень часто. Это приведет к его преждевременному выходу из строя. Поэтому очень важно правильно создать оптимальный предел давлений, который должен располагаться в средней зоне технической характеристики насосного прибора. Оптимально данный диапазон располагается в пределах 1,2-2,5 атм. Конечно, придется учитывать такую характеристику насоса, как допустимо возможное включение агрегата за определенный период времени. Данная характеристика обязательно указывается в паспортных данных.

Особенно важен учет всех перечисленных показателей при сборке насосной станции своими руками. В этом случае, приобретение всех составляющих – насоса, гидроаккумулятора и управляющей автоматики может производиться по отдельности. Поэтому при сборке необходимо брать в расчет характеристики насоса, объем и максимальное рабочее давление расширительного бака, диапазон работы управляющего реле – все эти показатели должны обеспечивать нормальный режим работы для станции в целом и не противоречить друг другу. При отсутствии хотя бы минимальных знаний в этой области, рекомендуется приобрести готовую станцию.

Как правильно настроить реле

Под крышкой блока автоматики насосной станции располагается два винта: один поджимает большую пружину, другой маленькую. Первая отвечает за высокий порог срабатывания реле. То есть, с помощью большой пружины можно регулировать высокое давление в гидроаккумуляторе. Зажимая винт, увеличиваем давление. Или, наоборот, раскручиваем, значит, уменьшаем. Соответственно насос будет отключаться при тех давлениях, которые настроены именно большой пружиной.

Малая пружина соответственно отвечает за включение агрегата. Расслабляя ее, это значит, увеличивается давление включения. И, наоборот, зажимая, повышается данная характеристика.

Внутренности реле давления

Сухой ход насоса

Есть две причины, по которым насосы выходят из строя.

1. Некачественная нестабильная подача электроэнергии.
2. Когда насос работает в на холостом ходу. Он включен, но воду не качает по причине ее отсутствия.

Необходимо отметить, что эти причины выводят из строя и скважные агрегаты, и поверхностные. А дело все в материале, из которого изготавливаются рабочие колеса приборов. Постепенно металл выходит из оборота, его место занимают пластмассы. В насосах для рабочих колес используются специальные пластики (износостойкие и высокопрочные). Понятно, что их невысокая цена снижает себестоимость изделия в целом, что выгодно и производителям, и потребителям.

Схема комплекта автоматики

Но термопластики не могут, как металл, выдерживать высокие температуры, под действием которых они сильно расширяются. А при холостом ходе, при отсутствии охлаждения, температуры вырастают до приличных значений. Поэтому все производители бытовых насосных установок в инструкциях оговаривают, что эксплуатировать приборы без воды запрещается.

Поэтому чтобы данной ситуации никогда не произошло, производители комплектуют агрегаты специальными приборами, входящими в блок управления насосными станциями.

• Поплавковый выключатель. Самый недорогой, но эффективный элемент, обеспечивающий защиту насоса от выхода из строя. Она располагается на поверхности водной глади и контролирует ее уровень. При опускании до критического, поплавок разъединяет питающую электрическую цепь, насос тут же отключается. При поднятии уровня воды он, наоборот, включает агрегат. Внутренности поплавкового выключателя
• Реле давления. Это обычное реле, которое работает в зависимости от падения или увеличения давления. Оно просто размыкает или смыкает контакты питающей сети. Разброс величин давления задаются на заводе в процессе изготовления прибора. Диапазон 0,4-0,6 атм. (имеется в виду нижний предел). Регулировке он не подлежит. То есть, это нижний порог, при котором считается, что вода находится при минимальном давлении, то есть, она уже не поступает через агрегат.


  Внимание! Данный вид реле используется только в насосных станциях, в которых присутствует гидроаккумулятор. Иногда применяется и в блоке управления скважинным насосом.

• Еще один прибор защиты – это реле потока воды, который выполняет функции и устройства давления жидкости в системе домашнего водопровода. Это компактный прибор, который еще называют прессконтролем. Этот контроллер насосных станций подает сигнал, если давление воды в системе падает ниже 1,5 атм. Хотя все будет зависеть от настройки, потому что данный показатель может варьироваться в пределах 1,5-2,5 атм.

Последний защитный прибор отличается самыми малыми габаритами, потому что в его конструкции встроен всего лишь один датчик потока. Он реагирует на наличие движения жидкости или ее отсутствие. Правда, реагирует насос на отключение с небольшой задержкой, связанной с конструкцией самого реле, хотя на его работоспособность это ни коми образом не действует.

Вообще, автоматизация насосной станции – это возможность уберечь ее от некорректной работы или полного выхода из строя. И неважно, что устанавливается в систему защиты: блок управления водяным насосом или шкаф управления большой насосной станцией, все они выполняют одну и ту же функцию – защита насосного агрегата от холостого хода. Конечно, когда разговор заходит о больших насосных установках, то в первую очередь защита – это не просто реле или маленький блок. Это разветвленная схема автоматизации этой насосной станции, в которую входят большое количество реле, осуществляющих контроль над разными характеристиками. К примеру, это и давление воды, и температура электродвигателя, и скорость потока, и падение напряжения в питающей электрической системе.

Что такое канализационная насосная станция?

Как работают канализационные системы

Канализационная система представляет собой сеть труб, по которым сточные воды из дома и с предприятий попадают в основные коллекторы. Обычно сеть трубопроводов зависит от силы тяжести, чтобы отходы стекали в основную канализацию.

Однако в низинных районах, где основной канализационный коллектор находится на более высоком уровне, чем трубы бытовой канализации, сточные воды необходимо транспортировать в основную канализацию другим способом.Вот тут и появляются канализационные насосные станции.

Что такое канализационная насосная станция и как она работает?

Насосная станция состоит из большого резервуара, известного как мокрый колодец, который действует как приемник сточных вод из здания или группы зданий. Сточные воды из индивидуальных домов попадают в колодец.

Сточные воды будут оставаться в колодце до тех пор, пока не достигнут заданного уровня. Как только он достигнет этого уровня, включится насос, чтобы нагнетать сточные воды так, чтобы они вышли из влажного колодца вверх по склону к точке, где он входит в основную канализацию, или чтобы затем он мог перемещаться в основную канализацию под действием силы тяжести. .

На рисунке показан дом с нормальной гравитационной системой сточных труб.

Когда нужна насосная станция?

• Когда стоимость земляных работ по пропуску сточных вод самотеком превышает стоимость канализационной насосной станции.
• Когда канализационная линия проходит через гребень.
• Если цокольные этажи слишком низкие, чтобы сточные воды могли стекать самотеком.
• Где не была построена гравитационная система.

Преимущества канализационной насосной станции

• Насосная станция обеспечивает удобство при установке канализационной системы и позволяет сократить расходы на строительство.
• Насосные станции оснащены системами дистанционного мониторинга, которые позволяют операторам оставаться в курсе.
• Сточные воды откачиваются автоматически без контакта с людьми, что исключает риск проблем со здоровьем.
• Доступны насосы различных размеров для бытового и коммерческого применения.
• Забор насосов часто бывает широким для предотвращения блокировки.
• Канализационные насосные системы оснащены сигнализацией, предупреждающей вас о проблемах с системой.Это сводит к минимуму риск переполнения сточных вод, поскольку вас быстро предупреждают.

Недостатки канализационной насосной станции

• Проектирование и установка должны выполняться профессионально, чтобы система была надежной и соответствовала своему назначению. Это требование опыта означает, что это может быть дорогостоящим.
• Хотя насосные системы, как правило, не потребляют много энергии, все же приходится платить за электроэнергию из-за использования гравитационной системы.
• Может быть сложно найти запасные части для вашего насоса.Этого можно избежать, заключив контракт на техническое обслуживание с Pumping Solutions.
• Отложения жира и жира могут снизить надежность.
• Хотя насосы выбраны так, чтобы минимизировать риск засорения, все же существует вероятность возникновения засоров.

Дом с канализационной насосной станцией.

Большинство недостатков, таких как засорение, скопление жира и проблемы с деталями, можно устранить, обратившись в компанию, производящую помпу. Когда вы имеете дело с нами в Pumping Solutions, мы уделяем время тому, чтобы понять принцип использования вашей насосной станции для сточных вод, прежде чем давать рекомендации.Это означает, что мы можем принять меры для борьбы с такими потенциальными проблемами, как накопление жира и закупорка.

Для получения дополнительной информации о насосных станциях для сточных вод или для организации опроса свяжитесь с командой Pumping Solutions. Мы будем использовать наш многолетний опыт, чтобы предоставить вам интуитивно понятные решения для решения ваших проблем с очисткой воды и сточных вод.

Считаете эту статью полезной? Найдите больше подобных сообщений в нашем блоге или посетите нашу страницу услуг, чтобы узнать, чем мы можем вам помочь!

Свяжитесь с насосными решениями

U.S. Пресс-релизы IBWC

2017 | 2016 | 2015 | 2014 | 2013 | 2012 | 2011 | 2010 | 2009 | 2008 | 2007 | 2006 | 2005 | 2004 | 2003 | 2002 | 2001

29.03.2018
Мексика сообщила нам сегодня рано утром, что насосная станция CILA не смогла отвести пиковые потоки в свою водозаборную систему в канале реки Тихуана, и почти 109 000 галлонов были переброшены в США. Мексиканская секция заявила, что CESPT находится в процессе усовершенствования насосной станции за счет недавно объявленных средств, выделенных мексиканским федеральным правительством.

23.03.18
Мексиканская секция проинформировала IBWC, что насосная станция CILA была активирована вчера примерно в 18:00. В течение следующих нескольких дней сток в реке Тихуана будет постепенно уменьшаться.

09.03.2018
Результаты бактериологического исследования реки Тихуана от 6 марта 2018 г.

20.02.2018
Секция IBWC в США была уведомлена примерно в 8:00 утра. Мексика установила новое электрическое оборудование на насосной станции CILA.Специалисты, устанавливающие оборудование, частично остановили насосную станцию ​​во время установки почти на час. Приблизительно 300 000 галлонов воды реки Тихуана превысили пропускную способность станции во время установки и поступили в Соединенные Штаты. Это новое оборудование поможет Мексике в эксплуатации насосной станции CILA. Примечание. Нормальный сток Тихуаны состоит из грунтовых вод, ливневых вод (если применимо), неочищенных сточных вод и сточных вод с очистных сооружений Мексики.

15.02.2018
Мексиканская секция проинформировала IBWC, что насосная станция CILA была введена в эксплуатацию CESPT в 17:00. Операции продолжаются в обычном режиме.

15.02.2018
Мексика сообщила IBWC, что насосная станция CILA приостановила работу 14 февраля в 21:00. из-за увеличения стока реки Тихуана из-за вчерашних осадков. Мексика сообщит IBWC, когда насосная станция снова заработает.

11.02.2018
Мексика сообщила нам, что между 18:00. 10 февраля и 1:00 утра 11 февраля поток из реки Тихуана превысил насосную мощность насосной станции CILA, в результате чего у Международной границы поток составил около 665 000 галлонов. Примечание. Нормальный сток Тихуаны состоит из грунтовых вод, ливневых вод (если применимо), неочищенных сточных вод и сточных вод с очистных сооружений Мексики. Мексика сообщила, что текущие проблемы с электричеством влияют на работоспособность двигателей и насосов на станции, и ожидается, что в течение недели будет установлен новый центр управления двигателями, который поможет поддерживать стабильную работу станции.

09.02.2018
Мексика сообщила о частичном отключении электроэнергии на насосной станции CILA сегодня утром между 6:00 и 8:00 утра. Нормальный расход Тихуаны в обход насосной станции CILA оценивается в 560 000 галлонов. Дополнительная информация будет обновлена ​​как можно скорее.

29.01.2018
Персонал мексиканской секции сообщил нам сегодня днем, что примерно в 15:00 (тихоокеанское стандартное время) из-за сбоя в электросети была частично остановлена ​​насосная станция на реке Тихуана.Был активирован аварийный резервный источник питания, и полное питание было восстановлено примерно за 20 минут. Однако около 780 000 литров (206 000 галлонов) было переброшено в реку Тихуана. Дальнейшие обновления будут размещены на нашем сайте.

23.01.2018
Мексиканская секция проинформировала IBWC, что насосная станция CILA была введена в эксплуатацию CESPT в 18:00. Уведомления о статусе операций будут отправлены, если произойдут изменения в работе насосной станции.Щелкните здесь для изображения.

11.12.2017
Разлив на реке Тихуана — с 02:45 до 04:30 сегодня произошел переполнение насосной станции CILA из-за обдуваемого ветром мусора, забившего заборную решетку на отводе. Приблизительно 220 000 галлонов ввозилось в Соединенные Штаты.

09.11.2017
Насосная станция CILA возобновляет работу: из-за сокращения стока и наносов в реке Тихуана, CESPT возобновила работу насосной станции CILA в 16.50 9.11.17.

Водяная насосная станция | Город Эванстон

(Изображение / рендеринг водяной насосной станции. Нажмите, чтобы увеличить.)

Водонасосная станция на Черч-стрит, 2525,

Зачем городу насосная станция
13 февраля 2017 года город Эванстон принял Постановление 5-O-17, заключив соглашение о водоснабжении с деревнями Мортон-Гроув и Найлс.Первоначальный срок соглашения составляет 40 лет с двумя положениями о продлении на 10 лет. Давление, которое производит Городская водопроводная станция, недостаточно, чтобы заставить воду проходить через водопровод на все расстояние до этих деревень. Водонасосная станция необходима для приема воды и ее откачки под более высоким давлением в эти общины. Существующий водопровод большого диаметра, способный обеспечить необходимое количество воды, расположен на пересечении улиц Emerson и McCormick, что делает его хорошим местом для насосной станции.Вода из насосной станции никому из жителей Эванстона не пойдет.

Что будет на насосной станции
На насосной станции будут три насоса с электродвигателем. Обычно будут работать 2 насоса, а третий будет резервным. Насосная станция будет безлюдной. Еженедельно кто-нибудь будет посещать насосную станцию ​​для проведения физического осмотра. Каждые 6 месяцев будет проводиться плановое техническое обслуживание насосов и двигателей. В случае сбоя в электроснабжении есть генератор, который будет работать во время отключения электроэнергии для поддержания потока воды в два населенных пункта.Генератор будет проверяться один час каждый месяц. На выхлопе этого генератора установлен глушитель, а выхлопные газы выходят на западную сторону здания, вдали от домов на МакДэниел. Насосы насосной станции будут дистанционно управляться операторами водозаборной станции Evanston Water Plant. Дополнительную информацию о звуке, создаваемом резервным генератором, см. В техническом меморандуме Stanley Consultants.

Помимо перекачки воды, что еще будет происходить на станции
Насосная станция также будет оборудована возможностью добавления гипохлорита натрия (т.е.е. отбеливатель) в водопровод, если необходимо, для поддержания уровня хлора в воде. В настоящее время городские власти поддерживают в среднем 0,44 мг / л свободного хлора в своей системе распределения, и городской персонал уверен, что остаточный хлор, доставляемый в точку подключения Комиссии по водоснабжению Мортон-Гроув-Найлс (MGNWC) перед насосной станцией, будет на уровне соответствующий уровень. Насосная станция была спроектирована с помещением для оборудования подачи химикатов, но первоначально она не будет установлена. Оборудование будет установлено только в том случае, если MGNWC обнаружит, что ему необходимо повысить уровни.Отбеливатель будет храниться только в случае его использования; он не будет сохранен как резервный.

В том маловероятном случае, когда потребуется добавить гипохлорит (который в два-три раза сильнее бытового отбеливателя), он будет храниться на месте. Он будет храниться в резервуарах в резервуарах для хранения разливов. Если бы они протекали, отбеливатель остался бы в химической комнате и не достигал бы дверей или сточных вод. Альтернативой является газообразный хлор, но из-за повышенного риска для безопасности он не используется на этом предприятии.

Что такое MGNWC

После утверждения Соглашения о водоснабжении Межправительственным соглашением была учреждена Водная комиссия Мортон-Гроув-Найлс (MGNWC) для целей строительства и эксплуатации общественной системы водоснабжения, состоящей из магистральных водопроводов, насосов, накопителей и других связанных систем водоснабжения. и принимающая инфраструктура между точкой подключения на водопроводной системе Эванстона и существующими водоприемными точками Найлса и Мортон-Гроув.Решение 4-Р-18 принято горсоветом 22 января 2018 года.

MGNWC получила выгодные заявки на строительство предполагаемого подключения и находится в очереди на получение ссуды под низкие проценты от IEPA для строительства своей инфраструктуры. MGNWC надеется начать строительство весной и получить воду к концу 2018 — началу 2019 года. Предлагаемая городскими властями ставка на 2018 год составляет 0,78 доллара за тысячу галлонов.

Кто владеет недвижимостью
Городские власти недавно заключили 50-летний договор аренды с владельцем собственности, муниципальным округом мелиорации воды.MGNWC будет заниматься строительством и обслуживанием насосной станции, но она будет эксплуатироваться городскими властями.

Каковы планы в отношении собственности и кто покрывает расходы
В рамках Плана капитального ремонта Эванстона были выделены средства для сноса существующей структуры, бывшего здания школы на берегу. Эванстон намеревается развивать собственность на берегу с предложенными улучшениями парка. MGNWC заключит контракт и оплатит инженерные услуги и строительные работы по сносу и удалению существующего школьного здания и северной парковки из бывшей прибрежной собственности.MGNWC несет полную ответственность за средства и методы этой работы. Evanston возместит MGNWC разумные расходы, связанные с этой работой.

Южная парковка будет оставаться в своем существующем состоянии до тех пор, пока компания Evanston не построит предлагаемые улучшения парка. MGNWC за свой счет установит электрические и сантехнические соединения и приспособления, соответствующие нормам, для двух общественных туалетов, а также предусмотрит место для потенциального помещения для оборудования, если оно потребуется в рамках проекта благоустройства парка.Дренажные и канализационные отводы в туалетах будут подключены к системе отвода сточных вод IPS, которая будет состоять из насосной станции измельчителя. MGNWC несет полную ответственность за средства и методы этой работы. Evanston возместит MGNWC расходы на покупку и установку сантехники. Эванстон намеревается в ближайшее время построить улучшенный парк. Эванстон обеспечит водоснабжение и электроэнергию, необходимые для благоустройства парка.

Когда это обсуждалось / будет обсуждаться с сообществом
В дополнение к собраниям городского совета / комитета, перечисленным ниже в истории законодательства, олдермен Робин Рю Симмонс обсудила предложения MGNWC на ​​своем 5-м собрании прихода 18 января 2018 года. была внесена в повестку дня, отправленную ее жильцам.

членов сообщества были приглашены присоединиться к сотрудникам Alderman Rue Simmons и Сити для экскурсии по одной из городских водонасосных станций на 2520 Gross Point Road.Экскурсия состоялась в четверг, 8 марта, в 17:30. Жители смогли увидеть и услышать, как работает насосная станция, и задать вопросы.

История законодательства
MGNWC представила разрешение на строительство и освобождение от муниципального использования для строительства новой водонасосной станции площадью 3260 кв. Футов, соединительных труб и общественных туалетов в Комитет по рассмотрению дизайна и проектов (DAPR) 7 февраля 2018 г. . Были представлены предлагаемый план участка, ландшафтный план и фасады зданий.Исключение для муниципального использования и план по минимизации неблагоприятных воздействий получили единодушную положительную рекомендацию. Комитет запросил дополнительную информацию, и 28 февраля 2018 г. вопрос был возвращен для дальнейшего обсуждения. DAPR рекомендовало окончательное одобрение.

12 февраля 2018 года Комитет по администрации и общественным работам и городской совет одобрили Постановление 9-R-18, утверждающее Меморандум о взаимопонимании между городом и MGNWC по строительству и эксплуатации промежуточной дожимной насосной станции, расположенной по адресу 2525 Черч-стрит.Кроме того, 12 февраля 2018 года Комитет по планированию и развитию и городской совет одобрили Постановление 10-R-18, предоставляющее исключение для муниципального использования коммунальных услуг (насосная станция) на 2525 Church Street. Это позволяет построить насосную станцию ​​в районе открытого пространства OS, где коммунальные услуги не являются разрешенным или специальным использованием.

Будет ли здание охраняться?
Насосная станция — это охраняемый объект с камерами и сигнализацией о незаконном проникновении, которая будет передаваться обратно на завод.Общественные объекты будут регулироваться, как это обычно делается для парков в других местах.

Будет ли чрезмерное освещение
Территория вокруг здания будет освещена так же, как и любое здание в городском парке. В здании не будет прожекторов или чрезмерного освещения.

Какие исключения предоставляются для этого проекта
Хотя общественное коммунальное предприятие не является разрешенным для использования в районе зонирования открытого пространства ОС, Постановление о зонировании (6-7-4) гласит, что любая правительственная или частная функция, принадлежащая или управляемая Город разрешается использовать в любом районе.Городской совет может утверждать здания и сооружения, которые не соответствуют всем требованиям соответствующего района, если они необходимы для предоставления желаемых городских услуг и если неблагоприятное воздействие на окружающую собственность в результате такого несоблюдения минимизировано. Неблагоприятные воздействия могут быть минимизированы за счет дизайна, архитектурной обработки, экранирования, ландшафтного дизайна и / или размещения на участке. Такой план по снижению негативного воздействия был рассмотрен Комитетом по проектированию и анализу проектов.

Есть ли другие насосные станции в Эванстоне
В Эванстоне есть аналогичная насосная станция меньшего размера, расположенная рядом с водохранилищем на 2350 Гросс-Пойнт-роуд. Эта насосная станция используется Evanston для увеличения давления в северо-западной части города во время высоких потребностей в воде и для рециркуляции воды, которая хранится в хранилище объемом 7,5 миллионов галлонов. Он не обслуживается людьми и управляется операторами водной станции на заводе.

Презентация проекта реабилитации больничной дорожной насосной станции

Щелкните здесь, чтобы просмотреть слайд-шоу проекта реабилитации больничной дорожной насосной станции.

Проект реабилитации больничной дорожной насосной станции

Часть 1 — Существующие условия

Больничная дорожная насосная станция была построена в 1979 году и способна перекачивать 1,4 миллиона галлонов сточных вод в день. Это единственная имеющаяся у нас канализационная насосная станция, и она должна работать 24 часа в сутки, 7 дней в неделю, 365 дней в году, чтобы надлежащим образом перекачивать все сточные воды, собранные в Монсоне, в Палмер для обработки. В 2013 году средний суточный расход на Больничной дорожной насосной станции составлял 384 000 галлонов в сутки, а максимальный суточный расход — 713 000 галлонов в сутки.Текущая планировка насосной станции состоит из трех этажей. На первом этаже находится центр управления двигателями, дизельный генератор и два насосных двигателя. Насосы расположены на третьем этаже ниже уровня земли, а валы простираются примерно на 30 футов от двигателей на первом этаже до насосов. Насосы запускаются и останавливаются постепенно с использованием частотно-регулируемых приводов (ЧРП) в зависимости от количества сточных вод в мокрых колодцах. Электроэнергия и гидравлическая мощность на станции не были проблемой.Существующее электрическое подключение к зданию соответствует требованиям, и в настоящее время не требуется никаких улучшений для увеличения насосной мощности станций. Однако после 35 лет постоянного использования и присущих им разрушительных последствий перекачивания неочищенных сточных вод в течение всех этих лет, сейчас несколько компонентов станции приближаются или достигли конца своего типичного срока полезного использования.

I. Внутренние трубопроводы, клапаны и расходомер

Несколько секций внутреннего трубопровода в насосном отделении демонстрируют признаки повышенной внешней коррозии до такой степени, что целостность трубы находится под вопросом.В насосном отделении находится семь запорных клапанов. Они используются для перекрытия потока сточных вод, когда нам нужно разобрать забитый насос, чтобы удалить мусор. Три запорных клапана больше не закрываются полностью, что усложняет эту задачу по техническому обслуживанию. В линию после насосов устанавливаются два обратных клапана, которые предотвращают попадание сточных вод обратно в станцию ​​после откачки. Обратные клапаны периодически заедают в закрытом состоянии, что может привести к повреждению насосов и потере электроэнергии. Расходомер Вентури был установлен в 1979 году, но больше не используется из-за постоянных проблем и неточностей.Расходомеры Вентури в наши дни обычно не используются для измерения расхода сточных вод. Зажим на ультразвуковом расходомере в настоящее время используется для измерения расхода.

II. Насосы

На третьем этаже ниже уровня станции расположены два насоса для сточных вод. Насос № 1 был заменен в 1997 году, а насос № 2 был реконструирован в 2003 году. В настоящее время оба насоса нуждаются в ремонте. Однако производитель больше не поддерживает ни один из насосов из-за их возраста, и поэтому большинство необходимых нам деталей больше не доступны, поэтому попытки отремонтировать насосы будут непомерно дорогими.Кроме того, приводные валы длиной 30 футов, которые вращают каждый насос, вызывают проблемы с износом и обслуживанием, особенно когда насосы работают в режиме мгновенного пуска (байпас частотно-регулируемого привода) в течение длительного периода времени.

III. Электрическое, контрольно-измерительное и вспомогательное оборудование

Существующая система резервного генератора и автоматический переключатель резерва (АВР) являются оригинальным оборудованием. ATS отвечает за запуск генератора и переключение электроснабжения здания на резервное питание в случае сбоя в работе National Grid.Мы считаем, что ATS превысили свой нормальный надежный срок службы, и имеются современные технологии, которые обеспечат повышенную надежность и защиту установленного нами электронного оборудования. Генератор проверяется ежемесячно и каждые два года обслуживается сертифицированным специалистом завода-изготовителя. Генератор находится в хорошем рабочем состоянии, и планов по его замене нет. Дизельное топливо для генератора находится в подземном резервуаре для хранения (UST) в бетонном хранилище за пределами здания.У нас не было никаких проблем с этим резервуаром, но государство требует сложных и дорогостоящих процедур мониторинга для СТЮ, и есть более безопасные варианты хранения топлива.

MCC содержит два частотно-регулируемых привода, которые запускают и останавливают насосы, все выключатели и распределительное устройство для здания, систему барботирования уровня влажного колодца и контроллер измельчителя сточных вод. ЧРП были установлены в 1997 году, однако они часто выходили из строя, а запасные части у производителя больше не поставлялись.В настоящее время правила запрещают установку новых компонентов в старый электрический шкаф, поэтому замена только частотно-регулируемого привода не является вариантом. Выключатели, распределительное устройство и барботажная система уровня мокрого колодца являются оригинальным оборудованием и нуждаются в замене. Контроллер измельчителя сточных вод был установлен новым в 2007 году, и в настоящее время его замена не планируется.

IV. Физическое здание

Внешний вид здания был значительно отремонтирован в 2014 году, включая новую краску, сайдинг Hardi-Plank и бесшовные водостоки.Крыша была заменена в 2010 году на 50-летнюю архитектурную черепицу. После этих улучшений внешний вид здания находится в отличном состоянии.

Интерьер здания выполнен в виде двух отдельных секций. В первой секции находится электрическое оборудование, средства управления и насосы. Вторая секция содержит мокрый колодец и измельчитель сточных вод. Насос и блок управления находятся в очень хорошем состоянии. Внутри секции мокрого колодца действуют самые суровые условия.Высокая влажность и коррозионные газы сказались на перилах безопасности и алюминиевой решетке пола над мокрыми колодцами. И поручни, и решетку пола необходимо заменить.

Часть 2 — Проектное предложение

Общая сметная стоимость проекта = 800000 долларов США

Мы предлагаем следующий объем работ:

• Замена всех внутренних канализационных трубопроводов и клапанов для продления срока службы здание.
• Установите новый магнитный расходомер для повышения точности и надежности.
• Заменить существующие насосы новыми погружными насосами и двигателями для сухого карьера. Этот тип насоса имеет погружной двигатель, подключенный непосредственно к насосу, что устраняет 30-футовые приводные валы и присущие им проблемы и модернизирует наши двигатели до модели с более высокой эффективностью. Новые насосы также будут иметь рабочие колеса чопперного типа, которые должны устранить проблемы с засорением и поддерживать оптимальную эффективность перекачивания.
• Замените MCC новым блоком, который будет включать новые частотно-регулируемые приводы, главный выключатель, АВР, панель освещения и распределительное устройство для обновления устаревшего оборудования для повышения надежности и поддержки производителя.
• Установите новый программируемый логический контроллер (ПЛК), чтобы обеспечить более полное управление насосом с будущей возможностью внешнего мониторинга.
• Замените барботерную систему уровня в мокром колодце на погружной датчик давления, чтобы упростить нашу оригинальную систему, и установите резервные поплавковые выключатели для дополнительной надежности.
• Установите молниезащиту здания, чтобы защитить электронику здания от ударов и скачков напряжения.
• Замените генератор UST на надземный резервуар, чтобы исключить дорогостоящие сборы за мониторинг и снять потенциальную ответственность с города.
• Замените ржавые металлические перила безопасности и сломанную решетку пола в зоне влажного колодца на перила и решетку из стекловолокна, чтобы обеспечить безопасные условия труда.

Основная цель проекта — продлить срок эксплуатации дорожной насосной станции больниц на неопределенный срок и поддержать этот жизненно важный объект.Предлагаемый объем проекта включает замену большинства основных или основных компонентов насосной станции. На начальных этапах разработки проекта Комиссия определила список недостатков здания и рассмотрела несколько вариантов проекта. Первоначально мы надеялись заменить клапаны насосного отделения, заменить только те участки труб, которые имели сильную коррозию, отремонтировать насосы и заменить частотно-регулируемые приводы. Вскоре мы узнали, что значительная часть стоимости проекта будет включать временный объезд станции на время проведения работ.Наши инженеры оценивают стоимость временной байпасной откачки в 107 000 долларов. Сточные воды поступают на станцию ​​под действием силы тяжести со всего города, а затем должны перекачиваться с высоты 30 футов вверх и через реку в Палмер. Прежде чем станция будет отключена и начнется работа, необходимо установить и запустить временную байпасную насосную систему, чтобы сточные воды продолжали поступать в Палмер. Байпас будет заключаться в установке тройникового клапана в канализационный трубопровод на выходе из нашего здания. Затем электрические погружные насосы будут перекачивать из нашего влажного колодца в байпасное соединение за пределами станции.Это изолирует здание и позволит начать предлагаемые работы. Узнав все о байпасной перекачке, мы поняли, что было бы нерентабельно заменять только часть трубопровода или только некоторые другие компоненты, потому что нам придется снова платить за байпасную перекачку в будущем, когда оставшаяся часть трубы и компоненты в конечном итоге будут заменены.

Если проект не продвигается вперед, то последствия очень очевидны. Отложенное обслуживание или замена никогда не становятся дешевле со временем.Инфляция и изменение правил всегда увеличивают стоимость проекта, отложенного на более поздний срок. Наихудший сценарий был бы, если бы мы не двинулись вперед и произошел полный отказ одного из основных компонентов насосной станции. Стоимость ремонта отказа основного компонента в аварийных условиях будет чрезвычайно высокой. Часть работы будет выполнена за те же деньги.

Часть 3 — Финансовые последствия

Мы предлагаем профинансировать проект на общую сумму 800 000 долларов через Программу развития сельских районов Министерства сельского хозяйства США.Эта программа Министерства сельского хозяйства США предлагает подходящим сельским общинам, таким как наше, альтернативу грантовой ссуды от 25% до 75%, что делает проекты среднего размера, подобные нашему, доступными. (см. таблицу ниже).

Сумма проекта	Сумма гранта	Сумма займа	Ставка	Срок (лет)	Срок (лет)	год Выплаченные проценты
800000 долларов	200000 долларов	600000 долларов	3.25%	20	49 500 долл. США	204 750 долл. США

Чтобы мы могли произвести выплату по кредиту, мы предлагаем следующее повышение ставки канализации (см. Таблицу ниже).

6

9326 9326 $

Таблица тарифов на канализацию
Ставка	Фиксированная ставка на жилую единицу
Настоящее время	9326 $ 82,00 / квартал	Предлагается	90 $.00 / квартал	360 долл. США / год
Влияние Предлагаемое увеличение	+ 8 долл. Сумма гранта Министерства сельского хозяйства США и 20-летний срок — вот что делает этот проект управляемым. Грантовые средства уменьшают основную сумму займа и ограничивают сумму денег, которая будет потрачена на выплату процентов, что означает, что доллары плательщика сточных вод расходуются наиболее эффективным способом. Резюме Этот предлагаемый проект будет финансироваться полностью налогоплательщиками, и мы должны подчеркнуть, что ни один из бюджета или проектов Департамента канализации не финансируется за счет налоговых поступлений. Комиссия работает над этим проектом уже более шести месяцев. Были проведены консультации с нашими инженерами, представителями MassDEP и других операторов систем сточных вод.Это предложение и несколько его вариантов подробно обсуждались на наших встречах, и необходимость этих улучшений здания была взвешена вместе со всеми другими сопутствующими факторами. Финансовые последствия для наших клиентов будут значительными, но мы также знаем, какие финансовые последствия могут быть для наших клиентов, если в будущем мы будем вынуждены взяться за проект аварийного ремонта в неподходящее время. На Совет уполномоченных по водоснабжению и канализации возложена ответственность за обеспечение того, чтобы город Монсон имел функционирующую, надежную и эффективную систему сбора сточных вод сегодня и в будущем.Это большая ответственность, и мы очень серьезно к ней относимся. Комиссия твердо убеждена в том, что этот проект, финансируемый Министерством сельского хозяйства США, является наиболее эффективным способом устранения недостатков Больничной дорожной насосной станции, и он сделает это наиболее экономически эффективным способом из имеющихся в нашем распоряжении. Описание проекта | Чарльстон, SC С годами, когда полуостров осел, уровень моря поднялся и транспортная система заполнилась отложениями, для удаления ливневой воды, которая скапливается на поверхности, требовалось и требуется постоянно увеличивающееся количество энергии (см. «Почему это похоже на Чарльстон всегда наводняет, когда идет дождь »на домашней странице Департамента).Согласно вышеупомянутому веб-сайту и сопроводительной презентации, лучший способ быстро удалить накопившуюся ливневую воду — это откачать ее. Первый проект улучшения дренажа В 1999 году город Чарлстон предпринял свой первый проект улучшения дренажа с использованием шахт, системы глубоких туннелей и насосной станции ливневой канализации, когда он выполнил проект улучшения дренажа восточной части Калхун-стрит. Проект состоял из туннеля диаметром 8 футов под Калхун-стрит от Марион-сквер до Конкорд-стрит, 5.Туннель диаметром 5 футов под Митинг-стрит от Мэри-стрит до Мэрион-сквер, большие и малые шахты на Митинг-стрит и Калхун-стрит, а также насосная станция ливневых вод на Конкорд-стрит с 3 насосами, каждый из которых способен перекачивать воду со скоростью более 30 000 галлонов в минуту. Подразделение I проекта улучшения дренажа на Маркет-стрит В 2006 году городские власти выполнили Раздел I проекта улучшения дренажа на Маркет-стрит, включающий улучшение поверхностного сбора на Конкорд-стрит, модернизацию органов управления насосной станцией для обеспечения дистанционного мониторинга и управления и установка дополнительного насоса, обеспечивающего насосную станцию ​​общей пропускной способностью более 120 000 галлонов в минуту в ожидании подключения системы Маркет-стрит к существующей насосной станции. Второй участок проекта Маркет-стрит Второй участок проекта Маркет-стрит, который был завершен в 2014 году, состоит из: Основной рабочий вал глубиной 140 футов и диаметром 25 футов недалеко от пересечения Маркет и Конкорд Улицы на территории государственного портового управления Серия 54-дюймовых опускных шахт между зданиями Market на улицах State, Anson и Church Аварийный водосток рядом с существующим выходом из кирпичной арки на Конкорд-стрит Туннель диаметром 10 футов, который проходит под Маркет-стрит от рабочей шахты до Черч-стрит (примерно 1200 футов) Еще один туннель диаметром 10 футов, который проходит под Конкорд-стрит от рабочей шахты до существующей насосной станции (примерно 2800 футов). Тоннель Конкорд-стрит Тоннель Конкорд-стрит соединяется с мокрым колодцем существующей насосной станции Конкорд-стрит. Туннели должны быть такими же глубокими, как и они, потому что материал, находящийся непосредственно под поверхностью, содержит много ила и песка и очень плох для прокладки туннелей и структурной опоры. Ниже, однако, находится мергель Купера, материал, который очень хорошо подходит для проходки туннелей (настолько, что первые несущие туннели, построенные CPW для водопроводных и канализационных труб, не были облицованы).Эти туннели будут построены именно в мергеле Купера. Участок III проекта Маркет-стрит Участок III проекта Маркет-стрит в настоящее время находится на окончательной стадии проектирования и, как ожидается, начнется строительство где-то в 2018 году. Он будет состоять из строительства новой, более крупной наземной системы сбора и транспортировки и связывания ее к опускным валам. Кроме того, городские власти Чарльстона используют возможность реализовать проект городского пейзажа на Рынке от Митинг-стрит до Ист-Бэй-стрит. Ресурсы Маркет-стрит Концептуальный план Эстакада Маркет-стрит Концептуальный план Street View НАСОС | Определение в кембриджском словаре английского языка Скважина была закрыта, и рядом находилась насосная станция .В главе 9 описаны системы прямого связывания на основе правил на примере диагностической системы перекачивающей станции . Еще примеры Меньше примеров Идентификация ответственного микроорганизма была основана на образце с насосной станции , станции , поскольку местные власти приступили к немедленному хлорированию водораспределительной системы и резервуара.Общую ситуацию можно исправить насосом станцией . Представители местных властей заявили владельцу некоторой собственности в селе, что хотят построить в его саду насосную станцию ​​ .Она обратилась к местным властям, когда услышала слух, что насосная станция должна была быть построена на высоте 10 футов. Если он туда пойдет, то обнаружит, что это очень сильная постоянная насосная станция , а не временная.Она завершила программу строительства трубопровода на сумму 100 миллионов фунтов стерлингов и строительства насосной станции и в этом году инвестировала 12 миллионов фунтов стерлингов в сокращение утечек.Это должно предотвратить затопление насосной станции , если река снова выйдет из берегов. Через несколько недель была снесена насосная станция .В самом деле, насосная станция взорвалась, и это было катастрофой. Среди других утвержденных проектов — строительство новой канализационной станции , насосной станции , а также усовершенствования и замены систем подачи соленой и питьевой воды.В конце концов, охранник и собака на насосной станции не могут защитить микросхему в насосе от компьютерного хакера.Таким образом, эта операция и эта насосная станция уже набирают воду. В схему встроена насосная станция . Эти примеры взяты из корпусов и из источников в Интернете. Любые мнения в примерах не отражают мнение редакторов Cambridge Dictionary, Cambridge University Press или его лицензиаров. Проект насосной станции Burris — фазы I и II — Butier Engineering Проект насосной станции Burris — фазы I и II Расположение: Анахайм, Калифорния Значение: 24 миллиона долларов Завершение: 2016 Владелец: Водный округ округа Ориндж Инженер: Tetra Tech Геотехнические вопросы: Leighton Подрядчик: Pacific Hydrotech Corporation Награды: Крупный проект года CalGeo 2017 и Проект года по борьбе с наводнениями ASCE 2014 Фото: Mol Goodman Photography Orange County Water District выбран Butier Engineering, Inc.предоставить услуги по анализу возможности строительства (Фаза I), а также услуги по управлению строительством и инспектированию (Фаза II) для проекта насосной станции Burris, расположенной в городе Анахайм. Бассейн Беррис имеет решающее значение для операций по пополнению запасов грунтовых вод в округе. Срок службы существующей насосной станции подошел к концу. Изначально насосы и двигатели были сконструированы под углом 30 градусов, что затрудняло обслуживание или замену. Поэтому в округе было принято решение снести существующую насосную станцию ​​и заменить ее насосами, установленными вертикально в мокром колодце.Общий проект был выполнен в два этапа. Этап I состоял из строительства земляного перемычки высотой 45 футов для окружения новой насосной станции путем перемещения примерно 130 000 кубических ярдов (цист.) Грунта в пределах бассейна Баррис в течение 3 месяцев. Коффердам, построенный на Этапе 1, позволил: построить новую насосную станцию, сведя к минимуму нарушение водной среды обитания в бассейне; гнездящиеся птицы, чтобы использовать птичий остров во время сезона гнездования; и OCWD, чтобы продолжить улавливание и перекачку 400 акро-футов ливневых стоков из реки Санта-Ана в день в бассейны Сантьяго для пополнения подземного водоносного горизонта округа Ориндж. Этап II состоял из строительства новой насосной станции для ливневых сточных вод мощностью 10 000 SF, в которой используются четыре обычных вертикальных турбинных насоса, установленных в круглом колодце. Насосная станция также состоит из новых механических, климатических, электрических, контрольно-измерительных систем. На откосе насыпи установили всасывающую трубу, соединившую новые насосы с всасывающим патрубком. Улучшения участка включали мощение переменного тока, бетонное покрытие, бетонную рампу для лодок, гравийную дорогу, бетонные площадки, кубы / желоба, ограждение и ворота.Требовалось согласование действий с Инженерным корпусом армии, Департаментом рыбной ловли и дикой природы, Советом по контролю качества воды Калифорнийского региона, Департаментом общественных работ округа Ориндж и Управлением по борьбе с наводнениями округа Ориндж. . No related posts. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
