как устранить неполадки своими руками, самые частые проблемы

Корейская компания Navien — лидер в производстве газовых отопительных систем. Выпускаемое оборудование пользуется большой популярностью во многих странах. Системы завоевали такую востребованность благодаря качественной сборке, надежности и простоте в эксплуатации. Однако, как и любая другая техника, газовые котлы могут нуждаться в ремонте. Одна из самых распространенных неполадок котла Навьен — ошибка 02.

Создайте уютную атмосферу в своем доме вместе с котлами Navien

Основная характеристика

Корейские производители позаботились об удобстве потребителей и выпустили обширный модельный ряд отопительных систем. Оборудование отличается высокой надежностью и доступной ценой. Особенности газовых котлов Навьен:

1. Аппарат оснащен схемой регулировки, которая позволяет избежать проблем, связанных с перепадами напряжения в сети. Такая функция защищает систему от поломок при ложном запуске датчиков. Эта функция очень полезна, поскольку напряжение в энергосети не всегда стабильно.
2. Отопительная система способна стабилизировать свою работу при снижении давления подачи до 4 бар.
3. Аппарат не замерзает даже при отсутствии подачи газа. Имеется насос для принудительной циркуляции воды.
4. В системе присутствует двойной теплообменник, предназначенный для нагрева теплоносителя и воды. Предварительное нагревание можно запрограммировать.
5. Электроника отличается простотой и удобством.

Газовый котел Navien:

Разновидности оборудования

У компании Навьен очень широкий ассортимент, включающий напольное и настенное оборудование. Агрегаты могут нормально функционировать даже при нестабильной подаче топлива и электроэнергии. Модели имеют функцию турбонаддува и оснащены защитной системой от замерзания.

Напольное оборудование идеально подходит для загородных домов. Оно качественно отапливает помещение и обеспечивает его горячей водой. Агрегаты просты и компактны. Встречается конденсационное оборудование. Такие аппараты значительно сокращают расходы на отопление дома.

Виды котлов Navien:

Большой популярностью пользуются следующие модели Navien: Ace (Эйс), выпускаемые с различным уровнем мощности, например, 16 k или 20 k, Deluxe (Делюкс), Prime (Прайм).

Компания производит как одно-, так и двухконтурное оборудование.

Новая модель Deluxe

Navien Delux — это новейшая отопительная система, которая пришла на смену Ace. Эта модель имеет закрытую камеру сгорания и турбину для принудительного отвода дыма. Особенности оборудования:

1. Увеличенная защита от замерзания. При температуре -6 градусов включается автоматическая горелка, а при -10°С активируется циркуляционный насос, позволяющий теплоносителю непрерывно двигаться.
2. Вентилятор с регулируемым количеством оборотов. Скорость турбины меняется в зависимости от показания датчика воздушного давления.
3. Отопительная система создана из нержавеющей стали, которая отличается гораздо более длительным сроком работы по сравнению с другими материалами.
4. Защита от воздействия перепадов напряжения в сети и возможность эксплуатации при низком давлении воды и теплоносителя.

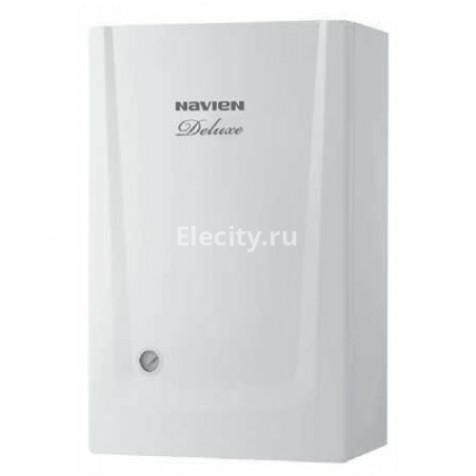

Газовый котел Navien Deluxe:

Интересно, что в системах Навьен нет встроенного дисплея управления.

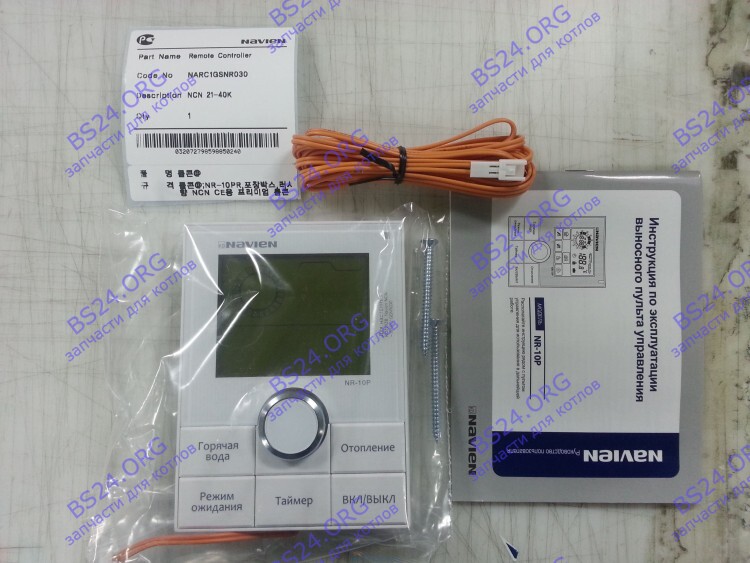

Вся работа совершается с помощью отдельного пульта. На нем отображается индикатор температуры и разная информация о текущем состоянии прибора, в том числе коды ошибок и неисправностей.

Также присутствует датчик воздушного давления, которой не только проверяет тягу, но и оповещает об обратной тяге и отправляет данные для порционного контроля на пульт управления.

Если в дымоходе был образован избыток давления, газ перестанет перемещаться в горелку, и котел временно остановится.

Navien ошибка 02:

Распространенные ошибки

Оборудование Навьен отличается прекрасным качеством сборки, но любая техника может выходить из строя. Для удобства каждая неисправность имеет свой специальный код, который выводится на экран прибора. Классификация ошибок:

1. Е01. Перегрев прибора вследствие увеличения уровня температуры.
2. Е02. В системе слишком мало топлива, также возможна поломка цепи устройства.
3. Е03. Нет оповещения о пламени.
4. Е04. Некорректный сигнал о наличии огня или КЗ цепи датчика.
5. Е05. В индикаторе температуры воды порвана цепь.
6. Е06. Возникновение короткого замыкания в температурном датчике.
7. Е07. Поломка цепи в датчике температуры воды.

Смотреть так же: расшифровка и устранение ошибок 03, 09 и 27 на котле Навьен.

Частые ошибки на газовом котле Navien:

8. Е08. Неисправность цепи в температурном датчике горячей воды.
9. Е09. Проблемы с вентилятором.
10. Е10. Трудности с выведением дыма.
11. Е12. Потух огонь в процессе эксплуатации.
12. Е13. Короткое замыкание в индикаторе протока.
13. Е14. Нет подачи газа.
14. Е15. Поломка в плате управления.
15. Е16.Перегрев аппарата.
16. Е17. Сбой в эксплуатации DIP-переключателя.
17. Е18. Перегрев датчика удаления дыма.
18. Е27. Неполадки в работе датчика воздушного давления.

Когда никаких кодов ошибок на дисплее не появляется, но прибор гудит или шумит, значит, образовалась накипь, которая мешает воде нормально проходить по трубам.

Если подачи воды не происходит, нужно заменить 3-ходовой клапан.

Газовый котел Navien Ace 35k ошибка 02:

Устранение неполадок

Во многих случаях можно провести ремонт навесного котла Навьен своими руками, например, при появлении кода 02 на дисплее управления. Эта неполадка одна из самых распространенных. Список того, что делать при ошибке 02 на котле Навьен:

1. Спустить воздух из оборудования.
2. Измерить уровень давления.
3. Удостовериться, что не было короткого замыкания.
4. Посмотреть, в каком положении находится распределительный клапан. Если он закрыт, необходимо открыть его. Как ни странно, именно эта банальная неполадка случается довольно часто.
5. Очистить флажок датчика.

Код 03 чаще всего запускается, если датчик пламени загрязнен. Его следует почистить мелкозернистой наждачкой. При проблеме 05 требуется провести диагностику состояния цепи между контроллером и датчиком. В случае серьёзных поломок датчик следует поменять.

Котел Navien ошибка 03:

При появлении ошибки 09 на котле Навьен речь идет о поломке вентилятора.

Если же код высвечивается, но эта деталь цела и исправна, нужно проверить состояние платы управления. Для этого может потребоваться вызов мастера, но при определенных знаниях можно провести эту процедуру самостоятельно.

Похожая неисправность — ошибка 10 на газовом котле Навьен. Чтобы ее устранить, нужно проверить состояние вентилятора и при необходимости заменить эту деталь. Кроме этого, может понадобиться проверка контактов в трубах измерительного прибора и чистка дымохода.

Если же появилась ошибка 13 на котле Навьен, нужно поменять датчик. Иногда шум при работе оборудования может пропасть после промывки оборудования, но этот метод не всегда срабатывает. Для слива нужно максимально открыть краны и снизить температуру топлива.

Разборка котла Navien и очистка теплообменника:

Код 18 указывает на то, что датчик температуры в дымовой системе перегрелся. Следует проверить качество проходимости в дымоходе, а также соединительные цепи и сам датчик. Нужно убедиться в том, что обратная тяга отсутствует. Кроме того, возможна поломка управляющей платы, но такие ситуации возникают крайне редко.

Еще одна ошибка с кодом 27 говорит о поломке датчика воздушного давления. Следует проверить состояние всех соединительных проводов. В случае серьезных проблем датчик нужно заменить.

Важные нюансы при ремонте

При ремонте котла необходимо знать, как нужно заполнять теплоноситель после слива. Перед повторной заправкой следует перекрыть газ и обесточить оборудование. Нужно проверить, в каком положении находятся распределительные и запорные вентили и максимально их открыть.

Подпиточный кран, который располагается внизу аппарата, нужно повернуть налево. Когда отметка манометра будет равна 1,2-2 бар, кран закрывают. Если аварийный индикатор начнет работать, стоит слить воду и повторить процедуру.

Очередная неисправность котла, решение проблемы :

Чтобы прибор работал долго и исправно, можно приобрести стабилизатор напряжения, водяной и газовый фильтр, а также полифосфатный или магнитный преобразователь воды. Не нужно забывать о том, что монтаж оборудования необходимо проводить в соответствии с требованиями производителя. Прежде чем устранять поломку, надо ознакомиться с классификацией кодов неполадок и посмотреть, что может означать конкретная ошибка. При ремонте важно изучить инструкцию и следовать указанной в ней информации.

Газовые котлы Навьен — это отличный вариант как для частного дома, так и для городской квартиры. В случае поломок очень важно своевременно диагностировать и устранить проблему. При серьезных неисправностях лучше всего доверить работу специалисту.

Теплый дом — Коды ошибок Navien

Теплый дом — Коды ошибок Navien

Коды ошибок Navien

Коды ошибок и возможные неисправности Navien



 Ошибка 02 Недостаточное количество воды в системе отопления или обрыв цепи датчика протока (только в Navien Ace и Navien Ace Coaxial)

1. Откройте кран подпитки и дополните систему ОВ водой до давления 1,2–1,5 бар. Контроль осуществляйте визуально по манометру.
2. Воздух в системе ОВ. Стравите воздух из системы отопления. Запустите котёл в работу в режиме тестирования на 1–2 часа, для чего на DIP- switch первый переключатель установите в положение «Вкл» и перезапустите котёл.
3. Откройте все запорные и распределительные краны в системе ОВ, препятствующие нормальной циркуляции воды.
4. Циркуляционный насос не набирает номинальные обороты. Проверьте значение напряжения питания в электросети. Оно должно быть равно ~220 В. При повышенном или пониженном напряжении питания, рекомендуется подключать котёл к электросети через автотрансформатор-стабилизатор напряжения. Проверьте сопротивление статорной обмотки электродвигателя насоса на обрыв или на КЗ *. При обнаружении неисправности замените насос.
5. Циркуляционный насоc работает в нормальном режиме, но напор недостаточен. Проверьте крыльчатку насоса на наличие механических повреждений. При обнаружении неисправности замените насос.
6. Питание подаётся на циркуляционный насос, но он не вращается. Проверьте электрическую часть насоса. Проверьте насос на заклинивание. Открутите находящуюся на торце корпуса насоса заглушку и с помощью шлицевой отвёртки прокрутите несколько раз вал ротора электродвигателя насоса. При обнаружении неисправности замените насос.
7.
8. На циркуляционный насос не подаётся питание. Сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.
9. Прозвоните цепь «Датчика протока — Блок управления» на обрыв. При обнаружении неисправности замените датчик протока. В датчике протока возможно зависание подвижного исполнительного механизма с магнитом (флажка). Разберите и почистите датчик протока. Бывает достаточно, несколько раз не сильно ударить по датчику протока. Загрязнён фильтр (фильтра) системы ОВ. Почистите фильтр (фильтра), и перезапустите котёл.
10. В качестве теплоносителя используется антифриз. В  котлах Navien использование антифриза запрещено.



 Ошибка 03 Отсутствие сигнала о наличии пламени или обрыв цепи датчика пламени

1. Проверьте входящее давление газа перед газовой арматурой. Давление газа должно быть для NG в пределах 10–25 мбар, для LPG в пределах 28–37 мбар. Проверьте соответствие установленных значений Max. и Min. давления газа на форсунки рекомендуемым номинальным значениям (См. далее таблицы настроек). При необходимости проведите настройку котла по давлению.
2. Убедитесь, что ионизационный электрод находится в зоне пламени.
3. Газ не поступает на горелку. Перекрыта подача газа или неисправна газовая арматура (газовый клапан). Прозвоните катушки газовых клапанов на газовой арматуре на обрыв или межвитковое замыкание. Сопротивление катушек двух запорных клапанов равно 5,5 кОм, сопротивление катушки регулирующего клапана 78 Ом. При обнаружении неисправности замените газовую арматуру.
4. Неисправен трансформатор розжига. Прозвоните сам трансформатор и цепь «Трансформатор — Блок управления» на обрыв или КЗ.
5. Проверьте выходное напряжение пробоя. Напряжение на вторичной обмотке должно быть около 19 000 В, при условии, что на первичную подано напряжение в районе 187– 235 В. Сопротивление первичной обмотки 1,4 кОм. Расстояние между электродами розжига должно быть 2–3 мм. Повреждён керамический изолятор электродов розжига и ионизации. Замените электроды розжига и ионизации. Обрыв цепи «Ионизационный электрод — Блок управления». Замените электроды розжига и ионизации в комплекте с соединительными проводами.
6. При пуске котла перекройте половину сечения входного отверстия улитки вентилятора любым плоским подходящим предметом. Сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.
7.



 Ошибка 04 Ложный сигнал о наличии пламени  или короткое замыкание цепи датчика пламени

1. При отсутствии горения поступает сигнал о наличии пламени. КЗ цепи «Ионизационный электрод — Блок управления». Ионизационный электрод касается корпуса котла (горелки). Сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.



 Ошибка 05 Обрыв цепи датчика температуры отопительной воды

1. Неисправен полупроводниковый NTC датчик температуры отопительной воды. Проверить сопротивление датчика (См. да- лее таблицу соответствия температуры и сопротивлений), при необходимости замените его. Отсутствует коммутация между контактами датчика температуры ОВ и коннектором блока управления. Отсоедините разъем датчика температуры ОВ от разъем коннектора блока управления, а потом снова соедините их для нормального контакта.
2. Любое копирование должно сопровождаться ссылкой на сайт http://отопление-мценск.рф



 Ошибка 06 Короткое замыкание цепи датчика температуры отопительной воды

1. Неисправен полупроводниковый NTC датчик температуры ОВ. Проверьте сопротивление полупроводникового датчика (См. далее таблицу соответствия температуры и сопротивлений), при необходимости замените его.
2. КЗ в цепи «Датчик температуры ОВ — Блок управления». Прозвоните цепь на наличие КЗ, при необходимости замените датчик.



 Ошибка 07 Обрыв цепи датчика температуры горячей хозяйственной воды

1. Неисправен полупроводниковый NTC датчик температуры ГВС.  Проверить сопротивление полупроводникового датчика (См. далее таблицу соответствия температуры и сопротивлений), при необходимости замените его. Отсутствует коммутация между контактами датчика температуры ГВС и коннектором блока управления. Отсоедините разъем датчика температуры ГВС от разъема коннектора блока управления, а потом снова соедините их для нормального контакта.



 Ошибка 08 Короткое замыкание цепи датчика температуры горячей хозяйственной воды

1. Неисправен полупроводниковый NTC датчик температуры ГВС. Проверить сопротивление полупроводникового датчика (См. далее таблицу соответствия температуры и сопротивле-ний), при необходимости замените его.
2. КЗ в цепи «Датчик температуры ГВС — Блок управления». Прозвонить цепь на наличие КЗ, при необходимости замените датчик.



 Ошибка 09 Сбой в работе вентилятора (только в Navien Ace и Navien Ace Coaxial)

1. Питание подаётся на двигатель вентилятора, но он не вращается. Неисправен двигатель вентилятора. Проверьте обмотку двигателя вентилятора на обрыв или КЗ. Сопротивление обмотки двигателя вентилятора примерно равно 23 Ом при t~20 °C. При необходимости замените вентилятор в сборе.
2. Сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.
3. Вентилятор работает, но не набирает номинальные обороты. Проверьте напряжение питания, подающееся на двигатель вентилятора (См. далее таблицу зависимости скорости вращения вентилятора от величины напряжения питания двигателя). Прозвоните обмотку двигателя вентилятора на наличие межвиткового замыкания, т. е. проверьте сопротивление обмотки. При необходимости замените вентилятор в сборе. Перезапустите котёл, при повторном сбое замените плату управления.
4. Проверьте значение напряжения питания в электросети. Оно должно быть равно ~220 В. При повышенном или пониженном напряжении питания, рекомендуется подключать котёл к электросети через автотрансформатор-стабилизатор напряжения.
5. Сбой в работе системы фазовой регулировки напряжения, т. е. сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.
6. Неисправен датчик фазового управления. Замените вентилятор в сборе.



 Ошибка 10 Сбой в работе системы дымоудаления (только в Navien Ace и Navien Ace Coaxial)

1. Повышенное пневмосопротивление в системе дымоудаления. Проверьте систему дымоудаления, при необходимости прочистите её.
2. Длина системы дымоудаления превышает максимально допустимую длину труб системы дымоудаления (См. руководство пользователя). Сильные порывы ветра, препятствующие нормальному дымоудалению. При монтаже системы дымоудаления учитывайте местную «розу ветров» и выводите дымоход на сторону противоположную подветренной стороне дома.
3. Сбой в работе вентилятора (См. ошибку 09).
4. Сбой в работе системы APS*. Проверьте на перегиб, излом и правильное подсоединение трубок от датчика APS к трубке Вентуры в улитке вентилятора. * APS — Air Pressure System (система контроля воздушного давления). Неисправно или некорректно работает плата управления. Перезапустите котёл, при повторном сбое замените плату управления.



 Ошибка 13 Короткое замыкание цепи датчика протока отопительной воды (только в Navien Ace и Navien Ace Coaxial)

1. Прозвонить цепь «Датчик протока ОВ — Блок управления» на обрыв, при необходимости заменить датчик.
2. В датчике протока возможно зависание подвижного исполнительного механизма с магнитом (флажка). Разберите и почистите датчик протока. Бывает достаточно несколько раз несильно ударить по датчику протока.
3. Неисправно или некорректно работает плата управления. Перезапустите котёл, при повторном сбое замените плату управления.



 Ошибка 15 Сбой в работе или неисправность платы управления

1. Проверьте все контактные соединения коннекторов комплектующих котла с коннекторами блока управления. Отсоедините разъемы коннекторов комплектующих котла от разъёмов блока управления, а потом снова соедините их для нормального контакта. Перезапустите котёл, при повторном сбое замените плату управления.
2. Неправильная установка DIP-переключателей на контроллере. Установите правильное положение DIP-переключателей (См. установки DIP-switch в руководстве пользователя). Перезапустите котёл, при повторном сбое замените плату управления.
3. На котле установлена плата управления, модель и версия которого не соответствуют модели котла (См. таблицу периода использования PCB*). Замените плата управления. * PCB — Power Control Block (силовой блок управления).



 Ошибка 16 Перегрев котла Сработал датчик по перегреву (аварийный термостат) и блокировал работу котла.

1. В настенных котлах Navien Ace температура срабатывания датчика по перегреву: Откл. 98 °C; Вкл. 83 °C. Подождите пока котёл остынет и перезапустите его.
2. Недостаточное количество воды в системе отопления  (См. ошибку 02).
3. Неисправен или некорректно работает сам датчик по перегреву. Замените датчик. Обрыв цепи «Датчик по перегреву — Блок управления». Замените датчик.
4. При пуске котла трёхходовой кран не переключился на контур ОВ, а остался в положении работы на контур нагрева ГВС при закрытых кранах водоразбора. Перезапустите котёл, при повторном сбое замените трёхходовой кран.
5.  Неисправно или некорректно работает плата управления. Перезапустите котёл, при повторном сбое замените плату управления.

 Ошибка 18 Перегрев датчика дымоудаления (только в Navien Ace (атмосферный)

1. Сработал NTC датчик контроля дымоудаления и блокировал работу котла. В настенных котлах Navien Ace (атмосферных) температура и время срабатывания датчик контроля дымоудаления следующие: Navien Ace — 13A / 16A при 80 °C за 100 сек., а при 85 °C за 30 сек. Navien Ace — 20A / 24A при 80 °C за 120 сек., а при 90 °C за 30 сек. Подождите, пока датчик остынет, и перезапустите котёл.
2. Повышенное пневмосопротивление в системе дымоудаления. Проверьте систему дымоудаления, при необходимости прочистите её.
3. При монтаже системы дымоудаления учитывайте особенности её конструкции и расположения. Производите монтаж системы дымоудаления таким образом, чтобы не допустить появления обратной тяги и завихрения воздушных потоков. Неисправен сам полупроводниковый NTC датчик контроля температуры дымоудаления. Замените датчик. Неисправно или некорректно работает плата управления. Перезапустите котёл, при повторном сбое замените плату управления.



 Ошибка 27 Обрыв или короткое замыкание цепи датчика давления воздуха (только в Navien Ace и Navien Ace Coaxial)

1. Прозвонить цепь «Датчик APS — Блок управления» на обрыв или КЗ. При обнаружении неисправности цепи заменить датчик APS.
2. Неисправен или некорректно работает датчик Холла. Заменить датчик APS.
3. Отсутствует коммутация между контактами датчика APS и коннектором блока управления. Отсоединить разъем датчика APS от разъема коннектора блока управления, а потом снова соединить их для нормального контакта.
4. Неисправно или некорректно работает плата управления. Перезапустите котёл, при повторном сбое замените плата управления.

Добавить комментарий

Не является публичной офертой

Узнать значения ошибок котлов Навьен (Navien)

Котлы Навьен широко известны на рынке отопительной техники. Причин тут несколько: универсальность (их можно установить как в частном доме или в квартире, а также в нежилом помещении), качество, автоматизация процесса работы котла и при всем при этом – доступная цена.Но любое оборудование может иногда выходить из строя. И вина тут совсем не в качестве самого котла.

Ваш котел Navienвыдает ошибку на дисплее? Часто проблемы связаны с неправильной установкой, нарушениями во время эксплуатации, отсутствием сервисного обслуживания или с его низким уровнем и другими факторами. Поэтому ошибки котлов Навьен на экране могут периодически появляться.

Главное, знать, что означают коды ошибок котлов Навьен, чтобы оценить ситуацию и найти решение проблемы.Коды ошибок котлов Navien, причины их возникновения и возможные варианты решения от специалистов компании «Санвэй» читайте ниже.

Ошибка 01

Ошибка 01 означает перегрев котельного оборудования. Чаще всего котел перегревается в случае засора системы отопления или из-за неисправности циркуляционного насоса.

Как исправить ошибку 01

1. Проверить всю отопительную систему на наличие засора или воздуха. При засоре – прочистить. При наличии воздуха – стравить.
2. Проверить состояние циркуляционного насоса. При наличии повреждений – устранить их.

Ошибка 02

Ошибка 02 сообщает, что котел Navienимеет низкий уровень теплоносителя. Либо проблема с датчиком потока. Как правило, когда котел Навьен выдает ошибку 02, из крана горячей воды первые секунды идет кипяток, а потом холодная. То есть температура воды резко становится максимальной и также резко падает.

Как исправить ошибку 02

1. Отрегулировать давление в системе отопления.
2. Если имеется лишний воздух, стравить его через специальный клапан.
3. Если проблема возникла из-за закрытого распределительного крана, открыть его.
4. Проверить работоспособность датчика потока.

Ошибка 03

Ошибка 03 котла Навьен(Navien)говорит об отсутствии сигнала о наличии пламени или обрыв цепи датчика пламени.

Как устранить ошибку 03 котла Навьен

1. Проверить давление газа в системе. При необходимости провести его настройку.
2. Проверить находится ли в зоне пламени ионизационный электрод.
3.Если газ не поступает в горелку, то возможно перекрыта подача газа или неисправен газовый клапан.

Ошибка 04

Ошибка 04 котла Навьен означает о ложный сигнал о коротком замыкании цепи датчика пламени или наличии пламени. То есть проблема в сбое работы платы управления.

Как устранить ошибку 04

1. Следует перезапустить котел. Если же ошибка вновь скажет о сбое, придется заменить плату управления.

Ошибка 05

Ошибка 05 говорит об обрыве цепи датчика температуры воды в системе отопления.>/p?

Как устранить ошибку 05

1. Проверить сопротивление датчика.
2. Если проблема в неисправности датчика, заменить его.
3. Попробовать отсоединить разъем датчика температуры воды в отопительной системе от разъема блока управления и снова соединить их.

Ошибка 06

Ошибка 06 на экране сообщает о коротком замыкании цепи датчика температуры воды в системе отопления.

Как устранить ошибку 06

1. Проверить сопротивление полупроводникового датчика. Если возникнет необходимость, придется заменить его.

Ошибка 07

Ошибка 07 говорит об обрыве цепи датчика температуры горячей воды.

Как устранить ошибку 07

1. Проверить сопротивление полупроводникового датчика.
2. В случае неисправности заменить датчик.
3. Отсоедините разъем датчика температуры ГВС от разъема коннектора блока управления, а потом снова соедините их для нормального контакта.

Ошибка 08

Ошибка 08 сообщает о коротком замыкании цепи датчика температуры горячего водоснабжения.

Как устранить ошибку 08

1. Проверить сопротивление полупроводникового датчика.
2. В случае неисправности заменить датчик.

Ошибка 09

Ошибка 09 котла Навьен извещает о проблемах (сбоях) в работе вентилятора. Возможно, неисправен двигатель вентилятора. Еще одна причина – сбой в работе платы управления.

Как устранить ошибку 09

1. Проверить двигатель вентилятора на наличие короткого замыкания или обрыва.
2. При необходимости, замените вентилятор.
3. Если проблема в сбое платы управления, попробуйте перезапустить котел. Если не поможет – поменяйте плату.
4. Проверьте напряжение в двигателе вентилятора. И напряжение в электросети. Если оно выше нормы – используйте стабилизатор напряжения

Ошибка 10

Ошибка 10 котла Навьен(Navien) говорит о сбое в работе системы дымоудаления. Возможно дело в засоренном дымоходе, перегибе трубок от датчика давления воздуха или их неправильном подключении. Еще одна возможная причина появления этой ошибки – сильные порывы ветра.

Как устранить ошибку 10

1. Проверить, произвести ремонт или замену вентилятора.
2. Проверить и прочистить дымоход, если имеется необходимость.
3. Проверить как подсоединены трубки от датчика воздуха. Исключить наличие перегиба.

Ошибка 11

Ошибка 011 — это ошибка заполнения теплоносителя. Но в котлах Навьен для российского рынка она не предусмотрена. Встречается только в котлах, рассчитанных на европейский рынок.

Ошибка 12

Ошибка 12, которую выдает котел Навьен, сообщает о погасании пламени во время работы котла. Проблема может крыться в неисправности газовой арматуры.

Как устранить ошибку 12

1. Проверить газовый клапан

Ошибка 13

Ошибка 13 котла Навьен говорит о коротком замыкании датчика протока системы отопления.

Как устранить ошибку 13

1. Проверить датчика протока на наличие обрыва.
2. Разобрать и почистить датчик протока.
3. Заменить датчик, если это необходимо.
4. Перезапустить котел. Возможно дело в плате управления. Может возникнуть необходимость замены платы.

Ошибка 15

Ошибка 15 говорит о проблемах в работе платы управления.

Как устранить ошибку 15

1. Проверить соединения комплектующих с блоком управления.
2. Попробовать отсоединить все разъемы, соединяющие блок управления и комплектующие. А потом снова соединить и перезапустить котел.
3. Заменить плату управления.

Ошибка 16

Ошибку 16 котел Навьен выдает, когда происходит перегрев отопительного оборудования. Датчик срабатывает на перегрев и блокирует работу котла. Возможно проблема в неисправности самого датчика.

Как устранить ошибку 16

1. Дать котлу остыть и перезапустить его.
2. Если проблема в нехватке воды в системе отопления, добавить ее.
3. Если неисправен сам датчик – заменить его.
4. Проверить работу трёхходового крана. В случае неисправности, заменить кран.
5. Перезапустить котел. Возможно дело в плате управления. Может возникнуть необходимость замены платы.

Ошибка 17

Ошибка17 говорит о проблемах установки DIP-переключателяна блоке управления.

Как устранить ошибку 17

1. На каждую модель должны стоять свои положения. Проверьте в паспорте положения DIP согласно своей модели.

Ошибка 18

Ошибка 18 означает перегрев датчика дымоудаления.

Как устранить ошибку 18

1. Подождите, пока датчик остынет, и перезапустите котёл.
2. Проверьте систему дымоудаления, при необходимости прочистите её.
3. Если неисправен сам полупроводниковый NTC датчик контроля температуры дымоудаления, замените датчик.
4. В случае неисправности или некорректной работы платы управления, перезапустите котёл. При повторном сбое замените плату управления.

Ошибка 27

Ошибка 27 информирует об обрыве или коротком замыкании цепи датчика давления воздуха APS.

Как устранить ошибку 27

1. Проверить датчика давления воздуха APS. При обнаружении неисправности цепи заменить датчик APS.
2. В случае отсутствия коммутации между контактами датчика APS и коннектором блока управления, отсоединить разъем датчика APS от разъема коннектора блока управления, а потом снова соединить их для нормального контакта.
3. Если неисправно или некорректно работает плата управления, перезапустить котёл, при повторном сбое заменить плату управления.

Теперь вы знаете коды ошибок, которые может выдавать котел navien. Обращайтесь в компанию «Санвэй» для качественного ремонта котла Навьен.

Котлы Навьен — Коды ошибок и неисправностей

___________________________________________________________________________________________

Ошибка 02 — Пониженное давление воды в отопительной системе или неполадка датчика протока.

За ошибку 02 отвечает датчик протока отопительного контура, который находится на выходе первичного теплообменника. Если движение воды в контуре отопления происходит свободно, то после запуска циркуляционного насоса контакты датчика замкнутся и сигнал фиксирует блок управления, в обратном случае экран пульта выдает ошибку 02. Причины этой неисправности следующие: слабое давление в отопительной системе. Контроль за давлением в котлах Навьен осуществляется стрелочным манометром, располагающимся на фронтальной крышке. Требуется проверить и сделать подпитку системы до показателя 1,2-1,5 бар. Неполадка датчика протока (при проверке замеряют сопротивление датчика перед и после запуска циркуляционного насоса). Отсутствует циркуляция в контуре отопления. Неисправность платы управления. Потеря циркуляции означает, что теплоноситель не имеет возможности корректно совершать движение по трубам. Препятствуют этому загрязненные фильтры очистки, замерзшие участки трубопроводов, закрытые краны по периметру отопительной системы, присутствие воздуха или неисправности функций насоса циркуляции. Для того чтобы удалить воздух, попробуйте запуск котла в режиме тестирования. Перед этой процедурой не забудьте открыть клапан воздухоотводчика на насосе. Для активирования режима теста, требуется отключение агрегата и перевод переключателя 1 на колодке DIP-Switch платы в позицию ON.

Ошибка 03 — Электрод ионизации не подает сигнал.

Признаки возникновения ошибки 03 в котле Навьен можно ограничить двумя группами. Неудачный розжиг (не появляется пламя). Розжиг происходит, но сразу пламя гаснет. При ситуации, когда не происходит розжиг, рекомендуется провести проверку давления газа на входе и выходе газового клапана (выполняется при помощи диф. манометра). Осмотреть состояние электродов розжига (зазор, нормам изготовителя, их чистоту). Корректное расстояние между электродами должно быть 3,5-4,5 мм. Проверяют изоляцию проводов питания электрода. Провести контроль регулировки мощности агрегата на DIP-переключателе. Проверить, поступает ли напряжения на трансформатор розжига. Также ошибка 03 может произойти в случае
нестабильного горения (прерывистое пламя) или когда блок управления не может зафиксировать наличие пламени. В такой ситуации требуется удостовериться, что соединения электрода ионизации с платой управления надежны. Выполнить проверку заземления прибора и отсутствия грязи на электроде. Нестабильное горение также может проявляться повышенной скоростью работы вентилятора, поэтому нужно убедиться, что шланг, проходящий к турбине от датчика APS, присоединен хорошо и на нем нет повреждений. Возможно, что в процессе проверки не получится упорядочить работу агрегата, то в этом случае рекомендуется провести диагностику электронной платы управления, отремонтировать ее или заменить.

Ошибка 04 — Датчик пламени подает некорректный сигнал или произошло короткое замыкание.

Убедиться, что контакт ионизационного электрода с корпусом агрегата или горелки отсутствует. Выполнить проверку электронной платы. Если горение отсутствует, то поступает сигнал о наличии пламени. Короткое замыкание в цепи электрод ионизации и блока управления. Происходит касание электрода о корпус аппарата (горелки). Электронная плата дает сбой. Выполнить перезапуск. Если сбой повторяется, произведите замену платы управления.

Ошибка 05 — Температурный датчик отопления неисправен.

Замерить эл. сопротивление датчика и провести сравнение результатов по таблице температур. Удостовериться, что соединения платы с датчиком надежны. Неисправность полупроводникового температурного NTC датчика отопительной воды. Выполнить проверку сопротивления датчика, и если
требуется, заменить его. Нет коммутации между контактами температурного датчика отопления и коннектором блока управления. Отсоединить разъемы и вновь их соединить, добиваясь, таким образом, нормального контакта.

Ошибка 06 — Произошло короткое замыкание в цепи датчика температуры отопления.

Прозвонить или провести замену датчика. Неисправность полупроводникового температурного NTC датчика отопительной воды. Выполнить проверку сопротивления датчика, и если требуется, заменить его. Короткое замыкание в цепи термодатчика и блока управления. Проверить цепь на присутствие замыкания, и если нужно поменять датчик на новый.

Ошибка 07 — Повреждение термодатчика горячего водоснабжения (ГВС).

Выполнить проверку зависимости сопротивления от температуры на термодатчике. Удостовериться, что датчик надежно подключен к блоку управления. Неисправность полупроводникового температурного NTC датчика ГВС. Выполнить проверку сопротивления термодатчика, и если требуется, заменить его. Нет коммутации между контактами термодатчика горячего водоснабжения и коннектором блока управления. Отсоединить разъемы и вновь их соединить, добиваясь, таким образом, нормального контакта.

Ошибка 08 — Короткое замыкание термодатчика ГВС.

Прозвонить или провести замену датчика. Неисправность полупроводникового температурного NTC датчика ГВС. Выполнить проверку сопротивления датчика, и если требуется, заменить его. Короткое замыкание в цепи термодатчика ГВС и блока управления. Проверить цепь на присутствие замыкания, и если нужно, поменять датчик на новый.

Ошибка 09 — Поломка вентилятора.

Провести измерение сопротивления обмотки вентилятора (номинальный показатель 23 Ом). Удостовериться, что вентилятор имеет на клеммах напряжение 220В. Вероятен дефект в схеме электронной платы управления (рекомендуется выполнить диагностику). Подача питания на электродвигатель вентилятора присутствует, но нет его вращения. Неисправность электродвигателя вентилятора. Провести проверку обмотки мотора вентилятора на предмет обрыва или КЗ. Сопротивление обмотки двигателя вентилятора примерно равно 23 Ом при температуре 20 градусов. Если нужно, выполните замену вентилятора в сборе. Электронная плата дает сбой. Выполнить перезапуск агрегата. Если сбой повторяется, произведите замену платы управления. Вентилятор функционирует, но не может набирать номинальные обороты. Провести контроль напряжение электропитания, которое подается на электродвигатель вентилятора. Прозвоните обмотку мотора вентилятора на межвитковое замыкание, то есть проверить ее
сопротивление. Если нужно, выполните замену вентилятора в сборе. Проверьте значение напряжения питания в электросети. Оно должно быть равно 220В. Если оно повышено или понижено, требуется подключение аппарата к электрической сети через трансформатор-стабилизатор напряжения. Сбой
функций системы фазового регулирования напряжения, то есть электронная плата дает сбой. Выполнить перезапуск. Если сбой повторяется, произведите замену платы управления. Неполадка датчика фазового управления. Выполните замену вентилятора в сборе.

Ошибка 10 — Неполадки в работе системы вывода продуктов сгорания.

Эта неисправность связана с механизмом удаления дыма. Продукты сгорания обязательно должны выводиться посредством встроенного вентилятора. Чтобы контролировать работу вентилятора и определять наличие допустимой тяги в котлах применяется дифференциальное реле, соединяющееся 2-мя двумя пластиковыми трубками с турбиной. При запуске вентилятора происходит разряжение, реле замыкается, и агрегат корректно выполняет свои функции. Ошибка 10 может также возникнуть при засоре дымохода, наличии обратной тяги либо неверном подсоединении вентилятора с датчиком контроля воздушного давления. В последнем случае рекомендуется провести проверку трубок. Желтую нужно подсоединять к
нижней части вентилятора, а прозрачную — к верхней. Также осмотреть сами трубки на предмет изломов, деформаций или внутреннего конденсата. Следует учитывать, что при прямых порывах ветра или засора, в дымоходе происходит повышенное сопротивление.

Ошибка 13 — Датчик протока системы отопления замкнут.

Датчик залип или неисправен блок управления. Проверить цепь Датчик протока — Блок управления на обрыв, и если требуется поменять датчик. Возможно, завис подвижный исполнительный механизм с флажком. Разобрать датчик и прочистить.

Ошибка 15 — Внутренний сбой электронной платы.

Выполнить проверку всех контактных соединений коннекторов компонентов агрегата, которые соединяются с коннекторами блока управления. Отсоедините разъемы коннекторов компонентов агрегата от разъёмов блока управления, а затем вновь соединить их для корректного контакта. Выполнить перезапуск. Если сбой повторяется, произведите замену платы управления. Неправильно установлены DIP-переключатели на контроллере. Проведите корректную установку положения DIP-переключателей. Выполнить перезапуск. Если сбой повторяется, произведите замену платы управления. Котел оборудован платой управления, модель и версия которой не совпадают с его модификацией. Требуется замена электронной платы.

Ошибка 16 — Перегрев котла.

Аварийный термостат подает сигнал. Перегрев может произойти из-за недостаточной циркуляции теплоносителя (ошибка 02), засора теплообменника или неисправности самого термостата. Защита срабатывает при 98С, отключение аварии при остывании до 83С. Включился датчик по перегреву
(предохранительный термостат) и заблокировал работу агрегата. В моделях Navien Ace датчик перегрева срабатывает при следующих температурах: отключение — 98C; включение 83C. Следует дождаться, пока агрегат остынет и провести его перезапуск. Неисправность или некорректная работа самого датчика по перегреву. Выполнить замену датчика. Обрыв цепи Датчик по перегреву — Блок управления. Выполнить замену датчика. При запуске прибора 3-х ходовой клапан не переключился на контур отопления, а остался в положении работы на контур нагрева ГВС при закрытых кранах водоразбора. Выполнить перезапуск аппарата, если сбой повторится, трёхходовой клапан на замену.

Ошибка 27 — Обрыв или короткое замыкание цепи датчика давления воздуха

Прозвонить цепь Датчик APS — Блок управления на обрыв или КЗ. Если обнаружатся неполадки, поменять датчик APS. Поврежден или неверно работает датчик Холла. Поменять датчик APS. Нет коммутации между контактами датчика APS и коннектором блока управления. Отсоединить разъемы и вновь их соединить, добиваясь, таким образом, нормального контакта. Электронная плата дает сбой. Выполнить перезапуск прибора. Если сбой повторяется, произведите замену платы управления.

Устранение неполадок

Котел показывает ошибку 02. Провел проверку проточника и трехходового клапана. Все исправно. Подскажите, в чем еще может быть проблема?

Проверьте датчик перегрева и работу насоса. Если с этим все в порядке, то, скорее всего, проблема в теплообменнике (забит).

Сломался настенный котел Навьен Айс. Когда появляется на табло ошибка 02, одним из решений проблемы является необходимость открытия верхней заглушки на его корпусе. Пока мне это помогает, но явно требуется ремонт аппарата. Давление газа я проверял, с расширительным баком все в порядке, дымоход чистый (не разбирал, прочищал проволокой и сжатым воздухом). В данный момент он в работе, но, если закрыть крышку, снова появится ошибка.

Ошибка 02 означает, что в системе отопления не хватает воды, или же, возможно, сорвало датчик протока (в системе турбо). Проверяйте датчик протока, а также фильтра и теплообменник на чистоту.

В эксплуатации газовый котел Навьен Делюкс Turbo. Тот, который с крутилкой. Работает он почти без тактования и настроен по температуре теплоносителя. Последнее время он стал работать как-то неправильно. Что нужно сделать, чтобы провести правильное техническое обслуживание? А странность работы заключается в трех следующих моментах. Когда агрегат работает в зимнем режиме, то устанавливаю на пульте 60С, а при подаче воды в ГВС охлаждаю ее до нужной температуры путем подмешивания в нее холодной. В целом, такая система работает стабильно, но иногда бывают проблемы. Если в системе очень слабый напор воды, то случается ее перегрев. Сейчас, даже если я открываю несколько кранов в доме, он все равно поднимает температуру воды до 70-80С, потом выключается и охлаждает ее до 45С. И так раз за разом. Потом, через какое-то время, он начинает греть воду нормально и держать ее 60С. Есть подозрения, что нужно отключать горячую воду для срабатывания трехходового клапана. Когда аппарат греет воду на отопление, происходит похожая ситуация. Устанавливаю температуру теплоносителя 57С. Он достигает заданного значения и выключается, вместо того, чтобы начать поддерживать. Температура опускается до 52, а затем снова начинает расти. А пару недель назад появилась еще одна проблема. Теперь котел разжигается не с первого раза. Пошевелил трехходовой клапан, почистил фильтра. Затем отрегулировал минимальное давление газа (был ниже, чем следует). Вроде бы проблема ушла. Даже перегрев на ГВС стал меньше. Но все равно продолжает смущать вот что: при работе на 13К, минимально давление требуется настроить на 11 мм водного столба. А у меня сейчас уже полностью выкрученный регулировочный винт и давление около 200. Что с этим делать и есть ли возможность его как-то снизить?

Работающая электроника имеет очень неприятное свойство, она может зависать. У меня настроен на работу от температуры в помещении. За эту зиму случилось уже два случая, что он не включился, несмотря на то, что температура в помещении стала уже ниже на 2С, чем было задано. Еще наблюдается нестабильность по времени в открытии клапанов.

Уже более трех лет эксплуатирую настенный котел Navien Ace. Последнее время все чаще и чаще стала появляться ошибка 10. Что это может быть?

Ошибка 10 указывает на загрязненность теплообменника, а именно той его части, что расположена в камере сгорания. Это могут быть продукты сгорания или иные инородные предметы, застрявшие между пластинами. Для очистки желательно вызвать мастера, так как для этой процедуры требуется демонтировать всю камеру сгорания.

Неисправность газового двухконтурного котла Navien Turbo. В последнее время он стал показывать ошибку 11. Это ошибка датчика воды, а у меня, вроде бы он даже не установлен.

Ошибка 11 означает неполадки в системе наполнения отопительной водой. Да, в вашей модели нет автоматического клапана, но такая ошибка может быть показана после трехкратного появления ошибки 02.

Мы почти год эксплуатируем котел Navien и до настоящего времени никаких проблем не наблюдалось. Но вчера он выключил пламя и показал ошибку 03. Я проверил газовый шланг – подача газа в норме. То есть газ до него доходит, а там он где-то застревает. Что это может быть?

Ошибка 03 может означать следующее: Слабое давление газа. Проверяется по газовой плите. Если пламя не меняется, то требуется проверить трассу до самого котла. Для этого лучше обратиться к специалистам – так безопаснее. Если газ в норме, то требуется проверять газовый клапан или трансформатор розжига (именно он дает искру). Если агрегат все-таки хоть иногда поджигается, то дело не в трансформаторе. Нужно искать, где засорился клапан. Так же можно проверить все провода на обрыв или короткое замыкание.

Почему может случиться ошибка 10 у навесного котла Навьен Делюкс 24 кВт?

Ошибка 10 может появляться в нескольких случаях. В первую очередь необходимо проверить дымоход. Возможно, у него нарушена проходимость, и выхлопные газы не отводятся нормально. И ошибка 10 – эта защита системы. Неправильно работает датчик воздуха. Если у вас уже старый агрегат, то единственное решение – замена. Нестабильная работа вентилятора горелки. Иногда вместо замены датчика воздуха проблему можно решить, установив трубочку из силикона.

Газовый двухконтурный котел Навьен показывает ошибку 02. Как я понимаю, она означает низкий уровень воды в системе отопления. Давление 2 Атм. С чем это связано?

Вся проблема этих моделей в отсутствии датчика давления теплоносителя. Вместо этого в нем установлен датчик протока, и если движение теплоносителя нарушено, то агрегат показывает такую ошибку.

Подскажите причину ошибки 02?

В первую очередь обозначения ошибок можно посмотреть в паспорте. Там есть и расшифровки ошибок, и самые распространенные способы их устранения. Многие проблемы вы можете устранить сами. Помимо этого, ошибка 02 может указывать на слишком низкий уровень воды. Нарушена циркуляция теплоносителя в системе отопления. Рекомендуем проверить все фильтра, и, если требуется, почистить их. Также можно попробовать устранить воздушную пробку, стравив воздух из радиаторов.

Сегодня случилась неисправность в бытовом котле Navien Deluxe. После того, как в его системе упало давление, он перестал работать на нагрев воды (ГВС). Давление удалось привести в норму, а он, даже после перезагрузки, показывает ошибку 03. На пульте кран подачи газа перекрыт, но по факту он остается открытым.

Ошибка 03 указывает на проблему розжига котла. Чаще всего это случается из-за отсутствия газа в системе, но это не единственная причина. Во-первых, стоит прислушаться, есть ли при попытке запуска слабый треск. Если он есть, значит, проблему с искрой можно исключить. Значит, проблема точно в газе. При первичной подаче газа впереди него всегда идет воздух, который следует стравить на газовой плите (делать это нужно будет до тех пор, пока плита не начнет гореть нормально). Помимо этого, при ошибке 03 еще следует проверить работу трансформатора зажигания и газовый клапан на предмет посторонних включений.

Установлен газовый котел Deluxe 24K. Я поменял в нем коллектор с форсунками, так, чтобы можно было работать на сжиженом газе. Дип переключатель настроил соответственно. При попытке запустить его газ не загорается и появляется ошибка 03. С чем это может быть связано?

Наиболее вероятно, что проблема заключается в давлении газа в баллоне. Иногда некоторым клиентам меняли 2-3 лягушки на баллоне, прежде чем все начинало нормально работать. Давление газа должно составлять 300 мм водного столба. Но для точной диагностики лучше, чтобы аппарат осмотрел специалист.

В частном доме смонтирован коаксиальный котел Асе 16К. При его работе слышны гидроудары и наблюдаются перепады давления (если судить по манометру). При включении подачи воды горячая вода чередуется с холодной. В чем может быть поломка?

В первую очередь требует проверки и, возможно, замены, 3-х ходовой клапан. Далее необходим осмотр теплообменника на наличие накипи. Если сильно забит (смотреть надо с обеих сторон) – потребуется замена. Если подключен второй наружный насос, то проверить наличие гидроударов без него. Если такого насоса нет, то проблема именно в трехходовом клапане. Возможно, он засорен.

Почему вода в навесном котле Навьен Делюкс 16К нагревается на отопление, если используется только ГВС? Я подозреваю подтекание 3-ходового клапана, который пропускает воду из ГВС в систему отопления. Индикатор давления же показывает только давление в системе отопления?

Трехходовой клапан в этих моделях является их слабым местом. Но вода через него просочиться не может, так как он только перенаправляет потоки. Единственное, что он может не до конца закрываться, тогда вода будет теплой.

Хочу установить у себя газовый котел Deluxe, причем пусконаладочные работы хочу сделать сам, без привлечения специалистов. Подскажите, пожалуйста, очередность действий. Для регулировки давления газа имеется U-образный жидкостной манометр, буду им работать. После подготовки к этому процессу, у меня возникли следующие вопросы. Зачем систему отопления требуется заполнять до давления 2-2,5 кгс/см2? Я читал, что вал циркуляционного насоса необходимо провернуть отверткой. Так ли это? Зачем? Воздух из системы отопления удаляется только через радиаторы или есть еще какие-нибудь способы? Как запустить на аппарате отладочный режим?

Требуется провести проверку давления газа на входе, затем перевести котел в отладочный режим и уже в нем настроить максимальное и минимальное значения. Так, например, у меня, когда система выключена, давление составляет 0,6 Бар, в рабочем режиме оно поднимается до 1,2-1,5 бар, и по сути больше и не требуется. Когда система заполнится можно вывернуть болт-заглушку из насоса и через нее спустить из насоса воздух (далеко не во всех моделях возможно провернуть вал отверткой). В вашем аппарате предустановлен клапан для автоматического отведения воздуха. Когда насос выйдет в рабочий режим и пойдет циркуляция, воздух сам по себе понемногу через него стравится. Для отладочного режима есть дип переключатели: 1 включен. Запуск насоса на 2 часа, в течении которых за счет циркуляции теплоносителя будет выгоняться воздух из системы. Затем 1 выкл., 2 выкл. 3 вкл. Перевод котла в принудительный режим работы с минимальной мощностью. Это нужно для выставления минимального значения рабочего
давления. Далее 1 выкл., 2 вкл. 3 выкл. Тоже, что и пункт 2, только работаем с максимальной мощностью. И последнее 1 выкл., 2 выкл. 3 выкл. – проверка, если все хорошо, значит, наладка закончена. Важно, все манипуляции с дип-переключателями можно делать только на полностью выключенном агрегате.

___________________________________________________________________________________________

___________________________________________________________________________________________

Ремонт газовых котлов АОГВ Борино, ЖМЗ, Сиберия, Альфа Калор, Термотехник.
Регулировка газовой автоматики Eurosit 630. Замена термопары и техническое обслуживание запальной горелки. Неполадки и ремонт котлов Baxi Модели Luna, Luna 3 Comfort, Luna Duo Tec (F / Fi). Двухконтурные, турбированные. Рекомендации по устранению ошибок и неисправностей. Настройки и регулировка режимов работы. Газовые котлы отопления Bosch Модели ZWC, ZSA, ZSC, ZWR, Gaz 5000, Gaz 3000 W ZW, WBN 6000.
Настенные, двухконтурные. Ремонт, регулировки и неисправности. Параметры настройки функций и режимов. Рекомендации по ремонту Navien Модели Deluxe Coaxial, Deluxe Plus, GA. Ошибки и неполадки.
Работа с дистанционным управлением Кситал. Контроль системы. Настройка работы по температуре и давлению. Напольные котлы Buderus
Ремонт моделей Logano G124, G125, G215, G234, G334. Поломки и неисправности. Эксплуатация с системой управления Логоматик и бойлером косвенного нагрева. Режимы и функции. Эксплуатация котлов Вайлант Модели Turbotec Atmotec pro/plus VU/VUW INT. Компоненты и рабочие функции. Программы для регулировки. Газовая система. Установка и монтаж. Техническое обслуживание и профилактика. Напольные котлы Protherm
Ремонт моделей Медведь KLOM, KLZ, TLO, PLO мощностью от 20 до 50 кВт. Поломки и неполадки. Эксплуатация, техническое обслуживание. Рекомендации по настройкам рабочих параметров. Лемакс — ремонт и настройки Модели газовых напольных котлов Премиум, Лидер, Патриот. Рабочие характеристики. Модели Prime, Wise. Регулировка автоматики Eurosit, Minisit, Sit Nova. Твердотопливные котлы Форвард. Настенные котлы Protherm
Ремонт моделей Пантера, Гепард, Ягуар, Рысь, Леопард. Поломки и неисправности. Эксплуатация и сервисное обслуживание. Рекомендации по регулировкам рабочих режимов. Beretta — ремонт и регулировки Ремонт и эксплуатация котлов Ciao, City, Novella, Exclusive. Настенные и напольные модели. Неисправности и коды ошибок. Рабочие функции и настройка сервисных режимов. Техническое обслуживание. Котлы Теплодар Куппер ПРО
Эксплуатация и регулировки твердотопливных котлов мощностью 22, 28, 36 кВт. Установка автоматической пеллетной горелки АПГ-25, 36, 42. Настройки рабочих режимов. Ремонт газовых котлов Оазис Модели настенных котлов ZRT, ZRN, BM. Неисправности и коды ошибок. Советы по устранению неполадок. Рабочие режимы и настройка сервисных параметров. Техническое обслуживание. Отопительные котлы Альфатерм
Описание напольных котлов модели Beta и настенных газовых котлов Sigma. Неисправности и коды ошибок. Вопросы по ремонту и устранению неполадок. Основные работы по обслуживанию. Wolf — неисправности и ремонт Установлен котел Вольф. Заметил, что со временем в нем постепенно снижается давление (примерно на 1 за 2 дня). Проверил все трубы на наличие протечек, но ничего не нашел. Что еще проверить? Газовые котлы Junkers
После 7 лет работы у газового котла Junkers ZW-23-KE появились следующие проблемы. Когда начинает работать ГВС, он или отключается, или перестает работать… Ремонт котлов Нева Люкс
Нева люкс 8224 (Baltgaz), обнаружил такую проблему: насос постциркуляции не выключается, и неважно, какая температура. Чтобы убедиться, что это так, поднял температуру в …

Ошибки котла Навьен (Navien)

Код ошибки Е	Описание ошибки	Способ устранения
Ошибка 02	— Малый объем воды в отопительной системе либо разорвана цепь датчика протока (модели Navien Ace)	Откройте подпиточный кран подпитки и заполните систему отопления водой до рабочего давления 1,22–1,51 бар. Проверку давления выполняйте следя за манометром.
Ошибка 03	Отсутствие сигнала о наличии пламени или обрыв цепи датчика пламени	Проверьте входящее давление газа перед газовой арматурой. Давление газа должно быть для NG в пределах 10–25 мбар, для LPG в пределах 28–37 мбар. Проверьте соответствие установленных значений Max. и Min. давления газа на форсунки рекомендуемым номинальным значениям. При необходимости проведите настройку котла по давлению. Убедитесь, что ионизационный электрод находится в зоне пламени. Сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.
Ошибка 04	Ложный сигнал о наличии пламени или короткое замыкание цепи датчика пламени.	При отсутствии горения поступает сигнал о наличии пламени. КЗ цепи «Ионизационный электрод — Блок управления». Ионизационный электрод касается корпуса котла (горелки). Сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.
Ошибка 05 Обрыв цепи датчика температуры отопительной воды		Неисправен полупроводниковый NTC датчик температуры отопительной воды. Проверить сопротивление датчика, при необходимости замените его. Отсутствует коммутация между контактами датчика температуры ОВ и коннектором блока управления. Отсоедините разъем датчика температуры ОВ от разъем коннектора блока управления, а потом снова соедините их для нормального контакта.
Ошибка 06	Короткое замыкание цепи датчика температуры отопительной воды	В котле Навьен неисправен полупроводниковый NTC датчик температуры ОВ. Проверьте сопротивление полупроводникового датчика, при необходимости замените его. КЗ в цепи «Датчик температуры ОВ — Блок управления». Прозвоните цепь на наличие КЗ, при необходимости замените датчик.
Ошибка 07	Обрыв цепи датчика температуры горячей хозяйственной воды	Неисправен полупроводниковый NTC датчик температуры ГВС. Проверить сопротивление полупроводникового датчика, при необходимости замените его. Отсутствует коммутация между контактами датчика температуры ГВС и коннектором блока управления. Отсоедините разъем датчика температуры ГВС от разъема коннектора блока управления, а потом снова соедините их.
Ошибка 08	Короткое замыкание цепи датчика температуры горячей хозяйственной воды	Неисправен полупроводниковый NTC датчик температуры ГВС. Проверить сопротивление полупроводникового датчика, при необходимости замените его. КЗ в цепи «Датчик температуры ГВС — Блок управления». Прозвонить цепь на наличие КЗ, при необходимости замените датчик.
Ошибка 09	Сбой в работе вентилятора (только в Navien Ace и Ace Coaxial)	Питание подаётся на двигатель вентилятора, но он не вращается. Неисправен двигатель вентилятора. Проверьте обмотку двигателя вентилятора на обрыв или КЗ. Сопротивление обмотки двигателя вентилятора примерно равно 23 Ом при t20 C. При необходимости замените вентилятор в сборе. Сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления. Сбой в работе системы фазовой регулировки напряжения, т. е. сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.  Неисправен датчик фазового управления. Замените вентилятор в сборе
Ошибка 10	Сбой в работе системы дымоудаления (только в Navien Ace и Ace Coaxial)	Повышенное пневмосопротивление в системе дымоудаления. Проверьте систему дымоудаления, при необходимости прочистите её. Длина системы дымоудаления превышает максимально допустимую длину труб системы дымоудаления. Сильные порывы ветра, препятствующие нормальному дымоудалению. При монтаже системы дымоудаления учитывайте местную «розу ветров» и выводите дымоход на сторону противоположную подветренной стороне дома. Сбой в работе системы APS (система контроля воздушного давления). Проверьте на перегиб, излом и правильное подсоединение трубок от датчика APS к трубке Вентуры в улитке вентилятора. .
Ошибка 13	Короткое замыкание цепи датчика протока отопительной воды (только модели Ace)	Прозвонить цепь «Датчик протока ОВ — Блок управления» на обрыв, при необходимости заменить датчик. В датчике протока возможно зависание подвижного исполнительного механизма с магнитом (флажка). Разберите и почистите датчик протока. Бывает достаточно несколько раз несильноударить по датчику протока.
Ошибка 15	Сбой в работе или неисправность платы управления	Проверьте все контактные соединения коннекторов комплектующих котла Навьен с коннекторами блока управления. Отсоедините разъемы коннекторов комплектующих котла от разъёмов блока управления, а потом снова соедините их для нормального контакта. Перезапустите котёл, при повторном сбое замените плату управления. Неправильная установка DIP-переключателей на контроллере. Установите правильное положение DIP-переключателей. Перезапустите котёл, при повторном сбое замените плату управления. На котле установлена плата управления, модель и версия которого не соответствуют модели котла. Замените плату управления.
Ошибка 16	Перегрев котла	Сработал датчик по перегреву (аварийный термостат) и блокировал работу котла. В настенных котлах Navien Ace температура срабатывания датчика по перегреву: Откл. 98 C; Вкл. 83 C. Подождите пока котёл остынет и перезапустите его. Неисправен или некорректно работает сам датчик по перегреву. Замените датчик. Обрыв цепи «Датчик по перегреву — Блок управления». Замените датчик. При пуске котла трёхходовой кран не переключился на контур ОВ, а остался в положении работы на контур нагрева ГВС при закрытых кранах водоразбора. Перезапустите котёл, при повторном сбое замените трёхходовой кран.
Ошибка 18	Перегрев датчика дымоудаления (Navien Ace атмосферный)	Сработал NTC датчик контроля дымоудаления и блокировал работу котла. В настенных котлах Навьен Айс (атмосферных) температура и время срабатывания датчик контроля дымоудаления следующие: Навиен Асе — 13A / 16A при 80 C за 100 сек., а при 85 C за 30 сек., Ace — 20A / 24A при 80 C за 120 сек., а при 90 C за 30 сек. Подождите, пока датчик остынет, и перезапустите котёл. Повышенное пневмосопротивление в системе дымоудаления. Проверьте систему дымоудаления, при необходимости прочистите её. При монтаже системы дымоудаления учитывайте особенности её конструкции и расположения. Производите монтаж системы дымоудаления таким образом, чтобы не допустить появления обратной тяги и завихрения воздушных потоков. Неисправен сам полупроводниковый NTC датчик контроля температуры дымоудаления. Замените датчик.
Ошибка 27	Обрыв или короткое замыкание цепи датчика давления воздуха (только Ace Coaxial)	Прозвонить цепь «Датчик APS — Блок управления» на обрыв или КЗ. При обнаружении неисправности цепи заменить датчик APS. Неисправен или некорректно работает датчик Холла. Заменить датчик APS. Отсутствует коммутация между контактами датчика APS и коннектором блока управления. Отсоединить разъем датчика APS от разъема коннектора блока управления, а потом снова соединить их для нормального контакта. Неисправно или некорректно работает плата управления. Перезапустите котёл, при повторном сбое замените плата управления.

Как устранить ошибки на котлах Навьен — ремонт неисправностей

Основная характеристика

Корейские производители позаботились об удобстве потребителей и выпустили обширный модельный ряд отопительных систем. Оборудование отличается высокой надежностью и доступной ценой. Особенности газовых котлов Навьен:

1. Аппарат оснащен схемой регулировки, которая позволяет избежать проблем, связанных с перепадами напряжения в сети. Такая функция защищает систему от поломок при ложном запуске датчиков. Эта функция очень полезна, поскольку напряжение в энергосети не всегда стабильно.
2. Отопительная система способна стабилизировать свою работу при снижении давления подачи до 4 бар.
3. Аппарат не замерзает даже при отсутствии подачи газа. Имеется насос для принудительной циркуляции воды.
4. В системе присутствует двойной теплообменник, предназначенный для нагрева теплоносителя и воды. Предварительное нагревание можно запрограммировать.
5. Электроника отличается простотой и удобством.

Газовый котел Navien:

Разновидности оборудования

У компании Навьен очень широкий ассортимент, включающий напольное и настенное оборудование. Агрегаты могут нормально функционировать даже при нестабильной подаче топлива и электроэнергии. Модели имеют функцию турбонаддува и оснащены защитной системой от замерзания.

Напольное оборудование идеально подходит для загородных домов. Оно качественно отапливает помещение и обеспечивает его горячей водой. Агрегаты просты и компактны. Встречается конденсационное оборудование. Такие аппараты значительно сокращают расходы на отопление дома.

Виды котлов Navien:

Большой популярностью пользуются следующие модели Navien: Ace (Эйс), выпускаемые с различным уровнем мощности, например, 16 k или 20 k, Deluxe (Делюкс), Prime (Прайм).

Компания производит как одно-, так и двухконтурное оборудование.

Новая модель Deluxe

Navien Delux — это новейшая отопительная система, которая пришла на смену Ace. Эта модель имеет закрытую камеру сгорания и турбину для принудительного отвода дыма. Особенности оборудования:

1. Увеличенная защита от замерзания. При температуре -6 градусов включается автоматическая горелка, а при -10°С активируется циркуляционный насос, позволяющий теплоносителю непрерывно двигаться.
2. Вентилятор с регулируемым количеством оборотов. Скорость турбины меняется в зависимости от показания датчика воздушного давления.
3. Отопительная система создана из нержавеющей стали, которая отличается гораздо более длительным сроком работы по сравнению с другими материалами.
4. Защита от воздействия перепадов напряжения в сети и возможность эксплуатации при низком давлении воды и теплоносителя.

Газовый котел Navien Deluxe:

Интересно, что в системах Навьен нет встроенного дисплея управления.

Вся работа совершается с помощью отдельного пульта. На нем отображается индикатор температуры и разная информация о текущем состоянии прибора, в том числе коды ошибок и неисправностей.

Также присутствует датчик воздушного давления, которой не только проверяет тягу, но и оповещает об обратной тяге и отправляет данные для порционного контроля на пульт управления.

Если в дымоходе был образован избыток давления, газ перестанет перемещаться в горелку, и котел временно остановится.

Navien ошибка 02:

Виды котлов

На рынке можно встретить товары от Навьен в достаточно широком ассортименте, где особенно пользуются популярностью следующие модели:

Настенное оборудование, изготовленное в двух вариациях

Приборы нормально способны функционировать даже при нестабильной подаче электроэнергии и газа. Агрегаты оснащаются турбонадувом и защитной системой от перемерзания.

Агрегаты напольного исполнения

Идеально подходят для монтажа в частных домах. Они обеспечивают помещение горячей водой и теплом. Преимущества: компактность, простота конструкции, удобство при эксплуатации. Показатель мощности может варьироваться от 11 до 34 кВт.

Конденсационные изделия

Технические характеристики газовых котлов Навьен

Навьен относится к ведущим производителям котельного оборудования из Южной Кореи, его продукция пользуется спросом во многих странах мира и отличается гарантированно высоким качеством. Модельный ряд широко представлен как одно, так и двухконтурными агрегатами, среди которых:

• с турбонаддувом;
• атмосферные;
• конденсационные.

В последнее время появились также электрические котлы данной марки. Производитель делает особый акцент на том, что газовые котлы Навьен по техническим характеристикам ничуть не уступают конкурентам, а главное, максимально адаптированы к отечественным условиям с их нестабильным давлением, перепадами в газовой магистрали, электросети.

К сожалению, на практике случается ситуация, когда на информационном табло агрегата высвечивается код ошибки и нужно принимать решение, что с этим делать дальше.

Причины появления неисправностей

Для газового котла Навьен неисправности сосредоточены в нескольких вероятных областях:

1. проблемы с теплоносителем;
2. не работает поджиг;
3. отсутствует подача топлива (газа).

Сначала, до того, как планировать визит в сервисный центр или оценивать стоимость ремонта, нужно попробовать проанализировать возможные причины указанной ошибки. Это, в первую очередь, сбой в получении автоматикой сигнала о нормальном уровне пламени в запальнике. Дальнейший поиск вероятного источника неисправности приведет к датчику ионизации (вышел из строя), давлению газа в системе (ошибочно закрыт вентиль, нет подачи), проблемы с заземляющим контуром.

Можно начать с осмотра датчика пламени: он должен быть чистым, без отложений и грязи. Если это не так, сенсор очищают, а потом пытаются включить котел. Параллельно проверяют положение крана на входе газа в агрегат, подключение заземления.

Практика показывает, что в большинстве случаев эти нехитрые манипуляции позволят обойтись без вызова специалистов и расходов на диагностику.

Важно. До начала самостоятельного устранения любых неисправностей следует внимательно изучить код ошибки, проверить ее соответствие по классификации производителя, а уже потом пытаться решить проблему.

Неисправности газовых котлов Навьен и их устранение

Как известно, не бывает ничего абсолютно надежного или вечного, любое оборудование имеет тенденцию к выходу из строя. Изучая, как устранить ошибку 03, выдаваемую котлом Навьен, не нужно забывать и о других вероятных отказах, сбоях.

Иногда это мелкие неисправности, которые вполне по силам диагностировать (и даже исправить) самому владельцу. Код «01» аккумулирует несколько вероятных поводов для сбоя в нормальной работе, это засорение контура отопления, отказ циркуляционного насоса или ухудшение нормального протока в трубах. Попытаться устранить эту проблему можно, выдавив лишний воздух из фильтра отопительной магистрали. После чего следует выполнить проверку насоса (крыльчатки и двигателя) – визуальным осмотром и замером сопротивления обмотки мотора.

При коде «02» внешне вроде бы все работает: функционирует контур горячей воды, которая исправно бежит из крана, но потом вдруг резко становится холодной. Причины следует искать в слабом уровне воды, отказе датчика, банально закрытом распределительном кране. Может барахлить и циркуляционный насос.

Для устранения ошибки стравливают воздух, проверяют систему циркуляции (двигатель), положение запорных вентилей. Не помешает осмотреть датчик, но чаще всего причина для неисправности котла газового двухконтурного настенного Навьен — в завоздушенности системы.

Для кода «10» характерны неполадки в воздуподающих трубках вентилятора: неправильное подключение или повреждение. Такую же ошибку может вызвать забитый дымоход (резкие порывы ветра), в любом случае, начинать нужно с осмотра магистрали отвода продуктов сгорания.

Кодировке «05» соответствует сбой в автоматике замера температуры. При этом проверяют состояние проводников, соединяющих датчик с платой контроллера. Иногда достаточно, не выполняя замену сенсора, зачистить контакты или сначала отключить, а потом снова подключить его.

Кроме вышеперечисленных неисправностей, иногда котел начинает гудеть во время открывания крана горячей воды. Специалисты считают данную проблему типичной, широко распространенной, и объясняют ее забитым теплообменником. Кардинальное решение – замена узла, но для начала можно попытаться его очистить.

Вышедший из строя трехходовой клапан, ресурс которого редко превышает 4 года, приводит к тому, что котел Навьен плохо греет горячую воду (при нормальной работе остальных систем, включая отопительный контур). Решается установкой нового.

Коды ошибок

Котел Навьен выдает ошибку по разным причинам, именно поэтому каждая из них маркируется особым образом. Не обязательно знать все их наизусть, достаточно запомнить основные.

• • Например, «01E» недвусмысленно свидетельствует о перегреве котла, а вот почему это происходит, нужно разбираться отдельно.
  • «02» – кодировка недостаточного уровня теплоносителя (воды) в отопительном контуре. В некоторых случаях подобная же ошибка укажет на разрыв цепи датчика протока.
  • Уже упоминавшийся «03» относится к проблемам с поджигом (сигналом об уровне пламени).



• Сходное значение имеет «04»: ложное срабатывание датчика.
• Об обрыве цепи в автоматике температуры (неисправность сенсора) скажет код «05».
• При «07» следует искать проблему в контуре горячей воды (датчик).
• Неисправный вентилятор кодируется, как «09».
• А на затруднения с дымоудалением непосредственно указывает шифр «10».
• При коротком замыкании в датчике прохода дисплей отобразит сочетание цифр «13».
• Сложности с давлением воздуха в системе обозначаются, как «27».
• И, наконец, неисправная плата управления, серьезные сбои в функционировании всего агрегата кодируются сигналом «15».

Важно. Большинство возникающих у котла Навьен неисправностей закодированы сочетанием цифр, но, кроме приведенных, могут быть и другие отказы в работе. Определить их можно с помощью специалистов сервисного центра.

Правила эксплуатации и своевременного технического обслуживания

Приобретая газовый агрегат для обогрева своей квартиры, частного дома, следует помнить, что современные устройства относятся к разряду сложных, высокотехнологичных, насыщенных автоматикой и защитными системами. Поэтому, чтобы продлить срок службы котла и не допустить его преждевременного выхода из строя, необходимо соблюдать определенные правила эксплуатации.

1. Во-первых, это монтаж в соответствии с установленными требованиями, по схеме, рекомендуемой производителем, а не на основании советов знакомого мастера.
2. Во-вторых, это качественные материалы и узлы: экономия на данном этапе грозит перерасти в финансовые затраты на ремонт котла в будущем.
3. В-третьих, это тщательная проверка состояния датчиков, дымохода, подачи воды/газа перед запуском котла. Осмотр и очистку основных узлов нужно производить регулярно, а не от случая к случаю.

Вероятные причины неполадок подскажет автоматика, отображая на дисплее кодированные сообщения. Опыт свидетельствует, что выполнение данных рекомендаций поможет избежать вероятных серьезных поломок, отказов, а значит, владельцам не придется узнать, какие у котла Navienace типичные неисправности и что потребуется для их устранения.

Основные коды ошибок

Современные котлы имеют ЖК-панель управления тепловыми процессами котлоагрегата с системой диагностики, которая анализирует по датчикам давления, температуры и пламени состояние агрегата, определяет его неисправности и высвечивает результаты на дисплее. Большинство сбоев вызваны неправильной установкой и эксплуатацией котла, а также низкорежимными параметрами работы основных инженерных сетей: водопровод, газовая магистраль, районные электрические сети.

Нарушения циркуляции теплоносителя «02»

Ошибка «02» появляется, когда из крана горячей воды идет теплая вода буквально пару секунд, а затем сразу холодная, хотя на рабочем пульте показывается максимальная температура ГВС, при этом температура отопления, находится в норме.
Котел Навьен ошибка 02:

• Завоздушенная сеть отопительного контура;
• низкий уровень воды;
• насос циркуляции не способен выйти на режим из-за повреждения рабочего колеса;
• не функционирует датчик по давлению в подаче теплоносителя;
• перекрыт кран на коллекторе в распредсетьотопления;
• недопустимое давление в сети ниже 1.2-1.5 бара;
• неисправность платы блока автоматики.

Последствия нарушения циркуляции — горячий теплоноситель не двигается по системе трубопроводов.

Обратите внимание! Причины сбоя котла Navien ошибка 02: забиты фильтры очистки воды, обледенение участка труб, закрытые разводящие вентиля по периметру сети, завоздушивание насоса. Этот сбой для котла значит больше, чем все остальные.

Отсутствие факел на горелке «03»

Этот сбой на агрегате Navien проявляется при некачественном пульсирующем горении или когда управленческий блок не получает информацию от датчика по факелу.

В агрегатах этого бренда наличие факела определяется особым устройством — электродом ионизации. Работа автоматики безопасности настроена на постоянную проверку присутствия факела после подачи газа. Прерывистое горение может вызвать нестабильная подача дутьевого воздуха из-за большой скорости работы воздушного вентилятора. Возможны также дефекты на шлангах, проложенных от турбины к APS.

Котел Навьен ошибка 03, последствия:

• Неудачные варианты розжига;
• сразу после растопки — факел тухнет.

Для того, чтобы исправить код, предварительно убеждаются в качестве соединений электрода и платы блока управления. Также проверяют заземления элементов агрегата и чистоту первичных датчиков. Если в ходе тестирования не получится нормализовать функционирование котлоагрегата, нужна будет диагностика или замена котловой платы.

Обрыв датчика температуры

Ошибка «05» возникает, если нет связи датчика температуры с блоком управления. Программа срабатывает на защиту, когда температура в сети отопления падает ниже +14 С. Данную ошибку может вызвать влажность на электроконтактах датчика и платы. Также нужно проверить сопротивление проводки и при неудовлетворительных результатах рекомендуется выполнить замену датчика NTC водяного контура отопления. База для проверки принимается в виде штатных рабочих параметров. Особое внимание уделяют проводам схемы, контролируя их простейшим омметром.

Сбой «06» показывается на экране, когда обнаруживается короткое замыкание в сети датчика Т, который выдает сигнал, аналогичный при Т выше 120 С, измеряют сопротивление в сети датчика, которое при 20 С составляет 10,3 кОм, а при 50 С 3,5кОм. Когда измеренные данные не отвечают этим параметрам, потребуется замена первичных приборов или электроплаты контроллера.

Обратите внимание! Ошибка «07» показывает обрыв цепи Т-датчика, но уже в системе ГВС. Аналогичный сбой возможен из-за некачественного подсоединения контактов датчика, исправление возможно по методике, описанной выше.

Сбой работы вентилятора «09»

Сбой устраняют на плате, проверяют качество выполнения соединения красного и черного проводов устройства и параметры переменного электрического тока — от 100.0 до 220.0 В. Если они в норме, а производительность вентилятора низкая, то рекомендуют его заменить.

Условия проявления ошибки:

1. Низкая скорость вентилятора ниже 400 об/мин на протяжении не менее 3 сек, розжиг будет заблокирован программой защиты.
2. Если при горении скорость вентиляции упадет до 400.0 об/мин и продержится в течении 10 сек, на панели появится ошибка 09.
3. Через 31 сек после сбоя программа вновь проверяет работу дутьевого устройства и если скорость вернется в норму — сбой самоудалится.
4. Если при отключенном аппарате программа определяет частоту вращения с показателем 2000.0 об/мин, это свидетельствует о коротком замыкании в схеме симистора. Такой сбой требует замены вентилятора или замены платы.

Нарушение системы дымоудаления «010»

Данная ошибка вызывается сбоем системы удаления дымовых газов из котлоагрегата. Для их выхода из котла в нем создается режим допустимой тяги с помощью дымососа, которая контролируется пультом управления.
Причины сбоя 010:

• засорение внутренней поверхности дымовыводящей системы;
• нулевая тяга;
• неправильное подключения датчиков к дымососу не позволит правильно работать блоку управления;
• высокое внутреннее сопротивление в трубе из-за сильного ветра, засорение по ходу движения уходящих газов или обледенение дымохода;
• низкое напряжение (1.7 В) APS на выходе;
• неправильное подключение шлангов к APS-датчику;
  произошел перегиб шлангов.

Проблема с датчиком протока «13»

Обратите внимание! Эта ошибка типичная для платы управленческого блока из-за короткого замыкания в цепи первичного прибора давления. Для исправления его нужно протестировать и при обнаружении неисправности подвергают замене. Также тестируют проводку, иногда причина кроется в плате управления.

Причиной может стать прикипание датчика в системе отопления. Его проверяют после отключения котла прозвонкой линий первичного устройства, при этом сопротивление измерять не нужно. Если линии прозваниваются, потребуется открыть корпус и обратить внимание на положение флажка, при работающем котле нужно отпустить флажок.

Сигнал срабатывает после выключения насоса для циркуляции сетевой воды, датчик давления в течение 15 сек отправляет сигнал на плату блока. После того, как сбой будет устранен, ошибка аннулируется ручным способом через кнопку Stand-by.

Дополнительная таблица кодов

Вышеперечисленные виды сбоев наиболее частные в практике эксплуатации котлоагрегата, хотя всех кодов намного больше.

Код неисправности	Описание ошибки
15	Неисправность платы блока управления, необходимо тестирование, текущий ремонт или замена платы.
16	Высокая температура котловой воды во внутреннем контуре агрегата из-за плохой циркуляции, загрязнение внутренних поверхностей нагрева теплообменника отложениями и накипь. Предельная температура срабатывания — 98 С, отключение сигнализации 83 С.
27	Нарушение целостности провода в схеме по замеру давления воздуха перед горелкой.

Обзор менее частых ошибок

Существуют и другие менее распространенные сбои, которые говорят о сбоях в работе котлоагрегатов Навьен и необходимости проведения ремонта:

• Е011, нарушение установленных параметров по уровню или давлению среды в нагревательном контуре. Этот сбой проявляется на ЖК-дисплее агрегата с автоматической системой подпитывания контура водой. Для устранения поломки необходимо отсоединить систему отопления, диагностировать функциональность клапана подпитки водой, слить остаточную воду в сливе электронасоса, переподключить его и запустить вновь котел.
• Е012, ошибка 12 — нет пламени в топке котла. Причин может быть много, алгоритм устранения рекомендуется применять, как при ошибках Е003-Е004. Предварительно проверяют, не перекрыт ли главный газовый кран, есть напряжение в линии питания котла и надежно ли система заземления.
• Е013, ошибка 13 характеризует КЗ в линии или нет подачи питания датчика протока контура отопления.
• Е015, ошибка 15 — нарушение в функционировании платы управления. В том случае, когда не отклика на поступление электроэнергии, потребуется ремонт либо замена.
• Е016, ошибка 16 говорит о перегреве элемента в системе. Перегреваться может какой угодно узел: электродвигатель дутьевого вентилятора, теплообменный аппарат, электродвигатель центробежного насоса. Самостоятельно можно почистить установленный фильтр перед котлом, теплообменный аппарат и заменить термостат.
• Е017, сбой, вызван DIP-переключателем, потребуется скорректировать опции управляющей платы и перезапустить котлоагрегат.
• Е027, ошибка 27- сбой первичного датчика давления. Проверяют засор, слаженность работы датчика и дутьевого вентилятора. При обнаружении поломки заменяют неисправную деталь.
• Е030, излишний нагрев дымового термостата. Нужно выключить котлоагрегат, предоставить время для его охлаждения не менее 30 мин, после чего перезапускают агрегат. Если сбой не устранен — проверяют дутьевой вентилятор и первичный воздушный датчик давления, выполнить очистку дымовентиляционной системы.
• Е 093, неисправна кнопка «вкл./выкл.» Ее можно заменить собственными средствами.

Правила эксплуатации и своевременного технического обслуживания

Специалисты рекомендуют собственникам котлов Навьен накануне эксплуатации познакомится не только с устройством и технологическими параметрами, но и с матрицей кодов системы самодиагностики, которую обязан предоставить производитель в технической документации.

Советы и рекомендации по обслуживанию котлов Навьен:

1. Настроечный алгоритм тепловой производительности котла напрямую зависит от модели горелки. Установки с цифровым управлением по установленному тепловому режиму включают термостат, функционирующий в блоке с комнатным температурным датчиком.
2. Настройка выполняется автоматически, термометр отслеживает температуру внутри помещения. Через некоторое время, когда она падает ниже определенной границы, термостат посылает сигнал на включение горелки или с помощью клапана-регулятора наращивает расход газового топлива.
3. Как правило, термостат осуществляет контроль температурного режима в одном помещении, но в случае, когда запорно-регулирующие устройства установлены перед каждым радиатором, температуру можно контролировать во всех помещениях.
4. Регулирование горелочного устройства допускается выполнять поворотом газового клапана, что особенно важно для устройств атмосферного типа с открытыми топочными камерами.
5. Смена режима производится в меню на ПУ.

Алгоритм установки режима работы котлоагрегата через сервисное меню:

1. Открывают вентили на приборах отопления.
2. Устанавливают нужное значение на отопительном термостате в комнате.
3. Горелочное устройство будет остановлено, когда температура станет больше на 5 С заданного режима.
4. Нажимают «Mode» на ЖК-дисплее. При возникновении на экране «0», вводят число «35 » с помощью клавиш «+» и «-«.
5. При представлении на экране «d. 0», набирают номер строки с применением «+» и «-«. Настройка приобретет автоматическое согласование.
6. Возвращаются в сервисное меню с использованием «Mode».
7. Осуществляют контроль пламени в топочной камере и ростом температур.

В случае, когда пользователь выполнил неправильную настройку мощности котла появляется губительный процесс цикличности, и горелка начинает чрезмерно быстро включаться/выключаться.

При этом радиаторы не успевают нагреваться, а функциональные узлы котла быстро выходят из строя. Помимо этого в таком режиме происходит перерасход газа, из-за чего падает энергоэффективность котла и общий КПД тепловой системы.

Подавляют цикличность 2-мя вариантами:

1. Убавляют факел горелочного устройства.
2. Повышают нагрузку в системе отопления путем включения дополнительной нагрузки в виде установки радиаторов или внешнего бака косвенного нагрева ГВС.

Производитель котлов Навьен изучил все возможные вариаций сбоя агрегата и выпустил заводскую инструкцию по ремонту и наладке оборудования. Современная система диагностики, самостоятельно выявить ошибку в работе устройства и предложит пользователю способы устранение поломки.

Система индивидуальна и зависит от модели агрегата и варианта установки — навесной или напольной, а также от модификации блока управления.

Она испытанный верный помощник даже для неопытного пользователя, мало разбирающегося в технике. Именно благодаря программам диагностики ошибок сегодня, возможно, быстро преодолеть аварийную ситуацию и восстановить температурный режим в доме.

Частые неисправности

Газовые котлы Навьен хотя и отличаются высоким качеством комплектующих, правильной сборкой, но могут выходить из строя. Каждая поломка имеет свой код, который отображается на дисплее прибора.

Среди часто встречающихся неполадок выделяют:

1. Увеличение температурного режима, приводящего к перегреву оборудования (01E).
2. Недостаточный уровень теплоносителя в системе, а также повреждена цепь измерительного устройства протока (02E).
3. Отсутствует сигнал о пламени (03E).
4. Неправдивое оповещение о наличии огня либо КЗ цепи датчика (04E).
5. Оборвана цепь в измерителе температуры отопительной воды (05E).
6. Короткое замыкание цепи в датчике температуры (06E).
7. Повреждена цепь в температурном датчике горячей воды (07E).
8. Нарушение цепи в датчике температуры горячего водоснабжения (08E).
9. Неисправности в вентиляторе (09E).
10. Сложности с устранением дыма (10E).
11. В процессе работы погас огонь (12E).
12. Произошло короткое замыкание в измерителе протока отопления (13E).
13. Отсутствует подача газа (14E).
14. Наличие неполадок в плате управления (15E).
15. Перегрелся агрегат (16E).
16. Произошел сбой в работе DIP- переключателя (17E).
17. Перегрев измерительного прибора удаления дыма (18E).
18. Возникли проблемы в функционировании датчика давления воздуха (27E).
19. Наличие шума и гудения без отображения ошибки на дисплеи, что случается, когда проход воды затруднен накипью в трубах, при перегреве либо вскипании.
20. Нет подачи горячей воды, что указывает на неполадки в трехходовом клапане (его нужно заменить).

Рекомендации по эксплуатации и ремонту

Чтобы оборудование долго и продуктивно работало можно установить стабилизатор напряжения, фильтры (газовый и водяной), магнитный либо полифосфатный преобразователь воды и т. д.

1. Устанавливать газовый котел нужно строго в соответствии с требованиями, указанными в паспорте.
2. Для устранения причин неисправностей нужно внимательно изучить инструкцию и действовать согласно ей.

Подробнее об ошибке «03»

Если перед вами возникла проблема, которая выражена в том, что оборудованием выдается ошибка «03», котел «Навьен» должен быть возвращен к нормальному функционированию. Если вы заметили, что на дисплее появилось обозначение «03», можете быть уверены в том, что устройство не получило сигнала о пламени. В качестве причин данной неполадки можно выделить отсутствие подачи газа, а также поломку датчика ионизации. Иногда попросту нет розжига, или кран оказался закрыт. В некоторых случаях заземление устройства неисправно.

Для решения данной задачи необходимо почистить засор на датчике пламени. Если на электроде вы заметили серый налет, то от него необходимо избавиться. Для этого используется мелкая наждачная бумага, с помощью которой необходимо зачистить поверхность.

Рекомендации по устранению некоторых проблем по основным кодам ошибок

Если вы приобрели газовый котел «Навьен», ошибка «03» – это не единственный код, который может быть выдан дисплеем. При появлении того или иного кода необходимо обратиться за помощью к специалистам. Они могут устранить неисправность или проконсультировать потребителя. Однако некоторые владельцы стараются самостоятельно выявить неисправность и привести оборудование в рабочее состояние.

Например, если возникла ошибка «01», то в качестве причины можно рассматривать уменьшение протока или засорение в системе отопления. Иногда на это указывает еще и выход из строя циркуляционного насоса. Для самостоятельного выхода из ситуации необходимо проверить фильтр системы отопления на наличие воздуха. Самым простым решением будет стравливание пробок. Следующим шагом будет проверка работоспособности насоса и катушки на сопротивление. Иногда крыльчатка циркуляционного насоса оказывается повреждена.

Котёл навьен ошибка 10

Данная ошибка связана с системой дымоудаления газового котла. Продукты сгорания обязательно должны удаляться, для этого в котлах предусмотрен вентилятор. Для контроля работы вентилятора и определения наличия допустимой тяги для работы котла используется дифференциальное реле, которое соединяется с турбиной двумя пластиковыми трубками. Когда вентилятор работает, создается разряжение, реле замыкается, и котел нормально функционирует.

Причинами ошибки 10 может являться засорение дымохода, наличие обратной тяги или неправильное соединение датчика контроля воздушного давления с вентилятором. Для последнего случая необходимо проверить, что трубочка желтого цвета подсоединяется к нижней части вентилятора, а прозрачная – к верхней и сами трубочки не имеют повреждений, деформации или конденсата внутри.

Повышенное сопротивление в дымоходе может происходить вследствие прямых порывов ветра или засорения дымохода (гнездо птиц или паутина, зимой – обмерзание). Правильно, место выведения дымохода предусматривать учитывать направление ветров конкретного региона еще на этапе проектирования и дымоход не должен выводиться на подветренную сторону дома.

Мы остановились на самых частых сбоях в работе котлов навьен, но на самом деле кодов ошибок существенно больше. Способы проверки и устранения неполадок – это тема отдельной статьи. Для удобства приведем сводную таблицу кодов с кратким описанием:

Номер неисправности Краткое описание проблемы

02	Низкое давление воды в отопительной системе или поломка датчика протока
03	Нет сигнала с электрода ионизации
04	Неправильный сигнал с датчика пламени или короткое замыкание. Убедиться отсутствие контакта электрода ионизация с корпусом котла или горелки, провести диагностику платы управления.
05	Поломка датчика температуры отопления. Измерить электрическое сопротивление датчика и соответствие таблице температур, убедиться в надежности соединения датчика с платой управления.
06	Короткое замыкание цепи датчика температуры отопительной воды. Прозвонить или заменить датчик.
07	Поломка датчика температуры ГВС. Проверить зависимость сопротивления от температуры на датчике, убедиться в надежности подключения датчика к блоку управления.
08	Короткое замыкание термодатчика ГВС. Прозвонить или заменить датчик.
09	Поломка вентилятора. Измерить сопротивление обмотки вентилятора (контрольное значение примерно 23 Ом). Убедиться, что на клеммах вентилятора есть напряжение 220 В. Возможна неполадка схемы платы управления (требуется диагностика платы навьен)
10	Сбой в работе системы отведения продуктов сгорания
13	Замыкание датчика протока СО. Залипание датчика, либо неисправность блока управления.
15	Внутренняя ошибка платы управления (требуется диагностика и ремонт)
16	Перегрев котла. Сигнал с аварийного термостата. Причинами перегрева может недостаточная циркуляция теплоносителя (см. ошибку 02), засоренность теплообменника или неисправность самого термостата. Срабатывание происходит при 98 градусах, отключение аварии при остывании до 83 градусов.
27	Обрыв или короткое замыкание цепи датчика давления воздуха

Решение проблемы при ошибке «10»

Иногда котел «Навьен» выдает ошибку «03», но в некоторых случаях вы можете заметить, что на дисплее отобразился код «10». Это может возникнуть из-за нарушения функционирования вентилятора. Трубки могут оказаться повреждены или неправильно подключены. Они должны идти от улитки вентилятора к датчику давления. Иногда к ошибке «10» приводит засорение дымохода. Однако в некоторых случаях сильные порывы ветра могут повлечь то, что котел выдает вышеупомянутую ошибку. Неисправности можно устранить, заменив или отремонтировав вентилятор. Дымоход следует прочистить, но для начала проверить его. Трубки от датчика должны быть подсоединены правильно, важно исключить перегибы, если таковые имеются.

Расшифровка кода

Проблема с дымоудалением – об этом информирует высветившийся код. В частном секторе востребованы газовые котлы настенного крепления. Ошибка 10 характерна для Navien Ace всех модификаций. Алгоритм действий по поиску причины отказа оборудования идентичны без поправок на конструктивные отличия отопительных установок.

Шаг 1 – перезапуск котла

Навьен характеризуются устойчивостью к перепадам напряжения и этим отличаются от иных моделей импортных отопительных установок. Но корейский производитель не в состоянии предусмотреть, с чем приходится нам сталкиваться на практике: сильнейшие перекосы фаз, огромные скачки, запредельные значения. Надеяться на встроенную схему стабилизации бесполезно – ее возможности ограничены. При появлении ошибки Навьен, и не обязательно с кодом 10, первое, что требуется сделать – перезапустить котел нажатием кнопки выносного пульта.

Шаг 2 – проверка канала дымоудаления

К любой модификации котла Навьен присоединяется труба для отведения горючих газов в атмосферу. Именно проблема с каналом часто вызывает ошибку 10. Свеча, спичка, зажигалка – индикаторы ненадежные. Дрожание пламени не свидетельствует о нормальной тяге. Если давление в дымоходе ниже допустимого значения (визуально не определить), срабатывает защитная автоматика Навьен, появляется ошибка 10, работа котла блокируется.

Коаксиальный дымоход с защитой от внешней среды

Вероятные причины

• Обледенение оголовка. В зимний период на выходе дымохода образуется своеобразная «пробка», блокирующая его. В результате резко снижается тяга, срабатывает автоматика, котел Навьен останавливается с ошибкой 10.

• Загрязнение фильтра. При монтаже турбированных моделей используется коаксиальный дымоход. Для предотвращения попадания в котел при заборе воздуха инородных предметов на входе трубы установлен сетчатый фильтр. Его ячейки могут закупориваться пылью, листвой, инеем, отсюда и ошибка 10 Навьен.

• Переполнение конденсатосборника. Скопление жидкости становится причиной аварийной остановки котла.

Обозначенные проблемы устранить несложно. Но если ошибка 10 не исчезает, а к котлу Навьен претензий нет, придется заниматься дымоходом.

Недостатки

• Вывод трубы из здания сделан без учета розы ветров. Если ошибка 10 появляется периодически, при смене погоды, нужно принять меры: прикрыть оголовок для предотвращения обратной тяги, изменить схему прокладки последнего колена так, чтобы оно не выходило наружу с подветренной стороны здания.
• Просчеты при проектировании, монтаже. В инструкции котла Навьен указаны параметры канала дымоудаления исходя из характеристик отопительной установки. Несоответствие угла уклона, длины трассы, высоты вертикального участка, сечения – причины ошибки 10.

Проверьте правильность монтажа дымохода

Шаг 3 – диагностика котла

Круг поисков сужается, если знать, что о неисправности вентилятора Навьен свидетельствует ошибка 09, а при перегреве датчика температуры дымовых газов высвечивается код 30.

Вероятные причины

• Устройство Вентури. Оно установлено в блоке вентилятора и при работающем котле подвергается термическому воздействию. В некоторых моделях Навьен корпус приспособления пластиковый. Его деформация – причина ошибки 10.

Устройство вентури котла Navien

• Трубки. Соединяют вентилятор с дифференциальным реле для контроля тяги в дымоходе. Если они деформированы, забиты конденсатом, мельчайшими фракциями, то при работающей турбине не создается разрежение, мембрана датчика не замыкает контакты микровыключателя. Плата управления, не получая сигнала об устойчивом функционировании оборудования, блокирует котел Навьен с ошибкой 10. Достаточно заменить или продуть трубки, и она исчезнет.

Пример загрязненных трубок в котле Navien

Еще одна причина – невнимательность пользователя при самостоятельном обслуживании (ремонте) отопительной установки. Достаточно перепутать местами трубки после замены (очистки), результат тот же – ошибка 10.  Верное присоединение: к нижней части вентилятора Навьен – желтая (+ датчика), к верхней – прозрачная (–).

С напольными котлами иначе. Нюанс в том, что в трубку помещена медная шайба с микроскопическим отверстием. Даже профессиональная настройка оборудования не гарантирует полного (на 100%) сгорания «голубого топлива». В дымоход Навьен вместе с летучими веществами поступают мельчайшие фракции сажи. Смешиваясь с конденсатом, блокируют отверстие шайбы, вызывая аварийную остановку котла с ошибкой 10. Удалить «пробку» с помощью пылесоса проблематично: необходимо очистить «канал» острием длинной иголки, кончиком тонкой проволоки.

Вынимать шайбу из трубки, как рекомендуют отдельные авторы, не нужно. С учетом малого сечения возникнут сложности с установкой на место. Оно определено разработчиком, и менять его нельзя.

• Датчик давления. В котлах Навьен редко выходит из строя, ремонту не подлежит (в герметичном корпусе), но протестировать можно. Внутри подвижная мембрана, давящая на кнопку микровыключатедя при изменении давления в дымоходе. Проверка заключается во втягивании воздуха в месте присоединения трубки. Щелчок (срабатывание датчика) при небольшом усилии (вдох/выдох) – все нормально. Отсутствие характерного звука свидетельствует, что прибор является причиной ошибки 10.

Датчик давления в дымоходе котла Navien

На заметку! Датчик настраивается на заводе, с учетом характеристик котла Навьен и требований ТБ. В глобальной Сети встречаются рекомендации доморощенных специалистов по самостоятельной регулировке прибора с помощью ключа-шестигранника. Методика несложная, но практиковать не стоит. Специфика функционирования датчика давления такова, что настройка в процессе работы котла сбиться не может.  Прежде чем экспериментировать с устранением ошибки 10 Навьен таким способом, нужно подумать о собственной безопасности и членов семьи – с угарным газом не шутят!

Если принятые меры не устранили проблему с котлом, меняется электронная плата. Но это уже прерогатива профессионала: обращаться в сервисную службу.

Устранение ошибки 03

На пути поступления в систему сигнала о наличии пламени возникли какие-то препятствия. Причиной этой неисправности котла Навьен может быть прекращение поступления газа или выход из строя датчика наличия пламени в горелке. Нередко проблемы этого типа возникают после ремонтных мероприятий на газовом трубопроводе. Ошибка 03 высвечивается также при возникновении проблем с розжигом.

Порядок устранения:

• Проверка подачи газа.
• Тестирование исправности розжига.
• Чистка ионизационного датчика (он часто загрязняется).

При использовании сжиженного газа необходимо убедится в исправности редуктора. Если котел полностью исправен, причиной ошибки 03 может быть неправильно выполненное заземление.

Отсутствие должно нагрева

Первым делом проводится чистка теплообменника. В домашних условиях для этого принято использовать лимонную кислоту, чистящие средства для унитазов и специальные жидкости (если они есть). Перед тем, как почистить газовый котел Навьен, нужно демонтировать теплообменник и залить в него подходящий раствор. После небольшой паузы его вымывают большим напором воды.

Подобную процедуру следует провести и с теплообменником контура ГВС, если наблюдаются проблемы с подогревом горячей воды. В случае особенного загрязнения проще установить новый обменник. Чтобы не возникала накипь, рекомендуется обзавестись системой чистки и умягчения водопроводной воды.

Диагностика магистрали

Проблема с подачей газа к котлу Навьен выражается в блокировке тракта или пониженном давлении. Методика поиска «виновника» ошибки 03 зависит от схемы подключения агрегата к магистрали или резервуару с «голубым топливом». Если в строении имеется газовая плита, задача упрощается. Определить наличие проблем на трубопроводе можно розжигом конфорки.

Проверить давление также несложно включением всех: по интенсивности язычков пламени, их стабильности станет понятно, достаточно ли оно для нормального функционирования оборудования. Для газовых котлов, и Навьен не исключение, существует нижний порог срабатывания. И если газ поступает, но давление в магистрали ниже критического, ошибка 03 неизбежна.

Для объектов без плиты или с подключением котла Навьен по отдельной линии рекомендуется следующий порядок диагностики элементов системы.

Источники

• https://kaminguru.com/remont/02-i-drugie-na-kotle-naven.html
• https://househill.ru/kommunikacii/otoplenie/kotel/gazovye/neispravnosti-gazovyx-kotlov-naven-i-sposoby-ix-ustraneniya.html
• http://pikucha.ru/otoplenie/kotly/kotel-naven-oshibka-03.html
• https://www.tproekt.com/kotel-naven-osibka-02/
• https://kotle.ru/gazovye-kotly/oshibki-kotla-navien
• https://FB.ru/article/274577/neispravnosti-kotlov-kotel-naven-oshibka-kotel-naven-osnovnyie-kodyi-oshibok
• https://thermo-lider.ru/interesnye-stati/kotel-naven-oshibka-10-i-oshibka-03/
• https://fixbroken.ru/oshibka-10-kotla-naven/
• https://teplospec.com/gazovoe-otoplenie/vozmozhnye-neispravnosti-kotla-naven-i-sposoby-ikh-ustraneniya.html
• https://fixbroken.ru/oshibka-03-kotla-naven/

[свернуть]

Ошибки Газовых Котлов Навьен

Корейская марка «NAVIEN», представленная на отечественном рынке газовыми котлами PRIME и DELUXE», постепенно завоёвывает популярность. По своим техническим и эксплуатационным характеристикам, эта техника почти не уступает известным итальянским и немецким образцам аналогичной продукции. Это, как правило, двухконтурные котлы с естественной или принудительной тягой, работающие в режимах отопления и нагрева воды. Котлы способны работать на природном (магистральном) газе и на сжиженном. Электронный блок управления позволяет осуществлять работу котла в автоматическом режиме, сократив до минимума вмешательство пользователя. Возможные неисправности отображаются в виде кода (ошибки). Ориентируясь на эти показания, идентичные для всех моделей «NAVIEN», можно определить причину возможных проблем и принять решение, как устранить возникшую проблему. Ошибки котлов навьен делюкс, как и ошибки котлов других моделей подробно описаны в прилагаемых инструкциях и технической документации.

Ошибка 02 — Котла Навьен

Данный код ошибки сигнализирует на отсутствие или недостаточной циркуляцией в контуре системы отопления. Это может быть связано с недостаточным количеством теплоносителя в системе. Попаданием воздуха в систему. Обрыв в электрической цепи соединения с датчиком протока или выходом из строя самого датчика.

Ошибка 03 — Котла Навьен

Ошибка 03 связана с неполадками в системе розжига котла. Недостаточное давление газа в магистральном газопроводе. Полное отсутствие подачи газа (закрыт кран). Загрязнение электродов. Поломка датчика контроля наличия пламени.

Ошибка 04 — Котла Навьен

Подобный код появляется в случае сбоя в работе электронной платы управления. Проходит сигнал о наличие пламени в тот момент, когда оно отсутствует (ложный сигнал).

Ошибка 09 — Котла Навьен

Подобная ошибка часто возникает по причине неисправности вентилятора. В редких случаях, из-за понижения напряжения в сети электропитания, происходит снижение оборотов вентилятора.

Ошибка 10 — Котла Навьен

Данный код позволяет определить, что существует проблема с удалением продуктов горения или недостаточная подача воздуха для поддержания горения. Может указывать и на возможный выход из строя датчика давления воздуха.

Ошибка 11 — Котла Навьен

Ошибка 11, как и ошибка 02 связана с падением давления в системе теплоснабжения. Только в этом случае это относится к возможной разгерметизацией. Течь в теплообменнике также приводит к появлению данной ошибки.

Ошибка 16 — Котла Навьен

Данный код ошибки появляется в случаях перегрева газового котла. Причинами этого может быть засорение каналов теплообменника из-за отложений на внутренней поверхности при использовании жёсткой воды. Перебои в работе насоса или его поломка также приводят к резкому повышению температуры внутри котла. Может быть неисправен температурный датчик.

Эти и другие коды ошибок газовых котлов навьен подробно описаны в инструкциях по эксплуатации. Это облегчает специалистам в предварительном анализе возможных причин возникающих неполадок и помогает в принятие решения, что делать в том или ином случае. Большинство инструкций описывает и порядок работ при устранении неисправностей. Как устранять проблемы, пользователь решает сам. Конечно, некоторые причины вполне возможно устранить самостоятельно. Тем не менее, лучше обратиться к услугам мастеров, обладающих достаточной квалификацией и опытом обслуживания сложного газового оборудования. Если возникает небольшая проблема, то не факт, что это не следствие сбоев оптимального режима работы соответствующих узлов.

Обращаясь к нам, вы соглашаетесь с условиям «Пользовательского соглашения» — Договора оферты!

Помните – мы ВСЕГДА РЯДОМ !!!

Navien — Home Inspection Insider

Все водонагреватели без бака со временем удивят вас неожиданным кодом ошибки. К сожалению, это всегда неподходящее время. То же самое можно сказать и о безрезервуарных водонагревателях Navien.

Этот код ошибки, хотя и не из приятных, с другой стороны, может помочь вам определить, что не так с вашим водонагревателем без резервуара, чтобы вы могли предпринять соответствующие действия.

При появлении кода ошибки вы, скорее всего, услышите звуковой сигнал.Если у вас нет горячей воды, возможно, вы перегрузили безбаковый водонагреватель или имеете хотя бы один код ошибки.

В этом руководстве будут рассмотрены и рассмотрены коды ошибок безрезервуарных водонагревателей Navien, их значение, устранение неисправностей и многое другое. Итак, давайте посмотрим.

Вам нужен лицензированный сантехник? Мы можем помочь!
Получите бесплатную оценку от лучших, проверенных и лицензированных сантехников в вашем районе!

Код ошибки E001: перегрев теплообменника

Код ошибки Navien E001 вызван перегревом теплообменника .Чтобы исправить код ошибки Navien E001, вам может потребоваться очистить сетчатый фильтр и промыть теплообменник. Убедитесь, что скорость потока и напряжение на печатной плате в насосе находятся в пределах спецификации и что вода циркулирует должным образом.

У нас есть практическое руководство по обслуживанию безрезервуарных водонагревателей. В разделе «Советы по простому обслуживанию безрезервуарных водонагревателей с фотографиями» будет описано, как выполнять промывку безбаквальных водонагревателей и другое обслуживание.

Код ошибки E002: Низкое давление на стороне нагрева

Код ошибки Navien E002 означает низкое давление на стороне нагрева .Код ошибки Navien E002 может быть вызван низким давлением воды, поэтому необходимо убедиться, что устройство получает достаточно воды. Вам также может потребоваться перезапустить устройство, чтобы исправить этот код ошибки.

Код ошибки E003: отказ зажигания

Код ошибки Navien E003 указывает на сбой в зажигании блока . Если ваш Navien отображает код ошибки E003, убедитесь, что подача газа включена и работает, что устройство запитано, заземляющий провод подключен и воспламенитель производит искру.

Очистите или замените запальный электрод или печатную плату, если необходимо.

Это также происходит из-за сбоя питания. Если вы живете в районе, где регулярно случаются перебои в электроснабжении или отключении электроэнергии, вам может потребоваться резервный источник питания от батареи для вашего водонагревателя без резервуара.

Код ошибки E004: Обнаружение ложного пламени

Код ошибки Navien E004 указывает на то, что прибор обнаруживает ложное пламя . Чтобы устранить неисправность с кодом ошибки Navien E004, убедитесь, что провод заземления подключен правильно и не ослаблен.В дополнение к этому проверьте, производит ли воспламенитель искру.

Код ошибки E011: Высокое давление на стороне нагрева

Код ошибки Navien E011 означает высокое давление на стороне нагрева . Этот код ошибки может быть исправлен путем выключения устройства, слива воды для сброса давления и повторного включения. Если ошибка не исчезнет, ​​проверьте состояние датчика. При необходимости замените датчик.

Код ошибки E012: Потеря пламени

Код ошибки Navien E012 означает пропадание пламени .Чтобы устранить неисправность и исправить код ошибки Navien E012, убедитесь, что главный газовый клапан открыт, а давление газа находится в пределах спецификации. Также проверьте впускной воздушный фильтр, заземляющий провод, источник питания и проводку теплообменника.

Вам также может потребоваться проверить и отрегулировать синхронизацию защиты от коротких циклов, поскольку в некоторых случаях это также может вызвать код ошибки E012.

Код ошибки E016: перегрев теплообменника

Код ошибки Navien E016 означает перегрев теплообменника .Чтобы исправить и устранить неисправность Navien с кодом ошибки E016, выключите устройство на 30 секунд, а затем снова включите. Проверьте и очистите фильтр холодной воды и сетчатый фильтр, а также промойте теплообменник. Проверьте выключатель верхнего предела, 3-ходовой клапан и печатную плату.

Код ошибки E030: аномальная температура выхлопных газов

Код ошибки Navien E030 вызван перегревом выхлопа . Чтобы устранить неполадки и исправить код ошибки Navien E030, выключите устройство на 30 секунд, а затем снова включите.Проверьте сетчатый фильтр и теплообменник. Очистите сетчатый фильтр и при необходимости промойте теплообменник.

Устройство перестанет работать, если температура выхлопных газов превысит 230 ° F (110 ° C) более чем на 10 секунд.

Код ошибки E046: Ошибка теплообменника

Код ошибки Navien E046 означает короткое замыкание на термисторе теплообменника . Чтобы исправить код ошибки Navien E046, проверьте состояние проводки термистора теплообменника.Убедитесь в отсутствии ослабленных соединений и повреждений проводки.

Код ошибки

Navien E046 также может указывать на ограничение ограничения, и в этом случае рекомендуется обратиться за дополнительной помощью к лицензированному подрядчику.

Код ошибки E047: Ошибка термистора выхлопных газов

Код ошибки Navien E047 указывает на проблему в работе выхлопного термистора . Код ошибки Navien E047 может быть вызван обрывом или коротким замыканием термистора выхлопных газов, и в этом случае, чтобы исправить этот код ошибки, вам необходимо проверить соединение и проводку на термисторе выхлопа.

Код ошибки E060: Ошибка концевого выключателя двойного Вентури

Код ошибки Navien E060 означает проблему с двойным концевым выключателем Вентури . Если ваш Navien отображает код ошибки E060, вам необходимо проверить соединение двойной трубки Вентури. В некоторых случаях может потребоваться полная замена двойной трубки Вентури, чтобы исправить этот код ошибки.

Код ошибки E109: Ошибка работы двигателя вентилятора

Код ошибки Navien E109 указывает на ошибку двигателя вентилятора .Чтобы устранить неисправность с кодом ошибки Navien E109, проверьте и при необходимости очистите впускной воздушный фильтр и двигатель вентилятора. Если код ошибки сохраняется, измерьте напряжение на печатной плате и замените вентилятор, если напряжение в пределах спецификации.

Код ошибки E110: Закупорка выхлопных газов

Код ошибки Navien E110 означает, что имеется засорение выхлопных газов . Чтобы исправить код ошибки Navien, E110 гарантирует, что ничто не препятствует и не блокирует выхлопную трубу и что выхлопная труба чиста. Кроме того, оцените состояние фильтра всасываемого воздуха и при необходимости очистите его.

Этот код ошибки также может быть вызван закупоркой конденсата. Если код ошибки сохраняется после перезагрузки устройства, возможно, вам потребуется заменить датчик давления воздуха.

Код ошибки E127: Ошибка APS (обрыв, короткое замыкание, начальное значение или отсутствие ответа)

Код ошибки Navien E127 указывает на проблему с датчиком давления воздуха (APS) . Код ошибки E127 может быть вызван обрывом или коротким замыканием APS. Выключите его и проверьте состояние APS.Если код ошибки сохраняется после сброса, возможно, потребуется заменить APS.

Код ошибки E205: Ошибка выхода H / E: обрыв или короткое замыкание термистора

Код ошибки Navien E205 указывает на проблему с работой термистора подачи отопления . Обрыв или короткое замыкание термистора может вызвать код ошибки Navien E205. Чтобы исправить этот код ошибки, проверьте состояние термистора подачи тепла и разъемы проводки насоса.

Код ошибки E218: Ошибка впуска H / E: обрыв или короткое замыкание термистора

Код ошибки Navien E218 означает, что существует проблема с работой термистора обратной линии отопления.Обрыв или короткое замыкание термистора может вызвать код ошибки Navien E218. Чтобы исправить этот код ошибки, проверьте состояние термистора обратной линии отопления и разъемы проводки насоса.

Код ошибки E302: Ошибка низкого давления воды

Код ошибки Navien E302 означает, что давление воды слишком низкое . Если ваш Navien отображает код ошибки E302, проверьте клапан подачи воды, давление воды и предохранительный клапан. При необходимости замените любые детали.

Код ошибки E352: Ошибка высокого давления воды

Код ошибки Navien E352 указывает на высокое давление воды . Если ваш Navien отображает код ошибки E352, вам необходимо проверить, что давление воды находится в пределах допустимого диапазона, и проверить работу клапана подачи и клапана сброса давления воды.

Код ошибки E353: Ошибка датчика давления воды

Код ошибки Navien E353 указывает на проблему с датчиком давления воды .Обрыв или короткое замыкание датчика может вызвать код ошибки Navien E353. Проверьте и убедитесь, что датчик давления воды и проводка находятся в хорошем рабочем состоянии и нет ли ослабленных контактов. При необходимости замените датчик.

Код ошибки E407: Выход горячей воды 1: Обрыв или короткое замыкание термистора

Код ошибки Navien E407 является признаком проблемы с термистором на выходе горячей воды . Обрыв или короткое замыкание датчика вызывает код ошибки Navien E407. Чтобы исправить это, проверьте состояние термистора и проводку.При необходимости замените термистор.

Код ошибки E421: Вход холодной воды 1: Обрыв или короткое замыкание термистора

Код ошибки Navien E421 означает, что возникла проблема с термистором на входе 1 холодной воды. Обрыв или короткое замыкание датчика вызывает код ошибки Navien E421 . Чтобы исправить это, проверьте состояние термистора и проводку. При необходимости замените термистор на входе холодной воды.

Код ошибки E432: Вход холодной воды 2: обрыв или короткое замыкание термистора

Код ошибки Navien E432 является признаком неисправности термистора на входе 2 холодной воды.Обрыв или короткое замыкание датчика вызывает код ошибки Navien E432 . Чтобы исправить это, проверьте состояние термистора и проводку. При необходимости замените термистор.

Код ошибки E434: Неисправность клапана регулировки воды

Код ошибки Navien E434 означает, что проблема с клапаном регулировки воды. Код ошибки Navien E434 может быть вызван открытым или укороченным клапаном регулировки воды . Выключите проточный водонагреватель и проверьте состояние и проводку клапана.При необходимости обратитесь в сервисную службу.

Код ошибки E438: Неисправность циркуляционного насоса

Код ошибки Navien E438 означает, что проблема с циркуляционным насосом . Чтобы устранить этот код ошибки, проверьте подачу воды и циркуляционные насосы, датчик потока и насос. В случае ошибки с кодом E438 может потребоваться замена насоса, датчика потока или печатной платы.

Код ошибки E439: Ненормальный датчик потока

Код ошибки Navien E439 указывает на проблему с датчиком потока.Код ошибки E439 может быть вызван неисправным датчиком потока, печатной платой или отсутствием подачи холодной воды .

Чтобы исправить этот код ошибки, проверьте, есть ли поток воды при выключенной каскадной системе. Если есть поток воды, очистите и проверьте состояние разъема датчика потока.

Код ошибки E441: Выход горячей воды 2: обрыв или короткое замыкание термистора

Код ошибки Navien E441 является признаком неисправности термистора на выходе 2 горячей воды. Обрыв или короткое замыкание датчика вызывает код ошибки Navien E441 .Чтобы исправить это, проверьте состояние термистора и проводку. При необходимости замените термистор.

Код ошибки E445: Ненормальный смесительный клапан

Код ошибки Navien E445 указывает на неисправность смесительного клапана . Код ошибки Navien E445 обычно вызван неисправным датчиком обратной связи, повреждением, открытием, коротким замыканием или блокировкой смесительного клапана или неисправной печатной платой. При необходимости вызовите лицензированного специалиста.

Код ошибки E480: Обрыв или короткое замыкание термистора внешнего бака (только настройка термистора системного котла)

Код ошибки Navien E480 означает, что существует проблема с термистором внешнего резервуара, обычно вызванная обрывом (при температурах ниже 14 ° F) или коротким замыканием датчика .Проверьте разъемы датчика, чтобы убедиться, что они установлены правильно и не мокрые. При необходимости замените термистор резервуара.

Код ошибки E515: Ошибка печатной платы

Код ошибки Navien E515 указывает на проблему с печатной платой . В случае ошибки с кодом E515 необходимо проверить печатную плату, устройство контроля печатной платы, воспламенитель, вентилятор, двойную трубку Вентури и трехходовой клапан. Убедитесь, что они в хорошем состоянии и правильно подключены к печатной плате.

Код ошибки E517: Ошибка настройки DIP-переключателя

Код ошибки Navien E517 указывает на проблему с микропереключателем .Чтобы устранить неполадки и исправить код ошибки Navien E517, вам необходимо проверить микропереключатели на передней панели устройства и печатной плате. Если ошибка не исчезнет и все в порядке, вызовите лицензированного специалиста.

Код ошибки E593: Неправильная клавиша панели

Код ошибки Navien E593 вызван проблемой с работой клавиш передней панели. Чтобы исправить код ошибки Navien E593, вам необходимо проверить, правильно ли работают клавиши панели. Если они перезапустят устройство и не заменят переднюю панель.

Код ошибки E594: Частичная ошибка связи с печатной платой

Код ошибки Navien E594 указывает на частичную ошибку связи PCB или ошибку EEPROM. Проверьте печатную плату устройства на предмет повреждений или проблем с проводкой. Если ошибка повторяется и все выглядит необычно, обратитесь к лицензированному подрядчику, чтобы оценить состояние вашего безрезервуарного водонагревателя Navien.

В дополнение к этому вам также может потребоваться проверить состояние и проводку датчика выхлопа, стержня пламени и датчика давления, чтобы убедиться, что все они в хорошем состоянии.

Код ошибки E615: Ошибка ввода и памяти

Код ошибки Navien E615 может указывать на ошибку входных данных или ошибку памяти . Выполните сброс устройства и проверьте печатную плату, а также состояние и проводку датчика выхлопа, стержня пламени и датчика давления. Измерьте выходное напряжение датчика давления и убедитесь, что оно находится в пределах допустимого диапазона. При необходимости вызовите сервисную службу.

Код ошибки E736: Ненормальная каскадная связь

Код ошибки Navien E736 указывает на проблему с каскадной связью .Убедитесь, что версия печатной платы совместима, и проверьте, правильно ли установлен каскадный кабель ready-link и проверьте настройки каскада. Если ошибка не исчезнет после перезагрузки устройства, обратитесь к лицензированному специалисту.

Код ошибки E740: Ошибка наружного датчика

Код ошибки Navien E740 означает, что проблема с датчиком наружной температуры . Обрыв или короткое замыкание датчика может вызвать код ошибки Navien E740. Чтобы исправить это, убедитесь, что проводка датчика находится в хорошем состоянии и работает правильно, а кривая сброса для наружной установки выбрана правильно.

См. Нашу статью «Можно ли устанавливать водонагреватели снаружи: что следует знать» для получения дополнительной информации о моделях безбаквальных водонагревателей для установки вне помещений.

Код ошибки: E760: Сигнал промывки

Код ошибки Navien E760 — это служебный сигнал промывки . Этот код ошибки сам по себе не является кодом ошибки, а скорее является напоминанием. Если ваш безрезервуарный водонагреватель Navien выдает ошибку E760, это означает, что вам необходимо промыть теплообменник.

У нас есть практическое руководство по обслуживанию безрезервуарного водонагревателя.В разделе «Советы по простому обслуживанию безрезервуарных водонагревателей с фотографиями» будет описано, как выполнять промывку безбаквальных водонагревателей и другое обслуживание.

Код ошибки E782: Ошибка связи с главной панелью

Код ошибки Navien E782 указывает на ошибку связи на главной панели . Чтобы устранить ошибку Navien с кодом E782, проверьте состояние и работу печатной платы. Чтобы исправить эту ошибку, вам может потребоваться, чтобы лицензированный подрядчик оценил состояние вашего устройства и при необходимости заменил печатную плату.

Код ошибки E783: Ошибка удаленного контроллера OT

Код ошибки Navien E783 означает, что существует проблема с работой OT-remote controller . Проверьте состояние контроллера и при необходимости замените его.

Код ошибки E785: Ненормальная работа реле расхода

Код ошибки Navien E785 означает, что существует проблема с работой внешнего реле потока . Проверьте линию холодной воды и состояние реле протока.Проверьте, находится ли реле потока в выключенном или включенном положении, а также проверьте сопротивление термоблока. При необходимости замените контроллер или датчик.

Код ошибки E787: Ошибка сброса устройства

Код ошибки Navien E787 указывает на то, что возникла проблема во время сброса устройства . Выключите устройство как минимум на 30 секунд и убедитесь, что все работает правильно, а затем снова включите его. Если код ошибки не исчезнет, ​​попросите техника оценить состояние устройства.

Водонагреватели без резервуара служат в среднем 20 лет, и за это время у вас обязательно будет хотя бы один из этих кодов ошибок Navien. Мы надеемся, что при покупке водонагревателя без резервуара вы найдете это руководство полезным и поместите его в закладки для дальнейшего использования.

Устранение других неисправностей Справочники по кодам ошибок бесконтактных водонагревателей

HomeInspectionInsider.com принадлежит и управляется Хьюбертом Майлзом, который является участником программы Amazon Services LLC Associates, партнерской рекламной программы, предназначенной для предоставления сайтам средств зарабатывать рекламные сборы за счет рекламы и ссылок на Amazon.com. HomeInspectionInsider.com также участвует в партнерских программах с другими партнерскими сайтами. Хьюберту Майлзу платят за направление трафика и бизнеса в эти компании.

Код ошибки

Navien Устранение неполадок | Горячая вода сейчас! Лейквуд, CO

Код ошибки Navien NPE

E003

• Проверить, открыт ли ручной газовый клапан
• Проверить магистраль подачи газа
• Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
• Убедитесь, что давление газа находится в рабочем диапазоне
• Проверить правильность работы двойного Вентури
• Проверить настройки DIP-переключателя
• Проверить, нет ли искры в запальнике
• Затяните клеммы заземления на теплообменнике

Код ошибки Navien NPE

E004

• Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
• Проверить, нет ли искры в запальнике
• Затяните клеммы заземления на теплообменнике

Код ошибки Navien NPE

E012

• Проверить, открыт ли главный газовый клапан
• Проверить фильтр всасываемого воздуха
• Проверить блок питания
• Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
• Проверить давление газа на входе
• Проверить заземляющий провод
• Затяните клеммы заземления на теплообменнике
• Отрегулируйте время антикороткого цикла

Код ошибки Navien NPE

E016

• Выключите устройство, подождите не менее 30 минут, а затем перезапустите
• Очистите фильтр и сетчатый фильтр на входе воды
• Проверить теплообменник и при необходимости промыть его
• Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
• Проверьте выключатель верхнего предела и плату
• Проверить работу насоса (только для моделей A)
• Проверить 3-ходовой клапан
• Проверить настройки DIP-переключателя

Код ошибки Navien NPE

E030

Перегрев выхлопа: датчик ограничения выхлопа отключает агрегат, когда температура дымовых газов превышает 230 ° F в течение более 10 секунд.

• Выключите устройство, подождите не менее 30 минут, а затем перезапустите
• Очистите фильтр и сетчатый фильтр на входе воды
• Проверить теплообменник и при необходимости промыть его
• Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
• Проверьте термистор выхлопных газов и проверьте значение [K] в режиме ДИАГНОСТИКИ
• Проверить настройки DIP-переключателя
• Проверить клапан регулировки воды

Код ошибки Navien NPE

E047

Ненормальный разрыв или короткое замыкание термистора выхлопных газов

• Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
• Проверить соединение термистора выхлопа
• Проверить правильность подключения к плате

Код ошибки Navien NPE

E060

Ненормальная работа концевого выключателя с двумя трубками Вентури

• Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
• Проверьте соединение двойной трубки Вентури
• Проверить правильность работы Dual Venturi в режиме TEST
• Проверить газовое отверстие на предмет засорения

Код ошибки Navien NPE

E109

Ненормальная работа двигателя вентилятора

• Проверить и очистить фильтр всасываемого воздуха
• Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
• Проверьте правильность напряжения и подключения проводов
• Проверить и очистить двигатель вентилятора

Код ошибки Navien NPE

E110

• Проверьте впускной / выпускной / сливной трубопровод конденсата на предмет засорения.(лед, снег, живая природа и т. д.)
• Проверить и очистить фильтр всасываемого воздуха
• Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
• В качестве временного решения для устранения неполадок перезапустите устройство и / или снимите переднюю крышку

Код ошибки Navien NPE

E407

Ненормальный термистор на выходе горячей воды, обрыв или короткое замыкание

• Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
• Проверить термистор
• Заменить термистор

Код ошибки Navien NPE

E421

Ненормальное состояние термистора на входе холодной воды, обрыв или короткое замыкание

• Пришло время связаться с Hot Water Now!
• Проверить термистор
• Проверить значение [C] в режиме ДИАГНОСТИКИ
• Заменить термистор

Код ошибки Navien NPE

E432

Ненормальный вход холодной воды2: термистор обрыв или короткое замыкание

• Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
• Проверить термистор
• Проверить значения напряжения и сопротивления термистора
• Заменить термистор

Код ошибки Navien NPE

E434

Ненормальный клапан регулировки воды открыт или короткое замыкание

• Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
• Проверить клапан регулировки воды

Код ошибки Navien NPE

E438

Ненормальный циркуляционный насос (только модели «A»)

• Проверить циркуляционный насос
• Проверить водяной фильтр на предмет засорения
• Проверить магистраль холодной воды
• Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
• Проверить датчик потока
• Установите режим внутренней рециркуляции и проверьте расход

Код ошибки Navien NPE

E439

• Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
• Проверить датчик потока

Код ошибки Navien NPE

E441

Ненормальное состояние на входе горячей воды2: термистор обрыв или короткое замыкание

• Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
• Проверить термистор
• Заменить термистор

Код ошибки Navien NPE

E445

Ненормальный смесительный клапан открыт или короткое замыкание

• Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
• Проверить смесительный клапан

Код ошибки Navien NPE

E515

Ненормальная связь с печатной платой

• Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
• Субкод 1 ~ 7 PCB> Устройство зажигания: проверьте плату
• Subcode 8 PCB> Ignitor: Проверить соединение PCB и воспламенитель
• Субкод 9 PCB> Fan: Проверьте соединение PCB и вентилятор
• Субкод 10 Устройство контроля неисправности печатной платы: проверьте соединение печатной платы и двойную трубку Вентури
• Субкод 10 ~ 12 Ненормальная связь между печатной платой и двойной трубкой Вентури: проверьте соединение печатной платы и двойную трубку Вентури

Код ошибки Navien NPE

E517

Неправильная установка двухрядного переключателя

• Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
• Проверьте микропереключатели на передней панели и печатной плате

Код ошибки Navien NPE

E593

• Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
• Проверьте панель

Код ошибки Navien NPE

E594

• Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
• Субкод 0 Концевой выключатель верхнего предела теплообменника: проверьте плату
• Субкод 1 Датчик выхлопных газов: проверьте соединение датчика выхлопных газов и датчик
• Субкод 2 Датчик пламени: проверьте соединение стержня пламени и датчик пламени
• Субкод 3 ~ 14 PCB: проверьте PCB
• Субкод 15 Ниже диапазона входных данных от датчика давления: проверьте проводку датчика давления и выходное напряжение датчика давления
• Субкод 16 За пределами диапазона входных данных от датчика давления: проверьте проводку датчика давления и выходное напряжение датчика давления

Код ошибки Navien NPE

E594

• Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
• Субкод 0 От концевого выключателя верхнего предела теплообменника: проверьте плату
• Субкод 1 Датчик выхлопных газов: проверьте соединение проводки датчика и датчик выхлопа
• Субкод 2 Пламенный стержень: проверьте подключение проводки пламегасителя и пламегасителя
• Субкод 3 ~ 14 Ненормальная память печатной платы: проверьте печатную плату
• Субкод 15 Ниже диапазона входных данных от датчика давления: проверьте подключение проводки датчика давления и выходное напряжение датчика давления
• Субкод 16 Выход за пределы диапазона входных данных от датчика давления: проверьте подключение проводки датчика давления и выходное напряжение датчика давления

Код ошибки Navien NPE

E736

Ненормальная каскадная связь

• Проверьте кабель Ready-Link
• Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
• Проверьте настройки каскада
• Проверить версию печатной платы на совместимость

Код ошибки Navien NPE

E740

Ненормальный датчик температуры наружного воздуха обрыв или короткое замыкание (появляется только при включении кривой сброса наружного воздуха)

• Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
• Убедитесь, что кривая сброса наружного блока настроена правильно
• Проверьте подключение проводки датчика наружной температуры

Код ошибки Navien NPE

E760

• Требуется промывка теплообменника

Код ошибки Navien NPE

E782

Ненормальная связь с главной панелью

Код ошибки Navien NPE

E785

Ненормальная работа датчика потока

• Проверить линию холодной воды
• Проверьте соединение реле протока

Коды ошибок

Navien Tankless Устранение неисправностей

Примечание: это сообщение может содержать партнерские ссылки.Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Существует большое количество уникальных кодов ошибок Navien , которые помогают в устранении проблемы. Некоторые проблемы можно решить простым сбросом настроек водонагревателя (нажмите кнопку Reset на передней панели), но другие требуют дополнительных действий.

Ниже вы найдете наиболее распространенные коды ошибок безрезервуарных водонагревателей Navien, а также предлагаемые способы их устранения. Часто вы можете выполнить простые исправления самостоятельно с помощью нескольких инструментов, но для решения некоторых более сложных проблем вам потребуется обратиться к профессиональному сантехнику, знакомому с моделями Navien, или обратиться за поддержкой напрямую к производителю.

У вас есть водонагреватель без резервуара другой марки, который требует устранения неисправностей?

Коды ошибок бесконтактного водонагревателя Navien

Код ошибки E003

Что это означает: Сбой зажигания в вашем водонагревателе без бака.

Как исправить: Убедитесь, что главный клапан подачи газа открыт.

Код ошибки E004

Что это означает: Обнаружение ложного пламени.

Как исправить: Убедитесь, что электрический шнур правильно заземлен.

Код ошибки E012

Что это означает: Потеря пламени.

Как исправить: Убедитесь, что электрический шнур правильно заземлен. Осмотрите и очистите фильтр всасываемого воздуха.

Код ошибки E016

Что это означает: Перегрев теплообменника.

Как исправить: Выключите водонагреватель на 30 минут и перезапустите. Осмотрите и очистите фильтр на входе холодной воды. Промойте теплообменник.

Код ошибки E030

Что это означает: Перегрев выхлопа.Блок выключится, когда температура в дымоходе превысит 149 ° по Фаренгейту (65 ° по Цельсию).

Как исправить: Выключите водонагреватель на 30 минут и перезапустите. Осмотрите и очистите фильтр на входе холодной воды. Промойте теплообменник.

Код ошибки E046

Что это означает: Ненормальный контроль пределов.

Как исправить: Позвоните в службу технической поддержки (800-519-8794).

Код ошибки E047

Что это означает: Неисправность в термостате выхлопных газов.

Как исправить: Позвоните в службу технической поддержки (800-519-8794).

Код ошибки E060

Что это означает: Неисправность в двойной трубке Вентури.

Как исправить: Позвоните в службу технической поддержки (800-519-8794).

Код ошибки E109

Что это означает: Неисправность в двигателе вентилятора.

Как исправить: Осмотрите и очистите впускной воздушный фильтр.

Код ошибки E110

Что это означает: Ненормальное давление воздуха.

Как исправить: Убедитесь, что в выхлопной трубе нет препятствий.Осмотрите и очистите фильтр всасываемого воздуха.

Код ошибки E407

Что это означает: Обрыв или короткое замыкание термистора (выход горячей воды).

Как исправить: Позвоните в службу технической поддержки (800-519-8794).

Код ошибки E421

Что это означает: Обрыв или короткое замыкание термистора (вход 1 холодной воды).

Как исправить: Позвоните в службу технической поддержки (800-519-8794).

Код ошибки E432

Что это означает: Обрыв или короткое замыкание термистора (вход холодной воды 2).

Как исправить: Позвоните в службу технической поддержки (800-519-8794).

Код ошибки E434

Что это означает: Неисправность клапана регулировки воды.

Как исправить: Позвоните в службу технической поддержки (800-519-8794).

Код ошибки E438

Что это означает: Неисправность циркуляционного насоса.

Как исправить: Убедитесь, что все линии подачи и возврата воды открыты. Проверить направление внутреннего двухходового клапана.

Код ошибки E439

Что это означает: Неисправность датчика потока.

Как исправить: Позвоните в службу технической поддержки (800-519-8794).

Код ошибки E441

Что это означает: Обрыв или короткое замыкание термистора (вход горячей воды 2).

Как исправить: Позвоните в службу технической поддержки (800-519-8794).

Код ошибки E445

Что это означает: Неисправность перепускного смесительного клапана.

Как исправить: Позвоните в службу технической поддержки (800-519-8794).

Код ошибки E515

Что это означает: Неисправность печатной платы.

Как исправить: Подтвердите правильное заземление электрического шнура.

Код ошибки E517

Что это означает: Неправильная установка DIP-переключателя.

Как исправить: Позвоните в службу технической поддержки (800-519-8794).

Код ошибки E593

Что это означает: Неисправность клавиши передней панели.

Как исправить: Позвоните в службу технической поддержки (800-519-8794).

Код ошибки E615

Что это означает: Неисправность ввода и памяти.

Как исправить: Позвоните в службу технической поддержки (800-519-8794).

Код ошибки E736

Что это означает: Нарушение каскадной связи.

Как исправить: Позвоните в службу технической поддержки (800-519-8794).

Код ошибки E740

Что это означает: Неисправность датчика наружной температуры.

Как исправить: Позвоните в службу технической поддержки (800-519-8794).

Код ошибки E760

Что это означает: Сигнал промывки / обслуживания.

Как исправить: Позвоните в службу технической поддержки (800-519-8794).

Код ошибки E782

Что это означает: Нарушение связи с главной панелью.

Как исправить: Позвоните в службу технической поддержки (800-519-8794).

Код ошибки E785

Что это означает: Неисправность реле потока / датчика.

Как исправить: Позвоните в службу технической поддержки (800-519-8794).

Коды неисправностей

Navien — MyBoiler.com

Назад Коды неисправностей

Коды неисправностей Navien

Добро пожаловать в раздел кодов неисправностей на этом сайте.Следующая таблица или страница содержат информацию, необходимую для помощи в ремонте и диагностике кодов неисправностей, отображаемых на дисплее котла. Вы можете пройти последовательность или шаги по поиску неисправностей, чтобы исправить ваш котел с помощью этого кода неисправности. Предлагаемые решения по ремонту можно найти по ссылке на страницу ремонта. NB. Некоторые коды неисправностей применимы только к определенному диапазону котлов.

Код ошибки	Уровень ошибки	Классификация	Функция	Диагностика / Действия
E001	3 или 2	Система сгорания	Система сгорания Перегрев теплообменника	Ручной сброс
E003	3	Система сгорания	Ошибка зажигания	Ручной сброс
E004	2	Система сгорания	Обнаружение ложного пламени	Автоматический сброс
E012	3	Система сгорания	Потеря пламени	Ручной сброс
E016	3	Система сгорания	Перегрев теплообменника	Ручной сброс
E030	3	Система сгорания	Перегрев выхлопных газов: концевой выключатель выхлопных газов останавливает котел, когда температура дымовых газов превышает 110 ° C (230 ° F) более чем на 10 секунд.	Ручной сброс Автоматический сброс
E046	2	Система сгорания	Ошибка термистора теплообменника	Автоматический сброс
E047	3 2	Система сгорания	Ошибка термистора выхлопных газов	Ручной сброс
E060	2	Система сгорания	Ошибка концевого выключателя двойной трубки Вентури	Автоматический сброс
E109	3	Система подачи воздуха	Ошибка работы двигателя вентилятора	Ручной сброс
E110	3	Система подачи воздуха	Блокировка выхлопа	Ручной сброс
E127	2 3	Система подачи воздуха	Ошибка APS (обрыв, короткое замыкание, начальное значение или отсутствие реакции)	Автоматический сброс Ручной сброс
E205	2	Система отопления	Ошибка на выходе H / E: термистор обрыв или короткое замыкание	Автоматический сброс
E218	1	Система отопления	Ошибка впуска H / E: обрыв или короткое замыкание термистора	Аварийный сигнал
E302	2	Система водоснабжения	Ошибка низкого давления воды	Автоматический сброс
E352	2	Система водоснабжения	Ошибка высокого давления воды	Автоматический сброс
E353	2	Система водоснабжения	Ошибка датчика давления воды	Автосброс
E407	1	Система ГВС	Выход горячей воды 1: обрыв или короткое замыкание термистора	Авария
E421	2	Система ГВС	Вход холодной воды 1: обрыв или короткое замыкание термистора	Автоматический сброс
E515	3	Контроллер	Ошибка печатной платы	Ручной сброс
E517	3	Контроллер	Ошибка настройки DIP-переключателя	Ручной сброс
E594	1	Контроллер	Частичная ошибка связи с платой	Аварийный сигнал
E615	3	Контроллер	Ошибка ввода и памяти	Ручной сброс
E740	2	Аппаратное обеспечение	Ошибка датчика наружной температуры	Автоматический сброс
E782	1	Аппаратное обеспечение	Ошибка связи с главной панелью	Автоматический сброс
E783	1	Аппаратное обеспечение	Ошибка удаленного контроллера OT	Автоматический сброс
E787	2 3	Аппаратное обеспечение	Ошибка сброса устройства	Ручной сброс

Код ошибки	Классификация	Дополнительный код	Функция	Диагностика / Действия
E001	Система сгорания	0	Перегрев теплообменника	1.Очистите сетчатый фильтр. 2. Проверьте напряжение с помощью печатной платы на насосе 3. (230 В переменного тока) 4. Проверьте правильность расхода 5. Проверьте, циркулирует ли вода в линиях отопления. 6. Проверьте теплообменник и при необходимости промойте его чистящим раствором.
E003	Система сгорания	0	Сбой зажигания	1. Проверьте подачу основного газа 2. Проверьте, открыт ли ручной газовый клапан. 3. 2. Проверьте, нет ли искры в запальнике. 4. 3. Затяните клеммы заземления на теплообменнике.
E004	Система сгорания	0	Обнаружение ложного пламени	1. Убедитесь, что заземляющий провод подключен. 2. Проверьте, нет ли искры в запальнике.
E012	Система сгорания	0	Потеря пламени	1. Проверьте, открыт ли главный газовый клапан, и проверьте давление газа на входе. 2. Проверьте впускной воздушный фильтр. 3. Проверьте заземляющий провод. 4. Проверьте источник питания. 5. Затяните клеммы заземления на теплообменнике. 6. Отрегулируйте время антикороткого цикла.
E016	Система сгорания	0	Перегрев теплообменника	1. Выключите котел, подождите не менее 30 минут, а затем перезапустите котел. 2. Очистите входной водяной фильтр и сетчатый фильтр. 3. Проверьте выключатель верхнего предела и плату. 4. Проверьте 3-ходовой клапан. 5. Проверьте теплообменник и при необходимости промойте его.
E030	Система сгорания	0	Перегрев выхлопных газов: концевой выключатель выхлопных газов останавливает котел, когда температура дымовых газов превышает 110 ° C (230 ° F) более чем на 10 секунд.	1. Выключить котел, подождать не менее 30 минут, а затем перезапустить котел. 2. Очистите сетчатый фильтр. 3. Проверьте теплообменник и при необходимости промойте его.
E046	Система сгорания	2	Короткое замыкание термистора теплообменника	Проверьте соединение термистора теплообменника.
E047	Система сгорания	1 2	Ошибка открытия термистора выхлопных газов Ошибка короткого замыкания термистора выхлопных газов	Проверьте подключение термистора выхлопных газов.
E060	Система сгорания	1 2 3	Ошибка концевого выключателя двойной трубки Вентури (ВКЛ) Ошибка концевого выключателя двойной трубки Вентури (закрыто ВЫКЛ) Ошибка концевого выключателя двойной трубки (ВКЛ открыто)	Проверьте двойную соединение Вентури.
E109	Система подачи воздуха	0	Ошибка работы двигателя вентилятора	1. Проверьте и очистите впускной воздушный фильтр. 2. Проверьте и очистите двигатель вентилятора. 3. Проверьте напряжение на печатной плате, чтобы убедиться, что оно правильное. Замените вентилятор, если напряжение на печатной плате в норме.
E110	Система подачи воздуха	1 2 3	Блокировка выхлопных газов (вентилятор) Блокировка выхлопных газов (ГВС) Блокировка выхлопных газов (обогрев помещения)	1. Проверьте выхлопную трубу на наличие препятствий. 2. Проверьте и очистите впускной воздушный фильтр. 3. Если возможно, снимите выхлопную трубу, чтобы убедиться, что дымоход свободен.
E205	Система ЦО	1 2	Ошибка обрыва термистора подачи тепла Ошибка короткого замыкания термистора подачи тепла	1. Проверьте термистор. 2. Проверьте соединения проводки насоса.
E218	Система ЦО	1 2	Ошибка открытия термистора обратной линии отопления Ошибка короткого замыкания термистора обратной линии отопления	Проверьте термистор.
E302	Система водоснабжения	0	Ошибка низкого давления воды	1.Проверить подающий клапан. 2. Проверьте давление поступающей воды и активность на PRV.
E352	Система водоснабжения	0	Ошибка высокого давления воды	1. Проверьте подающий клапан. 2. Проверьте давление поступающей воды и активность на PRV.
E353	Система водоснабжения	1 2	Ошибка открытия датчика давления воды Ошибка короткого замыкания датчика давления воды	Проверьте датчик давления воды.
E407	Система ГВС	1 2	Ошибка открытия термистора на выходе горячей воды Ошибка короткого замыкания термистора на выходе горячей воды	1. Проверьте термистор. 2. Заменить термистор.
E421	Система ГВС	1 2	Ошибка открытия термистора на входе холодной воды Ошибка короткого замыкания термистора на входе холодной воды	1. Проверьте термистор. 2. Заменить термистор.
E515	Контроллер	1 8 9 10 11 13-14	Внутренняя ошибка связи между печатной платой Ошибка связи между печатной платой и воспламенителем Ошибка связи между печатной платой и вентилятором Ошибка устройства контроля печатной платы Печатная плата для двойной трубки Вентури Ошибка связи Ошибка связи между печатной платой и трехходовым клапаном	Проверьте печатную плату. 1. Проверьте соединение печатной платы. 2. Проверить воспламенитель. 1. Проверьте соединение печатной платы. 2. Проверьте вентилятор. 1. Проверьте соединение печатной платы. 1. Проверьте соединение печатной платы. 2. Проверьте двойную трубку Вентури. 1. Проверьте соединение печатной платы. 2. Проверьте 3-ходовой клапан.
E517	Контроллер	0	Ошибка настройки микропереключателя	Проверьте микропереключатели на передней панели и печатной плате.
E594	Контроллер	0	Частичная ошибка связи с платой	Проверьте печатную плату.
E615	Контроллер	0 1 2 14 15-16	Теплообменник 1, ошибка входных данных концевого выключателя верхнего предела Ошибка входных данных датчика выхлопных газов Ошибка входных данных стержня пламени Ошибка памяти PCB Давление Ошибка входных данных датчика Подкод 15: диапазон	Проверьте плату. 1. Проверьте соединения проводки датчика выхлопных газов. 2. Проверьте датчик выхлопа. 1. Проверьте электрические соединения стержня пламени. 2. Проверить стержень пламени. Проверьте печатную плату. 1. Проверьте электрические соединения датчика давления. 2. Проверьте выходное напряжение датчика давления.
E740	Аппаратное обеспечение	1 2	Ошибка разомкнутого датчика температуры наружного воздуха (появляется только при включенном сбросе наружного воздуха). Короткое замыкание датчика температуры наружного воздуха (появляется только при включенном сбросе температуры наружного воздуха).	1. Убедитесь, что кривая сброса наружного блока настроена правильно. 2. Проверьте электрические соединения датчика наружной температуры.
E782	Аппаратное обеспечение	0	Ошибка связи с главной панелью	Проверьте печатную плату.

Отказ от ответственности: информация на этом веб-сайте предназначена для информационных целей, поэтому мы не несем ответственности за последующие проблемы. Все ремонтные работы должны выполняться квалифицированными специалистами. Мы также можем получать комиссионные платежи, когда вы переходите на внешние веб-сайты и совершаете покупки у сторонних продавцов. После того, как вы покинете наш сайт, мы не несем ответственности за ваши покупки.

Решение проблемы с кодом ошибки бесконтактного водонагревателя Navien

Система безрезервуарного водонагревателя может дать вам ошеломляющее ощущение и вызвать застревание, когда в ней происходит ошибка. Это сложная система, поэтому вам нужно знать проблемы, на которые вы полагаетесь, прежде чем их исправлять.

Вот код ошибки водонагревателя navien, который очень поможет вам, когда вы столкнетесь с ошибками.

1. Первый код — E001. Эта ошибка означает, что в теплообменнике кипит вода.Для быстрого устранения неполадок вы можете проделать несколько шагов. Сначала очистите входной патрубок для воды. Во-вторых, проверьте автоматический поток, в-третьих, проверьте теплообмен и очистите раствором. Для полноценного флеш-решения вам понадобится источник питания.
2. E002. Эта ошибка означает низкое давление воды. Для устранения неполадок дождитесь прекращения приема воды. Во флэш-решении вы можете выбрать автоматический сброс.
3. E003. Отказ зажигания. Для поиска и устранения неисправностей необходимо проверить, включен ли основной источник газа.Во-вторых, проверьте питание, включено ли оно. Последнее, проверьте искру запальника. Для прошивки вам нужен
4. E004. Эта ошибка означает ложное обнаружение пламени. Для поиска и устранения неисправностей убедитесь, что заземляющий провод подключен, и проверьте воспламенитель на наличие искры.
5. E007. Ошибка означает, что выход горячей воды или термистор открыт. Чтобы решить эту проблему, проверьте термистор и, если необходимо, замените термистор.
6. E008. Ошибка связана с выходом горячей воды и коротким замыканием термистора.Решение, которое вам нужно сделать:
7. E009. Этот код ошибки указывает на ненормальную работу двигателя вентилятора. Чтобы устранить эту ошибку, попробуйте проверить и очистить воздушный фильтр и двигатель вентилятора.
8. Код ошибки E010 означает аномальное давление воздуха. Чтобы устранить эту ошибку, проверьте вентиляционную трубу на предмет засорения и очистите воздушный фильтр.
9. E011. Эта ошибка связана с высоким давлением воды. Чтобы решить эту ошибку, нужно проверить датчик давления воды. Если это не сработает, выберите автоматический сброс.
10. E015. Эта ошибка связана с ненормальными функциями платы управления. Для устранения неполадок проверьте источник питания, а также проверьте GFI.
11. E016. Это означает перегрев теплообменника. Вам необходимо выключить водонагреватель как минимум на 30 минут, а затем перезапустить водонагреватель для этой ошибки. Затем вам необходимо очистить входное отверстие для воды в сетчатом фильтре и проверить клапан автоматической регулировки потока, проверить теплообменник, а затем очистить его с помощью моющего раствора.
12. E021. Эта ошибка связана с входом холодной воды, термистор 1 разомкнут. Чтобы устранить эту ошибку, проверьте термистор и, при необходимости, замените термистор.

Связанные ключевые слова:

Коды ошибок водонагревателя без резервуара navien

Как долго должен нагреваться водонагреватель »

Коды ошибок / сбоев котла [Обновлено в 2021 году]

Boiler	Код ошибки / неисправности	Описание неисправности
Комби и система	003	Отказ зажигания — требуется ручной сброс
Расческа и система	004	Ошибка ложного пламени — котел сбросится автоматически
Комби и система	012	Потеря пламени — сбросить котел
Комби и система	016	Теплообменник перегрет — попробуйте вручную сбросить котел
Комби и система	030	Ненормальная температура выхлопных газов — попробуйте вручную сбросить котел
Комби и система	046	Ненормальная работа: перегрев теплообменника — котел должен сбрасываться автоматически
Комби и система	047	Ненормальная работа: Ошибка термостата выхлопа — требуется ручной сброс, если котел не сбрасывается автоматически.
Комби и система	060	Ненормальная работа: двойной концевой выключатель Вентури — котел сбрасывается автоматически
Комби и система	109	Ненормальная работа: Ошибка вентилятора — котел требует сброса
Комби и система	110	Засорение выхлопа (засорение конденсата) — сбросить котел
Комби и система	127	Ненормальная работа: проблема с реле давления воздуха (APS) — сбросьте котел
Комби и система	205	Обрыв или короткое замыкание термистора подачи тепла — котел должен сбрасываться автоматически
Комби и система	218	Ошибка сигнализации: термистор обратной линии отопления обрыв или короткое замыкание
Комби и система	302	Низкое давление воды — котел должен сбрасываться автоматически
Комби и система	352	Высокое давление воды — котел должен сбрасываться автоматически
Комби и система	353	Ненормальная работа: ошибка датчика давления воды — котел должен сбрасываться автоматически
Система	407	Ненормальная работа: термистор на выходе горячей воды — ошибка аварийного сигнала
Система	421	Ненормальная работа: термистор на входе холодной воды Автоматический сброс должен произойти автоматически
Комби и система	480	Ненормальная работа: термистор на выходе внешнего резервуара горячей воды (ГВС) — ошибка аварийного сигнала
Комби и система	515	Ненормальная работа: Релейная обратная связь (PCB) — котел требует сброса
Комби и система	517	Ненормальная работа: установка двухрядного двухрядного переключателя (PCB) — котел необходимо перезагрузить
Комби и система	594	Ненормальная работа: EEPROM (PCB) — обратитесь к инженеру
Комби и система	615	Ненормальная работа: Вход и память (MCU) — попробуйте сбросить котел
Комби и система	740	Ненормальная работа: Датчик наружной температуры — котел должен автоматически сбрасываться
Комби и система	782	Ненормальная работа: Связь с главной панелью — котел должен сбрасываться автоматически

Коды ошибок безбака Rinnai: способ устранения

При возникновении проблемы с водонагревателем без резервуара Rinnai на панели дисплея отображается код ошибки.Часто есть несколько шагов, которые вы можете предпринять для устранения проблемы, вы даже можете восстановить работу без резервуара. Но как минимум вы будете иметь представление о проблеме, прежде чем обращаться в ремонт.

Rinnai производит водонагреватели без резервуаров в течение длительного времени, и справедливо предположить, что за эти годы произошли изменения. Это делает руководство вашего владельца лучшим ресурсом для поиска и устранения неисправностей вашего устройства. В нем будет информация, необходимая для вашей конкретной модели.

Коды ошибок для безрезервуарных водонагревателей Rinnai

Предупреждение: Мы рекомендуем обратиться к профессионалу, который выполнит ремонт за вас. Лицензированный специалист, имеющий опыт работы с водонагревателями без резервуаров, будет обладать необходимыми инструментами и знаниями для правильной диагностики проблемы.

Если на ваше устройство распространяется гарантия, выполнение работ самостоятельно или разборка устройства может привести к аннулированию гарантии.

Код ошибки 02

Горелка не работает в режиме защиты от замерзания

Если отображается сообщение об ошибке без резервуара и код ошибки 02, необходимо вызвать специалиста.

Код ошибки 03

Прерывание подачи электроэнергии во время наполнения ванны

Если произошло отключение или перебои в подаче электроэнергии, возможно, что после ее восстановления вода не будет течь. В этом случае попробуйте следующее:

• Отключите все водопроводные сети в вашем доме.
• На контроллере температуры дважды нажмите кнопку включения / выключения.
• Если код ошибки отображается снова, необходимо вызвать специалиста.

Код ошибки 05

Сервопривод байпаса

Если на вашем водонагревателе без бака установлены байпасные клапаны, вы можете увидеть код ошибки 05.

• Отключите питание безбака.
• Включите подачу энергии на безтанковую машину и стреляйте без танка.
• Если код ошибки отображается снова, ваш байпасный клапан необходимо заменить.

Код ошибки 10

Засорение подачи или выпуска воздуха

Если вы видите код ошибки 10, проверьте следующее:

• Проверьте систему вентиляции на наличие засоров, проблем с зазорами или любых других проблем, которые могут помешать надлежащей вентиляции.Не забудьте проверить вентиляцию снаружи.
• Свяжитесь со специалистом, если не можете найти проблему с вентиляционным отверстием. Есть дополнительные диагностические тесты, которые можно запустить.

Код ошибки 11

Нет зажигания

Осторожно: Лучше всего обратиться к профессионалу для выяснения кода ошибки 11. Однако есть несколько вещей, которые вы можете проверить, если вам удобно работать с газовыми приборами.

• Проверьте газовый клапан на газовом счетчике и безбакерном агрегате, чтобы убедиться, что они полностью открыты.
• Убедитесь, что воспламенитель работает нормально.
• Если воспламенитель исправен, а в безрезервуарное топливо поступает газ, то вам необходимо вызвать специалиста.

Код ошибки 12

ВАЖНО: Существует два типа кода ошибки 12. Следующее поможет вам определить, какой код 12 является вашей проблемой:

• Пока бесконтактный двигатель проходит цикл зажигания, посмотрите в окно просмотра, чтобы проверить, есть ли видимое пламя.
• Если вы смогли увидеть пламя в блоке горелки во время работы и / или во время цикла зажигания, у вас будет код ошибки пропадания пламени (газ) 12. Это наиболее распространенная проблема.
• Если вы не смогли увидеть пламя, у вас будет немедленный (электрический) код ошибки 12.
• Иногда бывает сложно определить, возникла ли ошибка с кодом 12 из-за газа или электричества. Если да, выключите газ и попытайтесь зажечь устройство.Если отображается код 11, проблема в газе. Если отображается код 12, это короткое замыкание.

Отсутствие пламени (газ)

Если код ошибки 12 вызван пропаданием пламени, вам следует вызвать квалифицированного специалиста. Никогда не пытайтесь решить эту проблему самостоятельно.

Немедленное (электрическое)

В зависимости от того, какая у вас модель Rinnai без резервуара, вместо этого вы можете увидеть код ошибки 19. Тем не менее, код будет отображаться при первом включении подачи воды.

• Этот код ошибки указывает на короткое замыкание в баке. Проблема может быть в жгуте проводов, перепускном клапане, регуляторе расхода воды или другом компоненте в цепи постоянного тока.
• Вы можете отключить каждый компонент по отдельности и попытаться снова включить устройство. Если после отсоединения компонента цикл без резервуара 3 раза, вы будете знать, что проблема в отключенном компоненте.
• Однако для обычного пользователя лучше всего обратиться к профессионалу, который устранит неполадки за вас.

Код ошибки 14

Тепловой предохранитель или перегрев

Важно: К этому коду ошибки следует отнестись очень серьезно. Код ошибки 14 означает, что ваш Rinnai перегрелся. Проблема может быть либо в биметаллическом предохранителе, либо в тепловых предохранителях.

Снимите крышку и посмотрите, нет ли обесцвечивания поверхности теплообменника в том месте, где камера сгорания встречается с медной секцией. Проверьте внутренние компоненты в этой области и вокруг нее.

Биметаллические переключатели

• Термопредохранители обернуты вокруг теплообменника с биметаллическим предохранительным выключателем, установленным либо в верхнем левом переднем, либо в верхнем правом углу теплообменника.
• В большинстве случаев биметаллический переключатель просто сам перезагружается после того, как устройство остынет. Как только переключатель вернется в исходное положение, безрезервуарная машина снова сможет работать.
• Однако, если основная проблема не устранена, биметаллический переключатель продолжит отключаться. Это связано с тем, что та же проблема заставит теплообменник достичь предельного диапазона температур.

Термопредохранители

• Термопредохранители обернуты вокруг теплообменника. Когда они взорвутся, их нужно будет заменить. Сбросить эти предохранители невозможно.
• Если перегорели термопредохранители, лучше обратиться к профессионалу для их замены. Теплообменник необходимо будет снять, а безбаковый следует тщательно осмотреть.

Код ошибки 16

Предупреждение о перегреве

Код ошибки 16 означает отключение без резервуара для защиты от повреждений.Его датчики зафиксировали температуру в помещении выше 104 градусов по Фаренгейту более 10 минут.

Предупреждение: Хотя есть несколько вещей, которые вы можете проверить перед тем, как обращаться в сервисную службу, ремонт электрической или газовой системы должен выполнять только профессионал.

• Убедитесь, что воздушный фильтр чистый и находится в хорошем состоянии. Особо ищите засорение.
• Убедитесь, что требуемые зазоры вокруг бака были соблюдены и сохранены.
• Проверьте снаружи, где заканчивается вентиляционное отверстие. Препятствий быть не должно.

Код ошибки 19

Электрическое заземление

Код ошибки 19 указывает на короткое замыкание в одном из ваших компонентов. В большинстве случаев для устранения этой проблемы лучше обратиться к профессионалу.

Код ошибки 25

Ловушка конденсата заполнена

Существует ряд проблем, которые могут вызывать код ошибки 25.

• Убедитесь, что линия слива конденсата не заблокирована.
• Откройте шкаф и убедитесь, что резервуар для конденсата и сифон не заблокированы.
• Убедитесь, что воздушный зазор между линией слива конденсата и агрегатом сохранен.
• Осмотрите жгут проводов датчика. Ищите ослабленные, поврежденные или разорванные соединения между печатной платой и датчиком.
• Замените датчик, если резервуар сливается правильно, но код ошибки 25 по-прежнему отображается.

Код ошибки 31

Термопара горелки

Если ваше устройство Rinnai выбрасывает безбак и код ошибки 31, вам следует обратиться к профессионалу для проверки газовой системы вашего устройства.

Код ошибки 32

Отказ термистора температуры исходящей воды

Код ошибки 32 часто означает, что датчик неисправен и требует замены. Ремонт должен будет произвести профессионал, чтобы ваш безбаковый двигатель снова заработал.

Код ошибки 33

Термистор на выходе теплообменника

В большинстве случаев для устранения этого кода ошибки лучше обратиться к профессионалу. У них будет обучение и инструменты, чтобы найти и решить проблему.

Хотя, если вам удобно, вы можете слить воду из бака, удалить и проверить, не образовалась ли известковая накипь на термисторе.

Код ошибки 34

Термистор температуры воздуха для горения

Этот код ошибки отображается только на моделях без резервуара для помещений.Если вы видите код ошибки 34, вам следует обратиться к специалисту для устранения неполадок и ремонта.

Код ошибки 41

Датчик защиты от замерзания

Этот код ошибки отображается только на моделях для установки вне помещений. Если термистор температуры наружного воздуха отключен или разомкнут , на безбактовом баке будет отображаться код ошибки 41 и вместо заданного значения температуры.

В вышеупомянутом senerio устройство продолжит работу. После устранения основной проблемы код ошибки исчезнет.Несколько других вещей, которые необходимо проверить, перечислены ниже:

• Примечание: Когда датчик защиты от замерзания / термистор закорочен, поврежден или отключен, некоторые модели позволяют запускать бак без резервуара и немедленно высвечивают код ошибки 41. В то время как другие будут запускаться, а затем будут переключаться между кодом ошибки 41 и заданным значением температуры.
• Осмотрите жгут проводов датчика. Ищите сломанные, поврежденные или неплотные соединения между печатной платой и датчиком.
• Убедитесь, что датчик не покрыт изоляцией и открыт для наружного воздуха.
• Обратитесь к профессионалу.

Код ошибки 51

Датчик температуры воды на входе

Rinnai Tankless отобразит код ошибки 51, если термистор температуры воды на входе отсоединен или открыт. На дисплее будут попеременно отображаться код 51 и заданное значение температуры.

Если у вас возникла проблема с кодом 51, установка продолжит работу.Однако код будет продолжать отображаться до тех пор, пока основная причина не будет устранена.

Обратитесь к профессионалу для поиска и устранения проблемы.

Код ошибки 52

Отклонение от нормы регулирующего электромагнитного клапана

Обратитесь к профессионалу для поиска и устранения неисправности с кодом 52.

Код ошибки 57

Биметаллический переключатель перегрева горелки

Есть два биметаллических переключателя расположен на задней части горелки.Если один из этих двух открывается, ваше устройство будет отображать код ошибки 57. Бензобак может работать, а может и не работать, когда отображается этот код.

Код будет отображаться до тех пор, пока проблема не будет устранена. После ремонта потребуется выполнить полный сброс (выключите питание устройства, а затем снова включите) , чтобы код перестал отображаться.

Код ошибки 58

Датчик вторичного теплообменника

Код ошибки 58 отображается, если во вторичном теплообменнике открыт один из двух биметаллических элементов.Бензобак может работать, а может и не работать, когда отображается код. Код не перестанет отображаться, пока проблема не будет решена и не будет выполнен полный сброс.

• Хотя проблема может быть связана с проводкой между датчиком и печатной платой, есть шанс, что вы сможете решить эту проблему самостоятельно.
• Когда вы получаете код 58, ваш вторичный теплообменник необходимо промыть из-за накопления накипи, и он отключился, чтобы предотвратить повреждение.
• Если вы живете в районе с жесткой водой, вам следует использовать средство для смягчения воды, чтобы защитить свой водонагреватель без резервуара.
• Промойте бачок, следуя инструкциям в руководстве, или прочитайте нашу статью, чтобы узнать, как это сделать.
• После промывки выполните полный сброс, выключив и снова включив питание устройства. Если код ошибки не исчезает, обратитесь в сервисный центр.

Код ошибки 61

Двигатель вентилятора внутреннего сгорания

Этот код ошибки должен устранять профессионал, так как им потребуется измерить сопротивление обмотки двигателя вентилятора.Однако есть несколько вещей, которые вы можете проверить.

• Важно: Отключите питание безбаквального водонагревателя, прежде чем продолжить.
• Проблема может быть в электричестве. Проверьте жгут проводов между печатной платой и двигателем вентилятора. Ищите ослабленные, сломанные или поврежденные соединения.
• При отключенном питании снимите двигатель вентилятора. Убедитесь, что крыльчатка вентилятора вращается свободно.
• Осмотрите корпус вентилятора. Ищите мусор или другие препятствия, которые могут помешать вращению крыльчатки вентилятора.
• Если крыльчатка вентилятора вращается свободно и нет препятствий, вам следует вызвать специалиста для устранения неполадок и ремонта вашего безбака.

Код ошибки 63

Скорость циркуляционного потока упала ниже 1,3 галлона в минуту

Если ваш Rinnai выдает код ошибки 63, многие люди просто звонят в сервисную службу, а не сами решают проблему. Однако есть несколько вещей, которые вы можете проверить, если вы любитель DIY.

• Проверьте, производит ли резервуар без резервуара поток воды, используя регулятор температуры, нажав кнопку «ВВЕРХ» в течение 3 секунд, а затем кнопку «ВКЛ / ВЫКЛ».Отображаемое число будет вашим расходом. (например, 7 = 0,7 галлона в минуту, 25 = 2,5 галлона в минуту).
• Если скорость потока была ниже 1,3 галлона в минуту, выпустите воздух из насоса и системного бака.
• Снимите и очистите впускной водяной фильтр.
• Убедитесь, что расход воды в резервуар без резервуара составляет 6 галлонов в минуту или выше.
• Убедитесь, что давление воды на входе в резервуар составляет от 30 до 50 фунтов на квадратный дюйм.

Код ошибки 65

Сервопривод потока воды

Перед обращением в ремонт проверьте, не сбрасывается ли код при выполнении аппаратного сброса, отключив питание водонагревателя, а затем снова включив его.

Если код появляется снова, сервоклапан потока воды не закрылся во время функции наполнения ванны. Перекройте подачу воды и вызовите специалиста, чтобы устранить проблему за вас.

Код ошибки 70

Неисправность печатной платы

Обратитесь к специалисту для устранения неполадок и замены печатной платы.

Код ошибки 71

Неисправность электромагнитного клапана

Код ошибки 71 означает, что один из ваших электромагнитных клапанов вышел из строя. Есть 4 соленоидных клапана (SV0, SV1, SV2 и SV3) и ряд различных проблем, которые могут вызывать этот код ошибки.

Профессионал может устранить проблему и произвести ремонт безопасно и эффективно.

Код ошибки 72

Неисправность устройства обнаружения пламени

Хотя мы рекомендуем вам профессионально поработать над этой проблемой, есть несколько вещей, которые вы можете проверить самостоятельно.

• Предупреждение: Прежде чем продолжить, отключите подачу газа, воды и электричества к безбаквальному водонагревателю.
• Осмотрите жгуты проводов от стержней пламени до печатной платы.Ищите сломанные, поврежденные или ослабленные соединения.
• Убедитесь, что стержень пламени касается пламени при срабатывании устройства.
• Снимите стержень пламени. Ищите скопление углерода. При необходимости очистите.
• Осмотрите внутреннюю горелку. Ищите скопившийся мусор, который может вызвать короткое замыкание стержня пламени.
• Убедитесь, что стержень пламени поддерживает выходную мощность не менее 1 микроампер.

Код ошибки 73

Неисправность термопары горелки

Если на вашем устройстве отображается код ошибки 73, вам следует вызвать специалиста для ремонта.Возможно, им потребуется заменить термопару горелки и, возможно, даже печатную плату.

Код ошибки 79

Обнаружена утечка воды

Если вам удобно заниматься поиском и устранением неисправностей, вы можете определить проблему самостоятельно. Если проблема связана с теплообменником и / или внутренними трубопроводами, вам, скорее всего, потребуется вызвать специалиста. Однако, если проблема заключается в датчике, вы можете исправить это самостоятельно.

• Осмотрите жгут проводов течеискателя.Могут быть повреждены или ослаблены провода.
• Осмотрите теплообменник и все внутренние трубопроводы безбака. Ищите утечку.
• Если вы не обнаружите утечки, загляните внутрь шкафа. В частности, проверьте нижний поддон безбака на наличие признаков скопления воды.
• Если вы обнаружите следы скопления воды, высушите датчик утечки, а также внутреннюю часть шкафа. Перезагрузите безтанковую.
• Если вы не смогли найти свидетельства скопления воды в шкафу, отключите датчик и запустите безбак.
• Если бак работает без датчика, датчик необходимо заменить.

Нет кода ошибки

Поток воды активирован, но ничего не происходит

Если ваш водонагреватель не работает, но не выдает код ошибки, это может быть по нескольким причинам. Перед обращением в сервисную службу проверьте следующее:

• Снимите и очистите впускной фильтр для воды.
• Если вы только что установили бачок без бака, убедитесь, что линии горячей и холодной воды подключены правильно.Если строки поменять местами, устройство не будет работать.
• Убедитесь, что достигнут минимальный расход. Если вы не соблюдаете минимальную скорость потока, установка не сработает.
• Убедитесь, что турбины регулирования расхода воды не заблокированы. Они должны свободно вращаться.

Код LC, LC0 — LC9

Нарастание накипи в теплообменнике

Ваш бак без резервуара должен продолжать работать, когда он выдает код ошибки LC, LC0 — LC9, хотя некоторые новые блоки могут отключиться, чтобы предотвратить повреждение.

Если он продолжит работать, ваш контроллер издаст звуковой сигнал, чтобы предупредить вас о проблеме, и один из кодов LC будет чередоваться с температурой на дисплее.

Вы должны промыть резервуар как можно скорее, чтобы предотвратить повреждение теплообменника. Обратитесь к руководству по эксплуатации для получения инструкций, или мы перечислили процедуру здесь.

Код FF

Продукт обслужил обслуживающий персонал

При использовании кода FF для вашего устройства было проведено техническое обслуживание или ремонт.

После ремонта вашего бака техник вводит код FF. Это предупреждает систему о том, что любые коды, появляющиеся после ввода кода FF, произошли после завершения ремонта.

Это немного похоже на рисование линии, помогающей отслеживать коды ошибок. Одним из примеров его использования является то, что если тот же код ошибки возникает после ввода кода FF, технический специалист будет знать, что выполненный ремонт не решил проблему.
