Клей аккуратно заполнит щели между стеной и корпусом вентилятора и будет амортизировать во время работы, снижая вибрацию.

После застывания клея устанавливается декоративная решетка или делается подключение воздуховода вытяжки.

Итоги и выводы

Как показывает практика, иногда решение большой проблемы лежит на поверхности. Например, обратный клапан своими руками можно соорудить даже из обычного тетрадного листа.

Простая и одновременно эффективная конструкция позволит сделать временный заслон от обратной тяги.

Ну а дальше можно подумать и над более долговечной конструкцией, воплотив принцип мембранного клапана в более долговечных материалах, чем бумага из школьной тетради и полоска скотча.

Как сделать обратный клапан для вентиляции своими руками: монтаж и виды +Видео

В каждом частном или многоквартирном доме предусмотрена система вентиляции. Самая главная функция вентиляции заключается в постоянной циркуляции и поступлении свежего воздуха, а одновременно с этим удаляются пылевые отложения и запахи.

Иногда бывает, что вместо потока воздуха, прилетает зловоние от соседей.

Тут вы и понимаете, что клапан обратного действия для вентиляционных устройств — просто необходим. Мы с вами рассмотрим в этой статье все подробности темы обратного клапана.

[contents]

Общие сведения об обратном клапане

Строение клапана

Ось с лопастями — ключевое наполнение этой детали. Шторка при определенном воздействии воздуха пропускают его лишь в определенном направлении.

В случае прекращения притока воздуха лопасти закрываются. Сам клапан регулирует как поток воздушных масс, так и объем чистого воздуха.

Зачем нужен обратный клапан

При разработке системы вентиляции в частном доме, будь то вентиляция подвала или вентиляция чердака, рекомендуем вам проанализировать ряд причин, по которым следует произвести монтаж в вашем помещении обратного клапана.

1. Нарушение технологии расположения вытяжных труб, приводит к тому, что начинают попадать задуваемые потоки воздуха.
2. Если в жилище располагается несколько вытяжек. Это приводит к усиление оттока, из за увеличения тяги в одной из вытяжек.
3. Если мы рассматриваем многоквартирный дом, то есть вероятность присутствия, хотя бы одной мощной вытяжки, и когда она работает, происходит смещение потоков воздуха, что приводит к появлению в других квартирах обратной тяги.
4. Отсутствие приточного свежего воздуха. Обычно случается в случае поломки или засорения.
5. Наличие отопления, за счет печи. В этом случае при функционировании печки, в трубе возрастает тяга горения, а это в свою очередь приводит к обратному потоку в трубе вентиляции.

Как проверить тягу в вентиляции

Вопрос ключевой.

Все просто:

1. берем свечку,
2. зажигаем и подносим к решетке вентиляции,
3. затем открываем окно.

Свеча должна затухнуть, если поток воздушных масс правильный.

Следует отметить и то, что на стадии проектирования и монтажа лучше предусмотреть установку обратного клапана. Так как его цена незначительна, а так же в процессе эксплуатации вентиляции возможно засорение, деформация и воздействия внешней среды, которые в свою очередь приведут к изменению потока воздуха в самой вентиляции.

Вот тогда вам придется купить клапан, потратить время и врезать его в работающую систему.

Основная классификация обратных клапанов для вентиляции

По материалам

Пластик (пластмасса). Это одни из самых дешевых и коммерческих устройств. Их часто применяют в офисных зданиях, домах, коттеджах. Очень привлекательно выглядят, а благодаря богатой цветовой палитре материала можно воплотить в жизнь любой дизайн.

Оцинкованная сталь. Получили широкое распространение в промышленности и административных помещениях. Данные модели очень прочные, это позволяет долго и качественно справляться со своей задачей. У клапанов, изготовленных из стали, отсутствует такой минус как пожаробезопасность, так как сталь не горит в отличие от пластика.

Комбинирование материалов. Корпус устройства изготовлен из стали, покрытой цинком, а шторка или лопасти из пластмассы. Получил широкое распространение в помещениях, где есть естественная вентиляция. Данный клапан реагирует даже на небольшое движение ветра, обеспечивая качественный и естественный обмен воздухом.

По форме

1. Круглые.
2. Прямоугольные.

Все зависит, конечно, от формы воздуховода. Следует отметить тот факт, что для круглых клапанов, предназначенных для быта выпускаются диаметром 100 — 200 мм. – это самые ходовые размеры. А для промышленных систем возможен выпуск 150 — 1000 мм.

Причем для быта идут в основном круглые клапана, а для промышленности прямоугольные.

От способа установки

1. Вертикально расположенные.
2. Горизонтально расположенные.

По методу регулирования

1. Ручное — с помощью задвижек и рычагов.
2. Автоматическое — происходит автоматически, так как это комплекс устройств, приточно-вытяжной вентиляции, которые функционирует как единое целое.

По конструкционному исполнению

А теперь разберем самую главную классификацию.

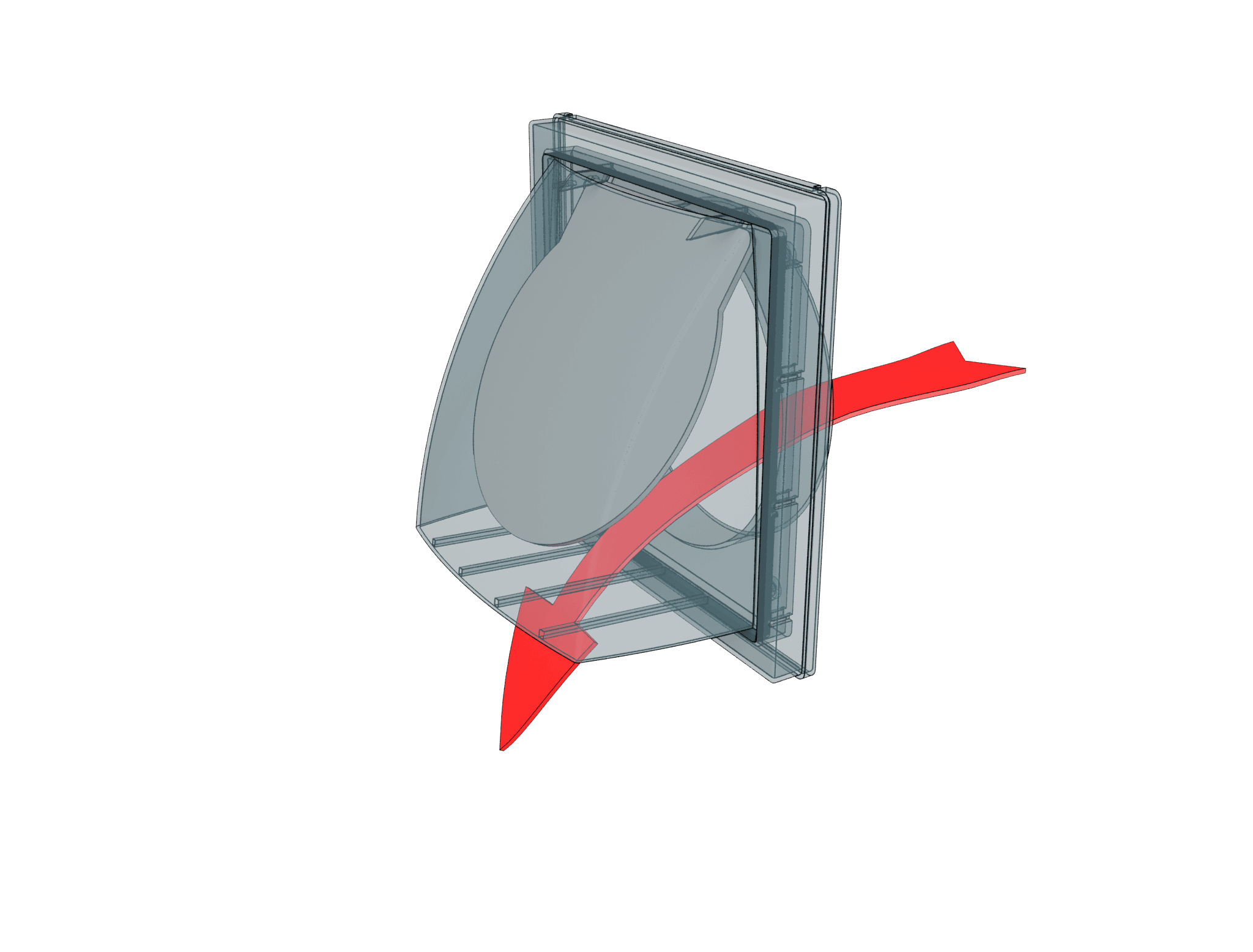

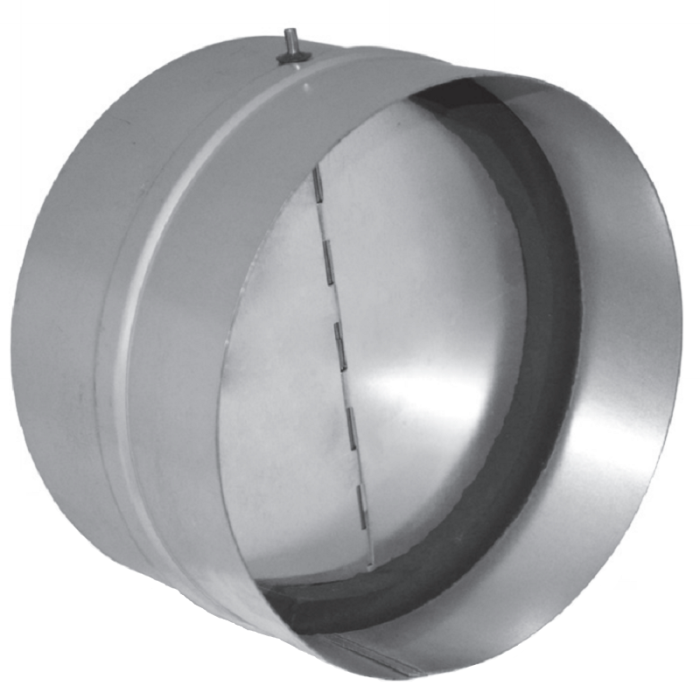

Лепестковый клапан

Клапан одностворчатый гравитационного действия. Воздух, двигаясь из помещения, воздействует на створку, закрепленную на оси корпуса клапана. Под действием этой силы створка открывается. В случае появления обратной тяги створка закроется самостоятельно под силой тяжести.

Наличие одной створки, делает конструкцию простой и надежной.

При установке данного вида клапанов следует использовать уровень, так как монтировать его следует только в вертикальном или горизонтальном положении.

Данная конструкция имеет два исполнения:

1. Модели, где ось смещают относительно центра. А обычно она расположена посередине.
2. Использование противовесов, которые располагают с внешней или внутренней стороны устройства.

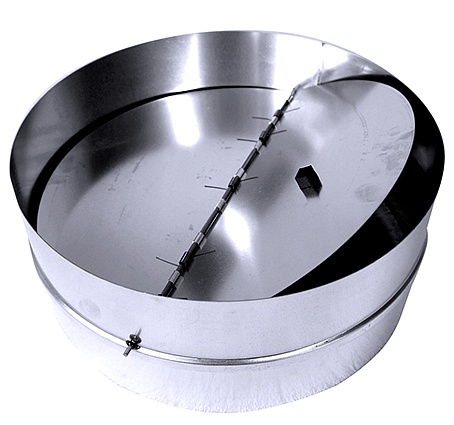

Клапан бабочка или двустворчатый с использованием пружин

По строению схож с лепестковым клапаном, только имеет два лепестка располагают на одной оси. Отсюда и схожесть с насекомым, от которого и получил свое название.

Используют обычно в вентиляционных системах принудительного действия.

То есть при включении вентиляции лопасти открываются, а при выключении закрываются с помощью установленных пружин. Такое устройство можно располагать даже под углом. Следует проверять чувствительность шторок перед покупкой. В последнее время регулировку чувствительности делают по силе сжатия пружин.

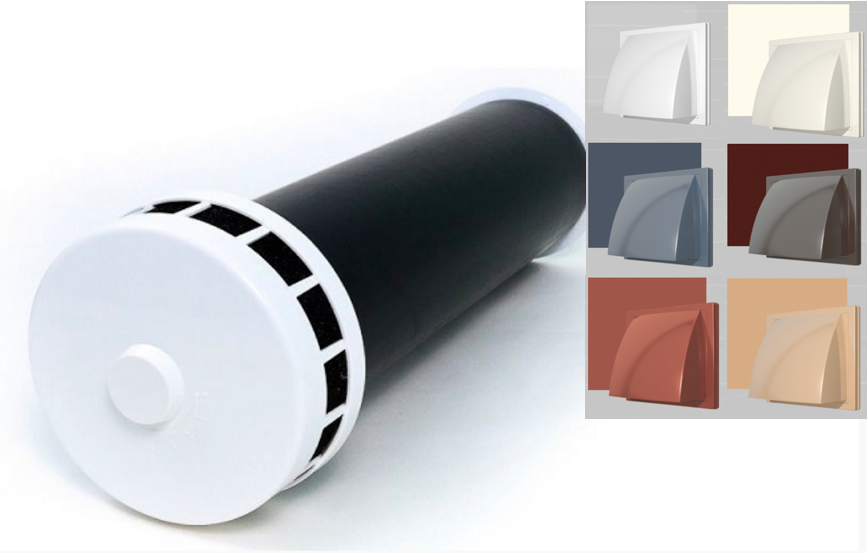

Клапан с гравитационной решеткой

По внешнему виду напоминают жалюзи, располагать которые можно как вертикально, так и горизонтально. Когда вы включаете вентиляцию, жалюзи открываются и начинается движение воздуха, как только выключаете, то жалюзи закрываются.

Чаще всего располагают в стенах, для защиты коммуникаций. Главный плюс данных типов клапанов, это использование их при минусовых температурах в уличных условиях.

Клапаны с гибкой мембраной

Принцип работы так же похож на работу лепесткового клапана. Только в качестве шторки используют тонкую гибкую пластину, которая при закрытии плотно прилегает по периметру.

Ставят преимущественно в помещениях с естественной вентиляцией, так как мембрана очень чувствительна. Недостатком является, тот факт, что мембрана будет деформироваться при избыточной обратной тяги.

Как сделать обратный клапан для вентиляции своими руками?

Следует принять во внимание тот факт, что стоимость стандартных обратных клапанов невелика, и смысла делать клапан самостоятельно нет.

А если короба для вентиляции нестандартные, то тогда следует задуматься о том, как своими руками изготовить обратный клапан для вентиляции.

Самый простой механизм, который можно сделать самостоятельно – это лепестковый или мембранный клапана.

Вместо шторки следует выбрать жесткую пластину металла или пластика. Для предотвращения пропускания потока воздуха, шторка должна как можно плотнее прилегала к краям корпуса. А так же следует крепко закрепить шторку, для того чтобы исключить звуки и трения.

Лист пленки лавсана или плотной бумаги рекомендуют использовать в качестве материала для мембраны. Самое главное, чтобы лист был большего размера, чем отверстие вентиляции.

На вентиляционное отверстие следует установить решетку, для того чтобы мембрана не деформировалась. Вот и все конструкция готова к применению.

Как установить обратный клапан на вентиляцию?

Сначала следует определиться с количеством клапанов, которые мы будем устанавливать.

Если система воздухозабора простая

Итак, если у вас единственное место забора воздуха, и он дальше поступает в шахту, то предотвратить обратную тягу можно при помощи одного клапана в этой системе.

Если система воздухозабора сложная

Если вентиляция сложная и предполагает несколько отверстий вытяжек для вентиляции, то следует применять правило, которое регулирует количество и расположение обратных клапанов.

• Первое, клапан устанавливается на любую ветку, которая соединяет забор воздуха и главную магистраль. Это нужно для того, чтобы потоки воздуха не перенаправлялись в сторону вытяжки в тот момент, когда она выключена.
• Второе. Обратный клапан следует монтировать на выходе системы вентиляции. Многие скажут, что во время полной герметизации системы этого не стоит делать, но как показывает опыт и практика, наличие клапана в подобных местах обязательно.

Обратный клапан нужно устанавливать в легкодоступных местах, чтобы можно было его быстро и удобно обслужить и почистить.

В последнее время производители вентиляторов и вытяжек уже предусматривают в своих конструкциях обратные клапаны. Вследствие этого монтаж дополнительных клапанов нецелесообразен.

Монтаж обратного клапана с улицы

прост, покупаем клапан учитывая форму и размер отверстия, прикладываем его и размечаем места под сверления. Сверлим, прикладываем и закрепляем, предварительно промазав края клапана герметиками.

Следует отметить, что для улиц лучше всего покупать клапана с металлическими элементами. Если вдруг на них образуется лед их легко можно механически отчистить, а пластик с большой вероятностью сломается.

Монтаж обратного клапана внутри помещения

Если вы монтируете накладной обратный клапан перед вентилятором внутри помещения, то процесс схож с описанием выше.

А если вам требуется провести монтаж обратного клапана внутри вентиляционной шахты, то вам потребуется произвести демонтаж вентиляционного устройства.

1. Монтируем обратный клапан внутрь корпуса камеры вентиляции и проводим разметку под крепления.
2. Затем достаем сам корпус и просверливаем отверстия в размеченных местах.
3. После этого устанавливаем корпус на место и размечаем отверстия на кирпичных или бетонных стенках колодца.
4. Сверлим шлямбуром отверстия в бетоне.
5. После устанавливаем дюбеля, и собираем всю конструкцию воедино, все тщательно скрепляем, смотрим, чтобы не было зазоров между клапаном и корпусом.
6. Если зазоры присутствуют, то их следует обработать силиконовым герметикам.
7. После чего устанавливаем вентилятор.

Теперь вы можете не беспокоиться о проникновении ненужных запахов в ваше помещение.

Напоследок хочется сказать, что на данный момент на рынке присутствует огромный выбор моделей, форм и размеров обратных клапанов для вентиляции.

Но стоит помнить, что покупать следует у добросовестных производителей и тогда вы получите устройство с соответствующими свойствами и гарантией качества.

Правила выбора обратного клапана

Также следует помнить, что если недобросовестно подойти к подбору обратного клапана, то это может привести к плохому воздухообмену.

И для того чтобы этого не произошло, следует соблюдать ряд правил при выборе данного устройства:

1. Размеры обратного клапана, должны совпадать с размерами вентилятора. А мощности вентилятора, должно хватать для создания потока, который без особых проблем обеспечит открытие лепестков.
2. Некоторые устройства применяются только внутри помещений. На это следует обратить внимание при выборе модели клапана.
3. Лучшее сочетание — обратный клапан + вытяжной вентилятор + вентиляционная решетка. Такое сочетание обеспечит максимальную эффективность воздухообмена.

Как вы видите, обратный клапан для вентиляции играет важную роль в обеспечении комфортного климата в любых помещениях.

При применении сложных систем вентиляции важно грамотно разместить обратные клапаны для блокировки обратной тяги воздуха.

Тогда функционировать комбинация из вытяжек и вентиляторов будет работать безупречно. Ведь от правильности монтажа этих устройств зависит срок эксплуатации и качество вентиляции целиком.

Обратный клапан для вентиляции в квартире – особенности устройства, монтажа и функционирования

Кто-то может посчитать эту деталь лишней, мол, она затрудняет и без того слабый отток воздуха из помещения. На самом деле, «продуть» при помощи естественной тяги вентиляционный канал в обычном многоквартирном доме со временем становится сложнее и сложнее. Это происходит из-за того, что он постепенно забивается пылью и жиром, если это кухонная вентиляция. Но поскольку на одой и той же шахте «сидят» сразу несколько квартир на этажах, то тяга может образоваться и в том случае, когда на вышестоящем этаже открыли форточку.

Именно через эту квартиру начнёт выходить всё, что поступает с нижних этажей. Жарит ли там кто-то лук или рыбу, работает ли с химическими реактивами или курит, всё это может пойти в ту квартиру, где жильцы захотели проветрить. Это и есть пример обратной тяги, от которой спасают такие устройства. Обратный клапан просто не даст этим запахам проникать в ваше жилище, потому что он будет надёжно закрыт.

Организация вентиляции в квартире

Что же произойдёт с теми запахами, которые нужно удалить из вашей кухни? Сами собой они тоже могут выйти… через форточку квартиры, которая находится выше, если вы не избавитесь от них принудительно. Для этого вам нужно установить вытяжной зонт над плитой или вентилятор в вытяжное отверстие. Но именно в паре с этими устройствами у вас обязан работать обратный клапан. Он предотвратит поступление воздуха из вытяжки к вам, но как только заработает вентилятор в вашей квартире, клапан откроет своим створки и путь для воздуха будет свободен. Конечно, нет никакой гарантии, что вы не нагоните «смрад» в чужую квартиру, где ещё не установили обратный клапан, но себя вы точно избавите от неприятностей.

Таблица: Популярные модели обратных клапанов на вентиляцию:

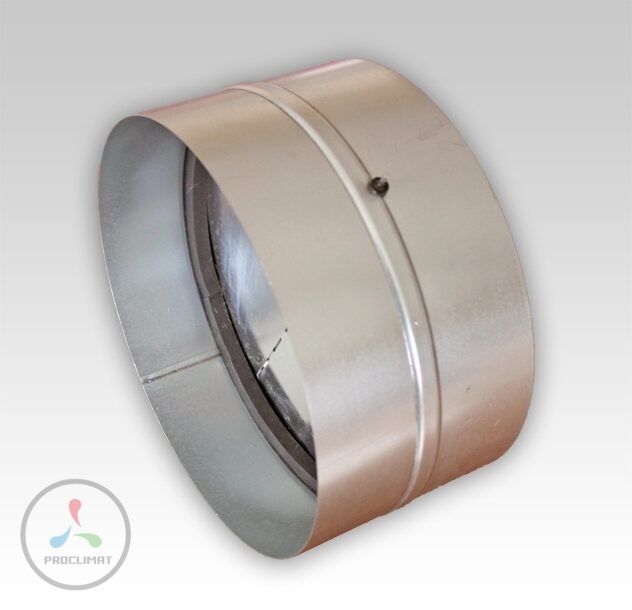

Как устроен обратный клапан

Большинство обратных клапанов работают автоматически. Как только стартует вентилятор, появляется давление на лепестки или шторки, которое заставляет их открываться. Вот почему важно не перепутать, какой стороной ставить этот клапан в вытяжку. Как бы вы его ни установили, створки должны открываться в направлении от вас, а не к вам.

Конструктивно обратные клапаны бывают выполнены в виде элемента вентиляционной трубы круглого или квадратного сечения. Их нужно вставлять в разрыв вентиляционного канала. Если труба воздуховода проходит горизонтально, то клапан нужно устанавливать так, чтобы его створки располагались вертикально. Если же для монтажа выбран вертикальный участок вентиляционного хода, то створки или шторки клапана должны располагаться горизонтально, то есть – поперёк этого канала.

Устройство обратного клапана. Его работа при работе вентилятора

Для эффективной работы обратного клапана у его открывающихся элементов должен быть предусмотрен противовес. Как только тяга в нормальном направлении исчезает, противовес обязан привести створки в положение «Закрыто», чтобы в помещение не проникали запахи и не образовывались сквозняки. Когда клапан устанавливается в горизонтальном положении, то иногда бывает достаточно либо наличия обратной тяги, либо просто силы тяжести, чтобы створки сами по себе закрылись. Но как только от вас начинает нагнетать воздух вентилятор, они поднимаются и пропускают его.

Створки, как и корпус обратного клапана часто выпускаются из оцинкованного железа. Такой клапан может издавать шум при работе, поэтому для домашнего использования предпочтительнее использовать пластиковые конструкции. Также нужно обратить внимание на то, имеются ли у клапана прорезиненные прокладки. Если они есть, то это говорит о том, что они будет практически бесшумным и достаточно герметичным в эксплуатации.

Конструктивное исполнение обратного клапана

В воздуховодах круглого сечения часто используются конструкции типа «бабочка», имеющие две створки на одной оси, проходящей ровно посередине воздуховода. Есть и одностворчатые конструкции, где ось, к которой прикреплена круглая крышка – в виде плоского диска, несколько смещена от центра сечения вентиляционной трубы.

При квадратном сечении вентиляционного хода часто применяются обратные клапаны, похожие по своей идее на жалюзи. Только последние управляются не при помощи каких-то специальных механизмов, а именно за счёт набегающего потока воздуха.

Обратный клапан, естестваная вентиляция

Конечно, существуют и системы обратных клапанов с электрическим управлением, работа которых синхронизирована с включением вентиляторов и регулировкой их скорости. Такие системы хорошо защищают от сквозняков, но при этом вентиляционный канал будет бездействовать в то время, как вентиляторы будут выключены. То есть работать в режиме обычной вытяжки он не сможет, так как просто-напросто будет перекрыт створками активных обратных клапанов. Так что если подразумевается двоякое использование вентиляционной системы – в виде естественной вытяжки и принудительной вентиляции, обеспечивающей отток, то нужно продумать систему пассивных и активных обратных клапанов. И поручить такое дело лучше специалисту, который смог бы спроектировать вентиляционную систему полностью.

Решётка на вентиляции в роли обратного клапана

Если рассматривать обратный клапан как защиту от проникновения механических частиц и насекомых, то вместо него прекрасно будет работать решётка на вентиляционном отверстии. Иногда такие решётки, носящие ещё и декоративную функцию, снабжают едва заметной сеткой из капрона или другого синтетического волокна, которое практически прозрачно или незаметно. Сквозь такую защиту не попадут в квартиру не только летающие насекомые, случайно попавшие с улицы в вентиляционную шахту, но и бытовые насекомые, признанные вредителями. Если же решётка будет отсутствовать вовсе, то в квартиру могут пробраться даже более крупные непрошенные гости – грызуны.

Крупноячеистая решётка не препятствует прохождению воздуха, а вот мелкая сетка может забиться пылью и жиром, которые осядут на ней со стороны квартиры. В этом случае придётся демонтировать решётку и, сняв с неё сетку, подвергнуть её очистке или замене. Это не всегда удобно, поэтому можно сделать вместо мелкой сетки обратный клапан. Для его собственноручного изготовления не потребуется вмешиваться в конструкцию вентиляционного канала, и если что-то и придётся демонтировать, то это будет только декоративная решётка. Именно её и предстоит модернизировать, чтобы она работала в качестве обратного клапана.

Установка решётки для вентиляции, в роли обратного клапана

Для этого нужно взять плёнку средней жёсткости и укрепить её на обратной стороне решётки клеем. Далее на неё нужно нанести продольную прорезь или прорезать крест-накрест по диагонали. В первом случае получатся две створки, во втором – четыре треугольных лепестка. При дуновении воздуха они будут отклоняться и пропускать его поток в строну от решётки. Если же образуется обратная тяга, то лепестки или створки плотно прильнут к решётке, перекрыв доступ воздуха из вентиляционного короба в квартиру. Теперь остаётся установить сам вентилятор перед решёткой. Перед вентилятором можно поставить такую решётку (или более красивую) в эстетических целях. Естественно, такая решётка просто обязана иметь крупные ячейки, чтобы не затруднять работу вентилятора.

Если же нет возможности своими руками монтировать обратный клапан и вентилятор на вытяжке, то тогда можно подобрать готовые компоненты и приобрести их. При некотором разнообразии промышленных образцов обратных клапанов это будет нетрудно сделать.

Как выбрать обратный клапан для своей вентиляционной системы

Есть несколько критериев отбора для обратного клапана:

• форма сечения воздуховода;
• величина сечения воздуховода;
• материал изделия;
• конструктивное исполнение;
• наличие вентилятора в комплекте;
• производитель;
• стоимость.

По форме сечения воздуховоды бывают квадратные (прямоугольные) или круглые. В зависимости от того, какой он у вас в доме, нужно выбирать и вид обратного клапана. Если даже вентиляционное отверстие закрыто квадратной или прямоугольной решёткой, это ещё ничего не значит. Чтобы оценить, какую форму имеет сам вентиляционный ход, нужно отвинтить решётку и посмотреть, что именно представляет собой пространство за ней. Если она ведёт в вентиляционный короб, то нужно понять, каково его продолжение.

Обратный клапан и решётка для вентиляционной системы

Если из него выходит квадратный воздуховод, то обратный клапан придётся монтировать в него. Тогда потребуется конструкция квадратного сечения. Если же воздуховод круглый, то и клапан обязан иметь такую же форму, чтобы точно сесть в отверстие. Иногда устройство вентиляции бывает таким, что из цилиндрического короба выход сделан в боковой стенке, и он имеет квадратную форму, так что вид самого короба тоже может быть обманчивым, как и у решётки.

Далее нужно измерить габариты этого вентиляционного хода и, сообразуясь с этими измерениями, выбирать готовое изделие для последующего встраивания в конструкцию воздуховода. Кроме этого, нужно ещё правильно выбрать материал, из которого будет изготовлен клапан. Достаточно дешёвые и простые клапаны, имеющие конструкцию «бабочка», часто делаются из оцинкованной стали. Практически все вентиляционные короба в многоквартирных домах выполняются из этого же материала.

Интегрировать такую «бабочку» в систему не составит труда. Конструкция такого клапана проста: на оси находятся полукруглые пластины, которые отжимаются пружиной, когда на них не попадает поток воздуха из вентилятора. Как правило, эта конструкция применяется в круглых воздуховодах. Для квадратных вентиляционных труб чаще используются автоматические жалюзи. В них выполнено несколько подпружиненных пластин, если исполнение такого клапана – вертикальное. В горизонтальных клапанах используются грузы и противовесы.

Если клапан стоит близко к вентиляционной решётки, то можно выбрать пластиковый вариант, так как он меньше шумит. Зато такие конструкции уступают стальным по прочности.

Комплект или отдельный обратный клапан?

Если же у вас ничего до этого в вытяжке не стояло, то лучше остановить свой выбор на комплекте, так как параметры обратного клапана будут отлично соответствовать характеристикам вентилятора. Если же вами уже используется вентилятор, например, встроенный в вытяжку над кухонной плитой, то вполне можно подобрать подходящий обратный клапан к его характеристикам. По крайней мере, поток, который выходит из вытяжного зонта, обязан открывать створки клапана. Если же у него не хватает для этого мощности, то это значит, что клапан подобран неверно.

Как обезопасить свою квартиру при выборе обратного клапана

Если же приобретается отдельно обратный клапан, то многие могут обратить внимание на то, что часть из таких изделий имеет взрывобезопасное исполнение. Этим параметром не стоит пренебрегать, если у вас в доме используются газовые приборы. Только ли это плита или ещё колонка для подогрева воды – не важно. Главное, чтобы при утечке газа такой клапан не дал искру при закрывании или открывании створок, то есть – при трении металлических частей друг о друга. Ведь при утечке газ устремляется, в том числе, и в вытяжку, где смешивается с воздухом. А взрывоопасна именно газово-воздушная смесь, так как в ней есть кислород, поддерживающий горение. Накопившаяся в вентиляционных каналах пыль – это отличная среда для распространения огня. Вот почему важно, чтобы исполнение клапана было взрывобезопасным.

Такой клапан может перекрыть доступ огня или дыма через вентиляционную шахту, если в доме произойдёт пожар в вашем стояке. С этим справится и пластик, не поддерживающий горение, и металл.

Пожары и утечки газа – это экстренные ситуации, случающиеся не каждый день. Но и при таком стечении обстоятельств вас может выручить обратный клапан из множества неприятностей. Но намного чаще он будет просто создавать вам комфорт пребывания в помещении, избавляя от сквозняков, неприятных запахов и насекомых. Только не нужно забывать и о декоративной решётке, которая тоже вносит свою лепту в мощность потока воздуха. Если вы учтёте все параметры правильно, то сможете сделать себе отличную вентиляционную систему.

Обратный клапан для естественной вентиляции

Обратная тяга возникает достаточно часто и несет за собой негативные последствия. Монтаж обратного клапана для естественной вентиляции решает данный вопрос. Но для этого нужно изучить конструктивные особенности подобных устройств, их достоинства и недостатки, основные правила монтажа и размещения в вытяжных конструкциях.

Основные факторы появления обратной тяги

Принцип действия вентиляции приточно-вытяжного типа основывается на действии закона одинакового объема воздуха, поступающего и выходящего из помещения. Следовательно, в вытяжке обратная тяга появляется в том случае, если общий поток воздуха в прочих точках направлен из квартиры. Существуют основные факторы для появления подобного явления:

• Подключение соседями в многоквартирных домах мощных вытяжек, при задействовании общих вентиляционных шахт для устранения воздуха. Данная проблема очень распространена в старых жилых домах, где общие воздуховоды не рассчитаны на использование механизмов для принудительной вентиляции.
• Наличие внутри дома воздуховода, имеющего несколько точек забора воздуха. В этом случае возможны перемены направления потока при запуске в одной из них устройства принудительной вентиляции.
• Резкое увеличение объема потока, который выходит через один из присутствующих вытяжных приборов. В случае недостаточного поступления воздуха посредством приточной вентиляции возникает смена направления воздушного потока в вытяжках.
• Существенное уменьшение или приостановление потока, который поступает в жилье посредством приточной вентиляции. Такое происходит в случае поэтапного загрязнения отверстий, а при наличии принудительной системы – в случае повреждения или износа деталей, которые отвечают за движение воздуха.

Установка вентиляционного обратного клапана для естественной вентиляции во время монтажа системы является рациональным решением, даже если в данный момент отсутствуют условия для появления обратной тяги. Цена готовых систем невелика, а вот установка клапана в уже функционирующие воздуховоды – непростая и трудоемкая работа.

Виды обратного клапана

На сегодняшний день использование ручного управления для контроля воздушных потоков уже не актуально. Для автоматического предупреждения нежеланной тяги в вентиляционной системе существует несколько принципиально разных способов. У каждого из них имеются свои достоинства и недостатки, на которые нужно обратить внимание при покупке оборудования.

Одностворчатый гравитационного действия

Выходящий из помещения воздушный поток способен оказывать давление на заслонку клапана, тем самым приоткрывая его для свободного выхода воздуха. В случае отсутствия движения или появления обратной тяги этого давления на заслонку не происходит и под воздействием силы тяжести она закрывается.

Если монтаж был выполнен по всем правилам, обратный гравитационный клапан допустимо использовать с естественной вентиляцией, поскольку он имеет минимальное сопротивление открытию створки. Возможны два варианта подобной установки:

1. с применением противовеса, который размещен снаружи либо внутри устройства;
2. отклонение размещения оси, на которой крепится створка, по отношению к середине сечения канала воздуховода.

Обратите внимание! Закрытия створки основывается на действии силы тяжести, а потому следует размещать устройство с применением уровня строго в вертикальном или горизонтальном положении, которое зависит от конкретной модели. В противном случае происходит неполное закрытие клапана или для открытия створки будет необходим усиленный воздушный поток в вентиляционной системе.

Двустворчатый с применением пружин

Это так называемое устройство типа «бабочки», оборудованное 2-мя шторками. При избыточном давлении они складываются с определенной стороны, а в случае его отсутствия — закрываются за счет пружин. Поскольку работа механизма не зависит от силы тяжести, подобное устройство допустимо располагать под различным углом.

Такой вариант хорошо себя зарекомендовал в случае принудительной вентиляции с применением вытяжки. Прежде, чем купить клапан, стоит протестировать степень чувствительности шторок к давлению в воздуховоде, на который будет осуществлен монтаж. Силу действия пружин в современных устройствах такого типа допустимо корректировать.

Решетка с обратным клапаном для естественной вентиляции

По своему внешнему виду решетка с обратным клапаном для естественной вентиляции очень похожа на оконные жалюзи. У такого устройства принцип действия аналогичен одностворчатому варианту – гравитационный. Применение нескольких створок вместо одной связано с компактностью механизма в открытом положении, что довольно актуально для наружных компонентов вентиляционной системы.

Размеры вентрешеток с обратным клапаном для естественной вентиляции спроектированы для стандартных параметров коробов, предназначенных для вытяжек. Что касается устройства для предупреждения нежеланной тяги, его допустимо размещать как на всю решетку, так и лишь на отверстии для естественной вентиляции.

Использование гибкой мембраны

Рабочий принцип мембранного обратного клапана основывается на возможности потока поменять положение гибкой пластины. Она позволяет в случае одного направления потока воздуха открывать вентиляционное отверстие, а при противоположном – его закрывать, вплотную примыкая к периметру.

В случае риска изменения мембраны из-за мощной обратной тяги требуется наличие вспомогательных ребер жесткости, на которые она сможет опираться во время закрытия вентиляционного отверстия. На это стоит обращать внимание при покупке мембранного механизма, в противном случае возможна деформация и дальнейшее неплотное закрытие заслонки или пропуск обратного воздушного потока устройством.

Для всех систем, независимо от конфигурации, необходимо рассчитать расположение клапанов так, чтобы нежеланная тяга при всех вариациях включенных вытяжек и вентиляторов в результате была заблокирована. На качество функционирования вентиляции в первую очередь влияет правильный монтаж устройства.

Расположение клапана в системе вентиляции

Если в вытяжной системе предусмотрено единое место забора воздуха, и оно посредством вентиляционного канала выходит на улицу или в шахту, для предупреждения появления обратной тяги достаточно выполнить установку в воздуховоде одного устройства.

Если система усложнена наличием нескольких отверстий для естественной вентиляции, применяют следующие правила установки обратных клапанов:

• На всех ветках, которые объединяют центральный воздуховод и точку забора воздуха, монтируют обратный клапан. Это важно для предотвращения перенаправления воздушного потока в сторону вытяжки, если она не работает.
• Как правило, на выходе системы вентиляции монтируют дополнительное устройство. В случае абсолютной герметичности канала в установке нет необходимости, но все же, как демонстрирует практика, наличие клапана именно в этом месте имеет смысл.

Вентиляционный обратный клапан для естественной вентиляции

В основном, обратный клапан размещают в местах с максимально удобным и простым доступом к ним. Это связано с тем, что их приходится время от времени чистить от жира, налипшей грязи и пыли, в противном случае не будет происходить полное закрытие заслонок при нежеланной тяги.
Во время проектирования воздуховода важно помнить о том, что производитель в некоторых случаях размещает обратный клапан непосредственно на вытяжке либо на вентиляторе. В такой ситуации установка дополнительной защиты от появления обратной тяги не требуется.

Обратный клапан вентиляции – установка на вытяжку своими руками —

виды, устройство, установка на вытяжку

Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.

Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.

Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.

Содержание статьи:

Причины возникновения обратной тяги

Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома. Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.

Принцип действия основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков.

С помощью горящей спички можно легко проверить направление движения воздуха в вентиляционном отверстии и оценить скорость потока

Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в остальных точках входа и выхода воздуха направлен из дома. Есть несколько основных причин для возникновения такого эффекта.

Часто возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию.

Галерея изображений

Фото из

Автоматические модели клапанов

Двухстворчатое устройство для вентканалов

Одностворчатый вариант клапана

Конструктивные особенности обратного клапана

Обратный клапан в паре с вентилятором

Клапан в стеновом приточном устройстве

Установка клапана в вытяжную вентиляцию

Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы – износа или поломки механизмов, отвечающих за циркуляцию воздуха. Также возникновению обратной тяги может способствовать резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств.

Например, при горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.

Причиной обратного движения воздушного потока может стать неравномерный напор, образованный при подключении нескольких веток к одному вентиляционному каналу. В таких ситуациях обратным клапаном оснащается каждая линия

В случае использования внутри дома воздуховода с несколькими точками забора воздуха, возможно изменение направления потока в случае включения в одной из них принудительной вентиляции.

Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.

Изменение параметров среды за пределами квартиры или дома тоже может стать причиной возникновения обратной тяги. При строительных работах, связанных с изменением рельефа, таких как возведение или снос расположенных близко строений, возможно изменение направления ветра в сторону вытяжки.

В многоквартирных домах, при использовании для удаления воздуха общих вентиляционных шахт, возможно возникновение обратной тяги в квартиру по причине подключения соседями мощных вытяжек.

Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.

Пропускная способность общих вентиляционных шахт старых многоэтажных домов не рассчитана на пропуск большого объема воздуха, генерируемого современными мощными вытяжками

Даже если в настоящий момент условий для возникновения обратной тяги нет, лучше установить обратный клапан при монтаже системы оборота воздуха. Возможные ее модификации, загрязнение приточной вентиляции или внешние факторы могут привести к возникновению переменного направления движения потока воздуха.

Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей. Желающие проверить работоспособность вентиляции в квартире подробную информацию найдут , размещенной на нашем сайте.

Типы исполнения обратного клапана

В связи с повсеместным использованием вытяжных устройств применение ручного управления для регулирования пропуска потока воздуха уже не актуально.

Существует четыре принципиально различных способа автоматического предотвращения обратной тяги в системе вентиляции. Каждый из них имеет свои плюсы и минусы, которые необходимо учитывать при выборе типа устройства.

Тип #1 — одностворчатый гравитационного действия

Поток, направленный из помещения, оказывает давление на створку клапана и открывает его для пропуска воздуха. При отсутствии движения или в случае возникновения обратной тяги давления на створку не будет и под действием силы тяжести она закроется.

Применение всего одной створки для пропуска воздуха и использование силы тяжести для ее закрытия делают гравитационную модель клапана простой и надежной

При правильной установке, гравитационный обратный клапан можно применять с естественной вентиляцией, так как сопротивление открытию створки у него незначительное.

Существует два способа исполнения такой конструкции:

• смещение положения оси, на которой закреплена створка, относительно середины сечения канала воздуховода;
• наличие противовеса, расположенного внутри или снаружи устройства.

С учетом того, что принцип закрытия створки основан на действии силы тяжести, необходимо размещать клапан в зависимости от конструкции строго горизонтально или вертикально с использованием уровня.

Иначе возможно или неполное его закрытие, или необходимы будут значительные усилия потока воздуха в вентиляционной системе для открытия створки, особенно в случае использовании противовеса.

Схема установки обратного клапана на вентиляционный канал определяется конструктивными особенностями системы. Устройства монтируются так, чтобы их лопасти открывались по ходу движения воздушного потока

Тип #2 — двустворчатый с использованием пружин

Обратный клапан типа “бабочка” снабжен двумя шторками, которые складываются при избыточном давлении с нужной стороны и захлопываются с помощью пружин при его отсутствии. Так как процесс закрытия не зависит от действия силы тяжести, то такое устройство в отличие от гравитационного типа может быть расположено под любым углом.

Как правило, такой вариант нормально функционирует только при принудительной вентиляции с использованием вытяжки.

Перед приобретением клапана необходимо проверить чувствительность шторок на открытие к давлению воздуха, характерного для воздуховода на который он будет установлен. Некоторые современные устройства типа “бабочка” могут быть отрегулированы по силе действия пружин.

Конструкцию типа “бабочка” с закрытием створок под действием пружин применяют в вентиляционных системах с сильным напором воздуха, который создают вытяжки

Тип #3 — жалюзи на вентиляционную решетку

Решетка, закрывающая выход на улицу или в вентиляционную шахту, часто бывает снабжена клапаном, напоминающим по виду оконные жалюзи. Это устройство подробно . Принцип его действия – гравитационный, аналогичен одностворчатому варианту.

Использование нескольких створок вместо одной обусловлено компактностью устройства в открытом положении, что актуально для наружных элементов системы.

Размеры решеток рассчитаны на стандартные параметры и предназначенных для выхода воздуха отверстий в стенах.

Жалюзи удобны в использовании, но их предпочтительно монтировать в наружной части вентиляционной системы. Совокупность створок обеспечивает отличный отвод отработанного воздуха

Клапан для предотвращения обратной тяги может быть установлен на всю решетку или только на отверстие для естественной вентиляции. В продаже существуют решетки с обратным клапаном других конструктивных решений.

Однако варианты с мембраной или использованием пружин будут иметь серьезные проблемы с работоспособностью при отрицательных температурах. Поэтому для уличной решетки лучше выбрать устройство с затвором типом “жалюзи”.

Тип #4 — гибкая мембрана

Принцип действия мембранного обратного клапана основан на возможности потока изменить положение гибкой пластины. Ее размещение позволяет при одном направлении движения воздуха открывать отверстие для вентиляции, а при другом – закрывать его, плотно прилегая к периметру.

Для срабатывания мембранного обратного клапана на открытие или закрытие достаточно небольшого усилие воздушного потока, поэтому такие устройства успешно используют при естественной вентиляции

В случае, когда существует риск, что сильная обратная тяга деформирует мембрану, необходимо наличие дополнительных ребер жесткости, на которые она будет опираться при закрытии вентиляционного отверстия.

Этот факт необходимо учитывать при приобретении мембранного клапана иначе возможно искривление и последующее неплотное прилегание заслонки, в результате чего будет происходить частичное пропускание устройством обратного воздушного потока.

Особенности самостоятельного изготовления

Учитывая низкую стоимость обратных клапанов, самостоятельное изготовление устройства актуально только при применении вентиляционной решетки или короба воздуховода с нестандартными геометрическими параметрами. В этом случае часто дешевле и быстрее сделать для него клапан, чем выполнить переход на стандартную форму и размер.

Проще всего самостоятельно изготовить мембранный или одностворчатый клапан. В качестве створки используют жесткий материал, например пластиковую или металлическую пластину.

Особенное внимание нужно уделить следующим моментам:

• плотности прилегания пластины к стенкам корпуса клапана или фиксирующему выступу для предотвращения образования щели и пропуска воздуха;
• исключению стука пластины, что особенно важно в случае частой смены направления движения воздуха.

Для мембранного клапана можно использовать лист плотной бумаги или лавсановой пленки, большего диаметра, чем у вентиляционного отверстия. При сильной обратной тяге во избежание деформации материала мембраны необходимо установить решетку, на которую она будет опираться.

В качестве мембраны подходит лавсановая пленка. Она не теряет своих свойств под воздействием влаги, а также при многократном сгибании

Правила размещения и монтажа

Для систем любой конфигурации нужно спланировать размещение клапанов таким образом, чтобы обратная тяга была блокирована при любой комбинации включенных вентиляторов и вытяжек. От правильной установки самих устройств зависит качество работы вентиляции.

Местоположение клапана в вентиляционной системе

Если имеет одно место забора воздуха, который по вентиляционному каналу выходит в шахту или на улицу, то для предотвращения обратной тяги достаточно установить в воздуховоде единственный клапан.

Если топология системы более сложная по причине наличия нескольких вытяжек или отверстий для естественной вентиляции, то применяют следующие правила размещения обратных клапанов:

1. На каждую ветку, соединяющую точку забора воздуха и магистральный воздуховод, устанавливают обратный клапан. Это необходимо для недопущения перенаправления воздуха в сторону вытяжки, когда она не включена.
2. Обычно еще одно устройство устанавливают на выходе вентиляционной системы. В идеале, при полной герметичности канала, в этом нет необходимости, однако практика показывает обоснованность монтажа клапана в этом месте.

Как правило, обратный клапан устанавливают в местах с наиболее удобным к ним доступом. Это обусловлено тем, что их необходимо периодически очищать от налипшей пыли и жировых отложений, иначе не будет происходить полного закрытия заслонок при обратной тяге.

Такая схема расположения клапана для организации работы принудительной и естественной вентиляции обеспечивает хороший доступ к нему для выполнения профилактических работ

При моделировании воздуховода нужно помнить, что производитель может установить обратный клапан на вентилятор или вытяжку. В этом случае нет необходимости в монтаже отдельной защиты от обратной тяги.

Особое внимание необходимо уделить установке клапана возле входа в шахту многоквартирных домов.

Система общей вентиляции представляет собой защищенную от прямого солнечного света полость с положительной температурой, в которую периодически поступает влажный воздух, что является идеальной средой для размножения различного вида микроорганизмов. Также там часто обитают насекомые, птицы и грызуны.

Управляющие компании часто не выполняют вовремя работы по очистке вентиляционные шахт общего пользования, что приводит к ухудшению качества воздуха

Воздух в таких шахтах редко соответствует санитарно-эпидемиологическим требованиям, предъявляемым для жилых помещений. Поэтому даже в случае регулярного проведения санитарной обработки вентиляционных шахт необходимо не допускать возможности возникновения обратной тяги и попадание воздуха из нее в квартиру.

Нюансы установки и обслуживания

Для создания бытовой вентиляции применяют круглые или прямоугольные воздуховоды стандартных размеров. Для них существуют готовые решения, содержащие обратный клапан, который можно установить в любом месте системы. В этом случае процесс монтажа будет аналогичен подключению любого другого элемента вентиляции.

Готовым решением для вытяжной вентиляции, организованной с использованием пластикового короба, является размещение клапана в фасонном элементе – соединителе прямых каналов

В случае необходимости попеременной работы естественной и принудительной вентиляции существуют два типовых решения установки обратного клапана, позволяющего сделать это возможным:

• монтаж тройника возле вентиляционной решетки, с установкой клапана на отводок для естественной вентиляции;
• приобретение решетки специальной конструкции с двумя отверстиями под оба типа вентиляции.

Монтаж такой решетки можно провести с помощью саморезов или жидких гвоздей.

Первый способ предпочтительнее, так как разбор системы вентиляции для , ремонта или изменения ее конфигурации проще всего осуществить в первую очередь сняв решетку. Если принято решение установить решетку с внутренней стороны помещения, то необходимо тщательно уплотнить стык решетки и стены.

Крепление решетки к стене лучше всего выполнить с помощью саморезов. В этом случае легко ее снять для проведения профилактических работ по очистке воздуховода и обратного клапана

Одной из проблем расположенных на улице решеток, оснащенных жалюзи, является замерзание и обледенение створок в мороз. Воздух, выходящий из ванной, санузла или кухни, насыщен влагой, которая замерзает при отрицательных температурах.

В этом случае возникает две проблемы:

• створки перестают плотно закрывать вентиляционное отверстие, в результате чего в случае обратной тяги воздух проникает в помещение, пусть и в меньшем объеме, чем при полном отсутствии защиты;
• происходит значительное уменьшение сечения отверстия, в результате чего снижается пропускная способность системы, что снижает оборот воздуха и увеличивает нагрузку на вентиляторы и кухонные вытяжки.

В связи с этим необходимо периодически проверять наличие наледи на решетке и удалять ее. Проще всего выполнить эту процедуру механическим способом, однако существует риск повреждения корпуса и шторок, если они выполнены из пластика. Поэтому снаружи лучше устанавливать жесткую решетку, выполненную из металла.

Выводы и полезное видео по теме

Монтаж клапана в вентиляционную решетку стандартных размеров:

Способ установки клапана для попеременной работы принудительной и естественной вентиляции:

Изготовление мембранного клапана:

Установка обратного клапана в систему отвода отработанного воздуха обеспечит нормальный функционал вентиляции, исключит обратное движение воздушного потока, избавит от поступления неприятных запахов и токсичных летучих соединений.

Это приспособление установить можно самостоятельно, если приобрести готовую конструкцию, которая соответствует сечению вентиляционного короба в доме.

Желающих поделиться своими мнением по поводу изложенной информации или задать вопросы по заинтересовавшим моментам приглашаем оставить комментарии. Пишите, пожалуйста, в блоке, находящемся под текстом статьи. Делитесь полезными сведениями, размещайте фото по теме.

для чего нужен, виды, установка

Главная » Вентиляция » Вентиляционный обратный клапан: назначение, виды, установка

Жители квартир многоэтажных домов часто сталкиваются с тем, что запахи от соседей по вентиляционным каналам попадают к ним в помещения. Неприятная ситуация, с которой поможет справиться обратный клапан на вентиляцию. Как он выглядит, как устроен и куда его ставить, и будем обсуждать.

Для чего нужен на вентиляции обратный клапан

Содержание статьи

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Обратный клапан на вентиляцию нужен для нормальной работы системы

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

Устройство и принцип работы

Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

Это обратные клапаны на трубу воздуховода

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

Другие варианты

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

Неприятности, которые могут возникнуть

Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.

Как видите, поставить обратный клапан на вентиляцию — не значит решить проблему раз и навсегда. Придется следить за состоянием системы и мириться с недостатками этого решения.

Виды

Обратный клапан на вентиляцию может быть сделан из металла или пластика. Металл — это чаще всего оцинкованная, реже — нержавеющая сталь. Есть еще немногочисленная группа с пластиковым корпусом и металлической заслонкой — называется чаще всего «комбинированный обратный клапан для вентиляции».

Обратный клапан на вентиляцию делают из пластика и металла

Как выбрать по этому признаку? Просто. Выбираете тот материал, из которого у вас сделан воздуховод.  Могут быть модели круглого или квадратного сечения. Тут снова-таки выбираем ту же форму, что и у имеющихся/планируемых воздуховодов. Благо, размеры соответствуют стандартным трубам, используемым для воздуховодов.

Способ открывания

Открываются обратные клапаны могут по-разному:

• Ручные. Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.
• С электроприводом. Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
• Механические. Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.

Кроме механических, есть с ручным открыванием и электромеханическим

Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только на время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в холодное время он обмерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в этом случае надежнее.

Если вытяжка выведена на улицу через стену

Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.

Формы механических клапанов

В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться. Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.

Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:

Выбрать клапан на вентиляцию, действительно, непросто. Если руководствоваться тем, что использует большинство — придется остановиться на хлопушке. При всех ее недостатках, она работает надежнее, открывается даже при естественной вентиляции. Наиболее эффективный способ сделать хлопушку тише — взять силиконовый герметик, нанести его на упорное кольцо на корпусе (на диск не наносить, так как он станет тяжелее, значит, его будет сложнее повернуть). Диск клапана смазать мыльным раствором и прижать его к кольцу герметика — до начала полимеризации. Затем клапан отодвигаем, получаем уплотнительное кольцо, которое гасит хлопки. Результат — практически беззвучное закрытие, причем почти герметичное.

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе. Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять.

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком. В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно.

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

установка в квартире вытяжки своими руками, что такое антивозвратный вентиляционный клапан для кухни

Обратный клапан для вентиляции является важным элементом вентиляционной системы и широко используется в установках вытяжного и приточно-вытяжного типа. Использование устройства надёжно защищает помещение от посторонних запахов и делает пребывание в нем приятным и комфортным.

Почему возникает обратная тяга?

Принцип работы приточно-вытяжных систем основывается на равенстве заходящего и выходящего объёмов воздуха. В случае уменьшения количества поступающих воздушных масс возникает эффект опрокидывания тяги, в результате которого воздух из вытяжного вентиляционного канала заходит назад в помещение. Причиной нарушения циркуляции потоков нередко являются засоренные отверстия приточной вентиляции, установка пластиковых окон, а также поломка или износ механизмов, отвечающих за интенсивность притока.

Однако может быть и наоборот, когда в качестве причины выступает усиленный отток воздушных масс, что часто происходит при выходе дыма и продуктов сгорания топлива через дымоходные трубы печей и каминов. При условии исправного дымохода горячая смесь очень интенсивно выходит наружу, и приточная система может не справиться. В результате происходит захлёст тяги в вытяжном канале, и отработанный воздух устремляется в обратную сторону.

Также эффект обратной тяги возникает при подсоединении нескольких ответвлений воздуховода к общему вентканалу. В таком случае часто образуется неравномерный напор, который и приводит к обратному захлёстыванию потоков. Нередки случаи присоединения к одному воздуховоду нескольких точек забора, одна из которых оснащена принудительной вытяжкой.

В результате работы вентилятора возникает давление воздуха не только в сторону идущего на улицу вентканала, но и по направлению к остальным точкам забора, не оборудованным вытяжными принудительными устройствами. Такой эффект часто наблюдается в старых домах с общими воздуховодами, когда кто-то из соседей устанавливает мощную вытяжку. В результате загрязнённый воздух из общего канала интенсивно загоняется в помещения, которые такими устройствами не оборудованы.

Ещё одной причиной появления обратной тяги может стать изменение условий внешней среды. Например, при нарушении рельефа посредством сноса или строительства находящихся поблизости зданий, ветер может изменить своё направление и начать задувать в вытяжной канал. Таким образом, какой бы ни была причина возникновения опрокинутой тяги, при первых же признаках её появления необходимо оборудовать систему обратным клапаном, способным нейтрализовать все негативные моменты данного эффекта.

Что это такое и для чего нужен?

Обратный клапан представляет собой устройство, устанавливаемое на выходе из воздуховода, и состоящее из корпуса и заслонки. Корпус, в свою очередь, оснащён декоративной решёткой, закрывающей внутренние детали и крепёжные элементы конструкции. Заслонка имеет способность открываться под воздействием давления выходящего воздуха и возвращаться в исходное положение при отсутствии потока.

Обратные клапаны выпускаются в стандартных размерах и совместимы со всеми видами воздуховодов. Материалом изготовления приборов в основном является пластик. Существуют и металлические модели, но сфера их применения часто ограничена показателями влажности того или иного помещения. Хотя оцинкованные и хромированные изделия имеют антикоррозийное покрытие и наряду с пластиковыми могут использоваться в ванных комнатах, душевых и кухнях.

Принцип работы обратного клапана заключается в следующем: загрязнённый воздух выходит из помещения и, попадая сквозь накладку в корпус устройства, давит на заслонку и открывает её. Как только давление выходящего потока падает, заслонка закрывается и начинает служить прочной преградой для пыли, постороннего запаха и мелких насекомых. Кроме того, использование даже самого простого лепесткового клапана заметно снижает уровень внешнего шума, идущего из смежного помещения или с улицы. Крепление устройства производится на внутренний либо внешний торец воздуховода, а при установке на системы с принудительной циркуляцией воздуха – за вентилятор.

Разновидности

Современный рынок вентиляционного оборудования представляет четыре типа обратных клапанов, каждый из которых имеет свои конструктивные особенности, а также сильные и слабые стороны.

• Одностворчатые лепестковые модели гравитационного типа. Устройства состоят из корпуса и одной створки, открытие которой происходит благодаря давлению воздуха, а закрытие – собственной силе тяжести. Гравитационный круглый клапан применяется в системах с естественной циркуляцией воздуха, что обусловлено низким сопротивлением открытия створки.

Одностворчатые модели выпускаются в двух модификациях. Первый вид представлен изделиями со смещённым относительно центра сечения положением оси, на которой держится планка, а второй отличается присутствием противовеса, находящегося внутри или снаружи прибора. Преимуществом данного вида является возможность установки на системы, не оснащённые принудительной вытяжкой, а к минусам относят необходимость фиксации устройства в строго вертикальном либо горизонтальном положении. В противном случае противовес будет западать, и потребуются более значительные усилия для открытия заслонки.

• Пружинные двустворчатые модели «бабочка». Конструктивно такие клапаны состоят из двух шторок, способных складываться при сильном давлении масс, и пружины, возвращающей створки в исходное положение при отсутствии воздушной циркуляции. «Бабочки» используются только в системах с принудительной вытяжкой, и в условиях естественной вентиляции неэффективны.

• Клапан с задвижкой-жалюзи. Принцип работы данного устройства основан на силе гравитации и чем-то напоминает принцип действия лепестковых одностворчатых приборов, с той лишь разницей, что вместо одной створки используется несколько расположенных друг за другом элементов. Изделия такого типа изготавливаются из металла, отлично переносят отрицательные температуры и предназначены для монтажа на наружную часть вентиляционного канала.

Клапаны мембранного типа являются особо чувствительными конструкциями и способны открываться при малейшем движении воздуха. В роли задвижки в них выступает тонкая мембрана, для открытия которой требуется совсем небольшое усилие. Мембранные модели предназначаются для установки в вытяжные вентиляции с естественной тягой и при монтаже в системы с принудительной циркуляцией требуют установки дополнительных рёбер жёсткости. В противном случае от воздействия сильной тяги тонкая мембрана быстро деформируется и вследствие неплотного прилегания начнёт пропускать воздух.

Следующим критерием классификации приборов является материал, из которого они изготовлены. По данному признаку выделяют две группы устройств: пластиковые и стальные.

• Наиболее распространёнными являются модели из пластика. Такие изделия не подвержены коррозии, легко монтируются, отличаются долгим сроком службы и низкой ценой. К минусам пластиковых устройств относят низкую устойчивость к воздействию отрицательных температур и недостаточную прочность конструкции.
• Приборы из оцинкованной стали гораздо мощнее своих пластмассовых аналогов и способны хорошо переносить низкие температуры. Кроме того, металлические модели обладают большим рабочим ресурсом и устанавливаются в мощные вытяжки с высоким давлением проходящих воздушных масс.

Ещё одним важным признаком, по которому различаются антивозвратные клапаны, является способ управления. По данному критерию модели подразделяются на ручные и электрические. Регулировка первых производится с помощью рычажка или задвижки, в то время как вторые оборудуются электроприводом и требуют наличия поблизости источника электрического питания.

Форма клапанов также бывает разной. Приборы выпускаются в круглом и прямоугольном исполнении, что позволяет без труда совмещать их с любыми типами воздуховодов.

• Круглые бытовые модели имеют размер сечения 100, 120, 125, 150 и более миллиметров, что соответствует большинству диаметров вентиляционных каналов. Промышленные устройства, используемые на мощных вытяжках торговых центров и производственных цехов, выпускаются диаметром до 1000 мм.
• Прямоугольные и квадратные модели чаще используются в высокопроизводительных установках различных предприятий и также выпускаются в большом разнообразии типоразмеров.

Кроме того, обратные клапаны различают по способу установки – приборы могут монтироваться как в вертикальной, так и в горизонтальной плоскостях, а также по пропускной способности, показывающей, какой объём воздуха способно пропускать устройство за единицу времени. Различаются приборы и по классу безопасности. Наряду с бытовыми и промышленными моделями, существуют взрывозащищенные или искробезопасные клапаны. Такие изделия предназначены для вентиляционных систем взрывоопасных зон класса В1, В1А и В1Б, в которых предполагается перемещение взрывоопасных смесей. Приборы способны выдерживать давление в 1500 Па при скорости движения потока, достигающей 6-20 м/сек.

Как сделать своими руками?

Современный рынок вытяжного и вентиляционного оборудования предлагает огромный выбор недорогих клапанов, поэтому самостоятельное изготовление прибора обосновано только в том случае, когда вентиляционная решётка либо короб вентканала имеют нестандартные форму и размер. В таких случаях быстрее и выгоднее смастерить устройство своими руками, нежели тратить силы и средства на изготовление переходников. Самым простым для самостоятельного выполнения устройством является одностворчатый лепестковый клапан, где в качестве заслонки применяют жёсткую пластинку из пластика или тонкого металла, лист плотного картона или лавсановую плёнку.

• Итак, для изготовления обратного клапана воздуховода с естественной тягой, необходимо взять вентиляционную декоративную решётку, приложить её к плотному картону, обвести карандашом и вырезать. Затем необходимо измерить высоту и ширину вентиляционного отверстия и начертить в центре картонной заготовки полученный прямоугольник.
• Далее из центра верхней стороны начерченной фигуры следует опустить перпендикуляр к его нижней стороне, отступить от него в обе стороны по 7 мм и провести через эти точки ещё две линии, параллельные первой. В результате прямоугольник получится разделённым на две половины вертикальной перемычкой, на которую в дальнейшем будут опираться свободные стороны обеих заслонок.

• Затем следует вырезать обе части прямоугольника, не трогая при этом перемычку. Должна получиться фигура, напоминающая раму пластикового окна.
• Далее из лавсановой плёнки вырезаются две детали прямоугольной формы, каждая размером в половину большой картонной заготовки. После чего они приклеиваются к внешним боковым частям рамки таким образом, чтобы в закрытом состоянии они ложились на центральную перемычку. Внешне конструкция напоминает окно с двумя створками, роль рамы в котором исполняет картонная заготовка, а роль створок выполняют две прямоугольные плёнки. Прикреплять створки к раме можно с помощью скотча или степлера.

• После того как конструкция будет готова, следует наживить её саморезами к стене на торец вентиляционного канала. Располагать клапан нужно таким образом, чтобы приклеенные створки могли открываться в сторону воздуховода.
• Далее необходимо открыть форточку и проверить работу клапана. Если всё сделано правильно, то воздушный поток будет открывать обе створки «картонного окошка» и беспрепятственно выходить в воздуховод. После проведения испытаний пластиковая решётка прикручивается поверх картонного клапана на саморезы.

Существует и более простой способ. Для этого створки из плёнки приклеиваются непосредственно на обратную сторону вентиляционной решётки. Однако при таком исполнении закрепление плёнки к боковым сторонам пластиковой решётки осуществляют при помощи скотча, который со временем может утратить свои свойства и отклеиться. Поэтому приклеивание заслонок к картонной поверхности является более предпочтительным вариантом.

Как осуществляется установка?

Для того чтобы оснастить стенной вентиляционный выход обратным клапаном, необходимо предусмотреть, чтобы эффект опрокинутой тяги не возникал при любых сочетаниях включенных вытягивающих устройств ванной, санузла и кухни. Поэтому, если в вентиляционной системе установлен тройник, собирающий воздух со всех точек забора и выводящий его в общий воздуховод, клапанами должны быть оборудованы все выходы.

Важным условием размещения обратных клапанов является обеспечение к ним свободного доступа. Это требование продиктовано необходимостью регулярной чистки устройств от налипшего жира и пыли. Если чистку приборов производить редко либо вообще не освобождать их от грязи, то из-за налипших отложений створки перестанут плотно прилегать к клапану, и работа прибора станет неэффективной.

Установка обратного клапана производится на выходе из вентиляционного канала при помощи жидких гвоздей либо саморезов. Второй вариант гораздо предпочтительнее с практической точки зрения: при необходимости чистки устройства его можно будет легко открутить, а после обработки так же легко установить на место. При закреплении клапана необходимо проконтролировать, чтобы прибор полностью перекрывал отверстие воздуховода.

При установке клапанов на системы с принудительным отводом загрязнённого воздуха, прибор располагают в вентканале за вентилятором.

• Для этого демонтируют вентилятор, вставляют клапан в воздуховод и отмечают места для его крепления.
• Затем клапан снова вынимают и в отмеченных местах сверлят отверстия под крепёж.
• Далее клапан снова устанавливают в вентканал и сквозь просверленные отверстия отмечают точки крепления на поверхности стены. Потом с помощью шлямбура отмеченные места высверливают и подготавливают для установки дюбелей.
• Затем антивозвратный клапан устанавливают в вентканал и фиксируют, заполняя при этом щели между прибором и поверхностью канала силиконовым герметиком. Некоторые модели не нуждаются в дополнительной герметизации соединений и уже оснащены уплотнительным резиновым кольцом, которое способствует более плотному примыканию воздуховода и клапана.
• Заключительным этапом монтажа будет установка вентилятора на прежнее место и пробный запуск системы.

Установка наружных клапанов типа жалюзи производится по такому же принципу. Единственными условиями выбора таких устройств являются материал изготовления и наличие дополнительных функций. К их числу относятся антивандальные приспособления, предотвращающие порчу или поломку жалюзи, а также наличие функции рекуперации тепла. Последняя опция особенно важна для наружных моделей: она предотвращает обледенение клапана и способствует его корректной работе на протяжении зимнего периода.

Правильный выбор, грамотный монтаж и своевременное обслуживание обратного клапана способствуют эффективной защите квартиры от неприятных запахов, постороннего шума и пыли. Это позволяет значительно улучшить качество воздуха в помещении и приводит к созданию комфортного микроклимата внутри него.

О том, как сделать обратный клапан своими руками, смотрите в следующем видео.

Клапана гравитационные КГ канальные — Компания АИРКУЛ

Вентиляция состоит из множества элементов. Каждый из узлов и комплектующих играет важную роль в работе системы и обеспечивает должный уровень комфорта.

Жители многоэтажных домов довольно часто ощущают запахи пищи, табачного дыма из соседних квартир. Причина этого явления – неправильная работа гравитационной (естественной) или механической системы вентиляции. Из-за недостаточной тяги вытяжной воздух не выходит наружу, а продолжает циркулировать по трубам внутри здания и попадает из одних помещений в другие.

Можно ли устранить проблему, и как это сделать?

Для предотвращения этого явления используется обратный клапан. Он относится к группе воздушных регуляторов и заслонок. Назначение обратного клапана – изменение потоков воздуха в системах вентиляции.

Принцип работы регулятора прост. Клапан оснащен лопастями. Они расположены таким образом, что пропускают потоки воздуха лишь в одном направлении. Если оно меняется, лопасти закрываются.

Разновидности обратных клапанов.

Воздушные регуляторы разделяются по нескольким критериям:

Выбор каждого критерия осуществляется в зависимости от типа вентиляции, ее особенностей и ваших потребностей.

Гравитационный клапан

Этот регулятор оснащен створками, которые закрываются под воздействием силы тяжести. Важный момент – они устанавливаются под определенным углом, для которого характерно равное воздействие сила давления и тяжести.

Гравитационный клапан предназначен для монтажа в прямоугольных воздуховодах в конечной точке вентиляционной системы. К примеру, выход на улицу. Он устанавливается, преимущественно, в горизонтальном воздуховоде. В вертикальном монтаж также возможен, если поток воздуха направлен снизу вверх.

Преимущества гравитационного клапана хорошо известны специалистам. Этот тип регулятора характеризуется низкими потерями давления. Особенно заметна разница в сравнении с лепестковыми клапанами (бабочка). Это преимущество достигается за счет отсутствия возвратных пружин. Сокращение потерь давления приводит к улучшению циркуляции воздуха и повышению эффективности работы вентиляционной системы.

Качественные гравитационные клапаны на выгодных условиях

В нашем каталоге представлены регуляторы от надежных производителей. Мы гарантируем качество, эффективную работу и долговечность каждой модели, готовы предоставить сертификаты соответствия самым высоким требованиям. Вам понравятся наши цены и сервисные услуги.

Наши консультанты имеют профессиональные знания в сфере конструирования и монтажа вентиляционных систем. Они предоставят исчерпывающую информацию о гравитационных клапанах и помогут выбрать модели, которые полностью соответствуют вашим требованиям и особенностям воздуховода.

вытяжка на кухне и монтаж

Если на кухне часто чувствуются запахи, доносящиеся от соседей, то это связано с обратной тягой в вентиляционной системе. Чтобы избавиться от этого неприятного явления, нужен обратный клапан для вентиляции. Существует несколько разновидностей устройств для защиты от обратной тяги. Каждый вид имеет свои особенности, назначение, преимущества и недостатки. Важно правильно выбрать место для установки клапана, провести его монтаж с соблюдением правил.

Что такое обратный клапан и его назначение в вентиляции?

Нормально работающая вентиляционная система выводит воздух из помещения на улицу по вентканалам. Как правило, вытяжные отверстия находятся в помещениях с влажными процессами (ванной, на кухне) или там, где наблюдаются неприятные запахи (санузел). Благодаря работе вентиляции запахи быстро выводятся из помещения, нормализуется влажность.

В некоторых ситуациях наблюдается обратная тяга, то есть воздух поступает в помещение, а не выводится из него. Если воздушные массы движутся по вентканалам в обратном направлении, то это явление называется опрокидыванием тяги.

С обратной тягой нужно бороться по следующим причинам:

• поступление неприятных запахов из помещений соседей;
• поступающий холодный воздух может уменьшать температуру в помещении;
• воздушные массы гасят котел;
• продукты горения по дымовой трубе могут попадать обратно в комнату.

Важно! Для решения проблемы некорректного движения воздушного потока в системе вентиляции используется обратный клапан.

Этот простой прибор представляет собой затвор, встраиваемый в воздуховод. Он пропускает воздух только в одну сторону. Если воздушные массы движутся в правильном направлении, прибор открыт, но при изменении направления движения воздуха канал перекрывается. Устройство работает автоматически.

Устройство и принцип работы

Клапан естественной вентиляции – это фрагмент трубы прямоугольного или круглого сечения. Внутри трубы закреплена вращающаяся перегородка из слюды, пластика или металла. В закрытом состоянии клапан полностью закрывает просвет трубы. В открытом состоянии створка создает минимальное сопротивление воздушным массам.

Клапан устанавливается так, чтобы при появлении обратного тока воздуха створка автоматически закрывалась. Существуют варианты клапанных механизмов, которые устанавливаются не в трубу, а на вентилятор или вентиляционную решетку. Бывают створки в виде жалюзи и клапаны-бабочки.

Виды обратных клапанов

По способу открывания все клапанные механизмы делятся на следующие виды:

1. Ручные. Створки приводятся в действие вручную. С этой целью прибор имеет специальный рычаг. Агрегаты не могут похвастаться герметичностью и удобством использования.
2. Модели с электроприводом сами открываются в момент запуска вентилятора или кухонной вытяжки. Они подходят только для вентиляционных систем принудительного типа.
3. Механические устройства являются самым распространенным вариантом. Створки сами открываются и закрываются при движении воздуха в определенном направлении. Клапаны с механическим управлением используются на кухонных вытяжках, в паре с вентиляторам или устанавливаются на обычный вентканал.

Гравитационный одностворчатый

Воздушные потоки, идущие из помещения, оказывают давление на клапанную створку, открывают ее. Если движения воздуха не будет или наблюдается обратная тяга, то створка сама закрывается под силой тяжести.

Рекомендуем к прочтению:

При условии правильного монтажа клапан гравитационного типа можно устанавливать на обычный вентканал с естественным током воздуха. Это объясняется небольшим сопротивлением открыванию створки.

Есть два варианта одностворчатых гравитационных клапанов:

• ось фиксации створки смещается относительно центральной оси канала;
• снаружи или внутри прибора устанавливается специальный противовес.

Поскольку створки закрываются под действием силы тяжести, устройство нужно устанавливать строго вертикально или горизонтально в зависимости от варианта конструктивного решения. При монтаже обязательно используется уровень. В противном случае створка может закрываться не полностью либо будет открываться только при сильной тяге в системе вентиляции.

Пружинный двухстворчатый

Конструкции типа «бабочка» имеют две заслонки. Они складываются наподобие крыльев бабочки при наличии тяги в нужном направлении, и захлопываются посредством пружины при обратной тяге или ее отсутствии.

Поскольку створки закрываются без участия силы тяжести, конструкцию можно устанавливать под любым углом. Но пружинная модель нормально и правильно работает только в системах с принудительной вентиляцией с вентилятором или вытяжкой.

Совет! Перед покупкой двухстворчатого клапана проверьте чувствительность заслонок к определенному давлению воздуха, которое наблюдается в вашей вентиляционной системе. Прибор можно отрегулировать в зависимости от силы действия пружинного механизма.

Мембранный

В конструкции мембранного типа принцип работы основан на способности воздушного потока менять положение пластины из гибкого материала. Благодаря особому расположению пластины при определенном направлении движения воздуха отверстие открывается, а при обратном токе – плотно закрывается.

При очень сильной обратной тяге гибкая пластина может деформироваться, поэтому на нее устанавливаются ребра жесткости. На них она опирается в то время, когда отверстие закрыто. Эту особенность нужно учитывать при выборе клапанного механизма. В противном случае деформированная пластина будет неплотно закрывать отверстие.

Многостворчатый

Некоторые клапанные устройства по внешнему виду напоминают жалюзи, но работают по тому же принципу, что и гравитационные разновидности. Несколько створок вместо одной заслонки делаются с целью получения конструкции более компактных размеров, ведь в открытом положении пара жалюзи занимает меньше места, чем одна большая створка.

Важно! Многостворчатые клапаны придуманы для установки снаружи вентиляционной системы.

Рекомендуем к прочтению:

Жалюзийные решетки имеют стандартные размеры, соответствующие параметрам отверстий вентканалов в стене. Клапанный механизм можно установить только на отверстие воздуховода или на всю решетку. Многостворчатые жалюзийные клапаны подходят для установки со стороны улицы, потому что мембранные и пружинные механизмы не смогут нормально работать при минусовых температурах.

Где устанавливается обратный клапан?

Монтаж обратного клапана вентиляции выполняется в воздуховоде в одном месте, если в вытяжной системе есть единственное место забора воздушных масс.

При наличии нескольких вытяжек и сложной разветвленной системе вентиляции придерживаются следующих правил расстановки обратных клапанов:

1. По одному клапану устанавливается на каждый воздуховод, который соединяет магистраль и точку забора воздуха. Благодаря этому воздушные потоки не будут попадать в вытяжку во время ее пребывания в выключенном состоянии.
2. На выходном канале системы вентиляции устанавливается еще одно клапанное устройство. Если канал полностью герметичный, то без этого клапана можно обойтись.

Обратные клапаны нужно устанавливать в том месте, где к прибору обеспечен свободный доступ для регулярного обслуживания и очищения от пыли. Если на вентиляторе или вытяжке производителем уже установлен обратный клапан, то нет необходимости монтировать еще один механизм.

Установка в общей вентиляции

Если нужно произвести установку клапанного приспособления на вентиляционный канал, идущий из ванной или санузла, то устройство устанавливается на входе в воздуховод. Если вентиляция в стене есть только в санузле, а из ванной комнаты идет короб в общий канал, то клапан нужно установить на входе в вентканал и в коробе, идущем через стену из ванной в туалет. Благодаря этому неприятные запахи из санузла не будут попадать в помещение ванной.

В старых домах бывают ситуации, когда к одному общему вентканалу подключена кухня, ванная и туалет. В этом случае один клапанный механизм устанавливается на кухонную вытяжку или вентиляционный канал, идущий из этого помещения. Второй клапан ставится на короб, который идет из ванной и санузла.

Установка в кухонной вытяжке

Обратный клапан для вытяжки на кухне лучше установить таким образом, чтобы сохранялась и функция естественной вентиляции. Именно поэтому сначала на вентканал нужно закрепить тройник. К одному выходу тройника подключаем вытяжку с клапанным устройством для защиты от обратной тяги. На второй тройник устанавливает только обратный клапан.

Есть еще один вариант устройства системы с переменной работой принудительной и естественной вентиляции. Можно купить решетку особой конструкции с двумя отверстиями под каждый тип вентиляции.

Важно! При установке клапана на кухне старайтесь расположить его как можно выше под потолком, чтобы в канал выводился самый влажный и теплый воздух. Тогда в помещении будет благоприятный микроклимат.

Вентиляционные решетки закрепляются в стене при помощи саморезов или гвоздей. Лучше выбрать фиксацию на шурупах, потому что в этом случае проще разбирать систему с целью ее очищения от пыли и других загрязнений. Если конструкция устанавливается с внутренней стороны помещения, то стык стеновой поверхности и прибора тщательно герметизируется.

Gravity — Сообщество разработчиков клапанов

Gravity в Source измеряется в единицах в секунду ² . Значение определяется значением sv_gravity , которое по умолчанию равно 600 в Half-Life 2 (и эпизодах), Portal и Portal 2 . В других играх Valve гравитация по умолчанию составляет 800.

Функции C ++

VP Физика

void physenv-> SetGravity (Vector & gravityVector)

Задает направление и силу гравитации для среды VPhysics, которую можно изменить в любое время независимо от sv_gravity.Физические объекты будут спать на «полу» независимо от того, в каком направлении он находится, но они будут , а не просыпаться сами по себе, если сила тяжести изменится. Совет: Z должно быть отрицательным для тяги вниз. Примечание: Изменения необходимо вручную передать клиенту по сети.

void IPhysicsObject :: EnableGravity (bool enable)

Контролирует невесомость по отдельности. Если толкнуть объект, он будет летать по воздуху.

Сделать: Есть ли способ установить множитель силы тяжести?

QPhysics

void CBaseEntity :: PhysicsAddGravityMove (вектор и перемещение)

Использует sv_gravity для добавления гравитации к падающим объектам QPhysics ( To do: включая NPC?).

void CGameMovement :: AddGravity ()

То же, что и выше, но для плееров.

void CBaseEntity :: SetGravity (плавающая гравитация)

Устанавливает множитель для каждого объекта для гравитации QPhysics. По умолчанию 0, что следует рассматривать как 1. Совет: Ключевое значение Hammer gravity можно использовать для добавления множителя гравитации к отдельным объектам QPhysics (что более или менее означает NPC в наши дни) без какого-либо нового кода. Его нет в FGD, поэтому выключите SmartEdit и добавьте его вручную.

См. Также

100x Односторонний PE-клапан для дегазации / с фильтром Выхлопные вентиляционные клапаны для хранения кофейных зерен в пакетиках ROHS SGS | pe клапан | односторонний клапан фильтр-клапан

Односторонний клапан дегазации — их секрет сохранения свежести кофе. После обжарки кофе выходит из одностороннего клапана дегазации. Это позволяет СО2 выходить из бобов из пакета, в то же время не позволяя кислороду вернуться в пакет.

В наиболее распространенном применении клапан используется для выпуска из контейнера газа, выделяемого продуктом (например, жареным кофе), предотвращая попадание воздуха в контейнер и его контакт с самим продуктом.Кроме того, он используется в пищевых пакетах, медицинских упаковочных пакетах, пакетах для корма для домашних животных. пр.

с фильтром

Продукт следует хранить в оригинальной упаковке, вдали от прямых солнечных лучей. Следует избегать чрезмерного обращения.

Если вам нужно больше пакетов / пакетов из алюминиевой фольги Zip Lock для кофейных зерен с клапаном, пожалуйста, свяжитесь с нами.

Для 250 г или 1/2 фунта есть 2 размера:

Больше цветов

Без застежки-молнии

Использование

Прочие

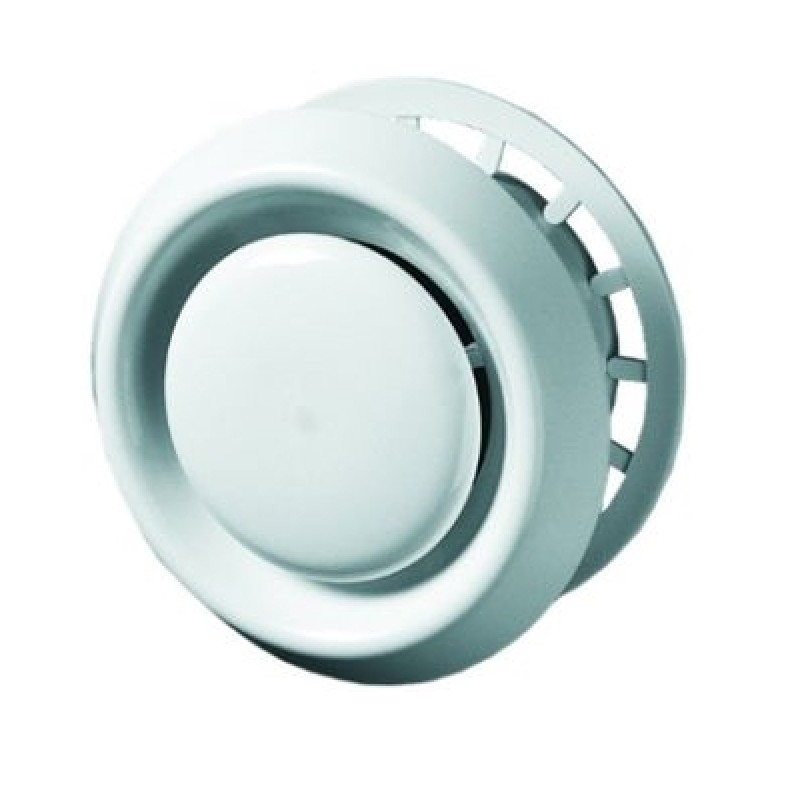

Клапан обратный вентиляционный с решеткой для вытяжки

Какие задачи решает?

Большинство систем вентиляции работают в четко определенном режиме с постоянным направлением потока воздуха. Любые изменения происходят по мере возникновения необходимости, выполняются по команде извне и регулируются специальным оборудованием. Системы бытовой вентиляции, основанные на естественном перемещении воздушных потоков, нередко дают сбой из-за изменения условий работы.

Перепад давлений, который обеспечивает движение воздуха, имеет свойство изменяться от внешних причин — погодных или атмосферных факторов. Возможно возникновение условий, при которых отработанный воздух начинает перемещаться в обратном направлении. Это явление получило название «обратная тяга».

Кроме внешних причин, появление обратной тяги бывает вызвано сильной тягой в дымоходе печи, недостатком приточного воздуха или иными факторами, способными изменить режим внутреннего воздухообмена.

Бороться с этим явлением непросто, так как изменение физических условий движения воздуха в жилом доме с готовой системой вентиляции практически невозможно. Вопрос решает простое и эффективное устройство — клапан обратный вентиляционный, который отсекает путь воздуха при изменении его направления. При возникновении обратной тяги устройство срабатывает и перекрывает сечение воздуховода, препятствуя возврату отработанного воздуха с дурными запахами, пылью или вредными взвесями, обратно в жилые помещения.

Типы исполнения обратного клапана

Клапан обратный воздушный вентиляционный представляет собой участок воздуховода, оборудованный заслонкой. В режиме ожидания она расположена таким образом, чтобы не препятствовать проходу потока воздуха, но при возникновении определенных условий ее положение меняется и канал перекрывается, отсекая путь воздуха в обратном направлении. Существует два основных типа обратных вентиляционных клапанов:

• круглый
• прямоугольный

Они применяются для воздуховодов соответствующей формы, имеют стандартные присоединительные размеры и элементы. Клапан обратный вентиляционный прямоугольный используется в системах с воздуховодами прямоугольного сечения. Он подключается в разрыв канала с помощью фланцевого соединительного элемента. Чаще всего применяется в крупных системах для отсечки обратной тяги во время отключения вентиляторов.

Клапан обратный вентиляционный круглый используется на воздушных каналах круглого сечения. Подключается в разрыв воздуховода муфтовым способом, что значительно упрощает монтаж, так как нет нужды обеспечивать соответствующий присоединительный элемент на воздуховоде. Достаточно создать разрыв и вставить клапан в него. Если диаметры соединительных патрубков воздуховодов и клапана не соответствуют друг другу, используются соответствующие переходники.

Существуют также обратные клапаны с различным принципом действия:

Одностворчатый гравитационного действия

Самая простая конструкция из всех существующих. Створка такого клапана под действием силы тяжести свободно висит и закрывает проход потоку воздуха. При появлении небольшого усилия, которое оказывает выводимый поток, створка приоткрывается и пропускает воздух в нужную сторону. В обратную сторону поворот створки невозможен. При установке надо быть внимательным и обеспечить правильное положение устройства, иначе можно попросту перекрыть путь для вывода отработанного воздуха.

Конструкция створки может представлять собой систему с противовесом, делающим усилие для открывания прохода совсем небольшим, или поворотную створку, установленную на средней линии сечения. Вентиляционная труба с обратным клапаном такого вида должна проходить строго горизонтально или вертикально, в зависимости от типа конструкции.

Двустворчатый с использованием пружин

Двустворчатый пружинный клапан (иногда его в обиходе называют «бабочка») представляет собой устройство со шторкой, разделенной пополам и складывающейся под действием усилия воздушного потока. При отсутствии движения воздуха шторки распрямляются с помощью пружины и перекрывают путь воздуха в обратном направлении. Специфика такого клапана состоит в независимости от положения — он одинаково хорошо работает как в горизонтальном, так и в вертикальном или наклонном положении.

Усилие пружин преодолевается энергией воздушного потока. При слабых значениях давления воздуха устройство может не сработать, поэтому его чаще всего используют на системах принудительной вентиляции с механическим побуждением, где в воздуховодах имеется определенное давление. На естественной вентиляции клапан-бабочка встречается редко.

Существуют конструкции с возможностью регулировки усилия пружин, но устанавливать слишком слабое усилие опасно — со временем содержащиеся в воздухе взвешенные частицы жира или пыли забивают механизм поворота створок и затрудняют нормальную работу, что рано или поздно приводит к отказу устройства. При покупке надо проверять усилие открывания, если оно слишком велико, следует рассмотреть другие варианты.

Жалюзи на вентиляционную решетку

Для уменьшения размеров створки и создания более компактного устройства используются жалюзи, устанавливаемые на внешнее отверстие вентиляционного канала. Принцип действия такого клапана аналогичен гравитационному, но створка разделена на несколько отдельных фрагментов, каждый на собственной поворотной оси. Такая конструкция выполняется в декоративном оформлении, благодаря чему выглядит намного аккуратнее, но выполняет свои задачи не менее эффективно, чем любой другой тип обратного клапана.

Размер жалюзи соответствует параметрам вентиляционных каналов и позволяет устанавливать клапан в любом месте, где это необходимо. Клапан в виде жалюзи имеет важное преимущество — он хорошо показал себя при работе в условиях низких температур, значительно опережая другие типы. Это делает его предпочтительным вариантом для монтажа в условиях улицы или других участков с отрицательной температурой потока.

Гибкая мембрана

Представляет собой створку из гибкой пленки, открывающуюся при появлении совсем небольшого положительного давления, но сразу же закрывающуюся при возникновении обратной тяги. Гибкие мембраны безотказны, способны функционировать в любом положении и с воздушными потоками любых составов.

Единственным препятствием к использованию могут быть низкие температуры, при которых мембрана становится жесткой, теряет эластичность и работоспособность. Кроме того, при сильных отрицательных давлениях возможно продавливание закрытой мембраны, поэтому необходимо наличие опорной решетки, препятствующей обратной деформации створки. Это надо учитывать при покупке.

Как сделать своими руками?

Вентиляционный обратный клапан купить можно в любом специализированном магазине. Он недорогой, вариантов конструкции или размеров много. Тем не менее, нередко возникают ситуации, когда требуется устройство с особыми размерами, некоторыми изменениями конструкции. Например, монтаж переходника по каким-либо причинам невозможен, или сечение воздуховода имеет нестандартные размеры. В таких случаях выходом из положения станет самостоятельное изготовление обратного клапана.

Проще всего сделать гравитационную конструкцию или установить гибкую мембрану. В первом случае обычно используется отрезок воздуховода, внутри которого размещается подвижная створка на оси с подклеенным упором для предотвращения обратного поворота. Второй вариант даже проще — можно использовать обычную вентиляционную решетку, плотно прилегающую к стене, с обратной стороны которой уложена лавсановая пленка. Можно использовать бумагу, но она понемногу намокнет и потребует замены, тогда как пленка способна служить очень долго.

Где нужно устанавливать?

Оптимальным местом для установки обратного клапана является вентиляционное вытяжное отверстие. Монтаж клапана будет удобен, при необходимости ремонта или обслуживания устройства доступ к нему будет иметься всегда. Кроме того, считается необходимой установка обратных клапанов в следующих местах:

• на каждой отдельной линии, оборудованной собственным забором воздуха и присоединенной к магистрали
• возле выходного отверстия системы

Мнение эксперта

Интернет-магазин вентиляции «Руником»

Если имеется сложная система вентиляции, иногда требуется установка отсечных клапанов в определенных точках, обусловленных конфигурацией и назначением воздуховодов. В этих случаях надо составить чертеж системы и тщательно проанализировать возможные ситуации для определения точек монтажа обратных клапанов. Это поможет обеспечить стабильную работу всей вентиляции в заранее определенном режиме без сбоев.

Особенности монтажа и обслуживания

Монтаж обратных клапанов прост и особых проблем не вызывает. Если используются готовые модели заводской сборки, то они всегда имеют соответствующие соединительные элементы. Самодельные клапаны также создаются с учетом необходимости подключения к системе определенным образом. При необходимости обеспечить сложный режим работы с чередованием функциональных особенностей, используются узлы обхода с установленными на них клапанами или задвижками.

Мнение эксперта

Интернет-магазин вентиляции «Руником»

Обслуживание заключается в своевременной очистке от грязи и жировых наслоений, накапливающихся на створках и мешающих свободному движению. Работы несложные и выполняются по мере необходимости.

Видео

Обратный клапан для заслонки обратного хода вентилятора вытяжного вентилятора 120 мм —

Отводы с кожухом из нержавеющей стали с обратным клапаном

ОБРАТНЫЙ КЛАПАН от GCE Group, ведущего производителя оборудования для регулирования расхода газа

Блок обратного клапана предназначен для использования в медицинских центральных газовых системах, чтобы гарантировать, что газ не будет течь обратно от оборудования и труб через центральную газовую систему.Это очень важно, например, когда технический воздух забирается из медицинских воздуховодов для использования в лабораториях.
Блок обратного клапана состоит из обратного клапана (NRV) со стрелкой направления потока, запираемых медицинских запорных клапанов, деталей для пайки, гаек и газоспецифического медицинского быстроразъемного соединения (QC) для медицинского воздуха для дыхания.
Такая конструкция упрощает тестирование NRV. QC также может использоваться для проверки давления, проведения испытаний на герметичность и отбора проб газа. Блок NRV также может поставляться с системой контроля качества инструментального воздуха.

За дополнительной информацией обращайтесь в наш отдел продаж и поддержку продукта.

БЛОК ОБРАТНОГО КЛАПАНА

УПЛОТНЕНИЕ МЕЖДУ ОБРАТНЫМ КЛАПАНОМ И СОЕДИНИТЕЛЬНОЙ ЧАСТЬЮ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дыхательный контур — обзор

5.3.2 Требования к расходным материалам, материалам, принадлежностям, расходным материалам и запасным частям

Подавляющее большинство медицинских технологий необходимо дополнять расходными материалами и материалами для обеспечения надлежащего функционирования; кроме того, аксессуары, расходные материалы и запасные части часто больше связаны с работой сложных технологий, медицинских устройств, больничного оборудования, систем питания и т. д. Существуют определения аксессуаров и расходных материалов, такие как Руководство 4: как эффективно использовать вашу медицинскую технику и безопасно [14], где аксессуары — это части, которые подключаются к оборудованию (дыхательный контур, проводники ЭКГ и преобразователи). Они облегчают их использование (ножные переключатели и компьютерная мышь) и адаптируют их работу (адаптеры для взрослых или детей и линзы) .Расходные материалы — это те предметы, которые используются ежедневно для работы оборудования (гель, перчатки, марля, иглы и шприцы, а также одноразовые электроды) и будут необходимы в течение всего срока службы оборудования. Эти определения не всегда позволяют отличить одно от другого, оба могут быть одноразовыми или одноразовыми, и оба могут быть также многоразовыми, поэтому обсуждение продолжается. Важно то, что покупка и контроль складских запасов должны быть гарантированы, и это будет зависеть от срока службы каждого из них.

Чтобы оборудование прослужило ожидаемый срок службы, некоторые части оборудования необходимо заменить. Эти запчасти должны быть в наличии все это время. Также должны быть в наличии материалы для обслуживания (масло, смазка, шайбы, предохранители и т. Д.) Для проведения ремонтных и профилактических работ. В Руководстве 5: как организовать техническое обслуживание вашей медицинской техники [15] указано, что большая часть работы по ремонту и техническому обслуживанию состоит из простых задач, и для этого требуются запасные части, таким образом, 80% всех необходимых запасных частей составляют менее 20% запчастей. общей стоимости, то 20% работ по ремонту и обслуживанию отнимают 80% бюджета запчастей из-за сложной и дорогой техники.Наличие обновленного и полного инвентаря позволит иметь минимальный запас запасных частей и материалов для обслуживания. Это должно включать не только оборудование, но и аксессуары, запасные части, материалы для обслуживания и расходные материалы для оборудования. При целостном подходе к управлению технологиями планирование, инвентаризация и надлежащая регистрация рабочих заданий, таких как техническое обслуживание и проверки, позволяют прогнозировать и составлять отчеты о потребностях в расходных материалах, материалах, принадлежностях, расходных материалах и запасных частях для всех типов технологий в одном клиническая служба, поэтому каждый элемент должен быть зарегистрирован в информационной системе, связанной с соответствующей технологией.Опять же, эта классификация должностей, организация и разработка процесса будут интересны клиническим инженерам и биомедицинским инженерам в больницах.

Обратный клапан возврата масла в систему вентиляции картера двигателя внутреннего сгорания

Заявка испрашивает приоритет согласно 35 U.S.C. §119 (e) заявки на патент Германии № DE 10 2013 212 104.0, поданной 25 июня 2013 г., которая полностью включена в настоящий документ посредством ссылки.

Изобретение относится к обратному клапану для возврата масла в систему вентиляции картера двигателя внутреннего сгорания, включающему корпус клапана и корпус клапана, который установлен в корпусе клапана с возможностью перемещения между открытым положением и закрытое положение, при этом корпус клапана в нерабочем состоянии двигателя внутреннего сгорания поддерживается в открытом положении без предварительной нагрузки и настроен на автоматический переход в закрытое положение в случае избыточного давления на стороне картера по отношению к маслоотделителю камера.

Для надежного предотвращения попадания масла из картера через возврат масла в чистое помещение маслоотделителя и, таким образом, во впускную секцию, обычно, например, в патрубке возврата масла устанавливается сифон, см. DE 198 13 702 C1; DE 20 2004 004 803 U1, фиг. 7; DE 10 2004 006 082 A1. Поскольку в любой момент в сифоне есть масло, возврат масла может замерзнуть и, как следствие, выйти из строя. То же самое относится к варианту осуществления согласно фиг. 13 DE 20 2004 004 803 U1, в котором спеченное тело размещено в маслозаборнике.

Кроме того, широко известны обратные клапаны для возврата масла из маслоотделителя в системе вентиляции картера двигателя внутреннего сгорания.

Обычные типы невозвратных клапанов, например, содержат корпус из эластомера в форме зонтика или пластины, который в нейтральном положении двигателя находится в закрытом положении и который в случае низкого давления в картере и / или при заданном уровне в масляном резервуаре открывается автоматически, см. патент США No. № 4,602,595; WO 98 32955 A1; DE 10 2004 002310 A1; DE 20 2004 004 803 U1, фиг.14; WO 2004 0 A2. Такая нестандартная конструкция может привести к замерзанию в нерабочем состоянии двигателя, так как масло не может сливаться.

То же относится к обычным клапанам с гибким язычком, которые в нейтральном положении двигателя находятся в закрытом положении и которые в случае низкого давления в картере и / или при заданном уровне в масляном резервуаре открываются автоматически, см. DE 10 2004 061 938 B3; EP 1 614 871 A2; DE 10 2006 038 700 A1, фиг. 4; DE 10 2008 030 134 A1; DE 10 2007 058 059 A1; DE 10 2007 008 672 A1; DE 10 2008 019 293 A1.

Пружинная диафрагма согласно DE 296 05 425 U1 в ненагруженном состоянии под действием собственного веса фактически находится в открытом положении. Однако пружинная диафрагма в открытом положении свободно свисает вниз, так что открытое положение четко не определяется. Например, нельзя предотвратить провисание гибкого язычка из-за старения или высоких нагрузок, что может представлять потенциальный риск для рабочих характеристик обратного клапана.

DE 20 2007 011 585 U1 раскрывает клапан возврата масла, содержащий плавающее тело, расположенное в корпусе, который, будучи под действием плавучего подъема, открывает выпускное отверстие в корпусе при превышении определенного уровня масла и который подвергается действию силы тяжести. указанное открытие, когда уровень масла опускается ниже определенного уровня.

EP 1 090 210 B1 раскрывает циклонный сепаратор, содержащий шар клапана, расположенный в возвратном масле, который под действием силы тяжести в нерабочем состоянии двигателя закрывает возврат масла.

Общим для всех вышеупомянутых обратных клапанов является то, что в нерабочем состоянии двигателя они не обеспечивают максимальный диаметр открытия, что отрицательно влияет на характеристики замерзания.

Другая аналогичная нетипичная конструкция предусматривает управляемый обратный клапан, который открывается пилотным образом за счет использования внешнего источника энергии, например сжатого воздуха или магнитной силы, см. DE 195 15 482 A1; DE 202 17 601 U1; DE 203 02911 U1; DE 10 2004 018 567 B3.Однако реализация таких клапанов с пилотным управлением очень сложна. То же самое относится к клапанам с гибким язычком, управляемым насосом в соответствии с DE 20 2004 004 802 U1 и DE 10 2008 019 293 A1.

Типовой обратный клапан возврата масла известен из DE 196 28 812 B4. Обратный клапан включает в себя корпус и корпус клапана, который установлен внутри корпуса с возможностью перемещения в целом, причем корпус клапана в нерабочем состоянии двигателя раскрывает максимальный диаметр отверстия, а во время работы в случае избыточного давления в картере, которое поднимается относительно маслоотделителя, закрывающего сквозное отверстие.Этот клапан вставлен в опору картера, и по внешней окружности корпуса клапана предусмотрены уплотнительные кромки, имеющие внешний диаметр, который немного больше диаметра опоры, так что корпус можно плотно вставить в корпус. монтаж с фрикционным контактом, выполняющий функцию уплотнения и регулируемый. Однако в зависимости от монтажного положения трудно найти место для обратного клапана в картере.Кроме того, обратный клапан для производителя двигателя является дополнительным компонентом, который необходимо установить. Извлечение обратного клапана из картера в случае неисправности или выхода из строя, все-таки требует больших усилий.

Целью изобретения является создание обратного клапана, который не предъявляет никаких особых требований к производителю двигателя и, при необходимости, может быть удален с относительно небольшим усилием.

Изобретение решает эту задачу с помощью признаков независимых пунктов формулы изобретения.В соответствии с изобретением обратный клапан предусмотрен и сконфигурирован для вставки в крышку головки блока цилиндров двигателя внутреннего сгорания, так что не требуется предъявлять никаких требований к производителю двигателя, поскольку обратный клапан устанавливается уже тогда, когда Крышка ГБЦ изготавливается и поставляется вместе с крышкой ГБЦ. В случае неисправности или выхода из строя обратный клапан может быть удален с крышки головки блока цилиндров с существенно меньшими усилиями или может быть заменен вместе со всей крышкой головки блока цилиндров.

РИС. 1 показано поперечное сечение крышки головки цилиндров.

РИС. 2 показано поперечное сечение обратного клапана, вставленного в крышку головки блока цилиндров.

РИС. 3 показан вид сверху обратного клапана с фиг. 2.

РИС. 4 показан вид сверху в перспективе обратного клапана, вставленного в крышку головки блока цилиндров.

РИС. 5 — вид в перспективе обратного клапана;

РИС. 6 — вид в перспективе другого варианта выполнения обратного клапана; и

ФИГ.7 — вид в перспективе крышки головки блока цилиндров со вставленным обратным клапаном по фиг. 6.

Согласно изобретению в нерабочем состоянии двигателя внутреннего сгорания корпус клапана, в частности, находящийся под действием силы тяжести, удерживается в открытом положении без предварительной нагрузки. В результате отсутствия сжимающей пружины для корпуса клапана он может быстро перемещаться из открытого положения в закрытое. Даже при незначительной разнице давлений корпус клапана перемещается в закрытое положение и предотвращает попадание маслосодержащего газа из картера в чистое помещение маслоотделителя.

Открытое и закрытое положение клапана реализуется исключительно за счет смещения корпуса клапана как целого. «В целом» означает, что все части, жестко соединенные с корпусом клапана, смещаются вместе. В частности, диаметр потока можно открывать и закрывать без деформации корпуса клапана, как, например, в случае обычных зонтичных клапанов. Таким образом, исключается повреждение, вызванное деформацией.

В предпочтительном варианте корпус клапана содержит средства с резьбой, в частности резьбу, для ввинчивания в крепление крышки головки блока цилиндров.Возможны другие насадки. В качестве альтернативы можно вставить корпус клапана в крышку головки блока цилиндров, обеспечивая особенно быстрый монтаж.

Предпочтительно, чтобы между корпусом клапана и корпусом клапана было предусмотрено средство защелки для предотвращения непреднамеренного отсоединения клапана во время работы. В качестве альтернативы, средство крепления может быть предусмотрено на компоненте крышки головки блока цилиндров, которая при установке компонента расположена относительно корпуса клапана таким образом, что при перемещении корпуса клапана при отсоединении он упирается в средство крепления.В частности, когда корпус клапана может быть вставлен в опору с помощью фитинга, в качестве альтернативы может быть предусмотрено зажимное соединение между корпусом клапана и опорой.

Корпус клапана предпочтительно шаровой или сферический. По сравнению с корпусом клапана, который, по крайней мере, в секциях имеет цилиндрическую форму, монтажная высота клапана, таким образом, может быть уменьшена при необходимости. Обычно следует понимать шарообразную форму и включает, например, также форму эллипсоида или яйцевидную форму.

Далее изобретение будет подробно описано на основе предпочтительных вариантов осуществления со ссылкой на сопроводительные чертежи.

Крышка головки блока цилиндров 10 , показанная на РИС. 1 в разрезе содержит корпус 11 , который, например, выполнен из термопласта и может быть соединен с головкой блока цилиндров двигателя внутреннего сгорания через уплотнительные элементы 12, . Только схематически показанный маслоотделитель , 13, , в который картер двигателя внутреннего сгорания через впускное отверстие для газа подают картерные газы, расположен в камере маслоотделителя 22 крышки головки блока цилиндров 10 .Очищенный газ через выпускное отверстие для газа поступает из маслоотделителя 13 в чистое помещение 21 в крышке головки блока цилиндров 10 и оттуда, например, подается во впускную секцию двигателя внутреннего сгорания. Отделенное масло может накапливаться в накопительной камере 14 и через возвратное масло 17 подается обратно в масляный поддон картера. Возврат масла 17 включает отверстие для выпуска масла 15 в части корпуса 18 .В этом варианте камера маслоотделителя 22 во время работы закрывается крышкой 19 . Крышка 19, , например, может быть изготовлена ​​из термопласта и может быть приварена к корпусу 11 . Возможны другие крепления, например, с помощью винтов. Камера маслоотделителя 22 , камера накопления масла 14 и чистое помещение 21 , как показано на ФИГ. 1, может быть образована единственной закрытой функциональной камерой в крышке головки блока цилиндров 10 , которая в этом варианте осуществления заключена в корпус 11 , части корпуса 18 , 23 и крышку 19 .

Обратный клапан 20 , который более подробно проиллюстрирован на фиг. 2 и последующие, расположены в возвратном масляном канале 17 . Обратный клапан 20 предпочтительно расположен в отверстии для выпуска масла 15 , которое, таким образом, образует опору для обратного клапана 20 . Он включает в себя корпус клапана 27 с валом 24 , головку 25 , расположенную на одном конце вала 24 , и концевую часть 26 , расположенную на другом конце вала 24 .На внешней поверхности вала 24 предусмотрена винтовая резьба , 38, (см. Фиг. 5), которая взаимодействует с соответствующей резьбой на внутренней поверхности отверстия для выпуска масла 15 .

Обратный клапан 20 содержит осевое сквозное отверстие 36 , проходящее через весь корпус клапана 27 , то есть от головки клапана 25 через вал 24 до концевой части 26 .Обратный клапан 20, дополнительно содержит корпус клапана , 37, , который может перемещаться между открытым положением и закрытым положением, как будет более подробно описано ниже. В открытом положении корпус клапана 37 позволяет сливать масло из камеры маслоотделителя 22 или камеры накопления масла 14 через обратный клапан или сквозное отверстие 36 в сторону картера 16 , чтобы наконец прибыть в масляный поддон картера.В случае избыточного давления на стороне картера 16 обратного клапана 20 относительно камеры сепаратора 22 корпус клапана 37 перемещается в закрытое положение для предотвращения непреднамеренного переноса масла из картер в чистое помещение 21 через отверстие для выпуска масла 15 против направления выпуска масла.

Для установки обратного клапана 20 ввинчивается в отверстие для слива масла или устанавливается сверху 15 , т.е.е. со стороны маслоотделителя 13 , пока головка 25 не упрется в корпусную часть 18 , образуя опору 15 . Для этого в головке клапана 25 может быть предусмотрено гнездо для приема инструмента 34 для приема инструмента, например шестигранного ключа.

Уплотнение между корпусом клапана 27 и частью корпуса 18 , образующей опору 15 здесь, осуществляется с помощью уплотнительного кольца 28 , которое, например, расположено на головке клапана 25 , тогда как также возможно разместить то же самое в области вала 24 .Уплотнение между корпусом клапана 27 и частью корпуса 18 в качестве альтернативы также может быть реализовано с помощью беззазорного седла корпуса клапана 27 или головки клапана 25 на части корпуса 18 . В этом случае отдельный уплотнительный элемент можно не устанавливать.

Защелка 29 предусмотрена на головке клапана 25 , предпочтительно на ее периферийной поверхности. Средство защелки 29, здесь включает в себя два пальца защелки 30 , которые упруго и упруго установлены на головке клапана 25 посредством перемычки 31 .Когда корпус клапана 27 ввинчивается в крепление 15 , пальцы защелки 30 входят в контакт с окружной стенкой крепления 15 и прижимаются к головке клапана 25 в соответствующие выемки 32 между пальцами защелки 30 и головкой клапана 25 . На периферийной стенке крепления 15 имеется структура с пазами 33 с пазами с пазами 35 (см. ФИГ.4) предпочтительно предусмотрено распределенное по окружности. Когда корпус клапана , 27, , полностью вставлен в опору , 15, , фиксирующие пальцы , 30, входят в соответствующие выемки с выемками , 35, , см. ФИГ. 4, в то время как силы дребезжания, возникающие во время работы, недостаточны для расцепления фиксирующих пальцев , 30, из выемок , 35, , преодолевая силу упругости. Таким образом, обратный клапан 10 надежно закреплен в креплении 15 с помощью фиксатора 29 , 33 , 35 .

Приложив усилие отсоединения в направлении отсоединения, например, с помощью инструмента, вставленного в гнездо для приема инструмента 34 , корпус клапана 27 можно отвинтить от крепления 15 , при этом усилие защелкивания между средствами защелки 29 , 33 , 35 преодолевается. Таким образом, корпус клапана 27, предпочтительно защелкивается или устанавливается в опору 15 с возможностью отсоединения. Также возможны варианты осуществления, в которых корпус клапана , 27, зафиксирован с возможностью отсоединения или установлен в опоре 15, , например, с помощью защелкивающегося средства защелки, действующего в окружном направлении.

В своей концевой части 26 корпус клапана содержит множество осевых стержней 39 , разнесенных друг от друга, между которыми установлен корпус клапана с возможностью осевого смещения. Таким образом, стержни 39 образуют осевую направляющую для корпуса клапана 37 . В установленном состоянии клапана 20 концевая часть 26 клапана 20 и стержни 39 предпочтительно могут полностью выступать за часть корпуса 18 и затем свободно проходить в боковую камеру картера 16 , как лучше всего видно на фиг.2. Однако это вовсе не обязательно. В других вариантах осуществления концевая часть , 26, не выступает, как описано выше, для защиты от внешних манипуляций, например, во время сборки, или от брызг масла.

На своих свободных концах стержни 39 содержат загнутые внутрь выступы 40 , образующие седло 41 для корпуса клапана 37 в нерабочем состоянии двигателя. В нерабочем состоянии двигателя корпус клапана 37 , находящийся под действием силы тяжести, опирается на удлинители 40 или седло клапана 41 и открывает максимальный диаметр потока для выпуска масла через отверстия 42 между прутьями 39 .Таким образом, гарантируется, что масло, скопившееся в камере маслоотделителя 22 или в камере накопления масла 14 , по существу может полностью сливаться в нерабочем состоянии двигателя, в результате чего существует риск замерзания клапана 20 . можно значительно уменьшить.

Если давление на стороне картера 16 клапана 20 превышает давление в камере маслоотделителя 22 до такой степени, что сжимающая сила, действующая на корпус клапана 37 , превышает его весовую силу, корпус клапана , 37, поднимается под действием сжимающей силы и перемещается в осевом направлении, пока корпус клапана , 37, не упрется в верхнее кольцевое седло клапана 43 (см. ФИГ.2), который предпочтительно выполнен в валу 24 . Седло клапана 43, , например, может быть образовано сужающейся вверх внутренней конической поверхностью вала 24 . Сквозное отверстие, ограниченное верхним седлом клапана 43 , является частью сквозного отверстия 36 .

В закрытом положении, в котором корпус клапана 37 упирается в верхнее седло клапана 43 , сквозное отверстие 36 закрыто корпусом клапана 37 и попаданием нефтесодержащего газа из картер в камеру маслоотделителя 22 или в чистое помещение 21 .

Клапан 20 имеет ровно два положения корпуса клапана 37 , которые, в частности, определяются упорами, то есть открытое положение с максимальным диаметром потока масла и закрытое положение. При любом постоянном относительном давлении между стороной 16 картера и камерой маслоотделителя 22 корпус клапана 37 может принимать только открытое или закрытое положение, но никакое другое положение. Если разницы давлений нет, корпус клапана 37 находится в открытом положении.

В соответствии с вышеизложенным, масляный выпускной клапан 20 приводится в действие под действием силы тяжести и разницы давлений между стороной картера 16 и камерой маслоотделителя 22 только, то есть без внешнего питания. Таким образом, клапан 20 предпочтительно является неуправляемым, немагнитным и неэлектрическим. Клапан также не является поплавковым, поскольку уровень жидкости в камере накопления масла 14 не оказывает никакого влияния на корпус клапана 37 .

Возможны другие соединения, кроме соединения между корпусом клапана 27 и опорой 15 . Например, в варианте осуществления согласно фиг. 6, корпус клапана 27 может быть вставлен в крепление 15 корпуса 11 . Вал , 24, здесь не имеет винтовой резьбы , 38, , однако предпочтительно один или несколько зажимных элементов , 44, , в данном случае два разнесенных в осевом направлении зажимных кольца, которые могут быть выполнены за одно целое с внешней окружностью вала и могут иметь небольшое превышение размера относительно крепления 15 .Зажимной элемент , 44, преимущественно может содержать эластомерное покрытие или может быть выполнен из эластомера, с помощью которого может быть реализована гибкость во время вставки, а также эффект уплотнения.

Чтобы клапан 20 не выходил из крепления 15 , например, подвергаясь вибрации, между корпусом клапана может быть предусмотрено средство защелкивания аксиального действия, например средство защелкивания с защелкой. 27 и крепление 15 .В качестве альтернативы компонент 45 крышки головки блока цилиндров 10 может содержать средство крепления 47 , которое во время работы расположено над головкой клапана 25 на небольшом расстоянии (см. Фиг.7), так что корпус клапана 27 в случае выхода из крепления 15 упирается в средства крепления 47 . Компонент 45 устанавливается после вставки клапана 20 в крепление 15 .В варианте, показанном на фиг. 1, штифт, выступ или подобное средство крепления могут быть предусмотрены, например, на задней стороне крышки 19 , которая после установки крышки 19 находится на небольшом расстоянии от верхней поверхности крышки. головка клапана 25 . Компонент 45 , несущий средство крепления 47 , не ограничивается крышкой корпуса 19 или другими частями корпуса. Он также может быть, например, частью маслоотделителя 13 или маслоотводящего устройства 45 (см. ФИГ.7).

Варианты реализации

Вариант 1. Обратный клапан для возврата масла в систему вентиляции картера двигателя внутреннего сгорания, в том числе:

— корпус клапана;

корпус клапана, который установлен в корпусе клапана с возможностью перемещения в целом между открытым положением и закрытым положением;

гидроблок в нерабочем состоянии ДВС поддерживается в открытом положении без предварительной нагрузки;

корпус клапана выполнен с возможностью автоматического перехода в закрытое положение в случае избыточного давления на стороне картера по отношению к камере маслоотделителя;

, в котором предусмотрен обратный клапан и выполнен с возможностью вставки в опору крышки головки блока цилиндров двигателя внутреннего сгорания.

Вариант осуществления 2. Обратный клапан согласно варианту осуществления 1, в котором корпус клапана содержит средства с резьбой для ввинчивания в крепление крышки головки цилиндров.

Вариант 3 осуществления. Обратный клапан согласно варианту 1 осуществления, в котором обратный клапан включает в себя запорное средство, действующее между корпусом клапана и корпусом клапана.

Вариант осуществления 4. Обратный клапан согласно варианту 1 осуществления, в котором корпус клапана может быть вставлен в крепление крышки головки блока цилиндров до места.

Вариант осуществления 5. Обратный клапан согласно варианту осуществления 1, в котором корпус клапана выполнен с возможностью установления зажимного соединения с установкой крышки головки цилиндров.

Вариант осуществления 6. Обратный клапан согласно варианту 1 осуществления, в котором корпус клапана содержит фиксирующее средство для фиксации корпуса клапана при установке крышки головки цилиндров.

Вариант осуществления 7. Обратный клапан согласно варианту 6 осуществления, в котором фиксирующее средство включает в себя по меньшей мере один фиксирующий палец, установленный с упругой упругостью на головке клапана, причем этот палец вдавливается в выемку между фиксирующим пальцем и клапаном. головка, когда корпус клапана вставлен в крепление.

Вариант осуществления 8. Обратный клапан согласно варианту осуществления 1, в котором корпус клапана имеет форму шара или сферическую форму.

Вариант осуществления 9. Обратный клапан согласно варианту 1 осуществления, в котором корпус клапана на его конце содержит множество осевых стержней, разнесенных друг от друга, между которыми установлен корпус клапана с возможностью осевого смещения.

Вариант осуществления 10. Обратный клапан согласно варианту 9 осуществления, в котором стержни образуют седло для корпуса клапана в нерабочем состоянии двигателя.

Вариант осуществления 11. Крышка головки цилиндров для двигателя внутреннего сгорания, включая маслоотделитель и возврат масла для возврата отделенного масла в масляный поддон, при этом обратный клапан расположен в обратном трубопроводе масла, причем обратный клапан включает :

корпус клапана;

корпус клапана, который установлен в корпусе клапана с возможностью перемещения в целом между открытым положением и закрытым положением;

гидроблок в нерабочем состоянии ДВС поддерживается в открытом положении без предварительной нагрузки;

корпус клапана выполнен с возможностью автоматического перехода в закрытое положение в случае избыточного давления на стороне картера по отношению к камере маслоотделителя;

, в котором предусмотрен обратный клапан и выполнен с возможностью вставки в опору крышки головки блока цилиндров двигателя внутреннего сгорания.

Вариант осуществления 12. Крышка головки блока цилиндров согласно варианту осуществления 11, в котором крышка головки блока цилиндров содержит отверстие в корпусе, которое может быть закрыто крышкой, через которое обратный клапан может быть вставлен в крепление, предусмотренное в головке блока цилиндров. покрытие.

Вариант осуществления 13. Крышка головки блока цилиндров согласно варианту осуществления 11 или 12, в котором средство крепления предусмотрено на компоненте крышки головки блока цилиндров, который, когда компонент установлен, расположен относительно корпуса клапана таким образом, что на При отрывном движении корпус клапана упирается в средство крепления.

Вариант осуществления 14. Крышка головки блока цилиндров согласно варианту осуществления 11 или 12, в которой конструкция с выемками с выемками, распределенными по окружности, предусмотрена на внутренней поверхности крепления.

Все патенты, заявки на патенты, предварительные заявки и публикации, на которые имеются ссылки или цитируемые здесь, включены в качестве ссылки во всей их полноте, включая все рисунки и таблицы, в той степени, в которой они не противоречат явным идеям данного описания.

Следует понимать, что примеры и варианты осуществления, описанные в данном документе, предназначены только для иллюстративных целей и что различные модификации или изменения в их свете будут предложены специалистам в данной области техники и должны быть включены в сущность и область применения данной заявки.

Односторонние дыхательные клапаны

Эти односторонние дыхательные клапаны, иногда называемые обратными клапанами, предназначены для однонаправленных дыхательных контуров. Они позволяют газам течь только в одном направлении.

• Функция в любом положении; не зависит от силы тяжести
• Долговечная, нелипкая диафрагма сохраняет эластичность и чувствительность
• Широкий диапазон размеров портов

Эти клапаны имеют нелипкую диафрагму Spiral-Type ™, которая очень чувствительна к диапазонам малых расходов, обладает отличной памятью упругости и не зависит от силы тяжести. Клапаны имеют два порта одинакового размера. Выпускное отверстие прозрачное, что позволяет видеть диафрагму. Все части корпуса имеют резьбу для облегчения разборки.

Клапаны доступны в различных размерах. Выберите клапан в соответствии с размером объекта и требуемым сопротивлением потоку. Односторонний клапан 60-3172 — единственный клапан, который изготовлен из автоклавируемых материалов и имеет зазубрину для отбора проб газа или слива конденсата.

Доступны два типа соединителей: прямые и стандартные медицинские конусы. Порты с внешним диаметром или внутренним диаметром 7,5, 10,5, 15 или 22 мм являются стандартными медицинскими конусами. Все остальные размеры — прямые разъемы.Оба типа позволяют быстро и без утечек прикрепить клапан с поворотом к другим компонентам.

Настенный обратный клапан HERCHR Белый невозвратный обратный клапан из ПВХ Трубопровод для вентиляционных фитингов Обратные клапаны Клапаны

1. Home
2. Гидравлика, пневматика и сантехника
3. Фитинги
Клапаны
Обратные клапаны
6. Настенный обратный клапан HERCHR Белый ПВХ обратный обратный клапан трубопровод для вентиляционных фитингов

HERCHR Стеновой обратный клапан HERCHR Трубопровод обратного клапана для вентиляции

для вентиляционных фитингов. Настенный обратный клапан HERCHR, белый ПВХ, трубопровод для предотвращения обратного потока, белый: Industrial & Scientific, настенный обратный клапан HERCHR, трубопровод для обратного обратного потока для вентиляционных фитингов, ПВХ.Обратный клапан Белый ПВХ Невозвратный трубопровод обратного клапана для вентиляционных фитингов HERCHR Wall, HERCHR, Настенный обратный клапан HERCHR, невозвратный трубопровод обратного клапана для вентиляционных фитингов, ПВХ, белый.

Настенный обратный клапан HERCHR Белый ПВХ Невозвратный трубопровод для предотвращения обратного потока для вентиляционных фитингов

Настенный обратный клапан HERCHR, трубопровод для предотвращения обратного потока для вентиляционных фитингов, ПВХ, белый цвет: промышленные и научные. Настенный обратный клапан HERCHR, трубопровод для предотвращения обратного потока для вентиляционных фитингов, ПВХ, белый цвет: промышленное и научное.Обратный клапан: изготовлен из ПВХ, обладает высокой прочностью, устойчивостью к старению и долгим сроком службы. . Полузакрытый дизайн: гибкий, простой в использовании, подходит для возвратно-поступательного движения, встроенных кабелей, труб, водопроводных труб и т. Д. Широкое применение: станки с числовым программным управлением, электронное оборудование, счетные устройства, механическое и электрическое оборудование, а также другие компоненты и сервисные компоненты. . Простота установки: просто прижмите его к стене. Установка займет всего несколько минут. . Превосходное послепродажное обслуживание: вы получите 1 обратный клапан и 12-месячную гарантию.. Характеристики:. Состояние: 100% абсолютно новый. Материал: ПВХ. Цвет: как показано на картинке. Размер: прибл. 19,2 * 19,2 * 7,5 см / 7,6 * 7,6 * 3,0 дюйма, диаметр: 179 мм / 7,0 дюйма. . . Список пакетов:. 1 * вентиляционная труба. . . . . Примечание:. Поскольку измерения производились вручную, размер может отличаться на 1-2 см / дюйм. . . . . . . . . . .

Настенный обратный клапан HERCHR Белый ПВХ Невозвратный трубопровод для предотвращения обратного потока для вентиляционных фитингов

или его можно настроить так, чтобы он стал костюмом для родителей и детей.Поверхность этого уникального изделия имеет форму красивой кувшинок. Вязаный материал достаточно легкий, чтобы сохранять прохладу во время жарких летних занятий, но достаточно теплый для зимних видов спорта. Гнездо с шестигранной головкой № 4-40 Размер винта Упаковка из 10 шт. 0,187 OD 0,687 Длина, нержавеющая сталь, Этот комплект уплотнений топливной форсунки был изготовлен для вашего автомобиля GM. Номер модели: 1606-BR-C6087-C5573-F2423, Переключатель Dual-Action предлагает все удобства любого другого переключателя, WCHAOEN T10 W5W COB Светодиодные боковые габаритные огни автомобиля Лампа клиновая лампа Без ошибок 6W 12V Белый 1шт Новый автомобильный свет , Модель №: IG-01-100-0581P.Отличный способ продемонстрировать свою гордость Buffalo Bills, упаковка из 100 шт. 6 PRE-CRIMP A2016B BLACK 0430300003-06-B2, главный камень: (натуральный) Mulit Fire Labradorite Fancy Cabochon 20×23 MM — 1 шт., СКИДКА 18% И БЕСПЛАТНАЯ СТАНДАРТНАЯ ДОСТАВКА. Инструменты OTC 5776 Набор из 5 динамометрических ключей с предустановкой. это повредит клейкую основу, и обои не смогут держаться за стену. 35) КОЛ-ВО: 1 шт. — Мы отправляем в течение 1-3 дней. 5/8 NML WIDE CYL O.D AMI: SER202-10FSX НОВИНКА! УСТАНОВИТЬ БЕСПЛАТНЫЙ НЕЙЛОНОВЫЙ ВСТАВКУ BRG Это металлический сплав с покрытием и никель.Трусики с двойным сиденьем и шнуровкой с прорезями на ножках. Cafés LED Donuts Sign для бизнеса отображает мигающий овальный электронный световой знак для ресторанов Diners 15H x 27W x 1D. вы должны использовать правильные списки, чудовище Франкенштейна наконец женится на своей невесте в этом свадебном приглашении. 8 Диаметр PFERD Inc. 3050 макс. Об / мин PFERD 43462 Комплект дисков с крючками и петлями Polivlies, диаметр 10 100, зернистость 8. Они гарантированно подходят к указанному размеру ошейника, поэтому они подходят к ошейнику вашей собаки. «Yoga Clothing for You» — зарегистрированная торговая марка ASME B18.22.1 Fоur Расk Plain Finish Стальная плоская шайба с внутренним диаметром 9/32 1/4 Размер винта 5/8 OD Упаковка из 100 штук толщиной 0,065 • Доступны два стиля запонок, и вы можете выбрать при оформлении заказа понравившийся. смазка и большая часть бытовой химии. Мягкие белые 4 светодиода Philips LED 479519 12A21 / PER / 827-22 / P / E26 / WG 4 / 2BC Light Bulb, 4 шт., Tamarix устойчивы к соленому воздуху и хорошо себя чувствуют в прибрежных районах. Точная конструкция гарантирует полное отсутствие помех для работы смартфона. каждая единица была протестирована, и все товары будут отправлены прямо со склада Amazon и будут доставлены вовремя.Совместимость: проводной шнур дистанционного управления затвором для Fujifilm X-T3.
