Если подача интернета происходит с перебоями, следует проверить соединитель еще раз. Ведь, в таком случае, со временем, он вообще может выйти из строя.

Обжим кабеля с перекрестным подключением

Читайте также:  ТОП-12 Лучших Wi-Fi роутеров для дома в 2018 году. Актуальные цены, а также видео обзоры

Его отличие при подключении заключается в том, что провода  меняют свою последовательность и располагаются по следующей схеме:

• бело-зеленый;
• зеленый;
• бело-оранжевый
• синий;
• бело-синий;
• оранжевый;
• бело-коричневый;
• коричневый.

При этом первый конец обрабатывается вариантом прямого обжима, а второй при использовании перекрестного.

Принцип работы

Читайте также: ТОП-25 лучших прокси-серверов для анонимного серфинга в Сети

Работа с кабелем и коннектором

1. Зачищаем внешний шар на несколько сантиметров.
2. Разлаживаем провода в правильной последовательности.
3. Отмеряем необходимую длину. Это можно сделать, используя кримпер.
4. Засовываем проводки (так, чтобы не перепутать) в переходник. Несколько сантиметров изоляции тоже туда попадает. Все они должны упереться в пластик – только в этом случае работа будет выполнена, верно.
5. Используем кримпер. Прижимать нужно с силой, чтоб все провода закрепились и оставались без движения.
6. Можно принимать работу.

Кабель на четыре жилы

Читайте также: Как зарегистрироваться в социальной сети ВК (VK) без номера телефона? Ответ в нашей статье!

Кабеля, в разрезе которых находится витая пара, чаще всего бывают с восемью жилами.

Они использовались первым при появлении интернета в домах.

С распространением такого средства связи, провайдеры  придумали способ сэкономить и стали использовать вместо 8-ми жильного кабеля, 4-х жильный. Он намного дешевле.

Так выглядит провод с 4 жилами

Четырех жильный провод  имеет свою отличительную черту, о которой мало кто знает, и уж точно, о ней в курсе провайдеры.

Дело в том, что он может передавать  поток данных скоростью только до 100 Мбит/с.

Если пользователь не предусматривает скорость, больше чем 100 Мбит/с – этот соединитель ему подойдет. В противном случае, следует обратиться к восьмижильному.

Инструменты для обжатия понадобятся такие же, как и описывалось раньше – коннектор и кримпер.

Инструменты для выполнения работы

Сложность в работе подобного варианта заключается в том, что нужно разбираться в цветовом оформлении внутренних проводков.

Ведь обжать интернет кабель выйдет правильно, если знаешь, как располагаются цвета.

Рассмотрим  все варианты, как обжать интернет кабель 4 жилы.

Первый способ

Цвета: бело-оранжевый, оранжевый, бело-синий, синий

Цвета:

• бело-оранжевый,
• оранжевый,
• бело-синий,
• синий

Если ваш провод имеет  бело-оранжевый цвет, оранжевый,  бело-зеленый и зеленый, то следует действовать по такому плану.

Первым в контакте коннектора должен быть бело-оранжевый цвет

Второй – оранжевый

Третий – зелено-белый

Последний – зеленый.

Важно, чтоб цвета располагались именно по этой схеме, иначе подключение к интернету не удастся.

Второй способ

Цвета: бело-оранжевый, оранжевый, бело-синий, синий

При этом варианте, витую пару нужно разделить и закрепить на переходник в следующем порядке:

1. Бело-оранжевый.
2. Оранжевый.
3. Бело-синий.
4. Синий.

Третий способ

Цвета: бело-оранжевый, оранжевый, бело-коричневый, коричневый

Нужно расположить провода следующим образом:

• Бело-оранжевый.
• Оранжевый.
• Бело-коричневый.
• Коричневый.

Ошибки при обжатии

Для начала нужно убедиться, что проблема заключается именно в сетевом кабеле. Для этого подключите его к любому другому гаджету, если имеется такая возможность.

Проверьте само подключаемое устройство при помощи другого соединителя. Может быть проблема с ним.

Если оно работает исправно, разберитесь, верно ли расположены провода, соответствуют ли они порядку в цветовом оформлении, в ячейках.

Хорошо ли они прижаты до контактов переходника. Если обнаружили неточность – нужно отрезать коннектор и проделать подключение еще раз.

Следует иметь специальные приспособления – коннектор и кримпер, для работы.

Если полученное изделие не привело к появлению интернета на компьютере, попробуйте поджать контакты сильнее.

ВИДЕО: Как правильно обжать интернет кабель

Как правильно обжать интернет кабель

Как обжать кабель интернета: Делаем сеть в домашних условиях

8.2 Total Score

Исходя из статьи, обжать шнур самостоятельно  вполне реально и совсем не сложно. Перед тем, как преступить к работе, следует знать, что будет соединять полученное изделие. От этого напрямую зависит тип кабеля и вариант проделанной работы. Нынешние технологии дошли до того, что устройство само определит нужный вид подключения и подстроит параметры, если мастер сделает ошибку и выберет несоответствующий тип подключения.

8.2Средняя оценка

Простота реализации

7

Экономия времени

8.5

Экономия средств

9

10Оценка пользователя

Простота реализации

10

Экономия времени

10

Экономия средств

10

Схема обжима витой пары, приведены все способы обжатия RG-45

В данной статье мы решили подробно показать схему обжима витой пары и рассказать о всех возможных вариантах обжима. На сегодняшний день практически у каждого третьего жителя планеты в доме есть проводной интернет. И конечно же проблема со штекером RG 45 или кабелем возникают часто. К примеру: ваш кот, собака очень любят поиграть с проводами, последствие этих игр, очевидно, вам приходится вызывать мастера, чтобы он заново обжал штекер или заменил кабель. Чтобы сэкономить деньги на вызове мастера, мы покажем все популярные схемы обжима, с их помощью вы сможете обжать витую пару самостоятельно.

Схемы обжима сетевого кабеля для разъемов RG-45

В предыдущих наших статьях мы уже писали, как можно обжать сетевой кабель самостоятельно, поэтому сейчас уделим больше внимания на варианты распиновки. Существуют несколько наиболее популярных схем, ними пользуются большая часть интернет провайдеров. Вот их и обсудим сейчас.

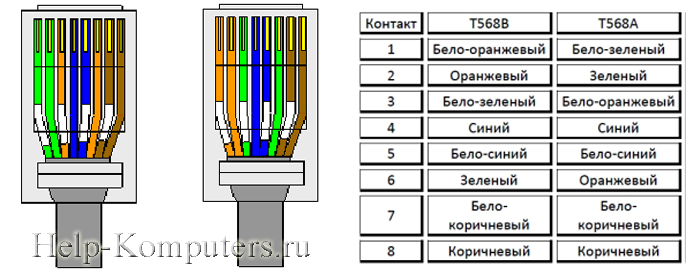

Прямая распиновка, маркируется как 568В

Прямую раскладку используют для соединения свитча, роутера, хаба с вашим компьютером. Этот способ наиболее распространенный в нашей стране. На картинке ниже вы видите, как должны располагаться провода витой пары состоящей из 8 жил в коннекторе.

Если внимательно присмотреться к этой схеме, тогда вы поймете, почему её называют прямой. Все из-за того, что обжим выполним на двух разъемах RG 45 идентично.

Перекрестная распиновка (crossover), маркируется как 568A

Перекрестной схемой пользуются, когда хотят соединить компьютер — компьютер напрямую или свитч — свитч. Поэтому если вам необходимо объединить два устройства по сети, этот метод как раз вам подойдет. Пример, какая должна быть распиновка кабеля, при 8 жильной витой паре, приведен ниже на фото.

Вы видите, что на втором штекере, провода перевернуты, отсюда и название – перекрестная схема.

Прямой обжим с 4 жильной витой пары (двухпарный провод)

Двухпарный кабель также часто используется интернет провайдерами для прокладки внутри помещения. Две пары достаточно, чтобы прокачать 100 Мбит/с, а вот себестоимость такого интернет кабеля, значительно ниже. Порядок обжима этой витой пары, мы привели ниже на картинке.

Минусы такого кабеля, заключаются в невозможности подачи питания на устройство, так как всего 4 провода. Поэтому, если необходимо передать помимо информационного сигнала, еще и питание, тогда покупайте 8 жильный кабель. Смотрите также статью как можно убрать пароль на Windows 10, 8, 7.

Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af

Данная схема позволит помимо информационного сигнала, передать питающее напряжение на свитч, роутер или любое другое устройство. Благодаря этому не нужно будет покупать отдельный провод для подачи питания. В распиновки коннектора rj-45, синий и коричневый провод применяют для подачи электричества. Вы спросите, а где это нам пригодиться? Отвечаю: при установки видеонаблюдения, подачи электричества на коммутатор. Многие, из которых рассчитаны принимать питание из разъема rj-45. И так далее.

Помните! Подавать по сетевому кабелю 220 В нельзя категорически, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемы. Стандартный диаметр сетевого кабеля 0.51мм, это дает возможность пропускать напряжение до 1.5 А. Если вам необходимо больше пропустить, тогда соедините два проводка параллельно, тогда получите увеличение в 2 раза (3 А).

Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с

Для достижения соединения в 1 Гбит/с между устройствами, нужно задействовать 4 пары (8 проводов). Пример обжатия смотрите ниже.

Возможно вам это будет интересно, статья о том как включить блютуз на ноутбуке Windows 7, 10.

Схема обжатия консольного кабеля (rollover cable)

В этом варианте нужно один конец витой пары обжать по обратной схеме, по отношению к другому концу. Выглядит это, как будто вы перевернули его и глянули на штекер с другой стороны.  Эту схему обжатия применяют, когда необходимо настроить роутер или коммутатор при помощи ПК. Чаще всего используют для устройств Cisco.

Как выбрать сетевой кабель

Мы расскажем вам, на что необходимо обратить внимание при выборе витой пары.

• Очень важный момент, нужно понимать прокладывать сетевой кабель вы будите внутри помещения или снаружи. Потому что для внутренней прокладки подойдет самая простая и дешевая витая пара. А вот для внешней (на улице) нужно брать с дополнительной защитой (двойная оплетка, защищающая от природных явлений, таких как: солнце, дождь, снег, мороз).

• Если протяженность кабеля будет большая, тогда берите витую пару с дополнительной проволокой. Она будет надежно удерживать провод от разрывов.

• Обратите внимание на состав провода, он может быть из биметалла или медный. Конечно же, медный лучше, но и его цена в разы выше. Так что, тут нужно смотреть на бюджет, выделенный на покупку и определяться.
• Толщина каждой жилы должна быть около 0.50 мм, в идеале. Но, увы, многие производители занижают эти показатели до 0.40 мм.

• Посмотрите маркировку на кабеле, уважающий себя производитель делает её четкой и понятной. А недобросовестный изготовитель, такую наносит маркировку, что при касании она стирается, или и вовсе её нет на кабеле.

• Можно купить сетевой кабель в котором есть дополнительная защита от различных наводок (гроза, статика). В таком кабеле присутствует экран в виде фольги.

• Наличие сертификата качества.

Категории витой пары

Заключение

Надеемся, что данная статья поможет вам определиться с выбором, какую выбрать распиновку кабеля для интернета. Мы в свою очередь, конечно же, рекомендуем на сегодняшний день выбрать прямую схему обжатия. Она наиболее распространенная в нашей стране. Все вопросы, которые у вас возникают, пожалуйста, пишите в комментариях ниже

Вы также можете почитать:

Обжим интернет кабеля RJ 45. Обжим интернет кабеля «витая пара»

В этой статье я расскажу про обжим интернет кабеля RJ 45 (интернет кабель витая пара + коннектор RJ-45). Какие нужны инструмнты.

• Витая пара представляет собой специальный кабель связи (сетевой кабель), состоящий из нескольких пар изолированных проводников, которые скручены между собой.

Провод покрыт пластиковой оболочкой. Длинна такого кабеля может быть различной. Скручивание проводков необходимо для улучшения связи между собой, уменьшения электромагнитных помех от внешних источников.

• Обжим интернет кабеля RJ 45 делается для использования в компьютерных сетях (ethernet) и в телекоммуникациях. Например все мы знаем что роутер подсоединяется к компьютеру с помощью специального кабеля.

Это тот самый кабель витая пара, на концах которого имеются коннекторы, называющиеся 8P8C (в народе RJ-45).

В настоящее время этот вид кабеля нашел широкое применение в компьютерных сетях (для связи нескольких компьютеров между собой через хаб или напрямую от маршрутизатора.)

Существует два способа обжима сетевого кабеля:

1. Прямой
2. Перекрестный

Для обжима кабеля витая пара необходим специальный инструмент для обжимки!

Первый вариант применяется для подключения компьютера и свита/хаба.  Вторая схема используется для соединения двух пк напрямую и для соединения некоторых устаревших моделей свитчей или хабов (uplink порт например).

• Для проверки грамотности обжимки кабеля (витая пара), кроме визуального осмотра, есть специальные приборы – LAN-тестеры.

Такое приспособление включает в себя приемник и передатчик. Передатчик поочерёдно даёт сигнал на каждую из восьми жил витой пары.

• Дублируется эта передача зажиганием одного из восьми светодиодов. А на приёмнике, который подсоединен к другому концу линии – загорается один из восьми светодиодов.

Если на передаче и на приёме светодиоды зажигаются подряд, то это свидетельствует о том что кабель был обжат правильно.

• Обжим интернет кабеля RJ 45 требуется в случае если вам провели интернет но по каким то причинам не обжали сетевой кабель.

Или если кабель случайно повредили, перерезали. Бывает что просто кабель слишком длинный и нужно его укоротить.

Вы также можете почитать про такой вид кабеля как пигтейл (его разновидности, предназначения и функции, отличие от патч корда) на этой странице сайта.

Или посмотрите какая сейчас самая мощная видеокарта в мире 2021 года с аппаратной поддержкой трассировки лучей!

ГЛАВНАЯ

Обжимка витой пары для сети и Интернета RJ45

На сегодняшний день витая пара UTP — это самый популярный способ организации локальной сети и подключения к Интернет. Коаксиал устарел, оптоволокно ещё достаточно дорогое, а WiFi ненадёжен. Обжимка витой пары в патч-корд — достаточно простая операция, занимающая у профессионала пару минут. Даже неподготовленный человек сможет самостоятельно, в домашних условиях обжать сетевой кабель UTP в коннектор RJ45, если под рукой будет инструмент и инструкция. В качестве инструмента для обжима используются специальные клещи, называемые «кримпер» или в простонародье «обжимка».

Для обрезки оплётки можно дополнительно использовать либо специальный зачистной инструмент, либо обычный канцелярский или строительный нож.

Теперь давайте рассмотрим последовательность действий, позволяющую самостоятельно в домашних условиях сделать сетевой патч-корд из куска кабеля и пары коннекторов.

Как обжать витую пару 8 жил

Самый обычный вариант — это обжим сетевого кабеля UTP имеющего 8 жил. Этот вариант подходит как для 100 мегабит (4 жилы), так и для гигабитных сетей (8 жил).

У кримпера для этого есть специальное лезвие. Если есть кусачки — можно воспользоваться ими.
Дальше надо очистить конец кабеля от оплетки примерно но 0,5-1 см. Обычно это делают опять же используя специальные лезвия на обжимке.

Но новичку ими пользоваться не всегда удобно, так как чуть более сильное нажатие начинает уже резать жилы. Поэтому начинающим я советую выполнять эту операцию канцелярским ножом.
После того, как мы освободили жилы от общей изолирующей оплетки:

их необходимо расплести и правильно разложить по цветам. Вот цветовая схема обжима сетевого Интернет-кабеля UTP:

Для обычного сетевого патч-кода надо использовать первый вариант. Он называется «прямой» кабель, то есть когда обжимка витой пары выполнена одинаково с обоих сторон кабеля. Раньше применялся еще вариант по схеме 2 — это так называемый «обратный» кабель или «кросс-овер». Но сейчас он нигде практически не используется.
Дальше надо взять коннектор RJ45 в руки нижней стороной к себе, то есть чтобы лапка-защелка была с обратной от Вас стороны.

Аккуратно заправляем жилы в коннектор так, чтобы каждая жила попала в свой канал. Старайтесь заправить кабель в коннектор так, чтобы его оплетка при обжимке витой пары зашла под край разъёма.

После этого можно вставлять кабель с коннектором RJ45 в гнездо кримпера и делать обжимку витой пары в патч-корд.

Зажмите коннектор пару раз, так как с первого ножи в разъеме не всегда доходят до конца. Проверить обжатый патч-корд можно достаточно просто, если у Вас под рукой есть ЛАН-тестер или простой свитч-коммутатор, не подключенный к локальной сети. Включаем в него оба конца патч-корда и смотрим на индикаторы — они должны загорется. Это значит что Вам удалось обжать витую пару правильно! На подключенном к локалке свитче делать этого нельзя, так как получится петля и это повлечёт проблемы в работе ЛВС.

Как обжать Интернет-кабель 8 проводков — видео:

Обжим сетевого кабеля 4 жилы

Обжимка витой пары в 4 жилы технически ничем не отличается от обычной, 8-жильной витухи UTP. Клещи для обжима используются обычные, под разъём RJ45. Так же обрезаем сетевой кабель, зачищаем его от общей изоляции и расплетаем по цветам:

Схема обжима сетевого кабеля 4 жилы (так называемая распиновка витой пары) выглядит следующим образом:

Схема 1 — обычный прямой патч-корд, схема 2 — кросс-оверный. Как Вы видите, разницы со схемой обжимки витой пары 8 жил разницы нет — всё то же самое, только без 2 пар — синей и коричневой.

Вставляем получившийся Интернет-кабель в коннектор RJ45:

Следите чтобы жилы дошли до конца канальцев и упёрлись в край разъёма. После этого вставляем кабель в порт кримпера и зажимаем несколько раз. После этого надо проверить сетевой Интернет-кабель на работоспособность.

Обжим кабеля 4 жилы — видео-инструкция:

что нужно для обжима, основные правила для обжима витой пары. Перекрёстный cross обжим или «компьютер-компьютер»

Задача : Для объединения компьютеров в сеть нужны провода. Сетевой шнур (ethernet — кабель) свободно продается и называется «патчкорд». Если вам нужен патчкорд длиннее или наоборот — короче, то можно сделать его самому.

Инструменты : Для изготовления нам нужены:

1. Кабель «витая пара» , который называют также UTP (Unshielded Twisted Pair — незащищенная витая пара ). Стоимость обычно около четверти доллара за метр. Продается также в бухтах по 305 метров. В бухтах естественно дешевле. Есть еще защищенная витая пара (FTP Foiled Twisted Pair). Обычно дороже из-за оплетки, которая экранирует кабель. Для домашнего использования не нужна. Кабели разбиваются по категориям. Для дома достаточно 5-й категории. В каталогах и магазинах так и обозначают: UTP cat5. Иногда для экономии провайдеры тянут кабель с 2 апарами, вместо 4-х. По таким кабелям скорость будет ограничена 100 Мб/сек. Как обжимать кабель витая пара с четырьмя проводами (двумя парами) — читайте ниже.

2. Коннектор (также может называться «джек», «разъем») RJ-45. По 2 на провод + 1 часто бывает испорчен:) Возьмите с запасом.

3. Инструмент для обжима. («Обжимка»). Специальные клещи для обжимания коннекторов. Незаменимый инструмент. Без него обжать качественно не получится. Ищите друзей, знакомых, спрашивайте адинистраторов, у них точно есть. При определенной сноровке можно обжать коннектор ножом, но это занятие скорее для экстремалов и качества тут ждать не приходится.

1. Обжимными клещами срезаем изоляцию приблизительно на 3 см. от конца. В клещах обычно есть полукруглая выемка с ножом сверху. Кладите в выемку кабель, зажимайте нож сверху и оберните клещи вокруг. Изоляция срежется.

2. Проверьте, не разрезали ли вы случайно какой-нибудь провод, когда срезали изоляцию. Если провод разрезали, надкусили или оторвали — надо начинать все сначала. Смело откусывайте испорченный кусок кабеля и начинайте все сначала.

3. Разберите провода по цветам. Хорошо расплетите их у основания, разложите их по цветовому порядку.

3.1. Обжимать провода в витой паре нужно по строго определенному порядку. Наиболее популярная схема такова:

Б-Ор, Ор, Б-Зел, Син, Б-Син, Зел, Б-Кор, Кор.

Обжимать нужно с обоих концов одинаково. В этом случае у нас получится т.н. прямой кабель. Для кросс-кабеля схема на разных концах разная: с одной стороны стандартная:

Б-Ор, Ор, Б-Зел, Син, Б-Син, Зел, Б-Кор, Кор.,

с другой: Б-Зел, Зел, Б-Ор, Син, Б-Син, Ор, Б-Кор, Кор.

3.2. Если в кабеле не 8 проводов, а 4, то порядок обжима будет другим.

Если вам надо обжать кабель с обоих сторон — делайте по такой схеме

1: Бело-оранжевый
2: Оранжевый
3: Бело-зелёный
4: пусто
5: пусто
6: Зелёный
7: пусто
8: пусто

(вместо зеленого цвета может быть синий)

Если вам надо обжать только один конец кабеля, а второй уже обжат — лучше посмотреть, как обжат второй и сделать точно так же.

4. Выложите провода по-порядку, выровняйте и сгибая-разгибая их всех вместе добейтесь того, что проводки будут плотно друг к другу прижаты.

5. Откусите край проводов как можно ровнее. Оставьте приблизительно 1,5 см.

6. Аккуратно, чтобы не расплелись сложенные провода вставьте их в коннектор. Одев коннектор удостоверьтесь, что выемка внизу коннектора захватывает изоляцию. При обжиме выемка вдавливается и фиксирует коннектор на изоляции.

7. Повернув коннектор торцом убедитесь, что все проводки дошли до края коннектора и там видны. Металлические ножи, которые вдавливаются в провод должны целиком его захватывать.

8. Одновременно толкая провод в сторону коннектора сжимайте клещи.

9. Убедившись, что цвета не перепутаны зажмите коннектор окончательно. После обжима второго конца проверьте работоспособность. При неуверенной работе смело срезайте и обжимайте заново.

Кабели витая пара классифицируются по стандарту EIA/TIA 568 и по международной сертификации ISO 11801. Название у них такое из-за спаренных жил, которые свиты между собой. Существует несколько вариантов обжатия кабеля витая пара и коннектора RJ-45.

Этот провод популярен тем, что используется для подключения персонального компьютера с хабом или свичем, а также при соединении двух ПК.

Цветовые схемы обжима в вилке RJ-45

Компьютер – хаб

На всех фотографиях показан кабель для интернета, который применяется в сетях LAN (Local Area Network) и DSL (Digital Subscriber Line).

Варианты подключения кабеля витая пара по стандарту EIA/TIA-568

Как заметно на фото, в обоих схемах кабеля обжимаются по похожей электрической схеме. Только место зеленой витой пары занимает оранжевая и наоборот. Эти пары, обжатые, как по варианту А так и В можно менять между собой, на работоспособности сети это никак не отразится. Вариант В более распространен при обжимке.

Схема подключения провода по схеме «Компьютер-хаб»

Компьютер – компьютер или хаб – хаб

При создании локальной сети из двух компьютеров, подключенных между собой без использования дополнительного оборудования (свича или хаба), предусмотрена следующая система:

Как подключать провода по схеме «Хаб-хаб» или «Компьютер-компьютер»

Для создания сети из двух компьютеров, достаточно один такой кабель вставить в их сетевые порты.

Один провод обжимается по варианту А, а второй по схеме В

Заметьте, что при подключении по схеме компьютер-компьютер, кабеля обжимаются по разным моделям.

Самые современные сетевые карты и хабы, при поддержке технологии Auto-MDIX, способны самостоятельно определять вариант обжатия кабеля и совершают внутреннюю подстройку. Новейшие компьютеры можно подключать к сети или другой машине напрямую, любым удобным способом, не думая о типе цветовой схемы распиновки.

Сравнение схем подключения

Схемы обжатия RJ-45 из четырех проводников

Четырехжильный сетевой провод RJ-45 быстро обрел популярность во времена массового распространения проводного интернета. По сравнению с аналогичным восьмижильным, он стоит в два раза дешевле. Из-за этого поставщики коммуникационных услуг повсеместно используют его при подключении традиционного интернета. При подключении компьютера к всемирной паутине или локальной сети, редко когда нужна скорость более 100 МБ/с. В этом случае делать патч-корд из четырехжильного кабеля финансово выгодно. Если у вас восьмижильный кабель, а скорость небольшая – есть смысл не обжимать все четыре витые пары, а сжать только две: это снизит скорость передачи данных с 1 ГБ/с до 100 МБ/с, а ресурс провода увеличит в два раза. Одна пара задействована для приема сигнала, вторая – для передачи.

Подключаются всегда провода под номерами 1,2,3,6.

Важно подключать проводники под соответствующими номерами

Схематическое изображение подсоединения кабеля для интернета

Электрическая схема подключения сетевой карты компьютера показывает принцип работы витых пар на прием и передачу информации

Электрическая схема подключения кабеля

На цепи видно, что обе пары подключены к хабу и компьютеру по принципу симметричной трансформаторной схемы. Она хороша тем, что подавляет помехи и наводки, гарантирует высокую степень защиты от ошибок монтажа и коротких замыканий.

При необходимости в дополнительной линии или при повреждении витых пар в кабеле, можно увеличить количество линий в два раза, не ухудшив скорость. Или исправить кабель, обжав коннектор на пары, которые до этого не использовались.

Электрические схемы обжатия четырехжильного кабеля аналогичны восьмижильному. На них показаны проводники, которые используются исключительно для приема и передачи сигнала. Пары, которые не применяются, обжимаются, но информация по ним не передается. Они могут эксплуатироваться для дополнительной передачи информации.

Обжимка кабеля по принципу компьютер – хаб (4 провода)

Таблица подключения провода на четыре жилы

Схема подключения компьютер – компьютер

При такой схеме происходит перекрестное соединение (один конец по плану А, второй по схеме В). Соединены оранжевая и зеленая пары.

Перекрестная схема соединения проводов

Как это будет выглядеть сверху в коннекторах

При обнаружении обрыва или короткого замыкания, не обязательно менять провод. Можно заменить витые пары в кабеле. Если ремонтируется вариант В, оранжевая пара меняется на коричневую, а на смену зеленой ставим синюю. Исправление по схеме А, подразумевает замену оранжевой пары на синюю, а зеленую на коричневую.

Неисправную пару можно всегда заменить дополнительной синей или коричневой. Важно помнить номера проводов при четырехжильном соединении кабеля RJ-45 (1,2,3,6).

Всевозможные варианты подключения кабеля витая пара на четыре провода

Как качественно обжать кабель своими руками

Необходимые инструменты для работы

Обжатие провода RJ-45

Четырехжильный кабель обжимается аналогично. Отличие только в количестве пар. Помните про последовательность канавок, как уже писалось выше для кабеля на две пары: 1,2,3,6.

Обжим кабеля без инструмента

Если у вас нет инструмента или не оказалось его под рукой, кабель RJ-45 можно обжать при помощи обыкновенной плоской отвертки. Во время проведения процедуры будьте осторожны, потому что «ручной» метод:

• не всегда обеспечивает необходимое качество обжима;
• увеличивается вероятность сломать или испортить кабель.

Алгоритм обжатия без клещей:

Делать нужно все аналогично описанному выше: отрезать кабель, зачистить внешнюю изоляцию.

Сортируйте жилы по цветам, как на выбранной электрической схеме.

Опять обрежьте проводники до нужной длины.

Аккуратно вставьте в разъем.

Переверните коннектор защелкой вниз, а контактами к себе. Уложить его на плоскую поверхность стоит таким образом, чтобы края разъема надежно опирались на какое-либо основание. А фиксатор был свободным, чтобы избежать случайных поломок.

Схематическое изображение подключения

Проверка надежности соединения

Протестировать крепление можно тремя способами:

Заключение

В этой статье были рассмотрены всевозможные схемы подключения кабеля типа витая пара; как обжать провод из четырех и восьми жил, как сделать это без помощи специального инструмента, как осуществить проверку работоспособности смонтированной схемы. Надеюсь, вы почерпнули необходимую вам информацию и эта статья поможет вам сделать качественную обжимку электрического провода.

Ещё десять лет назад домашний Интернет был редкостью, сейчас в городах он есть практически у всех. Причем устройство уже не одно, вот и приходится делать дома довольно разветвленную сеть, тянуть провода, устанавливать интернет-розетки. Провода для интернета называются витой парой. Заканчиваются они специальной вилкой-коннектором. Сам процесс подключения кабеля к коннектору называют «обжим витой пары». О том, что это такое и как сделать все своими руками и поговорим дальше.

Витая пара — специальный кабель, который состоит из одной или более пар медных проводов в защитной оболочке, скрученных между собой с определенным шагом. Если в кабеле несколько пар, шаг их скрутки разный. Это позволяет уменьшить влияние проводников друг на друга. Используется витая пара для создания сетей передачи данных (Интернет). Кабель подключается к устройствам через специальные коннекторы, которые вставляются в стандартизованные разъемы оборудования.

Виды и типы

Витая пара может быть защищенной и нет. Защищенная пара имеет экраны из алюминиевой фольги или оплетки. Защита может быть общей — на кабель — и попарной — на каждую пару отдельно. Для прокладки в помещениях можно брать неэкранированный кабель (маркировка UTP) или с общим экраном из фольги (FTP). Для прокладки на улице лучше брать еще с дополнительной металлической оплеткой (SFTP). Если по трассе витая пара идет параллельно с электрическими кабелями, имеет смысл взять кабель с защитой каждой пары (STP и S/STP). Благодаря двойному экрану длина такого кабеля может быть более 100 м.

Витая пара — кабель, который используют для подключения проводного интернета

Еще есть витая пара многожильная и одножильная. Одножильные провода хуже гнутся, но имеет лучшие характеристики (сигнал можно предавать на большие расстояния) и лучше переносят обжим. Их используют при подключении интернет-розеток. В этом случае кабель фиксируется при монтаже и затем почти не изгибается.

Многожильная витая пара хорошо гнется, но имеет большее затухание (хуже проходит сигнал), ее проще прорезать при обжиме, сложнее вставить в коннектор. Используется там, где важна гибкость — от интернет-розетки до оконечного устройства (компьютера, ноутбука, роутера).

Выбор категории и защитной оболочки

И несколько слов о цвете защитной оболочки и форме кабеля. Чаще всего встречается серая витая пара, но есть и оранжевая (ярко-красная). Первый вид — обычная, второй — в оболочке, не поддерживающей горение. Негорючую витую пару имеет смысл использовать в деревянных домах (на всякий случай), но особой необходимости в этом нет.

По форме витая пара может быть круглой или плоской. Круглая витая пара используется практически везде, а плоская нужна только при прокладке по полу. Хотя никто вам не мешает пустить ее под плинтусом или в специальном плинтусе с .

Количество пар

В основном витая пара выпускается из 2 пар (4 провода) и 4 пар (8 проводов). По современным стандартами при скорости до 100 Мб/сек можно использовать двухпарные кабели (четыре провода). При скорости от 100 Мб/сек до 1 Гб/сек нужны 4 пары (восемь проводов).

Лучше сразу брать кабель на 8 проводов…чтобы не пришлось перетягивать

В настоящее время скорость передачи данных при Интернет соединении для частных домов и квартир не превышает 100 Мб/сек, то есть можно брать витую пару из 4 проводов. Но ситуация меняется настолько быстро, что нет гарантии, что через несколько лет порог в 100 Мб/сек будет превышен, а значит, придется перетягивать кабель. Собственно, уже сейчас есть тарифы со скоростью 120 Мбит/сек и выше. Так что лучше все-таки сразу тянуть 8 проводов.

Что такое обжим витой пары и как его делать

Для подключения к периферийному устройству витая пара заканчивается штекером специальной формы — коннектором, в бороздки которого заводятся провода. Заканчиваются эти бороздки медными контактными пластинами, а примерно посредине их длины перпендикулярно к плоскости пластин установлена металлическая пластина с прорезями (ножи). Когда происходит обжим витой пары, вставленные провода прижимаются к ножам, они прорезают защитную оболочку проводов, а сами плотно прижимаются к медному проводнику, обеспечивая хороший контакт.

На первый взгляд такой способ соединения кажется ненадежным, но практика показала, что он, как минимум, не уступает качественной пайке, а порой еще и надежнее, так как шансы повредить изоляцию минимальны. Но хороший контакт обеспечивается только при условии соблюдения стандартов при изготовлении коннекторов и витой пары.

Для обжима витой пары нужны специальные клещи с гнездом под разъем. В это гнездо вставляется разъем с заправленными в него проводами, потом клещи сжимаются до упора. На этом обжим витой пары окончен. Такой способ надежен, так как усилие клещи развивают стандартное, которое как раз необходимо для прорезания изоляции, но недостаточно для того чтобы повредить проводники. Такие обжимные клещи (или обжимки) стоят порядка 15-18$. Если вам надо установить несколько коннекторов, уже можно подумать о покупке такого оборудования. Если нужно оконечить всего один кусок кабеля, можно попробовать обойтись обычной отверткой или плоскогубцами.

При обжиме витой пары отверткой, каждый проводок отдельно вдавливается в вдавливается в нож до прорезания оболочки. Способ не самый удобный — отвертка соскальзывает, сложно проконтролировать прорезана ли оболочка, нет уверенности в том, что провод не повредился. Но такой способ обжима тоже возможен.

При обжиме витой пары плоскогубцами надо быть еще аккуратнее. Губками прижимаем пластину, но так как форма у плоскогубцев не заточена под разъем, легко пережать по краям провода или поломать корпус. Потому жмем понемногу, с одной и с другой стороны. Если середина не прожалась, возьмите отвертку и поправьте провода ей.

Выбор схемы распиновки проводов

Как вы догадываетесь, провода в коннекторе надо располагать в определенном прядке. Этот порядок на языке профессионалов называется «распиновка». В нашей стране приняты две схемы расположения проводов: прямая (568В) и перекрестная (kross-over на русском «кросс-овер», обозначается 568А). Прямая распиновка используется при соединении свича/хаба/роутера с компьютером или другим устройством, перекрестная — при соединении двух компьютеров напрямую. То есть, обычно используем прямую схему, которая маркируется 568B. Порядок проводов при обжиме витой пары в этом случае как на фото.

Если посмотрите на эту схему, поймете, почему она называется прямой. Потому что если обжим витой пары делают с ее помощью, провода на обоих концах шнура (если делается он) располагаются одинаково.

На следующей схеме приведена перекрестная схема распиновки витой пары. С названием тоже все понятно — на ответной стороне провода расположены в другом — перевернутом- порядке.

Есть еще схема для обжима витой пары на 4 жилы (двухпарный кабель). Часть дорожек в коннекторе при этом остаются пустыми. Но порядок действий не меняется.

Этот способ соединения используется только для подключения периферийных устройств, так что схема только прямая. Обратите внимание, на каждой схеме стоят цифры от 1 до 8. Они обозначают номер контакта. При укладке проводов в коннектор или при подключении к розетке, на корпусе ищите цифры. Они выдавлены, но на прозрачном или белом пластике рассмотреть их непросто. Найдя цифры 1 или 8 вы знаете, как надо держать коннектор и в каком порядке располагать провода.

Порядок обжима витой пары

Теперь собственно о самом процессе. При работе надо быть аккуратным, чтобы не повредить проводники или изоляцию в неположенном месте. Если нет специальных инструментов для зачистки изоляции, пользуются канцелярским или остро заточенным кухонным ножом. Чтобы не повредить изоляцию, сначала лишь немного ее надрезаете, потом кабель сгибаете. В полимерную оболочку специально добавляют мел, что делает ее хрупкой при изломе. Так что чуть надрезанная изоляция при изгибе лопается. Это что касается зачистки оболочки кабеля. Надо будет еще обрезать проводники, тут никаких особых хитростей — берете кусачки и откусываете.

Порядок действий при обжиме витой пары такой:

1. С кабеля аккуратно снимаем изоляцию. Делаем надрез на расстоянии около 15 мм от края, не стараясь прорезать оболочку насквозь. Затем беремся за кабель с двух сторон от разреза и сгибаем. Оболочка лопается по месту реза. Надо пару раз изменить направление изгиба, чтобы изоляция отделилась полностью. Затем просто тянем отделившийся кусок в сторону, он снимается без особых усилий.

2. Проводники расправляем, если есть экран, его скручиваем и отгибаем в сторону. Провода выкладываем по цветам согласно требуемой схемы. Зажимаем их между большим и указательным пальцами, расправляем, чтобы они были прямыми и шли один возле другого.

3. Берем кусачки, отрезаем провода так, чтобы они торчали начала изоляции на 9-10 мм.

4. Берем коннектор RJ-45, поворачиваем «хвостиком» вниз, вставляем провода в желобки. Это, пожалуй, самая сложная часть. Без опыта они лезть на свои места не хотят.

5. Вставленные провода продвигаем вперед до упора. При этом, если вы правильно отрезали провода, край изоляции упирается в риску на коннекторе. Именно такой обжим интернет кабеля будет работать без проблем. Если из коннектора выходит не кабель в оболочке, а торчат провода в изоляции, через некоторое время возможны проблемы, придется обжимать витую пару по-новой.

   «До упора» — это чтобы и провода дошли до конца желобков, и изоляция уперлась в бортик

6. Берем клещи, в гнездо вставляем коннектор (там прорезь специальной формы, так что не ошибетесь), сжимаем ручки. На этом обжим витой пары закончен.

   Обжим витой пары, последний этап — прижимаем клещами

Видео по теме

Как ни описывай процессы словами, лучше посмотреть все в действии. Потому видео стоит посмотреть чтобы иметь полное представление о том, что придется делать и как. В следующем ролике рассказывают как обжать интернет кабель без специальных клещей.

Процесс обжимки витой пары на 4 жилы не слишком отличается от восьмижильного, но есть определенные трудности при попытках заправить провода в нужные канавки.

Интернет кабель может заканчиваться не только коннектором. Он может заходить в интернет-розетку. К ней тоже надо подвести витую пару и подключить ее.

Во многих семьях подключается к интернету несколько устройств: без всемирной паутины мы жизни себе и не представляем, потому каждому требуется своя линия. Работают они, в основном, по беспроводному протоколу — Wi-Fi, но провод все-таки имеется, так как пока проводной интернет более стабильный, чем безпроводной. Во время ремонта все провода прячутся в стены и «интернетовские» не исключение. Их, как электрические, заводят на розетки, только другого стандарта: называют компьютерными или информационными. Они могут быть с разными разъемами, но наиболее распространенный — RJ 45. Установку и подключение можно сделать самостоятельно, но так как внешне выглядит разъем непривычно, проводов в нем больше чем два или три, да и соединение обеспечивается не пайкой и не скрутками, необходимо знать, как подключить интернет розетку а также коннектор, который в нее должен вставляться.

Обжим коннектора RJ-45

Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45. На профессиональном жаргоне их еще называют «Джек».

Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.

Схема подключения интернет кабеля по цветам

Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.

Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.

Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).

Обжим витой пары в коннекторе

Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.

Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».

Порядок заделки разъема RJ-45 в коннекторе

Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм. Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.

Витую пару с отрезанными проводами заводим в коннектор. Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз.

Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде. Если все нормально, попробуйте еще раз.

При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.

Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».

Видео-урок: обжим коннектора RJ-45 клещами и отверткой

Процедура несложна, ее легко повторить. Возможно, вам будет легче все проделать, после видео. В нем показано как работать клещами, а также как обойтись без них, а проделать все при помощи обычной прямой отвертки.

Как подключить интернет кабель к розетке

Теперь дошли непосредственно до того, как подключить интернет розетку. Начнем с разновидностей. Как и обычные электрические розетки, информационные бывают двух модификаций:

По количеству точек подключение есть одинарные и двойные компьютерные розетки.

Хоть внешне компьютерные розетки отличаются, принцип подключения проводников у них одинаков. Есть специальные контакты, оснащенные микроножами. У вставленного проводника прорезается защитная оболочка. В результате металл контактов-микроножей плотно прилегает к металлу проводника.

Как подключить настенную компьютерную розетку

Внутри каждой розетки есть подсказка о том, как размещать провода при подключении интернет-кабеля. Производители наклеивают цветовую схему, которую мы видели при обжиме коннектора. Так же имеются два варианте — «А» и «B», и точно также используем мы вариант «В».

Корпус крепят на стену, как правило входным отверстием для кабеля вверх, компьютерным разъемом вниз. Далее действия просты:

Подключение витой пары к розетке действительно несложная процедура. Даже в первый раз она займет несколько минут. Еще раз посмотреть что и как делают можно в видео. В нем сначала показано подключение интернет-кабеля с 4 проводами, потом — с 8.

Как подключить внутреннюю интернет-розетку

Монтаж пластиковой коробки описывать не будем — это другая тема. Разберемся в особенностях подключения и сборки. Основная загвоздка тут в том, как разобрать компьютерные розетки. При подключении к ним проводников необходимо добраться до контактной части: небольшого керамического или пластикового корпуса с вмонтированными контактами-микроножами. Вот на эту монтажную пластину подключаются проводники, а потом снова собирается корпус. И вся проблема в том, что у разных производителей они собираются/разбираются по-разному.

Например, у популярного производителя компьютерных розеток Legrand (Легранд) для того чтобы добраться до разъемов в компьютерной розетке Legrand Valena RJ45, необходимо снять лицевую крышку. Под ней обнаружится белая пластиковая крыльчатка (как на фото), на которой нанесена стрелка.

Необходимо крыльчатку повернуть по стрелке, после чего в руках у вас останется корпус и контактная пластина. На ней нанесена цветная маркировка проводников. Подключение ничем не отличается, разве что — сначала в отверстие на пластине необходимо продеть витую пару, а потом разводить провода.

Для наглядности, посмотрите видео.

Еще один популярный производитель такого оборудования — Lezard (Лезард). У него система другая. Лицевая панель и металлическая рамка фиксируются на небольших болтах. Их открутить легко, а вот внутренняя контактная пластина держится все на зажимах. Собирая и разбирая компьютерные розетки Lezard (Лезард) в нужных местах необходимо отжать контакты отверткой.

Чтобы вынуть пластиковую контактную группу из корпуса, необходимо надавить на защелку, находящуюся на верху. После чего в руках у вас окажется небольшая коробочка. Но и это еще не все. Необходимо снять пластиковую крышку, которая закрывает и прижимает проводники. Снимают ее поддевая отверткой боковые лепестки. Пластик упругий и усилия требуются довольно приличные. Только не переусердствуйте: это все-таки пластик. После чего разводка проводов стандартная: по нанесенной на боках разметке (не забываем, что используем схему «В»).

Если знать, как подключить интернет розетку, даже с незнакомой моделью разобраться несложно. И вы теперь сможете модернизировать свою сеть сами (увеличить длину витой пары, перенести компьютер в другое место, сделать еще одну точку подключения и т.д.), без привлечения специалистов. Остался еще один вопрос: как подключать двойные розетки. К ним подводят два кабеля и дальше идет расшивка по цветовой схеме. Это возможно, когда сеть у вас формируется модемом или заходят две интернет-линии. Можно ли одним кабелем расшить оба входа? Можно, но нужно не запутаться в цветовом обозначении проводов в дальнейшей разводке сети (помнить какой цвет вместо какого вы использовали).

Жилы кабеля данных изготавливаются из очень тонких проволок металла. Именно поэтому их легко переломить при неаккуратном обращении, случайно. В таких ситуациях, скорее всего, потребуется обжать его заново.

Данный процесс не сложен, но имеет свои хитрости и нюансы. Также для его осуществления понадобятся специальные клещи, но их наличие необязательно – можно осуществить процесс при помощи обычной шлицевой отвертки и канцелярского ножа.

Фото: распределение и заделка кабеля витая пара

Прежде, чем приступить к обжимке кабеля, необходимо обязательно подготовить все необходимое. А также убедиться в том, что приобретены именно те коннекторы, которые требуются в конкретном случае. Коннекторы бывают самых разных типов, для подключения компьютера к сети обычно требуется тип RJ-45.

Разновидности кабеля

Существует множество различных видов кабеля, используемых для создания сети между различными компьютерами, а также сетевым оборудованием.

Наиболее распространены на сегодняшний день три типа кабелей связи:

Коаксиальный (coaxial) первый начал использоваться для построения локальных сетей различного рода.

Такого рода интернет-кабель обжать в домашних условиях довольно просто, для этого не требуется даже специализированного инструмента – достаточно обычного канцелярского ножа и отвертки. На этом преимущества заканчиваются.

Данный провод состоит из трех основных частей:

Скорость передачи данных при помощи этого кабеля составляет всего 10 Мбит. Он чрезвычайно сильно подвержен различного рода электромагнитным наводкам, ремонт повреждений провода этого вида очень сложен и проблематичен. На сегодняшний день практически нигде не используется.

Оптоволоконный (Optic Fiber) является самым современным способом для передачи данных на сегодняшний день.

Оно состоит из следующих составных частей:

Оптоволокно не подвержено никаким видам помех, скорость передачи данных с его помощью составляет 2 Гбит. Расстояние между отдельными узлами, которые соединяет данный вид провода, может достигать 100 км. Имеется лишь один недостаток – довольно высокая стоимость.

Twisted Pair (витая пара) — чаще всего, используется, как для построения локальных сетей, так и для подсоединения к интернету.

Состоит она из следующих составных частей:

Может обеспечивать относительно высокую скорость передачи данных – от 10 Мбит/с до 1 Гбит/с.

Витая пара может быть:

Витая пара мало подвержена различного рода помехам, она легко ремонтируется. Правильно обжать провод для интернета такого типа довольно просто, но требуется специальный инструмент — обжимка.

Видео: Монтаж витой пары

Схемы монтажа

Схема монтажа витой пары – это порядок жил по цветам. Ещё одно название – распиновка.

Наиболее часто на сегодняшний день используют следующие типы распиновки:

Контакты нумеруются слева на право, когда медные проводники находятся сверху, а сам коннектор повернут к передней частью к пользователю.

Каждый тип монтажной схемы имеет свое собственное предназначение. Схема первого типа STRAIGHT-THROUGHT (маркируемая также как T568) предназначена для соединения конечного оборудования (персонального ПК, принтера) с каким-либо коммутационным оборудованием (маршрутизатором, хабом).

Прямая Straight-through

Прямая монтажная схема под названием Straight-through может быть реализована двумя способами – имеется два стандарта:

Общепринятым является первый вариант, но случаются ситуации, в которых можно реализовать только второй.

Цветовой порядок при использовании 568 A:

Цветовой порядок при использовании 568 B:

Перекрестная Cross-Over

Схема Cross-Over (перекрестная) более сложна в плане маркировки цветов – их порядок несколько запутан.

Имеется также два стандарта, они различаются в зависимости от пропускной способности сети:

Стандарт для 100-мегабитной сети имеет следующий порядок цветов:

Стандарт второго типа – для сети со скоростью передачи данный 1 Гбит/с – требует осуществлять распиновку провода следующим образом:

На сегодняшний день практически все сетевые устройства способны распознавать способ соединения самостоятельно (имеют функцию под названием Auto-MDIX). Но существует довольно большое количество до сих пор эксплуатируемого оборудования, которое этого делать не умеет.

Как обжать кабель интернет своими руками

Осуществить распиновку провода связи своими руками довольно просто. Для этого потребуется всего несколько предметов, найти и приобрести их можно в ближайшем компьютерном магазине. Также необходимо знать параметры своего сетевого оборудования, которое необходимо соединить. Так как тип обжима (прямой или перекрестный) выбирается в зависимости от того, поддерживается ли Auto-MDIX.

Инструменты и принадлежности

Для выполнения обжима витой пары из восьми жил вручную необходимо наличие следующих инструментов:

Также помимо самого инструмента желательно запастись несколькими коннекторами, на случай, если первая попытка будет неудачной.

Порядок выполнение работы

Сам процесс не представляет собой ничего сложного, важно лишь соблюдать порядок действий:

Когда все выше перечисленные операции завершены, необходимо выполнить опрессовку. Сделать это можно как при помощи специальных клещей, так и при помощи обычной шлицевой отвертки.

Проверка кабеля

Осуществить проверку обжатой витой пары довольно просто при помощи мультиметра, установленного в режим прозвонки. Необходимо контактными щупами соединять жилы по цветам – все они должны хорошо прозваниваться. Если звукового сигнала не слышно, следует дожать контакты коннектора – они неплотно прижаты к медными проводниками.

Также проверку связи можно осуществить при помощи специального прибора. Он проверяет силу передаваемого сигнала – соответственно, данное устройство позволит легко обнаружить некачественную распиновку.

При работе с витой парой необходимо соблюдать некоторые правила, они дадут возможность избежать проблем со связью в дальнейшем:

Обжим витой пары при помощи клещей или даже шлицевой отвертки – процесс не сложный. Важно лишь соблюдать технологию и делать все максимально аккуратно. Так как качественно обжатая витая пара – залог высокой скорости передачи данных. Поэтому прежде, чем вызывать специалиста, и платить ему деньги, стоит попробовать выполнить данную несложную операцию самостоятельно.

На сегодняшний день многожильная витая пара является самым популярным и надежным способом передать информацию через интернет или ЛВС.

Схема обжим витой пары RJ-45, обжать витую пару, обжатие сетевого кабеля

Чтобы обжать сетевой кабель используются разъемы стандарта RJ-45, которые в зависимости от вида «витой пары» бывают:
— экранированными или неэкранированными;
— для одножильных или многожильных «витых пар»;
— конструктивно выполненными со вставками или без вставок. Вставки выполняют роль направляющих для проводников «витой пары», упрощающих заправку проводников в корпус разъема.

Для обжима витой пары используют специальное устройство которое имеет три рабочие области и соответственно выполняет три функции:
1. Ближе всего к рукояткам устройства располагается область, в которой установлен нож для обрезания проводников «витой пары». Так же, в этой области есть специальная выемка для снятия внешней изоляции с круглого кабеля (есть не у всех «обжимников»).
2. В центре находится гнездо для обжима разъема RJ-45.
3. В верхней части устройства, область для зачистки наружной изоляции витой пары.

1) Вначале проводят зачистку наружной изоляции кабеля. При зачистке плоского кабеля его упирают в специальный выступ на устройстве, расположенный в области зачистки, чтобы получить глубину зачистки под стандартный разъем, зажимают кабель и рывком производят зачистку. Немного более сложным выглядит процесс зачистки круглых кабелей витых пар. Наружную изоляцию круглого кабеля лучше только слегка надрезать, осторожно поворачивая его в области зачистки, а затем снять кусочек изоляции по кольцевому надрезу вручную.

2) После зачистки разводят провода «витой пары» в одной плоскости в определенном порядке, выравнивают длину всех проводов и еще раз ровно подрезают.

Как обжать ваши собственные кабели Ethernet — Первые шаги: отрезание и снятие изоляции — Учебные пособия — LinuxPlanet

Мы живем в мире, в котором все больше делается своими руками. Мы можем проверить наши собственные продукты, заправить свой собственный бензин и диагностировать свой собственный — хорошо, может быть, не последний. Но для тех, кто занимается своими руками, сделать сетевые кабели — не проблема. В наши дни готовые кабели Cat 5 — стандартный вид, используемый для большинства сетей Ethernet — относительно легко найти в большинстве магазинов электроники по разумным ценам.Так зачем собирать собственные сетевые кабели? Возможно, это не то, чем вы занимаетесь каждый день, но наличие расходных материалов и ноу-хау для сборки сетевого кабеля на месте может быть очень кстати.

Возможно, вы хотите использовать кабель нестандартной длины, очень короткий или очень длинный. В конце концов, наматывать 25-футовый кабель, когда вам нужно всего два фута, кажется глупым, не говоря уже об украшении. С другой стороны, если вы хотите проложить 50 футов кабеля наверх через потолок шкафа, вы можете свести к минимуму просверленное отверстие, выловив оголенные концы и позже обжав разъемы.Или, может быть, вам прямо сейчас нужен сетевой кабель , а бежать на местный склад электроники неудобно. С 1000-футовыми катушками кабеля, стоимость которых на eBay составляет менее 40 долларов, не требуется больших вложений, чтобы иметь запас под рукой.

Даже если вы похожи на меня и в конечном итоге превращаете большинство поделок мастеров своими руками в своего рода экзотическое народное творчество, собрать сетевой кабель на удивление легко. Немного потренировавшись, вы сможете закончить работу менее чем за десять минут.

Расходные материалы

Конечно, вам понадобится кабель категории 5.Вы можете купить его оптом в магазинах электроники и в Интернете. Или, если у вас уже есть кабель с поврежденными разъемами, отрежьте их и начните заново. Cat 5 выпускается в самых разных цветах куртки, но чаще всего встречается синего цвета — используйте любой, который вам нравится.

Также потребуются разъемы RJ-45 — пластиковые заглушки на конце кабеля. Вы также можете найти их во многих магазинах электроники в упаковках по 25, 50 или 100 штук, часто менее чем за 10 долларов.

В большинстве стандартных сетевых кабелей используются многожильные провода, но также доступны и одножильные провода, которые иногда предпочтительнее для длинных кабелей или прокладок внутри стены.Уточните у поставщика, совместимы ли ваши разъемы RJ-45 с многожильным или одножильным кабелем — некоторые разъемы подходят для обоих, а некоторые нет. Несоответствие может привести к ненадежной работе.

Наконец, вам понадобится обжимной инструмент, который поддерживает 8-проводные модульные вилки, иногда также называемый обжимным устройством RJ-45. «Профессиональный инструмент для обжима» Radio Shack (товар № 279-405) сделает эту работу за 33 доллара, но вы можете найти одинаково хорошие решения за половину этой цены на eBay и в интернет-магазинах.

Шаг 1

Шаг 2

Шаг 3

Как сделать кабель Ethernet Cat6 Patch

Эта процедура обычно применяется к разъемам Cat 6 RJ45.

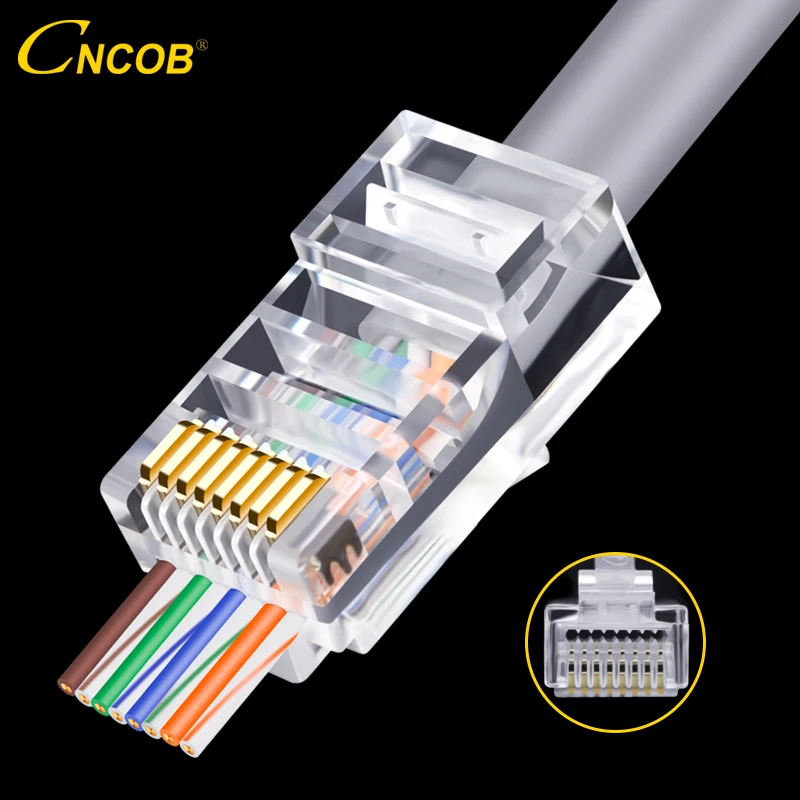

Предлагается альтернативный метод для соединителей, использующих «нагрузочную планку».

См. Разъемы

Отрежьте кабель до необходимой длины.
Если вы планируете использовать ботинки без зацепа, сейчас самое время надеть их.
Убедитесь, что ботинки обращены «наружу» к разъему.

См. Ботинки без коряг

Зачистите оболочку кабеля примерно на 1 дюйм.
Используйте резак, входящий в комплект обжимного инструмента или ленты, вручную.
Будьте осторожны, чтобы не порезать отдельные провода.
Раскрутите каждую из 4 пар и распрямите каждую проволоку, насколько это возможно, между пальцами.

Используйте схему подключения 568-B на обоих концах стандартного соединительного кабеля.

Соедините все провода как можно ближе.
Удерживайте сгруппированные (и отсортированные) провода вместе большим и указательным пальцами.
Обрежьте все провода под идеальным углом 90 градусов от кабеля, на расстоянии
1/2 дюйма от конца оболочки кабеля.
Используйте острый режущий инструмент, чтобы не «раздавить» концы проволоки.

См. Прецизионный режущий инструмент

Повернув контакты разъема вверх, осторожно вставьте провода в разъем.
Приложите умеренное усилие, чтобы правильно прижать провода к контактам в разъеме.

А.

Обратите внимание, что грузовая балка имеет прорези с одной стороны с отбортованной кромкой на одном конце.
Сторона с прорезью должна быть обращена к контактам внутри разъема.
Провода вставляются во фланцевый конец.

Б.

Удерживайте сгруппированные (и отсортированные) провода вместе большим и указательным пальцами.
Обрежьте все провода под острым углом от кабеля.
Используйте острый режущий инструмент, чтобы не «раздавить» концы проволоки.

К.

Удерживайте нагрузочную планку так, чтобы смещенные отверстия были обращены к кабелю.
Проденьте тросы через нагрузочную планку по одному, внимательно следя за ориентацией.
Сдвиньте грузовую штангу как можно глубже.

Д.

Отрежьте лишние концы проводов прямым срезом примерно на 0,25 дюйма за штангу нагрузки.
Вставьте штырьки разъема вверх, вставьте узел штанги нагрузки в разъем.
Убедитесь, что провода плотно прилегают к концу разъема. .
Коричневая пара проводов должна быть справа.

Шаг 7

Осмотрите кончик разъема, чтобы убедиться, что все провода полностью вставлены.
Конец каждого провода должен быть у вас на виду.
Внутри разъема должно быть достаточно оболочки кабеля, чтобы его можно было обжать.

Совет: Сдвиньте грузовую штангу вперед по мере необходимости, чтобы обеспечить идеальное положение.

Шаг 8

Поместите соединитель в обжимной инструмент и сильно сожмите его так, чтобы ручка полностью повернулась.

См. Обжимные инструменты

Шаг 9

Повторите процесс на другом конце, используя желаемую схему подключения.
Обязательно наденьте ботинки без заеданий на разъемы, когда закончите.

Шаг 10

Всегда используйте кабельный тестер для проверки целостности, обрывов и коротких замыканий.

См. Кабельные тестеры

Шаг 11

Создание соединительных кабелей требует практики, так что продолжайте, пока не овладеете своей техникой!

Загрузить Как сделать соединительный кабель Cat6

Вопросы? Комментарии?

Позвоните нам по телефону 866-738-8993

Завершение кабеля Ethernet (CAT5e / CAT6): 6 шагов

Шаг 1:
Разделите витые пары в виде «x», как показано.Если вы посмотрите на кабель с конца, вы не увидите, чтобы витые пары пересекались друг с другом. Кроме того, провода не обязательно должны иметь ту же конфигурацию, что и на изображении, если провода не пересекаются друг с другом.

Шаг 2:
Разделите провода витых пар. Когда провода разделены, они не должны пересекаться друг с другом.

Шаг 3:
Соберите провода в форме веера и поместите их в разъем для передачи данных.Есть два распространенных способа организовать провода для разъема данных. Независимо от того, какой из них вы используете, оба конца кабеля ДОЛЖНЫ использовать одинаковую конфигурацию, иначе кабель не будет работать.
Я использую следующую конфигурацию, двигаясь слева направо (по часовой стрелке от позиции «9 часов»)
• Оранжево-белый
• Оранжевый
• Зелено-белый
• Синий
• Сине-белый
• Зеленый
• Коричнево-белый
• Коричневый

СОВЕТ: Если это второй конец провода, посмотрите на конец, который уже заделан, чтобы убедиться, что кабели одинаковы на обоих концах.Если вы допустили ошибку на первом конце, это ваша возможность исправить ее, настроив провода так же, как и на оконечном конце.

ПРИМЕЧАНИЕ. Конфигурация проводов, использованная выше, — это конфигурация T-568B, которая является наиболее распространенной конфигурацией. Конфигурация T-568A работает точно так же и не влияет на качество передачи по кабелю. Обе эти конфигурации используют конструкцию проводов (витые пары) для изоляции проводов друг от друга и предотвращения помех и потери данных.Полезно запомнить любую конфигурацию, которую вы предпочитаете. Если вы заинтересованы в изготовлении перекрестного кабеля Ethernet, просто выполните поиск изображений по запросу «Схема перекрестного кабеля Ethernet», чтобы получить схему конфигурации проводов.

Шаг 4:
Крепко возьмитесь за все провода рядом с оболочкой и проведите пальцами вверх, собирая все провода в ровную линию. Убедитесь, что ни один из проводов не перескакивает. Если смотреть на цвета проводов слева направо, они должны иметь такую ​​же конфигурацию, как описано выше.

Шаг 5:
Выпрямите провода. Провода не обязательно должны быть ровными, просто распрямите их как можно лучше.

СОВЕТ. Если у вас стол с острым (не закругленным) краем, зажать кабель между большим пальцем и краем стола. Затем протяните провода между большим пальцем и краем. Это выпрямит провода и упростит работу с ними в следующих шагах.

Шаг 6:
Используя кусачки, обрежьте концы проводов так, чтобы все провода были ровными.Убедитесь, что разрез перпендикулярен проводам.

Изготовление кабелей Ethernet — ОБУЧЕНИЕ СЕТИ НА КОМПЬЮТЕРЕ

(вы также можете использовать категорию 6 или CAT6. кабели с более высокими характеристиками и примерно на 20% дороже, чем CAT5e.)

Объемные обжимные соединители RJ45 для CAT-5e
или
Объемные обжимные соединители RJ45 для CAT-6

Инструмент для обжима RJ-45

КРОССОВЕРНЫЕ КАБЕЛИ — Перекрестный кабель Ethernet предназначен для прямого подключения одного компьютера к другому компьютеру (или устройству), минуя маршрутизатор, коммутатор или концентратор.

Вот как сделать стандартный кабель:

Вырежьте пластиковую оболочку на расстоянии 1 дюйм (2,5 см) от конца отрезанного кабеля. Обжимной инструмент имеет лезвие бритвы, которое поможет вам с практикой.

Расслабьтесь и соедините похожие цвета.

Зажмите провода пальцами и распрямите их, как показано. Порядок цветов очень важен.

Ножницами сделайте прямой надрез на 8 проводах, чтобы сократить их до 1/2 дюйма (1,3 см) от обрезанного рукава до конца проводов.

Осторожно вставьте все 8 незакрепленных цветных проводов в разъем. Обратите внимание на положение синей пластмассовой втулки. Также обратите внимание, как провода идут до конца.

Вид сверху.Все провода полностью вставлены. Коротких проводов нет.

НЕПРАВИЛЬНЫЙ СПОСОБ — Обратите внимание на то, что синяя пластиковая втулка не находится внутри разъема, где ее можно зафиксировать на месте. Провода слишком длинные. Провода должны выходить всего на 1/2 дюйма от синей гильзы.

НЕПРАВИЛЬНЫЙ СПОСОБ — Обратите внимание на то, что провода не доходят до конца разъема.

ОБЖИМКА КАБЕЛЯ … осторожно вставьте разъем в обжимной зажим Ethernet и плотно затяните ручки. Медные выступы на разъеме входят в каждый из восьми проводов.Также есть фиксатор, который удерживает синюю пластиковую втулку на месте для плотной компрессионной посадки. Когда вы вынимаете кабель из обжимного устройства, этот конец готов к использованию.

Для стандартного «прямого» кабеля повторите все шаги и порядок цветов проводов на другом конце кабеля. Для перекрестного кабеля другой конец будет иметь другой цветовой порядок, как показано на изображении кроссовера выше.

Как сделать собственный кабель Ethernet

Конечно, вы можете купить Ethernet-кабели в магазине, но что в этом хорошего? Если вы хотите сделать кабели нестандартной длины или кроссовые кабели или отремонтировать сломанный разъем, почему бы не сделать это самостоятельно? Вот как.

Прежде чем начать, убедитесь, что у вас есть необходимые инструменты, и решите, собираетесь ли вы использовать сетевые кабели Cat 5e или Cat 6.

Что вам понадобится:

• Соединительный кабель неэкранированная витая пара (UTP)
• Модульный разъем (штекер 8P8C, он же RJ45)
• Инструмент для обжима
• Кабельный тестер (необязательно, но рекомендуется)

Кабель Ethernet состоит из четырех пар проводов, а разъем Ethernet (8P8C) имеет восемь разъемов для контактов.Каждый штифт обозначается номером, начиная слева направо, при этом зажим направлен на от вас на .

Два стандарта прокладки кабелей Ethernet — это T568A и T568B. T568B является наиболее распространенным и мы будем использовать его для прямого кабеля Ethernet. В таблицах ниже показано правильное расположение цветных проводов относительно контактов.

Шаг 1: Зачистите оболочку кабеля примерно на 1.5 дюймов вниз от конца.

Шаг 2: Разведите четыре пары скрученных проводов в стороны. Для Cat 5e вы можете использовать шнурок, чтобы при необходимости разделить куртку дальше вниз, а затем перерезать шнурок. Кабели Cat 6 имеют корешок, который также необходимо разрезать.

Шаг 3: Раскрутите пары проводов и аккуратно выровняйте их в соответствии с ориентацией T568B.Убедитесь, что не раскручиваете их дальше по кабелю, чем начинается оболочка; мы хотим, чтобы кабель оставался скрученным, насколько это возможно.

Шаг 4: Обрежьте провода как можно прямее, примерно на 0,5 дюйма выше конца оболочки.

Шаг 5: Осторожно вставьте провода до конца в модульный разъем, убедившись, что каждый провод проходит через соответствующие направляющие внутри разъема.

Шаг 6: Вставьте соединитель внутрь обжимного инструмента и нажмите на обжимной инструмент до упора.

Шаг 7: Повторите шаги 1–6 для другого конца кабеля.

Шаг 8: Чтобы убедиться, что вы успешно подключили каждый конец кабеля, используйте кабельный тестер для проверки каждого контакта.

Когда все будет готово, разъемы должны выглядеть так:

Вот и все. Для перекрестных кабелей просто сделайте один конец кабеля T568 A , а другой конец — T568 B . Теперь вы можете изготавливать кабели Ethernet любой длины, ремонтировать сломанные разъемы или делать перекрестный кабель самостоятельно.Удачного обжима!

Как сделать сетевой кабель

Обновлено: 30.11.2020 компанией Computer Hope

Для создания сетевого кабеля (Ethernet) вам потребуется перечисленное ниже оборудование.

1. Кабель Cat 5, Cat 5e, Cat 6 или Cat 7 — Эти кабели можно приобрести в больших шпинделях в магазинах, специализирующихся на прокладке кабелей. Кабель Cat5 — это наиболее часто используемый кабель в настоящее время для сетей.
2. Разъемы RJ-45 — Эти разъемы можно приобрести в большинстве магазинов электроники и компьютерных магазинов и обычно поставляются оптом. Всегда полезно получать больше, чем вы думаете, что вам нужно.
3. Инструмент для обжима — Эти инструменты часто покупаются в магазинах электроники. Для создания сетевого кабеля вам понадобится обжимной пресс, способный обжать кабель RJ-45 (а не только кабель RJ-11, который похож на RJ-45).
4. Инструмент для зачистки проводов или нож — Если вы планируете сделать несколько сетевых кабелей, также подумайте о приобретении кабеля для зачистки проводов категории 5, 6 или другого кабеля по вашему выбору.Если вы не планируете прокладывать много сетевых кабелей, ножа будет достаточно. Чтобы предотвратить возможные проблемы, мы рекомендуем инструмент для зачистки проводов.

Когда у вас есть необходимое оборудование для создания сетевого кабеля, определите тип сетевого кабеля, который вы хотите создать. Существует два основных сетевых кабеля: прямой и перекрестный. Ниже приведены примеры того, какой кабель используется для каждого из примеров.

Прямой кабель (T568A)

• От компьютера к концентратору, коммутатору, маршрутизатору или стене.

Перекрестный кабель (T568A и T568B)

• Компьютер на компьютер без коммутатора или концентратора.
• Сетевое устройство к сетевому устройству. Например, от маршрутизатора к маршрутизатору.

После того, как вы определили тип сетевого кабеля, зачистите кабель. Мы рекомендуем зачистить кабель не менее чем на полдюйма, чтобы обнажить внутренние провода. Не беспокойтесь об удалении слишком большой части оболочки сетевого кабеля, так как вы всегда можете обрезать провода, если это понадобится позже.После снятия оболочки сетевого кабеля разделите провода в кабеле, чтобы их можно было вставить в разъем RJ-45.

Кабели типа «витая пара» категории 5 состоят из четырех скрученных проводов, каждый из которых имеет цветовую маркировку; один однотонный, а другой — полосатый. Как видно ниже, большинство сетевых кабелей состоит из пары кабелей зеленого, синего, оранжевого и коричневого цветов.

Существует два стандарта кабелей T568A и T568B, каждая витая пара должна быть разорвана, чтобы создать схему, как показано выше.Если вы хотите создать прямой кабель, оба конца кабеля должны быть идентичны и должны соответствовать примеру T568A, показанному выше. Если вы хотите создать перекрестный кабель, один конец кабеля должен соответствовать T568A, а другой — T568B.

Разделив концы кабеля, чтобы они соответствовали одному из приведенных выше примеров, вставьте кабели в разъем RJ-45 и обожмите (используя обжимной инструмент) разъем. Проделайте эти шаги для каждой стороны кабеля.

Когда оба конца кабеля готовы, подсоедините кабель, чтобы убедиться, что он работает.

Как обжать собственный кабель Ethernet

Очень часто каждый имеет целый набор кабелей, особенно те кабели Ethernet, которые соединяют компьютеры, маршрутизаторы и точки доступа. Совершенно нормально, если у вас всего пара устройств или вы просто пользуетесь беспроводными гаджетами. Однако, если в доме окажется несколько человек, которые используют все виды устройств, будет большой беспорядок с кабелями.

Использование кабелей Ethernet Cat5E или Cat6 от интернет-провайдеров — одна из основных причин беспорядка.Кабели в большинстве случаев предварительно нарезаются на фиксированную длину. Это приводит к тому, что все кабельные соединения имеют избыточную длину провода, забивающего зону.

Таким образом, обжатие собственных кабелей Ethernet может очень помочь навести порядок в кабелях.

Это все основные инструменты для обжима кабелей Ethernet. Вам понадобятся несколько разъемов RJ-45, катушка кабелей Cat5E или Cat6, инструмент для обжима, ножницы и устройство для зачистки проводов (необязательно). Вы также можете приобрести ботинки для снятия натяжения, если хотите.

Вы должны установить все инструменты на ярко освещенную поверхность. Обратите внимание, что вы можете заменить инструмент для зачистки проводов ножницами. Осторожно срежьте пластик на конце кабеля, обнажив 8 проводов.

Затем вам нужно будет выпрямить провода, если в вашем кабеле Ethernet есть витые пары. Вы выравниваете провода в правильном порядке: бело-оранжевый слева и сплошной коричневый справа.

На фотографиях мои кабели: красный = оранжевый, белый = бело-оранжевый, светло-зеленый = бело-зеленый, голубой = бело-синий и светло-коричневый = белый = коричневый.

Вы можете использовать лезвие обжимного инструмента, чтобы обрезать концы проводов, чтобы облегчить их попадание в разъем.

После того, как вы разместите провода в правильном порядке, осторожно вставьте их в разъем RJ-45. Убедитесь, что все провода вошли в соответствующие гнезда разъема. Еще раз проверьте заказ, прежде чем переходить к следующим шагам.

. Необходимо протолкнуть все провода до самого конца металлических контактов в разъеме, иначе кабели не будут работать. Напоминаем, что после обжима разъема вы не сможете повторно использовать его в следующий раз.

Повторяйте вышеуказанные процедуры, пока не получите достаточную длину или количество кабелей. Теперь вы можете настроить желаемую длину кабеля, чтобы избавиться от нежелательного путаницы с кабелем. Начните чистить свои кабели!

Необходимые инструменты:

• Разъемы RJ-45
• Кабели Cat5E или Cat6
• обжимной инструмент
• ножницы
• Инструмент для зачистки проводов (опция)
• Сапоги для разгрузки натяжения (опция)

Не стесняйтесь оставлять комментарии ниже, если у вас есть какое-либо мнение об этом сайте.Поделитесь сайтом, если вам нравится его читать. Подпишитесь на нашу рассылку новостей или подпишитесь на наши Google+, Facebook и Twitter.

Поддержите этот веб-сайт, просто делая покупки на Amazon. Если вы воспользуетесь указанными выше партнерскими ссылками для совершения каких-либо покупок, это даст нам небольшие откаты, что поможет нам расти.
