описание схемы, преимущества и недостатки, способы разводки

Индивидуальное домостроительство с каждым годом набирает популярности. Несмотря на нестабильность экономики в стране люди стараются самостоятельно решать вопрос покупки собственного жилья. Из практики стало ясно, что такой подход к решению жилищной проблемы является оптимальным. Но вопрос обогрева квадратных метров дома с минимальными затратами на монтаж отопительной системы по-прежнему стоит очень остро среди счастливых домовладельцев.

На сегодняшний день одной из самых простых и доступных схем отопительной системы считается «ленинградский», способ соответствует всем требованиям современного обогрева домов: она обладает высокой эффективностью и экономичностью при сравнительно несложном монтаже и дальнейшем обслуживании. Плюс ко всему такой тип отопления имеет независимое подключение, что абстрагирует его от центральной отопительной магистрали.

Что подразумевается под «ленинградкой»?

Такое эксцентричное название отопительная система приобрела благодаря одноимённому городу, где её впервые использовали для обогрева многоквартирных построек. Её разрабатывали во время острой недостачи жилплощади в бывшем Союзе с целью максимально сэкономить на изделиях трубопрокатной промышленности. Однако с того времени схема отопления была сильно изменена и усовершенствована, хотя и сохранила все основные преимущества, которые и по сей день привлекают очень много домовладельцев стремящихся не сильно тратиться на организации обогрева собственного дома:

• минимальный объем расходных материалов;
• простота проведения монтажных работ, которые вполне под силу выполнить самостоятельно;
• доступность покупки всех комплектующих;
• простота и дешевизна в процессе эксплуатации.

В основе схемы обустройства современного отопления «ленинградка» лежит простейший принцип подключения всех приборов отопления последовательным способом одним трубопроводом, по которому будет циркулировать теплоноситель. При этом пройдя полный круг и выйдя из самого дальнего радиатора, остывшая вода снова возвращается в центральный агрегат — котёл для повторного нагрева. Благодаря этому происходит перемещение теплоносителя, в качестве которого используют горячую воду в замкнутом отопительном контуре. При этом в процессе движения воды она отдаёт своё тепло батареям, которые прогревают воздух в помещении.

Принципиальные особенности функционирования «ленинградки»

Как уже упоминалось, ленинградская схема разводки отопительной системы подразумевает последовательное подключение всех приборов начиная от котла. Поэтому показатели температуры на входе обратной трубы возврата теплоносителя будут намного ниже, чем на выходе подающего трубопровода. Именно благодаря такой разнице температур, вода естественным путём, по законам физики, циркулирует по контуру системы отопления. При этом однотрубная схема «ленинградки», несмотря на всю кажущуюся простоту, может применяться даже в двухэтажных строениях.

Поскольку в предусмотренной схеме возможна прокладка трубопровода ниже уровня напольной поверхности, то необходимо побеспокоиться о качественной теплоизоляции. Если этим вопросом пренебречь, то значительно упадёт эффективность ленинградской отопительной системы и плюс ко всему конструктивные элементы пола будут сильно перегреваться, так как температура теплоносителя в трубе достаточно высокая.

Плюсы и минусы схемы отопления «ленинградка»

Основными преимуществами, обеспечивающимися отопительной системой «ленинградка» при организации водяного обогрева помещения являются: высокая экономичность, простой монтаж и обслуживание. Но к сожалению, такие системы однотрубного отопления не лишены и недостатков:

• наиболее отдалённые от котла отопительные батареи в последовательной цепи трубопровода должны иметь максимальное количество секций, так как вода, доходящая до них по трубе, будет охлаждённой;
• система отопления «ленинградка» не предусматривает подключения тёплого пола или полотенцесушителя;
• теплоноситель по контуру циркулирует под достаточно высоким давлением.

Но такого рода недостатки присуще традиционной однотрубной схеме отопления, в которой не используются элементы регулировки подачи теплоносителя в радиаторы. Поэтому установка байпаса с игольчатым клапаном на каждую батарею позволяет вручную задавать температуру каждого отдельно взятого радиатора. Это позволило добиться гибкости и экономичности в регулировке водяной отопительной системы.

Усовершенствованная и модифицированная система отопления «ленинградка» считается прекрасным выбором для отопления помещений разного рода. Поэтому её применение поможет создать простой и в то же время эффективный и недорогой обогрев как загородного коттеджа, так и городской квартиры или частного дома.

Способы разводки отопления «ленинградка»

При монтаже отопительной системы «ленинградка» используется два способа прокладки основной тепловой магистрали — вертикально или горизонтально.

1. В горизонтальной схеме разводки предусматривается объединение всех радиаторов одного этажа в единую линию, с её подсоединением к центральному отопительному стояку. Трубы в такой системе монтируют или внутри напольной поверхности или непосредственно на ней. При этом первый вариант выгоднее с эстетической стороны.
2. В случае с вертикальной разводкой обязательно наличие общего стояка в местах размещения батарей. При этом подводящую магистраль, соединяющую отдельно взятые стояки, обычно подводят сверху. В такой схеме появилась возможность улучшить нагрев каждого отдельно взятого радиатора и использовать трубопровод с меньшим диаметром.

Вертикальную систему не используют в многоквартирных постройках, так как её конструктивные особенности не позволяют вести индивидуальный учёт потребления тепловых ресурсов. В случае с частным домостроительством она более предпочтительна по той простой причине, что обладает большей эффективностью теплоотдачи а, следовательно, и экономичностью.

Отопление «ленинградка» – схема открытой разводки

Открытая схема водяного отопления «ленинградка» имеет интересную особенность — последовательное размещение всех конструктивных элементов по внешнему контуру стен. Центральным узлом такой однотрубной системы является отопительный котёл, который посредством подающего стояка подсоединяется к первой батарее. Потом с первого радиатора горячая вода попадает в следующий элемент и так пока не пройдёт по всем нагревательным узлам во всём доме. Пройдя все батареи, остывшая вода по трубе обратки возвращается назад в котёл для повторного нагрева и всё повторяется заново, образуя замкнутый круговорот.

Из-за нагрева воды в отопительной системе по законам физики она расширяется в объёме. Поэтому для удаления её излишков в контуре устанавливается расширительный бачок. При этом в открытой отопительной системе, такой конструктивный элемент связан с воздухом в помещении посредством специального патрубка. После того как теплоноситель остынет, он из расширительного бака снова попадает в систему.

Очень часто для повышения эффективности работы отопления однотрубную систему оснащают циркуляционным насосом, который устанавливается перед котлом на трубе обратки. Благодаря такому дополнению, скорость обогрева частного дома как одноэтажного, так и с двумя этажами значительно увеличивается, так как теплоноситель начинает циркулировать по принудительному принципу.

Чтобы облегчить заполнение отопительной системы водой, в месте прохождения трубы обратки через запорный механизм и очистительный фильтр подключается трубопровод холодного водоснабжения. Также в нижней точке системы монтируется сливной патрубок с краном на конце. Такое приспособление позволяет в случае необходимости слить весь теплоноситель из системы.

В частном домостроении обычно используют стандартные радиаторы с нижней схемой подключения. При этом каждая батарея для удаления воздушных пробок оснащается краном Маевского. Помимо этого в частных домах для «ленинградки» зачастую используют последовательный диагональный метод подключения батарей.

Но, несмотря на популярность таких схем разводки отопления, они обладают общим существенным недостатком — в них не предусмотрена регулировка уровня теплоотдачи каждой отдельно взятой батареи. Для решения этой проблемы существует кардинально другой способ подключения радиаторов.

Для улучшения работы отопительной системы посредством регулировки тепла каждого радиатора используется параллельное подключение всех батарей к стояку. При этом каждое отопительное устройство на входном и выходном патрубке оснащается запорной арматурой. Также в параллельный к батарее участок стояка, который в такой ситуации выступает в роли байпаса, монтируется игольчатый кран для регулировки интенсивности водяного потока через отопительную батарею. Это удалось достигнуть благодаря законам физики, ведь при полном открытии запорного механизма теплоноситель не потечёт вверх по батарее, преодолевая силу тяжести. Это приводит к тому, что при увеличении степени открытия вентиля, снижается температура в батарее.

Закрытая схема отопления «ленинградка»

Однотрубную схему разводки отопительной системы «ленинградка» часто выполняют в закрытом варианте. Такой обогрев дома предусматривает установку расширительного мембранного бака, благодаря которому в системе создаётся избыточное давление. В большинстве случаев его уровень, невысокий, и достигает не более 1,5 атмосферы. Плюс ко всему такую отопительную систему обязательно оснащают манометром, воздухоотводчиком и предохранительной системой в виде клапана.

Желание многих людей создать в своём частном доме однотрубную отопительную систему «ленинградка» в первую очередь обусловлено доступностью покупки всех составляющих частей, простотой монтажа и дальнейшим обслуживанием и ремонтом. Главное, правильно всё рассчитать и выполнить монтаж в соответствии с требованиями, предъявляемыми к современным отопительным системам.

Оцените статью: Поделитесь с друзьями!

Схема отопления Ленинградка — устройство для частного дома, особенности подключения системы, фотографии +видео

Содержание:

1. Особенность схем отопления Ленинградка
2. Преимущества модернизации ленинградской системы
3. Особенности горизонтальной системы Ленинградка
4. Особенности вертикальной системы Ленинград
5. Достоинства и недостатки ленинградской системы
6. Особенности монтажа Ленинградки

Обеспечить комфортное проживание в собственном доме невозможно без создания надежной и эффективной системы теплоснабжения. Поэтому так важен выбор варианта отопительной конструкции. Также следует учитывать цену материалов для монтажа и стоимость последующей эксплуатации.

По утверждению специалистов, в индивидуальном строительстве самой востребованной является система отопления Ленинградка – схема монтажа ее отличается простотой.

С помощью такого конструкционного решения можно организовать обогрев любого дома, при этом значительно сэкономив на приобретении материалов и монтажных работах. В процессе эксплуатации ленинградской системы отопления у жильцов имеется возможность регулировать уровень теплоснабжения отдельно в каждой комнате и тем самым создавать в них оптимальный микроклимат.

Особенность схем отопления Ленинградка


Прежде всего, следует отметить, что схема системы отопления Ленинградка – однотрубная. Принцип разводки теплоснабжающее магистрали состоит в том, что на контуре путем последовательной установки располагают отопительные приборы. По ним подогретый теплоноситель перетекает из одного радиатора в другой (подробнее: «Схема однотрубного отопления частного дома закрытого типа на примерах»).

Схема подключения отопления Ленинградка может иметь либо горизонтальную, либо вертикальную, а также верхнюю или нижнюю разводку трубопровода, в чем их различия видно на фото.

Определиться с выбором, какой способ будет востребован, владельцу недвижимости следует на этапе проектирования (прочитайте: «Какая схема подключения радиаторов отопления оптимальна»).

Используется схема отопления Ленинградка для двухэтажного дома максимум. Здания, имеющие больше этажей, при помощи такой конструкции не обогревают. Принцип действия ленинградской системы заключается в следующем: нагретый теплоноситель от котла (газового, электрического) направляется в подающую линию, проложенную по всем помещениям дома. Затем вода (антифриз) возвращается в котел.

Таким образом, контур получается замкнутым, а теплоноситель проходит по нему полный цикл.

В каждой комнате монтируют радиаторы отопления и подключают их к подающему трубопроводу. Для обеспечения эффективного нагрева помещений их может быть разное количество в зависимости от потребностей.

При разработке схемы отопления частного дома Ленинградка предусматривают или естественную циркуляцию теплоносителя, или принудительный вариант (подробнее: «Ленинградская система отопления: схема, устройство, монтаж»).

Второй способ реализуют путем установки специального насоса. Современные технологии предполагают использование в схеме различной запорной арматуры и приборов, осуществляющих контроль над функционированием отопления. Безусловно, что их установка приводит к удорожанию реализации проекта, но с другой стороны эффективность системы значительно возрастает.

Преимущества модернизации ленинградской системы

Установив в систему Ленинградка современные устройства можно получить ряд преимуществ:

1. Появляется возможность регулировать температурный режим в каждой комнате и подсобных помещениях. Например, повысить обогрев до максимума или понизить до минимальных значений. При этом не рекомендуется полностью отключать отопление, иначе помещение невозможно поддерживать в надлежащем состоянии.
2. Несмотря на снижение или повышение степени нагрева каждого отопительного прибора, это не влияет на работу системы в целом и ее отдельных элементов.
3. Когда появляется необходимость в ремонте отдельно расположенного радиатора, его можно будет отключать. Одновременно все остальные батареи продолжат свое функционирование в прежнем режиме и обогрев частного домовладения не пострадает.

Особенности горизонтальной системы Ленинградка

Если запроектирована горизонтальная схема отопления Ленинградка частного дома, то при разводке труб следует учитывать некоторые нюансы:

1. Магистральный трубопровод нужно укладывать в плоскость пола. Трубы размещают или поверх напольного покрытия или под ним. В последнем варианте потребуется теплоизоляция трубопровода, в противном случае потери тепла в системе будут большими.
2. Монтаж разводки труб выполняют до того, как укладывают напольное покрытие вне зависимости от варианта их укладки.
3. Когда делают однотрубное водяное отопление Ленинградка – схема размещения поверх пола может видоизменяться (прочитайте: «Схема водяного отопления частного дома — возможные виды расчета»).
4. Подающую часть трубопровода необходимо устанавливать с небольшим уклоном в направлении движения теплоносителя в сторону отопительных радиаторов.
5. Все батареи надо монтировать на одном уровне и на каждом приборе следует поставить краны Маевского, предназначенные для удаления воздуха, который может попасть в систему при заполнении ее жидким теплоносителем.

Особенности вертикальной системы Ленинград

Когда планируется вертикальная схема отопления Ленинградка, требуется установка циркулярного насоса. Как показала практика, его отсутствие самым негативным образом отражается на работе отопительной системы (прочитайте также: «Вертикальный радиатор отопления — стильно и эффективно»).

Среди преимуществ вертикальной разводки труб следует отметить:

• быстрый нагрев радиаторов;
• равномерное распределение нагретого теплоносителя по всем элементам контура;
• возможность монтировать трубы меньшего диаметра.

Что касается недостатков вертикальной схемы разводки отопления частного дома, то он один – необходимость приобретения циркулярного насоса, что требует дополнительных затрат на его покупку и оплату потребляемой им электроэнергии. Если отключится электричество, насос не сможет работать.

Когда реализуется вертикальная схема отопления одноэтажного дома Ленинградка, расстояние от нагревательного котла до последнего радиатора не может превышать 30 метров. Во всем остальном, в том числе относительно монтажа дополнительных приборов, эта система аналогична горизонтальному варианту.

Достоинства и недостатки ленинградской системы

Как и всякая отопительная система, Ленинградка имеет достоинства:

• экономичность реализации проектного решения, как в части материалов, так и относительно стоимости проведения работ;
• доступность элементов отопительной конструкции. Все комплектующие системы – котел, трубы, арматура (регулирующая, запорная и контролирующая) всегда имеются в широком ассортименте в специализированной торговой сети;
• недорогая эксплуатация;
• простота проведения ремонта;
• несложность монтажных работ – сделать ленинградскую отопительную систему можно самостоятельно. Главное разобраться со схемой разводки после ознакомления с информацией на данную тему;
• наиболее эффективна схема отопления двухэтажного дома Ленинградка (прочитайте также: «Оптимальная схема разводки отопления двухэтажного дома»).



Имеющиеся у системы недостатки поддаются нивелированию:

• при использовании схемы с естественной циркуляцией теплоноситель распределяется неравномерно. Устранить недостаток поможет наращивание дополнительных секций на радиаторах в самых дальних помещениях;
• при горизонтальной разводке труб установить полотенцесушители или систему «теплый пол» не удастся;
• конструкция эффективно работает только при наличии циркулярного насоса. Благодаря этому прибору увеличивается давление и степень обогрева.

  Однотрубная схема отопления, детали на видео:

Особенности монтажа Ленинградки

1. Трубопровод монтируют по периметру здания.
2. Обязательно наличие расширительного бака. Он необходим для создания небольшого давления внутри трубопровода и таким образом обеспечивается равномерное передвижение теплоносителя.
3. Радиаторы в магистраль врезают одним из двух способов. Первый из них – нижний – предполагает подключение по расположенным внизу входным отверстиям. Второй вариант называется диагональным: вход теплоносителя идет от нижнего патрубка, а выход происходит с верхнего отверстия.

Система отопления «Ленинградка» — монтаж, схема работы и преимущества

Система отопления «Ленинградка»

Содержание:

Система отопления «Ленинградка», имела большую известность в СССР.

Рассматривая ее со стороны монтажа, можно сказать, что она довольно простая. Первостепенные элементы — это газовый котел отопления, радиаторы, расширительный бак и трубы.

Конструкция системы является довольно элементарной даже для людей, которые не особо разбираются в устройствах инженерной области.

Преимущества и недостатки «Ленинградки»:

Основные виды разводки труб

К преимуществам можно отнести следующие:

• прокладка подающей трубы под дверными проемами;
• на части системы тратится небольшое количество средств;
• обладает простым бюджетным монтажом при наименьшей трудоемкости работ;
• имеет высокую эстетичность, что получается за счет наименьшего количества«торчащих» труб;
• одновременное подключение сразу к двум отопительным приборам;

Ленинградка дает возможность обогнуть весь дом одним кольцом вдоль внешних стен. При таком монтаже, труба отходит от центра системы в виде подающей, проходит по всему периметру помещения и возвращается к точке входа обратки.

Такая система позволяет также подключить систему «теплый пол»

Основные недостатки:

• обеспечивание одинаковой теплоотдачи у всех включенных в систему батарей реализуется лишь при установке конечных элементов, имеющих немалое количество секций;
• из-за использования металлических труб во время горизонтального отопления, демонтаж батарей является довольно сложным делом.

Принцип и схема работы системы:

Общая структурная схема работы

Приборы нагревания расположены и соединены последовательно.

Теплоноситель от теплогенератора, которым может являться вода или антифриз, двигается по всем радиаторам, медленно охлаждаясь на протяжении всего пути. В прибор, наиболее удаленный от котла начинают поступать теплоносители, у которых температура ниже, чем на выходе.

Увеличение площади отопительных агрегатов, зависящий от удаления места тепла помогает сохранять баланс тепла пространства.

Однотрубная система Ленинградка является довольно подходящим вариантом для обогрева сооружений, имеющих один или два этажа.

В случаях подающих труб, которые прокладываются под уровнем пола, надо рассматривать варианты ее изолирования пользуясь рулонными материалами. В обратном случае будет происходить утрата тепла и появится вероятность, что подпольное помещение перегреется.

Конструкции однотрубной системы отопления, предназначенные для двухэтажных домов, имеют следующий вид:

Схема Ленинградки для двухэтажного дома или коттеджа

С помощью чего можно обеспечить непрерывное движение теплоносителя?

Нагретый теплоноситель переходит в батареи и начинает продвигаться к точке наверху. После остывания он спускается вниз. Действия нагревания и остывания происходят в одно и то же время, из чего следует, что теплоноситель в системе работает без прерываний.

Особенности установки и монтажа

Трубопровод прокладывают по длине дома и замыкают на котле. В ближайшем месте, рядом с котлом делают врезку к базовой магистрали приваривая вертикальную часть трубы. В верхней точке крепят расширительный бак.

Бак нужен для создания в системе оптимального давления.

Радиаторы соединяют путем врезок в магистральную трубу. Есть как нижнее проходное подключение, так и полнопроходное.

Конструкция монтирования системы является довольно простой.

Чтобы более подробно ознакомиться с отличительными чертами функционирования однотрубной системы отопления «Ленинградка», вы можете просмотреть следующий видеоматериал.

В нем, в мельчайших подробностях и довольно доступно описывают различные тонкости, вместе со вариантами решения вероятных сложностей, которые могут возникнуть при ее обустройстве.

Современная однотрубная система, при определенных условиях, дает возможность с помощью всевозможных радиаторных регуляторов, балансировочных вентилей, термостатических клапанов, шаровых кранов, немного понизить температуру в определенном отопительном приборе без значимого понижения ее в остальных последующих.

Проектирование и монтирование «Ленинградки» своими руками не так уж и просто. Нельзя забывать об установке байпаса и о подключении радиаторов и кранов, которые предоставят вам возможность произведения ремонта отдельных устройств без отключения всей системы. Это является довольно удобным.

Радиаторы для однотрубной системы отопления

Однотрубная система отопления дома представляет собой замкнутый контур, по которому осуществляется движение теплоносителя. Такая конструкция не предусматривает наличие магистрали обратного действия для перемещения остывшей рабочей среды. Она востребована при монтаже отопления и в частном доме с одним или двумя этажами, и в многоквартирных жилых зданиях.

Особенности отопительной сети

Общая схема однотрубной системы отопления включает котел или тепловой узел, трубопровод, батареи, трубопроводную арматуру и другие виды оборудования. Циркуляция теплоносителя по контуру бывает:

• Естественной. В этом случае перемещение рабочей среды осуществляется за счет разницы плотности горячей и остывшей воды. Естественная циркуляция возможна в системах с уклоном от 5 до 7 см на 1 м трубопровода.
• Принудительной. Движение теплоносителя происходит за счет циркуляционного насоса, установленного перед входом в котел в обратной части контура. Принудительная циркуляция может также осуществляться под воздействием созданного извне перепада давления.

Однотрубная отопительная система может быть открытой или закрытой. Первый вариант предполагает наличие расширительного бака открытого типа, который устанавливается в верхней точке сети обогрева.

Закрытая система более эффективна: в ней исключен контакт теплоносителя с окружающей средой и насыщение кислородом, что позволяет предотвратить появление коррозии. Для удаления излишков воздуха ТМ Ogint предлагает большой выбор воздухоотводчиков, в том числе Кран Маевского собственной разработки.

Виды и характеристики схем отопления

Однотрубная разводка бывает горизонтальной или вертикальной. Они отличаются способом монтажа, нюансами конструкции и сферой применения. Горизонтальная разводка выполняется при монтаже отопления в помещениях большой площади и одноэтажных домах. Для ее прокладки необходимо минимальное количество труб, а подключение батарей осуществляется последовательно. При горизонтальной разводке с нижней или верхней подачей теплоносителя можно скрыть коммуникации под напольным покрытием или за подвесным потолком.

Главные ее недостатки — невозможность регулировать теплоотдачу отопительных приборов, в результате чего комнаты в здании из-за постепенного охлаждения теплоносителя прогреваются неравномерно. Кроме того, отопительные сети с горизонтальной разводкой склонны к появлению воздушных пробок. Для устранения недочетов системы следует использовать радиаторы ТМ Ogint, укомплектованные терморегуляторами и термостатическими клапанами. Удаление излишков воздуха можно выполнять с помощью крана Маевского с колпачком или под отвертку и других воздухоотводчиков.

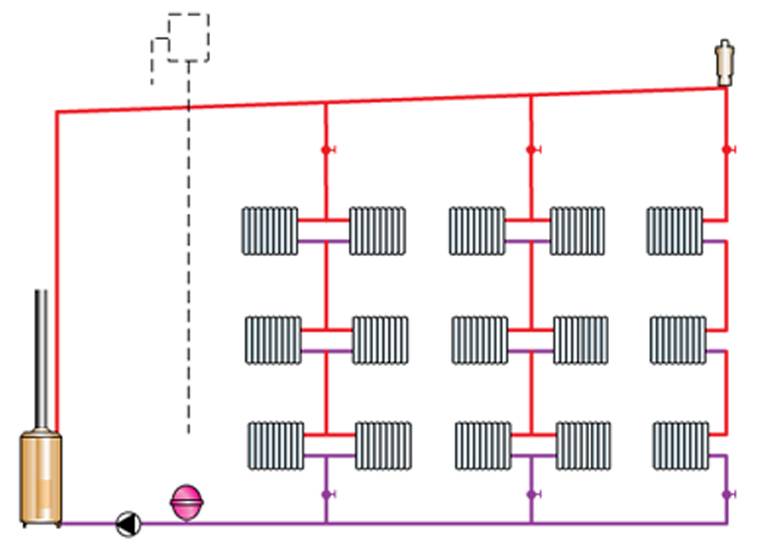

Однотрубная вертикальная разводка может использоваться при прокладке коммуникаций в двухэтажных домах и трехэтажных зданиях. Ее отличительная черта — наличие стояка, по которому происходит подача теплоносителя на второй этаж. Каждая труба, входящая на этаж, оснащается регулирующей арматурой для контроля подачи рабочей среды. В зависимости от конструкции схема вертикальной отопительной системы может быть:

• С верхней разводкой. В этом случае прокладка трубопровода осуществляется через помещение чердака или под потолком, а для регулировки давления в сети устанавливается расширительный бак.
• С нижней разводкой. Монтаж магистрали для транспортировки теплоносителя происходит в подвале, что упрощает обслуживание системы и снижает потери тепла.

Вертикальная разводка применяется и для организации сети обогрева квартир в домах с центральным отоплением.

Преимущества и недостатки

При выборе схемы для монтажа отопительной сети следует учесть особенности здания и отдать предпочтение варианту, который обеспечит создание комфортных условий в помещениях с минимальными затратами. Какая схема отопления самая лучшая?

Чтобы правильно выбрать, нужно оценить плюсы и минусы однотрубной системы и сравнить ее параметры с двухтрубной конструкцией.

К преимуществам схемы без обратной магистрали относятся:

• экономия при покупке материалов, поскольку проектная длина труб будет значительно меньше, чем у двухтрубной системы;
• возможность монтажа отопительных котлов, использующих для нагрева рабочей среды разные виды топлива;
• простота монтажа.

Недостатками стандартной однотрубной схемы являются сложность регулирования степени нагрева отдельных радиаторов и необходимость отключения всей системы в случае ремонта. В отличие от нее двухтрубная система отопления позволяет устранять неисправности батареи без вмешательства в работу остальной сети.

Для адаптации однотрубной схемы к современным условиям ТМ Ogint предлагает следующие устройства:

Трубопроводная арматура позволяет устранить недочеты проточной однотрубной схемы и делает ее более эффективной и удобной в обслуживании и эксплуатации.

Модификация однотрубной схемы отопления. «Ленинградка»

Ярким примером использования клапанов и других видов арматуры является однотрубная система отопления «Ленинградка», которая применяется и для частных коттеджей, и для многоквартирных домов. Она сочетает экономичный расход материалов с оптимальным использованием тепловой энергии в контурах большой протяженности. Главные отличия «Ленинградки»:

• установка на входе и выходе радиатора запорной арматуры, в качестве которой могут служить отсекающие клапаны Ogint;
• наличие байпасов — перемычек, соединяющих вход и выход батарей.

Чтобы обеспечить хорошую циркуляцию теплоносителя, трубы для монтажа байпасов должны быть меньше по диаметру, чем магистрали для соединения радиаторов. Монтаж термостатических клапанов Ogint при прокладке однотрубной системы «Ленинградка» позволит регулировать температуру в помещении и снизить затраты на обогрев.

Для эффективной работы водяного отопления следует тщательно выбирать не только схему, но и комплектующие элементы. Особое внимание нужно уделить радиаторам, которые покупают с учетом параметров жилья и технических характеристик отопительной сети. Для автономной системы обогрева в частном доме ТМ Ogint предлагает чугунные и алюминиевые батареи. В многоэтажных домах с централизованным отоплением велика вероятность гидравлического удара, а теплоноситель не отличается хорошим качеством. Поэтому для таких систем оптимальным вариантом будут биметаллические или чугунные радиаторы.

плюсы и минусы, какая лучше, как сделать ленинградскую однотрубную из полипропилена своими руками

Вы просматриваете раздел Ленинградка, расположенный в большом разделе Системы.

Однотрубное отопление отличается самой простой схемой соединения радиаторов.

Обходится дешевле других отопительных контуров и доступно к монтажу своими руками.

Его можно смонтировать в одноэтажном доме или небольшом коттедже.

Однотрубное паровое и водяное отопление или «Ленинградка»

Труба подачи и возврата воды — одна, отсюда и название — однотрубное. Магистраль трубы выходит из нагревательного котла и направляется к отопительным батареям, проходит через них и возвращается в котёл.

Проходя последовательно через каждый радиатор, вода отдаёт часть своего тепла на обогрев. Таким образом, к самому последнему радиатору она поступает остывшей.

Разница температур между первой и последней батареей может составлять 10—20 °C.

Плюсы и минусы, можно ли применять в многоэтажном доме

Плюсы однотрубной схемы, которые обеспечивают ей популярность:

• Простота и ценовая доступность — это самая несложная в технологическом плане система отопления. Для её сооружения понадобится минимальное количество труб, что обойдётся в относительно небольшую сумму денег.
• Теплоноситель в трубах может двигаться самотёком, что актуально для автономной независимой работы отопления.

Главный недостаток системы — неравномерный обогрев комнат. Он ограничивает возможность применения схемы для многоэтажных строений. Соответственно, однотрубная схема не подходит для отопления квартир, обычно её используют в небольших домах площадью до 100 кв. м.

Горизонтальная и вертикальная разводка: схемы и описание, какая лучше

Существуют различные варианты организации однотрубного отопления:

• Отопительный контур может быть обустроен на одном этаже. Такая схема прокладывания контура получила название горизонтальной.
• Отопительный контур может быть обустроен на двух этажах. Такая схема получила название вертикальной.

Фото 1. Схема отопительной системы «Ленинградка». Красным цветом показано движение теплоносителя от котла к радиаторам, синим — обратно.

Для вертикальной однотрубной схемы возможные следующие варианты:

• Вода в контур может подаваться из раздаточного коллектора, расположенного сверху — так называемый верхний разлив.
• Вода может поступать в контур снизу и двигаться по петле «первый этаж — второй — первый» — так называемый нижний разлив.

Вариации подключения радиаторов:

• Врезка непосредственно в магистральную трубу.
• Подключение через патрубки.

Этот вариант — представляет отдалённую модель двухтрубной схемы. В ней радиаторы присоединены к магистральной трубе через соединительные трубки — патрубки. Основной поток теплоносителя проходит вдоль батарей, в каждую из которых направляется только часть горячей воды. Основной поток движется дальше, не заходя в радиатор. Такая схема позволяет равномерно распределить тепло между комнатами.

К тому же она более технологична и удобна для ремонтов. При необходимости замены, одну из батарей убирают, при этом система продолжает функционировать. В отличие от схемы, в которой батареи врезаны в магистраль непосредственно, без патрубков, а весь объём теплоносителя проходит через каждую батарею.

Ленинградская система с насосом

Главное преимущество однотрубной схемы — возможность автономной работы и движения теплоносителя самотёком.

Однако эффективность такого отопления зависит от нескольких факторов, каждый из которых может замедлить движение воды в радиаторах, снизить температуру воздуха в комнатах.

К примеру, скорость хода теплоносителя зависит от перепада температур на входе и выходе из котла. Чем он больше, тем выше будет разность давлений и быстрее движение потока.

Однако при относительно небольшом уличном похолодании, при +8 +10 °C, нет необходимости греть воду слишком сильно. Достаточно +50 +60 °C. А при такой температуре скорость потока будет заметно ниже, чем при нагреве до +80 °C.

Для однотрубной самотёчной схемы необходимо специфическое местоположение котла — как можно ниже, в подвале или полуподвале. И высокое расположение раздаточного коллектора — на чердаке. Что возможно не в каждом строении.

И ещё — самотёк невозможен в больших домах с площадью отопления более 150 кв. м. Поэтому для больших строений в однотрубную схему отопления встраивают дополнительное устройство — циркуляционный насос.

Насос обеспечивает принудительную циркуляцию теплоносителя. Он проталкивает воду по трубам, вращая небольшие лопасти. Работает от отдельного источника питания — электрической розетки. Обеспечивает движение теплоносителя независимо от температуры нагрева воды, от расположения котла и высоты подъёма трубы на выходе. В доме с любой площадью отопления.

Вам также будет интересно:

Принцип работы контура

Под наружным корпусом насоса располагается двигатель и лопасти вращения. При подключении в общий трубопровод лопатки вращаются электродвигателем.

Их вращение принуждает воду в трубе двигаться дальше. На освободившееся место поступает следующая порция воды, которая также проходит через лопасти насоса.

Так теплоноситель движется по кругу, подталкиваемый работающими лопастями.

Насос встраивается в систему перед входом в котёл. Здесь — минимальная естественная скорость потока, а значит, наиболее целесообразное расположение принудительной циркуляции.

Достоинства и недостатки

Главное преимущество схемы отопления с циркуляционным насосом — её гарантированная работа при любой температуре и при любом расположении/подключении батарей-излучателей. А также возможность обогревать дом разных размеров, с одним или несколькими этажами.

Из недостатков схемы с насосом — зависимость отопления от электричества.

Схема с насосом

Схема контура включает те же устройства и элементы, что и обычная однотрубная система. И дополнительно имеет насос. Он может быть врезан двумя способами:

• Непосредственно в трубу обратного тока воды. При такой врезке движение теплоносителя самотёком невозможно.
• Через патрубки — при такой врезке насос подключен параллельно общей магистрали. Если его выключить, вода может двигаться по основной трубе без препятствий. Таким образом, можно объединить в одной схеме автономную и зависимую системы. При подключении насоса теплоноситель будет циркулировать принудительно. При его отключении вода будет течь по трубе самотёком.

Фото 2. Схема однотрубной отопительной системы закрытого типа с применением циркуляционного насоса.

Как сделать отопительную конструкцию из полипропилена своими руками?

Изготовление ленинградской отопительной системы проходит в несколько этапов.

Расчёты

Правильное обустройство отопления невозможно без индивидуальных расчётов. Что необходимо рассчитывать перед монтажом однотрубной схемы:

• Мощность отопления — количество тепла, которое по максимуму может быть необходимо для обогрева дома. Мощность рассчитывается в специальной программе с учётом размеров комнат, материала стен, наличия утепления, количества и размеров оконных/дверных проёмов.
• Мощность каждого радиатора — определяется их количеством в системе, исходя из общей мощности системы отопления.
• Гидравлический расчёт системы — определение гидравлических сопротивлений — необходим для организации эффективного самотёка.
• Объём теплоносителя и системы отопления — объём котла и радиаторов (указывается в технических паспортах) + внутренний объём труб (высчитывается по формулам объёма — длина трубы умножается на квадрат внутреннего радиуса и на число «пи» — 3,14).
• Расчёт объёма расширительного бачка — должен составлять 15% от объёма теплоносителя в системе.

Тепловые расчёты также учитывают при выборе схемы отопления.

Монтаж

Приведём пошаговую инструкцию к монтажу однотрубной схемы:

• Установка нагревательного котла — в отдельное помещение или отгороженную часть коридора, веранды, кухни. Для самотёка желательно, чтобы место установки котла было углублено на 0,5—1 м в подвальное пространство (выполнено снижение уровня пола, ступенька).

• Установка радиаторов отопления — алюминиевых, стальных, чугунных. В однотрубную схему могут быть врезаны любые типы батарей. Их обязательно ставят под каждым окном и по желанию — вдоль глухих стен строения.
• Крепление раздаточного коллектора: в системе с естественной циркуляцией — на высоте, под потолком или на чердаке.
• Крепление расширительного бачка — он также выводится в чердачное пространство.
• Соединение котла, радиаторов, бачка, коллектора пропиленовыми трубами. При этом важно учесть, что патрубки котла и выходы радиаторов выполнены из металла. Для их подсоединения к пластиковым трубам понадобятся специальные фитинги. Эти устройства имеют гладкую муфту с одной стороны и резьбу с другой. Вначале — их накручивают на металлический патрубок, после — спаивают с краем пластиковой трубы.
• При необходимости — вместе с трубами в систему встраивают циркуляционный насос.
• Наполнение системы водой, проверка возможных течей.
• Подключение электроприборов (насоса, возможно — котла), пробный запуск отопления.

Внимание! Далее желательно утеплить раздающий коллектор и расширительный бачок — для снижения теплопотерь и предупреждения замерзания отопителя в ёмкостях на чердаке.

Полезное видео

Посмотрите видео, в котором рассказывается об особенностях ленинградской системы отопления.

Однотрубная схема для частного дома

Однотрубная схема Ленинградка — одна из самых популярных систем отопления, предназначенных для обогрева частного дома. Она опробована десятилетиями надёжной работы. Доступная схема монтажа, небольшая цена обустройства, возможность автономной работы сделали Ленинградку одной из самых популярных схем отопительных контуров.

Система отопления Ленинградка в частном доме своими руками

Здесь вы узнаете:

Однотрубные системы отопления обладают простотой и характеризуются дешевизной в прокладке. Они предназначены для обогрева небольших домовладений, где длина горизонтальных участков не превышает 30 метров. Недостатком их является заметное остывание теплоносителя на входе в последнюю батарею. Поэтому в последней комнате всегда холоднее, чем в остальных. Проблему решает система отопления «Ленинградка», суть которой является модернизация стандартной однотрубной системы.

Виды системы отопления «Ленинградка»

Двухтрубная система отопления обладает множеством достоинств. Она позволяет обеспечить равномерный прогрев помещений, так как температура теплоносителя на всем протяжении системы практически одинаковая. Недостатком двухтрубной схемы является ее дороговизна – нужно покупать больше труб, выполнять много соединений. Зато она позволяет отапливать частные дома любой площади.

Однотрубные системы отопления отличаются от двухтрубных меньшими расходами на монтаж и его простотой.

Если же домовладение маленькое, то создавать сложную и дорогую двухтрубную систему не имеет особого смысла. Лучше всего сэкономить деньги и проложить однотрубную систему. Она обеспечит прогрев всех помещений и позволит уменьшить затраты на монтаж. Как мы уже говорили, такая схема приведет к тому, что в дальних комнатах будет заметно прохладнее – это связано с остыванием теплоносителя по мере последовательного прохождения радиаторов (именно так и протекает теплоноситель в подобных системах, возвращаясь в котел по одной целой трубе).

Что же делать в этой ситуации? Мы рекомендуем использовать однотрубную систему отопления с естественной циркуляцией «Ленинградка». Чем она отличается от стандартного однотрубного отопления? Все дело в том, что в обычном отоплении теплоноситель проходит через трубы последовательно, отдавая им все свое тепло. В «Ленинградке» входы и выходы радиаторов замыкаются перемычкой/байпасом. Что это дает?

• Теплоноситель протекает не только через радиаторы, но и через перемычки – это компенсирует снижение его температуры;
• Появляется возможность регулировать температуру в комнатах – теплоноситель течет только по перемычке, по перемычке и радиаторам, только через радиаторы;
• Уменьшается гидравлические сопротивление – улучшается естественное протекание теплоносителя.

Схема отопления «Ленинградка» в частном доме небольшой площади – это экономия на материалах и равномерный прогрев всех помещений.

Перекрывая перемычку/байпас или батарею отопления, следует опасаться полного перекрытия отопительной системы – это недопустимо, так как приводит к перегреву отопительного котла и срабатыванию автоматики, препятствующей его поломке.

Одним из отличительных черт «Ленинградки» является байпас, на который желательно установить кран, как и на отводы идущие к радиатору.

Система отопления «Ленинградка» с принудительной циркуляцией может потребоваться при обогреве домов большой площади. Например, вы решили пристроить к своему домику еще пару комнат, но не хотите тратиться на прокладку двухтрубной системы. В этом случае вам необходимо позаботиться об улучшении напора теплоносителя в системе – для этого она дополняется небольшим циркуляционным насосом. Что он даст?

• Улучшение протекания теплоносителя – он сможет преодолеть гидравлическое сопротивление труб и соединений;
• Более равномерный прогрев – вода просто не будет успевать остывать, так как она течет по трубам с увеличенной скоростью;
• Возможность увеличения максимальной длины горизонтальных участков – система сможет обогреть дом большой площади.

По своей эффективности «Ленинградка» близка к двухтрубным системам, но это справедливо лишь в отношении домов небольшого размера. В крупных постройках соперничать с двухтрубным отоплением невозможно.

Схема отопления «Ленинградка» в частном доме

Создавая своими руками отопление частного дома с двумя этажами или одним по схеме «ленинградка», можно создать как закрытую, так и открытую систему. В открытых отопительных системах используется естественная или принудительная циркуляция – особой разницы тут нет. Принудительная циркуляция сможет обогреть дом большей площади и обеспечить равномерный прогрев комнат. Что касается естественной циркуляции, то она проще и дешевле.

Рассмотрим три схемы «Ленинградки» в частном доме:

В «Ленинградке» с естественной циркуляцией обязательно должен быть уклон труб и нижнее подключение радиаторов.

• Открытая с естественной циркуляцией теплоносителя – схема включает в себя отопительный котел, трубы, радиаторы с байпасами и кранами, расширительный бачок открытого типа. Это самый простой и доступный вариант, подразумевающий использование напольного котла;
• Открытая с принудительной циркуляцией теплоносителя – все тоже самое, только сюда прибавляется циркуляционный насос. Никакого дополнительного оборудования не нужно;
• Закрытая с принудительной циркуляцией – схема включает в себя котлы любых конструкций (в том числе и двухконтурные), трубы, радиаторы с байпасами и кранами, группу безопасности (термоманометр, спускник воздуха и предохранительный клапан), циркуляционный насос и герметичный бак.

Как мы видим, в последнем случае затраты получаются весомыми – нужно приобрести подходящий котел, группу безопасности, расширительный бак и насос.

Какую систему выбрать – решать вам. Следует отметить, что закрытая схема отличается возможность применения теплоносителей любого типа. Также она не требует контроля уровня теплоносителя. Что касается применения принудительной циркуляции, то она вызывает дополнительные расходы на электроэнергию.

Преимущества и недостатки «Ленинградки»

В чем заключаются преимущества однотрубной «Ленинградки» для частного дома?

• Минимум расходов на модернизацию системы;
• Равномерный прогрев помещений;
• Возможность регулировки температуры в помещениях;
• Отсутствие затрат на дополнительное оборудование;
• Легкость в монтаже.

Не обошлось и без определенных недостатков:

• Трудность в расширении – нарастить длину можно, но в ограниченных пределах;
• Отсутствие возможности подключить теплые полы – для этого нужно прокладывать двухтрубную систему;
• Дополнительные расходы на циркуляционный насос – если нужно обогреть здание большой площади.

Несмотря на недостатки, использование схемы «Ленинградка» в небольших частных домах вполне оправдано. В случае с монтажом закрытой системы затраты будут выше.

Монтаж системы отопления «Ленинградка»

При использовании циркуляционного насоса в «Ленинградке» вы можете использовать диагональную схему подключения, для лучшего прогрева радиатора.

Выполнить монтаж системы отопления «Ленинградка» в частном доме своими руками сможет даже начинающий мастер. В самом простом случае нам потребуется напольный котел, от которого отходит вертикальная труба с установленным на самом верху расширительным бачком – это обеспечит качественный отвод воздуха из отопительного контура. Далее устанавливаем батареи, под которыми прокладывается подающая труба с отводами к радиаторам.

В системах с естественной циркуляцией используется нижнее подключение радиаторов. На входах и выходах ставятся краны, еще один кран может быть установлен на перемычке/байпасе (ставить его совсем не обязательно, чтобы случайно не перекрыть всю систему). Если используется циркуляционный насос, то можно использовать диагональную схему – она обеспечит более эффективный нагрев.

Обратная труба отопления проходит на том же уровне, что и подающая, но по другим стенам (в двухтрубных системах она возвращается параллельно, вблизи пола). Возвратившись к отопительному котлу, теплоноситель снова нагревается и отправляется на второй круг. А домочадцы получают возможность насладиться теплом и уютом.

схема, плюсы и минусы, отзывы, фото

Факт остается фактом, уже порядком подзабытая, достаточно древняя, но многократно проверенная на практике система отопления Ленинградка в частном доме вновь набирает былую популярность у владельцев загородных домов и небольших дач. Почтенный возраст схемы не помешал хозяевам новых домиков подключить ленинградскую систему отопления, и, как оказалось, подобное решение имеет в себе рациональное зерно.

Современный вариант Ленинградки

Устройство и принцип работы системы отопления Ленинградка

Возраст системы отопления, которая использовалась в домах полвека назад, еще не говорит о том, что принципы, заложенные в конструкции, были неправильными, или раздача тепла была недостаточно эффективной. Не спешите делать выводы, не ознакомившись с основными преимуществами использования схемы разводки Ленинградки, тем более что в некоторых моментах система выглядит даже более привлекательной, чем современные многотрубные контура с котлом.

Правильное устройство отопительного контура по ленинградской схеме

Общая схема устройства классической Ленинградки в одноэтажном частном доме приведена на эскизном рисунке. В нее входят следующие элементы:

• Котел водяного отопления;
• Разливная или подающая часть контура с горячей водой;
• Сборная часть контура отопления для охлажденной воды;
• Радиаторы или батареи водяного отопления.

Такое разделение на элементы для несложной по своему устройству системы не случайно, в зависимости от способов подключения радиаторов и расположения труб контура можно реализовать несколько различных вариантов ленинградской схемы. Некоторые из них считаются достаточно удачными, но есть и откровенно проблемные. В любом случае система отопления Ленинградка без насоса считается одной из наиболее простых и доступных для изготовления своими руками.

Закольцованный контур по ленинградской схеме

В стандартном исполнении система обогрева представляет собой кольцевой контур из труб, подключенный к отопительному котлу. Через определенные промежутки к трубам горячей воды врезаны радиаторы отопления. По мере того, как вода циркулирует через секции, она охлаждается и одновременно собирается в бак через возвратную систему, так называемую трубу-обратку.

Плюсы и минусы ленинградской системы отопления

Сразу возникает вопрос, если данная схема работает эффективно, то почему от нее отказались в пользу иных конструкций. Проблема заключается в том, что у данной системы отопления обогрева имеется достаточно много отрицательных сторон и буквально две-три положительных.

Привлекательность ленинградской системы разводки контура

Плюсы Ленинградки, как отопительной системы, в сравнении с мелкими недостатками выглядят более весомо и убедительно:

• За счет простой конструкции ленинградская схема разводки труб обладает невероятной надежностью и выносливостью, даже при небольших ошибках в планировании гравитационная система отопления будет работать и нормально греть дом;
• Сделать отопление в частном доме на основе Ленинградки не составит особого труда, даже если нет базовых знаний об устройстве и планировании гравитационных или насосных систем обогрева с использованием котла;
• Наконец, самая важная деталь, – если грамотно выбрать схему и правильно сделать отопление, Ленинградку не нужно будет перенастраивать и балансировать перед началом отопительного сезона.

Примером надежности и стабильности может служить тот факт, что Ленинградка, как система отопления в многоквартирных домах, используется и по сей день.

Важно! Один раз водяной контур будет сбалансирован по расходам горячей воды и запущен в работу, после чего система может функционировать на протяжении десятков лет без риска разморозить любой радиатор, даже самый дальний от котла.

Кроме того, большинство мастеров считают Ленинградскую систему обогрева наиболее простой и менее металлоемкой, как по трубам, так и по системам врезки в отопительный контур. Последнее как бы не имеет особого значения, особенно, если планировать делать своими руками отопление ленинградкой из полипропилена, но то, что объем работы значительно меньше, чем в других конструкциях, — это факт.

Минусы ленинградской схемы

Из отрицательных моментов можно выделить два наиболее значимых:

• Во-первых, необходимо точно выдерживать рекомендации по планированию системы отопления, любая самодеятельность или несоблюдение условий подключения батарей к трубам контура напрочь нивелируют преимущества схемы;
• Во-вторых, радиаторы нагреваются и отдают тепло в помещение неодинаково. Те батареи, что расположены ближе всего к горячей стороне котла, нагреваются сильнее всего и выдают максимальное количество тепла, остальные радиаторы оказываются более холодными.

Чтобы выровнять степень нагрева, нужно использовать регулировочные шайбы или вентили на входе в радиатор, а кроме того, нужно правильно выбрать схему подключения батарей к трубам контура.

Типы циркуляции в системе отопления Ленинградка

Как и в любой другой системе обогрева с использованием жидкого теплоносителя, тепло передается из греющего контура котла к радиаторам с помощью потока жидкости. В этом смысле Ленинградка ничем не отличается от иных систем отопления. Хотя максимальная эффективность достигается при использовании классического гравитационного притока воды.

Система отопления Ленинградка с естественной циркуляцией

Классический вариант размещения радиаторов и труб по Ленинградской методике приведен на схеме ниже.

За счет нижнего подвода к радиатору регистры не забиваются трубным илом

Стандартный вариант отопления Ленинградка в частном доме открытого типа предполагает наличие расширительного бака в верхней точке контура. Горячая вода самотеком перемещается по трубам, последовательно отдавая тепло.

Зачастую хозяева, стремясь сэкономить на обустройстве водяного обогрева, не делают отдельные отводы на вход и выход в радиатор, а подключают батареи по проточной схеме, примерно так, как указано ниже на рисунке.

Такой вариант проще, но его хватает буквально на 4-5 лет работы, дальше систему нужно будет промывать

На первый взгляд, нет никакой разницы, но это не так. Радиаторы, соединенные между собой трубами основного контура без дополнительной врезки в систему разлива воды, эффективно отдают тепло только на первых годах службы. По мере того, как на стенах труб, особенно на входе в регистр, образуются пробки из-за отложений, эффективность теплоотдачи уменьшается в несколько раз. Стоит образоваться на входе пробке хотя бы в одном из радиаторов, как начинает страдать вся система отопления, и водяной котел в том числе, так как проток воды существенно уменьшается.

Еще хуже обстоит ситуация, если радиаторы установлены в разных квартирах многоквартирного дома, и на каждом входе имеется регулировочный кран. В этом случае жильцы ближайшего к котлу помещения, регулируя свою заслонку, могут заморозить батареи в остальных комнатах и квартирах.

Поэтому любители экономить и упрощать Ленинградку впоследствии вынуждены дорабатывать конструкцию:

• Ставить байпасы;
• Переделывать ленинградскую версию по закрытой схеме;
• Использовать принудительное перекачивание воды циркуляционным насосом.

Соответственно вырастут затраты как на отопление, так и на электроэнергию. Кроме того, система лишается своего главного преимущества — высокой надежности отопительного контура. Понятно, что такое отопление в частном доме Ленинградкой закрытого типа будет эффективно греть, пока встроенный насос будет в состоянии разгонять горячую воду по всем помещениям, но сделано это будет явно непрофессиональным способом, так как теряется сам смысл простой и супернадежной схемы.

Система отопления Ленинградка с принудительной циркуляцией

Нельзя сказать, что вариант с использованием дополнительного циркуляционного насоса хуже классической открытой разводки. Например, для загородных домов и даже дач отопление по схеме Ленинградки с насосом будет оптимальным, если хозяева не живут постоянно, а выбираются за город один-два раза в неделю.

В этом случае в систему потребуется врезать байпас, циркуляционный насос и расширительный бачок. В общем система становится более эффективной, но менее надежной и в полной мере зависимой от наличия электроэнергии в дачном поселке.

К положительным качествам можно отнести тот факт, что циркуляционная схема позволит намного быстрее прогреть основательно застывший дом. Понятно, что для таких конструкций приходится отказаться от воды в пользу незамерзающего антифриза для бытовых отопительных приборов. В целом использование антифриза не только улучшает работу Ленинградки, но и эффективно защищает крыльчатку насоса и алюминиевые радиаторы от коррозии.

Схемы подключения системы отопления Ленинградка

Прежде чем пытаться собрать систему по одному из вариантов ленинградской разводки труб, будет правильным обратить внимание на то, каким образом выполняется подключение радиаторов. Кроме того, существуют различия в разводке контура для одноэтажного и двухэтажного здания, действуя по Ленинградской схеме, нужно будет привязывать расположение радиаторов к конкретному типу помещения.

Схема системы отопления Ленинградка для одноэтажного дома

Наиболее оптимальным вариантом для одноэтажного дома будет простая схема с нижним подключением отопительных радиаторов, схема представлена ниже.

В этом случае по периметру дома укладывается кольцо отопительного контура, называемое еще разливной трубой. Каждая секция врезается к разливу двумя отводами, подключенными к нижним патрубкам радиатора.

Преимущества такого решения:

• Легко отрегулировать приток воды через батарею, соответственно, можно выставить необходимую температуру, не влияя на работу Ленинградки по однотрубной системе отопления;
• Относительно просто решаются проблемы с просечками и заменами регистров, для этого не потребуется останавливать работу всего отопительного контура.

Важно! Одной из наиболее важных особенностей подобной конструкции является то, что регистры не забиваются осадочным илом после нескольких десятков лет эксплуатации.

Второй вариант подключения секций считается более энергоэффективным. В этом случае ввод в регистр подключается не в нижнем, а в верхнем приточном фланце радиатора. Такая схема называется еще диагональной, на самом деле вся зона, расположенная под проводом, оказывается мертвой, приток воды через нижний угол батареи получается минимальным, поэтому эффективность такого решения под большим вопросом. Для самопроточной или гравитационной системы подобный вариант лучше не использовать, тогда как для насосных или закрытых конструкций диагональное подключение может использоваться без ограничений.

Схема ленинградской системы отопления для двухэтажного дома

На приведенном ниже рисунке выполнен эскиз или схематическое изображение, как может выглядеть классический вариант Ленинградки для частного дома с мансардой или вторым этажом.

Однотрубный вариант контура

В этом случае нижний этаж будет прогреваться неравномерно, ближайшее к котлу помещение будет нагреваться сильнее всего, а радиаторы на обратке окажутся наиболее холодными. Второй этаж будет нагреваться более-менее равномерно.

Чтобы избавиться от перекосов в подаче тепла, используют Ленинградку с двухтрубной системой отопления. Один из таких вариантов указан на схеме ниже.

Двухтрубный вариант Ленинградки

Формально подвод тепла в контур выполняется в срединной части кольца, поэтому распределение горячей воды происходит более-менее равномерно, а остывшая часть потока сбрасывается в обратную трубу в нейтральной точке.

По мнению большинства экспертов, это наиболее оптимальный вариант построения Ленинградской системы отопления для двухэтажных зданий.

Ленинградская система отопления многоэтажного дома

Кольцевая система подачи тепла может использоваться в зданиях в 3-5 этажей. Основное отличие системы отопления в многоквартирном доме на основе Ленинградки заключается в том, что подача воды выполняется первоначально на самый верхний этаж, откуда горячий поток последовательно под собственным весом перетекает по радиаторам нижестоящих радиаторов.

Схема для многоэтажного дома

Такое планирование обусловлено тем, что верхняя часть многоэтажных зданий, как правило, сильнее охлаждается из-за более сильной ветровой нагрузки, в этом смысле Ленинградка оказывается более оптимальной и эффективной.

Диаметры труб для системы отопления Ленинградка

Наилучшим материалом для отопительного контура по ленинградскому варианту разводки труб будет полипропиленовая труба с армированным стекловолокном подслоем. Для двухэтажных зданий потребуется специальная полипропиленовая труба «стаби» с армированием алюминиевой фольгой.

Если планировать систему с естественной циркуляцией, то диаметр разливной трубы можно ограничить в 1,5 дюйма. Тогда отводы на ближайшие к котлу алюминиевые радиаторы достаточно спаять из 20-й трубы, а на самых дальних батареях ставят подводы с сечением, увеличенным на 30%.

Для принудительной циркуляции расчет сечения труб выполняют по секундному расходу воды, обычно диаметр получается на 30-35% меньше, чем в первом случае.

Особенности монтажа системы отопления Ленинградка

Для того чтобы схема работала, необходимо соблюдать несколько условий. Во-первых, трубы придется укладывать с уклоном. Первая половина контура выполняется с отрицательным углом наклона, обратная – с положительным.

Во-вторых, система будет работать только при наличии кранов Маевского или вентилей для сброса воздуха, даже если в контур включены байпас и циркуляционный насос. Кроме того, Ленинградка практически не работает при использовании накопительного бойлера.

Заключение

Система отопления Ленинградка в частном доме идеально работает для больших помещений. Например, если в загородном коттедже нет деления на несколько комнат, а жилое пространство оформлено по типу студии или охотничьего домика. Поэтому еще одно название Ленинградки, уже порядком забытое, – барачное отопление. Это означает, что даже в условиях низкой температуры воздуха разморозить котел и батареи практически невозможно.

Отзывы о системе отопления Ленинградка

Сафиулин Шамиль, 65лет, г. Уфа:

Сделал отопление по Ленинградке в бане, подсобке и пристроенной летней кухне, котел стоит в доме, трубы стальные. Зимой даже без насоса греет так, что приходится открывать двери. Сама по себе система неплохая, но трудно регулировать раздачу тепла кранами. Когда баню грею, по нескольку раз приходится бегать в дом, чтобы убавить или добавить газа, а так горя не знаю.

Малахов Алексей, г. Санкт-Петербург:

Случайно разморозил старую систему со встроенным насосом, хотя специалисты говорили, что с байпасом и расширительным баком батареи заморозить нельзя. Оказалось, что в поселке выключили свет на сутки, и все размерзлось. Мой совет – выбрасывайте насос, ставьте открытый бак, а сами трубы только пластиковые. Не будут гудеть батареи, и можно не бояться разморозить отопление.

ТЭЦ Ленинград-2 начинает обеспечивать централизованное теплоснабжение: New Nuclear

02 декабря 2019

Блок №1 Ленинградской АЭС-2 интегрирован в систему теплоснабжения города Сосновый Бор, сообщил оператор Росэнергоатом. Реактор ВВЭР-1200 заменит электрическую и тепловую мощность, потерянную в результате закрытия в декабре прошлого года первого из четырех блоков РБМК-1000 на соседнем Ленинградском заводе.

Завод Ленинград-2 на северо-западе России (Изображение: Росатом)

Все крупные производственные предприятия, расположенные на территории индустриального парка в Сосновом Бору, первыми получили тепло, произведенное Ленинградским II-1, сообщает Росэнергоатом.Следующим этапом станет интеграция теплоснабжения реактора в систему отопления жилых домов города.

Себестоимость тепла, произведенного на Ленинградской АЭС, намного ниже, чем у котельных, работающих на органическом топливе, говорится в сообщении компании. Кроме того, использование тепла, вырабатываемого ядерными реакторами, позволяет избежать выброса углекислого газа и оказывает меньшее воздействие на окружающую среду.

«Энергоблок ВВЭР-1200 является заменой как электрической, так и тепловой мощности, и он начнет поставлять их в качестве замены остановившегося энергоблока РБМК-1000», — сказал Дмитрий Цыганков, начальник машинного зала блока «Ленинград 2». 1.«Машинный зал Ленинградской АЭС и котельная централизованного теплоснабжения полностью обеспечили надежное и бесперебойное теплоснабжение города и индустриального парка с помощью мощного энергоблока, который может вырабатывать вдвое больше, чем блок РБМК».

Андрей Граф, заместитель начальника машинного зала Ленинград II-1, добавил: «Тепловая мощность нового энергоблока составляет 3200 МВт или 250 Гкал / ч, что вполне достаточно для обеспечения теплом индустриального парка и всего Соснового бора. На данный момент мы используем только треть мощности оборудования, и оно обеспечивает 60% потребности котельной в тепле.В будущем мы готовы полностью загрузить нашу ТЭЦ и начать продажу тепловой энергии для центрального отопления и горячего водоснабжения в атомном энергогороде и удовлетворить любые потребности ».

На существующей территории Ленинградского завода находятся четыре блока РБМК-1000, а в Ленинграде-2 будет четыре блока с ВВЭР-1200. Блок 1 Ленинграда был остановлен для вывода из эксплуатации 21 декабря прошлого года, а остальные три блока должны были быть закрыты к 2025 году. Блок 1 Ленинграда был подключен к сети 9 марта 2018 года, став вторым пусковым реактором ВВЭР-1200. после пуска в 2016 г. Нововоронежского энергоблока 6.Загрузка топлива в Ленинградский ИИ-2 ВВЭР-1200 планируется начать в марте следующего года.

Исследовано и написано World Nuclear News

---

---

Независимое глобальное агентство ядерных новостей

Ленинградская АЭС-2 на западе России. Фото любезно предоставлено Росатомом. Блок №1 Ленинградской АЭС на западе России интегрирован в систему теплоснабжения города Сосновый Бор, сообщает государственный оператор Росэнергоатом.

Выработка блока водо-водяного реактора ВВЭР В-491 поколения III +, запущенного в промышленную эксплуатацию в октябре 2018 года, заменит электрическую и тепловую мощность, потерянную в результате закрытия в декабре 2018 года первого из четырех блоков РБМК-1000 на соседней станции Ленинград. .

Ленинград 2-1 был повторно подключен к сети в конце прошлого месяца после непродолжительного планово-предупредительного ремонта, первого с момента ввода станции в промышленную эксплуатацию.

Атомное централизованное теплоснабжение — это система распределения тепла, вырабатываемого на атомной станции, для отопления жилых и коммерческих помещений.Тепло получается путем когенерации (процесс производства электроэнергии из пара) на атомных электростанциях или на атомных блоках, работающих только на тепло, которые не производят электроэнергию.

Крупные производственные предприятия индустриального парка в Сосновом Бору первыми получили тепло, произведенное Ленинградской 2-1, сообщает Росэнергоатом. Также планируется использовать тепло реактора для отопления жилых домов города.

Росэнергоатом процитировал представителя Ленинграда 2-1, который сообщил, что тепловая мощность блока составляет 3 200 МВт, чего достаточно для обеспечения теплом промышленного парка и всего Соснового Бора, города с населением около 66 000 человек.«На данный момент мы используем только треть мощности оборудования», — сказал представитель компании.

Пусконаладочные испытания недавно начались на дочернем блоке Ленинград 2-1, Ленинград 2-2, физический пуск которого ожидается в марте 2020 года.

На существующей Ленинградской атомной станции три действующих в промышленном отношении блока РМБК-1000 и постоянно остановленный блок РБМК Ленинград-1. На станции Ленинград-2 будет четыре блока ВВЭР-1200.

BBC — Народная война времен Второй мировой войны

Я много чего знаю о Второй мировой войне.Некоторые из моих родственников воевали на войне, но мой дедушка мог рассказать больше всего, поскольку он тоже был участником войны.

Мой дедушка пережил блокаду Ленинграда (ныне Санкт-Петербург). Он родился в Ленинграде, и когда началась Вторая мировая война, ему было всего 9 лет. Он жил один с мамой. Его отец погиб во время советско-финской войны в 1939 году.

Когда Ленинград был окружен немцами, люди стали добывать себе еду по карточкам (а не деньгами). Немцы начали бомбить город, и все люди должны были его защищать: взрослые копали оборонительный ров от танков, а дети еще и дедушка, охраняли крыши домов и сбрасывали зажигательные бомбы на землю, что затем тушат водой или песком.

Очень скоро сгорели все склады, где на пару лет хранилась вся еда для всего города. После этого начался голод. Каждый человек получал всего 125 г хлеба в день, что на 50% было из бумаги. Зима 1942-1943 годов была очень холодной. Температура упала до -40 ° С, рухнули отопление и канализация. Люди пошли к реке за водой, взяв ее из проделанных во льду лунок. Тогда для обогрева у всех был металлический поедатель, который они ставили посреди комнаты и топили дровами.Все окна были разбиты. Вместо стекла в качестве окна использовали фанеру. Дрова вскоре погасли, поэтому отопление работало с мебелью и книгами (в конце войны в городе не осталось ни деревьев, ни деревянных построек), тем не менее в доме было так холодно, что все спали в одной постели со всеми. их одежда.

Очень скоро мама моего дедушки ослабела и заболела, потому что дала половину хлеба своему сыну (моему дедушке). Она больше не вставала и не ходила, так что дедушке пришлось самому добывать хлеб.Когда он пошел за хлебом, он увидел на земле много мертвых тел, которых больше не хоронили, потому что они были слишком слабы, чтобы двигаться. Если кто-то умирал дома, его завертывали в одеяло и выбрасывали на улицу. Специальная машина объехала по городу и собрала все тела. Иногда люди просто падали от слабости, ожидая хлеба или воды. Падшие умерли и оставались внизу, пока их не забрала машина.

Потом мой дедушка тоже больше не мог ходить, а он и его мама пролежали в постели несколько дней и не двигались.В каждый дом ходили специальные группы людей, чтобы болезнь не распространялась. Они нашли моего дедушку и его маму и доставили их в больницу. Через несколько дней там умерла его мама, а дедушка попал в детский дом.

«Блокада Ленинграда» длилась 900 дней. Из 18 родственников моего дедушки только трое пережили войну.

Несколько месяцев назад вышла книга о людях, переживших «блокаду Ленинграда». Там тоже кое-что написал дед.

© Авторские права на материалы, размещенные в этом архиве, принадлежат автору. Узнайте, как это можно использовать.

История Санкт-Петербурга, Россия: 900-дневная блокада Ленинграда

Это был определенно самым трагическим периодом в история этого города. Это было полно страданий и героизм. Для всех, кто живет в Санкт-Петербурге. Санкт-Петербург Блокада (Осада) Ленинград — важная часть их наследия а для старшего поколения он приносит воспоминания, которые они никогда не забудут.

Менее двух с половиной месяцев после 22 июня 1941 г., когда Советский Союз был подверглись нападению нацистской Германии, немецкие войска были уже подходил к Ленинграду. Красная Армия была обошли и 8 сентября 1941 г. немцы полностью окружили Ленинград и блокадные начал. Это длилось около 900 дней, с 8 сентября 1941 г. — 27 января 1944 г. Два млн 887 тыс. мирных жителей (в том числе около 400 тыс. Детей) плюс войска даже не рассмотреть любые призывы к капитуляции. Еда и топливо запасы были очень ограниченными (всего 1-2 месяца). Все общественный транспорт остановился. К зиме 1941-42 гг. Не было ни отопления, ни водоснабжения, почти нет электричества и очень мало еды. В Январь 1942 года, в разгар необычайно холодного зимой самые низкие продовольственные пайки в городе были всего 125 грамм ( около 1/4 фунта) хлеб в день.Всего за два месяца январь и В феврале 1942 г. погибло 200 тысяч (!!!) человек. Ленинград холода и голода. Но некоторые из военная промышленность все еще работала, а город не сдаваться.

Несколько сотен тысяч человек были эвакуированы из города через Ладожское озеро через знаменитая «Дорога жизни» (« Дорога» Жизни ») — единственная трасса, соединявшая осадили город с материка.Во время тёплого сезонных людей переправляли на материк, и зимой — перевозят грузовиками, проезжающими через замерзшее озеро под постоянным обстрелом противника.

Между тем город продолжал жить. В сокровища Эрмитажа и Подмосковья дворцы Петродворца, Пушкина и др. были спрятаны в подвалах. Эрмитажа и Исаакиевского собора.Большинство студентов продолжили их учеба и даже сдала выпускные. Дмитрий Шостакович написал свой Седьмой «Ленинград». Симфония и она исполнялась в осажденных город.

В Январь 1943 г. Осада была сломан, а год спустя, 27 января 1944 г., он был полностью поднят. Не менее 641 тыс. Человек погибли в Ленинграде во время блокады (некоторые По оценкам, эта цифра составляет 800 тысяч).Большинство из них были похоронены в братских могилах в разных кладбища. Пискарёвское мемориальное кладбище, на котором почти 500 тыс. человек захоронено человек, стал одним из самые впечатляющие национальные военные мемориалы.

Далее: Послевоенный реконструкция

Назад к содержанию истории

ТГК-1 в г. Санкт-Петербург.Санкт-Петербург и Ленинградская область

На Невский филиал в настоящее время приходится основная часть производственных мощностей ОАО «ТГК-1». В состав филиала входят 9 когенерационных станций и 7 гидроэлектростанций.

История развития энергетики области

Эпоха электричества в Петербурге началась в 1870-х годах. В то время Александр Лодыгин разработал электрическую лампу, «Русский свет» Павла Яблочкова покорил Париж, ставились эксперименты по передаче электрической энергии на расстояние, а в Санкт-Петербурге.В Петербурге полным ходом шло проектирование освещения Литейного моста, строилась первая электростанция на Охтинских пороховых заводах.

В 1883 году правление Санкт-Петербурга выдало Siemens-Halske концессию на освещение Невского проспекта, и на участке от Адмиралтейства до Аничкова моста впервые зажглись 32 электрические лампы. Электролампы поставлялись от электростанций на баржах, пришвартованных у причалов Мойки и Фонтанки.Тогда же были построены электростанции в Царском Селе и на Васильевском острове, стали популярны так называемые домовые электростанции. В 1897-98 гг. Возникло сразу три центральных электростанции.

В 1906 году Генрих Графтио спроектировал и через год ввел в эксплуатацию электростанцию ​​для трамвая. Спустя пятнадцать лет, 8 октября 1922 года, в Петрограде была пущена первая в СССР тепловая электростанция «Красный Октябрь».

В 1918 году началось строительство Волховской ГЭС.Гидроэлектростанция была открыта в 1926 году и через год вышла на полную проектную мощность. С пуском этой гидроэлектростанции, вводом в эксплуатацию ряда подстанций и кабельного подводящего кольца 35 кВ была создана система распределения электроэнергии и управления электростанцией с центрального поста управления.

Нижне-Свирская ГЭС была основана в 1927 году и введена в эксплуатацию в 1933 году. Одновременно с этим была введена в эксплуатацию линия электропередачи 220 кВ Свирь-Ленинград — первая линия электропередачи, построенная полностью с отечественным оборудованием.

В 1929 году ТЭЦ «Центральная» была модернизирована, и в топках котельных Советского Союза стали сжигать порошкообразный уголь. В 1933 году была сдана в эксплуатацию Дубровская ГРЭС — первая в стране электростанция, построенная полностью советскими специалистами. Все оборудование было произведено на отечественных заводах.

Послевоенный период

После реконструкции Василеостровская ТЭЦ стала первой ТЭЦ, сочетающей выработку электроэнергии на базе промышленного и бытового централизованного теплоснабжения.В 1950 году началось строительство Нарвской ГЭС, а спустя пять лет станция была пущена на полную мощность в 125 МВт. Строительство гидроэлектростанции решило проблему электроснабжения Ленинграда, Ленинградской области и Эстонской Республики. В 1955–1958 годах были введены в строй еще три ТЭЦ: Первомайская, Автовская и Выборгская. Период интенсивного развития Ленинградских тепловых сетей в 1970-1980 гг. Был связан со строительством Северной и Южной ТЭЦ с тепловыми блоками мощностью 100 и 250 МВт.

ТГК-1 в Санкт-Петербурге и Ленинградской области Сегодня

ТГК-1 в Санкт-Петербурге и Ленинградской области включает 9 ТЭЦ и два каскада — Ладожский и Вуокский. Гидроэнергетический потенциал региона развит в бассейнах рек Нарва, Вуокса и Волхов. Суммарная мощность станций в регионе: электроэнергия: более 4 000 МВт, тепловая: около 12 000 Гкал / ч.

В 2006 году введена в эксплуатацию Правобережная ТЭЦ.

В 2008 году началась масштабная реконструкция Каскада Вуоксинских ГЭС.

В 2009–2010 годах введены в эксплуатацию два новых турбоагрегата на Выборгской и Василеостровской ТЭЦ и четыре гидроагрегата на Волховской, Светогорской и Лесогорской ГЭС.

В 2011 году ТГК-1 ввела в эксплуатацию новый гидроагрегат Лесогорской и Светогорской ГЭС Вуоксинского каскада, а также новый энергоблок ПГУ Первомайской ТЭЦ в Санкт-Петербурге. Завершено строительство парогазового агрегата на Южной ТЭЦ.

В 2012 году Компания продолжила реконструкцию Каскада Вуоксинских ГЭС, введя в эксплуатацию новый (шесть из восьми) гидроагрегатов на Лесогорской ГЭС. На Правобережной ТЭЦ в Санкт-Петербурге введен в эксплуатацию новый энергоблок ПГУ мощностью 450 МВт.

В 2013 году введен в эксплуатацию гидроагрегат №4 Лесогорской ГЭС ТГК-1 в Ленинградской области. На этом закончилась грандиозная реконструкция Каскада Вуоксинских ГЭС — крупнейшего источника энергии на Карельском перешейке.В результате реконструкции установленная электрическая мощность Каскада увеличилась до 240 МВт.

В 2014 году введено в эксплуатацию ЗРУ (ЗРУ 110/6 кВ) ТЭЦ-2 Центральной ТЭЦ в Санкт-Петербурге.

В 2015 году началось строительство новой мощности на ТЭЦ-1 Центральной ТЭЦ в составе двух энергоблоков с газовыми турбинами мощностью 50 МВт каждый и общей тепловой мощностью 240 Гкал / ч. а также возведение объединенного вспомогательного комплекса на Первомайской ТЭЦ.

В 2017 году завершено строительство ТЭЦ ГТУ на ПП-1 и введен в эксплуатацию вспомогательный комплекс на Первомайской ТЭЦ.

Изабелла Светлосанова — выжившая в блокаде Ленинграда (Россия)

Изабелла родилась 14 июля 1937 года, и ей было всего 4 года, когда произошла блокада Ленинграда. Отец Изабеллы был художником и директором Ленинградского Дома искусств. Во время войны ему было 56 лет, и он был уволен из армии из-за плохого зрения. Мать Изабеллы была на 17 лет моложе и большую часть времени проводила с семьей.Семья не могла эвакуироваться из Ленинграда в силу определенных обстоятельств и сильно пострадала.

Блокада Ленинграда длилась около 900 дней. Это был самый жестокий период для жителей города зимой 1941-1942 годов. Немецко-фашистские войска полностью отрезали Ленинград от материка, в город перестали поступать продовольствие и другие предметы первой необходимости. Городские власти были вынуждены ввести нормирование продуктов питания. Таким образом, люди могли получать продукты питания только по карточкам талонов на питание.Индивидуальные рационы питания уменьшались день ото дня. С 20 ноября 1941 года норма хлеба снизилась до 125 граммов в день на человека. Никакой другой еды, кроме хлеба, не было. Семья готовила еду, используя такие предметы, как кожаные ремни и глину. Они жили на четвертом этаже, и Изабелла и все члены ее семьи заболели дистрофией; в результате она перестала пользоваться лестницей, и отцу пришлось нести ее. Зима 1941 года была полна холода, голода и страданий. Ничего не было, кроме ежедневной ночи, окна были заколочены, и на улицу выходили редко.Семья никогда не ела хлеб сразу и пыталась сохранить его, съедая как можно медленнее. Единственная доступная еда, которая приносила некоторую радость, — это мякоть и клетчатка из семян. В конце концов отец Изабеллы был слишком слаб, чтобы встать с постели, и сказал жене: «Ложись, мы умираем». Однако мать Изабеллы продолжала бороться за жизнь.

В городе не было электричества, отопления и воды. Канализация в городе была разрушена. Жители города могли набирать воду только из рек.Когда реки замерзали, во льду просверливали отверстия, чтобы набрать воду. Мать Изабеллы в конце концов стала слишком слабой, чтобы принести воду из реки. Поэтому пили грязную воду из талого снега, полный мусора. Они обменялись своим имуществом, чтобы добыть еду. Отца Изабеллы поместили во временную больницу, устроенную в подвале театра. Он нарисовал в своем альбоме антураж подвала. В конце концов Изабелла пожертвовала альбом музею, однако он исчез.

В 1942 году Изабелла была эвакуирована из Ленинграда вместе с матерью без отца через замерзшее Ладожское озеро по ледяной дороге, которую называли Дорогой жизни.Нацисты часто бомбили дороги, поэтому они ехали с открытыми дверями машин, чтобы спастись. В Уфе искали брата ее матери. Позже они встретили брата ее матери, и незнакомец предложил им остановиться. Кроме того, незнакомка помогла им найти ее дядю. Она очень благодарна за ее доброту. Через полгода приехал отец Изабеллы, который попал в больницу с дистрофией. Через месяц он смог выйти на работу.

Война продолжалась до тех пор, пока Советская Армия не прорвала блокаду Ленинграда 18 января 1944 года.Семья очень скучала по родному городу Ленинграду. В 1944 году они переехали в Москву, когда Изабелле было 7 лет. В августе 1944 года они вернулись в Ленинград, где нашли свою квартиру в руинах. 1 сентября 1944 года Изабелла пошла в школу и, несмотря на то, что их жизнь стала относительно нормальной, они продолжали бороться. После смерти отца Изабеллы она осталась одна с очень больной матерью; таким образом, из-за серьезных проблем со здоровьем и хронической болезни ее матери они постоянно боролись за еду и деньги.Из-за более высокой стипендии Изабелла предпочла учиться в технической школе, а не в университете. Позже Изабелла окончила университет, вышла замуж, родила сына, теперь у нее трое внуков и один правнук.

Категория:

Никогда снова — Истории выживших

Нормативные и инструментальные рациональности и тактика выживания в блокаде Ленинграда

% PDF-1.7 % 1 0 obj > эндобдж 2 0 obj > поток 2017-03-21T10: 54: 42-07: 002017-03-21T10: 54: 42-07: 002017-03-21T10: 54: 42-07: 00Appligent AppendPDF Pro 5.5uuid: 9c2b8fb2-a558-11b2-0a00-782dad000000uuid: 9c2bbf61-a558-11b2-0a00-2018b80cfc7fapplication / PDF Prince 9.0 rev 5 (www.princexml.com) AppendPDF Pro 5.5 Ядро Linux 2.6 64-битная 2 октября 2014 Библиотека 10.1.0 конечный поток эндобдж 5 0 obj > эндобдж 3 0 obj > эндобдж 6 0 obj > эндобдж 18 0 объект > эндобдж 19 0 объект > эндобдж 20 0 объект > эндобдж 572 0 объект > эндобдж 573 0 объект > эндобдж 574 0 объект > эндобдж 575 0 объект > эндобдж 576 0 объект > эндобдж 577 0 объект > эндобдж 583 0 объект > / Шрифт >>> / Повернуть 0 / StructParents 47 / Tabs / S / Type / Page >> эндобдж 584 0 объект > поток HWn7} W Do {

.
