Содержание

Конструкции и материалы печатных плат

В последнее время, в связи с последними достижениями в области светодиодной светотехники, резко вырос интерес к созданию источников света на основе мощных ультраярких светодиодов. Световая эффективность полупроводниковых светодиодов достигла уже 100лм/Вт. Такие ультраяркие светодиоды приходят на смену обычным лампам накаливания и находят свое применение практически во всех областях светотехники: лампы уличного освещения, автомобильная светотехника, дежурное освещение, рекламные вывески, светодиодные панели, индикаторы, бегущие строки, светофоры и т.д. Эти светодиоды стали незаменимы в декоративном освещении, в светодинамических системах благодаря их монохромному цвету и скорости включения. Выгодно их применять и там, где необходимо жестко экономить электроэнергию, где дорого обходится частое обслуживание и где высоки требования по электробезопасности.

Основные преимущества мощных ультраярких светодиодов по сравнению с традиционными источниками света:

высокий срок эксплуатации (в десятки и даже сотни раз больший, чем в случае обычных ламп накаливания) позволяет гораздо реже производить замену сгоревших ламп, что особенно важно для труднодоступных мест;
эффективность и высокий КПД: при аналогичной яркости светодиодные светильники потребляют в 3-5 раз меньше энергии, чем галогенные лампы или лампы накаливания;
удобство монтажа и компактность: поверхностный SMD монтаж и малые геометрические размеры светодиодов позволяют разработчикам и дизайнерам выбрать интересные решения для создания системы освещения;

широкий выбор оттенков белого цвета, цветные и RGB светодиоды: позволяют реализовывать интересные идеи разработчиков средств освещения или декоративной подсветки, применяя динамическое изменение цвета и яркости;
низкие тепловое излучение от светодиодных светильников позволяет устанавливать их в таких местах, где применение ламп накаливания недопустимо из-за их высокого нагрева.

В отличие от обычных ламп накаливания, светодиоды не излучают тепло в окружающие пространство, а проводят его в направлении от p-n перехода к теплоотводу в корпусе светодиода (обычно или вывод светодиода или специальная металлическая пластинка). Поэтому процесс отвода тепла более сложен и специфичен. Путь отвода тепла состоит из множества тепловых сопротивлений: «p-n переход — теплоотвод корпуса», «теплоотвод корпуса —

печатная плата», «печатная плата — радиатор», «радиатор — окружающая среда». Вследствие этого, использование мощных светодиодов связано с высокой вероятностью чрезмерного увеличения температуры перехода, от которой напрямую зависят срок службы, надежность и световые характеристики светодиода.

Данные исследований говорят, что примерно 65-85% электроэнергии при работе светодиода преобразуется в тепло. Однако, при условии соблюдения рекомендованных производителем светодиодов тепловых режимов, срок службы светодиода может достигать 10 лет. Но, если нарушить тепловой режим (обычно это работа с температурой перехода более 120…125°С), срок службы светодиода может упасть в 10 раз! А при грубом несоблюдении рекомендованных тепловых режимов, например, при включении светодиодов типа emitter без радиатора в течение более 5-7 сек, светодиод может выйти из строя уже во время первого включения. Повышение температуры перехода, кроме того, приводит к снижению яркости свечения и смещению рабочей длины волны. Так же полимер, из которого изготовлен корпус светодиода, нельзя нагревать выше определенного предела, т.к., из-за разности коэффициентов линейного расширения деталей светодиода (контактов, рамки, кристалла, материала линзы), возможен отрыв контактного соединения. Поэтому очень важно правильно рассчитать тепловой режим и, по возможности, максимально рассеять выделяемое светодиодом тепло.

Если используются светодиоды мощностью менее 0,5 Вт, то вполне приемлемым будет монтаж светодиодов на обычные

печатные платы из текстолита марки FR-4.

Однако, при рассеивании более высоких мощностей может потребоваться использование специальных печатных плат с металлическим основанием и слоем диэлектрика, с улучшенной теплопроводностью имеющие тепловое сопротивление от 0,45 до 1,5 К/Вт.

Крупные производители мощных светодиодов, такие как Cree, Osram, Nichia, Luxeon, Seoul Semiconductor, Edison Opto и т.п., уже давно, для упрощения включения и расширения областей применения светодиодов, изготавливают их в виде светодиодных модулей или кластеров на

печатных платах с металлическим основанием (в международной классификации IMPCB – Insulated Metal Printed Circuit Board, или AL PCB – печатные платы на алюминиевом основании). Светодиодные кластеры представляют собой готовые к подключению платы различной формы (круглые, линейные, прямоугольные, шестиугольные в виде звезд и колец) с посадочным местом для одного или нескольких светодиодов и предусматривающие установку линз (коллиматоров), простое подключение питания и удобное крепление.

Подключение кластера к драйверу питания светодиодов осуществляется либо пайкой к контактным площадкам платы, либо к установленному на плате разъему. Такие кластеры иногда содержат как ограничительные сопротивления, так и сам драйвер питания, поэтому могут напрямую подключаться к низковольтному питанию.

Такие кластеры применяются при монтаже нестандартных светильников, в интерьерной и ландшафтной подсветке, при создании светодинамических шоу — то есть везде, где без дополнительных затрат можно скомпоновать и разместить светодиодные кластеры данных размеров и форм как элементы светодиодной матрицы. Но если стандартными формами трудно или не возможно обойтись — не устраивает габариты, шаг между светодиодами или схема размещения, то тогда разрабатывается и заказывается, свой, индивидуальный дизайн печатной платы — технологичный и адаптированный под лучшие решения для системы освещения.

Кластеры на основе печатных плат с металлическим основанием вместе со смонтированными на ней светодиодами могут быть, при необходимости установлены на дополнительный теплоотвод — завершающее звено теплового пути. Выбор этого теплоотвода, а это может быть и алюминиевый радиатор и металлический корпус изделия, зависит от того, какая часть общего бюджета теплового сопротивления «переход — окружающая среда» была «растрачена» на предыдущие звенья теплового пути.

Для светодиода с рассеиваемой мощностью 1 Вт (при условии естественной незатрудненной конвекции при 25 °C) нужна плата с алюминиевым основанием площадью не менее 6,5 см2. Если площадь платы под светодиодом примерно соответствует данному значению, такое устройство кластера не нуждается в дополнительном теплоотводе при работе светодиода в номинальном режиме. При работе в закрытом корпусе, а также в условиях повышенной температуры окружающей среды без применения дополнительного охлаждения, нужен или дополнительный теплоотвод, или увеличение площади платы.

Для обеспечения рекомендуемых температурных режимов работы кристалла светодиода, нижняя сторона платы устанавливается на дополнительные радиаторы, соответствующие применяемому типу кластера через специальные пластичные смеси – теплопроводные пасты или, как их еще называют, термопасты, заполняющие неровности и обеспечивающие хороший тепловой контакт и максимальную теплопроводность системы.

При использовании дополнительных радиаторов существует возможность, например, увеличить ток питания кластера со светодиодом Cree серии XR-E до 1 А, кластера со светодиодом серии XP-E до 700 мА, кластера со светодиодом серий XP-C, XR-C до 500 мА, что даст прирост интенсивности свечения примерно на 70%.

Остановимся на печатной плате, применяемой для мощных светодиодных кластеров — печатной плате с металлическим основанием. В такой плате, в качестве основания используется металлическая пластина, на которую с помощью стеклоткани пропитанной смолой (препрег), наклеены один или несколько проводящих слоев медной фольги. Такие платы применяют в изделиях, где имеют место повышенные локальные или распространенные по всей площади тепловые нагрузки. Простейшим типом печатной платы и, следовательно, наиболее экономически эффективным для поверхностного монтажа светодиодов является однослойная

печатная плата с алюминиевым основанием.

Данная плата является, по своей сути, однослойной печатной платой, наклеенной на алюминиевую пластину. Генерируемое тепло, легко проходит через диэлектрик, а затем быстро рассеивается через алюминий – прочно приклеенный радиатор, выполненный в составе печатной платы.

Платы под сверхяркие светодиоды обычно покрываются черной или белой паяльной маской, чтобы дополнительно увеличить светопоглощение или светоотражение соответственно, что благоприятно сказывается и на температурных режимах и на дизайне светильников.

Вкратце рассмотрим материалы, используемые в платах с металлическим основанием:

Медная фольга – используется стандартная для производства печатных плат медная фольга толщиной от 35-350 мкм.

Диэлектрик— препрег – стеклоткань, пропитанная эпоксидными смолами толщиной 50-150 мкм. В качестве препрега может использоваться как обычная эпоксидная стеклоткань FR-4, так и специальный теплопроводящий состав (Т-preg), который обладает лучшими теплопроводными и электроизоляционными свойствами. Он представляет собой специальную химически стойкую структуру с высокой теплопроводностью толщиной 75–200 мкм, изготовленного из особого диэлектрика – смеси полимера со специальной керамикой. Полимер выбирается исходя из его диэлектрических свойств, тогда как керамический наполнитель предназначен для улучшения теплопроводности, благодаря чему материал имеет и отличные диэлектрические свойства, и очень низкое тепловое сопротивление. Например, объемное удельное сопротивление материала Bond Ply Thermal Clad IMS(Bergquist) этого слоя не менее 1014Ом•см. При толщине диэлектрика 75 мкм допустимое рабочее напряжение между слоями составляет 5,5 кВ переменного тока и более, теплопроводность — не ниже 1,3 W/mK, что вполне достаточно для большинства приложений.

В платах с металлическим основанием слой диэлектрика – ключевой, поскольку соединяет медь с нижним, металлическим (алюминиевым или медным) базовым, который служит радиатором для всей печатной платы и выполняет функцию проводника тепла от верхнего к нижнему слою — к металлическому основанию.

Основные сравнительные характеристики диэлектриков приведены в табл. 1.

табл. 1

Параметр	FR-4	T-preg
Теплопроводность, W/mK	0,3	1–5
Диэлектрическая прочность, кВ/мм	20	24–31

Металлическое основание толщиной 0.5-3.2мм. Наиболее распространенными материалами для металлического основания служат алюминий и медь. Основные характеристики, по которым их следует сравнивать, приведены в табл. 2.

табл. 2

Параметр	Алюминий	Медь
Коэффициент теплового расширения, ppm/°С	24	18
Теплопроводность, W/mK	173	260
Плотность, г/см3	2,7	8,9

В конструкции плат с металлическим основанием важную роль играет коэффициент температурного расширения (КТР) материалов подложки. Использование материалов с большим КТР при высоких температурах приводит к возникновению внутренних механических напряжений в структуре. Поэтому для высокотемпературных применений, где данный параметр критичен, используют материалы с подложкой из низкоуглеродистой стали (толщиной 1 и 2,3 мм) с малым КТР.

Хотя медь обладает лучшими теплопроводными свойствами, алюминий все-таки является самым распространенным материалом для плат с металлическим основанием, так как он более дешевый и, что немаловажно, легкий материал.

Теплопроводность применяемых алюминиевых подложек:

Алюминий 1100(аналог АД) — 222 W/mK
Алюминий 5052(аналог АМг2,5) — 138 W/mK
Алюминий 6061(аналог АД33) — 167 W/mK

На сегодняшний день несколько крупных компаний-производителей термопроводящих электроизолирующих материалов выпускают базовые материалы для изготовления печатных плат с металлическим основанием:

Bergquist (США)
Totking (Китай)
Ruikai (Китай)
Laird (Thermagon) (США)
Denka (Япония)

Широкий перечень поставляемых материалов с различными характеристиками способны удовлетворить самый взыскательный вкус разработчиков и технологов радиоэлектронной аппаратуры и сулит экономический выигрыш как непосредственно на этапе производства, так и последующей эксплуатации изделий. Сами материалы отвечают требованиям коммерческих и военных стандартов и могут применяться практически в любой области: от бытовых устройств до военной техники.

Например, широко используемый (из-за высокого соотношения цена/качество при производстве светодиодных кластеров) материал из теплопроводящего полимера на основе керамики с алюминиевым основанием — T111 (Totking), имеет следующие характеристики:

Толщина алюминиевого основания – 1.5 мм
Толщина диэлектрика — 100 мкм
Толщина медной фольги – 35 мкм
Теплопроводность диэлектрика — 2.2 W/mK
Тепловое сопротивление диэлектрика — 0.7°C/W
Теплопроводность алюминиевой подложки (5052 — аналог АМг2,5) — 138 W/mK
Напряжение пробоя – 3 KV
Температура стеклования (Tg) – 130
Объёмное сопротивление – 108 MΩ×см
Поверхностное сопротивление — 106 MΩ
Наибольшее рабочее напряжение(CTI) – 600V

Большинство технологических процессов изготовления печатных плат с металлическим основанием, таких как травление, нанесение защитной маски, нанесения защитного металлического покрытия (HASL), маркировка, аналогичны процессам изготовления традиционных плат из FR-4 и отличаются только режимами механической обработки контура и сверловки.

Печатные платы на металлическом основании не ограничиваются применением для мощных светодиодов и могут так же использоваться в любом изделии, где важен теплоотвод и габариты. Применение таких плат существенно упрощает проектирование радиоэлектронных устройств, особенно высокомощных, поскольку отвод тепла перестает существенно зависеть от взаимного расположения элементов и свободной площади платы вокруг них: теплота рассеивается через подложку. Исчезает необходимость в дополнительных теплоотводах — радиаторах, шинах и т.п. В итоге возрастает степень интеграции элементов на плате, снижаются ее габариты.

Печатные платы с металлическим основанием имеют много преимуществ по сравнению с обычными платами:

Рассеивают тепло без использования дополнительных радиаторов, специальных теплопроводящих паст.
Снижают/устраняют необходимость в вентиляторах принудительного воздушного охлаждения.
Добавляют механическую жесткость изделию.
Повышают степень интеграции элементов высокомощной аппаратуры, работающей с большими токами и напряжениями при высокой рабочей температуре.
Уменьшают эффект теплового стресса всех компонентов, тем самым увеличивая продолжительности жизни элементов и долговечности изделия.
Охлаждающие свойства таких плат позволяют значительно проще организовать отвод тепла, что благоприятно сказывается на себестоимости изделий.
За счет любой конфигурации контура плат, позволяют значительно сэкономить место в устройстве.
Платы имеют отличные характеристики по электромагнитной совместимости и экранированию.
Использование таких плат, улучшает надёжность устройств, наработку на отказ.

Возможность объединения на одной печатной плате множества светодиодов, монтаж компонентов с помощью стандартных автоматизированных технологий пайки, малая теплоотдача — все это в комплексе позволяет создавать компактные высокоэффективные источники света.

Использование экономичных систем освещения – одно из важнейших направлений по внедрению энергосберегающих технологий в промышленности и коммунальном хозяйстве. На сегодня, среди энергосберегающих технологий в освещении, наибольшее развитие получило создание мощных полупроводниковых светодиодов и осветительных систем на их основе. По прогнозам специалистов, внедрение новых технологий светодиодного освещения постепенно практически полностью заменит традиционные светильники во всем мире, как в свое время полупроводники вытеснили электронные лампы. Похоже, что ждать осталось недолго.

Источник http://www.pselectro.ru

13.05.2011

к списку

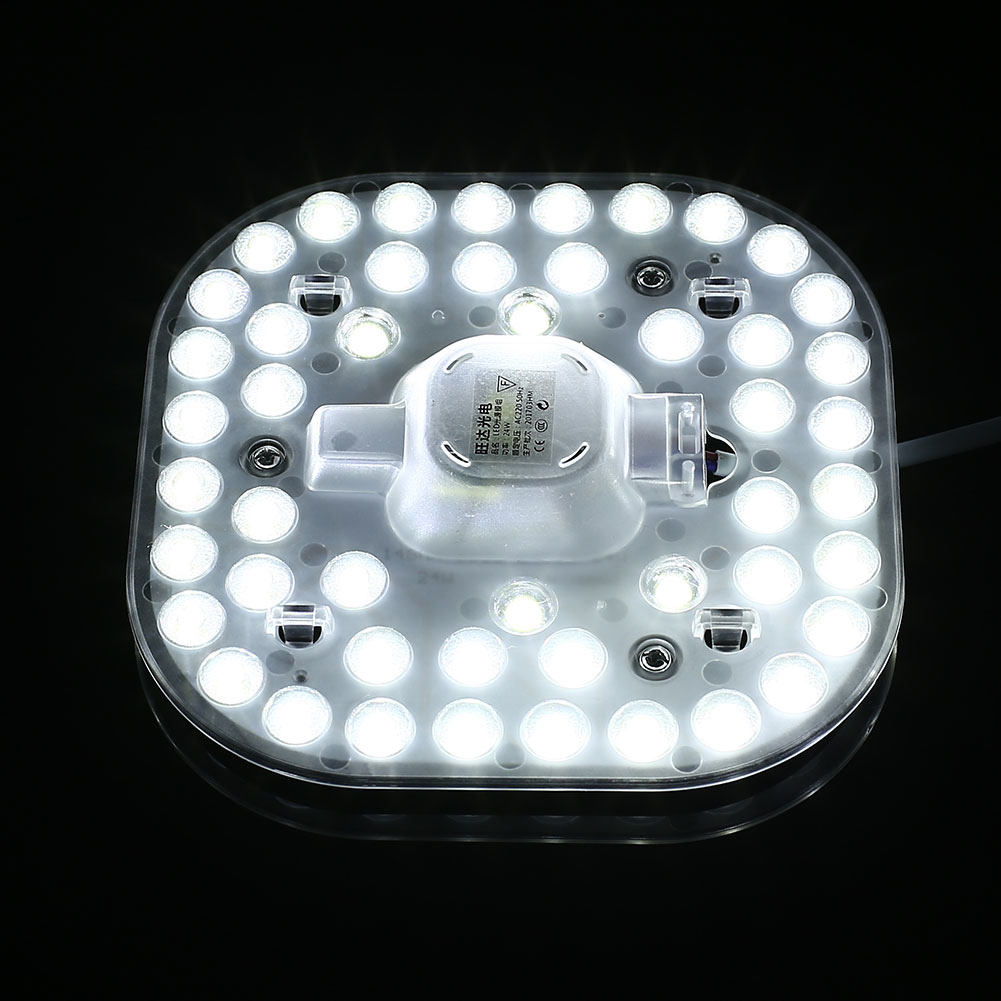

Светодиодные платы на 220В с линзами светят ярче, а потребляют меньше

14.09.2018

Светодиодные платы на 220В с линзами торговой марки Apeyron Electrics, предназначены для замены ламп накаливания в настенно-потолочных светильниках с цоколем E14/E27. Светодиодные платы крепятся к металлическому основанию светильника на магнитах, расположенных на обратной стороне, либо дополнительным крепежом через предусмотренные отверстия в корпусе на шурупы (в комплекте не поставляются).

Светодиодные платы с линзами 220В предназначены для эксплуатации внутри помещений. Ассортимент представлен светильниками теплого цвета свечения (2700К), дневного (4000К) и холодного (6500К). Вне зависимости от способа монтажа или выбранной формы, светильник поможет создать уютную атмосферу в современном помещении или придать дополнительную строгость интерьеру.

Технические характеристики:

Пылевлагозащита — IP20
Тип диодов SMD — 2835
Входящее напряжение — 220В
Потребляемая мощность: 12Вт или 24Вт в зависимости от модели (артикула)
Тип крепления: магниты, крепеж винтами

Преимущества:

Срок службы — 50 000 часов
Простота и удобство установки
Широкий выбор цвета: 6500К, 4000К, 2700К
Линза обеспечивает широкий угол светового потока – 160°

Модели (артикулы) светодиодных плат

Артикул		Потребляемая мощность	Световой поток	Эквивалент лампы накаливания	PF	Размер	Пульсация
02-12	Белый теплый 2700К	12 Вт	960 Лм	100 Вт	< = 0,5	63*63 мм	0 %
02-13	Белый дневной 4000К					63*63 мм
02-14	Белый холодный 6500К					63*63 мм
02-15	Белый теплый 2700К	24 Вт	1920 Лм	200 Вт		126*63 мм
02-16	Белый дневной 4000К					126*63 мм
02-17	Белый холодный 6500К					126*63 мм
02-18	Белый теплый 2700К	12 Вт	960 Лм	100 Вт	= > 0,9	80*80 мм	30-35 %
02-19	Белый дневной 4000К					80*80 мм
02-20	Белый холодный 6500К					80*80 мм
02-21	Белый теплый 2700К	24 Вт	1920 Лм	200 Вт		160*80 мм
02-22	Белый дневной 4000К					160*80 мм
02-23	Белый холодный 6500К					160*80 мм

Линейки светодиодные, светодиоды, матрицы, платы

Светодиодные линейки

На сегодняшний день LED освещение активно используется во всех сферах. Данные технологии не стоят на месте. Существует огромное количество форм, что помимо энергоэффективности и долговечности придаёт декоративный вид светильникам и делает возможным их использование в различных ситуациях.

Светодиодные линейки для светильников выглядят как единый модуль со светодиодами. В основном их используют в качестве подсветки и декоративного освещения. Они обладают многими преимуществами:

Экономичность. Низкий расход энергии.
Длительный срок службы. Работа светодиодов в среднем составляет 50000 часов.
Высокий класс защиты. Прочность к погодным условиям позволяет использовать светодиодные линейки для светильников вне помещений: наружная реклама, архитектурная подсветка, ландшафтное освещение, освещение бассейнов.
Простота монтажа. Основание светодиодных линеек самоклеящейся, либо имеет технологические отверстия для саморезов.
Наличие RGB контроллера, что позволяет создавать светодинамические эффекты.
Ровный, яркий, холодный, «здоровый» свет. Отсутствие пульсаций.
Разнообразие цветов, размеров, конфигураций.
Малый вес товара.
Экологичность. Отсутствие вредных веществ, что обеспечивает лёгкость демонтажа.

Светодиодные линейки для светильников делятся на несколько видов:

1. Гибкие. Используются в основном в рекламных конструкциях, ландшафтном освещении, автотюнинге.

2. Жесткие. Особое применение нашли в стендах, витринах.

3. С увеличенным ресурсом (на алюминиевых платах).

Светодиодные линейки на алюминиевой основе

Данный вид светодиодных линеек имеет особые преимущества. У них повышенный рабочий ресурс, так как эти светильники имеют эффективную систему теплоотвода. Узконаправленные лучи линеек на алюминиевой основе создают эффект бриллиантового свечения, что активно используется в ювелирных салонах и магазинах бижутерии.

Приобрести светодиодные линейки в Екатеринбурге поможет компания LED74.

LED74 не просто интернет-магазин, а магазины в которых можно приобрести товары из наличия на складе.

Если Вы сомневаетесь в самостоятельном правильном подборе светодиодных линеек, у нас Вы можете произвести БЕСПЛАТНЫЙ СВЕТОТЕХНИЧЕСКИЙ РАСЧЕТ требуемого объекта, заказать МОНТАЖ приобретенных товаров со скидкой и гарантией на работы. Также можем предложить разработку, изготовление и установку любых рекламных конструкций.

Желаем Вам качественного и выгодного освещения!

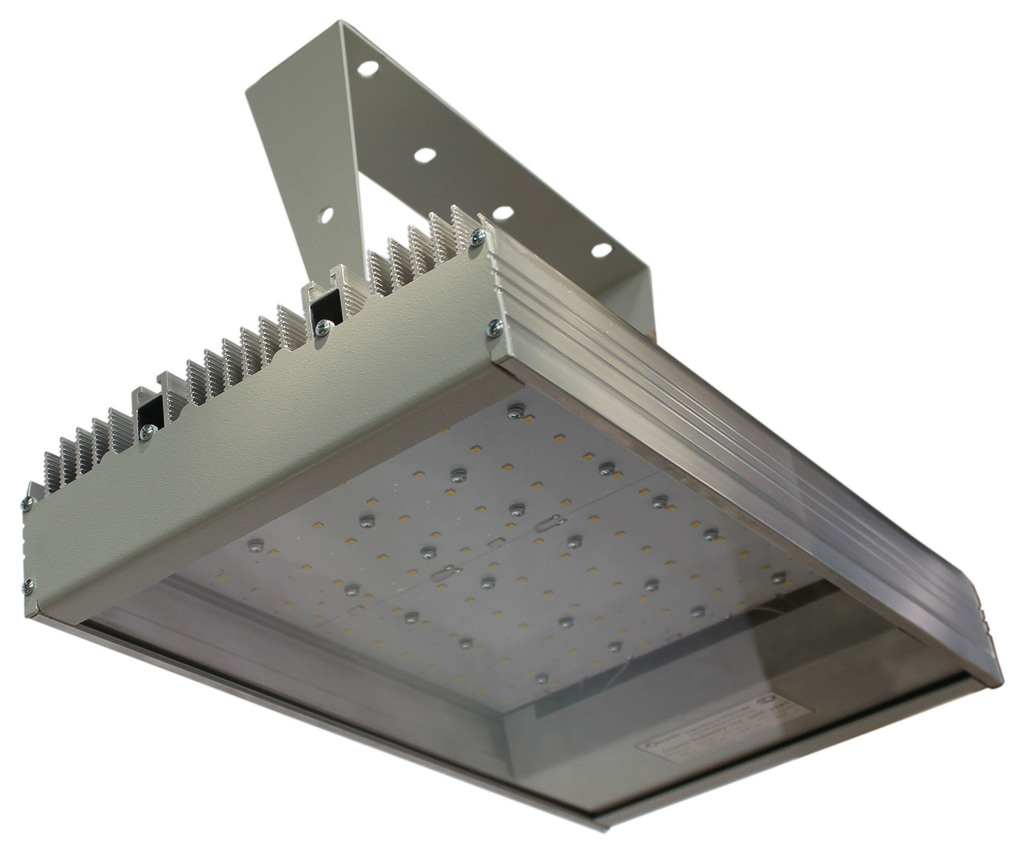

Производство светодиодных светильников

АО “ВИЛЕД” осуществляет полный цикл производства светодиодных светильников на производственной площади свыше 4000 м². Завод изготавливает запатентованные и разработанные собственными силами светодиодные светильники.

Благодаря высокому уровню технологического процесса производство одного светодиодного светильника занимает в среднем 56 секунд: это позволяет значительно снизить себестоимость, и как следствие конечную цену продукта.

Производственный цикл состоит из нескольких этапов:

Производство печатных плат
Производство блоков питания (LED-драйверов)
Производство корпусов
Сборка светодиодного светильника

После подготовки печатных плат, деталей корпуса, оптического элемента, компоненты будущего светодиодного светильника размещаются на специальной конвейерной линии (собственной разработки инженерно-технического отдела нашей компании). С помощью автоматизированных технологий под печатную плату наносится теплопроводящий слой (“термопаста”), плата устанавливается на светильник. Далее к заготовке с помощью специального клея приклеивается оптический элемент.

Viled ввел новую концепцию – светодиодный модуль, произведенный на автоматической линии собирается быстро и просто в светильники любой сложности. Совсем недавно мы собрали из таких модулей мощный прожектор «Солнце», световой поток которого составляет 100800 lm, мощность 1 кВт.

Компоновка светодиодных плат

АО «ВИЛЕД» сотрудничает с Санкт-Петербургским колледжем электроники и приборостроения, который предоставляет услуги компоновки светодиодных плат. Благодаря современному шведскому оборудованию Mydata светодиодные элементы будут устанавливаться на плате с точностью в 0,1 нМ.

Современная установка появилась в учебном центре в 2011 году. За это время клиентами колледжа стали такие крупные организации и компании, как Федеральное космическое агентство ИАЦ, применяют компоненты в установках «ГЛОНАСС», ОАО «АвтоВАЗ» использует в машиностроении. Потенциальные возможности установки позволяют работать с компонентами во много раз меньше светодиодов, с высокой точностью располагая их на плате в соответствии с заданными параметрами.

Максимальная скорость установки составляет 16 000 компонентов в час.

Монтаж светодиодов на плату осуществляется в несколько этапов. Производственная линия состоит из программирования процесса, нанесения паяльной пасты на плату, установки светодиодов, проверки изделия и тепловой обработки платы. После того, как оператор ввел в компьютер все необходимые параметры, запускается весь процесс. Сначала платы проходят первый этап, который начинается с принтера – в установке используется такая же технология, как и в струйных принтерах. Загрузка картриджа с пастой занимает несколько секунд, после чего паста распределяется по поверхности платы. Максимальная скорость этого процесса — 300 000 контактных площадок в час.

Из принтера площадки поступают в установщик светодиодов. Светодиоды заряжены в специальные катушки, установленные в 8 рядов. Из этих катушек светодиод попадает на плату, при этом установка проверяет элемент на соответствие геометрическим размерам и работоспособности. Этот процесс называется – верификация на лету, он позволяет выявить ошибки установки на начальном этапе. Неточности установки случаются крайне редко – одна ошибка на один миллион компонентов.

После автоматической установки, платы переходят на проверку, которая осуществляется человеком. Контролер проверяет на наличие правильности установленных элементов и отправляет платы в печь. Семизонная конвекционная печь постепенно нагревает плату, происходит процесс пайки светодиода с платой за счет оплавления пасты.

На оборудовании проходят стажировку учащиеся третьих и четвертых курсов колледжа, стажировку на заводе Viled c возможностью дальнейшего трудоустройства.

Преимущества и характеристики светодиодных светильников.

В этой статье мы бы хотели разобрать сходства и отличия светодиодных светильников и светильников под светодиодную лампу. Технически, это два разных вида светильников и их не следует путать.

На фото сверху вы видите светодиодный светильник с SMD Led чипами, которые служат около 30 000 часов. При круглосуточной работе 3 года равняется 27 000 часов. Такие светильники идут в комплекте с источником питания и не требуют покупки лампочек. Это же относится к светодиодным точечным светильникам и спотам этого типа, только в них используется единичный COB-диод. При выборе люди часто сравнивают led светильники и светильники под лампу по одним и тем же критериям, что конечно же не совсем корректно.

LED чип и светодиодная лампочка

В качестве источника света в обоих типах светильника будет использоваться светодиоды – LED, однако их принцип работы значительно отличается.

Светодиодные светильники. В случае, со светодиодными светильниками желтые светодиоды будут располагаться на монтажной алюминиевой плате (диоды на плате называются чипами), которая стационарно вмонтирована в светильник и «закрыта» оптикой, рассеивателем, отражателем в зависимости от конструкции светильника. Чипы бывают двух видов:

1. COB LED представляет собой крупный единичный мощный диод. Характерно для точечных светильников.

2. SMD LED содержит множество маломощных мелких диодиков, равномерно расположенных на диодной плате. Обычно используется в светильниках для рассеянного освещения с большой осветительной поверхностью.

То есть когда вы покупаете светодиодный светильник, вы покупаете цельный конечный продукт, который готов к использованию. Вам не требуется докупать к нему лампочки и источник питания. Подключаете и готово. Если вы выбрали качественный прибор, он прослужит более 30 000 часов без сервисного обслуживания и значительной потери светового потока.

Светильники под LED лампу. В случае со светильниками под светодиодную лампу ситуация несколько иная. Корпус светильника продается отдельно, лампы – отдельно. Это нужно учитывать при сравнении стоимости: нельзя сравнивать цену на готовый светодиодный светильник с ценой на корпус светильника без источника.

Цоколи ламп. В зависимости от модели, вам понадобится лампочка с определенным цоколем, чаще всего лампы E14, E27, Е27, G9, MR16 и GU10. Первые три типа имеют винтовой цоколь знакомый всем по лампам накаливания. Среди миниатюрных капсульных модификаций самый популярный цоколь – это G9 (похож на розетку), широко используется в декоративных целях.

Лампы GU10 имеют штырьковый цоколь (в маркировке буква G означает штырьковый тип, а буква U – определенную модификацию), цифра означает расстояние между штырьками, в данном случае – 10 мм. Именно этот тип чаще всего используется в светильниках коммерческого типа: даунлайтах, карданных и трековых светильниках.

Источник питания

В светодиодных светильниках источником питания служит драйвер, который преобразует напряжение переменного тока в сети 220В в напряжение постоянного тока определенной величины, соответствующей параметрам светодиодов, установленных в светильнике. Стабилизированный ток заданной величины обеспечивает работу светодиодам и их долговечность.

Что касается светодиодных и других видов лампочек, то они работают напрямую от сети 220В. Их можно подключать без дополнительных блоков т.к. драйвер уже встроен в конструкцию лампочки. Бывают низковольтные приборы, например, на 12В или 24В, которые требуют дополнительного трансформатора, который располагается в схеме перед источником света. Эта категория более экономична и пожаробезопасна во влажных помещениях, но это устройство достаточно больших габаритов и не всегда возможно его подключить.

Еще один важный момент – это регулировка яркости (диммирование). Эту опцию обеспечивает диммируемый драйвер. Если источник питания не встроен в корпус светильника, то почти любой светодиодный светильник может быть диммируемый. Если встроен, то с этим могут быть проблемы, т.к. размер диммируемого драйвера больше чем у обычного, и он может просто не влезть в конпус светильника.

Лампы накаливания и галогенные лампы на 220В и 12В диммируются очень просто, люминисцентные редко только если это предусмотрено в конструктиве светильника. Светодиодные лампочки будут диммируемые, если есть соответсвующая маркировка на упаковке: Dimmable.

Нюансы применения обоих типов светильников

Стоит начать с того, что светодиодное освещение должно быть либо качественным, либо лучше вообще отказаться от светодиодных технологий в пользу более доступных классических источников света. Каждый случай индивидуален. Далеко не всегда LED-лучшее решение. У ведущих мировых брендов профессионального освещения уровня hi- end до сих пор в продуктовой линейке присутствует не мало светильников с традиционными источниками света из-за их высокой цветопередачи – CRI близится к значению 100. В основном, галогенными. Однако они потребляют больше энергии, щелкают и греются. Их нельзя использовать в натяжных потолках, деревянных перекрытиях и декоративных светильниках, которые могут плавится. Часто в помещении от них становится жарко.

Если вы все-таки решили остановиться на светодиодных источниках света, то здесь выбор зависит от типа светильника. Если вы выбираете декоративный светильник, то более предпочтителен выбор моделей со светодиодными лампочками, нежели со стационарными монтажными светодиодными платами.

Дело в том, что производители декоративного света редко слишком сильно концентрируются на качестве компонентов, поэтому в случае поломки, такой светильник будет дорого починить, в то время как светодиодную лампочку можно просто поменять и забыть.

Совсем другая история, если светильники используются для базового освещения, особенно на коммерческих объектах. Галогенные светильники энергозатратны, имеют низкую светоотдачу (15-20 Лм/Вт), греются и служат всего 2-4 тыс. часов. Замена ламп при высоких потолках требует вызова и работы мастера, что дорого и не удобно. Для коммерческих объектов мы рекомендуем использовать светодиодные светильники с led чипами.

Преимущества качественных светодиодных светильников со светодиодной платой перед светильниками с лампочками:

Долгий срок службы по сравнению со приборами всех остальных представленных на рынке технологий. Качественный светильник будет светить около 30 000 часов (при круглосуточной работе 3 года равняется 27 000 часов.) при этом под конец этого срока он потеряет не более 30% от первоначальной яркости (стандарт L70 / LM70). Еще 20 000 часов он будет светить до полного затухания.
Вы скажете, что те же самые показатели можно прочитать на упаковках от светодиодных лампочек, однако это редко бывает правда. Найти хорошие лампочки в России очень сложно. У достойных производителей они никогда не будут дешевыми, потому что там будут установлены качественные чипы, хороший теплоотвод из алюминия и надежный драйвер.
Рынок настолько захламлен светодиодной некачественной продукцией и подделками, что поставщики в целях выделиться завышают мощность, световой поток, срок службы ламп. На деле они работают максимум 3-5 тыс. часов. (1-2 года). Далее надо будет покупать новые за свой свет и оплачивать монтаж. На плохую продукцию поставщик редко дает гарантию больше года. А чтобы вернуть по гарантии, вам следует сохранить фабричную упаковку и соблюсти прочие совершенно абсурдные формальности. Прочтите условия гарантии.
Возможность создать направленный световой поток под определенным углом для акцентной подсветки при низких энергозатратах. Светодиодные светильники с линзами позволяют сфокусировать луч очень четко и при этом сделать свет мягким и рассеянным за счет сложной оптики и отражателей, что практически невозможно реализовать другими технологиями.
Практически не греются
Имеют небольшие габариты и массу
Прочны. Светильники с маркировкой IP65 герметичны, и могут быть использованы во влажных помещениях.

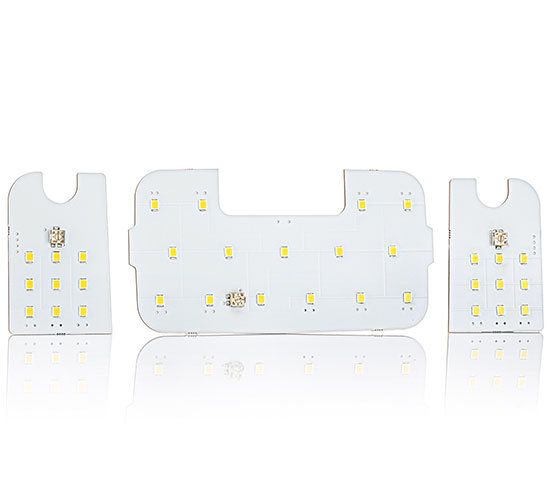

Как сделать длинную плату для светодиодов (на примере автомобильных ресничек)

Новые неоновые ночники

Мы хорошо потрудились и сделали новую линейку неоновых ночников ручной работы. Если не знаете что подарить — подарите такой ночник. Это будет необычно и в прямом смысле слова — ярко!

Наш неон засветился в клипе!

Всегда приятно увидеть результаты своей работы в жизни. В такие минуты понимаешь, что это все «не просто торговля». Ты помогаешь, консультируешь, находишь товарам новые способы применения и благодаря им гости магазина могут реализовать свои фантазии.

Рисуем в черном блокноте!

Рисунок в блокноте с черными страницами смотрится совсем иначе, и порой даже самый простой скетч воспринимается как маленький шедевр.

Блокноты из фетра, дерева, с черными страницами и другие новинки

К нам приехал новый завоз блокнотов. Модели из фетра (на ощупь, как валенки), тетради с черными страницами, в деревянной обложке и другие интересности. Встречаем!

Фонари для свечей Часть 2

Вторая часть видео-презентации нового завоза фонарей для свечей. Модели из дерева, металла, стекла и витражей.

Фонари для свечей Часть 1

К нам приехали фонари для свечей! От разноообразия дизайнов разбегаются глаза, поэтому мы разбили видео-презентацию на две части. Представляем Вашему вниманию первую часть.

Еще одна композиция во флорариуме

Интернет пока не позволяет пощупать изделие, однако мы стараемся снимать так, чтобы была видна каждая деталь. Перед вами несколько моделей флорариуммов для цветов и небольшой пример использования.

Свеча на аккумуляторах из нашей мастерской

Свеча, в которой не нужно менять батарейки, которая не испортит интерьер своим китайским видом, была разаботана в нашей мастеркой. Подробнее в этом видео.

История одного рюкзака

Жил-был рюкзак. Он очень любил своего хозяина. И однажды они вместе решили насладиться красивым видом и выпить чашку чая в приятном одиночестве.

Мастер-класс по флорариумам от Тани Вербы

Как и обещали, выкладываем полный мастер-класс по флорариумам от Тани Вербы. В нем мы расскажем, как сделать красивую композицию из растений, а так же, как использовать флорариум в качестве шкатулки для колец.

Флорариумы для колец и растений

К нам приехали очаровательные флорариумы для колец и растений. Мы сразу попытались сделать из них нечто интересное. Представляем Вашему вниманию, что у нас уполучилось! p.s. Очень скоро на нашем канале выйдет полноценный видео-урок по флорариумам.

Блокноты из натуральной кожи

Коллекция крутых блокнотов из натуральной кожи, дерева, крафтовой бумаги.

Светящаяся буква из гирлянды своими руками

Сегодня мы расскажем как сделать своими руками красивую светящуюся букву на основе гирлянды. Данный метод идеален, когда вы хотите с минимальными затратами сделать светящуюся объемную конструкцию.

Коллекция подставок для вина

Несколько подставок для вина ручной работы. В ближайшее время обещаем расширение ассортимента:)

Полигональные модели из бумаги

Новый выпуск lights-market.TV посвящен полигональным моделям из картона, которые можно собрирать самостоятельно. Важная черта данных наборов — в результате получается далеко не поделка, а настоящий шедевр — стильный и современный.

Светящиеся камушки! Приветствуем новинку)

Красивые светящиеся камушки, которые можно использовать для дизайна участка, аквариумов, цветочных горшков и т. д.

Неоновые таблички ручной работы

Крутые неоновые таблички ручной работы, которые сделали наши друзья. Приветствуем)

Новые вывески из нашей мастерской

За месяц поднобралось несколько новых проектов. Рады их представить) Делается с помощью обычного неона, который можно приобрести на нашем сайте.

Наша мастерская выпустила новые коробочки

Урррра) Представляем Вашему вниманию новую коллекцию крафтовых деревянных коробок для цветов, бутылок, орехов — чего угодно! Сделано в России!

Маркерные штендеры для кафе

На склад поступила новая разновидность досок для кафе — маркерные штендеры. Для рисования на них используются специальные маркеры, такие же как и для LED досок. Изображение получается очень ярким и насыщенным.

Преимущества светодиодного освещения |Светодиодное освещение

Что лучше – светодиодные светильники или светодиодные лампы? Как выбрать светодиодный светильник?

1. В чем преимущество светодиодных светильников?

2. Светодиодные светильники ИЛИ светодиодные лампы?

3. Как выбрать светодиодный светильник?

1. В чем преимущество светодиодных светильников перед энергосберегающими люминесцентными лампами, и лампами ДНат?

Самые основные преимущества светодиодных светильников перед энергосберегающими люминесцентными светильниками и лампами ДНат заключаются в их рекордной долговечности и исключительной экономичности. Срок службы правильно спроектированных светодиодных светильников достигает 17-50 лет, при этом концом срока службы светодиодных
светильников принято считать уменьшение их яркости на 30%. Несмотря на это светильник продолжает работать с уменьшенной яркостью еще много-много лет. Срок службы люминесцентных ламп и ламп ДНат составляет от 0.5 до 2 лет, после чего лампа перегорает и ее приходится менять. Замена ламп в процессе эксплуатации приводит к регулярным издержкам на лампы и на зарплату электрику.

Главные минусы традиционных источников света:

* Люминесцентные лампы дневного света и компактные энергосберегающие лампы содержат в себе вредное вещество ртуть, которое при разбивании лампы представляет угрозу для здоровья людей. Утилизация таких ламп требует особых затрат.

* Люминисцентные и ДНат лампы дают свет, который искажает цветовосприятие у человека. На практике это означает, что, покупая помидоры или пальто красного цвета в магазине и выходя на улицу под солнце, вы обнаруживаете, что и помидоры,
и пальто на самом деле имеют желтоватый оттенок. Светодиоды лишены такого недостатка.

* Все люминесцентные лампы в своем спектре излучения содержат значительную ультрафиолетовую составляющую. Ультрафиолетовое излучение вредно влияет на сетчатку глаза. Большинство современных жидкокристаллических (LCD, TFT) телевизоров и мониторов в качестве подсветки матрицы используют обычные люминесцентные лампы. Длительное времяпровождение перед телевизором и монитором пагубно влияет на сетчатку глаза.

* Энергоэффективность современных светодиодных источников света лежит в пределах 100-150 лм/Вт, энергоэффективность люминесцентных ламп 60- 70 лм/Вт, ламп ДНат 90-110 лм/Вт, лампы накаливания 10-12 лм/Вт, галогеновые лампы 12-16 лм/Вт. Все традиционные источники света требуют использования рефлекторов и отражателей, поэтому их реальная оптическая эффективность составляет 50- 60% от заявленной.
Люминесцентные, ДРЛ и ДНат лампы используют дроссели в качестве пускорегулирующей аппаратуры, при этом реактивная составляющая лежит в пределах 0,4-0,6 и, следовательно, КПД таких источников питания довольно низкий. Вывод: энергоэффективность люминесцентных энергосберегающих ламп в 3-4 раза ниже, чем у светодиодных. А это значит, что при одинаковой освещенности рабочего места вы будете платить в 3-4 раза больше за электроэнергию. Это значит, что пока эксплуатируется один светодиодный светильник, вам придется с учетом долговечности 40 раз сходить в магазин и поменять 120 люминесцентных ламп в трех (с учетом энергоэффективности) светильниках.

2. Светодиодные светильники ИЛИ светодиодные лампы?

ЗАО “КБ Оптимум” не проектирует и не производит светодиодные лампы, которые можно вкрутить в существующий светильник. Мы занимаемся разработкой и изготовлением светодиодных светильников целиком. Наши светодиодные фонари и светильники спроектированы специально с учетом всех требований светодиодного освещения. Для этого существует несколько причин:

* Невозможность создания полноценного отвода тепла в стандартном объеме лампы.

* Невозможность размещения LED драйверов (полноценного источника питания) в объеме светодиодной лампы, т.к. размер лампы ограничен размером светильника в который он вкручивается. Многие светодиодные светильники с датчиками содержат пуско-регулирующую
аппаратуру, которую приходится демонтировать.

* Большинство конструкций светильников имеют отражатель, т.к. свет обычных ламп излучается во все направления, в то время как светодиодный источник света излучает свет только в одну сторону полусферы и не имеет потерь при отражении.
Многие светодиодные лампы с цоколем Е-27 или Е- 40 имеют направление светодиодов только в одну сторону и при закручивании в патрон до упора, светодиоды оказываются направленными в сторону отражателя, а не потребителя, соответственно при отражении теряется значительная часть света.

* Стоимость светодиодных ламп равна, а чаще всего превышает стоимость светодиодного светильника в сборе, при этом качество светодиодных ламп уступает специально спроектированным светодиодным светильникам.

3. Выбор светодиодного светильника среди других светодиодных светильников

Разброс цен на светодиодные светильники велик. Светодиодное освещение – тема новая, и для многих малоизвестная, всегда есть соблазн купить подешевле. Но и дорогие светильники – не являются гарантией качества. Многие продавцы пользуются новизной товара и отсутствием информации на рынке. Не спешите с покупкой, проконсультируйтесь у проектировщика освещения или в светотехнической лаборатории.

Классификация и основные критерии выбора светодиодных светильников.

В данной статье не рассматриваются дизайн и эстетические параметры светильников, хотя они порой, играют главную роль при выборе.

Типы светодиодов. Светодиоды должны быть специальные: для освещения в керамическом корпусе, а не пластмассовые для индикации или подсветки. Мощность таких диодов от 0,2 до 50 Вт. Энергоэффективность (в 2013 году) не менее 90-160 лм/Вт, при температуре 85 гр.С. Проверить это можно, лишь измерив потребляемую мощность, и измерив, освещенность при помощи люксметра. Самые эффективные диоды у американской фирмы CREE, на карбид-кремниевой основе.

Исполнение печатных плат (кластеров). Платы для монтажа светодиодов должны быть алюминиевые. Толщина платы, площадь на ватт и теплопроводность материала имеют не последнее значение. Выбирайте светильник, у которого площадь и толщина кластеров больше. Если на алюминиевой плате нет логотипа производителя светильника, то скорее всего, этот производитель не знает точную марку светодиода и теплопроводность материала платы.

КПД и долговечность источников питания (драйверов). Драйверы должны иметь стабилизацию тока, а не напряжения, и КПД 0,85-0,95, коэффициэнт мощности cosΦ более 0,9 и пульсации тока менее 5% (пульсации тока прямо пропорциональны пульсациям светового потока).

Конвекция, радиаторы и рабочая температура. Если в светодиодном светильнике отсутствует радиатор (охладитель), в дополнение к алюминиевой плате, то срок жизни такого светильника может не превышать 1-2 года. Задумайтесь! Температура алюминиевой платы (кластера), не должна превышать 70 градусов.

Световой поток должен быть указан по замеру в лаборатории, в которой прикладывается протокол и IES-файл. Непрофессиональные производители обычно пишут сумму потоков диодов при 25 гр.С, без учета нагрева кристалла, без учета кпд драйвера, без учета потерь в рассеивателе или вторичной оптике.

Кривая силы света. Можно купить суперэффективный светильник с хорошей световой оттдачей, но узкой или широкой диаграммой направленности, которая не решает цели вашего освещения. Тогда вместо равномерного освещения или наоборот акцена, вы получите световые пятна или ослепление.

Цена за люмен и цена за люкс. Важным критерием технического и экономического выбора является минимальная цена за люмен или люкс (в пересчете на освещенность конкретного объекта), при максимальной эффективности (световой отдаче осветительного прибора).

Долговечность, период окупаемости и гарантия. Если производитель светильников не может гарантировать срок эксплуатации больше, чем срок за который вы его окупите, то нужен ли вам такой светодиодный светильник или лампа?

Если ваша цель отчитаться перед руководством о внедрении энергосберегающих технологий, то можно купить самый дешевый светодиодный светильник, изготовленный из светодиодов для подсветки, без алюминиевой платы, без радиатора, который “светится”, но не освещает. Цель достигнута, через два года можно купить новый. Если вы умеете считать деньги и затраты, хотите получить грамотную освещенность не ниже определенного уровня, и при этом сэкономить, то вы сделаете правильный выбор – светодиодные светильники с применением специальных светодиодов, на алюминиевых кластерах, и с радиатором.

HLG Quantum Boards® Высокоэффективные светодиодные двигатели для выращивания растений

Двигатель QB96 Elite V2

Светодиодная плата высокой мощности

69,00 долл. США 99,00 долл. США

QB96 Elite V2 — это плата белых светодиодов с усиленным красным спектром. Каждая плата QB 96 Elite имеет 64 High Power White, 16 Red (630 нм) и 16 Deep Red (660 нм). QB96 Elite V2 предлагает более широкий спектр, чем стандартные светодиоды с цветопередачей 70, 80 и 90 CRI.

Включает

QB 96 Элитная квантовая плата
Термопрокладка, липкая — с обеих сторон
Радиатор SSTX
Винты M3 для платы

Технические характеристики

QB 96 Elite Board Размер 95,25 мм X 70,36 мм, 3,75 дюйма X 2.77 дюймов
Макс. 4200 мА с радиатором SSTX и термопрокладкой
Абсолютный максимум 6000 мА
Радиатор 125 мм x 125 мм основание, 170 мм x 170 мм расширяющаяся сторона
Отверстия под винты M3 для платы, M4 для крепления двигателя.

Термопрокладка

Акриловая интерфейсная панель 3M 5590H ИЛИ Bergquist GAP PAD HC 3.0 входит в комплект. Снимите прокладку с одной стороны термопрокладки, совместите отверстия для винтов с платой и приложите прокладку к плате, снимите прокладку с другой стороны и установите плату на радиатор. Термопрокладка не является постоянной и допускает доработку.

Примечание: термопрокладка липкая и не клейкая. Для платы требуются винты для надежного крепления платы к радиатору.

(Белый) Акриловая интерфейсная панель 3M 5590H

(синий) Bergquist GAP PAD HC 3.0

Характеристики флюса при 55C

В постоянного тока	Ток (мА)	Вт на плате	мкмоль / джоуль на борту (55C)
51.5	1400	72	2,60
52,2	1750	91	2,52
53,4	2400	128	2,40
54	2800	151	2,36
55	3400	187	2,32
56	4000	224	2,25

Допускается допуск дополнительно 1 В при согласовании драйверов постоянного тока.
+/- 5% Допуск флюса.
Используйте это только в качестве справки.
Просмотреть отчет об испытаниях гониофотометров для Elite 360
Рекомендуемая температура платы не более 85 ° C

HLG QB132 V2 LED Quantum Boards DIY 4-Pack

HLG 550 V2 Rspec

Идеально подходит для цветения / полного цикла

Распроданный

HLG 550 PHASE OUT MODEL
(3 года гарантии все еще в силе)

Щелкните здесь, чтобы заказать последнюю обновленную модель NEW HLG 600.

Наш HLG 550 V2 R Spec Светодиодный светильник для выращивания растений в помещении для садоводства предназначен для замены одностороннего HID-светильника мощностью 1000 Вт. В каждом HLG 550 V2 используются 4 специально разработанные нами высокоэффективные квантовые платы белого света полного спектра с Samsung LM301H и Deep Red LED 660 нм. Это устройство с регулируемой яркостью и выходной мощностью от 200 до 500 Вт.

СКАЧАТЬ СПЕЦИФИКАЦИЮ

СКАЧАТЬ HLG 550 V2 R SPEC MANUAL

HLG 550 V2 Отчеты независимых лабораторий

Просмотр отчета по производительности / эффективности

Основные характеристики
Высокоэффективный белый свет Quantum Boards®
Full Spectrum White и 660 нм красный
Надежная конструкция с пассивным охлаждением
Лучшее проникновение света в купол за счет рассеянного света
Блок питания с регулируемой яркостью в комплекте
Источник питания Inventronics с автоматическим определением напряжения работает как от 120 В переменного тока, так и от 240 В переменного тока и 277 В переменного тока
Гарантия 3 года
Более высокая интенсивность и более равномерный охват в палатке для выращивания, в отражающей области или за счет перекрестного использования нескольких ламп HLG-550 V2.
Технические характеристики
Мощность 40-500 Вт
Диапазон напряжения 100-277 В переменного тока 50-60 Гц
Светодиод Samsung LM301H и темно-красный
След цветения 4,5 ‘x 4,5’ или 4 ‘x 5’ при 24 «
Растительный след 6 футов x 6 футов, 36 дюймов
Эффективность системы PPF 2,65 мкмоль / джоуль
Общий объем производства 1293 ППФ
Размеры 26 дюймов x 20 дюймов x 4 дюйма
Рекомендуемая высота установки 24-32 дюйма над куполом
Калькулятор
Вт в БТЕ, калькулятор требований к охлаждению
Отчет для PPFD 24 дюйма 5 футов x 5 футов
Отчет для PPFD 18 дюймов 5 ‘x 5’
Ожидайте более высокой интенсивности и более равномерного освещения в палатке для выращивания, в отражающей области или в перекрестке с несколькими лампами.
Check HLG 550 V2 B Spec для опции Veg Spectrum
Затемнение видео

Соответствует стандарту UL 1598
Сертификат CSA Std C22.2 # 250.0

Ожидайте более высокой интенсивности и более равномерного освещения в палатке для выращивания, в отражающей области или в перекрестке с несколькими лампами.
Посмотреть полную информацию о продукте
Horticulture Lighting Group Светодиодные лампы для выращивания растений премиум-класса для сельского хозяйства
Культиватор Method Seven FX
Метод седьмой
60 долларов.00
Очки HLG Branded Cultivator FX от Method Seven обеспечивают отличную ценность и исключительную балансировку света для фар HLG полного спектра. Эти полимерные линзы обеспечивают 100% защиту от ультрафиолета плюс инфракрасное внешнее покрытие линз.
Не слепи
Method Seven разрабатывает высококачественные очки и фотофильтры для выращивания в помещении и на открытом воздухе.Наши очки для комнат для выращивания обеспечивают естественный цвет при ярком освещении и оптимизированы для каждого из стандартных спектров освещения для выращивания.

Каркасная техника
Рама культиватора изготовлена из ударопрочного поликарбоната высокого уровня, что обеспечивает гибкую и легкую посадку. Этот каркас полупокрытия включает нескользящие резиновые носоупоры, которые удобно удерживают каркас в течение нескольких часов даже в жарких условиях. Сертифицировано независимыми лабораториями на соответствие требованиям международных стандартов ANSI MSZ87 + S и канадского CSA Z94 или выше.3 спецификации. Это включает сопротивление удару при высокой скорости. Он отлично подходит для бега по пересеченной местности и катания на горных велосипедах!

Линзовая технология
Наш новый объектив FX — это чудо инженерной мысли, разработанный совместно с лабораториями Carl Zeiss, офтальмологами, физиками-оптиками и даже инженером-электриком. Испытайте комфорт и безопасность при работе при ярком светодиодном освещении полного спектра. Объектив FX также блокирует часть ближнего инфракрасного излучения, что помогает сохранять глаза прохладными и влажными.Объектив FX не только защищает глаза от яркого света в помещении, но и отлично подходит для ношения на улице в жаркий солнечный день.
* Не для использования с металлогалогенными лампами 6500–10 000 ° K, размытыми (синий + фиолетовый) или пурпурными светодиодными лампами спектра.

Размеры рамы

Посмотреть полную информацию о продукте
лучших светильников для лонгборда 2021 года Светодиодные фонари для безопасной езды
Важность освещения на лонгборде может сравниться только с сертифицированным шлемом и защитным снаряжением, когда речь идет о безопасности, если вы планируете кататься на своем после наступления темноты.Путешествовать по преждевременным закатам ранней осени или пережить закат круглый год в 18:00 вдоль экватора; неважно, скорее всего знаю борьбу. Многие, желающие приобрести лонгборд, также должны учитывать вероятность катания на нем после наступления темноты, иначе это будет опасно. В этой статье я потратил время на составление исчерпывающего списка того, что я считаю одними из лучших на рынке. Не позволяй мне утомлять тебя; Вместо этого давайте начнем список на ура! Каковы результаты?
Какие фары лучше всего для лонгбордов?
Лучшими фарами и задними фонарями поистине являются «Shred lights SL-200» .Они яркие, по времени автономной работы не уступают многим конкурентам, устойчивы к ударам и вибрации, их легко установить и снять для загрузки. Таким образом, они могут быть установлены практически на любой плате. Напомню, что фары водонепроницаемы (IP65). Все это доступно по разумной цене!
Зачем нужны фары Longboard?
Возможно, столкновения с автомобилями — одна из самых серьезных опасностей для барбардистов. Это то, что следует серьезно учитывать, когда мы вступаем в нашу доску.Вероятность получить травму в результате такого рода происшествий очень высока. Эти шансы на аварию значительно возрастут, если мы завершим поездку сумеречным пейзажем и недостаточным освещением. Вот почему так важно информировать водителей автомобилей о нашем присутствии на дорогах, особенно с наступлением темноты. Конечно, мы можем это сделать.
В пробках можно сравнить лонгбординг с велосипедными авариями, поскольку для сравнения в этой области имеется больше эмпирических данных. В большинстве случаев велосипеды сбивает машина из-за того, что водитель не замечает велосипедиста, пока не успеет среагировать.Обычно это означает, что машина поворачивает налево (или, если вы живете в странах с левосторонним движением, наоборот), просто не видя встречного велосипедиста из-за угла. Еще одно частое явление в правостороннем движении — это когда водитель, поворачивая направо, не видит велосипедиста, объезжающего другой угол, что приводит к аварии.
Следовательно, логически осведомленность является ключевым моментом. Вам нужно оставаться видимым спереди и сзади, а еще лучше — с обзора на 360 градусов (подробнее об этом позже).Лонгбординг в большинстве мест еще не настолько распространен, чтобы инстинктивно привлекать внимание водителя. Таким образом, плохое освещение земли нередко остается незамеченным (в отличие от велосипедов, которые обычно держат свет выше). Это делает еще более важным обеспечение надлежащего освещения.
Лучшие фары для лонгборда
Шредлайт SL-200
Эти фонари являются усовершенствованием аналогичной модели, благодаря чему у них в 3 раза больше батареи, чем у их предшественников.Shredlight SL200 может быть установлен практически на любой тип платы, снимается без инструментов и может заряжаться, не снимаясь с платы. Эти фонари с яркостью до 200 люмен и временем автономной работы до 150 часов могут похвастаться звездными отзывами и рейтингами. Кроме того, эти фонари водонепроницаемы с рейтингом IP65. Таким образом, можно утверждать, что вы получаете отдачу от своих денег при их покупке.
Вы можете проверить их на их веб-сайте. Мне удалось получить код скидки для моей аудитории.Если вы расплачиваетесь с кодом скидки «DANIEL10», вы получаете 10% скидку!
Макс.яркость 200 люмен
Максимальный срок службы батареи Макс.150 часов
Вес 50 грамм
Класс водонепроницаемости IP65
Время перезарядки 2 часов
Гарантия 90 дней
Цена $ 99
Ссылка на сайт shredlight.com / SL-200
Плюсы и минусы
Плюсы:
+ очень яркий
+ легко снимаемый
+ универсальный — монтируется практически на любую плату
+ водонепроницаемость
+ длительное время автономной работы
Светильники Serfas Thunderbolt
Эти фонари имеют несколько вариантов яркости и мигания.Они имеют яркость до 90 люмен и заряжаются через USB. Стоит отметить, что некоторые клиенты сообщают о низком уровне заряда батареи, что, возможно, усугубляется тем фактом, что у этих фонарей нет системы, которая сообщала бы вам, когда они разряжаются. Это означает, что они могут просто потемнеть во время езды. Вы можете бессознательно отказаться от видимости сзади или внезапно потерять столь необходимую способность видеть в результате. Это не кажется идеальным и на самом деле может быть очень опасным.
Посмотрите на фары здесь и задние фонари здесь, на Amazon.
Характеристики
Макс.яркость 200 люмен
Максимальный срок службы батареи Макс.150 часов
Вес 50 грамм
Класс водонепроницаемости IP65
Время перезарядки 2 часов
Гарантия 90 дней
Цена $ 99
Ссылка на сайт shredlight.com / SL-200
Плюсы и минусы
Плюсы
+ несколько вариантов обеспечения родовспоможения
+ относительно дешевый
+ очень универсальный
Минусы
— Потенциально низкий срок службы батареи
— Нет индикатора при низком заряде батареи
— Некоторые пользователи сообщают, что ремни иногда рвутся
— Мини, а не микро USB
Illume V2 Light
Illume V2 Light — это переработанная лампа от компании GenexDesign.Основатель, Сэм Вивел, является активным членом сообщества электронных досок. Хотя фонари предназначены для установки на электронную доску, они также будут хорошо работать на вашей лонгборде. Эти мощные источники света с яркостью до 320 люменов видны на расстоянии мили. Они также регулируются по вертикали. С подавляюще положительными отзывами их иногда нет в наличии. Сэм предлагает пожизненную гарантию на фонари, поэтому, если ваши монтажные элементы для 3D-печати сломаются, он заменит их бесплатно.Вы можете проверить их здесь, на Etsy.
Характеристики
Макс.яркость 320 люмен — передняя фара
168 люмен — задний фонарь
Максимальное время автономной работы 8 часов макс — передняя фара
6 часов макс — задний фонарь
Вес 50 грамм
Рейтинг водонепроницаемости IPX5 — передняя фара
IPX4 — задний фонарь
Время зарядки менее 1 часа
Гарантия Срок службы при установке
Цена $ 59
Ссылка на Etsy ILLume V2 E-board Light
Плюсы и минусы
Плюсы
+ Пожизненная гарантия на крепление
+ Быстрая зарядка
+ Различные режимы освещения
+ очень яркое
+ Регулируемый уровень подсветки
Минусы
— Часто нет в наличии
Альтернативные возможности освещения Longboard
Фонари на рюкзаке
Есть альтернативные способы оставаться на виду в темноте.Один из способов — держать фонари на рюкзаке во время езды. Это отличный способ сделать вас более заметным по мере того, как вы освещаете свое тело выше, поэтому вероятность того, что водитель вас заметит, выше, чем если бы вы просто держали огни вдоль ног.
Shredlights Backpack Single Pack Lights доступны в белом и красном цветах. У них есть множество настроек, в том числе 200 люмен, они заряжаются с помощью микро-USB и имеют длительное время автономной работы после зарядки. Все это, и они созданы специально, чтобы их можно было легко закрепить на вашем рюкзаке.Эти фонари поддерживаются исключительно положительными отзывами, и их можно использовать с наступлением темноты, чтобы улучшить вашу видимость! Их можно найти здесь, на их веб-сайте.
Фонари на шлеме
Установка фонарей на шлемы — относительно дешевый способ заявить о себе. Вам не нужно покупать новый светодиодный шлем, вместо этого вы можете установить фонари прямо на шлем, который у вас уже есть. Эти огни позволяют освещать то направление, в которое вы смотрите, а не то, куда обращено ваше тело или доска.Иногда это может быть на удивление удобно!
Shredlights Helmet Single Pack Lights — отличный вариант, чтобы осветить ваш путь, установив их на свой шлем. Эти индикаторы имеют до 150 часов автономной работы на одной зарядке, бывают красными и белыми, и их можно отрегулировать в соответствии с необходимой яркостью. Эти светильники имеют яркость до 200 люмен, легко устанавливаются и снимаются. Он также водонепроницаем и имеет рейтинг IP65. Благодаря звездным отзывам, этот фонарь является универсальным вариантом и рекомендуется для обеспечения безопасности и видимости.Как обычно, их можно найти здесь, на их веб-сайте.
Светодиодный жилет Светодиодные жилеты
обеспечивают обзор на 360 градусов. Хотя жилеты можно использовать для бегунов и велосипедистов, они отлично подходят для того, чтобы вы всегда оставались видимыми для других участников движения. Эти жилеты обычно водонепроницаемы и имеют светоотражающий материал, чтобы еще больше улучшить вашу видимость. Их минималистичная структура позволяет носить их поверх более тяжелой одежды, а их разноцветные светодиоды и вспышки являются дополнениями, которые могут помочь в дальнейшем. Ознакомьтесь с рекомендуемым вариантом здесь.
Светодиодные шлемы
Шлем Lumos
Шлем Lumos имеет белые светодиоды спереди и красные сзади. Благодаря повышенной видимости вы будете в большей безопасности в пути. Эти фонари оснащены датчиками ускорения, поэтому они будут указывать на то, когда вы тормозите. Кроме того, вы можете сигнализировать о своем запланированном направлении с помощью огней на шлемах. У них в подавляющем большинстве положительные отзывы покупателей, и шлем можно найти здесь, на Amazon.
Факел Шлем
Как и Lumos, Torch имеет встроенные белые и красные светодиодные фонари спереди и сзади соответственно, этот шлем улучшит вашу видимость. Вы можете найти их здесь, на Amazon.
Повязка со светодиодной подсветкой
Повязка со светодиодной подсветкой — еще один способ повысить вашу заметность. Это доступный вариант, доступный во многих дизайнах и цветах. Это исключительное дополнение отлично подходит как для конькобежцев, так и для бегунов. Одна из повязок, пользующихся успехом у многих клиентов, — вот эта.
Фонари специальные
Обычный фонарик или фонарик бегуна может отлично осветить ваш путь на лонгборде. Фонарик бегуна можно повернуть под углом 24 градуса для наилучшего эффекта.
One, который я настоятельно рекомендую, имеет яркость 300 люмен и длится 5-6 часов и даже до 12 часов в стробоскопическом свете. Его можно найти здесь на Amazon.
Эффект подсвечивания
С палубой с подсветкой и светодиодными полосами, установленными на нижней стороне палубы, вы можете сделать лонгборд более заметным в темноте.Ознакомьтесь с ценой здесь, на Amazon.
Ознакомьтесь с моим полным руководством по лучшим и самым безопасным шлемам для лонгборда!
На что следует обратить внимание перед покупкой фонарей Longboard?
Когда вы думаете о покупке фонарей, вам нужно решить, хотите ли вы видеть или быть увиденным. В идеале — и то, и другое. Важно видеть землю перед собой, так как даже небольшой камень может стать причиной аварии или сделать поездку очень утомительной задачей в темноте. Для этого вам нужен яркий, ясный свет перед вами.
Чтобы вас заметили, вам понадобятся теплые задние фонари, чтобы вас не наехал сзади велосипед или автомобиль. Помимо этих задних фонарей, есть и другие вещи, которые вы можете использовать для улучшения видимости. Я рассмотрю некоторые из этих вариантов в этой статье.
Какие лампы лучше использовать? Если мы посмотрим на разнообразие фонарей для велосипедов, скутеров и коньков, у нас есть много вариантов. Велосипедные фонари были доступны на протяжении десятилетий, и у компаний было все это время, чтобы вводить новшества и развивать их в соответствии с конкретными требованиями.К сожалению, большая часть велосипедных фонарей не имеет надлежащих креплений и противоударных способностей для использования на лонгбордах. К счастью, некоторые компании разработали специальные фонари для различных видов скейтбордов и лонгбордов! Самый популярный вид — «Shred Lights». Однако «ILLume» и «Koowheel» производят бортовые светильники, которые подходят и для лонгбордов.
Яркость : Фары являются важным элементом каждого транспортного средства, которое движется ночью, в то время как другие огни пригодятся, чтобы убедиться, что вы остаетесь видимым с других углов.Многие из нас имели несчастье на собственном опыте убедиться, что при езде на большой скорости, скажем, под гору, даже небольшой камень или выбоина может закончиться аварией. Опасности, которых легко избежать, остаются незамеченными без фар, поэтому важно, чтобы наш путь был хорошо освещен.
Легкий : Выбирая вариант освещения, нам нужны не тяжелые и не громоздкие. Мы должны искать что-то маленькое, компактное и легкое, которое не сильно увеличивает вес нашей доски.
Водонепроницаемость / водонепроницаемость : Вы не хотите, чтобы погода мешала вашей повседневной жизни.Если вы едете на доске на работу или в магазин, весьма вероятно, что вам захочется кататься на ней, когда дорога иногда бывает мокрой. Таким образом, светильники, которые вы планируете использовать, должны быть водонепроницаемыми или, желательно, водонепроницаемыми. Стандарт IP позволяет проверить водонепроницаемость ваших фонарей.
Устойчивость к вибрации : Хотя на первый взгляд это может показаться мелочью, ваши фары должны быть устойчивыми к вибрации и ударам. Поскольку неровное покрытие может вызвать вибрацию, необходимо разработать электронные компоненты, чтобы уменьшить их влияние.Кроме того, фары должны быть противоударными.
Простота установки и снятия : Наличие фонарей, которые легко снимать и устанавливать, устраняет проблему их кражи, будь то на велосипеде или на лонгборде. Большинство людей не воруют, но, к сожалению, это может случиться, если вы захотите заблокировать свою поездку на улице. Не говоря уже о том, что фонари все же можно забыть, наличие легко съемных и съемных частей не позволяет их украсть. Вместо этого просто возьмите их с собой.
Аккумулятор : Удобно включать свет во время катания в темноте. Обычно легкого аккумулятора хорошего размера хватит как минимум на несколько ночных поездок, прежде чем он разрядится. Большинство этих фонарей можно заряжать с помощью стандартного USB-кабеля.
Качество — Репутация бренда : Не стоит дешево покупать фары. Получите наилучшую гарантированную отдачу от вложенных средств, покупая передние и задние фонари от надежных и качественных брендов.
Цена : Диапазон цен на фонари для лонгборда сильно варьируется: от дешевых велосипедных фонарей за доллар до фонарей стоимостью более 100 долларов.Водонепроницаемые, противоударные фары, обладающие подлинной яркостью, обычно немного дороже. Однако качество, которое вы обычно получаете от этих устройств, стоит своей цены.
Заключение
Из того, что я нашел, лучшими фарами и задними фонарями действительно являются «Shred lights SL-200» . Однако есть много вариантов обеспечения вашей безопасности за счет увеличения вашей видимости. Возможности практически безграничны: от доступных по цене опций, таких как светодиодные повязки на повязки и ремни для шлема или рюкзака, до стандартных настольных фонарей и светодиодных шлемов.Поэтому я предлагаю продолжить поиски более эффективных и безопасных путешествий!
Последние мысли
В этой статье я рассмотрел и объяснил различные доступные способы освещения. Я уверен, что все мы знаем, как важно, чтобы наш путь был хорошо освещен и чтобы наш человек был виден с наступлением темноты, как для нашей собственной безопасности, так и для окружающих. Спасибо, что нашли время прочитать мою статью! Если вы считаете, что я, возможно, не упомянул вариант освещения, не стесняйтесь сообщить мне об этом в комментариях ниже, по электронной почте или с помощью других вариантов, которые могут быть в вашем распоряжении.Пожалуйста, присылайте свои отзывы и предложения, если вы так склонны.
Теперь я хотел бы услышать ваше мнение в оставленном ниже комментарии;
Какие решения по освещению вы предпочитаете?
Full Spectrum LED (Quantum Board) Руководство по покупке
Сравнение светодиодов
и HPS — очень частый вопрос для начинающих производителей. Фонари HPS десятилетиями были стандартом для растущего освещения. В 2020 году светодиодное освещение станет лучшим выбором практически для всех областей выращивания каннабиса. Мы достигли точки безубыточности, когда больше нет смысла инвестировать в технологию HPS, несмотря на несколько более низкие начальные затраты.См. Историю светодиодных фонарей, чтобы получить краткую информацию о том, как светодиоды развивались за эти годы. Даже правительства сообразили это и заменяют уличные фонари HPS новыми светодиодами.
Потребление электроэнергии (КПД)
Натриевые лампы высокого давления (HPS) неэффективны по сравнению со светодиодными. До 70% энергии тратится впустую в виде тепла, поэтому вам нужно потратить больше энергии, чтобы отвести это тепло из зоны выращивания. Независимо от того, какой источник освещения вы используете, существует прямая эквивалентность между ваттами и теплом.
1 Вт = 3,412 БТЕ / ч
Таким образом, светодиодная плата мощностью 240 Вт будет генерировать такое же количество тепла, что и теоретическая 240 Вт HPS. Разница в том, что квантовая плата даст примерно в 2-3 раза больше. Как правило, вам потребуется запустить HPS мощностью 600 Вт в том же помещении, чтобы достичь той же производительности. Это часто приводит к перегреву. Особенно с DWC, где поддержание прохладной температуры воды (макс. 68F) важно для предотвращения корневой гнили.
Yield
Как упоминалось выше, светодиодное освещение дает в среднем в 2 раза больше при заданной мощности.Уровень освещения HPS в 1 г / ватт считался важной вехой.
HPS Ресурс:
0,25-0,5 г / ватт -Средний
1,0 г / ватт — Expert
Ресурс светодиода:
1,0 -1,6 г / ватт — Средний
2,0 + г / ватт — Expert
Обратите внимание, что «Экспертные» значения, указанные выше, обычно предполагают использование добавок CO2 и обеспечение идеальных условий для роста ваших растений.

Стоимость запуска
Экономия электроэнергии на первом этапе роста покроет незначительно более высокие начальные затраты на запуск (около 30 долларов США).Вы можете использовать мой калькулятор электроэнергии, чтобы определить свои годовые затраты на электроэнергию для сравнения. Я буду сравнивать HPS на 600 Вт с платой светодиодов на 240 Вт, так как они должны давать примерно такую же мощность.
Стоимость HPS 600 Вт = 130 долларов США на Amazon (бесплатная доставка)
Светодиодная плата 240 Вт = 100 + 40 Доставка + 30 пошлин
Светодиодная плата 240 Вт = 170 долларов США (через Alibaba)
Как вы можете видеть разницу в цене для эквивалентного производства HPS и светодиодные фонари стоят всего около 30 долларов США. В Онтарио, Канада, стоимость электроэнергии (в непиковое время) составляет 0 долларов.107 / кВтч.
В приведенном выше примере вы экономите 340 кВтч, используя светодиодную панель над лампой HPS. При цене 0,107 доллара за кВт / ч потребуется всего 2 месяца работы ламп, чтобы достичь точки безубыточности, когда светодиоды более рентабельны. За годовой период вы сэкономите 164 доллара, установив светодиодную плату над лампой HPS на уровне 240 Вт LED / 600 Вт HPS.
Как сделать световой щит менее чем за 100 долларов (шаг за шагом, с иллюстрациями)
Этот мощный инструмент обучения тоже может быть доступным
Недавно было опубликовано несколько замечательных сообщений в блогах от перевернутых преподавателей Джона Бергманна, Кевина Хогендорпа и Джоэла Сперанца о том, как делать световые доски.Я хочу поделиться с вами, как я сделал свою световую доску менее чем за 100 долларов. Я также хочу показать вам, как добиться максимального качества ваших видео с лайтбордов, настроив студию, освещение и камеру.
Что такое световая панель?
Световая панель представляет собой кусок сверхпрозрачного стекла, который является краевым светом со светодиодной лентой. Ведущий пишет на световом табло неоновым маркером. Свет отражается внутри стекла, пока свет не попадает на неоновую надпись маркера, а затем выходит из стекла через маркер.Это делает надпись действительно заметной на черном фоне.
Я использую световую доску, чтобы преподавать концепции, требующие формул, вычислений, диаграмм и не слишком много текста. Видео с лайтбордов можно сделать очень быстро с минимальной пост-обработкой. Так что они также полезны, когда у вас есть много видеороликов, которые нужно снять в короткие сроки.
Студентам нравится учиться с помощью видео на световой доске, потому что их опыт похож на то, что учитель преподает на доске. Но это даже лучше, потому что ученики видят лицо учителя.
Как сделать лайтборд
Материалы
Сверхпрозрачное стекло из рамки для картин. Размер стекла будет зависеть от размера имеющейся у вас студии. Стекло для картин имеет толщину всего 3 мм и не безопасное стекло, но оно работает, дешево и легко доступно. В качестве альтернативы вы можете приобрести 10-миллиметровое стекло в аквариумной фабрике.
4 Сосна декоративная 45 мм x 20 мм x 1 м, длина
Светодиодные ленты
Шурупы по дереву
Клей для дерева
Две сосновые шорты длиной 70 мм x 30 мм x 500 мм или аналогичные.
2 кронштейна для полок
6 тренерских винтов
Два болта, шайбы и барашковые гайки.
Метод
Световая панель:
Используйте фрезерный станок или настольную пилу, чтобы вырезать швеллер из обрезной сосновой древесины 45 × 20. Канал должен быть достаточно широким для светодиодных лент.
Измерьте, обрежьте и подрежьте углы бруса. Длина бруса должна измеряться от основания канала. Отрежьте митру с этого места.(См. Схему ниже).
Просверлите отверстие в углу одного из отрезков бруса, чтобы пропустить провод для светодиодных фонарей.
Уложите светодиодную ленту в канал и приклейте клейкой подложкой. Разместите светодиодные фонари сверху и снизу. Обрезая полосу, убедитесь, что вы отрезаете ее только в точке, указанной ножницами.
Склейте и прикрутите 3 стороны рамы вместе.
Пропустите светодиоды вниз с одной стороны рамы и выведите их из отверстия.(вам нужно будет отрезать вилки от проводов, а затем снова спаять их вместе)
Вставьте стекло в раму, приклейте и прикрутите последнюю сторону на место.
Припаяйте переключатели и вилки на место. Ремонт проводов я закрепил изолентой, а выключатели скрепил двусторонним скотчем.
База:
Поскольку плата небольшая и портативная, я устанавливаю ее на стол с помощью переносного основания.Для изготовления базы:
Прикрепите кронштейн полки к шортам из сосны 70 × 30 с помощью тренерских винтов.
Расположите световую панель напротив кронштейнов, поместите обрезанный кусок древесины на штифт, чтобы удерживать световую панель на месте (см. Ниже).
Приклейте пропил и прикрутите его.
Вкрутите отверстие в световом табло, чтобы болт проходил через кронштейн и световой щит. Повторите то же самое для другого кронштейна.
Установите световую панель на место, вставьте болты и шайбы через кронштейны и световую панель и закрепите барашковыми гайками.
Надпись на световом табло
Я использую маркеры сухого стирания Expo Neon.
Очистите доску влажной тканью из микрофибры без ворса. Затем повторите с сухой тканью из микроволокна без ворса. Не беспокойтесь, если вы все еще видите пятна, вы можете настроить камеру так, чтобы пятна не были видны на снимке.
Как настроить студию
Видео
Lightboard выглядят лучше всего, если будут выполнены следующие условия:
Фон полностью черный, (черный матовый фон, двери сарая включены, настройки камеры)
Талант хорошо освещен, (три огонька таланта)
Надпись на доске четкая и цветная, (Настройка камеры, ручки)
Стекло не видно (настройки камеры).
Черный фон —
Вы можете использовать кусок черного бязи или муслина, который будет стоить около 15 долларов. Или вы можете покрасить стену в черный матовый цвет. Вы можете купить черные студийные фоны в специализированных магазинах фотоаппаратов и на EBay, но они дороже. Размер фона будет зависеть от размера лайтборда. Мой фон 2м х 2м.
Освещение —
Талант нужно освещать, а не фон. Я использую свет по обе стороны от таланта, а также свет для волос.
Есть много вариантов освещения. Я начал с настольных ламп, а теперь перешел к светодиодным студийным светильникам на световых стойках (мои ниже). Не используйте прожекторы, так как они пропускают слишком много света и слишком горячие. Светодиодные фонари также используются для моих видео с зеленым экраном или являются хорошей инвестицией.
Используйте двери сарая на светильниках, чтобы исключить попадание света на задний фонарь (это делает задний фон абсолютно черным на видео).
Я прикрепил светильник для волос к верхней части доски, в качестве альтернативы вы можете использовать штангу или прикрепить его к потолку.
Сначала я использовал простые настольные лампы, теперь я использую светодиодные студийные светильники. Обратите внимание на двери сарая.
Светильник для волос фиксируется рычагом из стержня с резьбой ¼ дюйма.
Та же резьба, что и светильник и камера.
Вид сверху на установку студийного освещения.
Камера —
Я использую цифровую SLR с аудиоразъемом. (Пушка 700D с объективом 18-55 мм) на штативе.Это зеркалка начального уровня, записывающая на карту памяти.
Я использую цифровую зеркальную фотокамеру, поэтому я могу регулировать диафрагму и выдержку — это позволяет мне удалять любые пятна и блики со световой панели и действительно подчеркивает цвет. Я установил выдержку на 500 и диафрагму на 5.0.
Вам не нужно использовать зеркальную камеру. Некоторые пользователи световых экранов просто используют веб-камеру, а другие — компактную цифровую камеру и даже смартфон. Они не дают вам того же уровня настройки.
Микрофон —
Я использую микрофон-дробовик Rode. Микрофон находится на стороне докладчика на световой панели, поэтому мне нужен удлинитель для подключения к камере. Я устанавливаю микрофон на штатив вне кадра.
Другой вариант — нагрудный микрофон. Ему даже не нужно быть беспроводным. Вы можете получить отворотный микрофон на EBay менее чем за 30 долларов.
Как спланировать видео
Сделайте видео коротким. Одна концепция на видео.Я стараюсь, чтобы мои видео не превышали 5 минут. Если это длится дольше, я пытаюсь разрезать видео на два более коротких, потому что, возможно, существует более одной концепции.
Подумайте о том, как вы будете строить концепцию, как если бы вы это делали на черно-белой доске в классе.
Подумайте, что вы напишете на доске, и где вы это напишете.
Лучше не иметь сценария — у вас нет сценария на доске. Но вам может понадобиться несколько заметок перед доской, но не в кадре.Или вы можете посмотреть вниз, чтобы проверить заметки, а затем вырезать их на этапе пост-обработки (или нет).
Напишите название видео на доске перед запуском.
Возможно, вы захотите добавить на доску другой контент перед началом стрельбы. Например, диаграмма.
Монтаж видео в пост-продакшн
Одним из преимуществ видео с лайтбордов является то, что они быстро снимаются и требуют минимальной пост-обработки. Однако, как минимум, вам нужно будет перевернуть видео на 180 ° по горизонтали, чтобы зритель мог прочитать надпись.
Я использую Camtasia Studio для всего постпродакшна. Я переворачиваю на 180 ° и обрезаю начало и конец видео при входе в кадр и выходе из кадра, начиная и останавливая камеру.
При желании вы можете сделать больше пост-продакшн. Это может включать:
Добавление картинки в картинку изображения или диаграммы
Ошибки обрезки
Ускорение видео при записи
Добавление вступительной музыки и последовательности заголовков
Добавление других видеоматериалов
Существуют и другие продукты для пост-обработки, включая Adobe Premier Pro.
Некоторые камеры могут поворачивать видео на 180 °, и в крайнем случае вы можете снимать в зеркало, установленное на 45 °.
Советы и уловки:
Наденьте рубашку темного цвета, чтобы сверху было видно письмо.
Постарайтесь не писать поверх лица.
Научите студентов смотреть ваши видео; как смотреть и делать заметки.
В течение года я постепенно улучшал качество видео методом проб и ошибок. Хороший опыт в области дизайнерского мышления — это то, что у меня есть ученица 12 класса, который делает мою новую световую доску.
Вы можете посмотреть некоторые из моих видео о лайтбордах на YouTube здесь: https://www.youtube.com/channel/UCJVT4HVax1cbn4355e_3UWw
Объем рынка светодиодных чипов на плате, доля
Отраслевой анализ
Микросхема на плате (CoB) представляет собой технологию упаковки светодиодов (LED), в которой полупроводниковые элементы без покрытия устанавливаются непосредственно на подложку или печатную плату с помощью проводящего или непроводящего клея, а затем соединяются проводами для электрического возможность подключения.Такая форма упаковки обеспечивает большую гибкость и лучшую светораспределение. Светодиоды COB экономят значительное количество энергии, имеют длительный срок службы, большую надежность, лучшее управление температурой, высокое качество и, что наиболее важно, они занимают меньше места.
Светодиоды
COB обеспечивают лучшее смешение цветов и световой эффект и, таким образом, улучшают впечатление потребителей. Они также подходят для приложений с высокой мощностью, поскольку обладают высокой интенсивностью и однородной светимостью.Переход от традиционного освещения к технологии твердотельного освещения привел к более широкому распространению светодиодов COB. Ожидается, что мировой рынок светодиодных микросхем на плате будет расти быстрыми темпами в течение прогнозируемого периода. Технологические усовершенствования и снижение затрат будут стимулировать рост рынка. Урбанизация, государственные инициативы и увеличение инвестиций в инфраструктуру являются одними из ключевых факторов роста рынка.
Правительства различных регионов принимают эту технологию из-за больших преимуществ по сравнению с конкурирующими технологиями, такими как лампы накаливания и освещение КЛЛ.Снижение средней отпускной цены на светодиоды привело к росту спроса на светодиоды COB из-за их более широкого применения в различных сегментах освещения. Светодиоды COB требуют сложного производственного процесса и более дороги по сравнению с другими конкурирующими технологиями. Кроме того, колебания мировых экономических условий могут сдерживать рост рынка. Однако, учитывая зарождающуюся стадию рынка, снижение затрат за счет экономии на масштабе и развития дизайна может предоставить значительные возможности для роста глобального рынка светодиодов CoB.
Application Insights
COB LED можно использовать для общего освещения в жилых, промышленных, архитектурных, гостиничных, коммерческих и других наружных и внутренних помещениях. В автомобилестроении светодиоды COB могут использоваться для внешнего освещения (задние фонари, фары, габаритные огни, дневные ходовые огни), а также для внутреннего освещения. Использование светодиода COB для подсветки можно увидеть в светодиодных телевизорах, мониторах и портативных устройствах. Другие известные области применения — в медицинском оборудовании и проекторах.Благодаря тому, что светодиоды COB излучают большую площадь, они используются для освещения дорог и улиц. Светодиоды COB имеют высокую плотность мощности, занимают мало места на плате, потребляют меньше энергии и обладают эффективными свойствами рассеивания тепла. Таким образом, они широко используются для различных целей общего освещения.
Региональные исследования
Азиатско-Тихоокеанский регион занимает наибольшую долю на мировом рынке светодиодных микросхем на плате как с точки зрения производства, так и с точки зрения использования. Япония, Тайвань и Китай вносят основной вклад в рост рынка благодаря инициативам правительства по внедрению светодиодов COB и присутствию большого количества участников рынка.Долговой кризис в Европе отрицательно сказался на спросе на COB LED, поскольку их производство требует огромных капитальных вложений. В последнее время рынки Северной Америки и Европы стали свидетелями бума из-за государственной поддержки и увеличения использования ультрасовременного освещения в различных отраслях промышленности. Дубай также вносит большой вклад в мировой рынок благодаря огромным инвестициям в инфраструктуру.
Анализ доли рынка светодиодных чипов на плате
Ключевыми игроками на мировом рынке светодиодов CoB являются Cree Inc., Philips LumiLEDs Lighting Company, Osram Opto Semiconductors GmbH, Samsung Electronics Co. Ltd., LG Innotek Co. Ltd., Citizen Electronics Co. Ltd., Nichia Corporation, Seoul Semiconductor Co. Ltd., Everlight Electronics Co. Ltd. и Lumens Co. Ltd среди других. Разработка экономичных и эффективных продуктов является ключевой стратегией роста участников рынка светодиодных микросхем. Недавно Samsung анонсировала свои новые светодиодные корпуса COB и утверждает, что они обладают самой высокой световой эффективностью в отрасли.Таким образом, инновации и дифференциация продуктов могут дать участникам рынка преимущество в конкурентной среде.
Последние изменения в отрасли
Cree, американский производитель осветительной продукции, недавно объявил о выпуске светодиодов XLamp eTone — продуктов COB, обеспечивающих качество цвета 90-CRI, которые обеспечивают эффективность, аналогичную конкурирующим продуктам с 80-CRI.
Aputure, который является одним из ведущих производителей в области освещения COB, представил LS 600d на IBC 2019, который должен стать их самым ярким светодиодным светом на сегодняшний день.
No related posts.

Мощность	40-500 Вт
Диапазон напряжения	100-277 В переменного тока 50-60 Гц
Светодиод	Samsung LM301H и темно-красный
След цветения	4,5 ‘x 4,5’ или 4 ‘x 5’ при 24 «
Растительный след	6 футов x 6 футов, 36 дюймов
Эффективность системы PPF	2,65 мкмоль / джоуль
Общий объем производства	1293 ППФ
Размеры	26 дюймов x 20 дюймов x 4 дюйма
Рекомендуемая высота установки	24-32 дюйма над куполом

Макс.яркость	200 люмен
Максимальный срок службы батареи	Макс.150 часов
Вес	50 грамм
Класс водонепроницаемости	IP65
Время перезарядки	2 часов
Гарантия	90 дней
Цена	$ 99
Ссылка на сайт	shredlight.com / SL-200

Макс.яркость	320 люмен — передняя фара 168 люмен — задний фонарь
Максимальное время автономной работы	8 часов макс — передняя фара 6 часов макс — задний фонарь
Вес	50 грамм
Рейтинг водонепроницаемости	IPX5 — передняя фара IPX4 — задний фонарь
Время зарядки	менее 1 часа
Гарантия	Срок службы при установке
Цена	$ 59
Ссылка на Etsy	ILLume V2 E-board Light

Конструкции и материалы печатных плат

Светодиодные платы на 220В с линзами светят ярче, а потребляют меньше

Модели (артикулы) светодиодных плат

Линейки светодиодные, светодиоды, матрицы, платы

Линейки светодиодные, светодиоды, матрицы, платы

Светодиодные линейки

Светодиодные линейки для светильников делятся на несколько видов:

Светодиодные линейки на алюминиевой основе

Производство светодиодных светильников

Компоновка светодиодных плат

Преимущества и характеристики светодиодных светильников.

LED чип и светодиодная лампочка

Источник питания

Нюансы применения обоих типов светильников

Как сделать длинную плату для светодиодов (на примере автомобильных ресничек)

Преимущества светодиодного освещения |Светодиодное освещение

HLG Quantum Boards® Высокоэффективные светодиодные двигатели для выращивания растений

Двигатель QB96 Elite V2

Включает

Технические характеристики

Термопрокладка

Рекомендации для водителей

Одноместный QB 96 Elite V2

Два QB 96 Elite V2 последовательно

Четыре QB 96 Elite V2 последовательно

Параллельное подключение нескольких QB 96 Elite V2

HLG QB132 V2 LED Quantum Boards DIY 4-Pack

HLG 550 V2 Rspec

Horticulture Lighting Group Светодиодные лампы для выращивания растений премиум-класса для сельского хозяйства

Культиватор Method Seven FX

лучших светильников для лонгборда 2021 года Светодиодные фонари для безопасной езды

Зачем нужны фары Longboard?

Лучшие фары для лонгборда

Плюсы и минусы

Характеристики

Плюсы и минусы

Характеристики

Плюсы и минусы

Альтернативные возможности освещения Longboard

Шлем Lumos

Факел Шлем

На что следует обратить внимание перед покупкой фонарей Longboard?

Заключение

Последние мысли

Full Spectrum LED (Quantum Board) Руководство по покупке

Потребление электроэнергии (КПД)

Yield

Стоимость запуска

Как сделать световой щит менее чем за 100 долларов (шаг за шагом, с иллюстрациями)

Этот мощный инструмент обучения тоже может быть доступным

Что такое световая панель?

Как сделать лайтборд

Материалы

Надпись на световом табло

Как настроить студию

Как спланировать видео

Монтаж видео в пост-продакшн

Объем рынка светодиодных чипов на плате, доля

Последние изменения в отрасли

Добавить комментарий Отменить ответ
