пошаговый монтаж, как опустить и установить насос


Комфортное проживание в частном доме зависит от множества факторов, и не последнюю роль здесь играет его водоснабжение. Если на участке уже есть скважина, то вопрос наполовину решен. Но для обеспечения полноценного водоснабжения потребуется подобрать подходящий насос, иначе получить воду из глубокого и узкого отверстия будет, мягко говоря, затруднительно, согласны?

На первый взгляд установка насоса в скважину кажется довольно сложной задачей. Здесь, как и в любом деле, есть ряд важных нюансов. Поэтому, прежде чем приступать к ее решению, стоит основательно подойти и изучению данного вопроса. Мы поможем вам разобраться в тонкостях монтажа насосного оборудования.

Полезные советы по монтажу поверхностных и погружных насосов изложены в данном материале. Также здесь приведены фото и видеоматериалы с советами экспертов, которые помогут лучше постичь тонкости монтажа.

Содержание статьи:

Каким должен быть хороший насос?

Сначала нужно выбрать и приобрести подходящий насос, а также ряд материалов, необходимых для его успешного монтажа. Насос обычно берут погружной, при этом очень желательно, чтобы он был центробежным.

В отличие от центробежных моделей, вызывают в скважине опасные колебания, которые могут привести к разрушению грунта и обсадной трубы. Особенно опасны такие модели для скважин “на песок”, которые менее устойчивы, чем артезианские аналоги.

Мощность насоса должна соответствовать производительности скважины. Кроме того, следует учесть глубину погружения, для которой рассчитан конкретный насос. Модель, предназначенная для работы на глубине 50 м, может подавать воду и с 60-метровой глубины, но насос вскоре сломается.

Погружной центробежный насос – оптимальный выбор для скважины. Следует соотнести его производительность, размеры и другие показатели с характеристиками собственного источника воды

Еще один фактор риска – уровень качества бурильных работ. Если бурила опытная бригада, скважина будет лучше переносить разрушающее воздействие. А для скважин, созданных своими руками или усилиями “шабашников”, рекомендуется использовать не просто центробежный насос, но специальные модели для скважин.

Такие устройства лучше переносят нагрузки, связанные с перекачиванием воды, обильно загрязненной песком, илом, частичками глины и т.п. Еще один важный момент – диаметр насоса. Он должен соответствовать размерам обсадной трубы. Важно учесть и особенности электропитания насоса. Для скважин используют как однофазные, так и трехфазные устройства.

Для четырехдюймовых труб найти технику проще, чем для трехдюймовых. Хорошо, если этот момент учтен еще на этапе планирования скважины. Чем больше будет расстояние от стен трубы до корпуса насоса, тем лучше. Если насос проходит в трубу с трудом, а не свободно, нужно поискать модель меньшего диаметра.

Подробнее про выбор насоса читайте в статье Как выбрать насос для скважины: рекомендации по выбору насосного оборудования.

Подготовка сопутствующих монтажу материалов

Застрявший в обсадной трубе насос может стать изрядной головной болью. А вытаскивать (как и опускать) его необходимо с помощью специального троса. Если насос уже укомплектован полимерным шнуром, необходимо убедиться в его высоком качестве и достаточной длине. Иногда разумнее приобрести этот элемент отдельно.

Считается, что надежный трос или шнур должен быть рассчитан на нагрузку, которая как минимум в пять раз превышает вес закрепленного на нем оборудования. Разумеется, он должен хорошо переносить воздействие влаги, поскольку часть его будет постоянно находиться в воде.

Если устройство подвешивают относительно неглубоко, менее чем в десяти метрах от поверхности, нужно позаботиться о дополнительной амортизации техники во время ее работы. Для этого используют кусок гибкой резины или медицинского жгута. Металлический трос или проволока для подвески не подходят, поскольку они не гасят вибрацию, но могут разрушить крепление.

Для электропитания насоса предназначен специальный электрокабель. Его длина должна быть достаточной, чтобы кабель лежал свободно и не был натянут.

Для подачи воды от насоса к домовому водопроводу используют специальные пластиковые трубы. Рекомендуются конструкции диаметром от 32 мм или больше. Иначе напор воды в системе будет недостаточным.

Для монтажа погружного насоса используют специальный кабель, который рассчитан на длительную работу под водой. Его сечение должно соответствовать техническим требованиям, указанным в паспорте изделия

Трубы можно использовать и металлические, и пластиковые. По поводу соединения металлических труб существуют разногласия. Некоторые специалисты возражают против резьбового соединения, как менее надежного. Рекомендуется использовать фланцы, причем болт должен находиться сверху, это предотвратит его случайное падение в скважину.

Но резьбовое соединение в скважинах применяется вполне успешно. При монтаже в обязательном порядке используется подмотка. Некоторые специалисты рекомендуют взять вместо привычной ФУМ-ленты или пакли льняное полотно или уплотнительную ленту “Tangit”. Льняную подмотку дополнительно укрепляют силиконовым герметиком или подобным материалом.

Характеристики водоподяющей трубы следует подбирать в соответствии с условиями ее работы. Для глубины до 50 метров используют трубы ПНД, рассчитанные на давление в 10 атм. Для глубины 50-80 м понадобятся трубы, способные работать под давлением 12,5 атм., а для более глубоких скважин используют трубы на 16 атм.

Помимо насоса, труб и шнура или троса перед тем, как установить , рекомендуется запастись следующими материалами:

  • хомутами для закрепления электрического кабеля на трубе;
  • обратным клапаном;
  • манометром;
  • запорным краном для водопроводной трубы;
  • стальным узлом крепления;
  • кабелем электропитания и т.п.

Перед присоединением трубы к насосу на его выходной патрубок следует прикрепить ниппельный переходник. Обычно современные погружные насосы комплектуются таким устройством, но если его нет, этот узел нужно купить отдельно.

Следует помнить, что для прокачки скважины непосредственно после бурения, т.е. для удаления из скважины большого количества очень грязной воды, такой насос использовать нельзя. Он быстро выйдет из строя. Обычно скважину прокачивают отдельным насосом, который и стоит дешевле, и при работе с грязной водой функционирует лучше.

Правила установки поверхностного варианта

Поверхностные насосы не часто используют для водоснабжения этого типа, поскольку они подходят только для неглубоких гидротехнических сооружений, глубиной до восьми метров.

И все же такой вариант имеет право на существование, а его монтаж не более сложен, чем установка погружного оборудования.

Поверхностные насосы проще в монтаже и дешевле, чем погружные модели, но они эффективны только для скважин глубиной до восьми метров

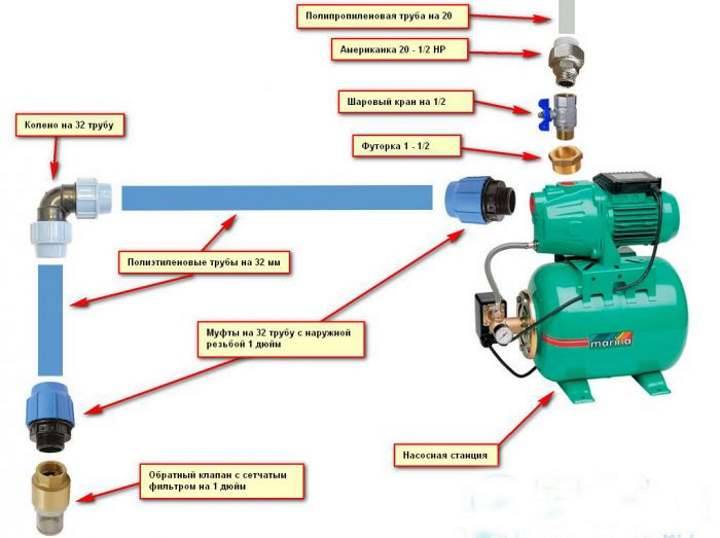

Монтируют устройство следующим образом:

  1. Поверхностный насос устанавливают в специальном кессоне или отдельном помещении.
  2. Шланг подходящей длины соединяют с всасывающим патрубком насоса.
  3. К другому концу шланга прикрепляют обратный клапан (защитная мера, предотвращающая слив воды по окончании работы насоса).
  4. На клапан устанавливают защитный сетчатый фильтр, препятствующий проникновению в корпус насоса различных загрязнений.
  5. Шланг опускают в скважину.

На этом установку можно считать законченной и сделать пробный пуск насоса. Для монтажа такого насоса в скважину нередко используют специальный адаптер. В этом случае шланг соединяют с адаптером, а адаптер присоединяют к насосу. В остальном порядок установки происходит точно так же.

Немного сложнее выполнить монтаж в скважину поверхностного насоса, снабженного выносным эжектором. В этом случае в скважину нужно опустить два шланга. Помимо всасывающего монтируют еще и напорный шланг. Его соединяют с боковым штуцером эжектора, используя специальный отвод.

Кроме и фильтра на конец всасывающего шланга необходимо также установить эжектор. Следует помнить, что поверхностные насосы очень чувствительны к загрязнениям в воде, подаваемой из скважины.

Монтаж погружного насоса

Погружные насосы устанавливают прямо в скважине. Для них, в отличие от поверхностных моделей, не нужно оборудовать кессон или отдельное помещение.

Сначала насос собирают и выполняют его, т. е. присоединяют к нему водоподающую трубу, электрокабель, шнур или трос и т.п. После этого насос опускают в скважину.

Шаг #1. Подготовка к монтажу оборудования

На патрубке насоса закрепляют обратный клапан, чтобы при его выключении вода оставалась в устройстве. Затем устанавливают специальный чашеобразный фильтр, предназначенный для фильтрации небольших частичек ила. За обратным клапаном устанавливают трубу или нагнетательный шланг.

На этом рисунке наглядно представлен монтаж погружного насоса в скважину, а также общая схема водоснабжения частного дома из скважины

Обратный клапан необходим, чтобы вода оставалась в водопроводной системе и после отключения насоса. Такая ситуация может привести к полной поломке оборудования. Чашеобразный фильтр защищает рабочую камеру насоса от заиливания.

Иногда обратный клапан уже предусмотрен производителем и является частью конструкции. В этом случае дополнительный клапан не понадобится.

Галерея изображений

Фото из

Подготовка насоса к установке в скважину

Узел соединения насоса с трубой

Соединения в пределах узла

Соединение узла подключения с насосом

Подсоединение узла к насосу

Крепление троса для удержания насоса

Дублирование соединений троса

Защита зажимов на тросах

В некоторых моделях для подачи воды рекомендуется использовать не пластиковые трубы, а специальный резиновый шланг. В любом случае, перед началом работ следует внимательно изучить технический паспорт изделия, а также инструкцию по его установке, приложенную производителем.

При монтаже водоподающей трубы важно проследить, чтобы она была по возможности очень ровной. Чем меньше препятствий для погружения конструкции в узкую обсадную трубу, тем лучше. Затем трубу присоединяют к соответствующему патрубку насоса.

Еще один важный момент – гидроизоляция всех соединений. В местах соединения электрокабеля помимо термоусадочных трубок дополнительно используют специальные муфты. Силовой кабель также нужно аккуратно расправить, выровнять и уложить вдоль водопроводной трубы.

После того, как водоподающая труба и кабель подключены, приступают к монтажу троса (шнура, каната), который будет удерживать устройство на нужной глубине. Трос из нержавейки продевают в предназначенные для этого проушины и закрепляют с помощью специального устройства. Затем трос так же выкладывают ровно рядом с кабелем и трубой.

Общая схема установки погружного насоса и подключения всех необходимых элементов к домовому водопроводу поможет лучше понять порядок выполнения монтажных работ

Теперь следует взять фиксирующие хомуты или специальные клипсы, и аккуратно соединить ими трос, электрический кабель и трубу. Соединение должно быть достаточно плотным, но не чрезмерно жестким. Если хомут пережмет эти конструкции слишком сильно, он может их повредить.

Шаг #2. Погружение насоса в скважину

Когда все конструкции соединены, подготовку можно считать законченной. Можно начинать установку насоса в скважину.

Сначала на обсадную трубу надевают специальную резиновую прокладку и устанавливают оголовок. Затем насос аккуратно пропускают в отверстие оголовка и начинают плавно опускать вниз.

Перед тем, как опустить в скважину, на его корпус можно надеть специальное защитное кольцо, чтобы не повредить стены обсадной трубы. Без этой меры можно и обойтись, но действовать придется крайне осторожно и аккуратно. Движение конструкции должно быть очень плавным, хотя ее вес не так уж мал.

Между стенками обсадной трубы и насосом остается очень маленькое пространство. Поэтому опускать погружной насос в скважину следует очень осторожно

Обычно этим занимаются как минимум три человека. Двое удерживают насос на весу, а третий постепенно отпускает трос.

Насос опускают очень медленно. Ни в коем случае не следует дергать устройство за трубу или силовой кабель. Если в процессе опускания конструкция встречает препятствия, следует действовать очень осторожно.

Нужно приостановить погружение насоса и сделать несколько аккуратных вращений в обе стороны. Обычно это помогает миновать сложный участок. В крайнем случае, если это не помогло, придется вынимать насос и проверять состояние обсадной трубы.

Такую проверку лучше всего выполнить еще до начала монтажа насоса. А в процессе работ нужно внимательно следить, чтобы в скважину случайно не попали посторонние предметы, которые могут помешать свободному продвижению агрегата. Просвет между стенами трубы и насосом настолько мал, что даже обычная гайка может создать массу проблем.

Насос нужно закрепить на правильной высоте, ниже динамического уровня, чтобы устройство всегда полностью находилось в воде. Но насос не должен быть расположен слишком близко ко дну . Это может привести к засасыванию насоса в ил или песок при заиливании или запесочивании скважины.

Нужно учесть и глубину, на которую рассчитана работа конкретной модели насоса. Обычные насосы, как правило, опускают на глубину -10 метров, эжекторные – на 15-20 метров, специальное оборудование рассчитано на 25-40 метров.

Обычно правильная глубина погружения насоса составляет примерно один-два метра от дна скважины, в зависимости от ее характеристик. Затем трос закрепляют на предназначенном для этого кронштейне. Обычно он расположен на внешней стороне скважинного оголовка.

Галерея изображений

Фото из

Установка погружного вибрационного насоса

Крепление электрокабеля к шлангу

Отметка на водоподающем шланге

Резиновые кольца на вибрационнике

Водоподающую трубу присоединяют к , например, к накопительному баку или к специальному адаптеру. Выполняют подключение электропитания и проверяют работу системы. В ходе установки защитного устройства следует правильно выбрать значение тока.

Если этот момент будет упущен, прибор может перегреться. В результате нередко происходит замыкание обмотки статора. Иногда наблюдаются скачки напряжения, подаваемого на двигатель, или оно постоянно остается слишком низким. Все эти ситуации чреваты скорой поломкой прибора, в ряде случаев насос придется просто полностью заменить.

Шаг #3. Определение точки работы насоса

Во время монтажа насоса необходимо выполнить еще один важный шаг – определить характеристики работы насоса при реальной нагрузке. Сведения, указанные в паспорте устройства, на деле могут оказаться очень далекими от ожидаемых. Необходимо измерить скорость заполнения конкретного объема, т.е. рассчитать расход воды за единицу времени.

Кроме того, следует с помощью манометра определить давление, которое создается в водопроводе при работе насоса. Понадобится измерить также потребление тока во время работы прибора. Для этого к нему присоединяют специальные токопроводящие щипцы.

Перед началом монтажа следует подробно изучить инструкцию и паспорт насоса, а по его окончании – установить точку работы устройства в реальных условиях

После того, как необходимые измерения выполнены, их следует сравнить с данными изготовителя, указанными в технической документации изделия. Если окажется, что реальные показатели превышают рекомендованные производителем, следует немного прикрыть задвижку насоса.

В результате будет создано дополнительное сопротивление, которое приведет параметры устройства в норму. Таким образом выверяют и устанавливают точку работы прибора при разных режимах его работы.

Несколько важных рекомендаций

Для соединения обратного клапана с водоподающей трубой используют специальный латунный фитинг. Соединение также должно иметь специальную забивную втулку. Эта мера предотвратит сжатие трубы в диаметре и компенсирует избыточное напряжение, созданное компрессионным фитингом.

Фитинг, как и все соединительные элементы, должен быть высокого качества, рассчитанный на повышенные нагрузки на растяжение. Иначе труба может просто выскочить из фитинга. Для соединения противоположного конца ПНД трубы с выходом на оголовке используют такой же компрессионный забивной фитинг, выполненный из латуни.

В продаже имеется специальный электрокабель для погружных насосов. Именно его необходимо использовать для присоединения к насосу. Замены на менее качественный материал недопустимы. Силовой кабель присоединяют к кабелю насоса путем пайки, скрутку в таком важном месте лучше не использовать. Место соединения закрывают термоусадочной муфтой.

Чтобы зафиксировать кабель и трос на водоподающей трубе, нужны пластиковые хомуты. Их устанавливают каждые 2-3 метра. Эта мера помогает избежать случайного запутывания кабеля во время опускания конструкции вниз. Вместо хомутов можно использовать изоленту.

Для крепления кабеля и троса к водоподающей трубе можно использовать хомуты из пластика. Специальный переходник позволит надежно соединить насос с трубой

Ради экономии специальный кабель используют только на том участке, где он будет погружен в воду. Остальное расстояние перекрывается обычным кабелем ПВС.

В любом случае сечение кабеля должно соответствовать рекомендациям производителя, указанным в паспорте насоса.

В месте соединения силового кабеля с кабелем насоса выполняется пайка. После этого кабель закрывают специальной термоусадочной муфтой. Для ее установки понадобится строительный фен

Насос можно подвешивать только на трос из нержавеющей стали. Ни обычная черная сталь, ни ее оцинкованный вариант не рассчитаны на постоянную работу в воде.

В ходе опускания насоса на узких участках можно дополнить вращение насоса небольшим давлением. Но в любом случае насос должен сохранять вертикальное положение.

Во время монтажа насоса может немного сместиться. Следует убедиться, что вес насоса приходится именно на трос, а не удерживается трубой. Только после этого положение оголовка можно зафиксировать винтами.

Выводы и полезное видео по теме

Видео #1. Практичные советы по выбору и монтажу погружного насоса содержатся в следующем видеоматериале:

Видео #2. Наглядная демонстрация еще одного опыта установки насоса:

Очень важно выполнить все операции по монтажу насосного оборудования в скважине правильно, поскольку любая небрежность может обернуться поломкой или его обрывом троса.

Бывают ситуации, когда поврежденный из выработки. Это приводит к полной потере сооружения и вызывает необходимость начинать бурение сначала. Внимание и аккуратность помогут установить насос наилучшим образом.

Поделиться собственным опытом, полученным в процессе установки глубинного насоса или подключения насосной станции, задать вопросы, сообщить о недочетах в тексте, вы сможете в расположенном ниже блоке. Пишите, пожалуйста, комментарии. Мы и посетители сайта с удовольствием поучаствуем в обсуждениях, чтобы прояснить спорные моменты.

схема подключения и монтаж своими руками

От характеристики выработки зависит выбор варианта забора воды. Поверхностный применяется при глубине водоносного слоя не более 8 метров, а для расположенного ниже потребуется установка насоса в скважину.

Воду с 60 метров и более добывают погружные помпы, центробежные модели которых – оптимальный вариант, удовлетворяющий требуемым параметрам.

Определяем глубину

Предварительный поиск воды на территории частного дома выполняется способами геофизического исследования, оценивается расстояние залегания воды, её качество и количество:

  1. Способ вертикального электрического зондирования. Для определения глубины используется прибор, измеряющий сопротивление заземления.
  2. Способ отражения волн при сейсмическом воздействии. Такая разведка вначале выполняется рядом с дачным участком, затем на территории изыскания. Генерирующие волны достигают водоносных пластов, отличающихся от верхних глинистых и песочных, отражаются и считываются приборами.
  3. Разведка бурением. Эффективность способа высока, но стоимость ограничивает применение. Используют для выработок, обслуживающих поселки.

После бурения с помощью механического варианта устанавливается точная глубина скважины и уровень водоносного горизонта.

Веревка с грузом, на которой предварительно сделана метровая разметка, опускается в выработку до дна. По мерным засечкам на шпагате, над уровнем земли определяется глубина шахты. Затем шнур вынимается, и по размеру мокрой части можно судить о слое жидкости. Для более точного замера используется гибкая гидрогеологическая линейка с грузом.

Определение точной глубины водоносного слоя поможет подобрать правильную помпу требуемых параметров и подготовить материал для монтажных работ.

Чтобы выбрать аппарат нужной мощности и производительности, приобрести необходимое количество комплектующих, важно правильно определить глубину залегания водоносного горизонта.

Подготовка к монтажу

Такой подход позволит избежать ошибок при подключении насоса к скважине и обеспечит безаварийную эксплуатацию структуры водоснабжения на десятилетия.

Просчеты, которые нельзя допускать при устройстве источника:

  • неправильное определение глубины залегания водоносного слоя на участке и расстояния подвеса аппарата в скважине. Погружник не полностью находится в воде и остается без охлаждения. Работая на сухую, электродвигатель перегревается и выходит из строя;
  • неправильно выбран и закреплен трос. Изделие из металла ржавеет и со временем может оборваться, что приведет к потере агрегата. К такому же результату может привести нарушение крепления страховочного каната к помпе или крышке обсадной колонны. Надежную фиксацию аппарата обеспечивает трос из нержавеющей стали;
  • ошибочный выбор напорного шланга. Изделие из трубы ПНД должно выдерживать давление, создаваемое насосом. Использование шланга с меньшим диаметром, чем выходное отверстие агрегата, приведет к повышенной нагрузке на двигатель, перегреву обмоток и выходу из строя;
  • ошибочный выбор провода управления при подключении скважинного насоса. Кабель должен иметь правильное сечение, в зависимости от его длины и мощности устройства, чтобы от повышенной нагрузки не произошел перегрев проводов с последующим коротким замыканием. Оболочка у него должна обладать свойствами защиты, препятствовать нарушению изоляции проводов;
  • не установлен обратный клапан. Его отсутствие будет задерживать поступление воды в дом, выталкивая воздух из трубы после очередного пуска, так как при остановке двигателя она стечёт в выработку;
  • не установлен стабилизатор напряжения и тока. Для защиты электромотора агрегата от перегрева используют автомат двигателя, который отслеживает увеличение тока и реагирует на скачки напряжения. При подклинивании мотора по причине попадания в рабочий орган песка или ила срабатывает защита, и насос отключается;
  • не установлена автоматическая система контроля за работой агрегата. Установка шкафа с управляющими и защитными приборами для автономного водоснабжения исключает работу аппарата в аварийном режиме. Автоматика отслеживает возникающие проблемы в конструкционной схеме подачи воды и предупреждает о возможных негативных последствиях, останавливая агрегат.

Самостоятельный монтаж скважинной помпы можно выполнять только после получения необходимых знаний и практического навыка монтажных работ.

Инструменты и материалы

Оперативная установка насоса зависит от выполненных в полном объеме подготовительных работ. Важно приобрести все необходимые материалы и оборудование, в соответствии со сделанными расчетами в проекте, обращая внимание на производителей изделий.

  1. Скважинный агрегат, создающий вакуум для засасывания жидкости и с помощью центробежной силы выталкивающий ее на поверхность.
  2. Компрессор для поддержания давления в гидробаке и системе потребления.
  3. Гидроаккумулятор.
  4. Труба высокого давления из ПНД.
  5. Обратный клапан.
  6. Электрический кабель управления.
  7. Трос из нержавеющей стали.
  8. Манометр давления.
  9. Крышка на обсадную трубу (оголовок).
  10. Адаптер или тройник со сливным краном.
  11. Оборудование автоматики за контролем работы агрегата.
  12. Комплектующие крепежные и гидроизолирующие материалы.

Летний вариант эксплуатации скважины не предусматривает комплектующие, используемые для круглогодичного.

Для монтажных работ подбирается необходимый инструмент и механизмы в соответствии с комплектующими изделиями проекта:

  • электрическая дрель;
  • болгарка;
  • сварочный агрегат;
  • комплект рожковых и торцовочных ключей;
  • газовый ключ;
  • измерительный инструмент;
  • шансовый инструмент.

Как правильно опустить

Установка насоса в скважину своими руками осуществляется после изучения инструкции с чертежами по монтажу помпы и получения практического опыта по видео-роликам ниже.

В соответствии с паспортными данными на выработку, глубиной погружения подбираются скважинный агрегат и материалы.

При сборке конструкции и в монтажных работах участвуют два или три человека, последовательно, по шагам, выполняя операции:

  1. Проверяем комплектацию проекта и раскладываем для сборки погружной насос, напорный шланг, кабель управления, трос и крепёжные детали.
  2. Сборку начинаем с установки обратного клапана в выходное отверстие на помпе с помощью переходного фитинга. При этом учитываем направление движения жидкости, указанное стрелкой на корпусе.
  3. Обрезаем конец напорной трубы под углом 90 градусов к оси, надеваем на шланг пластиковую муфту с уплотнительным кольцом и вставляем в корпус переходного фитинга, вкрученного в клапан. Закручиваем гайку муфты, закрепляя соединение.
  4. С помощью термоусадочной муфты подсоединяем кабель управления к двигателю, а место входа проводов в корпус агрегата заливаем гидроизоляционным клеем.
  5. В проушины на корпусе устройства вставляем страховочный трос, продетый конец перегибаем в петлю и с помощью специального замка и прижимной шайбы соединяем с основной частью каната.
  6. Чтобы при опускании в шахту кабель и трос не задевали колонну, соединяем вместе со шлангом в единую плеть, используя пластиковые хомуты. В метре от помпы стяжки фиксируем через 20 см, а далее до верха обсадной – через метр.
  7. Отрезаем при помощи болгарки обсадную трубу до дна кессона и устанавливаем на конец оголовок. Крышка служит для защиты скважины от попадания мусора, и в ней выполнены отверстия под напорный шланг, кабель и страховочный трос.
  8. Продеваем в отверстия на оголовке шланг, кабель и трос. Напорную трубу отрезаем на уровне крышки и вставляем в нее угловой фитинг для соединения с водяной магистралью, уложенной в траншею к дому. Страховочный трос закрепляем на карабине обсадной колонны. Кабель укладываем в траншею и заводим в техническое помещение.
  9. Если скважина пробурена не далее 5–7 метров от дома, подключение упрощается, кессон не устанавливается. Напорная труба отрезается на уровне земли и вместе с кабелем, через оголовок заводится в техническое помещение в утепленном лотке.
    Чтобы зимой вода не замерзала, в магистральный шланг вставляют обогревательный провод, а обратный клапан на насосе не устанавливают. После закачки жидкость стекает обратно, а труба ПНД остается сухой.

При устройстве водовода в дом ниже точки промерзания земли до этого уровня прокапывается траншея. В обсадной трубе, у дна канавы, высверливается отверстие, в котором закрепляется адаптер. Через переходник, по траншее в дом заводится напорный шланг и кабель управления.

Схема как подключить своими руками

Для безаварийной и долгосрочной эксплуатации автономного водоснабжения установка системы автоматического контроля за работой оборудования обязательна.

Установленное в техническом помещении дома оборудование включает:

  1. Гидроаккумулятор. Мембранный бак используется для поддержания давления в системе водоснабжения, которое должно быть на уровне 3,5 атмосфер. При полном гидробаке вода расходуется в течение 3–4 часов, не допуская частого включения скважинной помпы. Он предохраняет систему водоснабжения от гидроударов, способных разорвать трубы.
  • В корпусе изделия находится камера из гигиенической резины для воды с напорным клапаном, а остальная часть бака заполнена воздухом, который через пневмоклапан с помощью компрессора создает давление. К гидробаку подключается магистраль от погружного насоса, по которой вода поступает в водяную камеру.
  • Принцип работы основан на поддержании давления в камере для воды с помощью воздуха. При расходе воды и снижении давления в системе включается скважинный агрегат, и вода подается в камеру.
  1. Шкаф с электронными и релейными приборами управления и защиты оборудования, которые через поставленные датчики контролируют работу автономного водоснабжения.
  • В помпе установленные мини-блоки контролируют насос и при увеличении нагрузки низкого уровня водоносного горизонта и нагрева однофазного двигателя через реле отключают агрегат.
  • Датчики расположенные в трубопроводе, контролируют номинальное давление жидкости. При его снижении через электронную систему включается аппарат, заполняя камеру водой.
  • Если давление не устанавливается до нормативного, необходимо произвести настройки реле.

Полезное видео

Пошагово от А до Я:

Еще один подробный процесс:

видео и советы по монтажу скважинного насоса своими руками

Для того чтобы обеспечить загородный дом или дачу требуемым количеством воды, используемой для бытовых нужд и для полива зеленых насаждений на приусадебном участке, необходим источник водоснабжения, в качестве которого может выступать колодец или скважина. Если решение вопросов с обустройством такого источника лучше всего доверить квалифицированным и опытным специалистам, то установка насоса в скважину, который будет откачивать из нее воду, вполне может быть выполнена самостоятельно.

Размещение насоса в скважине

Как правильно установить насос в уже подготовленную скважину? Прежде всего необходимо приобрести устройство, технические характеристики которого соответствуют параметрам обустраиваемой системы автономного водоснабжения. Только если насос подобран правильно, а монтаж насоса в скважину выполнен должным образом, можно рассчитывать на эффективную и бесперебойную работу такого устройства на протяжении продолжительного периода.

Как установить насос в скважину и выполнить пусконаладочные работы

После бурения скважины в нее устанавливают обсадную трубу, в которую и опускают глубинный насос. Прежде чем приступать к установке глубинного насоса в скважину, следует убедиться, что на всем протяжении внутренней поверхности обсадной трубы отсутствуют сужения и кривизна, которые могут не только затруднить монтаж, но и значительно сократить срок эксплуатации насосного оборудования.

Подготовка оголовка скважины

Перед установкой погружного насоса в скважину следует определить разницу между внутренним диаметром обсадной трубы и наружным диаметром корпуса гидромашины. Если такая разница слишком маленькая, то все дефекты, имеющиеся на внутренних стенках обсадной трубы, будут негативным образом отражаться на работе устройства. Если зазор между корпусом насоса и стенками трубы слишком большой, это может стать причиной выхода оборудования из строя. Вода, которую глубинный насос откачивает из скважины, должна двигаться с достаточной скоростью для того, чтобы обеспечивать эффективное охлаждение насоса, поэтому при установке зазор между его корпусом и внутренними стенками обсадной трубы должен иметь оптимальное значение. Такое значение, как правило, указывается в техническом паспорте на каждую модель погружного насоса.

Установка погружного насоса в скважину осуществляется при помощи полиамидного шнура, который привязывается к корпусу гидромашины. Выбирая такой шнур для установки насоса в скважину своими руками, следует иметь в виду, что данное изделие должно выдерживать нагрузку на разрыв, значение которой как минимум в пять раз превышает вес устанавливаемого насосного оборудования. Чтобы исключить риск всасывания во внутреннюю часть гидромашины узла, при помощи которого полиамидный шнур крепится к ее корпусу, такой узел следует завязать на расстоянии около 10 см от входных отверстий устройства, а концы шнура оплавить.

Подготовка насоса к установке в скважину

Если глубина скважины, в которую монтируется глубинная помпа, не превышает 10 метров, то помимо полиамидного шнура при установке насоса необходимо использовать пружинящую подвеску, привязываемую к корпусу устройства. В качестве такой подвески, которая необходима для того, чтобы погасить вибрации работающего погружного насоса, можно использовать медицинский жгут или ленту, выполненную из гибкой резины. Однако в этой функции нельзя применять проволоку или трос, изготовленные из металла. Объясняется это тем, что элементы такой подвески, отличающиеся высокой твердостью, могут просто разбить крепежные отверстия на корпусе насоса.

Монтаж глубинного насоса предполагает, что вместе с самой гидромашиной, установку которой в скважину выполняют при помощи полиамидного шнура, в обсадную трубу опускаются шнур электропитания и металлопластиковая труба, соединенная с нагнетательным патрубком. Все три опускаемых в скважину вместе с насосом элемента (полиамидный шнур, шнур питания и труба) скрепляются между собой при помощи изоляционной ленты, при этом шаг, с которым выполняются такие крепления, может находиться в диапазоне 70–130 см. Располагать первую связку, соединяющую полиамидный шнур, провод электропитания насоса и трубу, следует на расстоянии не менее 20–30 см от нагнетательного патрубка.

Перед спуском насоса проверьте крепление питающего кабеля

Поскольку резьбовые соединения снижают прочностные показатели труб, скважинный насос стараются устанавливать без их использования. Как правило, монтаж погружного насоса в скважину осуществляется с применением соединений фланцевого типа, которые отличаются высокой надежностью и долговечностью. Крепежные болты в соединениях данного типа вставляют через верхний фланец, а гайку накручивают на него снизу. Необходимость соблюдения такой рекомендации объясняется тем, что если открутившийся болт упадет в шахту скважины, то он нанесет ей значительно больше вреда, чем упавшая в нее гайка.

Прежде чем подвергать установке скважинный насос, следует сначала замерить, на какой глубине в подземном источнике находится вода. Для осуществления такого замера используется колонна из газовых труб, опускаемая в шахту скважины через отверстие в опорной плите.

Произвести измерение можно с помощью специального прибора, сигнализирующий электрод которого опускается в скважину и срабатывает при погружении в воду

Следует также знать, как опустить насос в скважину, чтобы не повредить корпус устройства при установке. Лучше всего при опускании насоса в скважину надеть на его корпус резиновое кольцо, которое защитит его от повреждений при ударах о стенки обсадной трубы. После того как погружной насос опущен в скважину на требуемую глубину, верхний конец подвески, на которой держится такое устройство, привязывают к специальной перекладине, закрепленной на поверхности земли.

Установка оголовка скважины

При оснащении подземного источника воды насосным оборудованием важно знать, как установить насос в скважину, а также как правильно подключить такое устройство к трубопроводной системе, которую оно будет обслуживать. Монтаж скважинного насоса, выполняемый после того, как оборудование уже находится на требуемой глубине подземного источника воды, осуществляют по следующему алгоритму.

  • Верхний конец трубы, соединенной с нагнетательным патрубком насоса, крепится к опорной плите, которой оснащена скважина.
  • Если в конструкции насоса не предусмотрен встроенный обратный клапан, то его приобретают отдельно для установки на нагнетательной магистрали.
  • Кроме того, необходима установка на нагнетательной трубе задвижки, отводного колена и манометра, при помощи которого будет измеряться давление жидкости.
  • После того как все вышеперечисленные действия выполнены, можно подсоединить колено, отходящее от нагнетательной трубы, к самому трубопроводу, по которому откачиваемая из скважины вода будет поступать к точкам ее потребления.

Проверка работоспособности скважины

Перед тем как подключить помещенный в скважину насос к станции электропитания и управления таким устройством, желательно замерить сопротивление обмотки его приводного двигателя и электрического кабеля, погруженного в жидкую среду. Выполнить такую процедуру, завершающую установку скважинного насоса своими руками, можно с помощью мегаомметра. После проверки электрокабель насоса подключается к станции управления. Затем выполняют пробный запуск установленного оборудования.

Подключение напорной линии к скважинному насосу

Как определить требуемую глубину источника

Установка скважинного насоса должна осуществляться на определенной глубине источника воды. При использовании в качестве источника водоснабжения скважины учитывают статический и динамический уровни расположения в ней откачиваемой жидкой среды. Под статическим уровнем понимают расстояние, на котором зеркало воды, находящейся в спокойном состоянии, располагается от поверхности земли. На динамическом уровне вода в скважине находится после того, как ее начинают откачивать.

Динамика столба воды в скважине

Погружное насосное оборудование, чтобы оно эффективно функционировало и качественно охлаждалось посредством перекачиваемой им жидкой среды, следует располагать в скважине на отметке, находящейся как минимум на 30 см ниже динамического уровня. Если толщина водного слоя позволяет, то будет лучше, если установка глубинного насоса будет выполнена на отметке, расположенной ниже динамического уровня на 2–3 м. При этом следует учитывать, что насос, установленный в скважине, должен находиться на расстоянии не менее 1–2 м от ее дна.

Демонтаж глубинного насоса

Необходимость в демонтаже, выполняемом из-за выхода насоса из строя, может возникнуть по ряду причин, наиболее распространенными из которых являются:

  • неправильно выполненная установка насоса погружного типа в скважину;
  • неправильно подобранные элементы автоматического управления насосным оборудованием;
  • неправильный выбор самой гидромашины по ее мощности.

Так, если насос, изначально рассчитанный на обслуживание скважин глубиной не более 50 м, используется для подъема воды на высоту порядка 80 м, то ремонт такому оборудованию может потребоваться уже через несколько месяцев его эксплуатации. Автоматика данного насоса, настроенная на определенное давление перекачиваемой жидкой среды, просто не будет периодически отключать устройство, в результате чего оно будет работать с постоянными перегрузками и, соответственно, быстро выйдет из строя.

Извлеченный из скважины глубинный насос

Когда сломавшийся глубинный насос требует демонтажа, для осуществления этой процедуры лучше пригласить квалифицированных специалистов. Если же вы изучили теоретический материал на данную тему и просмотрели видео, которыми в интернете делятся пользователи насосных устройств погружного типа, вы можете выполнить демонтаж своими руками.

Преимущества обращения к квалифицированным специалистам

Основным и наиболее важным преимуществом привлечения для технического обслуживания и демонтажа погружного насоса квалифицированных специалистов является наличие у них необходимых знаний, навыков и опыта работы с гидромашинами. Это позволит таким специалистам быстро диагностировать неисправное оборудование, определить причину его выхода из строя или некорректной работы, оперативно устранить ее и выполнить пусконаладочные работы.

Кроме того, серьезные компании, занимающиеся установкой и ремонтом насосного оборудования, обслуживающего скважину или колодец, предоставляют гарантии на все выполняемые ими работы.

Демонтаж глубинного насоса своими руками

Браться за самостоятельный демонтаж погружного насосного оборудования, если в этом возникла необходимость, следует только в том случае, если вы уверены, что сможете справиться с такой непростой процедурой.

Кроме набора необходимых инструментов и комплектующих, для самостоятельного демонтажа глубинного насоса вам потребуется помощь нескольких человек, так как извлечь такую тяжелую конструкцию из глубокой скважины в одиночку точно не получится.

Установка насоса в скважину на воду: схема монтажа и обвязка

Вот и закончены работы по бурению скважины на воду, осадная колонна установлена, а скважина промыта и готова к эксплуатации. Для бесперебойной работы источника осталось только выбрать насосное оборудование для скважины и провести монтаж насоса по всем правилам. Как это сделать правильно своими руками и как совершить плавный пуск глубинного агрегата, разбираемся ниже. А для примера смотрим видео, расположенное в материале.

Нюансы, которые следует учесть

Перед тем как установить выбранный скважинный насос в обсадную трубу и осуществить его плавный пуск, важно учесть несколько моментов, которые сделают работу насоса еще более эффективной:

  • Так, какова бы ни была глубина погружения вашего агрегата, стоит выбирать ту модель погружного насоса, которая оснащена защитой от сухого хода. Благодаря такой системе даже резкое и критическое падение уровня воды в скважине никак не скажется на работоспособности оборудования. Защита от сухого хода сработает мгновенно и убережет насос от сгорания.
  • Важным моментом является не только защита от сухого хода, но и сам диаметр агрегата. Рекомендуемый зазор между стенками обсадной трубы и стенками корпуса помпы должен составлять 4 мм. Если будет больше, то так даже лучше.
  • Предпочтение при выборе скважинного погружного насоса отдавайте центробежным моделям. Они оказывают менее губительное действие на стенки шахты скважины в отличие от вибрационных насосов. К тому де использование вибрационного агрегата даже с защитой от сухого хода и обратным клапаном не рекомендуется в особенности для скважин на песок. Есть риск разбаламучивания песчаного дна.
  • И не лишним будет учесть производительность насоса для качественного и бесперебойного подъема воды. Для этого нужно вычислить средний объем потребляемой воды на семью в сутки.

Комплектация инструментов и рабочих элементов

Для того чтобы правильно и надёжно установить глубинный погружной насос в скважину на воду, необходимо запастись такими предметами и комплектующими:

Рекомендуем к прочтению:

  • Помпа выбранной модели;
  • Водоприёмная труба в виде шланга ПВХ нужной длины и диаметра;
  • Электрический кабель;
  • Страховочный трос (лучше из нержавеющей стали) нужной длины;
  • Обратный клапан;
  • Пластиковый фитинг для соединения насоса с трубой водоприёма;
  • Разводные ключи;
  • Сантехническая лента ФУМ или Tangit (подмотка).

Важно: перед тем как опустить уже подсоединенную к насосу трубу в скважину, её желательно выровнять при помощи надёжной фиксации на участке. То есть растяните нужный отрезок трубы по участку и зафиксируйте его кирпичами или другими тяжёлыми предметами. Но избегайте повреждения ПВХ.

Этапы монтажа погружного насоса

Лучшие условия, коэффициенты в линиях на спортивные мероприятия и это в приложении от 1xBet, скачать 1хБет на Андроид телефон можно по ссылке бесплатно и получить бонус по промокоду MyAndroid.

Схема монтажа агрегата в скважину на воду будет следующей:

  • В первую очередь к выходному патрубку насоса необходимо прикрепить обратный клапан. При этом важно установить его так, чтобы стрелка, нарисованная на нём, смотрела вверх. Все резьбовые соединения проматываем лентой и надёжно зажимаем разводным ключом.
  • Теперь пришла пора монтировать переходник-фитинг для трубы. Именно он позволит прикрепить погружной скважинный насос к водозаборной трубе.

Важно: монтаж фитинга нужно производить в два этапа. Сначала крепим его меньшую (нижнюю) часть. Для этого плотно наматываем сантехническую ленту и фиксируем резьбу фитинга к резьбе обратного клапана. Все хорошо зажимаем ключами. При этом в месте соединения пластика и металла можно использовать дополнительный слой герметика.

  • В имеющееся отверстие с резиновым уплотнителем вставляем до упора водоприемную трубу. При этом сначала не её основание наденем вторую часть фитинга резьбой в сторону стыка. После того как труба вставлена в переднюю часть соединительного элемента, подводим по трубе вторую его часть и надёжно стыкуем посредством резьбы.

Монтаж страховочного тороса и кабеля

Теперь приступаем к креплению и установке страховочного троса и электрокабеля по дальнейшей схеме. И если с проводом все ясно (он подключен к насосу), то страховочный трос, выбранный в соответствии с параметрами скважины, крепим к основанию насоса и фиксируем специальными стальными зажимами. При этом сами зажимы и конец стального троса необходимо обязательно изолировать специальной клейкой лентой (изолентой).

Рекомендуем к прочтению:

Электрокабель и водоприёмную трубу соединяем вместе своими руками методом обвязки. Для этого можно использовать пластиковые хомуты или просто изоленту. Важно избегать сильного натяжения кабеля или его провисания. Такой способ монтажа провода и трубы позволит предотвратить образование петли вокруг насоса в процессе его эксплуатации. А это, в свою очередь, застрахует от заклинивания насоса в скважине при его подъеме.

К трубе и кабелю таким же образом приматываем хомутами страховочный трос. Его можно прикрутить простой обвязкой из изоленты с большим шагом.

Опускаем насос в скважину

  • И последний этап установки скважинного насоса на воду своими руками по схеме — монтаж трубы в отверстие оголовка. Для того чтобы герметично закрыть устье скважины, нужно срезать верхнюю часть обсадной трубы, которая имеет резьбу. Поскольку именно этот участок является более широким по отношению к остальной части колонны.
  • Срезав резьбу, разбираем оголовок на две части и нижнюю надеваем на трубу. Вверху нужно уложить плотную резиновую прослойку.
  • В отверстие верхней части оголовка продеваем водоприёмную трубу, а кабель и трос проводим через специальные болты, имеющиеся с внутренней стороны крышки.
  • Насос медленно и аккуратно опускаем в скважину и осуществляем его плавный пуск. Вода должна политься из трубы с достаточным напором.
  • Устанавливаем верхнюю часть оголовка и надёжно фиксируем его болтами.
  • После того как было произведено крепление скважинного насоса и его плавный пуск, осталось только подключить водоприёмную трубу к системе индивидуального водопровода.
  • Минимальное расстояние от насоса до забоя скважины должно составлять 1 метр. А минимальная глубина погружения агрегата — 0,5 метров.

Установка насоса в скважину: схема подключения своими руками

Установка насоса в скважину представляет собой очень важный процесс, от правильности и качества выполнения которого зависит длительность нормальной и бесперебойной работы оборудования. Установка насоса для скважины производится после того, как завершено бурение и поверхностное оборудование скважины или колодца.

Чаще всего на загородных участках не так много места, поэтому бурение скважины предпочитают копанию колодца. Сама скважина не занимает много места, чего нельзя сказать про колодец, что является огромным ее преимуществом.

Схема водоснабжения с скважинным насосом и адаптером.

Водоснабжение из колодца может осуществляться  при помощи установки поверхностного насосного оборудования. Для того чтобы обеспечивать подъем воды из скважины, потребуется монтаж скважинного насоса. Для того чтобы установить погружной насос своими руками, нужно знать особенности работы и подключения оборудования.

Технические свойства скважинных насосов

Основными характерными свойствами погружного насосного оборудования являются следующие:

  • возможность создания напора воды на том уровне, на котором обеспечивается ее оптимальное извлечение из скважины и подача в систему водоснабжения;
  • высокая длительность бесперебойной эксплуатации;
  • цилиндрическая форма корпуса, которая предоставляет определенное удобство в процессе установки;
  • некоторые модели способны проводить выкачивание из скважины, которая имеет примеси в виде песка и глины, такие приборы изготавливаются из материалов, которые имеют высокую износостойкость.

Виды насосов для скважин

Глубинное насосное оборудование отличается хорошим качеством изготовления и высокой степенью надежности. Эти качества позволили этим приборам завоевать высокую популярность и стать востребованными у владельцев загородных домов и дачных участков.

Использование этих насосных систем стало популярным способом организации автономного водоснабжения загородных коттеджей и частных домов.

Основные преимущества погружных насосов:

  • большая глубина осуществления водозабора;
  • низкая техническая сложность проведения монтажа;
  • отсутствие трущихся элементов, что увеличивает общий срок службы и повышает износостойкость;
  • небольшой уровень шума;
  • длительный срок эксплуатации.

Благодаря надежности этого оборудования обслуживание и замена погружного насоса в скважине проводятся очень редко.

Выбор насосного оборудования для скважины

Выбор и монтаж скважинного насоса зависит от большого количества факторов:

  • место расположения оборудования;
  • требуемый напор;
  • коэффициент потерь напора воды из-за возникновения технологического трения в трубопроводе;
  • величина разницы давления при выключении и включении;
  • надежность оборудования;
  • удобство эксплуатации;
  • стоимость оборудования.

Устройства погружного насоса

Для подсобного хозяйства и автономного водоснабжения загородного дома или дачного участка погружные насосы выбираются по следующим параметрам:

  • габариты;
  • мощность доступного источника электропитания;
  • производительность;
  • стоимость.

Основными техническими критериями скважины:

  • глубина погружения, которая измеряется в метрах, значение этого параметра характеризует высоту, на которую должен поднимать воду глубинный насос;
  • объем воды, который поступает в скважину за час — показатель характеризующий дебит скважины, измеряется в кубических метрах, в соответствии с этим критерием подбирается мощность.

Производительность погружного насоса не должна превышать производительность скважины при одновременной достаточности мощности оборудования для поднятия воды на необходимую высоту.

Надежность и долговечность функционирования глубинного оборудования в первую очередь зависит от правильности установки в скважину.

При наличии необходимого объема знаний и умений можно подключить скважинный насос самостоятельно. Для монтажа своими руками требуется досконально изучить способы и технологии проведения монтажных работ и подключения.

Каждая модель имеет свои особенности подключения. По этой причине производителем к насосу прикладывается схема установки. Схема подключения содержит последовательную инструкцию монтажа и подсоединения оборудования к электросети.

При проведении подключения требуется строго соблюдать инструкцию завода-изготовителя. Это позволит избежать трудностей и ошибок при осуществлении установки насоса и поломок при эксплуатации.

Предварительные монтажные работы

Характеристики погружного насоса

Перед тем как опускать насос в скважину, следует измерить все ее параметры. Основными техническими параметрами являются:

  • глубина;
  • статистический и динамический уровень воды.

Если с глубиной и шириной сразу все понятно, то что такое статистический и динамический уровни воды, знают не все. Эти термины чаще всего известны только профессионалам.

Динамический потенциал влияет на мощность используемого прибора и определяет, какой объем воды скважина способна выдавать за единицу времени.

Статистический показатель указывает, на какую минимальную высоту насосная установка способна поднять воду. Он указывает расстояние от поверхности земли до уровня воды.

Перед установкой насоса в скважину следует определиться, насколько часто будет использоваться помпа. Если предполагается частое использование, то имеется смысл подвести стационарную линию электроснабжения для насосного оборудования. При нерегулярном использовании, для питания оборудования достаточно будет применения удлинителя с розеткой.

При подключении удлинителя следует учитывать, что энергопотребление аппарата является достаточно высоким, поэтому провод удлинителя должен иметь подходящее сечение, чтобы предотвратить перегрев и, как следствие, замыкание и пожар.

Правила проведения монтажных работ

Чтобы устройство служило на протяжении длительного времени, при его установке требуется соблюдать технологию подключения. Перед проведением всех монтажных операций требуется сравнить технические характеристики насоса с характеристиками скважины на их соответствие друг другу.

После сравнения характеристик следует побеспокоиться об обеспечении оборудования электропитанием. В зависимости от модели помпы может потребоваться однофазный или трехфазный ток. До начала работ по установке погружного насоса, потребуется подготовить следующие инструменты:

  • страховочный трос;
  • комплект для создания оголовка;
  • зажимы, изготовленные из нержавейки;
  • шланг;
  • труба ПНД;
  • набор необходимых фитингов;
  • вентиль, имеющий шаровую конструкцию.

Инструменты для монтажа скважинного насоса

Трос и шланг следует заготовить такой длины, чтобы ее хватало на всю глубину скважины.

Дополнительно при проведении монтажа потребуется стабилизатор напряжения. Это обусловлено высокой чувствительностью аппаратуры к перепадам напряжения в сети.

При необходимости следует провести наращивание кабеля для электропитания глубинного насоса. Соединять куски кабеля между собой следует при помощи пайки, это требуется для того, чтобы улучшить электроконтакт между кусками кабеля.

При наращивании кабеля следует внимательно соединять провода в соответствии с их цветом.

Шаровой кран устанавливается на выходе трубы из скважины и используется для регулировки потока.

Следует помнить, что при отсутствии воды в скважине включение устройства в электросеть запрещено.

Монтаж оборудования в скважине

Перед подключением проводится проверка обсадной трубы на наличие неровностей, сужений и искривлений. Все выявленные дефекты влияют функционирование устройства и усложняют установку насосного аппарата.

Перед установкой скважинного насоса скважину необходимо очистить и прокачать.

На видео монтаж скважинного глубинного насоса в обсадной трубе ПВХ:

Установку насоса можно осуществлять только после проведения подготовительных работ. В процессе подключения насоса, если в его конструкции не предусмотрен обратный клапан, то его рекомендуется установить самостоятельно.

Для удобства шланг, кабель электропитания и страховочный трос соединяются вместе при помощи изоляционной ленты. Для герметизации скважины на поверхности устанавливается оголовок, к которому крепится страховочный трос, а труба и кабель для электропитания выводятся наружу.

Трубу подключают к системе автономного водоснабжения. Прокладка водопровода от дома до скважины должна осуществляться под землей не меньше 1,5 м в глубину, для того чтобы предотвратить его промерзание зимой.

Подключение труб осуществляется без использования резьбовых соединений, что позволяет снизить уровень воздействия на элементы конструкции коррозионных процессов, повреждающих металлические конструктивные элементы.

Как подключить скважинный насос — монтаж и электросхема, установка в скважину

Применение скважинных насосов для домашних нужд и потребностей малого бизнеса достаточно широко. Первое и самое сложное – иметь саму скважину, в которой есть вода. Если же такой источник есть, то следующей, не менее важной задачей, будет подъём из него воды на поверхность. Для этой цели используются скважинные насосы.

Подавляющее количество их потенциальных владельцев не всегда знают, как правильно подойти к выбору нужного агрегата. Важно также знать порядок и правила установки и подключения насосного оборудования. В этом помогут некоторые элементарные знания, речь о которых пойдёт ниже.


Содержание:

  1. Критерии выбора
  2. Протяжённость водопровода и количество узлов
  3. Особенности монтажа оборудования
  4. Электрическая схема
  5. Особенности скважины

Критерии выбора скважинного насоса

При выборе данного прибора стоит учесть следующее:

  1. Рабочая точка агрегата
    Этот показатель определяет пересечение параметров прибора свойств скважины. Известно, что вода в скважинах не имеет постоянного уровня. Эти показатели указываются в паспорте источника воды. Если такого документа нет, замеры можно выполнить самостоятельно. Измерений рекомендуется выполнить несколько, чтобы получить среднее значения уровня воды.
    Важно, чтобы средний их показатель совпадал с паспортными характеристиками приобретаемого оборудования, которое работает в диапазоне от 70 до 120% своих номинальных параметров.
  2. Типы скважинных насосов
    Зная глубину источника воды, можно определить, какой тип агрегата нужен — поверхностный или погружной.

Принципиальные отличия типов насосов:

  • Самовсасывающий поверхностный прибор позволит поднять воду с глубины до 9 м. Этот вариант подойдёт для мелких колодцев.
    Плюс его — в возможности наружного крепления и лёгкой доступности в случае необходимости ремонта или демонтажа.
    Отрицательно то, что этот агрегат замерзает на морозе и требует перед началом работы заполнения всасывающего канала водой.
    Делятся данные устройства на:
    — центробежные без эжектора,
    — самовсасывающие с эжектором.
  • Погружной агрегат позволит работать на любых глубинах. Такой тип самый подходящий в любой ситуации. Его сложнее устанавливать, но работает такой насос круглый год.

Подробнее о выборе скважинного насоса по ключевым техническим характеристикам и условиям монтажа.

Протяжённость водопровода и количество узлов

Хотя вода по системе будет перемещаться горизонтально, потерь в узлах и трубах не избежать. Приобретаемое оборудование рекомендуется покупать с запасом мощности до 20%.

Эти устройства также делятся на две категории:

  • центробежные, имеющие более высокую цену и лучшую производительность;
  • вибрационные, стоящие меньше и работающие хуже.

Вибрационные насосы имеют всасывающий клапан, который может располагаться:

  • в верхней части прибора;
  • в нижней части устройства.

Возможность избегать попадания донной грязи, в первом варианте, может компенсироваться проблемой в работе при низком уровне воды в скважине.

Второй вариант имеет обратные стороны – возле дна такой насос засасывает глину, при этом, низкий уровень воды станет помехой в разы меньше.


Установка вибрационных приборов не рекомендуется в песчаных скважинах, которыми принято считать все каналы, выполненные до глубины межпластовых или грунтовых вод.

Особенности монтажа оборудования

Есть два варианта монтажа насоса:

  1. Самовсасывающее устройство монтируется рядом с источником воды. Специальный погружной шланг одним концом опускается в воду, вторым – крепится к насосу.
  2. Погружной прибор крепится к трубе. Если это гибкий шланг, то дополнение к крепежу может стать трос, который крепится одним концом к насосу, вторым к любому устойчивому элементу со скважиной. Гибкий вариант монтажа предпочтительней, так как позволяет регулировать глубину погружения агрегата. Насос полностью погружается в воду. Большинство подобных устройств плохо переносят работу «на сухую». Поэтому, всегда стоит следить за уровнем в скважине или приобрести насос с поплавковым выключателем, который защитит прибор в случае отсутствия или критично низкого уровня воды.

На самой трубе рекомендуется установить обратный клапан, который будет удерживать в системе воду.

Алгоритм установки погружного оборудования включает насколько пунктов:

  • Монтируются все трубы. Если насос будет устанавливаться на жёсткой трубе, то между ней и основным каналом перемещения воды в дом рекомендуется поставить небольшой кусок гибкого шланга, который погасит вибрации двигателя.
  • К устройству подсоединяются:
    — трос,
    — электропровод,
    — шланг.
  • Насос плавно опускается на дно скважины.
  • Когда агрегат коснётся дна, следует поднять всю конструкцию на высоту от полуметра до метра от точки касания.
  • Трос нужно жёстко закрепить, провод подключить к сети, шланг соединить с остальной системой и уложить в каналы крепления.
  • Верхнее отверстие скважины рекомендуется обеспечить крышкой, во избежание попадания в систему посторонних предметов и грязи.

Электрическое подключение следует производить только к заземлённому источнику посредством автоматического выключателя по следующей схеме:

Схема электрического подключения скважинного насоса

Во время монтажа насоса вам могут понадобиться металлофторопластовые втулки, варианты их исполнения можно посмотреть здесь https://cema-bearing.com/metalloftoroplastovie_vtulki/.

Особенности скважины

Когда скважина полностью готова к работе, можно включить насос и начать выкачивать из неё воду, качество и количество которой могут сильно отличаться. Главное влияние на это оказывает несколько показателей, а именно:
1. Глубина

Из разных глубин добывается разная по своим свойствам вода. Глубины залегания природных ископаемых эти принято называть горизонтами. В случаях с водными скважинами таких горизонтов различают четыре:

  1. Простой колодец с глубиной до 20 метров.
  2. Колодец-скважина, имеющий параметр до 30 м.
  3. Песчаный горизонт, который расположен на расстоянии 50 – 70 м. ниже уровня грунтовой поверхности.
  4. Артезианский горизонт. Его глубина залегания может быть 100 метров и ниже.

Выбор глубины будущего источника воды будет зависеть от многих факторов, одни из которых:

  • целевое назначение источника,
  • необходимое количество воды,
  • наличие или отсутствие разрешительных документов,
  • цена,
  • геодезические условия местности,
  • глубина залегания водоносного слоя.

2. Диаметр

Этот показатель напрямую зависит от:

  • параметров бурильного оборудования,
  • характеристик будущего насоса,
  • ценовой доступности процесса,
  • целевого назначения.

Чем больше диаметр, тем дороже будет стоить скважина, тем больший диаметр труб потребуется для её обустройства.

Положительной стороной будет высокая производительность. При выборе диаметра бурения всегда стоит руководствоваться принципом достаточной необходимости. При этом, рекомендуется делать небольшой запас в параметрах, поскольку не всегда доподлинно известно:

  • сколько воды будет давать будущий источник;
  • как быстро он будет восстанавливаться;
  • как поведёт себя скважина по прошествии длительного времени.

3. Дебит скважины

Этим определением называют максимальное количество воды, которое можно выкачать из скважины за один час.
Этот параметр не только зависит от мощности установленного оборудования, а и от способности восстановления самого источника. Редко из какого колодца или пробуренного артезианского канала можно бесконечно выкачивать воду большими объёмами. Чем мощнее оборудование, тем скорее будет выкачана вода. Чем чаще будет производится выкачивание, тем меньше будут объёмы.
Слабое оборудование может работать долго, выкачивая на верх воды столько, сколько восстанавливается в скважине.
Определение точного дебита является сложным процессом и ненужным для источников индивидуального пользования.

4. Объём потребляемой воды

Этот показатель зависит от дебита источника и потребностей его пользователя. Если потребление воды меньше, чем может дать скважина, то проблем с её нехваткой можно будет избежать.

Количество воды в скважине, помимо её глубины и ширины, может зависеть от:

  • времени года,
  • интенсивности выкачивания,
  • параметров используемого оборудования.

Правильный расчёт потребления позволит рационально расходовать ценный природный ресурс. Это позволит дополнительно:

  • экономить электроэнергию,
  • продлить ресурс насоса,
  • обеспечить более качественную и чистую добываемую воду.

Компетентный и тщательный подход к обустройству автономного источника водоснабжения участка даст его владельцу возможность доступ к ценнейшему природному ресурсу, относится к которому нужно с уважением и любовью. Это обязательно будет иметь свои положительные последствия в близкой и отдалённой перспективах.

Установка скважинного насоса своими руками

Установка скважинного насоса своими руками в скважину или колодец требует ответственного подхода, так как от правильного или неправильного монтажа будет зависть, как качество забираемой воды. К монтажу насоса необходимо подготовиться заранее, подготовив необходимый инструмент и оборудование для погружения.

Если Вам необходимо заказать установку насоса в скважину, Вы всегда можете обратить в нашу компанию «Исток МСК — инженерные системы» по номеру телефона, или оставить заявку на сайте, Вам обязательно перезвонят!

Оставить заявку



Установка насоса в песочную скважину или колодец своими руками.

  1. Перед установкой насоса, своими руками, в скважине или колодце измерьте высоту подъема от поверхности воды до уровня слива и подготовьте шланг подходящей длины.
  2. Лучше использовать шланги из поливинилхлоридного пластика с внутренним диаметром 18-20 мм.
  3. Для подвески насоса нужен капроновый шнур, который выдерживает нагрузку на разрыв, пяти кратно превышающую вес самого насоса.
  4. Нельзя применять в качестве подвески металлический трос или проволоку: при вибрации такой трос может разбить проушины крепления на алюминиевом корпусе насоса и тот свалится в скважину.
  5. Если глубина подвески насоса менее 10 м, то к концу капронового шнура присоединяют дополнительную пружинящую подвеску, которая будет гасить вибрацию насоса. Для пружинящей подвески используют полосы эластичной резины или медицинский жгут.
  6. Закрепив другой конец подвески на перекладине, можно опустить насос в скважину или колодец. При этом он не должен касаться стенок, а до дна должно оставаться не менее 30 см. Глубина погружения в воду — не более маркированной на насосе (2-3 м).
  7. Если насос все же касается стенок скважины, на его корпус необходимо надеть защитное резиновое кольцо.

Установка скважинного насоса своими руками в артезианской скважине.

При обустройстве скважины, перед установкой скважинного насоса необходимо изучить документ выданный буровой бригадой, после бурения. Такой документ называется паспорт на скважину, в нем указанны необходимые нам параметры для подготовки водоподъемной магистрали. Водоподъемная магистраль представляет собой: трубу, электрический кабель питания и трос(необходимой длинны), скважинный оголовок, скважинный насос. Насос крепится к трубе, через обратный клапан и компрессионную муфту, трос монтируется в специальные отверстия, расположенные на корпусе насоса, и фиксируется специальными металлическими хомутами. Далее необходимо спаять кабель питания насоса и электрический кабель магистрали с помощью паяльника и обеспечить герметичную изоляцию с помощью термоусадочной муфты, убедившись, что вода не проникнет в места соединения электрического кабеля. После этого, нужно закрепить кабель и трос к трубе, с помощью пластиковых хомутов таким образом, чтобы кабель имел небольшой провис, относительно длины трубы и троса — это избавит его от излишнего натяжения и предотвратит обрыв провода.

  1. Изучаем паспорт на скважину для определения глубины загрузки скважинного насоса.

    В паспорте есть такие показатели, как динамический и статический уровень воды. Эти параметры позволят нам определить правильную глубину загрузки насоса (в большинстве случаев, рекомендованная глубина загрузки скважинного насоса пишется в паспорте). Погружать насос в скважину необходимо на глубину ниже динамического уровня на пять метров, это условие позволит насосу не остаться без воды и сгореть. Хотя, большинство насосов и имеют защиту от сухого хода, но не стоит испытывать судьбу на прочность, особенно, если это стоит немало денег и трудозатрат.

  2. Готовим трассу водоподъемной магистрали для скважины.

    К скважинному насосу с помощью резьбовых фитингов крепим обратный клапан, это позволит воде оставаться под давлением при неработающем насосе. К обратному клапану, с помощью компрессионной муфты соединяем трубу ПНД, необходимого нам диаметра (в основном применяют трубы 32 и 40 мм. в диаметре). Далее отрезаем необходимое количество трубы, троса и электрического кабеля (длина должна составлять больше глубины загрузки, по паспорту, на 2-3 метра) и разматываем это вдоль, для удобного скрепления всех элементов. Кабель, как указанно выше, спаиваем с проводом насоса и герметично изолируем с помощью термоусадочной муфты, а трос крепим хомутами к корпусу насоса. На другом конце трассы крепим скважинный оголовок и монтируем к нему трос, кабель пропускаем в специальное технологическое отверстие и фиксируем с помощью имеющегося на оголовке зажима (не забудьте оставить небольшой запас кабеля, чтобы он не перетянулся). Дальше необходимо, с помощью пластиковых хомутов закрепить трос и кабель с трубой ПНД, не забывая про небольшие опуски для электрического кабеля. На этом трасса водоподъемной магистрали готова и можно переходить к погружению насоса в скважину своими руками.

  3. Монтаж насоса в скважину своими руками или с помощью лебедки.

    После того, как подготовили скважинный насос к погружению, стоит обратить внимание на общий вес конструкции водоподъемной магистрали, так как он может оказаться большим и погружать насос вручную окажется невозможным, если конструкция весит немного, то с этим справятся 2-3 человека, один из которых должен направлять насос в скважину и регулировать скорость погружения, второй подавать трассу, а третий держать скважинный оголовок, что бы тот не волочился по земле. Погружать скважинный насос необходимо плавными не быстрыми движениями, что бы насос не бился о стенки обсадной трубы и не перетирался кабель питания. После погружения необходимо зафиксировать скважинный оголовок к устью скважины с помощью крепежных болтов и проверить надежность монтажа.
    Если вышло так, что конструкция водоподъемной магистрали очень тяжела, то погружение насоса нужно произвести с помощью лебедки или позвать на помощь несколько человек, которые будут страховать направляющего, а при необходимости смогли его подменить.

Рекомендации при установке скважинного насоса.

  1. При сборке трассы водоподъемной магистрали обратите внимание на прочность всех соединений, обязательно проверьте все ли герметично и плотно стоит на своих места, это убережет от многих неприятных моментов и не заставить доставать насос из скважины без необходимости.
  2. Оставляйте небольшой запас трубы и электрического кабеля, для того, что бы насос висел на тросе, а не на трубе и не перетягивал кабель.
  3. Для уплотнения резьбовых соединений используйте не фум-ленту, а сантехнический лен, это убережет вас от разгерметизации всей магистрали.
  4. При фиксации скважинного оголовка к устью скважины, используйте перекрестную затяжку болтов и не перетягивайте их очень сильно, иначе оголовок может лопнуть.
  5. Не используйте дешевые скважинные насосы, это продлит время эксплуатации водоподъемного оборудования и избавит Вас от преждевременного извлечения насоса из скважины, для его замены.
  6. Перед загрузкой насоса в скважины, убедитесь, что не забыли одеть ответную часть оголовка на устье и зафиксировать уплотнительное кольцо.

Смотреть так же: Замена скважинного насоса своими рукам
Оставить заявку

Добавление ручного насоса к вашей скважине — Survival Dispatch Insider

Наши тела на шестьдесят процентов состоят из воды. Мы не можем без этого жить. Поэтому имеет смысл только обеспечить постоянный доступ к безопасному источнику. Те из нас, у кого есть колодец, имеют преимущество перед соседями, у которых его нет. Отсутствие зависимости от муниципального снабжения и химических веществ, которые они вводят в него, делает нас хозяевами собственной жажды.

Однако наличие колодца не означает, что у вас всегда будет доступ к содержащейся в нем воде.Самая большая и наиболее частая проблема владельцев скважин — перебои в подаче электроэнергии. Когда электричество отключается, будь то на час или неделю, то же самое происходит и с водой. В то время как наши городские братья могут потерять власть, у них все равно будет вода. По крайней мере, в краткосрочной перспективе.

У нас есть несколько вариантов эксплуатации скважины без электроэнергии. Конечно, для запуска насоса можно использовать генератор. Это хороший вариант, если у вас есть оборудование, топливо и вы знаете, как это сделать. Другой вариант — установить на скважине ручной насос в дополнение к погружному насосу.

В большинстве случаев это легко сделать, но есть некоторые соображения. Во-первых, глубина вашего колодца. Это самое важное соображение, потому что оно сильно повлияет на стоимость. Глубокий колодец глубиной более тридцати четырех футов требует более совершенного насоса, чем неглубокий.

Если уровень грунтовых вод ниже отметки в тридцать четыре фута, вы можете использовать менее дорогой насос из любого количества мест, таких как Home Depot или даже Harbor Freight. В этом типе насоса используется кожаная шайба и обратный клапан для всасывания воды.Короткая спускная труба, идущая в скважину с обратным клапаном на дне, предотвращает потерю заливки насоса. Даже с этими клапанами кожаные компоненты очень подвержены высыханию, если не используются регулярно. Основная проблема с одним из них заключается в том, что, поскольку они не будут часто использоваться, обычно требуется грунтование.

Однако неглубокий колодец — исключение, а не правило. Как только вы переместитесь на глубину, превышающую отметку в тридцать четыре фута или одну атмосферу, вам придется использовать насос с более узкими допусками и лучшими техническими характеристиками.Здесь в игру вступают такие компании, как Bison Pumps. Bison — один из представителей нового поколения высокотехнологичных современных ручных насосов. Это не старые кувшины прошлых лет.

Эти новые насосы изготовлены из нержавеющей стали 304 и обеспечивают длительный срок службы. Даже лучше, чем насос, который нужно купить только один раз, это насос, который практически не требует обслуживания. После установки они будут работать в течение многих-многих лет без вашей помощи, кроме сильной руки, когда вам понадобится вода.

Чтобы поднять воду из глубокого колодца на поверхность, нужен другой подход. В то время как насосы старого стиля полагаются на кожаную чашу для обеспечения всасывания, насосы для глубоких скважин фактически поднимают воду на поверхность. Это достигается за счет использования подъемных или насосных штанг, которые простираются по всей длине нисходящей трубы до цилиндра насоса.

Баллон должен быть установлен на высоте двадцати футов ниже статической ватерлинии. Самое приятное то, что его можно установить на той же трубе, что и ваш погружной насос! Просто потяните существующую водосточную трубу, пока не окажетесь на высоте двадцати футов ниже статической водяной линии, и перережьте трубу.Добавьте переходник с резьбой для соединения цилиндра насоса, затем установите новую трубу и насосные штанги, которые идут в комплекте с ручным насосом. Это так просто.

Bison Pumps включает в себя несколько инструментов, облегчающих вам задачу. Одним из наиболее важных является предохранительный инструмент, который будет удерживать концы раструба трубы на верхней части ящика, чтобы предотвратить их падение. Это как лишняя пара рук. Установив лопасть на место, вы можете освободить трубу и использовать инструмент для извлечения штанги, чтобы поднять насосную штангу.Внутри каждой секции восьмифутовой трубы находится стержень из нержавеющей стали. Вытяните стержень вверх и соедините его со стержнем в следующем отрезке трубы. Затяните гайки крепления и скрутите трубы. Резьбовые соединения исключают использование каких-либо клеев на основе растворителей, что никому не нужно в воде.

Установив новый кусок трубы на место, снимите лопасть и опустите эту часть трубы. Замените лопасть на следующий раструб, чтобы удерживать трубу на месте. Очень простой монтаж.К цилиндру также прикреплена веревка, так что, если он проскользнет, ​​его можно будет извлечь.

Насосы поставляются с новой крышкой колодца, также из нержавеющей стали. Это заменит старую крышку, и через нее потребуется провести проводку погружного насоса. Перед тем как сделать это, убедитесь, что к существующему насосу обесточено питание. После того, как крышка будет на месте и провода будут пропущены через их отверстие, вы можете устанавливать помпу. Насосные штанги соединятся со штангой в основании насоса, и труба прикручивается к нему.Затем колпачок надевается на устье и фиксируется. Готово! Теперь у вас есть ручной насос на вашем колодце.

Для мест, где земля промерзает зимой или вечная мерзлота находится близко к поверхности, вы можете выбрать отрезок трубы с дренажным отверстием, чтобы вода могла стекать. Это необходимо для предотвращения его замерзания. Но насос не требует заливки, и пара насосов рукоятки восстановит подачу.

Ручные насосы также могут быть установлены рядом с имеющимся погружным насосом при условии, что корпус колодца достаточно большой в диаметре.Установка проще, поскольку вам не нужно тянуть имеющийся погружной насос. Просто опустите цилиндр, трубу и штанги в колодец на глубину 20 футов ниже статической линии.

Установка ручного насоса в колодец — самый надежный способ гарантировать, что у вас всегда будет доступ к воде. Это улучшение вашей усадьбы с пожизненными дивидендами. Больше не нужно бегать с массами из-за ящиков с водой в бутылках, готовясь к надвигающейся катастрофе. Вместо этого вы можете сосредоточиться на других приготовлениях, зная, что у вас есть доступ к неограниченному количеству воды на собственном заднем дворе.

Вы можете проверить Bison Pumps онлайн здесь: https://www.bisonpumps.com. Скажите им, что вас послала служба выживания.

Добавьте ручной насос в колодец — DIY

Несколько лет назад сильный ледяной шторм на пару дней отключил электричество в моей семье. . . и мы внезапно оказались без использования нашего колодезного электрического насоса. Пока мы бродили по освещенному свечами дому — мы не могли сварить кофе, приготовить еду, мыть посуду, смыть воду в туалете или даже сделать глоток воды из-под крана (но при этом прекрасно осознавали, что всего в 15 футах ниже нас была вся жидкость, утоляющая жажду. мы могли бы когда-нибудь захотеть) — мы чувствовали себя как товарищи по плаванию в море в «Ине древнего мореплавателя», с «водой, водой, везде, / Ни капли для питья»!

Тогда я вспомнил, что когда я был маленьким, один из наших соседей прикрепил работающий ручной насос к своему колодезному электрическому насосу.. . и мне жаль, что у меня не было предвидения и ноу-хау, чтобы установить подобное приспособление на нашем устройстве. Я решил — тут же — по крайней мере исследовать возможность . Мне тоже повезло, потому что поставить ручной насос на колодец оказалось несложной задачей (даже для такого любителя, как я!).

И если вы ищете недорогую, неэлектрическую резервную конструкцию для насосной системы, работающей от сока, мое решение может сделать эту работу за вас!

Недорогие детали для насосов

Как показано на прилагаемой схеме, наш ручной насос и связанные с ним компоненты полностью отделены от электрического блока.У двух насосов просто одна и та же обсадная труба (в данном случае труба диаметром 6 дюймов, уходящая в землю на 125 футов). Кроме того, поскольку уровень грунтовых вод находится всего примерно на 13 футов ниже верхней части обсадной трубы скважины, мы смогли выбрать простой ручной насос с мелкой вытяжкой для наших целей, вместо того, чтобы покупать более дорогую машину с глубоким приводом (чтобы рассчитать высоту уровня грунтовых вод, я просто опустил струну, на которой был небольшой кусок дерево привязывалось к его концу в обсадной трубе колодца, пока дерево не всплыло, и веревка не провисла, а затем я пометил и измерил веревку.)


Для установки блока с ручным управлением мы собрали следующие материалы: ручной насос Sears, Roebuck & Co. с носиком для кувшина, 25 футов пластиковой трубы 1 1/4 дюйма, один пластиковый винтовой переходник (для крепления отводную трубу к насосу) и два шланговых зажима 1 1/4 дюйма (я использовал один для закрепления отводной трубы на пластиковом переходнике, а другой — для временного прикрепления отводной трубы к крышке колодца, чтобы трубка не «случайно» упали в обсадную трубу при сборке системы).Общий счет за эти компоненты, , включая насос, составил чуть менее 50 долларов. А если учесть, что наша первоначальная установка скважины обошлась нам в изрядные 2000 долларов, эта система ручного резервного копирования оказалась весьма выгодной сделкой!

Единственным специальным инструментом, который мне потребовался для установки аппарата, была кольцевая пила с коронкой 1 1/4 дюйма, с помощью которой я проделал круг через крышку колодца. И хотя я решил построить небольшую деревянную насосную станцию ​​из металлолома. пиломатериалов для крепления водовоза, вы можете просто прикрепить насос к столу для пикника или даже непосредственно на крышке колодца.

Расплата с ручным насосом

У нас есть установка ручного насоса почти три года, и он оказался огромным успехом. Первоначально мы думали, что можем прибегать к нему только изредка, в случае крайней необходимости, но на самом деле он используется почти каждый день. Да ведь соседские дети на самом деле износили наш оригинальный насос в первое же лето, когда он был у нас в работе! (Даже в самые жаркие дни вода была прозрачной и ледяной.)

У нас теперь есть более дорогой «силовой» насос.Эта машина имеет напорную камеру и два крана, что позволяет нам накачивать ледяной душ или, подключив садовый шланг к одному из кранов, поливать наши цветы и овощи. Но лучше всего то, что нам больше не нужно тащить ведра к дому во время отключения электроэнергии, как это было с насосом более ранней модели. Проложив шланг между колодцем и ближайшим краном на открытом воздухе, мы можем наполнить резервуары для хранения воды и нагревателя и / или перекачивать воду прямо в любой кран в доме! И хотя мы до сих пор не приветствуем эти случайные периоды временного отключения электроэнергии, когда они действительно случаются, мы больше не ждем с нетерпением, когда из кранов потечет.

Теперь, если бы мы не забыли пополнить запасы аварийных свечей, все было бы готово!


Первоначально опубликовано: март / апрель 1984 г.

как установить ручной насос рядом с колодезным электрическим насосом ??? (Форум сантехники пермакультуры в перми)

Спасибо, Майк! Приятно знать, что открутить болты не так уж сложно. Мой тоже выглядел из нержавеющей стали, и, поскольку этот колодец хранился в доме с тех пор, как его выкопали (чуть менее 20 лет назад), надеемся, что его будет не так уж сложно снять.

Я наконец-то нашел, как определить, какой тип насоса у меня в колодце, благодаря Руководству владельца колодца Миннисоты. Мне потребовалось невероятно много времени, чтобы найти этот результат, так как несколько поисковых вариантов «как определить мой скважинный насос» появлялись страница за страницей со ссылками на места, которые пытались продать мне скважинные насосы. Я не хочу его покупать, я хочу знать, что у меня такое, как его обслуживать, как он работает и как добавить к нему ручной насос. Можно было бы подумать, что это будет трудно найти, но Google, похоже, думает, что я хочу покупать вещи, а не учиться.Грррр!

Это не тот проект, в который я хочу слепо прыгать. Фактически, это крутилось в моей голове уже несколько лет. Но я ничего не сделал с этим, потому что это казалось непомерно дорогостоящим, и я ничего не знал о колодцах. Затем я читал «Изобразительное искусство и тонкую науку о поисках», и автор упомянул, что кувшины для неглубоких колодцев были недорогими. Это делало всю задачу действительно выполнимой. Конечно, я не хочу взламывать свой колодец и случайно разрушать вещи, поэтому я обратился к своим приятелям, чтобы узнать, делал ли кто-нибудь это, и мог бы указать мне, где найти дополнительную информацию (потому что все искали я были найдены для видео, которые я обычно не могу смотреть, потому что я нахожусь в Интернете только тогда, когда мои дети спят, и я не хочу их будить, или были ссылками на места, где мне продают вещи.). Было трудно найти даже ОТЗЫВЫ на эти ручные насосы, не говоря уже о сайте, объясняющем преимущества / недостатки различных насосов.

У меня есть песочная точка, но некоторые из вещей, обсуждаемых в этой теме, могут сработать для вас. Поскольку у моей скважины нет обсадной колонны, все соединения и откачка должны выполняться над землей. Вам повезло, что вы можете добавить вторую впускную линию в корпусе, если хотите (я думаю). Возможно, вы сможете подключиться к линии после насоса с помощью второго насоса, но я не уверен, что вы будете всасывать воду через насос на дне вашего колодца.Вот тут-то и пригодятся эксперты ….

Я читал вашу ветку (спасибо за это!) И был впечатлен насосом Excelsior E2. Я понятия не имел, что могу вручную накачивать и повышать давление в баке высокого давления. Вы его случайно установили? Легко и быстро накачать?

Вы думаете сделать все это самостоятельно? Вам лучше наполнить целую кучу емкостей с водой, прежде чем начинать, если это ваш план. РЖУ НЕ МОГУ. А если серьезно, я бы не стал пытаться взяться за такую ​​работу в одиночку, просто снять колпачок с кожуха, вероятно, чертовски сложно, особенно для женщины.

Здесь, в перми, есть несколько действительно способных женщин, и я бы определенно не стал отказываться от них заниматься такого рода задачами. Бетани Датч — отличный пример, и ее темы (https://permies.com/t/93195/man-jobs-single-woman-homesteader и https://permies.com/t/52046/Women-homesteading) полно отличных примеров. Лично я считаю, что ценю вторую или третью пару взглядов на проект, чтобы убедиться, что я ничего не испортил. К счастью, у меня есть отец, который хорошо разбирается в строительстве и сантехнике.Но я не хочу заставлять его проводить все исследования и просто стоять в стороне, чувствуя себя бесполезным и невежественным. Я хочу знать и понимать свое здоровье и все, что мы делаем, чтобы это исправить. В течение многих-многих лет я чувствовал, что не могу исправить, построить или сделать то, что требовало силы … потому что люди никогда не позволяли мне или говорили, что я не могу. Я считаю усадьбу своей «работой», так как муж работает полный рабочий день. Какое-то время он был настолько инвалидом, что не мог ходить и весь день сидел в ванной или в туалете благодаря болезни Крона.И я обнаружил, что МОГУ на многое. И чем больше я делаю, тем сильнее и умелее становлюсь. Это своего рода эффект снежного кома. Мне просто нужно время, чтобы научиться — вот почему я здесь на химическом факультете! Это отличное место для обучения!

Говоря об обучении, я с нетерпением жду возможности посмотреть ваше видео. Спасибо за вашу помощь!

Вариант для перекачки резервной воды — Институт устойчивого проектирования

Ручной насос Bison в Галифаксе, Вермонт.Насос устанавливается в ту же обсадную колонну, что и стандартный погружной насос для глубоких скважин. Фото: Алекс Уилсон

В прошлом месяце мы с Джерилин наслаждались четырехдневным отпуском в штате Мэн — совместной поездкой, чтобы навестить семью, исследовать национальный парк Акадия и поехать на ярмарку Common Ground — мой первый визит туда за два или три десятилетия!

Изюминкой ярмарки Common Ground для меня стало то, что я наткнулся на небольшую компанию Bison Pumps, базирующуюся недалеко от Форт-Кент, штат Мэн (ПУТЬ на севере штата Мэн), которая производит действительно удобные ручные насосы.Эти насосы похожи на те, что использовали наши дедушки и бабушки, но они построены с гораздо большей точностью и работают намного лучше.

Почему важны ручные насосы

Здесь, в сельской местности Вермонта, как и везде в сельской местности, самая большая проблема при отключении электроэнергии часто — это доступ к воде. Живя за пределами досягаемости муниципальных систем водоснабжения, мы пробурили скважины с помощью погружных насосов для закачки воды в напорные резервуары в наших подвалах. Без электричества нет воды.Если эти колодцы не слишком глубокие, ручные насосы можно использовать в качестве резервного варианта откачки.

Вернувшись из штата Мэн, я узнал, что мой коллега из BuildingGreen, Тристан Робертс, который живет в автономном режиме, уже несколько лет пользуется насосом Bison Pump (см. Фото).

Он также рассказал мне о другой компании, Simple Pump, которая производит ручные насосы с 1999 года — того же года, когда была основана компания Bison Pump, — и их насосы, способные работать с большим статическим напором, высоко оцениваются в различных обзорах, которые я читал.

С любым из этих глубинных насосов в одной скважине можно разместить как стандартный погружной электрический насос, так и внутрискважинные компоненты ручного насоса.При обсадной трубе колодца диаметром 6 дюймов (наиболее распространенный размер) достаточно места для двух насосов, а часть насоса Bison или Simple, которая находится над землей, подходит прямо к обсадной трубе колодца, заменяя стандартную гигиеническую заглушку.

Эти ручные насосы популярны среди людей, живущих вне сети, но они также имеют смысл для тех из нас, кто подключен к электросети, кто хочет добиться большей устойчивости — кому нужен доступ к чистой питьевой воде (хотя и с небольшой работой) во время перебои в подаче электроэнергии.

Ручной насос от компании Simple Pump из Невады.Фото: простой насос

с использованием насоса Bison или простой насос

С насосом Bison или Simple в том же месте, что и обычный глубинный насос, вы можете использовать электронасос в нормальном режиме работы, но иметь резервную копию, когда сеть не работает. Они могут поднимать воду с довольно большой глубины: работают до 200 футов статического напора с помощью Bison Pump и 350 футов статического напора с помощью Simple Pump.

Чем глубже установлен насос, тем дороже установка и тем больше работы по перекачиванию воды.Обратите внимание, что колодец глубиной 350 футов часто имеет статический напор, который не такой глубокий. Другими словами, хотя скважина может быть пробурена на глубину до 350 футов, уровень грунтовых вод может быть значительно выше этого уровня — скажем, на 150 футов ниже. Статический напор — это глубина стоячей воды в колодце.

В холодном климате защиту от замерзания обеспечивает сливное отверстие, расположенное на глубине восьми или десяти футов ниже уровня земли. После использования вода из верхней части трубы стекает обратно в колодец, в то время как остальная часть трубы — ниже 150 футов или где-то еще — остается заполненной водой.Это означает, что как только вы начнете качать, вы получите воду после нескольких движений ручки насоса. Большая разница между этими двумя насосами и теми, которые использовали наши дедушки и бабушки, заключается в прецизионном фрезеровании деталей, благодаря которому они остаются в отличном состоянии в течение многих месяцев. (В старых насосах часто использовались кожаные втулки, через которые протекала вода, поэтому перед использованием их нужно было залить водой).

И насосы Bison, и насосы Simple имеют фитинги для шлангов стандартного размера, поэтому вы можете подсоединить шланг для питьевой воды для подачи воды в свой дом.Вы можете купить шланги для питьевой воды у поставщиков транспортных средств для отдыха; у них есть защитная пластиковая прокладка на внутренней стороне шланга для защиты питьевой воды от материала шланга (обычно ПВХ), который часто включает в себя стабилизаторы тяжелых металлов и пластификаторы вместе с самим ПВХ. (Однако не переезжайте через эти шланги, так как они могут повредить защитную облицовку.)

Добавление солнечной энергии к ручному насосу

Simple pump имеет хороший вариант использования небольшого двигателя постоянного тока на солнечной энергии, который может работать от солнечной энергии.Большинство глубинных электронасосов имеют высокую потребляемую мощность; Simple Pump разработал вариант, в котором используется насос гораздо меньшего размера (1/5 лошадиных сил), который производит гораздо меньший поток воды, но гораздо более доступен.

Доступный по цене двигатель постоянного тока Simple, который можно легко запитать от солнечно-электрической системы среднего размера. Фотография: Simple Pump.

Ограничения и цены

Ручные насосы

не будут работать во всех сферах — например, в местах, где уровень грунтовых вод составляет 500 футов, — но они могут быть отличным вариантом для многих сельских домов, у которых нет доступа к муниципальной воде.При относительно умеренной глубине (менее 150 футов) стоимость насоса, вероятно, составит от 1600 до 2000 долларов. Информация о стоимости доступна на сайтах компании.

Наряду с основанием Resilient Design Institute в 2012 году Алекс является основателем BuildingGreen, Inc. и исполнительным редактором журнала Environmental Building News. Чтобы быть в курсе его последних статей и размышлений, вы можете подписаться на его ленту в Twitter .

Нравится:

Нравится Загрузка …

Измерение статического уровня воды | Установка ручного водяного насоса

насосы зубров

Как измерить статический уровень воды.? :

Ручной насос — несложное оборудование. Определить правильный насос для вас немного сложнее. Специалисты Bison Pumps хотят вам помочь.

Если вам не нужна эта информация, просмотрите вкладки выше или перейдите к нашей таблице выбора глубоких скважин или таблице выбора неглубоких скважин.

Перед покупкой ручного насоса необходимо учесть информацию, чтобы приобрести правильный насос для вашего применения. Мы создали шпаргалку по насосам Bison, которую вы можете взять с собой, когда вы пойдете к своему колодцу для проведения измерений. Принесите рулетку, разводной ключ для снятия крышки колодца и утяжеленную веревку для измерения статического уровня воды. Посмотрите видео ниже, чтобы помочь вам измерить обсадную трубу вашей скважины.

Перед тем, как сходить к колодцу, обязательно отключите электричество на электронасосе в колодце.Если вы использовали много воды, подождите 30 минут, пока колодец не наполнится.

Вот почему важно каждое измерение, указанное в шпаргалке по ручному насосу Bison.

Вопрос 1. Мой статический уровень воды … Ручные насосы, в отличие от электронасосов, берут воду из верхней части, а не из нижней части колодца. Статический уровень воды определяется как расстояние между землей и верхом воды в колодце. Чтобы определить свой статический уровень воды, опустите утяжеленную нейлоновую веревку в обсадную трубу колодца, пока вы не услышите ее или не увидите, как она плещется по поверхности воды.Отметьте положение колонны на верхней части обсадной трубы. Вытяните веревку и измерьте рулеткой от своей отметки до веса на другом конце веревки.

Стандартная установка

Когда статический уровень воды БОЛЬШЕ 25 футов, необходимо использовать ручной насос для глубокого колодца ; поскольку эти насосы поднимают воду (а не всасывают, как насос для неглубокой скважины). Ручные насосы для глубоких скважин могут работать на большой глубине, но чем дальше вы устанавливаете цилиндр, тем больше воды вы поднимаете.Значит, прокачивать будет сложнее. *** Вода весит примерно 1/2 фунта на каждые 12 дюймов трубы 1 1/4 дюйма. *** См. Ваши варианты в таблице выбора глубоких скважин.

Чтобы справиться с тяжестью воды, вы можете уменьшить размер баллона и трубы, но это приведет к меньшему объему воды. В какой-то момент с любой ручной насосной системой очень трудно перекачивать чрезвычайно глубокий статический уровень воды для той струйки воды, которую вы получите. Ознакомьтесь с нашей спецификацией цилиндров, чтобы узнать о сложности откачки при различных статических уровнях воды с использованием предлагаемых нами цилиндров (4) различных размеров.

При использовании ручных насосов в линию, скважинный электрический насос устанавливается в нижней части цилиндра Bison Pump. Есть (2) типоразмера рядных цилиндров. Если у вас более мощный насос (10 галлонов в минуту или более), вам следует приобрести линейный цилиндр 2 1/2 дюйма.

ПРИМЕЧАНИЕ: если ил или песок являются проблемой для вашего скважинного насоса, это будет проблемой для ручного насоса. Эти частицы могут засорить ваш цилиндр или снять уплотнительные кольца или уплотнения чашек. Мы рекомендуем вам приобрести противоиловый фильтр вместе с насосом Bison Pump, чтобы защитить цилиндр.Также имеются ремонтные комплекты для цилиндров для глубоких скважин и поршневых узлов ручного насоса для неглубоких скважин. Регулярного обслуживания не требуется.

Каждая система для глубоких скважин состоит из ручного насоса, трубы, штока и цилиндра. При покупке ручного насоса для глубокого колодца Bison вы также получаете алюминиевую лопасть, инструмент для извлечения стержня и страховочный трос, которые помогут вам легко и безопасно установить насос. ПРИМЕЧАНИЕ: Bison Pumps использует подъемную штангу из нержавеющей стали 304, а не из стекловолокна. Мы выбрали это, потому что 1) нержавеющая сталь 304 пригодна для питья воды NSF61 и одобрена FDA (где нет стекловолокна) и 2) прочность на растяжение нержавеющей стали составляет 73 200 против 20 000 для стекловолокна.

Встроенная установка

Многие спрашивают, как не замерзает ручной насос для глубоких скважин. Перед установкой последнего отрезка трубы и стержня просверлите дренажное отверстие 1/8 дюйма в трубе чуть ниже того места, где проходит линия замерзания для вашего района. Это позволит воде просачиваться обратно в эту точку, но при этом поддерживать заливку благодаря обратному клапану в цилиндре. * Это не относится к линейным ручным насосам, где может произойти замерзание.

Если в колодце установлен электрический насос, и провода выходят через верхнюю часть обсадной колонны, ручные насосы для глубоких скважин Bison имеют отверстие в адаптере колодца для вывода проводов через верх.Вы можете приобрести кабелепровод для верхнего монтажа для проводов или, если это разрешено государственными и местными правилами, просверлить отверстие в корпусе для трубопровода для бокового монтажа.

Если у вас система струйного насоса, однотрубная система (слева) указывает на неглубокий статический уровень воды. Двухтрубная система (справа) показывает, что у вас высокий статический уровень воды.

ПРИМЕЧАНИЕ. Все насосы Bison — это нагнетательные насосы, что означает, что они представляют собой замкнутую систему и могут использоваться для создания давления в резервуаре. Bison Pumps продает для этой цели обратные клапаны и комплекты для повышения давления (включая 5-футовый шланг из нержавеющей стали).Кроме того, все насосы имеют переходник для шланга для подсоединения садового шланга к изливу.

Если ваш статический уровень воды МЕНЬШЕ 25 футов, то вы можете использовать ручной насос для глубокой скважины на обсадной трубе, ручной насос для неглубокой скважины на обсадной колонне или внутри дома, подключенный через погружной или струйный насос для воды. линий.

В отличие от ручного насоса для глубоких скважин, ручной насос для неглубоких скважин является всасывающим насосом, который всасывает воду с помощью вакуума. Следовательно, по законам физики он никогда не может тянуть с высоты более 33 градусов по вертикали.9 футов при определенном атмосферном давлении. Принимая во внимание все обстоятельства, мы советуем при выборе ручного насоса для неглубоких скважин, чтобы ваш вертикальный подъем был не более 25 футов по вертикали от верха воды до низа насоса, где он будет установлен. Обратитесь в службу технической поддержки по поводу распространенных проблем с установкой, которые могут повлиять на работу ручного насоса для неглубоких скважин.

Поскольку насосы Bison Pumps являются насосами закрытого типа, они могут создавать давление в резервуарах и поддерживать заправку благодаря обратному клапану в основании насоса (или цилиндру в случае насоса, состоящего из двух частей).В насосах Bison используются манжеты и уплотнительные кольца из бутадиеновой резины, которые не требуют регулярного обслуживания.

Вы можете установить ручной насос для неглубоких скважин внутри своего дома (см. Схемы установки ниже), постоянно снаружи или с помощью нашей опции быстрого отсоединения, которую можно удалить по мере необходимости. Опцию быстрого отсоединения можно приобрести в виде фланца для крепления на крышке или с адаптером для обсадных труб. См. Нашу Таблицу выбора неглубоких скважин.

Если у вас есть переливной колодец, также известный как артезианская скважина, вам нужно будет слить перелив вдали от обсадной колонны.Один из способов сделать это — установить безамбарный переходник размером 1 1/4 дюйма или больше внутри корпуса, подсоединить полиэтиленовую трубу к безамбарному переходнику и убрать его для слива.

Вопрос 2. Мой внутренний диаметр моей обсадной трубы… и Вопрос 3. Мой внешний диаметр моей обсадной трубы… На эти вопросы необходимо ответить для всех применений в глубоких скважинах и быстроразъемных соединений в неглубоких скважинах с креплением адаптера скважины. Когда Bison Pumps производит ручные насосы, переходник для колодца представляет собой цельную деталь.Цель этого — исключить возможность попадания загрязняющих веществ в ваш колодец. Bison предлагает свои адаптеры для колодцев с центральным и смещенным креплением. Центральное крепление предназначено для колодцев без насоса в колодце. Труба будет идти прямо по центру обсадной трубы. Крепление со смещением предназначено для скважин с электронасосом, поэтому труба и штанга, прикрепленные к ручному насосу, могут опускаться вниз рядом с существующими трубопроводами и оборудованием в обсадной колонне.

Вопрос 4. Высота обсадной колонны моей скважины… цель состоит в том, чтобы определить (2) вещи; 1) достаточно ли обсадной трубы для подсоединения адаптера колодца Bison и 2) удобна ли высота для прокачки.Для подключения адаптера скважины Bison требуется не менее 4 дюймов обсадной трубы (для промышленного насоса требуется 6 дюймов). Что касается высоты перекачивания, если это приложение ниже уровня земли, вы можете приобрести низкопрофильный насос Bison DW или удлинить корпус. Высота кожуха 12-18 дюймов обычно удобна для среднего человека.

Вопрос 5. Материал обсадной колонны моей скважины… обычно разные материалы бывают разных размеров. Если кто-то сомневается в своих измерениях внутреннего и внешнего диаметра, материал часто помогает определить ответ.Отсутствие обсадной колонны означает, что это либо скважина с забивным концом, либо крышка скважины. В этом случае вы должны приобрести точечный насос или насос с плоским фланцем.

Вопрос 6. У моего колодца есть погружной… Трубы. Провода. Без ямы. Препятствия. Трубы от электронасоса в скважине выходят из обсадной трубы скважины через безамбарный переходник или через верхнюю часть обсадной трубы. Компания Bison Pumps предлагает ручные насосы для глубоких скважин и низкопрофильные ручные насосы с погружным трубопроводом диаметром 1 1/4 дюйма, выходящим на верхнюю часть адаптера скважины, для установки этой трубы.

Как упоминалось ранее, провода могут выходить либо сверху адаптера колодца, либо сбоку обсадной колонны.

Бескамерный адаптер в стандартных 6-дюймовых корпусах обычно обеспечивает достаточный зазор для 3-дюймового цилиндра Bison. Для корпуса меньшего размера мы рекомендуем измерить зазор, чтобы определить, какие цилиндры могут очистить отверстие. Другой вариант — снять безамбарный адаптер, чтобы установить цилиндр большего размера, а затем заменить безамбарный адаптер.

* В некоторых штатах утвержденные бессточные адаптеры довольно большие и часто находятся в меньших корпусах, оставляя мало места как для трубки и цилиндра ручного насоса, так и для трубопровода электрического насоса.В зависимости от внутреннего диаметра вы можете использовать цилиндр 1 1/2 ″ или 2 ″, если вы удалите бесшумный переходник или установите другой бесшумный переходник.

Препятствия, такие как футеровка, опоры для проволоки или ограничители крутящего момента, могут препятствовать установке насоса Bison. Стойки для проводов и ограничители крутящего момента можно снимать настолько глубоко, насколько это требуется для установки Bison. Что касается гильзы, в зависимости от ее внутреннего размера и места начала, это может повлиять на размер трубы или цилиндра, которые вы можете использовать.В некоторых штатах обычно есть накладки. Позвоните в службу технической поддержки Bison, чтобы узнать, какую систему вы можете использовать.

Дополнительная информация, которую необходимо предоставить, если она у вас есть. Глубина моего погружения ______ футов. Скорость восстановления моей скважины ______ галлонов в минуту. Единственная причина, по которой можно узнать глубину погружения, — это небольшая глубина между статическим уровнем воды и электронасосом. Убедитесь, что между цилиндром Bison и электронасосом в колодце есть 2-3 фута. Если у вас очень низкая скорость восстановления, то ручной насос, который подает 5 галлонов в минуту (или коммерческий 12 галлонов в минуту), может опорожнить скважину за точку всасывания цилиндра, не давая воды, пока скважина не восстановится.В случае глубоких скважин с очень низкой скоростью извлечения вы можете рассмотреть возможность приобретения дополнительных труб и штанг, чтобы опустить цилиндр глубже в скважину.

Поскольку это страница ручных насосов для всего, вот наш ответ на вопрос «как Bison Pumps начали работать?»

В 1998 году в штате Мэн произошло погодное явление, которое нанесло вред некоторым северо-восточным регионам и Канаде. Ледяной шторм оставит без электричества миллионы людей на несколько дней, а в некоторых случаях и недель. Это было в то время, когда в компанию Harbison Plumbing and Heating в Хоултоне, штат Мэн, поступали телефонные звонки с вопросами о ручных насосах, которые будут устанавливаться на обсадную трубу колодца для подачи воды при отключении электричества.

Всегда стремясь помочь клиентам, Дэвид Харбисон-младший и команда опытных мастеров и профессионалов посещают местный хозяйственный магазин в режиме исследований и разработок. Именно тогда родился Bison Pump.

В настоящее время Bison Pumps производит ручные водяные насосы как для мелких, так и для глубоких скважин. Последние дополнения к линейке продуктов Bison Pumps — это ручной водяной насос для глубоких скважин Community, способный производить 12 галлонов в минуту, ручной водяной насос для глубоких скважин для обсадных труб ниже уровня земли или закрытых скважин, а также насосы для мелких скважин для коммунальных служб для экономичного использования в чрезвычайных ситуациях. .Выходя на новый рынок детских площадок и учебных центров, компания Bison разработала насосный комплект для детской площадки и безопасные для детей насосы.

«Если вам нужен доступ к воде из колодца, и физика не делает это невозможным, то Bison Pumps может это сделать. Каждый год мы продаем много насосов для специальных применений. Недавно мы модифицировали наш насос для неглубокой скважины для игровой площадки в Сингапуре, чтобы продемонстрировать, как вода используется для производства энергии. Клиент хотел закачать соленую воду в свою гидромассажную ванну, поэтому мы создали ручной насос для неглубоких скважин из нержавеющей стали 316, чтобы предотвратить коррозию.Каждый день — это вызов, но в хорошем смысле. Когда вам приходится ежедневно приспосабливаться к потребностям клиентов, становится легче вносить изменения во всех аспектах бизнеса », — сказал Харбисон.

Не только расширилась продуктовая линейка Bison Pumps, но и вся организация предприняла следующие шаги для содействия росту. Прецизионное обрабатывающее оборудование, бережливое производство и образцовая программа безопасности делают Bison Pumps компанией, готовой к росту.

Как установить ручной водяной насос?

Часто задаваемые вопросы по установке

: Поддержка

Могу ли я самостоятельно разрезать трубы из ПВХ?

При выборе трубопроводов необходимо учитывать несколько факторов. Во-первых, если вы разрезаете трубопровод, НАША ГАРАНТИЯ НЕ ПРИМЕНЯЕТСЯ БОЛЬШЕ, поскольку мы не можем гарантировать…

Ср, 28 октября 2020 г., 11:16

Могу ли я установить простой насос самостоятельно?

Может быть. Установить насос технически довольно просто. Многие из наших клиентов устанавливают Simple Pump без профессионального установщика. Погружная труба …

Пт, 23 октября 2020 г., 11:00

Могу ли я использовать старую крышку колодца?

К сожалению, вы не можете использовать существующую заглушку скважины с насосной системой Simple Pump.Крышки колодцев Simple Pump специально разработаны для установки …

Пт, 23 октября 2020 г., 8:12

Можно ли установить Simple Pump рядом с моим рабочим погружным устройством?

Да, Simple Pump можно установить рядом с рабочим погружным аппаратом. Погружная труба и отводные трубы Simple Pump устанавливаются рядом с каждым из …

Пт, 23 октября 2020 г., 9:00

Можно ли установить простой насос в 2-дюймовый корпус?

Да, скважинную насосную систему Simple Pump можно установить в 2-дюймовую обсадную колонну.Вот некоторые особенности установки. Корпус 2 дюйма — это …

Пт, 23 октября 2020 г., 9:08

Может ли ручной насос Simple Pump перекачивать воду в мой напорный бак?

Да, ручной скважинный насос Simple Pump может перекачивать воду в напорный бак вашего дома даже из глубокого колодца. Ручной насос Simple Pump …

Пт, 23 октября 2020 г., 11:24

Нужно ли мне использовать страховочную веревку с моей простой помпой?

Ответ: Нет, вам не нужно использовать страховочную веревку при установке Simple Pump.SIM073 Safety Tool Насосная система для скважин Simple Pump была …

вт, 26 января 2021 г., 15:25

Сколько достаточно труб / штанг?

Подвесные трубы простого насоса Стандартное положение (установленное) для простого насоса — от 35 до 40 футов под водой. Это даст вам значительный запас прочности, пока …

сб, 7 нояб.2020 г., 21:11

Я хорошо выкопал руку, как мне установить простой насос?

Простой насос имеет монтажную пластину адаптера колодца, которая крепится болтами к бетонной, металлической или деревянной крышке колодца, вырытого вручную.Посмотрите нашу монтажную пластину адаптера колодца.

Пт, 23 октября 2020 г., 8:53

У моего колодца есть выступ на крышке, подойдет ли крышка boshart для этой установки?

Да, крышка колодца Boshart имеет конструкцию, аналогичную конструкции крышки колодца с выступом. Проводка выходит через отбойник, а простой насос установлен на …

Пт, 23 октября 2020 г., 8:22

Установка ручного насоса

Если в вашей скважине установлен погружной водяной насос, то, как мы обнаружили, вы не сможете легко использовать старомодный ручной насос, подобный тем, которые производит компания Baker Manufacturing, если у вас нет обсадной трубы 10 дюймов.

Если вы хотите использовать ручной насос Baker со стандартным цилиндром ручного насоса, вы можете хранить ручной насос до аварийной ситуации и устанавливать его в колодце после снятия электрического водяного насоса.

Второй способ заключается в ручном приводе колодца с приводом на 2 дюйма и установке в нем ручного насоса Baker и цилиндра ручного насоса, чтобы в случае возникновения чрезвычайной ситуации он был готов к использованию.

Ручной аварийный насос

НАИЛУЧШИЙ СПОСОБ заключается в установке аварийного ручного насоса в колодец с установленным электронасосом.Когда вам это нужно, аварийный ручной насос уже установлен и готов к работе.

Аварийный ручной насос — это тонкий насос, который устанавливается в колодец вдоль боковой стороны трубы колодца, предотвращая надавливание на цилиндр.

Ручной насос изготовлен из прочной нержавеющей стали и алюминия. Труба, спускающаяся в скважину, представляет собой 1-дюймовый ПВХ Schedule 80 с небольшими стержнями из стекловолокна, которые будут соединяться с плунжером в цилиндре и обеспечивать перекачку. Каждая длина трубы будет иметь центратор в области соединения, чтобы не допустить прогибание насосной штанги из стекловолокна. .Труба из ПВХ имеет длину 9 футов и поэтому наиболее эффективно стабилизирует штангу.

ПВХ легкий, поэтому установка ручного насоса — это то, что многие люди могут сделать сами с помощью друга.

Если у вас безамбарный переходник, перед заказом убедитесь, что у вас есть место для 1-дюймовой трубы с муфтой, чтобы пройти мимо безамбарного переходника. Обычно это проблема, только если у вас труба для колодца с внутренним диаметром 4 дюйма.

Заглушка колодца, поставляемая с системой аварийного ручного насоса, предназначена для замены обычного уплотнения колодца или крышки колодца без колодца.В верхней части крышки имеется цанга, которая надежно удерживает ручной насос. В установочном приспособлении есть скользящий инструмент, который удерживает трубу от падения при соединении дополнительной трубы и стержней. Вы начнете установку, соединив плунжер насосного цилиндра со штоком насоса из стекловолокна. Наденьте кусок трубы на шток и вверните его в верхнюю часть цилиндра. Это оставит небольшое количество стержня, торчащего из верхней части трубы. Сдвиньте стержневой центратор вниз по стержню в область соединения трубы.Инструмент для установки будет удерживать трубу за крышку, пока вы накручиваете следующий стержень и трубу на нижний. Теперь повторите процесс опускания установленной трубы и штанги в колодец и удерживайте ее установочным инструментом.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
