В ПУЭ 6-го издания п.7.1.39 прямым текстом говорилось, что установка выключателей в ванных и санузлах запрещена.

В ПУЭ 7-го издания п.7.1.52, формулировку немного изменили, расширив определение «выключатели», до «распределительные устройства» и «устройства управления».

Правда оставили лазейку для моделей со шнурками.

Однако у многих возникают сомнения в трактовании «устаревших» правил. Ведь там есть и другие пункты, которые как бы противоречат вышеизложенному.
Например п.7.1.47

То есть, как бы ставить выключатель можно, но только делать это нужно в зоне 3. Там же, где и розетки.

В домах с улучшенной планировкой попадаются такие размеры санузлов, что и зону 4 можно отыскать, если постараться.

В маленьких же квартирках, кроме первых двух зон, ничего более и не поместится.

Но как же при этом п.7.1.52? Может быть он больше относится к общественным зданиям, а не к простым квартирам и жилым домам?

Вот что ответил на эти противоречия специалист, имеющий непосредственное отношение ко всем данным правилам:

У себя то вы кончено можете лепить что угодно, никто не запрещает. Можете соединять розетки шлейфами.

Либо прокладывать кабель без гофры.

Некоторые даже в частных домах, вместо воздушного ввода, провода СИП закапывают в землю и ничего.

Но вот если этот объект будет сдаваться по актам, то заключение энергонадзора вы скорее всего не получите. И придется вам все переделывать.

По правилам безопасности, в ванных комнатах не должно быть ни одного соединения без соответствующей влагозащиты.

А найти подобный влагозащищенный выключатель непростая задачка.

В противном случае из-за влаги на контактах, у вас во-первых, через некоторое время эти самые контакты подгорят и будут искрить, с непредсказуемыми последствиями.

А во-вторых, из-за токов утечки, которые непременно будут присутствовать на таком выключателе, вы замучаетесь искать причину ложных срабатываний УЗО.

Если же у вас его нет, ждите ударов током. Вначале незначительных пощипываний, а дальше кто знает.

Более того, даже если это сенсорный выключатель, то и здесь действует запрет.

Разрешено их устанавливать внутри, только при питании от батареек или от источников сверхнизкого напряжения. Вот очередной ответ специалиста:

Казалось бы самый простой и малозатратный вариант. Но не забывайте, что для корректной работы вентилятора, на его плате управления всегда должно присутствовать напряжение, не зависимо от того, включен свет в санузле или нет.

А если вы запитаете вентиляцию от ближайшей лампочки, то работать она у вас будет только пока эта самая лампочка горит.

Потушите свет выходя из туалета, отключится и вытяжка, толком так и не проветрив помещение. Да и купаясь в ванной, не хочется ощущать постоянный сквозняк с вентиляционной шахты. А если у вас при этом довольно мощный и производительный вентилятор?

Тут особо большой ошибки нет, но как говорилось выше, в процессе эксплуатации можете столкнуться с неудобными моментами.

Кроме того, если уж подойти к прочтению правил со всей строгостью, то эти самые датчики, по сути своей являются ни чем иным как устройствами управления.

А размещать их внутри санузлов, без соответствующей защиты и исполнения, опять таки не рекомендуется.

Ну и не забываем про их недолгий срок службы и возможные глюки с самопроизвольным включением-выключением.

Источники — //cable.ru, Кабель.РФ

Статьи по теме

обзор схем и советы по проведению монтажа

Бывает, примешь горячую ванну или душ, распаришься, расслабишься – самое время привести себя в порядок. Подходишь к зеркалу – а оно полностью запотевшее, и даже полотенце не может его осушить. Либо в туалете подолгу сохраняется запах от предыдущего посетителя или навязчивого освежителя воздуха. Знакомые ситуации? Решить такие проблемы поможет подключение вытяжного вентилятора в ванной и туалете, общего или двух отдельных.

Пренебрегать качеством вентиляции санузла не стоит, ведь это вопрос не только удобства, но и безопасности. Со временем вдоль ванной, по углам и в швах между кафелем заводятся плесень и грибок, опасные для здоровья человека. Полностью вывести их зачастую возможно только при капитальном ремонте, так что приобретение и установка вытяжного вентилятора окупаются с лихвой, предупреждая подобные проблемы.

В этой статье мы расскажем, как организовать систему принудительной вентиляции санузла, на что обратить внимание при покупке оборудования, как всё установить и подключить самостоятельно. Рассмотрим варианты схем подключения, подходящие для разных моделей вентиляторов и условий использования, а также дадим несколько полезных советов о вентиляции в ванной и туалете.

Содержание статьи:

Выбор вентилятора и способа запуска

На рынке представлено множество , в том числе – для санузла. Они отличаются не только размером и внешностью. Существует целый ряд характеристик, которые следует учесть при выборе и покупке.

Вентиляторы для ванной бывают накладные и канальные, со сплошной передней панелью или решеткой, разного цвета и дизайна

Первое, что определяет схему подключения вентилятора для вытяжки воздуха из санузла, это способ его запуска.

В зависимости от модели, существуют такие варианты:

1. Включение на корпусе вентилятора кнопкой или шнурком – они проще всего подключаются, но каждый раз тянуться под потолок не совсем удобно.
2. Запуск отдельным выключателем или параллельно с освещением. Сам вентилятор также имеет всего 2 провода, но схемы возможного подключения сложнее и разнообразнее. В том числе, с внешним таймером или гигрометром, датчиком движения или открытия двери.
3. Управление через встроенный таймер или гигрометр. Такие модели подключаются трехжильным проводом.
4. Дистанционное управление через пульт. Эти модели сочетают простоту подключения первого варианта и максимальное удобство в эксплуатации, но и стоят дороже всех.

Кроме того, не любой вытяжной вентилятор подходит для санузла. Дело в том, что это электрооборудование, и для работы в условиях высокой влажности класс защиты должен быть не менее IP45, что подтверждается в документах.

При этом каждую цифру маркировки следует учитывать отдельно, то есть защита IP62 не подходит, поскольку на устойчивость к влаге указывает вторая цифра, она должна быть не меньше 5.

На практике защита реализуется в виде изолированных контактов подключения, скрытой или влагостойкой платы управления, герметичного корпуса двигателя.

Даже вентиляторы с высокими характеристиками защиты от влаги не рекомендуется размещать так, чтобы на них могла попасть вода

Также следует определиться с типом конструкции прибора. Осевые модели дешевле, но более шумные, поскольку воздух через них проходит прямо. Центробежные вентиляторы формируют потоки-вихри, которые выталкивают воздух по кругу – это значительно тише. Кроме того, для частного дома можно выбирать которые устанавливаются внутри вентиляционного канала, а не на выходе из него.

Еще один критически важный параметр – мощность и производительность вентилятора. Для этого объём помещения нужно умножить на 6 – 8, в зависимости от количества жильцов. Полученная цифра – минимальный необходимый объём воздухообмена в час.

Слишком слабый вентилятор будет плохо справляться со своей задачей, его придётся надолго оставлять включенным. Чересчур мощный не только добавит сильные сквозняки, но и может спровоцировать обратный ток воздуха из общей вентиляционной шахты, со всеми соседскими запахами.

Также обратите внимание на диаметр вентилятора. Если он не будет соответствовать диаметру существующего вентиляционного отверстия, для монтажа дополнительно понадобятся труба и строительная пена либо перфоратор, а также значительно больше усилий.

На комфорт использования значительно влияет шумность оборудования. Тихие модели производят не более 25-30 дБ, менее удачные решения – около 50 дБ, а порой и больше.

Обратный клапан убережет вас от запахов и влаги из соседского санузла, когда вентилятор выключен. Также он частично защищает устройство от пыли в шахте

Кроме названных параметров, обратите внимание, оснащен ли , функцией проветривания, переключателем режимов, дисплеем с индикацией температуры и влажности. Дизайнерские решения включают оригинальные или сменные защитные панели, иногда – с подсветкой.

Схемы подключения проводки вентилятора

Самая ответственная часть работ по монтажу системы вентиляции – подключение электрической проводки. От этого зависит корректность, эффективность и безопасность работы системы, а также удобство её использования. Не редко бывает, что установленным вентилятором в ванной никто не пользуется только потому, что его неудобно включать или выключать.

Разные схемы подключения, а также встроенные и внешние устройства позволяют автоматизировать управление вентилятором, либо минимизировать затраты на его установку.

Устройства с выключателем на корпусе

Недорогой и надёжный вариант – установка вентилятора со встроенным выключателем. Его можно подключить к розетке или напрямую к проводу, подающему электричество в квартиру, смотря что ближе.

Таким же образом подключаются самые дорогие модели, которые управляются пультом. Они также имеют кнопку отключения на корпусе – аварийную.

Однако, перед тем как подключить вентилятор напрямую к розетке, подумайте, будете ли вы каждый раз дотягиваться до кнопки или шнурка на корпусе агрегата? Ведь устанавливать его нужно под потолком, где скапливается пар. Конечно, шнурок можно удлинить – но это не эстетично, да и не всегда удобно.

Существуют и модели, изначально оснащенные вилкой для включения в розетку. Они выручают, если необходимость в принудительной вентиляции выявлена после завершения отделки

К преимуществам такого подключения можно отнести управление вентиляцией изнутри санузла – ведь по ПУЭ любые другие выключатели и органы управления электроприборами должны располагаться снаружи, в коридоре.

Подключение вентилятора к освещению

Наиболее простой и бюджетный вариант обустройства принудительной вентиляции санузла – подсоединить вентилятор к ближайшей лампочке, затратив минимум проводов и усилий. В таком случае вытяжка будет работать ровно столько времени, сколько горит свет.

Проводя подключение вытяжного вентилятора в ванной или туалете по этой схеме, стоит хорошо заизолировать места соединения проводов

Установить вентилятор с тремя проводами подключения несколько сложнее. Такому агрегату требуется постоянное питание платы, поэтому к нему и фаза, и ноль тянутся напрямую из коробки.

Выключатель размыкает дополнительный провод фазы, управляющий таймером. Подробнее все соединения описаны на схемах ниже.

В распределительной коробке уже заведены 3 провода: подача электричества со щитка (Гр. Осв), питание освещения в санузле (Свет) и к выключателю, подключенный к жилам фазы из первых двух

Из трёх жил провода вентилятора одна замыкается напрямую на фазу, идущую со щитка – она обеспечит постоянную работу платы управления

Жила ноля соединяется с остальными нулями, а третья подсоединяется к проводу, идущему от выключателя – вместе с фазой, питающей освещение

Подключение через коробку безопаснее, поскольку все соединения вынесены за пределы ванной, но имеет те же недостатки в эксплуатации, что соединение с лампочкой. С одной стороны, вы никогда не забудете включить вытяжку, проводов понадобится мало, а спрятать их можно даже после облицовки стен – в потолок.

С другой стороны, мало кому понравится сквозняк и шум во время купания, а времени работы от света для эффективной вентиляции может быть недостаточно. В результате приходится оставлять включенным освещение после выхода из ванной или туалета, а это дополнительный расход электроэнергии.

Наличие встроенного таймера в вытяжном вентиляторе нивелирует эти недостатки: в режиме ванны он будет включаться только после отключения света и работать заданное время, а в туалете запустится вместе с освещением.

Подключение через выключатель

Такая схема подключения наиболее универсальна, надёжна и распространена. По ней можно подключить любую модель вентилятора и управлять им вручную, независимо от освещения.

Подключение вентилятора с таймером проводится практически так же, как мы рассказывали в предыдущем пункте, о соединениях в распределительной коробке. Принципиальная разница в том, что фазовый провод вентилятора замыкается не вместе с фазой освещения, а по отдельности – к отдельным проводам двухклавишного выключателя.

Схема проводки вентиляции и освещения в санузле в целом выглядит так. Провода фазы обозначены красным, желтым и оранжевым цветами, синий – ноль, салатовый – заземление, если оно предусмотрено в вентиляторе

Чтобы подключить таким образом простые модели без встроенного таймера, достаточно подвести напрямую к вентилятору провод ноля из распределительной коробки, а фазу – от выключателя. Если уже установлен одноклавишный выключатель света, его , а провод от него до коробки- трёхжильным. К новой жиле и подключают фазовый провод для питания вентилятора.

Барахлить такая схема может чаще всего по одной причине: перепутаны фаза и ноль.

Как вариант, соединения могут быть выполнены непосредственно в углубленном подрозетнике – на работу схемы это никак не повлияет

Если в санузле при выключенном свете мигают диодные лампочки, а вентилятор с электронным управлением ведёт себя странным образом, есть смысл вскрыть распределительную коробку и ещё раз перепроверить наличие фазы на проводе, ведущем к выключателю.

Более подробно о том, как подключить вентилятор к выключателю читайте .

Включение в схему внешнего датчика

В любую из приведенных выше схем можно включить дополнительный датчик влажности, загрязненности воздуха, таймер (если нет встроенных), датчик движения или открытия двери.

Наиболее эффективной будет вентиляция в ванной, управляемая датчиком влажности, а в туалете – таймером или датчиком загрязнения воздуха.

Подключение дополнительных датчиков осуществляется в провод фазы – тот же, который идёт от выключателя, в единую линию. Иногда требуется подключение и ноля к устройству

Стоит заметить, что внешние датчики, как правило, гораздо менее долговечны и надёжны в условиях ванной, чем встроенные в вентилятор.

Порядок проведения монтажа вентилятора

Как и в любых строительных работах, систему вентиляции для начала нужно спроектировать. Лучше это сделать ещё в самом начале ремонта ванной комнаты, чтобы иметь возможность спрятать все коммуникации в стены и под потолок.

Если речь идет о санузле в квартире, где в стене уже есть отверстие в общий вентиляционный канал, нужно лишь превратить естественную вентиляцию в принудительную. Для этого достаточно определиться с моделью вентилятора и схемой его подключения к электричеству.

Исключение составляют квартиры, в которых вентиляционная шахта примыкает лишь к одному из помещений раздельного санузла – там потребуется сооружение канала

В частном доме обычно приходится сооружать систему с нуля, выводя вентиляционную трубу на улицу через крышу, реже – через стену. В таком случае необходимо не только всё продумать, но и составить план-схему, по которой удобно будет считать необходимые материалы и производить монтаж.

Стоит проверить наличие естественной тяги в существующей шахте, а в случае её полного отсутствия обратиться в ЖЕК для прочистки. Для эффективного воздухообмена лучше располагать вытяжку напротив двери либо проточного клапана, если таковой имеется.

Следующий этап – закупка всего необходимого. Заранее приобрести стоит даже то, что будет устанавливаться в самом конце ремонта, ведь другая модель вентилятора может не подключится к уже подведенным проводам.

Разобравшись, как подключить купленный вентилятор и выбрав схему вентиляции, можно приступать к ремонту санузла.

В ходе декоративной отделки стен и потолка закладываются провода в гофрированных изоляционных трубках, при необходимости сооружается вентиляционный канал и подгоняется размер отверстия под вентилятор. Подключение проводки и установка выключателей также проводится на этом этапе.

Альтернативный вариант, доступный только в частном доме – установка канального вентилятора. При его монтаже к стене прикручивается лишь специальная пластина, а основной корпус с двигателем защелкивается в боковые крепежи

Сам вентилятор устанавливается после завершения отделки. Порядок установки такой:

1. Убедиться, что провода, выведенные для вентилятора, обесточены.
2. Снять переднюю панель, вставить корпус в отверстие и маркером отметить на плитке места для крепления.
3. Просверлить отверстия дрелью со сверлом по керамике, забить в них дюбеля. Этим этапом можно пренебречь полностью или использовать только часть предусмотренных крепежей. Пластиковые вентиляторы весят немного, обычно для фиксации достаточно жидких гвоздей или полимерного клея.
4. Даже при креплении на саморезы, периметр корпуса вентилятора обязательно промазать силиконом или другим полимером – для поглощения вибраций и предотвращения шума.
5. Вставить корпус в отверстие, проверить по уровню (для моделей с квадратной лицевой частью) и плотно прижать до схватывания герметика.
6. Подключить провода к клеммам устройства и зафиксировать так, чтобы не осталось оголенных участков.
7. Включить вентиляцию, проверить работоспособность во всех предусмотренных режимах.
8. Установить лицевую панель.

Этот порядок универсальный, подходит для накладных вентиляторов любой модели. Также не имеет значения, устанавливается вентилятор в стену или в потолок – отличается лишь установка .

Некоторые модели имеют плату управления с возможностью установки режима работы для ванной или туалета, а также настройкой таймера

Если конструкцией вентилятора предусмотрен таймер, гигрометр, переключатель режимов или другое оборудование, не забудьте его настроить, пока не надета декоративная панель.

Нередко с завода регулировочный винт таймера выкручен на минимум – подберите необходимую длительность работы экспериментальным путем.

Также может быть переключатель режимов, который выглядит как 3 или 4 металлических штырька со съёмной перемычкой на двух из них.

В режиме «туалет» вентилятор запускается сразу, одновременно с включением света и работает заданное таймером время. В режиме «ванная» сигналом к пуску служит выключение света, так что шум и сквозняки не потревожат вас в душе.

После регулировки и настройки не забудьте закрыть отверстия на крышке защиты платы от влаги, если это предусмотрено конструкцией

Встроенный гигрометр можно настроить на определённый уровень влажности, при которой вентилятор будет запускаться.

Распространенные ошибки и дополнительные советы

Ошибки подключения вентилятора могут стать причиной не только некорректной работой вытяжки, но и короткого замыкания или пожара. Не забывайте, что санузел – помещение с высокой влажностью, а значит – особенно опасное для электроприборов и проводки.

Чтобы с первой попытки обустроить вентиляцию без ошибок, учитывайте такие советы:

1. Чем меньше изгибов и проще конструкция вентиляционного канала, тем лучше тяга.
2. При единой системе вентиляции раздельного санузла воздух должен двигаться из ванны в туалет, а не наоборот.
3. Для всех соединений проводов используйте , а не изоленту.
4. Зачищайте ровно такую часть провода, какая зайдёт в клеммник.
5. Проверьте наличие противомоскитной сетки в вентиляторе. Если вдруг её нет – добавьте, ведь комары и другие насекомые отлично себя чувствуют в тёплых влажных вентиляционных шахтах.
6. В частном доме обязательно утепляйте часть вентиляционного канала или шахты, проходящие через неотапливаемые помещения. В противном случае в холодную погоду тяги не будет.
7. Не пренебрегайте заземлением для металлических вентиляторов.

Кроме того, чтобы вентилятор не мешал естественной вентиляции, когда он отключен, можно использовать сдвоенные прямоугольные решетки, с отверстием под вентилятор вверху и обычной решеткой под ним.

Подключая питание вентилятора, не перепутайте контакты: N – ноль, T или LT– таймер, фаза от выключателя, L или Line – фаза напрямую из коробки

Если возможности установить двойную решетку нет, сохранить естественную вентиляцию можно, подставив пенопластовые ножки 1 – 2 см под уголки корпуса, в местах крепления саморезами. Как правило, вентиляционное окно квадратное, а корпус вентилятора – круглый, и этих зазоров вполне достаточно для циркуляции воздуха.

Учтите, что даже идеально установленный и достаточно мощный вентилятор будет работать неэффективно, если нет достаточной приточной вентиляции. Обычно её обеспечивает щель 1,5–2 см под дверью в санузел, но для красоты её можно заменить специальной решеткой, которая врезается в нижнюю часть двери.

Также позаботьтесь о том, чтобы свежий воздух вообще попадал в жильё, ведь после установки пластиковых окон и новых дверей, утепления стен и бетонной стяжки на полу квартира оказывается герметично закупорена, как термос.

Кроме того, вытяжному вентилятору может понадобиться чистка. Поэтому рекомендуем ознакомиться также с пошаговой инструкцией по разборке и чистке устройства. Подробнее – переходите по .

Выводы и полезное видео по теме

Сооружение вентиляционного канала для автономной вентиляции туалета и ванной при наличии лишь одной шахты наглядно показано на этом видео:

Подключение простого вентилятора подробно описано здесь:

Подводя итог можно сказать, что самостоятельно обустроить эффективную систему вентиляции в квартире вполне возможно, но нужно быть внимательным и заранее всё тщательно продумать. Если же вы в своих силах не уверены, поручите дело специалисту, ведь ошибки в работе с электропроводкой могут привести к печальным последствиям.

А приходилось ли вам устанавливать вентилятор в ванной или туалете? Пожалуйста, расскажите, какой схемой подключения воспользовались вы и были ли сложности в монтаже? Оставляйте свои комментарии, делитесь опытом – блок для связи расположен под статьей.

лучшие схемы и пошаговый инструктаж

Вентиляция в ванной – не просто желательное, но и необходимое условие комфортного проживания. Она обеспечивает сухость, препятствует размножению очагов плесени, устраняет неприятные запахи, если речь идет о совмещенном санузле.

Внутридомовые вентиляционные шахты не всегда справляются с обменными процессами, поэтому циркуляция воздуха затрудняется. Принудительную вытяжку можно организовать, установив вентилятор в помещении.

Нередко практикуется подключение вытяжки в ванной к выключателю света – так можно объединить использование освещения и вентилятора. Рассмотрим лучшие схемы, подходящие для самостоятельного монтажа, и остановимся более подробно на процессе выбора и установки электрооборудования.

Содержание статьи:

Схемы подключения вытяжки к выключателю

После покупки возникает вопрос о его монтаже и подключении в домашнюю электросеть. Так, существует множество способов включения вентилятора, но целесообразными признаны две схемы: подключение вытяжного вентилятора через одноклавишный выключатель и сопряжение его с двухклавишным устройством. Каждая из схем может выполняться в двух вариантах, которые зависят от типа вытяжного прибора – с таймером или без него.

В качестве альтернативного способа представляем автономную регулировку, выполняемую с помощью отдельного выключателя. Его применяют реже, так как 2-клавишным регулятором пользоваться намного удобнее, чем двумя 1-клавишными, да и монтаж производится легче и быстрее.

Вариант #1 — через одноклавишный выключатель

Сначала поговорим, как можно подключить вытяжку в ванной комнате одновременно с выключателем. Предлагаем два простых решения, подходящих для устройства принудительной – как в отдельной, так и в совмещенном санузле.

В первом случае будем использовать обыкновенный вентилятор, встраиваемый в стенное отверстие вентиляционной шахты, во втором – более усовершенствованную модель с таймером.

Вентилятор и свет подключаем к общему выключателю

Плюс этого способа – в экономии места, более простом и быстром монтаже и таком же простом использовании. Перед входом в ванную комнату устанавливают один выключатель, к которому присоединяют провода, идущие от светильников и вентилятора. При нажатии на клавишу одновременно включаются все приборы, выключаются, соответственно, тоже одновременно.

Схема подключения вытяжного прибора и светильников к одноклавишному выключателю. Заземляющий контур от лампочки присоединен к шине заземления. Вместо одного осветительного прибора можно использовать несколько

Если требуется, к светильникам дополнительно подключают понижающий трансформатор и блок питания. Защитное заземление необходимо, если корпусы светильников выполнены из металла или имеют металлические элементы – особенно это важно во влажной среде.

Недостаток схемы очевиден – вентилятор будет вращаться только при включенных лампочках. Если проветривание нужно продлить, придется оставить включенным и освещение, а это лишние затраты на оплату электроэнергии.

Схема для системы освещения санузла с несколькими светильниками. Осветительный контур N в распределительной коробке разветвляется: один провод идет к шине N, второй – к вентилятору

Но для кого-то и этот способ будет наиболее удобным. Например, для дачников, живущих в доме только в теплый период и редко посещающих санузел. Если семья большая, уровень влажности в ванной всегда высокий, поэтому лучше использовать двухклавишный выключатель.

Вентилятор с таймером и свет подключаем к выключателю

Отличие этого варианта в том, что используем не простую модель, а с таймером, регулирующим время включения/выключения вытяжки. Больше информации о видах вентиляторов мы изложили в .

Если вы не хотите переплачивать и покупать прибор с множеством бесполезных функций, рекомендуем простую модель с электронным таймером. Дизайн – классический, уровень шума – низкий

Плюс этого решения в том, что не придется оставлять освещение включенным, чтобы хорошенько проветрить помещение. При нажатии клавиши приводится в действие и освещение, и вентилятор, но при повторном нажатии выключаются только светильники.

Вентилятор же будет работать столько времени, насколько вы запрограммируете его, а затем произойдет автоматическое выключение.

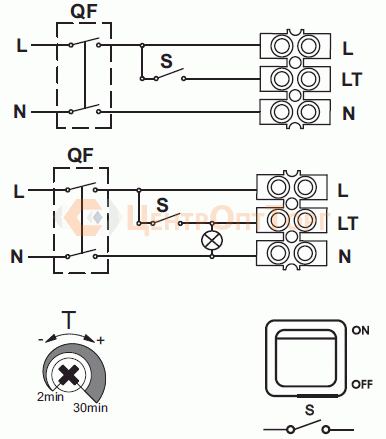

Схема подключения вытяжного устройства со встроенным таймером и осветительной системы к одноклавишному выключателю. Контур N от светильника и вентилятора соединяется в распредкоробке и направляется на шину N

Схема работает почти безупречно, но и она имеет небольшой недостаток – вентилятор начинает вращаться даже тогда, когда в этом нет необходимости. Например, если вы заглянули в ванную на минутку, чтобы включить стиральную машину или воспользоваться какими-то косметическими средствами.

Для особо требовательных пользователей на рынке представлены модели с двумя режимами, которые можно переключать путем выбора установки джампера – небольшой перемычки, элемента электронной платы.

Джампер представляет собой очень мелкую деталь, перемычку из пластика и металла, замыкающую нужные контакты. Он устанавливается в выбранную позицию перед монтажом вентилятора на место, для смены режима прибор придется снимать

Благодаря мелкой, но важной детали вытяжка работает в двух режимах, которые условно можно назвать «Туалет» и «Ванная».

В режиме «Туалет» перемычку нужно закрепить на двух верхних контактах, в режиме «Ванная» – на двух нижних. Время работы вентилятора задается заранее при помощи регулятора, который также находится на электронной плате

Рассмотрим, в чем отличие двух режимов:

• «Туалет» – после выхода из санузла и нажатия на клавишу выключателя прибор будет работать на протяжении запрограммированного периода, например, 3 или 5 минут.
• «Ванная» – вентилятор включается только через 90 секунд после первого нажатия на клавишу. Если вы находитесь в помещении меньше полутора минут, он не включится. Время работы прибора программируется так же, как и в режиме «Туалет».

Второй вариант удобен, если в ванной невысокая влажность. Когда вы заходите просто ополоснуть руки и быстро выходите, вентилятор никак не реагирует.

Как видите, даже при использовании 1-клавишного выключателя есть несколько вариантов подключения. Применение вытяжки с таймером заметно увеличивает ее возможности.

Вариант #2 — через двухклавишный выключатель

А сейчас рассмотрим вариант, который чуть сложнее в подключении, но гораздо проще в использовании – с 2-клавишным выключателем. В продаже можно найти электроустановочные изделия, которые изготовлены именно для этой цели – объединения контуров вентиляции и освещения.

Подключаем вентилятор и освещение

Главное отличие схемы заключается в использовании двухклавишного выключателя. Его монтируют в разрыв «фазы» так, чтобы один контур шел на освещение, второй – на вытяжку.

Схема подключения 2-клавишного выключателя к светильникам и вентилятору. «Нуль» от шины N идет на все осветительные приборы и вытяжку, «земля» защищает осветительный контур

Преимущество схемы состоит в автономном включении двух различных по функциям систем – вентиляционной и осветительной.

Если не нужно проветривать помещение, нажимают на одну клавишу. При желании можно задействовать обе клавиши, и тогда вентилятор будет работать, пока вы находитесь в ванной.

Есть возможность проветривания и без присутствия пользователя – это очень удобно, когда ванная или душевая используется в качестве помещения для сушки белья, а также в совмещенных санузлах

Недостатки зависят только от забывчивости жильцов. У некоторых пользователей есть привычка нажимать сразу на все клавиши – чтобы уже наверняка включить нужную. В таком случае можно обойтись и одноклавишной моделью.

Если , можно просто забыть его выключить – и он проработает без особой надобности всю ночь. В такой ситуации можем посоветовать вытяжку с таймером, которая ограничит работу в разумных пределах.

Подключаем вентилятор с таймером и свет

Эту схему следует рассмотреть отдельно, так как от предыдущей она отличается одним важным нюансом. Если в осветительном контуре остается все по-старому – к светильникам идет фазный провод от одной из клавиш выключателя, то присоединение вентилятора происходит иначе.

Схема подключения к 2-клавишному выключателю двух контуров – осветительного и вентиляционного. Серым цветом выделен участок «фазного» провода, соединяющий выключатель с осветительными приборами

При подключении вентилятора и «нуль», и «фаза» из распределительной коробки следуют на клеммы вентилятора без разрыва. А с выключателем прибор связан другой «фазой». Именно эту фазу нужно соединить с клеммой LT – «фазным» контактом таймера.

Если взять трехжильный провод (что рекомендуется), то в качестве управляющей «фазы» можно использовать желто-зеленую «земля». Если у осветительного контура она применяется по своему прямому назначению, то тут абсолютно свободна и может подключаться к таймеру.

Преимущества схемы – независимая работа приборов, причем вентилятор будет вращаться в четко заданный временной промежуток.

Вариант #3 — установка дополнительного выключателя

Что делать, если провода проложены глубоко в штробах и уже установлен красивый дорогой выключатель на осветительный контур, и вдруг потребовалась принудительная вентиляция?

Рядом с уже вмонтированным выключателем или в другое место можно , предназначенный специально для вентилятора.

Простая схема подключения вытяжки к отдельному выключателю: 1 – общий автоматический выключатель на щите; 2 – автомат на выделенный контур; 3 – «нулевая» шина; 4 – распределительная (распаечная) коробка; 5 – 1-клавишный выключатель; 6 – вентилятор

Если в других схемах применяют исключительно 3-жильные провода, то тут «земля» не требуется, так как бытовые осевые вентиляторы накладного типа изготавливают из пластика. Все соединения выполняются «фазным» и «нулевым» проводами.

Вместо распределительной коробки часто используют углубленный подрозетник. Глубина необходима, чтобы свободно разместить соединительные и рабочую часть выключателя.

Общая монтажная инструкция

Какую бы схему вы ни предпочли, монтаж устройств и соединение проводов происходят одинаково. Для работы нужно заранее выбрать подходящие приборы, подготовить инструменты, а если необходимо, то и проштробить стены. Предлагаем поэтапную монтажную инструкцию.

1 этап — выполнение «черновых» работ

Вопрос о принудительной вентиляции встает, когда жильцы замечают, что она не справляется со своими задачами. Проверяется это простым способом: если пламя спички наклоняется в сторону шахты – вытяжка работает, если направлено вертикально верх и не колеблется – то .

Перед установкой вентилятора необходимо очистить вентиляционный канал. Самостоятельно это делать не рекомендуем, особенно, если за содержание дома отвечает управляющая компания или обслуживающая организация. Нужно вызвать специалистов, которые и проведут необходимые мероприятия.

Ванную комнату, согласно ПУЭ (п.1.1.13), относят к помещениям повышенной опасности, так как степень влажности достигает 60% и более. Это значит, что все электроприборы должны обладать особой , а провода и контакты нужно спрятать от прямого попадания водяных брызг.

По правилам, выключатели устанавливают за пределами ванной комнаты – около двери снаружи. Однако в современных квартирах бывают просторные совмещенные санузлы, включающие безопасные для установки зоны

Для маскировки проводов в стенах, еще перед финишной отделкой, прокладывают штробы – каналы для электропроводки. Если планируете заняться ремонтом, то и монтаж вентилятора лучше выполнять одновременно с установкой других электроприборов.

Итак, «черновые» работы заключаются в очистке шахты и штроблении стен под проводку. Дополнительно нужно подготовить отверстие в стене для установки вентилятора и проделать углубления для подрозетников и распределительных коробок (если нужно).

2 этап — подготовка инструментов и материалов

Электромонтажные работы обычно не требуют привлечения какого-то специального инструмента – обычно все необходимое находится даже у любителей.

Галерея изображений

Фото из

Перед началом любых монтажных работ следует точно определить места установок, отмерить нужное количество проводов, проверить еще раз, подходят ли по размерам приборы – для этого и используют рулетку, угольник, линейку и карандаш

Установка выключателя и вентилятора производится на саморезы, реже применяют герметик, чтобы сохранить облицовку – например, уже уложенную плитку в ванной. Регулировка таймера выполняется также плоской отверткой

Электроинструменты чаще требуются, если необходимо прокладывать каналы под провода, делать углубления в бетонных стенах. Если нет личного инструмента, его можно взять напрокат в строительной компании или ремонтной организации

Жилы можно коммутировать различными способами: паять, соединять клеммами типа Ваго, заключать в гильзы. Для качественного соединения существует специальный обжимной инструмент – клещи

Разметочный материал: рулетка, карандаш или маркер

Набор крестовых и шлицевых отверток

Штроборез или ударная дрель

Обжимной инструмент для соединения проводов

К подбору материалов следует отнестись очень серьезно – после электромонтажных работ производится отделка ванной комнаты, чаще всего дорогостоящая, нарушать которую вам не захочется ближайшие 10-15 лет. Все провода, электроустановочные изделия, приборы и расходные материалы должны быть качественными, заводского изготовления, с гарантией.

Минимум, который необходим для устройства вытяжки:

Галерея изображений

Фото из

Рекомендуем выбирать модель, соответствующую следующим требованиям: производительность – не менее 25 м³/ч, уровень шума – до 40 дБ, степень защиты – IP34 и выше. По размерам он должен подходить отверстию в вентиляционный канал

Тип выключателя подбирается в зависимости от выбранной схемы, теоретически подходят обе разновидности. Обратите внимание также на марку, степень защиты, способ монтажа. Важен и дизайн – прибор будет находиться на видном месте

Лучший вариант – кабель ВВГ трехжильный с сечением 2,5 мм для надежности, хотя достаточно и 1,5 мм. Не рекомендуем покупать провода без условных обозначений от неизвестного производителя, так как на первом месте всегда безопасность

Для подключения слаботочных осветительных систем или вентилятора можно смело использовать пластиковые самозажимные клеммы в прозрачном корпусе. Модели Wago серий 2273 или 773 невелики по размеру и умещаются даже в подрозетнике

Осевой бытовой вентилятор с таймером или без него

Одноклавишный или двухклавишный выключатель

Трехжильные провода с водонепроницаемой изоляцией

Клеммы Wago для соединения жил

Если вы решили обжимать жилы гильзами, то заранее подготовьте и клещи, и гильзы. А вот пайку проводов используют все реже из-за сложности и продолжительности самого процесса.

Также из техники может потребоваться строительный пылесос, а из материалов – герметик.

3 этап — выполнение процесса подключения

Начать следует с установки вентилятора. Заранее протягиваем провода по каналам – от выключателя к вытяжке и местам установки светильников. Для защиты все кабеля, расположенные в пространстве санузла, можно заключить в гофрированные изоляционные трубы.

Чтобы не экспериментировать с различными способами установки, предлагаем выбрать модель вентилятора, соответствующую по размерам отверстию в вентиляционную шахту или чуть больше его – для накладных моделей

Вентилятор или «садят» на саморезы (дюбеля), или фиксируют на герметик. В первом случае его легче демонтировать, но при установке можно повредить облицовку, если она уже сделана.

Порядок работ:

1. Откручиваем у прибора декоративную панель, снимаем ее вместе с антимоскитной сеткой.
2. Располагаем кабель в шахте так, чтобы он не препятствовал циркуляции воздуха, удаляем гофру с концов проводов.
3. Выводим питающий кабель в специально предназначенное отверстие.
4. Устанавливаем вентилятор на место, закручиваем саморезы.

Перед креплением декоративной панели производим подключение.

Вариант присоединения жил к клеммнику вентилятора «Эра». На клеммы L и N подается напряжение 220 В, а клемма T необходима для управления таймера – «фаза» соединяет ее с выключателем

Финишный шаг – монтаж декоративной крышки путем закручивания крепежного винта. В результате все провода должны быть замаскированы в приборе или в стене.

Жилы выключателя присоединяем согласно выбранной схеме, обозначения на схемах традиционны.

В вентиляторе расклад жил следующий:

• красная — клемма L;
• синяя — клемма N;
• желто-зеленая — Т или LT.

Рекомендуем детальнее ознакомиться с в электрике.

Что советуют не делать опытные электрики?

Во-первых, не подключать вентилятор в ванной напрямую к лампочке. Тогда вы лишите себя комфорта – вентилятор будет работать всегда только при включенном свете, в том числе, и когда вы принимаете ванну.

Во-вторых, не рекомендуют все-таки устанавливать выключатель внутри помещения. Если проект потребует подтверждения в соответствующей инстанции, вы его просто не получите.

В-третьих, не советуют применять сложные электроустройства и всевозможные датчики. Они часто ломаются по причине высокой влажности, занимают место на стенах и выглядят не очень эстетично. Чем проще приборы и подключение – тем меньше с ними проблем.

Выводы и полезное видео по теме

Подробно о монтаже вытяжки простым языком:

Нюансы установки на кафельную плитку:

Инструктаж по применению клемм Ваго:

Рекомендации по выбору вентилятора, тестирование:

Если вы запланировали произвести ремонт в ванной комнате своими силами, включая обновление осветительной системы, то установка вентилятора покажется вам делом несложным и быстрым. Главное – на старте определиться с режимом работы вытяжки, выбрать надежную модель и правильно произвести подключение к одно- или двухклавишному выключателю.

Помните: какую бы схему вы ни предпочли, монтаж следует выполнить согласно общепринятым требованиям и правилам безопасности.

Как подключить вентилятор с конденсатором — Про дизайн и ремонт частного дома

Подробные схемы по подключению вытяжного вентилятора в ванной: через выключатель, со встроенным таймером и датчиком влажности

Ванная является местом, где должно всегда быть чисто. При плохой работе вентиляции добиться этого условия невозможно. В таком случае комната становится рассадником плесени и грибка. Важно разобраться с возможностями установки климатических приборов.

Схема подключения вытяжного вентилятора имеет несколько вариантов, в зависимости от условий его эксплуатации.

Принцип подключения вентилятора к электросети ванной комнаты

Подключить вентилятор к электросети несложно, поэтому сразу после приобретения устройства можно начинать монтаж. При работе следует соблюдать меры безопасности. Для этого перед подключением в электрощите отключают соответствующий автомат.

Приборы для вытяжки имеют несколько контактов. Среди них стоит выделить:

• L — фаза;
• N — ноль;
• PE — земля;
• LT — контакт таймера.

Их можно найти за лицевой защитной панелью. Чтобы снять крышку, достаточно открутить шурупы.

Какая будет выбрана схема подключения вытяжки, зависит от модели вентилятора и типа помещения.

Особенности стандартного подключения контактов устройства:

• Земля и ноль подсоединяются напрямую с распределительной коробки.
• Фаза подключается с той же скрутки после выключателя, с которой уходит фазный кабель на прибор освещения.

Можно подсоединить кулер параллельно светильнику. Для этого от него берут фазу, землю и ноль для подключения к вентилирующему устройству.

Схема подключения вытяжного вентилятора в ванной

Подключение вентилятора в ванной осуществляется в соответствии с разными схемами. Они зависят от количества функций устройства и особенностей его работы.

Вентилятор со встроенным выключателем

Эта схема является наиболее простой. При ее выборе достаточно подвести питающие кабели к устройству, на котором уже имеется выключатель. Такой способ является самым ограниченным по функционалу. Контролировать работу прибора придется вручную.

Подключение через выключатель

Такой способ является самым распространенным. Для управления работой устройства используют дополнительный выключатель. Его устанавливают у входа в комнату. Замыкающий контакт находится между клеммником и проводом фазы. Ноль подсоединяется напрямую.

Вентилятор со встроенным таймером

Схема подключения вытяжного вентилятора с таймером не отличается сложностью. Отличительной особенностью таких приборов является возможность выключения спустя некоторое время после нажатия на клавишу выключателя. Это происходит благодаря работе встроенного таймера. Фазу в этом случае подсоединяют с контактом LT напрямую и с L через выключатель.

Прибор со встроенным датчиком влажности

Существует 2 способа подключения приборов, оборудованных датчиком влажности. Один из них предназначен для автоматического режима работы.

• На клемму N подводят ноль.
• На L — фазу.
• Вентилятор подключают как через выключатель, так и напрямую.

Второй вариант схемы подключения подразумевает расширенный режим работы. Как в и в предыдущем варианте, на L подводится фаза, на N — ноль. Между клеммой 1 и L устанавливают перемычку, на которую монтируют выключатель.

При замыкании цепи устройство включается и работает определенное время, при условии, что влажность ниже 50%. Если она выше, прибор будет продолжать работать до понижения уровня влаги до нормальных показателей. Только потом включается таймер.

Управление вентилятором посредством включения/выключения освещения

В этом случае вытяжной вентилятор включается при включении источника света. Выключить его можно одновременно с лампочкой или отдельно — если установлен двух/трехклавишный выключатель. Последний вариант более практичен.

Выключатель устроен из защитной крышки и рабочей части. В отверстие устанавливают подрозетник. Затем проводят подключение:

• Одна клемма представляет собой входящий контакт, к которому подключают фазную жилу питающей сети.
• Вторая клемма — выходящий контакт, соединяемая с фазой вентилятора.

После в подрозетнике фиксируют рабочий механизм и устанавливают защитную крышку с клавишей.

Когда необходимо установить двухклавишный выключатель, у такого прибора можно найти два выходных контакта. Один из них соединяют с вентилятором, а второй — с осветительным оборудованием.

В распределительной коробке следует провести такие соединения:

• Жилу N от питающей сети подключают к нулевой жиле вытяжки.
• Фазу питания соединяют с входящим контактом выключателя.
• Фазную жилу вентилятора соединяют с жилой провода, идущей с выходящего контакта выключателя.

При установке двухклавишного выключателя инструкция по соединению проводов в распределительной коробке предполагает такие действия:

• Нулевую жилу питания соединяют с нулем осветительного прибора.
• Фазу светильника подсоединяют с жилой провода, идущей со второго выходящего контакта выключателя.

Такую работу можно выполнять быстро и без предварительной подготовки.

Подключение вентилятора к сети ванной комнаты — довольно простая работа, если знать схемы соединения проводов. При наличии дополнительных функций устройства требуется подводить отдельные жилы.

«D-Electric» Подключение канального вентилятора

Как подключить канальный вентилятор

Здравствуйте, уважаемые посетители сайта D-Electric.ru.
В статье»подключение вентилятора» я уже рассказывал о способах подключения вытяжных вентиляторов, при этом упустил такой немаловажный вопрос, как подключение двухскоростных канальных вентиляторов. Об этом,собственно, и пойдет сегодня речь.

Пример установки канального вентилятора

Как Вы видите, монтаж канального вентилятора существенно отличается от установки обычного,настенного — это уже целая система, которая, к тому же, устанавливается за подвесным потолком. Дороже, но, как уверяют специалисты, эффективнее. Про «тонкости» монтажа таких систем мне сказать, в общем-то, нечего — тут лучше обратиться к профессионалам. Поэтому перейдем сразу к подключению.

Канальные вентиляторы могут быть односкоростными или двухскоростными. Что касается первых, то их схема подключения совсем не отличается от схемы подключения настенных вытяжных вентиляторов. А вот с двухскоростными немного посложнее. Для них необходимо установить отдельный выключатель, а точнее переключатель скоростей.

Схема подключения переключателя скоростей

Идея в следующем: к соответствующим клеммам двухскоростного вентилятора подключаются земля(PE), ноль и два фазных провода Lа и Lв. При этом ноль и земля нигде «не разрываются» и имеют постоянный контакт с клеммами вентилятора, а фаза, в зависимости от требуемой скорости вращения вентилятора, подается или на клемму Lа, или на Lв. Подавать «питание» на Lа и Lв одновременно нельзя — сгорит вентилятор.

На данном вентиляторе нет заземляющего контакта , поэтому для подключения использовался трехжильный кабель.

Вот, в общем-то и все. Иногда, правда, бывают стуации, когда в с/у уже есть кабель для подключения вытяжного вентилятора, но подключен он вместе с освещением или через отдельную клавишу выключателя, а протянуть свою линию для переключателя скоростей или «перекрутить» разветвительную коробку не представляется возможным. В таких случаях придется пожертвовать одной скоростью двухскоростного вентилятора и подключить его как обычный, настенный, т.е задействовать клеммы PE(земля), N(ноль),
La(или Lb) (фаза), таким образом превратив его в односкоростной.

Как подключить однофазный электродвигатель – схема с конденсатором

Функционирование однофазного электродвигателя основано на использовании переменного электрического тока посредством подсоединения к сетям с одной фазой. Напряжение в такой сети должно соответствовать стандартному значению 220 Вольт, частота — 50 Герц. Преимущественное применение моторы данного типа находят в бытовых устройствах, помпах, небольших вентиляторах и т.п.

Мощности однофазных моторов достаточно и для электрификации частных домов, гаражей или дачных участков. В этих условиях используется однофазная электрическая сеть с напряжением 220 В, что предъявляет некоторое требования к процессу подключения мотора. Здесь применяется специальная схема, предполагающая использование устройства с пусковой обмоткой.

Схема подключения однофазного двигателя через конденсатор

Однофазные электродвигатели 220в подключают к сети с применением конденсатора. Это обусловлено некоторыми конструктивными особенностями агрегата. Так, на статоре мотора обмотка с переменным током создает магнитное поле, импульсы которого компенсируются лишь при условии смены полярности с частотой 50 Гц. Несмотря на характерные звуки, которые издает однофазный двигатель, вращение ротора при этом не происходит. Крутящий момент создается за счет применения дополнительных пусковых обмоток.

Чтобы понять, как подключить однофазный электродвигатель через конденсатор, достаточно рассмотреть 3 рабочие схемы с применением конденсатора:

• пускового;
• работающего;
• работающего и пускового (комбинированная).

Каждая из перечисленных схем подключения подходит для использования при эксплуатации асинхронных однофазных электродвигателей 220в. Однако каждый вариант имеет свои сильные и слабые стороны, поэтому они заслуживают более детального ознакомления.

Идея применения пускового конденсатора состоит в его включении в цепь лишь в момент запуска мотора. Для этого схемой предусматривается наличие специальной кнопки, предназначенной для размыкания контактов после выхода ротора на заданный уровень скорости. Его дальнейшее вращение происходит под воздействием инерционной силы.

Поддержание вращательных движений на протяжении длительного промежутка времени обеспечивается магнитным полем основной обмотки однофазного двигателя с конденсатором. Функции переключателя при этом может выполнять специально предусмотренное реле.

Схема подключения однофазного электродвигателя через конденсатор предполагает наличие нажимной пружинной кнопки, разрывающей контакты в момент размыкания. Такой подход обеспечивает возможность снизить количество используемых проводов (допускается применение более тонкой пусковой обмотки). Во избежание возникновения коротких замыканий между витками рекомендуется применять термореле.

При достижении критически высоких температур этот элемент деактивирует дополнительную обмотку. Аналогичную функцию может выполнять центробежный выключатель, устанавливаемый для размыкания контактов в случаях превышения допустимых значений скорости вращения.

Для автоматического контроля скорости вращения и защиты мотора от перегрузов разрабатываются соответствующие схемы, а в конструкции агрегатов вносятся различные корректировочные компоненты. Установку центробежного выключателя можно произвести непосредственно на роторном валу либо на сопряженных с ним (прямым или редукторным соединением) элементах.

Воздействующая на груз центробежная сила способствует натяжению пружины, соединенной с контактной пластиной. Если скорость вращения достигает заданного значения, происходит замыкание контактов, подача тока на двигатель прекращается. Возможна передача сигнала другому управляющему механизму.

Существуют варианты схем, при которых в одном элементе конструкции предусматривается наличие центробежного выключателя и теплового реле. Подобное решение позволяет деактивировать двигатель посредством теплового компонента (в случае достижения критических температур) либо под воздействием раздвигающегося элемента центробежного выключателя.

В случае подключения двигателя через конденсатор часто происходит искажение линий магнитного поля в дополнительной обмотке. Это влечет за собой увеличение мощностных потерь, общее снижение производительности агрегата. Однако сохраняются хорошие показатели пуска.

Применение рабочего конденсатора в схеме подключение однофазного двигателя с пуcковой обмоткой предполагает ряд отличительных особенностей. Так, после пуска отключения конденсатора не происходит, вращение ротора осуществляется за счет импульсного воздействия со стороны вторичной обмотки. Это существенно увеличивает мощность двигателя, а грамотный побор емкости конденсатора позволяет оптимизировать форму электромагнитного поля. Однако пуск мотора становится более продолжительным.

Подбор конденсатора подходящей мощности производится с учетом токовых нагрузок, что позволяет оптимизировать электромагнитное поле. В случае изменения номинальных значений будет происходить колебание по всем остальным параметрам. Стабилизировать форму линий магнитных полей позволяет использование нескольких конденсаторов с разными емкостными характеристиками. Такой подход позволяет оптимизировать рабочие характеристики системы, однако предусматривает возникновение некоторых сложностей в процессах монтажа и эксплуатации.

Комбинированная схема подключения однофазного двигателя с пусковой обмоткой рассчитана на использование двух конденсаторов — рабочего и пускового. Это оптимальное решение для достижения средних рабочих характеристик.

Расчет емкости конденсатора мотора

Существует сложная формула, с помощью которой высчитывают необходимую точную емкость конденсатора. Однако многолетний опыт профессионалов показывает, что достаточно придерживаться следующих рекомендаций:

• на 1 кВт мощности мотора необходимо 0,8 мкФ рабочего конденсатора;
• пусковая обмотка требует, чтобы это значение было в 2 или 3 раза выше.

Рабочее напряжение для них должно быть в 1,5 раза выше, чем в электросети (в нашем случае 220 В). Для упрощения процесса запуска в пусковую цепь лучше устанавливать конденсатор с маркировкой «Starting» или «Start». Хотя допускается использование стандартных конденсаторов.

Land Rover Range Rover › Бортжурнал › Доработка включения вентиляторов конденсатора (Bimetal disc temperature switch condenser fans activation upgrade)

Внедрил бимет. температурный выключатель на 60 градусов.

Land Rover Range Rover 1998, двигатель бензиновый 4.6 л., 224 л. с., полный привод, автоматическая коробка передач — тюнинг

Машины в продаже

Land Rover Range Rover, 1994

Land Rover Range Rover, 1996

Land Rover Range Rover, 1999

Land Rover Range Rover, 2001

Комментарии 18

Спасибо за подсказку!
В дизеляках как раз есть не занятое отверстие под доп. датчик температуры в ГБЦ. В БМВ там датчик стоит, на ренжах его нет — заглушка.
Надо будет поставить на всякий случай дополнительный.

я себе сделал от кнопки два года назад, по незнанию электрики поставил на два вентилятора одно реле от жигулей), которое успешно расплавилось) так и сгореть не долго) тьфутьфутьфу, надо сделать правильно но теперь уже и не знаю как

Привет Тарас! Используй родную схему, то бишь подключайся через проводку на 4-х контактный датчик, чтобы не городить огород. Схема выше в статье, на ней все наглядно указал. п.с. было желание организовать без «запила» кнопок)))

Здравствуй, я в этом ничего не понимаю тем более на английском) о этой или похожей схеме

Привет Тарас! Используй родную схему, то бишь подключайся через проводку на 4-х контактный датчик, чтобы не городить огород. Схема выше в статье, на ней все наглядно указал. п.с. было желание организовать без «запила» кнопок)))

И првельро и не правельно, вы веедрили датчик на силовое питание, а вам надо было поставить его на включение релле.

Здравствуйте! Если Вы посмотрите схему, то увидите, что подключение идет, как раз на реле вентиляторов.

Во как. Это интересно

А зачем ? Поясните ? А то может я чего то не знаю .И поподробней пожалуйста.

Чтобы вентиляторы включались при достижении «подкапотки» 60 градусов и отключались после остывания ниже 60 градусов даже при условии выключенного кондиционера.

Если температура рабочая в подкапотке как и у двигателя в районе 90 градусов. Так зачем 60 понять не могу?

В любом случае это исключает возможность перегрева. Главное следить за реле, чтобы не выгорело. Я правильно понял?

Я бы сказал, улучшает воздухообмен. Реле вентиляторов? По идее оно для этого и предназначено, но согласен, следить нужно за всеми компонентами.

Если температура рабочая в подкапотке как и у двигателя в районе 90 градусов. Так зачем 60 понять не могу?

85-90 это температура охлаждающей жидкости при которой происходит полное открытие термостата и переход на большой круг. Что же касается температуры подкапотки, то вот измерения:

On day of test 28oC
eng. bay temp. before start up 27oC
after five miles eng. Bay temp 55oC
stopped in traffic eng bay temp 59oC
eng. off five minutes 73oC
Bear in mind the following temperatures could not all be taken at the same time.
Fuse box 55oC
Valve block 37oC
Eas comp. 44oC
Top of rad. 55oC
Header tank 64oC
Abs pump 52oC

А что если взять датчик на температуру повыше и сам датчик прикрутить на двигатель. Тогда охлаждение конденсора превратится в охлаждение двигателя и как результат можно будет снять вискомуфту?
Сам я не уверен что это такая уж хорошая идея, но киты для замены вискомуфты на електровентилятор для ренджа существуют.

Теоретический конечно можно, но для этого нужно делать эл. подготовку, тянуть провода, ставить реле, предохранитель, датчик, да и желательно все это дело внедрять в бу двигателя. Так, как в системах с эл. вентилятором управляет им именно он, учитывая множество факторов, например при включении конд. по умолчанию должна включаться малая скорость вентилятора и так далее. По моему мнению мех. вентилятор более надежный и производительный агрегат, да и инженеры не зря его поставили.

вентиляторы конденсатора? хорошая и видимо нужная весчь! 😉

Как подключить вентилятор в ванной, туалете и на кухне

Подключить вытяжной вентилятор на кухне, в ванной комнате или санузле несложно, поэтому после покупки вентилятора можете смело приступать к его подключению своими руками. Только всегда соблюдайте меры предосторожности: отключайте соответствующий автомат в электрощите и приступайте к работе только после того, как убедитесь в отсутствии напряжения на электрическом кабеле, с которым будите работать.

При подключении вытяжного вентилятора в квартире или частном доме применяются 4 основные схемы. Мы подробно рассмотрим каждую из них. Выбор схемы зависит от типа помещения и от выбранной Вами модели вентилятора. Учитывайте, что все схемы касаются подключений в трехпроводной электропроводке с заземлением, если же Вас старая 2-ух проводная, тогда все подключается аналогично- только со схемы выпадает третий заземляющий проводник.

Как подключить вентилятор в туалете

Для подключения вентилятора в туалете подойдет самая простая схема одновременного включения вентилятора с освещением санузла. Ноль и земля с распределительной коробки подключаются напрямую, а фаза с той же скрутки после выключателя, с которой уходит фазный провод на светильник в туалете. Можно подключить вентилятор параллельно от светильника, находящегося в ванной комнате. Для этого просто с него берем фазу, ноль землю для подключения вентилятора.

По этой схеме одновременно с включением светильника будет запускаться и работать и вентилятор. Но такая схема не очень удобна, потому что после выключения света перестает работать и вентилятор, не успев при этом удалить неприятные запахи. Я рекомендую использовать вторую схему.

Электрическая схема подключения вентилятора от двух клавишного выключателя

Для подключения вытяжного вентилятора на кухне или в туалете прекрасно подходит разделение включения светильника и вентилятора при помощи установки двухклавишного выключателя. Одна клавиша будет включать освещение, а вторая- отдельно вентиляцию. Данная схема подключения вытяжного вентилятора чаще всего используется в квартирах, потому что она позволяет отдельно включать вентилятор только когда это необходимо.

Схему подключения через двухклавишный выключатель будет сделать немного сложнее. Фаза с распределительной коробки приходит на выключатель, далее она коммутируется через два контакта и уходит отдельно на светильник и вентилятор. Ноль и земля (на схеме не показана) с распаячной коробки уходят сразу напрямую на светильник и вентилятор. Для подключения по этой схеме потребуется проложить отдельный третий провод от выключателя до вентилятора, но правильнее будет проложить от выключателя до распределительной коробки трехжильный кабель и уже с распределительной коробки отдельным кабелем подключить вентилятор.

Схема подключения вентилятора с таймером

Вентиляторы с таймером стоят дороже, но за то они прекрасно подходят для использования в ванной комнате. Включение происходит вместе с освещением, а отключение отдельно от него с задержкой по времени, величина которой регулируется. Вентилятор будет работать в ванной комнате и удалять влажность даже после вашего ухода и отключится автоматически после заданного промежутка времени.

Для подключения вентилятора с таймером понадобится 4 провода. На контакт L- приходит прямая фаза с распаячной коробки, на Lt- фаза через выключатель света. На N- ноль, и заземляющий проводник подключается на контакт с обозначением заземления.

Схема подключения вентилятора с датчиком влажности или движения

Вентилятор может работать и в полностью автоматическом режиме без вашего участия. Рекомендую покупать более дорогие модели с датчиком влажности для ванной комнаты, а для туалета- с датчиком движения. Вентиляторы с датчиком влажности будут автоматически включаться при превышении установленного уровня влажности и работать до тех пор, пока не снизится влажность до допустимого предела. Модели с датчиком движения автоматически включаются при появлении человека в зоне действия датчика и затем самостоятельно выключаются с определенной задержкой по времени.

Подключаются вентиляторы с датчиками проще всего. Необходимо напрямую, минуя выключатели, от распаячной коробки коробки подключить фазу, ноль и заземляющий проводник.

После подключения вентилятора сразу стоит переходить к его установке, но об том Я подробно расскажу в следующей статье.

Рекомендую дополнительно прочитать наши советы об организации вентиляции, о проверке естественной вентиляции и о том, какой лучше вентилятор выбрать для туалета, ванной комнаты и кухни.

Схема подключения вытяжного вентилятора — инструкция по установке, порядок соединения проводов

Ванная является местом, где должно всегда быть чисто. При плохой работе вентиляции добиться этого условия невозможно. В таком случае комната становится рассадником плесени и грибка. Важно разобраться с возможностями установки климатических приборов.

Схема подключения вытяжного вентилятора имеет несколько вариантов, в зависимости от условий его эксплуатации.

Содержание статьи

Принцип подключения вентилятора к электросети ванной комнаты

Подключить вентилятор к электросети несложно, поэтому сразу после приобретения устройства можно начинать монтаж. При работе следует соблюдать меры безопасности. Для этого перед подключением в электрощите отключают соответствующий автомат.

На электрическом кабеле, с которым придется работать, не должно быть напряжения.

Приборы для вытяжки имеют несколько контактов. Среди них стоит выделить:

• L — фаза;
• N — ноль;
• PE — земля;
• LT — контакт таймера.

Их можно найти за лицевой защитной панелью. Чтобы снять крышку, достаточно открутить шурупы.

Какая будет выбрана схема подключения вытяжки, зависит от модели вентилятора и типа помещения.

Большинство схем касается трехпроводной проводки с заземлением. При наличии старой, двухпроводной электропроводки со схемы выпадает проводник заземления.

Особенности стандартного подключения контактов устройства:

• Земля и ноль подсоединяются напрямую с распределительной коробки.
• Фаза подключается с той же скрутки после выключателя, с которой уходит фазный кабель на прибор освещения.

Можно подсоединить кулер параллельно светильнику. Для этого от него берут фазу, землю и ноль для подключения к вентилирующему устройству.

Важно! Устройства для вытяжки следует подключать к сети через легкоплавкие предохранители в распределительном щитке.

Схема подключения вытяжного вентилятора в ванной

Подключение вентилятора в ванной осуществляется в соответствии с разными схемами. Они зависят от количества функций устройства и особенностей его работы.

Вентилятор со встроенным выключателем

Эта схема является наиболее простой. При ее выборе достаточно подвести питающие кабели к устройству, на котором уже имеется выключатель. Такой способ является самым ограниченным по функционалу. Контролировать работу прибора придется вручную.

Подключение через выключатель

Такой способ является самым распространенным. Для управления работой устройства используют дополнительный выключатель. Его устанавливают у входа в комнату. Замыкающий контакт находится между клеммником и проводом фазы. Ноль подсоединяется напрямую.

Вентилятор со встроенным таймером

Схема подключения вытяжного вентилятора с таймером не отличается сложностью. Отличительной особенностью таких приборов является возможность выключения спустя некоторое время после нажатия на клавишу выключателя. Это происходит благодаря работе встроенного таймера. Фазу в этом случае подсоединяют с контактом LT напрямую и с L через выключатель.

Прибор со встроенным датчиком влажности

Существует 2 способа подключения приборов, оборудованных датчиком влажности. Один из них предназначен для автоматического режима работы.

• На клемму N подводят ноль.
• На L — фазу.
• Вентилятор подключают как через выключатель, так и напрямую.

Прибор будет работать постоянно, если влажность в помещении сохраняется выше 60%. Если она опускается до 50%, устройство отключается. В этом режиме таймер не задействуется.

Второй вариант схемы подключения подразумевает расширенный режим работы. Как в и в предыдущем варианте, на L подводится фаза, на N — ноль. Между клеммой 1 и L устанавливают перемычку, на которую монтируют выключатель.

При замыкании цепи устройство включается и работает определенное время, при условии, что влажность ниже 50%. Если она выше, прибор будет продолжать работать до понижения уровня влаги до нормальных показателей. Только потом включается таймер.

Управление вентилятором посредством включения/выключения освещения

В этом случае вытяжной вентилятор включается при включении источника света. Выключить его можно одновременно с лампочкой или отдельно — если установлен двух/трехклавишный выключатель. Последний вариант более практичен.

Выключатель устроен из защитной крышки и рабочей части. В отверстие устанавливают подрозетник. Затем проводят подключение:

• Одна клемма представляет собой входящий контакт, к которому подключают фазную жилу питающей сети.
• Вторая клемма — выходящий контакт, соединяемая с фазой вентилятора.

После подключения проверяют надежность соединений.

После в подрозетнике фиксируют рабочий механизм и устанавливают защитную крышку с клавишей.

Когда необходимо установить двухклавишный выключатель, у такого прибора можно найти два выходных контакта. Один из них соединяют с вентилятором, а второй — с осветительным оборудованием.

В распределительной коробке следует провести такие соединения:

• Жилу N от питающей сети подключают к нулевой жиле вытяжки.
• Фазу питания соединяют с входящим контактом выключателя.
• Фазную жилу вентилятора соединяют с жилой провода, идущей с выходящего контакта выключателя.

При установке двухклавишного выключателя инструкция по соединению проводов в распределительной коробке предполагает такие действия:

• Нулевую жилу питания соединяют с нулем осветительного прибора.
• Фазу светильника подсоединяют с жилой провода, идущей со второго выходящего контакта выключателя.

Такую работу можно выполнять быстро и без предварительной подготовки.

Подключение вентилятора к сети ванной комнаты — довольно простая работа, если знать схемы соединения проводов. При наличии дополнительных функций устройства требуется подводить отдельные жилы.

Апр 8, 2018ventsyst

Как подключить вентилятор в ванной к выключателю: схемы подключения

Для правильной установки вентиляционного устройства в ванной необходимо знать характеристики основных разновидностей вентиляторов и иметь навыки работы строителя и электрика. Чтобы качественно выполнить установку вентилятора и выключателя, должен быть составлен план и утвержден порядок действий, в противном случае без услуг специалистов не обойтись.

Преимущества установки вентилятора

Первый признак необходимости установки принудительного устройства вентиляции в ванной — появление конденсата, грибка или плесени на поверхностях в помещении. Микроорганизмы могут быть источником ухудшения состояния здоровья людей, живущих в квартире.

Установка вытяжного устройства положительно влияет на санитарное состояние ванной. При включенной вытяжке происходит циркуляция воздушных масс в помещении: исчезает неприятный запах сырости, приостанавливается появление новой ржавчины на металлических поверхностях, останавливается рост плесневых грибков, исчезает влажный налет на кафеле и зеркалах. Современные модели вентиляторов не создают излишнего шума, имеют малогабаритные размеры и эстетичный вид.

Что необходимо для установки принудительной вытяжки

Чтобы выяснить, нужна ли принудительная вытяжка в ванной, анализируют состояние естественной вентиляции, сооруженной при строительстве дома. Чтобы проверить вытяжку, снимают декоративную панель с вентиляционной шахты и убирают скопившийся мусор из вентиляционного канала, который в ванной обычно находится близко к потолку. Затем подносят зажженную спичку или свечу к вентиляционному каналу. Если пламя не отклоняется в сторону или отклоняется совсем незначительно, принимается решение в пользу установки принудительной вытяжки.

Нужно обеспечить приток свежего воздуха в ванную комнату. Обычно циркуляция воздуха организуется через небольшую щель под дверью в ванной. Поэтому когда устанавливают короб двери, порог в ванной комнате не монтируют.

При выборе вентилятора в ванную комнату необходимо тщательно изучить характеристики прибора. Устройство должно полностью соответствовать тем условиям, в которых будет эксплуатироваться. Вентилятор должен обладать достаточной производительностью, чтобы обеспечивать поступление необходимого количества свежего воздуха. Немаловажными факторами при покупке прибора будут цена, дизайн, уровень шума.

Варианты подключения вытяжки

Существует несколько вариантов, как подключить вентилятор в ванной к выключателю. Все эти способы лучше организовывать на этапе строительства или капитального ремонта. В этом случае все провода будут спрятаны под штукатурку или кафельную плитку, а внешний вид ванной не пострадает. Можно, конечно, организовать установку вытяжки и после ремонта, но в этом случае дизайн будет подпорчен установкой короба для питающих проводов вентилятора.

Применяют следующие варианты подключения вытяжки:

1. Вентилятор подключается параллельно освещению ванной комнаты. В этом случае прибор будет включаться одновременно с освещением. Вытяжка будет работать до тех пор, пока не отключат свет. Преимущество способа: простота монтажа, небольшая стоимость исполнения. Основной недостаток — зависимость от работы освещения. Для оптимального проветривания нужно будет оставлять включенным освещение, а это повлечет дополнительные расходы на электроэнергию. Минусом этого способа будет наличие постоянного сквозняка, что может сказаться на здоровье находящегося там человека.
2. В основном вытяжку подключают через отдельный выключатель (одноклавишный или двухклавишный). Такая схема имеет явный плюс — не будет расходоваться электроэнергия на бесполезное освещение, а вентилятор будет работать только при необходимости. Двухклавишный выключатель применяется при использовании вентиляционного устройства совместно с освещением, когда одной клавишей включается вытяжка, а другой — лампочка. К минусу схемы можно отнести немного больший расход кабеля, чем в первом варианте.
3. Наиболее современные вытяжки имеют в своем составе датчик движения, датчик влажности, таймер отключения. Вентилятор с таймером, кроме нулевой и фазной клеммы, имеет вывод для подключения сигнального провода. Сигнальный провод обычно подключается к линии освещения. Такой вентилятор может запускаться, например, после отключения освещения и работать заданный промежуток времени. Подключаться вентилятор может через выключатель с любым количеством клавиш.

Установка вентилятора в вентиляционный канал

Перед окончательным монтажом вентилятора необходимо заранее проложить к месту подключения электрический кабель. Прокладка кабеля осуществляется в штробе от распределительной коробки. Далее подключаются жилы кабеля к вентилятору в соответствии с нанесенными обозначениями клемм. Нулевая жила присоединяется к клемме с обозначением N, фазная жила подключается к клемме L. Если вентилятор с таймером, подсоединяется сигнальная жила к соответствующей клемме.

Перед установкой вентилятора в канал снимают декоративную панель. Если вентилятор крепится к стене саморезами, вначале просверливают отверстия под дюбеля. Крепление вентиляционного прибора к стене осуществляется при помощи вкручивания саморезов в дюбель. Дюбеля предварительно нужно вставить в отверстия. Если нет возможности крепления вентилятора на саморезы, монтаж осуществляется при помощи специального клея или герметика. После надежной установки вентилятора устанавливается декоративная панель.

Монтаж выключателя для вытяжки

К месту установки выключателя необходимо проложить двухжильный или трехжильный кабель, в зависимости от вида используемого выключателя. При использовании стен из гипсокартона провода прокладывают в гофрированной трубе. Концы кабеля должны с небольшим запасом располагаться в распределительной коробке и в подрозетнике выключателя. Запас кабеля оставляется для дальнейших манипуляций при подключении жил.

Перед подключением жил кабеля к выключателю необходимо снять клавиши и корпус. Одноклавишный выключатель имеет две клеммы: одна используется для подключения фазной жилы сети, а вторая — для подключения фазного вывода вентиляционного прибора.

В двухклавишном выключателе есть три контактных клеммы. Первые две имеют такое же назначение, а третья клемма используется для подключения прибора освещения. Двухклавишным выключателем можно независимо управлять включением вытяжного вентилятора и устройством освещения в ванной комнате.

Соединение проводов в распределительной коробке

Соединение проводов в распределительной коробке — наиболее ответственный момент, требующий действий с повышенным вниманием. Существует несколько вариантов коммутации проводов в распределительной коробке в зависимости от используемых типов выключателей и вентиляторов.

Основные схемы подключения вентилятора к выключателю следующие:

• при включении вытяжки одновременно с освещением;
• при использовании отдельного выключателя для вытяжки;
• при использовании двухклавишного выключателя;
• при использовании вытяжки с таймером.

Для включения вентилятора в ванной комнате вместе с освещением необходимо подключить в распределительной коробке нулевой провод вентилятора к нулевому проводу сети, а фазный провод вентилятора подключить к фазному проводу, идущему от выключателя к прибору освещения.

При использовании для включения вентилятора отдельного выключателя нужно сделать следующую коммутацию проводов:

1. Нулевой провод вентиляционного устройства нужно подключить к нулевому проводу сети.
2. Фазный провод вытяжки подключается к фазному проводу, идущему с выключателя.
3. К входной клемме выключателя нужно подключить фазный провод сети.

Если в качестве коммутационного устройства используется двухпозиционный выключатель, необходимо произвести следующие действия:

1. Нулевой провод, идущий с вентиляционного прибора, нужно присоединить к нулевому питающему проводнику.
2. Фазный провод, идущий с вытяжки, нужно присоединить к фазному проводнику, идущему с одной из двух выходных клемм выключателя.
3. Фазный провод сети необходимо подключить к входной клемме двухклавишного выключателя.
4. Вторая выходная клемма используется для подключения прибора освещения ванной.

При использовании вентилятора с таймером коммутацию проводов выполняют совместно с проводами освещения ванной. Порядок действий:

1. Нулевой провод сети нужно подключить к нулевым жилам вентилятора и прибора освещения.
2. Фазный провод сети подключается к входной клемме выключателя и к фазной жиле вентилятора.
3. Провод, идущий с выходной клеммы выключателя, нужно соединить вместе с фазным проводом устройства освещения и с сигнальным проводом вытяжки.

Фазный питающий провод обязательно должен быть защищен автоматическим выключателем, который при возникновении аварийной ситуации должен надежно обесточить всю схему электроснабжения. Сечение жил кабеля рассчитывается, исходя из используемой нагрузки. После выполнения всех работ необходимо проверить работу каждого устройства в ванной комнате.

Установить принудительную вентиляцию недолго, основная масса времени расходуется на подготовительные работы. Потраченные время и деньги на установку такой системы с лихвой окупятся здоровьем людей, проживающих в квартире.

Как подключить вентилятор в ванной к выключателю: схемы подключения

Как установить вытяжной вентилятор в ванной

Описание проекта

Навык

Расчетное время

От 6 до 8 часов

Установка вентилятора в ванне поможет избавиться от запотевших окон, запотевших зеркал и застарелых запахов. Но что еще более важно, это поможет предотвратить проблемы, связанные с влажностью, такие как рост плесени и грибка.Здесь, This Old House Генеральный подрядчик Том Сильва показывает, как правильно установить вентилятор для ванны. В этой конкретной установке Том провел вытяжной канал на чердак и через боковую стену на улицу.

Другие варианты вентиляции включают прокладку воздуховода вверх через крышу или вниз через потолок. Обратите внимание, что вытяжной вентилятор в ванной всегда должен выходить наружу; никогда не позволяйте воздуховоду просто дуть на чердак, в подполье или другое закрытое пространство. Кроме того, установка вытяжного вентилятора в ванной пойдет намного быстрее, если вы попросите супруга или друга помочь вам находиться на чердаке, пока вы работаете снизу, или передать вам инструменты, пока вы находитесь на лестнице.

Шаг 1: Обзор вентиляции ванны

Ванная комната без вентилятора похожа на камин без дымохода: если вы не сможете удалить оттуда влагу, образующуюся в ванной, она будет мигрировать в стены и образовывать плесень и плесень или пузыри от краски и отслаивание обоев. Одна из причин, по которой во многих домах до сих пор нет вентиляторов для ванн, заключается в том, что их установка может быть сложной.

Вот почему мы попросили генерального подрядчика This Old House Тома Сильву показать нам, как это сделать. Ванная здесь находится под доступным чердаком, поэтому Том проложил вытяжную трубу через чердак и выходил через фронтон.

Вентиляторы для ванных комнат оцениваются по количеству кубических футов воздуха, которое они могут переместить за одну минуту, что называется рейтингом CFM. Чтобы определить размер вентилятора для ванны, умножьте площадь комнаты на 1,1. Например, для ванны площадью 100 квадратных футов потребуется вентилятор мощностью 110 кубических футов в минуту.У поклонников также есть звуковой рейтинг, измеряемый в сонах. (Современный холодильник работает примерно при одной соне.)

Vent — от 0,5 до 6,0 сона. Вы найдете как номиналы CFM, так и sone, напечатанные на коробке вентиляционного вентилятора.

Шаг 2. Просверлите контрольное отверстие

• Нарисуйте отметку на потолке ванной комнаты, где вы хотите установить вытяжной вентилятор.Для оптимальной работы поместите его между душем и туалетом.
• Используйте сверхдлинную лопату диаметром 3/8 дюйма, чтобы просверлить контрольное отверстие в потолке на чердаке. Заберитесь на чердак и очистите всю изоляцию вокруг дыры. Теперь используйте контрольное отверстие, чтобы определить точное положение вентилятора.
• Измерить кожух вентилятора вентиляции. Постарайтесь разместить вытяжной вентилятор прямо между двумя балками рядом с контрольным отверстием. Примите во внимание любые близлежащие трубы или другие препятствия.Обратите внимание на конечное положение вентиляционного вентилятора по отношению к контрольному отверстию.

Шаг 3: Отметьте потолок

• Вернувшись в ванную комнату, измерьте внутренние размеры впускного отверстия вентиляционного вентилятора, чтобы определить, какого размера отверстие вам нужно вырезать в потолке.
• Используйте контрольное отверстие в качестве ориентира для переноса результатов измерений с чердака на потолок.
• Используйте квадрат для разметки или квадрат для обрамления, чтобы нарисовать прямоугольный контур впускного отверстия на потолке.

Шаг 4: Вырежьте отверстие впускного канала

• Лобзиком (также подойдет сабельная пила или пила для гипсокартона), надев защитные очки и респиратор, прорежьте потолок по линиям разметки.
• Когда вы почти закончите делать прямоугольный вырез, поддержите кусок мусора одной рукой, чтобы он не упал и, возможно, не унес с собой часть гипсокартона или гипсового потолка.

Шаг 5. Установите вентилятор

• Вернувшись на чердак, прикрепите 4-дюймовый 90-градусный колен воздуховода к выпускному отверстию на боковой стороне корпуса вентилятора. Направьте локоть прямо вверх и прикрепите его к порту изолентой из фольги.
• Удалите выбивное отверстие на боковой стороне корпуса вентилятора и прикрепите разъем кабеля.
• Вставьте четыре металлических скобы в выступы, выступающие по бокам вентиляционного вентилятора.
• Установите вытяжной вентилятор на место между балками по центру отверстия в потолке.

Наконечник: Используйте изоленту из фольги; в отличие от тканевого скотча, он не портится со временем.

Шаг 6: прикрепите веер к балкам

• Полностью выдвиньте кронштейны, пока они не коснутся боковых сторон балок.
• Закрепите каждый конец кронштейна одним 1½-дюймовым винтом для гипсокартона.
• Возьмите гибкий воздуховод, входящий в комплект настенной заглушки, и наденьте один конец на колено, прикрепленное к вентиляционному вентилятору. Закрепите его изолентой из фольги.
• Пропустите существующий или новый электрический кабель через разъем, затем затяните винт разъема, чтобы зафиксировать кабель.

Шаг 7. Вырежьте отверстие для воздуховода в боковой стенке

• Изнутри чердака выберите место на боковой стене, где гибкий воздуховод будет выходить из дома.Место должно находиться между двумя стойками стены и в пределах 6 футов от вентиляционного вентилятора.
• Сделайте пару эталонных измерений, чтобы определить местонахождение точки снаружи — из ближайшего окна, потолка или другого объекта, к которому можно получить доступ снаружи.
• Отметьте расположение отверстия в сайдинге, используя исходные размеры.
• Вырежьте отверстие для воздуховода в стене дома с помощью 4-дюймовой кольцевой пилы.

Шаг 8: Прикрепите вытяжной канал к стенной крышке

• Прикрепив заглушку к внешней стене, переместитесь на чердак.
• Возьмитесь за свободный конец гибкого вытяжного канала и осторожно протяните его к внешней стене.
• Прикрепите конец воздуховода к соединительному каналу настенной крышки с помощью изоленты из фольги.

Шаг 9: Установите настенную заглушку

• Прикрепите соединительный канал длиной 12 дюймов к настенной крышке с помощью изоленты из фольги.
• Снаружи вставьте заглушку в отверстие для воздуховода и плотно прижмите ее к сайдингу дома.Вырежьте прокладку из поролона, чтобы она вписывалась в любые пространства, где настенная заглушка не касается сайдинга.
• Снимите заглушку и нанесите полоску силиконового клея на сайдинг и прокладку вокруг отверстия.
• Вставьте заглушку в отверстие и прижмите ее к сайдингу. Прикрепите его к сайдингу четырьмя винтами из нержавеющей стали диаметром 1,5 дюйма.

Шаг 10: Подключите провода

• Из ванной открутите и снимите электродвигатель нагнетателя с корпуса вентилятора.Сохраните винты.
• Затем открутите встроенную розетку изнутри корпуса, чтобы открыть ее проводку. Опять же, сохраните винты.
• Используйте проволочные гайки, чтобы соединить провода того же цвета с проводами от электрического кабеля, который вы вставили в корпус на шаге 5: от белого к белому, от черного к черному.
• Оберните оголенный медный провод под зеленым винтом заземления внутри корпуса и затяните винт.
• Установите электрическую розетку на место и закрепите двумя винтами, снятыми с нее ранее.

Шаг 11: Установите решетку

• Поднимите двигатель вентилятора до потолка, затем вставьте его вилку в электрическую розетку внутри корпуса.
• Прикрепите двигатель к корпусу с помощью ранее снятых с него винтов.
• Удерживайте пластиковую решетку вентилятора близко к потолку. Вставьте монтажные провода решетки в пазы внутри корпуса вентилятора.
• Надавите на решетку так, чтобы она плотно прилегала к потолку.
• Включите питание и проверьте вентилятор.

Совет: Если решетка не плотно прилегает к потолку, разведите ее монтажные провода, чтобы создать большее натяжение.

инструментов:

Как установить вытяжной вентилятор в ванной

Часто задаваемые вопросы о подключении вытяжного вентилятора и освещения в ванной

Установка вытяжного вентилятора в ванную комнату

Я хотел бы использовать питание от оригинального выключателя света, чтобы вентилятор работал независимо от света. И свет, и вентилятор работают от romex с двумя проводами плюс земля. Кажется, я не могу правильно подключить коробку, чтобы оба переключателя работали независимо.Подскажите, как это сделать?

Ответ Дейва:
Давайте начнем с сосредоточения внимания на источнике питания
Вы определили, что источник питания, который находится в существующем осветительном приборе, будет расширен до нового вытяжного вентилятора. В существующей распределительной коробке осветительных приборов обязательно определите существующий кабель, который ведет к переключателю света, и либо оберните черную изоленту на белом проводе, либо покрасьте часть белого провода черным фломастером.Это должно ясно показать, что существующий кабель к выключателю используется только для выключателя света, чтобы не было путаницы с проводами этого кабеля.

Источник питания нового вытяжного вентилятора
Новый кабель необходимо будет проложить между существующим светом и новым вытяжным вентилятором. Переключатель вытяжного вентилятора От нового вытяжного вентилятора потребуется проложить кабель от вытяжного вентилятора к двойной распределительной коробке. Обязательно определите новый кабель, который ведет от вытяжного вентилятора к двойной распределительной коробке, и оберните черный провод черной изолентой или покрасьте часть белого провода кабеля черным фломастером.Теперь, когда белые провода, которые используются для выключателей света и вытяжного вентилятора, обозначены черным, давайте сконцентрируемся на белых проводах, которые на самом деле являются нейтральными проводами.

Подключение белого нейтрального провода
Входящий белый / нейтральный провод от источника питания будет соединен с белым / нейтральным проводом осветительной арматуры и белым нейтральным проводом нового кабеля, который соединяет источник питания с новым вытяжным вентилятором. Белый / нейтральный провод удлиненного силового кабеля у вытяжного вентилятора соединяется с белым / нейтральным проводом вытяжного вентилятора.

Электропроводка переключателя вытяжного вентилятора
Имейте в виду, что выключатель — это просто петля на горячей ножке источника питания, которая достигается с помощью двухжильного кабеля, который у вас уже есть с существующим выключателем для осветительной арматуры. Имея это в виду, черный цвет источника питания к вытяжному вентилятору соединяется с белым проводом (который был окрашен в черный цвет, чтобы показать, что он используется для переключателя). Черный кабель, используемый для нового вытяжного вентилятора, соединяется с черным проводом для нового вытяжного вентилятора.

Подключения к выключателю нового вытяжного вентилятора
Однополюсные переключатели обычно имеют две боковые винтовые клеммы и / или вставные соединения на задней стороне переключателей, боковые клеммы обычно являются лучшим подключением, чем вставные соединения. Не имеет значения, какой провод из пары, используемой для переключателя, подсоединен к клеммам, потому что переключатель не чувствителен к полярности, переключатель представляет собой просто контакт.

Провода заземления
Заземляющие провода кабелей должны быть прикреплены к распределительным коробкам и распределительным коробкам, если эти коробки являются металлическими или имеют место для крепления заземляющего провода, которое обычно обозначается зеленым винтом.Заземляющий провод также должен быть прикреплен к зеленому винту заземления, который находится на раме переключателей.

Краткое описание установки вытяжного вентилятора для ванной комнаты
По сути, у вас будет та же конфигурация проводки, что и у существующего освещения и выключателя, за исключением того, что будет добавлен кабель между осветительной арматурой и вытяжным вентилятором, поэтому ключевым моментом является идентификация каждого кабеля и того, для чего используются отдельные провода каждого кабеля. .

ВНИМАНИЕ:
Цепь должна быть точно идентифицирована, и цепь должна быть отключена перед выполнением любых подключений.
Калибр или размер провода дополнительных кабелей должен соответствовать существующему сечению проводов.
Для установки дополнительной электропроводки может потребоваться разрешение и осмотры.
Пожалуйста, проконсультируйтесь с вашим местным строительным отделом для получения дополнительной информации.

Новый вытяжной вентилятор для ванны с таймером и выключателем света

Привет, Бекки,
Вы абсолютно правы насчет трехжильного кабеля, давайте рассмотрим процесс:
Итак, ваш источник питания (горячий, нейтральный и заземленный) расположен в распределительной коробке, где у вас будут два переключателя: один для света и таймер для вентилятора.
Далее устанавливается трехжильный кабель от распределительной коробки до вытяжного вентилятора. Трехжильный кабель должен быть такого же калибра или сечения, что и кабель источника питания, то есть №12 или №14.
Примечание. Трехжильный кабель на самом деле состоит из трех изолированных проводов: черного, красного, белого и заземляющего.

На распределительной коробке
Белый / нейтральный провод источника питания соединяется с белым / нейтральным проводом 3-проводного кабеля, ведущего к вентилятору. Если для переключателя таймера, который у вас есть, требуется нейтральный провод, он также будет соединен с другими нейтральными проводами, упомянутыми выше.

Черный / горячий источник питания будет общим для обоих переключателей, поэтому, поскольку у вас есть два отдельных переключателя, два отдельных куска черного провода будут соединяться с черным проводом источника питания, однако, если переключатель времени имеет подводящие провода тогда ЛИНИЯ (обычно черный) провод от переключателя времени будет соединяться с одним дополнительным черным проводом, который будет совместно использовать черный провод источника питания для переключателя времени и переключателя света.

Все провода заземления соединяются вместе, и следует добавить дополнительный провод заземления для подключения к выключателю света и таймеру, если у таймера нет зеленого провода заземления.

Давайте сделаем черный провод трехжильного кабеля для света вытяжного вентилятора, чтобы черный провод трехжильного кабеля был присоединен к одиночному переключателю света. Наконец, у нас есть красный провод 3-проводного кабеля, который будет использоваться для вытяжного вентилятора, поэтому красный провод 3-проводного кабеля будет присоединен к переключателю таймера или соединится с красным проводом переключателя времени (или провод другого цвета, как описано в инструкции, прилагаемой к таймеру).

* Обратитесь к инструкции, прилагаемой к таймеру, чтобы узнать о назначении цвета проводов, если у переключателя есть подводящие провода.

Соединения в распределительной коробке вытяжного вентилятора или соединительной коробке
Для заземляющего провода трехжильного кабеля уже должен быть предусмотрен зеленый заземляющий провод, либо будет зеленый заземляющий винт, к которому вы будете прикреплять заземляющий провод трехжильного кабеля. .

Будет один или два белых провода, которые используются для света и вентилятора, и эти белые провода соединяются с белым проводом трехжильного кабеля. Подводящий провод для Light соединяется с черным проводом трехжильного кабеля.Подводящий провод вытяжного вентилятора соединяется с красным проводом трехжильного кабеля.

* См. Инструкции, прилагаемые к вытяжному вентилятору, для получения информации о назначении цветов проводов.

Обязательно определите цепь и выключите ее перед выполнением каких-либо работ.

Основы установки вытяжного вентилятора в ванной

Нужен ли мне нейтральный провод между распределительными коробками для электропроводки? Как установить вытяжной вентилятор в ванной и электрическую разводку переключателей.

Как подключить провода настенного переключателя к проводам вытяжного вентилятора в ванной? Подключение проводов для вытяжного вентилятора, Как подключить провода вытяжного вентилятора ванны.

Как подключить вытяжной вентилятор и переключатели: Подключение вытяжного вентилятора к осветительной арматуре с помощью комбинированного переключателя.

Как установить проводку для вытяжного вентилятора в ванной — Электропроводка нагревателя вытяжного вентилятора в ванной — Белые нейтральные провода должны быть связаны вместе на настенной распределительной коробке.Поймите, что это типичный сценарий подключения, однако фактические подключения проводки могут отличаться для вашего конкретного устройства.

Основы установки электропроводки для вытяжного вентилятора в ванной: ответы на все ваши вопросы об установке вытяжного вентилятора для ванны и о проекте замены вытяжного вентилятора в ванной.

Как установить и загерметизировать вытяжной вентилятор в ванной? Установка вытяжного вентилятора обогревателя в ванной, советы по установке вытяжного вентилятора с подогревом в ванной.

Как заменить вытяжной вентилятор в ванной без доступа на чердак (первый этаж?)

Следует ли отводить шланг вентилятора на чердак? Если да, то как это делается?

Во время осмотра дома я обнаружил, что многие вентиляционные отверстия в ванных комнатах неправильно установлены на чердаках.

Плохо вентилируемый вентилятор для ванной может привести к повреждению от влаги, появлению плесени и другим проблемам, но это можно сделать правильно, выполнив несколько важных шагов.

В этой статье вы узнаете…

• Как снять старый вентилятор для ванны
• Как закрепить новый вентилятор на балках без доступа на чердак
• Как подключить электропроводку снизу
• Подключение старого вентиляционный шланг к вентилятору в ванной

Часть 1: Что следует учитывать перед заменой вентилятора в ванной?

Прежде чем покупать новый вытяжной вентилятор для ванной, может быть хорошей идеей снять крышку вентилятора и измерить корпус вытяжного вентилятора между гипсокартоном.

Если ваш новый вытяжной вентилятор больше, вам нужно будет разрезать часть гипсокартона с помощью замочной пилы и, возможно, прикрепить деревянные опоры к балкам. Если у вас мало места в полости потолка, вы можете рассмотреть возможность покупки низкопрофильного вытяжного вентилятора для ванной комнаты — эти вентиляторы имеют меньший корпус (особенно толщину), чем обычные вентиляторы для ванн.

Это также хорошее время, чтобы проверить размер воздуховода вентилятора. Они почти всегда 3 дюйма или 4 дюйма. Если ваш новый вытяжной вентилятор для ванной имеет отверстие для воздуховода 4 дюйма, а вентиляционное отверстие в ванной — 3 дюйма, то вам понадобится переходник для воздуховода с 4 на 3 дюйма, чтобы соединить их вместе.В противном случае вам придется установить новый 4-дюймовый воздуховод наружу.

Помните, что новые вентиляторы для ванных комнат, рассчитанные на 4-дюймовые воздуховоды, были разработаны для установки с вентиляционным отверстием определенного размера. Если вы установите более старый 3-дюймовый воздуховод, то можно ожидать, что вентилятор для ванны будет работать несколько громче и менее эффективно.

Установка вентилятора для ванной может быть немного сложной в установке, и обычно это не работа своими руками. Вот почему я создал свой собственный инструмент поиска подрядчиков , который предоставит вам бесплатные расценки от проверенных подрядчиков, прошедших предварительную проверку.

Если вы хотите, чтобы новый вытяжной вентилятор использовал старый переключатель, больше переключателей не потребуется.

Но если ваш новый вытяжной вентилятор оснащен датчиком освещения, обогревателя или влажности, и вы хотите управлять им с помощью отдельного переключателя, вам необходимо приобрести новый переключатель и подключить его.

Читайте также: Какие вентиляторы для ванной комнаты с датчиками влажности самые лучшие?

Перед покупкой нового вытяжного вентилятора для ванной необходимо решить, нужны ли вам какие-либо дополнительные функции, которые поставляются с новыми вентиляторами для ванны.

Есть вентиляторы с датчиками влажности , которые могут автоматически включаться и выключаться в зависимости от заданного уровня влажности или влажности в ванной комнате. Эта функция очень полезна, если у вас есть люди, которые, по вашему мнению, не регулярно пользуются вентилятором в ванной, или если вы не хотите думать о его включении.

Если вам нужно больше освещения в вашей ванной комнате, есть вытяжные вентиляторы с включенными светильниками , которые могут увеличить ваше освещение, или это может быть ваш единственный осветительный прибор в ванной.Существуют также вытяжные вентиляторы с нагревателями в составе вентилятора, которые нагреют вашу ванную комнату за несколько минут, поэтому вам не нужно прикасаться к центральному термостату, чтобы получить теплый пол в ванной.

Часть 2: Как снять старый вентилятор в ванной?

Первым шагом при замене потолочного вентилятора в ванной комнате является отключение питания. Никто не хочет получить удар током за вентилятор для ванной, упаси Бог. Найдите выключатель для ванной в коробке с панелью.

Розетка и свет в ванной, скорее всего, тоже не будут иметь питания, так что это хороший показатель того, что вы отключили правый выключатель. Конечно, вы можете использовать бесконтактный тестер напряжения для проверки проводки внутри вытяжного вентилятора.

Просто включите тестер напряжения и прикоснитесь к электропроводке (или где-нибудь рядом с ней), и тестер подаст звуковой сигнал, если питание включено.

Снять крышку вытяжного вентилятора или решетку очень просто.Просто потяните пластиковую крышку вниз, и между потолком останется небольшая щель. Крышка крепится к корпусу обычно двумя металлическими зажимами. При нажатии на металлические зажимы внутрь зажимы освобождаются от корпуса, а затем просто снимается крышка.

Чаще всего двигатель / вентилятор в сборе необходимо отделить от основного корпуса. Основной корпус отдельно крепится к балкам перекрытия.Может быть, нужно удалить один или два винта, но довольно часто все, что вам нужно сделать, это использовать отвертку, чтобы отсоединить двигатель от металлического корпуса, потому что он защемлен.

Некоторые вентиляторы для ванных комнат имеют электрический заглушку внутри корпуса, в который вставлен двигатель. Вам придется отключить вентилятор, прежде чем вы сможете вытащить двигатель / вентилятор в сборе. Если вилки нет, проводку придется отсоединить вручную, возможно, открутив гайки.

Теперь пора снять корпус главного вентилятора с балок потолка.Если вы не устанавливаете вентилятор той же модели для ванной, старый корпус, скорее всего, придется удалить.

Обычно корпус вентилятора крепится к потолочным балкам несколькими винтами. Регулируемый металлический кронштейн также может быть прикручен к балкам потолка — и корпус вентилятора прикреплен к кронштейну. Большинство новых вентиляторов для ванных комнат имеют регулируемый кронштейн, который вы можете установить в соответствии с требованиями нового вентиляционного вентилятора для ванной комнаты.

В зависимости от способа подключения металлических скоб и уровня доступа вам может потребоваться сабельная пила, чтобы разрезать скобу для снятия.Будьте осторожны, чтобы не повредить деревянные балки.

Когда кожух вентилятора свободен от потолка, вам, возможно, придется временно вдавить металлический кожух в потолок. Как только он будет вытолкнут вверх, у вас появится доступ к вентиляционному каналу, который необходимо будет удалить из корпуса в сборе.

Воздуховод обычно крепится к вытяжному вентилятору с помощью ленты из фольги или простой стяжки-молнии, которую необходимо разрезать.После удаления вентиляционного канала вам нужно будет отсоединить домашнюю электропроводку от металлического корпуса.

Скорее всего, нужно будет открутить втулку или открутить гайки. Втулка — это просто круглый кусок пластика, который защищает электрическую проводку от повреждения острым краем в месте прохождения металла. После того, как вы удалили домашнюю электропроводку и вентиляционный канал, теперь вы можете удалить старый корпус из полости потолка.

Читайте также: Лучшие вытяжные вентиляторы для ванной со светодиодной подсветкой

Часть 3: Как установить и заменить новый вытяжной вентилятор для ванной?

После того, как вы удалили старый вентилятор, рекомендуется вставить новый корпус вентилятора в отверстие в потолке гипсокартона, чтобы проверить его соответствие.Если новый корпус вытяжного вентилятора слишком велик, вам придется проследить новое отверстие в потолке и вырезать гипсокартон с помощью ножницы или замочной пилы.

Помимо отверстия в потолке для гипсокартона, вы также хотите убедиться, что корпус в сборе может быть должным образом прикреплен к деревянным балкам. Если металлический корпус не подходит, вам, возможно, придется прикрепить к балкам дополнительную древесину, чтобы корпус можно было надежно установить. Вытяжной вентилятор в ванной должен быть прикреплен хотя бы к одной балке потолка.

Мой любимый вентилятор для ванной комнаты, который можно установить без доступа на чердак, — это Panasonic WhisperFit , потому что он имеет низкий профиль (глубина корпуса 5-5 / 8 ″), что упрощает установку. Кроме того, он очень тихий, и вы можете переключить переключатель на 80 или 110 кубических футов в минуту.

Теперь пора снять крышку распределительной коробки на новом вытяжном вентиляторе (если он есть), чтобы можно было протянуть домашнюю проводку и подключил к мотору новую проводку.Если у нового вентилятора для ванны нет распределительной коробки, пропустите этот шаг.

После протягивания проводки через распределительную коробку или крышку проводки необходимо закрепить ее с помощью защитной втулки или втулки, чтобы не повредить проводку о металлический край. Стандартной практикой является использование втулок (или втулок) для защиты проводки от трения о кромку оголенного металла. Ваш новый вытяжной вентилятор может поставляться с ним, а может и без него.

Соединитель воздуховода представляет собой небольшой пластиковый элемент, который соединяет воздуховод внутри потолка с новым вентилятором для ванной комнаты.Соединитель воздуховодов имеет жалюзи или заслонки, которые закрываются, когда потолочный вентилятор в ванной не используется. При установке соединителя воздуховода всегда проверяйте, чтобы заслонки были в правильном нижнем положении, позволяя воздуху выходить, но не входить.

Есть два способа установить соединитель воздуховода. Первый способ — прикрепить соединитель воздуховода к воздуховоду с помощью ленты из фольги, а затем выровнять корпус в сборе с заслонкой после того, как корпус будет прикреплен к балкам. Второй способ — подсоединить заслонку к корпусу, а затем вы вдавите металлический корпус в потолок, но подсоедините воздуховод до закрепления корпуса в сборе.

Перед тем, как привинтить новый корпус к балкам, необходимо убедиться, что старый люк в потолке правильно соединен с металлическим корпусом и соединителем воздуховода. После подключения вентиляционного отверстия министерство энергетики рекомендует обернуть соединение воздуховода фольгой или металлической лентой.

Если ваш новый вытяжной вентилятор для ванной комнаты поставляется с подвесными балками или «кронштейном для быстрой установки», этот инструмент будет очень полезен, чтобы помочь вам прикрепить вентилятор для ванны к потолочные балки без использования деревянных шпатлевок.Наденьте подвесные стержни на металлический корпус, убедившись, что выступы расположены в правильном направлении, как указано в этом руководстве по установке от Broan.

Если вешалки отсутствуют, вы просто прикрутите хотя бы одну сторону корпуса к одной деревянной балке — вентиляторы для ванных комнат не очень тяжелые, поэтому достаточно закрепить хотя бы одну сторону.

Замена вентилятора в ванной комнате может быть немного сложной в установке, и обычно это не работа, сделанная своими руками. Вот почему я создал свой собственный инструмент поиска подрядчиков , который предоставит вам бесплатные расценки от проверенных подрядчиков, прошедших предварительную проверку.

Теперь, когда корпус в сборе закреплен, вам нужно полностью подключить проводку дома к проводам вытяжного вентилятора. Проводка уже протянута через корпус, но еще не подключена полностью.

Большинство новых вытяжных вентиляторов будут иметь быстроразъемные соединения, позволяющие вставлять оголенные провода в разъемы. Для других вытяжных вентиляторов потребуется скрутить оголенные провода вместе, а затем накрутить проволочную гайку.

Проволочные гайки имеют цветовую маркировку в зависимости от размера провода, для которого они могут использоваться, как указано в Википедии. Если у вашего нового вентилятора нет проволочных гаек, купите проволочные гайки подходящего размера.

Всегда не забывайте подключать провода согласно цвету…

1. Горячий провод (черный к черному)
2. Нейтральный провод (белый к белому)
3. Заземляющий провод (зеленый к зеленому ИЛИ зеленый к голой меди)

Если ваш новый вытяжной вентилятор оснащен обогревателем, датчиком освещенности или влажности, цветовая кодировка может немного отличаться.Например, если у вашего вентилятора для ванны есть обогреватель, вместо этого может быть соединение черного с красным проводом. Ознакомьтесь со схемой подключения в руководстве, чтобы убедиться, что вы подключаете правильные провода.

Когда вы подключаете домашнюю проводку к новому вытяжному вентилятору, может быть полезно, чтобы кто-нибудь поддерживал новый корпус, пока вы подключаете проводку. После того, как домашняя проводка будет подключена к двигателю вентилятора, протолкните проводку в отверстие вытяжного вентилятора или в отсек проводки, чтобы она не мешала.

Чтобы избежать утечки воздуха через вытяжной вентилятор и потолок, вы можете нанести тонкий валик герметика. В качестве альтернативы вы можете наклеить на край корпуса металлическую ленту или ленту из фольги.

Пришло время установить крышку или решетку на место. Так же, как когда вы его снимали, вам придется вставить зажимы в отверстия корпуса — сжимая зажимы.

Включите прерыватель и проверьте, работает ли вентилятор.Если у вас очень тихий вентилятор для ванной, может быть сложно понять, что он включен. Вы можете взять небольшой квадрат туалетной бумаги и поднести его к вентилятору, чтобы проверить, есть ли всасывание.

Читайте также: Не течет ли вентилятор в ванной во время дождя?

Что можно сказать об установке вентилятора для ванны без чердака?

Заменить вытяжной вентилятор в ванной без доступа на чердак можно правильно с минимальными проблемами. Легче иметь доступ на чердак? Точно нет.Но если вы знаете об общих проблемах, это не намного сложнее.

Самая большая проблема при установке вентилятора для ванной без доступа на чердак, вероятно, будет связана с подсоединением вентиляционного шланга к корпусу в сборе, а также к проводке.

Просто помните, что вам, возможно, придется протолкнуть металлический корпус в сборе дальше в потолок, чтобы вы могли соединить эти вещи. После того, как он будет подключен, можно вкручивать корпус в сборе.

Модернизация вытяжного вентилятора в ванной с помощью Bluetooth-динамика

Если вы гость в чьем-то доме, обычно есть три случая, которые вселяют страх в сердца любого человека при использовании ванной: туалет, который не смывается, и пустой рулон от туалетной бумаги или вытяжной вентилятор, который не включается, когда вам это нужно больше всего.Хотя я не могу помочь вам в аварийной ситуации с водопроводом или даже в том, как использовать альтернативный «метод трех ракушек», сегодня я дам вам небольшой совет по модернизации дома для вытяжного вентилятора вашей ванной комнаты «в туалете» другой ванной комнаты. паника. ПУАН ДЛЯ ВАННОЙ!

Этот пост является частью продолжающейся серии Smart Home, представленной вам The Home Depot . Все партнерские ссылки будут отмечены знаком *

В нашем доме одна полностью оборудованная ванная комната, и когда приближается время принятия душа, в эту маленькую комнату обрушивается волна тепла и влажности.Это означает, что необходимо иметь действительно работающий вытяжной вентилятор в ванной. Проблема в том, что… вы переключаете переключатель на наш вентилятор, и у вас есть добрые 10-15 минут визга, как у ремня вентилятора старой машины, только для того, чтобы заставить его повернуться. И тогда я не совсем уверен, что он втягивает воздух, когда работает ( подробнее об этом позже, ). К тому же … когда он все-таки работает, он СЛИШКОМ ГРОМКО. Мы с женой оба любим слушать подкасты, когда собираемся на работу по утрам, но когда вентилятор громче, чем динамики на вашем телефоне, работающие на полную мощность, вы не только упускаете качество звука, но и достаточно громко. разбудить остальную часть дома.Так что давайте убьем здесь двух зайцев… как насчет того, чтобы обновить старый вентилятор с помощью вытяжного вентилятора стереодинамика Home Netwerks Home Netwerks * ( со светодиодной подсветкой! )?

Итак, для тех, кто считает, это новый бесшумный вентилятор, динамик Bluetooth И встроенный светодиодный индикатор? Слишком хорошо, чтобы быть правдой? Сложный апгрейд? Я бы оценил это как установку среднего уровня квалификации только из-за «старых домашних проблем», и всякий раз, когда требуются электромонтажные работы, я предпочитаю проявлять осторожность.Если у вас новый дом или модернизированная проводка, это действительно должно быть легко, но если у вас есть дом, который приближается к отметке века, как мы, я покажу вам, как худший сценарий — это не совсем так. Плохо. Но сначала … включите имеющийся вентилятор и свет … затем выключите схему на панели, чтобы полностью убедиться, что у вас нет энергии для того, над чем вы собираетесь работать.

Удаление старого вытяжного вентилятора

Теперь, когда вы трижды проверили, что питание старого вентилятора отключено, пора вынуть его (, а не для хорошего ужина и забыть позвонить позже ).Обычно эти вентиляторы ввинчиваются в балку пола только с одной стороны, поэтому найдите эти винты и извлеките их. Это должно дать вам возможность немного сдвинуть вентилятор, чтобы либо начать тянуть его вниз через исходное отверстие, либо подтолкнуть его достаточно вверх, чтобы начать отсоединение вентиляционного шланга и, возможно, электрического подключения к устройству.

Именно здесь я получил забавный сюрприз: предыдущий выпускной шланг не только не подходил к выходному патрубку старого вентилятора, но и был сильно заклеен МакГайвером спортивной маскировочной лентой.КАМО-АТЛЕТИЧЕСКАЯ ЛЕНТА !!! Таким образом, вся эта влага из душа просто уходила вверх в пространство между этажами, а не выводилась наружу. Иногда вам просто нужно посмеяться над тем, что делают предыдущие домовладельцы, когда их заставляют принять решение сделать это правильно или сделать это удобно , например, водопровод в моем доме . Ремонт, должно быть, был произведен в панике, потому что…

Электромонтажные работы были встроены в вентилятор и выполнены профессионалом. Невозможно было отсоединить проводку, не разобрав вентилятор, что было невозможно, поскольку он все еще находился в потолке.Так что мне пришлось прямо отрезать проводку в том месте, где она входила в корпус… и это нормально.

Установка обновления

Здесь наши пути могут разделиться в зависимости от того, как ваш дом подключен, и если у вас есть отдельный выключатель для света и вентилятора. Для себя я открыл основной провод, разделил и зачистил три провода. Черный — «горячий» провод, белый — «нейтральный», а зеленый — «земля». Даже в старых домах внутри линии у вас должно быть как минимум эти три.Если нет… бегите, пока можете, чтобы избежать этой пожарной опасности.

Прежде чем мы перейдем к следующему шагу… убедитесь, что новый вентилятор входит в старое отверстие. Если это не так, вам нужно будет расширить его, чтобы он поместился ( с помощью стенорезной машины ), а также оставьте достаточно места для подключения электричества и вентиляционного шланга. У нас старые оштукатуренные стены и потолки, поэтому мне пришлось вытащить сабельную пилу, чтобы прорезать деревянные токарные станки и за штукатурным материалом. Не делайте отверстие шире, чем новая крышка вентиляционного отверстия … или это еще одна вещь, которую вам придется отремонтировать.У нового вентилятора есть съемный разъем для вентиляционного шланга, поэтому я подключил его и прикрепил скотчем, который не был камуфляжным или использовался для перевязки лодыжек.

Новый вытяжной вентилятор настроен для использования с системой с двумя переключателями (индикатор горит, вентилятор включен ), поэтому мне пришлось отрезать все эти изящные головки для моей проводки с одним переключателем. Затем нужно сопоставить цвета ( и зеленый с землей ) и закрыть их.Что в этом неудобно, так это то, что НЕЛЬЗЯ подключить новый вытяжной вентилятор из ванной до того, как вы прикрепите его к балке пола. Проводка подключается снаружи корпуса. Если вы можете сделать это в подполье над ванной… Пфффтт вам. Я закончил тем, что физически приклеил мой новый вытяжной вентилятор к потолку рядом с отверстием, чтобы я мог подключить проводку на коротком поводке из длинного провода, который у меня был.

После подсоединения проводки и подсоединенного вентиляционного шланга вы просто вставляете вытяжной вентилятор в отверстие и прикрепляете его к балке пола, к которой был прикреплен старый вентилятор.Полное раскрытие: я не мог использовать предварительно просверленные производителем отверстия для шурупов и ударить по балке пола, поэтому я предварительно просверлил свои собственные там, где, как я знал, они ударились, и добавил шайбу для хорошей меры, когда я ввинчивал ее.

Взгляд и звук

Крышка вентиляционного отверстия / освещения / динамика прикреплена двумя проводами ( и один, который надежно соединяется путем продевания его на ), поэтому я подключил их, прежде чем надеть крышку навсегда. С этими словами я побежал к ящику с панелью, щелкнул выключателем и внимательно прислушался к звукам взрывов, криков или вспышек огня.Вместо этого, когда я вошел в ванную, я услышал небольшой музыкальный джингл и был встречен мягким белым светом и тихим гудением вентилятора. Как только я преодолел удар, который на самом деле выдержала моя электрическая работа, я открыл крышку и приготовился проверить Bluetooth.

Не все подключенные устройства легко настроить. Это было чертовски легко. Включите переключатель, прислушайтесь к звонку и перейдите в меню Bluetooth на своем смарт-устройстве. Щелкните опцию Home Netwerks и выполните сопряжение устройства.Готов идти. Теперь каждый раз, когда вы заходите в ванную и включаете вентилятор, ваше устройство будет подключено и будет готово к игре. Диапазон на устройстве довольно сконцентрирован не зря. Представьте, что я слушаю подкаст «Сделано для прибыли» за компьютером, а моя жена слушает в душе «Материал, который вы пропустили на уроке истории». Нам не нужна борьба за превосходство Bluetooth, которая бушует каждый раз, когда мы включаем вентилятор в ванной.

Что касается последних впечатлений, то свет очень яркий и является хорошим дополнением к нашей душевой кабине, которая была до странности темной, когда занавеска была закрыта.Сам вентилятор работает так тихо, что мне иногда приходится дважды проверять, включен ли он. Я уже настроен скептически из-за своей работы с проводкой, но просто для того, чтобы убедиться, что это их продукт, который выполняет свою работу, а не я облажался. Что касается динамика, то он неплохо справляется, учитывая, что он соединен с лампой и вентилятором. Я не собираюсь сотрясать свой дом грохотом басов, но для того, чтобы слушать музыку или подкасты по утрам и добавлять немного больше энергии к видео «Brushy Brush», которое смотрит моя дочь, когда чистит зубы, это отличное дополнение.

Вытяжной вентилятор для стереодинамиков Home Netwerks с Bluetooth * уже доступен в магазине Home Depot.

~ Ленивый парень

* Этот пост спонсирован The Home Depot в рамках серии статей «Умный дом и умные устройства». Мне заплатили за мое время и предоставили продукт в обмен на мое мнение. Мое мнение принадлежит мне.

Вытяжные вентиляторы для ванных комнат: руководство домовладельца

В этом руководстве есть все, что вам нужно знать о вытяжных вентиляторах для ванной.

Преимущества.

Виды и стоимость.

И ресурсы, которые охватывают все, что связано с вентиляторами для ванной.

Другими словами:

Это универсальный магазин для домовладельцев, которые хотят понять, приобрести и установить вентиляторы для ванных комнат. От безопасности до контроля запаха — есть много причин, по которым наличие вытяжных вентиляторов для ванной в вашем доме является необходимой необходимостью.

Содержание

Глава 1: Цель и преимущества

Глава 2: Рекомендации по вентиляции и шуму

Глава 3: Характеристики вытяжных вентиляторов для ванных комнат

Глава 4: Установка : общие проблемы и исправления

Глава 5: Эффективные вытяжные вентиляторы для ванной

Глава 6: Уход за вентиляторами и техническое обслуживание

Глава 1

Назначение и преимущества

Вытяжной вентилятор предназначен в первую очередь для удаления влаги из ванной комнаты.Эти вентиляторы помогают контролировать и устранять запахи в ванной.

Кроме того, они повышают безопасность дома и его жителей, уменьшая испарения чистящих средств, которые потенциально могут вызвать проблемы со здоровьем. Вытяжные вентиляторы для ванной помогут улучшить качество воздуха в помещении.

1. Устранение запахов

Одной из основных причин использования вытяжного вентилятора является контроль запаха. Если в ванной появляется неприятный запах, его легко вытеснить с помощью вытяжного вентилятора.

Таким образом, система вентиляции позволит вам поддерживать свою ванную комнату в хорошем состоянии, обеспечивая при этом чистую атмосферу для следующего человека.

2. Снижение влажности

Снижение влажности в ванной комнате жизненно важно для ее ухода. Избыточная влажность может нанести ущерб стенам ванной комнаты, вызывая отслаивание краски и обоев. В крайних случаях это может даже вызвать деформацию дверей!

Самое главное, что влажность может вызвать накопление плесени .Эти споры могут быстро расти, и от них бывает трудно избавиться. Поэтому крайне важно иметь вытяжные вентиляторы для ванной, чтобы этого не происходило.

3. Уменьшить количество переносимых по воздуху загрязняющих веществ

Ванные комнаты обычно чистятся агрессивными химическими веществами, которые при вдыхании могут вызвать различные проблемы со здоровьем. Это серьезная проблема, особенно для маленьких детей, пожилых людей или людей с текущими заболеваниями легких.

Кроме того, если в ванной уже возникла плесень, вентилятор поможет удалить скопившиеся в воздухе споры.Это, в свою очередь, также поможет замедлить рост плесени.

4. Помогите избавиться от синдрома туманного зеркала

Вытяжные вентиляторы для ванной помогут контролировать влажность и удалять водяной пар с зеркал и стен.

Глава 2

Рекомендации по вентиляции и шуму

Требования к вентиляции (на основе цифр)

Необходимость надлежащей вентиляции и движения воздуха является важным аспектом для вытяжных вентиляторов для ванных комнат.

Движение воздуха обычно измеряется в кубических футах в минуту (CFM), что является стандартным показателем расхода воздуха вентилятора. HVI, Институт домашней вентиляции, добавляет:

«Обычно рекомендуется скорость вентиляции, основанная на восьми воздухообменах в час. Для большинства ванных комнат соответствует одному кубическому футу в минуту на квадратный фут площади ванной комнаты. Например, для ванной размером 7 футов 10 футов потребуется вентилятор 70 кубических футов в минуту.

Вот полезная таблица HVI, созданная для использования в качестве руководства по вентиляции в ванной.

Для ванных комнат от 50 до 100 квадратных футов оцените 1 куб. Фут в минуту на квадратный фут площади пола. Для небольших ванных комнат (менее 50 кв. Футов) — 50 куб. Футов в минуту. Если площадь превышает 100 квадратных футов, вам необходимо подсчитать требования CRM для каждого сантехнического оборудования, чтобы оценить свои потребности. Добавьте 50 кубических футов в минуту для каждого туалета, ванны или душа. И 100 кубических футов в минуту для гидромассажных ванн.

Чем больше ваша ванная комната, тем выше рейтинг CFM вам потребуется. Компания Home Depot составила простую формулу для определения размера вашей ванной комнаты:

Длина x Ширина x Высота x 0.13 = Минимальный рейтинг CFM

Большинство вентиляторов рассчитаны на диапазон от 50 до 110 кубических футов в минуту.

Уровень шума, который следует учитывать при выборе вентиляторов для ванной

Уровни звука в вентиляторах для ванной измеряются в звуках, а не в децибелах. Рейтинг звуков — это мера того, как звук воспринимается слушателем.

Чем ниже рейтинг, тем тише вентилятор.

Услышьте разницу между 4+ звуками и 2 звуками.

Лучший вытяжной вентилятор будет обладать двумя важными характеристиками: бесшумность и удаление влаги и запахов.

Воспользуйтесь формулой, чтобы лучше всего рассчитать размер вентилятора, подходящий для вашего помещения. Отсюда вы можете определить рейтинг сонона. Всегда хорошо иметь вентилятор, который всасывает больше воздуха при меньшем уровне шума.

Совет: Очистка вашего устройства помогает снизить уровень шума. ( См. Главу 6)

Глава 3

Характеристики вытяжных вентиляторов для ванных комнат

Вытяжные вентиляторы можно выбрать исходя из вашего стиля и общей производительности.

Вентиляторы для ванной комнаты на сегодняшнем рынке могут включать в себя вентиляторы с подсветкой, датчиками влажности / влажности и лампами обогрева.

Комбинация вентилятора и света обычная. Есть продукты, которые предлагают линейку встраиваемых вентиляторов / светильников, которые будут выглядеть как стандартные встраиваемые светильники. Потолочный вытяжной вентилятор прост в установке.

Вы когда-нибудь оставляли вентилятор наверху в ванной на весь день?

У вас есть выбор добавить вентилятор с таймером. Установка таймеров может помочь уменьшить образование плесени без потерь энергии. .Conservation Mart недавно обновил пост о таймерах для вытяжных вентиляторов в ванной: идеальное решение для забывчивых людей. Это отличное решение для использования вентиляции и повышения эффективности работы.

Кроме того, есть датчики влажности для включения и выключения вентилятора в зависимости от уровня влажности в ванной комнате.

Вытяжной вентилятор для ванной может быть «умным». Не нужно, чтобы ваш вентилятор работал весь день.

«Датчик влажности включает ручной переключатель вентилятора, но если ваш датчик настроен правильно, он должен включаться и выключаться в зависимости от влажности в комнате.С помощью большинства датчиков вы также можете определить, сколько времени он должен проработать, если обнаружит определенный уровень влажности ».

Вытяжные вентиляторы с нагревательными лампами также возможны. Вентилятор и обогреватель могут работать вместе или независимо, обеспечивая вентиляцию и тепло, если это необходимо.

Глава 4

: общие проблемы и исправления

Хотя в большинстве домов уже установлены вытяжные вентиляторы, не все из них эффективны.

Чтобы получить максимальную отдачу от вентилятора для ванной, важно установить тот, который будет обеспечивать все необходимые функции.

Общие проблемы, которых следует избегать при установке

Хотя есть много причин для использования вытяжных вентиляторов для ванных комнат, многие люди часто этого не делают. В большинстве случаев это связано с тем, что вентилятор работает громко и раздражает. Это обычная проблема, возникающая при неправильной установке вентилятора.

Плохая установка также часто связана с отсутствием теплоизоляции, что может привести к утечке тепла на чердак.К счастью, всего этого можно избежать с помощью соответствующего вытяжного вентилятора и правильной установки.

Ключ к вентиляции и установке — обеспечение выхода воздуха наружу. В более старых домах, где вентиляция была на чердаке, может образовываться плесень из-за накопления влаги.

For the Do-It-Yourselfer’s, наши друзья на выставке Lowes,

Шаг 1. Определите размер вентилятора

Если производитель рекомендует количество кубических футов в минуту на квадратных футах, используйте формулу: длина x ширина = квадратные футы.Если производитель рекомендует количество кубических футов в минуту — используйте формулу: Длина x Ширина x Высота = Кубические футы.

И некоторые будут использовать формулу, обсуждаемую в главе 2; Длина x ширина x высота x 0,13 = количество кубометров в минуту (округлить до ближайшего 10).

Шаг 2. Определите, где вы будете выпускать воздух

Ваш вытяжной вентилятор должен выходить наружу.

Шаг 3. Изучите свои электрические параметры

Если вас не устраивает этот шаг, обратитесь к электрику.

Шаг 4. Снимите старый вытяжной вентилятор

Есть много шагов и вариантов для завершения этого раздела. Lowes предлагает пошаговые инструкции с изображениями для вариантов крепления.

Вариант 1 предусматривает установку вытяжного вентилятора с доступом на чердак .

Вариант 2 предусматривает установку без доступа на чердак .

Решите, что подходит вашей текущей ситуации.

Вытяжные вентиляторы для ванной — важный элемент, который нельзя упускать из виду в вашем доме.Важно, чтобы вы установили вытяжной вентилятор высокого качества, чтобы вы могли быть уверены, зная, что сделали разумное вложение.

Глава 5

Эффективные вытяжные вентиляторы для ванной

ENERGY STAR® — это «поддерживаемый правительством символ энергоэффективности, предоставляющий простую, достоверную и объективную информацию, на которую потребители и предприятия полагаются при принятии обоснованных решений».

Получение Energy Star означает, что «продукт соответствует строгим требованиям по энергоэффективности, установленным Агентством по охране окружающей среды США.«

Один из предлагаемых сертифицированных продуктов — это Greenheck SP-80-VG как один из премиальных вентиляторов для ванн.

Согласно Energy Star, «в этом вентиляторе используется двигатель с электронным управлением, который чрезвычайно энергоэффективен и позволяет установщику сбалансировать вентилятор для точного удовлетворения требований вентиляции данного помещения». [источник]

Это обеспечивает лучшую эффективность и комфорт при меньшем уровне шума.

Он также включает освещение, три скорости и рейтинг 0,3 сона. Установка приемлемой вентиляции поможет контролировать влажность и удалить неприятные запахи.

Simple Toilet собрал лучших вытяжных вентиляторов за 2018 год. Они провели опрос и просмотрели отзывы клиентов, чтобы составить свой список — обзоры и руководство лучших вытяжных вентиляторов для ванной комнаты.

Факторов, которые вошли в список:

• Объем воздушного потока
• особенности
• стиль и цвет
• уровень шума
• бюджет

Глава 6

Уход за вентиляторами и техническое обслуживание

Не пора ли почистить заброшенный вытяжной вентилятор в ванной?

Если вы видите пыль на вентиляторе, вам уже давно пора.Если вы заметили на зеркале больше пара, чем обычно, вам уже давно пора.

Нужен быстрый тест, чтобы узнать, насколько эффективен ваш вытяжной вентилятор?

Поднесите к вентилятору кусок туалетной бумаги. Если вентилятор засасывает его, значит, он все еще работает.

Наличие чистого и функционального вентилятора в ванной комнате так же важно, как и любая другая работа по уборке дома. (стиральная машина, холодильник и т. д.) Хватит откладывать задачу.

Необходим воздушный поток и замена.Глубоко очищайте вентилятор не реже одного раза в год.

10 шагов, которые необходимо выполнить для вентилятора без грязи и без плесени:

Шаг 1: Выключите вентилятор автоматическим выключателем или выключателем. Электричество запрещено.

Шаг 2: Снимите крышку. Осторожно потяните крышку вентилятора вниз. Если с каждой стороны есть металлические штифты / пружинные зажимы, осторожно нажмите, чтобы освободить крышку вентилятора. В зависимости от модели вы можете увидеть только вкладку.

Шаг 3: Вымойте крышку вентилятора в раковине теплой водой с мылом.Или пропылесосить вентиляционную крышку.

Шаг 4: Отключите прибор от электросети.

Шаг 5: В зависимости от модели вентилятора снимите видимые винты и снимите двигатель. (идем на генеральную уборку)

Шаг 6: Очистите лопасти вентилятора и окружающие детали двигателя влажной тканью. Если вам неудобно снимать двигатель, вы можете просто пропылесосить внутри корпуса вентилятора и вокруг двигателя.

Шаг 7: Очистите выпускное отверстие и окружающую среду.Дайте всему высохнуть, прежде чем заменять вентиляционную крышку.

Шаг 8: Установите вытяжной вентилятор на место.

Шаг 9: Снова включите электричество.

Шаг 10: Получите более чистый и эффективный выхлоп.

Нужен визуал?

Наши друзья из One Good Thing дадут вам пошаговую инструкцию с изображениями и всем остальным.

Заключение

Если вы позаботитесь о вытяжном вентиляторе в ванной, он позаботится о том, чтобы в вашей ванной был воздух.

Ваш дом состоит из систем отопления и кондиционирования, которые необходимы для комфорта и благополучия вашего дома и выходят далеко за рамки вашей ванной комнаты.

Вентиляция — это часть системы отопления, вентиляции и кондиционирования воздуха, которая обеспечивает комфорт и хорошее качество воздуха. Важно выбрать компанию HVAC, которая разбирается в правильной вентиляции, а также в системах отопления и охлаждения.

Если вам требуется обслуживание систем отопления, вентиляции и кондиционирования воздуха, один из наших технических специалистов будет рад вам помочь.

Как установить вытяжной вентилятор в стену

Плесень — одна из самых распространенных проблем в ванной, где много влаги. Один из способов предотвратить это — обеспечить надлежащую вентиляцию.

Осмотрите свою ванную и другие комнаты. Есть ли у них надлежащая вентиляция?

В противном случае рассмотрите возможность установки вытяжного вентилятора для циркуляции воздуха и предотвращения попадания влаги. Это также полезно на кухне, где вам придется иметь дело с дымом.

Из него можно сделать самодельный проект на следующий выходной.Да, вентилятор можно установить самостоятельно.

Установить пристенный вентилятор не так сложно, как кажется. Конечно, вам нужно подумать о типе вентилятора, источнике питания, вентиляционных отверстиях, резке и многом другом. Но с этим руководством процесс на самом деле не так уж и сложен.

Позвольте нам показать вам, как легко выполнить эту процедуру!

Вещи, которые вам понадобятся

Прежде чем приступить к этому проекту, убедитесь, что у вас под рукой есть следующие предметы:

• Поиск шпильки
• Рыболовная лента
• Сверло
• Маркер / карандаш
• Ручная пила
• Резак
• Очки для глаз
• Перчатки
• Вытяжной вентилятор
• Крышка вентилятора
• Вентиляционные материалы
• Отвертка
• Дерево для рамы (при необходимости)

Если вы устанавливаете его в ванной, подумайте о выборе вытяжного вентилятора с датчиком влажности.В среднем, после душа необходимо проработать около 10 минут, чтобы полностью удалить влагу. Если у вас есть датчик с датчиком или таймером, вы можете просто оставить его, когда выйдете из ванной.

Существует также CFM, который относится к объему воздуха, обмениваемого в минуту, который необходимо учитывать. Обратитесь к местным строительным нормам и правилам, чтобы получить рекомендуемый CFM в зависимости от помещения, в котором вы его устанавливаете.

Также необходимо учитывать уровень шума и энергоэффективность.В производстве вентиляторов вам необходимо обратить внимание на звуковой сигнал, который является общепринятой единицей измерения уровня звука. Вам нужен вентилятор в диапазоне от 1,3 до 4,0 сона для частных домов.

Найдите и подготовьте участок

Первое, что нужно сделать, это отключить электричество. В зависимости от типа вытяжного вентилятора, который вы приобретаете, вам, возможно, придется подключить его к источнику питания.

Далее следует подготовиться. Надевайте очки и перчатки, так как в этом проекте вы будете иметь дело с острыми и заостренными инструментами.Очки также защитят ваши глаза от пыли, когда вы начинаете сверлить и резать.

Возможно, вы уже имеете в виду комнату, поэтому следующим шагом будет поиск идеального места на стене, выходящего наружу. Вы хотите установить его в самой верхней части стены. Но убедитесь, что ничто не загораживает его снаружи, как покатая крыша.

Используйте инструмент для поиска гвоздей, чтобы найти гвоздики, или постучите, чтобы увидеть, какое место пусто. Просверлите небольшое отверстие, используйте ленту для рыбы и вставьте ее горизонтально, пока она не коснется шпильки.

Отметьте карандашом место крепления шпилек и измерьте площадь, чтобы убедиться, что ваш веер поместится туда. Вы также можете сделать шаблон с размерами вентиляционного отверстия и вентилятора и нарисовать его на стене.

Вырежьте отверстие

Пришло время вырезать отверстие. Используйте резак, чтобы разрезать первый слой гипсокартона.

На этом этапе нет необходимости чрезмерно критически относиться к своей работе. Вы можете обойтись грубыми краями, которые не уходят слишком далеко от шаблона, потому что крышка вентилятора в любом случае закроет его.

После этого вы столкнетесь с изоляционными слоями, когда будете продвигаться к внешнему слою с помощью ручной пилы. Если вы заказали вентиляцию отдельно, но она еще не пришла, не обрезайте панель.

В зависимости от типа вентилятора, который вы приобретаете, вам, возможно, придется закрыть верх и низ отверстия деревянными кусками. Это необходимо для предотвращения попадания воздуха в стену вентилятором. Этот шаг не является обязательным, так как вместо этого вам, возможно, придется использовать воздуховоды или вытяжной кожух, который может входить в состав купленного вами вентилятора.

Затем разметьте края отверстия, которое вам нужно для наружной стены, с помощью сверла. Это обеспечит совпадение отверстия снаружи с отверстием внутри. Наконец, выйдите на улицу и обведите просверленные отверстия, прежде чем вырезать отверстие ручной пилой.

Пропустите этот шаг, если вы все равно используете воздуховоды. Если да, просто вырежьте снаружи отверстие размером с воздуховод.

Присоедините вентиляционное отверстие и вытяжной вентилятор

Теперь, когда все готово, вы можете установить систему по частям.Начните с вентиляционных отверстий, прикрутив их на место.

Следующим шагом будет соединение воздуховодов и корпуса. Используйте крепеж для фиксации корпуса, а также для уменьшения вибрации.

На этом этапе вам придется повозиться с проводами, чтобы подключить вашу систему к источнику питания. Если вы не знаете, что делать на этом этапе, обратитесь к электрику или обратитесь к схеме производителя. Опять же, этот шаг может быть для вас необязательным. Некоторым вентиляторам для работы достаточно только подключиться к розетке.

Наконец-то пришло время установить вытяжной вентилятор.Убедившись в исправности проводки, закрепите вентилятор и крышку на месте. Однако убедитесь, что вы поступаете правильно!

В какой-то момент вы можете обнаружить, что вам нужно прикрепить рамку либо снаружи, либо внутри. Снаружи вам нужно убедиться, что вода не попадет внутрь. Если вы установили раму таким образом, что вода не попадет внутрь, или вы купили тип, который в ней не нуждается, вам не нужно беспокоиться о размещение каркаса.

Начни

Похлопав себя по спине за то, что выглядит как хорошо выполненная работа, снова включите электричество, чтобы проверить, действительно ли оно работает.Включите переключатель и посмотрите, работает ли он.

Вы также можете создать немного дыма (хотя на самом деле ничего не сжигайте), чтобы проверить, работает ли вытяжной вентилятор должным образом. Если он втягивает дым, поздравляю, вы все правильно сделали. Также проверьте вентиляционные отверстия, чтобы увидеть, выходит ли дым, а не в стены!

Купите вытяжной вентилятор прямо сейчас

Хотите начать этот проект? Сначала приобретите вытяжной вентилятор, просмотрев наши различные модели. Свяжитесь с нами по любым вопросам, и мы с радостью поможем вам в этом процессе.

Также загляните в наш блог, чтобы узнать все, что вам нужно о фанатах!

Подключение вытяжных вентиляторов

Подключение вытяжного вентилятора — это простой процесс, и при правильном выполнении можно избежать потенциальных опасностей и несчастных случаев.

Не срезайте углы!

Что вам может понадобиться:

• Автоматический выключатель
• Тестер цепей
• Долото
• Электрический провод
• Электрическая отвертка
• Гипс

Вытяжной вентилятор — это механический вентилятор, отводящий дым, пар и неприятные запахи с кухни или других помещений.Он отлично помогает удалить влагу и нежелательные запахи из вашего дома или офиса. Правильный вытяжной вентилятор также поможет предотвратить проблемы с влажностью.

Строительные нормы и правила, вступившие в силу в апреле 2006 года, предписывают установку вытяжной вентиляции на кухнях, построенных до этой даты. Для получения дополнительной информации посетите страницу правительственного портала планирования.

Вентилятор какого размера мне нужен?

Вам необходимо выбрать тип вентилятора, который соответствует нужной мощности вытяжки, а также подходит для места установки. E.g некоторые вентиляторы, например, линейные, необходимо будет установить на полпути между впускными и выпускными отверстиями.

3 основных типа вытяжных вентиляторов для ванной комнаты на выбор: осевой , центробежный и рядный . Осевые вентиляторы обычно наименее мощные, но подходят для большинства ситуаций. Они не должны располагаться более чем на 2–3 метра. Это означает, что их действительно следует устанавливать только на стене с прямым выходом наружу. Чтобы протянуть вентилятор на большее расстояние, чем это расстояние, вам нужно обратить внимание на центробежную версию — более мощную, чем осевые вентиляторы, и подходящую для больших ванных комнат, но они могут производить больше шума.

Центробежные вытяжные вентиляторы обычно используются в зданиях, где требуются удлиненные воздуховоды. Они популярны в коммерческих и промышленных помещениях и работают, поворачивая воздух через 90-градусный изгиб внутри вентилятора, что увеличивает давление воздуха и, следовательно, мощность вентилятора.

Какой бы вентилятор вы ни выбрали, он должен включать в себя руководство производителя по месту установки.

Как установить вентилятор — проводка

Установка вентилятора для ванной

• Найдите подходящий показатель CFM (кубических футов в минуту) или (кубических футов в час) для вашей ванной комнаты. Это первое, что вам нужно сделать при установке нового вентилятора для ванной, чтобы купить вентилятор нужной мощности. Для больших ванных комнат могут потребоваться вентиляторы с более высоким CFM
.
• Необходимо учитывать рейтинг звука вашего нового вентилятора, который измеряется в сонах.Новые вентиляторы обычно имеют звуковой рейтинг от 0,5 (очень тихий) до 6 (очень громкий).
• Расположение — расположение важно. Его следует установить по центру между душем и туалетом для максимальной вентиляции. Однако, если ваша ванная комната очень большая, вам может потребоваться установить более одного вентилятора.
• Обдумайте планировку своего чердака. Вентилятор следует размещать в пространстве между двумя балками, без каких-либо труб или препятствий. В случае замены старого вентилятора лучше всего поместить новый вентилятор в то же место (если у вас нет веских причин для его установки в другом месте).

• Получите инструментов
  • Отвертка
  • Плоскогубцы комбинированные
  • Электродрель
  • Дисковая пила

• Получите материалов
  • Гибкая труба для воздуховодов
  • Вентиляционная крышка
  • Винты
  • Гайки / соединители для герметика и проволоки

Метод

Следующий метод предназначен для справки, и идеи о фактическом способе установки решения будут зависеть от конструкции вашего дома.

1. Установка — просверлите отверстие для справки и затем отметьте потолок. Используйте электрическую дрель и сверхдлинное лопаточное сверло 3⁄4 дюйма (1,9 см), чтобы просверлить контрольное отверстие в том месте, где вы собираетесь разместить вентилятор. Измерьте корпус вентилятора вентиляции.
На чердаке найдите контрольное отверстие и очистите изоляцию вокруг него. Измеряя размеры корпуса вентилятора, убедитесь, что вентилятор поместится в выбранном вами месте между двумя балками.

В ванной измерьте входное отверстие вентилятора.Эти размеры позволят вам вырезать в потолке отверстие соответствующего размера.
Используя квадрат для обрамления и карандаш, наметьте контур входного отверстия вентилятора на потолке, используя только что снятые вами размеры

2. Используя ножовку, вырежьте отмеченную вами часть потолка. Вместо лобзика можно также использовать сабельную / гипсокартонную пилу. Свободной рукой поддержите прямоугольную часть потолка и осторожно опустите ее на пол.

3. Установите вентилятор на место, но перед тем, как опустить вентилятор в отверстие, прикрепите колено воздуховода под углом 90 градусов (к которому вы позже прикрепите трубу воздуховода) к правильному выходному отверстию с помощью изоленты из фольги.
Вставьте кабельный разъем через съемное выбивное отверстие на боковой стороне корпуса вентилятора, а затем задвиньте опорные металлические скобы на место. Отцентрируйте вентилятор над отверстием в потолке и опустите его на место, убедившись, что все точки подключения сориентированы правильно.

4. Закрепление вентилятора на балках — После правильной установки вытяните каждый из металлических кронштейнов вентилятора, пока они не достигнут балок с каждой стороны корпуса. Закрепите каждый кронштейн винтами для гипсокартона.

Закрепив вентилятор, возьмите гибкую трубку воздуховода и прикрепите один конец к 90-градусному колену воздуховода, выходящему из корпуса вентилятора, с помощью изоленты из фольги.
(Это хорошее время, чтобы пропустить существующий или новый электрический кабель через разъем на корпусе вентилятора. Закрепите кабель, затянув винт на разъеме, но имейте в виду, что если ваш вентилятор оснащен лампой, вам нужно будет использовать трехжильный кабель).

5. Поиск подходящей точки выхода для трубы воздуховода.Найдите самый короткий и прямой путь от вентилятора корпуса наружу. Более длинный воздуховод означает меньшую эффективность вентилятора.

Вытяжка вентилятора должна быть удалена наружу. Вентиляция прямо на чердак будет способствовать росту плесени и потенциально может вызвать гниение стропил.

6. Прикрепление вентиляционной крышки — В качестве точки выхода на боковой стене выберите точку между двумя стойками стены и выполните некоторые контрольные измерения на внутренней стороне, чтобы вы могли найти ту же точку снаружи.Используйте 4-дюймовую кольцевую пилу, чтобы прорезать стену снаружи, а затем закрепите вентиляционную крышку на месте.
На чердаке прикрепите конец воздуховода к соединительному каналу вентиляционной крышки с помощью изоленты из фольги.

7. Электропроводка соединений в корпусе — Вам может потребоваться подсоединение проводов от чердака или от ванной комнаты в зависимости от типа вентилятора. Обязательно прочтите инструкции производителя и убедитесь, что питание отключено, прежде чем продолжить.
Мы всегда рекомендуем, чтобы любые электромонтажные работы выполнял профессионал.

8. Вы почти закончили. Теперь прикрепите решетку и подключите электродвигатель вентилятора к электрической розетке и с помощью прилагаемых винтов закрепите его.
Поместите монтажные провода декоративной пластиковой решетки в доступные прорези в корпусе, убедившись, что она сидит заподлицо с потолком — при необходимости создайте большее натяжение, раздвинув монтажные провода.
Снова включите питание и проверьте вытяжной вентилятор, чтобы убедиться, что он работает.

Гибкая труба, если она установлена ​​неправильно, может стать ловушкой для конденсации и в конечном итоге наполниться водой! Если гибкая труба поддерживается и затягивается, этого не произойдет.
