Как подключить греющий кабель — 3 способа при обогреве водопровода.
Обогрев водопроводных и канализационных труб осуществляется специальным греющим кабелем. В основном для этого дела применяются саморегулирующиеся модели.
Чем они отличаются от резистивных, их преимущества и недостатки, а также все моменты по выбору и укладки такого кабеля НА трубах и В трубах, читайте в отдельной статье.
Здесь же мы подробно рассмотрим все способы и нюансы подключения греющего кабеля к питающим проводам 220в.
Такой кабель нельзя просто скрутить, замотать сверху изолентой и включить в розетку.
Может быть такая конструкция и будет работать, но совсем не долго. Кроме всего прочего, клеевой слой на изоленте имеет свойство постепенно высыхать, а это значит, что место соединения перестанет быть герметичным.
Для кратковременной проверки работоспособности кто-то вообще использует клеммники Wago. В качестве временного соединения ничего “криминального” в этом нет.
Но если вы хотите, чтобы кабель проработал весь свой заявленный срок службы, то подключение необходимо делать более надежными электротехническими способами.
Существуют три варианта:
- с установкой соединительной муфты
- без установки муфты
Модульный способ подключения
Способ весьма затратный и проблематичный в плане поиска требуемых комплектующих. Наибольшее распространение получил при монтаже греющего кабеля марки Raychem.
Именно у этого производителя имеется специальная система, которая называется FlexiClic.
Здесь ничего прессовать, паять и скручивать не нужно. Кабель продается готовыми комплектами. Соединение одного отрезка кабеля с другим, либо с питающим проводом происходит через заводские коннекторы.
Просто защелкиваете их между собой, включаете обогрев в розетку и все работает.
Можно не только последовательно наращивать прямые участки вдоль водопровода, но и делать ответвления в стороны.
Только имейте в виду, при наращивании двух отрезков греющего кабеля, необходимо использовать марки одинаковой мощности. Кроме всего прочего, в местах соединения не будет такого же эффекта прогрева, как на остальной части трубы.
Еще раз повторим, способ в наших реалиях мало распространенный и не дешевый. Поэтому давайте рассмотрим более “приземленные” варианты подключения:
- с установкой муфты через прессуемые гильзы
- без монтажа соединительной муфты с прямым подключением греющего кабеля в сеть 220В
Какие материалы вам понадобятся?
- саморегулирующийся экранированный кабель
- вилка с проводом и заземляющим контактом
Провод должен быть трехжильный, медный. Сечение подбирается в зависимости от токовой нагрузки (мощности кабеля).
Ошибка №1
При этом согласно инструкции, оно не может быть менее 1,5мм2.
Даже если у вас совсем короткий участок кабеля малой мощности.
- инструмент для зачистки проводов
- кримпер для обжима гильз
- муфтовый набор
Важно отметить, что термоусадочные трубки бывают с клеевым составом и без него.
Ошибка №2
Не используйте тонкостенные трубки без клея.
Они просто заизолируют соединение, но не создадут требуемой герметичности. Также желательно, чтобы трубка была среднестенной толщины.
Тонкостенки очень легко повреждаются от внешних воздействий.
- строительный фен
- канцелярский нож
Подготовка и разделка кабеля
Первым делом ножом срезаете внешнюю изоляцию с саморегулирующегося кабеля. Длина среза зависит от марки и сечения.
Обычно это около 7см.
Срез нужно делать аккуратно, чтобы не повредить заземляющую оплетку. Далее эту оплетку требуется расплести.
Удобнее всего это проделать тонкой отверткой или шилом.
После расплетения волокна скручиваются в одну косичку.
Добираемся до внутренней оболочки из термопластика. Делаете надрез на расстоянии 4см от края и снимаете средний слой изоляции.
Под ним запрятана, так называемая матрица с медными жилами по бокам.
Прорезаете матрицу, разогреваете этот участок феном и стягиваете оболочку с жил.
Делая надрез, не повредите сами жилки. Они довольно тонкие.
Можно извлечь жилы и другим способом. Надкусываете бокорезами уголки матрицы, и пассатижами с усилием вытягиваете каждую жилку.
После чего удаляете матрицу и остатки изоляции с меди.
Далее на концы жил одеваете соединительные гильзы и обжимаете их кримпером с одной стороны.
Ошибка №3
Не обжимайте гильзы обычными пассатижами.
Они никогда не создадут нормальный контакт в таком ответственном месте соединения.
Ошибка №4
Еще обратите внимание, что гильзы рекомендуется устанавливать “лесенкой”, а не на одном уровне.
В первую очередь это касается моментов, когда вы применяете не изолированные гильзы, а обычные голые ГМЛ.
В противном случае, при достаточно плотной усадке, это место будет наиболее вероятным источником пробоя изоляции. Иногда одна гильза может даже продавить другую.
После обжима вставляете на каждую жилку маленькие термоусадочные трубки.
Трубка должна наползать и перекрывать гильзу на несколько миллиметров. Нагреваете ее феном и надежно изолируете данный участок.
Обязательно выждите время, чтобы соединение остыло. После чего, вставляете широкую термотрубку на внутреннюю оболочку из термопластика и греете ее до того момента, пока не выступит клей.
Она должна в равной степени перекрыть как участок внутренней оболочки, так и отдельные жилки.
Пока данная изоляция не остыла, раздвигаете жилы и тонкогубцами сплющиваете на несколько секунд середину.
У вас получится 100% надежная герметичность и никакая влага во внутрь уже не попадет.
Переходим к силовому кабелю с вилкой. Снимаете с него внешнюю изоляцию.
Ошибка №5
При этом нельзя оставлять все три жилы одинаковой длины.
Заземляющий проводник обязательно должен быть длиньше всех остальных.
Протаскиваете сквозь кабель самую большую внешнюю муфту, а на рабочие жилы натягиваете небольшие термоусадки.
После чего вставляете зачищенные жилки в гильзу на греющем кабеле и обжимаете кримпером.
Ошибка №6
При этом многожильные провода, перед тем как их засунуть в гильзу скручивать не нужно.
Иначе при опрессовке некоторые жилки передавят сами себя. Это самая распространенная ошибка при работе с подобными наконечниками и гильзами.
Часто спрашивают, а можно ли просто спаять проводки, без применения всяких прессклещей? Да, можно.
Но это при условии, что у вас есть достаточно опыта и навыка в этом деле.
Опрессовка наконечников и гильз менее подвержена ошибкам, вследствие влияния человеческого фактора и практически всегда создает 100% надежный контакт (при условии правильно подобранного размера гильзы).
Сдвигаете термоусадку на гильзу и прогреваете все феном. С обоих концов трубочек должен выступить клей.
В итоге у вас получится соединение, в котором каждая рабочая жила:
- герметична друг от друга
- герметична от оплетки
Даете соединению время остыть и переходите к заземлению.
Заземляющая оплетка
Если кабель уложен по пластиковой трубе без каких-либо металлических вентилей или хомутов, то многие заземляющий проводник даже не подключают.
С неподключенной “землей” греющий кабель работает без проблем. Оплетка в этом случае выполняет только функцию дополнительной механической защиты.
Есть даже недорогие саморегулирующиеся кабели, которые не имеют оплетки в своей конструкции изначально.
Ошибка №7
Если же труба металлическая или обогрев встроен внутрь водопровода, то без заземления использовать такой обогрев ни в коем случае нельзя.
Как мы уже говорили ранее, заземляющий провод на силовом кабеле должен быть самым длинным. Это необходимо, чтобы соединительные гильзы не оказались расположены на одном уровне.
В этом случае муфта получится через чур толстой. Одеваете на заземление усадку, а саму жилу вставляете в еще одну гильзу.
С обратной стороны в нее запускаете скрученную в косичку оплетку.
Ошибка №8
При этом не оставляйте большого запаса и не нужных колец, которые в последствии не дадут плотно “ужаться” самой верхней термоусадке.
Обжимаете место стыка кримпером. Термоусадка сверху выполняет роль механической защиты.
Герметизация соединения здесь не столь важна. В самом конце сдвигаете внешнюю муфту и изолируете все три гильзы и само соединение.
Ошибка №9
Здесь самое главное нагревать муфту начиная с середины, постепенно передвигая фен к краям, а не наоборот.
Внутри не должно образоваться воздушных прослоек или пузырей. А на концах термотрубки должны появиться капли клея.
Чтобы муфта надежно приклеилась и сидела “как влитая”, рекомендуется перед ее установкой немного зашкурить места на внешней оболочке кабеля.
Дополнительно, пока муфта еще горячая, по краям ее можно поджать пассатижами.
Но это при условии, что кабель у вас не круглого сечения.
Прямое подключение греющего кабеля без муфт
Существует еще один способ подключения к сети 220V – безмуфтовой. Спрашивается, для чего мы ставим соединительную муфту?
Во-первых, чтобы обеспечить герметичность соединения. А во-вторых, чтобы сэкономить на греющем кабеле и не тянуть его в соседнее помещение к ближайшей розетке или щитовой.
А что, если эту “щитовую” перенести поближе к самому кабелю и разместить ее непосредственно на трубе? Речь идет про обычную герметичную коробку с винтовыми клеммами внутри.
Саморег в этом случае придется разделать чуть подлиннее – на 15-20см. А в конце поставить, так называемую концевую заделку.
Подобные комплекты выпускает компания Eltherm.
Порядок подготовки и разделки кабеля мало чем отличается от предыдущего способа. Снимаем внешнюю изоляцию.
Освобождаем оплетку и скручиваем ее в жгут.
Надрезаем средний слой и добираемся до матрицы. После чего освобождаем медные жилы, а середину матрицы удаляем.
Наносим силиконовый герметик на место разделки и натягиваем на жилы концевую “перчатку”.
Вместо такой спецперчатки можно использовать термотрубки. Две узкие одеваете на каждую жилу, а затем одну широкую поверх них.
После термоусадки промежуток между жил поджимаете тонкогубцами, чтобы выступивший клей надежно загерметизировал стык.
На заземление также натягивается трубка.
После этого все жилки и оплетка прессуются втулочными наконечниками.
Греющий кабель заводится в распредкоробку, а сама она через Г-образный уголок хомутами крепится на трубе.
Питание к распредкоробке должно подаваться через УЗО с током утечки на 30мА. От коротких замыканий и перегрузок кабель защищается автоматом типа “С”.
А еще лучше сразу монтировать дифф.автомат.
Номинал выбирайте исходя из мощности обогрева. Помимо мощности не забудьте правильно подобрать сечение силового кабеля 220V. Ранее указанного минимального размера в 1,5мм2 может и не хватить.
Ошибка №10
Очень многие забывают про пусковой ток.
Вот замер потребления небольшого отрезка греющего кабеля при пуске в работу и спустя пару минут.
Потребление саморега в самом начале кратковременно подскакивает в три раза.
Например, кабель мощностью в 40Вт/м и длиной 80 метров, может показать первоначальную нагрузку под 6кВт!
Перед непосредственным подключением всегда должна производиться проверка сопротивления изоляции. При испытательном напряжении 2500В, нормируемое сопротивление должно быть не менее 10мОм.
Изоляция проверяется между:
- оплеткой и трубой
- оплеткой и рабочими жилами
Заделка конца греющего кабеля
Предыдущими тремя способами мы разобрались с подключением одного конца кабеля, но у нас еще остается второй. На нем нужно установить концевую муфту.
Порядок работ здесь намного проще. Снимаете с кабеля внешнюю изоляцию.
Далее удаляете оплетку. Сделать это можно двумя способами.
Ошибка №11
Кто-то советует ее полностью выкусить «заподлицо».
Но в этом случае, оставшиеся острые кончики, торчащие перпендикулярно кабелю, могут запросто повредить изоляционный слой трубки.
Поэтому лучше отрезать небольшой кусочек и оплетку отогнуть назад.
Саму матрицу и жилы зачищать не нужно.
Ошибка №12
Но и оставлять конец в заводском виде при этом не рекомендуется.
Что же с ним делать? Посередине матрицы бокорезами выкусите небольшой треугольник, либо отрежьте одну жилу, сделав своеобразную ступеньку.
Что это в итоге дает?
- конец кабеля при эксплуатации не будет участвовать в работе и греть насаженную на него термотрубку
- вы исключите случайное замыкание жил между собой
А они должны быть именно изолированы друг от друга. Не путайте саморегулирующийся кабель с резистивным.
После проделанных манипуляций, одеваете короткий отрезок муфты на внутреннюю изоляцию и обсаживаете его. Кончик муфты обязательно должен выходить за пределы кабеля на 10-15мм.
Пока он горячий, его нужно прижать пассатижами.
Поверх внутренней, натягиваете большую внешнюю муфту.
Она должна полностью перекрывать участок с оплеткой и выступать в свою очередь за пределы внутренней муфты на 10-15мм.
Нагреваете все это дело феном и обжимаете концы пассатижами. Если у вас кабель будет работать внутри водопроводной трубы, то после концевой заделки обязательно опустите его в ведро с водой и проверьте сопротивление изоляции.
При неудовлетворительных результатах муфту придется переделать.
Статьи по теме
Как подключить кабель для обогрева труб
Отвечает:
Михаил Смирнов
25.01.2016
Обогрев труб с помощью нагревательного кабеля — это наиболее простой, недорогой и надежный способ защиты от замерзания. Метод используется для обогрева канализационных труб, водопроводных каналов, в том числе и с питьевой водой.
Из большого разнообразия греющихся кабелей самым оптимальным по своим свойствам является саморегулирующийся.
Он не нуждается в обязательной установке терморегулятора (в отличие от резистивного кабеля), и обеспечивает максимальный нагрев в самых холодных участках трубы.
Если вы не хотите вызывать специалистов для монтажа, то эта статья расскажет о том, как подключить греющий кабель к сети самостоятельно.
Поверх трубы или внутри нее?
Условия эксплуатации греющего кабеля внутри водопроводной или канализационной трубы и уложенного поверх нее сильно отличаются. Однако на способе подключения это сказывается мало, так как соединение греющего кабеля, а также и питающего будет с внешней стороны.
Отличие заключается только в отделке окончания кабеля. При укладке вовнутрь конец изолируется специализированной каппой с клеем, обеспечивая герметичную упаковку концам токопроводящих жил. При укладке поверх трубы используется обычная термоусадочная трубка с клеевым слоем.
Еще одно незначительное отличие — при укладке внутри категорически не допускается наращивание греющего кабеля, в то время как при поверхностной укладке подобная процедура допустима, хоть и нежелательна.
Как подключить греющий кабель к сети?
Для подачи электричества понадобится так называемый «холодный» питающий кабель. Он снабжен вилкой и имеет три многожильных провода. Еще понадобится набор обжимных гильз и комплект термоусадочных изоляций.
Если покупается готовый комплект АГК 1.0, то в нем все это будет, и тогда придется лишь обзавестись таким инструментом:
- строительный фен;
- бокорезы или ножницы;
- кримпер для обжима гильз или плоскогубцы;
- стриппер для снятия изоляции, вместо него можно применить нож;
- плоскогубцы с узкими носами;
- обычные плоскогубцы;
- нож.
Подключать провод питания желательно после того, как греющий кабель уложен и зафиксирован.
Вот как подключить к сети греющий кабель с медной оплеткой:
Аккуратно ножом снимаем внешнюю изоляцию с кончика кабеля (около 70 мм), оголяем оплетку:Оплетку распутываем и сворачиваем в жгут. Отворачиваем его в сторону:
Снимаем внутреннюю изоляцию (около 30 мм), оголяем саморегулирующийся кабель:
Теперь нужно добраться до токопроводящих жил, для чего полупроводниковая греющая матрица подрезается, нагревается феном и аккуратно снимается с проводов:
На провода и жгут оплетки надеваются гильзы и обжимаются:
Затем на каждый провод надевается изоляция и феном садится:
Теперь надевается одна общая термоусадка так, чтобы закрыть окончание внутренней изоляции.
Она нагревается и садится, при этом нужно плоскогубцами с узкими носами придавить термоусадку между проводами, чтобы разделить их:На шнур питания или нагревающий кабель надевается большая термоусадка:
На каждый отдельный провод кабеля питания надевается маленькая термоусадка:
Концы проводов питающего кабеля зачищаются и вводятся в обжимные гильзы, обжимаются:
Термоусадка надвигается на оголенный участок провода с гильзой и усаживается феном.
Аналогично поступаем с проводом заземления — его подсоединяем к оплетке:
В конце надвигаем на место крепления большую гильзу термоусадки, заранее надетую на кабель и усаживаем ее:
Если процедура кажется слишком сложной, то рекомендуем купить готовый комплект для обогрева труб с уже прикрепленным кабелем питания. Тогда муфтованием заниматься не придется.
Отделка конца саморегулирующегося кабеля
Другой конец кабеля тоже имеет оголенные провода, которые обязательно нужно заизолировать.
Для этого понадобятся две термоусадки, нож, фен и плоскогубцы. Срезаем 40-50 мм внешней изоляции, удаляем оплетку. Затем с помощью ножа или кусачек обрезаем наискось кабель, чтобы две жилы находились друг от друга на расстоянии 1 см. Надеваем на конец термоусадку меньшего диаметра, нагреваем и плоскогубцами зажимаем кончик. Затем надеваем термоусадку большого диаметра так, чтобы она закрыла весь обрабатываемый участок. Нагреваем и тоже прижимаем кончик, чтобы получить герметичную изоляцию.
Соединение греющего кабеля на объектах различной сложности. Секреты монтажа
Системы обогрева греющим кабелем могут применяются в самых различных сферах, как на промышленных, так и на частных объектах. Несмотря на то, что зачастую нагревательный кабель поставляется в виде готового комплекта, при его монтаже требуется привлечение специалистов с достаточной квалификацией. Рассмотрим основные параметры и компоненты соединения нагревательного кабеля на объекте обогрева.
Рассматриваемые кабельные системы обогрева решают широкий круг задач:
- В нефтедобывающей и нефтехимической промышленности трубопроводы различного калибра и назначения зачастую дают сбои из-за пробок, сужения проходного сечения и высокой вязкости транспортируемых жидкостей. Для транспортируемых по трубопроводным сетям продуктов свойственна существенная зависимость кинематической вязкости от температуры. Кабельные системы обогрева предохраняют нефтепроводы и трубы для перекачки других жидкостей и химикатов от закупорки или кристаллизации вещества, чрезмерного загустения продуктов. При определенных температурах возможно выпадение твердых фракций, а также застывание продукта, что приводит к полной остановке трубопровода и значительным затратам на его восстановление. В этом случае применение кабельного обогрева труб обеспечивает поддержку температуры в заданном диапазоне для данного процесса. Нагревательные кабели наилучшим образом решают задачу обогрева разветвленных и длинных трубопроводов.
- Компенсация теплопотерь. Это важно, когда температура жидкости или газа на выходе трубопровода должна быть такой же, как и на входе, т.е. обогрев возмещает теплоотдачу трубы в окружающую среду. Обеспечивает разогрев остановившегося трубопровода до технологической температуры.
- Обогрев водопроводов, проложенных в неблагоприятных условиях – по улице, в холодных подвалах. Промерзшие водопроводные трубы лопаются, что приводит к перебоям в водоснабжении, затоплению и значительному материальному ущербу. В этом случае системы кабельного обогрева защищают водопроводы с горячей и холодной водой, системы пожаротушения, ливневые канализации от замерзания.
- Обогрев таких элементов системы, как управляющие клапаны, задвижки, насосное оборудование, фильтры.
В отличие от обычных силовых кабелей, назначение которых передать электроэнергию к нагрузке с минимальными потерями, нагревательные кабели сами являются нагрузкой, но нагрузкой распределенной.
Все 100% напряжения, подаваемого на нагревательный кабель, падают в нем. Происходящее при этом выделение тепла не должно вызывать перегрева кабеля или обогреваемого объекта.
Требования, предъявляемые к монтажу провода для обогрева
- Радиус изгиба кабеля для обогрева не должен превышать максимальный.
- Кабель обогрева не должен лежать на острых предметах, например, на поверхностных задирах, натеках и брызгалах металла, оставшихся после сварки.
- Перед монтажом кабеля обогрева объект должен быть проверен на отсутствие протечек и повреждений.
- Смотанный в рулон греющего кабеля запрещено включать внутри обогреваемого объекта.
- Обогреваемый объект после монтажа системы нагревательной должен быть теплоизолирован.
Особенности соединения греющего кабеля для обогрева водостоков, труб и кровли
У полиэтиленовых и пластиковых труб для равномерного распределения тепла по трубе необходимо предварительно сделать прослойку с помощью алюминиевой фольги.
Греющий кабель для обогрева кровли и водостоков, установленный на поверхность трубы, фиксируют с помощью клейкой алюминиевой ленты или иных термостойких лент, обеспечивающих плотный контакт между электрокабелем и трубой. Закрепление на трубе саморегулирующегося обогревающего кабеля для водопровода по выгодной цене должно проводиться так, чтобы при этом не повредить кабель. В местах крепления вентилей или фланцев петли кабеля длиной до 1,5 м тщательно крепятся к ним, оставляя возможность разъединения труб при необходимости. Сопротивление электрокабеля и сопротивление изоляции кабеля обязательно проверяются после установки кабеля на трубу.
Не допускается пересечений резистивного кабеля при монтаже внутренних водостоков. Саморегулирующийся греющий кабель для водостоков может быть смонтирован с перехлестом. Кабель нагревающий саморегулирующийся для труб при этом не перегорит. Тем не менее, самопересечение электрокабеля не желательно, поскольку греющий кабель в своей работе может саморегулироваться не температурой трубы, а температурой соприкасающегося отрезка кабеля.
Поэтому пересечение необходимо использовать только в случаях, когда без этого невозможно обойтись: например, при монтаже на вентили, фланцы или опоры.
Провод греющий для труб прихватывается к трубе липкой алюминиевой лентой. Лучший термический контакт достигается, если греющий кабель монтируется липкой алюминиевой лентой к трубе по всей длине. Это предохраняет кабель для обогрева водопровода от контакта с теплоизолятором и создает хороший тепловой контакт с трубой.
При монтаже теплоизоляции необходимо тщательно защитить её от попадания влаги. В некоторых случаях, после теплоизоляции укладывают гидроизоляцию.
Термодатчик управления обогревом водостоков и его кабель крепятся к трубе так же, как и нагревательный кабель. Термодатчик при приклейке надо расположить так, чтобы он находился посередине между нитями нагревательного кабеля, по возможности на верхней части обогреваемой трубы.
На всех трубах должны быть информационные таблички, говорящие о том, что на трубе помещен электрический нагревательный кабель.
Если обогрев трубопровода греющим кабелем проходит в земле, то на плитах, закрывающих трассу трубопровода с подогревом или непосредственно в грунте над кабелем, должна быть красная или желтая пластиковая лента, предупреждающая о прохождении трубопровода с подогревом.
При укладке термокабеля на холоде, или если он стал жестким и плохо ложится, его нужно размотать и включить на непродолжительное время. После того как греющий кабель нагреется, он вновь станет гибким.
Особенности соединения греющего кабеля для обогрева открытых площадок и монтаже системы антиобледенения
Монтаж и подключение системы кабельного обогрева Антиобледенения и обогрева открытых площадок к электрической сети должен выполняться с соблюдением требований нормативов ПЭУ, СНиП.
- Установка под тротуарную плитку.При установке системы стаивания снега под тротуарную плитку необходимо быть особенно осторожным, чтобы не повредить нагревательный кабель. Поверхность, на которую укладывается кабель, должна быть ровной, без углублений, свободной от камней и прочих острых предметов. Нагревательный кабель устанавливается под песчаной подушкой, на глубине 2 — 3 см.
- Установка в асфальт. Перед укладкой асфальта, кабели покрывают слоем бетона (не менее 2 см), который предотвращает повреждение изоляции кабеля горячим асфальтом. Стоит отметить, что прежде чем укладывать асфальт, его необходимо охладить до температуры 130 0C — 140 0C. При укладке асфальта не рекомендуется использовать тяжелое оборудование, чтобы не повредить кабель. Толщина асфальта над кабелем нагревательной секции должна быть не менее 5 см. До и после укладки асфальта электрик должен измерить сопротивление кабеля и изоляции.
- Установка под бетонное покрытие. Монтаж нагревательного кабеля под бетонное покрытие выполняется по аналогии с вышеописанной технологией. Бетон должен полностью закрывать кабель и переходные муфты, не оставляя воздушных пустот. Бетонная смесь не должна содержать острых камней, способных повредить кабель. При укладке кабеля необходимо избегать его пересечения с термокомпенсационными швами. Включать систему обогрева можно не раньше, чем через 30 дней после укладки бетона. До и после укладки асфальта, электрик должен измерить сопротивление кабеля и изоляции.
Нагревательный кабель устанавливается под песчаной подушкой, на глубине 2 — 3 см.
При укладке кабеля необходимо избегать его пересечения с термокомпенсационными швами. Включать систему обогрева можно не раньше, чем через 30 дней после укладки бетона. До и после укладки асфальта, электрик должен измерить сопротивление кабеля и изоляции.Использование комплектов легкосъемных муфт для быстрого монтажа кабеля
Легкосъемные разъемы позволяют осуществлять соединения элементов кабельного электрообогрева «на месте». Специалист, осуществляющий монтаж греющей системы должен только защелкивать соединительные элементы в непосредственной близи обогреваемого объекта. Давайте рассмотрим за счет чего достигаются подобные преимущества легкосъемных элементов.
Первоначально муфты легкосъемные разрабатывались для применения в системах уличного освещения и подключения съемных элементов иллюминаций. После успешного использования в сфере освещения, а также, благодаря высочайшей степени защиты, оптимальной конструкции, легкости монтажа и невысокой стоимости, быстросъемные муфты нашли широкое применение в кабельном электрообогреве.
Особенности конструкции быстросъемных муфт
Конструкция компонентов муфт быстросъемных полностью исключает возможность случайного прикосновения к токоведущим частям разъема во время его эксплуатации.
Ключевые преимущества легкосъемных соединений
Чем же отличаются легкосъемные соединения по сравнению с традиционным муфтированием?
- Благодаря компактным размерам всех компонентов быстросъемных разъемов, угловые исполнения кабельных разъемов и обилие аксессуаров упрощают монтаж конечной системы обогрева в труднодоступных местах.
- Установка соединений специалистами занимает в разы меньше времени.
- Основная часть работ по монтажу греющего кабеля на трубопроводах, резервуарах, крышах и других объектах производится удаленно в комфортных и подходящих условиях, что позволяет значительно облегчить процесс монтажных работ в целом.
- Цветовая и механическая кодировки разъемов и соединителей существенно снижают риски совершения ошибок.
- Поскольку процесс электромонтажа сводится к защелкиванию разъемных компонентов без проведения дополнительных работ, Вам не требуется привлекать высококвалифицированных специалистов для установки.
- Класс пылевлагозащиты IP68/IP69K.
- Прозрачность смонтированной системы. Поскольку, все электрические соединения разъемные, Вы сможете легко внести изменения даже в смонтированную кабельную систему. Наращивание кабельных секций, подключение дополнительных и другие изменения, осуществляются легко и в кратчайшие сроки.
Итого
Таким образом, специфика соединений греющего кабеля во многом зависит от обогреваемого оборудования, особенностей внешней среды, возможностей осуществить монтаж «на месте» и прочих факторов. Хочется отметить, что сделать правильный выбор оборудования и провести профессиональный монтаж греющего кабеля и его соединений смогут высококвалифицированные специалисты.
Рекомендуем обращаться за консультацией к мастерам, имеющим достаточный опыт в сфере электрообогрева, что бы избежать лишних финансовых расходов и некорректной работы оборудования в дальнейшем после монтажа.
Греющий кабель для кровли и водостоков
Общая мощность кабеля: 250-300 Вт/м2 кровли. Мощность также регулируется шагом укладки кабеля.
Мощность кабеля 30 Вт/м для (пластиковых труб) и 40 Вт/м (для металлических) в 1 нитку, более 150мм – в 2 нитки.
Водосборные лотки
Мощность кабеля 30 Вт/м для (пластиковых лотков) и 40 Вт/м (для металлических) в 2 нитки, более 150мм – в 3 и более ниток.
Мощность кабеля 30 Вт/м для (пластиковых лотков) и 40 Вт/м (для металлических и бетонных) в 2 нитки, более 150 мм – в 3 и более ниток.
Вне зависимости от конфигурации кровли и её материала, для обогрева чаще всего используется низкотемпературный резистивный или саморегулирующийся кабель мощностью от 17 Вт/м.
Греющий кабель для кровли и водостоков от производителя
SRG 30-2CR-UV- Cаморегулирующийся с оплеткой
- Мощность: 30 Вт/м
- Размер бухты: 400х400х300мм
- *Повышенная UV-защита
Получить цену производителя
SAMREG 24-2CR- Cаморегулирующийся с оплеткой
- Мощность: 24 Вт/м
- Размер бухты: 400х400х300мм
- *UV-защита
Получить цену производителя
SAMREG 30-2CR- Cаморегулирующийся с оплеткой
- Мощность: 30 Вт/м
- Размер бухты: 400х400х300мм
- *UV-защита
Получить цену производителя
SAMREG 40-2CR- Cаморегулирующийся с оплеткой
- Мощность: 40 Вт/м
- Размер бухты: 400х400х300мм
- *UV-защита
Получить цену производителя
Получить цену производителя
Получить цену производителя
Резистивный греющий кабель для кровли
Имеет одинаковое сопротивление проводника по всей длине, продается готовыми секциями.
Изменять длину секции резистивного кабеля самостоятельно категорически запрещено. Так как каждая секция имеет строго определенное сечение жилы, а следовательно и сопротивление.
Резистивный кабель достаточно гибкий, легко монтируется на любом участке кровли, подключается к терморегулятору или шкафу управления, в зависимости от сложности системы. В современных кабелях для кровли применяется специальное безмуфтовое соединение греющего провода с питающей частью типа SPLICE – обеспечивающее более надежную гидроизоляцию, чем обычное муфтирование.
Основным преимуществом системы обогрева на основе резистивного кабеля является её цена.
Саморегулирующийся кабель для кровли
Меняет сопротивление в зависимости от температуры окружающей среды, таким образом обеспечивается оптимальная теплоотдача на любом обогреваемом участке.
Основные преимущества саморегулирующегося кабеля:
- Исключение перегрева (даже при монтаже внахлест).
- Экономичный расход электроэнергии за счет саморегуляции.
- Возможность обрезать кабель в любом месте – требуется лишь выполнить заделку. концевой и соединительной части секции. Это значительно облегчает монтаж на объекте.
Оболочка кабеля имеет защиту от UV-излучения, а также оплетку из медных проволок, выполняющую функцию заземления и механической защиты от повреждений.
Основные характеристики саморегулирующегося и резистивного греющего кабеля для кровли
| Максимальная температура (рабочая) | 65°С |
| Максимальная температура (воздействия) | 85°С |
| Минимальная температура монтажа | -40°С |
| Рабочее напряжение | 220-240 В |
| Температурный класс | Т6 |
Макс. сопротивление защитной оплётки |
≤18,2Ω/км |
| Сечение жилы | 16 AWG |
| Габариты | 13,1х6,5 мм. |
| Масса | 7,5 кг.\ 100 м |
| Мин. R изгиба | 60 мм |
Доставляем кабель
в любую точку России!
Изготовление секции греющего кабеля
Нагревательные секции саморегулирующегося кабеля можно изготавливать прямо на месте монтажа. Это удобно при покупке кабеля на отрез (в бухтах).
Изготовление секций (муфтирование греющего кабеля) осуществляется при помощи термоусаживаемых трубок и металлических гильз – комплектов типа ТКТ.
В процессе муфтирования греющая саморегулирующегося кабеля необходимой длины соединяется с питающей при помощи соединительной муфты. Также конец греющего кабеля муфтируется концевой муфтой.
Видео инструкция по муфтированию греющего кабеля
Муфтирование кабеля – очень важный процесс, так как от надежности и герметичности соединений зависит безопасность и работоспособность системы. Соединения – самые уязвимые места в системе обогрева. Правила муфтирования указаны в инструкции, приложенной к комплектам ТКТ.
Готовые секции греющего кабеля
Резистивный греющий кабель продается только готовыми комплектами, длина секции определяется на этапе проектирования обогрева кровли. Далее подбирается комплект необходимой длины.
Саморегулирующийся кабель продается как на отрез, так и готовыми комплектами. Готовые комплекты очень удобны для бытовых систем обогрева, в состав комплекта входит инструкция по монтажу.
Комплектующие для греющего кабеля на кровлю
Помимо комплектов для муфтирования, при монтаже греющего кабеля на кровле используют различные крепления, в зависимости от участка обогрева (край кровли, водосток, ливневка), а также длины обогреваемых элементов.
Комплектующие подбираются на этапе проектирования системы. Подробнее о необходимых креплениях в соответствующем разделе.
При разветвленной системе обогрева, имеющей несколько отходящих линий используют также соединительные коробки. При заказе готовой системы обогрева, комплектующие вносятся в спецификацию.
Лента- Монтажная перфорированная 25мм
Получить цену производителя
Крепления- Греющего кабеля на кровли
Получить цену производителя
Управление обогревом кровли

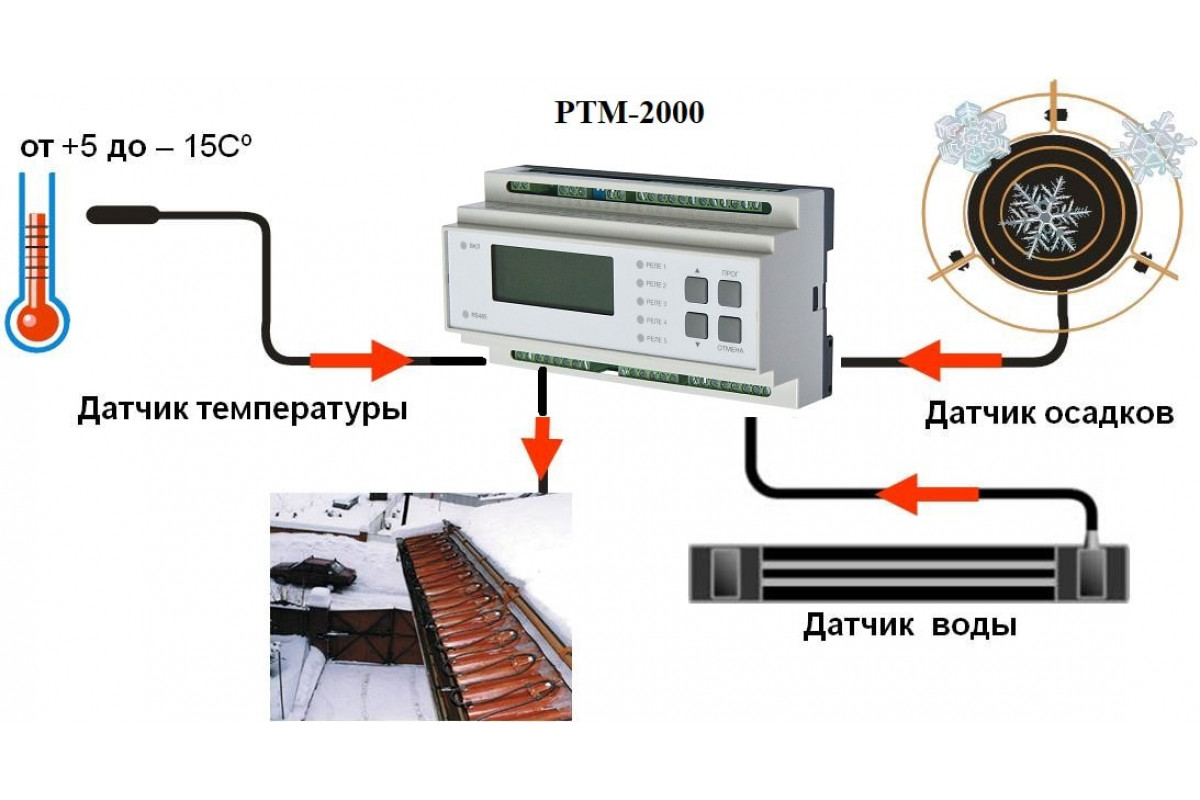

Управление обогревом кровли осуществляется при помощи терморегуляторов и датчиков температуры. Кроме терморегуляторов в систему управления обогревом входят также дифференциальные автоматы и контроллеры, также могут быть установлены дополнительные элементы, на пример устройство плавного пуска, которое выполняет ступенчатое включение системы и предотвращает перегрузку в момент холодного запуска.
Все элементы управления как правило располагаются в шкафу управления обогревом (ШУЭО). Чаще всего шкаф управления обогревом кровли размещается в отапливаемом помещении. В зависимости от количества отходящих линий, состав ШУЭО отличается по набору элементов.
Подробную информацию о шкафах управления вы можете найти в соответствующем разделе.
Шкаф управления ШУЭО-4/5-Т911-190819- Назначение: кровля
- Материал корпуса: пластик
- Размещение: в помещении
- Тип дополнительного оборудования: нет
- Взрывозащита: нет
- Способ установки: настенный
Оптовый прайс
Шкаф управления ШУЭО-7/2-Т511-190704- Назначение: площадка
- Материал корпуса: пластик
- Размещение: в помещении
- Тип дополнительного оборудования: нет
- Взрывозащита: нет
- Способ установки: настенный
Оптовый прайс
Шкаф управления ШУЭОк-4/5-Т911-160607- Назначение: кровля
- Материал корпуса: сталь
- Размещение: в помещении
- Тип дополнительного оборудования: нет
- Взрывозащита: нет
- Способ установки: настенный
Оптовый прайс
Применение кабеля в малоэтажном строительстве
Изготовление секций нужной длины возможно прямо на месте монтажа.
Система обогрева на основе саморегулирующегося кабеля может подключаться непосредственно к сети питания, в то время как системы на основе резистивного кабеля должны использовать термостат или терморегулятор для контроля температуры кабеля.
Кабель не требует специального обслуживания. Система экономична за счет саморегуляции греющего кабеля.
Применение кабеля в обогреве административных зданий
Греющий кабель Samreg подходит для любого типа кровли и водостоков, в том числе мембранной. Не нарушает покрытие кровли, срок службы системы обогрева более 10 лет. Она продлевает срок службы кровли и водостоков, а также предохраняет от образования наледи и сосулек, обеспечивая безопасность пешеходов.
Установка системы обогрева сокращает затраты на обслуживание кровли, а также предотвращает ее повреждение в результате некачественной очистки от снега и наледи.
Применение кабеля в обогреве промышленной кровли
Samreg имеет все необходимые сертификаты качества и успешно применяется в обогреве промышленных объектов.
Обогреваются кровли производственных, цеховых, энергетических зданий, складских помещений и гаражей.
Характеристики греющего кабеля Samreg позволяют производить монтаж при температуре -40°С и может применяться с крепёжными элементами, выполненными из любых материалов (металл, стекловолокно, пластик и т.п.)
Преимущества работы с производителем
Лучшие цены на кабель Samreg
Производство Юж. Корея всегда в наличии
Проверенное качество 20 000 объектов с успешным применением Samreg
Срочная поставка
в любом объеме
Бесплатный подбор
комплектующих
Бесплатная
доставка
Доставляем кабель
в любую точку России!
Проверил: Евгений Щипунов
Главный инженер ООО «СКО Альфа-проджект»
Опыт применения греющего кабеля
Подключение греющего кабеля — схема правильного подключения саморегулирующегося греющего кабеля на несколько направлений
Греющий кабель – разновидность кабелей, используемых для обогрева водопроводных труб и кровли от промерзания в зимний период.
Вы можете подключить греющий кабель самостоятельно.
Как работает греющий кабель
Принцип работы греющего кабеля – генерация электроэнергии в тепловую без применения топлива. Нагрев осуществляется посредством воздействия проходящего по кабелю электрического тока, чтобы не допустить замораживания коммуникаций. Материал оболочки кабеля легко переносит низкие и высокие температуры и внешние природные воздействия. Внутри оболочки кабеля находится нагревательный элемент, который включается при понижении температуры, осуществляя обогрев конструкций, на которые он установлен, и выключается при повышении температуры.
Нагревательные кабели делятся на несколько видов:
- Резистивный: линейный одножильный кабель, который нельзя разрезать, в противном случае это приведет к перегреву или оплавлению оболочки изоляции кабеля, что может быть опасно для жизни. Зональный двужильный кабель, который допускает нарезку длины отрезками не менее двух метров
- Саморегулирующийся кабель – один из самых удобных видов двужильных кабелей, который можно нарезать
- Магнитный кабель: жилы кабеля обмотаны вокруг нагревательного магнитного элемента
Зоны монтажа нагревательного кабеля
Прокладывать нагревательный кабель следует на участках обледенения:
- По желобам водостоков: выбирают кабель с мощностью до 300 Вт на квадратный метр
- По водосточным трубам: прокладка двух линий кабеля мощностью по 20 Вт на метр
- В ендовах кровли: кабель с мощностью 250-300 Вт на квадратный метр, укладывается по направлению вверх и вниз

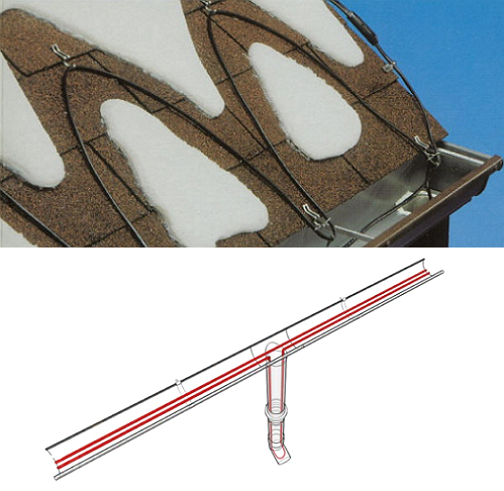

- На карнизы кровли, используя схему «змейка»: схема подключения саморегулирующегося нагревательного кабеля предполагает монтаж по краю карниза
Как подключить греющий кабель
Перед подключением греющего кабеля рекомендуется проверить трубы, на которые он устанавливается:
- Труба не должна иметь повреждений
- Установка на окрашенную трубу допустима только после полного высыхания краски
- Необходим осмотр трубы, чтобы проверить ее на наличие острых элементов, для недопущения повреждения нагревательной кабельной сети
youtube.com/embed/pavh60AO3lM» frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Существует несколько способов монтажа кабельной обогревающей сети:
- Линейный монтаж – способ, характеризующийся укладкой саморегулирующегося нагревательного кабеля вдоль трубы. Разрешается монтаж одного или более кабелей на одном участке трубы. Прокладка осуществляется по следующей схеме: разрезанную трубу символически представляем циферблатом часов, первый кабель монтируется на трубу на позиции четыре часа тридцать м0инут, следующий кабель крепится на позиции семь часов тридцать минут. В случае если обогревающая сеть включает в себя 4 обогревающих кабеля, их следует правильно разместить: на позициях один час тридцать минут, четыре часа тридцать минут, семь часов тридцать минут и десять часов тридцать минут
- Спиральный монтаж – способ, подразумевающий спиральный монтаж саморегулирующегося обогревающего кабеля на трубу. Этот способ применяется тогда, когда линейный способ невозможен
- Внутренний монтаж – способ, подразумевающий ввод саморегулирующегося обогревающего кабеля по направлению вдоль трубы на необходимую длину
Оставьте заявку сейчас!
И получите лучшие предложения от проверенных мастеров и бригад.
- Сравните цены и выберите лучшие условия
- Отклики только от заинтересованных специалистов
- Не теряете время на общение с посредниками
Оставить заявку
Более 10 000 исполнителей
ждут ваших заказов!
Планирование, расчет и подбор системы обогрева крыши и водостоков
Цены на системы обогрева крыш в нашем каталоге
Обогрев крыш
Мероприятия по созданию «холодной» кровли для предотвращения наледи на самой плоскости крыши
Выбор вентилятора для охлаждения чердака
Защита от замерзания кровельно-водосточных систем предполагает:
- обогрев вертикальных водосточных труб с воронками и горизонтальных водосточных труб (желобов), ендов, кромки кровли
- мероприятия по созданию «холодной» кровли для предотвращения наледи на самой плоскости крыши (исключение попадания теплого воздуха из дома на чердак и дополнительное охлаждение чердака уличным воздухом).
Расчет обогрева крыш
Для систем антиобледенения мы рекомендуем использовать саморегулирующиеся кабели, такие как 30КСТМ, Optiheat 15/30, мощность которых скачкообразно возрастает при попадании в талую воду до 30 Вт/м. Возможно также использовать и резистивные кабели (с постоянной мощностью) типа Ensto Tash или Electra VCDR погонной мощностью 25-30 Вт/м.п. Они стоят дешевле саморегулируемых, однако они и гораздо менее экономичны в работе, что скажется впоследствии на эксплуатационных затратах.
Защита от образования льда в водостоках и желобах – ключевая составляющая системы антиобледенения. Количество греющего кабеля, необходимого для эффективного функционирования этой части системы, зависит от диаметра/ширины, а также их длины:
|
Диаметр водостока/ширина желоба |
Количество нитей на погонный метр |
Примерная потребляемая мощность, Вт |
|
до 100 мм |
1 нить |
18 Вт/м. |
|
от 100 до 150 мм |
2 нити |
36 Вт/м.п. |
|
от 150 до 200 мм |
3 нити |
54 Вт/м.п. |
|
свыше 200 мм |
4 и более нитей |
76 Вт,м.п. и более |
п.
Внутри водостоков и желобов при установке в одну нить кабель может находиться свободно, при установке в 2 и более нитей – фиксируется на монтажной ленте. На вводе кабеля в водостоки устанавливается аксессуар для защиты кабеля от перетирания, а для водостоков высотой более 6м необходимо дополнительно предусмотреть трос.
Мы также рекомендуем обеспечить беспрепятственное попадание талой воды из сточных труб в канализацию.
Необходимость в обогреве ендов и кромки кровли определяется индивидуально для каждого объекта и чаще зависит от того, насколько кроля хорошо теплоизолирована. Плохая теплоизоляция кровли или теплый, невентилируемый чердак влияют на таяние снега, лежащего на крыше, увеличивая риск образования сосулек. Такая кроля называется «теплой» и для ее защиты от замерзания требуется больше мощности:
|
Тип кровли |
Длина кабеля на 1 м2 кровли |
Шаг укладки |
Примерная потребляемая мощность, Вт |
|
«Холодная» кровля |
13-16 м |
6-7 см |
250-300 Вт/м2 |
|
«Теплая» кровля |
16-20 м |
5-6 см |
300-350 Вт/м2 |
Ширина кромки, подлежащей обогреву, обычно составляет 30-50 см.
Кабель укладывается с равномерным монтажным интервалом и фиксируется с помощью монтажной ленты. Совместимость кровельного материала с нагревательным кабелем рекомендуется проверить дополнительно.
Также существуют мероприятия, которые позволят переделать «теплую» крышу в «холодную» и избавиться от необходимости обогрева кромки крыши, см. ниже.
Для ендовы, т.е. стока с двух скатов кровли, количество кабеля определяется исходя из ее площади, из расчета 200 Вт/м2 (примерно 11 м кабеля на 1м2 ендовы). Обычно кабель укладывается на 2/3 ендовы.
Необходимо учитывать, что максимально допустимая длина саморегулируемых кабелей для системы антиобледенения — 80 м (при подключении на 16 А), поэтому для большинства водосточно-кровельных систем потребуется больше одного отрезка кабеля и несколько точек подключения. Для подведения питания к кабелю используйте комплекты соединительных муфт.
Системе антиобледенения крыши и водосточных желобов обязательно требуется устройства управления и защиты.
В целях энергосбережения мы рекомендуем использовать терморегулятор или метеостанцию c датчиком температуры воздуха и осадков. Для защиты греющего кабеля, а также защиты людей использование автоматических выключателей и УЗО обязательно.
Создание «холодной» кровли для предотвращения наледи на плоскости крыши
Принцип избавления от наледи предельно прост. Держите всю крышу той же температуры, что и ее карнизы. Либо тает, так везде, либо не тает, так нигде.
Как добиться такой равномерности температурного режима? Этого можно достичь за счет увеличения вентиляции, плюс, добавив теплоизоляции, блокировав все возможные утечки теплого воздуха, идущие от теплых помещений здания. Итак, верхняя часть чердачного перекрытия не должна иметь источников тепла, а в конструкции крыши должно быть предусмотрено достаточное количество отверстий для вентиляции. Предлагаем вам мероприятия, обеспечивающие нужные условия, препятствующие наледи по степени их важности:
1.
Проветриваемость карнизов и хребта (конька) крыши. Обустройте вентилируемый конек – для этого существуют специальные кровельные конструкции с непрерывной линией вентиляции, или вмонтируйте несколько вентиляционных каналов. В дополнение к коньку обеспечьте вентиляционными отверстиями (софитами) карнизы. Это позволит идти циркуляции холодного воздуха под всей крышей. Площадь отверстий софитов и вентилируемое открытие конька должны быть примерно равны и составлять как минимум 1/300 площади мансардного этажа. Разумеется, не должно быть перегородок, препятствующих потоку воздуха от вентиляционных отверстий.
Для усиления эффекта проветривания используйте вентиляторы для проветривания чердака. Как их выбирать описано здесь.
2. Теплоизоляция люка на чердак . Вход на чердак массивное отверстие, и если его не теплоизолировать, то через него может уходить очень много тепла.
3. Все вентиляционные каналы наружу. Убедитесь, что каналы вентиляции кухни, ванной комнаты и прочие ведут на открытый воздух или через крышу или через стены, а не выведены под перекрытие крыши.
4. Достаточность теплоизоляции потолка. Мансардная изоляция должна эффективно держать тепло. При сомнениях свяжитесь с производителем вашего теплоизолирующего материала и уточните нужное количество материала.
5. Замена светильников на герметичные. Обычные потолочные светильники испускают много тепла и не могут быть изолированы, не создавая опасности возгорания.
6. Изоляция дымоходного проема. Просветы между трубой и домом следует обрамить жесткой фольгой в Г-образной форме и загерметизировать огнестойким герметиком. Использование строительной пены спрей для изоляции не пожаробезопасно.
7. Изоляция воздуховодов. Стыки и соединения каналов обмажьте битумной мастикой и укройте всю длину каналов фольгированным МБОР-5Ф или МБОР-7Ф (материал базальтовый огнезащитный рулонный) фольгой наружу.
8. Изоляция мест проникновения в перекрытие. Вокруг мест проникновения в перекрытие электрических кабелей, вентиляционных труб и в любых местах, где свет светит снизу или теплоизоляция окрашивается в черное от грязи из проходящего воздуха, уплотните огнестойким герметиком.
Осуществив предложенные мероприятия, Вы точно забудете о том, что такое очистка кровли от наледи и встанете на шаг впереди нее.
Выбор вентилятора для охлаждения чердака
Чердачный вентилятор охлаждает ваш чердак или мансарду круглый год, сводя тепло и сырость к минимуму. Кроме того, стоимость вентилятора и его энергопотребление в десятки раз ниже, чем стоимость греющих кабелей и их энергопотребление для обогрева кромки крыши.
Чтобы определить, какой вентилятор вам нужен, нужно знать площадь чердака. Ниже представлена таблица для выбора вентилятора:
|
Мощность |
Охлаждаемая площадь |
Расход воздуха |
|
|
90 Вт |
до 110 м2 |
до 24 м3/мин |
|
|
100 Вт |
до 150 м2 |
до 30 м3/мин |
|
|
110 Вт |
до 170 м2 |
до 35 м3/мин |
|
|
150 Вт |
до 210 м2 |
до 44 м3/мин |
Например, если площадь чердака составляет 100 м2, вам потребуется вентилятор мощностью 90 Вт и производительностью до 1500 м3/ч.
Класс защиты такого вентилятора должен быть не менее IP 44. Крыльчатка должна быть сделана из алюминия. Со стороны улицы необходимо установить решетку для защиты от птиц и насекомых.
При использовании вентилятора для охлаждения чердака:
Не забудьте сделать отверстия в софитах для притока уличного воздуха. Площадь отверстий софитов и отверстия вентилятора должны составлять как минимум 1/300 площади чердака.
Исключите попадание любого теплого воздуха из дома на чердак, как описано выше, чтобы не получить обратный эффект – нагрев чердака.
Ключевые слова: антиобледенение, обогрев кровли, выбор вентилятора, вентилятор для чердака, очистка крыши от наледи
Греющие кабеля
Применение
Принцип действия, а также простота и универсальность применения греющего кабеля открывает широкие просторы для его использования. Чаще всего греющий кабель для водопровода служит для решения следующих задач: Подогрев кровельных покрытий, систем водостока, трубопровода, труб на крышах зданий. Провод крепится как снаружи, так и внутри трубы. Когда система обогрева включена, это исключает обледенение на краях кровли, падение кусков льда и разрушение трубопровода, что способствует более безопасной эксплуатации зданий для людей. Обогрев напольного покрытия – делает жилье теплым и уютным в холодное время года.В жилых зданиях и производственных помещениях применяют греющий кабель для водопровода, поддерживая с его помощью плюсовую температуру труб в сети. Подогрев трубопровода, расположенного под землей и на открытых участках улицы, предотвращает замерзание транспортируемых жидкостей и самой трубы.Обогрев садовых дорожек, отдельных участков тротуаров, ступенек, что исключает падения и травматизм прохожих на обледенелой поверхности.
Виды
Все греющие кабели делятся на два вида:
- резистивный кабель;
- саморегулирующийся.
Резистивный кабель
Резистивный кабель считается наиболее доступным по цене для потребителей, его производство не требует сложных технологий и больших финансовых затрат. Длина кабеля и мощность производятся с постоянной величиной, его нельзя резать на части. Если кабель укоротить, сопротивление увеличится, и при этом возрастет температура токопроводящих жил выше допустимой, что приведет к обрыву цепи. Резистивный вариант обеспечивает равномерный нагрев по всей длине. Поэтому при проектировании обогрева следует определить, сколько надо кабеля и выбрать подходящую длину. Существует несколько способов, как подключить греющий кабель, который будет использоваться для водопровода, системы водостока и других целей. Самым простым считается обычное подключение в розетку. Более сложные способы предусматривают соединение элементов схемы через датчики. Кроме того, к ним необходимо установить электронное оборудование, которое регулирует мощность, чтобы поддерживалась заданная температура нагрева.
Существует несколько разновидностей конструктивного исполнения резистивного кабеля:
- Одножильный самый простой по конструкции, наружная термостойкая оболочка, под ней экранирующая медная оплетка на фторопластовой изоляции, в центре которой токопроводящая нагревательная жила.
- Двухжильный кабель раскладывается на всю длину, подключается с одной стороны, на втором конце ставится герметичная муфта. Это делает работы по монтажу еще проще.
- Зональный нагревающий кабель тоже является одной из разновидностей резистивного варианта. Конструкция двужильного кабеля была усовершенствована добавлением спиральных нагревающих проводов между основными двумя жилами на равных участках длины, имеющих одинаковую мощность. Это дало возможность нарезать его частями с установленным шагом. Недостатком такой конструкции является возможность перегорания спиральных проводов на отдельных участках. Такая неисправность приводит к возникновению холодной зоны вначале или конце контура.
Важные детали при монтаже резистивных моделей своими руками:
- никогда не допускайте пересечения, укладывая кабель на обогреваемую поверхность;
- не используйте для антиобледенения или труб кабели для теплых полов, изоляция которых не имеет должной влагоустойчивой защиты;
- грамотно просчитайте необходимую мощность, тепловые затраты. В расчете должны учитываться влажность, температура, площадь и материал обогреваемой поверхности. Недостаточный отвод тепла приведет к сокращению срока службы обогревающей конструкции.
Основными преимуществами считают низкие цены, простоту конструкции и монтаж греющего кабеля, низкие пусковые токи, стабильность параметров на протяжении всего срока эксплуатации, высокую надежность.
Саморегулирующийся кабель
Принцип действия кабеля совершенно другой. Конструкция саморегулирующего нагревателя представляет собой расположенную между токоведущими жилами матрицу из полупроводникового эластичного материала. Температура среды вокруг кабеля влияет на величину сопротивления полупроводникового материала матрицы, изменяя потребляемую мощность и интенсивность обогрева.
Выделение тепла осуществляется на холодных участках, сопротивление полупроводника матрицы там увеличивается. В теплой зоне сопротивление и нагрев уменьшаются. Такой принцип работы существенно экономит расход электроэнергии. Саморегулирующийся обогрев очень эффективен в системах антиобледенения и для труб подземных коммуникаций. В процессе монтажа его можно разделить на участки любой длины своими руками, не обращаясь к специалистам, без ущерба для эксплуатационных характеристик. При этом нет необходимости обогрева всего трубопровода. Обогревающий провод нужен для трубы только на участках, где наиболее вероятно ее перемерзание, например, при вводе в дом. Несмотря на высокую цену кабеля он очень востребован, первоначальные затраты быстро окупаются в процессе эксплуатации при экономии электроэнергии.
Достоинства кабеля
Монтажники, прокладывающие обогревающий кабель, отмечают следующие положительные стороны этой технологии:
- простота выполняемой работы, не требующая высокой квалификации работников;
- возможность монтировать системы обогрева своими руками, но при условии выполнения грамотного расчета и соблюдения условий монтажа системы подогрева;
- экологически чистый процесс установки и эксплуатации;
- гибкость и эластичность позволяют прокладывать обогревающий кабель для сети из водопроводных труб, а также внутри и снаружи конструкций различной геометрической формы.
Нагревательный кабель для кровли и водостока (постоянная мощность) | |||
| EasyHeat ADKS Кабель обогрева кровли и водостока, 120 В, бытовой электрический кабель для защиты от обледенения крыши (жилой Класс, 5 Вт / фут) и шнур питания длиной 6 футов с вилкой | Крыша и желоб с изоляцией Нагревательные кабели. 120-вольтный бытовой электрический кабель для защиты от обледенения крыши (бытовой, 5 Вт / фут) и шнур питания 6 футов с вилкой | ||
| Danfoss RX Кабели для защиты от обледенения кровли и водостока.120-вольтный бытовой электрический кабель для защиты от обледенения крыш (для жилых помещений) и шнур питания длиной 6 футов с вилкой. Нагревательные кабели постоянной мощности, предназначенные для использования с металлическими или асфальтовыми покрытиями. Прочные и высококачественные материалы обеспечивают отличную защиту от влаги, коррозии и ударов. Просто подключите кабели RX непосредственно к розетке питания. | |||
Нагревательный кабель для кровли и водостока (саморегулирующаяся мощность) | |||
| Готовый саморегулирующийся кабель EasyHeat PSR для крыш.Предотвратить образование ледяные дамбы на крышах домов. Саморегулирующийся нагревательный кабель означает энергоэффективность. 120 & 240 В переменного тока. Энергоэффективный. Контрольная лампа на вилке на моделях 120 В перем. Тока | EasyHeat SR Саморегулирующийся кабель для обрезки по длине Trace устраняет ледяные дамбы на крышах с плотностью мощности три, пять и восемь ватт на фут. при 120, 240, 208 или 277 В. | ||
| Chromalox SRF-RG Нагревательный кабель для кровли и водостока, 120 В или 208 — 277 В, Коммерческий сорт 12 Вт / фут на снегу или льду, Саморегулирующийся выход, требуется отрезать до необходимой длины | EASYHEAT GFST-1 Комплект для подключения питания 120 В.Штекер EASYHEAT к нагревательному кабелю. Комплект переходников для кабеля SR с защитой от замыкания на землю 30 мА. Для саморегулирующегося кабеля EasyHeat серии SR. | ||
| Danfoss Ice Guard. Саморегулирующиеся комплекты кабелей подрядчика. Кабель для защиты от обледенения кровли и водостока. 120 В (с заземленной вилкой переменного тока для тяжелых условий эксплуатации) или 240 В. Шнур питания длиной 6 футов. Гарантия 5 лет. Могут быть перекрыты. | Danfoss серии RX-C нагревательный кабель для кровли и желобов.Нарезка по длине Коммерческие саморегулирующиеся кабели для защиты от обледенения крыши и водостока RX-C обеспечивают защиту необходимо, чтобы ледяные дамбы и наросты не повредили здания, крыши и водостоки. Кабели RX-C для защиты от обледенения крыш и водостока имеют защиту от УФ-излучения. | ||
Трубный нагревательный кабель (постоянная мощность) | |||
Нагревательный кабель для труб с изоляцией. Предотвращает замерзание водопроводных труб до –50ºF. Просто заверните, изолируйте и вставьте вилку.Для использования на металлических и жестких пластиковых трубах. Встроенный термостат включает кабель включен при 38ºF. Проверенная конструкция с низким энергопотреблением потребляет до 70 процентов меньше энергии, чем другие кабели. | EASYHEAT Линия внутри трубчатого нагревателя защита от замерзания водопроводов. Удобный плагин монтаж. Энергосберегающий термостат. Сертификат CSA для питьевой воды поставлять. Выбор размера от 10 футов до 270 футов.Неограничивающая сборка тройника Фитинг (без поворота на 90) Работа при 120 В (5 Вт / фут) | ||
| EasyHeat AHB Кабель постоянной длины с концевой заделкой предотвращает замерзание труб до -40 ° на 120 В переменного тока, подходит для использования на пластиковых и металлических водопроводных трубах. Атмосферостойкая внешняя оболочка из ПВХ. 7 Вт на фут. | EASYHEAT HB Система отопления труб серии. Сохраняет течь воды до -40 ° F. Предварительно собран, готов к установке.Ни термостата, ни вилки. 7 ватт на фут. 120 и 240 В переменного тока и подходят для использования на пластиковых и металлические водопроводные трубы. Кабель жестко подключен к источнику питания. 2 фута оранжевого 14/3 холодный свинец. | ||
| Стекловолокно Тканевая лента Рулон ленты из стекловолокна с самоклеящаяся клейкая основа. Рулон ленты из стекловолокна с термореактивный силиконовый клей, чувствительный к давлению. 365 ° F (185 ° C) номинально. 3/4 дюйма (1.Рулон шириной 9 см и длиной 32,91 м (108 футов). | EasyHeat Eh48 с термостатическим управлением Устройство. Текущий кран. Предустановленный термостат позволяет подавать питание на кабель ниже 38 ° F и автоматически выключается при температуре около 50 ° F. 1500 ватт, 15 ампер вместимость. 125 Вольт. Только для сухих мест. С индикатором питания свет. | ||
| Pyrotenax (BICC Pyrotenax) Отопление с минеральной изоляцией Кабель | Лента из алюминиевой фольги для высоких температур рулон ленты с самоклеящимся клеем поддержка.Рулон шириной 2 дюйма (5,08 см) и длиной 54,86 м (150 футов), номинальная температура 93 ° C (200 ° F). | ||
| Хромалокс Теплоотвод труб с минеральной изоляцией. MI Изолированный Высокотемпературный кабель с постоянной выходной мощностью, оболочка из сплава 825, обнажение Температура до 1100 ° F. Промышленная защита от замерзания, обогрев резервуаров, обслуживание высокотемпературных процессов | Chromalox CWM Нагревательный кабель для средних температур постоянной мощности. Промышленные / Технологические и Коммерческая / Строительство.Гибкость для большинства конфигураций. Куртка из фторполимера. 4, 8 и 12 Вт / фут. 120, 208 — 277 и 480 Вольт. | ||
| EasyHeat MI Trace Cable с предварительно заделанными длинами. Фиксированное последовательное сопротивление, кабель постоянной мощности, поставляемый с заделкой длины с заводскими герметичными соединениями. Изготовлен из сплава 825 снаружи. ножны. Обычно используется в промышленных приложениях с экстремально высокими температурами. с напряжением 120, 208, 240, 277, 480 и 600 вольт | |||
Трубный нагревательный кабель (саморегулирующаяся мощность) | |||
| Саморегулирующийся кабель EasyHeat PSR с заделкой для труб.Не допускайте замерзания водопроводных труб. Подходит для использования на металлических и пластиковых трубах до 2 ½ «. в диаметре. Саморегулирующийся нагревательный кабель означает энергоэффективность. 120 & 240 В переменного тока. Энергоэффективный. Контрольная лампа на вилке на моделях 120 В перем. Тока | Саморегулирующиеся нагревательные кабели Danfoss серии PX-F для защиты труб от замерзания | обеспечивают максимальную энергоэффективность за счет производства нагревать только тогда и там, где это необходимо, поскольку он регулирует мощность выход в изменяющиеся условия по длине трубка.Кабель можно перекрывать, не создавая горячих точек или вызывая ожог. Кабель можно разрезать и сращивать в полевых условиях, что упрощает процесс установки и сокращение отходов. Прочный шинный кабель 16AWG с более длинными длинами. Широкий выбор мощности. Гарантия два года. | |
| EasyHeat SR Саморегулирующийся кабель Trace для резки по длине предотвращает замерзание труб при плотности мощности три, пять и восемь ватт на фут. при 120, 240, 208 или 277 В. | Chromalox Thermwire Предварительно собранный саморегулирующийся кабель для защиты от замерзания для металлических или пластиковых водопроводных труб диаметром до 2,5 дюймов во влажной или сухой среде — Тепловая мощность 5 Вт на фут — Предварительно собранный кабель Thermwire-Wrap имеет прикрепленный шнур и вилку для простого и быстрого монтажа. Готов к использованию до 100 футов в длину. В комплект входят шнур питания на 3 фута, 120 В, 15 А и водонепроницаемое торцевое уплотнение. Подходит для линий водоснабжения, конденсатопроводов, дренажных линий, наружных патрубков и других подобных применений.Признан UL для защиты труб от замерзания в жилых и передвижных домах. | ||
| Danfoss Ice Guard. Саморегулирующиеся комплекты кабелей подрядчика. Трубопроводный обогреватель (трубы из металла или ПВХ). 120 В (с заземленной вилкой переменного тока для тяжелых условий эксплуатации) или 240 В. Шнур питания длиной 6 футов. Гарантия 5 лет. Могут быть перекрыты. | Стекловолокно Тканевая лента Рулон ленты из стекловолокна с самоклеящаяся клейкая основа. Рулон ленты из стекловолокна с термореактивный силиконовый клей, чувствительный к давлению.365 ° F (185 ° C) номинально. Рулон шириной 3/4 дюйма (1,9 см) и длиной 108 футов (32,91 м). | ||
| Саморегулирующийся след трубы EASYHEAT HSR. HSR — это саморегулирующийся, отрезанный по длине кабель на бухтах. Высокая температурные коммерческие и промышленные применения с 120, 208, 240 и Доступны решения на 277 Вольт. Длина контура до 785 футов доступна до 20 Вт / фут. При использовании саморегулирующейся технологии термостат не требуется: перекрывайте кабель, не опасаясь перегрева.Как окружающие повышается температура, уменьшается нагрев кабеля HSR. Когда температура снижается, нагрев кабеля увеличивается. | Лента из алюминиевой фольги для высоких температур рулон ленты с самоклеящимся клеем поддержка. Рулон шириной 2 дюйма (5,08 см) и длиной 54,86 м (150 футов), номинальная температура 93 ° C (200 ° F). | ||
| EasyHeat Eh48 с термостатическим управлением Устройство. Текущий кран. Предустановленный термостат позволяет подавать питание на кабель ниже 38 ° F и автоматически выключается при температуре около 50 ° F.1500 ватт, 15 ампер вместимость. 125 Вольт. Только для сухих мест. С индикатором питания свет. | EasyHeat Freeze Бесплатный саморегулирующийся кабель для слежения за трубой, отрезанный по длине. Отрежьте до нужной длины для конкретного применения. Прочная металлическая оплетка пиджак. ) Пластиковые и металлические водопроводные трубы. Защищает трубы -60 ° F (-51 ° C). 3 ватт на фут | ||
| Chromalox SRL Нагревательный кабель Саморегулирующийся низкотемпературный кабель для промышленной защиты от замерзания труб, клапанов, резервуаров и т. П. Приложения. | EASYHEAT GFST-1 Комплект для подключения питания 120 В. Штекер EASYHEAT к нагревательному кабелю. Комплект переходников для кабеля SR с защитой от замыкания на землю 30 мА. Для саморегулирующегося кабеля EasyHeat серии SR. | ||
| Хромалокс Саморегулирующийся нагревательный кабель для средних температур SRM / E. Поддержание температуры технологического процесса до 302 ° F. Техническое обслуживание промышленных процессов Приложения. Промышленные приложения для защиты от замерзания.3, 5, 8, 10, 15 и 20 Вт / фут .. 120 и 208 — 277 Вольт | |||
Этаж Кабель для обогрева | |||
| Danfoss LX Кабель для обогрева пола Системы 120–240 В сочетают высочайший уровень комфорта с максимальной энергоэффективностью. — одноточечное соединение — двухжильный кабель — излучает нулевые электромагнитные поля — одобрено по безопасности для влажных помещений — только кабель, прошедший строгие испытания на удар IEEE — гибкая установка — подлинная гарантия 10 лет | EasyHeat Warm Tiles Кабельные комплекты для обогрева пола Мрамор, керамическая и фарфоровая плитка, шифер, гранит и литые или мерный камень.Для нового строительства или реконструируя, излучает мягкое тепло через сеть низкопрофильных кабелей, помещенных в раствор сразу под плиткой. Теплый Плитка вписывается в любую комнату: ванную, кухню, детскую, гостиную. комнаты — везде, где хотите кафельные полы. | ||
| Nuheat Cable Kits Система напольного отопления для кафельных, каменных, ламинатных и деревянных поверхностей. Кабели с низким профилем укладываются в раствор сразу под плиткой в ванных комнатах, кухнях, столовых и т. Д. | Кабели постоянной мощности для накопителя тепла EasyHeat XD. Фиксированный последовательное сопротивление, обеспечиваемое предварительно заделанными участками с заводской пломбой соединения и двухпроводная конфигурация. 240 Вольт. Извлекать выгоду льготные ночные тарифы на электроэнергию; Жилой и коммерческий Приложения. 8 Вт на линейный фут. | ||
Пол и потолок Коврики для обогрева | |||
| Система обогревающих полов NUHEAT для поверхностей из плитки, камня, ламината и деревянных конструкций.Простое решение теплого пола в сочетании с холодной керамической плиткой и полом из натурального камня. Коврики на 120 или 240 В. Тонкий коврик излучающего электрического тепла толщиной всего 1/8 дюйма устанавливается непосредственно между плиткой и черным полом. Более 60 различных стандартных размеров ковриков, которые подходят для большинства комнат, также могут быть изготовлены по индивидуальному заказу. | WarmTiles SAM Mats Система обогрева полов. Самоклеящаяся система матов «SAM» обеспечивает быструю и простую сборную установку, которая экономит ваше время и трудозатраты.Самоклеящаяся сетка позволяет разместить мат на основе и оставить его на месте, пока вы вставляете мат в тонкую или самовыравнивающуюся подложку. | ||
Danfoss Электрический теплый пол с двойным клеевым покрытием LX Mats. Электрические коврики для подогрева пола Danfoss LX безопасны, надежны и энергоэффективны. Это уникальная система, которая может сэкономить до 70% времени на установку и повысить комфорт вашего дома или офиса. Система утепления полов, подходящая для кафельных, деревянных, каменных и бетонных поверхностей.Идеально подходит для ванных комнат, кухонь, прачечных, жилых и рабочих помещений | Калорик сияющий пол Обогреватели. Идеально для нового строительства и участков, где возможен доступ к балкам перекрытий, крепится между балками пола с помощью небольшой воздушный зазор 2 дюйма между элементами и поверхностью пола. | ||
| Калорийность сияющего Потолочные обогреватели. Крепится к нижней стороне балок потолка, сразу за потолком. отделка панелей, эта система обеспечивает равномерное тепло от равномерно нагретых поверхность потолка. | |||
Коврики для плавления снега (переносные) | |||
| Indus-Tool ICE-SNOW Коврик для плавления льда и снега с подогревом от льда. Тебе никогда не нужно лопатой снег перед дверью. Имеет 15 футов. шнур с GFCI / ELCI автоматический выключатель. Напряжение нагревательного элемента: 120 В перем. Плотность мощности: 40 Ватт на квадратный фут. Этот уличный коврик изготовлен из нескользящего УФ-излучения. защищенная резина.Мат 24 x 36 дюймов имеет толщину 1/2 дюйма. | |||
Коврики для плавления снега (встроенные) | |||
| EasyHeat Снег Разработаны кабельные маты для плавления для заделки в бетон или асфальт, как часть новой установки или при повторной укладке эти кабели нагревают площадь поверхности выше точки замерзания, тем самым растапливая снег или лед. Пешеходов и транспортные средства могут безопасно перемещаться по защищенной поверхности. | ETI Средства управления таянием снега и льда и Датчики Snow Switch (Автоматическое управление для снега Таяние). Контроль таяния снега с обогревом кровли и водостока | ||
Термоусадочный тройник для защиты от обледенения крыши и водостока для установки кабеля нагревателя
Гарантийные обязательства ограничиваются условиями, изложенными ниже:
Гарантия на отсутствие в кабеле обогревателя дефектов материалов и изготовления.Кабель нагревателя должен использоваться с одобренными компонентами и принадлежностями. Использование неутвержденных компонентов и аксессуаров приводит к аннулированию всех гарантий. Максимальная ответственность Компании ограничивается суммой стоимости оригинального продукта, умноженной на процент оставшегося гарантийного срока.
Производитель ни в коем случае не несет ответственности за расходы на демонтаж или установку, за потерю, повреждение или потерю возможности использования оборудования или другого имущества, потерю дохода, потерю использования дохода, потерю ожидаемой прибыли или другие убытки. или расходы любого рода, прямые, косвенные, случайные или косвенные, и ни в коем случае ответственность производителя не должна превышать сумму, равную цене продукта.
Гарантийный срок следующий при условии, что продукт установлен и протестирован, как указано в технических характеристиках производителя и информации по установке.
Саморегулирующийся кабель для защиты от обледенения крыш и водостоков — три (3) года с даты покупки — гарантия распространяется только на водопроводные трубы или для защиты от обледенения крыш и водостоков.
Соединительные компоненты, включая термоусадочные компоненты — три (3) года с даты покупки — гарантия распространяется только на саморегулирующиеся кабели для защиты от обледенения кровли и водостока.
Саморегулирующийся кабель для защиты от обледенения кровли и водостока имеет право на расширенную 10 (десять) лет гарантии (стандартная трехлетняя гарантия + 7 (семь) лет) при условии, что онлайн-форма гарантии будет заполнена в течение тридцати (30) дней с дата установки. Это продление ограниченной гарантии регулируется условиями, ограничениями, условиями и исключениями Ограниченной гарантии на продукт для саморегулирующегося кабеля.
Как установить кровельные нагревательные кабели?
Поскольку этой зимой температура резко падает, на вашей крыше может скапливаться лед.Ледяная плотина может повредить вашу крышу, сломать желоба и вызвать утечки, которые угрожают вашему дому и фундаменту. Помимо очистки водосточных желобов и установки аксессуаров для водостоков, обеспечивающих чистоту дренажа, кровельные кабели (также называемые тепловыми кабелями) обеспечивают дополнительную защиту от образования ледяных дамб на крышах. Кабели для защиты от обледенения крыши и водостока предотвращают налипание льда при минусовых температурах. Это позволяет льду таять и перемещаться с черепицы на крышу в желоба. Такой поток воды снижает вероятность протекания кровли и повреждения черепицы из-за плотно утрамбованного снега и льда.Frost King предлагает комплекты электрических кровельных кабелей длиной от 30 до 200 футов, каждый из которых питается от 120 В с мощностью 7 Вт на фут. В эти комплекты входят зажимы для черепицы, распорки для кабелей и полные инструкции по тросу крыши. Эти комплекты специально созданы для наклонных крыш с черепицей. Чтобы ваши кровельные тросы реагировали на меняющиеся условия, вам может понадобиться Roof Sentry RS-2 от Frost King. Оцените всю свою крышу. Где скапливается лед? Измерьте горизонтальные секции крыши, глубину свеса, длину каждого слухового окна и длину каждой водосточной трубы.Воспользуйтесь прилагаемыми инструкциями (скачать здесь), чтобы точно рассчитать, сколько троса для защиты от обледенения крыши вам нужно купить. Устанавливайте кабели обогревателя крыши , когда на улице сухо и можно безопасно выполнять работу с лестницы. Если у вас нет розетки с заземлением GFI, возможно, вам придется нанять электрика, чтобы он поставил ее поблизости. Возьмите один конец кабеля и начните с угла крыши. Выполните зигзаги, чтобы образовать треугольники шириной 15 дюймов, протянув кабель от свеса до теплой зоны вашей крыши. Закрепите кровельный трос скобами, прикрепленными к каждой черепице в месте изгиба кровельного троса.Протяните конец кровельного троса по внутренней стороне желоба и вниз по водосточной трубе. Подключите его к розетке GFI. Хотите увидеть, как мы его устанавливаем? Посмотрите, как подкастеры, работающие своими руками, Пол и Брайан устанавливают тросы на крышу …
Не забудьте проверить в блоге Frost King советы о том, как правильно заботиться о своем доме. Чтобы получить более своевременный совет, добавьте этот блог в закладки, поставьте нам лайк на Facebook и подпишитесь на нас в Twitter. В Frost King есть все необходимое, чтобы защитить вашу крышу от минусовой погоды.Найдите нашу продукцию в этих магазинах товаров для дома. Если у вас есть вопросы по установке и использованию любого из наших товаров для ремонта дома, свяжитесь с нами, просмотрите наши ответы на часто задаваемые вопросы или позвоните по телефону 1-800-299-5700.
Просмотреть все советы и рекомендации% PDF-1.5 % 2081 0 объект > эндобдж xref 2081 575 0000000016 00000 н. 0000017588 00000 п. 0000017713 00000 п. 0000024255 00000 п. 0000024294 00000 п. 0000024467 00000 п. 0000024582 00000 п. 0000024697 00000 п. 0000024822 00000 п. 0000028833 00000 п. 0000032823 00000 п. 0000036082 00000 п. 0000039942 00000 н. 0000043828 00000 п. 0000047509 00000 п. 0000047934 00000 п. 0000048266 00000 н. 0000048847 00000 н. 0000049243 00000 п. 0000049356 00000 п. 0000049495 00000 п. 0000050098 00000 п. 0000050734 00000 п. 0000051118 00000 п. 0000051208 00000 п. 0000051675 00000 п. 0000056146 00000 п. 0000056316 00000 п. 0000061647 00000 п. 0000064298 00000 н. 0000068857 00000 п. 0000071628 00000 п. 0000071742 00000 п. 0000071972 00000 п. 0000072086 00000 п. 0000072468 00000 п. 0000073736 00000 п. 0000074058 00000 п. 0000074447 00000 п. 0000075907 00000 п. 0000076232 00000 п. 0000076620 00000 п. 0000084352 00000 п. 0000084393 00000 п. 0000094853 00000 п. 0000094894 00000 н. 0000099481 00000 н. 0000099522 00000 н. 0000099853 00000 п. 0000099952 00000 п. 0000100145 00000 н. 0000100339 00000 н. 0000100664 00000 н. 0000100763 00000 н. 0000100952 00000 н. 0000101330 00000 н. 0000101429 00000 н. 0000101617 00000 н. 0000101977 00000 н. 0000102076 00000 н. 0000102265 00000 н. 0000102497 00000 н. 0000102886 00000 н. 0000103011 00000 н. 0000103204 00000 н. 0000103567 00000 п. 0000103829 00000 п. 0000104061 00000 н. 0000104212 00000 н. 0000104406 00000 п. 0000104595 00000 н. 0000104984 00000 н. 0000105083 00000 н. 0000105273 00000 н. 0000105462 00000 п. 0000105844 00000 н. 0000105943 00000 н. 0000106144 00000 п. 0000106423 00000 н. 0000106522 00000 н. 0000106715 00000 н. 0000106916 00000 п. 0000107108 00000 н. 0000107302 00000 н. 0000107619 00000 п. 0000107718 00000 н. 0000107899 00000 н. 0000108084 00000 н. 0000108469 00000 н. 0000108858 00000 н. 0000108982 00000 п. 0000109170 00000 н. 0000109366 00000 п. 0000109559 00000 п. 0000109746 00000 н. 0000110135 00000 н. 0000110234 00000 п. 0000110424 00000 н. 0000110813 00000 н. 0000110912 00000 н. 0000111101 00000 п. 0000111290 00000 н. 0000111481 00000 н. 0000111670 00000 н. 0000111858 00000 н. 0000112047 00000 н. 0000112234 00000 н. 0000112422 00000 н. 0000112611 00000 н. 0000112799 00000 н. 0000112988 00000 н. 0000113177 00000 н. 0000113366 00000 н. 0000113557 00000 н. 0000113746 00000 н. 0000113935 00000 н. 0000114124 00000 н. 0000114313 00000 н. 0000114501 00000 н. 0000114690 00000 н. 0000114879 00000 н. 0000115068 00000 н. 0000115471 00000 н. 0000115874 00000 н. 0000115998 00000 н. 0000116190 00000 н. 0000116386 00000 п. 0000116578 00000 н. 0000116774 00000 н. 0000116970 00000 н. 0000117166 00000 н. 0000117356 00000 н. 0000117553 00000 н. 0000117750 00000 н. 0000117947 00000 п. 0000118144 00000 н. 0000118520 00000 н. 0000118619 00000 н. 0000118810 00000 н. 0000118998 00000 н. 0000119190 00000 н. 0000119382 00000 н. 0000119574 00000 н. 0000119765 00000 н. 0000119957 00000 н. 0000120148 00000 н. 0000120338 00000 н. 0000120529 00000 н. 0000120721 00000 н. 0000120913 00000 н. 0000121104 00000 н. 0000121294 00000 н. 0000121486 00000 н. 0000121676 00000 н. 0000121868 00000 н. 0000122059 00000 н. 0000122251 00000 н. 0000122443 00000 н. 0000122635 00000 н. 0000122824 00000 н. 0000123016 00000 н. 0000123210 00000 н. 0000123401 00000 н. 0000123593 00000 н. 0000123783 00000 н. 0000123975 00000 н. 0000124167 00000 н. 0000124359 00000 н. 0000124550 00000 н. 0000124742 00000 н. 0000124932 00000 н. 0000125123 00000 н. 0000125315 00000 н. 0000125507 00000 н. 0000125699 00000 н. 0000125890 00000 н. 0000126079 00000 п. 0000126268 00000 н. 0000126460 00000 н. 0000126652 00000 н. 0000126844 00000 н. 0000127036 00000 н. 0000127228 00000 н. 0000127418 00000 н. 0000127610 00000 н. 0000127801 00000 н. 0000127993 00000 н. 0000128183 00000 н. 0000128375 00000 н. 0000128566 00000 н. 0000128757 00000 н. 0000128949 00000 н. 0000129139 00000 н. 0000129331 00000 н. 0000129523 00000 н. 0000129715 00000 н. 0000129907 00000 н. 0000130099 00000 н. 0000130290 00000 н. 0000130482 00000 н. 0000130671 00000 н. 0000130862 00000 н. 0000131053 00000 н. 0000131243 00000 н. 0000131435 00000 п. 0000131626 00000 н. 0000131816 00000 н. 0000132008 00000 н. 0000132199 00000 н. 0000132391 00000 н. 0000132583 00000 н. 0000132773 00000 н. 0000132963 00000 н. 0000133154 00000 н. 0000133346 00000 н. 0000133536 00000 н. 0000133727 00000 н. 0000133919 00000 н. 0000134111 00000 н. 0000134301 00000 н. 0000134493 00000 н. 0000134685 00000 н. 0000134874 00000 н. 0000135066 00000 н. 0000135256 00000 н. 0000135448 00000 н. 0000135640 00000 н. 0000135831 00000 н. 0000136020 00000 н. 0000136212 00000 н. 0000136404 00000 н. 0000136595 00000 н. 0000136787 00000 н. 0000136978 00000 н. 0000137170 00000 н. 0000137358 00000 н. 0000137550 00000 н. 0000137741 00000 н. 0000137931 00000 н. 0000138120 00000 н. 0000138310 00000 н. 0000138503 00000 н. 0000138695 00000 н. 0000138887 00000 н. 0000139078 00000 н. 0000139270 00000 н. 0000139460 00000 н. 0000139652 00000 н. 0000139844 00000 н. 0000140035 00000 н. 0000140224 00000 н. 0000140416 00000 н. 0000140608 00000 н. 0000140798 00000 н. 0000140987 00000 н. 0000141178 00000 н. 0000141369 00000 н. 0000141560 00000 н. 0000141753 00000 н. 0000141943 00000 н. 0000142134 00000 н. 0000142325 00000 н. 0000142516 00000 н. 0000142707 00000 н. 0000142896 00000 н. 0000143088 00000 н. 0000143280 00000 н. 0000143471 00000 н. 0000143663 00000 н. 0000143855 00000 н. 0000144045 00000 н. 0000144235 00000 н. 0000144425 00000 н. 0000144617 00000 н. 0000144809 00000 н. 0000145001 00000 н. 0000145192 00000 н. 0000145381 00000 п. 0000145572 00000 н. 0000145763 00000 н. 0000145955 00000 н. 0000146146 00000 н. 0000146338 00000 п. 0000146530 00000 н. 0000146722 00000 н. 0000146914 00000 н. 0000147103 00000 н. 0000147294 00000 н. 0000147486 00000 н. 0000147677 00000 н. 0000147869 00000 н. 0000148060 00000 н. 0000148250 00000 н. 0000148441 00000 н. 0000148633 00000 н. 0000148825 00000 н. 0000149013 00000 н. 0000149203 00000 н. 0000149394 00000 н. 0000149586 00000 н. 0000149778 00000 н. 0000149969 00000 н. 0000150161 00000 п. 0000150349 00000 н. 0000150540 00000 н. 0000150732 00000 н. 0000150925 00000 н. 0000151117 00000 н. 0000151308 00000 н. 0000151500 00000 н. 0000151692 00000 н. 0000151883 00000 н. 0000152074 00000 н. 0000152264 00000 н. 0000152456 00000 н. 0000152648 00000 н. 0000152840 00000 н. 0000153031 00000 н. 0000153223 00000 н. 0000153415 00000 н. 0000153605 00000 н. 0000153795 00000 н. 0000153985 00000 н. 0000154176 00000 н. 0000154368 00000 н. 0000154560 00000 н. 0000154750 00000 н. 0000154942 00000 н. 0000155134 00000 н. 0000155326 00000 н. 0000155515 00000 н. 0000155708 00000 н. 0000155897 00000 н. 0000156089 00000 н. 0000156281 00000 н. 0000156471 00000 н. 0000156663 00000 н. 0000156852 00000 н. 0000157043 00000 н. 0000157235 00000 н. 0000157427 00000 н. 0000157618 00000 н. 0000157810 00000 н. 0000158000 00000 н. 0000158192 00000 н. 0000158384 00000 н. 0000158576 00000 н. 0000158765 00000 н. 0000158956 00000 н. 0000159147 00000 н. 0000159339 00000 н. 0000159531 00000 н. 0000159722 00000 н. 0000159913 00000 н. 0000160104 00000 п. 0000160295 00000 н. 0000160485 00000 н. 0000160676 00000 н. 0000160868 00000 н. 0000161060 00000 н. 0000161249 00000 н. 0000161440 00000 н. 0000161632 00000 н. 0000161824 00000 н. 0000162015 00000 н. 0000162207 00000 н. 0000162399 00000 н. 0000162588 00000 н. 0000162777 00000 н. 0000162964 00000 н. 0000163153 00000 н. 0000163342 00000 н. 0000163531 00000 н. 0000163723 00000 н. 0000163912 00000 н. 0000164101 00000 н. 0000164287 00000 н. 0000164475 00000 н. 0000164663 00000 н. 0000164851 00000 н. 0000165039 00000 н. 0000165227 00000 н. 0000165416 00000 н. 0000165605 00000 н. 0000165796 00000 н. 0000165984 00000 н. 0000166173 00000 п. 0000166362 00000 н. 0000166551 00000 н. 0000166739 00000 н. 0000166928 00000 н. 0000167116 00000 н. 0000167305 00000 н. 0000167689 00000 н. 0000167788 00000 н. 0000167977 00000 н. 0000168169 00000 н. 0000168358 00000 н. 0000168549 00000 н. 0000168744 00000 н. 0000169134 00000 н. 0000169233 00000 н. 0000169428 00000 н. 0000169621 00000 н. 0000169817 00000 н. 0000170009 00000 н. 0000170203 00000 н. 0000170396 00000 н. 0000170592 00000 н. 0000170780 00000 н. 0000170972 00000 н. 0000171161 00000 н. 0000171350 00000 н. 0000171539 00000 н. 0000171728 00000 н. 0000171915 00000 н. 0000172102 00000 н. 0000172290 00000 н. 0000172478 00000 н. 0000172671 00000 н. 0000172860 00000 н. 0000173050 00000 н. 0000173238 00000 н. 0000173544 00000 н. 0000173669 00000 н. 0000173861 00000 н. 0000174055 00000 н. 0000174323 00000 н. 0000174679 00000 н. 0000174798 00000 н. 0000174988 00000 н. 0000175180 00000 н. 0000175366 00000 н. 0000175557 00000 н. 0000175743 00000 н. 0000175938 00000 н. 0000176130 00000 н. 0000176321 00000 н. 0000176513 00000 н. 0000176704 00000 н. 0000176897 00000 н. 0000177090 00000 н. 0000177283 00000 н. 0000177477 00000 н. 0000177671 00000 н. 0000177866 00000 н. 0000178061 00000 н. 0000178255 00000 н. 0000178450 00000 н. 0000178645 00000 н. 0000178839 00000 н. 0000179032 00000 н. 0000179227 00000 н. 0000179422 00000 н. 0000179617 00000 н. 0000179812 00000 н. 0000180001 00000 н. 0000180194 00000 н. 0000180386 00000 н. 0000180579 00000 н. 0000180771 00000 п. 0000180964 00000 н. 0000181157 00000 н. 0000181349 00000 н. 0000181656 00000 н. 0000181755 00000 н. 0000181950 00000 н. 0000182141 00000 н. 0000182334 00000 н. 0000182528 00000 н. 0000182720 00000 н. 0000182915 00000 н. 0000183108 00000 н. 0000183302 00000 н. 0000183495 00000 н. 0000183689 00000 н. 0000183883 00000 н. 0000184077 00000 н. 0000184272 00000 н. 0000184465 00000 н. 0000184651 00000 н. 0000184848 00000 н. 0000185039 00000 н. 0000185230 00000 н. 0000185417 00000 н. 0000185608 00000 н. 0000185802 00000 н. 0000185992 00000 н. 0000186188 00000 н. 0000186583 00000 н. 0000186682 00000 н. 0000186881 00000 н. 0000187231 00000 н. 0000187629 00000 н. 0000187753 00000 н. 0000187946 00000 н. 0000188135 00000 н. 0000188212 00000 н. 0000188236 00000 п. 0000188315 00000 н. 0000188391 00000 н. 0000188897 00000 н. 0000188948 00000 н. 0000189803 00000 н. 00001 00000 н. 00001
00000 н. 00001
Тепловые кабели | Защита от обледенения крыш
Тепловые кабели
Ледяные плотины были врагами домовладельцев и предприятий на протяжении поколений, и до сих пор зигзагообразная жара кабель был единственным способом предотвратить накопление льда на крышах и в желобах.Хотя тепло кабели хорошо зарекомендовали себя для контроля над небольшими ледяными образованиями, они оказались ненадежными в более экстремальных условиях. зимние условия.В компании Pitched Rite Seamless Gutters мы специализируемся на различных продуктах для предотвращения обледенения, которые разработан, чтобы исключить повреждение льда даже в самых экстремальных условиях. Мы не только несем высокое качество зигзагообразные тепловые кабели, но у нас есть полный ассортимент высококачественных обогреваемых ограждений для желобов и защиты от обледенения кровли. панели.Когда дело доходит до средств защиты от обледенения, у нас есть подходящее решение для вашего дома.
В каких условиях лучше всего работает зигзагообразный нагрев?
- В более мягком снежном климате, где снегопад никогда не превышает 20 дюймов в год
- Когда максимальное количество снегопадов за мероприятие не превышает 2 ”
- Если у вас нет проблем с листьями и мусором, но нужно защитить от льда в помещении. Желоб
Когда не следует использовать зигзагообразные тепловые кабели
- В суровых зимних условиях, когда выпадает более 3–12 дюймов снега
- В горных или озерных районах страны
- При наличии сильного мусора из желобов, например листьев и стручков семян
Кабели Zig Zag отлично подходят для мягкого климата, водостоков и водостоков
Зигзагообразные нагревательные кабели отлично подходят, когда у вас очень незначительные снеговые нагрузки.К сожалению, нагревательные кабели не обеспечивают достаточно тепла, чтобы растопить большое количество снега, но способны растопить только небольшие каналы во льду. В конечном итоге это может усугубить проблемы с ледяной плотиной, позволяя льду накапливаться над и под кабелями.Если у вас мягкая ледяная плотина, вам подойдут нагревательные кабели. У нас широкий разнообразные продукты для обогрева, идеально подходящие для вашего дома.
Ледяные плотины для суровых зимних условий
Если у вас более серьезная проблема с ледяной плотиной, вам нужен более агрессивный подход.Наши тепловые панели разработаны для удаления льда и снега, накапливающегося на карнизе вашего дома, а также в долинах. если ты есть дополнительные сложности из-за мусора в желобе, чем из-за нагретого желоба Gutterglove IceBreaker Gutter Охрана — это то, что вам нужно. В некоторых случаях вам понадобится их комбинация. Gutterglove IceBreaker разработан для удаления льда и снега, а также тяжелого мусора из сосны, дуба, клена, ясеня и другие подобные тяжелые деревья обломочного типа.Независимо от того, что вы испытываете, у нас есть для вас подходящая система таяния льда и снега!
Саморегулирующиеся тепловые кабели
Кабель 13RG
6-ваттные саморегулирующиеся кабели для защиты от обледенения крыш и водостоков Nuheat Optimum предназначены для коммерческих и жилых помещений для создания дренажных путей, необходимых для предотвращения ледяных плотин и образования льда, который может вызвать серьезные повреждения кровли и водосточных систем.
13FP Кабель
Помимо защиты труб от замерзания, саморегулирующиеся кабели Nuheat 13FP предлагают:
альтернативные варианты мощности для защиты от обледенения крыш и водосточных желобов.
Комплект сменных
Съемные саморегулирующиеся нагревательные кабели Nuheat доступны на 120 В и устанавливаются на крышах и
размещены внутри водосточных желобов и водосточных труб для создания и обслуживания путей отвода воды.
Соединительные элементы
FP-PLUG
Комплект сменных адаптеров позволяет подрядчикам отрезать нагревательный кабель (только 120 В) до нужной длины на на рабочем месте, подсоедините вилку и вставьте вилку в подходящую розетку на 120 В.
Подключение питания SpeedConnect
Устройство Nuheat SpeedConnect Power Connection предназначено для быстрого и простого подключения к источнику питания и сращивания
без сложных и трудоемких процессов зачистки и термоусадки
Повторно вводимое торцевое уплотнение SpeedConnect
Повторно вводимое торцевое уплотнение Nuheat SpeedConnect предназначено для быстрого и простого соединения торцевыми уплотнениями
без сложных и трудоемких процессов зачистки и термоусадки.
Комплект для термоусадочного подключения питания
Комплект для подключения к термоусадочной батарее Nuheat используется для подготовки нагревательного кабеля к подключению к
источник питания.
Комплект для термоусадочного соединения / тройника
Комплект Nuheat для сращивания и тройника используется для создания сращивания или тройника для нагревательного кабеля.
Комплект термоусадочного торцевого уплотнения
Комплект термоусаживаемых торцевых уплотнений Nuheat используется для заделки конца нагревательного кабеля.
Датчики и контроллеры
Датчик CIT-1
Датчик CIT-1 — это датчик, установленный на антенне, который обнаруживает падающие или дующие осадки, а также низкотемпературные условия. Датчик CIT-1 необходимо использовать с панелью управления APS.
Датчик GIT-1
Датчик GIT-1 — это датчик, устанавливаемый на желобе, который обнаруживает влажность, а также низкотемпературные условия.Датчик GIT-1 должен использоваться с панелью управления APS.
Панель управления APS
Панели управления APS используются вместе с различными датчиками и управляют / распределяют мощность по
нагревательный кабель (и) при минимальных эксплуатационных расходах. Панели управления APS имеют регулируемую фиксацию
таймеры, обеспечивающие полное таяние снега / льда.
Датчик / контроллер DS-2B
Датчик / контроллер DS-2B, установленный на антенне, представляет собой блок 2-в-1, который определяет состояние снега и распределяет
питание нагревательного кабеля (ей) для приложений 120/240 В.
Датчик / контроллер GIT-3A
Датчик / контроллер GIT-3A, установленный на желобе, представляет собой устройство 2-в-1, которое определяет состояние снега и
распределяет мощность по нагревательному кабелю (кабелям) для приложений 120 В или 240 В.
Принадлежности
Зажимы крыши
Зажимы для крыши Nuheat используются для фиксации кабелей для защиты от обледенения крыш и водосточных желобов Nuheat 13RG (и 13FP). гонтовая или металлическая кровля.
Вешалки для водосточной трубы
Зажимы для крыши Nuheat используются для фиксации кабелей для защиты от обледенения крыш и водосточных желобов Nuheat 13RG (и 13FP).
гонтовая или металлическая кровля.
Gutterglove устанавливает Roof Deicers для Мэдисона, Висконсин, обслуживая все округа Дейн, включая районы в Бельвилле и его окрестностях, Черноземье, Голубые курганы, Коттедж Гроув, Кросс-Плейнс, Дейн, Дирфилд, Фитчберг, Мейпл Блафф, Маршалл, Мазомани, Макфарланд, Миддлтон, Монона, гора Хориб, Орегон, Рокдейл, Шорвуд-Хиллз, Стоутон, Сан-Прери, Верона и Воунаки, Висконсин.
Позвоните нам по телефону 608-405-5821 или свяжитесь с нами через Интернет для получения дополнительной информации о щитках для желобов ArmourGuard или для БЕСПЛАТНОЙ оценки.
Обслуживает весь округ Дейн, включая Альбион, Баско, Бельвиль, Черную Землю, Голубые курганы, Коттеджную рощу, Кросс-Плейнс, Дейн, Дирфилд, Восточный Бристоль, Фитчбург, Хиллсайд, озеро Виндзор, Мэдисон, Мейпл-Блафф, Маршалл, Мазомани, МакФарланд Миддлтон, Монона, Монтроуз, Моррисонвилл, Маунт-Хориб, Маунт-Вернон, Орегон, Рокдейл, Шорвуд-Хиллз, Стоутон, Сан-Прери, Ютика, Верона, Воунаки, Бэйвью-Хайтс, Дюнкерк, Хикори-Хиллз, Хайвуд, Мендота, Окленд-Хайтс, Прейри-Вью-Хайтс , Райли, Шервуд-Глен, Южный Мэдисон и Вермонт, Висконсин.
Топ-5 часто задаваемых вопросов о водостоках с подогревом
В компании Brothers, которая занимается только Gutters, мы постоянно изучаем новые продукты, чтобы быть уверенными в том, что мы всегда предлагаем нашим клиентам лучшие материалы, доступные на рынке. Недавно при проведении этого исследования мы обнаружили новую на рынке решетку для желобов, не похожую на те, которые мы видели раньше. Объединив одни из лучших качеств охранников, уже представленных на рынке, с исследованиями самых серьезных жалоб и недостатков ряда ведущих отраслевых охранников, наш нынешний производитель защитных ограждений смог создать уникальный и чрезвычайно эффективный дизайн и решение.
НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПРОСМОТРЕТЬ НАШ ВЫБОР ЗАЩИТЫ ЖЕЛОБА.
- Каковы преимущества установки тепловой ленты? Ледяные дамбы могут образовывать сосульки на краю крыш и водосточной системе в результате повторного замерзания тающего льда и снега. По мере таяния снега он стекает в вашу водосточную систему, которая замерзает. Не имея места для слива, талый снег остается на вашей водосточной системе, а затем снова замерзает. Это может нанести ущерб как вашему дому, так и водосточной системе.Обогреваемые желоба помогают предотвратить это, нагревая ваши желоба, чтобы постоянно растопить этот лед и поддерживать надлежащую работу водосточной системы в течение зимы.
- Устанавливаете ли тепловую ленту на крышу? Устанавливаем термоленту внутрь желоба. Это устраняет раздражение, которое может вызвать кабель, установленный на крыше, а также обеспечивает более эффективное решение. Нагревая водосточный желоб, это помогает лучше исключить образование ледяных дамб на ваших желобах.Ближе к краю крыши температура ниже. Установка тепловой ленты на первые пару футов крыши растопит снег и лед, но ледяные завалы все еще могут образовываться над водным щитом и под лентой на желобе. Это таяние с края вашей крыши нужно куда-то стечь. Если водосточные желоба замерзли, этой воде некуда будет стекать, что приведет к образованию сосулек и льда на водосточных желобах, потенциально повреждающих всю вашу систему. Нагрев водосточного желоба помогает поддерживать нормальную работу вашей системы в течение всей зимы.Кроме того, при установке теплоизоляционной ленты на крышу гарантия на крышу часто теряется.
- Как электрическое соединение работает с этим продуктом и сколько электроэнергии оно потребляет? Братья, которые только делают водосточные желоба, установят ленту внизу водосточного желоба, вниз по водосточной трубе и обратно через верхнюю часть вешалок. Мы прикрепим концы клемм, чтобы загерметизировать конец кабеля, который не будет подключен к электрической панели. Затем войдет лицензированный электрик и произведет окончательное подключение к электрической панели (ручное включение / выключение, термостат измерения температуры окружающей среды или автоматический контроллер снега).Тепловая лента Nuheat Weather-Ready, которую Братья устанавливают только для желобов, саморегулирует выходную мощность в ответ на изменения окружающих условий. Выходная мощность будет увеличиваться при понижении температуры окружающей среды при наличии льда или снегопада. По мере повышения температуры воды и льда тепловая лента потребляет меньше энергии и излучает меньше тепла.
- Обязательно ли устанавливать защиту с тепловой лентой? Хотя нам не требуется защитный кожух, мы настоятельно рекомендуем его, поскольку он служит защитным средством для вашей тепловой ленты, делает ее более эффективной и увеличивает срок действия гарантии.Тепловая лента полностью оголена без ограждения, что может привести к повреждению кабеля. Наше комплексное решение включает в себя водосточную систему, тепловую ленту, установленную внутри водосточной системы, и защитный кожух Rhino, установленный сверху. Защитный кожух Rhino также служит для создания теплового кармана, что еще больше увеличивает производительность тепловой ленты. Защитный кожух Rhino даже может служить в качестве упора в виде коробки, дополнительно защищая вашу водосточную систему в суровую зимнюю погоду.
- Безопасны ли водостоки с подогревом и / или представляют ли они потенциальную опасность пожара? Кабель имеет внешнюю полиолефиновую оболочку, стойкую к ультрафиолетовому излучению, оплетку из луженой меди и огнестойкий токопроводящий сердечник.В отраслях промышленности Nuheat требуется защита оборудования от замыканий на землю в каждой цепи нагревательного кабеля, чтобы снизить опасность возгорания, вызванного непрерывным дуговым разрядом в результате неправильной установки или повреждения нагревательного кабеля. Установка теплового кабеля на поверхность крыши может быть потенциально опасной для возгорания.
Пришло время подготовить дом к зиме. Если ваш дом страдает от обледенения, водостоки с подогревом могут стать отличным решением! Позвоните, чтобы получить комплексное решение The Brothers, которое просто делает Gutters сегодня.
Кабели для защиты от обледенения крыши и водостока — все, что вам нужно знать
Фото: supplyhouse.com
Из всех опасностей, которые вселяют страх в сердце среднего домовладельца, ледяные дамбы, безусловно, должны занимать первое место в списке. Это явление становится еще более опасным, поскольку в отличие от многих других домашних бедствий — например, поваленного дерева — ледяные дамбы не представляют собой очевидную угрозу. Часто домовладелец осознает проблему только после того, как был нанесен ущерб.
Следовательно, ключ не в том, чтобы ликвидировать ледяные плотины после того, как они образовались, а скорее в том, чтобы предотвратить их образование в первую очередь.Есть несколько способов сделать это, но домовладельцы, ищущие максимальную защиту, часто предпочитают прокладывать антиобледенительные кабели вдоль линии крыши. Вот почему.
Что такое ледяная плотина?
Ледяные плотины образуются зимой, в дни и недели после сильных метелей. Согреваемый жаром, поднимающимся снизу, скопившийся на крыше снег начинает таять. Однако, прежде чем растаявший снег стекает с крыши, он замерзает прямо у края, над карнизами. После многократных циклов замораживания-оттаивания в течение сезона вдоль свеса крыши образуется толстый ледяной барьер.После того, как эта плотина сформировалась, любой тающий снег на крыше собирается и образует лужи за ней. В конце концов, эта застрявшая в ловушке вода пробивается под черепицу, вызывая протечки и, во многих случаях, обширные (и дорогостоящие) повреждения.
Фото: easyheat.com
Однажды укушенный, дважды застенчивый: Действительно, домовладельцы, которые, скорее всего, примут меры против ледяных плотин, — это те, кто игнорировал риск в прошлом и в итоге расплачивался за это. Но даже если вам никогда раньше не приходилось сталкиваться с ледяными плотинами, если вы живете в регионе с экстремальной зимней погодой, разумно минимизировать свою уязвимость.
Как помогают кабели для защиты от обледенения
Доступные и простые в установке кабели для защиты от обледенения обеспечивают, пожалуй, наиболее прямую и эффективную защиту. Эти кабели, закрепленные на карнизах (а часто и в водосточных желобах), отводят тепло для предотвращения повторного замерзания талого снега, прежде чем он сможет стекать с крыши в систему ливневой канализации и, наконец, во двор.
По словам Дэниела О’Брайана, технического специалиста SupplyHouse.com, «Антиобледенительные кабели представляют собой изолированные электрические нагревательные провода, специально разработанные для крыш и водостоков.«Созданные для защиты от воздействия солнечного света, влаги и ударов, такие продукты обеспечивают надежную и долгосрочную защиту от ледяных завалов. «Как только он окажется там, подумайте о системе антиобледенения там навсегда», — говорит О’Брайан. «Теоретически домовладельцы могут демонтировать установку каждую весну, но на самом деле в этом нет необходимости». Закрепленные прочными и прочными зажимами, кабели остаются на месте в течение многих лет, и, продолжает О’Брайан, «они практически не требуют обслуживания».
Найдите проверенных местных профессионалов для любого домашнего проекта
+Установка кабелей для защиты от обледенения
Однако важно отметить, что производительность и долговечность системы защиты от обледенения зависят от правильной установки.По этой причине О’Брайан рекомендует нанять подрядчика. «У мастера, который делает все своими руками, может не возникнуть проблем с лазанием на крышу и прокладкой кабеля, но, поскольку очень важно правильно расположить и закрепить кабель, есть много места для ошибки». Кроме того, для кабелей обычно требуется внешняя электрическая розетка GFCI. «Если у вас его еще нет, то вам нужно хотя бы пригласить электрика». Это помогает работать с кем-то опытным: при таком большом количестве вариантов выбрать правильный продукт может быть непросто.
Фото: danfoss.com
Антиобледенительные кабели предназначены в первую очередь для использования с наиболее распространенным кровельным материалом — битумной черепицей. Если у вас есть, скажем, металлическая кровля, в игру вступают особые соображения. Вы должны учитывать размер и, что более важно, форму вашей крыши. Кроме того, необходимо учитывать факторы окружающей среды, такие как солнечная ориентация вашего дома и преобладающее направление ветра. Наконец, имейте в виду, что функции варьируются от одного продукта к другому.Как замечает О’Брайан, «простые вещи просто подключаются и включаются». Но если вас беспокоит экономия энергии, «выберите систему, которая саморегулируется в соответствии с температурой на улице».
Эксперты SupplyHouse.com всегда готовы помочь вам найти систему защиты от обледенения, которая соответствует вашим потребностям и вашему бюджету.
Дополнительная защита от ледяных плотин
Конечно, есть и другие меры, которые вы можете предпринять для защиты своего дома.
