Как подключить реверсивный магнитный пускатель: схема, описание

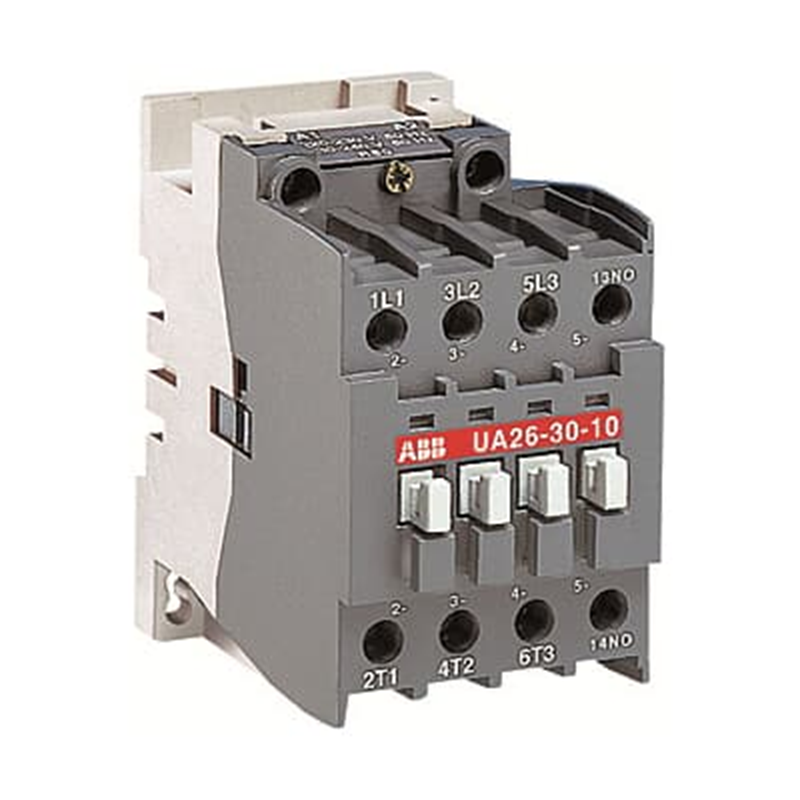

В каждой установке, в которой требуется запуск электродвигателя в прямом и обратном направлении обязательно присутствует магнитный пускатель реверсивной схемы. Подключение такого компонента не является столь сложной задачей как, кажется, на первый взгляд. К тому же востребованность таких задач появляется довольно часто. К примеру, в сверлильных станках, отрезных установках или же лифтах, если это касается не бытового использования.
Принципиальным отличием такой схемы от одинарной является наличие дополнительной цепи управления и немного измененной силовой части. Также для осуществления переключения такая установка оснащена кнопкой (SB3 на рисунке). Такая система, как правило, защищена от короткого замыкания. Для этого перед катушками в силовой цепи предусмотрено наличие двух нормально — замкнутых контакта (КМ1.2 и КМ2.2) производные от контактных приставок, размещенных в позиции магнитных пускателей (КМ1 и КМ2).
Для того чтобы приведенная схема была читабельной, изображения цепи на ней и силовые контакты имеют различное цветовое оформление. Также для упрощения, здесь не были указаны пары силовых контактов, обычно имеющие цифробуквенные аббревиатуры. Впрочем, с данными вопросами можно ознакомиться в статьях, посвященных подключению стандартных магнитных пусковых систем.
Описание этапов включения
При задействовании выключателя QF1, одновременно все три фазы примыкают к силовым контактам пускателя (КМ1 и КМ2) и пребывают в таком положении. При этом первая фаза, представляющая собой запитку для цепи управления, проходя через автомат защиты всей схемы управления SF1 и кнопку выключения SB1, подает напряжение на контактную группу под третьим номером, который относится к кнопкам: SB2, SB3. При этом
существующий у пускателей (КМ1 и КМ2) контакт под аббревиатурой 13НО приобретает значение дежурного. Таким образом система является полностью готовой к работе.
Прекрасная схема, которая наглядно показывает механизм монтажа реальных элементов представлена на фото ниже.
Переключение системы при обратном вращении двигателя
Задействовав кнопку SB2, мы направляем напряжение первой фазы на катушку, которая относится к магнитному пускателю КМ1. После этого происходит задействование нормально –разомкнутых контактов и отключение нормально –замкнутых. Таким образом, замыкая контакт КМ1 происходит эффект самозахвата пускателя. При этом все три фазы поступают на соответствующей обмотке двигателя, который, в свою очередь, начинает создавать вращательное движение.
Созданная схема предусматривает наличие только одного рабочего пускателя. К примеру, может работать только КМ1 или же, наоборот, КМ2. На приведенном рисунке, вы можете увидеть схему, при которой двигатель работает в нормальном направлении. Указанная цепь обладает реальными элементами.
Изменение вращательного движения
Теперь для придания обратного направления движения, вам необходимо изменить положение силовых фаз, что удобно сделать при помощи переключателя КМ2.
Важно! В процессе изменения вектора вращения должна присутствовать функция остановки двигателя перед запуском нового цикла.
Все происходит благодаря размыканию первой фазы. При этом все контакты возвращаются в исходно положение, обесточив обмотку двигателя. Данная фаза является ждущим режимом.
Задействование кнопки SB3 приводит в действие магнитный пускатель с аббревиатурой КМ2, который, в свою очередь, меняет положение второй и третьей фазы. Это действие заставляет двигатель вращаться в обратном направлении. Теперь КМ2 является ведущим и пока не произойдет его размыкание КМ1 будет не задействован.
Силовые цепи
Фотография, представленная ниже, наглядно описывает работу силовых цепей. В таком положении двигатель имеет нормальное вращение.
Теперь же мы видим, что произошел переброс фазового напряжения и поскольку вторая и третья фазы изменили положение, двигатель приобрел обратное вращение.
На фотографии, где представлены реальные элементы вы можете увидеть схему подключения, на которой первая фаза отмечена белым цветом, вторая красным и третья голубым цветом.
Как производится защита силовых цепей от короткого замыкания
Как уже было сказано ранее, прежде чем произвести процесс изменения фазности, следует остановить вращение двигателя. Для этого в системе как раз и предусмотрены нормально –замкнутые контакты. Поскольку при их отсутствии, невнимательность оператора рано или поздно привела бы к межфазному замыканию, которое бы произошло в обмотке двигателя второй и третьей фазы. Предложенная схема является оптимальной, поскольку допускает работу только одного магнитного пускателя.
Заключение
Представленная информация может с первого взгляда показаться сложной. Однако, предоставленные схемы и фото являются наглядным примером решения подобной задачи. Их изучение гарантировано обеспечит успех создаваемой системы. Нередко в помощь начинающим отличным примером может служить видеокурс.
Поскольку информация, представленная в движении, имеет куда большую наполненность и структурную ценность.
Также нелишним будет ознакомиться с информацией, касающейся защиты всей цепи электрического двигателя, что даст возможность к созданию надежных систем.
отличия от обычного, схема устройства, принцип действия
Электромагнитный пускатель являет собой низковольтное комбинированное электромеханическое приспособление, специализированное для запуска трёхфазных электродвигателей, для обеспечения их постоянной работы, для отключения питания, а в некоторых случаях и для охраны цепей электродвигателя и иных подключённых цепей. Определённые двигатели обладают функцией реверса мотора.
По сущности, электромагнитный пускатель — это улучшенный, изменённый контактор. Но более компактный, нежели контактор в обычном понятии: легче по весу и рассчитан непосредственно для работы с двигателями. Определённые модификации магнитных пускателей опционально оборудованы тепловым микрореле аварийного отключения и защитой от обрывания фазы.
Для управления запуском мотора путём замыкания контактов устройства предназначается клавиша или слаботочная группа контактов:
- с катушкой на определённое напряжение;
- в некоторых случаях — и то и другое.
В пускателе за коммутирование силовых контактных отвечает непосредственно катушка в металлическом сердечнике, к которой прижимается якорь, давящий на контакты и замыкающий цепь. При выключении питания катушки возвратная пружинка перемещает якорь в противоположное положение — цепь размыкается. Каждый контакт находится в дугогасительной специальной камере.
Реверсивные и нереверсивные пускатели
Устройства бывают различных видов и выполняют все поставленные задачи.
Пускатели бывают двух типов:
- нереверсивные;
- реверсионные.

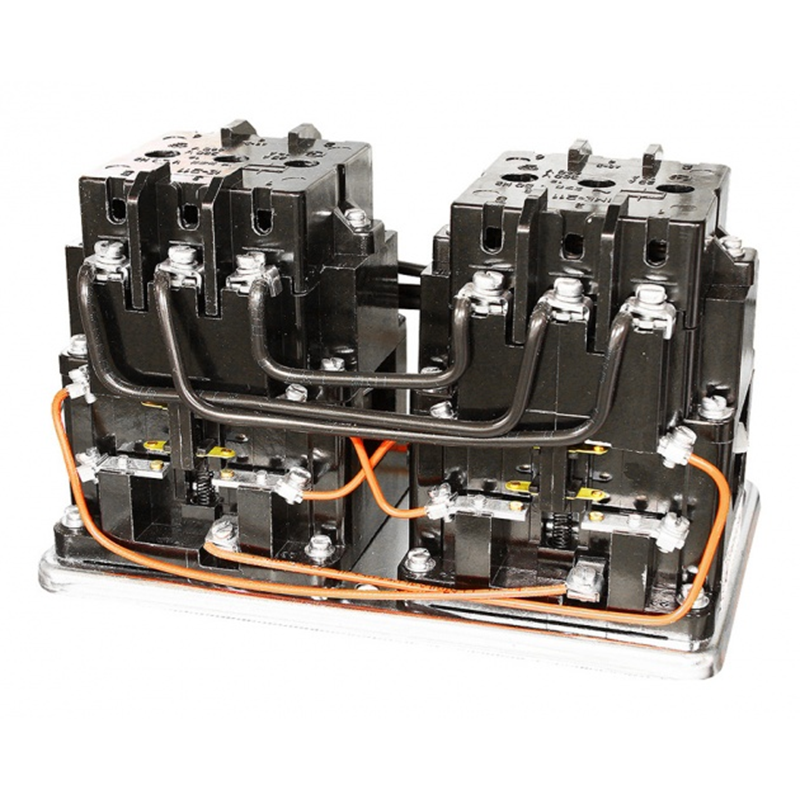

В реверсивном пускателе в одном корпусе существуют два единичных магнитных устройства, имеющих электрическое подсоединение между собой и прикреплённых в совокупном основании, но функционировать может только один из данных пускателей — или только первый, или только второй.
Реверсивный прибор вводится через естественно-закрытые блокировочные контакты, роль которых — устранить синхронное включение двух групп контактов — реверсивной и нереверсивной, для того чтобы не случилось межфазного замыкания. Определённые модификации реверсивных пускателей для предоставления этой же функции имеют защиту. Фазы питания возможно переключать по очереди для того, чтобы выполнялась главная функция реверсивного пускателя — перемена направления вращения электродвигателя. Изменился порядок чередования фаз — поменялось и направление ротора.
Возможности пускателей
Для лимитирования пускового тока трёхфазного двигателя его обмотки могут связываться «звездой», затем, если мотор вышел на номинальные обороты, перейти в «треугольник». При этом магнитные пускатели могут быть: раскрытыми и в корпусе, реверсивными и нереверсивными, с защитой от перегрузок и без защиты от нагрузки.
Каждый электромагнитный пускатель имеет блокировочные и силовые контакты.
Удобство использования реверсивных пускателей невозможно пересмотреть. Это и эксплуатационное управление трёхфазными асинхронными моторами разных станков и насосов, и управление системой вентиляции, арматурой, вплоть до замков и вентилей отопительной системы. Особенно примечательна вероятность удалённого управления пускателями, если электрический источник дистанционного управления коммутирует катушки пускателей аналогично реле, а последние безопасно связывают силовые цепи.
Конструкция реверсивного магнитного двигателя
Распространение этих модификаций становится все обширнее с каждым годом, так как они помогают управлять асинхронным двигателем на дистанции.
Это приспособление даёт возможность как включать, так и отключать мотор.
Корпус реверсивного пускателя состоит из таких следующих частей:
- Контактор.
- Тепловое микрореле.
- Кожух.
- Инструменты управления.
После того как поступила команда «Пуск», цепь замыкается. Далее ток начинает передаваться на катушку. В это же время действует механическое блокирующее приспособление, которое не дает запуститься ненужным контактам. Здесь нужно отметить, что механическая блокировка также закрывает и контакты клавиши, это дает возможность не удерживать её надавленной постоянно, а спокойно освободить.
Особенности функционирования модели
При нажатии клавиши «Вперед» действует катушка, и вводятся контакты.
После введения первого пускателя размыкаются именно контакты КМ 1.2, что отключает катушку К2. В итоге при непосредственном нажатии в клавишу «Назад» ничего не происходит. Для того чтобы ввести мотор в обратную сторону необходимо надавить «Стоп» и обесточить К1. Все блокировочные контакты возвратиться могут в противоположное состояние, после этого возможно ввести мотор в противоположном направлении.
Правила подключения
В любой установке, в которой требуется пуск электродвигателя в прямом и в противоположном направлении, непременно существует электромагнитный прибор реверсивной схемы.
Подсоединение подобного элемента не считается столь непростой задачей, как может показаться на первый взгляд. К тому же нужность подобных задач возникает довольно часто. К примеру, в сверловочных станках, отрезных конструкциях либо же лифтах, если это не касается домашнего применения.
Принципиальным различием трехфазной схемы от одинарной считается наличие дополнительной цепочки управления и несколько модифицированной энергосиловой части. Кроме того, для реализации переключения подобная установка оборудована клавишей. Подобная система, как правило, защищена от замыкания. Для этого перед самими катушками в цепи предусмотрено присутствие двух нормально-замкнутых силовых контактов (КМ1.2 и КМ2.2), помещённых в позиции (КМ1 и КМ2).
Реверсивное подключение трехфазного двигателя
При работе выключателя QF1, одновременно все без исключения три фазы прилегают к контактам пускателя (КМ1 и КМ2) и находятся в таком состоянии. При этом первая стадия, представляющая собой питание для цепочки управления, протекая через аппарат защиты схемы управления SF1 и клавишу выключения SB1, непосредственно подаёт напряжение в контакты под третьим номером, который относится к SB2, SB3.
Переключение системы при противоположном вращении
Задействовав клавишу SB2, направляем напряжение первой фазы в катушку, что относится к пускателю КМ1. Уже после этого совершается введение нормально-разомкнутых контактов и выключение нормально-замкнутых. Подобным образом, замыкая имеющийся контакт КМ1, совершается эффект самозахвата магнитного устройства. При этом все без исключения три фазы поступают в нужной обмотке двигателя, который, в свою очередь, начинает формировать вращательное перемещение.
Созданная модель предусматривает наличие одного рабочего приспособления. К примеру, может функционировать только лишь КМ1 либо же, напротив, КМ2. Отмеченная цепь обладает действительными элементами.
Изменение поворотного движения
Теперь для придания противоположного направления перемещения вам следует поменять состояние силовых фаз,
Все совершается благодаря размыканию первой фазы. При этом все без исключения контакты вернутся в исходное состояние, обесточив обмотку мотора. Эта фаза считается ждущим режимом.
Задействование клавиши SB3 приводит в работу электромагнитный пускатель КМ2, который в свою очередь изменяет положение второй и третьей фазы. Это влияние вынуждает мотор вращаться в противоположном направлении. Теперь КМ2 будет ведущим, и пока не случится его разъединение, КМ1 будет не задействован.
Защита цепей от короткого замыкания
Как уже было заявлено прежде, прежде чем осуществить процесс перемены фазности, необходимо прекратить вращение мотора. Для этого в системе учтены нормально-замкнутые контакты. Поскольку при их нехватке невнимательность оператора привела бы к межфазному непосредственному замыканию, которое может случиться в обмотке мотора второй и третьей фазы. Предложенная модель считается оптимальной, поскольку допускает работу только лишь одного магнитного пускателя.
Схема подсоединения реверсивного магнитного пускателя считается ядром управления, так как много электрооборудования функционирует на реверсе, и непосредственно этот аппарат меняет направление верчения мотора.
Реверсивные схемы электромагнитных пускателей устанавливают там, где они на самом деле нужны, поскольку существуют подобные устройства, а обратный процесс недопустим и может вызвать серьёзную поломку автоматического характера.
Схема подключения реверсивного магнитного пускателя
Здравствуйте, уважаемые читатели сайта sesaga.ru. Продолжаем разбираться с магнитным пускателем и сегодня мы рассмотрим еще одну классическую схему подключения магнитного пускателя, которая обеспечивает реверс вращения эл. двигателя.
Такая схема используется в основном, где нужно обеспечить вращение эл. двигателя в обе стороны, например, сверлильный станок, подъемный кран, лифт и т.
д.
На первый взгляд может показаться, что эта схема намного сложнее, чем схема с одним пускателем, но это только на первый взгляд.
В схему добавилась еще одна цепь управления, состоящая из кнопки SB3, магнитного пускателя КМ2, и немного видоизменилась силовая часть подачи питания на эл. двигатель. Названия кнопок SB2 и SB3 даны условно.
Для защиты от короткого замыкания в силовой цепи, перед катушками пускателей добавились два нормально-замкнутых контакта КМ1.2 и КМ2.2, взятые от контактных приставок, установленных на магнитных пускателях КМ1 и КМ2.
Для удобства понимания схемы, цепи управления и силовые контакты пускателей раскрашены в разные цвета. А чтобы визуально не усложнять схему, цифробуквенные обозначения пар силовых контактов пускателей не указываются. Ну а если возникнут вопросы или сомнения, прочитайте еще раз предыдущую часть статьи о подключении магнитного пускателя.
1. Исходное состояние схемы.
При включении автоматического выключателя QF1 фазы «А», «В», «С» поступают на верхние силовые контакты магнитных пускателей КМ1 и КМ2 и там остаются дежурить.
Фаза «А», питающая цепи управления, через автомат защиты цепей управления SF1 и кнопку SB1 «Стоп» поступает на контакт №3 кнопок SB2 и SB3, вспомогательный контакт 13НО пускателей КМ1 и КМ2, и остается дежурить на этих контактах. Схема готова к работе.
На рисунке ниже показана часть реверсивной схемы, а именно, монтажная схема цепей управления с реальными элементами.
2. Работа цепей управления при вращении двигателя влево.
При нажатии на кнопку SB2 фаза «А» через нормально-замкнутый контакт КМ2.2 поступает на катушку магнитного пускателя КМ1, пускатель срабатывает и его нормально-разомкнутые контакты замыкаются, а нормально-замкнутые размыкаются.
При замыкании контакта КМ1.
1 пускатель встает на самоподхват, а при замыкании силовых контактов КМ1 фазы «А», «В», «С» поступают на соответствующие контакты обмоток эл. двигателя и двигатель начинает вращение, например, в левую сторону.
Здесь же, нормально-замкнутый контакт КМ1.2, расположенный в цепи питания катушки пускателя КМ2, размыкается и не дает включиться магнитному пускателю КМ2 пока в работе пускатель КМ1. Это так называемая «защита от дурака», и о ней чуть ниже.
На следующем рисунке показана часть схемы управления, отвечающая за команду «Влево». Схема показана с использованием реальных элементов.
3. Работа цепей управления при вращении двигателя вправо.
Чтобы задать двигателю вращение в противоположную сторону достаточно поменять местами любые две питающие фазы, например, «В» и «С». Вот этим, как раз, и занимается пускатель КМ2.
Но прежде чем нажать кнопку «Вправо» и задать двигателю вращение в обратную сторону, нужно кнопкой «Стоп» остановить прежнее вращение.
При этом разорвется цепь и управляющая фаза «А» перестанет поступать на катушку пускателя КМ1, возвратная пружина вернет сердечник с контактами в исходное положение, силовые контакты разомкнутся и отключат двигатель М от трехфазного питающего напряжения. Схема вернется в начальное состояние или ждущий режим:
Нажимаем кнопку SB3 и фаза «А» через нормально-замкнутый контакт КМ1.2 поступает на катушку магнитного пускателя КМ2, пускатель срабатывает и через свой контакт КМ2.1 встает на самоподхват.
Своими силовыми контактами КМ2 пускатель перебросит фазы «В» и «С» местами и двигатель М станет вращаться в другую сторону. При этом контакт КМ2.2, расположенный в цепи питания пускателя КМ1, разомкнется и не даст пускателю КМ1 включиться пока в работе пускатель КМ2.
4. Силовые цепи.
А теперь посмотрим на работу силовой части схемы, которая и отвечает за переброс питающих фаз для осуществления реверса вращения эл.
двигателя.
Обвязка силовых контактов пускателя КМ1 выполнена так, что при их срабатывании фаза «А» поступает на обмотку №1, фаза «В» на обмотку №2, и фаза «С» на обмотку №3. Двигатель, как мы определились, получает вращение влево. Здесь переброс фаз не осуществляется.
Обвязка силовых контактов пускателя КМ2 выполнена таким-образом, что при его срабатывании фазы «В» и «С» меняются местами: фаза «В» через средний контакт подается на обмотку №3, а фаза «С» через крайний левый подается на обмотку №2. Фаза «А» остается без изменений.
А теперь рассмотрим нижний рисунок, где показан монтаж всей силовой части на реальных элементах.
Фаза «А» белым проводом заходит на вход левого контакта пускателя КМ1 и перемычкой заводится на вход левого контакта пускателя КМ2. Выхода обоих контактов пускателей также соединены перемычкой, и уже от пускателя КМ1 фаза «А» поступает на обмотку №1 двигателя М — здесь переброса фазы нет.
Фаза «В» красным проводом заходит на вход среднего контакта пускателя КМ1 и перемычкой заводится на правый вход пускателя КМ2. С правого выхода КМ2 фаза перемычкой заводится на правый выход КМ1, и тем самым, встает на место фазы «С». И теперь на обмотку №3, при включении пускателя КМ2 будет подаваться фаза «В».
Фаза «С» синим проводом заходит на вход правого контакта пускателя КМ1 и перемычкой заводится на средний вход пускателя КМ2. С выхода среднего контакта КМ2 фаза перемычкой заводится на средний выход КМ1, и тем самым, встает на место фазы «В». Теперь на обмотку №2, при включении пускателя КМ2 будет подаваться фаза «С». Двигатель будет вращаться в правую сторону.
5. Защита силовых цепей от короткого замыкания или «защита от дурака».
Как мы уже знаем, что прежде чем изменить вращение двигателя, его нужно остановить. Но не всегда так получается, так как никто не застрахован от ошибок.
И вот представьте ситуацию, когда нет защиты.
Двигатель вращается в левую сторону, пускатель КМ1 в работе и с его выхода все три фазы поступают на обмотки, каждая на свою. Теперь не отключая пускатель КМ1 мы включаем пускатель КМ2. Фазы «В» и «С», которые мы поменяли местами для реверса, встретятся на выходе пускателя КМ1. Произойдет межфазное замыкание между фазами «В» и «С».
А чтобы этого не случилось, в схеме используют нормально-замкнутые контакты пускателей, которые устанавливают перед катушками этих же пускателей, и таким-образом исключается возможность включения одного магнитного пускателя пока не обесточится другой.
6. Заключение.
Конечно, все это с первого раза понять трудно, я и сам, когда начинал осваивать работу эл. приводов, не с первого раза понял принцип реверса. Одно дело прочитать и запомнить схему на бумаге, а другое дело, когда все это видишь в живую. Но если собрать макет и несколько дней посвятить изучению схемы, то успех будет гарантирован.
И уже по традиции посмотрите видеоролик о подключении реверсивного магнитного пускателя.
А у нас еще осталось разобраться с электротепловой защитой эл. двигателя и тема о магнитных пускателях может быть смело закрыта.
Продолжение следует.
Удачи!
Реверсивная схема подключения магнитного пускателя
Приветствую вас, уважаемые читатели сайта elektrik-sam.info!
Для того, чтобы запускать электродвигатель в прямом и обратном направлении применяется реверсивная схема управления на магнитном пускателе.
В этой статье подробно рассмотрена пошаговая работа схемы. Схему, в которой двигатель работает только в одном направлении, без реверса, смотрите в статье нереверсивная схема подключения магнитного пускателя.
В заключении этой статьи смотрите видео, демонстрирующее детальную работу схемы реверсного пуска двигателя.
Вначале рассмотрим реверсивную схему подключения с катушкой магнитного пускателя на 220В, а затем работу схемы.
Фазы А,В и С питающего напряжения подводятся к клеммам асинхронного двигателя через:
— 3-х полюсный автоматический выключатель, который защищает всю схему и позволяет отключать питающее напряжение;
— поочередно через три пары силовых контактов магнитных пускателей КМ1 и КМ2;
— тепловое реле Р, которое служит для защиты от перегрузок.
Для того, чтобы изменить направление вращения трехфазного электродвигателя, необходимо поменять местами подключение любых двух фаз!
Для этого в цепь обмотки двигателя включены силовые контакты от двух пускателей, которые подключаются поочередно, меняя чередование фаз. В нашей схеме при вращении вперед последовательность фаз такая — А, В, С. При вращении назад — С, В, А. Т.е. чередование фаз А и С меняется местами.
Катушки магнитных пускателей с одной стороны подключены к нулевому рабочему проводнику N через нормально-замкнутый контакт теплового реле Р, с другой, через кнопочный пост к фазе С.
Кнопочный пост состоит из 3-х кнопок:
1) нормально-разомкнутой кнопки ВПЕРЕД;
2) нормально-разомкнутой кнопки НАЗАД;
3) нормально-замкнутой кнопки СТОП.
К кнопке ВПЕРЕД параллельно подключен нормально-разомкнутый вспомогательный контакт пускателя КМ1, и соответственно, к кнопке НАЗАД — нормально-разомкнутый вспомогательный контакт пускателя КМ2.
Также в цепь питания обмотки пускателя КМ1 включен нормально-замкнутый контакт пускателя КМ2, а в цепь обмотки пускателя КМ2, включен нормально-замкнутый контакт пускателя КМ1.
Это сделано для блокировки, чтобы предотвратить запуск двигателя назад, когда он вращается вперед, и наоборот. Т.е. запустить двигатель в любую из сторон можно только из положения останова.
Работа схемы
Переводим рычаг трехполюсного автоматического выключателя во включенное положение, его контакты замыкаются, схема готова к работе.
Запуск вперед
Нажимаем кнопку ВПЕРЕД. Цепь питания обмотки магнитного пускателя КМ1 замыкается, якорь катушки втягивается, замыкает силовые контакты КМ1 и вспомогательный нормально-открытый контакт КМ1, который шунтирует кнопку ВПЕРЕД.
Одновременно вспомогательный нормально-замкнутый контакт КМ1 размыкает цепь управления магнитным пускателем КМ2, блокируя тем самым возможность запуска реверса двигателя.
Три питающих фазы в последовательности А,В,С подаются на обмотки двигателя и он начинает вращаться вперед.
Отпускаем кнопку ВПЕРЕД, она возвращается в исходное нормально-разомкнутое состояние. Теперь питание на обмотку пускателя КМ1 подается через замкнутый вспомогательный контакт КМ1. Двигатель запущен и вращается вперед.
Останов двигателя из положения ВПЕРЕД
Для остановки двигателя или для запуска в другую сторону, необходимо сначала нажать кнопку СТОП. Питание цепи управления размыкается. Якорь магнитного пускателя КМ1 под действием пружины возвращается в исходное состояние. Силовые контакты размыкаются, отключая питающее напряжение от электродвигателя. Двигатель останавливается.
Одновременно с этим размыкается вспомогательный контакт КМ1 в цепи питания обмотки пускателя КМ1 и замыкается вспомогательный контакт КМ1 в цепи питания пускателя КМ2.
Отпускаем кнопку СТОП.
Она возвращается в исходное, нормально-замкнутое положение. Но поскольку вспомогательный контакт КМ1 разомкнут, питание на обмотку пускателя КМ1 не подается, двигатель остается выключенным и схема готова к следующему запуску.
Реверс двигателя
Чтобы запустить двигатель в обратном направлении, нажимаем кнопку НАЗАД.
Питание подается на обмотку пускателя КМ2. Он срабатывает, замыкая силовые контакты КМ2 в цепи питания двигателя, и вспомогательный контакт КМ2, который шунтирует кнопку НАЗАД. Одновременно с этим, другой вспомогательный контакт КМ2 разрывает цепь питания пускателя КМ1.
На обмотки двигателя подаются три фазы в порядке С,В,А, он начинает вращаться в другую сторону.
Отпускаем кнопку НАЗАД. Она возвращается в исходное положение, но питание на обмотку пускателя КМ2 продолжает поступать через замкнутый вспомогательный контакт КМ2.
Двигатель продолжает вращаться в обратном направлении.
Останов двигателя из положения НАЗАД
Для останова повторно нажимаем кнопку СТОП. Цепь питания обмотки пускателя КМ2 размыкается. Якорь возвращается в исходное положение, размыкая силовые контакты КМ2. Двигатель останавливается. Одновременно с этим, вспомогательные контакты КМ2 возвращаются в исходное состояние.
Отпускаем кнопку СТОП, схема готова к следующему пуску.
Защита от перегрузок
Работу теплового реле Р и назначение предохранителя FU я подробно рассмотрел в статье Нереверсивная схема пускателя, поэтому в этой статье описание опускаю. Для пускателей с обмотками, рассчитанными на 380В, схема подключения будет следующая.
Обмотки пускателей подключается к любым двум фазам, на схеме к фазам В и С.
Для большей наглядности я записал видео, в котором поэтапно показан весь процесс работы схемы.
Если видео понравилось, не забывайте нажать НРАВИТЬСЯ при просмотре на YouTube. Подписывайтесь на мой канал, узнайте первым о выходе новых интересных видео по электрике!
Рекомендую также прочитать:
Нереверсивная схема подключения магнитного пускателя.
Как выбирать автоматические выключатели, УЗО, дифавтоматы?
Номиналы групповых автоматов превышают номинал вводного?
Менять ли автоматический выключатель, если его «выбивает»?
Почему в жару срабатывает автоматический выключатель?
Схема подключения реверсивного пускателя (видео, фото)
Электродвигатели используются в подавляющем большинстве для приводных механизмов и самостоятельных агрегатов. Когда требуется изменение направления вращения его вала, для пуска применяют реверсивный пускатель, схема подключения которого является объектом изучения профессионалов и простых обывателей.
Как устроен и для чего нужен пускатель?
Как можно логически определить из названия, это устройство предназначено для пуска электродвигателей различных приводных механизмов и техники. Это специфическое оборудование, которое необходимо для коммутации силовых целей с большими нагрузками, как на постоянном, так и на переменном токе. Пускатель обладает более широким функционалом, нежели базовый контактор и кроме обеспечения частых пусков и остановок, может выступать в роли защитного барьера при перегрузках. Кроме этого, реверсивный и нереверсивный пускатели, например, серии ПМЛ, нашел свое применение при организации дистанционных схем управления, пуска насосных, вентиляционных, крановых агрегатов, кондиционеров и т.д.
Любой магнитный пускатель состоит из следующих основных частей:
- Электромагнитная часть. Она состоит из катушки и разъединенных магнитопроводов – неподвижного сердечника и подвижного якоря,
- Блок главных контактов. Они нужны для замыкания/размыкания силовых мощных нагрузок.
С учетом параметров пускателя, он может иметь до 5 пар контактов. Одна их половина расположена на траверсе якоря, а другая – на верхней части корпуса, - Блокирующие контакты. Они используются при коммутации управляющих цепей схемы, например, когда включение/остановка происходит пусковыми кнопками. Происходит блокировка основных контактов, а значит, устраняется необходимость удерживания кнопки управления,
- Возвратный механизм. По сути, это просто пружина, которая при размыкании контактов возвращает якорь в исходное положение, обеспечивая необходимый зазор между парами.
С учетом параметров пускателя, он может иметь до 5 пар контактов. Одна их половина расположена на траверсе якоря, а другая – на верхней части корпуса,Разница между прямым и реверсивным пускателями
Главное отличие нереверсивного и реверсивного пусковых устройств, состоит в схеме подключения. Также меняется комплектация. Контактор прямого типа является одиночным, тогда как реверсивный – блочным, состоящим из двух прямых, объединенных в одном корпусе. Визуальные отличия этих двух реле можно видеть на сравнении моделей ПМЛ-1100 (слева) и ПМЛ-1500 (справа):
При этом, должно соблюдаться одно крайне важное условие: реверсивное соединение пускателей должно полностью исключать возможность их одновременного срабатывания.
Это неизбежно приведет к возникновению явления короткого замыкания.
Схема подключения реверсивного магнитного пускателя электродвигателей делится на два основных вида:
- Подключение к сети с напряжением 220 В,
- Запуск контактора на 380 В.
Далее рассмотрим подробнее каждый из вариантов, опираясь на уже упомянутые модели контакторов ПМЛ серии 1500.
Вид и функционирование реверсивной схемы на 220 В
На этой монтажной схеме можно видеть следующие основные элементы (обозначены цифрами):
- Блокирующие или блок-контакты,
- Катушки магнитных пускателей, рассчитанные на напряжение питания 220 В,
- Контакты тепловой или токовой защиты (релейные элементы),
- Силовые контакты пускателей.
Вид реверсивной схемы на 220 В
Кроме этого, буквенно-числовыми обозначениями выделяются:
- МП-1, МП-2 – магнитные пускатели. Их границы на схеме выделены штриховыми линиями,
- Стоп, Пуск – органы управления (сам блок выделен штриховой линией). Отдельно выделена лишь кнопка Стоп. Пусковые кнопки (прямой ход и реверс) обозначены, как две пары контактов, связанных с пускателями МП-1 и МП-2,
- М – электродвигатель.
Отдельно выделена лишь кнопка Стоп. Пусковые кнопки (прямой ход и реверс) обозначены, как две пары контактов, связанных с пускателями МП-1 и МП-2,Принцип функционирования
Как можно видеть, на силовые контакты пускателей подводятся три разноименные фазы от сети 380 В. На приведенной схеме обозначения нет никакого, но в других случаях можно встретить символы А, В, С или L1, L2, L3. Организовывается блочная связка путем прямой перемычки центральных фаз реле, а также диагональных перемычек боковых фаз (условно 1 фаза МП-1 соединяется с 3 фазой МП-2 и т.д).
После этого провода идут на электродвигатель М. На этом промежутке, в разрыв цепи подключается тепловое реле. Оно осуществляет контроль двух из трех фаз, чтобы при перегрузке отключить питание двигателя.
Блок управления с пусковыми кнопками подключается от одной из центральных фаз в разрыв теплового реле, и нулевого провода (заземления) от катушек пускателей ПМЛ.
Защита от одновременного включения пускателей организовывается путем перекрестного соединения контактов кнопок пуска/реверса с блокирующими контактами противоположного контактора.
При включении с блока управления прямого хода, замыкаются контакты на первый пускатель, который запускает двигатель. Одновременно, контакты второго пускателя размыкаются, а на катушку не поступает должное напряжение.
Включение реверса происходит после остановки двигателя кнопкой Стоп с последующим нажатием обратного хода. Таким образом, мы имеем на катушках измененные местами боковые фазы, что приводит к вращению двигателя в обратную сторону. Блокирование первого пускателя происходит по аналогичному принципу.
Вид и функционирование реверсивной схемы на 380 В
Здесь мы имеем, фактически, все те же элементы, что используются для ПМЛ на 220 В, но катушки пускателей рассчитаны на более высокое напряжение (имеют больше витков).
Кроме того, отличием от предыдущей схемы является подключение блока управления не через одну, а через две фазы, не используя общий ноль.
Вид реверсивной схемы на 380 В
Где еще используются реверсивные пускатели?
Область применения двойных пусковых реле довольно широка. Она не ограничивается одними только электродвигателями. Необходимость изменения направления вращения или перемещения приводных механизмов может возникнуть также в других случаях.
К примеру, каждый человек имеет дома систему водоснабжения, отопления, где всегда есть место различной запорной арматуре. Для промышленных масштабов, при больших расходах, диаметрах трубопроводов, большой точности контроля расхода, обычными кранами не обойтись. Здесь используются задвижки электрической, а также механической системой управления рабочим органом. Вращение диска или перемещение задвижки происходит в разных направлениях, а значит, применение реверсивных схем пуска обосновано.
Не удаляясь далеко, можно найти реверсивные пускатели типа ПМЛ или другие в подъемной системе лифтов. Движение вверх-вниз происходит за счет изменения направления вращения главного барабана.
Изменение направления вращения двигателя, связанных с ним исполнительных механизмов – довольно востребованная процедура. При этом питание от трехфазной сети происходит через промежуточное коммутирующее реле – реверсивный магнитный пускатель типа ПМЛ 1500 или любой другой.
Оценки и отзывы |
00 руб
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
, В
УстройствоТрехфазные пускатели с реверсивным двигателем | Продукты и поставщики
Первые два требования автоматически исключаются.
стандартный подход трехфазного двигателя и реверсивного двигателя.
стартер.
В Кроме того, многие проблемы, обычно связанные с с 3-фазными двигателями, такими как обратное вращение, реверсивное обслуживание контактов стартера, сложное реверсивное переключение цепи блокировки, а тормозные цепи отсутствуют или повторно требовалось.
Похоже, вы сделали это сами, я предлагаю вам выбросить его и купить «готовый» DOL-стартер с обратным контактором и использовать настоящий трехфазный двигатель.
Когда пришло время заменить ручной выключатель питания на однофазном или трехфазном двигателе, Grainger предлагает на выбор сотни реверсивных и нереверсивных выключателей двигателей и пускателей двигателей.
* Двигатели с долевым л.с. менее 1/2 л.с., используемые для реверсирования, например, двигатели на клапане операторы, трехфазные, стартер на 460 В.
Он подключается к цепи трехфазного двигателя на контактах 3, 4 и 6, а затем отключает катушку пускателя двигателя, если порядок фаз меняется на противоположный.
Магнитный пускатель двигателя, тип Nema, реверсивный, напряжение на катушке 208 В переменного тока, 50/60 Гц, количество полюсов 3, ток переменного тока 90, настройка усилителя реле перегрузки от 20 до 100 А, размер Nema 3, л.
с. при 3 фазы — 208 В 25, л.с. при 3 Фаза — 230В 30, л.с. @…
• Комплект для модернизации магнитного пускателя двигателя, уставка усилителя реле перегрузки от 60 до 300 А, напряжение катушки 125 В перем. Тока, тип корпуса открытый, вспомогательный контакт 1 НО, л.с. при 3-фазном напряжении — 240 В 100, л.с. при 3… Тип стартера Тип NEMA, реверсивное действие, Гц 50 / 60, количество…
• Комплект для модернизации магнитного пускателя двигателя, уставка усилителя реле перегрузки от 9 до 45 А, напряжение катушки 125 В перем. Тока, тип корпуса открытый, форма вспомогательного контакта 1 НО, HP @ 3 фазы — 240 В 7-1 / 2, HP @… Тип стартера NEMA Style, реверсивное действие , Гц 50/60, Количество…
• Комплект для модернизации магнитного пускателя двигателя, уставка усилителя реле перегрузки от 9 до 45 А, напряжение катушки… Тип разомкнут, номинал NEMA разомкнут, форма вспомогательного контакта 1НО, HP @ 3 фазы — 240 В 7-1 / 2, HP… Тип NEMA Style, реверсивное действие , Гц 50/60, Количество…
Реверсивные трехфазные асинхронные двигатели
Трехфазные асинхронные двигатели Вращение трехфазного асинхронного двигателя можно изменить, изменив любые две из трех линий, подающих питание на двигатель.
Обычной стандартной практикой является переключение линии 1 и линии 3. Когда двигатель должен вращаться по часовой стрелке и против часовой стрелки, необходим реверсивный пускатель.
Реверсивный пускатель — это двух-трехполюсные контакторы, в которых один из контакторов содержит один набор перегрузок.
Оба контактора должны содержать набор нормально замкнутых вспомогательных контактов вместе с нормально разомкнутыми герметичными контактами. Нормально замкнутые контакты будут использоваться для блокировки.Вспомогательная блокировка соединена последовательно с противоположной катушкой. Этот метод подключения катушек через противоположные вспомогательные нормально замкнутые контакты предотвращает одновременное включение катушек пускателей, что может быть очень опасно, даже если они подключены неправильно.
Большинство реверсивных пускателей также содержат механическое блокировочное устройство, которое также служит средством блокировки катушек от одновременного нажатия.
Часто техники используют отвертки для ручного включения катушек стартера.Этот метод устранения неполадок запрещен и очень опасен.
Другой метод блокировки — это использование блокировки кнопок. Блокировка кнопок или кнопок — это метод проводного управления, выполняемый специалистом по контролю. Станция состоит из трех кнопок, одна кнопка является нормально замкнутой кнопкой останова, а две другие — кнопками включения и отключения, содержащими как нормально разомкнутые, так и нормально замкнутые контакты.
Кнопки подключены таким образом, что позволяет запускать двигатель как в прямом, так и в обратном направлении. Если требуется, чтобы нагрузка вращалась в противоположном направлении, когда один из контакторов находится под напряжением, нажатие кнопки противоположного вращения приведет к потере питания катушки под напряжением на ее герметичном контакте. В этот момент оба контактора обесточены, позволяя кнопке задействовать неработающую катушку.
Встроенное прерывание цепи управления позволяет обесточить обе катушки перед запуском противоположной катушки.Чтобы обеспечить максимальную безопасность персонала и оборудования, должны быть реализованы все три метода блокировки.
Реверсивный пускательКонфигурация 1: Реверсивный трехфазный асинхронный двигатель
Реверсивный пускатель в конфигурации 1 работает следующим образом:
- Контакторы, управляющие прямым или обратным вращением двигателя, могут быть запускается нажатием кнопки прямого или обратного хода.
- Если нажата кнопка переднего хода, мощность будет передана на катушку через обратный вспомогательный контакт.
- Катушка будет запитана через передний нормально разомкнутый герметичный контакт.
- В это время кнопка реверса изолирована от цепи, потому что прямой вспомогательный контакт разомкнут, поэтому контактор реверса не может быть включен одновременно или в то же время, когда контактор прямого хода работает.
- Чтобы нажать кнопку реверса и повернуть двигатель в обратном направлении, необходимо нажать кнопку останова, высвободив питание из нормально разомкнутого герметичного контакта пускателя двигателя переднего хода.
Цепи управления прямым / обратным ходом — базовое управление двигателем
Если трехфазный двигатель должен приводиться в движение только в одном направлении, и при его первоначальном включении оказывается, что он вращается противоположно желаемому, все, что необходимо, — это поменять местами любые два из трех линейных проводов, питающих двигатель. . Это можно сделать на пускателе двигателя или на самом двигателе.
Вращение трехфазного двигателяПосле того, как две линии были переключены, направление магнитных полей, созданных в двигателе, теперь заставит вал вращаться в противоположном направлении.Это известно как реверсирование чередования фаз и .
Если двигатель должен приводиться в движение в двух направлениях, то для него потребуется пускатель прямого / обратного хода, который имеет два трехполюсных контактора с номинальной мощностью в лошадиных силах, а не только один, как в обычном пускателе.
Каждый из двух стартеров двигателя приводит в действие двигатель с различным чередованием фаз.
Когда контактор прямого хода находится под напряжением, силовые контакты соединяют линию L1 с T1, линию L2 с T2 и линию L3 с T3 на двигателе.Когда обратный контактор находится под напряжением, силовые контакты соединяют линию L1 с T3, линию L2 с T2 и линию L3 с T1 на двигателе.
Силовая цепь прямого / обратного ходаПоскольку два пускателя двигателя управляют только одним двигателем, необходимо использовать только один комплект нагревателей реле перегрузки. Обратные пути для обеих катушек стартера соединяются в серии с нормально замкнутыми контактами реле перегрузки , так что если перегрузка произойдет в любом направлении, катушки стартера будут обесточены, и двигатель перейдет в режим останавливаться.
Обратите внимание, что два контактора должны быть электрически, и , механически заблокированы , чтобы на них нельзя было подавать питание одновременно.
Если обе катушки стартера будут запитаны одновременно, произойдет короткое замыкание с потенциально опасными последствиями.
поставляются с двумя наборами нормально разомкнутых вспомогательных контактов , которые действуют как удерживающие контакты в каждом направлении. Они также будут поставляться с двумя наборами нормально замкнутых вспомогательных контактов, которые действуют как электрические блокировки.
Пускатели прямого / обратного хода никогда не должны замыкать свои силовые контакты одновременно. Лучший способ обеспечить это — использовать электрические блокировки, которые предотвращают подачу питания на одну катушку, если задействована другая. Неисправность электрической блокировки может привести к одновременному включению обеих катушек.
Если обе находятся под напряжением, требуется какая-то механическая блокировка, чтобы предотвратить втягивание обоих якоря . На схематических диаграммах изображенная пунктирной линией между двумя катушками, механическая блокировка представляет собой физический барьер, который вставляется в путь якоря одной катушки за счет движения соседней катушки.
Это означает, что даже если обе катушки находятся под напряжением, только один якорь сможет втягиваться полностью. Катушка, которая не втягивается, будет издавать ужасный дребезжащий звук, пытаясь замкнуть магнитную цепь.
На механические блокировки следует полагаться как на последнее средство защиты.
Электрическая блокировка достигается путем установки нормально замкнутого контакта катушки одного направления последовательно с катушкой противоположного направления, и наоборот. Это гарантирует, что при включении прямой катушки нажатие кнопки заднего хода не активирует обратную катушку.Такая же ситуация имеет место, когда обратная катушка находится под напряжением. В обеих ситуациях необходимо будет нажать кнопку останова, чтобы обесточить работающую катушку и вернуть все ее вспомогательные контакты в исходное состояние. Тогда может быть задействована катушка противоположного направления.
Схема управления прямым / обратным ходом При разработке схемы управления для цепей прямого / обратного хода мы начинаем со стандартной трехпроводной схемы , добавляем вторую нормально разомкнутую кнопку и добавляем ответвление удерживающего контакта для второй катушки.
Одной кнопки останова достаточно, чтобы отключить двигатель в обоих направлениях.
Две катушки механически блокируются, а нормально замкнутые контакты мгновенного действия обеспечивают электрическую блокировку.
Если нажать кнопку прямого направления, пока обратная катушка не задействована, ток найдет путь через нормально замкнутый обратный контакт и возбудит прямую катушку, в результате чего все контакты , связанные с этой катушкой, изменят свое состояние. Удерживающий контакт 2-3 замкнется, и нормально замкнутая электрическая блокировка разомкнется.Если нажать кнопку реверса, когда задействована передняя катушка, ток не сможет пройти через передний нормально замкнутый контакт, и ничего не произойдет.
Для того, чтобы двигатель двигался в обратном направлении, передняя катушка должна быть обесточена. Для этого необходимо нажать кнопку останова, тогда кнопка реверса сможет привести в действие катушку реверса.
Независимо от направления вращения двигателя, эта схема будет работать как стандартная трехпроводная схема, обеспечивающая защиту от низкого напряжения (LVP) , пока не будет нажата кнопка останова или не произойдет перегрузка .
Блокировка кнопок требует использования четырехконтактных кнопок мгновенного действия, каждая из которых имеет набор нормально разомкнутых и нормально замкнутых контактов.
Чтобы добиться блокировки кнопок, просто соедините нормально замкнутые контакты одной кнопки последовательно с нормально разомкнутыми контактами другой кнопки, и удерживающие контакты будут подключены по параллельно с нормально разомкнутыми контактами соответствующей кнопки.
Эта схема все еще требует установки электрических блокировок.
Блокировка кнопок не требует, чтобы катушки двигателя были отключены перед изменением направления, потому что нормально замкнутые передние контакты включены последовательно с нормально разомкнутыми обратными контактами, и наоборот. Нажатие одной кнопки одновременно отключает одну катушку и запускает другую. Это внезапное реверсирование ( забивает ) может сильно повлиять на двигатель, но если требуется быстрое реверсирование мотора, эта схема может быть решением.
Общий вопрос Ответ реверсивного контактора
1. Как работает реверсивный контактор?
Реверсивный контактор, который для реверсирования 3-фазного двигателя с использованием контакторов, вы просто пропускаете один набор проводов прямо через один контактор, а параллельный набор проводов через другой контактор, где вы меняете местами один набор проводов. Когда этот двигатель включен, двигатель вращается в одном направлении, а когда этот контактор включен, двигатель вращается в другом направлении. Расширенное обучение: ( Что такое контактор? )
2.Как работает реверсивный пускатель двигателя?
Реверсивный пускатель предназначен для реверсирования вала трехфазного двигателя. Это достигается путем замены любых двухлинейных проводов, питающих нагрузку двигателя. Реверсивный магнитный пускатель двигателя включает в себя пускатель прямого и обратного хода как часть узла. Предусмотрены электрические и механические блокировки, чтобы гарантировать, что только прямой или обратный пускатель может быть включен в любой момент времени, но не одновременно.
3.Что такое реверсивный стартер?
Реверсивный пускатель полного напряжения — это трехфазный контроллер двигателя с двумя контакторами двигателя. Вместо использования одного контактора для размыкания и замыкания силовой цепи для включения и выключения двигателя, он использует прямой и реверсивный контакторы для управления направлением двигателя.
4. Какова функция вспомогательного контактора?
Контакторы обычно подразделяются на контакторы нагрузки и вспомогательные контакторы. Контакторы нагрузки имеют высокую коммутационную способность, в чем разница между «штатным» контактором и вспомогательным контактором?
Контактор нагрузки обычно используется в качестве главного контактора.Он выдерживает нагрузки около 600 A / AC1. Вспомогательные контакторы, с другой стороны, рассчитаны на коммутационные токи только до 6 А. Среди вспомогательных контакторов учитываются, например, реле времени и реле безопасности. По сути, вспомогательный контактор представляет собой обычное (маломощное) реле, но построенное как «обычный» контактор, и при использовании вместе с другим контактором он называется вспомогательным контактором, чтобы пояснить, что он не используется для переключения нагрузок, но имеет активацию / вместо этого функция деактивации или управления — используется для подключения / отключения цепи.Поэтому вспомогательные контакторы обычно имеют только вспомогательные контакты и не имеют главных контактов.
5. Какова основная функция контактора?
Контакторы нагрузки имеют высокую коммутационную способность, которая обычно используется в качестве главного контактора. Он выдерживает нагрузки около 600 A / AC1. Расширенное обучение ng: ( Каков принцип работы контактора переменного тока? )
6. Зачем использовать вспомогательный контактор?
По сути, вспомогательный контактор представляет собой обычный контактор, например реле малой мощности, при использовании вместе с другим контактором он называется вспомогательным контактором, чтобы уточнить, что он не используется для переключения нагрузок, а вместо этого имеет функцию активации или деактивации или управления — используется для подключения или отключения цепи.Поэтому вспомогательные контакторы обычно имеют только вспомогательные контакты и не имеют главных контактов.
Рекомендуемый артикул:
Что такое контактор?
Каков принцип работы контактора переменного тока?
PowerControlProducts.book
% PDF-1.6 % 1 0 obj > эндобдж 5 0 obj > / Шрифт >>> / Поля [] >> эндобдж 2 0 obj > поток 2017-02-28T22: 18: 57-05: 002017-02-28T22: 18: 57-05: 002017-02-28T22: 18: 57-05: 00FrameMaker 12.0.2application / pdf
Магнитные пускатели двигателей в качестве контроллеров — Сравнение устройств типов NEMA и IEC
Время чтения: 4 минуты.Статья 100 NEC определяет контроллер как «устройство или группу устройств, которые служат для управления определенным заранее определенным образом электрической мощностью, подаваемой на устройство, к которому он подключен». Раздел 430.2 дает более конкретное определение двигателя: «Для целей этой статьи [Статья 430] контроллер — это любой переключатель или устройство, которое обычно используется для запуска и остановки двигателя путем включения и отключения тока в цепи двигателя.”
Магнитный пускатель двигателя является таким контроллером и использует контакты с электромагнитным управлением, которые запускают и останавливают подключенную нагрузку двигателя. Цепь управления с мгновенными контактными устройствами, подключенными к катушке магнитного пускателя двигателя, выполняет эту функцию пуска и останова. Трехполюсный пускатель магнитного двигателя полного напряжения состоит из следующих компонентов: набора неподвижных контактов, набора подвижных контактов, нажимных пружин, катушки управления, неподвижного электромагнита, набора катушек затенения магнитного поля и подвижного якоря.
Также важно помнить, что магнитный пускатель двигателя — это контактор, который имеет дополнительный узел реле перегрузки, который обеспечивает защиту двигателя от перегрузки во время работы. Выбор теплового реле перегрузки осуществляется с помощью таблицы производителя, прилагаемой к пускателю магнитного двигателя. Всегда важно знать ток полной нагрузки (FLC) двигателя, коэффициент эксплуатации (SF) двигателя и температуру окружающей среды, в которой работает оборудование.Тепловые единицы рассчитаны на температуру окружающей среды 40 ° C (104 ° F).
Типы пускателей
Магнитные пускатели двигателей обычно выпускаются с полным напряжением (линейным), пониженным напряжением и реверсивным. Полновольтный или линейный магнитный пускатель двигателя подает на двигатель полное напряжение, что означает, что он предназначен для правильного управления уровнями пускового тока, который будет развиваться при запуске двигателя (см. Рисунок 1).
Рис. 1. Пускатель магнитного двигателя полного напряжения (параллельный)
Пускатели пониженного напряженияпредназначены для ограничения воздействия пускового тока при запуске двигателя.Они доступны в электромеханическом и электронном форматах.
Рисунок 2. Реверсивный пускатель полного напряжения
Пускатели реверсивныепредназначены для реверсирования вала трехфазного двигателя. Это достигается путем замены любых двухлинейных проводов, питающих нагрузку двигателя. Реверсивный магнитный пускатель двигателя включает в себя пускатель прямого и обратного хода как часть узла (см. Рисунок 2). Предусмотрены электрические и механические блокировки, чтобы гарантировать, что только прямой или обратный пускатель может быть включен в любой момент времени, но не одновременно.
Сравнение пускателей NEMA и IEC
В этой статье мы сосредоточимся на том, как NEMA (Национальная ассоциация производителей электрооборудования) и IEC (Международная электротехническая комиссия) относятся к выбору и применению магнитных пускателей двигателей.
Магнитные пускатели двигателейNEMA доступны в различных номинальных значениях напряжения и мощности со следующими обозначениями: размеры от 00 до размера 9, последовательно. Эти размеры NEMA классифицируют пускатели магнитных двигателей по напряжению и максимальной мощности.Примеры напряжений переменного тока включают варианты 24 В, 120 В, 208 В, 240 В, 277 В, 480 В и 600 В. Магнитный пускатель двигателя также предлагается в различных типах корпуса в зависимости от среды, в которой будет работать оборудование, не говоря уже о катушках постоянного тока. Типичными защитными кожухами являются NEMA 1 (общего назначения), NEMA 4 (водонепроницаемые), NEMA 12 (пыленепроницаемые) и NEMA 7 (опасные зоны).
Магнитные пускатели двигателейIEC обычно выпускаются в модульном формате с контактором и реле перегрузки.Доступны трехфазные контакторы на 208 В, 230 В, 460 В и 575 В с соответствующими максимальными значениями мощности. Магнитные пускатели двигателей IEC часто поставляются как часть оборудования производителей оригинального оборудования (OEM), как и пускатели NEMA.
Если мы сравним пускатель магнитного двигателя NEMA и пускатель магнитного двигателя IEC, мы заметим следующие различия:
Устройство IEC обычно физически меньше, чем сопоставимое устройство NEMA, но не во всех случаях, особенно в больших размерах.
Жизненный цикл устройств NEMA и IEC может быть разным. Оценка производительности между NEMA и IEC, а также различия в том, как производители разрабатывают данные (не проверены третьими сторонами, поэтому методы тестирования могут сильно различаться). Общие характеристики безопасности устройств IEC или NEMA оцениваются сторонним испытательным агентством в Северной Америке. ЕС разрешает самосертификацию, но производители устройств NEMA также используют самосертификацию для характеристик производительности, специфичных для NEMA.Контроллер NEMA обычно поступает из лаборатории, аккредитованной OSHA, в то время как устройство IEC может быть самосертифицировано, иметь знак CE или сертифицировано лабораторией, которая может не иметь аккредитации OSHA. Пускатели NEMA теперь могут использоваться вместе с электронными / полупроводниковыми реле перегрузки, которые регулируются.
УстройствоIEC имеет регулируемый узел реле перегрузки, в то время как сопоставимое устройство NEMA имеет фиксированный и съемный узел реле перегрузки. Кроме того, устройства NEMA могут использоваться вместе с электронными / полупроводниковыми реле перегрузки, которые регулируются.
УстройствоIEC обычно должно быть защищено быстродействующими токоограничивающими предохранителями, в то время как устройство NEMA может быть защищено обычными предохранителями с выдержкой времени, но это зависит от продукта к продукту и от производителя к производителю.
Многие устройства IEC и NEMA разработаны для использования с обычными (не ограничивающими ток) предохранителями и автоматическими выключателями, по крайней мере, для стандартных SCCR. Фактическое ограничение тока может использоваться для SCCR с высокой степенью отказа и / или координации типа 2.
Конечный пользователь должен внимательно рассмотреть все эти требования, прежде чем принимать решение об установке пускателя магнитного двигателя NEMA или пускателя магнитного двигателя IEC в своем конкретном приложении.
% PDF-1.7 % 2 0 obj > эндобдж 456 0 объект > поток 10.8758.375102019-08-12T17: 13: 46.129ZPDF-XChange Core API SDK (7.0.325.1) 24f4cedd2299fc03fb9dd66ba328d55c506480cf1328592
