принцип работы, правила установки и подключения

Одним из действенных вариантов модернизации системы отопления, позволяющих сделать ее более производительной и надежной, является установка коллекторного блока. Устройство, пришедшее на смену традиционным конструкциям линейной структуры, призвано повышать удобство эксплуатирования и ремонтопригодность системы.

Как функционирует коллектор для отопления и какие особенности монтажа следует учитывать, рассмотрим подробнее.

Содержание статьи:

Принцип функционирования распределителя

Основное предназначение – равномерно раздавать тепловые потоки, поступающие из основной магистрали, по контурам системы и за счет циркуляционного оборота возвращать остывшую жидкость к котлу.

При этом отдельные ветки системы, подключенные к коллектору, становятся независимыми друг от друга.

Прибор являет собой промежуточный распределительный узел, ключевыми элементами которого выступают две взаимосвязанные части:

• подающая гребенка – отвечает за подачу теплоносителя;
• обратная – выполняет функцию отвода остывшего теплоносителя к генератору тепла.

Вместе они образуют коллекторную группу. От каждой гребенки отходит по несколько выводов для подключения контуров, ведущим к отопительным приборам.

Галерея изображений

Фото из

Коллектор в системе отопления

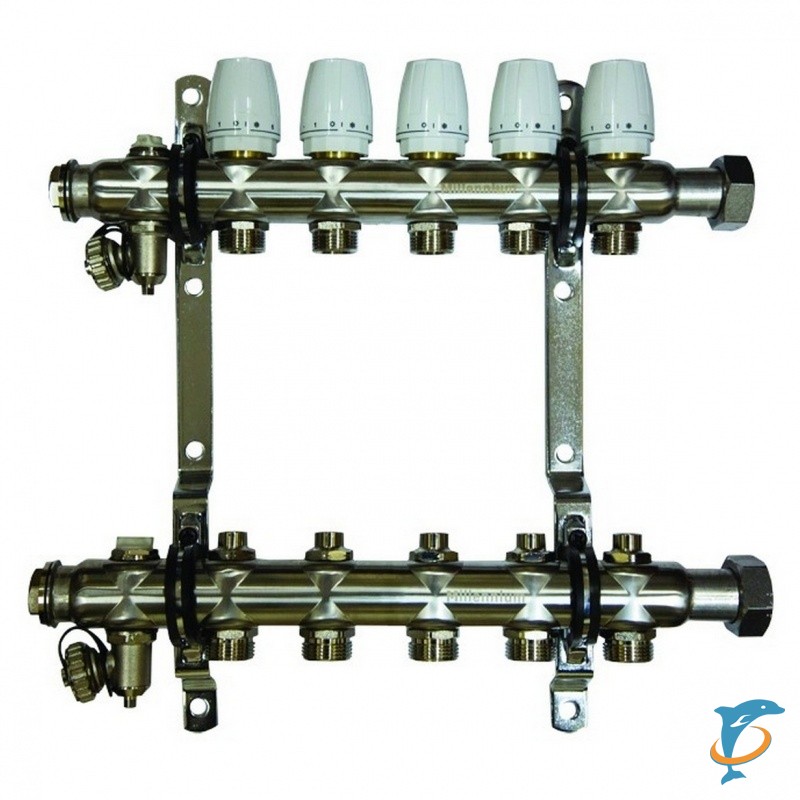

Коллектор заводского исполнения

Распределительная гребенка из ПП труб

Коллекторная разводка в доме

Составляющие коллекторного узла

Комбинация коллектора с двухтрубной схемой

Техническое оснащение лучевых схем

Дешламаторы и шаровые краны

Каждый вывод устройства может быть оснащен выпускными вентилями и отсекающим либо регулировочным краном.

Их наличие дает возможность регулировать давление внутри каждого контура и в случае надобности отсоединения ветки для ремонта, например, перекрывать поток теплоносителя.

Чтобы повысить производительность системы и получить возможность контролировать все отопительные процессы в каждой комнате обогреваемого дома, корпус задействуют также в качестве платформы под установку:

• воздуховыпускных клапанов;
• водосливных клапанов;
• расходомеров;
• счетчиков тепла.

Принцип работы коллекторной системы довольно прост. Разогретая теплогенератором жидкость поступает в подающую гребенку.

Внутри промежуточного сборного узла скорость движения жидкости замедляется благодаря увеличенному внутреннему диаметру устройства, она перераспределяется между всеми отводами.

Количество выводов на распределителе может быть любым, а в случае надобности конструкцию всегда можно нарастить дополнительными отводами

Зная расход теплоносителя, равный мощности теплогенератора, и скорость движения воды, несложно найти необходимую площадь сечения. Только предварительно следует перевести литры в удобную для расчетов единицу мм³.

Через соединительные патрубки, сечение которых меньше диаметра трубы коллекторного узла, теплоноситель поступает в отдельно проложенные контуры и двигается к радиаторам или к .

Благодаря такому распределению должным образом прогревается каждый элемент, снабжаемый теплоносителем равной температуры.

Внутренний диаметр коллектора определяется расчетным путем так, чтобы скорость передвижения теплоносителя внутри него была не больше 0,7 м/с

Достигнув батареи и отдав полученное при нагреве тепло, жидкость направляется по другой трубе в противоположном направлении к распределительному блоку. Там она поступает на обратную гребенку, откуда перенаправляется к теплогенератору.

Для загородного коттеджа  по праву считается самой эффективной и надежной.

Единственное, что может останавливать рачительного хозяина– стоимость. Ведь обустройство такой системы обойдется дороже, чем устройство обычной системы тройникового типа.

Такое конструктивное решение, предполагающее обустройство отдельных подающих труб, создает условия для равномерного разогрева радиаторов

Типы коллекторов в системах отопления

Коллекторные установки, применяемые при проектировании закрытых циркуляционных отопительных систем, бывают трех разновидностей.

В зависимости от назначения конструкции на рынке представлены: радиаторные и солнечные системы, а также устройства, оснащенные гидрострелкой.

Тип #1 — радиаторное коллекторное отопление

Какой бы тип отопления не был запроектирован в доме, радиаторы в нем присутствуют всегда. А потому коллекторы, распределяющие потоки теплоносителя непосредственно к установленным в комнатах батареям, являются самым востребованным типом.

Распределительный узел состоит из двух взаимосвязанных гребенок: первая направляет теплоноситель к установленным в комнатах приборам, вторая – отводит его обратно к котлу

Коллекторы, применяемые при радиаторном отоплении, в зависимости от архитектурных и интерьерных особенностей помещения можно подключать различными способами.

По способу подключения радиаторная система отопления может быть выполнена в любом из перечисленных ниже вариантах исполнения:

• верхнее подключение;
• нижнее присоединение;
• установка сбоку;
• ведение по диагонали.

Наибольшее распространение получил все же нижний способ соединения. При такой разводке контуры, скрытые под поверхностью плинтуса или пола, не так бросаются в глаза.

Да и расчеты подтверждают, что при нижнем присоединении все преимущества частного отопления проявляются в полной мере.

Коллектором для радиаторов оснащают каждый этаж дома. Устанавливают его в центре, маскируя устройство в нише или в устроенном специально для него шкафчике на стене.

Место для установки должно быть выбрано так, чтобы по возможности ко всем приборам подводились ветки равной длины.

Если невозможно достичь равенства подключенных к коллектору колец, то каждый отвод снабжается собственным циркуляционным насосом.

По сути, все подключенные к распределительному узлу ветки представляют собой самостоятельный контур с собственной запорной арматурой, а иногда и автоматикой.

Ярким примером коллекторной схемы отопления являются .

Коллекторная схема разводки обеспечивает равномерную поставку тепла во все кольца системы водяных “Теплых полов”

Трубопроводы теплых полов собирают из медных труб или их пластиковых аналогов, для соединений используют неразъемные фитинги.

В отопительные кольца монтируют вентили, с помощью которых регулируют подачу теплоносителя, а в случае необходимости отключают «теплые полы» от общедомовой отопительной сети.

Коллектор для «теплого пола» представляет собой конструкцию, включающую ряд трубных колец, которая прокладывается под напольным покрытием

Такие системы всегда оснащают . Его располагают в промежуточный коллекторный узел на входе в трубу обратного направления.

Число патрубков на распределительном узле зависит от количества помещений, зацикленных на одной гребенке.

Количество коллекторных групп определяют, ориентируясь на длину контуров. За основу расчетов берут соотношение, при котором на одну коллекторную группу отводится 120 метров трубопровода.

Тип #2 — гидравлическая стрелка

При обустройстве мощных и разветвленных систем отопления, которые проектируют в жилых постройках большой площадью, применяют распределительные коллекторы, оборудованные термогидравлическим распределителем или гидрострелкой.

При монтаже связующего звена с одной стороны к нему подключают контур отопительного котла, а с другой – радиаторное отопление или «теплые полы».

Гидравлическая стрелка представляет собой вертикальная полая труба, оснащенная по торцам эллиптическими заглушками, основное предназначение которой – выравнивать оказываемое на теплоноситель давление

Наличие распределительной гидравлической стрелки позволяет решить сразу несколько задач:

• избежать резких перепадов температуры в трубах, губительно сказывающихся на эксплуатационном сроке системы;
• за счет подмеса и вторичной циркуляции части теплоносителя сохранить постоянный объем котловой воды, а также сэкономить топливо и электроэнергию;
• в случае необходимости компенсировать во второстепенном контуре дефицит расхода.

Поддержание температурного баланса достигается за счет того, что устройство позволяет отделить гидравлический контур котла от вторичной цепи.

Вариант изготовления самодельного коллекторного распределителя, оснащенного гидрострелкой, которая изготовлена из стальной квадратной трубы и оборудована штуцерами

Оптимальную работу системы, оснащенной гидрострелкой, можно обеспечить при условии, если каждый контур оборудован собственным циркуляционным насосом.

Тип #3 — солнечные коллекторные установки

Устройства этого типа выбирают при обустройстве автономного водопровода в негазифицированных областях, где уровень солнечного излучения достаточно высок.

Воздушные гребенки, функционирующие на солнечной энергии, работают за счет парникового эффекта, преобразовывая солнечный свет в тепловую энергию

Конструкция солнечных установок немного отличается от традиционных аналогов. По сути, они представляют собой своего рода теплицы, накапливающие солнечную энергии.

Естественная циркуляция теплоносителя в них осуществляется за счет конвекционных потоков и под действием присоединенных к поглощающей пластине вентиляторов.

Распределитель, поглощающий солнечные лучи, представляет собой небольшой плоский ящик, покрытый черной адсорбирующей пластиной. Эта тепловоспринимающая пластина и аккумулирует тепло.

Накопленное тепло передается теплоносителю, в роли которого может выступать циркулирующий по трубам воздух или жидкость.

Основное предназначение солнечного коллектора – направлять и перераспределять энергию Светила на бытовые потребности и нужды

В продаже можно встретить подвижные коллекторные системы, работающие на солнечной энергии. Их конструкция устроена так, что зеркала и нагревательные элементы «следят» за передвижением солнца, благодаря чему его энергию поглощают по максимуму.

Но из-за высокой стоимости оборудования в качестве основного источника обогрева в условиях климата даже южных регионов нашей страны невыгодно.

А потому их больше задействуют в качестве дополнительного источника тепла при обустройстве систем отопления с исполльзованием твердотопливных и газовых котлов.

Модификации распределительных гребенок

Сегодня на рынке оборудования представлено множество разновидностей коллекторов для отопительных систем.

Производители предлагают как связующие звенья самого простого исполнения, конструкция которых не предусматривает наличие вспомогательной арматуры для регулирования оборудования, так и коллекторные блоки с полным комплектом вмонтированных элементов.

Коллекторный блок, включающий все необходимые функциональные элементы для создания условий бесперебойной и высокопроизводительной работы отопительной системы

Простые в исполнении устройства являют собой латунные модели с дюймовым проходом ответвлений, оснащенных двумя соединительными отверстиями по бокам.

На обратном коллекторе такие устройства имеют заглушки, вместо которых в случае «наращивания» системы всегда можно установить дополнительные приборы.

Более сложные в конструктивном решении промежуточные сборные узлы оснащены шаровыми кранами. Под каждый отвод в них предусмотрена установка запорной регулировочной арматуры. Навороченные дорогостоящие модели могут быть оснащены:

• расходомерами, основное предназначение которых – регулировать поток теплоносителя в каждой петле;
• термодатчиками, призванными контролировать температуру каждого отопительного прибора;
• воздуховыпускными клапанами автоматического типа для слива воды;
• электронными клапанами и смесителями, направленными на поддержание запрограммированной температуры.

Количество контуров в зависимости от подсоединяемых потребителей может варьироваться в пределах от 2 до 10 штук.

Независимо от сложности и многофункциональности оборудования при изготовлении гребенок коллекторных блоков используют материалы, устойчивые к внешним факторам

Если за основу брать материал изготовления, то промежуточные сборные коллекторы бывают:

1. Латунные – отличаются высокими эксплуатационными параметрами при доступной цене.
2. Нержавеющие – стальные конструкции чрезвычайно долговечны. Они могут с легкостью выдерживать большое давление.
3. Полипропиленовые – модели из полимерных материалов, хоть и отличаются невысокой ценой, но по всем характеристикам уступают металлическим «собратьям».

Модели, выполненные из металла, для продления срока службы и повышения эксплуатационных параметров обрабатывают антикоррозионными составами и покрывают теплоизоляцией.

Разделительные конструкции, выполненные из полимеров, применяют при обустройстве систем, отапливаемых котлами мощностью от 13 до 35 кВт

Детали устройства могут быть литого исполнения либо же оснащены цанговыми зажимами, позволяющих осуществлять соединение с металлопластиковыми трубами.

Но специалисты не советуют выбирать гребенки с цанговыми зажимами, поскольку те часто «грешат» подтеканием теплоносителя в местах соединения вентиля. Это возникает вследствие быстрого выхода из строя уплотнителя. И заменить его не всегда представляется возможным.

Коллекторы используются в схемах одно- и двухтрубного отопления. В однотрубных системах одна гребенка поставляет нагретый теплоноситель и принимает остывший

Рекомендации грамотного выбора

Основная сложность заключается не только в самом монтаже коллектора, но и в правильном выборе оборудования.

При выборе модели гребенки следует ориентироваться на такие параметры:

1. Предельно допустимое давление для этой модели. Оно определяет тип материала, из которого может выполнен гидрораспределитель.
2. Пропускная способность узла.
3. Наличие вспомогательных устройств.
4. Количество выходных патрубков гребенки. Оно должно соответствовать количеству контуров охлаждения.
5. Возможность дополнительного присоединения элементов.

Все эксплуатационные параметры указываются в паспорте к изделию.

Для обустройства поэтажных независимых обогревательных контуров, оснащенных автономным управлением, гребенки необходимо монтировать на каждом этаже дома.

При выборе и установке поэтажных распределителей ориентируются на параметры «подсистемы», которую они призваны обслуживать.

Благодаря поэтажному размещению гребенок в случае надобности всегда можно отключать отопление как нескольких отдельных приборов, так и всего этажа

Это значительно упрощает обслуживание отопительной системы и ее ремонт.

Поскольку коллекторный блок – недешевое удовольствие, чтобы обезопасить себя от разочарований при быстром выходе системы из строе при выборе модели стоит ориентироваться на продукцию проверенных производителей.

Смело можно доверять таким производителям, как «GREENoneTEC», «Rehau», «Soletrol», «Oventrop» и «Meibes». В каждой серии ведущих европейских производителей можно подобрать полный комплект необходимого дополнительного оборудования.

Вспомогательные элементы и арматура к коллекторному блоку также должна соответствовать ГОСТу и ТУ.

В качестве дополнительных устройств для подключения коллектора могут понадобиться: 1 – автоматический воздухоотводчик, 2 – переходник, 3 – уголок, 4 – кран, 5 –сгон, 6 – еще уголок, 7 – выводы труб

Каждый из дополнительных элементов конструкции выполняет свою функцию:

• автоматический воздухоотводчик – монтируется, если блок и радиаторы расположены на одном этаже;
• переходник – потребуется при монтаже воздухоотводчика, диаметр которого равен ½ дюйма, при условии что резьба коллектора составляет ¾ дюйма.
• уголок – позволит подсоединить трубы и направить воздухоотводчик вверх.
• кран – необходим для подключения к устройству идущей от котла трубы;
• сгон, оборудованный накидкой гайкой – позволит в случае необходимости перекрыть подачу теплоносителя и, открутив накидную гайку, отсоединить устройство.

Если предполагается подключать , дополнительно потребуется установить кран для подпитки.

Для фиксации коллектора к стене потребуются также хомуты, «посаженные» на пластиковые дюбеля. При монтаже конструкции допустимо также применять специальные кронштейны.

Такие конструкции удобны тем, что верхний коллектор в них выдвинут вперед, благодаря чему трубы узла не мешают подводу трубопровода к нижнему коллектору.

Правила установки и подключения

Выбирать и устанавливать коллектор лучше всего еще на этапе проектирования и монтажа отопительной системы.

Устанавливают такие промежуточные конструкции в помещениях, защищенных от избыточной влажности. Чаще всего для этих целей отводят место в коридоре, кладовой или гардеробной.

Коллекторный блок желательно размещать в специально предназначенном для этого металлическом шкафу, оснащенным в боковых стенках отверстиями под выведение труб

В продаже встречаются накладные и встраиваемые модели металлических шкафов. Каждая модель оснащена дверцей и выштамповкой по боковым сторонам.

За неимением возможности установить металлический шкафчик, поступают проще, фиксируя устройство прямо на стену. Нишу под обустройство коллекторного блока размещают на небольшой высоте относительно пола.

Общепринятой инструкции по монтажу коллекторных распределительных схем по сути нет. Но есть ряд основных моментов, относительно которых специалисты пришли к единому знаменателю:

1. Наличие расширительного бака. Объем конструктивного элемента должен составлять не менее 10% от общего количества воды в системе.
2. Наличие циркуляционного насоса для каждого проложенного контура. Относительно этого элемента не все специалисты едины во мнении. Но все же, если планируется задействовать несколько независимых контуров, для каждого из них стоит установить отдельный агрегат.

Перед циркуляционным насосом на магистрали обратной подачи размещают . Благодаря этому он становится менее уязвимым к турбулентности потоков воды, часто возникающих в этом месте.

Если же используется гидрострелка – бак монтируют перед основным насосом, основная задача которого состоит в том, чтобы обеспечивать циркуляцию на малом контуре.

Место расположения циркуляционного насоса не принципиально. Но, как показывает практика, ресурс устройства несколько выше именно на «обратке».

Главное при монтаже – расположить вал строго горизонтально. При несоблюдении этого условия первый же пузырь скопившегося воздуха оставит агрегат без охлаждения и смазки.

Сам процесс сборки и подключения коллекторной системы наглядно представлен в видео-блоке.

Выводы и полезное видео по теме

Видео-руководство по последовательной сборке коллекторного блока:

Видео-обзор установки и работы модульного пластикового коллектора:

Распределительный узел для «теплого пола»:

Грамотно выбранная и смонтированная коллекторная разводка гарантирует эффективность и надежность системы отопления.

Благодаря малому количеству соединений и тройников вероятность протечек таких конструкций сводится к минимуму. Ну а возможность регулировать температуру нагрева каждого отопительного радиатора делает эксплуатацию отопительной системой особенно комфортной.

Если обладаете необходимыми знаниями или есть опыт подключения коллекторной системы отопления, пожалуйста, поделитесь им с нашими читателями. Сделать это можно оставив комментарий внизу статьи.

Распределительный коллектор отопления своими руками: инструкция

Автономные системы отопления могут быть построены разными способами. Одним из самых популярных типов системы отопления в доме является конструкция с жидким теплоносителем. Обычно в его качестве используется вода со специальными присадками.

Распределительный коллектор отопления

Такая система может иметь несколько обогревательных контуров, например, отопление через радиаторы и через теплые полы. Для того, чтобы вода в такой системе распределялась равномерно – нужен коллектор отопления распределительный.

Назначение отопительного коллектора

Отсутствие распределительного коллектора в системе водяного отопления может привести к тому, что вода в разные контуры системы может поступать неравномерно. В результате у вас будет горячий пол и холодные радиаторы, или наоборот.

Это может происходить от того, что к одному выходному патрубку бойлера может быть подключено несколько контуров отопительной системы. Жидкость протекает по таким соединениям неравномерно, в результате чего части помещений не будет хватать тепла. А ведь именно от количества теплоносителя, проходящего по трубам, объема и скорости его перемещения и зависит эффективность системы теплоснабжения.

трубы, отходящие от бойлера

Некоторые владельцы домов пытаются решить эту проблему установкой дополнительных насосов и регулирующих клапанов. Но это только усложняет систему и не всегда приводит к равномерному распределению теплоносителя.

Как распределяется теплоноситель в частном доме?

Возьмем для примера отопительную систему для частного дома площадью в 100 квадратов. Прибором для нагрева воды будет являться настенный газовый котел, имеющий один выходной патрубок с диаметром ¾ дюйма.

В доме у нас имеется два отопительных контура и один контур, нагревающий воду для бытового использования косвенным нагревом. Все контуры построены из труб с диаметром в 1 дюйм. Как рассчитать и построить эффективную систему теплоснабжения?

Первым делом уясняем для себя, что основной причиной некачественного теплоснабжения является элементарная нехватка теплоносителя в системе. А вот основной причиной такой нехватки является чрезмерно узкие распределительные трубопроводы.

Таким образом, повысить эффективность тепловой системы, то есть увеличить диаметр распределительных труб можно двумя способами:

распределение теплопотоков

• При использовании котлов со встроенными насосами к ним подключают гидрострелку (распределитель потоков). При этом на каждом контуре потребления тепла необходимо установить собственный циркуляционный насос. Но такое устройство будет работать только в небольшом здании. При повышении отапливаемых площадей его эффективность и надежность резко падает.
• Наиболее надежным способом станет подключение к источнику тепла водяного распределительного коллектора.

Наиболее совершенный вид распределительного коллектора называется кампланарным. С его помощью эффективно решается проблема соединения труб разного диаметра и объема размещаемого теплоносителя.

распределительный гидроколлектор на 4 контура

Рассмотрим, как своими руками создать системы распределения теплопотоков.

Гидравлическая стрелка и ее функция

Это довольно простое устройство. Его можно изготовить из отрезка трубы с сечением в три раза больше, чем выходной патрубок котла. На торцы отрезка необходимо приварить заглушки выгнутой формы. В заглушках затем прорезаются отверстия с нарезанной резьбой. Они будут служить для сброса воздуха или слива воды. В теле трубы сверлим отверстия, в которых также нарезаем резьбу. К ним мы будем подключать выходной патрубок котла и отопительные контуры. Корпус гидрострелки после этого необходимо зашкурить и покрасить.

гидрострелка

Компаланарный распределительный коллектор

Несмотря на то, что в строительных магазинах имеется большой ассортимент распределительных коллекторов разных размеров – подобрать устройство точно под свою систему отопления иногда бывает затруднительно. Может не совпадать или количество контуров или их сечение. В результате вам придется мастерить монстра из нескольких коллекторов, что явно не лучшим образом скажется на эффективности системы отопления. Да и не дешевым будет такое удовольствие.

При этом не стоит верить рассказам «бывалых», что система может прекрасно работать и при прямом подключении к котлу. Это ошибка. Если в вашей отопительной системе имеется более трех контуров – то установка распределительного коллектора является не прихотью, а необходимостью.

А вот при отсутствии в продаже распределительного коллектора, подходящего вам по параметрам – его вполне можно сделать своими руками.

Изготовление распределительного коллектора своими руками

Проект распределительного коллектора разрабатывается исходя из количества отопительных контуров в вашей системе. Оцените, где расположен ваш нагревательный котел, какой в нем имеется входной и выходной патрубок, какое количество отопительных контуров или контуров косвенного нагрева будет задействовано в отопительной системе. Возможно вы планируете увеличивать количество контуров в вашем доме, например, пристроить еще комнату в следующем году. К распределительной системе также могут подключаться солнечные коллекторы, тепловой насос и другие устройства. Также считаем все системы распределительного тепла, включая теплые водяные полы, отопительные радиаторы, фэнкойлы и так далее.

Составляем схему нашей отопительной системы, учитывая, что у каждого контура имеется труба подачи горячей воды и труба обратки.

В ходе проектирования системы не забудьте определить месторасположения дополнительного оборудования, такого как расширительный бачок, клапан автоматической подпитки, сливной кран и кран для заполнения системы, группа термостатов и так далее.

Производит пространственное проектирование, то есть определяем откуда и куда в наш распределительный коллектор будут подключаться трубы. Практика подсказывает, что на торцах коллектора обычно монтируются патрубки для подключения твердотопливного котла и для косвенного нагрева. Если у вас в системе есть настенный газовый или электрический котел – он врезается сверху или также в торец.

Исходя из имеющейся информации составляем чертеж будущего распределительного коллектора. Удобно для этого воспользоваться миллиметровой бумагой. Расстояние между патрубками не должно составлять менее 10 сантиметров, но и разносить их шире 20 сантиметров также не следует. Для одного контура отопления, расстояние меду патрубком подачи и патрубком обратки не должно быть менее 10 сантиметров. Желательно, чтобы группы патрубков одного контура визуально выделялись.

Проектировка коллектора

На приведенном ниже рисунке приведен пример проектирования распределительного коллектора, в который будет подключено шесть контуров отопительной системы.

На первом этапе чертим два прямоугольника. Это собственно коллектор подачи и коллектор обратки.

коллектор подачи и коллектор обратки

На троцах коллекторов проектируем подсоединение котла и бойлера косвенного нагрева. Не забывайте проставлять на чертеже параметры сечения будущих патрубков.

подсоединение котла и бойлера косвенного нагрева

Проектируем подключение контуров отопления и дополнительных нагревательных котлов. Не забывем проставлять сечение труб и размеры патрубков. Подписываем все спроектированные патрубки.

подключение контуров отопления и дополнительных нагревательных котлов

На следующем этапе проектируем подключение дополнительного оборудования. В нашем случае это расширительный бачок, кран слива, защитный блок, термометр системы. Обратите внимание, что контуры подачи теплоносителя выделяются красным, а контуры обратки – синим цветом.

подключение дополнительного оборудования

Это был черновой чертеж. Проверяем его правильность и переносим его начистовую на новый лист бумаги. Именно исходя их этого проекта мы и будем создавать самостоятельно распределительный коллектор.

чистовой чертеж

Изготавливаем коллектор распределения

Проводим расчет материала, необходимого для изготовления коллектора. Легче всего это сделать в электронных таблицах Excel. Заодно в этой программе можно рассчитать и стоимость материалов, потребных для изготовления устройства. Приобретаем необходимый исходный материал и готовим инструменты для самостоятельного изготовления.

готовим инструменты

Исходными материалами для основных частей коллектора будут служить трубы обычные или квадратного сечения. Производим на них необходимую разметку, используя штангенциркуль, линейку и керн.

Производим необходимую разметку

С использованием газового резака делаем отверстия под патрубки.

делаем отверстия под патрубки

Вставляем патрубки (отрезки труб с резьбой) в посадочные места.

Вставляем патрубки

Фиксируем патрубки сваркой. Сначала начерно, а потом обвариваем по всему периметру.

Фиксируем патрубки сваркой

Также привариваем к корпусу кронштейны для крепления на стену.

привариваем к корпусу кронштейны

Зачищаем места сварки от окалины и ржавчины.

Зачищаем места сварки

Всю конструкцию обрабатываем обезжиривающим составом, покрываем краской и лаком.

обрабатываем обезжиривающим составом, покрываем краской и лаком

Краска полностью схватывается через два-три дня и нашем распоряжении оказывается самостоятельно изготовленный распределительный коллектор. Теперь осталось только установить его на место и подсоединить к нему все входящие и исходящие контуры.

готовый самодельный распределительный коллектор

Система с распределительным коллектором будет работать намного эффективнее, чем простое нагромождение отопительных труб

Для того, чтобы поймать все нюансы самостоятельного изготовления распределительного коллектора и область его применения – рекомендуем вам посмотреть обучающее видео.

Обзор самодельного распределительного коллектора

Распределительный коллектор отопления, солнечный, гидрострелка

Все больше набирают свою популярность коллекторные схемы в санитарно-технических коммуникациях по сравнению с обычной разводкой. Коллектор служит для раздачи и сбора жидкости от магистрали к разным контурам. Он улучшает систему отопления любого дома.

Содержание

1. Виды коллекторов отопления
   1.1 Распределительный коллектор
   1.2 Солнечный коллектор
   1.3 Гидрострелка
2. Достоинства коллекторной системы отопления
3. Выбор распределительного коллектора
4. Какой материал лучше

Виды коллекторов отопления

Коллектор представляет собой небольшой отрезок трубы с боковыми и торцевыми отводами, которые предназначены для подключения контуров. Использовать его можно только в отоплении с системой закрытой циркуляции. Коллектор может быть оснащен смесительным узлом, который дает возможность автоматизированного управления. Также возможно ручное или автоматическое регулирование потока. Коллекторы делятся на три типа: распределительный, солнечный и гидрострелка.

Распределительный коллектор

Распределительный коллектор является самым популярным. Он распределяет поток тепла сразу по приборам отопительной системы. Он имеет два распределителя. С помощью первого производится подача теплоносителя, а по второму возвращается обратно к котлу. На каждой гребенке установлены подключения к магистралям и входы, к которым могут подключаться контуры теплого пола или радиаторы отопления.

Чтобы подключить радиаторы к коллекторам, нужно использовать параллельную схему. Последовательную схему используют при однотрубных и двухтрубных системах. Нагрев радиаторов происходит равномерно, его можно регулировать от нуля и до максимума. Температура, которая поступает к веткам теплоносителя равная. Коллекторы отопления поддерживают определенную температуру в каждом помещении дома.

Если вы хотите установить систему «теплый пол», то необходимо учесть количество веток теплоносителя. Если их количество больше двух, то не обойтись без гребенки. Благодаря ей можно наладить нормальную работу отопительной системы. В каждом помещении или зоне нужно разделять трубы длиной менее 80 м. Делается это для предотвращения высокого гидравлического сопротивления. К коллектору теплого пола необходимо дополнительно приобрести смесительный узел и насос, которые будут контролировать температуру. Она не должна превышать 40 градусов.

Солнечный коллектор

Благодаря использованию солнечного коллектора можно использовать его энергию на отопление или подогрев воды. Но такая покупка не всегда окупается. Солнечных дней в году не так уж и много, даже в южных районах, поэтому энергии будет вырабатываться мало. А цена на солнечный коллектор очень высокая.

В тех районах, где достаточно солнца, возможно использование такого коллектора для подогрева воды. Оптимально будет его использовать в тех местах, где отсутствует газ. В летний период можно отказаться от пользования котла. Солнечный коллектор будет хорошо справляться с задачей по подогреву горячей воды.

Гидрострелка

Гидроколлектор используется для балансировки температуры и давления в разных контурах системы отопления. Благодаря гидрострелки в доме будет стабильная температура, и котел будет работать в щадящем режиме. С одной стороны гидрострелки можно подключить отопительный котел, а со второй – радиаторы, систему «теплый пол» и систему для подогрева воды. Также можно подключить подогрев воды для бассейна.

Если к каждому контуру подключить насос, то термогидравлический распределитель может равномерно отапливать большие помещения. Стоимость гидроколлектора будет значительно меньше солнечного. И эффективность намного больше. Для отвода воздуха и различных загрязнений в гидроразделители устраивают дополнительные устройства и сепараторы потока. Если в регионе, где вы проживаете мало солнечных дней, то рационально будет использование гидрострелки или распределительного коллектора.

Достоинства коллекторной системы отопления

По сравнению с другими схемами, коллекторные имеют некоторые преимущества:

1. Благодаря правильному распределению теплового потока, происходит экономия топлива.

2. Из-за использования труб с небольшим диаметром, их легко можно спрятать в стяжке.

3. Можно установить и поддерживать определенную температуру каждого помещения.

Наибольшая экономия будет в разветвленной системе. В таком варианте каждый контур имеет отдельный циркулярный насос, а тепловой поток распределяется через коллекторы. Распределительный коллектор можно устанавливать как в жилых домах, так и в теплоузлах и централизованных котельных.

Выбор распределительного коллектора

Прежде чем определиться с выбором коллектора, нужно быть уверенным, что он вам подходит. Распределительный коллектор достаточно дорогой. Для его изготовления используют металл высокого качества. Дополнительно придется купить арматуру для каждого контура, некоторые детали и оборудование. А также циркулярный насос, без которого коллектор работать не будет.

Произвести монтаж такой системы не очень легко, она требует много времени и затрат финансов.



При покупке коллектора нужно обратить внимание на некоторые нюансы:

1. Максимальное давление системы.

2. Рассчитать какое количество энергии потребляет коллектор. Если вы не можете рассчитать самостоятельно, вам поможет продавец.

3. Число контуров должно совпадать со всеми отопительными приборами.

4. Возможность дополнительного присоединения контуров при необходимости.

5. Фирма, которая производит коллекторы. Лучше прочитать отзывы о компании.


Если вы не можете определиться с выбором, то все нюансы вам должен рассказать продавец-консультант.

Какой материал лучше

Есть несколько вариантов гребенок для распределительного коллектора:

1. Гребенка для напольного отопления может быть выполнена из инструментальной стали, в которую монтируют ротаметр. Или же для регулировки системы монтируют специальное вентильное дополнение. В обоих случаях наибольшее давление составляет 6 бар, а температура достигает 70 °. Цена зависит от количества контуров, чем их больше, тем выше стоимость.

2. Часто гребенку изготавливают из нержавеющей стали. Давление у такой гребенки допустимо 10 бар с учетом температуры 100 °.

3. Для напольной системы отопления наиболее качественной будет гребенка, изготовленная из латуни. Давление достигает 6 бар при температуре 80 градусов.

4. Из латуни изготавливают гребенки, которые рассчитаны на подключение к радиатору. Рабочее давление составляет также 6 бар и температура равна 80 градусам.

5. Еще изготавливают из латуни гребенки для напольного отопления со встроенным расходомером. Такая модель является самой удачной и востребованной. Давление и температура такая же, как и других латунных гребенок.

Все расходы на покупку и монтаж коллектора в скором времени себя окупают. Коллекторные системы изготавливают из качественных материалов, которые увеличивают срок службы оборудования. Благодаря коллектору, помещения во всем доме будут качественно и бесперебойно обогреваться. Но стоит выбрать качественный коллектор и правильно произвести его установку.

Читайте также:

VALTEC | Коллектор отопления распределительный

Коллекторы – сантехническая арматура, массовая потребность в которой возникла с усложнением схем отопления, водоснабжения. В связи с увеличением числа точек водоразбора, потребителей воды в доме и квартире, распространением многоконтурных систем отопления (напольных, настенных, потолочных, радиаторных с горизонтальной разводкой) распространенной задачей стало увязать оборудование так, чтобы подсистемы не влияли друг на друга при изменении рабочих режимов, получая требуемые расход и давление воды/теплоносителя. Организовать это без монтажа множества дополнительных элементов и трудоемких расчетов позволяют коллекторы (практики также называют их гребенками).

В наиболее простом виде коллектор отопления распределительный представляет собой трубу (корпус) с отводами, через которые происходит распределение потока рабочей среды по веткам или контурам системы. В зависимости от материала коллектора и применяемой технологии монтажа отводящие патрубки оснащаются резьбой либо выполняются под приварку. Более сложным и технологичным вариантом являются коллекторы с предустановленными на выходах элементами управления и регулировки – кранами, вентилями, настроечными клапанами.

В настоящее время внутренние инженерные системы зданий оборудуются, в основном, коллекторами из латуни, нержавеющей стали, пластика (чаще всего – полипропилена).

Рис. 1. Латунный коллектор VTc.500.NE

Пример латунного коллектора без элементов управления показан на рис. 1. Корпус изделия выполнен методом горячего штампования, имеет удобную для монтажа форму – с участками шестигранного сечения в месте коллекторной резьбы (она – внутренняя/наружная). К отводам могут быть присоединены как непосредственно трубы – с помощью коллекторных фитингов – так и арматура (в частности, шаровые краны VTc.720.NE). Через специальный тройник коллектор отопления распределительный можно оборудовать воздухоотводчиком, дренажным краном либо измерительным прибором.

Рис. 2. Конструкция и внешний вид коллектора с отсекающими клапанами VTc.580.N

На рис. 2 показан вариант «сложного» коллектора – VT.580.N (NE), выходы которого оснащены отсекающими кранами. Конструкция этого коллектора включает в себя латунный никелированный корпус 1

с присоединенными к нему выходными патрубками 2 (их соединение произведено на резьбе и герметизировано клеем анаэробного твердения Loctite, допущенным для контакта с пищевыми жидкостями). В отводах корпуса между выполненными из РТFE (тефлона) седельными прокладками 3 расположены шаровые затворы 4 – латунные, с хромовым гальванопокрытием. Затвор приводится в движение латунным штоком 6, уплотнение которого обеспечивается двумя сальниковыми EPDM-кольцами 5. Перекрытие потока осуществляется поворотом на 90º выполненной из ABS ручки 7, крепление которой к штоку производится с помощью винта 8.

Как известно, шаровые краны допускается использовать только в качестве запорной арматуры, затвор которой должен находиться в одном из двух положений – «Открыто» или «Закрыто», но не в промежуточном. Для случая, когда необходимо плавное регулирование потоков рабочей среды, необходим коллектор типа VTc.560.N (NE), оснащенный встроенными вентилями.

Рис. 3. Конструкция и внешний вид коллектора со встроенными вентилями VTc.560.NE

Конструкция коллекторов VTc.560 (рис. 3) содержит латунный никелированный корпус 1. Вращение латунного штока 3 приводит к линейному перемещению ползуна золотника 4 со сменной золотниковой EPDM-прокладкой 5, которая крепится к штоку винтом. Шток фиксируется пружинной скобой 7. В качестве сальникового уплотнения штока используются два кольца 6 из EPDM. Латунная вентильная муфта 2 имеет резьбовое присоединение к корпусу. Герметичность этого соединения обеспечивается прокладочным кольцом из EPDM 8. Регулировка расхода через вентиль производится вращением ручки 9, выполненной из пластика ABS. Коллектор комплектуется набором ручек красного и синего цвета.

Новым видом распределительных коллекторов являются коллекторы из нержавеющей стали. Технологичность материала позволяет выполнять их с большим, чем у латунных аналогов, проходным сечением (для коллектора VTc.505.SS условным диаметром 1″ – 1500 мм²). Это способствует выравниванию давления для потребителей, подключенных к коллектору. В таблице приведено сравнение характеристик коллекторов VALTEC, выполненных из нержавеющей стали и латуни, равнозначных по присоединительным размерам – 1″, «евроконус».

Таблица. Сравнение характеристик коллекторов из нержавеющей стали и латуни

Характеристика	VTc.505.SS	VTc.500.NE
Материал коллектора	Сталь AISI 304	Латунь CW617N, никелевое покрытие
Номинальное давление, бар	8,0	16,0
Пробное давление, бар	12,0	24,0
Максимальная рабочая температура, °С	130	130
Усредненный коэффициент местного сопротивления	1,1	2,25
Расстояние между осями выходов, мм	50	40
Диаметр резьбы выходов, дюйм	3/4	3/4
Средний полный срок службы, лет	50	50

В производственной программе VALTEC присутствует также коллектор из нержавеющей стали VTc.510.SS с увеличенным до 100 мм межосевым расстоянием выходных патрубков (рис. 4). Он разработан для особого применения – в составе узлов учета в многоквартирном здании. Установка такого коллектора на этаже позволяет вынести расходомеры за пределы квартир, на общедомовую площадь, что гораздо удобнее для управляющих компаний и служб эксплуатации. Диаметр резьбы отводящих патрубков коллектора VTc.510.SS – 1/2″.

Рис. 4. Коллектор из нержавеющей стали с увеличенным расстоянием между выходами VTc.510.SS

Если на объекте монтируются полипропиленовые трубопроводы, можно реализовать различные варианты распределения потоков – с использованием металлического коллектора и переходных фитингов, готового полипропиленового коллектора или коллекторных тройников.

Рис. 5. Полипропиленовый коллектор со встроенными шаровыми кранами VTp.780

Полипропиленовые коллекторы отопления VTp.780.0 (рис. 5) оборудованы шаровыми кранами, имеют выходы – от двух до шести – под муфтовую приварку труб либо фитингов (например, VTp.710 для подключения трубы из PEX) наружным диаметром 20 мм. Условный диаметр коллектора – 40 мм. Он также монтируется методом раструбной сварки. В комплекте поставляется заглушка со встроенным ручным воздухоотводчиком.

Для перехода с выходов готового полипропиленового коллектора на резьбовое металлическое соединение (необходимость в этом бывает довольно часто) монтажники используют комбинированные фитинги и специальную арматуру. Но получить требуемый распределитель потоков можно и другим способом – используя полипропиленовый тройник VTp.734. Соединение этих фитингов между собой с помощью сварочного даст практику коллектор с выходами, имеющими наружную резьбу диаметром 1/2 или 3/4″ (рис. 6). Расстояние (по центрам) между отводами полученного изделия – 53–54 мм. Диаметр полипропиленовых патрубков коллекторного тройника – 40 мм.

Рис. 6. Распределительный коллектор, выполненный из полипропиленовых тройников VTp.734

Латунные, стальные и полипропиленовые коллекторы VALTEC широко используются в системах встроенного и радиаторного отопления, водяного охлаждения, водоснабжения, в том числе – питьевого, иных установках, рабочие среды которых не агрессивны к материалам изделий. Помимо непосредственно коллекторов, раздел нашего каталога «Коллекторные системы» включает в себя распределительные шкафы, блоки в сборе, полный набор комплектующих (кронштейны, фитинги, контрольно-измерительные приборы, арматура и т.д.).

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

Распределительные коллекторы

Сегодня самым распространённым способом достижения эффективного функционирования отопительных систем является применение распределительных коллекторов, главная задача которых — пропорциональное распределение теплоносителя и регулирование его параметров: объёма, температуры и давления подачи. От количества теплоносителя, проходящего по трубам, объема и скорости его перемещения зависит эффективность системы теплоснабжения.

Согласно Федеральному закону №261 об «Энергосбережении и учете тепла» необходимо реализовать учет теплопотребления каждой квартирой, что наиболее просто реализовывать системами с коллекторным распределением теплоносителя.
Преимущества при монтаже коллекторных систем:

• возможно применение скрытой прокладки трубопроводов.
• удобны для монтажа, т. к. отсутствуют соединения труб в полу.
• легкость регулировки отдельных петель системы отопления.
• возможность отключения радиатора вместе с подводящими трубами без отключения всей системы отопления, то есть возможность замены отдельного участка в рабочем режиме системы.
• легкость монтажа водяных теплых полов. Теплый пол подключается как отдельный независимый контур. Это связано с тем, что температура теплоносителя в системе теплого пола ниже, чем в системе отопления, что обеспечивается установкой специального смесительного контура.

Распределительный коллектор отопления  оборудован множеством выводов, предназначенных для подключения отопительных приборов и состоит из двух взаимосвязанных частей: подающего и возвратного коллекторов, объединенных в единый блок. Первый непосредственно контролирует подачу горячей воды к контурам, а обратный пропорционально распределяет теплоноситель для обогрева каждой комнаты в частных домах. Если в доме два и более этажа, то коллекторы устанавливаются  отдельно на каждый. Такая система очень удобна, ведь она позволяет регулировать температуру на каждом этаже и в каждой комнате, а в случае аварийных ситуаций достаточно просто отключить необходимый контур, не отключая отопления во всём остальном доме.

В случае использования радиаторного отопления совместно с теплыми полами отсутствие распределительного коллектора может привести к тому, что теплоноситель в разные контуры системы будет поступать неравномерно, и, например, будет горячий пол и холодные радиаторы или наоборот. Благодаря такому распределению радиаторы разогреваются равномерно, так как к каждому подходит отдельная подающая труба.

Виды коллекторов отопления

Коллекторы нерегулируемые
Когда не требуется точная регулировка расхода в системе отопления или водоснабжения, достаточно просто смонтировать распределительный коллектор без вентилей и присоединить к отводам трубы нужного диаметра. Для этой цели можно использовать нерегулируемые коллекторы диаметром 3/4” и 1” с расстоянием между отводами 36 мм. Такие коллекторы могут быть проходного и концевого типа.

Концевой коллектор
Концевой тип коллектора  — это коллектор с входом только с одной стороны, а вторая сторона не имеет прохода, что исключает необходимость установки заглушки и возможность дополнительного риска протечки в этом месте.
При необходимости перекрытия потока лучше использовать коллекторы с расстоянием между отводами 50 или 100мм, которое обеспечит возможность установки шаровых кранов размером 1/2” или 3/4”. Диаметр коллекторов с расстоянием между отводами 50 может быть 3/4”, 1” или 1 1/4”.

В зависимости от размера отвода
— один отвод коллектора диаметром 3/4”, 1” или 1 ¼” с межосевым расстоянием 36 или 50 мм имеет пропускную способность от 5 до 9 м3/час и может обеспечить расход ~ 1 м3/час при скорости течения 1 м/сек. Такие коллекторы в основном используются для поэтажного или поквартирного распределения;
— один отвод коллектора диаметром от 1”, 1 ¼”, 1 ½” или 2” с межосевым расстоянием 100 мм имеет пропускную способность от 7 до 17 м3/час и может обеспечить расход от 1 до 2 м3/час при скорости течения 1 м/сек.
Коллекторы с увеличенным расстоянием между отводами (100 мм) рекомендуется устанавливать на магистральных участках распределения: в коттеджных котельных или в домовых участках ввода водоснабжения. Такие коллекторы имеют диаметр от 1”, 1 ¼”, 1 ½” или 2” и размеры отводов ½”, ¾” и 1”.

Соединение коллекторов
Коллекторы диаметром 1” могут быть резьбового или фланцевого соединения. Фланцевое соединение коллекторов обеспечивает 100%-ное расположение отводов коллектора в одной плоскости.

Коллекторы со встроенными регулирующими и запорно-балансирующими вентилями.
Регулирующие коллекторы позволяют не только полностью открыть/закрыть поток, но и точно регулировать расход по каждому потребителю. Их устанавливают в гидравлические системы с давлением до 10 атм и температурой до 100°С. Коллекторы со встроенными регулирующими вентилями можно ставить на подающую и обратную линию. Регулирование расхода производится без использования специальных инструментов. Уплотнительное кольцо (из EPDM) на седле клапана обеспечивает надежность работы клапана в течение длительного периода эксплуатации.
Концевые регулирующие коллекторы с входом только с одной стороны (вторая сторона не имеет прохода) исключают необходимость установки заглушки и возможность дополнительного риска протечки в месте присоединения заглушки к коллектору.
Управляющая ручка вентиля и закрывающийся колпачок отсекателя расположены на передней поверхности, предоставляя пользователю легкость обслуживания без необходимости использования специальных инструментов.

Коллекторы для напольного отопления
Запорно-балансирующие коллекторы со встроенными вертикальными клапанами можно ставить в систему водоснабжения или отопления (на подающую и обратную линию).
Запорно-балансирующие коллекторы, снабженные расходомером, позволяют измерять и перекрывать поток жидкости и проводить балансировку веток напольного отопления и холодоснабжения. По показаниям расходомера может быть установлен требуемый расход. Поток может быть полностью перекрыт плотной закруткой ручки.

Терморегулирующие коллекторы.
Устанавливаются в систему отопления на обратную магистраль при необходимости ручной или автоматической регулировки температуры в помещении.
Автоматическая регулировка обеспечивается установкой электротермических головок вместо регулирующих ручек. Электротермическая головка в зависимости от сигнала термостата обеспечивает величину открытия / закрытия прохода теплоносителя и предназначена для установки на терморегулирующих клапанах в качестве двухпозиционного (открыто/закрыто) регулирующего сервопривода. Электротермические головки действуют по принципу ON-OFF (открыто/закрыто) от электрического сигнала выносного термостата с напряжением переменного тока 220В или 24В. Автоматическое поддержание требуемого теплового режима (температуры помещения, поверхности «теплого пола» и т.п.) может осуществляться с помощью термостатов. При подаче напряжения происходит разогрев термоматериала и перемещение штока клапана. При отсутствии напряжения клапан находится в закрытом положении.

Гребенка дополнительно может оборудоваться запорными клапанами, циркуляционными насосами, термометрами и манометрами, деаэраторами, которые в совокупности обеспечивают полноценный контроль над движением теплоносителя.

Обратите внимание, что если вы планируете использовать коллекторное отопление, то учтите, что оно не сможет работать без циркуляционного насоса!

При покупке коллектора следует обратить внимание не столько на материал, из которого он изготовлен, а на его технические параметры: максимально допустимое давление, количество выходов, уровень пропускной способности, возможность добавления дополнительных контуров в случае увеличения количества радиаторов, наличие автоматических вспомогательных устройств.
Сегодня производители предлагают множество моделей таких устройств, среди которых можно найти приборы, имеющие максимальный набор элементов: на подающей части могут быть смонтированы расходомеры, которые регулируют поток носителя тепла в каждой петле, на обратной могут быть установлены термодатчики для автоматического контроля температуры каждого прибора отопления. Цена такого коллектора будет, естественно, гораздо выше.

Распределительные коллекторы REHAU для отопления

Монтаж отопления с применением коллекторов REHAU>>>

Распределительный коллектор REHAU HLV для монтажа систем радиаторного отопления

Коллектор REHAU HLV радиаторного отопления предназначен для разветвления контуров при монтаже систем радиаторной разводки Оснащен выходами под евроконус для подключения от 2 до 12 контуров отопления

Преимуществом распределительных коллекторов REHAU HLV является отсутствие дополнительных регуляторов (дросселей) на контурах. Это гарантирует от производителя эксплуатацию таких коллекторов в системах с рабочим давлением до 10 атм и позволяет их применять во всех системах радиаторного отопления (в многоквартирных и индивидуальных жилых домах). Кроме этого, исключает дополнительные гидравлические потери в контурах отопления, что повышает эффективность системы отопления. Отключение каждого радиатора можно осуществить с помощью арматуры для подключения радиаторов. Также, с помощью терморегуляторов, устанавливаемых на каждом радиаторе, можно выполнить их точную индивидуальную настройку.

В комплект распределительного коллектора REHAU HLV для монтажа отопления входят:
— 2 распределительные трубы, испытанные давлением, с возможностью двухстороннего присоединения с наружной резьбой 1″ и плоским уплотнением
— присоединительные штуцера для резьбозажимного соединения, евроконус 3/4″
— встроенный воздушный клапан
— 2 заглушки G1″ с плоским уплотнением
— смонтированы на звукоизолированных оцинкованных кронштейнах
Материал: нержавеющая сталь
Подключение труб от стояков к коллекторам может осуществляться как справа, так и слева

Коллекторы REHAU для отопления полностью укомплектованы для монтажа отопления

Комплект двух шаровых кранов G1″ для коллекторов прямых (арт. 12081221001) или угловых (арт. 13152241001) заказываются отдельно

Распределительный коллектор отопления


Современные системы отопления разнообразны, но водяные являются самыми практичными и надежными, поэтому занимают лидирующие позиции по популярности. Но время быстротечно и даже самые эффективные отопительные системы теряют свои технические качества и, следовательно, нуждаются в модернизации.

Полноценно заменить отопление, состоящее из одной или нескольких труб, можно благодаря распределительному коллектору. Это поможет улучшить эффективность и положительным образом отразиться на эксплуатационных характеристиках водяной системы. Чтобы улучшить систему теплый пол предусмотрен специальный смесительный узел.




Устройство коллектора и принцип работы

Коллектор предназначен для равномерного распределения тепла. Благодаря устройству температура центрального теплоносителя грамотно заполняет все элементы отопительной системы.

Функциональная гребенка может быть дополнена вспомогательными отводами. На коллектор устанавливают счетчики тепловой энергии, клапаны, предназначенные для выпуска воздуха, слива воды. Также на выводы крепят краны, позволяющие отсекать полностью или частично водный поток, циркулирующий по системе.



Коллектор, предназначенный для водяной отопительной системы, работает по упрощенному принципу. Тепловой носитель, дойдя до определенной температуры внутри котла, двигается по направлению в подающую гребенку, и поступает в нее, в дальнейшем распределяясь по всем подключенным приборам. Присоединяются они благодаря трубопроводу.

После того как вода охладилась внутри радиаторов, она возвращается через гребенку в котел и снова подогревается до необходимой температуры. Из-за коллектора каждый отопительный прибор системы, подключенный к гребенке индивидуально, получает равную долю тепла и отдает ее равномерно, что позволяет экономить на отоплении недвижимости и получать максимальное количество тепла в любое время года.

Важно знать, что коллектор может быть установлен практически на любую систему водяного отопления.  В многоквартирных домах такие устройства целесообразно монтировать на каждом этаже. Таким образом, создаются системы с регулировкой автономного типа, а также отопительные контуры всего на несколько квартир, которые находятся на этаже.

Коллектор в многоэтажном доме удобен, практичен и востребован. Можно отключить от питания один или несколько подключенных приборов, произвести их замену, ремонт, не лишая всех жителей дома тепла.

Особенный вариант распределения тепла никак не отражается на общей отопительной системе здания. К коллектору можно подключить расходомер, устройства, предназначенные для фиксации показателя напора или, к примеру, температуры. Именно благодаря этому факту увеличивается эффективность работы всего оборудования, связанного с отопительной системой недвижимости.



Особенности работы коллекторной системы

Монтаж коллектора для системы отопления в частном доме – это лучший вариант. Специалисты уверяют, что именно частные дома, дачи, загородные коттеджи – идеальная недвижимость, в системе отопления которой гребенка сможет продемонстрировать самые достойные свои качества и быть высокоэффективным агрегатом на протяжении длительного периода времени.

Сразу стоит отметить, что цена за установку коллектора будет превышать те цены, которые связаны с монтажом классических двух- или однотрубных систем. Также учтите, что без циркуляционного водяного насоса система не сможет функционировать полноценно и обеспечивать систему нужным теплом.

Установка коллектора для распределения тепла требует опыта и специальных инструментов. Выполнить монтаж без помощи квалифицированных мастеров сложно и рискованно. К тому же понадобится большое количество труб, ведь все они будут напрямую подключены к гребенке, то есть разводка идет непосредственно от коллектора.

Виды коллекторов

Гребни для распределения тепловой энергии, которые устанавливаются на водяную отопительную систему, представлены многочисленными моделями. Агрегаты с большим количеством элементов особенно актуальны, хотя и стоят не слишком дешево. На гребенку пользователь может установить компактный расходомер, термодатчики для контроля температурных показателей.

Доступны в продаже и упрощенные модели. Одной из самых простых является гребенка, изготовленная из латуни и имеющая проход размеров в дюйм. Поставить дополнительные отопительные или контролирующие приборы можно и на коллектор «обратки», который укомплектован функциональными заглушками.

Дешевые варианты – это литые изделия или те, которые имеют цанговые зажимы. Но приобретение таких устройств нельзя назвать выгодным. Из-за изнашивания прокладки соединительные элементы могут пропускать воду, а заменить их не всегда получается быстро и своевременно.

Коллектор для отопительной системы можно сделать собственноручно. Но такая манипуляция под силу только опытным мастерам, которые понимают все особенности прибора и его прямое назначение. Специалисты берут за основу трубу, выполненную из нержавеющей стали, и монтируют при помощи сварочного аппарата к ней трубчатые небольшие элементы для выхода воды.

Нередки случаи, когда пользователи устанавливают гребенку на отопительную систему, которая изготовлена из практичного в применении полипропилена. Но если брать во внимание качество, то оно уступает металлическим конструкциям.



Место для системы

Выгоднее всего планировать место для монтажа коллектора на этапе первичного проектирования системы отопления. Если ваш дом имеет несколько этажей, то лучше всего продумать место под несколько коллекторных блоков. Для каждого этажа свой агрегат.

Идеально, если место для коллектора будет организовано в стене. Установка должна располагаться не на полу, а немного выше. Помещение, где будет функционировать коллектор должно быть сухим. Лишняя влага негативным образом будет отражаться на работе и эксплуатационном периоде всего блока.

Коллектор можно закрепить на стене в специальном ящике, выполненном из металла или пластика. В продаже доступны накладные или встраиваемые изделия, в которых продуманы крепления  и защитная дверца. Специально оформленная выштамповка предназначена для подводки труб к боковой части ящика.



Преимущества и недостатки коллекторной системы

Среди преимуществ распределительного коллектора отопительной водяной системы можно выделить комфорт при управлении. Каждый элемент контура, то есть прибор, который подключен к гребенке, может управляться отдельно. Несложно отключить любой по выбору или несколько устройств, контролировать температуру в отдельных помещениях. Преимущества существенные.

Узнайте о коллекторах лучистого отопления

Коллекторы подобны «сердцу» системы теплого пола. Коллекторы водопровода — это то центральное место, где вода распределяется по трубам меньшего размера и направляется через систему лучистого тепла. Коллекторы используются для распределения воды в системах отопления, таяния снега и водоснабжения.

Эти централизованные системы состоят из адаптеров, заглушек и фитингов, которые обычно проектируются или указываются в индивидуальных коллекторах в зависимости от предполагаемого применения.Они также имеют индивидуальные запорные клапаны, позволяющие отключать отдельное приспособление или определенный трубопровод, не затрагивая другие части здания. Водяные клапаны должны быть идентифицированы, чтобы указывать, какая сантехническая арматура управляется этим конкретным клапаном.

Компоненты коллектора

Хороший коллектор должен иметь возможность эффективно и экономично распределять воду, если размер трубки PEX выбран правильно. Если трубка PEX спроектирована правильно, горячая вода будет течь быстрее, что приведет к экономии воды и энергии.Сантехнические коллекторы изготавливаются разных размеров, наиболее распространенными из которых являются трубы из полиэтиленгликоля (PEX) от 3/8 дюйма до 1/2 дюйма.

Типоразмеры коллектора PEX

Коллектор PEX снизит необходимость пайки медных труб, пламени и химикатов, которые могут попасть в водопроводные линии, вызывая закупорку и многие другие проблемы. Использование коллекторов может ускорить установку и улучшить работу систем распределения воды. Сантехнические коллекторы обычно доступны в следующих размерах от Canarsee.COM :

• Комплект коллектора Radiant PEX с 2 ответвлениями для систем отопления, покрывающих до 800 квадратных футов
• Комплект коллектора Radiant PEX с 3 ответвлениями, используемый для покрытия площади от 600 до 800 квадратных футов
• Комплект коллектора Radiant PEX с 4 ответвлениями площадью почти 1200 квадратных футов
• Комплект коллектора Radiant PEX с 5 ответвлениями площадью от 1000 до 1300 квадратных футов пола
• Комплект коллектора Radiant PEX с 6 ответвлениями для площади пола от 1300 до 1700 квадратных футов
• Комплект коллектора Radiant PEX с 7 ответвлениями обычно используется вместе с трубками PEX для излучающего напольного отопления в системах, охватывающих не более 1900 квадратных футов пола
• Комплект коллектора Radiant PEX с 8 ответвлениями 3/4 дюйма может использоваться, когда покрываемая площадь составляет от 1800 до 2200 квадратных футов пола

Также доступны дополнительные модели с коллектором с 12 ответвлениями, которого должно хватить для покрытия площади пола в 2500 квадратных футов.Хотя продукты различаются от одного производителя к другому, они обычно включают одну сторону подачи с регулируемыми расходомерами и выпускными отверстиями для трубок PEX, сторону возврата с балансировочными клапанами и выпускные отверстия для трубок PEX. Сантехнические коллекторы также должны содержать два сливно-заливных клапана с датчиками температуры, 3/4-дюймовое соединение для садового шланга, запорные шаровые краны и кронштейны для настенного монтажа.

Рекомендации по использованию коллектора PEX

Все эти коллекторы и их покрытия будут зависеть от размера используемой трубы PEX.Для типичной системы отопления плит с 1/2-дюймовым PEX, расположенным на 12-дюймовом OC (по центру) и площадью 1500 квадратных футов, для проекта потребуется около 1500 погонных футов PEX.

Для водопровода горячей и холодной воды требуются отдельные водопроводные коллекторы PEX. Их размеры и выбираются в зависимости от количества приспособлений, а также размеров входных и выходных труб. Помните, что система лучистого тепла включает в себя не только хорошую коллекторную систему из PEX, она также должна иметь подходящие кабели, напольный коврик, фитинги, термостаты и правильные трубки из PEX.

Коллекторы для лучистого отопления, коллекторы из PEX для лучистого отопления

Подробнее о коллекторах для лучистого отопления

Коллекторы лучистого тепла предназначены для упрощения процесса установки и сокращения времени и затрат, связанных с установкой лучистого теплого пола, плинтуса или системы снеготаяния. Эти комплексные решения содержат все основные компоненты, необходимые для контроля, балансировки и обслуживания системы лучистого отопления без необходимости использования сложных трубопроводов или дорогостоящих компонентов.
Эти коллекторы подходят для широкого спектра установок, включая лучистое отопление в бетонных плитах, системы скрепления чернового пола, тонкие плиты (гипс) или панельные системы в полу и многие другие.

Размер

Чтобы выбрать коллектор для лучистого тепла подходящего размера, сопоставьте количество контуров (контуров) труб из PEX в системе с размером ответвления коллектора. Общие рекомендуемые методы установки для систем лучистого отопления:
200–250 футов для трубок PEX 3/8 дюйма на контур.
300-350 футов для трубок PEX 1/2 дюйма на контур.
400-500 футов для трубок PEX 5/8 «на контур.

Для приложений снеготаяния:
250 футов для трубок PEX 5/8 «на контур.
300 футов для трубок PEX 3/4 дюйма на контур.

Например, для площади 900 кв. Футов с установленным размером 1/2 дюйма PEX с шагом 9 дюймов (по центру) потребуется примерно 1200 футов трубы 1/2 дюйма. Разделите это число на рекомендуемую длину цепи: 1200/300 = 4. Если число имеет десятичную дробь, округлите его до ближайшего значения.Число 4 указывает на то, что для системы лучистого тепла требуется комплект коллектора с 4 ветвями. Разделите общую длину трубки на количество ответвлений, и вы получите средний пробег трубки на контур: 1200/4 = 300 футов.

Установка

Правильная установка коллектора лучистого тепла гарантирует наилучшую производительность системы. Излучающий коллектор с балансировочными клапанами — это обратный коллектор, и он должен быть верхним. Приточный коллектор — это тот, у которого есть указатели расхода (расходомеры), он должен быть внизу.Если труба PEX установлена ​​на уровне или ниже уровня станции коллектора, такая конфигурация позволит воздуху выходить в самую высокую точку системы, которая является возвратным коллектором, где установлено устройство удаления воздуха.
Если коллекторная система расположена в подвале или ниже уровня системы отопления, приточный коллектор должен быть верхним, а обратный — нижним.

Одним из отличительных преимуществ системы крепления является то, что она смещает коллектор лучистого тепла от стены и обеспечивает более удобный доступ, упрощенное обслуживание и более легкую установку трубок из полиэтиленгликоля.Индикаторы расхода служат вторичными клапанами и могут быть отрегулированы для увеличения или уменьшения расхода воды через отдельные ответвления. По умолчанию запорные шаровые краны повернуты на 180 градусов (прямые). Клапаны на 90 градусов (угол наклона) можно приобрести для модернизации.

Ручные балансировочные клапаны на коллекторе обратного лучистого тепла позволяют регулировать расход воды через индивидуально выбранную ветвь от 0% до 100%. Поскольку излучающие коллекторы часто обслуживают несколько зон или комнат, и практически невозможно иметь все контуры одинаковой длины, поток через ответвления коллектора следует отрегулировать так, чтобы каждый контур получал надлежащее количество горячей воды (больше горячей воды для чем длиннее петля, тем меньше — чем короче).
Для автоматического регулирования расхода горячей воды для каждого ответвления необходимо установить приводы коллектора лучистого тепла (автоматические балансировочные клапаны). Если коллектор обслуживает одну зону (например, одну большую комнату, склад или гараж), приводы не требуются, и вместо них можно использовать однозонный клапан или зонирующий циркуляционный насос.

Обратите внимание, что этот тип коллектора PEX может быть установлен в перевернутом положении, где выходы трубок PEX направлены вверх, что удобно, когда коллектор расположен в подвале и нагревает пол над ним.Однако вентиляционные отверстия необходимо держать закрытыми, и необходимо установить отдельное устройство для удаления воздуха.

Выбор коллектора излучающего тепла

5 января 2013 г. • Теплый пол, Лучистое отопление • Просмотры: 1638

Как работает коллектор излучающего тепла?
Коллекторы (также известные как коллекторы лучистого тепла) используются для распределения и сбора воды, циркулирующей в системе лучистого отопления.Коллекторы излучающего тепла PEX имеют двойную структуру: коллектор подачи и коллектор возврата. Подающий коллектор служит входным коллектором, распределяя горячую воду от котла к его различным выходам. Эти выпускные отверстия подключены к различным контурам PEX, подающим горячую воду в систему трубок PEX. По мере того, как горячая вода циркулирует через конструкцию пола из PEX и охлаждается, она возвращается обратно в возвратный коллектор. Возвратный коллектор служит коллектором и направляет холодную воду к источнику тепла.

Мы классифицируем коллекторы лучистого тепла в зависимости от количества выходов в конструкции.Обычно коллекторы имеют от 3 до 12 пар выпускных отверстий. Иногда мы называем торговые точки портами или ответвлениями. Контур представляет собой циркуляционный контур PEX, относящийся к замкнутой схеме подключения PEX к портам коллектора подачи и возврата.

Зона состоит из одного или нескольких контуров. Схема зоны PEX обычно относится к одной области или пространству, которое может контролироваться независимым термостатом.

Чтобы помочь вам спланировать оптимальную компоновку пола PEX, Direct Trade Purchase предлагает профессиональные услуги по рисованию в САПР.Чертеж САПР содержит подробную разбивку оптимального распределения трубок из полиэтиленгликоля в вашем помещении. Свяжитесь с нами по адресу [email protected] для получения дополнительной информации.

Компоненты, связанные с коллекторами лучистого тепла. Виагра без рецепта врача в США — лучшее место для покупки в Интернете.

Коллекторы

поставляются с рядом компонентов, обеспечивающих правильную работу и надежность. Давайте рассмотрим этот список:

Расходомеры
Имеются устройства-считыватели шкалы, позволяющие контролировать объем воды, протекающей через выходы излучающего коллектора.Расходомеры используются для уравновешивания потока воды в различных контурах. Видимая часть расходомера представляет собой специальный пластиковый градуированный цилиндр. Вы увидите расходомер на каждом порте коллектора. Внутри цилиндра поплавок указывает расход воды в конкретном контуре PEX, подключенном к патрубку коллектора. Скорость потока воды указывается в галлонах в минуту (GPM). Хотя это и несущественно, коллектор без расходомеров очень затрудняет балансировку потока воды в различных контурах системы.

Балансировочные клапаны
Эти клапаны позволяют вручную регулировать поток воды внутри коллектора. У каждого выхода коллектора есть свой собственный клапан, позволяющий увеличивать или уменьшать поток через контур. Эти регулировки выполняются для регулировки потока горячей воды в отдельных контурах, что, следовательно, влияет на температуру этой конкретной зоны. Эти регулировки выпускных отверстий влияют на весь тепловой поток коллектора и его распределение, изменяя распределение тепла во всех контурах.

Вентиляционные отверстия
Вентиляционные отверстия используются для удаления воздуха, скопившегося внутри контуров. Этот компонент необходим для коллекторов лучистого отопления. Большинство современных коллекторов имеют автоматические вентиляционные отверстия. Вентиляционные отверстия будут автоматически выпускать воздух по мере его скопления. В стандартной конфигурации коллектор должен располагаться выше, чем контуры PEX. Воздух будет накапливаться в коллекторе под действием силы тяжести и станет доступным для стравливания. Если такая конфигурация невозможна и коллектор расположен ниже контуров PEX, требуются другие типы механизмов продувки.Рекомендуется иметь пару вентиляционных отверстий, по одному на каждом коллекторе. Это позволяет получить более гибкий агрегат с точки зрения монтажа.

Запорные шаровые краны
Эти клапаны служат для перекрытия циркуляции воды в подающей и обратной линиях. Используются стандартные шаровые краны (красный и синий) с рукояткой на оборота. Стандартный шаровой кран имеет один конец с штуцером для присоединения к коллектору. Другой конец — входное отверстие NTP размером 1 дюйм.

Сливные клапаны
Сливные клапаны используются для слива воды из системы лучистого отопления во время планового технического обслуживания.Эти клапаны упрощают продувку и заполнение системы.

Термометры

Намифолд оснащен 2 термометрами. Они размещаются на возвратном и подающем коллекторах. Они позволяют измерять температуру воды, выходящей из котла и проходящей через различные контуры пола, и сравнивать ее с водой, возвращающейся в коллектор. Дельта (разница между горячей водой, покидающей коллектор, и более холодной водой, возвращающейся в котел) является показателем того, насколько хорошо работает ваша система.Ваш установщик сможет указать лучшую конфигурацию для оптимального обогрева.

Теги: коллектор, лучистое отопление

Механика многообразий | Блог Ecosolaris

24 января 2014 г. • Теплый пол, Лучистое отопление • Просмотры: 1564

Коллекторы играют важную роль в системе лучистого теплого пола. Как правило, в каждой системе используются подающий и обратный коллекторы.Проще говоря, коллектор — это устройство, в котором все трубы подачи или возврата соединяются вместе и где большая труба как часть коллектора либо подает воду, либо возвращает воду из трубы к источнику тепла. Звучит достаточно просто, и это довольно просто, но это также важно. Расположение коллектора может иметь прямое отношение к общей стоимости установки системы. Планирование расположения коллектора требует, чтобы проектировщик системы продумал доступ и общее расположение трубопроводов.Коллекторы следует устанавливать в центральных местах, чтобы снизить затраты на установку трубок.

На место, выбранное для коллектора, влияет несколько факторов. В первую очередь следует обратить внимание на расположение трубопроводов. Разместите манифольд в таком месте, чтобы минимизировать количество трубок, необходимых для выполнения работы. Поскольку на коллекторах есть клапаны, они должны быть доступны. Даже лучше, если есть возможность сделать коллекторы легкодоступными. Закрывать коллектор стеной — плохая идея.Возможно, что доступ к коллектору может не понадобиться в течение длительного времени, но разумный доступ всегда должен быть доступен.

Некоторые подрядчики, в том числе и я, строят свои собственные коллекторы, по крайней мере, время от времени. Другие подрядчики полагаются на складские коллекторы, которые можно приобрести у поставщиков материалов. Нет большого преимущества в создании собственного коллектора. Изготовление коллектора может быть немного дешевле, чем покупка предварительно собранного блока, но экономия обычно не стоит дополнительного времени, необходимого для изготовления коллектора.Конечно, если у вас мало работы и много времени, создание собственного коллектора может немного увеличить вашу прибыль. Основная мотивация для создания коллектора на стройплощадке — это контроль. Бывают случаи, когда коллектор, изготовленный на заказ, просто лучше подходит для работы.

Коллекторы сбивают с толку некоторых подрядчиков. Нет причин, почему это должно быть так. На самом деле коллекторы просты по своей природе и функциям. Вы можете представить коллектор как перекресток, на котором вода входит, а часть выходит.Подающая вода подается в коллектор, чтобы ее можно было распределить по всей системе отопления. Частично путаница может заключаться в том, что один коллектор выполняет оба конца работы. Но есть как минимум два коллектора на каждую систему отопления. Есть подающий коллектор и обратный коллектор. Поскольку некоторые подрядчики называют эту пару коллекторной станцией, люди иногда думают об одном агрегате. Два блока часто расположены близко друг к другу и даже могут поддерживаться одними и теми же кронштейнами.

Коллектор может содержать только один кусок трубки, но к нему может быть подключено 10 или более трубопроводов.Если подрядчику требуется коллектор, который будет поддерживать большее, чем среднее количество подключений, коллектор должен быть либо изготовлен на строительной площадке, либо заказан со спецификациями, в которых указано точное количество подключений. Когда у подрядчика есть основания полагать, что система отопления может быть расширена позже, могут быть установлены коллекторы с запасными портами для подключения. Неиспользуемые точки подключения можно закрыть крышками до тех пор, пока они не потребуются для расширения системы отопления.

Балансировочные клапаны часто устанавливаются с коллекторами.Клапаны позволяют регулировать индивидуальный расход в различных секциях нагревательной трубки. Когда используется предварительно собранный коллектор, можно указать точные настройки для каждого балансировочного клапана. Целью этого является обеспечение надлежащего потока с точки зрения критериев проектирования. Дополнительные аксессуары для коллекторной станции могут включать расходомер, устройства для удаления воздуха, термометры и продувочные клапаны, которые позволяют удалять воздух из системы, а также обеспечивают средства, с помощью которых вода может быть удалена из системы.

Приводы

устанавливаются вместе с коллекторными станциями. Привод позволяет контролировать отдельные зоны с помощью комнатного термометра. Приводы состоят из небольшого теплового двигателя 24 В переменного тока. Блок прикручивается к распределительному клапану. Это позволяет контуру трубопровода реагировать на запросы отдельных участков, оборудованных независимыми термостатами. Приводы можно приобрести с изолированными концевыми выключателями или без них, как и зонные клапаны. Когда комнатный термостат требует тепла, привод медленно открывает клапан в контуре коллектора.Этот процесс может занять до 5 минут. Устанавливая исполнительные механизмы на каждое соединение коллекторной системы, вы можете существенно разделить здание так, чтобы каждое соединение создавало свою собственную зону. Конечно, эта процедура может значительно увеличить стоимость системы отопления. Использование большого количества соединений может потребовать установки нескольких коллекторных станций.

Одной из причин использования более чем одной коллекторной станции может быть напольное покрытие. Если в здании есть ковровое покрытие в качестве напольного покрытия в одной части и плитка в качестве напольного покрытия в другой части, температура воды, необходимая для обеспечения комфортного тепла, будет другой.Трубки, установленные под плиточным полом, не должны выделять столько тепла, как трубки, установленные под ковровым покрытием. Если существует такая ситуация, желательно использовать две станции коллектора, одну для коврового покрытия и одну для выложенной плиткой области.

Конструкция и установка коллекторных систем различны. Одна переменная — это источник тепла. Если используемый источник тепла может без проблем принимать низкотемпературную обратную воду, можно использовать систему прямого трубопровода. Котел, для которого требуется обратная вода с высокой температурой, делает невозможным прямую систему трубопроводов.Однако существует несколько типов источников тепла, которые можно использовать с системами прямого трубопровода. Конденсационные котлы являются наиболее часто используемым источником тепла для прямой системы трубопроводов. Гидравлические тепловые насосы и электрические котлы также могут использоваться с прямыми системами. Как водонагреватели, так и солнечные коллекторные системы могут использоваться для нагрева воды в системе прямого трубопровода.

Система лучистого отопления, использующая прямой трубопровод, должна иметь циркуляционный насос, который работает непрерывно.Системой можно управлять с помощью двухпозиционного регулятора или регулятора сброса. Когда используется двухпозиционный регулятор, он подключается последовательно с регулятором уставки, ограничивающим температуру, и это важно. Когда требуется тепло, включается источник тепла. Источник тепла будет продолжать производить тепло до тех пор, пока не будет удовлетворен требуемый термостат. Если температура подаваемой воды поднимается слишком высоко, регулятор уставки определит это и отключит источник тепла. Как только температура подаваемой воды упадет до приемлемого уровня, регулировка уставки перезапустит источник тепла.

Регуляторы уставки защищают бетонные тепловые массы от растрескивания. Если система отопления работает с источником тепла слишком большого размера, температура воды в трубке отопления может стать слишком высокой. Комнатный термостат не распознает это тепло и, следовательно, не отключает источник тепла. Были случаи, когда температура горячей воды в системах лучистого отопления приводила к растрескиванию бетона. Регулировка уставки предотвращает это.

Электронное управление сбросом может использоваться вместо управления уставкой.Управление сбросом поддерживает расчетную температуру подаваемой воды в подающий трубопровод. Подвод тепла в систему напрямую зависит от преобладающих тепловых нагрузок. Если вы хотите свести к минимуму колебания температуры отапливаемого помещения, управление сбросом работает очень хорошо. Если вам нужна система с прямым трубопроводом, используйте источник тепла, который будет принимать низкотемпературную обратную воду, который имеет непрерывную циркуляцию и оснащен либо контролем уставки, либо регулятором сброса.

Выбор места

Выбор места для установки манифольда не должен быть сложным процессом.Однако это решение, к которому нельзя относиться легкомысленно. Одно из соображений, которое следует учитывать, — это доступность манифольдной станции. Обычно станции устанавливают в полостях стен. В этом случае место должно быть доступно. Унитазы — идеальное место для установки коллекторной станции. Допустимо скрыть коллекторную станцию ​​за стеновым покрытием, но должна быть съемная панель доступа, чтобы облегчить работу с коллекторами. Поскольку смотровые панели не всегда выглядят очень привлекательно, коллекторы выгодно размещать в шкафу.

В домах с цокольными этажами коллекторы можно размещать где-нибудь в цокольном этаже. Источники тепла обычно устанавливают в подвалах, когда есть подвалы. Размещение коллекторов в непосредственной близости от источника тепла может быть экономически эффективным. Если коллекторы устанавливаются в механическом помещении, их следует устанавливать открытым способом. Это делает клапаны легкодоступными. Если есть смысл сделать коллекторную станцию ​​легкодоступной, вы должны это сделать.

Предварительно собранные коллекторы иногда продаются с индивидуальными шкафами для их размещения. Эти шкафы похожи на те, которые используются для подключения стиральных машин. Металлический шкаф встраивается в каркасную стену. Коллекторы подачи и возврата установлены внутри шкафа. Откидная крышка на передней части шкафа обеспечивает быстрый и легкий доступ к коллекторной станции. Это очень хороший способ, когда оставлять коллекторную станцию ​​полностью открытой нецелесообразно.

Унитазы не всегда доступны в местах, где должны быть установлены коллекторные станции.Если коллектор не может быть установлен в подвале, механическом помещении или туалете, вам нужно проявить немного больше творчества. Рассмотрите возможность установки коллекторной станции в напольном шкафу на кухне или в ванной. Станции с манифольдами требуют места и доступа, но базовый шкаф среднего размера может вместить большинство станций с коллектором.

Креативная тактика строительства может иметь большое значение для сокрытия коллекторных станций. Например, вы можете соорудить место у окна в комнате, чтобы скрыть коллекторную станцию. Откидная верхняя часть сиденья у окна может обеспечить хороший доступ к коллекторам.Полки для растений могут быть построены, чтобы украсить комнату и скрыть коллекторную станцию. Съемная панель спереди полки для растений или книжного шкафа может скрыть коллектор. Если в доме есть отапливаемый гараж, можно установить коллекторную станцию ​​в гараже. Существует множество способов скрыть коллектор, поэтому не идите на компромисс с желаемым расположением коллекторов только потому, что нет очевидного места, где можно было бы спрятать компоненты системы отопления.

Плотные соединения в точках коллектора имеют решающее значение.Если вы покупаете предварительно собранный коллектор, не делайте никаких предположений относительно подключений. Самостоятельно проверьте все существующие работы и проверьте соединения коллектора, прежде чем доверять им. Некоторые подрядчики не торопятся проверять соединения коллектора, которые они делают. Это может быть связано с предположением, что к коллектору можно получить доступ всякий раз, когда это необходимо. Не попадитесь в эту ловушку. Очень небольшая утечка со временем может нанести значительный ущерб. Многие коллекторы не у всех на виду. Это означает, что небольшие утечки дешевых таблеток канадской виагры могут оставаться незамеченными в течение недель или месяцев.Даже если вы застрахованы, вы не можете позволить небольшим утечкам разрушить ваш бизнес и репутацию. Никогда не скрывайте коллекторную станцию ​​до ее полного тестирования.

Механика коллекторов несложная. Даже при использовании нескольких коллекторов основные принципы остаются неизменными. Иногда более экономично разделить систему отопления на разные коллекторные станции. Это могло произойти из-за больших расстояний в трубопроводах или различных типов напольных покрытий. Проще говоря, коллектор либо принимает воду от источника тепла и разделяет ее между подающими трубками, либо он принимает возвратную воду из труб и объединяет ее в единую трубу, которая возвращает воду к источнику тепла.На самом деле нет никаких загадок, связанных с коллекторными станциями.

——————————————————-

Источник:

Теплый пол

Реальные ответы нужны подрядчику

Р. Додж Вудсон

Теги: лучистые полы с подогревом, лучистое отопление

Использование коллекторов в бытовых системах отопления

Что такое коллекторы отопления и почему вы должны их использовать?

Большинству из вас известно о коллекторах, особенно в системах теплого пола.В этой статье рассматривается все более широкое использование их в традиционных настенных радиаторных системах с появлением пластиковых труб.

Коллекторы производят революцию в инсталляциях точно так же, как компьютерные кабели в ИТ-индустрии несколько лет назад. Они позволяют перейти от традиционной системы «кольцевых» цепей к «звездообразной» системе, что дает значительные преимущества в скорости установки системы и ее ввода в эксплуатацию.

звездообразный водопровод

кольцевой водопровод

Ключевые различия между традиционной «кольцевой» системой и «звездой» заключаются в следующем:

• «Звездообразная» система на основе коллектора может сократить время установки до 40% (в зависимости от вашего выбора трубы).Как? Вы устраняете до 75% или более всех суставов. Тройники и колена практически не требуются (в зависимости от радиуса кривизны конкретной трубы, которую вы выбираете, в каждом случае обращайтесь к данным производителей труб BS7291).
• Экономия затрат за счет отказа от этих фитингов компенсируется увеличением требуемого метража трубы и собственно стоимостью коллектора.
• Остальные стыки ограничиваются подвесными радиаторами и коллектором, что сокращает количество недоступных стыков и минимизирует возможность утечки.
• В случае утечки, если вы выбрали коллектор с устройством изоляции, легко изолировать только протекающий контур, оставив остальную часть системы свободной для продолжения работы.
• Коллекторы обеспечивают централизованное управление. В зависимости от требуемых функций вы можете обеспечить следующие функции из одного места: наполнение, слив, изоляция, гидравлическая балансировка, регулирование расхода и температуры. Все это сокращает время монтажа, ввода в эксплуатацию и техобслуживания на месте.
• Коллекторы должны быть установлены как часть первого ремонта, что позволит им играть ключевую роль при испытаниях под давлением. На этом этапе вы можете изолировать и испытать установленный трубопровод под давлением.
• Коллекторы обогрева обеспечивают независимые контуры подачи и возврата к каждому радиатору, что значительно упрощает контроль потребности в энергии на каждый радиатор. Гидравлическая балансировка между контурами проще, и ее также можно выполнить на коллекторе с помощью встроенного расходомера.
• Расположенные в центре коллекторы значительно повышают скорость, с которой последний радиатор в традиционном «кольцевом» контуре потока получает горячую воду.Это позволяет избежать старой проблемы, когда один радиатор вырабатывает тепло раньше другого.

Какие типы коллекторов бывают?

Их много, от простых пластиковых коллекторов до сложных погодозависимых коллекторов. Здесь мы рассмотрели стандартные решения, доступные на рынке Великобритании.

Их можно разделить на две группы:

1. По конструкции коллекторы бывают латунными и пластиковыми. Пластик обычно представляет собой простую трубку с несколькими ответвлениями, латунь — это обычно направляющие подачи и возврата, установленные на смещенном кронштейне.Копланарные (или биполярные) многообразия будут обсуждаться позже.
2. По функциям существует три типа: —
   Тип 1 — Коллектор для питания настенных радиаторов, с термостатическими радиаторными клапанами (ТРВ) и запорными щитками на радиаторе.
   Тип 2 — коллекторы, снабжающие подвесные радиаторы, больше не использующие TRV, но вместо этого использующие пару колесных головок или запорных экранов на радиаторе. Он использует настенный термостат вместо TRV, подключенного к коллектору, у которого есть электротермическая головка на возвратной рейке.
   Тип 3 — Коллекторы типа 2, питающие контуры теплого пола, но включающие вторичный насос и регулятор температуры.

Какой коллектор отопления лучше всего подходит для вашего применения или установки?

Выбор вашего коллектора отопления должен основываться на следующих вопросах: Где я могу его найти? Какую функциональность я хочу от нее?

Мы обратимся к местоположению в одном из следующих абзацев. Функциональность связана с анализом стоимости всего срока службы — выбор должен отражать время установки и ввода в эксплуатацию, стоимость соответствующих систем, требования к энергоэффективности (Часть L Строительных норм) и интервалы технического обслуживания, связанные с рабочей нагрузкой (долговечность системы) .

Коллекторы типа 1
Это самые простые блоки, которые все чаще используются при строительстве новых домов. Как минимум, вам понадобится подающая и обратная рейка. Обычно добавляют простые функции, такие как ручные или автоматические вентиляционные отверстия, и пару изоляторов шарового клапана (с красной и синей ручками). Могут быть добавлены дополнительные функции:

• Точки слива и заполнения могут быть добавлены к каждой направляющей, что упрощает заполнение системы для ввода в эксплуатацию и технического обслуживания.
• Изоляторы на контур помогают с заполнением и вводом в эксплуатацию.Здесь вы можете выполнить гидравлическую балансировку, поэтому необходимо добавить двойные регулирующие запорные устройства. Они могут включать расходомеры.
• Можно добавить встроенный перепускной клапан перепада давления (согласно руководству 302 по надлежащей практике).
• Для измерения температуры подачи и возврата вы можете использовать шаровые краны подачи и возврата с термометрами.

Коллекторы обогрева типа 2
Они могут иметь все дополнительные функции, описанные выше, но теперь с добавлением электротермических головок на возвратной рейке.

Они позволяют использовать программируемый или простой комнатный термостат для каждой комнаты. Эта форма индивидуального зонирования помещения, в частности, с использованием программируемого комнатного термостата со временем и двух уровней контроля температуры (комфорт и энергосбережение), значительно повышает энергоэффективность системы отопления, что позволяет легче соблюдать часть L Строительных норм (Сохранение топливо и энергия) и передовой опыт (GPG 301, 302 и GIL 59 CHeSS).

Вам также понадобится распределительная коробка, чтобы сигнализировать насосу и котлу о замыкании контуров.Это также устраняет необходимость в двухходовом клапане с электроприводом и прилагаемом к нему настенном термостате.

Коллектор отопления, тип 3
Для теплых полов можно использовать коллектор типа 2, но с добавлением вторичного насоса (для более длинных участков трубопровода) и регулятора температуры (для пониженных рабочих температур).

Где разместить коллектор отопления?

Они должны располагаться по возможности в центре, с легким доступом. Они могут располагаться в каркасных стенах, внутри пластикового или металлического шкафа.Другие распространенные места — в сушильном шкафу (первый этаж) или под лестницей (первый этаж). Если они недостаточно центральные, то разместите их в пространстве крыши первого этажа между балками (используя копланарный коллектор). Обычно вы используете по одному на этаж, от 6 до 8 выходов.

Где в системе отопления они должны быть установлены?

Follow Building reguЧто такое коллекторы отопления и почему их следует использовать?

Большинству из вас известно о коллекторах, особенно в системах теплого пола.В этой статье рассматривается все более широкое использование их в традиционных настенных радиаторных системах с появлением пластиковых труб.

Коллекторы производят революцию в инсталляциях точно так же, как компьютерные кабели в ИТ-индустрии несколько лет назад. Они позволяют перейти от традиционной системы «кольцевых» цепей к «звездообразной» системе, что дает значительные преимущества в скорости установки системы и ее ввода в эксплуатацию.

Зачем использовать биполярный или копланарный коллектор?

Коллектор этого типа представляет собой цельную конструкцию с соединениями подающей и обратной линии, поперечно соединенными через противоположную направляющую, без смешивания воды.Они имеют меньшую площадь основания, чем обычные коллекторы, по глубине и высоте и могут устанавливаться горизонтально. Они обычно используются в кровельных пространствах между балками.

Могу ли я использовать одни и те же коллекторы как для настенных радиаторных систем (WHR), так и для систем теплого пола (UFH)?

Этот вопрос может возникнуть, если вы смотрите на UFH на первом этаже и WHR на первом этаже. Единственное отличие состоит в том, что в системе UFH требуется вторичный насос и регулятор температуры.Часто это отдельные элементы или отдельный комплект для коллектора. Однако мы предлагаем комплексное решение — смеситель для пола.

Коллектор типа 2 с электротермическими головками на возвратной рейке в обоих случаях идентичен. Если вы хотите установить в контуры UFH коллектор со встроенным насосом и регулятором температуры, выберите коллектор типа 3. Если вы не хотите зонировать отдельную комнату, полагаясь на TRV, используйте коллектор типа 1 для части WHR системы.

Смешанные системы

Что я могу сделать, если у меня есть коллекторная система для теплого пола (UFH), но на том же этаже есть настенные радиаторы (WHR)?

Коллекторы упрощают решение этой проблемы.Просто используйте коллекторную систему, которая допускает высокотемпературные подающей и обратной магистрали на одном и том же коллекторном блоке, перед вторичным насосом UFH и контроллером температуры. Это означает, что вы используете один комплект управления центральным коллектором, а не два, что сокращает время и затраты на установку. Вы также сохраняете выбранные вами функции централизованного управления. Emmeti предлагает смеситель для пола, который позволяет добавлять эти высокотемпературные контуры.

Предварительно смонтированная 2-зонная система распределения лучистого тепла / панель управления

Описание

Сборная панель распределения / управления

помогает упростить установку лучистого тепла.Наши распределительные панели для лучистого тепла имеют все необходимые компоненты для работы излучающих систем и соответствуют всем местным строительным нормам. Профессионально собранные панели управления водяным отоплением FloorHeat экономят время и деньги. На объекте будут сведены к минимуму работы по подключению вашей водопроводной и обратной линий к котлу и коллекторам, электропроводке и обеспечению подпиточной воды. Пайка не требуется. Дополнительные насосы могут быть добавлены к панели, что делает их легко расширяемыми с 1 зоны до 2 или 3 зон.Грунтовать систему теплого пола и залить котел легко и удобно. Медная трубка диаметром 1 дюйм достаточно велика для больших и малых проектов. Все панели проходят испытания под давлением перед тем, как покинуть наш объект, и тщательно упаковываются для обеспечения безопасной доставки.

• Привлекательный компактный дизайн для оптимизации функциональности интерьера
• Экономит время и деньги
• Обеспечивает энергоэффективное отопление
• Упрощает установку

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

РАЗМЕРЫ

Глубина продукта (дюйм.)	10	Ширина продукта (дюймы)	32,5
Высота продукта (дюймы)	44

ПОДРОБНЕЕ

Напольные покрытия Тип	Полы с подогревом	Программируемый	№
Максимальная площадь при 120 В (кв. Фут)	0	Возвратный	90 дней
Максимальная площадь при 240 В (кв. Фут)	0	Напряжение (вольт)	0
Вес продукта (фунт.)	73 фунтов	Мощность (Вт)	0

ГАРАНТИЯ / СЕРТИФИКАЦИЯ

Сертификаты и списки

Нет сертификатов или списков

Гарантия производителя

1 год

коллектор отопления — испанский перевод — Linguee

Thermotech Integral из нержавеющей стали — это полностью […] сборная нижняя часть lo o r коллектор отопления w i th интегрированный […] смесительный узел. thermotech.se	Thermotech Integral en acero […] inoxi da ble e s u n коллектор d e s uelo ra diante […] totalmente montado que include unidad mezcladora integration. thermotech.se
Установить d o n коллекторы отопления o r o n a клапан, FLOMETER […] представляет собой экономичное расширение функции с большими преимуществами. taconova.com	Si se monta en un bloque […] дистрибьютор d el circ uit o d e calefaccin o en un a gri fe ra, el […] FLOMETER ofrece una funcionalidad […] adicional econmica y de gran utilidad. taconova.com
Насадка для шланга с наружной резьбой и хомутом для соединительного шланга, (для […] подключение к t h e отопление s y st em напр. com pa c t коллектор ) . dimplex.de	Boquilla de la Manguera con rosca […] экстерьер и абразадера мангуера для мангуэра де конексин […] (conexin al sis tema d e calefaccin p . эдж. дистрибьютор […] compacto). dimplex.de
Муфта для […] установка модуля ul a r отопление c i rc uit под распределителем ti o n 4 w i th плоское уплотнение. paw.eu	Abrazadera de Unin […] para m на taje de techo co n jun ta plana de un circ uit od e calefaccin m 9042 9042 deba jo de un […] дистрибьютор. paw.eu
Электротермические приводы в рабочем режиме нормально разомкнутые и […] нормально закрытый f o r отопление c i rcu i t коллекторы радиатор коллекторы клапаны. taconova.com	Actuador electrotrmico en elmodo […] de funcionamiento conectadosin y con corriente para […] distribuidoresde c ircui tos de calefaccin y v lv ulas de radiadores. taconova.com
Высокий коэффициент полезного действия благодаря соответствию EN […] 14511 для больших объемных расходов на стороне теплопотребления, […] оптимизированный высокопроизводительный испаритель f o r обогрев o p er ation и двойной перепад давления le s s f o r сокращение времени работы насоса. dimplex.de	Coeficientes de rendimiento altos gracias a que se cumplen las exigencias de la norma EN 14511 para caudales mayores en […] aprovechamiento del […] calor, pa ra el modo calefaccin emp orrad or de alto rendimiento optimizado y el distribuidor pa doble sin p resi resi ucir los […] tiempos de funcionamiento de la bo mba. dimplex.de
Возможна установка в любом положении Прямое регулирование, индикация и изоляция […] потоков fr o m отопление a n d контур охлаждения s i n 9042 9042 коллектор ту рн труба прутков. taconova.com	Обычный, индикатор […] cortar el paso en c ircui tos de calefaccin y r efr igera ci n, directamente […] en la columna de retorno del distribuidor. taconova.com
2 Induc ti o n — нагрев d e vi ce of i nl e t 9042 9042 коллектор 9042 909 904 e s, стандартный […] производственное оборудование. eur-lex.europa.eu	2 Calentador po r ind uc cin del colector de admis i n S, equipo […] серии. eur-lex.europa.eu
2 фланца редуктора из латуни для подключения […] модели ul a r обогрев c i rc uit DN 40 на модульном распределителе ti o коллектор D N 5 0, с одной стороны […] фланец DN 50 / PN […] 6, фланец другой стороны DN 40 / PN 6. paw.eu	2 редуктора […] de latn para conectar u n circuit ito de calefaccin mod ula r DN 40 en un distribuidor modular […] DN 50. Por un lado […] brida DN 50 — PN 6, por otro lado brida DN 40 — PN 6.Уменьшить расстояние от 180 мм до 160 мм. paw.eu
(1a) 2 Induc ti o n нагрев d e vi ce of in ta k e 4 коллектор lex.europa.eu	( 1a) 2 Calentador p or in ducc ​​ in del colector de admi si n eur-lex.europa.eu
Коллекторы снабжены нагревателями калибровочного стержня, запрессованными на место […] для обеспечения ev e n обогрев o f t h e коллектор 9042 9042 a 904 длинный […] ресурс нагревателя. thermoplay.it	Las placas son todas calefactadas con resistencias […] Consumer Prensadas en el Interior de los alojamientos para obtener una […] unifo rm idad de calefaccin sob re t oda la superficie . thermoplay.it
2 редуктора […] фланцы из стали, оцинкованные желтым / латунные для соединения модуля ul a r обогрев c i RC uit DN 32 на модульном распределителе o n коллектор D N 5 0. paw.eu	2 bridas reductoras de acero, гальванизадо […] amarillo / latn, пункт […] conectar un ci rcuit od e calefaccin m odu lar D N 32 en un распределительный модульный DN 50. Por un l ad 30 d 30 d PN 6, por otr o lado brida DN 32 — 1 paw.eu
6.2. стык […] между головкой блока цилиндров и вытяжным клапаном au s t коллектор i s s ituated снаружи t h e a i r контур eur-lex.europa.eu	6.2. La Junta Entre La Culata del […] cilin dr o y e l коллектор d e escape est sit ua da fuera del circuit to del air e d eur le30europa.eu
Идеально подходит для a l l коллектор s y st ems f o r отопление 9042 d охлаждающих устройств. taconova.com	Extraordinariamente apt os para to dos los sis tem as de di strib uci y f f eraci n . taconova.com
Innova ti v e коллектор d e si gn фактически служит в качестве теплового статора io n o n e или более ловушек, если пар […] прервана или отключена подача на ловушки. armstronginternational.в	E l Innovador di se o коллектор A rmstrong sirve realmente como estacin de ca lor, calentando ores purgad4 ] si el suministro […] de steam se interrumpe o desactiva en los purgadores. armstronginternational.in
Потоки затора […] по внутреннему каналу si d e коллектор d o m e d обогрев туз […] заторный чан. krones.co	El macerado corre a lo largo […] de la s uperf ici e d e calefaccin o ndu lad a en el интерьер […] де ла кальдера де мацерацин. krones.co
Распределитель ti o n коллектор f o r обогрев s с 2 y ) торговые точки. caleffi.it	Коллектор d ed istri bu ci n para i n st alaci one sd e f de 2 a 13) salidas. caleffi.it
Состоит из […] распределителя Thermax ti o n коллектор , t wo rm a x нагрев i RC UIT модули и конструкция […] Изоляция с оптимизированной функцией. лапа.eu	Este consiste de un […] distrib ui dor m odu lar Thermax, do sc irc uit os de calefaccin mo 9042 ax y un […] aislamiento de diso con funcin optimizada. paw.eu
Изоляция для распределителя ti o n коллектор i s i встроенный в t h c e e e e e e i rc uit изоляция лапа.eu	El aisl am liento de l distribuidor e st inte gr ado en el aislamiento de l ci rcui 9042 paw.eu
Гидравлический сепаратор на o r — коллектор f o r обогрев s 9042 9042 caleffi.com	Separador hi drul ico -colector par a instalaci one s d e calefaccin . es.caleffi.com
Предварительно смонтированный — простая сборка, установка настенного кронштейна, установка […] distribu ti o n коллектор o n до it, монтаж t h e 9042 9042 RC UITS, соединительный, […] ввод в эксплуатацию. paw.eu	Montar el soporte, модульный распределитель, […] montar y conectar lo s circuit ito s d e calefaccin y po ner los e n servicio. paw.eu
Распределитель ti o n коллектор f o r нагрев e y yэто	Коллектор de dis tribucin caleffi.it
Модульный распределитель ti o n коллектор g r ou p DD25 two unm ix e d d d i RC единиц DN 25 […] с насосом (включая кабель длиной 2 м), […] подача справа, с модульным распределительным коллектором PAW DN 25 2-х кратный, вкл. комплект настенного кронштейна для коллектора paw.eu	[…] cada uno dotado de bomba (включая кабель длиной 2 м), алиментацин […] derecha, con distribuidor modular de PAW DN 25 doble, вкл. комплект сопутствующих товаров для дистрибьютора paw.eu
Распределитель серии 662 ti o n коллектор f o r обогрев s caleffi.it	S erie 662 Коллектор de distr ibuc in para ins t alac ione s me de calefac Do у.е. ментацин […] de referencia caleffi.it
Один конец гибкого топливопровода […] должен быть присоединен к […] reverseroca ti n g коллектор a n d другой конец должен быть присоединен к statio na r коллектор c o nn ected to […] гидравлическое питание. eur-lex.europa.eu	Se fijar un extremo del diverding de […] горючий flexib le a un коллектор oscilante y el otro extre mo a un коллектор fijo co nectado [a un] hidrulico. eur-lex.europa.eu
Образование в области наследия поможет укрепить концепцию общего наследия человечества, которое представляет собой плод o f коллектор e x ch лет между культурами и цивилизациями. unesdoc.unesco.org	La enseanza del patrimonio ayudara a fortalecer el concept de patrimonio co mn de la humanidad, que es el fruto de intercambios entre culturas y civilizaciones. unesdoc.unesco.org
Поскольку нет пара […] Допускается к t h e коллектор a s se mbly, если нет потребности в выпуске пара, то i s n нагрев г a дюйм для отвода воздуха, когда […] HumidiPack и HumidiPack CF не используются. armstronginternational.in	Dado que no se admite […] пар и конус ma nifold a menos que haya una requirea de salida de steam, no hay aumento d el calor en e l air […] дель кондо куандо № […] se usan HumidiPack y HumidiPack CF. armstronginternational.в
Модульный распределитель ti o n коллектор g r ou p DMM20 несмешанный мод ul c r r i rc uit DN 20 и t w o отопление c i rc uits DN 20 […] с 3-ходовым смесительным клапаном, […] каждый с насосом (кабель 2 м), поток справа, с модульным распределительным коллектором PAW DN 20 3-х кратный, вкл. привод для смесительного клапана и настенный кронштейн для коллектора paw.eu	Un circ ui to de calefaccin modul ar direct / no mezclado DN 20 y dos circ ui tos d e calefaccin m odula ..] con mezclador de 3 vas, […] cada uno dotado de bomba (включая кабель длиной 2 м), питание, модульный распределитель PAW DN 20, тройной, вкл. Accionador para el mezclador y kit de soportes para el distribuidor paw.eu
Когда двигатель работает, эти пары смешиваются с всасываемым воздухом через […] вакуум в впускном коллекторе ta k e коллектор . rb-kwin.bosch.com	Cuando el motor est funcionando, los vapores se mezclan con el aire […] aspirad o a causa d e la baja […] Presin en el tubo de aspiracin. rb-kwin.bosch.com
Эти задачи a r e коллектор a n d включают широкий [. No related posts. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
