Схема подключения 3-х фазного реле напряжения УЗМ-3-63
УЗМ-3-63 является многофункциональным устройством, которое обеспечивает контроль 3-х фазного напряжения в сети. Также оно имеет встроенную варисторную защиту от импульсных скачков напряжения и имеет функцию контроля частоты сети электропитания от автономного генератора.
Схема подключения УЗМ-3-63 довольно проста и ее принципиальный вариант можно найти на корпусе устройства или в его паспорте. Здесь привожу наглядную и более понятную схему подключения 3-х фазного реле напряжения УЗМ-3-63 с автоматическими выключателями, по которой можно понять суть подключения.
Все контакты устройства имеют маркировку на корпусе. Поэтому не видя самой схемы можно понять что и куда подключается. Часто тут смущает то, что выходные фазные контакты имеют маркировку U, V и W, что вводит многих в заблуждение. Как же подключить данное устройство?
На верхние контакты подключается вход:
- N — приходящий нулевой рабочий проводник;
- L1 — приходящий проводник фазы A;
- L2 — приходящий проводник фазы B;
- L3 — приходящий проводник фазы C.
На нижние контакты подключается выход:
- N — отходящий нулевой рабочий проводник;
- U — отходящий проводник фазы A;
- V — отходящий проводник фазы B;
- W — отходящий проводник фазы C.
Вот фото самого устройства УЗМ-3-63. Контакты его поляризованного реле рассчитаны на длительное протекание через них максимального тока 63А. Если ваша нагрузка будет потреблять больший ток, то это реле уже вам не подойдет или придется его включать через мощный контактор.
Схема подключения 3-х фазного реле напряжения УЗМ-3-63
Варианты комплектации щитков могут быть разнообразны, но суть подключения устройства всегда остается одинаковой.
При использовании УЗМ-3-63 помните, что во время отключения нагрузки нулевой рабочий проводник не коммутируется, т.е. не разрывается. Здесь разрываются только фазные проводники.
Регулировка уставок устройства производится в ручную с помощью трех специальных переключателей.
Ими выставляются пределы высокого и низкого напряжений и время задержки повторного включения.
Световая индикация реле интуитивно понятная. Рядом со всеми индикаторами на корпусе находятся их обозначение.
Кто-то вместо 3-хфазного реле УЗМ-3-63 использует три однофазных УЗМ-51М. То есть на каждую фазу ставят по одному однофазному реле. В принципе этот вариант имеет право на жизнь, но для него требуется больше места в щитке и стоит он почти в два дороже.
А вы используете трехфазное реле напряжения УЗМ-3-63?
Улыбнемся:
Как известно, сопротивление человеческого тела около 100 кОм. Каждые 100 г водки, принятые вовнутрь, снижают сопротивление тела на 1 кОм. Сколько нужно выпить водки, чтобы достичь состояния сверхпроводимости?
Реле контроля напряжения в трехфазной сети 380В
Здравствуйте, уважаемые читатели сайта elektrik-sam.info!
В этой публикации мы рассмотрим, как обезопаситься от перепадов и скачков напряжения в трехфазных электрических сетях 380В.
О том, как влияют перепады напряжения на электропроводку и подключенные к ней приборы я уже подробно рассматривал. Напомню вкратце.
Повышение напряжения выше допустимого приводит к выходу из строя бытовой техники – она просто сгорает.
Снижение напряжения ниже допустимого уровня опасно для бытовой техники с электродвигателями, поскольку увеличиваются пусковые токи, что может привести к повреждению их обмоток.
Поэтому, с целью защиты электропроводки и подключаемых к ней электроприборов, применяют реле контроля напряжения, которые также еще называют реле перенапряжения, «барьерами» или реле максимального и минимального напряжения.
Эти реле осуществляют контроль действующего значения напряжения в электрической сети и, в случае выхода его за установленный диапазон, отключают внешнюю питающую электрическую сеть от внутренней сети, защищаю саму внутреннюю электропроводку и подключенные к ней электрические приборы.
В этой статье мы рассмотрим две различные схемы и два различных варианта использования реле напряжения в трехфазных электрических сетях 380В на примере реле напряжения
Цель этой статьи – показать схематичное решение по защите от перепадов напряжения в трехфазных электрических сетях. Можно применять реле других производителей, принцип остается такой же.
Подробно описание принципа работы самого реле напряжения и схемы я рассматривал в статье по реле напряжения в однофазных сетях. Подробную инструкцию на само реле вы можете скачать в интернете, здесь напомню вкратце, что реле имеет две уставки:
— первая при превышении напряжением максимального значения, по умолчнию 250В;
— вторая уставка при снижении напряжения ниже 170В (по умолчнию).
Эти параметры выставляются на передней панели самого реле с помощью кнопок.
При выходе напряжения за этот диапазон, реле размыкает свой силовой контакт и отключает внешнюю электрическую сеть от внутренней.
Также можно задать время задержки на повторное подключение. После того, как реле отключилось, схематехника реле отслеживает значение напряжения, и когда оно снова возвращается в рабочий диапазон, спустя задержку времени реле снова замыкает свой силовой контакт и подключает внешнюю электрическую сеть к внутренней.
В тех квартирах и домах, где электропроводка трехфазная, все равно в основном используются однофазные потребители – обычные бытовые приборы и техника.
Потребители группируются по фазам, чтобы по возможности была равномерная нагрузка по каждой из фаз.
Давайте рассмотрим все это на конкретном примере.
Трехфазное напряжение подводится через вводной автоматический выключатель, трехфазный счетчик электрической энергии к электропроводке квартиры.
Потребители сгруппированы по каждой из трех фаз следующим образом:
— в первую фазу LA подключена электроплита;
— во вторую фазу LB подключены кондиционер, стиральная машина и розетки одной из комнат;
— в третью фазу LC подключены розетки кухни, розетки другой комнаты и освещение.
Для того, чтобы при выходе напряжения за свои допустимые значения при срабатывании реле контроля напряжения не обесточивалась сразу вся квартира, вместо одного общего устанавливают три отдельных реле напряжения в каждую фазу.
Если в одной из фаз напряжение выйдет за свой рабочий диапазон, сработает соответствующее реле и отключит внутреннюю проводку только в этой фазе. В оставшихся фазах, если величина напряжения находится в заданном диапазоне, потребители останутся подключенными и работоспособными.
В случае подключения трехфазных потребителей применяется несколько другая схемотехника.
Для этого применяют специальное трехфазное реле напряжения, которое позволяет контролировать напряжение в каждой отдельной фазе, последовательность чередования фаз и контроль перекоса фаз.

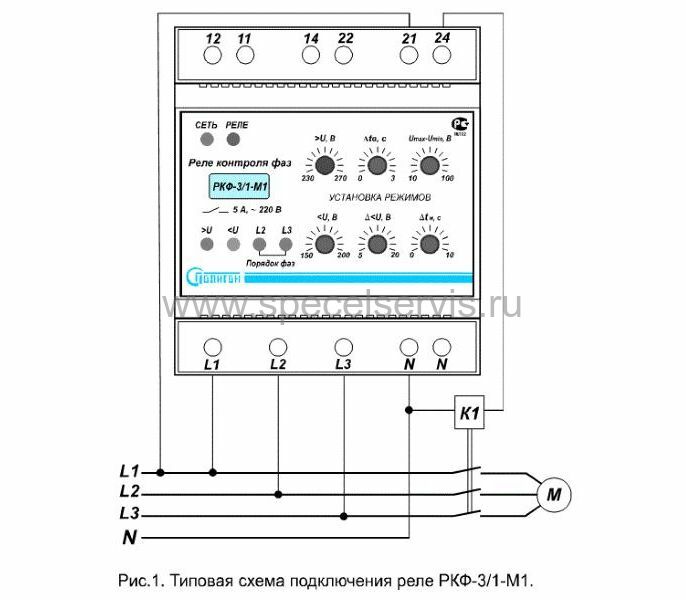

Схема подключения в этом случае будет выглядеть следующим образом.
К реле напряжения подключаются все три фазы и ноль, чтобы контроллер реле контролировал напряжение отдельно по каждой из фаз, правильность чередования фаз и контроль перекоса фаз.
Через силовые контакты реле контроля напряжения подключен контактор К1.
Силовые нормально-разомкнутые контакты К1.1, К1.2, К1.3 контактора подключают внешнюю трехфазную электрическую сеть к трехфазной нагрузке. Это могут быть электродвигатели, мощные калориферы, проточные водонагреватели и др.
Реле напряжения контролирует уровень действующих напряжений во всех трех фазах и, если они находятся в допуске, то через силовой контакт реле подается питание на контактор К1. Контакты контактора находятся в замкнутом состоянии и трехфазное напряжение внешней сети подается к нагрузке.
Если в одной из фаз напряжение выходит за установленный диапазон, реле напряжения размыкает свой силовой контакт, снимая питание с обмотки контактора К1. Контакты контактора размыкаются, отключая нагрузку от внешней трехфазной сети.
Когда напряжение вернется в свой рабочий диапазон, реле напряжения, спустя выдержку времени, вновь замкнет свой силовой контакт, подавая питание на обмотку контактора.
Контакты контактора замкнутся и нагрузка снова подключится к питающей сети.
Таким вот образом работает эта схема. В быту эта схема применяется редко, это больше промышленный вариант, чаще всего применяется первая схема.
Более подробно пошагово смотрите работу этих схем в видео:
Реле контроля напряжения. Защита от скачков напряжения в трехфазных сетях
Рекомендую материалы по теме:
Реле контроля напряжения. Защита от скачков напряжения.
Схема подключения нескольких реле напряжения.
Стабилизатор или реле напряжения — что выбрать?
Автоматические выключатели УЗО дифавтоматы — руководство.
Как выбирать автоматические выключатели, УЗО, дифавтоматы?
УЗО — стратегия выбора.
Автоматические выключатели — стратегия выбора.
Автоматические выключатели — конструкция и принцип работы.
Расчет сечения кабеля.
Расчет сечения кабеля. Ошибки.
Как рассчитать номинальный ток автоматического выключателя?
Устройство УЗО и принцип действия.
Как выбрать УЗО.
устройство, особенности и принцип работы
На чтение 6 мин Просмотров 409 Опубликовано Обновлено
Существует большое количество разнообразных средств, которые позволяют контролировать скачки напряжения в сети. Для управления питанием используют реле напряжения трехфазное. Если правильно подобрать и подключить прибор, жильцы будут в безопасности, а имущество – в сохранности.
Применение приборов
Трехфазное реле напряжения ZUBR 3FТрехфазные реле контроля применяются для защиты электродвигателя от нагрузки в бытовой жизни и производственных сферах. Они помогают правильно работать:
- системам кондиционирования;
- холодильному оборудованию;
- компрессорным установкам.
Прибор незаменим для любого оборудования со схемой АВР и других устройств, работающих на электродвигательной нагрузке. Помогает избежать аварийных ситуаций.
Особенности устройства
Существуют разные виды реле. Их производят с учетом потребностей проблемных сетей, в которых возможны перебои напряжения и помехи. Приборы способны осуществлять задержку, если возникает просадка напряжения.
Реле напряжения трехфазное устанавливается в щитке на специальную din-рейку. Оно совсем немного весит и имеет простые настройки.
Монтаж осуществляют параллельно нагрузке, но работа не зависит от мощности. На выходах реле оснащено замкнутой и разомкнутой группами контактов, которые не зависят друг от друга и коммутируют нагрузки до 5А.
Принцип работы
Принцип распределения нагрузки между потребителямиРабота прибора основана на принципе самовозврата. Если возникает аварийная ситуация, оборудование отключается. Когда на реле поступает трехфазное напряжение, оно проверяет все параметры.
Если все в норме, включается встроенное электромагнитное приспособление.
При наличии неисправностей реле выключается, а после возвращения параметров в норму включается без задержек.
В течение всего срока эксплуатации прибор ведет контроль уровня напряжения и выключает нагрузку в случае:
- пропадания любой фазы;
- перекоса фазы;
- нарушения чередования фаз.
Устройство предназначено для контроля качества электрической энергии. Оно обеспечивает надежную защиту техники от резких перепадов напряжения в сети.
Схема подключения и установка реле напряжения
Элементы релеПрибор будет выполнять свои функции независимо от положения. Но каждая модель обладает своей схемой подключения. Ее можно посмотреть на корпусе.
Для всех устройств существуют одинаковые правила, которые предназначены для контроля процесса соединения реле с электрической цепью.
Вводные контакты к сети присоединяют через контактор или пускатель.
Проводники всех фаз совмещают с клеммами, которые находятся с верхней части прибора. Элементы помечают так:
- Фазы буквами А, В и С.
- N – клемма нулевого провода.
- 1,2,3 – нижние клеммы.
Сначала из клеммы 1 проводник подсоединяют к выходу катушки, которая находится в контакторе. Клемму 3 подключают к любой фазе. Второй выход присоединяют к нулевому проводнику трехфазной сети.
Силовые элементы соединяют так:
- Каждую фазу, которая подает ток, подключают к входной клемме контактора.
- Проводники соединяют с выходными клеммами.
- Чтобы подключить нулевые проводники, в распределительном щитке устанавливают общую нулевую шину.
Для обеспечения надежного контакта используют специальные наконечники.
УЗО схема подключения
В квартирах подключение трехфазной сети встречается редко. Этот вариант популярен для частных домов. Аппарат защиты в них подключается несколькими способами:
- Реле напряжения 380 В 2-полюсное для дома не подходит. Используют 4-полюсные аналоги. К ним подключают 1 нулевую жилу и 3 фазных. Схема усложнена тем, что каждая линия оснащена своим прибором УЗО. Важно правильно подобрать провода. Для однофазной сети подойдет стандартный вариант ВВГ, но для 3-фазной нужен устойчивый к возгоранию ВВГнг.
- Общее УЗО для 3-фазной сети + счетчик. В схеме присутствует счетчик электроэнергии. Групповые УЗО находятся в системе обслуживания отдельных линий. Эта схема требует установки большого электрощита с множеством проводов и электроприборов.
Используют 4-полюсные аналоги. К ним подключают 1 нулевую жилу и 3 фазных. Схема усложнена тем, что каждая линия оснащена своим прибором УЗО. Важно правильно подобрать провода. Для однофазной сети подойдет стандартный вариант ВВГ, но для 3-фазной нужен устойчивый к возгоранию ВВГнг.Если в квартире или доме большое количество осветительных и розеточных контуров, а также разнообразных бытовых приборов, желательно установить двойную защиту с общим УЗО.
Общие настройки трехфазного реле
Чтобы реле контроля напряжения 3-фазное работало, нужно осуществить некоторые настройки. После подключения прибора к электрической цепи к нему подают питание, и на дисплее появляется информация:
- Если изображение на дисплее мигает, это говорит об отсутствии напряжения.
- Появление черточек обозначает нарушение чередования фаз или отсутствие одной.
- При длительном мигании дисплея следует заподозрить отсутствие подключения контактора.
Настроить трехфазное реле контроля напряжения можно двумя встроенными кнопками, на них изображены треугольники. Они размещаются с правой стороны устройства: верхняя кнопка с треугольником вверх, а нижняя – вниз. Чтобы получить максимальный предел отключения, нужно нажать на верхнюю кнопку. Она задерживается на несколько секунд. После этого в центральном экране появляется цифра с отображением заводского уровня. Кнопку нужно нажимать до тех пор, пока не появится нужное значение. После настроек в течение десяти минут прибор будет автоматически запрограммирован.
Как выставить время повторного отключения
С правой стороны дисплея находится кнопка управления с нарисованными часами. Ее нужно нажать и держать, пока не появится заводское значение. Временной интервал составляет 15 секунд. Это значит, что после нормализации напряжения прибор вновь включит электроэнергию через этот отрезок времени.
Показатели можно уменьшить. Достаточно нескольких нажатий на верхнюю или нижнюю кнопку, чтобы появились необходимые параметры.
Как провести настройку перекоса фазы
Для настройки необходимо одновременно нажать на обе треугольные кнопки. После этого на дисплее можно увидеть 50В. Это значит, что питание в сеть не будет подаваться, когда перекос фаз достигнет этого значения. Чтобы уменьшить или увеличить параметр, нужно выставить время одной из кнопок.
Особенности распространенных видов реле напряжения
Виды реле напряженияБлагодаря реле напряжения во время перепадов энергии прибор не сгорит, не расплавится плата, не выйдет из строя электродвигатель. Стоимость приборов немалая, но они окупаются. Лучше предотвратить аварийные ситуации, чем покупать новую технику.
На рынке существует несколько видов несколько реле контроля разных производителей. Они обладают одинаковым принципом работы, хотя конструкция и набор дополнительных функций могут отличаться.
В современных устройствах установлена цифровая индикация.
Она позволяет следить за уровнем напряжения в трех фазах. Также присутствуют дополнительные настройки. С их помощью регулируют работу прибора и обеспечивают простоту и удобство использования.
Реле контроля трехфазного напряжения – это незаменимая в хозяйстве вещь. Подключить и настроить его не трудно. Это займет не более получаса, после чего все электрические приборы будут защищены от перепадов напряжения.
Реле напряжения трехфазное — Всё о электрике
Трехфазное реле напряжения
Задачей автоматических выключателей является защита от перегрузок и коротких замыканий, а УЗО, устанавливаемые вместе с ними, защищают от токовых утечек. Однако эти приборы эффективны лишь в однофазных сетях, но ведь существуют еще и трехфазные сети со своими особенностями эксплуатации.
Чтобы предотвратить возможные негативные последствия, в таких сетях широко используется трехфазное реле напряжения, срабатывающее при обрыве любого фазного кабеля или нулевого провода, при импульсных скачках напряжения и прочих неисправностях.
Применение трехфазных реле контроля
Основной функцией реле напряжения является контроль над разностью потенциалов или напряжением в трехфазных электрических сетях, рассчитанных на 380 В. Обычные колебания напряжения, происходящие в небольших пределах, не наносят вреда проводке, подключенным приборам и оборудованию. Однако в случае скачков в сторону увеличения или уменьшения, могут возникнуть большие проблемы.
Под действием слишком высокого напряжения изоляция проводов и кабелей перегревается и в конце концов расплавляется. Наступает и перегорание бытовой техники, включенной в трехфазную цепь. Если же напряжение слишком маленькое, это приводит к снижению мощности и последующим сбоям в работе электронной аппаратуры. В некоторых случаях приборы перестают работать и самостоятельно выключаются.
Особенно тяжелые последствия наступают для электродвигателей, которые в результате падения напряжения очень часто сгорают. В связи с этим, необходим постоянный контроль над состоянием фаз, осуществляемый с помощью трехфазного реле контроля напряжения, установленного в сети.
Принцип работы
Схема реле оборудована специальным микроконтроллером, непосредственно выполняющим функцию слежения и дающим возможность контролировать разность потенциалов на каждой фазе. В случае каких-либо изменений на одном из проводников этот микроконтроллер включает в работу реле электромагнитного действия. Данная операция выполняется в автоматическом режиме. В результате происходит размыкание контактов прибора и течение электрического тока прекращается. Когда показатели напряжения вновь станут нормальными, контакты замыкаются и питание начинает поступать в цепь.
Работоспособность прибора проверяется с помощью тестера. Щупами нужно коснуться контактов 1 и 3, после чего на дисплее мультиметра появится цифра 1, свидетельствующая об исправности прибора.
Для контроля нужно замкнуть контакты 2 и 3. Экран покажет цифру 0, что также указывает на нормальное рабочее состояние реле напряжения.
Схема подключения и монтаж реле напряжения
Большинство реле монтируются в распределительном щитке на DIN-рейку. Они могут устанавливаться в любом положении, сохраняя при этом свою работоспособность. Однако схема подключения у разных моделей будет отличаться, поэтому она наносится на корпус каждого прибора.
Это позволяет легко соединить реле контроля трехфазного напряжения с электрической цепью, соблюдая правила, одинаковые для всех типов этих устройств.
Подключение вводных контактов к сети осуществляется через контактор или специальный пускатель. Проводники всех трех фаз подключаются к соответствующим клеммам, расположенным сверху прибора. Фазы маркируются буквами А, В и С, а клемма для нулевого провода – буквой N.
Нижние клеммы нумеруются 1, 2, 3 и подключаются в следующей последовательности:
- Из клеммы № 1 проводник подсоединяется к одному из выходов катушки, находящейся в контакторе.
- Клемма № 3 подключается к любой фазе, проходящей в обход реле напряжения.
- Второй выход катушки контактора подключается к нулевому проводнику трехфазной сети.
Соединение силовых элементов осуществляется следующим образом. Каждая фаза, подающая напряжение, подключается к соответствующей входной клемме контактора. Проводники, отходящие к нагрузке, соединяются с выходными клеммами контактора. Для подключения нулевых проводников в распределительном щитке устанавливается общая нулевая шина.
Контакты всех соединений должны быть максимально плотными, поэтому желательно не пользоваться скрутками, особенно при соединении проводников с клеммами контактора. Существуют специальные наконечники, обеспечивающие надежный контакт. Все подключения выполняются с помощью медных проводов, сечением от 1,5 до 2,5 мм2.
Общие настройки трехфазного реле
Большое значение для дальнейшей работы реле напряжения имеют первоначальные настройки. Порядок их выполнения можно рассмотреть на примере типовой модели VP-380V, представленной на рисунке.
После того как реле подключено к электрической цепи, к нему подается питание. На дисплее будет отражаться вся необходимая информация:
- Мигающие цифры указывают на отсутствие напряжения в сети.
- Если на дисплее появились черточки, это означает изменение чередования фаз или отсутствие какой-то из них.
- Когда параметры электрической сети соответствуют норме, а подключение устройства выполнено правильно, то примерно через 15 секунд контакты №№ 1 и 3 замыкаются, начинается подача питания на катушку контактора и далее – в сеть. То есть прибор уже контролирует состояние всех трех фаз.
- Экран дисплея может мигать очень долго. Это означает, что контактор не включается. Такая ситуация чаще всего возникает из-за ошибки подключения.
Само трехфазное реле напряжения настраивается с помощью двух настроечных кнопок с нанесенными треугольниками, которые расположены справа от экрана. На верхней кнопке треугольник направлен вершиной вверх, а на нижней – вершиной вниз.
Чтобы выставить максимальный предел отключения, нажимается верхняя кнопка. В этом положении она удерживается в течение 2-3 секунд. После этого в центральном ряду экрана появится цифра, отображающая заводской уровень. Далее верхнюю кнопку следует нажимать до того момента, пока не установится нужное значение верхнего предела отключения.
Установка нижнего предела осуществляется таким же образом, только в этом случае используется нижняя кнопка. По окончании настройки прибор автоматически перепрограммируется примерно через 10 секунд.
Прочие настройки
В трехфазном реле напряжения имеется много регулировок и настроек. В обеспечении нормальной работы прибора важную роль играет правильная настройка времени повторного отключения.
Справа от дисплея, между кнопками с треугольниками, расположена еще одна кнопка управления и регулировки, с нанесенным значком в виде часов. Ее необходимо нажать и удерживать, после чего на экране появится значение, выставленное заводом-изготовителем.
Обычно выставляется временной интервал в 15 секунд.
Важность этой функции проявляется следующим образом. При перепадах напряжения, превышающих предельно допустимые значения, реле выполняет отключение сети. После нормализации напряжения контрольное устройство вновь включает подачу электроэнергии через период времени, указанный в заводских настройках. Это уже известные 15 секунд. Это значение можно изменить, например, в сторону уменьшения. Эта операция производится путем прокручивания контрольной заводской цифры с помощью верхней или нижней кнопки. Цифра на экране будет соответственно увеличиваться или уменьшаться.
Так же просто настраивается перекос фаз – интервал между значениями напряжения на разных фазах. Для настройки нужно одновременно нажать две кнопки с треугольниками. На экране появится цифра 50 В, означающая, что подача питания в сеть прекратится при этом значении перекоса фаз. Нужный параметр выставляется верхней или нижней кнопкой в сторону уменьшения или увеличения.
Схема подключения 3-фазного реле контроля напряжения для дома
Существует большое количество разнообразных средств, которые позволяют контролировать скачки напряжения в сети. Для управления питанием используют реле напряжения трехфазное. Если правильно подобрать и подключить прибор, жильцы будут в безопасности, а имущество – в сохранности.
Применение приборов
Трехфазные реле контроля применяются для защиты электродвигателя от нагрузки в бытовой жизни и производственных сферах. Они помогают правильно работать:
- системам кондиционирования;
- холодильному оборудованию;
- компрессорным установкам.
Прибор незаменим для любого оборудования со схемой АВР и других устройств, работающих на электродвигательной нагрузке. Помогает избежать аварийных ситуаций.
Особенности устройства
Существуют разные виды реле. Их производят с учетом потребностей проблемных сетей, в которых возможны перебои напряжения и помехи.
Приборы способны осуществлять задержку, если возникает просадка напряжения.
Монтаж осуществляют параллельно нагрузке, но работа не зависит от мощности. На выходах реле оснащено замкнутой и разомкнутой группами контактов, которые не зависят друг от друга и коммутируют нагрузки до 5А.
Принцип работы
Работа прибора основана на принципе самовозврата. Если возникает аварийная ситуация, оборудование отключается. Когда на реле поступает трехфазное напряжение, оно проверяет все параметры. Если все в норме, включается встроенное электромагнитное приспособление.
При наличии неисправностей реле выключается, а после возвращения параметров в норму включается без задержек.
В течение всего срока эксплуатации прибор ведет контроль уровня напряжения и выключает нагрузку в случае:
- пропадания любой фазы;
- перекоса фазы;
- нарушения чередования фаз.
Устройство предназначено для контроля качества электрической энергии.
Оно обеспечивает надежную защиту техники от резких перепадов напряжения в сети.Схема подключения и установка реле напряжения
Прибор будет выполнять свои функции независимо от положения. Но каждая модель обладает своей схемой подключения. Ее можно посмотреть на корпусе.
Для всех устройств существуют одинаковые правила, которые предназначены для контроля процесса соединения реле с электрической цепью.
Вводные контакты к сети присоединяют через контактор или пускатель. Проводники всех фаз совмещают с клеммами, которые находятся с верхней части прибора. Элементы помечают так:
- Фазы буквами А, В и С.
- N – клемма нулевого провода.
- 1,2,3 – нижние клеммы.
Сначала из клеммы 1 проводник подсоединяют к выходу катушки, которая находится в контакторе. Клемму 3 подключают к любой фазе. Второй выход присоединяют к нулевому проводнику трехфазной сети.
Силовые элементы соединяют так:
- Каждую фазу, которая подает ток, подключают к входной клемме контактора.
- Проводники соединяют с выходными клеммами.
- Чтобы подключить нулевые проводники, в распределительном щитке устанавливают общую нулевую шину.
Для обеспечения надежного контакта используют специальные наконечники.
УЗО схема подключения
В квартирах подключение трехфазной сети встречается редко. Этот вариант популярен для частных домов. Аппарат защиты в них подключается несколькими способами:
- Реле напряжения 380 В 2-полюсное для дома не подходит. Используют 4-полюсные аналоги. К ним подключают 1 нулевую жилу и 3 фазных. Схема усложнена тем, что каждая линия оснащена своим прибором УЗО. Важно правильно подобрать провода. Для однофазной сети подойдет стандартный вариант ВВГ, но для 3-фазной нужен устойчивый к возгоранию ВВГнг.
- Общее УЗО для 3-фазной сети + счетчик. В схеме присутствует счетчик электроэнергии. Групповые УЗО находятся в системе обслуживания отдельных линий. Эта схема требует установки большого электрощита с множеством проводов и электроприборов.
Если в квартире или доме большое количество осветительных и розеточных контуров, а также разнообразных бытовых приборов, желательно установить двойную защиту с общим УЗО.
Общие настройки трехфазного реле
Чтобы реле контроля напряжения 3-фазное работало, нужно осуществить некоторые настройки. После подключения прибора к электрической цепи к нему подают питание, и на дисплее появляется информация:
- Если изображение на дисплее мигает, это говорит об отсутствии напряжения.
- Появление черточек обозначает нарушение чередования фаз или отсутствие одной.
- При длительном мигании дисплея следует заподозрить отсутствие подключения контактора.
Настроить трехфазное реле контроля напряжения можно двумя встроенными кнопками, на них изображены треугольники. Они размещаются с правой стороны устройства: верхняя кнопка с треугольником вверх, а нижняя – вниз. Чтобы получить максимальный предел отключения, нужно нажать на верхнюю кнопку.
Она задерживается на несколько секунд. После этого в центральном экране появляется цифра с отображением заводского уровня. Кнопку нужно нажимать до тех пор, пока не появится нужное значение. После настроек в течение десяти минут прибор будет автоматически запрограммирован.
Как выставить время повторного отключения
С правой стороны дисплея находится кнопка управления с нарисованными часами. Ее нужно нажать и держать, пока не появится заводское значение. Временной интервал составляет 15 секунд. Это значит, что после нормализации напряжения прибор вновь включит электроэнергию через этот отрезок времени.
Показатели можно уменьшить. Достаточно нескольких нажатий на верхнюю или нижнюю кнопку, чтобы появились необходимые параметры.
Как провести настройку перекоса фазы
Для настройки необходимо одновременно нажать на обе треугольные кнопки. После этого на дисплее можно увидеть 50В. Это значит, что питание в сеть не будет подаваться, когда перекос фаз достигнет этого значения.
Чтобы уменьшить или увеличить параметр, нужно выставить время одной из кнопок.
Особенности распространенных видов реле напряжения
Благодаря реле напряжения во время перепадов энергии прибор не сгорит, не расплавится плата, не выйдет из строя электродвигатель. Стоимость приборов немалая, но они окупаются. Лучше предотвратить аварийные ситуации, чем покупать новую технику.
На рынке существует несколько видов несколько реле контроля разных производителей. Они обладают одинаковым принципом работы, хотя конструкция и набор дополнительных функций могут отличаться.
В современных устройствах установлена цифровая индикация. Она позволяет следить за уровнем напряжения в трех фазах. Также присутствуют дополнительные настройки. С их помощью регулируют работу прибора и обеспечивают простоту и удобство использования.
Реле контроля трехфазного напряжения – это незаменимая в хозяйстве вещь. Подключить и настроить его не трудно. Это займет не более получаса, после чего все электрические приборы будут защищены от перепадов напряжения.
Трехфазные реле напряжения
Используются для защиты трехфазных потребителей от недопустимых колебаний напряжения в сети, обрыве и перекосе фаз, слипании и нарушении чередования фаз.
- Страна-производитель товара: Украина
- Тип: Трехфазное реле напряжения
- Индикация: светодиоды
- Настройка Umax : Да
- Настройка Umin : Да
- Настройка времени срабатывания: Да
- Ток коммутации реле: 5А
- Сечение подключаемого кабеля: 0,5 – 1,5мм²
- Точность определения порога срабатывания по напряжению: 5 В
- Габариты: 90,2*36*64,5
- Вес: 0,100кг
- Страна регистрации бренда: Украина
- Гарантия: 10 лет
750
- Страна-производитель товара: Украина
- Индикация: светодиоды
- Контроль обрыва фаз: Да
- Контроль чередования фаз: Да
- Контроль асимметрии фаз: Да
- Ток коммутации реле: 5А
- Отключение защит: Да
- Сечение подключаемого кабеля: 0,5-1,5мм²
- Точность определения порога срабатывания по напряжению: 3 В
- Габариты: 90,2*36*64,5
- Вес: 0,100 кг
- Страна регистрации бренда: Украина
- Гарантия: 10 лет
730
- Страна-производитель товара: Украина
- Индикация: светодиоды
- Контроль обрыва фаз: Да
- Контроль чередования фаз: Да
- Контроль асимметрии фаз: Да
- Ток коммутации реле: 5А
- Отключение защит: Да
- Сечение подключаемого кабеля: 0,5-1,5мм²
- Точность определения порога срабатывания по напряжению: 3 В
- Габариты: 90,2*17,8*64,4
- Вес: 0,100 кг
- Страна регистрации бренда: Украина
- Гарантия: 10 лет
770
- Страна-производитель товара: Украина
- Индикация: светодиоды
- Контроль обрыва фаз: Да
- Контроль чередования фаз: Да
- Контроль асимметрии фаз: Да
- Ток коммутации реле: 5А
- Сечение подключаемого кабеля: 0,5-1,5мм²
- Габариты: 90,2*36*64,5
- Вес: 0,100 кг
- Страна регистрации бренда: Украина
- Гарантия: 10 лет
640
- Страна-производитель товара: Украина
- Индикация: светодиоды
- Контроль обрыва фаз: Да
- Контроль чередования фаз: Да
- Контроль ассиметрии фаз: Да
- Отключение защит: Нет
- Максимальный ток: Cos φ = 0,4 3 А Cos φ = 1,0 5 А
- Раздельные регулировки защит: Да
- Точность определения порога срабатывания по напряжению: не более, до 3В
- Габариты: четыре модуля типа S
- Вес: 0,200кг
- Страна регистрации бренда: Украина
- Гарантия: 10 лет
830
- Страна-производитель товара: Украина
- Индикация: светодиоды, индикатор
- Контроль обрыва фаз: Да
- Контроль чередования фаз: Да
- Контроль асимметрии фаз: Да
- Отключение защит: Да
- Настройка всех защит: Да
- Сечение подключаемого кабеля для подключения к клеммам: 0,25 – 2,5 мм2
- Точность определения порога срабатывания по напряжению: не более 3В
- Габариты: 4 модуля типа S
- Вес: не более 0,3 кг
- Страна регистрации бренда: Украина
- Гарантия: 10 лет
900
Трехфазные реле напряжения
Реле контроля напряжения 3-х фазное – защитное устройство, предназначенное для обеспечения работы трехфазных потребителей переменного тока при недопустимых колебаниях сетевого напряжения, обрыве, перекосе, нарушении чередования или слипания фаз.
В случае изменения напряжения в сети – превышения допустимых значений или их снижение, ниже минимального уровня, любой электродвигатель промышленного назначения и бытовая техника, могут выйти из строя. Именно поэтому, важность установки трехфазного реле для контроля электрической нагрузки актуальна и, безусловно, оправдана.
Новатек-Электро – компания-производитель, реализующая реле контроля трехфазного напряжения оптом и в розницу. Мы предлагаем выгодные условия продажи всем нашим покупателям и дилерам, в том числе. Наша продукция, в число которой входит и трехфазное реле контроля фаз, благодаря своей функциональности, практичности и адекватной цене, популярна и востребована.
Особенности устройства и область применения
Защита трехфазного электродвигателя от перегрузки необходима как в бытовом обиходе, так и во многих производственных сферах.
Трехфазное реле напряжения применяют для обеспечения правильной работы:
- В оборудовании со схемой АВР и любого другого оборудования, использующего электродвигательную нагрузку.

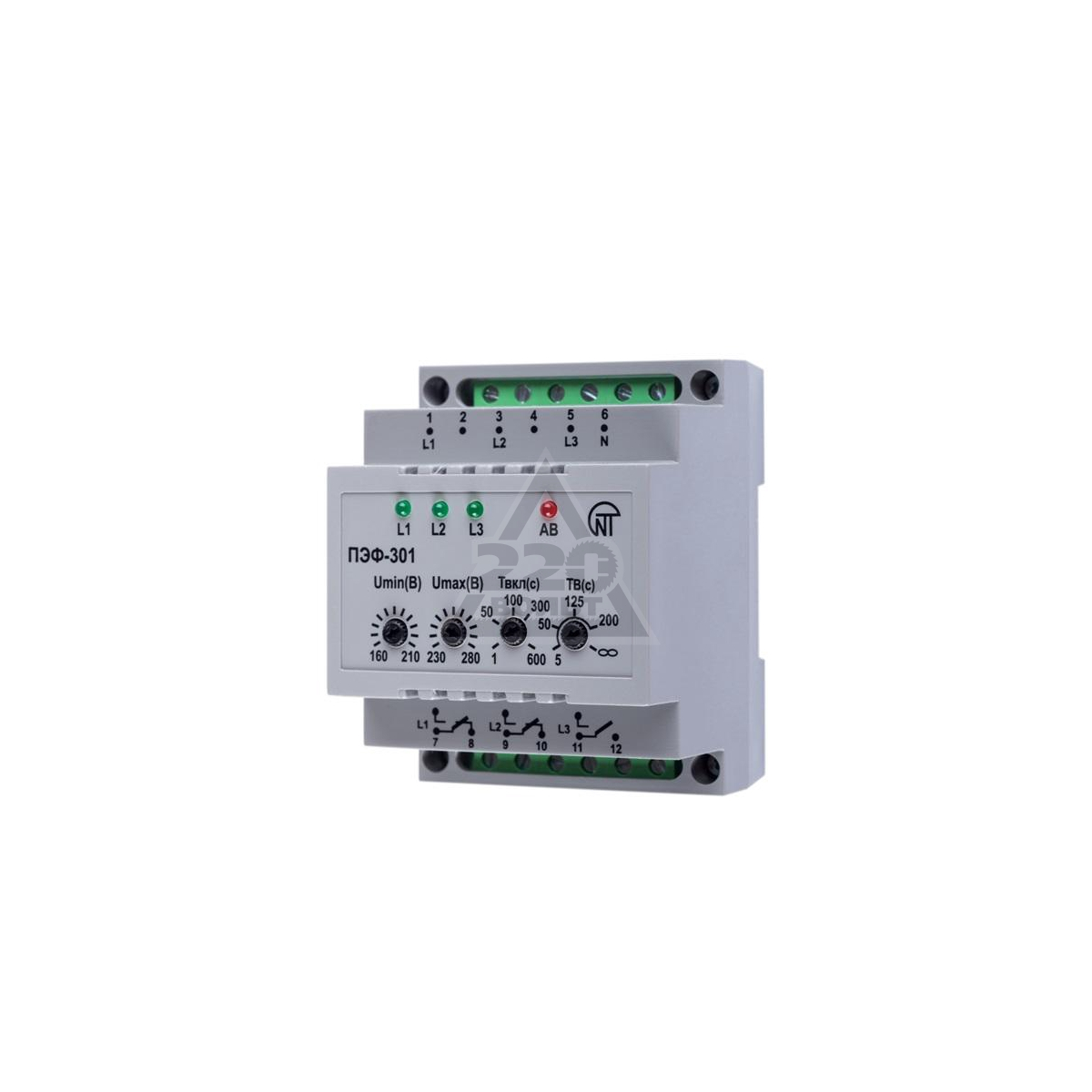

Реле напряжения трехфазные от Новатек Электро выпускаются в разной модификации, с учетом потребностей проблемных сетей, где можно наблюдать не только перебои в напряжении, но также коммутационные и импульсные помехи. Устройства оснащены специальной задержкой при посадках напряжения, что делает цифровое реле напряжения трехфазное эффективным в работе при кратковременных просадках напряжения.
Приборы трехфазного реле напряжения монтируются на стандартную DIN-рейку, они легкие и малогабаритные, что делает процесс установки и дальнейшего обслуживания устройства, простым и безопасным.
Подключение прибора происходит параллельно нагрузке, но, что примечательно, его работа не зависит от мощности нагрузки. Трехфазное реле защиты на выходах имеет две группы контактов (замкнутую и разомкнутую), независимых друг от друга и способных коммутировать нагрузки до 5А.
Ассортимент продукции
Трехфазное реле контроля напряжения представлено следующим модельным рядом:
- РНПП-311 – устройство обеспечивает работу потребителя при условии возможных основных видов аварий в элктросети, таких, как, превышение допустимых порогов значений сетевого напряжения, слипание фаз или изменение их последовательности, нарушение полнофазности;
- РНПП-311М – контроль трехфазного напряжения выполняется на тех же условиях, что и в случае применения прибора РНПП-311. Однако, светодиодная панель индикации в данной модели, усовершенствована и, помимо наличия сетевого напряжения, а также состояния нагрузки, указывает на тип аварийной ситуации, что значительно облегчает последующие действия пользователя.
Однако, светодиодная панель индикации в данной модели, усовершенствована и, помимо наличия сетевого напряжения, а также состояния нагрузки, указывает на тип аварийной ситуации, что значительно облегчает последующие действия пользователя.- РНПП-301 – в данной модификации трехфазное реле напряжения и контроля фаз, обеспечивает работу устройства в режимах линейного и фазного напряжения, имеет 6 потенциометров для установки параметров и регулировки работы устройства.
- РНПП-302 – прибор имеет более-расширенное меню, которое помимо основных функций позволяет устанавливать временной интервал задержки при нарушении, заданных параметров, с возможностью автоматического запуска, после восстановления допустимых сетевых значений.
- РНПП-311-1 – данный прибор двухканальный и помимо основных функций, возложенных на реле напряжение трехфазное, может контролировать частоту сети.
- РНПП-311-2 – устройство двухканальное, осуществляющее контроль 3-х фазной сети 380В/50Гц с высокой точностью, а также оснащено сигнальными индикаторами, которые подают информацию пользователю о полнофазности сети или частичном пропадании фазы.
В комплекте с устройством прилагается гарантия от производителя, а также полная детализированная инструкция, которая поможет пользователю правильно установить прибор, обслуживать его в действии и верно «читать» показания индикационной панели.
Популярные разделы
Электронные двухканальные реле времени с задержкой на включение предназначены для коммутации электрических сетей переменного тока и постоянного тока с регулируемой задержкой времени.
Электронные двухканальные реле времени с задержкой на включение предназначены для коммутации электрических сетей переменного тока и постоянного тока с регулируемой задержкой времени.
Однофазные реле напряжения предназначены для защиты однофазной нагрузки от недопустимых колебаний сетевого напряжения. Имеют широкий диапазон регулировок, в том числе регулировку задержки включения для защиты холодильного, компрессорного и кондиционерного оборудования.
Однофазные реле напряжения предназначены для защиты однофазной нагрузки от недопустимых колебаний сетевого напряжения.
Имеют широкий диапазон регулировок, в том числе регулировку задержки включения для защиты холодильного, компрессорного и кондиционерного оборудования.
Предназначен для питания промышленной и бытовой однофазной нагрузки 220 В/50 Гц от трехфазной четырехпроводной сети 3×380+N с целью обеспечения бесперебойного питания особо ответственных однофазных потребителей и защиты их от недопустимых колебаний напряжения в сети.
Предназначен для питания промышленной и бытовой однофазной нагрузки 220 В/50 Гц от трехфазной четырехпроводной сети 3×380+N с целью обеспечения бесперебойного питания особо ответственных однофазных потребителей и защиты их от недопустимых колебаний напряжения в сети.
Предназначены для постоянного контроля параметров работы трехфазного электрооборудования
Предназначены для постоянного контроля параметров работы трехфазного электрооборудования
Политика конфиденциальности
{SOURCE}
назначение, устройство, установка и схемы подключения
Современные дом, квартира, офис наполнены большим количеством электрических приборов различного назначения.
Ввиду большой загруженности электросетей конечный потребитель зачастую сталкивается с такими техническими проблемами, как перекос фаз, скачки напряжения. Для снижения риска вывода из строя бытовых приборов используют устройства для стабилизации параметров электросетей. Таким устройством является реле контроля напряжения, которое пришло вслед за ранее используемыми установками стабилизатора напряжения.
Назначение реле контроля напряжения (РКН)
Вся техника потребителя работает от номинального напряжения, заложенного в сетях, равного 220 В. На самом деле колебания напряжения постоянно присутствуют и на выходе в электрических сетях клиент получает постоянные скачки. Нормальным считают отклонения в 10%. Но не редки случаи, когда измерительные приборы фиксируют падения показаний до 70 В, всплески — до 370 В. Для электропотребителей опасно одинаково низкое и высокое напряжение. Работа такой системы без защитных приборов крайне нежелательна.
Общий вид реле контроля напряженияЗащитное отключение, возложенное на реле напряжения, обесточит электроприбор во время перепада напряжения, а функция автоматического отключения (включения) сохранит жизнь изделию или отдельным его электронным устройствам (предохранитель, системные платы, реле, др.
). Не стоит путать РКН с устройствами для контроля обрыва нуля, нейтрали, короткого замыкания, др.
Защитное реле напряжения применяют:
- для защиты однофазных и трехфазных сетей;
- для защиты от слипания, обрыва, перекоса фаз, чрезмерных токов нагрузки;
- для защиты оборудования от неисправностей;
- в устройствах с применением высоконагруженных моторов;
- в общественных организациях с большим наборов приборов с высоким током нагрузки и мощностью нагрузки электросети.
Устройство и принцип работы
Реле контроля напряжения представляет собой малогабаритный корпус (чаще всего пластиковый) с вмонтированной в него контролирующей, отключающей частью. Электромагнитное реле состоит из двух составляющих:
- силовая часть;
- электронная схема.
Благодаря использованию реле со встроенным микропроцессором, устройство способно плавно устанавливать пороги срабатывания защитного устройства.
Основное свойство оборудования – быстрое действие и срабатывание при изменении параметров сети. Современны реле способны отключать только те участки сети, которая подвержена перегрузкам или недогрузкам по напряжению. Параметры работы устанавливают при помощи встроенного потенциометра.
Технические характеристики
Рабочий интервал напряжений для работы устройства – 50-400 Вольт. Такой вариативный запас позволяет предупредить большое количество неисправностей, аварий. Уязвимым местом остается работа системы в грозовую погоду. Молния создает более высокие и резкие перепады напряжений и реле не способно организовать защиту в этих условиях.
Реле контроля рабочего напряжения электросети обладают большим набором других технических характеристик, в зависимости от которых потребитель выбирает устройство для конкретных технических условий применения:
- номинальное входное напряжение;
- контроль перенапряжения;
- задержка срабатывания защиты;
- контроль снижения напряжения;
- частота входного напряжения;
- степень защиты по корпусу, силовым контактам автомата;
- габаритные параметры, масса, диапазон рабочих температур, др.
Разновидности
Реле контроля напряжения – широко распространенное устройство, используемое как в быту, так и для защиты оборудования на промышленных объектах. Это обуславливает отличие устройств друг от друга по габаритам, допустимым пределам нагрузки, исполнению, способам подключения.
По типу исполнения (подключения)
Весь модельный ряд защитных устройств по типу подключения укрупненно разделяют на три категории:
- удлинители (фильтры) на 1-6 розеток;
- портативные переходники «розетка-вилка»;
- «пакетники» для монтажа в комплексе с DIN-рейкой.
Первый и второй типы реле работают по одному принципу и конструктивно схожи друг с другом. Единственное отличие – удлинители обычно имеют более одной точки подключения (розеток), что позволяет организовать защиту сразу на несколько отдельных потребителей. Принцип работы устройств следующий – реле втыкается в обычную розетку электросети помещения, а к нему выполняют подсоединение бытовых приборов.
Встроенный микроконтроллер анализирует напряжение в сети и выполняет защиту потребителей.
Индикация напряжения, а также другие рабочие параметры могут быть выведены на цифровое табло устройства. Непосредственно за отключение отвечает электромагнитное реле. Допустимые верхние, нижние пороги напряжения регулируют специальными кнопками управления, выведенными на корпус РКН.
Устройства типа «пакетников» — многофункциональное оборудование, предназначенное для установки в распределительном шкафу на DIN-рейку. Благодаря комплектации, способу подключения, заданным параметрам, изделие способно вести мониторинг параметров электросети полностью объекта и снимать напряжение в аварийных случаях полностью с комплекса или его отдельных секторов.
По виду нагрузки
По виду нагрузки и области применения элементы защиты делят на следующие категории:
- однофазные реле;
- трехфазные реле.
Для защиты однофазных потребителей, сетей используют защитные РКН первого типа.
Таким способом защищают моторы практически всех распространенных бытовых электроприборов: холодильник, кондиционер, компрессор, др.
Трехфазные потребители защищают посредством установки реле защиты второго типа. Работа таких устройств позволяет контролировать напряжение на каждой фазе и защищать технику при аварии на одной из фаз. У этой системы есть свой недостаток – это полное обесточивание даже при небольшом перекосе напряжения между фазами, что зачастую не является опасной ситуацией. Поэтому в таком случае часто прибегают к установке однофазных реле защиты на каждую фазу в отдельности. При этом стоит обратить внимание на один нюанс – пропускная способность устройства по силе тока в сети. Для нормальной работы РКН необходимо использовать устройства с максимальным током несколько выше номинальных токов сети питания.
Установка и схемы подключения РКН
При подключении РКН в электрическую сеть объекта следует помнить несколько основных условий.
Защитное реле напряжения устанавливают после счетчика напряжения, разрывая провод соответствующей фазы. То есть, устройство должно контролировать именно фазу и при необходимости воздействовать на нее. Другие способы подключения работать не будут или будут некорректно выполнять свои функции.
На практике зачастую при монтаже однофазных реле используют стандартные схемы подключения через реле с прямой нагрузкой на нем. Само же защитное реле может быть подключено двумя способами:
- с прямой нагрузкой на РКН;

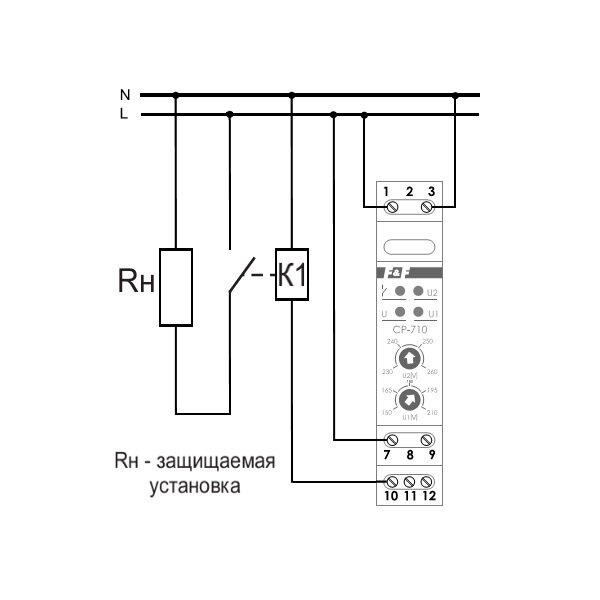

- через контактор.
Для схем, которые монтируют внутри помещения преимущественно применяют первый вариант подключения реле. Для организации системы приобретают необходимый по мощностным характеристикам устройство и монтируют его в распределительной коробке.
Пример схемы подключения РКН ZUBR D63 в однофазной сетиНепосредственно подключение не вызовет никаких трудностей. На корпусе однофазного РКН расположены три силовые клеммы (точки подключения проводников).
Одна – «ноль», две другие – вход и выход фазы. Задача персонала состоит лишь в том, чтобы не перепутать метки. При подключении трехфазных устройств необходимо внимательно развести входы и выходы соответствующих фазных проводников, чтобы в будущем вся система работала корректно, безаварийно.
Для подключения реле защиты электромонтеру необходим следующий набор оборудования и приспособлений:
- само РКН;
- металлическая рейка для установки автомата;
- провод соответствующего сечения;
- ручной инструмент, контрольные приборы.
Перед началом работ необходимо обесточить электросеть объекта. Это делают посредством отключения входного питающего автомата. Реле контроля устанавливают возле входных защитных автоматов, поэтому в выбранном месте монтируют металлическую рейку для дальнейшего крепления «пакетника». Далее разрывают провод фазы. Один конец подключают к входной клемме, второй – к выходной. Следующий этап – отрезком ранее приготовленного провода подсоединяют «ноль» на входном защитном автомате к нулевому контакту на реле контроля напряжения.
Монтаж на этом окончен, на объект подают напряжение и проверяют работоспособность системы.
Советы по выбору РКН
Чтобы правильно и рационально выбрать устройство для защиты приборов и техники, необходимо следовать следующим советам:
- оборудование целесообразно приобретать в специализированных торговых точках, где окажут консультационную помощь по подбору, монтажу, эксплуатации изделия и предоставят гарантию на проданный товар;
- чем сложнее и функциональней устройство, тем стоимость его будет выше. Цена РКН зависит от следующих факторов:
- тип устройства – розеточного типа будет наименее дорогим, реечное – наиболее дорогостоящее;
- производитель;
- дизайн, материал деталей реле;
- дополнительные функции изделия;
- правильный подбор устройства по мощности защищаемых бытовых приборов. Для нормальной работы системы целесообразно использование реле с мощностью на 25% выше номинальной по сумме всех включенных в электрический контур потребителей. То есть, при номинальной мощности используемого трансформатора 10 А необходимо установить защитное реле с порогом не ниже 13 А. Стоит отметить, что все трехфазные аппараты рассчитаны на 16 А;
- наличие цифрового индикатора (дисплея) для визуального контроля рабочих параметров сетей;
- материал корпуса желательно должен быть выполнен из материалов, не поддерживающих горение;
- наличие функции регулировки время защитного отключения для предотвращения частого срабатывания устройства;
- наличие паспорта с техническими характеристиками прибора, электрической схемой;
- наличие функции защиты прибора от перегрева, измерения мощности сети для отключения нагрузки.
То есть, при номинальной мощности используемого трансформатора 10 А необходимо установить защитное реле с порогом не ниже 13 А. Стоит отметить, что все трехфазные аппараты рассчитаны на 16 А;
Типовые часто задаваемые вопросы от читателей
Как подключить реле контроля напряжения РКН 3-15-15 в трёхфазную цепь?
При подключении любого реле необходимо пользоваться паспортными данными устройства или инструкцией завода изготовителя. Для подключения реле контроля напряжения РКН 3-15-15 в трехфазную цепь используется следующая схема.

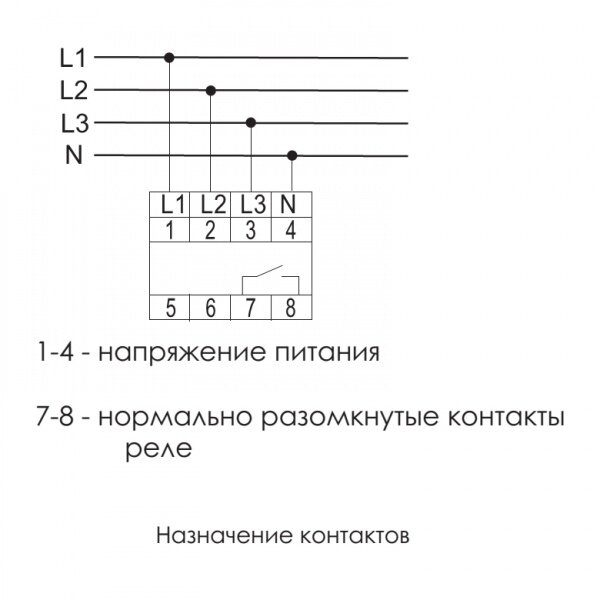

https://www.asutpp.ru/wp-content/uploads/2020/12/shema-podklyucheniya-rele-rkn-3-15-15.jpg
На зажимы реле контроля напряжения L1, L2, L3 подключаются фазные проводники соответствующих фаз. К зажиму N обязательно подключается нейтральный проводник согласно требований паспорта устройства. При подаче напряжения на вводные зажимы, реле проверяет его соответствие контролируемым параметрам:
• Наличие напряжения во всех трех фазных проводниках;
• Величина напряжения находится в установленных пределах;
• Порядок чередования фаз соответствует заданному;
• Отсутствует обрыв или слипание фазных проводников;
• Отсутствует обрыв нейтрального проводника.
Если параметры напряжения соответствуют вышеперечисленным критериям, реле РКН 3-15-15 переведет контакт 11-14 и 21 – 24 во включенное положение. К выводам этих зажимов подключается пускатель или контактор для коммутации трехфазной нагрузки. В данном примере включение осуществляется от зажимов 11 – 14, а зажимы 21 – 24 применяются для питания цепей сигнализации.
Но такая распиновка не критична, при желании, вы можете поменять их местами или задействовать только одну пару.
В случае выявления неисправности, в зависимости от ее характера, реле контроля напряжения либо включит соответствующий индикатор, либо разомкнет контакты зажимов 11 – 14.
Использованная литература
- Корогидский В.Н. «Релейная защита электродвигателей» 1987
- Шабад М.А. «Защита трансформаторов распределительных сетей» 1981
- Фигурнов Е. П. «Релейная защита» 2004
- Темкина Р.В. «Измерительные органы релейной защиты на интегральных микросхемах» 1985
- Шалимов М.Г., Маценко В.П. «Релейная защита тяговых подстанций» 1981
- Андреев В.А. «Релейная защита и автоматика систем электроснабжения» 1991
схема подключения и принципы устройства РКН
Реле контроля напряжения (РКН) – устройство, позволяющее защитить бытовые приборы, электроинструмент и другое электрооборудование, запитанные от электрической сети.
Оно служит для непрерывного контроля напряжения и отключения потребителей при выходе его значения за допустимые пределы, которые задаются в настройках. РКН чаще всего устанавливают в зданиях старого жилого фонда, сельской местности и других местах, для которых характерно нестабильное напряжение.
Назначение РКН
Выясним, для чего нужно реле контроля напряжения. При достижении критически высокого или критически низкого значения напряжения реле обесточит электросеть и защитит электрические аппараты от повреждений, требующих дорогостоящего ремонта, или полного выхода из строя. При восстановлении нормальных параметров тока РКН генерирует команду на включение приборов с определенной выдержкой по времени.
Возможные причины срабатывания РКН:
- Обрыв проводов линии воздушных передач. Перехлестывание фазного и нулевого проводов приводит к резкому росту напряжения в фазном проводе.
- Обрыв нулевого провода в трехфазной системе. Приводит к опасному явлению, которое называется перекосом фаз. При обрыве нулевого проводника на одной из фаз вольтаж может резко понизиться, а на другой – возрасти.
- Включение высокомощного потребителя. Становится причиной резкого падения напряжения и перекоса фаз.
Приводит к опасному явлению, которое называется перекосом фаз. При обрыве нулевого проводника на одной из фаз вольтаж может резко понизиться, а на другой – возрасти.Принцип работы реле напряжения
Прибор состоит из двух блоков – измерительного и исполнительного. Измерительный блок контролирует напряжение в электросети. При выходе его значения за обозначенные в настройках пределы измерительный блок формирует сигнал, в соответствии с которым исполнительный механизм немедленно отключает электропотребителей. После нормализации параметров электротока в сети измерительный блок формирует сигнал исполнительному механизму на включение потребителей. Временная выдержка может длиться от нескольких секунд до 15 минут.
Реле контроля напряжения работает на основе таких устройств, как компараторы или микропроцессоры. Первый вариант является более простым и дешевым, а второй способен обеспечить более точную настройку устройства.
Большинство современных моделей РКН оснащены именно микропроцессорной базой.
Самые простые РКН имеют два светодиода, показывающие наличие напряжения на входе и выходе. Технически более совершенные устройства оснащены дисплеем, на котором отображаются: текущий вольтаж в электросети и заданные допустимые пределы напряжения.
Для регулирования пороговых вольтажей предназначены: потенциометр с градуированной шкалой или кнопки. В последнем случае выставляемые пороговые значения отображаются на экране.
Реле, обеспечивающее коммутацию электрических цепей, построено по бистабильной схеме. Оно имеет два стабильных состояния, для сохранения которых затраты электроэнергии не требуются. Энергия затрачивается только при переходе из одного стабильного состояния в другое.
Типы реле напряжения
Эти защитные устройства могут предназначаться для однофазной или трехфазной сетей. Однофазные модели обычно востребованы в квартирах, частных домах и на дачах.
Трехфазные РКН устанавливаются в ремонтных мастерских, на производственных объектах для защиты станков с трехфазным питанием. Главная особенность трехфазных реле – полное отключение электропитания даже при скачке только на одной из фаз.
По способу установки приборы бывают стационарными и переносными.
Стационарные
Устройства стационарного монтажа делятся на две группы – встроенные в розетку (розеточные) и располагаемые на электрощитках.
Розеточные модели используются в случае, если прибор невозможно установить в электрощитке или в ситуациях, когда конкретный потребитель нуждается в индивидуальной защите. Розеточные устройства часто сочетают с основной защитой – реле напряжения, установленным в распределительном шкафу. Например, после нормализации параметров сети РКН, встроенное в щиток, включает нагрузки с выдержкой в 1 минуту. Компрессорные потребители (холодильники, кондиционеры) требуют более длительное время выдержки – не менее 300 сек.
Для них устанавливают индивидуальное розеточное реле.
Приборы, предназначенные для установки на электрощитке, обеспечивают защиту всех электропотребителей объекта, что избавляет от необходимости индивидуально защищать каждую нагрузку. Обычно такие РКН имеют широкий диапазон настроек и возможность работать в нескольких независимых режимах: как устройства наибольшего или наименьшего напряжения, с задержкой времени на включение.
Переносные
Переносные РКН разделяют на два типа: вилка-розетка и удлинитель. Такие устройства удобны своей мобильностью, отсутствием необходимости монтажных работ, возможностью задавать индивидуальные настройки для конкретных потребителей (как и в случае стационарных розеточных моделей).
- Вилка-розетка вставляется непосредственно в розетку. Ее работа управляется микроконтроллером, который анализирует текущий вольтаж и отображает его на экране. Допустимые пределы устанавливаются кнопками.
- Удлинитель – устройство, по принципу действия аналогичное вилке-розетке. Но он может иметь две и более розеток и защищать сразу несколько потребителей.
Какие параметры учитывают при выборе реле контроля напряжения
Перед тем как выбрать реле контроля напряжения, необходимо определиться, какие технические характеристики РКН подходят для конкретных условий применения. Это:
- рабочий диапазон;
- допустимые верхний и нижний пороги срабатывания;
- наличие или отсутствие индикаторов, показывающих уровень напряжения;
- быстродействие – время, требуемое для обесточивания нагрузки при срабатывании РКН;
- время задержки после нормализации вольтажа в сети;
- наличие или отсутствие функции защиты устройства от перегрева;
- максимальную коммутируемую мощность или максимальный пропускаемый ток, по этим характеристикам необходим запас не менее 20 %.
При эксплуатации удобны модели с дисплеем, позволяющим визуально контролировать вольтаж электросети.
Материал корпуса должен быть прочным, не поддерживающим горение.
Особенности настройки РКН
Реле напряжения имеют три основные настройки:
- Установка порогового срабатывания по максимальному значению – Umax.
- Установка минимального значения, при котором происходит срабатывание устройства – Umin.
- Установка времени задержки коммутации после нормализации параметров электрической сети.
При установке пороговых значений необходимо соблюдать «золотую середину». Если пороги заданы слишком широко, то потребители могут не получить эффективную защиту. Пороги, заданные слишком жестко, становятся причиной слишком частого срабатывания РКН. Частые включения и выключения негативно влияют на эксплуатационный период как самого реле контроля напряжения, так и подключаемых нагрузок.
Управление настройками реле контроля напряжения может быть электромеханическим или цифровым. В первом случае пороговые значения устанавливаются переменным резистором, расположенным на передней панели, во втором – кнопками с отображением значений на LED-экране.
Некоторые РКН не имеют возможности настройки пороговых значений. Обычно нижний предел равен 170 В, а верхний – 265 В. Пороги определяются в заводских условиях, и изменить их самостоятельно невозможно. Эти приборы стоят дешевле. Но перед покупкой необходимо удостовериться, что такой допустимый диапазон соответствует эксплуатационным условиям.
Общие рекомендации по установке реле контроля напряжения
РКН являются достаточно дорогими устройствами, поэтому при их монтаже необходимо соблюдать несколько условий, среди них:
- Установка перед РКН автоматического выключателя стандартного исполнения, токовая нагрузка которого ниже максимальной токовой нагрузки реле напряжения на 20 %. Эта мера обеспечивает защиту прибора от короткого замыкания.
- Использование в комплексе с реле дополнительных защитных устройств – УЗО и стабилизаторов.
- При стационарной установке – обеспечение доступа для осмотра, обслуживания и параметрирования прибора.
Схемы подключения однофазных реле контроля напряжения

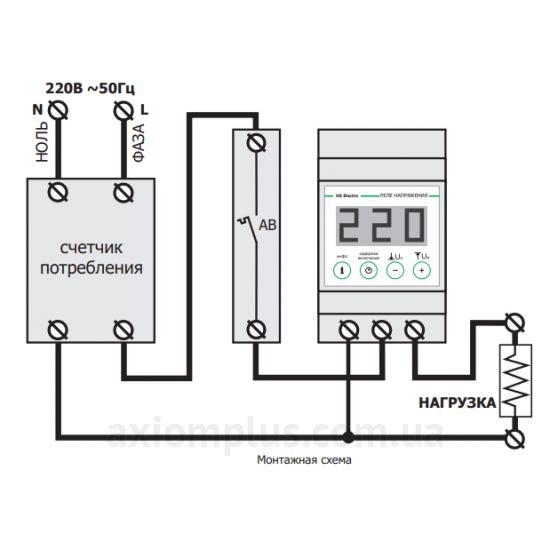

В зависимости от производителя РКН могут иметь разные варианты подключения. Перед тем как подключить реле контроля напряжения необходимо ознакомиться со схемой, указанной в инструкции или на его корпусе.

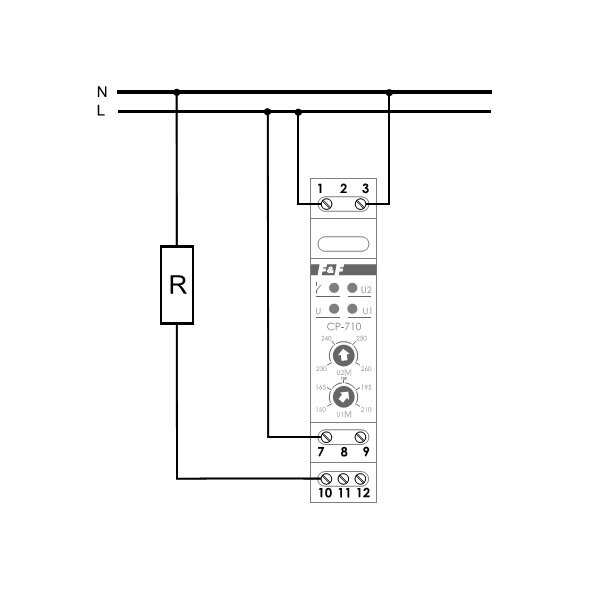

Однофазные реле обычно подключают в электросеть напрямую, то есть через их контакты протекает рабочий ток электросети. РКН монтируют в разрыве между электрическим счетчиком и группой потребителей. Для защиты от сверхтоков перед ним устанавливают дифавтомат. До прибора учета устанавливают вводный автомат, поэтому проведение монтажных работ при выключенном вводном АВ совершенно безопасно.
Этапы работ:
- Обесточить электросеть с помощью вводного автоматического выключателя. Для контроля отсутствия напряжения используют индикаторную отвертку.
- Установить РКН на DIN-рейку, защелкнуть фиксатор, проверить надежность удерживания прибора.
- Зачистить концы разрыва проводов, идущих от счетчика к нагрузкам.
- Закрепить провода, идущие от прибора учета, на штатных местах в верхней части РКН. Это – «фаза» и «ноль».
- Провод «фаза», идущий к потребителям, закрепляется на штатное место внизу прибора.
- Включить вводный автоматический выключатель и убедиться с помощью индикаторной отвертки, что напряжение поступает на вход реле.
- Включить РКН и выставить пороговые значения и время задержки включения.

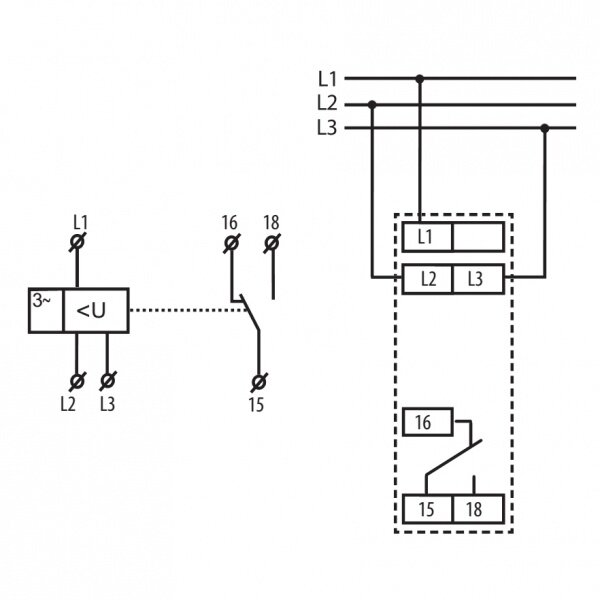

Схема подключения трехфазных РКН в электрическую цепь
Трехфазные реле контроля напряжения могут подключаться двумя способами:
- Напрямую. В этом случае потребители в нештатных ситуациях отключаются контактами самого реле.
- Опосредовано. Такая схема подключения предусматривает прохождение рабочего тока через контакты не реле, а управляемого им магнитного пускателя. После магнитного пускателя устанавливаются одно- и трехполюсные автоматы, с помощью которых нагрузки разделяют на группы. Опосредованная схема подключения применяется в случаях обслуживания высокомощных нагрузок.
Опосредованная схема подключения применяется в случаях обслуживания высокомощных нагрузок.
Проверка работоспособности реле контроля напряжения
Простых домашних способов проверки РКН на исправность не существует. Для того чтобы проверить реле контроля напряжения на работоспособность, в лабораторных условиях создают схему с имитацией нагрузки способом регулирования подаваемого напряжения. Прибор должен срабатывать на установленных пороговых значениях.
Параметр | Ед.изм. | РКН-3-15-15 | ||
Напряжение питания фазное Uном, 50Гц | В | 58/100 | 127/220 | 230/400 |
Допустимые напряжения Uф max /Uф min
| В | 90/40 | 190/85 | 330/130 |
Пороги перенапряжения «Uф>» | В | 61, 64, 67, 68, 69, 70, 71, 72, 73, 74 | 132, 137, 142, 145, 148, 151, 154, 157, 160, 163 | 240, 250, 260, 265, 270, 275, 280, 285, 290, 295 |
Пороги снижения напряжения «Uф<» | В | 42, 43, 44, 45, 46, 47, 48, 49, 52, 55 | 91, 94, 97, 100, 103, 106, 109, 112, 117, 122 | 166, 170, 175, 180, 185, 190, 195, 200, 210, 220 |
Погрешность порога срабатывания | % | Uном ±1,5 | ||
Ширина зоны «гистерезиса» порога срабатывания | % | Uном ± 2,5 | ||
Регулируемая задержка срабатывания | с | 0,1-10 | ||
Мощность, потребляемая от сети, не более | ВА | 4 | ||
Максимальный коммутируемый ток, при активной нагрузке: АС250В 50Гц (АС1)/DC30В (DC1) | А | 8 | ||
Максимальное коммутируемое напряжение | В | 400 (AC1/2A) | ||
Максимально коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | ВА | 2000/240 | ||
| Максимальное напряжение между цепями питания и контактами реле | В | АС2000 (50Гц — 1 мин) | ||
Механическая износостойкость, не менее | циклов | 10х106 | ||
Электрическая износостойкость, не менее | циклов | 100000 | ||
| Количество и тип выходных контактов | 2 переключающие группы | |||
Диапазон рабочих температур (по исполнениям) | 0С | -25…+55 (УХЛ4) -40…+55 (УХЛ2) | ||
Температура хранения | -40…+70 | |||
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317. 4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | |||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 или УХЛ2 | |||
| Степень защиты по корпусу/по клеммам | IP40/IP20 | |||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |||
Относительная влажность воздуха | % | до 80 (при 250С) | ||
Высота над уровнем моря | м | до 2000 | ||
Рабочее положение в пространстве |
| произвольное | ||
Режим работы |
| круглосуточный | ||
Габаритные размеры | мм | 18х93х62 | ||
Масса | кг | 0,081 | ||
% PDF-1.
6
%
1004 0 объект
>
эндобдж
xref
1004 74
0000000016 00000 н.
0000002375 00000 н.
0000002591 00000 н.
0000002731 00000 н.
0000002777 00000 н.
0000002984 00000 н.
0000003474 00000 н.
0000003891 00000 н.
0000004333 00000 п.
0000004850 00000 н.
0000004954 00000 н.
0000005057 00000 н.
0000005371 00000 п.
0000005642 00000 н.
0000005907 00000 н.
0000008412 00000 н.
0000008573 00000 п.
0000008837 00000 н.
0000011358 00000 п.
0000013031 00000 п.
0000015328 00000 п.
0000016031 00000 п.
0000016456 00000 п.
0000016901 00000 п.
0000017293 00000 п.
0000019494 00000 п.
0000022223 00000 п.
0000024696 00000 п.
0000026737 00000 п.
0000028633 00000 п.
0000032657 00000 п.
0000036073 00000 п.
0000050497 00000 п.
0000066873 00000 п.
0000068719 00000 п.
0000068803 00000 п.
0000068854 00000 п.
0000069406 00000 п.
0000069588 00000 п.
0000070156 00000 п.
0000070355 00000 п.
0000121860 00000 н.
0000121901 00000 н.
0000171406 00000 н.
0000171447 00000 н.
0000171999 00000 н.
0000172182 00000 н.
0000198103 00000 н.
0000198144 00000 н.
0000198712 00000 н.
0000198916 00000 н.
0000257829 00000 н.
0000257870 00000 н.
0000258438 00000 н.
0000258641 00000 н.
0000259209 00000 н.
0000259430 00000 н.
0000260014 00000 н.
0000260236 00000 п.
0000260515 00000 н.
0000260606 00000 н.
0000260717 00000 н.
0000260921 00000 н.
0000261005 00000 н.
0000261056 00000 н.
0000261261 00000 н.
0000261482 00000 н.
0000285899 00000 н.
0000535375 00000 н.
0000555168 00000 п.
0000629987 00000 н.
0000649892 00000 н.
0000782712 00000 н.
0000001821 00000 н.
трейлер
] / Назад 3291400 >>
startxref
0
%% EOF
1077 0 объект
> поток
@S; z ؇ IN6
% PDF-1.4
%
553 0 объект
>
эндобдж
xref
553 152
0000000016 00000 н.
0000004320 00000 н.
0000004509 00000 н.
0000004553 00000 н.
0000004580 00000 н.
0000004630 00000 н.
0000004759 00000 н.
0000004795 00000 н.
0000005531 00000 н.
0000005743 00000 н.
0000005871 00000 н.
0000006027 00000 н.
0000006136 00000 н.
0000006246 00000 н.
0000006355 00000 п.
0000006464 00000 н.
0000006614 00000 н.
0000006766 00000 н.
0000006912 00000 н.
0000007060 00000 н.
0000007231 00000 п.
0000007404 00000 н.
0000007565 00000 н.
0000007724 00000 н.
0000007879 00000 н.
0000008035 00000 н.
0000008214 00000 н.
0000008396 00000 н.
0000008566 00000 н.
0000008740 00000 н.
0000008904 00000 н.
0000009070 00000 н.
0000009225 00000 н.
0000009383 00000 п.
0000009556 00000 п.
0000009728 00000 н.
0000009883 00000 н.
0000010037 00000 п.
0000010208 00000 п.
0000010381 00000 п.
0000010552 00000 п.
0000010726 00000 п.
0000010881 00000 п.
0000011038 00000 п.
0000011118 00000 п.
0000011195 00000 п.
0000011275 00000 п.
0000011354 00000 п.
0000011433 00000 п.
0000011512 00000 п.
0000011590 00000 п.
0000011668 00000 п.
0000011746 00000 п.
0000011824 00000 п.
0000011902 00000 п.
0000011980 00000 п.
0000012058 00000 п.
0000012136 00000 п.
0000012214 00000 п.
0000012292 00000 п.
0000012370 00000 п.
0000012448 00000 п.
0000012526 00000 п.
0000012603 00000 п.
0000013324 00000 п.
0000013361 00000 п.
0000013599 00000 п.
0000014000 00000 н.
0000014078 00000 п.
0000014155 00000 п.
0000014208 00000 п.
0000017912 00000 п.
0000018317 00000 п.
0000020039 00000 н.
0000022161 00000 п.
0000024258 00000 п.
0000026295 00000 п.
0000028519 00000 п.
0000029097 00000 н.
0000029839 00000 п.
0000030425 00000 п.
0000030694 00000 п.
0000035191 00000 п.
0000035642 00000 п.
0000036023 00000 п.
0000036302 00000 п.
0000040887 00000 п.
0000041355 00000 п.
0000041742 00000 п.
0000042176 00000 п.
0000048127 00000 п.
0000048742 00000 п.
0000049160 00000 п.
0000049470 00000 п.
0000054167 00000 п.
0000054652 00000 п.
0000055038 00000 п.
0000055559 00000 п.
0000056438 00000 п.
0000057939 00000 п.
0000060283 00000 п.
0000062048 00000 п.
0000064741 00000 п.
0000065697 00000 п.
0000065773 00000 п.
0000065903 00000 п.
0000067903 00000 п.
0000068220 00000 п.
0000068578 00000 п.
0000108324 00000 н.
0000108363 00000 п.
0000122684 00000 н.
0000122723 00000 н.
0000149083 00000 н.
0000149122 00000 н.
0000149179 00000 н.
0000149368 00000 н.
0000149446 00000 н.
0000149495 00000 н.
0000149689 00000 н.
0000149778 00000 н.
0000149899 00000 н.
0000150125 00000 н.
0000150214 00000 н.
0000150335 00000 н.
0000150517 00000 н.
0000150636 00000 н.
0000150806 00000 н.
0000150939 00000 н.
0000151060 00000 н.
0000151214 00000 н.
0000151395 00000 н.
0000151550 00000 н.
0000151680 00000 н.
0000151830 00000 н.
0000152008 00000 н.
0000152188 00000 н.
0000152358 00000 н.
0000152530 00000 н.
0000152676 00000 н.
0000152868 00000 н.
0000153054 00000 н.
0000153244 00000 н.
0000153428 00000 н.
0000153630 00000 н.
0000153810 00000 н.
0000153984 00000 н.
0000154160 00000 н.
0000154296 00000 н.
0000154464 00000 н.
0000154590 00000 н.
0000003336 00000 н.
трейлер
] / Назад 2146866 >>
startxref
0
%% EOF
704 0 объект
> поток
h ޔ [LSYuhK 頶 6 (VđEpe2rGPQI4 && I $ M / && x1:; 1} OHWHFd «0VXa2 [Oѧr} 9aC \ ^ n9)] f’n [w2
Реле напряжения 220 В переменного тока ， 3-фазное реле контроля напряжения питания ， Устройство защиты чередования фаз при отказе ， Реле защиты цепи: Amazon.
com: Industrial & Scientific| Цена: | 6 долларов.89 + Без залога за импорт и $ 18,39 за доставку в Российскую Федерацию Подробности |
Характеристики данного продукта
| Фирменное наименование | Jectse |
|---|---|
| Тип контакта | Нормально открытый, нормально закрытый |
| Текущий рейтинг | 5. 0 ампер |
| Ean | 0738674117655 |
| Вес изделия | 3,53 унции |
| Максимальный ток переключения | 5,0 ампер |
| Измерительная система | Метрическая |
| Номер детали | Jectsehoz8cqsvrx |
| Код UNSPSC | 32000000 |
| UPC | 738674117655 |
Phase Guard — Защита от трехфазных сбоев питания.
Фазовая защита
Phase Guard — это устройство контроля баланса фазных напряжений, предназначенное для использования
с магнитным управлением для автоматического отключения трехфазных двигателей или других
оборудование от работы или попытки запуска в разомкнутой фазе или однофазном
условий, тем самым устраняя выгорание и последующие простои
вызвано обрывом фазы.
Phase Guard не является тепловым устройством. Работает по принципу фазного напряжения. дисбаланс, который может возникнуть в трехфазной системе.Он также защищает от фазы потеря. Все модели Phase Guard зарегистрированы в Underwriter Laboratories.
Модели
Модель P — стандартно поставляется с реле, находящимся под напряжением в нормальных условиях.
Модель PND — стандартно поставляется с реле, обесточенным в нормальных условиях.
Узнайте больше о различных моделях.
Добавив функцию обычного переключателя реле, можно изменить модель устройства Phase Guard.
могут быть изменены в любой момент с использованием Программного обеспечения администратора.Функции доступны как во время покупки, так и в качестве обновления позже.
Подробнее о доступных функциях.
Настройка
Каждую Phase Guard можно настроить в соответствии с потребностями вашей конкретной среды.
Программное обеспечение администратора используется для настройки параметров для каждого
устройство.
Мгновенное развертывание
Помимо внесения изменений в настройки, Phase Guard можно обновить. для добавления функций и функций в любое время из любого места.Это означает, что вы можете сэкономить на доставке, купив дополнительные Phase Guard и их готовность к развертыванию в любой момент. Phase Guard можно снять с полки, настроить или обновить, а затем сразу приступить к работе.
Что посмотреть, насколько легко обновить Phase Guard новыми функциями в полевых условиях?
Подробнее — Как улучшить Phase Guard.
Эксплуатация
Phase Guard — это автономное устройство измерения мощности.В нормальном режиме работы
входящие фазы трехфазного напряжения, подаваемого в нашу сеть измерения мощности
находятся в равновесии. Когда одна фаза становится неуравновешенной более чем на 12% относительно другой
два (низкий или высокий), или происходит потеря фазы, измерительная сеть будет обеспечивать
выходное напряжение для активации транзисторной схемы. Это вызовет у мастера
выходное реле на Phase Guard для срабатывания (отпускание или срабатывание в зависимости от
модель).
Задержка времени приблизительно 1 ½ секунды включена, чтобы исключить
возможность неприятного отключения.
Различные настройки Phase Guard можно отрегулировать с помощью
Программное обеспечение администратора.
Строительство
Электронные компоненты Phase Guard закрыты изолированной крышкой из прочного
пластиковая конструкция. Все устройство смонтировано на пластиковом основании толщиной 3/8 дюйма.
Базовые размеры 5X7 »
Монтажные отверстия 4 ¼ x 6 ¼ »
Phase Guard может быть установлен в любом положении.
Разработано и сделано в Америке.
Приложение
Phase Guard может использоваться для защиты любого трехфазного оборудования с магнитным управлением. которые могут быть повреждены в ненормальных фазовых условиях, таких как одиночный фазировка.Он предназначен для контроля любой трехфазной линии питания и может использоваться с любой тип исполнительных органов управления, таких как кнопочные станции, термостаты, давление или поплавковые выключатели. Его также можно использовать в цепи отключения с ручным управлением. пускатели в сочетании с шунтирующими или емкостными расцепителями. Типичные области применения следующие:
- Любой трехфазный двигатель.
- Необслуживаемые двигатели, например вентиляторы.
- Насосы, холодильное оборудование, кондиционеры, сварочные аппараты, компьютеры.
Гибкость
- На работу Phase Guard не влияют отклонения от базового напряжения (в пределах допустимые пределы), при условии, что фазные напряжения сбалансированы
- Его можно использовать с двигателями любой мощности при заданном напряжении. Стандартные модели доступны для работы на следующих напряжениях: 120, 208, 240, 480, 550, 600 В перем.
- Phase Guard можно использовать для защиты отдельных двигателей или группы двигателей. вместе, когда они питаются от общего контактора или с магнитной фиксацией автоматический выключатель.Однофазное реле может использоваться для защиты оборудования в небольшой завод от однократной фазы от внешнего источника.
- Phase Guard имеет функцию автоматического сброса, что делает его идеальным для защиты оставленных без присмотра двигателей с сенсорным управлением. Когда фаза происходит сбой, двигатель отключается от линии, и когда нормальная линия условия восстанавливаются, Phase Guard сбрасывается.
- Phase Guard прост в установке и не требует настройки в полевых условиях.
Установка
Для подключения всех моделей требуется только подключение трехфазного источника питания к
Фазовая защита на L1, L2 и L3. Контакты главного реле (DPDT) предназначены для
использование клиента. Номинальные характеристики контактов (30 А при 277 В переменного тока) позволяют использовать различные приложения,
либо размыкание, либо замыкание цепи для выполнения желаемого действия по защите трех
фазовое оборудование.
См. Электрическую схему.
Устройство контроля напряжения | Реле минимального напряжения | Реле защиты от напряжения
Имя *
Электронное письмо
Контакт *
Компания *
Страна * -Выберите страну- Индия Афганистан Албания Алжир Андорра Ангола Антигуа и Барбуда Аргентина Армения Аруба Австралия Австрия Азербайджан Багамы, Бахрейн Бангладеш Барбадос Беларусь Бельгия Белиз Бенин Бутан Боливия Босния и Герцеговина Ботсвана Бразилия Бруней Болгария Буркина-Фасо Мьянма Бурунди Камбоджа Камерун Канада Кабо-Верде Центрально-Африканская Республика Чад Чили Китай Колумбия Коморские острова Конго, Демократическая Республика Конго, Республика Коста-Рика Берег Слоновой Кости Хорватия Куба Кюрасао Кипр Республика Чехия Дания Джибути Доминика Доминиканская Республика Восточный Тимор Эквадор Египет Эль Сальвадор Экваториальная Гвинея Эритрея Эстония Эфиопия Фиджи Финляндия Франция Габон Гамбия, Грузия Германия Гана Греция Гренада Гватемала Гвинея Гвинея-Бисау Гайана Гаити папский престол Гондурас Гонконг Венгрия Исландия Индия Индонезия Иран Ирак Ирландия Израиль Италия Ямайка Япония Иордания Казахстан Кения Кирибати Европа Северная Африка Косово Кувейт Кыргызстан Лаос Латвия Ливан Лесото Либерия Ливия Лихтенштейн Литва Люксембург Макао Македония Мадагаскар Малави Малайзия Мальдивы Мали Мальта Маршалловы острова Мавритания Маврикий Мексика Микронезия Молдова Монако Монголия Черногория Марокко Мозамбик Намибия Науру Непал Нидерланды Нидерландские Антильские острова Новая Зеландия Никарагуа Нигер Нигерия Северная Корея Норвегия Оман Пакистан Палау территории Палестины Панама Папуа — Новая Гвинея Парагвай Перу Филиппины Польша Португалия Катар Румыния Россия Руанда Сент-Китс и Невис Санкт-Люсия Святой Винсент и Гренадины Самоа Сан-Марино Сан-Томе и Принсипи Саудовская Аравия Сенегал Сербия Сейшельские острова Сьерра-Леоне Сингапур Синт-Мартен Словакия Словения Соломоновы острова Сомали Южная Африка Южная Корея южный Судан Испания Шри-Ланка Судан Суринам Свазиленд Швеция Швейцария Сирия Тайвань Таджикистан Танзания Таиланд Тимор-Лешти Идти Тонга Тринидад и Тобаго Тунис Турция Туркменистан Тувалу Уганда Украина Объединенные Арабские Эмираты Великобритания Уругвай Узбекистан Вануату Венесуэла Вьетнам Йемен Замбия Зимбабве США
Состояние * -Выберите состояние- Джамму и Кашмир Химачал-Прадеш Пенджаб Чандигарх Уттаракханд Харьяна Дели Раджастхан Уттар-Прадеш Бихар Сикким Аруначал-Прадеш Нагаленд Манипур Мизорам Трипура Мегхалая Ассам Западная Бенгалия Джаркханд Одиша Чхаттисгарх Мадхья-Прадеш Гуджарат Даман и Диу Дадра и Нагар Хавели Махараштра Карнатака Гоа Лакшадвип Керала Тамил Наду Пудучерри Андаманские и Никобарские острова Телангана Андхра-Прадеш
Город *
Сообщение *
reCAPTCHAПредставлять на рассмотрение
Если вы человек, оставьте это поле пустым.
Схема подключения фазового контроллера/ реле обрыва фазы
Когда мы говорим о трехфазной силовой проводке или проектировании или установке трехфазного электрического щитка, первое и важное — это проектирование и защита. контроллер фаз или устройство обрыва фазы (чередования фаз) — это устройство защиты, которое лучше подходит для трехфазной платы питания или для трехфазной электрической машины. Обрыв фазы — это устройство, которое не слишком велико и не имеет цены, но я думаю, что без этого трехфазная главная электрическая панель или распределительный щит будут неполными.В этом посте мы расскажем о сбое фазы и его преимуществах. Вкратце, в этом посте мы будем называть сбой фазы с именем PF.
Мы не только поговорим о его работе, но также поговорим о его подключении и использовании в трехфазной электрической панели или распределительном щите.
Что такое схема реле обрыва фазы / устройство фазового регулятора и как оно работает?
Проще говоря, PF — это защитное устройство, которое мы используем в трехфазных главных платах, особенно мы используем его в тех панелях, в которых питание идет от магнитного контактора.Когда одна из фаз отключена или не поступает на материнскую плату, фазовый контроллер автоматически отключает все питание, это означает, что устройство PF отключает ток катушки контактора, а контактор отключает или отключает питание.
Короче говоря, магнитный контактор требуется для PF или контроллера. Однако я хочу привести еще один пример, из которого вы поймете важность контроллера устройства обрыва фазы.
Например, пример:
Если вы подключаете 3-фазный двигатель к контактору / пускателю двигателя и запускаете двигатель, нажав зеленую кнопку.Теперь ваш двигатель запускается и работает, но в случае, если одна из ваших фаз отключена или не подходит к материнской плате. или ваш главный автоматический выключатель в одной точке не работает. Итак, в этом случае у вашей материнской платы и двигателя отсутствует одна фаза, в это время устройство PF будет активировано и отключит ваш магнитный контактор, или мы можем сказать, что оно отключит магнитный контакт или ток катушки.В этом контроллере фаз внутри установите реле и схему, которые измеряют фазы и отключают реле, когда одна фаза отсутствует в цепи обрыва фазы.
Как вы знаете, все мы используем реле перегрузки для защиты трехфазных машин, но в случае пропадания одной фазы срабатывание и активация реле требовали некоторого времени для защиты вашей машины. Однако, если мы установим или подключим фазовый контроллер к нашей главной панели управления, мы сможем сохранить всю нашу трехфазную электрическую машину одновременно, когда фаза отсутствует, или мы можем сказать, что это двойная защита.
Как подключить или установить фазовый контроллер / реле обрыва фазы, схема
Устройство PF — это тип реле, принципы работы которого относятся к фазам.Это устройство имеет 3 точки, которые для L1 L2 L3, и когда мы подключаем 3-фазное питание к этим контактам, они активируют цепь и начинают тестирование фаз. В этом устройстве установлено реле, и у них есть три точки, в которых одна является общей, а другие нормально разомкнутыми (NO) и нормально замкнутыми (NC). Когда наш главный автоматический выключатель выключен, реле устройства PF находится в нормально замкнутом положении между 1 и 2 точками, и когда мы включаем наш главный автоматический выключатель, трехфазное питание запускается к устройству обрыва фазы, и реле устройства срабатывает и выполняет NC-соединение. между 2 и 3 контактами.В случае, если наша одна фаза отсутствует в цепи, устройство обесточит реле и снова замыкает замыкающие контакты между 2 и 3 точками.
Надеюсь, вы поняли работу реле обрыва фазы, теперь давайте поговорим о приведенной ниже схеме, на приведенной ниже схеме я соединяю обрыв фазы с автоматическим выключателем и контактором / пускателем двигателя, а также реле перегрузки.
На схеме ниже я полностью подключаю 3-фазный двигатель, потому что, если я не покажу полный метод, а только фазовый контроллер, вы не поймете полностью.
Обратите внимание, что из-за неправильного подключения приведенная выше диаграмма является обновлением
. На приведенной выше диаграмме я показал полный метод подключения или подключения схемы реле обрыва фазы с автоматическим выключателем, контактором, реле перегрузки, кнопочными переключателями, и электродвигатель, но давайте поговорим об этом пошагово.
- Прежде всего, выполните соединение между автоматическим выключателем MCB и контактором / пускателем двигателя.
- Затем выполните соединение между 3 проводом между контактом или и реле перегрузки.
- Затем установите трехфазное соединение для устройства контроля фазы PF и подключите его, как показано на схеме выше.
- Затем получите точку подключения L1 в устройстве PF и подключитесь к общей точке для реле в PF, которая равна 2.
- После этого выполните соединение между точкой 3 PF и точкой 96 NC реле перегрузки.
- После подключения к точке 95 реле перегрузки и ее подключения к контактору нормально разомкнуть вспомогательную точку и красную кнопку, которая обычно замкнута.
- Затем подключите провода к другим точкам подключения красного переключателя, которые выключены, нажмите кнопку и подключите к переключателю на кнопке, зеленая кнопка которой имеет нормально разомкнутые контакты.
- Теперь подключите зеленый переключатель к контакту с другой стороной, нормально разомкнутую точку вспомогательных контактов, а затем подключите провод к катушке контактора.
- Теперь подключите разъем L1, который показан красным цветом, и подключите к катушке другую сторону, как показано на схеме выше.
- Наконец, подайте входящее питание на 3-полюсный выключатель MCB (автоматический выключатель), а затем выключите автоматический выключатель и выполните соединение между трехфазным электродвигателем и главными контактами перегрузки.
Как подключить 3-фазный двигатель?
Как подключить 3-полюсный mcb?
Надеюсь, теперь вы полностью разобрались с проводкой реле обрыва фазы или контроллера фазы подключения, INSHALLAH напишу более полезный пост об электрических технологиях.
Обратите внимание, что некоторые реле обрыва фазы или фазовый контроллер также имеют нейтральную точку, и вы должны обеспечить нейтраль для устройства. Это будет выделено или названо с помощью N или mp.
(PDF) ДЕТЕКТОР ФАЗНЫХ ОТКАЗОВ И ИХ ЗНАЧЕНИЕ В ЭНЕРГЕТИЧЕСКОЙ СИСТЕМЕ
ISSN-L: 2223-9553, ISSN: 2223-9944
Vol. 3, No. 2, сентябрь 2012 г. Academic Research International
www.journals.savap.org.pk
Авторские права © 2012 SAVAP International
www.savap.org.pk
Асимметрию напряжения обнаружить труднее всего, поэтому его часто упускают из виду. Отказы двигателя
вызваны небалансом напряжения и часто ошибочно диагностируются как повреждение из-за потери фазы. Если не удается отследить умеренный дисбаланс
, обрыв фазы при работающем двигателе не может быть обнаружен.
Однофазное или обрыв фазы
Однофазное или обрыв фазы — это работа трехфазного двигателя только на двух фазах из-за потери напряжения
на одной фазе.Обрыв фазы — это максимальное условие дисбаланса напряжений. Это происходит
, когда перегорает один предохранитель, когда есть механический отказ в оборудовании, обрыв линии электропередачи, обрыв обмотки трансформатора питания
или удар молнии.
Перегрузки
Перегрузка вызвана приложением чрезмерной нагрузки к двигателю. Эта чрезмерная нагрузка превышает
номинального значения FLA (ток полной нагрузки) двигателя, заставляя его потреблять больший ток и, следовательно, производить
, вызывая чрезмерное нагревание обмоток.
Отключение электроэнергии (короткие циклы, чрезмерные циклы)
Большинство отключений электроэнергии длится от 1 до 3 секунд (это не случай в Нигерии) и часто
сопровождается низким напряжением или отключениями. Коммунальные предприятия, повторно замыкая выключатель, сделают три попытки
, чтобы освободить линии. Этот процесс может привести к короткому циклу. Короткое переключение — это повторяющееся действие
включения и выключения устройства за короткий промежуток времени.Помните, что во время запуска двигатель потребляет
600% тока, указанного на паспортной табличке. Двигатель должен работать или бездействовать, пока не будет достигнута нормальная температура
. Большинство двигателей рассчитаны на запуск менее 10 раз в час. Короткое зацикливание может вызвать чрезмерный нагрев
и отказ обмотки.
Реверсирование фаз (неправильное чередование фаз)
Когда соединения любых двух фаз в трехфазном источнике питания меняются местами, это реверсирование фазы
не повлияет на нагреватель или резистивные нагрузки, но трехфазный двигатель будет вращаться в обратном направлении.Это состояние
разрушительно для оборудования, чувствительного к вращению, такого как лифты, винтовые и спиральные компрессоры
, центробежные насосы и конвейеры
Пониженное напряжение:
Пониженное напряжение — это среднее линейное напряжение, которое ниже минимального допустимое рабочее напряжение
для используемого оборудования. В соответствии со стандартами NEMA, асинхронные двигатели
должны обеспечивать номинальную нагрузку, указанную на паспортной табличке, при воздействии (сбалансированного) пониженного напряжения -10% от значения, указанного на паспортной табличке двигателей
.Колебания напряжения ниже 90% от номинального значения, указанного на паспортной табличке, могут привести к перегреву
и нарушению изоляции обмоток. Когда напряжение низкое, пусковой ток
резко возрастает. Пониженное напряжение увеличивает скольжение двигателя и затрудняет запуск двигателя.
ДЕТЕКТОР ОТКАЗА ФАЗ
Детектор обрыва фазы, рассматриваемый в данной работе, представляет собой электромеханическое устройство, используемое в проектировании энергосистем
для защиты нагрузки от повреждения из-за отказа на любой из фаз
, подающих питание на нагрузка.Он автоматически отключает нагрузку от источника питания, если один из отдельных фазных проводов
выходит из строя. Детектор обрыва фазы является особенно важным компонентом в
многих сборочных заводах, использующих сетевое питание. В таких сборках полная потеря мощности в фазе
сетевого питания или значительное снижение ее значения из-за неравномерных условий нагрузки
вызовут серьезные проблемы.
