чертежи, видео и фото пошагово
Сэкономить значительные денежные средства можно на использовании отработанных материалов для отопления. Поэтому большой популярностью пользуется печка на отработке своими руками. Чертежи, видео и схемы помогут создать качественную конструкцию. Для отопления можно использовать любое масло с горючими свойствами. При этом отопительный агрегат также можно смастерить из подручных материалов. В таком случае в дело идут обрезки труб, листовой стали и даже подержанные газовые баллоны.
Подобное устройство конструируют из различных материалов и подручных средствЧитайте в статье
Печка на отработке своими руками: чертежи, видео и особенности конструкции
Прежде, чем сделать печку на отработанном масле своими руками, нужно изучить ее строение. Аппарат составляет два резервуара, которые соединяются перфорированной трубой. Нижний отсек представляет собой топливник. В середине располагается элемент трубы с отверстиями, сверху — нагреваемый элемент. В топливнике есть отверстия, которые регулируют тягу и способствуют увеличению интенсивности горения топлива.
В нижний отсек производится подача топлива, которое поджигается при помощи спичек, ветоши и бумаги. Спустя несколько минут верхняя прослойка начинает кипеть. В это время пары проходят в горелку, где насыщаются кислородом и полностью улетучиваются. Затем дымовые массы перемещаются к дымоходу и выводятся. Для топлива используются машинные, трансмиссионные, дизельные и индустриальные масла. Подобные устройства отличаются простотой, небольшой стоимостью и высокой эффективностью.
Конструкция печиПолезная информация! Нельзя применять для топки всевозможные растворители.
Разновидности печей
Решая, как сделать печку на отработке, стоит сначала выбрать подходящую конструкцию. Рассмотрим несколько популярных вариантов.
Как сделать печь на отработанном масле своими руками: чертежи
При выборе площадки важно думать не только о практичности, но и о безопасности. Место должно отвечать следующим требованиям:
- вокруг конструкции должно оставаться до 0,5 м свободного пространства;
- в помещении предусматривается приточно-вытяжная вентиляция;
- место расположения агрегата лучше планировать в отдалении от вентиляторов и сквозняков;
- над отопительным агрегатом нельзя размещать полки и ниши;
- рядом с буржуйкой не должны располагаться горючие и легковоспламеняющиеся материалы.
Важно выбрать такое место, из которого возможна установка дымохода. От этого устройства зависит безопасность применения отопительного агрегата.
В таблице показан процесс собирания простой модели. При этом используются чертежи печки на отработанном масле.
Сделать печку на отработке своими руками позволят многочисленные чертежи и видео в сети интернет.
Подробная схема отопительного аппаратаПолезный совет! Чтобы проверить, как работает печь нужно залить около полулитра использованного топлива и поджечь его.
Так проверяется работоспособность агрегата и герметичность устройства.
Печь из газового баллона
Чтобы сэкономить на оборудовании, можно сконструировать установку из газового баллона. Для такой конструкции подойдет не всякий баллон. Лучше взять цельнометаллическое изделие. Важна вместительность емкости. Оптимальным вариантом считается тара на 50 литров. Подобного объема достаточно для полноценного расходования подходящего типа горючего. Как сделать подобный агрегат можно увидеть на видео печи на отработке в конце статьи.
Внутреннее устройство агрегатаИз баллона сооружают добротную буржуйку. Она пригодится для обогрева малогабаритного помещения: гаражного строения, мастерской или жилья на даче. Подобные аппараты отличаются простым устройством: топочный элемент, дымоход и поддувало. Установить механизм можно в любом помещении, где есть возможность правильно отвести дымоход на улицу. Буржуйка – это компактный и безопасный агрегат. Она стремительно нагревается и отдает тепловую энергию в помещение. Можно пристроить сверху варочную панель, чтобы готовить пищу.
Для изготовления конструкции из баллона, кроме данной базы потребуются уголки из металла, лист стали, труба для дымохода, дверца и колосниковая решетка. Из набора инструментов нужно подготовить перфоратор, молоток, ножницы для металла, сварочный агрегат и болгарку.
Сборка содержит такие этапы:
- сверху баллона удаляется элемент с краном;
- емкость нужно залить холодной водой и поставить наполовину в земляное углубление. Это делается, так как в емкости остается газолин, который может быть опасен;
- сверху делается отверстие, размер которого должен совпадать с планируемой дверцей;
- из уголков делается рама и монтируется к основному элементу;
- дверка прикручивается к раме;
- на месте дна нужно вырезать отверстия для колосника, а затем приварить решетку;
- к проделанному отверстию с трех сторон крепятся боковые части из листов стали. При этом получается короб.
Его приваривают к дну, развернув открытой стороной к дверце. Через данный проход должна убираться зола;
- устанавливается заслонка для контроля поступления кислорода. В области дна крепятся ножки из металлических уголков;
- на другой стороне от дверцы делается отверстие под сечение дымоходной трубы. Лучше выбрать коленчатую дымоходную систему.
Вариант модели на основе баллонаОбратите внимание! Лучше использовать изделие с вентилем, а не с клапанами. С его помощью можно устанавливать мощность горения. При этом подается определенное количество кислорода в отсек топки.
Особенности монтажа печи на отработанном масле с водяным контуром
Печка на отработке бывает с водяным контуром. Купить подобную модель можно в магазине или сконструировать своими силами. Такое изделие делается из трубы и элементов водяного контура. При этом используются две бочки. В нижнем отсеке располагается емкость со специальным отверстием для залива масла.
Верхняя камера состоит из трубы, которая проходит через емкость с водой. При этом бочка оборудуется специальными штуцерами для подачи воды.
Водяной контур предполагает циркуляцию воды по трубам. Жидкость прогревается возле отопительного устройства, а затем передвигается по трубам в другие помещения. После остывания вода опять попадает к котлу.
Водяной контур располагается вокруг печиДля создания конструкции своими руками понадобится профилированная труба с сечением квадратной формы. Поверхность можно использовать как варочную панель.
Можно изготовить такую печь из газового баллона. При этом водяной контур делается наподобие котла, через который протягивается дымоходная труба. Можно подсоединить контур при помощи медной трубки, которая обматывается вокруг основной емкости. Этот способ служит защитой от закипания воды.
Схема работы печи с водяным контуромКонструкция из листового материала
При наличии некоторых навыков можно сделать печку на отработке своими руками. Стоит обязательно изучить чертежи и видео бывалых мастеров. Агрегат состоит из топливной емкости, которая имеет выход к камере сжигания, а отсек для дожигания с перфорированной трубой и отсеком сверху. Снизу размещаются окошки для подачи топлива.
Специального фундамента под такой прибор не требуется, но поверхность должна быть ровной и горизонтальной. Для удобства подачи топлива, используется воронка. Если пол из древесины, то перед установкой печи прокладывается лист из металла.
Из листового материала выполняются простые конструкцииПри монтаже устройства должны соблюдаться определенные требования:
- толщина металла для емкостей – 4мм; крышка верхней части и дно – 6 мм;
- внутреннее сечение дымоходной системы не менее 10 см;
- отсек для топлива должен обладать вместимостью от 9 до 16 литров;
- трубу можно сделать из жести, меди или нержавейки;
- в длину горелка должна быть больше, чем размер ее сечения;
- участки дымохода, проходящие в помещении, могут находиться в наклонном положении, но труба снаружи располагается только вертикально;
Для сборки конструкции, кроме листового материала, понадобятся чертежи, трубы, молоток, рулетка с уровнем, уголки, болгарка и агрегат для сварки.
Конструирование происходит так:
- элементы соединяются методом сварки. При этом швы проверяются на качество спайки;
- на листовой стали производится разметка и выполняется резка на детали; на листогибочном приборе выполняется гибка нужных деталей;
- крышка нижней емкости и остальная ее часть должны хорошо прилегать. Отверстие для подачи топлива должно иметь диаметр в 5 см;
- осуществляется сборка верхней емкости. При этом дно и стенки привариваются друг к другу;
- в верхнем резервуаре приваривается перегородка-отбойник и присоединяется выхлопной патрубок, к которому монтируется дымовая труба;
- на трубе, из которой будет сделана горелка, просверливаются девятимиллиметровые отверстия, их должно быть 48 штук;
- устанавливается уплотнительное кольцо;
- крепится бак, в который будет заливаться масло;
- из уголка вырезаются ножки и присоединяются ко дну в печи.
Дополнительное укрепление с помощью армирующей сеткиПолезная информация! Некоторые элементы можно вырезать из трубы с толстыми стенками или газового баллона.
Если металл нечем гнуть, то можно сделать конструкцию квадратной формы.
Статья по теме:
Сварочный аппарат инвертор: какой лучше для дома и дачи. Такой способ реализации планов удобен, ведь его можно использовать в любой момент, по мере необходимости. Он экономичен, потому что не придется оплачивать услуги специалистов. Как его правильно выбрать, вы узнаете после изучения материалов статьи.
Правила безопасности при эксплуатации печи
При пользовании печкой требуется внимательное обращение, чтобы избежать пожара. Запрещено делать следующие вещи:
- использовать другие материалы, кроме масел;
- разжигать огонь, если не подключен дымоход или он имеет повреждения или неправильно подключен;
- надолго оставлять отопительный прибор без присмотра;
- пускать детей или животных к печи;
- допускать попадание жидкости в резервуар с маслом или на раскаленные участки в печи;
- закрывать отверстия в горелке;
- при работающем аппарате доливать топливо;
- использовать поломанный прибор;
- ставить тару с легковоспламеняющимися жидкостями поблизости с печью.
Полезная информация! В случае необходимости в тушении используется песок или огнетушитель.
Внимательно изучив чертежи и видео, печку на отработке своими руками вполне возможно изготовить самостоятельно. Важно соблюдать технику безопасности, а в сложных ситуациях стоит обратиться за консультацией к специалисту.
ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями
Печка на отработке своими руками: чертежи, видео и фото
Автор aquatic На чтение 7 мин. Просмотров 10k. Обновлено
Устройство отопления, использующее отработанное машинное масло – экономичное и простое решение проблемы отопления гаража, мастерской, теплицы и даже дома. Кроме дешевизны топлива, являющегося, по сути, отходами, эта печь отличается высоким коэффициентом полезного действия. Печка на отработке своими руками, чертежи, видео и фото которой представлены в данной статье, может быть вполне изготовлена самостоятельно.
Масляная печка может быть изготовлена из газового баллона
Достоинства и недостатки агрегата
Устройство, работающее на машинном масле особенно популярно на автосервисах, где этого сырья всегда избыток.
Преимущества отопительного прибора на отработке:
- в результате горения машинного масла не образуется копоть и гарь;
- прибор пожаробезопасен, так как горит не само масло, а его пары;
- сырье для работы печи ничего не стоит, его можно раздобыть на любом СТО.
Устройство масляного отопителя
Полезная информация! Многие автосервисы, использующие другие виды отопления, с радостью избавляются от запасов отработки, так как её сложно утилизировать.
Минусы использования отработки:
- перед использованием отработку необходимо очищать от примесей воды и спирта, в противном случае могут засориться форсунки агрегата;
- отработку нельзя хранить на морозе, поэтому её придётся держать в теплом гараже или в специально подготовленном бункере.
Отработку после слива нужно хранить в закрытых контейнерах
Виды и чертежи печи на отработанном масле своими руками
Самодельные устройства на отработке бывают нескольких разновидностей:
- конструкции из металлической трубы или газового баллона;
- устройства с дополнительной подачей воздуха;
- отопительные приборы с капельным поступлением масла.
Чаще всего можно встретить отопители, изготовленные из корпуса обычного баллона для газа.
Чертёж печки на отработанном масле:
Схема сборки масляной печи
Капельная подача масла – довольно сложный процесс, который сложно воспроизвести в кустарных условиях. Обычно такие печи изготавливаются промышленными производителями и их можно купить. Печка на отработке капельного типа капризна в плане чистоты топлива, поэтому для неё подходит только очищенное масло.
Принцип работы печи с подачей топлива капельного типа
В таких печах устанавливают специальный фильтр для очистки. Некоторые умельцы применяют для этой цели топливные автомобильные фильтры. Насос для капельной подачи тоже можно взять от авто, сделав обратку для устранения избыточного давления. Для регулировки подачи масла применяют обычную медицинскую капельницу.
Особенности эксплуатации масляных печек
Отопительный агрегат устанавливают на твёрдой ровной поверхности, закрытой металлом или керамической плиткой
Крышка бака для заливки масла и регулировочные инструменты должны располагаться в свободной зоне доступа. Для вывода отработанных газов потребуется установка вытяжного вентиляционного рукава. Внутренний диметр рукава должен быть не меньше десяти сантиметров. Хорошо, если вытяжная труба легко отсоединяется от печки, так будет проще проводить регулярную чистку агрегата.
Обратите внимание! Конец вентиляционного рукава должен быть абсолютно вертикальным, иначе ветер сможет задувать в трубу, и гасить пламя. Высота вертикального участка – не менее четырёх метров.
Перед запуском отопительного прибора необходимо проверить целостность вентиляции и отсутствие лишних предметов в устройстве. Для ускорения процедуры растопки в топливный отсек можно добавить немного жидкости для розжига или керосин.
Поджигают смесь фитилём из бумаги или ветоши
Через пять-десять минут печь начнёт разогреваться и топливо закипит. После запуска процесса важно контролировать печку и периодически добавлять топливо.
Обратите внимание! Зазор в отверстии топки должен быть не более полутора сантиметров, так в помещение не будет попадать сажа.
Для прекращения работы устройства достаточно просто прекратить подачу масла. Для срочного тушения применяется огнетушитель. Водой масляные печи тушить не рекомендуется.
Как правильно разжечь печь на отработке, видео:
Отопительный прибор на отработке необходимо чистить не реже одного раза в месяц. Для этой цели устройство разбирают, удаляют сажу с внутренних стенок и дымохода. После чистки все стыки промазываются герметиком.
Меры безопасности
Важно помнить, что печь на отработанном масле – прибор, который при несоблюдении мер безопасности может нанести вред имуществу и здоровью человека. Именно поэтому следует:
- Не использовать в качестве топлива ацетон, бензин и другие легко воспламеняющиеся жидкости. Несоблюдение этого правила чревато взрывом прибора.
- Удалить от печи все предметы мебели, текстиль. В радиусе метра от печи не должно быть ничего, что может легко загореться.
- Нельзя использовать печку без дымохода, с закрытыми воздухозаборниками и оставлять её без присмотра на долгое время.
Не стоит доверять розжиг и долив топлива детям или людям, не умеющим пользоваться агрегатом
- Не рекомендуется заливать печь водой для погашения пламени.
Полезная информация! Для самостоятельного экстренного тушения огня можно приготовить раствор из двадцати пяти литров воды, восьми килограммов соли и четырёх с половиной килограммов нашатыря.
Эту смесь хранят в герметично закрытых пол-литровых бутылках. В случае аварийного возгорания бутылки с силой бросают в зону пожара, так, чтобы они разбились. Образовавшийся из смеси газ потушит огонь.
Как изготовить печку на отработке своими руками: чертежи, видео, фото
Отопительный прибор на вторичном машинном масле имеет следующие основные элементы конструкции:
- первую камеру с отверстием для воздуха и доливания топлива;
- вторую камеру для горения газов, имеющую многочисленные отверстия для доступа кислорода;
- третью, верхнюю камеру для дымообразования и дожигания остатков газов.
Чертёж отопительного прибора на машинном масле
Печи с водяным контуром на отработанном масле
Масляную печку можно изготовить самостоятельно. Для этой цели потребуется неисправный баллон для газа с цельным корпусом.
Для работы потребуется:
- сварочный аппарат для дуговой сварки;
- дрель, рулетка, строительный уровень, болгарка;
- трубы для дымохода и горелки;
- баллон на пятьдесят литров.
Статья по теме:
Сварочный аппарат инвертор: какой лучше для дома и дачи? В отдельной публикации мы расскажем о правильном выборе данного устройства по своим задачам и бюджету.
Как сделать печку на отработке:
- К баллону привариваются железные ножки высотой двадцать – тридцать сантиметров.
- Корпус разрезается в соответствии со схемой.
- Высверливается вход для радиатора, и устанавливаются труба.
- Вверху трубки вырезается отверстие диаметром пять сантиметров для движения воздуха.
Печь окрашивается смесью из мела, силикатного клея и алюминиевой пудры.
Видео: печка на отработке своими руками, чертежи и процесс сборки
Чертёж отопителя на основе газовой плиты
Схема работы печи с вентиляторами для принудительной подачи воздуха
Несколько советов
- Не стоит устанавливать печь на отработке в помещениях, где постоянно находятся люди.
Агрегат выжигает кислород, что может отрицательно сказаться на самочувствии человека.
- Для повышения коэффициента полезного действия устройства можно организовать дополнительную подачу воздуха с помощью вентилятора.
- Верхняя часть масляной печки сильно нагревается, на ней можно греть воду или разогревать пищу.
Подача воздуха с помощью вентилятора увеличивает производительность котла
Тепло из отходов
Изучив чертежи и видео изготовления печки на отработке своими руками, можно с уверенностью сказать, что нет ничего невозможного. Сборка печки на масляном топливе не займёт много времени.
Печка на отработке своими руками менее капризны к качеству топлива
Такой отопительный агрегат – бесценное устройство для гаража или техсервисной станции, где отработка – бросовый материал. Важно лишь соблюдать меры безопасности, и правильно эксплуатировать прибор.
Как сделать своими руками печь на отработке из подручных материалов
ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ
Чтобы обеспечить в своем неотапливаемом гараже приемлемую температуру в зимний период, можно соорудить своими руками печь на отработке. Она обойдется не дорого, да и топливо для нее можно достать по бросовой цене, если постараться. Существует несколько вариантов сооружения такой конструкции различной степени сложности. Рассмотрим некоторые из них.
Чтобы сэкономить на отоплении маленького хозяйственного помещения, можно соорудить печь на отработке своими руками
Принцип действия печей на отработанном масле
Мазут с давних пор используется человеком, как топливо. Являясь одним из самых тяжелых компонентов нефти, это вещество идет не только на горючее, а также на производство различных масел и других жидкостей нефтехимического производства. Как и все составляющие нефти, мазут и его производные обладают хорошей горючестью с выделением большого количества тепла. Отработанное автомобильное масло должно утилизироваться при помощи сложных технологических процессов. Однако, от него можно получить пользу, осуществив сгорание в самодельной печи на отработке. Чертеж простейшего варианта такой конструкции может выглядеть так, как показано ниже.
Отработанное масло является очень сложным веществом, состоящим из смеси различных углеводородов. Если его поджечь, то выгорят лишь летучие вещества, а все остальное уйдет в отходы. Причем они очень токсичны и их запрещено выбрасывать на обычную на свалку. При нагревании без горения отработка начинает распадаться на многие составляющие, большинство из которых газообразные. Вот они-то, при достаточном доступе кислорода, сгорают полностью, не оставляя вредных веществ. Чтобы такой процесс произошел, необходимо соорудить печь на отработке. Своими руками это можно сделать, например, из старого газового баллона.
Принцип работы печи на отработанном масле
Как изготовить своими руками печь на отработке проще всего
Для того, чтобы самостоятельно сделать печку для гаража, которая в качестве топлива будет потреблять отработанное автомобильное масло, нужно найти старый газовый баллон. Перед тем, как начать его разрезать, нужно выпустить весь остаточный газ и слить конденсат.
Полезный совет! Чтобы убедиться, что газ в баллоне полностью отсутствует, необходимо клапан смазать жидким мылом. Нажимать на клапан необходимо пока мыльный раствор не перестанет пузыриться.
Пример самодельной печи, изготовленной из газового баллона
После полного спуска газа, клапан нужно отвинтить. Если сделать это невозможно, то придется в донной части баллона просверлить небольшое отверстие, диаметром 10 мм. Для этого берем дрель и в центре дна сверлим, не нажимая сильно, чтобы не получить искры. Для уверенности место сверления постоянно поливаем водой. Как только отверстие будет готово, внутрь баллона наливают обычную воду и промывают его. Затем воду сливают и размечают места разрезов на баллоне.
При изготовлении из газового баллона печи на отработке своими руками, чертеж которой был представлен ранее, необходимо отрезать нижнюю часть. Ее высота 20 см. К ней приваривают ножки, которые можно сделать с возможностью регулировки для удобства установки на любой поверхности.

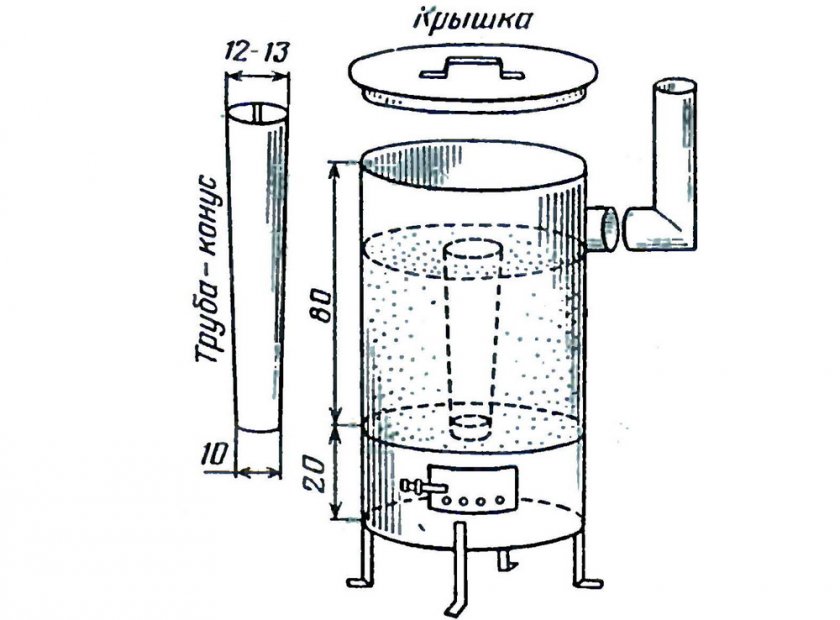

Монтажные размеры печи из бочки для создания своими руками
Из нижней части делают первичную камеру сгорания. В нее будет заливаться отработанное масло, которое в процессе регулируемого горения будет нагреваться и разлагаться на летучие фракции. Верхнюю часть этой камеры закрывают круглой крышкой из стали толщиной 4 мм. Она обязательно должна легко сниматься при необходимости, так как внутренняя поверхность камеры нуждается в еженедельной тщательной очистке от шлаков.
В середине крышки прорезают отверстие с диаметром 10 – 15 см. На него приваривают трубу длиной 50 см, в которой просверливают множество 10 мм. отверстий. Труба должна быть толстостенная, не менее 4 мм. В этой же крышке сбоку делается отверстие меньшего, до 5 см диаметра. В него вставляют небольшую трубку с заслонкой. Она играет роль горловины для заливки масла и дросселя для управления поступления воздушной смеси в топку.
Печь на отработке, сваренная из листового металла
Так как, созданная своими руками, печь на отработке, нуждается в отводе дыма без выхлопа огня, то из верхней части баллона изготавливают еще одну камеру, в которой отработавшие газы остывают перед вылетом в трубу. Внутри этой камеры имеется перегородка, предотвращающая прямое попадание огня в выхлопную трубу. Раскаленные газы успевают полностью догореть в этой камере пока огибают данную перегородку.
Полезный совет! Высота вытяжной трубы должна составлять 4 м. Это оптимальный размер для обеспечения надлежащей тяги. Она должна быть строго вертикальной, так как любые горизонтальные участки способны накапливать в себе конденсат.
Создание печи на отработке своими руками
Такая печь работает следующим образом. Через отверстие в камере сгорания заливается отработанное масло на две третьих ее объема. Там оно и поджигается. Когда горение усилится, заслонку прикрывают. Это обеспечивает более экономный расход масла и его полное выгорание. Не сгоревшие сразу фракции при нагревании поднимаются в дырчатую трубу, где контактируют с воздухом, после чего воспламеняются и сгорают, выделяя тепло в большом количестве. Отработанные газы попадают в верхнюю камеру, где происходит их окончательное догорание и выхлоп в трубу.
Так из обычного газового баллона можно сделать печь на отработке. Чертеж со всеми деталями и их размерами можно посмотреть на фото.
Печь на отработке своими руками (видео)
Использование капиллярных технологий при изготовлении печи
Кроме описанного выше простейшего способа изготовления масляной печи, применяют и более усовершенствованные варианты. Одним из них является капиллярная печь на отработке. Своими руками ее сделать тоже под силу каждому, кто умеет обращаться с металлом и инструментами.
Масло в такой конструкции не просто наливают в камеру сгорания, где оно находится в большом количестве, а делают это постепенно путем капельной системы. Этот метод позволяет выгорать маслу с большей отдачей, а его расход снижается до минимума. Отдельно от печи в верхней части устанавливается масляный бак, который патрубком соединен с камерой сгорания печи. В патрубке установлен регулировочный кран, с помощью которого дозируют поступление масла в топку. В остальном конструкция ничем особым не отличается от самой простой печи на отработке. Своими руками чертежи, представленные ниже, помогут сделать такой агрегат без труда.
Схема капельной подачи топлива для самодельной печи
Организация дополнительных возможностей печи на отработанном масле
При изготовлении самодельной печки, которая работает на отработанном масле можно использовать электрические вентиляторы. С помощью них можно не только нагнетать воздушную массу в камеру сгорания, но и отводить горячий воздух от печи, создавая искусственную циркуляцию в помещении, что значительно ускорит процесс его прогрева до нужной температуры.
Статья по теме:
Дровокол своими руками: чертежи, фото, инструкции. Как выбрать дровокол. Типы дровоколов. Особенности винтовых, гидравлических и реечных дровоколов. Самостоятельная сборка.
Еще одно усовершенствование – это изготовление водяного контура к самодельной масляной печке. Змеевик из трубы помещен внутрь вторичной камеры сгорания, где наблюдается наибольшая температура. Либо он накручивается снаружи на дырчатую трубу. Змеевик соединен с подающей и обратной трубой системы отопления. При нагревании жидкости происходит ее естественная циркуляция во всех батареях. Сделать такую печь на отработке своими руками, видео которой хорошо отражает ее эффективность, можно за один день.
Более сложная конструкция печи на отработке с водяным контуром и вентилятором наддува
Полезный совет! При необходимости в систему может быть также установлен центробежный насос, который позволит более эффективно использовать энергию нагретой воды. Она не будет успевать сильно остывать при прохождении всего трубопровода.
Преимущества и недостатки масляных печей
Как и у всех самодельных конструкций, у масляных печей имеется главное достоинство – это дешевизна. Их можно сделать из старых деталей, которые давно валяются в углу гаража, ожидая своего применения. Вторым плюсом этих устройств является тот факт, что они работают фактически на никому не нужном дешевом топливе, получить которое не составляет труда. Эти печи очень быстро способны нагреть небольшое помещение, так как используют открытый огонь.
Камера печи на отработанном масле — вид изнутри
Переходя к минусам, следует сказать, что такие самодельные конструкции не претендуют на положение постоянных и основных источников энергии. Они только помогают согреть подсобные помещения. Итак, перечислим все минусы масляных печей:
- невозможность использования внутри жилых помещений;
- увеличение размеров камеры сгорания не приводит к увеличению мощности устройства, так как КПД снижается;
- нельзя погасить печь огнетушителем с порошком, так как смесь просто взрывается от раскаленных деталей печи;
- невозможно точно регулировать интенсивность теплообмена;
- есть риск взрыва при закипании отработки.
Пример печи на отработке, которую можно сделать своими руками
Создавая печь на отработке своими руками, мы задаемся вопросом, где брать для нее топливо. Этот вопрос может быть решен самым простым образом. Необходимо просто договориться с хозяином одного из автосервисов, расположенных возле вашего дома. Возможно, он с удовольствием пойдет на то, чтобы продавать вам по низкой цене это ценное для вас топливо, но не имеющего для него никакой практической пользы.
Полезный совет! При эксплуатации печи с открытой камерой сгорания не следует допускать нарушения правил пожарной безопасности.
Это может привести к последствиям, убытки от которых наверняка превзойдут всю выгоду от такой печи.
Как сделать печь на отработке своими руками (видео)
ОЦЕНИТЕМАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ
СМОТРИТЕ ТАКЖЕ
REMOO В ВАШЕЙ ПОЧТЕКотел на отработанном масле с водяным контуром своими руками
Печи, сжигающие жидкое топливо, известны ещё с начала прошлого века. Правда, тогда они служили в основном для нужд промышленности. В быту же агрегаты, работающие на дизеле или мазуте, получили широкое распространение в 60–80 годы. Именно в то время продукты нефтепереработки можно было покупать за копейки или же вообще доставать бесплатно. Несмотря на значительное подорожание энергоносителей, так же дёшево отапливать свой дом можно и сейчас. Можно сказать, что горючее для этого лежит просто под ногами, а точнее, на каждом автосервисе. Слитое отработанное масло горит не хуже дизтоплива, к тому же владельцы мастерских отдают его практически даром. Кстати, котёл для его сжигания необязательно покупать. Простой и надёжный агрегат с водяным контуром можно построить своими руками, используя материалы, которые найдутся у каждого хозяина.
Устройство и принцип действия котла, использующего отработанное масло
Самодельный котёл отопления, работающий на отработанном автомобильном масле
Слитые автомобильные масла являются многокомпонентными, сильнозагрязнёнными веществами, которые к тому же ещё и плохо горят. Можно сказать, что как горючее отработка сама по себе «не очень», поскольку кислород просто не в состоянии окислить всё то химическое разнообразие, которое в ней находится. Если же расщепить масло на более простые составляющие, то сжечь их будет намного проще.
Метод разложения известен современной науке давно. Пламенное разделение, или, если говорить по-научному, пиролиз, применяется для получения простых легковоспламеняющихся веществ из любого топлива — нефти, угля, дров и т. д. Этот процесс удобен тем, что для химических преобразований никаких дополнительных затрат не требуется — для этого достаточно тепла, которое образуется при сгорании топлива. Преимущество пиролизного горения заключается ещё и в том, что этот процесс сам себя поддерживает и регулирует, а поэтому практически не требует постороннего вмешательства. Всё, что понадобится для запуска процесса разложения — испарить топливо и разогреть пары до температуры 300–400 °C. Для этого можно воспользоваться двумя методами.
Процессы, протекающие внутри печи на отработке, обеспечивают высокую температуру и полноту сгорания топлива
В первом случае горючее поджигают в резервуаре, после чего оно начинает активно испаряться. Эффективное перемешивание и получение однородной газовоздушной смеси обеспечивается за счёт Кориолисовой силы, поэтому важен точный расчёт диаметра и высоты камеры сгорания. Пары топлива поднимаются по вертикальной трубе с многочисленными отверстиями, через которые насыщаются кислородом воздуха. В верхней части камеры сгорания находится перегородка, которая нужна, чтобы снизить скорость газа и отделить зону окисно-азотного дожигания. Именно в ней опасные химические соединения вступают в реакцию с оксидами азота и распадаются на безвредные вещества.
Так называемый метод саможога, бесспорно, обладает привлекательной простотой и надёжностью, однако, резервуар с горящим маслом не позволяет говорить о безопасности. Для того чтобы устранить этот недостаток потребуется усложнять конструкцию отопительного агрегата.
Эффективность сжигания отработки значительно повышается при использовании горелки специальной конструкции
Второй способ предусматривает образование зон пиролиза, сгорания и дожигания прямо в факеле пламени, а для этого нужна горелка специальной конфигурации. Чтобы топливо окислялось полностью, форсунка должна обеспечивать многоступенчатое образование газовоздушной смеси. В таком устройстве первичное движение потока топлива обеспечивается компрессором. Благодаря инжекции, нагнетаемый воздух увлекает за собой атмосферный, а образование паров происходит за счёт разогрева горелки факелом пламени. Практически те же процессы можно наблюдать при работе паяльной лампы. Похожий метод реализован в промышленных жидкотопливных агрегатах. Самодельные конструкции используют такой же принцип, но работают немного по-другому. В них отработка капает в разогретую докрасна ёмкость, где мгновенно испаряется и сгорает при высокой температуре. В этом случае нельзя говорить о чистом пиролизе, поскольку имеет место ещё и энергия распада молекул в процессе микровзрывов.
Читайте также нашу статью об изготовлении печки-буржуйки на отработанном масле: https://aqua-rmnt.com/otoplenie/bani-i-garazh/pechka-burzhujka-svoimi-rukami.html.
Типы конструкций на отработке
В зависимости от области применения, котлы, использующие в качестве топлива отработанное масло, можно разделить на три группы:
- бытовые печи;
- водонагревательные агрегаты;
- отопительные котлы.
Бытовые печи устанавливают в помещениях, которые по ряду причин нельзя оборудовать водяным отоплением. Эти агрегаты характеризуются пониженным расходом топлива, а их конструкция обеспечивает наиболее полное сгорание масла. Бытовое оборудование является практически бездымным. Кроме того, печи нередко оборудуют системами очистки выбросов, что повышает безопасность их эксплуатации. Главное преимущество агрегатов этого типа — в их мобильности. Небольшие размеры позволяют легко транспортировать печь и установить её в небольшом помещении. Немаловажно и то, что устройство при необходимости можно легко дооснастить водяным контуром или площадкой для приготовления пищи.
Бытовая масляная печь
Водонагревательные агрегаты на уровне модуля для дожигания газов имеют специальную платформу, на которую опирается ёмкость с водой. Её тороидальная форма даёт дополнительное преимущество, поскольку нагрев осуществляется как снизу, так и со стороны дымового канала, который проходит внутри бака. Для автономной подачи воды на входе в бойлер монтируют небольшой водяной насос. Благодаря высокой температуре, нагреть воду можно гораздо быстрее, чем в заводских водонагревателях. Например, 100 литровый бак набирает температуру от 20 °C до 65 °C примерно за два часа, в то время как электрическому или газовому прибору потребуется в два раза больше времени. Если же говорить о стоимости условного литра горячей воды, то при использовании отработки затраты уменьшаются в 20–25 раз.
Ёмкость, установленная на уровне зоны дожигания, превращает печь на отработке в мощный водонагреватель
Отопительные котлы используются для подключения к водяным системам обогрева, поэтому оборудуются устройствами дожигания отработанных газов, фильтрами и устройствами безопасности. Несмотря на все меры предосторожности, оборудование для отопления отработанным маслом рекомендуется устанавливать в отдельных помещениях или пристройках.
Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива. Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс.
Котёл с водяным контуром спирального типа обеспечит работу отопительной системы загородного дома
Нередко агрегаты, работающие на слитом масле, дублируют устройствами, использующими электричество, газ или твёрдое топливо. Это обеспечивает функциональность инженерных систем в случае перебоев с доставкой отработки.
Обратите внимание на материал, в котором рассматриваются варианты обогревателей для гаража: https://aqua-rmnt.com/otoplenie/bani-i-garazh/kakoj-obogrevatel-luchshe-dlya-garazha.
html.
Изготовление котла, работающего на отработанном топливе
По описанным выше схемам разработаны и успешно эксплуатируются несколько типов котлов. Кроме того, для работы на жидком топливе можно приспособить любой твердотопливный или газовый отопительный агрегат. Расскажем о двух наиболее распространённых конструкциях, которые можно изготовить самостоятельно.
Чертежи отопительных агрегатов
Чертежи, которые мы предоставляем вашему вниманию, проверены на реально работающих печах, поэтому их уверенно можно использовать для собственных проектов.
Двухобъёмный
Эта конструкция состоит из двух цилиндрических камер, соединённых между собой отрезком толстостенной железной трубы с отверстиями для проникновения воздуха.
Чертёж двухобъёмного котла с прямоугольными рабочими камерами
Чертёж цилиндрического двухобъёмного котла
Нижний отсек одновременно является ёмкостью для горючего, испарителем и зоной первичного горения. Для заливки топлива, розжига и регулирования притока воздуха на его верхней плоскости вырезано отверстие, которое можно полностью или частично перекрывать при помощи лючка поворотного типа. Снизу печка оборудована ножками, которые обеспечивают устойчивость конструкции и создают зазор между её днищем и полом.
Схема котла с открытой камерой сгорания
В верхнюю плоскость топочного отсека вварена труба с отверстиями. Этот полый цилиндр представляет собой дожигающую камеру. В ней происходит пиролизное разложение и сгорание испаряющегося топлива (вторичное дожигание). На верхнем срезе перфорированной трубы смонтирована практически такая же ёмкость, как и снизу. Перегородка, которая разделяет её внутреннее пространство на две зоны, снижает скорость продуктов горения и обеспечивает полноту их окисления соединениями азота. Кроме того, верхняя камера является ещё и теплообменником, который работает как инфракрасный и конвекционный нагреватель.
Смонтированная на верхнем модуле дымовая труба создаёт необходимую тягу и отводит остаточные продукты сгорания наружу. Чтобы обезопасить процесс доливки отработки в нижний бачок, к нему приваривают трубку, соединённую с отдельной ёмкостью. Залитое в печку масло поджигают при помощи ветоши, смоченной в бензине или керосине. После этого лючком регулируют приток воздуха в зону первичного горения.
Установив на вертикальной трубе водяную рубашку или контур, получают котёл, который можно с успехом использовать в системах отопления или горячего водоснабжения. При этом важно оставить зазор до перфорированного цилиндра не менее 50–70 мм, чтобы обеспечить свободный приток воздуха в зону вторичного горения.
С пламенной чашей
Чертёж простого котла с пламенной чашей приведён ниже. Его размеры обеспечивают тепловую мощность около 15 кВт. При этом требуется не более 1.5 литра использованного автомобильного масла в час. Воздух в зону горения поступает с помощью небольшого вентилятора или турбины. Подача отработанного топлива происходит порционно, для чего бак с маслом оснащается вентилем, которым можно регулировать количество горючего или полностью прекратить его подачу.
Чертёж котла с пламенной чашей
Для дожигания паров отработки центральная труба оснащается системой отверстий и прорезей. Благодаря такой конструкции, вокруг пламенной чаши происходят такие же процессы, как и в двухобъёмной печи. Горючие газы удаляются через дымоход, установленный в верхней части камеры сгорания. При его обустройстве следует избегать резких поворотов и углов, а высота дымовой трубы должна составлять не менее 4 м. Это обеспечит тягу, достаточную для удаления продуктов горения и обеспечит безопасную эксплуатацию отопительного агрегата.
Схема котла, изготовленного из газового баллона
Печь с пламенной чашей представляет собой закрытое устройство с принудительной подачей воздуха. Это способствует безопасности эксплуатации, а также даёт возможность легко и просто обустроить водяную рубашку. На схеме показан рабочий проект описанного выше котла, в качестве корпуса которого можно использовать бытовой газовый баллон.
Необходимые материалы
Для изготовления водяного отопительного котла с пламенной чашей понадобится не только ёмкость для изготовления корпуса, но и другие материалы (позиции на представленной выше схеме и в списке соответствуют друг другу).
- Пропановый баллон объёмом 50 литров.
- Металлическая труба Ø100 мм толщиной 2–3 мм для изготовления дымовой трубы.
- Железная труба Ø100 мм толщиной 5–6 мм, которая понадобится, чтобы сделать горелку.
- Стальной лист толщиной не менее 5 мм для разделения камеры сгорания и испарительной зоны.
- Металлический лист толщиной 3–4 мм для изготовления козырька, предназначенного для снижения скорости газов.
- Тормозной диск диаметром не менее 20 см от любого автомобиля.
- Соединительная муфта (та же 100-мм труба, только разрезанная по всей длине) длиной 100 мм.
- Стальная труба Ø15 мм для подачи масла к чаше.
- Шаровой кран размером ½ дюйма.
- Топливный шланг из маслостойкого огнеупорного материала.
- Бак для отработки любого типа.
- Уголок или стальной профиль для изготовления ножек.
- Крышка из стали толщиной 4–5 мм.
- Стальной лист толщиной не менее 3 мм для изготовления водяной рубашки.
- Патрубки с резьбой Ø2˝ для присоединения котла к системе отопления.
Не забудьте и о том, что для защиты от коррозии и улучшения внешнего вида котёл необходимо будет покрасить, поэтому купите преобразователь ржавчины, грунтовку, растворитель и эмаль для работы по металлу. Кроме того, для герметизации соединений понадобятся уплотнительные материалы — сантехнический лён и специальная паста.
Форма, толщина и размеры газового баллона делают его отличной заготовкой для изготовления котла на отработке
Инструменты для работы
В процессе работы над котлом понадобится разнообразный электрический и ручной слесарный инструмент. Вот список того, что потребуется достать из закромов, приобрести, или занять у друзей:
- сварочный аппарат — лучше всего использовать трансформаторный агрегат постоянного тока или инвертор, поскольку предъявляются высокие требования к качеству сварных швов;
- электрическая дрель и набор свёрл для работы по металлу;
- угловая шлифовальная машина и два диска — отрезной и зачистной.
Разумеется, эти расходники должны предназначаться для резки стали;
- плашки для нарезания резьбы на трубах;
- электрический наждак;
- ключ газовый;
- рулетка;
- металлическая линейка;
- чертилка из высокоуглеродистой стали для разметки деталей перед их порезкой.
Поскольку придётся сверлить большое количество отверстий, обязательно надо подготовить ёмкость с водой для охлаждения инструмента. Кроме того, надо обеспечить безопасность сварочных работ, поэтому нелишне будет запастись огнетушителем.
Вам также может быть интересен материал, в котором описан процесс изготовления печи на отработке из газового баллона: https://aqua-rmnt.com/otoplenie/documents/pech-na-otrabotke-svoimi-rukami.html
Инструкция по изготовлению котла на отработке своими руками
- Поскольку даже в пустом газовом баллоне может оставаться взрывоопасная смесь из паров пропана и воздуха, резать его болгаркой или сверлить можно только после полного опорожнения.
Для этого необходимо газовым ключом отвернуть и снять вентиль. Затем ёмкость переворачивают вверх тормашками и сливают конденсат. Учтите, что эта жидкость отлично горит и обладает чрезвычайно едким запахом, поэтому работайте очень аккуратно. После вытекания жидкости заготовку возвращают в исходное положение и через верхнее отверстие наполняют водой — она полностью вытеснит остатки газа. После этого жидкость можно слить и проводить любые работы, не опасаясь возгорания или взрыва.
- При помощи угловой шлифмашины в баллоне вырезают проёмы шириной в треть диаметра. Если мерить по окружности, то их длина равняется 315 мм. Высота нижнего окна — 200 мм, а верхнего — 400 мм. Между проёмами необходимо оставить перемычку шириной 50 мм. Работу надо выполнять аккуратно, не допуская смещения диска, поскольку вырезанные металлические сектора пойдут на изготовления люков.
Подготовленные проёмы
Обратите внимание! Увеличенный размер верхнего окна нужен для того, чтобы в случае необходимости перевести котёл на твёрдое топливо.
Если же такой необходимости нет, то будет достаточно нижнего проёма. К слову, в этом случае облегчается монтаж кожуха водяной рубашки.
- К люку, который получился при формировании проёма теплообменника, приваривают петли и задвижку, после чего деталь возвращают на место.
- Из 4 мм стального листа по внутреннему диаметру баллона, который равняется 295 мм, вырезают кольцо. Отверстие, которое в нём надо сделать, должно соответствовать внешнему диаметру трубы для изготовления горелки (в нашем случае — 100 мм). Этот элемент послужит перегородкой между зоной горения и теплообменником.
Изготовление перегородки и её подгонка по месту
- От стальной толстостенной трубы Ø 100 мм отрезают заготовку длиной 200 мм.
- В нижней части детали делают сверления Ø12 мм на высоту 95 мм. Расстояния между отверстиями не должны превышать 40 мм — это позволит равномернее распределить поток газа на выходе из горелки.
Отверстия в горелке должны обеспечивать равномерный поток горящих газов во всех направлениях
Если кромки отверстий тщательно обработать напильником, то это даст возможность длительное время обходиться без их чистки.
Эта особенность связана с уменьшением шероховатости — частичкам сажи и грязи попросту не будет за что зацепиться.
- На горелку устанавливают вырезанное ранее кольцо и приваривают его непосредственно над отверстиями.
Установка перегородки на горелку
- Перегородку устанавливают между проёмами, на уровне верхнего среза камеры сгорания. Таким образом, в нижней части теплообменника будет сформирована ступенька, необходимая для удержания золы в случае работы котла на дровах.
Монтаж узла, разделяющего камеру сгорания и теплообменик
- Для изготовления чаши-испарителя можно использовать любую толстостенную ёмкость, желательно из жаропрочных сплавов. Как нельзя лучше для этих целей подходят чугунные тормозные диски от легковых автомобилей. Технологические отверстия в заготовке надо заварить. Для этого из стального листа вырезают две круглых детали, одна из которых будет дном, а вторая — колпаком. В крышке прорезают отверстие под соединительную муфту и окно для подачи отработки.
Отверстия в тормозном диске необходимо заглушить
- 150 мм отрезок стальной трубы разрезают «болгаркой» вдоль, после чего немного раздвигают стенки, увеличивая щель до 4–5 мм. Это позволит снимать чашу для очистки от остатков сгоревшего топлива.
Чаша с приваренным днищем
- К автомобильному диску приваривают днище, крышку и муфту, после чего узел устанавливают на горелку.
Муфта обеспечивает плотное присоединение чаши к горелке
- Из стального листа вырезают полосу размерами 400х640 мм, два полукольца с наружным диаметром 305 мм и внутренним — 299 мм и две полоски шириной 30 мм. С их помощью вокруг баллона формируют кожух водяной рубашки, обваривая всё сплошным швом.
Монтаж водяной рубашки
- В верхней и нижней части кожуха прорезают круглые отверстия диаметром не менее 40 мм и при помощи сварки монтируют патрубки подачи и отвода теплоносителя.
- Изготавливают крышку котла, в которую врезают дымовую трубу. Устанавливают крышку на котёл.
- В боковой стенке баллона делают отверстие, в которое под углом вводят трубу для горючего. Её нижний край срезают под углом, после чего получившийся излив устанавливают над окном подачи масла. После регулировки длины вылета, топливную магистраль необходимо приварить к котлу.
Установка топливной магистрали
- Нарезав на трубе для отработки резьбу, монтируют шаровой кран и присоединяют бачок для горючего.
Чтобы подсоединить к трубе шаровой кран, на ней нарезают резьбу
Выполнять проверку работоспособности котла можно не дожидаясь врезки в отопительную систему. Для этого в топливную ёмкость наливают отработку и открывают шаровой кран, пока масло не распределится тонким слоем по днищу диска. Сверху наливают небольшое количество керосина и поджигают. Подачу горючего регулируют, ориентируясь по скорости его вытекания и уровню в топочной чаше.
Видео: Изготовление отопительного котла из газового баллона
youtube.com/embed/zVTkbdWO494?feature=oembed» frameborder=»0″ allow=»autoplay; encrypted-media» allowfullscreen=»»/>
Обвязка. Дублирование печи на отработке электрическим агрегатом
Перед подключением котла следует продумать не только способ монтажа и точки размещения дополнительных устройств и запорно-регулировочной арматуры, но и способ вывода дымовой трубы наружу. Если она будет проходить через потолок, построенный с использованием легковоспламеняющихся материалов, то в нём устанавливают металлический пенал вдвое большего диаметра. Свободное пространство между трубами заполняют асбестом или другим негорючим материалом с хорошими теплоизоляционными свойствами.
Учитывая высокую опасность отопления жидким горючим, монтаж котла лучше всего выполнять в отдельном помещении с хорошей вентиляцией. Подиум под агрегат бетонируют или укрывают металлическим листом, который будет выступать за его контуры не менее чем на 1 метр. После установки котёл выравнивают по отвесу и только после этого приступают к подключению.
Простейшим способом обвязки котла является интеграция в гравитационную систему отопления. Несмотря на простоту, его надёжность очень высока, поскольку в этом случае отпадает потребность в циркуляционном насосе и устройствах автоматики. Тем не менее использование дополнительного оборудования позволяет ускорить доставку теплоносителя к потребителям и выровнять температуру во всех точках системы, что даёт экономию топлива и повышает комфорт. В этих целях на обратной магистрали перед самым входом в котёл устанавливают центробежный насос и расширительный бак мембранного типа. Он необходим для того, чтобы система не разгерметизировалась при повышении температуры и давления. К верхнему патрубку подсоединяют напорную магистраль, а для регулировки температуры потребителей перед каждым радиатором устанавливают термостатическую головку или другое регулирующее устройство (трёхходовой клапан, вентиль для уменьшения сечения подающей трубы и т. д.). Для удаления воздушных пробок в верхней точки системы монтируют воздухоотводчик.
Схема обвязки котла, работающего на отработанном масле
Обвязка агрегата, работающего на отработке, требует учитывать инерционность этого вида оборудования. Другими словами, изменение температуры теплоносителя происходит постепенно, поэтому агрегат обязательно оснащают предохранительным клапаном. Он позволит сбросить давление при его повышении до критического уровня. Неплохим способом обезопасить и выровнять температуру является последовательное подключение водонагревателя косвенного нагрева. Он послужит тем самым буфером, который возьмёт на себя лишнее тепло в случае избыточного роста температуры.
Выполняя подключение котла, на обратной и подающей магистрали устанавливают запорные вентили. Это даст возможность снять агрегат для ремонта без необходимости удаления теплоносителя из системы.
Когда хотят подстраховаться на случай нехватки отработанного масла, рядом с самодельным котлом устанавливается электрический. Подключить дополнительный агрегат можно двумя способами — последовательно или в параллель. Достоинство первого способа заключается в том, что нагретый с помощью пламенной чаши теплоноситель будет поступать в электрический котёл, который можно настроить на определённую температуру срабатывания. При уменьшении пламени горелки он будет включаться и повышать температуру воды до нужного значения. Недостатком подобного способа является увеличение длины магистрали, а также полная неработоспособность системы в случае демонтажа одного из котлов для ремонта.
Параллельное включение подразумевает независимую работу двух отопительных агрегатов и характеризуется отсутствием указанных недостатков. К сожалению, и этот способ не лишён минусов, один из которых — необходимость монтажа гидрострелки и точного согласования режима работы и подачи обратной магистрали. К тому же фитингов, труб и арматуры при параллельном включении пойдёт намного больше, что непременно приведёт к увеличению стоимости и усложнению монтажа.
Несмотря на все минусы, в любом случае включение котлов в каскад способствует повышению надёжности системы. Если же учитывать, что один из агрегатов будет периодически или регулярно работать на отработанном автомобильном масле, то это позволит ещё и неплохо сэкономить.
Видео: Автоматизированная работа агрегата с водяным контуром
Сегодня сжигание отработанного автомобильного масла является наиболее дешёвым и доступным способом утилизации. К сожалению, этот метод является не самым безопасным для окружающей среды, особенно при неполном сгорании топлива. Дело в том, что присадки и добавки, которые производители используют для повышения ресурса силовых агрегатов, являются вредными канцерогенными веществами. Котёл, который мы предлагаем к изготовлению, спроектирован с учётом сжигания отработки при максимальной температуре. Это способствует полному распаду химических составляющих на безопасные вещества. Поэтому, приступая к работе, будьте внимательны в расчётах и прислушивайтесь к советам и рекомендациям специалистов.
Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые — техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками. Оцените статью: Поделитесь с друзьями!Виды, Устройство, Чертежи (Фото & Видео)
ЭкономияSavedRemoved 0
Читайте также: Проекты дачных домиков для 6-10 соток: 120 фото, описание и требования | Самые интересные идеиПовторное использование машинного масла позволяет сэкономить немало средств. Для этого достаточно сделать своими руками или купить уже готовую печь на отработке. Используют подобные конструкции в основном в подсобных помещениях, не требующих постоянного обогрева.
Принцип действия
Если просто взять и поджечь отработку, оно тут же начнет чадить. Поэтому топливо следует нагреть до определенной температуры, при которой оно начнет испаряться. То есть сгорать должны только летучие вещества, выделяемые из масла.
Для этого в конструкции печи на отработке (см. видео ниже) необходимо предусмотреть не одну, а две камеры. В первую, нижнюю, через небольшое отверстие будет заливаться топливо. Для розжига в это же отверстие бросают подожженную ветошь или бумагу.
Чертеж простейшей печи
После закипания топлива (не горения, а лишь закипания) образующиеся летучие вещества попадают через трубу в камеру вторую. Одновременно при переходе через нее газы будут насыщаться кислородом, способствующем горению. Для этих целей в трубе предусматривается перфорация. Воспламеняться газы начинают уже в трубе, а догорают во второй камере. Причем подача должна осуществляться небольшими дозами.
Чтобы горячий воздух задерживался в трубе дольше, а не улетал в дымоход, в верхней камере делают перегородку. Для обеспечения подачи воздуха в первой камере необходимо сделать заслонку. После закипания масла ее перекрывают. Заслонку можно установить на отверстии для заливки топлива.
Для подобных печей требуется дымоход значительной длины – от 4 м. В отапливаемом помещении для удаления отходов сгорания необходимо будет предусмотреть и надежную вентиляцию.
Благодаря подобной конструкции дыма и копоти при сжигания отработки не образуется. При правильно проведенных расчетах при сгорании газов появляется лишь голубовато-белое пламя. Расход горючего в подобных конструкциях составляет около 1-2 л/час.
Печи на отработке требуют частой очистки. Поэтому ее следует сделать разборной, а емкость для заливки топлива в нижней камере выдвижной.
Обустройство дымохода
Дымоход печи
Для подобных конструкций очень важна стабильная мощная тяга. Иначе топливо начнет затухать и дымить. Поэтому дымоход делают длиной от 4 м. Увеличение тяги помогает выводить из помещения и продукты сгорания, что снижает вероятность отравления ими.
Диаметр трубы должен быть достаточным – в среднем около 100 мм. Сажа в таких конструкциях собирается гораздо быстрее, чем в обычных печах, поэтому изгибы, так же, как и наклоны, недопустимы – устанавливать трубу следует строго вертикально. Поэтому при выборе места для установки буржуйки следует вначале найти удобный лаз для дымохода.
Часть трубы, выводимую наружу, следует утеплить. Иначе печь придется чистить чаще – конденсат, смешиваясь с сажей, будет оседать на стенках. Дымоход в таких устройствах делают разборным, чтобы его можно было легко снять и удалить нагар.
Читайте также: Как сделать кашпо для цветов своими руками: уличные, для дома, подвесные | Пошаговые схемы (120+ Оригинальных Фото-идей & Видео)Разновидности печей на отработке
Виды печей на отработке
Чертежей печей на отработке существует немало. Расскажем лишь о самых популярных из них:
- простейшая конструкция состоит из двух камер равного размера, соединенных между собой трубой с перфорацией; для обогрева небольших помещений достаточно печи размером 70х40х30 см; при этом размер баков должен составлять 30х10 см
- с наддувом: небольшим вентилятором, устанавливаемым отдельно и соединенным с печью воздуховодом; чаще его устанавливают на месте поддувала в районе расположения нижнего бака; подобное устройство позволяет увеличить температуру сжигания и отсутствие дыма
- капельного типа: нижний бак для заливки топлива переносится в таких печах в отдельную камеру, устанавливаемую выше камеры дожига; подобные печи считаются более стабильными и безопасными
- с дополнительным дожигателем дымовых газов: для увеличения КПД вторую камеру делают с поворотом
- с расширительным бачком для загрузки топлива и краном для регулировки его подачи
Недостатком подобных конструкций является неравномерный обогрев помещения. Более совершенным вариантом современных печей является печь на отработке с водным контуром – системы, в которых нагретая вода перемешается по трубам к радиатору. После отдачи тепла она возвращается в котел по водоводу-обратке.
Разновидностью таких печей является устройство с водяной рубашкой – трубой, огибающей печь, или емкостью для воды, которая окружает устройство со всех сторон. Жидкость в таком случае будет нагреваться гораздо быстрей.
Читайте также: Как сделать детский домик своими руками: из дерева и других материалов. Чертежи с размерами | (80 Фото Идей & Видео)Изготовление простейшей буржуйки на отработке
Буржуйки на отработке
Чтобы печь на отработке, прослужила дольше, для ее изготовления лучше брать толстостенный металл – для верхней камеры, нагреваемой сильнее, толщиной 6 мм, для остальных частей 4-миллиметровые листы. Если под рукой нет листов подходящего размера, использовать для сборки печи можно старые газовые баллоны или бочки.
Если печь начала коптить, попытайтесь отрегулировать положение подачи воздуха. Если это не помогло, возможно, в конструкции печи допущена серьезная ошибка.
Буржуйка из баллона
Буржуйка из баллона
Печь на отработке, сделанная из старого 50-литрового баллона, способна выдать от силы 11-12 кВт, поэтому она подойдет для обогрева небольших помещений. Лучше брать не кислородные, а пропановые баллоны советского образца с толщиной стеной 5 мм. Кислородные, во-первых, слишком массивны, а во-вторых, имеют толстые стенки, из-за чего прогрев печи будет затруднен.
При изготовлении печи на отработке из кислородного баллона его потребуется хорошо промыть, иначе во время резки возможен взрыв емкости.
Печь с расширительным бачком
Печь с расширительным бачком
Как мы уже выяснили, доливать масло в процессе работы печи запрещено. Увеличивать объема бака тоже нет смысла – вряд ли он сможет разогреться как следует. Таким образом, обеспечить непрерывную дозаправку можно только одним способом – с помощью пристройки расширительного бака.
Работа подобного устройства основана на простейшем принципе сообщающихся сосудов. Как только уровень масла снижается, в камеру из бака начинает поступать новая доза топлива. Для регулировки его подачи в трубопроводе предусматривается специальный клапан.
Читайте также: Мебель и другие изделия из дерева своими руками: чертежи скамеек, столов, качелей, скворечников и других предметов быта (85+ Фото & Видео)Конструкция печи с наддувом
Чертеж конструкции печи с наддувом
Подобный агрегат считается более безопасным – ведь зона горения в нем полностью закрывается. Метод наддува помогает снизить расход топлива – его потребуется уже не два, а полтора литра в час. Плюс мощность в подобной печи можно легко регулировать. Устройство менее требовательно также к высоте дымохода. Да и чистить его придется не так часто.
В качестве вентилятора можно использовать старый от печи автомобиля ВАЗ 2108. Подойдет и китайский аналог. Отрегулировать скорость вращения вентилятора можно с помощью недорогого ШИМ-регулятора.
Пожалуй, единственным недостатком печи на отработке с наддувом является сильное прогорание металла в том месте, куда отклоняется струя пламени. Но для сборно-разборной конструкции это не так уж и важно – прогоревший лист металла можно будет легко заменить.
Читайте также: Строительство и обустройство летней кухни на даче своими руками: проекты, дизайн, устройство, с мангалом и барбекю (60+ Фото & Видео) +ОтзывыПечь с дожигателем
Печь с дожигателем
Чтобы драгоценное тепло не улетало быстро в трубу, можно организовать его дополнительный сбор. Для этого вторую камеру сгибают под углом от 90° или чуть больше (но острым он быть не должен).
Принцип сборки подобного устройства обычный. Единственная разница – труб понадобится две. Для соединения их под углом 90° при нарезке заготовок их следует распилить под углом 45°.
Если при розжиге печи из трубы повалил черный дым, это означает, что кислорода для горения топлива недостаточно. Устранить эту проблему можно, проделав в дожигателе 3-5 дополнительных отверстия.
Устройство с верхней капельной подачей топлива
Печь с плазменной чашей
Масляная печь на отработке с топливной камерой, расположенной внизу, конструктивно гораздо проще. Несущественным в этом случае является также соотношение размеров верхней и нижней камер. Однако КПД подобных устройств невелик.
Увеличить его позволяет обустройство верхней подачи топлива. Подобные печи на отработке называют капельными. Подаваемое по небольшой трубке из нержавейки диаметром 8-10 мм топливо попадает в них на разогретую чашу и, полностью сгорая, выделяют гораздо больше тепла. Определить это можно по цвету пламени – в них оно не желтое, а бело-голубое. Капельные печи имеют и иное название – печи с плазменной чашей. Для увеличения тяги агрегат лучше снабдить наддувом – вентилятором, соединенным с воздуховодом.
Принципиальное отличие есть в конструкции подобных печей на отработке капельного типа – перфорированная труба в них находится внутри корпуса. По этой причине устройства считаются более безопасными. Плазменную чашу можно изготовить из обрезка трубы или стальной толстостенной емкости. Слишком высоким поддон делать не стоит – при чистке печи чаша должна легко выниматься.
Некоторые мастера, не заморачиваясь, подачу топлива делают одноступенчатой. Но подобные устройства очень опасны – питающая трубка, расположенная близко к печи, сильно нагревается. Плюс поступление топлива будет нестабильным – нагретое масло будет разжижаться и капать быстрее. Да и случайно до упора открытый вентиль может стать причиной пожара.
Более усовершенствованной является двуступенчатая подача, при которой предусматривается предохранительный поплавковый клапан. Капиллятор в таких устройствах делают обязательно дозирующим.
Подача капельная в печи
В капельных печах также есть возможность более четкой регулировки подачи воздуха. Для этого в трубе количество отверстий и диаметр постепенно уменьшают по высоте. В нижнем ряду их можно заменить вертикальными прорезями. В этом случае кислород в камеру сгорания будет поступать точными порциями в соответствии с потребностями горящих газов.
Чтобы сделать легкую печь более устойчивой, ее можно приварить к раме, изготовленной из металлического уголка.
Недостатки печи на отработке
Печи на отработке
Конечно, плюс у подобных конструкций существенный – дешевизна топлива. Но зато и минусов немало:
- для обеспечения бесперебойного горения печи требуется постоянная и достаточно сильная тяга
- высокая пожароопасность (о правилах эксплуатации печи на отработке мы расскажем ниже)
- частая очистка от сажи: если вы сделаете корпус неразъемным, уже через пару месяцев печью вы просто не сможете пользоваться – она начнет нещадно дымить
- большой расход топлива – его вам понадобится не менее 2 л/час
- теплоотдача устройств не так уж велика, большая часть энергии, к сожалению, улетает в трубу
Большую часть подобных недостатков можно сгладить с помощью усовершенствования конструкции – установки вентилятора для повышения температуры горения, расширительного бачка и пр. Но из-за перечисленных недостатков печи используются в основном для временного отопления подсобных помещений.
Даже если вы изготавливаете печь по проверенным чертежам, ее придется в любом случае доводить «до ума» самостоятельно: регулировать силу тяги, скорость вращения вентилятора и дозирование подачи топлива. Сразу делать все отверстия в трубе дожига также не стоит – выполните вначале первые два нижних, а остальные просверлите уже после полной настройки.
Розжиг
Заливка масла
Перед запуском печи в эксплуатацию следует проверить целостность всех швов, отсутствие засоров, чистоту поддувала. Во избежание пожароопасной ситуации на стенках камер и трубы не должно быть остатков воды – при смешении ее с маслом возможен выплеск топлива.
К розжигу буржуйки на отработке нужно приноровиться. После заливки масла сразу бросать горящую лучину или ветошь в отверстие для заливки не стоит. Необходимо выждать некоторое время, чтобы пары хорошо насытились кислородом.
Капельную печь запускают более плавно. После открытия вентиля подачи топлива факел с намотанной на него ветошью или прикрепленным кусочком поролона следует поджигать лишь тогда, когда в чаше скопится небольшая лужица. Еще раз подчеркнем – вначале поджигается не масло, а факел. Можно просто бросить в чашу кусок туалетной бумаги. Делать это можно без опаски – бумага сгорит почти без остатка.
Минут через 5 масло раскалиться, закипит, и поддерживать горение уже не понадобится. Остается лишь отрегулировать подачу воздуха и расход топлива.
Для покраски печи можно использовать смесь из алюминиевой пудры (200 г), клея, изготовленного на основе силикатов (0,5 л) и небольшого количества мела (20 г).
Правила эксплуатации
Печь на отработке
Печи на отработке относятся к устройствам с повышенной пожароопасностью, поэтому при ее установке и эксплуатации следует соблюдать следующие правила:
Автор следующего ролика до тонкостей изучил весь процесс изготовления подобных конструкций и с удовольствием делится собственными наработками со своими подписчиками.
Подробное видео по изготовлению печи на отработке можно просмотреть по ссылке:
7.3 Total Score
Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.
Эффективность
8
Безопасность
7
Оценки покупателей: Будьте первым!Печь на отработке своими руками — чертежи, советы, видео / Авто самоделки / Самоделка.net — Сделай сам своими руками
История появления печи на отработанном масле на просторах СНГ покрыта мраком, по одним данным в Турции эти печи используются с незапямятных времён, правда в технических помещениях, и оттуда с помощью наших любопытных и хватких туристов попал чертёж. Но это и не так важно для нас, главное разработка со скоростью пандемии начала охватывать всю территорию бывшего союза.
Это и не удивительно, конструкция очень проста, кто дружит со сваркой и болгаркой, не составляет больших проблем собрать её. У этой печи есть свои плюсы и минусы, о которых я знаю после эксплуатации печи в течении 5 сезонов, и расскажу чуть ниже.
Когда ко мне попал чертёж этой печи, я сразу загорелся сделать для отопления гаража, тем более что под руками был материал из чего делать. С баками не стал мудрить, у меня был кусок трубы диаметром 350 мм., отрезал от неё две части по 115 мм., а на крышки пустил листовой металл толщиной 6 мм.
Собрал печку за два дня, затопил и честно говоря она удивила своей работой, горела ровно и самое главное от неё шёл сильный жар.
После нескольких дней эксплуатации, я решил её доработать, причина вот в чём – при горении печи, возле неё высокая температура, а в противоположном углу гаража прохладно, элементарно нет конвекции воздуха.
Вот и решил добавить воздушный лабиринт с принудительной вентиляцией. После такой доработки всё стало отлично, в любом углу гаража одинаковая температура.
Печь можно усовершенствовать и дальше
Вот так она будет выглядеть с водянной рубашкой
Теперь немного о минусах печи:
— Ни в коем случае не заливайте не отстоявшиееся масло!!!
— Не делайте вытяжную трубу строго вертикально из печи!!!
— Делайте Т-образную врезку в вытяжную трубу, и чтобы снизу был отстойник!
Объясню в чём дело – если вы в морозы не топили день – два, то в вытяжной трубе появляется конденсат в виде снежной шубы, и когда растапливаете печь, вся растаяшая вода попадает прямиком в печь, и буквально через 20 минут горения происходит выплеск масла. Знаю что пишу, прошёл через это…
И главный мой совет – сделайте заслонку на вытяжной трубе, в видео её хорошо видно, с двумя заслонками (нижней и верхней) печь регулируется как простейший карбюратор, можно отрегулировать от лёгкого горения до рёва паяльной лампы, и главное что погасить печь вы сможете за пару минут, перекрыв обе заслонки, с одной нижней этого сделать нельзя.
Как собирается печь, можно посмотреть в ролике
Первоначальный вариант печи
И повторю видео печи в работе
(Просмотров 236 , в т.ч. 1 сегодня)
чертежи и схема самодельной чудо печи, как сделать печку, детали на фото и видео
Содержание:1. Устройство и принцип работы самодельной печи на отработке
2. Как сделать печь на отработке своими руками
3. Чертежи установки и розжиг печек на отработке
4. Способы повышения эффективности чудо печи
Отопительные агрегаты, работающие на бесполезных отходах, которые загрязняют окружающую среду – воду и почву, в настоящее время используются для обогрева нежилых помещений. Примером таких приборов являются печи отопительные на отработке. Конструкция, функционирующая на использованном масле, настолько проста, что сделать печь на отработке своими руками может даже сварщик без опыта работы.
Печь на отработке своими руками позволит сэкономить расходы на обогрев производственных помещений, теплиц, гаражей, а в случае подключения к ней отопительного контура даже небольшого по площади жилого дома.
Устройство и принцип работы самодельной печи на отработке
По своему принципу функционирования печка на отработке аналогична работе пиролизного агрегата. Процесс горения в ней происходит в два этапа — на первом из них горят пары отработанных масел, в результате чего образуются горючие газы. На втором этапе эти газы догорают при высоких температурах. Благодаря тому, что отработка сгорает полностью, дым от печки практически не содержит вредных до здоровья токсичных примесей, притом, что эффективность данного отопительного агрегата высокая.
Чтобы отработанное масло полностью сгорало, нужно выполнять все рекомендации относительно того, как сделать печку на отработке.
У этого теплоагрегата должны быть следующие конструкционные элементы:
- нижняя камера горения, низкотемпературная, которую совмещают с баком и оснащают отверстием для регуляции подачи воздуха. Через него также наливают топливо и поджигают прибор;
- средняя камера – в ней горят газы, смешанные с воздухом. Она имеет форму трубы с отверстиями для обеспечения поступления необходимого количества воздуха;
- верхняя камера – в ней происходит дожигание остатков газа и образуется дым. К этой части устройства подсоединяют трубу, выведенную в дымоход.
Увидеть, как выглядит схема печки на отработке можно на фото. Дымоход для агрегата, работающего на таком источнике энергии, должен составлять в длину не менее 4-х метров. Горизонтальное расположение дымоотводящего канала не допускается. Дело в том, что в результате использования отработанного масла образуется немалое количество нагара, оседающего в трубах, поэтому горизонтальные части дымохода быстро покрываются слоем сажи.
По этой причине продукты горения могут попасть в комнаты, а люди, находящиеся в них, получить серьезное отравление. Дымовой канал в пределах помещений прокладывают под углом 45 — 90 градусов, а за их пределами – исключительно строго вертикально. Верхнюю часть трубы следует защитить оголовком от задувания ветра и попадания осадков.
Из материалов для изготовления печки на отработке своими руками обычно предпочитают конструкционную или жаропрочную сталь 4-миллиметровой толщины. Когда делают такой теплоагрегат, следует учитывать, что наибольшая тепловая нагрузка приходится на верхнюю камеру. Если нет принудительного охлаждения, эта часть отопительной печи на отработанном масле может нагреться даже до 800°С, поэтому ее лучше делать из более толстого металла.
Когда изготавливаются самодельные печи на отработке, задействуют не только листовое железо, но и обрезки труб, имеющие разный диаметр.
Из инструментов и других материалов потребуются:
- болгарка плюс отрезной и шлифовальный круги;
- листы металла;
- сварочный аппарат плюс электроды;
- уголок для изготовления ножек;
- краска для металла, способная выдерживать высокую температуру.
Как сделать печь на отработке своими руками
Когда создается печка на отработке – чертежи помогут избежать лишних ошибок:
- Изготовление нижней камеры. В таком теплоагрегате данный элемент совмещают с топливным баком. Нижняя камера представляет собой круглый бак, накрытый крышкой, у которой имеются отверстия для заливки масла и трубы, выполняющей функции второй камеры печки.
Согласно указанным на чертеже размерам, нужно вырезать детали для создания нижнего бака, зачистить их края при помощи болгарки и сварить в единую конструкцию. Для стенок лучше использовать обрезок трубы. Дно к стенкам бака делают из листа металла, а ножки из уголка. На крышке вырезают отверстия: одно – диаметром 100 миллиметров по самому центру, а второе – размером 60 миллиметров ближе к одному из краев. Крышку можно сделать съемной и тем самым облегчить в процессе эксплуатации очистку бака и перемещение печи (прочитайте: «Делаем отопление на отработке своими руками»). - Дальше берут отрезок трубы длиной около 360 миллиметров и диаметром 100 миллиметров и сверлят в нем отверстия для подачи воздуха. Диаметр их должен равняться 1/10 диаметра трубы. Отверстия располагают равномерно по высоте трубы по всей ее поверхности.
- Трубу нужно приварить к крышке нижнего бака, четко соблюдая перпендикулярность. Также печь на отработке должна иметь на крышке воздушную заслонку, прикрепленную с помощью болтового соединения или заклепки. Предварительно под заслонку вырезают отверстие диаметром 60 миллиметров. Через него в дальнейшем заливают масло и разжигают печь.
- Верхний бак изготавливают аналогично нижнему элементу. Для стенок лучше всего использовать 355-миллиметровую трубу. В металлической пластине, которой отводится функция дна, делают 100-миллиметровое отверстие, смещенное в сторону края дна. К отверстию в нижней части приваривают отрезок трубы 110 — миллиметровым диаметром. Его надевают на перфорированную камеру, предназначенную для сгорания газов.
- Крышка, прикрывающая верхний бак, подвергается очень высоким температурам, поэтому для нее лучше брать металл толщиной 6 миллиметров. В ней делают отверстие, в которое вставляют дымовую трубу. Само отверстие располагают со стороны, расположенной противоположно отверстию в дне данной камеры. К верхней крышке между ними помещают и приваривают перегородку, сделанную из толстого металла – отсекатель. Делать это нужно поближе к дымовому отверстию.
- Технология как сделать печь на отработке, предполагает, что к крышке сверху нужно приварить дымовую трубу, которую затем подсоединяют к дымоходу. Чтобы придать конструкции жесткость между нижней и верхней камерами устанавливают распорку, сделанную из уголка или трубы, имеющей диаметр 20-32 миллиметра. В завершение печку на отработке выкрашивают специальной краской по металлу, способной выдержать высокую температуру. Читайте также: «Какие бывают самодельные печки – варианты, которые можно сделать своими руками».
Чертежи установки и розжиг печек на отработке
Устанавливают чудо печь на отработке на абсолютно ровной выложенной кирпичом или забетонированной площадке. Она не может находиться ближе, чем на расстоянии один метр от воспламеняющихся или горючих стен. Печь нужно выровнять согласно уровню и отвесу. Отверстие, предназначенное для залива отработанного масла, необходимо располагать так, чтобы удобно было загружать топливо и регулировать поступление воздуха.
Дымоход в длину должен превышать 4 метра. Его внешнюю часть следует утеплить. Самодельная печь на отработке отличается тем, что ее удобно чистить: с дымовой трубы нужно снять дымоход и верх высокотемпературной камеры, после чего удалить сажу и нагар.
Функционировать чудо печка на отработке может на любом использованном ранее масле – минеральном или синтетическом. Заливать топливо следует до середины бака, оставляя место для образования паров. Потом следует выждать время, полностью открыв заслонку для насыщения пара кислородом. Разжигают печь каминными спичками или лучиной.
Отверстие после розжига прикрывают наполовину, а после того, как агрегат нагреется, им регулируют поступление воздуха в бак. В прибор запрещается заливать керосин, бензин, разные растворители и прочие легковоспламеняющиеся вещества, обладающие значительной степенью испарения, поскольку может произойти взрыв.
Способы повышения эффективности чудо печи
Печь на отработке, имеющая простую конструкцию, подходит для обогрева гаражей, теплиц, мастерских (прочитайте: «Отопительная печка своими руками для гаража»). Но для помещений, где пребывают люди, она не подойдет по причине сжигания кислорода. Поэтому для отопления производственных зданий такие агрегаты нужно устанавливать в отдельных помещениях, а теплоснабжение производить при помощи монтажа водяной системы.
Дымовую трубу после выхода ее из верхней камеры проводят через герметичную емкость со штуцерами находящимися на разном уровне для подачи и отвода теплоносителя. К верхнему из них подключают трубу для подачи воды, а к нижнему – трубу обратки.
Другой способ повышения эффективности печки на отработке – создание принудительной конвекции воздуха. Она выполняется при помощи вентилятора, предназначенного для нагнетания прохладного воздуха к верхней камере.
Как сделать печь на отработке своими руками показано на видео:
10 советов по уходу за дровяным камином
Когда очень холодные зимние ветры дуют за пределами , ничто не сравнится с теплым треском и сиянием дров в камине внутри . Регулярное техническое обслуживание камина гарантирует, что он будет работать максимально безопасно и эффективно.
При неправильной установке, эксплуатации или техническом обслуживании дровяные камины являются потенциальными источниками пожаров в доме.Угольки, вырывающиеся из незащищенного огня, или возгорание дымохода из-за скопления креозота — это лишь две из опасностей, которых можно избежать при правильном использовании и уходе. Дровяные камины также могут негативно повлиять на качество воздуха в помещении. Согласно Burn Wise, программе Агентства по охране окружающей среды США, «дым может хорошо пахнуть, но он вреден для вас». Любой дым, выходящий из топки в комнату, означает, что камин не работает должным образом. Кроме того, поскольку огонь поглощает большой объем воздуха, когда он горит, можно создать отрицательное давление в доме, поскольку воздух извне втягивается в помещение, чтобы заменить воздух, потребляемый огнем.Если этот «подпиточный» воздух втягивается обратно через дымоходы газовых или мазутных печей и водонагревателей, он также может втягивать смертоносные дымовые газы, такие как угарный газ, обратно в дом. Это называется «обратным черчением» и является одной из причин, по которой все дома должны быть оборудованы исправными и исправными дымовыми сигнализаторами и сигнализаторами угарного газа.
Эшли Элдридж, ветеран трубочиста и директор по образованию Американского института дымоходной безопасности (CSIA), говорит: «Безопасность — лучшая причина, по которой профессиональный трубочист проверяет, чистит и проверяет любой камин, когда вы переезжаете в дом. .Хотя домовладельцы могут чистить и поддерживать собственные камины и дымоходы, маловероятно, что они обладают необходимыми знаниями или опытом, чтобы обнаружить все потенциальные проблемы во время проверки ».
Найдите сертифицированного специалиста по дымоходам через CSIA.
Большинство дровяных каминов строятся из тяжелых каменных материалов на прочном фундаменте с каменными дымоходами. Некоторые из них построены на заводе и оснащены специальными трехслойными дымоходами из нержавеющей стали.
Один из распространенных типов каменной кладки называется камином «Рамфорд» в честь британского графа 18 века Рамфорда, который разработал этот дизайн. Камины Рамфорда намного лучше удаляли дым из камина и обогревали комнату, чем их предшественники. Дизайн выдержал испытание временем — камины в стиле Рамфорда даже превосходят некоторые более новые, современные конструкции.
Топкакладки камина построена с особым, термостойким огнеупорным кирпичом, а внутренняя частью дымовой трубы выстлан термостойкими, квадратными глиняных трубками, называемыми «плитками.«Видимые части дымохода, очага и камина обычно изготавливаются из негорючих материалов, таких как кирпич, камень или плитка. Дымоход иногда закрывают металлической или каменной плитой, чтобы не допустить попадания дождя и снега, а также экраном, чтобы птицы и животные не попадали в дымоход. Элдридж говорит, что экраны служат и для другого применения: «Экран также действует как искрогаситель, сдерживая любые угли, которые попадают в дымоход вверх».
Маленькая чугунная дверца, называемая заслонкой, устанавливается прямо над огнем, ведущая к дымоходу, и приводится в действие с помощью прикрепленной ручки.Он закрывается, когда камин не используется, и открывается, когда горит огонь. Его также можно использовать для контроля количества воздуха, проходящего через топку для подпитки огня, что помогает регулировать интенсивность горения огня. Камины обычно имеют решетку или решетчатую решетку, которая предотвращает попадание углей в комнату во время пожара. Иногда у каминов есть стеклянные двери, которые следует оставить открытыми, когда огонь горит, но которые можно закрыть, когда огонь уменьшится до углей или когда огонь не горит, чтобы уменьшить нежелательный поток воздуха в дымоход.
Многие камины также будут иметь приподнятую решетку для огня, которая приподнимает огонь, чтобы обеспечить лучшую циркуляцию воздуха и горение, и дверцу для золоотвала в полу топки, обе из чугуна. Золоотвал позволяет сметать холодный пепел в камеру под топкой, обычно в закрытую камеру в основании камина в подвале. Там к золе можно получить доступ через другую небольшую, плотно закрывающуюся металлическую дверцу, откуда его можно убрать, не пачкая готовую жилую зону.
Хотя каменная топка является наиболее распространенным типом, некоторые камины оснащены специальными металлическими вставками для более эффективного и чистого сжигания дров. Часто вставки включают в себя вентиляторы, которые циркулируют воздух из жилого помещения вокруг герметичной топки, делая огонь более эффективным обогревателем жилых помещений. Это делает работу дровяного камина больше похожей на дровяную печь.
Перед розжигом огня заслонку открывают для выхода дыма и продуктов сгорания.Как только огонь горит, очень горячие дымовые газы начинают подниматься вверх по дымоходу за счет конвекции. В то же время огонь втягивает воздух из дома для горения. По мере стабилизации пламени горячие смертоносные дымовые газы продолжают вытягиваться вверх и выходить из верхней части дымохода, одновременно втягивая свежий воздух для горения.
Когда огонь затухает и зола полностью остывает, заслонка закрывается, чтобы избежать нежелательной потери тепла из дома.Затем золу можно убрать из топки или доставить на золоотвал через дверцу в полу каменного камина.
Элдридж изCSIA говорит: «Вообще говоря, открытый камин не является эффективным обогревателем из-за того, что дымоход забирает не только горячие дымовые газы из дома, но и кондиционированный воздух из дома». Большая часть свежего воздуха — это холодный воздух, всасываемый через щели и щели в доме, из-за чего в доме кажется холодным и сквозняком.Установка трубы между наружным воздухом и камином для прямого впуска подпитывающего воздуха позволяет избежать как дискомфорта, связанного с проникновением воздуха через трещины и щели, так и потенциальной опасности обратного вытягивания из-за недостатка воздуха для горения.
Камины можно сделать несколько безопаснее и эффективнее, установив стеклянные двери. Это добавляет уровень защиты, а также более тщательно контролирует поток воздуха к огню. Однако даже камин со стеклянными дверцами имеет довольно низкую эффективность обогрева.Установка высокоэффективной металлической каминной топки, одобренной EPA, делает камин более похожим на дровяную печь. Таким образом, камин можно превратить в более чистый и эффективный источник тепла, чем традиционный камин, и сэкономить деньги домовладельца на счетах за отопление.
Удаляйте золу из топки либо через золоотвал, либо прямо из топки, когда огонь полностью погас и зола остыла. Пепелом можно посыпать клумбы как хороший источник питательных веществ для растений.
Чистка дымохода и ежегодный осмотр — самая важная часть ухода за камином и дымоходом. Со временем дымоход может покрыться сажей и креозотом, которые являются побочными продуктами пожара, которые не гаснут эффективно. Как только покрытие нарастает, оно потенциально может загореться в результате так называемого опасного «пожара в дымоходе». Элдридж объясняет, почему дымоход огнь может быть настолько разрушительным: «В то время как топка построена с огнеупорным кирпичом и предназначена для прямого контакта с огнем, весь выше демпфера предназначен, чтобы выдержать только горячий дым и газы от огня, а не огня самого, так пожар в дымоходе может нанести серьезный ущерб.«Дымоход следует прочистить, когда скопление креозота составляет 1/8 дюйма или более и в конце сезона. Подметание следует проводить до лета, поскольку влажность воздуха может смешиваться с креозотом с образованием кислот, которые могут повредить кладку и вызвать резкий запах.
После прочистки дымохода на очаг и в комнату кладут тряпку. Надевается респиратор, чтобы защитить уборщиков от вдыхания сажи и креозотовой пыли, которые могут нанести вред их здоровью.Затем металлические или пластмассовые щетки и инструменты для дымохода, наряду с вакуумной системой, счищают сажу и креозот с внутренних стенок дымохода и выступа заслонки. Также осматривают колпак дымохода и очищают от креозота. Иногда можно использовать химический очиститель.
В то же время дымоход и камин чистятся, они проверяются, чтобы убедиться в отсутствии серьезных трещин в топке, дымовой трубе или облицовке, в отсутствии незакрепленных или отсутствующих кирпичей или раствора, что заслонка установлена и работает правильно, что крышка дымохода в хорошем состоянии и дымоход прочен.
Как очистить печь за 7 шагов (с иллюстрациями)
Подробнее о проекте
Навык
5 из 5 Жесткий Если вы не знакомы с территорией, позвоните профессионалуНезависимо от типа вашей системы, не ждите, пока она выйдет из строя, чтобы выполнить техническое обслуживание печи своими руками. Чистая, отлаженная система отопления позволит сэкономить на топливе и продлить срок службы печи.
Как часто следует чистить печь?До наступления холодных осенних ночей вам нужно записаться на ежегодное техническое обслуживание печи.Без этой ежегодной очистки и осмотра система может быстро изнашиваться, накачать смертельный угарный газ в ваш дом или просто перестать работать.
Сколько стоит очистка печи?Ежегодное обслуживание стоит недорого — обычно менее 100 долларов — особенно по сравнению с ценой новой печи. «Вам не придется ждать больше года, чтобы отремонтировать свою машину», — говорит Ричард. «Не менее важно тепло в вашем доме».
Что включает в себя ежегодная очистка печи?Мы попросили This Old House эксперта по сантехнике и отоплению Ричарда Третеви показать нам правильные шаги, которые должен выполнить специалист по обслуживанию при работе с топкой с наддувом, работающей на жидком топливе; основы газовой системы аналогичны.В обоих случаях топливо смешивается с воздухом и воспламеняется, нагревая герметичную камеру. Свежий отфильтрованный воздух затем дует через внешнюю часть горячей камеры в нагревательные каналы. (В домах с радиаторами вместо печей устанавливаются бойлеры. Они нагревают воду вместо воздуха, но ежегодный осмотр аналогичен.) В целом опасный выхлоп из камеры сгорания выводится через дымоход или дымоход.
Как очистить печь за 7 шаговШаг 1
Завершение работы системы
Фото Keller & KellerПеред выполнением ежегодной очистки печи Ричард обязательно отключил электричество и подачу топлива.Яркий красный щиток выключателя питания обычно можно найти наверху лестницы в подвал или рядом с самой горелкой, а отсечной топливный клапан находится рядом с масляным баком или на входящей газовой трубе. Отметьте расположение обоих на случай будущей утечки или пожара.
Шаг 2
Очистка камеры сгорания
Фото Keller & KellerВ камере сгорания топливо смешивается с воздухом и воспламеняется, выделяя тепло, а также углеродную сажу, водяной пар, двуокись углерода и многое другое.Накопление сажи может вызвать коррозию стенок камеры. Ричард соскребает нагар с помощью небольшой проволочной щетки. Затем он удаляет сыпучий материал с помощью промышленного пылесоса и проверяет камеру на наличие отверстий или коррозии перед заменой крышки.
Шаг 3
Проверка дымохода
Фото Keller & KellerРичард проверяет отверстия в выхлопном дымоходе, через которые может протекать угарный газ, особенно там, где труба встречается с печью.Небольшие дыры можно заделать изолентой, но ржавые дымоходы необходимо заменить. Он также регулирует барометрическую заслонку дымовой трубы, которая уменьшает тягу дымохода. «Большой, высокий дымоход в старом доме имеет тенденцию всасывать слишком много воздуха, что снижает эффективность», — говорит он. «Ваш сервисный профессионал может утяжелить демпфер, чтобы уменьшить натяжение.
Шаг 4
Замена масляного фильтра
Фото Keller & KellerМасляный фильтр (встречается только в масляных системах) предотвращает засорение сопла масляной горелки мелкими загрязнениями, что может привести к пропуску зажигания и отключению системы.Ричард сначала закрывает масляный клапан, затем снимает старый фильтр и заменяет его, откладывая грязный фильтр для утилизации в соответствии с местными правилами обращения с опасными отходами.
Шаг 5
Замена воздушного фильтра
Фото Keller & Keller«Зимой весь воздух, которым дышит ваша семья, проходит через этот фильтр», — говорит Ричард. «Вы не можете менять его слишком часто, но никогда не отпускайте его дольше года.«Заменить фильтр легко любой домовладелец. В то же время Ричард проверяет износ и натяжение ремня нагнетателя (нагнетатель, приводимый в действие электродвигателем, перемещает нагретый воздух из печи через воздуховоды к вентиляционным отверстиям помещения). Ослабленный ремень может замедлить работу воздуходувки, что снижает эффективность. Если ремень прогибается более чем на ¾ дюйма при сильном нажатии, это можно отрегулировать, слегка сдвинув двигатель назад.
Шаг 6
Регулировка горелки и проверка эффективности
Фото Keller & KellerРичард устанавливает анализатор горения, который вычисляет КПД печи путем измерения количества газов в дымоходе.Он следит за тем, чтобы воздушные заслонки горелки были настроены на правильное соотношение топлива и воздуха. «Вы хотите, чтобы топливо, которое вы принесли, сгорело до того, как оно пойдет в дымоход», — говорит Ричард. Он также заменяет масляное сопло, которое распыляет топливо непосредственно перед его воспламенением, и проверяет цвет и форму пламени на воспламенителе. Как для нефти, так и для газа это ключевой показатель стабильного и полного сгорания. В газовой системе это время, когда трубы горелок должны быть очищены пылесосом.
Шаг 7
Вентиляционные отверстия для пола
Фото Keller & KellerОсень — хорошее время для домовладельцев, чтобы снять напольные регистры и пропылесосить воздуховоды, которые являются магнитами для пыли, шерсти домашних животных, маленьких игрушек и остатков пищи.Все это снижает его эффективность, заставляя вас повышать температуру. Вы также будете дышать немного легче без этого мусора в воздухе.
Инструменты и материалы
Ищете помощь с ремонтом дома? Гарантия на дом может помочь. Ознакомьтесь с этими подробными руководствами от команды обзора этого старого дома:
Частых вопросов о дровяном оборудовании | Burn Wise
Ниже приведены ответы на вопросы, полученные Агентством по охране окружающей среды о дровяных устройствах и древесном дыме.
На этой странице:
Выбор печей и принадлежностей
- Какие технологии используются в сертифицированных печах для повышения эффективности и сокращения выбросов?
- В чем разница между каталитическими и некаталитическими дровяными печами?
- Газовые плиты чище, чем дровяные печи или печи на гранулах?
- Что такое печь на пеллетах? Они сжигают чище?
- Есть такая вещь, как кукурузная печь? Они горят чище, чем дровяные печи?
- А как насчет газовых или пропановых плит? Они сертифицированы EPA?
- Что такое печь с принудительной подачей воздуха?
- Что такое водяной обогреватель / дровяной котел для улицы?
- Какая печь для меня самая лучшая — тип, размер, стоимость?
- Чем камины по сравнению с дровяными печами? Они так же эффективны?
- Чем отличается каменный обогреватель от каменного камина?
- Что такое каминные топки?
- Что такое пожарные журналы?
- Можно ли сжигать произведенные дрова в каминах? Они загрязняют воздух больше или меньше, чем древесина?
- Что такое этанольные камины и чем они отличаются от дровяных каминов?
О плитах, сертифицированных EPA
- Чем отличаются печи с сертификатом EPA и чем они лучше?
- Где я могу купить печь, сертифицированную EPA?
- Является ли «сертифицированный EPA» таким же, как «сертифицированный EPA»?
- Как узнать, сертифицирована ли моя плита EPA?
- Могу ли я пройти сертификацию своей печи?
- Действительно ли переход на печь, сертифицированную EPA, сэкономит мне деньги?
- Что делает дровяную печь, сертифицированную EPA, чище, чем несертифицированную дровяную печь?
Установка и замена печи
- Как я могу узнать о программах замены дровяной печи в моем районе? Управляет ли EPA программой замены?
- Может ли EPA предоставить мне скидку / скидку на замену дровяной печи дровяной, гранульной или газовой?
- Предоставляется ли федеральный налоговый кредит для новых дровяных печей?
- Местное агентство по борьбе с загрязнением воздуха сообщает, что я не могу продать свою старую дровяную печь, чтобы заплатить за дровяную печь, сертифицированную Агентством по охране окружающей среды.Это почему?
- Сколько будет стоить замена моей печи на более чистую печь?
- Мне сказали, что я не могу получить скидку на дровяную печь, работающую с более чистым топливом, если я установлю ее сам. Почему я не могу установить собственную печь и сэкономить на установке?
- Что мне делать с несертифицированной печью, если я хочу от нее избавиться?
- Требуется ли разрешение на установку дровяной печи?
Проблемы, связанные с загрязнением и безопасностью
- Что выделяется при горении древесины?
- Что происходит, когда вы вдыхаете древесный дым?
- Я чувствую запах дыма в доме, когда сжигаю дрова.Я должен быть обеспокоен?
- Дым от моего соседа влияет на качество воздуха и мое здоровье, что мне делать?
- Что такое креозот и чем он вреден?
- Новые печи безопаснее? У них меньше накоплений креозота?
- Люди сжигают дрова с каменного века — почему дым от дерева стал проблемой сейчас?
- Какие еще источники дыма существуют помимо бытовых дровяных обогревателей?
- Какие есть более эффективные и чистые способы обогрева домов?
- Верно ли, что древесный дым часто вносит больше вредных частиц, чем любой другой источник в городских районах?
- Какие дни без ожогов?
Сертифицированные устройства обычно используют катализатор, вторичное сгорание или комбинацию двух технологий (гибрид) для удовлетворения требований к выбросам.
В чем разница между каталитическими и некаталитическими дровяными печами?Некоторые дровяные печи облегчают сжигание топлива за счет использования химического процесса, который снижает образование загрязняющих веществ. Этот процесс называется каталитическим сжиганием. Каталитическая камера сгорания дровяной печи сравнима с каталитическим нейтрализатором в автомобиле. Внутри печи дымный выхлоп проходит через покрытые соты (катализатор). Устройство химически покрыто металлом, который вступает в реакцию с дымом и другими побочными продуктами горения.Эти побочные продукты обычно горят при температуре около 500 градусов, что намного ниже, чем у некаталитической печи, для которой требуется температура 1100 градусов. Это позволяет пользователям сжигать очиститель при низких скоростях горения, что приводит к меньшему расходу древесины и повышению общей эффективности. Средняя эффективность составляет около 78% (в диапазоне от 63 до 84%) при использовании более высокого нагрева топлива (HHV).
Обратите внимание, что печь с катализатором горит более чисто при более низкой скорости горения. При высоких скоростях горения твердые частицы проходят через катализатор быстрее, с меньшим временем удерживания, что приводит к более высоким выбросам.
Каталитические печи обычно более дороги в долгосрочной перспективе, чем некаталитические модели, потому что каталитические соты в конечном итоге ломаются, и их необходимо заменить. Современные катализаторы могут прослужить до 10 лет при правильном уходе и использовании.
Поперечный разрез каталитической дровяной печи
Предоставлено Blaze King
Некаталитические печи или печи вторичного сгорания составляют около 80% рынка. Они, как правило, дешевле и имеют средний КПД 71% (с диапазоном 60-80%).Усовершенствования конструкции современной модели, такие как изоляция топки, большая перегородка для увеличения протяженности пути более горячего газа и предварительно нагретый воздух для горения, который проходит через небольшие отверстия над топливом в топке, снижают выбросы. Фактический огонь и пламя обычно более заметны по сравнению с каталитической печью. Некаталитические печи проще в эксплуатации и не требуют обслуживания или очистки катализатора.
Гибридный агрегат имеет как катализатор, так и вторичное сгорание, поэтому выбросы сокращаются как при низком, так и при сильном сжигании.Некоторые производители гибридных печей позволяют вам выбрать, какую технологию вы хотите использовать (например, вторичное сжигание, катализатор или и то, и другое) в любой момент времени. Например, если домовладельцы хотят добиться максимальной отдачи тепла и им не нужно видеть огонь, они могут настроить печь на использование только катализатора. Если они хотят и тепла, и обзора огня, они могут выбрать технологию вторичного сжигания.
Газовые плиты чище, чем дровяные печи или печи на гранулах?Газ (неважно, используете ли вы природный газ или пропан) выделяет меньше сажи и других загрязняющих веществ в атмосферу.
Что такое печь на пеллетах? Они сжигают чище?Печь на гранулах сжигает небольшие прессованные гранулы из измельченной, высушенной древесины и других отходов биомассы. Печи на пеллетах, как правило, являются одними из самых чистых дровяных отопительных приборов, доступных сегодня, и обеспечивают высокую общую эффективность. В отличие от дровяных печей и каминов, большинству печей на гранулах требуется электричество для работы. Небольшое электрическое устройство контролирует поток гранул в печь, где они сжигаются.Некоторые модели даже включают термостат.
Начало страницы
Есть такая вещь, как кукурузная печь? Они горят чище, чем дровяные печи?Да. Кукурузные печи очень похожи на печи на гранулах, за исключением того, что они сжигают зерна сушеной кукурузы вместо прессованных древесных гранул. Их действие и эффективность такие же, как у пеллетных печей. Фактически, некоторые печи на гранулах также могут сжигать сушеные зерна кукурузы.
А как насчет газовых или пропановых плит? Они сертифицированы EPA?Газовые плиты (и газовые каминные топки) не требуют сертификации EPA.Независимо от того, предназначены ли они для сжигания природного газа или пропана, они горят очень чисто, выделяя очень мало загрязнений. Хотя некоторые модели не требуют вентиляции снаружи, EPA не поддерживает их использование из-за проблем с качеством воздуха в помещении. Как и любую печь, ее должен устанавливать сертифицированный специалист и регулярно осматривать.
Начало страницы
Что такое печь с принудительной подачей воздуха?Печи с принудительной подачей воздуха также известны как печи с теплым воздухом и обычно располагаются внутри помещений.Они предназначены для сжигания дров, древесных гранул или щепы для отопления жилых помещений.
Система центрального отопления с принудительной подачей воздуха нагревает воздух, а затем передает тепло с помощью системы вентиляторов, воздуховодов, вентиляционных отверстий и пленумов. Этот агрегат отделен от традиционных систем отопления, хотя в тандеме часто используется резервная система, использующая другое топливо.
Механика воздушной печи
Печь с нагнетанием воздуха
Что такое водяной обогреватель / дровяной котел для улицы?Гидравлические обогреватели (также называемые уличными дровяными обогревателями или уличными дровяными котлами) обычно располагаются вне зданий, которые они отапливают, в небольших сараях с короткими дымовыми трубами.Как правило, они сжигают древесину для нагрева жидкости (воды или воды-антифриза), которая подается по трубам для обеспечения теплом и горячей водой жилых зданий, таких как дома, сараи и теплицы. Однако водяные обогреватели также могут быть расположены в помещении, и они могут использовать другую биомассу в качестве топлива (например, кукурузу или древесные гранулы).
Гидравлический отопитель, поперечное сечение
Как водяной обогреватель обогревает дом
Начало страницы
Какая печь для меня самая лучшая — тип, размер, стоимость?Это действительно зависит от ваших потребностей, предпочтений и бюджета.Вы можете найти печи разных размеров, стилей и цен, чтобы они соответствовали вашей чековой книжке. Если вы решите сжигать дрова, есть множество дровяных печей, сертифицированных EPA. Если вы предпочитаете не таскать и не рубить дрова, вам может быть удобнее использовать печь на гранулах или газе. Если перегрев во время отключения электроэнергии вызывает беспокойство, вы должны знать, что для автоматической системы подачи пеллет в пеллетных печах требуется электроэнергия.
Чем камины по сравнению с дровяными печами? Они так же эффективны?Как правило, камины не являются эффективным средством сжигания дров.Они не горят так чисто, как дровяные печи, сертифицированные EPA. Кроме того, камины обеспечивают меньше тепла в ваш дом, так как большая часть тепла от камина уходит в дымоход. Большинство владельцев каминов не используют свои камины в качестве основного источника тепла. Они могут сжигать дрова в камине в качестве дополнительного тепла в холодные дни или для создания атмосферы в своем доме. Для более эффективного отопления с меньшим количеством дыма, подумайте о том, чтобы установить в камин дровяную топку, сертифицированную газом, гранулами или EPA.
Чем отличается каменный обогреватель от каменного камина?Хотя каменные каменки и каменные камины обеспечивают тепло и атмосферу в доме, они значительно различаются по дизайну. Оба устройства могут быть построены из кирпича, блока или камня и иметь топку. Но каменный обогреватель отличается от каменного камина тем, что он отличается большой кладочной массой и лабиринтом каналов теплообмена. Эти особенности позволяют каменному обогревателю накапливать тепло от огня внутри своей каменной конструкции.После того, как огонь потухнет, каменный утеплитель в течение дня продолжает отдавать тепло в жилище. Камин из каменной кладки дает тепло, только пока горит огонь.
Поскольку каменные каменки предназначены для горения небольших быстрых горячих огней, они производят гораздо меньше дыма, чем каменный камин, маломассивный камин или несертифицированная дровяная печь, но при этом поверхность каменки не становится слишком горячей для прикосновения.
Начало страницы
Что такое каминные топки?Каминная топка — это дровяная печь, предназначенная для установки в существующий камин.Она работает так же, как дровяная печь, и должна быть сертифицирована EPA. И точно так же, как есть газовые печи и печи на пеллетах, есть газовые и пеллетные каминные топки, которые горят чище и эффективнее.
Что такое пожарные бревна?Термин «пожарный журнал» или «пожарный журнал» может относиться к двум вещам. Это может означать искусственное бревно, содержащее газовые горелки, также известное как «газовое бревно», предназначенное для придания вида настоящего деревянного бревна в газовом камине или печи. Это также может относиться к бревну, изготовленному из прессованных опилок и / или другого органического материала, иногда с добавлением воска, для сжигания в камине.Газовые журналы обычно не являются проблемой загрязнения воздуха; пожарные швы, изготовленные для сжигания, могут вызывать беспокойство.
Начало страницы
Можно ли сжигать дрова в каминах? А как насчет дровяных печей и каминных топок?Данные показывают, что сжигание одного полена в камине приводит к меньшему загрязнению воздуха, чем сжигание нескольких поленьев. Если вы сжигаете изготовленное бревно, обязательно следуйте инструкциям производителя, сжигайте только одно бревно за раз, не только для уменьшения загрязнения воздуха, но и для пожарной безопасности.Если вы используете промышленные бревна, выбирайте те, которые сделаны из 100% прессованных опилок. Сжигание в камине, сжигаете ли вы искусственные или настоящие дрова, не является эффективным способом обогрева вашего дома. Не сжигайте поленья из воска и опилок в дровяной печи или каминной топке — они предназначены для открытых очагов.
Что такое этанольные камины и чем они отличаются от дровяных каминов?Декоративные камины на этаноле становятся все более популярными во всем мире.Они отличаются от традиционных каминов тем, что не сжигают дрова, а используют в качестве топлива недорогие спирты, такие как этанол и 2-пропанол. Обычно они не используются для обогрева и в основном являются декоративными. Из соображений безопасности этанол часто используется в виде геля или пасты (например, путем добавления ацетата кальция), чтобы избежать серьезных возгораний из-за проливания жидкости на пол. При использовании жидкого топлива авария может привести к тяжелым травмам. Эти камины обычно не выходят наружу, а это означает, что все продукты сгорания, включая летучие органические соединения (ЛОС) и другие газы и твердые частицы, выбрасываются внутрь здания.В 2013 году немецкое исследование ( Environ. Sci.Technol. , 2014 , 48 (6), стр. 3583–3590 DOI: 10.1021 / es404972s) показало, что количество выделяемого диоксида углерода и диоксида азота по этим устройствам были высокими. Камины этанола также были сильными источниками мелких частиц и могут выделять опасные загрязнители воздуха, такие как бензол и формальдегид. В исследовании сделан вывод о том, что при использовании таких устройств следует учитывать неблагоприятное влияние этанольных каминов на качество воздуха в помещении и пожарную безопасность.
Начало страницы
О плитах, сертифицированных EPA Чем отличаются печи с сертификатом EPA и чем они лучше?«Сертифицировано» означает, что дровяной прибор соответствует стандартам EPA по чистоте воздуха. Она генерирует меньше дыма (меньше частиц), чем несертифицированная печь, и использует меньше древесины для создания большего количества тепла. Сертифицированы только новые печи. Сертификация происходит при изготовлении печи.
EPA-сертифицированные устройства включают:
- Дровяные печи и печи на гранулах
- Каминные топки
- Водонагреватели (уличные дровяные котлы)
- Печи с принудительной циркуляцией воздуха
Камины и каменки не сертифицированы EPA.
Все сертифицированные дровяные устройства прошли независимые испытания в аккредитованной лаборатории на соответствие ограничениям выбросов твердых частиц для конкретного типа оборудования.
Где я могу купить печь, сертифицированную EPA?Большинство дровяных печей, представленных сегодня на рынке, имеют сертификаты EPA, поэтому вы сможете купить их у любого продавца очагов. Выход «Очаг, патио и барбекю» поможет вам найти ближайший к вам магазин.Важно не только приобрести печь, имеющую сертификат EPA, но и обеспечить ее правильную установку сертифицированным специалистом.
Начало страницы
«Сертифицировано EPA» — это то же самое, что «Аттестовано EPA»?Нет, с 1988 года Агентство по охране окружающей среды (EPA) ввело в действие нормативные акты под названием «Стандарты производительности нового источника для жилых дровяных обогревателей» (NSPS), которые регулируют производство и продажу дровяных обогревателей (дровяные печи и печи на гранулах, каминные топки, водяные обогреватели и печи с принудительной подачей воздуха) .Модели, соответствующие требованиям NSPS, считаются сертифицированными EPA. Сертифицировано EPA — это термин, используемый для каминов, которые, как было продемонстрировано, соответствуют уровням выбросов, установленным Добровольной программой для каминов EPA. Эти камины могут выделять не более 5,1 грамма твердых частиц на килограмм сожженной древесины, чтобы претендовать на участие в добровольной программе. Агентство по охране окружающей среды начало эту программу, чтобы побудить производителей производить модели с меньшим уровнем выбросов, поскольку камины не считаются дровяными обогревателями и, следовательно, не подпадают под действие NSPS, но выделяют вредное загрязнение воздуха.
Как узнать, сертифицирована ли моя плита EPA?Дровяной прибор, имеющий сертификат EPA (например, дровяная печь), имеет этикетку на задней стороне, указывающую на сертификацию EPA. Поскольку со временем были изменения, этикетка будет выглядеть примерно так же и иметь текст, аналогичный этой этикетке:
Вы также можете проверить сертифицированную базу данных EPA по дровяным обогревателям.
Начало страницы
Могу ли я получить сертификат на свою плиту?№Сертификация завершается производителями печей при внедрении нового модельного ряда. Чтобы соответствовать требованиям сертификации, печи должны иметь встроенные системы контроля загрязнения.
Действительно ли переход на печь, сертифицированную EPA, сэкономит мне деньги?Да. С дровяной печью, сертифицированной EPA, вы можете рассчитывать на использование на треть меньше дров, чем при использовании более старой, менее эффективной печи. Дым, выходящий из трубы, на самом деле является потерянной энергией.В печи, сертифицированной EPA, сгорает большая часть дыма, что приводит к увеличению тепла для вашего дома от того же количества дров. Это также сэкономит ваше время, потому что вам нужно будет возить меньше древесины.
Что касается печи лучшего размера, поговорите с опытными розничными продавцами домашней продукции, которые знают эксплуатационные характеристики продаваемой ими продукции. При посещении приносите с собой поэтажный план вашего дома. Квалифицированные продавцы могут помочь вам найти дровяную печь, каминную топку или другое изделие для топки, которое хорошо подходит для помещения, которое вы хотите отапливать.Вы можете найти местных розничных продавцов через Ассоциацию очага, патио и барбекю.
Начало страницы
Что делает дровяную печь, сертифицированную EPA, чище, чем несертифицированную дровяную печь?Когда древесина сгорает не полностью, образуется сложная смесь газов и частиц — древесный дым. Поскольку дровяные печи с сертификатом EPA разработаны с лучшей изоляцией и улучшенным потоком воздуха, больше этих газов и частиц сгорает внутри печи, что приводит к меньшему количеству дыма.В большинстве случаев вы не увидите видимых выбросов из дымохода и почувствуете меньше запаха дыма от правильно установленной печи, сертифицированной EPA.
Установка и замена печи Как я могу узнать о программах замены дровяной печи в моем районе? Управляет ли EPA программой замены?Хотя EPA не имеет программы стимулирования замены дровяной печи или модернизации камина, существуют некоторые государственные, местные и племенные агентства, которые ее проводят.Эти программы стимулирования замены предусматривают ваучеры, скидки и / или финансовые стимулы для замены (замены) старого или более загрязняющего древесного устройства сжигания более эффективным устройством (например, сертифицированным EPA устройством или тепловым насосом). Свяжитесь с вашим государственным, племенным или местным агентством по борьбе с загрязнением воздуха, чтобы узнать о возможных программах и / или просмотрите следующие ссылки для получения списка областей, в которых есть программы: Следующие ссылки выходят с сайта Выход
- Перечень текущих изменений и поощрительных программ ассоциации Hearth, Patio & Barbeque Association
- Список программ замены Альянса «Зеленая жара»
К сожалению, EPA не предоставляет индивидуальных скидок или скидок на печи, работающие на более чистом топливе.Вы можете узнать в своем государственном, племенном или местном агентстве по борьбе с загрязнением воздуха и у местного продавца продуктов для домашнего очага, предлагают ли они какие-либо скидки на более чистые печи.
Предоставляется ли федеральный налоговый кредит для новых дровяных печей?
Да. Мы передаем все вопросы, касающиеся нынешней федеральной налоговой льготы в размере 26% на дровяные обогреватели (известной как налоговая льгота 25 (D) для печи на биомассе на 2021-2023 годы), в Налоговую службу. Свяжитесь с горячей линией налоговой службы по телефону (202) 317-6853 и оставьте сообщение для Jennifer Records или отправьте свой вопрос по факсу (855) 591-7868.Мы будем ссылаться на любое руководство по налоговому кредиту от IRS, как только оно будет опубликовано на их веб-сайте.
Начало страницы
Местное агентство по борьбе с загрязнением воздуха сообщает, что я не могу продать свою старую дровяную печь, чтобы заплатить за дровяную печь, сертифицированную Агентством по охране окружающей среды. Это почему?Замена старой печи на печь с более чистым горением не улучшит качество воздуха, если старая печь будет повторно использована в другом месте. По этой причине программы замены дровяной печи обычно требуют, чтобы старые печи были уничтожены и переработаны в металлолом или приведены в неработоспособное состояние.
Сколько будет стоить замена моей печи на более чистую печь?Стоимость печи для чистки горения варьируется в зависимости от размера, стиля и характеристик печи, которую вы выбираете. Как правило, вы можете найти цены в диапазоне от 750 до 3500 долларов. Стоимость установки также может варьироваться в зависимости от состояния существующего дымохода (например, вам может потребоваться новый дымоход) и составляет от 600 до 1200 долларов.
Начало страницы
Мне сказали, что я не могу получить скидку на дровяную печь, работающую на более чистом топливе, если я установлю ее сам.Почему я не могу установить свою печь и сэкономить на установке?
EPA настоятельно рекомендует, чтобы сертифицированный технический специалист установил вашу сертифицированную EPA дровяную печь или каминную топку для обеспечения надлежащей работы. Во-первых, безопасность вашего дома и семьи зависит от полного понимания требований производителя и строительных норм. Любые ошибки при установке (выполненные непрофессионалом) могут быть незаметны, а проблемы могут не проявляться в течение значительного времени, а некоторые из них могут привести к домашнему пожару.
Во-вторых, правильное функционирование системы вентиляции (также известной как дымоход) является ключом к эффективному и более чистому сжиганию древесины. Система вентиляции — это «двигатель», который управляет процессом горения; если она не обеспечивает достаточной тяги, ваша печь будет работать плохо или отказывать. Печь и система вентиляции, размер и установка которых имеют надлежащие размеры, потребуют меньше древесины, производят больше полезного тепла и уменьшат потребность в обслуживании из-за неэффективных пожаров.
Бывшие в употреблении несертифицированные печи часто можно продать на металлолом или иногда обменять на покупку сертифицированной печи или каменки, не работающей на дровах (т.е. природный газ, плита или камин). Обратитесь к местным розничным продавцам дровяных печей, чтобы узнать о вариантах обмена. Чтобы воздух оставался более чистым, убедитесь, что старую дровяную печь нельзя использовать для сжигания дров (например, снимите дверцы с старой печи).
Начало страницы
Требуется ли разрешение на установку дровяной печи?Это зависит от того, где вы живете. Подробную информацию о требованиях к получению разрешений в вашем районе можно получить в отделе строительства вашего города или округа.
Загрязнение и проблемы безопасности
Что выделяется при горении древесины?Дым образуется при горении дерева или другого органического вещества.Выбросы варьируются в зависимости от интенсивности огня и от того, горит ли он на открытом воздухе, в дровяной печи или другом дровяном обогревателе.
Когда древесина сгорает не полностью, образующийся дым содержит мелкие частицы (также называемые загрязненными частицами, твердыми частицами или PM2,5), а также окись углерода и токсичные загрязнители воздуха, включая бензол, формальдегид, акролеин и полициклические ароматические углеводороды. , и другие. Чем эффективнее горит дрова (например, при использовании дровяной печи с сертификатом EPA и сухой выдержанной древесины), тем меньше дыма образуется.
Что происходит при вдыхании древесного дыма?Наибольшую опасность для здоровья от дыма представляют мелкие частицы, также называемые мелкими твердыми частицами или PM2,5. Эти микроскопические частицы могут попасть в ваши глаза и дыхательную систему, где они могут вызвать жжение в глазах, насморк и такие заболевания, как бронхит. Мелкие частицы могут ухудшить симптомы астмы и вызвать приступы астмы. Они также могут вызывать сердечные приступы, инсульт, нарушения сердечного ритма и сердечную недостаточность, особенно у людей, которые уже подвержены риску этих состояний.
Древесный дым может повлиять на всех, но наиболее уязвимыми являются дети до 18 лет, пожилые люди, люди с сердечными заболеваниями, люди с астмой или другими заболеваниями легких, а также люди с диабетом.
Начало страницы
Я чувствую запах дыма в доме, когда сжигаю дрова. Я должен быть обеспокоен?Если вы чувствуете запах дыма в доме, возможно, что-то не так. Просмотрите наши видеоролики о лучших методах сжигания, чтобы получить советы по эффективному сжиганию древесины и уменьшению дыма. Вам также следует ежегодно проверять свою дровяную печь у сертифицированного трубочиста или аналогичного сертифицированного специалиста.Если вас интересует ближайший к вам сертифицированный специалист, проконсультируйтесь с выходом Американского института безопасности дымоходов (CSIA) или Национального института каминов (NFI).
Дым от моего соседа влияет на качество воздуха и мое здоровье, что мне делать?
К сожалению, дым может распространяться далеко от источника огня и напрямую влиять на качество наружного и внутреннего воздуха в других домах по соседству. Если у вас есть проблемы с задымлением, вызванные сжиганием дров вашим соседом, у вас есть несколько вариантов:
Проверьте наличие каких-либо правил или ограничений штата / региона / племени: Хотя это и не является широко распространенным явлением, некоторые государственные, местные или племенные органы власти имеют правила или ограничения, применимые к сжиганию древесины.Например, правила неприятного запаха / неприятного запаха могут иногда использоваться для устранения дыма соседей от древесины. Другим примером являются правила, касающиеся того, когда вы можете или не можете сжигать и / или «видимые выбросы» или «пределы непрозрачности» для дыма из дымохода домовладельца. Видимые пределы выбросов / непрозрачности означают, что домовладелец не может иметь толстые облака дыма, выходящие из дымохода домовладельца. Города, округа или штаты с такими правилами могут направить инспектора на место, о котором идет речь, как только они узнают о проблеме. В некоторых случаях местная пожарная служба может помочь.Свяжитесь с вашим государственным агентством, чтобы узнать, существуют ли эти варианты в вашем районе.
Подумайте, открыт ли ваш сосед к стратегиям уменьшения дыма: Если вы решите поговорить со своим соседом, EPA предоставит образовательную информацию о том, как сжигать дрова более эффективно, чтобы образовывалось меньше дыма. При необходимости вы можете поделиться советами и лучшими методами записи с вашим соседом, включая видео. Эти советы могут помочь вашему соседу снизить риск возгорания дымохода, сжигать меньше древесины, что может сэкономить им время и деньги.Информация доступна на веб-сайте Burn Wise Агентства по охране окружающей среды, и вы можете распечатать или заказать бесплатные копии учебных материалов.
Вы также можете уменьшить задымление и связанное с ним загрязнение частицами в своем доме и улучшить качество воздуха в помещении с помощью следующих стратегий:
Используйте переносной воздухоочиститель: Эффективность переносного воздухоочистителя в снижении концентрации дыма зависит от нескольких факторов, таких как размер воздухоочистителя, площадь, которую необходимо очищать, эффективность фильтра, частота использования и скорость вентилятора.Портативный воздухоочиститель должен соответствовать размеру помещения и не выделять озон, который является вредным загрязнителем воздуха. В Калифорнии есть таблица со списком сертифицированных для Калифорнии воздухоочистителей EXIT по марке, номеру модели и типу. Сертификация основана на их низких (обычно близких к нулю) выбросах озона и электробезопасности.
Модернизируйте воздушные фильтры в ваших системах центрального кондиционирования воздуха : фильтры центральной печи или отопления, вентиляции и кондиционирования (HVAC) предназначены для фильтрации воздуха по всему дому.Обновление воздушного фильтра в вашей печи или центральной системе отопления, вентиляции и кондиционирования воздуха может помочь улучшить качество воздуха в помещении. Для получения дополнительной информации см. Веб-страницу EPA о воздухоочистителях и воздушных фильтрах в доме, которая включает Руководство по воздухоочистителям в доме.
Начало страницы
Что такое креозот и чем он вреден?Когда дым, то есть побочные продукты горения, образующиеся при сжигании древесины, поднимаются в более прохладную трубу, они могут конденсироваться и прилипать к внутренним стенкам трубы.Это называется креозот, который представляет собой легковоспламеняющиеся остатки черного или коричневого цвета. Если скопится достаточно, это может вызвать пожар в дымоходе.
Креозот имеет тенденцию к накоплению при следующих условиях:
- Ограниченная подача воздуха : когда дверцы прибора закрыты, если заслонка не открыта достаточно широко, или если поток воздуха недостаточен для быстрого перемещения нагретого дыма вверх по дымоходу. Чем дольше дым остается в дымоходе, тем больше вероятность образования креозота.
- Сжигание необработанной древесины : требуется много энергии, чтобы получить воду из необработанных бревен до того, как они сгорят.При этом образуется больше дыма, который откладывает больше креозота по мере его прохождения через дымоход.
- Ваш дымоход холоднее обычного: Если температура наружного воздуха очень низкая, конденсат может образоваться быстрее.
- Перегрузка топки в дровяных печах для увеличения времени горения. Это также может повредить топку и создать угрозу безопасности.
Помните, чистые дымоходы не загораются!
Начало страницы
Люди сжигают дрова с каменного века — почему дым от дерева стал проблемой сейчас?Действительно, древесный дым существует с момента открытия огня; это то, с чем мы все знакомы.Со временем мы многое узнали о древесном дыме и его влиянии на здоровье. Древесный дым представляет собой сложную смесь газов и частиц. Когда эти микроскопические частицы попадают в ваши глаза и дыхательную систему, они могут вызвать такие проблемы со здоровьем, как жжение в глазах, насморк и такие заболевания, как бронхит. Загрязнение твердыми частицами также может усугубить хронические заболевания сердца и легких и связано с преждевременной смертью людей с этими хроническими состояниями.
Новые печи безопаснее? У них меньше накоплений креозота?Креозот — это горючий остаток, образующийся из древесных газов, которые не полностью сгорают.Если в дымоходе скопится слишком много креозота, это может привести к пожару в дымоходе. Дровяные печи, сертифицированные EPA, горят более эффективно, чем старые несертифицированные модели, что приводит к меньшему скоплению креозота в дымоходе. Таким образом, замена старой несертифицированной печи на сертифицированную EPA снизит вероятность пожара в дымоходе. Тем не менее, EPA и представители пожарной безопасности рекомендуют ежегодно профессионально проверять и чистить вашу дровяную печь, дымоход и вентиляционные отверстия, чтобы поддерживать их в безопасном рабочем состоянии. Американский институт безопасности дымоходов (CSIA) Exit предоставляет список сертифицированных трубочистов, доступных для поиска по штатам.
Начало страницы
Какие еще источники дыма существуют помимо бытовых дровяных обогревателей?Лесные пожары являются крупнейшим источником выбросов дыма от древесины. К другим источникам в жилых помещениях относятся ямы для костра на открытом воздухе, химены и бочки для сжигания на заднем дворе. Промышленные, коммерческие и общественные котельные и кухонные плиты, использующие древесину в качестве топлива, также являются источниками древесного дыма.
Какие есть более эффективные и чистые способы обогрева домов?К эффективным и чистым способам обогрева дома относятся пассивное солнечное тепло, активное солнечное излучение, геотермальные тепловые насосы (GHP) и природный газ.Если вы отапливаете дом дровами, делайте это как можно более аккуратно. Используйте сертифицированный EPA нагревательный прибор и сжигайте только сухую, выдержанную древесину, чтобы уменьшить количество загрязняющих частиц, производимых вашим дровяным обогревателем.
Начало страницы
Верно ли, что древесный дым часто вносит больше вредных частиц, чем любой другой источник в городских районах?Дым от древесины в жилых домах может быть значительным источником выбросов твердых частиц в некоторых населенных пунктах. Например, в округе Кинг, штат Вашингтон.(район Сиэтла), древесный дым в жилых домах был самой крупной категорией прямых выбросов твердых частиц, составляя почти треть всех годовых прямых выбросов PM2,5, согласно Национальному кадастру выбросов EPA за 2014 год, v.1.
Что такое дни без сжигания или запреты на сжигание? Могу ли я использовать дровяную печь, камин или место для костра в течение дня без горения или запрета на сжигание?Дни без сжигания также называются программами запрета сжигания или сокращенными программами. Они являются добровольными или обязательными мерами, используемыми государственными и местными правительственными учреждениями, чтобы не дать качеству воздуха достичь нездорового уровня или предотвратить дальнейшее ухудшение качества воздуха.В дни, когда не горит, сжигание на заднем дворе и у открытого огня часто запрещено, а в некоторых районах ограничено использование дровяных печей и каминов. Точные требования зависят от региона. Программы обычно предоставляют механизм отказа для людей, сжигающих дрова в качестве единственного источника тепла. Чтобы определить, законно ли сжигание в вашем районе, обратитесь в органы власти штата и / или местного самоуправления.
Начало страницы
НЕ УСТАНАВЛИВАЙТЕ футеровку дымохода ДО тех пор, пока не прочитаете 10 наиболее часто задаваемых вопросов
В. Допущены ли футеровки для дымохода Rock-Flex?
А. Качество и качество изготовления облицовки дымохода Rock-Flex отражено в признании, которое Underwriters Laboratories присвоила этим продуктам. Наши лайнеры внесены в списки UL и ULC и соответствуют всем спецификациям кодов UL1777 и ULC-S640. Строгие требования к испытаниям и спискам UL — это ваша гарантия постоянного качества материалов и производственных стандартов, используемых для этих систем футеровки. Кроме того, лидирующая в отрасли пожизненная и передаваемая гарантия на Rock-Flex является еще одним свидетельством нашей уверенности в качестве этого продукта.
В. Нужно ли перефинировать дымоход?
A. Большинство каменных дымоходов, начиная с 1940-х годов, были сделаны из глиняных плиток, которые выстилали внутреннюю часть дымохода. Со временем эта плитка портится или трескается. Это оставит зазоры, позволяя токсичному окиси углерода и, возможно, искрам огня из дымохода выйти через трещины в дом, что приведет к возгоранию. Когда это происходит, дымоход становится небезопасным, и его необходимо заменить. Даже печь и водонагреватель будут вентилироваться лучше, и конденсации больше не будет.
В. Каковы преимущества замены футеровки дымохода?
A. Сохраняя душевное спокойствие, зная, что ваша семья, дом и имущество лучше защищены от опасного угарного газа и потенциальных пожаров в дымоходе за счет установки футеровки дымохода из нержавеющей стали. Будь то печь, водонагреватель, дровяная топка или печь, и даже существующий камин, добавляя изоляцию, вы также повышаете защиту и добавляете дополнительную ценность вашему дому.
Сейчас, когда дома продаются, многие новые покупатели и риэлторы просят провести осмотр дымохода, и если у вас нет облицовки, они попросят установить ее перед покупкой. Поскольку наши гарантии на лайнеры могут передаваться, они также будут покрываться, если у них когда-либо возникнут проблемы.
Безопасность , зная, что газы и искры не попадут в ваш дом.
Повышенная эффективность за счет лучшей тяги и уменьшения накопления креозота.
доступная по цене альтернатива ремонту или восстановлению дымохода, гораздо более простая в уходе.
Пожизненная гарантия Поскольку футеровка из нержавеющей стали является устойчивой к коррозии, можно ожидать, что футеровка прослужит весь срок службы, практически не требуя обслуживания.
В. Это проект «сделай сам»?
A. Обычно да, вам нужно встать на крышу и дотянуться до верха дымохода, и вам может помочь умение пользоваться бытовыми инструментами. У нас также есть опытные сертифицированные трубочисты, которые помогут вам преодолеть даже самые сложные ситуации, нам достаточно позвонить по телефону 866-708-2446, даже отправить нам свои фотографии по электронной почте, и мы можем устранить неполадки прямо на месте.
В. Является ли вкладыш из нержавеющей стали лучшим вариантом?
A. Нержавеющая сталь всегда будет лучшим вариантом, когда речь идет о производительности, долговечности, безопасности и стоимости.
Вкладыш дымохода из нержавеющей стали подходящего размера для печи, топки или камина будет поддерживать или улучшать вентиляционные характеристики (тягу). Если вы выберете лайнер Smooth Wall, он дополнительно улучшит вашу тягу до 20% для газа и до 15% для приборов, работающих на жидком топливе.
Наши футеровки для дымоходов из нержавеющей стали в основном используются для модернизации и ремонта существующих дымоходов.Эти системы футеровки U.L. протестированы и внесены в список, и при правильной установке и обслуживании являются чрезвычайно безопасными и долговечными. Нержавеющая сталь подходит для сжигания древесины, газа или нефти. Лайнер защищает дом от теплопередачи к горючим материалам при установке в каменном дымоходе. В испытаниях NBS, дымоходы без футеровки позволяли теплу проходить через дымоход так быстро, что соседние деревянные конструкции загорелись всего за 3,5 часа.
В. У меня прямоугольный дымоход. Могу ли я использовать прямоугольный вкладыш?
А. Наверное, нет, с круглым вкладышем можно установить практически все, за исключением некоторых вкладышей для каминов. Когда дело доходит до футеровки дымохода, не обязательно лучше. Слишком большой размер приведет к медленной вытяжке и плохой производительности, а слишком маленький — к ограничению тяги.
Если вы подключаете его к газовой печи, бойлеру или водонагревателю, вам необходимо знать общее количество БТЕ. Если вы подключаете масляную систему, это будет галлонов в час (галлонов в час), которые указаны на устройстве.Также поможет знание высоты дымохода. Имея эту информацию, мы можем рассчитать необходимый диаметр гильзы. Если это для вашей печи или топки, то он будет таким же, как внутренний диаметр выхлопной трубы агрегата. Имейте в виду, что все круглые вкладыши снаружи на 1/4 дюйма больше, чем изнутри, поэтому внешний диаметр вкладыша 6 дюймов будет 6,25 дюйма. Попробуйте наш удобный калькулятор размера вкладыша или позвоните нам для помощи в подборе размеров!
В. Сколько лайнера мне понадобится?
А. Это будет зависеть от того, что вы подключаете. Размер футеровки из нержавеющей стали, проходящей через отверстие для наперстка, будет измеряться от центра отверстия до верха дымохода. Подкладка, идущая к топке или печи в камине, будет измеряться от верха дымохода до верха топки или печи или до центра отверстия на задней стороне печи. Пожалуйста, помните, что эти вкладыши продаются с шагом 5 футов, 15 футов, 20 футов, 25 футов … так, например, для дымохода 18 футов потребуется вкладыш диаметром 20 футов.
В.Нужно ли утеплять мой лайнер?
A. Всегда полезно изолировать гибкую облицовку дымохода. Изоляция позволит дымоходу быстрее нагреваться, что увеличивает тягу, снижает креозот, упрощает очистку и делает вашу систему более эффективной и безопасной. Изоляция толщиной 1/2 дюйма обеспечит соответствие вашего лайнера стандарту UL1777.
В. Как мне опустить ТРОЙНИК в дымоход?
A. Не для всех установок требуется тройник, но если у вас он есть, нет ничего проще.Если требуется тройник, а дымоход из каменной кладки имеет небольшие смещения или вообще не имеет смещений, соедините корпус тройника с нижней частью вкладыша с помощью прикрепленного зажима, заглушку тройника следует прикрепить к нижней части корпуса тройника. Перед тем, как опустить гибкий вкладыш и корпус тройника в дымоход, вставьте тройник (труба, выходящая из тройника, проходящего через стену) в отверстие в каменном дымоходе. Теперь опустите узел гибкого вкладыша вниз через дымоход, рекомендуется использовать два человека при установке вкладыша через дымоход.Тело тройника нужно будет пропустить через зажим, который прикреплен к носику, а затем затянуть зажим с помощью крепежного винта на внутренней стороне носика, чтобы закрепить их вместе. Посмотрите короткое видео здесь.
В. Как разрезать футеровку из нержавеющей стали?
A. Осторожно … лучший ответ. Концы лайнера будут очень острыми, поэтому будьте осторожны. Надевайте перчатки для защиты. Мы нарезали эти футеровки множеством инструментов, но самый быстрый, чистый и прямой — это угловая шлифовальная машина с абразивным кругом.Для тех, кто хочет использовать ножовку, ножницы для жести, пилку или другое приспособление, это прекрасно, оно может выглядеть не очень красиво, когда вы закончите резку, но все же прикрывается верхней пластиной и крышкой от дождя, а также когда ты закончишь, этого никто не увидит.
Виды техники | NACME
Откройте для себя различные типы инженерной карьерыВот краткое описание основных типов инженерных программ многих университетов .Проконсультируйтесь со школой, которую вы хотите посещать, чтобы узнать, есть ли у нее конкретная программа, которая соответствует вашим интересам. Домашняя страница NACME
Аэрокосмическая промышленность
Аэрокосмические инженеры проектируют, анализируют, моделируют и испытывают самолеты, космические аппараты, спутники, ракеты и ракеты. Аэрокосмические технологии также распространяются на многие другие применения объектов, движущихся в газах или жидкостях. Примеры: мячи для гольфа, скоростные поезда, суда на подводных крыльях или высокие здания на ветру.В качестве аэрокосмического инженера вы можете работать в космической миссии Орион, в рамках которой к 2020 году планируется отправить астронавтов на Марс. Или вы можете участвовать в разработке космических телескопов нового поколения, ставших источником некоторых из наших самых значительных космологических открытий. Но космическое пространство — лишь одна из многих сфер, которые нужно исследовать аэрокосмическому инженеру. Вы можете разработать коммерческие авиалайнеры, военные самолеты или вертолеты для наших авиалиний. И, став еще более приземленным, вы можете разработать новейший наземный и морской транспорт, включая высокоскоростные поезда, гоночные автомобили или глубоководные суда, которые исследуют жизнь на дне океана.
Сельскохозяйственные и биологические
Сельскохозяйственные инженеры применяют знания инженерных технологий и науки в сельском хозяйстве и эффективном использовании биологических ресурсов. Помимо создания достижений в сельском хозяйстве и сельском хозяйстве, инженеры-агрономы применяют инженерное проектирование и анализ для защиты природных ресурсов, разработки энергосистем для поддержки сельского хозяйства и обеспечения экологического контроля.
Аудио
Большинство людей воспринимают звуки, которые мы слышим каждый день, как должное.Но вы можете удивиться, узнав, что создание аудио — это уникальное занятие, в котором сочетаются искусство и наука. Вы когда-нибудь задумывались, как они создавали звуки в видеоигре, фильме, телешоу или на концерте? в этой области доступны буквально тысячи различных вакансий, которые приносят столько же вознаграждения, сколько и сложны. В области аудиотехники есть много вариантов карьеры. Возможно, вы музыкант, интересуетесь электроникой и звуком или вам нравится идея работать с людьми, которые продюсируют и выступают во многих сферах развлечений.Вы найдете интересную и полноценную работу в области аудиотехники.
Биоинженерия и биохимия
Биоинженеры изучают живые системы и применяют полученные знания для решения различных задач. они изучают безопасность пищевых продуктов, поддерживают живые организмы в процессах ферментации и разрабатывают датчики на биологической основе. Биоинженерия широко используется для уничтожения отходов и очистки загрязненной почвы и воды. Эти инженеры вносят большой вклад в здоровье человека и окружающую среду.
Биомедицинские
Биомедицинские инженеры изучают биологию и медицину для разработки технологий, связанных со здравоохранением. они разрабатывают медицинские диагностические машины, медицинские инструменты, искусственные органы, детали для замены суставов и протезы. Быстрый прогресс в этих областях, несомненно, будет продолжаться на протяжении всей вашей жизни.
Керамика и материалы
Инженеры по керамике и материалам решают проблемы, полагаясь на свои творческие и технические навыки, создавая полезные продукты во многих формах как из обычных, так и из экзотических материалов.Каждый день мы используем множество этих продуктов. Каждый раз, когда мы разговариваем по телефону, используем компьютер или разогреваем пищу в микроволновой печи, мы используем продукты, ставшие возможными благодаря изобретениям и разработкам инженеров, работающих с керамикой и другими материалами.
Химическая промышленность
Все вокруг нас — включая нас — сделано из химикатов. Химические изменения можно использовать для производства всех видов полезных продуктов. Инженеры-химики открывают и производят лучшие пластмассы, краски, топливо, волокна, лекарства, удобрения, полупроводники, бумагу и все другие химические вещества.Инженеры-химики также играют важную роль в защите окружающей среды, изобретении более чистых технологий, расчетах воздействия на окружающую среду и изучении судьбы химических веществ в окружающей среде.
Гражданский
Что бы вы чувствовали, имея опыт построить школу, которая могла бы выдержать землетрясение, систему дорог, которая положит конец хроническим пробкам, или спортивный стадион, откуда всем открывается прекрасный вид? Как инженер-строитель, ваша работа будет заключаться в надзоре за строительством зданий и инфраструктуры, составляющих наш мир: автомагистралей, небоскребов, железных дорог, мостов и водохранилищ, а также некоторых из самых впечатляющих и громких из всех. инженерные достижения — подумайте о самом высоком здании в мире, высоком небоскребе Бурдж-Халифа в Дубае или Чуннеле, туннеле длиной тридцать одну милю под Ла-Маншем.Инженеры-строители любят говорить, что архитекторы рисуют дизайн на бумаге, а на самом деле строят вещи инженеры.
Компьютер
Компьютерная инженерия — это проектирование, изготовление, внедрение и обслуживание компьютеров и оборудования с компьютерным управлением на благо человечества. Большинство университетов предлагают компьютерную инженерию либо как отдельную программу обучения, либо как подкатегорию электротехники. С повсеместным использованием и интеграцией компьютеров в нашу повседневную жизнь трудно отделить то, что нужно знать инженеру-электрику, от того, что нужно знать инженеру-компьютерщику.По этой причине несколько университетов предлагают двойную степень в области электротехники и вычислительной техники.
Электрооборудование
Как инженер-электрик, вы могли бы разрабатывать компоненты для самых забавных вещей в нашей жизни (плееры mP3, цифровые камеры или американские горки), а также для самых важных (медицинские тесты или системы связи). Эта крупнейшая область инженерии включает в себя макро (например, огромные электросети, которые освещают города), а также микро (включая устройство размером меньше миллиметра, которое сообщает подушкам безопасности автомобиля, когда надувать).Как инженер-электрик вы можете работать над робототехникой, компьютерными сетями, беспроводной связью или медицинской визуализацией — областями, которые находятся на переднем крае технологических инноваций.
Экология
Экологическая инженерия — это исследование способов защиты окружающей среды. Большинство из нас глубоко заботятся о предотвращении загрязнения и защите наших природных ресурсов. Представьте, что у вас есть больше, чем просто страсть к сохранению окружающей среды, но вы также обладаете ноу-хау, чтобы что-то сделать для решения этих тревожных проблем! Как инженер-эколог, вы реально измените выживание нашей планеты, найдя способы очистки наших океанов, рек и питьевой воды, разработки оборудования для борьбы с загрязнением воздуха, разработки более эффективных систем рециркуляции или открытия безопасных способов утилизации токсичных отходов.
Геолого-геофизический
Инженеры-геологи и геофизики используют геологию для изучения земли, применяя инженерные принципы для поиска и разработки месторождений природных ресурсов и проектирования фундаментов для больших зданий, мостов и других сооружений. Связанные области инжиниринга включают гражданское, минеральное, горнодобывающее и нефтяное.
Промышленность / Производство
Промышленные инженеры определяют наиболее эффективные способы использования людей, машин, материалов, информации и энергии для производства продукта или оказания услуги.Иногда их называют «экспертами по эффективности». Производство означает создание вещей. Инженеры-технологи направляют и координируют процессы изготовления вещей — от начала до конца. Поскольку компании пытаются делать продукты лучше и с меньшими затратами, инженеры-технологи выясняют, как это сделать. Инженеры-технологи работают со всеми аспектами производства — от управления производством до обработки материалов и автоматизации. сборочная линия является прерогативой инженера-технолога. Машинное зрение и робототехника — одни из наиболее передовых технологий в арсенале инженеров-технологов.
Морской и океанский
Эти инженерные области тесно связаны между собой и связаны с проектированием морских транспортных средств, морских силовых установок и морских сооружений, таких как гавани, доки и морские буровые платформы. эти инженеры исследуют и разрабатывают природные ресурсы и транспортные системы океана. Например, в 200 милях от побережья штата Вашингтон на поверхности моря парит исследовательский корабль, управляемый навигационными спутниками, находящимися в сотнях миль выше.Тонкий кабель из волоконно-оптических нитей и электрических проводников соединяет корабль с дистанционно управляемым роботизированным транспортным средством на морском дне на глубине 7000 футов, когда он снимает в реальном времени видео высокой четкости с изображением дырявых отверстий вулканов и странных форм жизни. Видео в реальном времени передается на спутник связи на высоте 22 500 миль, а оттуда в классные комнаты от побережья до побережья.
Механический
Как инженер-механик, вы можете разработать замок для велосипеда или авианосец, детскую игрушку или двигатель гибридного автомобиля, инвалидную коляску или парусную лодку — другими словами, все, что вы можете придумать, связано с механическим процессом, будь то это крутой, ультрасовременный продукт или медицинское устройство, спасающее жизнь.Инженеров-механиков часто называют врачами общей практики инженерной профессии, поскольку они работают практически во всех областях технологий, от аэрокосмической и автомобильной до компьютеров и биотехнологий.
Горное дело
Горные инженеры изучают все фазы добычи полезных ископаемых из земли. Они проектируют шахты и сопутствующее оборудование, а также контролируют их строительство и эксплуатацию. Они также работают над минимизацией воздействия добычи полезных ископаемых на окружающую среду. Эти инженеры поставляют энергию и редкие материалы для удовлетворения мировых потребностей.
Ядерная
Инженеры-ядерщики используют силу атома на благо человечества. Они ищут эффективные способы улавливания и полезного использования этих крошечных естественных всплесков энергии, возникающих из-за субатомных частиц, которые разрушают молекулы. Как инженер-ядерщик, вы можете столкнуться с проблемами в области бытовой и промышленной энергетики, освоения космоса, водоснабжения, снабжения продуктами питания, окружающей среды и загрязнения, здоровья и транспорта. Участие в этих обширных областях может привести вас к множеству интересных и сложных карьер.Они могут включать взаимодействие излучения с веществом, измерения радиации, производство и использование радиоизотопов, реакторную технику, а также термоядерные реакторы и материалы.
Нефть
Инженеры-нефтяники изучают землю, чтобы найти залежи нефти и газа. Они проектируют нефтяные скважины, резервуары для хранения и транспортные системы. Они контролируют строительство и эксплуатацию нефтяных и газовых месторождений. Инженеры-нефтяники исследуют новые технологии, позволяющие извлекать больше нефти и газа из каждой скважины.Они помогают удовлетворить потребности мира в энергии и химическом сырье.
Информатика: разработка онлайн-казино
Вы любитель казино? Вы знаете, что играть в казино может быть весело и интересно, но вы хотите делать это где угодно? Что ж, не о чем беспокоиться, потому что, если у вас есть подключение к Интернету, вы можете хорошо провести время в онлайн-казино. В Интернете доступно множество онлайн-казино, и вам важно учесть некоторые моменты, прежде чем выбрать одно из них.
Дизайн казино — это жизненно важный аспект, который следует учитывать перед тем, как вы решите играть в казино. Помните, что дизайн казино — это очень важный фактор, на который вы должны обратить внимание, потому что вы будете знать, будет ли казино простым в использовании или нет. Вам также необходимо продумать дизайн игр, потому что в казино, которое вы посещаете, вы не сможете найти игру, которую ищете. Если вы играете в онлайн-казино, вы можете легко получать удовольствие и получать удовольствие от игры. Поэтому вам нужно подумать о лучшем дизайне казино, чтобы вы могли получить хороший опыт во время игры.
Еще один фактор, который необходимо учитывать при игре в казино, — это безопасность казино. Безопасность казино зависит от типа казино, которое вы посещаете, и различных типов казино, которые вы посещаете, то есть онлайн-казино с минимальным депозитом в 5 долларов. Вы также должны быть осторожны с услугами, которые предлагает вам казино. Есть много казино, которые предлагают те же преимущества и возможности, что и другие казино, но вы не сможете получить те же преимущества, когда играете в казино.Таким образом, для вас важно искать лучший сервис, доступный в казино, чтобы вы могли получить максимальную пользу от времени, проведенного в казино.
Это был просто сон — Art21
В этом интервью, проведенном в 2008 году в студии Kimsooja на Гудзон-стрит в Нью-Йорке, художница рассказывает о том, как стать художником, о том, на что она повлияла в первый раз, и о своих инсталляциях «передышка».
ART21: Какое ваше самое раннее воспоминание о творчестве?
KIMSOOJA: В Корее мы жили в доме с соломенной крышей, и было очень-очень холодно.Несмотря на то, что у нас в комнате была печь, когда я просыпалась утром, все стены были в инейе. Я чесала мороз, делая линии и рисунки. Может быть, это был мой первый рисунок. Когда я выходил на улицу, я делал маленькие скульптуры из снега или смешивал его с сахаром, чтобы сделать мороженое.
ART21: А идея стать художником, когда это вас действительно поразило?
KIMSOOJA: Думаю, я впервые осознал себя как художник, когда учился в средней школе.Когда мой учитель рисования попросил меня поехать на художественные конкурсы, я отказался от этого, потому что думал, что искусство не должно быть таким, как вы знаете, или присуждать какие-либо призы. Поэтому я отказался от участия в каких-либо соревнованиях. Так что я думаю, что я уже осознавал, что я художник, или о своей личности как художника.
ART21: Сколько вам было лет?
КИМСУДЖА: Мне кажется, тринадцать или четырнадцать лет. Но у меня всегда была мечта стать художницей, когда я была маленькой девочкой. Конечно, это был просто сон, ничего особенного.Когда я учился в пятом классе государственной школы, мой учитель попросил нас записать два разных занятия, которыми мы хотели бы заниматься. Я не знаю, почему он спросил об этом двух разных, но я назвал одного как художника, а другого как «оратора», не зная, что я имел в виду философа — оратора не для публики, но дающего людям мудрость. В 1994 году, когда я готовил свое шоу в Корее, я понял, что занимаюсь и искусством, и философией.
Кимсуджа в своей студии, Нью-Йорк, 2008. Кадр из серии «Искусство « Искусство двадцать первого века »,« », серия 5,« Системы », .© Art21, Inc., 2009.
ART21: Расскажите мне о философской части. Объясните, как искусство и философия проявляются вместе.
KIMSOOJA: Все вопросы, которые у меня как у художника, как лично, так и профессионально, всегда были связаны с самой жизнью. И я видел искусство в жизни и жизнь как искусство. Я не мог отделить одно от другого. Так что мой взгляд на мир и мои вопросы всегда были связаны с самой жизнью.
ART21: Какие вопросы вы задавали себе? Были ли проблемы или вопросы, которые беспокоили или провоцировали вас?
KIMSOOJA: Это очень личное.На самом деле я начал шить детали, используя иглу в качестве инструмента, когда в 1993 году вместе с мамой готовил покрывала для кровати. И это был момент, когда я также искал структуру мира — внутреннюю структуру мира — а также как художник ищет структуру поверхности. В то время меня больше всего интересовали вертикальные и горизонтальные структуры, поэтому я пытался увидеть каждую скрытую структуру в этой перспективе, а затем пытался найти правильную методологию, чтобы выразить это.Когда я вставлял иглу в шелковистую ткань, у меня возникало какое-то волнующее чувство, как будто в мою голову ударила молния. И я почувствовал, как вся энергия Вселенной проходит через мое тело и до этого острия иглы через ткань. Меня просто поразил этот факт, и я подумал: «Вот и все. Это та структура, которую я искал ». И это тоже было интересно, потому что сама ткань имела вертикальную и горизонтальную структуру. И в шитье был еще один элемент циркуляции, перформативности, но в то же время всегда была связь искусства и жизни.Так началась моя работа — с повседневных дел.
ART21: Расскажите подробнее о том, как стать художником. Мне кажется, есть небольшое расхождение между восприятием Кореи как закрытого общества, где роли очень четко определены, но ходить в художественную школу было нормально.
КИМСУДЖА: Корейцы действительно сосредоточены на образовании. Они считают, что это единственный способ добиться лучшей жизни или достичь более высокого уровня общества, потому что страна очень маленькая и очень конкурентоспособная.Здесь не так много земли и разнообразия профессий, поэтому родители будут жертвовать всей своей жизнью ради своих детей. Мои отец и мать были очень открыты. Я был воспитан либерально. Например, моя мать никогда ни на что не откажется; она всегда позволяла мне делать все, что я хотел. Я бы хотел, чтобы она иногда говорила «нет», потому что мне, возможно, было легче в жизни. Но я действительно ценю, что она позволила мне выбрать свой собственный путь, чтобы я мог многому научиться и быть независимым и сильным. Думаю, мой опыт был довольно необычным — большинство корейцев очень ограничены и следуют традициям и семейным правилам.Но общество меняется, и молодые поколения становятся более либеральными и могут быть более независимыми.
Kimsooja. Bottari , 2000. Установка на Partage d’exotismes , 5-я Лионская биеннале, 2000. Использованные покрывала и поношенная одежда; размеры переменные. © Kimsooja. Предоставлено художником.
ART21: Когда вы учились в художественной школе в Корее, вы изучали какие-либо традиционные формы искусства? На что вы смотрели, когда были студентом?
KIMSOOJA: Я изучил все практики — рисунки, масляные картины, восточные традиционные картины и некоторые скульптуры.В то время у нас не было ни фото, ни видеокурсов. Странно это говорить, но на самом деле я специализировался на западной живописи. Это означало, что я должен был писать картины маслом и изучать историю западного искусства, а также истории восточного искусства.
ART21: Кто, по вашему мнению, был учителем, когда был студентом? Кто вас очаровал в своей работе?
KIMSOOJA: Когда я была маленькой девочкой, Сезанн оказал на меня влияние. Но со временем мои интересы изменились. Думаю, самым влиятельным артистом для меня был Джон Кейдж.Сразу после того, как я закончил колледж, когда я жил в Париже, он представил свою работу на Парижской биеннале. Это был пустой контейнер, но по всему углу пола висела панель, написанная по-французски. По-английски я бы сказал: «Пытаетесь вы это сделать или нет, звук будет слышен». И меня это заявление просто тронуло. И я сразу подумал: «Он хозяин». С тех пор я действительно думаю, что пытался найти способ ничего не делать. Итак, я использовал много найденных предметов в повседневной жизни — на самом деле не слишком много прикасался или создавал предметы, но представлял их как есть, задавая различные вопросы. Bottari также был одним из них. Боттари есть практически везде в нашей стране. У нас всегда есть боттари, что по-корейски означает «связка» в нашей семье, чтобы хранить вещи и защищать их, или убирать на чердак, или переносить из одного места в другое. Также в Корее «завязать узелок» (когда это относится к женщинам) означает уход из семьи, то есть женщина оставляет свою семью, чтобы продолжить свою жизнь. Я впервые открыл для себя боттари как двухмерную живопись и в то же время трехмерную скульптуру во время моей резиденции в П.С. 1. Оглядываясь назад, я обнаружил, что я сделал боттари, который полностью отличался от предыдущих. Я не понимал этого, потому что у меня всегда было боттари, чтобы складывать и хранить ткани. Но потом я увидел, что это была скульптура и в то же время завернутая картина, сделанная только одним узлом. Так что я начал работать над этим с формалистической точки зрения, с существующими объектами, а не над созданием чего-то нового.
ART21: Скажите, когда ваше представление о боттари изменилось — когда оно стало для вас чем-то большим, чем просто связкой?
KIMSOOJA: Когда я вернулся в Корею, где боттари — наша реальность, я начал видеть их по-другому, более реалистично и более критически, чем раньше.И как женщина-художник я также осознала конфликт в нашем обществе с точки зрения положения женщин и роли женщин. Так боттари стал более социальным, культурным объектом, чем формалистическая скульптура.
ART21: Что стало причиной переключения и как это соотносится с женскими ролями?
KIMSOOJA: Я был разочарован, когда уехал из Нью-Йорка и вернулся в Корею, но я осознал это позже. Проживание в Нью-Йорке в течение одного года изменило мою точку зрения, и я стал более критически относиться к корейскому обществу, а положение женщин в нем более разочаровывающим.Когда я снова вернулся в Нью-Йорк, я начал рассматривать боттари формально, как пространственное и временное измерение, больше как скульптуру или живопись. Но когда я вернулся в Корею, я увидел в этом что-то вроде загруженного воспоминания, истории и разочарования, в которых также было время и место. Так что в некотором смысле боттари имел для меня еще более широкое и глубокое значение.
ART21: Боттари представляет вашу работу с матерью или женскую работу?
KIMSOOJA: Когда я шила изделия, я рассматривала все женские занятия — шитье, готовку, стирку, глажку, уборку дома, покупки, украшения — как двух- и трехмерные или перформативные действия.Я хотел оценить этот аспект и раскрыть художественный контекст. Так что все мои работы в некотором роде были связаны с деятельностью женщин, но тогда это также было связано с проблемами современного искусства.
Kimsooja. Женщина-зеркало , 2002. Корейские покрывала, стены с параллельными зеркалами, четыре вентилятора, кабель и песнопение тибетского монаха; 62 × 21 1/5 × 13 футов. Коллекция MUDAM, Люксембург. Фото Билла Оркатта. © Kimsooja. Предоставлено художником и галереей Питера Блюма, Нью-Йорк.
ART21: Очень часто ваша работа просматривается через феминистский фильтр, и я не думаю, что это действительно ваше намерение.Думаю, было бы интересно, если бы вы сформулировали свою позицию.
KIMSOOJA: Хотя я много работала, используя женственность и женские занятия, я никогда не считала себя феминисткой. Единственное, с чем я могу согласиться, это то, что «феминистка» — это часть «гуманизма». Поэтому я даже не участвую в феминистских шоу, потому что это действительно упрощает и ограничивает мои идеи. Я отказываюсь быть в конкретном изме. Но мою практику можно воспринимать как в разных измах — концептуализме, глобализме, феминизме, минимализме.Я намерен охватить всю нашу жизнь в искусстве, поэтому это также одна из причин, по которой моя практика довольно широка и разнообразна — достичь такой сложности и полноты.
ART21: Что побудило стать художником, который рассматривается как часть работы? Как вы перешли от шитья к видео?
KIMSOOJA: После более чем десятилетней практики шитья я начал рассматривать свое тело как символическую иглу. Но в то же время истина уже заложена в самой природе иглы, потому что игла — это инструмент, являющийся продолжением наших рук и тела.И сама игла — это инструмент-гермафродит, у которого есть мужская и женская сторона — исцеляющая часть, а также больная часть. Так что то, как он функционирует, всегда неоднозначно. В игле была сложность, и я вытаскивал разные значения с тех пор, как впервые стал рассматривать свое тело как иглу. В первом видео Needle Woman (1999) в Токио я исполнила перформанс, используя собственное тело как символическую иглу. Это фактически позволило мне расширить свои концепции и практику.
Kimsooja. Женщина-игла , фрагмент, Токио (Япония), 1999-2001 гг. Восьмиканальная видеопроекция, беззвучная; 6мин 33сек петля. Расположение: Каир, Дели, Лагос, Лондон, Мехико, Нью-Йорк, Шанхай, Токио. © Kimsooja. Предоставлено художником.
ART21: Как вы пришли к инсталляции в Crystal Palace и как вы позиционируете ее в своей практике?
KIMSOOJA: «Дышать — женщина-зеркало» (2006), инсталляция в Хрустальном дворце в Мадриде, является местом встречи моих боттари и шитья.Я рассматриваю этот предмет как основание света, звука и отражения — на самом деле не создающего что-то физическое, а помещающего пустоту до поверхности оконного стекла Crystal Palace с помощью дифракционной решетки, которая рассеивает свет в спектре радуги. В то же время я связал свой голос, дыхательную практику со своей практикой шитья. Зеркало по всему полу отражает всю структуру Хрустального дворца. Я думал, что пространство должно быть пустым и что я должен использовать его как само пространство, помещая в него звук моего дыхания, занимая все пространство.
ART21: Мне пришло в голову, что Хрустальный дворец функционирует как тело. Это верно? Если да, то можете ли вы говорить о работе как о теле?
KIMSOOJA: В этом пространстве, которое занято звуком моего дыхания, люди чувствуют, что они входят в чужое тело. Они пытаются объединить ритм моего дыхания со своим собственным и почувствовать ощущение радуги, рассеянной от пленки, и отражение от зеркала конструкции. Таким образом, они воспринимают мое тело, мое дыхание и дыхание аудитории как архитектуру, но в то же время они создают свой собственный ритм и соотносятся со своими собственными отражениями, структурой внутри и снаружи и с открытием самих себя.Тело публики действует как игла на зеркало. Это еще один способ шитья и дыхания с помощью глаз.
Опрашивающий: Сьюзан Соллинз. Редактор контента: Николь Дж. Карут. Опубликовано: октябрь 2013 г. © Art21, Inc. Изображение предоставлено художником.
ресурсов для рисования фигур для тех, кто не может пойти в ателье | автор: Роб Левин
У Jeff Watts Atelier есть потрясающий контент на своем канале (а также платные учебные онлайн-ресурсы, если у вас есть бюджет и время).В связи с изучением этого процесса рисования рисунка , о котором мы говорили, я счел чрезвычайно полезным увидеть Эрика Гиста, учителя в ателье, выполняющего рисунок Shortsketch, поскольку у них другой подход к ранее упомянутым учителям, с большим количеством ритмов и абстракций Рейли в сочетании с определенными подходами, которые кажутся совершенно уникальными для их школы.
Пропорции и измерение
Как я упоминал ранее, начальный рисунок жеста должен сохранять некоторое подобие пропорций.Сделать это для новичка очень сложно, так как вы пытаетесь сохранить некую эфирную плавность своих линий (что кажется, что это требует более свободного, более свободного духа в подходе), при этом сохраняя точность (как правило, более интеллектуальную, если не анальная ретентивная активность). В течение нескольких часов изучения любых фигур, рисовавших видеодемонстрации, которые я мог найти, я пришел к выводу, что продвинутые практики научились проводить своего рода сокращенные и интуитивно понятные сравнительные измерения быстро и без усилий, чтобы не исключать их из потока.Очевидно, что у них большой пробег, и поэтому их пропорции инстинктивно точны. Но все же они постоянно правят и без стыда подгоняют . Со всеми этими невзрачными разговорами об интуитивном измерении я могу по крайней мере предоставить ссылку на очень короткое, но информативное видео о методах измерения от замечательного инструктора по рисованию и практикующего Рона Лемена (вам также может понравиться этот минутный клип, который дополняет видео Кирка Шинмото) Урок управления линией из ранее в статье.Он показывает, как практиковать то, что он называет 4 линии ().
Круги Ftw!
В связи с самым первым видео, которое я связал по управлению линиями, вот хорошая статья Рона Лемена о том, как практиковаться в рисовании кругов и эллипсов. Это всегда было проклятием в моем рисовании!
Вдохновение
Во многом то, сможет ли человек добиться успеха в рисовании, в целом, зависит от его приверженности и способности научиться действительно просто получать удовольствие от процесса постепенного обучения.Я считаю, что эта цитата Стива Хьюстона из его книги «Рисование фигур для художников: каждая отметка на счету» соответствует тому, что прописал врач:
Какова бы ни была ваша мечта, попробуйте следующее: рисуйте по пять минут в день. Нарисуйте трубку. Нарисуйте фигуру. Нарисуйте глаз фигуры или что-то еще, что вы можете нарисовать за пять минут. Делайте это в течение двух недель и только это. Если вы пропустите день или два, простите себя и начните заново. Когда вы добьетесь этого, делайте это по десять минут в день. Сделайте это еще на неделю. Странная и удивительная вещь в человеческом состоянии заключается в том, что каждому из нас нужно мотивировать себя, чтобы стать тем человеком, которым мы действительно хотим быть.Мотивировать! Обычно речь идет о формировании хороших привычек и построении бесчисленных небольших улучшений: улучшении ремесла, рабочих привычек, время от времени сокращать себе перерыв.
Вот интервью Проко с г-ном Хьюстоном о росте как художника, которое я также нашел весьма вдохновляющим.
Есть пара инструкторов, которые регулярно публикуют снимки процесса рисования фигур в Instagram, и эти изображения являются отличным дополнением к вашей учебе. Рамон Александр Уртадо — художник и преподаватель из Лос-Анджелеса, а Уилл Уэстон — профессор развлекательного искусства; Арт-центр, Пасадена, Калифорния.Кевин Весте — профессор и художник. Джейкоб Дейн — художник из Сан-Франциско, преподает рисунок и живопись в Академии художеств Сан-Франциско.
Подкасты: Gently Does It (Джон Далтон, также есть хорошая статья, посвященная «Живым мастерам») и The Studio представляют множество замечательных современных художников-фигураторов, и вам обязательно стоит посетить их сайты, чтобы найти еще больше удивительного вдохновения.
Timed Poses
CroquisCafe и New Masters Academy имеют огромную базу данных удивительных ресурсов для рисования поз для повседневного рисования.Ничто не сравнится с рисованием вживую, но это еще один лучший вариант, если вы рисуете по фигуре.
Честь быть неправым
Я нашел много учителей и мастеров, которые, так или иначе, намекают на процесс рисования или рисования, включающий в себя множество толканий / вытягиваний, или постоянных корректировок и исправлений, , по сути, принятие того факта, что в процессе рисования или раскрашивания вы получите некоторые недостатки в исходной выкладке или эскизе, и это нормально.Исправление и уточнение должны быть встроены в процесс. Художник-фигурист и учитель Шэрон Спранг прекрасно говорит об этом в своей беседе в подкасте «Предлагаемое пожертвование», эпизод 26:
Я учу их уважать свою неправоту, что единственный способ быть правым — это сравнение и противопоставление (с живой моделью) значит, они ошибаются; и просто научитесь постоянно ошибаться … вы не можете правильно рисовать, вы не можете быть правильными с ценностью, вы не можете быть правильными с цветом — вы должны сначала ошибиться, чтобы увидеть, что правильно.
Практика
Это не ракетостроение, требующее усердной практики для внесения удовлетворительных улучшений, но что мы должны практиковать, чтобы улучшить рисование фигур? Я собираюсь ответить на этот вопрос, поскольку, вероятно, имеет значение, где вы находитесь в своем собственном путешествии, но вот интересное видео от Proko Best Drawing Exercises — Asking Pros.
