Бесконтактные выключатели (бесконтактные датчики, бесконтактные переключатели, конечные бесконтактные выключатели) — это приборы промышленной автоматизации, предназначенные для контроля положения объектов. ГОСТом 26430-85 был введён термин «бесконтактный выключатель». Впоследствии ГОСТом Р 50030.5.2-99 термин заменён на «бесконтактный датчик». В настоящее время для данных изделий используются оба термина.

Так же применяется название — «датчики приближения» (proximity sensors). Бесконтактный выключатель (БВК) осуществляет коммутационную операцию при попадании объекта воздействия в зону чувствительности выключателя. Отсутствие механического контакта между воздействующим объектом и чувствительным элементом БВК обеспечивает высокую надежность его работы.

Принцип действия бесконтактных датчиков

Принцип действия бесконтактных выключателей (датчиков) основан на изменении амплитуды колебаний генератора при внесении в чувствительную зону датчика конкретного материала определенных размеров.

Расстояние переключения устройства задается в зависимости от потребностей процесса и разновидности датчика. Бесконтактный способ распознавания объекта воздействия позволяет существенно повысить надежность работы устройства по причине отсутствия движущихся и трущихся деталей.

Перечень функциональных возможностей бесконтактных датчиков широк. Обнаружение положения объекта, подсчет, позиционирование и сортировка предметов на конвейерах, контроль перемещения и скорости, обнаружение поломок механизмов, определение угла поворота, измерение перекоса и еще много других функций заложено в понятие «датчик приближения», как еще называют бесконтактный выключатель.

Именно потому их используют в самых разных отраслях: от металлообработки до пищевого производства, как элемент автоматизации транспорта и для контроля в станкостроении, для управления водо- газо, нефтеснабжением и на морских нефтеперерабатывающих платформах. Чтобы подобрать подходящий переключатель, стоит ознакомиться с классификацией датчиков по принципу их действия.

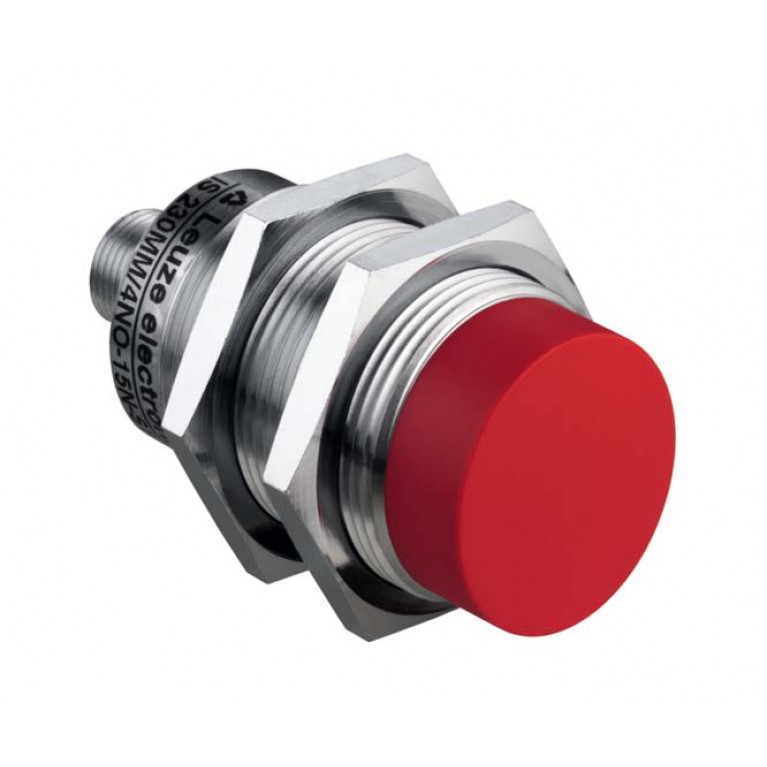

Индуктивные бесконтактные выключатели

Индуктивные датчики реагируют на металлические, магнитные, ферромагнитные или аморфные материалы нужных размеров. Эффект достигается за счет изменения амплитуды колебаний генератора при попадании объекта в чувствительную зону датчика.

Емкостные бесконтактные выключатели



Емкостные выключатели обнаруживают как металлические, так и диэлектрические объекты. Принцип действия выключателя основан на изменении емкости конденсатора, выполняющего роль чувствительного элемента, при внесении в чувствительную зону объектов.

Оптические бесконтактные выключатели



Оптические бесконтактные датчики обнаруживают контролируемые объекты, отражающие или прерывающие оптическое излучение. Коммутационный элемент у оптических бесконтактных датчиков полупроводниковый или релейный. Дальность действия этих датчиков может достигать значения 150 метров.

Магниточувствительные бесконтактные выключатели



Магниточувствительные датчики служат для обнаружения в пространстве намагниченного объекта. Срабатывание датчика происходит при изменении напряженности магнитного поля, вызванного, например, перемещением постоянного магнита, расположенного на подвижной части механизма.

Бесконтактные датчики могут быть исполнены в особо прочных корпусах из специальных материалов, согласно стандарту NAMUR, а также с приемкой 5.

Достоинства бесконтактных датчиков (выключателей):

• частота срабатывания: до 3 кГц, на эффекте Холла до 15 кГц;
• высокая надежность;
• однозначная зависимость выходной величины от входной;
• стабильность характеристик во времени;
• небольшие размеры и масса;
• отсутствие обратного воздействия на объект;
• повышенная герметичность IP 68
• различные варианты монтажа
• работа при различных условиях эксплуатации:

  • в общепромышленных условиях
  • в широких температурных диапазонах (от -60C° до +150C°)
  • при высоком давлении (до 500 Атм)
  • в агрессивных средах
  • во взрывоопасных зонах

ПромЭлектонПрибор — Выключатели бесконтактные индуктивные (датчики конечного положения)

Индуктивный бесконтактный выключатель является малогабаритным бесконтактным электронным устройством с торцевой чувствительной поверхностью, предназначенным для контроля положения подвижных звеньев механизмов в определенных точках траектории и коммутации электрических цепей управления и сигнализации.

Ниже представлены выключатели индуктивные, 3-проводные, со световой индикацией срабатывания, с защитой от «переполюсовки», короткого замыкания, бросков напряжения, в пластмассовых корпусах с прямоугольным поперечным сечением:

1.       IN5-24-PC-NO, IN5-201-PC-NO, IN5-261-PC-NO, IN5-262-PC-NO, IN5-263-PC-NO, IN5-264-PC-NO, IN5-265-PC-NO, IN5-321-PC-NO, IN5-323-PC-NO, IN5-324-PC-NO, IN5-422-PC-NO, IN5-423-PC-N — аналоги БВК 24, БВК 201, БВК 261, БВК262, БВК263, БВК264, БВК265, БВК321, БВК323, БВК324, БВК422, БВК 423;

2.       IN4-MYH-NC-NO  — аналог  MICRO YAMATAKE-HONEYWELL.

Технические характеристики выключателей  IN5-24-PC-NO, IN5-201-PC-NO, IN5-261-PC-NO, IN5-262-PC-NO, IN5-263-PC-NO, IN5-264-PC-NO, IN5-265-PC-NO, IN5-321-PC-NO, IN5-323-PC-NO, IN5-324-PC-NO, IN5-422-PC-NO, IN5-423-PC-NO и   IN4-MYH-NC-NO
Напряжение питания постоянного тока	10. ..30В	Нестабильность точки срабатывания	<2%
	(5…30В)	Диапазон рабочих температур	-25…+700С
Допустимая пульсация напряжения питания	<10%	Температурный дрейф точки срабатывания	<±10%
Ток нагрузки	£200mA	Защита от переполюсовки	да
Порог защиты от КЗ	220mA	Световая индикация срабатывания	да
Ток холостого хода	£13mA	Степень защиты	IP 67
Гистерезис	3. ..15%



Внешний вид и установочные размеры

(IN5-24-PC-NO, IN5-201-PC-NO, IN5-261-PC-NO, IN5-262-PC-NO, IN5-263-PC-NO, IN5-264-PC-NO, IN5-265-PC-NO, IN5-321-PC-NO, IN5-323-PC-NO, IN5-324-PC-NO, IN5-422-PC-NO, IN5-423-PC-NO)

Схема подключения

Кронштейн к аналогу БВК 264 (для примера)



Пример обозначения аналога БВК:  IN5-201-PC-NO

I – выключатель индуктивный (тип выключателя)

N – не встраиваемый (способ установки)

5 — расстояние срабатывания в мм

201 — аналог БВК 201

Р – pnp (тип выхода)

С – кабельное (соединение)

NO – нормально разомкнутый (тип контакта)





Внешний вид и установочные размеры   IN4-MYH-NC-NO

  Схема подключения

БВК бесконтактный выключатель конечный — Справочник химика 21

    При автоматическом управлении станками применяют релейно-контактную аппаратуру — контакторы, пускатели магнитные, конечные и путевые выключатели, различные реле (промежуточные, времени, контроля скорости и др. ), а также устройства, основанные на бесконтактных элементах,— бесконтактные путевые выключатели БВК-24 и БСП-П, логические элементы серий ЭЛМ и ЭТ, магнитные усилители ВУМ. [c.79]
    Схема управления хонинговальным автоматом включает элементы, контролирующие различные положения механизмов и управляющие его автоматической работой бесконтактные конечные выключатели ВК1 и ВК2 с кулачками //и 14, контролирующие верхнее исходное положение оправки, включающие вращение шпинделя 18 и подачу смазывающе-охлаждающей жидкости бесконтактные конечные выключатели ВКЗ и ВК4 с кулачком 6, контролирующие положение выкатывания и закатывания приемника бесконтактные конечные выключатели ВК5, ВК6, ВК7 с соответствующими кулачками, контролирующие каждое положение трехпозиционного автоматического поворотного стола 9 микропереключатель ВК8 с толкателем, контролирующий полную загрузку поршневых колец 2 в нишу приемника реле давления РД1 и РД2, контролирующие давление в гидросистеме механизма перемещения разжимного конуса 23, используемого для предварительного и рабочего зажима пакета поршневых колец 12 на оправке реле давления РДЗ, контролирующее давление в верхней полости механизма перемещения конуса.  [c.189]

    На рис. П-ЗО изображен механизм среза центрифуги ФГН-2001 К-1, выпускаемой в нержавеющем исполнении. Рама 1 ножа сварная. Направляющие колонки 4 запрессовываются в коробкообразную сварную наставку 2, которая крепится болтами к передней стенке станины. Движением ножа управляют с помощью штанги 5 и двух бесконтактных конечных выключателей 6 типа БВК-24, устанавливаемых на передней стенке станины. [c.58]

    Для торможенпя барабанов на всех станках применено динамическое торможение. На всех станках для привода прикат-чиков и других вспомогательных механизмов приняты асинхронные короткозамкнутые двигатели и пневмопривод, управляемый соответствующими электромагнитами. Схемы управления станками выполнены с применением релейно-контактной аппаратуры управления, бесконтактных конечных выключателей КВД и фотореле. Аппаратуру управления и защиты устанавливают в индивидуальных шкафах управления для каждого станка. Эта аппаратура имеет раздельную силовую и логическую части. Предусмотрен вариант логической части на бесконтактных интегральных схемах. [c.250]

    В конце среза лепесток входит в прорезь бесконтактного конечного выключателя 2, который фиксирует верхнее крайнее положение ножа и дает импульс к окончанию операции. При этом прекращается подача масла в нижнюю полость цилиндра и производится подача его в верхнюю полость. Нож возвращается в первоначальное положение. На обратном пути лепесток входит в прорезь второго конечного выключателя и дает импульс к включению следующей операции. [c.61]

    До настоящего времени применялись сигнализаторы уровня различных конструкций гребенки с демпфером и конечным выключателем, поворотный флажок с конечным выключателем, бесконтактный сигнализатор уровня с электронным блоком. [c.74]

    На рис. П-40 механический регулятор загрузки МРЗ схематически изображен в четырех характерных положениях. Он состоит из следующих основных частей флажка 13, экранирующих лепестков 8 и 9, бесконтактных конечных выключателей 7 и 10, пружины И и гидравлического цилиндра 12. Флажок и лепестки насажены на вал, связанный с корпусом регулятора пружиной, которая поворачивает флажок к рабочей поверхности ротора (ситам). [c.74]

    Включение ЭГР клапана загрузки происходит в момент выхода лепестков механизма регулятора загрузки из прорезей бесконтактных конечных выключателей БВК-24. [c.96]

    Для управления электродвигателями металлорежущих станков применяют различную пускорегулирующую и защитную аппаратуру, принцип действия и исполнение которой зависят от режима управления станков. Для ручного управления станками используют рубильники, переключатели, пакетные выключатели, командоконтроллеры, реостаты. При автоматическом управлении станками применяют релейно-контактную аппаратуру — различного вида реле (промежуточные, времени, защитные, контроля, давления, скорости и др.), контакторы, пускатели магнитные, конечные и путевые выключатели. Применяют также бесконтактную аппаратуру управления, полупроводниковые реле времени, тиристорные пускатели, бесконтактные путевые выключатели, логические элементы и другие.  [c.9]

    На кронштейнах, закрепленных на станине, смонтированы левая и правая каретки, каждая из которых имеет индивидуальный привод продольного перемещения, состоящий из электродвигателя, червячного редуктора и червячной передачи. К нижней части каретки неподвижно прикреплена гайка, которая вместе с кареткой перемещается по винту с установленной на нем звездочкой для цепной передачи. Для ограничения крайнего левого и крайнего правого положений кареток на кронштейнах пресса установлены бесконтактные конечные выключатели. На левой каретке смонтирован механизм подачи ремня на последующий участок вулканизации. [c.505]

    Электрооборудование, устанавливаемое на механизмах. К этой группе относится следующее электрооборудование тахогенера-. торы, тормоза, сельсины, командоаппараты, конечные выключатели, фотореле и пр. Как правило, применяют наиболее надежные типы этого электрооборудования в закрытом, водо- и пылезащищенном исполнении. Для ограничения хода, точной остановки, блокировок механизмов и автоматизации технологического процесса используют различные датчики пути и угла поворота вала. С этой целью применяются вращающиеся регулируемые командоаппараты (путевые выключатели) конечные выключатели как контактные, так и бесконтактные фотореле прочие бесконтактные датчики (индуктивные, емкостные и пр.). [c.119]

    Электропривод механизмов МНЛЗ, не требующих регулирования частоты вращения и установочных механизмов, осуществляется от электродвигателей переменного тока металлургического исполнения типа МТКН. Для осуществления блокировок, точной остановки механизмов и автоматизации технологического процесса применяют путевые выключатели, конечные выключатели, сельсины, бесконтактные выключатели, фотореле. [c.147]

    Электропривод этих поточно-транспортных систем осуществляется крановыми асинхронными электродвигателями с короткозамкнутым ротором, мощностью в несколько кВт, на напряжение 380 В. Для автоматизации ПТС применяют релейно-контактные аппараты, герконовые и бесконтактные конечные выключатели и унифицированные логические системы УПМ-1М и УПМ-2 (на герконах). Широко применяют монорельсовые дороги с автоматическим адресованием электроталей и полуавтоматическим управлением (задание адреса и пуск вручную). [c.253]

---

Концевые выключатели. Виды и устройство. Работа и применение

Для ограничения движения разных агрегатов и механизмов применяются концевые выключатели. Электрики их еще могут называть концевиками, либо конечниками. К этим устройствам предъявляются требования по их надежности, долговечности и безопасности при работе.

Виды, устройство и применение

Имеется много разных видов концевиков, разделяющихся по принципу действия и особенностям. В каждый вид могут входить дополнительные виды. Это зависит от места применения устройства. рассмотрим подробнее особенности каждого вида.

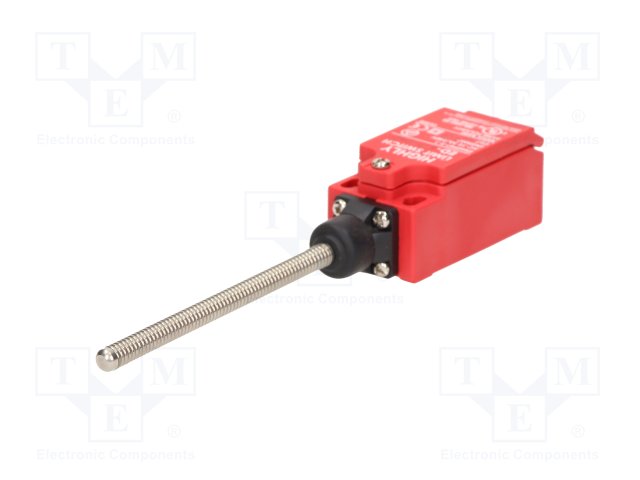

Механические

Такой тип концевиков популярен на производстве, а также в бытовом применении. Выключатели бывают в виде кнопки, ролика, поплавкового, либо рычажного типа. Наглядным примером применения конечников является домовой лифт. В его конструкции имеется много конечных выключателей: в виде датчика наименьшей и наибольшей высоты перемещения лифта, подача сигнала на открывание дверей, датчик обрыва каната и многие другие.

В квартире многие домашние мастера устанавливают концевые выключатели в виде микровыключателей на двери, чтобы при ее открытии включалось освещение в комнате.

Выключатель кнопочный или с колесом

Включает в себя корпус, содержащий электрические контакты, которые могут быть как размыкающими, так и замыкающими. За корпусом установлена кнопка или ролик. Это зависит от способа функционирования.

Нередко на корпусах концевиков изображают схему подключения с номерами контактов. Рассмотрим принцип действия концевого выключателя на примере устройства, оснащенного роликом.

Движущийся механизм сталкивается с колесиком, которое толкает стержень вниз. В итоге контакты размыкаются, тем самым обесточивают электрическую сеть, которая была к ним подключена. Можно сказать, что конечник не дает дальше двигаться механизму, либо подключает какое-либо устройство или сигнализацию.

При монтаже концевика необходимо соблюдать особую точность. В противном случае механизм может не дойти до ролика, либо наоборот, зайдет на ролик слишком сильно, что приведет к поломке механизма конечного выключателя.

Надо сказать, что одинарные концевики уже практически не встречаются. В основном они выполнены в виде блока контактов в одном корпусе. В нашем рассматриваемом случае видно, что имеются нормально замкнутые и нормально разомкнутые контакты, работающие парами. Такой вариант исполнения удобен, и является универсальным, так как подключаться можно к любой паре контактов, в зависимости от схемы работы. Не нужно искать специальную конструкцию.

Иногда необходим именно выключатель с двумя парами контактов, когда нужно выключить механизм и включить, например, обратный ход.

Микровыключатели

Такие миниатюрные концевые выключатели являются своеобразным подвидом конечников, которые применяются в электронике, бытовых устройствах. Они имеют маленькие размеры. По сути дела, это такие же концевые выключатели, однако они имеют свои отличительные особенности. При малых габаритах, ход рабочей части очень незначительный. Поэтому требуется точная настройка при его монтаже. При невозможности настройки микровыключателя с малым ходом, используют  выключатели с промежуточным звеном (роликом). Это дает возможность увеличить ход стержня и выполнить необходимую настройку концевого выключателя.

Бесконтактные концевые выключатели

Этот вид концевиков стал популярным в промышленном производстве. На основе емкостных выключателей производятся различные датчики уровня в дозаторах (для проверки уровня жидкостей, сыпучих материалов и т.д.). При наполнении жидкостью какой-либо емкости, концевой выключатель, расположенный в емкости, в определенное время остановит ее наполнение.

В торговой сети представлен широкий выбор концевиков бесконтактного вида, поэтому сделать выбор устройства можно для любых видов конструкций. Перед приобретением целесообразно получить консультацию специалиста, чтобы не ошибиться в выборе определенной модели выключателя.

Герконы

Это вид конечных выключателей, которые реагируют на магнитное поле. Устройство геркона состоит из нескольких пар контактов, выполненных из ферромагнитного материала.

Действие контактов внутри геркона происходит при приближении к нему магнита. Достоинством такой конструкции является отсутствие механического контакта. Это в значительной степени повышает его срок службы. Во время монтажа таких концевиков особое внимание необходимо обратить на наличие магнита, так как на другой материал это устройство реагировать не будет.

Область применения герконов очень разнообразна. Геркон выступает в качестве микровыключателя, который легко установить в любое место. Его подключают в различные сигнализации, на двери. При закрытой двери магнитное поле действует на геркон, и цепь остается замкнутой. При открытии двери магнит перемещается от геркона, контакт размыкается и подключает сигнализацию, либо другое устройство.

Индуктивные выключатели

Такие концевые выключатели также не являются отдельным устройством, а выступают в виде блока нескольких пар контактов в одном корпусе. Они монтируются разными способами: клеем, болтами, гайками. Их размеры колеблются в широких пределах. На такие концевые выключатели необходимо подавать напряжение. Они используются в виде ограничителей движения разных агрегатов и механизмов.

Индуктивный вид концевиков используется в системах безопасности, так как такие выключатели реагируют как на вес металла, так и на его движение. Индуктивные выключатели применяются в штоках в качестве ограничителя хода, в механизмах защитных кожухов безопасности. Их отличительным достоинством является неприхотливость к загрязнениям, поэтому их используют в технологических процессах промышленного производства.

Индуктивные модели по своей конструкции могут заменить механические виды концевиков. Они удобны в использовании, так как для их срабатывания нет необходимости непосредственного прикосновения. В его конструкции имеется катушка индуктивности, которая реагирует на металл. Поэтому не требуется установка магнита.

Оптические сенсоры

Бесконтактные концевые выключатели снабжаются оптическими сенсорными датчиками. Поэтому такие устройства широко применяются в областях, где нужна особая точность. Оптические выключатели применяются для регулировки хода движущихся частей, в автоматических системах открывания ворот. Они срабатывают в конце хода движения створок ворот, либо при появлении посторонних предметов перед движущейся створкой.

Оптические концевики работают по нескольким принципам, разделяются на типы. Отражающие датчики излучают и принимают свет, отраженный от предмета, расположенный в зоне датчика. При улавливании энергии света, на выходе появляется определенный логический уровень. Дистанция от объекта до датчика зависит от габаритов предмета, качества поверхности, цвета и т.д.

Приемник и излучатель находятся в одном корпусе.

Отражающие возвращатели цвета принимают и излучают цвет, отраженный от особого отражателя. Если луч пересекается объектом, то выдается сигнал управления. Дальность действия такого концевого выключателя зависит от окружающей среды, ее пропускания света.

Сквозные датчики имеют отдельно приемник и источник света, находящиеся напротив друг друга. Предмет, который попал в зону луча света, прерывает свет, тем самым изменяет логический уровень выхода.

Стеновые оптические датчики состоят из инфракрасного диода и кремниевого фотоэлемента, которые находятся на пересекающихся оптических осях в темном корпусе, изготовленном из термостойкой пластмассы.

Детектор реагирует на излучение от инфракрасного диода во время прохождения объекта в его поле действия.

Емкостные выключатели

Такой вид выключателей применяется в качестве концевых выключателей. Емкостные датчики выявляют проводящие ток и непроводящие материалы, которые находятся в жидком, порошкообразном или твердом состоянии. Датчик срабатывает при расположении материала друг возле друга на настроенном расстоянии.

Емкостные выключатели включают в себя основные части:

• Генератор, который создает электрическое поле для воздействия на объект.
• Демодулятор, который преобразует амплитуду ВЧ колебаний в изменение напряжения.
• Триггер – обеспечивает определенную величину сигнала, значения гистерезиса, и переключения.
• Усилитель – повышает сигнал входа до определенного значения.
• Светодиодный индикатор – выдает состояние положения выключателя, дает возможность контролировать работу и настройку.
• Компаунд – обеспечивает определенную защиту от посторонних частиц и влаги.
• Корпус – служит для установки выключателя, предохраняет все внутренние элементы от механических повреждений, изготавливается из латуни, либо пластмассы. В комплекте с корпусом прикладываются метизные детали

Принцип действия емкостных концевиков заключается в следующем. Активная поверхность выключателя состоит из 2-х металлических электродов. Их можно считать пластинами конденсатора. Электроды находятся в цепи обратной связи ВЧ генератора, который настроен так, что когда объекта нет возле активной поверхности, он не работает. При появлении возле активной поверхности объекта, возникает электрическое поле, тем самым, изменяя емкость обратной связи. При этом генератор вырабатывает колебания. Их амплитуда становится больше, когда объект приближается к поверхности.

Емкостные концевые выключатели реагируют на токопроводящие объекты и на диэлектрики. Список разнообразных объектов, на которые реагирует емкостный выключатель, определяется сферой его применения.

Похожие темы:

Индуктивные бесконтактные выключатели | ЗАО «МПО Электромонтаж»

В ассортименте МПО Электромонтаж (см. товарную группу А66 нашего прайс-листа) появились выключатели бесконтактные индукционные от Schneider Electric и Калужского предприятия Мега-К. Эти электронные приборы предназначены для бесконтактного определения наличия или отсутствия объектов в зоне своего действия. Бесконтактный выключатель срабатывает (вкл/выкл) при попадании в зону своей чувствительности движущихся механизмов или отдельных их узлов, изделий на конвейере и т. д.

Индуктивные бесконтактные выключатели наиболее эффективны в качестве конечных в станках, датчиков в автоматических линиях, т. п.

В основу работы бесконтактных выключателей положен принцип управляемого генератора. При подаче напряжения питания перед активной поверхностью прибора образуется переменное магнитное поле, создаваемое катушкой индуктивности генератора. При попадании в зону чувствительности выключателя объекта контроля снижается амплитуда колебаний, что вызывает его срабатывание (переключение).

Схема выключателя состоит из собственно генератора, триггера, обеспечивающего гистерезис при переключении и необходимую длительность сигнала управления, и усилителя, увеличивающего амплитуду этого сигнала.

Индуктивный выключатель реагирует только на металлические предметы (это может быть и стандартная металлическая пластина, прикрепленная к оборудованию). Прибор помехоустойчив от конструкций из неметаллов — введение в зону его чувствительности рук оператора, эмульсии, воды, смазки и т. д. не приведет к ложному срабатыванию. Рабочее положение в пространстве любое.

Корпус исполнен из металла или полиамида, с комплектующими крепёжными метизами и светодиодным индикатором состояния, заполняется компаундом, обеспечивает высокую степень пылевлагозащиты.

Бесконтактные индуктивные выключатели Schneider Electric серии XS6 универсальная — это приборы с автоматической настройкой и высокоточным обнаружением объекта. Предназначены для коммутации приложений постоянного тока.

У нас они — с 1 замыкающимся контактом, триггером на транзисторе PNP проводимости. Диапазон напряжения питания DC 10–58 В, макс. коммутационная способность (макс. ток нагрузки) — 200 мА, падение напряжения не более 2 В. Имеют защиту от перегрузки и короткого замыкания.

Корпус из никелированной латуни, цилиндрический для скрытого монтажа (заподлицо). Рабочая температура от –25 до +70 °С.

Модель XS612 B1 PAM12 (А6652) имеет следующие характеристики: номинальная зона чувствительности 4 мм, рабочая зона чувствительности 0–3,2 мм, частота коммутации 2500 Гц. Формат корпуса М12 (резьба), габариты d=12х61 мм, подключение — разъём М8. Степень защиты IP67.

Номинальная зона чувствительности приборов XS618 B1 PAM12 (А6656) и XS618 B1 PAL 2 (А6654) — 8 мм, рабочая зона чувствительности 0–6,4 мм, частота коммутации 1000 Гц. Формат корпуса М18х60 мм. Подключение, соответственно — трёхштырьковый разъём М8 (степень защиты IP67) и трёхпроводной кабель типа PvR 9 (IP68).

Обратите внимание на название серии XS6 — Osiprox: оно содержит аббревиатуру OSI, Оffering simplicity through innovation — Предлагая простоту через инновации…

Индуктивные выключатели Мега-К серии ВБ2 с 1 замыкающимся контактом, триггером PNР, принципиально и функционально аналогичны приборам Schneider Electric, отличаются от них значением характеристик.

Диапазон напряжения питания DC 10–30 В, макс. ток нагрузки — 300 мА, падение напряжения не более 1,5 В. Имеют защиту от короткого замыкания в нагрузке и от напряжения обратной полярности.

Корпус из никелированной латуни, цилиндрический, с резьбой. Присоединение — кабель 3х0,35 мм2. Рабочая температура от –25 до +70 °C.

Характеристики этих выключателей ВВБ2.12 М.55.2.1.1.К, встраиваемого заподлицо (А6642) и ВВБ2.12 М.55.4.1.1.К, не встраиваемого заподлицо (А6644): расстояние срабатывания 2 мм, гарантированный интервал срабатывания 0–1,6 мм, частота срабатывания, соответственно, 800 и 600 Гц. Габариты М12х55 мм.

Выключатели ВВБ2.18 М.65.5.1.1.К, встраиваемый заподлицо (А6646) и ВВБ2.18 М.55.8.1.1.К, не встраиваемый заподлицо (А6648) отличаются от приборов ВВБ2.12 М характеристиками срабатывания — соответственно расстояние 5 и 8 мм, гарантированный интервал 0–4 и 0–6,4 мм, частота 500 и 300 Гц. Формат корпуса М18х65 мм

Выключатель бесконтактный ВК 261, имея в основе тот же принцип управляемого индуктивного генератора, срабатывает при введении в щель его конструкции алюминиевой пластины, смонтированной на движущемся объекте.

Расстояние срабатывания 8 мм, гарантированный интервал срабатывания 0,6–4 мм. Частота срабатывания максимальная 300 Гц. Напряжение питания10–30 В, макс. ток нагрузки 300 мА, падение напряжения не более 1,5 В. Имеется защита от напряжения питания обратной полярности и от ЭДС самоиндукции индуктивной нагрузки. Корпус прямоугольный, из полиамида и стали, степень защиты IP67. м, габариты монтажного кронштейна 75х70 мм. Подключение кабелем 3х0,12 мм2. Диапазон рабочих температур от –10 до +45 °C.

Прибор ВК261 является полным аналогом выключателя БВК 261, но без щели. Это увеличивает надёжность работы т.к при отсутствии щели отклонение движущегося объекта может быть опасным только в одну сторону. При этом интервал срабатывания ВК 261 равен ширине щели БВК 261.

Выключатели имеют светодиодные индикаторы для оперативного контроля коммутационного состояния и работоспособности.

Индуктивный датчик приближения, на основе которого работает бесконтактный выключатель, стажёр кафедры радиотехники Штутгартского университета Вальтер Клашка изобрёл ещё полвека назад, и организовал фирму по их производству, ныне одну из ведущих в мире. Сегодня бесконтактные индукционные выключатели — гораздо более надёжные, точные, быстродействующие и простые в монтаже варианты контроля движения оборудования, чем концевые выключатели, фотореле и прочие подобные устройства.

Концевой выключатель: виды, конструкция и применение

Концевой выключатель (другие названия — конечный, путевой) представляет собой электрическое устройство для передачи сигнала, управляющего включением и выключением света. Сигнал посылается при перемещении подвижной части устройства в крайние позиции.

Конечные переключатели используют в охранных системах и автоматических воротах. Принцип работы устройства такой же, как у стандартного выключателя.

Конструкция

В составе конечного переключателя такие компоненты:

• корпус;
• панель;
• головка;
• контакты.

Основное требование к корпусу переключателя — достаточный уровень прочности. Это необходимо, чтобы выдерживать механические воздействия на корпус. В качестве материала производители используют алюминиево-кремниевый сплав. Некоторые модели выполняют из пластика.

Сферы применения

По типу использования конечные переключатели принято подразделять на два типа:

1. Защитные. Предназначены для защиты механизмов или работников от случайных или ошибочных действий. К примеру, шахтный лифт не начнет двигаться до той поры, пока не закроются двери.
2. Функциональные. Используются для включения или выключения электрических устройств. Такие переключатели применяют, например, в холодильниках, где свет загорается при открывании дверей.

Концевые устройства используются во многих сферах:

• для управления бытовой техникой;
• в автомобилях;
• для встраивания в мебель;
• для решения производственных целей.

Разновидности концевых переключателей

Существует несколько видов конечных переключателей, в том числе механические, магнитные, индуктивные.

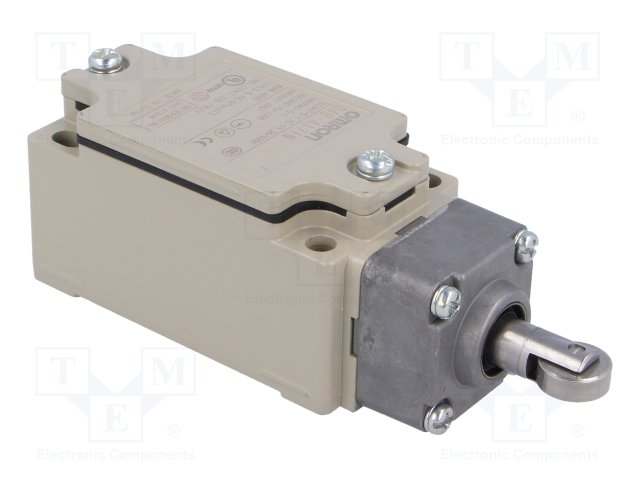

Механические выключатели

Механические устройства выпускают с кнопочным, роликовым или рычажным управлением. Приборы срабатывают при воздействии на управляющий элемент — кнопку, рычажок, колесико. Происходит замыкание или размыкание контактов.

В корпусе есть электрические контакты. На панели обычно изображена схема работы устройства. Чаще всего можно встретить переключатель с двумя контактами (открытый и закрытый), а вот одинарный конечный выключатель встречается реже.

Один из видов конечных устройств — микровыключатель, работающий по тому же самому принципу, что и стандартный прибор. Отличие кроется в уменьшенном ходе рабочего элемента. Вследствие небольшого хода необходима более точная настройка при монтаже. Рабочий ход поддается увеличению в случае установки промежуточного элемента (рычажок с роликом).

Магнитные выключатели

В переключателях этого типа (их называют герконы) замыкание и размыкание контактов происходит при приближении к магниту. Магнитные приборы все чаще приходят на смену механическим моделям.

Состояние электрической цепи изменяют при помощи постоянного или внешнего магнита. Магниты находятся в пластиковых корпусах. Устройство способно работать с малым током и монтируется в разрыв электроцепи. В зависимости от потребностей используют модели с открытыми, закрытыми или переключаемыми контактами.

Индуктивные выключатели

Срабатывание прибора происходит при обнаружении датчиком металлического объекта. В этот момент индуктивное сопротивление дроссельной обмотки возрастает, в результате чего снижается ток в обмотке и размыкаются контакты в силовой цепи.

В продаже есть приборы самых разных размеров, от крупногабаритных изделий до микропереключателей. Устройства фиксируют крепежными элементами (гайки, болты) или клеем.

Чтобы предотвратить прохождение больших токов через микропереключатели, в схеме предусматривается промежуточное реле для подключения приборов освещения. Тонкая проводка к выключателю гарантирует небольшие токи. В качестве реле применяют МРП-1, РП-21 или реле 55-й серии.

Бесконтактные концевые переключатели

Путевые выключатели выпускаются в бесконтактных модификациях, которые включают электромагнитные реле и базируются на применении логических элементов. В движущихся частях прибора необходимость отсутствует.

Конструкция бесконтактных приборов содержит следующие компоненты:

• чувствительный элемент;
• элемент, обрабатывающий сигнал;
• силовой ключ.

Бесконтактные концевые выключатели классифицируют по способу функционирования и воздействию на чувствительный элемент:

1. Механическое влияние.
2. Параметрическое влияние, при котором меняются физические качества преобразователя.

В свою очередь параметрические устройства делят на четыре типа:

1. Индуктивные.
2. Емкостные.
3. Оптические.
4. Ультразвуковые.

Емкостные датчики

Работа емкостных датчиков осуществляется за счет контактирования с телом человека. Как только прибор фиксирует человеческое тело, появляется электрическая емкость, запускает контур вибратора, задающий временные параметры. По мере приближения человека к переключателю повышается емкостный объем и снижается частота, образуемая мультивибратором. В результате преодоления определенного частотного порога происходит отключение прибора.

В качестве чувствительного элемента выступает пластика, имеющаяся на конденсаторе. Пластинка подключена к вибратору. На выходе мультивибратор соединяется с преобразователем напряжения и частоты. Кроме того, вибратор соединяется с компаратором, выступающим пороговым элементом.

Индуктивные датчики

Датчики этой разновидности производят с намагниченным или металлическим сердечником. Индуктивные устройства создают разнонаправленные электрическим импульсы, зависящие от приближения или удаления человека.

Как только уровень напряжения становится выше допустимого уровня, на обмотке датчика подключается триггер, открывающий ключ.

Оптические датчики

Оптические устройства оснащены инфракрасными диодами и фототранзисторами. Световой диод функционирует даже с помехами, возникающими под влиянием естественного света. Прибор отражает световые потоки или прерывает их (объект должен находиться между датчиком и источником света).

Ультразвуковые датчики

Устройства этого типа содержат кварцевые звуковые излучатели. Внутри содержится приемник, настроенный на заданную частоту. В пустом помещении период возврата и амплитуда сигнала неизменны.

При наличии движущегося объекта меняется характер распространения звуковых волн. Прибор фиксирует полученные изменения, что дает возможность правильно управлять источниками света в помещении.

Блоки переключателей

Для автоматизации работы приборов применяются блоки переключателей, которые обеспечивают более точную настройку электроприводов в автомобильной и электробытовой технике.

Использование блоков концевых выключателей позволяет добиться следующих целей:

1. Настройка моментных и путевых переключателей без разборки корпуса электрического прибора. Для настройки используется пульт дистанционного управления.
2. Срабатывание осуществляется, как только выходной вал достигнет заданного положения.
3. При достижении критических показателей по крутящему моменту задействуются моментные выключатели.
4. В случае срыва запорных элементов происходит блокировка датчиков.

Конечный дверной выключатель

В качестве примера концевого выключатели на двери приведем модель 4313WD. Модель применяется для управления светом в распашных дверях мебели. Замыкание и размыкание цепи осуществляется нажатием на кнопку.

Переключатель держится на мебели за счет четырех саморезов. Устанавливается на монтажную поверхность внутри мебели так, чтобы дверца прижимала кнопку. Таким образом обеспечивается выключенный свет при закрытой двери. Как только дверца открывается, происходит включение света.

Система работает от 220 Вольт. Сила тока — 2 Ампера.

Установка выключателя

Монтажные работы отличаются по своему характеру в зависимости от типа выключателя. В случае с клавишными устройствами понадобится штробить стены, чтобы подготовить каналы для электропроводки. Такие работы лучше осуществлять при ремонте помещения. Прибор устанавливают во внутренней части шкафа, а крепление монтируется на боковой стойке.

Проводку рекомендуется прокладывать в пластиковом канале. На задней стенке проводники направляются в ниши. Наружный способ организации проводки нежелателен, так как в этом случае шкаф нельзя располагать вплотную у стены.

Концевые выключатели монтируют в каждую секцию шкафа. Лампы зажигаются при открывании дверей, когда происходит высвобождение прижатой ранее кнопки. Переключатель не должен препятствовать открыванию дверей в соседних секциях.

Инфракрасные и сенсорные устройства срабатывают на открывание дверей мебели. Инфракрасные модели считаются более надежными в сравнении с сенсорными. Главное преимущество бесконтактных переключателей — отсутствие необходимости в протягивании к ним проводов.

Концевой выключатель: виды, конструкция и применение

Элементы управления и индикации — Официальный сайт ТОВ ВКФ Электросервис

Переключатели могут применяться в станках, автоматиче­ских линиях, кузнечно-прессовом оборудовании и других про­изводственных и бытовых механизмах.

Срабатывание переключателей производится движением пластины из конструкционной стали или контролируемой де­тали из ферромагнитного материала вдоль оси симметрии переключателя. В случае радиального движения управляюще­го элемента точностные параметры гарантируются на рас­стоянии меньшем или равном 0,75 максимального расстояния воздействия для каждого переключателя.

Бесконтактные торцевые переключатели БТП-101, БТП-102,   БТП-103,   БТП 211   предназначены   для контроля положения механизма или от­дельных его узлов, осуществляя при этом коммутацию цепей управления электромагнит­ными аппаратами или бескон­тактными элементами.

Бесконтактные конечные выключатели с плоским чувствительным элементом КВП-8 и КВП-16  предназначены для коммутации электрических цепей управления и сигнализации.

Срабатывание переключате­лей производится приближением стальной пластины.

Бесконтактные конеч­ные выключатели КВД-25  предназначены для коммутации электрических це­пей управления и сигнализации при автоматизации различных систем. Срабатывание пере­ключателей производится при­ближением стальной пластины.

Преобразователи позиционные импульсные ПИП-8 и ПИП-16  предназначены для преобразования ин­формации о местонахожде­нии объекта, перемещающего­ся относительно чувствитель­ного элемента преобразова­теля в дискретный (бинарный) электрический сигнал. Срабатывание преобразователя индицируется встроенным светодиодным индикатором.

Преобразователи положения индуктивные ще­левые     ПИЩ-6-1, ПИЩ-6-3 предназначены для преобразования информации о мес­тонахождении объектов, пе­ремещающихся относительно чувствительного элемента преобразователя,  в дискретный (бинарный) сигнал. Срабатывание переклю­чателей производится вве­дением в щель алюминие­вой пластины.

Контактные путевые или конечные выключатели предназ­начены для коммутации электрических цепей управления пе­ременного напряжения до 660 В 50 Гц и постоянного на­пряжения до 440 В под воздействием управляющих упоров в определенных точках пути контролируемого объекта. Ко­нечные выключатели широко используются в системах автоматического управления  подъемно-транспортными механизма станка.

Выключатели путевые контактные серии ВП-15К21 пред­назначены для коммутации электрических цепей управления переменного на­пряжения до 660 В 50 Гц и постоянного напряжения до 440 В под воздействием управляющих упоров в определенных точках пути контролируемого объекта.

Выключатели путевые контактные серии ВП-16Р23  предназначены для коммутации электриче­ских цепей управления переменного напряжения до 660 В 50 Гц и постоянного напряжения до 440 В под воздействием управляющих упоров в определенные точках пути контроли­руемого объекта.

Все товары гарантированно имеются на складе, поэтому доставка не займет много времени. Мы сотрудничаем с компаниями осуществляющие по перевозке грузов в кратчайшие сроки с соблюдением всех требований безопасности. Неважно, в каком городе Вы находитесь: Киев, Днепропетровск, Харьков, Одесса, Донецк, Херсон, Симферополь, Львов, Запорожье, Кривой Рог, Винница, Севастополь, Луганск, Полтава или Мариуполь – компании грузоперевозок вовремя доставят покупку по указанному адресу, ведь Электросервис действует на всей территории Украины. Позвоните нам по телефону указанных в контактах, и Вам гарантировано качество продукции и привлекательные цены, а на страницах нашего сайта (http://elektroservice. com.ua) Вы можете узнать как купить автоматический выключатель, узнать характеристики конкретной модели и описание, габариты и конструкцию электрооборудования, а также  порядок подключения.

Компания Электросервис – электротехническая компания которая сотрудничает с ведущими мировыми производителями, такими как BTicino Electric, Delux (delux dlc), General Electric , Legrand (fedde legrand), LUMEN (led lumen), LTU, Magnum, MAXUS, MOELLER (выключатели moeller), Motoko, Nilson, Osram (лампы osram), PHILIPS (philips), ETI Украина, КЭАЗ, ДЗНВА (завод низковольтной аппаратуры), Schneider (schneider electric), Volter (volter стабилизаторы) ,VIKO (выключатели viko), АсКо УкрЕМ, Билмакс, ДКС Украины, ИЭК (IEK), Контактор, ABB (авв).

Эффективные переключатели от компании Электросервис

Для различных промышленных и бытовых механизмов, например, автоматических линий или станков, применяют путевые и конечные выключатели. Купить конечные и путевые выключатели можно в нашем интернет-магазине. Ассортимент товара содержит качественную продукцию от ведущих производителей. Также среди востребованных приборов представлены:

бесконтактные выключатели;

индуктивные преобразователи положения;

бесконтактные торцевые.

Выключатель путевой и конечный: особенности

Данные устройства служат для коммутации цепей управления переменного напряжения до 660 В. Они осуществляют переключения в зависимости от пути механизма – путевые и конечные — от положения. Проектирование автоматических линий нуждается в многочисленных конструкциях таких выключателей. Различают нерегулируемые и регулируемые путевые и конечные выключатели.

Купить бесконтактный выключатель – правильное решение

Действие бесконтактных устройств основано на работе пластины из стали, движущейся вдоль оси симметрии прибора. Другими словами выключатель начинает работать под воздействием внешнего объекта без контакта с ним. Полупроводниковые детали обеспечивают надежную коммутацию нагрузки. В электрических системах они выполняют роль датчиков обратной связи, информируя о завершении выполнения команды на перемещение. Приобретая в нашей компании выключатели разных видов, вы обеспечиваете себя безупречными приборами, которые прослужат бесперебойно длительный срок. Наша электротехническая компания сотрудничает с мировыми брендами. Мы гарантируем выгодные условия сделок.

Что такое концевые выключатели и как они работают?

Концевые выключатели — это контактные выключатели, используемые для обнаружения объектов и управления машинами.

Изображение предоставлено: mofaez / Shutterstock.com

Что такое концевые выключатели?

Концевые выключатели используются для автоматического обнаружения или определения присутствия объекта или для отслеживания и индикации того, были ли превышены пределы движения этого объекта. Первоначальное использование концевых выключателей, как следует из их названия, состояло в том, чтобы определить предел или конечную точку, через которую объект может перемещаться перед остановкой. Именно в этот момент включился переключатель для контроля предела хода.

Как работает концевой выключатель?

Стандартный концевой выключатель, используемый в промышленности, представляет собой электромеханическое устройство, состоящее из механического привода, соединенного с рядом электрических контактов. Когда объект (иногда называемый целью) вступает в физический контакт с приводом, движение плунжера привода приводит к тому, что электрические контакты внутри переключателя замыкаются (для нормально разомкнутой цепи) или размыкаются (для нормально замкнутой цепи) их электрические контакты. связь.Концевые выключатели используют механическое движение плунжера привода для управления или изменения состояния электрического выключателя. Подобные устройства, такие как индуктивные или емкостные датчики приближения или фотоэлектрические датчики, могут достичь того же результата, не требуя контакта с объектом. Следовательно, концевые выключатели являются контактными датчиками в отличие от других типов датчиков приближения. Большинство концевых выключателей являются механическими по своему действию и содержат контакты для тяжелых условий эксплуатации, способные коммутировать более высокие токи, чем у альтернативных датчиков приближения.

Компоненты концевого выключателя

Концевые выключатели состоят из исполнительного механизма с рабочей головкой, механизма корпуса переключателя и ряда электрических клемм, которые используются для подключения переключателя к электрической цепи, которой он управляет. Рабочая головка — это часть концевого выключателя, которая контактирует с целью. Привод соединен с рабочей головкой, чье линейное, перпендикулярное или вращательное движение затем преобразуется приводом для замыкания или размыкания переключателя.В корпусе переключателя находится контактный механизм переключателя, состояние которого контролируется исполнительным механизмом. Электрические клеммы подключаются к контактам переключателя и позволяют подсоединять провода к переключателю с помощью клеммных винтов.

Промышленное оборудование, которое выполняет автоматические операции, обычно требует переключателей управления, которые активируются в соответствии с движениями, участвующими в работе машины. Для повторного использования точность электрических переключателей должна быть надежной, а скорость их отклика должна быть быстрой.Из-за механических характеристик и рабочих характеристик различных машин такие факторы, как размер, рабочее усилие, способ монтажа и частота хода, являются важными характеристиками при установке и техническом обслуживании концевых выключателей. Кроме того, электрические характеристики концевого выключателя должны соответствовать нагрузкам механической системы, которые он будет контролировать, чтобы избежать отказа прибора.

Использование и работа концевого выключателя

В большинстве случаев концевой выключатель начинает работать, когда движущаяся машина или движущийся компонент машины контактирует с исполнительным механизмом или рабочим рычагом, который приводит в действие переключатель. Затем концевой выключатель регулирует электрическую цепь, которая управляет машиной и ее движущимися частями. Эти переключатели могут использоваться в качестве пилотных устройств для цепей управления магнитным пускателем, позволяя им запускать, останавливать, замедлять или ускорять функции электродвигателя. Концевые выключатели могут быть установлены в оборудование в качестве инструментов управления для стандартных операций или в качестве аварийных устройств для предотвращения сбоев в работе оборудования. Большинство переключателей представляют собой модели с поддерживаемым контактом или с мгновенным контактом.

Контакты концевого выключателя

На схемах управления концевыми выключателями обычно отображается символ концевого выключателя, указывающий на состояние контактов выключателя. Наиболее распространенные символы контактов показывают, имеет ли устройство нормально разомкнутые или нормально замкнутые контакты концевого выключателя. Символ состояния «нормально разомкнутый, удерживаемый замкнутым» указывает на то, что контакт был подключен как нормально разомкнутый, но когда цепь переводится в нормальное выключенное состояние, часть машины сохраняет контакт замкнутым. Аналогичным образом, концевой выключатель, обозначенный как «нормально закрытый, удерживаемый в открытом состоянии», будет иметь замкнутую схему подключения, но оставаться открытым. Аналогичным образом могут быть сконфигурированы и другие типы контактов, например те, которые используются в реле давления и потока.

Для иллюстраций и более подробной информации о символах, используемых для электрических контактов, посетите «Основы электротехники и электроники».

Концевые микровыключатели

Концевой микровыключатель или микровыключатель — это еще один тип концевого выключателя, обычно встречающийся в цепях управления.Эти переключатели намного меньше своих стандартных аналогов, что позволяет устанавливать их в узких или ограниченных пространствах, которые обычно недоступны для других переключателей. Микровыключатели обычно имеют рабочий плунжер, который должен перемещаться только на небольшое расстояние, чтобы вызвать последовательность контактов. Приводной плунжер часто находится в верхней части микровыключателя, и его необходимо нажать на заданную величину, прежде чем он сработает. Небольшое перемещение может изменить положение контактов из-за механизма подпружинения, который заставляет подвижные контакты защелкиваться между чередующимися положениями.Микропереключатели могут быть сконструированы с рядом различных активирующих рычагов и иметь контакты с электрическими характеристиками, которые обычно составляют около 250 вольт переменного тока и от 10 до 15 ампер (ампер).

Подобно концевым микровыключателям, сверхминиатюрные микровыключатели предназначены для использования в приложениях, требующих компактной конструкции и ограниченного пространства. Они имеют контактное устройство с пружинными механизмами, аналогичное микропереключателям, но, как правило, от половины до четверти размера обычных микропереключателей.В зависимости от конкретной модели сверхминиатюрные переключатели имеют контакты с электрическим номиналом от 1 до 7 ампер из-за меньшего размера самих переключателей.

Преимущества и ограничения концевых выключателей

Концевые выключатели

обладают рядом преимуществ, присущих их конструкции:

• Конструкции в целом простые и понятные
• Они хорошо работают практически в любых промышленных условиях.
• Обладают высокой точностью и повторяемостью
• Устройства с низким энергопотреблением
• Могут коммутировать высокоиндуктивные нагрузки
• Могут использоваться для переключения нескольких нагрузок
• Простота установки
• Они прочные и надежные
• Обычно они имеют электрические контакты для тяжелых условий эксплуатации, что означает, что их можно использовать для прямого переключения более высоких уровней тока без необходимости использования вторичного реле управления.

Концевые выключатели также имеют несколько ограничений, что означает, что они могут не подходить для всех приложений:

• Поскольку они основаны на механическом воздействии, они обычно используются в оборудовании, которое работает на относительно низких скоростях
• Это контактные датчики, то есть они должны физически контактировать с целью, чтобы работать.
• Характер их механической конструкции означает, что устройства со временем подвержены механическому износу или усталости и в конечном итоге потребуют замены.

Терминология по ключевому концевому выключателю

Есть несколько ключевых терминов, связанных с конструкцией концевых выключателей.Вот краткое изложение этих условий для справки:

• Предварительный ход — представляет собой расстояние или угол, на которое привод на концевом выключателе должен пройти, прежде чем он отключит контакты выключателя.
• Рабочая точка — представляет положение привода, когда контакты переключателя переходят в рабочее положение
• Точка отпускания — представляет положение привода, когда контакты возвращаются в исходное состояние
• Дифференциал — представляет собой расстояние или угловое смещение (в градусах) между точками срабатывания и отпусканием (т.е.е. между срабатыванием контактов и их сбросом)
• Перебег — представляет любое движение компонента привода за точку срабатывания переключателя
• Исходное положение — представляет положение привода переключателя, когда он не подвергается никаким внешним силам.
• Рабочее усилие (крутящий момент) — представляет собой величину силы (или крутящего момента для углового перемещения), которая необходима для создания движения привода.
• Минимальная обратная сила (крутящий момент) — представляет величину силы (или крутящего момента для углового перемещения), которая требуется для возврата исполнительного механизма переключателя в исходное положение.
• Общий ход — максимальное расстояние, на которое исполнительный элемент может пройти во время своего рабочего цикла
• Точность повторения — представляет собой меру степени, в которой концевой выключатель может повторять свои характеристики во время повторяющихся (последовательных) операций.

Сводка

В этой статье представлен краткий обзор концевых выключателей, включая их работу, компоненты, преимущества и определения ключевой терминологии. Для получения информации по другим темам обратитесь к нашим дополнительным руководствам или посетите платформу Thomas Supplier Discovery Platform, где вы можете найти потенциальные источники поставок для более чем 70 000 различных категорий продуктов и услуг, включая более 500 поставщиков концевых выключателей.

Руководства по другим приборам и элементам управления

Источники:

1. https: // www.eaton.com
2. https://ab.rockwellautomation.com/Sensors-Switches/Limit-Swites
3. https://library.automationdirect.com/what-is-a-limit-switch/
4. https://www.galco.com/comp/prod/limitswi.htm
5. https://www.automationdirect.com
6. https://www.ia.omron.com
7. https://www.springercontrols.com/news/limit-switches-101-types-applications-and-more/
8. http://electricalmantra.com/limit-switch-working-connection-types/
9. https: // библиотека.Automationdirect.com/knowing-limit-switches/
10. https://cdn.automationdirect.com/static/specs/limitselection.pdf
11. https://www.automationdirect.com
12. https://www.ustsubaki.com/blog/what-is-a-torque-limiter/

Больше от Instruments & Controls

Концевой выключатель

— что это такое, как он работает и как используется в производстве

Какова функция концевого выключателя?

Концевой выключатель — это электромеханическое устройство , используемое для отправки электрического сигнала на основе физического взаимодействия . Концевые выключатели используются для обнаружения присутствия объектов, что позволяет системе предпринять желаемое действие.

Концевые выключатели можно найти в ряде бытовых устройств:

• Они используются в микроволновых печах для проверки того, что дверца закрыта, прежде чем разрешить работу.
• Они используются в лифтах для уведомления системы о том, что кабина достигла желаемого этажа.
• Концевые выключатели используются в крышках стиральных машин как разрешающие для запуска цикла стирки.

Концевые выключатели в производстве

Бесчисленные концевые выключатели используются на производстве. Они используются в качестве устройств управления и предохранительных устройств для машин и персонала . Во всех случаях концевые выключатели отправляют цифровой сигнал в систему управления. На основе аппаратного и программного обеспечения, привязанного к указанным коммутаторам, система способна предпринимать соответствующие действия.

Почему важен концевой выключатель?

Концевые выключатели — недорогой способ создания связи между физическим и электрическим доменом.Они были разработаны несколько десятилетий назад, и их массовое использование значительно снизило их стоимость для конечного пользователя. Таким образом, они играют важную роль в производстве благодаря своей простоте и низкой стоимости .

Сценарии использования концевых выключателей

1. Обнаружение и подсчет продукта — Когда продукт нажимает на концевой выключатель, в систему управления отправляется сигнал. С помощью простой релейной логики ПЛК пользователь может подсчитать, сколько раз продукт проходит мимо концевого выключателя, и отобразить счетчик для оператора.

Концевой выключатель — Обнаружение коробки на конвейере

2. Безопасность персонала — Концевой выключатель может использоваться для обнаружения открытия защитного ограждения, которое останавливает и обесточивает машину. Если ограждение открывается во время работы, машина останавливается. Если ограждение открывается во время остановки машины, концевой выключатель предотвращает запуск машины. В обоих случаях концевой выключатель используется для защиты оператора от потенциального вреда.
3. Безопасность оборудования — Концевой выключатель может использоваться для защиты оборудования от непреднамеренного повреждения.Сюда входят компоненты, которые являются частью переналадки (инструменты на конце рычага), компоненты, которые могут со временем изнашиваться (муфта двигателя), и компоненты, которые могут повредить другие в случае выхода из строя (шестерни, валы и т. Д.).

Работа концевого выключателя

Как обсуждалось выше, концевой выключатель используется для преобразования изменения механического состояния в электрический сигнал. Как на самом деле это достигается устройством?

Концевой выключатель — это простое устройство. Рычаг используется для замыкания контакта внутри переключателя . Когда контакт замкнут, он пропускает электрический сигнал. Механическое действие аналогично переключателю света. Однако добавлена ​​пружина, чтобы вернуть концевой выключатель в исходное положение.

Критическим параметром концевого выключателя является момент, когда он замыкает контакт внутри. Этот параметр будет зависеть от типа переключателя, а также от производителя . Важно свериться с таблицей данных, чтобы подтвердить эту позицию. Это повлияет на конструкцию системы, в которой будет использоваться концевой выключатель.

Концевой выключатель — конфигурации электрических сигналов

Как обсуждалось ранее, как только привод перемещается на определенное расстояние, включается переключатель. На этом этапе ему необходимо передать сигнал на электрическое устройство, которое может быть программируемым логическим контроллером (ПЛК), реле, схемой управления или дополнительным концевым выключателем. Концевой выключатель похож на реле в том смысле, что его можно приобрести в одной из следующих конфигураций:

• Нормально разомкнутый | Переключатель позволит току проходить через него после того, как он будет приведен в действие. В состоянии покоя ток не будет проходить через переключатель.
• Нормально закрытый | Переключатель остановит ток, как только он будет приведен в действие. В состоянии покоя ток будет течь свободно.
• Комбинация двух | Переключатель имеет набор контактов, которые можно использовать в нормально разомкнутых (NO) и нормально замкнутых (NC) цепях.

Для любой конфигурации есть аргумент. Однако, когда дело доходит до использования концевых выключателей в целях безопасности, всегда рекомендуется, чтобы ток циркулировал в «состоянии покоя».Это важно, так как при возникновении проблемы в цепи должна сработать защита. Если он будет отключен в «состоянии покоя», цепь может не предотвратить травму или повреждение.

Концевой выключатель

— реальные приложения и техническое описание

В этом разделе мы рассмотрим конфигурации универсального концевого выключателя Allen Bradley 801. Ниже вы найдете «Договоренность о контактах», предоставленную производителем. Давайте подробно рассмотрим каждый раздел.

Раздел 1

A — Обозначение концевого выключателя нормально разомкнутого (NO).

B — Обозначение нормально замкнутого (NC) концевого выключателя.

AC — Номинальные значения переменного тока для концевых выключателей малой мощности на разных уровнях напряжения. Важно помнить, что, хотя вашему приложению может потребоваться переключатель для работы в цепи 24 В постоянного тока, его можно использовать в нескольких отраслях, в которых стандарты уровня напряжения различны.

DC — Номинальные значения постоянного тока для концевых выключателей для легких режимов работы.

Раздел 2

C — Набор нормально разомкнутых (NO) и нормально замкнутых (NC) контактов на одном концевом выключателе.

H — Набор двойных нормально разомкнутых (NO) и нормально замкнутых (NC) контактов на одном концевом выключателе.

N — Двойной набор нормально разомкнутых (NO) контактов на одном концевом выключателе.

O — Двойной нормально замкнутый (NC) набор контактов на одном концевом выключателе.

Раздел 3 — Двухпозиционный концевой выключатель

В первом примере концевого выключателя, который мы рассмотрели, было единственное положение, в котором выключатель запускал сигнал. В этом случае есть две точки, в которых сигналы будут разными.Эти сигналы могут быть получены с помощью дискретной логики, но чаще всего это делается с помощью ПЛК. Программист ПЛК может использовать такой концевой выключатель для обнаружения разницы между частичным и полным замыканием концевого выключателя.

Положение рычага = ВЫКЛ

• Контакт 1 = закрыт
• Контакт 2 = открыт

Положение рычага = частично закрыт

• Контакт 1 = открыт
• Контакт 2 = открыт

Положение рычага = Полностью закрыто

• Контакт 1 = Открытый
• Контакт 2 = Закрыт

Раздел 3 — Нормально открытый (НО) концевой выключатель дифференциального положения

так или иначе. Это относится к большинству концевых выключателей общего назначения. Тем не менее, можно определить, был ли переключатель нажат тем или иным образом через блокировку, присутствующую в концевом выключателе дифференциального положения. Операция будет следующей.

Положение рычага = ВЫКЛ

• Контакт 1 = Открытый
• Контакт 2 = Открытый

Положение рычага = Закрыто влево

• Контакт 1 = Открыто
• Контакт 2 = Закрыто

Положение рычага = Закрыто вправо

• Контакт 1 = Закрыто
• Контакт 2 = Открыто

Раздел 4 — Нормально закрытый (NC) концевой выключатель дифференциального положения

Нормально закрытый (NC) вариант предыдущий переключатель будет работать следующим образом.Единственное отличие — состояние контактов в положении «Выкл.».

Положение рычага = ВЫКЛ

• Контакт 1 = Закрыт
• Контакт 2 = Закрыт

Положение рычага = Закрыт влево

• Контакт 1 = Открыт
• Контакт 2 = Закрыт

Положение рычага = Закрыто вправо

• Контакт 1 = Закрыто
• Контакт 2 = Открыто

Раздел 5 — Двойной нормально закрытый (NC) и нормально открытый (NO) концевой выключатель дифференциального положения

Этот вариант Концевой выключатель имеет четыре контакта. Два из этих контактов могут использоваться как нормально разомкнутые (NO) соединения, а два других — как нормально замкнутые (NC).

Раздел 6

Номинальные значения тока для концевых выключателей в обычном режиме. Обратите внимание, что эти характеристики выше, чем указанные в разделе 1.

Концевые выключатели

— другие типы и применения

Концевые выключатели, используемые в производстве, рассчитаны на сотни тысяч циклов. Однако есть различные варианты этого устройства, которые не столь надежны для других повседневных приложений.

Концевые выключатели в лифтовых системах

Лифтовые системы обычно требуют концевых выключателей для различных целей согласно строительным нормам. Они используются для определения положения, безопасности и рабочего состояния лифта. Типы, используемые в этом приложении, рассчитаны на еще большее количество циклов, поскольку они постоянно испытывают движение привода в течение всего срока службы системы.

Концевые выключатели в бытовых системах

Концевые выключатели

используются в бытовой технике: холодильниках, чайниках, миксерах, стиральных машинах, сушилках и т. Д.Концевые выключатели в этих приборах принципиально одинаковые, но различаются по надежности. Другими словами, они работают одинаково, но могут выйти из строя намного быстрее, чем их производственные аналоги.

Как узнать, неисправен ли мой концевой выключатель?

Используя простой омметр или цифровой мультиметр (DMM) , можно определить, неисправен ли концевой выключатель. Отсоедините концевой выключатель от системы и подключите провода омметра к каждой клемме. Если концевой выключатель нормально разомкнут (НЕТ), сопротивление должно быть очень высоким.Если он нормально замкнут (NC), сопротивление должно быть близко к нулю. Переведите концевой выключатель в активное положение и измерьте сопротивление. В этой настройке должно быть наоборот. Если перехода не происходит, значит, концевой выключатель неисправен.

Заключение по концевым выключателям

Концевые выключатели используются в широком спектре приложений на производстве, а также в нашей повседневной жизни. Концевой выключатель — это один из самых основных механических / электронных компонентов в производственном цехе.Они используются для обнаружения объектов и безопасности оборудования / персонала. Концевой выключатель отправит сигнал в схему управления, как только он окажется в определенном положении. Хотя функция проста, существует широкий спектр разновидностей таких переключателей, обеспечивающих гибкость для конечного пользователя. В реальном примере мы рассмотрели таблицу, в которой указаны несколько функций для концевых выключателей общего назначения Allen Bradley.

Обратная связь по концевому выключателю в приводах

Линейный привод — это обычный электромеханический компонент, используемый во многих приложениях.Устройство легко настраивается и может быть изменено для соответствия различным условиям и функциональным требованиям. Существует множество датчиков, использующих функцию обратной связи по положению линейных приводов. В этой статье мы обсудим, как работает линейный привод с концевым выключателем, и проводку концевого выключателя линейного привода, чтобы полностью понять управление с обратной связью.

Концевые выключатели в приводе

Как работает концевой выключатель и какова функция концевого выключателя внутри линейного привода? Механический концевой выключатель — это компонент, который отвечает за то, чтобы устройство не выдвигалось и не убиралось за пределы своих механических размеров.Электрический линейный привод движется во время вращения своего двигателя, который приводит в движение трапециевидный винт, выталкивая или втягивая стержень вала. Направление вращения двигателя определяет направление движения стержня вала. Однако без механического концевого выключателя нет точек остановки ни на одном конце хода. Двигатель остановится только тогда, когда пользователь вручную отключит питание устройства. Это может вызвать проблемы с безопасностью, если привод движется до своего механического ограничения, но двигатель все еще работает.Двигатель заглохнет, когда он больше не сможет вращаться, что приведет к высокому потреблению тока и, в конечном итоге, к сгоранию двигателя.

Для предотвращения этого во всех исполнительных механизмах Progressive Automations установлен набор механических концевых выключателей (или датчиков Холла). Линейный привод с концевым выключателем реализует механический триггер на обоих концах хода, и триггер заставляет двигатель отключаться в конце его хода. В приведенной ниже схеме показано, как наши линейные приводы подключаются к концевым выключателям.

Обратная связь по концевому выключателю в линейных приводах

Некоторым приложениям пользователей необходимы сигналы обратной связи концевого выключателя для управления их системой. Вместо использования механического триггера для отключения двигателя приложение предпочитает иметь аналоговый сигнал как часть интегрированной системы управления. В настоящее время Progressive Automations предлагает две разные конфигурации, когда дело доходит до обратной связи по концевому выключателю.

Вариант 1:

«Общие» для обоих сигналов разделены. Расширенный концевой выключатель и убранный концевой выключатель подадут пользователям индивидуальный сигнал о нормально открытом и закрытом состоянии. Затем система управления может принимать этот сигнал для отслеживания положений и приводить двигатель в действие для остановки в полностью выдвинутом и втянутом положении.

Вариант 2:

Очень похоже на вариант 1, за исключением того, что теперь выдвинутый и втянутый механический концевой выключатель имеет общий сигнал. Это по-прежнему будет обеспечивать такое же открытое и закрытое состояние, но с задействованием на один провод меньше.

Обе конфигурации могут подавать сигнал, необходимый для включения или выключения светового индикатора, и уведомлять пользователя о том, что устройство достигло своего конечного положения. Это обычное приложение для оборудования сборочной линии, где оператор обычно находится вдали от привода, и они полагаются на индикаторы панели управления, чтобы предупредить их о состоянии операции. Это также можно использовать в качестве резервирования в контуре управления, чтобы обеспечить дополнительную безопасность для пользователя.

Последнее слово

Обратная связь от концевого выключателя в приводе может помочь пользователю быть более информированным о состоянии своего приложения.Это лишь один из многих способов, с помощью которых линейный привод может предоставить дополнительную информацию, необходимую для улучшения функциональности системы. Для получения дополнительной информации и других вариантов обратной связи посетите наш веб-сайт или свяжитесь с нами по адресу [email protected].

Механические концевые выключатели — GS Global Resources

Продукция> Управление> Переключатели и панели переключателей> Механические концевые выключатели

Доступно, функционально, безопасно.

GS Global Resources предлагает полный ассортимент механических концевых выключателей для различных областей применения.

Механические концевые выключатели

— это контактные датчики, широко используемые для определения местоположения объектов в промышленных приложениях. Они предлагают высокую точность в отношении точности и повторяемости. Это в первую очередь потому, что они напрямую контактируют с целью. Когда какой-либо предмет касается рычага концевого выключателя (или плунжера), рычаг перемещается на расстояние предварительного хода к рабочей точке, где срабатывают контакты.Перемещение рычага за пределы этой точки называется перебегом.

Не можете найти то, что ищете? Свяжитесь с нами сегодня, чтобы узнать больше о предлагаемых нами специализированных решениях и продуктах.

• • E47 Механический концевой выключатель

    Прочный компактный механический концевой выключатель с предварительно подключенной проводкой.Компактный концевой выключатель E47 с предварительно подключенным кабелем представляет собой универсальное тонкое устройство для сложных приложений, где требуется целостность уплотнения. Прочный литой под давлением корпус из алюминиевого сплава, кабельное соединение и механизм переключения герметизированы для защиты от загрязнений, влаги, ударов и вибрации. Заводская проводка (3 м) […]

• • E49 Механический концевой выключатель

    Прочный и прочный компактный металлический механический концевой выключатель.Компактные металлические переключатели E49 обладают высокой механической прочностью для работы в суровых условиях. Прочная конструкция из литого под давлением алюминия обеспечивает надежное, маслонепроницаемое, водонепроницаемое и пыленепроницаемое уплотнение для различных областей применения. Контакты мгновенного действия 1NO-NC обеспечивают гибкость конструкции. В сочетании с механической прочностью эти концевые выключатели […]

• • E49 Миниатюрный механический концевой выключатель

    Миниатюрный концевой выключатель E49 DIN Концевой выключатель E49 DIN разработан в соответствии с международными стандартами. E49 имеет множество функций, таких как нормально разомкнутые контакты с положительным размыканием, защищенные от пальцев клеммы для подключения проводов, нейлоновый корпус с двойной изоляцией и экологические характеристики NEMA 4, 4X, 6P, 13 — IP65, что делает R49 лучшим выбором при транспортировке многих упаковочных материалов. , […]

• • Механический концевой выключатель E50

    Съемный концевой выключатель E50 для тяжелых условий эксплуатации Модульный съемный концевой выключатель E50 содержит компоненты из электрического сектора. Это универсальные переключатели, которые являются отраслевым стандартом надежности в средах, требующих исключительной химической стойкости.Витоновые прокладки, уплотнения и башмаки, а также корпус из литого под давлением цинка обеспечивают стойкость к охлаждающим жидкостям, чистящим средствам и гидравлическим жидкостям. Модульный, встраиваемый […]

• • Миниатюрный переключатель DIN LS-Titan

    Комплексное предложение предохранительных позиционных переключателей, предназначенных для использования во всем мире. LS — Titan Miniature DIN — это экономичный изолированный пластиковый или прочный металлический корпус, а модульные съемные рабочие головки и корпуса делают LS-Titan гибким коммутационным решением. Изюминкой линейки переключателей LS-Titan является первый в мире электронный позиционный переключатель (модели LSE). […]

• • Защитный выключатель LS-Titan

    Доступно.Функциональный. Сейф с универсальным предложением. Концевые выключатели безопасности LS-Titan предлагают экономичные пластиковые или прочные металлические корпуса с изоляцией, предназначенные для использования по всему миру. Модульные съемные рабочие головки и корпуса делают LS-Titan гибким коммутационным решением. Эти переключатели подходят для использования в системах безопасности, предназначенных для защиты рабочих или процессов. Блокировка безопасности LS-Titan […]

Индикаторы положения клапана / концевые выключатели

ВА Серия

Материалы

Корпус: Никелированная латунь
Уплотнения: Viton, EPDM или Buna

Подключения

NPT: от 3/8 дюйма до 2 дюймов

VIP серии

Материалы

Корпус: Никелированная латунь
Уплотнения: Viton, EPDM или Buna

Подключения

G (BSPP): от 3/8 дюйма до 2 дюймов

VIP-EVO серии

Материалы

Корпус: Алюминий (несмачиваемый)
Торцевое соединение: Латунь с никелевым покрытием (смачивание)
Поршень: Chem. Латунь с никелевым покрытием (контактирующая со средой)
Седло: ПТФЭ, 15% стекловолокно Уплотнения: Viton, EPDM или Buna

Подключения

NPT: от 3/8 дюйма до 2 дюймов
G (BSPP): от 3/8 дюйма до 2 дюймов

Угловые клапаны

Материалы

Корпус: SS или бронза
Уплотнения: PTFE

Подключения

NPT: от 3/8 дюйма до 2 дюймов
Tri-Clamp: от 1/2 дюйма до 2 дюймов

J Серия

Материалы

Корпус: Латунь
Уплотнения: BUNA или Viton

Подключения

NPT: от 3/8 дюйма до 1 дюйма

VAX серии

Материалы

Корпус: SS или латунь
Уплотнения: FPM
Седла: PTFE

Подключения

NPT: от 3/8 дюйма до 1 дюйма

Серия SM

Материалы

Корпус: Латунь или бессвинцовая латунь
Уплотнения: ПТФЭ
Седла: ПТФЭ

Подключения

NPT: 1/2 дюйма до 2 дюймов

P2 серии

Материалы

Корпус: ПВХ
Уплотнения: EPDM или витон
Седла: ПТФЭ

Подключения

NPT: от 1/2 «до 4»
Клейкое гнездо: от 1/2 «до 4»

101 серии

Материалы

Корпус: Никелированная латунь
Уплотнения: ПТФЭ
Седла: ПТФЭ

Подключения

NPT: от 3/8 дюйма до 3 дюймов

26 серии

Материалы

Корпус: Нержавеющая сталь
Уплотнения: ПТФЭ и витон
Седла: RPTFE

Подключения

NPT: от 1/4 дюйма до 3 дюймов

36 серии

Материалы

Корпус: Нержавеющая сталь
Уплотнения: PTFE
Седла: RPTFE

Подключения

NPT: от 1/4 «до 3»
Сварка с муфтой: от 1/4 «до 3»
Tri-Clamp: от от 1/2 до 4 дюймов

150F / 300F серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: от 1/2 до 8 дюймов
300 #: от 1/2 до 8 дюймов

HPF серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

NPT: от 1/2 «до 4»
Сварка с муфтой: от 1/2 «до 4»

XLB серии

Материалы

Корпус: Ковкий чугун с футеровкой PFA
Уплотнения: ПТФЭ
Седла: ПТФЭ

Подключения

150 #: 1/2 дюйма до 6 дюймов

V Серия

Материалы

Корпус: Углерод или нержавеющая сталь
Седла: PTFE, TFM или 50/50
Седла: PTFE, TFM или 50/50

Подключения

NPT: 1/2 дюйма до 4 дюймов
150 # / 300 #: 1/2 дюйма до 8 дюймов
Tri-Clamp: 1/2 дюйма до 4 дюймов

Серия SM

Материалы

Корпус: Латунь или бессвинцовая латунь
Уплотнения: ПТФЭ
Седла: ПТФЭ

Подключения

NPT: 1/2 дюйма до 2 дюймов

30D серии

Материалы

Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

Tri-Clamp: от 1/2 до 4 дюймов

31D серии

Материалы

Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ / витон или RPTFE

Подключения

NPT: от 1/4 дюйма до 3 дюймов

33D серии

Материалы

Корпус: Латунь
Седла: RPTFE
Уплотнения: RPTFE / витон

Подключения

NPT: от 1/4 дюйма до 2 дюймов

MPF серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седла: TFM
Уплотнения: TFM

Подключения

150 #: от 3/4 дюйма до 6 дюймов
300 #: от 1 1/2 дюйма до 6 дюймов

PTP серии

Материалы

Корпус: PVC
Седла: PTFE
Седла: EPDM или Viton

Подключения

NPT: от 1/2 «до 2»
Клейкое гнездо: от 1/2 «до 2»

BFY серии

Материалы

Корпус: Нержавеющая сталь 316L
Седла: EPDM, SIlicon или Viton

Подключения

Tri-Clamp: от от 1/2 до 6 дюймов
Стыковая сварка: от 1/2 до 6 дюймов

FE серии

Материалы

Кузов: PVC
Седла: EPDM

Подключения

Вафля: от 1 1/2 до 12 дюймов

FK серии

Материалы

Кузов: GRPP
Сиденья: Полипропилен

Подключения

Межфланцевый: от 1 1/2 дюйма до 12 дюймов
С выступом: От 2 1/2 дюйма до 12 дюймов

HP серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седла: RPTFE

Подключения

Межфланцевый: от 2 до 12 дюймов
С выступом: От 2 до 12 дюймов

HPX серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седла: Графит

Подключения

Межфланцевый: от 3 до 48 дюймов
С проушинами: от 3 до 48 дюймов
ANSI класс 150, 300, 600

ST серии

Материалы

Корпус: Ковкий чугун с эпоксидным покрытием
Седла: BUNA или EPDM

Подключения

Межфланцевый: От 2 до 12 дюймов
С выступом: От 2 до 24 дюймов

XLD серии

Материалы

Корпус: Ковкий чугун с покрытием PFA
Седла: Витон

Подключения

Межфланцевый: От 2 до 24 дюймов
С выступом: От 2 до 24 дюймов

061 серии

Материалы

Корпус: Ковкий чугун с футеровкой PFA
Заглушка: Ковкий чугун с футеровкой PFA

Подключения

150 #: 1/2 дюйма до 4 дюймов

067 серии

Материалы

Корпус: Нержавеющая сталь
Уплотнения: ПТФЭ

Подключения

150 #: 1/2 дюйма до 4 дюймов

GVI серии

Материалы

Корпус: Углерод или нержавеющая сталь
Накладка : SS, TFE или PEEK

Подключения

150 #: 1/2 дюйма до 4 дюймов
300 #: 1/2 дюйма до 4 дюймов
NPT: 1/2 дюйма до 2 дюймов
SW: 1/2 дюйма до 2 дюймов

Серия GV

Материалы

Корпус: Бронза или нержавеющая сталь
Отделка: Бронза, SS или PEEK

Подключения

NPT: 1/2 дюйма до 2 дюймов
Стыковая сварка: 1/2 дюйма до 2 дюймов

GH серии

Материалы

Корпус: Чугун
Отделка: Бронза или нержавеющая сталь

Подключения

150 # Фланец: от 2 1/2 до 8 дюймов
300 # Фланец: от 2 1/2 до 8 дюймов

EWG серии

Материалы

Корпус: Углеродистая сталь (A216 WCB)
Трим: Трим 8 API (доступны другие)

Подключения

150 #: от 2 до 30 дюймов
300 #, 600 #, 900 #, 1500 #: Позвоните по телефону

DSI-WG серии

Материалы

Корпус: углеродистая сталь (A216 WCB)
Трим: Трим 8 API (доступны другие)

Подключения

150 #: от 2 до 30 дюймов
300 #, 600 #, 900 #, 1500 #: Позвоните по телефону

21 серии

Материалы

Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: от 1/4 дюйма до 2 дюймов

282 серии

Материалы

Корпус: Латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: от 1/4 дюйма до 4 дюймов
NPT (наружная x внутренняя): 1/4 дюйма до 1 дюйма
Припой: 1/2 дюйма до 4 дюймов

282LF серии

Материалы

Корпус: Бессвинцовая латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: 1/2 дюйма до 2 дюймов

Ручные клапаны

2-ходовые шаровые краны

NPT: от 1/4 дюйма до 3 дюймов
Сварка с муфтой: от 1/4 дюйма до 3 дюймов
Tri-Clamp: от 1/2 дюйма до 3 дюймов

3-ходовые шаровые краны

NPT: от 1/4 дюйма до 2 дюймов

Дисковые затворы

с проушинами: от 2 до 8 дюймов

112LF серии

Материалы

Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: 1/2 дюйма до 2 дюймов

282LF серии

Материалы

Корпус: Латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: от 1/4 дюйма до 4 дюймов
NPT (наружная резьба c внутренняя): 1/4 дюйма до 1 дюйма
Припой: 1/2 дюйма до 4 дюймов

250LF серии

Материалы

Корпус: Бессвинцовая латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: 1/2 дюйма до 2 дюймов

Ручные клапаны

2-ходовые шаровые краны

NPT: от 1/4 дюйма до 3 дюймов
Сварка с муфтой: от 1/4 дюйма до 3 дюймов
Tri-Clamp: от 1/2 дюйма до 3 дюймов

3-ходовые шаровые краны

NPT: от 1/4 дюйма до 2 дюймов

Дисковые затворы

с проушинами: от 2 до 8 дюймов

FireChek® серии

Материалы

Корпус: Нержавеющая сталь
Уплотнения: Delrin®

Подключения

NPT: 1/4 «
ISO: 1/4″

Клапаны пожаробезопасные FM

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: Graphoil
Седла: Xtreme RPTFE

Подключения

NPT: 1/2 дюйма до 2 дюймов
150 # / 300 #: 1/2 дюйма до 4 дюймов
Проушина / межфланцевое соединение: 3 дюйма и 4 дюйма

Серия ESD

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: 1/2 дюйма до 8 дюймов
300 #: 1/2 дюйма до 8 дюймов
NPT: 1/2 дюйма до 4 дюймов
Сварка внахлест: 1/2 дюйма до 4 дюймов

ESOV серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седло: Трим API 8 или 12
Уплотнение крышки: Графит

Подключения

150 #: от 2 до 16 дюймов
300 #: от 2 до 16 дюймов

150F / 300F серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: от 1/2 до 8 дюймов
300 #: от 1/2 до 8 дюймов

Клапаны пожаробезопасные FM

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: Graphoil
Седла: Xtreme RPTFE

Подключения

NPT: 1/2 дюйма до 2 дюймов
150 # / 300 #: 1/2 дюйма до 4 дюймов
Проушина / межфланцевое соединение: 3 дюйма и 4 дюйма

HPF серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

NPT: от 1/2 «до 4»
Сварка с муфтой: от 1/2 «до 4»

HP серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

Межфланцевый: от 2 до 12 дюймов
С выступом: От 2 до 12 дюймов

Серия ESD

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: 1/2 дюйма до 8 дюймов
300 #: 1/2 дюйма до 8 дюймов
NPT: 1/2 дюйма до 4 дюймов
Сварка внахлест: 1/2 дюйма до 4 дюймов

F Серия

Материалы

Корпус: Алюминий с полиуретановым покрытием

Момент

Пружинный возврат: до 56 500 дюймов / фунт.
двойного действия: до 59000 дюймов / фунт.

O серии

Материалы

Корпус: Алюминий с антикоррозийным покрытием

Момент

Пружинный возврат: до 25 600 дюймов / фунт.
двойного действия: до 25600 дюймов / фунт.

P Серия

Материалы

Корпус: Алюминий с антикоррозийным покрытием

Момент

Пружинный возврат: до 25 600 дюймов / фунт.
двойного действия: до 25600 дюймов / фунт.

CE серии

Материалы

Корпус: Поликарбонатный пластик (ABSPC)

Момент

100 дюймов / фунт.

V4 серии

Материалы

Корпус: Алюминий с эпоксидным покрытием

Момент

125 или 300 дюймов / фунт.

R4 серии

Материалы

Корпус: Поликарбонат

Момент

300 или 600 дюймов / фунт.

S4 серии

Материалы

Корпус: Антикоррозийный полиамид

Момент

до 2600 дюймов / фунт.

O серии

Материалы

Корпус: Литой под давлением алюминиевый сплав

Момент

до 8680 дюймов / фунт.

B7 серии

Материалы

Корпус: Алюминий с эпоксидным порошковым покрытием

Момент

до 20 000 дюймов / фунт.

FEX серии

Легко модернизируется на

Шаровые краны HPF, 150F и 300F

Улавливатель серии

Расход воздуха

От 20 до 150 стандартных кубических футов в минуту

Подключения

NPT (внутренняя): от 1/4 дюйма до 1 дюйма

Фильтрация

Твердые вещества: 1 микрон
Вода: Удаление 100%

Комбинированный фильтр-элиминатор

Расход воздуха

От 20 до 150 стандартных кубических футов в минуту

Подключения

NPT (внутренняя): от 1/4 дюйма до 1 дюйма

Фильтрация

Твердые вещества: .01 микрон
Вода: Удаление 100%

01N серии

Материалы

Корпус: Нейлон

Подключения

NPT: 1 »

01A Серия

Материалы

Корпус: Алюминий

Подключения

NPT: 1 «

Серия DM-P

Материалы

Корпус: Пластик

Подключения

NPT (наружная резьба): от 1/4 дюйма до 1 дюйма

A1 серии

Материалы

Корпус: Алюминий или нейлон

Подключения

NPT: 1 дюйм или 2 дюйма

MAG серии

Материалы

Корпус: Нержавеющая сталь

Подключения

NPT: от 1/4 дюйма до 2 дюймов
BSPP: от 1/4 дюйма до 2 дюймов
Т-образный зажим: от 1/2 дюйма до 2 дюймов

G2 серии

Материалы

Корпус: нержавеющая сталь , алюминий или латунь

Подключения

NPT: 1/2 дюйма до 2 дюймов
Т-образный зажим: 3/4 дюйма до 2 1/2 дюйма
Фланец: 1 дюйм до 2 дюймов

TM серии

Материалы

Кузов: ПВХ, график 80

Подключения

NPT: от 1 до 4 дюймов
Клейкое гнездо (внутренняя): от 1 до 4 дюймов
Фланец: от 3 до 4 дюймов

Серия WM-PT

Материалы

Кузов: ПВХ планка.60 или 80

Подключения

Клейкое гнездо (наружная): от 1/2 до 4 дюймов
Вставка: от 1 1/2 до 8 дюймов

WWM серии

Материалы

Кузов: ПВХ планка. 60 или 80

Подключения

Клейкое гнездо (наружная): от 1/2 до 4 дюймов
Вставка: от 1 1/2 до 8 дюймов

LM серии

Материалы

Корпус: Алюминий

Подключения

NPT: 1/2 «

WM серии

Материалы

Корпус: Бронза с эпоксидным покрытием

Подключения

NPT: 1/2 дюйма до 2 дюймов

WM-NLC серии

Материалы

Корпус: Бессвинцовая латунь

Подключения

NPT: 1/2 дюйма до 2 дюймов

WM-NLCH серии

Материалы

Корпус: Бессвинцовая латунь

Подключения

NPT: 1/2 дюйма до 2 дюймов

D10 серии

Материалы

Корпус: Бессвинцовая латунь

Подключения

NPT: от 1/2 «до 1»
Фланец: от 1 1/2 «до 2»

WM-PC серии

Материалы

Корпус: Полимер, армированный волокном

Подключения

NPT: от 1/2 «до 1 1/2»

WM-PD серии

Материалы

Корпус: Полиамид, армированный стеклом

Подключения

NPT: 1/2 — 3/4 дюйма

Импульсный выход

для счетчиков воды

Узнайте, что такое импульсный выход, и сравните счетчики воды, доступные с этой функцией.

Принадлежности

для счетчиков воды

Ознакомьтесь со всеми аксессуарами, предлагаемыми для наших счетчиков воды.

Концевые выключатели

101: типы, применение и многое другое

Главная »О нас» Новости »Концевые выключатели 101: типы, применения и многое другое

Опубликовано: 26 июня, 2019 автором springercontrols

Что такое концевой выключатель? Концевые выключатели бывают разных форм и функций, но в основном они представляют собой электромеханический выключатель, который работает в зависимости от движения или присутствия объекта.Хотя это не электрический выключатель, поплавковый клапан унитаза очень похож на концевой выключатель. Вода в баке наполняет и поднимает поплавок, и в определенный момент поплавок поднимается достаточно высоко, чтобы остановить поток воды. Концевой выключатель — это электрическая версия поплавка для унитаза.

Это больше всего похоже на то, что мы называем «концевым выключателем положения», как показано ниже:

Концевой выключатель положения

Для чего используется концевой выключатель?

Концевой выключатель ветряной мельницы

Допустим, у вас есть рулонная дверь с электроприводом, и вы хотите, чтобы она автоматически останавливалась, когда дверь полностью открывается.Вы можете установить концевой выключатель положения, аналогичный приведенному выше. Регулируемый рычаг с роликом крепится к точке поворота, которая соединена с переключателем. Когда дверь поднимается до самой высокой точки, язычок на двери нажимает на ролик и заставляет его вращаться. Вращение рычага приводит в действие переключатель и выключает двигатель.

Есть много способов задействовать переключатель. Вы можете использовать кнопку или поршень вместо вращающегося рычага. Например, если у вас есть самосвал, и вы хотите убедиться, что платформа находится в нижнем положении, прежде чем грузовик уедет, вы можете использовать концевой выключатель положения с кнопочным приводом, поэтому, когда платформа полностью опущена, кнопка вдавил.Когда эта кнопка нажата, выключатель замыкается, указывая водителю (с помощью света или сигнала тревоги), что кровать опущена и движение безопасно.

Устройство открывания гаражных ворот также оснащено концевым выключателем, который отключает его при достижении открытого и закрытого положений. Ваш холодильник также использует концевой выключатель для включения / выключения внутреннего освещения.

Концевые выключатели различных типов

Выключатели для ветряных мельниц

Еще одним немного более сложным примером может быть концевой выключатель ветряной мельницы, который позволяет ему работать в двух разных направлениях и иметь несколько положений и переключателей.

Эти переключатели могут вращаться в нескольких направлениях, и внутри них есть ряд переключателей, которые открываются или закрываются при вращении:

Схема рабочего хода

Концевой выключатель положения ветряной мельницы обычно используется в мостовых и козловых кранах (показаны ниже), где сам кран может перемещаться вперед и назад через мостовую балку. Концевые выключатели положения могут использоваться для индикации относительного положения самого крана поперек балки.

Кран козловой

концевой выключатель поворотной шестерни

Концевой выключатель поворотной шестерни Oscar

Если вы хотите, чтобы двигатель останавливался после заданного количества оборотов вала, можно использовать концевой выключатель поворотной шестерни.Вал переключателя прикреплен к двигателю (обычно косвенно через звездочки или шестерни), поэтому вал концевого выключателя вращается по мере вращения двигателя. Внутри переключателя находятся шестерни и ряд кулачков. Передаточные числа внутри переключателя выбираются в зависимости от желаемого количества оборотов двигателя. По мере того как вал двигателя (и переключателя) поворачивает кулачки внутри корпуса переключателя, также поворачиваются, и когда желаемое количество оборотов достигается, кулачок нажимает на рычаг электромеханического переключателя. Концевые выключатели поворотного механизма очень часто используются для подъемных дверей, подъемников для лодок и ветряных турбин.В ветряных мельницах они используются для предотвращения свободного вращения гондолы. Вы хотите, чтобы гондола могла поворачиваться, чтобы турбина всегда была обращена по направлению ветра для выработки максимальной мощности. Однако вы хотите ограничить вращение до 360 градусов, чтобы избежать перекручивания кабелей. Для использования концевого выключателя даже не требуется прямой контакт с движущейся частью.

Герконы

Герконы обнаруживают наличие магнитных полей и могут использоваться для индикации близости к магниту.Таким образом, вы можете прикрепить магнит к устройству и использовать герконовый переключатель, чтобы определить, когда магнит достигает заданного положения.

Бесконтактные переключатели

Бесконтактные переключатели используют магнитное поле и обнаруживают нарушения в этом поле, обычно вызванные присутствием металла, чтобы указать, когда кусок металла находится в желаемом положении.

Концевые выключатели

бывают разных форм и форм, что было бы трудно охватить их все здесь, но я надеюсь, что мы дали вам немного лучшее понимание о них и о том, как их можно использовать во многих типах приложений.Они все вокруг нас, и мы редко о них думаем.

Приложения и функции концевого выключателя

Приложения и функции концевого выключателя

Если вы работаете с электрическим оборудованием, то наверняка уже слышали термин «концевой выключатель». Но что именно? А какова функция концевого выключателя? Ниже мы даем вам общий обзор того, что такое концевые выключатели, их применение и способы их использования.

Что такое концевой выключатель?

Концевой выключатель — это часть электромеханического оборудования, состоящая из привода, подключенного к серии контактов.Эти контакты позволяют концевому выключателю обнаруживать присутствие и близость или отсутствие материала или объекта, обычно в промышленных условиях. В зависимости от того, что обнаруживает контакт, датчик перемещает исполнительный механизм, который, в свою очередь, изменяет состояние электрической цепи. Это движение сигнализирует о том, что достигнут некоторый заранее установленный «предел».

Поскольку концевые выключатели автоматически определяют заданные пределы, они устраняют необходимость для людей контролировать эти уровни. Это изменение делает эксплуатацию всего, от тяжелого оборудования до промышленных конвейерных лент, не только намного проще и точнее, но и намного надежнее.В результате производство становится более эффективным, а рабочая среда — более безопасной.

Приложения и функции концевого выключателя

Использование концевого выключателя

Концевые выключатели часто используются для подсчета предметов или материалов, так что при достижении предела выключатель замыкается или размыкается. Это условие часто встречается в промышленных приложениях, таких как сборочные конвейеры. Например, когда концевой выключатель в определенном элементе оборудования обнаруживает, что он добавил заранее определенное количество компонентов к продукту, переключатель перемещает исполнительный механизм, который, в свою очередь, перемещает часть оборудования, и продукт переходит к Следующая станция.

Концевые выключатели

также могут использоваться в качестве защитных блокировок, чтобы предотвратить дальнейшее перемещение деталей машины при достижении определенной точки. Хороший пример — автоматические гаражные ворота. Без концевого выключателя, который останавливает дверь, когда она достигает нижней направляющей, дверь продолжала бы двигаться вниз и в конечном итоге врезалась бы в землю, что привело бы к серьезным повреждениям.

Концевые выключатели также могут использоваться как часть более крупной системы управления. При достижении определенного предела привод может деактивировать или активировать устройство, чтобы предотвратить сбои в работе или аварийные ситуации.

Как использовать концевой выключатель — принцип работы

Принцип работы концевого выключателя довольно прост, но, как вы можете понять из приведенных выше примеров, он является неотъемлемой частью множества промышленных и коммерческих механических операций. Его основное использование — замедление, остановка, запуск или ускорение операций. Вы можете интегрировать концевой выключатель в широкий спектр электромеханических приложений, начиная от гаражных ворот для жилых домов и заканчивая погрузочно-разгрузочными работами на складе и в сфере распределения.

Питание концевого выключателя

Существуют различные типы концевых выключателей, в том числе:

• Переключатели мгновенного действия
• Маслонепроницаемые выключатели для тяжелых условий эксплуатации
• Выключатели гравитационного возврата
• Защитные выключатели блокировки и разблокировки

Свяжитесь с нами сегодня, чтобы узнать больше о нашем ассортименте концевых выключателей для работы с клапанами!

.
