частые поломки, разборка и сборка

Владельцам загородных домов и дач приходится самостоятельно организовывать водоснабжение собственных участков. Согласитесь, это очень непростая задача. И без скважинного насоса она становится просто неразрешимой. Многие домовладельцы, изучив предложения на рынке, останавливают свой выбор на центробежных скважинных насосах “Водомет” производства российской компании “Джилекс”.

Эти устройства прекрасно справляются с подачей воды из различных сооружений, но периодически они все же ломаются. Самый быстрый вариант решения проблемы — выполнить ремонт насоса Водомет своими руками. Задачу эту простой не назовешь, но множество домашних умельцев с ней справляются более чем удовлетворительно.

Мы расскажем о том, как устроен насос Водомет и как он работает. Также речь пойдет о самых распространенных поломках оборудования и их причинах. Материал содержит тематические видеоролики, которые помогут произвести ремонт насоса своими руками.

Содержание статьи:

Как устроен и работает “Водомет”?

Устройство центробежного насоса “Водомет” несколько сложнее, чем у вибрационного “Малыша” или “Ручейка”. В нижней части агрегата расположен герметичный маслонаполненный двигатель, на вал которого надеты своеобразные стаканы – элементы с рабочими плавающими колесами.

В зависимости от мощности насоса таких стаканов может быть больше или меньше. Верхняя крышка насоса прижимает все эти элементы и удерживает их в правильном положении. Из этой крышки выходит электрический кабель, патрубок для подачи воды к водопроводной магистрали и проушины для подвешивания насоса.

Насос “Водомет” – надежная техника с высоким КПД. Его конструкция позволяет выполнить многие ремонтные работы в домашних условиях

Плавающие рабочие колеса – “изюминка” этого агрегата. В самом начале работы они притираются к конструкции путем стачивания пластикового буртика. В результате между статичными и движущимися элементами устройства образуется минимальный зазор. Такая конструкция обеспечивает высокий КПД насоса.

Еще одно преимущество плавающих колес насоса – способность пропускать частички песка, попадающие в скважину в ходе естественных процессов запесочивания. Модели насоса типа “Водомет А” устроены аналогичным образом.

Они дополнительно укомплектованы поплавковым выключателем, который предназначен для отключения прибора в случае возникновения аварийной ситуации. Например, если в источнике иссякла по каким-то причинам вода (низкий дебет, заливание и т. п.).

Если монтаж и эксплуатация насоса Водомет производились в соответствии с рекомендациями производителя, необходимости в преждевременных ремонтах не возникнет

Скважинный насос “Водомет”, несмотря на отсутствие такой защиты, работает вполне исправно, но очень важно правильно . Он может включаться/выключаться каждые три минуты без ущерба для целостности конструкции.

Чтобы предотвратить ситуацию с возникновением “сухого хода”, которая губительна для любого насоса, следует правильно выбрать модель, подвесить ее на нужной высоте и т.п.

Дополнительный элемент продлевает срок эксплуатации прибора, но требует дополнительного места для размещения. По этой причине Водомет А” обычно используют не в скважинах, а в колодцах. Но ремонтировать эту модель приходится примерно таким же образом, как и скважины насос.

Еще одна особенность погружных насосов “Водомет” – это нижний забор воды. Конструкция позволяет использовать насос в полупогруженном состоянии. Если нужно полностью опустошить емкость, “Водомет” отлично справится с задачей.

Но в фильтровой скважине располагать насос подобным образом не всегда полезно. Устройство будет постоянно забирать со дна песок. Это отрицательно сказывается и на качестве воды, и на состоянии рабочих колес устройства.

Чтобы предотвратить проблему такого характера, на нижнюю часть насоса надевают самодельные насадки, препятствующие проникновению песка в устройство.

Располагать в скважине агрегат нужно так, чтобы между дном выработки и дном насоса оказалось не менее 1 м. Погружать Водомет можно так, чтобы между зеркалом воды и верхом устройства было не более 30 м.

Водомет предназначен для перекачки воды с температурой от +1 до +35 °С. Не рекомендуется нарушать температурный режим для его нормальной работы. А еще нельзя включать агрегат больше 20 раз за сутки.

Для того чтобы исключить преждевременный износ и поломки, нельзя, чтобы Водомет работал без воды. Устройство должно быть заземлено. В сеть необходимо включить УЗО, отключающее прибор при утечках тока более 30 mA.

Как разобрать насос?

Устройство насоса “Водомет” нельзя назвать совершенно простым и понятным. Перед началом разборки рекомендуется как можно подробнее ознакомиться с особенностями его конструкции. Не помешает фиксировать правильное положение каждого элемента: записывать, фотографировать, снимать на видео и т.п.

Следует также обратить внимание на правильное положение каждой детали в отношении понятий “верх” и “низ”. Если колеса после ремонта были установлены неправильно, насос все же будет работать, но не слишком эффективно.

Проблемы могут возникнуть и после перемотки двигателя. Далеко не все владельцы насосов запоминают правильное расположение контактов.

Чтобы аккуратно снять крышку насоса “Водомет”, можно использовать так называемый съемник масляного фильтра или его мягкий аналог – скрутку их ткани (веревки) с рычагом

Перед началом разборки насос, разумеется, следует отключить от электропитания и вынуть из скважины. Чтобы облегчить работы, лучше отсоединить водоподающую трубу от патрубка и снять металлический трос.

Когда насос находится в рабочем положении, его омываемый двигатель находится в верхней части, а насосная часть, состоящая из крыльчатых колес и стаканов с крышками, в нижней части. Но при разборке насоса удобнее держать его “вверх ногами” т.е. двигателем вниз.

Первый шаг при разборке насоса – отвинчивание нижней крышки. Выполняют эту операцию с помощью достаточно длинной отвертки, продетой в проушины для подвешивания троса. Откручивать нужно против часовой стрелки.

Возможно, удобнее будет использовать другие приспособления, например, газовый ключ номер три. Подойдет также устройство для снятия крышки масляного фильтра, хорошо знакомое автомобилистам, или его аналог из полоски прочной ткани с рычагом для ее скручивания.

После этого из корпуса насоса нужно аккуратно вынуть камеры-стаканы с крышками и крыльчатые колеса. Крышки стаканов пронумерованы цифрами от 1 до 3. Обычно на вал сначала надеты все стаканы с цифрой “1”, затем – с цифрой “2”, затем – с цифрой “3”.

При разборке насоса водомет эти элементы будут сниматься в обратном порядке. Лучше записать порядок нумерации стаканов, чтобы избежать ошибок во время сборки.

На этой фотографии представлена насосная часть устройства в разобранном виде. Элементы разложены в порядке их сборки. Следует сразу же запомнить, какая сторона – верхняя (для увеличения кликните)

Не помешают сразу же уточнить направление движения вала. Для этого насос со снятыми колесами просто включают на несколько секунд. Колесо должно стоять таким образом, чтобы засасывание воды происходило снизу по центру, а вода поступала вверх к наружной части кольца.

В правильном положении кольцо с лопастями должно быть установлено широкой частью в сторону двигателя, т.е. выступом вниз и гладкой стороной вверх.

Так выглядит двигатель насоса “Водомет”, вынутый из корпуса устройства. Вал закреплен двумя клипсами, которые нужно придерживать плоскогубцами, чтобы его снять

Вал насоса не закручен, как в аналогичных моделях, а зафиксирован двумя клипсами. Если его необходимо снять, следует зажать клипсы плоскогубцами и вынуть вал. Когда стаканы с крыльчатками сняты, может возникнуть необходимость также вынуть и электродвигатель. Для этого понадобятся некоторые усилия, поскольку он запрессован в корпус достаточно плотно.

Чтобы не погнуть вал, следует поставить корпус насоса на опору с отверстием, в которое можно вставить вал. После этого следует аккуратно выбить двигатель из корпуса с помощью молотка и дощечки. Молотком ударяют по торцу, а дощечка выполняет роль амортизатора.

Когда положение двигателя в корпусе изменится, нужно сначала вынуть кольцеобразную фиксирующую прокладку. Ее нужно повернуть внутри корпуса на 90 градусов, немного сдавить и вынуть так, чтобы не повредить об внутреннюю резьбу корпуса. Можно сразу же обратить внимание на положение этой прокладки.

На фото изображены элементы разобранного двигателя насоса “Водомет”: 1 – вал гидравлической части; 2 – пружина сальника, 3 – сальник, 4 – передняя крышка; 5 – мембрана; 6 – передний фланец; 7 – ротор

Она должна быть обращена к двигателю той стороной, с которой снята фаска. После этого можно вынуть из корпуса двигатель. Он закрыт верхней крышкой насоса, которая зафиксирована с помощью двух прочных уплотнительных резинок.

Чтобы снять крышку, нужно положить двигатель на бок. Затем крышку аккуратно выбивают из корпуса двигателя, ударяя по ней широкой отверткой и резиновой киянкой. Для этого можно использовать и другие подходящие инструменты. Под крышкой находится конденсатор. Иногда этот элемент выходит из строя, но его не сложно заменить.

Выполняя манипуляции с корпусом насоса, следует проявлять осторожность. Иногда возникает необходимость зафиксировать устройство в тисках. Сначала рекомендуется обернуть корпус в месте фиксации амортизирующим материалом. Усилие должно быть умеренным, чтобы не деформировать изделие.

Галерея изображений

Фото из

Распространенная неполадка насоса

Сборка механической части насоса

Крепление неподвижного стакана шайбой

Расположение деталей при сборке

Процесс обратной сборки

После того, как ремонт выполнен, необходимо правильно собрать насос. Если допустить ошибки на этом этапе, устройству понадобится еще один ремонт.

При выполнении обратной сборки нужно выполнить следующие шаги:

1. Установить конденсатор на место.
2. Аккуратно уложить провода внутрь корпуса двигателя.
3. Запрессовать верхнюю крышку насоса.
4. Вставить двигатель в корпус насоса.
5. Запрессовать собранный мотор таким образом, чтобы обеспечить его плотное вхождение в торце корпуса.
6. Вставить кольцеобразную фиксирующую прокладку, продвинуть ее до упора с помощью подходящего инструмента.
7. Надеть на вал белую крыльчатку гладкой стороной к двигателю, т.е. вниз.
8. Надеть на вал белую прокладку, а затем собранный стакан с крышкой “дном” (т.е. этой крышкой) вниз.
9. Надеть голубую шайбу.
10. Снова установить крыльчатку, белую шайбу, стакан, голубую шайбу.
11. Повторять до тех пор, пока не будут установлены все элементы.
12. Накрыть стопку стаканов крышкой и аккуратно закрутить ее с помощью газового ключа или другого приспособления.

Чтобы облегчить запрессовку двигателя в корпус при обратной сборке, край корпуса можно обработать силиконовой смазкой. В процессе установки необходимо обращать внимание на нумерацию стаканов и точно соблюдать последовательность их монтажа. Сверху устанавливают прижимную прокладку.

Рабочие кольца насоса “Водомет” быстро изнашиваются, особенно если перекачивают воду, обильно загрязненную песком. Заменить эти элементы не сложно, важно правильно разобрать, а затем собрать насосную часть устройства

В целях профилактики дальнейших поломок рекомендуется при выраженном износе заменить этот элемент новой прокладкой. Обычно новую прокладку можно приобрести у производителя или подобрать в специализированных торговых точках. После того, как ремонт насоса завершен, нужно проверить его работу.

Можно погрузить его в емкость с водой, например, в ведро, чтобы убедиться, что устройство включается и способно перекачивать воду. Но представления о том, насколько хорошее давление обеспечит насос в системе, таким образом нельзя.

Проверку работы насоса на давление можно сделать в сервисном центре, но сначала лучше уточнить, имеется ли такая возможность.

Другой вариант проверки возможен, если в распоряжении владельца насоса имеется емкость большого объема. Конечно, можно проверить характеристики отремонтированного насоса прямо в скважине, но если во время проверки обнаружатся проблемы, устройство придется доставать с достаточно большой глубины. Избежать этого поможет предварительная проверка на поверхности.

Характерные неисправности и ремонт

Если насос “Водомет” находится на гарантийном обслуживании, проще всего решить все проблемы в сервисном центре. Но когда сроки прошли, владельцы обычно предпочитают сэкономить и выполнить ремонтные работы самостоятельно. Некоторые операции, например, замену износившихся рабочих колец, выполнить просто.

А вот если нужна перемотка двигателя, лучше поручить это дело специалистам. Что касается запасных частей и комплектующих, то их можно приобрести без особых проблем и по вполне умеренной цене.

Компания “Джилекс” охотно реализует запчасти к своей продукции. Их продают и в профильных магазинах, и в сервисных центрах. Можно обратиться и непосредственно к заводу-изготовителю.

Так выглядит результат проникновения воды в отсек двигателя, если корпус по каким-то причинам плохо загерметизирован – конденсатор испорчен, его следует заменить

По характеру поломки устройства можно приблизительно судить о том, какие именно ремонтные работы понадобятся.

Вот перечень характерных проблем, с которыми приходится сталкиваться владельцам насосов “Водомет”:

• Устройство не включается.
• Корпус насоса бьется током.
• Напор воды в системе заметно снизился.
• Насос работает неравномерно, издавая нехарактерные для нормального функционирования звуки.

А вот список неисправностей, которые характерны для этих симптомов и пути их устранения:

• Сгорела обмотка двигателя. Его придется полностью заменить.
• Отошел контакт или перебит провод. Нужно вскрыть корпус двигателя, восстановить соединение с контактами и/или целостность электрокабеля.
• Целостность корпуса двигателя нарушена. Как следствие, промок конденсатор, его следует заменить новым аналогом.
• Износились рабочие колеса. Нужно разобрать насос и заменить их новыми элементами.

Разумеется, если уж насос извлечен из скважины для ремонта, имеет смысл провести полную диагностику агрегата. Насос разбирают, осматривают прокладки, шайбы, стаканы, рабочие колеса и прочие элементы. Если заметны следы износа, сразу же нужно позаботиться о замене таких элементов.

Затем имеет смысл разобрать двигатель, протестировать состояние контактов и подающего провода. Если необходимо, найти место повреждения кабеля и восстановить соединение. Иногда стоит полностью заменить провод электропитания.

Проблемы с отсыревшим конденсатором обычно очевидны даже по внешнему виду. Припаять новый конденсатор обычно не сложно, но во время обратной сборки следует устранить и причину неисправности, т.е. обеспечить достаточную герметичность корпуса двигателя.

Сгоревшую обмотку двигателя, как уже упоминалось, выполнить правильно в домашних условиях будет сложно. Эту операцию можно заказать на заводе, а все остальные работы выполнить самостоятельно. Так ремонт обойдется дешевле. В отдельных случаях проще и надёжнее заменить двигатель новым устройством.

При разгерметизации двигателя наблюдается ситуация, которую специалисты характеризуют словом “эмульсия”. Это значит, что в корпус двигателя попала вода и смешалась с маслом, превратив его в эмульсию. Масло необходимо слить и полностью заменить.

Ни в коем случае нельзя заменять эту жидкость каким-то обычным машинным маслом. Единственная пригодная смазка для насосов “Водомет” – чистый глицерин. Дело в том, что в случае поломки масло может попасть в скважину и существенно испортить качество воды. Избавиться от такого загрязнения очень непросто.

Популярные причины поломок

Основных причин поломок насосов “Водомет” всего две: ошибки, допущенные во время изготовления устройства и сложные условия его эксплуатации. Повлиять на первую ситуацию хозяин насоса бессилен.

Если уж так не повезло, что достался бракованный агрегат, нужно настроиться на длительное сотрудничество с сервисным центром в рамках гарантийных обязательств.

Если испорчена обмотка двигателя, насос просто не включается. Правильно восстановить обмотку в условиях домашней мастерской не просто, лучше обратиться на завод

Неаккуратно обращение с устройством или его неправильная установка встречаются довольно часто. Не следует дергать насос за электрический кабель, это слабое место насоса. При неосторожности обращении в месте его входа в корпус двигателя могут образоваться небольшие трещинки, поэтому важно правильно .

Со временем они расширяются, в корпус проникает влага и двигатель приходит в негодность. Таким же образом может быть оборван контакт. Разрывы кабеля могут быть вызваны при установке насоса, если провод заломлен или случайно перебит.

Правильная глубина подвешивания – важный фактор бесперебойной работы насоса. Если устройство находится слишком глубоко и постоянно работает при повышенной нагрузке, оно быстро сломается

Износ рабочих колес может быть вызван длительным контактом с загрязненной песком водой. Производитель, конечно, не рекомендует качать Водометом воду с включением песчаной и глинистой взвеси до двух килограммов на каждый кубометр воды в скважине.

Однако в инструкции не сказано, насколько может быть загрязнена вода и как долго это может происходить ее транспортировка без ущерба для конструкции насоса.

Практика показывает, что насосы “Водомет” можно использовать только в каком-то одном качестве. Либо для подачи воды в водопровод, либо для устранения песка из скважины.

Прокачав запесоченное сооружение, владелец насоса с удивлением наблюдает неравномерную работу насоса. Причина простая – рабочие колеса стерлись и требуют замены.

Нетривиальный вариант защиты насоса “Водомет” от запесочивания при слишком низком подвешивании. Если нет возможности подвесить насос на нужной высоте, можно использовать такую защитную насадку

Исправить ситуацию несложно, но или раскачать ее после бурения можно более эффективным способом: с помощью погружного вибрационного насоса типа “Малыш” или “Ручеек”. Такая техника и стоит дешевле, и ремонтировать ее проще.

Еще одна причина поломок насоса “Водомет” – неправильное подвешивание насоса. Если глубина погружения устройства превышает цифру, указанную изготовителем, устройство работает при повышенных нагрузках, на которые оно не рассчитано. Нередко в таких ситуациях наблюдается разгерметизация двигателя.

Выводы и полезное видео по теме

В следующем материале очень наглядно представлено, как правильно разобрать насос водомет, а также процесс обратной сборки одной из моделей:

Разборка и ремонт насосов “Водомет” требуют внимания к деталям и некоторых навыков. Со временем задача становится вполне посильной и привычной. Многие домашние мастера обслуживают и ремонтируют такие насосы, добиваясь при этом полного успеха.

Появились вопросы по теме статьи, нашли неточности или есть информация которой вы хотели бы поделиться с посетителями нашего сайта? Пожалуйста, оставляйте свои комментарии в расположенном ниже блоке.

Ремонт насоса «Джилекс» своими руками по шагам на vodatyt.ru

На чтение 4 мин. Просмотров 2.2k. Опубликовано 13.01.2019 Обновлено 02.12.2019

Погружные насосы от отечественной компании «Джилекс» завоевали признание владельцев дач и загородных домов благодаря своей высокой производительности и надёжности. Особенной популярностью у наших соотечественников пользуется центробежный скважинный «Водомёт». Однако, любой технике, в процессе эксплуатации, свойственно ломаться. Не являются исключением и аппаратура производственной компании «Джилекс». В данной статье рассмотрим, как произвести ремонт насоса «Джилекс» собственными руками в домашних условиях.

Основные поломки насосов

Точная причина неисправности может быть установлена только при детальном осмотре техники.

Но для примерной диагностики бывает достаточно характерных признаков, сопровождающих поломку.

К подобным симптомам относят:

• Насос при включении не подаёт признаков жизни.
• Корпус аппарата при прикосновении бьёт током.
• Напор подаваемой воды значительно уменьшился.
• Аппаратура работает неравномерно, или при работе издаёт посторонние шумы.

Наиболее частыми причинами для подобного «аномального поведения» становятся такие неполадки:

• Сгорела обмотка электродвигателя насоса.
• Перебит питающий провод механизма.
• Отошёл электрический контакт.
• Нарушена герметичность корпуса насоса.
• Подвижные рабочие элементы механизма износились, и насос не в состоянии поддерживать изначальное давление.

Вызываются перечисленные неисправности обычно заводскими дефектами, или тяжёлыми условиями эксплуатации. Так, износ рабочих колёс может произойти из-за наличия в воде значительного количества механических примесей, чаще всего, мелкого песка. А вот дефекты электрооборудования вполне могут возникнуть по вине заводских сборщиков. Для более детального обследования и ремонта насоса «Водомёт» потребуется извлечь его из скважины и разобрать.

Как разобрать

Для удобства разборки, корпус насоса зажимается в тисках. Во избежание его деформации следует использовать какие-либо прокладки, смягчающие давление.

Порядок разборки насоса выглядит следующим образом:

1. Перед тем, как разобрать насос «Джилекс», вынимаем аппарат из скважины и отключаем от электропитания, снимаем водоподающий шланг с патрубка и отсоединяем подвесной трос.
2. В рабочем положении двигатель насоса находится вверху корпуса, а колёса-крыльчатки и стаканы – снизу. Однако, при разборке «Водомёт» удобнее держать вверх тормашками. Далее откручиваем нижнюю крышку. Сделать это можно газовым ключом или автомобильным ключом-цепью для снятия масляного фильтра. Откручивается крышка движением против часовой стрелки.
3. Затем из корпуса достаём стаканы и колёса крыльчаток. Крышки стаканов имеют нумерацию, от одного до трёх. При разборке «Водомёта» данные детали демонтируются в обратном порядке.
4. Вал на «Водомёте» не закручивается, как на многих подобных насосах. Он фиксируется при помощи двух клипс, которые следует зажать пассатижами, после чего вал вынимается.
5. Затем можно демонтировать и электродвигатель. Правда, для этого потребуется приложить достаточно усилий, так как он запрессован внутрь корпуса. Лучше всего использовать для этих целей молоточек, но наносить удары следует через смягчающую прокладку – толстую резину, войлок, или деревянную дощечку. Когда электромотор слегка подастся, вытаскивается фиксирующая прокладка, выполненная в форме кольца. Её поворачивают на 90о, затем слегка сдавливают и вынимают.
6. Потом аккуратно выбивают верхнюю крышку, зафиксированную парой уплотнительных колец. В итоге возможно вынуть и сам электродвигатель «Водомёта».

Ремонт «Джилекс»

После разборки производим осмотр комплектующих и узлов аппаратуры. Слабый напор часто бывает следствием износившихся колёс. В этой ситуации следует приобрести новые крыльчатки в ремонтно-сервисном центре, и установить их взамен старых. Сложнее будет справиться со сгоревшей обмоткой. В домашних условиях перемотать электродвигатель практически невозможно, но и отдавать его на перемотку в специализированную мастерскую нерентабельно. Проще и быстрее приобрести и установить новый мотор.

В случае повреждения кабеля или потери контакта в сети, ремонт не столь сложен. Достаточно заменить электрошнур или запаять контакты. Сложнее будет справиться с протечкой из-за разгерметизации корпуса. В этом случае попадающей внутрь насоса водой обычно выводится из строя конденсатор. Поэтому ремонт насоса «Джилекс» здесь сведётся не только к замене этой детали, но и обеспечения герметичности корпуса, чтобы избежать повторной протечки.

Одновременно с этим сливается и заменяется смазочная жидкость. В этом качестве ни в коем случпе нельзя использовать моторное масло, а только чистый глицерин. Иначе, при очередной разгерметизации, машинное масло выбежит в скважину, надолго сделав воду в ней непригодной для питья.

Ремонт Насосов Джилекс Своими Руками + Причины Поломок

Ремонт насосов Джилекс

Своевременный ремонт насоса Джилекс своими руками является гарантией длительного срока его эксплуатации в исправном состоянии. Чаще всего неисправностями устройств бывает разгерметизация корпуса погружных агрегатов, перегорание обмотки мотора и разрушение лопастей рабочих колес, при попадании на них слишком крупных элементов.
В статье предлагается познакомиться с особенностями насосов компании «Джилекс», описывается краткая инструкция по ремонту и эксплуатации оборудования.

Какими особенностями обладают скважинные насосы Джилекс

Насос Водомет, общий вид которого показан на фото, является достаточно популярной моделью в бюджетной категории. Цена его доступна для многих владельцев своих участков, приобрести устройство можно практически в любом магазине сантехники. Обладает большим числом положительных отзывов.

Насосы фирмы Джилет – Водомет

Некоторые особенности агрегата заключаются в следующем:

• Насосы Джилекс водомет по сравнению с другими аналогичными устройствами больше реагируют на чистоту перекачиваемой воды. При наличии в жидкости примеси песка — насос долго не прослужит.
• Не лучшим образом скажутся на долговечности его работы: повышенное содержание железа и примеси извести в воде.
• Водомет обязательно требует установку электрозащитного оборудования:

1. стабилизатора напряжения;
2. автомата,соответствующий номинальной мощности насоса.

• Желательно приобрести устройство для защиты от «сухого хода».
• Не стоит использовать насосы Джилекс производительность у которых 3,6 куб. м/час в слабые скважины, с дебитом от 0,5 до 1 куб. м/час.

Совет: Приобретая насос от фирмы Джилекс, необходимо монтировать его в скважину только с чистой водой, в сети питания не должно быть перепадов напряжения, использовать стабилизатор и всевозможные защиты. Параметры насоса и скважины должны соответствовать между собой.

Диагностика поломок насосов

Как и любое оборудование насосы фирмы Джилекс ломаются, а исправлять их требуется в кратчайшие сроки, чтобы не оставаться без воды, особенно в летний период.  Насос – это достаточной простой механизм, который не отличается большой сложностью.
В его конструкцию входят:

• Двигатель.
• Корпус.
• Контакты.
• Рабочее колесо.
• Вал.
• Уплотнение вала.
• Крыльчатка и прочие элементы.

При взаимодействии друг с другом они постепенно изнашиваются, что может потребовать их ремонта.

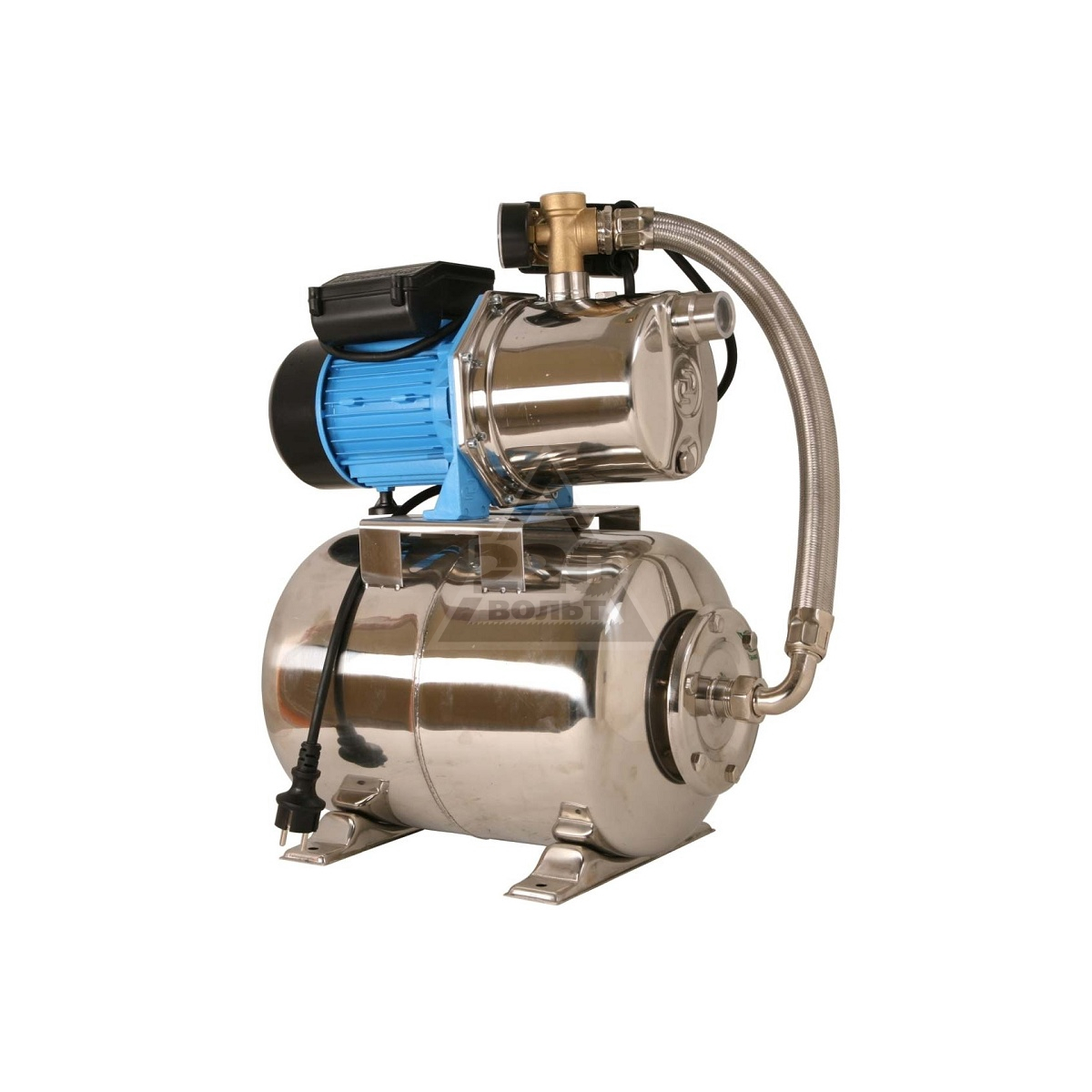

Поверхностные насосы Джилекс собираются с гидроаккумуляторами и устанавливаются в отдельном помещении, что способствует их большей сохранности, в отличие от погружных насосах линейки Джилекс – Водомет, которые постоянно находятся в воде, а на зимний период вынимаются, что впоследствии осложняет их использование.

Совет: Относительная простота конструкции позволяет выполнить ремонт агрегатов самостоятельно. Главное не совершить ошибки, которая может увеличить материальные расходы.

Продиагностировать самые распространенные поломки довольно легко:

• Если при подключении электричества насос не реагирует, необходимо проверить контакты и подающий провод. При этом устройство разбирается и тестером диагностируются контакты. Если на одном из них отсутствует сигнал, значит он поврежден.
• Указать на его негодность может и неестественные цвет элемента или он отсырел. Если реакция положительная искать причину нужно в кабеле, возможно он перебит. Это чаще касается погружных насосов, где кабель имеет подвешенное состояние и плохую защиту.
• Неравномерность работы, щелчки, «захлебывание» агрегата указывают на проблемы с крыльчаткой или даже с мотором. В этом случае требуется насос разобрать и тщательно осмотреть все элементы. Возможно получила трещины крыльчатка, или вышли из строя подшипники.
• При отказе работы двигателя, проблему необходимо искать в нем.

Совет: Двигатель насосов Джилекс достаточно нежный механизм, особенно у моделей погружного типа. Если перегорела его обмотка, то заменить ее не так просто. Поэтому лучше использовать новый мотор, который компания Джилекс поставляет как запчасти к своим изделиям.

• Из-за возникновения «сухого хода» очень сильно износиться и даже перегореть может поверхностный насос в станциях Джилекс – Джамбо.
• Очень часто в таких моделях встречаются неисправности, связанные с давлением в системе. В этом случае причинами могут быть:

1. возникновение неисправностей в реле давления. Проверить и настроить его довольно просто;
2. проблемы с гидроаккумулятором. Здесь может порваться или получить другие повреждения мембрана с воздухом. В этом случае нужна частичная разборка бака. Недостаток в мембране воздуха приводит к созданию дисбаланса во всей системе, а значит к падению давления.
3. поломался насос, что случается достаточно редко. Обычно выходят со строя рабочие элементы и аппарат не справляется с подкачкой, что сопровождается легким гулом, слабым напором, плохим вращением крыльчатки.

Ремонт насосной станции Джилекс Джамбо.

Как отремонтировать погружные модели насосов Джилекс

Ремонт поверхностных насосов и погружных отличается между собой.
Последовательность ремонта погружного устройства заключается в следующем:

• Вытаскивается и просушивается агрегат.
• Снимается верхний корпус или крышка.
• Снимается водозаборные механизмы, для чего лучше использовать тиски. Но при работе необходимо соблюдать осторожность, корпус внутри полый, что его делает слабым.
• Разбирается насосная часть. При обнаружении поломки на этом этапе ее можно устранить, иначе придется продвигаться к движку.
• Снимается штопорное пластиковое кольцо и вытаскивается мотор.
• Аккуратно вытягиваются провода и оценивается их состояние.
• По окончании ремонта в движок заливается нетоксичное масло и насос собирается в обратной последовательности.

Совет: В движке масло должно быть безвредным. Лучше всего для этого подойдет глицерин, который не загрязняет окружающую жидкость.

При разборке насоса неполадки устраняются довольно легко:

• Протираются спиртом или перепаиваются проблемные контакты.
• Новыми заменяются перебитые провода.
• Расходные элементы, получившие повреждения, или вращающиеся части подлежат только замене. Их ремонтировать дороже, чем они стоят.
• Ремонт движка лучше предоставить специалисту, который его разберет, почистит и отремонтирует. К тому же даст гарантию на определенный срок.

Как ремонтируются поверхностные насосы Джилекс

Поверхностные насосы Джилекс

При появлении признаков поломок насоса, необходимо снять его корпус и выполнить проверку всех систем.
Порядок работ заключается в следующем:

• Оборудование отключается от электричества, гидроаккумулятора и сливается жидкость в шланге.
• Откручивается задняя часть корпуса.
• Снимаются подвижные его части.
• Разбирается камера насоса.
• Убирается крыльчатка, уплотнители.
• Аккуратно вытаскивается двигатель.
• Контролируются провода.
• После завершения работ по ремонту насоса, его собирают в обратном порядке.

Отремонтировать такого типа устройства можно на любой стадии. Корпус их цельный, что облегчает снятие насоса, а детали необязательно вынимать и отключать последовательно. При возникновении проблем с крыльчаткой или расходниками их просто нужно заменить. Доступ к контактам можно получить через камеру движка, что является основной проблемой, но это не сложно.
Гидроаккумулятор разбирается отключением шланга и отвинчиванием пластины. После этого вытаскивается мембрана. Не желательно выполнять самостоятельно реле, его легко повредить.
Как выполняется ремонт любого насоса фирмы Джилекс хорошо показывает видео в этой статье. Своевременный ремонт любого оборудования – залог долгой его эксплуатации в исправном состоянии.

Сервивисный центр Джилекс Санкт-Петербург

Сервисные центры инженерного оборудования:  Ремонт насосов, котлов, водонагревателей, гидроаккумуляторов.

Выездной сервис по ремонту и обслуживанияю насосного оборудования:

телефон +7(981) 140-20-20

     Сервисный центр насосного оборудования Джилекс – ООО «Джилекс»

•           г. Климовск, ул. Индустриальная, 9. Телефон: +7 (499) 400-55-55

     Сервисный центр насосного оборудования Джилекс – ООО «Гидроснаб Сервис»

•           г. Санкт-Петербург, ул. Народная, 16, ст. Метро Ломоносовская. Телефон: +7 (812) 640-19-67

     Сервисный центр насосного оборудования Pedrollo – ООО «Гидроснаб Сервис»

•           г. Санкт-Петербург, ул. Народная, 16, ст. Метро Ломоносовская. Телефон: +7 (812) 640-19-67

     Сервисный центр оборудования Zilmet – ООО «Гидроснаб Сервис»

•            г. Санкт-Петербург, ул. Народная, 16, ст. Метро Ломоносовская. Телефон: +7 (812) 640-19-67

     Сервисный центр насосного оборудования Espa – ООО «Гидроснаб Сервис»

•          г. Санкт-Петербург, ул. Народная, 16, ст. Метро Ломоносовская. Телефон: +7 (812) 640-19-67

     Сервисный центр отопительного оборудования ZOTA – ООО «Гидроснаб Сервис»

•            г. Санкт-Петербург, ул. Народная, 16, ст. Метро Ломоносовская. Телефон: +7 (812) 640-19-67

     Сервисный центр насосного оборудования Zenit – ООО «Гидроснаб ОПТ»

•           г. Санкт-Петербург, ул. Народная, 16, ст. Метро Ломоносовская. Телефон: +7 (812) 640-19-67

     Сервисный центр насосного оборудования DAB – ООО «Гидроснаб Сервис»

•          г. Санкт-Петербург, ул. Народная, 16, ст. Метро Ломоносовская. Телефон: +7 (812) 640-19-67

     Сервисный центр насосного оборудования Grundfos – ООО «Гидроснаб Сервис»

•         г. Санкт-Петербург, ул. Народная, 16, ст. Метро Ломоносовская. Телефон: +7 (812) 640-19-67

     Сервисный центр отопительного оборудования Эван – ООО «Гидроснаб Сервис»

•          г. Санкт-Петербург, ул. Народная, 16, ст. Метро Ломоносовская. Телефон: +7 (812) 640-19-67

     Сервисный центр водонагревателей ACV – ООО «Гидроснаб Сервис»

•         г. Санкт-Петербург, ул. Народная, 16, ст. Метро Ломоносовская. Телефон: +7 (812) 640-19-67

     Сервисный центр автоматики Пампэла – ООО «Пампэла»

•         г. Санкт-Петербург, ул. Народная, 16, ст. Метро Ломоносовская. Телефон: +7 (812) 640-19-67

     Сервисный центр продукции Skadi – ООО «Гидроснаб ОПТ»

•         г. Санкт-Петербург, ул. Народная, 16, ст. Метро Ломоносовская. Телефон: +7 (812) 640-19-67

     Сервисный центр котлов Стропува (Stropuva) – ООО «Байкал Сервис»

     Сервисный центр насосного оборудования WILO – Вило РУС

     Сервисный центр котлов Protherm – www.protherm.ru

     Сервисный центр котлов Vaillant – www.vaillant.ru

     Сервисный центр водонагревателей OSO –

     Сервисный центр насосов Беламос (Belamos) – ООО «Беламос» www.belamos.ru

     Сервисный центр насосов Jaspi(Яспи) – «KAUKORA OY» www.kaukora.fi

Сервис

При покупке водяного насоса «ДЖИЛЕКС», Вы получите полный пакет современных сервисных услуг. Это является непременным условием деятельности нашей компании.

Партнеры компании «ДЖИЛЕКС» осуществляют сервисное, гарантийное и послегарантийное обслуживание водяных насосов для водоснабжения и прочего оборудования торговой марки «ДЖИЛЕКС» в 78 городах РФ и СНГ. Приобретая водяной насос ДЖИЛЕКС, Вы не будете иметь проблем с его эксплуатацией, а также ремонтом, если в таковом возникнет необходимость.

Ниже Вы можете ознакомиться со списком авторизованных сервисных центров «ДЖИЛЕКС» по Москве:

ООО » Клининг Сити»
Время работы: ПН-ПТ 10-18
Телефоны: +7(495) 632-42-80, +7 (495) 981-68-48
Адрес: Москва,ул. Нижегородская, д. 106, корп. 4

ИП Иванов А.И.
Время работы: с 10-00 до 18-00, СБ и ВС — выходные
Телефоны: +7 (495) 446-24-63, +7 (985) 189-51-47
Адрес: г. Москва, ул. Запорожская, д. 5

ООО «РЕГИОН СОЮЗ АЛЬЯНС»
Время работы: Пн-Пт — 11:00-19:00, Сб, Вс — выходной
Телефоны: +7 (499) 367-58-10, +7 (967) 130-79-67
Адрес: Москва г, Первомайская ул, дом 1/2

ИП Новинская Д.И.
Время работы: Пн-Пт — 10:00 — 18:00, Сб, Вс — выходной.
Телефоны: +7(495) 150-31-38
Адрес: г.Москва, м.Университет, ул.Панферова, д.7, к.2 (приёмный пункт)

ООО «ГидроЭлектрик»
Время работы: ПН-ПТ 8:30-18:30 СБ 10-14
Телефоны: +7(495) 922-88-62, +7 (926) 989-79-55, +7 (499) 707-14-65
Адрес: Москва,ул. Генерала Белобородова, д. 46, ст. метро »Митино»

ИП Новинская Д.И.
Время работы: Вт-Сб — 10:00 — 18:00, Вс, Пн — выходной.
Телефоны: +7 (495) 150-31-38
Адрес: г.Москва, м.Аннино, ул.Варшавское шоссе,д.170Б, стр.2 (приёмный пункт)

ИП Новинская Д.И.
Время работы: Пн-Пт — 10:00 — 18:00, Сб, Вс — выходной.
Телефоны: +7(495) 150-31-38
Адрес: г.Москва, м.Октябрьское поле, ул.Народного ополчения, д.34, стр. 3 (приёмный пункт)

ИП Новинская Д.И.
Время работы: Пн-Пт — 10:00 — 18:00, Сб, Вс — выходной.
Телефоны: +7(495) 150-31-38
Адрес: г.Москва, м.Медведково, Молодцова ул., д.14 Б (приёмный пункт)

ООО «НЕОТЕХ»
Телефоны: +7 (495) 481-32-31
Адрес: г. Москва, п. Восточный, ул. Западная, д. 6, стр. 19 (приёмный пункт)

ИП Николаева Г.Ю.
Время работы: Пн-Пт 09:00-18:00 Сб 09:00-15:00
Телефоны: +7 (903)796-23-98
Адрес: Москва, ул. Каширское шоссе, д.8, к.3.

ООО «Торговый Дом «МБК»
Время работы: Пн-Чт: 9.00-20.00 Пт: 9.00-18.00 Сб: 9.00-16.00
Телефоны: +7 (495) 729-86-38, +7 (985) 111-49-41
Адрес: г. Москва, ул. Грина, д.1, корп. 3 (Северное Бутово)

ИП Рогожин Д.А.
Телефоны: +7 (495) 796-34-35, +7 (495) 988-76-16
Адрес: Москва, м.Теплый Стан, ул. Генерала Тюленева, д.29a

ООО «Авангард Холго»
Телефоны: +7 ( 495) 627-52-85
Адрес: Москва,м. Речной вокзал, ул. Ленинградское шоссе, д. 57, стр. 12

ИП Новинская Д.И.
Время работы: Пн-Пт — 10:00 — 18:00, Сб, Вс — выходной.
Телефоны: +7 (495) 150-31-38
Адрес: г. Москва, м. Партизанская, ул. Измайловское шоссе, д.69А,стр.3

Ниже Вы можете ознакомиться со списком авторизованных сервисных центров «ДЖИЛЕКС» по Московской области:

п. Ржавки

ИП Котенев И.Б.
Телефоны: +7 (499) 994-01-00, +7 (499) 645-56-78
Адрес: МО, Солнечногорский р-он, п. Ржавки, 36-й км. а/м Москва-СПБ (36-ой км. ленинградского шоссе)

Ногинск

ИП «Запышный А.И.»
Время работы: ПН-ПТ 10-19 СБ 10-17
Телефоны: +7 (496) 519-32-02, +7 (906) 033-11-16
Адрес: Ногинск,ул. 3 Интернационала, д. 175

д. Борисово

ИП Бекренев Г.А.
Время работы: Пн-сб — с 09:00 до 18:00 Вс — выходной
Телефоны: +7 (4967) 76-12-80 +7 (926) 617-10-19
Адрес: М.О., Серпуховский р-он, д.Борисово, Данковское шоссе, д.3А, стр.2, ТК «Технопарк»

Одинцово

ООО «Орион-Сервис»
Время работы: Пн-пт 09:00 — 17:00 Сб-вс выходной
Телефоны: +7 (495) 590-89-27, доб.108
Адрес: Одинцово, Можайское шоссе, д.8 Г

Дмитров

ООО «НЕОТЕХ»
Время работы: ПН-ПТ 9-18 СБ-ВС 10-19 (можно сдать в ремонт и получить готовые)
Телефоны: +7 (49622) 5-48-76
Адрес: Дмитров,ул. Подъячева, д. 20-А

Бронницы

ИП Бурчик В.В.
Телефоны: +7 (925) 156-81-03
Адрес: г. Бронницы, ул. Строительная, 4

Островцы

ИП Комаров В.В.
Время работы: ПН-СБ 9-18
Телефоны: +7 (495) 778-33-55
Адрес: Московская обл., Раменский р-н, деревня Островцы, ул. Центральная, д. 134А

п. Дорохово

ИП Алдусьев А.А.
Время работы: Вт-Вс с 9:00 до 18:00, Пн — выходной
Телефоны: +7 (977) 297-39-52
Адрес: Московская обл., Рузский р-н, п. Дорохово, ул. Московская, д. 97 Строительный рынок

Павловский Посад

ООО «ИнструментЦентрСервис»
Время работы: ПН-СБ 9-18
Телефоны: +7 (901) 516-83-26
Адрес: Павловский Посад,ул. Большая Покровская, д. 40А

Подольск

Центральный сервисный центр ООО «ДЖИЛЕКС»
Время работы:

• 08.00-18.00 понедельник-пятница
• 09.00-17.00 суббота
• без перерыва на обед

E-Mail:
Сайт: http://www.jeelex.ru
Телефоны: +7 (499) 400-55-55
Адрес: 142180, Подольск г., мкр. Климовск, ул. Индустриальная ул., д.9

Коломна

ИП Лопатин В.Н.
Время работы: ПН-ПТ 10-19 СБ 10-16
Телефоны:+7 (496) 610-09-08, +7 (925) 042-10-34
Адрес: г.Коломна, ул.Гаврилова, д. 4. Помещение 25 ТК «Девичье поле»

д. Ложки

ИП Ахмедиев М.Н.
Время работы: ПН-ПТ 9-18
Телефоны: +7 (495) 989-63-84
Адрес: Московская область, Солнечногорский р-н, д.Ложки, д.8

с. Покров

ООО «РостТермо»
Время работы: Пн-Вс — 09:00-17:00
Телефоны: +7 (968) 636-72-12, +7 (926) 453-26-55
Адрес: Симферопольское ш, 37-й км, вл. 8 ТК «Покров», магазин Ультраком, павильон П 1-12

Орехово-Зуево

ИП Вавилов А.Ю., сервис-центр «Нерей»
Время работы: Пн-Сб с 9:00 до 19:00 , Вс с 9:00 до 17:00
Телефоны: +7 (985) 169-09-85
Адрес: г.Орехово-Зуево, ул.Урицкого, д.92, СТЦ «Баррикада»

Услуги по ремонту насосов | Повторное производство насосов

Gilkes Inc., Ремонт насосов

Gilkes Inc. — завод по восстановлению насосов, расположенный в Кемах, штат Техас. Мы работаем в районе Хьюстона с 1978 года, чтобы поддерживать нашу продукцию на лодках с экипажем в Мексиканском заливе. Первоначально мы занимались ремонтом насосов для конечных пользователей, а теперь являемся поставщиками основных программ восстановления для Cat ReMan ^® , Cummins ReCon ^® , EMD UTEX и GE Transportation.

Gilkes стремится полностью поддерживать свои продукты на протяжении всего их жизненного цикла.Наши насосы известны тем, что много лет работают в этой области, но уплотнения, подшипники и рабочие колеса, в частности, со временем изнашиваются и требуют замены.

Процесс восстановления насоса предполагает полную разборку насоса на составные части. Отсюда все подшипники, уплотнения, уплотнительные кольца, прокладки и крепежные детали выбрасываются, а оставшиеся детали оцениваются для повторного использования. Детали, подходящие для восстановления, обезжириваются, очищаются от краски, подвергаются дробеструйной очистке и ремонтируются, чтобы их можно было использовать для сборки насоса.

Использование новых уплотнений, подшипников, прокладок и креплений в сочетании с тщательным ремонтом деталей позволяет Gilkes предлагать точно такой же гарантийный срок, как и на новые насосы, построенные на нашем заводе в Великобритании.

Качество лежит глубоко в духе Gilkes. Все наши усилия направлены на достижение полного удовлетворения клиентов с точки зрения качества, стоимости и доставки.

Это еще раз подтверждается тем, что Gilkes Inc. получила аккредитацию по ISO 9001 в 2004 году, а также по стандарту автомобильного качества IATF 16949: 2016 в 2019 году.

Сервисная биржа

Мы также предлагаем программу обмена услугами для конечных пользователей, использующих только оригинальные запчасти Gilkes, полученные с нашего завода
в Великобритании.

Мы предлагаем полную 12-месячную гарантию на все сервисные сменные насосы.

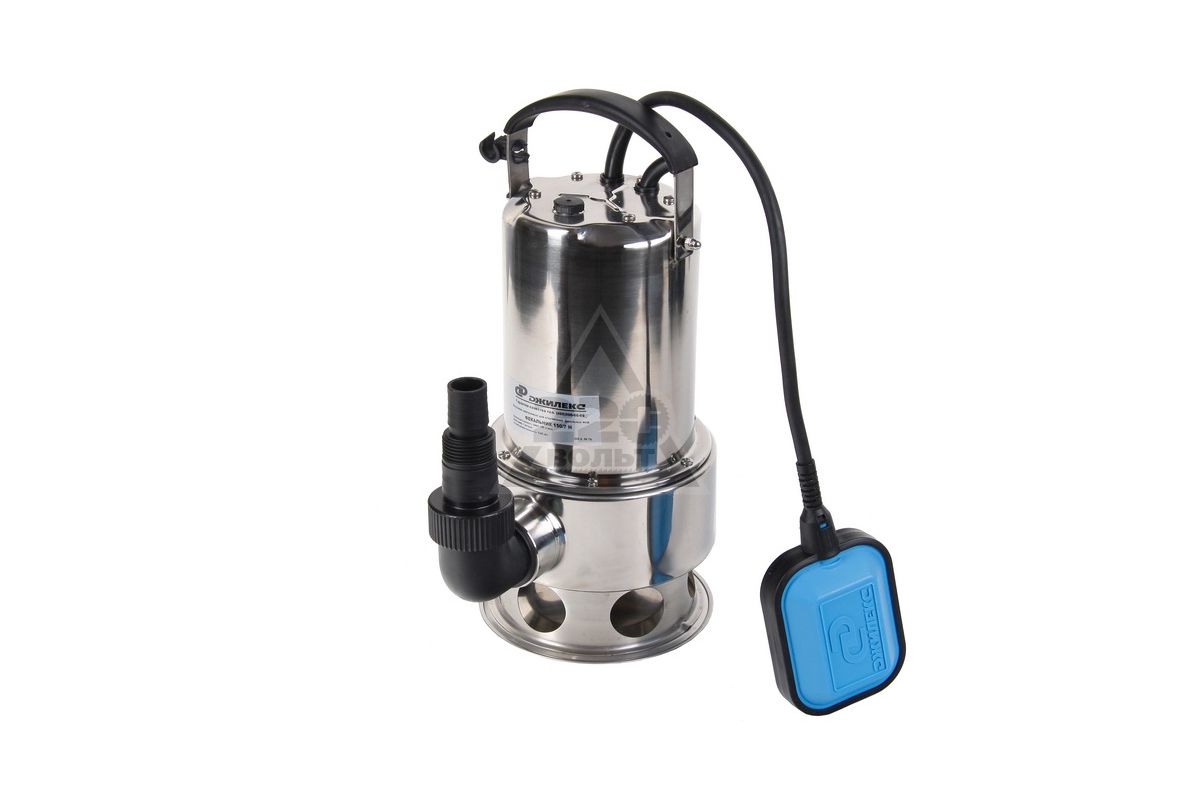

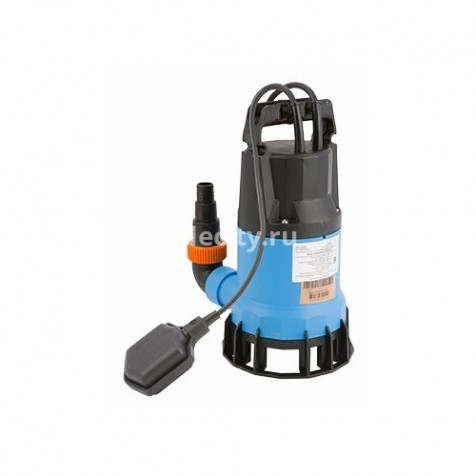

Дренажный насос с поплавковым выключателем. Подключение и ремонт поплавка для помпы. Назначение дренажных насосов.

Сложно найти альтернативу дренажному насосу в частном дворе.Без него станет проблематично откачать залитый грунтовыми водами подвал, слить воду из бассейна, спустить затопленные дренажные коллекторы. Однако техника не вечна, поэтому устройство может выйти из строя, и перед покупкой нового нужно будет как-то разобраться с решением проблем. В этой ситуации поможет ремонт сливного насоса с поплавком или без него.

Конструктивные особенности беспоплавковых устройств

Примерная скорость откачки воды с помощью дренажа составляет около 180 литров в минуту.Рабочая мощность зависит от следующих факторов:

• условия, в которых он эксплуатируется;
• удаленность от источника воды;
• степень погружения в жидкость;
• Загрязнение откачиваемой жидкости.

Следует учитывать, что ремонт дренажных насосов может понадобиться после откачки слишком горячей воды, ведь не все модели рассчитаны на работу в экстремальных условиях.

Конструкция дренажного оборудования

Современный дренажный насос без поплавка в конструкции имеет пару насадок:

• входной патрубок, контактирующий с всасываемой поверхностью жидкости из резервуара;
Выпуск
• , отводящий воду в зону, определенную владельцем.

В процессе работы ни в коем случае капли жидкости не должны попадать в область электродвигателя, так как это может привести к его выходу из строя. Чтобы не приносить в ремонт фекальные насосы или другие стоки, стоит позаботиться о том, чтобы откачка происходила быстрее, чем приток в емкость.

Возможно подключение к канализационным системам с помощью патрубков, при этом необходимо очень четко выставить их относительно диаметров канализационных труб, практически исключив возможное появление зазоров.

Основным преимуществом отстойника без поплавка является его высокая подвижность. При этом ремонт дренажных насосов этого типа проще, чем их аналогов.

Конструкция поплавковых устройств

Плавающие схемы более безопасны. Относительно невысокая стоимость этих агрегатов также является положительным фактором. Элемент поплавка, отвечающий за отключение, находится, как правило, в отдельном пластиковом ящике.

Есть два типа таких элементов:

• легкий, актуален для водоотведения и водоснабжения;
• тяжелый, востребованный в полостях дождевых стоков и канализации.

При выборе поплавка необходимо проверить его максимальную герметичность и качественную изоляцию питающего кабеля.

Наиболее частые проблемы

Если не работает фекальный насос или требуется ремонт насосов Джилекс, то вероятными причинами поломок могут быть следующие случаи:

• перегорела обмотка электродвигателя, может появиться характерный запах;
• поплавок может заклинивать ниже горизонтали спуска;
• произошла неисправность пускового конденсатора;
• рабочее колесо заклинило из-за попадания посторонних механических частиц.

Также необходимо отремонтировать насос Джилекс своими руками, если слышно гул от него, но откачка воды не идет:

• произошел перелом штока;
• рабочий клапан поврежден;
• ослаблено крепление штанги амортизатора;
• поврежден электрический кабель.

В этот список включены самые популярные причины поломок, но случаются отдельные ситуации или одновременно возникает несколько нештатных ситуаций.

Ремонтные работы

Ремонт помпы Джилекс или другого дренажного оборудования своими руками не всегда можно провести без специальных инструментов. В некоторых случаях даже они не помогут, так как потребуется дорогостоящая замена деталей или целых узлов.

Самым популярным ремонтом является освобождение поплавка или удаление частиц, блокирующих вращение волокна. Также вы сможете самостоятельно отремонтировать амортизатор или заменить трос. Амортизатор закреплен в разобранном корпусе.Резьба на крепежных болтах затянута, и необходимо проверить верхние гайки.

На ремонт кабеля уходит некоторое время, да и заменить перегоревший конденсатор на всех моделях своими руками не получится.

Если шток сломается, то эту деталь практически невозможно восстановить. Придется закупить новое оборудование. Ремонт клапана — тоже операция убыточная.

Если у вас есть знания в области электротехники и имеется достаточное количество провода для перемотки электродвигателя, то эту процедуру проводят в домашних условиях.Некоторые ремонтные мастерские предлагают эту часть ремонта помпы Jilex за относительно небольшую плату.

ВИДЕО: Демонтаж и ремонт трапа

Ремонт поврежденного кабеля

Повреждение кабеля можно заметить не во всех ситуациях. Изношенная обмотка будет видна снаружи, а вот разрыв во внутренней части без внешних признаков определить проблематично.

Важно определить момент, в котором произошла поломка. Одно из самых популярных мест — изгиб возле штекера или место входа кабеля в корпус насоса.В этой ситуации опытные специалисты действуют путем ручной проверки.

Для проведения реставрационных работ потребуется разобрать корпус, но здесь можно ожидать неприятных сюрпризов, связанных с использованием экзотических фигурных отверток. Это часто используется для защиты продукта от непрофессионального вмешательства.

При демонтаже крышки нужно аккуратно покачивать, не делая резких рывков, чтобы не повредить обмотку. Полость содержит натяжитель. Демонтируется обычно откручиванием 3 или 4 болтов.

Кабель необходимо снять и отрезать выше от точки разрыва, после чего его нужно будет вернуть обратно. Однако эта операция не так проста, как кажется на первый взгляд. Раздувшаяся от воды проволока будет увеличиваться в диаметре и не вернется в отверстие или канавку. На помощь придет небольшое количество машинного масла для облегчения установки.

Муфту нельзя снимать, так как это может повредить деталь.

Кабель возвращается на место, а натяжитель возвращается, обеспечивая надежную изоляцию.При установке крышки на место необходимо следить за точным совпадением крепежных пазов на корпусе, чтобы обеспечить максимальную герметичность.

ВИДЕО: Почему не запускается сушилка

Почему не работает помпа помпа

Очень часто оборудование начинает выходить из строя не по какой-то конкретной причине, а, например, при критических падениях напряжения в электросети. Если наблюдается поломка насоса, желательно проверить напряжение. Обычно это должно быть 220-240 В.Если этот показатель верен, значит, проблему с ремонтом уже можно решить.

Во избежание проблем с обмоткой и в целом с работой оборудования необходимо установить стабилизатор напряжения, который выравнивает вилку в процессе эксплуатации и все оборудование работает исправно.

Схема погружения

Кроме того, визуально исправный и эффективный насос может не перекачивать воду по следующим причинам:

• В водозаборнике скопился воздух;
• не хватает воды для работы — нужно глубже опускать шланг или сам насос, если речь идет о погружном;
• водозаборник не погружен в воду;
• , если насос оборудован так называемой «лягушкой» — блокиратором холостого хода, он может застрять и обесточить оборудование.

Вышеуказанные проблемы устраняются очень легко — достаточно либо полностью погрузить водозаборную часть в воду, либо наклонить ее так, чтобы вышел весь воздух, либо достаточно просто отцепить застрявшую «лягушку». В целом следует отметить, что все проблемы необходимо своевременно устранять и доверить эту работу профессионалам.

ВИДЕО: Ремонт сливного насоса

1.
2.
3.
4.
5.
6.

Дренажный насос со встроенным поплавком применяется для установки в колодцах, резервуарах, хранилищах, резервуарах и других местах, где есть жидкости и стоки. собраны.В одно судно можно установить несколько поплавков, если каждый из них предназначен для выполнения разных функций. Это может быть устройство управления насосом, датчик уровня или перелив жидкости. Их использование позволяет защитить насосное оборудование при переходе в режим «сухого хода», а также защищает от перелива при заполнении бака.

Назначение дренажных насосов

Также беспоплавковый насос используется для откачки воды из бассейнов, искусственных водоемов и котлованов. Существуют модели, конструктивное решение которых позволяет откачивать грязную воду (подробнее: «»). Средний дренажный насос способен откачивать около 180 литров воды в минуту. Производительность агрегата снижается при погружении и удалении места его нахождения от места откачки.К сожалению, большинство моделей дренажных насосов не рассчитаны на работу с горячей водой.

Принцип работы дренажных насосов

• входной — через него всасывается жидкость из заполненной емкости;
Выход
• — по нему вода отводится за пределы земельного участка. Попадание жидкости в двигатель невозможно, так как по этой причине устройство может сломаться. Насос должен перекачивать сточные воды быстрее, чем поднимется уровень в яме.

Дренажные насосы подключаются к канализации с помощью труб. По этой причине при установке агрегата необходимо знать точные (с точностью до миллиметра) параметры канализационной трубы. Главное преимущество беспоплавковых дренажных установок — мобильность — оборудование перемещается в любое место, где его нужно использовать.

Дренажные насосы со встроенным поплавком

Есть два типа поплавков для сливного насоса с переключателем:

• светлый — предназначен для систем водоснабжения и водоотведения;
• тяжелый — такие устройства используются для перекачивания ливневых, канализационных и дренажных стоков (читайте также: «»). Поплавковый выключатель (см. Фото) представляет собой поплавковое устройство, размещенное в пластиковом ящике, внутри которого находятся следующие элементы:
Электровыключатель
• — от него уходит кабель с тремя разноцветными жилами, один из которых — общий провод, а два — от нормально разомкнутого и замкнутого контактов переключателя;
Стальной шарик
• — осуществляет в цепи замыкание или размыкание контактов при изменении положения поплавка.

Приобретая дренажный насос с поплавковым выключателем, в первую очередь обращайте внимание на то, чтобы пластиковый корпус был герметичным, а кабель — влагостойким.

Полость кабельного ввода изолирована и заполнена полимерной смолой, предотвращающей попадание влаги. Материал, из которого изготовлен корпус, обладает хорошей термостойкостью. Оболочка кабеля изготовлена ​​из термопластичной резины, что делает поплавковый выключатель устойчивым к воздействию спирта, бензина, мочевой кислоты, жидких масел и других вредных веществ.На поверхности пластикового корпуса нет пор, поэтому на него не прилипает грязь.

Как устанавливается поплавок

Самым простым и быстрым способом будет установка прямо в контейнер.

Для этого используйте поплавок с тросом и груз, который идет в комплекте:

• последнее изделие надевается на трос и параметры люфта поплавка определяются экспериментально;
• груз фиксируется на тросе защелкой;
• кабель надежно прикреплен к внешней стороне контейнера;
• к насосу подключен поплавковый выключатель.

В случае размещения нескольких поплавков в одной емкости, их ставят на специальный стержень, который используется как кусок пластиковой трубы, и только потом прикрепляют.

Требуются данные устройства:

• выставить;
• отрегулируйте;
• разместите их по всей планке, чтобы они не мешали друг другу и правильно выполняли свои функции;
• кабели, идущие от поплавковых выключателей, закреплены на штанге зажимами.Как это выглядит на фото.

Количество поплавковых выключателей и место их установки определяется исходя из проектного решения или непосредственно в процессе установки.

Принцип действия поплавкового выключателя

Этот процесс осуществляется следующим образом:

Допускается подключение двух насосов к одному поплавку. В результате один агрегат начнет наполнять контейнер, если он находится в нижнем положении (а другой агрегат не работает). В верхнем положении поплавка работает второй насос, откачивающий жидкость, и при этом выключается оборудование, наполняющее резервуар.Однако следует отметить, что такая технология использования поплавкового выключателя малоэффективна.

Техническое обслуживание и ремонт поплавковых выключателей

Существует множество различных методов управления для предотвращения работы насосов всухую. Использование поплавкового выключателя уровня воды — один из самых доступных и эффективных способов защиты оборудования от возможных поломок. Бесспорным преимуществом его использования является возможность одновременного использования в двух формах — как исполнительный элемент для управления оборудованием и как контроллер, определяющий уровень воды.

Сфера деятельности указателей уровня воды очень широка, например, в системах водоснабжения и водоотведения.Поплавковые выключатели обслуживают колодцы, резервуары для хранения, используются во всевозможных емкостях. Также они используются в канализационных системах.

В одном резервуаре может быть размещено до нескольких переключателей, каждый из которых выполняет свою функцию: один управляет вспомогательным насосом, другой — основным, третий действует как датчик аварийного уровня воды, четвертый контролирует перелив. В любом случае количество поплавков определяется количеством подключаемых насосов, а также необходимостью системы в устройствах безопасности.
Несколько поплавков закреплены на специальной монтажной штанге. В ее роли с успехом можно использовать пластиковую трубу, надежно закрепленную в емкости. Поплавковые выключатели закреплены на штанге на некотором расстоянии друг от друга, чтобы не мешать работе соседа. Крепление кабеля каждого выключателя осуществляется зажимами. Бывают ситуации, когда необходимость диктует использование сразу нескольких удилищ для крепления поплавков.
С учетом условий работы и специфики проекта определяется количество поплавковых выключателей, необходимое для организации работы той или иной системы.

Есть два типа поплавковых выключателей:

• Light — для системы контроля водоснабжения или водоотведения;
• Heavy — предназначен для управления дренажными или фекальными насосами.

Поплавковый выключатель в действии

Перед подключением недавно приобретенного поплавкового выключателя к насосу рекомендуется убедиться, что его технические характеристики совместимы.
Элементарный способ установки выключателя для электронасосов — внутри резервуара для воды.

Схема последовательного подключения поплавкового выключателя:

1. К тросу поплавка прикреплено специальное грузило (входит в комплект).
2. Трос надежно закреплен на краю резервуара.
3. Амплитуда свободного хода поплавкового выключателя регулируется так, чтобы установить наивысший и наименьший уровень, при достижении которого поплавковый выключатель сработает.
4. Поплавковый выключатель подключается к насосу в последнюю очередь.

Если существует опасность того, что поплавок повиснет или помешает его свободному движению в резервуаре, подключение не должно выполняться.

Основные функции, выполняемые поплавковым выключателем:

• Поплавок, подключенный к насосу, выполняющему задачу наполнения бака, отключается при подъеме и снова подключается при достижении нижней отметки.
• Для автоматической станции: включение при достижении верхнего уровня жидкости и выключение при нижнем (достижение дна резервуара).
• Клапаны или задвижки с сервоприводом: переключатель подает сигнал на закрытие, когда он находится в верхнем положении (полная мощность), и открывает путь для воды, когда он достигает нижнего положения.
• Диспетчерская: мониторинг избытка и нехватки воды.

К одному поплавку можно привести два насосных устройства: функция первого насоса — заполнение резервуара в момент нижнего положения поплавка, задача второго — откачивать воду в момент верхнее положение.Схема эффективна только в случае бесперебойной подачи воды в бак.
Некоторые варианты подключения переключателей для предотвращения работы насосов всухую.

Роль сигнализаторов в дренажных насосах

Дренажный насос с поплавковым выключателем широко применяется в промышленности и в быту. В его задачу входит очистка колодцев, удаление грязных жидкостей и т. Д. В дренажном насосе поплавок наделен функцией автоматического включения и выключения привода. Выключатель опускается в сточную воду с помощью удлиненного кабеля вместе с трубкой для забора жидкости.
В комплект дренажного насоса вертикального типа входит поплавковый вертикальный выключатель с функцией откачки жидкости из замкнутого пространства. Такой сливной насос может, например, сливать неработающие трубопроводы.

Устройство и работа выключателя

Поплавковая конструкция: электрический выключатель и шарик из стали, помещенные во внутреннюю полость пластикового корпуса.
Длина кабеля варьируется от 3 до 10 м.
В момент, когда поплавковый выключатель достигает верхней отметки, контакты выключателя замыкаются, обеспечивая включение насоса.Как только поплавок опускается до нижней отметки, стальной шарик воздействует на рычаг переключателя, меняя его положение. Цепь разомкнута, и система отключается.

Схема подключения поплавкового выключателя: к выключателю подключается трехжильный кабель. Они различаются по цвету, часто черному, синему и коричневому. Общий провод отмечен черным цветом.
В верхнем положении поплавкового выключателя контакты общего провода и нормально замкнутого провода замкнуты, обозначены коричневым цветом.На минимальной отметке цепь замыкается с участием общего провода и нормально разомкнутой, обозначенной синим цветом.
Изоляция провода, который в настоящее время не используется в цепи, должна быть очень надежной.
Подразумевается, что в водной среде кабель должен обладать достаточной влагостойкостью, а пластиковый корпус — герметичным. Кабельный вывод снабжен устройством снятия механических напряжений и надежно герметизирован. Полимерная смола, заполняющая полость кабельных вводов, исключает попадание влаги внутрь.
И последнее слово в пользу поплавкового выключателя — это цена, которая обычно колеблется от 300 до 500 рублей. Сочетание приятной цены с надежностью делает покупку поплавкового выключателя лучшим вариантом защиты от нежелательных поломок дорогостоящего оборудования, например, бытовых и промышленных насосов.

Дренажные насосы со встроенным поплавком применяются для установки в резервуары, резервуары хранения, резервуары, колодцы и другие конструкции. В один резервуар можно установить несколько поплавков с разными функциями: управление насосом, датчик перелива жидкости, датчик аварийного уровня.
При использовании предусмотрена защита насосного оборудования в режиме «сухой ход», а также защита от перелива при заполнении резервуара. О том, как пользоваться устройством своими руками, предлагает познакомиться эта статья.

Назначение и принцип работы дренажных насосов

Беспоплавковые необходимы для использования на дачных участках и приусадебных участках, где избавляют хозяев от многих неприятных проблем. Основная задача устройств — обеспечивать отвод дождевой воды, сточных вод, откачивать талую воду из подвалов, погребов, колодцев, котлованов, котлованов.
Дренажный беспоплавковый насос применяется при откачке воды из бассейна, котлована, искусственного водоема. Специальные модификации дренажных узлов позволяют откачивать загрязненную воду.
Сливной насос в минуту, со средними техническими характеристиками, может откачивать около 180 литров воды. Мощность устройства уменьшается с погружением и диапазоном точки откачки.

Совет: Большинство дренажных насосов не предназначены для перекачивания горячей воды.

В установке две трубы:

• Вход, через который всасывается вода из заполненной сточной ямы.
• Выход, через него жидкость выводится за пределы участка. Жидкость не должна попадать в двигатель.
  Это может повредить машину. В этом случае насос должен перекачивать стоки быстрее, чем их уровень может подняться в яме.

Совет: К канализационной системе насосы подводятся по трубам. Поэтому при установке дренажного насоса необходимо знать диаметр канализационной трубы с точностью до одного миллиметра.

Главное преимущество беспоплавкового дренажного насоса — мобильность.Оборудование может свободно перемещаться в любое место, где оно необходимо. Ремонт в случае поломки можно сделать быстро и легко.

Характеристики дренажных насосов с поплавками

Для защиты насосного оборудования используются специальные поплавковые устройства. Цена на такие устройства относительно невелика по сравнению с имеющимися у них преимуществами.
Есть два типа поплавковых выключателей:

• Легкие, используются в основном в системах водоснабжения и водоотведения.
• Heavy, используется для дренажа, канализации, дождевой воды.

Поплавковый выключатель — это поплавковое устройство в пластиковом корпусе.
Внутри него:

• Выключатель электрический. От него идет кабель с тремя жилами разного цвета: один — общий, а два — от нормально разомкнутого и нормально замкнутого контактов переключателя. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
• Стальной шарик, замыкающий или размыкающий контакты цепи при изменении положения поплавка.

Когда поплавок находится в нижнем положении, цепь замкнута общим проводом и нормально разомкнута.Если поплавок поднят, контакты общего и нормально замкнутого проводов замкнуты.
Провод, который в данный момент не используется по схеме, необходимо заизолировать.

Совет: Приобретая поплавок, следует обратить внимание на то, что пластиковый бокс должен быть герметичным, а кабель — влагостойким.

Кабельный вывод при изготовлении уплотнен механическим уплотнением. При необходимости снятия механических напряжений в кабеле используйте специальное приспособление, входящее в комплект поставки поплавка.
Полость входа кабеля изолирована и заполнена полимерной смолой, предотвращающей проникновение влаги внутрь. Материал корпуса обладает хорошей термостойкостью, а для оболочки кабеля используется термопластичная резина, что делает поплавковый выключатель устойчивым к воздействию вредных спиртов. химический состав мочевая кислота, жидкие масла, бензин и другие вещества.
На поверхности пластикового корпуса отсутствуют поры, что исключает возможность налипания всевозможных загрязнений.Песок, бумага и другие твердые включения свободно соскальзывают с него, не влияя на плавучесть поплавкового выключателя.

Как установить прибор

Порядок установки поплавковых выключателей следующий:

• Проверяется величина тока, потребляемого насосом. Он должен быть меньше максимально допустимого, что указано в инструкции по эксплуатации поплавка.

Самый простой и быстрый способ — установить в контейнер.
В данном случае используется поплавок с тросом и специальный груз, входящий в комплект:

• Трос нагружается, а величина свободного хода поплавка определяется опытным путем.
• Груз закреплен на кабеле.
• Сам кабель надежно закреплен снаружи контейнера.
• Поплавковый выключатель подключен к насосу.

Совет: устанавливайте поплавковый выключатель на питающий кабель только в том случае, если нет опасности, что поплавковый выключатель может зацепиться или зависнуть внутри емкости, и требуется только один поплавковый выключатель.

При установке в резервуар нескольких поплавковых выключателей их необходимо прикрепить к специальной штанге.Его роль обычно выполняет кусок пластиковой трубы, помещенный и надежно закрепленный в емкости. После этого к трубе крепятся поплавки.
Для этого они:

• Выставить.
• Регулируют.
• Они расположены по длине стержней таким образом, что они не могут мешать друг другу при правильном выполнении предназначенных для них функций.
• Ведущие кабели от поплавковых выключателей фиксируются зажимами к штанге, как показано на фото.

• Количество поплавковых выключателей выбирается в зависимости от количества насосов или от количества предохранительных устройств, их типов и используемых панелей управления.
• Бывают случаи, когда для надежной работы этих устройств необходимо использовать несколько штанг.

Количество и место установки поплавковых выключателей определяется индивидуально на месте при установке или в соответствии с проектом.

В чем принцип работы поплавкового выключателя

Несколько вариантов использования поплавковых выключателей. Система подачи воды при наполнении и опорожнении резервуара-накопителя.
В данном случае:

• Насос для наполнения бака выключит поплавковый выключатель при подъеме, когда бак, который нужно заполнить, будет полным, и включит его при опускании на дно, если бак пуст.
• Устройство включит подачу воды, когда оно будет на поверхности, емкость будет полной, и выключит станцию ​​при ее опускании на дно, в этом случае емкость будет пустой.
• Устройство подаст команду на закрытие клапана или клапана с сервоприводом, при поднятии на поверхность контейнер заполнится и откроет клапан или защелку при опускании на дно, контейнер опустеет.
• Устройство подаст команду диспетчеру на точке или оператору, при подъеме на поверхность, емкость заполнена, и подаст сигнал о нехватке воды, при опускании на дно емкость станет пустой.

Канализация:

• Аппарат включит фекальный насос, если он плавает на поверхности, емкость заполнена, и выключит насос, при опускании на дно емкость опустеет.

К одному поплавку можно подключить два насоса: один насос будет заполнять емкость, если поплавок находится в нижнем положении, в это время второй насос не работает, а в верхнем положении устройства работает второй насос , откачивая емкость, и насос, наполняющий емкость, в это время работать не будет.
Такая схема использования поплавкового выключателя не очень эффективна, возможны перебои в подаче жидкости, на время при наполнении тары. Как работает дренажный насос с поплавком, хорошо показано на видео в этой статье.

Эксплуатация, ремонт и обслуживание поплавковых выключателей

При соблюдении всех условий эксплуатации поплавковые выключатели долго работают без ремонта. Если устройство используется в водопроводной системе или при сливе воды, то в периодическом обслуживании оно не нуждается.
Если поплавковый выключатель будет работать в канализационных ямах, необходимо не реже одного раза в месяц промывать поплавок и насос от загрязнения струей воды под давлением, что предотвратит прилипание или прилипание поплавка к сливному насосу или труба. При подгорании контактов внутрь поплавка попадает влага, повреждена изоляция кабеля, поплавок ремонту не подлежит, но его необходимо заменить.

Современные насосы становятся все более функциональными по мере расширения возможностей. Наличие автоматики и возможность объединения нескольких насосных систем в один комплекс значительно увеличивает эксплуатационные преимущества.Волна технологического развития захлестнула и традиционные водозаборные устройства, в результате чего появился дренажный насос с поплавковым выключателем и электронным управлением. Внедрение новых систем позволило владельцам таких устройств с большим комфортом выполнять бытовые задачи. Это может быть откачка воды из подвала, опорожнение резервуаров, поливочные работы и т. Д.

Насосное устройство

Большинство моделей имеют небольшие размеры, что облегчает обслуживание. При изготовлении корпуса используется нержавеющая сталь или пластик.Хотя в прочностных характеристиках добавляют синтетические материалы, с точки зрения надежности все же выгоднее покупать металлические агрегаты. Но в этом случае необходимо подготовиться к увеличению массы. Он выполняет функцию внутреннего всасывающего устройства. В зависимости от исполнения это может быть либо небольшое устройство для работы с относительно чистой водой, либо мощный дренажный насос с поплавковым выключателем, способный эффективно справляться с загрязненными составами. Правда, сама концепция этого типа насоса дает возможность работать с крупными частицами и абразивами в водной среде.По этой причине большинство моделей оснащено широкой рабочей камерой для оптимальной пропускной способности.

Принцип работы

Традиционный водоотливной насос погружается в воду и начинает откачивать. Но в этом случае стоит обратить внимание на то, кто вносит свои коррективы в процесс. Устройство предназначено для защиты от работы всухую, что страхует от поломки. Нормальная работа предполагает, что насос будет работать до тех пор, пока оператор не остановит его. По этой причине даже после того, как резервуар опустеет, агрегат может продолжать выполнять свою функцию, что очень вредно для технического наполнения.Этот риск полностью устраняется сливным насосом с поплавковым выключателем, принцип работы которого допускает автоматическое отключение. О необходимости остановки сигнализирует бочкообразный регулятор, который находится в поплавковом устройстве и реагирует на уровень воды. Автономность таких подразделений выходит далеко за рамки разовых мероприятий. Насос можно оставить в затопленном месте, и он будет откачивать каждый раз, когда достигает определенного уровня воды.

Основные характеристики

Основным показателем работоспособности дренажного насоса является производительность.Отечественные модели могут работать со скоростью откачки 140–170 л / мин. Для правильного выбора необходимо прикинуть объемы воды, которые потребуется отремонтировать, и сравнить это значение со временем. Чем выше производительность, тем меньше времени будет потрачено на рабочий процесс. Также необходимо учитывать направление напора, которое обеспечит дренажный насос с поплавковым выключателем. В инструкции к таким агрегатам характеристики забора обычно даются исходя из того, что значение вертикального напора на 1 м соответствует аналогичной силе в вертикальном положении, но уже на расстоянии 10 м.

Отзывы производителей

Рынок делится на модели для профессионального и домашнего использования. Для частных нужд рекомендуются марки Gardena, Metabo, Al-ko Drain и другие. Отдельно пользователи хвалят дренажный насос с поплавковым выключателем «Джилекс», который представлен компактными, но эффективными модификациями. О бренде Karcher существует множество положительных отзывов. Некоторые модели этой марки способны осушать до 5 мм.

По профессиональному оборудованию Speroni лидирует в этом сегменте.Хотя модели этой компании массивные по размеру, с точки зрения надежности это один из лучших вариантов … Если вам нужен прибор для работы в проблемных местах с повышенным содержанием примесей в воде, то именно этот следует выбирать дренажный насос с поплавковым выключателем. Отзывы отмечают, что его можно использовать для организации дренажной системы не только в пределах приусадебного участка, но и в специализированных хозяйствах.

Плюсы и минусы установки

Конструкция дренажных насосов позволяет использовать их в самых разных сферах — от обслуживания бассейнов до полива дачи и осушения подвала.Производители стремятся наделить такое оборудование небольшими корпусами, что также увеличивает эргономические преимущества насосов. Недостатки оборудования проявляются уже при длительной эксплуатации. Поскольку сливной насос с поплавковым выключателем рассчитан на работу в тесном контакте с водой, через некоторое время на поверхностях корпуса можно обнаружить следы деформации. Можно сказать, что производители повышают долговечность агрегатов за счет использования высокопрочных и долговечных материалов, но агрессивные среды в долгосрочной перспективе не оставляют никаких шансов качественным пластмассам и металлическим сплавам.

Заключение

Организация дренажной системы требует комплексного подхода к выбору ее составляющих. В большинстве случаев за основу берется дренажный насос с поплавковым выключателем, но для его полноценного функционирования также следует приобретать целый набор аксессуаров. Это могут быть переходники, шланги, фитинги, крепления и другие приспособления, повышающие надежность и производительность дренажной функции. Также последние версии насосов оснащены системами автоматики, благодаря которым пользователю проще управлять агрегатом.

: обзор, характеристики, характеристики и обзоры

Насосная станция Jilex Jumbo является поверхностной. В оборудовании есть встроенный эжектор, который подключается к трубам. Система способствует эффективному поглощению жидкости на входе, кроме того, оборудование не требует чистой жидкости и растворенных газов.

Отзывы об особенностях моделей насосов «Джамбо»

Насосные станции «Гилекс», о которых вы можете прочитать ниже, представлены моделями 60/35 П и 70/50 П, которые имеют полимерный корпус, а резьбовые части винта изготовлены из латуни.Насосы 60/35 H, 60/45 и 70/50 имеют корпус из нержавеющей стали, тогда как в модели 60/35 эта часть сделана из чугуна. По словам пользователей, некоторые детали, в том числе крыльчатка, изготовлены из пластмассовых материалов, они обладают высокой износостойкостью.

Насосная станция Gileks, неисправности которой вы можете устранить, имеет переходной алюминиевый фланец, закрытую крышку, поэтому ее контакт с водой полностью исключен. Покупатели подчеркивают, что оборудование хорошо защищено от протечек, это обеспечивается применением графитовых керамических уплотнений.

Устройство работает за счет электродвигателя, который представляет собой короткозамкнутую систему с составными частями. Статор находится под защитой термозащиты, последняя берет на себя функцию аварийной блокировки. Как подчеркивают покупатели, этот компонент отключает двигатель при перегреве обмотки. Насосная станция Гилекс способна поддерживать необходимое давление, отключаться и включаться в зависимости от расхода жидкости. Агрегаты можно разделить по принципу управления.Некоторые из них построены по принципу автоматики, имеют поверхностный аккумулятор, реле давления и манометр. Объем аккумулятора в данном случае 24 л. Если речь идет о помпе марки 70/50 П-50, то эта цифра в 2 раза больше, так как имеется горизонтальный гидроаккумулятор объемом 50 л. Модель 70/50 H-50 HOUSE оснащена мощным контроллером, который гарантирует эффективное управление.

Обзор положительных качеств

Насосная станция Гилекс имеет множество преимуществ, среди которых:

• снижение пусковых токов;
• минимизация механических нагрузок;
• отсутствие гидроудара в момент включения.

Нельзя не отметить надежную защиту от перепадов напряжения, а также отсутствие сухого хода. В насосе устанавливается определенное давление, которое во время работы поддерживается на заданной высоте. Работа всухую исключается благодаря автоматическому блоку управления, который контролирует количество потока. Здесь закладывается пороговое значение давления.

Характеристики насоса марки «60/35 Н-24»

Данная насосная станция «Гилекс» предназначена для поверхностного монтажа, так как дополнительной функцией является повышение давления.Максимальный напор составляет 30 м, а производительность эквивалентна 3,3 м ³ / ч. Потребляемая мощность устройства 600 Вт, вода на всасывании должна быть чистой, размер фильтруемых частиц 0,8 мм. Допустимая температура жидкости может варьироваться от 1 до 50 ° C.

Оборудование поставляется со встроенным эжектором, который поставляется в виде единого блока. Бачок имеет объем равный 24 л, а для диаметра выпускного отверстия этот параметр составляет 1 дюйм. Шнур питания обеспечивает удобную работу насоса, его длина составляет 1,5 м.Насос необходимо устанавливать горизонтально. Допустимая температура окружающей среды — 1 ° C и выше. Вы можете не бояться, что эта насосная станция «Джилекс Джамбо» перегреется, ведь в системе есть защита.

Характеристики насоса «60/35 П-24»

Данная модель имеет максимальный напор, равный 35 м. Пропускная способность равна 3,6 м ³ / час. Оборудование работает от сети напряжением 220/230 В. Потребляемая мощность 600 Вт. Диаметр розетки оборудования — 1 шт.Температура окружающей среды при работе устройства может варьироваться от 1 до 35 ° С. Контроль уровня воды электронный автоматический.

Обзор марки насоса «70/50 П»

Данная насосная станция «Джилекс Джамбо» стоит 7500 руб. и предназначен для использования в саду. Оборудование необходимо устанавливать на поверхности. Устройство сочетает в себе преимущества центробежного насоса и практичность самовсасывающей модели. Агрегат адаптирован к условиям эксплуатации в России, где часты колебания напряжения.Качество забираемой воды может быть разным, кроме того, она может содержать определенный объем газа. Это оборудование предназначено для подачи воды из водоемов, колодцев, колодцев, резервуаров и резервуаров.

70/50 Технические характеристики

Если вас интересуют насосные станции «Джилекс Джамбо», то перед покупками рекомендуется ознакомиться с отзывами о них. Модель 70/50 P, потребляемая мощность которой составляет 1100 Вт, не исключение. Этот садовый насос имеет производительность 3,9 тыс. Л / ч.Максимальная глубина всасывания — 9 м, а высота подачи воды — 45 м. Агрегат весит 9,85 кг. В оборудовании есть автоматическая система, обеспечивающая самовключение и выключение, при этом давление будет поддерживаться на определенном уровне. Это обеспечивает непрерывный режим работы.

Насос может эксплуатироваться в широком диапазоне температур, но температура перекачиваемой воды может колебаться от 1 до 50 ° С. Эти насосные станции «Джилекс Джамбо», часто довольно положительные, имеют асинхронный короткозамкнутый двигатель, манометр и гидроаккумулятор.Использование графитовых керамических уплотнений исключает утечку из насоса. В процессе изготовления используются материалы по типу стеклонаполненного полипропилена, составляющего основу корпуса. Резьбовые части винта изготовлены из латуни, а колеса — из пластика. Направляющая трубка Вентури обеспечивает продуктивную и стабильную работу в течение длительного срока службы.

Особенности ремонта

Несмотря на то, что описываемое оборудование качественное, может возникнуть необходимость ремонта насосной станции «Гилекс».Если вы заметили грохот в двигателе, а оборудование задыхается, все это может вызвать проблемы с крыльчаткой или двигателем. Разберите устройство и осмотрите его самостоятельно. Если рабочее колесо треснуло или подшипники вышли из строя, их можно заменить новыми и собрать в обратном порядке.

Насос погружной дренажный «Джилекс». Дренажные насосы джилекс. Дренажный насос Джилекс: преимущества

Интернет-магазин Kuvalda.ru предлагает дренажные насосы Джилекс, соответствующие требованиям и стандартам качества.Здесь можно оплатить товар безналичным расчетом или наличными, а также картой. Каталог дренажных насосов Джилекс постоянно расширяется и дополняется новейшими моделями. В нашем интернет-магазине удобная и быстрая доставка по Москве и России. Для быстрого поиска товаров используйте функцию поиска по категориям, разделам и подразделам, а также в строке поиска по поисковому слову или номеру. Сориентироваться в представленных товарах помогут опытные менеджеры, которые подскажут технические детали и условия доставки.Благодаря широкому ассортименту дренажных насосов Джилекс вы найдете все необходимое. Мы будем рады ответить на ваши вопросы о наших ценах и ассортименте. Мы приветствуем ваши предложения и пожелания по улучшению нашего сервиса.

, предлагаемые к покупке в этом разделе каталога, хорошо зарекомендовали себя в своем сегменте рынка. Они представлены по доступным ценам и заслужили положительные отзывы покупателей благодаря качественной сборке, использованию при изготовлении прочных износостойких материалов.Важно, чтобы даже при длительном контакте с водой не выделялись токсичные вещества — просто из-за их отсутствия в материалах, используемых при производстве.

Насосы этого типа производятся в пластмассовых корпусах, что не только снижает цену, но и позволяет не беспокоиться о коррозии. Дренажные насосы в основном состоят всего из двух элементов. Это электродвигатель, а также сама насосная часть, которая, в свою очередь, включает в себя корпус, центробежное колесо и основание со специальными «окнами» для забора воды.Обычно двигатель представляет собой однофазный асинхронный электродвигатель. Так что его можно подключать к стандартным бытовым розеткам. Обеспечивает защиту от перегрева и работы всухую — например, при резком падении уровня воды в колодце.

Заявление

Jileks находят самое широкое применение. Их основное предназначение — слив всевозможных жидкостей. Погружные насосы благодаря своим конструктивным особенностям могут использоваться, в частности, для откачки из затопленных подвалов различных жидкостей, отвода воды из сточной ямы.Их используют для перекачивания чистой воды, например, для полива участка или для сбора воды для дальнейшего хранения в емкости, а также для многих других целей.

Важно правильно выбрать насосное оборудование. Ведь новичку довольно сложно ориентироваться во всем предлагаемом разнообразии. Основные факторы, которые следует учитывать:

• , при каких условиях придется эксплуатировать насос;
• планируемых объемов жидкости, а также степень ее загрязнения;
• мощность.В этом случае, вопреки распространенному мнению, больше не всегда означает лучше. Вам нужна оптимальная мощность, которую вы можете рассчитать самостоятельно, либо можете обратиться за помощью к специалистам нашего магазина;
• наличие дополнительных опций.

Правильно определив потребности пользователя с учетом всех условий эксплуатации, можно будет сделать оптимальный выбор насоса.

Выгодная и удобная покупка с доставкой в ​​компании Santech House

В нашем интернет-магазине вы можете заказать качественные насосы Джилекс с гарантией производителя с доставкой по Москве и области.Также предлагаем много других товаров для устройства колодцев и колодцев — оптом и в розницу. На все ваши вопросы всегда ответят наши квалифицированные консультанты по номерам телефонов, указанным на сайте.

Компания «Джилекс» со своим предприятием по производству насосного оборудования в Климовске производит электронасосы с 1993 года, сегодня это один из крупнейших поставщиков электронасосов и сопутствующих комплектующих на российский рынок.

Скважинный электронасос серии Водомет и насосная станция Джамбо, представленные широким модельным рядом, давно известны потребителю, с 2008 года запущены в производство дренажные насосы с поплавковым выключателем, линейная серия которых спроектирована. для бытового и промышленного использования.

Серия Drainer включает 6 моделей погружных дренажных электронасосов, которые различаются как по конструкции, так и по объемным и напорным характеристикам.

Конструктивные особенности электронасосов Drainer

Дренажный насос от Джилекс состоит из водозаборной части и агрегата с электродвигателем 2. Водозаборный агрегат помпы включает в себя часть корпуса 4 с основанием 5, на котором находится фильтрующая решетка для забора воды. Рабочее колесо 1 находится под решеткой водозабора и крепится к валу ротора гайкой.

Дренажный двигатель помещен в металлический корпус и состоит из статора и короткозамкнутого ротора, вал которого установлен на подшипнике в масляном щите со стороны, омываемой водой, и имеет механическое уплотнение с другой. боковая сторона.

Корпус электродвигателя помещен во внешний кожух из высокопрочного пластика; во время работы поднимаемая жидкость омывает электродвигатель и охлаждает его электрическую обмотку — это позволяет дренажу долгое время работать в частично погруженном состоянии.

Для предотвращения проветривания в полости пластикового корпуса расположен клапан.

Статор двигателя включает в себя пусковую и рабочую обмотки с подключенным термозащитным устройством, которое прерывает подачу напряжения при перегреве обмоток.

В верхней части корпуса расположен конденсатор 6, который включен в цепь пусковой обмотки и имеет разную емкость в зависимости от модификации дренажа.

Электронасос снабжен электрокабелем с вилкой 7 и предохранительным поплавковым выключателем 8, для подключения напорных труб или шлангов со стороны корпуса, выходным патрубком 9 с регулируемым диаметром наружной резьбы (зависит от дренажа). модель).

Основные параметры электронасосов Drainer

Насосы для грязной воды Устройство слива с поплавком предназначено для отвода дренажных, дождевых и грунтовых грязных вод из затопленных помещений, отвода серых сточных вод из канализационных ям.Сушилки могут использоваться для полива и подачи питьевой воды из колодцев и природных водоемов, для наполнения и откачки воды из прудов и бассейнов, для обслуживания загрязненных колодцев.

В условном обозначении погружных дренажных электронасосов от Джилекс указывают наименование серии и максимальные значения подачи объема и давления.

Дренажные погружные электронасосы имеют следующие технические характеристики:

• Устройства предназначены для работы с однофазным питающим напряжением в диапазоне 198 — 242 В.и частота 47,5 — 52,5 Гц.
• Максимальный объем поставки в зависимости от модификации лежит в пределах от 6,6 до 33 кубометров в час.
• Максимальный напор 6 — 14 метров.
• Глубина погружения под водное зеркало не должна превышать 8 метров.
• Допускается работа электронасосов с жидкостями, температура которых лежит в диапазоне 1-35 С.

• Диаметр частиц в откачиваемой воде для всех моделей Дренаж Джилекс не превышает 6 мм.

Исключение составляет Drainer 550/14, способный пропускать твердые частицы диаметром до 40 мм. Следовательно, его выпускное отверстие является самым большим из всех моделей и может достигать 2,5 дюймов в диаметре. Благодаря большому размеру частиц Drainer 550/14 может использоваться в качестве электрического фекального насоса для откачки сточных вод, не содержащих длинноволокнистых отходов (волос, тряпок, предметов гигиены).

• Присоединенный напорный шланг или трубы размером от 1 до 2,5 дюймов.
• Электронасосы рассчитаны на длительный период непрерывной работы, при этом количество циклов включения и выключения не должно превышать 20 раз в час.
• Потребляемая мощность устройств колеблется в пределах 200 — 2000 Вт.
• Все блоки оснащены 10-метровым электрическим кабелем.

Производитель установил не слишком длительный гарантийный срок 1 год на электронасосы Джилекс серии Дренажник, которые могут использоваться для откачки загрязненной воды в водозабор. повседневная жизнь и промышленность.

Благодаря встроенному поплавковому выключателю сливы могут работать в автоматическом режиме, а также возможность работы при частичном погружении (при этом двигатель омывается потоком перекачиваемой жидкости) и встроенная защита от перегрева обмотки. дальнейшее повышение безопасности агрегатов.

Дренажные насосы Джилекс отлично справляются с перекачиваемой жидкостью, которая сильно загрязнена и содержит нежелательные примеси. Устройство не боится песка, ила, микроорганизмов.С его помощью можно осушить заболоченное место, откачать воду из подвала или гаража. Востребованное место использования — колодец, дачный домик, садовый участок … Основные технические характеристики: габариты, производительность, потребляемая мощность, вес и глубина погружения.

Дренажный насос Джилекс: преимущества

Эти агрегаты зарекомендовали себя на российском рынке, цена оправдывает качество и степень надежности. Для подключения и запуска помпы не нужно быть специалистом. Простые меры предосторожности, минимальное обслуживание и соблюдение инструкций продлят срок службы этого устройства на десятилетия.

Дренажный насос Jileks — это серьезный перечень достоинств:

• Высокая производительность.
• Пониженный уровень шума.
• Выносливость.
• Готовность к ремонту.
• Наличие запчастей.
• Прочность.
• Защита от перегрузки.

Техника серии «Дренажник» легко переносит природный негатив, не боится влаги, перепадов температуры, химической агрессивности рабочей среды.Отказ от скачка напряжения в сети — большая редкость. Насосы адаптированы к суровым российским условиям и климату, доступны для всех категорий граждан. Решив купить Jilex, смело обращайтесь к нам, большой выбор мы гарантируем!

предназначены для перекачивания дренажных вод с низким уровнем загрязнения и фекалий. Также их можно использовать для подачи воды из различных водоемов, в том числе из колодцев. Данное оборудование делится на типы по функциональному назначению, о чем свидетельствует соответствующая маркировка на корпусе.

Купить дренажные насосы Джилекс в Москве

ДЖИЛЕКС имеют разную цену в зависимости от конструкции, мощности и типа. Но стоимость такого оборудования общедоступна, что определяет его высокий уровень востребованности.

Компания производит широкий ассортимент насосного оборудования, среди которого Вы всегда можете выбрать вариант, отвечающий Вашим требованиям. Погружные насосы серии Водомет с высоким уровнем мощности оптимально подходят для скважин. Также в продаже имеется циркуляционное и наземное оборудование, входящее в состав автоматических насосных станций.

Купить дренажные насосы ДЖИЛЕКС в Москве можно в любое удобное время в нашем интернет-магазине. Они всегда в продаже и имеют доступную стоимость. Поэтому такие агрегаты очень часто используют для водоснабжения дачных и загородных участков. Оборудование отлично работает при температуре до + 1 ° С.

Как провод подключается к реле сухого хода. Подключение Регулировка реле холостого хода гидроаккумулятора

Как подсоединяется провод к реле сухого хода.Подключение Регулировка реле холостого хода гидроаккумулятора

Область применения насосов Djlequers Circle 25-40 — это инженерные системы отопления и горячего водоснабжения. Задача насоса — обеспечить принудительное движение теплоносителя (циркуляцию). Насос djilex успешно применяется в закрытых отопительных контурах и системах горячего водоснабжения.

Djilex Circular 25-40 — циркулярный насос — обязательный атрибут современных систем отопления, кондиционирования и вентиляции, водоснабжения и других инженерных систем.Устройство предназначено для принудительного вытеснения теплоносителя в закрытых системах кондиционирования и отопления, а также для более качественного рециркуляции горячей воды в системах, обеспечивающих подачу горячей воды. В отличие от насосного оборудования другого типа, циркуляционные насосы не поднимают воду и не повышают давление в гидравлических системах. Эти устройства предназначены только для создания циркуляции и служат только для перемещения теплоносителя (жидкости). Использование циркуляционных насосов Djilex Circula 25-40 позволяет ускорить процесс обогрева отапливаемых помещений и добиться равномерного распределения температуры источника тепла по всей системе отопления.Для работы устройства необходимо наличие сети напряжением 220 В.

В круговую серию входят модели с трехскоростным электродвигателем и мокрым ротором. Переключение скоростей осуществляется вручную: чем выше скорость, тем мощнее напор насоса.

Djilex можно настроить под конкретные параметры системы. Благодаря высокой производительности и возможностям регулировки насосов, jilex round 25-40 может быть установлен в системах отопления с трубопроводами меньшего размера.

Djilex Circle способны работать при температуре окружающей среды до 50 ° С, а также при температуре охлаждающей жидкости от +10 до +110 градусов. Оборудование имеет класс защиты IP 44. Давление в системе, при которой обеспечивается стабильная работа насоса, не должно превышать 1 МПа (10 бар).

Преимущество циркуляционных насосов с мокрым ротором заключается в отсутствии необходимости центрировать их при установке. Все модели Jilex Circul обладают низким уровнем шума (не более 45 дБ) и не требуют обслуживания в течение многих лет.

Насосы Jilex Circle используются для перекачки горячей воды или теплоносителя в системах отопления. Кроме того, эти насосы могут использоваться для холодной воды в системах, не связанных с питьевым водоснабжением.

Устройство и принцип работы

Основные элементы конструкции циркуляционного насоса показаны на рисунке.

Круглый насос, как и большинство центробежных насосов, не обладает самообследованием. Те перед запуском его следует залить жидкостью. При подаче мощности на приводной электродвигатель 1 начинает вращаться ротор 2, который соединен с валом 3, который перемещает крыльчатку 4, воздействующую на жидкость, направляя ее из всасывающего канала 5 в линию 6 впрыска.Элементы конструкции расположены в разборном корпусе 7.

Характеристики насосов Circul

Рассмотрим основные характеристики циркуляционных серийных насосов.

Присоединительный размер и максимальное давление.

Характеристики насосного контура 25-40

На рисунке показаны расходные детали циркулярного насоса 25-40.

Круг характеристик Circula 25-60

Характеристики насосного контура 25-80

Характеристики насосного контура 32-60

Характеристики насосного контура 32-80

Установочные размеры

Установочный размер циркуляционных насосов 180 мм.

Монтаж и обслуживание насосов Циркуля

Циркуляционные насосы разрешается устанавливать в следующих положениях.

Не устанавливайте насосы следующим образом.

Все циркуляционные насосы должны быть заполнены перед запуском. Чтобы полностью залить помпу, можно открутить пробку.

Возможный поиск и устранение неисправностей

Шум в насосе

Причинами шума могут быть:

• Повышенное сопротивление жидкости в трубопроводе
• Воздух в насосе

В первом случае шум может быть вызван слишком большим расходом В этом случае можно (если это позволяет системе) снизить скорость при включении соответствующего переключателя на насосе.

Также наличие воздуха в системе отопления может создавать шум. В этом случае необходимо удалить воздух из системы.

Вторая частая причина шума — появление воздуха в насосе. В этом случае нужно наполнить насос водой, открутить пробку и дождаться, пока потечет вода. При выполнении этих действий необходимо обесточить насос и защитить электрические соединения от намокания. Будьте осторожны, система может быть заполнена горячей водой. При работе с насосом необходимо соблюдать общепринятые нормы безопасности.

Циркуляционные насосы применяются в системах отопления, кондиционирования, водоснабжения и вентиляции. Агрегаты производят циркуляцию жидкости в сети. Благодаря этому свойству тепло или хладагент он распространяется на систему, поддерживая при этом температуру.

В состав тестового производителя входит компания jilex, специализирующаяся на выпуске насосного оборудования. Торговая марка циркуляционных насосов называется jilex cirkul.

1 Назначение

Джлекеры Круги используются для принудительного вытеснения жидкости в системе (отопление, водоснабжение, кондиционирование).Агрегаты не имеют функции подъема воды на высоту и повышения давления. Устройства способны увеличивать скорость перемещения рабочей жидкости.

В системах отопления циркуляционные трубы jilex используются для подачи воды из отопительного котла через нагревательный элемент в систему. Это сохраняет и равномерно распределяет температуру воды в контуре. Устройства большей мощности используются в промышленности, меньше — в бытовых потребностях.

1.1 Модельный ряд

В зависимости от сечения и хищения агрегатов существует разделение по моделям.Характеристики модельных рядов:

1.2 Как выбрать прибор?

Последовательность выбора:

• Прежде чем приступить к работе с селектором Курс устройства, необходимо изучить информацию о них;
• вторая ступень — это обязательный участок. Компания Djilex производит механизмы с двумя размерами секций: это тридцать два и двадцать пять миллиметров;
• создал давление. В POMP циркулятор варьируется от трех до восьми метров. Поэтому каждый пользователь подберет насос в соответствии с необходимыми показателями;
• выбор типа ротора.Аппараты с сухим типом ротора отличаются выгодным действием до 80 процентов. Однако они не долговечны из-за частых перегревов и поломок. Мокрый ротор имеет полезный коэффициент, равный пятидесяти процентам. Такие устройства подходят для частного использования и отличаются долгим сроком службы.

1.3 Преимущества насосов

Циркуляционные насосы Djequers отличаются рядом преимуществ:

1. Благодаря mocoma Rotor Установка устройства не требует дополнительных затрат на датчики давления и устройства защиты двигателя.
2. Благодаря компактности устройства монтируются в любые системы.
3. Материал корпуса подобран таким образом, чтобы устройству не грозила коррозия.
4. Наличие агрегатов. Приобрести агрегаты можно в любом профессиональном магазине.
5. Наличие гарантийного срока и сервисного обслуживания.

1.4 Характеристики циркуляционного насоса «Циркуляр» Jilex (видео)

2 Установка

Правила и описание установки:

2.1 Как я могу справиться с неприятностями?

При эксплуатации возникают поломки, с которыми можно справиться самостоятельно:

• Шум при работе. Причина в попадании воздуха в систему или быстром течении жидкости. Для удаления воздуха расход убирают или уменьшают;
• устройство не включается. Причина в поломке конденсатора, отсутствии напряжения. Для устранения целостности кабеля и напряжения в сети;
• после запуска устройство останавливается. Известковый налет — проблема.Устройство промывают до устранения.

2.2 Распознавание маркировки

Агрегаты различаются по поперечному сечению и давлению. Первая цифра в названии модели означает размер секции, а вторая — создаваемое давление. Например, циркуляционные циркуляционные насосы 32/40 имеют поперечное сечение равное 3 сантиметрам два миллиметра, напор равен четырем метрам, а циркуляционные насосы 32/80 имеют такое же сечение, но давление создает восемь метров.

Циркуляционные агрегаты отличаются качественным исполнением, надежностью и широким рядом.Надежность насосов подтверждают отзывы.

Циркуляционные насосы Dzhelex Circul Обеспечивают ускоренное движение теплоносителя в системе отопления, что предотвращает охлаждение воды в трубах до ее возврата в котел. Это избавляет от необходимости его разогревать. К тому же установка влияет на то, что помещение прогревается намного быстрее при равномерном распределении температуры.

Техническое преимущество товара от Jeelex

Если сравнить конструкцию Compass с аналогичным по действию и назначению конкурентным оборудованием, которое сегодня переполняет этот сегмент рынка, то можно увидеть определенное превосходство:

• эффективность потребления электроэнергии;
• наличие специального трехскоростного переключателя обеспечивает малошумное воспроизведение;
• и корпус шкафа, и все гайки изготовлены из коррозионно-стойких материалов;
• легко спускает воздух, потому что насосы имеют соответствующий встроенный клапан.

Настройки этой линии Джелекс Желательно применять для коммуникаций старого типа, где магистрали состоят из трубопровода внушительного диаметра. Без посторонней помощи не получится естественное полноценное кровообращение. Но с этим агрегатом эта проблема вполне решается.

Циркуляция Устройство принудительно направляет охлаждающую жидкость в желаемое движение. Разгон (скорость) рассчитывается таким образом, чтобы теплоноситель в системе и при возврате из патрубков в котел была температура с максимальными показателями.Таким образом, собственники помещений (жилых и нежилых) экономят на отоплении.

Как выбрать товар

Перед покупкой установки насосного типа известного производителя из этой серии необходимо продумать некоторый перечень параметров. Особо следует обратить внимание на:

• индикаторы мощности;
• присоединительные размеры;
• габаритов в целом;
• потребление электроэнергии;
Функционал
• : В рамках одной линейки предусмотрены различные модификации продукции.У всех есть свой дополнительный комплект. Это поможет выбрать желаемое устройство, отвечающее потребностям и возможностям.

Не забывайте о таких показателях, как размер зоны обогрева, индивидуальные особенности системы отопления, в частности диаметр труб, разница температурного режима между водопроводом и реверсом. Правильно сделанные расчеты в плане выбора и грамотный контур проекта помогут вам сэкономить около тридцати процентов на отоплении (факт подтвержден отзывами пользователей).

Вы можете задавать вопросы онлайн. Купить подходящую вариацию агрегата у нас Вы можете по доступной цене. В справочнике есть описания и параметры каждого товара.

1. Запрещается использовать насос без воды.Это связано с тем, что через него насос охлаждается жидкостью. При использовании без воды керамические подшипники насоса быстро изнашиваются. В результате это приведет к тому, что крыльчатка остановится. Кроме того, износ керамических подшипников не подлежит гарантийному ремонту.
2. Чтобы прибор работал без проблем и шума, необходимо обеспечить ему нормальные условия эксплуатации, а именно:

• Давление на выходе из водяного столба должно быть не менее 9 м.
• Температура — не более +110 с

Основные параметры насоса dyshlex Circul

Преимущества работы с таким коммутатором:

• Экономия энергии;
• Снижение уровня эксплуатационного износа;
• Минимальный уровень шума.

Установка устройства

Производитель рекомендует устанавливать закрытые клапаны не только до, но и после насоса. Это поможет избежать утечки воды при замене самого насоса.
Трубы должны быть установлены таким образом, чтобы насос не испытывал давления на себя из-за своей массы.Кроме того, трубы изначально не должны находиться под напряжением.

Насос Djilex Circle устанавливается непосредственно в трубопровод. Таким образом, ось циркуляционного насоса будет соосно трубопроводам.
Циркуляцию разрешается ставить только в плоской части трубопровода. Это позволит избежать лишних вибраций и шума при работе.

На корпусе помпы jilex есть стрелка, указывающая, в каком направлении будет двигаться теплоноситель. Следовательно, поток охлаждающей жидкости должен следовать в направлении, указанном стрелкой.

Монтаж циркуляционного насоса выполняется таким образом, чтобы охлаждающая жидкость не могла повредить двигатель устройства.

Начало работы

Важно! В процессе выпуска воздуха из устройства нужно проявлять аккуратность и внимательность. Необходимо проследить, чтобы вода из насоса не попадала на его электрические элементы. это важный момент безопасности.

Помните! Возврат воздуха и включение насоса необходимо производить на малых оборотах.
Для безопасной эксплуатации Устройства, а также в целях личной безопасности не рекомендуется в процессе работы прикасаться даже к корпусу насоса. Это убережет вас от возможных ожогов.

Установка скорости

Несоблюдение этих правил техники безопасности влечет за собой последствия и травмы.
При нормальных условиях эксплуатации устройство не требует ремонта и даже обслуживания в течение многих лет.
Если циркуляр не используется долгое время, его можно заблокировать. Но это не значит, что им больше нельзя пользоваться.

Производитель предлагает схему разблокировки, которая позволит максимально раскрыть возможности устройства в будущем.

Схема разблокировки:

Основные причины нерабочего состояния насоса и варианты их устранения

• Отсутствие электрического напряжения;
• Нет питания;
• Блокировка ротора из-за налета;
• Конденсатор нерабочий.

• Проверить наличие мощности и напряжения в сети, проверить кабель помпы на предмет повреждений.
• Попытайтесь разблокировать циркуляционный насос описанным выше способом.
• Попробуйте включить устройство на первой скорости.
• Если ничего не помогло, обратитесь в сервисный центр за помощью профессионалов.

2. Еще одна проблема, которая может возникнуть, это большой уровень шума насоса
Причины этого могут быть следующие:

• Много воды в насосе, с которой он не справляется.
• Перед началом работы воздух не был полностью выпущен и попал в систему.

• Установить минимальную скорость.
• Полностью откачать воздух из системы

• Избыточный воздух, попавший в систему, опять же, не выступил полностью до запуска циркуляционного насоса отопления.

4. Также распространенной проблемой является ситуация, когда после запуска помпа сразу отключается и не начинает выполнять свои функции.
Причина в том, что между ротором и статором образовался зубной налет. Кроме того, между корпусом устройства и рабочим колесом насоса может образоваться раструб.

Для решения проблемы вам необходимо:

• Полностью разобрать циркуляционный насос.
• Тщательно промыть, избавившись от налета.

Djilex Отзывы говорят, что пользователей полностью устраивают функции, которые выполняет прибор, а также его качественная, бесшумная и эффективная работа.
Купить циркулярный насос можно в любом профессиональном магазине или интернет-магазине.

Бытовые насосные станции jilex jumbo для дома и дачи. Насосная станция Гилекс поможет частникам

Насосная станция водоснабжение обеспечивает необходимый напор и напор воды в трубах перед сантехническими приборами.Правильно подобранная и смонтированная станция проработает долго, без поломок и замены дорогостоящего оборудования. Но рано или поздно рабочие части насосов выходят из строя, подвергаются коррозии, а вовремя выявленная причина выхода из строя позволит сэкономить время и деньги на замене нового оборудования.

Многие проблемы в насосной станции устраняют самостоятельно, без обращения в сервисный центр. Прежде чем мы узнаем о причинах выхода из строя или неправильной работы насосной станции и способах их устранения, мы познакомимся с самим понятием «насосная станция», принципом ее работы, типами насосов и их составом.

Как самостоятельно выявить и устранить неисправности

Рассмотрим распространенные поломки и неисправности в работе насосных агрегатов, возникающие в процессе эксплуатации, причины и методы устранения неисправностей своими руками.

Насосный агрегат вращается и вода не течет

Причины работы насосов «всухую» возникают при образовании воздушной пробки в трубопроводе. Это происходит при несоблюдении правил установки.Уклон трубопровода должен быть направлен от насоса к источнику водоснабжения.

Чтобы насосная станция снова начала перекачку воды, проверьте герметичность трубопроводов и прочистите всасывающий трубопровод насоса.
Еще одна причина нехватки воды в насосной станции — истощение водоснабжения (резервуара). В этом случае выключите насос до пополнения источника.

Причина:

• без воды;
• высота всасывания более 7 метров;
• воздух скопился во всасывающей линии трубопровода;
• клапан засорен.

Способ устранения:

• залить в насос воду;
• уменьшить высоту всасывания насоса;
• удалить воздух из всасывающей трубы;
• очистить клапан.

Насос на станции слишком часто запускается и подает резкую воду

Большинство насосных станций имеют мембранные резервуары. Частое включение и выключение станции связано с повреждением мембранного бака или недостаточным давлением в водопроводной сети.Для нормальной работы станции необходимо заменить мембранный бак. Достаточное давление в сети проверяют манометром.

Причина поломки:

• мембрана расширительного бачка повреждена;
• посторонних предмета в насосе.

Способ устранения:

• заменить мембрану расширительного бачка;
• удалить посторонние предметы из корпуса насоса.

Насосная станция работает, но вода поступает рывками, с перебоями

Перебои в работе возникают из-за утечки воздуха из-за утечек в трубопроводах и соединениях.Проверьте наличие трещин и утечек и при необходимости замените трубы или фитинги.

Насос постоянно качает воду без перебоев и отключений

Причина — плохая или неточная настройка реле давления, скорее всего оно настроено на слишком большое давление в сети. Установив реле на более низкое рабочее давление, проблема будет решена.

Станция водоснабжения или канализации не включается

Насосная станция обычно работает на электричестве, на насос нет питания, другая причина — заклинило крыльчатку насоса или перегорел предохранитель.Необходимо осмотреть насос, чтобы проверить правильность подключения станции к электрической цепи.

Отказ может произойти при пробое обмотки двигателя, и появится запах подгоревшей изоляции. В этом случае лучше заменить двигатель полностью.

Причина:

• нет питания;
• пробой предохранителя;
• крыльчатка сломана.

Средство правовой защиты:

• очистка насоса
• повернуть крыльчатку вентилятора;
• проверить электрическую схему;
• проверить реле давления;
• проверить конденсатор.

Насосное устройство (крыльчатка) не вращается и издает гул

Длительный простой насосной станции приводит к гудению мотора. Это происходит либо из-за крепления ротора двигателя к внутренней поверхности корпуса, либо из-за выхода из строя конденсатора в клеммной коробке. Исправить неисправность можно вручную, разобрав корпус и переместив ротор.

Ремонт насосной станции Гилекс, Джамбо

Устранение неисправности:

• прогорание провода — замена проводки на новую;
• отсутствие вращения вала насосы в насосной станции Гилекс — замена конденсатора;
• короткое замыкание обмотки двигателя — замена проводов;
• Недостаточный напор воды — это нарушение стыков и соединений труб или неисправность в обратном клапане.

Ремонт насосной станции Grundfos

Компания Grundfos Имеет большой сервисный центр, где ремонтируют насосы и электродвигатели любой сложности. Не обращаясь в сервисный центр производителя, вы можете самостоятельно заменить подшипники, прокладки и уплотнительные муфты.

Самая частая причина выхода из строя всех насосов Grundfos — плохая центровка центровки валов при установке и установке.

Распространенные причины поломок

Общие причины поломок, которые следует проверить в первую очередь, следующие:

• отсутствие питания;
• Отсутствие жидкости / воды в водопроводной сети;
• неисправность самой помпы;
• выход из строя диафрагмы / расширительного бачка;
• повреждение блока автоматики

Несколько слов о регулировке реле давления

R
еле напор — устройство, автоматизирующее насосную станцию.Реле регулирует давление в водопроводной сети, которое поддерживается гидроаккумулятором. Таким образом, реле давления и гидроаккумулятор всегда работают в паре.

Агрегат с реле давления реагирует, когда резервуар полный или пустой. Производитель делает настройку «по умолчанию» (минимальное давление 1,5 атмосферы и максимальное давление 2,5 атмосферы).

После подключения реле к насосу происходит настройка реле под конкретный объект (установленное технологами давление воды в системе).

Настройка реле под индивидуальный проект:

1. Корпус реле открыт, где расположены узлы управления реле . Минимальное давление регулируется натяжением большой пружины, а максимальное — натяжением маленькой пружины.
2. Регулировка «минимального» давления начинается на пустом накопителе. Почему просто выключите насос и откройте краны с водой. Затем ослабьте большую пружину. Затем включите насос и постепенно затяните пружину.Как только насос начинает подавать воду, большая пружина перестает касаться, минимальное давление становится равным давлению воздушной массы.
3. Регулировка перепада давления еще проще. Насос выключается и измеряется значение давления на реле. Если результат неудовлетворительный, снова регулируют большую или маленькую пружину. Затем снова включается насос и измеряется максимальное значение давления.

Принцип работы

В зависимости от типа рабочей части насоса различается принцип подъема воды.

Рассмотрим типы и марки насосов:

• Гидравлическое колесо . Он работает как водяная мельница, собирая воду лопастями.
• Винт Архимеда . Вода поднимается с помощью специального винтового подъемного устройства — крыльчатки.
• Насос поршневой. Насосы данного типа используются для откачки воды из шахт, дач.
• Пластинчатый насос . Это одна из разновидностей поршневого насоса. Используется для перекачки воды, масла и топлива.
• Сильфон. Принцип работы пресса в специальной «гармошке», производящей перекачку жидкости. Низкая цена. Простая конструкция.
• Центробежный насос. Самый распространенный тип помпы. Работает за счет центробежной силы. Внутри насоса находится крыльчатка с лопастями, которые вращаются и выбрасывают воду из центра к периферии.
• Струйный насос. Перекачивает воду сжатым воздухом или паром.

Устройство насосной станции

Ниже представлена ​​насосная станция и ее основное оборудование:

Типы водонасосных станций

Со встроенным выталкивателем

Принцип действия основан на подъеме воды за счет создаваемого разряда.Подъем осуществляется с глубины 20 — 45 метров. Насосная станция имеет отличную производительность. Из-за высокого уровня шума такая станция должна располагаться в подвале.

С выносным выталкивателем

Насос с таким эжектором погружается в воду сразу двумя трубами. Попадание воды в эжектор приводит к появлению всасывающей струи. Этот тип насоса подвержен забиванию песком и коррозии.

Безэжекторные конструкции

В этих насосах вода поднимается по многоступенчатой ​​конструкции.Они работают бесшумно и потребляют мало энергии.

Назначение насосной станции

Для чего предназначены водопроводные установки? Это перекачка воды потребителю из источника водоснабжения (колодец, река, резервуар), и для этого необходимо специальное подкачивающее устройство.

Это насосная установка забирает воду по всасывающим трубопроводам и по напорным трубопроводам передает ее в жилой дом или производственное здание. Без насосных агрегатов не обойдется ни одна водопроводная сеть.

Нужны насосы для подачи воды на хозяйственно-питьевые нужды, для тушения пожаров, перекачки бытовых и промышленных сточных вод, осушения шахт и подвалов, скважинные и песчаные насосы. Есть насосы для перекачки растворов, фекалий, чистой воды, нефтепродуктов. Подбор типа и марки насоса производится для каждого конкретного случая.

Популярные модели: al ko (alko), grundfos, gardena 3000 4, grundfos, jileks jumbo 60 35, marina, whirlwind и др.

Состав насосной станции

Комплектация насосной станции следующая:

1. Насосный агрегат .Основными параметрами для выбора индивидуального насоса или готовой насосной установки являются необходимый расход воды (в кубометрах / час) и напор (в метрах).
2. Аккумулятор давления . Это металлический резервуар, в котором постоянно поддерживается давление воды. Как только вода набирается, давление в баке падает, и включаются насосы. Когда давление в баке достигает максимальной уставки (забор воды прекращается, а насос продолжает работать), насосы отключаются.
3. Блок автоматики. Без автоматизации сложно представить современную насосную станцию. Именно система автоматизации насосов позволила выйти на новый уровень комфортного существования.

• Насосная станция установлена ​​ на фундаментной плите с виброизолирующими вставками;
• На всасывающей трубе установить запорную арматуру и манометр;
• На напорную трубу установить запорную арматуру, обратный клапан и манометр;
• Используйте быстроразъемные соединения;
• Все соединительные детали уплотнения;
• Всасывающий патрубок проложить с уклоном от насоса;
• Расстояние от громкоговорителей частей насоса до стен и другого оборудования не менее 700 мм;
• Водная станция должна быть надежно прикреплена к основанию;
• Уровень воды в резервуаре или водопровод должен быть на 500 мм выше оси насоса.

Крепление насоса

• Насос должен быть установлен на ровной поверхности и близко к водопроводу. Длина всасывающих линий насоса не должна превышать 20 метров.
• В насосной станции должна работать приточно-вытяжная вентиляция (максимальная температура в помещении должна быть 40 ° С.
• Расстояние от внешних стен и другого оборудования до насосов должно быть не менее 700 мм. , это необходимо для удобства обслуживания и ремонта.
• Перед установкой водяной насосной станции на месте установки следует заранее отметить, где будут отверстия под крепеж.
• После установки насосной станции проверьте отсутствие чрезмерных напряжений в трубопроводах и арматуре. Это предотвратит утечки и несчастные случаи.

Какие преимущества автоматических насосных станций

Автоматика работы насосной станции позволяет обеспечить комфортные условия проживания с минимумом забот.Еще совсем недавно работу насосов регулировали вручную, требовалось постоянное присутствие человека. Теперь всю основную работу выполняет автоматическая система, которая отлично справляется со своей задачей.

Автоматически регулируемый расход воды , управление задвижками, переключение насосов из рабочего в резервный при выходе из строя одного из них и многие другие технологические процессы.

Заключение

Благодаря описанным в статье типам поломок и советам по их устранению каждый человек сможет самостоятельно выявить и устранить их в домашних условиях, не вызывая мастера, при этом сэкономив деньги.

Русский дизайн — Насосные станции Джамбо — идеальное устройство для обеспечения водоснабжения жилых домов, небольших фермерских хозяйств. Также агрегаты используются для перекачки технической воды, используемой для орошения садов, приусадебных участков. Простые в установке и эксплуатации, устройства имеют компактные размеры и, благодаря мобильности, могут быть установлены в любом удобном месте.

Устройство и принцип работы Джамбо

Насосные станции данного типа включают в себя следующие узлы и узлы:

• Водяной насос, оснащенный электродвигателем для подачи воды из любого источника;
• Накопительный бак емкостью 20 литров;
• Устройство релейного типа для включения / выключения насоса в зависимости от уровня давления воды в баке;
• Манометр.

Полностью герметичная конструкция исключает попадание влаги на электрические узлы и устройства. При выборе насосных станций Jumbo необходимо помнить о маркировке корпуса с указанием материала изготовления:

1. N — корпус из нержавеющей стали;
2. П — стеклонаполненный полипропиленовый материал;
3. H — чугунный сплав.

Крыльчатка устройств изготовлена ​​из упрочненного влагостойкого пластика, не подверженного истиранию и обладающего свойством устойчивости к агрессивным соединениям в струе воды.Конструкция резервуара выдерживает значительное давление воды, а с помощью ниппеля, расположенного сбоку, можно нагнетать давление воздуха.

Принцип работы насосных станций Джамбо прост:

• Водозаборная часть конструкции оборудована обратным клапаном, который создает столб воды и не дает потоку течь обратно в колодец. Нерабочее закрытое состояние чередуется с рабочим открытым, когда вода из источника заполняет резервуар для хранения;
• Как только в доме открывается кран / поливочный кран, вода под давлением попадает в трубы и вытекает из крана;
• По мере уменьшения количества жидкости и давления включается проектный насос, и насос закачивает необходимое количество воды в емкость;
• После закрытия крана устройство не останавливается, пока бак не наполнится до необходимого уровня, затем автоматически отключается;
• В случае возникновения аварийной ситуации и невозможности проникновения жидкости в систему установка также автоматически отключается до завершения поиска и устранения неисправностей.

Таким образом, станция Джамбо обеспечивает бесперебойную подачу воды в нужном объеме и количестве. При полном отключении электроэнергии вода из бака по-прежнему будет течь по трубам, но закачки в бак не произойдет. Получается, что чем больше резервуар для хранения конструкции, тем больше воды сможет запасти пользователь. Это особенно важно для хозяйств, где перебои в подаче электроэнергии — довольно частое явление.

Jumbo: модельный ряд и особенности

Бренд представлен достаточным количеством единиц для удовлетворения потребностей каждого собственника.

NS Джамбо 60/35

Это автоматическая насосная станция, предназначенная для местного водоснабжения частных домовладений. Особенности модели:

• Работа с шахтами глубиной до 9 метров при температуре воды от + 1 до + 50С;
• Система автоматического регулирования давления потока;
• Бесперебойная работа;
• Низкое энергопотребление;
• Устройство автоматической остановки двигателя при опасности перегрева;
• Прочность;
• Низкая цена от
$

Технические характеристики:

1. Подача 60 л / мин;
2. Напор 35 м;
3. Материал корпуса — чугун;
4. Объем бака 24 литра.

Джамбо 70/50

Станция предназначена для водоснабжения домов, коттеджей и дач. Мощность в 1100 Вт позволяет создавать хорошее давление и доставлять поток на большое расстояние, но емкость бака составляет всего 24 литра, что является недостатком. Однако оборудование с инжектором и исполнение из стали, чугуна или пластика являются конструктивными достоинствами. Характеристики насосной станции данной модели следующие:

• Постоянное давление потока;
• Плавный пуск исключает гидравлический удар;
• Автоматика защиты от скачков напряжения в сети;
• Надежность и долговечность обеспечивают долгий срок службы;
• Стоимость от
$

Важно! Эта модель идеальна для небольших хозяйств и мини-заводов.Но стоит помнить о небольшом объеме накопительной емкости.

Джамбо 50/28

Одна из самых популярных моделей линейки для местного водоснабжения домов и особняков. Технические характеристики:

• Мощность 500 Вт;
• Емкость бака 24 литра;
• Подъем на 9 метров;
• Напор 3 м3 / час;
• Стоимость от
$

Насосная станция Jumbo данной модели предназначена для водоснабжения небольших домов.Максимальное расстояние подачи воды 28 метров. Не отличаясь техническими особенностями, конструкция отличается низким энергопотреблением и сниженной ценовой стоимостью.

Монтаж станций

При покупке конструкции насоса Джамбо нет необходимости вызывать мастера, установить его предельно просто:

1. Обратный клапан крепится на стыке всасывающей трубы;
2. Используя открытый резервуар в качестве источника, лучше на конце трубы установить обратный клапан;
3. Всасывающий шланг или труба не должны иметь перепадов высоты, постепенно поднимаясь к конструкции;
4. Насосную станцию ​​Джамбо необходимо размещать в проветриваемом помещении в холодное время года, на открытом воздухе в теплое время года.Не допускайте образования конденсата на корпусе, так как это может привести к коррозии крепежа;
5. Соединения необходимо проверить на герметичность, чтобы свести к минимуму утечку воздуха во впускной трубопровод;
6. Наличие заземляющей розетки исключит риск возгорания. Сила тока исправной насосной станции Jumbo до 5 ампер.

Насосная станция Jilex Jumbo поверхностная. В оборудовании есть встроенный эжектор, который подключается к трубам. Система способствует эффективному всасыванию жидкости на входе, кроме того, оборудование не требует чистоты жидкости и растворенных газов.

Отзывы об особенностях моделей насосов «Джамбо»

Насосные станции Гилекс, отзывы о которых вы можете прочитать ниже, представлены моделями 60/35 П и 70/50 П, которые имеют полимерный корпус, и встраиваемые. резьбовые части выполнены из латуни. Насосы 60/35 N, 60/45 и 70/50 имеют корпус из нержавеющей стали, а у модели 60/35 эта часть сделана из чугуна. По словам пользователей, некоторые детали, в том числе крыльчатка, изготовлены из пластмассовых материалов, обладают высокой прочностью.

Насосная станция Гилекс, неисправности которой вы можете устранить самостоятельно, имеет переходной алюминиевый фланец, закрытый крышкой, поэтому ее контакт с водой полностью исключен.Покупатели подчеркивают, что оборудование хорошо защищено от протечек, это обеспечивается применением графитовых керамических уплотнений.

Устройство работает за счет электродвигателя, который представляет собой короткозамкнутую систему с компонентами. Статор защищен термозащитой, последняя берет на себя функцию аварийной блокировки. Как подчеркивают покупатели, этот компонент отключает двигатель при перегреве обмотки. Насосная станция «Джилекс» способна поддерживать необходимое давление за счет выключения и включения устройства в зависимости от расхода.Подразделения можно разделить по принципу управления. У некоторых заложен принцип автоматики, у них есть поверхностный гидроаккумулятор, реле давления и манометр. Объем аккумулятора в этом случае составляет 24 литра. Если речь идет о помпе марки 70/50 П-50, то этот показатель в 2 раза больше, так как там установлен горизонтальный гидроаккумулятор объемом 50 литров. Модель 70/50 N-50 HOUSE оснащена мощным контроллером, который гарантирует эффективное управление.

Обзор положительных качеств

Насосная станция «Джилекс» имеет множество преимуществ, среди которых:

• снижение пусковых токов;
• минимизация механических нагрузок;
• Отсутствие гидроудара на момент включения.

Следует отметить и надежную защиту от скачков напряжения, а также отсутствие сухого хода. В насосе устанавливается определенное давление и поддерживается во время работы на заданном уровне.Работа всухую исключается благодаря блоку автоматизации, контролирующему расход. Здесь закладывается пороговое значение давления.

Характеристики насоса марки «60/35 Н-24»

Данная насосная станция «Джилекс» предназначена для поверхностного монтажа, дополнительной функцией является повышение давления. Максимальный напор составляет 30 м, а производительность эквивалентна 3,3 м 3 / ч. Потребляемая мощность устройства 600 Вт, всасываемая вода должна быть чистой, размер фильтруемых частиц 0.8 мм. Допустимая температура жидкости может варьироваться от 1 до 50 ° C.

Оборудование оснащено встроенным эжектором, который поставляется в комплекте. Гидравлический бак имеет объем 24 литра, что касается диаметра выпускного отверстия, то этот параметр составляет 1 дюйм. Шнур питания обеспечивает удобную работу насоса, его длина 1,5 м. Насос необходимо устанавливать горизонтально. Допустимая температура окружающей среды 1 ° C и выше. Вы можете не бояться, что эта насосная станция «Джилекс Джамбо» перегреется, ведь в системе есть защита.

Характеристики насоса «60/35 П-24»

Данная модель имеет максимальный напор 35 м. Пропускная способность 3,6 м 3 / час. Оборудование работает от сети напряжением 220/230 В. Потребляемая мощность 600 Вт. Выходной диаметр оборудования составляет 1 дюйм. Температура окружающей среды при работе устройства может варьироваться от 1 до 35 ° С. Контроль уровня воды электронный автоматический.

Обзор марки насоса «70/50 П»

Данная насосная станция «Джилекс Джамбо» стоит 7500 руб.и предназначен для использования в саду. Оборудование необходимо устанавливать на поверхности. Устройство сочетает в себе преимущества центробежного насоса и практичность самовсасывающей модели. Агрегат адаптирован к условиям эксплуатации в России, где часты колебания напряжения. Причем качество забираемой воды может быть разным, кроме того, в ней может содержаться определенный объем газа. Это оборудование предназначено для подачи воды из резервуаров, колодцев, колодцев, резервуаров и резервуаров.

Технические характеристики Модель 70/50 P

Если вас интересуют насосные станции Jilex Jumbo, перед посещением магазина рекомендуется ознакомиться с отзывами о них. Модель 70/50 P, потребляемая мощность которой составляет 1100 Вт, не является исключением. Этот садовый насос имеет производительность 3,9 тыс. Л / ч. Максимальная глубина всасывания — 9 м, а высота подачи воды — 45 м. Устройство весит 9,85 кг. В оборудовании есть автоматическая система, обеспечивающая независимое включение и выключение, при этом давление будет поддерживаться на определенном уровне.Это обеспечивает непрерывную работу.

Насос может работать в широком диапазоне температур, но температура перекачиваемой воды может лежать в диапазоне от 1 до 50 ° С. Эти насосные станции «Джилекс Джамбо», отзывы о которых зачастую весьма положительные, имеют асинхронный короткозамкнутый двигатель, манометр и гидроаккумулятор. Использование графитовых керамических уплотнений исключает утечку из насоса. В процессе изготовления используются материалы по типу стеклонаполненного полипропилена, который составляет основу корпуса.Врезные детали с резьбой изготовлены из латуни, а основа колес — пластик. Направляющая трубка Вентури обеспечивает продуктивную и стабильную работу в течение длительного срока службы.

Особенности ремонта

Несмотря на то, что описываемое оборудование качественное, может возникнуть необходимость ремонта насосной станции Гилекс. Если вы заметили, что в двигателе грохочет, а оборудование задыхается, все это может вызвать проблемы с крыльчаткой или двигателем. Разберите устройство и осмотрите его самостоятельно.Если рабочее колесо треснуло или подшипники вышли из строя, их можно заменить на новые и собрать устройство в обратном порядке.

• НС — насосная станция;
Серия
• — Джамбо;
• производительность — 60 л / мин
• расстояние впрыска 35 м, или в резервуар на высоту 3,5 м.
• корпус — чугун;
• емкость аккумулятора 24 литра.

Рассматриваемая насосная станция Гилекс пользуется популярностью у дачников.Установка экономичная, потребляет 600 Вт. Его вместимости хватит на проживание семьи из 4 человек, стоимость около 6 тысяч рублей. Но воды недостаточно, если нужно организовать полив сада.

Насосная станция Джилекс Джамбо 70 50н 50н — более мощная установка, отвечающая потребностям сельского подворья. Эта модель получила название Gileks HOUSE. Корпус может быть изготовлен из нержавеющей стали, пластика или чугуна. Пользователи говорят, что стекловолокно — не менее прочный материал. Модель HOUSE tank отличается аккумулятором на 50 литров, повышенной мощностью 1100 Вт и мощным контроллером, обеспечивающим работу системы.

Насосная станция Гилекс Джамбо 50/28 малогабаритная, идеально подходит для организации водоснабжения небольших семей. Но слабый насос долго работать не может, для полива он не предназначен. Станция стоит всего 3600 руб.

Производитель предоставляет пользователям большой выбор. В основном это разновидность станций Jumbo:

• 75 н 5 н,
• 75 н 24 н,
• 70/50 Н-50 с горизонтальным баком и другие.

Трудности эксплуатации оборудования

Система, собранная по всем правилам, будет работать надежно.А чтобы провести монтаж в соответствии с требованиями, необходимо изучить инструкцию насосной станции Гилекс. Рекомендации по подключению оборудования помогут грамотный монтаж станции:

1. Всасывающая труба, установленная в воздухозаборнике, не должна касаться песчаной подушки, свисать над ней на определенном расстоянии. Труба поднимается к насосу плавно, без провисаний, в которых может скапливаться воздух.
2. Головка с эжектором закрыта песчаной сеткой.Сверху установлен обратный клапан. Все соединения на всасывающей линии должны быть герметичными.
3. Порт нагнетания соединяется с приемником
4. Установлена ​​розетка, всегда с заземлением.

Устройства автоматики устанавливаются на заводском стенде, при необходимости лучше обратиться к специалистам, если необходимо изменить параметры.

В инструкции по эксплуатации насосной станции Гилекс описаны основные неисправности и способы их устранения.

Если насос работает, а вода не течет, причина в попадании воздуха в систему всасывания. Необходимо проверить, не проходит ли обратный клапан, и есть ли в колодце вода. Часто воздух засасывается через негерметичные места стыков.

Если вода рывками попадает в систему, часто включается насос, возможно, сломалась мембрана или вышло из строя реле. Из-за неисправности реле насос может и вообще не отключаться.

Если не включается, проверьте состояние розетки, наличие энергии в сети.В инструкции к насосной станции Гилекс вы можете найти ответ на многие вопросы. Также здесь описан самостоятельный ремонт и рекомендации по обращению в ближайший сервисный центр.

Запчасти для насосных станций Гилекс найти не сложно. И стоимость их невысока. Если ремонт будет производиться в мастерской, то с учетом сложности работы возьмут 500-600 рублей. Но запчасти надо покупать дополнительно. Аккумуляторный бак может стоить от 900 рублей, мембранный — от 400, а реле давления выше 600.Все агрегаты продаются в специализированных магазинах или ремонтных мастерских.

Представленные производителем Jileks в серии Jumbo предоставляют потребителю возможность организовать автономную систему водоснабжения, которая будет использовать собственные ресурсы — источники, расположенные на участке.

Jumbo: конструктивные особенности

• корпус из высокопрочных материалов:
• в моделях 60/35 P и 70/50 P корпус полимерно-латунный с закладными деталями;
• 60/35 Н, 60/45 и 70/50 Н — нержавеющая сталь;
• 60/35 — чугун.
• крыльчатка из износостойкого пластика;
• переходной фланец алюминиевый, закрытый пластиковой крышкой, исключающей ее контакт с водой;
• графит-керамические герметики для предотвращения протечек;
• электродвигатель — короткозамкнутая система, состоящая из множества компонентов;
• стартер, защищенный термозащитой, выполняющей аварийную блокировку.

Самыми популярными моделями серии Jumbo являются:

• С автоматическим регулированием давления (модификации 60/35, 60/35 П-24, 60/35 Н-24, 70/50 П-24, 70/50 Н-24).Оборудование этого плана оснащено поверхностным насосом, гидроаккумулятором, манометром, реле давления и гидроаккумулятором на 24 литра.
• Насосные станции 70/50 П-50 и 70/50 Н-50, оснащенные гидроаккумулятором на 50 литров.
Модификации
• 70/50 P-50 HOUSE и 70/50 H-50 HOUSE оснащены мощным поверхностным насосом и контроллером, что способствует эффективному управлению.

Преимущества насосов Jumbo

Серия насосов Jumbo представлена ​​несколькими модельными рядами, и, несмотря на некоторые конструктивные отличия, станции готовы продемонстрировать массу преимуществ перед своими аналогами:

• наличие плавного пуска: снижает пусковые токи, исключает гидроудар при запуске, минимизирует механические нагрузки;
Функциональность
• : Насосные станции Jumbo обеспечивают бесперебойную подачу воды из резервуаров.
• возможность установки и поддержания оптимального параметра давления;
• отсутствие «сухого хода»;
• исключение перегрузки по токам;
• эффективная защита от перепадов напряжения;
• экономичное энергопотребление.

Jilex Jumbo в нашем магазине

Сайт интернет-магазина является официальным дилером российского завода-производителя Джилекс.

Здесь вы можете купить насосы Jilex Jumbo, а также выбрать комплектующие к ним с доставкой на дом по Москве и Московской области (доставка по России осуществляется транспортными компаниями).На все товары, приобретенные в нашем магазине, действует официальная гарантия.

В каталоге представлен большой выбор моделей Jeelex, если вам нужна консультация, вы можете позвонить нам или задать вопрос в чате, мы будем рады вам помочь.

Доставка подкожного иммуноглобулина путем быстрой инфузии «проталкивания» для пациентов с первичным иммунодефицитом в Манитобе: ретроспективный обзор | Аллергия, астма и клиническая иммунология

Наше исследование представляет собой первый локальный анализ проталкивания SCIG в популяции Манитобы и, насколько нам известно, первый анализ эффективности проталкивания SCIG при первичном иммунодефиците в Канаде.Наше исследование согласуется с предыдущими исследованиями, показывающими, что SCIG путем проталкивания предотвращает инфицирование в популяции PIDD и хорошо воспринимается пациентами с относительно низким уровнем отсева [1, 5, 6, 10, 12, 20, 25, 26]. В нашем исследовании у пациентов с принудительной инъекцией SCIG наблюдалось статистически значимое повышение уровня IgG в сыворотке крови, независимо от того, перешли ли они с внутривенного иммуноглобулина (ВВИГ) или начали получать инъекцию SCIG в качестве начальной формы замещения Ig. Следует отметить, однако, что различия в сывороточной концентрации IgG в группе, ранее получавшей ВВИГ, могли быть искажены разницей во времени измерения (т.е. стационарные концентрации для SCIG и минимальные концентрации для IVIG). Пациенты с принудительным введением SCIG, которые не были наивны к замене, также имели меньшее количество назначений антибиотиков после лечения по сравнению с до лечения, а у тех, кто ранее получал IVIG, не увеличилась частота назначения антибиотиков на SCIG, что позволяет предположить, что замена SCIG была не менее эффективной по сравнению с в IVIG.

Учитывая, что введение SCIG выполняется дома либо пациентами, либо их опекунами, в то время как ВВИГ назначается ежемесячно и проводится медперсоналом в больнице, мы предположили, что соблюдение режима лечения может быть серьезной проблемой при замене SCIG.Хотя мы не пытались извлечь данные о приверженности, адекватные значения устойчивого состояния IgG и сокращение курсов антибиотиков и госпитализаций в обеих группах предполагают, что самостоятельное введение SCIG эффективно в реальных условиях. Снижение концентрации IgG в сыворотке, наблюдаемое выбросами на рис. 2, вероятно, объясняется проблемами с соблюдением режима лечения. Кроме того, наши данные продемонстрировали, что приверженность пациентов была достаточно высокой, чтобы своевременно получать стабильные уровни IgG у подавляющего большинства пациентов.Результаты нашего исследования имеют значение для лечения пациентов с ПИДЗ в других регионах Канады с аналогичными проблемами, включая сельское или отдаленное население [13].

Показатель отказа от терапии SCIG в нашей популяции был низким (8 из 62 пациентов, что составляет 87,1% приверженности пациентов), что свидетельствует об удовлетворенности пациентов этим методом лечения. Это сопоставимо с исследованием Gardulf, которое продемонстрировало приверженность 86,7% пациентов к лечению SCIG push [3]. Шапиро также продемонстрировал, что 78.3% пациентов с помпой SCIG предпочли остаться на этом методе замены, и 81,3% пациентов с принудительной SCIG предпочли сделать то же самое, с хорошими показателями приверженности, о чем свидетельствуют удовлетворительные стабильные уровни IgG [18]. В нашем исследовании 2 пациента не соответствовали критериям включения, потому что они прекратили пуш-терапию SCIG до завершения 12 последовательных месяцев терапии. В их случаях они прекратили терапию из-за предполагаемых побочных эффектов, но примечательно, что один из этих пациентов в конечном итоге решил возобновить замену SCIG.Этот пациент не получал ВВИГ на момент инициирования выталкивающей замены SCIG, в то время как последний пациент ранее получал ВВИГ и решил вернуться к этому методу (рис. 1).

Хотя SCIG получил широкое распространение в Европе с начала 1990-х годов, инфузии проводились с помощью насосов, а не с использованием метода проталкивания, и, таким образом, большинство данных об эффективности и рентабельности SCIG основаны на инфузиях с использованием насоса [27, 28,29,30,31]. Это может быть отражением особенностей европейской системы здравоохранения, включая близость пациентов к медицинским центрам.Данные о продвижении SCIG на сегодняшний день в основном получены из нескольких анализов, проведенных Shapiro et al. в американской популяции PIDD и продемонстрировали преимущество выталкивающей замены избыточной помпы в отношении уровней IgG в сыворотке, удовлетворенности пациентов, количества мест инфузии на пациента и времени инфузии [16,17,18].

К сожалению, несмотря на растущий объем знаний, данных о толчке SCIG у взрослого населения Канады очень мало. В единственном исследовании 2012 г., проведенном Martin et al. оценили экономичность Ванкуверской программы инфузии на дому по сравнению с использованием насосов для местных пациентов с ПИДЗ [14].Хотя анализ был в пользу техники выталкивания, это была исключительно экономическая оценка и не касалась реальной эффективности этого метода замены. Ducret et al. также опубликовали аналогичное исследование, демонстрирующее фармакоэкономические преимущества SCIG (как push, так и pump) в популяции Квебека, но пациенты были исключительно педиатрическими [32].

Учитывая, что Манитоба имеет высокий относительный уровень использования замещения IgG [13], важны как экономические данные, так и данные об эффективности различных методов замещения, и в идеале их следует исследовать в контексте Канады и Манитобы.Манитоба занимает уникальное место в канадской системе здравоохранения, поскольку единое учебное заведение в столице провинции (Виннипег) обслуживает почти всех пациентов с иммунодефицитом из большой зоны обслуживания, простирающейся через Северо-Западный Онтарио и Нунавут.

Хотя ряд клиник инфузии ВВИГ существует за пределами Виннипега, эта услуга по-прежнему ограничивается меньшинством центров из-за большого распределения населения и низкой плотности; Фактически, из 1 278 365 человек, проживающих в Манитобе, плотность населения составляет всего 2 человека.3 человека / км ² по сравнению со средним показателем в Канаде 3,9 человек / км ² [33]. Кроме того, значительная часть населения, обслуживаемого нашим центром, живет в сельской местности или в отдаленных районах, при этом 42,6% жителей Манитобы в целом живут в сельской местности, а 5,7% — в нашем Северном регионе здравоохранения [34]. Наше исследуемое население следует этой тенденции: 39 из 62 обследованных пациентов проживают в самом Виннипеге и 23 из 62 живут в других местах (сельская Манитоба и Западный Онтарио), преодолевая в среднем 197 км, чтобы обратиться за помощью в Виннипег.Таким образом, альтернатива стационарной терапии, такая как заместительная терапия Ig в домашних условиях, является весьма привлекательной и практичной перспективой. Кроме того, человеческие и материальные ресурсы, необходимые для использования механических инфузионных насосов, ограничены.

В Европе и Японии долгосрочный обзор эффективности 7 исследований фазы 3 Hizentra показал, что из 125 уникальных исследованных пациентов 43 прекратили прием SCIG, чаще всего из-за отзыва согласия (n = 20), побочные эффекты (n = 12) и по другим причинам, включая несоблюдение пациентом режима лечения (n = 11).К сожалению, аналогичные данные о приверженности ВВИГ в популяции ПИДД для сравнения немногочисленны. В реестре пациентов IDEaL 2017 года из 383 исследованных пациентов (3758 доз) 6% доз SCIG были пропущены, 4% были отложены и 0,4% были «неполными». Соответствующие числа у пациентов с ВВИГ составляли 1%, 4% и 1% соответственно [35]. Это согласуется с обновленной информацией AAAAI об использовании иммуноглобулина при заболеваниях человека, которая препятствует использованию SCIG у пациентов, которые ранее демонстрировали несоблюдение режима лечения [36].

Наши выводы ограничены тем фактом, что количество выписанных рецептов на антибиотики не отражает тяжесть или тип инфекции, продолжительность приема антибиотиков и не подтверждает истинную бактериальную инфекцию. Кроме того, мы использовали записи DPIN и EPR для определения наполненных антибиотиками и госпитализаций, которые не учитывают госпитализации в общинных больницах в пределах провинции, а также не учитывают рецепты, выписанные за пределами провинции, или антибиотики, вводимые через отделение неотложной помощи или в стационаре.Хотя, по всей видимости, наблюдается тенденция к уменьшению количества госпитализаций после начала SCIG, в нашей популяции в целом была выявлена ​​низкая частота госпитализаций на исходном уровне, а изменение частоты госпитализаций до и после начала SCIG не было статистически значимым.

Еще одним ограничением нашего исследования является тот факт, что за годы, прошедшие с момента создания программы SCIG в Манитобе — и в зависимости от коммерческого продукта SCIG, доступного в нашем центре — пациенты в программе самостоятельно вводили либо Виваглобин (16% IgG). ) [21], Hizentra (20% IgG) [22] или Cuvitru (20% IgG) [23].Из-за небольшого числа в настоящем исследовании мы не пытались стратифицировать результаты на основе используемых продуктов, хотя ранее было показано, что продукты с 20% IgG приводят к уменьшению количества мест инфузии в значительной части пациентов без ущерба для эффективности, профиля побочных эффектов, удобства или общего удовлетворения [37].

Еще одно ограничение, связанное с ретроспективным характером этого исследования и отсутствием централизованной базы данных пациентов с иммунодефицитом, получающих ВВИГ, заключается в том, что мы не могли сравнить количество пациентов, которые начали, поддерживали и прекращали лечение ВВИГ, с количеством пациентов. инициирование, поддержание и прекращение SCIG в течение того же периода времени.В целом в настоящее время около 100 пациентов из Манитобы получают ВВИГ в клинике аллергии / иммунологии, подавляющее большинство из которых получают его по показаниям иммунодефицита. К сожалению, однако, мы не можем установить, начали ли другие пациенты вводить ВВИГ или ВСИГ с тех пор, как ВСИГ стал доступен в нашей провинции. Кроме того, начало SCIG вместо IVIG (даже если это было предпочтительным для пациента или провайдера) иногда ограничивалось поставкой продукта или наличием поддержки для обучения медсестер.Конечно, также возможно, что характеристики пациента (например, возраст, основной диагноз иммунодефицита, близость к центру третичной медицинской помощи и т. Д.) Повлияли на выбор как пациентом, так и провайдером метода замены. Оптимально, будущее проспективное исследование должно быть разработано для изучения скорости инициирования SCIG по сравнению с IVIG в нашей популяции с первичным иммунодефицитом, а также скорости истощения для каждого из них и скорости переключения между этими методами замещения.

Наконец, основной проблемой, связанной с изучением этой популяции пациентов, является гетерогенность самой популяции с иммунодефицитом.Генетический диагноз не был известен подавляющему большинству пациентов, а степень тяжести иммунного дефекта и сопутствующих сопутствующих заболеваний в группах ранее не получавших ВВИГ и ранее получавших ВВИГ, а также между двумя группами могла различаться.

В нашем исследовании высока доля пациентов с диагнозом IGGSD, что является спорным диагнозом [38]. Мы признаем, что существуют постоянные вопросы относительно согласованности измерения подкласса IgG в разных лабораториях, отсутствия соответствующих возрасту референсных диапазонов для подклассов IgG и, в некоторых случаях, отсутствия корреляции между дефицитом подкласса и задокументированной объективной дисфункцией антител.Все эти проблемы привели к дальнейшему скептицизму относительно дефицита подкласса IgG как клинического диагноза и показания для замещения иммуноглобулинов [39].

Как правило, заместительная терапия иммуноглобулином рассматривается у пациентов с IGGSD только в том случае, если они демонстрируют «значительный дефицит антител» или «рецидивирующие инфекции» на основании 3 исследований, демонстрирующих улучшение качества жизни и снижение инфицирования [36, 38, 40,41 , 42]. Действительно, недавнее исследование в некоторой степени аналогичной популяции (пациенты с дефицитом специфических антител) показало, что, хотя профилактические антибиотики и заместительная иммуноглобулиновая терапия были одинаково эффективны в качестве первой линии для предотвращения инфекций в этой популяции, пациенты, которые не прошли профилактическое лечение антибиотиками, получили бы пользу от иммунной заместительная терапия глобулином [43].В целом, замена иммуноглобулинов пациентам с IGGSD в нашей популяции была бы рекомендована их специалистом по иммунологии только в том случае, если они пережили тяжелую инфекцию или после продемонстрированной неэффективности антибиотикопрофилактики. В некоторых случаях пациенты, которых мы классифицировали как IGGSD, имели в анамнезе нарушение полисахаридного ответа. Однако, если нам не удавалось объективно подтвердить это в их медицинских записях, они классифицировались на основе имеющихся результатов. Будущее исследование, формально сравнивающее профилактику антибиотиками и замену иммуноглобулинов у пациентов Манитобы с IGGSD и / или дефицитом специфических антител, было бы полезно, особенно с учетом того, что Канада в целом и Манитоба в частности имеют высокий уровень использования иммуноглобулина на душу населения, что является ограниченным и ценный ресурс [13].

В дополнение к вариабельности основного диагноза в рамках нашего исследования уже существующие сопутствующие заболевания, такие как бронхоэктазы и хронический риносинусит, могут способствовать увеличению потребности в назначении антибиотиков независимо от замены иммуноглобулина, и, таким образом, частота назначения антибиотиков может фактически не отражать эффективность само лечение Ig.
