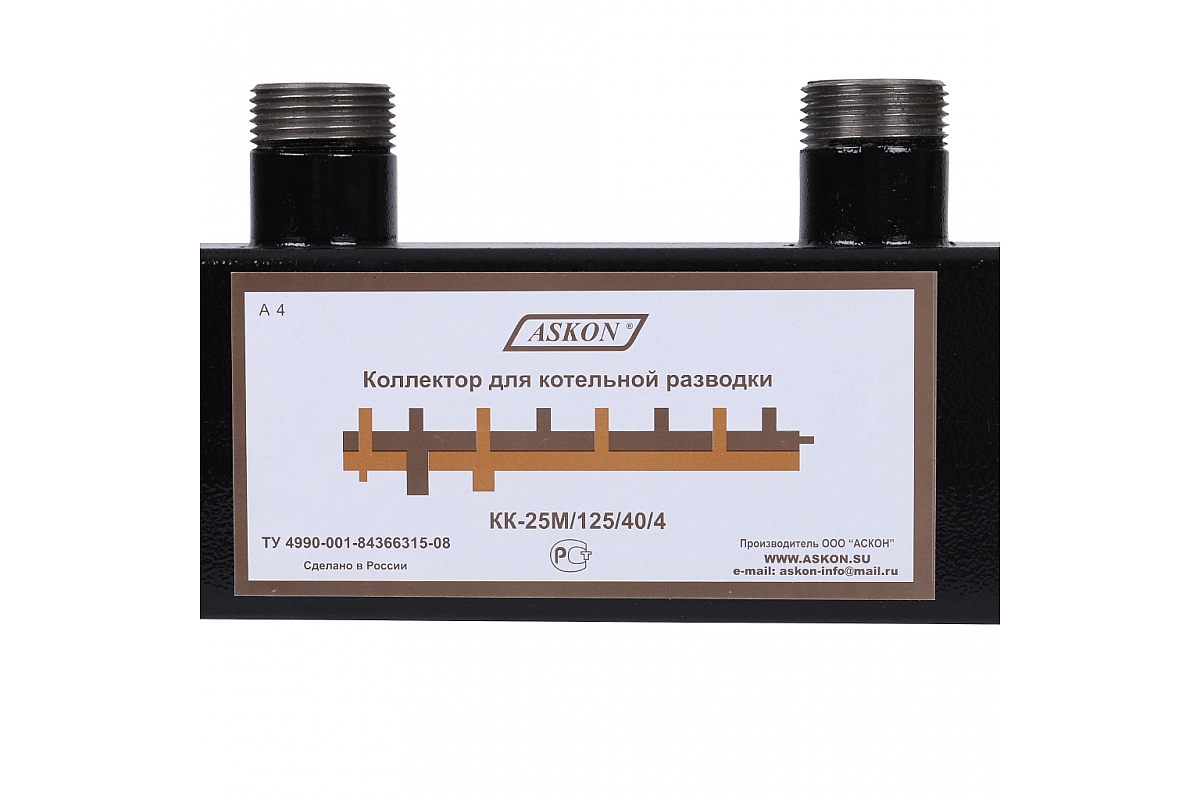

Особенности коллектора в котельной для отопления дома: характеристики и описание конструкции

Распределительный коллектор ставится в котельной и является очень важным устройством для эффективного отопления дома. Он функционирует по принципу распределения теплоносителя между всеми контурами для подачи его в конечные точки отдачи тепла и учитывает все нестандартные характеристики для каждой ветви отопления (различные требования к температурным режимам всех подсоединенных гидравлических систем).

Коллекторы могут контролировать и обеспечить подсоединение до восьми веток отопительной системы жилых домов и производственных помещений. Это дает возможность упростить систему и отпадает необходимость в монтаже большого количества трубопроводных соединений и узлов. К стальным выходам распределительных коллекторов при помощи специальных фитингов и соединительных деталей можно без труда подсоединить трубы из различных материалов – пропиленовые, медные, металлопластиковые и др.

Контуром котельной является отдельная ветка системы, которая имеет параметры теплоносителя, отличающиеся от заполнителя на выходе котла. Типовой проект котельной на частный дом содержит в конструкции три контура:

• сеть труб и радиаторов для водяного отопления дома;
• контур теплого пола водяного подогрева;
• подсоединение бойлера для получения горячей воды.

Котел постоянно дает на выходе температуру в 80ºС, но эффективная работа различных подсоединенных веток требует различного теплового режима. Для функционирования отопительного контура нужна температура теплоносителя от 60 до 80ºС на поступательной и обратной магистралях, причем расход теплоносителя происходит постоянно. Для теплых полов нужен теплоноситель с показателем нагрева от 40 до 45ºС с тем же режимом расхода. Для бойлера температура должна держаться в пределах от 60 до 80ºС, а расход является непостоянным от нулевого при ожидании и до полного в момент забора воды.

При помощи группы установленных насосов и смесителей готовится и поддерживается требующаяся температура для работы всех контуров. Кроме такого разделения режимов, насосно-смесительная группа может поддерживать различные требования подсистемы в контурах. Примером этого может служить разделение отопительного контура в жилых и подсобных помещениях. Ветка теплого пола может быть разделена на подсистемы разных этажей. Все магистрали могут иметь различные требования по температуре и периоду включения.

В системах отопления с устройством коллектора котельной обязательно нужно наличие циркуляционного насоса, сокращающего диапазон разницы температур на входе и выходе и делающим нагревание более качественным. Все отводы коллектора снабжаются собственным шаровым краном, помогающим отсечь работу любого контура без влияния на систему отопления в целом.

Типовое устройство коллектора

Коллектор котельной является достаточно большим распределительным центром, в котором завязано много рабочих узлов, выполненных, как правило, из труб диаметром 100 мм. Обычно в его составе предусматривается установка двух гребенок для раздачи теплоносителя и сбора его при выходе из системы. Подающая гребенка снабжается насосами для улучшения циркуляции, а принимающая оснащается кранами. Обязательно ставятся манометры давления и датчики температуры. С помощью такого устройства можно цивилизованно осуществлять надзор за отоплением дома.

Устройства в конструкции обычного типового коллектора котельной:

• клапан смешения для выбора температуры теплоносителя;
• циркуляционный насос для повышения давления в системе;
• гидравлический разделитель;
• гребенка в котельной;
• автоматика зависимости от погоды;
• расширительный отопительный бак;
• расширительный бак контура снабжения горячей водой;
• манометры давления;
• приборы улавливания и удаления воздушных пузырей;
• муфты и фитинги для перехода на разные диаметры труб;
• устройства для подпитки отопления;
• группа приспособлений безопасной работы котла;
• автоматическое управление работой контуров.

Описание назначения каждого устройства

Двухходовой и трехходовой клапаны

В системе коллекторного отопления котельной термическое устройство выполняет контроль температуры каждого теплоносителя, поступающего в нужную магистраль. Если показатель не соответствует норме, то подача жидкости прекращается закрытием клапана.

В отопительной системе тепловое устройство контролирует жидкость в контурах по заданным показателям. Если значение не соответствует норме, клапан перекрывается и завершается подача жидкости.

Низкая пропускная скорость клапана позволяет ему подавать воду без скачков, в плавном режиме. Проходные клапаны периодически нужно изымать для очищения, поэтому соединение сваркой лучше не выполнять. Двухходовые клапаны надежны и достаточно распространены, но ограничением для их контроля является размер площади дома, которая должна быть не больше 200 м2.

Трехходовой клапан работает по принципу смешивания теплоносителя от прямой и обратной подачи внутри него в камере с перпендикулярной перегородкой. Он регулирует подачу воды из двух магистралей и это помогает изменить температуру жидкости до нужного значения.

Трехходовой клапан считается универсальным прибором, его установка показана при подсоединении большого числа контуров в сложной отопительной системе. Сбой в работе отопления котельной может произойти, если в систему попадет холодная или горячая вода, так как пропускная способность клапана очень высокая. Даже небольшой лишний поворот крана может привести к изменению температуры в магистрали.

Насосно-смесительное устройство

Регулирует температуру воды в каждом отдельном контуре. Включает в себя смесительные вентили, насос, запорные краны и группу контрольно-измерительных датчиков. Некоторые ветки, такие как бойлерная и труба бассейна, не требуют подключения смесительных вентилей. Монтаж обычно осуществляется на гребенке коллектора в котельной.

Гидравлическая стрелка

Гидравлический разделитель в составе коллектора котельной выполняет сразу несколько операций:

• позволяет разделять потоки воды в разных контурах и замедлять или ускорять их, при этом изменение расхода в каждой магистрали никак не влияет на прохождение теплоносителя в системе котла, что значительно предохраняет его от раннего износа;
• улавливает и удаляет воздушные пузыри в воде, делает это более эффективно, чем при работе с ручными или автоматическими кранами удаления воздуха;
• в нижней части разделителя осаждаются самые маленькие частицы загрязнения, которые не смогла уловить сетка фильтра, потом их сливают с помощью специального крана.

Применение распределителя улучшает эффективность работы котельной в частном доме. Если мощность котла превышает 50 кВт, то его установка считается обязательной.

Автоматика соответствия погоде

Датчики погоды позволяют установить оптимальное значение температуры воды в системе в зависимости от температуры на улице. Такие электронные устройства позволяют экономить котельное топливо за счет быстрого реагирования на резкие перепады погоды, иногда такая экономия может достигать до 20%.

Если не ставить погодные датчики, тогда регулировку рабочей мощности потребителю придется выполнять самостоятельно, что не всегда эффективно ввиду отсутствия человека дома. Кроме того, это добавляет хлопот владельцу.

Расширительный отопительный бак

Устанавливается для того, чтобы компенсировать расширение объема теплоносителя при его нагревании. Такое увеличение без подобного устройства может поднять нежелательное давление в магистрали. При устройстве бака напор во всех магистралях остается без изменений и сознательно регулируется сложной насосной системой. Расчет объема бака производится на стадии проектирования отопления дома.

Расширительный бак для горячей воды

Такая емкость регулирует расширение горячей жидкости для бытовых потребностей при увеличении объема нагреванием. Это позволяет сохранять принятое рабочее давление внутри бойлера, что не позволит сработать аварийному отключению водонагревателя, вызванное показанием в приборе безопасности бойлера.

Гребенка котельной

Коллекторное отопление подразумевает выполнение гребенки большего поперечного сечения (диаметра), чем основная ветка от котельного выхода до места установки распределительного коллектора отопления.

Это делается для того, чтобы уменьшить или полностью исключить взаимодействие при работе нескольких насосов различных смесительных групп, позволяя обеспечить равномерную подачу воды во все контуры. Гребенка в коллекторе устраивается всегда, если есть более двух отопительных веток.

Устройство подпитки отопления

Количество жидкости в системе отопления обычно уменьшается даже в закрытых системах. Это может происходить по причине разгерметизации трубопровода в случае пробоин, трещин, нарушения герметизации стыков. Чаще случается испарение влаги через устройства отвода пузырьков или при удалении воздушных пробок.

В этом случае давление в системе становится низким и котел выключается при достижении критически низкого показателя. Чтобы возобновить работу или не допустить подобных аварий, нужно производить пополнение жидкости в магистрали.

Приборы пополнения теплоносителя выпускаются с автоматическим и ручным управлением. Для частных домостроений более рекомендуется применение ручного варианта. Пользоваться таким прибором потребителю придется, при правильно организованной работе отопления, не чаще одного раза в два месяца. Но если произошла разгерметизация и вода вытекает из системы, то обязательно нужно присутствие владельца, который поможет предотвратить аварию.

Устройство безопасности котла

В коллекторе котельной предусматривается группа безопасности, которая предохраняет отопительную магистраль и сам котел от превышения нормативного давления в случае аварийных ситуаций. Такая группа включает в себя автоматический отводчик воздуха, предохранительный аварийный клапан и манометр действительных показателей давления.

На манометре присутствует отображение минимального и максимального допустимого значения. Автоматический улавливатель воздуха удаляет из отопительной системы пузырьки атмосферы и предотвращает возникновение воздушных заторов, которые делают невозможной работу котла.

Пружина в предохранительном клапане настроена по предельно допустимому давлению жидкости в трубах. Превышение показателя выше нормы приводит к аварийному открытию клапана и удалению излишнего количества теплоносителя из системы отопления. Каждый клапан оснащен прибором для выявления показателя его рабочего состояния. Кроме того, на нем ставится табличка с показанием его максимального предела для срабатывания.

При коллекторном варианте отопления группа безопасности обязательно устанавливается в котельной. Выбор составляющих приборов безопасности и подбор мощности каждого из них проводится на стадии проектирования.

Автоматика управления отоплением

Достаточно дорогостоящее устройство, позволяющее полное отстранение владельца дома от участия в процессе отопления. Система с электронным управлением позволит достичь наивысшего комфорта и удобства. Автоматика полностью возьмет на себя все функции контроля и регулирования от начала работы котла до завершения отопительного цикла. При сложной коллекторной системе отопления в котельной, применение такого сложного устройства более, чем оправдано.

Недостатки отопления с коллектором

Существует ряд отрицательных показателей отопления с коллектором, а именно:

• вариант отопительной системы с коллектором в котельной является очень дорогостоящим и большое количество устройств и приборов контроля делает его недоступным для широких масс потребителей;
• присоединение к коллектору каждой ветки из труб значительно увеличивает их протяженность, что значительно повышает стоимость;
• собрать и установить коллектор в котельной, довольно хлопотное дело, нужно обращаться к специалистам;
• конечно, простенький коллектор при подсоединении двух веток можно попытаться сделать самому, но более серьезные системы требуют доскональных расчетов и продуманных мелочей.

Коллекторы для отопления в некоторых случаях просто незаменимы и обойтись без их устройства нельзя.

Оцените статью: Поделитесь с друзьями!

Коллектор отопления для котельной

Коллектор отопления для котельной является обязательным устройством, так как обеспечивает безопасность и продолжительную работу всей системы. Он защищает котёл от гидравлического удара, резкого перепада температуры, воздушных пробок, застойных примесей на подвижных элементах. И это далеко не полный список полезностей, которыми «одарит» вашу котельную коллектор отопления. Что это за зверь такой, зачем он нужен и другие не менее интересные факты мы собрали в одном обзоре.



Содержание



1. Коллектор отопления в частном доме

2. Как устроен коллектор отопления

3. Гидравлический разделитель в составе коллектора

4. Гребенки коллектора отопления

5. Из чего делают коллекторы отопления

6. Итоги



Коллектор отопления в частном доме



Коллектор для отопления устанавливают в оборудованном помещении, отдельно от бытовых приборов, и в непосредственной близости от котла. Предварительно подготавливают место. Как правило, его располагают на стене и крепят при помощи разъёмных кронштейнов. Желательно, чтобы монтируемая поверхность была ровной, без посторонних предметов и повреждений.





Сборку проводят в несколько этапов, потом тестируют и корректируют. Только убедившись в правильности настройки, пользователь заканчивает установку и переходит к проверочному запуску, длится он от двух часов до суток. В это время отслеживают показатели, и при необходимости вносят изменения. Такие тестовые периоды устраивают и для работающей обвязки, так сказать в целях профилактики.



Как устроен коллектор отопления



Конструкция коллектора проста и продумана до мелочей.

Последнее полностью зависит от производителя, точнее его квалификации и технической грамотности.  Опытные мастера тщательно обдумывают каждую деталь, прежде чем начать производство, поэтому их продукция оснащена всем необходимым.



Однако единого стандарта коллектора отопления до сих пор не ввели. Покупателю остаётся надеяться на порядочность изготовителя. Наш поставщик, промышленная группа Гидрусс делает коллекторы и гидрострелки давно, и все беды монтажников и собственников загородной собственности знает очень хорошо. Поэтому в качестве примера мы рассмотрим коллектор отопления именно этой марки.





Гидравлический разделитель в составе коллектора



На фото модель на 4 контура из нержавеющей стали BMSS-100-4D с насосной группой в изоляционных кожухах.. Справа находится вертикальная стрелка.





Это гидравлический разделитель, который соединяется с котлом и принимает теплоноситель. Обратите внимание на патрубки. Наружная резьба у них не случайно.





Внешние борозды накручиваются легче, да и фурнитуру к ним подобрать проще. Условный проход, точнее вход составляет

1 1/4 дюйма, что соответствует соединительным размерам котлов до 100 киловатт.







Теперь посмотрим на отверстия сверху и снизу, они гораздо меньше входа, и это снова не просто так.





В верхний патрубок вставляется автоматический отводчик воздуха, в нижний – сливной кран. Эти два устройства отвечают, пожалуй, за один из самых важных процессов – очистку теплоносителя.



Жидкость циркулирует в системе по кругу и накапливает остатки механических смесей, металл, отколовшийся от запорной арматуры. Кроме того, туда попадают пузырьки воздуха, если их не удалить, то в системе появится ржавчина. А это верный признак скорой поломки.



Хорошо, если окислился металл на комплектующих, их замена обойдётся недорого. Когда коррозия проникает в теплообменник котла, всё может закончиться плачевно. Покупка нового теплогенератора — недешёвая забава, от 50 тысяч и далее по возрастающей. Хотя нужно было только позаботиться о фильтрующих элементах.



В помощь воздушнику и дренажному крану инженеры компании добавили ещё один важный компонент, сепаратор.





Сетка из нержавеющей стали устанавливается внутрь стрелки, таким образом, очищение системной воды происходит лучше. Проходя через ячейки, она освобождается от примесей и идёт дальше. Теплоноситель без добавок более лёгкий, по контурам проходит быстрее. В модуле поддерживается пропускная способность, заданная заводскими настройками, что в разы увеличивает производительность обвязки.





Гребенки коллектора отопления



От гидрострелы жидкость направляется в гребёнки. Два профильных объёмных отрезка, сваренных аргонно-дуговой сваркой, называют распределительными коллекторами отопления, нужны для разводки нагретой воды по потребителям.







Радиаторы на этажах, бойлер косвенного нагрева, тёплый водяной пол работают в установленных режимах, соответственно и жидкости им нужно разное количество. Через котёл и стандартную гидрострелку с одним контуром разветвлённую разводку оборудовать не получится, её дополняют гребёнками или покупают коллектор отопления, как на фото.



Отличительная особенность такой комплектации в расположении отводов. Три направлено вниз, один сторону (есть модели и с комбинированными патрубками), причём первичная и вторичная линия у потребителей свои. Это значит, что они никак не могут повлиять друг на друга.



Останется подобрать корректный режим для каждого контура. В результате создаются благоприятные условия для функционирования системы, а вы ещё и экономите. При сбалансированной подстройке потребление ресурсов снижается, в частности уменьшается расход электроэнергии. Конечно, одного коллектора отопления здесь недостаточно.

Вам потребуется умная автоматика. Термостаты, электрические приводы, клапаны, адаптивные насосы, коммутационные платы помогут настроить обвязку максимально эффективно.





Устройства находятся в общей обвязке, управлять ими проще. Базой становится коллектор отопления, к нему присоединяется подводка и арматура (трубы, насосы, краны), он в свою очередь подключается к котлу. В результате получается многофункциональный модуль, решающий основные задачи, необходимые для качественной и продолжительной эксплуатации котельной в частном доме.



Из чего делают коллекторы отопления



Материалы для производства коллекторов отопления заказывают на специализированных заводах. Традиционно высокий спрос на металлы. Нержавеющая сталь считается самой крепкой. Наш коллектор сделан именно из неё.







Марка Aisi 304 прекрасно справляется с нагрузками. Оксидная плёнка на поверхности защищает от окисления.

Ржавчина не появится в принципе. Добавьте к этому повышенную износостойкость, хорошую прогреваемость и практически не ограниченный срок службы. Перечисленные преимущества становятся весомыми доводами в пользу нержавеющих коллекторов. Тем более у Gidruss все изделия этой линейки проходят обязательную опрессовку и шлифовку.



Кроме нержавейки используют обычную конструкционную сталь, в народе её называют чёрной. Она также прочна, однако подвержена коррозии. Чтобы укрепить металл, готовое изделие окрашивают порошковой краской и эмалью. Состав распыляют пульверизатором в три или четыре слоя. Сохнет отделка сутки, за это время частицы краски глубоко проникают в структуру металла. На поверхности образуется невидимая плёнка, уберегающая изделие от неблагоприятных воздействий.



Подведём итоги





1. Коллектор отопления приобретается в котельную частного дома при условии, что обвязка многоконтурная, то есть состоит минимум из трёх потребителей.



2. Коллектор в большинстве случаев имеет совмещённую конструкцию, состоящую из гидрострелки и гребенок. Данное сочетание предпочтительнее как с точки зрения эксплуатации (всё практически в одном месте), так и внутренних процессов (цикл течения теплоносителя не нарушается).



3. Стандартов для коллекторов нет, поэтому строение и комплектация моделей разных производителей отличается. Выбрать действительно качественный можно, удостоверившись в добросовестности изготовителя.



4. Нержавеющие коллекторы самые крепкие, дорогие и долговечные (гарантия 10 лет). Модели из конструкционной стали дешевле, более склонны к ржавчине (гарантия 5 лет).

Коллектор для отопления Екатеринбург-Стройуровень

С некоторыми системами отопления иногда происходят настоящие курьезы – к примеру, когда включаются теплые полы, обычные радиаторы отопления перестают работать. Такое поведение отопительных систем является явным признаком неправильной сборки – по сути, теплоносителя не хватает, чтобы обеспечить работу всего оборудования сразу.

Или же просто он неправильно распределяется – именно это и стало первопричиной появления в системах отопления такого элемента, как распределительный коллектор отопления. Разберемся с этим изделием – изучим его вдоль и поперек, а также рассмотрим возможность самостоятельного изготовления.

Распределительный коллектор отопления: устройство и принцип работы

Первое, что следует понять, подходя к изучению коллектора системы отопления, это то, что именно представляет собой данное устройство – по сути, это емкость для сбора теплоносителя, так сказать, в единый кулак, т.е. сосуд для кратковременного хранения и накопления жидкости перед ее выбросом в системы трубопроводов. Чтобы проще было понять суть этого устройства, представьте себе бочку, вода из которой вытекает не через одно отверстие, а через десяток – наблюдая за этими струями, можно заметить, что из них всех вода льется с одинаковым напором. Вот это и есть распределительный коллектор, в котором роль трубопроводов играют отверстия – именно такое многократное различие в проходной способности отверстий и самого резервуара обеспечивает равномерное распределение жидкости по всем отверстиям одновременно.

Естественно, это только основной принцип, который заложен в работу современной распределительной гребенки для системы отопления – реальное устройство полностью собранного агрегата намного сложнее и включает в себя не только емкость с врезанными в нее патрубками. Полностью собранная и готовая к работе гребенка дополнительно оборудуется кранами, насосами, термометрами, манометрами и устройствами сброса воздуха, которые в своей совокупности позволяют осуществлять полноценный контроль над движением теплоносителя. Возможности этого устройства позволяют не только равномерно распределять теплоноситель, гребенка отлично справляется и с обратной задачей. Коллектор может перераспределять жидкость, подавая ее больше в одно крыло и меньше в другое – в общем, это полноценный агрегат, призванный обеспечивать необходимые режимы работы обширной системы отопления.

В современных отопительных системах применяется два вида распределительных коллекторов – они отличаются как своим устройством, так и габаритами. Рассмотрим несколько подробней два этих узла:

Коллектор отопления для котельной. Это довольно большой распределительный узел – он состоит из двух распределительных гребенок, одна из которых отвечает за подачу теплоносителя в разные крылья отопительной системы, а вторая за сбор охлажденной жидкости из этих же крыльев. Падающая гребенка коллектора оборудуется кранами и циркуляционными насосами, а принимающая холодный теплоноситель гребенка – в основном только отсекающими кранами. Коллектор отопления для монтажа котельной в обязательном порядке оборудуется датчиками давления и температуры. Мало того, практически всегда неотъемлемой составляющей подобных узлов является так называемая гидрострелка, в задачи которой входит поддержание оптимальной разницы температур между подачей и обраткой. Эта разница обеспечивает оптимальный режим работы котла.

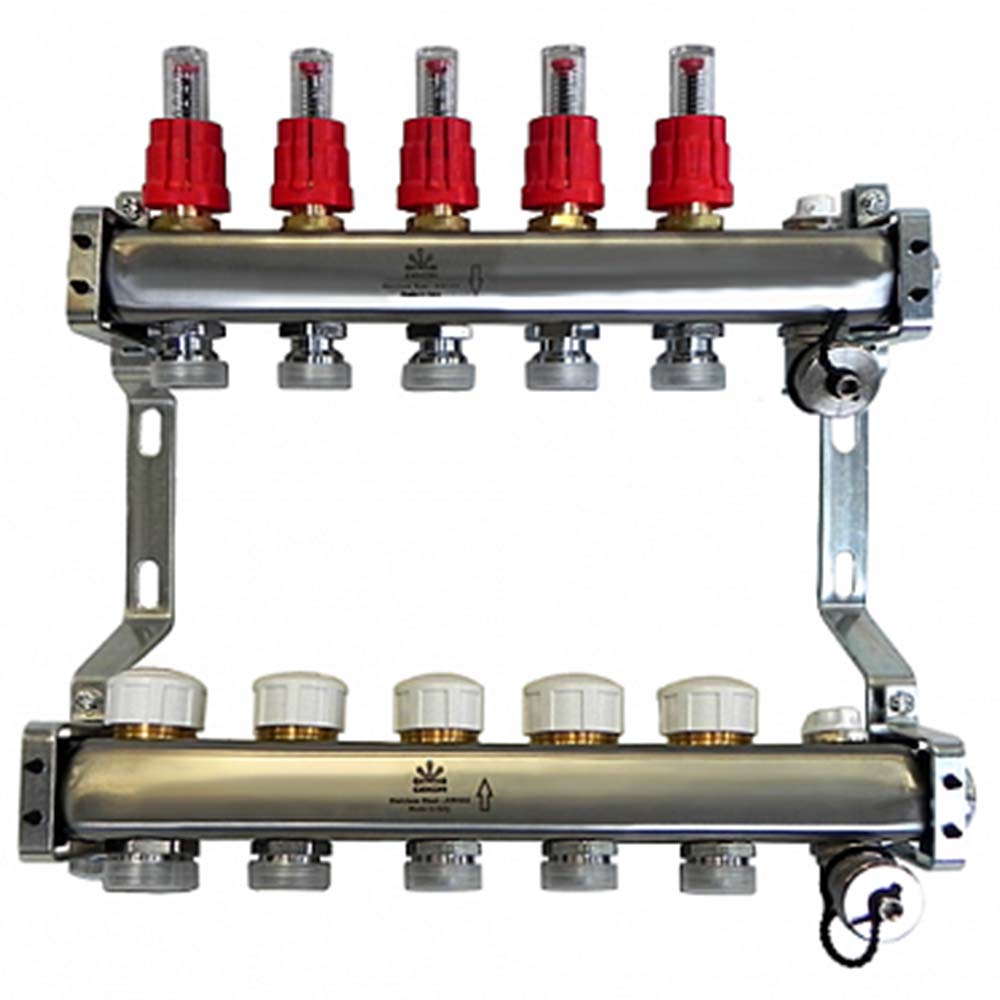

Локальная распределительная гребенка для системы отопления – ее основное отличие от центрального коллектора заключается не только в миниатюрных размерах, но и в немного ином принципе работы. В общем, в ней происходит то же самое, что и в большом коллекторе, только немного иначе – если в первом случае получается полная замена охлажденного теплоносителя новой нагретой жидкостью, то во втором случае жидкость просто разбавляется горячей и отправляется назад в систему. Такой немного видоизмененный принцип работы позволяет увеличить эффективность работы системы и снизить затраты энергоресурсов, потребляемых котлом. Роль гидрострелки в таких коллекторах, как правило, играет дополнительный циркуляционный насос – он гоняет локальный теплоноситель по кругу, который обслуживает и при необходимости захватывает дополнительную порцию горячей жидкости и одновременно выбрасывает в магистральную систему охлажденную воду. Именно такой принцип работы позволяет брать дозированное количество теплоносителя на ту или иную ветку системы. Во всем остальном такие коллекторы полностью идентичны котельным гребенкам. Как правило, их используют для устройства водяных теплых полов или подключения большого количества радиаторов в одном помещении.

распределительная гребенка

В принципе, эти два узла можно назвать практически идентичными, если бы не одно «но» – только при их совместном использовании можно добиться высокой эффективности работы отопительной системы в целом.

Как сделать коллектор отопления своими руками: нюансы технологии

Подходя к вопросу самостоятельного изготовления распределительного коллектора для отопления, сразу хочу отметить, что и тот и другой узел можно свободно приобрести в любом специализированном магазине – причем сделать это можно как комплексно, так и по отдельности (в смысле, купить каждый элемент отдельно). В последнем случае коллектор обходится дешевле, но от вас потребуется правильно его собрать. Чтобы еще больше уменьшить стоимость этих узлов отопления, их можно изготовить самостоятельно, и делается это не так сложно, как может показаться на первый взгляд. Также сразу хочу отметить и тот факт, что оба эти узла изготавливаются из различных материалов – коллектор для котельной, в силу своей близости к нагревателю теплоносителя, должен выдерживать очень высокие температуры, в связи с чем для его изготовления используется исключительно металл. В отличие от него, локальную распределительную гребенку можно изготовить из трубы любого вида, в том числе и из полипропилена. Рассмотрим немного подробнее технологию их изготовления.

Коллектор для котельной – без электросварки здесь не обойтись, даже несмотря на всю простоту его сборки. Изготавливается распределительный коллектор в три этапа – сначала делается гидрострелка (по сути, это кусок заглушенной с двух сторон трубы и оборудованный четырьмя патрубками, два из которых нужны для ее подсоединения к котлу, а два других для подключения к ней распределительных гребенок). Потом по очереди, одна за другой, изготавливаются падающая и обратная гребенки – по своей конструкции они полностью идентичны и могут отличаться разве что направлением выводов. Если все они будут смотреть вверх, то располагать их нужно в шахматном порядке, т.е. на одной из гребенок патрубки должны быть сдвинуты относительно патрубков второго коллектора. Так будет удобнее монтировать трубы. И на третьем этапе коллектор оборудуется всем необходимым – это краны, насосы, сброс воздуха, а также датчики температуры и давления.

Локальный распределительный коллектор изготавливается практически точно так же, как и гребенка для котельной, за исключением того, что его можно просто спаять из полипропиленовой трубы или скрутить из металлопластика.

Специалисты Стройуровень всегда ответят на ваши вопросы по телефону 8-906-801-29-72, 8-919-360-55-87

Коллектор с гидрострелкой на три контура

Коллектор с гидрострелкой на 3 контура является самым популярным в своём сегменте. Три разводки используются довольно часто, особенно в домах с автономной системой отопления. Один контур предназначен для тёплого пола, второй рассчитан на радиаторы, третий под бойлер. Если вы хотите оборудовать систему грамотно и безопасно, рекомендуем обратить внимание на следующие нюансы.



Особенности коллекторной системы отопления



Коллектор с гидрострелкой на три контура применяется в загородном отоплении. От других отличается мощностью и объёмом, а также принципом работы.



Схема отопления представляет собой замкнутую систему. Трубы подающей и обратной линии протягиваются к каждому устройству. Сходятся на гребёнке отопления, коллекторе, который соединяется с котлом и циркуляционными насосами. Перед запуском систему балансируют. Расход, температура теплоносителя настраиваются под конкретную линию.



Коллекторное отопление схема



Именно коллекторное отопление выбирают частные застройщики. Коттедж, дачи подключаются к стационарному источнику, котлу газовому или твердотопливному. Он в свою очередь отдаёт теплоноситель потребителям, подключаются отдельно, к подаче и обратке. С точки зрения затрат на материалы и комплектующие дороговато. Сэкономить получится на другом, а именно на обслуживании и эксплуатации.



Коллектор с гидрострелкой на три контура обеспечит корректную работу всех устройств, функционировать будут в заданном режиме и забирать свой объём жидкости. Благодаря смесителям и автоматике вы можете самостоятельно настраивать режим для спальни, комнаты или кухни.





Котельная на базе коллектора с гидрострелкой BM-3DU



Чтобы заменить деталь, проверить качество уплотнений и произвести другие манипуляции, вам не придётся отключать котёл и другие элементы обвязки. Достаточно повернуть шаровый кран, поток остановится.



Модели коллекторов отопления



 Ассортимент коллекторов отопления с гидрострелками на три контура представлен несколькими комплектациями. Начать следует с материала. Как правило, производители используют нержавейку или низколегированную сталь. Оба металла сертифицированы. Нержавеющая сталь обладает повышенной прочностью и прекрасными тепловыми характеристиками. Котёл работает плавно и ровно. Теплоотдача минимальна, вода не растеряет градусов по пути циркуляции. Далее о свойствах. Первое и самое главное – антикоррозийность. Абсолютная и продолжительная.

 Такие коллекторы с гидрострелками служат вечно. Металл не окисляется, сохраняет форму, не боится влаги. Из него формируют профили и заготовки. Они обрабатываются и кроятся специальными ножницами. После соединяются аргонно-дуговой сваркой. Резьбовые соединения обрабатываются, что гарантирует надёжность креплений с трубами и запорной арматурой.



Стальной профиль AISI 304



Гидрострелки  с коллекторами из обычной стали тоже пользуются спросом. Цена почти на треть меньше, как и ржавостойкость.





Спецзаказ коллектор из низколегированной стали с напольным креплением



Низколегированные сплавы содержат менее процента углерода, фосфора и серы. Это напрямую связано с плотностью. Данный показатель будет существенно выше. Поэтому вред от механических воздействий незначительный. Средний срок службы около 20 лет, при грамотной эксплуатации.



Технические характеристики



Тепловые коллекторы и гидрострелки на три контура делают из нержавейки и конструкционной стали. На сайте представлены в отдельных группах. Устанавливаются на котлы мощностью до 60, 100, 150, 250, 300 кВт. Последние фланцевые, промышленного назначения. Для собственного дома достаточно балансировочного коллектора до 60 и до 100 кВт. Конструкции отличаются габаритами и резьбой. Компактные модели до 60 кВт с межосевым расстоянием 90 миллиметров имеют выход на котёл 1 дюйм, на потребителей 3/4.





Коллектор отопления с гидрострелкой 3D 90 мм компакт



Расширенного исполнения аналогичной мощности с межосевым расстоянием 125 миллиметров присоединяются к котлу на 1 1/4 дюйма, потребителям 1 дюйм. Гидрострелки на 150 кВт имеют резьбу 1 1/2 и 1 дюйм соответственно. Далее до 300 киловатт. Здесь выход фланцевый 2 1/2 дюйма.



 Чертеж. Коллектор отопления с гидрострелкой Gidruss 3 DU 125 мм



Направление контуров. Два вниз и один в бок, если потребители находятся в подвале или подсобке. Два вверх и один вбок, если котельная расположена на нижних этажах. Также возможно комбинированное исполнение. Кстати, именно смешанные контура заказывают чаще других.



Какой вариант ваш, зависит от котельной. Сомневаетесь в выборе, звоните! Наш специалист подробно объяснит, чем D отличается от U, подберёт кронштейны и другие комплектующие. Цену гидрострелки рассчитаем, сроки изготовления уточним. Если в каталоге нет подходящей модели, инженеры Гидрусс сделают коллектор отопления на заказ специально для вашей котельной. Подробности по телефонам +7 (916) 624-73-67 +7 (951) 781-61-11

Коллекторы для котельных

Коллекторы для котельных
Коллекторы для котельной DISTAND	Коллекторы для котельной CОMPARATO	Коллекторы со встроенной гидрострелкой CALEFFI SEPCOLL	Коллекторы для котельной MEIBES

	Коллекторы для котельной ГИДРОЛОГО



Оптимальная система отопления — это та система, которая не требует постоянного вмешательства со стороны её владельца.
Условно говоря, Вы должны однажды произвести пуско-наладку котла, настроить параметры отопительной системы, и больше ничего не делать до планового осмотра или смены жидкости в системе.



Коллектор или гребенка — это Ваш главный и первый помощник в этом.
Коллектор или гидрострелка первыми принимают «тепловой удар»  теплоносителя после его нагрева в котле. Именно коллектор (гребенка) распределяет течения в контурах в необходимых пропорциях и в экстренной ситуации поможет быстро сориентироваться Вам или инженеру аварийной службы что и как быстро отключить одним движением руки.



Система отопления должна быть логичной и простой для понимания любому человеку.
Коллекторы котловые применяются для равномерного распределения потоков теплоносителя в отопительных контурах, а также для упрощения монтажа систем котельных.
В зависимости от выбранной проектировщиком системы отопления нужно подобрать основной элемент в котельной- распределительную гребенку или другими словами котловой коллектор. Сегодня можно купить много вариантов котловых коллекторов, но часто типоразмер коллекторов и гребенок не совпадает с проектом вашей котельной. Тогда можно рассмотреть варианты с совмещением нескольких коллекторов в один большой, обрезку или заглушку ненужных ниток и т.д. Но это влечет неудобства, будущие финансовые потери и неопnимальный внешний вид системы.



Для грамотного проектирования именно Вашего котлового коллектора необходимо сделать гидравлический расчет.

Замена коллектора котельной | Отопление водоснабжение

Замена коллектора котельной Как и любой ответственный элемент котельной, коллектор со…

Как и любой ответственный элемент котельной, коллектор со временем требует капитального ремонта. Однако, ввиду ряда технологических особенностей и повышенной ответственности устройства, часто такая операция нерентабельна. Дабы сохранить отопление дома, стоит нанять бригаду высококлассных специалистов по ремонту и модернизации, дабы замена коллектора котельной была проведена в максимально сжатые сроки и на высоком уровне.

1. Технические особенности ремонта и типичные ошибки
2. Выводы

Технические особенности ремонта и типичные ошибки

Проводится замена в несколько этапов, в плановом порядке и без привлечения большого числа работников. Инструментальное и аппаратное обеспечение тоже состоит из стандартного набора, что значительно упрощает и унифицирует проводимые работы. Начать стоит с полной остановки циркуляции теплоносителя. Дальнейший ремонт котельной производится типичным для этого узла способом.

Понедельник	Открыто 24 часа
Вторник	Открыто 24 часа Сейчас открыто
Среда	Открыто 24 часа
Четверг	Открыто 24 часа
Пятница	Открыто 24 часа
Суббота	Открыто 24 часа
Воскресенье	Открыто 24 часа

Сначала, перекрываются и выключаются с общей сети все системы, соседствующие с заменяемой. В нашем случае, это гребёнка и накопительный бак. Потом производится демонтаж, проверка соединительных устройств и их замена новыми при необходимости. Следующим этапом устанавливается сам новый коллектор и производится его подключение. Окончательные работы начинаются с подключения гребёнки и бака и восстановления целостности системы. Потом идёт включение системы и её тестирование при планомерном увеличении мощности до значения нормативной перегрузки. Если система работает стабильно, а при преодолении запретного барьера сработала автоматическая система отключения, работа считается оконченной и котельная сдаётся в пользование владельцам.
Любое нарушение технологии ведёт к тому, что всё отопление дома попадает под угрозу. При неправильном монтаже, или монтаже на бракованное устройство соединения очень высока вероятность прорыва и нанесения ощутимых потерь, вплоть до полной потери работоспособности. Мы специально предоставляем своим клиентам кроме гарантийного талона от нашей фирмы на оказанные услуги, ещё и сертификат соответствия на товар и заводскую гарантию на него, дабы в дальнейшем избежать разногласий. Если следующее обращение будет связано с заводским дефектом, вы без труда получите компенсацию и за выполненные работы, и за моральный ущерб. Солидные производители и поставщики, с которыми мы сотрудничаем, всегда идут на компромисс в таких случаях, ведь с одной стороны, от дефекта никто не застрахован, а с другой – они поддерживают свою репутацию и имидж.

Сервис инженерных коммуникаций
Системы отопления, водоснабжения, водоотведения, канализации

круглосуточно tel: 8 495 744 67 74

МОНТАЖ, РЕМОНТ, ОБСЛУЖИВАНИЕ, МОДЕРНИЗАЦИЯ, ЗАМЕНА

Выводы

В принципе, замена коллектора котельной не относится специалистами к разряду особо сложных и проблемных типов ремонтных работ. Но это не отменяет того факта, что выполнена она должна быть командой специалистов строительного дела с использованием современных методов и материалов. В таком случае, срок работы вашей котельной после замены будет ограничен лишь сроками плановых проверок и текущих ремонтов, без которых поддержать работоспособность на высоком уровне невозможно. В интернете много информации, в которой говорится и показывается наглядно, как может быть произведён ремонт котельной своими силами. Имейте в виду объективность интернет «уток» и то, что все работы там выполняются нанятыми экспертами, и решите, нужны ли эти риски вам, да ещё и учитывая крайнюю доступность данной услуги в нашей фирме.

( Пока оценок нет )

Коллектор котельный RBM, DN25 на 3 группы с гидрострелкой и изоляцией

Котельный коллектор от именитой итальянской фирмы RBM.

Предназначен для распределения теплоносителя от котла до потребителей – радиаторов отопления, бойлера горячего водоснабжения, теплого пола и т.д.

Неоспоримым преимуществом коллектора является высокая функциональность. Если где-то теплоносителя не хватать, или его температура недостаточна для нагрева, то коллектор, координируясь с насосами и автоматикой, осуществляет подмес.

В результате компенсируется нехватка градусов на одной линии и недостаток — на другой. Это в свою очередь обеспечивает баланс системы и котёл, защищённый от гидроудара. Всё это делает эксплуатацию котельной безопасной, удобной и эффективной.

Он функционирует по принципу распределения теплоносителя между всеми контурами для подачи его в конечные точки отдачи тепла и учитывает все нестандартные характеристики для каждой ветви отопления (различные требования к температурным режимам всех подсоединенных гидравлических систем). Это дает возможность упростить систему и отпадает необходимость в монтаже большого количества трубопроводных соединений и узлов.

Котельный коллектор — это один из элементов группы быстрого монтажа(на коллектор отопления монтируются насосные группы). В своей конструкции имеет принудительно отключаемый гидравлический разделитель.  За счет этого обеспечивается оптимальная работа всех насосов системы отопления в целом.

Коллектор из стального корпуса в черной водяной краске комплектуется изоляционной оболочкой EPP (плотность 60 кг / м³).

Технические характеристики:

• Коллектор имеет стальной корпус в черной водяной краске, а также комплектуется изоляционной оболочкой EPP (плотность 60 кг / м³).
• Расход теплоносителя 3000 л/ч
• Максимальное рабочее давление 6 бар
• Максимальная рабочая температура 110°С
• Размер 555x525x250 мм

Производство: Италия.

Сопутствующие товары

Покупать коллектор надо совместно насосными группами. Предлагаем следующие группы:



Системы лучистого отопления, жилые, коммерческие, тепличные, водяные, пол, плинтус, инсталляции

Что это? Котельная в ящике состоит из листа фанеры 4х8 с ламинированной формикой. Его четыре стороны сделаны из досок 1х10, образующих открытый ящик.

На задней панели смонтированы все компоненты, необходимые для вашего специального применения, что упрощает установку излучающего напольного отопления и / или излучающего настольного отопления.

Установлен котел и все насосы, смесительные клапаны, воздухоотделители Vortec, зональные регуляторы, редукционные клапаны давления воды и флаконы.

Ваша установка занимает ЧАСЫ, а не дни!

Просто прикрепите фанерный ящик к стене. Напольные трубы или маты Radiant Bench легко устанавливаются с помощью обжимного инструмента или компрессионных фитингов на установленные коллекторы или фитинги на циркуляционных насосах.

Поставляется в полностью собранном виде, со съемной фанерной крышкой.

Эти котлы имеют встроенный POWERVENTER. Котельная в коробке — еще одно изобретение AIM, которое упрощает установку лучистого тепла.Стоимость типовой котельной в коробчатой ​​системе для теплицы составляет от 3995 долларов США. Мы делаем большие системы с несколькими котлами и зонами нагрева.

Котельная в ящике

Звоните (888) 773-4564 Бесплатно по индивидуальным ценам

ДОСТУПНЫ С НАСТЕННЫМ ГАЗОВЫМ КОТЛОМ

Котельная в коробке — это предварительно собранная серия коллекторов и регуляторов. Эти агрегаты проектируются по индивидуальному заказу, с бойлером или без него, специально для каждого применения и имеют соответствующую цену.Затем все компоненты соединяются и устанавливаются в ящик для транспортировки. Чтобы установить котельную в бокс, ящик просто прикручивается на место, и теперь он готов принять окончательные электрические и водопроводные соединения. Этот продукт исключает возможность отказа от работы из-за нехватки времени и является идеальным инструментом для подрядчика, стремящегося максимально сократить график завершения проекта.

Позвоните по телефону (888) 773-4564 Бесплатно по индивидуальным ценам

---

Пластинчатый теплообменник

(ПОКАЗАТЬ ТАМОЖЕННУЮ ЦЕНУ)

Пластинчатые теплообменники могут использоваться для множества различных применений.Обогрев подъездных путей, бассейнов и водоснабжения — вот лишь некоторые из сфер применения этих агрегатов. Теплообменник нагревает воду или другую жидкость с помощью воды из котла, в то же время сохраняя две жидкости изолированными. Теплообменник будет в основном использоваться для подогрева воды для полива в теплицах до температуры, близкой к температуре роста растений, чтобы не повредить нежный рост.

Чтобы представить себе шок, который вы оказываете растениям каждый раз, когда поливаете водой с температурой грунтовых вод, попробуйте принять душ и выключить горячую воду.

Ремонт лучистого отопления | GrumpyCorp

Проблема

Наш дом отапливается с помощью водяного отопления в полу, или лучистого тепла. Это отличный способ обогреть дом, особенно в нашем относительно мягком климате; однако я никогда не был доволен тем, как работает наша система управления (или нет).

Лучистое тепло имеет ряд преимуществ:

1. Его можно контролировать для каждой комнаты.
2. Совершенно бесшумно.
3. Работает мягко — без резких перепадов температуры, натиска горячего воздуха и т. Д.
4. Он разделяет инфраструктуру на весь дом (один котел на всю воду) и между системами (один и тот же котел обеспечивает горячее водоснабжение).

Конечно, это также может обернуться недостатком:

1. Управление по комнатам затрудняет централизованную проверку того, настроена ли система на правильные уставки, или какая-то мелочь взрывает неиспользуемую комнату до 85F для весело над этим.
2. Вы не можете сразу сказать, работает он или должен работать, особенно когда окна или двери открыты.
3. Восстанавливается медленно, например когда какая-то мелочь оставляла окно открытым на всю ночь.
4. Если одна комната постоянно чрезмерно потребляет тепло (открытое окно, неправильная уставка и т. Д.), Это тянет вниз остальную часть дома. Наш котел немного малоразмерен, несмотря на то, что мои математические расчеты подсказывают моим архитекторам, что они предсказывают эту проблему, но вот и мы.

Все недостатки можно устранить с помощью интеллектуальной системы управления, а у нас этого не было.

Система

Водная топология системы следующая:

1. Котел в котельной нагревает воду по замкнутому контуру.Петля приводится в движение циркуляционным насосом.
2. Рядом с котлом центральный коллектор распределяет воду по нескольким параллельным местным коллекторам. Каждая распределительная линия закрывается клапаном.
3. Каждый локальный коллектор распределяет воду в один или несколько параллельных контуров в помещении. Каждая петля контролируется телестатом ^.

Топология управления следующая (в порядке, обратном указанному выше):

1. В каждой комнате есть термостат. Когда температура в помещении опускается ниже заданного значения, требуется тепло.
2. Провод термостата направляется к модулю управления зоной местного коллектора, который адаптирует термостат к телестату (ам), отвечающим за контуры этого термостата в помещении.
3. Модуль управления локальной зоной также объединяет все запросы своих термостатов на тепло в общий запрос на возврат тепла в котельную.
4. Каждый модуль управления локальной зоной запрашивает тепловые пути к центральной панели управления, которая управляет клапаном, чтобы вода могла поступать в вызывающий местный коллектор.
5. Центральная панель управления также объединяет все запросы на тепло от всех своих локальных модулей в общий запрос на тепло для котла, чтобы котел начал работу.
6. Котел включает циркуляционный насос после достижения заданной температуры воды.
7. Циркуляционный насос автоматически регулирует скорость потока в зависимости от разницы температур между водой, выходящей из котельной, и возвращающейся водой.

Для дополнительного уровня сложности запрос тепла от термостата заставляет модуль управления местной зоной подавать питание на телестаты. Когда концевые выключатели телестата подтверждают, что контур разомкнут (несколько минут спустя ), модуль управления местной зоной пересылает запрос на нагрев.Точно так же центральная панель управления не пересылает запрос на нагрев до тех пор, пока концевой выключатель соответствующего клапана не подтвердит, что клапан открыт. Я считаю, что причина здесь в том, что это предотвращает попытку циркуляционного насоса войти в полностью закрытую систему. Однако, когда я подключил излучающую систему в своем последнем доме (мой подрядчик в то время разрешил мне выполнить электромонтажные работы за более низкую цену), мы не беспокоились ни о чем из этого, и, вероятно, в этом нет необходимости.

Так легко, правда?

Когда наш дом был построен, наши подрядчики разместили модули управления локальной зоной рядом с соответствующими локальными коллекторами.Они оставили большую часть клапанов на центральном коллекторе постоянно открытыми, полагаясь на телестаты местных коллекторов для выполнения работы. И, наконец, они не смогли подключить термостат в гараже к чему-либо, поэтому наш гараж не отапливался. (Выборочно отапливаемое помещение в магазине зимой — это потрясающе, кстати, теперь, когда я заставил его работать.)

Благодаря этому не было центрального места, где я мог бы перейти в режим папа и скажите: «Почему эта система работает, когда кажется, что этого не должно быть?».Система в основном работала, но не было простого способа отладить ее, и нам уже пришлось провести кучу отладки из-за изначально неправильно маркированных и неправильно подключенных клапанов.

А с простыми (хотя и совершенно нормальными) термостатами, которые у нас были, не было возможности просматривать или изменять их уставки централизованно или с телефона.

Пересмотр системы

Я вынашивал эту мечту о внедрении Интернета вещей для всей системы; Я некоторое время наблюдал за инфраструктурой частиц, и это показалось мне идеальным приложением.Я достаточно знаю о технологиях, чтобы понять, что это не особо сложный проект. Тем не менее, я также достаточно знаю о технологиях, чтобы понять, что со временем все технологии пойдут наперекосяк, особенно IoT. и я не хотел, чтобы моя семья убила меня в морозном доме, если мои приспособления когда-нибудь выйдут из строя.

Таким образом, я разработал переработку системы, которая позволила бы мне сохранить или вернуться к простым термостатам. всякий раз, когда я хотел, и это не полагалось на какое-либо сетевое подключение для выполнения своей работы.

Затем я потратил большую часть недели на переделку всей проводки системы регулирования лучистого тепла:

1. Я переместил все модули управления локальной зоной в центральную котельную, что позволило мне проверить и диагностировать всю систему в одно место.
2. Я перемонтировал все термостаты, чтобы они также получали питание от центрального пульта управления в дополнение к их исходящему сигналу «запрос на нагрев».
   • Это означает, что мне больше не нужны батарейки в моих термостатах.
   • Я смогу использовать свои будущие термостаты IoT от 24 В переменного тока вместо батарей.

Ключом к выполнению этой работы было осознание того, что

1. большинство домашних трасс от местных коллекторов до котельной было выполнено с помощью десятижильного кабеля, а
2. я мог резко сократить провода, идущие вперед и назад после реинжиниринга схемных плат локальных и центральных модулей управления и выяснения, какие линии были просто повторениями заземления и 24 В переменного тока.

Я тщательно построил таблицу электропроводки:

Таблица подключения термостатов к местным платам управления

Затем мне потребовалось несколько теплых дней в начале ноября, чтобы разобрать систему и восстановить ее.

Проводка центрального управления, крышки сняты Проводка центрального управления, с крышками и этикетками

Вот как выглядит один из локальных коллекторов:

Локальный коллектор `BoilerRoom-7Header`

Я тоже разобрался с рядом грехов прошлого, в том числе наконец понял, что причина в гаражном термостате ни разу не подключился было то, что наши подрядчики сожгли соответствующий канал на центральном пульте управления так что это не сработало.Вместо того, чтобы отлаживать и заменять это, они просто отключили его и сказали «нахуй».

Далекое будущее / 2000 год

Мое стремление к термостатам на основе IoT на основе частиц — это не только обеспечить больший контроль и контроль над любой мелкой рыбешкой fuckery, но также интегрировать систему с нашей системой безопасности, которая должна знать, когда окна в любой комнате открыты. То, что пересекает потоки потока информации — это действительно моя нирвана заботы об окружающей среде, сохранения ресурсов, и просто экстрим «выключи свет!» папа режим . Когда-нибудь.

Оборудование

Для записи, вот оборудование, которое использует система, на случай, если оно когда-нибудь будет полезно кому-то:

Извлеченные уроки

• Обратный инжиниринг печатных плат — это действительно весело и легко сделать с помощью макроса. режим камеры моего телефона, чтобы помочь разрешить мелкие детали, такие как метки микросхем и небольшие следы.
• 10-проводной (технически 18/10) провод термостата трудно найти. Я нашел его в хозяйственном магазине в Балларде во всех местах — ура снова для маленьких семейных магазинов.
• Клапаны Honeywell ужасно хреновые.
  • Их сложно установить или заменить на основании клапана.
    • (С другой стороны, приятно, что головки управления вообще можно заменить.)
  • Их рычаг «постоянно держать открытым» нужно использовать осторожно, осторожно и, в идеале, никогда — это тонкий кусок листового металла, который легко деформируется, и тогда все перестает работать.
  • Их номера деталей ужасно тупые.
    • Напомним, это клапаны V8043E5061 .
    • Имеется запасная головка для клапанов V8043E (SKU 40003916-026 ).
    • А подходит ли он к клапанам V8043E5061 ? Конечно нет.
    • Сменная головка real предназначена для клапанов V8043E 5000 серии , потому что, конечно, они отличаются от клапанов серии V8043E .
    • Настоящая сменная головка — это артикул 40003916-526 , а не артикул 40003916-026 , потому что пошли на хуй.
    • Зачем кому-то в здравом уме это делать? Почему?!

Конечные примечания

Механическое отделение в коробке

Вы здесь

Делаем сложное простым

HeatLink нашел способ упростить сложное. В «Механическом помещении в коробке» некоторые из наиболее распространенных компонентов излучающей гидравлической установки (в основном, проводка, насосы и смесительные клапаны) устанавливаются на панели с заглушкой и закрываются стальной крышкой.Этот предварительно смонтированный, сборный, сборный блок — это способ сэкономить время и деньги, чтобы добавить контроль и согласованность в установку. Подключите его, и готово… у вас есть игра!

Характеристики

• Универсальные решения для простых и сложных систем водяного отопления.
• Сборные, сборные, смонтированные… точно!
• Качественная, надежная и стандартизированная конструкция.
• Модульный подход для простоты установки.
• Защитный стальной кожух бытовой техники; защищенный от несанкционированного доступа.
• Закрытые гидронные системы можно обширно зонировать.
• Можно легко добавлять источники солнечной энергии.
• При правильной прокладке трубопроводов меньше цикличности компонентов… и больше тишины.

Преимущества

• Готовые решения сокращают время проектирования и предложения.
• Надежный (внесен в список ETL, UL 508, стандарт CSA), превосходит самые высокие стандарты качества, с множеством процедур испытаний для электрических и механических компонентов системы.
• Устранение необходимости проектирования на месте и снижение риска ошибок на месте.
• Известная стоимость; меньше сюрпризов.
• Сокращенное время установки; время — деньги!
• Каждый раз безотказный запуск!
• Меньше обратных звонков.
• Компактный и эстетичный.
• Простота обслуживания и замены.
• Покрывается единой гарантией.

Для получения дополнительной информации просмотрите наш выбор панелей:

Коллекторы коллектора котла

Коллекторы коллектора котла

• Труба соответствует стандарту ASTM A53 Sch.40

• Резьбовые наконечники соответствуют ANSI / ASME B 1.20.1
• 300 фунтов / кв. Дюйм

• Без заусенцев и ласт

• Угловое отклонение между основной трубой и патрубком составляет 30 °

• Используется в котельной в качестве узла для систем отопления
• Доступен в 2-х, 3-х и 4-х зонах

Коллекторы коллектора котла — Спецификация материалов

Часть #	Размер	L	L1		L2	Ø	Ø1	Ø2
2 зоны
Bh3Z0604	1-1 / 4 дюйма X 3/4 дюйма	12	6		3.70	—	1,66	1,05
Bh3Z0605	1-1 / 4 дюйма X 1 дюйм	12	6		3,70	—	1,66	1,32
Bh3Z0704	1-1 / 2 дюйма X 3/4 дюйма	12	6		3.70	—	1,90	1,05
Bh3Z0705	1-1 / 2 «X 1»	12	6		3,70	—	1,90	1,32
3 зоны
Bh4Z0604	1-1 / 4 дюйма X 3/4 дюйма	18	6		3.70	—	1,66	1,05
Bh4Z0605	1-1 / 4 дюйма X 1 дюйм	18	6		3,70	—	1,66	1,32
Bh4Z0704	1-1 / 2 дюйма X 3/4 дюйма	18	6		3.70	—	1,90	1,05
Bh4Z0705	1-1 / 2 «X 1»	18	6		3,70	—	1,90	1,32
4 зоны
Bh5Z0604	1-1 / 4 дюйма X 3/4 дюйма	24	6		3.70	1,66	1,05	1,05
Bh5Z060405	1-1 / 4 «X 3/4» и 1 X 1 «	24	6		3,70	1,66	1,32	1,05
Bh5Z0605	1-1 / 4 дюйма X 1 дюйм	24	6		3.70	1,66	1,32	1,32
Bh5Z0704	1-1 / 2 дюйма X 3/4 дюйма	24	6		3,70	1,90	1,05	1,05
Bh5Z0705	1-1 / 2 «X 1»	24	6		3.70	1,90	1,32	1,32

Запрос информации:

Back to Top Коллектор

с трубами в котельной Фотография, картинки, изображения и сток-фотография без роялти. Изображение 113831611.

коллектор с трубами в котельной Фотография, картинки, изображения и сток-фотография без роялти.Изображение 113831611.

коллектор с трубами в котельной. Красные и белые трубы в интерьере котельной, солнечные батареи для труб отопления и коллектора, стальные трубы и трубы, газовые трубы и солнечные панели. Меблировка для отопления дома.Автономная коллекторная котельная, отопительные трубы и вентиляторы. Уборка помещения с помощью коллектора циркуляции воды.

M L XL

Таблица размеров

Размер изображения	Идеально подходит для
S	Интернет и блоги, социальные сети и мобильные приложения.
M	Брошюры и каталоги, журналы и открытки.
L	Плакаты и баннеры для дома и улицы.
XL	Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

6720 x 4480 пикселей | 56.9 см x 37,9 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

6720 x 4480 пикселей | 56,9 см x 37,9 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

• Попробуйте 1 месяц на 2209 pyб
• Загрузите 10 фотографий или векторов.
• Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любого размера

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь со своим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

К кому обращаться — проектирование коллектора котла?

MNBobcat сказал:

Устанавливаю уличный дровяной котел. Внутри дома я устанавливаю теплообменник в свою печь с принудительной подачей воздуха, теплообменник для ГВС, обогреватель в гараже и, возможно, еще один обогреватель в подвале.

Я думаю, что какая-то коллекторная система в доме, куда направляется вода из котла, поскольку каждый отдельный контур требует тепла, будет подходящим вариантом.С кем вы связываетесь для разработки такой коллекторной системы? Я предполагаю, что водопроводчик не занимается таким проектированием, и к кому обратиться за помощью к специалисту по котлам? Я просто загляну под котлы на желтых страницах?

Нет ничего особенного в проектировании коллекторной установки, это одно из их больших преимуществ. По сути, вам нужно подсчитать, сколько петель вам понадобится, и получить набор коллекторов, по крайней мере, с таким количеством розеток (возможно, стоит приобрести еще пару и подключить их для «защиты будущего» — цены, которые я видел, не соответствуют действительности. Не так уж и много с количеством торговых точек.Затем вы могли бы контролировать поток через каждый контур с помощью термостатического клапана или, возможно, зонного клапана и какого-либо термостатического регулятора, в зависимости от конкретного нагревателя.

Я не уверен на 100%, что коллектор будет для вас правильным ответом — похоже, у вас есть несколько разных нагрузок, каждая из которых будет иметь разные потребности в нагреве в БТЕ и требует разной температуры воды, что предполагает, что вам может быть лучше настройка серии. Коллектор обеспечивает одинаковую температуру воды для всех обслуживаемых им нагрузок, что может быть не лучшим вариантом для вашей установки.

Глядя на ваш список —
1. HVAC HX будет иметь очень высокий спрос в БТЕ, когда он сработает, что, вероятно, будет чаще, чем многие другие нагрузки. Будет полезно получать очень горячую воду и много ее.
2. Нагрузка ГВС будет ниже и более спорадической, но она должна быть приоритетной при ее возникновении — здесь также есть подводный камень: поскольку HX работает в обоих направлениях, вам необходимо убедиться, что он НЕ получает поток, если Бак ГВС горячее, чем вода в бойлере.
3.Ваш гаражный обогреватель почти наверняка захочет быть отдельным контуром, проходящим через небольшой теплообменник, чтобы вы могли использовать гликоль в гаражной части контура для защиты от замерзания. (Если возможно, вы НЕ хотите использовать гликоль во всей системе — это дорого и не нагревается …
4. Ваш подвальный обогреватель, вероятно, справится с меньшим нагревом, чем большинство других требований …

Я не эксперт, поэтому я надеюсь, что HR или некоторые другие профессионалы вмешаются, если я буду слишком далеко от базы, но я думаю, что лучше всего будет последовательная установка с 2 или 3 путями зонный клапан, управляющий байпасом при каждой нагрузке, чтобы включать и выключать его… Вероятно, водопровод в значительной степени в том порядке, который я дал выше, что гарантирует, что самые высокие нагрузки будут получать самую горячую воду.

Гусиный всадник

Факт или вымысел: Staple-Up Radiant не работает

Рокки DiTommasso , Northeastern Supply

---

Существуют некоторые споры о том, что разные методы установки внутрипольных излучающих систем обеспечивают разный уровень отзывчивости, комфорта и эффективности.Некоторые монтажники-пуристы думают, что единственный способ сделать работу лучей — это залить перекрытием трубы, будь то бетонная плита на уровне грунта или легкая гипсово-критская плита поверх фанерного чернового пола.

Конечно, тепловая масса плиты велика, а бетон лучше проводит тепло, чем дерево. Означает ли это, однако, что скоба (или любой метод крепления излучающих трубок к нижней стороне чернового пола) не работает? Системы сшивания не работают, неудобны или неэффективны? В конце концов, установка труб на нижней стороне пола дает наибольшие возможности для модернизации и, вероятно, представляет собой самое дешевое решение для установки в пол.

Личный опыт

Не так давно у меня была возможность открыть для себя эффективность и уровень комфорта основной радиационной системы. Мы с женой недавно стали пустыми ночлежками, и наш владелец ранчо с пятью спальнями и большая собственность быстро показались слишком большими. Так что мы сократили размер, найдя неподалеку фермерское хозяйство с тремя спальнями.

Когда мы впервые вошли в дом девятилетней давности, я был немного разочарован, увидев электрические плинтусы по всему дому.Но риэлтор быстро показал мне два сияющих коллектора; пятиходовой коллектор в подвале и трехходовой коллектор в гараже. Тот, кто построил дом, уложил трубы до того, как были залиты плиты, и соединил петли с коллекторами из нержавеющей стали. Коллекторы загерметизировали, и до установки котла так и не дошло. В доме тоже не было газа, но газ проводился с улицы.

Мы купили дом в январе 2019 года, но не заселились до марта.Наш февральский счет за электричество составил 196 долларов. Имейте в виду, что никто не использовал горячую воду, а электрический плинтус использовался только для предотвращения замерзания в доме. Моя цель заключалась в том, чтобы к отопительному сезону 2019/2020 весь дом был оборудован водяной излучающей системой.

Модернизация скоб

Подвал и гараж были простыми. Когда мы покупали дом, коллектор гаража был закрыт, и манометр показывал 25 фунтов на квадратный дюйм. Я тестировал подвальные петли при давлении 25 фунтов на квадратный дюйм в течение недели и не имел никаких проблем.Итак, мне нужно было установить бойлер, и мне нужно было установить PEX для обслуживания основного этажа дома.

В доме наверху ковровое покрытие. Зная, что нам нужна лучистая система, мы вырвали ковер и установили на его место LVP. Единственный способ установить здесь излучающую систему — это прикрепить трубки Uponor к нижней стороне чернового пола. К счастью, весь подвал остался недостроенным.

Я работал с Дэйвом Берриером, совладельцем компании RL Voight and Son, LLC, над проектированием излучающей системы.Я дал ему размеры и расстояние между балками, и он предоставил схему петель, объяснив, что я должен держать расстояние между петлями примерно на уровне шести с половиной дюймов. Он использует конденсационные котлы US Boiler Company K2 на всех своих излучающих системах, и он посоветовал мне установить один для этого проекта.

Тодд Киммел, плотник по профессии и начальник отдела технического обслуживания Northeastern Supply, помог мне проложить все трубы. Мы работали над этим время от времени шесть недель. Когда мы закончили, я использовал нажимные фитинги EvoPex для подключения подачи на три четверти дюйма и возврата к коллекторам.

Затем я проверил главный напольный коллектор на предмет утечек и заметил, что за ночь потерял четыре фунта. Я обнаружил, что проделал скобу через PEX в двух местах. Как только я их починил, давление удерживалось.

Главный этаж дома теперь представляет собой единую лучистую зону. Кислородный барьер PEX состоит из шести петель общей протяженностью 1600 линейных футов. Uponor предложила использовать два слоя пузырчатой ​​изоляции EcoFoil под трубкой. Я купил рулоны шириной 18 дюймов. Первый слой я заправил в ниши балок, а второй залег вровень с нижней частью балок.Мне так нравится внешний вид, что я собираюсь оставить его открытым и установить встраиваемые светильники.

Хотя я горжусь тем, что сам установил трубопровод основного пола, я оставил работу с котлом лицензированному профессионалу. Основываясь на расчетах тепловой нагрузки и длины излучающих контуров, Стив Кидвелл из ROI Marketing предоставил размеры конденсационного котла и циркуляционных насосов.

После того, как местное коммунальное предприятие проложило газовую трубу к дому, я нанял главного сантехника для установки конденсационного котла K2 120 MBH.Мы продаем много котлов K2 в Northeastern Supply, поэтому в дополнение к рекомендациям Burrier я был уверен, что выбрал их для своего дома.

Котел висел на стене вместе с тремя трехскоростными циркуляционными насосами Grundfos; по одному на каждый из трех излучающих коллекторов. Коллекторы подвала и основного этажа расположены в механическом помещении, а коллектор гаража — удаленно. Первый этаж дома имеет приоритет перед двумя другими зонами. Когда мы вступили в собственность, в доме был относительно новый электрический водонагреватель, поэтому в то время я не устанавливал водонагреватель непрямого действия, но когда придет время, система заменит один.

Результаты

Когда мы запустили котел, в доме потребовалось несколько часов, чтобы нагреться до температуры, так как плита и полы медленно нагреваются. Пуск без проблем.

Уют в доме невероятный. Всю зиму термостат в подвале был установлен на 67 ° F, а на основном этаже — 70 ° F. Нет заметных колебаний температуры. Несмотря на то, что в гараже поддерживается только температура 55 ° F, я совершенно не против пойти туда поработать зимой.

Наша экономия энергии — это вишенка на торте. Наш счет за газ в феврале 2020 года составил 89 долларов. Котел K2 произвел на меня огромное впечатление, и я с уверенностью могу рекомендовать его дилерам. Если вы не стоите рядом с ним, вы абсолютно не подозреваете, что он работает. Это так тихо.

Несмотря на то, что я слышал время от времени, я могу с уверенностью сказать, что использование штапельного лучистого материала под черным полом не поставило нас в невыгодное положение. Температура всегда поддерживает идеальную уставку.

Учитывая, насколько просто скрепление можно выполнить в качестве решения для модернизации в домах с доступными отсеками для балок, я думаю, что подрядчики должны быть уверены, что рекомендуют его клиентам. Он предлагает невероятные возможности для улучшения, особенно в домах с электрическим отоплением.

Мой следующий проект — строительство Человеческой пещеры в подвале. Единственным недостатком сверхтихого бойлера является то, что я не могу использовать шум системы отопления в качестве оправдания, когда я объясняю жене, что мне нужна акустическая система высшего класса!

---

Rocky ДиТоммасо проработал в Northeastern 26 лет, работая в основном с жилищным отделом, а 23 из них — с продажами на стороне.Базируясь в Балтиморе, штат Мэриленд, он обслуживает округа Балтимор, Кэрролл, Ховард, Монтгомери, Фредерик и принц Джордж.

.

No related posts.
