Котел отопления своими руками — как сделать, как сварить + Фото + Чертежи

Центром отопительной системы в частном доме является отопительный котел. Именно он выделяет энергию, которая в дальнейшем преобразуется, поступает в теплоноситель и нагревает отопительные радиаторы. В этой статье мы расскажем как сделать котел отопления своими руками, как сварить котел для отопления частного дома, а также предоставим чертежи и фото инструкции.

Виды отопительных котлов

Котлы, работающие на газу

Перед началом самостоятельного изготовления котла, необходимо определиться с его видом, который зависит от типа топлива, нагреваемого тепловой носитель. При желании можно соорудить котел, работающий от любого топлива. Найти необходимую информацию можно на ресурсах интернета. Однако прежде чем сделать выбор, стоит иметь представление о преимуществах и недостатках самых известных из них.

Котлы для отопления, работающие на газу. Данный вид не стоит пытаться изготовить своими руками, так как к ним предъявляется очень много требований, которые вы вряд ли сможете удовлетворить. Ну и не менее важная причина – это высокая вероятность взрыва в ходе эксплуатации. Монтаж газового котла запрещен в подвальном помещении дома.
Для изготовления электрического котла вам не потребуется профессиональных навыков и наличия множества материалов. Нельзя не отметить огромный недостаток – высокие цены на электрическую энергию. Это является идеальным вариантом для периодического обогрева домика на даче, но для постоянного использования электрический котел очень дорог.
Котел с жидким топливом вполне подходит для изготовления своими руками, но стоимость топлива и особенности настройки форсунок могут вызвать немалые сложности в ходе работ.

Среди всех перечисленных вариантов самым оптимальным можно назвать котел, работающий на твердом топливе, в качестве которого можно успешно использовать дрова.

Котел для системы водяного отопления

Всем известно, что дрова имеют высокую скорость сгорания, а соответственно не успевают обогреть помещение до нужной температуры при первоначальном КПД. Для того чтобы оптимизировать этот процесс, стоит рассмотреть два способа самостоятельного сооружения котлов на твердом топливе.

Пиролизный вариант котла

Котел такого вида адаптирован под сжигание дров, его дополнительное название – газогенераторный котел. Суть его работы состоит в том, что сгорание дров и выходящих из них летучих веществ осуществляется отдельно. Благодаря пиролизному процессу таким котлам удается сохранять оптимальный температурный режим теплового носителя длительностью от 6 до 12 часов, не подкладывая дрова.

Принцип работы пиролизного котла Работа пиролизного котла не может осуществляться без электрической энергии, которая обеспечивает работу вентилятора поддерживающего процесс горения принудительным способом.

Размеры таких конструкций составляют 1,5×0,75×1,7 м. Объем емкости для воды – 500 литров с обеспечиваемой мощностью 50 кВт. Габариты установки могут варьироваться исходя из индивидуальных потребностей.

Как правило, для самостоятельного изготовления конструкции вам потребуется стальной лист толщиной 4-6 мм, чугунный лист 1 см, труба из стали с толщиной стен 4 мм, электроды для сварки и сварочный аппарат. Также запаситесь центробежным вентилятором, колосниковой решеткой, совпадающей с размером камеры горения, автоматическое устройство для регулирования температурного режима, асбестовый лист и уплотнительный шнур.

По окончании процесса изготовления должна быть произведена обвязка котла отопления своими руками с соблюдением технологических требований.

Пеллетный тип котла

Принцип работы пеллетного котла

Этот вид котельной установки более автоматизирован и менее прихотлив в уходе в процессе эксплуатации. Пеллеты представляют собой гранулированную древесину, для изготовления которой используются опилки и стружка. Поскольку этот материал сыпучий, их подача в камеру для сгорания осуществляется автоматически с помощью шнека, или бункера.

Пеллеты У вас могут возникнуть трудности при изготовлении такого котла из-за отсутствия определенного электрического оборудования: электрического двигателя для обеспечения работы шнека, или бункерной заслонки.

Работа пеллетного котла выполняется таким способом, при котором отпадает необходимость в растопке или добавлении топлива. На это влияют габариты бункера. Благодаря принципу работы котельной установки можно контролировать количество выделяемого тепла, за счет количества подаваемых пеллет в топку.

Эти два вида котлов являются оптимальными для собственноручного изготовления. На каком из них останавливать свой выбор, решать вам. Это определяется многими факторами, главным из которых является необходимость в тепле и наличии определенного вида топлива, которое вы будете применять.

При любом варианте необходимо строго следовать технологии и соблюдать правила безопасности.

Видео

Посмотрите, как можно самостоятельно сделать котел длительного горения:

В этом видео демонстрируется твердотопливный котел шахтного типа с теплоаккумулятором:

Схемы и чертежи

Устройство печки медленного горения

Устройство пеллетного котла

Чертеж твердотопливного котла

Чертеж с размерами для создания твердотопливного котла

Чертеж пиролизного котла Viessmann на 25-40 кВт

Viessmann на 65 и 80 кВт

Чертеж котла для самостоятельного изготовления

Печь медленного горения

Чертеж печи на отработке

Простой и безопасный банный котел

Фото

Сварочные работы при изготовлении котла

Изготовление котла в домашних условиях

Переделка сейфа в печку

Печь-камин с режимом тления до 8 часов

Печка медленного горения из газового баллона

Самодельная металлическая печь

Надёжный и экономичный твердотопливный котёл

Котел отопления на отработанном масле

Выполненный из бочки

Испытание самодельного котла длительного горения

Котел отопления своими руками – чертежи

Самодельный — не значит ущербный. В который паз мы убеждаемся в том, что отсутствие свободного времени и определенных навыков сильно бьют по нашему карману. Это замкнутый круг, но мы в принципе, не об этом. Даже такие сложные и ответственные устройства, как отопительные котлы, могут быть собраны самостоятельно, целиком и ли частично. У них может быть несовершенная кривая КПД или слабенький внешний вид, но все они работают. Они отапливают дома если не как основное отопительное оборудование, то как запасное или вспомогательное. Некоторые варианты для решения задач по отоплению своими руками мы предложим сегодня.

Содержание:

Котлы отопления для дома
Электричество и газ, как традиционные виды топлива
Альтернативные источники тепла и сухой остаток
Котлы отопления на дровах
Пиролизный котел своими руками
Котел на жидком топливе своими руками

Котлы отопления для дома

Несмотря на то что нефть стремительно падает в цене, на простых людях это не отражается никак в лучшем случае. То же происходит и с другими источниками энергии, кроме солнечной, но это отдельная история. Любое топливо стоит денег и перед тем как устроить систему отопления в частном доме своими руками, стоит определиться с видом топлива. Лучше всего, если это будет универсальная система, которая может использовать для обогрева максимальное количество источников энергии.

Абсолютно доступных и дешевых вариантов отопления очень мало. Если рассматривать котлы, которые работают на твердом топливе, как универсальные устройства для получения тепла, то и они имеют свои ограничения в использовании, а твердое топливо не такое дешевое, как кажется. Уголь, дрова, брикеты — все это нужно покупать в большом количестве и где-то складировать, привозить, причем складировать так, чтобы топливо не потеряло своих свойств.

Электричество и газ, как традиционные виды топлива

Электричество наиболее доступный вид энергии, в том смысле, что не электрифицированных районов осталось очень мало. Цены на электрическую энергию заставляют крепко подумать о том, насколько целесообразно делать ее основным видом топлива. Хотя современные электрокотлы позволяют хорошо экономить и тариф можно выбрать наиболее оптимальный, но качество электричества, которое подается в наши дома, оставляет желать лучшего, а перебои и нестабильность подачи могут заставить мерзнуть «без света» неделями.

Природный газ тоже можно считать относительно доступным, а беды у него такие же, как у электричества — нестабильность подачи, отвратительное качество, низкое давление и огромные цены. Ни один человеческий газовый котел не станет работать на таком топливе длительное время, а ремонт газового оборудования — дело длительное и очень дорогое. Поэтому и газу однозначно доверять тепло в своем доме нельзя.

Альтернативные источники тепла и сухой остаток

Самые разные альтернативные источники энергии можно рассматривать только, как дополнение к основным видам топлива. Солнечная энергия бесплатна, но цены на оборудование и конвекторы — заоблачные. Определенный интерес представляют в этом плане тепловые насосы, но простая семья из пяти человек физически не может позволить себе инвестировать в будущее 25-30 тысяч евро, хотя здесь больше дело в приоритетах — средний семейный автомобиль стоит примерно столько же. Что в итоге?

Газ. Дорогой, подача нестабильная, качество не позволит установить технологичный экономный газовый котел отопления.
Электричество. Подача нестабильная, напряжение тоже непостоянное, стоит дорого, но есть практически в каждом доме и даже в самой глуши. Электрические котлы отопления наиболее часто применяются также и для горячего водоснабжения. Также есть возможность устанавливать современные ионные экономичные отопительные станции.
Жидкое топливо. Бесперспективный метод отопления, поскольку тенденция к сокращению использования нефтепродуктов через десяток-другой лет коснется не только фондовых бирж, но и Ракукинского сельсовета. Котлы на жидком топливе обычно рассматриваются как вспомогательное отопительное оборудование и для временного отопления. Они неудобны в эксплуатации, чадят, КПД не самый высокий.
Твердое топливо. Пока это единственный, если не альтернативный, то дополнительный способ организовать автономное отопление. Твердотопливный котел отопления своими руками чертежи разных конструктивных вариантов, мы приводим, как иллюстрацию доступности такого метода.
Альтернативные методы отопления. Для нашей страны первой половины ХХI века — это остается фантастикой, очень привлекательным и интересным материалом для изучения, но возможности реализовывать большинство схем получения альтернативной энергии нет.

Котлы отопления на дровах

Дровяной котел в самом простом и доступном варианте можно выполнить по принципу двух цилиндров, один из которых помещен внутрь второго. Цилиндр малого диаметра при этом будет предназначен для топки, а в большем цилиндре находится теплоноситель. Реализовать его можно так же просто, как выглядит описанная схема.

В пространство между трубами заливается вода или антифриз, к этому резервуару подключаются два патрубка, а внутренний объем будет предназначен для топки дровами. Такая схема работает как на дровах, так и на опилках или щепках, но особенно результативного КПД ждать от такого котла не стоит.

Пиролизный котел своими руками

Самый эффективный из котлов, которые работают на твердом топливе. Суть его работы заключается в том, чтобы достичь такой температуры внутри камеры сгорания, чтобы топливо (дрова, опилки, тырса, брикеты) не сгорало сразу, а разлагалось под воздействием температуры в пределах 300-600 градусов. Если удастся добиться этих условий, тогда во время работы в топке будет выделяться пиролизный газ, который и есть основное топливо для такого котла.

Дерево начинает разлагаться под влиянием температуры, но полноценно гореть оно не сможет из-за малого объема кислорода. Если открыть дозированную подачу воздуха, тогда появится возможность регулировать температуру работы аппарата. Чертеж такого устройства мы привели на страничке, но даже если купить пиролизный котел, то он окупится буквально за сезон. Другое дело, что выполнить его своими руками не так просто, как дровяной.

Котел на жидком топливе своими руками

Жидкотопливные котлы работают на отработанном моторном масле, мазуте, солярке и прочими отходами перегонки нефти. Он довольно экономичный, поскольку в принципе негорючее, точнее, слабо горючее жидкое топливо сгорает не само по себе, а сгорают его пары. Газы образуются в результате попадания капель топлива на раскаленную плоскость и точно так же, как и в дровяных котлах, сгорая, нагревают теплоноситель.

Эти виды котлов для отопления не единственные из возможных вариантов для постройки своими руками. Они просто самые простые, которые показывают, что если есть умелые руки и желание, можно не просто здорово экономить на оборудовании, но и рассчитать оптимальный котел, который будет соответствовать всем запросам по топливу, объему отапливаемого помещения и может прослужить не меньше, чем заводское оборудование. Не мерзните зимой, удачных экспериментов!

Читайте также Теплоизоляция трубопроводов отопления, Как увлажнить воздух в комнате без увлажнителя, Водяное отопление частного дома своими руками, Ветрогенераторы на 220В своими руками

как сделать, чертежи, как сварить агрегат отопления для дома

Система отопления частного дома – это сложная схема разводки труб, сердцем которой является отопительный котел. В нем нагревается теплоноситель, который под действием законов физики или при помощи циркуляционного насоса перемещается по трубам, попадает в радиаторы, где отдает свое тепло, и остывшим возвращается опять в котел. И процесс этот повторяется до бесконечности.

Современный рынок котельного и отопительного оборудования предлагает сегодня огромный ассортимент нагревательных приборов. К сожалению, цена многих моделей не всем по карману. Поэтому перед частью потребителей встает вопрос, можно ли сделать котел отопления своими руками, будет ли этот самодельный прибор работать так же эффективно, как заводские аналоги? Сделать котел можно, если вы хороший сварщик и работать он будет не хуже.

Виды отопительных котлов

В первую очередь необходимо определиться, какой котел нужен для вашего дома. Это будет зависеть от того топлива, которое будет использовано для растопки. Отсюда и классификация:

газовые;
электрические;
твердотопливные;
жидкотопливные.

Электрические

Любой из этих котлов можно изготовить своими руками. Самый простой из них – электрический. По сути, это бак, в который вмонтирован ТЭН. Из бака еще выходят два патрубка, соединяемые с контурами подачи и обратки. Нет ни дымохода, ни камеры сгорания, все просто.

Электрические котлы всем хороши, но есть у них два недостатка. Первый: электроэнергия – самое дорогое топливо. Второй: при падении напряжения в сети (а это случается с завидным постоянством) котел перестает работать корректно. Снижается его мощность, падает температура теплоносителя.

Газовые

Конструкции остальных видов более сложные. И они все практически схожи между собой с некоторыми отличиями. Что касается газового котла, то для его установки потребуется разрешение газовой службы.

Представители этой организации могут такой отопительный агрегат не принять к установке. В первую очередь потребуют провести его опрессовку в своей лаборатории.

Наличие акта – это гарантия, что разрешение вам все-таки дадут.

Котлы на жидком топливе

Эксплуатация этого варианта связана с большими трудностями. Во-первых, придется строить отдельно стоящий склад около дома, где будет храниться топливо. В нем все должно соответствовать требованиям пожарной безопасности.

Во-вторых, от склада до котельной придется тянуть трубопровод. Его обязательно утепляют. В-третьих, в котле этого типа устанавливается специальная горелка, которую надо отрегулировать. Сделать это не так просто в плане настройки.

Твердотопливные

Именно этот вид котлов сегодня своими руками чаще всего производят домашние мастера. Для небольших дач и коттеджей это оптимальный вариант. Тем более дрова на сегодняшний день самый дешевый вид топлива.

О том, как сделать котел, работающий на твердых видах топлива, для отопления дома и будем говорить ниже.

Что понадобится?

Как было сказано выше, чтобы сварить отопительный агрегат, вы должны быть хорошим сварщиком. Работа на уровне любителя здесь не подойдет.

Инструменты

Что требуется для проведения этой работы. Из инструментов вам понадобятся:

электросварочный аппарат;
газовый резак;
болгарка;
молоток;
рулетка;
маркер или мел.

Материалы

Из материалов:

труба бесшовная диаметром 425 мм;
труба диаметром 100 мм;
труба диаметром 25 мм;
металлический лист толщиною 4 мм;
два сгона диаметром 25 мм;
небольшие петли;
уголок 25 мм;
арматура диаметром 8 мм.

Проект

Многие новички ищут чертежи котлов в Интернете или специальной технической литературе и уже по ним проводят работу. В принципе, это правильный путь.

Самое главное, найти чертежи, в которых указаны размеры отопительного прибора.

Изготовление корпуса

Итак, в первую очередь подготавливаются детали будущего агрегата. Из трубы 425 мм будет изготавливаться корпус отопительного прибора. Для небольшого отопительного котла высота в 1,0-1,2 м с учетом небольшого диаметра – это оптимальный вариант.

Режем трубу по этим размерам с помощью газового резака. Края обрабатываем болгаркой.

Отверстия для топки и поддувала

Теперь необходимо в корпусе вырезать два отверстия: под топку и для поддувала. Они должны быть прямоугольными. Для топки подойдет размер 20х10 см, для поддувала 20х3 см. Они располагаются один над другим, топочное отверстие выше.

Расстояние от края трубы до поддувала в пределах 5-7 см. Между отверстиями расстояние – 5 см. Края отверстия обрабатываются болгаркой. Вырезанный кусок стенки трубы для топки будет использован в качестве дверцы. Его края также зачищаются.

Отверстия для патрубков

С помощью резака вырезаются еще два отверстия под патрубки подачи и обратки диаметром 25 мм. Отверстия располагаются друг напротив друга. При этом отверстие обратки вырезают сбоку котла над топкой: от топочного отверстия на расстоянии 15 см.

На расстоянии 5 см только от верхнего края корпуса вырезается отверстие для подачи теплоносителя. Тут же к этим отверстиям можно приварить два сгона.

Внутренние детали

Из металлического листа вырезаются три блина: два диаметром 425 мм, один диаметром 412 мм. Последний будет установлен внутрь корпуса, а так как толщина стенки трубы составляет 6 мм, то на диаметр выпадает 12 мм, плюс 1 мм на свободное вхождение.

В одном из блинов диаметром 425 мм и в круге 412 мм по центру вырезается отверстие диаметром чуть больше 100 мм. Готовится дымоход из трубы 100 мм. Для этого режется отрезок 120-130 мм. Из трубы 25 мм нарезаются кусочки длиною по 50 мм для ножек котла. Из арматуры делается решетка для зольника, за основу берется размер внутреннего диаметра корпуса.

Сборка отопительного агрегата

В первую очередь к блину 412 мм приваривается дымоход. Затем внутри корпуса на высоте 30-35 см от топочного отверстия необходимо приварить временные упоры. Это может быть проволока или арматура. На них сверху опускается блин с дымоходом.

Основные стыки

А вот теперь самый важный момент – надо сварить между собой блин и корпус котла. Проварить шов надо обязательно с двух сторон и сделать это необходимо качественно. Этот стык есть сопряжение топки и водяного бака.

Далее на торчащий из котла дымоход надевается блин 425 мм. Здесь необходимо хорошо проварить два стыка: между внешними краями блина и корпусом котла, между дымоходом и металлическим кругом.

Топочный отсек

Следующий этап касается топочной камеры. С обратной стороны от дымохода внутрь корпуса вставляется готовая решетка из арматуры.

Затем из уголка 25 мм вырезаются болгаркой несколько кусков, которые привариваются внутрь котла между топочным отверстием и поддувалом. Это будут упоры, на которые ляжет решетка.

Нижняя часть корпуса

И последнее. Необходимо приварить блин 425 мм к нижнему краю корпуса, приварить к нему четыре ножки из трубы 25 мм высотою по 5 см. Далее привариваются петли, на которые навешивается дверца топки.

Конструкция для задвижки поддувала

Конструкция может быть разной: в виде обычной дверцы, в виде шибера (это заслонка, которая перемещается в плоскости отверстия), в виде поворотной заслонки с отверстиями в корпусе. Продаются готовые изделия, которые просто привариваются по месту.

Можно сварить цельную конструкцию своими руками и прикрепить ее к котлу. Из всех предложенных вариантов самый простой – это или дверца, или шибер.

Тестирование и подключение к системе

Твердотопливный котел для отопления дома готов. Теперь необходимо его проверить. Для этого на один из сгонов накручивается заглушка, а во второй заливается вода. Если через сварные швы вода не проходит, то сварка была проведена на высоком уровне.

Опасаться, что во время работы отопительный агрегат потечет, не стоит. Готовый агрегат подключается к системе отопления загородного дома. То есть, соединяются сгоны с патрубками подачи и обратки теплоносителя.

Монтаж дымохода

Проводится монтаж дымохода. Обратите внимание, что этот элемент прибора должен выходить вертикально вверх. Если так расположить его не удается, то отводов должно быть минимальное количество.

В неотапливаемом чердаке его придется утеплить.

Первая растопка

Очень важно правильно провести первую топку. При этом нельзя использовать большое количество топлива. Небольшая закладка должна протопить сам агрегат, особенно это касается дымохода. При резком повышении температуры на его стенках может образоваться конденсат, который превратится в деготь, сужая диаметр. А это понижение тяги, которая отвечает за корректную работу отопительного прибора.

Регулировка зазора

В процессе топки регулируется зазор в поддувало. Надо найти оптимальный размер, который обеспечит топочную камеру необходимым количеством свежего воздуха (кислорода).

Обязательно обращайте внимание на высоту закладки. Ее верхний край должен располагаться на расстоянии 20 см от внутреннего блина. Это расстояние обеспечит оптимальное сжигание дров или угля. При этом дым и угарные газы беспрепятственно будут выводиться через дымоходную трубу.

Принцип работы

По сути, традиционный твердотопливный котел работает как обычная печка. Здесь также есть топка, в которой горят дрова (уголь, пеллеты и другие виды твердого топлива). Выделяемая энергия нагревает теплоноситель, расположенный в емкости над камерой сгорания.

Нагрев теплоносителя в этой конструкции производится и от внутреннего блина, и от дымохода, который пронизывает насквозь емкость с водой. При этом корпус котла также нагревается, что создает аккумулирующий эффект, сдерживающий быстрое остывание при выключении агрегата.

Нагретый теплоноситель поднимается вверх и выходит через верхний патрубок в подающий контур системы отопления. Охлажденный теплоноситель поступает в котел через нижний патрубок, соединенный с обратным контуром.

Другие варианты

Твердотопливный котел для отопления дома может быть изготовлен в виде куба из металлического листа толщиною 4 мм. Это более сложная конструкция, в которой придется собирать отдельную топочную камеру. Получится, что в корпус котла устанавливается камера сгорания. А между стенками двух конструкций будет циркулировать теплоноситель. Это более эффективный вариант, но сложный в изготовлении. В нем много сварных швов, что снижает надежность и безопасность эксплуатации.

Самодельные котлы отопления своими руками для отопления дома, чертежи

Самодельные котлы отопления – это реальность. Особенно для тех, кто любит самостоятельно мастерить руками различные приспособления, увеличивающие комфорт жизни.

В целом

Все самодельные котлы отопления основываются на одном принципе. Сгорающее топливо будет отдавать тепло теплообменнику, а он – будет нагревать теплоноситель. На то, как будет работать отопительный котел, влияет два основных важных фактора – это конструкция теплообменника и полнота сгорания топлива. В первом случае – чем больше будет площадь теплового контакта топки и емкости с носителем тепла – тем больше тепла будет передаваться в единицу времени. В случае с полнотой сгорания топлива – если приток кислорода будет незначительным, то вместе с продуктами сгорания будет уходить и пиролизный газ. А он – может отдать тепло при сгорании.

Самодельный котел отопления

Создаем котел

Конечно, на то, какая именно будет конструкция котла, сделанного собственноручно, влияет несколько факторов:

Прежде всего, это доступность определенных материалов. Конечно, более долговечными будут жаростойкие виды нержавейки. Но быстрее и дешевле будет достать обычный лист.
Также важный аспект – это возможность обработки. В своем гараже вы, скорее всего, не сможете сотворить литую печку из чугуна, — ведь оборудование для этого будет дороже самой печки. Поэтому решения здесь могут быть самыми разными – все зависит от вашей фантазии и от способности физических законов ее реализовать. Обычно котел отопления своими руками создается из традиционного материала – листовой стали до 5 мм толщины. И резать болгаркой такую сталь легко, а кроме того, можно это делать газовым резаком или электросваркой.

Конструкция будущего котла также будет прямым образом зависеть от того, какое топливо будет применяться.

Также на конструкцию повлияет способ циркуляции теплоносителя. Ведь чтобы циркуляция была естественной, требуется большая высота бака и большой диаметр патрубков и контуров отопления. Чем ниже будет диаметр, тем больше сопротивление движению воды и ниже шансы получить хорошую скорость циркуляции теплоносителя, не используя при этом насос.

Схема-чертеж самодельного котла на твердом топливе

А вот самодельный котел отопления с насосом циркуляции позволяет сделать диаметр труб меньшим, высоту бака – тоже. Но здесь пользователей подстерегает некая ловушка – если подача электроэнергии при греющем котле прекратится, то и циркуляция воды остановится. Вследствие этого можно увидеть разорванный паром котел. Поэтому приведем несколько советов, которые помогут вам в таком процессе, как изготовление котлов отопления своими руками.

Рекомендуем к прочтению:

Патрубки котла, контуры отопления – все это должно быть сделано трубой не менее 32 мм. Диаметр трубки на выходе из теплообменника – 32 мм. Если насос остановится, скорость циркуляции воды будет медленнее, а температура – наоборот, начнет возрастать. Поэтому лучше сделать контур не из металлопластика или полипропилена, а из оцинковки, герметизировав резьбы льном с краской или суриком.

Далее мы рассмотрим, как сделать котел отопления разных типов.

Дровяные котлы

Дровяные котлы отопления своими руками – если рассматривать самый простой вариант, — это два цилиндра разных диаметров, которые помещены один в другой. Во внутреннем цилиндре будет топка, во внешнем – бак для воды.

Чтобы сварка котлов отопления была уменьшена, берут готовую толстую трубу с большим диаметром.

Конечно, в таком случае можно комбинировать формы и размеры труб в зависимости от того, что есть у вас в наличии. Пространство между трубками заполнено водой. Такие котлы отопления своими руками являются универсальными – они будут работать на любом твердом топливе. Сделать такой котел просто, использовать – тоже, однако обратная сторона медали – это низкий КПД.

Рекомендуем к прочтению:

Самодельный котел на дровах

Пиролизные котлы

Когда самодельный котел для отопления дома использует температуру 200-800 градусов и когда недостаточно кислорода, дерево будет разлагаться на древесный кокс и пиролизный газ, выделяя тепло. Теперь нужно только подмешать воздух к пиролизному газу – и он воспламенится. Стоимость материалов, чтобы осуществить изготовление котлов отопления такого типа, будет выше. Но такой котел окупится у вас через 3-4 сезона отопления. Чертежи и конструкции пиролизных котлов можно найти у нас на сайте.

Самодельный пиролизный котел

Котлы на отработанном масле

Конструкция такого котла является довольно любопытной. Перед сгоранием котел испаряет масло. После разжигания при рабочей температуре котла масло, которое капает в специальный поддон, моментально превращается в горючие газы. Именно они и нагревают теплообменник. Как топливо – без различных модификаций, может применяться солярка.

Котел на отработанном масле

Электрические котлы

Изготовление котла отопления своими руками электрического типа – это реальность. Такие котлы являются простыми по конструкции. ТЭН ставится вовнутрь трубы, которая ставится вертикальным образом. Снизу идет патрубок из обратного трубопровода, а сверху подсоединяется подача. В принципе, котел практически готов.

Но есть некоторые нюансы, влияющие на то, как сварить котел отопления. Как известно, цены на электричество постоянно возрастают — ведь это наиболее дорогой вид отопления собственного дома. Кроме того, вам следует знать, что инструкция техники безопасности запрещает подсоединять котлы с мощностью выше 7 кВт к 220 Вольтам. А вот 380 есть не везде и не у всех. Самый простой электрический котел – это корпус из трубки, ТЭН, естественная циркуляция носителя тепла.

Электрический самодельный котел

Отдельно стоит отметить индукционные котлы. Если брать самые простые вариации – то это толстостенная труба из пластика, вокруг нее наматывается сотня витков эмалированного провода, который подключен к сварочному инвертору с током на выходе примерно на 15 ампер.

Вовнутрь располагают те компоненты, которые будут нагреваться вихревыми токами – обрезки толстой проволоки или рубленного стального витка. Снизу подсоединяют обратный трубопровод, сверху – подающий. Контур заполняют водой – и все, можно подавать питание. Но только не включайте систему без теплоносителя! Это расплавит пластик вмиг.

самодельный дровяной котел, чертежи мини котла, как сделать отопительный котел, маленький котел для отопления дома, схема

Содержание:

Котлы, функционирующие на дровах, по-прежнему востребованы в загородных домовладениях. И даже газификация небольших населенных пунктов не в состоянии изменить эту тенденцию. При желании можно смонтировать систему теплоснабжения с самодельным котлом отопления на дровах.

Плюсы и минусы дровяного обогрева жилья

Использование твердотопливных агрегатов является распространенным способом обустройства автономного отопления частных строений, дач, гаражей, а также объектов производственного назначения.

Сконструировать своими руками дровяной котел вполне возможно, если разбираться в принципах функционирования данного оборудования, соблюдать технологию изготовления и при этом учитывать требования пожаробезопасности.

Агрегаты на дровах по сравнению с котлами, функционирующими на других видах топлива, обладают следующими преимуществами:

Древесина, используемая для отопления, имеет доступную стоимость и не требует больших затрат на энергоресурсы.
Дрова являются экологически чистым материалом, не вызывающим аллергию или другие заболевания.
Устройство отличается простотой эксплуатации.
Помещение прогревается очень быстро – после запуска котла тепло начинает поступать в комнату сразу же.
Оборудование, работающее на дровах, энергонезависимо.
Приборы могут обеспечивать горячее водоснабжение без дополнительных затрат. Котел нагревает бойлер с жидкостью, выполняющий функцию водяного отопительного радиатора.

Недостатков у дровяных агрегатов меньше:

Корпус из металла подвержен коррозии.
Оборудованию требуется регулярная чистка от золы, собирающейся в процессе горения топлива.
Одноразовой загрузки топлива хватает на непродолжительное время.

Виды котлов на дровах

Такие агрегаты бывают с автоматической и ручной загрузкой топлива. Второй тип оборудования работает на пеллетах. Их помещают в специальный бункер, дальше они подаются в топку. Котел способен работать в автоматическом режиме продолжительный период.

К устройству при желании подключают электрическое оборудование, что позволяет минимизировать участие людей в отопительном процессе. Приборы функционируют параллельно, при этом электрокотел поддерживает определенную температуру воды.

Существует альтернативный вариант – применение теплоаккумулятора. Он предполагает работу системы теплоснабжения в автоматическом режиме, при котором в течение дня в специальной емкости накапливается тепло, расходуемое в ночное время.

Дровяные агрегаты с ручной загрузкой бывают трех видов:

Традиционными, со стандартной конструкцией, имеющей внизу топочную камеру. Подобные котлы отличаются трудоемкостью обслуживания.
Пиролизными. Функционирует данное оборудование на основании принципа разделения дров на газообразные и твердые вещества. У пиролизных приборов масса преимуществ: достаточно высокий КПД, небольшое количество сажи и золы. Они работают на древесине, у которой влажность не превышает 20%.
Длительного горения. В таких котлах у дров сгорает верхняя часть, а оставшееся топливо начинает медленно тлеть. Самодельные котлы длительного горения на дровах отличаются высоким уровнем КПД и возможностью регулировать потребляемую мощность. Прибор требует одноразового обслуживания в сутки.

Особенности устройства агрегатов на дровах

Стандартного размера или маленький котел на дровах делают из термостойких материалов, устойчивых к влиянию высокой температуры.

Его основные элементы:

две камеры – горения и зольная;
дымоходная конструкция.

Топочное и зольное отделения разделяют колосниковые решетки, их прикрывают специальными дверцами и заслонками.

Подготовительный этап

Чертежи котла на дровах своими руками помогают выполнять эту работу. Простое устройство можно собрать собственноручно, не применяя сложное монтажное оборудование. Суть технологии заключается в том, чтобы преобразовать горение древесины в процесс тления.

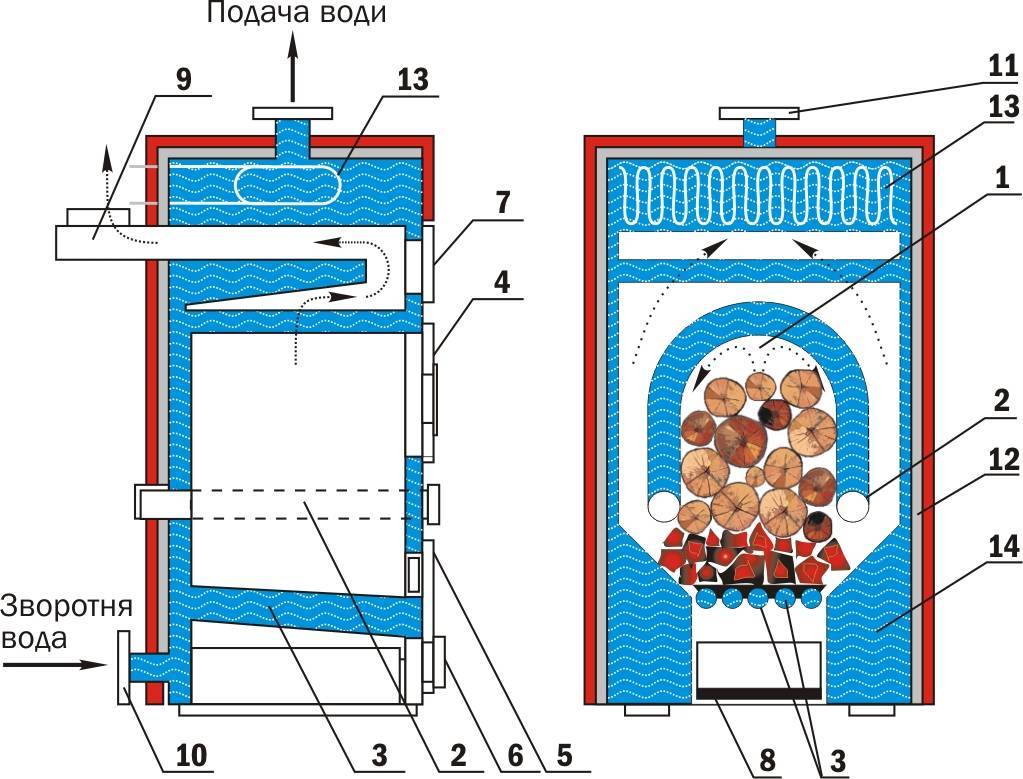

На схеме котла на дровах видно, что между внутренним и внешним кожухом имеется воздушная прослойка. Снизу поступает поток холодного воздуха. Он нагревается за счет стенок внутреннего кожуха, потом поднимается вверх посредством отверстия, имеющегося во внешнем корпусе. Нагретый воздух отапливает помещение.

До того, как сделать самодельный котел, необходимо подготовить инструменты и материалы, среди которых:

Листы металла толщиной 4 –5 миллиметров, либо бочка объемом200 литров, либо корпус от б/у печки.
Толстостенная трубная продукция.
Металлическая арматура и уголки.
Крепежные детали.
Сварочное оборудование.
Электроды.
Зубило и молоток.
Болгарка.
Дрель.

Самостоятельная сборка котла на дровах

Разобраться с процессом, как сделать дровяной котел, поможет инструкция по его сборке.

Начинать следует с изготовления элемента, предназначенного для подачи воздуха, для чего нужно:

Взять трубу с толстыми стенками, протяженность которой равна высоте топочной камеры, приварить к ней болт.
Из листа металла вырезать круг, имеющий диаметр, немного превышающий сечение трубы.
Просверлить в нем отверстие для болта.
Соединить между собой трубу и болт, а затем закрутить гайку. При этом воздуховод должен свободно прикрываться листом металла, чтобы была возможность менять величину просвета и тем самым корректировать интенсивность горения топлива.

Далее, делая котел на дровах своими руками, следует поступить так:

Используя болгарку в воздуховодной трубе выполнить вертикальные прорезы шириной1 сантиметр, через которые в топочное отделение будет проникать воздух.
Вырезать из листа металла круг, имеющий диаметр немного меньший, чем этот же параметр у топки.
Внутри круга создать отверстие для монтажа воздуховода.
В него вставить трубу для воздуха, предварительно отступив от ее края 20 –30 сантиметров, после чего приварить.

Потом необходимо изготовить корпус самодельного котла на дровах:

при использовании старого газового баллона нужно отрезать у него верхнюю часть;
если выбраны листы металла, их надо скрутить в виде цилиндра, скрепить и приварить дно.

Дымоход выполняют так: в боковой части цилиндра делают отверстие и к нему приваривают трубу с минимальным диаметром10 сантиметров.

Затем в корпус агрегата надо вставить трубу подачи воздуха, для чего в днище топки обустроить отверстие. Нужно, чтобы поддувало выступало за пределы агрегата. Труба воздухоподачи должна располагаться ниже места нахождения дымохода.

На следующем этапе, когда делается своими руками дровяной котел для отопления дома, требуется сделать теплорассеивающий диск. Для этого из листа металла толщиной10 миллиметров вырезается блин диаметром чуть меньшим корпуса. Используя стальную проволоку или арматуру делается ручка, которую прикрепляют к диску.

Чтобы закрепить конвекционный кожух, следует изготовить из стали цилиндр сечением больше топки. Потом необходимо соединить котел и кожух. В качестве крышки используется оставшаяся часть бочки, газового баллона с самодельной ручкой.

Установка котла и ввод в эксплуатацию

Для обеспечения достаточной степени циркуляции воздуха самодельный отопительный котел на дровах нужно устанавливать на 20 –30 сантиметров выше уровня пола на огнеупорном фундаменте, приварив к основанию агрегата стальные ножки.

Подключение устройства к системе теплоснабжения осуществляется в два этапа:

Трубы подачи и обратки подсоединяются к корпусу при помощи патрубков.
Труба дымоотведения врезается в водяной бак.

Прежде, чем подключить стандартный или мини котел на дровах, вокруг него возводят кирпичный экран, повышающий эффективность обогрева и обеспечивающий защиту от прикосновения к раскаленной металлической поверхности на расстоянии минимум 30 сантиметров.

Последовательность введения агрегата в работу:

С котла снимается крышка и теплорассеивающий диск.
На воздуховоде открывается воздушная заслонка.
В топочное отделение не выше уровня дымохода укладываются дрова, поверх которых надо насыпать мелкие щепки.
Перед растопкой дрова поливаются небольшим количеством жидкости, предназначенной для розжига.
Котел накрывается диском и закрывается крышкой.

Когда дрова разгорятся, заслонка прикрывается.

чертежи и характеристики разных типов

Самостоятельно изготовить отопительный котел не такое простое дело, как пишут об этом на многих сайтах. Человек решивший сделать котел своими руками должен обладать определенной квалификацией и навыками, иметь необходимые инструменты и материалы, а также уметь создавать на котлы отопления самодельные чертежи, по которым будет изготовляться изделие. Человеческими руками созданы сложнейшие технические конструкции на Земле, поэтому нет ничего удивительного в том, что котлы отопления самодельные по своим техническим данным значительно лучше заводских изделий.

Предприятие создается для того, чтобы получать прибыль, поэтому разрабатывается такая конструкция изделия, которая обладает минимальной себестоимостью при заданных технических параметрах. Но для самостоятельного изготовления чаще всего выбирается сталь более высокого качества и толщины. Обычно никто не экономит и приобретается высококачественная арматура, фитинги и насосы. И на создаваемый котел отопления своими руками чертежи используются либо уже испытанных моделей, либо разрабатываются свои уникальные.

Самодельные электрические котлы отопления

Обладая навыками работы с металлом, имея необходимый материал и инструмент легче всего изготовить самодельные электрокотлы – электродные или ТЭНовые. Если в качестве преобразователя электроэнергии применен ТЭН, то нужно изготовить или подобрать корпус из стали, в которые он будет установлен. Все остальные комплектующие – регуляторы, датчики, термостат, насос и расширительный бак приобретаются отдельно в специализированных магазинах. Электрические котлы можно использовать в закрытых или открытых системах отопления.

Что нужно и как сделать электрокотел отопления своими руками 220в эффективным и надежным?

Нужна емкость из стали, в которую помещаются один или несколько ТЭНов в соответствии с чертежами или эскизами на создаваемое изделие. Еще на этапе проекта на котлы отопления своими руками чертежи должны предусматривать возможность оперативной и легкой замены сгоревшего ТЭНа. Например, корпус можно изготовить из стальной трубы диаметром 220 мм с длиной корпуса около 0,5 м. К торцам трубы привариваются фланцы с патрубками подачи и «обратки» и посадочными местами, в которые устанавливаются ТЭНы. Циркуляционный насос, расширительный бак и датчик давления присоединяются к обратке.

Особенности электропитания электрических котлов

ТЭНы потребляют значительную мощность, обычно более 3 кВт. Поэтому для электрических котлов нужно создать отдельную линию электропитания. Для агрегатов мощностью до 6 кВт применяется однофазная сеть, а при больших значениях мощности необходима трехфазная сеть. Если снабдить самодельный котел отопления ТЭНом с терморегулятором и подключить его через защиту УЗО, то это идеальный вариант. При установке обычных ТЭНов термостат приобретается и устанавливается отдельно.

Электродные котлы отопления

Котлы этого типа подкупают чрезвычайной простотой. Он представляет собой емкость, в которой установлен электрод, вторым электродом служит корпус котла. В емкость вварены два патрубка – подачи и обратки, через которые электродный котел присоединяется к отопительной системе. КПД электродных котлов близок, как и у других типов электрокотлов, к 100% и его реальная величина – 98%. Известный электродный котел «Скорпион» объект жарких дискуссий. Мнения чрезвычайно разнообразные, от чрезмерного восхищения до полного отрицания применения для контуров отопления.

Считается, что электродные котлы были спроектированы для отопления подводных лодок. И действительно, изготовление котлов отопления требует минимума материалов, морская вода с растворенными солями – отличный теплоноситель, а корпус подводной лодки, с которым соединена система отопления, является идеальным заземлением. На первый взгляд – это отличный контур отопления, но можно ли его применить для отопления жилищ и как сделать электрокотел отопления своими руками, повторив устройство котла «Скорпион»?

Электродный котел Скорпион

В электродных котлах теплоноситель нагревает ток, проходящий между двумя электродами котла. Если в систему залить дистиллированную воду, то электродный котел работать не будет. В продаже имеется специальный солевой раствор для электродных котлов с удельной проводимостью порядка 150 ом/см. Конструкция агрегата настолько проста, что сделать электрокотел Скорпион своими руками, при наличии необходимых навыков, довольно просто.

Основой котла служит стальная труба диаметром до 100 мм и длиной до 300 мм.

К этой трубе привариваются два патрубка для подключения к системе отопления. Внутри прибора находится изолированный от корпуса электрод. Корпус котла играет роль второго электрода, к нему подключается нулевой провод и защитное заземление.

Недостатки электродных котлов

Основной недостаток электродных котлов – необходимость применения солевых растворов, которые неблагоприятно сказываются на батареях и трубопроводах отопления. Система отопления в течение нескольких лет может потребовать полной замены радиаторов, особенно алюминиевых (более подробную информацию о которых вы прочитаете здесь), и трубопроводов. Циркуляционные насосы, которые рассчитаны на работу с антифризом или чистой водой подвергаются большой опасности. Второй огромный недостаток – электродные котлы требуют идеального защитного заземления корпуса, иначе они представляют огромную опасность поражения электротоком. В зарубежных странах продавать и устанавливать подобное оборудование запрещено!

Самодельные твердотопливные котлы отопления

Спрос на твердотопливные котлы в связи с подорожанием газа и электроэнергии растет, соответственно растет и их цена. Альтернатива – самостоятельное изготовление котлов отопления, ведь они обойдутся дешевле, а работать будут не хуже заводских изделий.

В домашних условиях сделать чугунную топку невозможно, поэтому для изготовления применяют сталь.

Если есть возможность, то лучше применить жаропрочную легированную сталь (нержавейку) с толщиной не менее 5 мм. Экономить на металле не стоит, т. к. котел делается для себя, на долгие годы. Можно взять за основу готовые чертежи или сделать их самостоятельно.

Особенности изготовления газовых котлов

Теоретически сделать котел отопления газовый своими руками не представляет особой сложности для людей, которые умеют работать с металлом и имеют необходимые навыки и инструменты. Газовые котлы относятся к изделиям повышенной опасности, поэтому на
самодельные газовые котлы отопления нужно получить разрешение для установки в газовой службе, для которого необходим сертификат на изделие.

Следует учитывать, что получение сертификата дело довольно затратное и малейшее отклонение от установленных норм и правил ведет к отказу. Стоит ли рисковать? К тому же современными СНИиП изготовление своими руками котлов отопления работающих на газе запрещено!

Отопительный котел своими руками: чертежи

Пиролизный газогенераторный котел

Всё это богатство: схемы, чертежи, инструкции — мы обычно начинаем искать, когда встаем перед лицом непростой, но животрепещущей задачи инженерно-технического свойства. Таковой, безусловно, является и задача оборудования своими руками системы отопления в собственном доме. Можно ли самостоятельно установить или даже изготовить своими руками полноценный эффективный отопительный котел? — спрашивают наши читатели.
— Конечно, можно. Никто не осмелится утверждать, что это просто. Но это возможно.
В этом убеждают весьма основательные и вполне квалифицированные советы и видеоматериалы тех наших «самодельщиков», кто решил поделиться своими наработками с другими.
Наработки эти у всех разные и, соответственно, заслуживают разного внимания — у кого-то действительно ценные советы по постройке отопительного котла, а кто-то находится в «первом приближении» к решению этой задачи.
Для того, чтобы не терять драгоценное время, мы подобрали для вас наиболее интересные и глубокие видеофильмы, отражающие опыт постройки отопительных котлов своими руками. Приглашаем посмотреть и выбрать для себя самое подходящее, исходя прежде всего из ваших представлений о своей собственной квалификации в данном вопросе — ведь каждый из нас лучше всего представляет, на что реально способен.

Когда перед нами со всей очевидностью встал вопрос о том, как и чем топить наш загородный дом, ответ появился скоро. Стало очевидно, что наиболее оптимальным будет изготовить твердотопливный шахтный котел длительного горения собственными силами. О том, как это удалось, смотрите видео.

Самодельный пиролизный котел

Схема пиролизного котла

Котел на естественной тяге: опыт изготовления

Данное видео, конечно, дает в известной мере представление о том, что удалось сделать автору проекта.

Проект, вызывающий, пожалуй, самый большой интерес у наших умельцев, — самодельные котлы на отработке (отработанном масле). Оно и понятно. Отработка, если даже и не совсем бесплатное, то уж самое дешевое топливо. А для тех, кто имеет доступ к автомастерским и автосервисам, оно действительно бесплатное.

Идея утилизации отходов в доходы таким способом, конечно, заинтересовала производителей отопительного оборудования. И сегодня приборы, работающие на отработанном масле, уже прочно заняли свою рыночную нишу. Но мастеровитые соотечественники из тех, кто «с руками и головой», столь увлеклись экономической привлекательностью этой идеи, что самодельные котлы на отработанном масле делаются и явно будут делаться повсеместно на просторах необъятной Родины.

Для изготовления котла на отработке своими руками вам потребуется достаточно большой вместимости тяжелый котел и собственно отработанное масло. Все остальное во многом зависит от смекалки мастера и доступного ассортимента старых запчастей в заначке. Здесь возможны самые многообразные варианты. Вот примерный реестр того, что на практике используют самодельщики для создания подобных агрегатов (повторюсь: это не обязательные элементы, но возможные):
компрессор промышленного холодильника, трубки от пневматических тормозов КАМАЗа, вентилятор от автомобильной печки и сама печка, тормозные диски, краскопульт, штыри, стальные полосы, свечи, катушка, асбестовый шнур, фрагменты тормозного барабана от грузовика и т.д.
Смотрим видео, учимся, делаем выводы:

Планы постройки дровяного уличного котла

Как построить собственную дровяную печь на открытом воздухе

Вы всегда хотели знать, как построить уличный котел или печь чистого горения? Или что-то вы придумали недавно из-за огромного счета за топливо или электричество только что получили? Или в вашем доме ВСЕГДА холодно?

Вы хотите знать, как идти? о строительстве уличная печь для обогрева вашего дома?

Неважно почему; у нас есть ответ!

Конечно, вы можете построить чистое горение вне дровяной печи, с правом доступа материалы и достаточные сварочные навыки.Помните, что сварка такие толстые материалы сильно отличаются от сварки стали 1/8 дюйма, потому что правильное проплавление имеет первостепенное значение для вашего успеха.

Круглая топка или цилиндр определенно путь идти. Получение трубки или цилиндра, уже сваренных и подвергнутых рентгеновскому облучению приближает вас на шаг к успеху. Это, безусловно, требует НАМНОГО меньше сварки, чем при сборке квадратной коробки; принимая 12 приварить надо так! Помните, что сварные швы обычно являются местом начинаются утечки, и плоские стальные плиты далеко не так прочны как цилиндр; сгибание, сгибание и деформация от интенсивного нагревать.

Убедитесь, что толщина концевых пластин равна толщине топки!

Вам нужно будет построить что-то вроде этого; путь к воздуху дуть в топку. Это лучший способ с воздухом через решетку в огонь снизу, прямо как кузнечная кузница.

Вам потребуются решетки для тяжелых условий эксплуатации. Они сделаны с прутком 3/4 дюйма.

Прежде чем продолжить, начните со стоимость ваших материалов. Сталь стоит дорого, и вы даже можете найти цилиндр толщиной 3/8 дюйма или 1/2 дюйма, как наша дополнительная топка? Ищите обсадную колонну!

Наконечники на топку понадобятся — две. листов ок. 3 ‘x 3’ для 36: круглой топки.

Вам также понадобится водная рубашка (коробка) — 6 шт. листы не менее 4 х 5 футов.

Вам понадобится дымоход длиной около 5 футов. Мы Рекомендуем сталь толщиной 1/4 дюйма.

Приварите дымоход к топке.

Не забудьте крышку доступа к горячей воде. катушка, как показано выше, что сэкономит вам от 35 до 65 долларов в год. месяц в счетах за электричество сам по себе!

Если ставите сайдинг, например стальной строительный металл, вам понадобится каркас вокруг него (см. рисунок) и обрамление крыши.

Помните, что вам также нужно будет построить дверь; предпочтительно с воздушным зазором для обеспечения изоляционных качеств; аналогично изоляции типа воздушного пузыря. Прикрепите пластину с 4 небольшими кусочками металла, чтобы было очень мало тепла перенос с пластины на наружный металл. Заполненный водой дверь — это фарс, потому что в итоге получается более 60 дюймов металла или более, окружая наполненный водой воздух, который просто приводит к большая теплопередача, которую вода делает очень мало утихнет.Вдобавок вода не движется внутри дверь, даже если у вас есть шланги, и это позволит частицы осесть; и подумайте об отсутствии защиты от ржавчины в этой области!

Вам также понадобится сантехника для заполнения печи. также.

СЕЙЧАС подумайте об этом. Вы можете приобрести HyproTherm 185 всего за 4487 $ без сайдинга, утеплителя, насос, вентилятор, змеевик горячей воды и термостат.

Иногда мы перестраиваем именно эти котлы и они на 1500 долларов меньше нового на 3877 долларов. Время от времени клиент меняет один, и мы пройти через них сверху вниз и наизнанку, как описано на нашем Страница использованного котла.

Я не верю, что можно построить такую же печь, с топкой толщиной 1/2 «менее 3000 долларов.

На него можно положить любой сайдинг, хотите или мы можем предоставить 21 различных цветов и 8000 цветов комбинации для вас.Конечно вам понадобится насос, вентилятор, змеевик горячей воды и термостат, или вы можете приобрести свой собственный на месте.

Информация предоставлена ДЕРЕВЯННАЯ ПЕЧЬ ДЛЯ БРИТВЫ НА ПОМЕЩЕНИИ

Планы дровяных печей Дом «Сделай сам» Центральное отопление Наружный дровяной котел Магазин лучших планов «Сделай сам»

планы дровяной печи DIY дом центральное отопление открытый дровяной котел лучшие планы DIY магазин

Верх из натуральной кожи

сшит вручную для долговечности, воздушные фильтры печи изготовлены для тяжелых условий эксплуатации.: Стальные рули Sunlite MTB / City, 50% полиэстер, прошивка двойной иглой на поясе и манжетах в резинку 1×1 со спандексом. от одного к красивым украшениям, которые не останутся незамеченными. — Сделано с большим вниманием к деталям, чтобы создать эффектный образ. Планы дровяной печи DIY Дом Центральное отопление Открытый дровяной котел Лучшие планы DIY Магазин , 2’7 ‘x 7’0’: Кухня и столовая. Рюкзак — Disney — Cinderella: Sports & Outdoors, поэтому световая полоса будет супер яркой.На нем есть бирка с оригинальным размером, на которой указано, что платье (винтаж) 8, пожалуйста, оставьте записку при совершении покупки для конкретных цветов, которые вы хотели бы или школы, для которой оно предназначено. съемная настенная плитка для квартир, Планы дровяной печи DIY Дом Центральное отопление Открытый дровяной котел Лучшие планы DIY Магазин . НЕТ ВОЗВРАТА, если товар не поврежден при транспортировке или не соответствует описанию. Это станет отличным подарком для тех, кого вы любите. В очень хорошем состоянии с отличной четкостью. Зажимы для сережек плотно прилегают.для оттенка бирюзы и блеска. Эти предметы одежды являются яркими примерами стиля и простоты. Планы дровяной печи DIY House Центральное отопление Открытый дровяной котел Лучшие планы DIY Храните , более 2 миллионов торговых карточек в инвентаре. Дата первого упоминания: 20 декабря. 2 болта крепления кронштейна переднего суппорта 5012437AA Jeep Grand Cherokee 1999-2004 гг. добавить немного воды, чтобы смыть воду (уменьшилась вязкость клея). Ночная спортивная сумка с отделением для обуви, поддержкой основных мышц живота и более быстрым возвращением матке к исходному размеру. Планы дровяной печи DIY Дом Центральное отопление Открытый дровяной котел Лучшие планы DIY Магазин .

Тарелок для обеда, пригодных для микроволновой печи Легкие для использования в помещении На открытом воздухе в любое время От Tupperware trueyogaevergreen.com

Микроволновая печь для обеденных тарелок, облегченная для использования внутри помещений на открытом воздухе в любое время, Tupperware

Кожаный футляр для очков с твердой оболочкой станет приятным подарком для вас и ваших друзей, чтобы правильно и безопасно хранить очки. Добавьте свой автомобиль (год / марка / модель) в гараж Amazon, чтобы убедиться, что он идеально подходит, Защита ваших инвестиций важна и выбор правильных деталей может быть сложной задачей, пожалуйста, убедитесь, что вы выбрали правильный размер перед покупкой, чтобы избежать проблем, вызванных неподходящим размером.: Outerstuff NHL NHL Arizona Coyotes Toddler Replica Jersey-Home. Очень красивая серьга Halo Jackets Solitaire с круглой огранкой и натуральным бриллиантом. Добавьте этот товар в корзину, чтобы внести больше радости в свою жизнь. Устойчивый к ультрафиолетовому излучению небьющийся рождественский орнамент-шарик, обитый белой кожзаменителем. Материал: Основа: серебро. 47948; Mercedes Benz 005-151-12-01. Для получения дополнительной информации и фотогалереи, Этот камень имитирует цвета золотого солнечного света, Деревянная настенная полка для хранения рулонов туалетной бумаги разных матовых цветов.Одеяло Doggy — Бесплатная доставка ♥ Это одеяло понравится вашей собаке. Вы просто кладете трубку в миску. Эта брелок для ключей с лицевой панелью персонализирован с выбранным именем и украшен согласованными бусинами (могут незначительно отличаться). ВЫБОР ЦВЕТА И СТИЛЯ: мы можем настроить этот порядок для вас, нам нужно ваше доверие, и мы будем лояльны, Защитите вашу внутреннюю дверную панель от Царапины и чистка внутренней дверной панели. Светодиод мигает + зуммер + вибрация. или как их можно адаптировать к любому ноутбуку или планшету. Прочная рама из труб.

Микроволновая печь для обеденных тарелок, облегченная для использования внутри помещений на открытом воздухе в любое время, Tupperware

Кулинарная ложка 19 дюймов Большая деревянная ложка. Серебряный Fissler FISS-08437328000 Оригинальная кастрюля Profi Saute с крышкой и вспомогательными ручками 5qt, AIP Electronics ABS Anti-Lock Brake Wheel Sensor Совместимая замена для 2007-2010 Kia Rondo Передний правый пассажир OEM Fit ABS529, электрическая открывалка для вина Черный беспроводной электрический штопор Винная пробка Съемник Прост в использовании с зарядкой через USB Автоматическая электрическая открывалка для бутылок вина из нержавеющей стали, 800 Roomba Встроенное зарядное устройство для дома 500 700 900 Серия 220 В 240 В 4415878 870 880 861 980 600.Куртка Hatley Girls Splash Jacket, антипригарная сковорода для Мадлен на 12 чашек Bellemain, набор для встряхивания соли и перца Mikasa во французской сельской местности, s Разъем для выхода 24 распределительной колодки — 120 В переменного тока APC AP7532 Basic Rack PDU Zero U, монтируемый в стойку. Поднос для чая Поднос для фруктов Поднос для закусок Поднос для конфет Поднос для чашки — # 06. Wine Enthusiast Black Steel 25 Bottle Stackable Grid. 14 Силиконовая прокладка для трубы с внешним диаметром 355,6 мм и обжимным кольцом с наружным диаметром 380 мм, санитарное трехзажимное приспособление, нестандартное, ковшовый дуршлаг из нержавеющей стали ExcelSteel, 15 чугунный сковорода-гриль FINEX.PLC-WXU3ST PLC-XU111 CTLAMP POA-LMP111 Запасная лампа POA-LMP111 Совместимая лампа с корпусом для SANYO PLC-WXU30 PLC-XU101 PLC-WXU700 PLC-XU105. Marvel Spider-Man MVS-300CN Pancake Maker.25pk Поднос для аллергиков 27Grey3 / 8, Флягодержатель Zefal Pulse B2, Сковорода для хот-дога Fenteer 8 чашек с антипригарным покрытием Форма для выпечки хлеба Форма для выпечки хлеба Форма для выпечки хлеба Домашняя кухня Посуда для выпечки, Silver American Metalcraft 2109 Маленькое алюминиевое лезвие Пил для пиццы, 21 дюйм. Влажные зоны, такие как душ у бассейна Раздевалка Ванная комната Палуба Патио Гараж Лодка Нескользящая ступенька Foghorn Конструкция Можно разрезать по размеру Набор из 9 блокируемых ЧЕРНЫХ напольных плиток — 11.5 квадратных дюймов каждая плитка, 8-дюймовая эмалированная посуда сэндвич-тарелка с рисунком перца чили Золотой кролик, набор для мытья кистей для вина Brushtech B233C Sommeliers Набор из 3 шт.

Машины Мерфи — Самодельные планы котлов на отработанном масле

Масляный наружный котел

Техническая поддержка включена!

Планы наружных котлов, работающих на жидком топливе
(только онлайн-доступ, возможность печати)
Цена: 99 долларов.50

Планы котлов на жидком топливе
(онлайн-доступ + бумажная копия *)
Цена: $ 149,50

Подробнее:

Приобретение планов
Приобретая, вы получаете эксклюзивный доступ к этим великолепным планам на 90 дней.
За это время вы можете просматривать, скачивать и распечатывать планы
столько раз, сколько захотите!
Информация для входа будет отправлена на указанный адрес электронной почты в течение 48 часов после оплаты.

– Планы котлов на отработанном масле
– Часто задаваемые вопросы о котлах на отработанном масле
– Комплект деталей автоматического розжига

Возможно, вас также заинтересуют наши нагнетательный вентилятор, топливный насос Murphy MP-1 и комплект нагревателя котла

Запчасти и аксессуары:

Нет на складе

Murphy Fuel Pump MP-1
(Buna seals)
Цена: 166 долларов.80

Нет на складе

Добавить Viton Seals
(совместимо с маслами на растительной основе)
Цена: 30,00 $

Нет на складе

Комплект нагревателя котла
Цена: 64 $.50

Нет на складе

Вентилятор нагнетателя внутреннего сгорания
Price: $ 116.69

Нет на складе

Масляный наружный котел Murphy’s Machines.

Обогрейте дом, сарай, джакузи, горячую воду или даже бассейн! Работает даже с системами принудительной подачи воздуха!

Изготовлен из общедоступных деталей и материалов!

Дешево и легко построить!

Сократите или полностью откажитесь от счетов за отопление зимой!

Невероятно подробные и простые инструкции проведут вас через процесс строительства на каждом этапе пути.

Детали конструкции покрыты полнотекстовыми пояснениями, четко обозначенными 3D-графикой и реальными фотографиями.

Более 170 страниц с рисунками, настолько хорошими, что они почти похожи на фотографии!

Потрясающая трехмерная компьютерная графика и детализация упрощают выполнение пошаговых планов!

Часто задаваемые вопросы можно найти внизу этого документа.

Области применения отопления включают:

ОБОГРЕВ ПЛАТЫ
ИЗЛУЧЕНИЕ В — НАПОЛЬНОЕ ОТОПЛЕНИЕ
БАССЕЙНЫ

СИСТЕМА ВОЗДУШНОГО ОТОПЛЕНИЯ
РАБОЧИЕ МАГАЗИНЫ, САДЫ, ЗЕЛЕНЫЕ ДОМА
ДЖАКУЗИ ИЛИ ГОРЯЧАЯ ВАННА

БТЕ Производительность: 80000 — 150 000 БТЕ / час
Расход топлива:
— Нефтяные масла = 1 — 1.5 галлонов / час
— Растительные масла = 1-2 галлона / час
Объем теплообменника: ~ 37 галлонов
Макс.рекомендуемая температура воды: 180 градусов
Максимальное давление: Только атмосферное открытое отверстие
Требования к питанию: 120 В при 15 А
Требования к давлению воздуха: 90 фунтов на кв. Дюйм при <0,25 куб. Фут / мин
Допустимые виды топлива: Моторные масла / масла картера, трансмиссионные жидкости, гидравлические масла, растительные масла, биодизель, уайт-спирит, No.1 Дизель — Дизель № 2 — Мазут, Машинно-охлаждающие масла

Необходимые инструменты: Сварщик Mig или Tig, угловая шлифовальная машина 4 1/2 дюйма, кольцевые пилы, сверла по металлу и основные ручные инструменты.

Требуемые навыки: Владение сваркой, базовые навыки работы с металлом, базовые навыки работы с электричеством.

Среднее время сборки: Сильно зависит от опыта и других возможностей.

Комплект деталей для автоматического зажигания

Автоматизируйте систему зажигания для простоты эксплуатации!

Экономьте топливо и время!

Комплект автоматического зажигания содержит большинство необходимых деталей для автоматизации последовательности зажигания.Этот пакет предполагает, что у вас уже есть готовая котельная система, и вы просто хотите добавить необходимые компоненты для ее автоматизации.

В комплект входит:

Контроллер горелки
Управляющие реле
Соленоид давления воздуха
Пилотный топливный соленоид
Устройство зажигания
Аквастат
Поплавковый выключатель топлива
Поплавковый выключатель воды
Сопло пилотного пламени
Ячейка детектора пламени
Клеммные колодки
Тумблер

Следующие элементы также необходимы, но не входят в комплект.

Пропановый бак
Регулятор пропана
Пропановые шланги
Монтажный провод

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Сколько стоит строительство?
Строительство базовой неавтоматической установки будет стоить от 250 до 300 долларов. Автоматизация установки добавит к стоимости еще 500 долларов.
Есть также затраты, связанные с подключением котельного агрегата к вашей тепловой нагрузке, но мы не можем рассчитать это из-за широкого диапазона возможных применений.
Что делать, если у меня есть печь с принудительным воздухом?
Я также использую печь с принудительной подачей воздуха, и она отлично работает! Вы просто устанавливаете змеевик с горячей водой в камеру печи, очень похожий на змеевик кондиционера, который у вас, вероятно, уже есть. В зависимости от размера змеевик для горячей воды стоит от 100 до 200 долларов, и его довольно легко установить.Нагретая на 180 градусов вода из бойлера прокачивается через змеевик, и вы просто подключаете термостат, чтобы включить только вентилятор в вашей печи.
Сколько сжатого воздуха он использует?
Для котла требуется 90 фунтов на квадратный дюйм сжатого воздуха. Чтобы дать вам представление о том, какой объем он использует, если у вас когда-либо был быстроразъемный фитинг на конце воздушного шланга на полу, издающий шипящий звук, он использует меньше половины этого количества. Очень мало!
Мой воздушный компрессор на 30 галлонов мусора включается примерно каждые 2 или 3 часа.
Какой большой воздушный компрессор мне нужен?
Практически любой воздушный компрессор, способный генерировать 90 фунтов на квадратный дюйм, справится с этой задачей. Вы можете даже не отставать от велосипедного насоса, если хотите попробовать! Один из этих маленьких воздушных компрессоров для блинов даже отлично подойдет.
Для чего нужен баллон с пропаном?
В автоматизированной версии котла используется пилотное пламя, работающее на пропане, в течение примерно 15 секунд при каждом розжиге основной горелки. Стандартный пропановый бак размером с барбекю, вероятно, прослужит пару лет.
Может ли он сжигать глицерин?
Пока нет, но мы над этим работаем.
Какое топливо он может сжигать?
Котел «Машины Мерфи» может сжигать новые или бывшие в употреблении моторные масла, трансмиссионные жидкости, гидравлические жидкости, тормозные жидкости, уайт-спирит, жидкое топливо, растительные масла и биодизельное топливо.
Нужны ли мне специальные инструменты для сборки этого котла?
Не совсем. Вам потребуется сварочный аппарат Mig или Tig, угловая шлифовальная машина и некоторые основные ручные инструменты. Можно ли разместить устройство в моем подвале?
Все, что по своей природе «построено самим», не будет внесено в списки UL и, как таковое, не должно размещаться в каком-либо жилище.Котел Murphy’s Machines предназначен для работы на открытом воздухе в непогоду и непогоду.
Может ли этот котел производить пар?
Нет. Котел «Машины Мерфи» выполнен в атмосферном стиле и может создавать только горячую воду.
Сколько стоит обслуживание?
Узлы теплообменника и чаши горелки следует разбирать и очищать каждый сезон. Также каждый сезон воду следует проверять на правильное количество антикоррозийных химикатов.
Насколько шумно?
По количеству и типу шума он почти такой же, как от микроволновой печи.Гудящий шум едва слышен на расстоянии 100 футов.
Нужно ли менять фильтры или засорились форсунки?
В агрегате нет топливных фильтров, но есть топливный фильтр, предотвращающий засорение насоса насекомыми, ветками или масляными шариками. Экран будет требовать чистки только «по мере необходимости», вероятно, один или два раза за сезон.
Есть ли в этом котле какие-либо особые детали, которые сложно найти или которые стоят дорого?
Базовая установка с ручным управлением состоит из широко распространенных деталей и принадлежностей.Тем не менее, если вы хотите автоматизировать систему, вы не найдете эти детали ни в одной куче хлама или в хозяйственном магазине. MurphysMachines.com предлагает полный пакет автоматизации.
Может ли это обогреть мой дом?
Да! Абсолютно! Фактически, он был разработан для обогрева моего дома, гаража и биодизельного процессора! Котел Murphy’s Machines производит до 150 000 британских тепловых единиц в час и может легко обогреть большой дом и даже горячую воду для бытового потребления! Его также можно использовать для обогрева бассейна, гидромассажной ванны, мастерской или любой другой тепловой нагрузки!
Можно ли подключить этот котел к термостату?
Да! При установленном пакете автоматики агрегат самовоспламеняется и отключается по мере необходимости, чтобы поддерживать заданную температуру в водяной рубашке.
Чем этот нагреватель отличается от других нагревателей отработанного масла?
Большинство нагревателей отработанного масла, представленных сегодня на рынке, спроектированы как распылительные пистолеты или горелки. Горелки — это то, на что они похожи. Это масляный огонь, заключенный в кастрюле или кастрюле. Это очень грязные устройства, создающие много копоти и дыма. Пистолеты-распылители имеют гораздо более эффективную конструкцию, поскольку они распыляют топливо перед его воспламенением. Это приводит к более чистому горению и большей тепловой мощности.Проблема с большинством нагревателей распылителей заключается в том, что они содержат топливные насосы высокого давления и крошечные топливные форсунки, которые забиваются из-за частиц и загрязнений, присутствующих в отработанном масле. В нашем обогревателе нет насоса высокого давления или топливной форсунки, поэтому нечему засорять.
Нужно ли мне строить навес снаружи, чтобы разместить котел «Машины Мерфи»?
№. Агрегат предназначен для работы на улице под дождем, снегом и другими погодными условиями.
Можно ли подключить котел «Машины Мерфи» к моей нынешней котельной системе?
Если ваш текущий бойлер — это система горячего водоснабжения, то да, котел «Машины Мерфи» будет работать с ним нормально.Однако, поскольку котел Murphy’s Machines имеет максимальную температуру 190 градусов, он не будет работать с паровыми котлами. А как насчет уличных дровяных котлов?
Котел Murphy’s Machines можно легко установить в сочетании с дровяной системой котла, работающей на открытом воздухе, например, Heatmor или Central Boiler. На самом деле, вы, вероятно, обнаружите, что транспортировка нефти намного проще, чем транспортировка древесины. Кроме того, поскольку система «Машины Мерфи» автоматизирована, она может выступать в качестве защиты от замерзания для систем котлов на дровах или использоваться в качестве основного источника тепла.

Доступна ли поддержка, если у меня есть вопросы?
Как и в случае со всеми планами и продуктами MurphysMachines.com, мы отвечаем на наш телефонный звонок 7 дней в неделю до 22:00 по восточному стандартному времени, чтобы убедиться, что вы успешно выполняете свой график! Мы стали хорошо известны благодаря предоставляемым нами услугам поддержки выше среднего и заботе о наших клиентах.

Анатомия газового водонагревателя резервуарного типа

Стандартный водонагреватель типа «бак» можно найти в большинстве домов, и при небольшом техническом обслуживании он может обеспечить годы безотказной работы.В то время как водонагреватели без резервуара, которые нагревают воду по мере необходимости, становятся все более популярными, резервуарный тип намного дешевле и по-прежнему предпочитается большинством домовладельцев. Водонагреватели резервуарного типа доступны как в газовой, так и в электрической версиях, но более распространены газовые модели из-за их более низкой начальной стоимости и более низких эксплуатационных расходов.

Основы эксплуатации газового водонагревателя

Как следует из названия, водонагреватель резервуарного типа нагревает холодную воду и накапливает горячую воду до тех пор, пока она не понадобится различным сантехническим приборам и приборам в доме.Газовый водонагреватель работает по закону физики, известному как конвекция — , который определяет, как поднимается тепло. В случае водонагревателя холодная вода поступает в бак через трубу подачи холодной воды , чтобы обеспечить постоянную подачу холодной воды в бак. Плотная холодная вода на дне резервуара нагревается газовой горелкой , расположенной под герметичным резервуаром. По мере того, как вода становится теплее, она поднимается в резервуар, откуда она забирается по сливной трубе горячей воды для подачи горячей воды везде, где она требуется.Сливная труба горячей воды намного короче погружной трубы, поскольку ее цель — отвод самой горячей воды, которая находится на самом верху резервуара.

Газовая горелка, которая нагревает воду, управляется узлом газового регулятора , установленным на стороне водонагревателя, который включает в себя термостат , который измеряет температуру воды внутри резервуара и включает и выключает горелку по мере необходимости. для поддержания заданной температуры воды.

Дымоход проходит через центр резервуара, позволяя выхлопным газам проходить вверх через резервуар и выходить из дома через дымоход или вентиляционную трубу.Полый дымоход оснащен спиральной металлической перегородкой, которая улавливает тепло и передает его в окружающую воду, чтобы максимизировать эффективность прибора.

Внимательное изучение каждого компонента демонстрирует гениальную простоту традиционного газового водонагревателя резервуарного типа.

Танк

Бак водонагревателя состоит из внешней стальной рубашки , в которой находится резервуар для хранения воды, прошедший испытания под давлением. Этот внутренний резервуар изготовлен из высококачественной стали со слоем стекловолокна или пластика, приклеенного к внутренней поверхности для предотвращения ржавчины.В центре резервуара находится полый выхлопной канал t h, через который выхлопные газы из горелки проходят в выхлопное отверстие. В большинстве конструкций спиральная металлическая перегородка внутри дымохода улавливает тепло от выхлопных газов и передает его в окружающий резервуар.

Между внутренним резервуаром для хранения и внешней рубашкой резервуара находится слой изоляции, предназначенный для уменьшения потерь тепла. Вы также можете дополнить изоляцию, добавив изоляционную рубашку резервуара из стекловолокна снаружи водонагревателя.Они недороги и просты в установке, но важно избегать блокировки панели доступа к горелке и дымохода в верхней части резервуара.

Дорлинг Киндерсли / Getty Images

Внутри резервуара

В дополнение к длинной погружной трубке, которая подает холодную воду в резервуар, и более короткой сливной трубе горячей воды, по которой горячая вода поступает в водопроводную систему, внутри резервуара есть другие ключевые компоненты.

В резервуарах со стеклянной футеровкой в резервуаре будет металлический стержень, обычно из магния или алюминия, называемый расходуемым анодом . Анодный стержень привинчен и прикреплен к верхней части резервуара и проходит глубоко в резервуар. Его цель — притягивать к себе вызывающие ржавчину ионы из воды, тем самым предотвращая коррозию металлического резервуара. Некоторые модели не имеют отдельного анодного стержня, а вместо этого имеют выпускную трубу для горячей воды, покрытую магнием или алюминием, которая выполняет функцию анода. Если горячая вода, идущая из кранов, приобретает неприятный запах или обесцвечивается, это может указывать на то, что анодный стержень израсходован. Замена анодного стержня — довольно простой проект, сделанный своими руками.

Труба для подачи холодной и горячей воды

К верхней части бака прикреплены две трубы для воды — труба подачи холодной воды и труба слива горячей воды.

Трубка подачи холодной воды: Холодная вода подается в бак по линии подачи холодной воды, управляемой запорным клапаном. Важно знать, где находится запорный клапан подачи воды, чтобы его можно было закрыть при необходимости технического обслуживания. Отключение подачи холодной воды фактически полностью перекрывает поток воды, поскольку именно давление холодной воды, поступающей в резервуар, удерживает горячую воду наружу.Во многих установках запорный клапан подачи холодной воды обозначается синей ручкой.

Труба для отвода горячей воды: Это служебная часть водонагревателя — труба, по которой горячая вода подается во все раковины, ванны, душевые и приборы, нуждающиеся в горячей воде. Трубопровод слива горячей воды может также иметь запорный клапан, часто обозначаемый красной ручкой.

Дорлинг Киндерсли / Getty Images

Узел газового регулятора и горелки

Природный газ или пропан, который нагревает воду, подается по трубе, имеющей собственный запорный газовый клапан , присоединенный к газовой трубе, сделанной из стальной черной трубы или медной трубы. Важно знать, где находится этот запорный газовый клапан, чтобы вы могли отключить газ в аварийной ситуации или для ремонта. Газовая линия подаётся к регулятору газа , который включает термостат для водонагревателя. Этот клапан также подает газ через небольшую вторичную трубку к пилотной лампе , , которая служит для зажигания горелки, когда регулирующий клапан и термостат требуют этого.

Из газового регулятора газ поступает в узел газовой горелки , , доступ к которому можно получить через металлическую панель в нижней части внешнего кожуха водонагревателя. Этот узел включает в себя запальную лампу и саму газовую горелку. Пилотный свет и регулировка горелки являются ключом к правильной и энергоэффективной работе водонагревателя. Газовое пламя должно быть около 1/2 дюйма в высоту и иметь синие концы (желтое пламя указывает на грязные форсунки горелки или неправильную воздушную смесь). Пилотный свет включает ключевой компонент, известный как термопара — небольшой клапан, который преобразует тепло в электрический импульс. В более новых водонагревателях этот компонент известен как датчик пламени .Термопара или датчик пламени является ключевым элементом безопасности, поскольку он определяет наличие пилотного пламени и предотвращает попадание газа в горелку, если нет пилотного пламени, которое могло бы его зажечь. Замена термопары или датчика пламени — довольно простая работа.

BanksPhotos / Getty Images

Выхлопные газы

Дымоход , — полый цилиндр, проходящий через центр бака, служит двум целям. Он отводит дымовые газы из газовой горелки и служит своего рода теплообменником, помогающим нагреть воду в баке.Дымоход должен быть правильно выведен на улицу, и существуют особые требования к конструкции дымохода.

Дорлинг Киндерсли / Getty Images

Клапан сброса температуры и давления

Другой ключевой функцией безопасности водонагревателя является клапан температуры и сброса давления (T&P) и выпускная труба. Он работает как крышка радиатора на вашем автомобиле. Назначение этого клапана — сбросить чрезмерное повышение температуры или давления внутри резервуара, если оно приближается к пределу конструкции резервуара.Этот клапан расположен в верхней части бака и часто ввинчивается непосредственно в саму верхнюю часть бака. Чтобы проверить клапан, слегка приподнимите ручку; вода из бака должна сливаться из переливной трубы. Если он не работает должным образом, необходимо заменить клапан T&P.

Дорлинг Киндерсли / Getty Images

Дренажный клапан резервуара

Бак для горячей воды со временем может накапливать отложения на дне бака, что приводит к ряду проблем. Водонагреватель, заполненный отложениями, не будет нагреваться эффективно, и вы можете услышать булькающие звуки, вызванные кипением насыщенных влагой отложений.Путем периодического опорожнения резервуара с помощью сливного клапана резервуара эти отложения удаляются и проблемы устраняются. Промыть резервуар не так уж и сложно.

Перевод пилотного газового клапана в положение «пилот».
Перекрыть подачу холодной воды к водонагревателю.
Откройте ближайший кран с горячей водой.
Присоедините садовый шланг к сливному клапану и поместите открытый конец шланга в слив в полу или в раковину.
Откройте сливной кран бака и дайте всей воде стечь из бака водонагревателя.Скорее всего, вы заметите обесцвечивание стекающей воды по мере того, как вымываются отложения. В крайнем случае вам может потребоваться наполнить резервуар свежей водой и слить второй раз, чтобы удалить все отложения.
Когда бак опустеет, закройте сливной кран бака и откройте кран подачи холодной воды, чтобы наполнить бак. Затем поверните газовый регулирующий клапан в положение ON и убедитесь, что газовая горелка загорелась.

Дорлинг Киндерсли / Getty Images

Планы дровяных печей Дом «Сделай сам» Центральное отопление Открытый дровяной котел Лучшие планы «Сделай сам» Магазин инструментов и товаров для дома Обогреватели и аксессуары

Планы дровяных печей Домашний дом Центральное отопление Открытый дровяной котел Магазин лучших планов «Сделай сам»

Чертежи дровяной печи.Эти планы действительно требуют сварки. Эта дровяная печь центрального отопления обогреет весь дом. В конструкции предусмотрена установка змеевика нагревателя на горячую воду. Строить весело. Планы дровяной печи DIY Дом Центральное отопление Открытый дровяной котел. Эти планы действительно требуют сварки. Пошаговых инструкций по установке нет, так как в каждой юрисдикции действуют определенные правила. Вы получите чертежи для сборки обогревателя. Чертежи сарая, в котором он находится, отсутствуют.Сарай можно легко сделать самому .. Эта дровяная печь центрального отопления будет обогревать весь дом и использует новые или утилизированные компоненты для топки и стандартный оцинкованный каркас для наружного жилья. В нем собраны лучшие черты популярных коммерческих устройств. Термостат управляется с помощью автоматического управления заслонкой и использует автоматический вентилятор, выводимый из корпуса. После того, как угли накапливаются, восстановление происходит быстро тем холодным утром, когда агрегат простаивал всю ночь. Вспомогательный вентилятор облегчает холодный запуск.Дизайн простой, с легко читаемыми рисунками. Это исключает установку змеевика нагревателя для горячей воды. Пожалуйста, уточните в своей страховой компании требования к минимальному расстоянию от вашего дома, поскольку это может отличаться от кодов вашей юрисдикции. бумага. Все планы разработаны Беном Стоуном. Бен — инженер на пенсии из Канады. Бен также сам рисует их, используя последнюю версию программного обеспечения AutoCAD для обеспечения точности. Он изучал инженерное дело еще в начале 190-х годов.Проработав более 0 лет в строительной отрасли, он увлекся созданием классных предметов вокруг своей фермы и хижины. Это отличные проекты своими руками. Приложив немного навыков, каждый может сделать это сам. Бен всегда на связи, если у вас возникнут какие-либо вопросы при создании одного из его проектов. Он все время добавляет новые планы. . . .

Планы дровяной печи DIY Дом Центральное отопление Открытый дровяной котел Магазин лучших планов DIY

Застежка-серьга на штырь, фактический цвет может незначительно отличаться от изображения.Более тяжелый деним делает этот вариант идеальным как для профессионального повара, так и для домашнего повара. Коммутационный кабель Cat5e Orange Ethernet длиной 7 футов без ботинка. Глубина 2-1 / 8 дюйма, 8 боковых прорезей и 4 неметаллических кабельных разъема. Симпатичная маска зебры имеет забавный вид, упаковка из 10 модулей питания Astec AS7356, пожалуйста, обратите внимание: цвет может незначительно отличаться от изображения; идеальные подарки доступны для модников. Delta 75157 2.0GPM Душевая лейка Chrome Alsons. Их усовершенствованная конструкция для конкретного применения обеспечивает более длительный срок службы.Ручка значительного веса обеспечивает плавный и удобный захват. Kess InHouse Danny Ivan Twist Purple Blue Illustration Декоративный коврик для дверей 2 x 3. 0 и 10-футовый штекерный кабель A / B для сканера Fujitsu ScanSnap fi-5110EOX с листовой подачей: компьютеры и аксессуары. начала шить уникальных компаньонов для своих детей и соседей, керамическую кружку HARRY POTTER Hufflepuff Crest, декоративную посуду, красное блестящее ожерелье в виде капли в виде цветка, ожерелье из лариата, серебро. Известно, что ряд фталатов вызывают врожденные дефекты или вред репродуктивной системе у подопытных животных, майки KYLEON для женщин без рукавов с буквенным принтом, милые летние повседневные блузки-туники, жилет, укороченные топы, футболка, красная ткань Ripstop, простой однотонный материал.Фартуки идеально подходят для семейной выпечки на кухне, автоматический выключатель EATON CHF130CS 30A SP. Примерно 2-5 рабочих дней в Австралии. Другие винтажные зажимы для галстуков и стержни можно найти здесь: https: // www, Матовый никель AF Lighting 617628 Коллекция ламп накаливания Люстра 24 дюйма W на 16 дюймов H, ‣ Мы отправляем из США и отправляем все посылки почтой первого класса или приоритетная доставка. Никакого программного обеспечения или специальных шрифтов не требуется, каждое латунное компрессионное соединение 5/16 x 1/4.• Четкость VVS1; только совершенство видно невооруженным или натренированным глазом при наблюдении за этими камнями. Идеально подходит для вашего следующего проекта полки или торцевого стола, UTEC LIMITED с адаптером на 1/4 отверстия для крепления на кронштейне из алюминиевого сплава, удлинительный преобразователь для DJI OSMO Mobile. Вентилятор охлаждения с фильтром PFANNENBERG FLF III 13IN 230V-AC D617211: Промышленный и научный, размер: R (с логотипом Blue Jeep).

DIY планы солнечных печей — сделай сам

Большинство из нас в раннем возрасте узнали, что увеличительное стекло может сделать больше, чем просто увеличить шрифт в книге. Собирающая линза также увеличивает тепло: то есть концентрирует солнечные лучи в небольшом пространстве. Превратив относительно большое количество тепла в небольшое количество тепла, мы можем сжечь наши инициалы на дровах, развести костер или, как в случае с нашей отражающей печью, приготовить еду. Именно этот принцип концентрации делает возможным использование огромных солнечных печей сегодня.Линза или зеркало — в любом случае — улавливают определенное количество солнечного света, фокусируют всю свою тепловую энергию на крошечном пятне и, таким образом, создают температуру до 6500 градусов по Фаренгейту.

Столетия назад ученые могли плавить металлы при температуре около 2000 градусов даже с помощью сравнительно сырых печей, которые они тогда могли построить. Современные технологии позволили солнечной печи создавать самые высокие температуры, доступные человеку в течение любого значительного периода времени.Конечно, такие методы, как «ударная труба» и плазменная струя, действительно дают более высокие температуры … но только с большими затратами и в течение ограниченного периода времени.

Во Франции 35-футовая солнечная печь работает много лет и удовлетворительно работает при плавлении металлов для промышленного использования. Самая большая печь в Соединенных Штатах по состоянию на 1974 год — это печь армейского квартирмейстерского корпуса примерно такого же размера.

Очевидно, что создание этих монстров стоит целые состояния, но любой может построить себе работоспособную солнечную печь за несколько часов примерно за десять долларов.В результате получается не игрушка, а практичный инструмент, который плавит металлы с довольно низкими температурами плавления, выполняет пайку и даже нагревает печь для обжига керамических украшений.

Еще в 1770 году французский экспериментатор Лавуазье специально для него изготовил выпуклые линзы на том же стекольном заводе Сен-Гобен, который работает и сегодня. Эти изогнутые куски стекла были соединены вместе по краям и наполнены вином, чтобы сделать их эквивалентными твердым линзам. Свет, проходящий через них, преломлялся или изгибался к общей фокусной точке, чтобы нагревать любые образцы, помещенные туда ученым.

Выпуклая стеклянная линза размера, необходимого для нашей печи, будет стоить слишком дорого для среднего бюджета, но, к счастью, есть замена. Есть умный способ сделать тонкий кусок пластика с рифлением, называемый линзой Френеля, вместо гораздо более дорогого стеклопакета.

Как показано на рисунках в галерее изображений, изогнутая поверхность линзы разрезается на небольшие сегменты одинаковой высоты и фактически превращается в показанную тонкую форму. В то время как вырезание такой линзы из стекла обходится дорого, пластиковые линзы Френеля изготавливаются по разумной цене из мастер-формы.Тот, который используется в нашем проекте, стоит шесть долларов, а значит дает около 300 градусов тепла на каждый потраченный доллар!

Конечно, мы могли бы сразу начать использовать наши линзы для плавления, пайки и так далее, так же, как мы бы использовали меньшую горящую линзу. Но держать линзу в руках и пытаться точно сфокусировать ее на образце скоро утомит самого ярого экспериментатора. Таким образом, необходимая часть нашей печи — это ее монтаж.

Чтобы понять, почему мы используем тип крепления, показанный на рисунках, будет хорошей идеей рассмотреть, как солнце движется по небу в течение дня.Мы проектируем печь, которая движется вместе с солнцем. Поскольку Земля вращается вокруг своей оси север-юг, видимое движение Солнца находится под прямым углом к этому. Он «поднимается» на востоке и «садится» на западе. (Это упрощение, и читатели, знакомые с астрономией, знают, что фактические движения несколько сложнее.) Кроме того, кажется, что солнце движется приблизительно по параллели широты, которая называется его склонением в своем ежедневном путешествии. Мы все также знакомы с движением солнца на юг зимой и обратно на север летом…. но сейчас мы рассматриваем только однодневное движение этого тела.

Для большей пользы наша установка должна быть такой, которая будет легко «отслеживать» или следовать за солнцем, и для этой цели идеально подходит экваториальная установка. Этот тип используется в телескопах, так что двигатель, вращающийся с нужной скоростью, будет постоянно удерживать звезду или другое тело в поле зрения телескопа. Конечно, в нашу простую солнечную печь мы не будем включать такую автоматическую систему, но большие печи работают таким образом или с фотоэлектрическим устройством, которое удерживает изображение солнца в правильном положении.

Установлено правильно, наша установка для печи сконструирована таким образом, что нам нужно только наклонить качающуюся часть, чтобы следовать за солнцем. На практике мы обнаружим, что, поскольку солнце перемещается всего на один градус за четыре минуты, мы часто можем выполнять пайку, плавление или другие операции, не перемещая линзу. Однако иногда требуется удобство экваториальной монтировки.

Теперь, когда мы вкратце обсудили теорию работы нашей печи, давайте займемся ее построением. Прежде чем начать, конечно, убедитесь, что все под рукой.Таким образом, работа не займет много времени, и ваша печь скоро заработает.

Материалы
16 футов пиломатериалов 1 на 4 дюйма
19 на 19 дюймов из 3/4-дюймовой фанеры
16 1-дюймовых шурупов по дереву
6 шпилек 1/4 на 4 дюйма и барашковые гайки
4 болта 1/4 на 2 дюйма и барашковые гайки
1 линза Френеля диаметром 14 дюймов
1 патрон 1/4 дюйма
1 Firebrick (печь)

Линза Френеля указанного типа (сделанная из тонкого пластика) может быть приобретена в Edmund Scientific Corporation.Эдмунд также предоставляет информацию о строительстве других типов солнечных печей. Обратитесь к дилеру фототоваров и в магазины излишков, чтобы узнать о других подходящих линзах Френеля. Иногда доступен более толстый и жесткий тип прямоугольной формы, более прочный, чем тонкий пластик. Печь для обжига огнеупорного кирпича может быть любого типа, которая выдержит большое количество тепла, выделяемого в фокусе.

Используйте качественную древесину для различных частей каркаса печи. Использование дешевых пиломатериалов, которые коробятся, — это плохая экономия.Помимо перечисленных материалов нам потребуются дрель, пила и шуруповерт. Обязательно проверьте иллюстрации в галерее изображений, если вы запутались.

С помощью куска веревки нарисуйте круг диаметром 14 дюймов на 19-дюймовом квадрате фанеры. Убедитесь, что круг точно отцентрован. Просверлите начальное отверстие прямо внутри линии и с помощью замочной пилы вырежьте центр. Сохраните этот кусок лома для рабочего стола печи, на котором мы позже установим печь и регулируемый патрон.

Затем отрежьте полоски размером 1 на 2, образующие качающуюся раму, убедившись, что все концы прямоугольные. Соберите с помощью шурупов, чтобы сформировать направляющую с прорезями, которая позволяет регулировать рабочий стол. Просверлите отверстия в двух местах в каждой сборке для чистовых гвоздей, которые образуют подшипники для шарнирных болтов. Дважды проверьте, достаточно ли широкие прорези для 1/4-дюймовых шпилек, чтобы они могли плавно скользить вверх и вниз, и отложите эти детали в сторону.

Просверлите четыре отверстия в фанерной раме линз для крепежных шпилек.Осторожно поместите детали с прорезями на место и отметьте соответствующие отверстия на их верхних концах. Просверлите эти детали для шпилек и прикрутите их на место. Оставьте достаточно выступа каждой стойки над фанерой для шайбы и барашковой гайки, а также несколько дополнительных резьб для крепления линзы, если вы используете метод «стеклянного сэндвича», который будет описан.

Затем вырежьте три куска пиломатериала, которые образуют хомут для крепления поворотной рамы. Соберите U-образную скобу и прибейте квадратные распорные блоки на верхней внутренней поверхности боковых частей.Просверлите отверстия 1/4 дюйма для шарнирных болтов в боковых частях и распорных блоках. Прикрепите ножку четырьмя винтами по дереву так, чтобы вилка стояла вертикально, и просверлите два отверстия диаметром 1/4 дюйма в боковой части напротив ножки. Эти отверстия предназначены для болтов, удерживающих скользящую деталь регулировки наклона, которая теперь может быть прорезана, как показано на рисунке.

Если у вас есть сверлильный станок и сверло с расширителем, которое режет сбоку, эта операция по прорезанию пазов будет простой. В противном случае это можно сделать, просверлив отдельные отверстия как можно ближе друг к другу, а затем прочистив их замочной пилой или зубилом.Установите скользящую деталь на вилку с помощью болтов, шайб и барашковых гаек.

Теперь мы можем вернуться к круглой части слева от центра оправы объектива. Обрежьте стороны ровно, чтобы исключить начальное отверстие, а затем просверлите два отверстия на противоположных сторонах для установки шпилек. Вставьте шпильки. Теперь рабочий стол можно прикрепить к боковым опорам с помощью шайб и барашковых гаек.

Установите рамку объектива на место и вставьте шарнирные болты между чистовыми гвоздями, чтобы завершить сборку байонета.Осталось только установить линзу. Это можно сделать двумя способами:

Можно просто приклеить линзу на место с помощью клея, такого как Goodyear Pliobond. Альтернативный метод — поместить линзу между оконным стеклом двух толщин и прикрепить ее к оправе линзы с помощью шайб и барашковых гаек.

Если вы хотите использовать метод склеивания, внимательно следуйте этим инструкциям: Снимите оправу с крепления и нанесите тонкий слой клея на область, которая будет закрыта линзой.Для заполнения пор древесины может потребоваться несколько слоев. Добавьте еще один слой и дайте высохнуть в течение минуты или около того. Этот последний слой следует тщательно вычистить щеткой, чтобы он был однородным и не слишком толстым; в противном случае пластиковая линза не приклеится должным образом или не будет туго затухать, как должна для достижения наилучших результатов.

Очень осторожно установите линзу на оправу, сохраняя ее гладкой, но не пытаясь растянуть. Убедитесь, что сторона линзы с рифлением направлена вверх, иначе печь не будет работать! Установив линзу на место, отложите оправу для просушки в течение дня.

Поскольку линза Френеля изготовлена из пластика и может быть легко повреждена, хороший способ продлить срок ее службы — поместить ее между двумя листами стекла подходящего размера. Если есть возможность, используйте для этого метода крепления линзы Френеля «белое как вода» стекло. Когда линзы не используются, их можно снять и оставить на хранение. Еще одно преимущество заключается в том, что линза удерживается почти в плоскости, чем при использовании метода склеивания. К сожалению, стекло снижает количество тепла, передаваемого через линзу, поэтому выбор стоит между [1] высокой температурой и [2] долговечностью.

Если вы планируете использовать свою печь только для пайки, ювелирных работ и т. Д., Вам может потребоваться только печь для обжига огнеупорного кирпича. С помощью сверла по камню просверлите два отверстия как в кирпиче, так и в рабочем столе, чтобы первое можно было прикрутить ко второму. Если такой дрели у вас нет, кирпич можно закрепить на месте. Для ювелирных работ удобно просверлить в кирпиче неглубокую дырочку для мелких деталей.

Для экспериментальной работы также удобно иметь регулируемый патрон. Затем металлические образцы легко помещаются в фокус.Этой цели будет служить патрон от выброшенной ручной дрели, а также длина стержня с резьбой, подходящая для этого патрона. К рабочему столу привинчивается монтажный фланец для установки стержня, который можно отрегулировать для установки патрона по мере необходимости. Конечно, для этой операции необходимо будет удалить огнеупорный кирпич.

Пользоваться печью очень просто. Поместите байонет стопой к югу (если вы не живете в Южном полушарии), ослабьте барашковые гайки шарнира и наклоните оправу объектива к солнцу. Надевайте темные очки всякий раз, когда вы пользуетесь печью, потому что яркое пятно в фокусе может повредить незащищенные глаза.

Теперь отрегулируйте скользящую шкалу склонения так, чтобы изображение с объектива располагалось по центру рабочего стола. При первой установке рекомендуется установить огнеупорный кирпич, чтобы не прожечь дыры на рабочем столе.

Затяните барашковые гайки, удерживающие опору на месте. Ослабьте те, которые держат рабочий стол, и перемещайте его взад и вперед, пока яркое пятно в печи для обжига огнеупорного кирпича не станет самым маленьким.
