Предохранительный клапан в системе отопления: виды, назначение, схемы, монтаж

В связи с неправильной эксплуатацией, перепадами температуры и всплесками давления в работе автономных систем обогрева могут происходить сбои. Негативные последствия в подобных ситуациях критичны: начиная поломкой отдельных компонентов, заканчивая разрушением строений и серьезной угрозой для жизни.

Исключить опасные риски поможет предохранительный клапан в системе отопления. Что он из себя представляет и в чем заключается его принцип действия? Эти вопросы мы рассмотрим в нашей статье. Также разберем разновидности таких клапанов и укажем основные различия между ними, рассмотрим правила установки в систему отопления и приведем рекомендации по выбору и настройке предохранительной арматуры.

Содержание статьи:

Для чего нужен предохранительный клапан?

Отопительные системы заполняются водой, температура которой равна примерно 15 градусам. Циркулируя по замкнутому контуру, теплоноситель нагревается, значительно увеличиваясь в объеме. В это время существенно повышается давление, оказываемое на внутреннюю поверхность труб и установленные в системе приборы.

Превышение допустимой нормы, в большинстве случаев более 3,5 бар, оборачивается:

• протечкой в местах состыковки частей трубопровода;
• повреждениями или разрывами соединительных элементов и труб, изготовленных из полимеров;
• взрывом котлового бака;
• коротким замыканием электрического оборудования в котельной.

Наиболее высокий риск аварийных ситуаций характерен твердотопливным котлам, в которых сложно регулировать мощность теплоотдачи.

Производительность электрического и газового оборудования быстро корректируется от стартовых до максимальных показателей и наоборот. Зачастую в них присутствует , отключающая рабочие элементы при чрезмерных повышениях температуры.

Интенсивность горения дров, угля и другого вида топлива в твердотопливном котле корректируется с помощью открытия/закрытия заслонки. При этом сила отдачи тепла меняется не сразу, а постепенно. По причине инерционности теплогенератора жидкий теплоноситель может сильно перегреваться.

Вместе с вычисляющим давление манометром и удаляющим воздух из системы воздухоотводчиком предохранительный клапан часто включают в состав группы безопасности

Когда дрова в камере хорошо разогреваются, доведя воду в сети до необходимых температурных отметок, доступ воздуха перекрывают, и активное пламя начинает затухать.

Однако в раскаленном состоянии топка продолжает выделять накопившееся тепло. Достигая 90-95 градусов, теплоноситель вскипает и запускает неизбежное интенсивное парообразование. Вследствие этого провоцируется резкий скачок давления.

Именно в таких обстоятельствах включается в работу предохранительный клапан. При достижении граничного параметра давления он открывает затвор, освобождая для образовавшегося пара путь наружу. После стабилизации значений, клапан автоматически закрывается и снова переходит в спящий режим.

Его монтаж обязателен не только для твердотопливных, но и для паровых котлов, а также печей, оснащенных водяным контуром. Многие модификации отопительного оборудования комплектуются эти прибором еще на этапе производства. Часто этот клапан является одним из элементов . Обычно устройство врезают непосредственно в теплообменник или устанавливают в трубопровод поблизости котла.

Разновидности устройств и принцип действия

В конструкцию спускного клапана входят два обязательных компонента: запорная деталь, состоящая из седла и затвора, и задатчик силового воздействия. Различают несколько видов оборудования, имеющих свои особенности. Они классифицируются по определенным признакам.

Классификация #1 — по механизму прижима

В отопительных системах частных домов, квартир и промышленных установок небольшой мощности предпочтение отдается пружинному типу изделия.

Главным рабочим элементом прибора является пружина. Она подпирает мембрану, которая перекрывает седло. На соединенном с рукояткой штоке размещается шайба, в которую упирается верхняя часть пружины. Позиция шайбы и прижимное влияние на мембрану регулируется рукояткой

Устройство отличается простым и надежным строением, компактными габаритами, возможностью комбинирования с другими элементами блока безопасности, доступной ценой. Сила сжатия пружинного механизма зависит от параметра давления, при котором срабатывает клапан. На диапазон настройки влияет упругость самой пружины.

Принцип действия пружинных предохранителей заключается в следующем:

• на затвор устройства воздействует поток воды;
• движение теплоносителя ограничивается усилием пружины;
• критическое давление превышает силу сжатия, приподнимая шток золотника вверх;
• жидкость отправляется в выходной патрубок;
• внутренний объем воды стабилизируется;
• пружина закрывает затвор, возвращая его в первоначальное положение.

Корпус пружинистого устройства делают из качественной высокопрочной латуни с применением технологий и методик горячего штампования. В производстве пружины используется сталь. Мембрану, уплотнители и рукоятку изготавливают из полимеров.

Некоторые торговые марки выпускают оборудование с уже установленными заводскими настройками. Также в ассортименте есть модели, настраиваемые по месту монтажа в период пусконаладочных работ.

Клапаны бывают открытыми и закрытыми. В первом варианте конструкции теплоноситель сбрасывается в атмосферу, во втором – спускается в обратный трубопровод

Рычажно-грузовые предохранители распространены не так широко. В частных автономных системах с котлом их монтируют редко. Эксплуатация сосредоточена в промышленной отрасли на крупных производствах, где диаметр трубопроводов составляет не меньше 200 мм.

Усилие на шток в таких механизмах дает не пружина, а груз, навешенный на рычаг. Он передвигается по длине рычага, регулируя силу, с которой шток будет прижиматься к седлу.

Рычажно-грузовой клапан открывается, когда давление среды с нижней части золотника превышает показатели, исходящие от рычага. После этого вода уходит через специальное сбросное отверстие.

Настройка рычажно-грузовых предохранителей выполняется путем перемещения тяги по рычагу. С целью предотвращения ее несанкционированного или случайного изменения, груз крепят болтами, накрывают специальным кожухом и запирают замком

Давление срабатывания, как и диапазон настроек, определяется длиной рычага и массой груза. Рычажные предохранители не уступают пружинным приборам в плане надежности, но стоят дороже. Приспособления устанавливают на фланцевые соединительные детали труб с диаметром условного прохода от 50 и более.

Классификация #2 — по высоте подъема затвора

В малоподъемных предохранительных клапанах затвор поднимается не выше, чем на 0,05 диаметра седла. Механизм открытия в подобном оборудовании пропорциональный.

Ему свойственна низкая пропускная способность и самая примитивная конструкция. Малоподъемное оборудование применяют на сосудах с жидкой средой.

Полноподъемные устройства оснащены двухпозиционным механизмом открытия. Ими оборудуются не только сосуды с жидкостями, но и системы, в которых циркулируют сжимаемые среды (сжатый воздух, пар, газ)

У полноподъемных приборов подъем затвора выше. Это означает, что их пропускная способность намного лучше, чем у предыдущего варианта, поэтому они способны сбрасывать более масштабные объемы излишков теплоносителя.

Классификация #3 — по скорости срабатывания

Затворная крышка пропорциональных предохранительных клапанов открывается постепенно. Как правило, величина открытия пропорциональна росту давления, оказываемого на внутреннюю поверхность. Одновременно с подъемом механизма плавно увеличиваются объемы сбрасываемого теплоносителя.

Конструкция устройств не ограничивает возможности их использования в сжимаемой среде, но все-таки они преобладают в системах с водой и другой жидкостью.

Среди преимуществ предохранительных клапанов с пропорциональной скоростью срабатывания – низкая цена, простота конструкции, отсутствие автоколебаний, порционное открытие на уровне значений, необходимых для поддержания конкретных рабочих параметров

Особенность двухпозиционных клапанов – моментальное срабатывание с полным открытием после достижения граничных отметок давления в системе, при которых открывается затвор предохранителя.

Специалисты рекомендуют эксплуатировать эти приспособления в сжимаемых средах. К числу их главных недостатков относят наличие характерных автоколебаний затвора.

При монтаже двухпозиционного клапана в отопительной системе с жидким теплоносителем следует учитывать, что во время резкого открытия затвора произойдет сброс большого количества воды.

Из-за этого слишком быстро упадет давление. Клапан мгновенно закроется, что повлечет за собой . Пропорциональные устройства подобных рисков не вызывают.

Особенности трехходовых аварийных клапанов

Отдельно стоит поговорить о не столь известном потребителям устройстве — трехходовом клапане с ручным или электрическим переключателем. Он применяется в отопительных системах с низкотемпературными контурами.

Конструкция предохранителей оснащается тремя отверстиями, одно из которых входное, два – выходные. Потоки среды контролирует заслонка, сделанная в виде шара либо штока. Движущаяся жидкость перераспределяется вращениями.

Трехходовые предохранители уместны для конденсационных котлов и в случаях, когда от одного нагревательного оборудования работает несколько различных систем

Представим ситуацию: в доме реализована схема отопления с системой обычных радиаторов и теплого пола. Технические требования для функционирования второго варианта предусматривают не слишком высокие температуры теплоносителя.

Котел нагревает воду в одинаковом температурном режиме для всех систем. В подобных условиях появляется необходимость в перераспределяющем устройстве, с задачами которого отлично справляется трехходовой клапан.

Он отвечает за следующие функции:

• разграничение областей;
• распределение плотности потока по зонам;
• содействие смешиванию теплоносителя из магистральных разветвлений подачи/обратки для отправления в трубопровод теплого пола более холодной воды, нежели в радиаторы.

Чтобы не осуществлять постоянный контроль над температурой среды самостоятельно, необходимо обратить внимание на модели клапана, снабженные сервоприводом.

Это устройство работает от датчика, установленного в низкотемпературном контуре. При изменении температурных отметок срабатывает запорный механизм, открывающий либо закрывающий подачу жидкости из обратки.

Более подробно о разновидностях трехходового клапана на отопление и критериях его выбора мы говорили

Советы по выбору оптимальной модели

Перед тем как остановиться на конкретном предохранительном оборудовании, нужно обязательно подробно ознакомиться с техническими характеристиками котельной установки.

На работе предохранительного клапана негативно отражаются минусовые температуры. Поэтому достаточно важной характеристикой для устройства является наличие защиты от промерзания

Не стоит пренебрегать изучением инструкций производителя, в которых указываются все предельные значения.

Решающую роль в выборе устройства для отопления имеют несколько критериев:

1. Производительность котла.
2. Максимально допустимое давление среды для тепловой мощности нагревательного оборудования.
3. Диаметр предохранительного клапана.

Следует проверить, чтобы регулятор давления в устройстве имел диапазон, в пределы которого входят параметры того или иного котла. Давление срабатывания должно быть на 25-30% больше рабочего показателя, требуемого для стабильной работы системы.

Чем выше рабочие показатели давления, тем меньше времени должен тратить прибор на срабатывание. Разрыв между давлением на старте движения и при полном открытии затвора должен составлять 15 % для номинального значения меньше 2,5 атм, 10% – для более высоких параметров

Диаметр предохранительного клапана не может быть меньше разъема подводящего патрубка. Иначе постоянное гидравлическое сопротивление не даст предохранителю в полной мере выполнять непосредственные задачи.

Оптимальный материал изготовления оборудования – латунь. Она обладает малым коэффициентом температурного расширения, при котором исключено разрушение корпуса от воздействий сильного давления.

Регулирующий блок производят из термостойких пластиковых материалов, сохраняющих нужную жесткость даже при контакте с кипящей жидкостью.

Правила монтажа и настройки

Запланировав самостоятельный монтаж предохранительного клапана для отопления, следует заранее подготовить набор инструментов. В работе не обойтись без разводных и гаечных ключей, крестовой отвертки, пассатижей, рулетки, силиконового герметика.

Прежде чем начать работу, нужно определить подходящее для монтажа место. Предохранительный клапан рекомендуют крепить на подающем трубопроводе недалеко от выходного патрубка котла. Оптимальное расстояние между элементами – 200-300 мм.

Все компактные бытовые предохранители оснащены резьбой. Чтобы добиться полной герметичности при накручивании, необходимо уплотнить трубу паклей или силиконом. ФУМ-ленту использовать нежелательно, так как она не всегда выдерживает критически высокую температуру

В нормативной документации, которой комплектуется каждый прибор, процесс монтажа обычно расписан пошагово.

Некоторые ключевые правила установки неизменны для всех типов клапанов:

• если предохранитель монтируется не в составе группы безопасности, рядом с ним ставится манометр;
• в пружинных клапанах ось пружины должна иметь строго вертикальное положение и располагаться под корпусом устройства;
• в рычажно-грузовом оборудовании рычаг размещают горизонтально;
• на участке трубопровода между отопительным оборудованием и предохранителем не допускается монтаж , кранов, задвижек, циркуляционного насоса;
• для предотвращения повреждений корпуса при вращении клапана, нужно подбираться ключом с той стороны, где осуществляется навинчивание;
• сливная трубка, отводящая теплоноситель в канализационную сеть или обратную трубу, подключается к выходному патрубку клапана;
• выходной патрубок подводится к канализации не прямиком, а с включением воронки или приямка;
• в системах, где циркуляция жидкости происходит по , предохранительный клапан ставится в наивысшей точке.

Условный диаметр прибора подбирается на основании разработанных и утвержденных Гостехнадзором методик. В решении этого вопроса разумнее обращаться за помощью к профессионалам.

Если такой возможности нет, можно попробовать воспользоваться специализированными онлайн-программами для расчета.

Для снижения гидравлических потерь во время давления среды на тарелку клапана монтаж аварийного оборудования выполняется с уклоном к котельной установке

На регулировку клапана влияет вид прижимной конструкции. В пружинных приспособлениях есть колпачок. Предварительное сжатие пружины настраивается путем его вращения. Точность регулировки у этих изделий высокая: +/- 0,2 атм.

В рычажных устройствах настройки выполняются посредством наращивания массы или передвижения груза.

После 7-8 срабатываний в установленном аварийном устройстве изнашивается пружина и тарелка, вследствие чего может нарушиться герметичность. В таком случае целесообразно заменить клапан на новый.

Выводы и полезное видео по теме

Как устроен и из чего состоит предохранительный клапан:

Аварийный клапан в составе группы безопасности:

Подробнее о выборе и установке оптимального предохранительного клапана:

Предохранительный клапан – простое и надежное оборудование, которое позволит обезопасить жилье от непредвиденных аварийных ситуаций, случающихся в отопительных системах. Для этого достаточно выбрать качественный прибор с подходящими параметрами, а затем выполнить его грамотную настройку и монтаж.

Выбираете для своей системы отопления подходящий вариант предохранительного клапана? Может у вас остались вопросы, ответы на которые вы не нашли в изложенном выше материале? Задавайте их нашим экспертам, оставив комментарий под статьей.

А может вы хотите дополнить материал интересными фактами и полезными рекомендациями? Или поделиться опытом собственноручной установки клапана в систему? Пишите свое мнение о необходимости такого защитного приспособления, делитесь советами по выбору, исходя из личного опыта.

Предохранительный клапан

В этой статье мы рассмотрим устройство, без которого не бывает ни одна закрытая система отопления, это — предохранительный клапан.

Содержание
1. Назначение предохранительного клапана
2. Устройство клапана
3. Монтаж и меры безопасности

Назначение предохранительного клапана

Общеизвестно, что при нагревании жидкость увеличивается в объеме, вследствие чего, если система не имеет сообщения с окружающей средой, в ней повышается давление. Для предотвращения большого повышения давления при расширении жидкости при обычных эксплуатационных параметрах в системе отопления (до ~ 90°C), в системе устанавливается расширительный бак, который принимает на себя увеличившийся объем теплоносителя. Но тем не менее, давление в системе с нагретым теплоносителем всё-равно превышает давление при его комнатной температуре. Обычно это превышение составляет 1-1,3 бар. и общее максимальное давление в исправной системе отопления составляет ~ 2,5 бара. Такое давление считается нормальным для всего оборудования, которое применяется в отопительной системе.

Рис.1 Срабатывание предохранительного клапана

Но что произойдет, если давление существенно превысит эту величину? Это может произойти по причине неправильно расчитанного расширительного бака; при неверном расчете и начальном заполнении системы с повышенным давлением; в случае перегрева котла отопления, что достаточно часто случается в системах с твердотопливными котлами; в случае случайного открытия крана подпитки и т.п. В этом случае давление в системе может в очень короткое время (минут, и даже секунд) достигнуть критических значений, при которых могут быть повреждены оборудование, узлы и трубопроводы системы отопления.

 Для того, чтобы избежать негативных последствий избыточного повышения давления при расширении теплоносителя, в закрытых системах отопления устанавливается предохранительный клапан, который открывается при определенном давлении и сбрасывает образовавшийся избыток жидкости.



Таким образом, предохранительный клапан в системах отопления предназначен для сброса избыточного количества теплоносителя при давлении, превышающим заданное значение

Видео 1. Работа предохранительного клапана системы отопления

Устройство клапана и принцип его работы

Рис. 2 Устройство предохранительного клапана

Устройство предохранительного клапана довольно простое. В корпусе клапана 1, как правило, изготовленного из качественной латуни, монтируется золотник 2 на штоке 3, прижимаемый к седлу клапана пружиной 4. Для ручного открытия клапана предусмотрена ручка 7. Когда давление в системе превысит давление, на которую настроен клапан, жидкость через входной патрубок 5 отожмет золотник от седла клапана, вследствие чего образуется канал для протока теплоносителя к выходному патрубку 6.

После снижения давления до нормы, золотник под воздействием пружины, вновь будет прижат к седлу клапана.

Давление, при котором срабатывает клапан устанавливается в заводских настройках и изменению в эксплуатации не подлежит.



Монтаж предохранительного клапана и требования безопасности

Предохранительный клапан устанавливается на участке, вблизи оборудования, наиболее чувствтельного к повышенному давлению — как правило, на расстоянии не более одного метра от котла отопления на подающей магистрали. Клапан может монтироваться непосредственно на трубе с помощью переходника, так и устанавливаться в составе так называемой, группы безопасности, которая как правило, включает автоматический воздухоотводчик и манометр. К точке подключения группы безопасности может быть подсоединен расширительный бак системы отопления

Рис.3 Установка группы безопасности с предохранительным клапаном в обвязке твердотопливного котла.



Установка запорной арматуры на участке от трубопровода системы отопления до предохранительного клапана (группы безопасности) не допускается.

В большинстве современных котлов, предназначенных для эксплуатации в закрытых системах отопления, имеется встроенный предохранительный клапан, устанавливаемый на подающей магистрали после теплообменника.

Рис. 4 Воронка для разрыва струи

В случае организации сброса теплоносителя через предохранительный клапан в дренаж (канадизацию) по требованиям безопасности должен быть обеспечен разрыв струи на случай засорения дренажной системы. Такой разрыв может быть обеспечен с помощью специальной воронки. Диаметр дренажного трубопровода не должен быть менее диаметра выпускного патрубка клапана, должно быть обеспечено беспрепятственное движение жидкости по трубопроводу, предотвращена возможность замерзания и засоров.



Внимание! Высокая температура!

При монтаже и эксплуатации предохранительного клапана необходимо помнить, о том что температура теплоносителя, сбрасываемая через клапан может достигать 100°С, поэтому для предотвращения ожогов клапан должен быть установлен в месте, где случайно не может оказаться какая-либо часть тела человека.

Предохранительный клапан должен периодически (как правило, перед началом и в конце отопительного сезона) проверяться на работоспособность путем нажатия (поднятия — в зависимости от конструкции) ручки клапана. Такой тест, кроме проверки работы частей клапана, также обеспечивает его промывку от возможных отложений в области золотника и седла.

Традиционно предлагаем высказываться по этому материалу, а также по другим статьям по узлам и элементам отопления в комментариях ниже. Постараемся ответить на все Ваши вопросы.

Клапан сброса избыточного давления: назначение, место установки, выбор

Система отопления работающая под давлением, является потенциальным источником опасности. Задача владельца дома — сделать отопительную систему как можно более надежной и безопасной. Один из элементов, который это обеспечивает —  предохранительный (аварийный) клапан сброса избыточного давления.

Назначение и место установки

Системы отопления закрытого типа работают под определенным давлением. Значительное повышение рабочего давления ведет к выходу из строя оборудования. Могут потечь соединения, лопнуть пластиковые детали и элементы. В самых неблагоприятных ситуациях может взорваться теплообменник котла. Это уже очень опасно и грозит не только залитым горячим теплоносителем полом, но и ожогами. Ведь температура нешуточная.

Защитить систему отопления от чрезмерно высокого давления и должен клапан сброса избыточного давления. Пока параметры системы находятся в пределах нормы, он никак себя не проявляет. Хотя с момента старта котла давление в системе плавно растет, его компенсирует расширительный бак, поддерживая стабильное состояние системы. Но может он делать это не бесконечно, хотя, при правильном расчете, на штатные ситуации его хватает. Если расширитель не справляется с задачей, давление начинает расти. Когда оно превышает пороговое, тут и срабатывает клапан сброса избыточного давления. Он просто выпускает часть теплоносителя, тем самым стабилизируя аварийную ситуацию.

То есть, клапан сброса избыточного давления в системе отопления работает в аварийных ситуациях. Поэтому еще его называют «аварийный». А еще- «сбросной», «спускной», «защитный» и «подрывной». Все это — названия одного и того же устройства.

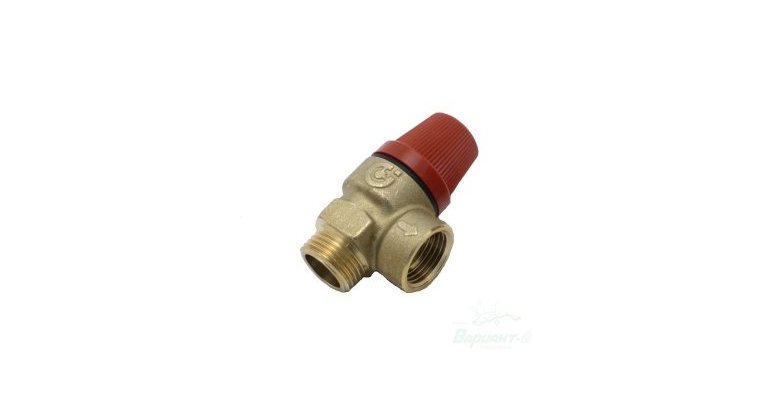

Как выглядит предохранительный (аварийный) клапан для отопления

Как понятно из описания, при повышении давления выше определенного предела, просто выпускается некоторое количество теплоносителя из системы. Если вы пришли в котельную, а под аварийным клапаном образовалась лужа, значит — была нештатная ситуация, во время которой повышалось давление. Другой сигнализации нет. Так что на эти следы стоит обращать внимание. Стоит сразу проверить работоспособность самого клапана и мембранного бака. Скорее всего, причина в них. Если не обращать внимания на эти симптомы, через некоторое время можно столкнуться с проблемами: либо в системе что-то «полетит», либо разорвет водогрейный котел.

Место установки аварийного клапана отопления — на подающем трубопроводе, недалеко от котла

Из всего оборудования индивидуальной системы отопления, самым опасным является котел.

Поэтому клапан сброса избыточного давления ставят или непосредственно на сам котел (если есть соответствующий выход под установку) или на подающей магистрали сразу после котла. Расстояние небольшое — 20-30 см от корпуса. Если в котле отсутствует этот вид арматуры (указано в описании), то его устанавливают в так называемой группе безопасности или ставят отдельно. Группа безопасности ставится на отвод от подающей магистрали сразу после котла (до первого ответвления и любого другого устройства), на котором установлены манометр, автоматический воздухоотводчик и клапан сброса избыточного давления.

Клапан сброса избыточного давления: виды, устройство, принцип работы

Есть два вида «подрывников» — рычажно-грузовые и пружинные. Рычажно-грузовые в отоплении частных домов не применяются, так что рассматривать их не имеет смысла. Поговорим о пружинных «сбросниках». Их устройство в разрезе мы видим на рисунке ниже.

Устройство пружинного предохранительного клапана для системы отопления

В металлический корпус вставлен запорно-регулирующий элемент или собственно, клапан, который принимает на себя давление теплоносителя. Он прижимается пружиной, сила упругости которой рассчитана на определенную нагрузку. Когда давление в системе отопления действует на клапан с силой, большей чем усилие пружины, она начинает сжиматься, диск приподнимается. В открывшийся зазор сливается некоторое количество теплоносителя, давление падает, пружина перекрывает поток. Вот так работает клапан сброса избыточного давления.

Определение условного сечения и порога срабатывания

Определиться с сечением аварийного клапана просто — он должен быть не меньше чем диаметр трубы подачи. В противном случае работать как надо он не будет. При установке не в составе группы безопасности, отводок делаем с легким уклоном в сторону котла (можно и вертикально, но точно не в обратную сторону). Если разводка у вас дюймовая, такой же трубой делаем отвод, такого же сечения ставим подрывной клапан. С этим понятно.

Может идти в составе группы безопасности или устанавливаться отдельно

Порог срабатывания определяется исходя из рабочего давления системы. Для нормальной работы он должен быть на 20-30% выше. Если ваше отопление работает при 1,2 Бар, то срабатывать клапан сброса избыточного давления должен при 1,45-1,55 Бар.

Не всегда есть возможность найти аварийный клапан с нужной величиной срабатывания. Можно либо взять с близкими параметрами, либо найти регулируемый (на 1,5 Бара есть).

Правила установки, регулярность замены

Устанавливается аварийный клапан всегда на подаче, после котла. При этом соблюдаются такие правила:

• Если сбросной клапан устанавливается отдельно, перед ним ставится манометр — для контроля за состоянием системы.
• Ставится на расстоянии 20-30 см от котла.
• Отвод делают трубой того же диаметра, что и трубопровод подачи. Для максимально точного определения давления он может иметь небольшой уклон в сторону котла.
• Между котлом и подрывным клапаном нельзя ставить запорные устройства (краны, обратные клапана и т.д.).
• В системах с естественной циркуляцией это устройство ставят в самой высокой точке системы.

Ставится недалеко от котла (во многих моделях стоит в самом котле, в некоторых котлах есть место под установку)

Для того чтобы сбрасываемый теплоноситель не вытекал на пол, на выходной патрубок можно надеть шланг. Его можно опустить в емкость или вывести в канализацию. Но в таком случае необходимо каким-то образом отслеживать срабатывание  — поставить сигнализацию. Ведь он не просто так стравливает, а по какой-то причине.

Еще один важный момент: после нескольких срабатываний (5-6) клапан сброса избыточного давления надо заменить. Это связано с износом пружины. Устройство начинает работать некорректно. Стоит клапан немного, так что это ненакладно. Единственный неприятный момент — перед ним нельзя ставить запорные устройства. Поэтому снять аварийный клапан, можно только полностью остановив систему и снизив давление до атмосферного. Вот в этом вся загвоздка.

Где установить клапан сброса избыточного давления

Улучшить ситуацию можно, если поставить отсечные краны после подрывника. В этом случае хотя бы не придется сливать теплоноситель с системы, а только с котла, что уже не так страшно.

Почему подтекает аварийный клапан

В случае появления под предохранительным клапаном лужицы, надо проводить ревизию в системе. Если длительное время не обращать внимания на этот симптом, может даже взорваться котел. Так что сразу проверяем возможные причины:

Еще раз обращаем ваше внимание на то, что лужица под аварийным клапаном — повод для беспокойства и сигнал о том, что надо провести ревизию компонентов системы, отвечающих за стабилизацию давления.

Предохранительный клапан в отоплении, установка, работа, конструкции

Предохранительный клапан в системе отопления открывается при повышении давления выше заданного значения, после чего часть теплоносителя через него сбрасывается. Затем давление уменьшается и клапан закрывается. Простой принцип действия подразумевает и несложную конструкцию. Тем не менее, есть несколько важных правил установки и эксплуатации аварийного клапана, которые лучше не нарушать, чтобы не повлечь разрушение котла, например…



Когда нужен предохранительный клапан

В замкнутой гидравлической системе, где происходит нагрев жидкости должен устанавливаться предохранительный клапан и расширительный бак. При нагреве, материалы и вещества увеличиваются в объеме, особенно значительно «вырастают» газы и жидкости.

Если свободного пространства не будет, то давление внутри системы начнет повышаться. Корпус будет деформироваться, растягиваться и разрушится в конце концов, выпустив жидкость наружу. Предохранительный клапан необходим во всех замкнутых нагреваемых наполненных жидкостью системах.



Совместная работа клапана и расширительного бака

Расширительный бак в системе отопления призван стабилизировать давление. Но ошибкой является мнение, что с таким баком предохранительный клапан не понадобится. Бак может работать неправильно, оказаться просто без воздуха.

Ошибкой является и обратное мнение, что клапан может взять на себя функции расширительного бака – сбрасывать давление, как только оно слегка повысилось. Этот прибор конструктивно не рассчитан на множественные срабатывания и после нескольких сбросов, через него появляется постоянная течь…

Предохранительный клапан рассчитан только на срабатывание при аварийном повышении давления, свыше нормы, после чего со стороны персонала должны быть приняты меры по устранению причин такой ситуации.



В каких случаях обычно срабатывает клапан

Можно выделить четыре типичные ситуации, когда срабатывает клапан в отоплении.

• Закачка жидкости в систему выполняется ручным насосом без контроля за давлением, или автоматическое наполнение оказалась с дефектами и дает повышенное давление.
• Система отопления с нарушениями — расширительный бак не был установлен или перекрыт краном.
• Не надлежащая работа расширительного бака – в нем отсутствует воздух.
• Вскипание котла с массовым выбросом пара.



В каких системах устанавливается защита по давлению

• Система отопления частного дома снабжается предохранительным клапаном. Даже если в автоматизированных котлах имеются защиты быстрого отключения при росте температуры, рекомендуется снабдить систему независимым аварийным клапаном давления.
• Также он устанавливается в системе горячего водоснабжения (ГВС), за исключением случая, когда вода нагревается проточным способом ….
• Аварийный сброс давления устанавливается в отдельных замкнутых контурах системы, нагреваемых теплообменником или другим источником энергии.
• В различных гидравлических (воздушных) системах, работающих под давлением, или с компрессором….



Конструкция предохранительного клапана, как работает

Основным элементом конструкции клапана давления является пружина, воздействующая на закрывающую тарелку. В нормальном положении тарелка прижимается к седлу и не выпускает жидкость из трубы. При аварийном повышении давления, она приподнимается и жидкость начинает просачиваться на боковой отвод.



Как и где устанавливается предохранительный клапан

Аварийный клапан в системе отопления всегда устанавливается на главной подающей магистрали, выходящей из котла.

Запрещается устанавливать между клапаном и главной магистралью какую-либо запорную арматуру. По сути предохранительный клапан должен быть установлен на подаче как можно ближе к теплообменнику котла, и между ними не должно быть кранов, и диаметр труб не должен уменьшаться.

С твердотопливными котлами аварийный клапан устанавливается в составе выносной группы безопасности.

На автоматизированных котлах клапан можно обнаружить под котлом на подаче.

Рекомендуется оборудовать отводной патрубок клапана прозрачным шлангом направленным в канализацию.



Какое давление срабатывания, какой клапан подобрать

Стандартное заданное давление срабатывания предохранительного клапана для домашней отопительной системы – 3 атм. Обычное предварительное давление воздуха в расширительном баке – 1,5 атм. Рабочее давление в системе после разогрева до максимальных температур – 2,0 – 2,5 атм.

Соответственно, при повышении этого значения, ситуация переходит в разряд «аварийная». При достижении 3,0 атм, или чуть ниже, должно начинаться срабатывание клапана. Напомним, что низший предел прочности отдельного отопительного оборудования, некачественных расширительных баков, например – всего порядка 4,0 атм, и его частенько превышают при ручной закачке теплоносителя…

Выбирать предохранительный клапан для системы отопления нужно только от известного производителя. Этот прибор прост, но сделан должен быть точно, а взрыв котла понравится далеко не всем жильцам…



Что требуют нормативы

Из нормативов можно узнать, что на пути к клапану от теплообменника не должно быт не только запорных устройств, но и регулирующих, а также трубопровода меньшим диамером, чем сам клапан. Настройка давления должна быть выполнена на 15 – 25% больше, чем рабочее давление жидкости. Проверка порога срабатывания должна производится не реже чем один раз в год при плановом обслуживании системы….







Предохранительный клапан в системе отопления

Каждый знает, что работа системы отопления, так сказать, по определению связана с высокими температурами воды или иного жидкого теплоносителя. Достаточно иметь элементарные понятия в термодинамике, чтобы представлять, что нагрев жидкости в каком-то замкнутом объеме будет вызывать значительный рост давления. Получается довольно небезопасная система, для эксплуатации которой необходимо предусматривать какие-то защитные устройства.

Предохранительный клапан в системе отопления

Именно таким устройством, обеспечивающим безопасность работы котельного оборудования, и является предохранительный клапан в системе отопления. В квартирах, подключённых к центральной системе, его не встретишь — по сути, он там не нужен, так как регулировка температуры и давления воды производится на элеваторных узлах общих теплопунктов. А вот для собственников домов или даже квартир с автономной системой – без этого клапана никак.

Поэтому давайте поближе познакомимся с этим небольшим, но очень важным узлом системы отопления.

Для чего требуется предохранительный клапан?

Отчасти об этом уже упомянуто во вводной части статьи. Все просто – с повышением температуры в системе отопления (при работе котла), теплоноситель стремится расшириться.

Отчасти ему это удаётся – как раз для таких целей в любой системе предусмотрен расширительный бак. А в наше время системы стали делать преимущественно закрытого типа, то есть с герметичным расширительным баком мембранного или баллонного типа.

В таких баках имеется воздушная камера, которая предварительно накачивается определённым давлением. Под действием расширяющегося в объеме теплоносителя (а у него это – единственный путь к свободному расширению) воздушная камера сжимается, давление в ней и в системе в целом – возрастает.

И устройство, и принцип действия расширительного бака закрытой системы отопления не отличается особой сложностью.

При правильно рассчитанных параметрах системы отопления, такого компенсационного звена для поддержания оптимального баланса температуры, объёма и давления теплоносителя бывает вполне достаточно. Тем более что в автономных системах никогда и не оперируют слишком высокими показателями давления. Как правило, при принудительной циркуляции с помощью насосного оборудования, давление в трубах контуров редко поднимается выше границы в две технических атмосферы (2 ат, 2 бар или 0,2 МПа), да и то – только лишь на максимальных температурах нагрева теплоносителя. Соответственно, и воздушную камеру расширительного бака предварительно накачивают примерно до 1,5 ат.

В таких системах максимального давления в 3 атмосферы будет больше чем достаточно, и выше ему подниматься – не надо. Это может негативно сказаться на целостности труб проложенных контуров, соединительных узлов, теплообменников. Повышенного давления «не любят» некоторые радиаторы и конвекторы.

В закрытых системах отопления предохранительный клапан работает в «дуэте» с расширительным мембранным баком.

Если при проектировании системы все рассчитано правильно, то давление и не должно вырасти выше установленного для него порога. Но случается всякое, например, временный выход из строя термостатического управления котла. Или прорыв мембраны расширительного бака, выход воздуха из его «сухой» камеры из-за неисправности ниппеля. Случаются и иные неприятности. Вот в таких условиях давление в системе может начать бесконтрольно повышаться, пересечь верхнюю допустимую границу. К чему это иногда приводит – лучше не рассказывать…

И вот для того, чтобы избежать последствий, как раз и нужен предохранительный клапан. Как только давление достигает предельной отметки, происходит срабатывание, клапан открывается и стравливает излишки теплоносителя в дренаж. Нормализуя тем самым уровень давления, давая владельцам время на приведение системы в порядок, на поиск неисправности, вызвавшей аварийную ситуацию.

То есть клапан подбирается (или настраивается, если предусмотрена такая опция) на максимально допустимое давление теплоносителя в контуре отопления.

Тесную взаимосвязь общих параметров системы отопления, установленного в ней расширительного бака и предохранительного клапана хорошо можно отследить на размещенном ниже онлайн-калькуляторе.

Калькулятор расчета минимально необходимого объема расширительного бака для закрытой системы отопления

Перейти к расчётам

Как видите, расчет можно провести и для воды, и для незамерзающего теплоносителя. в программе калькулятора учтена разница объемного расширения  этих жидкостей при средней температуре нагрева до 75 ÷ 80 ℃.

Еще один нюанс. Для расчёта необходимо указать общий объем системы отопления. Можно, конечно, «плясать» от мощности, но это дает немалую погрешность. Любителям же точности можно посоветовать другой алгоритм определения этого параметра системы.

Как подсчитать общий объем теплоносителя в системе отопления?

Ответ напрашивается сам собой – суммировать объемы всех труб и всех подключённых в контуре приборов, от кота до последней батареи. Сложно и громоздко? – на ничего страшного, если воспользоваться предлагаемым на нашем портале калькулятором расчета общего объема системы отопления.

Разновидности предохранительных клапанов, принципы их работы

Важность предохранительного клапана, как уже должно быть понятно – сложно переоценить. А его функция, скажем прямо, не отличается сложностью. Это и должно предопределять конструкцию такого прибора – принцип сочетания простоты устройства и высокой надежности.

Так оно и есть на самом деле.

Надо сразу заметить, что существует несколько разновидностей предохранительных клапанов для систем отопления, различающихся принципом срабатывания. Но вместе с тем, коль речь у нас идет именно об автономных системах отопления в масштабе собственного дома или квартиры, то чаще всего приходится иметь дело с простыми и надежными устройствами пружинного типа.

Рассмотрим примерное строение такого клапана:

Внешний вид и устройство стандартного пружинного предохранительного клапана для систем отопления.

Слева на иллюстрации показан внешний вид клапана (одной из моделей, конечно). Справа – она же в разрезе.

Качественные приборы чаще всего собираются в латунном корпусе (поз. 1) – этот сплав не боится коррозии и обладает небольшим коэффициентом линейного расширения. Корпус обычно состоит из двух половинок. Как и сам клапан делится на две части: верхнюю, «сухую» с пружинным механизмом, и нижнюю, своим строением похожую на устройство вентильного крана.

В нижней части корпуса предусмотрены два резьбовых патрубка или муфты. Нижний (поз. 2) предназначен для соединения с контуром отопления.   Верхний, расположенный перпендикулярно нижнему (поз 3) – для обеспечения сброса излишков теплоносителя при превышении давления в системе. Резьба здесь нужна для подсоединения трубы, которая направит сброшенный поток жидкости в нужное место (чаще всего – в канализацию).

Запирающим элементом клапана в данном случае является тарельчатая заслонка (поз. 4) с расположенным снизу уплотнителем. Этим уплотнителем тарелка плотно прижимается сверху к седлу клапана (поз. 5).

Полость верхней части корпуса отделена от нижней мембраной (поз. 6). Просто из тех соображений, чтобы при открытии клапана теплоноситель не проникал в пружинный механизм устройства.

Внутри расположена пружина, которая постоянно давит на шток (поз. 7), тем самым удерживая тарелку клапана плотно прижатой к седлу. В самой верхней части может быть расположен механизм, позволяющий вручную быстро открыть (или, как говорят, сорвать) клапан, если этого требует складывающаяся аварийная ситуация.  В демонстрируемой модели это круглая рукоятка-маховик (поз. 8). Встречаются и иные решения, например, рычаг.  Как правило, предусматривается стопорение и даже опломбирование таких «аварийных кранов».

Правда, можно встретить и такие модели предохранительных клапанов, у которых сверху расположена рукоятка или винт настройки усилия пружины. То есть предоставляется возможность самостоятельного выбора и регулировки давления срабатывания клапана.

На таких клапанах имеется возможность изменить усилие прижимной пружины механизма.

Сказать по правде, в условиях домашней автономной системы отопления подобная опция не то что не особо нужна, но даже и не приветствуется. Будет намного спокойнее, если точно знаешь, то система отрегулирована на какое-то давление, и в твое отсутствие никто вольно или невольно (например, любопытный ребенок) эти установки не изменит, так как это просто невозможно.

Теперь посмотрим, как работает клапан.

Принцип работы предохранительного пружинного клапана.

Все действительно очень просто и надежно. Усилия пружины (зеленый «вектор») в нормальных условиях работы системы отопления, при давлении ниже установленного порога, вполне достаточно, чтобы удерживать тарельчатую задвижку плотно прижатой к седлу клапана (левый фрагмент).

Но как только по тем или иным причинам давление в системе начинает подниматься выше нормы (правый фрагмент рисунка), прилагаемое снизу со стороны теплоносителя на тарелку усилие перевешивает действие пружины. Пружина несколько сжимается, задвижка-тарелка приподнимается над седлом, открывая жидкости путь в дренажный патрубок для слива излишков в канализацию.

Устройство работает по пропорциональному принципу: чем больше усилие – тем больше открывается клапан, тем скорее давление сбрасывается до нормы.

Как только давление в контуре снизилось, усилия пружины вновь становится достаточно для перекрытия клапана.

Достоинства предохранительных клапанов пружинного типа очевидны — это предельная простота, безотказность, компактность даже при значительных присоединительных диаметрах, возможность установки в вертикальном и горизонтальном положении, оперативное реагирование на повышение давления.

Есть и определённые недостатки. В частности, пружина, находясь в постоянно нагруженном состоянии, со временем может начать слабеть, провоцируя немотивированные срабатывания. Значит, клапан придётся поменять. Кроме того, такие устройства и не рассчитаны на частые срабатывания (по большому счету их в исправной системе и не должно отмечаться). Но если фиксировались два-три срабатывания клапана со сбросом воды, то велика вероятность того, что даже при нормальном давлении он начнет подтекать. Опять же – требуя замены.

Впрочем, беда невеликая, так как замена несложна, а стоимость клапана все же не выглядит запредельной.

Другой тип клапанов – рычажно-грузовой. Правда, в условиях компактных автономных систем отопления места таким устройствам практически не находится. Они рассчитаны на большие объемы и, как правило, оснащаются фланцевым соединением с контуром. Поэтому – только обзорно.

Предохранительный клапан рычажно-грузового типа.

1 – входной патрубок с соединительным фланцем.

2 – патрубок сброса, тоже может иметь фланец для подсоединения дренажной трубы.

3 – седло клапана.

4 – заслонка клапана (золотник), расположенный на конце вертикально расположенного шкива.

5 – рычаг с подвешенным на него комплектом грузов (поз. 6).

Понятно, что заслонка плотно прижимается к гнезду за счет усилия от тщательно подобранного груза. А усилие может регулироваться и количеством гирь на рычаге, и их расположением, то есть длиной плеча рычага. Естественно, настройку такого клапана должен проводить специалист.

Преимущества – простота, возможность настройки под нужное давление, лёгкость в ремонте — любую деталь несложно заменить. Недостатки – конструкция довольно громоздкая и подразумевает исключительно вертикальное расположение.

Существуют еще пружинно-рычажные устройства, которые тоже практически не используются в небольших системах.  Появляются современные электромагнитные клапаны, но они выглядят излишеством, так как вполне достаточно простых пружинных.

Где устанавливается предохранительный клапан?

Существует несколько требований к обязательной установке предохранительного клапана.

• Предохранительный клапан должен быть обязательным элементом любой автономной системы отопления закрытого типа, независимо от разновидности котла. При этом, если даже котел имеет собственную встроенную группу безопасности, в состав которой входит такой клапан, специалисты настоятельно рекомендуют установить еще один – уже на самом контуре.

Как правило, одного клапана на контуре бывает достаточно.

• Правда, есть и оговорка. Иногда для передачи тепла на какой-то контур системы отопления используются теплообменник. То есть прямого контакта по трубам между главным контуром от котла и вторичным — нет. Значит, на этом вторичном контуре должна быть своя группа безопасности, включающая предохранительный клапан.

Любой отделенный от основного контур, получающий тепло через теплообменник, должен иметь свой собственный предохранительный клапан.

• Точно такое же требование предъявляется и к контуру горячего водоснабжения, подключенному к отоплению через бойлер косвенного нагрева. Если, конечно, клапан не предусмотрен самой конструкцией бойлера.

На накопительном водонагревателе прямого нагрева (электрическом или газовом бойлере) клапан тоже обязателен. Правда, там уже используются несколько другие модели, предназначенные именно для подобного применения.

Для чего нужен клапан на бойлере, и как его правильно установить?

Накопительный водонагреватель без предохранительного клапана – это подвешенная к стене бомба. Причем, как видите, это не взято в кавычки, так как практически не является преувеличением. О важности предохранительного клапана для водонагревателя подробно рассказывается в специальной публикации нашего портала.

Где конкретно расположить клапан на контуре отопления?

Казалось бы, давление по всему контуру распределяется примерно одинаково. Но, тем не менее, оптимальным местом расположения клапана является труба подачи после ее выхода их котла – не ближе 0,5 метра. А так как клапаны, как правило, устанавливаются в составе так называемой «группы безопасности», то наилучшим местом становится самая высокая точка трубы подачи. Так, чтобы входящий в состав группы автоматический воздухоотводчик своевременно удалял скапливающиеся (естественно, в верхней точке) газы, не давая образоваться воздушной пробке. (Хотя сама по себе самая высокая точка именно для предохранительного клапана, скажем честно – не принципиальна).

Группа безопасности на трубе подачи после выхода из котла. Кстати, обратим внимание на ошибку – между котлом и клапанном смонтирован кран, чего быть не должно.

При этом должно быть соблюдено очень важное требование – между котлом (или иным источником тепла, например, теплообменником) и установленном в этом контуре клапаном категорически недопустимы никакие запорные устройства. После – пожалуйста, но перед ним – полностью исключено. Не должно быть вообще никакой вероятности случайного отсечения предохранительного устройства от контура.

Кстати, судя по опубликованным фотографиям, некоторые этим требованием манкируют. И совершенно напрасно!

Еще одно правило – труба, подходящая к клапану, не может быть меньше указанного на нем номинала! Иначе устройство может работать некорректно. Как правило, на корпусе указывается DN, например, ¾ «.

Следует правильно понимать, что такое расположение клапана – вовсе не догма. Естественно, всегда учитываются особенности создаваемой системы отопления. Так, например, «группа безопасности» вместе с предохранительным клапаном вполне может «увенчать» гидрострелку.

«Группа безопасности» в полном составе расположилась на гидрострелке.

Не знаете, что такое гидрострелка в системе отопления?

Самое время устранить такой пробел, так как это очень важная информация для правильного проектирования системы! Подробно о гидравлическом распределителе или гидрострелке системы отопления рассказывает отдельная статья нашего портала.

Бывают и иные решения. Например, кронштейн для крепления к стене расширительного бака, служащий одновременно коллектором для подключения и самого бака, и всех устройств «группы безопасности» — манометра, предохранительного клапана и автоматического воздухоотводчика.

Кронштейн для подвешивания расширительного бака, одновременно являющийся коллектором как для бака, так и для всей «группы безопасности».

Кстати, никто не заставляет располагать все три этих прибора вместе – просто такое их сочетание более удобно для повседневного контроля. Можно при желании приобрести предохранительный клапан, который уже имеет встроенный манометр — тоже очень неплохое решение.

«Два в одном» — предохранительный клапан со встроенным манометром.

А что же касается воздухоотводчиков, то обычно оной штукой дело никогда не ограничивается —  несколько таких сепараторов устанавливают в самых уязвимых с точки зрения скопления газов участках системы.

Наверное, это будет не очень хорошо, если вода при срабатывании клапана станет просто выливаться на пол. Поэтому к выходному патрубку стараются прикрепить трубу, которая отводит излишки теплоносителя в канализацию.

Может быть сделать вот так? Нет, тоже не сильно хорошо…

Но сплошная труба до канализации – это тоже не лучшее решение. Дело в том, что клапан, как уже понятно, сглаживает аварийную ситуацию, но никак не исправляет ее. То есть владельцу дома или квартиры должно быть очень важно видеть, что срабатывание клапана происходило – это явный сигнал о каком-то неблагополучии и о необходимости срочных поисков решения проблемы.

Поэтому рекомендуют дренажную трубу подсоединять не напрямую к клапану, а через специальную воронку для разрыва струи.

Предохранительный клапан с подсоединённой к нему воронкой разрыва струи. От этой воронки уже дальше пойдет дренажная труба.

При таком подходе срабатывание клапана не останется без внимания – какими-то признаками себя проявит (шумом струи, брызгами на полу и т.п.)

Отчего может проявляться срабатывание клапана?

Причин, по которым клапан дает о себе знать капанием или проливом теплоносителя, может быть несколько. Не все они одинаково серьёзны, но во всяком случае реакции, проверки – заслуживает любая из них.

• Самая, пожалуй, серьезная причина – выход из строя или нестабильная работа системы терморегуляции самого котла отопления. Наверняка, срабатывания пойдут частые и с обильным разливом воды.
• Спровоцировать протекание на клапане способные неполадки расширительного бака. Это может быть исходная неправильная настройка (но тогда она проявится довольно быстро). Из скрытых причин – повреждение мембраны или неисправность ниппеля, через который стравился воздух, накачанный в «сухую» камеру. При подобных неполадках в системе начинаются резкие скачки давления, вплоть до гидроударов, что и ведет к кратковременным, но довольно частым открытиям клапана.
• Слегка протекать клапан может и при пограничных значениях давления в системе. Точность пружинных устройств невыдающаяся, порядка ±20%, так что такое явление не исключается. Выход – более точные настройки системы с подбором соответствующего оборудования.
• Износ клапана – тоже одна из возможных причин. Выше уже говорилось, что после нескольких полноценных срабатываний клапан априори начнет «барахлить», и лучше его или отремонтировать (если он подаётся ремонту), или заменить на новый.
• Да и без срабатывания – все равно пружина со временем может начать «уставать». А кроме того, иногда подкапывание появляется вследствие просачивания теплоносителя вдоль штока. Тоже, наверное, повод подумать о ремонте или, скорее, замене.
• Срабатывание теоретически может быть вызвано и разрежением на выходном патрубке. Но говорить об этом – несерьезно. Тем более, если подключение будет производиться с разрывом струи.

Какой клапан выбрать?

Многообразие представленных а продаже моделей, несмотря на схожесть в устройстве – очень велико. Поэтому давать какие-то конкретные рекомендации – сложно. Можно лишь перечислить некоторые критерии, на которые стоит обратить особое внимание.

• Как уже говорилось, клапан должен иметь присоединительный размер входного патрубка (DN) такой же, как и труба, на которой он будет устанавливаться. Никаких переходов на больше или меньше!

Диаметр условного прохода указывается на корпусе клапана.

• Второй важнейший параметр – давление врабатывания клапана. Как уже отмечалось, для большинства автономных систем оптимальным порогом является уровень в три атмосферы. Однако, бывают и исключения – это лучше обсудить со специалистами при проектировании отопления.

Кстати, некоторые компании практикуют цветовую маркировку своих клапанов – по цвету пластиковой спускной рукоятки. Например, красная – 3.0 бар, черная – 1.5 бар,  желтая – 6.0 бар.

Клапаны разного номинала срабатывания – производитель выделил их и разным цветом

Однако, полностью полагаться на такие признаки нельзя – это не какой-то общепринятый стандарт. Вполне можно увидеть клапаны и с синей головкой, причем с номиналами и шесть, и восемь, и десять бар. Так что всегда проверяйте – что конкретно указано на устройстве.

• Выше уже говорилось, что предпочтение следует отдавать приборам в латунных корпусах.
• Безусловно, не следует покапать предохранительные клапаны совершенно неизвестного происхождения. Даже если цена кажется уж очень заманчивой. Никогда не забывайте, что речь в данном случае идет в том числе и о вашей личной безопасности.

В магазинах вполне достаточно качественной продукции известных брендов – «Valtex»,  «BAXI», «Ariston», «Beretta», «Danfoss», «Ferroli», «Vaillant», «Watts» и других. Информацию об изделиях нелишним будет заранее почитать на официальных сайтах компаний.

Безусловно, покупка должна проводиться в специализированном магазине. Не стесняйтесь потребовать документы, способные подтвердить оригинальность выбираемого изделия.

• Многие утверждают, что с точки зрения и удобства, и общей стоимости, гораздо выгоднее приобретать готовую «группу безопасности».

Пример комплекта «группы безопасности» — чугунный коллектор, предохранительный клапан, воздухоотводчик и манометр, со всеми необходимыми соединительными фитингами.

В завершение – прилагаем посмотреть видеосюжет, в котором автор делится опытом выявления и устранения проблем с предохранительным клапаном.

Видео: Что может быть не так с предохранительным клапаном в системе отопления?

*  *  *  *  *  *  *

В этой публикации были рассмотрены предохранительные устройства, защищающие систему отопления от повышенного давления. Но в открытых системах, например, скачков давления быть не может по определению. Они что, не нуждаются ни в какой защите?

Еще как нуждаются, особенно системы с котлами, работающими на твердом топливе! Но там уже используются предохранительные клапаны, срабатывающие на превышение допустимой температуры. Такие приборы требуют, конечно, отдельного рассмотрения, и им будет посвящена специальная статья.

Предохранительный клапан на отопление | Блог инженера теплоэнергетика

        Здравствуйте, уважаемые друзья! Предохранительный клапан в системе отопления, как следует из названия, предохраняет внутреннюю систему отопления от разрушения. Так как критичным для радиаторов считается давление 6 ксм/см2, или примерно 6 бар, то предохранительные клапаны для систем отопления многоквартирных домов выпускаются именно на это давление.

      Для частных домов клапаны обычно выпускаются на срабатываемое давление 3 бара. В частном доме, как правило, давления не выше 3 бар для работы системы отопления хватает вполне. Есть также предохранительные клапаны и выше 6 бар, то они используются в основном на технологическом оборудовании теплоисточников.

         В системах отопления зданий чаще всего применяется пружинные предохранительные клапаны. Принцип действия такого клапана состоит в противодействии силы натяжения пружины клапана давлению воды. То есть сила натяжения пружины настроена на давление 6 бар, и как только давление воды в трубопроводе превысит 6 бар, клапан начинает срабатывать, сбрасывая воду. На фото показан предохранительный клапан в разобранном виде.

Также на предохранительном клапане желательно устанавливать отводящую трубу, для того чтобы вода сбрасывалась на пол, а не фонтанировала, в случае срабатывания, по помещению ИТП.

В тепловом пункте (теплоузле) предохранительный клапан, как правило, устанавливают на обратном трубопроводе перед выходом из теплового пункта. Почему так? По подающему трубопроводу в ИТП внутренняя система отопления здания в течение отопительного сезона относительно защищена регулятором давления или шайбой. Также относительной защитой можно считать сопло элеватора (если он есть).

Со стороны обратного трубопровода получается самое слабое место. И в случае скачков давления, или не дай бог, гидравлического удара, внутренняя система отопления (особенно радиаторы) попадает под риск разрушения.

        Что еще можно сказать про предохранительный клапан в системе отопления? Еще лет шесть-семь назад инспектор теплоснабжающей организации не так строго требовал наличие предохранительного клапана в тепловом пункте, и вполне можно было обойтись гарантийным письмом по этому поводу. Сейчас же в большинстве случаев наличие предохранительного клапана обязательно, и без него вы просто не сможете сдать тепловой узел и получить наряд на подключение теплоснабжения. Теплоснабжающая организация таким образом подстраховывается от своих возможных «косяков». Так как скачки давления возможны только со стороны внешней сети, то есть теплоснабжающей организации. Но это только мое частное мнение. А в пункте 9.1.1. «Правил технической эксплуатации тепловых энергоустановок» говорится о том, что в тепловых пунктах предусматривается размещение арматуры для защиты местных систем от аварийного повышения параметров теплоносителя.

Предохранительный клапан в системе отопления: назначение, виды, установка

В любой отопительной системе может произойти экстренная ситуация, связанная с повышенным нагревом теплоносителя, при котором он расширяется и выводит котел из строя. Чтобы предотвратить аварию, ведущую к значительным финансовым потерям, применяют предохранительный клапан в системе отопления, устанавливаемый в непосредственной близости от котла.

Сбросной клапан используют во всех коммунальных и индивидуальных отопительных системах частных домов, где он является основным элементом защиты котельного оборудования и повышения безопасности его обслуживания. Для его правильной установки следует точно подобрать прибор по техническим характеристикам системы и знать технологически грамотное место монтажа.

Спускной клапан в обвязке отопительного котла

Назначение предохранительного клапана

В отличие от систем отопления с открытым расширительным баком, где перепады давления приводят к увеличению объема теплоносителя в емкости или, в аварийных ситуациях, испарению воды в окружающую среду, в замкнутом контуре все процессы происходят внутри котла и трубопровода. Для удаления из закрытой системы излишков расширившегося рабочего тела используют автоматические клапаны, настроенные на его физические параметры, точнее, давление.

При эксплуатации наибольшую величину давления и температуры теплоноситель имеет на выходе котла, к тому же нагревательное оборудование является самым дорогостоящим в системе — из-за этих факторов предохранительный клапан сбросной системы отопления устанавливают рядом с котлом и он предназначен для его защиты.

Как работает предохраняющий клапан

Принцип работы

Клапан, защищающий котел, имеет простое устройство и работает по принципу, понятному даже школьнику. Прибор состоит из прямого фитинга с отводом под углом 90 градусов и подпружиненного герметичного затвора, перекрывающего боковой проход. При увеличении давления в системе от перегрева, превышающего прижимное усилие пружины, удерживающей в неподвижном положении клапан, он поднимается вверх и открывает боковое отверстие.

Излишки жидкости начинают выливаться сбоку и отправляются в емкость, дренажную или канализационную систему. После стравливания части теплоносителя давление в системе и на клапан ослабевает, пружина ставит его на место, перекрывая боковой патрубок.

Конструктивное устройство пружинного вида

Конструкция

Типовой предохранительный клапан для котла имеет разборную конструкцию и состоит из следующих основных элементов:

Корпус. Обычно изготавливается из латуни и имеет вид тройника. По его сторонам расположены нижнее входное резьбовое отверстие, боковой выходной патрубок и верхнее седло, на которое усаживается фасонный уплотнитель.

Запорная группа. Представляет собой подпружиненный шкив с цилиндрическим (дисковым) концевым запорным элементом, на который одевается эластичный резиновый уплотнитель в виде стакана (диска).

Крышка. В верхний резьбовой патрубок латунного корпуса вкручивается крышка черного цвета из термостойкого полимера, удерживающая подпружиненный шток в рабочем положении. На верхних гранях крышки имеются выступы, по которым скользит фигурный в нижней части верхний колпачок, соединенной с запорным штоком. При повороте на определенный угол колпак поднимается вместе со штоком и открывает боковой патрубок — это позволяет использовать предохранительный клапан для отопления всегда открытым в ручном режиме.

Колпачок. Полимерная деталь обычно красного цвета с ребристой боковой поверхностью, прикручивается к полому внутри штоку винтом. Имеющиеся в нижней части колпачка пологие выступы при его вращении попадают на зубцы крышки — ручка приподнимается вместе с подпружиненным затвором и открывает боковой канал, позволяя сбрасывать давление вручную.

Регулировочная шайба. Внутренняя стенка крышки имеет резьбу, в которой вращается гайка регулировки, при опускании вниз она сжимает пружину — таким образом происходит увеличение порога срабатывания клапана. При выкручивании гайки вверх пружина ослабляется и давление срабатывания уменьшается. Для проворачивания гайка оснащена поперечным шлицем в верхней части под плоскую отвертку.

Клапан для водонагревательных бойлеров – конструкция и внешний вид

Разновидности

Существующие разновидности клапанов способны работать с котельным оборудованием от ведущих зарубежных (Vaillant, Baxi, Ariston, Navien, Viessmann) и отечественных (Невалюкс) производителей на газе, жидком и твердом топливе в ситуациях, когда автоматический контроль за работой системы из-за типа топлива затруднен или нарушен при выходе из строя автоматики. В зависимости от конструктивного исполнения и принципа работы предохранительные клапаны делят на следующие группы:

1. По назначению оборудования, в которое их устанавливают:

• Для отопительных котлов, имеют приведенную выше конструкцию, часто поставляются на арматуре в виде тройника, в которую дополнительно установлены манометр для проверки давления и клапан развоздушивания.
• Для водогрейных бойлеров, в конструкции присутствует флажок для спуска воды.
• Емкостей и сосудов под давлением.
• Напорных трубопроводов.

2. По принципу срабатывания прижимного механизма:

• От пружины, прижимное усилие которой регулируется внешней или внутренней гайкой (ее работа рассмотрена выше).
• Рычажно-грузовые, применяются в промышленных отопительных системах, рассчитанных на сброс больших объемов воды, их порог срабатывания можно регулировать подвесными грузами. Они подвешены на ручке, связанной с запорным золотником принципом рычага.

Устройство рычажно-грузовой модификации

3. Скорости срабатывания запорного механизма:

• Пропорциональные (малоподъемные пружинные) — герметичный запор поднимается пропорционально давлению и линейно связан с его увеличением, при этом сливное отверстие постепенно приоткрывается и аналогичным образом закрывается с уменьшением объема теплоносителя. Преимущество конструкции — отсутствие гидроударов при различных режимах перемещения запорного клапана.
• Двухпозиционные (полноподъемные рычажно-грузовые) — функционируют в положениях открыто-закрыто. При превышении давления выше порога срабатывания выходное отверстие полностью открывается и происходит стравливание лишнего объема теплоносителя. После того как давление в системе нормализуется, выходное отверстие полностью перекрывается, основной недостаток конструкции — наличие гидроударов.

4. По регулировке:

• Нерегулируемые (с колпачками разных цветов).
• Регулируемые винтовыми деталями.

5. По конструкции регулировочных элементов сдавливания пружины с:

• Внутренней шайбой, принцип работы которых был рассмотрен выше.
• Наружным винтом, гайкой, модели используются в бытовых и коммунальных отопительных системах с большими объемами теплоносителя.
• Рукояткой, подобная система регулировки используется во фланцевых промышленных клапанах, при полном поднятии ручки можно производить разовый спуск воды.

Конструкции различных моделей спускных клапанов

Как выбрать клапан для отопительного котла

Подбирая предохранительный клапан для отопления, руководствуются следующими соображениями:

1. Определяющим фактором для выбора предохранительного клапана является его давление срабатывания. Обычный стандарт для бытовых приборов, применяемых в системе отопления, согласно расчетам — 3 бара. Данный показатель связан с тем, что в большинстве индивидуальных замкнутых контуров с радиаторами, использующих циркуляционные насосы, транспортируется теплоноситель со стандартным напором 1,5 бара. Его колебания при нагреве до самых высоких температур могут достигать 2,5 бара, а предельный показатель более 3 бар говорит о перегреве теплоносителя и может стать критическим для полимерных трубопроводов (котел выдерживает значительно большие гидравлические нагрузки).
2. Среди моделей, представленных на рынке, масса изделий из Китая малоизвестных брендов. Хорошим соотношением цены и качества обладает российско-итальянский продукт Valtex, клапаны от итальянского производителя котлов Бакси. Многие известные поставщики электрокотлов с брендами Вайлант, Аристон, Бакси дополнительно выпускают сопутствующее оборудование, куда входят и предохранительные клапаны.
3. С точки зрения стоимости, удобства монтажа и функциональности лучше всего приобретать группу безопасности. В блок дополнительно входят манометр (позволяет контролировать процесс настройки и давление в системе) и автоматический клапан для стравливания воздуха в контуре.

На заметку: Некоторые производители (Valtex) делают цвет ручки нерегулируемых предохранительных клапанов красного, желтого и черного цветов, указывая тем самым на предельно допустимые параметры давления (например, черная ручка 1,5 бара, красная — 3 бара, а желтая — 6 бар).

Схема установки защитного клапана

Как установить

При монтаже предохраняющей спускной арматуры соблюдают следующие правила:

1. Обычно клапан сброса давления в системе отопления ставят в бытовой контур в единственном экземпляре. Его основные точки размещения — непосредственно над электрическим, твердотопливным, газовым котлом на его выходном патрубке или рядом в горизонтально расположенный трубопровод. Если это по техническим причинам невозможно, главное условие правильного монтажа — установка в линию подачи до первого отсекающего вентиля.
2. Выходной боковой патрубок обычно соединяют с канализационной или дренажной системой, если это технически сложно или объем теплоносителя в контуре невысок, можно воспользоваться гибкой подводкой, которую опускают в емкость подходящего объема.
3. Отвод жидкости должен проводиться с разрывом струи через воронку или гидравлический затвор для обеспечения работоспособности системы при засорении канализации.
4. При монтаже в трубопровод используют тройник с нижним отводом подходящего диаметра, его стандартное значение 1/2, 3/4, 1 и 2 дюйма. Диаметр подводящего к клапану трубопровода не должен быть меньше, чем у системы.

Клапанные группы безопасности – разновидности и цена

Почему может подтекать клапан

Клапан сброса давления в отопительной системе может подтекать по разным причинам. В некоторых ситуациях это допустимый естественный процесс, в других случаях протечка говорит о неисправности прибора.

Подтекание клапана защиты может быть вызвано следующими причинами:

1. Повреждением герметичного резинового стакана, диска в результате многократного использования. Если при ремонте деталь на замену не удастся обнаружить в продаже или она не входит в комплектацию, придется менять прибор полностью.
2. В пружинных видах открывание бокового спускного патрубка происходит постепенно, при пограничных значениях давления или кратковременных скачках клапан может частично срабатывать и капать, что не говорит о его неисправности.
3. Подтекание могут вызвать неправильная настройка или неисправности расширительного бака — повреждение его мембраны, выход воздуха через разгерметизированный корпус или испорченный ниппель. В этом случае возможны резкие скачки давления в результате гидроударов, вызывающие периодическое кратковременное вытекание теплоносителя через предохранительный клапан.
4. Причина подтекания некоторых регулируемых клапанов – просачивание жидкости по штоку через верх во время срабатывания.
5. Если на отводном патрубке создается противодавление выше порога срабатывания прибора, также происходит протечка.

Внешний вид, стоимость некоторых марок спускных клапанов

Предохранительный клапан паровых котлов призван защищать их от превышения давления в системе, вызванного разными факторами, и является обязательным элементом при эксплуатации данного вида оборудования. В продаже имеется широкий ряд предохранительных устройств от китайских, отечественных и европейских производителей, отличающихся относительно невысокой стоимостью. При покупке рациональные выбрать защитную группу из нескольких приборов, куда дополнительно входят манометр и воздушный спускной клапан.

Помогите! Мой котел выпускает пар

Вы видите пар, выходящий из вашего котла, и задаетесь вопросом, в чем его причина?

Ну, это зависит от откуда идет пар :

• Если вы видите пар, выходящий из корпуса котла или окружающих труб , вероятно, у есть утечка где-то в системе , и вам потребуется помощь профессионала как можно скорее.
• Если вы видите пар, поступающий из предохранительного клапана (небольшой клапан, расположенный в верхней части котла) или из дренажа, присоединенного к предохранительному клапану, у вас, вероятно, уровней высокого давления в вашей системе .

Давайте подробнее рассмотрим, что такое предохранительный клапан и что делать, если он начинает выпускать пар.

Срочно нужна помощь? Позвоните нам, и мы быстро отправим одного из наших сертифицированных сантехников, чтобы он устранил причину проблемы.

Почему ваш предохранительный клапан выпускает пар (и что делать, когда это происходит)

Предохранительный клапан котла (часто называемый «предохранительным клапаном») — это предохранительный механизм, который находится наверху котла и помогает поддерживать необходимый уровень давления внутри котла.

Схема клапана сброса давления конденсационного котла и сброса давления (отмечены красными звездочками). Источник изображения

Если пар выходит из клапана сброса давления или дренажа сброса давления, у вас, вероятно, есть 1 из 2 проблем:

1. Уровни высокого давления
2. Неисправный предохранительный клапан

Давайте подробнее рассмотрим обе эти проблемы.

# 1: Высокое давление

Ваш предохранительный клапан предназначен для открытия и слива воды, когда давление внутри системы достигает опасного уровня.

Когда давление внутри котла достигает определенного уровня, клапан открывается автоматически с откидной крышкой и выпускает пар / воздух, который выходит в нижнюю часть котла через слив для сброса давления. Затем клапан снова закрывается, когда давление падает до безопасного уровня.

Хорошие новости? Если вы видите пар / горячую воду внизу вашего котла, ваш предохранительный клапан выполняет свою работу. Плохие новости? Скорее всего, в вашей системе давление выше нормы.

Так что же вызывает высокое давление? Обычно это одна из четырех проблем:

.

1. Bad pressuretrol: Pressuretrol контролирует, когда горелки вашего котла должны включаться и выключаться в зависимости от давления пара в вашей системе.Если этот контроль не работает, он может не выключить горелки, что в конечном итоге приведет к перегреву воды. Поскольку вода расширяется при нагревании, это приведет к более высокому уровню давления.
2. Воздушный шлюз: Иногда в системе отопления вашего котла попадает воздух, что увеличивает давление. Вам нужно будет удалить воздух из системы отопления, то есть выпустить воздух из радиаторов для выравнивания давления.
3. Неисправные водяные клапаны: Если один из водяных клапанов в вашей системе котла неисправен, это означает, что в вашу систему котла может просачиваться лишняя вода, что приведет к увеличению давления.
4. Расширительный бак необходимо слить: В некоторых старых котельных системах есть расширительный бак, который используется для отбора избыточной воды (вода расширяется при нагревании) для выравнивания уровней давления в бойлере. Если в баке скапливается слишком много воды или есть закупорка в соединительной трубе, возможно, у вас сверхвысокое давление. Решение этой проблемы — слить воду из бака.

Что мне делать, если я вижу пар из клапана сброса давления / слива?

Во-первых, вам нужно определить, действительно ли проблема заключается в высоком уровне давления ИЛИ в неисправном предохранительном клапане.

Чтобы проверить уровень давления в котле, выполните следующие действия:

1. Найдите манометр. Ваш манометр, скорее всего, находится сбоку от котла и выглядит примерно так.
2. Посмотрите уровень давления. Уровни давления в жилых котлах должны составлять около 12–15 фунтов на квадратный дюйм (фунтов на квадратный дюйм).
3. Обратитесь к специалисту, если уровень давления в вашем котле выше 12-15 фунтов на квадратный дюйм .

НО, если ваши уровни давления выглядят нормально, возможно, у вас неисправный предохранительный клапан . ..

# 2: Неисправен предохранительный клапан

Проблема может заключаться не в уровне давления в вашем котле, а скорее в самом клапане сброса давления. Со временем эти клапаны могут выйти из строя из-за нормального износа. Они могут открываться чаще или не герметизироваться должным образом, что может привести к выходу пара даже при нормальном уровне давления.

Итак, если вы видите пар из клапана сброса давления и слива, но уровни давления в вашем котле нормальные (или ниже нормального), то, вероятно, у вас плохой клапан сброса давления, и вам потребуется профессионал для замены этого клапана.

Нужен ремонт котельной в Миннеаполисе-Ст. Пол области?

Свяжитесь с MSP, чтобы назначить встречу с одним из наших специалистов по отоплению. Мы пришлем специалиста по отоплению как можно скорее, чтобы ваш котел снова заработал бесперебойно.

Посетите нашу страницу ремонта котла, чтобы узнать больше о ремонте котла и о том, как записаться на прием к одному из наших специалистов по обслуживанию.

Статьи по теме

Узнайте разницу между предохранительными и предохранительными клапанами

Однажды вечером в котельной произошла серия аномалий.Стальной компрессорный бак гидравлического контура затоплен, не оставив места для расширения. При нагревании от комнатной температуры до 180 ° F вода будет расширяться на 3% от своего объема.

Когда горелка сработала, расширение воды увеличило давление в системе внутри котла. Неисправный рабочий регулятор не отключил горелку при заданном значении, что привело к открытию предохранительного клапана. Выпускной латунный предохранительный клапан был установлен с медной трубкой, сплошной трубой под углом 90 ° к полу, а трубка продолжалась дальше до дренажного отверстия в полу.

Комбинация горячей воды и пара из котла привела к расширению выпускных медных трубок с использованием предохранительного клапана в качестве точки опоры. Расширения медной выпускной трубы, прижимающейся к полу, было достаточно, чтобы сломать латунный предохранительный клапан, и котельная была затоплена. Повреждение было обнаружено только на следующее утро, через несколько часов после утечки. Был нанесен ущерб в тысячи долларов, но, к счастью, никто не пострадал.

Для каждого котла требуется какое-то устройство для сброса давления.Их называют предохранительными, предохранительными или предохранительными клапанами. Хотя эти имена часто считаются взаимозаменяемыми, между ними есть тонкие различия. Согласно Национальному совету инспекторов котлов и сосудов высокого давления, следующие определения каждого из них:

• Предохранительный клапан Это устройство обычно используется для работы с паром или паром. Он срабатывает автоматически с легким открыванием и повторным включением, когда давление падает до значения, соответствующего требованиям к продувке, предписанным применимым руководящим кодексом или стандартом.
• Предохранительный клапан Это устройство используется для работы с жидкостями. Он работает автоматически, открываясь дальше, когда давление превышает начальное давление открытия, и повторно закрывается, когда давление падает ниже давления открытия.
• Предохранительный клапан Это устройство обладает рабочими характеристиками как предохранительного, так и предохранительного клапана и может использоваться в любом приложении.
• Предохранительный клапан температуры и давления Это устройство обычно используется в водонагревателях для питьевой воды.В дополнение к функции сброса давления он также включает в себя термочувствительный элемент, который заставляет устройство открываться при заданной температуре независимо от давления. Установленная температура на этих устройствах обычно составляет 210 °.

Типичные ошибки

Вот список типичных ошибок при установке предохранительного клапана котла:

1. Трубопровод предохранительного клапана. В одном случае подрядчик по котлу установил втулку на выходе предохранительного клапана.Вместо 1 1/2 дюйма. труба, установщик использовал 3/4 дюйма. трубка. Когда его спросили об этом, он ответил, что у него нет 1 1/2 дюйма. трубы, но было много 3/4 дюйма. трубка. Я объяснил, а затем должен был показать недоверчивому подрядчику код, который гласит, что выпускной трубопровод предохранительного клапана должен быть того же диаметра, что и выпускной клапан предохранительного клапана (см. Международный механический кодекс 2012 г., 1006.6). пропускная способность предохранительного клапана может быть недостаточной для надлежащего сброса давления внутри котла, что может привести к опасной ситуации.В кодексе также указано, что в качестве нагнетаемого материала должна использоваться жесткая труба, утвержденная для температуры системы. Размер впускной трубы должен быть полным диаметром впускной трубы для предохранительного клапана. Некоторые производители предлагают использовать трубы из черного железа, а не из меди. Если используется медь, в ней должно быть воздушное пространство, допускающее расширение при открытии предохранительного клапана, чтобы избежать аварии, о которой я упоминал выше. Нагнетательный трубопровод должен поддерживаться, и вес трубопровода не должен приходиться на предохранительный клапан. Запрещается использовать клапаны во впускном трубопроводе или выпускном трубопроводе от предохранительного клапана. Если вы используете медные трубки на нагнетательном трубопроводе, убедитесь, что есть место для расширения.
2. Установка . Прочтите руководство по установке производителя, поскольку у каждого могут быть разные требования. Например, Conbraco требует, чтобы выпускной трубопровод заканчивался гладким концом и использовался материал, способный выдерживать температуры 375 ° или выше. Это предотвратит использование труб из ПВХ или ХПВХ для нагнетательного трубопровода.В инструкции по эксплуатации предохранительного клапана модели 12-14 указано, что для его установки нельзя использовать трубный ключ. Было бы неплохо узнать. Однажды я посетил Boiler Utopia, так как пол был чистым и натертым. Вся труба была покрыта, а открытая труба окрашена. Были большие наклейки с подробным описанием того, что находится внутри каждой трубы, а также стрелки направления. Рядом с котлами ничего не складывали. Желтые предупреждающие линии были нарисованы на полу вокруг каждого котла. Я был на небесах. Когда я обошел заднюю часть котла, что-то щелкнуло и вызвало предупреждающий звонок.Выпускная труба предохранительного клапана находилась примерно в 6 дюймах от пола, но вместо плоского или углового срезанного конца труба имела на конце резьбовую заглушку. Я спросил об этом специалиста по обслуживанию, и он сказал, что клапан протекает по всему его недавно покрытому воском полу, и это единственный способ остановить это. Когда я сказал, что выпускная труба не должна иметь резьбу, он объяснил, что она не имеет резьбы, и ему пришлось отнести ее в местный хозяйственный магазин, чтобы заправить ее. Я сообщил ему, что колпачок нужно снять.Чтобы этого не произошло, разрезаем трубу под углом.
3. Котел паровой . Большинство производителей рекомендуют установить поддон на выпуске предохранительного клапана парового котла, чтобы уменьшить вес выпускного трубопровода на предохранительном клапане. Некоторые нормы требуют, чтобы разряд был выведен на улицу.
4. Тестирование . Я спрашиваю участников моих занятий: «Как часто вы проверяете предохранительные клапаны?» Большинство из них не смотрит в глаза, и когда я спрашиваю: «Почему их не проверяли?» Я часто слышу, что открытие предохранительного клапана приведет к утечке.Я предлагаю вам обратиться к инструкциям каждого производителя для тестирования. Например, один будет рекомендовать один раз в год, а другой — два раза в год. Один производитель говорит: «Предохранительные / предохранительные клапаны следует срабатывать достаточно часто, чтобы убедиться, что они находятся в хорошем рабочем состоянии». Я даже не знаю, что это значит. Вы также хотите проверить правильность процедуры проверки, поскольку некоторые хотят, чтобы предохранительный клапан проверялся только тогда, когда котел находится при 75% номинального давления или выше предохранительного клапана.

Будьте добры с предохранительными клапанами, поскольку они могут когда-нибудь спасти жизнь, и эта жизнь может быть вашей.

Хотите узнать больше от Рэя? Посмотрите его семинары и книги.

Клапан сброса давления котла | HVAC Hydronic Boiler Safety

Предохранительный клапан котла (PRV) — это предохранительный клапан, предназначенный для сброса избыточного давления внутри котла. Это сосуд высокого давления, рассчитанный на безопасное давление. Если давление вырастет за пределы ограничений безопасности, установленных проектными спецификациями, системе котла потребуется безопасный способ сброса давления для предотвращения взрыва.Кроме того, PRV котла — это безопасный способ сбросить чрезмерно опасное давление внутри котла.

Клапан сброса давления котла

Этот предохранительный клапан подключается к штуцеру на стороне котла Бернхэма. Предохранительный клапан соединен с канализацией, поэтому, если PRV будет вентилировать, он направит всю горячую воду в безопасное место. Вдали от людей и электрических цепей. В рамках плана профилактического обслуживания котла следует проверить эти клапаны на предмет просачивания или подтекания. Любой предохранительный клапан, в котором обнаружена утечка или просачивание, следует заменить.Следовательно, большинство бытовых и легких коммерческих водогрейных котлов имеют предохранительные клапаны, которые выпускают воздух под давлением 30 фунтов на квадратный дюйм.

Раньше на некоторых котлах не устанавливались предохранительные клапаны. В системе не было ничего необычного в повышении давления и возникновении взрыва. Обычно при этом котел проходит через крышу дома. Страховые компании устали оплачивать расходы, связанные с этими взрывами. Поэтому они решили реализовать требования безопасности, рекомендованные профессионалами и инженерами отрасли.Профессионалы, занимающиеся вопросами безопасности котлов. По мере внесения этих изменений некоторые из этих требований были добавлены в нормативные документы по механике и котлам. Коды для различных штатов и муниципалитетов.

Кодекс и заключение

Таким образом, теперь в механических кодексах котел должен иметь предохранительный клапан сброса давления. Предохранительный клапан для предотвращения слишком высокого давления в сосуде высокого давления, будь то пар или горячая вода. Наконец, убедитесь, что предохранительный клапан вашего бойлера находится в надлежащем состоянии.Если ваш PRV вентилирует, у вас может быть проблема с давлением в бойлере.

Клапан сброса давления котла — безопасность котла

Ресурс: Книга домашнего комфорта: полное руководство по созданию комфортного, здорового, долговечного и эффективного дома

Связанные

Давление вашего водонагревателя Предохранительный клапан неисправен?

Ваш водонагреватель делает жизнь удобной. Горячие ванны и душ, теплая вода для посуды и стирка белья — все это для многих стало частью повседневной жизни.Однако неисправная система горячего водоснабжения — это не только разочарование, но и опасность, когда речь идет о резервуарах с высоким давлением. При поиске и устранении неисправностей водонагревателя вы можете обнаружить, что проблема связана с предохранительным клапаном водонагревателя. К счастью, это довольно распространенная проблема, и ее, как правило, довольно легко определить, если вы знаете правильные признаки, на которые нужно следить.

Что делает этот клапан

Как следует из названия, эта деталь помогает уменьшить давление в резервуаре для воды, когда это необходимо.Когда вода охлаждается и нагревается, она сжимается и расширяется снова и снова, временами оказывая большое давление на внутреннюю часть резервуара для горячей воды. В большинстве водонагревателей лишняя вода будет возвращаться обратно в водоприемник холодной воды и обратно в систему водоснабжения дома. Однако в домах с обратными клапанами или односторонними клапанами и регуляторами давления это невозможно, то есть вода остается в баке, а давление продолжает расти. Клапан сброса давления позволяет при необходимости вытечь небольшую часть этой воды, чтобы поддерживать давление внутри бака на безопасном уровне.

Расположение клапана

Прежде чем вы сможете проверить свой клапан на наличие повреждений, вы должны его найти. Рассматриваемый клапан представляет собой небольшую трубу, идущую от резервуара вниз.

Признаки неисправности клапана давления

Поскольку это довольно простая и понятная деталь, проблемы с предохранительным клапаном обычно легко обнаружить. Есть пять явных признаков, на которые следует обратить внимание, если у вас возникли проблемы с водонагревателем:

1. Затопление : Вода никогда не должна бить из клапана.Если это произойдет, немедленно отключите подачу воды и обратитесь к своему сантехнику для надлежащей оценки и устранения неисправности.
2. Чрезмерный шум : Если ваш водонагреватель дребезжит или издает пронзительный свист, скорее всего, это звук пара, пытающегося выйти из резервуара, что является признаком слишком сильного давления на внутренние стенки. Это означает, что предохранительный клапан не выполняет свою работу и может нуждаться в замене.
3. Мусор в воде : Если вы обнаружите, что слишком много мусора или дребезжание продолжается после того, как вы выключили воду и попытались очистить клапан, возможно, вы столкнулись со значительной коррозией.Деталь, возможно, потребуется заменить, и следует вызвать сантехника для полной оценки вашего бака.
4. Утечка : Клапан давления должен протекать при выполнении своей работы, но при этом не должно происходить утечки значительного количества воды и не должно происходить часто. Если кажется, что клапан не перестает протекать, вы, вероятно, имеете дело с проблемой. Это может означать, что ваш водонагреватель очень часто перегревается или что ваш клапан просто не держит давление так, как должно.
5. Разорванный резервуар : Вода не должна вытекать из самого резервуара. Если вы обнаружили, что вода течет из швов водонагревателя, возможно, вы имеете дело с разрывом бака. Это происходит после того, как повышение давления оставалось без лечения в течение длительного времени, и является прямым признаком того, что клапан не может должным образом выпускать излишки воды.

Если вы столкнулись с какой-либо из этих проблем, то да, скорее всего, ваш предохранительный клапан неисправен. К счастью, исправить это несложно, особенно если на вашей стороне группа знающих профессионалов.

Однако на этом работа не заканчивается. Свяжитесь с Whipple Service Champions, чтобы убедиться, что ваш водонагреватель находится в хорошем рабочем состоянии и готов справиться с ежедневными потребностями в горячей воде. Запланируйте встречу, чтобы проверить и заменить ваш клапан, и вы сразу же вернете водонагреватель в нормальное состояние.

Что такое клапан сброса давления на вашем водонагревателе?

Что такое предохранительный клапан давления на вашем водонагревателе?

Вы когда-нибудь задумывались, для чего нужен этот рычаг в верхней части водонагревателя? Этот маленький рычаг, известный как предохранительный клапан температуры, защищает водонагреватель от серьезной опасности.Так как же работает предохранительный клапан температуры и как правильно его обслуживать?

Что такое предохранительный клапан температуры?

Клапан сброса температурного давления — это клапан, расположенный где-то в верхней части водонагревателя. Клапан имеет рычаг, который можно поднимать или опускать, и выпускную трубу, идущую от клапана прямо вниз к нижней части водонагревателя.

Назначение предохранительного клапана температуры — выпускать воду и, в свою очередь, понижать давление внутри резервуара в случае, если температура или давление в вашем водонагревателе становятся слишком высокими.Без клапана сброса температурного давления ваш водонагреватель может взорваться, если температура или давление станут выше, чем рассчитан резервуар.

Как вы можете поддерживать свой температурный предохранительный клапан?

Поскольку клапан сброса температурного давления играет такую ​​важную роль для вашего водонагревателя, важно убедиться, что он работает должным образом. Это можно сделать двумя основными способами:

• 1. Проверьте отсутствие утечек воды. Если вы заметили утечку воды из клапана сброса температурного давления или присоединенной к нему выпускной трубы, вероятно, клапан работает неправильно и, возможно, его необходимо заменить. Обязательно свяжитесь с таким подрядчиком, как Cabrillo, для проверки и ремонта клапана.
• 2. Ежегодно проверяйте клапан. Раз в год поднимайте рычаг на предохранительном клапане температурного давления и убедитесь, что вода выходит из выпускной трубы. Имейте в виду, что вода в резервуаре горячая, поэтому вы должны очистить место вокруг нее и дать воде безопасно стечь.Если вода выходит из трубы, ваш клапан исправен, и вы можете проверить его снова в следующем году.

Если у вас есть какие-либо вопросы о клапане сброса температурного давления или если вы хотите, чтобы водонагреватель обслуживался или устанавливался в вашем доме, обратитесь в Cabrillo, вашу компанию по сантехнике, отоплению и охлаждению в Сан-Франциско. Мы обслуживаем район Сан-Франциско и близлежащие города, такие как Лос-Альтос, Оринда, Морага и Менло-Парк.

Поделитесь этой историей, выберите платформу!

Комментарии закрыты.

Узнайте о Steam | Предохранительные клапаны

Конструкция предохранительного клапана

Базовый подпружиненный предохранительный клапан, называемый «стандартным» или «обычным», представляет собой простое и надежное самодействующее устройство, обеспечивающее защиту от избыточного давления.

Основные элементы конструкции состоят из корпуса клапана с прямоугольной диаграммой направленности с впускным патрубком клапана или соплом, установленным на системе, работающей под давлением. Выпускное соединение может быть резьбовым или фланцевым для подключения к трубопроводной системе нагнетания.Однако в некоторых приложениях, таких как системы сжатого воздуха, предохранительный клапан не имеет выпускного соединения, и жидкость выпускается непосредственно в атмосферу.

Конструкция впускного (или подходного канала) клапана может быть сплошной или полу-сопловой. В конструкции с полным соплом весь «смачиваемый» впускной тракт сформирован из одной детали. Подходящий канал — это единственная часть предохранительного клапана, которая подвергается воздействию технологической жидкости во время нормальной работы, кроме диска, если только клапан не выпускается.

Полные форсунки обычно входят в состав предохранительных клапанов, предназначенных для технологических процессов и приложений высокого давления, особенно когда жидкость вызывает коррозию.

Напротив, конструкция полусопла состоит из посадочного кольца, вставленного в корпус, верхняя часть которого образует седло клапана. Преимущество такой компоновки состоит в том, что сиденье можно легко заменить без замены всего воздухозаборника.

Диск удерживается напротив седла форсунки (при нормальных рабочих условиях) пружиной, которая размещена в открытом или закрытом корпусе пружины (или крышке), установленном на верхней части корпуса.Диски, используемые в предохранительных клапанах с быстрым открытием (хлопкового типа), окружены кожухом, держателем диска или камерой уплотнения, которая помогает обеспечить быстрое открытие.

Закрывающее усилие на диске обеспечивается пружиной, обычно изготовленной из углеродистой стали. Степень сжатия пружины обычно регулируется с помощью регулятора пружины, чтобы изменить давление, при котором диск поднимается со своего седла.
Стандарты, которые регулируют конструкцию и использование предохранительных клапанов, обычно определяют только три измерения, которые относятся к пропускной способности предохранительного клапана, а именно: площадь потока (или отверстия), площадь завесы и площадь нагнетания (или отверстия) (см. Рисунок 9.1.4).

1. Площадь проходного сечения — Минимальная площадь поперечного сечения между впускным отверстием и седлом в самом узком месте. Диаметр проходного сечения представлен размером «d» на рисунке 9.1.4.

2. Зона занавеса — Площадь цилиндрического или конического выпускного отверстия между посадочными поверхностями, создаваемая подъемом диска над сиденьем. Диаметр области завесы представлен размером «d1» на рисунке 9.1.4.

3.Площадь нагнетания — это меньшая из областей завесы и потока, которая определяет поток через клапан.

Клапаны, пропускная способность которых определяется площадью потока, а не площадью завесы, называются полноподъемными клапанами. Эти клапаны будут иметь большую производительность, чем клапаны с низким или высоким подъемом. Этот вопрос будет более подробно рассмотрен в Модуле 9.2.

Хотя основные элементы обычного предохранительного клапана схожи, детали конструкции могут значительно отличаться.Как правило, клапаны типа DIN (обычно используемые по всей Европе) имеют более простую конструкцию с фиксированной юбкой (или колпаком), тогда как клапаны типа ASME имеют более сложную конструкцию, которая включает одно или два регулируемых продувочных кольца. Положение этих колец можно использовать для точной настройки значений избыточного давления и продувки клапана.

Для данной площади отверстия может быть несколько различных размеров впускных и выпускных соединений, а также размеры корпуса, такие как размеры от осевой линии до лицевой стороны.Кроме того, многие конкурирующие продукты, особенно европейского происхождения, имеют разные размеры и емкость при одном и том же номинальном размере.

Исключением из этой ситуации являются стальные клапаны по спецификации ASME, которые неизменно следуют рекомендациям Рекомендуемой практики API 526, где указаны размеры от осевой линии до торца и размеры отверстий. Серии площади отверстия обозначаются буквой. Это обычное дело для

клапанов с одинаковой буквой диафрагмы для нескольких различных размеров входного и выходного патрубков.

Например, 2 «x J x 3» и 3 «x J x 4» — это оба клапана, которые имеют отверстие одинакового размера (‘J’), но у них разные размеры входа и выхода, как показано до и после буквы отверстия. соответственно.

Клапан 2 дюйма x J x 3 дюйма должен иметь вход 2 дюйма, отверстие размера «J» и выход 3 дюйма.

% PDF-1.4 % 1623 0 объект > эндобдж xref 1623 73 0000000016 00000 н. 0000002621 00000 н. 0000002784 00000 н. 0000007263 00000 н. 0000007728 00000 н. 0000008368 00000 н. 0000008756 00000 н. 0000009224 00000 н. 0000009759 00000 п. 0000010207 00000 п. 0000010735 00000 п. 0000011171 00000 п. 0000011210 00000 п. 0000011853 00000 п. 0000011968 00000 н. 0000012563 00000 п. 0000012649 00000 п. 0000012737 00000 п. 0000013071 00000 п. 0000013460 00000 п. 0000018329 00000 п. 0000024909 00000 н. 0000025078 00000 п. 0000025457 00000 п. 0000025746 00000 п. 0000025859 00000 п. 0000032632 00000 п. 0000039496 00000 п. 0000046983 00000 п. 0000054195 00000 п. 0000054365 00000 п. 0000054639 00000 п. 0000061543 00000 п. 0000068621 00000 п. 0000070762 00000 п. 0000073412 00000 п. 0000078020 00000 п. 0000081705 00000 п. 0000083333 00000 п. 0000086932 00000 п. 0000087300 00000 п. 0000087576 00000 п. 0000087915 00000 п. 0000088324 00000 п. 0000088584 00000 п. 0000089436 00000 п. 0000089754 00000 п. 0000090557 00000 п. 0000090598 00000 п. 0000091401 00000 п. 0000091442 00000 п. 0000092245 00000 п. 0000092286 00000 п. 0000093089 00000 п. 0000093130 00000 н. 0000093933 00000 п. 0000093974 00000 п. 0000094778 00000 п. 0000094819 00000 п. 0000097599 00000 н. 0000097640 00000 п. 0000099379 00000 н. 0000099420 00000 н. 0000139660 00000 н. 0000139701 00000 н. 0000161336 00000 н. 0000185457 00000 н. 0000231735 00000 п. 0000277345 00000 н. 0000304418 00000 н. 0000331268 00000 н. 0000002410 00000 н. 0000001791 00000 н. трейлер ] / Назад 2402942 / XRefStm 2410 >> startxref 0 %% EOF 1695 0 объект > поток hb«`b` (например, 8 €

.
