Можно ли ставить биметаллические радиаторы на центральное отопление?
Биметаллические радиаторы сегодня становятся все более и более популярными. Однако и стоят они недешево, примерно на одном уровне с новыми чугунными батареями. Причем надежность последних известна давно, а вот что такое биметаллическая конструкция, каковы ее достоинства, знают далеко не все. А многие вообще задаются вопросом, можно ли ставить биметаллические радиаторы на центральное отопление. Ведь по сравнению с тем же чугуном или стальными батареями, эти модные радиаторы выглядят такими хрупкими?.. И вообще будет ли от них тепло? Обо всем об этом мы и расскажем в этой статье.

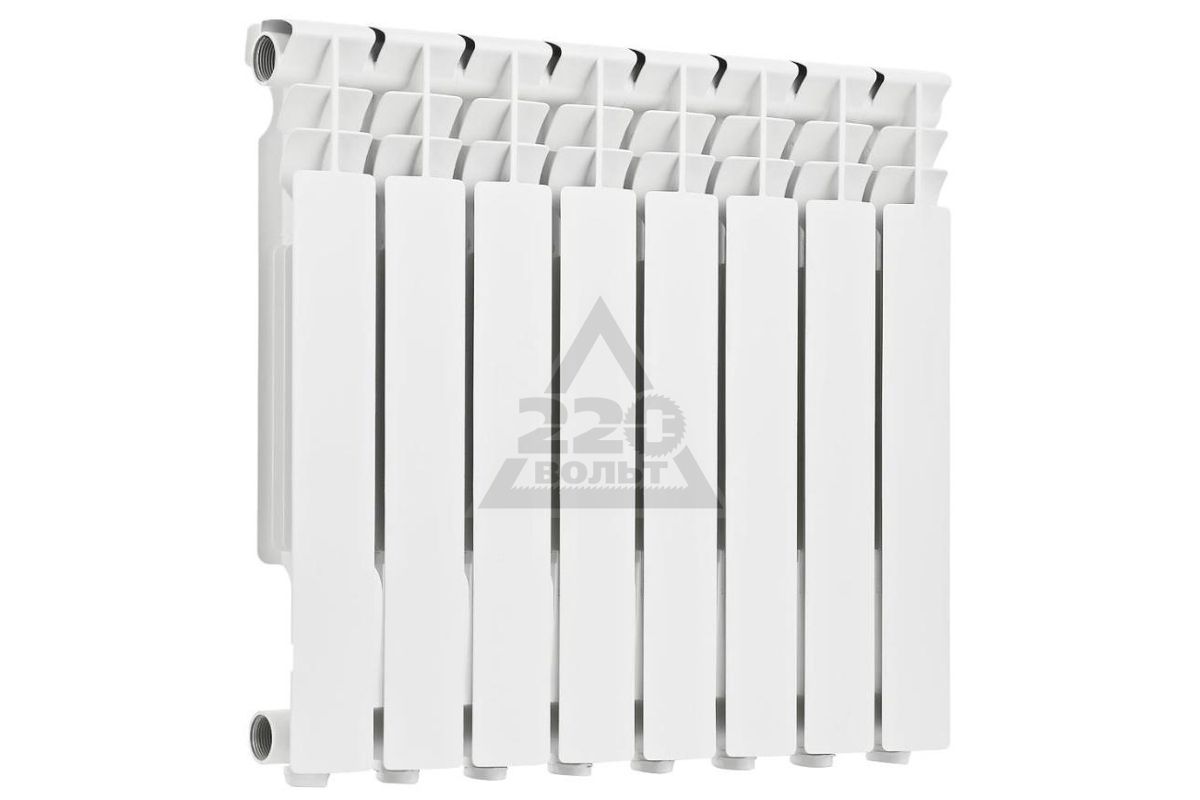

Биметаллический радиатор
Скажем сразу, по всем нормативам такие батареи идеально подходят для централизованного отопления. Более того, мы сравним показатели нескольких наиболее распространенных типов батарей, и выясним, какой из них является самым эффективным, надежным и практичным.
В первую очередь следует определиться с показателями, наиболее важными для систем централизованного обогрева.
- эффективность, то есть, способность радиатора обогревать помещение;
- длительность эксплуатации и безопасность;
- доступность по цене.
Однако выбор радиатора определяется еще и тем, какая у вас система отопления – автономная или централизованная. Ведь далеко не все современные приборы допустимо устанавливать в ЦО. И связано это с такими техническими показателями последней, как:
- рабочее давление в пределах 4-5 кгс/см2; в то время как для автономных систем это 2 кгс/см2;
- высокая вероятность непредвиденных ситуаций, например, использование теплоносителя с более высокой температурой, а также возможные гидроудары.
Итак, непосредственно на наш выбор будут влиять следующие технические характеристики системы отопления:
- рабочее давление. Вообще, этот показатель всегда должен быть у батарей больше, чем в самом помещении; иначе в скором времени не избежать протечек;
- тип системы – однотрубная либо двухтрубная;
- мощность самого радиатора, которая характеризуется эффективностью отдачи тепла; чем она больше, тем лучше батарея обогревает помещение. Тут надо сразу оговориться, что такая эффективность будет зависеть не только технических характеристик самого радиатора, но и от сопутствующих факторов, например, количества окон в помещении, высоты потолков, материала, из которого изготовлены стены, площади помещения и так далее. А потому на деле эффективность радиатора не всегда равна его заявленной мощности, чаще всего она получается ниже. Но есть специальные формулы и калькуляторы, по которым хотя бы приблизительно можно рассчитать требуемую мощность радиатора, например, выражаемую в количестве секций той же биметаллической батареи. Так, нужно площадь помещения умножить на 100 Вт и на определенный процент. Величина последнего завесит от нескольких факторов – 30 процентов, если у вас два окна и две наружные стены, еще десять процентов, если окна выходят на северную сторону;
- габариты радиаторов. Основное правило здесь заключается в том, что по ширине батарея должна превышать хотя бы пятьдесят процентов ширины окна, под которым она устанавливается. При этом оптимальное расстояние между полом и окном от 6 сантиметров, а между окном и радиатором от 10 сантиметров и больше.
Лучшие виды батарей для отопительных систем
Далее мы сравним самые популярные типы радиаторов, выявим их преимущества и недостатки и сравним их с возможностями лучших биметаллических радиаторов.
Чугунные батареи уже несколько десятилетий являются лидерами по популярности в нашей стране. Причем используются как хорошие старые приборы, так и современные модели, которые украсят любой интерьер (но и цена на них немаленькая). Такие радиаторы подходят как для использования в жилых помещениях, так и на производстве.
Радиаторы алюминиевые также пользуются сегодня большой популярностью в России. Они состоят из секций, число которых можно выбрать в зависимости от площади помещения. Система оребрения позволяет достичь высокой теплоотдачи, отличной теплопроводностью обладает и сам легкий металл. А по конструкции такие приборы бывают, как секционные, так и цельные.
Алюминиевые радиаторы
Однако главным недостатком таких устройств является то, что при центральном отоплении ставить алюминиевые радиаторы не рекомендуется. Почему нельзя? Все дело в том, что легкий металл окисляется, если в теплоносители присутствует кислород, а он там наверняка будет. При такой реакции образуется водород, который и вызывает «завоздушивание» секций, и те разогреваются неравномерно.
А потому за такими приборами нужен не только регулярный уход, но и откачка из них газа. Другими минусами алюминиевых батарей являются: деформация при гидроударах; подверженность коррозии; если в теплоносителе имеются твердые частицы, то это заметно снижает срок эксплуатации. К тому же если присоединить такой радиатор к медной трубе, то алюминий начнет быстро разрушаться.
К плюсам относится: высокая теплоотдача, прочность, привлекательный внешний вид; легкость.
Стальные батареи сейчас особенно распространены в малоэтажном частном строительстве. Однако если отопление централизованное, то это также не лучший вариант, так рабочее давление при гидроударах также превышает допустимое для таких радиаторов. А потому срок их эксплуатации в ЦО снижается значительно; к тому же металл еще и сильно подвержен коррозии. Вместе с тем плюсами стальных батарей являются: небольшие габариты и привлекательный дизайн современных устройств.
Считается, что такие приборы сочетают в себе достоинства батарей из алюминия и стали, и нивелируют все их недостатки. В данном случае используется сердечник, из стали, неподверженной коррозии, и оболочка из алюминия, обладающего высочайшей теплоотдачей. Такие радиаторы уже отлично зарекомендовали себя в высотных зданиях, с централизованным обогревом. Их преимуществами являются:
- высокая теплоотдача;
- продуманная форма и небольшой вес;
- способность выдерживать гидроудары и другие значительные нагрузки;
- прочность;
- эффективный обогрев помещения.
А недостаток можно выделить только один – это высокая стоимость, вызванная сложностью конструкции.
Заключение
Если говорить о системах с центральным отоплением, то биметаллические радиаторы прекрасно для них подходят. По тепловой эффективности и надежности их можно сравнить с современными чугунными батареями. Но и по стоимости они так же немного отличаются.
YouTube responded with an error: The request cannot be completed because you have exceeded your <a href="/youtube/v3/getting-started#quota">quota</a>.
какие лучше выбрать и установить
Какими бы качественными и надежными не выглядели старые батареи в квартире, когда-нибудь их придется менять: либо они дадут течь, либо перестанут соответствовать новому интерьеру помещения. И сразу же возникает проблема выбора подходящих радиаторов, и одним таким критерием, как привлекательный внешний вид, тут точно не стоит ограничиваться. В этой статье мы расскажем о самых подходящих вариантах радиаторов для центрального отопления, а также попытаемся ответить на вопрос, какие лучше для квартиры.
Радиаторы для центрального отопления
Какие радиаторы лучше установить: критерии выбора
В первую очередь, надо помнить о том, что некоторые виды батарей отопления рассчитаны на вполне определенную нагрузку, чистый теплоноситель, а иные вообще не подходят для централизованного отопления, поскольку не способны выдерживать гидроудары, которые нередко случаются в сетях централизованного обогрева. Но есть и такие радиаторы, которые менее эффективны в автономных системах отопления. Само собой, что эффективный обогрев квартиры невозможен из без правильного расчета количества секций батарей, какими бы качественными эти приборы не были.
Итак, рассмотрим наиболее популярные на сегодняшний день варианты:
- чугунные батареи – современные модели могут быть как ретро дизайна, так и иметь вполне современный вид, подходящий практически к любому интерьеру;
- радиаторы из стали выпускаются панельные и трубчатые;
- биметаллические отопительные приборы делают из двух разных металлов;
- различного уровня качества батареи алюминиевые.
При выборе радиаторов для квартиры, специалисты советуют ориентироваться на следующие факторы:
- максимальное давление, которое может быть в местной сети отопления. Приглянувшиеся вам радиаторы должны по этому показателю соответствовать максимально;
- наиболее высокие температуры теплоносителя и состав последнего. Батареи следует выбирать устойчивые к таким негативным факторам;
- материал изготовления прибора, и его физические характеристики;
- привлекательный внешний вид;
- мощность радиатора – данный параметр позволяет определить нужное число секций и их размер.
Чугунный радиатор отопления
Технические характеристики различных радиаторов для централизованной системы отопления
Ниже мы приведем технические критерии, которыми оперируют специалисты при выборе того или иного типа радиатора:
- пределы давления, то есть, рабочего, испытательного и разрушения;
- ограничение по водородному показателю для химического состава теплоносителя;
- коррозийное воздействие – кислорода, блуждающих токов и электролитических пар;
- мощность секции;
- гарантийный срок эксплуатации.
Если по этим показателям сравнить самые популярные типы батарей, то первое место по всем критериям можно сразу отдать радиаторам из анодированного алюминия. Уверенное второе место занимают биметаллические приборы. А вот третье место с некоторыми оговорками получают радиаторы чугунные, с которых мы и начнем.
Чугунные батареи
Обогревательные приборы из данного материала применяются в нашей стране очень давно. И даже сегодня они не теряют своей актуальности, ведь современные модели приобрели элегантный внешний вид, а также улучшили свои технические характеристики. Немаловажную роль при этом играют и физические свойства чугуна. Ведь он не подвержен коррозии, а батареи из него отлично переносят гидроудары, поскольку имеют толстые стенки. Но главное преимущество чугуна перед другими материалами это очень хорошая теплоемкость, благодаря которой радиаторы еще долго сохраняют и отдают тепло даже после отключения источника энергии.
Подходят чугунные батареи как для систем с автономным отоплением, так и для сетей централизованного обогрева. Однако если в автономной системе используются электрический котел, то для полного прогрева ему потребуется довольно много энергии, что связано и со значительными расходами. В свете всего сказанного можно сделать вывод, что современные батареи из чугуна хорошо подходят для обогрева квартиры – с учетом их известных недостатков, конечно.
Какие радиаторы лучше выбрать для квартиры: стальные секции и трубы
Современные радиаторы из стали выпускаются самые разные – как по дизайну, так и по конструкции. Но чаще всего такие приборы представляют собой скомпонованные между собой панели или трубы. Описанные конструкции еще называют панельными и трубчатыми. Первые, как правило, состоят из 2 стальных листов, которым штамповкой придается нужная форма. После чего отдельные листы свариваются в панели. Такие приборы предназначены для работы с теплоносителем стандартной для центрального отопления температуры и давления. Кстати, панельные радиаторы могут сильно отличаться не только по конструкции, но и своим габаритам.
Если говорить о характеристиках таких батарей, то плюсов и минусов примерно поровну. Прогреваются панели быстро, и быстро нагревают комнату; радиаторы можно подобрать под любой дизайн. Такие батареи подходят для центрального отопления, однако лучше их снабдить редукторами для сглаживания гидроударов. К тому же, они весьма чувствительны с составу теплоносителя, так как сталь – подвержена коррозии.
Другой вариант – это трубчатые стальные батареи. Так как число секций здесь, как и в первом случае менять невозможно, то надо сначала точно рассчитать, сколько радиаторов потребуется для обогрева квартиры. Преимущества и недостатки здесь, в принципе те же, что и для панельных моделей. Единственный шаг вперед, это наличие антикоррозийного покрытия на внутренних стенках. Также можно выделить и возможность самого разного дизайна: с помощью таких изогнутых труб можно даже разграничивать пространство в квартире. Но это, конечно, далеко не самый экономный вариант.
Стальные трубчатые радиаторы
Алюминий
Конструкции из этого металла имеют даже более эстетичный внешний вид. Но если вы выбираете трубы для центрального отопления, то следует сразу оговориться, что обычные алюминиевые радиаторы для этого вариант не лучший. Чаще всего их достоинства используют при установке автономного обогрева в квартирах. К плюсам относится элегантный внешний вид и отличная теплоотдача. А вот минусами является образование водорода в системе при реакции алюминия с нагретым теплоносителем, а также неспособность выдерживать гидроудары в системе централизованного обогрева.
Однако если приобрести радиаторы из анодированного алюминия все недостатки исчезают, а достоинства только усиливаются. Такой вариант вообще считается чуть ли не самым оптимальным для обогрева квартиры, однако многих останавливает высокая стоимость подобных приборов.
Этот вид радиаторов сегодня, пожалуй, пользуется наибольшей популярностью; и уступает он, может быть, только чугунным приборам. Детали подобных конструкций делаются из разных металлов. Как правило, внутренняя часть – из специальной стали, которая не подвержена коррозии; а внешняя часть – из алюминия, обладающего отличной теплоотдачей. То есть, данные приборы собрали в себе достоинства алюминиевых радиаторов и стальных трубчатых батарей, нивелировав одновременно их недостатки.

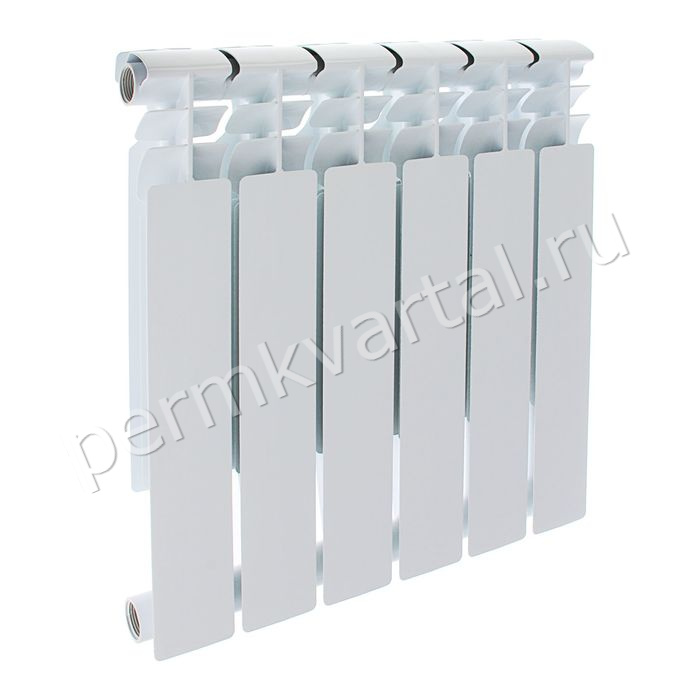

Биметаллическая батарея
Заключение
Правильный выбор радиатора отопления – дело весьма ответственное, так как некачественные или просто неподходящие батареи могут стать проблемой не только для хозяев квартиры, но и для их соседей.
При выборе прибора для обогрева нужно учитывать ряд важных критериев, среди которых – максимальные температура и давления в централизованной сети отопления. Кроме того, некоторые виды радиаторов вообще плохо подходят для подобных условий эксплуатации. Например, при плохом качестве теплоносителя и регулярных гидроударах в системе, простые алюминиевые и панельные стальные радиаторы прослужат вам недолго. А вот изделия из чугуна обретают и современный дизайн, и новую жизнь.
Однако наилучшими вариантами считается все же анодированный алюминий либо биметаллические радиаторы. Правда, и тот, и другой вариант обойдется вам недешево. Но чтобы не иметь проблем в отопительный сезон все больше и больше россиян устанавливают в своих квартирах либо чугунные секции, либо биметаллические батареи.
YouTube responded with an error: The request cannot be completed because you have exceeded your <a href="/youtube/v3/getting-started#quota">quota</a>.
Какие радиаторы для центрального отопления выбрать?
Радиаторы для центрального отопления
Какой выбрать радиатор? Эффективность и экономичность системы отопления зависит от правильно подобранной мощности котла и радиаторов, от степени утепления помещения. Современные радиаторы отопления превосходят в несколько раз старые батареи по всем показателям, исключение — долговечность. Но выбирать по параметру долговечность неразумно, так как КПД системы может снизиться до 40%.
Виды радиаторов по материалу:
- Алюминиевые;
- Биметаллические;
- Стальные;
- Чугунные.
Радиаторы по типу системы:
- Центральное отопление многоэтажных домов. Для центрального отопления подходят либо биметаллические либо чугунные.
- Частное индивидуальное отопление: стальные, алюминиевые.

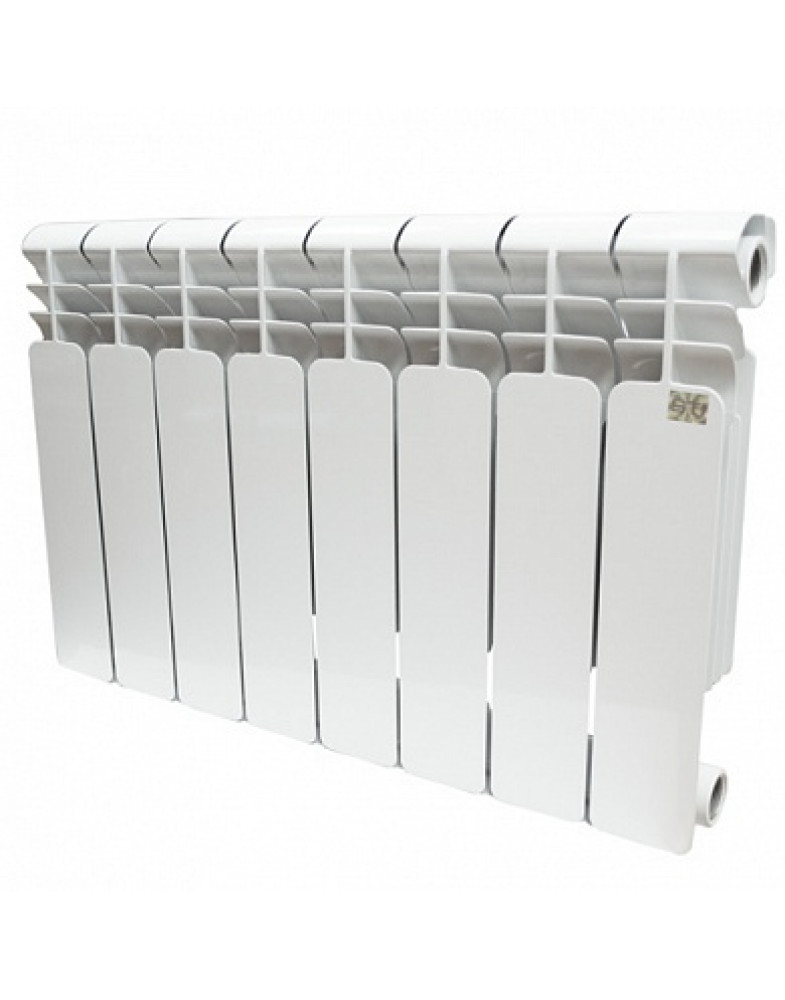

Биметаллические радиаторы отопления.
Одним из популярных моделей водяных конвекторов являются секционные биметаллические радиаторы. Смотреть цены, перейдите по ссылке.
Конструкция биметаллических радиаторов
Отопительные радиаторы представляют собой секционную конструкцию, собранную с помощью ниппелей и прокладок. Биметаллические радиаторы состоят из стального сердечника (редко, но бывает нержавейка) и алюминиевой оболочки. Каждый из материала выполняет свою функцию:
- Алюминий — отвечает за высокую тепловую отдачу.
- Сталь обеспечивает крепость и прочность конструкции. Данный коллектор работает при высоких показателях температуры, давления, агрессивному составу теплоносителя.
Конвекция. Биметаллические батареи по способу работы являются конвекторами. Затягивая нижний воздух и конвекционные пластины направляют согретый воздух потоками, в результате чего происходит быстрый прогрев помещения.
Малый объем теплоносителя в радиаторе позволяет в короткие сроки создать комфортную температуру в помещение. При автономном отопление данный параметр снижает расходы на коммунальные услуги.
Тепловая мощность. Теплоотдача зависит от площади съема тела и температуры теплоносителя. Производители радиаторов, как правило, указывают два параметра тепловой мощности: при ΔT=50 °C и при ΔT=70 °C. Для радиаторов с секцией 80х80 мм характерна теплоотдача 160 Вт. На эффективность передачи тепла влияют и дополнительные алюминиевые оребрения. Чем больше их, тем выше теплоотдача.
Давление. Коллектор в радиаторах имеет толщину от 2 до 4 мм. Данный теплообменник рассчитан для работы в 20 — 40 атмосфер. Пиковые нагрузки — давление на разрыв — 40 — 90 атмосфер, поэтому биметаллические радиаторы на данный момент являются самыми прочными. Кроме, того радиаторы отопления в многоквартирных домах должные выдерживать гидропневматическую промывку (превышение давления в сети в 3-5 раз.) для обеспечения нормальной циркуляции теплоносителя.
Агрессивная среда. Центральная система отопления каждый год после отопительного сезона подвергается промывке реагентами. За счет стального коллектора полностью исключается контакт теплоносителя и алюминия. Биметалл прекрасно выдерживает агрессивную среду центрального отопления.
Сравнительная характеристики радиаторов.
Радиатор вид |
Габаритные размеры, мм | Теплоотдача, Вт | Вес, кг | Объем теплоносителя, литр | Рабочее давление, бар | Назначение, отопление |
Алюминиевые | 800х80х570 | 1600-2000 | 0,9-16 | 2-5 | 8-15 | индивидуальное |
Биметаллические | 800х80х570 | 1400-1900 | 12-27 | 2-5 | 20-40 | центральное, индивидуальное |
Стальные (панельные) | 800х100х500 | 1520-1800 | 20-25 | 4-5 | 8-13 | индивидуальное |
Стальные (трубчатые) | 610х60х800 | 1100 | 10-15 | 11-13 | 25 |
центральное, индивидуальное |
Чугунные | 980Х120х588 | 1120 | 38-65 | 20-35 | 9 |
центральное, индивидуальное |
Советы по выбору радиаторов:
Производитель.
Размеры и пропускная способность. Стандартный радиатор имеет следующие размеры (Ш х Г) 8х8 см. Часто, для занижения цены производители радиаторов выпускают модели 7х7, 7,6х7,6, 7,8х7,8 мм. Более дорогие модели биметалла имеют габариты секций 8х8,5, 8х9,6, 8х100, 8х110. Глубина радиаторов отражается не только на цене, но и на теплоотдаче.
Сравните:
- Радиатор 7,8 мм — 140 Вт/секция
- Радиатор 9,6 мм — 192 Вт/секция.
Расчет количества секций. По мощности биметаллические батареи 10 секций способны обогреть 12- 16 м2.
Расчет 1 секции по глубине:
- 7 мм — 110 Вт
- 7,6 мм — 136 Вт
- 7,8 мм — 164 Вт
- 8 мм — 175 Вт
- 9,6 мм — 190 Вт.
Обращаем внимание, многие производители завышают такие показатели.
Комплектация. Ни один радиатор не комплектуется заглушкой, футорками, краном Маевского. Данные запчасти подбираются исходя из Вашей системы отопления.
Качество комплектации самого биметаллического радиатора: попросите у продавца посмотреть как выглядит ниппель и соединительная прокладка. Оцените качество скрутки: ниппель должен быть прочным, резьба не должна быть слизана.
Вес. Вес радиатора зависит от толщины стального сердечника. Принцип «Чем тяжелее, тем лучше» здесь работает.
Чугунные радиаторы отопления.
До 2000-х годов был не большой выбор радиаторов: стальные трубчатые, регистры, и чугунные батареи.
Существует предположение, что чугунные батареи — самые долговечные. Допустим. А с чем сравниваете? Если кроме этих батарей никаких больше не было.
Многие до сих пор уверены, что чугун не корродирует. Коррозии чугун подвергается 0,2 — 0,4 мм в год, при общей толщине стенок так и выходит, что чугунные радиаторы прослужили дольше. Вес секции чугуна составлял около 12 кг, современные батареи весят 4,5 до 7 кг максимум.
Разновидности чугунных радиаторов:
Чугун — это сплав железа и углерода с примесями. В зависимости от состава различают
- белый чугун характеризуется износостойкостью, твердостью Из недостатков: хрупкость, тяжело поддается обработке.
- серый чугун производный материал белого чугуна с добавлением графита и кремния, благодаря чему батарея приобретает оттенок. Из преимуществ: более легкая обработка, мягче материал.
- высокопрочный чугун пластичный и при этом прочный материал.
- ковкий чугун получают с помощью отжига белого чугуна. Данный материал обладает повышенной вязкостью и пластичностью, сопротивляемостью.
- легированный чугун отличается максимальной прочностью и стойкостью, содержит в себе более 3% укрепляющих добавок, таких как хром, никель, молибден, ванадий, титан, алюминии, медь, цирконий.
Батареи изготавливаются из белого или серого чугуна, соответственно серые радиаторы имеют улучшенные показатели и более высокую стоимость.
По типоразмеру данные батареи различаются:
- 1-канальные, 2-канальные, 3-канальные и 4-канальные.
- По высоте, частые размеры по оси 200, 300, 350, 500 и 600 мм.
- Скручены по 4, 7, 10 и 12 секций.
Из современных чугунных радиаторов наиболее часто встречаются такие страны производителей: Россия, Украина, Турция, Белоруссия, Чехия. В большинстве случаев в Турции и в Чехии это заказ на постсоветские страны, так как в этих странах популярны другие радиаторы.
Достоинства модели:
- Сниженное качество к теплоносителю.
- Подходят как для индивидуальных, так и автономных сетей отопления.
- Работают при естественной и принудительной циркуляции (с циркуляционным насосом).
- Устойчивы к реагентам
- Работают при высоком давлении.
Недостатки чугунных радиаторов:
- Громоздкость и вес.
- Малая тепловая мощность (секция 110 Вт).
- Инфракрасное излучение — медленный прогрев.
- Содержат внушительный водяной объем. Систем прогревается очень долго.
- Внешний вид. Дело вкуса. Радиаторы требуют дополнительной обработки: шлифовки, грунтовки и несколько слоев покраски (при чем покраска осуществляется раз в 3-5 лет).
Обратите внимание, данные недостатки не являются катастрофическими, современные радиаторы, стоят дешевле и не имеют таких недостатков.
Наша цель — найти для Вас более выгодное предложение!
алюминиевые или биметаллические? цена в Курске, СантехМастер
С окончанием отопительного сезона приходит сезон смены радиаторов отопления. Если вы всё еще являетесь обладателем чугунных раритетов, то, возможно, пришло время сменить их на что-то более современное. Выбор батарей довольно широк, однако, в конце концов, он сводится к выбору одного из двух: алюминиевый или биметаллический радиатор. Алюминиевые изготовлены из соответствующего металла, а биметаллические радиаторы – это конструкция из двух разных металлов: алюминиевый корпус и сердечник из труб, по которым протекает теплоноситель (обычно стальной). Разумеется, оба варианта имеют достоинства и недостатки, каждый свои. Рассмотрим их более подробно.
Внешний вид обоих видов радиаторов довольно привлекателен и современен и прекрасно вписывается в большинство дизайнов квартир и домов. Что же касается функциональности, здесь есть некоторые различия.
Во-первых, конечно, одним из основных показателей является показатель теплоотдачи. Алюминиевые радиаторы быстро нагреваются (но так же быстро остывают), обладают более высокой теплоотдачей, в отличие от биметаллических, а благодаря ребрам, выступающим с внутренней стороны секций, отдача тепла еще возрастает.
Во-вторых, требования к качеству теплоносителя. Алюминий легко вступает в химические реакции, поэтому примеси в горячей воде центрального отопления, которая используется в качестве теплоносителя, быстро выводят из строя такие батареи. А еще в процессе химических реакций алюминий выделяет водород, что является пожароопасным. Поэтому непременно надо постоянно стравливать из таких батарей воздух. Сталь не так активна химически, как алюминиевые сплавы, поэтому для центрального отопления биметаллические радиаторы подходят несомненно лучше. Впрочем, при условии автономной системы отопления этот фактор совершенно не важен.
В-третьих, важно учитывать максимально возможное давление и гидроудары. Это тоже слабое место алюминиевых радиаторов, поскольку центральное отопление подвержено подобным скачкам давления. Опять же, в случае автономной системы отопления этот показатель не играет большой роли. Биметаллические же приборы отопления со стальной сердцевиной легко переносят скачки давления в 20 атм., а некоторые производители изготавливают сердечник способный выдержать гидроудар с мощностью в 40 атм!
Ну, и в-четвертых, большую роль играет стоимость радиаторов и их долговечность. Биметаллические радиаторы дороже алюминиевых и срок их службы несомненно выше (приблизительно на 5-10 лет).
Подводя итоги, можно сказать, что если вы счастливый обладатель автономной системы отопления, то смело можете выбирать любой радиатор, исходя из вышеперечисленных факторов. Если же вы живете в многоквартирном доме с центральным отоплением, то ваш выбор – биметаллический радиатор.
Если вы ищете, где купить радиатор отопления в Курске, то можете выбрать здесь.
Пусть в вашем доме будет тепло!
Выбираем лучшие радиаторы отопления, чугунные или биметаллические
Ничему не уделяется столько внимания, как выбору приборов отопления. Потребителю предлагают, как уже ставшие привычными чугунные батареи, так и имеющие стильный дизайн, но пока еще непривычные биметаллические.
Чтобы определить, какие радиаторы отопления лучше, чугунные или биметаллические, следует обратить внимание на отличия в устройстве, теплоотдаче, и других параметрах.
Чем отличаются чугунные радиаторы от биметаллических
Батареи из чугуна вовсю устанавливали в квартирах и домах в советский период времени. Приборы имели простую конструкцию и использовались при подключении к центральным и автономным системам отопления.
Широкое применение объяснялось долговечностью чугуна, а также способностью выдерживать высокое давление. Чугун не вступает в химическую реакцию с теплоносителем, имеет небольшие коррозионные показатели.
Низкой теплоотдаче чугуна уделялось мало внимания, так как газ и другие виды топлива стоили дешево. Средняя тепловая мощность одной секции батареи 120 -130 Вт. Для нагрева толстостенного металла требуется большое количество тепловой энергии. Чтобы поддерживать температуру нагрева 45°С, необходимо разогреть теплоноситель до 75°С.
Различия между чугунными и биметаллическими радиаторами отопления легко понять, рассмотрев конструкционные особенности.
Внутреннее устройство биметалла состоит из:
- Сердечник – внутри конструкции находится стальная или медная трубка, по которой циркулирует теплоноситель. Непосредственному контакту с горячей водой подвержена только внутренняя часть батареи. Сталь и медь не подвержены коррозии и не разрушаются под воздействием агрессивной среды теплоносителя.
- Алюминиевый корпус. Медная или стальная трубка окружена алюминиевым корпусом, имеющим конвекционные ребра для увеличения эффективности обогрева.
Биметалл радиаторы отопления отличаются от чугунных, своей конструкцией. При производстве используются алюминий, сталь или медь – металлы с максимальной теплоотдачей.
Сравнение теплоотдачи явно не в пользу чугунных батарей. В процессе обогрева приблизительно ⅓ тепловой энергии уходит на прогрев металла. Чугун имеет коэффициент теплопроводности всего 52, по сравнению с алюминием 220 и медью 380. Соотношение тепло эффективности у биметаллических приборов выше в четыре раза, чем у аналогов из чугуна.
Необходимо учесть еще один фактор. Алюминиево-стальные обогреватели остывают практически сразу после выключения котла, чугун остается теплым еще какое-то время.
На коэффициент теплоотдачи биметаллических и чугунных радиаторов влияет наличие доставочного давления в системе. Алюминиевые батареи со стальным или медным сердечником лучше устанавливать в многоэтажном доме. Давления центрального отопления хватит, чтобы обеспечить равномерный прогрев секций.
Делаем выбор радиаторов отопления – чугун или биметалл
Что лучше, биметаллические или чугунные радиаторы отопления? Биметалл лучше. Чтобы убедиться в этом, достаточно провести сравнительную характеристику чугунных и биметаллических приборов отопления.
- Тепловая эффективность биметаллических радиаторов в четыре раза выше, чем у аналогов из чугуна.
- Способность выдерживать гидравлические удары и сопротивляться агрессивной среде теплоносителя приблизительно одинаковые. Но при резком скачке давления в системе, до 15 атм., чугун даст трещину, а алюминиево-стальная конструкция выдержит без потери работоспособности.
- Соответствие секций радиаторов. Тепловая мощность одного «ребра» изделия из чугуна составит 100-160 Вт, по сравнению с биметаллом 150-180 Вт.
Замена чугунных радиаторов на биметаллические – это оправданное и целесообразное решение. Хотя стоимость последних несколько выше, материальные затраты окупятся благодаря высокой теплоотдаче.
При выполнении работ выполняется пересчет площади отопления при переделке. В квартире запрещается подключать к системе обогрева приборы с большей тепловой мощностью, чем указано в проектной документации. Так, если комнату грели две батареи из чугуна с 8 секциями, при замене нужно будет поставить два обогревателя из биметалла по 6 ребер в каждом.
Для многоквартирного дома лучшим вариантом остаются алюминиево-стальные батареи. Подключение биметалла к автономным системам обогрева рекомендовано в случае принудительной циркуляции теплоносителя.
Рейтинг биметаллических радиаторов от Олеговича
Здравствуйте, меня зовут Олегович, я занимаюсь монтажом радиаторов отопления в квартирах с 2008-го года. Также являюсь модератором раздела “Отопление” на крупнейшем форуме по строительству в Рунете mastergrad.com, где я постоянно помогаю пользователям решать вопросы замены радиаторов отопления в квартирах. За 12 лет монтажа я очень хорошо изучил российский рынок биметаллических радиаторов, причем не за прилавком магазина или за рабочим столом менеджера по продажам, а непосредственно на монтаже, так сказать своими руками. Также располагаю широким срезом информации от своих заказчиков и вижу свои работы в эксплуатации либо владею объективной информацией по ним на протяжение многих лет. Так как очень часто ко мне обращаются повторно для монтажа в других квартирах либо для заказа иных услуг которые я выполняю, например монтаж систем водоснабжения. Данный рейтинг биметаллических радиаторов основан лишь на моем опыте монтажа без малейшей доли ангажированности со стороны производителей, как это повсеместно встречается в интернете или бумажных медиа.
Первоначально для красоты статьи я хотел назвать ее ТОП10 лучших биметаллических радиаторов на российском рынке, в который я бы включил как отечественных так и зарубежных производителей. Но понимая, что статья прежде всего должна нести практическую пользу для потенциальных покупателей список сузился до 5 позиций, потому как зарубежные производители выпускают свою продукцию ориентируясь на условия эксплуатации отличающиеся от российских реалий. А они у нас есть. И прежде всего это качество теплоносителя, по которому российские системы центрального отопления уступают зарубежным условиям.
Поэтому такие популярные недавно марки биметаллических радиаторов производимые в Италии как Global и Sira я бы не стал рекомендовать для установки в системы с центральным отоплением по причине слишком узких вертикальных коллекторов. Которые не только могут забиться окалиной с котельной, содержащейся в теплоносителе, но и уступают отечественным моделям по теплоотдаче. Также по причине узких вертикальных каналов. Что подтверждено исследованиями с тепловизором на одном из моих объектов, где в одинаковых условиях одной квартиры были установлены разные биметаллические радиаторы Global Extra Style и Rifar Monolit.
Биметаллические радиаторы для отопления — ООО «АКВАКРЫМ» Севастополь, Симферополь

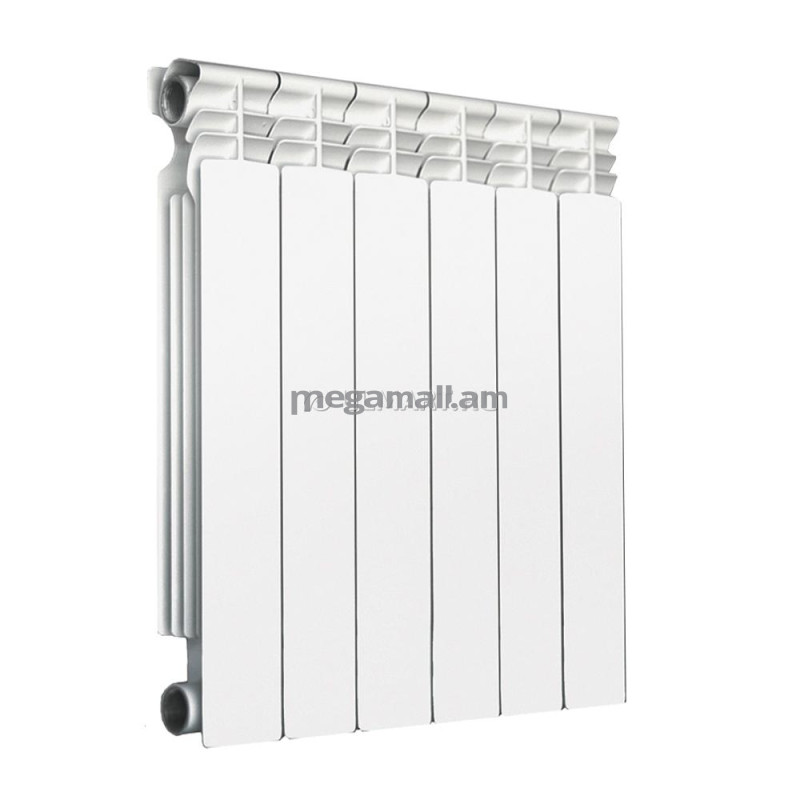

Биметаллические радиаторы являются одной из разновидностей элементов отопления помещений. Как можно судить из названия, такой радиатор собирается из деталей, изготовленных путем соединения двух видов металлов. Биметаллический радиатор визуально не отличается от алюминиевой батареи, но имеет более значительную массу.
Основная масса таких радиаторов имеет стальную внутреннюю часть. Обычно это нержавеющая сталь, обладающая высокой коррозионной стойкостью. В некоторых моделях внутреннюю часть изготавливают из меди. Стальные или медные трубы, по которым проходит теплоноситель, устанавливают в вертикальной и горизонтальной плоскостях. Наружный корпус радиатора, оснащенный ребрами, изготавливают из алюминия. Из-за своей значительной теплопроводности алюминий быстро прогревается при контакте со сталью и отдает полученное тепло в помещение.
Конструкция биметаллического радиатора делает возможным его применение в системах отопления с высоким давлением и температурой теплоносителя. Радиаторы такого типа в основном применяются в паровых системах центрального отопления, а также там, где требуется высокая надежность и долговечность системы.
Биметаллические батареи, как и радиаторы других типов, делятся на секционные и монолитные конструкции. Первые из них состоят из отдельных секций, которые соединены друг с другом стальными ниппелями с термостойкими прокладками, рассчитанными на воздействие высокой температуры. Преимуществом секционных радиаторов является возможность соединения между собой необходимого количества секций, что позволяет регулировать тепловую мощность радиатора. К недостаткам можно отнести возможность возникновения течи в местах соединения секций.
Монолитные батареи прочнее и надежнее секционных радиаторов. Стальные трубы в них имеют сварные соединения. Благодаря такой конструкции радиаторы могут выдерживать высокое давление. Тепловая мощность таких радиаторов зависит от их геометрических размеров. К основным достоинствами биметаллических радиаторов можно отнести следующее:
- продолжительный срок эксплуатации, достигающийся за счет стойкости металла, из которого производится внутренняя часть радиатора, к воздействию коррозии. Срок службы некоторых моделей батарей достигает пятидесяти лет;
- высокая прочность, обеспечивающаяся стальной сердцевиной, обладающей высокой стойкостью к высокому давлению;
- быстрый прогрев и хорошая теплоотдача алюминиевого корпуса;
- возможность применения в автономных и центральных системах отопления;
- привлекательный внешний вид, позволяющий использовать радиаторы в любом интерьере.
При условии выбора качественного биметаллического радиатора, а также соблюдения требований и правил его установки, можно надолго оградить себя от проблем, связанных с неисправностями системы отопления.
Оптовые склады ООО «АКВАКРЫМ» в Севастополе и Симферополе. Доставка биметаллических радиаторов отопления во все города Крыма: Ялта, Керчь, Феодосия, Евпатория, Алушта, Саки, Белогорск, Нижнегорск, Бахчисарай, Джанкой, Красноперекопск, Гурзуф, Форос, Судак и другие. Условия доставки оговариваются индивидуально!
Нужна дополнительная информация?
Обращайтесь по телефонам в Крыму:
г. Симферополь, ул. Крылова 164: +7 (978) 041-51-01
г. Севастополь, ул. Руднева 19а: +7 (978) 748-48-90
ОбзорCanarsee: чугунные радиаторы развенчаны?
НЬЮ-ЙОРК, 25 августа 2015 г. / PRNewswire /. Люди не воспринимают термин «эволюция» легкомысленно. Так же, как мы произошли от обезьян, многие из приспособлений, которые мы когда-то использовали, сделали то же самое. Последние 100 лет показали инновационность мира и то, как все должно постоянно меняться к лучшему, чтобы поддерживать надлежащий баланс. Сегодня речь идет о развитии центрального отопления и о том, как мир изменился и адаптировался к его новейшим тенденциям; радиаторы алюминиевые .
Логотип— http://photos.prnewswire.com/prnh/20150825/260916LOGO
На протяжении более полувека рынок центрального отопления в основном полагался на чугунные радиаторы из-за их высокой теплоотдачи и исключительной долговечности. Радиаторы вышли из моды в конце 90-х, вернувшись в 21-м веке. Недавно они были возвращены к жизни, обновлены старомодным видом, и большинство компаний, занимающихся продажей радиаторов, даже пошли на более современный вид.Основными аспектами, которые следует учитывать при рассмотрении радиаторов, будет тепловая эффективность, внешний вид и цена. Важно, чтобы прибор был одновременно эффективным в своей работе и при этом имел элегантный домашний вид.
Из-за резкого увеличения количества чугунных радиаторов на в начале 1970-х годов, алюминиевые радиаторы так и не достигли полного расцвета. Вместо этого их затмил братский противник. За 50 лет развития алюминиевый биметаллический радиатор вернулся с впечатляющим резюме, оставив чугун в качестве альтернативного варианта между ними.Эта прекрасная часть сложной технологии, которая используется на нескольких континентах, расположенных по всему восточному полушарию мира, впервые внедряется в американскую культуру. Алюминиевые биметаллические радиаторы хорошо известны своим успехом из-за того, что они используются в большинстве стран Европы, поэтому не секрет, что они будут добиваться успеха.
Интеграция компонентов стального сердечника с алюминиевым корпусом была гениальной идеей. Это дает радиатору те же преимущества, что и у стали, такие как чрезвычайно прочный, долговечный и антиэрозионный, при сохранении чрезвычайно легкого веса алюминия и способности выделять тепло на высоком уровне. Сочетание алюминиевого корпуса и стального сердечника придает радиатору низкую тепловую инерцию, необходимую для эффективной передачи тепла, по сравнению с медью, бронзой и сталью. Биметаллический алюминий теперь стал товаром из-за возрождения центрального отопления с помощью радиаторов. Благодаря элегантному дизайну и искусной отделке они заняли свое место в отрасли центрального отопления. Нет никаких сомнений в том, что биметаллические алюминиевые радиаторы в этом новом мире обладают огромными преимуществами.
Около Канарзее
Здесь, на сайте www.Canarsee.com, мы постоянно стремимся доставлять самые последние разработанные приложения на пороге Америки. Если есть что-то, о чем мы не знаем, то наша задача — выяснить это. В нашем обширном инвентаре есть тысячи различных расходных материалов для специалистов по сантехнике и HVAC. Мы поддерживаем рост нашей отрасли, и для того, чтобы расти, необходимо изучать информацию. Спасибо за проявленный интерес и за то, что нашли время узнать что-то новое.
ИСТОЧНИК Canarsee
Ссылки по теме
http://www.Canarsee.com
Термостат — Энциклопедия Нового Света
Биметаллический термостат того типа, который используется во многих зданиях.Термостат — это устройство для регулирования температуры системы таким образом, чтобы температура системы поддерживалась около заданной температуры. Термостат делает это, контролируя поток тепловой энергии в систему или из нее. То есть термостат включает или выключает нагревательные или охлаждающие устройства по мере необходимости для поддержания правильной температуры.
Термостаты могут быть сконструированы разными способами и могут использовать различные датчики для измерения температуры. Затем выходной сигнал датчика управляет устройством нагрева или охлаждения.
Общие датчики включают:
- Биметаллические механические датчики
- Расширяющиеся восковые гранулы
- Электронные термисторы
- Электрические термопары
Они могут затем управлять нагревательным или охлаждающим оборудованием с помощью:
- Прямое механическое управление
- Электрическое сигналы
- Пневматические сигналы
Термостат был изобретен в 1885 году Альбертом Бутцем и является первым известным примером методологии управления технологическим процессом. Это изобретение положило начало тому, что сейчас является корпорацией Honeywell.
Механические термостаты
Биметаллический
В паровой или водяной радиаторной системе термостат может быть полностью механическим устройством, включающим биметаллическую полосу. Как правило, это автоматический клапан, который регулирует расход в зависимости от температуры. По большей части, их использование в Северной Америке сейчас редко, поскольку в современных системах радиаторов под полом используются электрические клапаны, как и в некоторых более старых модернизированных системах.Однако они по-прежнему широко используются в радиаторах центрального отопления по всей Европе.
Механические термостаты используются для регулирования заслонок в вентиляционных отверстиях турбин на крыше, снижая потери тепла в зданиях в прохладные или холодные периоды.
Система обогрева салона автомобиля имеет термостатический клапан для регулирования расхода и температуры воды до регулируемого уровня. В старых автомобилях термостат управляет приложением вакуума двигателя к исполнительным механизмам, которые управляют водяными клапанами и заслонками для направления потока воздуха.В современных транспортных средствах вакуумные приводы могут управляться небольшими соленоидами под управлением центрального компьютера.
Восковая гранула
В автомобиле с двигателем внутреннего сгорания требуется термостат для регулирования потока охлаждающей жидкости. Этот тип термостата работает механически. В нем используется восковая гранула внутри герметичной камеры. Воск остается твердым при низких температурах, но по мере нагрева двигателя воск плавится и расширяется. Герметичная камера имеет устройство расширения, которое приводит в действие шток, который открывает клапан при превышении рабочей температуры.Рабочая температура является фиксированной, но определяется конкретным составом воска, поэтому термостаты этого типа доступны для поддержания различных температур, обычно в диапазоне от 70 до 90 ° C (от 160 до 200 ° F).
Современные двигатели работают в горячем состоянии, то есть до температуры выше 80 ° C (180 ° F), чтобы работать более эффективно и уменьшить выбросы загрязняющих веществ. Большинство термостатов имеют небольшое перепускное отверстие для выпуска любого газа, который может попасть в систему (например, воздуха, попавшего во время замены охлаждающей жидкости).Современные системы охлаждения содержат предохранительный клапан в виде подпружиненной крышки радиатора с трубкой, ведущей к частично заполненному расширительному бачку. Из-за высокой температуры в системе охлаждения будет повышено давление до максимального значения, установленного предохранительным клапаном. Дополнительное давление увеличивает температуру кипения хладагента выше той, которая была бы при атмосферном давлении.
Электрические термостаты
Простые двухпроводные термостаты
На иллюстрации показан вид изнутри обычного двухпроводного бытового термостата, предназначенного только для обогрева, который используется для регулирования газового обогревателя с помощью электрического газового клапана. Подобные механизмы могут также использоваться для управления масляными печами, котлами, клапанами зоны котла, электрическими вентиляторами чердаков, электрическими печами, электрическими обогревателями плинтусов и бытовой техникой, такой как холодильники, кофейники и фены. Питание через термостат обеспечивается нагревательным устройством и может варьироваться от милливольт до 240 вольт в стандартной североамериканской конструкции и используется для управления системой отопления либо напрямую (электрические нагреватели плинтуса и некоторые электрические печи), либо косвенно (все газовые, системы масляного и принудительного горячего водоснабжения). Из-за разнообразия возможных напряжений и токов, доступных на термостате, следует соблюдать осторожность.
1. Рычаг управления уставкой. Это смещено вправо для более высокой температуры. круглый индикаторный штифт в центре второй прорези виден через пронумерованную прорезь во внешнем корпусе.
2. Биметаллическая лента, намотанная в катушку. Центр катушки прикреплен к вращающейся стойке, прикрепленной к рычагу (1). По мере того, как катушка становится холоднее, подвижный конец — несущий (4) — перемещается по часовой стрелке.
3. Гибкий провод. Левая сторона подключена одним проводом из пары к регулирующему клапану отопителя.
4. Подвижный контакт, прикрепленный к биметаллической катушке.
5. Винт фиксированного контакта. Это регулируется производителем. Он электрически подключен вторым проводом пары к термопаре, а затем к контроллеру нагревателя.
6. Магнит. Это обеспечивает хороший контакт при замыкании контакта. Он также обеспечивает гистерезис для предотвращения коротких циклов нагрева, поскольку перед размыканием контактов необходимо повысить температуру на несколько градусов.
В качестве альтернативы в некоторых термостатах используется ртутный переключатель на конце биметаллической катушки. Вес ртути на конце змеевика имеет тенденцию удерживать ее там, также предотвращая короткие циклы нагрева. Тем не менее, этот тип термостата запрещен во многих странах из-за его высокой и неизменно токсичной природы в случае выхода из строя. При замене этих термостатов их следует рассматривать как химические отходы.
На рисунке не показан отдельный биметаллический термометр на внешнем корпусе, показывающий фактическую температуру на термостате.
Милливольтные термостаты
Как показано на примере использования термостата выше, питание обеспечивается термопарой, нагреваемой контрольной лампой. Это производит небольшую мощность, поэтому система должна использовать маломощный клапан для управления газом. Этот тип устройства обычно считается устаревшим, поскольку контрольные лампы тратят удивительное количество газа (точно так же, как капающий кран может тратить огромное количество воды в течение длительного периода времени), а также больше не используются на плитах, но все еще остаются можно найти во многих газовых водонагревателях.Их низкая эффективность является приемлемой для водонагревателей, поскольку большая часть энергии, «потраченной впустую» на контрольную лампу, все еще связана с водой и, следовательно, помогает поддерживать тепло в баке. Для водонагревателей без резервуара (по запросу) пилотное зажигание является предпочтительным, поскольку оно быстрее, чем зажигание от горячей поверхности, и более надежно, чем искровое зажигание.
Существующие милливольтные системы обогрева можно сделать гораздо более экономичными, отключив подачу газа в ненагревательные сезоны и повторно включив пилотную систему при приближении отопительного сезона.В зимние месяцы большая часть небольшого количества тепла, генерируемого пилотным пламенем, вероятно, будет излучаться через дымоход в дом, что означает, что газ тратится впустую (в то время, когда система не нагревается активно), но пилотное пламя -утепленный дымоход продолжает добавлять в дом общую тепловую энергию. В летние месяцы это совершенно нежелательно.
Некоторые программируемые термостаты управляют этими системами.
Термостаты 24 В
Большинство термостатов отопления / охлаждения / теплового насоса работают от низковольтных (обычно 24 В переменного тока) цепей управления.Источником 24 В переменного тока является управляющий трансформатор, установленный в составе оборудования для нагрева / охлаждения. Преимущество низковольтной системы управления заключается в возможности управления несколькими электромеханическими переключающими устройствами, такими как реле, контакторы и секвенсоры, с использованием изначально безопасных уровней напряжения и тока. В термостат встроено средство для улучшенного контроля температуры с упреждением. Предохранитель тепла выделяет небольшое количество дополнительного тепла на чувствительный элемент во время работы нагревательного прибора.Это размыкает нагревательные контакты немного раньше, чтобы температура в помещении не превышала уставку термостата.
Механический датчик нагрева обычно регулируется и должен быть настроен на ток, протекающий в цепи управления нагревом, когда система работает. Предохранитель охлаждения выделяет небольшое количество дополнительного тепла на чувствительный элемент, когда охлаждающее устройство не работает. Это приводит к тому, что контакты включают питание охлаждающего оборудования немного раньше, предотвращая чрезмерное повышение температуры помещения.Предохранители охлаждения обычно не регулируются. В электромеханических термостатах в качестве упреждающих элементов используются элементы сопротивления. В большинстве электронных термостатов для функции упреждения используются либо термисторные устройства, либо встроенные логические элементы. В некоторых электронных термостатах датчик термистора может быть расположен на открытом воздухе, обеспечивая переменное ожидание в зависимости от температуры наружного воздуха. Усовершенствования термостата включают отображение наружной температуры, возможность программирования и индикацию неисправности системы.
Большинство современных газовых или масляных печей или котлов будут управляться такими системами, как и большинство электрических печей с релейным управлением:
- Газ:
- Запуск вытяжного вентилятора (если печь относительно недавняя) для создания столба воздуха течет вверх по дымоходу.
- Тепловой воспламенитель или пусковая система искрового зажигания.
- Открыть газовый клапан для розжига основных горелок.
- подождите (если печь относительно новая), пока теплообменник не достигнет надлежащей рабочей температуры, прежде чем запускать главный нагнетательный вентилятор или циркуляционный насос.
- Масло:
- аналогично газу, за исключением того, что вместо открытия клапана печь запускает масляный насос для впрыска масла в горелку.
- Электропечь или бойлер:
- будет запущен нагнетательный вентилятор или циркуляционный насос, а большое реле или симистор включат нагревательные элементы.
- Уголь:
- , хотя сегодня это редкость, стоит упомянуть; Подобно газу, за исключением того, что вместо открытия клапана, печь запускает угольный шнек, чтобы загнать уголь в топку.
В незонированных (типовых жилых домах, один термостат на весь дом) системах, когда клеммы R (или Rh) и W термостата подключены, печь выполняет свои ритуалы запуска и производит тепло.
В зонированных системах (некоторые жилые, многие коммерческие системы — несколько термостатов, управляющих разными «зонами» в здании), термостат заставит небольшие электродвигатели открывать клапаны или заслонки и запускать печь или котел, если он еще не работает.
Большинство программируемых термостатов будут управлять этими системами.
Термостаты линейного напряжения
Термостаты линейного напряжения чаще всего используются для электрических обогревателей, таких как обогреватель плинтуса или электропечь с прямым подключением. Если используется термостат с линейным напряжением, питание системы (в США 120 или 240 вольт) переключается напрямую с помощью термостата. При токе переключения, часто превышающем 40 ампер, использование термостата низкого напряжения в цепи сетевого напряжения приведет, по крайней мере, к выходу из строя термостата и, возможно, к возгоранию.Термостаты линейного напряжения иногда используются в других приложениях, таких как управление фанкойлами (вентилятор питается от линейного напряжения, продуваемого через змеевик, который либо нагревается, либо охлаждается более крупной системой) в больших системах с централизованными котлами и чиллерами.
Некоторые программируемые термостаты доступны для управления системами сетевого напряжения. Обогреватели плинтуса особенно выиграют от программируемого термостата, который способен непрерывно регулировать (как, по крайней мере, некоторые модели Honeywell), эффективно управлять обогревателем, как диммер лампы, и постепенно увеличивать и уменьшать обогрев, чтобы обеспечить чрезвычайно постоянную температуру в помещении (непрерывное управление вместо того, чтобы полагаться на усредняющие эффекты гистериза).Системы, которые включают вентилятор (электрические печи, настенные обогреватели и т. Д.), Обычно должны использовать простые элементы управления включением / выключением.
Комбинированное регулирование нагрева / охлаждения
В зависимости от того, что регулируется, термостат принудительного кондиционирования воздуха обычно имеет внешний переключатель для нагрева / выключения / охлаждения и еще один переключатель включения / авто для включения вентилятора нагнетателя постоянно или только когда обогрев и охлаждение работают. Четыре провода идут к расположенному в центре термостату от основного блока нагрева / охлаждения (обычно расположенного в туалете, подвале или иногда на чердаке): один провод обеспечивает подключение питания 24 В переменного тока к термостату, в то время как другие три подают управляющие сигналы от термостата, один для нагрева, один для охлаждения и один для включения нагнетательного вентилятора.Питание подается от трансформатора, и когда термостат устанавливает контакт между источником питания и другим проводом, реле на блоке нагрева / охлаждения активирует соответствующую функцию блока.
Регламент теплового насоса
Тепловой насос — это холодильный прибор, который меняет направление потока хладагента между внутренним и наружным змеевиками. Это осуществляется путем подачи питания на «реверсивный», «4-ходовой» или «переключающий» клапан. Во время охлаждения внутренний змеевик представляет собой испаритель, отводящий тепло от внутреннего воздуха и передающий его наружному змеевику, где оно отводится наружному воздуху.Во время нагрева наружный змеевик становится испарителем, а тепло удаляется из наружного воздуха и передается воздуху в помещении через внутренний змеевик. Реверсивный клапан, управляемый термостатом, вызывает переключение с нагрева на охлаждение. Термостаты для бытовых тепловых насосов обычно имеют клемму «O» для подачи питания на реверсивный клапан при охлаждении. Некоторые бытовые и многие коммерческие термостаты тепловых насосов используют клемму «B» для подачи питания на реверсивный клапан при обогреве. Тепловая мощность теплового насоса уменьшается с понижением температуры наружного воздуха.При некоторой температуре наружного воздуха (называемой точкой баланса) способность холодильной системы передавать тепло в здание падает ниже потребностей здания в отоплении.
Типичный тепловой насос оснащен электрическими нагревательными элементами для дополнения тепла охлаждения, когда наружная температура ниже этой точки баланса. Работа дополнительного источника тепла регулируется нагревательным контактом второй ступени в термостате теплового насоса. Во время нагрева наружный змеевик работает при температуре ниже температуры наружного воздуха, и на змеевике может образоваться конденсат.Этот конденсат может затем замерзнуть на змеевике, уменьшив его теплопередающую способность. Таким образом, тепловые насосы предусматривают периодическое размораживание наружного змеевика. Это достигается путем переключения цикла в режим охлаждения, выключения наружного вентилятора и включения электрических нагревательных элементов. Электроотопление в режиме размораживания необходимо, чтобы система не выдувала холодный воздух внутрь здания. Затем элементы используются в функции «повторного нагрева». Хотя термостат может указывать на то, что система находится в режиме размораживания и активирован электрический нагрев, функция размораживания не контролируется термостатом.Поскольку тепловой насос имеет электрические нагревательные элементы для дополнительного нагрева и повторного нагрева, термостат теплового насоса предусматривает использование электрических нагревательных элементов в случае выхода из строя холодильной системы. Эта функция обычно активируется клеммой «E» на термостате. При аварийном обогреве термостат не пытается управлять компрессором или наружным вентилятором.
Цифровой
См. Также Программируемый термостат.
В новых цифровых термостатах нет движущихся частей для измерения температуры, и вместо них используются термисторы.Обычно для его работы необходимо установить одну или несколько обычных батарей, хотя некоторые так называемые цифровые термостаты с «похищением энергии» используют обычные цепи переменного тока 24 В в качестве источника питания (но не будут работать с цепями «милливольт» с питанием от термобатарей, используемыми в некоторых печах. ). У каждого есть ЖК-экран, показывающий текущую температуру и текущую настройку. В большинстве из них также есть часы и настройки времени (а теперь и дня недели) для температуры, которые используются для обеспечения комфорта и экономии энергии. Некоторые теперь даже имеют сенсорные экраны или могут работать с X10, BACnet, LonWorks или другими системами домашней автоматизации или автоматизации зданий.
Цифровые термостаты используют реле или полупроводниковое устройство, такое как симистор, в качестве переключателя для управления блоком HVAC. Устройства с реле работают с милливольтными системами, но часто издают слышимый щелчок при включении или выключении. Более дорогие модели имеют встроенный ПИД-регулятор, поэтому термостат заранее знает, как система будет реагировать на его команды. Например, установить такую температуру утром в 7:00 утра. должен быть 21 градус, следит за тем, чтобы в это время температура была 21 градус (обычный термостат в это время просто заработал бы).ПИД-регулятор решает, в какое время система должна быть активирована, чтобы достичь желаемой температуры в желаемое время. Он также обеспечивает очень стабильную температуру (например, за счет уменьшения выбросов).
Большинство цифровых термостатов, широко используемых в жилых домах в Северной Америке, представляют собой программируемые термостаты, которые обычно обеспечивают 30-процентную экономию энергии, если оставить их программы по умолчанию; изменение этих значений по умолчанию может увеличить или уменьшить экономию энергии.В статье о программируемом термостате представлена основная информация по эксплуатации, выбору и установке такого термостата.
Расположение бытового термостата
Термостат должен располагаться вдали от охлаждающих или обогревающих вентиляционных отверстий или устройств в комнате, но при этом подвергаться воздействию общего потока воздуха из комнаты (комнат), которую необходимо регулировать. Открытая прихожая может быть наиболее подходящей для однозонной системы, где гостиные и спальни работают как единая зона. Если коридор может быть закрыт дверями из регулируемых помещений, то их следует оставить открытыми во время использования системы.Если термостат расположен слишком близко к источнику, управляемому источником, система будет иметь тенденцию к «короткому циклу», и многочисленные пуски и остановки могут раздражать и в некоторых случаях сокращать срок службы оборудования. Многозонная система может сэкономить значительную энергию за счет регулирования отдельных пространств, позволяя неиспользуемым комнатам изменять температуру за счет отключения отопления и охлаждения.
Коды клемм термостатов
NEMA — Национальная ассоциация производителей электрооборудования [sic] в 1972 году стандартизировала этикетки на клеммах термостатов.Эти стандарты определяют буквенно-цифровые коды, которые будут использоваться для определенных функций в термостатах:
Буква | Цвет | Определение |
---|---|---|
R или RH для нагрева или RC для охлаждения | красный | «горячая» сторона трансформатора |
W | белый | контроль нагрева |
W2 | розовый или другой цвет | тепло, вторая ступень |
Y2 | синий или розовый | ступень компрессора|
C или X | черный | общая сторона трансформатора (24 В) |
G | зеленый | вентилятор |
O | оранжевый | для охлаждения |
L | желто-коричневый, коричневый, серый или синий | Индикаторная лампа обслуживания |
X2 | 902 04 синий, коричневый, серый или коричневыйнагрев, вторая ступень (электрическая) | |
B | синий или оранжевый | подача энергии для нагрева |
B или X | синий, коричневый или черный | общая сторона трансформатора |
E | синий, розовый, серый или коричневый | аварийное тепловое реле на тепловом насосе |
T | коричневый или серый | сброс внешнего упреждающего устройства |
См. также
- Автоматическое управление
- Delta Dore
- Термостат Honeywell Chronotherm
- Датчик
Ссылки
Внешние ссылки
Все ссылки получены 6 февраля 2020 г.
- HVAC News & Directory — Новые функции продукта, новости, события, календарь обучения и каталог для профессионалов отрасли.
Кредиты
Энциклопедия Нового Света Писатели и редакторы переписали и завершили статью Википедия в соответствии со стандартами New World Encyclopedia . Эта статья соответствует условиям лицензии Creative Commons CC-by-sa 3.0 (CC-by-sa), которая может использоваться и распространяться с указанием авторства.Кредит предоставляется в соответствии с условиями этой лицензии, которая может ссылаться как на участников Энциклопедии Нового Света, участников, так и на самоотверженных добровольцев Фонда Викимедиа. Чтобы процитировать эту статью, щелкните здесь, чтобы просмотреть список допустимых форматов цитирования. История более ранних вкладов википедистов доступна исследователям здесь:
История этой статьи с момента ее импорта в энциклопедию Нового Света :
Примечание. могут применяться ограничения на использование отдельных изображений, на которые распространяется отдельная лицензия.
Подключение биметаллического радиатора к системе отопления Фотография, картинки, изображения и сток-фотография без роялти. Image 85657701.
Подключение биметаллического радиатора к системе отопления Фотография, картинки, изображения и сток-фотография без роялти. Изображение 85657701.Подключение биметаллического радиатора к системе отопления.Квартира новая система отопления. Биметаллические трубы конвектора подключены к радиатору. Конвейерная система для отопления. Стилизованные трубы системы отопления, системы отопления для электромобилей. радиаторные части отопительного оборудования. Запчасти биметаллического типа. Конвекторная система для подключения труб и радиаторов. Центральная часть системы.
M L XLТаблица размеров
Размер изображения | Идеально подходит для |
S | Интернет и блоги, социальные сети и мобильные приложения. |
M | Брошюры и каталоги, журналы и открытки. |
л | Плакаты и баннеры для дома и улицы. |
XL | Фоны, рекламные щиты и цифровые экраны. |
Используете это изображение на предмете перепродажи или шаблоне?
Распечатать Электронный Всесторонний
3543 x 2658 пикселей | 30.0 см x 22,5 см | 300 точек на дюйм | JPG
Масштабирование до любого размера • EPS
3543 x 2658 пикселей | 30,0 см x 22,5 см | 300 точек на дюйм | JPG
Скачать
Купить одно изображение
6 кредита
Самая низкая цена
с планом подписки
- Попробовать 1 месяц на 2209 pyб
- Загрузите 10 фотографий или векторов.
- Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц
221 ру
за изображение любого размера
Цена денег
Ключевые слова
Похожие изображения
Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами
@ +7 499 938-68-54
Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie
. ПриниматьРадиаторы
Мы производим радиаторы трех типов: алюминиевые, биметаллические и чугунные. При производстве радиаторов используется качественное сырье. Все радиаторы проходят испытания непосредственно на рабочем месте. Качество радиаторов Konner подтверждено международным сертификатом ISO 9001-2000.
Радиаторы железные
Надежные и практичные чугунные радиаторы Konner не подвержены коррозии.Они предъявляют минимальные требования к качеству теплоносителя. Широкий ассортимент чугунных радиаторов позволяет подобрать модель, подходящую для любой квартиры, офиса или производственного объекта. Наши чугунные радиаторы популярны в России, Восточной Европе, США и на Ближнем Востоке. Чугунные радиаторы широко используются на местном китайском рынке.
HIT СЕРИЯ
СОВРЕМЕННАЯ СЕРИЯ
СОВРЕМЕННЫЙ СТИЛЬ СЕРИЯ
ЛЕГЕНДА СЕРИЯ
Биметаллические радиаторы
Композитные (сталь-алюминий) биметаллические радиаторы Konner имеют полностью стальной коллектор, который обеспечивает максимальную долговечность отопительного оборудования и обеспечивает его способность поддерживать рабочее давление до 60 атмосфер.В биметаллических радиаторах Konner нет контакта между теплоносителем и алюминием, что защищает его от любой коррозии в системах центрального отопления, где качество воды небезопасно. Биметаллические радиаторы Konner отличаются идеальной поверхностью, привлекательным дизайном и высокими эксплуатационными характеристиками. В основном они экспортируются в Россию и другие страны Восточной Европы.
БИМЕТАЛЛ 80/350
БИМЕТАЛЛ 80/500
БИМЕТАЛЛ 100/200
БИМЕТАЛЛ 100/500
Радиаторы алюминиевые
Алюминиевые радиаторыFine Konner обеспечивают лучший показатель рассеивания тепла среди всех типов радиаторов.Они могут выдерживать высокое рабочее давление. Мы производим литые (премиум-класс) и экструдированные радиаторы. Эти радиаторы в основном поставляются на европейский рынок.
ЛЮКС 200
ЛЮКС 350
ЛЮКС 70
ЛЮКС 80
ЛЮКС 100
ДАТА | HS_CODE | Описание продукта | Торговая марка | Страна | Вес нетто | Статистическая стоимость | Место отправителя | Имя грузополучателя|||
---|---|---|---|---|---|---|---|---|---|---|
2017-09-05 | 73221 | РАДИАТОРЫ СИСТЕМЫ МОНТАЖА ДЛЯ ЖИЗНИ ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ, биметаллические с электрическим обогревом, МАТЕРИАЛЬНОЕ ПРОИЗВОДСТВО (55% СТАЛЬ 1201 АЛЮМИНИЙ 45%) ОБЩЕЕ КОЛИЧЕСТВО0__: биметаллические радиаторы (55% СТАЛЬ АЛЮМИНИЙ 45%) __1.1__ ПРОИЗВОДСТВО | без обозначения | КИТАЙ | 8954 | 12284,65 | ВЛАДИВОСТОК | *****20 | *****20 | |
2017-09-06 | 7322110000 | РАДИАТОРЫ ЖИЗНЕННЫЙ ЧУГУН ДЛЯ ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ 7, 10, 12 секций с электрическим обогревом, литые вместе с монтажным комплектом (для удобства ТРАНСПОРТИРОВКА упаковывается отдельно от РАДИАТОРА) ТОЛЬКО РАДИАТОР 486/36 ПОДДОНОВ КОРОБКИ С МОНТАЖОМ 19 | BEIZHU РАДИАТОРЫ | КИТАЙ | 21940 | 25582,04 | Xingang | ***** | ***** | |
2017-09-17 | РАДИАТОРЫ ДЛЯ ЖИЗНИ И ЧАСТИ ЧЕРНЫХ МЕТАЛЛОВ РАДИАТОРЫ ДЛЯ СИСТЕМЫ МОНТАЖА ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ, биметалл с электрическим обогревом, МАТЕРИАЛЬНОЕ ПРОИЗВОДСТВО (55% СТАЛЬ АЛЮМИНИЙ 45%) __ 1.0__: РАДИАТОР, БИМЕТАЛЛ 8 СЕКЦИЙ производство __1.1__ | без обозначения | КИТАЙ | 1761.8 | 2405,8 | ВЛАДИВОСТОК | ***** | ***** | ||
73221 | РАДИАТОРЫ ДЛЯ ЖИЗНИ И ЧАСТИ ЧЕРНЫХ МЕТАЛЛОВ РАДИАТОРЫ СИСТЕМЫ МОНТАЖА ДЛЯ ЖИЗНИ ЦЕНТРАЛЬНЫЙ ОТОПИТЕЛЬ СЕКЦИОННЫЙ, биметаллический с электрическим обогревом, МАТЕРИАЛ ПРОИЗВОДСТВА (55% СТАЛЬ АЛЮМИНИЙ 1 __ БИМЕТАЛИЗАТОР __ 1 __ БИМЕТАЛЛ __ 1, РЕАКЦИЯ 45%)1__ Производитель | не обозначен | КИТАЙ | 942 | 1286 | ВЛАДИВОСТОК | ***** | ***** | ||
2017-09-17 | 73221RADIFATE | 73221RADIFATOR | ИЗДЕЛИЯ ИЗ ЧЕРНЫХ МЕТАЛЛОВ СИСТЕМЫ МОНТАЖА ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ СЕКЦИОННЫЙ, биметалл с электрическим обогревом, ПРОИЗВОДСТВО МАТЕРИАЛА (55% СТАЛЬ АЛЮМИНИЙ 45%) __ 1.0__: РАДИАТОР, БИМЕТАЛЛ 12 СЕКЦИЙ __1.1__.4 | 457,8 | ВЛАДИВОСТОК | ***** | ***** | |||
2017-09-17 | 73221 | РАДИАТОРЫ КРЕПЛЕНИЯ И ДЕТАЛИ СИСТЕМЫ ТЕПЛООБРАБОТКИ ЖЕЛЕЗНЫХ МЕТАЛЛОВ биметалл с электрообогревом, ПРОИЗВОДСТВО МАТЕРИАЛА (55% СТАЛЬ АЛЮМИНИЙ 45%) __ 1.0__: РАДИАТОР, БИМЕТАЛЛ 14 СЕКЦИЙ __1.1__ Производитель | без обозначения | КИТАЙ | 131,4 | 179,4 | V *** | ***** | ||
2017-10-12 | 73229 | ВНУТРЕННИЕ ВОЗДУШНЫЕ ОБОГРЕВАТЕЛИ грузовика с электрическим обогревом, работает на ТЕПЛОВОМ ЛЬДУ — ЧАСТЬ ПЕРЕДНЕГО ПОГРУЗЧИКА SDLG LG956L: обогреватель кабины — радиатор, установлен в металлическом корпусе, впускной и выпускной патрубки | *** | КИТАЙ | 25 | 159,03 | Забайкальское | ***** | ***** | |
2017-11 -07 | 902 04 7322110000РАДИАТОРЫ ЖИЗНЕННЫЙ ЧУГУН ДЛЯ ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ 7, 10, 12 секций с электрообогревом, ЛИТЬЕ, ВМЕСТЕ С МОНТАЖНЫМ КОМПЛЕКТОМ (ТРАНСПОРТНЫЕ УСТРОЙСТВА упакованы отдельно от РАДИАТОРА) ТОЛЬКО С РАДИАТОРАМИ НАКОНЕЧНИКА | И РАДИАТОРА С ПЕРЕДАЧИМ РАДИАТОРА/30КИТАЙ | 21746 | 25660,28 | Xingang | ***** | ***** | |||
2017-11-14 | 73221 | РАДИАТОР СИСТЕМЫ СИСТЕМЫ ТЕПЛООБРАБОТКИ ЭЛЕКТРИЧЕСКОЙ СИСТЕМЫ биметалл с подогревом, ПРОИЗВОДСТВО МАТЕРИАЛОВ (55 ПРОЦЕДУРА СТАЛИ АЛЮМИНИЯ 45 процентов) | не обозначено | КИТАЙ | 2553 | 1300,01 | ВЛАДИВОСТОК | ***** | ***** | ***** | Обзор: чугунные радиаторы развенчаны?
