Давление газа в газопроводе дома

По различным магистралям газ транспортируется под разным давлением, которое определяется характеристиками системы и нуждами потребителей. Для частных и многоквартирных домов государством утверждены специальные нормы. Соблюдение параметров обеспечивает надежное функционирование всех элементов в системе газоснабжения.

Рекомендуем: Как измерить (проверить) давление газа в газопроводе дома

Природный газ и его перемещения по газопроводу

Природный газ – это ценное ископаемое, которое добывается под землей.

К потребителям этот ресурс доходит в виде очищенного топлива. Состав природного газа отличается, но основу составляет метан (больше 80 %). Остальные элементы загрязняют трубы и приводят к разрушению магистралей.

Природное ископаемое не имеет запаха, поэтому узнать об утечке практически нереально. Для обеспечения безопасности к топливу добавляют разные примеси, придающие газу специфический аромат.

В центральной магистрали обычно наблюдается высокое давление – в среднем 11,8 МПа.

Такой показатель не подходит для труб в частных домах и квартирах, поэтому газ сначала попадает в распределительную станцию. Дальше топливо направляется в пункты газорегулятора, и только потом попадает к пользователям.

Виды магистралей разного назначения

Для разных газопроводов отведена конкретная сфера применения. Подводить газ к жилым домам от центральной магистрали опасно и нецелесообразно, так как перед каждым газовым прибором придется монтировать редукционную технику. К потребителям топливо должно поступать по трубам с низким давлением, что гарантирует безопасность на бытовом уровне.

Рекомендуем: Газопроводы высокого, среднего и низкого давления и Какие существуют виды давления

Классификация газовых сетей по рабочему давлению

Для обеспечения газом жилые дома и предприятия разработана масштабная сеть. Для ее безопасного функционирования на каждом участке устанавливается разное рабочее давление.

Категории газовых трубопроводов

• Магистральные сети, которые доставляют газ в больших объемах к станциям распределения. Здесь используется наиболее высокие показатели, достигающее 12 атмосфер.
• Трубы для транспортировки топлива в котельные и магистральную разводку. Для этого используются параметры 3-6 атмосфер.
• Коммуникации, поставляющие топливо промышленным организациям и станциям, обеспечивающим отопление домов. Давление в такой сети среднее – до 3 атмосфер.
• Трубы, доставляющие газ в жилые дома. Обычно параметры не превышают 0,05 атмосфер.

При поломках система не может подавать газ под нужным давлением, что приводит к аварийным ситуациям и нарушениям работы отопительного оборудования.

Разновидности прокладки газовых сетей

Трубы прокладываются разными способами. Чаще всего используется кольцевой или тупиковый метод. При первом варианте топливо подается к жильцам с двух сторон, тем самым замыкая кольцо. Тупиковый способ подразумевает одностороннюю подачу газа.

Оптимальное давление для домашних трубопроводов

Газопроводы в зависимости от места монтажа классифицируются на наземные, подземные, наводные и подводные. Их назначение – транспортировка топлива с места добычи к конечному пользователю.

Газ подается под определенным давлением. Параметр зависит от участка газопровода.

Наиболее высокое давление природного газа наблюдается в центральных магистралях. Самые низкие показатели применяются при доставке топлива непосредственно в жилище потребителя.

Параметры обычно не превышают 0,5 кгс/см².

Распределительное оборудование и настройка

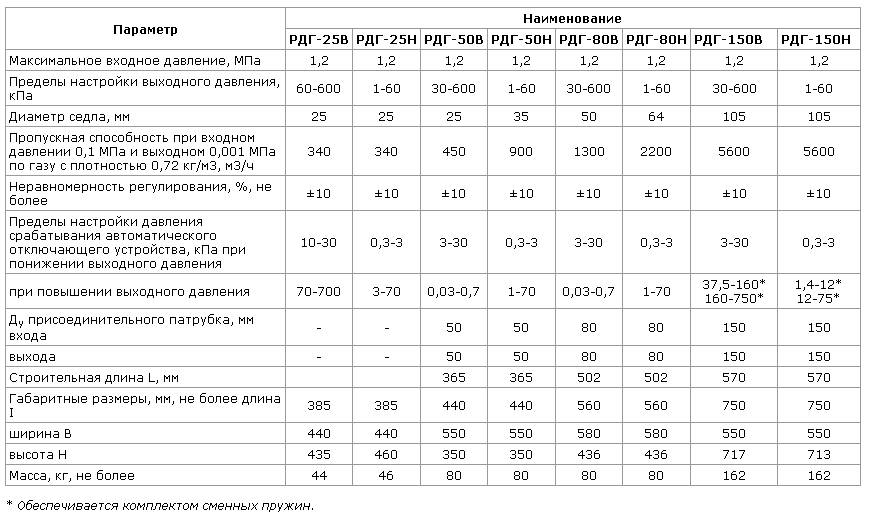

Для соединения труб с разным давлением газа в сети применяют специальные регуляторы. Для этого в газорегуляторных пунктах находятся уникальные агрегаты, предназначены для управления потоками газа, определяя их дальнейшее направление.

Разновидности оборудования для настройки оптимальных показателей:

• Редукционные установки, уменьшающие показатели.
• Коммутационные аппараты, распределяющие топливо по отдельным квартирам и другим магистралям.
• Параметры системы контролируют различные датчики – манометры, счетчики, прочее.
• Для очищения газа предусмотрено фильтрационное оборудование.

Современные системы функционируют на автоматическом управлении, что позволяет упростить регулировку параметров. Также удается обезопасить газовые магистрали и приборы, которые подключаются к ним.

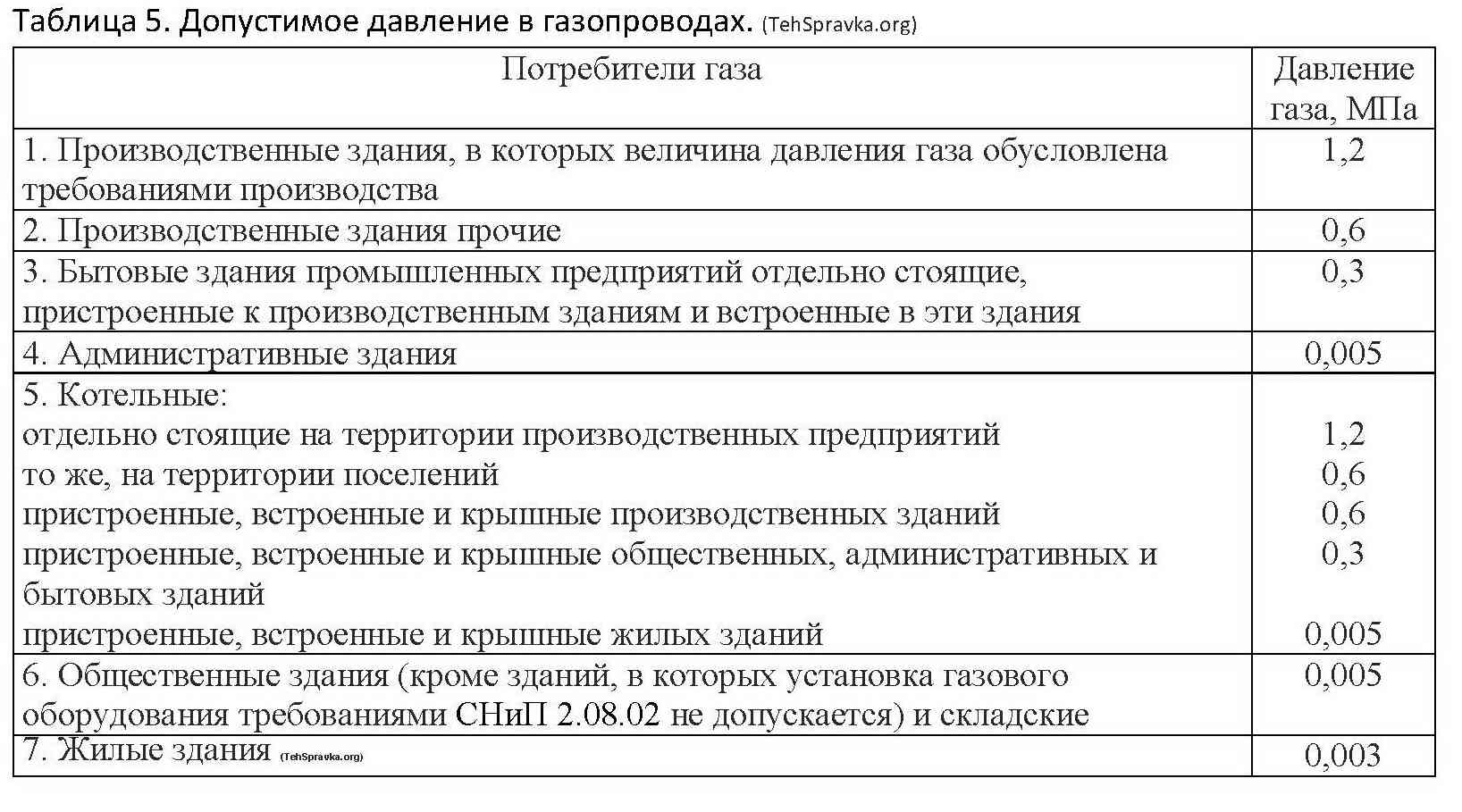

Категории давления

Выделяют 4 категории давления бытового газа: низкое, среднее, высокое и очень высокое. Для первого варианта характерны показатели, которые не превышают 0,05 атмосфер. Норма среднего – 0,5-3 атмосферы. В газопроводах высокого давления параметры составляют 3-6 атмосфер, а очень высокого – 6-12 атмосфер.

Правильный выбор давления – среднее или низкое

Оптимальное давление газа в газопроводе дома должно находиться в пределах 0,05 атмосфер.

Эти показатели обеспечивают надежное функционирование газового оборудования в квартире и частном доме. Государственные стандарты допускают небольшое отклонение, но оно не должно превышать 0,005 кг/см².

Недостаточное давление становится причиной перебоев с подачей топлива в многоэтажных домах. Чем больше потребителей, тем выше потребности в использовании топлива. В зимнее время расход газа значительно увеличивается, ведь требуется обогреть квартиры.

В частных домах перебои в работе сети возникают из-за характеристик газовых приборов. Для нормального функционирования котлов должно соблюдаться определенное давление в трубах. Если показатели слишком низкие, то работы приборов постепенно ухудшается. Чтобы предотвратить поломки устанавливают насосы для повышения давления газа.

Высокие показатели могут спровоцировать серьезные аварии, в результате которых могут погибнуть люди. Для предотвращения проблемных ситуаций монтируются системы распределения. Их основная цель – поддержание оптимальных показателей в сети, основываясь на сезоне года.

Подвод газа к жилым домам

В загородных домах применяется природный газ, который проходит предварительную очистку. Топливо подается по трубам под давлением не больше 0,05 атмосфер.

Показатель качества газа, добытого из недр земли – количество метана. Обычно в природном ресурсе его больше 80 %. Чтобы придать газу запаха добавляют одоранты – специальные добавки, помогающие своевременно выявить утечку газа. Если говорить об автономной системе газификации, то газ в дом подается через специальные емкости (газгольдеры).

Читайте по теме больше: Что такое газгольдер и Какой расход сжиженного газа при пользовании газгольдером

Показатели давления в квартирах и многоэтажных домах в больших городах

Для всех жилых домов, в том числе городских квартир, используется давление четвертой категории – 0,05 атмосфер.

Если показатели будут выше, то оборудование может просто взорваться из-за перенапряжения. Низкое — не удовлетворит потребности жильцов, из-за чего газовое оборудование выйдет из строя.

Почему отключают подачу топлива



Поломки в системе газопровода случаются крайне редко. Ремонт должен выполнять специалист с большим опытом и необходимыми для работы инструментами. Чтобы устранить поломку, сначала требуется перекрыть подачу газа. Намного проще обесточить сеть в частном секторе, так как в многоквартирном доме такой процесс принесет массу неудобств всем жителям многоэтажки.

Чаще всего газ отключают, когда требуется заменить какие-либо элементы системы. Трубы обесточиваются, когда требуется их обрезать. Для замены конкретного прибора или устранения поломки требуется предварительно проконсультироваться со специалистом.

Читайте так же по теме: Расход газа при отоплении частного дома и Как экономить при газовом отоплении

Мне нравитсяНе нравится

Давление газа в газопроводе дома – каким оно должно быть? + Видео

Газификация частного сектора – сегодня норма жизни, хотя каких-то десять лет назад об этом многие могли только мечтать. Однако использование газа большим кругом потребителей вызывает ряд проблем, о которых следует знать заранее. Эти знания пригодятся вам при выборе жилья или покупке дорогостоящих газовых котлов и прочего оборудования, потребляющего голубое топливо.

Газовые вены – как циркулирует газ по системе?

Прежде, чем газ загорится голубым пламенем на вашей кухонной плите, он проходит сотни и тысячи километров по газопроводам. Самой главной артерией газотранспортной системы является газовая магистраль. Давление в таких магистралях очень большое – 11,8 МПа, и совершенно не подходит для частного потребления.

Голубое пламя газа на кухонной плите

Однако уже в газораспределительных станциях (ГРС) происходит снижение давления до 1,2 МПа. Кроме того, на станциях происходит дополнительная очистка газа, ему придается специфический запах, который ощутим человеческим обонянием. Без одоризации – так называется этот процесс – мы бы не ощущали наличие газа в воздухе при его утечке, поскольку сам по себе метан не имеет ни цвета, ни запаха. Для придания запаха зачастую используют этантиол – даже если в воздухе будет находиться одна часть этого вещества на несколько десятков миллионов частей воздуха, мы почувствуем его наличие.

Газораспределительная станция

Из газораспределительных станций путь газа пролегает к газорегуляторным пунктам (ГРП). Эти пункты фактически и являются точкой распределения голубого топлива между потребителями. На ГРП автоматическое оборудование контролирует давление и распознает потребность в его повышении или понижении. Также на газорегуляторных пунктах происходит еще один этап фильтрации газа, а специальные приборы регистрируют степень его загрязнения до и после очистки.

Низкое или среднее – какое давление лучше?

Раньше большинство жилых домов снабжались газопроводом низкого давления (0.003 МПа), поскольку магистраль со средним давлением (0.3 МПа) требует более масштабных монтажных работ и закупки специального оборудования, которое снижает давление непосредственно на входе газа в трубы внутри дома.

Однако с ростом количества потребителей в газопроводе низкого давления топлива может попросту не хватать на всех – особенно это становится заметно зимой, когда большинство включает на полную мощность газовые котлы.  В системе со средним давлением такая проблема практически исключена. Следует учитывать и высокие требования современных газовых котлов. При недостаточном давлении многие агрегаты в лучшем случае выдают меньшую мощность, чем указал производитель, а в худшем случае – отключаются до момента появления нужного давления в системе.

Современные газовые котлы

Приобретать дорогостоящие котлы потребителям низкого давления – все равно, что выбрасывать деньги на ветер, поскольку такая покупка себя совершенно не оправдает. Решать проблему с перебоями газа приходится самим потребителям. Как вариант, можно приобрести комбинированный твердотопливный котел, который можно загружать твердым топливом во время отсутствия или слишком низкого давления газа. На кухне же можно пользоваться баллоном со сжиженным газом, установив одну конфорку под такой тип топлива.

При повышенном давлении ситуация ничуть не лучше – если в домах не установлены распределительные аппараты, повышается риск возникновения аварийных ситуаций. Поскольку газ с низким давлением считается более безопасным, его использование предписано в общественных учреждениях, таких как школы, детсады, больницы, а также заводы и предприятия различного типа, где газ используют в целях отопления. Также газовые магистрали с низкими показателями прокладывают в небольшие населенные пункты.

Газовая магистраль в небольшом населенном пункте

В крупных городах с высоким социальным статусом прокладывают газопровод с высоким давлением. Решение об этом принимают, исходя не только из количества потребителей, но и из их финансовой возможности оплатить приобретение более дорогостоящего и мощного оборудования. По большому счету, потребители не выбирают, каким газопроводом пользоваться, разве что только при выборе места жительства.

Отличие газопроводов по типу прокладки

Газовая магистраль может быть проложена разными способами. Чаще всего сегодня используют кольцевой способ прокладки и тупиковый. В случае с тупиковой сетью газ поступает к пользователю только с одной стороны, тогда как в кольцевой магистрали газ поступает с двух сторон и движется дальше по типу замкнутого кольца.

Прокладка газопровода кольцевым способом

В тупиковой системе существует большой недостаток – когда газовые службы проводят ремонтные или профилактические работы, они вынуждены отключать от газа огромное количество потребителей. Если вы проживаете именно в такой зоне, то при выборе газового котла следует учесть наличие автоматического отключения оборудования при отсутствии давления, иначе агрегат будет работать вхолостую.

Ремонтные работы газовой службы

В кольцевой системе такого недостатка нет – газ поступает с двух сторон. Благодаря этому давление равномерно распределяется между всеми потребителями, тогда как в тупиковой системе чем дальше будет находиться дом от ГРП, тем меньше давление будет в трубе. Опять же, этот фактор следует учесть при покупке дома – чем дальше дом находится от газорегуляторного пункта, тем сильнее нивелируется качество газоснабжения.

Причины отключения газа – ремонт или профилактика?

Поломки в системе газоснабжения – явление довольно редкое. Чаще всего отключение газа происходит по той причине, что кому-то из потребителей понадобились услуги газовой службы по замене или переустановке газового оборудования. Только специалист может осуществлять подобные процедуры, и желательно, чтобы это был мастер с большим опытом подобных работ. Газовую трубу обесточивают в том случае, если необходима ее обрезка.

Обесточивание трубы

В частном секторе сделать это намного проще, чем в многоэтажном доме. Если частник может попросту закрыть кран, то житель многоэтажки сначала должен получить специальное разрешение от соответствующей инстанции.

Закрытие крана

Советоваться со специалистами следует и в случае необходимости установить или поменять тот или иной аппарат, который будет подключен к газовой магистрали. Как уже было отмечено выше, разное оборудование предназначено для разных состояний самого газа в сети. Именно по причине неосведомленности потребителей им приходится впоследствии переделывать целые проекты. Поэтому всегда сначала подбирайте оборудование, и только потом приступайте к составлению проекта. Пренебрегать давлением газа в системе нельзя ни в коем случае, иначе это может обернуться весьма плачевными ситуациями.

Оцените статью: Поделитесь с друзьями!

Типовая производственная инструкция «Контроль давления газа в сети газораспределения» — Портал газовиков

1 Общие положения

1.1 Максимальный предел давления газа у потребителей определяется согласно СП 62.13330.2011.
1.2 Минимальный предел давления газа у потребителей определяется по эксплуатационному паспорту на газоиспользующее оборудование.
1.3 Для проведения работ по контролю давления газа в сети газораспределения должна разрабатываться и утверждаться схема измерений.
1.4 Контроль давления в сети газораспределения проводится бригадами слесарей в количестве не менее двух человек под руководством специалиста.
1.5 Количество бригад определяется количеством точек измерений на одной ветке сети газораспределения.
1.6 Плановый контроль давления газа в сети газораспределения производится путем его измерения в период наибольшего расхода газа (в зимний период) и в часы максимального потребления газа не реже одного раза в 12 месяцев.
1.7 Внеплановые измерения давления газа производятся для уточнения радиусов действия существующих ГРП, выявления возможности подключения новых потребителей, а также при вводе в эксплуатацию новых потребителей с расходом газа более 10 % от расхода газа на участке газопровода, к которому присоединяется потребитель.

2 Порядок производства работ

2.1 Замеры давления производятся в заранее намеченных наиболее неблагополучных по режиму газоснабжения точках по схеме измерений.
2.2 Точки (пункты) замера давления на газопроводах определяются эксплуатационной организацией исходя из опыта эксплуатации с учетом заявок потребителей о недопустимом снижении давления или прекращении подачи газа.

2.3 Измерения следует производить одновременно во всех точках, предусмотренных схемой замеров. Продолжительность проведения работ не должна превышать 1 ч.
2.4 На сетях среднего и высокого давления контроль давления газа производится на ГРП и у потребителей.
При производстве замеров на сетях среднего и высокого давлений необходимо:
- произвести замер давления газа на входе и выходе ГРП по манометрам;
- у потребителя установить манометр на газоиспользующем оборудовании и произвести замер давления газа;
- сравнить показания манометров в ГРП и у потребителя.
Колебания давления газа на выходе из ГРП допускаются в пределах 10 % от рабочего давления.
2.5 На сетях низкого давления контроль давления газа рекомендуется производить на конденсатосборниках. При этом число точек замеров должно определяться из расчета одна точка на 500–700 м.
При производстве замеров давления газа в местах установки конденсатосборников на сетях низкого давления необходимо:
- вывернуть пробку на стояке конденсатосборника, присоединить манометр к стояку, открыть запорное устройство на манометре и произвести замер давления газа в сети газораспределения;
- закрыть отключающее устройство на манометре, отсоединить манометр, установить пробку на стояке конденсатосборника и проверить герметичность резьбового соединения пенообразующим раствором или приборным методом.

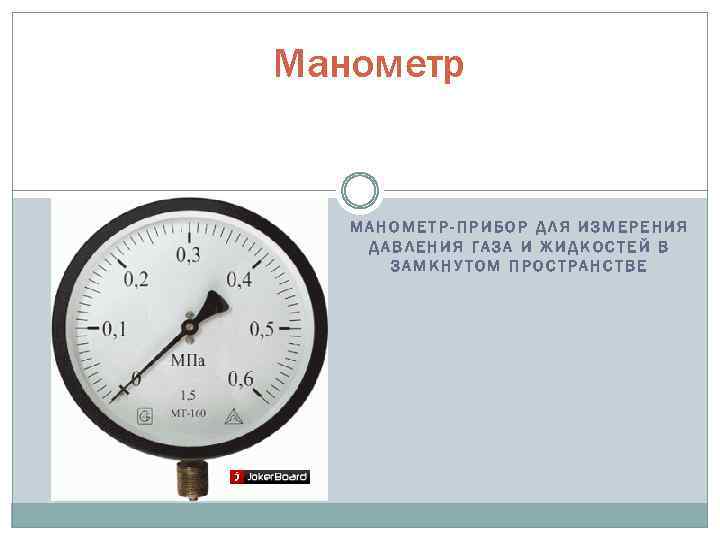

2.6 Для измерения давления газа следует применять следующие виды манометров:
- при давлении до 0,01 МПа – U-образные, заполняемые водой;
- давлении свыше 0,01 МПа – образцовые или пружинные контрольные с соответствующей шкалой.

3 Оформление результатов работы

3.1 Результаты измерений (время и величина давления газа) заносятся в специальный журнал.
3.2 Выявление резких перепадов давления свидетельствует о наличии закупорок.

4 Контроль качества работ

4.1 Герметичность соединений пробок, штуцеров, установленных по окончании замеров давления газа, должна быть проверена пенообразующим раствором или приборным методом.
4.2 По результатам измерений для оценки фактического режима давления в сети газораспределения по результатам замеров составляется режимная карта давлений для сравнения ее с проектной расчетной схемой и выявления причин недостаточного давления газа.

5 Специальные требования

5.1 На выполнение работы по контролю давления газа в сети газораспределения выдается наряд-допуск на выполнение газоопасных работ по форме ПБ 12-529-03, предусматривающий разработку и последующее осуществление комплекса мероприятий по подготовке и безопасному проведению работы.
5.2 К работе допускаются специалисты и рабочие, прошедшие аттестацию по промышленной безопасности в объеме, соответствующем должностным обязанностям и профилю выполняемых работ, и получившие допуск к выполнению газоопасных работ.
5.3 Перед выполнением работы по контролю давления газа в сети газораспределения руководитель обязан проинструктировать рабочих о технологической последовательности операций и необходимых мерах промышленной и пожарной безопасности и зафиксировать прохождение инструктажа подписями работников – членов бригады в наряде-допуске на выполнение газоопасных работ.
5.4 После получения задания работники – члены бригады обязаны:
- подготовить необходимые средства индивидуальной защиты (противогаз шланговый, рукавицы, спецодежда, аптечка, спасательные пояса и веревки) и проверить их исправность;
- подобрать инструмент, оборудование и техническую оснастку, необходимые при выполнении работы, проверить их исправность и соответствие требованиям безопасности.

5.5 Наличие и исправность средств индивидуальной защиты определяются при выдаче наряда-допуска на выполнение работы.
5.6 Ответственным за наличие у рабочих средств индивидуальной защиты, их исправность и навыки применения является мастер.
5.7 При выполнении замеров давления газа в ГРП необходимо:
- перед входом в ГРП открыть дверь и проветрить помещение ГРП в течение 10 мин;
- использовать оборудование, выполненное во взрывозащищенном исполнении;
- использовать обувь без стальных подковок и гвоздей.
5.8 При выполнении работ на проезжей части дорог необходимо:
- выставить со стороны движения транспорта на расстоянии 5 м от места работы предупредительные знаки;
- одному из работников – членов бригады следить за движением транспорта и не допускать к месту проведения работ посторонних лиц;
- следить за недопущением применения открытого огня вблизи места выполнения работы;
- на работниках, производящих работу, должны быть надеты жилеты сигнального цвета.
5.9 Во время присоединения и отсоединения приборов при измерении давления газа в сети газораспределения следует сократить до минимума выход газа из газопровода.

Проблемы газопротребления сегодня

Мы резко перешли от простых отечественных котлов КЧМ и АОГВ к оборудованию с более совершенными системами управления таких известных во всем мире производителей, как Viessmann, Buderus, Vaillant, а также других «законодателей моды» в области отопительного оборудования. В этом немалая заслуга торговых компаний и представительств, которые занимаются активным внедрением современных технологий в системы газопотребления в России. Производители техники постоянно форсируют развитие инноваций и усиленно работают над новыми решениями, которые позволяют более экономно использовать газовое топливо, поддерживать необходимый уровень экологической безопасности и обеспечивать высокий уровень комфорта. Однако, как известно, ни один прибор не работает сам по себе. Для того чтобы его характеристики соответствовали заявленным параметрам, воздействие на окружающую среду было минимальным, максимально экономились энергетические ресурсы, необходимо обеспечить перед газоиспользующим оборудованием стабильное давление газа именно того значения, которое указано в паспорте завода-изготовителя.

Величина номинального давления природного газа, определенная для устойчивой работы отопительных приборов, составляет не менее 20 мбар (200 мм вод. ст.). В зимнее время, особенно в период сильных морозов, когда потребление газа растет, давление в сети значительно снижается. Пониженное давление вызывает падение мощности котла, возможности которого, таким образом, используются не полностью, и он работает вполсилы. При этом возникают существенные проблемы, которые зачастую приводят не только к перебоям в работе, но и к остановке котла. Так многие плюсы превращаются в минусы, и вместо энергоэффективности нас ждет дорогостоящий ремонт. Какие же сети газопотребления мы имеем наряду с современными приборами зарубежного производства? А имеем мы сети, построенные и строящиеся до сих пор по устаревшей нормативной базе, которая не менялась со времен тех самых КЧМ и АОГВ. Законодательно закрепленный СНиП 42- 01-2002 «Газораспределительные системы» является переизданием СНиП 2.04.08-87* Госстроя СССР без существенных изменений в части проектирования и устройства внутридомового газового оборудования.

По этой причине газораспределительные организации не могут обеспечить в сети абонента стабильное номинальное давление газа 20 мбар. Пока законодательные органы работают над внесением изменений и дополнений в нормативные акты и документы, попробуем разобраться, можно ли исправить ситуацию и избежать падения мощности оборудования? Рассмотрим существующие варианты технологических схем газораспределения и газопотребления населенных пунктов.

Первый вариант

Сеть (рис. 1), в которой подача газа производится от пункта редуцирования газа (ПРГ) по распределительным газопроводам низкого давления 20 мбар к оборудованию потребителя.

Минэнерго Подмосковья: Завышение давления газа привело к разрыву оборудования и пожару в доме в Балашихе — Агентство городских новостей «Москва»

Минэнерго Подмосковья: Завышение давления газа привело к разрыву оборудования и пожару в доме в Балашихе

22. 03 21:13

Теги: Газ , Пожары , Балашиха , Оборудование , Жилые дома

Возгорание в частном доме в дер. Полтево городского округа Балашиха произошло из-за завышения давления газа в сети и разрыва газоиспользующего оборудования, сообщили в пресс-службе министерства энергетики Московской области.

«По информации оперативной дежурной группы АО «Мособлгаз», которая своевременно прибыла на место происшествия, в частном доме в дер. Полтево в 18:06 в сети произошло завышение давления газа. По двум частным домам в связи с завышением давления произошел скачок давления газа, который стал причиной разрыва газоиспользующего оборудования, как следствие в доме произошло возгорание на площади 1 кв. м, два человека получили незначительные царапины и ссадины, от госпитализации отказались», — говорится в сообщении.

В пресс-службе подчеркнули, что аварийная бригада Мособлгаза, на чьем обслуживании находится газовое оборудование, оперативно прибыла на место, перекрыла газ. «В настоящее время от газоснабжения отключено 59 домовладений. Пожар был локализован силами МЧС, проводится обход и ревизия оборудования в соседних домах. После окончания проверки в течение нескольких часов газоснабжение в домовладениях будет восстановлено. В причинах происшедшего сейчас на месте разбирается техническая комиссия», — заключили в ведомстве.

Ранее сообщалось, что СК начал проверку после серии взрывов бытового газа в пяти частных домах в городском округе Балашиха. Балашихинский городской прокурор Никита Брыкин выехал на место происшествия, прокуратура Московской области организовала проверку.

Рубрика: Происшествия

Ссылка на материал: https://www.mskagency.ru/materials/3097753

Регулирование давления газа — Gasolec

Функция регулятора давления газа заключается в сокращении давления газа, чтобы его значение было в пределах, указанных для обогревателя и для устройства контроля нагрева.

Газ, подаваемый на регулятор давления газа, подается под различным, иногда колеблющимся давлением. А важно также и то, что потребность в нагреве время от времени меняется, так что интенсивность тепловыделения должна регулироваться.

Об этом надо помнить, выбирая соответствующие регуляторы давления газа:

Тип газа

Gasolec поставляет газовые обогреватели, которые работают на пропане / СНГ или высококалорийном или низкокалорийном природном газе. Технически все регуляторы давления газа могут работать со всеми вышеупомянутыми типами газа, однако информация о типе газа также подразумевает то, чтобы будет известно значение давления газа, поступающего в систему управления. Предположим, что местное законодательство разрешает все нижеприведенные значения:

Пропан	1,5 Бар на впуске – нормальное давление
СНГ / Бутан	0,5 – 0,7 Бар на впуске – нормальное давление газа
Природный газ	Давление газа на впуске может значительно варьироваться: 25мБар / 50мБар / 300мБар / 960мБар / 2Бар / сверьтесь с местными нормами

Давление газа на впуске

Мощность регулятора давления газа определяется по давлению газа на впуске, желаемому давлению газа на впуске И типу газа, циркулирующему по установке. Эмпирическим путем можно определить, что при изменении давления газ в 4 раза, емкость в кг газа, проходящего через ту же установку, изменится в 2 раза. Например: если на S8 в 350-1400мБар давление пропана упадет с 1400мБар до 350мБар (в 4 раза), то интенсивность тепловыделения упадет со 100% до 50% (в 2 раза).

Регулировка интенсивности тепловыделения

Увеличивая или уменьшая давление газа, мы модем уменьшить или увеличить интенсивность тепло отделения многих обогревателей Gasolec. На основании типа системы регулирования давления газа, обогреватели Gasolec могут быть разделены на две группы:

Обогреватели с центральным регулятором давления газа, работающие при разных значениях давления газа

Нагреватели с индивидуальной системой зажигания и работающие при фиксированных значениях давления газа

• G12Asco: пилотная система зажигания – центральное управление
• G12Maxi: пилотная система зажигания – индивидуальный термостат
• G12E: Электрическое зажигание – центральное управление

Системы регулирования давления газа

Ручное регулирование

Производительность большинства обогревателей Gasolec S-типа и M-типа может регулироваться ручным регулятором давления газа.

• Прост в управлении
• Дешев
• Работает без потребления электричества
• Необходимо часто проверять настройки
• По этой причине интенсивность теплоотдачи часто либо слишком высока, либо слишком низка

Автоматическая регулировка

Под автоматической регулировкой мы понимаем то, что центральное устройство контроля климата измеряет температуру и принимает решения о необходимости дополнительного обогрева, отправляя сигнал ВКЛ / ВЫКЛ или 1-10ВАХ на систему нагрева, или же не отправляет такового сигнала. Мы рекомендуем использовать центральное устройство контроля, которое контролирует всю климатическую картину – то есть, обогрев + вентиляция + контроль подачи воздуха + систему охлаждения.

Автоматическая регулировка – высокое — низкое

Здесь на установку высокого-низкого давления поступает питание, а затем оно поступает на выход для газа под высоким давлением = отверстие для высокого уровня тепло отделения. Когда подача питания прекращается, установка снова возвращается на выход для газа под низким давлением = отверстие для низкого уровня тепло отделения. В большинстве случаев его можно отрегулировать до минимального или максимального значения вручную, в случае, если имеет место отключение подачи электричества.

Чем больше разница между максимальным и минимальным давлением газа на обогревателе, тем больше можно сэкономить газа во время тех периодов, когда нет необходимости в максимальном тепловыделении.

• Все еще относительно прост
• Экономия газа благодаря более рациональному использованию
• Может быть подключен к установке климатического контроля
• Возможно ручное управление
• Резкие изменения давления газа могут привести к остановке функционирования из-за детекторов утечки газа, установка которых необходима в соответствии с местными нормативами

Автоматическая регулировка – постоянная (шаг меньше)

Контрольный сигнал на 0-10 ВАХ поступает от устройства климатического контроля и источника питания на 24 Вольт на устройство контроля давления газа GPC 300. Установка GPC оборудована установкой постоянного контроля давления газа, которая постепенно меняет давление газа и, следовательно, интенсивность тепловыделения.

Одновременно с этим, постепенные изменения давления не ведут к прерыванию работы детекторами утечки газа, там, где могла бы быть замечена утечка газа.

• Может быть подключен к устройству климатического контроля
• Установка оборудована устройством осуществления ручного контроля на случай аварийной ситуации, когда необходимо отключить подачу электроэнергии
• Изменение значений комнатной температуры происходит очень медленно
• Нет проблем с неожиданным отключением подачи газа детекторами утечки газа
• Более дорогие, чем установки высокого-низкого давления
• Более высокое потребление газа

Автоматическое регулирование при фиксированном давлении газа – ВКЛ / ВЫКЛ

Все обогреватели G12 в принципе работают на 28 мБар. Как правило, значение давления газа для этих обогревателей настроено на 30 мБар, что позволяет падение давления газа в шланге на 2 мБар.

G12 Asco управляется автоматически сигналом ВКЛ/ВЫКЛ с устройства климатического контроля, похожим образом работает и регулятор высокого-низкого давления, только минимум и максимум не регулируется. G12E работает на максимуме или отключается.

G12 Maxi работает при фиксированном давлении газа и с капиллярным термостатом, который настраивается вручную и автоматически контролирует выпуск тепла. Эта модель популярна в тех местностях, где есть проблемы с подачей электричества, а также там, где температура птицеферм в одном и том же здании отличается от помещения к помещению.

Некоторые клиенты предпочитают центральный регулятор давления газа, с производительностью в 30 мБар, энергию на который они подают локально. В Gasolec, мы рекомендуем работать с давлением газа в 400+мБар, и настраивать регулятор давления газа га 30 мБар для каждого обогревателя. Этот индивидуальный регулятор давления газа PR30 разработан для абсорбирования колебаний давления газа в трубопроводе, когда группа обогревателей либо ВКЛ, либо ВЫКЛ И работая с 400+мБар на главной линии, возможно выполнять работы и с линиями подачи газа, имеющими меньший диаметр (=дешевле и легче!)



Определение размера регулятора давления газа

Для того, чтобы выработать 1кВ/час, необходимо 72 грамма пропана / СНГ. Это приводит к:

S8, мощность 3,5кВ -> 252гр/час при полной мощности
M8, мощность 5кВ -> 360 гр/час при полной мощности

например –при использовании обогревателей Gasolec и установок регулирования давления газа Gasolec:

• Бройлерная птицеферма, оборудованная 15 обогревателей S8 с максимальным потреблением газа 3,78 кг/ч => необходим регулятор давления газа с мощностью как минимум 4кго/ч.
• Бройлерная птицеферма, оборудованная 30 обогревателями M8, работающими в одной группе, с максимальным потреблением газа 10,8 кг/час => необходим регулятор давления газа с мощностью как минимум 12 кг/час.

Ситуация с природным газом значительно отличается, так как давление при впуске значительно ниже => необходимо значительно меньшее значение мощности регулятора давления газа. Пожалуйста, проверьте все возможные варианты с поставщиком или с Gasolec.

ПРИМЕЧАНИЯ:

• Если вы сомневаетесь относительно того, какую систему выбрать, свяжитесь, пожалуйста, с вашим местным дилером или Gasolec. Каждая система регулирования давления газа имеет свои преимущества и в зависимости от пожеланий клиента и местных законодательных норм, Gasolec поможет вам выбрать оптимальное решение.
• Каждый обогреватель разработан специально для определенного типа газа и давления газа, изменив тип и / или давление газа, без изменения характеристик обогревателя, может привести к серьезным проблемам!

Страница не найдена

Северо-Запад

143405, г. Красногорск, ул.Заводская, д.26

+7 (498) 569-03-04

Array

Все контакты филиала

Юго-Восток

140411 г. Коломна, пр. Кирова, д. 9

+7 (496) 615-67-04

Array

Все контакты филиала

Север

141002, г. Мытищи, ул. Белобородова, д.6

+7 (498) 687-47-04

Array

Все контакты филиала

Восток

142412, г. Ногинск, ул. Ревсобраний, д.1

+7 (496) 516-80-04

Array

Все контакты филиала

Запад

143000, г. Одинцово, Транспортный пр-д., д.5

+7 (498) 690-43-04

Array

Все контакты филиала

Юг

142110, г. Подольск, ул.Кирова, д.31-а

+7 (496) 769-76-04

Array

Все контакты филиала

Не ваш филиал?

Как работает система доставки природного газа?

Как работает система доставки природного газа?

Как работает система доставки природного газа?

Перетекание газа от более высокого давления к более низкому — фундаментальный принцип системы подачи природного газа. Величина давления в трубопроводе измеряется в фунтах на квадратный дюйм.

Из колодца природный газ поступает в «сборные» линии, которые похожи на ветки на дереве, увеличиваясь по мере приближения к центральной точке сбора.

Системы сбора

Системе сбора может потребоваться один или несколько полевых компрессоров для перемещения газа в трубопровод или на перерабатывающий завод. Компрессор — это машина, приводимая в действие двигателем внутреннего сгорания или турбиной, которая создает давление, чтобы «протолкнуть» газ по трубопроводам. Большинство компрессоров в системе подачи природного газа используют небольшое количество природного газа из собственных трубопроводов в качестве топлива.

Некоторые системы сбора природного газа включают установку для обработки, которая выполняет такие функции, как удаление примесей, таких как вода, диоксид углерода или сера, которые могут вызвать коррозию трубопровода, или инертных газов, таких как гелий, которые могут снизить энергетическую ценность газа.Перерабатывающие предприятия также могут удалять небольшие количества пропана и бутана. Эти газы используются в качестве химического сырья и в других целях.

Система передачи

Из системы сбора природный газ поступает в систему передачи, которая обычно состоит из трубопровода из высокопрочной стали протяженностью около 272 000 миль.

Эти большие линии передачи природного газа можно сравнить с национальной системой автомагистралей для автомобилей. Они перемещают большие объемы природного газа за тысячи миль от регионов добычи в местные распределительные компании (НРС).Давление газа в каждой секции трубопровода обычно составляет от 200 до 1500 фунтов на квадратный дюйм, в зависимости от типа области, в которой работает трубопровод. В качестве меры безопасности трубопроводы спроектированы и построены так, чтобы выдерживать гораздо большее давление, чем когда-либо фактически достигается в системе. Например, трубопроводы в густонаселенных районах работают при давлении менее половины от расчетного.

Многие крупные межгосударственные трубопроводы являются «кольцевыми» — есть две или более линии, идущие параллельно друг другу на одной полосе отчуждения.Это обеспечивает максимальную производительность в периоды пиковой нагрузки.

Компрессорные станции

Компрессорные станции

расположены примерно через каждые 50-60 миль вдоль каждого трубопровода, чтобы повысить давление, которое теряется из-за трения природного газа, движущегося по стальной трубе. Многие компрессорные станции полностью автоматизированы, поэтому оборудование можно запускать или останавливать из центральной диспетчерской трубопровода. В диспетчерской также можно дистанционно управлять запорными клапанами в системе передачи.Операторы системы хранят подробные рабочие данные по каждой компрессорной станции и постоянно корректируют набор работающих двигателей, чтобы обеспечить максимальную эффективность и безопасность.

Природный газ движется по транспортной системе со скоростью до 30 миль в час, поэтому доставка газа из Техаса в пункт приема коммунальных услуг на северо-востоке занимает несколько дней. Попутно существует множество взаимосвязей с другими трубопроводами и другими инженерными системами, что дает системным операторам большую гибкость при транспортировке газа.

Линейный пакет

50-мильный участок 42-дюймовой линии электропередачи, работающий при давлении около 1000 фунтов, содержит около 200 миллионов кубических футов газа — этого достаточно для питания кухонной плиты более 2000 лет. Количество газа в трубе называется «линейным пакетом».

Повышая и понижая давление на любой сегмент трубопровода, трубопроводная компания может использовать этот сегмент для хранения газа в периоды, когда спрос на конце трубопровода меньше.Использование linepack таким образом позволяет операторам трубопроводов очень эффективно справляться с почасовыми колебаниями спроса.

Трубопроводы природного газа и коммунальные службы используют очень сложные компьютерные модели потребительского спроса на природный газ, которые связывают суточные и почасовые тенденции потребления с сезонными и экологическими факторами. Вот почему клиенты могут положиться на надежность природного газа — когда он нужен, он есть.

Выходы

Когда природный газ по магистральному трубопроводу достигает местного газового предприятия, он обычно проходит через «затворную станцию».«Коммунальные предприятия часто имеют шлюзовые станции, принимающие газ во многих разных местах и ​​из нескольких разных трубопроводов. Затворные станции служат трем целям. Во-первых, они снижают давление в трубопроводе с уровней передачи (от 200 до 1500 фунтов) до уровней распределения, которые варьируются от ¼ фунта до 200 фунтов. Затем добавляется одорант, характерный кислый запах, связанный с природным газом, чтобы потребители могли почувствовать запах даже небольшого количества газа. Наконец, шлюзовая станция измеряет расход газа, чтобы определить полученное количество утилитой.

Система распределения

От шлюзовой станции природный газ поступает в распределительные линии или «магистрали» диаметром от 2 дюймов до более 24 дюймов. Внутри каждой распределительной системы есть секции, которые работают при разном давлении, с регуляторами, контролирующими давление. Некоторые регуляторы дистанционно управляются коммунальным предприятием для изменения давления в частях системы для оптимизации эффективности. Вообще говоря, чем ближе природный газ к потребителю, тем меньше диаметр трубы и ниже давление.

Как правило, центральный центр управления газовой компанией непрерывно контролирует расход и давление в различных точках своей системы. Операторы должны гарантировать, что газ достигнет каждого потребителя с достаточным расходом и давлением для заправки оборудования и приборов. Они также гарантируют, что давление остается ниже максимального давления для контролируемых секций внутри системы. Линии распределения обычно работают при давлении менее одной пятой от расчетного.

По мере прохождения газа через систему регуляторы регулируют поток от более высокого до более низкого давления.Если регулятор обнаруживает, что давление упало ниже заданного значения, он соответственно откроется, чтобы пропустить больше газа. И наоборот, когда давление поднимается выше заданного значения, регулятор закроется для регулировки. В качестве дополнительной меры безопасности на трубопроводах устанавливаются предохранительные клапаны для выпуска газа в атмосферу, где это необходимо.

Сложные компьютерные программы используются для оценки пропускной способности сети и обеспечения того, чтобы все клиенты получали достаточные запасы газа при минимальном уровне давления или выше, требуемом их газовыми приборами.

Распределительные сети соединены между собой в несколько схем сети со стратегически расположенными запорными клапанами. Эти клапаны сводят к минимуму необходимость прерывания обслуживания заказчиком во время операций по техническому обслуживанию и в аварийных ситуациях.

Подача природного газа в дом

Природный газ проходит из магистрали в дом или офис по так называемой линии обслуживания. Как правило, коммунальное предприятие, занимающееся природным газом, отвечает за техническое обслуживание и эксплуатацию газопровода и объектов вплоть до счетчика газа в жилом секторе.Все оборудование и линии подачи газа после бытового счетчика являются обязанностью заказчика.

Когда газ достигает счетчика потребителя, он проходит через другой регулятор давления, чтобы при необходимости снизить его давление до менее ¼ фунта. По некоторым коммуникационным линиям идет газ, который уже находится под очень низким давлением. Это нормальное давление для природного газа в бытовой трубопроводной системе, которое меньше давления, создаваемого ребенком, надувающим пузыри через соломинку в стакане с молоком. Когда газовая печь или плита включена, давление газа немного выше, чем давление воздуха, поэтому газ выходит из горелки и воспламеняется своим знакомым чистым голубым пламенем.

(PDF) Определение распределения давления газа в трубопроводной сети с использованием метода Бройдена

768 Кунджоро Аджи Сидарто и др.

[5]

Кавальери, Ф., Расчет стационарного потока в газораспределении

Сети с несколькими уровнями давления, энергия,

121

(C), стр.781-791,

2017.

[6]

Luo, Y.Z., Tang, G.J. И Чжоу Л.Н., Гибридный подход для решения

систем нелинейных уравнений с использованием оптимизации хаоса и квази-

метода Ньютона, прикладные мягкие вычисления,

8

(2), стр. 1068-1073, 2008.

[ 7]

Burden, RL & Faires, JD, Численный анализ, 9-е изд., Brooks / Cole,

Boston, 2010.

[8]

Sidarto, K.А. и Каниа А., Поиск всех решений систем нелинейных

уравнений с использованием спиральной динамики, вдохновленной оптимизацией с кластеризацией,

J. Advanced Computational Intelligence and Intelligent Informatics

(JACIII),

19

(5 ), pp. 697-707, 2015.

[9]

Сидарто, KA, Mucharam, L., Saiman, Mubassiran, Rohani, N., Riza,

LS, Priambudi, A. & Nafis, PA, Об устойчивом распределении газа

Решение трубопроводной сети с использованием генетического алгоритма, Proc.2-го Междунар.

конф. по искусственному интеллекту в технике и технологиях, Сабах,

Малайзия, стр. 944-949, 3-5 августа 2004 г.

[10]

Сидарто, К.А., Мухарам, Л., Риза, Л.С., Мубассиран, Рохани , Н. &

Сопиан, С., Реализация генетического алгоритма для улучшения конвергентного

метода Ньютона в прогнозировании распределения давления в сложной газовой сети

. Пример: отводная станция ST-WLHR

Индонезия, Proc.Национального семинара SIIT, Сурабая, Индонезия, 2005.

[11]

Бройден К.Г. Класс методов решения нелинейных одновременных

уравнений, Math. комп. (AMS)

19

(92), стр. 577-593, 1965.

[12]

Селезнев В. Методы вычислительной гидродинамики газопровода

System Control, Comp. Fluid Dyn., Глава 15, INTECH, Хорватия, 2010 г.

http://www.intechopen.com/books/, по состоянию на февраль 2017 г.

[13]

Sekhar, D.C. & Ganguli, R., Modified Newton, Rank-1 Broyden Update

и Rank-2 BFGS Update Methods in Helicopter Trim: Comparative

Study, Aerospace Sci. & Tech.,

23

(1), стр. 187-200, декабрь 2012 г.

[14]

Деннис Дж. Э. О сходимости метода Бройдена для нелинейных систем уравнений

, Math. комп.,

25

(115), с.559-567,

1971.

[15]

Гей Д.М. Некоторые свойства сходимости метода Бройдена, SIAM J.

Numer. Anal.,

16

(4), стр. 623-630, 1965.

[16]

Ву, X., Li, Y., Su, X. & Shang, B., Применение SPS и TGNET в модели

Natural Gas Pipeline Network Simulation, Int. Конф. по трубопроводам и

Бестраншейная технология (ICPTT) 2009 http://ascelibrary.org/, по состоянию на

февраля 2017 г.

[17]

Исфаханян, В., Алави, С.М., Ашрафи, К., Гадер, С., Ашджаи, М.,

Рамзмджу, А. и Самадиан, М., Прогноз образования гидратов во время разгрузки

захваченного природного газа в сети. Пример: Тегеран

Городская газовая сеть, материалы 3-го Международного симпозиума по переработке газа

, Катар, стр. 374-382, 5-7 марта 2012 г.

»Транспортировка природного газа Природный газ.org

Транспортировка природного газа

Для эффективного и действенного перемещения природного газа из регионов добычи в регионы потребления требуется разветвленная и продуманная транспортная система. Во многих случаях природный газ, добываемый из конкретной скважины, должен пройти большое расстояние, чтобы достичь точки использования. Система транспортировки природного газа состоит из сложной сети трубопроводов, предназначенных для быстрой и эффективной транспортировки природного газа от места его происхождения в районы с высоким спросом на природный газ. Транспортировка природного газа тесно связана с его хранением: если транспортируемый природный газ не потребуется немедленно, его можно поместить в хранилища, когда он понадобится.

На маршруте транспортировки есть три основных типа трубопроводов: система сбора, система межгосударственных трубопроводов и система распределения. Система сбора состоит из трубопроводов низкого давления и небольшого диаметра, по которым неочищенный природный газ транспортируется от устья скважины к перерабатывающему заводу.Если природный газ из конкретной скважины имеет высокое содержание серы и диоксида углерода (высокосернистый газ), необходимо установить специальный трубопровод для сбора высокосернистого газа. Кислородный газ является коррозионным, поэтому его транспортировка от устья скважины к очистительной установке должна осуществляться осторожно. Обзор обработки и переработки природного газа.

Трубопроводы можно охарактеризовать как межгосударственные и внутригосударственные. Межгосударственные трубопроводы аналогичны межгосударственным магистралям: они транспортируют природный газ через государственные границы, а в некоторых случаях — через всю страну. С другой стороны, внутригосударственные трубопроводы транспортируют природный газ в пределах определенного государства. В этом разделе будут рассмотрены только основные сведения о межгосударственных газопроводах, однако обсуждаемые технические и эксплуатационные детали по существу одинаковы для внутригосударственных трубопроводов.

Межгосударственные газопроводы

Межгосударственные газопроводы

Источник: Национальная лаборатория энергетических технологий, DOE

Сеть межгосударственных газопроводов транспортирует переработанный природный газ с перерабатывающих заводов в добывающих регионах в районы с высокими потребностями в природном газе, особенно в большие густонаселенные городские районы.Как видно, трубопроводная сеть простирается по всей стране.
Межгосударственные трубопроводы — это «магистрали» транспортировки природного газа. Природный газ, который транспортируется по межгосударственным трубопроводам, движется по трубопроводу под высоким давлением, от 200 до 1500 фунтов на квадратный дюйм (psi). Это позволяет сократить объем транспортируемого природного газа (до 600 раз), а также объем транспортировки природного газа по трубопроводу.

В этом разделе будут рассмотрены компоненты системы межгосударственных трубопроводов, строительство трубопроводов, а также проверка и безопасность трубопроводов.Для получения дополнительной информации о межгосударственных газопроводах в целом щелкните здесь, чтобы посетить веб-сайт Межгосударственной ассоциации природного газа Америки.

Компоненты трубопровода

Межгосударственные трубопроводы состоят из ряда компонентов, которые обеспечивают эффективность и надежность системы, которая доставляет такой важный источник энергии круглый год, двадцать четыре часа в сутки, и включает в себя ряд различных компонентов.

Трубопроводы передачи

Транзитные трубы

Источник: Duke Energy Gas Transmission Canada

Передаточные трубы могут иметь диаметр от 6 до 48 дюймов, в зависимости от их функции. Некоторые составляющие трубные секции могут даже состоять из труб небольшого диаметра, всего 0,5 дюйма в диаметре. Однако эта труба небольшого диаметра обычно используется только в системах сбора и распределения. Магистральные трубопроводы, являющиеся основным трубопроводом в данной системе, обычно имеют диаметр от 16 до 48 дюймов. Боковые трубопроводы, по которым природный газ поступает в магистраль или из нее, обычно имеют диаметр от 6 до 16 дюймов. Диаметр большинства крупных межгосударственных трубопроводов составляет от 24 до 36 дюймов.Сам трубопровод, обычно называемый «линейной трубой», состоит из прочного материала из углеродистой стали, спроектированного в соответствии со стандартами, установленными Американским институтом нефти (API). Напротив, некоторые распределительные трубы изготовлены из высокотехнологичного пластика из-за необходимости гибкости, универсальности и простоты замены.

Магистральные трубопроводы производятся на сталелитейных заводах, которые иногда специализируются на производстве только трубопроводов. Существует два различных метода производства: один для труб малого диаметра, а другой — для труб большого диаметра.Для труб большого диаметра, от 20 до 42 дюймов в диаметре, трубы производятся из листов металла, которые сгибаются в форму трубы, а концы свариваются вместе, образуя отрезок трубы. С другой стороны, трубы малого диаметра могут изготавливаться без швов. При этом металлический стержень нагревается до очень высоких температур, а затем делается отверстие в середине стержня для получения полой трубы. В любом случае труба проверяется перед отправкой с сталелитейного завода, чтобы убедиться, что она соответствует стандартам давления и прочности для транспортировки природного газа.

Труба

Line также покрыта специальным покрытием для предотвращения коррозии после установки в землю. Покрытие предназначено для защиты трубы от влаги, вызывающей коррозию и ржавчину. Есть несколько различных техник нанесения покрытия. Раньше трубопроводы покрывали специальной каменноугольной эмалью. Сегодня трубы часто защищают так называемой эпоксидной смолой, которая придает трубе заметный голубой цвет. Кроме того, часто используется катодная защита; Это метод пропускания электрического тока через трубу для предотвращения коррозии и ржавчины.

Компрессорные станции

Как уже упоминалось, природный газ находится под высоким давлением, поскольку он проходит через межгосударственный трубопровод. Для обеспечения того, чтобы природный газ, протекающий по любому трубопроводу, оставался под давлением, необходимо периодически производить сжатие этого природного газа вдоль трубы. Это достигается с помощью компрессорных станций, обычно размещаемых с интервалами от 40 до 100 миль вдоль трубопровода. Природный газ поступает на компрессорную станцию, где сжимается турбиной, двигателем или двигателем.

A Компрессорная станция

Источник: Duke Energy Gas Transmission Canada

Турбинные компрессоры получают энергию за счет использования небольшой части природного газа, который они сжимают. Сама турбина служит для работы центробежного компрессора, который содержит тип вентилятора, который сжимает и перекачивает природный газ по трубопроводу. Некоторые компрессорные станции управляются с помощью электродвигателя, который вращает центробежный компрессор того же типа.Этот тип сжатия не требует использования природного газа из трубы, однако требует наличия поблизости надежного источника электроэнергии. Поршневые двигатели, работающие на природном газе, также используются для питания некоторых компрессорных станций. Эти двигатели напоминают очень большой автомобильный двигатель и работают на природном газе из трубопровода. Сгорание природного газа приводит в действие поршни снаружи двигателя, которые служат для сжатия природного газа.

Помимо сжатия природного газа, компрессорные станции также обычно содержат сепараторы жидкости определенного типа, подобные тем, которые используются для осушки природного газа во время его обработки.Обычно эти сепараторы состоят из скрубберов и фильтров, которые улавливают любые жидкости или другие нежелательные частицы из природного газа в трубопроводе. Хотя природный газ в трубопроводах считается «сухим» газом, нередко определенное количество воды и углеводородов конденсируется из газового потока во время транспортировки. Сепараторы жидкости на компрессорных станциях обеспечивают максимальную чистоту природного газа в трубопроводе и обычно фильтруют газ перед сжатием.

Узлы учета

Помимо сжатия природного газа для уменьшения его объема и проталкивания его по трубе, узлы учета периодически размещаются вдоль межгосударственных газопроводов.Эти станции позволяют трубопроводным компаниям контролировать количество природного газа в своих трубах. По сути, эти измерительные станции измеряют поток газа по трубопроводу и позволяют трубопроводным компаниям «отслеживать» поток природного газа по трубопроводу. Эти узлы учета используют специальные счетчики для измерения расхода природного газа по трубопроводу, не препятствуя его движению.

Клапаны

Клапан заземления

Источник: Duke Energy Gas Transmission Canada

Межгосударственные трубопроводы включают большое количество клапанов по всей своей длине. Эти клапаны работают как шлюзы; они обычно открыты и позволяют природному газу свободно течь, или их можно использовать для остановки потока газа на определенном участке трубы. Есть много причин, по которым трубопровод может ограничивать поток газа в определенных областях. Например, если часть трубы требует замены или обслуживания, клапаны на любом конце этой части трубы могут быть закрыты, чтобы обеспечить безопасный доступ инженеров и рабочих бригад. Эти большие клапаны могут быть размещены через каждые 5–20 миль вдоль трубопровода и подлежат регулированию в соответствии с правилами техники безопасности.

C Станции управления и системы SCADA

Компании, занимающиеся трубопроводом природного газа, имеют потребителей на обоих концах трубопровода — производителей и переработчиков, которые подают газ в трубопровод, а также потребителей и местных газовых компаний, которые забирают газ из трубопровода. Чтобы управлять природным газом, который поступает в трубопровод, и гарантировать, что все клиенты получают своевременную поставку своей части этого газа, требуются сложные системы контроля, чтобы контролировать газ, когда он проходит через все участки, что может быть очень продолжительным. трубопроводная сеть.Для выполнения этой задачи по мониторингу и контролю природного газа, проходящего по трубопроводу, централизованные станции контроля газа собирают, ассимилируют и обрабатывают данные, полученные от станций мониторинга и компрессорных станций по всей длине трубы.

Станция управления трубопроводом

Источник: Duke Energy Gas Transmission Canada

Большая часть данных, получаемых станцией управления, предоставляется системами диспетчерского управления и сбора данных (SCADA).Эти системы по существу представляют собой сложные системы связи, которые проводят измерения и собирают данные вдоль трубопровода (обычно на измерительных или компрессорных станциях и арматуре) и передают их на централизованную станцию ​​управления. Показания расхода через трубопровод, рабочего состояния, давления и температуры могут использоваться для оценки состояния трубопровода в любой момент времени. Эти системы также работают в режиме реального времени, а это означает, что между измерениями, выполненными вдоль трубопровода, и их передачей на станцию ​​управления есть небольшая задержка.
Данные передаются на централизованную станцию ​​управления, что позволяет инженерам трубопроводов в любое время точно знать, что происходит вдоль трубопровода. Это позволяет быстро реагировать на сбои в работе оборудования, утечки или любую другую необычную активность на трубопроводе. Некоторые системы SCADA также включают возможность удаленного управления определенным оборудованием вдоль трубопровода, включая компрессорные станции, что позволяет инженерам централизованного центра управления немедленно и легко регулировать скорость потока в трубопроводе.

Строительство газопровода

По мере увеличения использования природного газа возрастает потребность в транспортной инфраструктуре для удовлетворения возросшего спроса. Это означает, что трубопроводные компании постоянно оценивают потоки природного газа через США и строят трубопроводы, чтобы обеспечить транспортировку природного газа в районы, которые недостаточно обслуживаются.

Обследование полосы отвода

Источник: Duke Energy Gas Transmission Canada

Строительство газопроводов требует тщательного планирования и подготовки.Помимо фактического строительства трубопровода, необходимо завершить несколько разрешительных и регулирующих процессов. Во многих случаях, до начала процессов выдачи разрешений и доступа к земле, компании, работающие с природным газом, готовят технико-экономический анализ, чтобы убедиться, что существует приемлемый маршрут для трубопровода, который оказывает наименьшее воздействие на окружающую среду и уже существующую общественную инфраструктуру.

Если трубопроводная компания получит все необходимые разрешения и выполнит все нормативные требования, можно начинать строительство трубы.Завершено всестороннее обследование предполагаемого маршрута, как с воздуха, так и на суше, чтобы гарантировать отсутствие неожиданностей во время фактического монтажа трубопровода.

Установка трубопровода очень похожа на процесс на сборочной линии, при этом участки трубопровода завершаются поэтапно. Во-первых, путь трубопровода очищается от всех устранимых препятствий, включая деревья, валуны, кусты и все остальное, что может помешать строительству. После того, как трасса трубопровода очищена в достаточной степени, чтобы позволить строительному оборудованию получить доступ, секции труб укладываются вдоль намеченной траектории — процесс, называемый «натягиванием» трубы.Эти участки труб обычно имеют длину от 40 до 80 футов и зависят от их назначения. То есть на определенных участках предъявляются разные требования к материалу покрытия и толщине трубы.

«Натягивание» трубы

Источник: Duke Energy Gas Transmission Canada

После того, как труба встала на место, вдоль уложенной трубы выкапывают траншеи. Эти траншеи обычно имеют глубину от пяти до шести футов, поскольку правила требуют, чтобы труба располагалась как минимум на 30 дюймов ниже поверхности.Однако на некоторых участках, включая дорожные переходы и водоемы, труба заглублена еще глубже. После того, как траншеи вырыты, труба собирается и контурируется. Это включает сварку секций трубы вместе в один непрерывный трубопровод и, при необходимости, его небольшой изгиб, чтобы он соответствовал контуру пути трубопровода. Покрытие наносится на концы труб. Покрытие, наносимое на стане для нанесения покрытий, обычно оставляет концы трубы чистыми, чтобы не мешать сварке. Наконец, все покрытие трубы проверяется на отсутствие дефектов.

После того, как труба сварена, согнута, покрыта и осмотрена, ее можно опускать в ранее вырытые траншеи. Это делается с помощью специального строительного оборудования, которое поднимает трубу ровно и опускает ее в траншею. После опускания в землю траншея тщательно засыпается, чтобы труба и ее покрытие сохраняли целостность. Последний этап строительства трубопровода — это гидростатические испытания. Он состоит из проточной воды под давлением выше, чем необходимо для транспортировки природного газа, по всей длине трубы.Это служит испытанием, чтобы убедиться, что трубопровод достаточно прочен и нет каких-либо утечек трещин, прежде чем природный газ будет прокачиваться по трубопроводу.

Трубка опускания

Источник: Duke Energy Gas Transmission Canada

Прокладку труб через ручьи или реки можно выполнить одним из двух способов. Открытый переход предполагает рытье траншей на дне реки для размещения трубы.Когда это делается, сама труба обычно оснащается бетонным кожухом, который гарантирует, что труба остается на дне реки, и добавляет дополнительное защитное покрытие для предотвращения любых утечек природного газа в воду. В качестве альтернативы может использоваться форма наклонно-направленного бурения, при которой «туннель» пробуривается под рекой, через которую может проходить труба. Те же методы используются для пересечений дорог — либо через дорогу выкапывается открытая траншея и ее заменяют после установки трубы, либо под дорогой может быть пробурен туннель.

После того, как трубопровод был установлен и перекрыт, предпринимаются значительные усилия для восстановления пути трубопровода до его исходного состояния или для смягчения любых экологических или других воздействий, которые могли возникнуть в процессе строительства. Эти шаги часто включают замену верхнего слоя почвы, заборов, оросительных каналов и всего остального, что могло быть удалено или нарушено в процессе строительства. Для получения дополнительной информации о строительстве газопровода посетите веб-сайт Межгосударственной газовой ассоциации Америки.

Контроль и безопасность трубопроводов

Свинья — Инструмент для осмотра трубопровода

Источник: Duke Energy Gas Transmission Canada

Чтобы обеспечить эффективную и безопасную работу разветвленной сети газопроводов, трубопроводные компании регулярно проверяют свои трубопроводы на предмет коррозии и дефектов. Это достигается за счет использования сложного оборудования, известного как «умные свиньи».«Умные скребки — это интеллектуальные роботизированные устройства, которые перемещаются по трубопроводу для оценки внутренней части трубы. Умные скребки могут проверять толщину и округлость трубы, проверять наличие признаков коррозии, обнаруживать мелкие утечки и любые другие дефекты внутри трубопровода, которые могут либо препятствовать потоку газа, либо представлять потенциальную угрозу безопасности для работы трубопровод. Отправка «умного» скребка по трубопроводу уместно называется «очисткой» трубопровода.

В дополнение к проверке с помощью умных свиней существует ряд мер предосторожности и процедур, позволяющих минимизировать риск несчастных случаев.Фактически, транспортировка природного газа является одним из самых безопасных способов транспортировки энергии, в основном из-за того, что инфраструктура закреплена и находится под землей. По данным Министерства транспорта (DOT), трубопроводы — самый безопасный способ транспортировки нефти и природного газа. По данным Управления безопасности трубопроводов Департамента транспорта в 2009 году, в 2009 году на линиях электропередач погибло более 100 человек, а в системах распределения — 10 смертей.Чтобы узнать больше о безопасности трубопроводов, посетите Управление безопасности трубопроводов DOT.

Некоторые меры безопасности, связанные с трубопроводами природного газа, включают:

• Воздушное патрулирование — Самолеты используются, чтобы гарантировать, что строительные работы не ведутся слишком близко к маршруту трубопровода, особенно в жилых районах. Согласно INGAA
, несанкционированное строительство и земляные работы являются основной угрозой безопасности трубопровода.
• Обнаружение утечек — Оборудование для обнаружения природного газа периодически используется персоналом трубопроводов на поверхности для проверки на утечки.Это особенно важно в регионах, где природный газ не одорирован.
• Маркеры трубопроводов — Знаки на поверхности над трубопроводами природного газа указывают на наличие подземных трубопроводов для населения, чтобы уменьшить вероятность любого вмешательства в трубопровод.
• Отбор проб газа — Регулярный отбор проб природного газа в трубопроводах обеспечивает его качество, а также может указывать на коррозию внутренней части трубопровода или приток загрязняющих веществ.
• Профилактическое обслуживание — Это включает в себя тестирование клапанов и устранение поверхностных препятствий для проверки трубопровода.
• Реагирование на чрезвычайные ситуации — Трубопроводные компании имеют обширные группы реагирования на чрезвычайные ситуации, которые тренируются на случай возникновения широкого спектра потенциальных аварий и чрезвычайных ситуаций.
• Программа одного звонка — Все 50 штатов ввели так называемую программу «одного звонка», которая предоставляет экскаваторам, строительным бригадам и всем, кто заинтересован в копании земли вокруг трубопровода, по одному номеру телефона, который может быть вызывается, когда планируются какие-либо раскопки.Этот звонок предупреждает трубопроводную компанию, которая может пометить район или даже послать представителей для наблюдения за раскопками. Национальный трехзначный номер для одного звонка — «811».

В то время как крупные межгосударственные газопроводы транспортируют природный газ из регионов переработки в регионы-потребители и могут напрямую обслуживать крупных оптовых потребителей, таких как промышленные предприятия или потребители электроэнергии, именно система распределения фактически доставляет природный газ большинству розничных потребителей, в том числе бытовые потребители природного газа.

Важность мониторинга давления для газоснабжения

В сентябре 2018 года газовые компании были ошеломлены взрывами газа в Мерримак-Вэлли, в результате которых был нанесен материальный ущерб, травмы и инфраструктура на миллионы, если не миллиарды долларов. Следствие установило, что причиной произошедшего стало чрезмерное давление в трубопроводе, которое не было обнаружено. В результате коммунальные предприятия ищут способы контролировать давление во всей своей распределительной системе, в то время как законодательные органы работают над установлением правил, касающихся целостности трубопроводов и защиты от избыточного давления.

До недавнего времени мониторинг давления газа ограничивался основными точками распределительной сети — коммунальные предприятия не могли контролировать давление в отдельных домах. Но с Sonix IQ они теперь могут отслеживать давление на уровне измерителя.

Sonix IQ — единственный доступный ультразвуковой счетчик для жилых помещений, который предлагает датчик давления, встроенный в счетчик на входе, обеспечивая беспрецедентные функции безопасности в газовой промышленности. Понимание давления на глюкометре дает представление о вашей системе и может предупредить вас о потенциально опасных ситуациях с высоким и низким давлением.В сочетании с возможностями дистанционного отключения и автоматического отключения датчик давления Sonix IQ может предотвращать катастрофы без отправки персонала на объект.

Sonix IQ — единственный доступный ультразвуковой счетчик для жилых помещений, который предлагает датчик давления, встроенный в счетчик на входе, обеспечивая беспрецедентные функции безопасности в газовой промышленности. Понимание давления на глюкометре дает представление о вашей системе и может предупредить вас о потенциально опасных ситуациях с высоким и низким давлением.В сочетании с возможностями дистанционного отключения и автоматического отключения датчик давления Sonix IQ может предотвращать катастрофы без отправки персонала на объект.

В газораспределительной сети фактическое рабочее давление сильно различается и составляет от 200 до 0,25 фунта на квадратный дюйм. Уровни давления зависят от множества факторов, включая расположение, толщину стенки трубы, испытания под давлением и т. Д. Любые значительные изменения в уровнях давления могут быть доказательством более серьезной проблемы, поэтому давление следует тщательно контролировать в критических точках по всей распределительной системе.

С Sonix IQ у коммунальных служб есть больше точек для сбора данных о давлении для выявления этих проблем. В ходе недавних полевых испытаний измеритель Sonix IQ сообщил о низком давлении. Дальнейшее расследование показало, что в линии было зафиксировано давление газа из-за того, что клапан линии обслуживания был оставлен в выключенном положении. Клапан имел небольшой сброс давления, который вызывал колебания давления на стороне впуска. Изменения на входе также повлияли на выходную сторону, как зарегистрировано измерителем.Утилита направила техника, чтобы открыть клапан, и использовала данные Sonix IQ, чтобы определить, что проблема решена.

В дополнение к выявлению проблем в режиме реального времени, группы специалистов по науке о данных могут использовать данные о давлении, полученные с помощью Sonix IQ, для получения важной информации для оценки рисков и профилактического обслуживания. Коммунальные предприятия могут понимать изменение давления в своей системе и устанавливать соответствующие пороговые значения на основе сезонных тенденций. Знание нормального изменения в системе по сравнению с ненормальным изменением может помочь коммунальным предприятиям выявить неисправные регуляторы или другие проблемы на линии обслуживания до отказа.

Многие газовые компании переходят на сети и устройства AMI, чтобы контролировать давление в критических точках по всей своей распределительной сети, от районных регулирующих станций до счетчиков. Эти устройства могут отправлять данные о давлении по сети AMI, которые могут храниться в базе данных и помещаться в стандартный отчет для аудитов максимально допустимого рабочего давления (MAOP) и нормативную документацию. Помимо сбора данных, ресурсы AMI могут передавать сигналы тревоги о превышении давления всякий раз, когда превышается пороговое значение.В случае Sonix IQ счетчик не только предупреждает коммунальное предприятие о достижении пороговых значений давления, но также может автоматически перекрывать поток газа.

Являясь ключевым активом сети AMI любой газовой компании, Sonix IQ предлагает больше, чем просто считывание показаний счетчиков — он позволяет коммунальным предприятиям выйти за рамки потребления и выставления счетов и сосредоточиться на безопасности сотрудников и клиентов. Это позволяет им собирать данные и управлять критически важными активами, подготавливая их к будущим нормам защиты от избыточного давления.

Сеть природного газа — обзор

20.1 Структура газовых сетей

Сети природного газа сложны, от скважин до конечных пользователей. Природный газ находится в некоторых местах под землей, и существует множество методов разведки, чтобы определить, существует ли природный газ в конкретном месте. После расследования начинается акт бурения и создается скважина, процесс называется извлечение . После того, как технически и экономически обеспечена возможность извлечения существующего газа, газ поднимается.Этот газ нельзя использовать в сыром виде, и его необходимо обрабатывать. Станции нефтепереработки обычно расположены близко к скважинам, чтобы отделить части газа и подготовить его для использования потребителями. Для природного газа трубы являются обычным средством транспортировки. Трубы, по которым природный газ из скважин поступает на нефтеперерабатывающие станции, называются сборными трубами ; они обычно низкого давления и небольшого диаметра. Если в газе, добываемом из скважины, содержится больше, чем стандартные количества или уровни серы и углекислого газа, требуются специальные типы сборных труб; так называемый высокосернистый газ опасен, и при его транспортировке следует соблюдать осторожность.

Поскольку газовые скважины обычно расположены в местах, удаленных от потребителей, для доставки газа требуется сложная система. Транспортная система под названием магистральная система газовых сетей используется для доставки газа потребителям по магистральным трубопроводам и компрессорным станциям. Передаточные трубы обычно бывают высокого давления, большого диаметра и протяженности. Задача компрессорных станций — уравновесить давление газа в трубах. Основная система требует больших инвестиций, примерно 80% от общего объема инвестиций.Сумма инвестиций зависит от параметров системы, включая диаметр трубы, толщину, давление, длину и степень сжатия. Большое количество статей пытались оптимизировать эту систему с разных сторон. Ruan et al. [1] представили математическую модель, которая учитывала все параметры, важные для суммы инвестиций. Кабириана и Хеммати [2] представили модель стратегического планирования для определения типа, местоположения и графика установки с целевой функцией минимизации затрат.Cheboubaa et al. [3] предложил метаэвристический алгоритм под названием оптимизация колонии муравьев (ACO) для определения количества компрессорных станций и давления нагнетания для каждой.

На следующем этапе в газовых сетях, который называется распределение , газ доставляется конечному пользователю. Местные распределительные компании (НРС) получают газ в городских воротах, в точках передачи от газопроводов к НРС и доставляют его индивидуальным потребителям. Эта доставка осуществляется с помощью разветвленной сети распределительных труб малого диаметра в муниципальных районах.Конечными потребителями природного газа из НРС являются жилой, коммерческий и промышленный секторы, а также потребители электроэнергии. Однако обратите внимание, что некоторые крупные коммерческие и промышленные потребители получают природный газ непосредственно из трубопроводов высокого давления. Литература обширна по различным аспектам газораспределения. Hamedi et al. [4] представили шестиуровневую цепочку поставок для минимизации затрат на транспортировку и распределение газа. Как правило, существует множество статей, связанных с передачей или распределением газа, среди которых Herran-Gonzalez et al.[5]; Martin et al. [6]; Риос-Меркадо и др. [7]; Вонг и Ларсон [8]; и Wu et al. [9] можно упомянуть.

Природный газ не всегда используется при доставке, поэтому он обычно хранится под землей. Эта возможность хранения может быть очень полезной, особенно при возникновении нехватки в сети. Газовые сети также используют физически управляемые и автоматизированные средства управления, такие как система диспетчерского управления и сбора данных (SCADA), для обеспечения надлежащей связи между оборудованием и центром управления.

Рисунок 20.1 демонстрирует схематический вид газовых сетей со всеми показанными ключевыми частями.

Рисунок 20.1. Схематическое изображение газовой сети.

Как правильно регулировать давление в сетевой системе газопровода?

Введение

Как один из важных источников чистой энергии в Китае на данном этапе, природный газ тесно связан с промышленным производством и средствами к существованию людей. Таким образом, рациональное использование природного газа, его регулирование и управление стало важной частью городского строительства.В настоящее время хранение и транспортировка природного газа в Китае осуществляется в основном по трубопроводам, а огромная система газопроводов составляет главную артерию городской жизни.

Почему газопроводная сеть нуждается в интеллектуальной системе регулирования давления?

Природный газ легковоспламеняющийся и взрывоопасный, всегда ли давление и расход в трубопроводе поддерживаются в разумных пределах во время транспортировки и использования, что является важным фактором для безопасной, стабильной и непрерывной подачи газа потребителям, находящимся ниже по потоку.Следовательно, точный мониторинг и регулирование значений расхода и давления в газопроводе является ключевым элементом для снижения риска безопасности сетевой системы газопровода и повышения эффективности управления и регулирования.

В то же время с развитием умных городов, промышленного Интернета вещей и других отраслей потребность в интеллектуальном мониторинге в области промышленного управления, социального обеспечения и других аспектов растет день ото дня.Возможность интеллектуального регулирования давления в трубопроводах природного газа также стала важной частью модернизации газовой промышленности для точного управления и эффективной работы. Поэтому, как важная часть системы, оборудование для интеллектуального регулирования давления также увидело резкий рост спроса.

Как осуществить дистанционную интеллектуальную настройку оборудования?

Оборудование интеллектуального регулирования давления — это релейная станция, которая точно измеряет расход и давление в узлах трубопроводов.Он передает данные измерений в реальном времени обратно в исполнительный блок для работы, реализуя глобальный мониторинг состояния трубопроводов и удаленную работу, чтобы в реальном времени регулировать баланс поставок газа по трубопроводу в этом районе.

Однако децентрализованные регуляторы давления ограничены источником питания, а для интеллектуальных регуляторов давления требуются внешние устройства с низким энергопотреблением. Это выдвигает более высокие и более применимые требования к датчикам, которые они используют. Датчики, используемые в интеллектуальных регуляторах давления, должны максимально снизить энергопотребление для обеспечения стабильности и точности, а вывод цифровых сигналов более удобен для приема и унифицированной обработки блока обработки сигналов.

Как правильно выбрать датчик?

Как упоминалось выше, высокоточные датчики с низким энергопотреблением являются основными компонентами оборудования интеллектуального регулирования давления. Датчики являются наиболее точными и точными компонентами интеллектуальной системы регулирования давления в газопроводной сети, выполняя важные функции точного измерения в реальном времени. Таким образом, соответствующие и указанные сенсорные продукты предназначены в первую очередь для построения хорошо функционирующей интеллектуальной системы регулирования давления.

Микросенсор

Цифровой датчик давления на выходе MPM3808 идеально подходит для промышленных приложений.

MPM3808 Спецификация :

Диапазон давления: -100 кПа… 0 кПа ~ 10 кПа… 3,5 МПа

Избыточное давление: 1,5 раза FS

Выход: стандартный цифровой сигнал протокола интерфейса I? C или SPI

Точность: ± 0,25% полной шкалы, ± 0,5% полной шкалы (давление) ± 1,5 ℃ (температура)

Источник питания: (5 ± 0.1) В постоянного тока, (3,3 ± 0,1) В постоянного тока

Ток питания: 2,5 мА (нормальный режим)

5uA (режим ожидания с низким энергопотреблением)

Рабочая температура: -10 ～ 80 ℃

Характеристики:

* Низкое энергопотребление, его можно использовать в условиях работы от аккумулятора, удобно для беспроводной передачи.

* Выходные данные о давлении и температуре, соответствующие протоколу интерфейса I? C или протоколу интерфейса SPI, которые могут быть напрямую подключены к блокам цифровой обработки сигналов, таким как пользовательский ПЛК и однокристальный компьютер.

* Цифровая калибровка и специальная схема температурной компенсации, точность датчика составляет ± 0,5% полной шкалы (давление).

* Интеграция датчика высокого уровня, небольшая и простая структура, простая в использовании.

* Отличная ЭМС, нет аналогового выходного сигнала, а также повышена способность датчика к помехам.

В дополнение к системе газопроводов, цифровой датчик давления MPM3808 I²C подходит для множества сложных рабочих условий благодаря своим превосходным характеристикам.Его можно широко использовать при обнаружении различных давлений жидкости, совместимой с нержавеющей сталью и фторкаучуком. MPM3808 может применяться в таких отраслях, как газовая промышленность, добыча нефти и газа, транспорт, переработка, приборостроение, индустрия Интернета вещей в умном городе, противопожарная защита и защита окружающей среды и т.

В связи с ускоренным развитием процесса урбанизации в Китае сеть газопроводов стала одной из важных инфраструктур для городского развития, связанного с жизнеобеспечением общества и промышленным производством.

Наряду с применением более сложных и интеллектуальных компонентов и оборудования, интеллектуальная модернизация городской инфраструктуры, включая сети трубопроводов природного газа и сочетание с передовыми технологиями, такими как Интернет вещей и Интернет +, являются важной поддержкой для строительства. умных городов будущего.

Micro Sensor будет продолжать исследования и разработки в области датчиков, как всегда, настаивая на совершенстве и профессиональном производстве, а также стремится предоставлять клиентам качественные продукты и услуги.Работайте вместе, чтобы создать более эффективный, умный и автоматизированный мир связи!

Газораспределительные системы и станции регулятора давления

15 октября 2019 г. Джеймс Маклоун

Системы распределения природного газа или инженерные сети используются для доставки природного газа потребителям в различных секторах, включая жилищный, коммерческий и промышленный. Распределительные трубопроводы природного газа, как правило, работают при более высоких давлениях, что позволяет газу перемещаться на большие расстояния по сети подземных трубопроводов.Это высокое давление, хотя и выгодно для доставки на большие расстояния, не подходит для конечных пользователей и, следовательно, должно быть уменьшено на станциях газовых регуляторов до более низкого давления, которое клиенты могут получать и использовать.

Регуляторы давления газа используются для поддержания постоянного и пониженного давления. Регулятор регулирует положение открытия таким образом, чтобы поток газа через станцию ​​соответствовал потребности системы. По мере увеличения нагрузки на систему увеличивается и расход регулятора.В случае, когда потребность в системе снижается, поток через регулятор также уменьшается, поскольку регулятор реагирует на повышение давления в системе. Как правило, регулятор пытается согласовать поток газа через станцию ​​с потребностью в газе, предъявляемой к системе, при этом гарантируя, что регулятор поддерживает давление в допустимых пределах.

Газотранспортным и распределительным компаниям часто требуется моделировать газовые регулирующие станции (городские станции, районные регулирующие станции и т. Д.), Чтобы убедиться, что они работают в пределах своей доступной мощности.Кроме того, также полезно иметь возможность определить, приближаются ли какие-либо станции к своей полной мощности, и на основе этого исследования определить любые требования к обновлению. Этот анализ может быть проведен до наступления зимних месяцев, а там, где требуются обновления, они могут быть спланированы и завершены вовремя, чтобы удовлетворить требуемую или ожидаемую зимнюю нагрузку.

Программное обеспечение

FluidFlow включает в себя компонент регулятора, который позволяет компаниям, занимающимся транспортировкой газа или коммунальным предприятиям, рассчитывать расход газа и потери давления через газорегулирующую станцию.Также можно учитывать теплопередачу и эффект Джоуля-Томсона. Программное обеспечение может использоваться для поддержания точности и надежности моделей гидравлических АЗС, созданных для моделирования газорегулирующих станций и объектов станций потребителей.

При разработке моделей станций инженеры могут включить соответствующие трубы и фитинги, включая фильтры, регуляторы газа и т. Д. Также можно смоделировать байпасные линии.

Газовые регуляторы можно моделировать с использованием ISA или универсальных уравнений.

На рис. 1 представлен обзор примерной газорегулирующей станции.

• Газорегулирующая станция.

Fortis BC в Ванкувере уже несколько лет успешно использует программное обеспечение FluidFlow для моделирования своих газорегулирующих станций.

Артикул:

1. Передовые методы снижения вероятности превышения давления в природном газе, Американская газовая ассоциация (AGA).

Газораспределительные системы Газораспределительные системы

.

No related posts.
