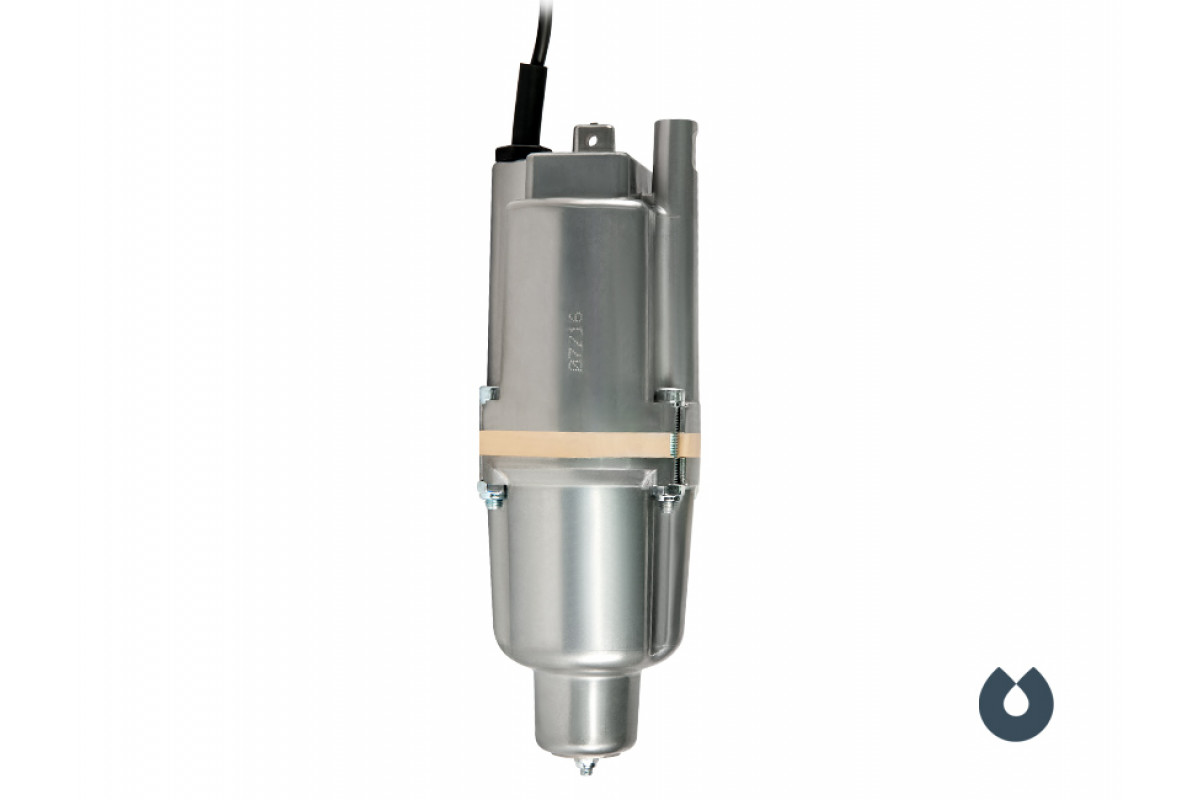

Насос вибрационный погружной Малыш 40

Электрический погружной вибрационный насос «Малыш-М» БВ 0,12-40 25м с верхним забором воды, производство «ГМС Насосы» г. Ливны (Россия). Насос малыш 40 с кабелем питания длиной 25 метра.  Применяется для полива, орошения и водоснабжения жилых и дачных домов из скважины, колодца, бочки и открытых водоемов.

Описание работы насоса МАЛЫШ:

 Электронасос бытовой вибрационный погружной » Малыш-М «, в дальнейшем именуемый насос, предназначен для подачи воды в бытовых условиях из скважин и может использоваться также для подачи воды из колодцев, резервуаров и открытых водоемов для полива садов, огородов и обеспечения водой коттеджей, частных домой, дачных участков, пансионатов. Диаметр скважины более 100мм. Температура перекачиваемой воды должна быть не более +35°С. Насос обеспечивает подачу воды с глубины от 1 до 40 метров. Насос способен перекачивать воду на большие расстояния горизонтально (свыше 100 метров).

При понижении напряжении до 198 В, напор насоса снижается до 25 метров.

Конструкция:

 Насос состоит из электропривода, вибратора и корпуса, соединенных по разъему четырьмя винтами. Электропривод состоит из сердечника, двух катушек и шнура питания, заформированных в корпусе эпоксидным компаундом. Вибратор состоит из амортизатора, муфты, диафрагмы, упора и штока, на одном конце которого напрессован якорь, на другом конце закреплен поршень. Амортизатор и диафрагма, установленные на некотором расстоянии друг от друга, придают направление штоку, а также обеспечивают герметичность насоса и исключают доступ воды в полость электропривода. Корпус насоса представляет собой колпак, в верхней части которого отформован стакан с отверстиями для входа воды и патрубок выхода воды из насоса. Клапан, прикрывающий входные отверстия, обеспечивает свободный вход и выход воды из насоса при отсутствии давления. Принцип работы насоса основан на использовании переменной силы тока, превращенной посредством упругого амортизатора в механические колебания якоря и поршня.

Поршень вибрирует, создает гидравлический удар в стакане. Одновременно клапан закрывает входные отверстия, и вода вытесняется в напорный патрубок.

Использование:

 Не допускается перекачивание загрязненных, щелочных, кислотных жидкостей и растворов. Вода не должна содержать песка и других видимых механических примесей. Массовая доля механических примесей в воде не более 0,01%. Максимальная рабочая глубина погружения насоса – 3 метра и не должен касаться дна. Допускается увеличение глубины погружения, например, при небольшом дебите скважины. Средний срок службы насоса – 2,5 года, при среднегодовой наработке не более 400 часов.

      Внимание! Электронасос должен работать не более двух часов с последующим отключением на 20 минут. Пользоваться насосом следует не более 12 часов в сутки.

Технические характеристики:

•  — Максимальный напор: 60 метров.
•  — Номинальный напор: 40 метров.
•  — Максимальная подача: 1,5 м³/час.
•  — Номинальная подача при напоре 40 метров: 0,43 м³/час.
• .- Длина шнура питания с вилкой: 25 метров.
•  — Мощность: 0,24 кВт.
•  — Напряжение: 220В ± 22
•  — Частота: 50 Гц.
•  — Степень защиты: IPX8
•  — Режим работы: 2 часа.
•  — Среднее время до отказа: 1500 часов.
•  — Максимальное погружение от зеркала воды: 3 метра.
•  — Температура перекачиваемой воды не более: +35°С.
•  — Присоединительный патрубок: 20 мм.
•  — Масса в упаковке: 5,2 кг.

Размеры:

•  — Диаметр: 99 мм.
•  — Высота: 255 мм.

устройство, характеристики, отзывы, правила использования

Вибрационные насосные агрегаты выполнят за дачников и владельцев частных домов колоссальный объем тяжелой, зачастую «грязной» работы. Компактный водяной насос «Ручеек» накачает воды из открытого или подземного источника, «перекинет» ее из накопителя к точкам полива, поможет почистить дно колодца.

Согласитесь, такой обширный фронт работ под силу немногим устройствам. Несмотря на популярность и многолетнюю практику эксплуатации «Ручейка», немногие знакомы с его конструктивными особенностями. Не все представляют, в каких ситуациях этот прибор просто незаменим, как его грамотно подключать и использовать.

Мы рады поделиться полной информацией о перечисленных интересующих вас моментах. У нас вы найдете подробный обзор характеристик и технических возможностей устройства. Сведения, приведенные в статье, дополнены фото-подборками и видео-руководствами.

Содержание статьи:

Принцип работы и устройство

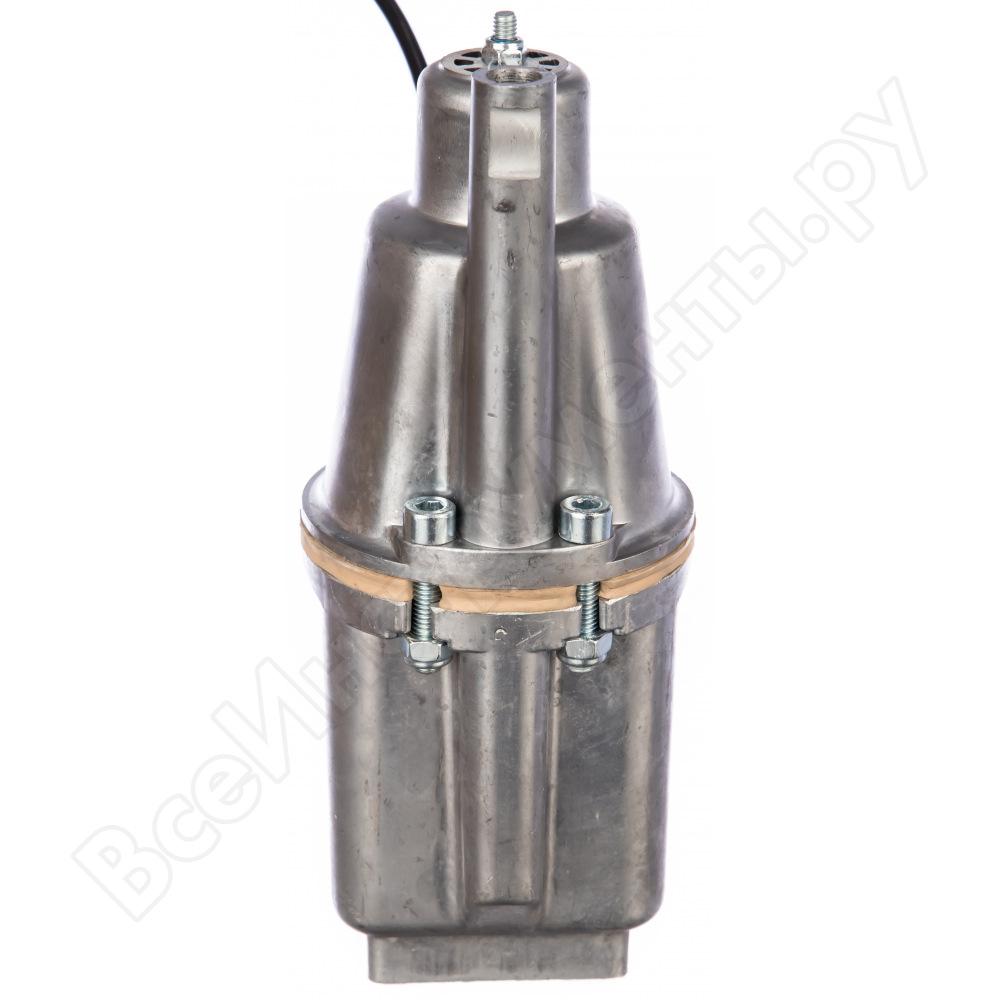

Насос “Ручеек” – один из самых популярных насосов вибрационного типа. Центральная часть конструкции этого агрегата – мембрана. При включении насоса она притягивается и отталкивается под воздействием электромагнитной катушки, встроенной в насос.

Колебательные движения мембраны создают разницу давления в корпусе насоса, что позволяет перемещать воду на достаточно большую высоту.

“Ручеек” – это , то есть для работы его необходимо опустить на тросе в воду. Устройство относительно небольшое, весит всего 4 кг. Производительность стандартной модели обычно оценивается как 450 л/час.

Технически насос предназначен для перекачивания чистой воды, поэтому гарантия изделия не распространяется на поломки, вызванные работой в сложных условиях.

Насос “Ручеек” обладает компактными размерами, небольшим весом и производительностью, которая способна обеспечить водой одну или две точки забора воды одновременно

Поперек прочного металлического корпуса насоса установлено специальное резиновое кольцо. Оно защищает обсадную трубу скважины от ударов во время погружения или выемки устройства.

Для подвешивания насоса можно использовать капроновый шнур или достаточно прочную бечевку, поскольку вес агрегата невелик. Разумеется, следует надежно закрепить трос на бечевке, чтобы он не упал в скважину.

Современные модели насоса “Ручеек” снабжены специальным датчиком. Он определяет температуру устройства, и отключает прибор, когда она достигает критических значений. Чаще всего такие ситуации возникают, если по какой-то причине насос оказался вне толщи воды.

Защита от так называемого “сухого хода” предотвращает поломки оборудования и продлевает срок его эксплуатации.

Галерея изображений

Фото из

Недорогое износостойкое оборудование

Разновидности вибрационных агрегатов

Компактные насосы производства стран СНГ

Ремкомплект для вибрационного насоса

Технические параметры насоса “Ручеек”:

• температура перекачиваемой воды – не более 35°С;
• мощность – 150-270 Вт, поэтому его эксплуатация не слишком сильно повысит общие расходы на электроэнергию;
• глубина погружения – в пределах 40-60 м;
• средняя производительность – около 7 л/мин.

При этом следует помнить, что чем глубже подвешен насос, тем ниже его производительность. Если насос погружен всего на один метр или меньше, он может качать воду со скоростью 1500 л/ч.

Производительность агрегата достаточно скромная. Жильцам дома придется включать точки забора воды по очереди: сначала помыть посуду, затем принять душ, потом включить стиральную машину. На все нужды сразу производительности “Ручейка” может и не хватить.

Для работы с морской водой “Ручеек не предназначен.

Подключение и правила эксплуатации

Перед тем, “Ручеек” в , следует выполнить ряд подготовительных мероприятий. Для начала точно определяют, на какой именно глубине будет подвешен насос. Следует запастись шнуром или веревкой подходящей длины и предусмотреть место фиксации троса во время работы насоса.

Каждый насос «Ручеек» комплектуется техническим паспортом. Перед началом установки прибора рекомендации производителя следует тщательно изучить и применить

Шнур должен быть достаточно прочным, чтобы выдержать нагрузку, в пять раз превышающую вес подвешенного оборудования. В случае с “Ручейком” речь идет примерно о двадцати килограммах.

Не стоит пренебрегать этим моментом, потому что упавший в скважину насос может стать настоящей катастрофой. Да и из колодца доставать сорвавшуюся технику – не самое большое удовольствие.

Не рекомендуется подвешивать вибрационную технику на металлическом тросе, поскольку такие конструкции плохо сочетаются с вибрационным воздействием, возникающим во время работы агрегата.

Чтобы частично погасить вибрацию, насос прикрепляют к шнуру на подвеске из прочной и эластичной резины, куском которой также необходимо запастись заранее.

Для подвешивания насоса “Ручеек” следует использовать прочный капроновый шнур, выдерживающий пятикратную нагрузку. Если длины комплектного шнура не хватает, нужно приобрести новый, наращивание шнура недопустимо

Еще один необходимый элемент – шланг, по которому вода будет поступать наверх. Его длина должна соответствовать глубине погружения насоса, а диаметр шланга должен подходить к патрубку насоса.

Впрочем, существуют переходники, позволяющие закрепить на патрубке шланг большего или меньшего диаметра. Конец шланга на патрубке или на переходнике следует зафиксировать хомутом, если иные способы крепления не предусмотрены.

Если применение шланга по каким-то причинам нежелательно или неудобно, можно использовать гибкую водопроводную трубу из пластика. Ее также необходимо надежно закрепить на патрубке с помощью хомута. Если все материалы приготовлены и нюансы учтены, можно приступать к установке насоса.

Для этого нужно выполнить ряд простых шагов:

1. Распаковать насос “Ручеек”, расправить электрокабель.
2. Прикрепить к проушине на его корпусе капроновый шнур с резиновым переходником.
3. Прикрепить к выходному патрубку насоса шланг или водоподающую трубу.
4. На отверстие для забора воды надеть специальный защитный фильтр.
5. Аккуратно и плавно опустить насос в колодец или скважину.
6. Закрепить капроновый шнур.
7. Подключить насос к электропитанию.
8. Нажать кнопку включения и проверить работу прибора.

При покупке насоса “Ручеек” следует сразу же уточнить длину электрокабеля, которым укомплектовано изделие. Стандартная модель может быть укомплектована кабелем длиной 10, 15, 25 или 40 м, это отражается на стоимости устройства.

Если длины провода не хватает, проблему можно решить одним из двух способов.

Длина кабеля насоса “Ручеек” может составлять 10, 15, 25 или 40 метров. Лучше всего сразу же приобрести устройство с кабелем достаточной длины

Первый состоит в том, чтобы полностью заменить кабель насоса новым проводом подходящей длины. Чтобы выполнить эту операцию, насос придется разобрать, а затем собрать заново. Иногда проще кабель нарастить – присоединить к уже существующему проводу достаточно длинный кусок.

Место соединения кабелей следует тщательно заизолировать, а также защитить специальной термоусадочной муфтой. Полная замена кабеля более надежна, поскольку часть провода, погруженная в воду, остается целой.

Но наращивание кабеля – менее трудоемкая процедура. После того, как насос опущен в воду, следует осмотреть полученную систему и убедиться, что нагрузка приходится именно на капроновый шнур, а не на кабель или шланг.

Если принято решение нарастить электрический кабель насоса “Ручеек”, следует использовать специальную термоусадочную муфту, чтобы защитить место соединения

И кабель, и шланг должен свисать свободно, оставаясь в не натянутом состоянии. Однако нельзя допускать и чрезмерное провисание кабеля, поскольку в процессе опускания-поднимания насоса он может запутаться, а это создаст дополнительные проблемы.

Правильное использование насоса позволяет увеличить срок его эксплуатации и бесперебойной работы. Производитель указывает время непрерывной работы насоса не более 12 часов.

На этой схеме наглядно представлен порядок установки насоса типа “Ручеек” в зависимости от модели, которая может быть с нижним или с верхним забором воды

После этого прибор следует отключить, чтобы он остыл. Производители также рекомендуют устраивать небольшие перерывы каждые два часа работы прибора. Такой щадящий режим эксплуатации положительно отразится на ресурсе работы прибора.

При подвешивании прибора следует помнить, что он должен располагаться примерно в 0,5-1 метре от песчаного дна, иначе его может просто затянуть в песок или слой ила.

Основные преимущества и недостатки

Популярность погружного насоса “Ручеек” объясняется просто: при относительно невысокой цене этот прибор обладает достаточно высоким качеством. Но это не единственное его достоинство. “Ручеек” исключительно прост в эксплуатации. Его ее нужно каким-либо образом специально настраивать, достаточно нажать кнопку включения, и он начнет работу.

На этой схеме представлены составляющие компоненты насоса «Ручеек». В случае поломки устройство не сложно разобрать и отремонтировать (+)

Простая конструкция насоса обеспечивает его исключительную ремонтопригодность. В случае не сложно разобрать, отремонтировать или заменить испорченные узлы, а затем собрать снова.  Все необходимые для починки комплектующие обычно имеются в свободной продаже.

Следующий “плюс” этого насоса – широкий круг задач, которые можно решить с его помощью. “Ручейком” качают не только чистую воду, но и некоторые загрязненные жидкости, хотя это и сокращает срок его службы.

К недостаткам насоса “Ручеек” можно отнести характер его работы. Непрерывное вибрационное воздействие может негативно сказаться на состоянии фильтровой скважины. Вибрации разрушают слой песка, что увеличивает скорость запесочивания скважины и может полностью вывести сооружение из строя.

Глубокой скважине, извлекающей воду из трещиноватого известняка, вибрация не страшна, но “Ручеек” не предназначен для переваривания воды с такой большой глубины. Таким образом, насосы этого типа не подходят для постоянной работы в скважинах на песок. Однако для такое оборудование может стать настоящей находкой.

В случае использования вибрационного насоса для осушения подвала или откачки воды из открытого источника его заборную часть желательно защитить. Хотя бы вот таким самодельным фильтром из пластиковой бутылки

“Ручеек” на все случаи жизни

Относительно неглубокую скважину с низким дебитом или колодец с подобными характеристиками лучше всего снабдить насосом “Ручеек” или другой бюджетной моделью. Более мощное и дорогое оборудование здесь просто не нужно. Оно будет опустошить колодец слишком быстро, опасность возникновения “сухого хода” в такой ситуации очень высока.

В техпаспорте изделия сказано, что насос предназначен только для переваривания чистой воды. Однако за десятилетия существования модели владельцы частных домов и дачных участков нашли этому устройству самое разнообразное применение. Например, эта модель широко используется при .

В этой таблице указаны основные характеристики насоса “Ручеек”, благодаря которым этот агрегат способен справиться с решением множества хозяйственных задач

По окончании бурения таких сооружений вода остается сильно загрязненной частичками ила, песком и т.п. Чтобы получить пригодную для питья чистую воду, эту смесь необходимо выполнить.

Практика показала, что “Ручеек” неплохо справляется с этой задачей. Особенность устройства насоса Ручеек состоит в том, что в нем нет вращающихся частей. Поэтому он не слишком быстро забивается при работе в загрязненной воде.

Периодически насос извлекают, разбирают, промывают, выполняют необходимый ремонт, а затем снова собирают и пускают в дело. Разумеется, при таком обращении скорость износа существенно возрастает. Нет ничего удивительного, что в процессе прокачки скважины насос может полностью выйти из строя.

Для очистки одной скважины в зависимости от ситуации может понадобиться и два, и даже три-четыре таких агрегата. Но по деньгам это выходит значительно дешевле, чем приобретение специальной техники с повышенной устойчивостью к износу.

Неопытные владельцы участков иногда считают, что прокачать скважину можно и с помощью того насоса, который будет подавать воду в водопровод дома. Это абсолютно неверное решение.

Владельцам скважин и колодцев периодически приходится . В этих случаях насос такого типа незаменим. Он эффективно справится с откачкой загрязненной воды из колодца или скважины.

Если насос под рукой, все работы будут выполнены гораздо быстрее. Если скважина заилена или запесочена, вибрации, возникающие при работе “Ручейка”, из врага превращаются в друга.

Так выглядит насос “Ручеек” в разобранном виде. Прочный стальной корпус надежно защищает устройство от внешнего воздействия и частых поломок

Качественные и дорогие обычно рассчитаны на длительную работу именно с чистой водой. Качать обильно загрязненные песком воду лучше именно с помощью “Ручейка” или другой бюджетной техники. Если после прокачки скважины какому-то “Ручейку” удалось “выжить”, ему обязательно найдется дальнейшее применение.

Вибрирующие воздействие позволяет быстро и эффективно разрушить илистую пробку, прочистить отверстия скважинного фильтра и выкачать грязь на поверхность. В результате дебит скважины заметно возрастет.

Для прочистки заиленных скважин рекомендуется использовать модель с верхним забором воды.

Галерея изображений

Фото из

Разборка насоса Ручеек для ремонта

Замена изношенных уплотнителей и крепежа

Прочистка фильтров насоса

Обратная сборка вибрационника Ручеек

Пылящийся в сарае “Ручеек” станет настоящей находкой, если основной насос в скважине или колодце по каким-то причинам сломается. Он станет вполне приемлемой временной заменой, позволяющей в считанные часы восстановить водоснабжение в доме. На время ремонта основного насоса не придется приобретать или арендовать новое оборудование.

Подтопление дренажными водами подвала, смотровой ямы в гараже или другого подобного углубления – ситуация неприятная. А чтобы вычерпать ненужную жидкость с помощью ведра, понадобится немало времени и сил.

Поскольку дренажные воды обычно содержат не так уж много загрязнений, для их откачки идеально подойдет насос “Ручеек”.

Недорогие малогабаритные вибрационники используют в прочистке водозаборных сооружений. Они взмучивают илистые отложения на дне скважин и колодцев, которые потом откачиваются дренажными насосами

Он, конечно, работает медленно, но стабильно. Ожидать от дренажных вод идеальной чистоты, конечно же, не приходится. Чтобы улучшить работу насоса рекомендуется использовать специальный дополнительный фильтр, который защитит конструкцию от загрязнений.

Фильтр выполнен в форме колпачка и предназначен для верхней части насоса. Чтобы его надеть, рекомендуется сначала прогреть этот элемент. Тогда установка фильтра будет выполнена гораздо быстрее и проще.

Если при доме имеется бассейн или другой вместительный резервуар с водой, насос “Ручеек” можно использовать для откачки воды из таких емкостей. В этом случае имеет смысл использовать модель “Ручеек-1М”. В отличие от других моделей она снабжена нижним забором воды, что позволяет удалить воду из резервуара полностью.

Используют насосы типа “Ручеек” и при монтаже систем отопления, а именно – для опрессовки, когда требуется заполнение системы водой. Воду можно взять из колодца или привезти в отдельной бочке.

На заборное отверстие насоса надевают шланг и опускают его в воду. Второй шланг, надетый на подающий патрубок насоса, присоединяются к открытому сливному крану отопительной системы.

С помощью манометра отслеживают давление в системе. После опрессовки устраняют выявленные неисправности. В целом можно сказать, что насосы типа “Ручеек” можно использовать для решения практически любых задач по откачке жидкости или перекачивании ее к месту назначения. Главное требование – вода не должна быть слишком грязной.

Главное преимущество насоса “Ручеек” и аналогичных моделей заключается в бюджетной цене. Их не жалко “кидать” на выполнение “грязной работы”. При выходе из строя прибор просто меняют на новый

Модификации и аналогичные модели

На рынке можно встретить три модели такого насоса: “Ручеек” (производство ОАО “Ливгидромаш”, Россия), “Ручеек-1” и “Ручеек-1М” (производство ОАО “Техноприбор”, Беларусь).

По конструкции они очень похожи, но есть некоторые различия. Так, модель “Ручеек-1” снабжена системой верхнего забора воды, что позволяет получать максимально чистую питьевую воду.

А вот у “Ручейка-1М” отверстие для забора воды расположено снизу. С помощью этой модели удобнее выполнять откачку воды из резервуаров, которые нужно опустошить полностью. Поскольку в моделях “Ручеек” и “Ручеек-1” забор воды производится сверху, сама конструкция служит надежной защитой от перегрева.

Вода, поступающая в корпус насоса, одновременно охлаждает двигатель. Во время тестирования было подтверждено, что устройства этого типа могут выдерживать режим “сухого хода” в течение семи часов. При этом обмотки электродвигателя не сгорают.

Далеко не все насосы, даже более дорогие и производительные, могут похвастаться таким уровнем устойчивости. При длительном времени работы насоса без воды у многих других моделей электродвигатель просто сгорает.

Насос “Omnigena-Dorota” – достойный аналог “Ручейка”, разработанный и произведенный в Польше. Отличается высоким качеством и хорошей производительностью

Среди аналогичной “Ручейку” насосной техники нельзя не вспомнить насос . Он очень близок к “Ручейку” и по техническим характеристикам, и по качеству исполнения, и по ремонтопригодности.

Производит эту технику Бавленский завод “Электродвигатель”, а также АЭК “Динамо” (Москва). Некоторые показатели у “Малыша” немного лучше, но и цена несколько выше, чем у “Ручейка”

Среди менее известных аналогов стоит упомянуть UNIPUMP БАВЛЕНЕЦ – российский бренд, который производится в Китае. Изучение технических характеристик агрегата показывает, что он мало чем отличается от более известного “Ручейка”.

Ценовые характеристики этих насосов тоже практически совпадают. Стоимость на один и тот же насос может варьироваться в зависимости от длины кабеля.

Интересной альтернативой может стать Omnigena-Dorota – погружной вибрационный насос польского производства. Принцип его работы и устройство мало чем отличается от насоса “Ручеек”. Разве что алюминиевый корпус немного короче, а вес насоса немного меньше.

Мощность модели составляет 300 Вт, а погружать его можно на 50 м. Отзывы о качестве польского насоса вполне удовлетворительные.

Выводы и полезное видео по теме

Здесь можно посмотреть практический пример работы насоса этой марки:

В видео-ролике приведена схема устройства насоса, его технические параметры, а также обозначены особенности использования “Ручейка”:

Насос “Ручеек” – неутомимый труженик и верный помощник для всех владельцев дач и частных участков.

Конечно, его производительность не слишком велика, и он не предназначен для решения глобальных задач по очистке. Но там, где нужно перекачать воду или прочистить скважину, “Ручеек” может стать оптимальным вариантом.

Есть опыт работы с погружным насосом “Ручеек”? Расскажите, для каких целей вы используете агрегат, поделитесь впечатлениями об эксплуатации техники с нашими читателями. Задавать вопросы и оставлять комментарии к статье можно в форме, расположенной ниже.

Автоматика для насосов малыш, автоматика для насоса водолей

Оглавление Скрыть ▲ Показать ▼

Впервые интересуясь тематикой водоснабжения, в специализированных магазинах любого города России можно встретить целые прилавки с загадочными надписями: Автоматика для насосов Малыш и автоматика для насоса Водолей.

Что же это такое?

Ответ прост: под этими длинными наименованиями подразумевают готовые к установке комплекты по управлению насосами. Есть несколько вариантов такой автоматики: ряд устройств, каждое из которых отвечает за свой блок (реле давления, устройство защиты от работы без воды, манометр) или одно, в котором сочетаются все три функции. Чтоб подробнее узнать о том, что это и нужно ли вам, — читайте ниже.

Современный человек привык к комфорту во всём. Особенно это касается чистоты. В условиях города мы не представляем себе жилища без душа, раковины, ванной и сантехники, стиральных и посудомоечных машин. Водоснабжение – как воздух, или земля под ногами – необходимый спутник повседневной жизни. С распространением технологий, обеспечивающих удобство в быту, водоснабжение стало необходимым не только в городских многоэтажных домах.

Для снабжения водой дома, дачи и коттеджа, на собственных участках люди делают скважины и ставят ёмкости для сбора дождевой воды на полив. Сердцем системы служит насос. Большинство частных скважин и ёмкостей не позволяют использовать для подачи воды мощные насосные системы.

Решить вопрос могут небольшие насосы вибрационного типа: Малыш, Водолей и подобные им устройства. Они способны обеспечить достаточное давление (напор воды) и производительность водоснабжения для бытовых нужд.

Главные достоинства этих аппаратов – лёгкая установка и обслуживание, простота эксплуатации, доступная стоимость на рынке.

Какие недостатки?

Единственное «но»: эти простые маломощные насосы погружного типа не предполагают автоматизацию, они уязвимы к перепадам давления воды, напряжения, поломкам при сухом ходе. Это подвергает угрозе всю систему водоснабжения.

Для того, чтоб сделать из насоса Малыш или Водолей насос для автоматического водоснабжения, требуется включить в систему подачи воды средства автоматизации: реле давления, манометр и устройство защиты от сухого хода.

Автоматика для насосов Малыш, как и автоматика для насоса Водолей, позволит вам настроить процесс активации и отключения аппарата, сделав его зависимым от открытия и закрытия крана подачи воды, включения и отключения водонагревателя и стиральной машины.

Организация водоснабжения, бесспорно, сделает комфортным проживание на даче, в сельском или городском частном доме. Полив, подача воды в душ, водонагреватель, котёл отопления, умывальник стиральную и посудомоечную машины – необходимые потребности человека, поэтому насос для автоматического водоснабжения — незаменимый спутник современного дачника и домовладельца, а система автоматизации – его обязательная составляющая.

Погружной насос для скважины. Какой лучше выбрать?

КПД  такого насоса меньше чем у центробежного,  но  и стоимость ниже.

Есть у насосов такого типа один серьезный недостаток, обусловленный его конструкцией. Червяк вращается внутри резиновой втулки и, если в воде присутствуют песчинки, то со временем они истирают эту деталь и насос теряет свою производительность. Поэтому, при покупке винтового насоса поинтересуйтесь у продавца есть ли в наличии запасные части к этой модели.

Центробежные

Среди погружных насосов — центробежные самые эффективные, они могут качать воду с большой глубины и имеют высокую производительность. Именно такой тип насосов устанавливают в артезианские скважины. Аппарат такого типа состоит и двух частей: электродвигателя, который чаще всего расположен снизу и собственно насосной части, внутри которой располагаются несколько рабочих колес с лопастями. При их вращении возникает центробежные силы, которые выталкивают жидкость из центральной части к периферии и далее в напорный патрубок. Чем больше у насоса рабочих колес, тем выше его напор.

Недостатком погружных центробежных насосов является их неспособность перекачивать воду с механическими примесями. При попадании в насос воды с песком рабочие колеса заклинивают.

Когда можно применить поверхностный самовсасывающий насос?

Если погружной насос, находясь в скважине при работе просто выталкивает воду, создавая избыточное давление, то у поверхностного насоса задача сложнее, ведь ему сначала необходимо высосать воду с глубины, и только потом поднять ее на высоту. Всем известно, что атмосферное давление составляет 1013 гПа, что соответствует примерно 10 метрам водного столба. Отсюда ограничение по высоте всасывания поверхностного насоса — больше чем 10 метров даже теоретически на Земле в отличии от Венеры ( там более плотная атмосфера) невозможно. Ведь всосав такой столб воды получаем ноль — вакуум, а давление не может быть меньше 0.

В реальности  поверхностные насосы могут поднять воду с глубины до 8 метров. Хотя нет! Все таки могут. Есть вид самовсасывающих насосов, который способен поднять воду с глубины до 40 метров. В скважину при работе такого насоса идет не одна, а две трубы — одна всасывающая и одна напорная. На глубине монтируется эжектор

Но практически они применяются редко, связано это с высокой их ценой и сложностью монтажа.

Труба, идущая от скважины до всасывающего патрубка насоса, должна быть жёсткой, так как на этом участке создаётся разряжение и при использовании обычного поливочного шланга его просто сплющит. Чаще всего для этой цели применяют трубы ПНД ( полиэтилен низкого давления). На конец трубы, опускаемый в скважину, устанавливают обратный клапан с механическим фильтром. Это нужно для того, чтобы вода из системы водоснабжения после остановки насоса не стекала назад в скважину.

Основные характеристики – диаметр, производительность и напор.

Производительность в литрах в минуту или м куб час и напор в метрах это две основные характеристики погружного насоса. Стоит отметить, что на насосе, как правило, указывают максимальную производительность и напор. Что это значит? Если на насосе указан H max=80 метров, то опустив его на эту глубину мы не дождёмся ничего, так как это максимальная высота на которую насос может поднять воду, при этом её расход  будет близок к нулю.

Тоже самое и с производительностью. Максимальный расход — это количество воды, которое перекачает насос при нулевом подъеме. Допустим, если вы бросите его в бочку с водой. Если же этот насос будет поднимать воду скажем с сорока метров, то его производительность будет существенно меньше.

Поэтому максимальные значения нам особо ничего не дают, а для того чтобы подобрать насос нам понадобиться такое понятие как рабочая точка насоса. У любого насоса есть график зависимости его производительности от высоты подъёма, то есть чем на большую высоту насос поднимает воду, тем меньшее количество он перекачивает. Поэтому подбирая насос нам нужно, чтобы при заданной высоте подъёма он был способен давать столько воды, чтобы удовлетворить максимальную потребность в ней.

Диаметр насоса

Тут все просто — диаметр насоса должен быть меньше, чем диаметр обсадной трубы, иначе он просто не войдет в скважину. Вообще диаметр насоса считают в дюймах (1 дюйм равен 25,4 мм), а это значение, как правило, есть в наименовании его модели.

Например, в модели насоса Aquamotor AR 3SP 3-42  тройка в начале означает, что его диаметр составляет три дюйма, то есть 76 мм.

Диаметр вибрационных насосов типа «Малыш», «Ручеек» и подобных составляет 102 мм за исключением одной модели — Малыш 3, его диаметр 76 мм.

В заключении следует отметить, что диаметр насоса должен быть хотя бы на пару сантиметров меньше диаметра обсадной трубы. Так, если Вы опустили четырех дюймовый насос в скважину 108 мм, то может случиться заклинивание насоса при его извлечении.

Определяемся с производительностью

Для правильного подбора нам необходимо знать две величины. Первое — расход воды в период максимального водоразбора, второе —  необходимый напор, при котором вода будет нормально изливаться в наивысшей точке системы водоснабжения. Начнем с максимального расхода. Он равен сумме расходов со всех санитарных приборов, умноженный на коэффициент неравномерности. Этот коэффициент необходим, так как вероятность включения всех санитарных приборов на максимальный водоразбор крайне мала. Обычно этот коэффициент составляет 0.6-0.8. Максимальное водопотребление каждого санитарного прибора приведено ниже в таблице:

Максимальные расходы воды некоторыми санитарными приборами

Потребитель	Расход л/мин	Расход м3/час	Потребитель	Расход л/мин	Расход м3/час
Умывальник	10	0,6	Стиральная машина	12	0,7
Ванна	18	1,0	Посудомоечная машина	8	0,5
Унитаз	7	0,4	Душевая кабина	12	0,7
Кухонная мойка	12	0,7	Поливочный кран	20	1,2

Пример: Допустим имеем жилой дом, в котором установлены следующие санитарные приборы: 1 умывальник, 1 унитаз, 1 ванная, кухонная мойка, стиральная машина.

Если умывальник и ванна находятся в одной комнате, то умывальник исключаем из расчета, так как представить себе ситуацию когда одновременно эти оба прибора работают с максимальным расходом довольно сложно.

Считаем максимальный водоразбор: 1 м³/час ванна + 0,4 м³/час унитаз + 0,7 м³/час кухонная мойка + 0,7 м³/час стиральная машинка = 2,8 м³/час. Умножаем значение на коэффициент неравномерности 0,6 получаем  примерно 1,7 м³/час — максимальное водопотребление жилого дома.

Конечно расчёт это очень неточный, правильнее ориентироваться на количество проживающих людей, а не на количество санитарных приборов. Ведь в жилом доме с 4 сан узлами, где проживает 2 человека, люди не смогут использовать все сан приборы одновременно. Вообще для жилого дома количеством 3-4 человека хватает производительности 1.5 — 2,0 м³/час.

Но есть одно важное НО!

Если в доме будет стоять водоочистное оборудование, то нужно ориентироваться не только на максимальный расход водопотребления, но и на расход, который позволит правильно промывать станцию водоподготовки.

Не стоит покупать погружной насос  с большей производительностью, чем способна отдать скважина. Часто можно услышать такое: «Поменял насос в скважине,  взял с запасом по мощности — пошла муть с песком.»

Если насос способен перекачивать больше воды чем дебит скважины, то в лучшем случае он сгорит, а в худшем можно угробить скважину.

Теперь рассчитаем необходимый напор

Он равен сумме динамического уровня скважины (как его определить будет сказано дальше), величине горизонтального участка трубопровода от скважины до дома, делённой на 10, высоты до верхней точки водоразбора, 5 метров напора необходимых для нормального потока воды из крана. Пример:  в жилом доме источником водоснабжения является скважина, динамический уровень которой составляет 20 метров. Скважина находится в 30 метрах от дома. Высота от уровня земли до верхнего смесителя составляет 4 метра. Считаем необходимый напор насоса: 20 метров + 30 метров / 10 + 4 метра + 5 метров= 32 метра.

Таким образом нам нужно подобрать такой насос, чтобы при подъёме на 32 метра его производительность составляла не менее 1,7 м. куб. в час

На какую глубину опускать?

Самый простой ответ таков — взять паспорт скважины и посмотреть там рекомендуемую глубину установки насоса.

А что если этого документа у вас нет, и Вы купили участок с уже пробуренной скважиной?

Тогда для того чтобы ответить на этот вопрос, нужно немного изучить Вашу скважину. Рассмотрим основные характеристики скважин.

Статический уровень — это расстояние по вертикали от поверхности земли до зеркала воды в скважине когда мы из нее не откачиваем воду. Погрузив в скважину насос и включив его, высота столба воды в ней уменьшится. Расстояние  от зеркала воды до уровня земли при работающем насосе и будет являться динамическим уровнем скважины. Измерить его просто, нужно включить насос и дать ему поработать в течении 30 минут, и потом замерить веревкой с грузом на какой глубине располагается зеркало воды при работающем насосе.

Всё, заканчиваем с теорией и возвращаемся к вопросу на какую глубину стоит опускать насос?

В идеале погружной насос должен быть установлен на 1 метр ниже динамического уровня скважины, но на практике делают небольшой запас, его опускают еще ниже на 2 — 3 метра. Дело в том, что уровни скважины могут зависеть от сезона года и может так получиться, что зимой уровень воды в скважине упадёт.

Следует иметь в виду, что чем глубже в воду мы опускаем насос, тем большее давление он испытывает при сильно большом его углублении. Уплотнительные прокладки, защищающие электродвигатель могут не выдержать и вода проникнет к обмоткам электромотора. В паспорте насоса указывается максимальная высота его погружения.

Виды автоматики для погружного насоса

Конечно можно обойтись без автоматики вообще, включил насос в розетку — есть вода, спокойно поливаю огород и наполняю емкость. Выдернул провод — нет воды. Но в большинстве случаев люди хотят большего комфорта, чтобы насос включался автоматически когда вода нужна и выключался при отсутствии водоразбора.

Реле давления и гидроаккумулятор

Такого рода автоматику ставят наиболее часто, она дешёвая и надёжная. Система состоит из нескольких частей — это реле давления, гидроаккумулятор и манометр. Принцип работы прост, реле давление включает скважинный насос при минимально заданном на нем давлении и выключает при максимальном. Гидроаккумулятор содержит небольшой запас воды и играет роль демпфера, без него реле будет включаться и выключаться очень часто и быстро выйдет из строя. Манометр необходим для настройки и контроля давления в системе водоснабжения. Какие у такой системы недостатки? Помимо места которое занимает гидроаккумулятор есть ещё один. Давление в водопроводе постоянно изменяется — плавает. Это ощущается как изменение напора при изливании воды из смесителя или душевой лейки. При разном сопротивлении систем горячего и холодного водоснабжения может меняться и температура смешанной воды. Не совсем приятно, стоя в душе ощущать волны то горячей, то холодной воды.

Применение регулятора давления

При применении регулятора давления не нужен громоздкий гидроаккумулятор и это экономит место. Принцип работы этого механизма немного отличается от реле давления. Регулятор также включает погружной насос по минимальному давлению, но отключает по другому — по потоку. Что это значит? Когда Вы открываете кран давление падает и регулятор включает насос, а выключит он его только тогда, когда через него перестанет идти вода или другими словами когда водоразбор полностью прекратится. Все это прекрасно работает, но есть тут один подводный камень. Насос выключится только тогда, когда накачает в систему такое давление, которое максимально сможет создать. А если это 7 или 8 атмосфер? Смесители, гибкие подводки, водонагреватель могут этого не выдержать. Чтобы не допустить  высокого давления приходится ставить ещё один аппарат — редуктор давления.

Используем частотный преобразователь

Если реле и регулятор давления по сути включают и выключают насос, то частотный преобразователь, являясь сложным электронным прибором, управляет им. Он регулирует мощность насоса в зависимости от Ваших потребностей. Вы просто задаёте частотнику давление, которое ему необходимо поддерживать. Прибор этот дает полный комфорт, у него практически нет недостатков. Есть только один и очень существенный. Цена! Именно по причине высокой стоимости его редко используют в системах бытового водоснабжения.

Что делать, если воды в скважине мало?

Такое иногда бывает. Пробурили скважину, но дебит её настолько мал, что даже вибрационный насос выкачивает всю воду. Какой выход из положения в этом случае? Можно пробовать решать проблему в лоб – установить кран на выходе из скважины и прикрыть его таким образом, чтобы насос качал меньше. Но это приводит к повышенной нагрузке на насос, к тому же уменьшив поток воды, её просто может не хватать. Правильнее пойти по другому пути — установить ёмкость, где будет накапливаться вода. Для того, чтобы насос выключался после того, как выкачает всю воду из скважины, монтируем автоматический блок, называется он регулятор уровня воды. Работает он следующим образом – в скважину опускаются три электрода: общий, верхний и нижний. Когда насос выкачает воду до нижнего уровня, автоматика его выключит, а когда вода наберется до верхнего уровня, насос опять заработает. Такие же три электрода помещаются в накопительный бак. Здесь всё наоборот: когда ёмкость наполнится, блок автоматики выключит насос, а когда опустошится до нижнего уровня, насос включится.  К накопительному баку подключается насосная станция, которая уже непосредственно поддерживает давление в системе водоснабжения дома. Более подробно узнать о методах защиты насоса от работы всухую Вы можете прочитав эту статью.

Оголовок скважины. Нужен ли он?

Скважинный оголовок это устройство предназначенное для герметизации скважины, которое монтируется на обсадную трубу.

Основная его функция — это защита устья скважины от попадания в нее чего-нибудь извне.

Если скважина находится в колодце, а уровень грунтовых вод весной может повыситься настолько, что вода польется в скважину, то ставим оголовок обязательно. Также он может спасти, если мышь решит покончить жизнь самоубийством, прыгнув  в устье скважины. В остальных случаях установка оголовка — по Вашему желанию.

Кроме этого у оголовка есть еще несколько полезных функций: он немного увеличивает производительность скважины за счет того, что во время работы насоса в обсадной трубе создается разрежение воздуха, хотя это создает дополнительную нагрузку на скважинный фильтр.

Наконец оголовок может уберечь скважинный насос от кражи, ведь для его демонтажа и извлечения насоса нужен инструмент.

Надеемся эта статья поможет Вам при покупке скважинного насоса сделать правильный выбор!

Читайте ещё статьи

Какой шланг выбрать для насоса

Для того чтобы не менять поливочный и заборный шланги для насоса каждый дачный сезон, нужно уметь правильно их выбирать по диаметру и подходящему материалу. Причем не всегда самые дорогие и надежные шланги с большим количеством слоев и армированием удобны в эксплуатации. Лучше, как всегда, придерживаться правила «золотой середины».

В самых усредненных расчетах на полив одной сотки участка расходуется 1 кубометр воды. Если представить, что в течение сезона газон, клумбы, теплицы, грядки поливаются водопроводной водой, урожай выйдет «золотой». Поэтому подавляющее число дачников используют для полива естественный источник. Для того чтобы заставить этот источник работать себе во благо, нужны: насос, заборный и поливочные шланги.

Дачные насосы – отдельная история. Все зависит от того, есть ли поблизости водоем или резервуар с водой придется делать самостоятельно, пробивать скважину. Исходя из этого, выбирают либо поверхностные насосы, либо погружные (скважинные, колодезные вибрационного типа, дренажные). Нередко устанавливают два насоса: скважинный агрегат выкачивает воду и заполняет емкости, поверхностный работает на полив огорода.

Мы же поговорим о том, как правильно выбрать шланги для дачного насоса.



Каким должен быть заборный шланг для насоса

К выбору заборного шланга для любого типа дачного насоса следует отнестись особенно тщательно. Заборный рукав делается из прочного материала (полимера) с жестким армированием, чтобы он не «схлопывался» и сохранял форму. Резиновый шланг точно не годится.

На конец шланга, который опускается в воду, надевают фильтрующую насадку или оголовок, чтобы избежать засорения. Перед запуском шланг и камера насоса принудительно заполняются водой, чтобы создать первоначальное давление.



Если насос будет работать круглый год, важный критерий выбора заборного шланга – морозоустойчивость. На практике, даже когда производитель прописывает диапазон рабочей температуры от  ̶10º до +50º, это не гарантирует, что уже при осенних заморозках не возникнут проблемы. Шланг нужно в таком случае «утеплять». Проще говоря, делать под него короб, чтобы водопровод шел под уклоном, и следить, чтобы шланг нигде не перегибался.

К насосным станциям обычно идут стандартные дюймовые шланги. Менять диаметр шланга, чтобы увеличить глубину забора воды – лишние хлопоты. Он и так рассчитан на максимальную глубину 8-9 метров: сколько в него вошло воды, столько и выйдет. Вообще надежней сразу брать полный комплект: насос, всасывающий шланг с фильтром, крепежом, обратным клапаном и фитингами.

Для закачки воды из скважины используют ПНД трубу — она дороже заборного шланга, но практичнее. При сбое в работе насоса, напор легко порвет недорогой рукав, рассчитанный на давление 6-8 атм.



Как выбрать поливочный шланг для насоса

С поливочными шлангами все намного проще. Он должен обеспечивать нормальный напор воды и быть удобным.

Критерии, на которые нужно обратить внимание при выборе поливочного шланга:



• рабочее давление;
• диаметр;
• материал изготовления.





Надежность шланга зависит от давления воды в системе водоснабжения. Производители указывают либо рабочее давление шланга, либо максимальное (давление на разрыв). В стандартных дачных насосных системах давление варьируется в пределах 1-3 атмосферы.

От диаметра шланга зависит не давление в нем, а пропускная способность. На выходной штуцер можно подобрать любой переходник для шланга. На все случаи жизни полезней взять шланг сечением ¾ дюйма. Шланги с меньшим диаметром, на ½ дюйма, плохо уживаются с обычными центробежными насосами. Зато его можно подключить без переходника к водопроводу.

Общее правило такое: чем толще шланг – тем меньше потери давления. Это может быть важным при малых давлениях в поливочной системе. Следовательно, шланг на полдюйма можно выбирать при стабильно высоком давлении воды. Он дешевле и легче.

Как перевести дюймы в милимметры:

½” — 13 мм;

5/8” – 16 мм;

¾” — 19 мм;

1 дюйм – 25,4 мм;

1 ¼” — 32 мм;

1 ½” — 38 мм.



Длину шланга подбирают, исходя из покрытия территории. Проще говоря, он должен дотягиваться во все углы садового участка или до всех расставленных по нему разбрызгивателей. Шланги диаметром в полдюйма продаются бухтами от 20 до 50 м. Дюймовые и на три четверти чаще идут по метражу.

Оптимально выбирать поливочный шланг к насосу с небольшим запасом. В месте соединения с источником воды от нагрузок он быстрее изнашивается, не исключено, что придется его несколько раз обрезать.

Вместе со шлангом сразу же лучше взять подходящие по диаметру насадки и дополнительные приспособления: тройники, наконечники-разбрызгиватели, ниппели, уголки.



Какой материал поливочного шланга лучше

По поводу материала изготовления для хорошего шланга больше всего споров. Здесь важно уяснить простую вещь: практически все поливочные шланги к насосам перекручиваются и изгибаются, что бы не писали в рекламе производители, следовательно, изнашиваются. Другое дело – как быстро.

Многое зависит от условий эксплуатации и хранения. Шланг, на котором указан срок службы 5 лет может прожить вдвое дольше, а может лопнуть в первый же сезон.

Поливочные шланги изготавливают из:



• резины;
• ПВХ;
• силикона.





Самые распространенные на данный момент – шланги из резины и ПВХ. Пластик, особенно однослойный, легко перегибается, быстро приходит в негодность, чувствителен к ультрафиолету и низким температурам. Но он дешев и весит немного. Если его не мучить постоянными вывертами и переносами, а, допустим, подключить к стационарному разбрызгивателю, то шланг из ПВХ – хороший и практичный вариант.

Если желаете взять универсального помощника в поливе, то лучше доплатить за резиновый шланг к насосу. Он не боится солнца, не «дубеет» при заморозках, выдерживает большое давление. Срок его службы при бережном обращении – 15-20 лет. Эти плюсы компенсируют неудобства мобильности: все-таки многослойный резиновый шланг тяжеловато таскать по участку.

Силиконовые шланги гибкие, хорошо растягиваются, доступны по цене. Минус этого варианта – чувствительность к ультрафиолету и неспособность держать высокое давление.

В продаже сегодня есть двух, трех, четырех и даже пятислойные шланги, сделанные по «нано» технологиям. Стоит ли гнаться за количеством слоев? Теоретически, чем их больше, тем шланг надежнее и долговечней, но перетирается и рвется чаще всего кожух, два, три или пять слоев под ним – решающей роли не играет.

От перегибов защищает армирование – специальные синтетические нити между слоями. Даже оно бывает разным – в сетку или со спиральной структурой. Для пластиковых поливочных шлангов это хорошая дополнительная защита. Минус в том, что армирование серьезно утяжеляет изделие. Сворачивать, разворачивать и постоянно распрямлять такой шланг – нелегкий труд.

При выборе шланга для насоса на дачу лучше придерживаться «золотой середины», то есть покупать качественный от проверенного производителя по разумной цене. Поливочный шланг должен обеспечивать нормальный напор воды, Универсальным считается шланг на ¾ дюйма. Длина его подбирается исходя из расчетов, какую территорию он должен охватить.

вопросы и ответы специалистов от компании Траст Билдинг

Вопрос №1: У нас в городе перебои с холодной водой по 5-6 часов. Можно ли поставить какой нибудь бак с насосом примерно на 50 литров, чтобы он пока есть напор набирал воду а при отключении отдавал с помощью насоса. (9 этаж)

Ответ: Можно поставить, только, думаю, мембранный бак на 50 литров будет маловато, т.к. фактически воды в нем 60% от номинала, соответственно остается около 30 литров, т.е. на две минуты пользования при нормальном расходе и минуты на 4-е, если экономно.

Разумнее будет поставить более емкий бак, рассчитав его соответственно Ваших потребностей, если бак будет мембранный, то никаких насосов не надо будет, а если открытый, то насос понадобится.

Вопрос №2: Что такое мембранный бак?

Ответ: Мембранный бак (гидроаккумулятор, гидропневмоаккумулятор) — это вещь, вместе с которой работает насос или вообще без насоса, состоит оно из металлической емкости (сейчас применяют и не только металл), внутри которой расположена камера из пищевой резины, внутри которой и содержится Ваша вода, между стенками бака и этой камеры, накачан воздух, применяется для того, что бы демпфировать гидроудары насоса, а так же удлинить время бездействия и работы насоса и соответственно иметь запас воды под давлением на случай отключения электричества или случая, отключения воды из магистрали

Вопрос №3: Собираюсь купить 3-эт стройвариант, но подозреваю что на этой улице проблема с напором воды, что нужно сделать чтобы точно это определить и что нужно сделать чтобы и на 3-ем этаже был хороший напор воды?

Ответ: Проверить можно только опытным путем, т.е. наблюдать с установленным манометром.

А для повышения давления — поставить насос, но не всегда и это может помочь. Обычно проблемы бывают более серьезные: отсутствие частичное (иногда) воды, плохое её качество (загрязненность и т.п.). Обычно со временем люди приходят к желанию (другого выхода просто нет) сделать автономную систему водоснабжения и не только водоснабжения.

Вопрос №4: Я строю дом в деревне, очень простой и недорогой, но хочу, чтобы у меня были вода на кухне, в том числе и горячая, душ, туалет и, главное, чтобы работала автоматическая стиральная машина. Пока у меня есть дом, электричество, стиральная машина, колодец, сливные колодцы и насос малыш. Мой вопрос состоит в следующем: можно ли и как создать систему из насоса, гидроаккумулятора, электрического водонагревателя, чтобы все работало?

Ответ: Возможна организация системы на базе погружного насоса (конечно же не «малыша»), гидроаккумулятора и автоматики, примерные расчеты в разных ценовых диапазонах, можно увидеть по этой ссылке различные варианты по цене и качеству

Вопрос №5: Вода в скважине.

У нас такая проблема. В скважине воды хватает только на одну минуту работы насоса.

Глубина скважины 18 метров, насос глубинный GrundFos. Скважиной пользуемся пять лет, до сих пор такого не было, а буквально два месяца назад начались проблемы.



Ответ: это обычная ситуация с «песочными» скважинами

Есть некоторые полумеры:

1. Попробуйте её раскачать, т.е. упорно вытаскивайте из неё воду, если через пару недель постоянной откачки ничего не выйдет, то можно попробовать пункт 2

2. Найдите внешний источник воды, надо большие объемы, заливаете скважину, не менее 5-6 кубов воды, если вода начнет быстро уходить, то можно считать, что что-то начинает получаться, если вода не уходит, то пробуем откачивать её максимально близко ко дну мощным! (только мощным) насосом, если нет результатов, то операцию нужно повторить 2-3 раза, воду можно взять заказав пожарную машину или что-то подобное, если и так ничего не получается, то

3. Некоторые бурильщики переделывают такие скважины, но гарантии и тут никакой нет

4. Делаем артезианскую скважину и забываем о проблемах с водой навсегда

Вопрос №6: Хочу использовать поверхностный насос в качестве насоса-повысителя давления. Будет ли проходить вода через насосную станцию при отсутствии давления в водопроводе и при отключении электричества?

Ответ: Применение поверхностного насоса (насосной станции) совершенно правильно. Вода будет проходить через насос во время его отключения, но если давление будет очень мало, то будут конечно немного заметные помехи, в таком случае лучше устанавливать систему типа BY-PASS, которую Вы сможете переключить во время отсутствия напряжения в сети и т.п.

Вопрос №7: Частный дом (3 человека, 4 потребителя, одновременно включены не более 2-х) подключён к городскому водоснабжению. Летом напор ослабевает. Посоветуйте, исправит ли ситуацию накопительная ёмкость со станцией подкачки воды. Какие характеристики рекомендуете для ёмкости, насоса, гидроакамулятора и автоматики? По каким параметрам выбирать ёмкость, всасывающиё насос, гидроакамулятор и автоматику.

Ответ: Ставьте станцию MQ 3-45 (Grundfos) + бак на не менее 300 литров (по желанию), если хочется какой-нить маленький бак (менее 100 литров) поставить, то лучше вообще никакой не ставить никаких других емкостей не надо конечно же насос или станцию можно рассматривать и других производителей, но MQ — это лучший вариант, аналогов нет.

Вопрос №8: Пробурили скважину — 70 метров опускать насос планируем сами. В связи с чем имеются некоторые вопросы, как то 1. Какой должен быть пластиковый трубопровод, который доставляет воду от скважинного насоса? Какой обычно используется. 2. Какой лучше брать электрический кабель (однофазный) . 3. Брать 3-мм трос из нержавейки , или в виниле? 4. Если возможно, что где посмотреть-купить.

Ответ: 1. ПНД или PP (полипропилен) 2. если хочется сэкономить, то ПВС или подобное, если нужды в экономии нет, то ставьте специальный импортный (в осносном немецкий) кабель 3. только нержавейка! 4. см.

Вопрос №9: Возьмем, к примеру, повысительные насосы- UPA 15-90 (Grundfos) и PB-168 EA (Wilo). Если емкость стоит наверху, то тут все понятно — в соответствие со своей характеристикой насосы повышают давление (создают напор). Все зависит от емкости резервуара и мощности насоса. Но ведь эти же насосы позиционируются и как насосы, повышающие давление в системах коммунального водоснабжения. Вот живешь на последнем этаже, стояк выше не идет. Давление упало. Откуда насос возьмет больше воды? (если нет гидроаккумулятора). Ведь говорят, что эти насосы не обладают манометрической глубиной всасывания. Или же они могут, как нормальновсасывающие насосы, хоть совсем немного, но тянуть воду? Или же потребление воды должно быть на самом минимальном уровне, чтобы насос просто успевал набиватьводу в систему и соответственно повышать давление при этом разборе. Хотелось бы услышать Ваши мнения по этому вопросу.

Ответ: Данные насосы не являются насосами повысительными, можно посмотреть график и убедиться в том, что более, чем на 0,5 атм они ничего не повысят — это обычные циркуляционные насосы для горячей воды и не более того, в информации от GRUNDFOS дезинформация, хотя в общем-то её нет, т.к. на 0,5 атм они повышают 🙂

Вопрос №10: В частном доме из 2-х этажей смонтирована система водопровода из скважины открытого типа с накопительным баком на 200 литров на чердаке. Вода самотеком по той же трубе, по которой поступает из скважины, идет на разбор в краны и унитаз. Проблема в давлении, его не хватает для комфортного использования. Струя воды на 2-м этаже очень слабая и в ванну вода бежит очень медленно. Хочу поставить насосик на чердаке на магистральную трубу прямо при выходе из бака, чтобы давление включенного насоса было направлено в магистраль, а при выключенном насосе чтобы вода проходила сквозь него в момент заполнения накопительного бака из скважинного насоса. Это вообще реально? Или моя идея утопична? Если это реально, то подскажите что за насосик поставить в магистраль?

Ответ: Не стоит мудрить, сделайте систему от насоса, которая будет работать под давлением и разделите систему наполнения бака и систему высокого давления — это первый вариант и достаточно примитивный. Вариант номер два — поставьте в скважину погружной насос, поставьте гидроаккумулятор и пользуйтесь водой по «старой системе», только незабудьте загушить вход в бак (если бак будет убираться) или поставить кран, если вы хотите оставить старую систему как резервную (например отключение электричества)

Вопрос №11: 1. В тех. описаниях самовсасывающих насосов сказано, что диаметр труб должен быть не меньше соответствующих отверстий на насосе. А что делать, если стояк 3/4, а далее после вентиля 1/2? Можно ли на насос присоединить переходник с 1 на 1/2 дюйма? Не отразится ли это на его работе? Особенно это интересует для насоса MQ 3-45.

2. Немного не понятен алгоритм работы насоса вообще (MQ, в частности). Давление, при котором он включается, как я понял-2 бара. Если открыт кран, пошел водоразбор, и давление на входе меньше 2 бар — насос начинает работать. Давление нагнетается на выходе. Насос после этого отключится или дальше будет работать, пока не прекратится водоразбор в системе? Если он отключается, когда давление на выходе повышается, то не будут ли постоянные рывки — включение — отключение? Если не отключается- не перегружается ли двигатель насоса, ведь нагрузка велика, т.к. не вся вода уходит на выходе (точка водоразбора потребляет примерно 0,5 м3/ч), но двигатель при этом все равно работает?

3. Можно ли в насосе MQ вручную выставить срабатывание на 3 барах? В инструкции про ручную регулировку ничего не написано.

4. Хочу поставить пред и за насосом редукционные клапаны. На входе на 3 бар и на выходе 3 бар. Для насоса такой режим будет нормальный?

5. Может ли такой насос работать с частотным преобразователем для уменьшения скорости вращения двигателя насоса?

6. Как работа насоса отразится на соседях по этажам снизу? При падении давления, допустим до 2 бар и включении насоса, какое давление будет на входе системы (до насоса)?

Ответ: 1. нет проблем — ставьте переходы, данные размеры существуют для всасывания из колодца, там их надо соблюдать

2. Т.к. бак у насоса очень маленький, то примерно такой режим работы и будет, но насос на него рассчитан, если есть возможность — поставьте доп. бак и будет все плавнее

3. Нет, нельзя

4. Вы же пишете, что давление на входе падает до 1 атм и т.п., причем же тут клапана? На самом деле эти клапана тут не нужны вовсе.

5. Нет

6. Т.к. потребление воды небольшое, то особых проблем не должно быть

Вопрос №12: Какой гидроаккумулятор, необходимо установить в двухэтажном доме с двумя санузлами, душевыми кабинами, посудомоечной и стиральной машинами, без саун и бассейнов, с семьей из 3-4 человек. Как часто должен оптимально включаться насос. (В час, за сутки, какой-то иной показатель?)

Ответ: минимально, что можно рекомендовать, это — 200 литровый ГА, чем реже включается насос — тем лучше, самый частый режим 1 раз в минуту, лучше если реже, хорошо, когда раз в 6-10 минут при полном разборе воды

Вопрос №13: Нужна вода для бани. Воду предполагается брать из озера. Расстояние от озера до бани 70 м. высота 10-15 м. Предполагается в бане накопит.водогрей.Вода нужна и для полива.Нужен автоматический насос.

Ответ: насколько чистая вода в озере? если нет механических примесей, то можно поставить обычный погружник, если примеси есть, то желательно узнать их количество и если их там достаточно много (более 100 г на м3), то возможно организовать систему на базе дренажного насоса если Вы собираетесь пользоваться насосом зимой, то необходимо будет закапывать трубопровод, соответственно нужно иметь ввиду вопрос сохранности насоса

Вопрос №14: Присматриваю скважинный насос для дачи. Скважина 10 м от дома, в доме ванна (раковина,душевая кабина, унитаз), кухня(раковина)+ 1 точка для полива. Скважина 20м, до воды 7,5м. Что посоветуете по насосам: от недогогих и выше.

Ответ: ниже чем Грундфос (SQ) ставить не рекомендую, т.к. проработает 1-1,5 года и выйдет значительно дороже. Следует обратить внимание на то, что если у Вас скважина не песочный водонос, то любой нормальный насос не любит большого кол-ва механических примесей в воде

Вопрос №15: Есть насос со следующими характеристиками: напор 40м (наверное максимальная глубина), макс подача воды 1.5 куб.м в час( я так понимаю при почти нулевом напоре-глубине, 0,4 м3 минимальная), диаметр патрубка 20мм. Какоке давление будет на выходе 20мм трубы, подсоединенной к насосу, если насос опущен на глубину 20метров? Какая формула для расчета?

Ответ: Формула достаточно простая 10 метров водяного столба = 1 атм, а вот 20 мм трубу вести от насоса не следует — это плохо и насосу и системе в целом, минимальный проходной диаметр 1″ для подобного насоса, но что бы не гадать, смотрите какой диаметр на выходе насоса, такую и ведите трубу. Давление на выходе должно быть что-то около 2-х атм, если Вы правильно изложили данные

Вопрос №16: Живу на 4 этаже 5-ти этажного дома. Очень слабый напор воды, газколонка работает через раз. Боюсь что и стиральная машинка-автомат не будет работать. Может установить насос повышающий давление? Подскажите модель.

Ответ: Грундфос MQ 3-45 или MQ 3-35. В принципе подойдет и другой поверхнотный насос, но MQ — это новое поколение насосов, которое значительно отличается в лучшую сторону от предшественников.

Вопрос №17: Чем нужно руководствоваться, при настройке насосной станции, для обеспечения ее нормальной и высокоэффективной работы. В частности, как должны соотносится давление воздуха в гидроакумуляторе с давлением воды в системе?

Ответ: Если имеется ввиду поверхностный насос с баком, то к примеру насос MQ вообще не надо настраивать, а если остальныйе варианты поверхностных насосов, а так же погружные насосы, то давление воздуха в баке должно быть в пределах 1,3-1,5 атм, а давление воды ставится в пределах min 2-2,5 max 3-3,5 атм. Если требуются другие технические задания, то нужно смотреть отдельно.

Вопрос №18: Чем плох насос «малыш»? Водопроводчики посоветовали для колодца Грундфос, но он дорогой. Не проще ли купить «малыш» и даже если он будет ломаться раз в 1 год, то все равно выйдет дешевле покупать каждый год по «малышу»?

Ответ: Как правило, указанные Вами насосы работают не год, а месяц.

Вопрос №19: Я строю дом в деревне, очень простой и недорогой. Но хочу. чтобы у меня были вода на кухне, в том числе и горячая, душ, туалет и, главное, чтобы работала автоматическая стиральная машина. Пока у меня есть дом, электричество, стиральная машина, колодец, сливные колодцы и насос малыш. Мой вопрос состоит в следующем: можно ли и как создать систему из насоса, гидроаккумулятора, электрического водонагревателя, чтобы все работало?

Ответ: Можно, но лучше без «малыша», а с другим оборудованием ….

Вопрос №20: Проконсультируйте пожалуйста по поводу дачного насоса. Какой насос оптимален для подачи воды в дом и работы накопительного водонагревателя Ariston .Имеется колодец 7 колец, от знакомых слышал что существуют насосы итальянские, включающиеся/выключающиеся при изменении давления, т.е. при открытии/закрытии крана. Сколько их ориетировочная стоимость и где их можно приобрести.

Ответ: Существуют еще и немецкие — они намного лучше. Насосы бывают погружные и поверхностные, Вам подходит и то и другое, погружные надежнее, менее прихотливы, работают без звука и еще много плюсов. вот примерные расценки на насосы (без оборудования): поверхностные италия — от 80 у.е. поверхностные немецкие — от 180 у.е. погружные италия — от 175 у.е. немецкие — от 450 у.е.

Вопрос №21: Только что поставил поверхностный самовсасывающий насос Aspri 15 3M, управляемый автоматом KIT-02. Насос подает воду из колодца с глубины около 3.5 м. Кроме того всасывающий шланг внутренним сечением 25 мм тянется по горизонтали еще 23 м до насоса. Всасывающий шланг — ластиковый армированный, с обратным клапаном. Напорная труба от насоса (через автомат) — металлопластик 16 мм. Максимальная высота напора — около 2.5 м. При запуске системы после того, как вода доходит до насоса, автомат ждет, пока напорное давление поднимется до 2 бар, затем отключает насос. При снижении давления до 1,5 бар, опять его включает. Это соответствует штатным характеристикам автомата. Проблема в следующем. Если после отключения насоса проходит некоторое время (пока специально не засекал), то при открытиии крана в напорной части системы насос включается на некоторое время, примерно 10-15 секунд, давление в автомате при этом не восстанавливается, а падает до 0, автомат отключает насос, после чего всю систему опять надо запускать вручную при помощи специальной кнопки на автомате до заполнения системы водой, после чего все опять повторяется. Удалось установить, что после отключения автоматом насоса вода начинает уходить по всасывающему шлангу. Если насос справляется за 10-15 сек поднять ее на вход, все нормально, а если нет, то автомат отключает его из-за срабатывания защиты «сухого хода». Буду весьма признателен, если кто-нибудь сможет посоветовать, что можно сделать в этой ситуации. Интересно, она вообще исправима, или я где-то сильно налетел?

Ответ: 1. давление должно быть в передлах не менее 2-3 атм, соответственно включение-выключение, надо подстроить реле давления

2. Устранить уход воды по всасывающему шлангу и вообще надо пользоваться специальными трубами, а шланги использовать для полива грядок

3. Желательно что бы от клапана, до насоса не было контруклонов, т.е. труба или шланг шел все время по восходящей

4. Сколько литровый бачок у Вас стоит?

5. На будущее, лучше ставить погружные насосы, там все значительно проще и надежнее

Вопрос №22: Требуется поднять напор воды в подъездом стояке. 5 этажей по 4-е квартиры на этаж.

Ответ: 5 этажей обычной станцией не протянуть, соответственно нужно делать на базе насоса CRE (Grundfos), стоимость его составит около 3,5 тыс. евро + доп оборудование примерно на такую же сумму + монтаж и пуско-наладка — около 1,5 тыс. евро, если нужно, можно сделать более корректный расчет, а так же можно выслать информацию по данному оборудованию. Установка будет располагаться в подвале, т.е. там, где начинается стояк.

Как вариант, можно рассмотреть установку бытовых насосов, типа MQ с баками на 500-1000 литров через этаж.

3-ий вариант — установка открытого накопительного бака на чердаке (примерно на 3-4 кубометра) + установку бытового насоса, типа MQ + мемранного (ых) бака (ов) на 2-3 куба — этот вариант, самый дешевый и простой imho

Вопрос №23: имеется открытый бак, в котором греется вода для душа, хотелось бы поднять давление после этого бака, как это сделать?

Ответ: есть насосные станции для ГВС, но они дорогие даже если на холодную воду попробуйте поставить насос типа UPА 15-90 (3/4″; 1х230В) — для него это как раз единственная толковая схема применения только не надо ставить прям в душе со всеми брызгами и прочим он все-таки электрический и обязательно с УЗО

Вопрос №24: Скупой платит дважды, а на самом деле гораздо больше. (выдержка). Джон Раскин (1819-1900).

Ответ: В этом мире нет почти ничего, что бы кто-нибудь не смог бы сделать немножко похуже и продать немножко подешевле, и люди, ориентирующиеся только на цену, становятся заслуженной добычей подобных дельцов. Глупо платить слишком много, но ещё хуже платить слишком мало. Если Вы платите слишком много, Вы теряете какую-то сумму. И всё. Если же Вы платите слишком мало, то тогда Вы теряете всё, потому что купленная вещь не может выполнить своей задачи. Законы экономики не позволяют получить что-то ценное — задёшево. Если Вы решаетесь в пользу самого дешёвого предложения, Вы должны учитывать и риск, на который Вы идёте. А если Вы на него идёте, то у Вас достаточно денег, чтобы заплатить и за что-нибудь получше.

Джон Раскин (1819-1900)

Вопрос №25: Такая проблема: дома поменяли трубы на пластиковые и конечно сразу поменяли все краны.Проблема. В ванной стоит смеситель, на кухне стоит шаровый кран они подключены к колонке. в ванной давление воды нормальное . а на кухне если включить кран колонка не включается .. из этого вывод плохое давление посоветуйте какой насос поставить?

Ответ: если до этого давление было нормально, а после замены труб начались проблемы, то imho надо разбираться с трубами (например если ПП, то могли сделать запайки с сужением диаметра), ну а если насос. то оптимален, как уже не раз писалось MQ-Grundfos

Вопрос №26: ПРивезли новый гидроаккумулятор на 200 литров — вертикальный бак на ножках Внизу — на флянце резьбовой вход на один дюйм с четвертью, наверху (немного сбоку) — клапан-нипель для закачки — стравливания воздуха. Вверху — еще один выход с резьбой наружней на три четверти дюйма.. Не могу разобраться. что к чему. Видел смонтированный гидроаккумулятор на 60 литров . Там все вроде просто. Вход (выход) для воды — один. Там было реле в комплекте+ манометр. Сомонтировано все было просто. На специальный штуцер слева подается вода,сверху — манометр, спереди — прикреплено реле, от реле — труб! а идет на бак. Справа из штуцера — выход воды в систему. А тут как соединять? Если схема монтажа такая же как для 60 литров, то зачем тогда сверху бака сделан выход с резьбой на три четверти? Подскажите пожалуйста чайнику..

Ответ: дело в том, что на моделях от 100 литров включительно, имеется верхний (в вертикальных моделях) или боковой (в горизонтальных) выход

на этот выход удобнее всего ставить реле давления, а лучше две релюхи, что бы не запороть насос на некоторых режимах, манометр и автоматический воздушник, при желании, реле и манометр, можно поставить и до бака, где-то на трассе, но там крепить будет неудобно, а воздушник наворачиваем на бак сверху, всё при желании можно вообще верхний выход заглушить или поставить кран на 1/2″ или 3/4″ там есть и та и та резьба, внутренняя и наружная, соответственно, но воздушник удобнее на порядок основная трасса подходит, естественно снизу незабудьте стравить воздух, он закачивается туда с запасом успехов.

Вопрос №27: Как организовать водоснабжение зимой (кроме канализации от унитаза) на даче? Летом всё понятно — насос -> труба-> бак-> труба -> раковина ->труба -> (песчаный/угольный фильтр)-> сливная канава/яма. А зимой трубы ведь могут перемерзать, тем более использовать планируется только периодически — на выходных.

Ответ: Если начинать с самого начала, то:

1. На скважине (если у вас скважина) ставится колодец из ж/б, металла. дерева — что угодно. труба вводится в дом на глубине не менее 1,7 метра от поверхности земли, после захода под отмостку — поднимается вверх — в дом или заходит в подвал, бываю еще варианты, но это уже по месту, пространство между черновым полом и землей под домом должно быть утеплено.

2. Канаизация выходит практически так же. только глубина поменьше может быть, достаточно 1 метра

3. На время отъезда, водяная система сливается в прямке на скважине

4. Следует иметь ввиду, что помимо слива трассы от насоса, требует слива, каждый сантехприбор (смеситель, унитаз, гидрозатоворы, стир. машинка, фильтры, водогрейки и т.д. и т.п.), некоторые фильтра вообще нельзя сливать (напр. обратный осмос, умягчители, обезжелезиватели), поэтому разумнее оставлять в доме дежурное отопление, что бы в местах установки водопроводных точек. температура не опускалась ниже +1 градуса

Вопрос №28: Установил повысительную насосную станцию, но при включении одновременно двух смесителей и бачка с/у напор воды в смесителях резко падает, помогите плиз!

Ответ: причин может быть несколько:

1. До насосной станции нехватает давления и объема воды, в данном случае, надо или бороться с коммунальщаками или ставить гидроаккумулятор, емкость которого рассчитывается, исходя из потребителей, примерно не менее 200-300 литров

2. В вашей разводке заужены трубы или соединения, соответственно надо переделывать

3. Неверные расчеты и подсодинения насоса и его подводки вообще, лучше вызвать специалиста, что бы он определил и посчитал все более корректно

Вопрос №29: В настоящее время я решаю вопрос водоснабжения своего загородного дома, в котором проживает 5 чел. плюс полив огорода. На основе Вашей статьи у меня в основном сложилось оптимальное решение, но есть вопросы, по которым хотелось бы получить ответы профессионала. Скважину бурили 5 лет назад — о паспорте скважины я узнал, прочитав Вашу статью. Итак : -Московская обл. пос. Салтыковка, глубина бурения скважины на воду – 22 м, от поверхности до «зеркала» воды – 7 м,. сейчас стоит насос Малыш. Сейчас хочу поставить погружной насос Водомет 60/64 Джилекс и автоматику. Пожалуйста, уточните: — на какую глубину опускать насос — 2 мм нержавеющий трос можно ли ставить — как Вы оцениваете качество насосов Водомет (на SQ не хватает средств)



Ответ: 1. глубина погружения должна быть указана в паспорте на скважину, можно предположить, что где-то на 18-20 метров, но это только предположения 2. т.к. скважина мелкая, то 2 мм — можно 3. для монтажа, мы используем только немецкие оборудование, т.к. несем ответственность в течениие 2-х лет, как минимум, за исправную работу насоса, а отечественным производителям мы не доверяем по определению и не было ни одного факта их преимущества, не считая сельскохозяйственных производсвт, но слава Богу, там без отчественного криворукого производителя обходится, все делает сама природа, иначе б и там все изгадили по статистике немецкие насосы, работают около 8 лет, прочие не более 1,5-2 лет, разница в стоимости 2-2,5 раза, т.е. уже выгоднее немцы, но монтаж-демонтаж + нервы, время и т.д. и т.п. имейте ввиду, что скважина у Вас песочная и есть вероятность выхода любого насоса, если имеется большое кол-ва песка в воде.

Вопрос №30: Насосная станция с некоторого времени не включается. Попытки были разные — сливали воду из крана полностью, спускали воздух и снова накачивали до различных значений давления. В определенный момент слышался щелчок в регулируемом реле давления и тогда при включении в сеть все шло как надо. Но проработал неделю, опять таже ситуация и снова те же манипуляции, повезло, но сегодня делали тоже самое — не включается. Очень бы хотелось ознакомиться с принципом работы этой станции, а описания нет. Помогите советом.

Ответ: Если все таки дело в реле давления, то можно попробовать его отрегулировать подкручивая внутри большую гайку, а потом выставляя дельту маленькой, а можно сразу поменять, итальянские (скорее всего такая у вас и стоит) РД дешевые (около 10 евро) и ненадженые, но можно поставить немецкие (цены в диапазоне 60-100 евро), на то же самое посадочное место встанет реле FF 4-8 стоимость около 90 евро

Вопрос №31: расскажите пожалуйста как правильно подключать гидроаккумулятор на 100 литров, он вертикального типа — два вывода под 3/4 (вверху и внизу)

Ответ: вверху подключается через крестовину специальную или что-то другое (если соберете) манометр, автоматический воздушник и реле давления, а лучше два, снизу подходит основная водная магистраль (от насоса) соответствующего диаметра. давление воздуха в мембране спустить до 1,3 атм (мерить при отсутствии давления воды)

Вопрос №32: подскажите, глубинный насос фирмы Jilex перестал качать с 32м, на манометре — 0, гидропневмобак пустой, (слили), а электросчетчик вращается, предохранитель — в норме, пробовал менять пусковой конденсатор (как-то в аналогичной ситуации помогало) -не помогло. может подающая труба подмерзла (на 1.5м закопана)? — ну вроде должна была уже оттаять. Обычно подмерзает возле розлива, у скважины, прогревом тепловентилятором ликвидируется, как в прошедшие морозы. Может как-то можно обмотки насоса прозвонить?Желательно НЕ резонансным методом. Как еще проверить, не умер ли насос?

Ответ: если расход электричества есть, автомат не выбивает, то значит насос живой, след. остаются два варианта или замёрзло, тога нужно проверить воду максимально ближе к насосу, например на кессоне, или разорвало, оторвало, прохудилась и т.д. трубу, соответственно искать место свища или разрыва и исправлять как правило, разрыв может произойти, если во время работы автоматика из-за заморозки, например не смогла отследить увеличения давления и насос продолжает «молотить» на закрытый кран, тут кто сильнее или насос или труба, в таком случае, труба, как правило рвётся около насоса, т.к. там давление больше, соответственно вынимаем насос и смотрим

Вопрос №33: Есть ли неоходимость устанавливать насосную станцию,если после насоса планируется гидробак на 10-150л или достаточно поверхностного насоса.

Ответ: насосная станция, отличается от насоса именно наличием бака и автоматики, поэтому если у Вас будет насос+бак+автоматика, то это = насосная станция

Вопрос №34: Какая необходима глубина всасывания поверхностного насоса?

Ответ: не более 7-8 метров по вертикали, без контруклонов, 10 метров горизонтали = 1 метру вертикали, труба не менее 40 мм диам, если в пластике для насосов до 3 м.куб/час

Вопрос №35: Прошу вашего совета в следующей ситуации. Есть дом в деревне, который находится в самой верхней точке относительно других домов. Водоснабжение, видимо организованно из скважины с водонапорным баком. Вода не заходит в каждый дом деревни, просто организованно несколько точек, где можно набрать воду. Суть проблемы в следующем: до нашего дома напора не хватает (от крана до дома примерно 200 м и все в горку). Есть идея протянуть трубу или шланг, но так как напора не хватает необходимо «докачать» воду до дома. Какой тип насоса нужен (повышения давления, поверхностный, самовсасывающий и т. д.), его характеристики?

P.S. Вода нужна для полива, предполагается заполнять большую емкость, а потом по мере необходимости расходовать.

Ответ: если вода вообще не доходит, то вариантов нет, кроме как ставить насос там, где она есть и им подвать туда, куда не доходит, если же она есть и не хватает просто давления, то решения есть

Вопрос №36: здравствуйте, я работаю сантехником-монтажником хочу спросить у вас совета вот по какой проблеме недавно я закончил монтаж сантех оборудование небольшого коттеджа + дом охраны на участке есть своя скважина глубиной около 100 метров привожу список устройства водопроводной сети (последовательно) вдруг пригодиться диметр трубопровода 2″ 1)скважинный насос 2)реле отключения 3)манометр №1 4)кран шаровый 5)промывной фильтр «honejwel» 1 14″ 6)насыпной фильтр с байпасом 7)картриджные фильтры jambo 1″ 2шт запаралелены 8)разветвление трубы через тройник 2″*1″*2″ 2″-уходят на основной дом 63 трубой синерайт 9)в доме устроен разводящий коллектор,на коллектора местного значения 10)в частности к этому коллектору подключен залив бассейна трубой rehau 32(4.4) а теперь собственно сама суть проблемы 1а)при заливе бассейна исчезает вода и в основном доме и в доме охраны 2а)на манометре скважинного насоса давление 3.6bar,а на манометре промывного фильтра 0bar наполнение бассейна при этом происходит очень медленно НО!!! сложившиеся обстоятельства заставили искать выход из положения и он был найден я слил гидроаккумулятор при выключенном насосе после чего включил насос и получил вот какой результат на скважинном манометре те же 3.6 а на промывном фильтре 2.9 и медленное падение примерно через 3-4часа процедуру надо повторять но бассейн был залит 100кубов при этом присутствовала не большая вибрация на трубопроводе ЕСЛИ ЕСТЬ ВОЗМОЖНОСТЬ ПОМОЧЬ ПОЖАЛУЙСТА ПОДСКАЖИТЕ ГДЕ ИСКАТЬ ПРИЧИНУ ЗАРАНЕЕ !СПАСИБО!

Ответ: 1. все фильтры нужно ставить после гидробака и автоматики

2. То что при заливке бассейна исчезает вода, говорит о том, что маловата мощность насоса, можно поправить положение, установкой доп. гидробака бОльшей ёмкости, можно дополнительно к существующему, но надо понимать, что заполнение бассейна процедура, которая делается 1-2 раза в год и стоит ли из-за этого заморачиваться

3. Относительно замедления тока, очевидно, что вопрос с фильтром, скорее всего неправильно подобрана ячейка в хоневелле, сначала нужно сделать анализ воды, посмотреть что там по механике, а потом уже подбирать фильтр, либо ставить ступенчатую очистку, т.е. сначала фильтр с крупной ячейкой, потом более мелкой и совсем мелкий сейчас получается, что мелкая сетка забивается за первые минуты работы насоса и становится как будто просто закрытым краном-преградой, о чём свидельствуют показания на манометре, при закрытых кранах, давление на манометре фильтра должно быть равным давлению на входе, при открытых кранах, может отличаться, но не на много, если резко закрыть крын(ы), то выравнивание должно происходит практически мгновенно, если такого нет, то разбирайтесь с фильтрами, так же посмотрите, что бы фильтры соответствовали диаметру трубы непонятно, зачем вообще фильтровать воду на бассейн, у бассейна есть свой фильтр, который разберется со всеми вопросами сам не наргужая систему.



Вопрос №37: Скважина глубиной 35 м. диаметр 100. какой нужен насос чтобы в доме было не менее 3 атм. давление для автоматики



Ответ: Зависит от желаемого расхода, например GRUNDFOS SQ 2-70 или 2-85 будет выдавать около 2-3 куб.м. Можно меньше кубов, и тогда надо ставить насос типа SQ 1-80, расход будет в пределах 1-2 куб.м, можно достичь и большей производительности, до 7-ми включительно, но не более, чем указан в паспорте скважины бурильщиками

Похожие статьи:

Устройство водоснабжения дома

В статье «Насосное оборудование» я касался общего выбора насоса и только. В данной статье попробуем оптимально подобрать не только насос, но и все необходимые комплектующие: трубы, бак, автоматику, троса, кабели, а так же правильно выбрать приямок для скважины.Читать дальше >>>



Организация водоснабжения из скважины

Организация комплексного водоснабжения загородного дома. компания Траст Билдинг! Силами наших специалистов мы производим следующие работы:
— Бурение скважины артезианской ( в частном случае может быть и скважина на песок или колодец, однако эти варианты не отличаются надежностью и качеством воды), установку скважинного насоса, монтаж запорной арматуры, которая при необходимости перекрывает подачу воды из скважины для ремонта и профилактики системы водоснабжения … Читать дальше >>>



Стоимость водоснабжения на даче

Наличие воды на загородном участке одно из непременных условий для комфортного проживания. Однако не всегда есть возможность обустроить свою дачу полноценной системой водоснабжения с артезианской скважиной и полным комплектом оборудования для подачи воды. Зачастую это не по карману многим дачникам, кроме того если дом используется только в летнее время года есть вероятность кражи дорогостоящего оборудования. Читать дальше >>>



Читать все статьи по водоснабжению >>>

Насос Малыш – технические характеристики, принцип работы, схема + фото

Насос Малыш, технические характеристики которого не многие знают, может решить на участке широкий перечень проблем и задач, но, прежде чем совершать покупку, стоит узнать, какова мощность устройства и производительность, какое давление на выходе, какой шланг нужен, а также другие важные моменты…

Содержание:

1. Область применения насоса Малышок
2. Насос Малыш – технические характеристики и принцип работы устройства
3. Правила эксплуатации насоса Малыш

Насос «Малыш» — на фото

Область применения насоса Малышок

Рынок насосного оборудования на сегодняшний день предлагает владельцам частных домов и дач широкий перечень агрегатов, признанных облегчить жизнь на дачном и приусадебном участках. Насосы и насосные станции российского производства функционируют не хуже зарубежных «коллег», а стоимость их при этом значительно приемлемее и одной из самых популярных марок устройств, призванных повышать давление в водопроводе, является насос Малыш, характеристики и простота использования которого позволили занять ему одно из лидирующих мест по спросу.

Насос Малыш активно используют не только владельцы коттеджей и частных домов, но и фермеры, ведущие свое хозяйство и, чаще всего, приобретают устройство для реализации следующих целей:

• Улучшение работы системы полива, установленной на участке
• Откачивание воды из водоема на участке и его заполнение
• Подача хорошего напора воды из скважины в систему водопровода или объемные резервуары, установленные на территории
• Откачивание воды из подвалов и других помещений в случае, если их затопило

Насос данной марки имеет две разновидности относительно способа забора воды, он может иметь нижний тип забора, может сверху. Агрегат с нижним забором устанавливается, как правило, на дно скважин или колодцев, ширина которых составляет более 10 см. За счет своих компактных размеров такой насос может быть эффективен для того, чтобы откачать небольшой объем воды, например, при затоплении низкого места на участке. Этот тип оборудования имеет один недостаток – во время работы внутрь попадает мусор и грунт/песок и, чтобы не образовывалось заторов, необходимо установить на входное отверстие хороший фильтр.

Вариант с забором воды сверху не страдает от засорения, среди других его достоинств – устойчивость к перегреванию, благодаря чему насос Малыш, технические характеристики которого позволяют не контролировать его работу, чаще всего применяют для бесперебойной работы домашнего водопровода.

Опытные владельцы собственных участков советуют при выборе насоса ориентироваться на уровень загрязнения воды, в которую он будет установлен и для естественных водоемов и резервуаров с грязной водой лучше использовать модели с нижним забором.

Насос Малыш – технические характеристики и принцип работы устройства

Насос Малыш, производительность которого превышает 400 литров в час, принадлежит к вибрационному типу данного оборудования и функционирует по принципу инертности и одним из основных структурных элементов насоса является вибратор, который  заставляет жидкость колебаться. Частота таких колебаний достигает 50 раз/сек.

Как видите, принцип работы довольно прост, и такого устройства достаточно, чтобы обеспечить бесперебойную подачу воды под хорошим давлением в системе домашнего водопровода.За вполне демократичную стоимость насос Малыш обладает достойными техническими характеристиками:

• Работает агрегат от напряжения в 220 В
• Максимальный показатель производительности – 432 литра в час
• Максимальная глубина, на которой насос может быть установлен, – 3 метра, при этом устройство не должно касаться дна водоема или резервуара
• Мощность работы – 240 Вт
• Коэффициент напора – 40 м

Последние модели насоса данной марки оборудованы защитной системой, работающей в автоматическом режиме, иными словами, насос выключится автоматически в случае, если окажется в безводном пространстве. Он также быстро отреагирует на перебои напряжения – это усовершенствование оборудования особенно порадовало владельцев загородных домов, где с подачей электричества часто возникают проблемы.

Правила эксплуатации насоса Малыш

Как и любое другое оборудование, вибрационные насосы могут выходить из строя. Чтобы насос Малыш, ремонт которого вам обойдется недешево, как можно дольше функционировал, важно соблюдать основные требования к его эксплуатации, это заметно снизит риск поломок.

Основная причина поломки насосного оборудования – попадание в него грязи и мелких предметов. Чем чаще используют насос, тем быстрее он засоряется, на стенках шлангов и отверстий образуется налет ила. Чтобы этого не произошло, специалисты рекомендуют устанавливать на входные и выходные зоны фильтры, которые не позволят проникнуть в механизм даже самому мелкому мусору. Для установки таких фильтров не требуется обладать специальными знаниями и навыками. Продаются такие комплектующие в тех же специализированных магазинах, что и насосы.

Насос с нижним забором воды забивается чаще. Но, не стоит думать, что при верхнем заборе устанавливать фильтры нет необходимости. Достаточное для образования засора количество мусора есть в самой воде. Стоит фильтр для насоса Малыш не слишком дорого, поэтому, покупая фильтр, вы продлите жизнь своему насосу на довольно длительный срок.

При установке такого устройства, как насос Малыш инструкция послужит вам лучшим советчиком, при этом, обязательно учитывайте специфику приобретенной вами модели, особенности водоема и качества в нем воды, а также соблюдайте следующие нехитрые советы:

• Не закрепляйте насос ниже, чем на 1 метр до основания колодца или другой емкости – это защитит от попадания мусора
• На дно резервуара можно установить только модель, в которой клапан забора расположен сверху
• Чтобы устройство не сильно вибрировало, закрепите его с одной стороны, где есть специальное отверстие, на капроновый шнурок, с другой стороны оборудовать его эластичной подвеской, которая может быть изготовлена из резинового жгута или нетолстого шланга
• Чтобы при работе в узкой скважине корпус насоса не повредился от ударов о ее стены, наденьте на него плотное резиновое кольцо. Оно выполнит функцию амортизатора;
• Насос обязательно должен быть установлен вертикально

Насос Малыш, технические характеристики которого сделали его популярным среди дачников и владельцев коттеджей, позволит вам наладить систему водоснабжения на участке без особых материальных затрат.

Основы системы повышения давления

Потребность в воде в многоэтажных зданиях, таких как отели, многоквартирные дома, офисы и другие учреждения — требуется оборудование для повышения давления для повышения давления поступающей муниципальной воды для обслуживания верхних этажей. Бустерные системы или пакеты содержат один или несколько насосов и соответствующие аксессуары и элементы управления.

До начала 1990-х годов клапаны регулятора давления обычно использовались для регулирования давления в системе повышения давления. Часто эти насосные системы работали бы на максимальной скорости и «стравливали» избыточное давление для достижения желаемой производительности.Более энергоэффективным вариантом является разработка системы повышения давления, которая может наращиваться в соответствии с конкретным спросом.

Современные системы повышения давления включают в себя несколько многоступенчатых насосов и двигатели с частотно-регулируемым приводом, а также программное обеспечение, которое регулирует скорость насоса и количество работающих насосов для удовлетворения часто меняющихся требований системы. Эти системы разработаны для обеспечения минимальной производительности насоса, необходимой для достижения оптимальной производительности — и все это без прямого вмешательства человека.

Типоразмер системы повышения давления

При выборе системы повышения давления мы должны сначала определить требования к расходу и напору для приложения.

Для коммерческих зданий расход будет определяться общим количеством обслуживаемых приспособлений или приспособлений (Fu) (раковины, туалеты, писсуары, насадки для шлангов, душевые кабины, питьевые фонтанчики, градирни, ирригация и т. Д.).

Расчет единиц прибора основан на среднем использовании каждого прибора и его соответствующих галлонов в минуту.Поскольку маловероятно, что все приспособления будут использоваться одновременно, были разработаны методы расчета «разумного» максимального расхода. Такие значения единиц арматуры можно найти в таких источниках, как Справочник по проектированию ASPE (версии Международного кодекса сантехники и унифицированного кодекса сантехники) и Engineered Plumbing Design II Альфреда Стила. В этих справочных таблицах приведены значения единиц измерения как для частных установок (жилые или многосемейные), так и для институциональных установок (общественные места с несколькими пользователями, например, ресторан) для каждого типа светильников.

После того, как значения единиц прибора определены, умножьте каждый тип прибора на его соответствующий коэффициент, чтобы вычислить общую единицу приспособления. Затем можно использовать график или диаграмму зависимости приспособления от расхода, чтобы рассчитать общий расход (галлонов в минуту) для приложения.

Расчет расхода (галлонов в минуту). Чтобы лучше проиллюстрировать эти расчеты, давайте рассмотрим простой пример жилого дома из 56 квартир, который имеет следующие характеристики:

• 18 этажей
• Две ванные комнаты (ванна, раковина и унитаз), посудомоечная и стиральная машины в каждом блоке
• Давление подачи в город в пределах 30-40 фунтов на квадратный дюйм (минимальное давление на входе 30 фунтов на квадратный дюйм)
• Остаточное давление (давление, необходимое на верхнем этаже) 30 фунтов на квадратный дюйм
• Нет других требований к потоку (например, градирня, орошение и т. Д.).)

Первым шагом в вычислении расхода является определение суммы каждого типа приспособления и умножения на количество приспособлений, назначенных этому типу приспособления, ссылаясь либо на Справочник по проектированию ASPE, либо на Engineered Plumbing Design II:

• Ванны: 112 ванн x 4 крепежных элемента = 448 фу
• Мойка: 112 раковин x 1 крепление = 112 фу
• Туалет: 112 туалетов x 2,5 шт. = 280 футов
• Посудомоечная машина: 56 шайб x 1.5 шт. = 84 фу
• Кухонная мойка: 56 раковин x 1,5 шт. = 84 фу
• Стиральная машина: 56 шайб x 1,5 шт. = 84 фу

Всего по проекту: 1092 арматуры

Второй шаг для определения скорости потока в приложении — найти расчетные приспособления на блок-схеме или графике. Используя 1092 всех приспособления в приведенном выше примере, мы находим расход примерно 220 галлонов в минуту.

Для консервативного подхода к расчету общего количества приспособлений и результирующего расхода (галлонов в минуту) сделайте перекрестные ссылки на несколько источников значений приспособлений и используйте наибольшее количество приспособлений при вычислении расхода (галлонов в минуту).В разных источниках или в том, как интерпретируются разные термины, могут возникать различия в единицах измерения. Например, некоторые источники вычисляют общий одновременный поток, генерируемый «группой ванных комнат»; а не отдельные потоки из туалета, писсуара, унитаза или душа.

Счетная головка

После расчета требуемого расхода нам необходимо определить давление напора, необходимое для конкретного применения.
Для определения напора необходимы четыре основных элемента:

• HS (статический напор / подъемник или подъемный напор): расстояние по вертикали, которое необходимо преодолеть воде (обычно 10–12 футов на этаж в коммерческих зданиях).
• HF (фрикционная головка): потери на трение в трубопроводах и фитингах от насоса до самого дальнего приспособления.
• HR (остаточное давление напора): давление, необходимое для самого дальнего приспособления (обычно 20-40 фунтов на кв. Дюйм).
• HI (давление напора на входе): доступное давление воды на входе (городское) (измеряется перед впуском в насосную систему).

Используя приведенный выше пример 56-квартирного 18-этажного многоквартирного дома, мы можем рассчитать требуемый напор проекта следующим образом.Позвольте мне сначала добавить следующие детали: 1) насос будет установлен в подвале здания, поэтому над насосом расположено 18 этажей, и 2) это 12-футовые этажи.

Расчет статического напора HS: Умножаем количество этажей на высоту каждого этажа:

(18 этажей x 12 футов на этаж = 216 футов)

Затем, используя следующее преобразование: 1 фунт / кв. Дюйм = 2,31 фута напора, мы преобразуем это значение в фунт / кв. Дюйм, разделив общее расстояние на 2.31:

(216 футов / 2,31 = 93,5 фунтов на кв. Дюйм)
HS = 94 фунта на кв. Дюйм

Расчет напора трения HF: Далее нам нужно рассчитать напор трения HF. Для этого нам сначала нужно определить потери на трение или сопротивление потоку, вызванное трением, когда вода движется вдоль стенок трубы, а также сопротивление, вызванное собственной турбулентностью. В сумме эти потери называются потерями на трение и могут значительно снизить давление в системе.

Расстояние, диаметр трубы и галлоны в минуту — все это влияет на потери на трение, а стандартные значения трения варьируются от 4 до 10 футов на 100 футов трубы.
В этом примере потери на трение в трубе на 100 футов трубы составляют 6 футов, что означает, что нам нужно преодолеть 6 футов потери напора на каждые 100 футов вертикальной трубы, которая есть в системе. Затем нам нужно определить самый длинный горизонтальный участок (LH) трубы от вертикального стояка. В этом примере самый длинный горизонтальный пробег (LH) составляет 100 футов.

Теперь мы добавляем значение HS (статический напор / подъем) вертикальной трубы к LH (самый длинный участок трубы) горизонтальной трубы. В нашем примере это будет выражено:

(216 футов + 100 футов = 316 футов)

Далее, поскольку участки трубопровода не прямые, при определении потерь на трение необходимо учитывать колена и другие фитинги. Трубные клапаны и фитинги создают сильную турбулентность, которая может привести к значительному трению.Поэтому, как показывает опыт, мы назначаем 5-процентные потери для фитингов, умножая значение самого длинного участка трубопровода на 0,05:

.

(316 футов x 0,05 = 16 футов)

В общем, потери на трение увеличиваются при увеличении расхода или при уменьшении размера трубы (если расход удваивается для данного размера трубы, потери на трение возрастают в 4 раза).

Следующее значение, которое мы должны найти, — это полная эквивалентная длина трубы. Мы можем найти это значение, сложив два наших предыдущих измерения: значение потерь на трение в фитинге (16 футов) и значение самого длинного участка трубопровода (316 футов):

(316 футов + 16 футов = 332 футов)

Чтобы рассчитать общую сумму потерь на трение в нашем примере, нам нужно умножить общую эквивалентную длину трубы на величину потерь на трение, которые возникают каждые 100 футов.В этом примере потери на трение каждые 100 футов будут 6 футов. После умножения этих двух значений разделите ответ на самый длинный горизонтальный пробег (LH), который ранее был отмечен как 100 футов. Это значение представляет общую сумму потерь на трение:

.

(332 футов x 6 футов) / 100 футов) = 20 футов

После расчета общего количества потерь на трение мы должны преобразовать значение из футов в правильное измерение в фунтах на квадратный дюйм, используя следующее преобразование: 1 фунт на квадратный дюйм = 2.31 фут головы. Чтобы преобразовать общую сумму потерь на трение, разделите на 2,31:

.

(20 футов / 2,31 = 8,7 фунтов на квадратный дюйм).
HF = 9 фунтов на кв. Дюйм

Расчет остаточного давления HR: В нашем примере необходимое давление на верхнем этаже составляет 30 фунтов на квадратный дюйм. В реальных коммерческих приложениях типичные значения остаточного давления (HR) находятся в диапазоне от 20 до 40 фунтов на квадратный дюйм.

HR = 30 фунтов на кв. Дюйм
Чтобы найти необходимое давление нагнетания для нашего примера здания, мы просто добавляем значения HS, HF и HR:

(94 фунтов на квадратный дюйм + 9 фунтов на квадратный дюйм + 30 фунтов на квадратный дюйм = 133 фунтов на квадратный дюйм).

Так же, как остаточное давление (HR) предоставляется для нас, минимальное давление на входе (HI) также предоставляется для нашего примера. Минимальное давление на входе (HI) или давление в городской магистрали составляет 30 фунтов на кв. Дюйм:

.

HI = 30 фунтов на кв. Дюйм

Расчет общего повышения давления или общего динамического напора

Чтобы рассчитать потребность в повышении давления для нашего примера, нам нужно вычесть два предыдущих значения: необходимое давление нагнетания и минимальное давление на входе (HI).Другими словами, мы знаем требования к 133 фунтам на квадратный дюйм (давление нагнетания), а также существующий входящий HI (давление на входе). Мы просто вычитаем два значения (133 psi — 30 psi = 103 psi). Это давление, которое необходимо создать системе подкачивающего насоса, чтобы обеспечить достаточное давление в здании.

Затем мы преобразуем необходимое значение давления наддува 103 фунтов на квадратный дюйм в футы, умножив на 2,31. Это преобразование изменяет нашу потребность в повышении давления на соответствующий показатель полного динамического напора (TDH), выраженный в футах, который показан на графиках выбора насоса.Это преобразование будет выражено как:

(103 фунтов на кв. Дюйм x 2,31 = 237,9 футов)

После успешного завершения каждого уравнения и преобразования мы использовали график выбора насоса, чтобы выбрать подкачивающий насос, который будет соответствовать требованиям проекта.

В нашем примере мы знаем, что многоквартирный дом требует расхода (Q) 240 галлонов в минуту и ​​напора 239 футов.

Другие особенности выбора

Но прежде чем мы начнем поиск системы повышения давления, которая может обеспечить расчетный расход 240 галлонов в минуту на высоте 239 футов, есть дополнительные факторы, которые влияют на выбор насоса.

Для оптимальной согласованности и эффективности насоса вы должны создать профиль потока для вашего здания, отслеживая потребности насоса и точки высокой нагрузки на протяжении ежедневного цикла вашего насоса. Типичные приложения требуют высокой скорости потока всего 4-6 часов в день. Другими словами, многоквартирному дому потребуется только развивать скорость 240 галлонов в минуту на высоте 239 футов примерно в течение 17-25 процентов каждого дня, при этом большая часть работы будет работать на меньших объемах.

Этот ежедневный цикл работы насосов в сочетании с резкими скачками потребления дает дополнительное представление о потребностях вашего здания в насосах.Обычно высокая скорость потока наблюдается в утренние часы, в обеденный перерыв и в вечерние часы, когда готовится еда, стирается одежда и принимается душ.

В результате фактическое требуемое давление обычно составляет менее 20 процентов от расчетного расхода или расхода, рассчитанного вами с помощью приспособления, примерно в 70–80 процентов времени. В процессе выбора насоса и бустера вы должны учитывать этот факт: фактический расход почти никогда не достигнет расчетного или проектного расхода.Доступно программное обеспечение, которое поможет вам создать поток и профиль использования, адаптированный к вашему зданию.

При выборе системы подкачивающего насоса вам необходимо выбрать систему, которая может обеспечить требуемый напор, необходимый для вашего приложения, даже если ей, возможно, потребуется достичь этого расчетного расхода только в течение части дня. Вместо того, чтобы выбирать один большой насос, рассмотрите возможность использования нескольких насосов меньшей мощности. Слишком большие насосы могут тратить впустую энергию (кВтч / год), иметь более высокие затраты, производить чрезмерную цикличность, что приводит к нестабильному давлению.

По данным Grundfos, на потребление энергии приходится 85 процентов всех затрат, понесенных в течение жизненного цикла насоса. Остаток составляет первоначальная закупочная цена насоса и стоимость регулярного обслуживания. Следовательно, даже самое незначительное повышение энергоэффективности может привести к значительной экономии. Кроме того, разработчики систем могут дополнительно сэкономить от 10 до 35 процентов энергии, перейдя от насосов, в которых используются редукционные клапаны, к насосам с регулируемыми приводами, в зависимости от параметров системы.

Рис Робинсон (Reece Robinson) — старший специалист по обучению продукции в компании Grundfos Pumps Corp. Он активно приветствует комментарии читателей, с ним можно связаться по адресу rrobinson @ grundfos.com.

Выберите насос для кардиостимуляции

Pacer Pumps предлагает широкий выбор насосов для сельского хозяйства, аквакультуры, морского, фермерского / домашнего и промышленного рынков. Мы уверены, что от нашей самой популярной серии «S» до ручных насосов серии «HP» найдем насосы, подходящие для вашего конкретного применения.Просмотрите наши страницы серии насосов и просмотрите матрицу насосов / драйверов, чтобы узнать больше о том, что мы можем предложить. Если вам нужна техническая поддержка, свяжитесь с Pacer Pumps по телефону 1-800-233-3861 или отправьте запрос по адресу [email protected].

Общие примечания по выбору насоса

Выбор подходящего насоса для конкретного применения зависит от ряда факторов, таких как: совместимость материалов, перекачиваемая жидкость, расположение насоса, размер насоса, тип насоса, скорость насоса и мощность в лошадиных силах.Вот несколько общих рекомендаций, которые помогут вам сделать правильный выбор.

Материалы должны быть совместимы с перекачиваемой жидкостью. Пластмассы или полимеры могут реагировать по-разному в зависимости от типа используемого раствора или жидкости. Температура раствора также является важным фактором. Насосы Pacer не идеальны для агрессивных химикатов или высокотемпературных процессов. Внутренние детали насоса, такие как уплотнения и уплотнительные кольца, также должны быть совместимы с перекачиваемой жидкостью.

Наши насосы имеют горизонтальную конструкцию в сочетании с различными приводами, которые позволяют достигать нескольких комбинаций расхода / давления.Различные внутренние части насоса также могут использоваться для достижения различных комбинаций расхода и давления. Центробежные насосы обычно работают со скоростью 1725 или 3450 об / мин. Насос с низкой частотой вращения имеет половину потока, одну четвертую давления и требует 1/8 мощности насоса с высокой частотой вращения.

Номинальные характеристики насоса основаны на перемещении жидкости с удельным весом (SG), равным 1. При обнаружении удельного веса выше 1 необходимо использовать приводы увеличенного размера.

Для достижения желаемого расхода и давления выбранный насос должен обеспечивать общий напор нагнетания (TDH) при заданном расходе, который должен превышать желаемое давление нагнетания плюс потери на трение, обусловленные длиной трубы или шланга, фитингов и клапанов в линия вместе с любыми другими препятствиями для движения внутри линии.

В любой насосной системе клапаны должны быть выбраны так, чтобы поддерживать заливку насоса, регулировать поток и давление на желаемых уровнях.

Матрица насоса и привода

Приведенная ниже матрица позволит вам увидеть различные серии насосов и приводы, которые мы предлагаем. Привод — это ваш предпочтительный метод вращения рабочего колеса насоса. Моноблочная конфигурация более компактна, и насос устанавливается непосредственно на указанный вами привод. Конфигурации с удлиненной муфтой создают большее разделение между вашим насосом и приводом.Эта конфигурация занимает больше места, поскольку в ней используется опора подшипника и гибкая муфта между вашим насосом и приводом.

Загрузить матрицу PDF

Драйверы	Бензиновый двигатель	Дизельный двигатель	Электродвигатель	Гидравлический двигатель	Пьедестал	Ручной привод
S	Х	Х	Х	Х	Х
т	Х	Х			Х
Я	Х	Х		Х	Х
G	Х		Х	Х	Х
А	Х	Х	Х	Х	Х
ПК	Х	Х	Х	Х	Х
л.с.	Х					Х
DP			Х

Центробежный насос

— оборудование для энергетической зоны

1.0 Цель

Power Zone Equipment, Inc. Политика конфиденциальности данных

Политика, изложенная ниже, описывает личные данные, которые может собирать Power Zone Equipment, то, как Power Zone Equipment использует и защищает эти данные, и кому мы можем их передавать. Эта политика предназначена для уведомления отдельных лиц о личных данных в целях соблюдения законов и нормативных актов о конфиденциальности данных юрисдикций, в которых работает Power Zone Equipment.

Power Zone Equipment призывает наших сотрудников, независимых подрядчиков, клиентов, поставщиков, коммерческих посетителей, деловых партнеров и другие заинтересованные стороны ознакомиться с этой политикой.Используя наш веб-сайт или отправляя личные данные в Power Zone Equipment любыми другими способами, вы подтверждаете, что понимаете и соглашаетесь соблюдать эту политику, а также соглашаетесь с тем, что Power Zone Equipment может собирать, обрабатывать, передавать, использовать и раскрывать ваши личные данные как описано в этой политике.

2.0 Персональные данные

Power Zone Equipment обязуется соблюдать все разумные меры предосторожности для обеспечения конфиденциальности и безопасности личных данных, собранных Power Zone Equipment.Во время использования вами нашего веб-сайта или посредством других коммуникаций с Power Zone Equipment, персональные данные могут собираться и обрабатываться Power Zone Equipment. Как правило, Power Zone Equipment собирает личную контактную информацию (например, имя, компания, адрес, номер телефона и адрес электронной почты), которую вы сознательно предоставляете при регистрации, запросе котировок, ответах на вопросы или иным образом для использования в наших коммерческих отношениях. Иногда мы можем собирать дополнительные персональные данные, которые вы добровольно предоставляете, включая, помимо прочего, название должности, дополнительную контактную информацию, дату рождения, хобби, области интересов и профессиональную принадлежность.

3.0 Использование личных данных

Веб-сайт

Power Zone Equipment предназначен для использования клиентами Power Zone Equipment, коммерческими посетителями, деловыми партнерами и другими заинтересованными сторонами в деловых целях. Персональные данные, собранные Power Zone Equipment через свой веб-сайт или другими способами, используются для поддержки наших коммерческих отношений с вами, включая, помимо прочего, обработку заказов клиентов, заказов от поставщиков, управление учетными записями, изучение потребностей клиентов. , отвечая на запросы и предоставляя доступ к информации.Кроме того, в соответствии с законами и постановлениями соответствующей юрисдикции для поддержки наших отношений с вами:

• мы можем передавать личные данные нашим аффилированным лицам, чтобы лучше понять потребности вашего бизнеса и способы улучшения наших продуктов и услуг;
• мы можем использовать сторонних поставщиков услуг, чтобы помочь нам в сборе, сборке или обработке личных данных в связи с услугами, связанными с нашими деловыми отношениями;
• мы (или третье лицо от нашего имени) можем использовать личные данные, чтобы связаться с вами по поводу предложения оборудования Power Zone для поддержки вашего бизнеса или для проведения онлайн-опросов, чтобы лучше понять потребности наших клиентов; и
• мы можем использовать личные данные для маркетинговой и рекламной деятельности.

Если вы решите не использовать свои личные данные для поддержки наших отношений с клиентами (особенно для прямого маркетинга или исследования рынка), мы будем уважать ваш выбор. Мы не продаем ваши личные данные третьим лицам и не передаем их третьим лицам, за исключением случаев, указанных в настоящей политике. Power Zone Equipment будет хранить ваши персональные данные до тех пор, пока вы поддерживаете отношения с клиентами с Power Zone Equipment и / или если вы зарегистрировались для получения маркетинговых или иных сообщений от Power Zone Equipment, до тех пор, пока вы не потребуете, чтобы мы удалили такие персональные данные. .

4.0 Сторонние поставщики услуг

Power Zone Equipment является коммерческим оператором своего веб-сайта и использует поставщиков услуг для оказания помощи в размещении или иным образом выступая в качестве обработчиков данных, для предоставления программного обеспечения и контента для наших сайтов, а также для предоставления других услуг. Power Zone Equipment может раскрывать предоставленные вами личные данные этим третьим сторонам, которые предоставляют такие услуги по контракту для защиты ваших личных данных. Кроме того, в соответствии с законами и нормативными актами соответствующей юрисдикции Power Zone Equipment может раскрывать личные данные, если такое раскрытие:

• — использование персональных данных для дополнительной цели, которая напрямую связана с первоначальной целью, для которой персональные данные были собраны;
• необходим для подготовки, согласования и исполнения договора с вами;
• требуется законом, компетентными государственными или судебными органами;
• необходимо для обоснования или сохранения судебного иска или защиты;
• является частью корпоративной реструктуризации, продажи активов, слияния или продажи; или,
Код
• необходим для предотвращения мошенничества или других незаконных действий, таких как умышленные атаки на системы информационных технологий Power Zone Equipment.

5.0 Международная передача данных

Обратите внимание, что для наших клиентов в Швейцарии и Европейском союзе (ЕС) компания Power Zone Equipment находится в США. Если вы используете наши веб-сайты или веб-порталы, либо вся информация, включая личную информацию, может быть передана в Power Zone Equipment (включая субподрядчиков, которые могут поддерживать и / или управлять нашим веб-сайтом) в США и других странах и может быть передана третьим лицам. вечеринки, которые могут быть расположены в любой точке мира.Хотя сюда могут входить получатели информации, находящиеся в странах, где уровень правовой защиты вашей личной информации может быть ниже, чем в стране вашего местонахождения, мы будем защищать вашу информацию в соответствии с требованиями, применимыми к вашей информации и / или местоположению. В частности, для передачи данных за пределы ЕС, Power Zone Equipment будет использовать соглашения о передаче данных, содержащие Стандартные договорные положения. Используя наши веб-сайты или веб-порталы, вы недвусмысленно соглашаетесь на передачу вашей личной информации и другой информации в США и другие страны для целей и использования, описанных в настоящем документе.

6.0 Автоматический сбор неличных данных

Когда вы заходите на веб-сайты или веб-порталы Power Zone Equipment, мы можем автоматически (т. Е. Не путем регистрации) собирать неличные данные (например, тип используемого интернет-браузера и операционной системы, доменное имя веб-сайта, с которого вы пришли, количество посещения, среднее время нахождения на сайте, просмотренные страницы). Мы можем использовать эти данные и делиться ими с нашими филиалами по всему миру и поставщиками соответствующих услуг для мониторинга привлекательности наших веб-сайтов и улучшения их производительности или содержания.В этом случае обработка выполняется анонимно и по усмотрению Power Zone Equipment.

7.0 Прочие онлайн-данные

Кроме того, для некоторых технических онлайн-приложений или других взаимодействий с оборудованием Power Zone может потребоваться ввод коммерческих и технических данных. Предоставляя запрошенную информацию, вы даете согласие на обработку и хранение такой информации компанией Power Zone Equipment. Если в Power Zone Equipment не указано, что вы хотите удалить эту информацию с сервера Power Zone Equipment, такая информация может быть сохранена Power Zone Equipment и использована для будущих коммерческих коммуникаций.Запрос на удаление этой информации может быть сделан по контактной информации, указанной ниже. Power Zone Equipment будет принимать все разумные меры предосторожности, чтобы гарантировать, что никакая такая информация не будет предоставлена ​​или разглашена другим третьим сторонам, за исключением, если применимо, тех третьих сторон, которые выполняют хостинг, обслуживание и связанные с этим услуги сайта.

8.0 «Файлы cookie» — информация, автоматически сохраняемая на вашем компьютере

Файлы cookie — это информация, которая автоматически сохраняется на компьютере пользователя веб-сайта.Когда пользователь просматривает веб-сайт (-ы) Power Zone Equipment, Power Zone Equipment может сохранять некоторые данные на компьютере пользователя в форме «файлов cookie», чтобы автоматически распознавать пользователя при будущих посещениях веб-сайта (-ов) Power Zone Equipment. Power Zone Equipment приложит разумные усилия для обеспечения соблюдения законов и постановлений соответствующих юрисдикций в отношении файлов cookie.

9,0 Дети

Power Zone Equipment не будет сознательно собирать персональные данные от детей младше 18 лет.Веб-сайт (-ы) Power Zone Equipment не предназначен для лиц младше 18 лет

10.0 Безопасность и целостность данных

Power Zone Equipment будет принимать разумные меры предосторожности для защиты личных данных, находящихся в его распоряжении, от риска потери, неправильного использования, несанкционированного доступа, раскрытия, изменения и уничтожения. Power Zone Equipment периодически пересматривает свои меры безопасности, чтобы обеспечить конфиденциальность личных данных.

Power Zone Equipment будет использовать личные данные только способами, совместимыми с целями, для которых они были собраны или впоследствии разрешены вами.В то время как Power Zone Equipment будет принимать разумные меры для обеспечения того, чтобы личные данные соответствовали его предполагаемому использованию, были точными, полными и актуальными, Power Zone Equipment также полагается на каждого человека, чтобы помочь в предоставлении точных обновлений его или ее личных данных.

11.0 Ссылки на другие веб-сайты

Веб-сайты

Power Zone Equipment могут содержать «ссылки» на веб-сайты, принадлежащие третьим сторонам и управляемые ими. Получив доступ к этим ссылкам, которые предоставлены для вашего удобства, вы покинете наш сайт и будете подчиняться политике конфиденциальности другого веб-сайта.Эта политика не распространяется на любую личную информацию, которую вы предоставляете посторонним третьим лицам.

12.0 Сохранение данных

В целом, Power Zone Equipment будет хранить персональные данные только до тех пор, пока это необходимо для конкретной цели обработки и в соответствии с политикой управления записями Power Zone Equipment, или в соответствии с другими требованиями законов и постановлений конкретной юрисдикции. Например, данные будут храниться в течение периода времени, в течение которого вы имеете право использовать веб-сайты с оборудованием Power Zone, включая любые инструменты для оборудования Power Zone, доступные через наши веб-сайты.После прекращения действия такой авторизации ваши личные данные, связанные с использованием веб-сайтов Power Zone Equipment, будут удалены.

13.0 Доступ к данным и исправление

По запросу Power Zone Equipment предоставит физическим лицам разумный доступ к личным данным, которые она хранит о них. Кроме того, Power Zone Equipment будет принимать разумные меры, чтобы позволить отдельным лицам исправлять, изменять или удалять информацию, которая, как доказано, является неточной или неполной. Power Zone Equipment также полагается на каждого человека, чтобы помочь в предоставлении точных обновлений его или ее личных данных.Чтобы получить доступ, исправить, изменить или удалить личные данные Power Zone Equipment о человеке, физическое лицо должно связаться со следующим:

ТЕЛЕФОН: + 1-719-754-1981 | ЭЛЕКТРОННАЯ ПОЧТА: [email protected]

14.0 Права ЕС на конфиденциальность данных

Если ваши персональные данные обрабатываются в ЕС или вы являетесь резидентом ЕС, Общий регламент ЕС по защите данных предоставляет вам определенные права в соответствии с законом. В частности, право на доступ, исправление или удаление ваших личных данных Power Zone Equipment.

В той мере, в какой это требуется действующим законодательством, Power Zone Equipment будет предоставлять физическим лицам разумный доступ к личным данным, которые Power Zone Equipment хранит о них, и будет принимать разумные меры, чтобы позволить таким лицам исправлять, изменять или удалять информацию, которая хранится в Power Zone Equipment. их. Power Zone Equipment также полагается на каждого человека, чтобы помочь в предоставлении точных обновлений его или ее личных данных. Чтобы получить доступ, исправить, изменить или удалить персональные данные, которые Power Zone Equipment хранит о физическом лице, физическое лицо должно связаться со своим коммерческим представителем Power Zone Equipment или связаться с нами по следующему адресу электронной почты: sales @ powerzone.com.

Если у вас есть комментарий, вопрос или жалоба относительно того, как Power Zone Equipment обрабатывает ваши личные данные, мы приглашаем вас связаться с нами, чтобы мы могли решить этот вопрос. Кроме того, лица, находящиеся в ЕС, могут подать жалобу на обработку своих личных данных в органы по защите данных ЕС (DPA). Следующая ссылка может помочь вам найти подходящий DPA: http://ec.europa.eu/justice/data-protection/bodies/authorities/index_en.htm.

15.0 Изменения в этой политике

Power Zone Equipment оставляет за собой право время от времени изменять эту политику, чтобы она точно отражала правовую и нормативную среду и наши принципы сбора данных. Когда в эту политику будут внесены существенные изменения, Power Zone Equipment разместит пересмотренную политику на нашем веб-сайте.

16.0 Вопросы и комментарии

Если у вас есть какие-либо вопросы или комментарии по поводу этой политики (например, для просмотра и обновления или удаления ваших личных данных из нашей базы данных), пожалуйста, свяжитесь с + 1-719-754-1981 или sales @ powerzone.com

Часто задаваемых вопросов о детях и сердечных заболеваниях

Вопрос:

У моей 4-летней дочери недавно обнаружили дыру в сердце. Это называется дефектом межпредсердной перегородки. Нам сказали, что его нужно закрыть. Я слышал, что есть новый способ закрыть отверстие без хирургического вмешательства. Можно ли это сделать иначе, чем хирургическим путем? Моему старшему сыну хирургически восстановили открытый артериальный проток 10 лет назад, когда ему был 1 год.Можно ли закрыть открытый артериальный проток с помощью этого нового метода, не требующего хирургического вмешательства?

Ответ:

Дефект межпредсердной перегородки — это отверстие в стенке, разделяющее две верхние камеры сердца, известные как правое предсердие и левое предсердие. Отверстие может быть расположено в разных местах стены (перегородки). Существуют новые методы закрытия этого отверстия без операции на открытом сердце, но это зависит от расположения отверстия. В настоящее время единственные отверстия, которые можно закрыть, известны как вторичный дефект межпредсердной перегородки и открытое овальное отверстие (PFO).Оба этих типа отверстий имеют соответствующий ободок вокруг отверстия, на которое крепится устройство. Безоперационный метод закрытия заключается в имплантации устройства, напоминающего гантель, в отверстие, чтобы «заткнуть его» изнутри сердца. Это достигается путем прохождения небольшой трубки (катетера) из вены, расположенной в паху, вверх в сердце. Процедура проводится в лаборатории катетеризации сердца и не требует хирургического вмешательства. Доступно несколько устройств, и результаты сопоставимы с хирургическими результатами.Риски, которые встречаются редко, во многом такие же, как и при любой катетеризации сердца. К ним относятся образование сгустков, кровотечение, инфекция, перфорация сердца и аритмии (нарушения сердечного ритма). При имплантации устройства эмболизация устройства представляет собой дополнительный риск (устройство может вырваться и попасть в другую часть сердца или кровеносных сосудов), что может потребовать хирургического вмешательства. Это крайне редкий риск, потому что большинство устройств предназначены для безопасного перемещения и извлечения в катетерической лаборатории при необходимости.В случае эмболизации хирург просто устранит дефект во время извлечения. Другой риск — это остаточная утечка через устройство, но обычно утечка закрывается в течение двух-шести месяцев, так как в организме вырастает новая ткань над устройством. Процедура катетеризации также потребует чреспищеводной эхокардиографии, которая представляет собой эхокардиограмму, выполняемую с датчиком, проведенным через горло, для измерения размера дефекта и помощи в определении правильного положения устройства. Вся процедура проводится под общим наркозом.Имейте в виду, что вам нужно будет принимать аспирин в течение шести месяцев после процедуры. Аспирин используется для предотвращения образования тромбов на устройстве во время заживления тела над ним. Риски хирургического закрытия включают большинство рисков катетеризации, таких как кровотечение, инфекция, образование тромбов, аритмия и остаточные утечки. Другие неотъемлемые риски, связанные с операциями на открытом грудной клетке и на открытом сердце, включают необходимость переливания крови, продолжительный постельный режим, коллапс легких и инфекции легких, а также образование жидкости в сердечной сумке.В целом обе процедуры эффективны и имеют низкий риск. Хотя операция будет более болезненной и потребует более длительного периода восстановления и приведет к образованию рубца на груди, она доказала свою эффективность на протяжении многих десятилетий. Метод катетеризации является более новым, и отдаленные результаты еще не известны, но, похоже, не хуже хирургического вмешательства.

Открытый артериальный проток также можно закрыть без хирургического вмешательства. Он похож на закрытие ASD, но доступны другие устройства. Чаще всего используется устройство, называемое катушкой, которое имеет одобрение FDA для использования в различных нежелательных кровеносных сосудах в организме.Катушка используется уже почти 30 лет и доказала свою безопасность и эффективность для небольших КПК. Доступны и другие устройства для более крупных КПК, некоторые из которых все еще находятся на стадии исследования. За исключением очень маленьких детей или пациентов с очень большим протоком, в большинстве детских кардиологических центров предпочтительным методом закрытия ОАП является катетеризация сердца.

Вопрос:

Моему 11-летнему сыну недавно поставили диагноз: двустворчатый аортальный клапан. Что это? Может ли он участвовать в соревнованиях по спорту? Потребуется ли ему когда-нибудь операция или лечение?

Ответ:

Термин двустворчатый аортальный клапан относится к створкам аортального клапана.Это клапан, который выходит из сердца к аорте, большому кровеносному сосуду, который доставляет богатую кислородом кровь в организм. В норме аортальный клапан имеет три створки. У двустворчатого клапана всего две створки.

Из-за этого у пациентов с двустворчатым клапаном может развиться сужение или утечка аортального клапана. Сужение или утечка аортальных клапанов не обязательно развиваются в детстве, но могут возникнуть во взрослом возрасте. В редких случаях эти проблемы требуют устранения с помощью баллона (катетеризация сердца) или хирургического вмешательства.Чтобы определить, присутствует ли сужение или утечка, связанная с двустворчатым аортальным клапаном, кардиолог проводит за пациентом неинвазивные тесты, которые могут включать: электрокардиограммы, эхокардиограммы и стресс-тесты. Если сужение или утечка клапана становятся достаточно серьезными, чтобы потребовать вмешательства, ваш врач объяснит вам это более подробно. Во многих случаях двустворчатые аортальные клапаны не требуют какого-либо вмешательства в детстве, и детям с ними может не потребоваться ограничение активности.Детский кардиолог даст конкретные рекомендации по ограничению активности для каждого пациента в зависимости от степени сужения клапана или утечки. Могут быть введены ограничения, чтобы гарантировать, что нормальное количество кислорода постоянно поступает в сердечную мышцу пациента.

Вопрос:

Что такое сердечная астма? Я думал, что астма вызвана аллергией. У моего сына сезонная астма, он принимает ингалятор. У него тоже проблемы с сердцем?

Ответ:

Астма — это спазм мелких воздушных трубок (бронхиол) в легких, вызванный множеством факторов, влияющих на прохождение воздуха через легкие.К ним относятся аллергия, пыльца, загрязняющие вещества, упражнения, стресс и заболевания легких. Пациенты обычно имеют затрудненное дыхание, связанное с хрипом и кашлем. Лечение направлено на открытие небольших воздушных трубок с помощью ингаляторов или других пероральных препаратов. У большинства детей, страдающих астмой, есть проблемы этого типа. «Сердечная астма» имитирует легочную астму, но встречается гораздо реже. Пациенты с сердечной недостаточностью или сердечными клапанами, которые не открываются должным образом, также могут испытывать хрипы и кашель, которые известны как сердечная астма.Однако бронхиальный спазм при сердечной астме вызван обратным давлением со стороны левого сердца на легкие. Симптомы обычно возникают при физических упражнениях или ночью после сна. Если у ребенка врожденный порок сердца, кашель и хрипы могут быть симптомами сердечной недостаточности и требуют обследования у специалиста по врожденным порокам сердца. Могут потребоваться специальные тесты, такие как эхокардиограмма или рентген грудной клетки, чтобы определить, есть ли у ребенка врожденный порок сердца. Лечение направлено на улучшение насосной функции сердца с помощью лекарств.Если астма вызвана сердечным клапаном, который не работает должным образом, или отверстием между камерами сердца, может потребоваться хирургическое вмешательство или другие процедуры.

Вопрос:

У меня был ребенок с врожденным пороком сердца; почему это случилось? Какова вероятность того, что у меня родится еще один ребенок с таким же дефектом или другим дефектом?

Ответ:

Пороки сердца, особенно те, которые возникают как отдельные проблемы у здоровых в остальном младенцев, не всегда имеют легко идентифицируемые генетические или экологические причины.Поскольку кровеносная система является одной из первых систем органов, которая начинает функционировать, проблемы с кровотоком, возникающие на ранних этапах жизни плода, могут усугубляться по мере развития плода.

Чуть менее 1 процента младенцев, рожденных в Соединенных Штатах (около восьми на 1000 живорожденных), имеют врожденный порок сердца. В зависимости от дефекта шансы родиться у брата или сестры с таким же пороком или другим пороком сердца составляют от 2 до 3 процентов. Хотя это выше, чем в целом по населению 0.8 процентов, это все еще относительно небольшой шанс. Некоторые генетические дефекты, такие как синдром Дауна, связаны с пороками сердца. Некоторые генетические синдромы имеют пороки сердца, а также дефекты других систем органов. Около 25 процентов детей с пороком сердца имеют одну или несколько дополнительных аномалий в другом органе. Все эти факты указывают на генетический компонент.

Многочисленные воздействия окружающей среды также связаны с врожденными пороками сердца. К ним относятся прием некоторых лекарств от судорог, угрей или биполярного психического расстройства, а также наличие некоторых заболеваний, таких как краснуха (немецкая корь), других вирусных заболеваний, диабета или волчанки на ранних сроках беременности.Алкоголь и уличные наркотики также могут увеличить риск, равно как и воздействие химических веществ, таких как определенные пестициды и растворители.

Большинство врожденных дефектов встречаются не так часто и вряд ли появятся у будущих детей. Рекомендуется проконсультироваться с консультантом по генетике, чтобы узнать больше о вашем конкретном риске будущей беременности. Полезно оставаться здоровым и избегать определенных воздействий. Эхокардиограмма плода (УЗИ) может помочь обнаружить проблемы с сердцем уже на 12–14 неделе беременности.

Вопрос:

Мой 12-летний сын жалуется на боль в груди, когда играет в футбол. Это серьезно? Нужно ли мне отвести его к кардиологу? Что вызывает у него боль в груди?

Ответ:

Мы знаем, что проблемы с сердцем могут вызвать боль в груди. Естественно беспокоиться, когда ребенок или подросток жалуется на боль в груди, причиной которой является их сердце. Многие родители могут даже задаться вопросом, не случился ли у их ребенка сердечный приступ.

Важно понимать, что проблемы, приводящие к сердечным заболеваниям у взрослых, редко встречаются у детей.И хотя боль в груди довольно часто встречается у молодых людей, очень редко эта боль каким-либо образом связана с их сердцем. Большинство болей в груди у детей несерьезны. Часто невозможно даже определить источник боли.

Другие причины болей в груди, часто встречающиеся у детей, включают боли от растянутых мышц или спортивных травм, боли, связанные с астмой или кашлем, и боли, вызванные такими инфекциями, как пневмония и плеврит. Обычно, если боль вызвана чем-то серьезным, будут и другие признаки.Например, инфекции обычно вызывают жар.

Лечащий врач вашего ребенка — лучший человек, с которым можно поговорить, если вас беспокоит боль вашего ребенка. Если боль в груди вашего ребенка была связана с эпизодом обморока, это может быть признаком серьезной проблемы, и вам следует немедленно обратиться за медицинской помощью; Между тем, вашему ребенку следует воздерживаться от занятий спортом.

Вопрос:

Моя внучка родилась с коарктацией. Что такое коарктация и как ее лечить?

Ответ:

Коарктация аорты — это сужение аорты, большого кровеносного сосуда, выходящего из сердца, который обеспечивает организм богатой кислородом кровью.Коарктация аорты заставляет сердце работать сильнее, чтобы создать давление, достаточное для проталкивания крови через сужение. Это вызывает высокое давление в левой части сердца и в руках, в то время как в ногах давление снижается. У младенцев с коарктацией аорты сердце может не генерировать необходимое высокое давление, и у ребенка могут проявляться признаки сердечной недостаточности, и ему необходимо срочное вмешательство. В целом, долгосрочные перспективы для ребенка, рожденного с этим дефектом, превосходны, если дефект будет исправлен своевременно.

Коарктация аорты устраняется операцией или интервенционной катетеризацией. Есть несколько различных способов проведения операции. Хирург может вырезать область сужения и сшить два конца вместе или использовать дополнительную ткань (пластырь), чтобы увеличить область. В зависимости от возраста и анатомических особенностей вашей внучки, возможно, удастся исправить коарктацию катетеризацией с помощью баллона и, возможно, стента. Долгосрочные проблемы, на которые следует обратить внимание после операции или катетеризации, включают возможность того, что сужение вернется в область операции, обычно связанное с рубцовой тканью, что потребует повторного вмешательства.В большинстве случаев, если сужение возвращается, сужение можно растянуть с помощью баллона с помощью катетеризации сердца с высокой вероятностью успеха. Более редкая возможность заключается в том, что область аорты, где была сделана операция, со временем может ослабнуть, что приведет к расширению (увеличению) и аневризме (ослаблению) стенок сосудов. Если это произойдет, ей может потребоваться еще одна операция.

Врачи вашей внучки будут проверять ее после операции по мере ее роста, чтобы убедиться, что этих проблем нет.У вашей внучки в будущем может быть высокое кровяное давление. Однако, когда коарктация аорты фиксируется в раннем возрасте, вероятность возникновения проблемы меньше. После восстановления коарктации существует небольшой риск эндокардита (сердечной инфекции). У некоторых девочек с коарктацией может быть хромосомная проблема, называемая синдромом Тернера, и этим детям может потребоваться медицинское обследование для выявления других возможных проблем, не связанных с сердцем.

До тех пор, пока в аорте не осталось значительного сужения и ее кровяное давление в норме, она должна иметь возможность заниматься спортом без ограничений и вести нормальный образ жизни.

Вопрос:

Моя малышка «синеет», когда плачет. У нее проблемы с сердцем?

Ответ:

У младенцев очень часто появляется «посинение» вокруг рта, когда они плачут или если им кажется, что они задерживают дыхание. У младенцев также часто появляются синие руки и ноги, когда им холодно. Это очень частое наблюдение родителей, которое описывает нормальное состояние, называемое «акроцианозом». У детей и взрослых нормальная реакция — отражать холодные пальцы рук и ног.Даже нормальная комнатная температура может показаться голому ребенку холодной.

Следует проконсультироваться с врачом по поводу стойкой синевы (даже в состоянии покоя), синевы губ или десен или синевы, связанной с затрудненным дыханием, вялостью и плохим кормлением.

Увеличенное сердце

Вопрос:

В чем причина увеличения сердца у 11-летнего ребенка? Его основные жалобы — боль в груди и сильный кашель, а иногда и рвота.

Ответ:

Обнаружение увеличенного сердца у ребенка или подростка, который жалуется на боль в груди, кашель и некоторую рвоту, должно вызвать немедленное расследование для определения точного характера проблемы.Некоторые сердечные заболевания могут привести к появлению этих симптомов у ребенка, который ранее был здоровым. Примеры включают воспаление оболочки или мешка, окружающего сердце (состояние, называемое перикардитом), которое часто связано с накоплением жидкости в этом мешочке (так называемый перикардиальный выпот), и воспаление самой сердечной мышцы (состояние, называемое миокардитом, которое может быть вызванным вирусом). Менее распространенные состояния, которые могут проявляться этими симптомами и увеличенным сердцем, включают слабость сердечной мышцы (состояние, называемое дилатационной кардиомиопатией), ревматическая лихорадка (редко в США), инфекция сердечных клапанов (называемая эндокардитом) и ранее неизвестные врожденные аномалии сердца или кровеносных сосудов.Сердечные приступы, которые могут возникнуть у взрослых, крайне редки у детей и, скорее всего, не являются причиной боли в груди и увеличения сердца.

Чаще всего увеличенное сердце обнаруживают на рентгеновском снимке грудной клетки, тесте, который дает только общее представление об общем размере сердца и кровеносных сосудов. Детский кардиолог проведет тщательное обследование вашего ребенка, включая подробный анамнез, тщательный физический осмотр и электрокардиограмму (ЭКГ). Эхокардиограмма (УЗИ сердца) является ключевым тестом при оценке увеличенного сердца.Этот тест предоставит подробную информацию об анатомии, размере и функции камер сердца. Иногда для завершения исследования могут потребоваться дополнительные тесты, такие как катетеризация сердца и биопсия сердечной мышцы.

Заклинания обморока у детей

Вопрос:

Последние несколько месяцев моя дочь теряла сознание в школе. Мне сказали, что беспокоиться не о чем, и все, что мне нужно сделать, это добавить больше соли в ее рацион. Хотя она ест много крендельков и картофельных чипсов, она все равно теряет сознание.Я боюсь! Что это может быть и можно ли ее лечить?

Ответ:

Обмороки — частая проблема у детей. В большинстве случаев обмороки не представляют угрозы для жизни, но существуют серьезные причины обморока, которые должен исключить специалист по детским сердечным заболеваниям. Если предположить, что эти серьезные причины обморока исключены, похоже, что у вашей дочери бывают простые приступы обморока, которые имеют научное название «нейрокардиогенный обморок».«Важно помнить, что это состояние не опасно для жизни и его можно лечить разными способами. Описанное вами лечение увеличения потребления соли и / или жидкости, как правило, является первым шагом к лечению нейрокардиогенного обморока или» обмороки ». Если это не сработает, вы можете использовать несколько других вещей. На данный момент лучше всего перезвонить своему врачу и сообщить ему, что текущее лечение не работает, чтобы другие методы лечения могут быть рассмотрены или могут быть выполнены другие тесты.

Эхокардиограмма плода

Вопрос:

Я на 20 неделе беременности и думала, что все идет хорошо. Мой акушер сказал, что заметила «светлое пятно» в сердце моего будущего ребенка, и посоветовал мне пойти к детскому кардиологу для проведения эхокардиограммы плода. У моей дочери шум в сердце, но мне сказали, что это ничего не значит. Что такое эхокардиограмма плода и почему акушеры направляют на нее пациентов? Серьезно ли «светлое пятно» на сердце? Повышает ли шумы в сердце моей дочери, что у моего будущего ребенка проблемы с сердцем? Работает ли сердце моего будущего ребенка одинаково до и после рождения ребенка?

Ответ:

Ваш акушер может более подробно изучить возможность порока сердца.Проблемы с сердцем — самый распространенный врожденный дефект, встречающийся примерно у 1 процента детей. Эхокардиограмма плода — это специализированное ультразвуковое исследование, выполняемое детским кардиологом с фокусом на сердце плода. Аппарат выглядит точно так же, как обычный ультразвуковой аппарат, но отображает только сердце. В нем есть специальные датчики и оборудование, позволяющие получать четкие изображения сердца плода. Нет никакого риска для плода, и вам не обязательно иметь полный мочевой пузырь для исследования. Если обнаружена проблема с сердцем, детский кардиолог объяснит диагноз и объяснит, что он будет значить для ребенка после рождения.

Акушер может направить кого-нибудь к детскому кардиологу для проведения эхокардиограммы плода по нескольким причинам. Некоторые примеры:

• подозрение на порок сердца на плановом УЗИ
• Нарушение сердечного ритма
• Врожденный порок сердца в семейном анамнезе
• Проблема в другом органе плода
• определенные материнские заболевания или воздействие лекарств

В большинстве случаев этот тест является профилактическим и проводится для того, чтобы убедить вас, что все в порядке.Это почти всегда тот случай, когда поводом для обращения является «светлое пятно». Они почти всегда проходят ко времени рождения ребенка. Если у вас или у одного из ваших детей есть структурный врожденный порок сердца, то будущие дети подвергаются несколько повышенному риску. Однако большинство шумов в сердце невинны и никоим образом не означают, что будущие дети подвергаются повышенному риску.

Важно знать, что структура кровообращения у плода отличается от картины кровообращения после рождения ребенка. Это потому, что плацента, а не легкие, обеспечивает ребенка кислородом.В сердце есть дополнительный сосуд и отверстие, которые позволяют крови обходить легкие. Характер кровообращения плода может защитить плод от болезней, даже если есть проблемы с сердцем. Такой паттерн кровообращения также не позволяет детскому кардиологу исключить небольшие отверстия в сердце или закупорку кровеносного сосуда, ведущего к нижней половине тела. Все нормальные исследования эхокардиограммы плода имеют это ограничение.

Эхокардиография плода обычно очень точна, но может быть ограничена, если ребенок находится в плохом положении или в околоплодных водах мало.Иногда рекомендуется вернуться для повторной эхокардиограммы плода или эхокардиограммы ребенка после рождения, если невозможно получить полное исследование.

Ваш детский кардиолог свяжется с вашим акушером, чтобы убедиться, что результаты вашей эхокардиограммы плода включены в вашу карту. Детские кардиологи также тесно сотрудничают с педиатрами и неонатологами (специалистами по новорожденным), чтобы убедиться, что все врачи, которые могут принимать участие в уходе за вашим ребенком до и после родов, осведомлены о любых проблемах, связанных с сердцем.

Последующий уход

Вопрос:

Моему 15-летнему сыну сделали операцию на сердце, когда ему было 14 месяцев. Он посещал своего кардиолога раз в год, пока ему не исполнилось 7 лет, и мы получили хорошее заключение. Мы переехали в новый город семь лет назад и нового кардиолога так и не нашли. За исключением шрама на груди, он выглядит как любой другой ребенок, но наш педиатр порекомендовал записаться на прием к местному кардиологу. Это необходимо? Обязательно ли это детский кардиолог?

Ответ:

Почти все дети, перенесшие операцию на сердце, нуждаются в регулярном наблюдении у кардиолога, специализирующегося на уходе за пациентами с врожденными пороками сердца.Для детей этим специалистом будет детский кардиолог, а для взрослых — взрослый или детский кардиолог, прошедший дополнительную подготовку по уходу за взрослыми с врожденными пороками сердца. Регулярное наблюдение необходимо, потому что, несмотря на то, что была сделана операция на сердце, по мере взросления ребенка могут возникнуть проблемы с сердцем. Эти проблемы могут включать нарушение сердечного ритма, сужение или утечку сердечных клапанов, слабость сердечной мышцы и другие, более редкие осложнения.

Важно знать диагноз вашего сына. Если возможно, обратитесь к кардиологу вашего сына, когда он был маленьким, и попросите копию его медицинских карт с момента операции и всех последующих посещений кардиолога. Это будет очень полезно, когда вы пойдете к новому врачу, особенно в новом городе. Если у вас нет этих старых записей, вы или ваш новый врач можете позвонить в кардиологическое отделение, где вашему сыну была сделана операция, чтобы получить копию записей.

Для большинства пациентов, перенесших врожденную операцию на сердце, наблюдение является обычным и часто рекомендуется ежегодно.Кардиолог осмотрит вашего сына на предмет старых шрамов и прислушается к его сердцу. Электрокардиография (ЭКГ), эхокардиография (УЗИ сердца), 24-часовой холтеровский мониторинг, стресс-тестирование, магнитно-резонансная томография (МРТ) или компьютерная томография — вот некоторые из тестов, которые может порекомендовать кардиолог вашего сына. Кардиолог скажет вам, есть ли у вашего ребенка риск, что ему потребуются будущие процедуры (операция или катетеризация сердца), а также расскажет о любых ограничениях в упражнениях и другой напряженной деятельности, которой следует придерживаться.Вам также сообщат, нужно ли вашему ребенку принимать антибиотики до посещения стоматолога.

Учитывая все существующие типы врожденных пороков сердца, очень важно, чтобы кардиолог, знающий о врожденных пороках сердца, принимал участие в уходе за вашим ребенком на неопределенный срок. В некоторых местах есть специализированные центры, оказывающие помощь взрослым с врожденными пороками сердца. В этих центрах обычно есть команда врачей, медсестер и других специалистов, имеющих опыт ухода за взрослыми пациентами, перенесшими операцию на сердце.Ваш детский кардиолог может посоветовать вам дальнейшее наблюдение, когда ваш сын станет взрослым.

Процедура Фонтана

Вопрос:

Когда мой мальчик родился, его называли «голубым младенцем». Врач сказал, что его сердце имеет только один желудочек вместо двух, и кровь не течет от сердца к легким. Он сказал, что им предстоит сделать три операции. Последний называется процедурой Фонтана. Что он имеет в виду? Вы можете объяснить, зачем моему ребенку все эти операции?

Ответ:

Ваш ребенок родился с очень редким пороком сердца, называемым атрезией легочной артерии.У него есть только одна пригодная для использования насосная камера, или желудочек. У ребенка действительно есть одна нормальная главная артерия, называемая аортой, которая доставляет насыщенную кислородом кровь в его тело, и две нормальные главные вены (называемые полой веной), которые доставляют неоксигенированную кровь обратно к сердцу. Чтобы направить достаточный кровоток в легкие, две большие вены, по которым неоксигенированная кровь выводится из организма, в конечном итоге должны быть напрямую соединены с артериями, идущими к легким (легочными артериями). Поскольку кровяное давление в легочных артериях новорожденного ребенка высокое, соединение вены с легочной артерией не может быть выполнено немедленно.Следовательно, операцию ребенку нужно будет сделать в три этапа. Первая операция — это шунт или соединение основной артерии или аорты с легочной артерией. Вторая операция — это шунтирование одной крупной вены в легочную артерию (первый шунт удаляется при второй операции). В третьей операции вторая главная вена соединяется с легочной артерией. Этот третий этап называется процедурой Фонтана. Вашему ребенку необходимы эти три операции на отдельных этапах, потому что это помогает ему постепенно адаптироваться к изменениям направления кровотока.Немедленное выполнение процедуры Фонтана слишком сильно напрягло бы его сердце.

Получение второго мнения

Вопрос:

Как мне получить второе мнение относительно проблемы с сердцем у моего ребенка?

Ответ:

Очень важно получить дополнительную информацию о проблеме с сердцем у вашего ребенка. Никогда не бойтесь задавать вопросы своему врачу и убедитесь, что вы понимаете ответы. Иногда родители чувствуют, что им нужно другое мнение о проблеме своего ребенка.Вот несколько полезных советов о том, как получить информацию, необходимую для обеспечения наилучшего ухода за вашим ребенком.

• Сначала поговорите с кардиологом вашего ребенка. Проблемы с сердцем у детей могут сбивать с толку, сложно объяснить работу сердца и варианты лечения. Студентам-медикам требуется много часов занятий в классе, чтобы понять эти сложные проблемы, поэтому не смущайтесь, если вы не поняли или не вспомнили всего этого после первого или второго занятия.
• Составьте список вопросов. Это могут быть эмоциональные и трудные обсуждения, поэтому полезно иметь письменный список вопросов.
• Спросите схемы. Опять же, из-за сложностей сердца изображения могут иметь большое значение, чтобы помочь вам понять проблему и лечение.

Иногда проблемы с сердцем у детей могут быть неотложными, требующими немедленного внимания и не дающими времени для второго мнения. Однако, когда позволяет время, если вам все еще нужна дополнительная информация или другая точка зрения, примите во внимание следующее:

• Спросите кардиолога вашего ребенка, к кому обратиться за вторым мнением.Хотя это может показаться неудобным или смущающим, ваш врач должен понимать и помочь вам найти другого детского кардиолога в области, связанной с проблемой вашего ребенка. Если это невозможно, вы можете получить направление от педиатра вашего ребенка. Медицинское обслуживание в Соединенных Штатах стало очень узкоспециализированным, особенно в отношении некоторых сложных проблем с сердцем у детей. В определенных обстоятельствах может быть даже более целесообразным поговорить с хирургом-кардиологом или детским кардиологом, специализирующимся в таких областях, как катетеризация сердца, лечение аритмии (нерегулярного сердечного ритма), трансплантация сердца и т. Д.
• Получите соответствующие записи у кардиолога вашего ребенка. Чтобы максимально использовать ваше второе мнение, специалисту-консультанту очень поможет, если он или она сможет иметь подробные записи для просмотра. Такие записи могут включать записи о визитах в офис, отчеты о катетеризации, оперативные отчеты, видеозаписи, копии на компакт-дисках или DVD с эхокардиограммами или даже копии изображений, полученных во время катетеризации сердца.
• Если возможно, обратитесь к врачу-консультанту перед визитом.Врач-консультант может пожелать просмотреть записи вашего ребенка перед визитом или может попросить вас взять их с собой. В любом случае, подготовка повысит вероятность того, что визит предоставит вам информацию, которую вы ищете. Не забудьте взять с собой список!

Полная AV-блокада «Блокада сердца»

Вопрос:

Мой ребенок родился с медленным пульсом. Нам сказали, что у нее «блокада сердца». Что это? Врачи также сказали нам, что ей нужен кардиостимулятор, но когда мы держим ее и кормим, она кажется в порядке.Мы напуганы. Что вызвало блокаду ее сердца? Я чувствую себя виноватым. Сделал ли я что-то, что заставило моего ребенка заболеть? Будет ли она когда-нибудь жить нормальной жизнью, если у нее будет кардиостимулятор? Сможет ли она плавать и играть с другими детьми? Сможет ли она иметь детей, когда вырастет? Мне очень жаль, что у меня так много вопросов.

Ответ:

Сердце — это насос со встроенной электрической системой. Обычно электричество начинается в верхней камере и распространяется в нижние насосные камеры через специальную ткань сердца, называемую проводящей системой или AV-узлом.Эта система похожа на нерв, проходящий через середину сердца. Это позволяет верхней и нижней камерам сжиматься одна за другой, что обеспечивает наилучшую функцию откачки.

Блокада сердца возникает, когда прекращается распространение электричества от верхних камер (предсердий) к нижним камерам (желудочкам). Это прерывание может быть частичным или полным. Если он частичный, не все электрические сигналы проходят из верхней камеры в нижнюю. Частота сердечных сокращений может быть нерегулярной, но это не может вызвать проблем.Однако в других случаях прерывание завершено, и верхняя и нижняя камеры не имеют электрического соединения. Нижние камеры перекачиваются независимо от верхних камер. Это может вызвать проблемы, если частота сердечных сокращений нижних камер слишком низкая. Могут возникнуть симптомы усталости, головокружения, головной боли и обморока. Если скорость очень низкая, функция сердечного насоса может не снабжать организм достаточным количеством крови. Тогда сердце становится неэффективным насосом, что может привести к застойной сердечной недостаточности.

Когда у новорожденного обнаруживается блокада сердца, ее точная причина может быть неизвестна, как при большинстве типов врожденных пороков сердца.Блокада сердца обычно возникает в нормальных сердцах. Операция на сердце не может решить проблему. Однако, если частота сердечных сокращений ребенка слишком низкая и симптомы развиваются, может потребоваться кардиостимулятор. Кардиостимуляторы — это небольшие электронные устройства с батарейным питанием, размером чуть больше двух серебряных долларов, которые напоминают сердцу о необходимости биться с соответствующей частотой, чтобы предотвратить симптомы очень низкой частоты сердечных сокращений. Эти устройства хирургическим путем имплантируются под кожу в верхней части живота или груди.Провод соединяет генератор кардиостимулятора с сердцем. Кардиостимулятор, как правило, необходим на протяжении всей жизни человека, и его необходимо будет заменять хирургическим путем, обычно каждые 5-10 лет по мере износа батареи. Младенцы с кардиостимуляторами могут нормально развиваться и вести нормальный образ жизни. В дальнейшем им придется избегать некоторых видов контактных видов спорта, таких как футбол и борьба, чтобы не повредить систему кардиостимулятора.

Некоторым детям не нужны кардиостимуляторы, пока они не станут подростками.Провода этих кардиостимуляторов проходят через вены, ведущие к сердцу, и подключаются к кардиостимулятору в верхней части грудной клетки под ключицей.

Иногда мать ребенка с блокадой сердца может по незнанию иметь заболевание, вызывающее проблемы с некоторыми тканями ее собственного тела, такими как кожа и суставы. Пример одного из типов этого состояния называется красной волчанкой. Ее состояние может повлиять на развивающийся плод, нарушив работу проводящей системы сердца младенца.Сами младенцы не имеют проблем с кожей и суставами. Поскольку у матерей, у которых есть новорожденный с блокадой сердца, могут возникнуть проблемы с кожей и суставами в более позднем возрасте, им следует уведомить своих врачей и рассмотреть возможность проведения специального обследования.

Heart Murmur, Невинный

Вопрос:

Мне недавно сказали, что у моей 6-летней дочери шепот, но это «невинный шепот», и мне не о чем беспокоиться. Моя сестра родилась с дырой в сердце, перенесла операцию на открытом сердце и сейчас принимает лекарства, потому что у нее слабое сердце.Боюсь, что у моей дочери что-то серьезное. Есть ли такое понятие, как невинный ропот? Если так, то, что это? Стоит ли мне больше беспокоиться о дочери, потому что у моей сестры врожденный порок сердца?

Ответ:

Невинные сердечные шумы — это звуки, производимые кровью, циркулирующей через камеры и клапаны сердца или через кровеносные сосуды рядом с сердцем. Иногда их называют другими названиями, такими как «функциональные» или «физиологические» шумы.

Невинный шум, также называемый функциональным или нормальным шумом, очень часто встречается в младенчестве и детстве.Фактически, по оценкам, в какой-то момент жизни у большинства детей будет невинный шум в сердце. Есть несколько типов невинных шумов, но все они представляют собой нормальный звук крови, когда она течет из сердца в основные кровеносные сосуды тела или легких. Нормальные шумы обычно диагностируются по типичному звуку, который слышен с помощью стетоскопа во время медицинского осмотра. Некоторые шумы требуют дополнительных тестов, таких как электрокардиограмма (ЭКГ) или эхокардиограмма (Эхо), чтобы отличить их от гораздо менее распространенных аномальных шумов.

В редких случаях аномалии сердца могут передаваться по наследству. Однако, если у вас нет врожденного порока сердца и ваша сестра — единственный член семьи, родившийся с сердечным заболеванием, то ваша дочь не подвергается повышенному риску возникновения такой проблемы.

Иногда, когда врач впервые слышит шум через стетоскоп, он или она может захотеть сделать другие тесты, чтобы убедиться, что шум невиновен. После этого нет необходимости в повторном обследовании сердца, если у пациента или врача нет дополнительных вопросов.Ребенку не нужны лекарства, у него не будет сердечных симптомов, и у него нет проблем с сердцем или сердечных заболеваний. Родителю не нужно баловать ребенка или ограничивать его или ее диету или занятия. Ребенок может быть таким же активным, как и любой другой нормальный, здоровый ребенок.

Пульс

Вопрос:

Когда мой сын спит, его пульс часто меняется на 80, 60 и 40 с паузой в несколько секунд; изменения цвета не отмечается. Это признак потенциально серьезных проблем?

Ответ:

Хотя вы не упомянули возраст вашего сына, я предполагаю, что ему может быть около 7 или 8 лет.Если это так, частота сердечных сокращений 80 ударов в минуту будет в пределах нормы. Во время сна частота сердечных сокращений будет снижаться и время от времени будет меняться, чаще всего в зависимости от его дыхания. Однако, если вас это беспокоит, вам следует обсудить это с педиатром вашего ребенка. Поскольку он или она будут знакомы с историей болезни вашего сына и результатами любого дальнейшего обследования, которое он, возможно, пожелает провести, врач сможет ответить на ваш вопрос и, что не менее важно, успокоит вас.

Трансплантация сердца

Вопрос:

Моей сестре сказали, что ее дочери нужна пересадка сердца. Можете ли вы предоставить мне информацию об этом?

Ответ:

Трансплантация сердца включает замену вышедшего из строя сердца новым (донорское сердце). Детям трансплантацию сердца проводят по двум основным причинам — врожденный порок сердца или серьезный сбой сердечной мышцы. Трансплантация сердца рассматривается, когда нет других медицинских или хирургических возможностей.Сердца дарятся тем, кто получил травму, приведшую к смерти его или ее мозга, но не других жизненно важных органов, и чья семья согласилась предоставить сердце и другие органы для пожертвования. Многие дети, которым сделали пересадку сердца, живут на годы дольше, чем в противном случае, и имеют отличное качество жизни.

Дети, которым требуется пересадка сердца, помещаются в список ожидания, который ведется национальным агентством под названием United Network of Organ Sharing (UNOS).Время ожидания сердца может варьироваться от нескольких дней до месяцев (даже больше года) и зависит от множества факторов, включая размер, группу крови и то, был ли пациент госпитализирован на внутривенные сердечные препараты.

Пациентам, перенесшим трансплантацию сердца, необходимо принимать лекарства, чтобы их собственное тело не атаковало сердце (отторжение). Это связано с тем, что система защиты организма от инфекции (иммунная система) распознает сердце как инородное тело и пытается его повредить. К сожалению, эти лекарства имеют множество побочных эффектов, в том числе повышают уязвимость организма к опасным инфекциям, вызывают повреждение почек и даже рак.Для тщательного наблюдения необходимы частые визиты (не реже одного раза в три месяца) в бригаду кардиологов-трансплантологов.

Гипертрофическая кардиомиопатия

Вопрос:

Расскажите, пожалуйста, о гипертрофической кардиомиопатии у детей. Моей 8-летней дочери только что поставили диагноз гипертрофия желудочков. Когда ей было 2 года, у нее диагностировали шум в сердце, и мне сказали, что она, вероятно, перерастет его. Можете ли вы пролить свет на то, как это могло произойти?

Ответ:

Шум, который у вашего ребенка был в 2 года, вероятно, не имел ничего общего с ее текущим диагнозом.Шумы, или «дополнительные тоны сердца», очень распространены у детей и обычно являются «доброкачественными» или «невинными» шепотами. Эти дополнительные звуки могут возникать из-за тонкой грудной клетки и быстрого роста, наблюдаемого в раннем детстве.

Вам сказали, что у вашей дочери «гипертрофия желудочков», то есть утолщение сердечной мышцы. Этот диагноз можно заподозрить по электрокардиограмме, но он должен быть подтвержден эхокардиограммой, сделанной детским кардиологом. Гипертрофия желудочков может возникать из-за стеноза (закупорки) сердечных клапанов, высокого кровяного давления или может быть результатом состояния, называемого гипертрофической кардиомиопатией.Гипертрофическая кардиомиопатия вызывается несколькими генетическими дефектами, приводящими к аномально толстой сердечной мышце. Это заболевание может передаваться по наследству или быть результатом новой генетической мутации. Это может привести к нарушению функции сердца, сердечной недостаточности, нарушениям сердечного ритма, а в некоторых тяжелых случаях может вызвать обморок или сердечно-сосудистый коллапс. Если гипертрофия желудочков подтверждается дополнительными исследованиями, важно установить причину и провести соответствующее лечение и медицинские осмотры.

Гипопластический синдром левых отделов сердца

Вопрос:

Мой сын родился с синдромом гипоплазии левых отделов сердца. Ему сделали две операции, и нам сказали, что ему понадобится еще одна. Хотя его врач объяснил мне, что у него есть, я до сих пор не понимаю, что с ним не так, почему он синий и не успевает за другими детьми своего возраста. Он всегда будет таким?

Ответ:

Сердце обычно имеет две нижние насосные камеры. Правый желудочек обычно перекачивает кровь в легкие, в то время как левый желудочек обычно выполняет всю работу по перекачиванию крови к остальному телу.В случае вашего сына основная проблема заключается в том, что левый желудочек не развился должным образом во время беременности, и правый желудочек должен делать всю работу. Первые две операции приводят к тому, что бедная кислородом кровь из верхней части тела идет прямо в легкие, а остальная кровь смешивается и идет к телу. Кровь с низким содержанием кислорода, возвращающаяся из организма, смешивается с кровью, богатой кислородом. Затем смешанная кровь перекачивается, чтобы снабдить тело водой, в результате чего оно становится синим.Следующая операция вашего сына, известная как процедура Фонтана, может привести к значительному повышению уровня кислорода, потому что вся бедная кислородом кровь пойдет в легкие. Это может позволить ему лучше идти в ногу с физическими упражнениями.

Инфекционный (бактериальный) эндокардит

Вопрос:

Наша 4-летняя дочь родилась с небольшой дырой между двумя верхними камерами сердца (это называется изолированной ДМПП). Ее кардиолог сказал, что в ремонте нет необходимости.Недавно я разговаривал с некоторыми родителями в местной группе поддержки. Они сказали, что дети с врожденными пороками сердца должны принимать антибиотики перед тем, как идти к стоматологу, чтобы не заболеть эндокардитом. Нам никогда не говорили, что нашей дочери следует принимать антибиотики, и что она собирается пойти на первый визит к стоматологу. Я позвонила ее врачу, и она сказала, что нашей дочери антибиотики не нужны. Мы по-прежнему обеспокоены, потому что не понимаем, почему большинству детей нужны антибиотики. Сказать стоматологу, что ей нужны антибиотики? Для чего нужны антибиотики? Что такое эндокардит?

Ответ:

Большинство детей с врожденными пороками сердца подвержены повышенному риску развития бактериального эндокардита, инфекции внутренней оболочки сердца или сердечных клапанов (эта оболочка называется эндокардом).Однако дети с заболеванием, называемым изолированным вторичным дефектом межпредсердной перегородки (ASD), не подвержены повышенному риску, поэтому ваш кардиолог не рекомендовал антибиотики для вашей дочери.

Бактериальный эндокардит (также называемый инфекционным эндокардитом) возникает, когда бактерии в кровотоке (бактериемия) оседают на аномальных сердечных клапанах или большинстве структурных аномалий сердца. Некоторые бактерии обычно обитают на частях тела, таких как ротовая полость и верхние дыхательные пути, кишечник и мочевыводящие пути, а также кожа.Некоторые хирургические и стоматологические процедуры вызывают кратковременную бактериемию. Хотя бактериемия является обычным явлением после многих инвазивных процедур, только определенные бактерии обычно вызывают эндокардит.

Большинство случаев эндокардита невозможно предотвратить, потому что мы не всегда знаем, когда возникает бактериемия. В течение многих лет Американская кардиологическая ассоциация рекомендовала детям и взрослым с повышенным риском эндокардита принимать антибиотики перед определенными стоматологическими и хирургическими процедурами. Это было сделано, потому что считалось, что, когда кто-то проходил одну из стоматологических или хирургических процедур, которые могут вызвать бактериемию, можно было назначить антибиотики, чтобы предотвратить выживание бактерий в кровотоке.Это называется «профилактика эндокардита». Однако в 2007 году AHA внесла серьезные изменения в свои рекомендации. После того, как они рассмотрели все научные данные о причинах и профилактике эндокардита, они пришли к выводу, что профилактическая доза антибиотиков, вводимая перед стоматологическими и хирургическими процедурами, предотвращает очень мало, если вообще предотвращает, случаи эндокардита. Также существует определенный риск, связанный с приемом антибиотиков. Таким образом, в новых рекомендациях говорится, что антибиотикопрофилактика должна проводиться только для тех детей и взрослых, которые имеют наибольший риск неблагоприятного исхода в случае эндокардита.Пациенты с врожденным пороком сердца, которые подвергаются наибольшему риску неблагоприятных исходов от ИЭ и для которых профилактические антибиотики перед стоматологической процедурой стоят риска, включают пациентов с:

• Неоперированные или не полностью восстановленные цианотические врожденные пороки сердца, в том числе с паллиативными шунтами и кондуитами
• Полностью исправленный врожденный порок сердца с помощью протезного материала или устройства, установленного хирургическим путем или посредством катетерного вмешательства, в течение первых шести месяцев после процедуры.
• Любой излеченный врожденный порок сердца с остаточным дефектом на месте или рядом с местом протезной заплаты или протезного устройства.

За исключением перечисленных выше состояний, антибиотикопрофилактика больше не рекомендуется при любой другой форме врожденного порока сердца.

Другие люди, которым по-прежнему рекомендуют принимать антибиотики перед большинством стоматологических процедур, включают тех, у кого есть протез сердечного клапана, тех, у кого ранее был случай эндокардита, и пациента после трансплантации сердца, у которого возникла проблема сердечного клапана. Большинство из этих ситуаций может быть у взрослых, но некоторые могут быть детьми.

Итак, хотя вашей дочери не нужны антибиотики перед этими процедурами, детям с любыми перечисленными выше врожденными пороками сердца они необходимы.

Кроме того, AHA подчеркивает, что для людей с повышенным риском эндокардита хорошее здоровье полости рта и гигиена путем регулярной чистки зубов и т. Д. Являются более защитными от эндокардита, чем профилактический прием антибиотиков.

Прерванная дуга аорты, правый желудочек с двойным выходом и синдром Ди Джорджи

Вопрос:

Моя дочь родилась с прерванной дугой аорты и двойным выходом правого желудочка. Пожалуйста, объясните мне эти пороки сердца.Каковы мои шансы родить еще одного ребенка с таким же заболеванием?

Ответ:

Ваша дочь родилась с несколькими сложными пороками сердца, которые связаны с проблемами с сердечным насосом, а также с обоими основными кровеносными сосудами, которые питают тело и легкие. В этом состоянии главный кровеносный сосуд тела (аорта) прерывается в области кровеносных сосудов, которые снабжают кровью верхнюю часть тела. Кроме того, вместо легочной артерии (легочной артерии) и аорты, выходящих из отдельных камер, обе возникают из правого желудочка.Между насосными камерами также имеется связанное отверстие (дефект межжелудочковой перегородки или VSD). Этот порок сердца требует хирургического вмешательства в младенчестве. После операции ваш ребенок должен будет находиться на приеме у специалиста по врожденным порокам сердца всю оставшуюся жизнь.

Эта комбинация пороков сердца может быть связана с генетическим синдромом, называемым «синдромом Ди Джорджи», который также может включать другие дефекты, такие как аномальная функция иммунной системы, а также железы, которая контролирует кальций в кровотоке.Этот синдром вызван генетическим дефектом одной из хромосом (хромосома 22q11). Пороки сердца также могут возникать отдельно и могут быть связаны с аналогичным дефектом того же гена. Этот дефект гена можно обнаружить с помощью специального генетического теста (FISH или флуоресцентная гибридизация in situ). Этот тест может определить, есть ли у одного из родителей этот генетический дефект или это новый дефект (генная мутация). Результаты этого тестирования помогут определить риск рождения другого ребенка с таким же или связанным с ним пороком сердца.Если ни один из родителей не имеет этого генного дефекта, риск рождения еще одного ребенка с врожденным пороком сердца составляет от 4 до 6 процентов. Но если у одного из родителей есть дефект гена, то шансы родить ребенка с подобным дефектом гена могут составлять 50 процентов. Эти вопросы следует обсудить со своим кардиологом или генетиком.

Нерегулярный сердечный ритм

Вопрос:

Мой акушер сегодня во время очередного визита обнаружил нарушение сердечного ритма. У меня 24 неделя беременности, в остальном все в порядке.Что такое нерегулярное сердцебиение и что оно означает для моего будущего ребенка? Уйдет ли эта проблема до того, как мой ребенок родится? Мне нужно принимать лекарства?

Ответ:

Нерегулярный сердечный ритм обычно бывает доброкачественным, но ваш акушер может направить вас к детскому кардиологу для проведения эхокардиограммы плода, чтобы лучше определить сердечный ритм.

Нормальная частота сердечных сокращений плода составляет от 120 до 160 ударов в минуту. Сердцебиение обычно регулярное, с небольшими колебаниями частоты пульса.Каждое нормальное сердцебиение начинается с верхней части сердца (предсердия), за которой следует нижняя часть сердца (желудочек). Нижняя часть сердца — это то, что заставляет кровь покидать сердце и воспроизводить звук на кардиомониторе.

Самая частая причина нерегулярного сердечного ритма — это когда верхняя часть сердца бьется слишком рано (преждевременное сокращение предсердий, или PAC). Иногда это преждевременное сердцебиение передается в нижнюю часть сердца; в других случаях связь между верхней и нижней частями сердца блокируется после преждевременного удара.

Раннее сердцебиение, которое передается или блокируется, вызывает нарушение сердечного ритма. Эти преждевременные сокращения предсердий очень распространены во второй половине беременности и обычно не вызывают никаких проблем. Они могут сохраняться после рождения ребенка, но обычно проходят через месяц жизни. Как правило, в лекарствах нет необходимости.

Нерегулярный сердечный ритм может вызвать проблемы в небольшом проценте случаев, если происходит несколько последовательных преждевременных сокращений. Когда это происходит в течение достаточно длительного периода, это называется тахикардией (учащенным пульсом).Если частота пульса остается выше 200 ударов в минуту в течение длительного периода времени (часы или дни), это может привести к повреждению сердца и других органов ребенка. При возникновении тахикардии ваш детский кардиолог и акушер порекомендует вам лекарство, которое поможет регулировать сердечный ритм вашего плода. Если есть какие-либо признаки повреждения сердца плода, вам может быть рекомендовано госпитализировать вас, пока вы начинаете прием лекарства. Если вам назначили лекарство, вероятно, ребенку нужно будет принять аналогичное лекарство от сердечного ритма после рождения.

Другой причиной медленного сердцебиения плода является состояние, называемое блокадой сердца или атриовентрикулярной (АВ) блокадой. Это чаще встречается у матерей с волчанкой и другими родственными аутоиммунными заболеваниями. Блокада сердца также может наблюдаться у плодов со структурным врожденным пороком сердца и может привести к чрезмерному скоплению жидкости вокруг сердца и плода в целом — состояние, называемое «водянкой».

У большинства плодов с тахикардией прогноз хороший, если сердце структурно нормальное.У некоторых плодов характерны частые преждевременные преждевременные схватки, что приводит к снижению частоты сердечных сокращений (брадикардия). Обычно это не вызывает никаких проблем у ребенка, пока частота сердечных сокращений остается выше 60–70. У некоторых плодов с преждевременным сокращением предсердий может быть брадикардия во время одного посещения и развиваться тахикардия позже. Нерегулярный сердечный ритм обычно не вызывает беспокойства у плода, но за ним следует внимательно следить ваш акушер и детский кардиолог.

Болезнь Кавасаки

Вопрос:

Мне сказали, что у моей дочери болезнь Кавасаки.Что это? Это серьезно? Сможет ли она поправиться и вести нормальную жизнь?

Ответ:

Болезнь Кавасаки (БК) — воспалительное заболевание неизвестной причины. Некоторые данные свидетельствуют о том, что это может быть вызвано инфекцией. KD обычно возникает у детей и очень редко у взрослых. У детей с KD высокая температура, сохраняющаяся не менее пяти дней, наряду с множеством других симптомов. Они могут включать конъюнктивит (воспаление внутреннего века и белков глаз), сыпь, опухшие губы и язык, увеличенные лимфатические узлы и покраснение, шелушение рук и ног.Не существует специального теста, подтверждающего, что у ребенка есть KD. Диагноз ставится на основании характерной картины болезни и исключения других заболеваний, например, ангины. Большинство детей с KD очень раздражительны.

Дети с неосложненной БК обычно выздоравливают без лечения. Однако при поражении коронарных артерий могут развиться серьезные осложнения. Коронарные артерии, кровоснабжающие сердечную мышцу, могут увеличиваться в размерах, образуя «аневризмы коронарных артерий».Небольшая степень увеличения может не вызывать проблем, но значительное увеличение, известное как «гигантские аневризмы», может привести к окклюзии коронарных артерий (закупорке). Если увеличенные коронарные артерии блокируются из-за тромбов, то сердечная мышца, снабжаемая коронарной артерией, страдает от недостатка кислорода. Это может вызвать боль в груди (известную как стенокардия) или сердечный приступ. Некоторым детям требуется лекарство для растворения или предотвращения образования тромбов. Некоторым требуется срочная операция по аортокоронарному шунтированию. Расширение коронарных артерий и риск закупорки могут быть постоянными.

К счастью, риск аневризмы коронарной артерии у ребенка может быть снижен. Лечение внутривенным лекарством, известным как гамма-глобулин, может помочь снизить этот риск. Детей с известной или подозреваемой БК обычно госпитализируют и лечат внутривенным гамма-глобулином. Им также обычно дают высокие дозы аспирина до тех пор, пока у них не спадет температура. После этого продолжают принимать низкую дозу аспирина, чтобы предотвратить образование тромбов. Эхокардиограмма выполняется, чтобы узнать, есть ли какое-либо поражение коронарных артерий.Детей, у которых сохраняется лихорадка или у которых есть поражение коронарных артерий, лечат более агрессивно. Эти дети могут получать дополнительные дозы гамма-глобулина или лечиться стероидами или другими лекарствами.

Выздоровеет ли ваша дочь и будет ли вести нормальный образ жизни, частично зависит от того, насколько хорошо она реагирует на лечение. Самое главное, это зависит от того, разовьются ли у нее аневризмы коронарных артерий. Большинство детей, которых лечат гамма-глобулином в течение 10 дней после болезни, полностью выздоравливают.Те, у кого нет гигантских аневризм, обычно после выздоровления имеют нормальное здоровье. Однако детям с гигантскими аневризмами обычно требуется постоянное лечение для предотвращения образования тромбов. У них часто есть значительные физические ограничения. Эти дети нуждаются в тщательном медицинском наблюдении и могут потребовать хирургического вмешательства.

Узнайте больше о болезни Кавасаки.

Синдром Марфана

Вопрос:

Мой педиатр подозревает, что у моего сына синдром Марфана, и направил его к детскому кардиологу для обследования.Что такое Марфан и как он влияет на сердце?

Ответ:

Синдром Марфана — редкое заболевание; им страдает один из каждых 5 000–10 000 человек. Обычно это «наследуется в семье», но ваш сын также может быть первым в вашей семье с синдромом Марфана. Почти все части тела и органы функционируют нормально, мозг не поражен. Многие историки считают, что у Авраама Линкольна был синдром Марфана. Люди с синдромом Марфана высокие и худые, у них длинные руки, ноги и пальцы, и они, как правило, двусуставные.У них также может быть искривление позвоночника и необычная форма грудины. Пациенты с синдромом Марфана, как правило, близоруки, а у некоторых могут развиться более серьезные проблемы со зрением из-за изменения положения хрусталика глаза.

Ваш сын был направлен к детскому кардиологу, потому что у 60–80 процентов людей с синдромом Марфана развивается увеличение первой части аорты — главной артерии, которая берет кровь из сердца и распределяет ее по всем частям тела.По этой причине эхокардиограмма помогает подтвердить диагноз синдрома Марфана.

Проблемы с расширением аорты у детей или подростков очень редки. В более позднем возрасте у многих людей с синдромом Марфана аорта увеличивается настолько, что может потребоваться операция на открытом сердце для замены первой части аорты до ее разрыва. Поэтому, если вашему сыну поставлен диагноз синдрома Марфана, вероятно, ежегодно потребуется делать эхокардиограмму, чтобы проверять рост его аорты.

Некоторые врачи прописывают пациентам с синдромом Марфана лекарство, называемое бета-блокатором. Расслабляя сердце и замедляя частоту сердечных сокращений, бета-адреноблокаторы могут замедлить скорость расширения аорты. Новое лекарственное средство для лечения синдрома Марфана в настоящее время проходит испытания у детей и подростков с синдромом Марфана и расширенной аортой. Это исследование спонсируется Национальными институтами здравоохранения, и информацию о нем можно найти на веб-сайте Pediatric Heart Network (ссылка открывается в новом окне) и на сайте www.Clinicaltrials.gov (ссылка откроется в новом окне).

Более подробную информацию можно найти на сайте Национального фонда Марфана (ссылка откроется в новом окне).

Пролапс митрального клапана (MVP)

Вопрос:

Моя 10-летняя дочь уже неделю жалуется на головную боль и головокружение. Детский кардиолог диагностировал это как пролапс митрального клапана (ПМК) и объяснил, что не о чем беспокоиться. Скажите, пожалуйста, что это за состояние. Чего следует избегать моей дочери?

Ответ:

ПМК обычно является очень доброкачественным заболеванием, которое встречается у детей и взрослых.Митральный клапан предотвращает отток крови назад, закрываясь, когда основная насосная камера сердца (левый желудочек) сжимается или сокращается. Иногда створки митрального клапана немного сдвигаются назад во время сокращения левого желудочка. У большинства пациентов это вызывает незначительную утечку и не влияет на работу сердца.

У некоторых пациентов с ПМК могут наблюдаться различные симптомы, такие как сердцебиение, головные боли, головокружение или даже обмороки.Этот аспект MVP не связан с серьезностью утечки клапана; Фактически, это чаще всего встречается у пациентов с минимальной утечкой клапана. Это состояние редко бывает опасным, но может вызывать дискомфорт. Редкие заболевания, такие как заболевание щитовидной железы, воспалительные заболевания и нарушение прочности сердечных сосудов и клапанов, могут быть связаны с ПМК и обычно легко диагностируются при их наличии из-за других признаков и симптомов.

Снижение или устранение кофеинсодержащих продуктов и напитков (кофе, газированные напитки, шоколад) часто помогает избавиться от головных болей, головокружения и сердцебиения.Многие пациенты улучшают свое состояние после увеличения суточного потребления жидкости и / или соли. Некоторым пациентам может потребоваться лекарство, чтобы компенсировать эффект адреналина. Эти лекарства, называемые бета-блокаторами, снижают частоту сердечных сокращений и артериальное давление, а также помогают уменьшить или устранить симптомы. Практически все пациенты с ПМК могут заниматься спортом без ограничений.

Хотя многие врачи могут заподозрить ПМК при прослушивании сердца, эхокардиография (УЗИ сердца) — единственный способ окончательно диагностировать ПМК.Также важно знать, что ПМК является наиболее часто диагностируемым заболеванием сердца и должен проводиться и лечиться только опытным детским кардиологом.

Легочная гипертензия

Вопрос:

Мне сказали, что у моей 6-летней дочери легочная гипертензия. Что это значит? Это то же самое, что и гипертония, диагностированная у моей матери?

Ответ:

Легочная гипертензия — это состояние, при котором давление в кровеносных сосудах легких выше нормы.Это отличается от системной гипертонии, когда давление в кровеносных сосудах тела выше нормы. Системная гипертензия — распространенное заболевание, особенно у людей с возрастом. Диагноз ставится при измерении артериального давления в руке. Системная гипертензия обычно успешно лечится пероральными препаратами. Напротив, легочная гипертензия — редкое заболевание как у детей, так и у взрослых. Пациенты обычно обращаются к врачу с симптомами усталости, боли в груди, затрудненным дыханием при физической активности и эпизодами обморока или почти обморока.Как вы понимаете, с этими симптомами трудно справиться, особенно у младенцев. Таким образом, легочная гипертензия часто диагностируется поздно, после того, как у пациента в течение некоторого времени наблюдаются расплывчатые симптомы. Легочная гипертензия может быть диагностирована с помощью эхокардиографии (УЗИ сердца), хотя катетеризация сердца часто рекомендуется для подтверждения диагноза и как способ лучше понять причину.

Существует два широких класса легочной гипертензии: гипертония без какой-либо очевидной причины (так называемая идиопатическая) и гипертония, вызванная или возникающая вместе с другими заболеваниями.Заболевания, которые могут вызвать легочную гипертензию, включают:

• Заболевание легких (например, незрелые легкие у недоношенных детей или обструкция дыхательных путей)
• Некоторые врожденные пороки сердца с чрезмерным притоком крови к легким или блокировкой кровотока от легких обратно к сердцу
• Заболевания системы свертывания крови
• воспалительные заболевания (например, системная красная волчанка, СКВ)
• некоторые лекарства и токсины
• ВИЧ-инфекция
• Определенные закупорки дренажа печени (портальная гипертензия)

По возможности, лучшим лечением легочной гипертензии является лечение основного заболевания.Когда это возможно, легочная гипертензия может исчезнуть или, по крайней мере, улучшиться. В ситуациях, когда лечение основного заболевания не улучшает легочную гипертензию, и в ситуациях идиопатической легочной гипертензии, доступны лекарства. Раньше эти лекарства вводили только внутривенно и часто включали длительную внутривенную терапию. Совсем недавно стали доступны ингаляционные и пероральные препараты. Хотя и редко, но в тяжелых случаях успешно применялась трансплантация легких.

Для получения дополнительной информации о легочной гипертензии посетите веб-сайт Ассоциации легочной гипертензии (ссылка откроется в новом окне).

Стеноз клапана легочной артерии

Вопрос:

Нам сказали, что у нашего ребенка стеноз клапана легочной артерии. Его сердечный клапан не открывается полностью. Что можно сделать, чтобы починить клапан?

Ответ:

Легочный клапан похож на дверь с односторонним движением в правой части сердца, которая предотвращает обратный ток крови из легких в сердце.Иногда во время развития сердца клапан не формируется должным образом. Если клапан герметичен (стеноз), правой стороне сердца необходимо больше работать, чтобы протолкнуть кровь через клапан в легкие. В зависимости от того, насколько плотный клапан, может потребоваться, а может и не потребоваться его исправление. Ваш специалист по врожденным порокам сердца может обсудить это с вами. Если клапан слегка затянут, его можно оставить в покое, и по мере взросления ребенку может стать лучше. Однако, если клапан плотный и заставляет сердце работать тяжелее, чем должно, его может потребоваться открыть с помощью небольшого баллона с использованием специальной трубки (катетера), вводимой в сердце из кровяной вены в рамках процедуры интервенционной катетеризации. .Если клапан очень плотный или деформирован, его, возможно, потребуется хирургическим путем открыть или заменить.

Один желудочек

Вопрос:

У моего ребенка только что диагностировали единственный желудочек. Что это значит?

Ответ:

Нормальное сердце имеет две насосные камеры или желудочки. «Единый желудочек» относится к врожденным порокам сердца, при которых одна из этих камер отсутствует или очень мала, или к дефектам, при которых перегородка между двумя насосными камерами отсутствует.Эти дефекты часто называют гипоплазией левого сердца или гипоплазией правого сердца. Гипоплазия левых отделов сердца включает атрезию как аорты, так и митрального клапана (отсутствие клапанов на левой стороне сердца). Гипоплазия правых отделов сердца включает широкий спектр дефектов с небольшим или отсутствующим трикуспидальным клапаном или легочным клапаном (клапаны на правой стороне сердца). Кроме того, единичный желудочек возникает, если между двумя насосными камерами нет перегородки. Эти дефекты могут привести к тяжелой сердечной недостаточности (недостаточное количество крови в организме) или тяжелому цианозу (недостаточное количество крови в легких).Все эти дефекты требуют общего лечения, призванного обеспечить приток крови как к легким, так и к телу. Иногда для этого требуется ограничить приток крови к легким и создать новый кровеносный сосуд, чтобы обеспечить приток крови к телу. В других случаях для обеспечения кровотока в легочных артериях требуются операции. В конечном счете, большинству детей с одним желудочком требуется две или три операции, в результате которых кровь с низким содержанием кислорода направляется в легкие, а богатая кислородом кровь — в организм. Есть хорошие варианты хирургического вмешательства для большинства детей с единственным желудочком, и многие дети с этим заболеванием могут выполнять большинство обычных детских занятий.Ваш детский кардиолог может предоставить вам наиболее полную информацию об особенностях состояния вашего ребенка.

Спортивные мероприятия

Вопрос:

Моей 10-летней дочери в 1 год вылечили дыру в сердце. С тех пор она здорова. Сможет ли она заниматься спортом?

Ответ:

Часто задают вопросы о занятиях спортом у пациентов с проблемами сердца. Существует широкий спектр сердечных дефектов, хирургических вмешательств и занятий спортом.Лучше всего обсудить с детским кардиологом, нужны ли вашей дочери какие-либо ограничения в занятиях спортом. Это особенно верно, если она хочет в конечном итоге учиться в средней школе или колледже. Большинство детей, у которых есть относительно простые пороки сердца и у которых был хороший результат после катетера или хирургического вмешательства, могут участвовать, по крайней мере, в некоторых, если не во всех, спортивных мероприятиях. У других детей могут быть сердечные заболевания, требующие некоторых ограничений. Пациенты с кардиостимуляторами или имплантируемыми кардиовертерами / дефибрилляторами (ИКД) могут иметь ограничения, которые не требуются для других пациентов с пороками сердца.Пациентам, принимающим антикоагулянты (препараты, снижающие свертываемость крови), также следует соблюдать осторожность и проконсультироваться со своим врачом о занятиях спортом

Транспозиция магистральных артерий (DTGA) и генетика

Вопрос:

У нас есть годовалый сын, который чувствует себя хорошо после операции по транспозиции магистральных артерий (DTGA). Хотели бы еще одного ребенка. Будет ли у нашего второго ребенка врожденный порок сердца?

Ответ:

Врожденный порок сердца — самый частый врожденный порок.Около восьми из 1000 младенцев (или 0,8 процента) будут рождены с той или иной формой сердечной недостаточности. Однако большинство этих проблем легче, чем у вашего сына. Для пары, у которой был один ребенок с DTGA и у которой нет других членов семьи с транспозицией, шанс родить еще одного ребенка с DTGA немного увеличивается до примерно 18 из 1000 или 1,8 процента. Это также примерно такой же шанс, что этот ребенок родится с формой врожденного порока сердца, отличной от DTGA. Это дает более 98 процентов вероятности того, что ребенок родится с нормальным сердцем.

Если, однако, другие члены семьи (родственники первой степени родства) имеют DTGA, другие формы транспозиции или другие формы врожденного порока сердца, вероятность того, что ребенок родится с DTGA, может быть выше. Транспозиция редко происходит в семье.

Мы не знаем, почему возникают врожденные пороки сердца, такие как DTGA. Предполагается, что причина является генетической, хотя конкретный ген DTGA еще не идентифицирован. Что касается DTGA, существуют некоторые доказательства того, что могут быть задействованы несколько генов, а также другие факторы.

Поскольку у вас был один ребенок с врожденным пороком сердца, вам может быть полезно сделать эхокардиограмму плода между 18 и 20 неделями беременности во время следующей беременности. Это специализированное ультразвуковое исследование проводится детским кардиологом и показывает развивающееся сердце. Он должен быть в состоянии исключить большинство форм серьезных сердечных заболеваний. Чаще всего УЗИ плода является подтверждением того, что сердце ребенка развивается нормально.

Аномалии трехстворчатого клапана

Вопрос:

У моего 4-летнего сына сегодня диагностировали шум в сердце, ему сделали эхокардиограмму.Врач сказал мне, что у него легкая регургитация трехстворчатого клапана. Что это значит? Я должен беспокоиться?

Ответ:

Трикуспидальный клапан — это один из четырех сердечных клапанов в сердце. Этот клапан предотвращает утечку крови назад из правого желудочка (камеры сердца, которая перекачивает кровь в легкие), когда эта камера сжимается.

Почти у всех детей, которым проводится эхокардиография (УЗИ сердца), наблюдается небольшая утечка трикуспидального клапана или регургитация.Это часто обнаруживается, потому что новые аппараты для эхокардиографии обладают технологией, достаточно чувствительной, чтобы улавливать широкий спектр нормальных сигналов от крови, проходящей через сердце. Легкая утечка трехстворчатого клапана при отсутствии других проблем с сердцем считается нормальным явлением и не о чем беспокоиться.

Дефект межжелудочковой перегородки (VSD)

Вопрос:

Моему 5-дневному сыну диагностировали дефект межжелудочковой перегородки (ДМЖП). Размер отверстия около 2 мм.Считается ли это большим или малым, и каковы долгосрочные и краткосрочные эффекты VSD?

Ответ:

Дефект межжелудочковой перегородки (ДМЖП) диаметром 2 мм считается малым. Поскольку он маленький, вряд ли у вашего малыша возникнут какие-либо проблемы. Этот VSD, скорее всего, полностью закроется по мере роста вашего ребенка, в некоторой степени в зависимости от точного расположения отверстия. Это может произойти довольно скоро (в течение нескольких месяцев) или может занять несколько лет. В общем, VSD, который не закрылся примерно к 5 годам, не закроется самопроизвольно.Очень маленькие VSD не становятся большими по мере роста младенцев.

Стоит знать о двух осложнениях, связанных с небольшими ДМЖП, оба относительно редки. Во-первых, существует небольшой риск того, что у ребенка или взрослого с небольшим ДМЖП разовьется сердечная инфекция (эндокардит). Эти инфекции являются бактериальными и могут возникать после событий, когда бактерии попадают в кровь.

Другая сложность небольшого VSD зависит от точного расположения отверстия. Люди с ДМЖП непосредственно под аортальным клапаном (клапан на выходе из левой части сердца в тело) имеют небольшую вероятность того, что одна из створок этого клапана со временем может начать провисать в направлении отверстия.Это случается редко, но когда это происходит, может привести к негерметичности клапана. В тех редких случаях, когда это происходит, ваш врач может порекомендовать хирургическое закрытие небольшого межжелудочкового клапана, чтобы предотвратить дальнейшие проблемы с аортальным клапаном.

Блуждающий кардиостимулятор

Вопрос:

Мой 8-летний сын жаловался на боль в груди и учащенное сердцебиение, когда принимал душ. Это случилось дважды. Он был на Фловенте и Сингуларе из-за астмы. Его врач уверяет меня, что лекарство не имело ничего общего с болью в груди.Моему сыну сделали ЭКГ, и детский кардиолог сказал, что у него блуждающий кардиостимулятор и дальнейшее обследование не требуется. Должен ли я получить второе мнение?

Ответ:

Диагноз «блуждающий кардиостимулятор» относится к типу сердечного ритма с нормальными колебаниями частоты сердечных сокращений. Кардиостимулятор — это область сердца, отвечающая за начало сердцебиения. Обычно он расположен в верхней части правого предсердия (верхняя правая камера сердца). Иногда блуждающий кардиостимулятор может перемещаться из верхнего правого предсердия в нижнее правое предсердие.

Боль в груди может быть связана с астматическим заболеванием. Так что в случае вашего сына боль в груди сама по себе не будет поводом для беспокойства по поводу его сердца. Некоторые лекарства от астмы также могут вызывать кратковременное учащение пульса, но лекарства, которые принимает ваш сын, обычно этого не делают. В редких случаях пациенты могут испытывать нарушение сердечного ритма, называемое тахикардией (аномально учащенное сердцебиение).

Если у вашего сына сохраняется ощущение учащенного сердцебиения, врач может назначить дополнительное обследование.Транстелефонный монитор ЭКГ — это устройство, которое можно использовать при появлении симптомов. Пациент нажимает кнопку на записывающем устройстве, и запись сердцебиения сохраняется в памяти монитора. Эти записи затем можно отправить по телефону кардиологу. Другой тест называется холтеровским монитором. Он записывает ЭКГ непрерывно в течение 24-48 часов, пока ребенок находится дома, активен и спит. Затем любой из этих двух тестов может быть проанализирован для обнаружения любых аномальных сердечных сокращений и определения необходимости дальнейшего тестирования или лечения.

Симптомы вашего сына, скорее всего, связаны с его астмой, но если они сохранятся, ваш врач может рассмотреть возможность проведения дополнительных анализов, включая два только что описанных теста. Кроме того, если ваш сын испытывает головокружение или обморок, немедленно сообщите об этом своему врачу.

Важно, чтобы вы были довольны диагнозом первого детского кардиолога, который осмотрел вашего ребенка. Если нет, поищите другое мнение

Синдром Вольфа-Паркинсона-Уайта

Вопрос:

Моему сыну поставили диагноз WPW.Что это? Ему понадобится лечение? Ему понадобится операция или кардиостимулятор?

Ответ:

Синдром Вольфа-Паркинсона-Уайта — нарушение сердечного ритма, которое обычно можно обнаружить на электрокардиограмме (ЭКГ или ЭКГ).

Drs. Вольф, Паркинсон и Уайт опубликовали первую статью об этом типе ритма в 1930 году. Вольф-Паркинсон-Уайт (WPW) означает, что существует дополнительная электрическая связь от верхних камер сердца (предсердий) к нижним камерам (желудочкам). .

Иногда ненормальный ритм возникает, когда электрические сигналы сердца проходят в неправильном направлении от желудочков к предсердиям через дополнительное электрическое соединение. Из-за этого сердечного ритма сердце бьется слишком быстро (тахикардия). Иногда во время тахикардии пациенты могут чувствовать головокружение или тошноту, а иногда и обмороки. Для снижения частоты сердечных сокращений можно использовать лекарства. У редких пациентов состояние может быть опасным для жизни.

Если лекарство не помогает контролировать тахикардию, или у пациентов с повышенным риском опасных для жизни событий, или если пациенты не хотят лечиться, может использоваться процедура, называемая катетерной аблацией.Это делается в лаборатории катетеризации сердца под наркозом или седативными препаратами. Он включает в себя введение нескольких специализированных катетеров в кровеносные сосуды в паху. Эти катетеры могут определить источник аномального сердцебиения в предсердии. Они отменяют дополнительное электрическое соединение с помощью радиочастотных волн (нагревание) или криоабляции (замораживание). С 1980-х годов эта процедура безопасно и эффективно выполнялась десятками тысяч детей и обеспечивала постоянное излечение более чем в 90% случаев.Некоторые пациенты и врачи предпочитают абляцию лекарствам в качестве терапии первой линии при WPW.

Каждому пациенту важно обсуждать вопросы и опасения непосредственно со своим кардиологом, чтобы понять, как эти рекомендации применимы к их конкретным обстоятельствам.

насос и компрессор — Студенты | Britannica Kids

Введение

Насос — это устройство, которое расходует энергию для подъема, транспортировки или сжатия жидкостей — жидкостей и газов.Термин «насос» обычно используется для устройств для перекачивания жидкости или устройств с ручным управлением, а термин «компрессор» используется, когда давление газа увеличивается в машине с приводом от двигателя. (См. Также Пневматическое устройство.)

Пожалуй, самый известный насос — человеческое сердце. Кровь поступает в сердце через набор односторонних впускных клапанов. По мере того как контейнер с жидкостью — сердце — сжимается, давление увеличивается, и кровь выталкивается в артерии через односторонние выпускные клапаны. В машинах сжимается только жидкость, а не весь контейнер.

Устройства прямого вытеснения

В поршневых насосах жидкость вытесняется или выталкивается из камеры, поскольку часть насосного механизма заполняет часть камеры и стремится уменьшить ее объем. Это действие увеличивает давление жидкости. Насосы прямого вытеснения могут иметь возвратно-поступательные или поворотные механизмы.

Encyclopædia Britannica, Inc.

Поршневые насосы известны как поршневые устройства. Жидкость под низким давлением поступает в насос, обычно через односторонний впускной клапан, и плотно подогнанный поршень или плунжер перемещается, чтобы уменьшить объем цилиндра.Давление жидкости увеличивается перед тем, как жидкость будет вытеснена через выпускной клапан. Примером такого возвратно-поступательного устройства является ручной насос для велосипедных шин. Поршнево-цилиндровые устройства простого действия могут работать только с умеренными расходами. Устройства двойного действия могут обрабатывать больше, поскольку жидкость впускается и выпускается поочередно с обеих сторон поршня.

В мембранном насосе пульсирующая эластичная диафрагма заменяет поршень. По мере того, как диафрагма вдвигается и выдвигается, давление в камере попеременно увеличивается и уменьшается.Поскольку эти устройства не имеют поршневых колец, через которые может протекать жидкость, они часто используются для перекачивания токсичных жидкостей или для предотвращения загрязнения биологических жидкостей.

Encyclopædia Britannica, Inc.

Роторные насосы прямого вытеснения включают шестеренчатые, кулачковые, винтовые и лопастные устройства. Обычный шестеренчатый насос состоит из двух тесно связанных шестерен, заключенных в плотно пригнанный корпус. Жидкость втягивается в зазор между шестернями зацепления, и ее давление впоследствии увеличивается. Лопастные насосы напоминают шестеренчатые, но вместо шестерен имеют от двух до четырех лопастей (закругленные, выступающие части).Они обеспечивают почти постоянный поток без пульсаций.

В винтовом насосе винтовой ротор, заключенный в цилиндр, образует полость на входе, в которую втягивается материал. При вращении винта материал проталкивается вдоль этой движущейся полости. Если выпускной конец предназначен для закрытия полости, давление возрастает, выталкивая жидкость в выпускную линию. Винтовые насосы часто используются для материалов, содержащих твердые частицы.

Пластинчатый насос состоит из цилиндрического корпуса с небольшим внутренним ротором, расположенным не по центру.Подпружиненные лопатки выступают от ротора к корпусу. По мере того как ротор вращается, объем жидкости, заключенной между последовательными лопатками, уменьшается, тем самым увеличивая давление жидкости. Такие агрегаты могут работать с небольшими объемами жидкости или газа. Для высокоскоростных лопастных насосов пружины не нужны, поскольку лопатки прижимаются к корпусу под действием центробежной силы.

Кинетические устройства

Кинетические устройства включают центробежные насосы и компрессоры, а также устройства с осевым потоком. В центробежных насосах и компрессорах лопатки рабочего колеса или ротора забирают жидкость вблизи оси.При вращении крыльчатки жидкость вытесняется наружу и проходит через выпускное отверстие с высокой скоростью и, следовательно, с высокой кинетической энергией. Затем кинетическая энергия жидкости преобразуется в энергию потока в диффузорной секции или улитке, что увеличивает площадь поперечного сечения потока перед выпуском жидкости под высоким давлением. Центробежные насосы и компрессоры могут обрабатывать при умеренных расходах и повышении давления жидкости, газы и жидкости, несущие твердые частицы. (См. Также «Гидравлика».)

Устройства с осевым потоком перемещают жидкости и газы в том же направлении, что и вращение оси, а не под прямым углом к ​​ней, как в центробежном насосе.Самым простым устройством с осевым потоком является электрический вентилятор, предназначенный для увеличения скорости, но не давления воздушного потока. Если вентилятор с широкими лопастями — пропеллер — заключен в плотно прилегающий цилиндр, вентилятор будет увеличивать давление воздуха или жидкости без значительного изменения скорости.

Осевые компрессоры состоят из ряда ступеней, каждая из которых имеет набор неподвижных и вращающихся лопастных каналов. Газ по существу течет в осевом направлении. При каждом проходе лопасти энергия, передаваемая газу, вызывает увеличение давления при уменьшении скорости.Компрессор с осевым потоком является противоположностью реактивной турбины с осевым потоком, поскольку рост давления на каждой ступени строго ограничен. Таким образом, требуется много последовательных ступеней для достижения высоких отношений давлений, требуемых в компрессоре газовой турбины. (См. Также Реактивное движение; Турбина.)

Другие устройства

Электромагнитные насосы используются исключительно с жидкостями, которые являются хорошими электрическими проводниками, такими как жидкие металлы, используемые для охлаждения ядерных реакторов. Трубка, по которой проходит жидкость, помещается в магнитное поле, и через жидкость поперек пропускается ток.Это создает электромагнитную силу в направлении потока, которая толкает жидкость вперед. В струйно-эжекторных насосах жидкость в трубе протекает через сопло Вентури, которое имеет меньшую площадь поперечного сечения, чем труба. По мере прохождения через сопло жидкость имеет повышенную скорость и пониженное давление. Создаваемое всасывание позволяет всасывать другую жидкость или газ. Паровые эжекторы используют пар для улавливания газов и увеличения давления смеси для ее выпуска.

Низкое давление топлива можно легко исправить

Вопрос: У меня Ford F-150 2005 года выпуска с двигателем 5.4-литровый двигатель V-8 с пробегом чуть более 97 000 миль. В последнее время грузовик периодически теряет мощность. Индикатор проверки двигателя не загорается, но датчик показывает низкое давление топлива.

Установил новый аккумулятор и два топливных фильтра (первый был грязный). Также через систему были пропущены два бака с газом с очистителем топливных форсунок. Это не решило проблему. Вы знаете какие-нибудь отзывы Ford, которые решают эту проблему? Буду признателен за любые предложения по исправлению ситуации.

— M.C.

Ответ: Проблема может быть вызвана несколькими причинами. Для поиска решения потребуется проверка и проверка давления топлива.

В вашем пикапе используется система невозврата топлива, которая отличается от системы возврата топлива, которая использовалась на большинстве автомобилей до 2000 года.

Топливный насос на более ранних автомобилях подал в двигатель больше топлива, чем необходимо. Установленный на двигателе регулятор давления поддерживал правильную величину, а остальное возвращал в бак. Нормы выбросов побудили автопроизводителей перейти к безвозвратным системам, которые уменьшают количество паров топливных баков.

Вместо механического регулятора давления топлива Ford использует датчик давления топлива и модуль привода топливного насоса, последний из которых изменяет напряжение на топливный насос.

Типичные причины низкого давления топлива включают грязный топливный фильтр, слабый насос, неправильную вентиляцию бака, ограниченные топливопроводы, забитый фильтр на входе насоса и неисправное электрическое управление. Но сначала давайте рассмотрим распространенную ошибку. Это легко сделать.

Модуль привода топливного насоса на грузовиках Ford этого выпуска известен поломками из-за коррозии.Деталь крепится к стальной поперечине под кузовом грузовика, рядом с запасным колесом. Корпус модуля из легированного металла вступает в реакцию со стальным креплением и может подвергнуться коррозии достаточно сильно, чтобы подвергнуть внутренние электронные компоненты воздействию элементов, что приведет к неустойчивой работе или полному отказу. Это гораздо более серьезная проблема в районах, где используется дорожная соль. Я бы рекомендовал бросить запасное колесо и снять модуль для проверки. Если герметичность отсутствует, замените ее. Запасная часть должна поставляться с резиновыми втулками и другими усовершенствованиями для смягчения проблем с коррозией.Мне неизвестно о выпуске компанией Ford бюллетеня по обслуживанию или отзыве по этой проблеме.

Если ваши симптомы не исчезнут, я бы рекомендовал использовать диагностический прибор для проверки давления топлива в условиях эксплуатации с низкой и высокой нагрузкой. Большая разница указывает на слабую помпу или ограничение. Кроме того, выясните, правильное ли напряжение подается на насос при любых условиях. Неисправный датчик давления может привести к неправильной работе системы. Странно, что неисправность не является серьезной или достаточно продолжительной, чтобы ее распознала диагностическая система и загорелась лампа проверки двигателя.Грязный фильтр говорит нам, что нужно войти в резервуар для визуального осмотра на предмет загрязнения и возможного засорения приемного фильтра.

Брэд Бергхольд — инструктор по автомобильным технологиям в колледже Эвергрин-Вэлли в Сан-Хосе, Калифорния. Читатели могут отправить ему электронное письмо по адресу [email protected]; он не может отвечать лично.

Регулятор давления, разгрузочный клапан

Разгрузочный клапан устройства для очистки под давлением работает как предохранительное устройство.Разгрузочные клапаны регулируют направление потока воды, выходящей из насоса. Поршневой насос всегда подает воду, независимо от того, открыт или закрыт пистолет-распылитель. Когда пистолет-распылитель закрыт, разгрузочный клапан перенаправляет поток воды обратно на входную сторону насоса. Это предотвращает создание опасно высокого давления и предохраняет от выхода из строя компонентов. Очистители высокого давления устанавливаются либо с разгрузчиком с захваченным давлением, либо с разгрузчиком с приводом от потока.

Пистолеты-распылители запускают, останавливают и направляют поток воды из форсунки мойки высокого давления. Нажатие на спусковой крючок снижает давление. При отпускании спускового крючка поток воды к форсунке прерывается, хотя насос продолжает работать. Без выхода для выпуска этой воды давление продолжало бы расти. Возникла бы очень опасная ситуация.

Разгрузочный клапан

Разгрузочные клапаны

работают как «гаишники» и регулятор давления, которые направляют поток воды в систему очистки под давлением.Когда вода перестает течь из сопла пистолета-распылителя, разгрузочный клапан перенаправляет ее на безопасный выход давления. Когда очиститель находится в «байпасном режиме», вода, которая не выходит из пистолета-распылителя, отводится обратно на входную сторону нагнетательного насоса. Затем он циркулирует через насос и обратно к входной стороне разгрузочного клапана. Вода снова либо выпускается через пистолет-распылитель, либо перенаправляется в насос. Процесс непрерывной рециркуляции воды через насос называется «цикличностью».”

• «Ограниченное давление» чаще всего используются разгрузочные клапаны. Эти клапаны определяют давление на выходе насоса и активируются им. Клапаны захваченного давления переходят в режим байпаса в прямом ответе на повышение давления в шланге между выходом насоса и распылителем. Их часто называют просто «напорными» клапанами. Пик давления возникает, когда цикл прерывается, и клапаны захваченного давления повторно выпускают воду в пистолет-распылитель. Операторы должны быть готовы к эффекту «отдачи» пистолета-распылителя или трубки, чтобы избежать потери управления или травм.
• «Flow Actuated» разгрузочные клапаны реагируют на прерывание потока воды к форсунке. Эти клапаны обнаруживают любое уменьшение потока от клапана к распылителю и в ответ запускают обходной контур. В отличие от клапанов с ограниченным давлением, давление не сохраняется, поэтому при повторном выпуске воды не возникает «отдачи». С помощью разгрузочных клапанов, управляемых потоком, операторы не могут регулировать давление, уменьшая размер отверстий форсунок. Клапаны с приводом от потока обнаруживают потерю потока и реагируют многократным циклом.

Хотя циклирование предотвращает опасное повышение давления, дополнительные проблемы безопасности возникают в режиме байпаса. Движущиеся части насоса создают трение и тепло, которые передаются потоку воды в байпасе. Циклическую воду можно быстро нагреть до опасных температур, так как во время байпаса в насос не поступает холодная вода.

Большинство насосов для очистки под давлением могут выдерживать температуру 140 ° F. При более высоких температурах насос может быть поврежден.Уплотнения насоса, плунжеры, уплотнения и даже короткий байпасный шланг во внешних байпасных системах могут быть повреждены. Термовыключатели обеспечивают некоторую защиту от чрезмерного перегрева. Они обеспечивают подачу холодной воды в насос, когда температура превышает 145 ° F.

Операторам рекомендуется всегда принимать меры для предотвращения перегрева, независимо от наличия термопредохранительных клапанов. Насосы не должны работать в байпасном режиме более 2–3 минут.

No related posts.
