Схема подключения двойного проходного выключателя с 2-х мест для 2 ламп (видео)

 Что такое проходной выключатель мы уже рассказывали в одной из наших статей «Как включить люстру из двух разных мест». Основной целью статьи было рассказать о том, что бывают такие проходные выключатели. Они способны обеспечить питание лампы (люстры) из разных мест от 2 и более, но при этом в статье не были рассмотрены частные случаи. Под частным случаем мы понимаем возможность управлять не только одной лампой (группой ламп), но и включать – выключать и две группы. Ведь бывают и двойные проходные выключатели. Именно о подключении двойного проходного выключателя мы  расскажем в нашей статье.

Двойной проходной выключатель и как он монтируется в стену

По сути двойной проходной выключатель является размноженной копией своего младшего собрата, то есть одинарного проходного. Разве что в одном корпусе их уже двое. То есть два отдельных проходных выключателя в одном корпусе и есть один двойной проходной.

 На нашем рынке это продукция довольно таки редкая. Это мы к тому, что встречаются они не часто, но все же «есть в природе». Так двойные проходные выключатели выпускает legrand, lizard, viko… Это двухклавишные выключатели с обозначением на каждой из клавиш. (значок проходного выключателя)
 Монтаж двойного проходного выключателя в стену ни чем не отличается от монтажа обычного одинарного либо двойного выключателя. Более подробно о процессе установки выключателя в стену можно узнать из статьи «Монтаж встроенного выключателя в стену». После того как вы смонтировали выключатель, необходимо проложить проводку. То есть вам необходимо будет осуществить электрическое подключение двух проходных выключателей. Как раз о такой электрической схеме далее.

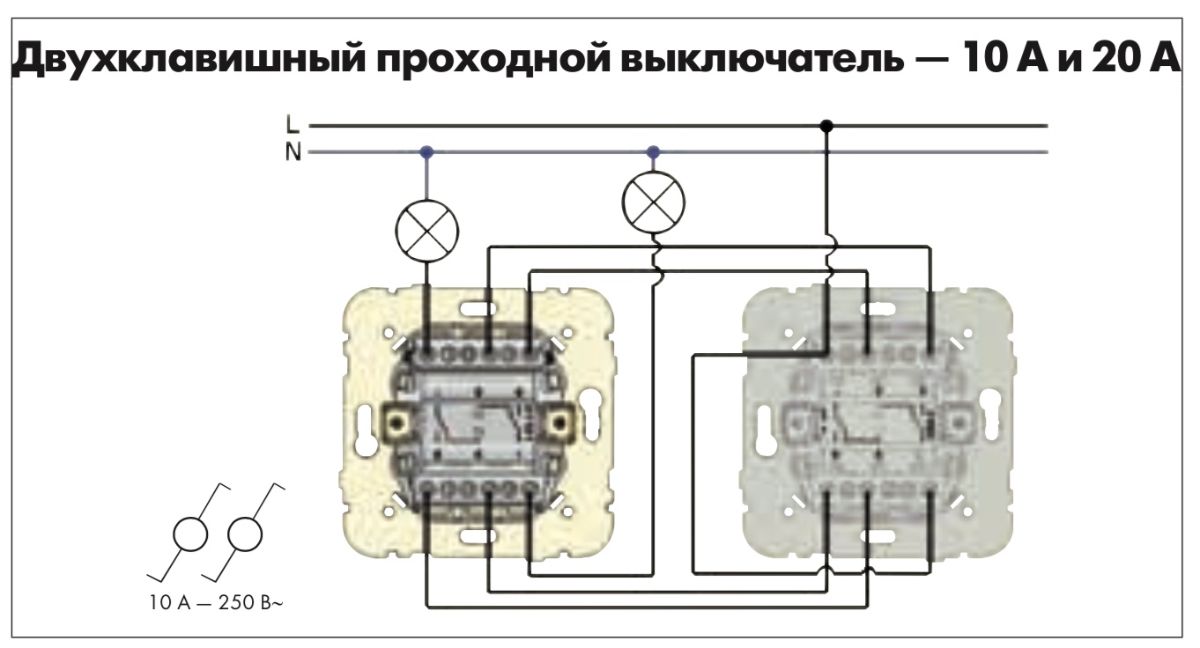

Схема подключения двойного проходного выключателя в 2 местах для 2 ламп (групп ламп)

По логике происходящего здесь все также как и для одинарного двойного выключателя, но взятого два раза. То есть фактически необходимо осуществить подключение двух двойных выключателей, так как в случае если бы они были просто в разных корпусах. Только что они не в разных все же корпусах, а в одном корпусе.
Схема будет выглядеть следующим образом.

А если вы будете все монтировать в распределительные коробки, то соединения будете еще и следующими.

О том как лучше соединить провода можно узнать из статьи «Как соединить электрические провода в проводке дома».
В принципе, здесь все так как мы и говорили, схема реализована с выключателями, словно это два независимых проходных выключателя.
В итоге у нас получается электрическая схема с двумя сдвоенными проходными переключателями, которые обеспечивают управления двумя лампами (группами ламп) в одном месте.

Подводя итог о подключении двойного проходного выключателя с 2-х мест для 2 ламп

 Итак, подводя итог нашей статьи можно сказать о том, что желающие управлять люстрой с двумя группами ламп с двух разных мест вполне могут реализовать свое желание на практике. Тому способствуют два фактора. Первое, производители выключателей производят сдвоенные проходные переключатели.

Второе, воспользовавшись электрической схемой с нашего сайта вы сможете использовать 2 проходных выключателя, для управления двумя группами ламп из одного места.

Видео о подключении проходного выключателя

Двойные, перекрестные проходные выключатели: схема подключения — Asutpp

Если использовать проходные выключатели, возможно управление одним источником света из двух, трех и более мест. Рассмотрим, какие бывают варианты подключения проходных включателей.

Подключаем двухклавишные проходные выключатели

Этот способ необходим в том случае, если есть длинный коридор. Входя в него, Вы зажигаете свет, дойдя до конца, свет нужно выключить. Именно здесь и используется схема подключения двух проходных выключателей.

Схема подключения двухклавишного выключателя

Необходимо переключение перекидного вида, т.е. с одной стороны коридора контакты замыкаются, с другой – размыкаются. Для этого устанавливаем разветвительную коробку, из которой выходят два кабеля – нулевой и питания, соответственно, нулевой отходит на первый выключатель, питания – на второй. Провод фазы в этом случае соединяется через коробку с двумя контактами выключателя в конце коридора, и эта фаза перекидывается на лампу.

Схема подключения двухклавишного выключателя

Бывают также и двойные проходные сенсорные выключатели. Нет ничего сложного в том, как подключить модель с диммером. Данные устройства управляются с 30 метрового расстояния. Провода сенсора подключаются к разрыву в цепи управления лампы. В свою очередь сам монтаж коробки сенсорного выключателя практически не отличается от обычного. Один провод уходит в минус, другой – к фазе. Перед тем, как установить дистанционные проходные переключатели, нужно определить, какие контакты уходят к светильнику, а какие к командному блоку или разветвительной коробке, объединить их в определенные группы.

Тройные включатели

Принципиальных отличий, как подсоединить проходные выключатели Легранд для трехместного управления от методики, изложенной выше, нет. Нужно использовать спаренный вид выключателя и четырехжильные провода. При помощи спаренного выключателя с одного прибора контакты перекидываются на остальные два.

Схема крестового спаренного выключателя

Одинарные тройные переключатели имеют по три контакта – это два входа и один выход. Нулевой провод от кабеля питания уходит на источник света. Выходные контакты соединены со вторым проходным выключателем, а третий контакт уходит на сеть питания.

Одинарные тройные переключатели

Кроме того, к любой из таких схем можно подключить специальный пульт дистанционного управления, который работает без проводов. Можно использовать абсолютно любое устройство для включения техники на расстоянии мощностью до 1,5 кВт с целью выключения освещения на определенной дистанции.

Для этого к пульту подключаем реле, направляем в сторону лампы и нажимаем на определенную кнопку, которая после будет использоваться нами как командная. После этого, операция зафиксирована в энергозависимой памяти и теперь при нажатии именно этой кнопки будет включаться или выключаться свет, независимо, подключен пульт к реле или нет. Места управления освещением в таком случае не ограничены.

Двухклавишные выключатели

Эти устройства имеют возможность управлять шестью источниками света одновременно. Конструктивное решение выполнено таким образом, что в одном корпусе расположено 2 отдельных выключателя. Они могут подсоединяться следующими образами:

• 3 контакта или одинарный метод;
• спаренный или перекрестный способ (для подключения 4 и более светильников).

Разные схемы подключения выключателей

Покупаем проходные перекрестные выключатели

Перед тем, как подключить проходные выключатели света, нужно подобрать приборы под свои потребности. Сенсорные выключатели имеют от одной до четырех контактных зон, благодаря чему одним прибором можно контролировать до четырех источников света. Такими моделями являются устройства фирм lezard, viko и makel.

Если используются обычные накладные переключатели электричества, рекомендуются приборы двухжильные от фирм Шнайдер Электроникс и abb. Несмотря на то, что цена этих приборов немного ниже. Чем вышеперечисленных фирм, они не отличаются по качеству исполнения.

Что нужно знать, перед тем, купить проходные выключатели:

• количество источников света;
• расположение светильников: параллельное или последовательное;
• сила напряжения сети питания квартиры.

Количество установочных мест, из которых можно управлять светом, неограниченно, любой электрик это подтвердит. Монтаж переключателей производится по всем правилам: герметизация контактов, установка заземления, подключение к УЗО.

Проходные выключатели схема без ответвительной коробки

Область применения проходных переключателей

Монтаж и подключение проходного выключателя будет полезно при управлении системами освещения в следующих случаях:

• при наличии больших коридоров или проходных комнат;
• при управлении осветительными приборами при входе в комнату и непосредственно возле кровати;
• при монтаже освещения в больших промышленных и индустриальных зданиях;
• при необходимости управлять освещением в соседней комнате;
• при наличии лестниц, соединяющих несколько этажей (в большинстве случаев в коттеджных помещениях) и так далее.

Рассмотрим более детально каковы требования к монтажу электрофурнитуры, основные правила установки и какова схема расключения проходного выключателя.

Переделка двухклавишного выключателя

Для начала, аккуратно разбираем устройство, снимаем накладки, поддеваем крышку механизма и снимаем ее. Затем обязательно убеждаемся, что конструкция позволяет переместить контакт с зажимом, а коромысло будет также хорошо работать перевернутым на 180 градусов. Этот момент и является главным недостатком данной конструкции. Дело в том, что производителей электрики очень много, и каждый делает конструкцию на свой лад, поэтому, прежде чем покупать сразу партию выключателей лучше потренироваться и проверить стабильность работы на одном экземпляре.

Необходимо произвести некоторые действия над заводским изделием: обрезать часть контактов, переставить их, и развернуть коромысло, чтобы получилось, как на фото ниже:

Теперь аккуратно собираем получившийся механизм и проверяем его работоспособность. Две клавиши необходимо объединить в одну большую, чтобы контакты переключались синхронно. Сделать это можно с помощью суперклея, если выполнить все аккуратно, то стыка двух половинок не будет видно. Для лучшей адгезии можно слегка зачистить склеиваемые поверхности наждачной бумагой мелкой зернистости.

На видео ниже наглядно показан один из вариантов переделки:

Проходной выключатель: принцип работы

Коммутационные аппараты на пару направлений или «проходные» выключатели относятся к приборам, замыкающим конкретную цепь в разных положениях.

При подключении к ним двух ламп, в одном из положений обеспечивается работоспособность первого источника света, а в другом – функционирование второго осветительного прибора.

Такие выключатели обладают тремя разъемами для подключения и, как правило, применяются в проходных схемах, если на одного потребителя необходимо выполнить подключение двух независимых выключателей.

Ценным достоинством проходного переключателя является возможность осуществлять управление работой любого количество светильников из нескольких точек. При этом, например, традиционными, самыми распространенными выключателями, выполняется простое прерывание электрической цепи посредством её размыкания.

Проходные одиночные устройства снабжены тремя контактами, что делает возможным их переключение. По своему принципу работы, такой коммутационный аппарат является системой на основе пары выключателей, монтируемых в самых удобных для эксплуатации местах. Благодаря такой особенности, потребитель может зажигать освещение с одного места, выключая его затем совсем в другой точке.

Если проходной выключатель снабжен несколькими клавишами и относится к категории многоклавишных, то количество контактов и переключающих схем многократно увеличивается, а управление может осуществляться для двух и более групп осветительных приборов.

Принцип работы проходного выключателя

Важно помнить, что основой принципа действия любых выключателей проходного типа является коммутационный процесс на базе реверсных проводников. Внутри распределительной коробки такие элементы объединяются при помощи стандартных клемм

На каждое коммутационное устройство должен идти питающего типа проводник, а второй выключатель, в этом случае, применяется для подсоединения проводного элемента на освещение.

Наличие фазы на двух проводниках предполагает обязательное применение исключительно трехжильного провода, а при установке осветительной системы на три точки управления потребуется использовать четырёхжильную проводку.

По способу управления, все выпускаемые в настоящее время коммутационные аппараты, относящиеся к «проходному» типу, как правило, представлены удобными в эксплуатации, клавишными устройствами.

Схема подключения проходного выключателя

Откровенно говоря, схема подключения проходного выключателя доступна для понимания практически каждому. Она предполагает использование двух проходных выключателей исключительно одинарного типа. Каждый из этих ординарных выключателей имеет сразу три контакта, среди которых 2 выхода и 1 вход. Нулевой провод от основного источника питания проходит на светильник прямиком через распределительную коробку. Уже в нее проходит фазный провод, далее он уходит на контакт выключателя под номером 1. Через распределительную коробку двойка выходных контактов первого выключателя постепенно соединяется с двумя входными выключателя 2. Дальше с общего контакта отдельного второго проходного выключателя контакт уходит через ту же распределительную коробку прямиком на светильник.

Схема подключения двухклавишного проходного выключателя:

Не более сложным является подключение двухклавишного проходного выключателя. Он дает возможность управлять разными группами отдельных лампочек или светильников. Главное отличие схемы состоит прежде всего в том, что для осуществления задуманного требуется два двойных выключателя, а не одинарных, как это показано в предыдущей схеме. Также они называются двухклавишными. Они имеют уже 6 контактов, среди которых 4 выхода и 2 входа. Подключение двойного проходного выключателя происходит по аналогичному принципу.

Схема подключения трех проходных выключателей:

Схема подключения трех проходных выключателей предназначается для непосредственного управления одним источником освещения из трех отдельных мест сразу. В эту схему включается выключатель спаренного двойного типа. Он в действительности отличен как от двойных, так и от одинарных. Прежде всего, тем, что имеет четыре контакта, по два входа и выхода соответственно. Нажатие на этот двойной выключатель дает возможность переключить сразу два независимых контакта.

Для более детального понимания процесса подключения, конечно же, необходим наглядный пример. Поэтому вы можете посмотреть особенности подключения проходных выключателей на видео и фото непосредственно в нашей статье. Это, однозначно облегчит поставленную задачу.

Но стоит также помнить, что подключение проходного выключателя legrand не ограничено тремя или двумя местами управлениями. Их количество порою возрастает до шести. В таком случае абсолютно все действия проводятся в том же порядке, по схеме, предоставленной в статье.

Настоятельно рекомендуем вызвать электриков-профессионалов, если вы не уверены в своих силах! Ведь работа с электрикой опасна для здоровья и жизни!

Делаем сами

Если в вашем магазине не продают специализированные переключатели, то не нужно расстраиваться — их можно сделать самому. Рассмотрим,
как из обычного выключателя сделать проходной выключатель. Для этого вам надо купить один классический однокнопочный переключатель и один двухкнопочный. Выбирайте устройства от одного производителя и имеющие одинаковый размер. Затем в двухклавишном механизме произведите замену клемм местами так, чтобы цепи могли включаться и выключаться независимым способом. Получится, что в одном положении всегда включается первая цепь, во втором — вторая. Затем поменяйте две клавиши на одну, и ваш выключатель готов — его можно устанавливать в любом месте.

Если вам необходимо установить три переключателя, то понадобится более сложные системы на 4 контакта — два на вход и два на выход. Питать подобную схему нужно четырехжильным проводом, подключая контакты попарно.

Теперь вы знаете,
Чтобы все вопросы отпали, посмотрите наши схемы подключения устройств.

Проходной выключатель – это, строго говоря, не выключатель, а переключатель
. Хотя в народе его называют именно выключателем, потому что он служит для выключения света. Я тоже буду в данной статье придерживаться народных традиций.

Использование проходного выключателя очень удобно там, где необходимо включать или выключать освещение из разных мест. Как следует из его названия, такой выключатель можно ставить в проходах.

Другие примеры применения – большие помещения, коридоры, лестницы, и т.п.

Для того, чтобы включить или выключить свет, в данном случае надо переключить один из переключателей (их как правило два, но может быть и больше) в противоположное положение.

Как подключить проходной выключатель: схема подключения

Автоматическое включение и выключение осветительных приборов вполне может быть организовано при помощи специальных таймеров, или датчиков, которые способны реагировать на перемещение.

Однако, такие устройства электронного типа отличаются высокой стоимостью, сложностью самостоятельного подключения и недостаточной долговечностью, поэтому намного проще и практичней выполнить своими руками монтаж проходного выключателя.

Схема подключения выключателя проходного одноклавишного

На этапе подготовки к установке нужно не только рассчитать количество потребителей и количество расходного материала, но также приготовить весь необходимый для монтажа инструмент, представленный:

• отверткой с крестообразными шлицами;
• отверткой с плоскими шлицами;
• монтажным ножом;
• бокорезами;
• строительным уровнем и рулеткой;
• отверткой-щупом, имеющей встроенный фазный индикатор.

Набор рабочих инструментов и основных расходных материалов может варьировать в зависимости от выбранного способа для прокладки кабель-каналов, а также в зависимости от характеристики строительно-отделочных материалов в помещении, где предполагается обустройство осветительной системы.

Cхема включения проходного выключателя

В деревянных домовладениях, с целью предотвращения аварийных и пожароопасных ситуаций, кабели в обязательном порядке протягиваются внутри медной или стальной трубы. Также допускается выполнять открытый монтаж электрической проводки.

Следует отметить, что использовать для электрических проводов гофрированные полимерные и металлические трубки запрещается, согласно нормам, установленным ПТЭЭП и ПУЭ, а укладка кабеля в негорючих конструкциях выполняется посредством штробления специальных каналов.

Управление светом из 3-х и более мест

В схеме, рассчитанной на три (а не на две, как в предыдущем случае) точки, используются 2 переключателя (они в данном случае называются перекидным) и один новый элемент: перекрестный переключатель, который за один раз делает сразу два переключения, то есть двигает сразу две перемычки (два контакта изменяют свое положение).

Схема сборки, начиная с третьего пункта, немного усложняется:

1. Нулевой провод – на лампочку.
2. Заземляющий провод – на лампочку.
3. Вход второго переключателя – к свободному проводу источника света (к лампе).
4. Фазный провод – ко входу проходного переключателя (с тремя входами).
5. Оба выхода первого трехконтактного переключателя – на вход перекрестного переключателя (с четырьмя входами).
6. Оба выхода второго трехконтактного переключателя разветвляются (каждый – еще на два) и идут на вторую пару контактов переключателя с четырьмя входами (четыре жилы).

Расчет сечения кабеля по мощности: практические советы от профессионалов

Расчет электрического тока по мощности: формулы, онлайн расчет, выбор автомата

Если нужно управлять включением и выключением лампочки из четырех, пяти и более мест, схема, описанная для трех точек, меняется незначительно – добавляется больше перекрестных переключателей. Когда точек для управления светом n штук, тогда приобретать такие переключатели нужно в количестве (n-2) штук. И они всегда будут расположены посередине в схеме, где с одного конца находится источник тока, а с другого источник света (лампа).

Когда для удобства и экономии электрической энергии есть необходимость управления светом двух лампочек (двух групп ламп) из трех мест и более, используется схема, описанная в предыдущем пункте, но более усложненная. Каждый из клавишных выключателей (каждая точка), кроме первого и последнего, снабжается двумя перекрестными переключателями тока. В начале цепи один раздвоенный контакт (пара контактов) по схеме уходит на первый, так называемый перекрёстник, а вторая – соответственно, на второй перекрёстник.

Далее в цепи идет ряд перекрестных переключателей. Их количество зависит от количества мест управления светом. В завершающем участке электрической цепи стоит такой же, как и первый, одинарный переключатель. Так как к нему можно подсоединить не четыре, а два провода, нужно попарно соединить эти четыре провода, сделав из них два. Все присоединения делаются с помощью клемм при отключенном напряжении.

Коммутационные коробки, собирающие соединенные провода в одном месте и закрывающие их от внешних воздействий, в данном случае нужно брать побольше (диаметров от ста миллиметров) или в большем количестве (несколько стандартных коробочек, имеющих диаметр 60 мм).

Установить проводку и переключатели не сложно, если выполнять все по приведенным выше правилам. После укладки проводки сверху можно наложить гипсокартон (потолочный или стеновой – зависит от расположения проводов) и только после этого можно клеить провода. При прокладывании проводки на стене обычно ее располагают в пятнадцати сантиметрах от потолка.

https://youtube.com/watch?v=9cG_VmdR4uk

А что там свежего в группе ВК СамЭлектрик.ру ?

Подписывайся, и читай статью дальше:

Важно! Я не вполне уверен, что средний контакт в переключателе – 2 и 5. Схема нарисована как-то неявно…. В заключении отмечу ещё одно отличие проходных выключателей от обычных

Количество проводов к проходному переключателю – не два, а три. А к перекрестному должно подводиться четыре провода. Это необходимо заранее учитывать при прокладке проводки

В заключении отмечу ещё одно отличие проходных выключателей от обычных. Количество проводов к проходному переключателю – не два, а три. А к перекрестному должно подводиться четыре провода. Это необходимо заранее учитывать при прокладке проводки.

Принципиальная схема работы проходного выключателя.

Давайте сразу разберемся как они работают принципиально.

В отличие от обычных выключателей, которые имеют фиксированное положение клавиши включения и просто разрывают цепь- проходные могут быть включены с любым положением клавиши, потому что они переключаются с одной из двух линии на другую, что очень напоминает переключение стрелки железнодорожных путей (смотрите на схеме сверху) и позволяет нам управлять включением искусственного света из разных мест.

На первый проходной выключатель приходит фаза, а со второго- уходит на светильник, а их оба между собой необходимо объединить двухжильным электрическим кабелем или проводом. Но напрямую их, как правило никто не соединяет, а заводят от каждого по три отдельных провода в распределительную коробку и два из них просто попарно соединяют между собой.

При подсоединении  дополнительно при необходимости третьего, четвертого и т. д.- по сущности схема не меняется, но подключение их отличается от первых двух , у которых был один входной контакт и два выходных.  У них необходимо будет подключить два входных и 2 выходных провода, что позволяет их использовать для перекрестного переключения между двумя линиями.

Принцип работы третьего проходного выключателя (при покупке обращайте внимание на наличие у него возможности работать в качестве перекрестного) заключается в том, что он  при переключении соединяет первый контакт на входе  со вторым на выходе и второй контакт на входе — с первым на выходе. Для его подключения фактически необходимо соединить его с двумя другими проходными выключателями 2 жильным кабелем, но так никто не делает, а заводят 4 жильный кабель в распределительную коробку и там по схеме делают расключение

Аналогично в схему можно добавить и четвертый, который будет находится между третьим и вторым или первым выключателем.

Мы рассмотрели теоретическую часть, давайте теперь рассмотрим конкретные практические схемы.

Переделка устройства

Процесс переделки простого выключателя в проходной доступен каждому своими руками. Внешний его вид ничем не отличается от его собрата. На нем может быть 1 клавиша, 2 и больше. Различие этих приспособлений видно только изнутри. Проходной служит для переключения цепей, поэтому более правильно его называть переключателем. Чаще всего в домашних условиях приходится использовать обычный одноклавишный маршевый выключатель. В больших помещениях иногда требуется устройство, имеющее несколько клавиш.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Переделка заключается в добавлении контакта: вместо 2 нужно поставить 3. Как подключить проходной переключатель в сеть? Между парой приспособлений необходимо проложить трехжильный кабель. Фаза всегда идет к выключателю, ноль — к световому прибору. В наше время делают схемы фотореле на транзисторах КТ315Б или на Q6004LT. Наша задача — сделать проходной переключатель из обычного маршевого своими руками. Для переделки нужно взять одноклавишный выключатель и двухклавишный. Желательно, чтобы они были выпущены одним производителем и имели одинаковые размеры. У двухклавишного переставляются выводы для проводов и меняются 2 клавиши на 1. Переключатель, сделанный своими руками, готов. Он может быть:

• одноклавишный, оборудованный подсветкой или без нее;
• двухклавишный с подсветкой или без нее;
• трехклавишный;
• накладной;
• встроенный;
• промежуточный.

Такие устройства, которые можно сделать своими руками, имеют некоторые недостатки:

• по тому, как расположены кнопки, невозможно определить, в каком положении находится само устройство;
• нельзя включать и выключать свет в нескольких точках одновременно.

Когда светильник не горит, непонятно, включен ли переключатель. По положению кнопки это узнать трудно. Нельзя управлять светом в нескольких местах. Например, по обе стороны кровати и при входе в спальню.

Как подключить проходной выключатель

   Если вы решили создать для себя более комфортные бытовые условия, устанавливая проходные выключатели, то приготовьтесь к большой работе. Сначала необходимо подробно узнать, как подключить проходной выключатель, существующие схемы управления и методы монтажа. Это теоретическая часть. Далее запастись необходимыми инструментами и материалами.

   Из инструментов понадобится перфоратор с коронкой для сверления посадочных мест под выключатели. Этим же перфоратором пробиваются штробы, в которых будут укладываться новые провода. Приобретите плоскогубцы, кусачки, бокорезы, различные отвертки. После прокладки проводов необходимо будет провести штукатурные работы — понадобится алебастр или цемент с песком.

   Обратите внимание на то, как правильно штробить стены под проводку.

   В статье подробно описан процесс штробления, а также подбора инструментов и материалов.

  Имеется видео инструкция

   Основные материалы — это, конечно же, провода, выключатели, соединительные коробки.

   В зависимости от вашей схемы управления осветительными приборами, провода могут быть с различным числом жил. В простейшем случае понадобится трехжильный медный провод. Если же схема более сложная, то без пятижильного провода не обойтись. При отсутствии такого — используйте два трехжильных.

Распределительная коробка проходного выключателя, скрутка проводов — Фото

   Сечение жил зависит от электрической нагрузки. Чем больше будет включаться ламп, тем больше требуется нагрузочная способность проводниковых материалов. Сечение жилы в 2,5 квадрата определенно подойдет.

• Сперва размечаем трассу для прокладки штроб. Линия прохождения должна быть строго параллельна потолку и полу. Отводы вниз делаются под прямым углом.
• Перфоратором высверливаем гнезда для выключателей и пробиваем штробы для укладки проводов.
• В соединительных коробках производится скручивание жил в соответствии с разработанной схемой.
• Далее подключается проходной выключатель.
• Собрав всю схему, необходимо ее проверить перед подачей напряжения.

   Главная задача — не допустить короткого замыкания. Можно воспользоваться мультиметром и при выкрученных лампочках «прозвонить» цепь. Только после этого можно проверять работоспособность новой системы освещения.

При положительных результатах штукатурим и красим необходимые места.

   Конечно, такая работа представляет определенные трудности. Незнакомому с электротехникой человеку ее не выполнить. Здесь необходима помощь специалистов-электриков. Только они смогут сделать эту работу согласно правилам безопасности.

Советы и рекомендации

При выборе такого устройства нужно учитывать конструкционные особенности, а также их функциональное назначение.

С целью реализации разнообразных схем управления потребителями электрической энергии, применяются переключатели двойного или тройного типа, а также стандартные перекрестные устройства.

Кроме всего прочего, по способу монтажа, коммутационные проходные аппараты могут устанавливаться внутренним или наружным способом. При этом нужно учитывать все достоинства и недостатки таких способов.

Чаще всего применяется внутренний монтаж, который отличается надежностью, эстетичностью и гарантированной безопасностью. В любом случае, главным условием правильной установки и безопасной эксплуатации является строгое соблюдение всей схемы подключения осветительных приборов.

Подключение с тремя точками управления

Если количество точек проходного выключателя превышает две, помимо простых переключающих элементов, потребуется еще и перекрестный тип приборов управления.

Данный тип отличается тем, что имеет по две пары входных и выходных контактов, потому к нему тянется четырехжильный кабель. Для реализации цепи обычные проходные конструкции становятся на первой и последней позиции, а перекрестные – в середине.

Объединенная схема создается так:

• общий контакт первого выключателя объединяется с фазой коробки;
• выходные контакты первого устройства соединяются с парой входных от перекрестного устройства;
• выходные контакты конструкции перекрестного типа объединяются с входными контактами следующего перекрестного или последнего (обычного) выключателя цепи;
• общий контакт последнего в цепочке обычного управляющего элемента соединяется с входным контактом электрического прибора;
• выходной от электрического прибора соединяется с фазовым контактом распределительной коробки.

Стоит отметить, что число точек управления при такой схеме не ограничивается. При сохранении принципа размещения обычных конструкций на концах цепи, а перекрестных в ее середине.

Отличие простого переключателя от проходного

Простой выключатель отличается от проходного тем, что у последнего имеется три электроконтакта с расположенным между ними переключающим механизмом. Кроме основного удобства — возможности гасить свет с разноудаленных точек, использование такого переключателя позволяет значительно экономить электроэнергию, и это несомненный плюс. В штробу или снаружи между переключателями прокладывается трехжильный провод. При подсоединении двухклавишных проходных переключателей таких проводов должно быть два. Мало в какой квартире такая проводка, поэтому для оборудования дома таким переключателем нужно прокладывать провод еще на этапе ремонтных работ, или штробить стену заново под трехжильные кабеля. В качестве источников света могут использоваться все виды ламп — от светодиодных до ламп накаливания. Кроме ламп, по этой схеме возможно подключать и остальные электроприборы, управлять которыми нужно из разных мест, например, бойлер.

Разновидности проходных выключателей

• Одноклавишный (с подсветкой или без)
• Двухклавишный (с подсветкой или без)
• Трехклавишный
• Промежуточный
• Накладной
• Встроенный

У этих механизмов два недостатка:

1. По кнопкам невозможно определить, в каком положении устройство.
2. Одновременно в нескольких точках свет не включается.

Выводы и рекомендации

Чтобы правильно использовать проходной выключатель, схема подключения на 2 точки создается на основе потребностей будущих пользователей. В план включают расходные, строительные и отделочные материалы, инструменты и приспособления. Важным является точный выбор технологии прокладки каналов. Электрические параметры сертифицированных переключателей идентичны. Но внешний вид и дополнительные возможности этих устройств оказывают существенное влияние на стоимость.

Освещение длинных и сложных по конфигурации помещений можно организовать с помощью проходных переключателей

Принцип работы проходных и перекрестных переключателей

Проходные выключатели представляют собой механизмы, обеспечивающие координацию работы одного источника света из нескольких разных точек. Для освещения помещения обычно использовали типичный выключатель, расположенный у входа. Это стандартный метод, применяемый повсеместно многие десятилетия. Однако сегодня его сложно отнести к разряду экономичных, особенно если учесть последние тенденции в сфере энергосберегающих технологий. Вот почему компании, специализирующиеся на производстве электрических устройств, включают в спектр своих предложений инновационный подход — размещение проходных выключателей. В чем специфика их работы, как их подключать, с какой целью устанавливаются такие механизмы и многое другое интересует современных пользователей. Попробуем разобраться во всем вместе.

Преимущества проходного выключателя

Зачем устанавливать этот механизм? Есть несколько направлений его эксплуатации:

Вы входите в спальню, зажигаете верхний свет, затем прикроватную лампу, чтобы полистать журнал или книгу, прежде чем лечь спать. Зато потом вам все равно придется снова вставать, чтобы выключить свет. Но не всегда хочется подниматься из теплой постели. Вот зачем дополнительно под рукой нужен проходной выключатель: для отключения общего света.

Если в вашей квартире длинный коридор, можно и здесь монтировать такие механизмы: в начале и в конце. Чтобы войти и сразу включить свет, а по выходе — выключить. Это просто намного удобнее, да и экономичнее.

Предыдущий пункт относится и к межэтажным лестничным пролетам.

В квартирах с проходной комнатой тоже удобно размещение такого механизма – это позволяет экономить электроэнергию.

Нередко можно услышать о выключателях с вмонтированным датчиком времени. Да, они тоже помогают сберечь энергоресурсы. Принцип работы этого механизма заключается в том, что задается определенный временной интервал, в продолжение которого электрическая энергия направляется на источник света. И после истечения этого срока он сам выключается.

Это тоже выход. Но лучше предусмотреть максимум бытовых ситуаций. Например, поднимаетесь вы стремительно по ступеням лестницы в подъезде, и времени вполне достаточно для освещения пролета. Но если кто-то идет медленно, с грузом, и где-то в середине пролета свет выключается, в этом, согласитесь, мало приятного.

Кроме того, механизмы с датчиком времени не отличаются надежностью, это доказано в ходе эксплуатации.

Что такое проходной выключатель?

Корректнее будет назвать его переключателем: он содержит не два, а три контакта, позволяющих производить переключение фаз. Этим он принципиально отличен от стандартных аналогов.

Как управлять механизмом из двух точек?

Схема подключения предполагает корректное соединение трех контактов.

Важно! От распределительной коробки к выключателю оптимально прокладывать трехжильный кабель. Так, чтобы в коробку поступало от всех по три провода.

Как подключается этот механизм?

Если координация предполагается из двух зон:

• Ведущий к распределительной коробке общий провод снабжен двумя: фазовым и нулевым. Второй присоединяется к жиле, направляемой на осветительный прибор. Фазовый — к аналогичному от какого-то выключателя.
• После этого взаимно соединяются два проходных выключателя, на основе цвета жил. Обычно это красный, зеленый и белый. Белый первого механизма присоединяется к фазе единого провода, потом взаимно скрепляются зеленые и красные провода. Белый от второго выключателя соединяют с контактом светильника.

Каким образом предпочтительнее установить все составляющие? Особо жестких требований для этого нет. Основным принципом монтажа должна быть экономия стройматериалов. Речь о расходе электропровода. Вот почему сначала важно замерить пространство и выбрать правильную зону для монтажа распределительной коробки. Кроме того, стоит учесть, что внутренняя проводка подразумевает штробление стен, размещение кабеля и последующую отделку, чтобы придать пространству эстетичный вид.

На каком принципе это работает?

В системе задействованы три контакта:

К одному центральному присоединяется фаза. К первому — от единой входной фазы, ко второму — от осветительного прибора.

Два других взаимно соединяются жилами аналогичных цветов.

В этой схеме базовый контакт – ключ (переключатель), разъединяющий или соединяющий полностью электрическую цепь.

Как управлять механизмом из трех зон?

Это тоже вполне возможно. Такой принцип подойдет в пространстве с длинным коридором с несколькими дверями. В такой ситуации удобно ко всем выходам монтировать по отдельному выключателю.

Основные требования инструкции по подключению:

• Механизма понадобится три: проходные с одним перекрестным (соединенным с двумя кнопками).
• Все делается так, как было описано выше (при наличии трех контактов). Перекрестный снабжен четырьмя жилами, и следовательно, столько же у него контактов.

Важно! Число точек управления одной лампой возможно какое угодно. Но есть нюанс – множество точек коммутации (соединения) в распределительной коробке. И, чтобы избежать путаницы, надо корректно маркировать все жилы от разных выключателей.

Как правило, перекрестный выключатель монтируют между проходными и присоединяют поэтапно:

• Проходные соединяют с общим кабелем и светильником по приведенному ранее принципу.
• Перекрестный соединяют по двум проводам с обеих сторон. Поэтому у него четыре выхода, из расчета: по паре на каждый выключатель.
• Внутри него размещено два ключа (это объясняет наличие двух кнопок на панельной поверхности): один присоединяет фазы зеленого цвета, второй — красного. Все они работают автономно.

Заметим еще, что у приборов различных брендов размещение клемм сделано с разными вариациями. Чтобы понять схему подключения, нужно отыскать ее на задней стенке прибора. При ее отсутствии там, нужно изучить упаковку. Если и там нет, следует вскрыть прибор и понажимать клавиши. Вы увидите, какой тумблер к какой клемме относится. Исходя из этого и нужно присоединять кабеля.

Есть дополнительный нюанс. Применяя одну совокупность проходных выключателей, вы можете задействовать различные группы источников света. Так, чтобы по одной цепи координировать работу двух групп ламп, надо применять не одинарные проходные выключатели, а двойные, имеющие две кнопки. Одновременно с этим все будут снабжены шестью контактами: двумя входными, четырьмя промежуточными для взаимного соединения.

Фактически, это пара одинарных механизмов, вмонтированных в единый корпус. Если нужно задействовать обе группы ламп сразу, нажимают одновременно две кнопки на панельной поверхности. Да, в принципах подключения электроприборов этой разновидности разобраться не всегда просто, но вполне реально.

Итоги

Использование проходных выключателей всегда выгодно и экономично, что давно доказано практикой. Это главное предназначение таких приборов. Но, помимо прочего, значительно снижается потребление энергии, и сегодня это особенно актуально. Как было показано в статье, схема подключения проходного выключателя не столь и сложна, поэтому вы сможете выполнить все самостоятельно. Основное, на что нужно обратить внимание, – правильное присоединение контактов друг к другу. Разобраться в этом можно ориентируясь по цвету жил. Все в ваших руках. А выгоду вы ощутите уже скоро!

Как подключить проходной выключатель: одноклавишный, двухклавишный, как обычный, схемы, критерии выбора

При прокладке проводки в доме или квартире часто возникает ситуация, когда необходимо организовать управление освещением из нескольких мест. Для таких целей применяется проходной выключатель, имеющий ряд отличительных особенностей.

Ниже рассмотрим, в чем его конструктивные особенности, и где можно устанавливать. Отдельное внимание уделим особенностям монтажа защиты на такие устройства, схемам подключения и критериям выбора.

Также затронем тему создания проходных выключателей своими руками, ошибки новичков и особенности соединения сенсорных девайсов.

Что такое проходной выключатель

Проходной выключатель — устройство, предназначенное для включения одного источника освещения из разных точек квартиры. Электрики называют такой девайс переключателем, ведь это в большей части отражаете его функции. Другие названия — «перекидной», «перекрестный», «маршевый» или «дублирующий».

Главное отличие состоит в наличии большего числа контактов. К примеру, если в обычном устройстве два контактных соединения, в переходном их три. Два из них общие, что обеспечивает включение лампочки с разных мест, к примеру, в начале и конце комнаты.

Конструкция и принцип работы

Внешне проходной выключатель ничем не отличается обычного.

Но все-таки у него есть отличительные черты:

• на кнопке изображено две стрелки (вверх и вниз), которые находятся друг над дружкой;
• три контактные группы — один ввод и два вывода;
• трехжильная коммутация, обеспечивающая перенаправление напряжения между контактными группами.

Для управления одним источником освещения необходимо два проходных выключателя.

Принцип действия, следующий:

• к каждому переключающему устройство подводится нулевой и фазный провод;
• перевод клавиши в другое положение приводит к подаче напряжения на лампочку;
• при отключении любого из двух переключателей цепь питания нарушается, и источник освещения гаснет.

Включение и отключение возможно не только из двух, но и большего числа точек. Для этого необходимо добавить один или более дублирующих переключателя.

Где можно устанавливать

Перекидной выключатель может устанавливаться в любом помещении. Чаще всего его монтируют в следующих местах:

1. Лестничная площадка. Маршевые выключатели устанавливаются на нескольких этажах для управления общим освещением. К примеру, житель дома может включить проходной переключатель на входе в подъезд, а поднявшись на третий этаж к себе в квартиру выключить свет. Аналогичным образом можно действовать при спуске сверху вниз: сначала включить лампочку дублирующим переключателем, а внизу выключить ее.
2. Коридор. При наличии длинного коридора в квартире или доме проходной выключатель устанавливается в конце и в начале комнаты. Так, при начале движения по коридору можно включить свет, а при выходе из него выключить.
3. Спальня. Удобный вариант — размещение переключателей на входе и возле кровати. В этом случае можно лечь спать и не вставать для отключения света. Это особенно важно в детской комнате, чтобы ребенку не нужно было идти через все помещение для включения / отключения освещения.

На практике можно применяются и другие способы подключения таких выключателей к лампочке. Главное — понимать принцип действия и определиться с необходимостью монтажа устройства. Чаще всего это делается для удобства или / и экономии электроэнергии.

Преимущества проходных выключателей

Дублирующие выключатели имеют ряд положительных качеств, которые выгодно выделяют их среди обычных устройств.

Плюсы:

1. Управление одним источником света из разных частей помещения.
2. Безопасность применения.
3. Легкость монтажа и настройки.
4. Небольшая себестоимость и, как следствие, низкая цена.
5. Экономия электричества.
6. Надежность в эксплуатации.
7. Возможность установки своими руками без привлечения мастера.

Недостатки

Такие выключатели имеют и ряд минусов, которые необходимо учитывать при монтаже.

Выделим основные:

1. При незнании главных отличий их легко спутать с обычным выключателем.
2. Нет точной позиции для выявления положения (включен, отключен). К примеру, при замене лампочки трудно понять, подходит питание к устройству или нет. Для безопасности рекомендуется отключать питающий автомат.
3. В распределительной коробке появляется много проводов. Их количество увеличивается с повышением числа лампочек. Подключать устройства напрямую не желательно, ведь в таком случае придется терпеть большие расходы. Кроме того, при большом числе ламп в одной цепи предусмотрено использование импульсных реле.
4. Более высокая цена из-за особенностей конструкции.

Нужно ли предусматривать защиту на проходные выключатели и заземлять цепь освещения

В требованиях ПУЭ, ПТЭ и СНиП четко сказано, что осветительные сети необходимо защищать с помощью «автомата» на 6-10 Ампер. Из производителей рекомендуется отдать предпочтение компаниям АВВ, Шнайдер или Итон. С учетом сказанного в каждом распред-щитке обязательна установка автомата с оптимальным током.

Что касается заземления, здесь необходимо изучить нормы ПУЭ (гл. 1.7). В книге сказано, что заземление токопроводящих и металлических жил, на которые может податься напряжение, обязательно нужно заземлить. Это значит, что в помещении обязательно должно быть заземление, обеспечивающее необходимый уровень безопасности.

Как выбрать автоматический выключатель смотрите тут https://elektrikexpert.ru/kak-vybrat-avtomaticheskij-vyklyuchatel. html.

Схема подключения

При установке проходного переключателя можно использовать одну из многочисленных схем. Они отличаются по количеству точек и числу переключателей на устройстве. Рассмотрим каждый из вариантов подключения более подробно.

ВАЖНО: применять нужно двух и трехжильный кабеля.

С двух мест

Такая схема подключения хороша при проживании в 2-этажном доме, при наличии большой комнаты или длинного коридора. Как вариант, ее можно задействовать в спальне, когда отключение света планируется сделать возле изголовья кровати.

Принцип прост:

1. Подключите к светильнику заземляющий и нулевой провод.
2. Фазу подайте на вход первого проходного переключателя, а со входа другого выключателя провод фаза направьте к светильнику.

Нажатие на любое из устройств приводит к разрыву цепи и отключение выключателя. Аналогичным образом перевод клавиши во второе положение ведет к замыканию цепочки и зажиганию лампы.

Схема подключения проводов через распределительную коробку.

При прокладке провода ориентируйтесь на действующие требования. Провод должен находиться на расстоянии где-то 150 мм от верха. Для укладки используется штроба, монтажные лотки /короба.

Принципиальная схема подключения на примере двух переключателей.

Принцип работы схемы показан ниже.

Читайте также: Наконечники НШВИ для обжима проводов: размеры, виды, как опрессовать, другие типы ТМЛ, НВИ и НКИ

Подключение двух точек через распределительную коробку.

Зачищаем и подводим проводка к коробке, как показано ниже.

Проверяем индикатором куда приходит фаза.

Соединяем нулевой провод от вилки к нулевому проводу светильника.

Подключите коричневый фазовый провод, подходящий к распредкоробке, аналогичным проводом, идущим от вилки (щитка).

Соедините синий и желтый провода от левого переключателя с аналогичными проводами от правого.

Читайте также:

Коричневый провод правого выключателя соедините с аналогичным проводом, который идет на лампочку.

Подключение трех точек

При необходимости может потребоваться включение-отключение лампы с трех разных точек.

В таком случае потребуется два проходных и один перекидной переключатель. Его особенность состоит в наличии двух групп контактов, всего четыре.

Принципиальная схема подключения выглядит так.

Читайте также:

Для сборки такой схемы сделайте следующее:

1. Подведите нулевой провод к лампочке.
2. Аналогичное действие выполните и по отношению к заземляющему проводнику.
3. Фазный провод подведите ко входу первого маршевого выключателя, а ко входу второго подведите незадействованный провод с лампочки.
4. Пару выходов с 3-контактного девайса заведите на ввод 4-входного перекрестного устройства.
5. Пару выводов с другого 3-контактного девайса заведите на другую пару контактов перекрестного выключателя.

Схема подключения контактов показана ниже.

Правила монтажа и укладки проводов здесь такие же, как и для другой проводки.

Подключение трех точек через распределительную коробку.

Для этого к коробке нужно подвести или один четырехжильный провод или два двухжильных. Рассмотрим на примере второго варианта.

Синий провод, идущий от коробки, подключается к контакту выключателя со стрелкой, показывающей во внутрь. Затем выходит из контакта со стрелкой, показывающей наружу, и уходит в коробку.

Коричневый провод, который на фото ниже играет роль желтого, прокладывается таким же образом.

Читайте также:

Соединяем эти провода от левого и правого проходных выключателей.

Здесь нужно быть внимательным:

1. Разомкните желтый провод, соединяющий левый и правый проходные выключатели.
2. Желтый провод от левого выключателя соедините с коричневым проводом, который подключен к переходному выключателю к контакту со стрелкой во внутрь.
3. Желтый провод от правого устройства соедините с коричневым проводом, который приходит от перекидного переключателя из контакта со стрелкой, указывающей наружу.
4. Тоже самое сделайте и с синим проводом, соединяющим левые и правые устройства. Разомкните его. Синий провод от левого переключателя соедините с таким же проводом, идущим от перекидного переключателя со стрелкой, идущей вовнутрь.
5. Синий провод от правого устройства соедините с синим проводом, который приходит от перекидного (третьего) переключателя от контакта со стрелкой, указывающей наружу.

Схема подключения показана ниже.

Схема на четыре точки

При использовании четырех точек требуется применение комплексной схемы. Здесь применяется не только пара проходных, но и два перекрестных выключателя.

Если в комнате требуется подведение напряжения на две лампочки и более, лучше отдать предпочтение выключателям двухклавишного типа. В этом случае проще управлять освещением.

Схема подключения показана ниже.

Общий алгоритм подключения, следующий:

1. Со вводной коробки подайте ноль сразу на лампочку.
2. Фазу с коробки подключите ко входу первого проходного переключателя.
3. Далее объедините выводы проходного, двух перекрестных переключателей и второго проходного устройства.
4. Со входа второго маршевого переключателя отправьте фазу на светильник.

Такое схемное решение позволяет управлять светом с помощью любого из установленных устройств.

Читайте также:

Схема на пять точек

При необходимости реализовать схему на пять точек принцип подключения такой же, как в рассмотренном выше случае. Увеличивается только количество перекрестных переключателей.

В этом случае их будет три, а по краям предусмотрены стандартные маршевые выключатели.

Схема подключения двухклавишного и трехклавишного выключателей

Применение выключателя двухклавишного типа позволяет управлять двумя и более осветительными устройствами. Это возможно, за счет наличия шести контактов в каждом из устройств.

Читайте также:

Общие проводники определяются по стандартному алгоритму, но прозвонка проводится для большего числа проводов.

Особенность схемы с 2-клавишным выключателем в том, что фазный провод подключается к обоим входам первого переключающего устройства. Со входов второго выходят провода на источники освещения.

Если в схеме участвует три и более точек, требуется поставить два переходных выключателя, ведь они выпускаются только одноклавишного типа.

При подключении учитывается следующий принцип:

1. Первая группа контактов подходит к первому перекрестному устройству, а вторая — к другому.
2. Выход перекрестников соединяется с последним 2-клавишным маршевым девайсом.

Трехклавишный выключатель подключается по схеме.

Какой лучше использовать кабель

По действующим правилам при подключении дублирующего выключателя рекомендуется задействовать 3-жильный медный кабель, имеющий сечение 1,5 кв. мм.

Наиболее популярные варианты:

1. ВВГнГ-3х1,5.
2. ШВВП-3х1,5.
3. ПВСнг-3х1,5.

Главное отличие между указанными выше проводниками состоит в виде изоляционного покрытия и особенностях жил. При выборе кабеля учтите, чтобы она был маркирована по ГОСТу.

Это дает гарантию, что при покупке провода с сечением 1,5 кв. мм вы получаете именно этот параметр, а не 1,0 или, к примеру, 1,2 кв. мм. Помните, что несоответствие сечения может привести к перегрузке и аварии.

Основные ошибки подключения

Начинающие электрики часто допускают ошибки при подключении проходных выключателей. Чаще всего они допускаются еще в период выявления вводной (общей) клеммы.

Необходимо понимать, что у каждого производителя их расположение может отличаться. Это значит, что перед монтажом необходимо всегда проверять соответствие клемм с помощью мультиметра и сверять полученные данные с имеющейся схемой. Обращать внимание куда направлены стрелки на выключателеях.

Если общий провод определен правильно, но освещение все равно работает некорректно, значит, пользователь ошибся с покупкой. Возможно, установлено два стандартных выключателя, а не проходные.

Вторая оплошность, которую допускают новички — ошибка при монтаже. Как правило, пара проводов с первого выключателя подсоединяется ко входу, а со второго устройства — к выходу. В таком случае цепь не работает, ведь контакты нужно подключать по принципу «крест-накрест».

Читайте также:

Критерии выбора

При выборе проходного выключателя нельзя ориентироваться только на цену. Важно понимать, где и как будет установлено устройство.

Нижеперечисленные критерии позволят сориентироваться, на что в первую очередь следует обратить внимание при выборе.

Учтите следующие критерии:

1. Производитель. На выбор покупателям доступен товар следующих разработчикам: Legrand, Lezard, Schneider Electric, Simon, Smartbuy, TDM, UNIVersal, Volsten WERKEL, СВЕТОЗАР, Arditi SPA, EKF, Electraline, GUSI Electric, IEK, Intro, Jung, LIREGUS, LK Studio, Nilson, Panasonic, Retrika, STEKKER, Кунцево-Электро, ЭРА.
2. Страна-производитель: Германия, Испания, Китай, Италия, Литва, Польша, Россия, Португалия, Турция, Франция. Импортные девайсы хотя и качественные, но можно найти не плохие по качеству отечественные аналоги (смотрите п. 1).
3. Способы монтажа. Варианты — в кабель-канал, скрытая проводка, открытая прокладка.
4. Количество кнопок: одна или две.
5. Наличие индикатора — есть или нет.
6. Степень защиты — IP20, IP41, IP44, IP54, IP55, IP65. Возможны и другие варианты. Во влажных помещениях и на открытых площадках обращайте внимание на устройства с защитой IP55, IP
7. Цвета. На выбор доступны белый, бежевый, зеленый, золотистый, коричневый, красный, серый, серебристый, черный и синий и другие цвета. Подбирайте по дизайну комнаты, коридора и т.д.
8. Количество модулей — один или два.
9. Число постов — один или два.
10. С рамкой или без.
11. Комплектация. Проходной переключатель с накладкой или в сборе. Возможна модульная сборка.
12. Заземление — предусмотрено или нет.
13. Максимальный ток — от 2 до 100 А.
14. Серия — более 50 разных вариантов.
15. Материал — АБС-пластик, керамика, пластик, поликарбонат, термопласт, сталь, латунь и т. д.

Комплексный подход к выбору позволяет найти нужное устройство, избежать ошибок и не быть разочарованным в качестве.

Можно ли использовать проходной выключатель как обычный

Бывают ситуации, когда из дублирующего выключателя нужно сделать простое 2-клавишное устройство. Это несложно реализовать, если девайс подключить, как обычный.

Вопрос в том, зачем это делать, ведь тогда теряется суть всей идеи, а переплачивать за более дорогостоящий девайс нет смысла.

Можно ли из простого выключателя сделать проходной

Теперь рассмотрим обратную ситуацию, когда из обычного выключателя нужно сделать переходной. Для этого потребуется пара простых выключателей с одной или двумя клавишами.

Желательно, чтобы они были выпущены одним заводом-изготовителем и имели идентичные габариты.

Задача в том, чтобы добавить дополнительный контакт в простой выключатель.

Но сразу отметим, что лучше не тратить время на такую переделку, а сразу купить дублирующий переключатель.

Но если все-таки решились, то алгоритм действий такой:

1. Предварительно проверьте, что конструктивные особенности девайса позволяют поменять клеммы местами.
2. Снимите клавишу с клипсами.
3. Демонтируйте электрическую часть.
4. Один из контактов достаньте из гнезда и разверните на 180 градусов.
5. Срежьте одну из площадок общей группы.
6. Соберите девайс и убедитесь, что он работает правильно.
7. Закройте устройство одной крышкой или оставьте две кнопки, но склейте их друг с другом.

Можно ли сделать своими руками?

Как видно из рассмотренного выше раздела, проходной выключатель можно сделать самостоятельно. Для этого потребуется обычный одно — или двухклавишный выключатель. Алгоритм действий описан выше, поэтому повторяться нет смысла.

Читайте также:

Особенности подключения сенсорных проходных выключателей

Кроме кнопочных, на рынке также встречаются сенсорные модели. По принципу действия эти устройства полностью идентичны, но конструктивно они имеют ряд особенностей.

Так, на рынке представлено два типа таких девайсов:

1. Прямого действия. Срабатывают после прикосновения к поверхности подушечками пальцев.
2. С диммерами. В отличие от прошлого типа здесь предусмотрена плавная регулировка яркости. Для использования таких устройств также необходимо нажатие. Разница в том, что уровень яркости напрямую зависит от продолжительности удерживания пальца на поверхности.

Главное отличие схемы сенсорных устройств в том, что здесь содержатся следующие контакты:

• Фаза.
• Перекидные контакты.
• Общая СОМ-клемма.

Назначение последней в том, чтобы связать выключатели при необходимости использования нескольких источников освещения и зон. При этом на одну зону допускается мощность нагрузки более 1000 Вт.

Для правильного подключения необходимо учесть следующие особенности:

1. Фаза подключается к L.
2. L1 подходит к первой, а L2 ко второй осветительной зоне.

При использовании двух и более лампочек L-контакты необходимо объединить параллельно друг с другом, а также объединить COM-контакты. Остальное подключение проводится по стандартной схеме с учетом количества коммутируемых зон.

Схема подключения к распределительной коробке

Особый интерес представляет схема подключения дублирующего выключателя в распределительной коробке. Частично мы затрагивали этот вопрос выше.

Разберем подробней.

В нее входит четыре трехжильных провода:

• с АВ освещения распределительного щитка;
• на первый переключатель;
• на второй переключатель;
• на источник освещения.

При соединении проводов нужно смотреть на цвет. При использовании ВВГ-кабеля применяются следующие маркировки:

1. Белая — фазный.
2. Синяя — нулевой.
3. Желто-зеленая — земляной.

Возможен и второй тип маркировки — белый, коричневый и черный соответственно.

При сборке действуйте следующим образом:

1. Соедините ноль кабеля вводного АВ и нулевой провод, который идет на лампу в одну точку с помощью ваго-клемм.
2. Объедините заземляющие жилы (если они предусмотрены).
3. Подключите желто-зеленый провод к корпусу светильника.
4. Подключите фазные провода. Для этого фазу со ввода объедините с фазой клеммы первого проходника.
5. Общий провод второго проходника с помощью отдельного зажима объедините с фазой провода, идущего к осветительному устройству.

После выполнения рассмотренных выше шагов соедините второстепенные (отходящие) жилы с первым и вторым выключателем.

При этом принцип объединения не имеет значения. Даже в случае ошибки в цветовом обозначении схема будет работать правильно. После этого можно подать напряжение и проверить исправность схемы.

При использовании такого подключения запомните несколько моментов:

1. Убедитесь, что фаза приходит на общий провод 1-го выключателя.
2. Этот же фазный провод должен уйти с общего провода 2-го выключающего устройства в сторону лампы.
3. Два других проводника объединяются друг с другом в распределительной коробке.
4. Нулевой и земельный провод подаются напрямую на лампы.

Итоги

Проходной выключатель — полезный девайс, который делает управление освещением более комфортным и позволяет экономить электричество в доме или квартире. Главное четко понимать его принцип действия, правильно подойти к выбору и учитывать ряд особенностей при подключении.

Cхема подключения двухклавишного проходного выключателя (переключателя)

Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Соответственно, для его правильного подключения и работы требуется шесть проводов (по три на каждый проходной переключатель, составляющий его).

Так, например, один из вариантов схемы подключения двухклавишного проходного выключателя, отражающий соединение проводов в распределительной коробке, который связан с двумя одиночными проходными выключателями, выглядит следующим образом:



Схема второго возможного варианта подключения, при которой двухклавишный перекидной выключатель работает в паре с таким же двухклавишным переключателем, представлена ниже:





Как видите, для подключения каждого из них используется шесть проводов, давайте теперь рассмотрим какие есть клеммы на механизме двухклавишного переключателя и как они промаркированы.

В качестве примера двухклавишного выключателя возьмем модель двухклавишного переключателя ABB Busch-Jaeger из серии Basic 55.

На тыльной стороне которого, есть шесть клемм для подключения проводов, по три на каждую клавишу. Отличить их довольно просто, в зависимости от принадлежности той или иной клавише, клеммы пронумерованы как «1» и «2». При этом в клеммы L1 и L2 подключаются управляющие провода каждой группы света, а в клеммы оставшиеся зажимы со стрелками, подключаются провода идущиие между переключателями. Чтобы было понятнее ниже представлена наглядная схема подключения, в которой указан порядок подсоединения проводов к двухклавишному проходному выключателю ABB Busch-Jaeger из серии Basic 55.

На практике это выглядит вот так.

Во время подключения, самое главное верно подсоединить питающие провода к клеммам L1 и L2 одного двухклавишного переключателя и фазные провода, идущие к светильнику в эти же клеммы второго двухклавишного проходного выключателя в схеме. Порядок подключения проводов, которые по схеме проложены между переключателями и подсоединяемые в клеммы со стрелками, не критичен.





Подробная пошаговая инструкция по подключению и установке двойного проходного переключателя описана ЗДЕСЬ.

С помощью двухклавишных проходных выключателей можно создавать множество разнообразных схем управления освещением, главное помнить – если планируется использование сразу более двух переключателей света в одной группе, необходимо использовать перекрестные переключатели, устанавливающиеся между проходными, у некоторых производителей они так же встречаются двухклавишные.

Если у вас еще остались вопросы по схеме подключения двухклавишных проходных выключателей оставляйте их в комментариях к статье, постараемся всем ответить.

из двух, трех и более точек, фото, видео

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это  — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Содержание статьи

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

• вход соединен с выходом 1;
• вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард),  Legrand (Легранд),  Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том,  как найти вход (общий контакт) для проходного выключателя.

Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Как самому подключить люстру читайте тут.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

1. Ноль (и заземление, если есть) заводится сразу на лампу.
2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
3. Вход второго подается на свободный провод лампы.
4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник»,  получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

О правилах соединения проводов в распределительной коробке читайте тут.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Как включить двухпроходный переключатель. Схема подключения двухклавишного проходного переключателя. Офис в трех местах

Двухклавишный проходной выключатель (DPV) поможет сэкономить электроэнергию в проходных помещениях. Это устройство обеспечивает равное управление светом из разных мест, что делает процесс более комфортным.

При установке ДПВ важно правильно спланировать размещение проводки, исходя из геометрии помещения. Рассмотрим подробнее особенности подключения двухклавишных проходных выключателей

Суть сквозных выключателей (ПВ) заключается в возможности включать и выключать лампочки независимо с нескольких мест.Поэтому схема работы этого оборудования подразумевает наличие как минимум двух переключателей.

Функционально бытовые проходные переключатели могут иметь от 1 до 3 клавиш, каждая из которых является независимым механизмом регулировки.

Передняя панель сквозного переключателя может быть оснащена светодиодами с подсветкой для лучшей видимости клавиш в темноте

Различные тумблеры переключателя управляют различными цепями осветительных устройств, поэтому DPV специально разработаны для люстр или плафонов с двумя электрическими цепями.

При увеличении точек управления освещением резко увеличивается количество проводов, участвующих в цепи. Из-за этого в бытовой электропроводке преимущественно используются два или три проходных переключателя на светильник.

По интерфейсу ПВ можно разделить на:

• механические;
• сенсорный;
• пульт.

Последние используются редко из-за непрактичности, но в магазинах их можно найти. Сенсорные переключатели хороши тем, что любое прикосновение к ним приводит к попеременному включению и выключению света.Механические клавиши более привычны для человека и позволяют тактильно ощущать изменение положения тумблера.

На задней панели сквозного переключателя есть схема подключения, позволяющая не запутаться и правильно их подключить

Визуальное исполнение DPV может быть самым разнообразным. В магазинах электротехники можно выбрать проходные выключатели нужного цвета, формы и дизайна. Внешние параметры устройства не влияют на его функциональность.

Места преимущественного размещения

Проходные выключатели устанавливаются в любых доступных для рук местах. Нет необходимости постоянно использовать оба устройства управления освещением. Один переключатель может быть основным, а второй можно использовать только при необходимости.

Если провода обычных выключателей уложены в гофре, то можно заменить их переходами без повреждения стен

Чаще всего ДПВ устанавливают в таких местах:

1. На противоположных концах длинного коридора.Если посередине стоит дополнительная дверь, то рядом с ней также можно разместить концевой выключатель.
2. Большие спальни. Один ДПВ можно классически разместить на стене возле двери, а другой — возле кровати.
3. По лестничным пролетам.
4. По дорожкам и аллеям домов, коттеджей, дач. Вечером удобно выйти из дома, пройти по освещенной аллее и выключить свет у въездных ворот.
5. В больших залах с несколькими входными дверями на противоположных сторонах.

Проходной выключатель одновременно экономит электроэнергию и обеспечивает безопасность передвижения людей. Единственный недостаток этого устройства — повышенная сложность и стоимость первоначальной установки.

Устройство и схема работы DPV

Проходной переключатель точнее назвать переключателем, потому что он не имеет определенного положения, в котором напряжение подается на осветительный прибор. Ключевые маркеры не имеют стандартных ярлыков включения / выключения или значков в виде палочки и овальных значков.Обычно на переключателе есть только две противоположно направленные стрелки, которые указывают на двойное назначение переключателя.

Если есть сомнения в правильности построения электрических схем, их можно проверить мультиметром, подключив ко входу в распределительную коробку штатную батарею.

Вариант №1 — двухзонное размещение

ДПВ желательно устанавливать до внутренней отделки помещения.

Ведь схема установки и подключения двухклавишного проходного переключателя предполагает наличие целых четырех стробов:

1. Один от источника питания до распределительной коробки.
2. Два от распределительной коробки до ПВ.
3. Один от коробки до фары.

После этого нужно определиться с количеством необходимых кабелей и количеством жил в них.

Между распределительной коробкой и первым ДПВ необходимо проложить два трехжильных или три двухжильных провода. Два провода будут использоваться для подачи напряжения на переключатель, а остальные четыре будут проходить через распределительную коробку ко второму коммутационному устройству.

Ко второму ДПВ в стробе проложены три двухжильных провода.Два из них идут к осветительным приборам, а четыре других — к первому выключателю.

К осветительным приборам можно подвести один или два провода с «нулем». Конкретное количество жил зависит от потребляемой мощности и удобства параллельного подключения ламп. К самой распределительной коробке подключается штатный двухжильный питающий провод.

Основная задача при установке фотоэлектрических модулей — правильное подключение кабеля в распределительной коробке. Он должен быть достаточно большим, чтобы вместить как минимум 16 проводов.Если вы проделаете работу медленно и прозвоните все соединения мультиметром, вы получите работоспособную электрическую цепь.

Вариант №2 — трехзонное размещение

Независимое трехзонное управление двумя цепями освещения отличается от описанного выше двухзонного управления наличием специального крестового переключателя. Он размещается исключительно в середине электрической цепи, хотя имеет те же функции, что и два других DPV.

Чтобы многоуровневая проводка не мешала дальнейшему ремонту, ее стараются вести на расстоянии 15-20 см ниже уровня потолка

Двойной кроссоверный переключатель имеет необычную конструкцию с сквозным проходом. контакт.К нему всегда подключается один из проводов, идущих от первого переключателя, независимо от положения тумблера. Он замыкается в обоих положениях ДПВ крестового типа, что обеспечивает работу всей электрической цепи.

Средний крестовой переключатель не взаимозаменяем с конечными устройствами. К рассматриваемой схеме можно добавить бесконечное количество таких промежуточных устройств, увеличивая количество зон управления включением / выключением света в помещении. Но усложнение схемы влечет за собой увеличение количества необходимых проводов и стробоскопов в стенах, что не добавит радости при самостоятельном монтаже проводки.

По мере увеличения количества зон управления сложность электромонтажа не сильно увеличивается, но количество переключателей необходимо учитывать при определении размеров распределительной коробки

Для установки дополнительного DPV необходимо будет сделать еще один паз от распределительной коробки для прокладки кабеля. Он должен вместить до 8 ядер: 4 от первого коммутатора и 4 от второго.

Если электрика устанавливают профессионалы и есть финансовая возможность установить все выключатели, то использование ДПВ с трехзонным управлением для этого — отличный вариант.

Монтаж распределительной коробки

Все провода при установке DPV должны быть сосредоточены в соединительной коробке. Это уменьшит количество вспышек и упростит обслуживание электропроводки в случае изменения количества ламп или их схемы включения.

Желательно разместить между двумя концевыми выключателями на уровне осветительной арматуры, расположенной в центре комнаты. Однако окончательный выбор места установки основывается на конкретной конфигурации помещения и особенностях расположения элементов электрической схемы.

Самозажимные клеммы обеспечивают плотное соединение, прочность которого не меняется со временем. Они безопасны и просты в эксплуатации

Худший вариант подключения проводов в распределительной коробке — обычная скрутка изолентой. Этот метод может привести к нагреву изоляции и последующему возгоранию. Соединять жилы лучше всего с помощью специальных клемм, поскольку они обеспечивают простоту монтажа и последующего обслуживания.

Последовательность действий при установке DPV

Самостоятельная установка двухклавишного проходного переключателя требует не только предварительной теоретической подготовки, но и знания алгоритма работы по установке.Важно выполнить все процессы за один проход, ничего не переделывая из-за пропуска какого-либо этапа. Далее будет описана пошаговая инструкция по установке двухзонного ДПВ.

Шаг №1: проектирование … На этом этапе выполняются следующие действия:

1. Нарисовывается общая электрическая схема.
2. Расположение распределительной коробки определяется с учетом максимальной экономии на длине проводов.
3. Подсчитаны метраж необходимых электрических кабелей и их тип.
4. Расположение переключателей определяется с учетом удобства использования.
5. Выбирается тип установки: скрытая или открытая (в ящиках).

Вы можете самостоятельно спроектировать размещение ДПВ на листе бумаги. Проблем возникнуть не должно, ведь подробные аналогичные схемы доступны в Интернете.

Шаг №2: приобретите кабелей, выключателей, элементов распределительной коробки. Лучше приобретать многожильные провода, чтобы их было удобно гнуть в розетках.

В розеточной коробке не должно быть слишком много проводов, чтобы они не погнулись и не сломались при фиксации выключателя

Шаг №3: установка распределительной коробки … Именно от нее вам и нужно для начала подвести провод к остальным устройствам. Распределительный ящик располагается в 15-30 см от потолка на видном месте. Подключать его к электросети необходимо только после полной сборки всей системы.

Шаг №4: и подготовка к монтажу осветительных приборов.

Шаг № 5: измерьте длину кабеля между точками электрической схемы и отрежьте необходимые отрезки. В этом случае необходимо сделать запас в 10-15 см для подключения каждого устройства. Провода укладываются в гофру или кабельные каналы, чтобы они не подвергались воздействию влаги во время паводков и оклейки обоев.

Гофра защитит провода от короткого замыкания в случае неожиданного затопления стен соседями или дождем, избавляя от необходимости искать зазор по всей плите

Шаг 6: соедините кабели , распределительные коробки, выключатели и лампы в единую систему.На обратной стороне DPV должна быть указана электрическая схема, которую необходимо соблюдать. В конце нужно проверить с помощью мультиметра работоспособность всех элементов системы.

Металлические части светильников должны быть заземлены. Несоблюдение этого правила может привести к поражению человека электрическим током. Кроме того, «ноль» должен идти непосредственно к осветительным приборам, а не к «фазе».

Шаг 7: подключите к сети и проверьте .

При успешной проверке системы можно отключить электричество в квартире и приступить к косметическому ремонту: заделать бороздки, закрыть распределительную коробку.

Самостоятельно подключить двухклавишные проходные выключатели в доме несложно. В этом случае важно строго соблюдать схему подключения и следовать описанному алгоритму действий. Результатом успешной работы станет экономия на электричестве и комфорт жителей при регулировке освещения.

Есть ли у вас личный опыт установки двухклавишных сквозных переключателей? Дайте, пожалуйста, дельный совет начинающим мастерам-мастерам. Расскажите о тонкостях установки, которые известны только вам.Оставляйте свои комментарии в блоке под статьей.

Если вы включите двухклавишный переключатель в электрическую цепь комнаты, это создаст дополнительные преимущества в управлении освещением. Например, с помощью этого переключателя, если вы установите его рядом с кроватью, вы сможете включить освещение в комнате, не вставая с постели. Или, например, одним ключом можно включить одну лампу в люстре, а другой — еще две такие же лампы, что еще больше усилит освещение.Кстати, сейчас цена на электромонтаж вполне приемлема. Доверьте эту работу специалистам.

Обычно в быту используются простые однокнопочные переключатели. Но часто по тем или иным причинам люди вынуждены заменять простой одноклавишный переключатель на двухклавишный.
У изделий этого типа много разных модификаций, но, как правило, все они работают по схеме «2 входа / 4 выхода». Теоретически получается, что это просто два однокнопочных переключателя сквозного типа, соединенных в одной конструкции.Также следует отметить, что эти устройства, несмотря на их разнообразный внешний вид, работают только парами. Включение только одного изделия в электрическую схему абсолютно бесполезно.

Как работает двухклавишный переключатель

Для того, чтобы правильно включить это устройство в схему, нужно иметь представление о том, как он работает. Вообще его точное название не «переключатель», а «переключатель», потому что в момент нажатия клавиши контактная группа переключается (переворачивается), и ранее разомкнутая цепь замыкается или наоборот.
Для того, чтобы понять принцип работы 2-х клавишного переключателя, сначала следует понять, как работает переключатель с 1-м ключом, схема которого приведена ниже:
Из предоставленного чертежа становится ясно, что фазный провод подключен только к одному устройству (Off 1). Индикатор горит между следующим (Выкл. 2) и нулевым контуром. Оба устройства соединены проводниками. Путем передачи (переключения) контактов появляется возможность управлять освещением. Лампа загорится, если положение в каждом переключателе одинаковое, поскольку только этот вариант будет способствовать замыканию электрической цепи.Он погаснет при изменении положения ключа в одном из переключателей, что приведет к переносу контактной группы и размыканию цепи.

Характеристики 2-х клавишных переключателей

Рассмотрим следующий рисунок.

Как видно из него, 2 фазных провода подключены к 1 устройству, поэтому есть два ключа. А значит, промежуточных проводов между переключателями тоже должно быть в 2 раза больше, то есть 4.

Эта схема называется «2 входа / 4 выхода», что, если посмотреть на нее со стороны, напоминает обычное реле с 2 парами контактов, работающее по принципу ручного переключения.Такие выключатели предназначены для работы с двумя разными лампами, светильниками или их группами, соединенными параллельно.

Порядок подключения двухклавишного переключателя

1. Соедините контактные группы устройств между собой.
2. Подключить осветительные приборы.
3. Подключите к ним нейтральный провод и провода от проходного устройства.
4. Проверить правильность сборки схемы.
5. Подсоедините фазный провод.

Стоит помнить, что при проведении электромонтажных работ подавать питание в схему только в крайнем случае!

Принципы подключения

Конструктивные особенности выключателей разных производителей могут несколько отличаться, но в целом принцип у них одинаковый.Перед тем как приступить к установке выключателя, необходимо его визуально изучить, чтобы определить его схему, что в большинстве случаев очень просто, к тому же схема должна входить в комплект устройства.

Варианты схем с разными методами управления

Двухпозиционное управление

это самая простая схема … Чтобы не запутаться, желательно использовать кабель, каждая жила которого имеет оплетку разного цвета. Как долго его нужно прожить? «- к выходам, 4 выхода и пара запасных.Получается минимум 8 токопроводящих жил. В том случае, если заземление предусмотрено, то еще +2 штуки и получается 10. Если по какой-то причине выйдет из строя одна из жил, проще будет использовать одну из запасных, чем полностью заменить кабель, а значит сток никогда не повредит.

При работе с двух точек схема подключения выглядит следующим образом:

Трехточечное управление

Такая схема более сложная и используется очень редко, например, для включения освещения на лестничных клетках с несколькими пролетами или в просторных холлах с более чем двумя дверями.В помещениях, где у входной двери установлена ​​1 КПП, а нужно управлять освещением с других точек. В этих случаях также может потребоваться перекрестный переключатель, который монтируется в цепи вместе с вводами.

Таким образом, мы видим, что установка и подключение двухклавишного сквозного переключателя не вызывает затруднений, главное определить, где фаза, а где ноль, что несложно сделать, прибегнув к простой индикатор.

Также следует обратить внимание на следующее:

• При установке устройства следует подключать только контакты одного типа, так как при возникновении путаницы сеть может работать некорректно, или вообще не работать, а в некоторых случаях просто может произойти короткое замыкание.
• Отличие таких переключателей от обычных заключается в том, что первые не имеют четко обозначенных положений «выключено» и «включено», управление осуществляется просто методом переключения ключа из одного положения в другое. Поэтому сначала придется заново привыкать к таким устройствам.
• Во многих многоквартирных домах нет заземляющего провода (третьего провода в кабеле электропроводки). Но там, где он проходит, не стоит забывать об этом при установке осветительной сети с проходными выключателями.
• Если используются жилы одного цвета, их концы должны быть промаркированы, что может значительно облегчить установку.

Приобретая кабель в специализированном магазине, перед использованием проверьте его на наличие дефектов. Как правило, повреждение оболочки и другие внешние нарушения обнаружить несложно, а вот внутренние повреждения можно обнаружить только с помощью тестера. Часто сердечники внутри кабеля обрываются из-за неправильной намотки его на центральный барабан, либо сердечник может оборваться из-за неправильной транспортировки катушки кабеля.

Видео: Схема подключения переключателя прямого действия

Включение таких проходных переключателей в электрическую / цепь создает дополнительные удобства для управления освещением в частных домах или больших помещениях, например, на складах, производственных объектах и ​​т.п. Хотя для владельцев квартир эти устройства представляют интерес. Как вариант — установка в спальне, которая отключит свет от другой «точки», расположенной возле кровати.

Но, как правило, в основном подразумеваются продукты с одним ключом.Это самый простой вариант. Разберемся, что такое двухклавишный сквозной переключатель, в чем его особенность и как правильно подключить устройство.

Двухклавишные проходные переключатели доступны в нескольких версиях. Далее — упор на наиболее распространенный вид продукции, работающий по схеме «2 входа / 4 выхода». Это не что иное, как комбинированный вариант двух однокнопочных переключателей проходного типа. Следует отметить, что такие устройства вне зависимости от модификации работают только парами.Устанавливать только одно изделие в электрическую / цепь совершенно бессмысленно.

Принцип работы переключателя проходного типа

Без базовых знаний об устройстве двухклавишного переключателя вряд ли удастся понять, по какой схеме и как подключить самостоятельно. Более точное название этого устройства, исходя из особенностей его функционирования, — выключатель, так как в момент нажатия на кнопку контактная группа перебрасывается, и цепь переключается с «замкнутого» («разомкнутого»). ) положение на противоположное.

Изучение принципа работы желательно начать с одноклавишного аналога. Схема его подключения представлена ​​на рисунке.

Из него видно, что фазный провод подводится только к одному устройству (№1). Между другой (№2) и нулевой цепью включается осветительный прибор. Оба ввода соединены проводниками. Освещением можно управлять, меняя местами контакты. Свет будет гореть, когда их положение в каждом из продуктов совпадает.Это соответствует короткому замыканию. Осветитель погаснет при условии, что в одном из устройств изменится положение клавиши и, соответственно, контактная группа.

Особенности двухклавишных устройств

Устройство №1 имеет 2 фазных провода. Соответственно есть два ключа.

Промежуточных проводов, соединяющих выключатели, не 2, а 4.

Это называется «2 входа / 4 выхода». Двухклавишный проходной выключатель, если посмотреть на его схему, напоминает обычное реле, имеющее 2 пары контактов, только с ручным переключением.Устройство предназначено для управления работой 2-х разных светильников (или групп устройств, состоящих из образцов, соединенных параллельно).

Порядок подключения 2-х клавишного переключателя

1. Подключение контактных групп устройств друг к другу.
2. Подключение осветительных приборов.
3. Подключение к ним нулевого провода и проводов от проходного устройства.
4. Проверка правильности сборки схемы.
5. Подключение фазных проводов.При любых электромонтажных работах «питание» (мощность) подается в схему в последнюю очередь !!!

Схемы подключения

Дизайн устройств разных производителей может незначительно отличаться. Поэтому дальше — только общий порядок включения в схему. Перед тем, как приступить к установке приобретенного сквозного выключателя, нужно внимательно изучить его схему, которая в обязательном порядке приводится в сопроводительной документации на любое электротехническое устройство.

Варианты схем по методу контроля

Изготовлено из двух точек

Схема самая простая. Чтобы избежать путаницы с кабелем, лучше всего использовать кабель с цветной оплеткой. Сколько их должно быть? На входах — 2, с выходов — 4, обязательна пара запасных. Итого — не менее 8 токопроводящих жил. Если заземление предусмотрено, то плюс 2 шт. В случае обрыва какой-либо из линий сделать 2 переключения намного проще, чем заменить кабели (провода).

При управлении в двух направлениях схема выглядит так:

Из трех точек

Это включение несколько сложнее и используется гораздо реже. Например, на лестницах с несколькими пролетами (при выключенном «секционном» освещении). Или в залах с более чем двумя дверями. В комнатах, когда у дверей ставится 1 КПП, а нужно управлять освещением с двух других точек. В таких случаях вам также понадобится перекрестный переключатель.Отдельно не монтируется — только вместе с КПП.

Оказывается, в подключении сквозного устройства с 2 ключами нет ничего сложного. Просто нужно правильно определить, где фаза и ноль находятся в разветвлении / коробке (по индикатору).

К сведению:

• При установке устройств необходимо подключать только их контакты одного типа (из одинаковых пар). Путаница приведет к тому, что схема не будет работать!
• В отличие от обычных переключателей, на контрольно-пропускных пунктах нет фиксированных положений «включено» и «выключено».Управление освещением осуществляется только перемещением соответствующей клавиши в другое положение. Поэтому к таким устройствам, возможно, придется сначала привыкнуть.
• В большинстве многоквартирных домов в проводке отсутствует третий провод (земля). Но там, где он заложен, при подключении проходных выключателей и осветительных приборов нельзя забывать об этом.
• При использовании проводов одного цвета необходимо промаркировать их концы. Это значительно упростит их подключение на месте.

И последнее.Если провод (кабель) только что был приобретен в магазине, это не означает автоматически, что он не имеет дефектов. Внешние повреждения заметить несложно, а вот внутренние — не так-то просто. И есть обрывы — из-за неточной намотки кабеля на катушку (барабан) на производстве, при транспортировке, погрузке / разгрузке.

Вывод — перед прокладкой кабеля (провода) в стену (под плинтус) его необходимо проверить на обрыв. Нет смысла объяснять, что такое «непрерывность» линии с помощью простого мультиметра.Кто этого не знает, независимым электронным редактированием заниматься не будет.

Удачи в «автоматизации» домашнего освещения!

Приветствую всех начинающих электриков! В этой статье мы попробуем разобраться в хитрой схеме подключения двухклавишного переключателя через него. Слово «проход» означает, что он управляет освещением из двух или более мест. Мол, он зажег свет в коридоре, ПРОШЕЛ и выключил на другом конце. Слово «двухклавишный» означает, что у него ровно две клавиши.Когда обычно используются такие переключатели? По сути, почти 100 процентов современный ремонт.

Проходные выключатели очень удобны в быту

Конкретный пример — брачная кровать и два бра (бра) над ней. Согласитесь, удобное и распространенное решение. С каждой стороны кровати по два ключа. Вот ты лежишь и рассказываешь жене невероятно интересную и захватывающую историю о рыбалке, как ты сегодня вытащил из воды здоровенного леща, а потом, как гром среди ясного неба, понимаешь, что она так «заинтересовалась», что упала давно спит.И свет горит, нужно выключить. Возьмите и выключите весь свет со своей стороны кровати, вам не нужно никуда вставать. И вы думаете, какой вы красивый мужчина, что предусмотрели двухклавишные переключатели.

Для уже упомянутых длинных коридоров, опять же, такое решение напрашивается само собой. В ситуациях, когда фонарей много, но не все они должны гореть одновременно. В целом вещь удобная и нужная. Схема двухклавишного переключателя через два места

Как подключить двухклавишный проходной переключатель из двух мест

И так как теперь все стало для всех резко понятно, приступаем к процедуре монтажа нашей схемы с двумя -ключевые проходные переключатели.

Схема управления освещением с двух мест

А так как теперь все стало для всех резко понятно, приступаем к процедуре монтажа нашей схемы — как подключить двухклавишный проходной выключатель.

1) Монтируем распределительную коробку. Туда должно пройти ровно 7 кабелей. 4 от выключателей (по 2 от каждого, т.к. контактов 6, а провода трехжильные), 2 от осветительных групп и кабель питания. 7 кабелей — это 21 провод, они разведены на 9 контактов, их легко увидеть на полной принципиальной схеме: Здесь важно понимать, что не все части схемы могут учитывать цветовое соответствие.На отрезках от коробки до переключателей этого делать нельзя и нужно вбивать болт в цвета.

2) Устанавливаем розеточные коробки в стены в тех местах, где запланированы выключатели, и прокладываем в них 2 соответствующих кабеля от распределительной коробки.

3) Чтобы не запутаться в проводниках, необходимо запастись мультиметром. В режиме звонка можно легко идентифицировать все провода, рекомендую сразу их подписать. Подключите входы и выходы согласно схеме, и будет вам счастье.Фаза поступает на оба входных контакта первого переключателя, на входы второго навешиваются провода от ламп. Выходы переключателей соединены между собой. Понятно, что без разводки можно вообще обойтись, тогда для подключения выходов проще использовать четырехжильный кабель.

Автоматический выключатель с тремя точками

Но что, если нам нужно управлять светом из трех или даже более точек? В этой непростой жизненной ситуации нам на помощь приходит так называемый двухкнопочный крестовой переключатель.В этом случае у нас будет два крайних двухклавишных переключателя и один или несколько перекрестных переключателей. Таким образом, если у нас есть управление с пяти мест, нам понадобится 2 сквозных и 3 перекрестных переключателя. Правда, такая схема становится просто чудовищной по своей сложности.

У этих монстров целых 8 контактов — 4 входа (для предыдущего переключателя) и 4 выхода (для следующего). По принципу работы такое устройство эквивалентно двум двухклавишным проходам в одном корпусе, на схеме ниже это хорошо видно.Но здесь возникает еще одна проблема — такие вундервалы вряд ли удастся найти в магазинах, придется делать много подключений и использовать в проводке 4-жильные провода; так что хорошенько подумайте, стоит ли оно того.

Трехточечная схема управления с перекрестным переключателем

Мы видим, что в этом случае у нас будут гореть обе лампы, но если изменить положение любого из трех переключателей, цепь разомкнется. Точно так же вы можете снова включить свет откуда угодно. Следует добавить, что из сквозного переключателя всегда можно сделать обычный переключатель, если, например, он остался лишним.Кроме того, двухклавишный сквозной переключатель можно использовать как одноклавишный кросс, для этого нужно замкнуть 2 контакта и одновременно нажать обе клавиши, либо, если конструкция позволяет, заменить 2 клавиши одной. большой.

Как видите, работать со сквозными переключателями не так уж и сложно, если вы хорошо представляете схему по соединению в голове. Что касается того, какую марку продукции лучше покупать, то профессиональные электрики чаще всего рекомендуют всем известные Legrand, Scheider Electric, ABB и Makel.Их продукция по праву пользуется популярностью благодаря надежности и дизайну.

В контакте с

Для повышения комфорта эксплуатации осветительных приборов используются контрольно-пропускные пункты, позволяющие управлять освещением помещений с двух и более мест. Иногда это не только удобство, но и необходимость.

Чаще всего схему подключения переключателя проходного на 2 места используют в следующих местах, а именно:

• … Установив коммутационные устройства на 1 и 2 этаже, можно включить свет, подняться или опустить и выключить свет. В домах более 2-х этажей в схему можно добавить дополнительные устройства;
• … Один выключатель установлен возле двери, другой — рядом;
• … Выключатели устанавливаются в начале и конце помещения.

Этот список можно хранить довольно долго, поскольку для каждого случая существует свой вариант использования для систем сквозных коммутаторов.Чтобы сэкономить время и деньги, все операции можно проводить самостоятельно, при соблюдении рекомендаций, которые будут даны в этой статье.

Читайте в статье

Что такое сквозной переключатель и его отличие от обычного переключателя

Сквозной переключатель — это устройство, которое позволяет управлять одним источником света из двух или более мест. Схемы их подключения к электросети немного сложнее, так как подразумевают установку нескольких коммутационных аппаратов.

Освещение с проходными коммутационными аппаратами, как правило, монтируется на, в, длинном и садовом. Такая схема дает возможность включить свет в одном месте и выключить в другом, не прибегая к первому выключателю.

Чтобы понять, чем коммутатор отличается от коммутатора, необходимо сначала определить термины.

Lezard

Китайский производитель Lezard входит в состав компании Legrand, но от родного бренда остается только стильный дизайн, а иногда случаются сбои в качестве сборки.Но за такую ​​стоимость качество соответствующее.

Wessen

Wessen — один из лидеров рынка электротехники в России, дочернее предприятие Schneider Electric. Благодаря этому вся продукция проходит строгий контроль качества и оснащена новейшими технологиями, которые были разработаны в области электротехники. Компания предлагает потребителю широкий выбор товаров с универсальным дизайном, что позволяет им вписаться практически в любые.

Наибольшей популярностью у российских покупателей пользуется серия Rondo.Все изделия этой серии предназначены для скрытой установки и обладают необходимыми функциями безопасности. Кроме того, декоративные рамки переключателей легко заменяются, что дает возможность адаптировать их к любому интерьеру и воплотить собственные дизайнерские идеи.

Makel

Турецкий бренд, давно завоевавший популярность у российских потребителей. Продукция Makel функциональна, надежна и безопасна, и, несмотря на кажущуюся простую конструкцию, привлекает внимание.

Автоматические выключатели Makel обеспечивают возможность соединения в петлю без использования распределительных коробок.Это делает установку изделий простой и удобной в использовании.

Модельный ряд Legrand

Обзор моделей VIKO

Lezard

Wessen

При установке выключателей обязательно по индикатору следить за отсутствием электрического тока.

Самой удобной для удобства использования считается высота 900 мм от пола. Выключатель лучше размещать от дверного проема на расстоянии 200 мм.

Если устройство устанавливается на открытом воздухе, следует приобретать переключатели с классом защиты не ниже IP44.

Перед установкой сначала нужно по индикатору определить фазный провод и разметить его. Это облегчит дальнейшее подключение сквозного переключателя.

Выключатели зажигания, жгуты проводов и контроллеры для автомобилей

В этой и следующей главах вы изучите основы общей автомобильной электроники. Независимо от того, на каком автомобиле вы работаете, все, что указано в этих двух главах, применимо.

Сюда входят выключатель зажигания, сам жгут проводов, контроллеры и защита.

---

Этот технический совет взят из полной книги «АВТОПРОВОДКА И ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ». Подробное руководство по этой теме вы можете найти по этой ссылке:

УЗНАТЬ БОЛЬШЕ ОБ ЭТОЙ КНИГЕ

ПОДЕЛИТЬСЯ ЭТОЙ СТАТЬЕЙ: Пожалуйста, не стесняйтесь поделиться этой статьей на Facebook, на форумах или в любых клубах, в которых вы участвуете. Вы можете скопировать и вставить эту ссылку, чтобы поделиться: https://musclecardiy.com/automotive-wiring / автомобильные-выключатели-жгуты-жгуты-контроллеры-зажигания /

---

Замок зажигания

Мне нравится думать о замке зажигания как о привратнике.Замок зажигания — это просто ключ ко всему! Положение переключателя определяет состояние и работу большинства аксессуаров в автомобиле. Это положения переключателя:

Выключатель зажигания в моем Ford Mustang GT 2003 года функционирует так же, как и на большинстве старых автомобилей. Поверните переключатель обратно к водителю, чтобы выбрать положение аксессуара.

• ВЫКЛ
• ПРИНАДЛЕЖНОСТИ
• ЗАЖИГАНИЕ / ЗАПУСК
• СТАРТ

Примечание. В положение «АКСЕССУАРЫ» можно войти, повернув ключ назад или на один щелчок вперед, в зависимости от марки автомобиля.

Это сильноточные соединения от замка зажигания в том же автомобиле. Я снял защитную крышку для этого снимка.

Как и следовало ожидать, к другой стороне коммутатора подключено много проводов большого сечения. Это его входы и выходы, а вот их функции:

• ГЛАВНОЕ ПИТАНИЕ Вход
• АКСЕССУАРЫ (ACCY) Выход
• IGNITION / RUN (IGN / RUN) Выход
• НАГРЕВАТЕЛЬ / выход переменного тока
• START Выход

Многие автомобили на дорогах сегодня имеют два или более выхода для каждого из вышеперечисленных из-за огромного количества цепей в этих транспортных средствах и их общих требований к току.Кроме того, некоторые автомобили могут иметь несколько входов для переключателя в результате этих текущих требований. Чтобы не усложнять задачу, давайте поговорим о том, что связано с тем, в каком положении находится переключатель зажигания:

• ВЫКЛ — не требует пояснений
• ACCY — только цепи ACCY
• ЦЕПИ ЗАЖИГАНИЯ / РАБОТЫ — ЗАЖИГАНИЯ, ПЕРЕМЕННОГО ТОКА и НАГРЕВА / ПЕРЕМЕННОГО ТОКА
• ПУСК — только цепи ЗАЖИГАНИЯ и ПУСКА

Есть очень простая причина, по которой переключатель работает именно так.Например, при запуске автомобиля весь доступный ток аккумуляторной батареи направляется на цепи ЗАЖИГАНИЯ и пусковой двигатель.

Теперь, допустим, мы устанавливали тахометр. Хотели бы мы подключить его питание к цепи ACCY или IGN / RUN? Что ж, сначала мы должны спросить, когда мы хотим, чтобы тач работал. Я думаю, что это лучше всего подойдет нам при работающем двигателе, и что мы, вероятно, не будем нуждаться в нем в другое время. Подключаем его к цепи IGN / RUN так, чтобы:

Он не включился, выключился, а затем снова включился, пока мы переводили ключ зажигания из положения OFF в положение START и обратно в положение IGN / RUN, когда мы заводили автомобиль.

Он не работал на ненужном потреблении энергии, если мы сидели припаркованные и слушали радио.

Если у вас нет под рукой электрической схемы выключателя зажигания, в приведенной выше таблице показано, как использовать цифровой мультиметр, чтобы определить, какой провод находится на задней стороне выключателя.

Жгут проводов

Считайте жгут проводов центральной нервной системой автомобиля. Независимо от того, насколько он сложен или прост, его функция заключается в соединении различных электронных компонентов с соответствующими контроллерами, чтобы все работало в гармонии.По мере того, как автомобильные технологии и их функции с годами увеличивались, увеличивались сложность и размер жгутов проводов. Это всегда было проблемой для автопроизводителей, потому что это увеличивает вес, и, вообще говоря, вес отрицательно влияет на экономию топлива. Вначале автопроизводители приняли решение снизить вдвое этот вес, используя шасси автомобиля как общую точку для всего негативного. Обычно это называют обратным путем.

Эта философия поставила перед разработчиками автомобилей, инженерами и всеми, кто занимается вторичной электроникой, немало проблем! Вот лишь несколько таких задач:

• Обратный путь с высоким сопротивлением: используя шасси автомобиля для всех дополнительных заземлений, каждый аксессуар должен «искать» заземление зарядной системы автомобиля через многочисленные металлические панели, составляющие шасси, которые обычно соединяются точечной сваркой. .По мере того как автомобиль стареет и элементы начинают сказываться на металле, это создает дополнительную нагрузку на проводку и / или разъемы из-за повышенного сопротивления обратного пути. Это может вызвать любое количество трудных для обнаружения проблем.
• Шум: когда все аксессуары ищут заземление в шасси, огромное количество «шума» может присутствовать практически в любом месте шасси. Этот шум является просто побочным продуктом работы множества различных аксессуаров и может иметь форму хлопков, щелчков, тиканий или даже шума генератора.Этот шум может вызвать неустойчивую работу хрупкой или чувствительной электроники, если:

1. Из-за плохой фильтрации он проходит по собственному проводу заземления.
2. Он индуктивно улавливается либо шасси, либо проводкой — это называется индуцированным шумом.

Будьте уверены, инженеры бортовой электроники современного автомобиля учли оба вышеперечисленного, поэтому они обладают высокой устойчивостью к такому шуму. Однако это может быть не так для дополнительного CD-плеера, который вы добавляете.За прошедшие годы я потратил немало времени на устранение неполадок с такими проблемами, и их может быть чрезвычайно сложно решить. В таких случаях просто ничто не заменит опыт.

Типовая маршрутизация

С самого начала автомобилестроения автопроизводители старались изо всех сил убирать проводку из поля зрения пассажиров. Итак, где это все? Основная его часть всегда находилась за приборной панелью. Обычны переходы оттуда к следующему:

• Через брандмауэр для питания вспомогательного оборудования под капотом, такого как система зажигания, фары, габаритные огни, звуковой сигнал и т. Д.
• Вниз по подножке, под панелями порога и ковриком, в задней части автомобиля к силовым аксессуарам, таким как стоп-сигналы, стояночные огни, фонари заднего хода, топливный насос и т. Д.
• Через дверные косяки и в двери к электрооборудованию, например, дверным замкам с электроприводом, зеркалам с электроприводом, стеклоподъемникам и т. Д.

Опять же, по мере увеличения количества бортовых электронных компонентов увеличивается и сложность жгута проводов. Если вы работаете над последней моделью автомобиля, предположите, что некоторые из ремней безопасности и даже модули управления могут быть где угодно!

Обозначение ремней безопасности для оборудования: К счастью, проводка для любого бортового оборудования безопасности (системы SRS, тормоза с АБС и т. Д.)) обычно явно вызывается. Некоторые ремни желтые, другие оранжевые, а третьи красные или зеленые. В других случаях, например, в грузовике Nissan моей жены, жгуты черные, а концы вилок ярко-желтые. Это зависит от автомобиля, но предположим, что использование ярких проводов и вилок запрещено!

Это главный компьютер системы SRS в Nissan Frontier 2004 года выпуска. Обратите внимание на ярко-желтые заглушки справа. Цвет обозначает привязные ремни и модуль как часть бортового оборудования безопасности транспортного средства.

ВНИМАНИЕ: Не пытайтесь открывать, подсоединять или иным образом обслуживать жгуты, обозначенные яркой лентой или разъемным ткацким станком. Это может привести к повреждению хрупких и чувствительных цепей, управляющих бортовыми компонентами безопасности и / или компьютерами автомобиля. Оставьте это профессионалам!

Если ваш хотрод — последняя модель, то вы можете подумать о покупке руководства по ремонту, в котором есть схема жгута проводов. Это, конечно, не повредит.С другой стороны, если вы восстанавливаете Mercedes ’50 Merc, будьте уверены, у него относительно простой жгут проводов, и большая его часть не требует пояснений.

Рисунок 4-1

Если вам необходимо устранить проблему в автомобиле со сложным жгутом проводов, вам лучше всего приобрести руководство, которое показывает это в разобранном виде. Вы можете купить руководство для потребителей в местном магазине автозапчастей у Хейнса или Чилтона, в котором есть основы. Вам также следует обратиться в местную библиотеку, потому что во многих из них есть довольно большой выбор из них на полке.Более подробное руководство иногда можно приобрести непосредственно у производителя. Когда я был в магазине, мы полагались на руководства от Митчелла, и они были чрезвычайно точными. Рисунок 4-1 — это то, что вы, вероятно, увидите, просматривая такую ​​информацию сегодня.

Контроллеры: основы

Хорошо, теперь, когда вы знаете о замке зажигания и жгуте проводов, вы должны понимать их роль. Как я уже сказал ранее, я считаю выключатель зажигания привратником.Это главный выключатель управления в автомобиле, который в конечном итоге позволяет передавать питание всем аксессуарам автомобиля, за исключением любой функции, когда ключ находится в выключенном положении. Контроллер считается всем, что контролирует или управляет работой аксессуара — будь то простой переключатель или бортовой компьютер.

Переключатели

Коммутаторы

— самые простые из всех контроллеров. Большинство из них ручное, что означает, что оператор транспортного средства должен управлять ими вручную, например, переключателем указателей поворота.Переключатели обычно используются для управления вспомогательными устройствами от слабого до среднего тока. Выключатели с большим током иногда используются для мощных аксессуаров, таких как фары или противотуманные фары. При использовании переключателя любого типа важно, чтобы его текущий рейтинг соответствовал рейтингу аксессуара, которым он управляет — немного побольше — никогда не плохая идея.

Single Pole Single Throw: Обычно называемый S.P.S.T., это самый простой из всех переключателей (Рисунок 4-2). Как следует из названия, он имеет один полюс (общий) и один электрический путь, который можно открыть или закрыть.Эти переключатели доступны в двух вариантах: тумблеры, кнопочные, мгновенные и многие другие.

В положении «включено» переключатель позволяет току течь от полюса к аксессуару. В выключенном положении переключатель прерывает подачу тока к аксессуару. Эти переключатели легко идентифицировать, поскольку они имеют только два электрических вывода.

Однополюсное двойное направление: Однополюсное двойное направление (рис. 4-3) обычно называют S.P.D.T. Этот переключатель прост по замыслу, но невероятно универсален, поскольку его можно использовать в самых разных схемах.У этого переключателя нет традиционных положений включения или выключения.

Рисунок 4-2

Рисунок 4-3

Все переключатели здесь от S.P.S.T. разнообразие. Обратите внимание на то, что у того с прозрачным красным переключателем есть три терминала — пусть это не сбивает вас с толку. Эта третья клемма — это просто заземляющий вход для света. Он встроен в сам тумблер, который включается, когда переключатель замкнут.

S.P.D.T. Переключатели также могут иметь различное физическое расположение.Особый интерес вызывает кнопочный переключатель справа. Нажмите кнопку один раз, и переключатель переместится в одну сторону, нажмите еще раз, и переключатель переключится в другую.

понять S.P.S.T. и S.P.D.T. переключатели, вы также должны понимать остальное, включая, например, D.P.D.T. Вы можете легко определить, с каким переключателем вы имеете дело, проверив целостность цепи между клеммами с помощью цифрового мультиметра. Не забудьте, что для этого отключите переключатель от цепи. (Если вы покупаете один для проекта, большинство производителей переключателей предоставляют схему электрических контактов на обратной стороне упаковки или на самом переключателе.)

Center OFF: Подобно S.P.D.T., центральный выключатель OFF имеет три контакта: C и два N.O. терминалы. В центральном положении C ни к чему не подключен. В верхнем положении C подключен к одному из N.O. клеммы и в нижнем положении, C подключен к другому. Такой переключатель (рис. 4-4) используется автопроизводителями для управления поворотниками. Безболезненно использует центральный выключатель для управления фарами и стояночными огнями на панели, которая у меня есть в моем Olds.Добавив к переключателю простой диод, верхнее положение позволяет включать только габаритные огни, а нижнее положение позволяет включать как фары, так и стояночные огни — это умно. (См. Пояснение на боковой панели «Диоды».)

Рисунок 4-4

Реостат встроен в блок выключателя света, который используется для уменьшения яркости приборной панели в моем «Мустанге». Присмотритесь к белой керамической части с пружиной поблизости; это сам реостат.

Рисунок 4-5

Реостаты: Реостат (рис. 4-5) — это переключатель, который позволяет изменять величину напряжения, подаваемого на аксессуар. Кроме того, реостат обычно проектируется так, чтобы пропускать значительный ток. Контроллер диммера для ваших фар — один из таких примеров.

Реостат на самом деле не более чем переменный резистор. У него есть стеклоочиститель, который движется по углеродной контактной поверхности с различным уровнем сопротивления, линейным по конструкции.Это позволяет переключателю иметь на выходе любое напряжение от 0 до 12 В постоянного тока, в зависимости от того, где шкала установлена ​​вручную.

Текущие рейтинги: Большинство переключателей имеют указанный номинальный ток. Это величина тока, которую переключатель может безопасно пропускать через свои контакты. Это не означает, что переключатель на 15 ампер — идеальный выбор для нагрузки 15 ампер. Фактически, OEM-производители обычно используют коммутатор с более высоким номинальным током, чем подключенная к нему нагрузка, так что коммутатор обеспечивает долгие годы службы.Превышение текущей спецификации может привести к преждевременному выходу из строя контактов переключателя. Кроме того, это может быть пожароопасным.

Реле

Как я сказал ранее, это мой самый любимый переключатель. Иногда их называют реле «Bosch», они доступны с номинальным током до 40 ампер. Это не секрет; Типичное автомобильное реле было окутано завесой замешательства, сколько я себя помню. Реле (рис. 4-6) — это просто электромагнитный переключатель, поэтому вы уже знаете, что он делает.Разница между простым переключателем и реле заключается в том, как выполняется переключение. Переключатель является ручным, в то время как переключение реле происходит при подаче напряжения на его катушку.

Рисунок 4-6

Реле

доступны во всех формах и размерах. Показаны S.P.S.T., S.P.D.T. и D.P.D.T. версии.

Автопроизводители выбирают реле по трем основным причинам:

• Надежность: Текущие требования к аксессуару превышают 10 ампер или около того.Реле часто используются в этом приложении вместо сильноточного переключателя для обеспечения надежности.
• Используйте слаботочный контроллер для управления сильноточным аксессуаром. Это позволяет пропускать большой ток, необходимый для аксессуара, через контакты реле, а контроллеру остается только запитать катушку. (Для питания катушки типичным реле типа Bosch требуется всего около 110 мА. Это делает реле подходящими для слаботочных выходов многих контроллеров ЭСУД, РСМ и других контроллеров современного автомобиля.)
• Удобство обслуживания: расположив реле в центре, специалисту по обслуживанию легко найти и диагностировать проблему, а затем вытащить и заменить неисправную деталь. Это гораздо менее трудозатратно, чем замена переключателя, и вероятность того, что это произойдет с самого начала, намного меньше.

Разблокировка тайны: Итак, почему реле обычно считаются черной магией? Все просто: если вы не разбираетесь в различных типах переключателей, у вас нет основы, необходимой для понимания реле.В результате я столкнулся с очень немногими людьми, которые действительно понимали, что делают эти маленькие черные ящики и как они это делают. Поскольку вы уже знаете все о переключателях, реле — это просто расширение этих знаний.

Реле, как и переключатели, также доступны во многих различных вариантах. С точки зрения электричества они идентичны переключателям того же типа, за одним исключением — переключение осуществляется электрически. Это означает, что реле действительно состоит из двух электрически изолированных частей:

• Переключатель.
• Катушка — при подаче питания это приводит к включению переключателя.

Рисунок 4-7

S.P.S.T. реле самые простые, как и одноименный выключатель. У них может быть четыре или пять клемм. Несмотря на то, что они могут выглядеть одинаково снизу, не все пять терминалов S.P.S.T. реле идентичны.

S.P.D.T. реле самые универсальные и все имеют по пять выводов. Я считаю, что именно здесь и начинается некоторая путаница.В конце концов, пять терминалов S.P.S.T и S.P.D.T. реле выглядят одинаково, но электрически даже не близки. На диаграмме 4-15 показаны различия между четырьмя наиболее часто используемыми автомобильными реле.

Как вы узнаете наверняка, какое реле у вас есть или вам нужно купить, глядя на них в магазине? Легко — на корпусе самого реле обычно имеется тисненая или штампованная электрическая схема; это называется легендой, и она похожа на диаграммы на рис. 4-7, позволяя вам определить, какое реле вам нужно.Все реле, которые я когда-либо видел, имеют номера, выбитые на пластиковом основании рядом с электрическими клеммами. Вот как их расшифровать:

• 85 — Вход катушки
• 86 — Вход катушки
• 30 — общий
• 87 — нормально открытый
• 87a — нормально закрытый

Только S.P.D.T. реле имеют клемму 87a. Пятиконечный S.P.S.T. реле обычно имеют две клеммы 87, как показано на рисунке.

«Серебряная банка с зеленой полосой» от Bosch с пятью контактами S.ТИХООКЕАНСКОЕ СТАНДАРТНОЕ ВРЕМЯ. реле имеет следующее:

Легенды на корпусах этого S.P.S.T. реле и их стандартные пятиконтактные S.P.S.T. показывают, что эти реле электрически отличаются друг от друга — это показано на Рисунке 4-7. Это означает, что вы не можете использовать один из них в цепи, которая требует другого.

Для питания катушки реле необходимо подать напряжение на клеммы 85 и 86. Это означает, что одна клемма должна иметь +12 В постоянного тока, а другая сторона — заземление. Очевидно, что катушка с проводом не имеет полярности, поэтому на самом деле не имеет значения, какая сторона к какой подключена.При этом некоторые реле имеют встроенные гасящие диоды (объяснение см. На боковой панели диодов), поэтому с ними необходимо соблюдать полярность. Это также должно быть четко указано в легенде реле — помните, что полоса обозначает катод диода, и он подключен с обратным смещением.

S.P.S.T. реле простые. Катушка запитана, чтобы установить электрическое соединение между общей и нормально разомкнутой клеммами. Обратите внимание на электрическую разницу в двух пятиконтактных S.ТИХООКЕАНСКОЕ СТАНДАРТНОЕ ВРЕМЯ. реле, о которых я упоминал выше — в частности, серебряная банка Bosch с реле с зеленой полосой позволяет изолировать нормально разомкнутые друг от друга, когда катушка находится в состоянии покоя.

Цифры, выбитые на пластике, являются ключом к расшифровке типа реле, на которое вы смотрите. Терминал 30 обозначен, но он находится чуть выше терминала слева и вне поля зрения.

Это же реле имеет электрическую схему, экранированную на боковой стороне корпуса.Очевидно, это S.P.D.T. реле с учетом стиля переключателя, показанного на схеме.

Хотя реле Bosch выглядит идентично его S.P.D.T. двоюродный брат, легенда ясно показывает, что это простой S.P.S.T. реле с двумя 87 выводами.

S.P.D.T. реле так же просты, как если бы они были в двух положениях, электрически говоря:

1. Катушка обесточена — клемма 30 подключена к клемме 87a (от C до N.C.)
2. Питание от катушки — клемма 30 подключена к клемме 87 (от C до N.О.)

Видите, я говорил вам, что реле простые. Не отличается от S.P.D.T. переключатель, S.P.D.T. Благодаря своей универсальности реле могут иметь множество применений (в следующей главе объясняется, как их использовать в ваших собственных проектах).

Очевидно, важно понимать разницу между различными типами реле. Если вам пришлось заменить один, который со временем вышел из строя по какой-либо причине, вам лучше заменить его новым, электрически идентичным, иначе схема не будет работать правильно.

Номинальный ток: Реле, как и переключатели, также имеют номинальный ток. Номинальный ток реле — это величина тока, которая может безопасно проходить через контакты и не имеет ничего общего с током, который требуется катушке. Реле на 30 ампер не требует тока 30 ампер для включения. Скорее это означает, что реле может питать аксессуар, требующий до 30 ампер тока. Опять же, производители оборудования предпочитают использовать реле с более высоким током, чем это необходимо, чтобы они работали долгое время.

Существуют реле разных марок. Hella, Potter & Brumfield, Tyco и Bosch — это лишь некоторые из многих производителей, производящих качественные реле. Конечно, вы знаете, что у меня есть личные предпочтения, и это были реле марки Bosch.

Большинство реле в моих Olds расположены здесь. Я сделал для них точку крепления из очень толстой обвязки и прикрутил ее к межсетевому экрану. Для каждой точки крепления я закрепил на ремешке болт.Одна гайка удерживает реле на месте для облегчения обслуживания.

Блок предохранителей под капотом грузовика Nissan Frontier 2004 года содержит реле, плавкие вставки и предохранители для тех аксессуаров, которые напрямую связаны с аккумулятором. Коробка находится прямо за аккумулятором.

Это основной пусковой соленоид Ford. Две серебряные клеммы предназначены для катушки, а две медные клеммы — для подключения к самому переключателю.

Соленоид слева рассчитан на 80 ампер, а справа — на 200 ампер.Оба являются номинальными значениями продолжительного режима работы. Конфигурация клемм идентична соленоиду Ford.

Загляните под приборную панель любого автомобиля, и вы обычно заметите хотя бы пару таких в блоке предохранителей. Сверхмощный проблесковый маячок посередине от Tridon рассчитан на ток до 25 ампер.

На сегодняшний день я ни разу не извлекал правильно установленное неисправное реле Bosch из автомобиля. Это довольно впечатляющий послужной список, особенно с учетом того, что я также использовал тысячи из них на протяжении многих лет в проектах любого типа.(Ток, необходимый для правильного питания аксессуара, определяет, какое реле выбрать и установить. Использование 30-амперного реле для питания 40-амперного аксессуара приводит к преждевременному выходу из строя его контактов из-за того, что они становятся изъеденными. Кроме того, всегда следует устанавливать реле клеммами вниз, чтобы вода не попала в корпус.)

Релейные центры: В большинстве автомобилей есть центральное расположение для всех реле, используемых для сильноточных аксессуаров. В зависимости от автомобиля это может быть под приборной панелью или под капотом.Nissan Frontier моей жены сочетает в себе панель предохранителей под капотом и центр реле как одно целое.

В моем Olds я сделал свой собственный релейный центр, разместив все реле на межсетевом экране чуть выше перегиба передачи. Это было сделано для удобства обслуживания, потому что я знаю, что все реле в автомобиле (кроме одного) находятся в этом месте.

Вы должны знать, есть ли в вашем автомобиле центр реле и, что более важно, где он находится. Эта информация должна быть указана в руководстве по эксплуатации вашего автомобиля.

Глава 5 предлагает несколько сценариев использования реле в ваших собственных проектах. Когда вы закончите читать эту книгу, реле станет для вас второй натурой.

Соленоиды и переключение

Теперь, когда вы знаете все о реле, вы знаете о переключающих соленоидах. Соленоиды используются для выполнения самых разных задач — электрических и неэлектрических. Как обычно, я остановлюсь на электротехнических.Электрический автомобильный переключающий соленоид — это не что иное, как реле очень сильного тока.

Другой пример — показанные силовые агрегаты вторичного рынка. Они используются для любого количества вещей. Одним из примеров является отключение вспомогательной аккумуляторной батареи от системы зарядки автомобиля, когда ключ зажигания находится в выключенном положении. (Подробнее об этом в главе 7.)

Иногда корпус самого соленоида может быть отрицательным соединением с катушкой. В таком случае его необходимо надежно закрепить на чистой металлической поверхности.Когда напряжение подается на клемму триггера, ее контакты замыкаются, тем самым создавая сильноточное электрическое соединение между клеммами аккумулятора и нагрузки.

Мигалки

Мигалки обычно находятся на панели предохранителей и используются в цепях сигналов поворота и аварийной сигнализации. Обычно называемые мигалками LX, они имеют только два терминала. Один терминал подключается к источнику питания, другой — к нагрузке.

По мере того, как ток течет через мигалку к нагрузке, в нем есть элемент, предназначенный для кратковременного прерывания электрического соединения и последующего его восстановления.Указатели поворота подключаются к проводу подачи питания для цепей указателей поворота и аварийной сигнализации. Поскольку выходной сигнал обеих этих цепей обычно направлен на одни и те же нити накала одних и тех же лампочек, один мигающий сигнал требуется для входа питания переключателя указателей поворота, а второй — для входа питания переключателя аварийной сигнализации.

Защита цепи

Панель предохранителей: В данном автомобиле есть по крайней мере одна центральная панель предохранителей. Эта панель предназначена для защиты жгута проводов транспортного средства от повреждения, если какое-либо из подключенных аксессуаров пытается потреблять ток, превышающий номинальный, или если проводка между панелью предохранителей и аксессуаром (-ами) повреждена.В настоящее время у большинства автомобилей есть одна панель предохранителей под приборной панелью и одна под капотом. Панель под капотом обычно содержит предохранители для сильноточных (до 100 А) аксессуаров и основного источника питания для замка зажигания. Под приборной панелью обычно находятся все предохранители и автоматические выключатели для вспомогательных устройств с низким энергопотреблением, таких как радио, прикуриватель, электрические стеклоподъемники и т. Д. 3-, 5-, 7.5-, 10-, 15-, 20-, Обычно используются предохранители на 25 и 30 ампер.

Как я уже говорил в главе 3, важно понимать, что каждый предохранитель имеет два соединения внутри панели.Одна сторона предохранителя подключается к аксессуару; это называется НАГРУЗКОЙ. Другая сторона предохранителя подключена к источнику питания аксессуара; это называется стороной СИЛЫ. Сторона питания может быть подключена к аккумулятору напрямую (например, к цепи плафонного освещения), цепи IGN / RUN, цепи HEATER / AC или даже цепи ACCY. В некоторых случаях вы можете столкнуться с предохранителями на панели, которые используются для защиты выхода контроллера. В любом случае, руководство по эксплуатации транспортного средства обычно снабжает панель легендой.

Мне нравится предполагать, что производитель транспортного средства больше разбирается в проводке и аксессуарах, чем я. Это означает, что я не собираюсь заменять перегоревший 20-амперный предохранитель на 30-амперный, чтобы он больше не перегорел, потому что это может быть именно то, что происходит. В худшем случае это может вызвать возгорание из-за превышения допустимой токовой нагрузки проводки в этой цепи. Большинство панелей предохранителей имеют запасные предохранители каждого размера в самой панели или в крышке панели предохранителей.

Если вы заменили перегоревший предохранитель на предохранитель того же размера, и он снова перегорел, значит, предохранитель выполняет свою работу! Очевидно, это указывает на неисправность предохранителя.В главе 7 объясняется, как легко найти и решить эту проблему.

Панель предохранителей под капотом Mustang содержит реле, предохранители MAXI и те предохранители, которые подключаются напрямую к аккумуляторной батарее. Держатель предохранителя на переднем плане — это комплект послепродажного обслуживания, доступный в вашем местном магазине автозапчастей.

Внутренняя панель предохранителей Mustang расположена под приборной панелью слева от рулевой колонки. Слева от блока предохранителей находится G.Модуль E.M., о котором я расскажу позже в книге.

Большинство крышек внутренней панели предохранителей имеют встроенное место для инструмента для извлечения предохранителей и запасных предохранителей. На фото от Мустанга.

Предохранители: Предохранитель — это устройство с металлической полосой (или проводом) с известным ограничением тока. Превышите этот предел, и предохранитель перегорит. Все предохранители имеют номинальный ток, и обычно предохранитель может выдерживать этот номинальный ток в течение длительного периода времени, прежде чем его металлическая полоса сгорит пополам.Фактически, предохранитель обычно пропускает ток, во много раз превышающий его номинальный ток, в течение коротких периодов времени, прежде чем его металлическая полоса сгорит наполовину.

На протяжении многих лет я видел множество различных типов предохранителей для использования в автомобилях, и они могут сильно различаться между отечественными, японскими и европейскими автомобилями. В этой книге описаны основные из них (типы стекла и лезвий), и все они имеют одно и то же предназначение, а именно защиту схемы от повреждений. Имейте в виду, что даже если два предохранителя могут выглядеть одинаково и иметь одинаковый номинальный ток, они могут реагировать по-разному (медленнее / быстрее).Эти характеристики могут быть определены с помощью трехзначного буквенного префикса, который стоит перед текущим номиналом предохранителя. (Если вам нужна эта информация, обратитесь к производителю предохранителя.)

Стеклянные предохранители

: Стеклянные предохранители были нормой и были доступны в различных физических размерах и номиналах. Если у вас есть более старый автомобиль с такой панелью предохранителей, вам следует иметь по крайней мере два из каждого предохранителя в панели в вашем ящике для инструментов, чтобы вы могли не искать их, если один из них перегорит.Хотя предохранители AGC были наиболее распространенными, вашему автомобилю может потребоваться что-то другое — дважды проверьте номинал и префикс, чтобы быть уверенным, и выберите нужные.

Эти старые стеклянные панели предохранителей могут также иметь скопление ржавчины на самих контактах. Это вызывает сопротивление между контактом и предохранителем и может стать источником самых разных проблем. Если у вас есть автомобиль с панелью предохранителей такого типа и на нем ржавые контакты, вам лучше всего заменить его на более новую панель ATC (также называемую ATO) с лезвиями.К счастью, их легко приобрести у любого числа производителей.

Безболезненная проводка и другие предлагают сменные панели предохранителей, разработанные, чтобы упростить задачу модернизации старой стеклянной панели предохранителей на новую и более обширную панель предохранителей ATC. Кроме того, эти панели с предохранителями можно приобрести с соответствующим жгутом проводов или без него, если вашему автомобилю также потребуется модернизация жгута проводов.

Это простая панель предохранителей ATC с шестью цепями, которую я купил в местном магазине автозапчастей менее чем за 15 долларов.Многие компании предлагают такие панели предохранителей во всевозможных конфигурациях, что позволяет модернизировать старую стеклянную панель предохранителей новой панелью предохранителей Blade.

Эта восьмиконтурная панель предохранителей ATC слева — еще один пример панели предохранителей вторичного рынка. Эта панель поставляется в полностью разобранном виде, поэтому ее установка намного сложнее. В отличие от панели предохранителей на предыдущей фотографии, которая имеет общий вход питания для всех предохранителей, эта панель позволяет установщику настроить сторону питания предохранителя так, как они захотят.

Предохранители

доступны номиналами от 1 до 100 ампер. Показаны предохранители ATC, Mini ATC и MAXI.

Предохранитель ANL зарекомендовал себя на вторичном рынке, потому что он идеально подходит для очень сильноточных принадлежностей. Показанные патрон предохранителя и предохранители доступны в Rockford Fosgate.

Плавкие вставки, которые Ford использует на заводском проводе для зарядки Mustang, используются параллельно, чтобы удвоить токонесущую способность одиночной перемычки.

Плавкие вставки картриджного типа встречаются в новых автомобилях. Заменить этот стиль намного проще по сравнению с традиционной плавкой перемычкой.

Лопастные предохранители: Они широко используются в современных автомобилях. В 1980-х годах стеклянные панели предохранителей уступили место панелям предохранителей ATC, решив при этом множество проблем. Они использовались около 15 лет, пока не заменили предохранитель и панель Mini ATC. Современные автомобили обычно оснащены панелями предохранителей Mini ATC и MAXI.В отличие от стеклянных предохранителей, плавкие предохранители всех типов безупречны и легко доступны! Предохранители MAXI используются как производителями оригинального оборудования, так и вторичным рынком, поскольку они могут быть надежно изготовлены с номиналом до 100 ампер.

Ножевые предохранители любого типа и соответствующие им держатели предохранителей и блоки предохранителей доказали свою надежность. Это основная причина, по которой все производители оригинального оборудования, а также производители панелей предохранителей и жгутов проводов используют их исключительно.

Сильноточные предохранители: Используются в основном на вторичном рынке, наиболее распространенными типами являются предохранители ANL и Mini ANL.Они доступны в размерах до 500 ампер (или даже больше) для приложений с максимальным током. Кроме того, держатель предохранителя ANL спроектирован так, чтобы выдерживать эти невероятно высокие токи через него с минимальным падением напряжения, поскольку он надежно удерживает предохранитель на месте.

Как я сказал ранее, местный магазин автомобильных стереосистем может стать отличным источником таких запчастей. За последние несколько лет предохранители ANL и Mini ANL стали настолько распространенными, что теперь их продают многие магазины автозапчастей.

Этот комплект плавкой вставки Bussman 14 калибра также можно легко приобрести в местном магазине автозапчастей.Плавкие вставки устанавливаются последовательно между источником питания и аксессуаром, как и плавкий предохранитель.

Автоматический выключатель слева обычно используется во внутренних панелях предохранителей стеклоподъемников и сидений с электроприводом. Правый выключатель — продукт вторичного рынка. Оба имеют автоматический сброс и имеют одно и то же предназначение. На вторичном рынке долгое время использовались автоматические выключатели с ручным возвратом в исходное состояние из-за их способности выдерживать ток. Показана пара автоматических выключателей на 140 А, которые имеют встроенный «камердинерский» режим.Нажатие красной кнопки размыкает плечо выключателя, тем самым отключая питание нагрузки.

Плавкие вставки: Плавкие вставки появились много лет назад и в основном используются для защиты сильноточных цепей. В те времена, когда использовались стеклянные плавкие предохранители, максимальная допустимая мощность составляла около 30 ампер. Плавкие вставки использовались для защиты цепей с током, протекающим по ним, превышающим 30 ампер. В настоящее время они почти полностью заменены предохранителями MAXI, хотя в моем Мустанге есть оба.

Изображенные плавкие вставки находятся на заводском зарядном проводе генератора. Почему это могло быть? Все просто: если регулятор напряжения генератора выходит из строя, это может привести к скачку напряжения. По мере увеличения напряжения увеличивается и ток через множество аксессуаров в автомобиле, которые не имеют защиты от перенапряжения (например, лампочки), а также аккумулятор. Если это произойдет, ток от генератора до электрической системы транспортного средства превысит ток плавких вставок и сломает их, тем самым защитив аксессуары и аккумулятор от повреждений.

Плавкая вставка имеет то же назначение, что и предохранитель, но они устроены совершенно иначе. Обычно плавкая перемычка на 4 диаметра меньше проводки, которую требует схема — для схемы с проводкой 10 AWG потребуется плавкая перемычка 18 AWG для ее адекватной защиты. Кроме того, изоляция плавкой вставки негорючая, что делает ее идеальной для использования под капотом. Из-за того, как они выходят из строя, плавкие перемычки рекомендуются только для использования под капотом. Они доступны во многих размерах в вашем местном магазине автозапчастей.

Патроны предохранителей

используются в некоторых транспортных средствах и действуют аналогично плавким вставкам. Они меньше, удобнее и их гораздо проще заменить в случае выхода из строя.

Автоматические выключатели: Автоматический выключатель — это устройство, которое предназначено для размыкания своих контактов, когда ток, протекающий через него, превышает его номинал. Контакты соединяет простая биметаллическая полоска. Когда ток через эту биметаллическую полоску превышает ее емкость, она меняет форму и разрывает электрическое соединение между двумя контактами.

На вторичном рынке давно используются автоматические выключатели с ручным возвратом в исходное положение из-за их способности выдерживать ток. Показана пара автоматических выключателей на 140 ампер, которые имеют встроенный «камердинерский» режим. Нажатие красной кнопки размыкает плечо выключателя, тем самым отключая питание нагрузки.

В отличие от предохранителя, автоматический выключатель в этом случае не требует замены. Есть два основных типа автоматических выключателей:

• Автоматический сброс: наиболее часто используются производителями оригинального оборудования.Чаще всего они находятся во внутренней панели предохранителей и могут использоваться для защиты цепей, требующих очень высокого тока при первом включении, таких как электрические стеклоподъемники или сиденья с электроприводом (или когда они подходят к концу своего пути и оператор продолжает удерживать переключатель на мгновение). В случае «срабатывания» автоматического выключателя с автоматическим сбросом он автоматически сбрасывается после периода отдыха, возобновляя работу цепи.
• Ручной сброс: они чаще всего используются на вторичном рынке, и я видел их с номинальным током до 200 ампер.В случае срабатывания автоматического выключателя такого типа его рычаг необходимо вручную вернуть в исходное положение, чтобы восстановить работу цепи. Некоторые из них имеют функцию «камердинера», которая позволяет вам вручную размыкать выключатель, чтобы намеренно отключить питание цепи — это удобно, если у вас есть что-то, с чем вы не хотите, чтобы люди вмешивались, если вам придется покинуть свой автомобиль. в чьей-то заботе.

Любой из приведенных выше примеров считается автоматическими выключателями с термической активацией.Со временем автоматические выключатели с возвратом в исходное положение могут изнашиваться при интенсивном использовании. У автоматических выключателей есть две клеммы, иногда обозначаемые как BAT (батарея) и AUX или LOAD. Если это так, то это необходимо соблюдать для правильной работы выключателя.

Написано Тони Канделой и опубликовано с разрешения CarTechBooks

ПОЛУЧИТЕ СДЕЛКУ НА ЭТУ КНИГУ!

Если вам понравилась эта статья, вам понравится вся книга. Нажмите кнопку ниже, и мы отправим вам эксклюзивное предложение на эту книгу.

Основы блока автоматических выключателей

для каждого домовладельца

Каждый домовладелец должен быть знаком с работой и особенностями панели автоматического выключателя / коробки электрического выключателя, которая находится в подсобном помещении и подает питание в дом. Знание того, что это такое, почему это важно и как работает, может помочь вам в устранении неполадок с электричеством в доме и избежать опасных ситуаций.

И, к счастью, это не сложно!

Вот все, что домовладельцу нужно знать о панели автоматического выключателя / распределительной коробке :

Как работает блок автоматического выключателя?

Панель главного выключателя — это, по сути, большой выключатель, который безопасно распределяет электроэнергию в ваш дом.В коробке автоматического выключателя также находятся другие более мелкие вспомогательные переключатели, которые подключаются к определенным областям вашего дома. Эти небольшие переключатели называются выключателями, и их функция заключается в обеспечении электробезопасности.

Таким образом, как домовладельцу, вам нужно будет получить доступ к главной панели автоматического выключателя только при отключении питания или при выполнении ремонта или замены.

Почему коробка автоматического выключателя важна для домашней безопасности?

Электроэнергия, которая течет из линии вашей энергокомпании, проходит через счетчик в главную панель автоматического выключателя .Это делает вас и вашу семью уязвимыми к поражению электрическим током от вашей бытовой техники, системы отопления, вентиляции и кондиционирования воздуха и электронного оборудования, а поражение электрическим током, ожоги и пожары могут нанести серьезный ущерб жизни и имуществу.

Панель автоматического выключателя обеспечивает питание, но также имеет функции безопасности, которые защищают проводку и предотвращают поражение электрическим током и возгорание из-за перегрузки или перегрева. Механизм безопасности панели автоматического выключателя защищает ваш дом и его жителей от всех опасностей, связанных с неправильным заземлением, короткими замыканиями, колебаниями напряжения, неисправной проводкой и поврежденной изоляцией.

Основные функции безопасности панели автоматического выключателя

Основные источники электропитания и материалы для панели автоматического выключателя:

• Главный автоматический выключатель — это выключатель, который включается и выключается для управления протеканием тока. Таким образом, если возникает перегрузка из-за короткого замыкания или из-за того, что слишком много устройств работают одновременно, соответствующий автоматический выключатель автоматически отключается, чтобы перекрыть прохождение тока.Стандартные выключатели можно подразделить на следующие две категории:
• Однополюсный выключатель — Эти однополюсные выключатели обычно имеют ток от 15 до 20 А, обычно встречаются в большинстве автоматических выключателей и могут выдерживать напряжение до 120 В.
• Двухполюсный выключатель — Эти полюсные выключатели доступны с разной силой тока и могут выдерживать 240 вольт. Двухполюсные выключатели предназначены для крупной бытовой техники, такой как кондиционеры, водонагреватели, стиральные машины и плиты.
• Прерыватели цепи от дугового замыкания — Это специальные автоматические выключатели, разработанные для дополнительной защиты от электрического пожара и поражения электрическим током.
• Субпанели — субпанели представляют собой небольшие блоки выключателей , предназначенные для обслуживания большего количества цепей, когда у вас нет места для размещения новых цепей.
• Шины — Два ряда на главной панели автоматического выключателя подключаются к шинам под напряжением. Здесь ток течет от главного выключателя к разветвительным цепям и достигает розетки.

Разница между размерами коробки выключателя

В идеале в большинстве домов должны быть коробки автоматических выключателей на 100 или 200 ампер, в зависимости от количества электроэнергии, которое требуется панели, и количества цепей, добавленных к главной панели автоматического выключателя.

Итак, когда кому-то нужен автоматический выключатель большего размера, они могут иметь в виду усилители или количество цепей.

Предупреждающие знаки для замены коробки автоматического выключателя

В идеале долговечности и надежности коробки выключателя должно хватить на 25-30 лет, но вам может потребоваться заменить ее раньше, если вы заметите любой из следующих признаков:

• Автоматический выключатель постоянно срабатывает
• Автоматический выключатель не сбрасывается
• Перегрев источников электропитания и материалов
• Запах гари в щите выключателя
• Физическое повреждение электроснабжения и материалов

Напоминания о безопасности для домовладельцев

Если вы проверяете панель автоматического выключателя в какой-либо момент, это, вероятно, связано с проблемами с электричеством или с отключением питания.Но прежде чем приступить к проекту своими руками, имейте в виду следующие моменты:

• Включите и выключите переключатель и проверьте различные области вашего дома, контролируемые главным выключателем
• Всегда работайте сухими руками и на сухой поверхности
• Избегайте повторного сброса отключения питания, если автоматический выключатель не сбрасывает
• Не прикасайтесь к поврежденной и оголенной проводке и не пытайтесь устранить ее, всегда вызывайте лицензированного и сертифицированного электрика!

Если вы часто сталкиваетесь с проблемами с панелью автоматического выключателя, переключитесь на наши высококачественные, надежные и долговечные автоматические выключатели, чтобы вы всегда были спокойны.Позвоните нам по телефону 1.800.458.9600.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. Он хранит обширный инвентарь электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной электротехнической продукции и современных решений для электрического освещения.Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Выбор правильного переключателя: узнайте свой переменный ток от постоянного тока

Цепи переменного (ac) или постоянного (dc) тока могут выдерживать очень разные токи, как показано на номинальных значениях переключателя на рис. 1 . Вот почему дизайнерам и инженерам так важно понимать, как правильно выбрать переключатель для своего продукта.

% {[data-embed-type = «image» data-embed-id = «5df275f8f6d5f267ee2154b9» data-embed-element = «aside» data-embed-align = «left» data-embed-alt = «Www Electronicdesign Com Сайты Electronicdesign com Файлы Mouser Switches Рис1 «data-embed-src =» https://img.electronicdesign.com/files/base/ebm/electronicdesign/image/2018/11/www_electronicdesign_com_sites_electronicdesign.com_files_MouserSwitches&fit=matronicdesign = 1440 «data-embed-caption =» «]}%

1. Номинальные значения этого переключателя показывают существенные различия между номинальными значениями переменного и постоянного напряжения для одного и того же номинального тока.

Скорость переключения

Несмотря на то, что доступно огромное количество переключателей, в основном все они делают одно и то же: включают или выключают питание электрической цепи, замыкая или разрывая электрическое соединение. Но важно то, как они это делают. Скорость разрыва цепи зависит от того, работаете ли вы с переменным или постоянным током.

При постоянном токе у вас есть постоянный ток в одном направлении, тогда как при переменном токе изменяется и величина, и направление тока.

Представьте, что у вас есть две цепи, каждая из которых проводит одинаковый ток: одна цепь переменного тока, а другая — постоянного тока. Когда вы отключаете питание цепи переменного тока, внутри переключателя возникает искра напряжения (или дуга), которая быстро гаснет — желательное состояние. Это связано с тем, что синусоидальная волна переменного тока, естественно, имеет нулевой ток дважды за цикл. Таким образом, существует 50% -ная вероятность того, что мощность в цепи не будет на пиковом уровне при отключении питания.

Однако это не так в цепи постоянного тока, где и ток, и напряжение постоянны.Когда в цепь постоянного тока отключается питание, дуге напряжения внутри переключателя может потребоваться гораздо больше времени, чтобы погаснуть. Вот почему скорость переключения (насколько быстро размыкаются и замыкаются контакты переключателя) переключателя в цепи постоянного тока так важна. Задача состоит в том, чтобы контакты переключателя разъединялись как можно быстрее при отключении питания цепи. Это помогает свести к минимуму время возникновения дуги и ее гашения.

Чем дольше выключатель отключает питание цепи, тем дольше длится дуга.Это может привести к повреждению контактов переключателя, что может привести к перегреву, преждевременному отказу переключателя или даже к возгоранию.

Знайте свой тип нагрузки

Наряду со скоростью, с которой работает переключатель, характер электрической нагрузки важен для определения того, подойдет ли переключатель. Будет ли он переключаться на индуктивную или резистивную нагрузку? Это повлияет как на напряжения, так и на токи, с которыми приходится иметь дело переключателю.

Возьмите резистивную (R) нагрузку, например, нагреватель или обычную лампочку накаливания.С такого рода нагрузками, когда вы включаете схему, ваш ток немедленно повышается до своего устойчивого состояния, не превышая сначала этого уровня. Между тем, напряжение по большей части остается стабильным.

И наоборот, индуктивная (L) нагрузка, такая как трансформатор или электродвигатель, сначала потребляет большое количество «пускового тока» при первом включении, а затем через несколько секунд снова стабилизируется до полного рабочего тока нагрузки. Кроме того, при отключении индуктивной нагрузки на контактах переключателей возникает огромное напряжение в виде дуги.Это напряжение дуги может быть намного выше, чем то, на которое рассчитан переключатель, что может привести к питтингу контактов и сокращению срока службы переключателя.

Эти пиковые колебания тока и напряжения важны при выборе переключателя. Если электрические параметры не подходят, ваш переключатель немедленно выйдет из строя, или вы значительно сократите срок его службы.

Для того же номинального тока номинальное напряжение постоянного тока на переключателе обычно будет намного ниже, чем номинальное напряжение переменного тока.Например, переключатель, рассчитанный на 15 А при 250 В переменного тока, будет рассчитан только на 15 А при 12 В постоянного тока. Единственная разница в том, имеете ли вы дело с переменным или постоянным током.

Выберите сертифицированный коммутатор

Хотя, несомненно, будет множество подходящих переключателей для вашего приложения (рис. 2) , всегда лучше выбирать тот, который сертифицирован в соответствии с признанным стандартом. Это обеспечит его электрическую и механическую работу так, как задумано. Двумя важными органами по стандартизации в этом отношении являются Underwriters Laboratories (UL) и Verband der Elektrotechnik, Elektronik und Informationstechnik (VDE).

% {[data-embed-type = «image» data-embed-id = «5df275f8f6d5f267ee2154bb» data-embed-element = «aside» data-embed-align = «left» data-embed-alt = «Www Electronicdesign Com Сайты Electronicdesign com Файлы Mouser Switches Рис. 2 «data-embed-src =» https://img.electronicdesign.com/files/base/ebm/electronicdesign/image/2018/11/www_electronicdesign_com_sites_electronicdesign.com_files_MouserSwitches&fit=mata2. = 1440 «data-embed-caption =» «]}%

2. Переключатели бывают разных стилей.

UL предоставляет ряд услуг производителям, розничным торговцам, потребителям и обслуживающим компаниям, а также политикам и регулирующим органам. Его предложения включают сертификацию безопасности, испытания, валидацию, инспекцию и аудит. Он также предлагает различные обучающие и консультационные услуги.

VDE, что переводится как Ассоциация электрических, электронных и информационных технологий, является одной из крупнейших научных и технических организаций Европы.

Для того, чтобы сертификация или признание были действительными, логотип или маркировка утверждающего агентства обычно появляется где-нибудь на корпусе переключателя или в виде обозначения в конце номера детали переключателя.

Сделать правильный выбор

Итак, напомним, вы создаете цепь переменного или постоянного тока? А нагрузка, которую вы переключаете, индуктивная или резистивная? Ответы на эти два ключевых вопроса помогут вам выбрать правильный переключатель для вашего дизайна.

Руди Рамос — менеджер проекта по маркетингу технического контента в Mouser Electronics.

% {[data-embed-type = «image» data-embed-id = «5df275b7f6d5f267ee1f4a05» data-embed-element = «aside» data-embed-alt = «Www Electronicdesign Com Sites Electronicdesign com Files Source Esb Looking For Parts Rev Caps «data-embed-src =» https: // img.electronicdesign.com/files/base/ebm/electronicdesign/image/2006/08/www_electronicdesign_com_sites_electronicdesign.com_files_SourceESB_Looking_for_partsREV_caps.png?auto=format&fit=max&w=1440 «data-embed -Way Switch Техническое обслуживание и устранение неисправностей

Эта сцена повторяется в сотнях … может быть, в тысячах домов каждый вечер …

Долгий день … очень устал … и все, что тебе хочется, это пойти наверх и полежать вниз. Ой, как болят ноги! Наверху темно, и когда она щелкает выключателем она воет внизу лестницы…как ничего не происходит! Черт побери переключатель не работает. Итак, чтобы включить свет, она тщательно обходит по лестнице наверх и щелкает выключателем. Это просто не так должно быть, не так ли?

Трехсторонние трассы могут стать серьезным противником.

Бесчисленные дома по всей стране страдают от неправильной разводки 3-проводных цепей доставляют не только неудобства, но и создают реальную угрозу безопасности. Они очень простые функционально, но оригинально по дизайну. Это займет всего несколько минут, немного терпение и здоровое уважение к электричеству, чтобы выполнить эту работу правильно!

Сразу же хочу сказать вам, что это не статья о проектирование 3-ходовых цепей… это касается только ремонта. 3-х и 4-х ходовой схемы могут сбивать с толку при проектировании и даже затруднять установку. Однако для этого не требуется доскональное знание схемотехники. ремонт … главное, чтобы схема была подключена правильно!

Что такое трехходовая цепь?

Трехсторонняя цепь — это цепь освещения, которая позволяет использовать один осветительный прибор. управляется двумя настенными переключателями в разных местах. Лестничные клетки, коридоры, и большие комнаты с множественным доступом — все кандидаты для трехсторонних схем.

Есть также четырехсторонние, пятиполосные и бесчисленные трассы! Эти схемы разработаны с использованием переключателей, известных как 4-позиционные переключатели между двумя 3-х позиционные переключатели. Например, схема с 4 переключателями, управляющими одним приспособление … не редкость в больших помещениях с несколькими точками доступа … есть два 3-позиционных переключателя и два 4-х позиционных переключателя.

Сердцем трехпозиционной схемы является трехпозиционный переключатель. В отличие от общей стены переключателя, трехпозиционный переключатель имеет три активных контакта (плюс заземление в современные установки).Только один из них важен для идентификации цели замены … обычный ТЕРМИНАЛ.

Хотя наш рисунок (слева) показывает общую клемму в определенной позиции, Дело в том, что это может быть любой терминал на вашем индивидуальном коммутаторе.

Иногда самое сложное — это идентифицировать. Если на выключателя, может использоваться крепежный винт другого цвета для общего терминал … может быть черным (для более нового коммутатора) или может быть «другого» цвета, чем два терминала путешественника.

Что такое общий терминал?

Общая клемма — одна из трех электрически активных клемм на 3-канальном выключатель (не включая клемму заземления, расположенную на металлической раме монтажные ушки). Общий вывод — это «мостик» между силовыми источник питания и нагрузка (обычно это осветительная арматура). Имея это в виду, провод, который подключается к общей клемме, представляет собой (1) горячий провод от основного доска или (2) ведет к нагрузке (приспособлению).

Какие путешественники?

Путешественники — это два провода, соединяющие два 3-х позиционных переключателя вместе. Ссылаясь на рисунок (выше), два пассажирских терминала на одном 3-ходовом переключатели подключены к двум контактам на другом трехпозиционном переключателе с помощью два дорожных троса. Любая дорожная проволока может быть подключенным к любому терминалу путешественника … это не имеет значения!

Запутались? Нужна картинка?

Рентгеновский снимок типичного трехходового контура…

Изображение выше любезно предоставлено Левитоном. Производственная компания

ПРИМЕЧАНИЕ: Если в вашей 3-сторонней цепи используется розетка или розетки, вместо светильников можно запутаться с разводкой, если розетки «разделены» … один штекер всегда включен, а другой управляется настенный выключатель.

Замена неисправного трехпозиционного переключателя …

(рисунок выше поможет вам понять текст ниже … и визу наоборот!)

NH рекомендует заменять неисправные трехпозиционные переключатели. ВСЕГДА ЗАМЕНИТЕ ОБЕ ВЫКЛЮЧАТЕЛИ ОДНОВРЕМЕННО ! Есть здравый смысл причина этого.Если один переключатель вышел из строя, сколько еще может другой последний? Кроме того, очень сложно определить, какой из двух переключателей стал бракованный. Так что в конечном итоге вам следует потратить несколько лишних долларов прямо сейчас. за награду, которой хватит на годы или даже десятилетия!

После того, как вы обнаружите общую клемму, замените неисправный переключатель. простой:

1) Подсоедините общий провод к общей клемме нового переключателя. Оставшиеся два изолированных провода затем присоединяются к оставшемуся бегунку. терминалы.В зависимости от проводки в вашем доме оголенный провод заземления прикреплен к клемме заземления на металлической раме крепления переключателя уши. Если проводка соответствует современным нормам, общий провод будет черным. и путешественники будут белыми

2) Завинтите переключатели обратно в их коробки, наденьте крышки переключателей и включите питание, чтобы проверить переключатели. Удивительно, не правда ли! Теперь вы можете включать и выключать свет. с любого переключателя.

Что … не работает? Не повезло? Что ж, вы, должно быть, не подключили общий провод к общей клемме! Итак, теперь ваша задача — определить общий провод.

Определение общих проводов …

Иногда трехходовая цепь не работает, потому что кто-то пытался заменить неисправен выключатель и неправильно подключены провода.

Иногда выходит из строя один из переключателей.

Следующий метод решит обе проблемы сразу. Шаги, которые я собираюсь описать , могут быть не самым эффективным способом для устранения неполадок в 3-ходовой цепи. Выложены у «всех разнорабочих-электриков». в виду, это позволяет вам идентифицировать общие провода в обеих распределительных коробках без возможность ошибки! Вам понадобится мультиметр для проверки напряжения и целостности цепи. в цепи.

1) Выключите питание цепи на главной панели. Отключите все три провода (или четыре, если розетка заземлена) от обоих выключателей. Отделить провода так, чтобы они находились как можно дальше друг от друга.

2) Снова включите питание. Теперь, используя мультиметр, вы собираетесь определить, какой из трех цветных проводов является HOT провод. В одной из двух распределительных коробок должен быть только один провод HOT . Это обычный провод для этого коробка.Установите мультиметр как минимум на 110 вольт. Держите один из щупов на известное заземление, такое как металлическая розетка или оголенный провод заземления. Прикоснитесь к другому щуп к цветным проводам, один за другим. Провод, регистрирующий напряжение — HOT . провод и общий провод для этой коробки.

ПРИМЕЧАНИЕ: Целесообразно также проверить три цветных провода в другой коробке на наличие напряжения. также, если вы еще этого не сделали. Не должно быть, но со странным проводку я видел за многие годы, стоит уделить этому время.С использованием измерителем напряжения прикоснитесь одним щупом к известному заземлению (металлической розетке или оголенный провод заземления) и другой щуп к каждому проводу. Ты не должен получить показания напряжения. Если вы обнаружите напряжение, это означает, что этот переключатель предназначен для управления другим прибор, свет или розетка. Возможно, вы проверяете не тот переключатель?

ТОЛЬКО ОДИН ИЗ ЭЛЕКТРИЧЕСКИХ ЯЩИКОВ ТРЕМЯ СПОСОБАМИ ЦЕПЬ ПОДКЛЮЧЕНА НАПРЯМУЮ К HOT ТЕРМИНАЛ ГЛАВНОЙ ПАНЕЛИ !!

После того, как вы закончили тестирование проводов

HOT , ВЫКЛЮЧИТЕ ПИТАНИЕ! Вам больше не понадобится питание, пока переключатели не будут установлены.

3) Установите первый трехпозиционный переключатель в коробку с HOT провод, крепящий HOT провод к общей клемме выключатель. Присоедините два других провода, путешественников, к двум другим. клеммы переключателя. Если есть оголенный провод заземления, прикрепите его к клемму заземления переключателя.

4) Перейдите к другой коробке (без провода HOT ). Установите мультиметр на бесконечное сопротивление или на «непрерывность». Коснитесь одного из щупов мультиметр к известному заземлению, например к металлической розетке или оголенному заземляющему проводу.Коснитесь другим датчиком каждого из трех проводов. Только один из них зарегистрируется сопротивление или, если у вас есть тестер непрерывности, вызовет «звуковой сигнал». У тебя есть определил общий провод для этой коробки.

5) Как и в первой коробке, подключите общий провод к общей клемме на новом выключатель. Подключите два других провода к клеммам TRAVELER, а заземляющий провод, если применимо.

Вверните переключатели обратно в коробки, наденьте крышки переключателей и включите питание, чтобы проверить переключатели.

ПРИМЕЧАНИЕ: Если в вашей 3-ходовой цепи используется розетка или розетки вместо светильников можно запутаться с разводкой, если розетки «разделены» … один штекер всегда включен, а другой управляется настенный выключатель.

ВЫ МОЖЕТЕ УЗНАТЬ, ЧТО РАЗЪЕДИНИЛИ РОЗЕТКИ, Глядя на розетку. На На «горячей» стороне есть металлическая полоска, соединяющая два винта. Если это полоса сломана, тогда две заглушки независимы друг от друга. Там будут черные (горячие) провода, прикрепленные к каждой винтовой клемме, хотя только это не означает, что розетка разделена.Это может означать, что розетка подключен к другой розетке. ЕСЛИ МЕТАЛЛИЧЕСКАЯ ПОЛОСКА ОТРЕЛАЕТСЯ, ВЫ МОЖНО БЫТЬ УВЕРЕНЫ, ЧТО РАЗЪЕМ РАЗДЕЛЕН. ЕСЛИ НЕТ, ЭТО НЕТ.

Первые два рисунка показывают металлическую полосу или выступ. Третий и Четвертый рисунок показывает, как язычок легко снимается с помощью набора иглы. плоскогубцы. После удаления язычка верхняя и нижняя заглушки выходят из строя. независимым, так что можно, например, управлять настенным выключателем, в то время как другой всегда включен.

Если у вас раздельная розетка, выполните те же действия по поиску и устранению неисправностей с трехпозиционным переключателем, что и с осветительной арматурой, КРОМЕ вам нужно будет определить, какая розетка всегда на.

После отсоединения всех проводов от выключателей и от включенного розетки, включите питание и проверьте проводку в розетке. Горячий провод, идущий от цепи трехпозиционного переключателя, не будет иметь питания, так как вся мощность должен проходить через переключатели.

Если на один из черных (горячих) проводов подается питание, значит, это провод для вилка «всегда включен».Выключите питание и отметьте, чтобы не перепутать это с проводами 3-проводной цепи. Наслаждаться!!

Вернуться к списку электрических компонентов

23 Цепь — Серия Pro — Клавиша в тире — Сквозной межсетевой экран переборки

Номер детали: 10404 Год: Универсальный Марка: GM Модель: Универсальный Двигатель: Любой Транс .: Любой

ВСЕ НОВАЯ линейка серии Pro от безболезненного

Серия P безболезненно дает вам все необходимое, чтобы с первого раза подключить свой профессиональный тур или кастомную поездку! Для каждой цепи предусмотрена достаточная длина, что дает вам свободу прокладывать и скрывать проводку по своему усмотрению.После того, как вы подобрали страховочную привязь так, как вам нравится, в комплект входят более 25 разъемов заводского типа GM, которые можно найти на большинстве переключателей GM 60-х — начала 90-х годов, что позволяет вам превратить привязь Pro Series в прямую привязку для вашего приложения. Светодиодные предохранители с лезвиями ATC избавят вас от старых труднодоступных стеклянных предохранителей и загорятся при перегорании, что делает устранение неисправностей безболезненной задачей. Зарядный провод 6 калибра и предохранитель midi (больше никаких проблемных плавких перемычек!) Не отстают от сегодняшних генераторов с высоким током, а входящие в комплект передние и задние жгуты заземления сделают заземление ваших цепей освещения легким ветерком! Оснащенная множеством разъемов и клемм GM, изолированными и неизолированными стыковыми соединениями, термоусадочными прокладками, кабельными стяжками, заземляющими ремнями и зажимами для кабельных стяжек, серия Pro привносит новое значение в действительно безболезненное подключение и включает нашу пожизненную гарантию.

Эта привязь оснащена сквозным проходом межсетевого экрана GM Bulkhead с блоком предохранителей, установленным внутри транспортного средства на межсетевом экране, точно такой же разъем GM использовался на многих транспортных средствах с 1968 года. Провода предварительно заделаны с помощью заводских обжимных машин Packard и используют перегородку для крепления к межсетевому экрану и прохода через него, обеспечивая безопасность и защиту вашей проводки и позволяя легко отсоединять прямую проводку межсетевого экрана без необходимости снимать проводку с каждого отдельного компонента.Каждый провод имеет дополнительную длину: до 20 футов спереди и более 25 футов сзади, что обеспечивает достаточную длину для установки блока предохранителей и свободу прокладки проводки по вашему выбору. После обрезки по размеру используйте предоставленные клеммы и соединители для завершения концов.

Этот жгут поставляется с адаптируемой разомкнутой проводкой и клеммами выключателя зажигания, что позволяет адаптировать его к любому выключателю зажигания по вашему желанию! Включены соединители переключателя указателей поворота старого типа (3-3 / 4 дюйма) и нового типа (4-1 / 4 дюйма) GM.

В комплект ремней серии GM Pro входит:

• (4) h5 Разъемы для фар — для поддержки одиночных (дальний / ближний свет) или сдвоенных фар (раздельный дальний свет)
• (2) Разъемы указателей поворота — подходят для разъемов заводских жестких проводных указателей поворота GM
• (4) Литые ¼ патроны для передних и задних габаритных фонарей
• (2) Разъемы распределителя HEI (+ и Tach)
• (2) Разъемы двигателя стеклоочистителя фактор GM
• Разъем насоса омывателя GM
• Световые розетки
• GM разъем переключателя фар
• Разъем для переключателя диммера GM
• Gm разъем выключателя тормоза
• Плоские разъемы переключателя указателей поворота GM (ранние и поздние)
• Разъемы замка зажигания GM *
• Разъем защитного выключателя нейтрали (установлен на стойке или заводском напольном переключателе)
• Разъем переключателя заднего хода (на стойке или заводском напольном переключателе)
• Плетеные заземляющие ленты (для крепления корпуса и жилы к заземлению рамы, также включает (6) саморезов ¼ ”для монтажа)
• Сумка для генератора с клеммами, соединителями, резистором, диодом для подключения генератора.(1) Разъем для генератора GM 10si
• Ассортимент изолированных и неизолированных соединений, кольцевых клемм, термоусадочных муфт, втулок, кабельных стяжек и зажимов для кабельных стяжек.

* Только на ремнях для колонн GM

Полный список схем доступен на вкладке спецификаций!

Prop 65 Предупреждение

Предупреждение об опасном материале

ПРЕДУПРЕЖДЕНИЕ: Этот продукт может подвергнуть вас воздействию химических веществ, включая свинец, который, как известно в штате Калифорния, вызывает рак, врожденные дефекты или другой вред репродуктивной системе.Для получения дополнительной информации посетите www.P65warnings.ca.gov.

23 Жгуты проводов

Маленький и компактный блок предохранителей использует 12 предохранителей для поддержки 23 цепей.

25 жгутов цепи

Блок предохранителей немного большего размера добавляет поддержку стеклоподъемника и блокировки питания. Всего 18 предохранителей поддерживают 25 цепей, предоставляя большему количеству компонентов собственную выделенную цепь.

Этот жгут включает цепи для:

1. Кондиционер и обогрев
2. Аксессуар (активация реле вентилятора и т. Д.)
3. Резервное освещение
4. Стоп-сигналы
5. Зарядка
6. Прикуриватель
7. Купол / Подсветка
8. Электрический дроссель
9. Аварийная сигнализация
10. Источник питания с предохранителем
11. Земля — ​​передние и задние фонари
12. Фары
13. Звуковой сигнал (реле)
14. Катушка зажигания
15. Освещение приборной панели и датчики *
16. Парковочные / габаритные огни
17. Радио / часы (постоянные и переключаемые) **
18. Активация реле (электрический топливный насос и т. Д.)
19. Начиная с
20. Задний фонарь / Фонарь освещения номерного знака
21. Третий стоп-сигнал
22. Указатель поворота
23. Стеклоочистители / Насос омывателя

* Включая провода для;
Указатель уровня топлива
Масляный манометр
Тахометр
Датчик температуры
Вольтметр

** Включает

Провод активации усилителя

Сопротивление | Основные понятия электричества

Схема из предыдущего раздела не очень практична.На самом деле, это может быть довольно опасно строить (прямое соединение полюсов источника напряжения с помощью одного куска провода). Причина, по которой это опасно, заключается в том, что величина электрического тока может быть очень большой в таком коротком замыкании , а выделение энергии может быть очень значительным (обычно в виде тепла). Обычно электрические цепи строятся таким образом, чтобы максимально безопасно использовать высвобождаемую энергию на практике.

Ток, протекающий через нить накала лампы

Одним из практических и популярных способов использования электрического тока является электрическое освещение.Самая простая форма электрической лампы — это крошечная металлическая «нить» внутри прозрачной стеклянной колбы, которая накаляется добела («накаляется») тепловой энергией, когда через нее проходит достаточный электрический ток. Как и батарея, он имеет две токопроводящие точки подключения: одна для входа тока, а другая — для выхода. Схема электрической лампы, подключенная к источнику напряжения, выглядит примерно так:

Когда ток проходит через тонкую металлическую нить накала лампы, он встречает большее сопротивление движению, чем обычно в толстом куске провода.Это сопротивление электрическому току зависит от типа материала, его площади поперечного сечения и температуры. Технически он известен как сопротивление . (Можно сказать, что проводники имеют низкое сопротивление, а изоляторы имеют очень высокое сопротивление.) Это сопротивление служит для ограничения количества тока, проходящего через цепь с заданным значением напряжения, подаваемого батареей, по сравнению с «коротким замыканием», когда у нас не было ничего, кроме провода, соединяющего один конец источника напряжения (батареи) с другим.Когда ток движется против сопротивления сопротивления, возникает «трение». Точно так же, как механическое трение, трение, создаваемое током, протекающим против сопротивления, проявляется в виде тепла. Концентрированное сопротивление нити накала лампы приводит к тому, что на нити рассеивается относительно большое количество тепловой энергии. Этой тепловой энергии достаточно, чтобы нить накаливания стала раскаленной добела, производя свет, в то время как провода, соединяющие лампу с батареей (которые имеют гораздо меньшее сопротивление), едва ли нагреваются, проводя такое же количество тока.Как и в случае короткого замыкания, если непрерывность цепи нарушена в любой точке, ток прекращается по всей цепи. Если лампа установлена, это означает, что она перестанет светиться:

Как и прежде, при отсутствии протекания тока весь потенциал (напряжение) батареи доступен через разрыв, ожидая возможности соединения, чтобы перемыть этот разрыв и позволить току снова течь. Это состояние известно как разрыв цепи , , когда разрыв цепи предотвращает ток повсюду.Все, что требуется, — это один разрыв цепи, чтобы «разомкнуть» цепь. После повторного подключения любых разрывов и восстановления непрерывности цепи она называется замкнутой цепью .

Основа для коммутации ламп

То, что мы видим здесь, является основой для включения и выключения ламп с помощью дистанционных выключателей. Поскольку любой разрыв непрерывности цепи приводит к остановке тока по всей цепи, мы можем использовать устройство, предназначенное для преднамеренного разрыва этой непрерывности (так называемый переключатель ), установленное в любом удобном месте, к которому мы можем провести провода, для управления протекание тока в цепи:

Таким образом выключатель, установленный на стене дома, может управлять лампой, установленной в длинном коридоре или даже в другой комнате, вдали от выключателя.Сам переключатель состоит из пары токопроводящих контактов (обычно сделанных из какого-либо металла), соединенных между собой механическим рычажным приводом или кнопкой. Когда контакты соприкасаются друг с другом, ток может течь от одного к другому, и устанавливается непрерывность цепи. Когда контакты разделены, ток от одного к другому предотвращается воздушной изоляцией между ними, и непрерывность цепи нарушается.

Ножевой переключатель

Пожалуй, лучший вид переключателя, который можно показать для иллюстрации основного принципа, — это «ножевой» переключатель:

Рубильник — это не что иное, как токопроводящий рычаг, свободно поворачивающийся на шарнире, вступающий в физический контакт с одной или несколькими неподвижными точками контакта, которые также являются токопроводящими.Переключатель, показанный на иллюстрации выше, построен на фарфоровой основе (отличный изоляционный материал) с использованием меди (отличный проводник) для «лезвий» и точек контакта. Ручка сделана из пластика, чтобы изолировать руку оператора от токопроводящего лезвия переключателя при открытии или закрытии. Вот еще один тип рубильника, с двумя неподвижными контактами вместо одного:

Конкретный рубильник, показанный здесь, имеет одно «лезвие», но два неподвижных контакта, что означает, что он может включать или отключать более одной цепи.На данный момент это не так важно, чтобы знать, просто базовая концепция того, что такое переключатель и как он работает. Рубильные переключатели отлично подходят для иллюстрации основного принципа работы переключателя, но они представляют определенные проблемы безопасности при использовании в электрических цепях большой мощности. Открытые проводники рубильника делают случайный контакт с цепью, и любая искра, которая может возникнуть между движущимся ножом и неподвижным контактом, может воспламенить любые находящиеся поблизости горючие материалы.В большинстве современных конструкций переключателей подвижные проводники и точки контакта герметично закрыты изолирующим кожухом, чтобы уменьшить эти опасности. Фотографии нескольких современных типов переключателей показывают, что механизмы переключения гораздо более скрыты, чем в конструкции ножа:

Открытые и закрытые контуры

В соответствии с терминологией «разомкнутых» и «замкнутых» цепей, переключатель, который устанавливает контакт от одной клеммы подключения к другой (пример: рубильник с лезвием, полностью касающимся неподвижной точки контакта), обеспечивает непрерывность подачи тока в протекает и называется переключателем замкнутый .И наоборот, выключатель, который нарушает целостность цепи (пример: рубильник с лезвием , не касающимся неподвижной точки контакта), не пропускает ток и называется выключателем с разомкнутым контактом . Эта терминология часто сбивает с толку новичков, изучающих электронику, потому что слова «открытый» и «закрытый» обычно понимаются в контексте двери, где «открытый» приравнивается к свободному проходу, а «закрытый» — к блокировке. В случае электрических переключателей эти термины имеют противоположное значение: «разомкнутый» означает отсутствие потока, в то время как «замкнутый» означает свободное прохождение электрического тока.

ОБЗОР:

• Сопротивление — это мера сопротивления электрическому току.
• Короткое замыкание — электрическая цепь, оказывающая небольшое сопротивление течению тока или не имеющая его. Короткие замыкания опасны для источников питания высокого напряжения, поскольку возникающие высокие токи могут вызвать выделение большого количества тепловой энергии.
• Разрыв цепи — это цепь, в которой непрерывность была нарушена из-за прерывания пути прохождения тока.
• Замкнутая цепь — это замкнутая цепь с хорошей непрерывностью на всем протяжении.
• Устройство, предназначенное для размыкания или замыкания цепи в контролируемых условиях, называется переключателем .
• Термины «разомкнут», и «замкнут», относятся как к переключателям, так и ко всем цепям.

  No related posts.
