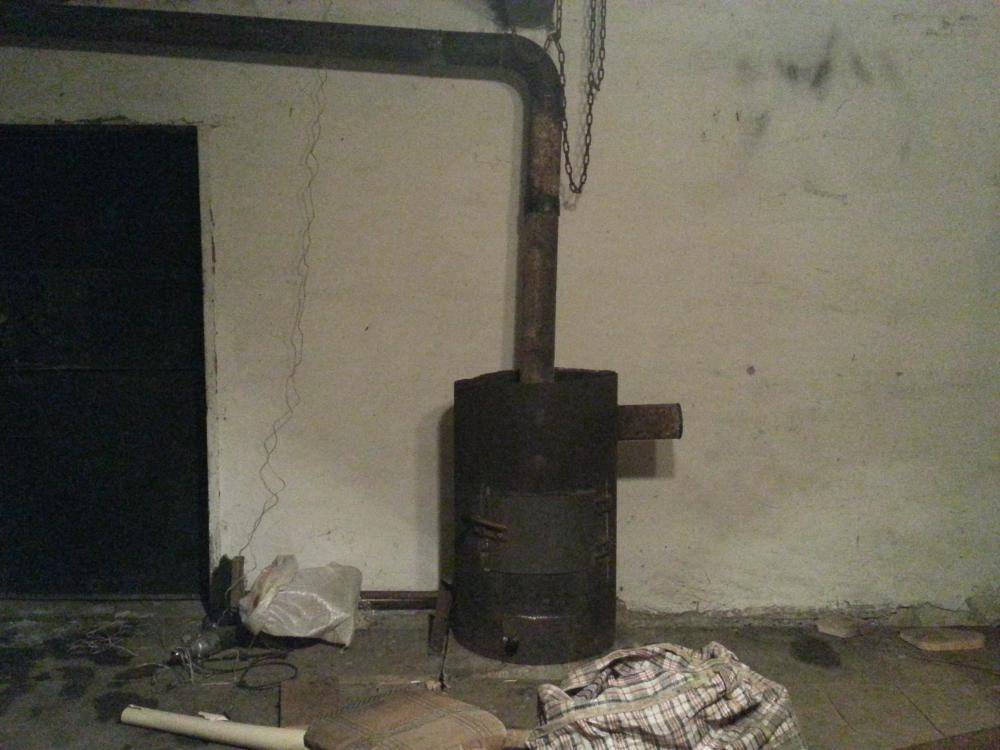

Дымоход в гараже: особенности, методы установки

Автовладельцы не с чужих слов знают, что такое необогреваемый автогараж русской зимою, когда в холодильнике теплее. Ледяной мотор не стремится включаться с первого раза, застывает масло, тяжело открываются дверки и окна, а ремонтные работы по автомашине становятся каторгой. Если пользователь использует свой гараж в роли мастерской, то устройство системы обогрева просто необходимо. Выполнить дымоход в гараже профессионально и безопасно для окружающих не так уж и сложно и не потребует много времени и средств, если прислушаться к советам специалистов.

Способы прокладки труб и варианты выхода дымохода

Принципиальная схема сооружения газохода для буржуйки сможет быть выполнена по одному из 3-х вариантов, отличающихся по зоне месторасположения газохода и его точки вывода из гаража наружу.

Способы прокладки труб и варианты выхода дымохода

Базисные схемы расположения правильного дымохода:

  1. Дымоотвод будет выводиться в атмосферу через стену на положении 210-255 мм от потолочного покрытия.
    Это сегодня — оптимальная и действенная норма, поскольку часть дымоотводящейтрубы, проходящей через гараж, несомненно будет выполнять роль “аккумуляционной батареи”, мощного теплового устройства, тепло которого вливается в общий баланс подогрева гаража. Поэтому для создания и поддержания необходимой температуры окружающего воздуха потребуется расходовать меньше твердого топлива.
  2. Второй метод очень редко используют для обогрева автогаражей либо СТО, поскольку устройство его довольно трудоемкое во время выполнения монтажных операций. В данном варианте дымоотвод проходит сквозь все комнаты, не входя в отверстие в стенке, а подымается к потолочному своду и вводится в атмосферу через крышу здания. Устройство довольно эффективно для подогрева гаражного помещения, но для вывода дымовых газов потребуется проделать целый ряд мероприятий, чтобы предохранить от перегрева абсолютно все пожароопасные строительные материалы, которые находятся в зоне пересечения с трубой.
  3. Третий способ сооружения — наименее качественный по теплопередаче, но обладает гораздо большей пожароусточивостью. В таком варианте дымоход практически сразу выводят на двор и фиксируют вертикально впродольнаружной стенки гаража. При этом, тепловая энергия для подогрева строения будет распространяться только от самой плиты. Труба, даже при высококачественной изоляции, станет стремительно выхолаживаться и забирать от печки дополнительную энергию, увеличивая потери в окружающую среду, а следовательно, для разогрева объекта и сохранении требуемой температуры воздуха понадобится большее количество твердого топлива.

Наиболее часто в ситуациях автогаражей либо СТО избирают первый, пореже — третий, и очень редко — второй способ.

Виды подходящих материалов для изготовления дымохода

После выбора варианта плиты, нужно подумать о дымоходе для буржуйки в гараже. Создавать его из кирпича для элементарной портативной печи очень дорого и неоправданно, в связи, с чем надежнее остановить свой выбор на стальной либо асбестобетонной конструкции. В трубу вставляется заслонка для перекрытия патрубка к источнику тепла.

Такую трубу можно купить либо сделать своими руками, в частности, методом гибки легированного стального листа. Предпочтительнее выбрать металлический дымоход, который считается более долговечным и подходящим для использования в нежилых помещениях.

Перед тем как сделать дымоход, кроме дымоотводящей трубы, дополнительно потребуются строительные материалы:

  • Грибок с целью укладки на внешний выход трубы;
  • герметическая паста для уплотнения щелей;
  • пригодные по размеру труб соединительные колена;
  • термоизоляция;
  • проходная гильза для выполнения дырки в кровле.

Технология сооружения дымохода в гараже

Установку дымоотвода собственными силами, необходимо начинать с определения месторасположения, где произойдет объединение внешней и внутренней составляющей дымовыводной системы печи. Это вполне сможет быть пустой промежуток непосредственно под крышей. На корпус буржуйки помещают абсолютно все узлы и детали по очередности. На выходе из плиты допускается использовать не тонкий металл, а чугунное колено. Продолжительность эксплуатации в этом варианте, значительно возрастет.

Компоненты трубы нужно ставить до тех пор, пока конструкция не достигнет обозначенного места сборки. В зоне прохождения свода подготавливают просвет, с размером большим диаметра дымохода. Подобное делают для наилучшей фиксации и теплоизоляции в перекрытии.

В том случае, если поблизости проходящего газохода размещаются пожароопасные стройматериалы, их непременно убирают либо, теплоизолируют. Перечисленные мероприятия помогут сберечь гараж от возможности возгорания, поскольку в период подъема температуры в печке, труба также больше разогревается, это обязательно повлечет к созданию пожароопасной ситуации.

Материалы и инструменты

Компоновка сооружения производится снизу на верх, в таком случае начиная от топки до оголовка, для этого потребуются:

  • Переходный модуль из фитингов от печки к дымоходу, а в зависимости от разновидности, вероятно, потребуется ответвление;
  • мультислойнаятруба;
  • шибер-затвор, даёт возможность отрегулировать тягу;
  • огнеустойчивые стройматериалы для установки хода сквозь свод;
  • пластинки из покрытой цинком стали, габаритом приближенно 500х500 мм — для защиты доступа;
  • изоляционные материалы для теплозащиты перехода кровельного пирога, к примеру, зонд ради защищенности извне;
  • оголовок дымовой трубы;
  • хомуты с целью закрепления сборочных элементов из подсчета одна штука на каждый узел крепления к стене;
  • конденсатосборникдля стекающей воды;
  • сверхвысокотемпературныйгерметик с целью изоляции стыковочных швов;
    трубы разного диаметра металлические из подсчета 1 шт/м дымопровода;
    проволока некорродирующая для растяжки;
  • метизы, гвозди.

Список инструментария незначительный:

  • Электродрель со свёрлами по бетонным конструкциям и дереву;
    лобзик;
  • отвёртка и ключ гаечный с целью монтажа системы крепления;
  • пластмассовые вставочки (дюбеля) в целях крепления держателей;
    молоток.

В зависимости от строительной конструкции дымопровода возможно понадобятся и иные инструменты и приспособления, что будет понятно после оформления эскизного проекта.

Чертежи и расчеты

Запланировав район монтирования буржуйки, и выработав принципиальную схему дымовой трубы и ее расположение, рекомендуется оформить эскиз, который далее зримо продемонстрирует, какие конкретно компоненты потребуются с целью монтажа устройства.

Чертежи и расчеты

Он может быть несложным, если что-то не понятно, то можно обратиться к профессионалам, они укажут на неточности и помогут сориентироваться в строительной конструкции. Эскиз, возможно, выполнить от руки, только самое главное — тщательнейшим образом замерить и выставить на нем истинные расстояния и габариты.

С данным изображением нужно идти в специальный гипермаркет, в котором многоопытный менеджер-эксперт без усилий, основываясь на вписанные характеристики, выберет абсолютно все требуемые компоненты дымопровода.

В случае, если труба будет выполняться своими силами, ее устанавливают в форме прямой конструкции, поскольку модели дымоотвода со сложным углом, произвести своими руками — невозможно. Весьма важно не забывать, что, в случае, если дымопровод станет переходить через несколько перекрытий, то сопряжения разных частей дымоходной конструкции, должны находиться друг от друга не менее чем на 310 мм. Перечисленное ограничение – обязательно для применения в гаражах. При возможной разгерметизации сборок под воздействием высокой температуры сможет возникнуть огнеопасная ситуация.

Изготовление необходимых деталей и сборка дымохода

Произведенные в заводских условиях компоненты дымоотвода содержат абсолютно все нужные элементы, из которых возможно правильно подобрать элементы для самых разных конструкций дымоотвода любого уровня сложности. В торговых центрах выставлены как обыкновенные комплексы — стальные трубы без теплоизоляции, сэндвич-детали, и все требуемые соединительные узлы. В связи, с чем рекомендуется для обеспечения пожаробезопасности дымовой трубы и продолжительной ее работы, применить заводскую конструкции, а не изготовленную кустарным способом.

Изготовление необходимых деталей и сборка дымохода

Приобретая дымоотвод, нужно просчитать Д трубы. В случае, если его закупают для заводской буржуйки, то исходят от диаметра патрубка этого нагревательного прибора. В том случае, когда печка кустарная, то Д обязан быть в районе 90 и 160 мм, что связано с объемом топочного пространства. Подсчитывается диаметр незамысловато — он обязан быть превышать сечение топки в 2.8 раза, в том случае, если вычислялся Д в мм, а объем – в л. Так для бесхитростной печки “Гном” – диаметр дымохода составит 110.0 мм при топке – 40.0 л.

Изготовление необходимых деталей и сборка дымохода

Инструкция и этапы монтажа конструкции

После того как все будет приготовлено, возможно установить дымопровод из единичных компонентов.

В случае, если их в совокупности довольно много, то взяв за базу схему, заранее на свободной площадке складывают все компоненты в требуемой очередности, таким образом, гораздо проще будет выполнить процесс сборки по месту.

Первоначальным этапом надлежит выполнить облицовку стены за топкой и дымоходной трубой термостойким материалом, к примеру, асбестом. Затем, в стенке либо в потолке требуется выполнить сквозной проход сечение, которого зависит от выбранного метода термоизоляции.

В случае, если стенка бревенчатая, потребуется произвести либо купить деревянную коробку, с круглым отверстием на 5 мм превышающей диаметр дымохода. Края его обязаны выходить из стенки либо потолка на 160 -210 мм.
Если стенка кирпичная, тогда в выполненное отверстие, размещают особенный проходной стакан. Этот элемент требуется прочно зафиксировать и с внешней, и с внутренней конструкции стены.

Последующим этапом выполняют соединение партубка от печи с возведенным на крыше участком трубы с использованием нужного хомута, для предотвращения выхода дымовых газов. В том случае, если проход организован в стенке, то последующим элементом трубы ставится колено с небольшим углом.

Если же дымоотвод станет выходить сквозь площадь потолка, в таком случае ставится гладкий участок дымохода, с расчетом, чтобы он либо завершался за 400 – 500 мм от свода, либо же подымался над кровлею на 300 – 400 мм.

Необходимая суммарная высота дымопровода должна быть не менее 5 м, но в варианте с трубой для времянки во вспомогательных комнатах уровень можно сократить. Самое главное — возвысить ее над крышей, в соответствии с установленными государственными нормами.

Внешняя труба утепляется либо сделана из сэндвич-сегментов. Дымоотвод для прочности закрепляется к стенке особыми кронштейнами, которые также смогут быть включены в покупной комплект или быть сделаны своими руками из железного уголка.

Возвысив трубу вплоть до уровня конька кровли и капитально зафиксировав ее на стенке, поверх на дымоотвод одевают грибок, который предохранит сооружение от проникновения внутрь листвы и атмосферной влаги.

Проверка системы

Дымоход полностью готов, однако прежде чем его зафиксировать, нужно потопить источник тепла и проконтролировать плотность и тягу. В варианте обнаружения проблем по данным параметрам, потребуется устранить первопричину, а уж после этого закреплять конструкцию. В том случае, если внешняя часть дымопровода вышла довольно высокой, рекомендуется устанавливать проволочные растяжки, накрепко соединив конструкцию, с тем, чтобы при мощном урагане либо сходе снежных масс с кровли, труба не была повреждена.

Для того чтобы качественно сделать дымоотвод в гараже нужно соблюдать строгие рекомендаций:

  1. Производя сборную конструкцию, внутреннюю часть пропускают под уклоном вдоль стенки, с тем, чтобы теплопередача исходила не только от печки, но и от дымовентиляционного канала.
  2. Прямоточный дымоход помещают на объектах, рассчитанных для краткосрочного нахождения персонала. Поскольку при подобной конструкции тепловая энергия в здании хранится, до тех пор, пока работает печка, после ухода персонала отделение стремительно простывает и создается конденсация на трубе и других металлических конструкциях в гараже.
  3. В зонах излома должна быть установлена дверка для контроля и чистки сажи.
  4. На этапе оформления чертежа дымовой трубы печки, нужно избегать прямых углов, с тем, чтобы не образовывать препятствий дымовым газам.

Особенности эксплуатации

Дымоотвод в гараже требует периодическое обслуживание. Которое заключается в обследовании наружного вида системы и сажеочистки внутреннего пространства газоходов. Количество обслуживающих этапов исключительно зависят от конструкции дымохода. В том случае, если это асбоцементный дымоотвод — то его необходимо прочищать чаще из-за шершавой поверхности, на которой интенсивно собирается сажа. Железный дымоотвод из буржуйки, со временем сможет покрыться пятнами от пережога и вовсе прогореть. Данные сбои приводят к дополнительным затратам — понадобится замена дымохода.

Для железного дымохода многократность выполнения чистки трубы – 1 раз/год. Равным образом необходимо осуществлять ревизию наружного состояния используемого материала — возможно, какие-то части могли перегореть.

Доскональный осмотр внешнего состояния дымопровода дает возможность своевременно диагностировать необходимость в смене того либо другого узла. Нельзя игнорировать эту процедуру — поскольку через дыры в дымопроводе чад станет следовать в гараж, а последующая работа нагревательного устройства будет невозможна. Систематическая очистка от сажи, наоборот, сможет помочь увеличить период работы дымовых труб, а так же создаст условия, когда тяга будет на высоком уровне, а буржуйка будет работать эффективнее.

Невзирая на несложность и малую себестоимость установки, печь-буржуйка на сегодня является актуальным источником для обогрева. Несмотря на свои скромные размеры, она гарантирует идеальную теплопередачу и создание в помещении комфортных условий, но для этого потребуется правильно обустроить дымоотвод для печи.

Дымоход для буржуйки в гараже своими руками: как сделать

Краткое содержание

Буржуйка

Буржуйка, которая используется на протяжении многих лет, все еще популярный предмет обихода, который помимо обогрева несет в наши дома уютную атмосферу и спокойствие. Благодаря тому, что габариты изделия не очень велики, она отлично поддается транспортировке, а ее установка не требует дополнительных затрат.

Для того чтобы установить буржуйку в своем доме, первое, что нужно сделать, это подыскать место, где будет расположен данный предмет обихода.

Второе что необходимо сделать, это подобрать материал, из которого будет изготовлен дымоход для буржуйки.

Буржуйка, как и другие виды печей, имеет две основные части:

Колённый дымоход

  • Труба,
  • Внутренние элементы конструкции.

Трубу обычно изготавливают из металлических листов своими руками, а в последнее время все чаще используют коленный дымоход.

Кроме этого, буржуйка может иметь горизонтальное направление и вертикальное. В горизонтальном варианте предусмотрен мешок, где будет концентрироваться тепло, что улучшит показатели обогрева помещения.

Для вертикального варианта все немного сложнее. Чтобы улучшить показатели обогрева, предусмотрены несколько изогнутых каналов. Это позволяет задержать некоторое количество дыма, тем самым увеличивая теплоотдачу, а также увеличивая длительность использования печкой.

 Материалы

Дымоходы из металлической трубы

Одним из достоинств буржуйки является ее компактность, поэтому использование кирпичного дымоотвода, не вариант. Если планируете установить дымоход для буржуйки в гараже, то отдайте предпочтение металлическим или асбестовым трубам.

Изготовление дымохода

Металлический вариант, более легкий в обработке, и выполнить это своими руками достаточно просто. Необходимо позаботиться о прорубке перекрытий для вывода продуктов горения.

Асбестовый вариант используют только для верхней части дымоотвода, самую большую температуру, которую может выдержать этот материал, равняется 300 0С.

Нужно учитывать, что дымоход должен состоять из нескольких элементов, в случае поломки, легче отремонтировать один отрезок, чем полностью всю конструкцию.

Монтаж дымохода из нержавейки

Для изготовления дымоотвода своими руками вам понадобятся:

  • Металлическая труба, или листовой металл, из которого ее можно сделать. Диаметр должен быть не менее 16 см, этого вполне достаточно, чтобы выполнить функции основного дымохода.
  • Тройник с тем же диаметром, на одном конце которого должна быть заглушка.
  • Колена для стыков. Это поможет повернуть и изогнуть дымоход. Одно колено должно соответствовать размерам: 10х120 см, все остальные 16х120 см.
  • «Гриб», устанавливающийся на конце дымоотводной трубы.
  • Герметик или асбестовый шнур, для укрепления швов.
  • Материалы для теплоизоляции.
  • Битумная смола.

Монтаж дымохода

Многие зададутся вопросом, как сделать дымоход для буржуйки? Следуя правилам данного процесса это можно сделать своими руками, не пользуясь помощью специалиста.

Монтаж и утепление дымохода

Монтаж дымоотвода своими руками должен начинаться с определения местонахождения, где будет соединение наружной и внутренней части буржуйки. Это вполне может быть чердак, или свободное расстояние под крышей. На корпус буржуйки размещают все детали по очереди. На выходе из буржуйки можно воспользоваться не только тонким металлом, но и чугунным коленом. Второй вариант предпочтительнее, ведь срок службы в этом случае, заметно увеличится.

Элементы трубы необходимо устанавливать до того момента, пока высота не дойдет до отмеченного расположения соединения.

В месте прохождения перекрытия подготавливают отверстие, с большим диаметром, чем у трубы. Это проделывают для лучшей фиксации и обмазывания в месте где пересекается линия перекрытия.

Если возле проходящей трубы располагаются легковоспламеняющиеся материалы, их обязательно убирают или изолируют. Это обезопасит ваше строение от возгорания, ведь в момент повышения температуры в печи, труба тоже сильнее прогревается, это приведет к вероятности возгорания.

В подготовленное отверстие закрепляют проходной стакан, в который заводят трубу. Следующий этап, это стыковка внутреннего и внешнего элемента трубы. Высота дымоотвода должна, закончится выше уровня крыши, минимальное расстояние это 10 см. Место вывода через крышу так же заделывают, как и внутреннюю часть пройденного перекрытия:
  • Подготовить отверстие в кровле с большим диаметром, чем у трубы.
  • Для заделки можно воспользоваться теплоизолирующим материалом.
  • Выведенная труба фиксируется при помощи жестяного листа. Если жестяного листа под рукой не оказалось, можно применить кирпич.

Чтобы кирпичная кладка удерживала трубу качественно, необходимо подготовить для нее основание. Образовавшиеся щели между кирпичами необходимо замазать ором из глины.
Снаружи труба обмазывается битумной смолой и заворачивается теплоизолирующим материалом. Его функции отлично выполнит минеральная вата. В образовавшемся расстоянии между трубой и верхней частью дымохода нужно расположить блюдце, оно исключит проникновение горячих частиц.

Гриб для дымохода

На верхнюю часть дымоотвода устанавливают «гриб», который будет охранять трубу от попадания различных загрязняющих предметов и погодных условий. После окончательной установки конструкции можно приступить к отделке швов. Это выполняют своими руками, используя для этого герметик. Это позволит избежать проникновения дыма внутрь строения. Выбирая герметик, обратите внимание на его характеристики, он должен выдерживать достаточно высокую температуру.

После высыхания герметика, можно проверять выполненную работу. Для этого печь затапливают и наблюдают за выходом дыма. При правильном сборе устройства дым не попадает в помещение, а выходит наружу.

Уход

  • Рекомендуется регулярно делать проверку на предмет деформирования. Незамеченные вовремя дефекты, приведут к разрушению конструкции.
  • Не реже одного раза в год необходимо делать прочистку. Для этих целей вполне подойдут и народные средства и современные.

Видео: Как устранить течь на крыше возле трубы

Дымоход для буржуйки в гараже или мастерской: монтаж своими руками

Буржуйка — это металлическая переносная печь длительного горения. Используется в быту с давних времен. В настоящее время она не утратила свою актуальность. Ее устанавливают в гаражах, мастерских, летних домиках и дачах, не только как отопительный прибор, но и как элемент декора. Современные дизайнерские решения вполне позволяют установить печку даже в элитном доме.

Но простота конструкции не говорит о том, что при установке можно относиться халатно к обустройству места монтажа дымохода для печки буржуйки. Перед тем как поставить печь необходимо сделать основание, то есть проложить под нее огнеупорный материал, чтобы случайно упавшие угольки и тепло от печи не вызвали пожар. Далее нужно выбрать место, где пройдет дымоход для буржуйки в гараже или ином помещении.

Буржуйка по сей день остается очень популярным видом печи длительного горения

Выбор места под дымоход

Первым встает вопрос, из чего сделать дымоход для буржуйки. Обычно материал на изготовление дымохода для печки буржуйки подбирается согласно его назначению. Для переносной печи нет смысла обустраивать кирпичные сооружения, достаточно взять металлическую или асбестовую трубу. Но лучше посоветоваться со специалистом, как правильно сделать дымоход для буржуйки.

Прежде чем начать собирать конструкцию, лучше снять все размеры и сделать хотя бы набросок. Так как дымоход для буржуйки подвесная конструкция и все повороты и места соединения желательно продумать заранее. Особенное внимание необходимо уделить местам прохождения сквозь стены, потолки и кровлю, а также просчитать количество и форму изгибов, определить длину дымохода для буржуйки.

На сегодняшний день в строительных магазинах можно подобрать трубу и колена любого диаметра для сборки дымохода, главное, как рассчитать дымоход для буржуйки, правильно определить его диаметр. В печках заводского производства уже существует небольшой отрезок выходной трубы, поэтому подобрать диаметр дымохода для буржуйки просто. Составляющие комплектуем согласно конструкции, так как существует 3 вида вывода дымохода:

  • в стене под потолком. Самая оптимальная конструкция. Дымоход буржуйки внутри помещения играет роль отопительного прибора и минимум соприкосновений с другими поверхностями. И после демонтажа можно просто поставить вентиляционную решетку. Обычно вывод дымохода для буржуйки через стену делают на высоте 20-25 см от потолка;
  • в потолке. Довольно затратная конструкция, так как, необходимо пройдя потолок не попасть в стропильную систему. Далее провести трубу, прорезав кровлю так, чтобы впоследствии по трубе не текла вода. В случае двухэтажного строения добавится дырка между этажами. Проводя все эти работы необходимо учитывать пожара безопасность;
  • в стене на уровне выхода из буржуйки. Самый пожара безопасный способ, так как весь дымоход находится снаружи. Но он имеет ряд недостатков, главным из которых является быстрое остывание трубы. В связи с этим, холодный воздух вытягивает тепло с печи и в последующем из помещения. То есть после того как печь прогорела, необходимо перекрывать дымоход, Чтобы через него не выстудить помещение.

При обустройстве дымохода для буржуйки в гараже или мастерской, чаще выбирают первый метод, как самый эффективный.

Монтаж дымохода своими руками

Мало кто согласится нанимать рабочих, чтобы установить трубу для буржуйки. В этом деле все специалисты, но редко кто задумывается, что конструкция должна быть герметичной, пожаробезопасной и главное, с хорошей тягой, чтобы не задыхаться от угарных газов. Мало кому известно как сделать правильный дымоход для буржуйки. В связи с этим при изготовлении и монтаже дымохода для буржуйки своими руками следует придерживаться 5 основных правил:

  1. соблюдение противопожарной безопасности. Все места примыкания или соприкасания дымохода с другими поверхностями, обработать огнеупорными смесями и установить противопожарную изоляцию;
  2. собрать трубу из 2-х или 3-х частей, а не цельнометаллическую. Это делается на случай прогорания или демонтажа для облегчения замены устаревших элементов;
  3. при выводе через стену произвести точные замеры и заказать угловые элементы в профессиональном сервисе. Такие элемента самостоятельно изготовить невозможно. Поэтому лучше не рисковать;
  4. выводить прямую трубу через потолок. Такая конструкция наиболее применима к гаражу или мастерской, где практически отсутствует чердачное помещение;
  5. дымоход крепить только при помощи хомутов, никаких сварных соединений, так как в дымоходе постоянно меняется температура и происходит расширение и сужение металла, от чего сварное соединение может лопнуть, особенно в сильные холода.

Подготовив чертеж с учетом расчета дымохода для буржуйки, заготавливаем комплектующие. Здесь понадобится:

  • трубы металлические, желательно толстостенные, необходимой длины, диаметром согласно печному отверстию или расчетам;
  • тройник с заглушкой, которая ставится на свободное ответвление и выполняет функцию ревизии;
  • колпак, устанавливаемый на конце дымохода;
  • герметик жаропрочный, асбестовый шнур и лист для теплоизоляции;
  • битум и песочница.

Для самостоятельного монтажа выбирается самый простой выход дымохода, без колен и изгибов прямой выход через крышу.

Сборку конструкции ведут с двух сторон, главное не промахнуться в отверстиях, поэтому начинают именно с них. Соединение частей трубы должно находиться в 30 см от места прохождения через перекрытия, лучше это сделать на чердаке, чтобы в случае плохого примыкания дым не попал в помещение.

Снизу начинаем с печи. Первый участок около полу метра лучше всего сделать из чугунного отрезка или толстостенной трубы, так как это самое высокотемпературное место подверженное быстрому прогоранию. Далее устанавливаем отрезок, выходящий наружу, предварительно вырезав отверстие в перекрытии.

Обустраивая проходы в потолке, стене и крыше, необходимо не забывать, что труба практически по всей длине нагревается. Поэтому в деревянных перегородках устанавливаются песочницы, выполненные под заказ по диаметру дымохода и заполняемые огнеупорным материалом. Подобный элемент можно сделать самостоятельно. В перекрытии вырезается отверстие на 15-20 см больше диаметра трубы. К внутренней стороне крепится лист асбеста, поверх него лист нержавеющей стали с готовым проходным стаканом под дымоход. После установки трубы в перекрытии, участок находящийся вокруг нее полностью засыпается огнеупорным материалом.

Далее опускаем дымоход через кровлю. Для этого берем кусок жести с проделанным в нем отверстием на 3-4 см большего диаметра, обустраиваем на поверхности кровли и через него опускаем трубу до места соединения. Места сопряжения кровельного покрытия и жести обильно промазываем битумом, а возле трубы проходим жаростойким герметиком. Эти меры необходимы для предохранения от попадания атмосферных осадков внутрь помещения.

На наружный конец дымохода надевается колпак, предохраняющий от попадания осадков и выполняющий роль дефлектора и искрогасителя. Высота трубы должна быть выше уровня конька на 10 и более сантиметров. Во всех местах прохождения через препятствия дымоход должен иметь теплоизоляционную прослойку.

Дымоход готов, но прежде чем его окончательно закрепить, необходимо затопить буржуйку и проверить герметичность и тягу. В случае отсутствия одного из них, необходимо устранять причину, а уж потом фиксировать трубу. Если наружная часть дымохода получилась очень высокой, необходимо установить проволочные растяжки, надежно закрепив, чтобы при сильном ветре или сходе снега с крыши труба не сломалась. Вопрос, как сделать дымоход для буржуйки закрыт.

Полезные советы при обустройстве дымохода

Печка буржуйка, это самый оптимальный отопительный прибор для небольших, редко отапливаемых помещений. И ознакомившись, как правильно сделать дымоход для буржуйки, желательно придерживаться определенных советов:

  • изготавливая сборную трубу внутреннюю часть ее пропустить под наклоном вдоль стены, чтобы теплоотдача шла не только от печи, но и от дымового канала;
  • прямоточный дымоход устанавливать в помещениях, рассчитанных на кратковременное пребывание. Так как при такой конструкции тепло в помещении держится, пока горит печь и это правильный дымоход для буржуйки в гараже, после ухода помещение быстро остывает и не создается испарина на замках и петлях ворот;
  • в местах изгиба необходимо предусмотреть дверцы для ревизии. При помощи троса, ершика и отвеса производить периодическую чистку дымохода от сажи;
  • на стадии составления чертежа дымоотвода печи, постараться избежать прямых углов, чтобы не создавать помех дымовому потоку;
  • ознакомиться, как рассчитать диаметр дымохода для буржуйки, в случае, если она выполнена своими руками. Для этого необходимо определить объем топки умножить на 2,7 и получится внутренний размер в мм;
  • для уменьшения образования сажи наружную часть трубы желательно утеплить;
  • предусмотреть возможность установки заслонки, чтобы уменьшить отток тепла в трубу.

При правильном монтаже и соблюдении правил безопасности и эксплуатации печка буржуйка будет незаменимым источником тепла в любые морозы. А правильный дымоход для буржуйки не предоставит хлопот во время топки.

Делаем дымоход для буржуйки в гараже: полезная информация

Хотите установить в гаражном помещении собственную систему отопления? Желаете находиться там в комфортной обстановке, заниматься техническим осмотром и ремонтом в тепле? Безусловно, когда автолюбитель занимается с машиной в обогреваемом гараже, он и ощущает себя несравнимо лучше, и работает быстрее, и добивается больших результатов.

Научимся изготавливать своими руками дымоход для буржуйки в гараже. Ведь если в помещении стоит печка, дымоход для нее крайне важен. Он должен быть качественным, надежным. При этом надо обеспечить герметичность соединений, подумать о безопасности. Подберем необходимые материалы, рассмотрим схемы строительства дымохода, уделим внимание основным этапам монтажа. Также не стоит забывать о правильной эксплуатации, об уходе за дымоходом.

Схема, технология строительства дымохода в гараже

Буржуйка станет лучшим вариантом для отопления гаражного помещения. Конструктивно дымоходы отличаются, но в подавляющем большинстве случаев в них можно выделить два базовых элемента: часть для вывода из помещения дыма и теплообменный сегмент. Если сделать своими руками тепловую часть, эффективность печки резко увеличится.



Также буржуйки принято делить на горизонтальные и вертикальные. Дымоход для буржуйки в гараже будет иметь отличия в зависимости от положения печки.

В вертикальной буржуйке дымоход сделать немного сложнее. Понадобится делать изогнутые каналы, чтобы хорошо выводить дым со всеми продуктами горения на улицу.

В горизонтальных печах делают специальные дымовые камеры. Когда дым попадает в такую камеру, его скорость сразу замедляется. Тепловая энергия при этом идет в помещение, максимально сохраняясь. КПД работы печки растет.



Выбор материала для изготовления дымохода

От грамотного выбора материалов тоже во многом будет зависеть эффективность, долговечность дымохода для печки в гараже. Рассмотрим основные варианты.

Можно выполнить дымоход из кирпича. Однако это дорогостоящий материал. А в процессе монтажа трубы из кирпича могут возникнуть проблемы, поскольку с такими материалами лучше работать профессиональным строителям.

Также используют асбестовые трубы, но этот вариант тоже нельзя назвать оптимальным. Дело в том, что такие трубы имеют чрезмерно низкий температурный порог горения, отличаются дороговизной и громоздкостью, их значительно сложнее монтировать. Кроме того, сажа нередко скапливается и загорается в дымоходе, поскольку трубы внутри шероховатые. Наконец, асбест не отличается долговечностью, так как быстро разрушается из-за негативного воздействия окислов.

Лучшее решение – использовать металлические трубы и элементы. Их удобно обрабатывать, резать и монтировать. Металл обладает отличными эксплуатационными характеристиками, устойчив к износу. Стальные дымоходы отлично выдерживают высокие температуры, практически не засоряются.

Что нужно для монтажа? Простые советы

Вот простая инструкция по установке дымохода для буржуйки в гараже своими руками. Вам понадобятся три колена, чтобы состыковать элементы конструкции, а также тройник и защита для дымоходного отверстия.

Дымоход состоит из внешней и внутренней части, которые соединяются между собой. Чтобы вывести трубу наружу, в потолке вырезают специальное отверстие. Также важно не забыть все швы тщательно обработать герметизирующим составом. Когда есть герметик на потолке в зоне прохождения трубы, его убирают для гарантирования пожарной безопасности. Очень важно позаботиться о нужном уровне тяги. И здесь лучше всего получить консультацию специалиста.

Как обезопасить обеспечить герметичность?

Особенно важно гарантировать соблюдение всех условий для герметичности, если дымоходная труба выводится вертикально вверх. В потолочном покрытии для этого монтируют стакан, а все швы тщательно обрабатывают эффективным герметиком.

Можно использовать битум. Он наносится тонким слоем непосредственно на внешнюю часть дымоходной трубы. Особый защитный зонтик, так называемый «гриб», помогает оградить трубу от влаги, осадков.

Видео: устраняем течь на крыше возле трубы

На крышах возле дымоходных труб появляются течи. Чтобы все было герметично, влага не попадала внутрь гаража, надо грамотно устранить течь. Следующее видео поможет сделать это качественно.

https://www.youtube.com/watch?v=YK8P7vyiWD0&feature=youtu.be

Изготовление дымохода: еще один алгоритм

Вот еще один популярный алгоритм изготовления дымоходной трубы. В первую очередь вам понадобится запастись следующими деталями и материалами.

  • Три стыковых колена.
  • Тройник с заглушкой (160 мм).
  • Два колена 160 на 1200 мм.
  • Одно колено с параметрами 100 на 1200 мм.
  • Специальный гриб размером 200 мм.

Также нужно иметь при себе качественные материалы для теплоизоляции и герметизации, проходной стакан и козырек от дождя. Чтобы обеспечить герметичность конструкции, можно взять специальный шнур из асбеста или современный герметик с повышенной рабочей температурой.

Монтаж дымохода

Теперь рассмотрим более подробную пошаговую инструкцию монтажа дымохода для гаража. По ней вы сумеете все сделать своими руками, обеспечивая высокий уровень качества.

  1. В первую очередь надо зафиксировать первый отрезок дымохода. Это делается на дымоходном отверстии.
  2. Потом идет наращивание колена трубы вплоть до самого уровня перекрытия. Через него труба уже будет выводиться.
  3. На следующем этапе надо сделать отверстие в перекрытии. Его диаметр составляет минимум 160 мм. Здесь важно помнить о соблюдении требований пожарной безопасности: место, где дымоходная труба проходит через перекрытия, слой теплоизоляции удаляют.
  4. В отверстие вставляют проходной стакан. Именно через него и пропускают дымоход.
  5. Потом можно состыковать дымоходную трубу с наружным коленом.
  6. Затем слой битума наносят на наружную часть дымохода. Битум обязательно теплоизолируют с помощью специального материала, например, минеральной ватой.
  7. Грибок устанавливается над верхним сегментом дымоходной трубы. Это позволяет предотвратить засорение дымохода, оградить его от попадания мелкого мусора, осадков и посторонних предметов.

Когда монтаж дымохода полностью завершен, можно начинать эксплуатировать буржуйку.

Регулярный уход за дымоходом

Дымоход нуждается в регулярном уходе, эксплуатировать его надо бережно. Тогда он прослужит долго, будет работать без сбоев. В особом внимании нуждается наружная дымоходная труба. Ее обязательно регулярно проверяют: важно выяснить, не появились ли дефекты, например, трещины, коррозия, прогоревшие участки. Такой технический осмотр желательно проводить не реже одного раза на протяжении года, а лучше чаще.

Специалисты отмечают, что трубу также необходимо хотя бы один раз в год тщательно прочищать. Оптимальный вариант – сжечь для этого в топке специальные средства. Они в процессе сжигания эффективно устраняют все продукты сгорания. Есть и проверенный традиционный метод: в печке сжигают несколько поленьев из осины. Они создают более высокую температуру горения, благодаря чему сажа устраняется из трубы.

Запомните важный совет! Дымоход не является цельной, капитальной конструкцией. В связи с этим не стоит применять для его чистки механические инструменты, например, металлические ерши или гири. Нужны более бережные методы.

Простая печка с дымоходной трубой – отличный вариант для создания эффективной тепловой системы в гараже. Главное, построить правильно дымоход, а затем не забывать его проверять и обслуживать.

Дымоход в гараже через стену 👉 материалы, принцип работы конструкции

Если у хозяев возникло желание монтажа в своем гараже полноценной системы отопления для провождения времени в комфортных условиях, то в принципе соорудить всё можно самостоятельно. Но потребуется вникать в процесс монтажа, учитывать даже малейшие нюансы. В обогреваемом гараже автовладельцу удобнее чинить машину, проводить ее осмотр на предмет поломок. При организации отопления потребуется дымоход. Его удобно формировать через стену. А после установки важно всегда помнить о правилах эксплуатации и мероприятиях по уходу.

Дымоход в гараже через стену

Выбор материала для дымохода

Чтобы самостоятельно соорудить дымоход под буржуйку, нужно знать, какой материал лучше взять, какие инструменты и комплектующие. Материалы должны соответствовать следующим критериям:

  • сделаны из нержавейки;
  • износостойкие;
  • нормально реагировать на высокие температуры.

Если особо не принципиально, какой материал взять, то можно делать кирпичный канал. Но затраты при этом увеличатся, а обслуживание будет более сложным. В связи с этим чаще предпочтение отдается гофрам из металла.

Подходящие материалы

Для монтажа потребуются:

  • проводчики из металла – диаметром 16 см;
  • тройник – может потребоваться для организации отвода;
  • колена для стыковки – они помогают изменить направление канала – нужно обязательно учесть, что размер не меньше 16 см;
  • гриб – его закрепляют на оголовке, он нужен в качестве защиты и усиления тяги;
  • герметик – он надежно герметизирует стыки для обеспечения соответствия системы нормам безопасности;
  • материалы для теплоизоляции, их используют в зонах прохода через стены;
  • битумная смола.

Принципы устройства дымохода

Буржуйка – отличный способ отопления гаража. Конструкция дымохода отличается. В большинстве моделей выделяется 2 основных элемента:

  • вывод из помещения;
  • сегмент теплообмена.
Принцип устройства

Если соорудить тепловую часть самостоятельно, то производительно печки заметно увеличивается.

Все буржуйки делятся на 2 типа:

  • горизонтальные;
Горизонтальная модель
  • вертикальные.
Вертикальная модель

Дымоход при этом отличается в соответствии с расположением печки. В вертикально расположенной сложнее организовать отведение дыма. Потребуется формировать изогнутые каналы, чтобы правильно выводить отработанный от горения дым на улицу.

Горизонтальные модели дополняются специальными камерами. Если дым попадает в камеру, замедляется его скорость. Энергия при этом отдается помещению, сохраняется максимально. За счет этого увеличивается КПД печки.

Виды дымоходов

Выделяют три типа конструкции дымоходов для буржуек:

  • Максимально эффективный для обогрева. Это труба, которая выходит из печи, поднимается к потолку, но не доходит до него, поворачивая к стене. Через стену канал выходит наружу. Труба внутри гаража играет роль активного нагревателя – батареи. Это улучшает теплообмен в гараже при сокращении расхода топлива.
С выходом около потолка
  • Конструкция схожа с первым вариантом. Отличие только в том, что дымоход будет выходить через крышу. Способ тоже эффективный, но понадобится организация дополнительных работ для создания герметичности. Для этого заделываются все щели жаростойким составом герметика.
Через потолок
  • Вывод наружу через стену сразу, когда труба выходит из печи. Данный метод максимально пожаробезопасный, но не так эффективен в отличие от первого.
Через стену на уровне печи

Реже всего реализуется способ выведения дымохода через крышу. А самый популярный – первый метод.

Примерная схема

Инструменты и материалы для работы

Соорудить дымоход самостоятельно достаточно хлопотно. Сборка требует внимательного отношения, соблюдения правил, рекомендаций профессионалов.

Технологический процесс для дымохода через потолок и стену в общих чертах не отличается. Сначала в любой ситуации измеряется длина, потом начинают сборку.

Самостоятельно производство труб нежелательно, так как этот процесс требуется учета множества факторов. Без специальных знаний сделать это просто не получится. Проще всего собрать дымоход своими руками, но из готовых купленных деталей.

Монтаж дымохода через стену

Умельцы редко соглашаются нанимать мастеров для сооружения дымохода к буржуйке в гараже. Большинство хозяев полагают, что они сами в состоянии справиться с поставленной задачей. Но по итогу многие не учитывают герметичность конструкции, допуская ошибки именно в этом отношении. Также нельзя пренебрегать правилами пожарной безопасности, формировать хорошую тягу, чтобы не отравиться или тем более не задохнуться под действием угарного газа. Почти никто не уделяет достаточно внимания правилам организации эффективного и безопасного дымохода. Это не сложно, достаточно соблюдать такие важные правила:

Обработка стыков
  • Следование установкам пожарной безопасности. Все области стыковки дымохода и других поверхностей обрабатываются огнеупорными составами, на них формируется противопожарная изоляция.
  • Соорудить трубу нужно из 2 или 3 частей, она не должна быть цельнометаллической. Это важно в случае прогорания, так как заменить потребуется всего одну часть, которая испортилась в процессе эксплуатации.
Должно быть несколько секций трубы
  • При осуществлении вывода сквозь стену заранее проводятся замеры, заказывают элементы для организации поворотов канала. Их не получится сделать своими руками правильно.
Поворотные элементы
  • Крепить дымоход только хомутами, не использовать сварку, потому что внутри труб постоянно изменяется температурный режим, металл расширяется и сужается, поэтому места сварки могут полопаться, особенно в период сильных морозов.
Хомут

Когда все детали конструкции собраны, прочно прикреплены друг к другу, приступают к следующему этапу – это монтаж колпака. Обязательно проверяется работоспособность и правильность работы системы. Из буржуйки при сжигании не должно вылетать искр.

В качестве гасителя искр допустимо применять сетку с маленькими ячейками – не больше 5 мм. Это актуальное решение, когда крыша или другие расположенные поблизости предметы сделаны из легковоспламеняющегося материала. Когда опасность пожара отсутствует, обходятся простым колпаком. Его надевают на конце дымохода, фиксируют хомутом, надежно закрепляют заклепками.

Колпак

Отличия вывод через стену

Чтобы вывести дымоход через стену не потребуется ППУ или мастер-флеш. Достаточно только трубы, отвода и дефлектора. Через стену организовать выведение легче, так как легче качественно заделывать щели в вертикальной поверхности.

Но не всегда есть возможность отвода через стену. Зачастую гараж устанавливаются рядами без промежутков или имеющегося расстояния не хватает для установки полноценной системы. Сзади постройки также может располагаться другой гараж. В сложившейся ситуации исход один – организация отвода через крышу.

Щели в стене для отвода, который остаются между трубой и стеной, с обеих сторон обрабатываются герметиком с жаропрочными характеристиками.

Этапы установки дымохода

После изучения нюансов и основ следует обратиться к подробной инструкции монтажа. Она поможет соорудить всё собственными руками, обеспечив высокое качество работы.

Последовательность, как правильно сделать, такая:

  1. Закрепление самой первой части дымохода – к дымоходному отверстию в буржуйке.
  2. Наращивание колена до стены – через нее будет осуществляться выведение.
  3. Теперь формируется отверстие диаметром не меньше 16 см. Важно соблюдать установки пожарной безопасности.
  4. В отверстие монтируется проходной стакан – только так можно пропускать дымоходную трубу.
  5. Состыковка трубы с наружным коленом.
  6. На наружную часть наносится слой битумной смолы. Она теплоизолируется специальным материалом, типа минеральной ваты.
  7. Грибок монтируется над верхним сегментом с наружной части здания. Он помогает предупредить попадание мусора, пыли, других посторонних предметов, осадков в дымоход.

После окончательного завершения работ можно приступать к использованию буржуйки.

Подготовка стен

Обязательно стена готовится под прохождение через нее трубопровода. Сначала наносится разметка, потом проделывается отверстие под проходной патрубок.

Затем устанавливается патрубок. Он закрепляется в отверстии по размеру, обязательно дополняется изоляцией из фольгированной минеральной ваты. Потом труба соединяется с печкой. Требуется колено с тремя секциями, оно стыкуется с тройником через переходной элемент.

Отверстие в стене

Если требуется поменять направление, применяется тройник, оснащенный очистным стаканом. Его легко снять для очистки, а фиксируется он при помощи кронштейна.

Труба, выводящая газ, крепится на стену при помощи специального фиксатора. Промежутки между элементами не больше 2 м.

Особенности ухода

Уход за конструкцией осуществляется регулярно. Реализуется проверка швов, особое внимание уделяется местам повышенного риска формирования трещин. Также могут появляться прогоревшие участки и т.п. Очищение организуется минимум один раз в квартал, уже точно не реже одного раза за 12 месяцев. Такой уход поможет поддерживать работоспособность дымохода.

Прочищение проводится посредством сжигания в буржуйке специальных брикетов. Этот газ едкий, вреден при вдыхании, но эффективно очищает трубы от сажи, гари.

Правильный уход

Как определить высоту трубы

Главное правило подсчета высоты: вертикальная деталь дымохода минимум на 50 см больше конька крыши. Чем выше выходит труба – тем лучше тяга, но она так будет менее крепкой и устойчивой. Ее может погнуть порывом ветра.

Оптимальная высота 50-200 см.

Современная модель

Заключение

При соблюдении всех правил постройки и эксплуатации можно получить полноценную систему обогрева для гаража. Она получается эффективной и безопасной. Благодаря сооружению своими руками удается сэкономить средства на найме мастера.

Средняя оценка оценок более 0 Поделиться ссылкой

Как сделать дымоход для буржуйки своими руками в гараже

В холодное время года любое помещение, где находятся люди, требует отопление, гараж не является исключением из этого правила. И одним из самых популярных способов отопления гаража, остается использование проверенной временем буржуйки. А для безопасного эксплуатирования, крайне важно правильно выполнить дымоход для буржуйки в гараже, каким образом это осуществить, мы рассмотрим далее.

Виды исполнения дымохода

Существует три основных принципиальных вида построения дымохода для буржуйки:

  • Первый вариант, который считается наиболее эффективным в плане обогрева выглядит следующим образом: труба, выходящая из буржуйки поднимается к потолку, не достигая его, поворачивает к стене и через нее выходит наружу. Часть трубы, проходящая внутри помещения, исполняет роль активного нагревательного элемента — батареи. Это в большой степени повышает теплообмен внутри гаража при экономичном расходе топлива в буржуйке.
  • Второй вариант представляет собой конструкцию в целом схожую с первым вариантом, только выход дымохода осуществляется не через стену гаража, а через его крышу. Он так же эффективен в плане обогрева, но требует проведения дополнительных работ для обеспечения герметичности крыши, заделывания всех щелей после проделывания отверстия под трубу и обработку его специальным жаростойким герметиком. А так же обеспечения пожарной безопасности крыши, использование специального короба наполненного жаростойким веществом в месте прохода крыши дымоходом.
  • Третьим вариантом осуществления дымохода для буржуйки, является ее вывод за пределы гаража через стену, сразу же, как только он вышел из обогревателя. Этот метод считается наиболее пожаробезопасным, но в плане эффективности отопления помещения, значительно уступает двум предыдущим способам.

Наиболее востребованным вариантом исполнения в помещениях гаражного типа признан первый вариант, бывают случаи, когда реализуется третий способ изготовления дымохода, а вот второй метод применим крайне редко.

Схема вывода дымохода через крышу

Монтируем дымоход

В настоящее время проблем с приобретением комплектующих для осуществления производства дымохода нет абсолютно никаких проблем. А вот самостоятельное осуществление производства труб крайне нежелательно, ведь при производстве трубы необходимо учесть множество факторов, а без применения специальных это становится практически невыполнимым. Лучший способ сэкономить, это собрать самостоятельно дымоход из купленных комплектующих.

Для осуществления работы потребуется:

  • Трубы металлические;
  • Колена для осуществления стыков. Они помогут осуществлять изгибы дымохода;
  • Специальная «шляпка» монтируемая на конце трубы;
  • Огнестойкий герметик либо асбестовый шнурок, для обработки мест соединений;
  • Любой теплоизоляционный материал;

Заслонка вмонтированная в трубу, отлично контролирует теплообмен

Первым этапом определяем будущее место установки самой буржуйки.

Затем определяем на стене место прокола, для прохождения трубы дымохода, затем, если гараж кирпичный, то пробиваем отверстие, а если металлический, то прорезаем отверстие больше диаметром, чем сама труба.

Далее в отверстие вставляем трубу (проходной стакан), а оставшиеся щели вокруг него в случае кирпичной стены забиваем минеральной ватой и облагораживаем раствором или металлическим колпаком, на металлической стене замазываем герметикам.

Далее на патрубок стоящей печки с использованием герметика садится нижний элемент дымохода. Он обязан быть зафиксирован на патрубке печки хомутом, это требование техники безопасности.

Следующим этапом устанавливаем колено, соединяющее наш стакан с нижним элементом дымохода, при этом стык обрабатываем герметикам. Все внутренняя часть дымохода считается завершенной и стоит переместиться на улицу.

На патрубок, торчащий из стены, так же устанавливается колено таким образом, чтобы его свободный выход смотрел вертикально вверх.

Далее устанавливается труба, такой длинны, чтобы она была выше уровня крыши вашего гаража и на ее конце монтируется «грибок» защищающий от дождя и листвы внутреннюю часть трубы.

Для надежности внешняя часть трубы крепится кронштейнами и утепляется (можно использовать минеральную вату в качестве утеплителя).

Схема вывода дымохода сквозь стену

Уход, продлевающий службу

Для обеспечения надежной работы агрегата нужно перед каждым новым сезоном производить несложные манипуляции по уходу за дымоходом, а именно:

  • Производить визуальный осмотр на возможного появления повреждений из-за воздействия ржавчины или любого другого вредного воздействия;
  • А так же очищать трубу от сажи. Лучше использовать специальные химические присадки, добавляемые в сжигаемое топливо. При сгорании они вступают в химическую реакцию с сажей, отложившейся на стенках трубы и тем самым очищая ее.

Выполнив несложные правила производства дымохода во время монтажа, а так же периодически выполняя проверки его, вы получите хорошую систему отопления для гаража, которая прослужит вам долгое время.

Особенности ухода

Уход за конструкцией осуществляется регулярно. Реализуется проверка швов, особое внимание уделяется местам повышенного риска формирования трещин. Также могут появляться прогоревшие участки и т.п. Очищение организуется минимум один раз в квартал, уже точно не реже одного раза за 12 месяцев. Такой уход поможет поддерживать работоспособность дымохода.

Прочищение проводится посредством сжигания в буржуйке специальных брикетов. Этот газ едкий, вреден при вдыхании, но эффективно очищает трубы от сажи, гари.

Правильный уход

Как определить высоту трубы

Главное правило подсчета высоты: вертикальная деталь дымохода минимум на 50 см больше конька крыши. Чем выше выходит труба – тем лучше тяга, но она так будет менее крепкой и устойчивой. Ее может погнуть порывом ветра.

Оптимальная высота 50-200 см.

Современная модель

Заключение

При соблюдении всех правил постройки и эксплуатации можно получить полноценную систему обогрева для гаража. Она получается эффективной и безопасной. Благодаря сооружению своими руками удается сэкономить средства на найме мастера.

Средняя оценка оценок более 0 Поделиться ссылкой

Как сделать дымоход для буржуйки своими руками в гараже

В холодное время года любое помещение, где находятся люди, требует отопление, гараж не является исключением из этого правила. И одним из самых популярных способов отопления гаража, остается использование проверенной временем буржуйки. А для безопасного эксплуатирования, крайне важно правильно выполнить дымоход для буржуйки в гараже, каким образом это осуществить, мы рассмотрим далее.

Виды исполнения дымохода

Существует три основных принципиальных вида построения дымохода для буржуйки:

  • Первый вариант, который считается наиболее эффективным в плане обогрева выглядит следующим образом: труба, выходящая из буржуйки поднимается к потолку, не достигая его, поворачивает к стене и через нее выходит наружу. Часть трубы, проходящая внутри помещения, исполняет роль активного нагревательного элемента — батареи. Это в большой степени повышает теплообмен внутри гаража при экономичном расходе топлива в буржуйке.
  • Второй вариант представляет собой конструкцию в целом схожую с первым вариантом, только выход дымохода осуществляется не через стену гаража, а через его крышу. Он так же эффективен в плане обогрева, но требует проведения дополнительных работ для обеспечения герметичности крыши, заделывания всех щелей после проделывания отверстия под трубу и обработку его специальным жаростойким герметиком. А так же обеспечения пожарной безопасности крыши, использование специального короба наполненного жаростойким веществом в месте прохода крыши дымоходом.
  • Третьим вариантом осуществления дымохода для буржуйки, является ее вывод за пределы гаража через стену, сразу же, как только он вышел из обогревателя. Этот метод считается наиболее пожаробезопасным, но в плане эффективности отопления помещения, значительно уступает двум предыдущим способам.

Наиболее востребованным вариантом исполнения в помещениях гаражного типа признан первый вариант, бывают случаи, когда реализуется третий способ изготовления дымохода, а вот второй метод применим крайне редко.

Схема вывода дымохода через крышу

Монтируем дымоход

В настоящее время проблем с приобретением комплектующих для осуществления производства дымохода нет абсолютно никаких проблем. А вот самостоятельное осуществление производства труб крайне нежелательно, ведь при производстве трубы необходимо учесть множество факторов, а без применения специальных это становится практически невыполнимым. Лучший способ сэкономить, это собрать самостоятельно дымоход из купленных комплектующих.

Для осуществления работы потребуется:

  • Трубы металлические;
  • Колена для осуществления стыков. Они помогут осуществлять изгибы дымохода;
  • Специальная «шляпка» монтируемая на конце трубы;
  • Огнестойкий герметик либо асбестовый шнурок, для обработки мест соединений;
  • Любой теплоизоляционный материал;

Заслонка вмонтированная в трубу, отлично контролирует теплообмен

Первым этапом определяем будущее место установки самой буржуйки.

Затем определяем на стене место прокола, для прохождения трубы дымохода, затем, если гараж кирпичный, то пробиваем отверстие, а если металлический, то прорезаем отверстие больше диаметром, чем сама труба.

Далее в отверстие вставляем трубу (проходной стакан), а оставшиеся щели вокруг него в случае кирпичной стены забиваем минеральной ватой и облагораживаем раствором или металлическим колпаком, на металлической стене замазываем герметикам.

Далее на патрубок стоящей печки с использованием герметика садится нижний элемент дымохода. Он обязан быть зафиксирован на патрубке печки хомутом, это требование техники безопасности.

Следующим этапом устанавливаем колено, соединяющее наш стакан с нижним элементом дымохода, при этом стык обрабатываем герметикам. Все внутренняя часть дымохода считается завершенной и стоит переместиться на улицу.

На патрубок, торчащий из стены, так же устанавливается колено таким образом, чтобы его свободный выход смотрел вертикально вверх.

Далее устанавливается труба, такой длинны, чтобы она была выше уровня крыши вашего гаража и на ее конце монтируется «грибок» защищающий от дождя и листвы внутреннюю часть трубы.

Для надежности внешняя часть трубы крепится кронштейнами и утепляется (можно использовать минеральную вату в качестве утеплителя).

Схема вывода дымохода сквозь стену

Уход, продлевающий службу

Для обеспечения надежной работы агрегата нужно перед каждым новым сезоном производить несложные манипуляции по уходу за дымоходом, а именно:

  • Производить визуальный осмотр на возможного появления повреждений из-за воздействия ржавчины или любого другого вредного воздействия;
  • А так же очищать трубу от сажи. Лучше использовать специальные химические присадки, добавляемые в сжигаемое топливо. При сгорании они вступают в химическую реакцию с сажей, отложившейся на стенках трубы и тем самым очищая ее.

Выполнив несложные правила производства дымохода во время монтажа, а так же периодически выполняя проверки его, вы получите хорошую систему отопления для гаража, которая прослужит вам долгое время.

устройство правильного дымоотвода своими руками


Для обогрева временных построек, гаражей, теплиц, подсобок часто используется буржуйка. Но она также выделяет продукты горения, много дыма от сожженных дров или прочего топлива.

Поэтому потребуется решить, как сделать дымоход для буржуйки и где лучше его установить, чтобы было недорого и эффективно. Тем более что это можно сделать своими руками. Причем все не так сложно, как может показаться на первый взгляд.

Чтобы вам было проще разобраться со сборкой и установкой дымохода, в этой статье мы рассмотрели пошаговый процесс, начиная с выбора материала и сборки и завершая проверкой работоспособности уже смонтированной системы.

Содержание статьи:

Из чего можно сделать дымоход?

Чтобы пользоваться буржуйкой, понадобится позаботиться об отведении дыма. Для этого предстоит соорудить дымоход, подобрав оптимальный материал.

Для проведения работ можно пригласить специалистов, а можно все сделать своими силами – тем более, что объем работ невелик.

Виды труб для дымохода

Для изготовления трубопровода для отведения дыма используют различные материалы.

Изначально, в зависимости от материала изготовления, существует 2 варианта:

  1. Взять готовые трубы, изготовленные на заводе;
  2. Изготовить трубы из листов нержавейки или другого листового металла.

Самый дешевый способ – самостоятельно изготовить трубы. Здесь несомненное преимущество заключается в том, что труба будет нужного диаметра, что особенно важно для самодельных печек-буржуек.

Для дымохода буржуйки можно самостоятельно изготовить не только обычные трубы, но и двойные – сэндвич-трубы. Для этого понадобится 2 трубы разного диаметра и жаропрочный утеплитель

Второе преимущество самодельных труб – стоимость. Для их изготовления можно использовать подручный материал, или приобрести металлические листы толщиной от 0,6 мм. А лучше в 1 мм.

Причем можно сделать и утепленную трубу для дымохода, изготовив для этого из листов 2 трубы различного диаметра. Или же взять готовые металлические разного диаметра. Помимо самостоятельного изготовления труб для дымохода, можно остановиться на более простом и быстром варианте – купить готовые трубы из нужного материала.

Элементарный вариант сборки дымохода для буржуйки предполагает использование готовых стальных труб и углового элемента. Из них собирают дымовой канал и приваривают к самодельной печке:

Галерея изображений

Фото из

Шаг 1: Приваривание патрубка к вершине печки

Шаг 2: Сборка дымового канала

Шаг 3: Вывод дымохода буржуйки наружу

Шаг 4: Сооружение наружной части трубы

Среди материалов наиболее распространены следующие:

  • Кирпич. Это самый дешевый материал. Из него выкладывают дымоход на месте, но это потребует сноровки;
  • Сталь. Нержавеющая, оцинкованная, легированная (углеродистая) труба может использоваться в качестве дымоотвода;
  • Керамика. Керамические изделия отличаются высокой стоимостью, что исключает монтаж в гараже или подсобке;
  • Асбестоцемент. Асбестоцементные изделия доступны по цене, но не пригодны в качестве материала для сооружения дымохода. Хотя часто их можно увидеть в этой роли;
  • Вермикулит. Эти трубы выполнены из нержавейки с 5-сантиметровым слоем вермикулита, нанесенного на внутреннюю поверхность трубы.

Помимо таких вариантов рынок предлагает много других изделий. Так, можно встретить трубы из жаропрочного стекла, из которых вполне можно соорудить экзотический дымоход. Но это делают крайне редко – нужна сноровка для установки и соединения отдельных элементов конструкции между собой.

Для буржуйки нецелесообразно покупать дорогостоящие трубы. Чтобы изготовить дымоход достаточно купить металлические жаропрочные трубы и переходники для монтажа всей конструкции

Рекомендации по выбору трубы для буржуйки

Чтобы сделать дымоход для буржуйки, не обязательно своими руками сооружать трубы из металлических листов. Для этого понадобится определенная сноровка и время.

Ведь листы сначала нужно будет свернуть в трубку нужного диаметра, а затем плотно закрепить шов, используя заклепки и жаропрочный герметик. Гораздо проще и быстрее купить нужные изделия, произведенные на заводе.

Для сборки всей конструкции дымохода и плотного крепления ее отдельных составляющих нужно использовать жаропрочный герметик, который способен выдержать температуру от 1000 градусов по Цельсию

Что касается материала, то брать дешевые асбестоцементные трубы для этих целей не стоит – этот материал не выдержит, если температура в процессе топки поднимется выше 300 градусов Цельсия. Да и сама труба довольно тяжелая.

Также она будет поглощать конденсат. А проделать отверстие для прочистки от сажи или удаления конденсата будет проблематично.

Из кирпича делать дымоход для буржуйки – неоправданно большие расходы. Во-первых, редко кто из домашних мастеров умеет делать правильную кладку. А во-вторых, это громоздкая конструкция, требующая дополнительно усилить фундамент. Буржуйка же – это временное отопительное оборудование.

Временным заместителем стационарной металлической трубы может послужить металлизированная гофра, однако для постоянного использования ее нужно заменить металлической трубой:

Галерея изображений

Фото из

Для того чтобы недавно сделанной буржуйкой, действующей на отработке, можно было сразу начать пользоваться, функцию дымохода можно доверить гофре диаметром 100 мм

Узел подсоединения гофры к самодельной печке и вывод ее за пределы гаража необходимо тщательно герметизировать металлизированным скотчем

Временное решение, гофру, необходимо поменять в обязательном порядке. Лучший вариант — покупка стальных элементов для дымохода. Домашние мастера могут собрать канал из отслуживших труб ВГП

Патрубок, к которому будет присоединена дымовая труба, можно приварить или прикрутить, используя цельнолитой с ним фланцевый диск

Патрубки и трубы с фланцами в примере используются во всех ответственных соединениях и в устройство прохода через кровлю гаража

Для обеспечения герметизации в узлах с фланцевыми соединениями используется паронитовая прокладка, вырезанная по размеру фланца

Дымовой канал последовательно собирается из частично подготовленных к монтажу участков

С применением фланца обустраивается проход дымового канала из старых труб через чердачное перекрытие, стену или кровельную систему гаража

Шаг 1: Установка гофры вместо трубы

Шаг 2: Герметизация узлов подсоединения

Шаг 3: Подбор компонентов для сборки дымохода

Шаг 4: Фланцевое соединение патрубка с печкой

Шаг 5: Использование фланцев в рядовых соединениях

Шаг 6: Применение паронитовой прокладки

Шаг 7: Сборка дымокого канала из старых труб

Шаг 8: Обустройство проходки с помощью фланца

Оптимально взять металлические трубы из нержавейки, а лучше, из легированной стали. Конструкция из такого материала способна прослужить в качестве дымохода 7-10 лет. Это при условии, что трубы достаточной толщины – 6-10 мм и более. Да и качество сборки всех элементов системы, выводящей дым, играет важную роль.

Еще одно несомненное преимущество металлических труб – их легкость. Небольшой вес позволяет в одиночку выполнить все работы по сооружению дымохода для буржуйки.

Галерея изображений

Фото из

Кирпич для дымохода

Металлическая труба

Буржуйки на отработанном масле

Дымоход для буржуйки в помещении

Рекомендуем вам также ознакомиться с более полной информацией по .

Определившись с материалом будущего дымохода, можно приступать к покупке всех комплектующих и сооружению правильной и работоспособной конструкции.

Инструктаж по сооружению дымохода

Сложность сооружения дымохода для буржуйки зависит от того, где именно будет установлена печка. Ведь прорезать отверстие в кровле сложнее, чем продеть трубу сквозь окно.

Поэтому трудоемкость и время изготовления правильного дымохода для буржуйки полностью зависит от индивидуальных особенностей конкретного домовладения.

Этап #1 – сборка дымохода

Самый простой вариант сооружения дымохода – если буржуйкой предстоит пользоваться на улице. Здесь важно выбрать оптимальное место для установки печки, чтобы с ней не соприкасались легковоспламеняющиеся предметы. Да и сами трубы должны быть жаропрочными.

Для буржуйки на улице достаточно присоединить трубу нужного диаметра, по которой будет уходить дым. Это повысит тягу и убережет пользователя от воздействия дыма

Если же трубопровод для удаления дыма будет сооружаться в помещении, то нужно соблюдать ряд правил безопасности, которые помогут уберечь себя и своих близких от пожара.

Во-первых, трубы должны выдерживать высокую температуру – желательно 1000 градусов по Цельсию и выше. Ведь дым, выделяющийся в процессе сгорания топлива в буржуйке, может иметь довольно высокую температуру.

Во-вторых, важно расположить саму печку так, чтобы она не соприкасалась с поверхностями, которые могут загореться. Если стены отделаны вагонкой или пластиком, то предстоит выполнить дополнительные работы, чтобы защитить себя от возникновения пожароопасной ситуации.

Пол под буржуйкой должен быть из материала, не способного воспламениться. Если из топки случайно выпадет горящее полено, это защитит помещение от возгорания

В-третьих, место вхождения трубы в потолок или стену должно быть правильно оформлено.

Для этого важно выдержать расстояние до близлежащих предметов и стен – в процессе работы печки температура трубы будет возрастать и предметы, находящиеся рядом, могут вспыхнуть.

Все места соприкосновения дымоходной трубы с деревом, утеплителем или прочими горючими материалами важно тщательно изолировать. Иначе пожара не избежать

В-четвертых, к одному дымоходу можно присоединить лишь одну буржуйку. Для второй печки в соседнем помещении лучше проложить отдельный трубопровод по отводу дыма.

Этап #2 – выполнение замеров

На подготовительном этапе предстоит определить нужный диаметр труб и их общую длину. Сначала стоит рассчитать диаметр трубы. Правильно, если он будет в 2,7 раза больше, чем объем камеры сгорания.

Так, если буржуйка на 50 литров, то диаметр дымохода должен быть: 50*2,7=135 мм. Так, если взять трубу диаметром 100 мм, она не справится с выделяемым дымом. В результате будет слабая тяга и эффективной работы от такой буржуйки ждать бесполезно.

Также просчитать нужное количество соединительных деталей – колен, тройников и прочих комплектующих

Кроме того, предстоит измерить длину будущего трубопровода для удаления дыма. Для этого важно выбрать постоянное место нахождения буржуйки в помещении.

Затем определить, в каком месте труба будет выходить на улицу. Важный момент – в процессе отведения дыма в дымоходе, проходящем на улице, будет скапливаться конденсат. О его удалении стоит позаботиться.

Для удаления конденсата следует установить тройник, который поможет справиться с этой проблемой

Теперь предстоит измерить расстояние трубопровода на улице и не забыть, что дымоход будет подниматься, в среднем, на 1,5 метра над коньком крыши.

Также следует предусмотреть, что в процессе монтажа понадобятся колена, тройники, проходной стакан, стыковые колена, жаропрочный герметик, асбестовый шнур, трубы нужного диаметра, или сварка для соединения всех комплектующих в единую конструкцию дымохода.

Все это нужно вовремя приобрести, когда все замеры будут проведены. Наличие необходимых материалов позволит приступить к этапу монтажа дымохода для буржуйки.

Отверстие под проходной стакан также проделывается заранее. Здесь важно тщательно убрать все материалы, которые могут загореться

Еще предстоит заранее решить, где именно труба будет выходить на улицу:

  • через окно;
  • через стену;
  • через потолок.

От этого будет зависеть, где предстоит проделать отверстие. Чаще всего трубу пускают через стену или потолок. Для обеспечения безопасности в этом месте предстоит купить специальный проходной узел – стакан. Он изготовлен и жаропрочного материала, который убережет от пожара.

Проходной стакан устанавливается в первую очередь. И лишь потом предстоит собирать конструкцию дымохода

Этап #3 – монтаж всех составляющих конструкции

Когда речь идет о буржуйке, которая работает на улице, то здесь важно взять трубу нужного диаметра, соответствующего патрубку, отходящему от буржуйки.

Дымоходную трубу нужно надеть на патрубок. Это важно, ведь если ее вставить в патрубок, то дым может просачиваться в месте соединения. Более ничего монтировать не придется – буржуйку можно использовать для приготовления или разогрева пищи.

Если речь идет об обустройстве дымохода в подсобном помещении, в гараже или теплице, то здесь порядок проведения работ будет сложнее. Сначала нужно взять отрезок трубы и тщательно зафиксировать его на дымоходном отверстии/патрубке буржуйки. Важно именно надеть трубу на этот патрубок.

Затем предстоит удлинить трубопровод, используя колено. Цель – достигнуть стены/потолочного перекрытия. Здесь уже ждет проходной стакан, сквозь который будет проходить дымоход.

Вокруг проходного стакана нужно убрать утеплитель и прочие материалы, которые могут загореться

Далее трубопровод выходит в подкровельное пространство и на крышу или через стену на улицу. Здесь важно, чтобы уличная труба была утепленной. Также, когда труба выходит на улицу, нужно предусмотреть отвод конденсата. Для этого ставят тройник и делают ревизионное окно, чтобы упростить прочистку дымохода.

Важно все соединения надежно зафиксировать, выдержать расстояние до стен и прочих предметов, которые могут легко загореться.

Галерея изображений

Фото из

Буржуйка и дымоход стоят удаленно от стены

Асбестовый шнур для изоляции

Сваркадля соединения элементов дымохода

Блок-флеш для изоляции

Использование флеш-мастера для обустройства и герметизации прохода дымовой трубы через кровлю значительно облегчает и ускоряет проведение работ:

Галерея изображений

Фото из

Шаг 1 : Установка флеш-мастера на дымоход

Шаг 2: Обеспечение полного прилегания «юбки»

Шаг 3: Герметизация линии прилегания силиконом

Шаг 4: Прикручивание флеш-мастера саморезами

Этап #4 – проверка системы

Когда все составляющие дымохода собраны и прочно соединены между собой, можно приступить к завершающему этапу – установке колпака и проверке работоспособности конструкции.

Так, из буржуйки в процессе сжигания топлива могут вылетать искры.

Часто можно увидеть искры, вылетающие из дымохода в процессе топки – от них защитит искрогаситель. Его можно сделать своими руками, соорудив юбку на обычном колпаке

В качестве можно использовать сетку с мелкими ячейками, размер которых до 5 мм. Это особенно актуально, если крыша или близлежащие сооружения выполнены из легковоспламеняющихся материалов.

Если же опасности возникновения пожара нет, то можно обойтись простым колпаком, который надевается на окончание дымохода и фиксируется там хомутом или тщательно закрепляется заклепками.

Чтобы усилить тягу, можно использовать дефлектор, выбрав один из вариантов, представленных на рынке, или собрав своими руками. Предлагаем ознакомиться с подробной инструкцией по самостоятельному изготовлению .

Колпак для дымохода буржуйки можно сделать самостоятельно, используя подручные материалы. Для этого сгодится плотный лист стали толщиной от 5 мм

Когда колпак установлен, можно приступать к проверке работоспособности всей дымоходной конструкции. Для этого нужно загрузить топливо, поджечь его и посмотреть, как оно будет гореть и как будет уходить дым.

Если он начнет просачиваться сквозь какое-либо соединение, значит там не герметично. Предстоит исправить эту проблему, используя жаропрочный герметик или сварку.

Если работы проведены качественно и все стыки герметичны, то дымоход отлично будет выводить дым. А в помещении запах дыма не появится

Особенности обслуживания дымохода

Дымоход буржуйки нуждается в обслуживании – осмотре внешнего состояния конструкции и очистке внутреннего пространства трубы. Частота обслуживания полностью зависит от материала.

Если это асбестоцементный дымоход – то его предстоит чаще прочищать. Все из-за шероховатой внутренней поверхности трубы, где с удвоенной силой накапливается сажа.

Также асбестовый дымоход, если его установили для отвода дыма из буржуйки, в скором времени может покрыться пятнами или и вовсе разорваться в процессе эксплуатации. Это приведет к дополнительным тратам – потребуется замена трубы дымохода.

Пятна, появляющиеся на асбестовой трубе, не только создают неприятное впечатление своим внешним видом, но и являются предвестниками появления неприятных запахов

Для металлического дымохода частота проведения чистки трубы в среднем составляет 1 раз в год. Также важно проводить осмотр внешнего состояния материала – вполне возможно, что некоторые участки могут прогореть.

Чтобы удалить сажу из металлической трубы, можно:

  • сжечь осиновые дрова;
  • обработать сжигаемые поленья специальным химическим составом, который несложно купить;
  • изготовить крюк для деликатного удаления сажи.

Составы для избавления от сажи отличаются простотой в использовании. Они не требуют особых навыков – достаточно обработать дрова средством из пакетика и разжечь буржуйку, как обычно. Продукты сгорания не будут содержать вредных для здоровья примесей. Это безопасный способ прочистки металлической трубы.

Расход средства и способ его нанесения на поленья указан в инструкции производителя. Важно внимательно прочесть рекомендации и четко их выполнить

В металлической трубе, отводящей дым, сажа чаще всего накапливается на участке, проходящем горизонтально.

Опытные пользователи таких дымоходов нашли удобное решение – просверлить небольшое отверстие и соорудить крюкообразную конструкцию для удаления сажи. Таким приспособлением стенки трубы не удастся повредить, а прочистить накопившуюся гарь получится.

Крюкообразная конструкция проста в изготовлении, да и применять ее довольно удобно. Чаще всего это участок трубопровода, находящийся на улице

Тщательный осмотр внешнего состояния дымохода позволит вовремя диагностировать потребность в замене того или иного участка. Не стоит пренебрегать этой мерой – ведь сквозь дыры в дымоходе дым будет идти в помещение, а дальнейшая эксплуатация отопительного прибора станет невозможна.

Регулярная очистка внутренних стенок от сажи поможет продлить срок службы трубопровода, отводящего дым. Да и тяга всегда будет на нужном уровне, что положительно влияет на эффективность работы буржуйки.

На нашем сайте есть также другие статьи, содержащие подробную информации о лучших методах очистки дымохода и рекомендации по выбору средства для чистки. Предлагаем вам ознакомиться с ними:

Выводы и полезное видео по теме

Тонкости самостоятельной сборки дымоходной конструкции показаны в видео ролике:

Если тяга в дымоходе слишком сильная, можно соорудить приспособление для ее регулировки. Как это сделать показано в видео:

Неопытные мастера часто допускают ошибки при монтаже дымохода. О наиболее распространенных проблемах рассказывает видео ролик:

Если присутствует проблема с выходом дыма в помещение, то ее можно быстро и просто решить. В видео продемонстрировано, как это сделать:

Для обслуживания металлического дымохода буржуйки можно использовать простой метод деликатной физической очистки:

Сделать дымоход для буржуйки несложно, если к заданию подойти ответственно и все делать правильно. Только в таком случае компактная печка будет служить долгое время, не требуя дополнительного внимания к себе.

Да и качество ее работы будет постоянно радовать, главное – своевременно выполнять прочистку дымохода от сажи и прочих продуктов горения.

Вы пользуетесь буржуйкой, оснащенной самодельным дымоходом? Поделитесь своим опытом сборки и фото готового дымохода в блоке комментариев. Расскажите какой материал вы использовали для дымоходной трубы и насколько сложной оказалась для вас задача по изготовлению дымохода.

Почему нельзя использовать печную трубу в качестве дымохода?

Ребята, спасибо за отличную инфу.

С чего начать …. Гараж будет отапливаться только периодически в течение зимы. Может быть, раз в месяц, в течение недели или пару дней в неделю.
Я занимаюсь бетонным строительством, поэтому этой зимой у меня будет много простоев. Это дает мне время поработать над гоночными мотоциклами. Завершение технического обслуживания гоночного сезона.

Деньги — это проблема, но безопасность тоже.Из-за ограниченного времени, которое я на самом деле буду проводить в гараже в холодные месяцы, трудно оправдать трату более 700 долларов на двустенную трубу, из которой можно сделать дымоход.

Я не буду хранить в гараже газ, краски, разбавители и т. Д. Такого рода. Для этого у меня есть еще один сарайчик.
А вот в гараже (4) мотоцикла.

Проблема креозота — это то, чего мне не хватало, поскольку тепло / газы должны были оставаться горячими до выхода из трубы, чтобы предотвратить накопление креозота.Я не мог понять, почему обычную черную печную трубу нельзя использовать в качестве дымохода. Теперь я понимаю.

Я также понимаю, что такое слишком много локтей. Как я уже сказал, у меня был бы локоть, выходящий из печи, чтобы повернуть трубу вверх, затем еще один локоть, чтобы горизонтальная труба проходила сквозь стену, где мне понадобилась бы трехфутовая двухстенная труба, проходящая через стену, а затем еще один. локоть за пределы стены, чтобы завершить укладку на 2–3 фута выше пика крыши.

Итак, исходя из всей этой информации, я могу использовать печную трубу для дымохода, но это не рекомендуется.
Я не возражаю против дополнительного ухода, связанного с чисткой трубы. С минимальным использованием печи, я не уверен, что мне придется чистить ее так часто, как некоторые думают.
Я понимаю, что выдержанная древесина также сокращает отложения креозота.

Крыша металлическая, профнастил? У него так сказать «ребра», и он довольно толстый. Я не хочу проделывать в нем дыру, поэтому я и прошел сквозь стену.

Вот фото гаража. Печь будет на тыльной стороне.На задней стене нет окон и дверей.
Печка будет примерно там, где стоит красный мотоцикл, в 5-6 футах от задней стенки.

Я что-нибудь упустил? Еще раз спасибо за отличную информацию.

Дымоход через крышу гаража советы и подсказки

Спасибо за совет на крыше, ребята! Установка выглядит как то, что я могу сделать достаточно легко.

Я получил известие от штата:

«Этот вопрос фактически регулируется Миннесотским механическим кодексом (MMC). Раздел 901 MMC.3 говорится, что устройства для сжигания твердого топлива не должны устанавливаться в опасных местах. MMC определяет опасное место как любое место, которое считается пожароопасным для легковоспламеняющихся паров, пыли, горючих волокон или других легковоспламеняющихся веществ. Поскольку гаражи часто используются для хранения легковоспламеняющихся и горючих жидкостей, для должностного лица норм было бы разумно рассматривать гараж как отвечающий определению опасного места и, таким образом, запретить установку дровяной печи.

Стандарт NFPA 211 (Стандарт для дымоходов, каминов, вентиляционных отверстий и твердотопливных устройств) конкретно запрещает установку твердотопливных устройств в гаражах, но этот стандарт не был принят в нашем штате. Однако многие страховые компании будут следовать этому стандарту и поэтому не будут выдавать полисы для гаражей, содержащих дровяные печи.

Насколько я понимаю, вы ищете окончательный ответ, однако мы (Государственное управление пожарной охраны) не можем его предоставить, поскольку мы не являемся агентством, ответственным за интерпретацию Механического кодекса Миннесоты.Я скопировал это электронное письмо Скотту Нельсону из CCLD (Отдел строительных норм и лицензирования), организации, ответственной за интерпретацию MMC. Мистер Нельсон лучше ответит на ваш вопрос «.

Так что дело не в том, что это гараж как таковой, а в том, что люди хранят в гаражах. Я планирую построить внутри гаража каркасную стену, чтобы разделить ее. в двух — место для машин и небольшая столярная мастерская.Хотя я бы держал бензин и т. д. в стороне от печи, я все равно создавал бы древесную пыль, работая строгальным станком и т. д.

Думаю, мне пришлось бы взглянуть на большую пылесосную установку со шлангами повсюду, чтобы всасывать всю пыль и стружку.

Я начинаю задумываться, стоит ли оно того.

Как установить дымоход для дровяной печи в гараже?

У меня новый двухэтажный гараж размером 24 на 48 футов. Это частично блочная конструкция (до середины 2-го этажа), отделанная сверху деревом (фермы и т. Д.). План этажа очень открытый. Планирую установить дровяную печь, указанную ниже:

Артикул: 1015370

Номер производителя: B2350B
Торговая марка: США Плита
Тип топлива: Древесина / уголь
Емкость бункера: 50 фунтов.
Размер журнала: 23 дюйма
БТЕ: 106000

Я хочу установить его на первом этаже (бетонный пол). У меня вопрос, где мне запустить дымоход?

Стоит ли мне планировать подняться через потолок первого этажа на второй этаж и через этот потолок на чердак, а затем через крышу? (Высота гаража до карниза составляет около 22 футов). Я мог бы построить стальную решетку вокруг трубы, чтобы никто не коснулся ее и т. д. на втором этаже.Я бы, очевидно, использовал двустенную трубу для длины между этажами и предпочтительнее одинарную стену на первом и втором этажах в помещениях «на открытом воздухе», чтобы получить максимум тепла, а затем двойную стену для чердака / крыши. Я слышал о людях, проходящих через туалеты и т. Д., Это нормально?

Другой вариант — пройти через блочную стену на первом этаже, но затем взять уродливую и дорогостоящую трубу длиной около 20 футов изолированной дымоходной трубы, чтобы получить желаемую высоту над крышей для обеспечения надлежащей тяги.

Я делаю это в максимально ограниченном бюджете. Я рассматривал печи на пеллетах, но у меня есть стабильные и неограниченные местные запасы дров. Я понимаю, что он может не обогреть второй этаж полностью, поэтому при необходимости добавлю там обогреватель другого типа. У меня нет систем вентиляции и кондиционирования в гараже, и я бы предпочел не устанавливать их. Гараж очень простой прямоугольной формы. Я планирую очень хорошо его изолировать.

Как установить дровяную печь в гараже (май 2021 г.)

Имея дополнительное пространство, которое вы можете разместить в своем гараже, вы можете разместить в нем больше вещей, помимо машины.Хороший способ использовать это пространство — установить дровяную печь, чтобы зимой в гараже было удобнее.

Все, что вам нужно сделать, это следовать нашему краткому пошаговому руководству по установке вашего собственного дымохода, чтобы иметь безопасный и работоспособный дымоход, готовый к использованию.

Шаги по установке дровяной печи в гараже

Самостоятельная установка дымохода будет от среднего до экспертного уровня самостоятельной работы. Для этого вам, вероятно, понадобится партнер, который позаботится о том, чтобы у вас были необходимые инструменты и вы следовали основным процедурам безопасности, чтобы подготовить вас к установке.

Убедитесь, что у вас есть:

Шаг 1

Поместите дровяную печь туда, где вы хотите навсегда разместить ее в гараже . Обязательно узнайте у производителя или у специалиста, где можно правильно разместить дровяную печь, чтобы в дальнейшем избежать опасности возгорания или других проблем.

Шаг 2

Перейдите к , измерьте покрытие стены и место, где вы собираетесь разместить дымоходную систему , чтобы в дальнейшем проникнуть в крышу.С помощью циркуля для разметки нарисуйте круг, равный диаметру секций дымохода до потолка.

Не забудьте добавить еще 4 дюйма, чтобы оставался минимальный зазор для горючих материалов. Отрегулируйте положение печи, чтобы выполнить любые необходимые настройки, поскольку проникновение в крышу должно быть точным.

Шаг 3

Вырежьте гипсокартон потолка с помощью ножовки или ножа с острым лезвием. После этого прорежьте отверстие в потолке, чтобы пропустить металлический воротник дымохода.

Шаг 4

С помощью лобзика или сабельной пилы разрезает обшивку крыши и кровлю сразу за контуром круга для соединения с печью. Обязательно сделайте правильный разрез вокруг него, чтобы избежать каких-либо осложнений при установке дымохода.

Шаг 5

Подготовьте крышу для установки гидроизоляции воротника дымохода, удалив весь мусор или кровлю, которые могут заблокировать установку.Обязательно следуйте инструкциям производителя и проверьте точное расположение отверстия с помощью отвеса.

Шаг 6

С помощью квадрата для обрамления и рулетки измерьте площадь пола , которая находится под дровяной печью. Вам также нужно будет измерить линию стены за печью, где она находится в перпендикулярной точке в 2 футах от переднего края дверцы печи.

Шаг 7

Очистите область , отойдя от печи и поместив ее в безопасное место.Вы можете поставить его за пределами гаража или на противоположной стороне комнаты, чтобы иметь гораздо более широкое рабочее пространство.

Шаг 8

Закройте стену гаража, в которой вы собираетесь разместить печь, огнестойким гипсокартоном , чтобы защитить стену от любой опасности возгорания. Расположите его горизонтально по центру и убедитесь, что он находится на расстоянии не менее 4 футов от центральной линии до того места, где будет размещена печь.

Используйте винты для гипсокартона и отвертку, чтобы завершить установку гипсокартона.При необходимости просверлите отверстия в стене гаража дрелью.

Шаг 9

Примерно на 3 фута выше и между центральной линией, отмеченной для печи, установите полный лист цементной основы. Используйте шурупы и отвертку, чтобы плотно закрепить каркас стены, и поместите их на расстоянии не менее 8 дюймов от каждой стойки, чтобы повысить его прочность.

Убедитесь, что цементная подложка не выступает над концом огнеупорного гипсокартона, чтобы огонь или тепло не проникали через голую стену гаража.

Шаг 10

Установите дровяную печь в желаемое место и проверьте все размеры, чтобы убедиться, что она правильно установлена. Также проверьте зазоры, чтобы убедиться, что это идеальное место.

Шаг 11

Перейти к , подсоединить секции дымохода . Это можно сделать, пропустив дымоход в сборе прямо через проем в крыше и окантовку воротника. Наденьте основание на фланец дымохода, расположенный на плите.

Вы можете закончить это, подсоединив дымоход к фланцу печи, проверив рекомендованную процедуру в руководстве.

Шаг 12

Прикрепите штормовой воротник сразу над окладом воротника крыши. Продолжайте наносить полоску силиконового уплотнения по периметру зазора, который помещается между внутренним краем штормового воротника и вертикальной областью дымохода.

Это делается для того, чтобы как следует закрыть зазоры вокруг дымохода, чтобы дым не просачивался внутрь помещения.

Шаг 13

Присоедините колпак дымохода к верхней части дымохода и убедитесь, что все защелки крышки правильно зафиксированы на узле дымохода.

Шаг 14

На стороне дымохода будет металлическая ручка, которую вы собираетесь повернуть, чтобы полностью открыть дымоход. Обычно он находится на высоте около 5 футов над плитой.

Шаг 15

Положите дерево и бумагу и используйте спичку, чтобы зажечь печь .Отрегулируйте канавку дымохода, чтобы получить необходимое количество дыма, выходящего в дымоход.

Как только вы это сделаете, дымоход для дровяной печи готов к использованию.

Заключение

После того, как у вас появилась собственная дровяная печь, проверьте, есть ли какие-либо проблемы с безопасностью или утечки, которые могут возникнуть. Надежно закройте их и ухаживайте за печью, чтобы предотвратить возникновение каких-либо опасностей.

Блогер днем, технический энтузиаст ночью и горный велосипедист по выходным.После четырех лет обучения в бизнес-школе и работы с международными клиентами Джомар считает, что своими трудами он может улучшить мир. Джомар имеет шестилетний писательский опыт и является выпускником программы BSBA по предпринимательскому маркетингу. Его работы были опубликованы на сайтах Clutch Points, Blokt и iTech.

Последние сообщения Джомара Тевеса (посмотреть все)

Установка дровяной печи в гараже

Дровяная печь для гаража — большое благо зимой, так как она позволяет вам продолжать использовать гараж не только для парковки автомобиля — вы все равно сможете использовать его как мастерскую на выходных, вы можете все еще можно будет позволить детям играть там и так далее.

Как же установить дровяную печь в гараже? Если в вашем гараже уже есть дымоход, задача будет намного проще, но в большинстве гаражей его нет. Итак, давайте по порядку рассмотрим весь процесс установки дровяной печи в гараже.

  1. Разместите дровяную печь в гараже там, где вы хотите. Проконсультируйтесь с требованиями производителя относительно зазора между стенками горючего материала и другими специальными требованиями.
  2. Отметьте место на потолке над печью, где должен быть дымоход.Будьте точны — используйте отвес прямо над присоединительным фланцем дымохода печи.
  3. После того, как вы скопировали точный размер соединительного фланца дымохода на потолке над ним с помощью циркуля для рисования, добавьте 4 дюйма к диаметру отверстия, чтобы обеспечить стандартный минимальный зазор для любого горючего материала.
  4. Используйте ножовку или канцелярский нож, чтобы прорезать гипсокартон потолка. После этого разместите и установите металлическую манжету дымохода. Очистите кровлю вокруг проема.
  5. Покройте пол и стены непосредственно под дровяной печью и за ней сплошными листами огнестойкого гипсокартона, а также цементными подкладными плитами поверх них.
  6. Соедините разные секции дымохода и пропустите их через отверстие в крыше и воротник. Присоедините дымоход к фланцу дымохода в соответствии с инструкциями производителя.
  7. Прикрепите «штормовой воротник» к воротнику крыши. Используйте силиконовый герметик по периметру щели, образовавшейся между штормовым воротником и поверхностью дымохода.
  8. Установить заглушку дымохода. Убедитесь, что он надежно защелкивается и зафиксирован на дымоходе.
  9. Открыть дымоход.
  10. Проверьте печь и дымоход, зажег газету в топке печи. Отрегулируйте дымоход, чтобы обеспечить равномерный поток через дымоход.

Установка дровяной печи в гараже

Можно ли установить дровяную печь в гараже?

Стоит ли или можно ли устанавливать дровяную печь в гараже — очень непонятно.Существует ряд причин, по которым установщики будут по-разному относиться к приемлемости гаражных установок, и большинство из них связано с различиями в том, как интерпретировать стандарты CSA B365-10 Код установки для твердотопливных приборов и оборудования. Как и все кодовые книги, B365-10 написан в соответствии с законодательством для защиты от судебных исков и ответственности. Такой способ соблюдения правил иногда даже сбивает с толку профессионалов, и хозяин дома просто в недоумении покачивает головой.

В соответствии с B365-10 Раздел 4.3. Опасные зоны — Вы можете установить дровяную печь в гараже, руководствуясь следующими рекомендациями:

Запрещается устанавливать прибор в местах, где может присутствовать коррозионная атмосфера, горючие газ или пар, горючая пыль или горючие волокна. Устройство может быть установлено в

(a) склад или жилой гараж, при условии, что прибор

установлен на высоте не менее 450 мм (18 дюймов) над уровнем пола и защищен

от физического повреждения; .. .

Защита от физических повреждений обычно представляет собой стальные или бетонные болларды, устанавливаемые перед дровяной печью для защиты от случайного столкновения с транспортным средством.

Для получения дополнительной информации об установке дровяных печей позвоните инспектору Barrie WETT, чтобы получить ответы на свои вопросы.

Один из прошлых президентов WETT выступил против установки в гаражах, сказав: «Нет. Дело в здравом смысле. Само по себе наличие бензина должно быть достаточным поводом для беспокойства.Это действительно очень опасно. Любое топливо, которое протекает или проливается, быстро испаряется, и эти пары тяжелее воздуха, поэтому они распространяются на уровне пола или бассейна в ограниченном пространстве. Затем достаточно одной искры, чтобы зажечь вспышку. Если есть масляные тряпки или растворители, все может быстро испортиться ». это основано на убеждении, что действительно не должно быть путаницы в интерпретации B365. По его мнению, формулировка явно запрещает установку в гараже устройства, работающего на твердом топливе, которое используется для традиционных целей хранения транспортных средств.По этой же причине некоторые страховые компании не предоставляют страховое покрытие, если в гараже установлена ​​печь на твердом топливе. Этого мнения придерживается и Национальное агентство по защите каминов США. NFPA специально запрещает использование приборов, работающих на твердом топливе, в жилых гаражах.

Расстояния до горючих газов должны соблюдаться в руководстве по монтажу и эксплуатации и в соответствующих нормах и правилах. Дымоходы и дымовые трубы должны соответствовать требованиям к установке.

Что касается измерения необходимой высоты от пола до низа печи, то в 2011 году была изменена формулировка, касающаяся этого вопроса. Уточнены формулировки, касающиеся высоты установки приборов. Формулировка теперь гласит: «Любой компонент, представляющий источник возгорания, такой как вентилятор или дно топки, находится на высоте не менее 450 мм (18 дюймов) над уровнем пола». Старая формулировка допускала множество интерпретаций. В нем оговаривалось, что «прибор» должен быть установлен на высоте 18 дюймов над уровнем пола.Разумеется, высота подставки или ножек прибора учитывалась как часть прибора. Это привело к появлению платформ, которые были выше, чем они должны были быть, чтобы удовлетворить задуманное. Даже после внесения изменений установщикам все равно необходимо будет уточнить в своих местных органах власти, что они хотят видеть, чтобы удовлетворить требованиям защиты от физического повреждения.

«Орган, имеющий юрисдикцию» — это высший руководящий орган. Было бы разумно проконсультироваться как со своей страховой компанией, так и с местным строительным отделом, прежде чем устанавливать дровяное устройство в гараже с топливом и транспортными средствами.

Установка дымовой трубы и дымохода будет производиться в соответствии с инструкциями производителя по установке и инструкциями производителя по изготовлению дровяных печей для одностенных или двустенных дымоходных труб. Большинство опытных специалистов по сжиганию дров всегда рекомендуют, чтобы внутри вашего дома было как можно больше дымохода. Это предотвращает преждевременное охлаждение дымовых газов холодным наружным воздухом и накопление креозота. Если это невозможно, рекомендуется более частая чистка дымохода.Большинство ярых энтузиастов сжигания древесины имеют собственное оборудование для чистки дымохода, которое позволяет им часто чистить дымоход без дополнительных затрат.

Что такое осмотр WETT?

Термин «Инспекция WETT» — это вид оценочной инспекции, проводимой на твердотопливном устройстве и оборудовании обученным WETT инспектором, сертифицированным WETT. Инспектор WETT проводит наблюдения, когда это возможно, и сообщает о своих выводах в рамках процедур инспекции и отчетности WETT Inc.Доступны три различных уровня проверок WETT: проверки WETT уровня 1, проверки WETT уровня 2 и проверки WETT уровня 3. Инспектор WETT должен иметь квалификацию согласно различным сертификатам WETT для выполнения соответствующего уровня проверки.

Patio Life — Строим уличный камин сбоку от гаража (Часть 1)

Райское патио под открытым небом! Разве это не волшебно?!?! В этом проекте много чего происходило, поэтому я расскажу историю и поделюсь фотографиями в серии постов.Проект начался в середине лета, а ремонт камина и внешнего гаража был завершен в день нашего первого снега в начале декабря. В этот снежный вечер я сидел перед огнем с рукой в ​​перчатке, с бокалом вина и зонтиком, чтобы не допустить скопления снега на моих бокалах и в моем вине. Во второй части этой серии статей рассматривается этап строительства.

Проект Вдохновение

Мы работаем в патио. В детстве я выросла на вечеринках на заднем дворе и на барбекю. Как мне повезло? После того, как мы с Патриком поженились, мы купили второй дом в Оук-парке, штат Иллинойс.Нашим первым домом был лофт на фабрике 1920-х годов в центре Чикаго, но это был наш первый дом с тем, чего мы так жаждали… открытым открытым пространством. Мы наслаждались множеством вечеринок во внутреннем дворике вместе с друзьями и семьей.

Наш дом в Оук-парке был красивым домом 1920-х годов в городе, в котором находились дом и студия Фрэнка Ллойда Райта. Эта резиденция была реконструирована внутренним строением (водопровод, электричество, повторное использование пространства и т. Д.), И именно там родился наш сын. У нас остались особые воспоминания о времени, проведенном здесь, в том числе о нашем первом открытом камине.

Камин был спроектирован так, чтобы соответствовать пространству, и в процессе мы многому научились, чтобы подготовить нас к нашему следующему проекту камина. Нам очень повезло, что установка камина — это область компетенции моего брата.

Наш первый проект уличного камина. Нас зацепили!

Отдельно стоящий камин был восхитителен. Проведение газопровода позволило очень легко разжечь пожар, а из дома была проложена электрическая проводка, чтобы обеспечить дополнительное освещение внутреннего дворика. Какой отличный способ продлить сезон патио до поздней осени и ранней весны на Среднем Западе!

Этот пост содержит партнерские ссылки.Если вы совершите покупку, я получу небольшой процент от прибыли продавца без каких-либо дополнительных затрат с вашей стороны. Пожалуйста, ознакомьтесь с моей Политикой конфиденциальности и Условиями использования для получения дополнительной информации.

Наружный камин — До

Наш нынешний дом также находится на Среднем Западе. Это викторианский дом в итальянском стиле с прекрасным внутренним двориком. Мы всегда отдыхаем и развлекаемся во внутреннем дворике. Просто мы такие. Мы решили, что нам нужно построить еще один уличный камин, чтобы продлить сезон во внутреннем дворике.

Гараж граничит с одной стороной нашего дворика, а окно было с той стороны гаража. Вы можете видеть это на картинке ниже. Благо было дополнительное освещение от внутреннего освещения гаража; однако кто хочет видеть припаркованные машины в гараже? Обработка окон была вариантом, но я не фанат обработки окон в гараже, и у нас так много пауков, что борьба с паутиной могла бы превратиться в постоянную работу.

Гараж до — Сторона патио

У нас был красивый вечнозеленый куст под окном, но, готовясь к постройке, мой брат вырвал его и сделал похожим на грустную, отчаянную ветку.

Гараж обшит алюминиевым сайдингом. Мы живем в историческом районе, и в нашем доме деревянный сайдинг. От нас не требовалось заменять алюминиевый сайдинг деревянным, но мы подумали, что это хорошая возможность связать недавно построенный гараж с нашим историческим домом.

Вид спереди гаража действительно не был чем-то особенным или уникальным. В целях упрощения проекта пришлось отказаться от газового стартера. Определенно не убийца проекта.

Гараж до

Мы потратили некоторое время, гуляя по окрестностям в поисках идей.В конце концов, мы выбрали местный камень, который соответствовал бы фундаменту нашего дома, и перетянули его к подъездной / уличной стороне гаража.

Наружный камин — Начало проекта

По мере реализации проекта определенно наблюдалось смещение объема работ. Появились дополнительные возможности привязать конструкцию гаража к дому. Добавили молдинг под потолок и окно над воротами гаража. Медальон над окном совпадает с медальонами над окнами нашего дома.

Ознакомьтесь со второй частью этой серии, в которой освещается прогресс на этапе строительства. В заключительном посте будет освещен завершенный проект внутреннего дворика. Нам нужно переместить барбекю, чтобы освободить место, добавить растения и завершить его некоторыми деталями декора.

СохранитьСохранить

.

No related posts.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
