Проводка в оцилиндрованном доме — как монтировать скрытую электропроводку в доме из оцилиндрованного бревна

Схема электропроводки в оцилиндрованном доме

Дом из оцилиндрованного бревна является одним из наиболее безопасных с точки зрения экологии, и позволяет создать в помещениях уникальный микроклимат, препятствующий развитию различного рода болезнетворных бактерий и микроорганизмов. Но, как известно, дерево является легковоспламеняющимся материалом, в работе с которым необходимо использовать дополнительные меры предосторожности. Особенно данное утверждение верно в том случае, если необходимо осуществить монтаж проводки в доме, построенном из оцилиндрованного бревна. Как же это правильно сделать?

Основные правила монтажа скрытой электропроводки в деревянном доме

Наиболее безопасным и целесообразным способом создания в доме электрической сети является монтаж скрытой проводки. Данный вариант подразумевает сохранение внешней эстетики и дизайна интерьера дома. Вся проводка помещается в металлические трубы. Это позволяет компактно поместить кабель непосредственно в стенах и полу дома и, при этом, способствует снижению риска возникновения очагов возгорания. Основное, что должен запомнить владелец дома, это то, что к электричеству необходимо относиться очень серьезно, и схема сетей подключения должна быть разработана до мелочей. Итак, первое правило – монтаж скрытой проводки в домах из оцилиндрованного бревна осуществляется исключительно в металлических трубах.

Для того чтобы дом выглядел более эстетично, проводка должна укладываться исключительно в перекрытия дома до того момента, когда будут обустроены потолки, стены и полы в доме. Дом из оцилиндрованного бревна перестраивать крайне сложно (практически невозможно), поэтому все технологические процессы, которые связаны с монтажом проводки, должны быть завершены до того, как строительство здания вступит в финальную стадию. Для того чтобы сделать в помещениях отводы от общей сети к отдельным выключателям или розеткам, в стенах дома делают вертикальные отверстия (так называемые, технологические отверстия).

Из всего вышесказанного проистекает второе важное правило создания линии электропроводки в доме из оцилиндрованного бревна: монтаж металлических труб с электрическим кабелем нужно осуществить до подшивки стен и потолка. Технологические отверстия в стенах (их месторасположение) необходимо продумать заранее.

Разработка плана расположения

Необходимо помнить и о том, что вносить какие-либо коррективы в расположение скрытой проводки в доме из оцилиндрованного бревна будет весьма затруднительно. Соответственно, нужно заранее продумать схему месторасположения электробытовых приборов, техники и всех других приборов, которые будут использовать электричество. После того, как план расположения будет продуман, можно приступать к созданию вертикальных технологических отверстий в доме. Давать какую-либо общепринятую схему скрытой проводки в жилых помещениях деревянного дома будет некорректно, потому что каждый владелец дома будет создавать систему электроснабжения, исходя из собственных предпочтений и надобностей. Третье правило монтажа скрытой проводки в доме: сначала разработать план-схему расположения бытовых приборов, а уже потом создавать линию электроснабжения в доме.

Для того чтобы облегчить дальнейшие технологические работы, бурение всех тех технологических каналов и отверстий, которые помогут создать проводку в доме из бревна оцилиндрованного, должны производиться либо в том цеху, где идет сборка основных блоков дома, их распил, либо уже на стадии сборки дома там, где он будет расположен. Следовательно, четвертое правило гласит: всю систему проводки необходимо продумать еще на стадии проектных работ, а не тогда, когда проект уже начал воплощаться в жизнь. Переделка дома, даже на стадии его распила и компоновки, будет стоить очень дорого.

Установка розеток и выключателей

Кроме всего вышеперечисленного, необходимо заранее знать ту модель и тип розеток и выключателей, которые будут установлены в доме из оцилиндрованного бревна. Дело в том, что технологические отверстия под будущие розетки и выключатели прорезаются заранее. Получается, что владелец дома может обеспечить себе довольно большой объем дополнительной работы, которая абсолютно не нужна, когда начнет дополнительно расширять отверстия для розеток и выключателей непредусмотренного заранее типа. Хорошо, если они будут больше по своим габаритам, нежели заранее проделанные отверстия. Но не исключен вариант, что они будут и меньше. Поэтому и существует пятое правило создания качественной и безопасной проводки в бревенчатом доме – заранее выбрать розетки и выключатели, а уже потом выпиливать в стенах дома технологические отверстия под них.

Все вышеперечисленные правила обязательны для исполнения. Их соблюдение позволяет создать в доме действительно удобную и безопасную электропроводку. Причем сделать это с минимальными затратами времени, сил и денежных средств владельца дома из оцилиндрованного бревна (впрочем, как и владельца любого другого деревянного дома).

Основные ошибки, допускаемые при создании системы скрытой проводки

Если основываться на тех правилах, которые существуют для создания скрытой электропроводки в домах из оцилиндрованного бревна, существуют два основных требования к данному технологическому процессу:

• либо металлические короба или трубы
• либо в негорючей штукатурке, которая обязательно должна окружать электрический кабель со всех сторон слоем, толщина которого должна быть не менее 10мм

Это правила, которым следовать нужно неукоснительно. Но некоторые мастера стараются их видоизменить, что приводит в итоге к довольно печальным последствиям. Основные ошибки, которые могут привести к возгоранию дома, либо просто к выходу электропроводки из строя, это:

• попытки уложить скрытую проводку непосредственно под плинтуса
• производят монтаж под лицевую сторону дверей и окон
• укладывают кабель в гофру

Основной проблемой может служить то, что грызуны очень любят оплетку электрического кабеля. Изоляция может быть съедена вредителями, и короткое замыкание станет всего лишь делом времени. Дерево, кроме всего прочего, подвержено сезонным изменениям в своей структуре. Она разбухает зимой и осенью, ссыхаясь в летний период времени. Эти изменения в структуре оцилиндрованного бревна (как и любого другого дерева) могут привести к возникновению напряжения в электрическом кабеле, его разрыву. Соответственно, нарушения в работе электроприборов и короткое замыкание, результаты которого могут быть очень плачевными, станет больше, нежели просто неприятным шансом.

Расположение проводки в гофре

Располагать проводку в гофре является тоже не самым правильным вариантом. Дело в том, что гофра – не совсем безопасный материал с точки зрения соблюдения правил современной пожарной безопасности. Уплотнение в современной гофре и металлических рукавах создается с помощью специальной хлопчатобумажной нити, которая прекрасно поддерживает горение. Соответственно, гофра и металлический рукав абсолютно не подходят для того, чтобы служить изоляционным материалом для скрытой проводки в любом деревянном доме.

Для того чтобы обеспечить действительно качественную защиту для сетей электроснабжения дома, необходимо уделить особое внимание тем автоматическим системам, которые будут следить за безопасностью проводки в доме. Электропроводка должна постоянно находиться под контролем данных систем. Особенно в том случае, если дом сделан из легко воспламеняющихся материалов. Кроме того, что в доме существует основной щит защиты от повреждений проводки, на каждом из этажей дома, если он не является одноэтажным, необходимо поместить небольшой щит, дублирующий функции основного, по отношению к конкретному этажу.

Электропроводка будет защищена надежно данным дубляжом системы.

Для того чтобы сделать проводку в своем доме из оцилиндрованного бревна действительно качественно, следует прислушаться к тем советам, которые были озвучены в данной статье. Монтаж линий электрической проводки в здании не является той технической работой, к которой можно отнестись не слишком серьезно.

как сочетать и что покупать? Особенности и советы

Деревянные постройки (дома, дачи, бани), несмотря на природность и экологичность того материала, из которого они построены, разумеется, электрифицируются. И электропроводку в них важно сделать безопасной, качественной и эстетичной.

Электрика для деревянного дома требует особого подхода в выборе, так как дерево является материалом с повышенным риском воспламенения. Современные нормы безопасности требуют во всех постройках из дерева (то есть из бревна, бруса, доски или с отделкой из блок-хауса), делать только открытую проводку. Исключение тут может быть только если еще на этапе проекта и строительства была заложена проводка скрытого типа. А чтобы открытые взору провода не только обеспечивали пожаробезопасность, а еще и выглядели эстетично, следует позаботиться о красивых кабелях и электрофурнитуре — все эти детали должны вписываться в интерьер помещения.

В чем состоят особенности обустройства электропроводки открытого типа в домах из дерева?

Пожарная безопасность требует либо полной изоляции проводов от деревянных стен с помощью не поддерживающих горение кабель-каналов, либо подъема проводов над стенами с помощью керамических роликов-изоляторов. При этом все медные жилы проводов допустимо использовать только в пожаробезопасной изоляционной оболочке, а в щитке должны быть установлены надежные устройства защитного отключения, не допускающие перепадов напряжения.

В уже построенных сооружениях сквозь древесину всяческая электрика в деревянный дом со всеми ее проводами тоже прокладывается, но это трудоемкий, затратный и не рекомендуемый на сегодняшний день вариант. Конечно, кое-где провод выводят сквозь стену и при открытом монтаже (например, там, где нужно вывести кабель в другую комнату), но это делается с помощью металлических трубок, а отверстия декорируются керамическими втулками, и опасности такой проход кабеля не представляет.

Ретро электрика в доме из бревна или бруса может быть смонтирована самостоятельно, если уже имеется правильная схема разводки проводов, расположения выключателей, розеток, распределительных коробок и прочих элементов. В таком случае все детали открытой ретропроводки легко монтируются, а витые пары проводов без особых сложностей крепятся на керамические изоляторы. Но если есть сомнения в правильности предварительно составленной схемы проводки и в расчете сечения электрокабеля на предполагаемую нагрузку, то лучше поручить работу над схемой профессиональным электрикам, а сам монтаж электрики в стиле ретро доверить электромонтажникам с опытом.

Но даже если вся электросистема смонтирована качественно, да еще и из высококачественных проводов и прочих деталей, исключать риски возгораний все равно полностью нельзя. Чаще всего в домах из натурального дерева (или в обшитых деревянными панелями) опасность пожара вызывается явлением искрения проводов или розеток. Именно для таких случаев существует специальный прибор, и он присутствует в нашем ассортименте, который способен отключать всю систему электроснабжения внутри постройки, — это УЗИС (устройство защиты от искрения). УЗИС отслеживает сохранение нормального состояния всех элементов электрической сети и во время их эксплуатации, и вне ее (при отключенных электроприборах и выключенных светильниках). При малейшем сбое с помощью УЗИСа в автоматическом режиме мгновенно обесточиваются все провода и розетки. Таким образом устройство не только сохраняет постройки от пожара, но и бережет провода от обгорания, а розетки от оплавления — например, в случае подключения неисправного или чрезмерно мощного электроприбора. Поэтому УЗИС стоит приобрести и установить ради долговечности работы всей системы проводки и, как следствие, существования самого дома.

Почему стоит поменять проводку на открытую?

В старых (советской или более поздней постройки) домах из дерева встречается и открытая, и закрытая электропроводки. Если в вашем доме сделана прокладка проводов в деревянных стенах — проводку однозначно нужно менять! Дело в том, что древесина со временем имеет тенденцию рассыхаться и деформироваться — желоба под кабели могут повредиться, а если еще и провода, розетки и выключатели тоже старые и отработали свой гарантийный срок, то риск возгорания существенно возрастает! Также следует учесть, что в старых постройках могли быть использованы алюминиевые жилы, срок эксплуатации которых ограничен — при несвоевременной замене их эксплуатация может привести к пагубным последствиям. Вдобавок алюминиевые жилы очень хрупкие и ломкие.

Кроме того, прошлая проводка обычно не эстетична, так как старый пластик электрофурнитуры желтеет и трескается. И когда при ремонте создается новый интерьер, то имеет смысл сменить старые провода, пластиковые розетки и выключатели на красивые — новые, но в винтажном стиле.
Выбор проводки в загородный коттедж предполагает еще и качество. Обычная недорогая электрика для деревянного дома не обладает достаточными гарантиями долгой и безопасной работы, даже если производители это обещают. Если же поставить изначально качественную электрофурнитуру и проложить качественные провода (при этом важно правильно рассчитать необходимую токовую нагрузку, которую они смогут переносить), то эта электрика прослужит много лет без замен, оставаясь столь же привлекательной и актуальной.

Открытая ретропроводка — это модно!

Самые популярные направления в оформлении интерьера деревянных домов и жилых дач — это ретро, винтаж, кантри, лофт и шале. Дизайнеры стараются максимально эффектно обыгрывать дерево — показывать его фактуру на стенах, меньше прятать под различные панели. Но для электриков это ставит свои задачи — безопасно вписать в заданный стиль провода и все необходимые детали к ним.
Для удобной и безопасной установки электроизделий в деревянные стены следует использовать электромонтажные коробки из плотного электротехнического пластика с эластичными кабельными вводами. В нашем ассортименте представлен чешский производитель высококачественных электромонтажных коробок специально для деревянных домов — KOPOS.

Однако если вы не хотите травмировать стены, то есть и альтернативный вариант. Связан он с тем, что ввиду моды на необработанное дерево (бревно) в интерьере часто встает вопрос монтажа розеток и выключателей (то есть изделий с плоским основанием) на полукруглую поверхность. Самое удобное, экономичное и эстетичное решение данного вопроса — накладки на бревно. Установка розеток и выключателей с помощью накладок позволяет избежать стесов на бревнах, значительно экономит время на установку и, в случае необходимости, дает возможность легко и быстро перенести розетки и выключатели на другое место. При этом существуют накладки на бревно как для скрытого, так и для открытого монтажа. В случае открытого монтажа, накладки на бревно — идеальное решение установки электрофурнитуры на брус или блок-хаус.

Если же вы хотите еще больше подчеркнуть дерево в оформлении, его фактуру и экологичность, то можно использовать деревянные рамки для электроизделий в оформлении помещения. Электроустановочные рамки позволяют не только декорировать помещение, но и защищают дерево вокруг розетки или выключателя от загрязнений. ТД «Декоративная Электрика» предлагает огромное различие оттенков и форм деревянных рамок, которые с легкостью впишутся в ваш интерьер.

Не стоит также забывать, что электрика для деревянного дома — это еще и светильники. Осветительные приборы также должны сочетаться со стилем интерьера и элементами проводки: например, материал плафонов ламп может совпадать с материалом декоративных рамок или выключателей. Электрика «под ретро» — это особая изюминка в интерьере, которая не проходит незамеченной для взгляда, словно изысканное украшение на одежде. Керамические изоляторы с изящными узорами на них, витые провода в шелковистой текстильной оплетке, напоминающие старинные шнуры, детали выключателей оттенка состаренной латуни, регуляторы-рычажки — всё это привлекает внимание и подчеркивает винтажную направленность интерьера. Такие элементы электрики не только выглядят стильно и изысканно, но и дарят неповторимые тактильные ощущения при использовании.

Если вы не уверены в сочетании электроизделий в интерьере вашего деревянного дома и хотите доверить дело профессионалам, то мы предлагаем комплексное решение по оформлению электрики для загородного деревянного домостроения.

Торговый дом «Декоративная Электрика» предлагает различные возможности для своих клиентов:

1. Выбрать и приобрести отдельные провода, электрофурнитуру и декоративные дополнительные элементы на вкус покупателя
2. Приобрести цельный, стилистически схожий кейс элементов ретро проводки из ассортимента компании

Причем если покупатель решает делать покупку именно кейсом, то в ТД «Декоративная Электрика» рассчитают варианты именно на его имеющийся бюджет и на конкретный интерьер — то есть так, чтобы всё подходило по цветам, принтам, фактурам и материалам. Электрика для загородного дома включает в себя витые провода в декоративной оплётке (витой ретро провод для открытого монтажа), распределительные коробки, керамические изоляторы, выключатели и розетки, а также светорегуляторы и коммуникационные розетки. И еще, по необходимости, в кейс могут входить специальные подрозетники для деревянных домов, керамические втулки для проведения проводов через толщу деревянных стен, накладки на бревно или накладки на скошенный потолок (там, где из-за сложной формы фиксировать провода становится проблематично) и деревянные рамки.

Создайте свой уникальный интерьер в стиле ретро, подчеркнув его направленность с помощью электрики. В нашем каталоге вы сможете найти аксессуары на любой вкус и интерьер, а готовые комбинации сделают выбор проще, например, готовое сочетание аксессуаров производителя Salvador — выключатели, розетки и распределительные коробки из фарфора с одинаковым узором в стиле ретро.

В каталоге представлены сочетания электрики практически из любых материалов: керамика, латунь, дерево, пластмасса, с узорами или без, а наши консультанты подберут самую оптимальную комбинацию индивидуально для вашего интерьера.

А узорные белые аксессуары из керамики отлично сочетаются с светлыми теплыми тонами дерева. Посмотреть больше фотографий ретро электрики в интерьере деревянного дома вы можете в разделе «Портфолио».

Электрика в деревянный дом должна быть не только стильная и красивая, но еще и очень качественная — в существовании таковой легко убедиться, ознакомившись с каталогом на сайте ТД «Декоративная Электрика»! Заходите, общайтесь с менеджерами, подбирайте именно то, что вам нужно, и оформляйте заказ!



Ещё материалы по теме:

видео-инструкция как сделать своими руками, особенности скрытой проводки в постройке из оцилиндрованного бревна, цена, фото

Все фото из статьи

Всем известно, что древесина быстро воспламеняется и довольно активно горит. Так что любые постройки из бруса или бревен, даже при условии пропитки стройматериала антипиренами, все равно остаются в группе повышенной пожарной опасности. Вот почему при возведении строений из сруба на важном месте стоят вопросы пожаробезопасности и в частности под особым вниманием – электротехнические работы.

Важно соблюдать безопасность и эстетическую сторону рабочего процесса

Обеспечение электроснабжения деревянного дома

Задача обеспечения безопасного функционирования электросети дома должна решаться сначала на бумаге, то есть начинается все с проекта.

На этапе его разработки принимаются решения об:

• Подключении к центральной электросети.
• Организации вводного устройства.
• Способе прокладки электрических кабелей.
  Это может быть:
  1. Скрытая проводка в бревенчатом доме.
  2. Открытая, располагающаяся поверх конструкций.
• Методе монтажа электроприборов:

С помощью специальных коронок по дереву в бревнах делают углубления под электротехнические элементы (в данном случае на фото – под розетку)

1. Выключателей.
2. Светорегуляторов.
3. Розеток.
4. Светильников и пр.

Внимание!
Не имеющим квалификацию электрика, лучше не браться за разработку проекта и его реализацию своими руками.
Пригласите специалистов доброкачественной фирмы и для проектирования, и для монтажа электросети дома, чтобы раз и навсегда закрыть вопрос о безопасности.

Для тех, кто намерен выполнять электромонтажные работы самостоятельно, пригодится этот материал, как инструкция к поэтапному решению задачи.

Подвод электрокабеля к дому

Подключение к линии электропередач осуществляется двумя способами:

1. Воздушным-менее затратным и быстро осуществимым. Для этого используют самонесущий кабель с расчетным количеством жил и их сечением.

В случае с воздушным подключением провода тянутся от ближайшего столба

К сведению!
Расчет мощности автономной электросети выполняется с учетом планируемой нагрузки, которая зависит от количества электрооборудования в доме.

2. Подземным-более дорогостоящим и трудоемким, но имеющим ряд преимуществ:
   • Проложенный под землей кабель не нарушит экстерьера здания и подворья.
   • В этом случае кабель надежно защищен от повреждений, что пролонгирует срок его службы.

Для подземной прокладки вводной линии в деревянный дом следует использовать силовой медный кабель.

Уже на этапе возведения фундамента необходимо учитывать подводку кабеля подземным способом

К сведению!
Проект подключения частного домостроения к центральной электросети подлежит обязательному согласованию с соответствующей местной энергоснабжающей организацией.

Вводное устройство

Прием и распределение электроэнергии по конкретным потребителям внутри дома осуществляется через вводное устройство-распределительный щиток.

Его устанавливают в безопасном месте с обеспечением свободного доступа в любое время и оборудуют:

• Автоматическими выключателями.
• Аппаратами защитного отключения.

Внимание!
Ввод в дом силового кабеля осуществляется через встроенную металлическую гильзу.
При разводке электросети по помещениям в местах прохода кабеля через стены и перекрытия также устанавливаются жесткие металлические гильзы.

Вводно-распределительный щит должен быть максимально огражден от контакта с древесиной, обычно его помещают в специальный металлический ящик. Размеры таких ящиков подбираются на конкретное количество «автоматов» и других устройств.

Внутренняя разводка

После оборудования электрощитка, можно приступать к монтажу внутренней электропроводки.

Как уже говорилось, электропроводка в доме из оцилиндрованного бревна выполняется одним из двух существующих способов:

• Открытым.
• Скрытым.

Открытая проводка

Первый способ считается гораздо более безопасным в пожарном отношении, к тому же цена на такие электромонтажные работы гораздо ниже.

При открытой проводке кабеля его прокладывают непосредственно по внутренней поверхности:

• Стен.
• Перегородок.
• Потолков и других конструкций.

Повышая эстетику внешнего вида электропроводов и для дополнительной защиты, их прячут в самозатухающие короба. Современные производители подобной продукции предлагают широкий ассортимент изделий в отношении дизайнерских решений:

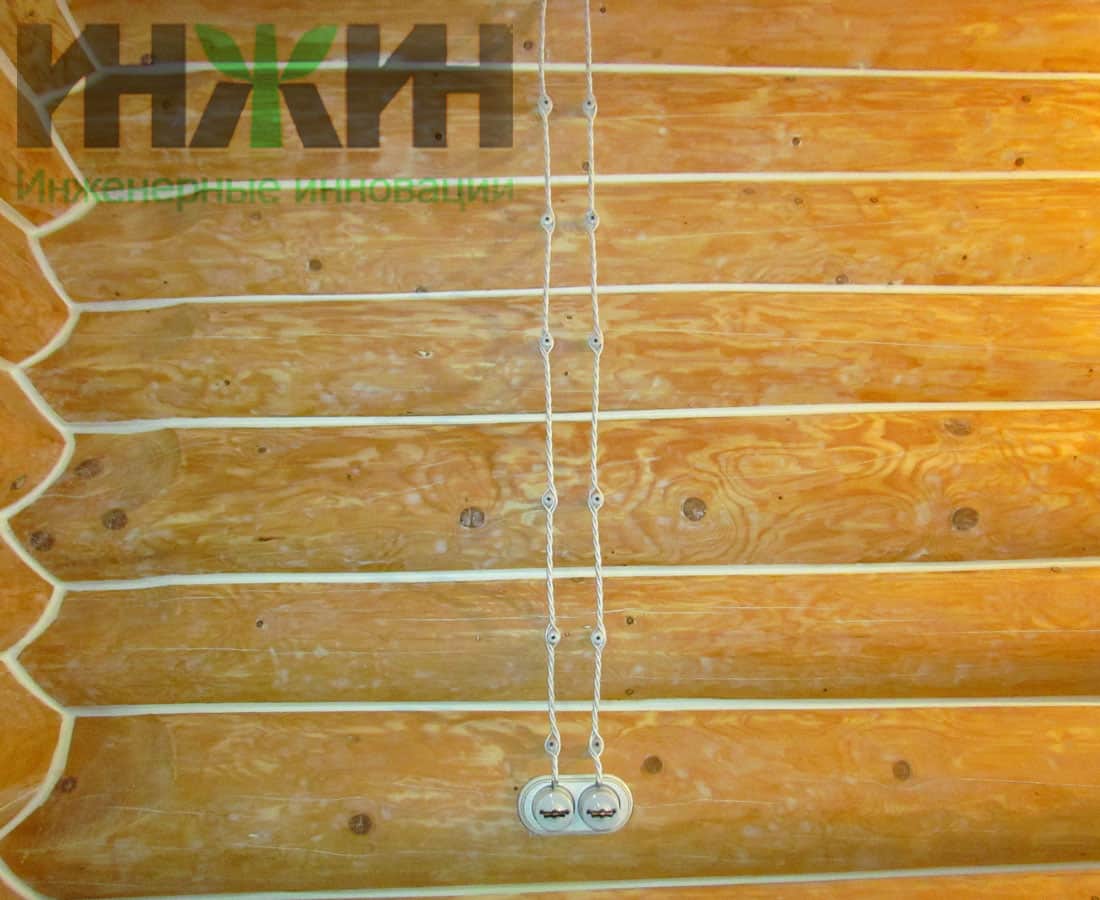

Сегодня стало популярно осуществлять в доме из сруба проводку в стиле ретро

• Различного цвета.
• Имитации фактуры древесины.

В такие каналы обычно камуфлируется электропроводка в доме из оцилиндрованного бревна облицованного деревянной вагонкой из-за ровной поверхности стен.

Скрытая проводка

Скрытый способ прокладки электропроводки в деревянном строении небезопасный, трудоемкий и весьма затратный. Но по эстетическим соображениям многие склоняются именно так монтировать электросеть в своем доме. Поэтому очень важно разобраться, как сделать скрытую проводку в бревенчатом доме максимально безопасной.

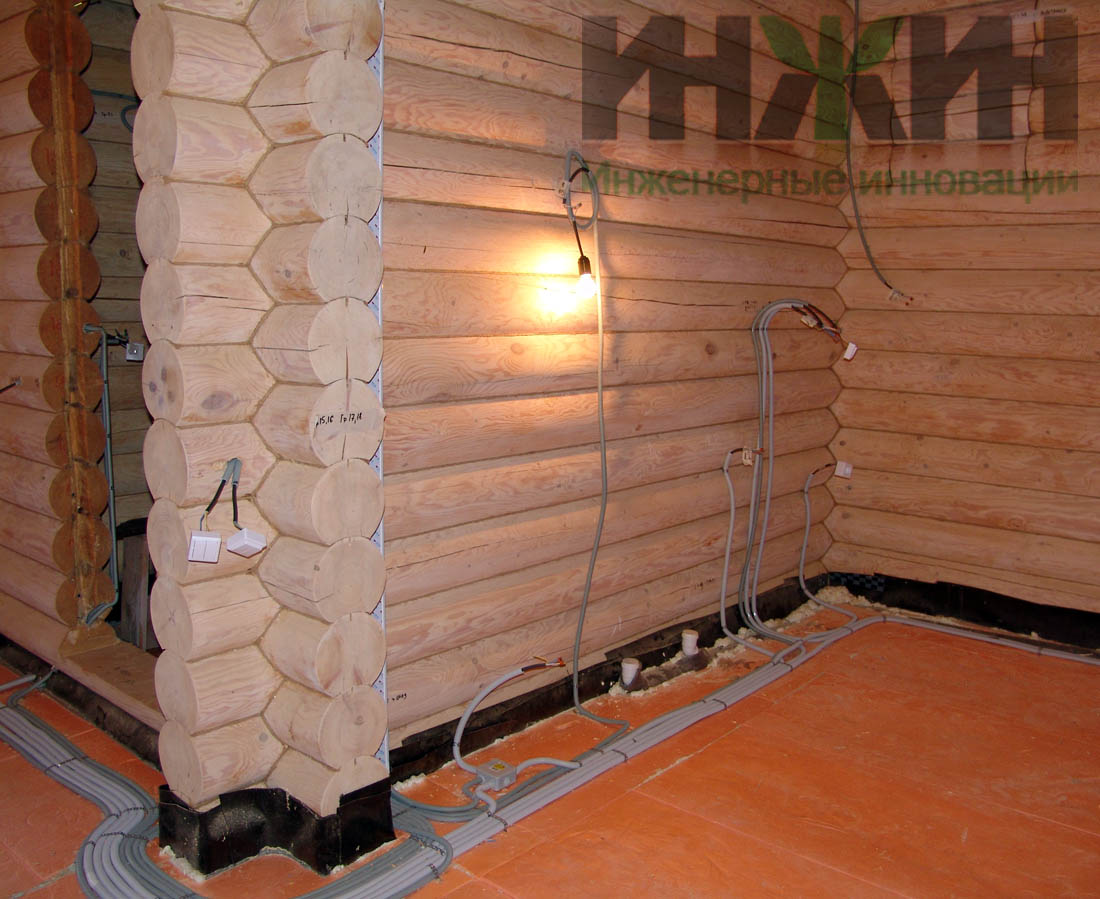

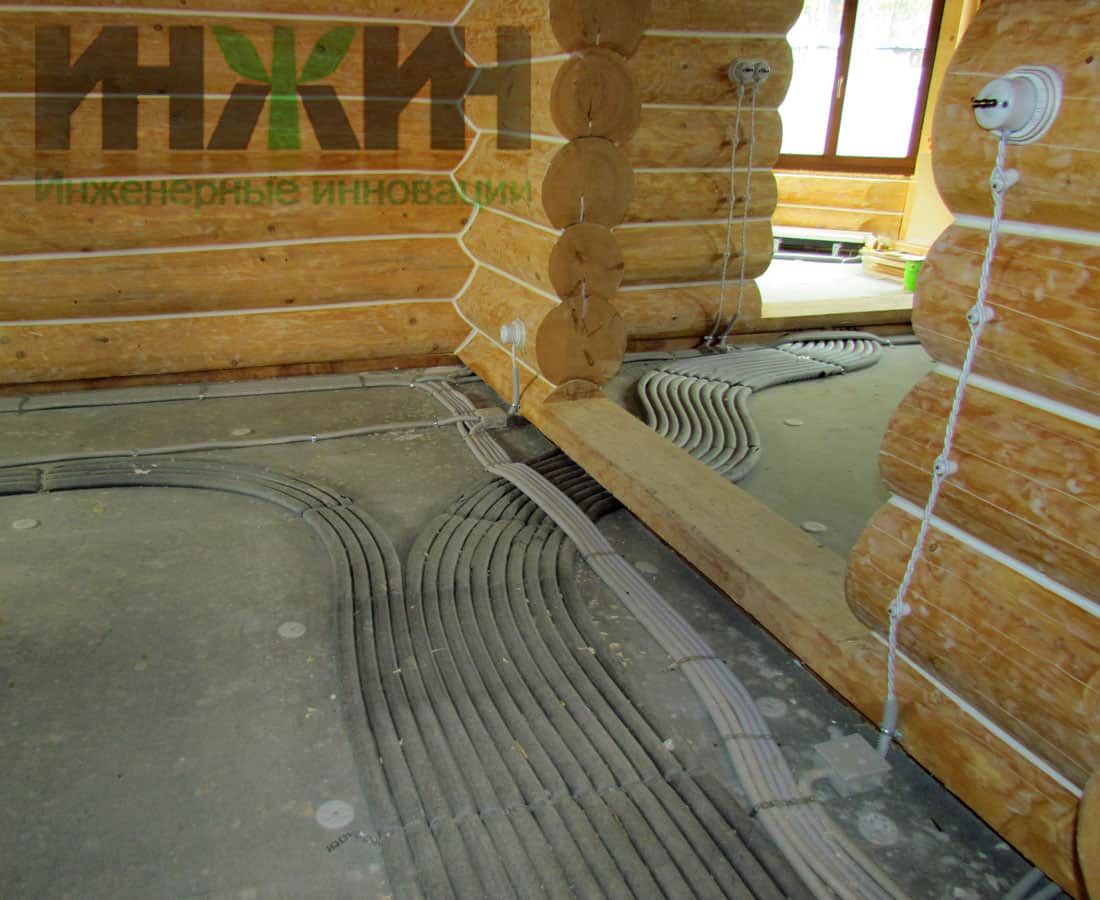

Проложить кабеля под напольным покрытием – как один из вариантов скрытой проводки

Важно!
Главное правило устройства скрытой электропроводки в срубе – исключить контакт проводов с древесиной.

Все дело в том, что проблемой может стать не только короткое замыкание в сети, но и имеющий обыкновение греться под воздействием высоких нагрузок металлический стержень под слоем изоляции.

Предотвращение нагревания деревянных конструкций дома от кабелей можно обеспечить, упрятав все провода сети в кожухи из металла или подавляющего горение пластика.

В этом качестве используют специальные:

Такие элементы сливаются с интерьером

• Кабель-каналы.
• Трубы.
• Гофрированные рукава.

Правила скрытой проводки таковы:

• Закладка основных линий разводки при скрытом способе выполняется параллельно со сборкой сруба.
• Подъемы к приборам освещения, розеткам и выключателям располагаются через подготовленные отверстия.
• Внутри перекрытий провода прокладывают в негорючих пластиковых трубах таким образом, чтобы они не подвергались механическим воздействиям.
• Скрытая проводка в доме из оцилиндрованного бревна должна проводиться с расчетом его естественной усадки. Все каналы и рукава с проводами должны быть защищены от давления подвижных бревен.

И скрытый и открытый способы разводки электрических проводов имеют свои недостатки и преимущества. В силу этого нередко используют комбинированный метод монтажа элементов электроснабжения деревянного дома.

Какой бы способ вы не выбрали, определитесь с местом расположения «головного офиса» всей вашей электросети

Выбор электрокабеля

Чтобы электропроводка в бревенчатом доме была действительно безопасной, выбирайте для электроснабжения определенный тип кабеля с буквами в маркировке:

• НГ, что означает не поддерживающий горение.
• LS, то есть имеет пониженное дымовыделение.

Теперь о сечении и количестве жил в проводах, которое напрямую зависит от мощности, потребляемой электрооборудованием.

Грамотные специалисты рекомендуют:

• Для освещения прокладывается из трехжильных кабелей с сечением 1,5 мм квадратных (3х1,5).
• Для разводки под розетки нужен кабель 3х2,5.
• Кабель для электроплиты не менее 6 мм2.
• К проводу, питающему блок розеток от 4 точек и более, дополнительно ничего не подключают.
• Совершенно отдельно от остального оборудования подключаются: циркуляционный насос отопления и насос водоснабжения.
• Также обязательному автономному подключению подлежат отопительный котел и водонагреватель (если в таковых есть нужда или при отсутствии газоснабжения).

Расчет электропитания отопительного оборудования довольно сложен.

Сначала рассчитывается мощность оборудования (котла) на:

• Определенный объем помещений.
• Требуемый температурный режим.
• Потери тепла через конструкции дома (полы, окна, двери, стены и перекрытия).

Интересно!
Стоит отметить, что коэффициент теплопроводности оцилиндрованного бревна очень низкий по сравнению с камнем и бетоном.
Поэтому теплопотери через стены сруба будут минимальными, конечно же, это в том случае, если конопатка была произведена с соблюдением всех особенностей процесса.

Рассчитывать на полную пожарную безопасность жилища из древесины и эффективную, бесперебойную работу электросети можно лишь, когда соблюдена инструкция:

• По выбору кабелей и кабель-каналов для деревянного дома.
• Монтаж проведен по всем правилам и в соответствии с проектом.

Совет!
По окончании электромонтажных работ необходимо проверить, не повреждена ли изоляционная оболочка кабелей.
Для этого проводят измерение сопротивления изоляции жил.

Избежать повреждения «оболочки» кабеля можно запрятав в его защитный кожух

Электропроводка в доме из оцилиндрованного бревна должна повергаться профилактической проверке на повреждение изоляции с регулярностью раз в три года, для исключения возможных замыканий в сети.

Заземление

Наличие в деревянном доме способном к быстрому воспламенению молниеотвода и заземляющего контура еще одна важная часть противопожарной защиты. И заземлению здесь подлежат не только электрооборудование, но и металлические каналы и трубы, по которым проходят провода.

Вывод

Теперь остается лишь напомнить, что все работы должны проводиться в строгом соблюдении техники безопасности и с использованием качественных материалов. Наличие скруток кабеля с помощью изоленты должно быть исключено, сегодня есть множество вариантов, с помощью которых можно более надежно и безопасно соединить два провода под напряжением.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Электропроводка в деревянном доме

Качественная электропроводка в деревянном доме — основа пожаробезопасности и удобства эксплуатации сооружения, поэтому монтажные работы требуют особого внимания и профессиональной квалификации. Если Вам требуется проектирование или монтаж электропроводки в доме из дерева, специалисты «Рми-Стройпрофи» готовы помочь!

Проектирование — залог успеха

Электромонтаж в деревянной постройке начинается с разработки такого документа, как проект электропроводки. На этом этапе выбирается способ прокладки электрокабеля и методы установки выключателей, диммеров, розеток и светильников. К подобному занятию необходимо подойти с большой ответственностью, потому что дальнейшее безопасное проживание в коттедже зависит от выбранной методики электромонтажа.

Для начала рекомендуется пригласить домой специалиста электромонтажной фирмы, что обследует все комнаты в доме, укажет места установки выключателей, светорегуляторов и розеток. Хозяевам нужно определиться, каким методом будет осуществляться прокладка электропроводки в деревянном доме. В таких постройках разрешается внутреннюю электропроводку прокладывать в плинтусах с кабельным каналом, коробах ПВХ, гофрированных и жестких ПВХ трубах, металлических трубах, металлорукавах.

Внешняя проводка, монтаж

После согласования проектной документации происходят электромонтажные работы. Задачей первоначальной важности считается прокладка кабеля от линии электропередачи до установленного в доме щита. Прокладывают кабель воздушным или подземным способом.

Воздушный способ — быстрый и достаточно экономичный. При этом используется самонесущий изолированный кабель, который имеет различное сечение и количество жил. Выбор кабеля зависит от мощности и числа фаз.

Подземная методика — более трудоемкая и дорогостоящая, однако она имеет многие достоинства. Кабель располагается в земле, поэтому не портит вид строения. Срок службы провода – достаточно большой, так как меньше шансов его повредить. Для подземного устройства линии при проведении электричества в дом из дерева используется силовой медный провод.

Монтаж оборудования в щит

Выполнив внешний электромонтаж деревянной постройки, вводной кабель принято подводить через металлическую гильзу в помещение. Для приема электричества и распределения его в доме применяется вводно-распределительный щит, который нужно устанавливать в безопасных местах для обеспечения свободного доступа.

В щит устанавливают аппараты защитного отключения и автоматические выключатели. Особое внимание уделяется подбору автоматики. Рекомендуется использовать изделия только известных и надежных производителей.

Прокладка внутренней сети

Внутренняя проводка в деревянном коттедже считается залогом безопасности жильцов. Неквалифицированный электромонтаж очень часто становится причиной пожаров. Существует два метода монтажа проводки внутри деревянной постройки – открытый и скрытый. По этим названиям понятен внешний вид данных проводок.

Открытый способ установки

Из двух способов безопаснее открытая электропроводка в деревянном доме. Кроме того, выполнение подобных электромонтажных работ обойдется дешевле. Провода прокладываются по внутренней поверхности постройки, крепятся к потолкам, стенам и прочим элементам конструкции. Спрятать кабель можно различными методами: оформив ретро-кабелем или поместив в ПВХ-короб.

Электропроводка закладывается в самозатухающие каналы. Современный ассортимент подобной продукции позволяет выбрать нужную расцветку короба, что имитирует дерево, под любой дизайн. Такие короба обычно применяются в домах из обшитого вагонкой и оцилиндрованного бревна, где стены имеют ровную поверхность.

Проводка в коттедже при помощи кабеля в оплетке «ретро» является еще одним приемом наружного прокладывания материала. Кабель выглядит как витой шнур и закрепляется на керамических изоляторах. Подобную методику монтажа считают безопасной, потому что кабель имеет наружную изоляцию из натурального шелка и две из ПВХ-пластика. Основное преимущество — зазор между поверхностью и кабелем. Помимо этого, данный тип провода способен украсить любой бревенчатый дом.

Скрытая проводка

Скрытый монтаж электропроводки отличается достаточной труднодоступностью проводов в случае модернизации и ремонта жилья, более высокими ценами на услуги и гораздо большими необходимыми затратами времени на работу. Однако львиная доля заказчиков предпочитает эту методику, ссылаясь на эстетическую привлекательность. Хозяева деревянных коттеджей не хотят интерьер и дорогой вид отделки своего жилья портить электрощитками и проводами.

Скрытая электропроводка в деревянном доме обычно закладывается на этапе сборки дома. Кабель для соблюдения всех норм безопасности должен быть заключен в окрашенную металлическую или оцинкованную трубу. Все подъемы к осветительным приборам, выключателем и розеткам совершаются в специальных отверстиях.

При монтаже электросетей в домах из дерева рекомендуется соблюдать определенные требования и пользоваться специальными материалами, чтобы обеспечить максимальную безопасность и защиту от возгораний. В перекрытиях деревянной постройки кабель располагают в трубах, изготовленных из негорючего пластика, и следят, чтобы на трубу и кабель не оказывалось механического воздействия.

Скрытая электропроводка может располагаться в заземленных металлорукавах и металлических трубах. Бревенчатые дома подвергаются «усадке», поэтому рекомендуется это учитывать, не допуская, чтобы бревна воздействовали на проводку в металлорукавах. Проход провода через стену насквозь выполняют через специальные металлические гильзы. В обоих способах монтажа электропроводки есть преимущества и недостатки, поэтому не редко практикуется комбинированная методика проводки.

Разметка приборов, щитков, кабеля

После выполнения проекта электроснабжения нужно выполнить разметку линий кабеля и мест для расположения выключателей, розеток, диммеров, щитов и светильников. К разметке необходимо подходить тщательность, чтобы не пришлось в будущем переделывать выполненные работы. Разводка электропроводки в деревянном доме должна планироваться так, чтобы кабельные трассы в дальнейшем не мешали при установке мебели.

Наиболее гармоничным и эстетичным будет выглядеть провод в кабель-каналах. Можно подобрать любой рисунок любой оттенок под дерево. К подобным каналам сразу нужно покупать тройники, заглушки, переходники. И хотя цена этих деталей вдвое выше самих коробов, экономить не желательно, так как нестыковые места коробов никто идеально не подгонит.

При выборе каналов обращать внимание следует на толщину стенок и замок короба. Выполняя работы по монтажу провода в миниатюрных коробах, который имеет тонкие стенки и двойные замки, электромонтажные компании не задумываются, что в большинстве ситуациях обслуживание электропроводки в подобных коробах провоцирует разлом замков, если происходит открывание крышки каналов.

Чтобы в короб добавить кабель, придется покупать новые каналы и заново выполнять электромонтаж электропроводки и коробов. Двойной замок нуждается в использовании специализированного инструмента, что может открыть крышку, но об этом думают абсолютно не все электрики. Лучше выбирать короб с выдержанной технологически геометрией профиля, большими стенками и одинарным замком.

Установка выключателей и розеток

Когда схема электропроводки в деревянном доме изучена, а разметка линий кабеля выполнена, можно браться за электромонтаж выключателей и розеток. Все выключатели, диммеры и розетки, основания бра и светильников должны иметь изготовленную из металла площадку для крепления к потолку или стене электроустановочного изделия, потому что электромонтаж электрического оборудования на площадках из металла является самым пожаробезопасным вариантом.

После установки всех площадок следует заняться установкой кабель-коробов. Какой бы точный у специалиста не был глазомер, выполнять всю электромонтажную работу необходимо при помощи уровня.

Проход через деревянные поверхности

Все проходы проводки через деревянные стены, перегородки, основания необходимо выполнять через изготовленные из металла трубы, которые называются проходными гильзами. Прежде чем приступить к выполнению электромонтажа провода через сгораемые стены, рекомендуется их просверлить, потом в отверстие вставить металлическую гильзу так, чтобы её края выдвигались с обеих сторон из сгораемого основания не меньше чем на 1 сантиметр.

Особое внимание рекомендуется обратить, чтобы подобные гильзы по краям были снабжены пластиковыми втулками, способными обезопасить провод от порезов при монтаже и дальнейшей эксплуатации системы электроснабжения, другими словами — позволят сохранить от повреждений изоляцию кабеля. После этого кабельный канал нужно монтировать таким способом, чтобы в короб заходило окончание металлической гильзы.

Как выбрать электрокабель

Монтаж электропроводки в деревянном доме нуждается в наличии определенного кабеля. Провод для электроснабжения частного дома следует покупать с индексом «НГ», что значит «кабель, что не поддерживает горение» и с обозначением «LS», что расшифровывается как «пониженное дымовыделение».

Предпочтительное для проводки в деревянной постройке выбрать провод, который соответствует всем существующим требованиям пожаробезопасности, а также имеет все нужные сертификаты качества.
Выбор сечения проводки зависит напрямую от мощности, которую потребляет электрическое оборудование. Проектировщики обычно в свои проекты электроснабжения закладывают на освещение 3 на 1,5 миллиметра, а на группы розеток — 3 на 2,5 миллиметра. Для организации питания электроплит понадобиться провод, сечение которого составляет не меньше 6 миллиметров квадратных. На кабеле лучше не экономить. Розеточные линии нужно рассчитывать с минимальным числом розеток, которые расположены на одной группе. Если прокладывается от щита провод на блок, что состоит из 4 розеток, то к нему ничего больше не рекомендуется подключать. Только тогда электропроводка прослужит долгие годы. Увязку между сечением кабеля и мощностью электроприборов можно отыскать в соответственных таблицах.

Замер сопротивления проводки

После выполнения такой работы, как устройство электропроводки в деревянном доме, нужно сразу замерить сопротивление изоляции проводки.

Эта манипуляция делается, чтобы убедиться, что изоляция проводника при монтажных работах не повредилась. Подобные электроизмерения рекомендуется проводить раз в 3 года для оберегания деревянного дома и его легко сгораемых оснований от замыканий в проводке.

Таким образом, проблема монтажа электропроводки заключается в следующем: зачастую неопытные мастера полагают, что кабель в деревянном строении должен быть таким же, как в простой квартире. Это недопустимо, потому что проводка строения из дерева должна отличаться повышенными характеристиками пожаробезопасности. Если вы выполните монтажные работы по выше изложенной инструкции, проводка в вашем коттедже прослужит долгие годы.

Электропроводка в деревянном доме

Монтаж электропроводки деревянного дома начинается с расчета необходимой мощности энергопотребления системы, включающий в себя: мощность всего оборудования, вид кабелей, электроаппаратура и расположение. Как правило, расчетная мощность намного превышает норматив, который выделяется местными органами власти и в этом случае наши инженеры рассчитают и помогут Вам подобрать генератор необходимой мощности.
После расчетов выполняем подключение к линиям электропередач с оформлением всех необходимых документов. Подключение осуществляется опытным электромонтером местных электросетевых компаний.

Существуют два вида подключения деревянного дома к линиям электропередач: воздушный (Рис. 1) и подземный (Рис. 2). Оба варианта имеют преимущества и недостатки: воздушный вариант более быстрый по времени монтажа и дешевый по сравнению с подземным – не нужно прокладывать кабель под землей, но воздушный вариант устройства менее эстетичен – потребуется постоянная подрезка деревьев, создание помех при проведении каких-либо высотный работ и возникновение опасности поражения электрическим током. Прокладка кабеля под землей тоже имеет ряд преимуществ по сравнению с воздушной прокладкой: нет зависимости от погодных условий (разряды молний, воздействие от других электромагнитных излучений), нет риска обрыва поваленными деревьями (на восстановление кабеля могут потребоваться достаточные финансовые затраты). Не забываем — прокладка кабеля под землей осуществляется на этапе устройства фундамента.

Рисунок 1. Подключение кабеля по воздуху.Рисунок 2. Прокладка кабеля под землей с последующим подключением.Рисунок 3. Вводно-распределительный щиток.

После проведения всех работ по внешнему электромонтажу, кабель проводят в дом и подключают к вводно-распределительному щитку (Рис. 3). Щиток важно расположить в безопасном и легкодоступной месте. Запрещается располагать под ванными комнатами и санузлами (в случае протечки) и в комнатах с повышенным содержанием влажности.

Рисунок 4. Открытая проводка. Керамические изоляторы, розетка, выключатель. Витой ретро-провод.

Что касается устройства электропроводки, наши электромонтажники выполняют два типа устройства электропроводки: открытую и закрытую (скрытую) и каждая из них имеет свои достоинства и недостатки:

открытая электропроводка (Рис. 4) представляет собой обычный витой ретро провод, прикрепленный к керамическим изоляторам, которые в свою очередь крепятся к стене. Положительной стороной является простота в обслуживании, в случае необходимости поменять направление трассы — позволяет это сделать без повреждения стенового материала, придание особого старинного шарма бревенчатому дому и самое главное является более безопасной. К недостаткам можно отнести расходы с покупкой дополнительной фурнитуры для крепления, приобретение витого ретро провода для подчёркивания оригинальности интерьера, а также в случае расстановки мебели открытая проводка может помешать.

закрытая (скрытая) электропроводка (Рис. 5) укладывается в штробы (Рис. 6) — каналы, высверленные в бревне, где кабель будет проходить в металлическом рукаве. Достоинством является отсутствие проводов и коробов, но недостатками является случаи изменения направления трассы кабеля по какой-либо причине, например, изменение внутренней меблировки и обслуживание кабелей, как это можно сделать при открытой проводке.

Рисунок 5. Скрытая проводка. Штробы под провода.Рисунок 6. Монтаж закрытой проводки.Рисунок 7. Розетка в стене. Скрытая проводка.

При устройстве электропроводки в деревянном доме вопрос безопасности должен находиться на первом месте – особенно это касается качества изготовления проводов и фурнитуры.

После проведения всех работ по электричеству хочется добавить еще информации о современной системе “Умный дом”. Это новейшая разработка, позволяющая контролировать и регулировать все инженерные сети дома, помогает создать максимум комфорта и уюта.

Всю систему можно настроить по Вашему желанию, например, когда Вы покидаете дом – система в автоматическом режиме переведет дом в “спящий режим”, включит системы противопожарной и охранной систем. В случае несанкционированного доступа в дом, система посылает сигнал тревоги в охранную организацию или отдел полиции, и параллельно известив Вас по каналам мобильной связи.

При возвращении домой система переводится в “активный режим” и подготовит для Вас нужную температуру воздуха, наполнит ванную горячей водой (если конечно запрограммировать данные функции заранее и на определенное время), включит любимую музыку или разогреет пищу в микроволновой печи.

И это еще не все функции, которые она может выполнять: управление светом, температурным режимом, контроль работы и расхода инженерными системами (газ, электричество, вода, отопление) и так далее. Выполнять управление системой можно даже используя свой смартфон или планшет (Рис. 9).

Рисунок 8. Центральный контроллер.Рисунок 9. Пример приложения «Умный Дом» на планшет.

С подробным описанием системы “Умный дом” и как она функционирует предлагаем ознакомиться в нашей отдельной статье.

Система водоснабжения деревянного дома

Скрытая проводка в деревянном доме как дань эстетике + видео

Бревенчатый сруб или коттедж из бруса: любая постройка из древесины, независимо от пропитки материала антипиренами, пожароопасна, и многие хозяева задаются вопросом – нужна ли скрытая проводка в деревянном доме.

Возможна ли скрытая проводка в деревянном доме?

В квартире высотного дома для того, чтобы проложить электросеть в помещениях, бетонные стены подвергают штроблению, то есть протачивают неглубокие канавки. С кирпичом зачастую поступают проще, просто скрывая проводку под толстым слоем штукатурки. В постройках из бревен или бруса дела обстоят несколько сложнее. Даже самый качественный кабель может легко выгореть вследствие случайного короткого замыкания, из-за чего велика вероятность возникновения пожара. Конечно, есть оптимальный выход – проложить сеть так, чтобы все провода были на виду. Но многим такой вариант покажется неэстетичным.

Допустима ли скрытая электропроводка в деревянном доме? Вполне, если использовать специальные каналы, которые должны укладываться в стены. Основное требование – исключить соприкосновение кабеля с древесиной. Дело в том, что даже без замыканий металлический сердечник, скрытый в изоляции, имеет обыкновение нагреваться при высокой нагрузке на сеть, которая возникает при включении нескольких бытовых приборов. Необходимо заранее позаботиться о том, чтобы деревянные стены не нагревались от проводки, и достигается это с помощью специальных коробов, рукавов или труб, прокладываемых в стенах.

Выбираем канал для протягивания кабеля

Итак, чтобы спрятать все провода в толщу стен, в бревнах или брусе придется выдалбливать выемки, пазы, полости, сквозные отверстия и так далее. Однако, как уже говорилось, даже изолированный кабель не должен соприкасаться с древесиной. В качестве меры предосторожности многие используют металлические рукава, которые для этой цели совершенно не подходят (ввиду плохих теплоизоляционных свойств), они предназначены для протягивания наружной сети. Для укладки кабелей внутри деревянных стен предназначены специальные металлические трубки, в крайнем случае – негорючие или пластиковые, которые имеют свойство затухать без внешнего вмешательства. Рассмотрим оба варианта.

Кабель-каналы из металла предпочтительнее по той простой причине, что совершенно не подвержены возгоранию. Кроме того, следует учитывать усадку стен, из-за которой пластиковые трубы, в отличие от медных, легко деформируются. С другой стороны, в углах каналы должны изгибаться, и в этом случае, если вы работаете с медью, следует набраться терпения. Дело в том, что сначала в трубку протягивают провод, после чего ее следует аккуратно согнуть на специальном трубогибочном приспособлении. При этом место сгиба должно быть с определенным радиусом, иначе есть вероятность повреждения кабеля.

Пластиковые каналы менее предпочтительны, хотя по стоимости более выгодны и позволяют сэкономить немало средств при укладке электросети. Просто помещать их лучше всего в канавки, выбитые в торцах бревен, ограничивающих дверной проем, в крайнем случае, использовать для протягивания проводов сквозь стены. В толщу перегородок между комнатами пластиковые трубки лучше не закладывать, помня об усадке венцов. Пазы с кабель-каналами закрываются вырезанными из доски или бруска заглушками, которые в дальнейшем закрываются наличниками или маскируются с помощью специальной шпаклевки для дерева с последующей шлифовкой поверхности, а также морилкой и лаком.

Как легче всего скрыть электросеть в срубе

Разводку по помещениям лучше всего делать не по стенам, а либо под половым покрытием, либо под потолочной обшивкой. Поскольку такое размещение кабелей считается скрытным, прокладываем по лагам (или под ними, если на перекрытии) медные трубки, соединяя в специальных распределительных коробках, которые ни в коем случае не должны соприкасаться с деревом. Желательно такие пересечения магистралей отделять от обшивки асбестовыми или металлическими листами. В стене, в конце каждого паза под ответвление сети, выдалбливаем выемку для монтажной коробки, поверх которой крепится розетка или выключатель. Диаметр трубы и толщина ее стенки выбирается в зависимости от сечения провода.

Допустимое сечение жилы кабеля, мм2		Необходимая толщина стенки трубы
Алюминий	Медь
Менее 4	Менее 2. 5	Не нормируемая
6	—	2.5
10	4	2.8
16; 25	6; 10	3.2
35; 50	16	3.5
70	25; 35	4.0

Скрутки проводов, даже прикрытые распределительными коробками, должны быть изолированы колпачками, особенно в тех местах, где древесина расположена в непосредственной близости. Если планируется обшивать стены вагонкой, можно пускать кабель-каналы прямо по их поверхности, не выдалбливая пазы. Как раз в этом случае наиболее уместны негорючие пластиковые трубы, причем, независимо от материала, провода должны быть скрыты в них полностью, особенно в местах соединения с распределительными коробками. Как вариант, возможна комбинированная схема, когда магистрали скрыты в металлических желобах и трубах под обшивкой стен, пола и потолка, а разводка по точкам выполняется полуоткрытая, в коробах.

Открытая проводка в деревянном доме как часть дизайна

Прятать кабели совсем не обязательно, если стены не планируется скрывать под обрешеткой с последующей отделкой штукатуркой или под обоями. С бревенчатыми перегородками между комнатами будет прекрасно сочетаться наружная электропроводка, в деревянном доме это решение может стать частью дизайна. Впрочем, если вам кажется, что электросеть, протянутая по стенам и потолку, не будет сочетаться с картинами и ковриками, ее можно уложить в пластиковые короба, которые впишутся в любую обстановку.

Также допускается прокладывать кабели в специальных каналах декоративных плинтусов, что удобно при евроремонте, когда не хочется делать квартиру похожей на офис, используя короба. Некоторые домовладельцы применяют пластиковые гофрированные трубки, отличающиеся гибкостью, но совершенно не защищающие проводку и не обладающие эстетическим видом. В нежилых помещениях очень часто монтируют кабели с помощью металлических скоб, такой вариант уместен в санузле или в бане, а также в мастерской, гараже, в погребе или в сарае.

Внешняя электросеть удобна тем, что легко найти и исправить повреждение, возникшее вследствие короткого замыкания или по иной причине.

Наиболее интересна открытая электропроводка в деревянном доме, выполненная в стиле «ретро», когда скрученные косичкой медные изолированные провода протягиваются прямо по стене, с закреплением с помощью керамических изоляторов. В магазинах нередко можно найти модели розеток и выключателей в стиле 30-40 годов, с массивными корпусами (хотя почти наверняка в розетках будет присутствовать контакт заземления). Единственное условие при организации такой сети – соблюдать между кабелем и стеной промежуток в 10 миллиметров. Однако у данного типа есть и минусы, в частности: открытый доступ детей к проводам (а вдруг ножницами порезать возжелают), а также высокая стоимость и дефицит керамических роликов для крепежа двужильной скрутки.

Оцените статью: Поделитесь с друзьями!

Электропроводка в доме из оцилиндрованного бревна • Energy-Systems

Чем отличается электропроводка в доме из оцилиндрованного бревна?

Если обычный деревянный дом, построенный из клееного бруса или специальных панелей, позволяет использовать такие технические решения, как оштукатуривание внутренних поверхностей либо наложение кабельных каналов, то в случае с оцилиндрованным бревном это недопустимо.

Такой материал имеет значительное преимущество, которое выражается в отсутствии необходимости организации внутренней отделки. Однако это же является и его основным минусом – почти никаких работ со стенами проводить нельзя, чтобы не нарушить эстетичность их внешнего вида.

В остальном же электропроводка в доме из оцилиндрованного бревна почти ничем не отличается от прочих систем в деревянных объектах – запрещается штробление, а также укладывание силовых линий непосредственно на сгораемое основание без защитной прослойки.

Как прокладывается электропроводка в доме из оцилиндрованного бревна?

Если вы решили сформировать электроснабжение коттеджа, построенного из подобного материала, задумываться о формировании проекта необходимо еще до начала возведения стен. Оптимальным вариантом будет создание скрытой проводки, уложенной в специальные медные трубы, подключенные к общему контуру заземления. Применение подобной методики даст вам множество преимуществ, среди которых можно назвать эстетичность, а также надежность, безопасность и защищенность от случайных внешних воздействий.

Альтернативным решением будет прокладывание проводки под горизонтальными поверхностями. Как вы знаете, ремонт в квартире, электрика в небольшом доме предполагает, что важнейшие линии электроснабжения укладываются в пол. Однако при работе с деревянными конструкциями это не всегда является рациональным, так как доступ к кабелям будет существенно затруднен, а никаких особых преимуществ в области надежности вы не получите. Поэтому намного чаще в практике электротехнических работ встречается укладка проводов над потолком, как это показано на рисунке выше.

Стоимость электропроводки в доме из оцилиндрованного бревна

Цены на подобные работы всегда зависят от того, какой именно тип электрической установки использовался в конкретном объекте. Понятно, что скрытая укладка проводки обойдется намного дороже – как при оплате работ, так и при покупке материалов. Кроме того, обратить внимание стоит и на такой аспект, как количество приборов и функциональность системы.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости выполнения электромонтажных работ.

Онлайн расчет стоимости проектирования



Получение бревенчатого дома с электропроводкой

Мы приближаемся к финишу! После того, как основные внешние работы в нашем доме завершены (за исключением окрашивания и ландшафтного дизайна), пришло время обратить наше внимание на внутренний список, начиная с электромонтажа нашего бревенчатого дома.

Использование электрических систем бревенчатого дома — это то, что сбивает с толку многих покупателей бревенчатых домов, но на самом деле в этом нет ничего особенного, если ваш строитель и субподрядчик по электроснабжению знают, что делают в бревенчатом доме.

Для электрического компонента нашего дома мы с женой Бекки разработали объем работ, которые мы хотели выполнить. Нам нужны были отдельные электрические цепи для каждой комнаты и каждого прибора, сигнальное освещение на двери подвала и задних дверях, очень большая панель автоматического выключателя, напольные коробки, потолочные вентиляторы и достаточное освещение по всему дому.

Все эти элементы были отражены в нашем электрическом графике, который предоставляется вашему строителю как часть пакета чертежей.В расписании подробно показано, где должен быть проложен каждый провод и должен быть установлен каждый коммутатор. График электроснабжения — важная дорожная карта при строительстве любого сооружения, но в бревенчатом доме его правильное выполнение имеет жизненно важное значение. Когда в бревнах просверлены челюсти, пути назад уже не будет.

Поскольку часть проводки, вероятно, потребуется провести через предварительно просверленные пазы, будь то внутри бревенчатых стен или через потолок, очень важно иметь хорошо спланированную электрическую схему до начала строительства.

Согласно нашим чертежам электрического макета, наш строитель просверлил и обозначил отверстия для доступа к розеткам и переключателям через бревна в подвал. Это было сделано одновременно с установкой бревен. На втором этаже и на чердаке вся проводка, необходимая для вентиляторов и потолочного освещения, была проложена, что позволило скрыть провод в каркасе и балках пола / потолка.

После разговора с нашим местным строительным инспектором он посоветовал нам подключить все детекторы дыма и угарного газа к одной цепи с резервной батареей.Он также посоветовал нам убедиться, что наш подрядчик по электрике установил GFCI (прерыватели цепи замыкания на землю) во всех влажных зонах (кухня, ванные комнаты, прачечная и т. Д.)

Пока я наблюдал за процессом монтажа проводки, Бекки занялась самой интересной частью — выбрала все осветительные приборы, вентиляторы, переключатели и лицевые панели. Она нашла большую часть этих материалов в Home Depot, что помогло нам сэкономить деньги как на самих предметах, так и на их приобретении. Единственными материалами, которые требовались нашему электрическому подрядчику, были электропроводка, коробки, панель прерывателя, выключатели розеток и разные соединители.

Вернувшись на стройплощадку, в обязанности электрического подрядчика входило проложить проводку к распределительной коробке, установить панель выключателя и цепи, подключить эти цепи к проводам, установить осветительные приборы, приборы, потолочные вентиляторы, выключатели и розетки — все в соответствии с Национальный электрический кодекс (NEC) или NFPA70.

Почти в каждом бревенчатом доме есть внутренние стены с традиционным каркасом, что значительно упрощает прокладку проводки и установку распределительных и розеточных коробок. Но их можно установить и на бревенчатые стены.

К сожалению, электромонтаж нашего бревенчатого дома оказался неудачным — не из-за самого проекта, а из-за субподрядчиков, которых мы выбрали для выполнения работ. Первоначально нанятый нами электрик был хорошо знаком с установкой бревенчатых домов, поначалу он был очень пунктуальным и много работал. Затем он упал до трех дней в неделю, затем один раз в неделю. Когда мы поговорили с ним об этой ситуации, мы узнали, что он не такой уважаемый, как мы думали.Мы уволили его на месте, хотя это означало, что мы потеряем приличную сумму денег.

Подрядчик, которого мы наняли, чтобы заменить его, был очень рекомендован и обладал огромными знаниями в области электротехники. Фактически, он работал в жилищном управлении нашего округа. После нескольких недель работы он попросил у нас предоплату, чтобы закончить работу. Доверяя ему, мы дали ему деньги. Мы никогда больше его не видели и не слышали, а позже мы узнали, что он переехал в Огайо.

Это оставило нас с нашей электрической системой, готовой на три четверти, и мы не знали, куда обращаться.Бекки и я смогли сами подключить несколько оставшихся потолочных светильников, но все еще оставалось проделать техническую работу. К счастью для нас, друг подошел к тарелке и закончил проект, не прося оплаты до конца.

Мораль этой истории в том, что будут неудачи, но всегда есть решение. Не позволяйте нескольким лежачим полицейским помешать вам уверенно финишировать в гонке и никогда не позволяйте им отвлекать вас от вашей мечты о бревенчатом доме.

Руководство Гэри:

Обеспечение отдельной цепи для каждой комнаты и прибора позволяет выполнять работу, не отключая электричество в других областях. Это также позволяет вам легче отслеживать провода в случае сбоя или другой проблемы. Поговорите со своим подрядчиком по электрике и обратитесь в NEC, чтобы убедиться, что ваша панель выключателя способна обслуживать требуемые цепи сейчас и имеет место для будущего расширения.

См. «Путешествие Гэри домой», ведущее к этому моменту, здесь:

Почему бревенчатый дом был правильным

Как найти идеальный план дома из бревен

Узнайте о процессе строительства бревенчатого дома

Как правильно выбрать бревенчатый дом Builder

Почему ваши отношения со строителем имеют решающее значение

Что происходит, когда вы нанимаете плохого субподрядчика

Советы по подключению бревенчатого дома

Прокладка электрических проводов в бревенчатом доме сильно отличается от прокладки их в доме с традиционным каркасом.Ключ к электромонтажу бревенчатого дома — это тщательно спланировать расположение всех розеток, выключателей и светильников. Оттуда вы должны определить, как вы проведете провода к этим местам, используя стратегию предварительного сверления и предварительной разводки во время процесса сборки бревенчатой ​​стены. Вот несколько советов.

Электропроводка к бревенчатому дому

Поскольку бревенчатые стены прочные, проводка для розеток, выключателей и светильников часто проходит ниже уровня пола и проводится через каналы, просверленные во время строительства.Вот тут-то и нужно планировать.

Необходимо заранее проконсультироваться с лицензированным электриком, чтобы разработать план расположения внешних настенных электрических коробок. Этот человек должен знать правила минимального расстояния между розетками. Перед началом строительства бревна на полу следует четко обозначить место, где именно будет происходить это сверление.

Бригада по строительству бревенчатого дома (или имеющий лицензию электрик) должна быть готова к вертикальному бурению каждого ряда бревен по мере их укладки в штабель.Это создаст желоб, через который можно будет пропустить провода внутри бревенчатых стен. Мы предлагаем использовать сверло диаметром 1 дюйм, чтобы оставить достаточно места для прокладки проводов. Провода можно протянуть сквозь стены во время или после строительства. Отводы можно прорезать в стене бревна с помощью кольцевой пилы или сабельной пилы.

Эту стратегию также можно использовать для подключения проводов к выключателям и светильников, установленных на бревенчатых стенах. Для освещения и выключателей возле наружных дверей также обычно проводят провода вдоль дверных косяков и просверливают их сбоку к распределительной коробке.Позже этот провод закрывается аккуратно установленной дверной коробкой.

Провода на второй этаж

Поскольку на второй этаж будет проложено много проводов, предварительно просверливать для них бревенчатые стены непрактично и нет необходимости. Вместо этого выберите полую внутреннюю стену, которая соединяется с внешней стороной, и используйте эту стену для вывода всех необходимых проводов. После того, как провода подведены на второй этаж, их можно провести вдоль плинтуса, чтобы добраться до розеток наверху.

Электромонтаж деревянной кровельной системы

Когда используются бревенчатые и деревянные кровельные системы, бревенчатые крыши домов обычно изолируются во время процесса каркаса. Это затрудняет скрытие проводов внутри крыши после завершения кровли. Из-за этого провода, идущие к потолочным вентиляторам, осветительной арматуре и датчикам дыма, должны быть установлены до завершения кровли.Для этих участков лучше всего прикрепить провода к верхней части настила крыши перед установкой изоляции. Опять же, вы должны спланировать расположение любых креплений, прикрепленных к крыше, чтобы гарантировать, что провода упадут в нужном месте.

Наконец, всегда имейте в виду, что грубая электромонтажная работа в бревенчатом доме на этапе каркаса подчиняется тем же правилам, что и другие электромонтажные работы. Это означает, что работа должна выполняться лицензированным электриком и проверяться местным должностным лицом.

Электрика в бревенчатых домиках | Совет по установке | Туин: Tuindeco Blog

Указатель электрики бревенчатых домиков

Когда мы покупаем бревенчатую хижину, необходимо учитывать не только то, как она выглядит, но и размер, стиль, качество бревенчатой ​​хижины и цена.Мы также должны решить, разрешено ли строительство или требуется разрешение на строительство. Если мы хотим, чтобы в наших бревенчатых домах была электрика, мы также должны учитывать Строительные нормы и правила.

Помимо того, что я неплохо слесарь, у меня есть опыт работы с электрикой в ​​бревенчатых домах, так как я еще и квалифицированный электрик.

Если вы собираетесь установить электрооборудование в своей бревенчатой ​​хижине и знакомы с правилами строительства, пропустите большую часть этого, но, пожалуйста, прочтите хотя бы последний раздел в этом посте, в котором рассказывается об особенностях установки электричества в бревенчатых хижинах и других вещах. проинформируйте своего электрика.

Я являюсь участником «схемы компетентных лиц» и внесен в государственный реестр TrustMark. Не все электрики и не обязаны ими быть. Это то, над чем я в настоящее время утвержден для работы:

.

Электрики

Есть три типа людей, которые могут установить электрооборудование в вашу бревенчатую хижину.

• Электрик, зарегистрированный у «поставщика схемы».
• Электрик, не зарегистрированный.
• Вы или друг.

Любой из этих людей может установить электрическую систему в вашей бревенчатой ​​хижине.

НО есть большая разница в способах его выполнения и завершения из-за действующих в настоящее время Строительных норм. (Https://en.wikipedia.org/wiki/Building_regulations_in_the_United_Kingdom)

В январе 2005 года вступила в силу часть П строительных норм. Часть P является последней частью Приложения № 1 к Строительным правилам. Это касается электробезопасности.

Утвержденный документ определяет юридические требования для всех работ по стационарным электроустановкам в жилых и связанных зданиях в соответствии с соответствующими стандартами. Соответствующие стандарты известны как 17-е издание IEE Wiring Rules: BS7671 и все текущие поправки.

Он также налагает юридическое обязательство уведомлять местный строительный контроль о любых электромонтажных работах снаружи. Ваша электрическая система бревенчатой ​​кабины ДОЛЖНА быть уведомлена об этом.

Краткое описание части P и связанных с ней часто задаваемых вопросов см. В этом документе: Part P FAQ

Сертификат жизненно необходим для любых электромонтажных работ, проводимых с 2005 года.

Когда вы приедете продавать свой дом, вас попросят предоставить сертификат на все работы, выполненные после этой даты, без него у вас может возникнуть проблема, которую нужно решить перед продажей. Кроме того, если у вас возникнет пожар, это одна из первых вещей, которую просит ваша страховая компания, без действующего сертификата ваше требование может быть аннулировано.

Это пример сертификата, который должен быть выдан вместе с электроустановкой вашей бревенчатой ​​хижины. Вы заметите, что на нем одна страница посвящена главному бытовому блоку, а другая — бревенчатому блоку.

Обладая соответствующей квалификацией и опытом, электрик может присоединиться к Схеме Компетентного Человека (CPS): Есть несколько из этих схем, которые охватывают не только электрические установки, но также отопление, кровлю и т. Д. Вот некоторые из них:

Если электрик является участником этой схемы, это означает, что он может самостоятельно сертифицировать свою работу. Это также означает, что они проходят ежегодную аттестацию, их работа контролируется, квалификация соответствует современным требованиям, а их испытательное оборудование правильно откалибровано.Также очень важно, чтобы они были полностью застрахованы и их работа была гарантирована.

Ежегодно они проходят аттестацию на предмет правильного тестирования и выдачи Свидетельства об электроустановке. Затем они могут зарегистрировать установку в вашем местном управлении здания и, поскольку они могут самостоятельно сертифицировать, они освобождаются от необходимости информировать местный контроль здания перед установкой и делают это только после установки и тестирования.

Нанимая дипломированного электрика, вы гарантируете, что установка полностью соответствует всем нормативам, насколько это возможно.

Я рекомендую вам всегда пользоваться услугами электрика, который зарегистрирован у поставщика Scheme, поскольку он снимает с вас все обязанности. Я также рекомендую, если они заявляют, что они зарегистрированы, вы проверяете их учетные данные здесь: http://www.competentperson.co.uk/ или в их зарегистрированном органе.

Если вы хотите нанять незарегистрированного электрика или действительно хотите провести электромонтаж в своей бревенчатой ​​хижине, вам это вполне разрешено.

Однако вы, , ДОЛЖНЫ проинформировать местную диспетчерскую ПРЕЖДЕ, чем вы что-либо сделаете.Обычно они запрашивают описание установки, схемы и подробную информацию об уровне опыта и знаний установщика. Они захотят посетить и проверить этапы работы до и во время различных этапов. Когда работа будет завершена и ПРЕЖДЕ чем она будет под напряжением, они посетят вашу бревенчатую хижину. Они осмотрят установку, в том числе убедитесь, что она соответствует нормам по электромонтажу, а также проверит и выдаст сертификат для вас. Эта услуга может быть платной.

Электричество — это не то, с чем можно возиться, как мы все знаем, это опасная штука.

За несоблюдение Части P Строительных норм налагаются штрафы в размере до 5000 фунтов стерлингов.

Если у вас нет достаточных знаний для проектирования, установки и тестирования установки в соответствии с текущими стандартами электропроводки, даже не пытайтесь делать это, поскольку это может быть очень дорогостоящей ошибкой.

Разобравшись с законами и нормативными актами, давайте посмотрим на саму установку.

Прежде чем вы сможете что-либо сделать, вам нужно точно спланировать, что именно вы хотите использовать. Наши бревенчатые домики очень часто используются в качестве садовых офисов, поэтому давайте рассмотрим этот сценарий в качестве примера.

Вам, очевидно, нужны огни в вашей каюте, возможно, пара внутренних и один внешний свет на PIR. У вас будет пара компьютеров, возможно, музыкальный проигрыватель, принтер, зарядное устройство, вы, вероятно, захотите выпить чашку чая, так что не забудьте и чайник. Вам также может понравиться уличная розетка для вашей электрической косилки или место для поделок.

Запишите все эти предметы, а также все, что вы, вероятно, будете использовать в будущем.

Это даст вашему электрику представление о количестве энергии, которое вам потребуется, и затем он спроектирует систему с учетом этого максимального использования мощности, если они что-то вроде меня, они также учтут будущие проверки и спроектируют свою систему. выше, чем ваше основное требование.

Когда вы просите электрика оценить вашу работу, вы можете ожидать, что он использует один из двух способов установки электрической системы в вашей бревенчатой ​​хижине.Какой метод будет использоваться, будет во многом зависеть от требований к питанию.

Первый способ — получить питание напрямую от основного потребителя. Это предпочтительный метод. Если у вас нет запасных путей, он предоставит меньшую потребительскую единицу из основного источника питания для снабжения вашей бревенчатой ​​хижины. В любом случае это питание будет защищено УЗО.

Второй метод используется только при низком энергопотреблении и берется из вашей существующей домашней розетки, и только в том случае, если эта схема подходит и способна к дополнительной нагрузке:

Вряд ли этот метод используется для чего-либо, кроме одиночного светильника и единственной розетки, и только в том случае, если бревенчатый домик находится очень близко к вашему дому.

В обоих случаях электрик будет использовать бронированный кабель для питания бревенчатой ​​хижины. Этот кабель можно закрепить на свободном месте рядом с неподвижными объектами, такими как стены и, возможно, заборы, или закопать в землю. Как правило, он будет закопан на глубину в полторы лопаты, что составляет около 500 мм. Его следует закапывать глубже на клумбы или огороды. Часто можно сэкономить деньги, сделав траншею для кабеля самостоятельно до приезда электрика.

Когда ваш электрик проектирует вашу электрическую систему, он будет основывать ее на ваших требованиях к питанию, расстоянии от основного источника питания, а также состоянии и номинальной мощности вашего источника питания.Конечно, есть и другие факторы, но это все, что ему нужно знать от вас как от клиента, чтобы иметь возможность процитировать вас.

• Количество светильников и розеток в вашей бревенчатой ​​хижине.
• Требуемая мощность: вы можете сложить ватты или амперы каждого электрического элемента или сообщить электрику, что вы собираетесь использовать, и он произведет расчеты.
• Расстояние от основного источника питания или потребителя.
• Состояние вашего потребительского блока и есть ли в нем запасные части.
• Маршрут подводящего кабеля к бревенчатой ​​хижине и будет ли рыть траншею самостоятельно.
• Маршрут выхода из вашего потребительского блока в доме на улицу.

Если вы запрашиваете расценки на вашу систему, вот удобная форма, которую вы можете использовать: Форма коммерческого предложения на электрооборудование

Если у вашего электрика нет опыта установки системы в бревенчатой ​​хижине, вы должны сообщить ему / ей, что это немного странно и что при ее установке нужно учесть некоторые дополнительные соображения.Если у них нет опыта или вы не скажете им, я гарантирую, что вы им перезвоните!

Все электрики, или, по крайней мере, хорошие из них хотят делать свою работу как можно лучше. Мы также привержены опрятности, нам нравится, чтобы наши провода были прямыми, без перекручивания, наши клеммы были плотно закреплены и хорошо обрезаны, и, прежде всего, мы любим, чтобы все выглядело красиво и профессионально. Чтобы создать идеальную отделку вашей бревенчатой ​​хижины, мы захотим использовать короб. Проблемы возникают именно из-за этого магистрального канала.Итак, прежде чем они приступят к работе, скажите им, что бревенчатая хижина ДВИГАЕТСЯ!

Он также может много перемещаться, некоторые из больших бревенчатых домиков толщиной 58 мм и толще могут перемещаться на 70 мм в течение года, это неотъемлемое свойство древесины и совершенно нормально, она будет расширяться и сжиматься в зависимости от влажности, погода и другие факторы. Это движение заставит вас перезвонить своему электрику, так как все его прекрасные аккуратные кабели упадут со стен или, в худшем случае, создадут трещины и трещины в ваших бревнах, где канал прикручен без расширительного зазора и, по сути, будет удерживать два бревна. вместе и предотвратить их естественное расширение.Это создаст расколы в журналах!

Сообщите об этом своему электрику и предложите следующее:

• Держите кабельную коробку низко на первом бревне с Т-образными деталями, идущими к гнездам
• Сделайте овал в желобе и не завинчивайте его полностью, чтобы бревна могли двигаться под ним.
• Оставьте достаточно провисания кабелей для расширения
• НИКОГДА не скрепляйте бревна вместе, это очень важно при установке потребительского блока, поскольку его высота часто превышает одно бревно.Если расширение не разрешено, журналы будут РАЗДЕЛЕННЫМИ.
• Рассмотрите возможность использования круглой водоотводной трубы за пределами здания полностью. Седла, которые крепят его, позволят расширить его, и он будет выглядеть намного лучше внутри. Это мой предпочтительный метод, и я стараюсь прятать его вокруг балки фундамента и вверх от нее, угловые кресты бревенчатой ​​хижины также очень хороши для скрытия канала.
• Если вы изолируете крышу своей бревенчатой ​​хижины, подумайте о том, чтобы кабели цепи освещения располагались сверху крыши.

Эти публикации по электрике в доме и вокруг него удобно читать:

Если вам нужна дополнительная информация о том, как лучше всего установить электричество в бревенчатые домики, дайте мне знать, и я помогу, где смогу.

Нравится:

Нравится Загрузка …

Связанные

Монтаж электропроводки в деревянном доме — дизайн или безопасность? | Своими руками

Устройство электрической сети в доме из горючего материала сопряжено с определенными трудностями.В основном они касаются выбора кабелей и способа их прокладки. Как обеспечить безопасность и при этом не внести диссонанса в интерьер?

Жители городских квартир привыкли к тому, что электрические кабели скрыты от глаз и надежно защищены бетонными конструкциями — это практически не грозит повреждением, а короткое замыкание по вине перегрузки и нарушенной изоляции не приведет к возгоранию.

При строительстве загородного деревянного дома хозяева тоже стремятся прятать проводку, но возникают большие проблемы.Прежде чем обсуждать их с установщиками, необходимо ознакомиться с нормативными документами.

Несмотря на желание спрятать проводку (1), проще и безопаснее проложить ее открытым, используя изделия для потолочного монтажа (2-4)

ЭЛЕКТРОПРОВОДКА — ПРАВИЛА

На строительных площадках и форумах электромонтажных компаний есть многочисленные ссылки на стандарты (ПУЭ, ППБ и ПТЭЭП) без ссылок на конкретные страницы и параграфы этих документов.Исправим эту ситуацию.

В ПУЭ (« Правила устройства электроустановок ») 7 редакция электропроводки в деревянных домах косвенно касается п. 7.1.38: «Электрические сети, проложенные за незащищенными подвесными потолками и в перегородках, считаются скрытая электропроводка. и их следует проводить: за потолками и в пустотах перегородок из горючих материалов — в металлических трубах, обладающих способностью локализации (т.е., способность выдерживать КЗ жил кабеля без перегорания. — Ред.), так и в закрытых коробках »(очевидно, тоже металлических. — Ред.). Стоит отметить, что ПУЭ-7 являются не в комплекте и не учтены многие нюансы разводки.

Более подробное руководство по прокладке проводов и кабелей можно найти в ПУЭ 6 издания, в котором в основном руководствуются практикой. Сокращенный вариант таблицы из раздела 2.1 («Электропроводка») настоящего стандарта, дополненный сведениями из некоторых параграфов этой же главы, мы приводим в статье.Также следует упомянуть, что п. 2.1.23 предписывает, что доступ к точкам подключения и разветвителям должен быть сохранен, то есть распределительные коробки должны монтироваться открыто.

Кроме того, действует ГОСТ Р53315-2009 «Продукция кабельная. Требования пожарной безопасности», в разделе 6 которого установлено требование к применению в жилых помещениях кабеля с маркировкой BBGng-LS (в негорючей изоляции, с пониженным дымовыделением).

При любом способе прокладки кабелей цепи должны быть оборудованы автоматами и УЗО, тщательно рассчитывая номиналы этих устройств

ПРАКТИЧЕСКАЯ РЕАЛИЗАЦИЯ — ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ

Сегодня в срубах и срубах кабели прокладывают тремя основными способами — в скрытых металлических трубах, на открытых изоляторах и в воздушных кабельных каналах.Они отличаются внешним видом проводки, а также стоимостью материалов и работ.

Скрытая проводка в стальных и медных толстостенных трубах выполняется, как правило, на этапе сборки сруба. Этот метод значительно увеличивает объем столярных работ, выполняемых поэтапно совместными усилиями строителей и электромонтажной компании. Задача усложняется необходимостью учитывать усадку стен и возможность ржавления труб при контакте с влажной древесиной.Кроме того, приходится использовать специальные врезные розетки и выключатели с металлическими чашками, которые как минимум вдвое дороже обычных и часто поставляются только по запросу.

Открытая проводка на изоляторах прекрасно сочетается с рублеными стенами (особенно при отделке в классическом стиле и кантри). Скрученные провода (бывают нескольких цветов) и керамические изолирующие чашки совсем недешевы, но затраты на них компенсируются простотой монтажа.

Провода на изоляторах и выключателях под старину прекрасно сочетаются с деревянными стенами (9).Гофрированная труба (10), в отличие от скрученного металлического шланга (12), может обладать способностью локализации и применяться в деревянном доме. Его соединение и фиксация должны выполняться с помощью резьбовых соединений (11) и хомутов (13)

.

Если обойтись без стилизованных розеток и выключателей, цена которых начинается от 1100 рублей, и использовать обычные накладные изделия, то стоимость электромонтажа будет в 2-3 раза ниже, чем со скрытой разводкой. При необходимости открытая сеть легко может быть дополнена новыми линиями.

Недостаток проводки на изоляторах заключается в том, что она плохо защищена от механических повреждений, поэтому ее следует устанавливать на высоте не менее 2 м от пола (п. 2.1.52 ПУЭ-7) и обустраивать все цепи в доме. с устройствами защитного отключения (УЗО) с током утечки не более 30 мА.

Открытая прокладка в кабельных каналах. Это самый простой и доступный вариант. Коробки из ПВХ обеспечивают быстрое затухание кабеля при коротком замыкании и защищают его от внешних воздействий.Сегодня многие производители выпускают серию электромонтажных изделий, кабельных каналов и специальной фурнитуры, позволяющей эстетично и безопасно провести открытую электропроводку в доме из бревна или бруса.

Что касается зданий из СИП-панелей и других «каркасов» (которые часто также относят к деревянным домам), то безопаснее всего проводить электромонтаж в толщине трехслойного внутреннего покрытия стен из гипсокартона. При этом в среднем слое делают кабельную мелочь, при этом последняя отделяется от горючей конструкции негорючим материалом толщиной 10 мм — в полном соответствии с ПУЭ-б.В местах расположения розеток и выключателей необходимо произвести пробу увеличенной глубины и закрыть горючий утеплитель, например, толстым слоем гипсовой штукатурки.

Избегайте близости и контакта проводов, даже защищенных, с горючими парами и гидроизоляционными материалами

БЕЗ ПРОВОДА

Существенно упростить разводку в деревянном доме и сделать разводку более надежной при тушении пожара помогут беспроводные переключатели и регуляторы. Среди них — одно- и многоканальные радио- и ИК-датчики, работающие от батареек (замена батарей требуется каждые 5-10 лет), устройства, преобразующие энергию нажатия в радиосигнал, а также мобильные «устройства», для которых установлены специальные программы для управления домашней электрикой.Такие решения можно использовать для управления конкретными устройствами или их группами (например, жалюзи или освещение) или войти в систему «умный дом», которая контролирует всех электриков в помещениях и на территории приусадебного участка.

ВЫБОР СПОСОБА ПРОВОДКИ КАБЕЛЕЙ И КАБЕЛЕЙ НА ОСНОВЕ И КОНСТРУКЦИЯХ ИЗ ГОРЮЧИХ МАТЕРИАЛОВ В УСЛОВИЯХ ПОЖАРНОЙ БЕЗОПАСНОСТИ (ПО ПУЭ-6)

	Тип провода или кабеля	Тип электропроводки и способ монтажа
Открыть электропроводка	Незащищенные провода; Защищенные провода * и кабели в оболочке из горючих материалов	На роликах, изоляторах ** или с футеровкой из негорючих материалов ***
	Провода и кабели защищенные в оболочке из негорючих и твердых горючих материалов	Непосредственно над поверхностью
	Незащищенные и защищенные провода и кабели в оболочке из горючих, твердых горючих материалов	В трубах и ящиках из негорючих материалов
Скрытый электропроводка	Незащищенные провода; Защищенные провода и кабели в оболочке из горючих материалов	С облицовкой из негорючих материалов и последующей штукатуркой или защитой со всех сторон сплошным слоем из других негорючих материалов
Провода и кабели защищенные в оболочке из твердых горючих материалов		С футеровкой из огнестойких материалов
То же из негорючего		Непосредственно над поверхностью
Незащищенные провода и кабели в оболочке из горючих, негорючих и негорючих материалов		В трубах и воздуховодах из трудногорючих материалов — с футеровкой из негорючих материалов и последующей штукатуркой; в трубах и ящиках из негорючих материалов — непосредственно

---

Читайте также: Как правильно сделать электропроводку в деревянном доме своими руками

---

КУЛЬТУРА ЭЛЕКТРОУСТАНОВКИ

Чрезвычайно важно, чтобы проводку в доме монтировали не инженеры-строители, а профессиональные электрики, знакомые с требованиями норм.Они контролируют качество комплектующих, рассчитывают номинал защитных устройств, собирают экран, надежно изолируют соединения и выполняют монтаж электроустановок в соответствии с проектом.

Элегантный, но дорогой ретровинк (1А) используется нечасто. Увы, вместо этого электрики прокладывают кабели скрытые в ПВХ-гильзах (15,17) или даже без защиты в пустотах конструкций (16, 18)

ЭЛЕКТРОПРОВОДКА В ДЕРЕВЯННОМ ДОМЕ СВОИМИ РУКАМИ — ВИДЕО

© Автор: Владимир Григорьев

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

А как насчет электричества и сантехники?

Проектирование и строительство бревенчатых домов вызывает множество вопросов. В этой статье Мэтт Кармер, менеджер по строительным услугам PrecisionCraft, рассуждает о неправильных представлениях об установке электричества и сантехники в деревянном доме.

Когда начинается планирование электрических и сантехнических работ?

Matt: Планирование электрических и сантехнических систем начинается на этапе проектирования. Строительные чертежи вашего дома включают электрические схемы, которые соответствуют нормам и правилам вашей строительной площадки. Хотя в комплект не входят чертежи сантехники, архитектурный дизайнер принимает во внимание расположение труб при разработке планировки дома.

Куда денутся мои электрические и водопроводные сети?

Matt: Бревенчатые дома уже несколько десятилетий включают электричество и водопровод.В зависимости от дизайна дома существует очень мало отличий от обычного дома. Если проект будет включать полные внешние бревенчатые стены, подрядчику необходимо будет узнать об этом как можно скорее, чтобы они могли просверлить в бревнах электрические желобки. Многие дома имеют внутренние бревенчатые стены, а также экстерьер. Посоветовавшись с вашим архитектурным дизайнером, вы можете определить, где и как должны будут проходить электрические цепи перед установкой.

Состав стен не влияет на сантехнику, так как трубы не находятся внутри внешних стен.Даже в таких помещениях, как кухня, которые часто включают бревенчатые стены, сантехника обычно находится внутри шкафа или шкафа. Трубы будут спускаться в вашу септическую систему, как это обычно бывает в обычных жилищах.

Какие еще вопросы по электрике и сантехнике мне следует учесть?

Matt: Поскольку электрические схемы составляются, а расположение сантехники определяется на основе планировки вашего дома в процессе проектирования, ваш генеральный подрядчик может легко продолжить строительство.Однако не забудьте рассмотреть менее очевидные места, где необходимы электрические погони. Например, вы можете установить вентилятор в потолочной балке или настенные бра в ванной или спальне. Поговорив со своей командой дизайнеров и подрядчиком, вы можете быть уверены, что ваш проект точен и что ваш проект готов к плавному переходу на этап строительства.

Электропроводка для бревенчатой ​​хижины | Timber Living

Электрика в бревенчатых домиках? Ваш электрик будет рад услышать, что вам нужна проводка в бревенчатой ​​хижине.Это такая легкая, чистая и быстрая работа по сравнению с блочным домом.

Какая электрика мне понадобится в бревенчатом домике?

Нет никаких ограничений на то, что вы можете разместить в своей бревенчатой ​​хижине. С электрической точки зрения бревенчатый домик ничем не отличается от любого другого здания. Кто-нибудь в сауне? Джакузи? Электрический теплый пол? Мы сделали их все.

Но реально, в обычной бревенчатой ​​хижине ассортимент электрических элементов включает в себя все очевидные:

• Морозильная камера
• Холодильник
• Охладитель воды
• Кулинария
• Плита
• Двойная духовка
• Микроволновая печь
• Стиральная машина
• Сушилка для белья
• Посудомоечная машина
• Водонагреватель
• Панельные обогреватели
• Нагреватели для хранения
• Электрический душ
• Душ с сильным напором
• Погружной нагреватель
• Вытяжной вентилятор
• Тепловентилятор

Водяное отопление в бревенчатом доме

При рассмотрении водяного отопления у вас есть два основных требования:

• Вода для душа / ванны
• Вода для ванной комнаты и кухонной раковины

Подогрев воды для душа, ванны и умывальника — это простая и несложная задача для вашей бревенчатой ​​хижины.Есть два основных варианта, особенно когда мы имеем дело с кабиной меньшего размера, и решающим фактором является душ. Вам необходимо решить, собираетесь ли вы принять электрический душ или погружной душ с самотеком (с насосом в комплекте, в качестве опции).

ЭЛЕКТРИЧЕСКИЙ ДУШ И ПОДГОТОВИТЕЛЬ ВОДЫ

Установка электрического обогревателя в бревенчатую хижину — очень простое дело с точки зрения сантехники. Все усложняется только тогда, когда дело доходит до источника электричества.Если вы получаете электроэнергию от выходящего дома / счетчика / электрического щита, а в главном доме уже есть электрический душ, тогда все становится немного сложнее. Проблема в том, что электрические души потребляют много энергии. Обычно не хватает мощности на два электрических душа, идущих в один дом. (Обычно в каждом доме вы найдете только один электрический душ — поспрашивайте — увидите!)

Если вам нужен электрический душ в кабине, а он уже есть в главном доме, вам необходимо установить выключатель.Это просто, и это просто гарантирует, что два душа не могут быть включены одновременно.

После того, как у вас установлен электрический душ, все, что вам нужно, это проточный водонагреватель под раковиной для нагрева водопроводной воды для раковины на кухне и в ванной.

ПОГРУЖНОЙ НАГРЕВАТЕЛЬ

Погружной нагреватель также является опцией и может потребоваться, если вы устанавливаете радиаторы. Установка погружного нагревателя — опять же простая операция. Вы можете купить очень надежные водонагреватели на eBay по очень разумной цене.

Освещение бревенчатой ​​кабины

Из-за формы потолков в наших бревенчатых домиках встраиваемые светильники работают очень хорошо, и их используют многие наши клиенты. Они очень экономичны, их стоимость составляет около 9 евро за лампу, и они чрезвычайно экономичны в эксплуатации. Благодаря использованию новейших светодиодных технологий эти светильники не нагреваются и потребляют очень мало электроэнергии. К сожалению, их нельзя затемнить, поэтому вам понадобятся другие лампы вокруг ваших комнат для атмосферного освещения.На фотографии выше изображена гостиная в выставочном доме Log Cabin Showhouse в Бойле, графство Роскоммон. Не стесняйтесь приходить и навещать. Просто позвоните по телефону 086 817 0429, чтобы записаться на прием.

Стоимость электрики сруба

В зависимости от количества проводки / светильников / вилок / приборов / обогревателей, которые вы хотите установить в своей бревенчатой ​​хижине, стоимость электропроводки, конечно, будет варьироваться. Но я могу вам сказать, что мне обошлось в 1900 евро, чтобы полностью подключить двухкомнатную бревенчатую хижину в Бойле, в том числе:

• 11 двойных розеток
• Соединения для плиты, погружной и стиральной машины
• 16 встраиваемые потолочные светильники
• Одно наружное гнездо
• Комплект наружных фонарей с датчиком
• Настенный однопанельный обогреватель
• Подключение одного вытяжного вентилятора
• Однополосный светильник для кухни

Посетите наши выставочные залы бревенчатых домиков.

Вы можете получить подробную информацию обо всех наших выставочных залах бревенчатых домиков здесь: https://www.timberliving.ie/showrooms

Почему бы не приехать в гости? По телефону 0591 81039, если у вас есть вопросы. Вы также получите много информации на странице нашего блога Log Cabin: .

Электромонтаж для домов на деревьях — Местные электрические подрядчики SESCOS

COVID-19 — Команды SESCOS придерживаются передовой практики, поскольку мы обслуживаем сообщества по ремонту, установке и техническому обслуживанию электрооборудования — вызовите электрика!

Как подключить домик на дереве?

Домики на деревьях в последнее время в моде, и легко понять почему.Дом на верхушках деревьев может заставить вас почувствовать, что вы действительно избавляетесь от повседневных земных забот. Некоторые люди строят домики на деревьях как игровые домики для своих детей, но они также являются способом для взрослых сбежать в уединенное место.

Вы мечтаете о доме на вершине мира?

Продуманные домики на деревьях были в центре внимания телевизионных шоу, таких как Treehouse Masters , в котором участвовал плотник Пит Нельсон и команда рабочих, которые создали «самые великолепные, причудливые, потрясающие, впечатляющие и потрясающие домики на деревьях во всем мире.”

Курорты, такие как Treehouse Utopia, предлагают роскошно оформленные, роскошные дома на дереве, которые вы можете арендовать на день или на неделю.

Некоторые люди предпочитают жить в домах на деревьях вместо обычных домов. Это определенно образ жизни, который заставит вас почувствовать себя полностью связанным с природой.

Электропитание вашего домика на дереве

Может ли у вас быть электричество в вашем домике на дереве? Если это в первую очередь для ваших детей, возможно, в этом нет необходимости. Если вы используете его в офисе, на рабочем месте или в комнате для гостей, вам понадобится электричество.Как лучше всего это получить?

Низковольтное решение с питанием от батарей

Это самый простой способ подвести электричество к вашему домику на дереве. В этой настройке вы будете использовать проводку 12 В постоянного тока от батареи. Это автономная система освещения. Каждая цепь будет иметь установленное количество лампочек, управляемых одним переключателем.

Поскольку вы, по сути, используете аккумулятор, вам необходимо определить размер аккумулятора в зависимости от того, что вы хотите использовать в своем домике на дереве. Вам также понадобится способ поддерживать аккумулятор заряженным.Для этого можно использовать солнечные батареи или ветрогенератор.

Этот маршрут — самый безопасный и простой способ подвести электричество к вашему домику на дереве. Вы можете отключить систему от сети и даже избежать кода и разрешить проблемы. Обратитесь в местное правительство, чтобы узнать, нужно ли вам разрешение на эту установку.

Высоковольтное решение

При такой установке вы получите электроэнергию для своего домика на дереве так же, как и для любого дома. У вас будет проводка на 110 В переменного тока.Вы можете запустить его как расширение от панели вашего дома, от генератора или от солнечной панели и инвертора.

Эта установка позволяет запускать в домике на дереве множество элементов, но действовать следует осторожно. Помните следующее.

Впереди опасность : Это не работа своими руками. Подключение высоковольтной электрической цепи к внешнему зданию — это рецепт пожара, поражения электрическим током и многого другого в чужих руках. Позвольте профессиональным электрикам сделать это за вас.
Проблемы с разрешениями : Вам потребуются разрешения и лицензии от вашего местного правительства, и ваш проект должен будет соответствовать электротехническим нормам и правилам.
Гидроизоляция : Вам потребуются кабели и провода, специально предназначенные для использования вне помещений.

SESCOS готов вас посадить на дереве

Когда дело доходит до вашего нового домика на дереве, вы в темноте? Поговорите с нами о том, как лучше всего получить к нему энергию.

No related posts.
