Пеноплэкс выдерживает двадцать пять тонн на квадратный метр

Одним из участников выставки «Будпрагрэс-2001» — минским ООО «Претти» — был организован и проведен 11 сентября семинар «Применение экструдированного пенополистирола марки Пеноплэкс в строительной промышленности».

Производство теплоизоляционных плит Пеноплэкс из экструзионного вспененного полистирола на заводе «Пеноплэкс» (г. Кириши Ленинградской области) началось в 1998 г.

Для удовлетворения растущей потребности рынка в качественной российской теплоизоляции летом 2000 г. была запущена вторая линия по производству экструзионных пенополистирольных плит. Суммарная производственная мощность завода достигла 230 тыс. м З плит в год. Увеличение объема производства и расширение ассортимента продукции (первая линия выпускала плиты толщиной от 30 мм до 60 мм, новая же выпускает изделия толщиной от 20 до 120 мм) позволило заводу «Пеноплэкс» занять новые ниши на российском рынке теплоизоляционных материалов.

Завод оснащен современным оборудованием итальянской компании «LMP Impianti».

Благодаря новейшим технологиям производства весь процесс изготовления теплоизоляционных плит — от подачи сырья до упаковки готовой продукции — полностью автоматизирован.

Завод располагает аккредитованной лабораторией, которая отслеживает физико-механические свойства выпускаемой продукции и выдает паспорт качества на каждую партию.

Теплотехнические и физические свойства плит Пеноплэкс

Теплоизоляционные плиты Пеноплэкс производятся методом экструзии из полистирола общего назначения. Процесс экструдирования полистирола обеспечивает получение пеноматериала с однородной структурой, состоящей из мелких закрытых ячеек размером 0,1-0,2 мм. В сочетании с водостойкими свойствами полистирола ячеистая структура обеспечивает чрезвычайно низкое водопоглощение материала, а также высокую прочность на сжатие и низкую теплопроводность. Благодаря этому физико-механические и теплотехнические свойства плит Пеноплэкс значительно превышают средние значения для большинства других теплоизоляционных материалов.

Плиты Пеноплэкс выпускаются двух марок — Пеноплэкс 35 средней плотностью 35 кг/м З и Пеноплэкс 45 средней плотностью 45 кг/м З.

Теплопроводность плит Пеноплэкс в сухом состоянии при +25°С для плотности материала 35 кг/м 3 не превышает 0,028 Вт/(м°К), а для плотности материала 45 кг/м З — 0,03 Вт/(м°К). По данному показателю материал считается одним из самых лучших среди строительных материалов.

Закрытоячеистая структура плит Пеноплэкс обуславливает низкое водопоглощение материла. При испытании материала по требованиям ГОСТ 17177-94 (материал полностью погружается в воду на 24 часа), водопоглощение Пеноплэкс 35 составляет не более 0,1% от объема, а водопоглощение Пеноплэкс 45 — не более 0,2% от объема. При испытании материала в течение 30 суток водопоглощение плит составило не более 0,4% от объема.

Теплоизоляционные плиты Пеноплэкс характеризуются также высокой стойкостью к давлению водяных паров (диффузии). Коэффициент паропроницаемости для плит Пеноплэкс 35 равен 0,018 мг/(мчПа), и 0,015 мг/(мчПа) — для плит Пеноплэкс 45.

Кроме уникальных теплоизоляционных свойств и влагостойкости плиты Пеноплэкс обладают высокой прочностью на сжатие, значение которой зависит от плотности плит. Для плит Пеноплэкс 35 прочность на сжатие при 10%-ной линейной деформации составляет 0,25 МПа (ГОСТ 17177-94), то есть материал способен выдержать нагрузку не менее 25 т/м 2.

Для плит Пеноплэкс 45 этот показатель cоставляет не менее 0,5 МПа, то есть нагрузка на квадратный метр может достигать 50 т и более.

Теплоизоляционные плиты Пеноплэкс выпускаются шириной 600 мм и длиной от 1200 до 4500 мм с прямым обработанным краем и с выборкой четверти.

Плиты Пеноплэкс 35 выпускаются с добавлением антипиренов, что повышает их стойкость к горению. Испытания, проведенные Независимым испытательным центром пожарной безопасности Санкт-Петербурга, определили соответствие изделий пожарно-техническим характеристикам Г1 (по ГОСТ 30244-94 слабогорючие, по СТ СЭВ 2437-80 трудносгораемые) и РП1 (по ГОСТ 51032-97 не способствуют распространению пламени по поверхности).

Эксплуатировать теплоизоляционные плиты Пеноплэкс рекомендуется в диапазоне температур от -50 до +75°С. В этом температурном режиме все физические и теплотехнические характеристики материала остаются неизменными.

Немаловажным преимуществом плит Пеноплэкс из экструзионного вспененного полистирола является способность сохранять свои теплотехнические и физические характеристики при многократном замораживании и оттаивании. После 1000 циклов замораживания-оттаивания изменение коэффициента термического сопротивления не превышает 5%.

Образцы экструзионного пенополистирола Пеноплэкс средней плотностью 35 кг/м З утверждены институтом НИИСФ в качестве рабочих эталонов теплопроводности в аккредитованных испытательных лабораториях Российской Федерации.

Теплоизоляция фундаментов

Одна из основных задач, с которой сталкиваются строители при возведении фундаментов зданий, — это теплоизоляция элементов, являющихся ограждающими конструкциями подвалов или цокольных этажей. Теплопотери через фундамент для здания средних размеров составляют 10-15% от общего объема теплопотерь. Кроме того, в ходе эксплуатации таких ограждающих конструкций возникает вероятность их промерзания, что приводит к появлению трещин и разрушению. Чтобы защитить фундамент от разрушения и сократить теплопотери, необходимо устраивать теплоизоляцию.

Одним из самых распространенных вариантов теплоизоляции фундаментов является внешнее утепление. В этом случае плиты Пеноплэкс расчетной толщины клеятся непосредственно на гидроизоляцию фундамента, а затем присыпаются грунтом.

При таком варианте теплоизоляции в конструкции отсутствуют «мостики холода». Кроме того, плиты Пеноплэкс надежно защищают гидроизоляционную мембрану от механических повреждений, что существенно увеличивает срок ее эксплуатации. Сегодня возросла доля малоэтажных зданий в общем объеме строительства (коттеджи, ангары, павильоны). Стоимость устройства фундаментов для зданий такого типа в районах с сезонным промерзанием грунтов составляет от 25 до 45% общей стоимости сооружения.

Массивный фундамент не всегда является защитой от касательных сил морозного пучения грунта.

Возникающие при этом деформации ведут к растрескиванию фундаментов и стен, а также оконных и дверных перемычек. Плиты Пеноплэкс, уложенные по периметру здания, позволяют избежать пучения грунтов. В этом случае возможно устройство менее мощных и менее дорогостоящих малозаглубленных фундаментов.

Теплоизоляция полов

Полы играют существенную роль в сохранении тепла внутри зданий, так как через пол, устроенный без теплоизоляции, происходят большие потери тепла, тем самым увеличиваются расходы на эксплуатацию зданий. Температура на поверхности пола является основным фактором, определяющим степень комфортности помещения. Из этого следует, что полы должны быть непременно теплоизолированы.

Полы производственных зданий несут большие статические и динамические нагрузки, поэтому для их теплоизоляции необходим материал, имеющий высокую прочность на сжатие и малую степень деформации. Для этих целей прекрасно подходят плиты Пеноплэкс.

Для жилых и общественных зданий рекомендуется применять плиты марки Пеноплэкс 35 с прочностью на сжатие 0,25 МПа. Если же стоит проблема теплоизоляции полов промышленных зданий, гаражей, ангаров, желательно использовать плиты Пеноплэкс 45, имеющие прочность на сжатие 0,5 МПа. Высокие теплоизоляционные свойства материала позволяют снизить толщину конструкции пола.

Теплоизоляция стен

В последнее время ужесточены требования к энергосбережению (СНиП 11-3-79*), поэтому устройство однослойных ограждающих конструкций экономически нецелесообразно. Для выполнения новых требований необходимо возводить трехслойные стены с применением эффективной теплоизоляции. Основным требованием, предъявляемым к этим материалам, является их долговечность. Срок службы теплоизоляционных материалов должен быть не менее срока службы здания. Плиты Пеноплэкс не подвержены биологическому разложению, устойчивы к деформациям и влагостойки, поэтому срок их службы в стеновых конструкциях практически не ограничен.

При этом требуемое сопротивление паропроницанию обеспечивается за счет самого утеплителя.

Кроме того, плиты Пеноплэкс — это простое и эффективное средство против возникающих в стенах «мостиков холода». Пеноплэкс следует закладывать в местах сопряжения наружных стен с перекрытиями, покрытиями и перегородками, по оконным и дверным откосам, под подоконными досками и за отопительными приборами.

Теплоизоляция кровель

В современной архитектуре плоские кровли занимают значительное место. Многие плоскокровельные здания включают зеленые кровли, зимние сады, кафе на кровлях и террасах, многоуровневые автостоянки.

При традиционном устройстве плоской кровли верхним слоем является гидроизоляция. При этом она оказывается подвержена воздействиям, которые могут привести к разрушению всей кровли (суточные перепады температур, вызывающие образование трещин, механические повреждения, ультрафиолетовое облучение, ускоряющее процесс старения гидроизоляции).

Во избежание воздействия таких вредных факторов необходимо устраивать инверсионные кровли.

Само название «инверсионная кровля» подразумевает обратное строение кровельного «пирога». В этом случае теплоизоляционные плиты Пеноплэкс располагаются над гидроизоляцией.

Высокая прочность материала на сжатие защищает гидроизоляционную мембрану от механических повреждений, а низкая теплопроводность обеспечивает превосходную защиту от перепадов температур. Простейшее исполнение инверсионной кровли — это кровля с гравийной засыпкой по дренирующему слою из геотекстильного материала, уложенного по плитам.

Благодаря этому, как показал опыт, значительно увеличивается долговечность гидроизоляционного слоя.

Инверсионный тип кровли незаменим при строительстве зданий с эксплуатируемыми кровлями. В этом случае вместо гравийной засыпки используются тротуарные плиты на подушке из мелкого гравия или асфальтовое либо бетонное покрытие.

Инверсионная кровля с применением плит Пеноплэкс сертифицирована в Госстрое России.

Защита дорожного полотна от морозного пучения влагонасыщенных грунтов

Одной из основных проблем, с которой сталкиваются автодорожные службы при эксплуатации дорог, — это быстрое разрушение дорожного покрытия под воздействием сил морозного пучения влагонасыщенных грунтов (пылеватых песков, супесей, суглинков).

Механизм пучения таков: неблагоприятные грунты за теплое время года набирают влагу, затем в период холодов вода замерзает, превращаясь в лед и увеличиваясь в объеме в среднем на 9%. При этом происходит расширение грунта по пути наименьшего сопротивления в сторону автодорожного полотна. В зависимости от глубины промерзания для конкретных районов, пучение грунта составляет от 3 до 15 см. При пучении грунта на асфальтовом покрытии образуются трещины, которые в свою очередь тоже увеличиваются и приводят к разрушению дороги. По статистике покрытие дорог, построенных на пучинистых грунтах, служит в 3-4 раза меньше, чем на качественных. Срок их службы не превышает 2-3 лет.

В условиях города к названным неблагоприятным факторам добавляется влияние разветвленной сети инженерных коммуникаций, оказывающей существенное влияние на влажно-тепловые процессы, протекающие в грунтовых основаниях дорог.

Морозному пучению грунтов подвержены также авиационные взлетно-посадочные полосы. Их строительство осложняется большой шириной и требует устройства сложных дренажных систем для водопонижения.

Для предотвращения морозного пучения и накопления недопустимых по величине остаточных деформаций грунтов в основании дорог с неблагоприятными грунтово-гидрологическими условиями необходимо устройство теплоизоляционного слоя для снижения глубины промерзания.

Устройство теплоизоляционного слоя из плит Пеноплэкс позволяет повысить долговечность конструкции дорожной одежды вследствие исключения периодически возникающих деформаций морозного пучения и уменьшить объем дорогостоящих материалов, применяемых в составе этой конструкции, дает возможность использования в верхней части земляного полотна местных пучинистых грунтов (без их замены), а также понижения рабочих отметок насыпи на участках, где действуют ограничения по минимальному возвышению насыпи над уровнем подземных или поверхностных вод, а также над уровнем земли.

Кроме того, понижение расчетной влажности грунта земляного полотна способствует уменьшению расчетных значений прочностных характеристик грунта за счет снижения влагонакопления в течение осенне-зимне-весеннего цикла. А толщину дренирующего слоя удается снизить за счет исключения повышения уровня грунтовых вод при оттаивании земляного полотна.

Защита железных дорог от морозного пучения грунтов

Железные дороги, устроенные на грунтах, подверженных морозному пучению, испытывают влияние тех же проблем, что и автодороги.

При промерзании грунта под полотном железной дороги образуются ледяные линзы, которые, увеличиваясь в объеме, поднимают грунт. Происходит деформация железнодорожного полотна, поэтому существует распоряжение МПС России о снижении скорости движения составов в зимнее время. При оттаивании таких грунтов их несущая способность теряется и происходит просадка отдельных участков железной дороги. Решение же этой проблемы требует предупредительных ремонтных работ.

МПС России стало первым крупным заказчиком завода «Пеноплэкс». Теплоизоляционный слой, устроенный из плит Пеноплэкс 45, превосходно защищает российские железные дороги от морозного пучения, снижая эксплуатационные расходы.

Укладка экструзионного вспененного полистирола Пеноплэкс 45 осуществляется как при строительстве, так и при капитальном ремонте железнодорожного полотна, что позволяет существенно увеличить скорость движения подвижного состава.

Теплоизоляция трубопроводов

В районах с вечномерзлыми грунтами компании, строящие и эксплуатирующие трубопроводы, сталкиваются с проблемами их теплоизоляции. Движущиеся по трубе газ или нефть растапливают прилегающий к трубе грунт. Вследствие чего вокруг трубы образуется пульпа (водонасыщенный грунт), в которой труба начинает всплывать, а при наличии пригрузов — тонуть. В результате движения трубы в ней возникают деформативные напряжения, приводящие к разрушению трубопроводов. Применяемая сегодня схема теплоизоляции трубопроводов допускает возникновение больших теплопотерь, что приводит к разжижению грунтов и, как следствие, к многочисленным авариям. Техническим отделом завода «Пеноплэкс» разработан эффективный вариант теплоизоляции трубопроводов. Из плит нового типа Пеноплэкс 45 Т создается скорлупа, полностью теплоизолирующая трубу. (Точнее, скорлупа монтируется из элементов, имеющих форму цилиндрических сегментов).

Такой способ теплоизоляции позволяет избежать растепления грунта и, следовательно, деформации трубопроводов, которые приводят к многочисленным авариям, несущим экономический и экологический ущерб.

Заполнение плитами Пеноплэкс сэндвич-панелей

Современная городская архитектура требует легких и быстровозводимых конструкций, поэтому в настоящее время производство сэндвич-панелей в России испытывает подъем. Многие российские компании работают или только начинают работать на этом рынке. Качественные и, что самое главное, долговечные стеновые панели получаются при использовании в качестве заполнителя экструзионных вспененных полистиролов.

Кроме того, плиты Пеноплэкс используют при изготовлении панелей для производства дверей из металлопластиковых и алюминиевых профилей. Толщина теплоизоляционных плит, применяемых в данных конструкциях, не превышает 20-25 мм. Долгое время плиты такой толщины поставляли на российский рынок только западные компании. Теперь, с пуском второй линии, завод «Пеноплэкс» готов предложить отечественным компаниям российский материал, ни в чем не уступающий западным аналогам, а по ряду характеристик и превосходящий их.

По такому же принципу изготавливают стены вагонов-бытовок для строителей, нефтяников, газовщиков.Подготовил Егор ЗОЛОТОВ

Строительство и недвижимость. Статья была опубликована в номере 36 за 2001 год в рубрике материалы и технолгии

Экструдированный пенополистирол – утепление фундамента и цоколя



Фундамент — это основа Вашего дома. От того насколько качественно Вы заложили фундамент, защитили его от влаги и промерзания — зависит насколько долго простоит Ваш дом, будут ли в нем, без проблем, жить Ваши дети и внуки или он станет предметом Вашей головной боли, как это часто бывает у незадачливых строителей.

 Подземные части здания должны отвечать требованиям по обеспечению прочности, устойчивости и долговечности (морозостойкости, сопротивлению воздействия грунтовых и агрессивных вод и др. ).

    Избежать промерзания, образования трещин и разрушения, защитить фундамент и сократить теплопотери поможет экструдированный пенополистирол Термоплэкс. Использовать другой тип теплоизоляции для фундамента (пенопласт, минвата) неэффективно и даже бесполезно, потому что для утепления фундаментов должны использоваться утеплители, которые могут выдерживать большие нагрузки (давление грунта) и, при этом, не впитывать влагу.

    При использовании  теплоизоляционных плит Термоплэкс в теплоизоляции фундаментов, можно решить несколько основных проблем одновременно: непосредственное утепление фундамента и цоколя, дополнительная гидроизоляция фундамента и защита основного гидроизоляционного покрытия от механических повреждений. Любой строитель знает, что, при засыпке фундамента, гидроизоляция получает повреждения от обломков кирпичей, арматуры, гравия, камней и других твердых включений, которые могут входить в засыпной грунт, а это приводит, в дальнейшем, к протечкам подвалов жилых помещений, которые очень сложно устранить. Наверняка, многим знакомы такие неприятные ощущения во многих подвальных помещениях, как постоянная сырость, промозглость, затхлый запах, грибок на стенах и т.д. – все это следствие некачественного утепления и гидроизоляции фундаментов.

   Применяя экструдированный пенополистирол Термоплэкс  для утепления фундамента – Вы забудете о проблемах сырых и холодных подвалов и цокольных этажей !

    Применение утеплителя на основе экструдированного пенополистирола позволяет быстро и качественно решить проблему теплоизоляции фундамента и его защиты от неблагоприятных воздействий внешней среды.   Теплоизоляция Термоплэкс позволяет исключить неравномерные деформации всего здания от сил морозного пучения. Срок службы фундамента и стен подвалов значительно увеличивается. Требования по глубине и мощности залегания фундамента в малоэтажном и коттеджном строительстве снижаются, что приводит к существенному сокращению сроков работ и уменьшению общей стоимости строительства. Плитами из экструдированного пенополистирола  так же качественно и быстро можно утеплить отмостку по периметру здания, что предотвратит повреждение отмостки в зимний период, в результате морозного пучения влажных грунтов. Утепление отмостки влагонепроницаемыми экструзионными плитами предотвратит также насыщение избыточной влагой грунта вокруг фундамента, что значительно снизит возможность проникновения влаги в подвальные помещения.

       Экструзионный пенополистирол надёжно защищает гидроизоляционный слой и обеспечивают дренаж грунтовых вод, снижая их давление на подземные элементы фундамента. Плиты монтируются непосредственно на слой гидроизоляции и затем подсыпаются. В механическом креплении плит нет никакой необходимости. Как правило, плиты устанавливаются вертикально внахлёст по периметру здания, начиная с нижнего ряда. Верхние плиты должны выступать над уровнем подсыпанного грунта на высоту 400-500 ммдля исключения подъёма грунтовых вод к элементам стены первого этажа. Поскольку плиты  из экструдированного пенополистирола  не подвержены биоразложению, то никакой опасности при контакте с водой и почвой не возникает. Если Вы хотите утеплить и облицевать цоколь первого этажа плиткой под «дикий камень», мрамором или гранитом, то лучшей теплоизоляции, чем экструдированный пенополистирол, Вам также не найти. Только экструдированный пенополистирол обладает необходимой несущей способностью и не подвержен уплотнению, имеет постоянные линейные размеры при резких перепадах температур и влажности, что очень важно для фасадов и цокольных этажей с тяжелой облицовкой по утеплителю.

        Закрытая мелкоячеистая структура экструзионного пенополистирола обеспечивает теплоизоляционным плитам из экструдированного пенополистирола Термоплэкс  высокую прочность, морозостойкость, влагостойкость, отличную химическую и биологическую устойчивость, позволяющую эффективно использовать этот уникальный утеплитель, при непосредственном контакте с грунтовыми водами, утепление фундамента будет служить надежно  —  100  лет без ремонта!


Позвоните нам, чтобы уточнить технологию утепления фундамента и уточнить цены на утеплитель экструдированный пенополистирол:

(495)640-68-27; 8 (910) 434-77-35; 8 (916) 522-31-52



Несущая способность пеноплекса.

УШП выдержит ли пеноплекс?

В толщу утеплителя вода не может просочиться ни при каких обстоятельствах. Плотная структура пеноплекса, благодаря которой он практически не поглощает воду, снижает и паропроницаемость материала, то есть способность утеплителя пропускать через себя воздух. Это означает, что установленный утепляющий слой прекращает инфильтрацию воздуха сквозь ограждающие конструкции и для регуляции микроклимата внутри помещения особенно уровня влажности рекомендуется монтировать отдельную и эффективную вентиляционную систему.

По этой же причине я, например, не советую использовать пеноплекс для утепления ограждающих конструкций с повышенной паропроницаемостью газобетон, брус. Лучше заменить экструзионный пенополистирол на классический пенопласт или минеральную вату.

Экструзионный пенополистирол способен выдерживать большие механические нагрузки. В случае использования пеноплекса для утепления различных поверхностей, особенно испытывающих нагрузку в процессе эксплуатации, важна прочность материала на сжатие, то есть возможность сохранять свою целостность при приложении значительного усилия к поверхности.

Для сравнения обычный блочный пенополистирол разрушается при значении этого показателя 8 тонн на квадратный метр. Высокая прочность на сжатие достигается за счет очень маленького размера ячеек утеплителя диаметр отдельных элементов материала не превышает десятых долей миллиметра.

Это качество широко используется в частном строительстве.

Выбор утеплителя — не самая легкая задача. Одни из них боятся намокания каменная вата , с другими сложно работать стекловата , третьи пока еще не нашли широкого применения вспененное стекло.

Например, при теплоизоляции наружных фундамента или пола с последующей заливкой бетоном или цементной стяжкой. Ближайший родственник пеноплекса — пенопласт плотностью 25 кг на кубометр, для этого не подойдет.

Для утепления строительных конструкций и инженерных систем мне нередко приходилось использовать такой утеплитель, как пеноплекс. На первый взгляд, это обычный пенопласт, только окрашенный в оранжевый цвет. Однако на самом деле материал имеет множество преимуществ.

Его применяют при утеплении деревянного пола, да и то между опорных лагов. Еще одна важная особенность пеноплекса — способность сохранять размеры листа утеплителя при нагревании. Благодаря этому он идеально подходит для обустройства утепляющего слоя при конструировании теплого пола под бетонной стяжкой.

Пеноплекс является прочным материалом, который практически не поглощает воду. Поэтому утеплитель не повреждается в процессе длительной эксплуатации и способен выдерживать многочисленные последовательные циклы замораживания и оттаивания. При этом его эксплуатационные свойства остаются абсолютно без изменений. Производитель гарантирует сохранение технических характеристик пеноплекса в течение как минимум 50 лет при соблюдении правил его монтажа. Суть в том, что слой утеплителя должен быть надежно защищен от ультрафиолетового излучения и воздействия некоторых химических веществ, которые оказывают на пеноплекс разрушительное воздействие.

Однако за другие природные факторы можно не беспокоиться. Ни дождь, ни ветер, ни сильный мороз не способны ухудшить эффективность работы утеплителя. В процессе эксплуатации пеноплекс не причиняет вреда здоровью человека и окружающей среде. Поэтому его можно использовать для теплоизоляции стен изнутри помещения. Уровень эмиссии опасных химических веществ будет практически нулевым.

Это же касается и технологии производства материала. При изготовлении экструзионного пенополистирола используется фреон и его соединения. Однако, по заверению производителя применяемые для производства утеплителя газы полностью безопасны — они не воспламеняются, не являются ядовитыми и не оказывают разрушительного воздействия на озоновый слой земли. Утеплитель не повреждается химическими веществами, содержащимися в строительных растворах.

Практически все химические вещества, используемые в строительных растворах и материалах, безопасны для пеноплекса.

Виды, технические характеристики и назначение

Однако некоторые из них все же разрушают экструзионный пенополистирол, делая утепляющий слой непригодным для выполнения стоящих перед ним задач.

Еще я бы хотел отметить стойкость пеноплекса к биокоррозии. Плиты утеплителя не подвержены гниению, на их поверхности не развивается грибок, плесень и другие микроорганизмы. Наличие антипиренов в составе пеноплекса защищает материал от воспламенения. Как и другие утеплители на основе полистирола, пеноплекс является пожароопасным материалом.

При воспламенении материал теряет свои свойства и форму, а также выделяет в воздух опасные химические соединения, которые могут причинить вред здоровью человека. Чтобы увеличить пожарную безопасность утеплителя, производитель добавляет в исходную сырьевую массу специальные вещества — антипирены, которые способствуют самозатуханию теплоизоляционного слоя и ограничивают дальнейшее распространение пламени.

Один из больших недостатков пеноплекса — довольно высокая цена. Поэтому некоторые специалисты отказываются от его использования в пользу обычного блочного пенополистирола. Я составил небольшую таблицу, в которой в сжатом виде изложил особенности обеих материалов.

Она позволит вам определиться с выбором в случае необходимости. Я привел вам только факты. А вы уже самостоятельно решайте, какой утеплитель выбрать для стен, пола, потолка или фундамента вашего жилища. Надеюсь, в эффективности пеноплекса как утеплителя я вас уже убедил. Однако, для тех, кто собирается устанавливать его своими руками, нужно знать, какую конкретно разновидность экструзионного пенополистирола использовать в том или ином случае.

Часто задаваемые вопросы

Всего под торговой маркой Пеноплэкс выпускается несколько разновидностей утеплителя, которые приведены на схеме. Кроме того, данный утеплитель не токсичен, экологически безопасен, не приносит вреда здоровью человека.

Теплоизоляционные плиты Пеноплекс изготавливаются из высококачественного пенополистирола, методом экструзии. При экструдировании пенополистирола в сырье образуются закрытые ячейки, заполненные воздухом.

Где и когда можно использовать Пеноплэкс, его технические характеристики

При застывании материал получает однородную ячеистую структуру, которая и обуславливает теплоизоляционные характеристики Пеноплекса, а так же, его высокую механическую прочность на сжатие. Экструдированный пенополистирол может применяться во всех климатических зонах, даже с самой суровой погодой.

Применение такой теплоизоляции позволяет значительно сократить расходы на строительные материалы, а так же, на теплоснабжение объекта в дальнейшем, за счет уменьшения теплопотерь. Ведь слой утеплителя толщиной в 5 см может заменить кладку из полнотелого кирпича, толщиной мм. Собираетесь строить загородный дом, коттедж или баню? Планируете ремонт в городской квартире, в подвале или на чердаке?

Утеплитель Пеноплэкс: характеристики и особенности монтажа

Уделите особое внимание выбору теплоизоляции. Который может использоваться для каркасного домостроения, выполненных по технологиям деревянного домостроения или по ЛСТК технологиям. Утеплители в каркасных домах используются для теплоизоляции дома от внешних погодных условий. Утеплители, как правило выпускаются в гибком исполнении, а так же в виде плит или в виде рулонов.

Утеплитель пеноплекс — один из ярких представителей современных теплоизоляционных материалов. Затем на пол наносят клей, на который производится приклеивание плит Пеноплэкса.

Плиты для пола имеют специальные пазы и шипы по торцам, поэтому не оставляют щелей. Утеплитель не только утепляет помещение, но и создает дополнительную звукоизоляцию в комнате, а также выравнивает пол.

Существует и другой вариант утепления пола Пеноплэксом. Он применяется в основном в частном доме, там, где пол стелют на лаги. В этом случае производят подшивку досок к нижней поверхности лаг. Затем между лагами укладывают плиты Пеноплэкса. Зазоры между ними хорошо пропенивают. Сверху по лагам настилают дощатый черновой пол, по которому делают любое финишное покрытие.

Таким образом, мы видим, что Пеноплэкс может быть использован для утепления практически любых элементов здания.

Главное здесь — выбрать наиболее подходящий тип утеплителя. Утеплитель Пеноплэкс: характеристики и особенности монтажа 0. Содержание 1 Что собой представляет Пеноплэкс? Пеноплэкс подходит для утепления любых поверхностей. Экструзионный конвейер для изготовления плит утеплителя. В состав Пеноплэкса входят различные химические вещества в той или иной степени.

Благодаря использованию порофоров, получающиеся плиты утеплителя имеют пористую структуру. Технические характеристики Пеноплэкса в зависимости от типа материала. Удобные в монтаже плиты Пеноплэкса. Стена, утепленная Пеноплэксом.

Достаточно низкий коэффициент теплопроводности 1.

О технологии производства

Воду практически не впитывает 1. Пар почти не пропускает 1. Имеет высокую прочность на сжатие 1. Обрабатывать и монтировать утеплитель легко и просто 1.

Пеноплекс изготавливается из экструдированного пенополистирола, поэтому обладает особыми свойствами, позволяющими использовать материал в качестве средства для утепления подвальных помещений и фундаментов зданий. Контактируя с водой и почвой, пеноплекс не подвергается биоразложению, он абсолютно безопасен.

Химически — практически пассивен 1. У экологов вопросов к материалу нет 1. По стойкости к огню — совсем не идеал 1. Суммарный результат — служит долго и надежно 2. Технические характеристики различных видов материала 2.

Размеры упаковок материала толщиной 20, 30, 50 и мм 4. В начале производственного процесса нагреванием получают однородный жидкий расплав гранул полистирола. Затем в него под высоким давлением вводят вспенивающий агент, представляющий собой углекислый газ.

Утепление каркасного дома своими руками

Он равномерно распределяется по всему объему расплава. На заключительном этапе вспененный полистирол подвергается процессу экструзии или выдавливания через калиброванные отверстия. Этим достигаются особые эксплуатационные свойства экструдированного пенополистирола, не доступные другим утеплителям. При остывании готового вещества углекислый газ замещается воздухом из окружающей среды, и образуются полностью замкнутые ячейки диаметром около восьми сотых миллиметра.

Пеноплекс технические характеристики

В результате описанных преобразований материала технические характеристики пеноплекса становятся уникальными. Наиболее важной характеристикой теплоизоляционных материалов является теплопроводность, а у пеноплекса этот параметр — один из лучших. Параметр практически не изменяется во времени, колебания его крайне незначительны и составляют от одной до трех сотых от первоначального значения.

По этому эксплуатационному параметру пеноплекс превосходит пенопласт и другие теплоизоляторы, например, минеральную вату. Теплопроводность пеноплекса в сравнении с ними — одна из самых низких. Поразительна гигроскопичность изделия: воду он практически не впитывает. Полностью помещенная в воду плита в течение месяца вбирает в себя влагу всего на шесть десятых процента своего объема.

Вся она впитывается в первые десять дней, потом процесс полностью прекращается. Влага проникает только в верхний слой плиты экструдированного пенопласта. Лист толщиной 20 мм практически не пропускает водяные пары, тем более пеноплекс толщиной 50 мм или мм.

При отделке поверхностей пеноплексом обустройства дополнительной пароизоляции не требуется.

Что лучше пенопласт или экструдированный пенополистирол?

Содержание

Экструдированный пенополистирол и пенопласт – одни из самых популярных теплоизоляционных материалов, среди представленных на рынке изделий. Эти утеплители, казалось бы, при разной цене, обладают схожими техническими характеристиками, и выбрать подходящий для использования вариант иногда бывает очень трудно.

Плиты пенопласта ПСБ-С25

В данной статье мы разберемся, что лучше – пенопласт или пенополистирол, и в чем существенная разница между этими материалами. Будет выполнено сравнение их технических характеристик и эксплуатационных свойств.

Мы также рекомендуем купить теплоизоляцию в Орле.

1 Особенности материалов

Многие люди нередко удивляются, чем обоснована такая разница в цене между этими двумя материалами, если они максимально идентичны друг другу.

Проблема в том, что хоть пенопласт иногда и называется пенополистиролом, так как он также изготавливается методом вспенивая из того же сырья – полистирола, отождествлять экструдированный пенополистирол и пенопласт нельзя, так как они обладают существенными различиями.

Отличия данных материалов обуславливаются разной технологией производства. Преобразование исходного полистирольного сырья в пенопласт выполняется посредством воздействия на полистирол паром высокой температуры, при котором происходит вспенивание сырья, во время чего молекулы полистирола увеличиваются в размерах и соединяются между собой.

Экструдированный пенополистирол изготавливается по совершенно другой технологии. Полистирольное сырье в процессе производства загружается в специальное оборудование – экструдер, где нагревается до полной потери молекулами полистирола связей, в результате чего образуется однородный жидкий расплав.

Далее расплав, обладающий вязкой консистенцией, под давлением пропускается через экструзионную головку (отверстие заданной формы), в результате чего из расплава формируется изделие требуемой формы, обладающее однородной структурой.

Экструдированный пенополистирол Технониколь (а мы рекомендуем приобрести утеплители от Технониколь в Уфе) – это монолитно соединенные между собой молекулы вспененного полистирола, представляющую единую структуру, сквозь которую не проникает ни пар, ни влага, в то время как в пенопласте молекулы полимеры полистирола просто соединены между собой.

Так выглядят плиты рассматриваемых материалов

Технология производства экструдированного пенополистирола отличается от технологии изготовления производства пенопласта гораздо большей трудоемкостью и длительностью процесса, что и обуславливает разницу в цене между этими двумя материалами.

Вышеуказанные отличия в технологии производства обуславливают существенную разницу между функциональными свойствами этих двух материалов. Рассмотрим их подробнее.

к меню ↑

1.1 Теплопроводность

Теплопроводность является главной характеристикой любого теплоизоляционного материала, чем теплопроводность меньше – тем более эффективным является утеплитель, и тем меньшая толщина материала требуется для качественного утепления.

Теплопроводность экструдированного пенополистирола составляет 0.028 Вт/мк, теплопроводность пенопласта – 0,039 Вт/мк. Если он не бракованный. Для минимизации риска приобретения бракованного товара мы рекомендуем купить утеплитель в Кирове.

По данной характеристике экструдированный пенополистирол лучше как пенопласта, так и большинства существующих на рынке утеплителей вообще.

к меню ↑

1.2 Механическая прочность

Как уже было сказано, структура экструдированного пенополистирола монолитна, в то время как составляющие пенопласта просто соединены между собой.

Это обуславливает серьезную разницу в прочностных характеристиках рассматриваемых материалов. Экструдированный пенополистирол обладает устойчивостью к изгибам в пределах 0.4-1 Мпа, и прочность на сжатие 0.25-0.5 Мпа, тогда как у пенопласта данные показатели в пределах 0.07-0.2 Мпа и 0.05-0.2 Мпа, соответственно.

На практике же, при серьезных механических нагрузках крошиться на мелкие шарики, из которых он состоит. Также данный материал очень ломкий, так как чувствителен к деформациям на изгиб.

Структура пенопласта

Экструдированный пенополистирол способен выдерживать достаточно серьезные несущие нагрузки, в связи с деформацией здания, в результате усадки, либо сезонных изменений температуры.

Плотность экструдированного пенополстирола, как правило, варьируется в пределах от 30 до 45 кг/м3, в то время как фактическая плотность пенопласта составляет 15-35 кг.

Согласно требований стандартов качества Российской Федерации, фактическая плотность пенопласта может отличатся от номинальной плотности на 10 кг/м3, в результате чего настоящая плотность того же пенопласта ПСБ-С35 редко превышает 26 кг/м3.

к меню ↑

1.3 Гидрофобность

Способность к впитыванию воды – важная характеристика любого теплоизоляционного материала.

В качественных утеплителях данное свойство должно быть сведено к минимуму, так как при наборе влаги утеплитель склонен к потере своих теплоизоляционных характеристик, увеличению веса и, при постоянном пребывании в влажной среде – гниению и разрушению.

Экструдированный пенополистирол обладает структурой из закрытых ячеек, в результате которой материал обладает практически нулевым влагопоглощением. Если он только не бракованный. Поэтому мы рекомендуем купить утеплитель в Москве, чтобы избежать брака.

При полном погружении в воду на 24 часа экструдированный пенополстирол впитывает жидкости не более 0.2% от своего объема, при этом, данный показатель фактически не увеличивается при более длительном пребывании материала в воде – при погружении на 30 дней пенополистирол впитывает 0.4% от объема.

Ввиду структурных отличий у пенопласта данный показатель значительно хуже – за 24 часа материал, при полном погружении, впитывает 2% от объема, при погружении на 30 суток – 4%.

Структура экструдированного пенополистирола

Такая разница в показателях более чем существенна, особенно, если утеплитель будет использоваться в сложных в плане влажности условиях. При утеплении цокольного этажа, фундамента и фасада, гораздо лучше себя проявляет экструдированный пенополистирол.

к меню ↑

1.4 Огнеупорность

Класс горючести теплоизоляционных материалов приобретает серьезную важность, когда необходимо выполнить утепление объектов, конструкция которых обладает множественными деревянными элементами – мансарды, либо кровли.

Также строительные нормы и правила запрещают выполнять внутреннюю теплоизоляцию производственных помещений горючими материалами, так как это противоречит требованиям пожарной безопасности.

По классу горючести экструдированный пенополистирол ничем от пенопласта не отличается. Все изделия на основе полистирола относятся к группам горючести (в зависимости от содержащихся в составе изделия примесей):

Для решения этого вопроса производителями, как в пенопласт, так и в экструдированный пенополистирол, добавляется антипирен – вещество, благодаря которому утеплители приобретает способность к самозатуханию.

Исследования свидетельствуют, что при достаточной концентрации антипирена, при отсутствии прямого контакта з огнем данные материалы тухнут в течение четырех секунд.

к меню ↑

1.5 Склонность к усадке

Усадка, как и влагопоглощение, является основным врагом любого утеплителя. При усадке материала в конструкции теплоизоляции появляются щели, которые существенно уменьшают общую эффективность утепления.

Одной из основных проблем пенопласта является именно склонность к усадке при нагреве. В большей мере деформация проявляется при нагреве изделия, по этому, пенопласт лучше не использовать для теплоизоляции систем теплого пола, а при утеплении пенопластом фасада, утеплитель необходимо покрывать белой штукатуркой, защищающей от УФ-лучей.

С экструдированным пенополистиролом дела обстоят намного лучше, материал практически не дает усадки в любых условиях эксплуатации.

Составляющие пенопласт шарики вспененного полистирола

к меню ↑

2 Выводы

Учитывая все вышеперечисленные сравнения, ответ на вопрос: «Что лучше, пенопласт или пенополистирол» — вполне очевиден, эффективность теплоизоляции экструдированным пенополистиролом на порядок выше практически по всем параметрам.

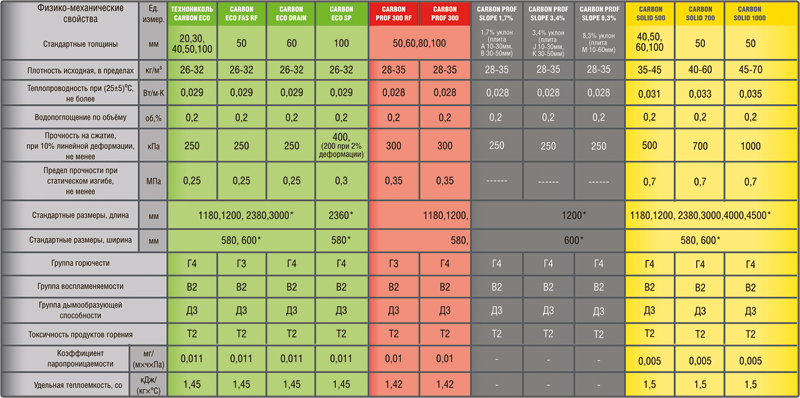

Чтобы убедиться в этом в полной мере, выполним сравнение основных технических характеристик данных материалов:

• Теплопроводность, Вт/мк: Пенополистирол – 0,028; Пенопласт – 0,039, как у утеплителя Изовер Оптимал;
• Коэффициент паропроницаемости, мг/мчПа: Пенополистирол – 0,05; Пенопласт – 0,022;
• Плотность материала, кг/м3: Пенополистирол – 30-45, Пенопласт – 15-35;
• Процент влагопоглощения от объема при погружении на 24 часа: Пенополистирол – 0.2; Пенопласт – 2;
• Процент влагопоглощения от объема при погружении на 30 суток: Пенополистирол – 0.4; Пенопласт – 4;
• Устойчивость к статическим изгибам, Мпа: Пенополистирол – 0,4-1; Пенопласт – 0,07-0,2;
• Устойчивость к сжатию (при деформации на 10%), Мпа: Пенополистирол – 0,025-0,5; Пенопласт – 0,05-0,2;
• Класс горючести: Пенополистирол – Г2, Пенопласт Г2 (нормально горючие).

Технология монтажа обеих утеплителей идентична

Диапазон допустимых рабочих температур для обоих материалов составляет от -50 до +75 градусов. При превышении температуры выше указанной, начинается деформация материала. Температура возгорания экструдированного пенополистирола  — 450 градусов, пенопласта – 310 градусов.

Если вы выбираете, что использовать для утепления дома, пенопласт или же пенополистирол, то в случае, если последний вариант вписывается в ваш бюджет, предпочтение лучше отдать именно ему.

Экструдированный пенополистирол – отличный вариант для теплоизоляции фасадов, фундаментов, полов, кровли и потолка. В доме, утепленном пенополистиролом, будет на порядок теплее, чем в доме, утепленном пенопластом. Лучше всего купить пенополистирол в Екатеринбурге или дешево в спб.

Если же ваши финансы ограничены, то используйте пенопласт, он, безусловно, не дотягивает по техническим характеристикам к эструдированному пенополистиролу, однако, среди недорогих утеплителей – это лучший выбор.

к меню ↑

2.1 Обзор особенностей экструдированного пенополистирола (видео)

Устройство деформационных швов Пеноплэкс в зданиях

Многоэтажные и многосекционные здания, обладающие значительным весом и протяженностью, в течение срока эксплуатации могут подвергаться различным деформациям, которые возникают под воздействием ряда факторов: колебаний температуры воздуха, неравномерной осадки грунта или сейсмической активности (что особенно актуально для Кавказа, Крыма, южной части Сибири и Дальнего Востока России).

В результате деформаций снижается несущая способность здания и могут появиться трещины в стенах и других конструкциях. Для уменьшения нагрузок на элементы конструкций в местах возможных деформаций в современном монолитном домостроении активно применяется система деформационных швов.

Деформационные швы представляют собой своего рода разрез в конструкции здания, разделяющий сооружение на отдельные блоки и тем самым придающий ему некоторую степень упругости. В зависимости от специфики архитектурно-технического решения здания, природно-климатических условий и инженерно-геологических возможностей строительства объектов при работе с наружными стенами и остальными конструкциями здания выделяют деформационные швы следующих видов:

• температурные;
• усадочные;
• осадочные;
• антисейсмические.

Температурные швы делят здание на отсеки от уровня земли до кровли включительно, не затрагивая фундамента, который, находясь ниже уровня земли, испытывает температурные колебания в меньшей степени и, следовательно, не подвергается существенным деформациям. Расстояние между температурными швами определяется в зависимости от материала стен и расчетной зимней температуры региона строительства.

Усадочные швы делают в стенах, возводимых из монолитного бетона различного типа. Монолитные стены при затвердевании бетона уменьшаются в объеме. Усадочные швы препятствуют возникновению трещин, снижающих несущую способность стен. В процессе достижения необходимой прочности монолитных стен ширина усадочных швов увеличивается, а после завершения усадки стен швы тщательно заделывают.

Неравномерная деформация грунта может привести к появлению трещин в стенах и других конструкциях здания. Другой причиной неравномерной осадки грунтов основания сооружения могут быть различия в его составе и структуре в пределах площади застройки здания. Во избежание появления опасных деформаций в зданиях формируют осадочные швы. Эти швы, в отличие от температурных, разрезают здания по всей их высоте, включая фундаменты.

Антисейсмические швы применяются в зданиях, строящихся в районах, которые подвержены землетрясениям. Они разрезают здание на отсеки, конструктивно представляющие собой самостоятельные устойчивые «объемы». По линиям антисейсмических швов располагают двойные стены или двойные ряды несущих стоек, входящих в систему несущего остова соответствующего отсека.

Применение ПЕНОПЛЭКС® в системах деформационных швов

С целью герметизации деформационные швы заполняются упругим изоляционным материалом. Идеальным заполнителем для систем деформационных швов является теплоизоляция ПЕНОПЛЭКС®, поскольку она обладает следующими техническими характеристиками:

• Высокая прочность на сжатие (не менее 0,20 Мпа). Прочность на сжатие у ПЕНОПЛЭКС® – не менее 20 тонн на кв. м, материал не крошится и не осыпается как в процессе монтажа, так и в течение всего срока службы.
• Низкое водопоглощение. За счет замкнутой ячеистой структуры теплоизоляция ПЕНОПЛЭКС® обладает практически нулевым водопоглощением.
• Биостойкость. Теплоизоляция ПЕНОПЛЭКС® обладает абсолютной биостойкостью и не подвержена биоразложению. По результатам тестирования образцов стройматериалов на биостойкость в присутствии влаги доказано, что ПЕНОПЛЭКС®, за счет минимального водопоглощения, не является матрицей для размножения разного вида микроорганизмов.
• Неизменно низкий коэффициент теплопроводности (λ (лямбда) = 0,034 Вт/м-К), что обеспечивает стабильные теплотехнические свойства, независимо от условий эксплуатации.
• Долговечность материала – более 50 лет. Еще в 2001 году компания «ПЕНОПЛЭКС» провела испытание теплоизоляционных плит в Научно-исследовательском институте строительной физики г. Москвы на предмет определения долговечности материала при реальных условиях эксплуатации. Результаты испытаний показали, что материал сохраняет свои свойства в течение как минимум 50 лет (НИИСФ, г. Москва, протокол испытаний № 132-1 от 29 октября 2001 года).

Принципиальные схемы устройства деформационных швов

Основные преимущества ПЕНОПЛЭКС® в системах деформационных швов:

• применение ПЕНОПЛЭКС® в деформационных и температурных швах позволяет конструкции выдерживать высокие нагрузки и значительные температурные колебания;
• ПЕНОПЛЭКС® способен компенсировать напряжения сопрягаемых элементов усадочных швов с большой амплитудой колебания;
• благодаря тому, что теплоизоляция ПЕНОПЛЭКС® обладает нулевым водопоглощением, влага не скапливается в толще утеплителя, не расширяется в объеме под воздействием сезонных и суточных температурных колебаний и не разрушает структуру материала на протяжении всего срока службы;
• широкая продуктовая линейка теплоизоляции ПЕНОПЛЭКС® дает возможность подобрать материал, отвечающий проектным, климатическим и сейсмическим условиям.

Система деформационных швов с ПЕНОПЛЭКС® в качестве наполнителя активно применяется в современном монолитном домостроении. Например, с использованием данной технологии были возведены элитные жилые комплексы в Санкт-Петербурге: «Три ветра» и «Смольный проспект». Новые кварталы кардинально различаются своим внешним видом и месторасположением: «Три ветра» со зданиями в стиле «модерн» располагается на небольшом мысе в акватории Финского залива, а величественный классический «Смольный проспект» – в историческом центре Северной столицы. Объединяют их высокие стандарты строительства и активное применение современных материалов и технологий.

C применением системы деформационных швов также возводились знаковые объекты в Москве, среди которых проект комплексной реконструкции и приспособления под современное использование Центрального стадиона «Динамо» и прилегающей к нему территории – «ВТБ Арена парк», а также гостиничный комплекс на Софийской набережной, прямо напротив Кремля – «Царев сад».

ЦНИИСК им. В.А.Кучеренко совместно с Техническим отделом ООО «ПЕНОПЛЭКС СПб» были разработаны «Рекомендации по применению плит ПЕНОПЛЭКС® в качестве эффективного заполнителя систем деформационных швов конструкций фундаментов и стен зданий и сооружений». Рекомендации разработаны в соответствии с требованиями актуальных СП: СП 20.13330.2011 «Нагрузки и воздействия», СП 15.13330.2012 «Каменные и армокаменные конструкции», СП 22.13330.2011 «Основания зданий и сооружений». Разработанный документ является готовым справочником в области проектирования деформационных швов различного типа и может представлять большой интерес для представителей строительных и проектных организаций.

Основные элементы конструкции деформационного шва

Экструдированный пенополистирол — экологически чистый теплоизоляционный материал

Газобетон представляет собой искусственный камень, при производстве которого используются натуральные материалы. В настоящий момент он пользуется вполне заслуженной популярностью в сегменте коттеджного строительства. Обладая целым набором преимуществ, он требует внимательного соблюдения технологий строительства, особенно в части теплоизоляции.

В статье мы подробно рассмотрим следующие вопросы:

как и чем утеплить стены дома из газобетона, какие существуют нюансы в этом процессе и на что обратить особое внимание при выборе материалов.

Зачем утеплять дом из газобетона

Один из самых распространенных мифов, связанных со строительством из газобетона, заключается в утверждении, что такие дома могут обойтись и вовсе без утепления. Прежде чем опровергнуть или подтвердить данную мысль, необходимо разобраться в многообразии газобетонных блоков, представленных на рынке.

Существуют блоки, по показателям плотности приближенные к бетону, они имеют высокую прочность и несущую способность, но при этом обладают очень высокой теплопроводностью. Такой материал не способен выполнить теплоизолирующую функцию. Блоки с минимальной плотностью, в структуре которых очень много пор, действительно хорошо сохраняют тепло, но не выдерживают несущую нагрузку.

Безусловно, существуют усредненные варианты, способные выдержать несколько этажей, перекрытия. Однако, как правило, толщины кладки из газобетона недостаточно, чтобы обеспечить тепловую защиту здания. По этой причине в каждом случае необходимо делать индивидуальный теплотехнический расчет, который определит необходимый слой теплоизоляции для заданной конструкции.

Кроме того, блоки, несмотря на довольно крупные размеры, все же являются штучными материалами. Это означает, что при кладке между ними появляется неоднородность как в вертикальной, так и в горизонтальной плоскостях. Коэффициент неоднородности в обязательном порядке важно учитывать при проведении теплотехнического расчета.

На практике для получения точного результата помимо прочего должны быть учтены швы, оконные и дверные проемы, перекрытия, то есть любые конструктивные элементы, выполненные из другого материала. С этой точки зрения, только толщина газобетонного блока не является информативным показателем.

Варианты утепления и внешней отделки фасада

Энергоэффективным решением с точки зрения затрат на устройство теплоизоляционного слоя и комфорта в процессе эксплуатации дома является утепление при помощи экструзионного пенополистирола XPS. Плиты XPS обладают очень низкой теплопроводностью, сохраняя тепло внутри дома зимой и защищая от зноя летом. При соблюдении технологий монтажа в таком доме будет комфортно круглый год.

Более того, учитывая необходимость утепления, рациональнее выбрать газобетонные блоки меньшей толщины, но с более высокой прочностью.

Утеплить дом плитами XPS CARBON ECO можно двумя способами: при помощи технологии штукатурного фасада или слоистой кладки.

Первый вариант открывает перед архитекторами широкие возможности в части цветового и фактурного оформления. Штукатурный фасад удобен при внешней отделке домов сложных форм, с наличием арок, переходов, округлых линий.

Слоистая же кладка представляет собой трехслойную конструкцию, в которой к стене из блоков крепятся плиты теплоизоляции из XPS, закрытые с внешней стороны кладкой из облицовочного кирпича.

Особенности утепления штукатурного фасада

Долговечность штукатурного фасада складывается из трех основных элементов: выбора правильного утеплителя, профессионализма подрядчиков и соблюдения технологий. Важным критерием при выборе качественного XPS для штукатурного фасада служит его фрезерованная поверхность. От качества фрезеровки будет зависеть адгезия с основанием. Можно, конечно, самостоятельно обработать плиты утеплителя ножовкой, сняв с них глянцевый слой.

Монтаж материала включает несколько этапов: приклейка плит к стене при помощи полимерцементных клеевых смесей, дополнительное дюбелирование и затем штукатурка. Первоначально плиты покрываются базовым штукатурным слоем с обязательным армированием щелочестойкой сеткой, а только после наступает очередь декоративного покрытия. Если предусмотрена внешняя отделка плиткой или иными штучными элементами, то они крепятся в последнюю очередь.

Вокруг окон для обеспечения безопасности монтируются противопожарные рассечки из минераловатной теплоизоляции. Эта мера в частном домостроении носит исключительно добровольный характер, поскольку наличие подобных рассечек для коттеджей ниже трех этажей является необязательным. Еще одним условием комфортного дома, вне зависимости от типа стен и способа утепления, является наличие пароизоляционного контура внутри помещения.

Важно! Газобетон способен абсорбировать влагу, и по окончании стройки влажность стен из газобетона может быть существенно выше расчетной. По этой причине приступать к теплоизоляции стен можно, лишь убедившись в том, что материал сухой.

Очень часто на объект поступают блоки, влажность которых уже выше нормативной. Проверить это можно при помощи влагомера. Если показатель окажется завышенным, то блоки следует просушить. Быстрее всего это сделать при помощи тепловых пушек, установленных внутри конструкции.

Слоистая кладка — нюансы монтажа

Этот вариант утепления сократит затраты поклонникам строительства домов из кирпича. Если выбирать между кирпичной стеной толщиной полметра и стеной из газобетонных блоков, утепленных XPS и облицованных кирпичом, второй вариант окажется более экономичным.

В устройстве слоистой кладки технология, как это часто бывает, имеет принципиальное значение. При фиксации теплоизоляции исключены мокрые процессы, крепление производится механическим способом при помощи специальных гибких связей.

Система утепления фасада по технологии слоистой кладки

Принципиальное значение для долговечности конструкции имеет наличие вентилируемого зазора величиной 20-40 мм. Пренебрежение данной рекомендацией может иметь фатальные последствия. Так, при неправильно подобранной толщине изоляции на поверхности утеплителя может образоваться конденсат, который при минусовой температуре замерзает и превращается в лед, который, расширяясь в объеме, способен буквально выталкивать внешнюю облицовку, так повышается риск обрушения отделки из кирпича.

Пример утепления фасада по технологии слоистой кладки

Слоистую кладку иногда относят к вентилируемому фасаду. Отличие состоит лишь в том, что он продувается не целиком, а через отдельные вентилируемые «окошечки», расположенные снизу и сверху стены из кирпича. При этом теплоизоляционный слой из XPS остается практически непродуваемым, поскольку материал состоит из закрытых пор.

Несомненным плюсом XPS является его практически нулевое водопоглощение. Влага ни при каких условиях не способна проникнуть через слой теплоизоляции к газобетонным стенам. По этой причине слоистую кладку с утеплением из XPS довольно часто выбирают для строительства во влажном климате.

Вентилируемый зазор обеспечивает целостность конструкции

Достоинством обоих вариантов служит возможность минимизировать потери на неоднородность конструкции до 5%. В случае со слоистой кладкой однородность конструкции повышается за счет применения гибких связей из стеклопластика для крепления теплоизоляции, а при монтаже штукатурного фасада для крепления XPS применяются пластиковые дюбеля с термоголовкой. Все эти элементы, в отличие от металлических конструкций, обладают низкой теплопроводностью и не служат мостиками холода.

Но, пожалуй, одно из основных преимуществ технологии – долговечность. При соблюдении правил монтажа, такой фасад прослужит не одно десятилетие, не потребует ремонта и дополнительных вложений

Пеноплекс (экструдированный пенополистирол): утепление фундаментов

Пеноплекс изготавливается из экструдированного пенополистирола, поэтому обладает особыми свойствами, позволяющими использовать материал в качестве средства для утепления подвальных помещений и фундаментов зданий. Контактируя с водой и почвой, пеноплекс не подвергается биоразложению, он абсолютно безопасен.

Теплоизоляция фундаментов и подвалов с помощью пеноплекса отличается тем, что не возникают мостики холода, которые могут стать причиной теплопотерь сооружения. Плиты не только обеспечивают теплоизоляцию, они осуществляют роль дренажа грунтовых вод. Давление на подземные части сооружения (цоколь) снижается.

Монтаж плит в таком случае производится на гидроизоляцию, затем плиты подсыпаются. Не нужно осуществлять механическую фиксацию пеноплекса. Обычно материал устанавливают вертикально по периметру сооружения. Необходимо укладывать плиты внахлест, начиная с нижнего ряда. Для того чтобы избежать подъема грунтовых вод к фрагментам стены нижнего этажа, необходимо оставить выступ. Верхние плиты будут выступать в данной ситуации на 400-500 мм. Дренажные трубы засыпаются составом, состоящим из гравия и песка, на высоту 1-1,2 метра.

Пеноплекс (экструдированный пенополистирол): теплоизоляция фундаментов мелкого заложения

Пеноплекс применяется для утепления следующих видов фундаментов мелкого заложения:

• для зданий с отоплением, без теплоизоляции полов;
• для зданий с отоплением, с теплоизоляцией полов;
• для сооружений без отопления;
• для отдельно стоящих колонн.

Вокруг колонн, свай и по периметру фундамента необходимо производить укладку теплоизоляционных плит для того, чтобы избежать возникновения трещин в кладке, дефектов, которые вызваны деформационными процессами из-за пучения основания здания и пристройки.

Пеноплекс можно использовать при проведении работ в зимний период при остановке строительства и его замораживании на долгий срок.

При утеплении фундамента отапливаемых зданий с теплоизоляцией пола пеноплекс укладывается на высоту не менее одного метра вертикально по периметру конструкции. За контуром здания укладка производится горизонтально, образуя теплоизоляционную юбку по наружному периметру.

Если здания такого типа имеют пристройки, такие как террасы, крыльцо, которые не отапливаются, то юбка изменяет свою форму в зависимости от параметров пристройки. Ширина теплоизоляции увеличивается на ширину крыльца или террасы.

Пеноплекс следует укладывать горизонтально под подошвой фундамента и снаружи в зданиях без отопления.

При утеплении колонны или ленточной опоры используются плиты пеноплекса, которые необходимо укладывать горизонтально под подошву фундамента.

Теплоизоляционную юбку необходимо оградить от механических повреждений. Для этого применяются листовые материалы. Защитный материал может быть произведен на основе цементно-волокнистых плит. Обратите внимание на то, чтобы данный листовой материал был предназначен для использования непосредственно в грунте.

Вертикальные листы пеноплекса, которые выступают на поверхности фундамента, следует также защитить от внешних воздействий, которые могут повлиять на долговечность использования материала. Для этого применяют защитное покрытие, основными характеристиками которого становятся светонепроницаемость, стойкость к воздействиям атмосферного характера. Покрытие должно быть совместимо с пеноплексом. Защитный слой заглубляем в грунт на 15 см.

Пеноплекс (экструдированный пенополистирол): утепление фундаментов на вечномерзлых грунтах

Особенностью вечномерзлых грунтов является возникновение чаши оттаивания, которая образуется под воздействием теплового влияния здания. В результате конструкция может подвергаться проседанию. Благодаря применению пеноплекса, устраивается теплоизоляционный слой, который ограничивает развитие чаши оттаивания.

В условиях вечной мерзлоты пеноплекс может применяться в следующих типах конструкций:

1. системы каркасных сборно-монолитных сооружений,

а) одноэтажные колонны;

б) безбалочные перекрытия, состоящие из плоских плит;

в) несущие панели наружных стен, трехслойные одноэтажные и двухэтажные.

2. Здания с проветриваемыми подпольями.

В первом случае, использование пеноплекса не только улучшает теплоизоляционные характеристики всего здания, но и снижает вес изделий.

В случае со зданиями с проветриваемыми подпольями необходимо знать, что пеноплекс устанавливается после монтажа плиты. Существуют готовые плиты пола с теплоизоляционным слоем пеноплекса.

Пеноплекс в теле насыпи предохраняет основание здания от разрушений, увеличивает несущую способность грунта, что крайне важно для данного типа почв. Температура грунта снижается, благодаря перемещению верхней границы грунта к поверхности.

Важным фактором при использовании пеноплекса в районах с вечномерзлыми грунтами является возможность уменьшения насыпи, сокращения продолжительности работ и трудоемкости процесса.

Перейти в раздел: Производство ПЕНОПЛЭКС

AirNav: KAHN — Афины / аэропорт Бен Эппс

ИНФОРМАЦИЯ FAA вступает в силу 22 АПРЕЛЯ 2021 ГОДА Местоположение Идентификатор FAA: AHN Широта / долгота: 33-56-55.1000N 083-19-33.3000W 33-56.918333N 083-19.555000W 33.9486389, -83195167 по оценкам) Высота: 812,5 футов / 247,7 м (обследовано) Вариант: 06W (2020) Из города: 3 мили к востоку от Афин, Джорджия Часовой пояс: UTC -4 (UTC -5 в стандартное время) Почтовый индекс: 30605 Операции в аэропорту Использование в аэропорту: Открыто для публики Дата активации: 07/1940 Диспетчерская: да ARTCC: ЦЕНТР АТЛАНТЫ FSS: СТАНЦИЯ ОБСЛУЖИВАНИЯ ПОЛЕТОВ MACON Объект NOTAM: AHN (услуга NOTAM-D доступна) Присутствие: 0600-2100 Высота схемы: 1804.5 футов MSL Указатель ветра: да Сегментированный круг: да Фары: ACTVT MALSF RWY 27; ПАПИ ВПП 09, 20 — CTAF. КОГДА ATCT CLSD МИРЛ ВПП 09/27 ПРЕДУСТАНОВЛЕН НИЗКИЙ INTST; УВЕЛИЧИТЬ INTST ACTVT — CTAF. Маяк: бело-зеленый (освещенная земля аэропорта) Работает от заката до восхода солнца. Пожарно-спасательная служба: Индекс ARFF A Операции авиакомпаний: ИНДЕКС B ARFF EQPT IS AVBL. Связь с аэропортом CTAF: 126,3 UNICOM: 122,95 WX ASOS: 132,875 (706-613-7373) АФИНЫ: 121,8 900 [0800-2000] БАШНЯ АФИНЫ: 126,3 338,275 [0800-2000] ПОДХОД АТЛАНТЫ: 132,475; 0615-2200 ОТПРАВЛЕНИЕ АТЛАНТЫ: 132.475; 0615-2200 ДОСТАВКА: 121,8 WX AWOS-3 при WDR (17 нм W): 118,575 (770-868-0642) WX AWOS-3PT at JCA (18 нм NW): 118.125 (706-387-6477) APCH / DEP SVC И CLNC DEL PRVDD BY ATLANTA TRACON ON FREQS 132,475 / 291,1 / 316,05 0600-2200; APCH / DEP SVC PRVDD ОТ ATLANTA ARTCC НА ЧАСТОТАХ 134.8 / 379.95, 2200-0600 (FOOTHILLS RCAG). Ближайшие радионавигационные средства 109234 Радиальное / расстояние VOR Имя VOR Частота Var AHN в поле ATHENS VOR / DME .60 00E ELWr224 / 39.0 ЭЛЕКТРИЧЕСКИЙ ГОРОДСКОЙ ВОРТАК 108.60 00E 9017 9017 9018 9018 HDB 9017 9018 9018 HDB NDB имя Var ID ОКРУГ БАРРОУ 092 / 13,1 404 05W BMW -… — — ALCOVY 053 / 29,7 370 03W VOF …- — ..-. ЦВЕТОЧНЫЙ ФИЛИАЛ 121 / 32,6 365 03W FKV ..-. -.- …- Услуги аэропорта Кислород в баллонах: Доступное топливо: 100LL JET-A JET-A1 Стоянка: ангары и привязные части Обслуживание планера: MAJOR Обслуживание силовой установки: MAJOR НЕТ Баллонный кислород: НЕТ Информация о взлетно-посадочной полосе ВПП 9/27 95 Широта 27 Размеры: 6122 x 100 футов./ 1866 x 30 м Поверхность: асфальт / рифленая, в отличном состоянии Несущая способность: PCN 47 / F / B / X / T Одно колесо: 65,0 Двойное колесо: 125,0 Боковые огни ВПП: средней интенсивности ВПП 9 ВПП 0 : 33-56.934623N 33-56.964333N Долгота: 083-20.292568W 083-19.082000W Высота: 755,1 фута 812,5 9000 футов 9000 : слева слева Направление взлетно-посадочной полосы: 094 магнитное, 088 истинное 274 магнитное, 268 истинное Маркировка: неточная, в хорошем состоянии точность, в хорошем состояние Визуальный индикатор наклона: PAPI с 4 световыми индикаторами слева (3.00 градусов глиссады) PAPI с 4 световыми огнями слева (глиссада 3,00 градуса) Огни приближения: MALSF: 1400 футовая система огней приближения средней интенсивности с последовательными мигающими огнями огни: нет Точка приземления: да, нет огней да, нет огней Подход по приборам: LOC / GS ВПП 2/20 192,4 9952,4 Размеры: 3995 x 100 футов./ 1218 x 30 м Поверхность: асфальт, в хорошем состоянии Несущая способность: PCN 7 / F / B / X / T Одно колесо: 40.0 Двойное колесо: 45.0 Боковые огни взлетно-посадочной полосы: средней интенсивности Эксплуатационные ограничения: RWY 2/20 НЕ AVBL ДЛЯ SKED ACR OPNS БОЛЕЕ 9 PSGR СИДЕНЬЯ ИЛИ НЕКОПИТЕЛЬНОЕ ACR НЕ МЕНЕЕ 31 СИДЕНЬЯ PSGR ВПП 2 ВПП 20 Широта: 33-56,562945N 33-57.178717N 083-19.211640W Высота: 774,6 фута 803,3 фута Схема движения: слева слева Направление взлетно-посадочной полосы: 027 магнитное, 027 магнитное 207 магнитный, 201 истинный Маркировка: неточная, в плохом состоянии неточная, в плохом состоянии Визуальный индикатор наклона: 4-сегментный VASI слева (3.75 градусов глиссады) 4-световой PAPI слева (глиссада 3,00 градуса) Точка приземления: да, нет огней да, нет огней Препятствия: 72 фута деревья, 1500 футов от взлетно-посадочной полосы, 150 футов левее осевой линии, уклон 20: 1 до расчистки 63 фута деревьев, 1475 футов от взлетно-посадочной полосы, 250 футов вправо от осевой линии, уклон 20: 1 до расчистки Собственность и управление аэропортом из официальных записей FAA Собственность: Государственная Собственник: КЛАРК КАУНТИ Почтовый ящик 448, COURTHOUSE ATHENS, GA 30601 Телефон 706-613-3420 Менеджер: MIKE 1010 BEN EPPS DRIVE ATHENS, GA 30605 Телефон 706-613-3416 Статистика эксплуатации аэропорта дней 900 14 Самолеты на местах: 79 Самолеты с одним двигателем: 69 Самолеты с несколькими двигателями: 7 1 Вертолеты: 1 Планеры Самолеты: 1 9000 1108 56% временная авиация общего назначения 39% местная авиация общего назначения 3% воздушное такси 2% военное дело <1% коммерческий * на 12-месячный период, заканчивающийся 30 июня 2020 года

Дополнительные примечания

—	ШУМОВАЯ ЧУВСТВИТЕЛЬНАЯ ЗОНА ARPT; CTC FBO ДЛЯ ИНФОРМАЦИИ.
—	RWY 2-20 МАРКИРОВКА В НЕПРАВИЛЬНОМ СОСТОЯНИИ
—	CLSD TO UNSKED ACR OPNS С БОЛЕЕ 30 СИДЕНИЙ PSGR, ВЫКЛЮЧЕНО 24 часа PPR ЗВОНИТЕ AMGR 706-613-3420.
—	ДЛЯ CD IF UNA TO CTC ON FSS FREQ, CTC ATLANTA APCH AT 678-364-6131, WHEN ATCT CLSD CTC ATLANTA ARTCC AT 770-210-7692.

Процедуры с приборами

ПРИМЕЧАНИЕ. Все процедуры, указанные ниже, представлены в виде файлов PDF. Если вам нужна программа для чтения этих файлов, вам следует загрузить бесплатную программу Adobe Reader.

НЕ ДЛЯ НАВИГАЦИИ . Пожалуйста, приобретите официальные карты для полета.
FAA опубликовано для использования с 22 апреля 2021 года, 0901Z, по 20 мая 2021 года, 09:00.

IAP — Процедуры захода на посадку по приборам
ILS OR LOC / DME RWY 27		загрузить (342KB)
RNAV (GPS) RWY 02		загрузить (255KB)
RNAV (GPS) RWY 09		загрузить (252KB)
RNAV (GPS) RWY 20		загрузить (250KB)
RNAV (GPS) RWY 27		загрузить (303KB)
VOR RWY 02		загрузить (216KB)
VOR RWY 27		загрузить (238 КБ)
ПРИМЕЧАНИЕ. Применяются особые альтернативные минимумы		загрузить (69 КБ)
ПРИМЕЧАНИЕ. Применяются особые минимальные требования к взлету / вылету.		загрузить (286KB)

Другие близлежащие аэропорты с приборами:

KWDR — аэропорт округа Барроу (17 морская миля к западу)
KJCA — аэропорт округа Джексон (18 морская миля к северо-западу)
D73 — аэропорт Сай Наннэлли Мемориал (21 морская миля к юго-западу)
52A — муниципальный аэропорт Мэдисона (21 морская миля к югу)
3J7 — региональный район Грин-Каунти Аэропорт (23 морских миль SE)


Дорожные карты по адресу: MapQuest Bing Google

Аэрофотоснимок
ВНИМАНИЕ: Фотография может быть устаревшей или неправильной. Фотография любезно предоставлена ​​AirNav, LLC. Фотография сделана 26 ноября 2017 г. смотрит на северо-восток. У вас есть лучший или свежий аэрофотоснимок Афин / аэропорта Бен Эппс, которым вы хотели бы поделиться? Если да, пожалуйста, пришлите нам свое фото .

Схема в разрезе

ВНИМАНИЕ: Схема может быть устаревшей.
Загрузите PDF-файл
с официальной схемой аэропорта от FAA.

Калькулятор расстояния до аэропорта

Восход и заход солнца
раз на 01-май-2021 Местный (UTC-4) Зулу (UTC) Утренние сумерки 06:19 10:19 Восход солнца : 45 10:45 Закат 20:16 00:16 Вечерние сумерки 20:42 00:42

Текущая дата и время
Зулу (UTC) 01 мая 2021 года 08:49:00 Местное время (UTC-4) 01 мая 2021 года 04:49:00

METAR
KAHN 010751Z AUTO 32003KT 10SM CLR 14/07 A3002 RMK AO2 SLP163 T013 KWDR 17 нм W 010835Z AUTO 32006KT CLR 14/05 A3007 RMK AO2 PWINO KJCA 18 нм NW 010835Z AUTO 29004KT 10SM CLR 11/08 A3005 RMK AO2 T010

TAF
KAHN 010530Z 0106/0206 32003KT P6SM SKC FM011000 03004KT P6SM FEW250 FM011600 09005KT P6SM SKC FM012000 18003KT P6SM SKC FM0200600

NOTAM
NOTAM выпускаются DoD / FAA и открываются в отдельном окне, не контролируемом AirNav.

Информация об аэропорте Афин ben epps georgia

900 WDR ID Имя Город / штат / использование Диаграмма Расстояние Округ Барроу Winder, GA — Public Атланта 20 миль JCA округ Джексон Джефферсон, Джорджия — Общественный Атланта 21 миля D73 Округ Монро-Уолтон Монро, Джорджия — Общественный Атланта 24 миль 52A Мэдисон Муни Мэдисон, Джорджия — Public Атланта 25 миль 3J7 Грин Каунти Rgnl Гринсборо, Джорджия — Общественный Атланта 27 миль 18A Округ Франклин Canon, GA — Public Атланта 29 миль EBA Элберт Каунти-Патц Филд Элбертон, Джорджия — Общественный Атланта 31 миля IIY Вашингтон-Уилкс, округ Вашингтон, Джорджия — общественный Атланта 32 миль GVL Мемориал Ли Гилмера Гейнсвилл, Джорджия — Public Атланта 37 миль ЛЗУ Округ Гвиннетт — Бриско Филд Лоуренсвилл, Джорджия — Общественный Атланта 37 миль CVC Ковингтон Муни Атланта, Джорджия — Общественный Атланта 37 миль AJR Округ Хабершам Корнелия, Джорджия — Государственный Атланта 40 миль TOC Toccoa Rg Letourneau Field Токкоа, Джорджия — Общественный Атланта 45 миль

Асфальтовый слой — обзор

4.4.1.2 Внутренняя переоценка

Традиционные явления перевалки происходят на поверхности слоя асфальта, а затем продолжаются в направлении глубины, так что заполнители в асфальтовой смеси постепенно рассеиваются из-за потери адгезии между ними. Поверхность дорожного покрытия, на которой происходит разрыхление, становится рыхлой, даже сегрегированной поверхностью. Причины некоторой локальной перевалки заключаются в том, что полученная смесь имеет недостаточную водостойкость, вызванную плохой адгезией асфальт-заполнитель, а постепенная потеря рыхлых частиц заполнителя приводит к образованию больших и малых ям, как показано на рис.4.9.

Ревелинг часто бывает целостным. В частности, поверхностный слой асфальта, который долгое время подвергается воздействию окружающей среды и подвергается воздействию дождя и повторяющейся нагрузки на автомобиль, может легко начать отслаиваться и терять асфальт. В последние годы при укладке дорожного покрытия асфальта противоскользящие агенты добавляются должным образом, чтобы предотвратить повреждение водой, но эти противоскользящие агенты имеют неравномерную эффективность, включая некоторые отрицательные побочные эффекты. Следовательно, меры безопасности и улучшения водостойкости асфальтовой смеси требуют дальнейших исследований.

Явление внутренней переоценки, упомянутое в книге, было впервые обнаружено во время колонкового бурения на нефтяных пятнах на шоссе А, как показано на рис. 4.23. Это часто наблюдалось в других процессах бурения, и отслаивание контактной поверхности между асфальтовыми подслоями является особенно серьезным, как показано на Рис. 4.24. Поверхность дорожного покрытия с внутренней перевалкой в ​​основном цела; иногда нет явного явления отказа, кроме масляного пятна, а иногда даже масляные пятна не так очевидны.

Рис. 4.23. Внутренний шатун под масляным пятном.

Рис. 4.24. Расслоение между подслоями.

Как показано на Рис. 4.23, во время колонкового бурения на нефтяных пятнах на шоссе A большая часть связующего слоя и верхняя часть нижнего слоя были ослаблены, оставив только слой износа вместе с небольшим количеством верхняя часть связующего слоя и конический нижний слой. Частицы заполнителя в рыхлом связующем слое и нижнем слое не имеют битума с покрытием и полностью открыты воздуху; пустоты заполнены буровым раствором, возможно, потому, что ил становится грязью из-за охлаждающей воды для бурения.

Как показано на рис. 4.24, это явление разъединения и ослабления между подслоями очень распространено, и связывание очень хрупкое, независимо от типа смеси. Согласно статистике, 70% образцов керна имеют явление отсоединения, из которых 90% контактной поверхности имеют отслоившиеся следы. На рис. 4.25 показан образец керна с серьезной зачисткой на контактной поверхности. Хотя это явление разъединения между подслоями не привело к повреждению слоя износа, оно разрушает структурную целостность слоя асфальта и ослабляет общее сопротивление слоя асфальта; с увеличением количества повторных нагружений асфальтовый слой неизбежно выходит из строя.

Рис. 4.25. Образец серьезной зачистки на контактной поверхности.

Независимо от структурной составляющей асфальтового слоя, все керны, пробуренные на участке истечения нефтяного пятна, неизменно сопровождаются состоянием внутреннего разрыхления. Хотя асфальтобетонная смесь на этом участке имеет внутренние трещины, за исключением свечения масляных пятен, поверхность дорожного покрытия не имеет явных деформаций или других заболеваний. Можно сделать вывод, что, хотя смесь внутри слоя асфальта испытывает сильную коррозию, даже частицы заполнителя полностью обнажены, и поэтому они все еще могут рассчитывать на взаимное сцепление в течение довольно долгого времени.Таким образом, можно видеть, что внутренняя потеря является одним из основных распространенных явлений раннего повреждения, которое сильно отличается от традиционного разгула.

После рытья дорожного покрытия можно обнаружить, что явление отслаивания внутренней смеси является довольно серьезным. Это может быть прямой причиной вновь обнаруженного состояния и открытия новых типов кровотечений и внутренних потерь. Удаление асфальта происходит по многим причинам, в том числе из-за полярности и вязкости битума, чистоты заполнителя и текстуры поверхности заполнителя.Зачистка — это процесс, обратный адгезии, но этот сложный процесс пока не может быть четко объяснен. Первоначально считалось, что адгезия между асфальтом и кислотным заполнителем была плохой, склонной к растрескиванию и лучшей адгезией с щелочным заполнителем. Однако, исходя из фактических результатов исследования, как щелочной, так и кислотный агрегаты указывают на явление отслаивания. Хотя все агрегаты обладают способностью к отслаиванию и отслаиванию, обычно в разных средах оно бывает разной степени.

Чтобы избежать нарушения бурового керна охлаждающей водой во время отбора проб, мы использовали пневматический отбойник для выкапывания всего покрытия. Рис. 4.26 — фотография нижней поверхности слоя асфальта шоссе F, а рис. 4.27 — нижняя поверхность нижнего слоя шоссе C. В смеси нижних слоев двух шоссе используется известняковый заполнитель; Согласно прошлому опыту, смесь не должна отслаиваться, но именно такой щелочной агрегат имеет серьезное явление отслаивания.На дне асфальтового слоя находится несколько разбросанных частиц заполнителя, и он очень влажный, даже несмотря на небольшое количество воды, что отражает проблемы с проницаемостью дорожных покрытий при нынешнем строительстве.

Рис. 4.26. Нижняя поверхность шоссе F.

Рис. 4.27. Нижняя поверхность шоссе C.

Отслаивание заполнителя на нижней поверхности асфальтового слоя иллюстрирует две проблемы: ① Даже на нижнем слое асфальтового слоя требования к адгезии асфальт-заполнитель не могут быть произвольно снижены.Особенно, когда в режиме износа используется слой трения с открытым слоем асфальта (OGFC), проницаемость всего слоя асфальта значительно увеличивается; нижний слой долгое время страдает от водной эрозии, поэтому устойчивость воды не может быть снижена произвольно. ② Даже известняк, который имеет хорошую адгезию с асфальтом, также не может долго противостоять водной эрозии. Необходимость зачистки была введена в разделе 4.2. Чем больше пористость, тем больше проницаемость, а сцепление асфальт-заполнитель требует более высоких требований; поэтому балансировка взаимосвязи между пористостью и адгезией должна быть важной задачей при разработке смеси.Отсутствие достаточного сцепления является основной причиной многих повреждений дорожного покрытия, и этому следует уделять достаточное внимание.

Из приведенных выше данных известно, что внутренняя потеря и новый тип кровотечения имеют тесную взаимосвязь; кровотечение по типу масляных пятен должно сопровождаться внутренним выпадением, и должен существовать тот же механизм образования и развития. Это будет более подробно рассмотрено в следующей главе.

Обследование в Хэбэе обнаружило еще один феномен внутренней потери, как показано на рис.4.28 и 4.29. На этом этапе на поверхности покрытия отсутствует явление макулярного кровотечения, и оно является гладким, но с сетчатыми микротрещинами. Бурение показало, что нижняя часть слоя износа и связующего слоя имеет явление разрыхления, а у разрыхляющегося материала нет ни следов долгой пропитки водой, ни признаков миграции асфальта.

Рис. 4.28. Поверхность тротуара с внутренним рыхлым покрытием.

Рис. 4.29. Внутренний провал в тротуаре.

Внутренний люфт, показанный на рис.4.29 может быть вызвана усталостью при сдвиге, для подтверждения которой требуются дополнительные исследования.

Информация для пилотов | DeKalb County, GA

** ВАЖНО: СЛЕДУЮЩИЕ ПРОЦЕДУРЫ РЕКОМЕНДУЮТСЯ ДЛЯ ПРИБЫТИЯ И ОТЪЕЗДА В PDK. ОДНАКО, ОНИ НЕ ПРЕДНАЗНАЧЕНЫ ДЛЯ ПОВРЕЖДЕНИЯ БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ ВОЗДУШНЫХ СУДОВ И СОБЛЮДЕНИЯ ПЕРВОНАЧАЛЬНЫХ ДИРЕКТИВ. **

1) Добровольное ограничение в ночное время
Всем операторам настоятельно рекомендуется не летать между 11:00.м. и 6 часов утра по местному времени. Это требование не распространяется на авиамедицинские и экстренные операции. Служба безопасности аэропорта PDK контролирует все прибытия и отправления и предоставляет список регистрационных номеров самолетов в Информационное бюро по снижению шума. Письмо о несоответствии будет отправлено по почте каждому оператору, работающему в этот период, чтобы проинформировать их о проблемах, связанных с использованием аэропорта в ночное время, и с просьбой об их соблюдении и рассмотрении в будущем. Авиационному сообществу дается возможность продемонстрировать свою чуткость к соседям и местным жителям аэропорта.Мы очень ценим ваше сотрудничество.

2) Программа льготной взлетно-посадочной полосы
В часы, когда башня УВД находится в эксплуатации, персонал башни будет по возможности перемещать операции в северный поток. В часы, когда вышка закрыта, пилотов просят ВЫЕЗДАТЬ на взлетно-посадочную полосу 03R, когда позволяют ветровые условия, движение и безопасность. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ ДОЛЖНА БЕЗОПАСНОСТИ ПРИ ВЫБОРЕ ВПП ПИЛОТОМ.

3) Программа мониторинга шума
Управление шумовой информации PDK использует Систему мониторинга шума и эксплуатации (NOMS) для измерения фактических уровней шума самолетов с использованием PDK.В связи с воздействием на местное население, можно связаться со всеми операторами, которые создают событие с высоким уровнем шума на станции мониторинга NOMS. Станции мониторинга расположены в близлежащих жилых районах.

4) Высоты схемы движения
2000 ‘MSL — одиночный двигатель ~ 2500’ MSL — MultiEngine

5.) Операции Touch-and-Go

Практикуйтесь в полевых операциях, когда это возможно.

Самостоятельные операции с 22:00 до 07:00 категорически не рекомендуются, ежедневно .Операции Touch & Go: ТАКЖЕ не рекомендуется по воскресеньям с 11:00 до 12:00 из-за богослужений в церкви на южной границе аэропорта.

6) Запуск технического обслуживания
Запуск технического обслуживания запрещен после 22:00. до 7 часов утра. Техническое обслуживание Разгонки должны выполняться только в обозначенных зонах взлета аэропорта — пусковая площадка на РД J ( предпочтительно ) или в Восточной зоне операций с направлением тяги запад поперек аэродрома.

7) Взлет с перекрестка
В целях снижения шума не рекомендуется взлет с перекрестка.

8) Использование реверсивной тяги
Ограничьте использование реверсивной тяги при мощности, отличной от холостого хода, и ограничьте использование реверсивной тяги для выполнения раннего разворота на взлетно-посадочной полосе. Доступны полноразмерные рулежные дорожки.

9) Требуется предварительное разрешение
Военные самолеты и все самолеты с максимальной взлетной массой (M.T.O.W.) на сумму 75000 фунтов или выше должны запросить разрешение у PDK до приземления, заполнив веб-форму ( предпочтительно ) или позвонив в офис администрации по телефону (770) 936-5440.

10) Процедуры снижения шума NBAA
Для прибывающих и вылетающих бизнес-самолетов с турбинным двигателем Управление шумовой информации PDK рекомендует использовать процедуры ближнего прибытия и отправления NBAA.

11) Профили прилетов / вылетов для снижения шума Самолеты с фиксированным крылом
Управление шумовой информации PDK опубликовало процедуры, которые включают изображения чувствительных к шуму зон и предлагаемые профили набора высоты для вылета / прилета, которые можно бесплатно отправлять по почте или факсу.Звоните (770) 936-5440.

12) Рекомендуемая процедура захода на посадку по приборам для снижения шума
Вниманию пилотов по приборам, по возможности используйте процедуру захода на посадку с GPS / RNAV на ВПП 21L. Это предпочтительный инструментальный подход PDK для снижения шума. Для получения дополнительной информации нажмите здесь.

УВЕДОМЛЕНИЕ FAA — Первичный заход на посадку по приборам на PDK
УВЕДОМЛЕНИЕ FAA — Предпочтительный курс вылета реактивного самолета
Посетите веб-сайт NBAA по шуму для получения дополнительной информации.
Действия AOPA по осведомленности о шумах

Технология дефлектометрии скорости движения в движении

Автор: JuaN Fritschy

Первый шаг к хорошему решению — хорошая диагностика.А в такой технической области, как дорожное покрытие, не может быть хорошей диагностики без объективных и статистически надежных данных. Кажется, что дефлектометрия скорости движения (TSD) обеспечивает и то, и другое.

Для исследователей в области дорожного покрытия, которым иногда приходится делать выводы на редких образцах и испытывать давление со стороны DOT, чтобы минимизировать нарушения движения, TSD может быть хорошим решением. TSD позволяет отбирать пробы значительного размера, которые четко представляют исследуемое покрытие, не являясь препятствием на и без того загруженных дорогах в США.

Вкратце, TSD измеряет скорость отклонения дорожного покрытия с помощью набора лазеров с определением скорости, основанных на принципе Доплера. Известный груз на прицепе движется со скоростью около 50 миль в час, и «измерительный луч» внутри прицепа регистрирует уклоны прогиба дорожного покрытия. Другие переменные также измеряются несколько раз в минуту: вертикальная и горизонтальная скорость подвески транспортного средства, скорость грузовика, положение грузовика, температура воздуха и температура дороги. Со всеми этими переменными и с помощью точно настроенной откалиброванной модели программное обеспечение TSD может определить структурную прочность дорожного покрытия.

Сторонники этой технологии заявляют, что предлагают несколько преимуществ. Во-первых, за очень короткое время можно собрать огромное количество данных. Грузовики TSD могут обследовать 300 миль дороги в день. Например, австралийские штаты Новый Южный Уэльс и Квинсленд заключили контракт с прицепом TSD для измерения несущей способности более 11 000 миль дорог.

Во-вторых, в отличие от других методов, данные не зависят от того, кто их собирает, и записи TSD оказались очень воспроизводимыми.Ранняя независимая оценка, проведенная Центральной лабораторией мостов и шоссей (LCPC) в Париже, Франция, в 2003 году, показала, что, хотя ранний прототип имел ограничения, он продемонстрировал идеальную повторяемость в краткосрочной перспективе и качественную степень корреляции с другими методами. .

В-третьих, грузовики TSD — это незаметные измерительные устройства, которые не нарушают движение транспорта. До введения TSD стандартным методом измерения прогиба был дефлектометр падающего груза (FWD), устройство, которое требует управления движением и измеряет прогибы во время стоянки в отдельных местах вдоль конструкции дорожного покрытия.FWD оказался важным инструментом при неразрушающей оценке существующих покрытий, и многие государственные и местные системы управления дорожным покрытием используют измерения, полученные от FWD. Однако TSD, в отличие от FWD, не требует закрытия дорог для выполнения измерения (но, если вы когда-нибудь окажетесь за одним из этих грузовиков, проявите терпение или переместитесь на другую полосу движения, потому что эти грузовики редко меняют скорость или полосы движения).

И последнее, но не менее важное: TSD обнаруживает преждевременные проблемы глубоко под поверхностью, для визуального осмотра которых могут потребоваться годы.

Эта технология была разработана и запатентована Greenwood Engineering, инженерной фирмой из Дании в 2000-х годах. С 2009 по 2014 год Greenwood Engineering продавала TSD в разных странах: Дании, Австралии, Новой Зеландии, Великобритании, Италии, Польше, Южной Африке, Китае и США

Устройство в США используется в сравнительных испытаниях, проводимых Федеральным управлением автомобильных дорог. В середине 2013 года Департамент исследований и технологий Федерального управления шоссейных дорог начал трехлетний проект («Демонстрация оценки конструкции покрытия на уровне сети с помощью дефлектометра скорости движения») с целью, согласно FHWA, «Оценить осуществимость и продемонстрировать использование дефлектометра скорости движения (TSD) для оценки конструкции покрытия на сетевом уровне для использования в приложениях по управлению дорожным покрытием и принятии решений участвующими агентствами.«Окончательный отчет об этом исследовании не за горами.

Как и любое другое сложное оборудование, TSD стоит недешево. Стоимость оборудования составляет 3 миллиона долларов, и это не включает интеграцию и ввод системы в эксплуатацию. Кроме того, TSD — это сложная система, для работы с которой требуются опытные операторы.

По словам Кэти Дукурис, бизнес-менеджера группы ARRB (покупателя оборудования TSD), «в нем больше компонентов, чем думают люди. Похоже, мы покупаем большой грузовик, но это намного сложнее; это было очень сложно.”

Но DOT должны продолжать изучать более эффективные методы, чтобы максимизировать возврат налоговых долларов на содержание дорог. И будущие условия станут более жесткими: согласно официальным прогнозам, количество автомобилей в США будет расти на 6 процентов за десятилетие в следующие 50 лет. Необходимо разработать эффективные, быстрые и точные методы. В эпоху беспилотных автомобилей и сверхинтеллектуальных систем маршрутизации TSD может стать лучшим решением.

Фритчи — генеральный директор Avista Oil в Грузии.

% PDF-1.6 % 5 0 obj > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 19 0 объект > поток Q конечный поток эндобдж 20 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0,808459 0 0 0,808459 6,875086 30,45736 см конечный поток эндобдж 33 0 объект > поток Q конечный поток эндобдж 34 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 38 0 объект > поток Q конечный поток эндобдж 42 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 46 0 объект > поток Q конечный поток эндобдж 47 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0.808081 0 0 0.808081 113.38579 76.5354 см конечный поток эндобдж 60 0 объект > поток Q конечный поток эндобдж 61 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 65 0 объект > поток Q конечный поток эндобдж 68 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 72 0 объект > поток Q конечный поток эндобдж 73 0 объект > поток q п 0 68.031463 490.393737 697.322774 рэ W п 0.808459 0 0 0.808459 11.458473 71.707858 см конечный поток эндобдж 78 0 объект > поток Q конечный поток эндобдж 79 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 83 0 объект > поток Q конечный поток эндобдж 86 0 объект > поток q п 0 0 595.27559 841.88976 re W п 1 0 0 1 0 0 см конечный поток эндобдж 90 0 объект > поток Q конечный поток эндобдж 91 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0.808459 0 0 0.808459 101.927317 71.707858 см конечный поток эндобдж 93 0 объект > поток Q конечный поток эндобдж 94 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 98 0 объект > поток Q конечный поток эндобдж 101 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 105 0 объект > поток Q конечный поток эндобдж 106 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0.808459 0 0 0.808459 11.458473 71.707858 см конечный поток эндобдж 108 0 объект > поток Q конечный поток эндобдж 109 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 113 0 объект > поток Q конечный поток эндобдж 116 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 120 0 объект > поток Q конечный поток эндобдж 121 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0.808459 0 0 0.808459 101.927317 71.707858 см конечный поток эндобдж 123 0 объект > поток Q конечный поток эндобдж 124 0 объект > поток q п 0 0 595.27559 841.88976 re W п 1 0 0 1 0 0 см конечный поток эндобдж 128 0 объект > поток Q конечный поток эндобдж 131 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 135 0 объект > поток Q конечный поток эндобдж 136 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0.808459 0 0 0.808459 11.458473 71.707858 см конечный поток эндобдж 138 0 объект > поток Q конечный поток эндобдж 139 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 143 0 объект > поток Q конечный поток эндобдж 146 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 150 0 объект > поток Q конечный поток эндобдж 151 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0.808459 0 0 0.808459 101.927317 71.707858 см конечный поток эндобдж 153 0 объект > поток Q конечный поток эндобдж 154 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 158 0 объект > поток Q конечный поток эндобдж 161 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 165 0 объект > поток Q конечный поток эндобдж 166 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0.808459 0 0 0.808459 11.458473 71.707858 см конечный поток эндобдж 168 0 объект > поток Q конечный поток эндобдж 169 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 173 0 объект > поток Q конечный поток эндобдж 176 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 180 0 объект > поток Q конечный поток эндобдж 181 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0.808459 0 0 0.808459 101.927317 71.707858 см конечный поток эндобдж 183 0 объект > поток Q конечный поток эндобдж 184 0 объект > поток q п 0 0 595.27559 841.88976 re W п 1 0 0 1 0 0 см конечный поток эндобдж 188 0 объект > поток Q конечный поток эндобдж 191 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 195 0 объект > поток Q конечный поток эндобдж 196 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0.808459 0 0 0.808459 11.458473 71.707858 см конечный поток эндобдж 203 0 объект > поток Q конечный поток эндобдж 204 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 208 0 объект > поток Q конечный поток эндобдж 211 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 215 0 объект > поток Q конечный поток эндобдж 216 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0.808459 0 0 0.808459 101.927317 71.707858 см конечный поток эндобдж 218 0 объект > поток Q конечный поток эндобдж 219 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 223 0 объект > поток Q конечный поток эндобдж 226 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 230 0 объект > поток Q конечный поток эндобдж 231 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0.808459 0 0 0.808459 11.458473 71.707858 см конечный поток эндобдж 236 0 объект > поток Q конечный поток эндобдж 237 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 241 0 объект > поток Q конечный поток эндобдж 244 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 248 0 объект > поток Q конечный поток эндобдж 249 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0.808459 0 0 0.808459 101.927317 71.707858 см конечный поток эндобдж 254 0 объект > поток Q конечный поток эндобдж 255 0 объект > поток q п 0 0 595.27559 841.88976 re W п 1 0 0 1 0 0 см конечный поток эндобдж 259 0 объект > поток Q конечный поток эндобдж 262 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 266 0 объект > поток Q конечный поток эндобдж 267 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0.808459 0 0 0.808459 11.458473 71.707858 см конечный поток эндобдж 270 0 объект > поток Q конечный поток эндобдж 271 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 275 0 объект > поток Q конечный поток эндобдж 278 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 282 0 объект > поток Q конечный поток эндобдж 283 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0.808459 0 0 0.808459 101.927317 71.707858 см конечный поток эндобдж 285 0 объект > поток Q конечный поток эндобдж 286 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 290 0 объект > поток Q конечный поток эндобдж 293 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 297 0 объект > поток Q конечный поток эндобдж 298 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0.808459 0 0 0.808459 11.458473 71.707858 см конечный поток эндобдж 303 0 объект > поток Q конечный поток эндобдж 304 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 308 0 объект > поток Q конечный поток эндобдж 311 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 315 0 объект > поток Q конечный поток эндобдж 316 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0.808459 0 0 0.808459 101.927317 71.707858 см конечный поток эндобдж 326 0 объект > поток Q конечный поток эндобдж 327 0 объект > поток q п 0 0 595.27559 841.88976 re W п 1 0 0 1 0 0 см конечный поток эндобдж 331 0 объект > поток Q конечный поток эндобдж 334 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 338 0 объект > поток Q конечный поток эндобдж 339 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0.808459 0 0 0.808459 11.458473 71.707858 см конечный поток эндобдж 341 0 объект > поток Q конечный поток эндобдж 342 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 346 0 объект > поток Q конечный поток эндобдж 349 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 353 0 объект > поток Q конечный поток эндобдж 354 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0.808459 0 0 0.808459 101.927317 71.707858 см конечный поток эндобдж 356 0 объект > поток Q конечный поток эндобдж 357 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 361 0 объект > поток Q конечный поток эндобдж 364 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 368 0 объект > поток Q конечный поток эндобдж 369 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0.808459 0 0 0.808459 11.458473 71.707858 см конечный поток эндобдж 371 0 объект > поток Q конечный поток эндобдж 372 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 376 0 объект > поток Q конечный поток эндобдж 379 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 383 0 объект > поток Q конечный поток эндобдж 384 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0.808459 0 0 0.808459 101.927317 71.707858 см конечный поток эндобдж 389 0 объект > поток Q конечный поток эндобдж 390 0 объект > поток q п 0 0 595.27559 841.88976 re W п 1 0 0 1 0 0 см конечный поток эндобдж 394 0 объект > поток Q конечный поток эндобдж 397 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 401 0 объект > поток Q конечный поток эндобдж 402 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0.808459 0 0 0.808459 11.458473 71.707858 см конечный поток эндобдж 407 0 объект > поток Q конечный поток эндобдж 408 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 412 0 объект > поток Q конечный поток эндобдж 415 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 419 0 объект > поток Q конечный поток эндобдж 420 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0.808459 0 0 0.808459 101.927317 71.707858 см конечный поток эндобдж 423 0 объект > поток Q конечный поток эндобдж 424 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 428 0 объект > поток Q конечный поток эндобдж 431 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 435 0 объект > поток Q конечный поток эндобдж 436 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0.808459 0 0 0.808459 11.458473 71.707858 см конечный поток эндобдж 439 0 объект > поток Q конечный поток эндобдж 440 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 444 0 объект > поток Q конечный поток эндобдж 447 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 451 0 объект > поток Q конечный поток эндобдж 452 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0.808459 0 0 0.808459 101.927317 71.707858 см конечный поток эндобдж 459 0 объект > поток Q конечный поток эндобдж 460 0 объект > поток q п 0 0 595.27559 841.88976 re W п 1 0 0 1 0 0 см конечный поток эндобдж 464 0 объект > поток Q конечный поток эндобдж 467 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 471 0 объект > поток Q конечный поток эндобдж 472 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0.808459 0 0 0.808459 11.458473 71.707858 см конечный поток эндобдж 474 0 объект > поток Q конечный поток эндобдж 475 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 479 0 объект > поток Q конечный поток эндобдж 482 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 486 0 объект > поток Q конечный поток эндобдж 487 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0.808459 0 0 0.808459 101.927317 71.707858 см конечный поток эндобдж 494 0 объект > поток Q конечный поток эндобдж 495 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 499 0 объект > поток Q конечный поток эндобдж 502 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 506 0 объект > поток Q конечный поток эндобдж 507 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0.808459 0 0 0.808459 11.458473 71.707858 см конечный поток эндобдж 509 0 объект > поток Q конечный поток эндобдж 510 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 514 0 объект > поток Q конечный поток эндобдж 517 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 521 0 объект > поток Q конечный поток эндобдж 522 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0.808459 0 0 0.808459 101.927317 71.707858 см конечный поток эндобдж 524 0 объект > поток Q конечный поток эндобдж 525 0 объект > поток q п 0 0 595.27559 841.88976 re W п 1 0 0 1 0 0 см конечный поток эндобдж 529 0 объект > поток Q конечный поток эндобдж 532 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 536 0 объект > поток Q конечный поток эндобдж 537 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0.808459 0 0 0.808459 11.458473 71.707858 см конечный поток эндобдж 542 0 объект > поток Q конечный поток эндобдж 543 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 547 0 объект > поток Q конечный поток эндобдж 550 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 554 0 объект > поток Q конечный поток эндобдж 555 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0.808459 0 0 0.808459 101.927317 71.707858 см конечный поток эндобдж 576 0 объект > поток Q конечный поток эндобдж 577 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 581 0 объект > поток Q конечный поток эндобдж 584 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 588 0 объект > поток Q конечный поток эндобдж 589 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0.808459 0 0 0.808459 11.458473 71.707858 см конечный поток эндобдж 633 0 объект > поток Q конечный поток эндобдж 634 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 638 0 объект > поток Q конечный поток эндобдж 641 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 645 0 объект > поток Q конечный поток эндобдж 646 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0.808459 0 0 0.808459 101.927317 71.707858 см конечный поток эндобдж 663 0 объект > поток Q конечный поток эндобдж 664 0 объект > поток q п 0 0 595.27559 841.88976 re W п 1 0 0 1 0 0 см конечный поток эндобдж 668 0 объект > поток Q конечный поток эндобдж 671 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 675 0 объект > поток Q конечный поток эндобдж 676 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0.808459 0 0 0.808459 11.458473 71.707858 см конечный поток эндобдж 678 0 объект > поток Q конечный поток эндобдж 679 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 683 0 объект > поток Q конечный поток эндобдж 686 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 690 0 объект > поток Q конечный поток эндобдж 691 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0.808459 0 0 0.808459 101.927317 71.707858 см конечный поток эндобдж 693 0 объект > поток Q конечный поток эндобдж 694 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 698 0 объект > поток Q конечный поток эндобдж 701 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 705 0 объект > поток Q конечный поток эндобдж 706 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0.808459 0 0 0.808459 11.458473 71.707858 см конечный поток эндобдж 708 0 объект > поток Q конечный поток эндобдж 709 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 713 0 объект > поток Q конечный поток эндобдж 716 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 720 0 объект > поток Q конечный поток эндобдж 721 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0.808459 0 0 0.808459 101.927317 71.707858 см конечный поток эндобдж 723 0 объект > поток Q конечный поток эндобдж 724 0 объект > поток q п 0 0 595.27559 841.88976 re W п 1 0 0 1 0 0 см конечный поток эндобдж 728 0 объект > поток Q конечный поток эндобдж 731 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 735 0 объект > поток Q конечный поток эндобдж 736 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0.808459 0 0 0.808459 11.458473 71.707858 см конечный поток эндобдж 738 0 объект > поток Q конечный поток эндобдж 739 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 743 0 объект > поток Q конечный поток эндобдж 746 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 750 0 объект > поток Q конечный поток эндобдж 751 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0.808459 0 0 0.808459 101.927317 71.707858 см конечный поток эндобдж 753 0 объект > поток Q конечный поток эндобдж 754 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 758 0 объект > поток Q конечный поток эндобдж 761 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 765 0 объект > поток Q конечный поток эндобдж 766 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0.809872 0 0 0.809872 44.30699 87.06565 см конечный поток эндобдж 772 0 объект > поток Q конечный поток эндобдж 773 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 777 0 объект > поток Q конечный поток эндобдж 780 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 784 0 объект > поток Q конечный поток эндобдж 785 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0.809872 0 0 0.809872 101.4 42.75866 см конечный поток эндобдж 787 0 объект > поток Q конечный поток эндобдж 788 0 объект > поток q п 0 0 595.27559 841.88976 re W п 1 0 0 1 0 0 см конечный поток эндобдж 792 0 объект > поток Q конечный поток эндобдж 795 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 799 0 объект > поток Q конечный поток эндобдж 800 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0.809872 0 0 0.809872 11.478496 47.350057 см конечный поток эндобдж 802 0 объект > поток Q конечный поток эндобдж 803 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 807 0 объект > поток Q конечный поток эндобдж 810 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 814 0 объект > поток Q конечный поток эндобдж 815 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0.809872 0 0 0.809872 113.38579 47.350057 см конечный поток эндобдж 817 0 объект > поток Q конечный поток эндобдж 818 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 822 0 объект > поток Q конечный поток эндобдж 825 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 829 0 объект > поток Q конечный поток эндобдж 830 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0,9 0 0 0,9 -17,858268 31,330893 см конечный поток эндобдж 836 0 объект > поток Q конечный поток эндобдж 837 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 841 0 объект > поток Q конечный поток эндобдж 844 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 848 0 объект > поток Q конечный поток эндобдж 849 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0,9 0 0 0,9 77,159017 31,330893 см конечный поток эндобдж 852 0 объект > поток Q конечный поток эндобдж 853 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 857 0 объект > поток Q конечный поток эндобдж 860 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 864 0 объект > поток Q конечный поток эндобдж 865 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0,9 0 0 0,9 -17,858268 31,330893 см конечный поток эндобдж 867 0 объект > поток Q конечный поток эндобдж 868 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 872 0 объект > поток Q конечный поток эндобдж 875 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 879 0 объект > поток Q конечный поток эндобдж 880 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0,9 0 0 0,9 77,159017 31,330893 см конечный поток эндобдж 882 0 объект > поток Q конечный поток эндобдж 883 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 887 0 объект > поток Q конечный поток эндобдж 890 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 894 0 объект > поток Q конечный поток эндобдж 895 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0,9 0 0 0,9 -17,858268 31,330893 см конечный поток эндобдж 904 0 объект > поток Q конечный поток эндобдж 905 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 909 0 объект > поток Q конечный поток эндобдж 912 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 916 0 объект > поток Q конечный поток эндобдж 917 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0,9 0 0 0,9 77,159017 31,330893 см конечный поток эндобдж 924 0 объект > поток Q конечный поток эндобдж 925 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 929 0 объект > поток Q конечный поток эндобдж 932 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 936 0 объект > поток Q конечный поток эндобдж 937 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0,9 0 0 0,9 -17,858268 31,330893 см конечный поток эндобдж 943 0 объект > поток Q конечный поток эндобдж 944 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 948 0 объект > поток Q конечный поток эндобдж 951 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 955 0 объект > поток Q конечный поток эндобдж 956 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0,9 0 0 0,9 77,159017 31,330893 см конечный поток эндобдж 960 0 объект > поток Q конечный поток эндобдж 961 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 965 0 объект > поток Q конечный поток эндобдж 968 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 972 0 объект > поток Q конечный поток эндобдж 973 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0,9 0 0 0,9 -17,858268 31,330893 см конечный поток эндобдж 981 0 объект > поток Q конечный поток эндобдж 982 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 986 0 объект > поток Q конечный поток эндобдж 989 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 993 0 объект > поток Q конечный поток эндобдж 994 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0,9 0 0 0,9 77,159017 31,330893 см конечный поток эндобдж 998 0 объект > поток Q конечный поток эндобдж 999 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1003 0 объект > поток Q конечный поток эндобдж 1006 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1010 0 объект > поток Q конечный поток эндобдж 1011 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0,9 0 0 0,9 -17,858268 31,330893 см конечный поток эндобдж 1014 0 объект > поток Q конечный поток эндобдж 1015 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1019 0 объект > поток Q конечный поток эндобдж 1022 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1026 0 объект > поток Q конечный поток эндобдж 1027 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0,9 0 0 0,9 77,159017 31,330893 см конечный поток эндобдж 1033 0 объект > поток Q конечный поток эндобдж 1034 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1038 0 объект > поток Q конечный поток эндобдж 1041 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1045 0 объект > поток Q конечный поток эндобдж 1046 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0,9 0 0 0,9 -17,858268 31,330893 см конечный поток эндобдж 1049 0 объект > поток Q конечный поток эндобдж 1050 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1054 0 объект > поток Q конечный поток эндобдж 1057 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1061 0 объект > поток Q конечный поток эндобдж 1062 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0,9 0 0 0,9 77,159017 31,330893 см конечный поток эндобдж 1068 0 объект > поток Q конечный поток эндобдж 1069 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1073 0 объект > поток Q конечный поток эндобдж 1076 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1080 0 объект > поток Q конечный поток эндобдж 1081 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0,9 0 0 0,9 -17,858268 31,330893 см конечный поток эндобдж 1086 0 объект > поток Q конечный поток эндобдж 1087 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1091 0 объект > поток Q конечный поток эндобдж 1094 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1098 0 объект > поток Q конечный поток эндобдж 1099 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0,9 0 0 0,9 77,159017 31,330893 см конечный поток эндобдж 1104 0 объект > поток Q конечный поток эндобдж 1105 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1109 0 объект > поток Q конечный поток эндобдж 1112 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1116 0 объект > поток Q конечный поток эндобдж 1117 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0,9 0 0 0,9 -17,858268 31,330893 см конечный поток эндобдж 1119 0 объект > поток Q конечный поток эндобдж 1120 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1124 0 объект > поток Q конечный поток эндобдж 1127 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1131 0 объект > поток Q конечный поток эндобдж 1132 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0,9 0 0 0,9 77,159017 31,330893 см конечный поток эндобдж 1138 0 объект > поток Q конечный поток эндобдж 1139 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1143 0 объект > поток Q конечный поток эндобдж 1146 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1150 0 объект > поток Q конечный поток эндобдж 1151 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0,9 0 0 0,9 -17,858268 31,330893 см конечный поток эндобдж 1156 0 объект > поток Q конечный поток эндобдж 1157 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1161 0 объект > поток Q конечный поток эндобдж 1164 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1168 0 объект > поток Q конечный поток эндобдж 1169 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0,9 0 0 0,9 77,159017 31,330893 см конечный поток эндобдж 1177 0 объект > поток Q конечный поток эндобдж 1178 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1182 0 объект > поток Q конечный поток эндобдж 1185 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1189 0 объект > поток Q конечный поток эндобдж 1190 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0,9 0 0 0,9 -17,858268 31,330893 см конечный поток эндобдж 1195 0 объект > поток Q конечный поток эндобдж 1196 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1200 0 объект > поток Q конечный поток эндобдж 1203 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1207 0 объект > поток Q конечный поток эндобдж 1208 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0,9 0 0 0,9 77,159017 31,330893 см конечный поток эндобдж 1212 0 объект > поток Q конечный поток эндобдж 1213 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1217 0 объект > поток Q конечный поток эндобдж 1220 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1224 0 объект > поток Q конечный поток эндобдж 1225 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0,9 0 0 0,9 -17,858268 31,330893 см конечный поток эндобдж 1233 0 объект > поток Q конечный поток эндобдж 1234 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1238 0 объект > поток Q конечный поток эндобдж 1241 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1245 0 объект > поток Q конечный поток эндобдж 1246 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0,9 0 0 0,9 77,159017 31,330893 см конечный поток эндобдж 1252 0 объект > поток Q конечный поток эндобдж 1253 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1257 0 объект > поток Q конечный поток эндобдж 1260 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1264 0 объект > поток Q конечный поток эндобдж 1265 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0,9 0 0 0,9 -17,858268 31,330893 см конечный поток эндобдж 1267 0 объект > поток Q конечный поток эндобдж 1268 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1272 0 объект > поток Q конечный поток эндобдж 1275 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1279 0 объект > поток Q конечный поток эндобдж 1280 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0,9 0 0 0,9 77,159017 31,330893 см конечный поток эндобдж 1282 0 объект > поток Q конечный поток эндобдж 1283 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1287 0 объект > поток Q конечный поток эндобдж 1290 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1294 0 объект > поток Q конечный поток эндобдж 1295 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0,9 0 0 0,9 -17,858268 31,330893 см конечный поток эндобдж 1297 0 объект > поток Q конечный поток эндобдж 1298 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1302 0 объект > поток Q конечный поток эндобдж 1305 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1309 0 объект > поток Q конечный поток эндобдж 1310 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0,9 0 0 0,9 77,159017 31,330893 см конечный поток эндобдж 1312 0 объект > поток Q конечный поток эндобдж 1313 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1317 0 объект > поток Q конечный поток эндобдж 1320 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1324 0 объект > поток Q конечный поток эндобдж 1325 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0,9 0 0 0,9 -17,858268 31,330893 см конечный поток эндобдж 1327 0 объект > поток Q конечный поток эндобдж 1328 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1332 0 объект > поток Q конечный поток эндобдж 1335 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1339 0 объект > поток Q конечный поток эндобдж 1340 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0,9 0 0 0,9 77,159017 31,330893 см конечный поток эндобдж 1345 0 объект > поток Q конечный поток эндобдж 1346 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1350 0 объект > поток Q конечный поток эндобдж 1353 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1357 0 объект > поток Q конечный поток эндобдж 1358 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0.809872 0 0 0.809872 11.478496 47.350057 см конечный поток эндобдж 1360 0 объект > поток Q конечный поток эндобдж 1361 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1365 0 объект > поток Q конечный поток эндобдж 1368 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1372 0 объект > поток Q конечный поток эндобдж 1373 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0.809872 0 0 0.809872 113.38579 47.350057 см конечный поток эндобдж 1375 0 объект > поток Q конечный поток эндобдж 1376 0 объект > поток q п 0 0 595.27559 841.88976 re W п 1 0 0 1 0 0 см конечный поток эндобдж 1380 0 объект > поток Q конечный поток эндобдж 1383 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1387 0 объект > поток Q конечный поток эндобдж 1388 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0,76 0 0 0,76 25,85197 84.923201 см конечный поток эндобдж 1390 0 объект > поток Q конечный поток эндобдж 1391 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1395 0 объект > поток Q конечный поток эндобдж 1398 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1402 0 объект > поток Q конечный поток эндобдж 1403 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0,76 0 0 0,76 120,279651 84,923201 см конечный поток эндобдж 1405 0 объект > поток Q конечный поток эндобдж 1406 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1410 0 объект > поток Q конечный поток эндобдж 1413 0 объект > поток q п 0 0 595.27559 841.88976 re W п 1 0 0 1 0 0 см конечный поток эндобдж 1417 0 объект > поток Q конечный поток эндобдж 1418 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0,76 0 0 0,76 25,85197 84,923201 см конечный поток эндобдж 1434 0 объект > поток Q конечный поток эндобдж 1435 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1439 0 объект > поток Q конечный поток эндобдж 1442 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1446 0 объект > поток Q конечный поток эндобдж 1447 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0,76 0 0 0,76 120,279651 84,923201 см конечный поток эндобдж 1463 0 объект > поток Q конечный поток эндобдж 1464 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1468 0 объект > поток Q конечный поток эндобдж 1471 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1475 0 объект > поток Q конечный поток эндобдж 1476 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0,76 0 0 0,76 25,85197 84,923201 см конечный поток эндобдж 1481 0 объект > поток Q конечный поток эндобдж 1482 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1486 0 объект > поток Q конечный поток эндобдж 1489 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1493 0 объект > поток Q конечный поток эндобдж 1494 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0,76 0 0 0,76 120,279651 84,923201 см конечный поток эндобдж 1500 0 объект > поток Q конечный поток эндобдж 1501 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1505 0 объект > поток Q конечный поток эндобдж 1508 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1512 0 объект > поток Q конечный поток эндобдж 1513 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0,76 0 0 0,76 25,85197 84,923201 см конечный поток эндобдж 1516 0 объект > поток Q конечный поток эндобдж 1517 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1521 0 объект > поток Q конечный поток эндобдж 1524 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1528 0 объект > поток Q конечный поток эндобдж 1529 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0,76 0 0 0,76 120,279651 84,923201 см конечный поток эндобдж 1537 0 объект > поток Q конечный поток эндобдж 1538 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1542 0 объект > поток Q конечный поток эндобдж 1545 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1549 0 объект > поток Q конечный поток эндобдж 1550 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0,76 0 0 0,76 25,85197 84,923201 см конечный поток эндобдж 1557 0 объект > поток Q конечный поток эндобдж 1558 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1562 0 объект > поток Q конечный поток эндобдж 1565 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1569 0 объект > поток Q конечный поток эндобдж 1570 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0,76 0 0 0,76 120,279651 84,923201 см конечный поток эндобдж 1572 0 объект > поток Q конечный поток эндобдж 1573 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1577 0 объект > поток Q конечный поток эндобдж 1580 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1584 0 объект > поток Q конечный поток эндобдж 1585 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0,76 0 0 0,76 25,85197 84,923201 см конечный поток эндобдж 1587 0 объект > поток Q конечный поток эндобдж 1588 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1592 0 объект > поток Q конечный поток эндобдж 1595 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1599 0 объект > поток Q конечный поток эндобдж 1600 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0,76 0 0 0,76 120,279651 84,923201 см конечный поток эндобдж 1602 0 объект > поток Q конечный поток эндобдж 1603 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1607 0 объект > поток Q конечный поток эндобдж 1610 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1614 0 объект > поток Q конечный поток эндобдж 1615 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0.809872 0 0 0.809872 11.478496 47.350057 см конечный поток эндобдж 1617 0 объект > поток Q конечный поток эндобдж 1618 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1622 0 объект > поток Q конечный поток эндобдж 1625 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1629 0 объект > поток Q конечный поток эндобдж 1630 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0.809872 0 0 0.809872 113.38579 47.350057 см конечный поток эндобдж 1632 0 объект > поток Q конечный поток эндобдж 1633 0 объект > поток q п 0 0 595.27559 841.88976 re W п 1 0 0 1 0 0 см конечный поток эндобдж 1637 0 объект > поток Q конечный поток эндобдж 1640 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1644 0 объект > поток Q конечный поток эндобдж 1645 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0.809872 0 0 0.809872 11.478496 74.898447 см конечный поток эндобдж 1647 0 объект > поток Q конечный поток эндобдж 1648 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1652 0 объект > поток Q конечный поток эндобдж 1655 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1659 0 объект > поток Q конечный поток эндобдж 1660 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0.809872 0 0 0.809872 100.989013 74.898447 см конечный поток эндобдж 1662 0 объект > поток Q конечный поток эндобдж 1663 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1667 0 объект > поток Q конечный поток эндобдж 1670 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1674 0 объект > поток Q конечный поток эндобдж 1675 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0.809872 0 0 0.809872 11.478496 74.898447 см конечный поток эндобдж 1678 0 объект > поток Q конечный поток эндобдж 1679 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1683 0 объект > поток Q конечный поток эндобдж 1686 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1690 0 объект > поток Q конечный поток эндобдж 1691 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0.809872 0 0 0.809872 100.989013 74.898447 см конечный поток эндобдж 1693 0 объект > поток Q конечный поток эндобдж 1694 0 объект > поток q п 0 0 595.27559 841.88976 re W п 1 0 0 1 0 0 см конечный поток эндобдж 1698 0 объект > поток Q конечный поток эндобдж 1701 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1705 0 объект > поток Q конечный поток эндобдж 1706 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0.809872 0 0 0.809872 11.478496 74.898447 см конечный поток эндобдж 1710 0 объект > поток Q конечный поток эндобдж 1711 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1715 0 объект > поток Q конечный поток эндобдж 1718 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1722 0 объект > поток Q конечный поток эндобдж 1723 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0.809872 0 0 0.809872 100.989013 74.898447 см конечный поток эндобдж 1726 0 объект > поток Q конечный поток эндобдж 1727 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1731 0 объект > поток Q конечный поток эндобдж 1734 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1738 0 объект > поток Q конечный поток эндобдж 1739 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0.809872 0 0 0.809872 11.478496 74.898447 см конечный поток эндобдж 1741 0 объект > поток Q конечный поток эндобдж 1742 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1746 0 объект > поток Q конечный поток эндобдж 1749 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1753 0 объект > поток Q конечный поток эндобдж 1754 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0.809872 0 0 0.809872 100.989013 74.898447 см конечный поток эндобдж 1762 0 объект > поток Q конечный поток эндобдж 1763 0 объект > поток q п 0 0 595.27559 841.88976 re W п 1 0 0 1 0 0 см конечный поток эндобдж 1767 0 объект > поток Q конечный поток эндобдж 1770 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1774 0 объект > поток Q конечный поток эндобдж 1775 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0.809872 0 0 0.809872 11.478496 74.898447 см конечный поток эндобдж 1827 0 объект > поток Q конечный поток эндобдж 1828 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1832 0 объект > поток Q конечный поток эндобдж 1835 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1839 0 объект > поток Q конечный поток эндобдж 1840 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0.809872 0 0 0.809872 100.989013 74.898447 см конечный поток эндобдж 1850 0 объект > поток Q конечный поток эндобдж 1851 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1855 0 объект > поток Q конечный поток эндобдж 1858 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1862 0 объект > поток Q конечный поток эндобдж 1863 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0.809872 0 0 0.809872 11.478496 74.898447 см конечный поток эндобдж 1871 0 объект > поток Q конечный поток эндобдж 1872 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1876 ​​0 объект > поток Q конечный поток эндобдж 1879 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1883 0 объект > поток Q конечный поток эндобдж 1884 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0.809872 0 0 0.809872 100.989013 74.898447 см конечный поток эндобдж 1886 0 объект > поток Q конечный поток эндобдж 1887 0 объект > поток q п 0 0 595.27559 841.88976 re W п 1 0 0 1 0 0 см конечный поток эндобдж 1891 0 объект > поток Q конечный поток эндобдж 1894 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1898 0 объект > поток Q конечный поток эндобдж 1899 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0.809872 0 0 0.809872 11.478496 74.898447 см конечный поток эндобдж 1901 0 объект > поток Q конечный поток эндобдж 1902 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1906 0 объект > поток Q конечный поток эндобдж 1909 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1913 0 объект > поток Q конечный поток эндобдж 1914 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0.809872 0 0 0.809872 100.989013 74.898447 см конечный поток эндобдж 1916 0 объект > поток Q конечный поток эндобдж 1917 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1921 0 объект > поток Q конечный поток эндобдж 1924 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1928 0 объект > поток Q конечный поток эндобдж 1929 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0.809872 0 0 0.809872 11.478496 74.898447 см конечный поток эндобдж 1931 0 объект > поток Q конечный поток эндобдж 1932 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1936 0 объект > поток Q конечный поток эндобдж 1939 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1943 0 объект > поток Q конечный поток эндобдж 1944 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0.809872 0 0 0.809872 100.989013 74.898447 см конечный поток эндобдж 1946 0 объект > поток Q конечный поток эндобдж 1947 0 объект > поток q п 0 0 595.27559 841.88976 re W п 1 0 0 1 0 0 см конечный поток эндобдж 1951 0 объект > поток Q конечный поток эндобдж 1954 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1958 0 объект > поток Q конечный поток эндобдж 1959 0 объект > поток q п 0 68.031463 490.393737 697.322774 re W п 0.808081 0 0 0.808081 0 76.5354 см конечный поток эндобдж 1963 0 объект > поток Q конечный поток эндобдж 1964 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1968 0 объект > поток Q конечный поток эндобдж 1971 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1975 0 объект > поток Q конечный поток эндобдж 1976 0 объект > поток q п 104.881853 68.031463 490.393737 697.322774 re W п 0,808081 0 0 0,808081 113,38579 76,5354 см конечный поток эндобдж 1977 0 объект > поток Q конечный поток эндобдж 1978 0 объект > поток q п 0 0 595.27559 841.88976 пере W п 1 0 0 1 0 0 см конечный поток эндобдж 1982 0 объект > поток Q конечный поток эндобдж % PDF-1.6 % 1 0 obj > эндобдж 2 0 obj > эндобдж 3 0 obj > / Шрифт> / ProcSet [/ PDF / Text / ImageC] / ExtGState> / ColorSpace> >> эндобдж 4 0 obj > эндобдж 6 0 obj > эндобдж 7 0 объект > эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 10 0 obj > эндобдж 11 0 объект [/ Разделение / Все / DeviceCMYK> ] эндобдж 12 0 объект [/ Separation / Cyan / DeviceCMYK> ] эндобдж 13 0 объект [/ Separation / Magenta / DeviceCMYK> ] эндобдж 14 0 объект [/ Разделение / Желтый / DeviceCMYK> ] эндобдж 15 0 объект [/ Разделение / Черный / DeviceCMYK> ] эндобдж 16 0 объект -1 эндобдж 17 0 объект > поток х ڥ М.Pʏ8 & 4q̛a`0dqr! K} oaZ% = # 49Q «Kc4evJvpM7M! VZuRTGv ժ 0) ֳ C: S3rS 얙 gM ~ Yħ}? Y, [F 뷎 конечный поток эндобдж 18 0 объект 188 эндобдж 21 0 объект > эндобдж 22 0 объект > эндобдж 23 0 объект > поток h {xT {ι $ aH

Истинное значение Второй поправки

В целом, оружие и военная мощь оставались твердо в руках государства, а правительство конфедерации брало на себя управление только в самых ужасных обстоятельствах и после смиренной просьбы состояния для разрешения.

В Конституции 1787 года, напротив, федеральное правительство контролировало практически все аспекты войны, мира и военной структуры. Новый Конгресс мог объявить войну, собрать армию или и то, и другое большинством голосов и без консультаций со штатами; Конгресс отвечал за обучение и вооружение ополченцев штата и мог вызвать ополчение на службу без разрешения штата или даже без консультации с государством.

И никакого вето на главнокомандующего — который по закону будет президентом.

Единственный остаток власти государства над собственной милицией фигурирует в статье I § 8 п. 15, который закончился «закреплением за штатами, соответственно, назначения офицеров и полномочий по обучению ополченцев в соответствии с дисциплиной, предписанной Конгрессом». И в случае возникновения каких-либо сомнений в том, чем может заниматься федерализованная милиция, Конституция предусматривала, что она может быть призвана на службу «для выполнения законов Союза, подавления восстаний и отражения вторжений», то есть, возможно, для марша. в любой штат, включая его собственный, чтобы подчинить свой народ федеральной воле.

В общем, текст представляет собой потрясающий захват власти. Для большей части революционного поколения постоянная армия была смертельным врагом свободы и самоуправления. У ратифицировавших Конституцию были яркие воспоминания о профессиональных солдатах в красных одеждах, некоторые из которых говорили по-немецки, которые роились на берегу, чтобы обеспечить соблюдение британских налоговых законов, а затем попытаться подавить Революцию. Теперь новое правительство — даже не говоря «с вашего позволения» — может создать такую ​​силу по своему усмотрению и послать ее вместе со своими ополченцами для разгрома любого штата, который не подчиняется федеральному указу.Должно быть, это вызвало недовольство от Лексингтона до Саванны.

Вот и контекст. На мой взгляд, это говорит о том, что, принимая то, что стало Второй поправкой, члены Конгресса пытались убедить штаты в том, что они могут сохранить свои ополчения и что Конгресс не может их разоружить. Может быть, было дополнительное право на ношение оружия; но милиция — это главное, что обновила Конституция, а милиция — это то, о чем говорится в Поправке.

Я посвятил годы своей жизни изучению таких идей, как «изначальное понимание» или «изначальное общественное значение» конституционных положений.Независимо от того, что кто-то говорит вам, никто (и я, конечно, включаю и себя) не может действительно знать единственное значение любой части Конституции в то время, когда она была принята.

Любой, кто утверждает, что текст поправки «ясен», несет тяжелое бремя. Бремя еще тяжелее, если защитник утверждает, что Вторая поправка была воспринята как изменяющая законы против скрытого ношения или опасного оружия — оба из которых были в силе во многих частях страны спустя долгое время после того, как она была принята.
