LX21B Инфракрасный датчик движения

Руководство по эксплуатации

Настоящее изделие создано на основе SMD-технологии, является энергосберегающим автоматическим детекторным устройством с встроенной интегрированной схемой и сочетает удобство, безопасность и практичность. Устройство автоматически включается при движении человека в зоне обнаружения детектора и отключается после того как объект покинул данную зону. Устройство действует очень надежно. Кроме того, детектор автоматически определяет наступление дня и ночи. Наличие питания и функция обнаружения объекта сопровождаются индикацией.

Технические характеристики:

1. Рабочее напряжение: ~240V/AC 50~60 Hz
2. Дальность обнаружения: 9m max (<24°)
3. Угол обнаружения: >180°
4. Освещенность: <10lux
5. Время задержки срабатывания: min:8sec±3sec max:7min±2min
6. Рабочая нагрузка : 1200W(220V/AC~240V/AC)
7. Высота установки датчика: 0.4m~1.6m
8. Потребляемая мощность: 0.45W (в режиме ожидания 0.1W)
9. Скорость обнаружения: 0.6~1.5m/s
10. Рабочая влажность: <93%RH
11. Рабочая температура: -20~40°С

Функции:

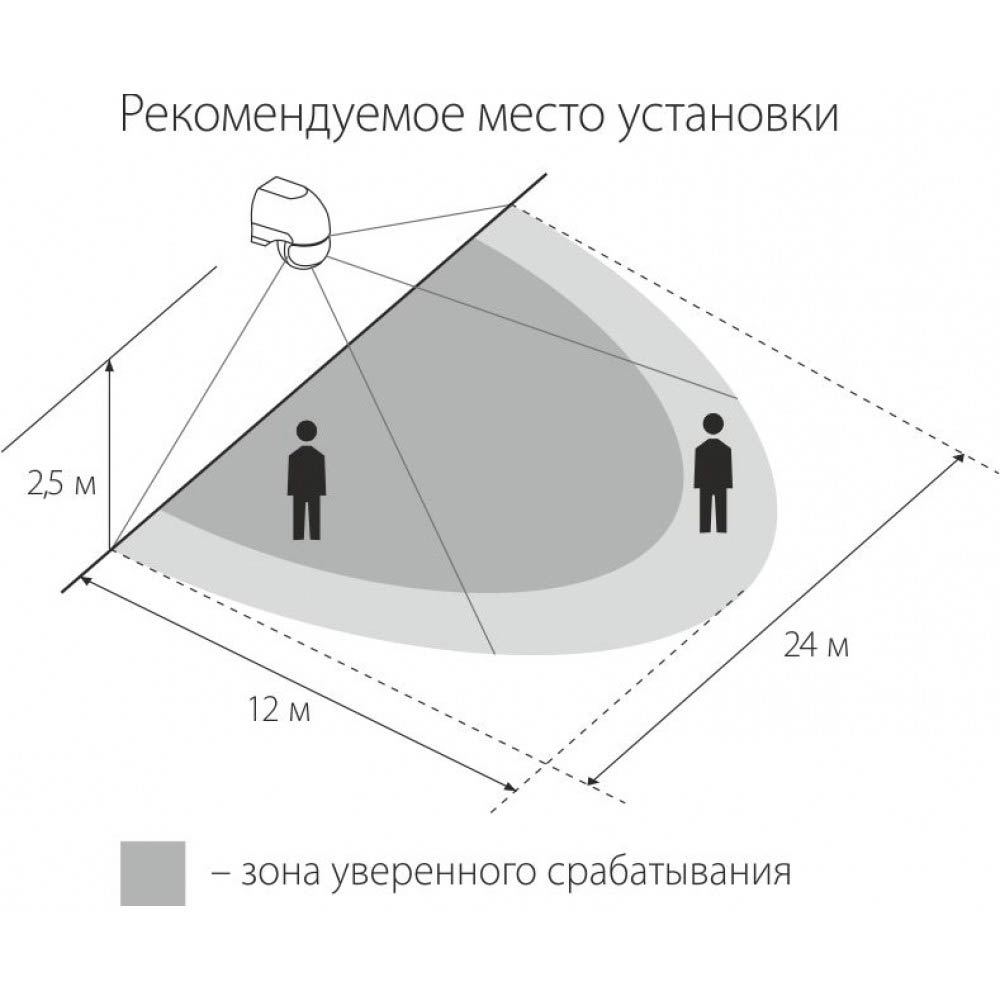

1. Зона обнаружения: Оптимальная зона обнаружения указана на рисунке;
2. Датчик самостоятельно определяет день и ночь. Оптимальная работа датчика осуществляется при освещенности менее 10LUX;
3. Питание и индикация: Индикаторная лампа мигает каждые 4 сек после включения датчика. При обнаружении объекта индикаторная лампа мигает дважды в сек;
4. Увеличение времени задержки: В случае получения датчиком второго сигнала (сразу после первого сигнала) время его срабатывания увеличивается;
5. Установки времени задежки срабатывания: вы можете самостоятельно установить время задержки времени включения датчика в интервале от 8sec±3sec. до 7min±2min;
6. Включение режима AUTO производится нажатием кнопки AUTO. Выключение/включение производится нажатием кнопки OFF/ON.

Правильная ориентация перемещения——————-Неправильная ориентация перемещения

Установка:

1. Отключите электричество;
2. Ослабьте фиксирующие зажимы на основании датчика, снимите лицевую панель, присоедините провода датчика к электрической сети, зафиксируйте винты;
3. Поместите датчик в установочный короб;
4. Винтами или специальными монтажными элементами закрепите датчик в установочном коробе, отрегулируйте его положение и зафиксируйте. Установите лицевую панель.
5. Включите питание в электрической сети. Протестируете датчик.

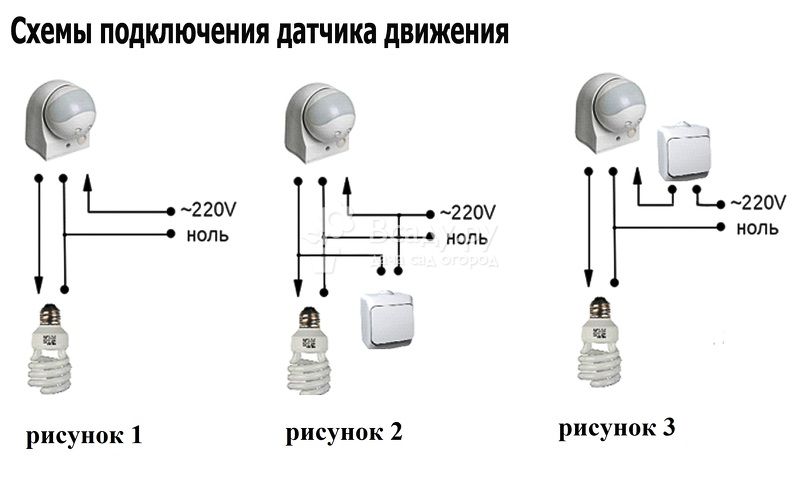

Схема подключения.

Тестирование:

1. Снимите лицевую панель датчика, поверните кнопку регулировки времени в минимальное значение.
2. Включите питание, при отсутствии тестового сигнала индикаторная лампа мигает каждые 4 секунды. Закройте непрозрачным материалом светоприемное окно, в течение 10 секунд при получении тестового сигнала индикаторная лампа начнет мигать дважды в секунду. В случае отсутствия тестового сигнала, датчик переключится в «ждущий режим» в течение 15-30сек. Индикаторная лампа мигает каждые 4сек.
3. Выключите датчик. Если светоприемное окно закрыто в течение 5-10сек. непрозрачным материалом, индикаторная лампа мигнет дважды в сек. Датчик выключится в течение 10-15сек.
4. При включении датчика (в тестовом режиме) при освещенности ниже 10LUX, он включится в течение 5-10сек. При выключении датчика (в тестовом режиме) он перестанет работать в течение 5-15сек.

Примечание:

1. Установка датчика должна быть произведена квалифицированным специалистом.
2. Не рекомендуется устанавливать датчик на подвижное основание.
3. Не рекомендуется располагать подвижные предметы в зоне действия датчика.
4. Не устанавливайте датчик рядом с системами отопления и кондиционирования воздуха.
5. Не вскрывайте датчик , подключенный к сети.
6. В связи с постоянной работой по совершенствованию продукции возможны некоторые расхождения между работой датчика и текущей инструкцией. В случае таких расхождений, приоритет необходимо отдать датчику. Приносим свои извинения за данные несоответствия.

Устранение некоторых проблем, с которыми можно столкнуться в процессе эксплуатации:

1. Свет не выключается автоматически:
   1. выключите датчик и включите его заново.
2. Свет включается, но скорость мигания индикаторной лампы значительно быстрее.
   1. Проверьте правильность установки регулятора в положение auto.
3. Низкая чувствительность датчика:
   1. Проверьте не загрязнено ли светоприемное окно. Протрите его.
   2. Проверьте температуру окружающей среды.
   3. Проверьте наличие посторонних предметов в зоне действия датчика. Уберите возможные помехи.
   4. Проверьте высоту установки датчика.
   5. Проверьте правильность ориентации датчика.
4. Свет не включается автоматически:
   1. Проверьте наличие внешних электромагнитных помех в зоне действия датчика.
   2. Проверьте правильность установки времени задержки, возможно оно установлено на максимальное значение, откорректируйте его.
   3. Протестируйте работоспособность датчика.
   4. Проверьте наличие вблизи датчика кондиционеров и обогревательных приборов.

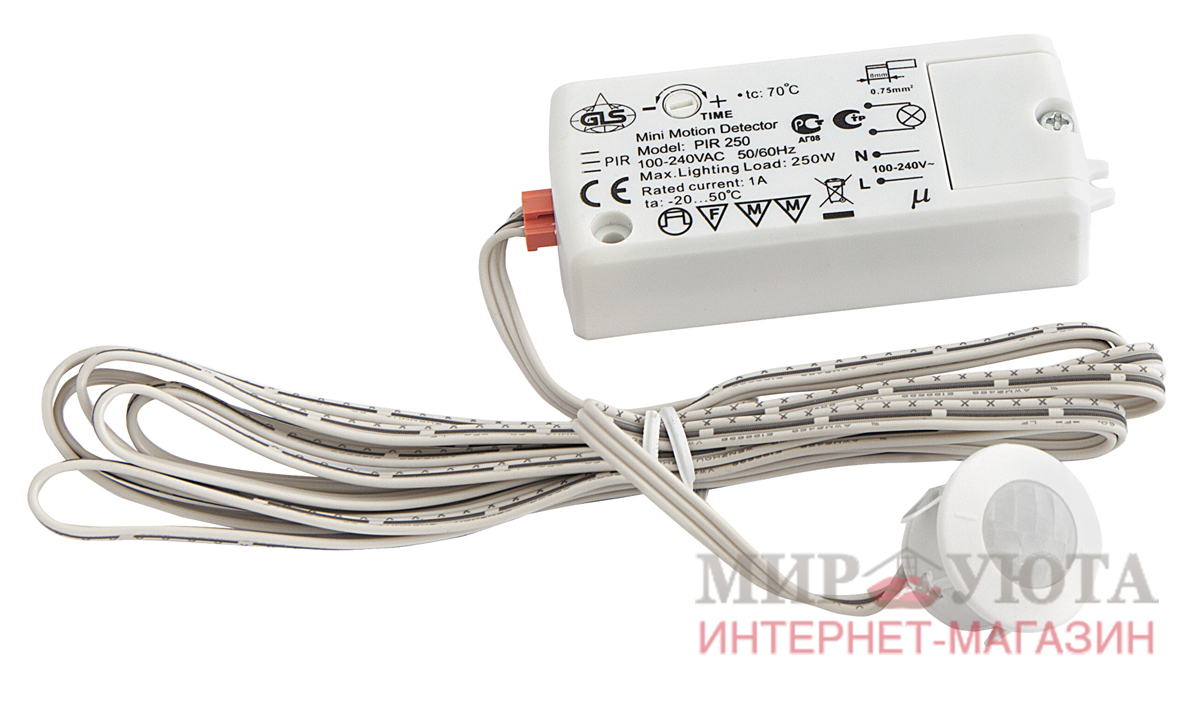

Датчик движения для освещения: подключение

Автоматическое освещение — это удобное решение. Датчики могут контролировать свет люстры или светодиодной ленты, размещенных на лестнице, при подъезде к дому, в прихожей. Автоматические включение возможно только, если предусмотрено подключение датчика движения к источнику свечения. Не забудьте всегда иметь правильные инструкции под рукой. Мы снабжаем датчики так, как указано на разъеме. Датчики подключены параллельно или подключены к источнику питания в разных местах. Важно подключить источник питания к одной фазе, а выход за реле — к фазному проводнику цепи освещения.

Оглавление:

Вы можете бесконечно писать о том, как подключить датчик движения к лампе, ленте или галогену. В настоящее время на рынке имеется много моделей детекторов, которые будут подключаться как к низковольтным, так и к 230-вольтовым установкам. Датчик включения света при движении — это очень удобное и функциональное устройство, которое позволит нам полностью автоматизировать освещение.

На первый взгляд, подключить детектора движения не сложно, и, следуя инструкциям производителя, это будет довольно простая и быстрая настройка вашей осветительной установки. Самое главное, что соединение лампы с датчиком движения всегда происходит при выключенном питании. В случае установки на 230 В это очень важный вопрос, который определяет нашу безопасность на протяжении всего процесса установки.

Последовательность подключения датчика движения:

1. Отключите питание перед подключением.
2. Закрепите корпус датчика в соответствии с техническим чертежом или инструкцией по эксплуатации.
3. Подключение датчика движения к светильнику в соответствии с маркировкой кабеля.

• Питание 230 В — фазный провод L (коричневый) и нейтральный провод N (синий)
• 12В блок питания — положительный + (красный) и отрицательный — (черный)

Не забудьте подключить все кабели согласно схеме производителя.

Датчик включения света на движение: принцип работы

В зависимости от того, выбираете ли вы МВ-датчик движения или датчик, работающий в инфракрасном диапазоне, он будет иметь несколько иной принцип работы:

• Микроволновый датчик движения работает по принципу излучения и приема электромагнитных волн. Когда волны, испускаемые устройством, меняют свою схему, детектор запускает нашу лампу. Это происходит, когда подвижное инородное тело появляется в пределах его диапазона и изменяет ранее запрограммированный рисунок.

• ИК-датчик движения представляет собой инфракрасное устройство. Он запускает устройство, когда обнаруживает любые изменения температуры в пределах диапазона датчика.

Чаще всего датчики движения МВ гораздо более чувствительны и могут обнаруживать движение даже за дверью или не слишком толстой стеной. Не существует лучшего из обоих типов детекторов. В одной ситуации инфракрасный будет работать лучше, а в другой — микроволновый.

Как подключить датчик движения к лампочке?

Приобретенный детектор подключается к источнику света, как и в случае галогенной или другой лампы на 230 В. Датчик движения к лампе подключен между источником питания и патроном лампы. Давайте вспомним, что сам детектор не должен быть закрыт, так как это может отрицательно повлиять на его работу. Конечно, вы должны начать работу с отключения питания (очень важная проблема безопасности). Следующим шагом будет отключение установки в том месте, где мы хотим подключить наш детектор.

После установки мы можем убедиться, что датчик работает нормально. Если интервал свечения слишком короткий или у самого детектора слишком низкий диапазон, мы, конечно, можем отрегулировать его с помощью его потенциометров.

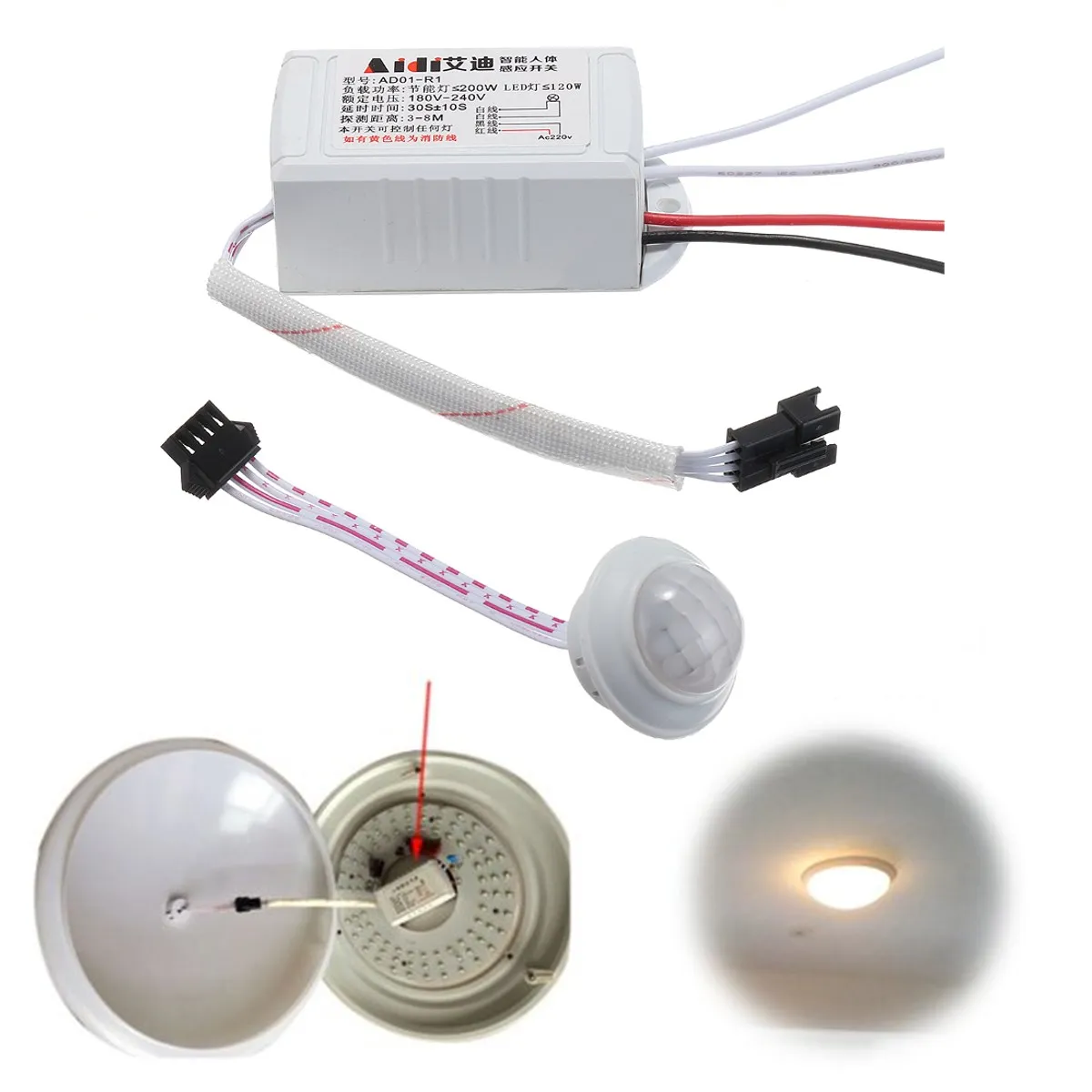

Как подключить датчик движения для светодиодной лампы

Датчик движения и его подключение к LED светильнику также не является сложной задачей. Как и в случае с лампочками, на этот раз мы подключаем его между источником и его патроном. Ничто не мешает одному датчику движения обслуживать более одного устройства. Затем он должен быть установлен перед нашей параллельной установкой таким образом, чтобы ток проходил к каждой из ламп через детектор. Однако следует помнить об очень важном параметре — максимальной нагрузке на датчик. Если наш датчик движения имеет максимальную нагрузку 120 Вт, мы не сможем подключить к нему лампы, максимальная мощность которых превышает этот уровень. Тогда лучше использовать датчик с более высокой нагрузкой. Возможно подключение нескольких датчиков.

Схема подключения датчика движения и его установки не так уж сложна, поэтому мы в основном подключим его самостоятельно. Однако для более сложных установок рекомендовано обратиться к опытным электрикам, которые легко смогут подсоединить датчик движения.

В нашем интернет-магазине вы можете купить детекторы или модели с уже встроенной функцией отслеживания движения. Стоимость зависит от мощности и сложности конструкции. Доставка заказов по всей Украине: Киев, Львов, Харьков, Днепр, Одесса и др.

схема, монтаж, правильные настройки и советы установки

Совместная работа датчика движения и светильника повышает уровень комфорта в доме, квартире и даже офисе. Освещение включается самостоятельно в момент фиксирования человека, вошедшего в комнату. Когда комната пустует, то свет автоматически гаснет, а это дополнительная экономия электроэнергии. Чтобы провести подключение датчика движения к лампочке, в статье представлены схемы монтажа, основные правила подключения и принцип работы, которые смогут разобрать даже начинающие электрики.

Основные функции и принцип работы

Датчик движения предназначен для детектирования движущегося объекта и подачи соответствующего сигнала на контрольный орган через коммутацию электрической цепи. Работает с активной и с активно-индуктивной нагрузкой в цепи.

Если замечено в контролируемой зоне движение, запускается цепочка процесса определения освещенности (если данную функцию поддерживает датчик). При показаниях ниже установленного порога срабатывания, контакты замыкаются, ток подводится до лампы и светильник загорается.

По этому принципу сенсор готов работать в темное и светлое время суток. Порог срабатывания выставляется регуляторами в диапазоне 3-2000 Лк.

Но датчик движения может работать по другому принципу: улавливание электромагнитных колебаний волн в инфракрасном спектре. При этом часто у датчиков есть регулируемая задержка на включение при обнаружении движения

Режим выдержки выставляется с помощью поворота регулятора. При этом задержка на срабатывание может быть у всех разной: от 10 секунд до 15 минут.

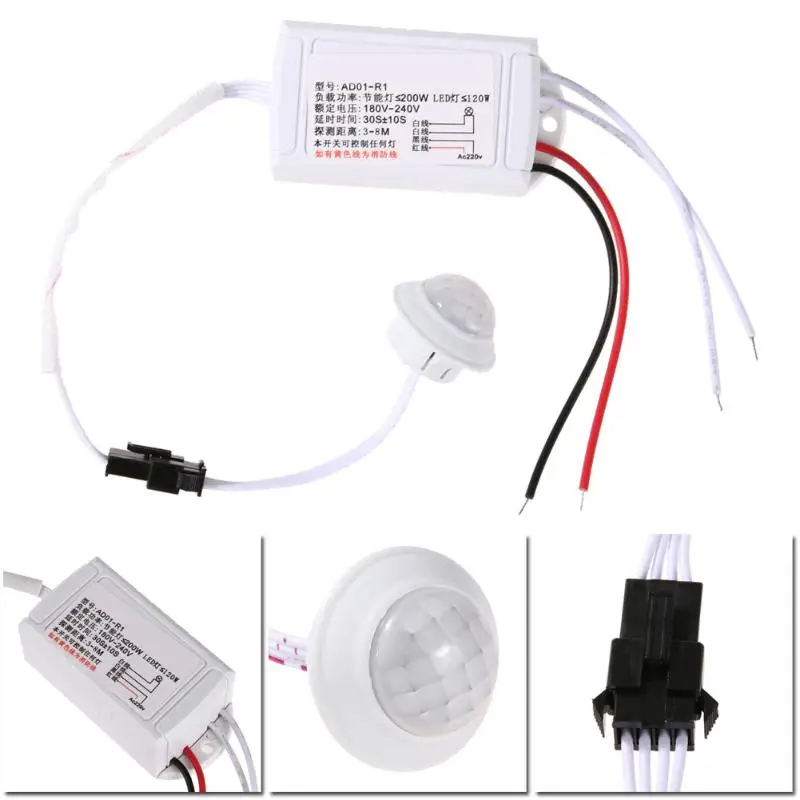

При этом покупать готовое изделие в виде светильника с датчиком не нужно. Достаточно приобрести подходящий на эту роль сенсор и включить его в схему электрической цепи.

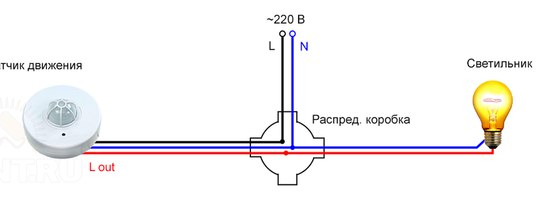

Двухпроводное подключение датчика движения

Не зависимо от конструкции, датчики движения по способу подключения делятся на двухпроводные и трехпроводные.

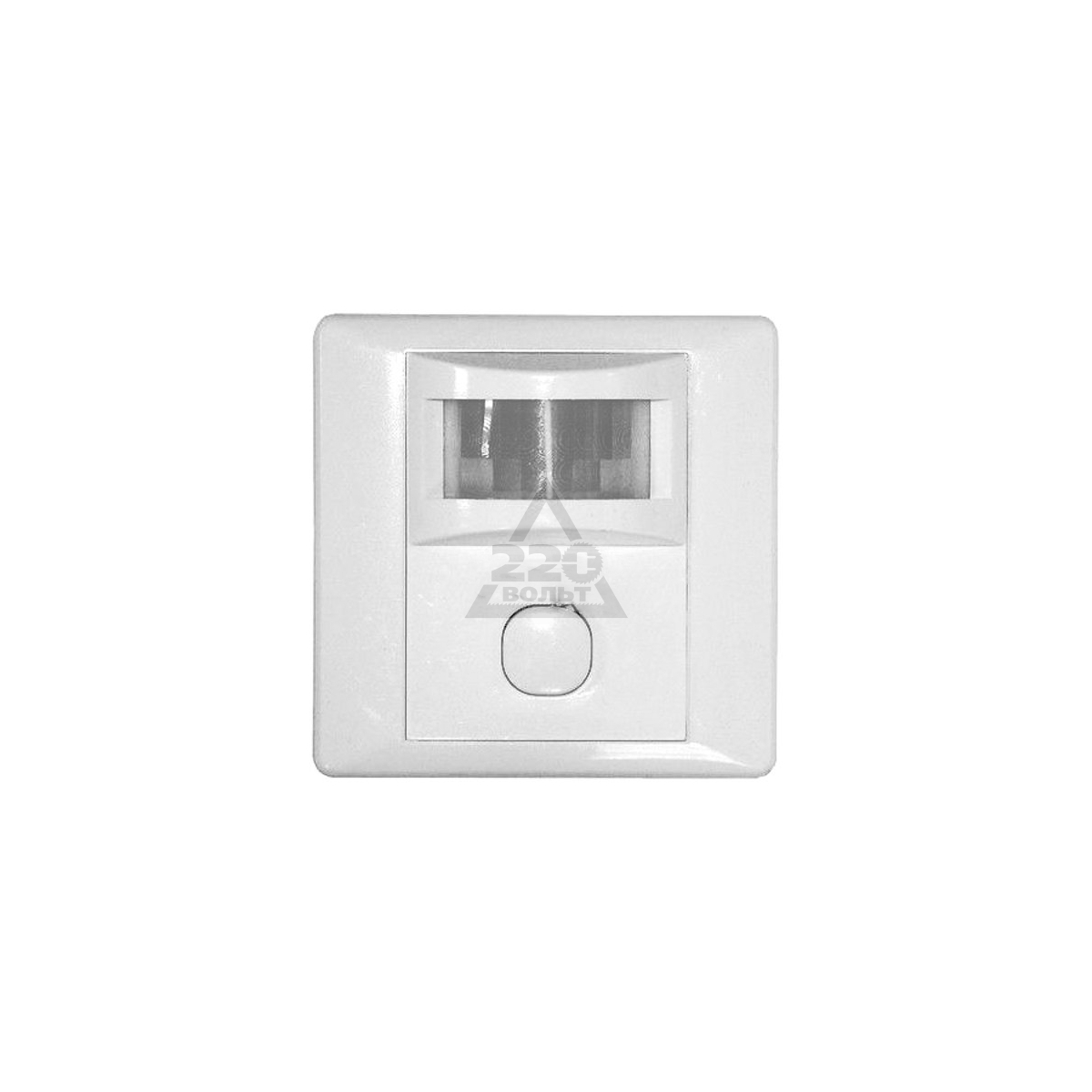

По конструкции двухпроводные обычно размещают в подрозетники. Основные элементы для подключения:

1. Автоматический выключатель электроприборов от сети 220В (обычно расположен в распределительном щите).
2. Распределительная коробка (обычно утапливаемая в стене/потолке).
3. Датчик движения.
4. Светильник.

Подсоединение сенсора такое точно, как и одноклавишного выключателя для искусственного освещения. То есть фазу, по которой будет пускаться ток, необходимо подвести к датчику, а через него пустить дальше на светильник. При этом рекомендуется сделать монтаж на отдельном контуре, а устанавливать на общем освещении.

Монтаж

Процесс установки происходит так:

1. Заведите трехжильный кабель ВВГнг-Ls 3*1,5 мм2 с автоматического выключателя щитка в распределительный короб. Промаркируйте жилы для удобства: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).

2. Двухжильный провод (удлинитель) подведите с другой стороны в распредкоробку, соединив предварительно с датчиком с другой стороны через клемниками.

3. Рекомендуется размещать датчик движения (если это подрозетник) на уровне 1,2 – 2 метра от уровня пола.

4. Такие сенсоры не следует путать с настенными, что размещают при входе, в коридорах или же в подъездах многоэтажного здания. Те что используются для освещения обычно устанавливают под потолок возле дверей.

5. Уровень обзора не должен перекрываться движущимися объектами (открытые двери или занавески).

6. Кабель от светильника тоже заведите в распределительный короб. Соединяйте сперва ноли питания + светильник. Затем заземление первого и второго кабеля вместе.

7. Фазу (L) с автоматического выключателя соединяйте с первой жилой. Вторую жилу подключите к фазе (L) светильника. Для качественного и эстетичного подключения рекомендуется использовать клеммы Wago.

8. Подключение сенсора в подрозетнике проиходит по схеме: первая жила (что идет с автомата) подключается в гнездо с обозначением (L).

9. Вторая жила заводится в гнездо с маркировкой «нагрузка».

10. Подключенный датчик прячьте в подрозетник и надевайте корпус конструкции.

Настройка

Электрическое подключение завершено. Теперь на передней панели следует настроить датчик:

1. Прокрутите первый регулятор для установки в режим авто.

2. Второй регулятор отвечает за чувствительность к свету. Для активации датчика только в темное время суток, поверните регулятор на нужное количество градусов влево.

3. Таймер отключения освещения при отсутствии движения в контролируемой зоне. Диапазон времени обычно указан характеристиках устройства, в инструкции по эксплуатации.


Готово. В распредщитке переведите автоматический выключатель в положение «включен» и проверяйте только что выполненную работу.

Преимущества

Среди положительных моментов данной схемы можно выделить:

• Простую установку и пошаговую настройку;
• Универсальность;
• Автоматическое включение света без монтажа дополнительных включателей;
• Взаимозаменяемость с одноклавишным выключателем.

Недостатки

Существенный минус двухпроводного датчика – плохое взаимодействие со светодиодными и энергосберегающими лампами. Последние могут достаточно сильно мерцать, что кроме дискомфорта увеличивает возможность быстрого перегорания.

Трехпроводная схема подключения датчика движения

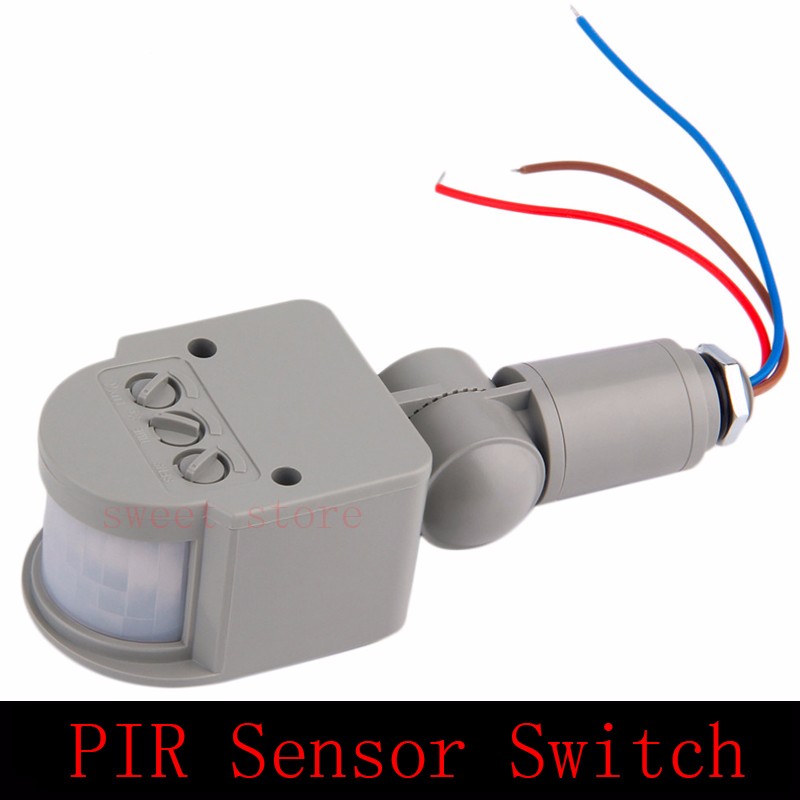

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

1. Автоматический выключатель (что в распредщитке).
2. Распредкоробка (в которой основной монтаж).
3. Датчик (к нему подведен провод из распредкоробки).
4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
2. На светильник три жилы, если корпус осветительного прибора из метала.
3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

• Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).

• Один вывод – обозначается литерой А.


Монтаж

Для установки трехжильного датчика движения:

1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.

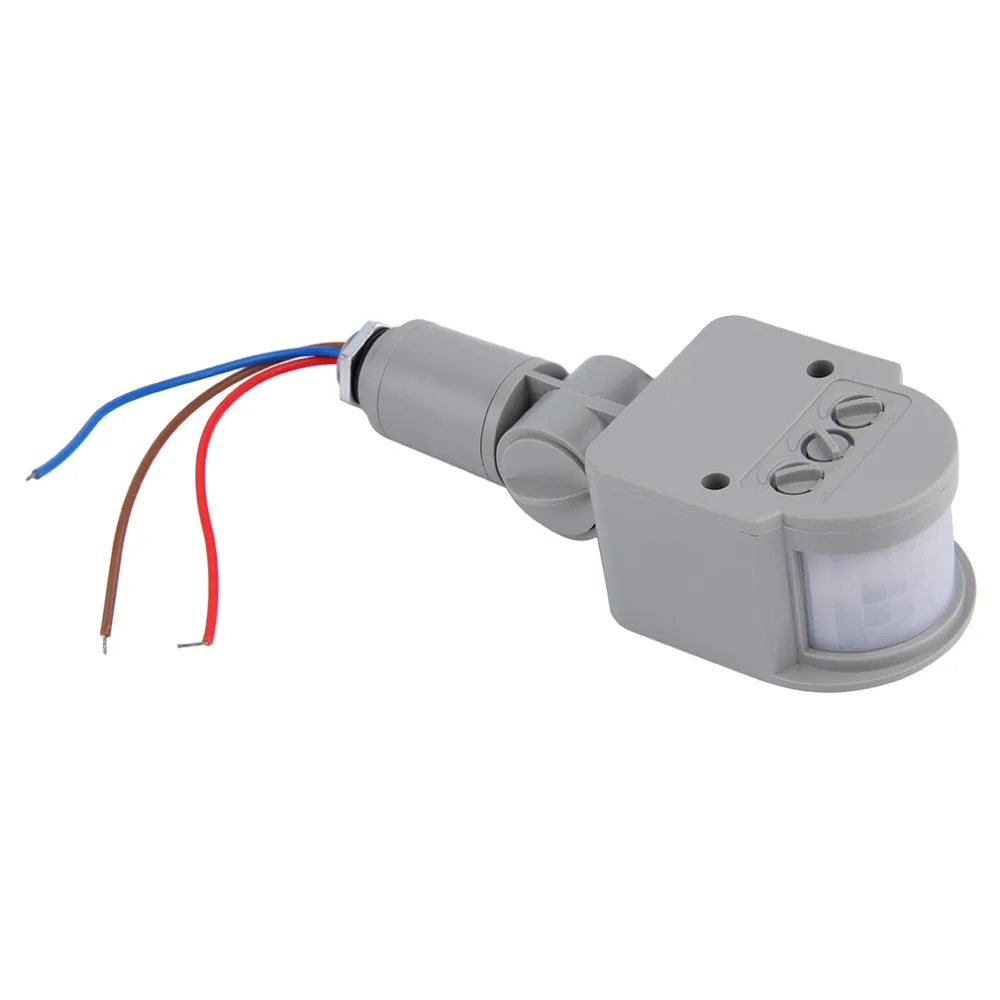

2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.

3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:

4. Немного наглядности вот на этом рисунке.

5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.

6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.


Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.

2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
3. Угол поворота всей сферы позволяет регулировать детектирование животных.


Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

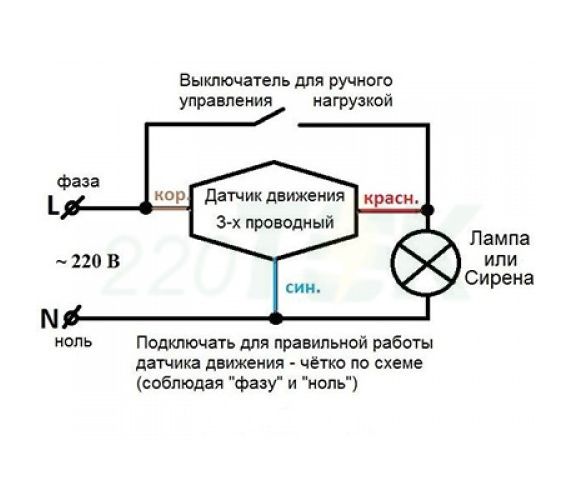

Схема включения датчика движения с выключателем

Данная схема считается универсальной, потому как в ней применим одноклавишный выключатель.

Так как у выключателя два провода, а у датчика три, есть прекрасный для этого способ – параллельное подключение:

• Фазу от автоматического питания заведите одновременно на выключатель и датчик (клеммы Wago в помощь).
• Второй провод с выключателя с одной клавишей присоедините к выходному проводнику с датчика (вновь с помощью клемм Wago).

Данная схема позволит включать и выключать освещение в комнате вне зависимости от работы датчика движения. Даже если он временно поломается, вы не останетесь без освещения в нужный час.

Последовательное подключение (разрыв фазы происходит до датчика) в данной схеме имеет существенный изъян – полное обесточивание датчика движения сбрасывает его первоначальные настройки, к которым он возвращается в течение 20 секунд. Представьте себе ситуацию, что вы включили свет, стоите в темноте, машете руками перед сенсором, а он никак не реагирует на эти движения. Комфорт от такого гаджета улетучивается мгновенно.

Подключение трехпроводного датчика к двум проводам

Достаточно частый вопрос: можно ли трехпроводной датчик подключить не параллельно с выключателем, а вместо одноклавишного выключателя. По сути, убрать из схемы и допустить в разрыв фазы, как в случае с двухпроводной схемой.

Теоретически можно и с некоторыми светильниками этот фокус действительно сработает. Но для этого потребуется дополнительно:

• Диод VDI 1N4007;
• Конденсатор 2.2 МКФ на 400В.

Диод нужно установить между двух клемм A-выход с датчика и там, где подключается ноль N. Сам же конденсатор необходимо припаять параллельно лампочке в светильнике. По схеме выходит, что на датчик приходит одна фаза, заходит на контакт L и выходит с контакта N. Выход А на вид остается не подключенным.

Схема пользуется популярностью у жильцов домов, где проложен двухжильный силовой кабель и что-либо менять в этом направлении не хочется.

Недостатки

Минусы следующие:

1. Не работает со всеми подряд светодиодными лампами.
2. Пульсация может быть настолько высокой, что вызовет достаточный дискомфорт, создав дополнительную нагрузку на глаза.
3. Добавлять какую-либо еще нагрузку в схему нельзя, потому как больше здесь ничего не заработает.
4. Максимальная мощность данного освещения — 80Вт.

Схема с двумя датчиками

Если необходимо освещать длинную, Г-образную или иного вида комнату, нужно будет установить несколько датчиков для захвата движения. Чтобы не использовать лишние метры кабелей, подключайте оба устройства по параллельной схеме.

В данной схеме количество подключаемых датчиков не ограничивается.

Работает это по такому принципу:

• Ступили на порог длинного коридора с угловым поворотом и свет автоматически загорелся.
• Дошли до зоны активации второго сенсора – освещение не прекратилось.
• Повернули на 90 градусов и ваше движение поймал третий датчик. Освещение по-прежнему продолжается.
• Покинув коридор полностью, освещение прекращается.

Схема с пускателем или контактором

Предыдущие схемы подключения расщипаны на нагрузку в пределах одного киловатта. Но существует альтернативный вид освещения с мощными нагрузками, например, дуговые натриевые трубчатые лампы. Или большая нагрузка необходима для запуска вентиляторов в вытяжке вместе с освещением.

В данном случае применяется схема с пускателем (нагрузка проходит через контакты пускателя). А Сенсор-ИК в этой схеме управляет катушкой контактора.

Выходной контакт с датчика под напряжением запитает катушку. Нули объединяются в один общий.

Неполадки в работе или ошибки подключения

В качестве неполадок в работе датчиков движения выделяются:

1. Подключение фазы и ноля. По логике работы прибора ему все равно где будет подключена ноль и фаза. А вот по соображениям безопасности разрыв должен находится именно на проводнике, подведенного к фазе. Аналогию такого включения можно привести с патроном для лампы.
2. Ложные срабатывания. Возможны при неправильном расположении сенсоров, установку вблизи теплых или нагревательных элементов, монтаж на улице, недалеко от листьев дерева или иных посторонних факторов.
3. Безосновательное включение сразу же после деактивации. Если на фотореле датчика направлен светильник или другой излучающий свет прибор, это и послужит такому поведению устройства. Недалеко размещенный светильник с лампой накаливания, которая при выключении затухает не сразу. Сенсор может уловить ИК волны и запустить цепочку активации освещения. Не исключены случаи бесконечного цикла активации по ИК-волнам.
4. Монтаж датчика движения на стену, хотя по паспорту он потолочный. Не спроста в технических характеристиках указан вариант крепления (стена/потолок). Это связано с устройством диаграмм. У таких устройств разный угол обзора и как следствие, возникают проблемы при неправильной установке.
5. Блики и потоки воздуха. Такие факторы как блики и сильные потоки воздуха заставляют реагировать ИК-сенсор. Если с бликами похожая ситуация рассмотрена в третьем пункте, то с ветром дела обстоят иначе. Не рекомендуется установка с направлением на окна, сплит-системы, на улице, где гуляет сильный сквозняк.
6. Трещины или появление загрязнения на чувствительном элементе, при подключении к прожектору. Этим элементов в датчике служит линза Фрекеля. Она нужна для фокусировки ИК-излучения с помощью, расположенных внутри вогнутых сегментных зеркал. Если загрязнения много или спереди появится трещина, это значит, что прибор неверно работает.

Заключение

В статье рассмотрен вопрос, как подсоединить датчик движения к лампочке с применением различных схем. Простым и универсальным является подключение датчика с двумя клеммами. Но чтобы добиться беспроблемного освещения с применением светодиодных и энергосберегающих лампочек, рекомендуется использовать датчики с тремя клеммами и подключать по трехпроводной схеме соединения.

Если же трехпроводную схему дополнить параллельным соединением однокнопочного выключателя, можно вне зависимости от работы датчика включать и выключать искусственный свет в комнате вручную.

Датчик движения и освещения Aqara Motion Sensor (EAC) (RTCGQ11LM): характеристики и инструкция

Датчик движения и освещения Aqara Motion Sensor (EAC) (RTCGQ11LM)

Комфорт, удобство и экономия электричества

Когда вы входите в помещение, датчик движения подает сигнал лампочке для включения света. Кроме того, можно задать таймер для автоматического выключения света при отсутствии движения.

​

Освещает путь и разгоняет темноту

При срабатывании датчика движения, расположенного в прикроватной зоне или в проходе, включается подсветка главного блока управления — режим ночника. Данный сценарий может срабатывать только в указанный вами интервал времени. Кроме того, при использовании встроенного датчика освещенности можно сделать так, чтобы свет зажигался, как только в комнате станет темно.

​

Автоматизация освещения в гостиной или на кухне

Используя датчик движения и выключатель, можно задать различные сценарии освещения для разных временных промежутков. Например, в период с 20:00 до 8:00 при срабатывании датчика будет включаться неяркий свет. При необходимости установить полную яркость, можно воспользоваться беспроводными выключателем. А при отсутствии движения свыше заданного времени, свет будет выключаться автоматически.

​

Несколько вариантов установки

Устройство легко устанавливается в любом месте с помощью двухстороннего скотча. А благодаря подвижной крепежной ножке, датчик движения может поворачиваться вокруг оси на 180º и наклоняться на 90º для более полного обзора.

Высококачественные технологии

В пироэлектрическом инфракрасном датчике Xiaomi Aqara Human Body Sensor используется чувствительный элемент, который регистрирует изменение количества излучения при прохождении теплокровных объектов – людей или животных, движущихся в пределах зоны чувствительности прибора. Оптическая линза, изготовленная из полиолефина, обеспечивает высокую точность при обнаружении движения объектов. Кроме того, благодаря корпусу с защитой от ультрафиолетовых лучей, привлекательный внешний вид датчика сохраняется в течение долгого времени.

​

Постоянное обновление перечня «Умных» устройств

В дальнейшем Вы сможете подключить к системе другие девайсы, включенные в систему Умного дома. Настройка устройств, управление сценариями и получение уведомлений осуществляются через фирменное приложение Mi Home.

​

Сочетание со всеми умными устройствами Aqara

Вам доступно огромное количество сочетаний умных устройств. Даже если в Вашем доме нестабильно работает или вовсе исчез Wi-Fi, устройства смогут продолжить стабильную работу. Поддержка протоколов Zigbee позволяет сделать подключение и работу устройств ещё более быстрой и эффективной.

​​

Примечания

1. Для настройки системы умного дома необходимо установить приложение Aqara Home.
​2. Подключите главный блок управления к розетке, авторизуйтесь в приложении на смартфоне и добавьте новое устройство. После того как вы успешно добавите новое устройство, действуя в соответствии с подсказками приложения, можно связать блок с другими «умными» аксессуарами.

Датчик движения для включения света: устройство, виды, схемы подключения

В современном мире человек стремится автоматизировать любые процессы, включая свои повседневные действия. Именно поэтому в быту все чаще устанавливают датчик движения для включения света. Как он устроен и что необходимо знать для выбора конкретной модели, мы рассмотрим в данной статье.

Устройство и принцип работы

Конструктивно датчик движения содержит несколько составляющих элементов, которые будут отличаться в зависимости от типа.

Для примера рассмотрим устройство инфракрасного сенсора, который состоит из:

• пироэлемента PIR, реагирующего на изменение физических параметров окружающей среды;
• полевого транзистора T1, выступающего в роли электронного ключа;
• шунтирующего резистора R1, подключенного параллельно к пироэлементу.

Принцип действия заключается в способности пироматериала изменять собственные характеристики в зависимости от степени теплового излучения, попадающего на него. Световой поток уменьшает сопротивление пироэлемента PIR и через него приходит сигнал на открытие полевого транзистора. В таком состоянии ток будет протекать через нагрузку, в роли которой может выступать катушка реле или другой логический элемент. В случае появления человека или другого объекта в области действия датчика, световой поток прервется и перестанет воздействовать на пироэлемент, сработает автоматика, выдающая соответствующий сигнал о возникновении движения.

Разновидности

Разделение датчиков движения для включения света на виды осуществляется по нескольким критериям. По принципу действия их можно разделить на:

• Инфракрасные – основаны на измерении величины температуры предметов, попадающих в зону охвата датчика движения. Основным недостатком является ложная реакция на элементы системы отопления или лампы накаливания, расположенные в непосредственной близи.

Ультразвуковые – функционируют на основе эффекта Доплера. Излучаемая волна звука в диапазоне частот от 20 до 60 кГц не слышима человеческим ухом в соответствии с п.2.1.1.3 ГОСТ Р 50030.5.2-99. Сталкиваясь с препятствием, ультразвук отражается и возвращается к приемнику, о чем передается сигнал на электронный ключ или реле.

Микроволновые – используют специальную антенну, посылающую высокочастотный сигнал в окружающее пространство. При столкновении сигнала с движущимся предметом возникает отраженный сигнал, который возвращается к датчику. На сегодняшний день это самые чувствительные, но и самые дорогие модели для включения света.

• Лазерные – состоят, как правило, из светодиода и фотодиода, монтируемых в контролируемой области. Светодиод излучает сигнал, который распространяется в окружающее пространство. Как только в области действия возникает объект, преграждающий световой поток, он отражается и воспринимается фотодиодом. С которого сигнал подается на исполнительный орган датчика движения.
• Томографические – используют радиоволны для диагностики пространства. В отличии от других моделей способны проникать за стены, конструктивные элементы и прочие преграды. Используются для включения освещения на больших площадях, в торговых центрах и т.д.

В зависимости от способа взаимодействия с движущимися объектами датчики движения могут быть активными, пассивными или комбинированными. Активные самостоятельно излучают измеряемые сигналы, а после их воспринимают. Пассивные ориентированы на собственные излучения человеческого организма или отталкиваются от их взаимодействия с окружающей средой.  Комбинированные состоят из активного излучателя, установленного с одной стороны и пассивного приемника, расположенного с другой стороны.

В зависимости от места установки датчики движения подразделяются на устройства наружного и внутреннего применения. Первые предназначены для использования под открытым небом. Вторые используются для размещения в помещениях, иногда под навесами, на верандах, крытых террасах и патио.

Технические характеристики

При выборе конкретной модели необходимо руководствоваться основными  техническими характеристиками, которые позволяют адаптировать датчик движения под местные условия.

Угол обзора.

В зависимости от охватываемой области, датчики движения могут работать в линейном формате, к примеру, контролируя какой-либо проход или охватывать сегмент в 90°. Если территория, по которой могут перемещаться люди, представляет собой дорогу или площадь, то берутся устройства с углом обзора в 180° или 360°. Следует отметить, что все датчики имеют угол охвата и по вертикали. Наиболее простой вариант составит 15° — 20°, а самые дорогие смогут отслеживать все 180° в вертикальной плоскости.

Дальность действия.

По дальности действия датчики движения подбираются в зависимости от поставленной задачи. Если вам необходимо следить за помещением, то расстояния в 5 – 7м будет более чем достаточно. Для открытой территории или длинных коридоров потребуется от 8 до 16м. Заметьте, при слишком большой траектории вас будут тревожить частое включение света, когда оно не требуется.

Мощность подключаемых светильников.

Любой датчик движения, включающий свет, может обеспечивать питание нагрузки лишь до установленного предела. Поэтому суммарная мощность осветительного оборудования, подключаемого в цепь питания, не должна превышать допустимого номинала. Если вы хотите обеспечить лучшую освещенность территории, то используйте светодиодные, ртутные или натриевые лампы  вместо лампочек Ильича.

Тип питания.

В зависимости от типа подводимого питания, все датчики движения подразделяются на беспроводные и проводные. Первый вариант использует аккумуляторы, накапливающие электрическую энергию и отдающие их для включения света. Второй вариант подключает 230 В от бытовой сети, это более распространенный вариант, поскольку световой поток не теряется по мере разряда батареи.

Степень защиты (IP).

В соответствии п.3.4 ГОСТ 14254-2015 степень защищенности от возможного попадания твердых частиц и влаги обозначается кодом IP. За буквенным обозначением следует цифровая маркировка, первая из которых согласно разделу 5 ГОСТ 14254-2015 обозначает меру защиты от пыли и других частиц и варьируется от 0 до 6. Вторая цифра, в соответствии с разделом 6 ГОСТ 14254-2015 варьируется от 0 до 9. Для обоих показателей 0 – означает отсутствие защиты, а максимальная цифра – максимально возможную защищенность.

Схемы подключения

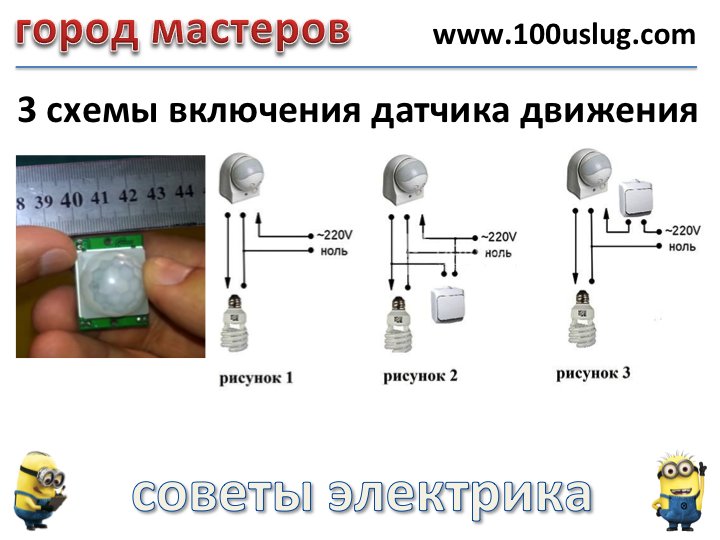

Для решения различных задач датчики движения подключаются по различным схемам. Наиболее простой вариант – прямое включение осветительного прибора, как показано на рисунке ниже.

Если вы допускаете возможность коммутации осветительного оборудования в обход датчика движения по личным надобностям, то лучше использовать схему с функцией шунтирования:

Как видите, здесь клавишный выключатель позволяет включить освещение даже без сигнала от сенсора. Для тех случаев, когда датчик движения должен срабатывать только в темное время суток, применяется схема с фотореле:

Если вы хотите, чтобы осветительное оборудование включалось от движения в нескольких зонах, тогда используется схема подключения одного светильника к двум и более датчикам:

Место установки

В зависимости от места установки все датчики движения можно разделить на:

• настенные;
• потолочные;
• угловые;
• универсальные.

Последний вариант можно смонтировать на любой объект – стену, потолочные элементы, столбы и консоли. Такое разнообразие им обеспечивает специальный кронштейн, идущий в комплекте к устройству.

Частные ошибки при монтаже

Наиболее часто при установке датчика движения допускаются следующие ошибки:

• рядом с датчиком движения располагается осветительное оборудование, приводящее к сбоям в работе;
• угол обзора не захватывает часть территории, из-за чего включение света происходит через раз;
• в зоне контроля расположен калорифер или кондиционер, воздушные потоки которых влияют на корректную работу;
• перед сенсором находиться громоздкий предмет, существенно сужающий угол обзора.

Регулировка

После монтажа любой сенсор можно отрегулировать под параметры помещения или особенности ландшафтного дизайна территории. Для этого вы можете воспользоваться функционалом на корпусе, назначение которого мы рассмотрим более детально.

Угол наклона.

Необходимость регулировки угла наклона зависит от совпадения активной зоны с нужной вам дорожкой, тротуаром или пространством у крыльца. Если вам нужно сместить активную зону, то можно подрегулировать датчик на кронштейне. В некоторых моделях для этого используются специальные ручки. Однако заметьте, в моделях с малым углом по вертикали активную зону следует регулировать не только поворотом, но и высотой подвешивания.

Чувствительность.

Функция чувствительности позволяет отрегулировать включение света в зависимости от размеров объекта. На корпусе она обозначается SEN и может регулироваться от минимума до максимума. Чем меньшую чувствительность вы выставите, тем хуже будет реагировать датчик движения на небольшие объекты, к примеру, кошек или собак. По мере необходимости, чувствительность повышают, чтобы включение света происходило при движении самого меньшего члена семьи.

Время задержки.

Данный параметр указывает, в течении какого времени продлиться включение света. Для его регулировки необходимо воспользоваться ручкой с пометкой Time. Как правило, большинство датчиков движения позволяют выставить время свечения от нескольких секунд до 10 – 15 минут. Но, при необходимости на рынке можно подобрать и другой диапазон.

Уровень освещенности.

Такая опция доступна лишь моделям со встроенным фотореле, реагирующим на смену времени суток. На корпусе оборудования она помечена переключателем LUX, который позволяет изменять предел срабатывания в зависимости от снижения интенсивности солнечных лучей.

Какой лучше выбрать?

Если вы планируете установку датчика движения на улице или хотите подвязать его работу под смену времени суток, то лучше брать модель со встроенным фотореле. Это решит проблему ручного включения света с наступлением сумерек, и исключит необходимость покупки и подключения дополнительного оборудования.

Если в зону действия часто попадают собаки, кошки и прочая живность, лучше приобрести модель с защитой от животных. В таком случае освещение не будет срабатывать ложно.

При выборе производителя, отдавайте предпочтение известным брендам. Так как дешевые китайские датчики движения могут быстро выйти со строя, из-за чего система перестанет реагировать на перемещение.

Если вам нужна незаметная модель для сигнализации, выбирайте датчик движения спокойных цветов. Желательно брать миниатюрные датчики движения, которые легко прячутся за конструктивные элементы и детали строений.

Почему датчики движения реагируют на животных и как этого избежать

Установив дома датчики движения, вы рассчитываете на моментальное реагирование на посторонних. Вор перешагнул порог или забрался в окно — сработала тревога. И можете не сомневаться, что с этой задачей справятся устройства любой качественной сигнализации. Но реагирование на движение — это только половина дела: важным качеством датчиков является умение определять, что именно движется. Они должны быстро и безошибочно обнаруживать человека, в то же время игнорируя естественные помехи и домашних питомцев. Всё это для того, чтобы вы и охранная компания были уверены: если система безопасности подняла тревогу — угроза реальная и нужно реагировать немедленно.

Эта статья расскажет, как видят мир инфракрасные датчики движения, благодаря каким технологиям они способны отличить овчарку от злодея и о чем стоит помнить хозяевам животных, устанавливая дома сигнализацию.

Как устроены инфракрасные датчики движения

Датчики движения на основе инфракрасных сенсоров улавливают инфракрасное излучение, иначе говоря, тепло.

Чем ближе к белому, тем сильнее излучение — теплее объект.

Иногда говорят: «Датчик движения увидел человека». Однако на самом деле эти устройства не видят предметов, животных или людей, они имеют дело только с данными.

Специальная изогнутая линза Френеля фокусирует инфракрасное излучение на пиросенсор датчика. Затем сигналы сенсора направляются в микропроцессор, где преобразовываются в числовые данные. А дальше происходит анализ и оценка угрозы — именно в этом процессе ключевое отличие смарт-датчиков от примитивных собратьев. Зная интенсивность инфракрасного излучения и динамику перемещения источника, программные алгоритмы определяют характер угрозы, и датчик принимает решение: поднять тревогу или проигнорировать.

Как реализован иммунитет к животным в датчиках движения Ajax

В помещениях

Датчики движения для помещений MotionProtect, MotionProtect Plus, CombiProtect и MotionCam при правильной установке и настройках не реагируют на животных ростом до 50 сантиметров и весом до 20 килограмм. Предельный вес называется как понятный ориентир, а в действительности значение имеет размер теплового пятна в инфракрасном спектре. Напомним: датчики не видят объектов, они анализируют их инфракрасное излучение.

Датчики движения менее чувствительны у земли. Предполагается, что именно там будут обитать большие домашние питомцы.

Для оценки угрозы датчики движения используют разработанный Ajax Systems программный алгоритм SmartDetect. При обнаружении движения SmartDetect анализирует форму сигнала инфракрасного сенсора и сравнивает его со значениями, характерными для движений людей. В связи с тем что размер теплового пятна животного небольшой и сигналы поступают в нижнюю зону линзы Френеля (пропускающую меньше излучения на сенсор), датчик не поднимает тревогу.

На улице

Уличные датчики MotionProtect Outdoor не реагируют на животных ростом до 80 сантиметров. Для эффективного игнорирования всех типичных для улицы помех эти датчики оснащены двумя инфракрасными сенсорами и считывают сигналы из двух областей пространства. Они поднимают тревогу только если движение фиксируют оба сенсора.

Как и в датчиках Ajax для помещений, MotionProtect Outdoor использует алгоритм SmartDetect — это первый программный уровень защиты от ложных тревог. Алгоритм анализирует данные каждого сенсора и сравнивает их между собой. Как правило, уже на этом этапе датчик готов принять решение: игнорировать или поднять тревогу. Но если ситуация неоднозначная, будет задействован анализ спектра: частотных составляющих сигналов двух сенсоров. Это уникальная для охранных датчиков система защиты от ложных тревог получила имя LISA.

Читайте также: MotionProtect Outdoor — уличный датчик движения, реагирующий только на реальные угрозы

Что нужно учесть, чтобы датчики движения не реагировали на животных

1. Убедитесь, что датчики движения установлены на оптимальной высоте.

Когда комнатные датчики движения установлены ниже рекомендованной высоты, животные перемещаются в зоне повышенной чувствительности. Если овчарка пройдется на задних лапах или даже небольшой спаниель разыграется на кресле, датчик может поднять тревогу.

На улице важно учитывать рельеф охраняемого участка. Если большая собака будет попадать в зону обнаружения обеих линз MotionProtect Outdoor, иммунитет к животным может не справляться и датчик будет поднимать тревогу.

2. Установите в настройках датчиков подходящую чувствительность.

При охране помещений с животными в настройках датчиков MotionProtect, MotionProtect Plus и CombiProtect устанавливается средняя или низкая чувствительность — в зависимости от габаритов животного. Чувствительность уличных датчиков MotionProtect Outdoor определяется опытным путем: начните со средней и понизьте, если будут ложные тревоги.

3. Убедитесь, что животное не может приблизиться к линзе комнатного датчика.

Чем ближе подвижный объект к линзе, тем больше его тепловое пятно. Если собаке удастся подпрыгнуть на уровень датчика в непосредственной близости от его линзы, сработает тревога. Так же и в случае с котом, который по шкафу подобрался к датчику.

Чтобы исключить даже вероятность ваших волнений и напрасных выездов патрулей из-за срабатываний на животных, используйте новые датчики движения с фотоверификацией тревог MotionCam. При обнаружении движения они делают снимок или серию из 2-5 кадров. И вы и охранная компания точно знаете, что стало причиной тревоги: разыгравшийся питомец или проникнувший в дом грабитель.

Узнать больше о возможностях MotionCam

— Как я могу отключить свет детектора движения?

Сеть обмена стеков

Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

2. 0
3. +0
6. Авторизоваться Зарегистрироваться

Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил 9 лет, 6 мес назад

Просмотрено 392к раз

Я собираюсь установить один или два светильника для детекторов движения, чтобы покрыть свой задний двор.Хотелось бы иметь возможность «перекрывать» детектор движения. Под этим я подразумеваю то, что я хотел бы иметь возможность щелкнуть выключателем, который поворачивается и удерживает свет включенным независимо от того, есть движение или нет. Когда выключатель света выключится, я хочу, чтобы детектор движения вернулся в нормальный режим.

Сначала я подумал о том, чтобы просто «прыгнуть» датчик движения с помощью переключателя, но меня беспокоит, сможет ли датчик движения обрабатывать живую мощность на обеих сторонах своего реле, когда реле выключено.

Итак, мои вопросы: безопасно ли выполнять этот метод «прыжков»? Если нет, есть ли какие-либо методы для этого или какие-либо общие практики для этого типа функции?

Создан 24 окт.

1,96044 золотых знака1919 серебряных знаков2929 бронзовых знаков

Большинство детекторов движения имеют встроенный блокировщик:

• Обычно переключатель постоянно включен.Детектор движения отслеживает окружающий свет (дневной свет), а затем активируется, когда становится достаточно темно, и обнаруживает движение.
• Если вы выключите и включите выключатель в течение секунды или около того, свет останется включенным, и это отменяет обнаружение движения.
• Чтобы вернуться к нормальной работе, выключите выключатель и подождите ~ 10 секунд, затем снова включите.
• Я полагаю, что большинство из них вернется к нормальной работе через несколько часов или после того, как снова взойдет солнце

Возможно, вы повредите электронику, отключив датчик.

Безопасный способ сделать это — использовать реле.
