Пошаговая инструкция по установке твердотопливного котла
В последнее время твердотопливные котлы пользуются все большей популярностью. Практически ни один загородный частный дом и ни одна дача не обходится без этой разновидности отопительных котлов. Это обусловлено тем, что цена на газ и электричество подскочила выше некуда, а сырье для твердотопливных котлов обходится значительно дешевле и является абсолютно экологичным. Помимо этого, твердотопливные котлы имеют довольно простую конструкцию и полностью автономны. То есть никакое отключение света и никакие перебои с подачей газа не лишат Вас тепла и уюта в доме. Также среди плюсов ТТ котлов можно выделить разнообразие сырья, используемого для отопления дома. Это могут быть деревянные пеллеты (деревянные прессованные гранулы), уголь, опилки, древесные брикеты, дрова, стружка, торф ( как кусковой, так и фрезерный), фанерные и ДСП отходы.
Как только Вы остановили свой выбор именно на твердотопливном котле, возникает вопрос установки и монтажа отопительного котла.
Что нужно знать перед установкой?
Прежде чем бежать в магазин или бегом заказывать в интернете твердотопливный котел, позаботьтесь о месте, где он будет установлен. В частных домах зачастую специально делают топочную, однако если она не предусмотрена в конструкции дома, либо занята другим котлом, к примеру, газовым. В таком случае котел на твердом топливе устанавливают за стенкой топочной, либо в отдельной пристройке, представляющей собой металлоконструкцию, обшитую сэндвич-панелями либо подобными материалами. Такой вариант расположения твердотопливного котла удобен тем, кто собрался в качестве топлива использовать уголь. Установив отдельную конструкцию под котел, Вы избавите себя от грязи в доме.
Котлы с небольшой мощностью можно устанавливать прямо на полу. За счет своего незначительного веса и отсутствия вентилятора либо шнейкового конвейера, они не издают вибраций. Для котлов с большей мощностью желательно устанавливать специальный фундамент из бетона. Причем поверх стяжки пола кладется слой утрамбованного щебня или грунта, а сам фундамент должен быть на 10 мм выше стяжки.
подключение твердотопливного котла к дымоходу
В большинстве частных домов на этапе проектирования уже предусмотрен выход под дымоход. В случае если дымоходной шахты все-таки нет, либо она используется под газовый котел, то Вам будет необходимо смонтировать отдельно дымоход и для твердотопливного котла. Самым оптимальным будет приобретение двустенной дымоходной трубы, обшитой утеплителем. Подобные дымоходы довольно легко собрать — они представлены в виде отдельных элементов различной длины и с легкостью прикрепляются к стенке дома. Если Вам необходимо будет сделать ответвления дымоходной трубы, то идеально подойдут двустенные дымоотводы и тройники.
Учтите тот факт, что в топочной должна присутствовать естественная вентиляция. Вытяжка для отопительных котлов проводится в шахте стены параллельно дымоходу, но меньшего диаметра. Если отверстие под вытяжку отсутствует, то в таком случае в потолке устанавливается специальная решетка.
Вытяжная система необходима для:
- того, чтобы поддерживать процесс горения за счет подачи кислорода в топку;
- вывода газов.
Перед установкой твердотопливного котла, проверьте, исправна ли в доме канализационная система. Она необходима для опорожнения водяной рубашки, а также для выпуска лишней жидкой, газообразной и парообразной консистенции с помощью предохранительного клапана.
Пошаговая инструкция по установке твердотопливного котла
Соблюдайте строгую последовательность, чтобы избежать нежелательных трудностей во время установки котла на твердом топливе.
- Аккуратно освободите отопительный котел от упаковочного материала.
- Если помещение для котла находится внутри дома и оно относительно небольших размеров, то монтажные работы целесообразнее проводить на улице. Сначала необходимо поставить дверки топки котла, и установить зольник. Далее устанавливаются все детали, которые поставляются по отдельности. Автоматика, а так же вентилятор устанавливаются в последнюю очередь, уже после того как окончены монтажные работы.
- После того, как Вы установили все отдельные комплектующие, перенесите котел в дом и установите его на полу, либо на фундаменте (в зависимости от мощности агрегата). Патрубок для вывода продуктов горения должен находиться на той же оси, что и дымоходная труба. Если Вы решили заняться установкой твердотопливного котла самостоятельно, Вам обязательно понадобится помощник, так как многие элементы агрегата весят килограмм по 50.
-
Для того, чтобы избежать перекосов, котел необходимо прочно закрепить на специальном фундаменте.
- А вот теперь приступаем к установке вентилятора, дымохода и группы безопасности.
- И наконец последний этап — подключите котел по одной из ранее выбранных схем к системе отопления.
Схема установки твердотопливного котла
Схема подключения котла с естественной циркуляцией является одной из самых простых и наиболее распространенных.
Схема установки твердотопливного котла
В данной схеме два трубопровода: первый — подающий, второй — обратный. Оба они напрямую подключаются к выходам патрубков системы отопления. Группа безопасности в свою очередь подключается к выходу самого котла. Она состоит из манометра, специальной системы отвода воздуха и предохранительного клапана.Соединению коллектора и группы безопасности не должна препятствовать никакая вспомогательная арматура, а расширительный бак должен быть установлен выше, чем отопительная система.
Схема установки твердотопливного котла с естественной циркуляцией наиболее продуктивно работает когда котел находится ниже, чем отопительные батареи.
Часто можно столкнуться с тем, что специально под установку отопителя делают углубление в полу. Преимущество подобной системы заключается в ее полной независимости от подачи электричества. Лучше всего к таким системам подходят стандартные ТТ котлы, без нагнетателя и не имеющие в комплектации автоматику.
Подобные отопительные котлы работают по принципу нижнего горения.
Схема твердотопливного котла с принудительной циркуляцией
В отопительной системе с насосом принудительной циркуляции при отключении подачи электричества часто бывают перепады температуры, что негативно сказывается на камерах сгорания, выполненных из чугуна. Чтобы избежать подобных неприятных моментов, схема обвязки обязательно должна иметь первичный циркуляционный контур, оснащенный трехходовым клапаном.
Трехходовый клапан необходим чтобы регулировать температуру жидкости в обратном трубопроводе. Принцип действия трехходовика заключается в постепенном добавлении смешивании холодной и горячей воды в теплоносителе. Таким образом резкий перепад температур просто невозможен. Чтобы настроить систему, используйте вентиль для балансировки.
В последнее время немалым спросом начали пользоваться приборы, нагревающие воду за счет циркулирующего носителя отопительной системы. В небольших загородных домах с несколькими отопительными ветками радиаторов лучше всего использовать схему обвязки котла с бойлером, как показано на рисунке:
Соединение с бойлером
На схеме показано параллельное соединение бойлера к отопительным веткам следом за окончанием первичного циркуляционного контура. Таким образом для подачи горячего водоснабжения отбирается теплоноситель с наибольшими показателями. Чтобы теплоноситель не мог беспрепятственно протекать по теплообменнику, на выходе отопителя монтируют специальный клапан. Когда температура жидкости снижается до необходимого уровня, клапан открывается.
В небольших частных домах с несколькими видами отопительных котлов, где помещение отапливается при помощи не только радиаторов, а и благодаря теплым полам и настенным панелям, используют сложную схему обвязки бойлера с котлом:
В отопительных агрегатах со сложной схемой, самое главное — правильно подключить отопительный котел и теплоаккумулятор совместно с электронагревателем. Все теплоносители укомплектованы индивидуальными циркуляционными насосами. Управление подобными насосами осуществляется при помощи контроллера, таким образом, подача воды регулируется и жидкость подается исключительно при необходимости.
Бойлер и другие теплоносители также снабжены насосами, которые могут работать все время, либо же ими можно управлять при помощи электроблока. Блок позволяет не только поддерживать необходимую температуру в доме, а и контролировать подачу и потребление горячего водоснабжения.
Техника безопасности при установке твердотопливного котла
- Обязательно соблюдайте все правила пожарной безопасности во время установки твердотопливного котла.
- Строго запрещается переделывать и вмешиваться в конструкцию агрегата.
- Обязательно установите расширительный бак. Можно устанавливать как открытого, так и закрытого типа.
- В помещении, выделенном под установку отопительного котла обязательно должна быть предусмотрена вентиляционная система и дымоходная труба соответствующего диаметра
- Обязательно установите под котел несгораемый фундамент, а саму конструкцию расположите вдали от легко воспламеняющихся предметов.
-
Положите на полу перед отопительным котлом теплоизоляционный материал (к примеру, это может быть асбест, либо лист базальтового картона), а поверх него закрепите лист метала, толщина которого не превышает 2 мм, а ширина и высота равняется 50-ти см.
- Ни в коем случае нельзя сливать воду с водяной отопительной системы.
- Запрещается устанавливать препятствия на пути циркулирования воды по отопительному котлу. Так же запрещено ставить запорную арматуру, препятствующую сообщению расширительного бака и системы.
- Ни в коем случае нельзя одновременно перекрывать все регулирующие вентили у отопительных радиаторов.
- При установке твердотопливного котла обратите внимание на то, чтоб он располагался вдали от воспламеняющихся материалов и жидкостей.
- Размеры топочной не должны быть меньше, чем 7 м2
- Параметры дымоходной трубы должны быть тщательно просчитаны и сопоставимы с размерами самого котла.
- Между котлом и стенами помещения должно быть как минимум пол метра.
-
Если под установку твердотопливного котла выделена отдельная пристройка, то она должна быть на расстоянии не меньше 1-го метра от окон и дверей.
- Фундаменты дома и котельной должны быть разными.
- Высота потолков в помещении для установки твердотопливного котла должна быть как минимум 2.5 метра, либо выше.
- Запрещено обустраивать чердачные перекрытия и жилые помещения над котельной.
- Если котельная находится в подвале дома, либо на первом этаже, рекомендуется предусмотреть Выход из котельной непосредственно на улицу.
- Двери в котельную должны быть герметичными и открываться наружу, а не во внутрь. Сама дверь должна быть изготовлена из металла и иметь показатели огнестойкости, равные 0,6 ч. Ширина дверного проема должна быть не менее 80 см.
- Между выступающими частями на поверхности агрегата и выступами стен необходимо соблюдать дистанцию в 0,7 м.
Перед началом установки твердотопливного котла, обратитесь за помощью к специалисту, чтобы учесть все нюансы и определится с выбором необходимой схемой.
Инструкция по эксплуатации котла твердотопливного “Прометей” TM
Способ установки и инструкция по эксплуатации котла отопительного на твёрдом топливе «ПРОМЕТЕЙ»
Просмотреть и скачать Инструкцию по эксплуатации котла твердотопливного «Прометей» TM

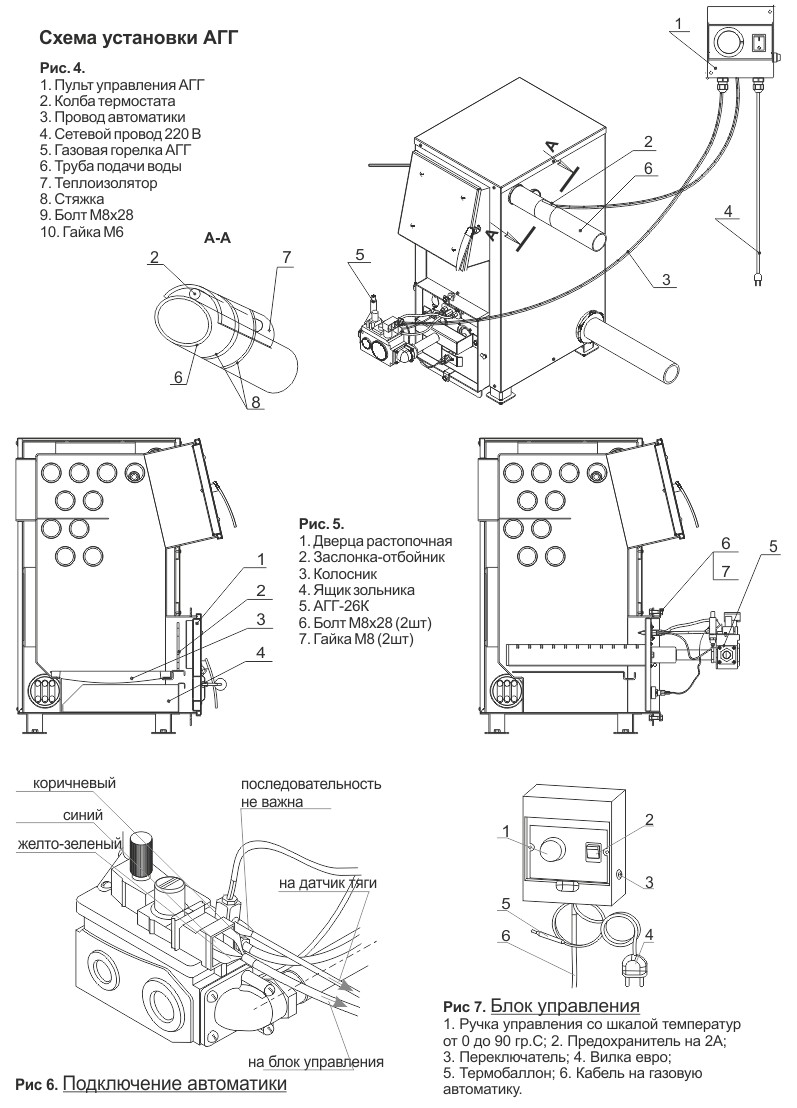

1 Способ установки:
1.1 Помещение, в котором устанавливается котёл, должно иметь окно или дверь на улицу, и оборудовано приточно-вытяжной вентиляцией. Помещение должно отвечать требованиям пожаробезопасности, содержаться в чистоте.
1.2 Монтаж дымохода и разделка перекрытия и кровли производится с учётом требований пожаробезопасности.
1.3 Установка котла отопительного производится на ровном, прочном, несгораемом основании без уклонов.
1.4 Высота дымохода подбирается от уровня колосника до среза трубы не менее 6м и более, если срез трубы попадает в зону ветрового подпора.
1.5 Дымоход изготавливается из стальной трубы с диаметром не меньше выходного патрубка дымохода котла желательно из нержавеющей стали. Монтаж производится таким образом, чтобы было как можно меньше поворотов. При повороте на угол более 45о устанавливается прочистка. Горизонтальный участок дымохода не должен превышать 1,5м. При появлении конденсата внутри дымохода, дымоход необходимо утеплить.
1.6 Расширительный бак устанавливается в верхней точке системы отопления (желательно внутри помещения) и обязательно надёжно утепляется. Переливной трубопровод не менее Ø25 и подающий трубопровод не менее Ø20 монтируются по кротчайшему пути из стальной, прямой трубы с уклоном от расширительного бака и также надёжно утепляются.
1.7 На подающий трубопровод котла устанавливается термометр и группа безопасности (или обязательно предохранительный клапан).
1.8 Расстояние от передней стенки котла до стены не менее 1,5м.
1.9 Не рекомендуется встраивать котёл в стены, проёмы и ниши.
2 Эксплуатация:
2.1. Перед розжигом котла убедиться, что в системе отопления достаточное количество воды и котёл сообщается с атмосферой через расширительный бак, а вентиль отопительного котла открыт.
2.2. При работе котла необходимо выдерживать температуру теплоносителя от 65о до 90оС.
2.3. Перед началом отопительного сезона произвести тщательную чистку котла и дымохода, а в процессе эксплуатации не реже одного раза в месяц, а возможно чаще, если неправильно поддерживается режим горения.
2.4 Уголь закладывается небольшими порциями по 3-5кг в сухом виде размером не более 5х6см периодически перемешивая, создавая зеркало горения, при этом не рекомендуется наглухо засыпать горящие угли. Топливо укладывается на колосник слоем толщиной не более 7см.
2.5 Топливо необходимо хранить в отдельном, сухом помещении.
3. ЗАПРЕЩАЕТСЯ:
3.1. Поднимать давление в котле и бойлере выше 2кг/см2 .
3.2. Поднимать температуру в котле выше 90оС.
3.3. Производить розжиг котла, не убедившись что:
ü В системе отопления достаточное количество воды.
ü Котёл сообщается с атмосферой через расширительный бак (при установки атмосферного расширительного бака) .
ü Вентиль котла открыт.
ü Предохранительный клапан находится в исправном состоянии
3.4 Наполнение перегретого котла водой.
3.5. Вносить изменения в конструкцию котла.
3.6. Использовать воду из системы отопления на любые нужды.
3.7. Устанавливать дымоход меньшего диаметра, чем выходной патрубок дымохода котла.
3.8. Использовать топливо, не предназначенное для сжигания в отопительных котлах (резина, пластмасса и т.д.).
3.9. При установленном мембранном расширительном баке производить растопку котла, не убедившись, в исправности группы безопасности.
3.10. Использовать топливо с повышенным содержанием влаги.
3.11. Устанавливать мембранный расширительный бак без редукционного клапана заполнения системы отопления и группы безопасности.
Скачать Инструкцию по эксплуатации котла твердотопливного «Прометей» TM
котельное и насосное оборудование, твердотопливные котлы
Wirbel – новая торговая марка, специально разработанная в рамках программы поддержки и защиты европейского производителя.
Вся продукция под брендом «Wirbel» производится на заводах: Termomont & Centrometal. Этих производителей объединяет несколько важных моментов. Во-первых: эти компании стояли у истоков развития отопительной и насосной техники. Во-вторых: они и по сей день, благодаря серьезным научным и технологическим изысканиям, являются законодателями мод в своих группах оборудования. В-третьих: производство этих компаний, в отличие от большинства известных транснациональных корпораций, размещено в Европе, что позволяет обеспечить высочайший уровень качества.
Wirbel – объединяет в себе все новейшие достижения в области отопления, водоснабжения, кондиционирования и является воплощением лучших традиций европеских производителей. Уникальные конструкции и технологии, применяемые в оборудовании Wirbel, разработаны немецкими инженерами.
В ассортименте предллагаемой продукции Wirbel широкий выбор отопительной техники, в том числе стальные водогрейные твердотопливные котлы бытовой и промышленной серии.
Основные преимущества котлов WIRBEL:
- все котлы испытаны и сертифицированы по EN 303-5 и ISO 9001/2000
- изготовлены из стали толщиной 5 мм
- срок службы не менее 15 лет
- трехходовая конструкция
- КПД до 93%
Твердотопливные котлы средней и большой мощности Wirbel имеют неоспоримые потребительские свойства для использования в российских условиях, когда необходимо отапливать большие помещения, а другой альтернативы, как использовать в качестве топлива дрова и уголь – нет. Все твердотопливные котлы Wirbel оснащены вторым контуром, позволяющим подключение либо теплообменника ГВС, либо теплообменника защиты от перегрева. Все модели имеют подготовку для подключения ТЭНов защиты от замерзания.
В производственной линейке котлов Wirbel есть и другие интересные решения, которые предоставляют потребителю возможность гибкого принятия решения по выбору котла, в зависимости от доступности того или иного вида топлива в настоящее время или в перспективе. В линейке продукции:
- новые трехходовые стальные твердотопливные котлы с широким модельным рядом и диапазоном мощности от 14 до 500 кВт.
- Электрокотлы ELM, оборудованные современным модулирующим электронным регулятором и необходимыми предохранительными элементами.
- Комплекты переоборудования для сжигания пеллет Pellet-set.
Все модели котлов отвечают требованиям EN 303-5 и EN 30, изготовлены по нормативам ISO 9001/2000 и получили сертификат экологичности FanlG австрийской провинции STEIERMARK, известной самыми строгими нормами.
VEDEX 4000 — твердотопливный котел: характеристики, инструкция по эксплуатации
Твердотопливный котел VEDEX 4000 – это ультрасовременный дровяной котел с панелью управления IGNEO TOUCH (тачскрин) для отопления домов и небольших зданий.
Благодаря современным удобным способам управления котел имеет следующие возможности:
- Настройка языка меню
- Звуковая сигнализация
- Статистика
- История неисправностей – 20 последних случаев
- Тестирование сторонних устройств (насосы, клапаны)
- Настройка подачи воздуха
Нагрев воды осуществляется частично очагом, а частично — каналами дымовых газов. Котел может быть переведен на отопление гранулами.
Для нагрева горячей воды (ГВС) котел необходимо подключить в внешнему комбинированному водонагревателю (рекомендуем модель MEGA в сочетании с модулем управления ГВС EVAN AQUA).
Мощность нагрева определяется размером водонагревателя и длиной змеевика.
Горячая вода выходит из верхнего патрубка котла и поступает в теплонакопители.
Обратная вода из теплонакопительных баков направляется через смесительный узел в патрубок в нижней части котла.
Горячая вода выводится из теплонакопителей в контур отопления с помощью клапана бай-пасс (SV1), где желаемая температура радиаторов устанавливается путем смешения горячей воды из накопителя с охлажденной обратной водой из контура отопления с рекомендованным значением температуры 65ºC.
СХЕМА РАБОТЫ:
AV – запорный вентиль
AVT – дренажный клапан
BV – невозвратный клапан
CP1 – нагнетательный насос
CP2 – циркуляционный насос
ELK – нагреватель погружного типа
EXP – уравнительный сосуд/расширительный бак
LV – воздушный клапан
MV – приводной клапан
RC – блок управления
SV1 – клапан бай-пасс
SV2 – смесительный клапан
SV4 – термоклапан
SАV – предохранительный клапан
TG – температурный датчик
VVB – водонагреватель
На картинке показаны компоненты, которые не входят в стандартную поставку.
ВСКЗ VSKZ-ЭКО 14-100 (14-100 кВт) – Омск. Инструкция, технические характеристики, монтаж котлов экологической серии GREENECO (ЭКО КОТЕЛ)
Инструкция по подбору, расчету, эксплуатации, монтажу автоматических твердотопливных котлов, длительного горения VSKZ-ЭКО 14-100 кВт
Уважаемый покупатель!
Благодарим вас за то что вы выбрали автоматический котел ВСКЗ VSKZ-ЭКО. Производитель учел пожелания наших клиентов, в создании автоматического котла удовлетворяющего все потребности даже самого требовательного покупателя. Завод изготовитель ведет постоянную работу по усовершенствованию конструкции оборудования и оставляет за собой право на внесение изменений не отраженных в данном руководстве, без уведомления покупателя, не влияющих на эксплуатационные характеристики и потребительские свойства котла. Внимательно ознакомьтесь с данным руководством! Нарушение правил монтажа и эксплуатации котла, могут привести к выходу из строя оборудования и потери права на гарантийный ремонт или даже к угрозе жизни и здоровью вас и ваших близких.
За дополнительной информацией вы можете обратиться:
Гарантийный срок на котельное оборудование составляет 12 месяцев на контролер, моторредуктор, вентилятор наддува и 36 месяцев на все остальные части котла с даты запуска котла в эксплуатацию и постановки на гарантию, путем приглашения для запуска сервисного-мастера, либо путем самостоятельного запуска с постановкой на гарантию путем предоставления фото отчета смонтированного котла с детальными фото ответственных узлов обвязки котла.
Пожалуйста внимательно ознакомьтесь с данным руководством перед началом монтажа и эксплуатации оборудования.
Твердотопливные автоматические котлы длительного горения ВСКЗ VSKZ-ЭКО 14 – 100 кВт. Общие сведения об автоматических котлах
Котел автоматический VSKZ-ЭКО (далее котел) с водяным контуром и шнековым механизмом подачи топлива предназначен для отопления частных жилых домов, промышленных объектов и других закрытых помещений оборудованных жидкостной системой отопления. Котел может обеспечивать бесперебойное отопление без обслуживания от 2 до 10 суток в зависимости от индивидуальных особенностей отапливаемого здания и погодных условий. Для работы в автоматическом режиме котлу необходимо электричество 220в 50гц, пиковое потребление которого составляет 400вт/ч. Для правильной, надежной работы желательно установить стабилизатор напряжения. Транспортировка котла допускается всеми видами транспорта при условии защиты изделия от механических повреждений и воздействий атмосферных осадков. Котел может устанавливаться только в вертикальном положении. Установка в горизонтальном положении не допускается ввиду не рассчитанной на это декоративной обшивки корпуса. Для удобства транспортировки, погрузочно-разгрузочных работ и заноса котла, допускается его разборка, путем отделения шнека с бункером, а также самого бункера от шнека. Сверху котла имеется монтажная петля за которую можно поднимать котел в сборе со всеми комплектующими.
Технические характеристики и параметры автоматических твердотопливных котлов ВСКЗ VSKZ-ЭКО 14 – 100 (14-100 кВт)
Характеристики | Единица измерения | Мощность автоматического котла ВСКЗ VSKZ-ЭКО, кВТ | ||||||||
Номинальная тепловая мощность | кВт | 14 | 18 | 24 | 32 | 40 | 50 | 60 | 80 | 100 |
КПД | % | 80-90 | ||||||||
Объем теплоносителя | л | 43 | 48 | 70 | 74 | 110 | 140 | 170 | 200 | 250 |
Максимальное рабочее давление теплоносителя в котле | кг/см2 | 2 | ||||||||
Присоединительный диаметр подачи/обратки | мм | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
Объем стандартного бункера | л | 300 | 300 | 300 | 300 | 450 | 450 | 600 | 600 | 600 |
Объем зольника | л | 18 | 18 | 27 | 50 | 50 | 60 | 71 | 91 | 118 |
Диаметр дымохода | мм | 159 | 159 | 159 | 200 | 200 | 200 | 200 | 200 | 200 |
Высота дымохода не менее | м | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
Масса котла | кг | 286 | 302 | 366 | 447 | 478 | 560 | 587 | 670 | 740 |
Ширина полная (А) | мм | 1100 | 1100 | 1100 | 1390 | 1390 | 1390 | 1480 | 1480 | 1480 |
Ширина без топливоподачи (а) | мм | 470 | 470 | 470 | 540 | 540 | 540 | 630 | 630 | 630 |
Глубина (С) | мм | 730 | 800 | 1000 | 1000 | 1000 | 1100 | 1120 | 1220 | 1220 |
Глубина (с) | мм | 460 | 450 | 650 | 650 | 650 | 760 | 720 | 820 | 820 |
Высота (В) | мм | 1410 | 1570 | 1570 | 1650 | 1650 | 1650 | 1700 | 1700 | 1700 |
Высота (b) | мм | 1240 | 1320 | 1320 | 1500 | 1600 | 1600 | 1650 | 1750 | 1830 |
Номинальное напряжение питания | В | ~220 ± 10% | ||||||||
Максимальная потребляемая мощность | вт | 400 |
Параметры автоматических твердотопливных котлов ВСКЗ VSKZ-ЭКО 14 – 100 (14-100 кВт)
Устройство автоматического котла ВСКЗ VSKZ-ЭКО 14 – 100 кВт
1. Дымоход 2. Подача 3. Обратка 4. Топливный бак (Бункер) 5. Моторредуктор
6 .Вентилятор наддува 7. Ревизионное окно 8. Теплообменник 9. Доступ к горелке
10. Зольник 11. Сбросник 12. Штуцер группы безопасности 13. Ревизионное окно
Основные требования безопасности
Котёл и система отопления должны быть смонтированы в соответствии с действующими нормами безопасности, правилами технической эксплуатации тепловых энергоустановок и электроустановок потребителей. При эксплуатации котла особое внимание следует уделять следующим вопросам:
1. Перед розжигом котла:
a. Убедитесь, что котёл и система отопления должным образом заполнены теплоносителем.
b. Убедитесь в наличии тяги в дымоходе.
c. Убедитесь, что расширительный бак подключён и трубопроводы находятся в рабочем состоянии.
2. Во время обслуживания котла используйте средства индивидуальной зашиты (перчатки, респираторы) и исправный инструмент. Когда вы открываете какую-либо из дверей котла, не стойте прямо перед дверцей, необходимо встать сбоку от неё.
3. Поддерживайте порядок в помещении котельной, не храните в помещении котельной посторонние предметы.4. Если котёл необходимо остановить в холодное время года, то из системы отопления необходимо слить воду (если система заполнена водой, а не незамерзающим составом), чтобы предотвратить перемерзание трубопроводов.
5. В помещении котельной должна функционировать приточная и вытяжная вентиляция.
6. Строительные конструкции котельной должны быть изготовлены из негорючих материалов. Перекрытие котельной должно выдерживать вес котла, заполненного водой.
7. Уберите любые легковоспламеняющиеся материалы и кислоты от непосредственной близости котла.
8. Не тушите котёл заливанием водой. Чтобы потушить котёл уберите горячие угли из горелки.
9. Используйте химически подготовленную воду для подпитки котла.
10. Когда котёл не используется, его необходимо законсервировать, согласно правил.
11. Не используйте для розжига котла горючие жидкости, пары которых могут привести к взрыву.
12. Не подпускайте детей в котельную, не позволяйте детям производить какие-либо действия с котлом.
13. Все неполадки во время работы котла должны незамедлительно устраняться.
14.Все работы связанные с открытием ревизионного лючка шнека должны выполняться при выключенном контроллере во избежание травмирования при случайном включении шнека.
Топливо для автоматических котлов ВСКЗ VSKZ-ЭКО
Топливом для котлов, оснащенным шнековым агрегатом подачи, является:
1) Уголь фракции горох (25-40 мм)
- теплотворность: 26 МДж/кг;
- влажность: ≤ 15 %;
- зольность: ≤ 10 %;
- выход летучих веществ: ≤ 28-48 %;
- содержание серы: ≤ 0,6 %;
- температура размягчения золы: ≤ 1150 ºС;
- спекаемость: ≤ 10;
- зернистость 5-40 мм;
- штыб: ≤ 10 %.
2) Гранулы из опилок (пеллеты)
- диаметр: 4 ≤ 9 мм;
- длина 3,15 ≤ L≤ 40;
- влажность ≤ 10 %;
- зольность ≤ 0,7 %;
- теплотворность 16,5-19 МДж/кг;
- плотность ≥ 60.
Топливо не должно содержать камней, кусков дерева и других загрязнений. Топливо, загружаемое в котел обязательно должно быть сухим и по возможности теплым. Мокрый уголь слипается в бункере и «зависает» в результате этого над шнеком образуется полость и топливоподача прекращается. Уголь фракцией больше предписанной 40мм, так же может зависнуть в горловине , либо большой кусок с небольшой вероятностью может заклинить шнек. При заклинивании шнека, необходимо открыть ревизионное окно под горловиной ( поз. №7 на схеме) и подручными средствами извлечь камень мешающий вращению шнека.
Чистка автоматического твердотопливного котла
Для правильной работы и экономии топлива нужно регулярно производить чистку котла. Чистка производится через дверку ручной топки, дверку теплообменника а также ревизионные окна, расположенные на задней и боковых стенках борова дымохода железными ершиками и щетками на удлинителях. Полную чистку следует производить не реже одного раза в месяц. При использовании некачественного топлива с большим содержанием зольности чистку требуется производить чаще.
Принцип работы автоматического котла
Шнек, вращаясь, захватывает топливо из бункера и подает в горелку. Далее топливо выдавливается наружу и попадает на чашу горелки, оснащенной специальными каналами по которым вентилятором подается воздух. Горелка находится в теле котла оснащенная со всех сторон водяной рубашкой. Сгорая, топливо отдает тепло в водяную рубашку заполненную теплоносителем, теплоноситель переносит тепло в систему отопления. Дымовые газы выходят через водонаполненый теплообменник. Зола, полученная в результате сгорания топлива, выдавливается свежей порцией топлива и осыпается с горелки в зольный ящик.
Управляет работой шнека и вентилятора микропроцессорный контролер, который определяет продолжительность вращения шнека, а также скорость вращения вентилятора для поддержания заданной температуры теплоносителя на подаче из котла
Монтаж котла
При обустройстве дымохода пользуйтесь услугами специализированных организаций, имеющих соответствующие разрешения.
Для принятия на гарантийный учет и правильного функционирования оборудования, должны быть соблюдены следующие требования:
1. Котёл не требует какого-либо специального основания и может устанавливаться на пожаробезопасный пол (изготовленный из негорючего материала). Котёл и система топливоподачи должны быть выставлены горизонтально по уровню. Прочность перекрытий (пола) должна выдерживать вес котла, полностью заполненного водой и топливным баком.
2. Обязательно котельная или другое помещение где установлен котел, должны хорошо проветриваться.
3. Для безаварийной работы вентилятора наддува необходимо воспрепятствовать засасыванию в него мусора, пыли, и других инородных предметов.
4. Котел может устанавливаться как в закрытую, так и в открытую систему отопления, при установке в закрытую систему отопления, обязательна установка расширительного бака, объем которого составляет не менее 12% от общего объема теплоносителя включая котел. В качестве теплоносителя может быть использована вода либо незамерзающая жидкость. При использовании воды, необходимо использовать мягкую воду, с низким содержанием марганца и кальция, без механических примесей.
5. При установке котла, должно остаться достаточно места для обслуживания котла. По требованиям пожарной безопасности, необходимое расстояние от стен до котла составляет не менее 70 см.
6. В очень холодном климате расширительный бак, линии подачи и обратки должны быть хорошо изолированы от воздействий низких температур.
7. Насос, линии подачи и обратки котла, линии подачи и обратки расширительного бака должны устанавливаться таким образом, стобы не создавался воздушный карман. В местах где будет скапливаться воздух, необходимо использовать воздухоотвод.
8. При установке в закрытую систему, обязательна установка группы безопасности на 3 кг/см, для этого сверху котла имеется специальный штуцер. Запрещается устанавливать между группой безопасности и штуцером кран. Слив с группы безопасности нужно устроить таким образом, чтобы при срабатывании теплоноситель не попал на ответственные части котла. При необходимости используйте удлиняющий шланг.
Требования к монтажу дымохода
1. При обустройстве дымохода пользуйтесь услугами специализированных организаций, имеющих соответствующие разрешения.
2. При подключении котла к уже имеющемуся дымоходу необходимо проверить, что дымоход полностью очищен от посторонних предметов и продуктов сгорания, что в нѐм имеется достаточная тяга, отсутствуют сужения.
3. Высоту дымохода можно рассчитать используя схему 1.
4. Следует предусмотреть ревизионное отверстие.
5. Дымоход необходимо смонтировать в соответствии с существующими нормативными и законодательными актами, действующими на данной территории.
6. Дымовые каналы и дымовые трубы необходимо монтировать из огнеупорных и жаростойких материалов. Они должны быть устойчивыми к коррозии, которую вызывают дымовые газы.
7. Дымоход должен обеспечивать выход дымовых газов котла и не создавать дополнительное сопротивление.
8. Дымоход должен быть оборудован конденсатоотводчиком.
9. Горизонтальные части дымохода должны быть оснащены люками для чистки и контроля.
10. После подключения отопительного котла проверить тягу и уплотнение дверок. Если необходимо – отрегулировать.
11. Естественная тяга в дымоходе должна быть не менее 12 Па.
12. Запрещается монтировать дымоход прямо на дымоходе котла.
13. Часть дымохода находящаяся на улице и подверженная действию низких температур обязательно должна быть теплоизолирована. Неизолированная труба вызовет большое образование конденсата, что негативно скажется на сроке службы дымовой трубы, а при возможности попадания конденсата в котел и на сроке службы котла.
14. Кирпичный дымоход дополнительной теплоизоляции не требует.
Запуск котла (Розжиг)
Для запуска котла необходимо в ручном режиме на контроллере включить шнек в принудительном режиме и дождаться пока на горелке появится достаточное для запуска количество топлива. Затем шнек необходимо выключить и разжечь уголь. Вариантов розжига несколько: Газовой горелкой, щепой. либо таблетками для розжига. Розжиг производится в идеальном варианте в трех точках горелки на равном удалении друг от друга над отверстиями для подачи воздуха. При появлении тлеющих угольков на контроллере включается режим розжига и закрываются все двери котла. В режим нормальной работы котел перейдет сам при достижении температуры теплоносителя 30 град.
Настройки автоматического котла
В таблице приведены усредненные начальные настройки контроллера на угле и пеллетах. Более подробные настройки находятся в паспорте прилагаемым к контроллеру котла.
Топливо — уголь
Топливо — пеллеты
Отключение электричества
При отключении электричества с котлом происходит следующее: выключается подача топлива и подача воздуха, то есть происходит тот же самый процесс, что и при переходе в режим ожидания, топливо на горелке ввиду отсутствия подачи воздуха гореть перестает и уходит в тление. Температура в котле даже при отсутствии циркуляции может подняться кратковременно лишь на 3-7 градусов, котел не «закипит». Память контроллеров энергонезависима и при включении электричества, контроллер будет работать по заданной программе. Уголь на горелке при отключении электричества тлеет не менее суток, пеллеты тлеют 2-4 часа. Тлеющее топливо обеспечивает запуск горения без помощи человека. Если за время отключения топливо потухло, необходимо произвести запуск котла описанный выше.
Твердотопливный котел МАЯК ECO MANUAL КТР 20
Цену уточняйте
Твердотопливный котел МАЯК ECO MANUAL КТР 20В наличииЦену уточняйте
Написать Партнерские ценыКОНСУЛЬТАЦИЯ | ПОМОЩЬ В ПОДБОРЕ
+7(863) 260-09-39
Ростов-на-Дону, пр.Стачки, 63+7(861) 290-91-00
Краснодар, ул.Новороссийская, 250/1+7(862) 291-03-33
Сочи (доставка)+7(989) 624-33-16
Крым (доставка)
Написать Узнать партнерские цены
КОНСУЛЬТАЦИЯ | ПОМОЩЬ В ПОДБОРЕ
+7(863) 260-09-39
Ростов-на-Дону, пр.Стачки, 63+7(861) 290-91-00
Краснодар, ул.Новороссийская, 250/1+7(862) 291-03-33
Сочи (доставка)+7(989) 624-33-16
Крым (доставка)
- График работы
+7(863) 260-09-39Ростов-на-Дону, пр.Стачки, 63
+7(861) 290-91-00Краснодар, ул.Новороссийская, 250/1
+7(862) 291-03-33Сочи (доставка)
+7(989) 624-33-16Крым (доставка)
ГК КОМПЛЕКТ-ЮГ
РоссияРостовская областьРостов-на-Донупр.Стачки, 63+7-928-111-30-70 (круглосуточно)
+7-928-111-30-70 (круглосуточно)
Документы и инструкции для Твердотопливный котёл КЧМ Котел -микро 4 секции 20 кВт арт. KCHMMicro4
Документы и инструкции для Твердотопливный котёл КЧМ Котел -микро 4 секции 20 кВт арт. KCHMMicro4 – интернет-магазин ТепломатикаХлебные крошки
Баннер
Кратко о товаре:
Котел КЧМ МИКРО — это современный твердотопливный котел из новой линейки, отличается от основных котлов серии КЧМ небольшими размерами, увеличенной топочной камерой и современным дизайном. КЧМ 5 МИКРО предназначены для отопления домов площадью до 170 кв.м. КЧМ 5 МИКРО — универсальный котел и может работать на твердом топливе (дрова, топливные брикеты, уголь), газообразном и дизельном топливе при установке соответствующей горелки.
Подробное описаниеВопросы и ответы 2/2
Краткие характеристики- Мощность: 15.00 кВТ
- Отапливаемая площадь: 140 м2
- Тип установки: Напольный
- Количество контуров: Одноконтурный
- Материал: Сталь
- Мощность: 15.00
- Отапливаемая площадь: 140
- Тип установки: Напольный
- Количество контуров: Одноконтурный
- Материал: Сталь
Написать отзыв
Задать вопрос
Мой отзыв о товаре КЧМ Котел -микро 4 секции 20 кВт
Мой вопрос о товаре КЧМ Котел -микро 4 секции 20 кВт
Аналогичные товары
Вы также смотрели
Ваш населеный пункт
Выберите из списка или воспользуйтесь поискомБарнаул Владивосток Волгоград Воронеж Екатеринбург Ижевск Иркутск Казань Кемерово Краснодар Красноярск Махачкала Москва Нижний Новгород Новосибирск Омск Оренбург Пермь Ростов-на-Дону Самара Саратов Санкт-Петербург Тольятти Томск Тюмень Ульяновск Уфа Хабаровск Челябинск Ярославль
Заявка успешно отправлена!
Задайте вопрос…
Ручной котел на угле Defro Optima DS — 2018
Котел OPTIMA DS — низкотемпературный угольный котел. Имеет водоем из сертифицированного котельного листа. Конструкция основана на многотрубной конструкции дымоходов, дымовой газ течет из камеры сгорания по системе от вертикали к уровням дымоходов. Требуется совместная работа с накопительным баком.
Очаг выполнен в виде сопла и покрыт керамикой из огнеупорного материала.Через систему отверстий в сопле воздух подается в камеру сгорания, что делает ее более эффективной и снижает выбросы выхлопных газов. Подача вторичного воздуха осуществляется с передней стороны котла по системе воздуховодов, количество воздуха регулируется с помощью заслонки, установленной в загрузочных дверцах, первичный воздух подается самотеком извне через откидную заслонку, расположенную на шарнире. в золоотворезке, регулируется с помощью регулятора тяги.
Топка имеет съемную железную решетку и дополнительную вертикальную решетку, предотвращающую выпадение горящего топлива из топки после открытия дверцы.Под камерой очага находится зольник.
Котлы соответствуют требованиям по энергии и выбросам класса 5 стандарта PN EN 303-5: 2012 и имеют Сертификат экодизайна.
ВНИМАНИЕ! Котел следует устанавливать в систему с накопительным баком и терморегулятором (смесительный клапан или Laddomat). Минимальная температура обратки должна быть 55 ° С.
Стандартное оборудование:
- аналоговый термометр,
- Решетка вертикальная,
- откидная заслонка (самостоятельная установка),
- инструменты для работы котла,
- решетка чугунная,
- решетка механическая,
- регулятор тяги,
- завихрители,
Дополнительное котельное оборудование (за дополнительную плату):
Дополнительные элементы необходимо предоставить при заказе котла в связи с невозможностью последующей установки.
Основные размеры загрузочной камеры и загрузочных отверстий котлов OPTIMA DS
Podstawowe wymiary kotła OPTIMA DS
Typ / Wymiar | D | E | F | G1 | G2 | h2 | h3 | I | J | |||
10 | 791 | Ø178 | 1165 | 304 | 1325 | — | — | — | — | — | — | |
19 | 685 | 991 | Ø178 | 1365 | 304 | 1325 | — | — | — | — | — | — |
Теплообменник котла изготовлен из сертифицированной котельной стали толщиной 6 мм.
керамический катализатор, стабилизирующий процесс горения.
Высокий тепловой КПД до 90% благодаря повышенной рекуперации тепла из дымовых газов.
Производитель дает 3 года гарантии на герметичность теплообменника и 2 года на исправную работу котла и других элементов.
Механическое регулирование процесса горения с помощью регулятора тяги.
Котел укомплектован на заводе терморегулятором тяги.
На заводе адаптировано для установки комплекта вентилятора.
Регулировка подачи вторичного воздуха.
Большая бункерная камера.
Основные компоненты стального корпуса DEFRO OPTIMA DS
- с теплоизоляцией;
- загрузочные дверцы;
- дроссель вторичного воздуха;
- дверь зольника;
- дроссель первичного воздуха;
- дроссель первичного воздуха, дроссель вторичного воздуха;
- подключение питания;
- обратное соединение;
- сливное соединение;
- дымоход;
- верхняя крышка для чистки; видоискатель
- ;
- крышка бокового очистителя;
- выпускной дроссель;
- крышка боковой очистки;
- дроссель вторичного воздуха;
- термометр аналоговый;
- рычаг короткой циркуляции пода;
- рычаг короткой циркуляции теплообменника;
- рычаг подвижной решетки;
- очистка дымохода;
название котла | Defro Optima DS | |||||||
Спецификация / тип котла | J.м. | 10 | 19 | |||||
Номинальная мощность | кВт | 10 | 19 | |||||
Мин. Емкость резервуара для безопасного хранения 1) | L | — | — | |||||
Класс котла | — | 5 класс | ||||||
ECODESIGN 9 —0005 | ДА | |||||||
Класс энергоэффективности | — | B | ||||||
Класс топлива | — | ископаемое топливо A | ||||||
Базовое топливо | — | каменный уголь — орех | ||||||
Поверхность нагрева | м2 | 2,4 | 3,3 | |||||
Площадь отапливаемых помещений 2) | м2 | до 125 | до 240 | |||||
Одноразовое топливо ча rge 3) | кг | ~ 14 | ~ 28 | |||||
Расход топлива 4 ) | кг / ч | 1,6 | 2,7 | |||||
Оптимальный тепловой КПД | % | ~ 90,9 | ||||||
Макс.допустимое рабочее давление | бар | открытая система 1,5 / закрытая система 2,5 | ||||||
Температура воды на мин. / макс. | ° C | 65/90 | ||||||
Температура обратной воды мин. | ° C | 55 | ||||||
Диапазон регулирования температуры | ° C | 30-90 (регулятор тяги) | ||||||
вес котла | кг | ~ 379 | ~ 470 | |||||
Объем бойлера | л | 72 | 98 | |||||
Поперечное сечение дымохода | см x см | 16×16 | 16×16 | |||||
Поперечное сечение дымохода | Ø мм | 180 | 180 | |||||
Минимальная высота дымохода | м | 5 | 5 | |||||
Ширина | мм | 635 | 685 | |||||
Глубина | мм | 1325 | 1325 | |||||
Высота | мм | 1165 | 1365 | |||||
Диаметр патрубка подачи и возврата | GW 1½ « | |||||||
Диаметр втулки | ½ » | |||||||
максимально допустимая температура окружающей среды | ºC | 50 | дБ | <75 | ||||
Średnica czopucha | мм | 178 | ||||||
Рабочее давление змеевика мин./ макс. 5) | бар | 2/6 |
Руководства по эксплуатации котлов и горелок | Superior Boiler
Руководства по эксплуатации котлов и горелок | Улучшенный котелScotch Marine Boiler Manuals
Топка котла Инструкция
- Arrowhead 3-х ходовой топочный котел с мокрым затвором — скоро появится
- Osage 3-х ходовой топочный котел — скоро появится
Руководство для котлов-утилизаторов
- Aztec 1- и 2-проходная рекуперация тепла — скоро
- Cherokee Dual Chamber 2-Pass Heat Recovery — скоро в продаже
- Commanche 2-Pass Heat Recovery — скоро
- Huron HRSG — парогенератор-утилизатор — скоро
- Kiowa 1-проходной рекуператор тепла — скоро
- Konza iHRSG — парогенератор с рекуперацией тепла — скоро будет
- Mohawk 2- и 3-проходная рекуперация тепла — скоро в продаже
Водотрубный котел Инструкции
- Водотрубный котел Shawnee DS-Type — скоро
- Водотрубный котел Denali D-типа — скоро
- Ottawa Watertube Boiler — скоро в продаже
- Водотрубный котел Appalachia A-Type — скоро в продаже
- Tomahawk TSGU — Тандемная парогенераторная установка — скоро в продаже
- Lakota Lamont HTHW Generator — скоро
- Модульные котельные системы — скоро
- Многопроходный паровой и водогрейный котел Iroquois — скоро в продаже Коммерческий водотрубный котел
- MPHW — скоро
Инструкции для вертикального пожарного котла
- Вертикальный пожарный котел с опусканием вниз — скоро
- Вертикальный дымовой котел с боковой загрузкой — скоро
Triad Boiler Manuals
Руководство для горелки
СОЗДАН ДЛЯ ВЫПОЛНЕНИЯ Superior Boiler Works, Inc.
3524 E. 4th Avenue
Hutchinson, KS 67501
(620) 662-6693
КАРТА САЙТА | КОНФИДЕНЦИАЛЬНОСТЬ
Дровяные котлы Eco Angus
Нажмите ниже, чтобы загрузить PDF-файлы с руководствами)
Angus Super and Angus Orligno
Руководство по эксплуатации котла Angus Super с газификацией (файл PDF)
Руководство по эксплуатации котла с газификацией Angus Super 96 кВт (файл PDF )
Руководство по эксплуатации газификационного котла Angus Super 130 кВт (файл PDF)
Руководство по эксплуатации котла Angus Orligno 100 (файл PDF)
Руководство по эксплуатации газификационного котла Angus Orligno 200 (файл PDF)
Руководство по эксплуатации пеллетного котла Angus Orligno 400 (файл PDF)
Руководство по эксплуатации пеллетного котла Angus Orligno 500 (файл PDF)
Angus Evo Чугунные твердотопливные котлы
Руководство по эксплуатации многотопливного котла Angus Evo (файл PDF)
Angus Чугунные твердотопливные котлы Max
Руководство по эксплуатации многотопливного котла Angus Max (файл PDF)
Безопасный теплообменник
Безопасный теплообменник (файл PDF)
Дополнительная инструкция по установке Hetas
Дополнительная инструкция по установке Hetas (файл PDF)
Дымоход Вентилятор
Руководство по эксплуатации вытяжного вентилятора (файл PDF)
Руководство по эксплуатации вытяжного вентилятора, версия B (файл PDF)
Микропроцессорный регулятор температуры
EKOSTER 2 инструкция по эксплуатации (PDF-файл)
Дровокол
Руководство по эксплуатации разделителя бревен (PDF-файл)
LS4T — (PDF-файл)
Протоколы испытаний
Нажмите ниже, чтобы загрузить отчеты об испытаниях (файлы PDF)
Дровяные котлы с газификацией древесины Angus Super
Angus Super 18 кВт (файл PDF)
Angus Super 25 кВт (файл PDF)
Angus Super 40 кВт (файл PDF)
Angus Super 60 кВт (файл PDF)
Angus Super 80 кВт (файл PDF)
Angus Super 96 кВт (файл PDF)
Angus Super 130 кВт (файл PDF)
Дровяные котлы Angus Orligno 200 с газификацией древесины
Angus Orligno 200 18 кВт (файл PDF) | + Часть 2 (файл PDF) |
Angus Orligno 200 25 кВт (файл PDF) | |
Angus Orligno 200 40 кВт (файл PDF) | + Часть 2 (файл PDF) |
Angus Orligno 200 60 кВт (файл PDF) | + Часть 2 (файл PDF) |
Angus Orligno 200 80 кВт (файл PDF) |
Многотопливный котел Angus Orligno 100
Многотопливный котел Angus Orligno 100 (PDF)
Котлы на пеллетах Angus Orligno 400
Angus Orligno 400 16 кВт (файл PDF)
Angus Orligno 400 30 кВт (файл PDF)
Пеллетный котел Angus Orligno 500
Angus Orligno 500 25 кВт (файл PDF)
Инструкции по сжиганию шихты, перезагрузке, непрерывной работе и обслуживанию котла Ангус Супер и Ангус Орлиньо 200
Инструкции по сжиганию шихты, перезагрузке, непрерывной работе и обслуживанию котла Angus Super и Angus Orligno 200 (файл PDF)
СЕРТИФИКАТ производства
Система обеспечения качества ассортимента отопительных котлов на твердом топливе (дровах), в соотв.согласно EN 303-5 (файл PDF)
Сертификат системы управления DNC
ISO 9001 (файл PDF)
ISO 14001 (файл PDF)
Сертификат производителя о том, какое топливо используется каждым котлом
Какое топливо используется каждым котлом (файл PDF)
Сроки и условия
Нажмите здесь, чтобы загрузить условия продажи Eco Angus Ltd (PDF-файл)
MFC (Multi-Fuel Condensing)
Гидравлический котел MFC (Multi-Fuel Condensing)AERCO может работать на нескольких видах топлива, включая природный газ, пропан или мазут №2.Он отличается проверенной конструкцией теплообменника с четырьмя проходами с дымовыми трубами для максимальной теплопередачи и эффективности и предназначен для конденсации в любой гидравлической системе с замкнутым контуром. Комбинация теплообменника из высококачественной углеродистой стали / нержавеющей стали 316Ti обеспечивает высочайшую долговечность. Конструкция из нержавеющей стали 316Ti в 4-м проходе теплообменника обеспечивает превосходную коррозионную стойкость против кислой конденсации дымовых газов. Точно так же он может работать на нескольких видах топлива, включая природный газ, пропан или мазут № 2 (в качестве резервного), что обеспечивает гибкость в двух видах топлива.Кроме того, серия MFC оснащена стандартными двойными обратными соединениями для оптимальной гибкости применения и повышения сезонной эффективности до 10%. Максимальная рабочая температура теплообменника 240 ° F позволяет использовать более широкий диапазон рабочих температур и при необходимости удовлетворять требованиям приложений с более высокими температурами, но позволяет зданию сбрасывать температуру воды для конденсации в промежуточные месяцы.
Серия MFC оснащена лучшими в отрасли мощными горелками, выбросы которых соответствуют самым строгим требованиям по выбросам NOx и CO.Полностью модулируемая горелка также соответствует стандартам AERCO в отношении энергоэффективности, долговечности, надежности и качества конструкции.
Котлы MFC могут использоваться как отдельные блоки, так и в модульных конструкциях, с возможностью выбора режимов работы. В дополнение к управлению котлом в соответствии с постоянной уставкой, графиком сброса внутреннего / наружного или сигналом 0-10 В, один или несколько блоков могут быть интегрированы через протокол связи Modbus. Для котельных установок с 2 или более котлами доступный контроллер последовательности, предназначенный для оптимизации эффективности установки, обеспечивает правильное решение.Точно так же системы MFC могут быть легко интегрированы с системой управления энергопотреблением или системой автоматизации здания.
Характеристики и преимущества
- Природный газ, пропан или двойное топливо (мазут № 2)
- Полная конденсация на природном газе / пропане
- Способность к конденсации на мазуте № 2 (содержание серы <15 ppm)
- Up до 5: 1 (20%) при сжигании на природном газе или пропане
- Высококачественный комбинированный теплообменник из углеродистой стали и нержавеющей стали 316Ti с 4 проходами
- Возможность установки с регулируемым первичным потоком
- Выбросы NOx до 40 частей на миллион или менее при всех скоростях горения при сжигании природного газа
- Двойные патрубки обратной воды
- Точный контроль температуры
- Лучшая в отрасли мощная горелка (Riello)
- Подвод воздуха для горения в воздуховоде
- Простота обслуживания
- Допустимые вентиляционные материалы AL29-4C
- Опции управления: постоянная уставка, внутренний / наружный сброс, удаленная уставка, сигнал 0-10 В или ModBus
Регулировка и управление котлами ATMOS
Эквитермальное регулирование ATMOS ACD 01 — новый регулирующий элемент для всех котлов ATMOS.Регулятор оснащен большим дисплеем с возможностью мониторинга наиболее важных данных о состоянии котла и системы отопления. Специальная программа ATMOS, созданная для твердотопливных котлов, может управлять:
- обогрев двух отопительных контуров (например, стандартные радиаторы + напольное отопление) в соответствии с требуемой комнатной температурой, внешней температурой и в зависимости от времени с помощью двух типов комнатных модулей
- один котельный цикл для поддержания минимальной температуры воды, возвращающейся в котел на уровне 65 ° C, через трехходовой смесительный клапан с насосом и нагрева одного цикла (например, стандартные радиаторы или напольное отопление) в соответствии с требуемой температурой в помещении, снаружи температуры и в зависимости от времени, с помощью двух типов комнатных агрегатов
- отопление теплой технической воды на требуемую температуру (например, 55 ° C)
- солнечное отопление через солнечные коллекторы
- оптимальная загрузка и разгрузка накопительных баков в соответствии с требованиями заказчика
- автоматическое переключение работы двух котлов, например дровяных и газовых котлов
- завершить работу котла в соответствии с требованиями системы отопления, включая всасывающий вентилятор
Электронный регулятор ATMOS ACD 01 поставляется в комплекте, включающем необходимые датчики и соединительную клеммную колодку для простого монтажа в щиток котла, в том числе
Руководство по эксплуатации — ACD 01 — версия 3.3 (PDF 7,3 МБ)
Состав эквитермального регулятора ATMOS ACD 01
Серийный номер | Название | Производство | Номер в наборе | Измерение | Длина кабеля |
---|---|---|---|---|---|
1 | Эквитермальный контроллер | ACD01 | 1 | – | – |
2 | Клеммная колодка соединительная | СКС 12 | 1 | – | – |
3 | Внешний датчик температуры (AF) | T7416A1022 | 1 | -40… +70 | 0 м |
4 | Датчик температуры котла (WF) | ктф 20 | 2 | -20… +100 | 4 мес |
5 | Дополнительный датчик системы отопления (ВФ) | VF20A | 2 | 0… +110 | 4 мес |
6 | Датчик ГВС | ктф 20 | 1 | -20… +100 | 4 мес |
Если мы намерены использовать регулирование для работы котла, необходимо приобрести комплект и датчик температуры отходящих газов T7425B1011 (0-300 ° C) или датчик температуры отходящих газов с более высоким температурным сопротивлением AGF2 (0- 400 ° С).Если используется регулировка солнечного отопления, необходимо приобрести датчик солнечной энергии T7425B1011 (0-300 ° C) и KTF 20.
Уголь / дровяной паровой котел 0,1-50 тонн, ручной угольный котел, угольный котел DZH
Введение
Котел угольный серииДЖ, горизонтальный трехходовой водотрубно-жаротрубный котел. DZH использует топку с подвижной решеткой для сжигания угля.Он имеет преимущества длительного срока службы 20 лет +, простоту в эксплуатации.
Угольный котел ДЖХ Характеристики1. Он может сжигать уголь, древесный уголь, брикеты, биомассу, древесину, рисовую шелуху, скорлупу пальм
2. В водяных трубках и жаровых трубах используются спирально гофрированные трубки, улучшающие теплопередачу.
3. Арка печи с перевернутым потоком дымовых газов «α», обеспечивающая достаточное сжигание угля / биомассы
4. Комплект пароводяного сепаратора, имеет качественную и достаточную паропроизводительность
Достоинства котла ДЖ1.Простая установка
Быстрая сборка, отправляемая с завода, легко транспортируется и устанавливается на месте.
2. Полное сгорание
Разумная конструкция топки с наиболее подходящей решеткой, топливо полностью сгорало.
3. Высокий уровень безопасности
Оборудовать защитой от недостатка воды и устройствами защиты от избыточного давления, безопасность и надежность.
4. Долговечность и долговечность
Передовые производственные процессы, строгий контроль качества, срок службы котла более 20 лет.
Сайт проектаВам может понравиться
1. Вертикальный водотрубный котел с подогревом от 100кг до 1000кг, простота установки и эксплуатации.
2. Котел с цепной решеткой DZL с автоматической системой подачи, самая популярная модель котла у покупателей.
3. Двухбарабанный дровяной котел типа «D» СЗЛ емкостью 2-20тонн, большая печная конструкция.
4. Котел двухбарабанный СЗЛ типа «А», особой топочной конструкции, водотрубный котел промышленного производства.
Почему выбирают нас?1. Мы предлагаем все виды котельных машин, индивидуальное обслуживание по запросу клиентов, отправьте нам ваши конкретные данные.
2. Более 60 лет опыта в проектировании, технике, производстве, установке и эксплуатации котлов. 10+ лет опыта экспорта котлов.
3. Глобальная сервисная группа по котельным решениям, проектированию котлов, контракту на заказ, поставке котла, установке котла и вводу в эксплуатацию.
4. К настоящему времени котлы Yuanda экспортировались в 88 стран и регионов, таких как Бангладеш, Нигерия, Чили, Россия и др. Более 8000 проектов котлов по всему миру.
Global Обслуживание котлов1. Предлагаем каталог, на выбор различные модели котлов, спрашиваем ту, которая вам больше нравится.
2. Техническое обсуждение решения котельной системы для вашей компании.
3. Сердечно приветствуем всех клиентов, приезжающих на производственную базу
.4.Надежное послепродажное обслуживание, установка котлов, обучение операторов.
5. Консультации по вопросам котлов в течение всего срока службы, свяжитесь с нами в любое время.
7-07 УСТРОЙСТВА ГОРЕНИЯ ТВЕРДОГО ТОПЛИВА
ГЛАВА 7-07
УСТРОЙСТВА ДЛЯ ГОРЕНИЯ ТВЕРДОГО ТОПЛИВА
СЕКЦИЙ:
7-07-001-0001 ОПРЕДЕЛЕНИЯ:
7-07-001-0002 ОБЩИЕ ПРАВИЛА И СТАНДАРТЫ:
7-07-001-0003 УСТАНОВКА:
7-07-001-0004 НАРУШЕНИЯ:
7-07-001-0001 ОПРЕДЕЛЕНИЯ:
А.«Старинный дровяной обогреватель» означает дровяной обогреватель или каминную топку, изготовленные до 1940 года, имеющий богато украшенную конструкцию и текущую рыночную стоимость, значительно превышающую обычную дровяную топку или каминную топку, произведенную в тот же период времени, и чье основное назначение — декоративное.
Этот прибор освобожден от норм выбросов и требований Раздела 2 со следующим условием. Старинный дровяной обогреватель нельзя использовать на регулярной основе в качестве единственного источника тепла для поддержания комфортной температуры в помещении.
B. «Сертифицированное устройство» означает дровяную каменку или каминную топку, сертифицированную в соответствии с действующими стандартами, принятыми Агентством по охране окружающей среды.
C. «Уголь» означает минеральное вещество, состоящее из обугленного растительного вещества.
D. «Кухонная плита» означает прибор на дровах, предназначенный в первую очередь для приготовления пищи и имеющий следующие характеристики:
1.Духовка объемом 0,028 кубических метра (1 кубический фут) или более и решетка для духовки,
2. Устройство для измерения температуры духовки,
3. Путь пламени, проходящий вокруг печи,
4. Решетка шейкерная,
5. Зольник,
6. Дверца для удаления золы под печью, и
7. Отсутствие вентилятора или тепловых каналов для отвода тепла от прибора.
Этот прибор освобожден от норм выбросов и требований Раздела 2.
E. «Открытый каменный камин» означает очаг и топку из массивных каменных блоков, таких как кирпичи, камни, указанные каменные блоки или железобетон, снабженные подходящим дымоходом.
Камины из открытой каменной кладки без изменений для создания безвоздушных рабочих условий, освобождены от норм выбросов и требований Разделов 2 и 3.
F. «Каминная вставка» означает изделие заводского изготовления, устанавливаемое на месте, состоящее из узла топки, предназначенного для установки внутри или частично внутри топочной камеры камина, в которой дымоход камина используется для выпуска продуктов сгорания.
Этот прибор должен соответствовать нормам выбросов и требованиям Разделов 2 и 3.
G. «Горелка для пеллет» означает устройство для сжигания твердого топлива, предназначенное для обогрева внутренних помещений здания.Это нагреватель с принудительной тягой с автоматической или ручной подачей, который подает в топку кормовой материал соответствующего размера или прессованные гранулы из древесины или другого материала биомассы.
Этот прибор должен соответствовать нормам выбросов и требованиям Разделов 2 и 3.
H. «Устройство для сжигания твердого топлива» означает подключенное к дымоходу устройство, которое сжигает твердое топливо, предназначенное для обогрева, приготовления пищи или того и другого. К таким приборам относятся дровяные обогреватели и каминные топки.
I. «Комплект для печи» означает комплект, который может включать дверь, ножки, дымовую трубу и хомуты, кронштейны, болты и другое оборудование, а также инструкции по сборке дровяного обогревателя с помощью обычных инструментов.
Дровяные обогреватели, изготовленные из таких комплектов, должны соответствовать всем нормам выбросов и требованиям Разделов 2 и 3.
J. «Бойлер» означает прибор для сжигания твердого топлива, используемый в основном для обогрева помещений, за исключением помещения, в котором установлен прибор, путем распределения по трубам газа или жидкости, нагретой в приборе.
Этот прибор освобожден от норм выбросов и требований Раздела 2.
K. «Печь» означает прибор, работающий на твердом топливе, который спроектирован для размещения вне обычных жилых помещений и который согревает помещения, отличные от помещения, в котором находится прибор, путем распределения воздуха, нагретого в приборе, по каналам.
Этот прибор освобожден от норм выбросов и требований Раздела 2.
L. «Строение» означает все, что построено или построено, строение или здание любого рода, или любое произведение, которое искусственно построено или состоит из частей, соединенных определенным образом.
M. «Несертифицированный» означает дровяную каменку или каминную топку, которые не могут быть проверены на соответствие сертифицированным стандартам.
N. «Дровяной обогреватель» означает закрытый дровяной прибор, способный и предназначенный для обогрева помещений и нагрева воды для бытовых нужд, который отвечает всем следующим критериям:
1.Соотношение воздух-топливо в камере сгорания в среднем менее 35: 1,
2. Полезный объем топки менее 20 кубических футов,
3. Минимальная скорость сжигания менее 5 килограммов в час, и
4. Максимальный вес 800 кг.
Приборы, описываемые как сборные камины и предназначенные для установки дверей или других аксессуаров, которые могут создать условия работы дровяного обогревателя с ограниченным воздухом, должны соответствовать стандартам выбросов, если они соответствуют критериям, указанным в приведенном выше определении, с установленными принадлежностями. .
Дровяные обогреватели могут включать дровяные печи, сборные камины или любые устройства для сжигания твердого топлива, которые соответствуют критериям в приведенном выше определении, если только устройство для сжигания твердого топлива не исключено ниже.
Дровяные обогреватели не включают открытые каменные камины, устройства для барбекю, газовые камины, бойлеры, печи, старинные дровяные обогреватели или кухонные плиты.
В случае, если определение, данное в настоящем документе, неясно или вызывает противоречие, преимущественную силу имеют стандартные определения, установленные Агентством по охране окружающей среды США.(Приказ 1803, 06.09.94)
(Приказ № 1664, вступил в силу 06.05.90; Приказ № 1803 с поправками от 06.09.95)
7-07-001-0002 ОБЩИЕ ПРАВИЛА И СТАНДАРТЫ
A. Начиная с 1 июля 1990 г., запрещено любым лицом рекламировать, продавать, предлагать продавать или устанавливать дровяные обогреватели или каминные топки в любом строении в пределах города Флагстафф, если они выделяют больше, чем стандарт Фазы I Агентства по охране окружающей среды. 8,5 граммов твердых частиц в час для некаталитического прибора или 5.5 граммов твердых частиц в час для каталитического устройства. Начиная с 1 июля 1992 года стандартом будет стандарт EPA Phase II: 7,5 граммов твердых частиц в час для некаталитических устройств и 4,1 граммов твердых частиц в час для каталитических устройств. Наличие на устройстве сертификационной этикетки EPA свидетельствует о том, что устройство соответствует этим стандартам.
B. С 1 июля 1990 г. или после этой даты никто в городе Флагстафф не должен сжигать уголь.
(Приказ № 1664, вступил в силу 06.05.90)
7-07-001-0003 УСТАНОВКА
A. Начиная с 1 июля 1990 года никто не должен устанавливать дровяную печь или каминную топку без предварительного получения разрешения от строительного управления на такую установку в соответствии с применимыми положениями Единых строительных норм и правил, принятых городскими властями Флагстаффа. Начиная с 1 июля 1990 г. установка дровяной печи или каминной топки должна соответствовать всем письменным спецификациям производителя.Дровяная печь или каминная топка не должны эксплуатироваться до тех пор, пока она не будет проверена и одобрена после завершения установки городским строительным инспектором или назначенным им лицом.
(Приказ № 1664, вступил в силу 06.05.90)
7-07-001-0004 НАРУШЕНИЯ
A. Нарушение разделов 2 и 3 настоящего Постановления Кодекса города Флагстафф объявляется правонарушением.
Б.
1. Реклама, продажа, предложение продать несертифицированную дровяную каменку или каминную топку, или установка дровяной каменки или каминной топки в любой конструкции без получения необходимого разрешения влечет наложение штрафа в размере 100 долларов.
2. Второе нарушение наказывается штрафом в размере 300 долларов США.
3. Третье нарушение наказывается штрафом в размере 500 долларов США.
4. Каждое последующее правонарушение карается штрафом в размере 1500 долларов США.
В.
1. Нарушение Раздела 2 настоящего Постановления любым лицом наказывается штрафом в размере 100 долларов США.
2. Каждое последующее нарушение влечет наложение штрафа в размере 1000 долларов США.
Д.
1. Нарушение статьи 3 настоящего Постановления любым лицом наказывается штрафом в размере 100 долларов США.
2. Каждое последующее нарушение влечет наложение штрафа в размере 1000 долларов США.
E.
1. Любые дровяные обогреватели или каминные топки, которые не соответствуют положениям разделов 2 и 3, должны быть удалены или заменены сертифицированными дровяными каменками или каминными топками в течение 30 дней с момента уведомления, в противном случае на владельца будет наложен штраф в размере 10 долларов за штуку. дня, пока не будут удалены или заменены не соответствующие требованиям дровяные каменки или каминные топки.
F.
1. Термин «последующее нарушение» означает нарушение, которое произошло после осуждения и приговора за ранее совершенное нарушение.
2. После признания виновным в пятом последующем нарушении последующее нарушение любого положения настоящей статьи наказывается штрафом в размере 2 500 долларов США.
G. Нарушение положения настоящего Кодекса сотрудником фирмы при ведении бизнеса от имени фирмы считается отдельным нарушением со стороны сотрудника и управляющего собственника, партнера или должностного лица фирмы. .
H. Нарушение любого положения данной статьи, не включенное в подразделы A-G выше, влечет наложение штрафа в размере до 500 долларов США. (Приказ 1664, 05.06.90)
(Приказ № 1664, вступил в силу 06.05.90)
.
