Установка циркуляционного насоса отопления. Куда правильно ставить?

Высокая производительность оборудования гарантирована только при профессиональной установке. Такой подход уменьшит шум от системы во время эксплуатации, снижает затраты на ремонт и другие виды обслуживания. Установка насоса отопления в частном доме не связана со слождностями, надо только учитывать некоторые нюансы.

Основная функция насоса

Насосы меняют скорость, с которой движется жидкость, хотя давление не корректируется. Повышенная производительность – главная цель монтажа отопительных систем с этими элементами. У вентиляции принудительного типа этот элемент стал обязательным. Для гравитационного варианта – только если увеличивается тепловая мощность. Установка насоса отопления своими руками с поддержкой разных скоростей открывает доступ к разным количествам теплоносителей, изменяемым в зависимости от условий погоды. Это упрощает поддержание внутри помещений стабильных температур.

Подобные агрегаты выпускаются в двух разновидностях:

1. Мокрый ротор.
2. Сухой ротор.

КПД выше в последнем случае, тогда показатель достигает 80%. Но для таких приспособлений характерен шум, дополнительные требования по уходу. Бесшумность и бесперебойная работа на протяжении 10 лет минимум гарантирована мокрыми роторами. КПД меньше, но для обслуживания частных домов вполне хватает.

Куда лучше ставить?

В интернете есть много информации на эту тему, но пользователю всё равно бывает сложно разобраться и принять окончательное решение. Причина в том, что сведения противоречивы. Есть множество противоречий.

Можно привести следующие цифры для опровержения информации о том, что подключать насосы отопления нужно только на обратку:

• 110 градусов – максимум температуры теплоносителя, на которую рассчитывают насосы бытового назначения. Но в домашних сетях отопления показатель редко достигает и превышает 70 градусов. И сам котёл не нагревает воду больше, чем на 90 градусов.
• 988 кг/м3 – плотность воды на 50 градусов. 70 градусов уменьшают показатель до 977.8 кг/м3. Разница в плотности перемещаемой среды 109 кг/м3 будет ничтожной для агрегата, имеющего 4-6-метровый водный столб давления и способного за 60 минут доставлять 1 тонну теплоносителя.

Появляется вывод о допустимости установки как в обратный, так и в подающий тип трубопроводов. Эффективность обогрева здания и работоспособность агрегата из-за этого никак не страдают.

Исключение можно сделать только для дешёвых котлов твердотопливной группы с прямым горением. Обычно такие устройства не оборудуются автоматикой. Теплоноситель внутри начинает закипать, если происходит перегрев. При этом горящие дрова нельзя потушить быстро и сразу. Установка устройств на подаче не избавляет от попадания внутрь воды и пара.

Типовой угольный котел. Насосы установлены позади него

После этого всё происходит следующим образом:

1. У перекачивающих устройств рабочие колёса не созданы, чтобы перемещать газы. Из-за этого теплоноситель идёт внутри с меньшей скоростью, аппарат становится не таким производительным.
2. Одна из причин увеличения перегрева – уменьшение количества воды, попадающей в котловой бак для охлаждения. Меньше количество газа.
3. Пар увеличивается в количестве, перемещается внутрь крыльчатки, что приводит к остановке движения у теплоносителя. Итог – аварийная ситуация, когда увеличивается давление, появляется причина для работы аварийного клапана. Котельные помещения наполняются паром.
4. При отсутствии мер по тушению дров сами клапаны не способны сбрасывать давление. Итог – взрыв, в результате которого оболочка котла разрушается.

На практике проходит максимум 5 минут между началом процесса перегрева и срабатыванием клапанов. При установке насоса отопления на обратке пар не попадает внутрь, авария происходит с 20-минутной задержкой. Совсем от взрыва это не защитит, просто даёт временную отсрочку. Появляется больше времени, которое тратят на устранение проблем. Информация подтверждает выбор большинства в пользу монтажа на обратке.

Удивительный факт. В настенных котлах с циркуляционными насосами отопления, они обязательно будут стоять на обратке.

Правила установки

Для оборудования насосного типа оптимальным местом станет площадь до первых ответвлений, после котлов. Современные агрегаты в большинстве своём изготавливаются из материалов, которым не страшны 110-115-градусные нагрузки.

Работа с системами разных типов

Отдельное внимание уделяют такому явлению, как отопительные открытые системы с двумя режимами. Как и способность поддержать самотёчный или принудительный вариант. Первый вариант полезен для жилья, где часто отключают электрическую энергию, но владельцам финансы не позволяют купить генератор или другой подобный источник. В этом случае на байпасы ставят аппараты, снабжённые отсекающими видами арматуры. В прямую линию врезают кран.

Продаются готовые варианты байпасных углов с насосом отопления, где на протоке стоят обратные клапаны, а не обычные краны. Решение не относят к правильным из-за создания клапанами слишком высокого давления для самотёчных систем, составляющего 0,08-0,1 Бар. Лучше выбрать лепестковый клапан, но для него допустимо положение только в плоскости по горизонтали.

Как выполняют обвязку?

Предполагается установка оборудования, которое необходимо для нормального функционирования в дальнейшем, в том числе – и у насоса отопления.

Сможете понять, где стоит насос?

Сначала принимают решение относительно того, сколько всего будет насосов. Чем сложнее разводка – тем больше надо аппаратов, простым хватает одного. При наличии одновременно электрического и твердотопливного котла на каждое из устройств нужны насосы по отдельности.

Шаровые краны – один из главных обогревательных элементов. Монтаж идёт в то же время, что и у насосов, сфера применения – аварийные ситуации.

Теплоносители сохраняют одну сторону движения при эксплуатации обратных клапанов на чугуне, латуни. По трубе их ставят в том же направлении, куда идёт движение, после насосной части.

Фильтр – «грязевик» предотвратит попадание внутрь устройства твёрдых частиц, способных забить корпус. Фильтры тонкой очистки внутри контуров отопления отсутствуют. При необходимости получить нормальную воду очищение жидкости проводят до её попадания внутрь системы.

Корпус всегда связан с риском попадания внутрь воздушных масс, в связи с чем и требуется установка обратных клапанов. Большинство моделей работают автоматически, но есть и ряд ручных вариантов.

Когда все элементы установлены, насос подключают к электропитанию. Стоит отказаться от применения обычных розеток, у которых нет заземления. Такой подход нарушает технику безопасности, становится угрозой для жизни.

Есть способы электропитания, отличающиеся разумностью:

• Соединение с котельной автоматикой.
• Дифференциальные автоматы для обеспечения защиты.
• Бесперебойники.

Контакт и провода вместе с самим автоматом на 8 А – вот всё, что понадобится в случае с защитным автоматом. Но на практике удобнее пользоваться термостатами.

Краткие советы по монтажу

Среди распространённых вариантов – когда циркуляционный насос отопления устанавливают на байпас. Такую систему проще демонтировать при появлении необходимости, когда прибор временно отключают от сети. Работа потребует приобретения таких инструментов:

1. Герметик.
2. Пакля или льняная нить.
3. Плоскогубцы.
4. Сборка ведётся с участием ключей рожкового, разводного типа.

Переходники со сгонами и краны готовят отдельно, «гайки-американки» становятся частью исходных комплектов. Диаметр изделия и надёжный материал – самые важные характеристики, на которые стоит обратить внимание.

Действия выполняют при соблюдении такого порядка:

• Сборка кранового узла. Один относят к прямой трубе, два других располагают по краям насоса. Точная сварка фрагмента с краном предполагает предварительный замер участка «обратки».
• Собирают насосную петлю. Пока гайки только накручивают, а их затягивание отодвигают на один из финишных этапов работы.
• Примеряют петлю байпаса. Отдельная разметка – для мест, где идёт приварка к трубе.
• Сварка. Её лучше доверять только мастерам с достаточной квалификацией.
• Собирают нижний узел на обратке.
• Соединение насоса с электропитанием.

На корпусе всегда рисуют стрелку. Она нужна, чтобы указывать, куда движется теплоноситель. Сохранение указанной стороны обеспечивают при развороте агрегатов.

Циркуляционные насосы допустимо ставить и по вертикали, и по горизонтали. Важно сохранить работоспособность в обоих направлениях. В случае с вертикалью велика вероятность падения мощности на 30% и больше.

Насос питается от обычных 220-вольтных сетей. Советуют делать выбор в пользу обычного подключения с отдельной линией электропитания. Фаза с нулём и защитой обязательна. Трёхконтактная розетка с вилкой помогает организовать соединение элементов друг с другом. При наличии подключенного питающего провода актуальность решения возрастает. Правильная установка насоса отопления своими руками завершена.

Заключение

Продвинутые домашние мастера самостоятельно выполняют монтажные работы с циркуляционным насосом отопления, другими элементами отопительной системы. Сложности могут возникнуть только при необходимости обогреть большой дом. Но тогда и решения для монтажа выбирают другие. Врезка на участке стального трубопровода тоже доставляет хлопоты. Но для решения проблем достаточно отыскать комплект лерок, чтобы выполнять ручную резьбу. Останется вырезать кусок трубы, закончить монтаж узла согласно установленным правилам.

Советы по установке циркуляционного насоса

Причины монтажа циркуляционного насоса

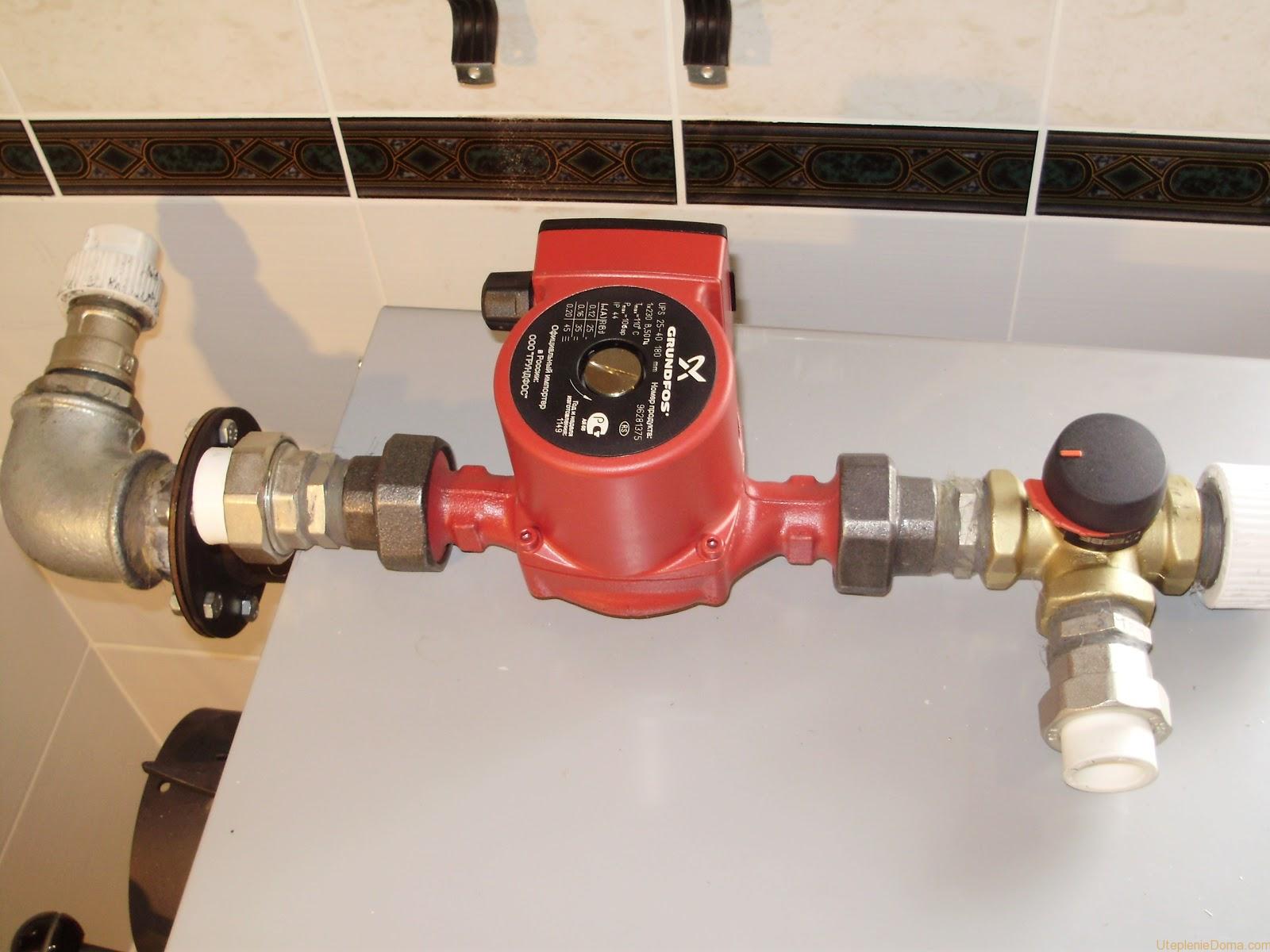

Насос циркуляционный Grundfos

У Вас плохо работает отопление в частном доме? Котел закипает а трубы холодные? Вероятно Вам нужно установить в систему отопления циркуляционный насос.

Давайте рассмотрим варианты систем отопления и причины необходимости монтажа насоса. Прежде всего это касается отопления с естественной циркуляцией теплоносителя, так как системы отопления с принудительной циркуляцией и так уже с насосом. Причин для монтажа несколько:

• Уклоны горизонтальных труб отопления не соответствуют нормам: 5 миллиметров на 1 погонный метр. Громить стены и приводить уклон труб в норму будет гораздо накладнее установки насоса.
• Отопительная система смонтирована без радиаторов (или даже с ними) по периметру дома и разница температуры на прямой и обратной трубах составляет более 30 – 35 градусов. Разница в 15 градусов считается отличной.
• Отопительная система смонтирована в одном направлении одной трубой, где по ходу движения теплоносителя – в последней комнате холодильник не нужен, и так нормально.
• Экономия энергопотребления (газ, электричество и т.д.) котла доходит до 30 % – по отзывам знакомых.

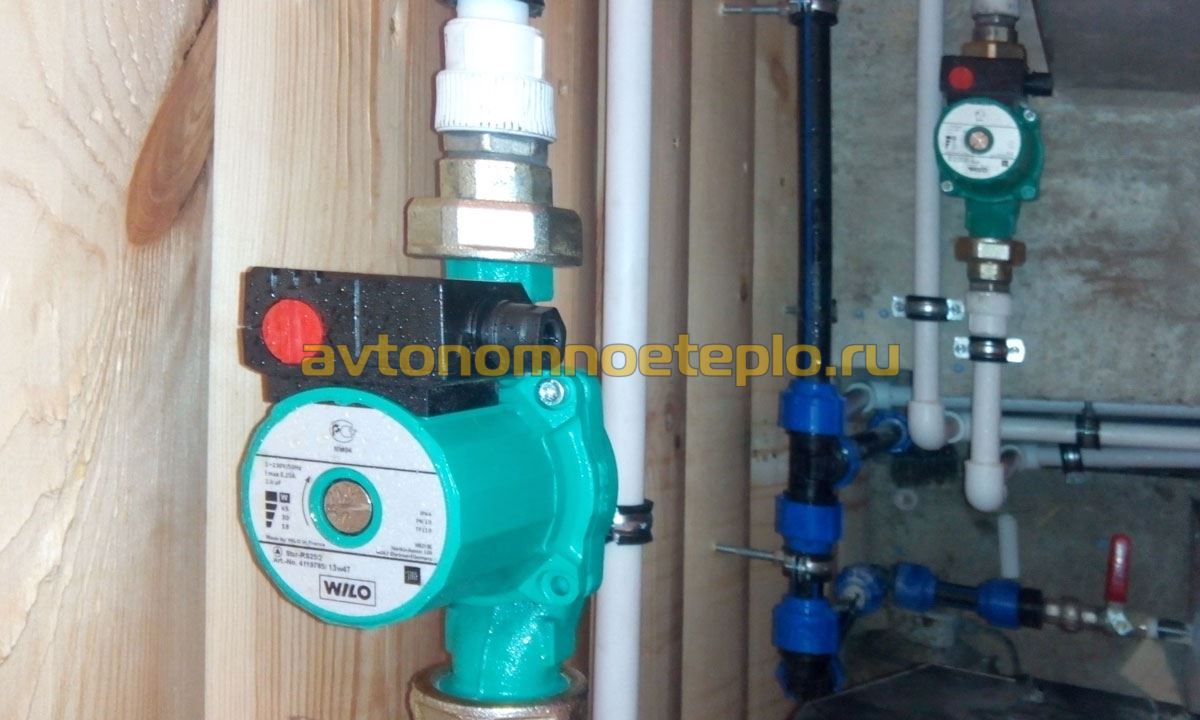

Насос wilo

Во всех, выше перечисленых случаях, установка циркуляционного насоса необходима. Что нам это даст? А это даст:

Установка циркуляционного насоса

Для установки насоса в систему, исполненую из металлических труб, вероятнее всего может потребоваться сварка, но на этом я останавливаться не буду. Начнем с того что, для начала нужно определить параметры насоса для Вашего отопления. В магазине менеджер Вам скажет точно какой насос на Вашу отапливаемую площадь нужен. Покупаем насос, желательно с разъемными резьбами, фильтр – диаметром прохода одинаковым с насосом – это обязательно и если система работает под давлением – то желательно и обратный клапан.

Схема монтажа насоса

Схема монтажа байпасом показывает расположение приборов относительно направления теплоносителя. Перекрывать кран следует, чтобы улучшить циркуляцию теплоносителя, когда его движение осуществляется полностью через насос. Но в случае, скажем отключения электричества, а такое бывает, Вы можете открыть кран и система будет работать самостоятельно. Здесь думаю все понятно, На байпас монтируются сам насос, обратный клапан (при необходимости) и фильтр. Под эту конструкцию врезается перекрывающий кран.

Желаю удачи

Установка циркуляционного насоса в системе отопления

Установка насоса отопления всегда вызывает огромное количество вопросов. Самый распространенный из них, где именно монтировать это устройство: на подаче или на обратке.

Однозначно на этот вопрос ответить нельзя. Установка циркуляционных насосов для газовых, электрических, жидкотопливных котлов и котлов, работающих на твердом топливе, имеет свои характерные особенности.

Установка  циркуляционного насоса для газового котла

В современных системах отопления температура теплоносителя на подаче находится в диапазоне от 60 до 80 С. Причем верхней границы (80С) она достигает только в сильные морозы. Температура обратки в хорошо работающей отопительной системе ниже температуры в подающем трубопроводе на 20 градусов и ее значение находится в диапазоне температур от 40 до 60 градусов Цельсия.

Современные насосы отопления рассчитаны на работу при более высоких температурах. Так, к примеру, насосы торговой марки Grundfos могут работать в интервале температур от +2 до +110 С. Поэтому столь незначительное изменение в температурном режиме эксплуатации насоса отопления не может оказать значимое влияние на его работу и продолжительность срока службы.

Для насоса отопления, работающего с газовым котлом, а также с электрическим и жидкотопливным котлом не имеет значения, где его установят-на подающем или обратном трубопроводе.

Главным критерием выбора места установки циркуляционного насоса является доступность и удобство его монтажа и обслуживания.

Так, к примеру, многие производители котлов со встроенными насосами, устанавливают их на подачу, а не на обратку. В котельных промышленного масштаба, где насосы весят несколько сотен килограммов, их устанавливают на обратке: в этом случае монтаж на подающем трубопроводе, расположенном на выходе из котла на высоте нескольких метров, технически трудно осуществим.

Как правильно расположить насос отопления

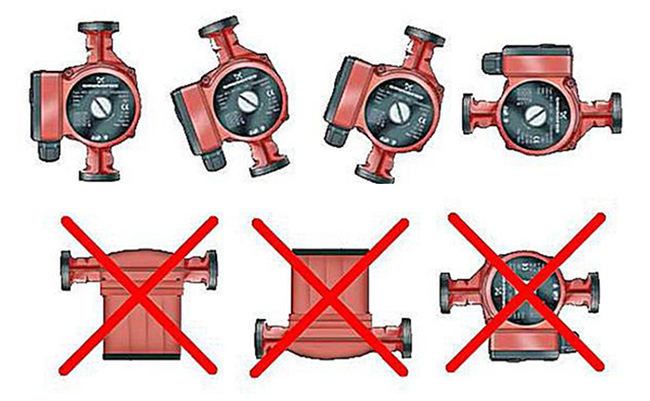

Насос отопления нужно устанавливать так, чтобы его ротор был расположен горизонтально. Такое положение обеспечит обмывание теплоносителем трущихся поверхностей. Клеммная коробка насоса должна быть  расположена сверху ротора или сбоку от него. Расположение клемной коробки под ротором недопустимо. Здесь ее может залить теплоноситель в случае протечки.

Выбор места для установки циркуляционного насоса: возможные ошибки

Циркуляционный насос в системе отопления с газовым (электрическим, жидкотопливным) котлом устанавливается на обратном или прямом трубопроводе между котлом и отопительным контуром. Такая установка обеспечивает оптимальный режим циркуляции теплоносителя.

Теплоноситель после выхода из насоса поступает в систему отопления. Пройдя через тройник, его поток разделяется на две ветви, одна из которых поступает в радиатор, а вторая продолжает движение к следующим приборам отопления. Пройдя через последний радиатор, теплоноситель поступает в обратный трубопровод и движется к котлу.

Устанавливать циркуляционный насос внутри системы отопления, перед или после отдельного радиатора нельзя. Дело в том, что на входе в насос создается разрежение, способное нарушить движение теплоносителя. В результате поток воды, достигнув тройника, не разделится на две составляющие, одна из которых поступит в прибор отопления, а вторая продолжит движение к остальным радиаторам, а устремится по подаче дальше, минуя радиатор. Приборы отопления, расположенные перед циркуляционным насосом, останутся холодными.

Итак, циркуляционный насос может стоять на обратке или на подаче, устанавливать его нужно горизонтально, располагая клемную коробку сверху или сбоку (но не снизу) устройства. Помещают насос отопления между котлом и контуром отопления. Устанавливать насос внутри системы отопления нельзя.

Особенности монтажа циркуляционного насоса в системе с твердотопливным котлом

Твердотопливный котел по сравнению с другими тепловыми агрегатами имеет одну характерную особенность: его нельзя остановить, быстро прекратив процесс горения топлива. Управлять процессом горения топлива можно только увеличивая или уменьшая подачу воздуха в зону горения.  В твердотопливном котле нельзя исключить ситуацию перегрева теплоносителя и его закипания, при которой возможен заброс пара в подающий трубопровод.

Это значит, что циркуляционный насос, установленный на подачу, может оказаться под воздействием пара. Насос отопления рассчитан на перекачивание жидкой среды, а не пара, поэтому он прекратит работу и циркуляция теплоносителя в системе отопления прекратится.

Все это приведет к дальнейшему повышению температуры в котле, что неизбежно повлечет за собой возникновение аварийной ситуации.

Если насос отопления в системе с твердотопливным котлом установлен на обратке, то он надежно защищен от возможного контакта с паром. При закипании котла насосу на обратке ничего не угрожает: он продолжит работу и протолкнет перегретый теплоноситель в систему отопления, обеспечив отвод излишка тепла от котла и тем самым задерживая момент возникновения аварийной ситуации.

Этого времени может быть достаточно для того, чтобы предпринять экстренные меры и прекратить процесс горения топлива в котле: закрыть доступ кислорода в топку, плеснуть в зону горения воды или убрать оттуда топливо.

Именно по этой причине циркуляционный насос в системах отопления с твердотопливным котлом устанавливается только на обратном трубопроводе, а не на подаче.

Как нельзя устанавливать насос в отопление | Строительный журнал САМаСТРОЙКА

Увеличить эффективность системы отопления поможет циркуляционный насос, который позволит, ускорить перемещение теплоносителя в трубах. При этом высокая производительность насоса зависит от правильности его установки. Если насос для отопления будет установлен неправильно, то, возможно, возникновение шумов, снижение мощности, завоздушивание и, неравномерное распределение тепла.

В данной статье строительного журнала будет рассказано о том, как правильно установить насос на отопление, и какие преимущества будут от его установки.

Что даёт установка циркуляционного насоса в систему отопления

Полвека назад наибольшее распространение получило так называемое «паровое отопление». Принцип работы такого отопления основан на разнице температур, а теплоноситель по трубам циркулирует самотёком. Циркуляционные насосы в то время использовались только в централизованных сетях отопления. Они имели большую мощность и такие же габариты.

Во многом ситуация изменилась с появлением небольших и компактных насосов, размеры которых позволили их использовать в бытовых системах отопления. Установка циркуляционного насоса даёт существенный прирост мощности и увеличивает эффективность отопительной системы.

Циркуляционные насосы на отопление ставят для того, чтобы:

• Увеличить скорость перемещения теплоносителя. В данном случае обогрев помещений будет производиться гораздо быстрей;
• Повысить пропускную способность труб, и нагреть тем самым, дальние радиаторы в доме;
• Для принудительной перекачки теплоносителя в закрытых системах отопления;
• При обустройстве систем теплых полов;
• Чтобы, в общем, улучшить эффективность отопления в доме.

При этом единственным недостатком циркуляционного насоса, является зависимость от электричества.

Если его нет, то и насос, работать не будет. Частично проблема решается установкой источников бесперебойного питания и монтажом байпаса, который даёт возможность задействовать систему отопления, когда циркуляционный насос, по каким-то причинам, работать не будет.

Как нельзя устанавливать циркуляционный насос в отопление

Выше было сказано, что от правильности установки циркуляционного насоса в системе отопления, зависит эффективность работы оборудования. Рассмотрим основные ошибки при установке циркуляционного насоса, что поможет в дальнейшем их избежать.

На обратку или подачу? Учитывая достаточно большую разницу температур, на обратной и подающей магистралях отопления, ставить насос лучше всё-таки на обратку. В таком случае, насос будет меньше перегреваться и не закипит при возникновении критических температур.

Фильтр-грязевик. Обязательное условие для нормального функционирования циркуляционного насоса, это наличие фильтра грубой очистки (с металлической сеткой внутри). В противном случае, насос может быстро засориться, и выйти из строя. Также, чтобы можно было бы отремонтировать или заменить существующий циркуляционный насос, должны быть установлены две крана, для быстрой замены.

На каком участке ставить? Насос в отоплении можно ставить практически на любых участках трубопровода: вертикальных, горизонтальных и, даже наклонных. Единственный момент, который нужно будет учесть, связан с тем, чтобы ротор циркуляционного насоса находился только в горизонтальной плоскости. Простыми словами, насос нельзя устанавливать ротором вверх и вниз.

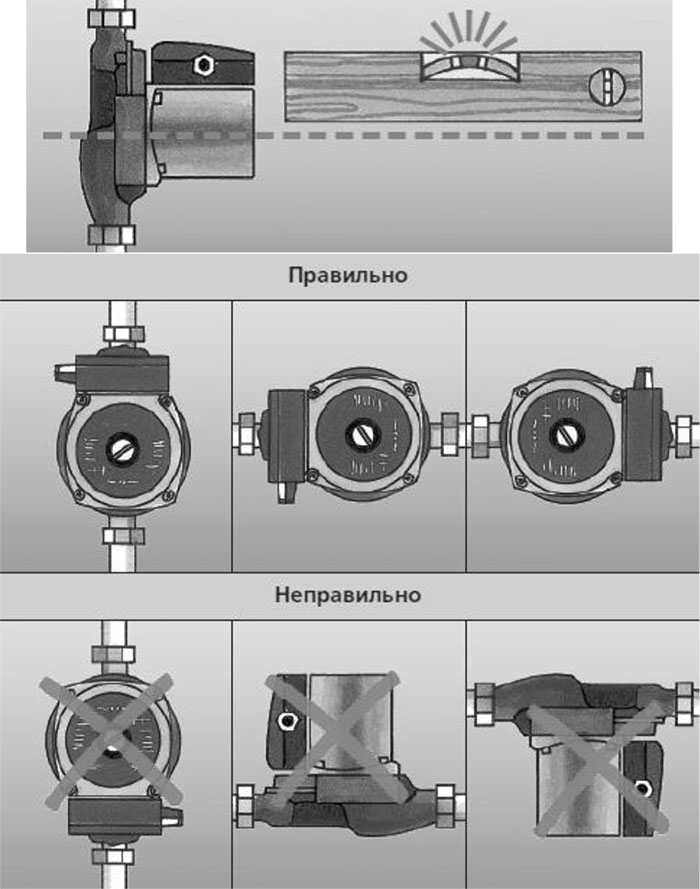

Как правильно ставить? При установке, коробка на насосе с клеммами должна находиться вверху или на крайний случай, сбоку. Не допускается устанавливать циркуляционный насос, таким образом, чтобы пластиковая коробка была расположена внизу. В противном случае, может произойти замыкание, что повлечёт за собой выход насоса из строя.

Куда должна смотреть стрелка на насосе? Ну и, конечно же, при установке насоса нужно учитывать направление потока теплоносителя в системе отопления. Если насос устанавливается на обратке, то его стрелка должна смотреть в сторону отопительного котла. Если наоборот, то, соответственно, стрелка должна быть направлена в другую сторону.

Грамотный монтаж циркуляционного насоса в отоплении, поможет избежать ряда проблем связанных с эксплуатацией дорогостоящего оборудования.

Как установить циркуляционный насос в систему отопления дома

И здесь надо плясать от печки, то бишь мощности котла, ведь его подбирают в зависимости от площади, которую необходимо будет обогревать. Вторым важным фактором является диаметр трубы, а также общая протяженность. При этом можно использовать формулу: Q=P, где Q — это расход теплоносителя, а P — мощность котла в кВтах. Например, для котла мощностью в 30 кВт требуется 30 литров воды в минуту, а радиатору в 6 кВт — 6 литров соответственно. Именно поэтому рядом с котлом следует установить циркуляционный насос, который прекрасно справляется с тем, чтобы не происходило никаких сбоев в работе.

Немного о назначении насоса

Несмотря на то, что насос обеспечивает принудительную циркуляцию, отсюда и название, и рециркуляцию воды он является важным элементом системы отопления и водоснабжения. При этом не имеет большого значения высота его расположения, трение также довольно минимально. Кстати, сам котел тоже можно расположить в удобном месте, да и трубы устанавливаются гораздо меньшего диаметра. Нагрев происходит быстрее и дом очень легко протопить. Однако мощность насоса можно рассчитать заранее. Ведь на 10 метров трубы потребуется 0,6 напора насоса. Если мощности будет не хватать, то придется покупать другой аппарат.

Основная классификация

Видов насосов довольно много, но главное различие состоит в том, какой ротор используется:

Насосы с «сухим» ротором применяют, в основном, для больших объемов воды, некоторые модели устанавливают внутри трубопроводов. Затраты насоса рассчитываются по формуле: Q=N/(t2-t1), где N — это мощность котла или колонки, а t2-t1 — температурный режим воды при выходе и входе. По европейским нормам на 1 кв. м площади дома требуется 100 Вт, в России этот показатель надо смотреть по регионам.

Установка

После того, как были произведены первые расчеты, установлен котел и проведены трубы, следует правильно установить циркуляционный насос нужной мощности и напора. Раньше насос обычно устанавливали на обратный трубопровод: меньше изнашивались подшипники и увеличивался срок работы. Все-таки вода здесь градусов на 20 холоднее. Сейчас появилось немало хороших насосов, которые можно смело ставить на подающую трубу.

1. Подъем бака на должную высоту (не менее метра). Здесь все зависит от высоты помещения и возможно потребуется утепление.
2. Бак можно поместить на самую крайнюю точку, чтобы включить верхнюю магистраль. Этот способ больше подойдет при реконструкции.
3. Расширительный бак присоединяется в непосредственной близости с патрубком циркуляционного насоса.
4. Насос присоединяется прямо на подающую магистраль возле точки присоединения бака. Правда здесь потребуется выбрать модель от лучших производителей.

Правда в последние годы на рынке появились бачки не только открытого, но и закрытого типа, так называемые «экспанзоматы», которые отличаются большой надежностью в работе и безопасностью. Внутри они разделены мембраной на две части. В воздушной половине содержится азотосодержащая смесь. Поэтому даже при максимальном давлении ничего не произойдет, только откроется предохранительный клапан и произойдет сброс воды. Эти бачки можно устанавливать практически в любом месте, но лучше всего рядом с котлом, вместе с расширителем, где находится наиболее удобное место.

Выбор производителя

В этом важном деле стоит все же обратить внимание на те фирмы, которые уже давно работают на этом рынке и имеют устойчивую репутацию. Специалисты советуют обратить внимание на на такие бренды как WILO, DAB, Pedrollo и другие. Как правило на заводах- производителях происходит полностью автоматизированная сборка, что гарантирует качество продукции. Во многих моделях стоит электронно-коммутируемый мотор, имеется встроенный регулятор мощности, который следит за циркуляцией воды в системе и температурой окружающей среды. С его помощью можно внести дополнительные коррективы. К тому же следует заметить, что многие современные насосы связаны с автоматикой отопительного котла, что позволяет избежать ненужных потерь.

Подводя итоги

Каждому из нас периодически приходится сталкиваться с отопительными системами естественной циркуляции. Недостатки хорошо известны. И для того, чтобы их избежать и были придуманы циркуляционные насосы. При этом нельзя не обратить внимание на их достоинства.

1. Это возможность быстрого запуска системы. Прогрев дома можно осуществить за короткий срок. В некоторых случаях можно установить систему так, что к приходу хозяина дом уже будет теплым.
2. Коэффициент полезного действия крайне высок, поэтому все батареи и котел будут работать крайне эффективно, при этом лишних потерь не будет.
3. Несмотря на то, что приходится работать с горячей водой, насосы являются вполне надежны и могут прослужить очень долгое время. Но если есть возможность, то неплохо бы иметь один запасной насос под рукой.
4. Как бы ни была запутана закрытая система отопления -это не является помехой для работы циркуляционного насоса.
5. Следует добавить, что насос не только позволяет сэкономить средства, но и сам является очень экономичным. Ведь электроэнергии он потребляет примерно 60−100 Ватт, что сродни обыкновенной лампочке. К тому же работает практически бесшумно.

Для загородного дома лучше выбрать насос с так называемым «мокрым» ротором. При этом очень важно обратить внимание на мощность напора. Она должна соответствовать не только котлу, но и всей отопительной системе. Для этого следует произвести тщательный расчет и проверить:

• общий метраж и диаметр всех труб, количество радиаторов;
• теплоизоляционное состояние дома, ведь если оно не на высоте, то возможны непредвиденные лишние потери;
• обычные расчеты показывают, что для двухэтажного здания при зимней температур -25−30 градусов необходимо иметь 175 Ватт на квадратный метр.

Для самостоятельной установки нужно обязательно запастись следующими инструментами:

• байпас;
• фильтр;
• два разводных ключа и набор ключей от 17 до 36;
• резьба «американка»;
• обратный клапан.

После выключения котла отопления можно приступать к установке. Но для начала следует перекрыть выпускной и впускной кран на насосе.

Устанавливать лучше в горизонтальном положении и прикручивать гайками «американками». В вертикальной позиции он будет работать более шумно и может быстрее испортиться.

Уплотнительные прокладки лучше использовать не резиновые, которые быстро выходят из строя, а паранитовые.

Желательно установить насос так, чтобы он отсекался кранами. Это пригодится впоследствии при ремонте или замене. А для циркуляции воды стоит сделать байпасную линию. Тогда система сможет работать даже при отключении электричества.

После этого включайте котел и наслаждайтесь теплом, которое за считанные минуты распространится по всему дому.

Особенности установки циркуляционного насоса показаны на следующем видео:

Установка циркуляционного насоса в системе отопления пошагово

Чтобы оборудовать магистраль с естественным или принудительным движением теплоносителя потребуется установка циркуляционного насоса, ведь без него рассчитывать на равномерный прогрев радиаторов нельзя. Задача хотя и не самая сложная, но некоторые нюансы следует учесть еще задолго до произведения манипуляций. Сначала хочу разобрать для чего нужно такое оборудование, после чего подробно опишу установку в разных схемах подключения.

Интересующимся людям пригодится информация, касающаяся монтажа агрегата, ее приведу пошагово. Не менее важно правильно установить циркуляционный насос в систему отопления и подключить к сети, чтобы обеспечить максимальную безопасность всех проживающих в доме. В конце статьи будут не только советы экспертов, по поводу рекомендуемой скорости работы, но и список лучших производителей продукции.

СодержаниеПоказать

Для чего нужен насос в системе отопления

Благодаря устройству можно организовать передвижение теплоносителя в системе без изменения давления. Правильно установленное приспособление способно помочь каждому хозяину улучшить эффективность обогрева помещений, благодаря быстрому передвижению жидкой среды радиаторы будут равномерно отдавать тепло.

В гравитационных магистралях элемент способен повысить тепловую мощность приборов, а принудительные варианты исполнения без него работать не смогут.

Оборудование с сухим ротором может похвастаться высокими показателями КПД в 80%, но потребуется организация регулярного технического обслуживания. Модели с мокрым ротором функционируют бесшумно, а срок службы достигает 10 лет безотказной работы. Но КПД не будет настолько хорошим, его показатели колеблются в пределах 50-60%.

Схемы установки в системах различных типов

Поскольку система с принудительным движением теплоносителя неспособна функционировать без дополнительного оборудования к его монтажу в такой схеме установки циркуляционного насоса, нужно отнестись с особой внимательностью, чтобы зимой не возникли проблемы, которые приведут к остыванию приборов отопления.

Элемент устанавливается в разрыв трубы на подачу или обратку. Без сетчатого фильтра-грязевика не обойтись, его монтируют перед агрегатом, во время периодической чистки можно заметить обильные скопления таких неприятных элементов как:

1. Песок.
2. Абразивные частицы.
3. Коррозия.
4. Металлическая стружка.

Если не использовать фильтр от грязи, то со временем мотор может заклинить, произойдет замыкание и обмотка обязательно сгорит, что приведет центробежный насос в негодность. Приспособление с двух сторон оснащают шаровыми кранами, чтобы в случае поломки или диагностики не пришлось сливать всю систему.

Если магистраль предполагает естественное передвижение теплоносителя, то установку циркуляционного насоса на отопление необходимо выполнить по-другому. Без байпаса в подобной ситуации не обойтись, он нужен, чтобы обеспечить качественное функционирование отопления, как с насосом, так и без агрегата.

На этом элементе конструкции зачастую достаточно одного крана, благодаря ему установленный байпас можно отсечь и магистраль будет работать в принудительном режиме за счет оборудования. Фильтр-грязевик монтируется в обязательном порядке, так же как и шаровые краны для беспроблемного извлечения в случае поломки.

Куда монтировать циркуляционный насос для отопления: на подачу или на обратку

Мнения по поводу места установки у разных мастеров отличаются, хотя ответ на этот вопрос остается за хозяином постройки, я хочу дать совет лично от себя. Лучше оснащать обратную магистраль системы отопления циркуляционным насосом, приведу доводы списком:

1. Решая, как правильно подключить устройство новички забывают, что на подаче агрегату будет намного тяжелее работать, это обусловлено меньшим наличием воды.
2. В обратной магистрали давление будет выше, это доказано многими проверками, хотя перепады не большие и насос с ними справляется.
3. При обдумывании вопроса, как установить циркуляционный насос на отопление с помощью подачи нужно знать, что оборудование быстрее выйдет из строя, всему виной высокие температуры, влиянию которых будет поддаваться прибор. Насос на обратке заметно меньше греется, что можно назвать благоприятной средой для большинства мелких деталей.

Решать, где устанавливать циркуляционный насоса в системе хозяин должен самостоятельно, приведенные советы помогут тщательно разобраться в ситуации и избежать фатальных ошибок во время эксплуатации.

Установка циркуляционного насоса в систему отопления пошагово

Прежде чем приступать к реализации задуманного, потребуется подготовить инструмент, набор ключей не всегда сможет удовлетворить потребности мастера. Опытные специалисты отдают предпочтение разводному и газовому ключам, с ними работать намного комфортнее. Для уплотнения резьбы также понадобится пакля изо льна, ФУМ ленту для этих целей редко используют, и специальная паста.

Следующий шаг оснащения двухконтурного газового котла очень важен, перед капитальной сборкой лучше скрутить конструкцию на сухую, чтобы удостовериться в качестве составляющих и их наличии. На этом этапе проверяется расположение ротора, нужно добиться горизонтального положения, в противном случае проблем в работе не избежать.

На корпусе есть направляющая стрелка, на этот элемент нужно постоянно обращать внимание, теплоноситель должен течь по ней. Устройство можно установить и обвязать вертикально или горизонтально, но при выборе продукции стоит взглянуть в технический паспорт и удостовериться, что агрегат способен поддерживать два направления.

При монтаже вертикального типа необходимо учесть один нюанс, мощность напора упадет на 30%, при покупке определенной модели это требование учитывается.

Как подключить циркуляционный насос к электричеству

Для реализации установки потребуется сеть в 220В, лучше выделить отдельную линию, чтобы избежать возможных перегрузок кабеля. Провод для дополнительного приспособления при установке газовых котлов подбирается подходящего сечения, в нем должны присутствовать:

1. Фаза.
2. Ноль.
3. Заземление.

Кабель зачастую прокладывается напрямую к клеммам, существует также подключение, которое предполагает использование трехконтактной розетки и вилки. Для организации максимальной безопасности можно произвести подключение циркуляционного насоса к электросети через клеммную коробку.

Поскольку от устройства в магистрали с принудительным движением теплоносителя зависит многое, то большинство хозяев продумывает резервное питание, стабилизатор и аккумуляторы способны помочь в реализации задуманного.

На какой скорости должен работать насос в системе отопления

Чтобы даже самый дальний радиатор хорошо прогревался, оборудование должно работать с правильной скоростью, в большинстве моделей предусмотрено от 3 до 7 режимов.

С помощью переключения можно достичь оптимального напора в магистрали и быть уверенным в продуктивности отопительной системы. Оптимальная скорость оборудования подгоняется по такому принципу:

1. Для реализации потребуется пирометр.
2. Отопление запускается и достигается максимально продуктивный рабочий режим.
3. Производится замер температуры на входе и выходе труб с установленного напольного газового котла.
4. Вычисляют разницу, если она превысила 20%, то скорость добавляют, а повторные измерения необходимо сделать через 30 минут.
5. Если разница составила меньше 10%, это будет свидетельствовать о необходимости снизить скорость.

Оптимальным показателем, по мнению экспертов, будет 15% разницы между подающей трубой и обратной магистралью.

Лучшие производители насосного оборудования для газовых напольных котлов

Прежде чем браться за установку циркуляционного насоса, многие хозяева всерьез задумываются о выборе продукции, ведь по-настоящему качественная вещь прослужит долго, чего не скажешь об откровенном браке. Из самых проверенных производителей стоит выделить «Grundfos», «Вихрь» и Джилекс «Циркуль».

Если нужна бесшумная модель, то нужно присмотреться к фирме Wilo, а энергосберегающим оборудованием для напольного парапетного котла можно назвать продукцию компании «UNIPUMP».

Установка рециркуляционного насоса горячей воды (руководство по 12 шагам)

Вы хотите знать, как правильно установить рециркуляционный насос горячей воды?

Насосы быстрого приготовления горячей воды могут стать отличным дополнением к любому домовладельцу, который устал ждать горячей воды по утрам.

Вот мой полный обзор лучших рециркуляционных насосов горячей воды .

В этом руководстве я рассмотрю . ..

• Как слить воду из водонагревателя
• Как установить рециркуляционный насос над водонагревателем
• И как установить датчик клапана под самой дальней раковиной

Давайте начнем с этого руководства!

Краткая поломка на насосе рециркуляции горячей воды устанавливает

В этой статье я дам общий обзор того, что требуется для установки большинства систем рециркуляции горячей воды.

Моим основным справочником в этом руководстве являются рекомендации производителя по установке циркуляционного насоса горячей воды Watts 500800. Если у вас есть сомнения, всегда лучше обратиться к квалифицированному сантехнику. В некоторых городах и округах также может потребоваться получение разрешения у лицензированного сантехника.

Если ваш трубопровод выше водонагревателя не является легко снимаемым гибким трубопроводом (например, с оплеткой из нержавеющей стали), и он медный или из ХПВХ, то для установки рекомендуется привлечь квалифицированного сантехника.

Самый распространенный тип циркуляционного насоса горячей воды устанавливается над водонагревателем. (Есть несколько насосов, предназначенных для установки под приспособление для раковины, у которых есть их сенсорный клапан как встроенная часть насоса.)

В дополнение к насосу есть сенсорный клапан , который потребуется быть установлен на самой дальней раковине вдали от водонагревателя.

В большинстве домов нет выделенных обратных линий только для рециркуляционного насоса. Что я обычно вижу, так это то, что водяной насос отправляет теплую воду из линии горячей воды обратно в водонагреватель через линию подачи холодной воды.

Вот здесь и вступает в игру датчик-клапан. Клапан датчика откроется, когда температура воды в горячей линии упадет примерно до 95 градусов. В основном циркуляционный насос временно использует линию холодной воды в качестве возвратной линии.

Читайте также: Какие рециркуляционные насосы для горячей воды самые лучшие? (Обзор)

№1. Отключение выключателя водонагревателя и газового клапана

Первым шагом при установке рециркулятора горячей воды является отключение питания водонагревателя.

Найдите выключатель на электрической панели, обычно это 30-амперный выключатель — переверните выключатель. Помимо отключения питания водонагревателя, вы можете закрыть газовый клапан на водонагревателе — если он электрический, вы можете проигнорировать этот шаг.

Рядом с водонагревателем должен быть красный или желтый газовый клапан, просто следуйте за газовой линией, которая выходит из водонагревателя. Поверните газовый клапан в перпендикулярном направлении, чтобы перекрыть подачу газа.

Если у вас старый водонагреватель и есть контрольная лампа, убедитесь, что она погашена.

Читайте также: каковы плюсы и минусы циркуляционных насосов для горячей воды?

№ 2. Отключение подачи воды в водонагреватель

Теперь вам нужно отключить воду.

Самый простой способ — закрыть водяной кран, который находится прямо над водонагревателем, который должен быть , там или, по крайней мере, рядом. Поверните этот клапан в перпендикулярном направлении.

Если вы не можете найти кран подачи или если у вас есть сомнения, вы можете закрыть главный водяной кран для всего дома.

Читайте также: Какие самые лучшие под раковиной Системы рециркуляции горячей воды?

№ 3. Слив горячей воды из арматуры

После отключения подачи воды вам нужно будет слить или промыть горячую воду из всех трубопроводов дома.

Все, что вам нужно сделать, это найти самое нижнее приспособление в доме и открыть горячую воду. Слейте всю горячую воду из дома. Если он не перестанет стекать, значит, в водонагреватель все еще может идти вода.

№4. Слив воды из водонагревателя

После слива горячей воды из трубопровода необходимо слить воду из водонагревателя.

Водонагреватели имеют сливные клапаны (резьбовой патрубок для шланга) на дне. Подсоедините шланг к патрубку и откройте водяной клапан отверткой с плоским жалом. Слейте воду в ближайшую канализацию или раковину.

После слива закройте клапан отверткой с плоским жалом.

Читайте также: Как работает циркуляционный насос горячей воды?

№ 5.Отсоединение трубы горячей воды от водонагревателя

Теперь, когда вы слили всю горячую воду из труб и водонагревателя дома, пора снять выпускную трубу для горячей воды из водонагревателя.

Надеюсь, у вас есть плетеный гибкий трубопровод, который легко снимается.

Для этого гибкого трубного соединения 3/4 «все, что вам нужно сделать, это использовать гаечный ключ, ослабить гайку и снять трубопровод. Если у вас есть медь, ХПВХ или PEX, и требуются разрезы или пайка, вы можете хочу нанять грамотного сантехника.

№ 6. Подсоедините насос к резьбовому штуцеру

После того, как вы сняли выпускной трубопровод горячей воды, вы можете просто установить водяной насос на резьбовой штуцер выхода горячей воды.

Убедитесь, что водяной насос установлен правильно, а стрелка на корпусе указывает направление потока воды (в сторону от водонагревателя). Всегда помните: Если на ниппеле с внутренней резьбой есть резиновая прокладка, то тефлоновая сантехническая лента не требуется.

№ 7. Подключение линии подачи горячей воды к насосу

Поскольку вы только что установили рециркуляционный насос на водонагреватель, теперь вам необходимо подключить линию горячей воды к выходному штуцеру водяного насоса. Просто затяните гайку 3/4 дюйма с помощью гаечного ключа.

Если на внутреннем конце гибкого трубопровода нет резиновой прокладки, установите тефлоновую ленту, чтобы обеспечить герметичное соединение.

Прочтите также: Какие лучшие Grundfos Рециркуляторы горячей воды?

# 8.Включить воду

Пора снова включить воду в водонагреватель (или весь дом).

После заполнения водонагревателя включите водопроводную арматуру, пока весь воздух не будет удален из трубопроводов дома.

№ 9. Расположите раковину дальше всего от циркуляционного насоса

После того, как вы установили рециркуляционный насос, вам нужно будет расположить раковину как можно дальше от водонагревателя, чтобы установить сенсорный клапан.

Если у вас возникли проблемы с определением самой дальней раковины, найдите раковину, которая занимает больше всего времени для подачи горячей воды.

Клапан с датчиком с резьбовыми ниппелями 1/2 «

# 10. Запорные (стопорные) клапаны для воды в раковине

Теперь пора перекрыть подачу воды в раковину. Будет один запорный клапан для горячей воды и один для холодной воды. Поверните запорные клапаны под раковиной перпендикулярно или на выдвиньте , это двухтактный тип с круглой ручкой.

Читайте также: Как получить мгновенный душ с горячей водой? (Все продукты)

№ 11. Снимите и подсоедините гибкие трубопроводы к сенсорному клапану

Снимите гибкие водяные трубопроводы непосредственно с запорных клапанов у стены (не с концов под раковиной).

Эти гибкие концы водопровода будут иметь размер 1/2 «или 3/8». Если линии подачи вашей мойки сделаны из цельного металла, такого как медь или сталь, вы захотите заменить их гибкой оплеткой из нержавеющей стали.

Клапан датчика, скорее всего, будет иметь только соединения 1/2 «.

Вы можете купить гибкие трубы с концами от 1/2 до 3/8 дюйма — от 1/2 до 1/2 дюйма — или От 3/8 «до 3/8». Вы также можете купить переходные фитинги от 1/2 «до 3/8» вместо покупки новых шлангов.

Как правило, вы подключаете линии подачи воды к выходам холодной и горячей воды на верх датчика клапана.Затем вы подключаете новые гибкие трубопроводы от запорных клапанов к сторонам клапана датчика.

№ 12. Установка более одного сенсорного клапана

Если у вас очень большой дом и разветвленный трубопровод , где имеется более одной магистрали горячей воды, вы можете установить еще один сенсорный клапан в другом месте дома.

Кроме того, вы также можете установить сенсорные клапаны в параллельно под той же раковиной, чтобы увеличить поток воды и снизить более низкие температуры.

Читайте также: Какие унитазы с двойным смывом самые лучшие? (Обзор)

Заключительные мысли по установке систем рециркуляции горячей воды

Откровенно говоря, если у вас уже есть гибкие линии, подключенные к верхней части вашего водонагревателя, установка рециркуляционного насоса и сенсорного клапана не займет слишком много времени.

Однако, если вам нужно спаять вместе трубы или склеить секции из ХПВХ, это может стать значительно более сложной работой для среднего домовладельца.

Установка рециркуляционного насоса проточной горячей воды

Насос рециркуляции горячей воды можно использовать для подачи горячей воды в душевые и смесители, когда это больше всего необходимо, без потери воды в канализацию, пока вы ждете, пока горячая вода поступит из водонагревателя. Если у вас есть ванная комната и душ, расположенные на некотором расстоянии от водонагревателя, вы можете обнаружить, что вам нужно включить душ в течение 30 секунд или более, прежде чем горячая вода из водонагревателя потечет по трубам и достигнет душа.

При установленном рециркуляционном насосе вода в трубопроводе горячей воды постоянно рециркулирует обратно в водонагреватель, а это значит, что она всегда теплая и готова к использованию. Существует несколько различных конструкций таких систем, но систему рециркуляции горячей воды, которую мы вам здесь покажем, довольно легко установить в существующую систему.

Механизм

В отличие от некоторых других систем, эта система не требует специального контура горячей воды и работает с помощью циркуляционного насоса, установленного на водонагревателе, и обратного клапана, установленного на раковине, наиболее удаленной от водонагревателя.Обратный клапан — это термочувствительный клапан, который направляет воду обратно в водонагреватель, пока она не станет достаточно теплой, а затем отключается, когда вода в трубопроводах горячей воды становится достаточно теплой для использования. В результате вода в трубах с горячей водой всегда теплая, когда вам это нужно, и вам никогда не придется сливать воду в канализацию, пока вы ждете, пока она нагреется.

Хотя рециркуляционный насос потребляет небольшое количество электроэнергии, эта стоимость энергии компенсируется экономией воды. В качестве функции энергосбережения большинство рециркуляционных насосов имеют встроенный таймер, который позволяет настроить насос на работу в то время дня, когда вам, скорее всего, понадобится горячая вода.Вы можете выключить насос на ночь, например, когда горячая вода не нужна.

Инструменты и материалы

В комплект рециркуляционного насоса входит большая часть того, что вам нужно, в том числе обратный клапан и подающие трубки, которые устанавливаются под раковиной.

• Комплект рециркуляционного насоса (включая гибкие подающие трубки и обратный клапан)
• Плоскогубцы или трубный ключ
• Отвертка
• Ведро и полотенце

Для подключения вашего рециркуляционного насоса потребуется розетка на 120 В.Убедитесь, что рядом с водонагревателем есть доступная розетка. Кроме того, в зависимости от конфигурации водопроводных труб водонагревателя могут потребоваться некоторые сантехнические работы и дополнительные детали для установки рециркуляционного насоса на выпускной трубе горячей воды на водонагревателе. Это наиболее вероятно, когда водонагреватель подключен к жесткому медному трубопроводу, а не к гибкому трубопроводу.

Инструкции

1. Начните с перекрытия воды на запорных клапанах на трубопроводе холодной воды, идущей в водонагреватель.Этот клапан обычно находится наверху нагревателя. Убедитесь, что поток горячей воды полностью остановлен, открыв кран горячей воды где-нибудь в доме и проверив, течет ли горячая вода. Если запорный клапан не полностью остановил поток, возможно, вам придется перекрыть подачу воды в дом.
2. Отсоедините гибкий водопровод на горячей стороне водонагревателя, где он входит в водонагреватель. Держите поблизости тряпку, чтобы уловить остатки воды, которые вылезут при отсоединении гибкой трубы.Примечание. Вы можете обнаружить, что эти соединения труб не являются гибкими линиями, а представляют собой жесткие трубы. В таком случае процесс сварки в рециркуляционном насосе будет немного сложнее, но все же возможен.
3. Наверните насос на горячую сторону водонагревателя. При затягивании убедитесь, что циферблат таймера повернут в сторону, в которой его можно легко отрегулировать. Ленту сантехника можно использовать на резьбе ниппеля водонагревателя, но обычно в этом нет необходимости, если внутри внутренней гайки штуцера насоса есть резиновая прокладка.
4. Подсоедините линию горячей воды к верхней части рециркуляционного насоса и затяните плоскогубцами. При необходимости можно сделать петлю гибкой лески, но убедитесь, что нет перегибов, которые могут ограничить поток воды.
5. Теперь подойдите к раковине, которая находится дальше всего от водонагревателя, чтобы установить обратный клапан. Перекройте подачу воды в краны, закрыв оба клапана подачи, управляющие трубами подачи горячей и холодной воды.
6. Отсоединить трубки подачи крана от запорной арматуры под раковиной.Подготовьте полотенце и емкость для сбора воды, которая может вытечь при отсоединении трубок. Теперь вы подсоедините обратный клапан к трубкам подачи крана.
7. Прикрутите существующие подводящие трубы, идущие вниз от патрубков смесителя, к двум верхним выпускным отверстиям на обратном клапане, при этом линия горячей воды расположена слева, а линия холодной воды — справа.
8. Теперь проложите новые трубы подачи воды от обратного клапана к запорным клапанам горячей и холодной воды.Убедитесь, что они подключены к правильным клапанам. Обычно труба с горячей водой находится слева, а труба с холодной водой — справа, когда они выходят из стены или поднимаются через пол.
9. Плотно подключив новые подающие трубки, вы можете прикрепить обратный клапан к стене с помощью винтов, входящих в комплект.
10. Включите подачу воды в смеситель для раковины и водонагреватель. Налейте воду в дальнюю раковину, пока весь воздух не выйдет из линий.Перед подключением источника питания к рециркуляционному насосу убедитесь в отсутствии утечек в любом из соединений.
11. Настройте насос, запрограммировав время, в которое он должен работать. Таймер позволяет настроить работу таким образом, чтобы насос работал тогда, когда больше всего необходима горячая вода.

Если вам когда-нибудь придется перекрыть подачу воды в дом, обязательно отключите насос от сети, чтобы он не сгорел. Когда насос работает, через него должна циркулировать вода.В случае отключения электроэнергии таймер на рециркуляционном насосе необходимо будет сбросить, чтобы он запускался и останавливался в нужное время.

Насосы рециркуляции горячей воды

Экономьте более 10 000 галлонов в год (производитель заявляет до 17 000), установив циркуляционный насос для горячей воды. Этот насос делает горячую воду более доступной повсюду в доме, тем самым сокращая время ожидания горячей воды (и, следовательно, экономию, поскольку вся эта холодная и теплая вода не спускается в канализацию во время ожидания горячей воды).

Насосы рециркуляции горячей воды могут быть расположены либо на самом водонагревателе, либо в месте использования (арматуре) в здании, и либо с таймером с аквастатом, либо по запросу и с аквастатом

Насос на водонагревателе (выделенная обратная линия)

Насосы, расположенные на водонагревателе, подходят для установок с предварительно смонтированной возвратной линией горячей воды. Основная линия горячей воды в здании залита горячей водой без подачи горячей или теплой воды в систему холодного водоснабжения.Тем не менее, ответвления подачи горячей воды от главной линии подачи к отдельным приборам не поддерживаются горячими, и при открытии крана горячей воды будет небольшая задержка на продувку этой воды. Этот тип установки чаще встречается в новостройках.

Насос на месте использования

Насосы, расположенные в месте использования (например, под раковиной), не требуют и не используют выделенную линию возврата горячей воды. Они возвращают негорячую воду в линию подачи холодной воды до тех пор, пока горячая вода не будет обнаружена в арматуре (вода возвращается в водонагреватель через линию холодной воды).Поскольку насос расположен прямо на приспособлении, горячая вода поступает в приспособление очень быстро. Другие приспособления в здании должны будут удалить негорячую воду между основной линией горячей воды и индивидуальной арматурой, прежде чем будет доступна горячая вода. Этот тип установки доступен для любого здания, особенно если выделенная обратная линия не установлена.

В любой из двух вышеперечисленных конфигураций струи рециркуляционные насосы используют либо механизм таймера и термостата, либо работают «по запросу».«

Системы с таймером / аквастатом

Конструкция с таймером и термостатом (аквастатом) поддерживает горячую воду во внутренней системе водопровода в течение того времени, пока таймер на устройстве настроен на это. Таймер и аквастат работают вместе для эффективной и действенной работы. Таймер легко настраивается потребителем и обычно настраивается на работу в те периоды дня, когда ожидается использование горячей воды. В течение активного времени насос работает, чтобы поддерживать горячую воду в трубах — выключая и включая, если необходимо, для поддержания подачи горячей воды в месте расположения термостатического датчика.Важно понимать, что насос на самом деле не работает постоянно, а только по мере необходимости, когда аквастат определяет, что вода ниже порогового значения температуры, и только в течение времени, установленного на таймере. Таким образом, горячая вода быстро становится доступной в то время, когда вы ожидаете в ней необходимости, но при этом эффективно.

Дополнительным преимуществом этого типа является то, что горячая вода не только быстрее (как и во всех рециркуляционных насосных установках), но и становится еще горячее! Это связано с тем, что трубы предварительно нагреваются циркулирующей горячей водой.Обычно первые минуты горячей воды теряют тепло из-за прогрева самой линии горячего водоснабжения. Когда эта линия поддерживается горячей водой, она будет меньше терять тепла на трубе на пути к вашему прибору.

Системы по запросу
