Подключение двухклавишного выключателя своими руками, сехма, видео – tokzamer.ru

Двухклавишный выключатель необходим для подключения светильников и люстр, работающих в двух режимах. Каждая клавиша подключает отдельный источник (или группу источников) света. Схема подключения двухклавишного выключателя мало чем отличается от схемы одноклавишного: по сути, такой выключатель состоит из двух одинарных, помещенных в общий корпус. Однако, существуют некоторые нюансы.

Способы присоединения проводов к выключателю

Подсоединение проводов к выключателю осуществляется двумя способами: с помощью самозажимных клемм или винтовыми зажимами. В последнем случае оголенная жила провода вкладывается в колодку между неподвижной и подвижной пластиной, которые стягиваются винтом. Недостатком такого способа является необходимость периодического осмотра и подтягивания винта, который ослабляется из-за температурного расширения металла проводника. В связи с этим некоторые производители современных выключателей применяют самозажимные клеммы, благодаря особому устройству которых подобные проблемы исключены.

Можно купить промышленные светильники в компании ODIS, которая  изготавливает энергоэффективное световое оборудование для промышленных и торговых предприятий.

Новшеством разработчиков являются модульные технологии: они позволяют собирать из отдельных компонентов необходимую схему. Остается лишь поместить ее в корпус и соединить клеммы определенным образом. В итоге составлением отдельных одиночных выключателей получаем двух- или трехклавишные устройства.

Пошаговая инструкция по подключению двухклавишного выключателя

Основное правило подключения двухклавишного выключателя заключается в том, что рабочий «ноль» подсоединяется к прибору освещения напрямую (также и «земля»), а фаза «разрывается», проходя через выключатель.

Для монтажа необходим следующий инструмент: плоская и крестовая отвертки, индикатор напряжения, бокорезы пассатижи, а также уровень. Если необходимо «гнездо» для подрозетника – перфоратор с коронкой диаметром 70 мм и зубило.

При подключении двухклавишного выключателя соблюдаем следующий порядок действий.

1. В щитовой отключаем электропитание (рычаг автоматического выключателя ориентирован вниз) и проверяем отсутствие напряжение с помощью индикатора.
2. В «гнездо» вставляется пластиковый стаканчик (подрозетник), через отверстия в котором заводятся три жилы одного или двух кабелей, проложенных от монтажной коробки.
3. С помощью бокорезов укорачиваем и до 100 мм жилы и оголяем их на 10 мм. Необходимо заранее определить фазный провод. Если это не было выполнено – следует временно включить в щитовой электропитание и пользуясь индикатором напряжения отыскать нужный провод. После этого электричество вновь отключается.
4. Фазный провод подсоединяем к клемме, обозначенной буквой «L» (линия), остальные две жилы – в клеммы, обозначенные стрелочками. Каждая клемма соответствует определенной клавише. Обычно фазный провод – с изоляцией белого цвета, а остальные – желто-зеленого и синего. Но встречаются и другие расцветки (тогда «фаза» будет с красной изоляцией, а остальные провода – с белой и черной).
5. Если важен порядок включения разных групп источников света – проверяем после пробного включения и меняем местами провода в клеммах со стрелками в случае несоответствия.
6. Вставляем корпус выключателя в подрозетник и фиксируем с помощью шурупов с фронтальной стороны, а также с помощью внутренних раздвижных «лапок». При этом проверяем с помощью уровня положение устройства.
7. Устанавливаем декоративную рамку и пластиковые клавиши.
8. Подсоединяем источник света и проверяем правильность работы выключателя.

Соединение проводов в монтажной коробке

К монтажной коробке от распределительного щитка для группы освещения всегда прокладывается двухжильный провод (заземлением светильников в квартире справедливо пренебрегают). Чаще всего фазный провод – в изоляции красного цвета, а нулевой – синего.

От монтажной коробки к каждой группе источников света подводится также двухжильные провода. При этом нулевой провод каждой группы соединяется с нулем, приходящим в коробку от щитовой. Допускается последовательное соединение на клемме ближнего к коробке потребителя.

Фазный провод от щитовой соединяется с проводом трехжильного кабеля, идущего от коробки к выключателю (к клемме «L»). Два других провода этого же кабеля (присоединенные к клеммам выключателя, обозначенным стрелками) скручивают по отдельности с вторыми проводами каждого кабеля, с помощью которого запитаны светильники.

Скрутки должны быть длиной не менее 40 мм. Повив жил должен быть тугим (для этого используют пассатижи). Обязательно выполняют пайку контактов, после чего изолируют их лентой ПВХ. Можно использовать скотч-локи.

Как видно, схема подключения двухклавишного выключателя довольно проста. Выполнить такую работу может каждый, кто будет точно соблюдать вышеуказанную инструкцию.

Схема подключения двухклавишного выключателя

Независимо от того, насколько каждый из нас знаком с электричеством и законами электротехники, простейшее устройство «выключатель» знают все. За целый день мы пользуемся им больше, чем ложкой или вилкой – дома, на работе, в общественных местах. Поэтому так важно познакомиться с этим аппаратом поближе, узнать из чего он состоит, каких бывает разновидностей, на чём основывается принцип работы и как правильно подключить его в электрическую сеть. В данной статье предлагаем подробно поговорить об устройстве, которое находится посередине между самым простым и более сложными. Это – выключатель с двумя клавишами. Тех, кто занимается самостоятельно дома ремонтом электрической сети, наверняка заинтересует схема подключения двухклавишного выключателя.

Назначение

виды выключателей

Несмотря на всё многообразие устройств для управления освещением (кнопка, шнур, цепочка, ползунок, диммеры, выключатели дистанционные, таймеры) вариант клавишный пока остаётся классическим. А принцип действия у всех один и тот же: рабочий механизм имеет две основные позиции («включено», «отключено») и выполняет две главные функции – замкнуть электрическую цепь и подать напряжения на элемент освещения, разомкнуть цепь и снять напряжение со светильника.

Выключатель двухклавишный устанавливают в бытовых электрических сетях напряжением до 1000 В, основная цель его применения – включение и отключение люстр, лампочек, светильников. Главным преимуществом 2-х клавишного выключателя являются две контактные клеммы на выходе, к которым могут подключаться две независимые группы осветительных приборов.

Установка именно двухклавишного бытового выключателя применяется в следующих случаях:

1. Когда в квартире раздельный санузел и обе комнаты расположены рядом через стенку. В этом случае будет очень удобно подключить двойной выключатель света и установить его как раз на стенной перегородке между дверями обеих комнат. Одна клавиша будет включать светильники в ванной комнате, второй клавишей будет зажигаться свет в туалете.
2. Подключение двухклавишного выключателя целесообразно, когда в большой зальной комнате или офисном помещении смонтирована люстра на пять или более рожков, либо точечные светильники на потолке. Не всегда требуется, чтобы в люстре загорались сразу все лампочки, иногда достаточно приглушённого света. Например, можно подать напряжение только к двум лампам, включив одну клавишу. Вторая клавиша останется отключённой, остальные лампочки в светильнике гореть не будут и тем самым происходит экономия электроэнергии. Ведь в случае, когда стоит одноклавишный выключатель, при его нажатии зажигаются сразу все лампы в люстре. И если посчитать, сколько каждая лишняя горящая лампочка потребляет киловатт, то за месяц получится приличная сумма в рублях. Зачем же платить лишнее?
3. Часто ещё двойной выключатель на две лампочки применяют в дачных домиках. Его целесообразнее всего устанавливать в помещениях, расположенных близко к выходу на улицу. Одна клавиша включает свет в этом коридорчике, а вторая – уличный светильник.

Виды

Перед тем, как подключить выключатель, надо чётко определиться, какой именно коммутационный аппарат вам понадобится. По конструктивному исполнению они бывают внутренней и наружной установки. Это на первый взгляд кажется, что разницы никакой – и в одном, и во втором две клавиши. Если разобраться подробнее, вы поймёте, что они различаются по многим параметрам – области применения, способу установки, виду электрической проводки.

Для внутренней установки

Это наиболее распространённая разновидность выключателя света, его ещё по-другому называют «утопленный», монтируется он в стене, применяется в жилых помещениях и офисных зданиях.

Схема подключения такого двухклавишного выключателя предусматривает применение скрытой электрической проводки. Это когда провода прокладываются в специальных бороздах, сделанных в стене (электрики называют их штробами) либо внутри каркасных гипсокартонных стен.

Для того чтобы подсоединить такого типа аппарат потребуется ещё дополнительно смонтировать подрозетник, который представляет собой монтажную коробку. Подрозетник вставляется в отверстие в стене, к которому подходят штробы с проводами, а уже в нём располагается рабочая часть выключателя. Подрозетники в свою очередь также бывают двух видов: для гипсокартонных и бетонных стен.

Вы, конечно, догадываетесь, сколько может быть грязи и пыли в квартире, когда при помощи болгарки режутся штробы в стене и выбивается отверстие для установки подрозетника. Поэтому монтаж скрытой проводки и установку внутренних выключателей целесообразно совмещать с общими ремонтными работами в помещении.

Для наружной установки

Подключение выключателя наружного типа производится при открытой проводке. Это когда электрические провода прокладываются по стенам. Они могут быть уложены в металлические, пластиковые или гибкие гофрированные трубы, в специальные короба или кабельные каналы, которые делаются из пластика. А могут проходить прямо по стенам на фарфоровых изоляторах. Этот метод, можно сказать, уже устаревший, не слишком популярный, но и сейчас бывают ситуации, когда проводку нет возможности скрыть внутри стены.

Наиболее часто схема подключения двойного выключателя на две лампы применяется на дачах. А так как дачные домики зачастую сделаны из дерева, то здесь и нашёл своё самое широкое применение коммутационный аппарат наружного исполнения. Такой способ проводки и тип выключателя используются ещё в хозяйственных постройках, сараях, подвалах, погребах, гаражах, а также в подсобных и производственных помещениях.

Конечно, не сравнить по эстетичности скрытую и открытую проводку, наружный и внутренний выключатель. Естественно, комната выглядит красивее, когда провода все спрятаны, а не болтаются по стенам. Но в плане быстроты и простоты монтажа проводки и подключения выключателя, наружный тип выигрывает.

Имейте в виду! Если вам вдруг понадобится в нежилом помещении, например, в только что купленном новом доме или квартире, срочно сделать хотя бы какое-то освещение для начала ремонтных работ, воспользуйтесь открытой проводкой и выключателем наружной установки в качестве временного варианта.

Параметры и советы по выбору

Перед тем, как подключить двухклавишный выключатель света, не лишним было бы ознакомиться с основными характеристиками этого коммутационного аппарата. На современном рынке электрических товаров их выбор настолько огромный, что можно растеряться.

Любая модель создаётся под определённую величину рабочего тока, как правило, это 4А, 6А и 10А. В случае если необходимо подключить люстру с большим количеством ламп, для надёжности лучше выбирать устройство с номинальным рабочим током 10А.

Для соединения коммутационного аппарата с питающей сетью обычно используют провода сечением от 1,5 до 2,5 мм2. В большинстве выключателей к его клеммам провода подсоединяются при помощи винтовых зажимов. Сейчас есть более современные модели с подпружиненными клемниками, в них монтаж провода происходит намного легче, достаточно лишь вставить зачищенный кончик в зажимное устройство. Советуем при покупке выключателей остановить свой выбор на таком варианте.

Можете поинтересоваться у продавца, на каком механизме работают клавиши – кулачковом или качающемся. А также из чего выполнено основание выключателя, оно может быть металлическим или керамическим, второй вариант предпочтительнее и безопаснее из-за низкой теплопроводности керамики.

Сейчас несложно подобрать модель, подходящую именно для вашего интерьера, на рынке представлен огромный выбор выключателей в любом цветовом исполнении.

При покупке обязательно пощёлкайте клавишами, они должны работать чётко, хорошо фиксироваться, при включении-отключении издавать характерный щелчок.

Современные модели часто делают с подсветкой. Это очень удобно, можете смело останавливать свой выбор на таком варианте. В тёмное время, зайдя в комнату, вы легко определите местоположение аппарата по светящимся элементам.

Выбор выключателя с точки зрения дизайнера интерьеров (видео):

Совет! Старайтесь покупать выключатели и материалы для его подсоединения в магазинах электротоваров. Там не только огромный выбор, но и продавцы-консультанты, которые смогут пояснить все параметры, характеристики и технические возможности выбранной модели.

Конструктивное устройство и принцип действия

Устроен выключатель с 2-мя клавишами несложно.

Основная часть – это рабочий механизм, установленный в подрозетник. Его фиксация в монтажной коробке происходит двумя способами в зависимости от модели выключателя:

• с помощью металлической рамки, в которой для этого есть специально предназначенные отверстия;
• при помощи распорных лапок.

Главной частью рабочего механизма являются три контакта:

• один входящий, который должен соединяться проводом с источником питания;
• два отходящих, от них провода идут на две группы осветительных приборов (либо на две разные комнаты – туалет и ванную).

Все эти контакты неподвижные, а связь между ними осуществляется при помощи подвижных контактов, расположенных также в рабочей части.

Ещё у выключателя имеется защита, состоящая их двух клавиш и рамки, выполнены они из пластика. Каждая клавиша крепится на один приводной механизм, путём нажатия она будет замыкать входящий и отходящий контакты, тем самым подавая напряжение на одну группу светильников. Рамка из диэлектрического материала крепится сверху, чтобы исключить возможность прикосновения рукою к рабочей части выключателя. Она закрепляется защёлками либо двумя винтами.

Теперь немного всё это обобщим. Из распределительной коробки приходит провод на входящий неподвижный контакт выключателя, по нему поступает напряжение от источника питания. Вы нажимаете одну клавишу, при помощи подвижного контакта замкнулись неподвижные (входящий и один отходящий), по полученной замкнутой цепочке напряжение поступает на одну группу светильников и лампочки в ней загораются. Аналогично нажимаете другую клавишу, и приводите в работу вторую группу светильников.

Обратный процесс происходит в точности до наоборот. Нажали клавишу в обратную сторону, подвижный контакт разомкнул цепь между входящим и отходящим неподвижными контактами, напряжение по разорванной цепочке поступать уже не может и лампы на светильниках не горят.

Схема подключения

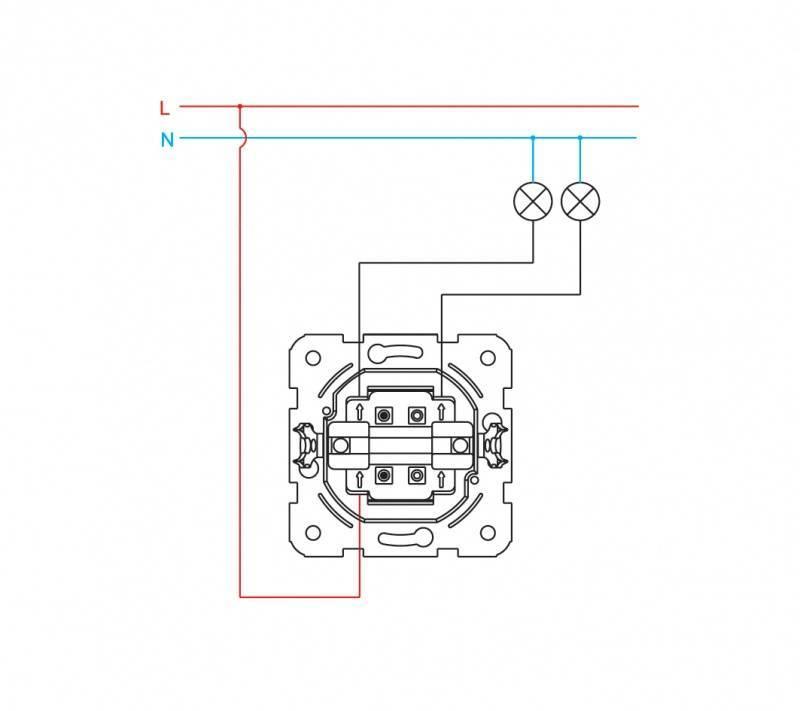

Схема подключения двухклавишного выключателя на две лампочки предусматривает, что в помещении уже смонтированы:

• Распределительная коробка. Она должна располагаться под потолком (ниже его на 10-30 см). Можно установить новую коробку либо задействовать уже имеющуюся, главное, чтобы вам удобно было в ней работать.
• Выключатель 2-х клавишный. Каких-то особенных требований по его расположению нет, сейчас, как правило, устанавливают аппарат на уровне опущенной руки взрослого человека.
• В двух комнатах (например, ванной и туалете) установлены светильники. Основная работа будет производиться с патронами.

Итак, оборудование установлено, осталось только всё электрически увязать между собой, подать напряжение на двойной выключатель, а с него уже на лампы.

Прежде всего, не забудьте отключить вводной автомат на квартиру, чтобы исключить возможность попадания под напряжение!

К распределительной коробке подходит двухжильный провод, который подаёт из питающей сети «фазу» и «ноль».

К двойному выключателю проложено три провода. Один из распределительной коробки, по которому будет поступать «фаза» на входящий неподвижный контакт, ещё два фазных провода, соединяющих неподвижные отходящие контакты с патронами светильников.

В патроне светильника есть два контакта, к одному подключается «фаза», ко второму крепится нулевая жила, которая в распределительной коробке соединяется с «нулём» питающей сети.

В распределительной коробке провода соединяются путём скрутки либо при помощи специальных зажимов. Если будете пользоваться первым способом, то обязательно место скрутки хорошо заизолируйте и наденьте сверху ПВХ трубки. Очень важно, чтобы все контактные соединения были максимально надёжными. Плохой контакт приводит к нагреву и выходу из строя оборудования.

Самое главное! Подсоединённый провод к входящему контакту выключателя должен быть только «фазой» и никак иначе. Если вы подсоедините «ноль» это будет не то, что неправильно, а опасно. При замене лампочек вы можете попасть под напряжение. Проследите за этим очень внимательно!

Собранная схема двойного выключателя опробуется путём включения вводного автомата на квартиру, потом поочерёдным нажатием клавиш выключателя и проверки рабочего состояния лампочек (они должны загореться).

Для более полного понимания подключения выключателя рекомендуем посмотреть вот это видео:

Теперь вы знаете, как подключить двойной выключатель, знакомы с его характеристиками, параметрами, разновидностями и условиями выбора. Осталось только обеспечить аппарату правильную эксплуатацию. Не бейте по клавишам, что есть силы, и выключатель прослужит вам много лет.

Схема подключения двухклавишного выключателя — Строительство и ремонт

Каждому знаком такой простой электроприбор, как одноклавишный выключатель. Он управляет освещенностью комнаты, подавая электроэнергию на светильник. Его более усовершенствованная модель содержит две клавиши и обладает большим функционалом. Это устройство может не только изменять степень освещения одной комнаты, включая то одну группу ламп, то другую или все вместе, но и одновременно управлять освещением в двух разных помещениях. Рассмотрим самые актуальные вопросы подключения двухклавишного выключателя, начиная с его устройства, имеющихся в продаже вариантов и заканчивая полезными советами по выбору, установке и эксплуатации.

Содержание статьи

Конструктивное устройство и принцип действия

Главная часть выключателя – механизм, имеющий три неподвижных контакта:

• один вход, к которому присоединяется фазный провод из распределительной коробки;
• два выхода, от которых провода идут на группы ламп в люстре или на светильники, расположенные в различных частях комнаты или в разных помещениях.

Неподвижные контакты замыкаются подвижными при помощи кулачкового или качающегося механизма. Всё это закреплено на основании, сделанном из негорючего пластика или из керамики, которая выдерживает более высокую температуру.

Выключатель предназначен для работы на бытовом напряжении 220 вольт и соединяется с сетью и со светильниками проводами сечением от 1,5 до 2,5 кв. мм. Клеммы бывают винтовые, где провод фиксируется винтами, и подпружиненные, где монтаж провода происходит гораздо проще – достаточно просто вставить зачищенный от изоляции конец провода в зажимное устройство. Поверх рабочего механизма устанавливаются диэлектрические (пластиковые) клавиши и крышка (рамка) при помощи винтов или защелок.

Срабатывает выключатель при нажатии клавиш. Приводной механизм передвигает подвижный контакт, который замыкает входящий провод и один из отходящих на люстру/лампу. Подаваемое напряжение зажигает свет. Нажимая на клавишу в обратном направлении, размыкаем контакты, течение электроэнергии по цепи прерывается, свет гаснет. Абсолютно аналогично работает и вторая клавиша.

Виды

Двухклавишные выключатели выпускаются в нескольких вариантах:

• с подсветкой клавиш;
• совмещенные с розеткой;
• выполненные как проходной выключатель.

По конструкции выключатели бывают для наружной установки или для внутренней. Подключение двухклавишного выключателя света зависит от конкретной ситуации. Необходимо определиться где будет использоваться выключатель на две люстры и решить, какой вариант необходим.

Существуют варианты двухклавишных выключателей, которые имеют четыре контакта вместо стандартных трёх. Они представляют собой два изолированных одноклавишных выключателя, объединенных в одном корпусе. Их называют модульными.

Для внутренней установки

Это устройство наиболее распространено. Оно используется в офисных и жилых зданиях. Устанавливается в монтажную коробку, которая крепится в гипсокартонной или в бетонной/кирпичной стене. За счёт того, что выключатель скрыт в стене, его также называют «утопленным». Провода к нему подводят в специальных канавках, называемых штробами. Если выключатель закреплен в каркасной гипсокартонной стене, то кабель до выключателя прокладывают в гофрированной трубе.

Для наружной установки

При монтаже проводки открытого типа используют выключатели наружной установки. Они крепятся на негорючее основание, а провода к ним подводят в кабель-каналах, металлорукавах, гофрированных пластиковых трубах или поверх стены на фарфоровых изоляторах. Чаще всего схема подключения двухклавишного выключателя на две лампочки открытого типа применяется в деревянных домиках садово-огороднических товариществ. Также наружная установка используется в сараях, гаражах, подвалах и других подсобных помещениях.

Монтаж

Перед присоединением выключателя необходимо распечатать или нарисовать схему подключения. С её помощью будет несложно произвести необходимые соединения в распределительной коробке. Но ВСЕГДА сначала ОТКЛЮЧАЕМ электроэнергию!

После этого штроборезом подготавливаются канавки (штробы) для кабеля при закрытой проводке или крепятся кабель-каналы/гофра — при открытой. Далее коронкой по бетону сверлят и потом выбивают отверстия в стене под монтажные коробки или прикручивают к ней подрозетники при открытом способе. Проложив провода между всеми точками и зафиксировав их алебастром в штробах или закрыв крышку канала/закрепив на изоляторах, зачищаем их концы на 1-1,5 см и осуществляем соединение проводов в распредкоробке при помощи клеммных колодок/пружинных клемм/колпачков СИЗ/пайки/опрессовочных гильз/зажима «орех». Скруткой провода соединять ЗАПРЕЩАЕТСЯ! Особенно алюминиевые с медными.

С квартирного/лестничного щитка на распределительную коробку, как правило, приходит кабель в котором два провода: «фаза и «ноль». Фазный провод, находящийся под напряжением, определяем индикаторной отверткой (включив ненадолго свет), помечаем его (снова выключаем электроэнергию) и соединяем с одним из проводов трехжильного кабеля, который проложен к выключателю. Два других провода из этого кабеля соединяем с проводами, идущими к люстре. Постарайтесь сделать так, чтобы провода, уходящие к люстре, были соединены в электрических патронах с центральным контактом. Нулевой провод из щитка соединяем с нулевым проводом, идущим к люстре.

В выключателе (если все провода одинакового цвета) находим прозвонкой фазный провод и вставляем его во входную клемму. Часто она обозначена латинской буквой «L». Если провода разного цвета, присоединяем ко входу тот провод, который соединили с фазным в распредкробке. Оставшиеся два провода из кабеля присоединяем к отходящим зажимам. Они бывают помечены символами в виде отходящих стрелок. В люстре, если она трехрожковая, один фазный провод соединяем с двумя проводами от плафонов, второй – с оставшимся плафоном.

Вставляем рабочий механизм в подрозетник, закрепляем его винтами, одеваем сверху декоративную рамку. Включаем свет в щитке и по очереди пробуем клавиши. От одной клавиши должен гореть один плафон, от второй – два, а когда задействованы обе клавиши – то должны зажечься все лампы.

Ниже  небольшое видео, которое покажет весь процесс.

Подключение двухклавишного выключателя с подсветкой

Все чаще выключатели производят со светящимся элементом. Это очень удобно, когда необходимо отыскать месторасположение выключателя в темной комнате. Подсветка вместо ночника укажет точное место, так как она горит тогда, когда сам выключатель находится в разомкнутом положении и света в помещении нет. Когда выключатель замыкает цепь, включая светильник, подсветка автоматически гаснет.

В качестве источника света может использоваться светодиод или неоновая лампочка. Они включаются параллельно выключателю и при разомкнутой цепи светильника находятся под напряжением, излучая свет. При замыкании контакта, напряжение на неоновой лампе/светодиоде падает до нуля, и она не светится. Особенностью выключателя с подсветкой является то, что крайне мало энергосберегающих/люминесцентных ламп могут работать с таким коммутированием. Чаще всего, протекающий через светящийся элемент ток, вызывает заметное мерцание лампы в светильнике, что абсолютно недопустимо, например, в спальне.

Никаких особенностей в монтаже выключателя с подсветкой нет. Только, если вдруг понадобится отключить подсветку, тогда снимаем декоративную крышку, вытаскиваем механизм и выпаиваем или просто откусываем кусачками один или оба контакта, идущие на источник света.

Подключение двухклавишного выключателя с розеткой

Одним из путей экономии при прокладке проводки является применение совмещенных устройств. Одним из самых распространенных является блок, содержащий выключатель и розетку в одном корпусе. Выпускают блоки с вертикальным или горизонтальным расположением устройств.

Самым важным преимуществом такого устройства считается экономия материалов и времени на монтаж. При раздельной установке, необходимо дважды штробить стену, сверлить два отверстия под монтажные коробки и закупить больше кабеля и электроустановочных изделий.

Помимо преимуществ, монтаж блока выключателя с розеткой имеет и недостатки:

• при установке монтажной коробки в бетонной/кирпичной стене необходимо приложить гораздо больше усилий, так как она имеет форму овала, а не круга;
• при поломке одного из составляющих нужно менять весь блок.

Как подключить?

Существует две схемы подключения двухклавишного выключателя к розетке внутри единого корпуса:

1. из распределительной коробки на розетку приходит двужильный кабель. От фазного провода розетки идет перемычка на ввод двухклавишного выключателя. С выходов выключателя провода идут на светильники;
2. питающий кабель из распределительной коробки приходит фазным проводом на ввод выключателя, а «нулем» — на розетку. С одного выхода выключателя фаза поступает на розетку, которая функционирует только после замыкания контакта выключателя. Второй выход подает напряжение на светильник.

Подводя промежуточный итог, можно рекомендовать использование совмещенного блока розетка-выключатель в подсобных помещениях (сарай, подвал, гараж, бытовка). В этом случае выключатель подает напряжение на осветительный прибор, а второй клавишей питает розетку, в которую можно включить электроинструмент, вентилятор или радиоприемник. В жилых комнатах оптимально применять раздельные устройства, так как вид сетевого шнура, спускающегося с высоты выключателя, не украсит ни одну комнату.

Схема подключения двухклавишного проходного выключателя

Несмотря на то, что обычно выключатель устанавливается при входе в помещение, есть ситуации, когда это не устраивает пользователей. Так, при прохождении длинного коридора в темное время суток, человек испытывает значительные неудобства, связанные с тем, что большую часть пути он должен пройти в темноте, если входит с того конца помещения, где нет выключателя. Для решения таких проблем выпускаются проходные выключатели, например, компанией Legrand.

В описываемом примере, для исправления ситуации, в разных концах коридора необходимо установить два проходных выключателя, один из которых включает свет, а другой – выключает освещение и наоборот. Благодаря такой коммутации, весь путь проходит по освещенному пространству, что гораздо комфортнее и безопаснее.

Принцип работы

В отличие от стандартного двухклавишного выключателя в проходном нет положения «включено» и «выключено». Из-за иного принципа работы механизма, в нем каждая клавиша управляет перекидным контактом, то есть происходит подача напряжения на один отходящий контакт и одновременное отключение питания от другой отходящей клеммы. Два двухклавишных устройства управляют двумя различными лампами/группами светильников с двух различных мест помещения.

Главная особенность монтажа проходного выключателя с двумя клавишами в том, что между такими выключателями прокладывается один четырехжильный кабель или два двухжильных. В тоже время как между одноклавишными проходными выключателями достаточно проложить двухжильный кабель.

Присоединение

Монтаж двухклавишного проходного выключателя, а точнее пары таких устройств, значительно отличается от стандартного коммутатора. Поэтому рекомендуется распечатать схему расключения, пометить/пронумеровать все проложенные провода и далее действовать строго по схеме. В противном случае, обязательно будет перепутан какой-то провод и выключатели будут работать неправильно.

Схема присоединения

Небольшое видео вам в помощь.

Полезные советы

• ВСЕГДА перед началом работ обесточивайте сеть!
• Для выключателей достаточно кабеля с сечением 1,5 кв. мм. Более толстый хуже размещается в монтажной коробке;
• Выключатели с зажимными клеммами удобнее в монтаже и более надежно удерживают провод;
• При монтаже выключателя для коммутации света в ванной комнате, он должен находиться вне помещения;
• При подключении люстры с большим количеством рожков и лампами накаливания, выбирайте устройство с номинальным током 10 ампер;
• Покупайте электротовары в специализированных магазинах. Там вы сможете получить квалифицированную консультацию;
• При монтаже выключателя, совмещенного с розеткой в доме, где есть маленькие дети, выбирайте устройство с защитными шторками на розетках.

Особенности подключения двухклавишного выключателя, что нужно учитывать при монтаже

---

---

Содержание статьи (кликабельно):

1. Строение двойного выключателя.
2. Преимущества.
3. Где он используется?
4. Схема подключения.
5. Нужные материалы.
6. Нужные инструменты.
7. Прокладка электропроводов.
8. Некоторые подготовительные работы.
9. Подсоединение и монтаж.
10. Видео. Монтаж двойного выключателя своими руками

Ни один дом и ни одна квартира не может использоваться без наличия освещения. Ее наличие является одним из важнейших требований к обустройству дома.

Все мы прекрасно знаем, что она состоит из двух элементов:

1. Светильника.
2. Выключателя.

Первый элемент обеспечивает создание света. По сути дела он является наиболее важным. Конечно, его можно было бы просто подключить к электросети и он бы светился все время. Однако нам это не нужно, поскольку это неразумно, а также надо экономить на электричестве.

Поэтому для управления светильником используется выключатель. Он соединяет или разъединяет провод, который подходит к светильнику и подает ток на лампы.

Собственно, главным героем нашей статьи будет двухклавишный выключатель. Он работает по такому же принципу, как оборудование с одним или тремя клавишами.

Устройство

Для того чтобы понять, что представляет собой этот элемент электросети, рассмотрим его строение. После этого мы рассмотрим, как подключить двухклавишный выключатель.

Этот элемент состоит из:

• корпуса;
• входных и выходных клеммников;
• двух клавиш.

Элементы двойного выключателя

Стоит сказать, что некоторые виды отсоединителей тока вместо клемм могут иметь винтовые зажимы. Вся схема заключается в том, что на первый зажим или клемму подается ток.

Далее к нему параллельно подключаются два провода и контакты, которые размыкают и смыкают клавиши. Понятное дело, что на каждой контакт есть своя клавиша. Далее эти контакты соединяются с выходными винтовыми зажимам или клеммами. Собственно к зажимам или клеммам надо будет подключить кабели, которые соединяют двухклавишный выключатель и светильник.

Аналогичное строение имеет одноклавишный отсоединитель. По сути дела двухклавишный выключатель представляет собой два одноклавишных включателя, которые находятся в одном корпусе.

Примечательным фактом является то, что некоторые модели двухклавишного включателя состоят из двух отдельных одноклавишных соединителей. Их называют модульными.

Весь принцип работы двухклавишного включателя, который можно легко подключить, заключается в размыкании и смыкании проводов, которые подходят к отдельным лампам в светильнике или отдельным светильникам.

Зажимные и безвинтовые клеммы на выключателях

Стоит рассмотреть элементы, благодаря которым происходит подключение кабеля. Клеммники представляют собой специальные механизмы, которые имеют самозажимные клеммы. Они очень удобны, так как достаточно зачистить провод и вставить конец в клемму.

Что касается винтовых зажимов, то они представляют собой специальную колодку, в которую также вставляется зачищенный кабель. Однако его фиксация происходит путем закручивания болта.

Полезный совет: лучше выбирать тот двухклавишный выключатель, который оснащен клеммными колодками. Недостатком винтовых зажимов является то, что такое соединение со временем ослабляется. В результате возникает необходимость в постоянной проверке контакта и постоянном докручивании винта.

Также в состав двухклавишного выключателя может входить подсветка и индикатор. Подсветка позволяет легко найти этот элемент осветительной системы в темноте. Свечение индикаторной лампочки свидетельствует о том, что сеть является замкнутой и светильник должен светиться.

Преимущества

---

---

Такое строение этого включателя обеспечивает одно из главных его преимуществ. Оно заключается в том, что один выключатель может управлять роботой нескольких ламп или светильников. Именно поэтому двухклавишный выключатель имеет большую популярность и много людей интересуется тем, как правильно его подключить.

Особенности его подключения мы рассмотрим несколько ниже. Теперь же отметим, какими еще преимуществами может похвастаться этот включатель.
Одним из них является регулирование яркости света в комнате.

Это достигается благодаря включению отдельных ламп или светильников. Конечно, такой особенностью не может похвастаться одноклавишный включатель, поскольку он включает все лампочки люстры одновременно. В результате, создать романтическую обстановку в комнате или дать свет на отдельную часть комнаты вряд ли удастся.

Полезный совет: если вы используете отсоединитель с одной клавишей и хотите управлять уровнем освещения, то нужно будет покупать и монтировать диммер. Его еще называют светорегулятором.

С вышеуказанного преимущества выплывает другое — экономия электроэнергии и своих денег. Конечно, часть лампочек люстры потребляет меньше электрического тока, чем все лампочки.

Также происходит экономия и на кабеле. Ведь до двухклавишного выключателя устанавливается всего лишь один кабель. В том случае, если делать попытку заменить его двумя одноклавишными включателями, то нужно прокладывать два отдельных кабеля к обоим выключателям.

Включение части лампочек не позволит сильно ослепить глаза, ведь количество света будет недостаточным для этого. А вот что произойдет, если в темной комнате благодаря работе одноклавишного отсоединителя одновременно загорятся все лампочки, вы хорошо знаете. Ощущения неприятные.

Двухклавишный выключатель выгоден для использования во влажных средах и на улице, ведь гораздо легче сделать защиту для влаги или ударов в одном корпусе, чем делать это в разных небольших корпусах.

Важность его монтажа в таких средах заключается и в том, что уменьшается количество выключателей и вместе с тем уменьшается количество потенциальных опасных точек. Это также является причиной, почему многие люди покупают и интересуются тем, как подключить двухклавишный выключатель.

В том случае, если он используется во влажной среде, то под корпусом монтируется специальный кожух. Если средой использования является двор или улиц (здесь он может подвергаться опасности физического повреждения), то корпус соединителя делается из металла или ударопрочной пластмассы.

Сфера использования

Благодаря такому количеству преимуществ и своему строению двухклавишный выключатель используется в любых комнатах, в которых монтируется люстра на несколько лампочек, в различных офисных и производственных помещениях, а также на улице. При этом его могут использовать для регулирования работы светильников в различных помещениях. Например, в ванной и туалете, коридоре и кладовке.

Полезный совет: включатели, которые входят в осветительную систему этих комнат, всегда монтируются за пределами ванной и туалета. Этот принцип является обязательным для исполнения, и он прописан в ПУЭ.

Как видите, сфера использования двухклавишного выключателя является очень широкой, и он имеет очень много преимуществ. В дальнейшем мы рассмотрим, как подключить двухклавишный выключатель.

Схема подключения

Для того чтобы вы понимали всю логику работ по подключению двойного выключателя света, мы подаем схему его подключения.

Cхема соединения двухклавишного выключателя

Из схемы четко видно, что к двухклавишному выключателю будет прокладываться только фазный провод. Что касается нейтрального и заземляющего электропроводов, то они будут сразу подсоединяться к светильникам.

От самого выключателя уже будет идти два отдельных кабели, и каждый из них подключают к отдельным лампочкам или отдельным светильникам.

Подключение электропроводов, которые будут идти к двухклавишному выключателю или от него, а также к светильнику, осуществляется внутри распределительной коробки. Именно таковой является схема, которая определяет то, как можно подключить в своем доме двойной выключатель.

Нужные материалы

Теперь можно приступать к самому процессу подсоединения. Для этого нам нужно запастись:

1. Электропроводами (сечение должно быть не менее 1,5 кв. миллиметра). Их длину определяют благодаря проведению измерений.
2. Двойным включателем.
3. Монтажной коробкой, в которой будет размещаться включатель.
4. Клеммниками.
5. Изолентой.

Инструменты

Что касается инструментов, то их список должен состоять из:

• отверток для крестового и плоского шлицов;
• монтажного ножа или устройства, с помощью которого будет сниматься изоляция;
• бокорезов;
• уровня;
• пассатижей;
• молотка и зубила (на случай если надо будет делать небольшую штробу или отверстие для подрозетника).

Монтаж электропроводов

Стоит отметить, что перед тем, как подключить выключатель света, который является двойным, нужно проложить электропроводку. Если дом только строится и в нем проводится скрытый монтаж проводки, то сложностей нет. Саму проводку устанавливают еще до того, как наносится штукатурка. После этого надо подключить сам выключатель и светильники к проводке.

Прокладка всех проводов осуществляется согласно схеме, которую мы разместили выше.

Понятно, что если планируется осуществить открытый монтаж проводки, то каждый кабель, который надо подключить к двухклавишному выключателю и светильнику, прокладывается в отдельных кабель-каналах или гофротрубах.

Если же дом используется в течение многих лет и действующие электропровода не подходят, то их нужно менять. В том случае, если они были смонтированы открытым способом, проблем не возникнет. Когда они были скрыты под штукатуркой, придется делать новые штробы и прокладывать новые кабели.

Другие подготовительные работы

Когда правильные кабели размещаются на своих местах, приступают к их подключению. Хочется также отметить, что будет очень правильно и безопасно, если отключить электроснабжение в доме или квартире перед тем, как вы будете осуществлять любые работы по замене проводки и перед тем, как вы подключите выключатель двойной.

Стоит отметить, что достаточно будет отключить автоматический переключатель, который стоит в начале ветки, предназначенной для подачи тока к осветительным приборам.

Если в распределительном щитке все автоматические выключатели подписаны, то это очень хорошо, поскольку вы сразу отключите нужный. В противном случае надо экспериментом путем определить нужный автомат. Об этом время от времени отмечается в тех видео, которые рассказывают о том, как надежно и правильно подключить выключатель двойной.

И так, когда все подготовительные работы сделаны и провода размещаются согласно схеме, можно приступать к подключению двухклавишного выключателя.

Особенности подключения

Подрозетник с введенными проводами

Сначала осуществляют подготовку концов проводов, которые надо подключить. У нас есть три провода: один фазный входной и два выходных (их будут подключать к отдельным люстрам или лампам). Концы электропроводов зачищают, то есть снимают изолирующий материал на отрезке, который равняется 10-ти сантиметрам.

Далее чтобы подключить эти провода, на двойном выключателе света нужно найти клеммы или зажимы, которые предназначены для фазного входного и выходного проводов. Первый зажим обозначается буквой «L».

При этом этот зажим является единственным и находится с одной стороны. С другой стороны находятся клеммы или зажимы для выходных электропроводов. В каждую клемму или зажим вставляются соответствующие электропровода.

Этот способ подключения касается тех двойных включателей, которые имеют один корпус и не имеют модулей. Модульный двойной выключатель, который будет регулировать работу люстры, надо подключить несколько по-другому. Входной кабель вставляется в клемму одного модуля.

Она также имеет обозначение «L». Рядом с ней есть еще одна клемма. Эту клемму и клемму с надписью «L» второго модуля соединяют с помощью короткого провода.

Таким образом происходит подключение к фазному проводу. Выходные электропровода подключаются таким же способом, который используется для корпусного включателя. Выходные клеммы обозначены стрелками.

Все работы по присоединению электропроводов сделаны и остается только установить и закрепить выключатель в монтажной коробке. Для этого устанавливают устройство в монтажную коробку.

Если использовались жесткие электропровода, то перед установкой в коробку их следует легко подогнуть к основанию выключателя. Закрепление в подрозетнике осуществляется либо с помощью болтов, либо с помощью специальных зажимных лапок. Этот процесс зависит от того, какой выключатель вы приобрели.

Некоторые двойные выключатели имеют рамку и клавиши, которые снимаются. Понятно, что эти элементы снимают перед самым монтажом и устанавливают тогда, когда произошло закрепление основания устройства.

Видео о подключении такого выключателя

---

---

Как подобрать и подключить дифференциальный автомат Монтаж тройной розетки своими руками. Как проводить работы. Устанавливаем розетку или выключатель в гипсокартоновую стену, краткая инструкция Шнайдер Электрик – высококачественные розетки от мирового лидера

Схема подключения двухклавишного выключателя

Установка и подключение двухклавишного выключателя света актуальна в тех случаях, когда может возникнуть необходимость в изменении интенсивности освещения комнаты или управления подсветкой различных зон интерьера. Регулировать количество света можно, изменяя число работающих светильников с помощью такого устройства. Поскольку это изделие имеет две клавиши, то оно способно управлять работой двух групп светильников. Как правило, двухклавишные выключатели света устанавливаются совместно с люстрами, имеющими в своем составе более двух лампочек.

Другой ситуацией, в которой предпочтительно использование таких устройств, является их применение для включения из одного места света в различных комнатах или коридорах.

Необходимо сразу сказать, что схема подключения двухклавишного выключателя во многом похожа на аналогичную схему, используемую при монтаже одноклавишных моделей.

Таким образом, сфера применения таких устройств весьма обширна, однако во всех случаях используется одинаковая схема их подключения. Для того чтобы разобраться как подключить двухклавишный выключатель следует ознакомиться с его устройством и принципом работы.

Конструкция двухклавишного выключателя

Классификация этих устройств достаточно проста. Различают встраиваемые и накладные модели, предназначенные для использования, соответственно, со скрытой или открытой проводкой. Среди дополнительных функций, которыми могут быть оснащены эти устройства, можно выделить подсветку. Выключатели, оборудованные подсветкой, легко найти в темной комнате, поэтому они очень удобны в использовании.

Конструкция двухклавишного изделия достаточно проста и во многом похожа на внутреннее устройство одинарного выключателя. Отличие состоит лишь в том, что здесь имеется отдельный контакт, предназначенный для питания второй группы потребителей. Конструктивно двухкнопочный выключатель состоит из следующих основных элементов:

• Рабочая часть. В отличие от одноклавишных моделей, имеющих две клеммы, такой выключатель снабжен тремя контактами. Один из них является входящим и два – исходящими. Вводной контакт предназначен для подсоединения к нему фазного провода, приходящего от распределительной коробки. Выходящие контакты рабочей части служат для подключения к ним проводов, которые используются для питания потребителей. Как правило, на корпус рабочей части выключателя нанесена маркировка, облегчающая определение вида каждой клеммы. Эта часть конструкции устройства должна быть установлена таким образом, чтобы общая клемма располагалась снизу.

• Декоративная рамка.
• Две клавиши (могут быть оборудованы окошками для подсветки).

Если в конструкции устройства предусмотрена подсветка, то в его состав входит небольшая электрическая схема, включающая в себя светодиод (или неоновую лампу), резистор и, иногда, конденсатор. Подключается эта электрическая цепь к контактам выключателя. Принцип ее работы достаточно прост. Поскольку токоограничивающий резистор имеет достаточно большое сопротивление, то при замыкании его накоротко включенными контактами выключателя ток в цепи подсветки не протекает.При размыкании рабочих контактов небольшой ток, ограниченный сопротивлением резистора, протекает в цепи подсветки, обеспечивая горение светодиода.

Выключатели с подсветкой получили очень широкое распространение в настоящее время.

Общая схема подключения

Схема подключения двухклавишного выключателя света представлена на рисунке.

Заземляющий провод, который изображен на рисунке, присутствует в электропроводках далеко не всех зданий. Если для подключения мощных бытовых электроприборов, таких как варочная поверхность или стиральная машинка, их корпуса стараются заземлить хотя бы на щиток электрического счетчика, то в цепях освещения заземление обычно отсутствует. Чтобы повысить безопасность использования проводки в таких условиях имеет смысл установки на входе в квартиру устройства защитного отключения или дифференциального автомата.

Представленная на рисунке схема подключения двойного выключателя имеет в качестве нагрузки две отдельные лампы, однако зачастую такое соединение используется для управления каждой клавишей выключателя цепью из нескольких последовательно соединенных лампочек.

Порядок подключения устройства

Главным правилом, которое должно соблюдаться при монтаже всех коммутационных устройств, является необходимость их установки таким образом, чтобы при отключении разрывалась цепь фазного провода. Это должно быть сделано, в первую очередь, для того чтобы при замене лампочки достаточно было просто отключить выключатель, не прибегая к использованию вводного автомата.

Дело в том, что большое количество случаев поражения человека электрическим током происходит именно при выполнении подобных работ. Такие случаи, к сожалению, часто имеют место, несмотря на то, что для возникновения опасной ситуации необходимо не только перепутать провод, на который должен быть установлен выключатель, но и неправильно подключить патрон электрической лампочки.

Как и для работы с любыми элементами электрической проводки, при установке и подключении двухклавишных выключателей следует придерживаться правил техники безопасности, главным из которых является необходимость отключения напряжения в сети на время выполнения работ. Поскольку распределительные коробки в большинстве случаев расположены на высоте, то немаловажным элементом при работе с ними является использование надежной стремянки или подставки.

Для того чтобы правильно установить такое устройство необходимо придерживаться следующего порядка действий:

1. При помощи входного автомата отключается подача электроэнергии в квартиру. Сделать это также можно с помощью автомата, отвечающего за группу потребителей, в которую входит необходимая цепь освещения.
2. В распределительную коробку заводятся провода, приходящие от потребителей, которые необходимо подсоединить к сети, фаза и ноль от входного щитка, а также три провода, идущие от выключателя. Следует учитывать, что в случае необходимости соединения медных и алюминиевых проводов нужно применять клеммные колодки. Такая ситуация возникает достаточно часто в домах старой постройки, где внутренняя проводка выполнялась алюминиевым проводом.
3. Все нулевые проводники в коробке соединяются между собой.
4. Фазный провод, идущий от входа в квартиру, соединяется с проводником, который будет подключаться к входящей клемме двухклавишного выключателя света.
5. Каждый из фазных проводов, служащих для питания отдельных потребителей, соединяется с соответствующим выходящим проводом выключателя.
6. Все места соединений надежно изолируются. Для выполнения изоляции соединений в распределительной коробке предпочтительнее использовать стеклотканевую изоленту, как одну из наиболее устойчивых к температурным воздействиям.
7. С выключателя снимаются его клавиши, после чего отсоединяется рабочая часть от рамки.
8. К контактам рабочей части подключаются соответствующие провода. Для удобства желательно использовать кабели, жилы которых имеют различную цветовую маркировку. Если в конструкции устройства предусмотрена подсветка, то контакты ее схемы подключаются к клеммам выключателя.
9. При помощи раздвижных лапок рабочая часть устанавливается в подрозетник. При этом важно следить, чтобы включенное положение устройства соответствовало нажатию верхней части его клавиш.
10. При помощи специальных пазов или болтов монтируется декоративная рамка.
11. Устанавливаются клавиши.

На практике подключение двойного выключателя оказывается ненамного сложнее, чем подключение одноклавишного устройства.

Подключение двухклавишного выключателя: схемы, способы

Выключатели света — одно из самых распространенных электроустановочных изделий. В каждой квартире, доме, офисе есть хотя-бы несколько штук. Для экономии места и сокращения объема работ выключатели могут быть не с одной клавишей, а с двумя или даже с тремя. Но двойные, все же, более популярны. Потому дальше и будем говорить о сдвоенных (с двумя кнопками) выключателях. Их еще называют двухклавишными, двухкнопочными, двойными и т.д. Подключение двойного выключателя вполне по силам провести начинающему электрику. Даже без особых навыков с этим можно справиться самостоятельно.

Содержание статьи

Устройство выключателя с двумя клавишами

Если надо подключить две лампочки или две группы ламп, при этом необходимо чтобы они включались независимо друг от друга, необходим двухклавишный выключатель. Их очень легко отличить — в одном корпусе установлены две кнопки. Кстати, наличие или отсутствие подсветки никак не влияет на подключение. Ни схемы, ни принципы не меняются.

Как устроен двойной выключатель света

Схема двухклавишного выключателя проста: это два нормально разомкнутых контакта, каждый из которых управляется своей кнопкой. Это значит, что в исходном состоянии ток через выключатель не идет, так как контакты разомкнуты. Нажав на клавишу, контакты замыкаем, лампочки загораются. Это принцип работы любого выключателя. Двухклавишный же отличается только тем, что у него имеется две группы контактов.

Если посмотреть на устройство двухкнопочного выключателя, видим, что у него есть один вход и два выхода. Ко входу выключателя подключается фаза, к выходу — провода, которые идут на лампочки/люстру.

Техника безопасности — будьте внимательны

Самостоятельное подключение двойного выключателя — дело несложное. Справится можно даже без особых знаний и навыков. Но надо быть предельно аккуратным — это все-таки электричество. Технику безопасности соблюдаем обязательно. Что надо помнить:

• Не браться двумя руками за оголенные провода.
• Работать специнструментом из набора электрика с изолированными ручками.
• Перед работой проверить на какой провод подается фаза, при необходимости пометить его. Если все провода одного цвета на фазном должна быть яркая метка. Это может быть кусок изоленты, другой липкий материал, желательно яркого цвета. Можно использовать лак для ногтей, краску и т.д. Важно только чтобы метка была видна со всех сторон.

  Проверка индикатором фазы

• Убедиться в отсутствии напряжения на всех других проводниках.

Для проверки проще всего использовать отвертку-индикатор. Если ею прикоснуться к проводу под напряжением, на ней загорится сигнальная лампочка. Именно так определяют фазу. Если лампочка не горит, это ноль или провода, идущие от лампочек/люстры. Только разобравшись во всех проводах, можно приступать к подключению двухклавишного выключателя.

Схемы подключения двухклавишного выключателя

При подключении выключателя помните, что на его вход подается фаза, которая идет от щитка. Это — основное правило. Только так подключение будет правильным. Фазу берут в распределительной коробке, которая обычно находится над выключателем (иногда, при нижней разводке — под ним) в распределительной коробке.

Подключение двойного выключателя делают по такой схеме

Обратите внимание, что работы проводятся при выключенном напряжении. Если есть автомат, через который запитывается освещение, выключаете его. Если проводка старая, выкручиваете пробки. Перед работой убедитесь что на проводах напряжения нет (прикоснитесь ко всем индикаторной отверткой).

К двум лампочкам

Чаще всего к двухклавишному выключателю подключают две нагрузки — по одной лампочке или по группе ламп. В любом случае схема будет одинаковой.

На вход выключателя заводится фазный провод. Контакт в верхней части выключателя ослабляется (поворачиваете болт на пару оборотов против часовой стрелки), по пластину заводится зачищенный от изоляции провод (зачищать 4-6 мм), крепежный винт затягивается. Закручивая болт, прилагайте солидные усилия. Проверить, нормально ли закреплен провод можно пару раз его хорошо дернув. Если достать его не получилось — все нормально.

Принципиальная схема подключения выключателя с 2-мя клавишами

Таким же образом подключаются два провода, которые пришил от лампочек/люстры. Контакты, к которым надо подключаться находятся внизу. Принцип тот же — ослабляете винт, вставляете провод, затягиваете, дергаете.

Куда подключать какой провод (на правый или левый контакт) — не важно. От этого зависит только какой клавишей будет включаться какая лампочка. При желании потом их можно поменять местами.

После того, как подключение закончено, устанавливаем клавиши, включаем питание, проверяем  работу выключателя. Если все сделано правильно, никаких проблем быть не должно.

Схема подключения двойного выключателя с розеткой

Кроме просто выключателей с двумя клавишами есть блоки с розеткой. Подключение двойного выключателя в таком случае не меняется, но на розетку надо завести еще ноль и заземление.

Схема подключения двойного выключателя с розеткой

Итак, на блок выключателей подаем фазу, с выхода выключателей фаза уходит на лампочки. К блоку розетки подводим фазу (можно взять со входа в блок выключателя), на второй контакт заводим «ноль» — с соответствующей шины на щитке. Землю подключаем к специальному земляному контакту.

Что делать если проводов больше

В описанной выше схеме подключения двойного выключателя нужны три провода — фаза от распределительного шкафа и два провода от лампочек. Но иногда приходят четыре и больше. Что делать тогда?

• Найти фазу и отметить ее. Желательно ее загнуть, чтобы в дальнейшем не коснуться.
• Найти два провода, которые идут к лампочкам. Это можно сделать при помощи мультиметра в режиме прозвонки.
• Оставшийся провод, скорее всего, земля. По новым стандартом он необходим даже при подключении лампочек. Если у вас на люстре/лампочках есть земляной провод и он подведен к выключателю, тогда оба проводника просто скручиваем. Если лампочки или люстра «земляного» провода не имеют, провод просто изолируем и оставляем. Отрезать его не нужно — может впоследствии купите люстру с «земляным» проводом.

В указанном алгоритме имеется слабое место — мы предположили, что оставшийся провод — земля. По логике вещей это правильно. Но, к сожалению, бывают исключения. Потому перед манипуляциями стоит определиться — действительно ли перед вами «земля».  Для этого можно измерить напряжение при помощи мультиметра (предел измерения ставьте 1000 В — на всякий случай, Потом можно уменьшить). Одним щупом касаемся к фазному, вторым — к безымянному. Если показывает 220 В или близкую к этому цифру — перед вами «ноль», а не «земля». Если показания ниже чем 220 В — это «земля».

Этим «измерительным прибором» можно определить «ноль» или «земля» ваш неизвестный провод

Если мультиметра нет, можно использовать лампочку, к которой подключить два провода (можно взять настольную лампу, намотать на вилку два провода). Провода берите одножильные, жесткие, достаточного диаметра. Их концы надо зачистить, но держаться будете только за изоляцию. Одним концом прикасаемся к фазному проводу, вторым — к «неизвестному». Горит — это «ноль», не горит и выбило автомат — это «ноль». Этот способ опасен для здоровья, потому действуем очень осторожно.

Если подключение неправильное

Если вы решили поменять старый выключатель на новый, а к старому подведена не фаза, а ноль — это неправильно и необходимо срочно все исправить. Лампочки работать будут, но при таком подключении они всегда находятся под напряжением. В этом случае даже замена сгоревшей лампы — смертельно опасное мероприятие. Это не шутка. Так и есть. Потому при неправильном подключении выключателя (если на него приходит ноль) необходимо все исправить. Тут есть два варианта:

• Перепутаны фаза и ноль на распределительной коробке. В этом случае на всех выключателях, подключенных к этой ветке, подведен ноль. В этом надо убедиться, проведя несложный тест — прикоснуться индикаторной отверткой к проводу, который заходит на вход выключателя (одиночный провод, который заходит на разъем, расположенный вверху). Если на всех выключателях индикатор не горит (проверьте его работоспособность обязательно), точно перепутаны ноль и фаза в распределительном шкафу. Тогда отключаем вводной автомат и перекидываем концы. Если вам это не о чем не говорит, и вы не имеете представления что делать — лучше позовите электрика.

  Если на выключатель заведен «ноль» — надо переделывать

• Перепутаны фаза и ноль в распределительной коробке. В этом случае неправильное подключение присутствует только на одном переключателе. В этом случае в распределительной коробке меняем ноль и фазу местами (не забудьте перед этим отключить автомат и убедиться в отсутствии напряжения на фазном проводе).

Если вы делаете подключение двойного выключателя своими руками впервые, лучше несколько раз перепроверяйте свои действия и работайте очень осторожно.

Установка выключателя

Напоследок поговорим о том, как монтировать выключатели. Тут все равно на сколько они клавиш. Последовательность работ одинаковая:

• От распределительной коробки вертикально вниз (или вверх при нижней разводке) опускают штробу.
• На выбранной высоте в стене делают отверстие для подрозетника. Обычно используют насадку на дрель — коронку.
• В отверстие устанавливают подрозетник. Пустоты между подрозетником и стеной заполняют раствором, лучше с хорошей адгезией к бетону и пластмассе.
• От распределительной коробки до входа в подрозетник прокладывают гофрированный шланг небольшого диаметра. В него потом пропускают провода. При таком способе прокладки всегда есть возможность заменить испорченную проводку.
• Выключатель разбирают (снимают клавиши, декоративную рамку), подключают провода.
• Устанавливают в подрозетник, распорными лепестками закрепляют, подкрутив фиксирующие болты.
• Устанавливают рамку, затем клавиши.

На этом все монтаж и подключение двойного выключателя закончено. Можно проверять работу.

Схема для подключения двухклавишного проходного выключателя legrand: отличия и особенности подключения

Когда человек оказывается в помещении, в котором уровень освещенности доставляет дискомфорт, он пытается включить свет. Для этого существует специальное устройство, называемое выключателем. Многие из нас ассоциируют его с приспособлением, которое не заслуживает особого внимания. Однако если познакомиться с выключателем поближе, то выяснится, что он имеет свои секреты.

Далее вы сможете ознакомиться с важными особенностями, касающимися выключателей разных типов, а также сферы их применения. Также благодаря этой статье вы получите представление о том, каким образом выполняется их подключение. Ознакомившись с представленным материалом, вы сможете достаточно легко произвести монтаж выключателя в любом помещении. Однако в обязательном порядке необходимо соблюдать меры предосторожности во избежание неприятных ситуаций.

Какие бывают выключатели?

Существует много признаков, на основании которых можно классифицировать выключатели:

• функциональность;
• дизайн;
• метод монтажа и пр.

Обязательным требованием, которому должно удовлетворять это приспособление, является использование для его создания ударопрочного материала высокого качества, который должен отличаться наличием гладкой поверхности. Для установки выключателей рекомендуется выбирать такие места, в которых к ним будет легко добраться. Подобные приспособления предназначены для эксплуатации в цепях скрытой и открытой электропроводки.

Сегодня немало представлено в продаже переключателей, которые имеют различное оформление и схему подключения. Наибольшее представительство имеют устройства, выполненные в классическом варианте. В то же время можно найти модели, благодаря которым можно придать интерьеру помещения необычный облик.

Благодаря широкому разнообразию в плане цветового решения выключателей, любой потребитель может подобрать для себя такое устройство, которое будет прекрасно гармонировать с мебелью, обоями и иными предметами интерьера. Особую группу образуют выключатели, оснащенные декоративными сменными панелями. Оценить все преимущества потребитель сможет уже сразу после установки выключателя. Именно по завершении монтажных работ, выполненных согласно схеме, выключатель может быть оборудован различными накладками.

Принято выделять следующие типы переключателей:

• обычные;
• проходные;
• одиночные;
• двойные;
• тройные.

Мы же уделим внимание проходным переключателям, которые рассчитаны на подключение одной световой группы из двух и более мест.

Проходной выключатель

Любой электрик знает, что обычные переключатели работают по принципу прерывания цепи тока. Переходные модели отличаются от них в этом плане, поскольку они оснащены тремя контактами, позволяющими выполнять переключение устройства. В свою очередь, у двойного проходного выключателя предусмотрено 6 подобных контактов.

Среди плюсов, которыми обладают переходные выключатели, основным является то, что с их помощью можно выключать и включать свет из различных мест.

Область применения проходных выключателей

Современные проходные переключатели получили распространение в нескольких областях:

• Лестницы. Обязательным для них условием является то, что выключатели должны быть установлены на первом и втором этаже. Это даст возможность включить свет на одном из этажей, после чего, когда человек поднимется или спустится, он сможет выключить свет, используя уже другой проходной выключатель.
• Спальные комнаты. В этих помещениях переключатели подобного типа устанавливают при входе в комнату и рядом с кроватью. Такой вариант обеспечивает немало удобства, поскольку человеку не придется вставать с кровати и идти к входу, чтобы погасить или включить свет.
• Коридоры. Особенно удобны проходные переключатели для коридоров, которые имеют большую протяженность, поскольку они могут быть установлены в самом начале и в конце.
• Дачи. Здесь польза от использования переходных переключателей заключается в том, что у владельца появляется возможность обеспечить освещение двора и дорожек.

Проходной выключатель: схема подключения

Если рассматривать принцип работы проходного переключателя, то это схоже с переключением стрелок железнодорожных путей, поскольку они начинают работать вне зависимости от того, в какое положение переведены. Дело в том, что здесь используется переключение с одной линии на другую.

Если рассматривать более подробно схему подключения проходного переключателя, то она заключается в следующем. Имеется два переключателя, где на один подается фаза, с другого она переводится на светильник, связь между ними обеспечивается специальным проводом или кабелем. Однако чаще всего их оставляют разъединенными, так как здесь применяется вариант с распределительной коробкой, в которой их размещают, при этом от каждого выключателя отводится три провода, из которых два соединяются друг с другом.

Бывают случаи, когда к переходным переключателям может быть подведено большее количество проводов, однако схема подключения остается прежней. Правда, здесь все же будут присутствовать определенные различия, заключающееся в том, что первые два кабеля будут предусматривать лишь один входной контакт и два выходных. Наращивая число кабелей, владелец столкнется с необходимостью увеличения количества входных и выходных контактов, которые придется увеличить до двух. Подобное решение позволит создать перекрестное подключение двух линий.

Двухклавишный проходной выключатель

Ознакомившись со схемой подключения этого устройства, настало время уделить внимание часто встречаемому виду переходного выключателя — двойному.

Чаще всего такие устройства устанавливают в помещениях, где необходимо обеспечить раздельное включение, реализуемое с разных мест для двух линий освещения. Если в качестве подобных зон выступают коридор или лестница, то здесь можно ограничиться одиночным проходным выключателем, схема подключения для которого будет аналогичной.

Пользование двойными устройствами упрощается благодаря наличию на клавишах стрелок-указателей: с их помощью можно легко определить направление клавиш, при переводе в которое можно включить или выключить освещение.

Обычный двухклавишный проходной выключатель являет собой результат симбиоза одноклавишного устройств. Располагаясь в едином корпусе, они функционируют благодаря перекидыванию контактов.

Двухклавишный выключатель: схема подключения

Особенностью двухклавишных проходных устройств legrand является наличие двух независимых групп контактов. Если надавить на клавиши, то они переключаются с верхних линий на нижние, причем первые не имеют конечного вывода, а вторые связаны с другим таким же выключателем.

Таким образом, мы выяснили, что у этих переходных устройств легранд предусмотрено 2 группы контактов — правая и левая. Зная это, можно легче разобраться с тем, каким образом выполняется подключение двухклавишного проходного устройства.

Согласно схеме, на второй контакт правого отключателя подается фаза, выходящая из распределительной коробки дома. Контакты в рамках этой группы соединены между собой при помощи перемычки, те же, которые относятся к левой группе, обеспечивают подачу тока на два независимых друг от друга светильника. Важным здесь моментом является то, что эти два контакта не должны взаимодействовать друг с другом. Далее эти четыре перекрестных контакта должны быть связаны друг с другом в виде пары.

Заключение

Несмотря на то что двухклавишный проходной выключатель legrand является довольно простым устройством, схема его подключения предусматривает свои особенности. Именно ее следует учитывать при установке, чтобы избежать проблем в процессе пользования выключателем. Каждый квалифицированный электрик знаком со всеми этими нюансами, поэтому, поручив ему эту работу, вы избавите себя от ненужных проблем.

Однако если вы обладаете хотя бы минимальными знаниями в области электрики, то вы сможете разобраться сами, каким образом подключить двухклавишный проходной выключатель legrand.

Видео: Двухклавишный выключатель legrand

Как подключить двухпозиционный переключатель (со схемой)

Одна из простых, но интересных схем подключения, которую молодые инженеры изучают в своей лаборатории, — это установка для подключения освещения лестницы . Возможно, большинство из нас уже использовали его, не обращая особого внимания на то, как он работает. Освещение лестницы дома или в любом другом месте обычно осуществляется с помощью так называемого двухпозиционного переключателя. Сейчас на рынке существует множество различных типов переключателей, и некоторые из них могут использоваться напрямую для двустороннего подключения без каких-либо специальных двусторонних проводных соединений.Но в этом уроке мы покажем вам, как сделать проводку двухпозиционного переключателя с обычными бытовыми переключателями. Двухстороннее переключающее соединение означает, что вы можете управлять электрическим оборудованием, таким как лампочка, с помощью двух переключателей, расположенных в разных местах, обычно используемых на лестнице. Двусторонним переключателем можно управлять независимо от любого переключателя, это означает, что независимо от положения другого переключателя (ВКЛ / ВЫКЛ), вы можете управлять светом с помощью другого переключателя.

Существует два метода подключения с двухпроводной коммутацией , один — это , 2-проводное управление , а другое — , 3-проводное управление .Мы объяснили оба метода ниже, и оба метода продемонстрированы в Video , приведенном в конце этой статьи.

Необходимые компоненты для подключения двухстороннего переключателя

• Два двухпозиционных переключателя
• Лампа
• Электропитание переменного тока
• Соединительные провода

Подключение двухпозиционного переключателя с использованием двухпроводного управления

Это первый метод двусторонней коммутации, это старый метод .Если вы собираетесь установить новый, используйте три метода управления проводом.

Как вы видите на схеме двухпозиционного переключателя ниже, вы обнаружите, что фаза / напряжение соединены с общим проводом первого двухпозиционного переключателя. PIN1 и PIN2 первого переключателя связаны с PIN1 и PIN2 второго переключателя соответственно. Один конец лампы подключен к общей клемме второго переключателя, а другой конец лампы подключен к нейтральной линии источника питания переменного тока.

Примечание: При 2-проводном методе управления, когда переключатели находятся в противоположном состоянии , индикатор будет в состоянии ВЫКЛ. , как показано на схеме ниже:

Условие получения выхода в состоянии ВКЛ такое же, как и в таблице истинности выходных вентилей, которая приведена ниже:

Переключатель 1	Переключатель 2	Состояние лампы
0	0	1
0	1	0
1	0	0
1	1	1

Где 0 представляет состояние ВЫКЛЮЧЕНО, а 1 представляет состояние ВКЛЮЧЕНО.

Как подключить проводку двухпозиционного переключателя с помощью трехпроводного управления

Это новый метод подключения 2-проводного переключателя , который немного отличается от метода двухпроводного управления. Этот метод широко используется в настоящее время, поскольку он более эффективен, чем двухпроводная система управления.

Как вы можете видеть на принципиальной схеме двухпозиционного переключателя ниже , общий контур обоих переключателей закорочен.PIN1 обоих переключателей подключается к фазе или проводу под напряжением, а PIN2 обоих переключателей подключается к одному концу лампы. Другой конец лампы подключен к нейтральной линии источника питания переменного тока.

Примечание: При 3-проводном методе управления, когда переключатели находятся в таком же состоянии , световой индикатор будет в состоянии ВЫКЛ. , как показано на схеме ниже:

Условие получения выхода в состоянии ВКЛ такое же, как в таблице истинности взрывозащиты или логического элемента, которая приведена ниже:

Переключатель 1	Переключатель 2	Состояние лампы
0	0	0
0	1	1
1	0	1
1	1	0

Где 0 представляет состояние ВЫКЛЮЧЕНО, а 1 представляет состояние ВКЛЮЧЕНО.

Применение двухстороннего переключателя:

• В основном на лестничной клетке.
• Ошибочное срабатывание устройств безопасности / защиты цепи.
• Большой зал с двумя въездными / выездными воротами.
• Для управления любыми приборами переменного тока, такими как вентилятор или свет, из двух мест, например, входа и выхода.

Подключение двухпозиционного переключателя

---

Как подключить двухпозиционный переключатель. Подключение двухпозиционного переключателя почти так же просто, как и обычная домашняя проводка.Прежде всего, нам нужно немного изучить терминологию, чтобы вы точно знали, о чем идет речь.

Перейдите на страницу «Терминология коммутатора », где я обсуждаю термины, используемые для различных типов домашних электрических переключателей. Это также должно помочь понять функции каждого типа переключателя.

При подключении схемы двухпозиционного переключателя все, что вы на самом деле делаете, — это управление потоком мощности (выключение / включение) на нагрузку (свет, лампа, розетка, потолочный вентилятор и т. Д.).)

Теперь типичная схема будет содержать 3-проводной кабель , известный как romex. Кабель состоит из черного, белого и неизолированного медных проводов.

Черный провод = питание или горячий провод
Белый провод = нейтраль
Голая медь = земля

При подключении схемы двухпозиционного переключателя все, что нам нужно сделать, это управлять черным проводом (горячим проводом) для включения и выключения Загрузка. Эта простая диаграмма ниже поможет вам лучше понять, что делает эта схема.

На схеме выше источник питания входит слева. Обратите внимание, что черный провод — единственный провод, которым мы управляем с помощью двухпозиционного переключателя. У вас есть входящий горячий провод (черный), идущий к одному винту (неважно, используете ли вы латунный или серебряный винт) на стороне двухпозиционного переключателя, и черный провод от другого винта на двухпозиционном переключателе. собирается нагрузка (свет, потолочный вентилятор и т.д ..). Белые провода скреплены гайками, чтобы можно было продолжить цепь.

Теперь что касается заземляющего провода. Очень важно также подключить к выключателю заземляющий провод. Зеленый винт на двухпозиционном переключателе предназначен для заземления, поэтому все провода заземления должны быть подключены, как показано ниже.

Все провода заземления (неизолированная медь) теперь подключены (входящее заземление, заземление нагрузки и заземление переключателя). Это обеспечивает безопасную защиту цепи за счет неповрежденного заземления.

Итак, чего мы добились. При подключении двухпозиционного переключателя на схеме ниже показана основная концепция подачи электроэнергии к нагрузке.Предположим, что управляемая вами нагрузка — это свет. Электричество течет от горячего провода (черный) через двухпозиционный переключатель (показан в выключенном положении), а затем к свету и возвращается через нейтральный провод (белый). Это законченная схема.

Теперь, поняв диаграмму выше, перейдите к верхней диаграмме и, используя концепцию, показанную здесь, просто используйте указатель мыши на этой диаграмме и проследите за потоком от черного провода (горячий провод) к нагрузке и возвращайтесь через белый провод. (нейтральный).Это должно дать вам хорошее общее представление о том, как работает схема двухпозиционного переключателя, и поможет вам добавить или изменить двухпозиционный переключатель.

Итак, теперь, когда у вас есть базовая концепция подключения двухпозиционного переключателя, давайте посмотрим на следующие схемы двухпозиционного переключателя, чтобы увидеть, какой тип схемы у вас есть. После того, как вы вытащили выключатель из стены, провода в коробке и соединения с выключателем должны выглядеть следующим образом.

Базовая двусторонняя цепь — питание на коммутаторе

---

Базовая двусторонняя цепь — питание на световом индикаторе

---

Электропитание на коммутаторе — с 2 лампами в серии

---

Подача питания на свет — с 2-х позиционными переключателями и 2-мя лампами

---

Питание на свету — с двухпозиционным переключателем и розеткой

---

Электропитание на выключателе / ​​розетке — с подсветкой

---

Разрешить Тима Картера из AskTheBuilder.com, чтобы показать вам несколько отличных советов по установке и подключению двухпозиционного переключателя.

2-позиционный переключатель — как управлять одной лампой с двух или трех мест?

Подключение с двухсторонней коммутацией — схемы электрических соединений

Что такое двухсторонняя коммутация?

Двухпозиционное коммутационное соединение используется для управления электрическими приборами и оборудованием, таким как вентилятор, точки освещения и т. Д., Из разных мест с помощью двухпозиционных переключателей. Наиболее распространенное использование двухстороннего коммутационного соединения — это лестничная разводка, когда световой точкой можно управлять из двух, трех или даже многих мест.Независимо от текущего положения двухпозиционного переключателя (ВКЛ или ВЫКЛ) подключенный прибор, например лампочку, можно включить / выключить, нажав кнопку.

Двух- или трехходовой переключатель?

Двухпозиционный или трехпозиционный переключатель : «Трехходовой» — это термин в Северной Америке (США) для этого типа переключателя, который используется в следующем руководстве. Большинство англоязычных стран (Великобритания / ЕС) называют их «двусторонними». Термин для пары проводов, соединяющих два переключателя, также различается: «стяжки» для британцев и «путешественники» в США.

Пожалуйста, не убивайте меня, чтобы упомянуть об этом 2-ходовой переключатель вместо 3-ходовой переключатель , поскольку все, что мы использовали, является тем же самым для конкретной цели.

Конструкция и работа двухпозиционного переключателя

Двухпозиционный переключатель также известен как однополюсный двухполюсный переключатель (SPDT). Основная конструкция и принцип работы двухпозиционного переключателя показаны на (рис. 1) ниже.

Конструкция и работа двухполюсного переключателя SPDT (однополюсный, двухполюсный)

Как подключить двухпозиционный переключатель

Ниже приведена принципиальная электрическая схема (рис. 2), которая показывает, как подключить двухпозиционный переключатель и управлять лампочкой из двух разных мест.

Примечание:

• Той же цели можно достичь, используя следующее двухстороннее коммутационное соединение, показанное на рис.
• Подключите заземляющий провод к подключенному электроприбору, а также к переключателям в соответствии с электрическими правилами вашего региона.

Как управлять светом из двух мест с помощью 2-позиционного переключателя?

Следующее двухстороннее коммутируемое соединение может использоваться для той же цели, что и упомянутое выше на рис. 1 i.е. для управления точкой освещения из двух разных мест с помощью двухпозиционных переключателей

Как управлять одной лампой из трех мест с помощью двухпозиционных переключателей?

На рис. 4 схема подключения показывает, как управлять световой точкой из трех разных мест с помощью двух двухпозиционных переключателей и промежуточного переключателя.

На рис. 5 показано одно и то же соединение для управления световой точкой из трех мест с использованием разных символов.

Двухстороннее переключение для управления освещением из двух мест на лестнице

Как мы обсуждали выше, наиболее распространенное использование двухсторонних переключателей — это управление световой точкой из разных мест, таких как верхний и нижний i.е. нижняя входная дверь и верхняя дверь. Эта схема показана ниже:

Как управлять светом из шести мест

Ниже приведена схема подключения, которая показывает, как управлять световой точкой из шести разных мест с помощью двух двухпозиционных переключателей и четырех промежуточных устройств. переключатели. Обратите внимание, что вы можете управлять еще большим количеством лампочек, добавив больше промежуточных переключателей в середине цепи.

Применение двухсторонней коммутации

• Используется для управления электрооборудованием и приборами из двух, трех или даже более разных мест путем добавления дополнительных промежуточных переключателей.
• Он также используется при соединении проводов на лестнице, где световой точкой можно управлять из двух или более разных мест.
• Используется в помещениях большой площади, имеющих две или более входных и выходных дверей и ворот.
• Основная цель двухстороннего переключения — управление электроприбором переменного или постоянного тока, устройством или оборудованием, особенно световыми точками, с двух мест.

Вы также можете прочитать:

Как подключить переключатели последовательно?

Как последовательно соединить два переключателя для управления одной нагрузкой?

В сегодняшнем базовом руководстве по установке домашней электропроводки мы изучим , как подключать и соединять два переключателя серии для управления и управления одной световой точкой.

В большинстве случаев это не предлагаемый метод последовательного подключения односторонних переключателей, поскольку при установке общей электропроводки используется параллельное или последовательно-параллельное соединение. В некоторых случаях это может показаться бесполезным подключением, но есть некоторые возможности, когда мы должны управлять отдельной нагрузкой из двух мест, в то время как оба переключателя должны быть включены для работы нагрузки.

Перед тем, как перейти к деталям, мы рассмотрим базовую конструкцию и рабочий механизм одностороннего переключателя , который показан на рисунке ниже:

Конструкция и работа одностороннего SPST (однополюсного однопроходного) переключателя

Ниже приведен простой шаг Пошаговое руководство со схемой и схемой подключения, которое показывает , как последовательно подключать однонаправленные переключатели?

Требования:

• Односторонние переключатели (SPST = однополюсный однополюсный) x 2 шт.
• Лампа (лампочка) x 1 шт.
• Короткие отрезки кабелей x 4 шт. :

  Подключите два односторонних переключателя и лампочку последовательно к источнику питания, как показано на рисунке ниже.Имейте в виду, что оба переключателя S ₁ и S ₂ должны быть замкнуты, чтобы замкнуть цепь.

  Если к электрическому устройству последовательно подключено несколько переключателей, то есть световая точка, все они должны быть в положении ВКЛ, чтобы нагрузка работала. Если один из переключателей разомкнут, цепь не будет работать.

  Как подключить переключатели последовательно?

  Цепь завершится, только если оба переключателя находятся в положении ВКЛ. Другими словами, если один из переключателей разомкнут или находится в положении ВЫКЛ, лампочка не будет гореть.То же самое и с другими нагрузками, которые подключены последовательно для управления двумя односторонними переключателями.

  Ниже показаны различные положения односторонних переключателей и световой точки при последовательном подключении.

  Щелкните изображение, чтобы увеличить

  Последовательные переключатели Различные положения переключателей и лампочки

  Чтобы получить положение переключения в состоянии ВКЛ для лампочки, описанная выше операция аналогична таблице истинности цифровой логики и логического элемента, приведенной ниже.

  Переключатель 1	Переключатель 2	Положение лампы
  0 = ВЫКЛ	0 = ВЫКЛ	0 = ВЫКЛ
  0 = ВЫКЛ	1 = ВКЛ	0 = ВКЛ
  1 = ВКЛ	0 = ВЫКЛ	0 = ВЫКЛ
  1 = ВКЛ	1 = ВКЛ	1 = ВКЛ

  В простом режиме Словом, есть четыре положения переключения, и если оба переключателя находятся в положении ON, лампочка будет гореть.С другой стороны, если один из переключателей находится в положении ВЫКЛ, ток не будет течь в цепи, так как цепь ведет себя как разомкнутая цепь, следовательно, лампа не будет светиться. Независимо от того, что все другие подключенные переключатели находятся в положении ВЫКЛ или ВКЛ.

  Полезно знать:

  • Переключатели и предохранители должны быть подключены через линию (под напряжением).
  • Последовательное соединение переключателей не является предпочтительным способом подключения бытовой техники. параллельный или последовательно-параллельный способ подключения более надежен.
  • При таком подключении проводов требуется меньше проводов и кабелей.
  • Это не самый надежный и удобный способ подключения.
  • Используйте это электрическое соединение только тогда, когда это необходимо.

  Предупреждение:

  • Электричество — наш враг, если вы дадите ему шанс убить вас, помните, они никогда его не упустят. Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике.
  • Отключите источник питания перед обслуживанием, ремонтом или установкой электрического оборудования.
  • Никогда не пытайтесь работать от электричества без надлежащего руководства и ухода.
  • Работать с электричеством только в присутствии лиц, обладающих хорошими знаниями и практической работой и опытом, умеющих обращаться с электричеством.
  • Прочтите все инструкции и предупреждения и строго следуйте им.
  • Обратитесь к лицензированному электрику или в энергоснабжающую компанию, прежде чем вносить какие-либо изменения в электрические соединения.
  • Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате.Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

  Учебные пособия по монтажу соответствующей электропроводки:

  Стандартный однополюсный выключатель света, проводка

  Самый простой и наиболее распространенный выключатель света продавцы оборудования и электрики называют «однополюсным выключателем света». При использовании однополюсного переключателя света переключение тумблера или весла вверх замыкает цепь, включая свет или приборы, а ее опускание разрывает цепь, выключая свет или розетки.

  Однополюсный переключатель имеет два латунных винтовых зажима на стороне, к которой присоединяются черные («горячие») провода цепи. Один черный провод идет от источника питания, а другой идет к свету (ам).

  Когда вы выключаете выключатель, он прерывает электричество, которое течет по черному проводу от источника питания к прибору. По этой причине две основные клеммы подключены к черным проводам. Оголенный провод заземления схемы — если он есть — подсоединяется к зеленому винту заземления на переключателе.

  Схемы подключения на этой странице могут помочь вам спланировать правильный способ подключения выключателя света. Всегда отключайте питание цепи перед работой с проводкой. См. Как отключить электричество в доме.

  Опять же… белые провода цепи обходят выключатель, ЕСЛИ… белый провод не был преобразован, чтобы выполнять работу черного провода. Во многих домах используется трехжильный неметаллический кабель (например, марки Romex®), который состоит из одного черного провода, одного белого провода и одного оголенного или зеленого заземляющего провода.

  Однополюсный выключатель света управляет освещением из одного места. Leviton

  При подключении переключателей этот тип кабеля можно использовать в качестве ножки переключателя — там, где вам нужны два черных провода, чтобы перейти от переключателя к черным проводам, расположенным у фонаря или промежуточной электрической коробки.

  Как показано на схемах ниже, вы можете покрасить пару дюймов конца белого провода в черный цвет или обернуть его черной изолентой, чтобы указать, что он используется как черный провод. Электрические нормы могут отличаться в зависимости от этой практики.Схема соединений стандартного однополюсного выключателя

  Схема подключения однополюсного выключателя

  Правильный способ подключения однополюсного выключателя зависит от того, где выключатель расположен относительно света. На схемах ниже показаны различные варианты. Правильная разводка однополюсного переключателя, который управляет светом из центра цепи.

  Самый простой способ подключения — это одиночный световой сигнал, который появляется в конце цепи.

  Когда некоммутируемая цепь продолжается от включенного света, вот как ее подключить.

  Диммерный переключатель подключается так же, как однополюсный переключатель. На этой иллюстрации вы можете увидеть, как раскаленные докрасна «свинцовые» провода диммера подключены к входящему черному проводу от источника электроэнергии (электрическая панель), а черный провод идет к черному проводу светильника, который в данном случае , представляет собой белый провод, обмотанный черной изолентой. Переключатель диммера прерывает черный провод, идущий к осветительной арматуре.

  Тип переключателя, который будет включать освещение в коридоре с любого конца коридора, называется трехпозиционным переключателем; у него есть дополнительный терминал.Для получения информации о различных способах подключения переключателей этого типа см. Раздел «Как подключить трехпозиционные переключатели». Трехпозиционный переключатель GE

  О Доне Вандерворте

  Дон Вандерворт накопил опыт более 30 лет в качестве редактора зданий Sunset Books, старший редактор Home Magazine, автор более 30 книг по обустройству дома и автор бесчисленных журнальных статей. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.Подробнее о входе Don Vandervort

  — светодиод с подсветкой и кнопка, использующая только 2 провода

  Я хочу сделать схему со светодиодной кнопкой с подсветкой, которая находится далеко от входной платы, и у меня есть только 2 провода. Кнопка не является чем-то особенным. На плате ввода будет много кнопок, но не все кнопки будут иметь светодиоды. Плата ввода, вероятно, будет 16-битным расширителем MCP23017 с микроконтроллером.

  Я придумал эту схему:

  ^{смоделировать эту схему — Схема создана с помощью CircuitLab}

  MCP23017 питается от 5 В.

  Когда кнопка не нажата, напряжение на входном выводе MCP составляет около 1 В, достаточно низкое, чтобы зарегистрировать 0 на цифровом входе.

  Когда кнопка нажата, напряжение составляет 5,6 В без добавленного стабилитрона D3 5,1 В и 5 В с установленным стабилитроном — значительно выше 0,8 * 5 В VDD, требуемого MCP23017. Но поскольку схема представляет собой просто делитель напряжения 220 + 220 Ом, резисторы по питанию 12 В, она потребляет ~ 28 мА, что приводит к небольшому нагреву резисторов. Поскольку кнопки не будут нажиматься дольше нескольких секунд, я могу с этим жить.

  Светодиод

  D2 на самом деле был оптопарой для отделения длинного провода от цифрового входа, но я пока отказался от этой защиты.

  Я много искал в Интернете другие идеи о том, как включить светодиод и получить кнопку, используя только 2 провода и никаких сложных схем, но не смог найти никакой соответствующей информации.

  Я построил эту схему, и она работает, но одну вещь, которую я не могу проверить, — это влияние сетевых проводов, которые проходят рядом с моими длинными проводами кнопок. Они разделены и индивидуально защищены, но параллельны друг другу.

  Есть ли у вас другие предложения по использованию кнопки и светодиода на 2 проводах?

  Позднее редактирование:

  Кнопки могут быть только нормально открытыми. Это световые кнопки европейского типа, доступные только НЕТ. Светодиод добавлен мной. Светодиод должен гореть все время, когда кнопка открыта. Когда кнопка закрывается, нет проблем, если светодиод гаснет или остается включенным. В данном случае светодиод используется только для ночного поиска.

  Еще одна идея, которая у меня недавно возникла, заключалась в том, чтобы использовать функцию ввода-вывода микросхемы расширения ввода-вывода.Использование выхода для включения светодиода, а затем переключение на вход для проверки состояния кнопки. Делать это достаточно быстро, чтобы не увидеть мерцания. Но я еще не нарисовал схему.

  % PDF-1.4 % 508 0 объект > эндобдж xref 508 206 0000000016 00000 н. 0000005334 00000 п. 0000005436 00000 н. 0000006659 00000 н. 0000006848 00000 н. 0000007021 00000 н. 0000007214 00000 н. 0000007328 00000 н. 0000007664 00000 н. 0000031150 00000 п. 0000059187 00000 п. 0000083430 00000 п. 0000084204 00000 п. 0000085035 00000 п. 0000085403 00000 п. 0000085576 00000 п. 0000085688 00000 п. 0000085780 00000 п. 0000086564 00000 п. 0000087229 00000 п. 0000087901 00000 п. 0000088001 00000 п. 0000088246 00000 п. 0000088562 00000 п. 0000112873 00000 н. 0000139893 00000 н. 0000140129 00000 н. 0000140965 00000 н. 0000164952 00000 н. 0000165650 00000 н. 0000165734 00000 н. 0000166193 00000 н. 0000166719 00000 н. 0000166832 00000 н. 0000195297 00000 н. 0000195934 00000 н. 0000221732 00000 н. 0000226474 00000 н. 0000227539 00000 н. 0000228722 00000 н. 0000229880 00000 н. 0000231063 00000 н. 0000232337 00000 н. 0000238343 00000 п. 0000239455 00000 н. 0000240495 00000 н. 0000241769 00000 н. 0000243831 00000 н. 0000243944 00000 н. 0000244755 00000 н. 0000247903 00000 н. 0000249289 00000 н. 0000249324 00000 н. 0000249402 00000 н. 0000249727 00000 н. 0000249793 00000 н. 0000249909 00000 н. 0000249944 00000 н. 0000250022 00000 н. 0000250351 00000 п. 0000250417 00000 н. 0000250533 00000 н. 0000250568 00000 н. 0000250646 00000 н. 0000250975 00000 н. 0000251041 00000 н. 0000251157 00000 н. 0000251192 00000 н. 0000251270 00000 н. 0000251602 00000 н. 0000251668 00000 н. 0000251784 00000 н. 0000251819 00000 н. 0000251897 00000 н. 0000252228 00000 н. 0000252294 00000 н. 0000252410 00000 н. 0000252445 00000 н. 0000252523 00000 н. 0000253556 00000 н. 0000253889 00000 н. 0000253955 00000 н. 0000254071 00000 н. 0000254106 00000 н. 0000254184 00000 н. 0000254514 00000 н. 0000254580 00000 н. 0000254696 00000 н. 0000254731 00000 н. 0000254809 00000 н. 0000255139 00000 н. 0000255205 00000 н. 0000255321 00000 н. 0000255356 00000 н. 0000255434 00000 н. 0000255765 00000 н. 0000255831 00000 н. 0000255947 00000 н. 0000255982 00000 н. 0000256060 00000 н. 0000256389 00000 н. 0000256455 00000 н. 0000256571 00000 н. 0000256606 00000 н. 0000256684 00000 н. 0000257013 00000 н. 0000257079 00000 п. 0000257195 00000 н. 0000257230 00000 н. 0000257308 00000 н. 0000257640 00000 н. 0000257706 00000 н. 0000257822 00000 н. 0000257857 00000 н. 0000257935 00000 н. 0000258267 00000 н. 0000258333 00000 н. 0000258449 00000 н. 0000258484 00000 н. 0000258562 00000 н. 0000258886 00000 н. 0000258952 00000 н. 0000259068 00000 н. 0000259103 00000 п. 0000259181 00000 н. 0000259507 00000 н. 0000259573 00000 н. 0000259689 00000 н. 0000273876 00000 н. 0000273915 00000 н. 0000310930 00000 н. 0000310969 00000 н. 0000324498 00000 н. 0000324537 00000 н. 0000336450 00000 н. 0000336489 00000 н. 0000372574 00000 н. 0000372613 00000 н. 0000409387 00000 п. 0000409426 00000 п. 0000421847 00000 н. 0000421886 00000 н. 0000462423 00000 н. 0000462462 00000 н. 0000477169 00000 н. 0000477208 00000 н. 0000491309 00000 н. 0000491348 00000 н. 0000501111 00000 н. 0000501150 00000 н. 0000538165 00000 н. 0000538204 00000 н. 0000575219 00000 н. 0000575258 00000 н. 0000612023 00000 н. 0000612062 00000 н. 0000649077 00000 н. 0000649116 00000 н. 0000666101 00000 п. 0000666140 00000 н. 0000703376 00000 н. 0000703415 00000 н. 0000740430 00000 н. 0000740469 00000 н. 0000777484 00000 н. 0000777523 00000 н. 0000814538 00000 п. 0000814577 00000 н. 0000822304 00000 н. 0000822343 00000 п. 0000830759 00000 н. 0000830798 00000 н. 0000843621 00000 н. 0000843660 00000 н. 0000853433 00000 н. 0000853472 00000 н. 0000853550 00000 н. 0000853815 00000 н. 0000853893 00000 н. 0000854158 00000 п. 0000854236 00000 п. 0000854500 00000 н. 0000854578 00000 н. 0000854843 00000 н. 0000854921 00000 н. 0000855186 00000 п. 0000855264 00000 н. 0000855529 00000 п. 0000855607 00000 н. 0000855873 00000 н. 0000855951 00000 п. 0000856217 00000 н. 0000856295 00000 н. 0000856561 00000 н. 0000856639 00000 н. 0000856904 00000 н. 0000856982 00000 н. 0000857247 00000 н. 0000857325 00000 н. 0000857584 00000 н. 0000857662 00000 н. 0000857923 00000 п. 0000858001 00000 н. 0000858262 00000 н. 0000858340 00000 н. 0000004416 00000 н.

  No related posts.
