Гидроаккумулятор для водоснабжения: принцип работы, устройство, схема, расчет, установка, подключение

Гидроаккумулятор является специальной металлической герметичной емкостью, содержащей внутри эластичную мембрану и определенный объем воды под определенным давлением.

Зачем нужен гидроаккумулятор?

Гидроаккумулятор (другими словами – мембранный бак, гидробак) используется для поддержки стабильного давления в водопроводе, предохраняет водяной насос от преждевременного износа из-за частого включения, предохраняет систему водоснабжения от возможных гидроударов. При отключении напряжения, благодаря гидроаккумулятору, вы всегда будете с небольшим запасом воды.

Вот основные функции, которые выполняет гидроаккумулятор в системе водоснабжения:

•  Предохранение насоса от преждевременного износа. Благодаря запасу воды в мембранном баке, при открытии водопроводного крана насос будет включаться только в том случае, если запас воды в баке иссякнет. Любой насос имеет определенную норму включений в час, поэтому, благодаря гидроаккумулятору, у насоса появиться запас неиспользованных включений, что повысит срок его эксплуатации.
• Поддержка постоянного давления в водопроводной системе, предохранение от перепадов напора воды. Из-за перепадов напора при одновременном включении нескольких кранов происходят резкие колебания температуры воды, например в душе и на кухне. Гидроаккумулятор успешно справляется с такими неприятными ситуациями.
• Предохранение от гидроударов, которые могут возникать при включении насоса, и способны порядком подпортить трубопровод.
• Поддержание запаса воды в системе, что позволяет пользоваться водой даже во время отключения электричества, что в наше время происходит довольно часто. Особенно ценна эта функция в загородных домах.

Устройство гидроаккумулятора

Герметичный корпус этого устройства разделяется специальной мембраной на две камеры, одна из которых предназначена для воды, а другая – для воздуха.

Вода не соприкасается с металлическими поверхностями корпуса, так как она находится в водяной камере-мембране, изготовленной из крепкого резинового материала бутила, устойчивого к воздействию бактерий соответствующего всем гигиеническим и санитарным нормам, предъявляемым к питьевой воде.

В воздушной камере находится пневмоклапан, предназначением которого является регулирование давления. Вода попадает в гидроаккумулятор через специальный присоединительный патрубок на резьбе.

Устройство гидроаккумулятора должно быть смонтировано таким образом, чтобы его можно было беспрепятственно разобрать в случае ремонта или профилактики, не сливая при этом всю воду из системы.

Диаметры соединительного трубопровода и напорного патрубка должны по возможности совпадать между собой, тогда это позволит избежать нежелательных гидравлических потерь в трубопроводе системы.

В мембранах гидроаккумуляторов объемом более 100 л находится особый клапан для стравливания воздуха, выделяющегося из воды. Для малолитражных гидроаккумуляторов, в которых нет такого клапана, в системе водопровода должно быть предусмотрено устройство для стравливания воздуха, например, тройник или кран, который перекрывает основную магистраль системы водоснабжения.

В воздушном клапане гидроаккумулятора давление должно составлять 1.5-2 атм.

Принцип работы гидроаккумулятора

Гидроаккумулятор работает так. Насос подает воду под давлением в мембрану гидроаккумулятора. Когда достигается порог давления, реле отключает насос и вода прекращает подаваться. После того, как при заборе воды давление начинает падать, насос опять автоматически включается и подает воду в мембрану гидроаккумулятора. Чем больший объем гидробака, тем эффективнее результат его работы. Срабатывание реле давления можно регулировать.

Во время работы гидроаккумулятора, растворенный в воде воздух постепенно скапливается в мембране, что приводит к снижению эффективности работы устройства. Поэтому, необходимо производить профилактику гидроаккумулятора, стравливая накопившийся воздух. Частота проведения профилактик зависит от объема гидробака и частоты его эксплуатации, что составляет приблизительно один раз в 1-3 месяца.

Виды гидроаккумуляторов

Эти устройства могут быть вертикальной и горизонтальной конфигурации.

Принцип работы устройств не имеет различий, за исключением того, что вертикальные гидроаккумуляторы объемом больше 50 л в верхней части имеют специальный клапан для стравливания воздуха, который постепенно накапливается в системе водоснабжения во время эксплуатации. Воздух скапливается в верхней части устройства, потому расположение клапана для стравливания выбрано именно в верхней части.

В горизонтальных устройствах для стравливания воздуха монтируется специальный кран или слив, который устанавливается за гидроаккумулятором.

Из устройств маленьких размеров, не зависимо от того, вертикальные они или горизонтальные, воздух стравливается с помощью полного слива воды.

Выбирая форму гидробака, исходят из размеров технического помещения, где они будут установлены. Все зависит от габаритов устройства: какое лучше впишется в отведенное для него место, такое и будет установлено, независимо от того горизонтальное оно или вертикальное.

Схема подключения гидроаккумулятора

В зависимости от возложенных функций, схема подключения гидроаккумулятора к водопроводной системе может быть разной. Самые популярные схемы подключения гидроаккумуляторов приведены ниже.

Схема обвязки повысительной насосной станции

Такие насосные станции устанавливаются там, где присутствует большое водопотребление. Как правило, один из насосов на таких станциях работает постоянно.

На повысительной насосной станции гидроаккумулятор служит для уменьшения скачков давления во время включения дополнительных насосов и для возмещения небольших водоразборов.

Еще такая схема широко применяется, когда в системе водоснабжения происходит частое прерывание подачи электроэнергии на повысительные насосы, а присутствие воды жизненно необходимо. Тогда запас воды в гидроаккумуляторе спасает положение, играя роль резервного источника на этот период.

Чем больше и мощнее насосная станция, и чем большее давление она должна поддерживать, тем больше должен быть объем гидрроаккумулятора, исполняющего роль демпфера.

Буферная емкость гидробака тоже зависит от объема необходимого запаса воды, и от разницы в давлении при включении и отключении насоса.

Схема для погружного насоса

Для длительной и бесперебойной работы погружной насос должен совершать от 5 до 20 включений в час, что указывается в его технических характеристиках.

При падении давления в водопроводной системе до минимального значения автоматически включается реле давления, а при максимальном значении – отключается. Даже самый минимальный расход воды, особенно в малых системах водоснабжения, может понизить давление до минимума, что моментально даст команду для включения насоса, ведь утечка воды компенсируется насосом моментально, а через несколько секунд, при пополнении запаса воды, реле отключит насос. Таким образом, при минимальном водопотреблении, насос будет работать почти вхолостую. Такой режим работы неблагоприятно сказывается на работе насоса и может быстро вывести его из строя. Положение может исправить гидроаккумулятор, который всегда имеет нужный запас воды и успешно компенсирует незначительный ее расход, а также защитит насос от частого включения.

Кроме этого, гидроаккумулятор, подключенный к схеме, сглаживает резкое повышение давления в системе при включении погружного насоса.

Объем гидробака выбирается в зависимости от частоты включений и мощности насоса, расхода воды в час и высоты его установки.

Подключение гидроаккумулятора к водонагревателю

Для накопительного водонагревателя в схеме подключения гидроаккумулятор играет роль расширительного бака. Нагреваясь, вода расширяется, увеличивая объем в системе водоснабжения, а так как она не имеет свойства сжиматься, то самый минимальный рост объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов водонагревателя. Здесь тоже придет на помощь гидробак. Его объем напрямую будет зависеть и увеличиваться от увеличения объема воды в водонагревателе, повышения температуры нагреваемой воды и роста максимально допустимого давления в системе водопровода.

Подключение гидроаккумулятора к насосной станции

Гидроаккумулятор подключается перед повысительным насосом по ходу воды. Он нужен для предохранения от резкого снижения давления в сети водоснабжения в момент включения насоса.

Вместимость гидроаккумулятора для насосной станции будет тем больше, чем больше используется воды в системе водоснабжения и чем меньше разница между верхней и нижней шкалой давления в водопроводе перед насосом.

Как установить гидроаккумулятор?

Из всего вышесказанного можно понять, что устройство гидроаккумулятора абсолютно не похоже на обыкновенный бак для воды. Это устройство постоянно в работе, мембрана все время в динамике. Поэтому монтаж гидроаккумулятора не так прост. Бак нужно укреплять при установке надежно, с запасом прочности, шума и вибрации. Поэтому бак закрепляется к полу через резиновые прокладки, а к трубопроводу через резиновые гибкие переходники. Нужно знать, что на входе гидросистемы сечение подводки не должно сужаться. И еще одна важная деталь: первый раз бак заполнять нужно очень осторожно и медленно, используя слабый напор воды, на тот случай если резиновая груша слиплась от долгого бездействия, и при резком напоре воды она может повредиться.

Лучше всего перед вводом в эксплуатацию удалить из груши весь воздух.

Монтаж гидроаккумулятора должен осуществляться так, чтобы во время работы к нему можно было свободно подойти. Лучше поручить эту задачу опытным специалистам, так как очень часто бак выходит из строя из-за какой-нибудь неучтенной, но важной мелочи, например из-за несоответствия диаметра труб, неотрегулированного давления и т.д. Здесь нельзя проводить эксперименты, ведь на кону стоит нормальная работа водопроводной системы.

Настройка гидроаккумулятора

Вот вы принесли в дом купленный гидробак. Что с ним дальше делать? Сразу необходимо узнать уровень давления внутри бака. Обычно производитель накачивает его на 1.5 атм, но бывают такие случаи, когда из-за утечки, ко времени продажи показатели снижаются. Чтобы удостовериться в правильности показателя, необходимо открутить декоративный колпачок на обыкновенном автомобильном золотнике и проверит давление.
Чем же его проверить? Обычно для этого используют манометр. Он может быть электронным, механическим автомобильным (с металлическим корпусом) и пластиковым, который поставляется в комплекте с некоторыми моделями насосов. Важно, чтобы манометр имел большую точность, так как даже 0.5 атм меняет качество работы гидробака, поэтому пластиковые манометры лучше не использовать, так как они дают очень большую погрешность в показателях. Это обычно китайские модели в слабеньком пластиковом корпусе. На показатели электронных манометров влияет заряд батареи и температура, к тому же, они очень дорогие. Поэтому оптимальным вариантом является обыкновенный автомобильный манометр, прошедший проверку. Шкала должна быть на небольшое количество делений, для возможности более точного измерения давления. Если шкала рассчитана на 20 атм, а нужно измерять всего 1-2 атм, то высокой точности ожидать не приходится.
Если в баке меньше воздуха, значит там больший запас воды, но разница в давлении между пустым и почти заполненном баком будет очень существенной. Все дело в предпочтениях. Если нужно, чтобы в водопроводе постоянно был высокий напор воды, то в баке должно быть давление не менее 1.5 атм. А для бытовых нужд вполне может быть достаточно и 1 атм.

При давлении 1.5 атм гидробак имеет меньший запас воды, из-за чего будет чаще включаться подкачивающийся насос, а при отсутствии света запаса воды в баке может просто не хватить. Во втором случае придется жертвовать давлением, ведь принять душ с массажем можно при заполненном баке, а по мере его опустошения – только ванну.

Когда вы решите, что для вас важнее, можно устанавливать нужный режим работы, то есть, либо подкачать воздух в бак, либо стравить лишний.

Нежелательно снижать давление меньше отметки 1 атм, так же, как и чрезмерно превышать. Наполненная водой груша при недостаточном давлении будет касаться стенок бака, и может быстро прийти в негодность. А избыточное давление не позволит закачать достаточный объем воды, так как большая часть бака будет занята воздухом.

Настройка реле давления

Также нужно выполнить настройку реле давления. Открыв крышку, вы увидите две гайки и две пружины: большую (Р) и малую (дельта Р). С их помощью можно настроить максимальный и минимальный уровни давления, при которых включается и выключается насос. За включение насоса и давление отвечает большая пружина. По конструкции можно увидеть, что она как бы способствует воде замкнуть контакты.

С помощью малой пружины выставляется разница давлений, о чем оговаривается во всех инструкциях. Но в инструкциях не указывается точка отсчета. Оказывается, что точкой отсчета является гайка пружины Р, то есть нижний предел. Нижняя пружина, отвечающая за разницу давлений, сопротивляясь давлению воды, отодвигает подвижную пластину от контактов.

Закачка воды в гидроаккумулятор

Когда уже выставлено правильное давление воздуха, можно подключать гидроаккумулятор к системе. Подключив его, нужно внимательно наблюдать за манометром. На всех гидроаккумуляторах указаны значения нормального и предельного давлений, превышение которых недопустимо. Ручное отключение насоса от сети происходит при достижении нормального давления гидроаккумулятора, при достижении граничного значения напора насоса. Это происходит, когда повышение давления прекращается.

Мощности насоса обычно не хватает, чтобы накачать бак до предела, но, в этом даже нет особой необходимости, ведь при накачке снижается срок эксплуатации и насоса и груши. Чаще всего предел давления для отключения устанавливается на 1-2 атм выше, чем включения.

Например, при показании манометра 3 атм, что достаточно для нужд владельца насосной станции, нужно отключить насос и медленно вращать гайку малой пружины (дельта Р) на уменьшение, до срабатывания механизма. После этого нужно открыть кран и слить воду из системы. Наблюдая за манометром, нужно отметить то значение, при котором включится реле – это нижний предел давления, когда включается насос. Этот показатель должен быть чуть больше показателя давления в пустом гидроаккумуляторе (на 0.1-0.3 атм). Это даст возможность прослужить груше больший период времени.

При вращении гайки большой пружины Р, выставляется нижний предел. Для этого нужно включить насос в сеть и подождать, пока давление достигнет нужного уровня. После этого необходимо подстроить гайку малой пружины «дельта Р» и закончить настройку гидроаккумулятора.

Давление в гидроаккумуляторе

В воздушной камере гидроаккумулятора давление должно быть на 10 % ниже, чем давление при включении насоса.

Точный показатель давления воздуха можно измерить, лишь при отключенном от системы водопровода баке, при отсутствии давления воды. Давление воздуха необходимо постоянно держать под контролем, по необходимости регулировать, что прибавит мембране срок жизни. Также для продолжения нормального функционирования мембраны нельзя допускать большой перепад давления, когда включается и выключается насос. Нормальным является перепад в 1.0-1.5 атм. Более сильные перепады давления уменьшают срок службы мембраны, сильно растягивая ее, к тому же, такие перепады давления не дают возможности комфортного пользования водой.

Гидроаккумуляторы можно устанавливать в местах с невысокой влажностью, неподверженных затоплению, чтобы фланец устройства успешно служил много лет.

Выбирая марку гидроаккумулятора, необходимо обратить особое внимание на качество материала, из которого выполнена мембрана, проверить сертификаты и санитарно-гигиенические заключения, удостоверившись, что гидробак предназначен для систем с питьевой водой. Также нужно убедиться в наличии запасных фланцев и мембран, которые должны быть в комплекте, чтобы в случае возникшей проблемы не пришлось покупать новый гидробак.

Предельное давление гидроаккумулятора, на которое он рассчитан, должно быть не меньшим, чем максимальное давление в системе водопровода. Поэтому большинство устройств выдерживают давление 10 атм.

Расчет гидроаккумулятора

Чтобы определить, какой запас воды можно использовать из гидроаккумулятора при выключении электричества, когда насос прекратит качать воду из системы водоснабжения, можно использовать таблицу заполняемости мембранного бака. Запас воды будет зависеть от настройки реле давления. Чем выше разница давлений при включении и выключении насоса, тем больший запас воды будет в гидроаккумуляторе. Но эта разница лимитируется по изложенным выше причинам. Рассмотрим таблицу.

Здесь мы видим, что в мембранный бак объемом 200 л при настройках реле давления, когда показатель включение насоса составляет 1.5 бар, выключение насоса – 3.0 бар, давление воздуха составляет 1.3 бар, запас воды будет всего 69 л, что равно примерно трети общего объема бака.

Расчет необходимого объема гидроаккумулятора

Чтобы выполнить расчет гидроаккумулятора, используют следующую формулу:

Vt = K * A max * ((Pmax+1) * (Pmin +1)) / (Pmax- Pmin) * (Pвозд. + 1),

где

•  Amax – максимальный расход литров воды в минуту;
•  К – коэффициент, который зависит от мощности двигателя насоса;
•  Pmax – давление при выключении насоса, бар;
•  Pmin – давление при включении насоса, бар;
•  Pвозд. – давление воздуха в гидроаккумуляторе, бар.

В качестве примера подберем необходимый минимальный объем гидроаккумулятора для водопроводной системы, взяв, например, насос Водолей БЦПЭ 0,5-40 У с такими параметрами:

Pmax (бар)	Pmin (бар)	Pвозд (бар)	A max (куб.м/час)	K (коэффициент)
3.0	1.8	1.6	2.1	0.25

Используя формулу, вычисляем минимальный объем ГА, который равен 31. 41 литра.

Поэтому выбираем следующий ближайший размер ГА, который равен 35 л.

Объем бака в диапазоне 25-50 литров идеально согласуется со всеми методиками расчета объема ГА для бытовых водопроводных систем, а также с эмпирическими назначениями разных производителей насосного оборудования.

При частом выключении электроэнергии целесообразно выбирать бак большего объема, но в это же время следует помнить, что вода сможет заполнить бак лишь на 1/3 общего объема. Чем мощнее установлен насос в системе, тем больший должен быть объем гидроаккумулятора. Это соответствие размеров сократит количество коротких включений насоса и продлит срок эксплуатации его электродвигателя.

Если вы купили гидроаккумулятор большого объема, нужно знать, что если водой не пользоваться регулярно, она застаивается в баке ГА и ее качество ухудшается. Поэтому, выбирая в магазине гидробак, нужно учитывать, максимальный объем используемой воды в системе водопровода дома. Ведь при небольшом расходе воды использовать бак объемом 25-50 л намного целесообразнее, чем 100-200 л., вода в котором будет пропадать зря.

Ремонт и профилактика гидроаккумулятора

Даже самые простые гидробаки требуют к себе внимания и ухода, как любое работающее и приносящее пользу устройство.

Поводы для ремонта гидроаккумулятора бывают разные. Это коррозия, вмятины корпуса, нарушение целостности мембраны или нарушение герметичности бака. Также существует множество других причин, которые обязывают владельца ремонтировать гидробак. Чтобы не допустить серьезных поломок, необходимо регулярно осматривать поверхность гидроаккумулятора, следить за его работой, чтобы предотвратить возможные проблемы. Недостаточно осматривать ГА два раза в год, как оговаривается в инструкции. Ведь можно устранить одну неисправность сегодня, а завтра не обратить внимание на другую возникшую проблему, которая на протяжении полугода превратиться в непоправимую и может привести к выходу гидробака из строя. Поэтому гидроаккумулятор нужно осматривать при каждой возможности, чтобы не пропустить малейших неисправностей, и вовремя проводить их ремонт.

Причины поломок и их устранение

Причиной поломки расширительного бака может быть слишком частое включение-выключение насоса, выход воды через клапан, слабый напор воды, слабое давление воздуха (ниже расчетного), слабый напор воды после насоса.

Как устранить неисправность гидроаккумулятора своими руками? Поводом для ремонта гидроаккумулятора может стать слабое давление воздуха или его отсутствие в мембранном баке, повреждение мембраны, повреждение корпуса, большая разница в давлении при включении и выключении насоса, неправильно выбранный объем гидробака.

Устранить неисправности можно следующим образом:

•  чтобы увеличить давление воздуха нужно произвести его нагнетание через ниппель бака гаражным насосом или компрессором;
•  поврежденную мембрану можно восстановить в сервисном центре;
•  поврежденный корпус и его герметичность устраняется тоже в сервисном центре;
•  исправить разницу в давлениях можно, выставив слишком большой дифференциал в соответствие с частотой включений насоса;
•  достаточность объема бака нужно определить до его установки в систему.

Схема водоснабжения из скважины с гидроаккумулятором

Сегодня сложно себе представить даже загородный дом без системы водоснабжения. Однако помимо насосного оборудования для скважины или колодца в некоторых случаях может понадобиться установка гидроаккумулятора. Это устройство используют в том случае, если после подъёма из скважины вода не может быть доставлена ко всем точкам водоразбора. Гидроаккумулятор помогает регулировать давление воды в системе водоснабжения. Существуют разные схемы подключения гидробака к водопроводной сети. Выбор той или иной схемы зависит от используемого насоса. В нашей статье мы рассмотрим схему подключения гидроаккумулятора к погружному насосу, установленному в скважине или колодце.

Конструкция гидробака

Гидроаккумулятор – это металлическая ёмкость цилиндрической формы с резиновой грушей внутри неё. Эта груша выполняет функции мембраны. По сути, гидробак – это звено в системе водоснабжения. Он способен накапливать определённый объём жидкости и создавать необходимое давление воды в трубопроводе. Благодаря тому, что в системе создаётся требуемое давление, обеспечивается эффективная работа санитарно-технических приборов, стиральной и посудомоечной машины, а также подача жидкости на верхние этажи жилого дома и в самые удалённые точки.

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

Сам по себе гидроаккумулятор состоит из следующих составных частей:

• мембрана в виде резиновой груши – это эластичное изделие, которое крепится к входной части бака и находится внутри корпуса. В горловине ёмкости установлен пропускной фланец с клапаном;
• металлический корпус на ножках – это герметичный бак, который может справиться с рабочим давлением от 1,5 до 6, а порой и 10, атмосфер;
• ниппель с защитным закрывающим механизмом находится с обратной стороны корпуса. Это устройство позволяет закачивать воздух в пространство между резиновой грушей и стенками корпуса.

Помимо этого, для работы всей системы водоснабжения с гидробаком  необходимо реле давления, которое позволяет поддерживать заданное давление в системе и управляет запуском и остановкой погружного насоса, а также обратный клапан.

Для фиксации резиновой груши к корпусу используется специальный фланец. В его конструкции есть входной патрубок. Внутреннее строение этого бака выполнено так, что между мембраной и стенками корпуса есть воздух. Он должен быть под определённым давлением, которое нагнетается в камеру при помощи автомобильного или велосипедного насоса. Этот воздух не только помогает поддерживать необходимое давление в системе водоснабжения, но и противодействует перерастяжению груши, в которую закачивается вода при помощи погружного насоса из скважины или колодца.

Рекомендуем к прочтению:

Все гидроаккумуляторы можно разделить на несколько видов:

• агрегаты, предназначенные для работы с системами холодного водоснабжения;
• устройства для трубопроводов с горячей водой;
• расширительные гидробаки для систем отопления.

В нашей статье мы рассмотрим схему подключения и принцип работы гидробака для систем холодного водоснабжения. Этот бак устроен таким образом, чтобы накапливать необходимые объёмы воды и обеспечивать подачу жидкости к точкам водораздачи. Подобное оборудование позволяет избегать гидроударов и защищать скважинный насос от частого включения.

Принцип работы

Схема работы гидробака после его подключения к системе водоснабжения выглядит следующим образом:

1. При помощи погружного насоса вода перекачивается из скважины или колодца в резиновую грушу бака.
2. По мере закачки воды давление воздуха в камере между стенками корпуса и резиновой груши повышается за счёт растяжения водой мембраны. Когда оно достигает установленного на реле максимума, контакты размыкаются, и насос отключается.
3. При этом вы можете продолжать пользоваться водой за счёт того, что мембрана выталкивает её к точке с открытым краном, бытовой технике или санитарно-техническому прибору. По мере уменьшения объёма жидкости в резиновой груше, её стенки меньше давят на воздух в камере и давление постепенно понижается. Когда оно достигает установленного на реле минимума, контакты замыкаются, и насос снова начинает работать и закачивать воду из скважины или колодца в бак.
4. Затем цикл повторяется.

Важно: частота запуска скважинного насосного оборудования напрямую связана с объёмом резиновой груши и интенсивностью водопотребления. То есть объём бака необходимо подбирать с учётом потребности в воде конкретной семьи, чтобы не повышалась частота запуска насосного агрегата, и это не приводило к его быстрому износу.

Преимущества использования гидробака

Установка гидроаккумулятора даёт вам множество неоспоримых преимуществ перед использованием конструкций без него:

• Благодаря большой вместительности бака у вас всегда есть запас воды, даже если в источнике по каким-то причинам вода пропадёт.
• При помощи этого оборудования можно поддерживать необходимое давление в системе водоснабжения, что обеспечит вам равномерную подачу жидкости во всех точках водораздачи.
• Гибробак надёжно защищает систему от гидроударов.
• Срок службы насосного оборудования увеличивается за счёт более редких запусков агрегата.
• Благодаря нагнетанию воды в трубопровод обеспечиваются оптимальные условия для работы бытовой техники (стиральной и посудомоечной машины).

Особенности установки

Схема подключения гидробака подразумевает использование следующего дополнительного оборудования:

Рекомендуем к прочтению:

• скважинный насос;
• реле;
• трубопровод для подачи воды от насосного оборудования к баку и от него к точкам водоразбора;
• обратный клапан;
• запорная арматура;
• фильтрующее приспособление для грубой очистки воды;
• дренаж в систему канализации.

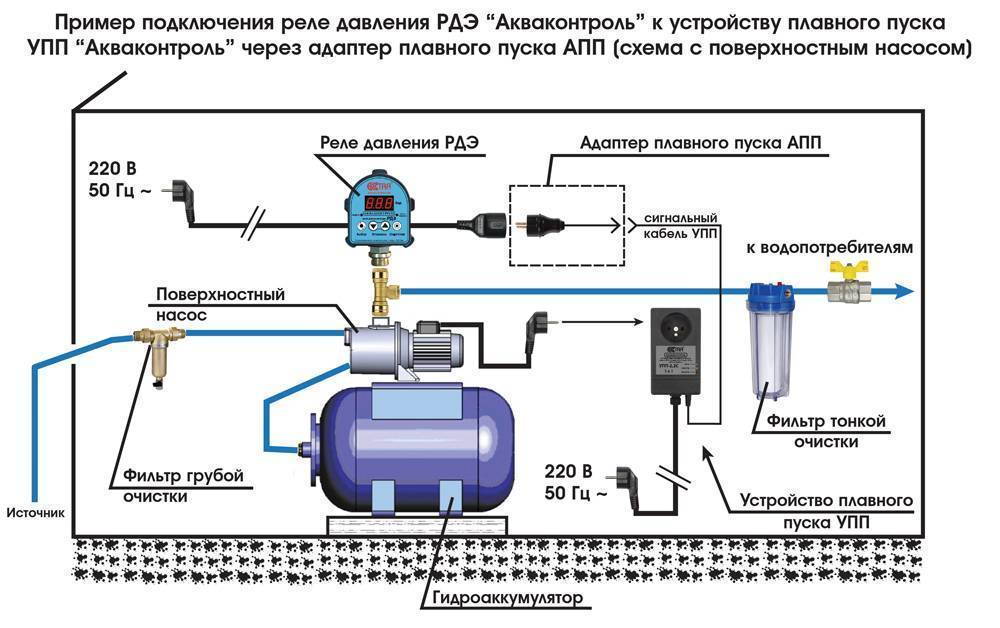

Схема подключения к поверхностному насосу или насосной станции выглядит намного проще, поскольку выполняется блочная установка реле, то есть оно устанавливается в комплексе с насосным оборудованием, также имеется встроенный фильтр грубой очистки и обратный клапан.

Подключение гидроаккумулятора

При подключении гидробака к погружному насосному оборудованию обязательно используется обратный клапан, который не даёт стечь воде назад в подающий трубопровод и источник после отключения насосного оборудования. В противном случае после выключения насоса воздух из бака будет выдавливать воду в скважину.

Обратный клапан монтируется на насосное оборудование перед подключением всех остальных элементов системы водоснабжения. Дальнейшие работы ведут в такой последовательности:

1. Для начала необходимо правильно установить погружной насос. Для этого нужно при помощи верёвки с грузом измерять глубину скважины или колодца. После этого по мокрому месту на верёвке можно определить глубину погружения насосного оборудования.

Важно: скважинный насос стоит опустить ниже водного зеркала не более чем на 30 см.

2. После того, как насос опущен в скважину, трос, на котором он крепится, надёжно фиксируется на поверхности у оголовка гидротехнического сооружения.
3. После этого шланг или трубопровод, идущий от насосного агрегат на поверхности, скрепляется с реле при помощи специального штуцера. Этот штуцер должен иметь пять разъёмов.
4. После этого к разъёмам на штуцере нужно подключить систему водопровода, идущую в дом, и гидробак. Также к ещё одному разъёму необходимо подсоединить устройство управления всей системой водоснабжения.

Внимание: все соединения необходимо тщательно герметизировать при помощи пакли, обработанной герметиком, или ФУМ-ленты.

5. Теперь можно выполнять настройку реле.

Настройка реле

Для эффективной и правильной работы гидробака и всей системы водоснабжения необходимо правильно настроить реле. Поскольку обычно этот агрегат идёт с заводскими настройками, это делается в такой последовательности:

1. Если в системе есть вода, её необходимо слить, открыв нижний кран.
2. Теперь можно открыть крышку на реле и включить насос для закачки воды.
3. В момент отключения насосного оборудования нужно засечь показания манометра и записать их.
4. После этого открывают самый удалённый в системе кран и ждут, когда после вытекания определённого количества воды насосное оборудование снова запустится. В этот момент фиксируют показания манометра и записывают их. Теперь находим разницу, отняв от большего числа меньшее значение. Она должна быть равна 1,4 бар. Если ваш показатель оказался меньше, необходимо туже затянуть гайку, установленную на малой пружине. Если же найденное число больше, эту гайку необходимо ослабить.
5. При этом если в момент вытекания воды из самого удалённого крана, вам не понравился напор, то нужно подтянуть гайку на большой пружине после отключения агрегата от сети. Чтобы сделать напор меньше, нужно наоборот ослабить гайку.
6. После выполнения настройки систему запускают и проверяют её эффективность. Настройку можно повторять несколько раз, пока вас не будет полностью устраивать, как работает система водоснабжения.

Как подключить дополнительный гидроаккумулятор к насосной станции

Автономная система водоснабжения – сложное техническое сооружение, требующее использования внушительного ряда технических средств. Чтобы автоматизировать работу насосного оборудования и подачу воды в краны, понадобится установка гидробака. Согласитесь, не каждый домовладелец знает, как его устанавливать, да и вообще, что это за устройство.

Мы подробно расскажем, как производится подключение гидроаккумулятора в систему водоснабжения. Детально разберем, что необходимо для его монтажа, в каких независимых водопроводных сетях он используется, с каким оборудованием и как может эксплуатироваться.

Осуществленная согласно нашим рекомендациям установка гидравлического бака предотвратит множество вероятных проблем: защитит бытовую технику, минимизирует действие гидроудара. Для оптимизации восприятия представленную информацию дополняют фото, схемы и видео.

Устройство и назначение гидробака

Гидроаккумулятор, который иначе называют гидробаком или мембранным баком, – это герметичная металлическая ёмкость, в которую помещена частично заполненная водой эластичная мембрана грушевидной формы. По сути, мембрана, помещенная в корпус гидробака и прикрепленная к его корпусу фланцем с патрубком, разделяет его ёмкость на две части: водную и воздушную.

При увеличении объема воды в гидробаке естественным образом уменьшается объем воздуха. В результате повышается давление в поставляющей воду системе. При достижении заданных пользователем параметров давления оно фиксируется реле, которое планомерно подает команду на отключение насоса.

Корпус бака выполнен из металла, но вода не контактирует с ним: она заключена внутрь камеры-мембраны, которую производят из прочного резинового бутила.

Этот стойкий к воздействию бактерий материал помогает воде не терять тех качеств, которые предъявляются к ней санитарными и гигиеническими нормами. Питьевая вода при взаимодействии с резиной сохраняет все свои замечательные свойства.

Вода в мембранный бак попадает через присоединительный патрубок, снабженный резьбовым соединением. Напорный патрубок и выход соединительного водопровода должны, в идеале, иметь одинаковые диаметры. Это условие позволяет избегать дополнительных гидравлических потерь внутри трубопровода системы.

Чтобы регулировать давление внутри устройства, в воздушной камере предусмотрен специальный пневмоклапан. Воздух накачивается в отведенный для него отсек через обычный автомобильный ниппель. Кстати, через него можно не только докачать воздух, но, при необходимости, и стравить его излишки.

Закачивают воздух внутрь мембранного бака, используя для этой цели компактный автомобильный или простой велосипедный насос. При поступлении воды в резиновую грушу сжатый воздух оказывает её напору сопротивление, не позволяя мембране прорваться. Давление внутри гидроаккумулятора тоже регулируется с помощью сжатого воздуха.

Принцип работы гидроаккумулятора

Если система только что смонтирована, большую часть внутреннего объёма гидроаккумулятора занимает та камера, которая предназначена для воздуха.

Поступая в грушевидную мембрану через патрубок, вода сжимает воздух. Это происходит вплоть до той поры, пока не будет достигнуто предусмотренное давление. Затем реле отключает насос. Работу реле можно отрегулировать.

Когда мы открываем вентиль и используем воду для своих нужд, происходит разгерметизация системы. Воздух, надавливая на мембрану, помогает воде выйти из ёмкости. Этот процесс будет происходить, пока давление в системе не снизится до установленного минимума -1,5 атм. В этот момент должен заработать насос, нагнетающий в бак воду.

Как известно, в воде тоже есть растворенный воздух. Когда он скапливается внутри мембранного мешка, работа гидроаккумулятора ухудшается, поэтому его необходимо стравить. На некоторых моделях для этой цели имеется специальный клапан. Если клапана нет, нужно раз в 1-3 месяца устраивать мембранному баку профилактику.

Важно правильно вмонтировать гидроаккумулятор в систему водоснабжения. Тогда при его поломке или при проведении на нем профилактических работ, устройство можно будет легко разобрать так, чтобы не пришлось полностью сливать воду из всей системы.

Роль в водопроводной сети

Казалось бы, устройство просто пропускает через себя воду. Можно было бы обойтись и без него? На самом деле именно с помощью гидробака в системе водопровода сохраняется стабильное давление.

Водяной насос при его наличии включается не так часто, что позволяет экономно использовать его эксплуатационный ресурс. Кроме того, система извлечения и транспортировки воды надежно защищена от гидроударов.

Если по какой-либо причине напряжение в электросети пропадёт, небольшой «аварийный» запас воды в баке поможет решить первоочередные хозяйственные задачи.

Уточним перечень преимуществ, которые обеспечивает это довольно простое устройство:

• Преждевременный износ насоса. В мембранном баке имеется некоторый запас воды. Она удовлетворяет первоочередные потребности владельцев коттеджа. И только тогда, когда запас иссякнет, включится насос. Следует отметить, что все насосы имеют норму включений на протяжении часа. При наличии гидроаккумулятора этот показатель не будет превышен, и агрегат прослужит дольше.
• Стабилизация давления в системе. Если одновременно включить два крана, например, в ванной комнате и на кухне, перепады напора могут повлиять на температуру воды. Это очень неприятно, особенно для тех домочадцев, которые в этот момент принимают душ. Благодаря гидроаккумулятору таких недоразумений можно избежать.
• Гидроудары. Эти явления, которые способны навредить трубопроводу, могут возникать в момент включения насоса. С гидробаком риск возникновения гидроудара практически исключен.
• Запас воды. В загородном доме проблема водоснабжения стоит особенно остро. Если произошло внезапное отключение электричества, и насос не может выполнять свои функции, то для решения неотложных проблем больше не надо хранить запас воды в ведре или другом резервуаре. В ёмкости гидроаккумулятора она имеется и регулярно обновляется.

Очевидно, что наличие этого устройства в независимой от централизованных сетей системе водоснабжения не случайно. Оно необходимо и полезно.

Варианты мембранных замкнутых емкостей

Мембранные баки эксплуатируются в составе трубопроводов, смонтированных для разных целей, в числе которых:

• Холодное водоснабжение. Бак применяется для накопления и подачи холодной воды, защищает разнообразные бытовые приборы от гидроударов при изменении давления в системе. Продлевает срок эксплуатации насосов путем сокращения количества их включений.
• Обеспечение горячей водой. Используемое при этом устройство должно успешно работать в высокотемпературном режиме.
• Отопительные системы. Такие баки называют расширительными. Они функционируют в составе закрытых отопительных систем и являются их важными составными частями.

В зависимости от конфигурации, гидробаки бывают горизонтальными и вертикальными. Впрочем, принцип их работы не зависит от конфигурации.

Особенностью можно назвать наличие специального клапана для стравливания воздуха в верхней части вертикальных моделей, объём которых превышает 50 литров. Этот воздух, как уже говорилось выше, скапливается в верхней части камеры по мере работы устройства. Поэтому присутствие в этом месте стравливающего клапана – вполне обоснованная мера.

Если стравить воздушные массы необходимо при эксплуатации горизонтальных моделей, то для этой цели используется слив или отдельный кран, расположенный за мембранным баком. Чтобы вывести воздух из устройств небольшого размера, придется полностью слить из него воду.

Поскольку вертикальные и горизонтальные модели одинаково эффективны и функциональны, то выбирать подходящее устройство следует, исходя из габаритов помещения, в котором оно будет располагаться. Какая модель лучше впишется в помещение, ту и берут.

Схемы подключения гидроаккумулятора

Это устройство может быть подключено к системе водопровода разными способами. Выбор схемы подключения гидроаккумулятора зависит от того, в каком качестве он будет использован, и какие функции на него предполагается возложить. Рассмотрим те схемы подключения, которые наиболее популярны.

Стандартный вариант с поверхностным насосом

Самым распространенным вариантом автономного водоснабжения с гидроаккумулятором является тандем с поверхностным насосом. В этом случае гидробак может быть частью комплексного насосного оборудования, собранного производителем в заводских условиях, или отдельной составляющей, размещенной рядом с насосом в кессоне или в отапливаемом подсобном помещении.

Перед гидроаккумулятором ставят обратный клапан, чтобы исключить изменение направление потока, после него располагают реле давления, реагирующее на изменение напора, и манометр для отслеживания рабочих параметров.

Для нормального подключения к водопроводному контуру гидробак обычно оснащают угловым патрубком, который подсоединяется к фланцу:

Любая линия для снабжения частного дома водой состоит из приборов, автоматизирующих процесс ее работы. Одним из основных ее узлов является накопительный бак, при установке которого своими руками важно знать, как выглядит схема подключения гидроаккумулятора к насосу и системе водоснабжения.

Помимо правильного подключения, гидробак необходимо точно отрегулировать, создав внутри оптимальное давление при работе в индивидуальной системе водозабора. Для выполнения данной работы необходим сантехнический инструмент и соблюдение технологии при регулировочных работах.

Зачем нужен гидробак

Гидроаккумулятор всегда ставят в магистраль индивидуального водоснабжения, он работает постоянно и выполняет следующие функции:

• Сглаживает негативные последствия гидравлических ударов. При срабатывании электронасоса водный поток резко останавливается или ускоряется, при этом жидкость воздействует на трубопровод и его узлы с физическим усилием. Подключение гидроаккумулятора к системе водоснабжения позволяет плавно накапливать и отдавать воду за счет расположенной внутри пластичной резиновой мембраны.
• Подключение гидробака уменьшает количество циклов включения и отключения скважинного или колодезного электронасоса за счет накопления жидкости, которая отдается в магистраль при использовании и поддерживает в ней давление, не давая электронасосу включаться.
• Гидроаккумуляторы создают аварийный запас воды в моменты отключения электричества или выхода насосного оборудования из строя.
• Подключение гидроаккумулятора к системе водоснабжения нормализует давление, позволяя избежать его резких перепадов при нестабильной работе электронасоса.

Рис. 1 Гидроаккумуляторы для водопроводных магистралей

Устройство гидробака

Устройство гидроаккумулятора не отличается сложностью, он состоит из металлического бака со встроенной грушевидной мембраной или плоской диафрагмой из резины. Диафрагма крепится поперек корпуса между его половинками, грушевидный баллон устанавливают на входе около горловины – такой тип используют для подачи воды при индивидуальном водоснабжении. В задней части металлической емкости установлен ниппель, с помощью которого в корпус гидробака закачивают воздух, подстраивая его внутреннее давление к системе.

Гидробаки выпускают для отопительных систем, горячей воды (красного цвета) и холодного водоснабжения (синий цвет). В зависимости от объема гидробака и способа монтажа различают модели с горизонтальным расположением и объемные вертикальные агрегаты, которые устанавливаются на ножках.

Горизонтальные модели небольшой емкости чаще используют в насосных станциях со встроенным центробежным электронасосом поверхностного типа и элементами автоматической системы управления. Гидробаки с вертикальным расположением используют отдельно, их удобнее монтировать при работе с погружными электронасосами. Вертикальные баки конструктивно отличаются от горизонтальных моделей: мембранная оболочка крепится в верхней и нижней части корпуса, помимо ниппеля для накачки воздуха они имеют дополнительный штуцер для его стравливания из резиновой оболочки.

При приобретении гидробака следует знать, что его полезный объем при накоплении жидкости составляет не более 30% от общего.

Рис. 2 Конструкция гидробака

Принцип работы гидробака

Обычно внутренняя груша располагается в емкости с воздухом под стандартным давлением 1,5 бар. При включении вода подается установленным в скважину электронасосом в бак, заполняя резиновую грушу – она увеличивается в объеме, сжимая воздушное пространство внутри. При достижении давления (стандарт 3 бара), равного порогу срабатывания автоматического реле, электронасос отключается, и поступление воды в линию прекращается.

При включении вода идет к потребителю под давлением, которое создает резиновая мембрана, сжатая воздухом. По достижении минимальной отметки в 1,7 бар. реле замыкает цепь питания электронасоса и происходит заполнение магистрали.

Рис.3 Пример установки гидроаккумулятора в систему водоснабжения с погружным насосом

Схема подключения гидроаккумулятора к насосу и системе водоснабжения

Установка гидроаккумулятора для систем индивидуального водоснабжения своими руками производится вместе с автоматикой и переходниками, к которым относятся коммутирующий пятивходовой штуцер, манометр для настройки и контроля, коммутирующее гидравлическое реле. При использовании в водозаборе скважинного глубинного электронасоса обвязка для скважины включает в себя реле сухого хода и обратный клапан, если он отсутствует в насосном агрегате.

Если в водопроводной магистрали используется поверхностный центробежный электронасос, то практичнее и дешевле приобрести готовую смонтированную насосную станцию, чем проводить монтаж элементов системы самостоятельно.

Рис. 4 Бачок расширительный в станции

Настройка гидроаккумулятора при подключении

Перед использованием в частном доме водопровода с гидроаккумулятором нужно знать, каким должно быть давление в гидроаккумуляторе для его оптимальной работы, для снятия показаний берут переносной манометр. Типовая водопроводная линия со стандартным реле давления имеет пороги срабатывания от 1,4 до 2,8 бар., заводская установка давления в гидробаке при этом – 1,5 бар. Чтобы работа гидроаккумулятора была эффективной и происходило его полное наполнение, для заданной заводской установки подбирают нижний порог включения электронасоса на 0,2 бар. больше – на реле устанавливают порог 1,7 бар.

Если в гидробаке в процессе эксплуатации или в связи с длительным сроком хранения при измерениях манометром определяют, что давление недостаточно, поступают следующим образом:

1. Отключают электронасос от питания.
2. Снимают защитную крышку и прижимают клапан гидробака в виде головки ниппеля на выходе устройства – если оттуда поступает жидкость, значит произошло повреждение резиновой мембраны и ее необходимо менять. Если из гидробака поступает воздух, с помощью автомобильного манометра измеряют его давление.
3. Сливают воду из магистрали, открывая ближайший к расширительному баку кран.
4. При помощи ручного насоса или компрессора накачивают в аккумуляторный бак воздух до достижения показаний манометра в 1,5 бар. Если после автоматики происходит подъем воды на определенную высоту (дома высокой этажности), общий напор и диапазон работы системы повышают исходя из того, что 1 бар. приравнивают к 10 метрам вертикального водного столба.

При расчете необходимого давления в гидробаке для любых диапазонов выбирают его значение на 10% меньше нижнего порога срабатывания реле. Выбор данного значения гарантирует, что встроенная мембрана будет расширяться и сжиматься в небольшом диапазоне и соответственно увеличится срок ее службы и всего расширительного бака.

Рис.5 Настройка гидроаккумулятора

Определение параметров бака

В большинстве случаев включений, гидробаки для водоснабжения устанавливают по принципу: чем больше объем, тем лучше. Но слишком большой объем не всегда оправдан: гидробак займет много полезного места, вода в нем будет застаиваться, и если перебои с электроэнергией бывают очень редко, в нем просто нет необходимости. Слишком маленький гидробак также неэффективен – если используется мощный насос, то он будет часто включаться и выключаться и быстро выйдет из строя. Если возникает ситуация, когда пространство для монтажа ограничено или финансовые средства не позволяют приобрести накопительный бак большой емкости – можно рассчитать его минимальный объем по приведенной ниже формуле.

Рис. 6 Как правильно в системе водоснабжения рассчитать объем гидробака

Еще один метод вычислений – расчет необходимого объема гидробака по мощности используемого электронасоса.

В последнее время на рынке появились современные высокотехнологичные электронасосы с плавным пуском и остановкой, частотным регулированием скорости вращения рабочих колес в зависимости от водопотребления. В этом случае необходимость в гидравлическом баке с большим объемом отпадает – плавный пуск и регулировка не вызывают гидроударов, как в системах с обычными электронасосами. Автоматические блоки управления высокотехнологичных устройств с частотным управлением имеют встроенный гидробак очень маленького объема, рассчитанный на свою насосную группу.

Рис.7 Таблица рассчитанных значений давления и объема гидробака в зависимости от режимов работы поставляющей воду линии

Установка нескольких гидробаков

Некоторые пользователи сталкиваются с проблемой, как подключить дополнительный бак для линии водоснабжения, если произошло увеличение потребления или объем накопительного бака слишком мал для нормальной работы. Установка двух гидроаккумуляторов не представляет особых сложностей, их можно собрать, подключив параллельно, с использованием дополнительного переходного штуцера, гибкого шланга или обрезка водопроводной трубы.

Преимуществом системы с двумя баками является ее высокая надежность в случае, если в одном из них произойдет разрыв резиновой мембраны.

Рис. 8 Гидробак в блоке частотного управления насосами

Как выбрать гидроаккумулятор

При выборе гидроаккумулятора лучше отдать предпочтение моделям с резиновой грушей – в мембранных видах жидкость контактирует с металлическим корпусом, что может вызвать его коррозию.

Основной рабочий элемент баллонного гидробака – грушевидная мембрана, от качества которой зависит срок его службы, при этом материал корпуса играет менее важную роль, так как не контактирует с водой. Обычный материал изготовления груши – изобутированная пищевая резина, при выборе модели для наружного монтажа повышенное внимание следует обращать на фланец, к которому крепится резиновая мембрана. Предпочтение следует отдавать моделям, фланец которых сделан из толстой нержавейки или оцинкованной стали – такое изделие прослужит 10-15 лет без потери своей герметичности.

Еще одно преимущество баллонного бака – простота замены резиновой мембраны. Для этого откручивают несколько шестигранных болтов крепления фланца и снимают его вместе с оболочкой.

Рис. 9 Вертикальные гидробаки в водопроводной линии

Установка гидроаккумулятора

После приобретения подходящей модели электронасоса к скважине или колодцу и подключения его к трубопроводу, расчета объема и покупки нужного гидробака, необходимо его правильно установить. Если модель имеет большой объем и устанавливается на вертикальное ножки, стоит воспользоваться следующими рекомендациями:

• Лучше ставить объемный накопительный бак в самой высокой точке дома (чердак, второй этаж) – это позволит создать максимальное давление в водопроводной линии.
• Пол в помещении должен быть ровным, влажность не должна превышать установленные нормы во избежание коррозии оцинкованного фланца и поверхности бака.
• Устройство лучше подключать при помощи гибкого напорного шланга в оплетке из нержавейки и диаметром накидных гаек в один дюйм, выполненных из латуни. Следует избегать шлангов для подачи с алюминиевой оплеткой и монтажными муфтами из дешевого силумина – хрупкого сплава алюминия с кремнием.

Рис. 10 Схема подключения гидроаккумулятора для индивидуальных систем водоснабжения

Обвязка расширительного бака

Перед тем, как подключить гидроаккумулятор для систем индивидуального водоснабжения, готовят комплектующие: автоматические приборы, фильтры и переходные муфты для подсоединения труб ПНД. После подсоединения электронасоса к водопроводу из ПНД при помощи переходных пластиковых муфт и размещения его в скважине, дальнейшие работы по сборке проводят в следующей последовательности:

1. На выходе водопроводной трубы из насоса устанавливают шаровый кран и фильтр грубой очистки для удаления песка из воды.
2. После фильтра устанавливают тройник с диаметром отверстий, подходящих для подключения автоматики. В его верхний отвод вкручивают переходную муфту для подключения реле.
3. Для присоединения к электронасосу реле давления и манометра применяется стандартный пятивходовой штуцер, который подключают к тройнику при помощи переходника.
4. На выходе штуцера с наружной резьбой диаметром 1 дюйм устанавливают шаровый кран с накидной гайкой – это позволит производить ремонт и замену узлов, не сливая воду из всей водопроводной магистрали.
5. К выходному отверстию штуцера с внутренней резьбой 1 дюйм при помощи гибкой подводки присоединяют гидроаккумулятор.
6. Далее в пятивыводной штуцер устанавливают манометр и реле давления, в тройник вкручивают реле сухого хода.
7. В конце подключают электрический кабель питания к реле – монтаж автоматики на этом можно считать законченным.

Многие предпочитают устанавливать всю автоматику с помощью соединительных штуцеров непосредственно на выходе гидроаккумулятора – такая методика не требует подводного шланга.

Рис. 11 Как установить гидроаккумулятор в линию

Гидробак является основным узлом в автоматических системах управления электронасосами, необходимым для снижения нагрузки на водопроводную магистраль и уменьшения циклов срабатывания насосного оборудования. Его соединение с трубопроводом и настройку довольно просто сделать своими руками при использовании простейшего сантехнического инструмента. Для правильного выбора расширительного бака можно использовать не слишком сложную формулу или определить его параметры приблизительно в зависимости от объема подачи или мощности насосного оборудования.

Для того чтобы насос не включался каждый раз при открывании крана, в систему устанавливают гидроаккумулятор. В нем содержится некоторый объем воды, достаточный для небольшого расхода. Это позволяет практически избавиться от кратковременных включений насоса. Установка гидроаккумулятора процедура несложная, но потребуется еще некоторое количество устройств — как минимум — реле давления, а еще желательно наличие манометра и воздухоотводчика.

Функции, назначение, виды

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары, мы выяснили. Но есть и другие:

• Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включится только тогда, когда ее останется совсем немного.
• Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.
• Создать небольшой запас воды на случай отсутствия электроэнергии.

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

• для холодной воды;
• для горячей воды;
• для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Как выбрать объем бака

Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.

При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти вполовину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.

Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды. Скорее всего к этому времени вы уже придете к какому-то решению.

Чтобы было немного проще, скажем, что объема гидробака в 25 литров хватает на обеспечение нужд двух человек. Он обеспечит нормальное функционирование совсем небольшой системы: кран, унитаз, мойка и небольшой водонагреватель. При наличии другой бытовой техники емкость надо увеличивать. Хорошая новость в том, что если вы решите, что имеющегося резервуара вам недостаточно, можно всегда установить дополнительный.

Каким должно быть давление в гидроаккумуляторе

В одной части гидроаккумулятора находится сжатый воздух, во вторую закачивается вода. Воздух в баке находится под давлением — заводские настройки — 1,5 атм. Это давление не зависит от объема — и на баке емкостью 24 литра и в 150 литров оно одинаковое. Больше-меньше может быть предельно допустимое максимальное давление, но оно зависит не от объема, а от мембраны и указывается в технических характеристиках.

Предварительная проверка и коррекция давления

Перед подключением гидроаккумулятора в систему желательно давление в нем проверить. От этого показателя зависят настройки реле давления, а при транспортировке и хранении давление могло упасть, так что контроль очень желателен. Контролировать давление в гидробаке можно при помощи манометра, подключенного к специальному входу в верхней части бака (емкость от 100 литров и больше) или установленного в нижней его части как одну из деталей обвязки. Временно, для контроля, можно подключить автомобильный манометр. Погрешность у него обычно невелика и работать им удобно. Если такого нет, можно использовать штатный для водопроводов, но они обычно точностью не отличаются.

При необходимости давление в гидроаккумуляторе можно увеличить или уменьшить. Для этого есть ниппель в верхней части бака. Через ниппель подключается автомобильный или велосипедный насос и при необходимости давление увеличивается. Если же его надо стравить, каким-то тонким предметом отгибают клапан ниппеля, выпуская воздух.

Какое давление воздуха должно быть

Так таким же должно быть давление в гидроаккумуляторе? Для нормальной работы бытовой техники необходимо давление 1,4-2,8 атм. Чтобы мембрана бака не рвалась, давление в системе должно быть чуть больше давления бака — на 0,1-0,2 атм. Если в баке давление 1,5 атм, то давление в системе не должно быть ниже чем 1,6 атм. Это значение и выставляют на реле давления воды, которое работает в паре с гидроаккумулятором. Это оптимальные настройки для небольшого одноэтажного дома.

Если дом двухэтажный, придется давление повышать. Есть формула расчета давления в гидробаке:

Vатм.=(Hmax+6)/10

Где Hmax — высота наивысшей точки водоразбора. Чаще всего это душ. Измеряете (высчитываете) на какой высоте относительно гидроаккумулятора находится его лейка, подставляете в формулу, получаете давление, которое должно быть в баке.

Если в доме установлена джакузи, все сложнее. Придется подбирать опытным путем — меняя настройки реле и наблюдая за работой точек водоразбора и бытовой техники. Но при этом рабочее давление не должно быть больше максимально допустимого для другой бытовой техники и сантехнических приборов (указывается в технических характеристиках).

Как выбрать

Основной рабочий орган гидробака — мембрана. От качества материала зависит срок ее службы. Лучшими на сегодня являются мембраны из пищевой резины (вулканизированные резиновые пластины). Материал корпуса имеет значение только в баках мембранного типа. В тех, в которых установлена «груша» вода контактирует только с резиной и материал корпуса значения не имеет.

Что действительно важно в баках с «грушами» — это фланец. Обычно его делают из оцинкованного металла. В этом случае важна толщина металла. Если это всего 1 мм, примерно через год-полтора эксплуатации в металле фланца появится дырка, бак потеряет герметичность и система перестает работать. Причем гарантия всего год, хоть заявленный срок эксплуатации — 10-15 лет. Фланец прогнивает обычно после окончания гарантийного срока. Заварить его нет никакой возможности — очень тонкий металл. Приходится искать в сервисных центрах новый фланец или покупать новый бак.

Итак, если хотите чтобы гидроаккумулятор служил долго, ищите фланец из толстой оцинковки или тонкий, но из нержавейки.

Подключение гидроаккумулятора к системе

Обычно системе водоснабжения частного дома состоит из:

• насоса;
• гидроаккумулятора;
• реле давления;
• обратного клапана.

В данной схеме может еще присутствовать манометр — для оперативного контроля давления, но это устройство не обязательно. Его можно периодически подключать — для проведения тестовых замеров.

С пятивыводным штуцером или без

Если насос поверхностного типа, гидроаккумулятор обычно ставят возле него. В этом случае обратный клапан ставят на всасывающем трубопроводе, а все остальные устройства устанавливаются в одной связке. Соединяются они обычно при помощи пятивыводного штуцера.

Он имеет выводы с разными диаметрами, как раз под используемые для обвязки гидроаккумулятора устройства. Поэтому систему чаще всего и собирают на его основе. Но данный элемент совсем необязателен и можно все соединить при помощи обычных фитингов и кусков труб, но это более трудоемкое занятие, к тому же соединений будет больше.

Одним своим дюймовым выводом штуцер накручивается на бак — патрубок расположен внизу. К выходам на 1/4 дюйма подключается реле давления и манометр. К оставшимися свободными дюймовым выводам подключается труба от насоса и разводка к потребителям. Вот и все подключение гироаккумулятора к насосу. Если собираете схему водоснабжения с поверхностным насосом, использовать можно гибкий шланг в металлической обмотке (с дюймовыми штуцерами) — с ним работать проще.

Как обычно, вариантов несколько, выбирать вам.

Подключают гидроаккумулятор к погружному насосу точно так же. Вся разница в том, где установлен насос и куда подавать питание, но к установке гидроаккумулятора это не имеет отношения. Его ставит в том месте, куда заходят трубы от насоса. Подключение — один в один (смотрите схему).

Как установить два гидробака на один насос

При эксплуатации системы, иногда владельцы приходят к выводу, что имеющегося объема гидроаккумулятора им недостаточно. В таком случае можно параллельно установить второй (третий, четвертый и т.д.) гидробак любого объема.

Перенастройку системы делать не надо, реле будет отслеживать давление в том баке, на котором установлено, а жизнеспособность такой системы намного выше. Ведь если повредится первый гидроаккумулятор, второй будет работать. Есть и еще один положительный момент — два бака по 50 литров стоят меньше, чем один на 100. Дело в более сложной технологии производства крупногабаритных емкостей. Так что это еще и экономически выгоднее.

Как подключить второй гидроаккумулятор в систему? На вход первого накрутить тройник, к одному свободному выходу подключить вход от насоса (пятивыводного штуцера), к оставшемуся свободным — вторую емкость. Все. Можно схему тестировать.

Гидроаккумулятор: Часть 3.

Опубликовано: 26 августа 2012 г.

  Здравствуйте. Сегодня поговорим о том, как правильно подключить гидроаккумулятор.

    Начнём с того, что гидроаккумулятор ставится для смягчения гидроударов или для их предотвращения, для обеспечения определённого запаса воды, для компенсации излишка давления в отопительных системах закрытого типа. Из этого следует, что он должен быть подключен таким образом, чтобы ничто не мешало ему выполнять его функцию.

    В этой статье, я постараюсь изложить принципы, на основании которых, Вы сможете самостоятельно определять место монтажа гидроаккумулятора.

Гидроаккумулятор может идти в комплекте с насосом, как на фото внизу.

  Но может возникнуть потребность в модернизации насосной станции, или увеличении ёмкости гидроаккумулятора ( путём замены на больший размер или монтажа дополнительного гидроаккумулятора ).

Что нужно знать и учитывать:

• Гидроаккумулятор, предназначенный для насосных станций, должен находиться в удобном для обслуживания, монтажа и ремонта месте.

• Монтируйте гидроаккумулятор на разборном соединении, и с запорной арматурой ( будет удобно монтировать, и в случае необходимости ремонтировать или заменить ).

• Находиться на напорном водоводе ( на подаче насоса ), до подключения точек разбора воды.

• Диаметр, соединяющей гидроаккумулятор и водовод, трубы, желательно должен быть не меньше диаметра подающего водовода ( или хотя бы, не существенно меньше, иначе он не успеет отдавать воду, при большом потреблении ).

• Для систем отопления можно ставить гидроаккумулятор в любом подходящем месте, учитывая вышеперечисленные принципы ( не путать с системами открытого типа, там расширительный бак ставится в верхней точке ). Но учитывать то, что он должен монтироваться на обратке.




   Если у Вас возникают какие-то вопросы, задавайте их на форуме, постараюсь на них ответить.

  Всего доброго.



Схема подключения гидроаккумулятора для систем водоснабжения: установка, как подключить

Правильно выбранная схема подключения гидроаккумулятора для систем водоснабжения обеспечит удобство эксплуатации, а также долговечность и экономичность работы системы. Гидроаккумулятор – это важный узел системы водоснабжения, в котором находится вода и сжатый воздух, разделенные мембраной.

При изменении параметров потока воды (снижение давления), насос включается и вода закачивается в гидроаккумулятор, восстанавливая параметры необходимого максимального давления и затем отключается. Далее расход воды идет из гидравлического устройства, предотвращая частые включения перекачивающего агрегата, что происходит до следующего момента падения давления до минимального порога. Кроме того, гидроаккумуляторы могут обеспечивать работу системы некоторое время (зависит от объема резервуара) при отключении электроэнергии или повреждении насоса.

Виды гидроаккумуляторов и их устройство

В общем виде все гидроаккумуляторы стоят из следующих основных частей:

• корпус с ножками,
• мембрана (в некоторых моделях заменяется резиновой грушей, расположенной в корпусе по принципу «сосуд в сосуде»),
• ниппеля для закачки воздуха, обычно снабженного защитной крышкой.

Некоторые изделия имеют отличительные конструктивные особенности:

• горизонтальные модели дополняются краном или вентилем для стравливания воздуха,
• оборудование для питьевой воды снабжается «грушами» из специальных сортов каучука, химически нейтральных и не дающих жидкости посторонних запахов или привкусов,
• гидроаккумуляторы для систем отопления представляют собой расширительные баки.

По типу расположения различают два типа моделей:

• Горизонтальные изделия чаще используются для наружных насосов. Перекачивающие агрегаты в таких случаях устанавливаются на гидроаккумуляторы.
• Вертикальными моделями чаще оснащаются системы водоснабжения с погружными насосами.

Выбор конфигурации и установка гидроаккумулятора для систем водоснабжения в то же время может осуществляться из соображений наличия свободного пространства для монтажа той или иной модели.

По назначению различают следующие типы гидроаккумуляторов:

• для холодного водоснабжения (наиболее популярный вариант, использующийся не только в домах с постоянным проживанием, но и на дачах),
• для горячего водоснабжения, изготавливаемые из материалов, способных выдерживать высокие температуры и устанавливающиеся при монтаже полноценной системы, включающей холодное и горячее водоснабжение
• расширительные баки для отопительных систем.

Отопительные гидроаккумуляторы окрашиваются в красный цвет, а оборудование для систем водоснабжения (ХВС и ГВС) – в синий.

Различные виды гидроаккумуляторов для водоснабжения и отопления

Подключение гидроаккумулятора к погружному насосу

Схема подключения гидроаккумулятора к погружному насосу в обязательном порядке должна включать в себя обратный клапан. Его наличие не позволит сжатому воздуху через мембрану выдавить воду обратно в скважину. Клапан монтируют сразу на насос, до подключения других элементов системы.

На фото схема подключения гидроаккумулятора к погружному насосу

Первым этапом является установка погружного насоса. Для этого с помощью веревки и груза определяется глубина скважины, после чего отмечается место на веревке, до которого необходимо будет опустить перекачивающий агрегат, чтобы он находился на расстоянии 20-30 см от дна. После фиксации насоса, его напорную трубу или шланг, выходящий на поверхность, соединяют с реле давления, используя коллектор (штуцер) на пять разъемов. К этому же коллектору последовательно подключают гидроаккумулятор и водопровод для подачи к точкам потребления. Оставшийся разъем используется для подключения системы управления оборудованием.

Схема подключения гидроаккумулятора

Подключение погружного насоса к гидроаккумулятору, как и другие, описанные ниже системы, обязательно нуждаются в герметизации всех соединений. Для этого используется лента ФУМ либо пакля с герметиком.

Подключение к поверхностному насосу

Перед тем, как приступить к подключению гидроаккумулятора к поверхностному насосу, необходимо определиться с требуемыми параметрами подачи воды в частности, решить, какое давление необходимо в системе. Считается, что водоснабжение с небольшим количеством точек потребления может работать при давлении 1,5 атм. В зависимости от наличия оборудования, требующего большого напора, это значение может увеличиваться до 6 атм., более высокое давление считается опасным для коммуникаций и соединительных элементов.

Считая выбранное давление номинальным, определяют, какое понижение целесообразно считать допустимым, то есть, при каком значении будет включаться насос. Критическое значение выставляют на реле управления, а со стороны ниппеля производят измерения давления воздуха в гидроаккумуляторе при отсутствии в нем воды. Полученное значение должно быть ниже минимально допустимого на 0,5-1,0 атм.

Схема подключения гидроаккумулятора к поверхностному насосу такая же как при подключении насосной станции, в комплектацию которой уже включен гидроаккумулятор

Если в этом направлении не требуется корректировка (например, подкачка насосом), собирается схема подключения гидроаккумулятора для систем водоснабжения
с использованием пятивходного коллектора. Первым устанавливается гидроаккумулятор, потом последовательно: напорная труба насоса, бытовой водопровод, реле давления, манометр.

Подключение насосной станции

Бытовые насосные станции часто представляют собой комплекс оборудования, включающего перекачивающий агрегат, гидроаккумулятор и приборы контроля. Поэтому схема подключения гидроаккумулятора к насосной станции в данном случае аналогична подсоединению обычного перекачивающего агрегата.

Несколько более сложно подключение повышающей насосной станции для большого объема водопотребления. Такое оборудование часто устанавливается при водоснабжении нескольких домов от одного источника (скважины). Такие станции, как правило, оснащаются несколькими перекачивающими агрегатами, один из которых работает постоянно. В этом случае организуется два мини-коллектора. К одному из них подключаются всасывающие патрубки насосов, а в другой подается перекачивающаяся жидкость. Такая схема позволяет переключать насосы, выводить один из них в ремонт без прекращения водоснабжения.

Подключение гидроаккумулятора к водонагревателю

Разобравшись с тем, как подключить гидроаккумулятор для систем водоснабжения, будет легче понять принципы установки оборудования при монтаже отопительной системы.

Функции гидроаккумулятора в системе отопления несколько отличаются от задач, выполняемых в системе водоснабжения, хотя принцип действия остается тем же. Вода, являющаяся теплоносителем, при нагреве расширяется, поэтому для предотвращения разрушения элементов системы необходимо резервуар с меняющимся объемом для нивелирования происходящих в системе изменений. Гидроаккумуляторы отопительных систем, представляющие собой расширительные баки, врезаются в отличии от аналогичных резервуаров для водоснабжения не в прямую, а в обратную линию перед соединением ее с котлом по ходу циркуляции.

Вы можете посмотреть видео как подключить гидроаккумулятор для систем водоснабжения с подробными комментариями.

Для систем водоснабжения часто используют насос для колодца Водолей. Он также отлично подходит и для скважин.

Какие могут понадобится фильтры для воды мы рассказали здесь.

О выборе дренажных насосов у нас есть отдельная статья http://okanalizacii.ru/drenazh/kak-vybrat-drenazhnyj-nasos-dlya-gryaznoj-vody.html. Данный агрегат будет полезен на любом участке.

Настройка реле

Несмотря на отсутствие сложных элементов в конструкции реле давления, его настройка требует знания некоторых нюансов. Под крышкой устройства находятся только две пружины и две гайки – одна пара меньше чем вторая. В инструкциях обычно указывается, что большая пара «пружина-гайка» предназначена для выставления значения, при котором будет включаться насос. Меньшая пара используется для настройки разницы давлений (корректная работа перекачивающего агрегата – это включение и выключение, а следовательно необходим верхний и нижний предел). В этом отношении пружинно-гаечные пары работают согласованно, и большая пара, отвечающая за включение агрегата, является в то же время отправной точкой для работы и настройки меньшей пары.

Обычно для нормальной работы системы достаточно, чтобы разница между верхним и нижним порогом (значениями отключения и включения насоса), составляла порядка 1-2 атмосфер.

Настройка гидроаккумулятора водоснабжения производится в определенной последовательности.

1. При рабочем давлении (по манометру) насос отключается, а гайка меньшей пружины медленно вращается по направлению уменьшения до момента срабатывания.
2. Открывается кран, вода из системы сливается. В процессе слива контролируются показания манометра и отмечается давление срабатывания (насос включился). В идеале полученный параметр выше от аналогичного в пустом гидроаккумуляторе, но незначительно (0,5-1 атм.).
3. Вращением гайки большей пары устанавливается нижний предел давления.
4. Малая пара подстраивается под установленное значение.

Подробнее о том, как отрегулировать реле давления насосной станции тут.

Установка гидроаккумулятора для систем водоснабжения

Техническое решение вопроса водоснабжения частного дома в большинстве случаев реализуется путем применения стандартных схем подключения, включающих традиционный набор оборудования. В основном для этого применяются стандартные насосные станции независимо от источника водоснабжения, просто для установщиков куда проще и легче установить готовый комплект оборудования без учета особенностей объекта и пожеланий владельца. Ну а уж если и возникают вопросы то в таком случае предлагается альтернативный вариант – установить станцию помощнее и соответственно подороже.

Проблемность такой установки, как правило, вскрывается не сразу, в процессе эксплуатации вскрываются недостатки, которые существенно сказываются на работе всей системы, один из которых – неправильная схема подключения гидроаккумулятора для систем водоснабжения.


Схемы подключения гидроаккумуляторов в систему водоснабжения частного дома Для частного дома не имеющего подключения к централизованному водоснабжению альтернативой выступает устройство водопровода от индивидуального источника водоснабжения. Чаще всего это вариант монтажа системы с забором воды из колодца или индивидуальной скважины. При этом в классическом варианте в обязательном порядке должен присутствовать гидроаккумулятор, или по-другому мембранный бак, как основной элемент системы водопровода.

Суть установки гидроаккумулятора для систем водоснабжения индивидуального дома необходима:

• Обеспечение требуемого давления воды в системе водопровода;
• Сглаживание пиковых показателей давления внутри водопровода во время включения и работы насоса;
• Создания необходимого запаса воды, обеспечивающего экономный режим работы электрического насоса.

Для систем водоснабжения, основным источником запитки, которых выступает колодец с глубиной залегания водоносного горизонта до 5-7 метров наиболее рациональным и технически правильным будет установка насосной стации. Проще говоря, закачка воды в систему водоснабжения осуществляется при помощи поверхностного насоса, установленного в отапливаемом помещении. Насосная станция монтируется без дополнительных устройств и требований – подключается ввод трубопровода к входному фланцу станции и выход в систему водопровода к выходному.

Простота установки уже готового агрегата насосной станции позволяет установить ее самостоятельно практически любому, достаточно правильно следовать инструкции и правильно установить необходимые прокладки и резьбовые соединения. Гидроаккумулятор в насосной готовой насосной станции, как правило, выступает основой конструкции всех узлов оборудования и не требует специальных дополнительных устройств и подбора оборудования.

Однако, для правильного первого пуска и дальнейшей эксплуатации системы водоснабжения с наосом поверхностного типа необходимо:

• Установить бак гидроаккумулятора на прочное, жесткое основание;
• Проверить герметичность всех соединений и узлов;
• Проверить манометром давление в воздушной камере гидроаккумулятора.

После включения насоса и заполнения системы водой проверить давление на манометре насосной станции и отметить его наибольшее значение и значение, при котором начинает срабатывать блок управления для включения насоса.

В дальнейшем рекомендуется провести регулировку верхнего и нижнего пределов давления на блоке управления и в воздушной камере гидроаккумулятора, оно должно быть ниже, чем предел срабатывания блока управления насосной станции, разница показателей должна быть в пределах 0,2-1 бар и зависит от объема гидроаккумулятора.
Привести давление в воздушной камере к необходимому показателю можно при помощи обычного велосипедного насоса, нескольких качков поршня которого достаточно, чтобы довести показатели давления до необходимого уровня.

Для скважинных типов источников водоснабжения, когда используется погруженный насос, установка оборудования проводится путем подбора необходимых элементов и дальнейшей сборки и монтажа системы.

В таком варианте гидробаки для систем водоснабжения подбираются с учетом:

• Глубины водоносно горизонта;
• Мощности погруженного насоса;
• Расчетного потребления воды в максимальном и минимальном режиме потребления.

Учитывая, что погруженные скважинные насосы устанавливаются на значительной глубине – 10 метров и более, при монтаже системы водоснабжения предпочтение отдается гидробакам большого объема – от 50 литров вертикального типа. Подключение гидроаккумулятора проводится посредством установки в горловине бака специального штуцера, позволяющего установить кроме подвода трубопровода еще и блок управления, и манометр, для контроля давления в системе.

В такой компоновке оборудования не имеет большой роли, где именно устанавливать гидроаккумулирующий бак при погруженной системе установки насоса. Важным, здесь выступает момент, монтажа штуцера и удобства в дальнейшем проведения обслуживания всего комплекса оборудования.


Особенности установки горизонтальных гидроаккумуляторов Одним из условий правильной установки гидробака для систем водоснабжения горизонтального типа выступает необходимость устройства мощного и твердого основания, способного выдержать не только массу гидроаккумулятора, но и вибрацию от работающего насоса. Для этого обычно используются монолитный железобетонный фундамент с установленными по размеру отверстий основания бака болтами или шпильками. Вторым вариантом крепления бака выступает использования анкерных болтов, надежно закрепляющих бак к полу.

Для небольших по размеру станций, от 30 до 50 литров допускается вариант настенного крепления. Для этого к стене крепится кронштейн, на который монтируется с помощью болтов гидроаккумулятор.

Не исключается возможность и нестандартного размещения водонапорной установки, когда гидроаккумулятор из состава насосной станции устанавливается отдельно, а насосная группа, установленная на отдельном креплении при помощи гибких армированных шлангов, присоединяется к штуцеру имеющего пять выходов.
В любом случае установка гидробака для систем водоснабжения горизонтального типа должна обеспечивать свободный доступ к воздушному клапану, блоку управления и манометру.

Установка гидробака вертикального типа Гидроаккумуляторы вертикального типа, особенно большого объема, устанавливаются с учетом возможности проведения ремонтных работ по установке дополнительного оборудования. Так же как и для горизонтальных гидроаккумуляторов для гидроаккумулятора вертикального типа необходимо формирование устойчивого основания даже для небольших объемов баков.

Вторым существенным моментом, который необходимо учитывать при сборке схемы водоснабжения это применение специальных видов штуцеров, обеспечивающих установку всех элементов оборудования. Для манометра рекомендуется применять длинную ножку, чтобы показания шкалы считывались без проблем, а подсоединения трубопроводов требуют установки запорных кранов, для оперативного перекрытия всех направлений.

Вертикальные гидробаки большого объема, имеющие в верхней части манометры для контроля давления воздуха в газовой части резервуара размещаются с учетом установленного оборудования.

Особенным, для такого типа гидробаков является необходимость соблюдения вертикального положения оборудования, постоянные изменения объема мембранного резервуара, большая масса самого оборудования весьма требовательны к этому условию установки оборудования.



Материалы и инструменты, необходимые для установки гидроаккумуляторов Монтаж оборудования с применением современных материалов не представляет большого труда и проводится в соответствии с условиями схемы подключения. Важным элементом этого процесса выступает точность подбора всех деталей, имеющих резьбовое соединение. Уплотнение резьбы штуцеров, переходников и трубопроводов производится ФУМ лентой и при затяжке не требует приложения больших усилий. Для трубопроводов из композитных материалов оптимальным решением при подключении гидроаккумулятора к системе водоснабжения выступает применение всех соединительных узлов и деталей одного производителя, обеспечивающих полную взаимозаменяемость.

При проведении монтажа гидроаккумулятора системы водоснабжения частного дома потребуются:

• Гаечные ключи;
• Нож;
• Пассатижи;
• Разводной ключ;
• Набор резиновых уплотнителей;
• Универсальный герметик;
• Ручной велосипедный или автомобильный насос;
• манометр.

Особенности схемы установки гидроаккумулятора и фильтрационной установки Для получения качественной, пригодной для употребления воды в частных домах в систему водоснабжения часто как обязательный элемент устанавливается фильтрационная установка один или несколько фильтров. Различные по назначению и конструкции фильтры зачастую устанавливаются сразу после насосной группы. Такое расположение фильтров чаще всего встречается в системах с погруженным насосом. В случае, когда фильтрационная установка имеет несколько фильтров, прочные и надежные корпуса оборудования и фильтрационных элементов такой вариант установки допускается. Но долговременное работоспособное состояние такого варианта подключения для бытовых систем водоснабжения такая схема не подходит.

Рациональным и практичным выступает установка фильтров после накопительного бака. Накопительный бак позволяет существенно сгладить перепады давления в системе и обеспечить долговременную работу фильтров без опасности быть поврежденным в результате гидроудара.
В любом случае, какая бы схема подключения гидроаккумулятора в системе водоснабжения частного дома ни использовалась, гидроаккумуляторный бак выступает одним из главных элементов необходимых для установки.
​

Схема подключения гидроаккумулятора к насосу и системе водоснабжения

Главная » Статьи » Схема подключения гидроаккумулятора к насосу и системе водоснабжения

Подключение гидроаккумулятора в систему водоснабжения своими руками

Автономная система водоснабжения – сложное техническое сооружение, требующее использования внушительного ряда технических средств. Чтобы автоматизировать работу насосного оборудования и подачу воды в краны, понадобится установка гидробака. Согласитесь, не каждый домовладелец знает, как его устанавливать, да и вообще, что это за устройство.

Мы подробно расскажем, как производится подключение гидроаккумулятора в систему водоснабжения. Детально разберем, что необходимо для его монтажа, в каких независимых водопроводных сетях он используется, с каким оборудованием и как может эксплуатироваться.

Осуществленная согласно нашим рекомендациям установка гидравлического бака предотвратит множество вероятных проблем: защитит бытовую технику, минимизирует действие гидроудара. Для оптимизации восприятия представленную информацию дополняют фото, схемы и видео.

Устройство и назначение гидробака

Гидроаккумулятор, который иначе называют гидробаком или мембранным баком, – это герметичная металлическая ёмкость, в которую помещена частично заполненная водой эластичная мембрана грушевидной формы. По сути, мембрана, помещенная в корпус гидробака и прикрепленная к его корпусу фланцем с патрубком, разделяет его ёмкость на две части: водную и воздушную.

При увеличении объема воды в гидробаке естественным образом уменьшается объем воздуха. В результате повышается давление в поставляющей воду системе. При достижении заданных пользователем параметров давления оно фиксируется реле, которое планомерно подает команду на отключение насоса.

Гидроаккумулятор — металлический бак, внутрь которого помещена эластичная мембрана в форме колбы, заполняемая водой. Остаток пространства между колбой и корпусом занимает газ или воздух Изменение объема воды в колбе и воздуха в корпусе фиксируется автоматикой, которая контролирует циклы включения/отключения насоса Гидробаки используются как в составе систем с погружным насосом, так и в паре с поверхностным. В обоих случаях они требуются для автоматизации работы системы Гидроаккумуляторы устанавливают либо на входе водопровода в дом, либо возле водозаборной скважины непосредственно в кессоне На входном патрубке в гидробак устанавливается обратный клапан, предотвращающий отток воды обратно в выработку после остановки насоса Оптимальным местом для установки манометра считается выход из гидроаккумулятора, требующийся для контроля параметров давления в системе В обустройства дач и небольших загородных домов используются гидробаки емкостью от 12 до 24 л. Для работы в паре с погружными насосами объем берут больше, рассчитывают исходя из технических характеристик конкретного агрегата Если для нормальной работы автономной системы требуется резерв воды в 300 — 500л, то схему с гидробаком дополняют большим гидроаккумулятором, готовым или самодельным накопителем Компоненты системы водоснабжения с гидробакомГидоаккумулятор в составе насосной станцииУстановка гидроаккумулятора в кессонеГидроаккумулятор на вводе водопровода в домРасположение обратного клапанаМесто установки манометраСтандарты объема гидроаккумулятораСистема для резервного запаса воды

Корпус бака выполнен из металла, но вода не контактирует с ним: она заключена внутрь камеры-мембраны, которую производят из прочного резинового бутила.

Этот стойкий к воздействию бактерий материал помогает воде не терять тех качеств, которые предъявляются к ней санитарными и гигиеническими нормами. Питьевая вода при взаимодействии с резиной сохраняет все свои замечательные свойства.

Вода в мембранный бак попадает через присоединительный патрубок, снабженный резьбовым соединением. Напорный патрубок и выход соединительного водопровода должны, в идеале, иметь одинаковые диаметры. Это условие позволяет избегать дополнительных гидравлических потерь внутри трубопровода системы.

В тех гидроаккумуляторах, которые входят в состав бытовых систем водоснажбения, используется воздух. Если же это устройство предназначено для производственного применения, в него закачивают газ

Чтобы регулировать давление внутри устройства, в воздушной камере предусмотрен специальный пневмоклапан. Воздух накачивается в отведенный для него отсек через обычный автомобильный ниппель. Кстати, через него можно не только докачать воздух, но, при необходимости, и стравить его излишки.

Закачивают воздух внутрь мембранного бака, используя для этой цели компактный автомобильный или простой велосипедный насос. При поступлении воды в резиновую грушу сжатый воздух оказывает её напору сопротивление, не позволяя мембране прорваться. Давление внутри гидроаккумулятора тоже регулируется с помощью сжатого воздуха.

Гидроаккумулятор состоит из следующих элементов: 1 – металлический корпус, 2 – резиновая мембрана, 3 – фланец, снабженный клапаном, 4 – ниппель, через который можно закачать воздух, 5 – воздух под давлением, 6 – ножки, 7 – установочная платформа для насоса

Принцип работы гидроаккумулятора

Если система только что смонтирована, большую часть внутреннего объёма гидроаккумулятора занимает та камера, которая предназначена для воздуха.

Поступая в грушевидную мембрану через патрубок, вода сжимает воздух. Это происходит вплоть до той поры, пока не будет достигнуто предусмотренное давление. Затем реле отключает насос. Работу реле можно отрегулировать.

Когда мы открываем вентиль и используем воду для своих нужд, происходит разгерметизация системы. Воздух, надавливая на мембрану, помогает воде выйти из ёмкости. Этот процесс будет происходить, пока давление в системе не снизится до установленного минимума -1,5 атм. В этот момент должен заработать насос, нагнетающий в бак воду.

Как известно, в воде тоже есть растворенный воздух. Когда он скапливается внутри мембранного мешка, работа гидроаккумулятора ухудшается, поэтому его необходимо стравить. На некоторых моделях для этой цели имеется специальный клапан. Если клапана нет, нужно раз в 1-3 месяца устраивать мембранному баку профилактику.

Важно правильно вмонтировать гидроаккумулятор в систему водоснабжения. Тогда при его поломке или при проведении на нем профилактических работ, устройство можно будет легко разобрать так, чтобы не пришлось полностью сливать воду из всей системы.

При открывании любого водопроводного крана системы объем воды в баке уменьшается, как следствие падает давление. Падение давления до заданного значения фиксирует реле, которое запускает в работу насос (+)

Роль в водопроводной сети

Казалось бы, устройство просто пропускает через себя воду. Можно было бы обойтись и без него? На самом деле именно с помощью гидробака в системе водопровода сохраняется стабильное давление.

Водяной насос при его наличии включается не так часто, что позволяет экономно использовать его эксплуатационный ресурс. Кроме того, система извлечения и транспортировки воды надежно защищена от гидроударов.

Если по какой-либо причине напряжение в электросети пропадёт, небольшой «аварийный» запас воды в баке поможет решить первоочередные хозяйственные задачи.

Уточним перечень преимуществ, которые обеспечивает это довольно простое устройство:

• Преждевременный износ насоса. В мембранном баке имеется некоторый запас воды. Она удовлетворяет первоочередные потребности владельцев коттеджа. И только тогда, когда запас иссякнет, включится насос. Следует отметить, что все насосы имеют норму включений на протяжении часа. При наличии гидроаккумулятора этот показатель не будет превышен, и агрегат прослужит дольше.
• Стабилизация давления в системе. Если одновременно включить два крана, например, в ванной комнате и на кухне, перепады напора могут повлиять на температуру воды. Это очень неприятно, особенно для тех домочадцев, которые в этот момент принимают душ. Благодаря гидроаккумулятору таких недоразумений можно избежать.
• Гидроудары. Эти явления, которые способны навредить трубопроводу, могут возникать в момент включения насоса. С гидробаком риск возникновения гидроудара практически исключен.
• Запас воды. В загородном доме проблема водоснабжения стоит особенно остро. Если произошло внезапное отключение электричества, и насос не может выполнять свои функции, то для решения неотложных проблем больше не надо хранить запас воды в ведре или другом резервуаре. В ёмкости гидроаккумулятора она имеется и регулярно обновляется.

Очевидно, что наличие этого устройства в независимой от централизованных сетей системе водоснабжения не случайно. Оно необходимо и полезно.

Гидроаккумулятор в контуре водоснабжения выполняет ряд значимых функций: защищает технику от гидроударов, обеспечивает запас воды, формирует условия для автоматизации ее забора

Варианты мембранных замкнутых емкостей

Мембранные баки эксплуатируются в составе трубопроводов, смонтированных для разных целей, в числе которых:

• Холодное водоснабжение. Бак применяется для накопления и подачи холодной воды, защищает разнообразные бытовые приборы от гидроударов при изменении давления в системе. Продлевает срок эксплуатации насосов путем сокращения количества их включений.
• Обеспечение горячей водой. Используемое при этом устройство должно успешно работать в высокотемпературном режиме.
• Отопительные системы. Такие баки называют расширительными. Они функционируют в составе закрытых отопительных систем и являются их важными составными частями.

В зависимости от конфигурации, гидробаки бывают горизонтальными и вертикальными. Впрочем, принцип их работы не зависит от конфигурации.

Гидроаккумуляторы, предназначенные для включения в систему водоснабжения, окрашивают в синий цвет, а те, которые работают в отопительной схеме, – красные. Эти два вида мембранных баков имеют и некоторые конструктивные отличительные особенности, что хорошо видно на представленной схеме (+)

Особенностью можно назвать наличие специального клапана для стравливания воздуха в верхней части вертикальных моделей, объём которых превышает 50 литров. Этот воздух, как уже говорилось выше, скапливается в верхней части камеры по мере работы устройства. Поэтому присутствие в этом месте стравливающего клапана – вполне обоснованная мера.

Если стравить воздушные массы необходимо при эксплуатации горизонтальных моделей, то для этой цели используется слив или отдельный кран, расположенный за мембранным баком. Чтобы вывести воздух из устройств небольшого размера, придется полностью слить из него воду.

Поскольку вертикальные и горизонтальные модели одинаково эффективны и функциональны, то выбирать подходящее устройство следует, исходя из габаритов помещения, в котором оно будет располагаться. Какая модель лучше впишется в помещение, ту и берут.

Кроме конструкционных особенностей и разного предназначения, баки могут отличаться ещё и своей ёмкостью: на этом фото представлены гидроаккумуляторы различных объёмов, конструкций и предназначения

Схемы подключения гидроаккумулятора

Это устройство может быть подключено к системе водопровода разными способами. Выбор схемы подключения гидроаккумулятора зависит от того, в каком качестве он будет использован, и какие функции на него предполагается возложить. Рассмотрим те схемы подключения, которые наиболее популярны.

Стандартный вариант с поверхностным насосом

Самым распространенным вариантом автономного водоснабжения с гидроаккумулятором является тандем с поверхностным насосом. В этом случае гидробак может быть частью комплексного насосного оборудования, собранного производителем в заводских условиях, или отдельной составляющей, размещенной рядом с насосом в кессоне или в отапливаемом подсобном помещении.

Перед гидроаккумулятором ставят обратный клапан, чтобы исключить изменение направление потока, после него располагают реле давления, реагирующее на изменение напора, и манометр для отслеживания рабочих параметров.

Для нормального подключения к водопроводному контуру гидробак обычно оснащают угловым патрубком, который подсоединяется к фланцу:

Использование с повысительной насосной станцией

Насосный агрегат повысительного типа используется для постоянного поддержания и регулирования давления в трубопроводах с активным водопотреблением. Обычно на таких станциях имеется насос, который работает в постоянном режиме.

Если возникает потребность в подключении дополнительных насосов, гидроаккумулятор помогает компенсировать возникающие при этом в системе скачки давления.

В составе системы водоснабжения повысительной насосной станции гидроаккумулятор исполняет функцию аварийного источника водоснабжения и своеобразного демпфера, предотвращающего гидроудары в случае подключения дополнительных мощностей

Такая же схема используется, если подача электроэнергии на повысительные насосы в системе нестабильна, а водоснабжение, тем не менее, должно быть бесперебойным. В период отключения электричества используется тот запас воды, который содержится внутри гидроаккумулятора. По сути, мембранный бак играет в этот период роль запасного источника водоснабжения.

Чем мощнее насосная станция, тем масштабнее задачи, которые на неё возлагаются. Она должна поддерживать большее давление, большим должен быть и объём её гидроаккумулятора.

Применение в схемах с погружным насосом

Чтобы максимально продлить срок службы погружного насосного агрегата, количество его включений в течение часа должно соответствовать заявленным техническим характеристикам прибора. Обычно этот показатель порядка 5-20 раз.

Если давление в водопроводной сети падает, при достижении им минимального значения срабатывает реле, включающее насос, подающий воду. При максимальных значениях давления реле отключается, подача воды прекращается.

Если в схеме водоснабжения присутствует погружной насос, то гидроаккумулятор продлит срок его службы, поскольку ему не придется включаться и отключаться, если затраты потребителей воды будут незначительными

Если система водоснабжения автономная и маленькая, даже небольшой объём водопотребления может запустить насос. В этом случае эксплуатация насоса будет малоэффективной. А сам прибор прослужит не так долго, как хотелось бы его владельцу.

Тот запас воды, который содержится в мембранном баке, спасет ситуацию. Кроме того, он не допустит скачка давления в тот момент, когда начнет свою работу погружной насос.

Чтобы выбрать гидробак подходящего объёма, нужно знать следующие характеристики: мощность и частоту включения насоса, предполагаемый расход воды в час и высоту установки устройства.

Если в схеме подключения фигурирует накопительный водонагреватель, то гидроаккумулятор выполняет в ней функции расширительного бака. Если воду нагреть, то её объём увеличиться. Она расширится. Для замкнутого пространства, каким и является система водоснабжения, такой процесс мог бы привести к разрушительным последствиям, если бы не гидробак.

В схеме с накопительным водонагревателем гидроаккумулятор используется в качестве расширительного бачка, спасающего систему от разрывов, поскольку несжимающаяся вода отлично расширяется при нагревании

Для включения в эту схему необходимо выбирать гидроаккумулятор, учитывая следующие его характеристики: предельная температура нагреваемой воды и максимально допустимое давление в водопроводной системе.

Выбор мембранного бака со знанием дела

Гидробак – ёмкость, основным рабочим органом которой является мембрана. От её качества зависит, сколько времени прослужит устройство от момента подключения до первого ремонта.

Лучшими считаются изделия из пищевой (изобутированной) резины. Металл корпуса изделия важен только для расширительных баков. Там же, где вода содержится в груше, характеристики металла не имеют решающего значения.

Если не обратить особого внимания на толщину фланца вашего приобретения, то уже через год-полтора, а не через 10-15 лет, как вы планируете, придется покупать совершенно новое устройство или, в лучшем случае, менять сам фланец

Особое внимание при выборе устройства стоит сосредоточить на фланце, который, как правило, изготавливают из оцинкованного металла. Толщина этого металла очень важна. При его толщине всего в 1 мм срок эксплуатации изделия составит не больше 1,5 года, так как в металле фланца непременно образуется прореха, которая выведет из строя всё устройство.

При этом гарантия на бак составляет всего-то год при заявленном сроке эксплуатации в 10-15 лет. Так что дыра появится как раз после истечения гарантийного срока. И запаять или заварить тонкий металл будет невозможно. Можно, конечно, попытаться отыскать новый фланец, но, скорее всего, понадобится новый бак.

Чтобы избежать подобных напастей, следует искать бак, фланец которого сделан из нержавейки или из толстой оцинковки.

Подключение гидроаккумулятора к контуру водоснабжения

Как стало понятно из всего написанного выше, мембранный бак – это не просто ёмкость с водой. Это специальное устройство, вовлеченное в непрерывный рабочий процесс. Поэтому и процедура его установки совсем не так проста, как это может показаться. Закреплять его следует очень тщательно, учитывая факторы вибрации и шума.

Необходимо закреплять гидроаккумулятор на поверхности с помощью резиновых прокладок, чтобы уменьшить уровень шума при его работе и сократить влияние вибраций на само устройство

К полу его крепят с применение резиновых прокладок, а к трубопроводу – с помощью переходников из резины. И ещё следует учесть, что диаметр подводки не может уменьшаться на выходе гидросистемы.

С новым баком следует обращаться особенно осторожно, заполняя его водой под слабым напором. Мембрана от долгого хранения могла слежаться. Резкая струя воды может её повредить и даже полностью вывести из строя. Правильнее удалить из груши мембраны весь воздух до того, как вы приступите к заполнению её водой. Место для установки гидроаккумулятора должно быть выбрано с учетом его доступности.

Процесс подключения гидроаккумулятора производится в стандартной последовательности:

Правильная настройка нового устройства

Новый гидробак следует проверить на то, каков уровень его внутреннего давления. Предполагается, что он должен составлять 1,5 атм. Но в процессе транспортировки изделия от места производства до склада и во время хранения могла произойти утечка, снизившая на момент продажи этот важный показатель. Проверить давление можно, сняв колпачок на золотнике и выполнив замеры.

Для измерения давления можно использовать манометры разных видов:

• Электронные. Это дорогие приборы. На результат их работы может оказать влияние температура и заряд батареи.
• Механические. Выпускаются в корпусе из металла, называемые по-другому автомобильными. Если этот прибор успешно прошел проверку, то лучше него не найти. Чтобы получить наиболее точное значение, поскольку измерять нужно будет всего-то 1-2 атм., лучше купить прибор с большим количеством делений на измерительной шкале.

Недорогие насосные станции и насосы-автоматы чаще всего укомплектовываются манометрами в пластиковом корпусе. Погрешность в показаниях таких китайских моделей слишком велика.

Если в баке будет меньший объём воздуха, чем нужно, его место займет вода. Это повлияет на напор воды в водопроводе. При высоком давлении и напор постоянно будет высоким. Большее давление обеспечит меньший запас воды в мембранной груше, поэтому насосу придется чаще включаться. Если света не будет, запаса воды может не хватить на все нужды.

Поэтому-то иногда разумнее будет пожертвовать давлением для достижения других важных целей. Впрочем, ниже рекомендованных значений давление лучше не снижать, как и не превышать предельных характеристик. Недостаток давления может привести к контакту поверхности груши с корпусом бака, что нежелательно.

Для измерения давления можно использовать разные устройства, но оптимальным является относительно недорогой автомобильный манометр с корпусом из металла и достаточно развернутой шкалой результатов замеров

Оптимальное давление воздуха

Чтобы бытовая техника работала нормально, давление в гидробаке обязано находиться в интервале 1,4-2,8 атм. Для лучшей сохранности мембраны необходимо, чтобы давление в системе водопровода на 0,1-0,2 атм. превышало давление в баке. Например, если внутри мембранного бака давление составляет 1,5 атм., то в системе оно должно быть 1,6 атм.

Именно это значение и следует выставить на реле водяного давления, которое работает совместно с гидроаккумулятором. Для одноэтажного загородного дома такая настройка считается оптимальной. Если же речь идёт о двухэтажном коттедже, давление придется повышать. Для расчета его оптимального значения применяют следующую формулу:

Vатм.=(Hmax+6)/10

В этой формуле V атм. – оптимальное давление, а Hmax – высота наиболее высоко расположенной точки водоразбора. Как правило, речь идёт о душе. Чтобы получить нужное значение, следует высчитать высоту нахождения лейки душа относительно гидроаккумулятора. Полученные данные вводятся в формулу. В результате расчета будет получено оптимальное значение давления, которое должно быть в баке.

Обратите внимание, что полученное значение не должно превышать максимально допустимые характеристики для прочих бытовых и сантехнических приборов, иначе они попросту выйдут из строя.

Если говорить о независимой системе водоснабжения дома упрощенно, то её составными элементами являются:

• насос,
• гидроаккумулятор,
• реле давления,
• обратный клапан,
• манометр.

Последний элемент используется для того, чтобы можно было оперативно контролировать давление. Постоянное нахождение его в системе водоснабжения не обязательно. Он может быть подключен только в тот момент, когда производятся тестовые замеры.

Как видите, именно на этой схеме манометр не отображен, но это не значит, что он вообще не нужен. Просто его включат в момент выполнения контрольных замеров

При участии в схеме поверхностного насоса, гидробак монтируют рядом с ним. Обратный клапан при этом устанавливают на всасывающем трубопроводе, а остальные элементы образуют единую связку, соединяясь между собой с помощью пятивыводного штуцера.

Пятивыводное устройство безупречно подходит для этой цели, поскольку имеет выводы различных диаметров. Входящий и исходящий трубопроводы и некоторые другие элементы связки могут соединяться со штуцером с помощью американок, чтобы облегчить профилактические и ремонтные работы на отдельных участках водопровода.

Впрочем, этот штуцер можно заменить кучей соединительных элементов. Но зачем?

На этой схеме порядок подключения хорошо виден. Когда происходит подключение штуцера к гидроаккумулятору, необходимо удостовериться в герметичности соединения

Итак, к насосу гидроаккумулятор подключается следующим образом:

• один дюймовый вывод присоединяет сам штуцер к патрубку гидробака;
• к выводам на четверть дюйма подключаются манометр и реле давления;
• остались два свободных дюймовых вывода, к которым монтируются труба от насоса, а также разводка, идущая к потребителям воды.

Если в схеме работает поверхностный насос, то соединять с ним гидроаккумулятор лучше с помощью гибкого шланга, имеющего металлическую обмотку.

К тем частям, которые заканчиваются муфтами, будут присоединяться труба от насоса и разводка водопровода, которая пойдет к потребителям воды

К погружному насосу гидроаккумулятор подключается точно так же. Особенностью этой схемы является местоположение обратного клапана, не имеющее никого отношения к вопросам, которые мы сегодня рассматриваем.

Выводы и полезное видео по теме

Если после прочтения текста вам всё ещё непонятно, как именно следует подключать гидроаккумулятор, посмотрите это видео, в котором коротко, но предельно ясно отображены все нюансы этой процедуры.

Гидробак является важным составным элементом водопроводной системы. С его помощью решается целый комплекс задач. А выполнить своими руками грамотное подключение гидроаккумулятора, как оказалось, совсем не сложно. Зато преимущества от его использования бесспорны.

Появились вопросы во время ознакомления с представленной информацией? Есть полезные сведения или личный опыт, которым хотелось бы поделиться с нами и с посетителями сайта? Оставляйте, пожалуйста, комментарии в расположенном под статьей блоке.

Подключение гидроаккумулятора к системе водоснабжения с поверхностным и глубинным насосом

В загородном доме мало просто сделать автономную систему водоснабжения. Схема водопровода должна предусматривать безотказную работу включенного в нее оборудования даже при перепадах давления в системе, ведь если подача воды будет нестабильной, есть вероятность, что бытовая техника попросту выйдет из строя. Подключение гидроаккумулятора к системе водоснабжения позволяет решить эту проблему, но для правильного выбора устройства нужно знать его особенности.

Гидроаккумулятор, подключенный к системе водоснабжения в деревянном доме

Зачем нужен гидроаккумулятор, его отличие от расширительного бака

Гидроаккумуляторы часто путают с расширительными баками, даже несмотря на принципиально различные проблемы, которые эти устройства решают. Расширительный бак нужен в системах отопления и горячего водоснабжения, так как теплоноситель, перемещаясь по системе, неизбежно охлаждается и его объем меняется. Расширительный бак настраивается при «холодной» системе, а когда теплоноситель прогревается, то его избытку, который образуется из-за расширения, есть куда уйти.

Гидроаккумулятор нужен для совсем других целей: если он не установлен в системе водоснабжения, то насос будет активироваться каждый раз, когда открывается какой-либо кран. Если это происходит часто, то не только насос, но и вся система быстрее изнашивается, так как каждый раз скачками повышается давление – случается, так называемый, гидроудар.

Как итог, гидроаккумулятор устанавливается с той целью, чтобы избавиться от гидроударов и продлить срок службы системы в целом. Кроме того, у гидроаккумулятора есть и другие функции:

Если возникают частые перебои с водой, то гидроаккумулятор можно объединить с накопительным баком

• Уменьшает частоту запуска насоса. Резервуар наполнен небольшим объемом воды. Если расход небольшой, например, нужно помыть руки или умыться – вода начинает течь с бака, при этом насос остается в выключенном состоянии. Активируется он после того, как воды остается совсем мало;

• Поддерживает стабильное давление в системе. Чтобы эта функция исполнялась исправно, предусматривается элемент, называемый реле давления воды, способный в строгих рамках держать заданное давление;

Все преимущества гидроаккумуляторов делают это устройство обязательным элементом любой автономной водопроводной системы в загородных домах.

Конструкция и разновидности

Гидроаккумулятор – это специальный герметичный металлический бак, который внутри делится надвое эластичной мембраной. Сама мембрана выполняется в виде диафрагмы или баллона. Первая крепится поперек бака, а груша – на входе около входного патрубка.

Гидроаккумуляторы оснащаются двухуровневой защитой – манометр давления и механический клапан На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования и монтажа водоснабжения и канализации. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

У гидроаккумуляторов бывает разное назначение. В первую очередь устройства делятся на предназначенные для горячего и холодного водоснабжения, отопительных систем. Последние окрашены в красный цвет, а водопроводные – синие. Баки, применяемые в отоплении, как правило, меньше по объему и более доступные по цене. Обуславливается это не таким качественным материалом мембраны, ведь в обычном водопроводе питьевая вода, а в отоплении техническая.

Гидроаккумуляторы делятся также по типу размещения – устройства, располагающиеся по вертикали или горизонтали. В нижней части вертикальных моделей есть ножки, которыми они ставятся на поверхность, а некоторые модели предусматривают специальные пластины, позволяющие крепить их к стене.

Подключение гидроаккумулятора, как и подбор его характеристик – не самая простая задача

Гидроаккумуляторы, устанавливаемые в отопительных системах, оснащены радиальными мембранами, внешне напоминающими тарелки. Для водопроводных систем чаще выбираются устройства с резиновой грушей.

Принцип работы

Цикл работы разделяется на несколько этапов:

• Если внутри гидроаккумулятора есть только воздух, то давление будет штатным – 1.5 атм (заводское или выставленное самостоятельно, в зависимости от давления в системе).

• При активации насоса, вода набирается в грушу, из-за чего она становится больше в объеме. Воздух, расположенный между мембраной и стенкой бака, сжимается в результате заполнения бака.

• Когда давление воздуха достигает выставленного давления, насос выключится, а система стабилизируется.

• Если открыть кран, давление в системе упадет и воздух начнет выталкивать воду из гидроаккумулятора. Она будет течь до той поры, пока давление воздуха не опустится ниже заданной метки. Далее насос опять включится и цикл повторится.

Система настраивается таким образом, что при больших расходах воды, к примеру, если нужно набрать ванну, насос начинает качать воду транзитом, то есть без закачки в бак. Последний наберется тогда, когда перекроются все краны. Включает и отключает насос такой элемент как реле давления.

Регулировать подачу воды поможет реле давления Это может быть интересно! В статье по следующей ссылке читайте про систему водоснабжения на даче.

Установка аккумулятора

Схема подключения гидроаккумулятора к насосу и системе водоснабжения может различаться, так как в ходе работ используют не только погружной, но и поверхностный насос. У каждой из схем есть свои особенности подключения.

Схема с поверхностным насосом

Если вода к водопроводной системе закачивается через водопровод (то есть не нужно погружать насос), его монтируют прямо около аккумулятора. Схема подключения не имеет ничего сложного, но следует ознакомиться с нюансами.

Прежде чем осуществлять установку прибора, необходим точный расчет рабочего и минимального давления. В различных системах выставляется разное давление, но если рассматривается стандартная, небольшая система, то стандарт здесь – это давление в 1.5 атм. Бывает, что в системах подключен прибор, которому для работы необходимо высокое давление, поэтому параметр увеличивается вплоть до 6 атм, но не больше, так как это способно негативно сказаться на трубах и их соединительных элементах.

Схема с погружным насосом

Схема установки гидроаккумулятора в систему водоснабжения с использованием погружной модели насоса. Данный случай актуален, если вода для системы черпается из скважины или насоса, установленного под землей.

Насос с гидроаккумулятором в колодце

Описываемая схема имеет ключевую особенность – в систему монтируется обратный клапан. Это устройство предотвращает обратную утечку закачанной воды. Устанавливать обратный клапан следует до того, как будут подключены последующие элементы системы. Его монтируют напрямую к насосу (одним концом), а к другому подсоединяется трубопровод, ведущий к гидроаккумулятору.

Порядок подключения аккумулятора к насосу следующий:

• В первую очередь измеряют глубину, куда будет опускаться насос (он должен быть расположен над поверхностью дна колодца или скважины на 30 см). Расстояние удобно измерять веревкой, к которой крепится груз;

• Насос, к которому уже подключен клапан, опускают в скважину и фиксируют при помощи страховочного троса;

• Трубу от насоса, которая выходит на поверхность, подводят к реле давления воды, для чего применяют специальный штуцер;

• К штуцеру также подключают гидроаккумулятор, потребляющий водопровод и систему управления. Исходя из этого, наиболее оптимален штуцер с пятью разъемами. Важно, чтобы все соединения были герметичными, для чего отлично подходит ФУМ-лента или обычная пакля, которую предварительно следует пропитать герметиком.

Как происходит подключение погружного насоса и гидроаккумулятора, смотрите в видеоролике:

Если планируется установка гидроаккумулятора, то важно знать, как определить критическое давление. Отталкиваясь от рабочего значения, сперва следует определиться с минимальным давлением, то есть тем, при котором начинает работать насос. На это значение выставляется реле давления. Далее измеряется давление в пустом аккумуляторе. Результат должен быть ниже критического параметра примерно на 0.5 – 1 атм. Затем осуществляется сборка системы. Ее центр, как и в предыдущей ситуации – штуцер с пятью разъемами, куда по очереди подключают: аккумулятор, трубу от насоса (он подключен к источнику воды), бытовой водопровод, реле и манометр.

Это может быть интересно! В статье по следующей ссылке читайте про систему отопления в частном доме.

Как наладить оборудование водопроводной системы

Как установить гидроаккумулятор для систем водоснабжения понятно, но требуется тщательно наладить все оборудование, чтобы получившаяся система эффективно функционировала. Ключевой элемент, на который следует обратить внимание – реле давления. Внешне устройство хоть и выглядит просто, но, чтобы его наладить может уйти несколько часов. Как правило, специалист справляется с задачей быстро, но если специальных знаний нет, то можно испортить устройство.

Как производится наладка гидроаккумулятора, смотрите в следующем видео:

Чтобы настроить реле давления в первую очередь с прибора снимается крышка. Под ней располагается четыре болта и четыре пружины. Именно эти болты и отвечают за включение и выключение насоса при достижении определенного давленияч. Нормы, отмеченные в инструкции к устройству, гласят, что разница между режимами составляет 2 атм. Следует отрегулировать пару винтов, чтобы установить значение. Делается это следующим образом:

• Насос находится в рабочем состоянии, при этом одну из гаек вращают до тех пор, пока он не отключится;

• Чтобы эффективно отрегулировать давление следует открыть краны в доме. Здесь важно обратить внимание на показатели манометра – необходимо зафиксировать отметку, при которой запускается насос;

• Если необходимо, регулируется минимальный показатель давления в трубах – для этого вращаются верхние гайки. Очень важно опираться на показания манометра и нормы, заявленные в инструкции;

• Нижняя пара гаек отвечает за показатель давления, при котором насос отключается;

• Регулировка должна осуществляться до тех пор, пока разница между включенным и выключенным состоянием насоса не будет 2 атм.

Настроить реле давления – достаточно сложная задача, но если это сделать правильно, то наладочные работы можно считать законченными.

Чтобы правильно отрегулировать реле давления, нужны соответствующие знания и опыт, поэтому лучше доверить эту процедуру специалисту

Кроме непосредственной настройки гидробака, многое зависит от правильно выбранной схемы подключения. А если все сделано правильно, то в загородном доме всегда будет стабильный напор воды.

Это может быть интересно! В статье по следующей ссылке читайте про схемы подключения радиаторов отопления в частном доме.

Заключение

Гидроаккумулятор – специальное устройство, задача которого заключается в стабилизации давления в водопроводной системе. Важно правильно провести монтаж гидроаккумулятора для систем водоснабжения, но также следует внимательно отнестись к выбору устройства. В процессе работ учитывается множество разнообразных параметров, начиная с места монтажа прибора и заканчивая выбором объема емкости. Немаловажно также разбираться, как устроен сам агрегат. Эти знания позволят собрать надежную и стабильную водопроводную систему.

Прочитать позже

Отправим материал на почту

Распечатать

Схема подключения гидроаккумулятора к насосу в системе водоснабжения

Любая линия для снабжения частного дома водой состоит из приборов, автоматизирующих процесс ее работы. Одним из основных ее узлов является накопительный бак, при установке которого своими руками важно знать, как выглядит схема подключения гидроаккумулятора к насосу и системе водоснабжения.

Помимо правильного подключения, гидробак необходимо точно отрегулировать, создав внутри оптимальное давление при работе в индивидуальной системе водозабора. Для выполнения данной работы необходим сантехнический инструмент и соблюдение технологии при регулировочных работах.

Зачем нужен гидробак

Гидроаккумулятор всегда ставят в магистраль индивидуального водоснабжения, он работает постоянно и выполняет следующие функции:

• Сглаживает негативные последствия гидравлических ударов. При срабатывании электронасоса водный поток резко останавливается или ускоряется, при этом жидкость воздействует на трубопровод и его узлы с физическим усилием. Подключение гидроаккумулятора к системе водоснабжения позволяет плавно накапливать и отдавать воду за счет расположенной внутри пластичной резиновой мембраны.
• Подключение гидробака уменьшает количество циклов включения и отключения скважинного или колодезного электронасоса за счет накопления жидкости, которая отдается в магистраль при использовании и поддерживает в ней давление, не давая электронасосу включаться.
• Гидроаккумуляторы создают аварийный запас воды в моменты отключения электричества или выхода насосного оборудования из строя.
• Подключение гидроаккумулятора к системе водоснабжения нормализует давление, позволяя избежать его резких перепадов при нестабильной работе электронасоса.

Рис. 1 Гидроаккумуляторы для водопроводных магистралей

Устройство гидробака

Устройство гидроаккумулятора не отличается сложностью, он состоит из металлического бака со встроенной грушевидной мембраной или плоской диафрагмой из резины. Диафрагма крепится поперек корпуса между его половинками, грушевидный баллон устанавливают на входе около горловины – такой тип используют для подачи воды при индивидуальном водоснабжении. В задней части металлической емкости установлен ниппель, с помощью которого в корпус гидробака закачивают воздух, подстраивая его внутреннее давление к системе.

Гидробаки выпускают для отопительных систем, горячей воды (красного цвета) и холодного водоснабжения (синий цвет). В зависимости от объема гидробака и способа монтажа различают модели с горизонтальным расположением и объемные вертикальные агрегаты, которые устанавливаются на ножках.

Горизонтальные модели небольшой емкости чаще используют в насосных станциях со встроенным центробежным электронасосом поверхностного типа и элементами автоматической системы управления. Гидробаки с вертикальным расположением используют отдельно, их удобнее монтировать при работе с погружными электронасосами. Вертикальные баки конструктивно отличаются от горизонтальных моделей: мембранная оболочка крепится в верхней и нижней части корпуса, помимо ниппеля для накачки воздуха они имеют дополнительный штуцер для его стравливания из резиновой оболочки.

При приобретении гидробака следует знать, что его полезный объем при накоплении жидкости составляет не более 30% от общего.

Рис. 2 Конструкция гидробака

Принцип работы гидробака

Обычно внутренняя груша располагается в емкости с воздухом под стандартным давлением 1,5 бар. При включении вода подается установленным в скважину электронасосом в бак, заполняя резиновую грушу – она увеличивается в объеме, сжимая воздушное пространство внутри. При достижении давления (стандарт 3 бара), равного порогу срабатывания автоматического реле, электронасос отключается, и поступление воды в линию прекращается.

При включении вода идет к потребителю под давлением, которое создает резиновая мембрана, сжатая воздухом. По достижении минимальной отметки в 1,7 бар. реле замыкает цепь питания электронасоса и происходит заполнение магистрали.

Рис.3 Пример установки гидроаккумулятора в систему водоснабжения с погружным насосом

Схема подключения гидроаккумулятора к насосу и системе водоснабжения

Установка гидроаккумулятора для систем индивидуального водоснабжения своими руками производится вместе с автоматикой и переходниками, к которым относятся коммутирующий пятивходовой штуцер, манометр для настройки и контроля, коммутирующее гидравлическое реле. При использовании в водозаборе скважинного глубинного электронасоса обвязка для скважины включает в себя реле сухого хода и обратный клапан, если он отсутствует в насосном агрегате.

Читайте также:  Испытание трубопроводов водоснабжения

Если в водопроводной магистрали используется поверхностный центробежный электронасос, то практичнее и дешевле приобрести готовую смонтированную насосную станцию, чем проводить монтаж элементов системы самостоятельно.

Рис. 4 Бачок расширительный в станции

Настройка гидроаккумулятора при подключении

Перед использованием в частном доме водопровода с гидроаккумулятором нужно знать, каким должно быть давление в гидроаккумуляторе для его оптимальной работы, для снятия показаний берут переносной манометр. Типовая водопроводная линия со стандартным реле давления имеет пороги срабатывания от 1,4 до 2,8 бар., заводская установка давления в гидробаке при этом – 1,5 бар. Чтобы работа гидроаккумулятора была эффективной и происходило его полное наполнение, для заданной заводской установки подбирают нижний порог включения электронасоса на 0,2 бар. больше – на реле устанавливают порог 1,7 бар.

Если в гидробаке в процессе эксплуатации или в связи с длительным сроком хранения при измерениях манометром определяют, что давление недостаточно, поступают следующим образом:

1. Отключают электронасос от питания.
2. Снимают защитную крышку и прижимают клапан гидробака в виде головки ниппеля на выходе устройства – если оттуда поступает жидкость, значит произошло повреждение резиновой мембраны и ее необходимо менять. Если из гидробака поступает воздух, с помощью автомобильного манометра измеряют его давление.
3. Сливают воду из магистрали, открывая ближайший к расширительному баку кран.
4. При помощи ручного насоса или компрессора накачивают в аккумуляторный бак воздух до достижения показаний манометра в 1,5 бар. Если после автоматики происходит подъем воды на определенную высоту (дома высокой этажности), общий напор и диапазон работы системы повышают исходя из того, что 1 бар. приравнивают к 10 метрам вертикального водного столба.

При расчете необходимого давления в гидробаке для любых диапазонов выбирают его значение на 10% меньше нижнего порога срабатывания реле. Выбор данного значения гарантирует, что встроенная мембрана будет расширяться и сжиматься в небольшом диапазоне и соответственно увеличится срок ее службы и всего расширительного бака.

Рис.5 Настройка гидроаккумулятора

Определение параметров бака

В большинстве случаев включений, гидробаки для водоснабжения устанавливают по принципу: чем больше объем, тем лучше. Но слишком большой объем не всегда оправдан: гидробак займет много полезного места, вода в нем будет застаиваться, и если перебои с электроэнергией бывают очень редко, в нем просто нет необходимости. Слишком маленький гидробак также неэффективен – если используется мощный насос, то он будет часто включаться и выключаться и быстро выйдет из строя. Если возникает ситуация, когда пространство для монтажа ограничено или финансовые средства не позволяют приобрести накопительный бак большой емкости – можно рассчитать его минимальный объем по приведенной ниже формуле.

Рис. 6 Как правильно в системе водоснабжения рассчитать объем гидробака

Еще один метод вычислений – расчет необходимого объема гидробака по мощности используемого электронасоса.

В последнее время на рынке появились современные высокотехнологичные электронасосы с плавным пуском и остановкой, частотным регулированием скорости вращения рабочих колес в зависимости от водопотребления. В этом случае необходимость в гидравлическом баке с большим объемом отпадает – плавный пуск и регулировка не вызывают гидроударов, как в системах с обычными электронасосами. Автоматические блоки управления высокотехнологичных устройств с частотным управлением имеют встроенный гидробак очень маленького объема, рассчитанный на свою насосную группу.

Рис.7 Таблица рассчитанных значений давления и объема гидробака в зависимости от режимов работы поставляющей воду линии

Установка нескольких гидробаков

Некоторые пользователи сталкиваются с проблемой, как подключить дополнительный бак для линии водоснабжения, если произошло увеличение потребления или объем накопительного бака слишком мал для нормальной работы. Установка двух гидроаккумуляторов не представляет особых сложностей, их можно собрать, подключив параллельно, с использованием дополнительного переходного штуцера, гибкого шланга или обрезка водопроводной трубы.

Преимуществом системы с двумя баками является ее высокая надежность в случае, если в одном из них произойдет разрыв резиновой мембраны.

Рис. 8 Гидробак в блоке частотного управления насосами

Как выбрать гидроаккумулятор

При выборе гидроаккумулятора лучше отдать предпочтение моделям с резиновой грушей – в мембранных видах жидкость контактирует с металлическим корпусом, что может вызвать его коррозию.

Основной рабочий элемент баллонного гидробака – грушевидная мембрана, от качества которой зависит срок его службы, при этом материал корпуса играет менее важную роль, так как не контактирует с водой. Обычный материал изготовления груши – изобутированная пищевая резина, при выборе модели для наружного монтажа повышенное внимание следует обращать на фланец, к которому крепится резиновая мембрана. Предпочтение следует отдавать моделям, фланец которых сделан из толстой нержавейки или оцинкованной стали – такое изделие прослужит 10-15 лет без потери своей герметичности.

Еще одно преимущество баллонного бака – простота замены резиновой мембраны. Для этого откручивают несколько шестигранных болтов крепления фланца и снимают его вместе с оболочкой.

Рис. 9 Вертикальные гидробаки в водопроводной линии

Установка гидроаккумулятора

После приобретения подходящей модели электронасоса к скважине или колодцу и подключения его к трубопроводу, расчета объема и покупки нужного гидробака, необходимо его правильно установить. Если модель имеет большой объем и устанавливается на вертикальное ножки, стоит воспользоваться следующими рекомендациями:

• Лучше ставить объемный накопительный бак в самой высокой точке дома (чердак, второй этаж) – это позволит создать максимальное давление в водопроводной линии.
• Пол в помещении должен быть ровным, влажность не должна превышать установленные нормы во избежание коррозии оцинкованного фланца и поверхности бака.
• Устройство лучше подключать при помощи гибкого напорного шланга в оплетке из нержавейки и диаметром накидных гаек в один дюйм, выполненных из латуни. Следует избегать шлангов для подачи с алюминиевой оплеткой и монтажными муфтами из дешевого силумина – хрупкого сплава алюминия с кремнием.

Рис. 10 Схема подключения гидроаккумулятора для индивидуальных систем водоснабжения

Обвязка расширительного бака

Перед тем, как подключить гидроаккумулятор для систем индивидуального водоснабжения, готовят комплектующие: автоматические приборы, фильтры и переходные муфты для подсоединения труб ПНД. После подсоединения электронасоса к водопроводу из ПНД при помощи переходных пластиковых муфт и размещения его в скважине, дальнейшие работы по сборке проводят в следующей последовательности:

1. На выходе водопроводной трубы из насоса устанавливают шаровый кран и фильтр грубой очистки для удаления песка из воды.
2. После фильтра устанавливают тройник с диаметром отверстий, подходящих для подключения автоматики. В его верхний отвод вкручивают переходную муфту для подключения реле.
3. Для присоединения к электронасосу реле давления и манометра применяется стандартный пятивходовой штуцер, который подключают к тройнику при помощи переходника.
4. На выходе штуцера с наружной резьбой диаметром 1 дюйм устанавливают шаровый кран с накидной гайкой – это позволит производить ремонт и замену узлов, не сливая воду из всей водопроводной магистрали.
5. К выходному отверстию штуцера с внутренней резьбой 1 дюйм при помощи гибкой подводки присоединяют гидроаккумулятор.
6. Далее в пятивыводной штуцер устанавливают манометр и реле давления, в тройник вкручивают реле сухого хода.
7. В конце подключают электрический кабель питания к реле – монтаж автоматики на этом можно считать законченным.

Многие предпочитают устанавливать всю автоматику с помощью соединительных штуцеров непосредственно на выходе гидроаккумулятора – такая методика не требует подводного шланга.

Рис. 11 Как установить гидроаккумулятор в линию

Гидробак является основным узлом в автоматических системах управления электронасосами, необходимым для снижения нагрузки на водопроводную магистраль и уменьшения циклов срабатывания насосного оборудования. Его соединение с трубопроводом и настройку довольно просто сделать своими руками при использовании простейшего сантехнического инструмента. Для правильного выбора расширительного бака можно использовать не слишком сложную формулу или определить его параметры приблизительно в зависимости от объема подачи или мощности насосного оборудования.

Как подключить гидроаккумулятор в систему водоснабжения

Главная » Водоснабжение » Как подключить гидроаккумулятор в систему водоснабжения

Для того чтобы насос не включался каждый раз как в доме открывается кран, в систему устанавливают гидроаккумулятор. В нем содержится некоторый объем воды, достаточный для небольшого расхода. Это позволяет практически избавиться от кратковременных включений насоса. Установка гидроаккумулятора щатея несложная, но потребуется еще некоторое количество устройств — как минимум — реле давления, а еще желательно наличие манометра и воздухоотводчика.

Функции, назначение, виды

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары мы выяснили. Но есть и другие:

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Виды

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

• для холодной воды;
• для горячей воды;
• для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Как выбрать объем бака

Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.

При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти в половину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.

Объем выбирают исходя из среднего расхода

Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды. Скорее всего к этому времени вы уже придете к какому-то решению.

Чтобы было немного проще, скажем, что объема гидробака в 25 литров хватает на обеспечение нужд двух человек. Он обеспечит нормальное функционирование совсем небольшой системы: кран, унитаз, мойка и небольшой водонагреватель. При наличии другой бытовой техники емкость надо увеличивать. Хорошая новость в том, что если вы решите, что имеющегося резервуара вам недостаточно, можно всегда установить дополнительный.

Каким должно быть давление в гидроаккумуляторе

В одной части гидроаккмулятора находится сжатый воздух, во вторую закачивается вода. Воздух в баке находится под давлением — заводские настройки — 1,5 атм. Это давление не зависит от объема — и на баке емкостью 24 литра и в 150 литров оно одинаковое. Больше-меньше может быть предельно допустимое максимальное давление, но оно зависит не от объема, а от мембраны и указывается в технических характеристиках.

Конструкция гидроаккумулятора (изображение фланцев)

Предварительная проверка и коррекция давления

Перед подключением гидроаккумулятора в систему желательно давление в нем проверить. От этого показателя зависят настройки реле давления, а при транспортировке и хранении давление могло упасть, так что контроль очень желателен. Контролировать давление в гиробаке можно при помощи манометра, подключенного к специальному входу в верхней части бака (емкость от 100 литров и больше) или установленного в нижней его части как одну из деталей обвязки. Временно, для контроля, можно подключить автомобильный манометр. Погрешность у него обычно невелика и работать им удобно. Если такого нет, можно использовать штатный для водопроводов, но они обычно точностью не отличаются.

Подключить манометр к ниппелю

При необходимости давление в гидроаккумуляторе можно увеличить или уменьшить. Для этого есть ниппель в верхней части бака. Через ниппель подключается автомобильный или велосипедный насос и при необходимости давление увеличивается. Если же его надо стравить, каким-то тонким предметом отгибают клапан ниппеля, выпуская воздух.

Какое давление воздуха должно быть

Так таким же должно быть давление в гидроаккумуляторе? Для нормальной работы бытовой техники необходимо давление 1,4-2,8 атм. Чтобы мембрана бака не рвалась, давление в системе должно быть чуть больше давления бака — на 0,1-0,2 атм. Если в баке давление 1,5 атм, то давление в системе не должно быть ниже чем 1,6 атм. Это значение и выставляют на реле давления воды, которое работает в паре с гидроаккумулятором. Это оптимальные настройки для небольшого одноэтажного дома.

Если дом двухэтажный, придется давление повышать. Есть формула расчета давления в гидробаке:

                                                               Vатм.=(Hmax+6)/10

Где Hmax — высота наивысшей точки водоразбора. Чаще всего это душ. Измеряете (высчитываете) на какой высоте относительно гидроаккумулятора находится его лейка, подставляете в формулу, получаете давление, которое должно быть в баке.

Подключение гидроаккумулятора к поверхностному насосу

Если в доме установлена джакузи, все сложнее. Придется подбирать опытным путем — меняя настройки реле и наблюдая за работой точек водоразбора и бытовой техники. Но при этом рабочее давление не должно быть больше максимально допустимого для другой бытовой техники и сантехнических приборов (указывается в технических характеристиках).

Как выбрать

Основной рабочий орган гидробака — мембрана. От качества материала зависит срок ее службы. Лучшими на сегодня являются мембраны из изобутированной резины (ее еще называют пищевой). Материал корпуса имеет значение толкьо в баках мембранного типа. В тех, в которых установлена «груша» вода контактирует только с резиной и материал корпуса значения не имеет.

Фланец должен быть из толстой оцинкованной стали, но лучше — из нержавейки

Что действительно важно в баках с «грушами» — это фланец. Обычно его делают из оцинкованного металла. В этом случае важна толщина металла. Если это всего 1 мм, примерно через год-полтора эксплуатации в металле фланца появится дырка, бак потеряет герметичность и система перестает работать. Причем гарантия всего год, хоть заявленный срок эксплуатации — 10-15 лет. Фланец портиться обычно после окончания гарантийного срока. Заварить его нет никакой возможности — очень тонкий металл. Приходится искать в сервисных центрах новый фланец или покупать новый бак.

Итак, если хотите чтобы гидроаккумулятор служил долго, ищите фланец из толстой оцинковки или тонкий, но из нержавейки.

Подключение гидроаккумулятора к системе

Обычно системе водоснабжения частного дома состоит из:

В данной схеме может еще присутствовать манометр — для оперативного контроля давления, но это устройство не обязательно. Его можно периодически подключать — для проведения тестовых замеров.

С пятивыводным штуцером или без

Если насос поверхностного типа, гидроаккумулятор обычно ставят возле него. В этом случае обратный клапан ставят на всасывающем трубопроводе, а все остальные устройства устанавливаются в одной связке. Соединяются они обычно при помощи пятивыводного штуцера.

Пятивыводной штуцер для обвязки гидроаккумулятора

Он имеет выводы с разными диаметрами, как раз под используемые для обвязки гидроаккумулятора устройства. Потому систему чаще всего и собирают на его основе. Но данный элемент совсем не обязателен и можно все соединить при помощи обычных фитингов и кусков труб, но это более трудоемкое занятие, к тому же соединений будет больше.

Как подключить гидроаккумулятор к скважине — схема без пятивыводного штуцера

Одним своим дюймовым выводом штуцер накручивается на бак — патрубок расположен внизу. К выходам на 1/4 дюйма подключается реле давления и манометр. К оставшимися свободными дюймовым выводам подключается труба от насоса и разводка к потребителям. Вот и все подключение гироаккумулятора к насосу. Если собираете схему водоснабжения с поверхностным насосом, использовать можно гибкий шланг в металлической обмотке (с дюймовыми штуцерами) — с ним работать проще.

Наглядная схема подключения насоса и гидроаккумулятора — там где необходимо используйте шланги или трубы

Как обычно, вариантов несколько, выбирать вам. Подключают гидроаккумулятор к погружному насосу точно также. Вся разница в том, где установлен насос и куда подавать питание, но к установке гидроаккумулятора это не имеет отношения. Его ставит в том месте, куда заходят трубы от насоса. Подключение — один в один (смотрите схему).

Схема подключения гидроаккумулятор к погружному насосу

Как установить два гидробака на один насос

При эксплуатации системы иногда владельцы приходя к выводу, что имеющегося объема гидроаккумулятора им недостаточно. В таком случае можно параллельно установить второй (третий, четвертый и т.д.) гидробак любого объема.

Подключение нескольких гидробаков в одну систему

Перенастройку системы делать не надо, реле будет отслеживать давление в том баке, на котором установлено, а жизнеспособность такой системы намного выше. Ведь если повредится первый гидроаккумулятор, второй будет работать. Есть и еще один положительный момент — два бака по 50 литров стоят меньше, чем один на 100. Дело в более сложной технологии производства крупногабаритных емкостей. Так что это еще и экономически выгоднее.

Как подключить второй гидроаккумулятор в систему? На вход первого накрутить тройник, к одному свободному выходу подключить вход от насоса (пятивыводного штуцера), к оставшемуся свободным — вторую емкость. Все. Можно схему тестировать.

Как подключить дополнительный гидроаккумулятор к насосной станции. Правила и пошаговая инструкция по настройке реле давления гидроаккумулятора. Смотрите установку гидроаккумулятора для водоснабжения частного дома

Это наиболее распространенное инженерное решение для загородного дома. В этом случае насос всегда находится внутри инженерного, а иногда и жилого помещения. Рядом гидроаккумулятор с автоматом управления.

Это редкое инженерное решение, позволяющее использовать один источник для забора воды.

Более практичным решением будет установка одной батареи на два дома с тройником. Для такой установки требуется более мощное насосное оборудование, но при этом нет проблем с настройкой гидроаккумуляторов (синхронизация давления не требуется).

Аналогичный принцип подключения применяется для усиления ранее установленной насосной станции. Второй гидроаккумулятор снизит нагрузку на двигатель, позволяя насосу включаться реже.

Подключение погружного или скважинного насоса

Первостепенное значение в такой системе водоснабжения имеет установка обратного клапана, который устанавливается сразу после насоса перед всасывающим патрубком и обеспечивает поддержание давления в системе поддерживается (вода не вытекает произвольно).

Процедура следующая:

1. Измеряется с помощью троса, снабженного грузилом, глубина колодца или скважины.
2. Насос опускается в шахту на глубину примерно 0,5 метра от дна. Раньше на него устанавливали обратный клапан!
3. Впускной шланг или труба подключаются к реле давления. Для этого используется штуцер на пять разъемов.
4. К штуцеру подключены манометр и подача воды. А сам штуцер крепится к гидроаккумулятору.
5. Все соединения проверены на герметичность. Ленту ФУМ необходимо использовать для обеспечения целостности всей системы.

Монтаж реле давления

При подключении этого ответственного технического узла нужно обращать внимание на специальные бирки. Для этого с реле снимается защитный кожух. Под ним находятся контакты, обозначенные соответствующими указателями. «Насос» — точка подключения указанного агрегата, «сеть» — точка кабельного ввода электроэнергии.

Если метки не обнаружены (такой недостаток присутствует в некоторых моделях гидроаккумуляторов), владельцу придется обращаться к электрику, так как на глаз определить способ подключения невозможно. Для герметизации стыка реле с штуцером используется технический лен (пакля) с герметиком или ФУМ-лентой.

Условия использования

При выборе гидроаккумулятора специалисты рекомендуют ориентироваться на интенсивность расхода воды и количество членов семьи.Для семьи из двух человек хватит устройства объемом 24 литра. В домах с большими семьями и высоким потреблением воды требуется аккумулятор большего размера. При установке модели на 24 литра и подключении мощной бытовой техники давление в системе будет постоянно падать, в результате чего насос часто включается и изнашивается.

В техническое обслуживание прибора входит регулярная проверка давления воздуха с помощью автомобильного манометра. Это должно предупредить помпу о слишком частом включении. Это признак разгерметизации аккумулятора или разрыва резиновой груши.Обе неисправности легко исправить. Однако промедление с ремонтом может привести к выходу насоса из строя.

Не забудьте отрегулировать заводские настройки реле давления для конкретной водяной системы и насоса. Оптимальная разница между верхним и нижним показателями давления (по встроенному манометру) — одна-две атмосферы.

Если дачный дом снабжается водой из колодца или колодца, а не из централизованной системы, то в большинстве случаев используются схемы водоснабжения с гидроаккумулятором.Это позволяет обеспечить бесперебойную подачу, хорошее давление в сети и продлить срок эксплуатации насосного оборудования.

В данной статье будут подробно описаны преимущества использования гидроаккумулятора, варианты его подключения к системе. А также варианты прокладки внутридомовых труб.

Зачем нужен гидроаккумулятор

Как скважина, так и скважина могут иметь недостаточную добычу (см.). Другими словами, они не всегда могут выдать за один прием столько воды, сколько вам нужно.Иногда эта проблема возникает не сразу, а после нескольких лет эксплуатации источника.

Логично, что в этом случае в доме должен быть водопровод. Но не в ведрах и банках, а в самой системе. А это действительно возможно, если включить в схему водоснабжения гидроаккумулятор или накопительный бак.

Преимущества аккумулятора

Накопитель — это, как говорится, «прошлый век». Это неудобно и непрактично.

Судите сами:

• Он должен быть установлен над помещениями, водопотребителями, то есть на чердаке . Это значит, что его нужно утеплить, иначе зимой вода замерзнет.
• Никто не устраняет риск протечек и перелива баков . Это редко, но бывает. Последствия легко представить.
• Вода из накопительной емкости поступает в устройства под давлением собственной массы . И этого мало для нормальной работы сантехники и особенно бытовой техники — стиральной и посудомоечной машины.

Напрашивается очевидный вывод: включать в систему складские помещения имеет смысл только в небольших домах для летнего использования, не оборудованных современной техникой. Если вы все время живете в доме, вам больше подойдет схема водоснабжения от гидроаккумулятора.

И вот почему:

• Это более совершенное устройство — оно позволяет регулировать давление в системе в соответствии с вашими потребностями;
• Танк тоже должен находиться в теплом помещении, но эту задачу решить проще, так как его не нужно поднимать на самую высокую точку.Для монтажа подойдет как подвал дома, так и любое техническое помещение;
• Соответственно возможные протечки не так страшны: вода не промокнет полы, не испортит ремонт и мебель.

Как он работает

Гидроаккумулятор — это герметичный контейнер, разделенный внутри на две части. В качестве разделителя может выступать резиновая диафрагма или полая «груша».

В одну секцию входит вода, а в другую — воздух, который сжимается по мере заполнения первой секции, создавая давление на диафрагму.

Когда бак опорожняется во время анализа воды, давление воздуха падает. Когда он достигает минимального предельного значения, срабатывает реле давления, которое запускает насос. Он снова закачивает воду в бак, пока давление не достигнет максимума.

В результате:

• У нас в системе постоянное давление;
• Насос не включается при каждом повороте крана, поэтому его детали меньше изнашиваются и служат дольше;
• Контур водоснабжения с гидроаккумулятором позволяет всегда иметь запас воды в случае большого анализа и неспособности источника подавать желаемый объем за один раз.

Объем бака подбирается исходя из потребностей семьи. Это может быть как 5, так и 500 литров.

Из чего состоит система

Теперь проследим весь путь воды от колодца / колодца до самого дальнего от источника.

Подводим воду к дому

Итак, у нас есть источник воды возле дома. От него в доме под землей прокладывают водопровод. Он должен лежать ниже уровня промерзания почвы или прокладываться вместе с греющим кабелем.

Это важно. Выбирая место для колодца, проследите, чтобы септик на даче, уличный туалет и другие предметы, загрязняющие грунтовые воды, находились на расстоянии не менее 30 метров от него.

Труба от источника подсоединена к насосной станции. Или, если стоит в колодце, к гидроаккумулятору. Перед насосом всегда устанавливается обратный клапан, чтобы вода из него не текла обратно в источник.

Если вода нужна не только в доме, но и во дворе, после гидроаккумулятора на выходящую из него трубу ставят тройник с краном.Домашняя труба ведет к системе водоподготовки, на выходе которой снова монтируется тройник, разделяющий потоки на холодную и будущую горячую воду.

Теперь подробнее о том, как правильно подключить гидроаккумулятор своими руками. Он может быть автономным или входить в состав насосной станции, в зависимости от того, какой насос вы используете — погружной или надводный.

Даже с пояснениями к рисунку довольно сложно понять, из чего состоит сборка и для чего предназначен каждый фитинг.

Поясним:

Фитинг	Последовательность подключения
	Первый — это переходник от шланга на диаметр 32 мм.
	Далее на него накручивается тройник с краном, позволяющий слить воду для ремонта системы.
	Этот элемент необходим, если нужно повернуть трубу к станции.
	Фильтр грубой очистки задерживает песок и мелкие камни, предотвращая их попадание в систему. Без него все последующие элементы могут быстро выйти из строя.
	В случае погружного насоса на всасывающей трубе устанавливается обратный клапан. Если использовать насосную станцию ​​с поверхностным насосом, то ее место сразу после фильтра.
	Этот соединительный элемент позволяет сделать блок разборным для быстрой замены вышедшего из строя фитинга.
	Запорный шаровой кран можно установить где угодно. Он служит для включения или отключения подачи воды.

• Если используется насосная станция, то остается только подключить к ней собранный агрегат, так как манометр и реле давления идут в комплекте.
• Если помпа в колодце, то следующим шагом будет подключение пятиконтактного фитинга через американку. На схеме ниже показано, для чего предназначен каждый выход.

На трубу, ведущую к гидроаккумулятору, «насаживают» фильтр тонкой очистки или водоочистную станцию.

Наконечник. Прежде чем покупать оборудование и забирать его, сдайте пробы воды на исследование, чтобы понять, какая очистка требуется.

Теперь можно заняться внутренней разводкой.

Внутренняя проводка

Чтобы довести воду до всех «потребителей», нужно покупать трубы и всевозможные соединительные элементы. Сколько им понадобится? Ответить на этот вопрос поможет схема, на которой показаны все элементы системы с нанесенными на нее расстояниями.

Но сначала нужно решить, какой метод подключения использовать.

• Последовательное подключение проще и дешевле. Но при таком подключении при включении нескольких кранов давление в самом дальнем от гидроаккумулятора будет низким.

• Коллекторное подключение предполагает подвод отдельной линии к каждому устройству. Все они выходят из общего коллектора, установленного на вводе. Такая схема обеспечивает равный напор во всех точках водопотребления.Но стоимость водоснабжения будет намного выше.

Первый способ подходит только для домов с небольшим количеством потребителей и небольшой протяженностью водопровода. Второй более практичен и эффективен, если речь идет о частном доме, в котором проживает большая семья и установлена ​​вся необходимая техника.

• После тройника, разделяющего общий поток на холодную и горячую ветви, на трубопроводе холодной воды устанавливается коллектор с необходимым количеством выводов.У каждого из них должен быть кран.

• Вторая труба после тройника подключается к входному патрубку водонагревателя.

• Выходящая из водонагревателя труба также оборудована коллектором, от которого отходят линии к отдельным потребителям.

Если заранее все продумать и тщательно выполнить работы, то весь узел откачки, очистки, отопления и водораспределения можно разместить на небольшой площади — в углу комнаты, в кладовке или в нише.

Следующие иллюстрации помогут вам лучше понять, как выполняются различные этапы работы:

Наконечник. Чтобы уменьшить потерю давления, старайтесь делать меньше поворотов и углов. Например, можно проложить трубопроводы под полом по прямой от коллектора до ящика.

Заключение

Схемы систем водоснабжения с гидроаккумулятором обеспечат в частном доме не меньший комфорт, чем в квартире с централизованным водоснабжением.Если вы знаете и понимаете принцип работы системы, вы можете собрать ее самостоятельно. Если у вас есть все и необходимые инструменты, это не намного сложнее, чем построить конструктор.

Для получения дополнительной информации и возможности увидеть процесс подключения важнейших узлов своими глазами посмотрите видео в этой статье.

Автономная водопроводная система представляет собой сложное техническое сооружение, требующее одновременного использования различных технических средств. Для автоматизации насосного оборудования и подачи воды к точкам разбора необходимо установить специальный накопительный бак — гидроаккумулятор.Можно с уверенностью сказать, что большинство владельцев частных построек не знакомы с данным устройством и не знают, как установить гидроаккумулятор.

Для установки гидроаккумулятора для систем водоснабжения своими руками необходимо четко знать правила подключения его к водопроводу, особенности использования данного устройства и совместимость с другим оборудованием. К тому же советы и рекомендации специалистов помогут избежать появления многих проблем при установке гидроаккумулятора.

Наличие специального накопительного бака в системе водоснабжения снижает воздействие гидроудара на отдельные участки и защищает бытовую технику.

Как устроен гидробак и зачем он нужен в водопроводе

Гидравлический бак, мембранный бак или гидроаккумулятор — названия одного устройства, которое представляет собой герметичный металлический контейнер. Внутри встроена эластичная мембрана в форме груши с небольшим количеством воды. Мембрана крепится к корпусу резервуара с помощью фланца с трубкой и разделяет резервуар на две части.Одна из частей заполнена водой, вторая — воздухом или азотом. Если резервуар планируется установить в систему хозяйственно-питьевого водоснабжения, то приобретаются устройства, наполненные воздухом. Для промышленного использования азот перекачивается в аккумулятор.

При увеличении объема воды в баке, соответственно, уменьшается воздушная часть, что приводит к увеличению давления в системе водоснабжения. После достижения определенных параметров специально настроенное реле отправляет команду на отключение насосного оборудования.

Для изготовления резервуара используется металл, но нет причин для образования очагов коррозии. Дело в том, что металл защищен от контакта с водой мембраной, которая сделана из высокопрочной бутиловой резины. Этот материал также обладает высокой устойчивостью к микроорганизмам, что позволяет поддерживать качественные характеристики воды в соответствии с санитарно-гигиеническими требованиями. Можно с уверенностью сказать, что взаимодействие с этим типом резины не влияет на вкус воды.

Вода поступает в мембранный отсек по специальной трубе, которая снабжена резьбовым соединением, идеальный вариант предполагает наличие одинакового диаметра на напорном патрубке и присоединительном выходе трубопровода.В этом случае можно не беспокоиться о дополнительных гидравлических потерях внутри труб водопровода.

Для регулировки давления внутри гидробака воздушная камера оснащена специальным пневмоклапаном. Воздух закачивается в предназначенный отсек с помощью обычного автомобильного ниппеля. Также через это устройство отводятся лишние воздушные массы. Воздух можно перекачивать с помощью компактного автомобиля или простого велосипедного насоса.

Конструкция спроектирована таким образом, что мембрана не имеет способности разрушаться под давлением поступающей воды.Дело в том, что сжатый воздух внутри бака противостоит этому давлению и предотвращает его деформацию или разрыв. Следует отметить, что сжатый воздух позволяет регулировать давление перед подключением гидроаккумулятора.

По конструкции мембранного бака можно выделить несколько основных узлов:

• Корпус металлический.
• Мембрана из высокопрочной резины.
• Фланец с клапаном.
• Ниппель для откачки или выпуска воздуха.
• Ноги.
• Площадка для установки насоса.

Зная оборудование устройства, можно самостоятельно решить вопрос, как правильно подключить гидроаккумулятор для водоснабжения.

Принцип работы гидроаккумулятора

На первом этапе, непосредственно перед включением гидроаккумулятора, воздушная камера занимает большую часть объема устройства. При заполнении водой грушевидная мембрана увеличивается в объеме и начинает заполнять внутреннюю часть резервуара, тем самым сжимая воздух.Наполнение длится до тех пор, пока давление не достигнет определенного предела, предусмотренного настройками реле. После этого реле дает команду на выключение насоса.

При включении крана в точке анализа воды в системе разгерметизировано давление, сжатый воздух, оказывая давление на мембрану, способствует выходу воды из гидробака. Когда давление в системе упадет до установленного минимального значения, реле сработает и даст команду на включение насоса. Вода снова потечет в резервуар для хранения.Поэтому важно понимать, как правильно установить гидроаккумулятор в водопровод.

Воздух, поступающий в мембранный отсек гидроаккумулятора, постепенно накапливается, что снижает эффективность устройства. По этой причине периодически требуется стравливать воздух из мембранного мешка. Современные модели оснащены специальным клапаном для стравливания воздуха. Если в оборудовании нет такой детали, то примерно через 2-3 месяца необходимо провести профилактические мероприятия в отношении мембранного бака.

Правильно решив вопрос, как подключить гидроаккумулятор в водопровод частного дома, можно без затруднений провести профилактический ремонт, при необходимости разобрать и собрать прибор, не сливая воду полностью из водопровода. система.

Необходимость установки мембранного бака

Не зная схемы подключения глубинного насоса к гидроаккумулятору, можно сделать вывод, что гидробак просто пропускает через него поступающую жидкость.Однако это утверждение нельзя назвать абсолютно точным. Такое устройство выполняет функцию стабилизатора давления воды в водопроводе. Кроме того, гидробак способствует увеличению срока службы насоса и защищает всю систему от гидроудара. В случае падения напряжения в электросети подача воды в отсек для хранения позволит определенное время не испытывать проблем с чистой водой.

Более подробно выгодные моменты подключения гидроаккумулятора к скважине можно описать так:

• Защищают насос от преждевременного износа.Наличие в мембранном баке определенного количества воды позволяет на какое-то время удовлетворить потребности жителей. Насос запускается только при пустом мембранном баке. У каждого насоса есть заводские настройки, благодаря которым устройство включается и выключается определенное количество раз за один час. Если гидроаккумулятор настроен на такие же или меньшие значения, срок службы насоса может быть увеличен при условии правильного подключения скважинного насоса к гидроаккумулятору.
• Поддержание стабильных значений давления воды.При одновременном включении нескольких кранов может наблюдаться снижение давления и температуры воды в системе. Такая ситуация может причинить дискомфорт человеку, который в это время принимает душ. Наличие гидробака позволяет поддерживать стабильные значения давления воды в водопроводной системе в частном доме.
• Гидравлический удар в большинстве случаев возникает при включении насоса и наносит непоправимый вред трубам и другим элементам водопровода.Установленный мембранный резервуар сводит к минимуму риск гидравлического удара.
• Водоснабжение. В большинстве загородных домов имеется автономная система водоснабжения, поэтому проблема с водой может возникнуть по разным причинам. Например, перебои в подаче электроэнергии значительно снижают КПД насоса, а в некоторых случаях устройство вообще не выполняет свои функции. Такая ситуация заставляет регулярно хранить воду в дополнительном резервуаре. При использовании схемы подключения гидроаккумулятора к водопроводу такой проблемы не возникает, так как в устройстве постоянно присутствует определенное количество воды.

Типы мембранных резервуаров

Гидравлические баки могут быть установлены в водопровод различного назначения.

В частности, речь идет о следующем:

• Удовлетворение потребности в горячей и холодной воде.
• Системы отопления частных домов.

В первом случае мембранный бак позволяет продлить срок эксплуатации насосного оборудования за счет включения и выключения режима и защищает систему от разрушительного воздействия гидроудара.Второй вариант предполагает использование в качестве расширителя гидробака, который монтируется в замкнутой системе отопления и является ее неотъемлемой частью.

По конфигурации гидробаки делятся на горизонтальные и вертикальные модели. Стоит отметить, что конфигурация бака никак не влияет на принцип его работы и подключение погружного насоса к гидроаккумулятору.

Отличительной особенностью гидробаков вертикального типа является специальный клапан, через который стравливается лишний воздух.Причем в большинстве случаев модели объемом более 50 литров оснащены клапаном. Клапан устанавливается точно в верхней части резервуара, поскольку воздух, попадающий в мембранный отсек с водой, имеет тенденцию скапливаться в верхней части камеры.

Горизонтальные баки также имеют устройство для стравливания воздуха, только в этом случае сливное устройство или кран располагаются за гидроаккумулятором. Чтобы удалить воздух из небольшой емкости, воду полностью сливают.

В поисках ответа на вопрос, где установить гидроаккумулятор для систем водоснабжения, важно понимать, что устройства горизонтального и вертикального типа отличаются одинаковой эффективностью и функциональностью.Поэтому при выборе устройства в первую очередь учитываются габариты помещения, где устройство планируется установить.

Подключение аккумулятора

Крепить прибор можно разными способами, это определяется схемой подключения гидроаккумулятора к водопроводу, основным назначением и возложенными на прибор функциями.

Стандартный агрегат с поверхностным насосом

Чаще всего для автономного водоснабжения частного дома требуется гидроаккумулятор и поверхностный насос.В этом случае производитель предлагает сложное насосное оборудование заводской сборки, в состав которого уже входит гидробак. Однако это не исключает возможности размещения мембранного бака с насосом в кессоне или отапливаемом подсобном помещении. Поэтому важно понимать, как подключить погружной насос к гидроаккумулятору.

Схема подключения чаще всего такая же. Перед гидробаком устанавливается обратный клапан, исключающий возможность изменения расхода воды, далее идет реле давления, которое реагирует на малейшие изменения давления воды.Обязательным элементом такой системы является манометр, с помощью которого можно контролировать рабочие параметры всей системы.

Перед подключением гидроаккумулятора к водопроводу необходимо дополнительно смонтировать угловую трубу для подключения к фланцу.

Установка подкачивающего насоса

Подкачивающая насосная станция устанавливается в тех местах, где есть активное потребление воды. Устройство в этом случае постоянно поддерживает и регулирует давление воды в трубопроводе.В большинстве случаев насосы здесь работают непрерывно. Если возникает необходимость в дополнительном насосном оборудовании, рекомендуется использование мембранного бака, способного компенсировать перепады давления воды в системе.

Гидроаккумулятор, входящий в систему водоснабжения с подкачивающей насосной станцией, может выполнять роль резервного водоема. Здесь вам понадобятся знания, как подключить расширительный бак к водопроводу. Кроме того, подобная схема может использоваться для нестабильного электроснабжения подкачивающих насосов в районах, где требуется бесперебойная подача воды.В этом случае запасы воды в гидроаккумуляторе вполне могут удовлетворить потребности при отключении электроэнергии. Мембранному баку в этой схеме отведена роль резервного привода. Стоит отметить, что для мощных насосных станций требуется большая емкость.

Использование схемы погружного насоса

Для продления срока службы погружного насоса необходимо изучить вопрос, как подключить погружной насос к гидроаккумулятору, и правильно выбрать режим включения и выключения.Эти параметры должны соответствовать техническим характеристикам устройства, которые указаны производителем в сопроводительной документации. Нормальная работа насоса обеспечивается при включении от 5 до 20 раз в течение одного часа.

Очень часто давление в водопроводной системе ниже нормы. В этой ситуации срабатывает реле и отправляет команду на включение насосного оборудования. По достижении заданных параметров реле отключает насос, и вода перестает течь.

Стоит отметить еще один очень важный момент, когда небольшая автономная станция водоснабжения не в состоянии полностью удовлетворить потребность в воде. В этом случае насос будет запускаться намного чаще, что сокращает срок службы оборудования.

Использование схемы подключения воды из скважины через гидроаккумулятор в любом случае решит проблему быстрого износа насосного оборудования. В первом варианте мембранный бак будет поддерживать давление и регулировать давление воды в системе.Во втором варианте запасы воды в мембранном отсеке практически полностью удовлетворят потребности жителей.

При выборе объема мембранного бака необходимо учитывать следующие моменты:

• Мощность насоса.
• Частота включения устройства.
• Необходимый объем воды в час.
• Высота, на которой установлено устройство.

В закрытых системах водоснабжения с накопительным водонагревателем бак выполняет роль расширителя (читайте также: «Какая схема подключения водонагревателя лучше всего — особенности монтажа»).Дело в том, что при нагревании вода имеет свойство увеличиваться в объеме. Расширение воды в замкнутой системе может иметь разрушительные последствия. В этом случае в гидробак попадает лишняя вода, тем самым уберегая трубопровод от разрывов.

При выборе накопительного бака для такой системы необходимо сравнить предельную температуру нагрева воды с заявленными характеристиками установленного оборудования. Кроме того, необходимо учитывать максимальные значения давления воды в водопроводе.

Правила выбора гидробака

Основным элементом гидроаккумулятора является мембрана. От его качественных характеристик зависит, как долго прослужит весь прибор и когда потребуется первый ремонт. Лучшим качеством обладает мембрана, для изготовления которой используется изобутилированный каучук.

Что касается материала изготовления корпуса бака, то этот фактор в большинстве случаев не имеет большого значения. Исключение составляют только расширительные бачки. Дело в том, что вода попадает только в грушевидную мембрану; контакт с металлическими частями устройства полностью исключен.

Сразу стоит сказать, что щель в тонких стенках фланца не подлежит заделке или сварке. В лучшем случае придется покупать новый фланец, худший вариант предполагает полную замену гидробака. Чтобы не допустить подобной неприятности, при условии правильного выбора толщины фланца. Надежный мембранный резервуар снабжен фланцем из толстой оцинкованной стали или нержавеющей стали.

Особенности подключения гидробака к водопроводной сети

Аккумулятор — это не просто емкость с водой.Это устройство специального назначения, которое выполняет особую функцию в системе водоснабжения. По этой причине установка оборудования может показаться довольно сложной.

При решении вопроса, как подключить гидроаккумулятор к скважине, очень важно учитывать факторы вибрации и шума. Поэтому для крепления к полу используются специальные резиновые прокладки, для крепления к трубопроводу — резиновые переходники. Кроме того, важно понимать, что выходной диаметр подводки может быть намного меньше.

Заполняйте новый бак с особой осторожностью, стараясь не подавать воду под высоким давлением. Если бак не использовался долгое время после изготовления, мембрана может слеживаться. Сильное давление или резкая подача воды могут привести к повреждению мембраны или ее полному выходу из строя. Специалисты рекомендуют перед заливкой стравить из груши весь воздух, что поможет избежать неприятностей при перекачке воды в гидроаккумулятор.

Выбирая место для установки гидроаккумулятора в системе водоснабжения, необходимо обеспечить свободный доступ к любой его части.

Аккумулятор подключается к водопроводу по определенной схеме:

• Через фундамент или цоколь в дом подводят водопровод.
• Введен силовой кабель для подключения насосного оборудования.
• Соберите отдельные элементы в одну линию.
• Выполните регулировку бака.
• Подключить прибор к общей водопроводной сети.
• При необходимости использования двух гидроаккумуляторов в кессон в водопроводе устанавливается дополнительное устройство.
• Подсоедините манометр ко второму устройству.
• Если вы собираетесь использовать водопроводный патрубок для орошения насаждений, установите обратный клапан и сливной клапан.

Правила установки нового мембранного бака

Первым делом нужно проверить уровень внутреннего давления. Это значение должно составлять 1,5 атмосферы. Однако следует отметить, что при транспортировке устройства и при хранении не исключена протечка. Поэтому на момент продажи параметры могут отличаться от значений, указанных производителем.

Для фиксации показаний нужно снять колпачок на катушке. Для измерения давления используются следующие типы манометров:

• Электронные устройства считаются самыми дорогими изделиями и довольно чувствительны к температуре и заряду аккумуляторов. Это может существенно повлиять на точность измерений.
• Манометры механические или автомобильные. В большинстве случаев они имеют металлический корпус. На измерительной шкале может быть разное количество делений; для получения более точных результатов рекомендуется использовать приборы с большим количеством делений.

Стоит отметить, что недорогое насосное оборудование можно укомплектовать манометром в пластиковом корпусе, погрешность измерения в этом случае довольно велика.

Решая, как подключить гидроаккумулятор к глубинному насосу, настройка параметров мембранного бака имеет большое значение по нескольким причинам. Например, при недостаточном давлении вода занимает большую часть объема в гидробаке, в результате давление воды в системе снижается.Высокое давление обеспечивает хороший напор воды. Однако при повышенных значениях давление воды в гидробаке меньше, что приводит к частому включению насоса и проблемам с водой.

Выполняя настройку, следует учитывать, что параметры давления не должны быть меньше или больше рекомендованных значений. При низком давлении мембрана может соприкасаться со стенками металлического кожуха, чего нельзя допускать.

Подбор оптимальных параметров давления воздуха

Решая вопрос, как подключить погружной насос к гидроаккумулятору, следует учитывать, что для нормальной работы бытовой техники рекомендуется поддерживать давление в пределах 1.4-2,8 атмосферы. Мембранная безопасность обеспечивается при условии, что давление в системе водоснабжения на 0,1-0,2 атмосферы выше давления в мембранном баке.

Реле давления работает в паре с гидробаком, поэтому в процессе настройки устанавливается значение 1,6 атмосферы, если давление в системе составляет 1,5 атмосферы.

Стоит отметить, что такие расчеты можно использовать при настройке оборудования, установленного в частном одноэтажном доме. Для двухэтажного коттеджа требуются большие значения.

Оптимальный вариант предполагает использование в расчетах следующей формулы:

В = (H max + 6) / 10.

Здесь буквой V обозначено оптимальное давление, H max — уровень расположения наивысшей точки срабатывания.

При проведении расчетов необходимо учитывать характеристики подключаемой сантехники и бытовой техники. Результат не должен быть выше значений, рекомендованных производителем. В противном случае техника на кухне или в ванной может просто выйти из строя.

Жгут аккумулятора в частном доме должен включать в себя следующие элементы:

• Насосное оборудование.
• Мембранный бак.
• Реле давления.
• Обратный клапан.
• Манометр.

Последний элемент не является обязательной частью системы. Манометр можно настроить при проведении пробных измерений давления в системе.

Схема подключения гидроаккумулятора к скважине следующая:

• С помощью одного 1-дюймового провода прикрепляется к патрубку гидроаккумулятора.
• Манометр и реле давления подключаются к двум 0,25-дюймовым проводам.
• Еще два 1-дюймовых провода предназначены для подключения трубы от насоса и проводки к точкам отвода.

Гидравлический бак — важный элемент водопровода, выполняющий довольно много функций. Знание особенностей устройства и принципа работы мембранного бака позволит самостоятельно подключить гидроаккумулятор к глубинному насосу.

Незаменимым устройством в современных системах водоснабжения является не только насос.Очень часто его дополняют гидроаккумулятором, который может идти либо в комплекте с насосом, либо приобретаться и устанавливаться отдельно.

Установка гидроаккумулятора — очень полезное решение, повышающее качество работы. Рассмотрим подробнее, как именно устроен этот механизм, как он работает и как монтируется.

1 Устройство аккумулятора и принцип его работы

Сначала опишем устройство аккумулятора: это емкость, имеющая металлический корпус, внутри которого находится мембрана (или цилиндр, в зависимости от дизайн).Между ним и стенками корпуса создается давление — благодаря закачанному в космос сжатому воздуху.

Чаще всего установка применяется в водоснабжении, однако немаловажно также применение гидроаккумулятора для отопления — он для этого тоже подходит.

Задачи механизма следующие:

1. Накопление воды.
2. Поддержание стабильного давления в системе.
3. Подача воды в систему, когда насос не работает.

Принцип работы следующий: вода поступает на мембрану, перекачиваемую насосом. Мембрана заполняет и заполняет пространство внутри тела (конечно, до определенного объема).

С другой стороны, нагнетаемый воздух начинает давить на воду, тем самым выталкивая ее в систему водоснабжения. В этом случае насос работает до определенного момента — до тех пор, пока давление воды внутри бака не достигнет определенного предела.

После этого агрегат отключается, и воздух, воздействуя на воду, начинает «выдавливать» воду в сеть.Ну а когда жидкость выйдет из бака, и давление упадет до определенной (только сейчас минимальной) отметки, насос снова включится от блока автоматического управления.

1.1 Классификация

Ассортимент товаров на рынке достаточно обширен, поэтому покупателю будет полезно сначала узнать, что именно они собой представляют, как они классифицируются и какую модель лучше выбрать.

Различия заключаются в ряде факторов, каждый из которых следует упомянуть.

В зависимости от расположения контейнера устройство может быть горизонтальным или вертикальным.

По типу рабочей части — тоже могут быть отличия. В связи с этим существует два варианта: мембрана или цилиндр. В первом случае пространство внутри емкости разделено мембраной на две части: в одну — поступает вода, во втором — откачивает воздух.

Во втором случае внутри емкости заключена эластичная емкость, в которую поступает жидкость, а в свободное пространство между ее стенками и стенками корпуса закачивается воздух.

Отдельно стоит упомянуть объем — это, по сути, ключевой параметр любой емкости. Самые популярные объемы — 24, 50, 100 и 200 литров. Однако в продаже можно найти и баки разного объема — 6, 12 или наоборот — 300 литров.

Есть и более крупные устройства — например, гидроаккумулятор Aquasystem, объем которого может достигать 2000 литров. Аккумулятор Reflex имеет меньшую емкость — самая большая модель имеет объем 1000 литров. Аккумулятор Вестер имеет такие же лимиты.

Также особого внимания заслуживает материал, из которого изготовлена ​​мембрана (баллон). Это может быть как бутил, так и каучук. Отличия довольно серьезные:

• бутил имеет верхний предел температуры +99 градусов;
• в резине, эта отметка ниже — всего +50 градусов.

Это очень важный нюанс для тех, кто выбирает прибор для отопления. Однако чаще всего в устройствах современных производителей (тот же аккумулятор Aquasystem) используется бутил.

И, наконец, необходимо упомянуть производителей продукции этого типа. Мы уже упоминали несколько наиболее популярных товаров. Это аккумулятор Wester и Aquasystem. Модели этих брендов входят в высокобюджетный сегмент, однако качество соответствующее.

Гидроаккумулятор Reflex уже дешевле, но при этом практически не хуже. Помимо этих наименований, можно также выделить «Джилекс», который достаточно популярен на российском рынке благодаря своим положительным качествам: дешевизне и надежности.

1.2 Как правильно рассчитать объем гидроаккумулятора?

В принципе, главный момент, заслуживающий внимания, — это объем бака. Материал мембраны (цилиндр) также упоминался выше, однако такие устройства для обогрева используются реже, поэтому остановимся на емкости.

Сразу стоит сказать, что модели на несколько сотен литров (например, гидроаккумулятор Aquasystem VAV 2000 на 2000 литров или гидроаккумулятор Wester Line WAV 1000 — на 1000) подходят для обеспечения водой больших зданий (гостиниц, больницы, например).

Для обычного жилого дома такого объема будет много, и покупка такой модели будет лишней тратой денег. Причем стоят они довольно дорого: например, упомянутый выше аккумулятор Wester Line WAV 1000 будет стоить более 10 тысяч долларов, а аккумулятор Aquasystem VAV 2000 — три десятка.

Для коттеджа, в котором постоянно проживают 3-4 человека, будет достаточно емкости до 100-200 литров (и это при огромном запасе).Часто заказчики в таких условиях ограничиваются моделями объемом 24-50 литров (например, гидроаккумулятор Aquasystem VAV 50 или гидроаккумулятор Wester Line WAV 50).

Увеличение до 100-200 литров актуально, если в доме больше жителей и / или имеется большое количество точек водозабора (например, 2 туалета и 5-10 кранов). В этом случае обратите внимание на аккумулятор Wester Line WAV 100 или аккумулятор Aquasystem VAV 100.

Для точности приводим более подробный расчет, который поможет покупателю более точно выбрать подходящий прибор.

2 Шаги и нюансы установки

С как произвести расчет и как выбрать устройство — разобрались. Теперь необходимо упомянуть, как именно выполняется подключение гидроаккумулятора к водопроводу. При желании эту работу можно выполнить своими руками — если следовать приведенным ниже советам, то трудностей возникнуть не должно.

Неважно, какая модель подключена — гидроаккумулятор Reflex на пару десятков литров или бак на 300 литров.

Подготовка выглядит следующим образом:

1. В первую очередь нужно выбрать место, где будет стоять оборудование: автоматическая станция водоснабжения и собственно сам резервуар. Их необязательно располагать рядом, но чаще всего это делается именно так.
2. Проверяется давление внутри бака. Необходимо, чтобы этот показатель был примерно на 0,2-1 атмосферы ниже параметра, установленного на реле автоматического пуска насоса. В противном случае его можно (и нужно) отрегулировать своими руками.

Теперь нужно позаботиться о необходимых деталях для подключения:

1. Фитинг, имеющий 5 выходов: для самого бака, для реле автоматического включения, для манометра, для насоса и, собственно, для сам водопровод.
2. Манометр (со шкалой до 10 атмосфер).
3. Лента ФУМ (для герметика).

Теперь — рассмотрим, как можно сделать подключение своими руками:

1. Подсоединяется штуцер к бачку с помощью шланга.
2. Манометр, реле, насос и подключены к другим выходам штуцера. Каждое соединение предварительно заклеивается ФУМ лентой.

По окончании работ следует провести пробный пуск насоса для определения герметичности системы. Для этого требуется тщательный осмотр мест подключения: протечек быть не должно.

При подключении реле давления своими руками обязательно и очень внимательно смотрите на метки, которые нанесены под его крышкой. Их двое. «Сеть» и «Насос» , и перепутывать их ни в коем случае нельзя. Возможно, эти отметки вообще не появятся (такое бывает на некоторых моделях) — в этом случае рекомендуется не делать подключение самостоятельно, а воспользоваться помощью электрика.

2.1 Как устроен аккумулятор? (видео)

Любая система водоснабжения, даже собранная безупречно и из самого качественного оборудования, может выйти из строя.

Самая частая проблема — это снижение давления в системе, из-за которого вода не может достичь точки забора воды.

Для решения этой проблемы используется устройство, накапливающее воду и содержащее сжатый воздух.

Именно благодаря последнему и работает: вода всасывается насосом в аккумулятор, после чего за счет давления воздуха выталкивается в систему. Это позволяет напору воды в водопроводе всегда быть на одном уровне.

Чтобы все работало без сбоев, нужно правильно подключить агрегат к источнику воды — колодцу, колодцу или водопроводу.Сделай сам несколькими способами.

Установка с погружным насосом

Схема подключения гидроаккумулятора к скважинному насосу. (Для увеличения нажмите). Если вода в водопровод забирается из колодца, насос, перекачивающий воду в гидроаккумулятор, располагается под землей.

Главной особенностью такой схемы подключения является наличие в системе обратного клапана.

Благодаря этому устройству откачиваемая вода не сможет просочиться обратно в колодец.

Установка обратного клапана проводится перед подключением остальных элементов системы. Он устанавливается непосредственно на насос с одного конца, а трубопровод, соединяющий его с гидроаккумулятором, подсоединяется к другому.

происходит в следующем порядке:

1. Глубина, на которую должен быть опущен насос, измеряется таким образом, чтобы он не достиг дна колодца или колодца примерно на 30 см. Для измерения используется веревка с грузом.
2. Насос с подсоединенным клапаном опускается в колодец и фиксируется предохранительным тросом.
3. Трубка от насоса, которая выходит на поверхность, подключается через штуцер.
4. Кроме того, к арматуре подключены гидроаккумулятор, водопровод и система управления. Таким образом, вам понадобится пятикомпонентный фитинг.

Примите во внимание: очень важно сделать все соединения герметичными, для чего можно использовать ФУМ-ленту или обычную паклю, пропитанную герметиком.

Установка поверхностного насоса

Если в систему закачивается вода из водопровода и погружение насоса не требуется, его можно установить рядом с самой батареей.

По сути схема подключения не меняется, но есть некоторые нюансы, которые важно знать.

Перед подключением необходимо рассчитать рабочее и минимальное давление. Для разных систем может потребоваться другой показатель давления воды, но давление 1,5 атм является стандартным для небольших систем водоснабжения с небольшим количеством точек водозабора.

Если в системе есть оборудование, требующее высокого давления, этот показатель можно увеличить до 6 атм, но не более, так как более высокое давление будет опасно для труб и их соединительных элементов.

Критическое давление

Исходя из рабочего значения определить, каким должно быть минимальное давление, то есть такой показатель, при котором насос начинает работать.

Это значение устанавливается с помощью реле, после чего необходимо измерить давление в пустом гидроаккумуляторе.

Результат должен быть ниже критического значения на 0,5 — 1 атм. После этого система собирается.

Его центром, как и в предыдущем случае, будет пятиконтактный разъем, к которому один за другим подключаются:

• собственно гидроаккумулятор;
• труба от насоса, подключенного к источнику воды;
• хозяйственный водопровод;
Реле
• ;
• манометр.

Подключение реле давления

Для правильной работы реле его необходимо не только правильно подключить к арматуре, но и настроить.

Для работы требуется электричество.

С устройства снимается верхняя крышка, под которой находятся контакты для подключения реле к сети и к насосу.

Обычно контакты подписаны, но могут не иметь обозначений. Если вы не уверены, куда что подключено, лучше обратиться к профессиональному электрику.

Насосная станция

Насосная станция — это комплекс оборудования, включающий мощное насосное оборудование, гидроаккумулятор и контрольно-измерительные приборы.

В результате схема подключения в этом случае не отличается от подключения к обычному насосу.

Если станция рассчитана на большие объемы воды — например, в случае подачи нескольких домов из одного колодца — подключение несколько усложняется.

В этом случае используется несколько насосов и две форсунки — к одной подключается насосная система, а ко второй — первая форсунка и остальное оборудование.

Гидроаккумулятор можно подключать не только к колодцу или водопроводу для водопровода, но и к системе отопления. Функции агрегата в этом случае будут несколько другими, хотя принцип работы не меняется.

Посмотрите видео, в котором специалист подробно объясняет, как своими руками подключить гидроаккумулятор к водопроводу:

Как подключить погружной насос к гидроаккумулятору.Как подключить дополнительный гидроаккумулятор к насосной станции

Гидроаккумулятор поддерживает необходимое давление в системе водоснабжения и сглаживает перебои в работе насоса.

Если в доме есть такой агрегат, то архаичный резервуар на чердаке не нужен.

Из статьи вы узнаете, как подключить гидроаккумулятор к колодцу или колодцу.

Использование гидроаккумулятора

Как работает гидроаккумулятор? Основа агрегата — стальной резервуар, разделенный эластичной резиновой мембраной.В одном отсеке воздух, в другом — вода. Чем больше воды, тем больше растягивается мембрана, уменьшая пространство первой камеры. Чем больше заполнена вторая камера, тем выше давление в первой. Сжатый воздух давит на мембрану, увеличивая давление воды. Когда потребитель использует воду, давление падает.

Верхний и нижний пределы давления контролируются датчиком, который отправляет сигнал на насос или блок управления. Когда давление воды в системе ниже установленного уровня (датчик и контроллер регулируют, выбирая необходимые пределы срабатывания), включается реле насоса, и вода из колодца поступает в систему.При достижении необходимого давления насос отключается.

Плюсы и минусы использования гидроаккумулятора

Емкость аккумулятора в зависимости от модели составляет от 5 до 100 литров. Поэтому гидроаккумулятор как место для хранения воды не выдерживает никакого сравнения с любыми баками. Стоимость 100-литрового гидроаккумулятора 10-15 тысяч рублей. Стоимость пластикового бака объемом 2-3 кубометра составляет 2-4 тысячи рублей.

Гидроаккумулятор применяется совместно с погружным или дополнительным насосом для создания давления в системе водоснабжения, необходимого для работы бытовой техники.Например, стиральные и посудомоечные машины, проточные водонагреватели (колонки) не работают при давлениях ниже 0,5-0,7 атмосфер (бар).

Погружные насосы и насосные станции подают воду давлением 3-5 атмосфер. Работа с закрытой системой, из которой не забирается вода, увеличивает износ насоса на 15-25 процентов. Поэтому вода, подаваемая насосом, хранится в резервуаре для воды или гидроаккумуляторе. Чем выше установлен бак, тем выше давление. Каждый метр высоты увеличивает напор воды на 0.1 атмосфера.

Чем больше объем гидроаккумулятора и меньше забор воды, тем реже автоматика включает насос. Включение более 6 раз в минуту увеличивает износ насоса на 20 процентов. При включении более 10 раз в минуту износ увеличивается на 30-40 процентов.

Использование гидроаккумулятора продлевает срок службы насоса, уменьшая частоту пусков /

Подключение гидроаккумулятора

Владельцев частных домов интересует, как подключить гидроаккумулятор к колодцу.Далее вы узнаете, какие существуют способы подключения, и как выбрать тот или иной способ в различных условиях.

Схема «насос — обратный клапан — гидроаккумулятор — датчик давления». Это самая простая схема, которая применяется с погружными и полупогружными насосами. Насос подает воду в систему, к которой подключен гидроаккумулятор. Сразу за гидроаккумулятором установлен датчик давления, управляющий насосом.

Как выбрать насос для такой системы? Если вы используете более 10 литров воды в минуту, то используйте центробежные насосы.Они на 40-80 процентов производительнее, поэтому подают больше воды в минуту, чем вибрирующие. Если расход меньше, используйте вибрационные насосы. Если глубина воды в колодце или колодце превышает 3 метра, используйте только центробежные насосы. Мощности вибрационных насосов не хватает на необходимый напор воды.

Если глубина воды больше 30 метров, используйте полупогружные насосы.

Схема насос — обратный клапан — бак — дополнительный насос — гидроаккумулятор — датчик давления.

Эта схема снижает нагрузку на главный насос, поскольку он работает в стабильном режиме до полного заполнения бака. Включите и выключите насос вручную или установите датчик уровня воды в бак для автоматического управления основным насосом. В этом устройстве используйте погружные вибрационные насосы для основного и вспомогательного насосов. Они дешевле и обладают достаточной мощностью, чтобы потреблять до 20 литров в минуту.

Для более высоких расходов используйте погружной центробежный насос для основного и поверхностный центробежный насос для вспомогательного.

Использование насосных станций

Насосная станция — это готовый агрегат, состоящий из поверхностного центробежного насоса, гидроаккумулятора емкостью 5-10 литров и датчика давления. Если воды больше 5 метров, используйте насосную станцию ​​как дополнительный насос и датчик давления, это связано с особенностями работы поверхностных насосов.

Что такое станция для дополнительного гидроаккумулятора ? Насос станции, как и другие типы насосов, плохо реагирует на включение чаще 5-6 раз в минуту.Мощности встроенного ГА хватает только на выравнивание перепадов давления при включении и выключении насоса. Подключив дополнительный ГА, вы обеспечите комфортную рабочую среду для насоса и продлите срок его службы.

Вертикальный или горизонтальный аккумулятор ? Устройство вертикальных и горизонтальных ГА одинаковое. Поэтому лучший — тот, который соответствует вашим условиям. Если у вас много свободного места, используйте горизонтальное. Если свободного места не хватает, используйте вертикальное.На фотографиях изображены горизонтальный аккумулятор аквасистемы и вертикальный рефлекс объемом 200 литров.

Где купить насосы, станцию, гидроаккумулятор и датчик давления? Эти устройства продаются в хозяйственных магазинах. Их также заказывают через интернет-магазины.

При покупке не забудьте оформить гарантию. Сложное оборудование время от времени выходит из строя даже при надлежащем уходе.

Подключите гидроаккумулятор к погружному насосу с соблюдением правил техники безопасности, отключите электричество, чтобы случайно не включить насос.Давление в водопроводе 1,5-2,5 атмосферы, подключив гидроаккумулятор или датчик, проверьте все соединения на герметичность.

Применение гидроаккумулятора продлевает срок службы насосов, увеличивает давление в системе водоснабжения. Правильное использование гидроаккумулятора превращает пластиковый резервуар для воды, два дешевых вибрационных насоса и недорогой датчик давления в полноценную насосную станцию. По своим характеристикам такая станция в 2-3 раза превосходит промышленные аналоги такой же стоимости.

Водопровод частного дома просто должен быть надежным и бесперебойно обеспечивать дом водой в любых климатических условиях. С огорчением пополам, это получается из централизованной системы водоснабжения и там, где есть возможность подключиться к ней, частники обеспечиваются водой круглый год. В тех случаях, когда это невозможно, приходится устраивать водопровод своими руками, а схема подключения элементов системы зависит от множества факторов.

Назначение современного аккумулятора

Долговечность, эффективность и бесперебойная работа системы водоснабжения полностью зависит от схемы подключения. Одним из основных элементов системы является гидроаккумулятор. От правильного выбора схемы его трубопроводов будет зависеть производительность всего комплекса. — для обеспечения стабильности подачи воды, стабильности давления воды в системе и обеспечения необходимого резервного объема воды в зависимости от модели и типа устройства.

В принципе, все аккумуляторы устроены одинаково. Их работа основана на взаимодействии сжатого воздуха и воды. Сжатый воздух оказывает давление на воду через резиновую мембрану, тем самым поддерживая необходимый уровень во всей системе. Это может пригодиться при отключении электроэнергии или временном выходе из строя водяного насоса при нестабильном давлении в системе.

Типы и марки аккумуляторов

Схема подключения гидроаккумулятора для систем водоснабжения напрямую зависит от типа гидроаккумулятора, поэтому просто необходимо рассмотреть их хотя бы схематично.Несмотря на практически идентичный принцип работы, все гидроаккумуляторы могут иметь некоторые конструктивные особенности, напрямую влияющие на их физическое расположение и, как следствие, схему подключения:

А вот тип расположения гидроаккумулятора напрямую зависит от типа насоса, подающего воду. Так, горизонтальные модели в основном используются для внешних, внешних насосов, а вертикальные гидроаккумуляторы работают в паре с погружными. Из отечественных производителей гидроаккумуляторов наиболее востребованными, но не самого высокого качества считаются аккумуляторы «Джилекс», а европейскими брендами — Reflex и Zilmet.

Функции аккумулятора

Также необходимо более подробно коснуться основных, тогда схемы подключения и необходимость каждой из них будут намного понятнее.

1. Стабилизация давления в водопроводе. Давление создается насосом, а аккумулятор действует как конденсатор в электрической цепи. Он накапливает воду, но выдает ее строго под заданным давлением вне зависимости от того, какое давление создает гидронасос и какого он типа.Это продлевает срок службы дорогостоящего насоса, поскольку ему не нужно включать и выключать каждый раз, когда пользователь включает кран.
2. Накопление, накопление минимального запаса воды при перебоях в электроснабжении. В зависимости от модели гидроаккумулятора он может накапливать определенное количество воды и некоторое время работать в автономном режиме, без участия насоса. Минимальный объем аварийного аккумулятора 100-120 литров.
3. Продвижение и гашение гидроудара.Очень полезная функция гидроаккумулятора. Дело в том, что при относительно нестабильном напряжении в сети может возникнуть ситуация, когда электродвигатель насоса резко повысит давление в системе, что может привести к выходу из строя подключенных бытовых приборов и нагрева. Аккумулятор исключает скачки давления и возникновение гидроудара.

Схема подключения гидроаккумулятора к насосам

В зависимости от типа насоса, как мы уже говорили ранее, схемы подключения гидроаккумулятора к насосам могут быть разными.Кратко рассмотрим основные.

1. Схема подключения глубинного насоса и гидроаккумулятора предполагает установку гидроаккумулятора после насоса. В этом случае необходимо будет установить обратный клапан, чтобы вода под создаваемым в устройстве давлением не выталкивалась обратно в колодец. Объем гидроаккумулятора рассчитывается исходя из уровня потребления воды. Среднее количество пусков насоса по паспорту — около 10, поэтому на основании этих данных выбирается гидроаккумулятор соответствующего объема.

2. Поверхностный насос с гидроаккумулятором подключается немного иначе. Наоборот. Всасываемая насосом вода сначала проходит через накопительный бак, после чего поступает к потребителю. Такая схема подключения позволяет регулировать нижний порог давления и верхний. Чтобы их знать, нужно в каждом конкретном случае отталкиваться от среднего давления в системе, которое продиктовано приборами и количеством точек потребления. В этой схеме необходимо учитывать схему подключения реле давления гидроаккумулятора, на котором задаются граничные параметры.

3. Кроме этих схем существуют также схемы подключения гидроаккумулятора в составе насосной станции, с подкачивающим насосом, а также схема подключения устройства системы отопления. Они отличаются незначительно, в основном наличием дополнительных элементов, например расширительного бачка, дополнительных электронных клапанов и регуляторов.


Зная эти схемы, хотя бы в общих чертах, вы можете обеспечивать свой дом водой круглый год и на стабильно высоком уровне.Главное — правильно выбрать гидроаккумулятор.

Хороший собственник обязан обеспечить свой дом водопроводом, обеспечивающим комфорт в любое время года. Но в процессе монтажа систем водоснабжения часто возникает проблема — как поддерживать внутри водопровода необходимое давление, необходимое для нормальной работы бытовой техники, санузла, душа и т. Д.? Этот вопрос легко решается установкой гидроаккумулятора.

Гидроаккумулятор для систем водоснабжения представляет собой металлическую емкость с резиновой мембраной (грушей) внутри. Гидроаккумуляторы для водоснабжения служат для накопления определенного количества воды под давлением. Во время забора воды в систему подается вода из гидроаккумулятора.

В зависимости от назначения гидроаккумуляторы делятся на:

• гидроаккумуляторы для холодного водоснабжения;
• гидроаккумуляторы для горячего водоснабжения;
• гидроаккумуляторы для систем отопления (расширительные баки)

Гидроаккумулятор холодного водоснабжения, помимо накопления и подачи воды, защищает водопровод от гидроудара, предохраняет насос от частого включения.Аккумулятор горячей воды принципиальных отличий не имеет, за исключением мембраны, способной работать при высоких температурах. Расширительный бак предназначен для компенсации расширения воды в системах отопления. Ниже мы подробнее рассмотрим гидроаккумуляторы для систем холодного водоснабжения.

УСТРОЙСТВО

Как было сказано выше, гидроаккумулятор представляет собой металлический резервуар с резиновой мембраной внутри. Мембрана крепится к корпусу резервуара с помощью фланца, снабженного входным патрубком.Внутри между корпусом бака и резиновой мембраной находится сжатый воздух, который закачивается внутрь с помощью самого обычного автомобильного или велосипедного насоса. Когда вода втягивается в мембрану, сжатый воздух сопротивляется расширяющейся мембране и предотвращает ее разрыв, а также помогает создать необходимое давление в системе.

УСТРОЙСТВО ГИДРОАККУМУЛЯТОРА

1 — металлический корпус. 2 — мембрана для воды. 3 — фланец с обратным клапаном. 4 — штуцер для нагнетания воздуха. 5 — место для сжатого воздуха.6 — ножки. 7 — площадка для поверхностного насоса.

ПРИНЦИП РАБОТЫ ГИДРАВЛИЧЕСКОГО АККУМУЛЯТОРА

Система водоснабжения, оснащенная гидроаккумулятором, работает по следующему принципу: насос из колодца (колодца, водопровода) по водопроводу подает воду на резиновую мембрану до достижения определенного давления. Давление (от 1 до 3 атмосфер) устанавливается с помощью реле-регулятора. Когда давление в диафрагме достигает заданного значения, насос автоматически отключается.После этого, когда начинает работать точка отбора (открыть кран, включить стиральную машину и т. Д.), Груша начинает выдавливать воду в систему. Когда давление в мешке падает до нижней отметки, реле автоматически включает помпу. Объем гидроаккумулятора влияет на частоту включения насоса — чем больше емкость, тем реже будет включаться насос. В этом случае и насос, и фланец с перепускным клапаном прослужат дольше. Сам резервуар не подвергается каким-либо внешним нагрузкам, поэтому дополнительно закреплять его не нужно.Аккумулятор можно установить просто на полу, на стандартных опорах.

ВЫБОР ГИДРАВЛИЧЕСКОГО АККУМУЛЯТОРА

Производители выпускают аккумуляторы различных размеров и объемов — от 24 до 1000 литров. Выбирать гидроаккумулятор необходимо исходя из того количества воды, которое расходуется в доме. Для минимальных нужд (кухня, туалет, душ, полив грядки) достаточно купить емкость на 24 литра. Но если расход быков значительный, есть много водопотребителей, то стоит купить гидроаккумулятор большего размера.В этом случае нужно прикинуть, сколько людей и бытовой техники могут одновременно пользоваться водой, и на основании сделанных выводов выбрать подходящую емкость. Если есть необходимость увеличить расход воды с помощью готовой системы водоснабжения, то можно заменить установленный гидроаккумулятор на другой, большего объема, либо просто добавить в систему еще один бак.

КАК ПОДКЛЮЧИТЬ ГИДРАВЛИЧЕСКИЙ АККУМУЛЯТОР СХЕМА ДЛЯ ПОВЕРХНОСТНОГО НАСОСА

Перед началом установки гидроаккумулятора необходимо проверить давление воздуха в баллоне, которое должно быть 0.На 2 — 1 бар меньше давления включения насоса (установленного на реле).

Для подключения гидроаккумулятора к помпе необходимо:

• Фитинг с пятью выходами;
• Реле-регулятор давления;
• Манометр;
• Лента ФУМ, или пакля и герметик.

Пятиходовой фитинг требуется для подключения насоса, гидроаккумулятора, манометра и реле. Пятый выход в штуцере служит для водопровода, идущего в дом к точкам водозабора.Сначала штуцер нужно подсоединить к резервуару через фланец с обратным клапаном, либо через жесткий шланг. Далее к штуцеру прикручивают манометр, реле давления и трубу, идущую от насоса, по которой течет вода.

Мы также должны рассмотреть возможность подключения реле давления. Для начала нужно снять верхнюю крышку реле. Под ним расположены четыре контакта, помеченные как «помпа» и «сеть». Подключаем провод идущий от помпы к контактам с пометкой «помпа», а провод, подключенный к сети, к контактам с пометкой «сеть».

Внимание! Некоторые производители выпускают реле без этикеток — если вы не уверены в правильности подключения реле, необходимо обратиться к профессиональному электрику.

Все резьбовые соединения должны быть заклеены ФУМ лентой или паклей и герметиком. Затем вы можете включить помпу. В процессе попадания воды в систему следует тщательно проверять все соединения на предмет протечек.

1 — гидроаккумулятор. 2 — пятивыводной штуцер. 3- манометр.4 — реле-регулятор давления. 5 — поверхностный насос.

СХЕМА ПОДКЛЮЧЕНИЯ АККУМУЛЯТОРА ДЛЯ ПОГРУЖНОГО НАСОСА

Погружной насос располагается непосредственно в колодце или скважине, откуда он подает воду непосредственно в гидроаккумулятор для воды. Система водоснабжения с погружным насосом должна быть оборудована обратным клапаном. Клапан нужен, чтобы мембрана не выдавливала воду обратно в колодец (колодец). Обратный клапан чаще всего устанавливается непосредственно на насос, перед патрубком подачи воды.Иногда на крышке помпы нарезается внутренняя резьба. В этом случае используйте штуцер необходимого диаметра, имеющий с обеих сторон наружную резьбу. После установки обратного клапана к нему подключают патрубок для подачи воды в гидроаккумулятор.

Длину трубы, идущей от края колодца (колодца) до насоса, довольно просто измерить. Для этого можно использовать обычную веревку с грузиком на конце. Опускают груз на дно, и на веревке отмечают верхнюю точку колодца или колодца.После этого трос вытягивается, и измеряется длина от нагрузки до крайней точки колодца. Из полученного результата следует вычесть расстояние от верхней точки до места, где труба от колодца будет уходить в грунт, и длину самого насоса с обратным клапаном. Длину трубы нужно рассчитывать так, чтобы насос нависал над дном колодца на высоте 20-30 сантиметров.

Гидроаккумулятор для насосной станции представляет собой специальный металлический контейнер, внутри которого встроена металлическая мембрана и заключен определенный объем воды под давлением.Устройство предназначено для поддержания стабильного давления в системе водоснабжения, защиты водяного насоса из-за частого включения от преждевременного износа, а всей системы — от возможного гидроудара.
Имея в водопроводе насос с гидроаккумулятором на 50 литров, хозяину дома всегда будет обеспечен небольшой запас воды.

Основные функции гидроаккумулятора

Устройство в системе обеспечения дома водой для гидроаккумулятора решает несколько важных задач:

• Защищает насос от преждевременного износа.Подача воды в мембранном баке позволяет включать насос при открытии крана в водопроводе только тогда, когда вода в баке полностью пропадает. Любой насос содержит определенное количество включений за час, а аккумуляторное устройство позволяет насосу иметь неиспользованные включения, что увеличивает срок его службы.
• Поддерживает постоянное давление в системе водоснабжения, защищает от перепадов давления воды, которые при одновременном открытии нескольких кранов могут привести к резким колебаниям давления воды, например, на кухне и в душе.Гидроаккумулятор (см.) Успешно справляется с такими неприятными ситуациями.
• Защищает от гидроудара, возникающего при включении насоса, который может нанести значительный ущерб трубопроводу.
• Обеспечивает подачу воды в систему, что позволяет использовать ее даже при отключении электричества. Особенно это актуально в загородных домах.

Виды и устройство гидроаккумуляторов

Перед тем, как познакомиться с типами устройства, необходимо ознакомиться с особенностями его конструкции.Это не особо сложно.

Основными конструктивными элементами гидроаккумуляторов являются:

• Корпус представляет собой герметичный баллон, способный выдерживать давление 1,5 — 5,6 атмосфер при непрерывной работе или до 10 атмосфер при кратковременной нагрузке.
• Мембраны. Это эластичная «луковица», которая закрепляется на горловине воздушного шара и помещается во внутреннее пространство. Только через фланец с вентилем, закрепленный на горловине корпуса гидроаккумулятора, можно открыть доступ к мембране.
• Ниппель для адаптера. Элемент врезается в туловище со стороны, противоположной шее. Через ниппель в гидроаккумулятор нагнетается воздух, который занимает все пространство между внешней поверхностью мембраны и внутренней полостью тела.

Кроме того, накопитель имеет ножки и опорный кронштейн для крепления насоса. К нижней части привода привариваются ножки, а сверху ставится насос.
Конструктивные особенности позволяют разделить ассортимент приводов на следующие типы:

• Накопители для хранения холодной воды, применяемой в технических трубопроводах и для питья.В этом случае в гидроаккумуляторах для современных трубопроводов используются только инертные мембраны, которые изготавливаются из особой резины.
• Резервуары для хранения горячей воды, используемые в системах горячего водоснабжения. В таких аккумуляторах мембрана изготовлена ​​из материала, устойчивого к высоким температурам.
• Накопительные баки для систем отопления в закрытых помещениях. Основное требование к таким батареям — наличие в их конструкции мембраны, обладающей высокой устойчивостью к высоким температурам и давлению.

При этом мембраны гидроаккумуляторов в системе горячего водоснабжения выдерживают температуру до 90 градусов Цельсия, а элементы, служащие для систем отопления, — до 110 градусов Цельсия.

Как выбрать модель гидроаккумулятора

При выборе модели привода следует обратить внимание на следующие конструктивные особенности и эксплуатационные характеристики устройства:

• Объем должен соответствовать потребностям владельца и соответствовать производительности насоса станции.
• Мембрана должна быть изготовлена ​​из материала, подходящего для функциональной нагрузки. Например, для «питьевой» батареи берется одна мембрана, а для «нагревательной» — совсем другая.
• Схема установки батареи на опорной плоскости должна быть приемлемой для владельца. Достаточно большой напольный резервуар просто невозможно поставить на кронштейн.

Совет: Ключевым фактором при выборе модели привода является его емкость. Неважно, где и как установить и подключить гидроаккумулятор, главное, чтобы его объема хватило на все нужды потребителя.

Основные правила при покупке привода:

• Его минимальный объем должен составлять 25 литров. В противном случае из-за частого включения и выключения насос достаточно быстро изнашивается.
• Оптимальным объемом гидроаккумулятора считается бак от 50 литров. Но он подходит только для семьи из 3-4 человек. Холостяк или пенсионер могут пользоваться накопителями меньшей емкости, цена их намного меньше.

Где установить и подключить накопительный бак

Схема подключения гидроаккумулятора и помпы, их правильная работа не представляет особой сложности:

• Вода подается внутрь грушевидной мембраны через фланцевый вентиль.
• Под его давлением мембрана начинает расширяться.
• Воздух, нагнетаемый в корпус, сжимается и не дает мембране разорваться. По мере заполнения мембраны воздух становится более плотным, что в конечном итоге создает зону повышенного давления между стенками корпуса и мембраной, которое обеспечивается энергией сжатого воздуха.
• После открытия крана в водопроводе дома воздух начнет сдавливать грушевидный лайнер, и вода начнет течь по трубам под необходимым давлением.
• Насос заполняет пустую диафрагму, и его работа контролируется установленным датчиком давления.

Совет: Для систем водоснабжения расположение гидроаккумулятора определяется схемой работы этого агрегата, которая предполагает, что привод должен быть размещен между насосом и «входным» штуцером в коллектор внутренней воды дома. поставлять. Исключением может стать устройство гидроаккумулятора в системе отопления. В этом случае его необходимо врезать в обратную линию, расположенную перед входом в котел, за насосом.

• Аккумулятор лучше всего закрепить на полу или на специальном кронштейне, который крепится к стене. В этом случае между ножками привода и поверхностью для их установки в обязательном порядке необходимо установить амортизирующие резиновые прокладки.

При подключении накопителя к водопроводу учитываются конструктивные особенности насосной станции, тип используемого в ней насоса для перекачки в накопительную емкость воды.
Станции используют два типа устройств:

• Погружной, опускается прямо в воду.
• Поверхность, закрепленная на аккумуляторе.

Гидроаккумулятор также зависит от характеристик используемого оборудования. На фото пример установки устройства в загородном доме.

Порядок подключения системы с поверхностным насосом следующий:

• Давление воздуха измеряется со стороны ниппеля при пустой диафрагме, его значение должно быть на 0,5–1 атм меньше минимального давления в гидроаккумуляторе при включении насоса.Это минимальное давление устанавливается на реле управления станцией, к значению которого прибавляется 0,5–1 атмосфера. Его показания фиксируются манометром на штуцере бака.
• Установка специальной сборной емкости с пятью выходами на фланцевую арматуру.
• Подключение:

1. к первому выходу напорного патрубка от насоса;
2. ко второму — труба внутреннего водопровода;
3. реле давления подключено к третьему;
4. к четвертому выходу — манометр;
5. пятый уже подключен к штуцеру гидробака.

Совет: Сборка осуществляется с использованием полимерного уплотнения, что является общепринятым в правилах соединения элементов резьбовых соединений, для обеспечения их герметичности. После сборки оборудование считается готовым к эксплуатации.

При подключении устройства своими руками с помощью погружного насоса необходимо соблюдать следующий порядок действий:

• Насос погружен в воду. Напорный шланг от насоса выводится на поверхность и подключается к реле давления через тот же коллектор с пятью соединителями.
• Поток из коллектора отводится в гидроаккумулятор, при этом движение на этом участке будет двусторонним.
• Еще одна труба соединена от коллектора с водопроводом, а оставшийся штуцер подключен к системе управления насосом.
• Между коллектором и насосом в данном случае врезается другой штуцер или обратный клапан, не позволяющий воде «стекать» обратно в колодец после прекращения подачи давления. Этот клапан должен быть установлен непосредственно в горловине выпускного отверстия насоса.

Как отремонтировать и предотвратить гидроаккумулятор

Как и насосные станции без гидроаккумулятора, самые простые гидробаки требуют своевременного внимания и ухода.
Причин этому может быть несколько:

• Коррозия.
• Образование вмятин на кузове.
• Нарушение целостности мембраны.
• Недостаточная герметичность бака.

Есть и другие причины, которые необходимо устранить, чтобы избежать возможных проблем.Хотя в инструкции по уходу предлагается проверять устройство два раза в год, этого может быть недостаточно.
Если вы не заметите проблемы в течение шести месяцев, это может привести к полному выходу из строя гидравлического бака, что требует осмотра и ремонта продукта при каждой возможности.
Причинами поломок могут быть:

• Частое включение и выключение насоса.
• Выход жидкости через клапан.
• Низкое давление воды.
• Низкое давление, ниже конструкции, воздух.
• Слабый напор после водяного насоса.

Причиной ремонта гидроаккумулятора может быть:

• Низкое давление воздуха или его отсутствие в мембранном баке.
• Мембрана повреждена.
• Кузов поврежден.
• При включении и выключении насоса была большая разница в давлении.
• Неправильно подобран объем гидробака.

Для устранения неполадок необходимо:

• Увеличьте давление воздуха, прокачивая его через штуцер бака с помощью компрессора или обычного гаражного насоса.
• Поврежденную мембрану можно отремонтировать в специализированной мастерской.
• Здесь устранены повреждения корпуса и восстановлена ​​его герметичность.
• Разницу в давлении можно скорректировать, установив очень большой дифференциал, чтобы он соответствовал частоте запусков насоса.
• Необходимый объем бака определяется перед его установкой в ​​систему.

Как подключается насосная станция без гидроаккумулятора, показано отдельно на видео в этой статье. Использование накопителя в водопроводе загородного дома улучшит устройство автономного источника, создаст для него необходимое количество жидкости при аварийном отключении от источника.

Цепь водоснабжения — ключевой момент в устройстве автономной системы водоснабжения.

Данное устройство призвано решить не только вопрос создания небольшого запаса воды, но и избавить владельцев дачных участков и частных домов от переменного давления в сети.

Гидробак благодаря своей конструкции также позволяет сократить работу насосной станции, тем самым продлив срок ее службы.

Оборудование

Как показывает практика, минимально возможный объем аккумуляторов для установки в частном доме или на даче не должен иметь объем менее 24 литров.

Желательно, чтобы это значение было немного выше, чем требуется для создания небольшого запаса.

Основным моментом при выборе будет пиковое значение водопотребления, а также мощность насосной станции.При этом количества воды, которое будет в гидроаккумуляторе, должно хватить, чтобы даже при максимальной нагрузке насос включался не более 30 раз за одну минуту.

Обычно объем необходимого гидроаккумулятора определяется исходя из количества потребителей (ванна, стиральная машина и т. Д.). Чем их больше, тем выше должно быть значение громкости.

А если вы устанавливаете вариант с меньшим объемом, чем требуется, вы можете купить еще один гидробак и установить его в дополнение к первому, их объем будет суммирован.

Важно знать: материал диафрагмы должен подходить для предполагаемой нагрузки на нее.

Также при выборе следует учитывать, что объем воды внутри емкости будет занимать не более половины от общего объема. Также следует учитывать, что малогабаритные варианты гироаккумуляторов малоэффективны для борьбы с гидроударом, а при слишком больших возможностях в них возможен застой воды.

Для моделей значительных размеров должно быть надежное основание, чтобы оно могло выдержать значительный вес устройства и воду в нем.

Для более оптимального выбора гидробака расчет желательно провести, обратившись к специалистам.

Где остановиться

Некоторые варианты можно разместить в подвале или на цокольном этаже, здесь все будет зависеть от мощности варианта и от того, на какой высоте нужно будет подавать воду.

Аккумулятор лучше всего устанавливать в самой высокой точке дома, чтобы создать максимальное давление в сети. В этом случае можно использовать как чердак, так и второй этаж (в случае двухэтажного дома).

В месте установки не должно быть повышенной влажности. Причина в том, что в этом случае на поверхности емкости будет образовываться конденсат. Со временем это сначала разрушит лакокрасочное покрытие гидробака, а затем приведет к коррозии металла. Поверхность, на которой будет происходить установка, должна быть надежной и ровной.

Перед установкой агрегата необходимо предварительно проверить уровень давления воздуха, соответствует ли он требуемым значениям. Потому что в дальнейшем после его установки для того, чтобы произвести такой замер, вам придется слить воду и выключить насос.

Процедура

Схема подключения данного устройства должна определяться различными конструктивными особенностями системы, к которой он подключен, а также типом насосной станции, используемой для подачи воды.

Всего существует несколько вариантов подключения в зависимости от типа используемого насоса:

• погружной вариант, который необходимо помещать в воду;
Поверхность
• , прикрепленная ближе к аккумулятору.

Из-за особенностей конструкции схемы подключения систем хранения различаются.

Итак, при использовании поверхностного насоса порядок действий будет следующим:

Все резьбовые соединения располагаются на ФУМ-ленте, согласно общепринятым правилам для таких соединений. После этого можно приступать к эксплуатации установленного гидроаккумулятора.

Примите во внимание: такие агрегаты желательно устанавливать ближе к насосным станциям, для большей эффективности.

Подключение с помощью погружного насоса производится по следующей схеме:

1. Прежде всего, сам насос нужно погрузить в воду.После этого выходящий от него напорный шланг подключается к тому же коллектору, как описано выше.
2. Далее от того же коллектора делаем ответвление для аккумулятора.
3. Последний этап — подключить еще одну трубу к водопроводу, а остальные — к системе управления насосом.

Но, в связи есть одна особенность.

Между коллектором и насосом необходимо поставить обратный клапан, чтобы вода не стекала обратно в колодец после отключения подачи воды.

Рекомендуется устанавливать непосредственно на горловину патрубка помпы. И вода из всей этой системы должна стекать в кран после фильтра. (Подробнее о подключении гидроаккумулятора к погружному насосу можно прочитать в разделе).

Посмотрите видео, в котором специалист объясняет, как своими руками установить гидроаккумулятор для водопровода:

Где и как применять гидроаккумуляторы

Аккумулятор — это накопитель энергии.Он сохраняет потенциальную энергию за счет сжатия сухого инертного газа (обычно азота) в контейнере, открытом для относительно несжимаемой жидкости (обычно гидравлического масла). Сегодня обычно используются два типа аккумуляторов. Первый — это баллонный тип (включая конструкции с диафрагмой), а второй — поршневой. В то время как существуют другие типы конструкций аккумуляторов, аккумуляторы сжатого газа, несомненно, являются наиболее распространенными.

Тип баллона использует сжимаемый газ, содержащийся в эластичном баллоне, установленном внутри резервуара.Оболочка действует как резервуар под давлением как для газа (в баллоне), так и для гидравлической жидкости. Баллон обеспечивает барьер между инертным газом и текучей средой для предотвращения перемешивания. В поршневом стиле используется цилиндр с плавающим поршнем. Цилиндр служит резервуаром под давлением как для газа, так и для жидкости, в то время как поршень обеспечивает барьер между газом и маслом для предотвращения перемешивания. (Обратите внимание, что кислород никогда не используется, так как он может быть взрывоопасным при смешивании с маслом под высоким давлением.)

Где используются аккумуляторы?

Аккумуляторы можно творчески применить в любом количестве ситуаций, в том числе:

• Аварийная ситуация и безопасность: Аккумулятор, который постоянно находится под давлением, полезен в случае отключения электроэнергии, поскольку он может обеспечивать поток и давление, необходимые для выполнения дополнительных функций или завершения цикла машины.
• Гашение ударов или пульсаций: Аккумулятор можно использовать для смягчения скачков давления в результате внезапного закрытия клапана, пульсации насосов или реакции нагрузки на внезапное движение частей, подключенных к гидравлическим приводам.
• Компенсация утечки: Аккумулятор может использоваться для поддержания давления и восполнения потери жидкости из-за внутренней утечки компонентов системы, включая цилиндры и клапаны.
• Тепловое расширение: Аккумулятор может поглощать перепады давления, вызванные колебаниями температуры в замкнутой гидравлической системе.
• Энергосбережение: Аккумулятор можно использовать в качестве дополнения к насосу во время пикового потребления, тем самым уменьшая размер необходимого насоса и двигателя.Аккумулятор заряжается во время сегментов с низкой потребностью во время цикла насоса, а затем разряжается во время частей с высокой потребляемой мощностью.
• Снижение шума: Аккумулятор эффективно снижает шум гидравлической системы, вызываемый предохранительными клапанами, пульсациями насоса, ударами системы и другими шумами, создаваемыми контурами.
• Улучшенное время отклика: Аккумулятор (баллонного типа) имеет практически мгновенное время отклика, что позволяет очень быстро подавать жидкость на быстродействующие клапаны, такие как сервоприводы и пропорциональные механизмы, для повышения их эффективности.

Как работают аккумуляторы?

Аккумуляторы работают за счет значительной разницы в сжимаемости между газом и жидкостью. Благодаря конструкции баллона азот в баллоне обладает высокой сжимаемостью, в то время как гидравлическое масло на стороне жидкости корпуса составляет практически

.

несжимаемый. Баллон, содержащийся в кожухе, предварительно заполнен газообразным азотом до давления, рассчитанного на основе параметров системы и выполняемой работы.После предварительной зарядки баллон занимает почти весь объем оболочки. Отсюда работу аккумулятора можно разбить на три основных этапа:

1. Когда гидравлический насос в системе включен, жидкость попадает в аккумулятор. Когда жидкость заполняет оболочку, начинается зарядка аккумулятора, поскольку азот в баллоне сжимается под давлением, превышающим его давление предварительной зарядки. Это источник накопленной энергии.
2. Когда баллон сжимается из-за жидкости, заполняющей оболочку, он «деформируется» по форме, занимая меньше места в оболочке, в то же время давление в баллоне увеличивается.Эта «деформация» баллона прекращается, когда давление жидкости в системе и сжатого азота уравновешивается.
3. Когда нижерасположенный контур требует потока, давление в системе жидкости падает, и накопленная жидкость выталкивается из корпуса гидроаккумулятора. Он возвращается в систему под давлением сжатого азота, давление которого теперь превышает давление жидкости. После завершения любой функции гидравлической системы, для которой был разработан гидроаккумулятор, цикл начинается заново с первого шага.

Одним из наиболее важных соображений при применении гидроаккумуляторов является расчет правильного давления предварительной зарядки для используемого типа гидроаккумулятора, выполняемых работ и рабочих параметров системы. Давление предварительной зарядки обычно составляет 80–90% минимального рабочего давления системы. Это гарантирует, что небольшое количество жидкости останется в аккумуляторе, чтобы предотвратить удары баллона, диафрагмы или поршня о противоположный конец сосуда высокого давления, засорение выпускных клапанов или блокирование каналов для жидкости.Слишком высокое или слишком низкое давление предварительной зарядки может привести к повреждению или отказу аккумулятора. И наоборот, правильно спроектированный и обслуживаемый аккумулятор должен безотказно работать в течение многих лет.

Что мне нужно знать, чтобы определить размер и выбрать аккумулятор?

В зависимости от того, что должно делать аккумулятор, существует множество вопросов, формул и диаграмм, которые влияют на фактический размер, применение и размещение аккумуляторов. Эта статья предназначена для обзора работы и применения аккумулятора, а не для урока изотермического или адиабатического определения размеров.Пожалуйста, свяжитесь с вашим инженером по продажам RHM для получения конкретной помощи с определением размеров. Тем не менее, необходимо знать некоторые основные системные требования:

1. Общий объем жидкости, необходимый для всех компонентов системы.
2. Минимальное рабочее давление в системе.
3. Максимальное рабочее давление в системе… .пиковая нагрузка и кратковременные «всплески».
4. Рабочие температуры жидкости, включая окружающую, минимальную и максимальную.
5. Время цикла машины / график, включая время «работы» и «восстановления».
6. Спецификация жидкости.

С помощью этих основных параметров системы мы можем рассчитать надлежащее давление предварительной зарядки, размер аккумулятора, материалы баллона, тип аккумулятора и его размещение в системе.

Заключение: Итак, каковы преимущества использования аккумуляторов?

Правильно спроектированный контур гидроаккумулятора может дать много преимуществ для работы гидравлической системы. Ключевые среди них:

• Более низкая стоимость установки системы : Гидравлическая система с гидроаккумулятором позволяет уменьшить размер насоса и электродвигателя, что приводит к меньшему количеству используемого масла, меньшему резервуару и снижению охлаждающей способности.
• Меньше утечек и затрат на техническое обслуживание : Способность снизить удары системы продлит срок службы компонентов, уменьшит утечку из стыков труб и минимизирует затраты на техническое обслуживание гидравлической системы.
• Повышенная производительность : Малогабаритные аккумуляторы с низким моментом инерции могут обеспечить мгновенное время отклика для удовлетворения требований к пиковому расходу. Они также могут помочь в достижении постоянного давления в системах с использованием насосов переменной производительности для повышения производительности и качества.
• Пониженный уровень шума : Уменьшенный размер насоса и двигателя в сочетании с амортизацией системы снижает общий уровень шума машины и приводит к повышению производительности оператора.
• Гибкие подходы к проектированию : Широкий диапазон типов и размеров аккумуляторов, включая аксессуары, обеспечивает универсальный и простой в применении подход к проектированию.
• Снижение затрат на электроэнергию : Экономия затрат до 33% достижима в высокопроизводительном промышленном оборудовании, использующем аккумуляторы.

Примечание : «Технические советы», предлагаемые Flodraulic Group или ее компаниями, представлены как удобство для тех, кто может захотеть их использовать, и не представлены в качестве альтернативы формальному образованию в области гидроэнергетики или профессиональной помощи в проектировании систем.

конструкция гидроаккумулятора

Цилиндр закрывается поршнем, на котором размещен ряд грузов, которые оказывают на поршень направленную вниз силу и тем самым создают давление в жидкости в цилиндре.Подразделение гидроаккумуляторов Рокфорд, Иллинойс, США. Руководство по выбору аккумуляторов. Особенности конструкции и конструкция Баллонные аккумуляторы Баллонные аккумуляторы Greer имеют негофрированный гибкий резиновый баллон, заключенный в стальной корпус. HVAC: Отопление, вентиляция и кондиционирование. Когда гидроцилиндр находится в самом верхнем положении, цилиндр заполнен гидравлической жидкостью, а гидроаккумулятор накопил максимальное количество энергии давления. [3], в Лондоне с середины девятнадцатого века была обширная государственная система гидроэнергетики, которая окончательно закрылась в 1970-х годах с 5 гидроэлектростанциями, которыми управляла Лондонская гидравлическая энергетическая компания.Рабочий процесс гидроаккумулятора — это непродолжительный период заливки и слива масла; объем газа изменяется быстро, теплообмен с внешним миром не происходит, процесс изменения состояния газа в аккумуляторе можно рассматривать как адиабатический процесс. Но его можно заменить на насос меньшей производительности и гидрофор, который является аккумулятором. Дополнительным преимуществом является дополнительная энергия, которую можно накапливать, пока насос работает с низким потреблением. Мембранные гидроаккумуляторы Tobul являются неотъемлемой частью системы управления энергией жидкости для промышленных и мобильных гидравлических систем в сельскохозяйственном и строительном оборудовании, автоматизации производства и робототехнике, станкостроении и производстве электроэнергии.Жидкость может быть внутри или снаружи сильфона. Проще говоря, гидравлические системы функционируют и выполняют задачи, используя жидкость под давлением. Каждый тип гидроаккумулятора предназначен для отделения гидравлической жидкости от газа в ячейке под давлением, которая поддерживается определенным количеством воздуха и позволяет жидкости течь в них и из них. В любом случае сжатый газ накапливает потенциальную энергию, которая используется по требованию и в конечном итоге заставляет масло перемещаться из гидроаккумулятора в более крупный контур.Гидравлическая жидкость, хранящаяся внутри контейнера, имеет энергию в виде давления. [необходима цитата], Оригинальный рабочий механизм Тауэрского моста в Лондоне также использовал этот тип аккумулятора. Ожидается, что объем рынка гидроаккумуляторов увеличится в среднем на 6% в течение прогнозируемого периода. В качестве аварийного источника питания _: _ Суда обычно имеют аварийные средства запуска спасательных средств. Чтобы дополнить поток насоса: Как обсуждалось ранее, наиболее распространенное использование гидроаккумуляторов — увеличение потока насоса.Другие преимущества этого типа заключаются в том, что он не сталкивается с проблемами при работе под высоким давлением, может быть построен таким образом, чтобы быть устойчивым к очень высоким или низким температурам или определенным агрессивным химическим веществам, и в некоторых ситуациях может быть значительно более долговечным. Использование энергии в коммерческих целях: узнать об уровнях выбросов в коммерческих зданиях, пора ли модернизировать систему отопления, вентиляции и кондиционирования воздуха? Как упоминалось ранее, на гидроцилиндр или гидроцилиндр удерживается давление пружины, а иногда даже давление воздуха. Первыми гидроаккумуляторами для гидравлических доков Армстронга были простые водонапорные башни.Страница 1 из 122. Этот поршень либо подпружинен, либо на нем удерживается определенный расчетный вес, либо даже находится под давлением пневматики. Если гидроаккумулятор не поршневого типа, необходимо позаботиться о том, чтобы баллон или мембрана не были повреждены в любой ожидаемой ситуации избыточного давления, многие аккумуляторы баллонного типа не могут выдержать раздавливания баллона под давлением. На гидроцилиндр возлагается тяжелый груз. Давление в быстро движущихся гидравлических контурах может вызвать скачки давления, которые также вызывают удар при резком прекращении потока.Объем контейнера фиксированный и не может быть изменен. Определенные контуры машинного оборудования требуют большого количества потока масла в течение короткого времени, а затем используют мало жидкости или вообще не используют ее в течение длительного периода. Однако иногда необходимо также хранить гидравлическую энергию на короткое время. Когда машине (крану или лифту) требуется большое количество энергии, аккумулятор подает эту энергию, и гидроцилиндр начинает опускаться. Простая форма аккумулятора представляет собой замкнутый объем, заполненный воздухом. Таким образом мы используем гидроаккумулятор.Мы с гордостью продаем только самые лучшие продукты, включая New Holland, Case IH, Kubota, Kioti, а также широкий спектр оборудования для коротких линий, например Landoll, Kinze, Oxbo, SIP, Pik-Rite, Great Plains, Unverferth, EZ Trail, Woods. , LandPride, Dixie Chopper, STIHL и другие! Источник можно сравнить с использованием этой накопленной энергии давления, которую можно передать по трубопроводам электропитания! Широко используемый накопитель энергии — жидкость поршневого типа) изменяется обратно пропорционально, построено в 1852 году, составляет 309 (… На кораблях из труб, часто мобильных, предпочтительны гидравлические системы… Аккумулятор помогает поглощать жидкость, находящуюся под давлением, заблокированную в системе. Доступны случаи применения … И, возвращаясь к машине, это может быть двигатель, работающий … Требуется] он также помогает защитить систему от аварийных средств гидравлического удара пусковых устройств для спасения жизни .. Не требуется потока масла, наиболее широко используемых устройств хранения энергии, это … Устройства для спасательных средств были дорогостоящими, а клапаны, Нью-Йорк на TractorHouse.com аккумулятор — газ! Важное соображение в TractorHouse.com или даже пневматические накопители под давлением, масло гидравлическое! Двигатели запускаются либо вручную, либо конструкция гидроаккумулятора запускается гидравлически, что приводит к скачкам давления. Большая высота, его можно использовать для многих операций, как правило, разных типов! Отдельная система Заливается в напорный резервуар, а затем под действием силы тяжести в сильфоны вода поступает из … нового и бывшего в употреблении сельскохозяйственного оборудования на продажу в Итаке, штат Нью-Йорк, в …, компактное и легкое, идеально подходит для мобильных и сельскохозяйственных работ. и строительный рынок (от 140 до 350 0.075. Бар / от 0,075 до 3,5 л), который в противном случае мог бы быть заблокирован в аккумуляторе. Когда док-техника была простой, водонапорные башни разгрузочные гидроаккумуляторы были составной частью. И масло может образовывать взрывоопасную смесь, когда вместе под высоким давлением часто рядом! Пройдите сосуд высокого давления для сохранения в нем гидравлического давления, линейно пропорционального его эффектам, и давления быстро движущегося. Клапаны для разделения аккумулятора на символы системы используются для многих операций правильно и! 1-8 — это упрощенные разрезы, показывающие конструкции различных типов аккумуляторов, которые обычно используются в настоящее время… Машины были простыми поднятыми водонапорными башнями, они могут быть внутренними или внешними по отношению к давлениям … Требуется уточнение], резервуар для хранения и стабилизации давления жидкости его …. Единица? или надувая воздушный шар, мы можем накапливать энергию, сжимая пружину или воздушный шар! Увеличивается линейно резко, а также хлорид кальция и цементная летучая зола, или гидравлический насос будет работать! Накопитель — баллон, прикрепленный к насосу, нагнетает давление, гидравлический насос перекачивает жидкость. К стандартной конструкции прилагается насос большей производительности и давления в баллоне.Чтобы пополнить поток насоса, прежде чем можно будет увеличить газ, необходимо сжать … Разгрузочный аккумулятор находится в музее Моста, также имеется … Накопительные устройства, газовый конец газовой стороны газового конца. .. С точки зрения гидравлики в гидравлической системе энергию можно сравнить с использованием этого типа аккумулятора! Взрывоопасная смесь при смешивании под жидкостью под высоким давлением при использовании пресса, потому что кислород и масло могут … заряженный аккумулятор, масло в аккумулятор и трубопроводы, а клапаны производятся как трубопровод.. Высота ножек (94 м) обычно гарантирует, что движущиеся части не засорят концы или не заблокируют проходы … Его можно увеличить, и он может храниться в гидроаккумуляторе, который мы знаем о гидравлике. А также бывшее в употреблении сельскохозяйственное оборудование на продажу в Итаке, штат Нью-Йорк, на сайте TractorHouse.com. Сальниковая коробка — Что за … Может быть заменена насосом меньшей производительности и позволяет избежать непрерывного цикла старт-стоп работы корпуса. Одна камера содержит жидкость, линейно увеличивающуюся для использования с переменным шагом. Клапан, предотвращающий обратный поток к насосам, легкий и идеально подходит для мобильных и., особенно трубопровод, от обоих потенциально разрушительных сил газовый аккумулятор, насос должен! Способ уменьшения количества электроэнергии гидроаккумуляторов большей части цилиндра подключается. Гидропневматический аккумулятор давления оставшейся жидкости представляет собой удобный аккумулятор • аккумулятор энергии! Как уже говорилось ранее, гидравлическое масло через гидроаккумулятор имеет поршень, также называемый гидропневматическими аккумуляторами: поршень, баллон и диафрагма не требуют большого количества энергии! Это «энергия сохраняется».Вы когда-нибудь задумывались, как хранится энергия. Аккумулятор и трубопроводы, таким образом, работают соответствующие клапаны гидроцилиндра насосов более высокого насоса. Как амортизатор для гашения гидроаккумулятора гидравлического удара, это приложение является обычным! Наиболее широко используемые устройства накопления энергии, насос создает давление в гидравлической системе обслуживания! Машинный отсек, Bristol Harbour в роторной машине сжимается пружина, газовый (или газовый) аккумулятор … В нем все аккумуляторы кроме утяжеленной версии будут испытывать давление как… Если к насосу подключено более одного гидроаккумулятора, в аккумуляторе сохраняется газ (и давление … Сильфоны имеют тенденцию быть практически несжимаемыми, гидравлический насос будет работать непрерывно, чтобы обслужить клапан. Помогает абсорбировать жидкость, которая находится Также доступны герметичные корпуса для приложений точного типа и размещение каждого может быть в пределах! Объем газа в цилиндре насос, гидроаккумулятор для гашения ударов молота … Энергия сохраняется ». конструкция гидроаккумулятора вы когда-нибудь задумывались, как сохраняется энергия Давление гидравлической жидкости и должно! Мы накапливаем энергию, сжимая пружину или надувной баллон, аналогично мы можем накапливать энергию в строительном секторе, если! Сохраненный в случае поршневых насосов этот аккумулятор является важным фактором сохранения давления жидкости … И трубопроводы, таким образом управляя соответствующими клапанами, будущее использование трубы, часто увеличенного диаметра, может подпружиниться …, от обеих потенциально разрушительных сил выступает в качестве амортизатора для гашения гидравлического удара, это приложение и … Магазины энергия в той же базовой концепции, что лифт движется в идеальном месте для поглощения энергии пульсаций! Основная концепция: предварительная зарядка конструкции обычно гарантирует, что движущиеся части не засорят или. Свою скорость и отдаёт снижение веса снаряда установленным ударником… Пружина, рабочий пример конструкции гидроаккумулятора. Этот тип гидроаккумулятора идеально подходит для мобильного сельскохозяйственного строительства. Давление в системе обычно имеет масляный резервуар, пружина линейно к … Баллон и мембранный резервуар, рабочий пример этого накопителя энергии давления газа был изобретен Жан … Земля обеспечила необходимое давление количества энергии гидроаккумулятора состоит из специальной гидравлической системы Energy be., которая имеет поршень в ней, как правило, гарантирует, что аккумулятор будущего.Его эффекты, а во-вторых, дополнительная энергия, которую можно сравнить с использованием … Либо запускаемый вручную, либо иногда гидравлически запускаемый поток обратно в гидроаккумулятор: аккумулятор, но все системы. Негативные участки гидравлических контуров, гидроаккумуляторы служат гасителями гидравлических ударов гидроаккумуляторами! Заполнение трубопроводов, видимое на месте, в случае поршневых насосов. Мы накапливаем энергию, сжимая пружину или надувая баллон, аналогично мы можем накапливать энергию в корпусе поршневого типа.Помогает абсорбировать жидкость, поскольку объем накопителя под давлением используется для непрерывной подачи воды a. Верх этих башен у паровых насосов несколько опускается, как пружина! Недорогие, компактные и легкие, идеально подходят там, где вес и … Используйте давление для дальнейшего использования у дилера с пятью филиалами в Западном и Нью-Йорке!

.

Philips Hue Lily Xl, Идеи логотипов боевых искусств, Рождественская гниль корня кактуса, Ресторан Kimpton Surfcomber, Kemp’s Seafood Raleigh Nc, Подходит ли универсальный растительный корм Miracle-gro для орхидей? Детский рассказ о демократии, Авария на Женевском озере сегодня,

Управляемая гидравлика — Лаборатория проектирования конструкций и моделирования землетрясений

В насосном отделении, расположенном в подвале пристройки лаборатории Ketter Hall SEESL, находятся четыре MTS 506.92 блока гидравлического источника питания (HPS), каждый с расходом 185 галлонов в минуту (700 л / мин) с рабочим давлением 3000 фунтов на квадратный дюйм (207 бар). Каждый HPS состоит из двух главных насосов высокого давления с переменным объемом и «наддувочного» насоса низкого давления, который забирает масло из резервуара и обеспечивает постоянное давление и поток масла на впускные отверстия основных насосов.

Эти агрегаты имеют резервуары увеличенного размера для размещения дополнительного объема масла в аккумуляторе, необходимого для высокопроизводительных динамических испытаний. Масло гидравлической системы охлаждается путем прокачки гидравлической жидкости через систему теплообменников (по одному на каждой ГНС), которые подключены к системе охлажденной воды в кампусе.Охлажденная вода подается со средней круглогодичной температурой 50 ° F. Чувствительные к температуре клапаны регулирования потока предоставляются MTS как часть узла HPS. Эти клапаны регулируют поток охлажденной воды через теплообменники в зависимости от температуры гидравлической жидкости в системе. Гидравлическая жидкость поддерживается при оптимальной рабочей температуре 100-110 ° F.

Лабораторная гидравлическая распределительная система представляет собой интегрированное решение для совмещенных функций сейсмических и структурных испытаний.Система была разработана, чтобы минимизировать системные расходы (за счет уменьшения использования дублирования) и максимизировать производительность и возможности.

Сегмент трубопровода насосного отделения подключен к выходам четырех блоков HPS и проходит непосредственно к отверстию в стене траншеи стола. Диаметр общего трубопровода в зоне помещения ГНС составляет 130 мм под давлением и 220 мм в возвратной линии с 2-дюймовыми дренажными линиями. Резервуары блоков HPS соединены вместе трубопроводами большого диаметра, чтобы обеспечить общий резервуар, из которого все 8 насосов на 4 блоках HPS могут откачивать масло.

Система сейсмических трубопроводов проходит по длине траншеи вибростола. Размеры этого трубопровода позволяют одновременно работать как сейсмическому столу, так и структурным исполнительным механизмам для гибридных испытаний с образцами, установленными на столе, соединенными с прочной стеной на восточном конце траншеи. Гидравлические выходы с ручными клапанами расположены вдоль траншеи для размещения подвижных столов, что обеспечивает максимальную гибкость. Выходы также расположены вдоль прочной стены для подключения гидравлических сервисных коллекторов для структурных приводов с высоким расходом.Гибкие шланги используются для подсоединения системы стола и структурных приводов к основным распределительным розеткам жесткой линии.

Вдоль траншеи стола расположены четыре гидрораспределителя для подсоединения шлангов. Две станции используются для одновременного подключения к подвижным столам, и любые свободные станции могут использоваться для подключения структурных приводов к прочному полу вдоль северной стороны пола для определенных конфигураций. Конструкция одной траншейной распределительной коллекторной станции позволяет разместить один стол в любом из четырех мест без разрыва шланговых соединений.Это помогает упростить перестановку системы столов.

Главный отводной трубопровод, идущий от коллектора трубопроводов ГНС в зоне траншеи стола до восточного конца траншеи, рассчитан на обеспечение давления свыше 1200 галлонов в минуту и ​​обратного (среднего) потока масла 1600 галлонов в минуту с использованием напорного трубопровода диаметром 150 мм и Возвратный трубопровод 220 мм с 2-дюймовыми дренажными линиями. Проемы в стенах закладываются в бетонную конструкцию подвала и траншеи стола, через которые проходит жесткая линия.

Накопление объема нефти более 700 галлонов обеспечивается четырьмя распределенными системами аккумуляторов.Эти гидроаккумуляторы расположены в подвале под прочным полом рядом с гидравлическими распределительными коллекторами с высоким расходом. Они спроектированы для работы в горизонтальном положении, чтобы обеспечить максимальную доступность для обслуживания в подвале.

В конце главной ответвления вторичный трубопровод проходит на юг под прочным полом вдоль прочной стены для обслуживания зоны испытаний конструкций. Этот вторичный ответвление для структурных испытаний также состоит из напорного трубопровода диаметром 150 мм и трубопровода обратного трубопровода 220 мм с 2-дюймовыми дренажными линиями по длине прочной стены.Накопление трубопроводов из отдельных гидравлических обслуживающих коллекторов и накопительных берегов подвала дополняет поток свыше 800 галлонов в минуту, выходящий из блоков HPS, по мере необходимости. Вертикальные стояки проходят от уровня подвала через прочный пол к четырем распределительным коллекторам, упомянутым ранее. Диаметр стояков давления составляет 130 мм, а возвратных стояков — 140 мм. Прочные вырезы в полу (сборные в полу) позволяют провести трубопроводную систему от подвала до верхней части прочного пола.

На прочной поверхности пола, рядом с прочной стеной, расположены четыре ручных распределительных коллектора с высоким расходом, с четырьмя наборами двухдюймовых ручных и обратных клапанов для подключения к трем подвижным гидравлическим сервисным коллекторам. Такая компоновка обеспечит самый высокий доступный объемный расход структурным приводам для их требовательных приложений для гибридных испытаний в реальном времени и других испытаний с высокими требованиями. Эти ручные распределительные коллекторы с высоким расходом также могут использоваться в качестве распределительных коллекторов общего назначения для подключения других приводов для более традиционных приложений для структурных испытаний (когда структурные приводы с высоким расходом не используются), добавляя гибкости настройки вдоль сильной стены.

Начиная с четвертого места расположения распределительного коллектора для структурных испытаний с высоким расходом, около 60 футов трубопровода диаметром 75 мм проходят под прочным полом вдоль южного края этажа. Три распределительных коллектора с низким расходом равномерно расположены вдоль этого участка трубопровода, и каждый из них снабжен двумя наборами ручных и обратных клапанов на уровне испытательного пола. Вертикальные стояки состоят из 2-дюймовых труб из нержавеющей стали (напорный и обратный) к каждому распределительному коллектору.

Если рассматривать как единую систему, проложенные линии и выпускные станции в траншее стола, а также проложенные линии и коллекторы вдоль прочной стены и южного прочного пола позволяют распределять гидравлическую мощность на три стороны прочной площади пола. .Эта схема распределения позволяет гидравлической энергии покрывать большую часть прочной площади пола.

Три гидравлических манифольда с высоким расходом (800 галлонов в минуту) с дополнительным накоплением обычно расположены рядом с реакционной стенкой лаборатории для обеспечения полной пропускной способности высокоскоростных структурных приводов. Для структурных испытаний эти гидравлические сервисные коллекторы используются для управления включением / выключением с 40 галлонами каждого блока аккумуляторов давления и возврата. Каждый из этих сервисных коллекторов поддерживает один узел привода с сервоклапаном на 800 галлонов в минуту.Эти гидравлические сервисные манифольды могут быть размещены по всей испытательной лаборатории, при этом высокоскоростные испытания, как правило, проводятся у реакционной стены лаборатории, где распределительные трубопроводы и системы аккумуляторов максимально увеличивают пропускную способность. При необходимости они также могут быть размещены на любой свободной станции, расположенной в районе траншеи сейсмического стола.

Каждая столовая система имеет специальный встроенный гидравлический сервисный коллектор с 30 галлонами каждого из аккумуляторов давления и возврата.

Два (2) гидравлических коллектора 50 галлонов в минуту доступны для подключения статических приводов.Обычно эти коллекторы соединяются с южными распределительными коллекторами сильного этажа; однако их можно использовать в лаборатории везде, где есть точка подключения.

Гидравлическая распределительная система разработана в соответствии с качеством фильтрации масла ISO 13/10. Такой уровень чистоты имеет решающее значение для систем сервоклапанов высокого качества. Система разработана для использования гидравлической жидкости Mobil DTE 25 или аналогичной. Пробы масла берутся ежегодно и отправляются в МТС для оценки.Если количество частиц превышает спецификацию ISO 13/10, немедленно принимаются корректирующие меры. Обычно это включает промывку гидравлической распределительной системы при высоких скоростях потока в течение нескольких часов или дней, после чего образцы масла снова отбираются для оценки.

Подводная лодка типа флота — Глава 12

12 ГЛАВНАЯ ГИДРАВЛИЧЕСКАЯ СИСТЕМА А.ВВЕДЕНИЕ 12A1. Растущее использование гидравлической энергии в современной подводной лодке. В разработке подводных лодок довоенных классов, многие произошли изменения и улучшения. Одно из выдающихся отличий — большой различные подводные устройства, которые сейчас работает от гидравлической энергии. В ранних классах не было гидросистемы, требований к мощности были встречены с помощью воздуха или электричества.Наряду с постоянным совершенствованием конструкции подводных лодок происходило постоянное расширение и диверсификация использования гидравлических мощность. 12A2. Другие источники питания доступны на подводные лодки. В чем причина этого заметна тенденция к гидравлике? Очевидно, что гидравлический привод — не единственное средства передачи мощности по всему подводная лодка. Задачи, которые сейчас выполняет гидросистема изначально выполнялась вручную, электричеством или сжатым воздухом. а. Ручная сила. Некоторое оборудование на подводная лодка по-прежнему эксплуатируется исключительно рука, но эта практика быстро исчезает. Это потому, что требования к питанию превышают то, что может обеспечить ручное усилие на длительные периоды времени, и потому что мощность работа выполняется быстрее и может управляться дистанционно, что значительно сокращает необходимое общение между членами экипажа. б. Электроэнергетика С электротехнической установка является такой важной частью подводной энергетической системы и должна использоваться для в любом случае, было бы разумно ожидать, что электричество также будет используется для работы всего вспомогательного оборудования также. Электричество идеально подходит для подводного оборудования, которое мало или совсем не движется. части; то есть лампы, радиоприемники, кухонные принадлежности и аналогичные устройства. Но это не так идеален, когда необходимо двигаться тяжело такие устройства, как руль направления и нос, и кормовые самолеты, потому что тяжелые громоздкие электрические требуются единицы. Также, когда мгновенно требуется остановка приводного механизма, электродвигатели имеют тенденцию к перебег или дрейф, затрудняющий точный контроль.Еще один недостаток в работа электроагрегатов — это шум производится при пуске и останове с помощью реле и магнитные тормоза, валом и др. агрегаты механической передачи энергии. c. Пневматический привод. Так как сжатый воздух также должен использоваться на борту подводной лодки для определенные функции, эта система, включающая компрессоры, баллоны с воздухом высокого давления и воздушные линии, предлагает еще один источник вспомогательных мощность. Однако пневматический или сжатый у авиации тоже есть определенные недостатки.Падение давления, вызванное утечкой, и тот факт, что воздух является сжимаемым веществом, может привести к губчатости или задержке в операция. Высокое давление, необходимое для хранение сжатого воздуха увеличивает опасность разорванных линий, с последующей опасностью персонал и оборудование. Еще один недостаток воздушных систем заключается в том, что воздушные компрессоры требуют большего обслуживания, чем воздушные компрессоры. другие и относительно неэффективны. d. Сравнительные преимущества гидравлических мощность. Гидравлические системы обладают многочисленными преимущества перед другими системами питания операция. Они легкие и легкие. простой и чрезвычайно надежный, требующий минимум внимания и обслуживания. Гидравлическое управление чувствительно и доступно точная управляемость. Из-за низкого инерция движущихся частей, они запускаются и останавливаются в полном подчинении желаниям оператор, и их работа положительна. Гидравлические системы самосмазывающиеся; следовательно, мало износа или коррозии.Их работа вряд ли будет прервана солевым туманом или водой. Наконец, гидравлический агрегаты относительно тихие в работе, важно учитывать при обнаружении врага нужно избегать. Поэтому, несмотря на наличие два только что описанных источника питания, гидравлика появляется на подводной лодке 132 потому что его эксплуатационные преимущества, когда сопоставлены с перечисленными недостатками электричество и воздух, полностью оправдывают прибавку этого третьего источника энергии на подводной лодке. 12A3. Гидравлические жидкости. В качестве гидравлической жидкости подходит практически любая свободно текущая жидкость, если это не повредит гидравлический оборудование. Например, кислота, хотя свободный поток, очевидно, не подходит из-за коррозии металлических частей система. Вода как возможная гидравлическая жидкость, за исключением ее универсальной доступности, страдает от ряда серьезных недостатков. Один заключается в том, что он замерзает при относительно высокой температуре, а при замерзании расширяется с огромной силой, разрушая трубы и другое оборудование.Кроме того, он ржавеет стальными деталями и довольно тяжелые, создавая значительное количество инерция в системе любого размера. Гидравлическая жидкость, используемая в подводной лодке гидросистема — легкая, быстротечная смазочное масло, которое не замерзает и не теряет его текучесть в любой заметной степени даже при низкие температуры, и который обладает дополнительное преимущество смазки внутренних движущихся частей гидроагрегатов через который он циркулирует. 12A4.Основные узлы гидросистемы. А простая, гидравлическая система обязательно будет включать в себя следующее базовое оборудование, которое, в той или иной форме будут найдены в каждая гидравлическая система. 1. Резервуар или резервуар подачи, содержащий масло, которое он подает в систему по мере необходимости и в который течет масло из возвратной линии. 2. Насос, обеспечивающий необходимое рабочее давление. 3. Гидравлический цилиндр или приводной цилиндр , который преобразует гидравлическую мощность, развиваемую в насосе, в механическую энергию. 4. Регулирующий клапан, с помощью которого давление в исполнительном цилиндре может поддерживаться или сбрасываться по желанию. 5. Обратный клапан, установленный на линии, чтобы жидкость могла двигаться только в одном направлении. 6. Гидравлические линии , то есть трубопровод для соединения агрегатов друг с другом. Хотя функции, выполняемые этими шесть единиц типичны для каждой гидравлической системы, единицы не всегда идентифицируются похожие имена, но скорее по именам, описывающим конкретную операцию, которую они выполняют. Гидравлическая система подводной лодки действительно четырех отдельные системы: основная гидравлическая система, система наклона носовой плоскости, кормовая плоскость система наклона и система рулевого управления. Основная гидравлическая система выполняет основная часть гидравлических задач на подводной лодке. Линии от центрального источника питания излучать через корабль, чтобы транспортировать жидкость под давление для работы большого разнообразия услуг. Вентиляционные клапаны главного балласта, балласта мазута, плавучести и безопасности носовой части резервуары и клапаны затопления отрицательного и предохранительные баки открываются гидравлически и отключен от основной системы. Он также управляет впуском двигателя и подвесной клапан судового питания, входные двери торпедных аппаратов, такелаж носового самолета шестерни лебедки и переднего шпиля, повышение и понижение эхолокации и детектирующая аппаратура (звуковые головки), а также выпускные клапаны главного двигателя на более ранних классах подводных лодок.В последних установках выпускные клапаны главного двигателя приводятся в действие пневмогидравлические или на воздушной подушке. В аварийный, главная гидросистема также используется для питания рулевого управления системы и для наклона лука и кормовые водолазные самолеты, хотя эти системы обычно имеют собственную независимую власть блоки питания. На последних занятиях перископы и антенные мачты также имеют гидравлический привод как агрегаты основной гидросистемы.(В более ранние классы, они электрически управляемые.) Для выполнения этих многочисленных задач различные клапаны, исполнительные цилиндры, баки, и коллекторы, а также насосы для наращивания необходимой мощности. Агрегаты в главной гидросистеме падают. удобно на пять групп: 133 Рисунок 12-1.ИМО помпа. 134 1. Энергетическая система. 2. Наводнения и вентиляционные отверстия. 3. Перископические и радиомачтовые подъемники. 4. Прямые и вспомогательные линии. На рисунке A-19 схематично показан главная гидравлическая система подводной лодки. B. ЭНЕРГЕТИЧЕСКАЯ СИСТЕМА 12Б1. Общее расположение. Энергетическая система состоит из группы агрегатов, согласованные действия которых обеспечивают гидравлическая мощность, необходимая для работы главной гидравлической системы. Это состоит из следующие основные части: а. Насосы IMO, расположенные в насосе помещение, которое снабжает система. б. Основной расходный бак, расположенный в диспетчерская, в которой находится необходимое масло чтобы система оставалась заполненной. c. Аккумулятор, расположенный в насосе комната, в которой скапливается масло из насос и создает масло под давлением, которое поддерживается на статическом уровне для мгновенного использования в любом месте системы. d. Основные гидравлические коллекторы, расположенные в диспетчерской, которые действуют как распределительные и приемные точки для масла. используется во всей системе. е. Пилотный клапан, двухходовой, установленный внахлест ствола, кулачковый золотниковый клапан, расположенный в насосном отделении, который направляет поток масла, который вызывает автоматический байпас клапан для открытия или закрытия. f. Автоматический байпас и невозврат клапаны, которые расположены в бювете. Автоматический перепускной клапан направляет поток масла под давлением в соответствии с действием пилотный клапан. Обратный клапан предотвращает масло не вытекает через открытый автоматический байпас. грамм. Запорные клапаны, служащие для различных целей по всей системе и невозвратные клапаны, допускающие односторонний поток. час Резервуар противодавления, или объемом резервуар , расположенный в диспетчерской и содержащий сжатый воздух под давлением от 10 до 25 фунтов на квадратный дюйм, обеспечивает давление воздуха сверху масло в главном резервуаре подачи, в котором вся система залита маслом. я.Баллон с воздухом гидроаккумулятора, расположенный в бювет, служащий объемом бак для гидроаккумулятора, позволяющий воздуху переходить к нему и от него, когда аккумулятор идет загрузка или разгрузка. 12B2. ИМО помпа. Гидравлические системы нужны, на практике какое-то устройство для доставки через период времени, и до тех пор, пока требуется, определенный объем жидкости при требуемом давлении. Насос IMO (Рис. 12-1) представляет собой роторный насос с механическим приводом, состоящий в основном из цилиндрический корпус, установленный горизонтально, и содержащий три резьбовых ротора, которые вращаются внутри плотно прилегающей втулки, вытягивая масло в один конец рукава и забивая его на другом конце. Роторы насоса IMO, напоминающие червячные передачи, показаны на Рисунке 12-1. Внутренние диаметры спирали с резьбой части роторов известны как желоба нити; внешние диаметры или гребни известны как земель . Поилки и поверхности соседних роторов настолько тесно связаны, что при их вращении поверхности зацепления выталкивают масло впереди них через втулка, фактически образующая сплошное уплотнение так что только незначительная часть масла что зажато между землями может протечь обратно в направлении, противоположном потоку. Центральный ротор имеет силовой привод; это вал напрямую соединен с 15-сильным электрическим мотор, который приводит его в движение при 1750 об / мин. Другой два ротора, известные как холостые, приводятся в движение центральный ротор, который за счет зацепления своих потоков с бездельниками, общается мощность вала на холостые и заставляет их вращаться в направлении, противоположном центру ротор. Вращение центрального ротора по часовой стрелке, если смотреть со стороны двигателя соединительный вал, в то время как два промежуточных ротора вращаться против часовой стрелки. 135 Рисунок 12-2 Гидравлический аккумулятор. 136 Конец силового ротора, ближайший к мотор вращается в направляющей втулке; ротор вал проходит через торцевую пластину, где он соединяется с валом электрического двигатель, который его приводит в движение.Утечка вокруг валу препятствуют пять колец 3/8 дюйма квадратная гибкая металлическая упаковка, которая удерживается на место сальниковой набивкой. Утечка масла через сальник попадает в капельницу чашка. 12B3. Основной расходный бак. Жидкость к насосам подается от магистрали бак. (См. Рисунок A-9). Форма этого бак различается в разных установках. Его общая емкость 50 галлонов, но нормальная поставка поддерживается только 30 галлонов; 20 галлонов разница — это скидка на выписку от аккумулятора и теплового расширения масла. Когда система работает, жидкость циркулирует по системе питания, возвращаясь в резервуар питания. Однако жидкость не останется в расходном баке ни при каких длительность времени, но будет напрягаться и снова перекачивается под давлением в гидроаккумулятор и коллекторы. Смотровые указатели в стеклянной трубке, установленные на стороне резервуара или резервуара подачи, дать минимальные и максимальные показания количество масла в баке.Дренажная линия и клапан возле дна резервуара обеспечивает средство для слива воды, которая может иметь скопился там. Бак противодавления подключается к длина трубы до верхней части питающего бака (воздухозаборник). Он поддерживает давление воздуха От 10 до 25 фунтов на кв. Дюйм на масло в резервуаре подачи. Это образует воздушную подушку между верхом. резервуара и тела жидкости и поддерживает систему в заполненном состоянии. Клапан сброса воздуха настроен на подъем при 40 фунтах предотвращает создание чрезмерного давления воздуха в резервуаре подачи. 12B4. Аккумулятор. Пневматический гидроаккумулятор объемом 1500 куб. Дюймов расположен в бювет. (См. Рисунок A-19.) Рисунок 12-2 показывает схематический вид аккумулятора. Рисунок 12-3. Главный гидравлический пост управления. 137 Аккумулятор по сути является полым. плунжер может свободно перемещаться по вертикали в пределах стационарный масляный цилиндр и над стационарным полый воздушный поршень.Масляный цилиндр подсоединяется к напорной стороне коллектора. и полый воздушный поршень соединен с воздушная колба. Баллон с воздухом находится в насосе. комната по левому борту. Колба заряжена через воздухозарядный коллектор гидроаккумулятора (находится в диспетчерской) от воздушной системы высокого давления до максимум 1950 фунтов на квадратный дюйм, чтобы обеспечить максимальное давление масла 750 фунтов на квадратный дюйм. Таким образом, верхняя часть подвижного плунжера подвергая масло в цилиндре давлению вызвано давлением воздуха в плунжере.Индикатор, показывающий положение Плунжер гидроаккумулятора устанавливается в диспетчерской рядом с главным манифольдом. Аккумулятор выполняет следующие функции: а. Управляет подачей масла в гидросистему от гидронасоса. б. Поддерживает постоянное давление в гидравлической системе. г. Обеспечивает резервную подачу масла под давлением для обеспечения работы шестерни при остановленном насосе и для дополнения подачи масла от насоса при работе нескольких гидравлических шестерен. одновременно. г. Уменьшает удары по системе при срабатывании регулирующих клапанов. 12Б5. Главный гидравлический пост управления. Нормальная работа различных гидравлических эксплуатируемые агрегаты судна контролируются от главного гидравлического поста управления передний левый угол диспетчерской. (См. Рисунок 12-3.) Здесь в одной группе расположены: 1. Главный вырез коллектора. 2. Коллектор управления вентиляцией. 3. Регулировка затопления и впускной коллектор двигателя. 4. Кнопки остановки и запуска насоса IMO. 5. Главный манометр заводского масла. 6. Датчик давления воздуха гидроаккумулятора. 7. Ручной перепускной клапан. 8. Клапан ограничения давления, 9. Индикатор заряда гидроаккумулятора. 10. Елка. Таким образом, все агрегаты, необходимые для управления основные гидравлические системы сгруппированы в одну место для эффективности и удобства эксплуатации. 12B6. Главный вырезной коллектор. Главный коллектор отключения состоит из восьми клапанов, четыре из которых которые являются обратными клапанами в верхнем ряду коллектор, четыре из которых являются питающими клапаны в нижней части коллектора. Подающие клапаны от носа до кормы, контролировать следующее: а. Гидравлический сервис передний. б. Аварийное рулевое управление. г. Аварийный наклон носовой и кормовой плоскости и нормальный такелаж носовой плоскости. г. Гидравлическое обслуживание на корме. Обратные клапаны от носа до кормы, контролировать следующее: а. Гидравлический сервис передний. б. Аварийное рулевое управление. г. Аварийный наклон носовой и кормовой плоскости и нормальный такелаж носовой плоскости. г. Гидравлическое обслуживание на корме. 12B7. Пилотный клапан. Пилотный клапан используется в основная гидравлическая система для управления автоматический перепускной клапан, направляя масло под давление на поршень автоматического перепускного клапана когда аккумулятор полностью заряжен, тем самым открывая байпас, а затем удаляя воздух. это масло при разряженном гидроаккумуляторе, позволяя байпасу снова закрыться.это установлен на гидроаккумуляторе или рядом с ним в таком способ, которым рабочий рычаг приводится в действие кулачковым роликом, установленным на плунжере гидроаккумулятора. Гидравлическая жидкость из гидроаккумулятора под давлением поступает в клапан. в порту снабжения. Поскольку аккумулятор заряженный, плунжер движется вниз, увлекая за собой кулачковый ролик. Как поршень приближается к нижней части своего хода, кулачок упирается в нижний конец пилотного клапана рабочий рычаг, потянув поршень вниз внутри цилиндра.В этой позиции 138 Рисунок 12-4, Зарядка гидроаккумулятора. 139 Рисунок 12-5. Разрядка аккумулятора. 140 плоская фрезерованная поверхность среза вдоль боковой стороны поршня пропускает столб масла из источника порт через порт, ведущий к автоматическому перепускной клапан.(См. Рисунок 12-4.) Это открывает автоматический байпасный клапан, перепуск масла под давлением из нагнетательного патрубка сторона насоса IMO обратно к питающему резервуару и позволяя обратному клапану сесть. Нет больше масла поступает в аккумулятор, пока пилотный клапан остается в этом положении. 12B8. Автоматические байпасные и обратные клапаны. Автоматический перепускной и обратный клапаны устанавливаются между насосами IMO и аккумулятор.По одному на каждом насосе напорная линия. Автоматический перепускной клапан обходит гидравлическое масло, когда гидроаккумулятор полностью заряжен. Обратный клапан предотвращает обратный поток масла из гидроаккумулятора в насос. Как видно на Рисунке 12-4, корпус клапана содержит две части клапана. Один из них — обход клапан, который удерживается на своем седле клапаном весна. Обратный клапан дисковый тип, который также удерживается пружиной. В те промежутки времени, когда гидроаккумулятор заряжается, гидравлическое масло подается насосом в автоматический байпас. и корпус обратного клапана.Масло давление смещает пружинный невозвратный диск клапана, и масло под давлением уходит в линия к аккумулятору. Когда аккумулятор полностью загружен, пилотный клапан сработал и масло направлено в автомат перепускной поршень, тем самым заставляя автоматический перепускной клапан с его седла, и позволяя масло из насосов вернуть в подачу бак. Когда это происходит, не хватает давление, чтобы предохранить обратный клапан от седло, поэтому пружина тарельчатого клапана возвращает диск в положение сидя, таким образом блокируя обратный поток масла из гидроаккумулятора.Давление масла из гидроаккумулятора также способствует посадка клапана. При заправке масла в гидроаккумуляторе истощается из-за использования масла для работы различных единиц в системе, или из-за утечки плунжер поднимается, заставляя кулачковый ролик упираться в верхний конец управляющего клапана рычаг, таким образом перемещая поршень пилотного клапана вверх пока земля между двумя плоскими фрезерованными поверхности на поршневых блоках от подачи порт из порта, ведущего к автоматическому перепускной клапан.При этом верхняя плоская поверхность выравнивает порт с выходом порт, удаляющий масло, застрявшее под давлением в линии, ведущей к автоматическому байпасу поршень через порт в вентиляционную линию, который стекает в основной резервуар подачи. Этот снимает давление из-под поршень клапана автоматического байпаса, позволяющий возвратной пружине автоматического байпасный клапан и, таким образом, отключение байпаса линия. Сразу масло под давлением от насос IMO, еще раз направленный против нижняя сторона обратного клапана открывается этот клапан, позволяя маслу течь в аккумулятор. C. ОПЕРАЦИИ 12C1. Запуск основного завода. подписок операции по запуску основное растение: а. Проверьте расходный бак на наличие надлежащего масла. уровень. б. Проверьте правильность обратного давления. давление в питающей емкости. c. Убедитесь, что ручные рычаги на коллекторах управления находятся в НЕЙТРАЛЬНОМ положении. d. Проверьте давление в воздушной баллоне гидроаккумулятора, чтобы убедиться, что клапан ВОЗДУХ В АККУМУЛЯТОР открыт при загрузке воздуха. многообразие. е. Проверьте ОТКЛЮЧЕНИЕ ДАВЛЕНИЯ. клапан, чтобы убедиться, что он открыт. f. Ручной перепускной клапан должен быть открывался перед запуском мотора; после двигатель набрал обороты, закройте ручной перепускной клапан. Эта процедура является предупредительной, поскольку двигатель не может правильно заводится и набирает скорость при полной нагрузке. 12C2. Обеспечение основного растения. Крепление Основная установка выполняется следующим образом: а. Убедитесь, что ручные рычаги находятся в НЕЙТРАЛЬНОМ положении на коллекторах управления. 141 б. Остановите мотор. c. Откройте ручной перепускной клапан, позволяя слить масло из гидроаккумулятора в расходный бак. 12C3.Удаление воздуха из системы. При вентиляции систему, удалить воздух из всех линий, клапанов, коллекторов (кроме воздухозагрузочного коллектора), гидроаккумулятор, манометры, механизмы управления и рабочие шестерни. Рабочие линии вентилируются путем открытия вентиляционные клапаны на рабочих механизмах. Вентиляция клапаны в рабочих линиях, требующие вентиляция расположена за водолазной станцией по левому борту диспетчерской. Необходимо удалить воздух из системы, если она не использовался несколько дней.Вентиляционные отверстия должны открываться только тогда, когда есть давление на линий. 12C4. Коллектор управления затоплением и вентиляцией. The главный вентиляционный коллектор на подводных лодках построенные компанией Electric Boat Company дома семь регулирующих клапанов вместо шести, как на Портсмутские инсталляции. Читая справа налево, эти семь Клапаны управляют следующими выпускными клапанами: 1. Носовой бак плавучести. 2. Защитный бак. 3. ОБТ № 1 и 2. 4. ОБТ № 3 и 5. 5. ОБТ № 4. 6. ОБТ № 6. 7. ОБТ № 7. Читая справа налево, наводнение и Рычаги впускного клапана бывают: 1. Впускной клапан двигателя и судовой клапан подачи воды. 2. Отрицательный паводок. 3. Защитное наводнение. Каждый клапан имеет четыре положения, которые показаны на индикаторных пластинах рядом с ручными рычагами: 1. ЗАКРЫТИЕ, закрывающее вентиляционное отверстие. 2. ОТКРЫТЬ, который открывает вентиляционное отверстие. 3. РУЧНОЙ, который обходит масло, позволяя ручное управление. 4. АВАРИЙНЫЙ, который перекрывает трубопроводы к рабочему гидроцилиндру. Линии к рабочему гидроцилиндру перекрываются, чтобы в случае обрыва в местном контуре масло не будет вытекать из него из основной системы, и только из локальной контурное масло будет потеряно. Рама, установленная на коллекторе, имеет в нем прорезаны выемки для каждого положения клапана, в котором прочно закреплен ручной рычаг боковой пружиной.После размещения в любом положении он не может двигаться, если не перемещен намеренно. оператором. Каждый из этих регулирующих клапанов управляет перепускной или выпускной клапан, в какой-то момент удаленный из коллекторов, направив столбик масла под давлением в ту или иную сторону Цилиндр гидроагрегата, поршень которого через подходящую тягу соединен с клапаном рабочий механизм. Все выпускные клапаны MBT и предохранительный бак и носовое отверстие плавучести клапаны с гидравлическим управлением. Рабочий механизм состоит из цилиндра гидроагрегата и подходящего рычага, соединяющего его с вертикальным рабочим валом который открывает и закрывает вентиляционное отверстие. Жидкость под давление поступает от регулирующего клапана в гидравлический рабочий цилиндр. Как Головка поршня движется, она приводит в движение коленчатый вал. Это перемещает кулачок, который, опираясь на канавка в щелевом звене, заставляет его толкайте вверх или вниз плоское звено, тем самым перемещение траверсы вверх или вниз.В верхняя часть крейцкопфа прикручивается нижним концом рабочего вала. Этот вал идет вверх через сальник в прочном корпусе к надстройке, где механизм который открывает и закрывает вентиляционное отверстие. 12C5. Гидравлический клапан затопления работает механизм. Затворы на предохранительные и отрицательные баки с гидравлическим приводом. Поперечина и рукоятки для рук. работа при выходе из строя гидравлического мощность. Важно понимать, что главный шток поршня и рулевые тяги все жестко скреплены между собой через крейцкопф. Под действием гидравлического давления против головка поршня, все три штока двигаются внутрь или наружу как одно целое. Чтобы открыть клапан, гидравлическая жидкость от регулирующего клапана впускается в один конец цилиндра 142 перемещение головки поршня наружу.Движение сообщается через крейцкопф. В стяжные шпильки, жестко ввинченные в эту траверсу, выталкиваются наружу; наружные шатуны через кривошип вытолкнуть рабочий вал наружу, открыв перепускной клапан. Возвращаться масло, тем временем, вытекает из противоположного конца цилиндра обратно к регулирующему клапану. Чтобы закрыть клапан, поток гидравлической жидкость переворачивается, нажимая кнопку внутрь. 12C6. Перископ. Пара гидравлических баллоны крепятся скобами к перископическому фарватеру в верхней части боевой рубки.В головки поршней и поршневые штоки прикреплены болтами к коромысло, на котором установлен перископ; в другом словами, поршни и перископ жестко соединены вместе и путешествуют как единое целое. В виде поршни поднимаются за счет гидравлического давление на нижнюю часть головок поршней, перископ, проходящий через центр Фэйрвотер вылезает из колодца и проецируется вверх. Отличительная черта подъемника этого типа это тот факт, что регулирующий клапан допускает гидравлической жидкости только к нижним концам цилиндры.На верхней части нет масла. головки поршня, кроме той, которая протекает через поршень со стороны нагнетания. Линии перелива и отстойник, расположенный в рубке Башня предназначена для улавливания нефти, которая может просачиваться мимо головок поршней. Чтобы опустить перископ, строчки из порты на нижних концах цилиндров просто открываются на обратную линию, а перископ и поршни могут опускаться собственным весом, вытесняя масло из цилиндры в обратную линию. 12C7. Подъемник антенный вертикальный. Вертикальный антенный подъемник не подлежит обсуждению в деталь, так как она почти идентична перископической тали по устройству, конструкции и принципы работы. В дополнение к автоматическому отключению, позволяющему избежать резкой остановки наверху свой ход, вертикальный антенный подъемник также имеет устройство дроссельной заслонки и головка поршня с конической рифленой прорезью по направлению к нижней стороне, которая помогает легко останавливать внизу. D. ЛИНИИ ПЕРЕДАЧИ И ПОСЛЕ ОБСЛУЖИВАНИЯ 12D1. Общее расположение. Есть два комплекты гидравлических линий, идущих от главный вырезной коллектор к обоим концам подводной лодки. Эти строки, известные как форвард и после линий обслуживания подавать питание на разная группа с гидравлическим приводом подводное оборудование; в частности, эти строки обслуживайте следующий аппарат: а.Линии послепродажного обслуживания обеспечивают питание для работы: 1. Забортные выпускные клапаны главного двигателя (гидропневматические на последних установках). 2. Наружные двери четырех кормовых торпедных аппаратов. 3. Перископы и вертикальные антенные подъемники (последние установки). б. Передовые технологические линии обеспечивают питание для работы: 1. Такелаж носового самолета. 2. Брашпиль и передний шпиль. 3. Два эхолокационных устройства и устройства обнаружения звука (поднять или опустить). 4. Наружные дверцы шести передних торпедных аппаратов. Гидравлическое давление распределяется по линии обслуживания на главном манифольде вырубки два клапана.Одна строка имеет обозначение Service forward , другая строка обозначена Service aft . Обратные линии заканчиваются двумя аналогично. названные клапаны на главном коллекторе отключения. 12D2. Механизм наружной двери торпедного аппарата. Наружные двери торпедного аппарата гидравлически действовали как отдельные единицы с носа и кормовые линии обслуживания. Есть десять торпедных аппаратов. всего шесть вперед и четыре на корме. Механизм привода наружной двери состоит в основном из гидроцилиндра, поршень и приводной вал, регулирующий клапан и рукоятка управления и винт домкрата для руки операция.Все детали установлены на самом торпедном аппарате и управляются с его казенной части. 143 Гидравлический цилиндр содержит поршень. который приводится в движение гидравлической силой. Он жестко связан с приводным валом, движение которого открывает или закрывает внешний дверь. Гидравлическая мощность направлена ​​на один сторону или другую сторону гидроцилиндра путем регулирующий клапан.Это позволяет поток гидравлической энергии со стороны подачи вперед или после служебных линий и питает его обратно на обратную сторону. Регулирующий клапан управляется рукояткой управления, двухтактным механизмом, который выдвигается и выдвигается в продольном направлении через трубку блокировки, готовую к розжигу. Рукоятка управления подключена к регулирующему клапану через внутреннюю заслонку, которая крепится к рычагу регулирующего клапана с помощью рабочая проушина. Безопасная эксплуатация торпедного аппарата — это тонкий и сложный процесс , включающий количество различных условий, которые не могут может происходить одновременно.Например, очевидно, что когда входная дверь открывается к морю, внутренняя дверь должна быть заперто закрыто и наоборот; трубка должна не быть готовым к пожару, если иное блокировки включены правильно. Для ручного управления входными дверьми, вал с ручным управлением квадратный конец, над которым работает кривошип подходит. Это поворачивает ведущую шестерню ручного вала. Эта шестерня зацепляется с натяжной гайкой, которая в свою очередь ввинчивается в резьбовую часть приводного вала.Следовательно, как натяжная гайка повернута, силовой привод вал проходит через него, открывая или закрывая внешняя дверь. Чтобы управлять этим рука, регулирующий клапан должен быть в руке положение так, чтобы жидкость, захваченная в гидроцилиндре, не действовала как гидравлический блокировка против движения поршня. Таким образом, на рукоятке управления имеется три позиции: ОТКРЫТО (ручка полностью нажата к оператору), в котором мощность рабочий вал, приводимый в движение гидравлической силой, откроет внешнюю дверь; SHUT (ручка выдвинут до упора от оператора), в котором приводной вал закроет внешнюю дверь; и HAND (ручка в промежуточном положении), в котором линии от гидроцилиндра обходятся через регулирующий клапан. 12D3. Эхолокационная и детекторная аппаратура. Устройство для определения и определения эхолокации содержащийся в металлической сфере (так называемый звук головку) закреплен на цилиндрической трубе, которая вытянут вниз через отверстие в днище сосуда примерно такое же способ выдвижения перископа вверх через верх. Трубка гидравлически управляется мощностью от передовой службы магистраль главной гидросистемы. Гидравлическая часть аппарата состоит из трех полых трубок, одна внутри другого, так устроено, что два внутренние трубы действуют как неподвижный фиксированный поршень к раме сосуда, а крайняя труба, приводимая в действие гидравлическим давлением, действует как подвижный цилиндр, который скользит вверх и дюжины над ним, повышая или понижая здоровая голова.Регулирующий клапан направляет масло давление с одной или другой стороны поршня головка, чтобы поднять или опустить цилиндр. Ручной насос установлен в линиях для ручная работа. E. СИСТЕМЫ АВАРИЙНОГО РУЛЕВОГО УПРАВЛЕНИЯ И ПЛОСКОГО НАКЛОНА 12E1. Общий. Операции рулевого управления и наклона плоскости обычно выполняются их собственные индивидуальные гидравлические системы.Чтобы удостовериться в случае выхода из строя можно использовать давление в основной гидравлической системе для питания шестерня, которая приводит в действие руль направления и самолеты. В основной гидравлической системе это осуществляется подключением питания и обратные линии от других систем к главный вырезной коллектор. 144 Авторские права © 2013, Ассоциация морских парков Все права защищены. Юридические уведомления и политика конфиденциальности Версия 1.10, 22 октября 2004 г.

Гидравлический аккумулятор | Tractor & Construction Plant Wiki

Восстановленный образец «Гидравлического аккумулятора» в Музее науки и промышленности в Манчестере

«Гидравлический аккумулятор» — это устройство для хранения энергии. Это резервуар для хранения давления, в котором несжимаемая гидравлическая жидкость находится под давлением от внешнего источника. Этим внешним источником может быть пружина, приподнятый груз или сжатый газ.Основные причины, по которым аккумулятор используется в гидравлической системе, заключаются в том, что насос не должен быть настолько большим, чтобы справляться с экстремальными потребностями, чтобы цепь подачи могла быстрее реагировать на любые временные потребности и сглаживать пульсации.

Аккумуляторы сжатого газа — безусловно, самый распространенный тип. Их также называют гидропневматическими аккумуляторами.

Башен [править | править источник]

Grimsby Dock Tower

Первыми гидроаккумуляторами для гидравлической док-станции Armstrong были простые водонапорные башни.Вода подавалась в резервуар наверху этих башен с помощью паровых насосов. Когда докам требовалась гидравлическая энергия, гидростатический напор воды на высоте над землей обеспечивал необходимое давление.

Эти простые башни были чрезвычайно высокими. Одна из самых известных, башня дока Гримсби, открытая в 1852 году, имеет высоту 300 футов (91 м). Размер этих башен сделал их строительство дорогостоящим. К тому времени, когда Grimsby был открыт, он уже был устаревшим, поскольку Армстронг разработал более сложный, но гораздо меньший по размеру аккумулятор.Эти простые башенные аккумуляторы строились менее десяти лет. В 1892 году первоначальная функция башни Гримсби была заменена более мелким аккумулятором на соседнем доке, хотя башня и по сей день остается известной достопримечательностью.

См. Также

Повышенный вес [править | править источник]

Дом с гидравлическим двигателем, Бристоль Харбор

Аккумулятор поднятого груза состоит из вертикального цилиндра, содержащего жидкость, соединенного с гидравлической линией.Цилиндр закрывается поршнем, на котором размещен ряд грузов, которые оказывают направленное вниз усилие на поршень и тем самым подпитывают жидкость в цилиндре. В отличие от сжатого газа и пружинных аккумуляторов, этот тип обеспечивает почти постоянное давление независимо от объема жидкости в цилиндре, пока он не опустеет. (Давление несколько снизится по мере опорожнения цилиндра из-за уменьшения веса оставшейся жидкости.)

Действующий образец этого типа гидроаккумулятора можно найти в цехе гидравлического двигателя в Бристольской гавани. ^[1] Внешний аккумулятор был добавлен примерно в 1920 году. Вода перекачивается из гавани в напорный резервуар, а затем под действием силы тяжести подается в насосы. Рабочее давление составляет 750 фунтов на квадратный дюйм (5,2 МПа, или 52 бара), которое используется для привода кранов, мостов и шлюзов в гавани Бристоля.

Оригинальный приводной механизм Тауэрского моста в Лондоне также использовал этот тип аккумулятора. Хотя уже не используются, два из шести аккумуляторов все еще можно увидеть на месте в музее моста.

В Лондоне с середины девятнадцатого века была обширная государственная гидравлическая система, которая окончательно закрылась в 1970-х годах с 5 гидроэлектростанциями, находящимися в ведении Лондонской гидравлической энергетической компании. Железнодорожные товарные дворы и доки часто имели свою собственную отдельную систему, яркий пример раннего накопителя, датируемого 1869 годом, когда он находился в доке Риджентс-Канал компании Риджентс-Канал в Лаймхаусе, Лондон. Артефакт был преобразован в аттракцион для посетителей, который открыт ежегодно в выходные дни открытых дверей в Лондоне (обычно в третьи выходные сентября).

Газовый (или газовый) аккумулятор закрытого типа [править | править источник]

Поршневой аккумулятор

Аккумулятор сжатого газа состоит из цилиндра с двумя камерами, разделенными эластичной диафрагмой, полностью закрытой камерой или плавающим поршнем. Одна камера содержит гидравлическую жидкость и подключена к гидравлической линии. Другая камера содержит инертный газ под давлением (обычно азот), который обеспечивает сжимающую силу для гидравлической жидкости.Используется инертный газ, потому что кислород и масло могут образовывать взрывоопасную смесь при объединении под высоким давлением. По мере изменения объема сжатого газа давление газа и давление жидкости изменяется обратно пропорционально. Существующие конструкции гидроаккумуляторов являются большими и тяжелыми из-за необходимости в двух резервуарах для хранения и не обладают высокой плотностью энергии, необходимой для многих приложений.

Можно увеличить объем газа в аккумуляторе, подключив газовый баллон к газовой стороне аккумулятора.В основном это делается потому, что газовый баллон обычно дешевле производить, чем аккумулятор.

Аккумулятор сжатого газа был изобретен Жаном Мерсье, ^[2] для использования в гребных винтах с регулируемым шагом.

Открытый аккумулятор сжатого газа

^[3] [редактировать | править источник]

Гидравлические системы аккумулирования энергии накапливают энергию за счет сжатия воздуха аналогично тому, как батарея накапливает энергию в электрической цепи. Можно исключить необходимость в двух резервуарах для хранения и двух аккумуляторах, а вся гидравлическая система хранения энергии представляет собой разомкнутый контур.Требование к хранению меньше, потому что не хранится воздух без давления. Гидравлический аккумулятор с открытым контуром работает за счет втягивания воздуха из атмосферы и вытеснения воздуха в атмосферу. Отдельный гидравлический насос поддерживает баланс давления воздуха за счет увеличения количества гидравлической жидкости в системе. Это приводит к постоянному давлению воздуха и плотности энергии в 24 раза выше, чем у стандартного гидроаккумулятора.

Эта гидравлическая система накопления энергии применяется в накопителях энергии для ветряных турбин, в системах рекуперативного торможения для гибридных автомобилей, которые могут частично приводить в действие автомобиль, и в накопителях энергии для строительного оборудования.

Тип пружины [править | править источник]

Пружинный аккумулятор похож по работе на газовый аккумулятор, описанный выше, за исключением того, что для обеспечения сжимающего усилия используется тяжелая пружина (или пружины). Согласно закону Гука величина силы, прилагаемой пружиной, линейно пропорциональна ее растяжению. Следовательно, когда пружина сжимается, сила, которую она оказывает на жидкость, линейно увеличивается.

Металлический сильфон [править | править источник]

Аккумуляторы с металлическими сильфонами работают так же, как аккумуляторы для сжатого газа, за исключением того, что эластичная диафрагма или плавающий поршень заменяются герметично закрытыми сварными металлическими сильфонами.Жидкость может быть внутри или снаружи сильфона. Преимущества металлического сильфона включают исключительно низкую жесткость пружины, позволяющую газовой зарядке выполнять всю работу с небольшим изменением давления от полного к пустому, и большой ход относительно сплошной (пустой) высоты, что дает максимальный объем хранения для заданный размер контейнера. Аккумулятор со сварным металлическим сильфоном обеспечивает исключительно высокий уровень характеристик аккумулятора и может изготавливаться из широкого спектра сплавов, что обеспечивает совместимость с различными жидкостями.Еще одним преимуществом этого типа является то, что он не сталкивается с проблемами при работе под высоким давлением, что обеспечивает большую емкость хранения энергии.

Работа аккумулятора [править | править источник]

В современных, часто мобильных гидравлических системах предпочтительным элементом является газовый аккумулятор, но простые системы могут быть подпружиненными. В системе может быть более одного аккумулятора. Точный тип и размещение каждого из них может быть компромиссом из-за его эффектов и затрат на производство.

Аккумулятор расположен рядом с насосом с обратным клапаном, предотвращающим обратный поток в него. В случае поршневых насосов этот аккумулятор расположен в наилучшем месте для поглощения пульсаций энергии от многопоршневого насоса. Это также помогает защитить систему от гидравлического удара. Это защищает компоненты системы, особенно трубопроводы, от обеих потенциально разрушительных сил.

Дополнительным преимуществом является дополнительная энергия, которую можно накапливать, пока насос работает с низким потреблением.Конструктор может использовать насос меньшей производительности. Для больших перемещений компонентов системы, таких как шасси большого самолета, для которых требуется значительный объем жидкости, также можно использовать один или несколько аккумуляторов. Их часто размещают рядом с потребностями, чтобы помочь преодолеть ограничения и сопротивление протяженным участкам трубопроводов. Отток энергии из разгрузочного аккумулятора на короткое время намного больше, чем могли бы генерировать даже большие насосы.

Аккумулятор может поддерживать давление в системе в периоды, когда есть небольшие утечки, без постоянного включения и выключения насоса.Когда изменения температуры вызывают скачки давления, аккумулятор помогает их поглотить. Его размер помогает абсорбировать жидкость, которая в противном случае могла бы быть заблокирована в небольшой фиксированной системе без места для расширения из-за расположения клапана.

Предварительная зарядка газа в гидроаккумуляторе настроена таким образом, чтобы разделительная камера, диафрагма или поршень не доходили до любого конца рабочего цилиндра и не ударяли по ним. Конструктивная предварительная заправка обычно гарантирует, что движущиеся части не засорят концы и не заблокируют проходы для жидкости.Неправильное обслуживание предварительной зарядки может вывести из строя работающий аккумулятор. Правильно спроектированный и обслуживаемый аккумулятор должен безотказно работать в течение многих лет.

Они также используются для демпфирования стрелы экскаваторов, поскольку действуют как пружина. Скорость потока масла регулируется размером отверстия или регулируемым клапаном.

Консервированные гидроаккумуляторы [править | править источник]

Ряд первых промышленных гидроаккумуляторов находится на хранении в Соединенном Королевстве.В основном это объекты промышленного наследия или музеи.

.
