Как подключить люстру с 2 проводами к выключателю с 2 клавишами?

Довольно распространенная ситуация – вы решили подключить к двухклавишному выключателю, однорежимную люстру. При этом у люстры для подключения есть всего 2 провода, а вот из потолка, в месте монтажа, выходят 3 или даже 4. Давайте рассмотрим, какие основные варианты решения этой задачи у нас есть.

Общая схема подключения двухклавишного выключателя показана на изображении ниже. На ней:



Нулевой проводник (синий или бело-синий провод), идет к люстре напрямую, из распределительной коробки, не заходя в выключатель. Он является общим для всех ламп люстры, подключается к каждой из них.

Фазный проводник (белый провод) из распределительной коробки идет к двухклавишному выключателю, где разделяется на два независимых фазных провода, подача напряжения по каждому из которых, регулируется своей клавишей.

Проводник заземления (желто-зеленый провод) подключается напрямую к корпусу люстры.

Вот от куда берутся 4 провода на потолке для подключения люстры – это нулевой, два независимых фазных и заземление. Если электропроводка квартиры или дома старая, у вас может быть всего три провода, в этом случае просто отсутствует заземление, остальные же проводники те же самые.

У люстры же два имеющихся провода для подключения – это соответственно фазный и нулевой проводники, защитное заземление чаще всего подключается напрямую к токопроводящей части корпуса, просто притягивается винтом.

Итак, мы имеем 3 или 4 провода выходящих из потолка и два 2 провода у люстры, в таком случае у нас есть два основных варианта подключения.

1. Подключаем как есть.

При этом люстра будет включаться сразу вся, одной из клавиш двухклавишного выключателя, вторая же никак не будет задействована.

Этот вариант подключения можно выбрать, если в люстре всего одна лампа и нельзя физически сделать из неё двухрежимную или если вас не пугает нерабочая одна из клавиш выключателя.

Порядок пподключения при этом будет следующий :



Один из проводов люстры, подключается к нулевому проводу, выходящему из потолка (синий или бело-синий), а второй (белый) к одному из двух фазных проводов.

Выглядит это так:

Но не спешите подключать так, есть еще один вариант монтажа.



2. Переделываем люстру под двухклавишный выключатель

Второй вариант, хоть и более трудоемкий, все же будет предпочтительнее. Переделываем люстру под двухклавишный выключатель, другими словами разделяем лампы в светильнике на 2 группы, каждая из которых включается своей клавшей выключателя. Звучит грозно, но на самом деле это довольно легко сделать.

Для работы любой лампе требуется питание, которое обычно подаётся по двум проводам, в случае с лампами под переменный ток бытовой квартирной сети 230 Вольт – это фазный проводник и нулевой.

В любой люстре, вся проводка от ламп/плафонов приходит в одно место, где объединяются фазные и нулевые провода

, а к месту подключения питающего кабеля уже приходит всего два провода.



Наша задача:

1. Найти место соединения всех проводов в люстре

2. Разделить лампы люстры на две группы

Зная, что где-то все провода от ламп люстры соединены, можно без труда найти место, где находится соединение. Обычно оно располагается либо в основании люстры, вариант 1 на изображении, либо в одном их элементов конструкции, до которого часто есть доступ даже на подвешенной люстре, вариант 2.

Теперь нам нужно разделить все лампы люстры на 2 группы, сделать это можно следующим образом:

– Нулевые провода остаются соединены все друг с другом, их трогать не нужно

– Фазные провода рассоединяем и формируем из них две группы, вместо одной. Принцип разделения подбирается индивидуально, например, можно первым режимом сделать одну половину ламп, а вторым вторую, либо соединять лампы чередуя через одну, т.е. первая группа это 1, 3 и 5 ламы, а 2, 4 и 6 это вторая в шестирожковой люстре, здесь всё зависит от вашей фантазии.

Если рассматривать схему разделения ламп по группам, на примере двухрожковой люстры, должно получится примерно так:

Вместо двух соединений, получится три – (два соединения фазных проводов и одно нулевых), для этого в место подключения люстры к электропроводке от двухклавишного выключателя необходимо прокинуть еще один провод, чтобы схема работала. Обычно с этим проблем не возникает, все элементы люстр обычно полые и предполагают прокладку проводов.

Теперь у нас все сходится, 3 провода от выключателя с 2 клавишами на потолке (+ заземление) и три у люстры (заземление подключается к корпусу). Подключив их по этой схеме, мы получаем полноценно работающий двухклавишный выключатель и двухрежимную люстру. Как видите все довольно просто.

Если же вы столкнулись с какими-то сложностями во время подключения люстры с 2 проводами к двухклавишному выключателю или у вас просто остались вопросы или дополнения к статье, обязательно пишите в комментариях!

Как подсоединить люстру своими руками без помощи электрика

Любой потенциальный домовладелец, выполняя частичный либо полный ремонт в помещении в дальнейшем столкнется с процессом установки люстры. Поэтому, если он увидит на потолке несколько проводов, то задастся вопросом о том, как подсоединить люстру. Поэтому перейдем к последовательному и детальному рассмотрению особенностей монтажа люстры во внутреннем помещении домовладения. А также какие провода оттуда выходят и какой из них за что отвечает. Однако, перед рассмотрением этих особенностей стоит разобраться в определенных обозначениях, которые используются при подключении различных люстр, а также рассмотрим понятие, связанное с заземляющим проводом.

Условные обозначения.

Итак, контакты, которые используются для подключения электрической проводки на люстре имеют соответствующие обозначения в виде «L», что обозначает конкретную фазу; «N», что является обозначением нулевого провода; «РЕ», что является обозначение заземляющего провода с зелено-желтым оттенком. Однако, если люстра была произведена довольно давно, то таких обозначений может и не значиться. Поэтому с этим стоит разбираться в самостоятельном режиме.

Теперь рассмотрим, что представляет из себя заземляющий провод, который монтируется в нынешних люстрах.

Его обозначение связано с символами «РЕ». В случае проведения электрической проводки в домовладении с заземляющим проводом, то его стоит подсоединить к той клемме, где присоединяется заземляющий провод люстры. Если проводка выполнена без использования данного провода, что характерно для старых квартир, то данный провод не присоединяется. Это никоим образом не сказывается на работоспособности люстры. Теперь перейдем к рассмотрению вариантов подключения.

Как подсоединить люстру.

Сперва перейдем к рассмотрению стандартного варианта установки люстры, где из люстры выходят несколько проводов, а после этого стоит перейти к рассмотрению более сложных вариантов в виде двух проводов из люстры и двух проводов из потолка. Здесь рассматривается вариант подключения однорожковой люстры, где одна лампочка и одноклавишный выключатель. Для этого потребуется несколько проводов, которые выходят из потолка, подсоединить к двум проводам, которые исходят из люстры путем скручивания или с использованием клемм и клеммной колодки.

Согласно установленных правил безопасности фазный провод подсоединяется к патрону (центральному контакту), а размыкается он с помощью выключателя. Многие специалисты советуют использовать данное правило, ведь в реальных условиях никто об этом не думает, а выключатель и люстра подключаются не думая.

Если в помещении исходит более 3-х проводов из люстры и 2 проводов из потолка, то в люстре должно быть более двух лампочек и использоваться одноклавишный выключатель. В этом случае используется несколько вариантов подключения, когда:

  1. выключатель в активном положении, а лампочки горят одновременно;
  2. каждая лампочка включается отдельным многоклавишным выключателем;
  3. группы лампочек включаются каждой клавишей многоклавишного выключателя.

В случае, если с потолка идет 2 провода, то люстру подключают, как и в первом случае, а лампочки горят одновременно. В таком случае проблем с подключением не будет. Теперь перейдем к рассмотрению варианта, когда провода в люстре соединяются для включения каждой отдельной лампочки. Для решения данной задачи сперва стоит параллельно соединить все пары патронных проводов. После этого стоит перейти к отвинчиванию 1 и 3 клемм, изъять провод, идущий от левого патрона 1 клеммы и вставить в 3 клемму с правым проводом (от правого патрона).

В случае, когда из люстры исходит два провода и три провода из потолка. При такой вариации проводов устанавливается двухклавишный выключатель. Вначале стоит уделить внимание проводам, которые исходят из потолка, а затем стоит поискать общий провод. Для решения данной задачи может потребоваться индикатор фазы в виде отвертки с неоновой лампой внутри, что дает возможность отличить фазовый провод от иных (нулевой, заземляющий). После этого стоит по переключать клавиши в различные положения, и коснуться каждого провода поочередно с помощью щупа индикатора.

[reclam]

К общему будет принадлежать тот провод, которые отличается от иных или на нем появится свечение. Но если использование индикатора не подразумевается, то не стоит переживать. Для решения данной задачи стоит подсоединить к люстре два потолочных провода и поставить выключатель в активный режим, но обе клавиши. Если при этом включится свет, то все соединения сделаны правильно. А если возникло желание разобраться в ситуации более детально, то подключение двоих проводов стоит сделать таким способом, чтобы при включении обеих клавиш в активный режим свет не загорался. Так, можно найти провода, которые отходят от включателя. После этого стоит зажать общий провод в клемме, а другой, отходящий из потолка с двумя проводами люстры.

                В случае, если из люстры отходит 3 и более проводов и 3 провода из потолка. В этом случае используется многорожковая люстра, а выключатель используется двухклавишного типа.

В данном случае установка люстры аналогична предыдущему варианту. Вначале определяется общий провод из трех, которые выходят из потолка. Однако, выполнить такие действия можно благодаря индикатору или способом перебора, когда общим будет тот провод, во время отсоединения которого, лампочки не загораются. Затем к нему необходимо подсоединить по одному проводу из пар, которые исходят из каждого патрона люстры. Остальные два провода подсоединяются к свободным проводникам из пар, исходящих от патронов люстры.

Для того, чтобы было ясно, как осуществить подключение люстры, перейдем к рассмотрению схемы ее подключения. В первом случае 2 провода из люстры, 2 из потолка. Во втором случае 2 провода из люстры, 3 из потолка. В третьем случае подключение проходит аналогичным способом, но включение будет проходит лишь одной из клавиш. В четвертом случае 3 провода из люстры, 3 из потолка. В пятом случае 3 провода из люстры, 2 из потолка, где используется одноклавишный выключатель.

Иными словами, со способами подключения выключателей к люстре разобрались. А теперь перейдем к рассмотрению некоторых рекомендаций относительно энергетического потребления люстры. Если потенциальный светильник потребляет значительную численность электрической энергии, то стоит задуматься о замене простых лам накаливания на более современные аналоги источников света в виде люминесцентных или светодиодных лампочек, которые имеют компактный вид. Вместе с этим, они потребляют гораздо меньше электрической энергии, нежели в случае использования ламп накаливания.

Как подключить люстру с 2, 3, 4 проводами (схемы)

При покупке нового светильника мало кто задумывается о том, как подключить люстру, сколько там приводов и какой выключатель нужен? В магазине продавец дал рекомендации по уходу за осветительным прибором, прочел наизусть рекламу производителя и на этом покупка считается завершенной. Но, придя домой, распаковав осветительный прибор, обнаруживаются провода разных цветов. Как быть? Что делать?

Ведь в магазине сказали, что в люстре возможно включение только двух ламп, а не всех пяти, и она подсоединяется к одноклавишному выключателю. В этой статье рассмотрены все варианты подключения, а также меры безопасности.

Техника безопасности

Перед тем как приступить к подключению люстры к электросети, установить выключатель, нужно ознакомиться с техникой безопасности в работе с электричеством. Для этого не требуется изучать талмуды «физики по электричеству», стоит ознакомиться с правилами:

  1. Во всем применяемом инструменте для работы с электроприборами, а также по электропроводке рукоятки заизолированы.
  2. Для проведения работы электроэнергия во всем помещении отключается на щитке. Для этого выключить выключатель света недостаточно. Требуется на электрощитке (счетчик в частном доме) отключить пробки, если же там нет кнопок, пробки выкручиваются.
  3. Выключатель для светильника устанавливается в разрыв провода «фаза».

Если соблюдать эти правила, тогда жизнедеятельности не будет ничего угрожать.

Проверка проводов индикатором

Как распознать провода?

Все провода выпускаются в нескольких цветах. Это значительно облегчает работу электрика, и дает подсказку новичку.

Общепринятый стандарт:

  • Заземление – желтый провод со светло-зеленой полоской (земля).

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Внимание! Он не используется для подключения электроустройств. Это только заземление (чтобы в процессе работы электроприбора ток не пробивал «мелкой дрожью»).

  • Синий (голубой) провод – ноль.
  • Фазными выступают другие цвета, кроме перечисленных.

В домах и квартирах со старой проводкой все кабели одинаковы, заземления не было. Чтобы определиться с типом следует делать прозвон.

Чем грозит поменять местами фазу и ноль?

Есть мнение от людей, считающих себя профессионалами (поставил в доме 1 розетку), что при установке выключателя нет разницы в подсоединении проводов, потому как через разомкнутые контакты электричество в лампу не попадает. Это неверно. Следует точно знать, что является фазой, а какой провод идет «нулем». При разорванном ноле электрический ток не поступает, но во всех кабелях присутствует фазный ток. Что грозит поражением человека электротоком. В ином случае люминесцентные осветительные приборы, а также лампы «эконом» при фазном токе мерцают или же слабо светят.

Как соединить провода?

Скрутка – это очень кропотливое дело. Если она сделана неправильно, производится переделка. Поэтому следует это делать правильно, а также прочно изолировать ее. Если таких скруток много, а в сети большое напряжение или же плохой контакт соединения греются, тогда возможно скорое перегорание изоленты, что приведет к замыканию. Поэтому при скручивании проводов необходимо их хорошо прижимать и изолировать.

Сейчас применяются клеммные колодки. Они зарекомендовали себя как противопожарные элементы. С их помощью соединяется четыре и больше скруток. Одними из них являются WAGO. Для соединения не потребуется инструмент, монтаж происходит за короткое время. Для начала открываются рычажки, вставить туда провода и закрыть рычаг. При этом соединение будет надежным, противопожарным. Приобретенная новая люстра разбирается, проверяется качество колодок и винтов. При необходимости винты нужно хорошо затянуть. Особенно если люстра китайского производства.

Клеммные колодки использовать удобнее всегок содержанию ↑

Требуемый инструмент для монтажа люстры

Для того чтобы подключить люстру к проводам на потолке потребуются инструменты:

  1. Три различные отвертки: с плоским концом, фигурная, индикатор.
  2. Бокорез и плоскогубцы.
  3. Нож – должен быть заточенным.
  4. Вольтметр.
  5. Изолента.

Нож требуется для оголения одножильного провода, потому что пассатижи повредят или переломят саму жилу. Оголение делается острым лезвием ножа точно так же, как затачивается карандаш. Если остаются заусеницы – это ничем не грозит.

Индикатор нужен для поиска фазы. В такой отвертке наконечник сделан для закручивания шурупов. Делать этого не нужно, поскольку она непрактичная и в скором времени сломается.

Приборы измерения есть 2 видов: с цифровым экраном и со стрелками. Предпочтение отдается цифровым, поскольку их показания наиболее точны. Цифровые приборы противоударные, имеют защиту от перегруза. Стрелочный прибор используется в горизонтальном положении. Его достоинство – показывает измерение без дополнительного питания (аккумуляторы, батарейки).

Внимание! Во всех приборах диапазон переменного тока не больше 500–600 Ватт.

Для подключения осветительного прибора к электросети требуется выполнить пошаговый алгоритм действий с подробной инструкцией.

к содержанию ↑

Подготовительные работы: прозвон – определение фазы на потолке

На данном этапе подготовки будет выяснено, что делать с проводом заземления и как отличить фазу и ноль на потолочном перекрытии? Как множество ниток проводов с люстры соединить с кабелями на потолочном перекрытии? Подключение осветительного прибора своими руками дело аккуратное, требующее минимальные знания по электричеству.

Найти нужный кабель поможет индикатор

Провод «заземление»

Если проводка уже сделана на потолке (разводка сделана, допустим, под гипсокартоном в каркасной основе), тогда среди них есть «ноль», остальные – это фаза и земля.

Внимание! Проводка с заземлением сделана в новостроях и в помещениях с проведенным ремонтом.

Провод «заземление» имеет желто-зеленый цвет. По международному стандарту обозначается РЕ. Он соединяется с таким же цветовым проводом на люстре. Просто так оставлять провод нельзя, поскольку это может привести к замыканию. Если же в люстре есть заземление, а на потолке старая проводка, тогда требуется сделать изоляцию РЕ в люстре. Изоляция заземления проводится на потолке, если в люстре его нет. Изоляция делается аккуратно и качественно изоляционной лентой. Недопустимо, чтобы край ленты торчал или отклеивался.

Правильная изоляция

Ищем фазы и ноль

Все провода проверяются – нужно определить, где фаза и ноль. Нельзя надеяться только на цветовую гамму по нескольким причинам. Во-первых, не известно (во многих случаях) как подсоединялись провода к распределительной коробке – квалификация электрика или соседа; во-вторых, цветовая гамма может меняться, и если человек уверен, что фаза красная по цвету, то это мнение может быть ошибочно.

Если с потолка выходит всего три провода, установлен выключатель с 2 клавишами, тогда может быть два питающих провода, на каждый отдел выключателя, и один ноль – общий. Прозвон делается при помощи мультиметра (тестер), индикатора.

Для прозвона требуется сделать следующее:

  1. Обуть обувь на резиновой подошве. Быть в сухом помещении. Руки и ноги также должны быть сухими. Вода является проводником тока.
  2. На счетчике или щитке включается напряжение, а выключатель поставить в режим «вкл.».
  3. Осторожно, чтобы провода не касались друг друга (чтобы не спалить всю проводку в доме) следует индикатором, краем отвертки, касаться каждого по очереди. Если отвертка зажигается – есть напряжение.
  4. При подсоединении измерительного прибора, тестер покажет, стрелочкой или цифрами на дисплее, какое напряжение в проводе.
  5. Для уверенности (если память плохая) маркером намечается фазу или все записывается на бумаге – какой цвет.
  6. После обнаружения фазы выключается выключатель, а после обесточивается квартира на электрощитке или на счетчике.

Для определения тестером проводов требуется на аппарате переключатель поставить на «вольты», выбрать шкалу «больше 220 В». После этого осторожно касаться щупами, держать надо за ручку, а не за оголенное железо, к проводке поэтапно, а не сразу ко всем. Два питающих провода между собой не дают прозвон. Если есть такая пара, тогда это провода фаз. А третий «ноль». Далее, требуется каждый провод, предполагаемая фаза, соединять щупами с нолем. На экране тестера выявиться 220 В. Кабели следует наметить маркером на изоляции или записать цвета. Работа с индикатором легче: светится – фаза, нет – ноль (обозначается буквой N). Фаза – буква L.

Если в потолке только 2 провода, однозначно один из них фаза. Выключатель при этом одноклавишный, а если есть вторая, тогда она нерабочая.

к содержанию ↑

Схемы подключения люстры

На рынке предлагается большое множество люстр, которые поражают своей красотой и необычайностью.

  • Люстра с одним патроном.
  • С вращающейся платформой.
  • С большим количеством галогенных и светодиодных источников.
  • Есть модели со встроенными диммерами, драйверами, которые позволяют включать осветительный прибор пультом ДУ. А также при помощи ПДУ меняется яркость света и поочередность работы ламп.

Но, несмотря на столь обширную классификацию моделей люстр, все они подключатся по нижеприведенным схемам.

Одним из главных нюансов выступает правильное подсоединение кабелей на потолке с проводами из люстры. С необходимыми инструментами подсоединение производится быстро человеком, не имеющим опыта в работе с электроустройствами.

Схема подключения люстры

Подключение люстры к одноклавишному выключателю

Если включатель установлен одинарный, а люстра двухпроводная (допустим, arion или бра), тогда требуется выполнить действия согласно схеме люстра – потолок 2х2. То есть на потолке имеется двужильный кабель. Этот вариант является простым и быстрым. После того как определена фаза и ноль, отключается электропитание. Нулевой провод на люстре (узнать это можно из инструкции к осветительному прибору, по цвету) требуется соединить с нужным «нолем» на потолке. Также делается и с «фазой». Все соединенные провода должны быть качественно заизолированы. Здесь нет затруднений, монтаж проводится быстро.

Если же люстра пятирожковая или трехрожковая, а выключатель с одной клавишей, тогда следует:

  1. Рассмотреть все провода в люстре. От каждого рожка выходит по 2 провода. Значит, к каждому подсоединяется фазу и ноль. Тогда зажгутся все лампочки.
  2. Подготовка проводов для соединения с общей проводкой дома. Каждый провод на люстре оголяется на 3 см. Поскольку они очень тонкие, делать все следует аккуратно. Далее, берутся все провода одного цвета (допустим, синий) и скручиваются в одну группу. Получилась скрутка по одной жиле от каждого патрона. Такая же скрутка делается и с оставшимися проводами другого цвета.
  3. Получилось 2 скрутки – на одну подходить будет ноль, а на вторую – фаза. После этого индикатором проверяется замкнутость цепи патрон – скрутка.
  4. Две скрутки проводов фиксируются к 2 проводам на потолке. Обязательно применяется изолента.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Внимание! Запрещается соединять провода из алюминия и меди. Эти 2 металла со временем окисляются и контакт пропадет. Для этого есть специальные переходники.

Подключение люстры к одноклавишному выключателю

Люстра имеет 2 провода, на потолке 3 провода (двойной выключатель)

Здесь есть 2 варианта: третий провод – заземление или вторая фаза, при выключателе на 2 клавиши. В такой ситуации требуется сделать так:

  1. Обязательно делается прозвон с помощью индикатора. При такой работе в сети должен быть электроток, а выключатель включен. Иначе индикатор не покажет вторую фазу. Поведение индикатора:
  • Первый случай, когда при касании отверткой 2 провода дают подсветку индикатору, а третий не светится. Это общий провод.
  • Второй случай – один светится, а остальные 2 нет. Тот провод, который дает свечение, является общим.

Если нет индикатора, тогда берутся любые 2 кабеля из потолка и подсоединяются к люстре. Включается электроэнергия на щитке и выключатель. Если лампы загорелись, значит, установка происходит правильно. И дальше переделывать не нужно.

  1. Обозначить фазы и ноль, если они одного цвета, выключить питание на считчике.
  2. После этого в клемме фиксируется общий провод и один из оставшихся двух на выбор. Также подсоединяются провода с люстры. Оголение обязательно изолируется.
  3. В случае если есть желание чтобы люстра зажигалась от любой из двух клавиш на выключателе, ставится перемычка.

После полной изоляции, включается электропитание и проверяется работа.

Если выключатель двухклавишный, а люстра пятиламповая, тогда:

  1. В люстре от каждого рожка с лампой выходит по 2 провода.
  2. Все собирается в один пучок и делится на группы (сдвоить): 2 питающие, 1 ноль. Одна расцветка – 1 группа. Остальные выходящие разбиваются на группы вразброс.
  3. Все группы проводов скручиваются с обозначенными на потолке.

Подключение люстры с тремя проводами к многоклавишному выключателю

Схема подключения к многоклавишному выключателю

Если люстра двухрожковая и больше, тогда возможны варианты подключения:

  • Если включить выключатель – зажгутся все лампочки.
  • При помощи одной клавиши двойного выключателя включается группа лампочек на люстре (допустим, нижние патроны в многоярусном светильнике).
  • С помощью одной клавиши зажигаются 2–3 лампы, но не все.

На потолке 2 провода, значит, возможен только первый вариант – будут зажигаться все лампы одновременно. Для подключения люстры с тремя проводами к 2 на потолке, следует внимательно изучить технические характеристики люстры. В основном заводом-производителем все нити в люстре соединяются попарно. В этом случае подсоединение происходит элементарным образом: нахождение фазы и ноля, и подсоединение люстры.

Если в люстре каждый провод идет от плафона, тогда все провода соединяются параллельно при помощи установки дополнительного провода-перемычки.

Схема подключения люстры с несколькими проводами к трехжильному кабелю на потолке

В случае если требуется включение ламп группами в трехламповой люстре (пятипатронный carol), тогда проводится подключение согласно схеме. При этом установлен двух- или трехклавишный выключатель. Для этого на потолке определяется индикатором общий провод, ноль, фаза в трехжильном кабеле. При этом всем установлен выключатель минимум на 2 клавиши. К общему проводу подключается по 1 проводу их пары, идущей от каждого рожка люстры.

Останется 2 нити, присоединяющиеся к свободным проводам из пар от патронов.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Внимание! Перед тем как устанавливать много рожковую люстру к многоклавишному (тройному) выключателю, требуется внимательно изучить осветительное устройство, его технические характеристики и инструкцию применения.

Схема подключения к трехклавишному выключателю

Подключение люстры к блоку включателя с розеткой

В некоторых случаях требуется установка розетки и включателя рядом (это часто встречается на кухне). Данные две точки меняются на одну – блок «розетка-включатель» фирмы anam. При этом выключатель имеет от одной клавиши до четырех. Действуя согласно схеме, которая указывает на обычное подключение люстры к выключателю, монтаж пройдет быстро. В схеме есть один провод, который выходит из «ноль» и входит к выводу розетки. Схема приводится классическая, но на практике ноль и фаза часто поменяны местами.

Светодиодная люстра

Выделяется, потому как типовой точечный светильник содержит дополнительные элементы для бесперебойной работы, заложенной производителем. Такими элементами служат: диммеры, драйверы, преобразователи. Управление включения света идет с пульта ДУ.

К люстре приложен паспорт с указанием вариантов работы, техническими характеристиками, а также с электросхемой подключения ее к электросети. При подключении люстры требуется выполнение точной работы, согласно приведенной в паспорте схеме, иначе она будет работать неправильно или же сгорит. После подключения осветительного прибора к сети производится регулировка и проверка при помощи выключателя и пульта.

Подключить люстру к электросети в доме сможет даже новичку, если внимательно изучить схему подключения. Если же человек незнаком с законами физики, и не знает что такое фаза и ноль, тогда есть 2 варианта: ознакомление с информацией либо вызов мастера на дом. Но, стоит знать, что у каждого мастера цена на подключение одной точки отличительна.

Предыдущая

ЛюстрыВыбираем потолочные люстры с вентилятором

Следующая

ЛюстрыКак выбираются люстры для кухни

Как подключить люстру — Лайфхакер

1. Приготовьте инструменты и материалы

Необходимая оснастка почти всегда найдётся в любом доме. Вот полный список:

  • люстра;
  • стриппер или нож — для зачистки проводов;
  • индикатор напряжения — для определения фазы;
  • мультиметр — для проверки цепи;
  • прямая и крестовая отвёртки — для монтажа;
  • самозажимные клеммы Wago — для соединения проводов;
  • кусок проволоки — для поддержки люстры во время подключения;
  • дюбели или шурупы — для крепления люстры;
  • перфоратор — для сверления отверстий в бетоне;
  • шуруповёрт или отвёртка — для заворачивания шурупов.

2. Проверьте провода люстры

Провода внутри люстры / atcharlotteshouse.com

Если светильник не проверяли на работоспособность в магазине, перед установкой обязательно нужно убедиться в отсутствии короткого замыкания и пробоя на корпус. Действуйте так:

  • На мультиметре установите режим прозвонки цепи.
  • В люстре с одним плафоном два провода, коснитесь их щупами мультиметра. Если звукового сигнала нет, значит, всё в порядке. Если есть — где-то в цепи короткое замыкание. Нужно детально осмотреть все контакты и устранить неисправность.
  • В люстре с несколькими плафонами много проводов. Разделите их по цветам на две группы. Считайте эти пучки двумя отдельными проводами и проверьте их мультиметром, как описано выше.
  • Если у светильника металлический корпус, приложите к нему один щуп мультиметра, а вторым поочерёдно коснитесь каждого из контактов внутри патронов люстры. Сигнала быть не должно. В противном случае есть пробой и надо искать, какая из клемм касается корпуса. Если не устранить неисправность, то может ударить током при касании к люстре во время работы.

3. Узнайте количество проводов на потолке

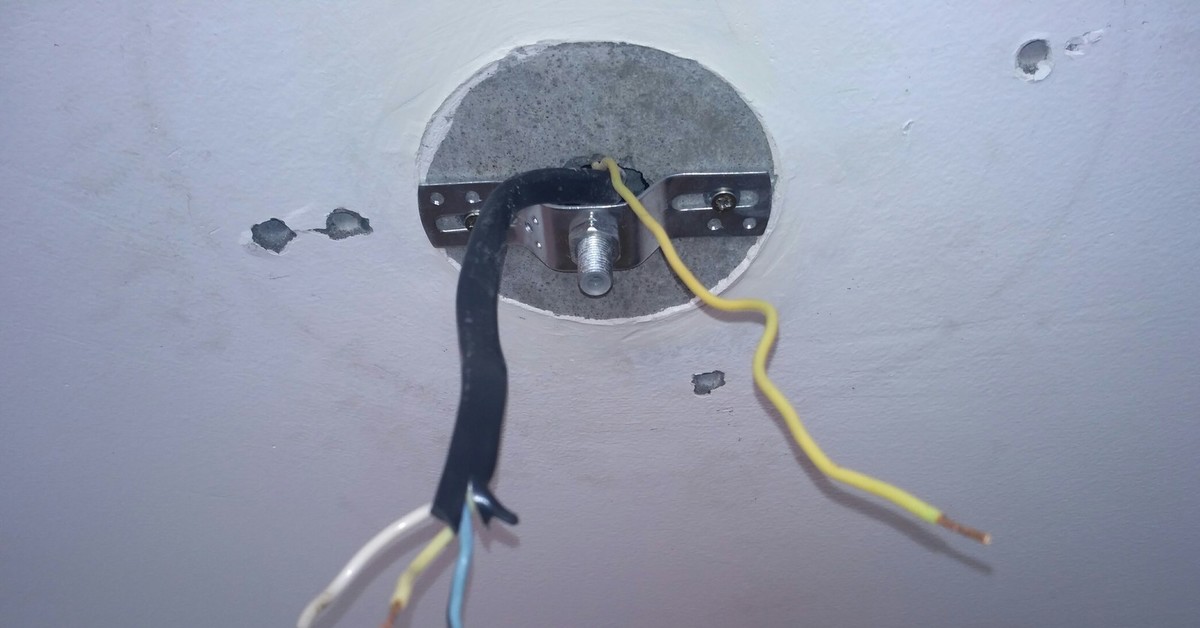

Три провода на потолке — самый распространённый вариант / otlichnyjremont.ru

Теперь нужно узнать, какой кабель идёт к месту установки люстры. От этого будет зависеть схема подключения. В принципе о количестве жил можно судить по клавишам выключателя:

  • Одна клавиша — два провода.
  • Две клавиши — три провода.
  • Три клавиши — четыре провода.

Чтобы убедиться в точном количестве проводов, снимите крышку старой люстры. Отверните декоративные гайки крепления и, придерживая светильник, посмотрите на кабель. Проводов может быть два, три или четыре. Если люстра ещё не установлена, их количество сразу будет видно.

4. Определите фазу и ноль на потолке

domovod.su

Сколько бы ни было проводов, один всегда будет нулевым, а все остальные — фазными. Исключение — если есть заземление, в этом случае добавляется ещё один провод.

Если всё подключено в соответствии с маркировкой, то синий — это ноль, коричневый, красный или белый — фаза, а жёлто-зелёный — заземление. Но лучше всё же не полагаться на цвета, а проверить фазу индикаторной отвёрткой.

YouTube-канал Krzysztof Klimas

  • Включите все клавиши на выключателе.
  • Поочерёдно касайтесь каждого провода наконечником. На фазном индикатор загорается, на нулевом — нет.
  • Пометьте провода или запомните, какие цвета соответствуют фазе, а какой — нулю.

Если два провода, то здесь всё просто: фаза и ноль. Если три — один точно ноль, а вот остальные — либо две фазы, либо фаза и заземление. Последний вариант встречается редко. Если четыре провода, как и в предыдущем случае, одна из жил точно нулевая, остальные — либо три фазы, либо две фазы и заземление.

5. Выберите схему коммутации

В зависимости от количества фазных проводников на потолке можно организовать управление одной или несколькими группами ламп. За каждый контур отвечает отдельная клавиша на выключателе.

Все пять ламп объединены в одну группу / kuhnidizayn.ru

Лампы разбиты на две группы: 2+5 / kuhnidizayn.ru

Обычно выбирают следующие типы коммутации.

  • Один фазный провод — можно подключить одинарный светильник. Или люстру с несколькими плафонами, но все они будут включаться одновременно.
  • Два фазных провода — можно подключить люстру с несколькими рожками. Плафоны делятся на две равные группы или таким образом, что первая клавиша выключателя управляет одной лампой, а вторая — всеми остальными. Например, если плафонов пять, то их удобно разделить на группы 1 + 4 или 2 + 3.
  • Три фазных провода — тот же принцип, что и в предыдущей схеме. Лампы можно поделить на три группы в любых пропорциях и управлять ими соответствующими клавишами выключателя. Например, если люстра на шесть рожков, то удобно делить на 2 + 2 + 2 или 1 + 2 + 3.

6. Соедините провода внутри люстры

fb. ru

Для начала стриппером или ножом снимите по 1 см изоляции со всех проводов. Действуйте аккуратно, чтобы не повредить их.

YouTube-канал Gewacom

Если у вас первая схема, то провода подключаются напрямую к кабелю на потолке с помощью самозажимных клемм: фазная жила с фазной, нулевая — с нулевой.

При второй и третьей схемах, когда лампы разбиваются на несколько групп, соединение осуществляется чуть иначе, но по одному принципу:

  • С помощью самозажимных клемм соедините нулевые провода всех ламп в одну группу. В зависимости от количества жил может понадобиться колодка на два или три гнезда. Одно из них держите свободным для подключения к кабелю на потолке, в остальные вставьте провода от люстры.
  • Таким же образом соедините между собой фазные провода первой группы ламп.
  • Повторите всё то же самое для оставшихся групп.

7. Отключите электричество

Красный индикатор указывает на то, что автомат включён / ac220.ru

Обесточьте помещение с помощью рубильника в электрощите на лестничной площадке или в квартире. Для этого переведите ручки отключающих автоматов вниз. Значки сменятся с красных на зелёные или с единицы на ноль. С помощью индикаторной отвёртки убедитесь, что напряжения в сети нет.

8. Установите монтажную планку

avito.st

На специальной металлической планке из комплекта люстры располагаются два винта. На них будет фиксироваться светильник.

YouTube-канал Gewacom

Монтажную планку необходимо надёжно закрепить.

  • В бетонном перекрытии — просверлите отверстия перфоратором, забейте в них дюбели и зафиксируйте планку.
  • В гипсокартоне — заверните шурупы планки в профиль прямо через плиту.
  • В натяжных потолках — прикрепите монтажную пластину шурупами к закладному брусу.

9. Подключите люстру к проводке на потолке

viktorpotapov.incpalife.ru

Предварительно снимите со светильника плафоны, чтобы не разбить их. Для облегчения монтажа временно подвесьте люстру проволокой на потолочном крюке или крепёжной планке.

Как подключать светильник с одним плафоном

  • Соедините фазные провода на потолке и в люстре между собой с помощью самозажимной клеммы.
  • Аналогичным образом соедините нулевые провода на потолке и люстре.

Как подключать люстру с несколькими плафонами



YouTube-канал «Электрик в доме»

  • Вставьте нулевой провод на потолке в оставшееся гнездо клеммы нулевых жил люстры.
  • Соедините один из фазных проводов с клеммой фазных жил первой группы.
  • Повторите предыдущий пункт для остальных групп ламп.
  • Если люстра металлическая и в ней предусмотрен зажимной контакт для заземления, подключите к нему жёлто-зелёную жилу (если она есть на потолке).

10. Закрепите люстру

housemaster24.ru

Осталось снять проволоку для временного крепления и установить светильник. Действуйте так:

  • Аккуратно уложите провода внутри корпуса.
  • Совместите крепёжные отверстия с винтами на монтажной планке.
  • Заверните на винты декоративные гайки.
  • Установите плафоны на люстру, если снимали их ранее.



YouTube-канал «Электрик в доме»

11.

Включите электричествоglazovlife.ru

Подайте напряжение, включив рубильник в электрощите на лестничной площадке или в квартире.

Поочерёдно нажмите на все клавиши выключателя. Если всё сделано правильно, соответствующие лампы в люстре зажгутся.

Читайте также ⚒🏡💡

Как правильно подключить люстру с 2, 3, 4 проводами к двойному выключателю

Люстра представляет собой потолочный светильник, который должен обеспечивать бестеневое освещение в помещении. Свет равномерно распределяют точечные лампы, расположенные на определенном расстоянии друг от друга. В качестве источников света сегодня используются лампы накаливания, люминесцентные и светодиодные.

Приобретение люстры – это приятный момент, когда вы завершаете обустраивать жилище и после покупки нового предмета интерьера, остается его подключить. Время сборки зависит от сложности конструкции и типа крепления. Причем справиться с этой задачей можно быстро и легко, достаточно следовать инструкции и иметь в арсенале простые монтажные инструменты, а для того чтобы ее подключить, необходимо разбираться еще и в электрике.

Многоламповый светильник имеется во всех квартирах и домах. Для равномерного распределения света обычно расположен по центру потолка. Давайте разберемся, какие знания потребуются для подключения люстры своими руками.

С чего начать?

Для начала нужно разобраться, какое количество шнуров выходит из потолка. Обычно выведено два или три. В случае если их два, то конструкция предусматривает одновременное включение всех лампочек и трудностей с подключением люстры не возникнет. А наличие трех шнуров дает возможность включать лампочки по отдельности и группировать их для изменения уровня освещенности. В итоге сложность возникает в том, что нужно понять какие провода соединять между собой. Для того чтобы люстра работала исправно, важно правильно все подключить. Перед началом работ обязательно ознакомьтесь с устройством кабелей. Итак, давайте действовать по порядку.

Соблюдайте технику безопасности

Основное требование во время подключения люстры – обесточивание всего участка электропроводки. Простого выключения света в данном случае недостаточно, требуется полностью отключить автоматы в щитке.

Затем необходимо подготовить кабели для тестирования. Их следует разомкнуть, чтобы не допустить дальнейшего соприкосновения друг с другом.

Согласно маркировке, кабели обозначаются латинскими буквами:

  • L – фаза;
  • N – нулевой разряд;
  • PE – заземляющий проводник желто-зеленого цвета.

Необходимо отметить, что маркировка присутствует не всегда, ведь ее стали наносить не так давно. В этом случае стоит воспользоваться расположенным в щитке автоматом и перевести выключатель в положение «ВКЛ». Затем индикаторной отверткой нужно по очереди касаться оголенных концов — если в процессе внутри будет загораться светодиод – кабель под напряжением и является фазой. После определения типов проводов снова отключаем электропитание и приступаем к работам по подключению.

Соединять кабели между собой можно двумя способами:

  • при помощи клеммных зажимов;
  • путем скручивания с изоляцией защитными колпачками.

Варианты монтажа люстры можно найти, перейдя по ссылке:

https://www.youtube.com/watch?v=l1ykm0rrWIQ

На способ подключения люстры могут влиять следующие параметры:

  • число шнуров в люстре;
  • число проводов в потолке;
  • количество клавиш на выключателе.

Схема первая. Два шнура на люстре и два провода на потолке

Этот способ подключения люстры является самым простым, ведь он не требует особых усилий. В данном случае необходимо при помощи скрутки или клеммной колодки просто соединить кабели между собой, предварительно определив, где фаза, а где ноль. Причем порядок соединения может быть любой.

Нулевой кабель (на схеме синего цвета) стоит подключить из распределительной коробки напрямую к нулевому проводу, идущему из осветительного устройства. А оранжевый кабель, с фазой, следует подключить как к люстре, так и к выключателю.

При подключении люстры с большим количеством лампочек на выключатель с одной клавишей нужно сначала соединить все нулевые провода люстры, а затем подсоединить их к нулевому кабелю из распределительной коробки. Далее объединить их с фазой и провести к выключателю.

Важно знать! Согласно требованиям правил устройства электроустановок (ПУЭ) фаза должна подсоединяться к центральному контакту в электрическом патроне, а фазный провод должен размыкаться выключателем. Соблюдение данных правил повысит безопасность эксплуатации осветительных приборов.

Схема вторая. Два шнура на люстре и три провода на потолке

Сегодня при строительстве домов в электропроводке применяют трехжильные кабели с проводами разных цветов. Логично предположить, что к осветительному прибору необходимо будет подвести три провода. Как подключить люстру в данной ситуации, если на ней всего два кабеля?

Для начала, используя индикатор, нужно разобраться с типами проводов, которые выходят из потолка. Два из них будут фазными, а третий – проводник. Две фазы в этом случае предполагают выключатель с двумя клавишами. Однако если учесть факт того, что люстра имеет всего два кабеля – достаточно будет выключателя с одной клавишей.

Важно знать! Перед подключением нужно провести изоляцию, предварительно выключив напряжение.

Схема третья. Три и более шнура на люстре и два провода на потолке

В случае когда из потолка выходит всего два кабеля – все лампы в осветительном приборе будут гореть одновременно. Для подключения, нужно объединить нулевые провода, а затем их провести к нулевому потолочному кабелю. Далее стоит повторить процедуру с фазными.

Схема четвертая. Три и более провода на люстре и три на потолке

Такой вариант подключения сможет обеспечить более разумное использование ламп. Можно будет комбинировать их работу или включать по очереди. В данном случае использоваться будет двухклавишный выключатель.

Маркировка потолочных проволок следующая: фаза – L1 (оранжевого цвета), фаза – L2 (желтого цвета) и ноль – N (синего цвета). В связи с тем, что изготовители кабельной продукции не всегда указывают обозначения, а электрики при монтаже проводки могут не придерживаться стандартов цветовой схемы, перед их соединением лучше самостоятельно перепроверить их назначение отверткой-индикатором.

Важно знать! Не забудьте, что кабели с фазой всегда прокладываются к выключателю, а нулевые – к осветительному прибору.

Подключение люстры с несколькими шнурами осуществляется с определенной последовательностью действий. Сначала провода от лампочек должны быть разделены на две группы. Все секции по отдельности соединяются лишь с одним проводом, к которому ведет фаза, а затем секции объединяются нулевым.

При такой установке с первой клавишей будет загораться одна группа лампочек, а со второй другая. Этот вариант соединения допускает подключение одной, двух или трех лампочек вместе, используя лишь одну клавишу выключателя.

Второй способ для подключения люстры, к примеру, с шестью рожками – первая клавиша включает 5 лампочек вместе, а вторая – шестую.

С большим числом рожков в осветительном устройстве монтаж будет проходить идентичным образом. Останется определиться с тем, какие комбинации ламп вы желаете использовать в освещении данной комнаты.

Схема пятая. Три и более провода на люстре и четыре на потолке

В случае если подключение люстры необходимо в новостройке или частном доме, вероятнее всего, из потолка будет выходить шнур с функцией защиты. Как правило, это кабель желто-зеленый и маркирован латинскими буквами PE, что в переводе дословно означает заземляющий проводник. В итоге со стороны потолка будут провода с фазами L1 и L2, нулевой провод и четвертый защемляющий – PE.

Такой шнур, ни в коем случае, не помешает подключению — достаточно соединить его с желто-зеленым проводом со стороны люстры. Если в осветительном приборе не предусмотрено наличие этого провода, то со стороны потолка кабель изолируется.

Монтаж нескольких люстр на один выключатель

Этот случай подключения очень актуален для управления освещением в нескольких комнатах, больших гостиных либо в помещении с подвесным потолком с группой светодиодных ламп.

В данной ситуации все осветительные приборы должны соединяться параллельно.

Причем каждая люстра может иметь свою распределительную коробку.

Монтаж трех люстр на трехклавишный выключатель

Этот способ подключения применяется в освещении кухни, туалета и ванной комнаты, и выключатель с тремя клавишами здесь очень удобен.

Также выключатель с тремя клавишами используется в коридоре, для управления светом на разных участках.

Монтаж люстры с вентилятором

Подключение такой модели – достаточно рациональное решение, особенно в жаркую погоду. Перед установкой такого типа осветительного устройства нужно всего лишь ознакомиться с инструкцией, в которой будет детально прописана схема подключения.

Чтобы стало понятнее: вентилятор в данном случае, выступает как очередная лампа, которая присоединяется параллельным способом.

По вашему желанию к нему можно сделать также отдельную клавишу выключателя.

Как видите, подключение осветительного прибора – задача простая, если знать, как правильно сделать. Следуйте схемам, соблюдайте правила монтажа, и вы легко справитесь с подключением без посторонней помощи.

Как подключить люстру своими руками?

Независимо от того, в квартире, либо в частном доме вы живете, вопрос, связанный с подключением люстры, обязательно возникнет. Каждая комната предполагает наличие своего источника освещения, и потому важно знать, какая схема подключения люстры будет правильной. Новичок, не имеющий навыков в подобной теме, увидев множество проводов, теряется. В реальности же схема подключения новой люстры достаточно простая.

Подробнее о люстре

Выбирая люстру, обращайте внимание на максимальную мощность, подбирайте лампы так, чтобы не превышать ее. У пятирожковой, трехрожковой люстры есть провода, которые рассчитаны на протекание тока определенной силы. Производитель в инструкции указывает рекомендации по мощности ламп, внимательно читайте ее.

  1. Потолочная люстра часто состоит из множества стеклянных вставок. При превышении допустимого тока появляется опасность плавления светильника, возникает риск пожара внутри помещения.
  2. Заводские электрические провода, имеющиеся у люстры, при превышении мощности будут перегреваться, может возникнуть пожар. Если потолок оклеен полистирольными потолочными плитками, пожароопасность возрастает.

Хотите увеличить мощность люстры? В таком случае поменяйте ее, а также позаботьтесь о том, чтобы светильник был установлен на 30-50 см от поверхности потолка.

Алгоритм подключения новой потолочной люстры

Снимите старую люстру Для начала необходимо избавиться от старой потолочной люстры. Из-за многообразия моделей люстр последовательность действий может существенно различаться. В любом случае сначала обесточиваем квартиру, только потом снимаем старый светильник.

Проверьте провода После отсоединения проводов убедитесь в том, что провода, идущие с потолка, в исправном состоянии. При некачественном контакте могут быть подгорания проводов, в таком случае обрежьте оплавленные концы проводов, зачистите их. При небольшом отрезке провода вам придется менять проводку, только после этого крепить новый потолочный светильник.

Скрепите провода Зачистите провода люстры, скрепите их с потолочными проводами, изолентой замотайте места соединения проводов.

При одноклавишном выключателе

Подобная ситуация не предполагает сложных схем. Если и на потолке, и на люстре по два провода, нужно просто попарно их соединить.

При этом нулевой провод (на рисунке синего цвета) в распределительной коробке подсоединяется к нулевому проводу светильника. Фаза (на рисунке красного цвета) подключается к выключателю от источника питания в распределительной коробке, а после от выключателя к фазе люстры.

Чтобы соединить провода, обычно используют специальные клеммные зажимы. Также можно скручивать их с помощью пассатижей и изолировать колпачками.

Когда ламп несколько, все нулевые провода соединяют между собой и затем подключают к нулевому проводу сети. Также поступают и с фазовыми проводами: их соединяют и подключают к фазе, выходящей из выключателя.

Провода одного цвета скручивают между собой. Затем скрутки соединяют с проводами, идущими к выключателю.

При двухклавишном выключателе

Такой выключатель используется при креплении люстры, имеющей несколько рожков.

Чтобы определить назначение каждого из трех проводов, необходимо проверить их с помощью индикатора напряжения при нажатых кнопках выключателя. Провод, на котором не окажется фазы, нулевой.

Если специального индикатора нет, можно обесточить весь дом и снять крышку выключателя. Тогда вы сможете посмотреть, какого цвета провода идут от каждой из клавиш к люстре. При этом фаза разделяется клавишами на две группы, а ноль через них не проходит.

Чтобы подключить люстру к двухклавишному выключателю, нужно заранее разделить провода, идущие от ламп, на две группы. От каждой группы ламп к нулевому проводу подсоединяют по одной скрутке. Оставшиеся скрутки раздельно подключают к двум оставшимся фазовым проводам.

Заключение

Часто вместе с новым светильником стараются менять и выключатели, это необязательно. До монтажа новой люстры проверьте, подойдет ли выключатель для нее. Если да, вполне можно сэкономить и оставить старый выключатель.

Процесс замены люстры является ответственным и серьезным мероприятием, важно правильно соединить провода, чтобы не допустить короткого замыкания. Для правильности подключения советуем сначала нарисовать схему будущего подключения.

Как подключать люстры — на 2 и 3 провода, к одноклавишному и двухклавишному выключателям

Перед началом монтажа осветительного прибора, необходимо провести целый ряд работ по подготовке.

К ним относятся следующие процессы:

  1. Первоначально, необходимо убедиться в наличии проводки. Это относится только к тем случаям, когда происходит не замена старой люстры на новый прибор, а при первичном проведении освещения.
  2. Решить вопросы прокладки проводов, тут существует 2 варианта: пустить их прямо по поверхностям помещения, либо спрятать внутри. При выборе второго варианта, потребуются еще дополнительные работы по монтажу штроб в поверхностях стен. Если же было решено не прятать проводку, то надо позаботиться о наличии специальных каналов из пластика, внутрь которых будет убран кабель.
  3. Заблаговременно сделать отверстия, как для установки выключателя освещения, так и для монтажа коммутационной коробки.

Только после завершения перечисленных подготовительных процедур, можно переходить к следующим этапам.

Необходимые инструменты

Другим этапом подготовительных работ является сбор и приобретение необходимых для монтажа осветительного прибора инструментов.

Обязательно в наличии должны быть:

  • указатель напряжения, который в случае необходимости можно заменить индикаторной отверткой;
  • нож с острым лезвием;
  • рулон изоляционной ленты;
  • пассатижи;
  • мультиметр;
  • клеммная колодка, количество клемм в которой определяется техническими особенностями конструкции люстры, которую планируется подключать;

Только после того, как все перечисленные приготовления будут сделаны, можно приступать к началу самих работ.

Обозначения проводов

Все контакты на люстре, которые предназначены для подсоединения к общей проводке, имеют специфические обозначения:

  1. Буква L обозначает фазный провод.
  2. Буква N используется для обозначения нулевого проводника.
  3. Комбинация букв PE является обозначением заземляющего проводника, который традиционно имеет зелено-желтую окраску.

Стоит отметить, что подобные обозначения стали активно использоваться относительно недавно, поэтому в случаях, когда происходит подключение люстры старого образца, процесс будет усложнен тем фактом, что разбираться в проводниках потребуется самостоятельно.

В цветовом обозначении имеется также два важных нюанса, которые нужно знать и учитывать:

  1. Не существует каких-либо общепринятых международных стандартов, которые регламентируют цветовое обозначение проводов, поэтому у разных производителей этот параметр может различаться.
  2. Принятое в РФ обозначение проводов при помощи определенного цвета было подвергнуто ряду изменений в 2011 году. По этой причине у осветительных приборов разного года выпуска этот параметр также может различаться.

Схемы подключения

Схемы подключения зависят от множества различных факторов, таких как:

  1. Количество проводов в люстре или на потолке.
  2. Число подключаемых осветительных приборов.
  3. Технические особенности.
  4. Разновидность и количество имеющихся выключателей.

2 провода на люстре, 2 на потолке



  1. Поскольку количество проводов в потолке и осветительном приборе одинаковое, то их необходимо соединить между собой. Это осуществляется при помощи использования скрутки.
  2. При замене старой люстры, скрутка зачастую отламывается и провода становятся слишком короткими для того, чтобы сделать новое соединение. В такой ситуации необходимо задействовать колодку с необходимым количеством клемм.
  3. Провод с фазой должен быть подключен к контакту, находящемуся в центре патрона, а подсоединенный выключатель размыкать его. Это правило не является обязательным для исполнения, но следование ему повышает степень безопасности.

3 и более провода на люстре и 2 на потолке

  1. При таких особенностях проводки в случае установки люстры с большим количеством лампочек, необходимо учитывать, что включать их можно будет только все сразу. Поэтому целесообразно установить исключительно одноклавишный выключатель.
  2. Особенности производимого подключения зависят от того, как производитель провел соединение проводов патрона. В подавляющем большинстве у современных моделей они имеют попарное соединение, в таком случае весь процесс осуществляется точно так же, как это было описано в первой схеме.
  3. В более сложных ситуациях необходимо провести самостоятельное параллельное соединение проводов из патрона. Для этого часто используется специальная перемычка, которая устанавливается на колодке с клеммами.
  4. Альтернативным вариантом, который исключает наличие перемычки, является удаление крепежных винтов у первой и третьей клеммы. После этого первый провод левого патрона пропускается через первую в третью клемму. Подобная процедура повторяется и с крайним проводом правого патрона.

2 провода на люстре, 3 и более на потолке

  1. Используя индикатор фазы необходимо идентифицировать общий провод, выходящий из потолочной поверхности.
  2. Альтернативным способом определения является подключение 2 случайных проводов и, если при нажатии двух клавиш на выключателе, освещение функционирует, то схема является рабочей и не требует внесения изменений.
  3. После этого общий и любой второй провод фиксируется и соединяется в клеммах с проводами от люстры.
  4. Если необходимо разнообразить виды включения света при нажатии разных клавиш на выключателе, то потребуется соединение проводов внутри одной клеммы или монтаж специальной перемычки.

Несколько люстр к 1 одноклавишному выключателю

В помещениях, которые отличаются значительной площадью, или просто в случае необходимости иметь яркое и сильное освещение, зачастую устанавливается сразу несколько источников света, которые подключаются к выключателю, имеющему одну клавишу.

В подобных ситуациях подходит следующая схема:

  1. Подключение светильников производится по параллельной схеме, каждая люстра рассматривается также, как при подключении одной с большим количеством патронов.
  2. Общий провод определяется по той же методике, которая была описана в предыдущей схеме.
  3. Допускается использовать единую распределительную коробку для всех источников света, или каждому поставить индивидуальную установку. Тот или иной вариант возможен в зависимости от особенностей проложенной внутри помещения проводки.
  4. При установке многорожковых люстр необходимо учитывать этот нюанс: соединение происходит параллельно, также, как и в схеме, которая была описана для ситуаций с двумя потолочными проводами и большим количеством, выходящим из самого светильника.

Несколько люстр к 1 трёхклавишному выключателю

Необходимость подключения сразу трех источников света к выключателю, который обладает тремя клавишами, является более редкой ситуацией.

Но поскольку в некоторых помещениях он все-таки встречается, ниже и для него приводится специальная схема:

  1. Левые провода светильников подсоединяются к нулевому проводу.
  2. Правые провода параллельно соединяются с проводами выключателя при помощи клеммной планки.
  3. Общий провод выключателя подключается к фазе.

После реализации данной схемы на практике, можно при помощи определенной клавиши на выключателе управлять отдельным светильником. Наибольшее распространение данный способ приобрел благодаря системам, при которых из одной точки происходит управление освещением в ванной комнате, кухне и туалете.

1 люстра на 2 разных выключателя

Все большей популярностью начинает пользоваться управление одним источником света из нескольких разных мест, это реализуется благодаря наличию нескольких выключателей. Наиболее актуальным такой вариант является для помещений с длинными коридорами или несколькими этажами.

Для создания такой системы подойдет следующая схема:

  1. Подключить фазный провод от распределителя к центральному контакту с входом, который расположен в первом выключателе.
  2. Два контакта с выходом при этом подсоединяются к подобным проводам, выведенным из другого выключателя.
  3. Общий входной контакт в том выключателе, где он остался свободным, должен быть подключен к общему проводу люстры.
  4. Провод люстры, оставшийся свободным, подключается с нулем в распределительной коробке.

Подключение люстры с вентилятором

Для такой разновидности нужно придерживаться следующего алгоритма действий:

  1. Определить в распределителе нулевой провод, фазу и заземление, которое актуально при монтаже подобных люстр в строениях современного образца.
  2. Нулевой провод, идущий от люстры, подключается к нулю в распределительной коробке.
  3. После этого подключается фаза с соответствующим проводом распределителя.
  4. Последним происходит подключение заземления, в большинстве случаев этот провод имеет желто-зеленую окраску.

Крепление люстры на потолке

Для осуществления крепежа светильников, существует также ряд различных вариантов, выбор зависит от особенностей и параметров люстры.

Крепление люстры не более 3-4 кг

Для этого возможно использовать обычный крюк:

  1. Первоначально необходимо, используя перфоратор, проделать отверстие соответствующего диаметра в поверхности потолка.
  2. В проделанное отверстие вставляется дюбель из пластика.
  3. Вворачивается металлический крюк со специальной резьбой.

Приведенный способ также идеально подходит для крепления источника освещения на деревянных перекрытиях, но он запрещен для реализации, если потолок выполнен из гипсокартона.

Крепление люстры более 5 кг

Для крепления светильников с более значительным весом, который составляет 5 кг.и более, необходимо задействовать анкерные болты со встроенным крюком и диаметром не менее 10 мм².

Алгоритм действий в таком случае будет выглядеть следующим образом:

  1. В потолочной поверхности проделывается отверстие при помощи перфоратора.
  2. В проделанное отверстие вставляется анкер, после чего его необходимо с максимальной силой затянуть.
  3. В большинстве случаев, люстры подобного типа имеют в составе своей конструкции специальную декоративную чашу. Она свободно передвигается и должна быть поднята до самого верха, чтобы с ее помощью можно было спрятать место крепежа и соединения проводки.

Данный вариант является самым надежным при крепеже светильников, поэтому ему можно доверить даже самые тяжеловесные модели.

Крепление люстры с помощью кронштейна

Существует еще один метод, который позволяет закрепить люстру и при этом полностью отказаться от использования крюковых элементов. В этом случае, крепление будет осуществлено при помощи особой планки, которая называется кронштейном.

Для реализации подобного варианта нужно придерживаться следующего порядка действий:

  1. Планка в большинстве случаев входит в базовую комплектацию светильника. Первоначально, в нее необходимо вставить два винта, после чего откорректировать расстояние между ними и затянуть при помощи гаек.
  2. В поверхности потолка перфоратором проделывается два отверстия необходимого диаметра.
  3. В оба проделанных отверстия вставляются дюбели из пластика.
  4. Светильник максимально плотно прижимается к поверхности потолка таким образом, чтобы винты, вкрученные в кронштейн, смогли войти в специально предназначенные для этого отверстия на люстре.
  5. Фиксация в таком положении сохраняется за счет закручивания гаек в оба винта. Можно использовать различные декоративные варианты, чтобы не портить визуальную составляющую светильника.

Подобный метод крепежа с использованием планки подходит фактически для всех видов потолков, но в некоторых случаях имеются свои нюансы:

  1. При наличии деревянных потолков или перекрытий, к которым осуществляется крепление, необходимо использовать для этого процесса специальную разновидность саморезов, предназначенную для работ по дереву.
  2. При наличии потолочных поверхностей из гипсокартона, необходимо осуществлять монтаж кронштейна к несущему профилю или основанию потолка, состоящему из бетона. Для этого задействуются разновидности саморезов, предназначенные для использования при работе с металлом или бетоном.

Совсем малогабаритные источники света можно устанавливать непосредственно на поверхность. Для этого потребуется выполнение следующей последовательности действий:

  1. Сделать разметку для проделывания отверстий на поверхности стены или потолка, в зависимости от того, где будет находиться светильник. Количество зависит от уже имеющихся отверстий на самой люстре.
  2. При помощи перфоратора просверлить стену в местах разметки.
  3. Вставить в отверстия пластиковые дюбель-гвозди.
  4. Используя обычные саморезы закрепить светильник в выбранном месте.

Наращивание или удлинение проводов при подключении

Наличие натяжных потолков несколько усложняет процесс подключения светильников. Связано это с тем, что они устанавливаются на 5-10 см. ниже, чем основной потолок, поэтому люстрам банально не хватает длины проводов для подсоединения к сети.

Для того, чтобы решить возникшую проблему, необходимо их нарастить, это осуществляется одним из следующих способов:

  1. Установить клеммную колодку, в которой выполняется соединение. Такой вариант допустим, но этот метод является одним из наиболее ненадежных и недолговечных, поэтому по возможности от него рекомендуется отказаться.
  2. Алюминиевые проводники можно соединить, придав их окончаниям форму колец. После этого берется винт типа М4, на который надевается гровер, две плоские шайбы и колечко от проводника, после чего собранная конструкция затягивается гайкой для надежной фиксации. Соединение потом закрывается изоляционной лентой или специальной защитной трубкой.
  3. Медные проводники можно очень просто соединить при помощи паяльника.

Необходимо помнить, что все работы по удлинению и наращиванию проводников допускается проводить, только полностью обесточив их.

Сечение провода для подключения люстры

Сечение проводов – это тот вопрос, о котором можно фактически не задумываться при монтаже освещения. Связано это с тем, что даже в случаях, когда в светильнике имеется 5-6 лампочек на 100 Вт, которым требуется получение напряжения равного 220 В, максимальный ток потребления все равно не превысит 3 А.

С таким показателем справится даже самый обыкновенный проводник из меди, обладающий сечением 0,5 мм², а во всех домашних проводках они обладают гораздо более высоким значением, обычно не ниже 2,5 мм².

В отдельных случаях, когда имеются хоть какие-то сомнения и, кажется, что установленная люстра потребляет слишком много тока, то можно принять следующие меры, которые позволяет снизить этот показатель:

  1. Вместо ламп накаливания установить светодиодные источники.
  2. Вместо ламп накаливания установить люминесцентную разновидность.

Техника безопасности

Необходимо помнить, что самостоятельное подключение любой разновидности светильников подразумевает работу с высоким напряжением.

В связи с этим, нужно не забывать о простых мерах предосторожности и правилах безопасности:

  1. Обесточить помещение, в котором будет происходить подключение люстры. При этом, одного нажатия клавиши выключателя недостаточно, потребуется отключить питание от проводов, идущих из потолочной поверхности. Для этого отключаются автоматы внутри щитка.
  2. Проводники, скорее всего, придется тестировать, к этому процессу их необходимо подготовить, то есть разомкнуть, чтобы избежать случайного соприкосновения друг с другом.
  3. Во время тестирования проводов, они должны быть обеспечены напряжением. После того, как данный процесс будет завершен, необходимо не забыть снова отключить питание, прежде чем переходить к каким-либо иным видам работ.

Статья была полезна?

0,00 (оценок: 0)

electric — Как подключиться, когда есть 2 кабеля потолочного освещения

electric — Как подключиться, когда есть 2 кабеля потолочного освещения — Home Improvement Stack Exchange
Сеть обмена стеков

Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  2. 0
  3. +0
  6. Авторизоваться Зарегистрироваться

Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 1к раз

Я нашел несколько похожих вопросов, но ни один из них не помог мне решить мою проблему.

Я купил новый осветительный прибор IKEA, в его электрической коробке 4 отверстия (2 для N и 2 для L). В инструкции говорилось, что нужно поставить 1 N на N и 1 L на L. И я видел много видео в Интернете, делающих то же самое.

Моя другая. У меня есть два кабеля (у каждого по 3 N / L / E). Я знаю, что один из них предназначен для переключателя, а другой — для потребительского блока. Пробовал другую комбинацию:

  1. Подключаем только потребительский кабель -> свет всегда горит. Не работает переключатель
  2. Ставить только тросик переключателя -> свет не горит.
  3. Вставляя их оба, 2 Н от двух кабелей идут к 2 Н. отверстиям. Точно так же 2 L от двух кабелей идут в 2 L-отверстия. -> Свет горит, даже когда выключатель света не включен. Когда я включаю свет, свет гаснет, и главный выключатель (в комнате) также выключается (это означает, что комбинация вызывает некоторый конфликт).

Я пробовал разные комбинации третьего (меняя порядок двух N и двух L), но ни одна из них не работала. Может кто-нибудь помочь?

Создан 07 окт.

5

Это перекладина, или так мы ее называем на этой стороне пруда.Как мы бы здесь подключили, так это подключить горячий или L потребительского блока к одному из проводов, идущих к переключателю, тогда линия, возвращающаяся от переключателя, является переключенным горячим L. блок потребителя в n и заземление

Я не использовал цвета, так как вы их не упомянули, и я считаю, что есть 2 или 3 возможных комбинации в зависимости от того, когда был построен.

Провод, идущий к переключателю с горячим потребительским блоком, мы будем использовать наш провод нормального цвета для N или белый, чтобы линия всегда была горячей, а коммутируемый горячий коричневый или что-то еще горячее, когда переключатель включен, но нейтраль всегда горячая. Не перепутайте как нейтральный, тогда наклеиваем скотч или маркируем как горячий.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
