Схема подключения проходного выключателя своими руками
«Проходной выключатель: схема подключения» – актуальный на сегодня вопрос. В наши дни люди стремятся улучшить комфортность своей жизни, именно поэтому разрабатываются инновации, новые подходы к быту, как интересные, так и полезные рекомендации. В тех же целях люди применяют разные механизмы, устройства, агрегаты, которые могут освободить от излишних действий. Это в том числе и проходные выключатели. Они существенно упрощают использование всем привычного электрического выключателя и позволяют не совершать лишних движений. Но если их подключать, такие выключатели лучше доверить профессионалам. Решившись все же на самостоятельную установку выключателя проходного, будьте внимательны.
Как начать работу над созданием выключателей
Устанавливая выключатель, необходимо подготовить место для него. Нужно помнить, что важна схема подключения устройства. Она позволит включать или выключать освещение с разных точек установки проходного выключателя.
В просторной комнате, где установлено много приборов освещения, с проходными выключателями вы получите возможность управлять ими легко из любой точки. Если это спальня, часто применяют три проходных выключателя, с помощью которых можно обеспечить себе управление освещением с любой точки помещения.
Создать схему для подключения проходного выключателя
Чтобы понять специфику схемы подключения проходных выключателей, нужно подробно ее рассмотреть. Для изготовления такого устройства нужны будут два выключателя. Очень важно, чтобы у каждого из них было 3 контакта и 2 положения для переключений. При этом режим выключателей имеет «перекидной характер».
Схема проходного выключателя выглядит следующим образом:
- проводок соединяет источник света и специальную коробочку, а потом уходит к лампе
- другой проводок (он называется фазный) соединяет общий контакт выключателей
- контакты выключателей соединяют между собой (тут используется коробка)
- фазу подают с помощью контакта 2-го выключателя на 2-ой контакт светильника
Проходной выключатель: схема подключения
Еще несколько слов о схеме: устанавливаем каждый прибор на свои места, от одного идет несколько кабелей. Затем нужно монтировать лампы (они будут идти параллельно друг другу). После этого монтируют коробку (при этом следует учесть размер кабеля и выбор удобных мест для установки коробки).
Очень важен этап, на котором происходит выбор мест для подключения выключателя проходного.
Разновидности приборов
Такие выключатели тоже имеют свои разновидности, как и обычные выключатели. Главный признак классификации – количество клавиш. Их может быть:
Выбирают их в зависимости от мест расположения.
Есть и более современные устройства – с сенсорным принципом подключения. Производители внедряют и инновационные разработки – это пример выключателя с дистанционной системой подключения, точнее с управлением на расстоянии. Не все оценивают такое решение как рациональное, зачастую данный принцип проходного выключателя называют «данью моде», тем не менее, подобные инновации также активно используются. С точки зрения рационального подхода, вместо «дистанционки» используются просто два дублирующих друг друга выключателя.
Чем проходные выключатели отличаются от обычных
Проходной выключатель имеет несколько отличий по сравнению с обычным.
Но способ устройства схемы достаточно похож, схож выбор мест для установки.
Исключения следующие:
- проходные выключатели лишены положения «Выключен» (выкл.) – дело в особенностях конструкции устройства. Разрыв цепи не происходит, а происходит переключение одного положения на другое
- когда подключается дублирующий выключатель, применяется не 2, а 3 провода (в данном выключателе схему подключения можно охарактеризовать так: работу двух проходных выключателей обеспечивают 3 «жилы», и в итоге фаза не рвется)
Установка проходного электрического выключателя: сроки
Монтаж проходных электрических выключателей может занимать разное время – как правило, это несколько часов. Время установки проходных выключателей зависит от:
- модели и типа устройства
- опыта мастера, который устанавливает проходной выключатель
- особенности мест, где будет расположено устройство
- сложную ли создали для выключателя схему подключения
youtube.com/embed/G8srQDropEw» frameborder=»0″ allowfullscreen=»allowfullscreen»/>Как быстро подключить ваш проходной электрический выключатель?
Либо попрактиковаться самому на предмет монтажа проходных выключателей, либо обратиться к специалистам, которые профессионально осуществляют подключение проходного выключателя.
Выключатель и схема: профессиональные услуги
Для того чтобы нарисовать схему и смонтировать проходные выключатели, вовсе не обязательно обращаться в специализированную службу, нанимать электрика. Можно самостоятельно заняться выбором мест для устройств, разобраться со схемой подключения проходного выключателя и, собственно, выполнить установку проходных выключателей.
разбор схем + пошаговая инструкция по подключению
Проходной выключатель – само наименование этого вида электрических устройств уже показывает истинное их предназначение. Приборы относятся к семейству стандартных бытовых выключателей, привычных для всех владельцев жилой недвижимости.
Собственно и конструкция устройств внешне напоминает традиционное исполнение. Разница лишь в том, как подключить проходной выключатель, схема контактной группы которого несколько иная.
Давайте вместе разберемся каких правил следует придерживаться подключая проходной выключатель, а от каких действий стоит отказаться.
Содержание статьи:
- Выключатели проходного действия
- Принцип работы одноклавишной модели
- Как выполнить реальный монтаж?
- Конструкции перекрёстного исполнения
- Схемные решения для практической эксплуатации
- Сенсорные модели выключателей
- Выводы и полезное видео по теме
Выключатели проходного действия
Удобство и практичность этого вида приборов очевидны. Электрические сети, оснащенные подобными коммуникаторами, эксплуатируются более эффективно, так как в конечном итоге реально отмечается экономия энергии.
К примеру, для перехода через длинный коридор на входе освещение включается, а на выходе отключается.
Вот такой он – проходной выключатель, который активно наращивает степень конкуренции по отношению к своему родственнику – обычному прибору. Эта, казалось бы, незначительно модифицированная модель даёт пользователю больше преимуществ
Если сравнивать конструкцию с обычным прибором включения/отключения, разница отмечается в количестве рабочих контактов приборов. Конструкция простого выключателя обеспечивает только замыкание/размыкание двух контактов.
Разводка подключения проходного выключателя предполагает создание трёх рабочих линий, из которых одна является общей, а две других – перекидными. Так появляется возможность управления участком электрической цепи из различных точек.
Все тонкости выбора и виды проходных выключателей описаны здесь.
Принцип работы одноклавишной модели
Собственно, принцип функции выглядит простым и понятным. Существующие в составе конструкции перекидные контакты в первом положении замыкают один сегмент цепи и размыкают другой, а во втором положении перекидных контактов схема инвертируется.
Принцип действия устройства схематичным видом: L – линия фазы электрической бытовой сети; N – линия электрического нуля бытовой сети; C – общий коммуникационный контакт; P – перекидные коммуникационные контакты; 1 – один прибор; 2 – второй прибор
На корпусе каждого фирменного выключателя всегда имеется принципиальная схема его подключения. К примеру, в распоряжении пользователя есть одноклавишный прибор. Необходимо включить его в простую схему управления одним светильником.
Подробная инструкция по монтажу одноклавишного выключателя представлена в этом материале.
Если обратиться к схеме установки одноклавишного проходного выключателя, что содержится на его корпусе, действия пользователя сводятся к следующему:
Одинаковые по нумерации перекидные контакты (P) двух выключателей соединяются один с другим проводниками.
Первые (общие – Common) контакты двух приборов соединяются – один с фазным проводом, второй с «нулевым» через лампу светильника.
Работа схемы тестируется следующим образом:
Теперь, если проделать все операции в обратном порядке, эффект действия системы освещения получится аналогичный. Так констатируется нормальная работа схемы.
Как выполнить реальный монтаж?
Прежде чем начинать установку квартирного (или иного) проходного выключателя, рекомендуется вычертить монтажную схему, примерно такую:
Пример создания схема под монтаж системы выключателей проходного действия: N – нулевой провод сети; L – фазный провод сети; РК – распределительная коробка; ПВ1 – прибор первый; ПВ2 – прибор второй; 1,2,3 – контактные группы
Подвод тока на участок схемы с проходными выключателями, как правило, осуществляется через стандартную распределительную коробку.
Таким образом, первый шаг инсталляции – подбор оптимального места под распределительную коробку, установка ее и подвод электрической проводки. Кабель в коробку выводят трёхжильный (фаза-ноль-земля).
Помимо установки распределительной коробки естественной остаётся необходимость подготовки ниш под монтаж шасси проходных выключателей. Для них также выбирают наиболее удобные места. Обычно монтируют приборы рядом с коробками проходных дверей.
Один из возможных вариантов монтажа коммуникации с двумя устройствами – по одному у каждой из проходных дверей. Этот вариант вполне применим для классических проектов жилых и служебных зданий
Завершив подготовительные инсталляционные процедуры, переходят к подключению разведённых линий проводников. Первой подсоединяется к любому из выключателей, к его 1 выводу (фазный проводник).
Далее проводят соединение проводников между перекидными контактами. Последней соединяется линия нуля на оставшийся свободным первый контакт второго выключателя.
Останется подвести напряжение к собранной цепи (включить защитный автомат) и протестировать сборку на корректную работу.
Конструкции перекрёстного исполнения
Существует модификация приборов – перекрёстные выключатели. Конструктивно представляют собой приборы с коммутацией на четыре контакта. Их главное предназначение – помощь в устройстве схем коммутации светильников и других приборов из трёх и более точек управления.
Схемотехника с моделью перекрёстного действия: 1 – обычный коммутатор; 2 – коммутатор перекрёстного действия; 3 – обычный коммутатор; 4 – распределительная коробка; 5 – лампа светильника; N – проводник сетевого нуля; L – проводник фазы
Между тем, для реализации подобных схем с участием в структуре перекрёстных моделей требуется использовать обычные проходные выключатели. Схемная реализация предполагает включение перекрёстных модификаций последовательно между парой обычных проходных коммутаторов. У перекрёстной модели имеется пара входных и пара выходных клемм.
О тонкостях монтажа перекрестных выключателей читайте далее.
Выпускаются изделия для внешнего (накладного) монтажа и устройства для использования в сетях скрытой проводки. Существует обширный выбор по нагрузочным способностям, а разнообразие по цветовой гамме и дизайну также не ограничивает пользовательских потребностей.
Схемные решения для практической эксплуатации
Наиболее часто применяемые схемы с подключением устройств проходного действия – это, как правило, схемы для одно-, двух-, трёхклавишных приборов. Одноклавишный вариант рассматривался выше.
Схематичный вариант устройства системы на пять точек управления. Здесь используются три двухклавишных переключателя и два одноклавишных: N – сетевой нуль; L – сетевая фаза; 1, 2 – коммутаторы; п – перемычки
Поэтому посмотрим, как выглядит пошаговый инструктаж на подключение двухклавишного прибора.
Следует уделить внимание не только чисто электромонтажным работам, но также работам технического плана. К примеру, рекомендуется с высоким вниманием отнестись к монтажу подрозетниц.
Эти элементы необходимо надёжно крепить в стене, чтобы в последующем они обеспечивали не менее надёжное крепление приборов.
Существует трехточечная система коммуникации, которая основана на создании системы, позволяющей управлять световой группой из трех разведённых на расстояния точек. Элементная база – три прибора, из которых два являются проходными двухклавишными и один – перекрёстным.
Широко распространённый вариант схемы-трёхточки: N – электрический нуль; L – электрическая фаза; ПВ1 – первый двухклавишный переключатель; ПВ2 – второй двухклавишный переключатель; ПВ3 – перекрёстный коммутатор
Своеобразная инструкция подключения в этом случае выглядит примерно так:
Этот вариант создания коммуникационной электросети выглядит несколько усложнённым. Как понятно даже по укладке кабелей, придётся иметь дело, в общей сложности, с 12 проводниками. На обычные проходные выключатели следует подключить 6 проводов, тогда как к перекрёстному коммутатору нужно подключать 8 проводников.
На общую клемму любого из двухклавишных коммутаторов присоединяется фазная линия. На общую линию второго двухклавишного коммутатора присоединяется линия световой группы. Оставшиеся проводники соединяются по номерам контактов согласно схемной обрисовке.
Сенсорные модели выключателей
Помимо клавишных и рычажных модификаций на рынке встречаются модели сенсорного исполнения. По сути, функции приборов однообразные, но принцип действия, а также конструкция несколько отличаются.
Современная модификация – сенсорная модель, которая отличается более удобным принципом действия. К тому же этот вид бытовых коммуникаторов имеет увеличенный срок службы, благодаря отсутствию механики в составе конструкции
Есть два вида переключателей сенсорного исполнения:
Первые работают на прямой чёткий контакт через кратковременное прикосновение подушечкой пальца к стеклянной панели прибора. То есть в этом варианте действует только функция включения/отключения. Второй конструктивный вариант (диммерный) обеспечивает включение и отключение с плавной регуляцией яркости ламп.
Для работы с этими приборами требуется такое же прикосновение пальцем с последующим удержанием подушечки пальца на стекле до момента достижения требуемой яркости свечения лампы.
Вид сенсорного прибора сзади, где расположены клеммы для подключения: COM – синхронизирующий коннектор для работы в паре с другими приборами; L – контакт под сетевую фазу; L1 – первый выходной канал; L2 – второй выходной канал
Схематика сенсорных устройств отличается от приборов иного исполнения тем, что содержит одну общую (фазную) клемму (L), две перекидных (L1, L2) и одну клемму «COM».
Контакт «COM» используется для связи между выключателями при построении сложных схем. Например, с управлением из трёх и более точек несколькими зонами освещения. При этом на одну световую зону допускается нагрузочная мощность не более 1 кВт.
Классический вариант схемной разводки с одним сенсорным устройством: N – электрический нуль; L – электрическая фаза; Л1 – нагрузка первого канала; Л2 – нагрузка второго канала
Простая организация системы управления с одним сенсорным прибором выполняется так:

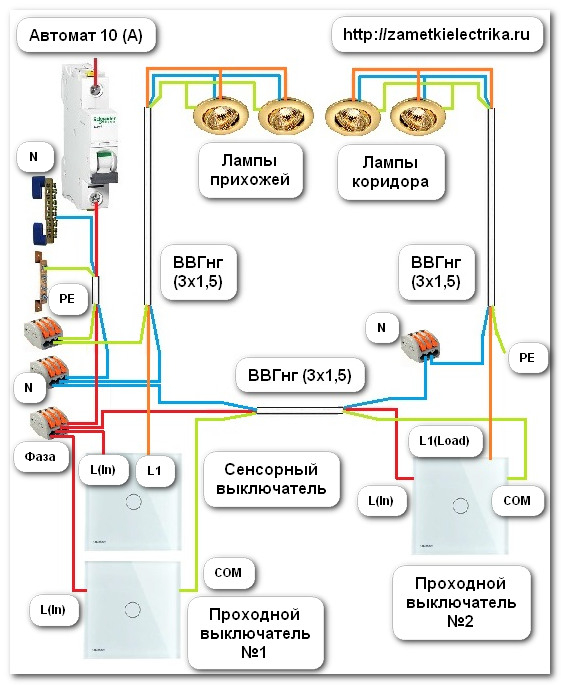

Если же применяется группа устройств, фазные контакты приборов (L) соединяются в параллель, плюс между собой соединяются клеммы «COM». Все остальные клеммы расключаются стандартно в зависимости от числа коммутируемых зон света.
Чтобы сенсорные устройства корректно функционировали, необходимо их запрограммировать.
По сути, речь идёт о синхронизации всех выключателей группы. Программирование выполняется последовательностью:
Для сенсорных конструкций есть некоторые ограничения по монтажу.
К примеру, максимально допустимое расстояние от выключателя до выключателя должно составлять не меньше 30 м.
Рекомендуем также прочесть другую нашу статью, где мы подробно рассказали о сенсорных выключателях света, их разновидностях и маркировке.
Выводы и полезное видео по теме
Теоретическая информация о том, как происходит установка в помещении проходного выключателя:
Вот такими серьёзно модифицированными электрическими компонентами выглядят привычные всем электрические выключатели. Теперь это уже не просто коммутаторы электроламп, вкрученных в патроны люстр.
Эти приборы могут успешно применяться для управления другими объектами. Например, выполнением работы на подъём и опускание штор на окнах квартиры.
Если вам приходилось самостоятельно устанавливать проходной выключатель в собственном доме, поделитесь, пожалуйста, опытом с нашими читателями. Расскажите как вы реализовали эту задачу на практике. Оставляйте свои комментарии в расположенном ниже блоке. Там же можно задать вопросы по теме статьи, а мы постараемся на них оперативно ответить.
Источник sovet-ingenera.com
Проходной выключатель: разновидности и принципы подключения
Оглавление:
Проходной выключатель: разновидности и их назначение
Подключение проходного выключателя: схема для управления из двух точек
Схема управления светом из трех мест: подключение трех проходных выключателей
Двухклавишный проходной выключатель: управление двумя группами светильников из нескольких мест
Управлять одним и тем же осветительным прибором из разных мест – это не прихоть богатых людей, а элементарные удобства.
Взять, к примеру, длинный коридор, проходя который, выключатель вы оставите далеко позади, и глупо будет возвращаться назад, выключать свет и снова идти в другой конец коридора, но теперь уже в темноте. Именно для таких случаев и необходим проходной выключатель, о котором пойдет речь в данной статье от сайта stroisovety.org, где мы изучим его разновидности и схемы подключения к системе домашнего освещения.
Принцип работы проходного выключателя
Проходной выключатель: разновидности и их назначение
На вопрос, какие бывают виды проходных выключателей, можно ответить точно так же, как и на вопрос, какие бывают виды обыкновенных клавишных выключателей. Проходные выключатели могут быть одинарными, двойными и даже тройными. Кроме того, они могут быть клавишными, сенсорными и даже с пультом дистанционного управления. Последний вид, на мой взгляд, является излишеством, так как пульт ДУ сводит на нет необходимость в проходном выключателе как таковом. Судите сами – один выключатель устанавливаем в начале коридора или лестничного марша, а его пульт дистанционного управления в конце.
Такое сочетание вполне в состоянии полноценно заменить два проходных выключателя.
Но вернемся к нашим проходным выключателям, а вернее к их разновидностям и назначению. В большинстве случаев на выбор того или иного проходного устройства может повлиять исключительно количество клавиш, от которого зависит число подключаемых к нему групп осветительных приборов. Все остальные нюансы, сенсоры и пульты дистанционного управления – это всего лишь дополнительные удобства эксплуатации, обращать внимание на которые нужно в меньшей степени. Будем говорить просто – проходные выключатели на две и три клавиши целесообразно использовать только в больших помещениях, в которых имеется несколько выходов и не одна группа одновременно включаемых осветительных приборов. Во всех остальных случаях, включая лестничный марш или длинный коридор, можно легко обойтись одинарным маршевым выключателем.
Виды проходных выключателей
Подключение проходного выключателя: схема для управления из двух точек
Это довольно простая схема, которая не должна вызывать излишних вопросов.
Отличается она от схемы подсоединения обычного выключателя двумя нюансами.
- Конструкцией самого выключателя. У него нет нейтрального положения «Выкл.» – он направляет электрический ток либо на одну свою клемму, либо на другую. Перенаправляя электрический ток, он замыкает или размыкает одну из возможных схем работы этой системы, и отключение осветительного прибора осуществляется в том случае, когда два проходных выключателя находятся в разных положениях.
- Количеством проводов, участвующих в установке проходного выключателя. Если в схеме подключения обычного одинарного выключателя задействовано всего два провода, которые представляют собой разорванную фазу, то в случае с проходным выключателем к каждому из них подводится три провода, два из которых, по сути, являются перемычками между двумя маршевыми выключателями. Третий для одного из них является подачей фазы, а для другого – выходом фазы, идущей на светильник.
Как подключить проходной выключатель схема
В отличие от принципиальной схемы, не вызывающей вопросов, на практике дела обстоят немного сложнее.
Большинство людей вводит в заблуждение наличие дополнительного элемента в этой схеме – коммутационной коробки. Если монтировать электропроводку по всем правилам, то от нее никак не избавиться. Существует достаточно простой способ понять принцип коммутации – представленную наглядно схему подключения проходного выключателя нужно разорвать на две части (ровно пополам каждый проводок) и скрутить ее заново, используя изоленту. Здесь все дело в вашем воображении – если сможете разорвать правильно, то получится собрать такую проводку вне зависимости от местоположения ее элементов.
Подключение проходного выключателя схема
Схема управления светом из трех мест: подключение трех проходных выключателей
Схема управления освещением из трех разных мест ненамного отличается от предыдущего варианта решения вопроса, как подключить проходной выключатель? Разница между ними заключается в наличии третьего устройства, отличного по конструкции от типичных маршевых выключателей. Это устройство именуется «перекрестный выключатель» и позволяет использовать для управления светом сразу три схемы.
Он может служить транзитным устройством, не влияя на работу двух других маршевых выключателей и одновременно самостоятельно замыкать и размыкать цепь освещения вне зависимости от двух остальных выключателей.
В отличие от проходного выключателя, этот прибор имеет не три, а пять клемм подключения – две из них используются для подсоединения с первым проходным выключателем, две другие со вторым маршевым устройством соответственно, ну а пятая является транзитной. Именно благодаря ей возможно управление светильником из трех мест – как правило, она просто соединяется перемычкой с третьей клеммой устройства.
Установка проходного выключателя схема
Двухклавишный проходной выключатель: управление двумя группами светильников из нескольких мест
Прежде чем приступать к решению вопроса подсоединения двухклавишного проходного выключателя, для начала необходимо разобраться с его конструкцией. По сути, это два одинарных проходных выключателя, установленных в один корпус. Осознав этот нюанс, вы без труда сможете разобраться с его подсоединением.
Выполняется оно аналогичным способом, как и монтаж обычного одноклавишного проходного выключателя за исключением двух моментов.
- На первый выключатель, а вернее на две его одинаковые части, подача электроэнергии осуществляется одним проводом (между собой две клеммы разных его частей просто соединяются перемычкой). На втором выключателе, с которого осуществляется подключение осветительного прибора, каждая из выходных фаз питает свой осветительный прибор.
Подключение двухклавишного проходного выключателя
- Количество проводов. Если в случае с одинарным проходным выключателем прокладывается три провода к каждому из устройств, то в случае с двухклавишным его аналогом понадобится протянуть пять жил к первому и шесть ко второму. Такая разница обусловлена наличием одной общей входящей фазы на первом выключателе и двух выходящих на разные осветительные приборы на втором.
Схема подключения двухклавишного проходного выключателя
Подводя итоги всему вышенаписанному, можно прийти к выводу, что оперируя проходными и перекрестными выключателями с разным количеством клавиш, можно строить достаточно сложные схемы, позволяющие управлять освещением из необходимого количества мест – по большому счету, их может быть много.
Другое дело – целесообразность таких схем. Как правило, в быту все ограничивается максимум тремя местами управления. Редко, но все-таки возникает необходимость включать и выключать свет из четырех и даже пяти мест. Но суть не в этом – дело в том, что освоив простой одноклавишный проходной выключатель и принцип его монтажа, вы с легкостью сможете оперировать этими устройствами и создавать любые удобные для вас схемы.
Автор статьи Александр Куликов
Как подключить проходной выключатель света?
Проходные выключатели позволяют управлять освещением сразу из двух и более различных мест. В некоторых ситуациях это является не просто дополнительным удобством, но и насущной необходимостью.
Применение перекрестного выключателя
Установка такого устройства необходима, например, если нужно осветить длинное помещение, коридор, тоннель, причём вход в него может быть осуществлён из трёх и более дверей. При этом каждый зашедший человек может движением руки и нажатием на клавишу выключателя, установленного у каждого их входов, включить источник искусственного света и после передвижения к другой двери отключить тот же самый светильник, другим выключателем, расположенным возле дверей, в которые он вышел.
Таким образом, возможна и любая друга последовательность, но в любом случае человек может управлять одним светильником или же целой группой источников света из трёх мест. Если в тоннеле имеется больше входов и выходов то можно установить дополнительные промежуточные перекрестные выключатели и возле них. Суть и работоспособность системы освещения от этого не поменяется, увеличится только количество коммутационных устройств.
Конструктивные особенности
Конструктивно перекрёстный выключатель с одной клавишей представляет собой компактное коммутационное устройство, которое работает от механического воздействия на него. При этом в продаже имеются и такие же сенсорные коммутирующие элементы, у них нет клавиши, а только лишь сенсорная кнопка, но суть работы устройства от этого остаётся прежней. Меняется только механизм воздействия, а контактная группа и принцип действия остаётся прежним. Состоит перекрестный выключатель из:
- выходных контактных клемм для подключения проводов;
- механизма крепежа к стене;
- токопроводящих перемычек, находящихся внутри корпуса;
- группы контактов;
- механизма воздействия на контактную переключающуюся группу.
По способу монтажа данные переключатели делятся, как и все остальные, на предназначенные для открытой (наружной) и скрытой (прокладываемой внутри стен) проводки. То есть конструкция может быть двух типов: накладной и встроенной.
Очень редко в исключительных случаях применяется гибридная проводка, когда вся кабельная линия прокладывается скрытом способом внутри стен, а выключатели устанавливаются наружного, то есть накладного типа. Это частный случай возникает, когда нет возможности сделать ниши для подрезетников или выполнение их проблематично.
Выглядят перекрёстные переключатели внешне как обычные проходные и не имеют чёткого положения включено или же отключено. Отличие их состоит в:
- Наличии четырёх контактных клемм для подключения. В случае, если есть две клавиши управления, то количество клемм умножается на два.
- Маркировки пары — вход и выход.
- Невозможности использоваться отдельно, а только с парой проходных выключателей.
Кстати, данные переключатели могут быть оборудованы не только клавишей, но и поворотным механизмом.
В нём замыкание контактов происходит за счёт специального механизма поворотного действия. Принцип работы и количество клемм при этом не меняется. Стоят они немного дороже, так как считаются дизайнерскими элементами декора, который чаще всего использует при монтаже проводки в ретро стиле.
Правила подключения промежуточного выключателя
Перед тем как перейти непосредственно к монтажу и подключению перекрёстных промежуточных выключателей нужно отчётливо понимать опасность электрического напряжения и короткого замыкания в цепях с неправильной коммутацией. Все работы должны проводиться только с отключенным сетевым напряжением, а также после проверки отсутствия его на токоведущих частях кабеля, к которому будет происходить подключение.
Для того, чтобы установить перекрестный выключатель понадобится:
- Распределительные коробки, количество их зависит от площади, где нужно осуществить данную систему управления освещением. Правила здесь аналогичны с обычной проводкой, то есть все соединения проводов выполняются только в распределительных коробках.
- Кабельная продукция, то есть провода. Их сечение зависит от мощности источника света, а количество жил — от наличия или отсутствия заземления на светильниках. Для соединения между выключателями понадобится трёхжильныё провод и чётырёхжильный, лучше, конечно же, с медными жилами и с разноцветной маркировкой.
Итак по большому счету перекрёстный выключатель освещения является связывающим звеном между двумя проходными выключателями, если это касается управления с трёх мест.
Трёхжильный провод подключается я к первой распределительной коробке, две жилы из которых являются фаза и ноль, а третья земля. Управление включением и отключением светильника осуществляется разрывом и переключением по нужным для этого цепям именно фазного провода. Ноль подключается непосредственно к источнику света.
С первой распределительной коробки (если их несколько), фазный провод нужно подключить к проходному переключателю, где он раздваивается благодаря конструкции самого устройства.
Следующий шаг заключается в монтаже и подключении к перекрёстному выключателю провода, идущего с первого проходного выключателя. На данном этапе стоит внимательно рассмотреть маркировку и подключить именно к входу переключателя, который обозначаться может соответствующими стрелочками.
Выход перекрестного переключателя через монтажную или же распределительную коробку необходимо подключить к проходному, здесь тоже нужно соблюдать маркировку согласно схеме и стрелочкам, нанесённым на устройстве. Если они вытерты или неразборчивы то рекомендуется с помощью мультиметра или же прозвонки выяснить, где какие клеммы, чтобы после монтажа и подключения к сети электроснабжения быть уверенным в правильности выполненной работы. Неправильное подключение приведёт к аварийной ситуации и короткому замыканию, а это чревато пожаром.
Одинарную клемму проходного выключателя также через распределительную коробку направляют к источнику света. От неё к самому светильнику при этом понадобится также трёхжильный провод.
Особенности установки двухклавишного переключателя
Двухклавишный перекрёстный или же промежуточный выключатель даёт возможность управлять отдельно двумя группами светильников или же каких-либо источников света. Особенность схемы подключения заключается в том что он устанавливается только в схеме с проходными элементами, имеющими тоже две клавиши для включения и отключения нагрузки.
Конструкция перекрёстного выключателя с двумя клавишами имеет четыре входа и четыре выхода, по большому это два одноклавишных коммутационных устройства в одном корпусе. Поэтому выбор сечения проводника и принципы монтажа идентичны. Нужно отметить, что применяются такие устройства крайне редко, чаще всего пользователям необходимо осветить длинные коридоры или же лестницы и управлять одним светильником или же одной группой осветительных приборов, а для этого достаточно 1 перекрёстный и 2 проходных выключателя оснащённые одной единственной клавишей.
Схема управления с четырех мест
Данная схема управления особенностей больших не имеет, разве что перекрестные переключатели должны быть промежуточными и устанавливаться последовательно друг другу, между проходными элементами включения освещения.
Нужно отметить, все вышеизложенные схемы одинаково работают с любыми типами ламп, а заземляющий провод является элементом защиты человека при пробое изоляции. Соединение проводов в распределительных коробках нужно выполнять по соответствующим правилам, главное в этом — его надёжность и долговечность без окисления и ухудшения контакта.
Все действия описанные в данной статье, можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности
Проходной выключатель схема подключения – фото инструкция. Как подключить проходной выключатель ~ Электрик в квартире и частном доме.
Обычные выключатели, которые установлены у нас дома, способны включать и отключать освещение из одного места. Согласитесь что люстру, которая находится в спальне, можно включить только выключателем, который находится там же.
Но что делать, если требуется необходимость управлять одним светильником из разных комнат одновременно. С помощью обычных выключателей такую схему сложно собрать. На помощь придут проходные выключатели или как их еще называют переключатели.
Такие выключатели используются для организации управления светильниками независимо из нескольких мест. Предлагаемая схема включения не только очень удобна, но еще и позволяет довольно существенно экономить электроэнергию.
Рассмотрим в этой статье, как собирается схема подключения проходного выключателя в распределительной коробке.
Особенно актуально применение проходных выключателей для управления освещением лестничных пролетов. Часто для этой цели используют схемы с применением реле времени, но, следует признать, что они не так удобны в использовании, менее надежны и экономичны.
Все передвигаются по лестницам с разной скоростью, да и вы сами можете сегодня подниматься налегке, а завтра с тяжелым чемоданом. Ставить же большие временные задержки с учетом запаса – означает уменьшать экономию.
Предлагаемая схема позволяет включить светильники внизу одним выключателем, а поднявшись по лестнице, выключить другим. Если же вам понадобится спуститься, вы используете проходной выключатель наверху для включения света, а внизу – для его выключения. Так же удобно использовать подобную схему для освещения длинных коридоров.
Впрочем, проходные выключатели будут полезны не только обладателям длинных коридоров и многоэтажных домов. Они очень пригодятся и обитателям небольших квартир. Типичная ситуация. В вашей квартире имеется проходная комната, при входе в которую вы включаете свет, затем проходите в следующую комнату, включаете свет в ней, а ставшее ненужным освещение в проходной комнате отключаете проходным выключателем. Согласитесь – очень удобно. Избавляет от лишнего хождения и экономит электричество.
Еще один пример. Вы заходите в спальню и у двери включаете свет. Укладываясь в кровать, включаете настольную лампу или бра, чтобы почитать книжку перед сном, но теперь вам надо снова встать, пойти к двери и выключить люстру! А можно этого не делать, если вы заранее установили у изголовья кровати проходной выключатель.
Для реализации такой схемы управления используются так называемые «проходные выключатели», которые, строго говоря, на самом деле являются переключателями. В отличие от обычных выключателей они имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий.
В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминисцентных, энергосберегающих и светодиодных. Впрочем, по такой же схеме можно подключать не только лампы, но и любую другую нагрузку, управлять включением которой вам требуется из нескольких мест.
Как подключить проходной выключатель — схема управления светильником из 2 мест
Процедура подключения проходного выключателя мало чем отличатся от подключения обычного выключателя. Разница только в количестве контактных клемм и подводимых проводов. У проходного выключателя их три.
Учтите заранее, что от распределительной коробки к такому выключателю вам надо протянуть трехжильный провод.
Проходной выключатель схема подключения — управление светильником из 2 мест
В схеме используются два проходных выключателя и распределительная коробка, в которую заведены провода от управляемого светильника и трехжильные провода от выключателей.
Фазный провод от распаечной коробки подключается к общему входному контакту первого проходного выключателя. Два других (выходных) контакта соединяются с проводами, идущими от аналогичных контактов второго выключателя. А общий (входной) контакт второго выключателя соединяется с проводом, идущим от светильника.
Второй провод от светильника напрямую соединяется с нулем распаечной коробки.
Сечение трехжильного провода, подводимого к проходным выключателям нужно подбирать в соответствии с мощностью управляемого светильника.
Как подключить проходной выключатель — схема управления светильником из 3 мест
В определенных случаях возникает необходимость обеспечить не два, а более пунктов управления светильниками. Например, свет на лестнице многоэтажного дома должен включаться и выключаться на каждом этаже. Та же ситуация с длинным коридором, в который выходят двери нескольких комнат.
Реализовать такую схему можно, но понадобятся кроме простых проходных выключателей еще и перекрестные выключатели. В таких выключателях уже не три, а четыре контакта – два входных и два выходных, представляющих собой две пары одновременно переключаемых контактов. Соответственно и подводить к таким выключателям нужно четырехжильный провод.
Проходной выключатель схема подключения — управление светильником из 3 мест
В такой схеме управления используются обычные проходные выключатели на первом и последнем пункте управления светильниками и перекрестные – на всех остальных.
Количество пунктов управления не ограничено, возрастает только сложность коммутации в распределительной коробке из-за большого количества подводимых к ней проводов. И здесь не обойтись без грамотной маркировки проводов при их прокладке, иначе вы в них просто запутаетесь.
Принцип подключения таков – выходная пара контактов первого проходного выключателя соединяется с проводами, идущими к входной паре следующего перекрестного выключателя и так далее, вплоть до последнего проходного выключателя, общий контакт которого соединяется с проводом, идущим к светильнику. Фазный провод подключается к входному контакту первого выключателя, а второй провод от светильника – к нулю распаечной коробки.
К каждому проходному выключателю протягиваем трехжильный провод, а к каждому перекрестному – четырехжильный.
На представленной схеме показано подключение трех пунктов управления светильниками, состоящих из одного перекрестного и двух проходных выключателей.
Небольшое разъяснение к схемам подключения
Давайте рассмотрим, как же работает схема подключения проходного выключателя. В представленных схемах использованы следующие элементы: соединительная коробка, лампа, проходные выключатели и соединяющие провода, в качестве которых, в процессе установки, применяют различные по конструкции кабели.
Первая из предложенных схем представляет собой подключение проходного выключателя, при котором управление осуществляется из двух различных местоположений, данный тип схемы считается достаточно простым в исполнении.
При таком виде подключения один провод, являющийся нулевым, направлен от источника электричества к лампе через соединительную коробку. Второй же, являющийся фазным, также через соединительную коробку направлен к контакту выключателя.
Таким образом, две пары контактов выключателей соединены между собой. Для загорания лампы, фаза подается к светильнику с общего контакта второго проходного выключателя.
На второй схеме представлено подключение проходных выключателей вместе с перекидным или перекрестным. При такая схема дает возможность управлять освещением из трех различных мест.
Со схемой подключения разобрались, теперь подробнее об ее монтаже. Он заключается в установке проходных выключателей и дальнейшей прокладке от них трехжильных кабелей. Также устанавливают, соединенные параллельно, лампы, от которых отходит двухжильный кабель.
Вместе с тем, монтируем также и соединительную коробку, куда прокладываем кабели от: переключателей, лампы, и источника электропитания, для соединения их между собой, в соответствии с вышеобозначенной схемой. При этом следует обратить внимание на выбор подходящего места монтажа соединительной коробки, беря в расчет длину используемых кабелей.
Надеюсь данная статья «проходной выключатель схема подключения» помогла Вам разобраться со всеми вопросами подключения, если будут вопросы или пожелания задавайте их в комментариях, с удовольствием отвечу.
Как правильно подключить проходной выключатель: схема управление светом с 2-х и 3-х мест | Стройка/Ремонт (своими руками)
Перед выполнением разводки электросети по дому или квартире необходимо ознакомиться с определением, что такое проходной выключатель, и как он поможет сделать жизнь владельца комфортнее. Внешне прибор ничем не отличается от стандартных бытовых конструкций. Однако имеет ряд отличий по принципу действия и схеме подключения к сети. Установка проходного выключателя несложная, нужно лишь следовать инструкции и придерживаться правил технической безопасности.
Выключатели или переключатели: что выбрать?
Самое главное отличие состоит в том, что выключатели разрывают созданную цепь, а проходные переключатели создают переход от одной цепи к следующей. Первые управляют светом из одного источника, а вторые — из 2-3 мест.Самое главное отличие состоит в том, что выключатели разрывают созданную цепь, а проходные переключатели создают переход от одной цепи к следующей. Первые управляют светом из одного источника, а вторые — из 2-3 мест.
Маршевый выключатель чаще всего устанавливается в следующих местах:
- В коридоре.
Конструкция устанавливается в двух противоположных концах помещения. При входе в коридор свет включается с помощью одного прибора, а на выходе из него выключается другим. - На лестнице.
Такой способ монтажа проходных выключателей часто применяется в многоквартирных и частных многоэтажных домах. Они размещаются на нескольких этажах, и управление световыми потоками происходит с любого из них. Например, можно включить свет на 1 этаже, подняться по лестнице на 2 или 3 этаж, и там его выключить. Спускаясь обратно, активировать включатель на 2 этаже и отключить на 1. - В спальне.
Принцип действия аналогичен предыдущим вариантам: свет включается на входе и отключается у изголовья кровати. Даная смеха подключения популярна в детских комнатах, особенно, если ребенок не любит бродить в темноте.
Существует еще масса примеров применения переключателей проходного типа. Их можно установить в любом помещении жилого или промышленного назначения. Они упрощают схему управления освещением и экономят электроэнергию.
Подключение проходного переключателя
Перед тем, как сделать проходной выключатель в одной из комнат, нужно обратить внимание на следующие важные моменты:
- Подключение такого переключателя требует наличия трехжильного силового кабеля ВВГнг-Ls 3*1,5 или NYM 3*1.5мм².
- Сам прибор должен быть соответствующего типа. На стандартных выключателях схема работать не будет. Поэтому во время покупки конструкции проверьте количество контактов с тыльной стороны устройства: стандартные конструкции с одной клавишей оборудованы 2 клеммами (вход и выход из цепи), а маршевые — 3 (1 клемма сверху и 2 снизу).
Теперь рассмотрим, как подключить проходной выключатель по схеме управления светом из 2-х мест. Первым шагом выполняется установка прибора в подрозетнике. Для этого нужно аккуратно снять накладные рамки конструкции и саму клавишу, это поможет увидеть расположение контактных клемм. Затем определяют общее звено среди них. Многие производители размещают схему проходных выключателей непосредственно на изделиях.
Если электрической схемы нет, то можно воспользоваться специальным тестером, который поможет прозвонить цепь. Нужно поочередно пройтись по всем контактам и остановиться на том, на котором прибор покажет «0» и будет издавать длительный звук. Это и будет общая клемма, к которой подключается фаза с кабелем питания. К остальным звеньям подводят оставшиеся 2 провода. Очередность здесь значения не имеет. После этого на переключатель возвращают клавишу и рамку и закрепляют в коробке под розетку.Если электрической схемы нет, то можно воспользоваться специальным тестером, который поможет прозвонить цепь. Нужно поочередно пройтись по всем контактам и остановиться на том, на котором прибор покажет «0» и будет издавать длительный звук. Это и будет общая клемма, к которой подключается фаза с кабелем питания. К остальным звеньям подводят оставшиеся 2 провода. Очередность здесь значения не имеет. После этого на переключатель возвращают клавишу и рамку и закрепляют в коробке под розетку.
С выключателем, который будет располагаться в другом конце помещения, проводят точно такую же процедуру.
Схема подключение проводов проходного выключателя в распредкоробке
Следующим этапом необходимо правильно собрать схему проходного подключения в распредкоробке.
В распределительный короб входят такие трехжильные кабели:В распределительный короб входят такие трехжильные кабели:
- провода с переключателей №1 и №2;
- шнур с автоматического щитка электроэнергии;
- кабель на прибор освещения (люстру, бра).
Затем, чтобы не запутаться в соединении жил, лучше всего ориентироваться по цветовой гамме. Если в системе используется трехжильный провод ВВГ, то обозначение будет следующим:
- белый или серый — фаза;
- синий — ноль;
- желто-зеленый — земля.
Возможен второй вариант маркировки, где:
- белый (серый) — фаза;
- коричневый — ноль;
- черный — земля.
В случае, когда опознавание проводов вызывает сложности, схему подключения в распредкоробке лучше доверить специалистам. От этого зависит работоспособность цепи и безопасность разводки в помещении.
Первым шагом совмещают нулевые жилы. Для этого с помощью клемм ваго соединяют соответствующий провод с вводного щитка и ноль, который ведет на осветительный прибор. Такую же процедуру повторяют с заземляющими жилами и подключают его к корпусу люстры. Теперь остается лишь соединить фазные провода. Фазу с распределительного щитка совмещают с такой же жилой с выключателя №1.
После этого общий провод с маршевого переключателя №2 подключают зажимом к фазе кабеля, который отвечает за освещение.
На последнем этапе между собой соединяются оставшиеся второстепенные провода с переключателей. Последовательность значения не имеет. Важно учитывать главное правило подключения: фаза с распределительного щита должна заходить на общую жилу переключателя №1, и эта же фаза должна уйти с переключателя №2 на осветительный прибор.
Только тогда схема подключения проходного выключателя с 2х мест будет работать. Ноль и земля подсоединяются напрямую к светильнику.
Схема управления освещением из 3 х мест
Схема, в которой будут присутствовать 3 или более переключателей на один осветительный прибор, немного отличается от стандартного варианта. Простой трехжильный маршевой выключатель здесь не поможет. В магазине потребуется приобрести перекидной или крестовой выключатель, который оснащен 4 выходами. Он будет выполнять функцию промежуточного звена между основными переключателями.Схема, в которой будут присутствовать 3 или более переключателей на один осветительный прибор, немного отличается от стандартного варианта. Простой трехжильный маршевой выключатель здесь не поможет. В магазине потребуется приобрести перекидной или крестовой выключатель, который оснащен 4 выходами. Он будет выполнять функцию промежуточного звена между основными переключателями.
В коробке нужно найти 2 второстепенных жилы от основных выключателей и соединить их с перекидным устройством. Провод от 1 основного прибора идет на вход промежуточного, а выходящий из него уходит на 2 к выходным клеммам. Чтобы ничего не перепутать, нужно всегда сверяться со схемой, которая нарисована на самих устройствах. Бывает так, что вход и выход на них располагаются с одной стороны.
В распаечную коробку заводятся только провода от четырехжильного кабеля, а само устройство располагается в любом удобном для пользователя месте. При грамотном соединении свет будет включаться и выключаться из любого установленного устройства. В схему можно вносить множество перекидных переключателей. Схема подключения основных приборов остается такой же, как и при освещении из 2-х мест.
Основные ошибки при подключении
Наиболее частая ошибка совершается еще на этапе определения общей клеммы. Некоторые пользователи полагают, что независимо от схемы правильным звеном будет то, где всего один контакт. Собранная таким образом схема работает некорректно, переключатели в ней зависят друг от друга. В таком случае важно помнить, что на переключателях разных производителей общая клемма может располагаться в разных местах. Поэтому нужно всегда сверяться с предоставленной схемой или вызванивать звенья тестером.
Если все выполнено правильно, а схема по-прежнему работает некорректно, то причиной может быть неправильный выбор переключателя, возможно, в сети установлено просто 2 стандартных устройства.
Следующая популярная ошибка при монтаже — неправильное внедрение в цепь промежуточных устройств. Часто 2 провода с переключателя №1 подключают на вход, а с переключателя №2 — оба на выход. Цепь работать не будет, так как контакты нужно подсоединять крест-накрест. Для таких проходных электро выключателей схема подключения практически всегда указывается на самом устройстве.
Недостатки проходных подключений
Несмотря на все достоинства и удобство эксплуатации проходных переключателей, устройства имеют несколько недостатков:
- Устройства не имеют точного положения для определения активного или неактивного состояния, как в стандартных выключателях. Например, если в комнате нужно заменить лампу, то определить на глаз, включено ли питание, практически невозможно. В таких ситуациях рекомендуется обесточивать комнату на щитке.
- В распаечной коробке слишком большое количество проводов, которое пропорционально возрастает от количества световых приборов в цепи. Прямое подключение не рекомендуется, так как увеличивает расход кабеля. При большом количестве ламп в одной цепи предусматривает применение импульсивных реле.
Известные производители проходных электро переключателей
Наиболее распространенными выключателями считаются изделия торговой марки Легранд (Legrand). Переключатели изготавливаются из качественных материалов, обладают стильным лаконичным дизайном, легко монтируются и славятся гибкой ценовой политикой. Модельный ряд насчитывает множество предложений — от дешевых до дорогих вариантов. К числу недостатков пользователи отнесли необходимость подгонки установочного места.
Компания Lezard является дочерним предприятием Legrand, расположенным в Китае. От родителя Лезард унаследовал лишь дизайн, качество исполнения продукции и используемых материалов существенно отличается от оригинала.
Еще одним крупным игроком на рынке считается марка Wessen, которая входит в группу компаний Schneider Electric. Переключатели изготавливаются согласно новейшим разработкам на новом оборудовании и соответствует европейским стандартам качества. Приборы предусматривают замену рамки выключателя без полного демонтажа.
Турецкий производитель устройств для организации электрической сети в помещении Макел уже много лет поставляет на рынок качественные и безопасные переключатели, которые ко всему обладают стильным дизайном. Инженеры разработали возможность подключения устройств без вмешательства в распределительную коробку, что облегчает процесс монтажа и гарантирует безопасность дальнейшей эксплуатации.
Источник: https://vodatyt.ru/elektrika/podklyuchit-prohodnoy-vyklyuchatel.html
Вам была полезна эта статья? Ставьте палец вверх! Подпишитесь на мой канал и давайте общаться в комментариях!
С уважением, Пётр Андреевич.
Как собственноручно подключить двухклавишный проходной выключатель
Сегодня мы подготовили статью на тему: «как собственноручно подключить двухклавишный проходной выключатель», а Анатолий Беляков подскажет вам нюансы и прокомментирует основные ошибки.
Проходной выключатель двухклавишный: как подключить своими руками
Для удобства пользователей особенно в помещениях с большой площадью: спортивных или концертных залах, длинных коридорах хорошо иметь возможность выключать и включать свет из разных мест. Это избавит от лишних переходов из одного конца помещения в другой.
Двухконтактный проходной выключатель
Схема подключения двухклавишного проходного выключателя легко решает такую задачу, она позволяет установить выключатели в двух и более местах, откуда можно управлять освещением.
Нет тематического видео для этой статьи.
| Видео (кликните для воспроизведения). |
В основе функциональности и практичности двухклавишного проходного выключателя заложены принципы работы одноклавишного переходного выключателя.
Практически в одном корпусе собрано два одноклавишных проходных выключателя, что значительно расширяет его возможности и всей схемы электропроводки.
Принцип перекидывания контактов остался прежний: на выключателе две входные клеммы, 4 выходные, всего 6 штук.
На клавишах отмечены стрелками, куда нажимать для включения или выключения света. Схема собрана так, что выключить свет можно нажатием любой клавиши на проходных выключателях. В каком положении находятся клавиши используемого проходного выключателя, не существенно. Возможности двухклавишных проходных выключателей позволяют создавать различные варианты схем управления светом из двух и даже из трех мест.
Два двухклавишных проходных выключателя в схеме расположены в разных местах, работают автономно на два направления, управляя разными группами световых приборов.
Схема очень удобна для длинных тоннелей, коридоров, лестничных маршей. Не имеет значения, с какой стороны вы заходите, всегда можно включить свет, а на другом конце при выходе выключить.
Выбираются места установки двухклавишных проходных выключателей, логично их устанавливать на разных концах объекта. Специальной коронкой с победитовыми или алмазными зубцами в бетонных или кирпичных стенах сверлятся установочные отверстия диаметром 72 или 80 мм в зависимости от выбранного корпуса выключателя.
В отверстия вставляются металлические или пластиковые коробки цилиндрической формы (подрозетники). Если проводка наружная, то корпус выключателя крепится к стене дюбелями и саморезами.
По всей длине помещения, на потолке или стенах, устанавливают две группы осветительных приборов. Это могут быть люстры, дешевые светильники или бра. Подключения выполняются по параллельной схеме, чтобы при неисправности одного светильника остальные продолжали работать. От них до распределительной коробки прокладывают провода, для работы схемы достаточно по две жилы в кабеле.
По требованиям ПУЭ (правил устройства электроустановок), в целях безопасности корпуса осветительных приборов заземляются. Все современные светильники, люстры и другие приборы оборудованы клеммой заземления.
Поэтому лучше проложить кабель с тремя жилами:
- L – фаза красного цвета;
- N – нулевой рабочий провод синего или черного цвета;
- заземляющий провод желто-зеленой раскраски.
Распределительную коробку рекомендуется устанавливать посредине маршрута размещенных светильников. В зависимости от назначения, условий эксплуатации, предметов интерьера допускается ставить ее на одном из краев.
В конструкции двухклавишного проходного выключателя предусмотрено 6 клемм для подключения проводов, поэтому от каждой коробки под выключатели до распределительной коробки нужно проложить два трехжильных кабеля, оставляя концы по 15-20 см для зачистки изоляции и соединения проводов.
Подключение двухконтактного переключателя
В распределительную коробку должны сойтись 7 кабелей:
- 4 от выключателей;
- 2 от групп освещения;
- 1 кабель питания.
21 – провод, все разводятся на 8 контактов. Требуется сделать расключение согласно указанной схеме.
Схема управления освещением из двух мест
Требование соответствия проводов цвету по назначению L; N, земля, можно выполнить только на участках цепи кабеля питания и осветительных групп. В интервалах от выключателей до распределительной коробки они не выполнимы, в этом случае используются любые провода.
Поэтому надо быть очень внимательным, для выявления нужного провода используйте мультиметр в режиме прозвонки. Один провод в распределительной коробке останется незадействованным – от выключателя с правой стороны.
Заизолируйте его концы и оставьте как резервный или подключите на заземляющий контакт.
В этой схеме используются те же элементы, что для управления переключениями из 2-х точек, плюс перекрестный двухклавишный выключатель. Размещается он в любой удобной точке помещения по схеме между двумя двухклавишными переключателями.
По конструктивному исполнению и принципу действия перекрестный двухклавишный переключатель представляет собой два проходных двухклавишных выключателя в одном корпусе. Его можно заменить двумя проходными двухклавишными выключателями, но практичнее использовать заводской в одном корпусе.
В этой модели на двухклавишный переключатель установлена одна общая клавиша, которая синхронизирует перекидывание контактов двух линий. На клеммах перекрестного двухклавишного переключателя поставлены перемычки таким образом, чтобы он обеспечивал прохождение тока в нужном направлении.
Нет тематического видео для этой статьи.| Видео (кликните для воспроизведения). |
Перекрестный двухклавишный выключатель
Крайние проходные двухклавишные выключатели соединяются с перекрестным четырехжильным кабелем. Схема работает следующим образом: рабочий ноль заводится сразу на две группы освещения. Фаза приходит на оба входных контакта первого двухклавишного проходного переключателя.
Независимо от положения клавиш ток проходит на 2 из четырех входных контакта перекрестного переключателя через перемычку на вход второго проходного двухклавишного переключателя. В данный момент положение клавиш 2-го переключателя определяет прохождение тока на одну из осветительных групп.
Если группа светится, достаточно изменить положение клавиши любого из переключателей этого ряда, чтобы оборвать цепь питания. Точно так же с включением: стоит изменить положение любой клавиши в этом ряду, и цепь будет восстановлена.
Схема управления освещением из трех мест
Конструкции проходных выключателей значительно расширяют возможности переключения осветительных цепей. Они универсальны, их можно использовать как обычные выключатели с одной клавишей или как двухклавишные переключатели.
Как недостаток можно отметить стоимость: они дороже, чем простые модели переключателей. Поэтому использовать их рекомендуется по назначению в схемах с проходным управлением освещением из нескольких мест.
Ознакомиться с особенностями подключения проходного выключателя можно в представленном ниже видео. Соблюдение выработанной технологии поможет избежать непредвиденных последствий в дальнейшем.
Представленные схемы, фотографии и информация, изложенная в тексте, позволят желающим разобраться в принципах работы двухклавишных проходных выключателей, понять рациональность практического применения схем и их использования, освоить методику самостоятельной установки систем управления освещением из нескольких мест.
Это даст возможность не обращаться к профессиональным электрикам и сэкономить значительные средства при электромонтажных работах в собственном доме.
Схема подключения проходного двухклавишного выключателя
Максимальный уровень удобства должен гарантировать не только функциональность выключателя, но и его практичность. По сравнению с одноклавишными проходными выключателями двойные выключатели имеют ряд преимуществ, которые делают их более универсальными.
Проходной двухклавишный (двойной) выключатель по своей сути представляет собой два одинарных проходных выключателя в одном корпусе, которые работают по тому же принципу действия — “перекидывания” контактов. У выключателя имеется 6 контактов (2 входа и 4 выхода).
Выключатель имеет обозначающий указатель, который сообщает положение клавиши для включения света и положение клавиши для выключения света.
При уже включенном свете (без разницы от какого проходного выключателя) можно нажимать на клавишу двойного выключателя и управлять освещением. При этом не имеет значение, в каком положении находилась клавиша данного проходного выключателя.
Правильно собранная схема подключения двойного выключателя позволяет управлять двумя разными группами освещения из двух мест независимо друг от друга. Два двухклавишных проходных выключателя будут работать на два направления.
Инструкция по монтажу:- Два двухклавишных выключателя монтируются на выбранных местах в установочных коробках (подрозетниках).
- Размещаются все группы, подключаемого освещения: светильники, бра или люстра с несколькими точками света. К каждому источнику света должен подходить один трехжильный кабель: фаза (L), защитный (земля), рабочий ноль (N).
- Выбирается кабель необходимой длины (3х1.5 мм2), с учетом того, что к выключателям подходят 6 контактов — два трехжильных кабеля.
- В распределительной коробке (РК) согласно схеме соединяются провода.
- Выполнить монтаж такой схемы можно и с использованием четырех одинарных проходных выключателей, но замена будет не рациональной. Установка двойных проходных выключателей выгодней, так как происходит экономия кабеля и распределительных коробок.
Из двойного проходного выключателя можно сделать одинарный перекрестный выключатель. Для этого контакты соединяются между собой, а клавиши закрепляются вместе для совместной одновременной работы.
Схема подключения одинарного проходного выключателя значительно проще и может помочь организовать управление электроосвещением из двух точек.Узнайте как правильно выбрать сечение кабеля с медными или алюминиевыми жилами в зависимости от потребляемого тока. Помните, что от правильного выбора зависит безопасность эксплуатации электросети вашего дома
Двухклавишный проходной выключатель, как и одноклавишный, может быть перекрестным. Принцип “перекидывающего” действия работает по аналогичной схеме. То есть для управления светом из трех и более мест необходимо задействовать два двойных (двухклавишных) проходных выключателей концевого вида и один (или сколько требуется) двойных проходных выключателей перекрестного вида.
Соответствующая схема подключения выглядит так:
- Все выключатели монтируются на своих местах в утопленных коробках (подрозетниках).
Если нет возможности глубоко спрятать водопровод, то в зимний мороз труба может перемерзнуть. Спасти ситуацию поможет греющий кабель, как его выбрать и установить читайте здесь.
О том как правильно выбрать и смонтировать систему вентиляции для загородного дома можно узнать перейдя по этой ссылке.
Так же любой проходной выключатель можно использовать как обычный. В этом случае один из контактов либо не подключается вообще, либо так же подключается для еще одной независимой регулировки имеющейся линии освещения. Теперь вы знаете как правильно подключить, или как говорят электрики расключить, двухклавишный проходной выключатель.
Полезные советы для правильного использования схемы подключения двухклавишного проходного выключателя
Многим интересен вопрос подключения двухклавишного проходного выключателя самостоятельно, без вызова электриков. Сделать это не так то сложно, особенно имея под рукой подробные схемы подключения и детальное описание каждого шага.
Отличительные особенности выключателя проходного двухклавишного
Выключатель, который предназначен для управления раздельными источниками света, называется двухклавишным. К таковым источникам относятся как различные разводки софитов, так и люстры с раздельным управлением. Обычно схемы с 2-клавишными выключателями активно применяются в квартирах и кабинетах, где необходимо управление двумя линиями освещения. В коридорах, ванных комнатах и проходных помещениях нет в этом острой необходимости, поэтому там применяется самый обычный одноклавишный проходной выключатель.
На таких выключателях есть специальные стрелки, которые нужны для указания положения on/off.
С технической точки зрения такой выключатель представляет собой два одноклавишных, которые имеют общий корпус и функционируют по принципу «перекидывания» контактов. Во всех двуклавишных системах управления используется 6 контактов: 2 являются входными, а 4 — выходными.
Схема подключения двухклавишного проходного выключателя
В решении вопроса подключения двухклавишных проходных выключателей наиболее полезным будет сначала разобраться в тонкостях установки двух одноклавишных выключателей.
Как подключить два одноклавишных проходных выключателя
Чтобы понять механизм работы более сложной системы, нужно сначала разобраться с её базовым элементом.
Приведенная схема включает в себя такие элементы: распределительный короб, пару проходных одноклавишных выключателей, любой светильник и провода. Такой вид схемы включения проходного выключателя двухклавишного используется для обеспечения возможности управлять светом из двух мест.Как видно на предоставленном рисунке, «земля» проходит из распределительной электрической коробки напрямую на лампочку. Фазу сети подсоединяют к общему зажиму первого выключателя. Два выходных контакта этого выключателя соединяются с такими же элементами второго. Логически понятно, что из второго выключателя провод идет обратно в коробку и уже оттуда напряжение поступает на лампу.
Монтаж на практике достаточно прост: сначала выключатели размещаются в своих коробках.
А вот теперь можно говорить и о более сложной системе. Вот схема подключения проходного выключателя с 2х мест:
Вы, наверное, уже догадались, что такая схема представляет собой ни что иное, как удвоенную схему подключения одноклавишного выключателя для управления из двух мест. По факту, каждая клавиша является независимым выключателем. Здесь всё просто, поэтому нет смысла особо распространяться. Гораздо интереснее выглядит ситуация с подключением хотя бы трех двухклавишных проходных выключателей.
Повысить надежность электроснабжения потребителей помогает правильное соединение проводов в распредкоробке. Здесь можно прочитать о разных методах подключения кабеля, как однородного, так и из разных металлов, в распределительном коробе.
Здесь может возникнуть несколько сложностей, которые легко установить из представленных выше схем:
- средний выключатель имеет больше проводов и совсем другую схему подключения;
- конструкция такого выключателя несколько отличается от крайнего.
Понятно, что оба эти фактора никак не способствуют упрощению схемы, а, наоборот, создают огромное количество проводов.
Из-за низкой популярности такой схемы достаточно сложно найти перекрестные двухклавишные проходные выключатели, которые занимают среднее место в схеме. Обычно такую проблему решают установкой дополнительной пары одноклавишных выключателей в одну рамку. Схема этого приведена на рисунке:
Как видите, эта схема характеризуется наличием ещё одной параллельной схемы одноклавишного проходного выключателя. Таким образом, для управления из трех мест используется две совмещенные схемы для управления из двух мест.
О монтаже одноклавишных схем мы говорили выше. Для двухклавишных всё несколько иначе: тут нет распределительной коробки, поэтому механизм будет таков:
- сначала в специальные коробки устанавливаются сами выключатели, выводы которых оставляются достаточно длинными;
- после этого устанавливаются светильники, контакты которых тоже должны быть большой длины;
- производится подключение в соответствии со схемой.
Как видите, каких-либо сложных деталей в монтаже двух и трех проходных двухклавишных выключателей нет. Всё достаточно просто, а имея под рукой схемы и механизм монтажа с работой справится даже непрофессиональный электрик.
Подключение проходного двухклавишного выключателя на видео
Схема подключения двухклавишных проходных выключателей
Для создания максимального комфорта прибор для выключения или включения светильников в доме должен обладать не только функциональностью, но и практичностью. В сравнении с проходными устройствами с одной клавишей, двухклавишные выключатели благодаря своей универсальности более удобны.Проходная конструкция двухклавишной модели выключателя — это не что иное, как два одинарных устройства объединённых в одном корпусе, которые функционируют по принципу переключателя контактных групп. Обычно такие приборы имеют 2 входных и 4 выходных контакта. При этом на корпусе изделия существует указатель, помогающий разобраться, в каком положении находится устройство — включённом или выключенном.
Проходное устройство для управления освещением в доме по своему принципу полностью повторяет обычный стационарный аналог и поэтому выпускается с одной, двумя или тремя независимыми клавишами. Трудно не согласиться, что обычная конструкция выключателя установленного в начале лестничного пролёта или длинного коридора и пульт управления, размещённый в другом конце помещения очень удобны для решения вопроса освещения конкретно взятого участка дома.Выбор проходной конструкции выключателя в первую очередь основывается на количестве клавиш прибора, так как это позволяет управлять сразу несколькими источниками света, подключёнными к такому устройству. В свою очередь, возможность дистанционной системы управления или сенсорный датчик — это дополнительные элементы, улучшающие комфортность в управлении светом в доме.
Многоклавишные выключатели проходного типа лучше устанавливать в больших помещениях, в которых присутствует несколько входов и разных источников света, которые нужно включать одновременно. В других ситуациях целесообразно устанавливать проходные приборы с одной клавишей, которые более удобны в использовании и имеют простейшую схему подключения.
На рынке электротехники и сопутствующей ей аксессуаров существует множество моделей проходных выключателей и переключателей от зарубежных и отечественных производителей как простейших одноклавишных, так и многофункциональных моделей. Самыми популярными считаются двухклавишные устройства, которые могут управлять сразу несколькими осветительными приборами, находящимися в разных помещениях или в одном светильнике. Не такие популярные, но не менее эффективные выключатели с тремя клавишами, хотя схема их подключения намного сложнее.Благодаря проходному принципу работы выключателя появляется возможность организовать управление одним светильником с разных точек дома или квартиры. Но для её воплощения потребуется несколько одноклавишных приборов и перекрёстный переключатель. А при использовании нескольких перекрёстных приборов можно добиться управления светильником сразу из четырёх точек в квартире.
Хочется отметить, что каждая дополнительная точка управления источником света значительно усложняет схему подключения выключателей проходного типа, что может привести к затруднению обслуживания и ремонта осветительных приборов в доме. Хитросплетение проводов может ввести в заблуждение даже опытного электрика.
Особенности схемы подключения проходных выключателей с двух мест
При правильной сборке схемы подключения двойных выключателей появляется возможность управления несколькими осветительными группами из двух мест независимо друг относительно друга. При этом оба выключателя с двумя клавишами проходного типа будут функционировать по двум направлениям, но для этого нужно выполнить следующие работы.- Двухклавишные выключатели в количестве двух штук устанавливаются на заранее выбранных местах в подрозетниках.
- Монтируются светильники или многоламповые источники света, такие как люстра. К осветительным приборам подключают трёхжильный кабель с фазой, рабочим нулём и заземлением.
- Учитывая то, что на каждом переключателе по 3 контакта, то понадобится два трёхжильных кабеля соответствующей длины.
- Соединение проводов происходит в распределительном коробе согласно схеме.
Воплощение такой схемы, возможно, и с четырьмя одноклавишными проходными выключателями, но это не рационально в плане расхода дополнительных кабелей и коробок распределения.
При необходимости двойной проходной выключатель можно использовать в качестве перекрёстного аналога с одной клавишей. Для этого перемыкают соответствующие контакты, а клавиши соединяют друг с другом для одновременного срабатывания.
Двухклавишные переключатели проходного типа, как и аналоги с одной клавишей могут работать как перекрёстные приборы. Принцип переключения контактных групп имеет аналогичную схему с управлением светильником с двух мест. То есть, как и в предыдущем случае подключать нужно два двойных прибора и перекрёстный аналог в соответствии с определёнными этапами.Также любые двухклавишные выключатели проходного типа можно использовать как обычные аналоги. С этой целью одну контактную группу либо, вообще, не используют, либо через неё подключают ещё один отдельно взятый осветительный прибор. Ознакомившись с вышеприведёнными способами управления светильниками с разных мест можно разобраться, что такое схема подключения или как говорят электрики, схема расключения проходного выключателя.
Как подключить проходной выключатель на две группы светильников
Прежде чем переходить к монтажным работам, нужно разобраться с особенностями конструкции двухклавишного проходного выключателя. Как упоминалось ранее конструктивно это два прибора с одной клавишей собранные в одном корпусе. Разобравшись с этой особенностью, каждый желающий сможет понять принцип его работы и способы подключения, которое выполняются по аналогии с обычным выключателем с одной клавишей, за исключением пары нюансов:- На первую часть выключателя, а, точнее, на обе одинаковые его половинки подаётся электрическая энергия по одному проводу. На втором приборе, с которого будет осуществляться подсоединение источника света каждая из выходящих фаз будет питать свой светильник.
- В случае с конструкцией одинарного проходного прибора выполняется прокладка трёхжильного кабеля к каждому устройству. Если же это двухклавишный аналог, то протягивают пять проводников к первому и на один больше ко второму прибору. Разница в количестве проводников обусловлена в общем фазном проводе.
Исходя из, выше рассмотренных вариантов подключения проходных выключателей с разным количеством клавиш и возможности использования их комбинаций, можно прокладывать самые разные схемы, которые позволяют управлять осветительными приборами из различных мест дома. Хотя исходя из практики, в быту редко встречается необходимость управления светильниками более чем из трёх разных точек в квартире.
Cхема подключения двухклавишного проходного выключателя (переключателя)
Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Соответственно, для его правильного подключения и работы требуется шесть проводов (по три на каждый проходной переключатель, составляющий его).
Так, например, один из вариантов схемы подключения двухклавишного проходного выключателя, отражающий соединение проводов в распределительной коробке, который связан с двумя одиночными проходными выключателями, выглядит следующим образом:
Схема второго возможного варианта подключения, при которой двухклавишный перекидной выключатель работает в паре с таким же двухклавишным переключателем, представлена ниже:
Как видите, для подключения каждого из них используется шесть проводов, давайте теперь рассмотрим какие есть клеммы на механизме двухклавишного переключателя и как они промаркированы.
В качестве примера двухклавишного выключателя возьмем модель двухклавишного переключателя ABB Busch-Jaeger из серии Basic 55 .
На тыльной стороне которого, есть шесть клемм для подключения проводов, по три на каждую клавишу. Отличить их довольно просто, в зависимости от принадлежности той или иной клавише, клеммы пронумерованы как « 1 » и « 2 ». При этом в клеммы L1 и L2 подключаются управляющие провода каждой группы света, а в клеммы оставшиеся зажимы со стрелками, подключаются провода идущиие между переключателями. Чтобы было понятнее ниже представлена наглядная схема подключения, в которой указан порядок подсоединения проводов к двухклавишному проходному выключателю ABB Busch-Jaeger из серии Basic 55.
На практике это выглядит вот так.
Во время подключения, самое главное верно подсоединить питающие провода к клеммам L1 и L2 одного двухклавишного переключателя и фазные провода, идущие к светильнику в эти же клеммы второго двухклавишного проходного выключателя в схеме . Порядок подключения проводов, которые по схеме проложены между переключателями и подсоединяемые в клеммы со стрелками, не критичен.
Подробная пошаговая инструкция по подключению и установке двойного проходного переключателя описана ЗДЕСЬ .
С помощью двухклавишных проходных выключателей можно создавать множество разнообразных схем управления освещением, главное помнить – если планируется использование сразу более двух переключателей света в одной группе, необходимо использовать перекрестные переключатели, устанавливающиеся между проходными, у некоторых производителей они так же встречаются двухклавишные.
Если у вас еще остались вопросы по схеме подключения двухклавишных проходных выключателей оставляйте их в комментариях к статье, постараемся всем ответить.
Проходной двухклавишный выключатель — устройство и схема подключения
Всё в своей жизни человек старается сделать максимально комфортным, это касается и электрической проводки в доме. При ремонтах мы подбираем красивые светильники, выключатели в тон общему интерьеру, розеточные блоки, устанавливаем розетки с защитными шторками от детей и выключатели с подсветкой, чтобы удобно было находить их в тёмном помещении. Но пока ещё не многим приходилось сталкиваться с таким понятием, как проходной выключатель двухклавишный. Это устройство по-настоящему делает наше общение с электричеством удобнее, потому что обеспечивает управление одними и теми же светильниками из нескольких разных мест.
Такой аппарат заслуживает отдельного подробного разговора, так что давайте разберёмся, для чего он нужен, где устанавливается, какие имеет разновидности и как осуществить подключение в электрическую бытовую сеть двухклавишного проходного выключателя.
Двухклавишный проходной выключатель устанавливают в помещениях, больших по площади или длине, где будет удобнее управлять освещением с двух мест. Рассмотрим несколько примеров.
Допустим у вас огромная гостиная, в которой имеется большая люстра и точечные светильники, смонтированные по периметру комнаты. Выключатель, как и положено, находится при входе в помещение – зашли, нажали нужную клавишу, загорелась люстра либо групповые светильники. Пройдя до другого конца гостиной, где, к примеру, расположена лестница на второй этаж, было бы очень комфортно выключить свет, не возвращаясь обратно в начало комнаты. Вот для чего и нужен такой двухклавишный переключатель. Один проходной аппарат расположен при входе, который вы включаете, зайдя в комнату, второй монтируется на выходе из гостиной, чтобы отключать освещение с этого места.
Точно также применятся схема подключения проходного выключателя с 2-х мест для длинных коридоров. Зачастую её используют в частных мини-отелях и гостиницах, гостевых домах на курортах, когда в длинном помещении расположено несколько номеров, либо в офисах с большим количеством кабинетов. В таких длинных коридорах хорошо монтировать две группы светильников, каждая из которых включается отдельной клавишей. При входе в длинный коридор устанавливается первый проходной выключатель, а в самом конце второй, пройдя через всё помещение, вам не нужно будет возвращаться для отключения.
Очень удобным оказывается монтаж двойного проходного выключателя в двухэтажном домостроении. Коммутационные аппараты устанавливаются на первом и втором этаже (в начале и в конце лестничного марша). Здесь тоже может быть две группы осветительных элементов – люстры с более ярким освещением и точечные светильники с приглушённым светом, которого будет достаточно, чтобы не спотыкаясь пройти по лестнице. Каждая клавиша включает освещение определённой группы светильников. Управление происходит с того этажа, на котором в данный момент находится человек.
Ещё такой переключатель можно устанавливать на даче или в загородном доме, где есть длинные садовые дорожки. Например, в начале участка расположен дом, а в конце беседка, между ними дорожка со светильниками. В тёмное время вам надо пройти в беседку, включаете проходной переключатель, расположенный где-то на стене дома, идёте по освещённой садовой дорожке, а потом отключаете освещение из беседки. Пока вы находитесь в беседке, лампочки зря не горят и не наматывают лишнюю электроэнергию. Точно также потом возвращаетесь, сначала включили освещение дорожек в беседке, а отключили его потом переключателем на доме. Освещение дорожек можно сделать более ярким с подвесными светильниками и приглушённым, с точечными приборами освещения, вмонтированными вдоль дорожек, каждый вид включается отдельной клавишей.
Как правильно дать определение проходному выключателю? По сути, это два коммутационных аппарата, которые управляют одним осветительным прибором (либо группой).
Если посмотреть на проходной бытовой выключатель двухклавишный, то внешне он абсолютно ничем не отличается от обыкновенного аппарата. Также он состоит из рабочей части (контактной группы) и защитного корпуса (рамки и клавиш). И основные функции у него такие же – разрывать либо замыкать электрическую цепь.
Но из обычного выключателя никогда не получится сделать проходной, второй имеет более сложную схему подключения. У обыкновенного двухклавишного переключателя имеется три контакта – один входящий (на него поступает фаза из питающей сети) и два отходящих (к ним должны подключаться фазные провода светильников). У проходной модели шесть контактов.
Если нажать клавишу обыкновенного аппарата, то создаётся замкнутая цепь между источником напряжения и светильником, в результате чего появляется освещение. У проходного варианта есть внутренний подвижный контакт (перекидной), при нажатии клавиши он одновременно одну цепь размыкает, а вторую замыкает, то есть перекидывается с одной клеммы на другую. В данном случае, вторая цепь – это контакты парного выключателя, ведь проходной коммутационный аппарат не работает как самостоятельное устройство.
При выборе модели проходного выключателя, обратите внимание, что помимо клавишных моделей существуют ещё сенсорные. Они стоят дороже, поэтому здесь ориентируйтесь на свои финансовые возможности.
Очень удобными в применении считаются модели с подсветкой, такой аппарат не придётся долго искать в тёмном помещении. На каждой клавише есть светящееся окошко, указывающее на место положения выключателя.
Сначала немного основных принципов, чтобы вы поняли саму суть работы проходного выключателя.
- От каждого проходного устройства в распределительную коробку приходит провод из трёх жил.
- От первого проходного выключателя одна жила соединяется с фазой питающей сети.
- Одна жила второго выключателя соединяется с фазным проводом осветительного прибора.
- Между собой оба коммутационных аппарата электрически увязываются в распределительной коробке путём попарного соединения двух оставшихся жил.
А теперь более подробно рассмотрим подключение в электрическую сеть двухклавишного проходного выключателя.
Возьмите в руки проходной переключатель на две клавиши и внимательно рассмотрите его тыльную сторону. Подсоединение проводов выполняется на шесть клемм (то есть по три на каждую клавишу).Клеммы все промаркированы. Те, которые имеют маркировку «1» с нарисованной рядом стрелочкой, соединяются с аналогичными клеммами второго проходного выключателя. Точно также необходимо соединить между собой проводами клеммы с цифрой «2» и нарисованной рядом стрелочкой. В этом случае удобно использовать четырёхжильный провод.
В первом выключателе есть ещё две клеммы «L1» и «L2», к ним производится подключение фазного провода из питающей сети. Во втором выключателе клеммы с маркировкой «L1» и «L2» соединяются соответственно с двумя приборами освещения. Такие соединения выполняются двухжильным проводом.
Подробный разбор схемы подключения смотрите в этом видео:
Выберите места для установки проходных переключателей. Учитывая суть самого коммутационного аппарата, вполне логично, что один будет в начале помещения, второй в конце. Неважно, с какой стороны вы зайдёте в это помещение, в любом случае – одним выключателем вы включите свет, другим отключите, они оба работают в два направления осветительных групп.
Для подключения проходного двухклавишного выключателя понадобятся специальные монтажные коробки, которые утапливаются в стенное отверстие (их ещё называют подрозетниками).Так как все соединения (а их не так уж мало) будут выполняться в распределительной коробке, то в обычной стандартной (диаметром 60 мм) это сделать будет затруднительно, там попросту не хватит места, чтобы произвести необходимую коммутацию и аккуратно уложить её внутри. Перед тем, как подключить двойной проходной аппарат, постарайтесь приобрести коробку большего диаметра или спаренную из двух-трёх.
В следующем видео показано как выполнить подключение на практике:
И еще один пример — здесь:
Если хорошенько разобраться, схема подключения двухклавишного проходного переключателя, не так уж сложна. Что понадобится, так это элементарные знания электротехники, рабочий набор инструментов электрика и максимум внимательности.
Автор статьи: Анатолий Беляков
Добрый день. Меня зовут Анатолий. Я уже более 7 лет работаю прорабом в крупной строительной компании. Считая себя профессионалом, хочу научить всех посетителей сайта решать разнообразные вопросы. Все данные для сайта собраны и тщательно переработаны для того чтобы донести в удобном виде всю требуемую информацию. Однако чтобы применить все, описанное на сайте желательно проконсультироваться с профессионалами.
✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 5 проголосовавших: 6Путеводитель по Лирам | Соната Лиры
Лира (lʌɪə) струнный инструмент, похожий на небольшую U-образную арфу со струнами, прикрепленными к перекладине, особенно используемый в Древней Греции. Современные инструменты этого типа встречаются в основном в Восточной Африке …… и с ангелами! Liar Тромбонист, который говорит, что им нравится играть на PP ! Очевидно, что для «наших», марширующих музыкантов, мы знаем, что лира также является важным аксессуаром. Я знаю, что не мог вспомнить более 30 разных маршей вокруг Шоу лорд-мэров! Моя позволила мне легко читать и менять свои маршевые карточки, счастливо маршируя и играя! В этой статье я познакомлю вас с самыми доступными и надежными лирами на рынке.Сонатные лиры. Все это позволит вам маршировать и играть сколько душе угодно, сохраняя при этом музыку в безопасности и на идеальном расстоянии для чтения. Лира Соната Корнет Лира с изогнутым стержнем Sonata 1691LS — изогнутый никелевый сплав для трубы или корнета. Он подходит для любого инструмента с лировым ящиком , установленным на верхней части инструмента. Музыкальные книги и открытки надежно помещаются в подпружиненную застежку, обеспечивая их устойчивость и удобство чтения.Это незаменимый аксессуар для медных духовых музыкантов в движении или даже просто стоящих на параде! (также доступен в золотом лаке) Соната Корнет с прямым стержнем / Лира для трубы Прямой стержень подходит для крепления к вертикально выровненным коробкам корнета и трубной лиры (проверьте свой инструмент перед покупкой на пригодность!). Легко прикрепляется и идеальный аксессуар для музыкантов в походах. Никелированная. Соната Корнет / Труба Лира — Зажим Мы часто получаем запросы от «желающих быть» марширующих музыкантов, которые хотят лиру, но не имеют лиры.Просто наденьте на трубку корнета / трубы, закрепите музыкальную карту — и вперед. Этот прочный никелированный корнет и трубная лира с кнопочным зажимом и прочной пружиной с зажимом для крепления к трубке — отличное решение. Соната Тромбон Лира Однажды я видел, как тромбонист прижимает лиру к своей горке. Забавно наблюдать, как он видит, как его музыка быстро мигает вперед и назад, когда он перемещает слайд! Мы не продаем здравый смысл, но продаем самые проверенные лиры! Просто прикрепите к трубке вашего тромбона, закрепите музыкальную карту — и вперед.Регулируемый зажим подходит для всех средних и больших диаметров тромбона. Соната Bb Clarinet Lyre Sonata 1708 Bb Clarinet Lyre, предназначенная для установки вокруг нижнего шарнира / раструба кларнета с регулируемым кольцом, позволит вам четко смотреть на свою музыку, а также смотреть, куда вы собираетесь. Он никелирован, а конструкция стопорного кольца основана на принципах «юбилейного» зажима, поэтому подходит для всех кларнетов, включая студенческие модели.Доступное и надежное решение для защиты вашей музыки в дороге. Зажим для сонаты на флейте Lyre Этот стиль отлично подходит для флейты, это прочный и надежный никелированный материал, который легко крепится к вашей флейте. Идеально подходит для марширующих музыкантов и исполнителей рождественских гимнов (!), Поскольку вы просто прикрепляете один конец лиры к флейте, а другой конец — к вашей музыке. Лира оснащена зажимами с виниловым покрытием для защиты флейты от царапин при зажиме.Он полностью регулируется и никелирован, поэтому он прочен и устойчив к истиранию и влаге. Соната Саксофон Лира Если в вашем саксофоне есть встроенная лира (поверьте мне, большинство из них, вы просто не заметили этого!), Эта прочная и надежная никелированная саксофонная лира как раз для вас. Он просто прикрепляется к коробке вашего саксофона, чтобы марширующие саксофонисты имели возможность фактически читать свою музыку, в отличие от обычной «импровизации» !! Он оснащен прочным пружинным механизмом, который надежно удерживает музыку на месте во время использования. Соната Лира общего назначения — Стебель 9 дюймов В основном используется на баритонах / эуфониумах / тубах или на любом другом инструменте с коробкой, для которой требуется прямая лира с длинным стержнем. Это решение от Sonata имеет длину 9 дюймов (27 см) и может регулироваться по высоте, если ваша коробка позволяет. Теперь никаких оправданий. Наденьте свои (отполированные) походные ботинки. «По центру… .Скоро… .марш»!Маршевый стиль — Марширующие Вирджинии
Эта команда дается в сочетании со свистком во время Парадного Отдыха.После второго короткого свистка в конце сигнала поднимите инструмент, голову и левую ногу, как при высокой отметке времени. На первой доле после свистка поставьте левую ногу в положение внимания и верните инструмент и голову в их нормальное положение. Вся группа кричит в ответ «ХО!» когда левая нога ударяется о землю.
Удерживающие инструменты Внимание Внимание индивидуально для каждого раздела. Обязательно просмотрите видео для вашего инструмента в разделе Тележка для инструментов ниже или обратитесь к своему ранговому капитану для получения дополнительной информации.
Эта команда дается с вербальной и визуальной подсказкой. Пока группа находится в состоянии «Внимание», барабанщик скрещивает руки, а затем поднимает их над головой, крича «INSTRUMENTS!». Вся группа кричит «Ага!» в ответ, когда инструменты встают в игровую позицию.
Mark Time Low ( VIDEO )Начиная с левой ступни и чередуя ступни, держите пальцы ног на земле и поднимите пятки до щиколотки. Движение тела должно быть ниже талии.
ОТМЕТЬТЕ ВРЕМЯ ВЫСОКОЕ ( ВИДЕО )Начиная с левой ступни и чередуя ступни, поднимите ступню так, чтобы лодыжка приземлилась чуть ниже колена на противоположной ноге. Ваша ступня / пальцы ног должны быть направлены прямо к земле в поднятом положении. Движение выше талии должно быть минимальным.
Эта команда дается для равномерного останова ленты. Его можно вызвать в любое время, и голосовой ответ будет «ОДИН, ДВА», так как ваша правая и левая ступня перестают двигаться соответственно.
Эта команда предназначена для изменения направления движения. Его можно вызвать в любое время, кроме слайда, и в любом направлении, в котором вы двигались до команды, будет продолжено после команды. Голосовой ответ — «И ОДИН», когда ваша левая нога начинает двигаться, и «ЗАБЛОКИРОВАТЬСЯ» на счет четыре, когда ваша правая нога занимает свое окончательное положение. При поворотах влево пятки должны оставаться на связи. При поворотах вправо пальцы ног должны оставаться соединенными.
FORWARD MARCH ( VIDEO )Этот шаг также известен как «шаг крена» и используется для плавного и плавного движения в сверле.С каждым шагом ваша ступня должна перекатываться с пятки на носок, а ваш вес должен переноситься с неподвижной ступни на вытянутую. Все движения тела должны быть ниже талии. Голосовой ответ — «и один», когда вы выходите левой ногой, и «ударяете» всякий раз, когда вы пересекаете ярдовую черту. Если вы переходите от марша вперед к отметке времени или остановке, направьте правый палец ноги на землю и прижмите левую ногу на счет семь и восемь соответственно.
Термин «от 8 до 5» относится к стандартному размеру шага с 8 шагами, сделанными на каждые 5 ярдов на поле, но размер шага часто корректируется, чтобы соответствовать количеству отсчетов в конкретном движении для полевого шоу.Движения такого характера называются поплавками, потому что форма «плавает» к следующему изображению или набору. В поплавке обязательно , чтобы вы направлялись влево и вправо, оставаясь на равном расстоянии от участника группы по обе стороны от вас.
МАРШ НАЗАД ( ВИДЕО )Команды и ответы аналогичны тем, что и для Марша Вперед, но для минимизации движения выше пояса поднимитесь на носки, чтобы маршировать назад.
POWER STEP ( VIDEO )Поднимите левую ногу, как на высокой отметке времени, и двигайтесь вперед, опуская ступни ногой к пятке.Когда вы двигаетесь, ваша лодыжка должна проходить мимо колена в точке «и» удара. Ваша лодыжка должна оставаться расслабленной, а пальцы ног должны быть подняты. Шагу Power всегда предшествует High Mark Time, за ним следует шаг, и он обычно используется в шаге 8: 5 или 16: 5, когда необходимо сильное музыкальное и визуальное воздействие.
Эта команда вызывается для исправления выравнивания при движении по блокам. В команде «Одеваться правильно» эту команду выполняют все, за исключением крайнего правого человека в каждом ряду, который остается по стойке «смирно».Точно так же в команде «Одевать влево» эту команду выполняют все, кроме самого левого человека в каждой строке. Чтобы вернуться в центр, команда Ready Front. Голосовой ответ на команду «Одеваться вправо / влево» — «Один, два», а голосовой ответ на команду «Готовность группы» — «и вниз».
Эта команда вызывается для изменения направления движения вперед на 90 градусов. На счет восемь вы поворачиваетесь на правом носке вправо или влево, в зависимости от того, какое направление задано в команде.Команда Flank может быть вызвана только из Forward или Backward March.
НАЗАД ( ВИДЕО )Эта команда вызывается для изменения направления движения вперед на 180 градусов. На счет восемь вы поворачиваетесь на правом носке на 180 градусов над левым плечом, чтобы повернуться лицом к спине. В тыл можно вызвать только из Форвард Марш.
Эта команда вызывается для изменения направления движения ниже пояса, когда ваш инструмент все еще смотрит вперед.Этот тип марша чаще всего используется в перерывах между выступлениями, поэтому его удобно практиковать. На счет восемь поверните палец правой ноги, чтобы двигаться влево или вправо. Ваши плечи должны оставаться параллельными передней части, а ступни должны быть повернуты на 90 градусов влево или вправо, в зависимости от того, какое направление задано в команде.
Анатомия маршевого малого барабана
Всегда полезно ознакомиться со всеми аспектами любого инструмента, на котором вы играете, особенно если есть что-то, что нужно отремонтировать.В этой серии публикаций «Анатомия» мы исследуем компоненты различных инструментов.Малый барабан Marching разработан для точной артикуляции, мощного выступа и долговечности.
Вот аннотированная иллюстрация типичного маршевого малого барабана с описанием основных компонентов в алфавитном порядке:
Вентиляционные отверстия. Позволяют воздуху выходить из барабана. Без них барабан звучал бы приглушенно.
Значок. Здесь вы найдете серийный номер и номер модели барабана.
Головка для теста. Верхняя часть барабана, на которой играют палочками. Для максимального объема и артикуляции ручки, ее часто делают из кевлара и настраивают на высокое натяжение.
Нижний обруч. Самый нижний обод барабана, обычно из алюминиевого сплава. Используется для настройки пластика малого барабана.
Боковой фильтр стыковой. Здесь петли прикрепляются к барабану напротив выпускного фильтра.
Точная настройка. Они позволяют регулировать сетчатый фильтр по вертикали и горизонтали.
Съемные ножки. Обеспечивают защиту, когда барабан стоит на земле.
Оболочка. Обычно сделанный из дерева корпус является «корпусом» маршевого малого барабана. Он передает звук, а прочный корпус ручной работы упрощает настройку. На нижней стороне часто используется опорная кромка под углом 45 градусов для обеспечения правильной артикуляции малого барабана.
Головка малого барабана. Головка барабана внизу барабана. Он взаимодействует с малыми барабанами, создавая жужжащий звук.
Фильтр ловушки. Система, удерживающая все струны малого барабана на месте. Можно выполнить точную настройку, чтобы затянуть или ослабить малые барабаны.
Силки. Синтетические нити, или «внутренности», придающие малому барабану характерный жужжащий звук.
Звуковые сообщения. Они прикрепляют стойки трубки к корпусу, помогая устранить нежелательные обертоны.
Звуковая трубка. Соединяет верхние и нижние пяльцы с барабаном.
Пяльца подвески. Обычно изготавливается из алюминиевого сплава, он снимает напряжение тестирующей головки и защищает деревянную оболочку от разрушения под экстремальным давлением.
Натяжные стержни. Стальные стержни, позволяющие настраивать верхнюю и нижнюю головки барабана.
Скинь. Позволяет игроку включать и выключать жужжащий звук, включая или отключая малые барабаны.
Верхний обруч. Самая верхняя часть барабана, обычно из алюминиевого сплава. Используется для настройки головки теста.
Трубные стойки. Помогают уменьшить обертоны от вибрирующего барабана.
Ознакомьтесь с другими нашими публикациями «Анатомия…».
Щелкните здесь для получения дополнительной информации о маршевых барабанах Yamaha.
FlipFolderApp Изменяет правила игры во время Covid
Поскольку мир студенческих оркестров столкнулся с реальностью падения с марширующим оркестром или без него, многие директора искали способы сохранить своих участников вместе и в безопасности.Дни, когда мы сидели вместе в концертном зале, теперь стали далеким воспоминанием. Разделиться на отряды и отряды для обмена нотами или упражнений труднее, так как участники должны быть социально дистанцированы. И управление временем стало критически важным для директоров, чтобы удержать студентов даже виртуально.
Войдите в FlipFolderApp.
Созданное в 2018 году Маркусом Дубрейем, бывшим членом секции тромбонов Университета Питтсбурга, марширующим оркестром, FlipFolderApp теперь стало обязательным приложением для групп колледжей и старших классов по всей стране.
Дюбрей получил двойную специализацию в области компьютерных наук и музыкальной композиции, что позволило ему задуматься о том, как навсегда изменить мир марширующего оркестра.
Он наблюдал, как группа Питта начала свою эволюцию до безбумажной среды, и увидел некоторые серьезные проблемы, с которыми сталкивались все его товарищи по группе, пытаясь использовать свои телефоны в качестве раскладывающейся папки.«Когда я впервые попытался использовать свой телефон, мне очень не понравилось копаться в музыкальной библиотеке облачного хранилища, пытаться найти свою часть, открывать файл PDF, а затем увеличивать масштаб для просмотра музыки и т. Д.Это было просто не весело, и я отвлекся от игры и всего остального, что я хотел испытать », — сказал Дюбрей.
Итак, он решил создать приложение, которое позволило бы директорам группы выбирать музыку и получать ее. появляются автоматически на всех устройствах. Прошли те времена, когда участникам приходилось находить свою роль. Делитесь перекидными папками. Нет увеличения. Нет необходимости прикасаться к экрану каждые 5 секунд, чтобы телефон не выключился.
«В большинстве случаев случаях с FlipFolderApp вам даже не нужно прикасаться к телефону как участнику группы.Я упростил для Питта переход на эту платформу, создав платформу для массовой загрузки песен, которая взаимодействует с популярными облачными хранилищами и использует интеллектуальный анализ шаблонов для сопоставления имен файлов с частями, которые вы определяете », — объяснил Дюбрей. Д-р Брэд Таунсенд, директор Pitt Band, и Мэтью Алоси, заместитель директора Pitt Band, были проданы, и FlipFolderApp отправился на скачки.
С FlipFolderApp вы можете объединить свою группу, чтобы изменить музыку всех и отправить важные сообщения во время выступлений.Дирижеры могут выбрать песню на своем устройстве, отправить выбор всем через запатентованную сетевую технологию приложения, которая использует как Bluetooth, так и Интернет вместе, и через 2-3 секунды музыка будет воспроизводиться на каждом устройстве в группе. Он работает на огромных стадионах, баскетбольных аренах и даже на открытом воздухе, везде, где связь всегда была проблемой.
FlipFolderApp используется бэндами для экономии времени и повышения эффективности и результативности работы. Это также позволяет оркестрам работать, не приближаясь друг к другу.
«Мы представили новую систему, которая позволяет разделять нотную запись между частями. Таким образом, студенты-лидеры, которые, возможно, встретятся с персоналом группы в небольшой группе, могут делать музыкальные записи, которые автоматически передаются другим устройствам, у которых есть «Это имеет большое преимущество, поскольку позволяет избежать необходимости собирать всю группу в группе для распространения этой информации», — сказал Дюбрей.
Они также развернули веб-версию приложения, которая позволяет участникам использовать свои настольные компьютеры или ноутбуки с большими экранами для просмотра музыки, возможно, находясь в карантине дома.
«Директора и сотрудники просто не могут раздавать музыку так эффективно, как могли раньше. Технологии определенно стали для них необходимостью в любом случае, и им нужно было решение, которое работало бы во всех сферах деятельности и в любом сценарии. Будь то вместе, удаленно, социально-отдаленные, или на разных концах страны, и это то, что у нас есть », — сказал Дюбрей.
Группы по всей стране, в том числе представители Большой десятки и ACC, подписались на использование приложения со своими группами.
«FlipFolderApp действительно произвел революцию в том, как мы репетируем и выступаем.С добавленными ограничениями в этом конкретном году (2020) приложение позволило нам обезопасить себя, не раздавая музыку. Студенты учатся музыке быстрее и всегда заняты на репетициях «, — сказал Джереми Дуби, директор музыкальных групп Olivet College Marching Comets.
» Моим студентам понравилось учиться использовать приложение в этом году, и оно оказалось бесценным инструментом. чтобы дети не делились музыкой и папками во время пандемии Covid, — сказал Джеймс Каспар, директор маршевого оркестра старшей школы Сенека.
Covid-19 в конечном итоге станет еще одной частью истории, и группы снова вернутся к своей нормальной работе, но до тех пор группам нужны решения, чтобы обезопасить участников и повысить эффективность репетиций / выступления.
«Работая в тесном сотрудничестве со многими директорами в этом году, я могу сказать вам, что я не разговаривал ни с одним из них, который бы постоянно не пытался найти способы сделать своих студентов безопасными, счастливыми и заинтересованными, несмотря на пандемию. Я Мне выпала честь работать со всеми из них и очень приятно, что мы смогли предоставить им решения, которые помогают им в достижении этих целей », — сказал Дюбрей.
Для получения дополнительной информации о FlipFolderApp нажмите ЗДЕСЬ или свяжитесь с ними по адресу [email protected]
—
Следуйте за нами в instagram и Twitter @collegemarching
—
Руководство по меллофону | Колин Дорман
Это случается каждое лето у большинства старшеклассников на валторне. Пришло время отложить рог (временно) и взять в руки меллофон или походный рог.
Некоторым он нравится, а кто-то боится, но так или иначе, это один из жизненных фактов для валторн.
На этой странице я расскажу о некоторых из лучших способов освоить свой маршевый инструмент и о том, как лучше всего справиться с этим чудовищем.
Знай, что у тебя есть
Первое, что нужно сделать, особенно если вы новичок в маршевых рожках, — это выяснить, какой у вас инструмент.
Два самых распространенных инструмента, используемых в американских школьных оркестрах, — это меллофон и маршевый валторна Bb.
- Походный меллофон. Короткий (er) клапан скользит, а трубчатый мундштук выдает его.
- Маршевый валторна в Bb. Обратите внимание на более широкую обертку более длинной трубки Bb и более длинные салазки клапана. А также мундштук для рожка.
Хотя я не уверен на 100%, я полагаю, что меллофон более популярен. Это, безусловно, более распространено в корпусе барабанов и горна, и там на нем играют как трубачи, так и валторны.
Меллофон и маршевый валторна играют на обычных партиях валторны. Меллофон использует аппликатуры трубы, в то время как маршевый рог использует аппликатуры спускового крючка от стандартного двойного рожка.Маршевый валторн Bb совпадает со стороной Bb двойного валторны.
Мундштуки
Для маршевого рупора Bb выбор мундштука несложен. Большинству музыкантов следует использовать один и тот же мундштук в вашем маршевом и концертном рогах.
Использование одного и того же мундштука означает, что обод остается неизменным, что помогает играть как на марше, так и на концертной валторне. Если у вас есть мундштук, состоящий из двух частей, вы можете поменять местами чашки (что-то меньшее и более мелкое облегчит работу с высокими частями) и использовать тот же обод.Помните, что ободок должен подходить к вашему лицу, чашечка мундштука должна совпадать с рогом.
Для меллофона все становится немного сложнее. Это потому, что у меллофона есть мундштук с хвостовиком, по размеру похожим на мундштук трубы. Это дает вам три варианта:
- Используйте мундштук для трубы (или меллофона),
- Мундштук с завинчивающейся оправой на рупоре и меллофоне, которые позволяют сохранить тот же обод.
- Мундштук для валторны и адаптер.
Лучший вариант (но я нигде не видел реализованного), вероятно, №2. Однако мундштуков для меллофонов не только не так много, но и с винтовым ободом их меньше.
Остается вариант 1 или 3. Ни один из них не идеален, но вот плюсы и минусы каждого, насколько я понимаю.
Опции мундштука для меллофона
Использование мундштука для трубы / меллофона позволит добиться от меллофона наилучшего звучания. В то время как мундштук для меллофона — лучший вариант, глубокий и широкий мундштук обеспечит вам почти пути.
Некоторые трубные мундштуки будут работать лучше, чем другие, но в целом вам понадобится либо большой трубный мундштук, либо что-то, предназначенное для флюгельгорна. Они (обычно) имеют больший внутренний диаметр, более толстые ободки и более глубокие чашки.
Однако проблема с некоторыми трубными мундштуками будет заключаться в хвостовике. Некоторые меллофоны предназначены для более коротких и меньших ручек, чем трубные мундштуки, а другие предназначены для работы со стандартными трубными мундштуками.Лучший способ определить, какой мундштук работает, — это метод проб и ошибок. Легко найти запасной мундштук для трубы, и вы можете увидеть, надежно ли он вставлен в трубку.
Вы можете найти 3 самых распространенных производителя мундштуков для меллофонов на WWBW.com или на Amazon. Эти три производителя (Bach, Blessing и Yamaha) представляют собой варианты по разумной цене, которые делают мундштуки для меллофона хорошего качества.
Yamaha MP-14F4 и Blessing 6 маловаты для валторны (около 16.Внутренний диаметр 75 мм), но на большей стороне для трубачей. Blessing 5 имеет средний внутренний диаметр (17,5 мм) для большинства валторнистов. Для мундштуков Баха приобретите тот же номер модели, что и используемый мундштук (сравнительная таблица мундштуков).
Обратной стороной использования мундштука для трубы / меллофона является более сложное переключение между меллофоном и валторной. Для тех игроков, которым нужно много переключаться вперед и назад, лучший вариант — использовать рупорный мундштук и адаптер для мундштука.
Однако использование адаптера может вызвать проблемы. Поскольку адаптеры имеют коническую форму и подходят между мундштуком и трубкой, даже небольшие дефекты могут вызвать проблемы с воспроизведением. Мундштуки валторны также глубоки для меллофона, что может привести к некоторым проблемам с высотой звука и нестабильности верхнего регистра. Однако использование обычного мундштука на меллофоне может облегчить снятие рожка в конце походного сезона. Все дело в ваших приоритетах.
Игровые характеристики
Хотя меллофон и маршевый валторны похожи по внешнему виду, они сильно различаются по игровым характеристикам.
Маршевый рог
Хороший маршевый валторна Bb будет играть как свободная версия партии Bb двойного валторны.
Это делает эти валторны идеальными для валторнистов. Аппликатура верхнего регистра (для играющих в дубль) уже знакома. У этих рупоров также есть существенный низкий регистр (хотя в них отсутствуют ноты от низкого B, естественного для педали F #). Так как они написаны на си-бемоль, они также могут выполнять упражнения с размытием губ в унисон с другими медными духами.
Помните, однако, что если на них играют валторны , маршевый валторна Bb читает музыку для валторны F . Как и при использовании двойного рожка, транспозиция F → Bb «встроена» в аппликатуру. Игроку нужна партия рожка F, и он будет использовать аппликатуру триггера Bb.
Одна из возможных слабых сторон походного рожка Bb — это верхний регистр. Поскольку этот рог длиннее меллофона, высокий регистр не такой «зазубренный». Однако это неплохо, поскольку игрок может легко это преодолеть.Это также усилит верхний регистр валторнистов, так как маршевый валторна Bb — это, по сути, половина двойного валторны.
Меллофон
Несмотря на то, что они расположены в фа, эти инструменты гораздо более похожи на трубу по своим игровым характеристикам.
Как упоминалось ранее, эти рожки лучше всего подходят для мундштуков, похожих на мундштуки для глубоких труб. Хотя они могут работать с рожковыми мундштуками, обычно они не работают наилучшим образом.
Как и у труб, артикуляция меллофона может быть слишком жесткой, если вы используете тот же двойной валторн «Та».Таким образом, валторнисты должны научиться смягчать свою артикуляцию до «Да», чтобы избежать чрезмерного акцента на нотах.
Меллофоны — отличные переходные инструменты для трубачей, так как у них одинаковые мундштуки и одинаковая аппликатура. Однако обратите внимание, что меллофоны будут читать те же партии (валторна F), что и валторны Bb.
Изучение пальцев
Новые аппликатуры могут стать большим испытанием для многих младших школьников.
Неважно, играете ли вы на меллофоне или на маршевой валторне Bb, аппликатура будет похожа и отличаться от «стандартной» аппликатуры валторны.
Меллофон
Для меллофона наличие трубного фона значительно облегчает задачу, поскольку аппликатуры такие же. Вы можете использовать мою таблицу аппликатуры для меллофона, если она вам нужна, но подойдет и любая аппликатура для трубы.
Заметьте, что даже без фона трубы большая треть между Ab и C такие же, как аппликатуры рогов. За исключением двух самых низких нот меллофона, F, F # и G также совпадают.
Остается выучить только ноты между C # и E (не менее 2 октав).Это новые аппликатуры, но поскольку это всего лишь несколько нот (вместо того, чтобы изучать все новые аппликатуры), на них гораздо легче сосредоточиться.
Маршевый рог
Помните, что маршевый валторна Bb — это просто перемотанная сторона Bb стандартного двойного валторна. Если вы играете на парной валторне, то вам уже известны аппликатуры, начиная со среднего Ab и выше. Поскольку большая часть маршевой музыки идет к середине и верху нотоносца, это большая часть вашей работы.
Что касается нижних нот, помните, что Ab-C (во всех октавах) — это один и тот же образец аппликатуры.Это означает, что наиболее важной областью, на которой нужно сосредоточиться, является пятая от средней C до второй строки G. Если вы не знаете эти аппликатуры, вам следует. Поначалу они кажутся странными, но усилия, затраченные на его изучение, окупятся вдвойне, когда вы вернетесь к «настоящему» рогу.
Разминки
Как и при изучении любого духового инструмента, если вы хоть немного разбираетесь в гармоническом ряду, вам будет намного легче освоиться.
Упражнения серии гармоник
Для маршевого валторна Bb используйте мою диаграмму гармонических рядов для обычного двойного валторны F / Bb, аппликатуры Bb.Используйте мою страницу изучения гармонических рядов для паттернов и убедитесь, что вы работаете со 2-й и 4-й частичками, поскольку они используются редко.
Для меллофона вы можете использовать эту диаграмму гармонических рядов. Когда вы только начинаете играть на меллофоне, не забудьте потренироваться в размытии губ между частями 2, 3 и 4. Этот регистр часто используется на меллофоне, и у валторнистов есть тенденция позволять этим нотам «провисать». в смоле. Обязательно подкрепите эти заметки большим количеством воздуха.
Когда вы освоитесь с переходом между 2-й и 4-й частичками, вы можете начать работать с 5-й, 6-й, 7-й и 8-й частями, используя паттерны на моей странице изучения гармонических рядов.Но не спешите переходить к восьмому партиалу. Помните, что восьмая партия открытого меллофона — это высокая C!
Если вы ищете другие упражнения на гибкость, я не могу порекомендовать книгу «Гибкость губ для латуни». Он был разработан трубачом, и хотя некоторые из упражнений являются экстремальными, простые оскорбления отлично подходят для общей гибкости.
Весы
Как я уже упоминал на своей странице о гаммах, медикам необходимо выучить гаммы гармонических серий и , чтобы стать полноценным музыкантом.
Для валторнистов, играющих на маршевой валторне Bb, вы уже должны знать многие свои гаммы от G # / Ab и выше. Это означает, что вам следует сосредоточиться на шкалах нижнего и среднего регистров, поскольку некоторые аппликатуры валторны Bb в этом регистре, вероятно, не так сильны, как в верхнем регистре.
Для меллофона, если у вас есть сильный музыкальный фон, вы уже знаете многие аппликатуры. Если у вас нет большого опыта игры на трубе, вам придется начинать с нуля, но сначала убедитесь, что вы внимательно ознакомились с таблицей аппликатуры меллофона.Вы заметите, что аппликатур меллофона в большинстве случаев такие же, как аппликатуры рогов. Такие ноты, как C, B, Bb, A и Ab, одинаковы, а другие ноты (F, F #, G) часто (но не всегда) одинаковы.
В общем, если у вас есть свободное владение всеми 12 крупными гаммами и арпеджио более одной октавы, этого достаточно. Если вы можете играть их в нескольких октавах, это, конечно, лучше. Тем не менее, больше сосредоточьтесь на ловкости пальцев и мышечной памяти в нескольких клавишах в октавах.
Другие ресурсы
Два других полезных ресурса для освоения меллофона — это книги для труб:
Если вы серьезно настроены научиться играть на меллофоне (особенно, если вы хотите пройти прослушивание в барабанный корпус), обе эти книги необходимы. Даже если вы этого не сделаете, в этих двух книгах есть что предложить исполнителям на валторне. Книга по изучению Кларка полна обширных исследований арпеджио, а у Арбана есть десятки коротких мелодий в самых разных стилях и тональностях, идеально подходящих для работы над интерпретацией.
Если у вас есть какие-либо вопросы о переходе в царство маршей, не стесняйтесь обращаться ко мне или оставлять комментарии ниже. Если вам нужно больше, чем просто текст, я предлагаю уроки онлайн или лично, и я буду рад послушать любую маршевую или концертную музыку, чтобы помочь вам.
И последнее: если вы нашли эту информацию полезной, это много значило бы, если бы вы могли пожертвовать пару долларов на поддержку этого сайта. Этот сайт основан на моем удовольствии преподавания и кофе, и только один из них бесплатный! Спасибо!
Маршевый шаблон ударных для Tapspace Virtual Drumline — Dorico
Текущие маршевые инструменты по умолчанию в Dorico для e.грамм. маршевые тенор-барабаны или бас-барабаны не назначаются автоматически для использования с Virtual Drumline (VDL) Tapspace, а также не содержат столько типов нотных головок (техник перкуссии), сколько вам может понадобиться. Поэтому я создал файл шаблона Dorico (ссылка ниже) с заголовками, созданными и сопоставленными для воспроизведения с помощью VDL 2.5.5.
Возможно, вы уже использовали шаблон для другого программного обеспечения раньше и, надеюсь, обнаружите, что в этом шаблоне используется аналогичное сопоставление нотных головок и техник перкуссии. Чтобы сделать запись для барабанной партии как можно быстрее в Dorico, я также разместил ноты / техники на две октавы вашей MIDI-клавиатуры.Установив предпочтение Dorico для ввода нот на «использовать положение нотоносца» и с минимальной четырехоктавной клавиатурой, вы можете как переключать типы нотных головок, так и вводить ноты для любого барабана. Для простоты расположение нотных головок одинаково для малых барабанов, теноровых и бас-барабанов, с небольшими изменениями для тарелок.
Стандартизированное отображение нотных головок для малого, тенора и бас-барабана в Dorico
Для получения полной информации см. Также прилагаемый PDF-файл с документацией по Drumline, поскольку в нем объясняются предпочтения ввода нот, которые необходимо установить в Dorico, чтобы использовать шаблон, а также отображение на клавиатуре и полный список доступных нотных заголовков для snareline, tenorline. , басовая линия и тарелка.
Вам также понадобится Dorico 3.1 или более поздняя версия, и если воспроизведение важно для вас, перед использованием этого шаблона убедитесь, что у вас установлен и работает VDL 2.5.5.
Вы также можете посмотреть сеанс Discover Dorico, где мы подробно обсуждаем и показываем шаблон здесь: Discover Dorico Hangout на YouTube.
Часто задаваемые вопросы
В прилагаемом PDF-файле с документацией по барабанам также есть раздел общих вопросов, поскольку заголовки нот не будут правильно прослушиваться при вводе нот (но будут при воспроизведении), а также есть некоторые настройки, которые вы можете сделать в режиме воспроизведения для некоторых дополнительных техник, которые требуют Сообщения MIDI CC.
В настоящий момент я не предлагаю вносить собственные изменения в этот шаблон, но если есть изменения и предложения по улучшению шаблона, пожалуйста, свяжитесь с Джоном через наш форум или группу сообщества Facebook.
Связанные Документальный фильм «Марширующий оркестр» «TBDBITL 141» выпущен на Vimeo
Документальный фильм о жизни внутри Маршевого оркестра Университета штата Огайо теперь доступен для просмотра дома.
Отмеченный наградами «TBDBITL 141» переносит зрителей в 141-й сезон оркестра, начиная от летних тренировок и заканчивая пробными тренировками и созданием их легендарных шоу в перерыве между перерывами. Домашняя видеопремьера документального фильма доступна для скачивания на видеосервисе Vimeo по случаю празднования 150 годовщины годовщины штата Огайо.
«Маршевый оркестр Университета штата Огайо имеет более чем 140-летнюю историю, и каждый сезон сам по себе является историей выдающихся достижений наших студентов», — сказал директор группы Кристофер Хох.«Наш 141-й сезон был невероятным путешествием, и я очень рад, что« TBDBITL 141 »представит наших учеников и традиции, которые они поддерживают».
Документальный фильм — увлеченный проект режиссера и директора по связям с общественностью National Broadcast Media Джо Камориано. Бывший национальный телеведущий и репортер, видеопродюсер и режиссер, Камориано написал, продюсировал, направил и отредактировал три предыдущих документальных фильма: «Драгоценности солнца», «История Ванессы» и «Братья вундеркинды».”
Поступления от «TBDBITL 141» пойдут на финансирование стипендий Марширующего оркестра штата Огайо. Чтобы взять напрокат или купить документальный фильм, посетите http://vimeo.com/ondemand/tbdbitl141
.«TBDBITL 141» является лауреатом 26-й ежегодной награды за выдающиеся достижения в области коммуникаторов, присуждаемой Академией интерактивных и визуальных искусств. Награда Communicator Awards, в которой было получено более 6000 заявок со всех концов США и всего мира, является крупнейшей и наиболее конкурентоспособной программой награждения, присуждающей творческое превосходство профессионалов в области коммуникации.
Фестиваль документальных фильмов Chagrin недавно выбрал «TBDBITL 141» в качестве официального входа на свой фестиваль в октябре.
«Миллионы людей знакомы с оркестром Университета штата Огайо благодаря их потрясающим выступлениям в перерывах между играми на YouTube. Но не очень многие люди осознают, сколько времени и усилий уходит на эти шоу », — сказал Камориано. «Создав« TBDBITL 141 », я хотел отдернуть занавес и дать публике возможность отправиться в личное путешествие с этими студентами.”
Сезон был особенным для марширующего оркестра: исторические поездки в Нью-Йорк на Парад в честь Дня благодарения Macy’s и на Роуз Боул. Парад Macy’s был первым для TBDBITL.
Камориано и его команда имели эксклюзивный доступ к поездке в Нью-Йорк и следили за участниками группы в течение специальной недели, кульминацией которой стало выступление в перерыве между таймами во время разгрома штата Огайо 62-39 Мичигана и последней домашней игры Урбана Мейера в качестве главного тренера по футболу.
.
