Как правильно подобрать диаметр счетчика воды…

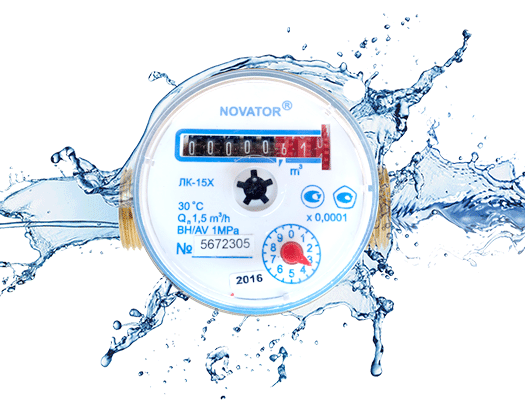

В настоящее время на рынке представлено множество разнообразных вариантов моделей приборов учета воды различных производителей и в разных ценовых категориях. Как не допустить ошибок при выборе диаметра прибора учета воды и не выкинуть деньги в «никуда» при покупке счетчиков воды, не удовлетворяющего Вашим требованиям, будет рассказано в этой статье.

При покупке счетчиков воды, обязательное условие  – купить его новым и в надежной компании со всеми обязательствами. Никогда – не у «частных лиц» и не на рынке, как бы ни уверяли продавцы, что с «водоканалом» проблем не будет. Не исключена ситуация, что после покупки и установки подобного прибора контролер водоканала или управляющей компании просто откажется его регистрировать, пломбировать и тем самым принять на учет. Подделать паспорт с печатями и штампами контроля качества, в наше время – ничего не стоит.

Приобретайте водомер в надежной организации обязательно проверьте паспорт изделия, в частности, наличие отметок о прохождении заводской поверки, об установленных межповерочных сроках и о гарантийных обязательствах производителя.

Каждый счетчик в обязательном порядке должен иметь свой индивидуальный серийный номер.

Критерии выбора счетчиков воды:

1. Установочные параметры приборов. Имеется в виду, на какой условный диаметр (ДУ) трубы он рассчитан (например: в квартирах  используются трубы 15 или 20 мм, на входе в частный дом могут быть до 25 – 32 мм).
2. Монтажная длина прибора учета. Это стандартная величина которая указана в паспорте к прибору завода изготовителя. Следует заранее оценить место предполагаемой врезки приборов.
3. Возможности приборов учета должны соответствовать реальному давлению воды в системе. Обычно все приборы учета имеют весьма достаточный запас прочности. Так, к примеру счётчики на ДУ=15, как правило, выдерживают напор до 10 атмосфер (1 Мпа), а с ДУ-20 – даже до 16 атмосфер (1.6 Мпа). В реальности таких значений давления в водопроводе практически не бывает.
4. Основной и главный параметр это показатели номинального расхода воды Qn, то есть какой объем счетчик воды может пропустить через себя без потери точности (именно данный параметр является ключевым при выборе приборов учета).

Для оценки этой характеристики применяется несколько показателей, которые указываются в паспорте изделия.

• Qmax – максимально допустимый объем проходящей в течение часа воды.
• Qn – номинальный расход, при котором гарантируется длительная эксплуатация прибора с нормальной точностью измерений.
• Qmin – минимальное значение расхода, при котором будет сохраняться указанная погрешность измерений.
• Qt – значение так называемого переходного расхода, при котором изменяется уровень погрешности прибора.

Превышение максимального расхода воды счетчика воды может привести к необратимой поломке прибора и вследствие чего возникнет необходимость вновь приобретать прибор.

Золотое правило подбора счетчика воды — подбирается он не  по диаметру трубы, а по номинальному расходу! Исходя из вышесказанного, именно от номинального расхода зависит диаметр счетчиков воды.

Сделать заказ или узнать цену на счётчики воды можно у наших менеджеров. Они ответят на ваши вопросы и предложат подходящее оборудование по нужным для вас характеристикам. Компания СОЮЗ-ПРИБОР работает с надежными производителями, поэтому мы отвечаем за качество продукции.

Расчет счетчика по СП30.13330.2012 и СНиП 2.04.01-86 | Планета Решений

	Расчет счетчика по СП30.13330.2012 и СНиП 2.04.01-85
	Расчет счетчика по СП30. 13330.2012
	Расходы воды:
	Средний суточный, м3/сут
	Минимальный часовой, м3/ч
	Максимальный секундный, л/с
	Тип счетчика	КрыльчатыйТурбинный
	Максимальные потери в счетчике на пропуск расчетного максимального секундного расхода, СП30. 13330.2012 п7.2.11, м	5
	Рекомендация предварительного диаметра условного прохода счетчика по среднесуточному расходу, СП30.13330.2012 п7.2.10	1
	Диаметр счетчика, мм	1520253240506580100150200250
	Проверка счетчика по СНиП 2. 04.01-85:
	Расходы воды, куб.м/ч:
	минимальный	1	допустимо
	эксплуатационный	1
	максимальный	1
	порог чувствительности, не более	1
	максимальный объем воды за сутки, куб. м	1
	гидравлическое сопротивление счетчика S, м	1
	Потери в счетчике, м	0	допустимо
	допустимо	5	2. 5
	не допустимо	1	ПОЗ	индекс	вилка	выбор
	расход слишком мал	Крыльчатый	2	1	1	1
	расход слишком велик	Турбинный	#N/A	1	расход слишком мал
	Диаметры счетчиков, мм	Крыльчатые								Турбинные
				15	20	25	32	40	50	40	50	65	80	100	125	150	200	250
	Расчетные средние суточные расходы воды, м3/сут.	от	от	от	от	от	от	от	от	от	от	от	от	от	от	от	от	от
		0	0	0	9	24	34	49	77	49	77	148	400	650	858	1500	3200	4900
		до	до	до	до	до	до	до	до	до	до	до	до	до	до	до	до	до
		3	5	10	25	35	50	78	150	78	150	410	680	900	1600	3300	5000	9100
	6	1	1	1	1	1	1
	Диаметр	Параметры
	условного	расход воды, куб. м/ч			порог	максимальный	гидравлическое
	прохода	мини-	эксплуата-	макси-	чувствительности,	объем воды	сопротивление
	счетчика, мм	мальный	ционный	мальный	куб. м/ч, не более	за сутки, куб.м	счетчика S,
	15	0. 03	1.2	3	0.015	45	14.5
	20	0.05	2	5	0.025	70	5.18
	25	0. 07000000000000001	2.8	7	0.035	100	2.64
	32	0.1	4	10	0.05	140	1.3
	40	0. 16	6.4	16	0.08	230	0.5
	50	0.3	12	30	0.15	450	0.143
	65	1. 5	17	70	0.6	610	0.0081
	80	2	36	110	0.7	1300	0.00264
	100	3	65	180	1. 2	2350	0.000766
	150	4	140	350	1.6	5100	0.00013
	200	6	210	600	3	7600	3. 5E-5
	250	15	380	1000	7	13700	1.8E-5

Как подобрать расходомер — Сибэнерготех

Подобрать расходомер ПРЭМ в каталоге

Купить по цене завода:

Как правило, в проекте на узел учета указываются конкретные модели расходомеров, но если по каким-то причинам нужно подобрать другой расходомер, то нужно учесть расход воды и монтажные размеры.

Как подобрать расходомер по расходу

Подбор расходомеров понятно описывается в СНиП 2.04.01 (параграф 11 — Устройства для измерения количества и расхода воды). Диаметр условного прохода расходомера выбирается исходя из среднечасового расхода за сутки (рабочую смену для коммерческий помещений).
Среднечасовой расход не должен превышать эксплуатационный.
Эксплуатационный расход берется из таблицы 4* СНиП-a:

Диаметр условного прохода счетчика, мм	Параметры
	расход воды, м3/ч			порог чувствительности, м3/ч, не более	максимальный объем воды за сутки, м3	гидравлическое сопротивление счетчика S,
	минимальный	эксплуатационный	максимальный
15	0,03	1,2	3	0,015	45	14,5
20	0,05	2	5	0,025	70	5,18
25	0,07	2,8	7	0,035	100	2,64
32	0,1	4	10	0,05	140	1,3
40	0,16	6,4	16	0,08	230	0,5
50	0,3	12	30	0,15	450	0,143
65	1,5	17	70	0,6	610	810×10-5
80	2	36	110	0,7	1300	264×10-5
100	3	65	180	1,2	2350	76,6×10-5
150	4	140	350	1,6	5100	13×10-5
200	6	210	600	3	7600	3,5×10-5
250	15	380	1000	7	13700	1,8×10-5

Гидравлическое сопротивление в таблице указывается для расчета потерь давления h:

h = Sq²

где q — расчетный секундный расход воды.

Прибор с выбранным ду нужно проверить на пропуск максимального секундного расхода воды, в т.ч. с учетом расхода на внутреннее пожаротушение.

Как подобрать расходомер по размеру

Процедурой подбора расходомеров должны заниматься квалифицированные проектировщики, но в случае устаревшего узла учета, и необходимости обновления парка приборов, можно воспользоваться совпадениями в размерах разных производителей. Важно помнить, что замена любого прибора из состава теплосчетчика приведет к необходимости пересогласованию проекта. Конечно, в данном вопросе необходима консультация специалиста в теплосчетчиках и учет популярных ходовых марок. Взаимозаменяемость расходомеров можно определить по данной таблице, в которой указаны монтажные длины приборов:

Ду				15	20	25	32	40	50	65	80	100	150	200	250
МФ 5. 2				135	155	155	160	200	205	210	240	250	320	360
МФ 2.2					94	95	105	118	136	205	235	250
МФ 10.2, КСТ-22 ЭР					140		175		205
ПРЭМ, сэндвич					115		128		153		186	217
ПРЭМ, фланец					155		200	200	200	200	200		314
РС (Питерфлоу)					111		128		153		200	250
ВПС						110	140	170	180	200	230	270	370
ВЭПС					128	132	200	200	200		300	300	300	300	300

Подбор водомера частного дома: типы, расчет, правила установки водомера частного дома



Вступление

Водомерный узел дома это часть водопровода дома, предназначенное для учета расхода количества потребляемой воды. Устанавливаются водомерные узлы после точки ввода в дом. Собирается водомерный узел из счетчика расхода воды (водомера), запорной арматуры и фильтра грубой очистки.

Нужен ли водомерный узел в частном доме?

Вопрос, зачем нужен водомерный узел в частном доме с автономной системой водоснабжения, вполне правомерен. Ведь данная система предусматривает независимый источник водоснабжения, и расход воды не требует стороннего контроля и оплаты.

У меня нет ответа на это вопрос, но факт остается, в частных домах монтируют водомерные узлы, возможно для точного внутреннего контроля за расходом воды.

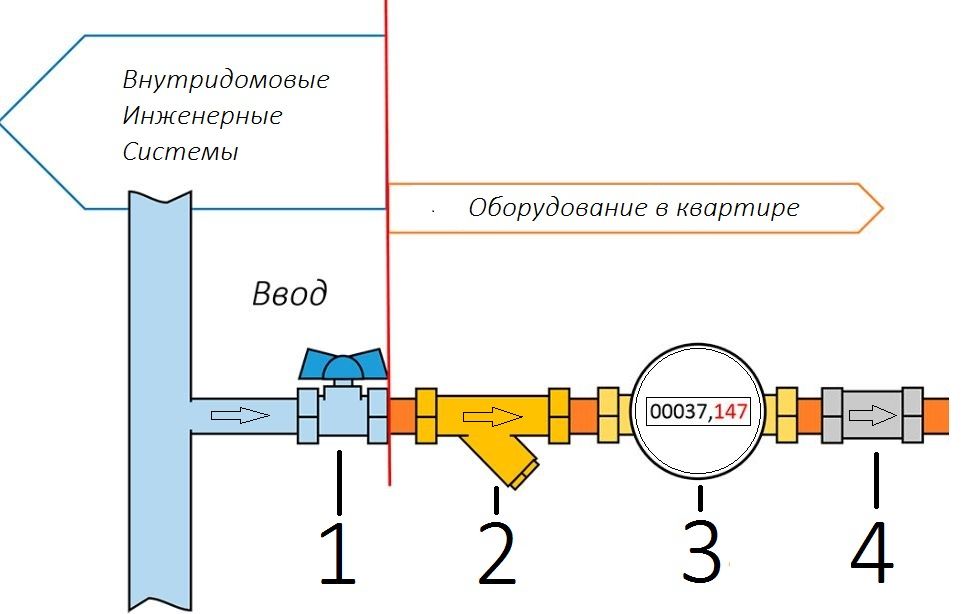

схема водомерного узла дома



Типы водомеров

Выпускаются водомеры трех типов:

• Крыльчатые;
• Турбинные;
• Комбинированные.
• Крыльчатый водомер ставиться в сети с малым и средним расходом воды и вполне подходит для частного дома.
• По технологии учета воды, крыльчатые водомеры подразделяют на водомеры мокрого хода (мокроходы) и сухого хода (сухоходы). Принцип учета понятен их названий. Подключаются крыльчатые водомеры при помощи муфтовых соединений.
• Трубчатые водомеры служат для учета большого расхода воды. Подключаются трубчатые водомеры при помощи фланцовых соединений.
• Комбинированный водомер устанавливается при резких колебаниях потребления воды.

Расчет водомера

На практике, расчет водомера, предназначенного для малых расходов воды, не проводят. Покупают стандартные счетчики учета Ду15 или Ду20, так как расход воды для квартиры, дома, дачи  условно одинаков.

Для частных домов, где есть повышенный расход воды, на бассейн, теплицы, полив, проводят расчет водомера  для правильно выбора водомера.

Расчет водомера частного дома проводится по формуле:

, где Q норм это минимальное потребление воды принимаем из расчета расхода 180 литров на человека в сутки. U это количесвто людей в доме, T это время потребления воды в доме (24 часа).

Какой счетчик воды лучше выбрать для частного дома?

Если водомерный узел планируется монтировать в кессоне или колодце (что мало логично), покупайте только водомер мокрого хода.

При установке водомерного узла в доме (что логично), после точки ввода, нужно покупать любой подходящий по техническим характеристикам водомер (счетчики воды). Главное, чтобы он был новый и с документами. За фирмами производителями гнаться не нужно, вполне подойдет новый, заводской, а значит проверенный, дешевый вариант счетчика. Ломаются водомеры не из-за фирмы, а из-за неправильной установки, без фильтра грубой очистки.

Характеристики водомеров, на которые нужно обратить внимание

При выборе водомера для дома, обращаем внимание на следующие технические характеристики:

• Диаметр условного прохода водомера. Подбирается диаметр водомера не по диаметру трубопровода, а по номинальному расходу воды равному 50% от расчетного.
• Порог чувствительности, это расход воды при котором водомер начинает работать.
• Минимальный, максимальный и номинальный расходы воды важны для безаварийной эксплуатации водомера. На максимальном расходе водомер на должен работать более 1 часа в день.
• Длина водомера это характеристика важная для монтажа устройства. Эта характеристика особенно важна при замене водомера.

Пример водомера для дома

Пример 1, крыльчатый водомер сухого хода

Пример 2, крыльчатый водомер мокрого хода

Пример 3. Трубчатый водомер

Как монтировать водомерный узел в следующей статье, здесь ознакомительная схема.

©Elesant.ru

Другие статьи по теме





Достоверный учет водопотребления в жилых зданиях как начало водосбережения Текст научной статьи по специальности «Строительство и архитектура»

УДК 628.179:728.1

ДОСТОВЕРНЫЙ УЧЕТ ВОДОПОТРЕБЛЕНИЯ В ЖИЛЫХ ЗДАНИЯХ КАК НАЧАЛО ВОДОСБЕРЕЖЕНИЯ

А. П. Свинцов

Кафедра проектирования и строительства промышленных и гражданских сооружений Российского университета дружбы народов Россия, 117923, Москва, ул. Орджоникидзе, 3

Налаживание достоверного приборного учета водопотребления в жилых зданиях является одним из важнейших направлений решения задачи водосбережения в жилищном фонде. В настоящее время нормативы, регламентирующие подбор счетчиков воды, не обеспечивают учет минимальных расходов воды, что препятствует налаживанию достоверного приборного учета количества использованных услуг водопроводно-канализационного хозяйства и соответствующих взаимных денежных расчетов между поставщиком и потребителями. В статье предлагаются обоснованные дополнения в СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий» в части подбора приборов учета.

Рациональное использование водопроводной воды и снижение ее потерь при водоснабжении жилищного фонда является сложной и весьма важной проблемой при обеспечении экологической и санитарно-гигиенической безопасности населения России. В жилых зданиях современного благоустройства, оборудованных централизованными системами холодного, горячего водоснабжения и стандартным набором санитарно-технических приборов (ванна, умывальник, мойка, унитаз со смывным бачком) удельное водопотребление существенно выше, чем в городах индустриально развитых стран. Это вызвано не столько комфортностью жилища, сколько большими потерями питьевой воды, которые происходят из-за неудовлетворительных гидравлических характеристик санитарно-технической арматуры, а также обусловлены технологией водоснабжения и управления водопотреблением, не отвечающей принципам водосбережения. Проводимая в стране реформа жилищно-коммунального хозяйства определяет необходимость в усовершенствовании имеющихся и разработке новых санитарно-технических устройств и технологий водоснабжения жилых зданий для снижения бесполезных расходов водопроводной воды.

В процессе реформы предполагается не только обеспечить устранение потерь воды, но и наладить надлежащий ее учет для обеспечения возможности оплаты за реально использованное количество использованных услуг водоснабжения и водоотведения. В условиях плановой экономики приборный учет количества воды, потребляемой в жилых зданиях, практически отсутствовал, а плата за пользование системами водоснабжения и водоотведения производилась в основном по усредненным нормативам, отражавшим реальную ситуацию с той или иной степенью обоснованности и достоверности.

Счетчики воды сами по себе не являются водосберегающими устройствами. Их основное назначение — учет количества использованных услуг водоснабжения и водоотведения потребителями. Счетчики воды могут стать устройствами, стимулирующими рациональное водопотребление, только если они будут установлены непосредственно у потребителей в квартирах, а также в комплексе с условиями оплаты использованного количества услуг водоснабжения и водоотведения. В этих условиях очень важно, чтобы счетчики воды по своим метрологическим показателям отвечали условиям эксплуатации, иногда существенно отличающимся от стандартных, для которых предусмотрена точность, указанная в паспорте на прибор. В этой связи весьма существенным является обеспечение достоверности получаемой информации, которая определяется надежностью работы приборов учета и их метрологическими характеристиками.

В рамках реализации водосберегающих мероприятий в одном из жилых домов в г. Москве произведена установка счетчиков ВСХ-50 на водопроводном вводе 5-этажного жилого дома. Графики, построенные по данным самопишущих приборов, наглядно иллюстрируют метрологические условия работы прибора (рис. 1). На исследуемом объекте фактическое максимальное водопотребление почти в 2 раза ниже переходного расхода (), счетчика воды

и в 6 раз ниже эксплуатационного 0,кспл. Анализ графика водопотребления показывает, что он существенно отличается от графиков, характерных для жилых зданий, которым присущи два периода максимального водопотребления — дневной и вечерний. В данном случае счетчик зарегистрировал относительно равномерное в течение суток потребление воды.

В ночные часы суток минимального водопотребления удельные расходы воды составляют в среднем 6,48 л/(ч чел), а в периоды максимального водопотребления — 14,8 л/(ч чел.), т.е. всего в 2,3 раза выше ночного.

В настоящее время существует объективная необходимость внесения изменений в раздел СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий», регламентирующий проектирование водоизмерительных узлов. Это обусловлено тем, что потребитель воды должен быть заинтересован в наиболее достоверном учете использованных им услуг водоснабжения и водоотведения. Расходы на электроэнергию входят в размер тарифа на указанные услуги, предоставляемые населению.

Одной из важнейших задач налаживания приборного учета водопотребления в жилых зданиях является выбор средств измерения, который состоит в том, чтобы, во-первых, правильно выбрать тип прибора, в наибольшей степени соответствующего условиям эксплуатации, а во-вторых, правильно подобрать калибр счетчика воды, позволяющего учитывать минимальные (например, в ночные часы суток) и максимальные расходы.

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

Час суток

Рис. 1. Режим водопотребления в жилом доме по ул, Планетная, д. 40 1 — фактическое водопотребление; 2 — минимальный расход счетчика ()т1П;

3 — переходный расход счетчика (?,; 4 — эксплуатационный расход счетчика ()}кспл

В соответствии с требованием СНиП 2.04.01-85* для систем водоснабжения жилых зданий скоростные счетчики воды подбираются на пропуск среднечасового за сутки расхода воды, который не должен превышать эксплуатационный. Выбор диаметра условного прохода счетчика воды только на основе регламентированного верхнего предела расхода сопряжен с возможностью существенных погрешностей измерений, заложенных уже на стадии проектирования водомерного узла.

Пример 1. Для жилого 12-этажного дома с количеством жителей V = 480 человек средний часовой за сутки расход воды на общем вводе в центре теплопередачи (ЦТП) (холодной + горячей) составляет 7,2 м3/ч. Ближайшими типоразмерами счетчиков воды, обеспечивающими пропуск эксплуатационного расхода (по СНиП 2.04.01-85*), являются соответственно: 040 — 6,4 м3/ч и 050 — 12 м3/ч. Выполняя требование СНиП о непревышении среднего часового расхода над эксплуатационным, следует принять к установке счетчик 050. Проверка счетчика на потери напора при пропуске максимального (расчетного) секундного расхода воды на хозяйственно-питьевые нужды (Ь ,.п05о = 4,4 > 1 м), а также при пропуске максимального (расчетного) секундного расхода воды с учетом подачи расчетного расхода воды на внутреннее пожаротушение (Ь *.„+„050 = 9,2 < 10 м), показала, что к уста-

новке следует принять счетчик калибра 065 — 17 м3/ч. Нормативные требования выполнены: средний часовой расход воды не превышает эксплуатационный расход счетчика (7,2 < 17 м3/ч), а потери напора соответствуют нормативным требованиям (h Х.„065= 0,0025 < 1 м и h x-it+11065 = 0,005 < 10 м).

Если рассматривать показатели точности, с которой можно получить результаты измерений водопотребления, то для счетчика 065 класса В номинальный расход Qn = 27 м3/ч, эксплуатационный — Q,Kcnjl = 17 м3/ч, минимальный — Q— = 0,75 м3/ч, переходный — Q, = 5 м3/ч. В результате средний часовой за сутки расход воды, пропускаемый через счетчик, выше переходного (7,2 > 5 м3/ч). При определении количества воды, израсходованной потребителями, целесообразно учесть не только средний часовой расход (с некоторыми естественными колебаниями), но и минимальный расход, имея в виду, что полезный расход воды в ночные часы суток составляет 0,2 м3/(ч чел). В нашем случае ночной полезный расход 480*0,2 3/

воды составляет я =———-— = о 096 м /ч, в то время как порог чувствительности счетчи-

ntin 1000

ка не превышает 0,6 м3/ч. 5% м3/(ч

н 480

чел.) находится за пределом чувствительности счетчика воды и является, по существу, его неучтенным. В условиях динамического равновесия один из субъектов рынка услуг водоснабжения и водоотведения для населения должен оплатить это количество воды. Если при выборе диаметра условного прохода счетчика руководствоваться приоритетами точности учета количества воды, израсходованной потребителями, то, как показывает опыт, в подавляющем большинстве случаев это сопряжено с увеличением потерь напора.

Рассмотрим задачу подбора диаметра условного прохода счетчика воды для установки на водопроводном вводе жилого дома с количеством жителей U. Средний часовой за сутки расход воды, на который подбирается счетчик, определяется по формуле:

Uq

и. т

q =———-г—5

tax 24*1000

где qu — норма расхода воды потребителем в средние сутки, л; для каждого дома обычно

а — const. tax

т —

Минимальный часовой расход воды q . = min П Uqч:; здесь <// — средний часовой

min i=j

расход воды в г-й час суток. При q4l — qH „ минимальный расход воды q . = UqH „ ;

’ min

здесь qHmtt_ — полезный расход воды в ночные часы суток. Тогда величина утечек воды в ночные часы суток q’ym ~ Яф ~ Чн.п. > ЗДесь Яф » фактический расход воды в ночной период суток от 1 до 5 часов. n к переходному £?/ ошибка измерения составляет с = 5-2% от номинального расхода воды 0,П . Тогда V 4{ах е Ч = {Ч 1!Ч 7<‘—Ч }>6 ошибка измерений е < 2% от ()п .

I а (

2). В соответствии с требованием раздела СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий», регламентирующего проектирование водоизмерительных узлов, счетчики воды подбираются на пропуск расхода, не превышающего эксплуатационный расход

Оэкспл. ’ который составляет 70-80% от {?и. В то же время по ГОСТ Р 50193.1-92 (ИСО

4064/1-77) при пропуске расхода, превышающего переходный ()(, ошибка измерений е

< 2% от 0„, т.е. если О <0 с О <0 , то е < 2% от 0„. Тогда

/ п тих

V Ч^г е Ч = {Ч ,>Ч } = 6 с 6 ошибка измерений е < 2% от 0„ . допускается ошибка измерения е< 5% от ()п Тогда т _ —

Vа = ттГГ Уаи, > о , Чч1 е Ч = \Ч0!-Ч } ошибка измерения е< 5% от £>„ по

тт ‘ тт ‘ 1 т

условиям ГОСТ Р 50193.1-92 (ИСО 4064/1-77). Таким образом, теорема2 доказана. □

Пример 2. Применительно к объекту, анализируемому в примере 5.6.1, принят счетчик 040 класса В с номинальным расходом (?„ = 10 м3/ч, эксплуатационным — — 6,4 м3/ч,

минимальным — = 0,16 м3/ч, переходный — (),= 1,0 м3/ч. В результате средний часовой

за сутки расход воды, пропускаемый через счетчик, несколько выше эксплуатационного (в ГОСТ 8.156-83 и ГОСТ Р 50193.1-92 (ИСО 4064/1-77) эксплуатационный расход не регламентирован), не превышает номинального (7,2 <10 м3/ч). В результате проверки счетчика на потери напора при пропуске максимального (расчетного) секундного расхода воды на хозяйственно-питьевые нужды установлено, что Ь к.П04о = 15,2 > 2,5 м), а при пропуске максимального (расчетного) секундного расхода воды с учетом подачи расчетного расхода воды на внутреннее пожаротушение Ь Х.п+П04о = 32,2 > 10 м (по СНиП 2.04.01-85* это не допустимо). Но зато представляется возможным учесть минимальные расходы воды в ночные часы. Ясно, что для преодоления потерь напора требуется установка насосов большей мощности (в практике эксплуатации весьма часто установлены насосы с существенным превышением мощности по сравнению с требуемой). Тем не менее, один из субъектов рынка услуг водоснабжения и водоотведения для населения должен оплатить это количество электроэнергии.

Было бы целесообразно в разделе СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий», регламентирующем проектирование водоизмерительных узлов, предусмотреть следующее дополнение:

при проектировании узлов приборного учета водопотребления в жилых зданиях диаметр условного прохода счетчика воды следует выбирать, исходя из среднечасового за сутки расхода воды, который должен превышать переходный расход, но не должен

превышать номинальный расход, принимаемый по техническому паспорту, т.е.

о ■ < я < о ;

Ътт 4 tax

счетчик с принятым диаметром условного прохода надлежит проверить:

а) на пропуск минимального расхода воды на объекте, который должен быть выше порога чувствительности счетчика;

б) минимальный расход воды надлежит определять из условия, что минимальный полезный удельный часовой расход воды составляет 0,2 л/ч на одного потребителя;

Определение диаметра условного прохода счетчиков воды по предлагаемой схеме позволяет подбирать приборы учета с метрологическими параметрами, наиболее полно отвечающими условиям эксплуатации и режиму водопотребления на объекте, и обеспечить достоверный учет водопотребления с минимальными погрешностями.

THE AUTHENTIC ACCOUNT OF QUANTITY OF THE USED WATER IN INHABITED BUILDINGS AS A BEGINNING OF CAREFUL USE OF WATER

A.P. Svintsov

Engineering Faculty Russian University of People’s Friendship Ordzhonikidze Str., 3, Moscow 117923, Russia

The adjustment of the authentic instrument account of quantity of the used water in inhabited buildings is one of major directions of the decision of a task of careful use of water in housing fund. Now specifications regulating selection of counters of water, do not provide the account of the minimal charges of water, that interferes with adjustment of the authentic instrument account of quantity of the used services of the water enterprise and appropriate mutual money accounts between the supplier and consumers In clause the proved additions in SNiP 2.04.01-85* «Internal waterpipes and water drain of buildings» in a part of selection of devices of the account are offered.

Свиндов Александр Петрович. Родился в 1951 году. В 1980 г. закончил инженерный факультет Университета дружбы народов им. Патриса Лумумбы. Кандидат технических наук, доцент кафедры проектирования и строительства промышленных и гражданских сооружений. Автор 7 изобретений, 72 публикаций.

A.P. Svintsov (b. 1951) graduated from Peoples’ Friendship University of Russia in 1980. PhD (Eng), ass. professor of Design and Construction of Industrial and Civil Structures Department of Peoples’ Friendship University of Russia. Author of 72 publications and 7 inventions.

Как выбрать счетчик воды в квартиру или дом ?

Давно кануло в лету то время, когда вода, как народное достояние, была почти бесплатной. Расходы по её оплате не приносили заметного ущерба семейному бюджету и расход её почти никто не контролировал. Времена изменились, коммунальные услуги постоянно дорожают, в том числе и оплата за воду. До реформы ЖКХ разницы по оплате за воду по фактическому расходу и по нормативам, зависящих от количества человек, которые были прописаны в квартире, почти не было. Сейчас она является ощутимой. Поэтому проблема установки приборов, которые контролируют расход воды, стала актуальной.

Как выбрать?

Прежде чем идти в магазин, необходимо посоветоваться со специалистами управляющей компании, которая обслуживает ваш жилой фонд. Они подскажут, какие счетчики можно установить в жилом фонде конкретного района. Также они знают, как устроены системы водоснабжения на обслуживаемом участке, расскажут о технических характеристиках счетчика. Установка счетчиков воды должна осуществляться исключительно специалистами. Это гарантирует, что прибор будет исправно работать и эффективно выполнять свою функцию.

Для учёта горячей воды устанавливают такие же виды счётчиков, как и для холодной. Отличие только в материалах, которые применяются при их изготовлении и в степени погрешности.

Как установить?

Устанавливать водомер должен специалист, у которого есть соответствующая лицензия на эту работу. Это может быть как специалист конкретной управляющей компании, так и сотрудник из другой организации, но лицензированный. Доверять это дело умельцам, которые делают дешевле, но без гарантий, рискованно. Неправильно установленный прибор может не только сам выйти из строя, но и повредить систему. До начала установки водомера необходимо подобрать и подготовить подходящее место. Счётчик устанавливается перед входом воды в квартиру, к нему должен быть свободный доступ, вода не должна попадать на его внешний корпус.

После установки прибор принимается в эксплуатацию. При составлении акта приёмки присутствует хозяин и специалисты контролирующей абонентской службы. В акте приёмки должно быть указано, что водяной счётчик установлен правильно, а также записаны его первоначальные показания. Определяются сроки, когда потребитель обязан сообщать данные о расходе воды, решается вопрос оплаты. После этого на счётчик воды устанавливается пломба.

Счётчик расхода воды. Разновидности, устройство, монтаж, нормы

   Счётчик воды (водомер) — это прибор учёта, который измеряет и отображает значение накопленного объёма воды. Водомеры используют для коммерческого учёта потребления воды в квартирах и зданиях. Счётчики холодной воды применяются на трубопроводах транспортирующих воду с температурой до 40°C и, как правило, окрашиваются в синий цвет. Счётчики горячей воды применяются на трубопроводах транспортирующих горячую или холодную воду и, как правило, имеют красную опознавательную окраску. Счётчики горячей воды, оборудованные импульсным выходом, используются в составе счётчиков тепла как датчики расхода. Для коммерческих расчётов допускается установка счётчиков воды прошедших государственную регистрацию и метрологическую поверку. В государственный реестр внесены все счётчики воды, которые представлены в нашем каталоге и вы можете купить их в Украине.



Устройство и конструкция механических счётчиков воды (тахометрических)

   Турбинный счётчик воды — ось вращения крыльчатки турбинного расходомера сосна с осью трубопровода, на котором он установлен. Турбинные счётчики выпускаются с диаметром условного прохода от Ду40 и применяются для измерения больших расходов горячей или холодной воды. Для смягчения попадания потока воды на крыльчатку турбинного водомера перед ней устанавливают обтекатель направляющий поток на лопасти под нужным углом.

   Крыльчатый счётчик воды — ось вращения крыльчатки перпендикулярна оси трубопровода на который устанавливается водомер. Как правило, выпускаются с типоразмерами не более Ду50 и применяются для измерения малых расходов холодной или горячей воды.

   Многоструйный счётчик воды — перед попаданием на крыльчатку многоструйного водомера поток разделяется на несколько струй, что обеспечивает равномерность попадания потока воды на рабочее колесо. Погрешность измерения расхода, зависящая от степени турбулентности потока у многоструйных водомеров значительно ниже, чем у одноструйных с аналогичными характеристиками. Габаритные размеры у многоструйных расходомеров немного больше чем у одноструйных аналогов.

  Принцип действия механического счётчика воды основан на использовании энергии проходящего потока воды для вращения крыльчатки. Вращение рабочего колеса передаётся механическому счётному устройству. Для подключения механического расходомера в схемы автоматизации с использованием данных о расходе воды, в конструкции может быть предусмотрен герконовый передатчик импульсов. Импульсный выход механического водомера можно использовать для подключения к вычислителю с целью накопления и архивации данных о водопотреблении.

   Одноструйный счётчик воды — не имеет устройства формирующего поток воды перед попаданием его на крыльчатку.

   Мокроходный счётчик воды — отличается тем, что счётный механизм омывается потоком воды проходящей через расходомер. Мокроходные водомеры чувствительны к загрязнениям воды механическими примесями, поэтому рекомендуется их применение для чистых сред.

   Сухоходный счётчик воды — счётный механизм не контактирует с водой, а вращение от крыльчатки к счётному механизму передаётся с помощью магнитных муфт. Корпус сухоходных водомеров защищён от воздействия магнитного поля, а счётный механизм можно извлечь, не опустошая трубопровод. Сухоходные счётчики воды, как правило можно доукомплектовать герконовым датчиком с импульсным выходом для присоединения к вычислителю или для использования данных о расходе в схемах автоматизации. Цена счётчика воды в сухоходном исполнении, как правило, выше цены аналогичных мокроходных водомеров.

    Комбинированный счётчик воды — применяется в системах с широким диапазоном изменения расхода. Конструктивно, комбинированный водомер состоит из двух механических водомеров в одном корпусе. Счётчики воды подбираются таким образом, чтобы максимальный расход для меньшего водомера был немного больше минимального расхода для большего водомера. Переключение с одного водомера на другой происходит автоматически при достижении скорости воды определённого значения. Потреблённое количество воды определяется как сумма показаний двух водомеров. С помощью комбинированного счётчика удаётся устранить один из основных недостатков механических водомеров – малый диапазон измерения расхода.

Достоинства механических водомеров:
 — Прост в обслуживании
 — Не требует электропитания
 — Невысокая цена, по сравнению с аналогичными водомерами другого типа
 — Конструкция некоторых механических приборов учёта допускает установку в помещениях заполненных водой
 — Некоторые конструкции механических водомеров позволяют измерять расход сильно загрязнёно жидкости

Недостатки механических счётчиков воды:
 — Малый диапазон измерений расхода
 — Высокие потери напора
 — Отсутствие индикации мгновенного расхода
 — Наличие подвижных частей в проточной части
 — Необходимость установки сетчатого фильтра перед водомером
 — Малый срок службы и низкая точность измерения

Устройство и конструкция ультразвуковых счётчиков воды

   Конструкция ультразвукового счётчика воды включает в себя расходомерный участок, вычислитель и два или четыре передатчика импульсов расположенных под углом к оси трубопровода. Расходомерный участок изготавливают из латуни, бронзы или нержавеющей стали.

   Принцип действия ультразвукового счётчика воды основан на измерении разности времени прохождения ультразвука в направлении соответствующем направлению потока воды и в направлении противоположном ему. Генерация и приём ультразвуковых колебаний реализована пьезоэлектрическими датчиками, которые работают попеременно в режиме источник/приёмник. Движение воды через ультразвуковой расходомер с различной скоростью, в различной степени влияет на время прохождения ультразвуковых колебаний в обоих направлениях. Данные о времени прохождения ультразвука передаются в вычислитель счётчика воды, где по известным зависимостям вычисляется скорость движения потока и расход воды. Данные о расходе заносятся в энергонезависимую память вычислителя и сохраняются в его архиве.

Достоинства ультразвуковых водомеров:
 — С высокой точностью измеряют расход чистой воды
 — Имеют широкий диапазон измерения расхода
 — Не вносят существенного гидравлического сопротивления
 — Не имеют подвижных частей в проточной части
 — Индикация мгновенного расхода воды
 — Архивация данных о водопотреблении
 — Ультразвуковые водомеры отличаются долгим сроком службы
 — Поверка расходомеров большого диаметра без снятия расходомерного участка с трубопровода

Недостатки ультразвуковых счётчиков воды:
 — Необходимость внешнего или автономного источника питания
 — На точность измерения существенно влияет наличие пузырьков воздуха в воде
 — Высокие требования к помещениям, в которых устанавливаются ультразвуковые водомеры

  Устройство и конструкция электромагнитных счётчиков воды

   Конструкция электромагнитного счётчика воды включает в себя вычислитель, катушки индуктивности, электроды измерения ЭДС и расходомерный участок из немагнитного и непроводящего материала, например фторопласта или полиэтилена.

   Принцип действия электромагнитного счётчика воды основан законе Фарадея, согласно которого — в проводнике, пересекающем силовые линии магнитного поля, индуцируется ЭДС, пропорциональная скорости движения проводника, а направление тока, возникающего в проводнике — перпендикулярно направлению движения проводника и направлению магнитного поля. Проводником в электромагнитном водомере служит вода, протекающая между полюсами магнита, на неё и наводится ЭДС. ЭДС измеряется и преобразовывается в вычислителе прибора учёта в скорость движения воды и расход. Данные о расходе заносятся в архив вычислителя водомера.

Достоинства электромагнитных водомеров:
 — С высокой точностью измеряют расход чистой воды
 — Имеют широкий диапазон измерения расхода
 — Не вносят существенного гидравлического сопротивления
 — Не имеют подвижных и выступающих частей в проточной части
 — Электромагнитные счётчики воды отличаются долгим сроком службы
 — Индикация мгновенного расхода воды
 — Архивация данных о водопотреблении
 — На точность измерения не влияет наличие загрязнений в воде не меняющих её электропроводности

Недостатки электромагнитных счётчиков воды:
 — Необходимость внешнего источника питания
 — Высокие требования к качеству монтажа
 — Высокие требования к помещениям, в которых устанавливаются электромагнитные счётчики
 — Высокая чувствительность к турбулентности потока и неравномерности распределения скорости воды в сечении водомера
 — В проточной части расходомерного участка возможно скопление металлического мусора удерживаемого магнитным полем
 — Непригодны для измерения расхода жидкостей с низкой электропроводностью, например спиртов и нефтепродуктов

Устройство и конструкция резонансных счётчиков воды (суперстатических)

   Конструкция резонансного счётчика воды включает в себя вычислитель, расходомерный участок и пьезоэлектрический измеритель частоты.

   Принцип действия резонансного счётчика воды основан на измерении частоты перебрасывания струи генерируемой внутри расходомерного участка. Расходомерный участок разделён на три канала, основной и два боковых. Все три канала соединены между собой в двух местах — на входе в расходомерный участок и на выходе из него, условно, они параллельны друг другу. В основном канале установлен формирователь потока направляющий струю попеременно во вспомогательные каналы, при этом направление движения воды во вспомогательных каналах противоположно направлению движения в основном канале. Вода частично входит в первый вспомогательный канал перед выходом основного потока из расходомера, а выходит из него перед его входом, при этом струя из первого вспомогательного канала в месте смешения с основным потоком настолько сильна, что отклоняет вектор его движения от оси трубопровода направляя поток во второй вспомогательный канал. Струя попадая во второй вспомогательный канал проходит по нему к месту входа воды в расходомер и сливается с потоком отклоняя его в первый канал. Частота изменения канала входа воды — пропорциональна расходу через счётчик. Частота перебрасывания измеряется пьезоэлектрическим методом и передаётся в вычислитель расходомера, который и определяет расход и заносит данные в архив.

Достоинства резонансных водомеров:
 — Широкий диапазон измерения расходов
 — Индикация мгновенного расхода воды
 — Архивация данных о водопотреблении
 — Не имеют подвижных и выступающих частей в проточной части
 — Резонансные счётчики воды обладают свойством самоочистки от незначительных загрязнений

Недостатки резонансных счётчиков воды:
 — Необходим источник питания
 — В проточной части находится формирователь потока
 — Обязательна установка сетчатого фильтра перед расходомерным участком
 — Высокие требования к помещениям, в которых устанавливаются электромагнитные расходомеры

Технические характеристики счётчиков воды

Qmax счётчика воды — максимальный расход — наибольший расход, при котором водомер должен работать непродолжительное время (менее чем 1час в сутки и менее чем 200 часов в год) без превышения его максимально допустимой погрешности.

Qn счётчика воды — номинальный расход — наибольший расход воды, при котором водомер должен работать длительное время без превышения его максимально допустимой погрешности.

Qt счётчика воды — переходный расход — расход воды, при котором изменяется значение максимально допустимой погрешности водомера.

Qmin счётчика воды — минимальный расход — наименьший расход воды, при котором погрешность показаний счётчика не превышает максимально допустимой погрешности.

DN счётчика воды — номинальный диаметр — диаметр отверстия в присоединительных патрубках. Значение DN применяется для унификации типоразмеров трубопроводной арматуры. Фактический диаметр отверстия может незначительно отличаться от номинального в большую или меньшую сторону. Альтернативным обозначением номинального диаметра DN, распространённым в странах постсоветского пространства, был условный диаметр Ду водомера. Ряд условных проходов DN трубопроводной арматуры регламентирован ГОСТ 28338-89 «Проходы условные (размеры номинальные)».

PN счётчика воды — номинальное давление — внутреннее давление, выраженное в барах, соответствующее максимально допустимому рабочему давлению воды. Альтернативным обозначением номинального давления PN, распространённым в странах постсоветского пространства, было условное давление Ру водомера. Ряд номинальных давлений PN трубопроводной арматуры регламентирован ГОСТ 26349-84 «Давления номинальные (условные)».

Максимально допустимые погрешности в диапазоне:
 от Qmin (включая) до Qt (исключая) — максимально допустимая погрешность составляет +/-5%
 от Qt (включая) до Qmax (включая) — максимально допустимая погрешность составляет +/-2%

Проект установки счётчика воды

   Проект установки счётчика воды должен выполняться специализированной организацией имеющей лицензию на выполнение данного вида работ. Основанием для разработки проекта установки водомера служат технические условия, выданные водоснабжающей организацией. Проект устройства счётчика воды должен быть согласован с водоснабжающей организацией.
Проект на счётчик воды должен в себя включать:
 — Расчёт расхода часа максимального водопотребления
 — Расчёт максимального секундного расхода воды
 — Подбор счётчика воды
 — Расчёт потерь напора на водомере при расчётном расходе воды
 — Монтажную схему узла учёта
 — Спецификацию на составные элементы узла учёта

Подбор счётчика воды

   Подбор счётчика воды осуществляется на основании требований технических условий водоснабжающей организации и требований нормативных документов. Как правило, требования предъявляются к погрешности измерений, и месту установки водомера. Счётчик воды подбирается под расход часа максимального водопотребления с проверкой на пропуск максимального часового расхода воды.

Расчёт счётчика воды

   Расчёт счётчика воды заключается определении расхода часа максимального водопотребления и определении гидравлического сопротивления водомера на расчётном расходе. Многие ошибочно считают, что диаметр водомера должен соответствовать диаметру трубы на которой он установлен.

Диаметр счётчика воды должен выбираться исходя из его расходных характеристик.
 Qmin — минимальный расход, м3/ч
 Qt — переходной расход, м3/ч
 Qn — номинальный расход, м3/ч
 Qmax — максимально допустимый расход, м3/ч

Диапазоны расходов характеризующие метрологические характеристики указываются в техническом описании счётчика воды:
 — 0 – Qmin – погрешность не нормируется – допускается длительная работа.
 — Qmin — Qt – погрешность не более 5% — допускается длительная работа.
 — Qt – Qn (Qmin — Qn для расходомеров второго класса для которых значение Qt не указано) – погрешность не более 2% — допускается длительная работа.
 — Qn — Qmax – погрешность не более 2% — допускается работа не более 1 часа в сутки.
 — Рекомендуется подбирать расходомеры счётчиков воды таким образом, чтобы расчётный расход попадал в диапазон от Qt до Qn. В качестве расчётного расхода, принимается расход воды за час максимального водопотребления.
 — При этом следует учесть возможность уменьшения и увеличения расхода воды через водомер, связанную с неравномерностью водопотребления в течении суток.
 — Выше приведенный алгоритм выводит список счётчиков воды учитывающих с заявленной точностью расход в два раза превышающий расчётный и в пять раза меньший от расчётного расхода.

Установка и монтаж счётчиков воды

  Монтаж счётчиков воды может выполнять только специализированная организация имеющая лицензию на выполнение данного вида работ. Монтаж водомеров следует выполнять в соответствии с согласованным проектом узла учёта, требований нормативных документов и инструкции по монтажу.
Монтируя счётчик на воду следует учесть:
 — После водомера устанавливают обратный клапан.
 — Перед и после механических счётчиков воды должны быть установлены манометры.
 — Перед и после расходомера должны быть выдержаны минимальные длины успокоительных участков.
 — Перед механическими приборами учёта обязательна установка сетчатых фильтров, а перед ультразвуковыми расходомерами установка фильтров – рекомендуется.

Сдача счётчика воды на коммерческий учёт

   Сдача счётчиков воды на коммерческий учёт осуществляется после выполнения всех монтажных работ по устройству узла учёта. Процедура сдачи водомера начинается с вызова метролога, для чего составляется письмо и с одним экземпляром согласованного проекта направляется в водоснабжающую организацию. В день приезда метролога на объекте должны присутствовать представитель балансодержателя и представитель монтажной организации. Метролог проверяет соответствие смонтированного узла учёта согласованному проекту и соответствие заводского номера счётчика — с номером указанным в паспорте водомера. После, счётчик воды пломбируется, о чём составляется акт принятия прибора на коммерческий учёт. В акт заносится номер пломбы и начальные показания, с этого момента расчёты за потреблённую воду производятся по показаниям водомера.

Поверка счётчиков воды

   Поверка счётчиков воды — периодическая процедура проверки соответствия прибора учёта метрологическому классу. Периодичность поверки зависит от типа водомера. Современные модели счётчиков воды поверяются один раз в четыре года. Поверка водомеров производится специализированными организациями, которые имеют специальное оборудование и разрешения метрологических органов. Для поверки расходомер следует распломбировать, демонтировать и отправить в организацию проводящую поверку. Поверка производится на специальной проливной установке, принцип работы которой заключается в пропуске через водомер определённого объёма воды и сравнении показаний расходомера с пролитым объёмом.

Требования норм, касающиеся счетчиков воды

   Ниже собраны требования норм и правил касающиеся подбора, монтажа и эксплуатации счетчиков воды. Приведенный перечень нормативных требований не является исчерпывающим, и со временем будет расширяться. Выдержки взяты из нормативных документов регулирующих порядок проектирования, монтажа и эксплуатации инженерных систем жилых, общественных и административно бытовых зданий. В разделе не приведены требования норм и правил которые относятся к Счётчикам воды и Водомерам применяемым в промышленности и технологических установках.

ДБН В.2.5-39 Тепловые сети

Пункт 12.19 — Глава 12 Конструкции трубопроводов

Грязевики в водяных тепловых сетях следует устанавливать:
 — на подающем трубопроводе при вводе в тепловой пункт, непосредственно после первой запорной арматуры;
 — не более одного на обратном трубопроводе перед регулирующими устройствами, насосами, водомерами и диафрагмами.
Перед механическими водомерами и пластинчатыми теплообменниками по току воды следует устанавливать сетчатые феромагнитные фильтры.
Грязевики в узлах установки секционирующей запорной арматуры не устанавливают.

Пункт 16.15 — Глава 16 Тепловые пункты

В тепловых пунктах не допускается устройство пусковых перемычек между подающим и обратным трубопроводами тепловой сети. Не допускается устройство обводных трубопроводов для насосов (кроме подпиточных), элеваторов, регулирующих клапанов, грязевиков и приборов учёта тепловых потоков и расхода воды.
Регуляторы перелива и конденсатоотводчики следует оборудовать обводными трубопроводами.

Правила технической эксплуатации тепловых установок и сетей

Пункт 6.3.77 — Раздел 6.3 Тепловые сети — Глава 6 Распределение и преобразование тепловой энергии

Заполнение и подпитка тепловых сетей, систем теплоснабжения осуществляется деаэрированой, химически очищенной водой.
Качество воды в тепловой сети и воды для подпитки должно соответствовать требованиям пункта 6.8.
Подпитка должна быть автоматизирована, а для контроля на подпиточном трубопроводе устанавливают расходомер-регистратор или счётчик воды. Подпитку водой систем отопления и вентиляции, подключённых по независимой схеме, следует осуществлять из обратного трубопровода тепловой сети. Расширительный бак оборудуют системой автоматизированного контроля уровня воды со звуковой и световой сигнализацией в тепловом пункте.

СНиП 2.04.01 Внутренний водопровод и канализация зданий

Пункт 11.1 — Глава 11 Устройства для измерения количества и расхода воды

Учет количества и расхода воды следует предусматривать счетчиками холодной и горячей воды, устанавливаемыми на вводах в здания или на ответвлениях сетей.
При закрытой системе теплоснабжения счетчики для воды следует устанавливать только на системе холодного водоснабжения.
Примечание. Счетчики надлежит устанавливать на ответвлениях водопровода холодной воды в магазины, стоповые, рестораны и т. п., встроенные в жилые, производственные, общественные здания и получающие воду от общего ввода при расчетном расходе ее свыше 0,1 м3/ч. При меньших расходах воды счетчики допускается не устанавливать.

Пункт 11.2 — Глава 11 Устройства для измерения количества и расхода воды

Диаметр условного прохода счетчика воды следует выбирать исходя из среднечасового расхода воды за период потребления (сутки, смену), который не должен превышать эксплуатационный, принимаемый по табл. 4, и проверять согласно указаниям п. 11.3.

Пункт 11.3 — Глава 11 Устройства для измерения количества и расхода воды

Счетчик с принятым диаметром условного прохода, надлежит проверять:
 а) на пропуск максимального (расчетного) секундного расхода воды на хозяйственно-питьевые, производственные и другие нужды, при котором потери напора в крыльчатых счетчиках холодной воды не должны превышать 2,5 м, турбинных — 1 м.
 б) на пропуск максимального (расчетного) секундного расхода воды с учетом подачи расчетного расхода воды на внутреннее пожаротушение, при этом потери напора в счетчике не должны превышать 10 м.

Пункт 11.5 — Глава 11 Устройства для измерения количества и расхода воды

Счетчики на вводах холодной (горячей) воды надлежит устанавливать у наружной стены здания в удобном и легкодоступном помещении с искусственным или естественным освещением и температурой воздуха не ниже 5 °С.

В тепловых пунктах для учета потребления воды на нужды горячего водоснабжения счетчики холодной воды следует устанавливать на трубопроводах, подающих воду к водонагревателям.
При непосредственном разборе горячей воды из тепловой сети счетчики горячей воды необходимо устанавливать на подающем трубопроводе после смесительного узла и на общем циркуляционном трубопроводе.
Примечание. При невозможности размещения счетчиков в здании допускается устанавливать их вне здания а специальных колодцах.

Пункт 11.6 — Глава 11 Устройства для измерения количества и расхода воды

С каждой стороны счетчиков следует предусматривать прямые участки трубопроводов, длина которых определяется в соответствии с государственными стандартами на счетчики для воды (крыльчатые и турбинные) вентили или задвижки. Между счетчиком и вторым (по движению воды) вентилем или задвижкой следует устанавливать спускной кран.

Пункт 11.7 — Глава 11 Устройства для измерения количества и расхода воды

Обводная линия у счетчика холодной воды обязательна при наличии одного ввода в здание, а также в случаях, когда счетчик не рассчитан на расчетный расход воды на внутреннее пожаротушение. Обводную линию следует рассчитывать на максимальный (с учетом противопожарного) расход воды. На обводной линии необходимо предусматривать установку задвижки, запломбированную в обычное время в закрытом положении.
Если счетчики не рассчитаны на максимальный расход воды на пожаротушение, на обводной линии следует предусматривать установку задвижек с электроприводом, открывающихся автоматически одновременно с пуском пожарных насосов от кнопок, установленных у пожарных кранов или других автоматических устройств.

Обводную линию у счетчика горячей воды предусматривать не следует.

Примечание. При отсутствии измерительных устройств на вводах расчет с потребителями за пользование водой следует производить по нормам, устанавливаемым исполкомами местных Советов народных депутатов с учетом местных условий.

ГОСТ Р 50193.1-92 (ISO 4064/1-77) Измерение расхода воды в закрытых каналах. Счётчики холодной питьевой воды. Технические требования







Благодарность за предоставленные материалы:
http://www.ktto.com.ua

7 основных факторов, которые следует учитывать при выборе измерителя уровня воды

Компания EnviroSupply & Service Inc.

Выбор хорошего измерителя уровня воды может быть непростым, особенно если вы делаете это впервые. Измерители уровня воды используются многими профессионалами отрасли для измерения глубины воды в колодцах, скважинах, стояках и резервуарах. Сегодня мы предлагаем вам комплексное руководство по факторам, которые следует учитывать перед покупкой измерителя уровня воды.

Измеритель уровня воды должен иметь точность +/- 5 процентов в полевых условиях.

Перед покупкой любого измерителя уровня воды обязательно сделайте калибровку. Эта демонстрация должна дать точность не менее +/- 2%, чтобы учесть некоторое ухудшение и потерю точности до того, как она начнет выходить за пределы +/- 5% порога.

Счетчик должен быть защищен от несанкционированного доступа

Приобретаемый вами измеритель уровня воды должен быть защищен от несанкционированного доступа. Там, где может произойти несанкционированное вмешательство, оно должно легко обнаруживаться, чтобы предупредить вас об этом.Вы также можете выбрать ветрозащитный измеритель, который не «изгибается» на ветру, обеспечивая более точные измерения.

Автономный

Выбранный вами счетчик воды должен быть полностью автономным. Он не требует внешнего питания или заземления. В основном приемлемы те, которые работают от батареек.

Легко читается

Измеритель уровня воды, который вы имеете в виду, должен предоставлять данные о потоке в виде мгновенного и суммарного расхода.Рейтинги должны быть простыми в использовании и чтении. Маркировка уровня должна быть точной и стойкой и не выцветать после нескольких использований.

Зонд

Зонд должен быть спроектирован так, чтобы уменьшить или устранить проблемы с каскадом воды. Конструкция зонда должна допускать погружение под воду, а также для измерения грунтовых вод. Он должен улучшить работу как в каскадной воде, так и в воде с низкой проводимостью.

Долговечность

Также следует учитывать средний срок службы водомеров.В первую очередь это может зависеть от типа счетчика, ситуации, в которой он используется, и человека, который его использует. Как только вы начнете обнаруживать потерю точности до того, как она начнет выходить за пределы порогового значения +/- 5 процентов, вам следует подумать о замене счетчика воды.

Стоимость

Как правило, чем точнее и надежнее счетчик воды, тем он дороже. Хотя фактическая цена покупки имеет первостепенное значение, она не должна быть единственной. Прежде чем принимать окончательное решение, учитывайте расходы на техническое обслуживание, сбор данных и калибровку.

Итак, это семь основных факторов, которые следует учитывать перед покупкой измерителя уровня воды. Какие факторы вы бы рассмотрели перед покупкой? Сообщите нам об этом в поле для комментариев ниже.

как правильно выбрать счетчик воды?

Магазин Центр знаний Технические проекты Вода Как выбрать правильный счетчик воды Счетчик воды — это счетчик, который регистрирует количество, проходящее через систему трубопроводов в определенной точке. Гроверы будут использовать водомер, чтобы измерить, сколько воды они направляют на растение, а также сколько воды попадает туда.Есть два типа счетчиков воды: механические и электронные. В этой статье наш специалист расскажет о различных типах счетчиков воды.

Механический счетчик воды

Механический счетчик воды имеет пропеллер, также называемый лопастным колесом. Это может работать на основе двух разных принципов:

• Принцип Вольтмана: в этом случае гребной винт перпендикулярен направлению потока воды. Счетчик имеет два варианта магнитной перемычки. В результате очень немногие части счетчика контактируют с водой, поэтому проблем с сопротивлением или износом практически не возникает.

• Принцип Multi-Jet: пропеллер этого водомера приводится в действие для использования для нескольких водяных струй. В счетчике вращающегося винта есть магнитная перемычка в сторону счетчика сухого остатка. У этого счетчика есть маленькие зубчатые колесики, которые регистрируют, сколько воды проходит через счетчик. Поскольку по этому принципу с водой контактирует большее количество частей счетчика, этот тип счетчика воды более чувствителен к износу и вызывает больше проблем с сопротивлением.

Счетчик воды механический может быть выполнен с импульсным или без него. Счетчик воды с пульсом будет показывать пульс через каждые x литров, например, через каждые 10 или 100 литров. Счетчик без пульса этого не сделает.

Электронный водосчетчик

Электронный водосчетчик не имеет движущихся частей. Самый распространенный электронный счетчик воды — это ультразвуковой счетчик воды. Это позволит измерить количество воды с помощью звуковых волн. Этот тип счетчика воды имеет ряд преимуществ по сравнению с механическими счетчиками воды:

• В счетчике нет гребного колеса или гребного винта, поэтому нет сопротивления.В результате уменьшается вероятность загрязнения счетчика. Это делает этот тип водомера подходящим также для дренажной воды, которая часто (сильно) загрязнена.

Еще у ультразвукового счетчика воды есть недостаток; расходомер этого типа чувствителен к воздуху в трубопроводе. Звуковые волны в воздухе ведут себя иначе, чем в воде. Как только в трубопроводе появится воздух, счетчик остановится, и из-за сигнала тревоги потока также прекратится орошение. В частности, системы, которые работают за счет всасывания воды или имеют открытый сток в канаву или бункер, часто будут иметь воздух в трубопроводе.В таком случае лучше выбрать механический счетчик воды. Это не остановится, когда в трубопроводе будет воздух; он просто покажет ошибочное значение измерения.

Емкость

Счетчик воды имеет определенную мощность. Требуемая мощность зависит от количества воды, протекающей через счетчик воды. Всегда спрашивайте по этому поводу правильный совет.

Источник: Revaho

---

Вопросы по выбору счетчика воды

У вас есть вопрос о выборе правильного счетчика воды или вы хотите получить индивидуальный совет? Затем обратитесь к специалисту по водным ресурсам Джошуа Рейнену или задайте свой вопрос через контактную форму ниже.После этого мы свяжемся с вами как можно скорее, даже в течение 24 часов в рабочие дни.

---

Статьи по Теме
— Как обслуживать фильтры системы полива
— Технологии фильтрации воды для садоводства

Beta Valve — Wiki

Ниже приведены некоторые основные советы о том, как выбрать правильный водомер для конкретного применения:

Размер водомера
Счетчики воды рассчитаны на их номинальный расход. Это называется Qn и выражается в кубических метрах в час (один кубический метр равен 1000 литров воды).Максимальный расход счетчиков воды в два раза больше Qn. Если требуемый расход известен, то водомер можно выбрать так, чтобы требуемый расход находился между номинальным и максимальным расходами. Если расход неизвестен, то, как правило, безопасно выбрать расходомер того же номинального размера (DN), что и трубопровод, к которому он должен быть подключен.

Счетчик какого класса требуется?
Класс не указывает на точность счетчика воды, но на том, при каком расходе счетчик соответствует общепринятым показателям точности.Это ± 5% при минимальном расходе счетчика и ± 2% в нормальном диапазоне счетчика (между Qt и Qmax) для счетчиков холодной воды. Показатели для счетчиков горячей воды составляют ± 6% и ± 3% соответственно. Чем выше класс водомера, тем выше точность при очень малых расходах.
Решая, требуется ли показание низкого расхода, следует помнить, что даже класс A Qn 2.5 (3/4 дюйма метр) начнет показывать в пределах своего диапазона допуска при расходе 1,66 л / м (бассейн расход воды из крана от 6 до 10 л / м)
Если все, что требуется, — это общее указание количества использованной воды, тогда достаточно счетчика класса A или B (большинство европейских водохозяйственных органов материковой части Европы используют одноструйные и многоструйные счетчики воды, поскольку они сохраняют свою точность в течение длительного времени).

Если общее количество вторичных счетчиков должно очень близко относиться к основному счетчику, тогда следует выбрать счетчик класса C.
Если необходимо принять во внимание влияние капающих кранов и малых расходов, вызванных поплавковыми клапанами, следует выбрать счетчик класса D.

Влажный или сухой набор
Счетчики с мокрым циферблатом используются для холодной воды, где счетчик подвержен климатическим изменениям (например, счетчик установлен вне здания, но все еще защищен от мороза), что может вызвать образование конденсата на лицевой стороне счетчика с сухим циферблатом, что затрудняет считывание показаний. .Это должно быть сбалансировано с учетом возможности попадания загрязняющих веществ из воды в счетчик. Тип счетчика следует выбирать в зависимости от условий на месте, но во всех случаях счетчики с сухим циферблатом должны использоваться в приложениях, где качество воды вызывает сомнения, т. Е. загрязненный или мутный.

Что такое интеллектуальный счетчик и знаете ли вы, как им пользоваться?

Учитывайте стоимость установки при установке счетчиков воды на каждой конечной точке в вашей распределительной сети.Помимо установки, вы должны позаботиться о материально-техническом обеспечении, чтобы убедиться, что есть кто-то дома, чтобы впустить установщика… а когда его нет, справиться с перебронированием.

— Поэтому, когда вы столкнетесь с проблемой замены счетчиков воды, убедитесь, что вы выбрали тот, который дает вам дополнительную ценность.

Вот 6 ценных вещей, для которых вы, возможно, не думали использовать свои водомеры.

1) Поставить датчик температуры в каждом доме

Умные водомеры измеряют температуру воды и окружающей среды.Знание температуры в каждой конечной точке позволяет вам оценить риск обмерзания, предупредить ваших клиентов и избежать дорогостоящих косвенных повреждений и потерь воды. Температура также может сказать вам о тех участках в распределительной сети, где застой воды приводит к повышению температуры воды и повышенному риску роста бактерий.

2) Снизьте стоимость страхования ваших клиентов

Мониторинг структуры потребления посредством непрерывных измерений позволяет интеллектуальному счетчику воды предупреждать об утечках в доме.Невидимые утечки, возникающие при скрытых установках, обычно приводят к очень дорогостоящим повреждениям и ремонту.

Почти каждая пятая претензия по страхованию здания и его содержимого связана с ущербом, причиненным утечками. Поэтому многие страховые компании предлагают скидки на полисы, если установлен умный счетчик воды, который отслеживает утечку.

3) Улавливание обратных потоков до того, как они загрязняют всю сеть

Загрязнение в распределительной сети может происходить из различных источников.Один из них — это обратные потоки от бытовых и промышленных установок. Несмотря на то, что многие коммунальные предприятия устанавливают устройства предотвращения обратного потока, существует риск неисправности. Умные водомеры предупреждают об обратном течении воды. Многие думают об этой функции как о средстве обеспечения того, чтобы счетчик был установлен в правильном направлении потока, но ценность раннего обнаружения загрязняющих обратных потоков может быть огромной. Не только из-за проблем со здоровьем, которые это создает для клиентов, но также из-за того, что можно уменьшить стоимость устранения причины загрязнения и площади, которую необходимо промыть.

5) Взаимодействуйте со своими потребителями

Связь — основа всех интеллектуальных счетчиков. Это позволяет удаленно считывать их и использовать данные для различных целей. Эти данные позволяют коммунальному предприятию проявлять инициативу по отношению к потребителям, а не реагировать.

Это полностью меняет восприятие утилиты:

• От кого-то, кто отправляет большой счет, когда вы использовали слишком много воды, кому-то, кто предупреждает вас о чрезмерном потреблении, прежде чем вы получите счет.
• От того, кому вы звоните, чтобы закрыть воду, когда ваш подвал полон воды из-за утечки, от кого-то, кто звонит, чтобы предупредить вас о потенциальной утечке, прежде чем она разрушит ваш подвал.

6) Обнаружение взлома и кражи

С умным счетчиком воды сложно быть вором воды. В отличие от традиционных механических счетчиков, интеллектуальный счетчик воды обнаружит, если кто-то попытается перевернуть счетчик, изменив направление потока в счетчике.Счетчик даже измеряет количество реверсированной воды, которое будет использовано для последующего расчета.

Принцип электронного измерения также делает невозможным механическое вмешательство в измерения, а функция обнаружения вмешательства немедленно предупредит коммунальное предприятие в случае любой попытки доступа к электронике внутри измерителя.

Интеллектуальный счетчик воды имеет множество значений данных и интеллекта.

Если вы хотите узнать больше о наших интеллектуальных счетчиках, нажмите здесь.

Как считывается ваш счетчик воды | Corix Texas

Заявление о конфиденциальности

Компания обязуется защищать вашу конфиденциальность. Когда вы запрашиваете информацию через этот сайт, нам необходимо знать ваш адрес электронной почты или, если вы запрашиваете информацию по почте, ваше имя и адрес. Мы используем вашу информацию для отправки запрашиваемой вами информации в той форме, которая вам нужна. Мы не будем передавать вашу информацию кому-либо за пределами группы Компании без вашего разрешения. Если вы хотите изменить или удалить какую-либо личную информацию, которую вы ввели при посещении нашего сайта, или если у вас есть какие-либо вопросы о нашем заявлении о конфиденциальности, отправьте электронное письмо нашему веб-мастеру.

Право собственности на авторские права и товарные знаки этого сайта

Все содержимое этого веб-сайта и загрузки с него принадлежат Компании и ее аффилированным лицам, если не указано иное. Все права защищены. Вы несете ответственность за соблюдение всех применимых законов об авторских правах. Мы разрешаем вам делать копии этого веб-сайта по мере необходимости во время его просмотра; и вы можете сделать распечатку для личного использования той части сайта, которая является разумной для ваших личных целей. Любое другое использование строго запрещено.Логотип / знак Компании, а также логотипы и знаки, используемые нашими аффилированными лицами, являются товарными знаками Компании. Вы не можете помещать этот сайт в рамку или ссылаться на страницу, отличную от домашней страницы, без нашего явного разрешения. Мы оставляем за собой право отозвать наше разрешение на размещение ссылок на этот веб-сайт, в том числе на ссылку на домашнюю страницу этого веб-сайта.

Гиперссылки

Наш веб-сайт может содержать ссылки на сторонние веб-сайты для вашего удобства и информации. Если вы перейдете по этим ссылкам, вы покинете веб-сайт Компании.Компания не контролирует эти сайты или их политику конфиденциальности, которая может отличаться от нашей. Мы не поддерживаем и не делаем никаких заявлений о сторонних веб-сайтах. Заявление о конфиденциальности Компании не распространяется на персональные данные, которые вы решите передать посторонним третьим лицам. Мы рекомендуем вам ознакомиться с политикой конфиденциальности любой компании, прежде чем отправлять свою личную информацию. Некоторые сторонние компании могут решить поделиться своими личными данными с Компанией; такой обмен регулируется политикой конфиденциальности этой сторонней компании.

Показания счетчика — вода

Показания счетчика Liberty для определения потребления и выставления счетов

Наши специалисты по снятию показаний счетчика воды снимают показания раз в два месяца. Это значение показывает количество центов («сотен») кубических футов (кубических футов), которое использовал клиент, что указывается как «использование» в вашем счете за два месяца. Примечание: 1 куб. Фут = 748 галлонов. Счетчики воды Liberty оснащены радиочастотной технологией автоматического считывания показаний счетчика (AMR), благодаря которой считыватель счетчиков может получать точные показания, не входя в вашу собственность и не глядя на счетчик вручную.Благодаря этой технологии считывание показаний счетчика можно производить с улицы, если нет проблем с устройством. Поэтому крышки счетчиков и сама лицевая сторона счетчика часто покрываются грязью или грязью.

Считывание показаний собственного счетчика и обнаружение утечек

Считывание показаний счетчика воды может помочь вам определить, есть ли у вас утечки, из-за которых расходуется вода, и добавить ненужные доллары к счету за воду. Если вы подозреваете, что у вас утечка, выполните следующие действия, чтобы снять показания счетчика:

1.Найдите свой измеритель

Счетчик воды обычно можно найти перед домом или на служебном сервитуте позади вашего дома. Начните с движения по прямой линии от главного крана на улицу или в заднюю часть вашего двора. Большинство счетчиков размещено в бетонном ящике с надписью «вода».

2. Снимите крышку счетчика воды

Осторожно снимите крышку, используя большую отвертку или аналогичный инструмент. Вставьте отвертку в одно из отверстий и подденьте крышку.

Примечание: открывать крышку счетчика только пальцами опасно — будьте осторожны!

3. Выключить

ВСЕ Вода

Перекройте все краны и водозаборники, включая испарительные охладители и льдогенераторы в холодильниках.

4. Считайте показания счетчика

Цифровые расходомеры : проверьте дисплей расхода

Цифровой счетчик будет циклически переключаться между четырьмя экранами дисплея: два экрана отображают текущее показание счетчика, один экран отображает размер и модель счетчика, а другой экран отображает скорость потока воды через счетчик — это тот, который нужно проверить.При проверке утечек смотрите на расход, а не на показания счетчика. Любое значение расхода выше нуля (0) указывает на утечку.

5. Где утечка?

Чтобы определить, происходит ли утечка внутри вашего дома или между счетчиком воды и домом, необходимо выполнить несколько дополнительных действий.

• Выключите вентиль в доме.
• Если расход воды в водомере отличен от нуля, у вас может быть утечка между вашим домом и водомером.
• Если скорость потока равна нулю, у вас может быть утечка в вашем доме.

6. Установите крышку

.

Когда вы закончите исследование глюкометра, аккуратно закройте крышку.

7. Что делать при обнаружении утечки

Если вы считаете, что у вас течь, проверьте шланговые соединения, краны и туалеты на предмет утечек воды.

Если у вас все выключено и вы уверены, что туалеты и соединения не протекают, но при этом расход счетчика воды отличается от нуля, возможно, у вас скрытая утечка в подземной трубе.Если вы считаете, что это так, возможно, вам придется вызвать сантехника за помощью.

Водомеры

Водное агентство округа Сакраменто имеет около 90% наших клиентов с водосчетчиками. В настоящее время мы находимся на последнем этапе установки нового счетчика в Лагуне, который планируется завершить к концу этого года.

Биллинговый отдел агентства (CUBS) собирает показания вашего счетчика примерно каждые 60 дней. Если ваш счетчик по какой-либо причине недоступен, может быть выставлен счет, основанный на предыдущем потреблении, или потребление не будет записано до тех пор, пока счетчик снова не станет доступным.

У некоторых наших клиентов теперь есть автоматическое считывание показаний счетчика, или AMR / AMI, которое представляет собой технологию автоматического сбора показаний счетчика, потребления, диагностики и данных о состоянии из счетчик воды и передачу этих данных в центральную базу данных для выставления счетов, устранения неполадок и анализа. Эта технология в основном позволяет поставщикам коммунальных услуг экономить на периодических поездках в каждое физическое место для снятия показаний счетчика. Еще одно преимущество состоит в том, что выставление счетов может основываться на потреблении почти в реальном времени, а не на оценках, основанных на прошлом или прогнозе потребления.

Как найти счетчик воды

Счетчики воды обычно устанавливают во дворе вашего дома, у бордюра или тротуара. Вы найдете его внутри прямоугольной коробки в земле рядом с линией собственности. Вы несете ответственность за поддержание полного доступа, убирая коробку водомера с озеленением и другими препятствиями, чтобы считывание показаний, а также любое необходимое обслуживание и ремонт могли быть выполнены персоналом Водного агентства.

Вы можете снять показания счетчика и проверить возможные утечки, следуя приведенным ниже инструкциям:

Информация для заказчиков, пользующихся счетчиками

Как считывать показания счетчика воды

Счетчики воды — это точные инструменты, созданные для точного измерения как больших, так и малых объемов воды в течение многих лет.Хотя ваш может выглядеть немного иначе, на рисунке ниже изображен циферблатный регистр, который типичен для большинства бытовых счетчиков воды.

Циферблатные регистры читаются в кубических футах (CF), но счета выставляются с шагом 100 кубических футов. Всегда считайте кубические футы слева направо.

Для расчета использованных галлонов умножьте количество CF на 7,48. Это покажет вам, сколько галлонов вы израсходовали: 1 CF = 7,48 галлона = 62,4 фунта воды.

(Примечание: некоторые старые счетчики предназначены только для считывания в 100 CF, поэтому их необходимо умножить на 748, чтобы рассчитать использованные галлоны.)

Запишите номер и снова проверьте свой счетчик через 30 дней. Вычтите первое значение из второго, чтобы определить потребление воды за последний месяц.

На рисунке справа показаны наши новейшие цифровые регистры для метров от 1 до 1,5 дюймов. Этот новый цифровой формат измеряется в кубических футах, но выставляется счет в 100 кубических футах. Не имеет индикатора обнаружения утечек; однако, если самая дальняя цифра справа от десятичного разряда перемещается, это может указывать на утечку, если вся вода была перекрыта.

Обнаружение утечки регистрируется по последней цифре справа.

Проверить на герметичность

Индикатор низкого расхода на вашем счетчике вращается, когда вы используете воду. Чтобы проверить утечку, отключите воду с помощью светильников внутри и снаружи дома. Если индикатор низкого расхода продолжает вращаться, скорее всего, у вас утечка.

Не все счетчики имеют индикатор низкого расхода — вы также можете проверить герметичность, оценив круглый циферблат красной стрелкой.Если движение быстрее, чем у любого другого циферблата, это будет индикатор обнаружения утечки. Если у вас есть утечка, ее следует изучить дополнительно. Возможно, вы захотите нанять профессионала, который поможет обнаружить любые «загадочные утечки». Ответственность за протечки воды за счетчиком воды несет владелец, чтобы как можно скорее произвести ремонт.
