Пайка труб ПВХ. Способы пайки труб ПВХ и необходимое оборудование

Трубы ПВХ (поливинилхлорид) являются оптимальной альтернативой металлическим аналогам в сфере водоснабжения, канализации и отопления. Особенность изготовленных из них трубопроводов заключается в том, что при их монтаже сварка в традиционном понимании, то есть при помощи сварочного аппарата, не применяется. Соединение осуществляется с использованием специального паяльника, клея, муфт либо фланцев. Исключение — резьбовые обсадные изделия.

Пайку труб из поливинилхлорида осуществляют горячим или холодным способом

Преимущества и недостатки ПВХ труб

Производится данная продукция из непластифицированного поливинилхлорида в виде одно- либо трёхслойных трубных изделий. Их поставка осуществляется стандартными отрезками длиной 600, 300, 200, 100 и 50 см. К основным достоинствам ПВХ труб следует отнести:

• длительный срок эксплуатации;
• устойчивость к воздействию коррозии и агрессивных сред;
• хорошая пропускная способность;
• антистатичность и взрывобезопасность;
• небольшой вес;
• возможность монтажа своими руками;
• сравнительно низкая стоимость и др.

Наряду с вышеуказанными преимуществами, эти изделия имеют ряд недостатков. Главный – это ограниченный диапазон рабочих температур. Поливинилхлоридные трубы способны долговременно транспортировать рабочую среду со значением этого параметра лишь +45˚С, а краткосрочно +65˚С. При низких температурах этот пластик становится хрупким. Кроме того, хоть поливинилхлорид не поддерживает горение, нагрев этого материала свыше +120˚С вызывает его разложение, сопровождающееся выделением удушливого и токсичного хлористого водорода.

Совокупность вышеуказанных факторов обусловливает невозможность применения ПВХ труб для обустройства промышленной канализации.

Свойства труб ПВХ существенно ограничивают сферу их применения

Способы пайки труб ПВХ и необходимое оборудование

Соединение ПВХ труб пайкой выполняется несколькими методами. Выбор конкретной технологии зависит от вида трубопровода – безнапорный он или напорный. В многоэтажных жилых домах и загородных коттеджах наряду с напорными водопроводами создаются системы канализации, преимущественно, первого типа. Сварка их компонентов выполняется двумя способами:

• пайка при помощи специального паяльника;
• «холодная сварка». Простота – вот главное преимущество данного способа. Чтобы паять элементы пластмассового трубопровода своими руками, достаточно использовать специальный агрессивный клей, способный растворять твёрдый пластик.

Полезный совет! Даже зная, как паяются трубы ПВХ холодной сваркой, соблюдайте меры предосторожности. Работать необходимо в защитных очках и перчатках.

Вышеупомянутый специальный паяльник оснащается нагревательным элементом, в котором фиксируются гильзы нужного диаметра. Работает утюг (так звучит название этого устройства на сленге профессионалов) от промышленной сети переменного напряжения.

Для горячей пайки ПВХ труб используют нагревательный прибор с соответствующими диаметру труб насадками

Сегодня в торговой сети присутствует много моделей оборудования, с помощью которого можно выполнить пайку труб ПВХ своими руками. При выборе обращайте внимание на наличие регулятора температуры и на то, чтобы язык, на котором написана инструкция, был вам понятен. Тогда вы сможете паять с соблюдением всех требований технологии, и соединение получится максимально надёжным.

Перед покупкой аппарата нелишним будет также обратить внимание на:

• страну производителя. Это определяет стоимость и качество прибора;
• материал изготовления устройства и уровень сборки;
• наличие и комплект насадок. В набор обычно входит по паре таких аксессуаров для нескольких диаметров;
• мощность. Чтобы паять ПВХ трубы диаметром 16…63 мм достаточно будет мощности 680 Ватт. При диаметре 63…75 мм можете прибрести аппарат мощностью 850 Ватт. Если диаметр превышает 125 мм, останавливайте свой выбор на более мощном устройстве – от 1200 Ватт. По оценкам специалистов, оптимальная мощность паяльника – 1,5 кВт. Купив прибор с таким значением этой характеристики, вы точно не прогадаете, если планируете паять трубы своими руками в домашних условиях.

Как паять трубы из ПВХ

Производится эта процедура по единой схеме и не зависит от мощности используемого паяльника.

Нарезать трубы нужной длины можно при помощи ножовки, но тогда требуется более тщательная зачистка среза

Последовательность действий выглядит следующим образом:

1. Подготовьте места стыка. Для обеспечения идеального прилегания стыкуемых изделий обрежьте торцы труб специальным труборезом.
2. Оденьте на жало паяльника насадку, пропускающую к месту стыка тепло.
3. Включите паяльник в бытовую сеть 220 вольт и дождитесь, пока он прогреет насадку.
4. На один из торцов прогретой насадки наденьте соединительную муфту, а в другой вставьте трубу.
5. После того, как внешняя поверхность трубы и внутренняя поверхность муфты прогреются, снимите эти элементы с насадки.
6. Запрессуйте трубу в муфту, вставляя одно изделие в другое. Остыв и отвердев, ПВХ восстановит свои свойства и в результате образуется единая корка, изолирующая место стыка.
7. Дождавшись окончательной стабилизации шва, повторите эту процедуру на свободном торце муфты со следующим элементом трубопровода.

Полезный совет! Прежде, чем начать паять, убедитесь в том, что срез получился ровным. Для этого проведите несколько контрольных срезов, соблюдая в обязательном порядке угол 90 градусов. Появившиеся заусенцы зачистите наждачной бумагой.

Для холодного метода пайки труб применяется клеевой состав

Теперь несколько слов о том, как паять ПВХ трубы своими руками методом холодной сварки. Предварительно нанесите на их поверхность и на поверхность фитингов метки, с помощью которых при монтаже вам удастся правильно расположить эти детали в пространстве с учётом угла по горизонту и особенностей разводки. Затем нанесите на торцы соединяемых элементов клей, быстро соедините и прижмите их. Фиксируйте трубы в нужном положении в течение 15 секунд. Подавать в них воду можно не раньше, чем через час после окончания работ.

Главным преимуществом холодной сварки является возможность монтажа трубопровода в труднодоступных местах. А соблюдая несложные рекомендации и правила, вы исключите возможность возникновения протечек. По некоторым данным, срок службы такого соединения достигает 50 лет!

Как правильно паять пластиковые трубы своими руками

Полимерные материалы вытесняют традиционный металл со строительного рынка. У многих застройщиков, выбравших водопровод, отопление из полиэтилена, полибутилена, полипропилена, после приобретения возникает проблема,

как паять пластиковые трубы. Технологи простая, не требует обучения, достаточно небольшой практики, полуметрового куска трубы, покупки паяльника с минимальной комплектацией. Инструкция к прибору сварки позволяет работать сразу, таблица времени разогрева стыков в зависимости от толщины стенки изделия обеспечивает высокое качество шва.

Инструкция по пайке пластиковых труб в домашних условиях

Простейшая инструкция, как паять пластиковые трубы, выглядит следующим образом:

• сварочный аппарат устанавливается на подставку, идущую в комплекте, включается в сеть
• в отверстие паяльника устанавливается гильза
• подготавливаются концы – трубу необходимо подрезать, снять фаску, нанеси маркером риску для контроля глубины погружения в муфту
• прибор сигнализирует о нагреве до 270 градусов звуком
• муфта одевается с одной стороны гильзы, труба вставляется в ответное отверстие
• для нагрева засекается время, выбранное в таблице (10 – 4 секунды), вращать детали на гильзе запрещается, как при установке, так и во время ожидания
• оплавленные концы стыкуются без прокручивания до нанесенной маркером риски, фиксируются на несколько секунд
• процесс повторяется для ответной стороны муфты, второго куска трубы

После нескольких соединений технология становится понятной, а, после сборки контура отопления пользователь узнает секреты,

как паять пластиковые трубы в неудобных местах. На практике обычно стыкуют отдельные заготовки, окончательную сборку (последние два стыка) производят по месту.

Пайка трубы электромуфтой

Электромуфтовая технология проще предыдущей, в ней нет ничего сложного для тех, кто знает, как паять пластиковые трубы вышеописанным способом. Ошибки полностью исключаются благодаря встроенным в тело фитинга спиралям, программе внутри прибора. Технология выглядит немного иначе:

• обрезаются, обрабатываются под фаску кромки обеих труб (вдвое увеличивается производительность)
• концы так же обезжириваются, в контрольных рисках отпадает необходимость
• при значительной длине деталей трубопровода используются зажимы (механические, ременные)
• прибор включается в сеть, открывается таблица в инструкции либо осуществляется считывание прибором штрих-кода с каждой заготовки
• звуковой сигнал говорит о готовности аппарата к пайке
• электроды подсоединяются к гнездам на теле муфты, время нагрева устанавливается автоматически либо вручную
• через несколько секунд на монитор выводится информация о завершении процесса
• отрицательный результат случается при КЗ, дефекте спиралей в муфте, в остальном сварка проходит безупречно

После первого же стыка становится полностью понятно, как паять пластиковые трубы. Этот вариант позволяет заранее собирать контуры, поочередно переключая электроды с муфты на муфту. Увеличивается скорость без потери качества. Сложные стыки становятся доступнее, единственным недостатком метода является повышенная стоимость муфт. Электромуфтовый аппарат дешевле, компактнее, отсутствует опасность повреждения покрытий нагретым корпусом паяльника. Несовершенство первого метода (сварка небольших диаметров) в данном случае отсутствует. Для крупных труб необходимо лишь увеличить надежность фиксации в момент установки, нагрева муфты.

инструкция, как правильно паять трубы из полипропилена

Прислушавшись к многочисленным советам, вы приняли решение не нанимать мастеров для монтажа системы отопления и выполнить все соединения полипропиленовых труб своими руками. Если вы уверены в успехе и хорошо умеете работать самостоятельно, то смело приступайте к подготовке и производству работ.

Мы же, со своей стороны подскажем, какие потребуются инструменты и приспособления для монтажа и как правильно паять полипропиленовые трубы. По умолчанию будем считать, что все материалы уже куплены, осталось только собрать все по схеме.

Сварочные аппараты для полипропиленовых труб

Начнем с подготовки монтажного инструмента. Поскольку все соединения труб и фитингов из ППР производятся способом пайки, то понадобится специальный паяльник для этой цели.

Примечание. Соединение деталей из ППР иногда называют сваркой. Чтобы не запутаться, запомните, что когда речь идет о полипропиленовых трубах, то способ соединения существует один – пайка, но его часто называют свариванием. С помощью прессовых или резьбовых фитингов, как металлопластиковые трубы, эти системы не монтируются.

Применяемый для работы сварочный аппарат для полипропиленовых труб предлагается на рынке двух видов:

• с нагревателем круглого сечения;
• плоским греющим элементом.

Последний в простонародье прозвали «утюг» из-за некоторого внешнего сходства с этим бытовым прибором. Разные сварочные аппараты не имеют принципиальных отличий, только конструктивные. Насадки для труб из тефлона в первом случае надеваются и крепятся к нагревателю наподобие хомутов, а во втором – прикручиваются к нему с двух сторон. В остальном особой разницы нет, а функция прибора одна — пайка полипропилена.

Паяльные аппараты, как правило, продаются в комплекте с насадками. Самый дешевый и минимальный комплект китайского производства – это паяльник мощностью до 800 Вт, подставка для него и насадки для 3 типоразмеров самых распространенных труб – 20, 25 и 32 мм. Если в вашей схеме отопления присутствуют только такие диаметры и вы не планируете паять полипропиленовые трубы где-нибудь еще, кроме своего дома, или заниматься этим профессионально, то бюджетного набора будет вполне достаточно.

Если же в соответствии с расчетом и схемой понадобится состыковывать трубы размеров 40, 50 и 63 мм, то придется потратиться и приобрести другой набор для пайки, в котором есть соответствующие детали. Ну и самые дорогие комплекты производятся в европейских странах, отличаются надежностью в работе и долговечностью. Подобные наборы включают в себя такие инструменты:

• паяльник с подставкой;
• тефлоновые насадки для паяльника всех вышеперечисленных диаметров;
• ножницы для отрезки труб под четким углом 90º;
• шестигранный ключ;
• крестообразная отвертка;
• рулетка;
• перчатки.

Важно! Поскольку спайка полипропиленовых труб – это работа с нагретым оборудованием, то настоятельно рекомендуется всегда пользоваться перчатками вне зависимости от того, есть они в комплекте или нет. Особенно это касается новичков, которые в 99 случаях из 100 случайно прикасаются к нагревательному элементу.

Рабочая часть паяльника (нагреватель) любой конструкции рассчитана таким образом, чтобы на ней можно было установить 2—3 насадки для труб малого диаметра. Это позволяет экономить много времени, работая с магистралями размером от 20 до 40 мм.

Немного о мощности аппарата для пайки. Высокая мощность необходима для быстрого и равномерного прогрева деталей больших диаметров, каковыми считаются размеры 63 мм и более. Для домашних целей достаточно иметь утюг мощностью 0.7—1 кВт. Паяльники с нагревателями выше 1 кВт считаются профессиональными, соответственно, стоят дороже обычных.

Рекомендации по монтажу

Кроме утюга следует приготовить и другой инструмент для пайки полипропиленовых труб, его состав приведен выше в перечне. Если в наличии нет ножниц для отрезания трубы под углом 90º, то для этой цели можно воспользоваться ножовкой и плотницким стуслом либо изготовить его самостоятельно, руководствуясь чертежом:

Примечание. Когда ножницы для полипропиленовых труб отсутствуют и они обрезаются ножовкой, то торец надо обязательно зачистить от заусениц снаружи и внутри изделия.

До того как отрезать участок нужной длины, его надо точно разметить. Дело в том, что при соединении часть трубы входит в тройник или любой другой фитинг, это называется глубиной пайки. Поэтому к необходимому размеру участка, определенному с помощью рулетки, нужно прибавить значение этой глубины, отмерив ее величину от торца и поставив метку карандашом. Так как технология пайки предусматривает различную глубину погружения для разных диаметров трубопроводов, то ее значения можно взять из таблицы:

Примечание. В таблице указаны диапазоны глубины пайки, поскольку у разных производителей труб из ППР она варьируется в этих пределах. Значение можно уточнить, измерив несколько фитингов глубиномером.

При монтаже систем отопления выполняется пайка армированных полипропиленовых труб, они отличаются от обычных наличием слоя из алюминиевой фольги, стекловолокна или базальтового волокна. Причем этот слой в изделиях различных производителей может быть сделан по-разному. Когда армировка расположена не по центру толщины стенки, а возле наружного края, то перед пайкой труб из полипропилена потребуется зачистка. Для этого существует специальное приспособление:

Процесс сваривания

Перед тем как приступить к работе, нужно поставить на паяльник насадки, соответствующие размерам труб, а затем включить его и настроить. Тут надо знать, при какой температуре паять полипропиленовые трубы. Большинство производителей указывают рабочую температуру 260—270 ºС, выше поднимать не стоит, а то не избежать перегрева. Недогрев тоже чреват некачественным и негерметичным соединением, где потом быстро образуется течь.

Надо понимать, что время нагрева, диаметр изделий и температура сварки связаны между собой. В таблице мы укажем промежутки времени сваривания при стандартной температуре 260 ºС.

Примечание. Длительность сварки – это время до полного застывания пластмассы, когда стык набирает максимальную прочность.

Когда настройка утюга окончена, приступаем к свариванию, следуя инструкции для пайки полипропиленовых труб:

1. Взяв в одну руку трубу, а в другую – фитинг, одеваем их на насадку разогретого паяльника одновременно с двух сторон, не поворачивая вокруг своей оси.
2. Выдерживаем положенное время.
3. Аккуратно снимаем обе соединяемые части с тефлоновой насадки, опять же, без вращения.
4. Плавно вставляем трубу в фитинг до отметки без проворачивания и фиксируем в течение времени, указанного в таблице, на этом стык готов. Подробнее операция показана на видео:

Удобнее правильно пользоваться паяльником, когда он установлен на столе, поэтому вначале рекомендуется пропаять несколько тренировочных стыков. После этого можно в удобном положении собрать все возможные узлы с короткими участками. Дальше следует прокладка магистралей с присоединением тройников по месту, здесь уже придется труднее. Нагретый утюг для пайки нужно будет одной стороной надевать на проложенную трубу, а на вторую натягивать тройник, держа аппарат на весу. Потом паяльник снимается с обеих деталей и они состыковываются.

Прокладывая магистральные трубопроводы, соблюдайте очередность монтажа участков и элементов. Начните сборку системы от источника тепла и идите до конца, а чтобы соединить две полипропиленовые трубы, старайтесь использовать только тройники, от которых пойдут отводы к батареям. Муфты для этой цели применяйте, когда иначе поступить нельзя. Избегайте стыков в труднодоступных местах, иначе для их выполнения придется работать сразу двумя паяльниками, чтобы одновременно прогреть соединяемые части.

Совет. Многие производители полипропиленовых систем разрабатывают собственные инструкции по монтажу своих изделий. Оттуда можно почерпнуть массу полезной информации, воспользуйтесь этим.

Как соединить металлопластиковую трубу с полипропиленовой

В силу различных обстоятельств бывает так, что надо соединить различные виды труб, например, ППР и сталь, металлопластик с полипропиленом и так далее. Такие ситуации случаются в квартирах, где участок общего стояка водопровода или отопления, проложенного стальной или металлопластиковой трубой, поменять затруднительно, а подключиться к нему надо. Это не является большой проблемой, надо лишь учесть, что все подобные соединения выполняются через резьбовые фитинги.

Поскольку соединение металлопластиковых труб может осуществляться прессовыми и разборными фитингами, то для стыковки с полипропиленом удобнее взять разъемный фитинг с наружной резьбой. В свою очередь, к торцу трубы из полипропилена припаивается фитинг с наружной резьбой, после чего соединение скручивается традиционным способом, с подмоткой льна или фум-ленты.

Разъемный фитинг для соединения труб

Когда надо врезаться в металлопластиковые трубы, то тут удобнее всего поставить тройник с резьбовым отводом, куда впоследствии можно прикрутить фитинг, а потом припаять к нему полипропиленовую трубу. Правда, с установкой тройника придется повозиться: надо отключить воду или опорожнить систему отопления, а потом перерезать металлопластик и произвести монтаж.

Заключение

Следует отметить, что работа с полипропиленовыми трубами – не самое сложное дело, хотя и требует сосредоточенности, внимания и терпения. Пусть вы затратите на процесс втрое больше времени, чем набившие руку мастера, зато сделаете для себя все качественно, а главное, — бесплатно.

Температура и время пайки полипропиленовых труб: таблица

Когда собираются водяные коммуникации, состоящие из пластиковых труб, важнейшим параметром становится температура. Она должна иметь определенные значения, позволяющие добиться прочного и надежного соединения.

Сегодня технология разводки трубопроводов из таких материалов предписывает соблюдение определенного температурного режима, а также конкретных временных значений, при выполнении сварочных работ. Если не соблюдать рекомендованные параметры, возможно появление разрыва в узловых местах, значительно ухудшиться движение водяного протока.

Общее влияние температуры при стыковочных работах

Технологический процесс сварки полипропиленовых труб основан на нагреве материала до нужной температуры. В результате пластмасса начинает размягчаться. При соединении деталей происходит диффузия молекул полипропиленовых молекул. Другими словами, в соединение происходит слияние молекул. Когда материал остынет, образуется крайне прочный стыковой узел.

Прочность свариваемых заготовок находится в прямой зависимости от температурного режима. При недостаточном нагреве, не будет происходит процесс диффузии. Молекулы фитинга и свариваемой трубы просто не в состоянии попасть в совмещаемые области. Сварка получится слабой и не сможет выдерживать больших нагрузок. Пара разорвется, нарушится герметичность стыка.

При перегреве конструкция начнет деформироваться. В результате изменится изначальная геометрия. Внутри детали может произойти образование сильного наплыва в виде большого валика. В результате в месте сварки значительно уменьшится диаметр сечения трубопровода.

Для нормальной пайки полипропиленовых труб, необходимо создать нагрев до температуры 255-265 градусов. Процесс нагрева должен учитывать несколько параметров:

• Диаметр детали.
• Температуру помещения.
• Время нагрева.

Практика показала, что время нагрева и диаметр детали находятся в прямой зависимости.

Температура помещения, в котором происходит пайка также оказывает влияние на этот процесс. Когда паяются детали, при извлечении их с «утюга» или другого нагревательного устройства, происходит пауза перед началом муфтовой стыковки. Чтобы компенсировать остывания при невысокой температуре, пп трубы необходимо нагревать немного дольше. Такое добавочное время находится в пределах 2-3 секунд. Подбор происходит эмпирическим путем.

Необходимо помнить, что если нагревать полипропиленовые трубы на нагревательном аппарате с установкой температуры более 270 градусов, произойдет очень сильный нагрев верхнего слоя детали. Сердцевина не получит достаточного прогрева. При стыковке деталей, толщина сварочной пленки получится очень тонкой.

Как сваривать полипропиленовые трубы вручную

Сварочные гильзы устройства подбираются с учетом диаметра деталей. Затем их вставляют в сварочное зеркало и хорошо закрепляют.

Контактные поверхности очищаются от пыли и грязи. Для чистки лучше пользоваться очищающей жидкостью, которую рекомендует изготовитель данного изделия. В такой работе может помочь:

• Хлорэтилен.
• Трихлорэтан.
• Этиловый или Изопропиловый спирт.

Устанавливается определенная температура устройства. Обычно терморезистор должен нагреваться в пределах 250 – 270 градусов. Такое оптимальное значение температуры позволяет достичь правильного соединения.

Когда на термостате наберется нужный тепловой уровень, проверяется температура нагрева сварочного зеркала. Для этого используют специальный термозонд.

Отрезается труба, выдерживая 90 градусов, относительно оси. При необходимости нужно зачистить поверхность и снять фаску. Параметры зачистки, размер глубины фаски берутся из таблицы номер один. Фаску можно снять при зачистке детали или после нее, особым калиброванным инструментом.

Фитинги из полипропилена для раструбной сварки. Глубина зачистки и ширина фаски.

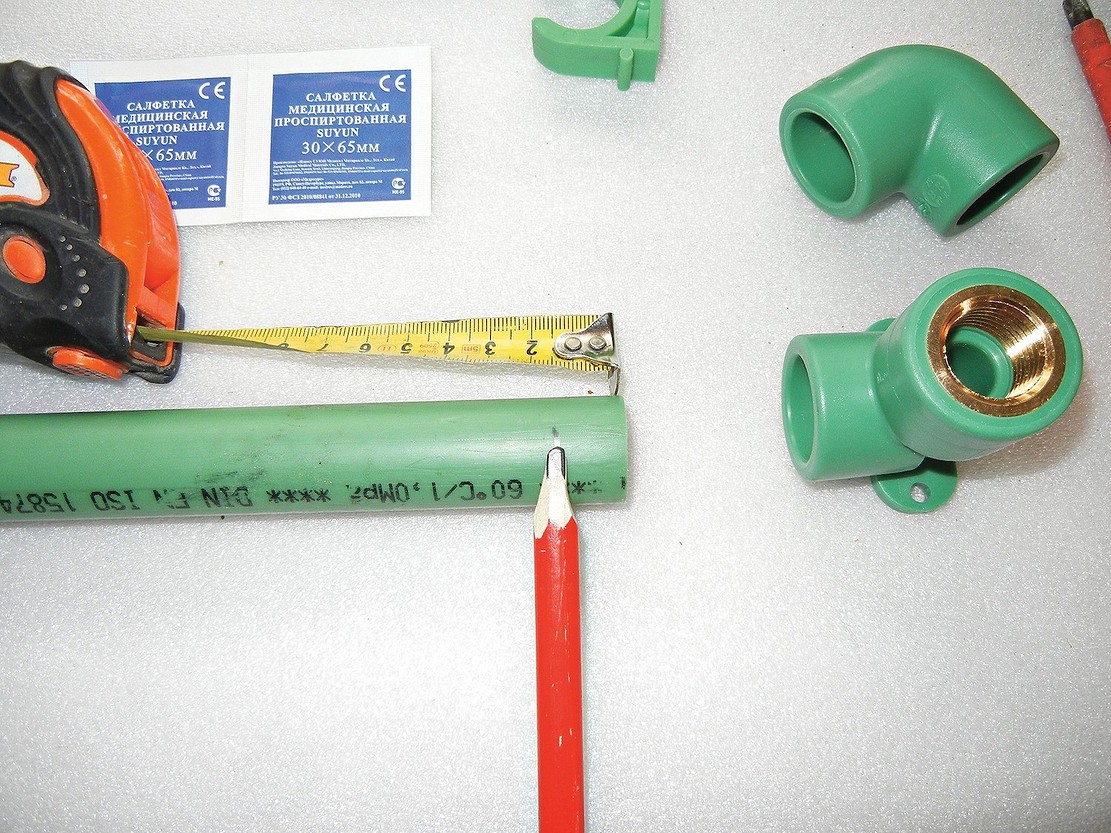

На поверхности трубы отмечается глубина вставки «L1» Берется из таблицы 2. Зачистка должна обязательно соответствовать величине глубины вставки.

Глубина вставки L1(мм): максимальная глубина вставки нагретой трубы в стакан фитинга.

На наружную поверхность трубы и свариваемого фитинга наносится продольная метка. Она дает возможность избежать смещения деталей во время соединения.

Поверхность трубы, а также прикладываемого фитинга, должны быть хорошо очищены от масла или грязи. После достижения нужного нагрева сварочного зеркала, труба, совместно с фитингом устанавливается в специальные гильзы. Фитинги должны быть вставлены до упора, свариваемая труба на полную глубину зачистки. Необходимо немного подождать пока детали нагреются.

Затем они быстро извлекаются и вставляются друг в друга. Глубина вставки фитинга должна равняться длине L1, в соответствии с продольными насечками.

Соединенные детали нужно подержать в зафиксированном положении, определенное время, согласно таблице №3. Затем нужно дать время остыть естественным путем. Нельзя охлаждать их с помощью вентилятора или опускать в холодную воду.

Время нагрева, сварки и охлаждения

Когда поверхность элементов достаточно охладилась необходимо провести их гидравлическое испытание.

Диапазоны температур при контактной сварке.

Изменении давления и температуры в процессе стыковой сварки приводятся на рисунке ниже:

Нюансы выдержки нужного теплового режима

Рассчитывая будущую схему трубопровода, прикиньте, как будет происходить дальнейший монтаж. Необходимо стремиться получить минимальное расстояние между паяльным аппаратом и местом соединения.

Если расчет будет сделан неверно, а место сварки окажется в недоступном месте, приходится разогревать деталь на значительном удалении от места крепления. При этом возникают большие потери тепла, так как приходится заниматься переносом деталей, чтобы выполнить муфтовый стык. В результате таких неучтенных моментов, возникает сильное ослабление шва.

Если сделан ошибочный расчет последовательности монтажа, пайки, может возникнуть ситуация, когда будет нереально состыковать последние детали, так как устройство нагрева просто невозможно установить между деталями. Чтобы увеличить зазор, приходится деформировать определенные участки трубопроводов, позволяющие вставить устройство для пайки. Такая работа  может испортить внешний вид коммуникации. Возможно появление статического напряжения некоторых районов системы.

Очень грубой ошибкой, в результате которой не удается контролировать температуру, является последовательный нагрев заготовок непосредственно перед стыком. Иначе говоря, каждая деталь разогревается отдельно. В результате полностью нарушается температурный режим.

Такой неправильный подход может вызвать сильное остывание детали из-за затраченного времени, необходимой для разогрева. Происходит умышленная потеря тепла. Подобная методика соединения деталей не позволяет правильно выстроить работу и процесс размягчения материала становится непредсказуемым. Пользоваться ею категорически запрещено.

Чтобы осуществлять правильный контроль над температурным режимом, необходимо учитывать несколько критериев:

1.Качество сварочного аппарата для работы с полипропиленовыми изделиями, должно позволять удерживать определенные параметры с минимальной погрешностью.

2.Между сварочным аппаратом и участком соединения, должно быть менее 1.5 метров.

3.Операция должна выполняться в отапливаемом здании.

4.Прежде чем начинать сварочные работы, убедитесь, что температура соединяемых деталей примерно одинаковая.

Похожие статьи:

ПВХ трубы для водопроводов и канализационных систем

ПВХ трубы для водопроводов и канализационных систем

Благодаря своей надежности, прочности, выносливости, легкости и скорости монтажа, ПВХ трубы применяются во многих областях жизнедеятельности человека. Из них создают…

Благодаря своей надежности, прочности, выносливости, легкости и скорости монтажа, ПВХ трубы применяются во многих областях жизнедеятельности человека. Из них создают трубопроводы для подачи питьевой воды, дренажные, оросительные, отопительные и канализационные системы. Они применяются для вентиляции, подачи воды в бассейны, СПА, аквапарки и фонтаны, в сельском хозяйстве, а также для промышленных целей.

Особенности и характеристики труб из ПВХ

ПВХ трубы изготавливают из поливинилхлорида. Это высокопрочный, термопластичный полимер винилхлорида, который характеризуется высокой устойчивостью к агрессивным средам, повышенным и пониженным температурам, экологичностью и пожаробезопасностью. Данный материал устойчив к щелочам, кислотам, маслам и растворителям, к гидроударам и повышенному давлению жидкости. Уровень нагревостойкости – до +66°С, а морозостойкости – до -15°С.

ПВХ трубы широко применяют для:

• подачи воды
• канализационных систем
• отопления
• вентиляции
• систем дренажа
• транспортировки и перекачивания жидкостей
• водоотведения

ПВХ трубы разделяют на:

• напорные
• безнапорные

Напорные трубы PVC используют для организации подачи холодной воды (0-45ºC). Они станут идеальным выбором для подачи воды в бассейны и аквапарки, для оросительных систем и других водопроводов любого назначения и сложности. Также, они могут применяться в канализационных системах с принудительным отводом воды.
Безнапорные ПВХ трубы применяют для отведения сточных вод и наружной канализации, а также в трубопроводах с давлением жидкостей до 0.16 МПа.

В зависимости от типа монтажа, трубы из PVC бывают:

• безраструбные гладкие
• раструбные под уплотнительное кольцо
• раструбные под вклейку

Безраструбные гладкие ПВХ трубы подходят для работы и в напорных, и в безнапорных водопроводах. Благодаря широкому выбору труб с разным сечением легко создавать трубопроводы различной конфигурации и сложности. Диаметр гладких труб – 10-315 мм, напорных – 10-90 мм, а безнапорных – 63-315 мм.
По техническим характеристикам ПВХ трубы полностью отвечают всем требованиям международных стандартов к сетям водообеспечения и канализации. Они не меняют вкус, цвет и запах воды, сохраняют все ее органолептические характеристики и абсолютно безопасны для пользователей.
Канализационные и водопроводные трубы из ПВХ по окончанию эксплуатационного срока легко утилизируются без вреда для окружающей среды.

Преимущества труб из поливинилхлорида

Трубы из PVC по сравнению с аналогами имеют целый ряд преимуществ. Они являются прекрасной заменой чугунным, бронзовым, стальным и оцинкованным изделиям, благодаря более высоким техническим характеристикам и более низкой цене.

Преимущества ПВХ труб:

• простота монтажа
• экологичность
• высокая прочность и износоустойчивость
• устойчивость к широкому спектру агрессивных веществ
• высокий уровень пожаро- и взрывобезопасности
• устойчивость к повышенному давлению (до 16 атм) и гидроударам (не зависимо от сечения трубы)
• устойчивость к коррозии и атмосферным явлениям
• высокая пропускная способность
• устойчивость к образованию грибкового и бактериального налета
• 100% герметичность соединений
• минимальный уровень теплопотерь
• широкий выбор размеров (сечение от 10 до 315 мм)
• универсальность эксплуатации
• возможность установки в помещении, на улице и даже в грунте
• возможность создания трубопроводов любой сложности и конфигурации
• легкий вес
• доступность цены
• длительный эксплуатационный срок

Трубопроводы из ПВХ любой конфигурации и сложности сможет быстро и легко смонтировать даже не специалист, без применения особого инструмента и сварки. Монтаж производится с помощью различных фитингов путем склеивания и сборкой в «раструб». В процессе сборки не понадобится нагрев или сварка, достаточно специального клея для ПВХ изделий. Чтобы трубопроводы были прочными, надежными, 100% герметичными и долговечными нужно просто правильно произвести монтаж. Правильно смонтированный трубопровод, применение сертифицированных материалов обеспечат эффективную и долговечную эксплуатацию конструкций.
Интернет-магазин Аквапласт предлагает своим клиентам широкий ассортимент качественных и сертифицированных труб и фитингов из ПВХ для создания надежных водопроводов. Цена на ПВХ трубы указаны за погонный метр. Менеджеры помогут в выборе труб и фитингов, рассчитают нужное количество и обеспечат доставку удобным для Вас способом в любые города Российской Федерации.

Как спаять полипропиленовые трубы без паяльника: методы пайки

В привычном понимании большинства людей спаивание материалов происходит при помощи паяльника, вне зависимости от того, с какими предметами ведется работа. Несмотря на то, что основная часть работ проделывается именно при помощи этого инструмента, на практике могут использоваться и совершенно другие варианты. Есть несколько способов как спаять полипропиленовые трубы без паяльника. Когда возникла необходимость в ремонте, то под рукой может не быть нужных вещей и тогда приходится использовать альтернативные методы. Пайка без паяльника может снизить затраты на ремонт, а также обеспечить качественное выполнение соединения, что продлит срок службы. При этом необходимо придерживаться правильной технологии, чтобы достичь требуемого результата.

Дополнительные методы могут помочь в работе с трубами любого диаметра, так что если возникают вопросы, можно ли припаять без паяльника толстую трубу, то это будет вполне возможным. Тем не менее, даже при отсутствии паяльника, для работы нужна:

• Аккуратность выполнения соединения;
• Внимательность для отслеживания ситуаций, когда соединение образуется с браком;
• Предварительной подготовки, чтобы увеличить вероятность получения качественного результата;
• Опыт в пайке, чтобы сделать все максимально надежно.

Преимущества и недостатки такой пайки

Рассматривая варианты как спаять без паяльника ту или иную часть полипропиленовых труб можно заметить, что в каждом способе есть свои преимущества и недостатки. К преимуществам такого способа можно отнести:

• Отсутствие необходимости в покупке паяльника, если его нет в наличии;
• Возможность использовать простые подручные средства;
• Экономически выгодный процесс создания соединения, который обходится дешевле, чем при использовании паяльника;
• Возможность работы с трубами любого диаметра, как с самыми мелкими, что достаточно легко, так и с более крупными, что потребует больше терпения и опыта.

Здесь же могут присутствовать и недостатки, так как не зря основным рабочим инструментом является паяльник. К негативным моментам как паять без паяльника полипропиленовые трубы относятся следующие пункты:

• Низкая технологичность процесса, которая создает определенные ограничения на ремонтные работы в некоторых областях;
• Здесь сложнее добиться высокого качества за счет того, что большинство инструментов напрямую не предназначено для данной работы;
• Сложно работать с труднодоступными местами, к которым легко можно добраться паяльником;
• Возможность возгорания близлежащих предметов при использовании газовой горелки и баллонов.

Материалы для пайки труб без паяльника

Рассматривая возможные способы как спаять пластиковые трубы без паяльника, нужно помнить о том, что нужно для них использовать. Одним из основных инструментов здесь становится газовая горелка. Она может работать на разных видах газа, что важно при пайке, так как у каждого из них своя температура горения, что влияет на скорость работы, толщину трубы и другие параметры. Газы с больше температурой горения подойдут для труб большего диаметра. Газовый баллон должен подключаться надежно, чтобы не было проблем с безопасностью. Это же относится к исправности работы горелки.

Пайка ПП труб газовой горелкой

Особенности пайки полипропиленовых труб без паяльника

Если предстоит работа по спайке и человек не знает, как припаять полипропиленовые трубы без паяльника, то ему следует действовать по простой инструкции. Здесь существуют следующие основные этапы:

• Сначала нужно подобрать трубы одинакового диаметра, чтобы при спаивании не возникало проблем, так как даже разница в несколько миллиметров создает трудности спаивания. Их нужно очистить и подготовить к спаиванию, чтобы не было грязи, жирных частиц и прочих вещей, которые помешают спаиванию.
• При отмеривании размеров нужно всегда оставлять 2,5 см, которые затем вплавляются в фитинг. Это относится к спайке новых труб, тогда как ремонт старых, если в них появилась трещина или нет необходимости впайки в фитинг, такой процедуры не требуется.
• Труба и фитинг разогревается при помощи горелки до температуры близкой к температуре плавления. Очень важно, чтобы этот процесс происходил одновременно, так как в ином случае одна из деталей может плохо соединиться с другой.
• Когда полипропилен начинает доходить до температуры плавления и плавится, в этот момент трубы нужно прижать друг к другу с максимальным усилием, но при этом не нарушив геометрию соединения.
• На последнем этапе нужно попросту дождаться пока все остынет и тогда уже можно использовать изделие.

«Важно!

Перед тем как паять полипропиленовые трубы без паяльника нужно составить схему трубопровода, чтобы впоследствии не было проблем с несовпадением размеров. »

При покупке труб стоит использовать детали от одних и тех же производителей, чтобы их состав и размеры полностью совпадали. В ином случае температура плавления у разных деталей будет отличаться, что приведет к проблемам при спаивании. Если нет опыта соединения, то можно просто взять трубы с запасом размера и потренироваться на них, предварительно отрезав заготовки для практики, перед основной работой.

«Важно!

Не стоит проводить пайку при температуре ниже +5 градусов Цельсия, так как это негативно скажется на данном процессе. Лучше всего все делать в тепле.»

Использование пасты и требования к ней

Паяльная паста представляет собой смесь флюса, смазки и порошка припоя, которая перемешана механическим способом. Ее часто используют, когда подбирают способы как припаять без паяльника какую-либо вещь. Производители выпускают пасты с добавлением серебра, что помогает проводить более сложные процессы спаивания, так как материал становится более податливым.

Использование паяльной пасты для пайки ПП труб

К основным требованиям к паяльной пасте относятся:

• Склеивающие свойства, которые помогают лучше скреплять детали;
• Быстрое расслаивание при использовании, но при этом она не должна окисляться;
• Паста должна сохранять деформацию и при этом быть вязкой;
• Она не должна оказывать никакого влияния на технические свойства материала, который спаивается;
• После нанесения паста не должна оставлять несмываемых остатков;
• Она должна отмываться обыкновенными растворителями;
• Не растекаться за границы ее нанесения.

Использование паяльной ленты для пайки труб

Паяльная лента часто используется для монтажа проводки. Ее широко применяют в бытовых условиях, так как это удобный и простой для использования способ как можно припаять без паяльника различные детали.

Паяльная лента для пайки

Чтобы спаять что-то при помощи такого способа нужно:

• Зачистить поверхность спаиваемых частей от лишних веществ;
• Обмотать место спайки паяльной лентой;
• После этого нужно нагреть место, где располагается лента до того состояния, когда припой начнет расплываться по поверхности;
• Дождаться пока все остынет и удалить оставшийся флюс.

Заключение

Существует несколько весьма эффективных и проверенных способов, как запять без паяльника полипропиленовые трубы и прочие детали. Несмотря на наличие определенных недостатков, во многих случаях такие методики оказываются более приемлемыми, чем покупка паяльника. Некоторые специалисты используют их как основные способы спаивания, что особенно часто встречается в бытовой сфере.

Трубы ПВХ и ПП — основные отличия

Пластиковые трубы получили широчайшее распространение, они используются для водо- и газоснабжения, монтажа канализации, ливневых стоков и т.д. На рынке можно встретить трубы самых разных типов, поэтому у потребителя могут возникнуть вполне понятные сложности с выбором конкретного варианта труб под решаемую им задачу.

Одними из наиболее популярных в настоящее время являются трубы из полипропилена (ПП) и поливинилхлорида (ПВХ). Каждый из вариантов имеет свои достоинства, поэтому при выборе труб в первую очередь следует учитывать, для каких целей они приобретаются. Основное отличие труб ПП и ПВХ состоит в используемых при их изготовлении материалах, что и определило их свойства и сферы применения.

Трубы из ПВХ

ПВХ-трубы изготавливаются из специального поливинилхлорида, не выделяющего канцерогенных веществ. Области применения данных труб:

• монтаж систем водоснабжения;
• создание систем полива;
• прокладка безнапорной канализации;
• обустройство ливневых стоков.

Существует несколько разновидностей ПВХ, для производства труб чаще всего используют непластифицированный поливинилхлорид – нПВХ (PVC-U) и хлорированный ПВХ (PVC-С).

PVC-U демонстрирует высокую химическую стойкость, напорные трубы из этого материала хорошо работают при температурах от 0 ºC до 60 ºC. Они могут использоваться для транспортировки щелочей, кислот и других агрессивных жидкостей. Кроме того, их можно использовать для подачи воды, нПВХ абсолютно безопасен для человека.

Хлорированный ПВХ (PVC-С) отличается высокой температурой плавления ‒ свыше 480 ºC. Кроме того, он отличается высокой механической прочностью, трубы из него широко используются для создания водопроводов высокого давления. Материал хорошо противостоит агрессивным средам, поэтому трубы из него могут использоваться для перекачки сильных кислот и других агрессивных реагентов. Кроме того, трубы из PVC-С можно применять для транспортировки воды, растительных масел, соков и любых других жидких пищевых продуктов.

При использовании ПВХ-трубы в напорных системах их лучше всего соединять с использованием специального клея и подходящих под размер труб ПВХ-фитингов. После застывания клея образуется прочное надежное соединение.

Трубы из ПП

Полипропиленовые трубы дороже труб из ПВХ, но при этом они обладают и своими преимуществами, в их числе:

• высокая прочность;
• термостойкость;
• морозоустойчивость;
• экологичность;
• долговечность.

ПП-трубы обладают высокой прочностью, они хорошо восстанавливают форму после нагрузок. Наибольшей прочностью обладают армированные трубы, прочность им обеспечивает специальный армирующий слой из алюминиевой фольги или стеклопластиковых волокон.

Полипропиленовые трубы выдерживают температуру до 140 ºC, что позволяет использовать их в системах отопления и горячего водоснабжения (обычно указывается рабочая температура не выше 95 ºC). Трубы из полипропилена выдерживают морозы до -20 ºC, их можно монтировать даже зимой. Наконец, ПП трубы очень экологичны и долговечны, срок их службы составляет десятки лет.

Монтаж ПП-труб чаще всего производится сваркой, для обеспечения нужной конфигурации системы используются разнообразные фитинги. Чаще всего полипропиленовые трубы используются при прокладке водопроводов, систем отопления и горячего водоснабжения.

В нашей компании Вы можете приобрести недорогие трубы ПП и ПВХ любого интересующего Вас диаметра, а также разнообразные фитинги и запорную арматуру. Мы работаем в ряде городов страны, включая Екатеринбург, Тюмень, Челябинск, Пермь, Курган, Салехард, Оренбург, Ханты-Мансийск. Вы можете оформить заказ на интересующие Вас трубы прямо сейчас!

Как паять водопроводные клапаны | Руководства по дому

Припаять латунные клапаны к медным водопроводным трубам легко, если вы сделаете это правильно с первого раза, но это может вызвать проблемы, если вам придется переделывать. Когда металл достигает нужной температуры, водопроводный припой проникает в стык между трубой и клапаном за счет капиллярного действия и создает водонепроницаемое уплотнение при охлаждении. Однако, если труба недостаточно горячая, когда вы наносите припой, соединение, вероятно, будет протекать, и обычно решение проблемы — разборка и перепайка соединения.Чтобы этого избежать, убедитесь, что влага внутри трубы может выйти, когда она превратится в пар.

Выключите и убедитесь, что вода не течет внутри какой-либо трубы, прежде чем пытаться припаять к ней клапан. Если вы устанавливаете клапан на существующую линию подачи, отключите подачу воды в эту линию. Если в линии еще нет специального клапана, отключите главный водяной клапан в доме.

Врезать труборез в существующую подающую трубу. Поставьте под него ведро, чтобы собрать воду, которая вытечет, как только вы сделаете разрез.Откройте все остальные краны или вентили, подключенные к трубе, и дождитесь, пока вся вода стечет из разрезанных труб. Оставьте краны и клапаны открытыми, пока паяете новый клапан.

Очистите концы труб проволочной щеткой от заусенцев. К некоторым труборезам для этой цели прилагается щетка. Если медь окислилась и стала черной или зеленой, используйте щетку, чтобы счистить окисление с концов труб и восстановить естественный блестящий цвет.

Обильно нанесите флюс на концы труб и на входные отверстия латунного клапана с помощью кисти, которая поставляется вместе с флюсом.Если вы устанавливаете встроенный клапан, а не латунный кран, вам, возможно, придется вырезать небольшой участок от одной из труб, чтобы вы могли снова соединить трубы вместе с клапаном между ними. В таком случае не забудьте удалить заусенцы с недавно обрезанной трубы и удалить с ее поверхности окислы перед нанесением флюса.

Установите клапан на трубы, убедившись, что не менее 1/2 дюйма трубы входит во входное отверстие каждого клапана. Перед тем, как приступить к пайке, убедитесь, что клапан открыт.

Зажгите пропановую горелку и отрегулируйте пламя, чтобы оно стало синим, тонким, как карандаш, и длиной около 6 дюймов.Держите кончик резака на расстоянии около 2 дюймов от стыка и держите его там. Когда металл достигнет нужной температуры, флюс станет черным, начнет пузыриться и дымиться. На этом этапе уберите пламя и прикоснитесь кончиком катушки бессвинцового припоя к стыку.

Полностью проведите концом припоя по трубе, пока припой плавится и исчезает внутри соединения. Работайте быстро, чтобы металл не остыл ниже температуры, необходимой для расплавления припоя, прежде чем вы закончите.Если вы припаиваете встроенный клапан, нагрейте другое соединение и нанесите припой таким же образом.

Дайте трубе остыть, затем включите воду и проверьте соединения на предмет утечек, установив клапан как в открытом, так и в закрытом положениях.

Ссылки

Советы

• Некоторым сантехникам нравится чистить паяные соединения, погружая тряпку во флюс и протирая каждое соединение, пока металл еще горячий. В этом случае наденьте кожаные перчатки, чтобы защитить руки.
• Если внутри трубок есть влага, перед пайкой набейте внутрь белый хлеб.Он впитает влагу и растворится, когда работа будет завершена и трубы наполнены водой.

Предупреждения

• Защитите деревянный каркас, гипсокартон или любой другой легковоспламеняющийся материал возле стыка с помощью теплозащитного экрана. Не используйте просто кусок листового металла, который может стать опасно горячим. Купите щит из керамики или другого жаропрочного материала.
• Защитите глаза, надев защитные очки, и расположитесь так, чтобы смотреть на работу сверху вниз, а не вверх.

Писатель Биография

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо неизменного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. В качестве ландшафтного дизайнера он помог основать две садовые компании.

Как присоединить трубу из ПВХ к медной трубе

Хотя для большей части сантехники вам следует использовать более дорогие латунные трубы, вы можете использовать более дешевые детали из ПВХ, если вам нужно их обновить.Просто убедитесь, что соединяете их правильно, чтобы избежать структурных слабостей. Чтобы узнать, как это сделать, прочтите руководство ниже.

Шаг 1 — Выключите воду

Перед началом убедитесь, что вода отключена на главном клапане подачи или на линейном клапане, подключенном к трубам, над которыми вы работаете. Включите краны, чтобы вытечь вся вода.

Шаг 2 — Подготовьте медную трубу

Затем подготовьте медную трубу. Тщательно высушите медную трубу изнутри и снаружи тряпкой.Затем с помощью наждачной бумаги удалите верхний слой меди, чтобы обеспечить лучшее сцепление. Следите за тем, чтобы обрезанная медная труба была как можно более гладкой. Труба должна быть блестящей на расстоянии 2 дюймов от обрезанного конца трубы.

Шаг 3 — Подготовка медного переходника

Используйте наждачную бумагу, чтобы отшлифовать внутреннюю часть медного переходника с наружной резьбой. Когда вы закончите это делать, внутренняя часть разъема должна стать полностью блестящей.

Шаг 4 — Нанесите флюс

Нанесите флюс, нанося его кистью вокруг медной трубы и внутри медного переходника с наружной резьбой.Убедитесь, что вся поверхность покрыта должным образом, чтобы обеспечить наилучшее сцепление.

Шаг 5 — Закрепите медную трубу и соединитель

Затем соедините вместе медную трубу и соединитель. Сдвиньте скользящий конец соединителя вниз по медной трубе, пока он не перестанет продвигаться дальше. Затем поверните соединитель так, чтобы весь флюс распределился равномерно.

Шаг 6 — Припаиваем трубы

Предупреждение: При выполнении этого шага соблюдайте все надлежащие меры безопасности, предусмотренные производителями инструмента.Надевайте соответствующее защитное снаряжение, например перчатки и маску для лица.

Используйте пропановую горелку, чтобы нагреть скользящее соединение. Затем, когда флюс достигнет точки плавления, можно нанести припой на соединение. Этот припой должен расплавиться и соединить стыки. Убедитесь, что все стыки надежно герметизированы.

Затем подождите, пока медная труба остынет, и оберните резьбовую часть сантехнической лентой.

Шаг 7 — Добавьте переходник из ПВХ

Накрутите переходник из ПВХ на медную наружную резьбу.Затяните его вручную, пока вы больше не сможете его повернуть, а затем закончите работу трубным ключом.

Шаг 8 — Подсоедините трубу из ПВХ

Если труба из ПВХ еще не обрезана, используйте для этого ножовку. Затем загрунтуйте разрезанную трубу из ПВХ и переходник «пурпурной грунтовкой» для труб из ПВХ. Нанесите цемент вокруг стыка, чтобы обеспечить полное соединение труб. После того, как вы покрыли трубу и соединитель цементом, сдвиньте трубу вниз до упора.

Как припаять медную трубу в стене: 16 шагов (с изображениями)

Как дела, ребята, добро пожаловать в другую статью.В этой статье / видео я расскажу обо всех процедурах безопасного и правильного выполнения пайки в обычной домашней стене, которая может состоять из электрических проводов, труб, звукоизоляции или других различных материалов. Если вы никогда раньше не паяли, это видео даст вам все, что вам нужно знать, чтобы делать это безопасно и правильно с помощью основных инструментов и материалов, которые вы можете найти в местном хозяйственном магазине.

Кроме того, в статье / видео я буду показывать вам несколько интересных советов и приемов, чтобы облегчить вам выполнение работы.

Пайка в труднодоступном месте означает, что вы должны принять некоторые необходимые меры предосторожности, которые вам обычно не нужны, например, при пайке на открытом пространстве или возле бетонной стены. В обычной домашней стене могут быть электрические провода, трубы или даже сам деревянный каркас, который может загореться, поэтому мы рассмотрим все эти меры предосторожности позже в этой статье.

Инструменты и материалы, которые я использовал в этом видео:
Труборез AutoCut 1/2 «: https://amzn.to/2Xlyq

Труборез AutoCut 3/4: https: // amzn.to / 2GZFrkf

Рукоятка с трещоткой AutoCut 1/2 «: https://amzn.to/2GZFrkf

Рукоятка с трещоткой AutoCut 3/4″: https://amzn.to/2GZFrkf

Резак-карандаш: https: // amzn.to/2GZFrkf

Ручной резак

: https://amzn.to/2GZFrkf

Проволочная щетка для фитинга 1/2 «: https://amzn.to/2GZFrkf

Проволочная щетка для фитинга 3/4″: https: //amzn.to/2GZFrkf

Пропан (синий баллон): https://amzn.to/2GZFrkf

Пропеновый газ (желтый баллон): https: // amzn.to / 2GZFrkf

Бессвинцовый флюс для лужения: https://amzn.to/2GZFrkf

Бессвинцовый флюс (водорастворимый): https://amzn.to/2GZFrkf

Щетки для флюса: https: // amzn .to / 2GZFrkf

Бессвинцовый припой: https://amzn.to/2GZFrkf

Пламегаситель: https://amzn.to/2GZFrkf

Флинт: https://amzn.to/2GZFrkf

Абразивные диски: https://amzn.to/2GZFrkf

Универсальный нож: https://amzn.to/2GZFrkf

Развертка для карандашей: https: // amzn.to / 2GZFrkf

Универсальный инструмент для удаления заусенцев (синий): https://amzn.to/2GZFrkf

Как использовать утюг для пластиковых труб. Как правильно паять отопление и сантехнику из полипропилена. Выбор схемы подключения

Содержание

Производители материалов для прокладки инженерных сетей предлагают широкий спектр современных решений, пришедших на смену традиционным. В частности, это касается труб для установки в доме или квартире водопровода, ответвления горячего водоснабжения, радиатора и системы теплого пола.Для прокладки или ремонта местного трубопровода из полимерных труб (поливинилхлорид, полипропилен) потребуется специальный инструмент и определенные навыки работы с ним. Пайка пластиковых труб — дело несложное, но важно разбираться в технологии и учитывать ряд моментов, чтобы получить надежный и долговечный результат.

Паяльник для пластиковых труб

Паяльная машина для труб

В быту применяется специальный аппарат, предназначенный для соединения полимерной трубы с соответствующим фитингом или муфтой.Максимально допустимый диаметр трубы, с которой может справиться домашний умелец, — 63 мм. Трубы большого диаметра преимущественно свариваются встык на профессиональном оборудовании.

Паяльный инструмент для домашнего использования — это агрегат, оснащенный подставкой, рабочая часть которой нагревается до заданной температуры. Нагревательный элемент (подошва) снабжен отверстиями для установки насадок различного диаметра (от 16 до 32 мм).

Паяльная машина для пластиковых труб

Аппараты различаются по конструкции:

Принципиальной разницы, какой использовать для пайки пластиковых труб своими руками, нет.В любом случае строгое соблюдение инструкции поможет вам получить желаемый результат.

Секреты качественной пайки

Пайку труб следует проводить в помещении с положительной температурой, при этом чем холоднее воздух, тем больше времени потребуется для прогрева пластиковых или металлопластиковых деталей на герметичность и герметичность. прочное соединение.

Секреты качественной пайки

Во избежание типичных ошибок при установке труб для отопления или водоснабжения обратите внимание на следующие рекомендации:

• Мощность бытового инструмента должна составлять 1200 Вт.
• Аппарат для домашнего использования предназначен для работы с трубами диаметром до 32 мм, в остальных случаях необходимо использовать профессиональный паяльник.
• Перед тем, как приступить к пайке, прогрейте прибор не менее 5-10 минут, чтобы рабочая часть с насадками нагрелась до заданных параметров.
• Сварив элементы трубопровода между собой, не перекручивайте их и не смещайте шов, чтобы не нарушить его целостность. Допускается только аккуратно выровнять перекосы, иначе шов под нагрузкой потечет.
• Не следует слишком сильно сжимать детали. Поскольку расплавленный пластик будет продавливаться внутрь и уменьшать диаметр фитинга, это ухудшит характеристики системы.
• Не оставляйте зазоров между кромкой трубы и внутренней частью фитинга. Это соединение будет протекать под давлением.
• Обязательно дайте паяной области полностью остыть, прежде чем подвергать ее нагрузке.
• После каждой пайки очищайте насадки от следов расплавленного пластика.Это предотвратит образование нагара, а также повреждение элементов, которые нужно паять.
• Очистите насадки плоской деревянной палкой. Это защитит тефлоновое покрытие от повреждений. Не используйте металлические предметы, так как царапины сделают насадку непригодной, а пластик прилипнет к ней и загорится.

Внимание! Прежде чем приступить к монтажу трубопровода, посмотрите подробную видеоинструкцию и потренируйтесь на ненужных разрезах пластиковых труб.

Меры безопасности

Важно не только уметь паять пластиковые трубы, но и соблюдать меры предосторожности при работе с электроинструментом, чтобы не получить ожоги и травмы.

Важно использовать защитные перчатки.

1. Всегда используйте защитные перчатки при работе.
2. Обратите внимание на чистоту пола, запыленность помещения. Грязь, попавшая в расплавленный пластик, ухудшает качество сварки и делает соединение неэстетичным.
3. Паяльный модуль необходимо разместить на горизонтальной ровной поверхности.
4. В течение всего рабочего процесса агрегат не обесточивается.
5. Приступать к сварке элементов можно только после полного прогрева паяльника. В современных моделях неработающий индикатор информирует о переходе в рабочий режим. Используя старый прибор, подождите около 20 минут с момента его включения.

Ход работы

Рассмотрим подробно, как правильно паять пластиковые трубы в домашних условиях.На предварительном этапе требуется подготовить все необходимые инструменты:

• рулетка и маркер;
• файл или файл;
• мелкозернистая наждачная бумага;
• труборез;
• острый монтажный нож;
• паяльник для сварки пластмасс.

Также вам понадобятся ветошь и спирт (или другое обезжиривающее средство) для обработки паяемых поверхностей.

Подготовка элементов

Трубы нарезаются на необходимую длину с помощью специального трубореза или острого монтажного ножа.Следите за тем, чтобы разрез был строго перпендикулярным, иначе у вас не получится сделать плотное соединение.

С помощью бритвы

Далее нужно обработать край трубы. Желательно использовать специальный инструмент — бритву, но при ее отсутствии достаточно использовать монтажный нож (применяется для удаления заусенцев), после чего край обычной трубы из пропилена или армированного стекловолокном необходимо обработать до гладкость с помощью пилки, мелкозернистая кожа.

Важно! Для труб из ПВХ, армированных алюминием, рекомендуется удалить верхний слой полимера и фольги по краям, чтобы улучшить качество соединения.

Убедившись, что гладкость обработанной кромки практически не уступает внутренней части купленной в магазине фурнитуры, можно приступать к пайке элементов, предварительно обезжирив соединяемые поверхности спиртом.

Паяльная техника

Рассмотрим, как пользоваться паяльником и какой температурный режим нужно выбрать для разных типов пластиковых труб. Работы по установке полимерного трубопровода своими руками выполняются в несколько этапов:

1. Паяльный агрегат надежно фиксируется на платформе и устанавливается на рабочую часть патрубка подходящего диаметра.
2. Электропаяльник включается после установки необходимой температуры. Чтобы припаять полипропиленовые детали между собой, рабочую часть нужно нагреть до 260 ° С; при сварке изделий из ПВХ требуется нагрев до 220 ° С.
3. После разогрева прибора фитинг и подготовленный край трубы надевают на патрубки и детали нагревают в течение нескольких секунд (точное время нагрева указано в таблице ниже, оно зависит от диаметра патрубка). элементы).
4. Выждав необходимое время, детали аккуратно соедините вместе и дайте им полностью остыть. Таким же образом крепятся все остальные элементы трубопровода.

Глубина сварки трубы соответствует параметрам внутренней части фитинга — сопла паяльника нагревают элементы на одинаковую глубину, чтобы обеспечить максимальный контакт между поверхностями для лучшего сцепления.

Технология пайки

Способ соединения полимерных труб с помощью температурной сварки достаточно прост, если вы владеете навыком точного соединения нагретых элементов, умеете паять детали.После того, как труба вставлена ​​в фитинг, она не перемещается и не вращается, так что нагретый полимер может образовывать монолит. Если шов сдвинуть до тех пор, пока материал не затвердеет, полимер будет собираться в складки, и в стыке будет сброшено давление.

Проверка качества соединения

Проверьте герметичность стыков после того, как все стыки смонтированы и успели остыть. Для этого в готовую систему заливают воду и осматривают трубопровод на предмет утечек. Перед заливкой воды дайте установленной системе постоять не менее часа при нормальной комнатной температуре, а если воздух в помещении прохладнее, то пауза перед проверкой должна длиться не менее 2–3 часов.

При обнаружении незакрепленных стыков необходимо слить воду из системы, перемонтировать участок трубопровода, установив новую арматуру и взяв кусок трубы соответствующей длины. Попытка хоть как-то заделать негерметичное соединение или припаять электрическим паяльником заранее обречена на провал. Монтаж полимерного трубопровода требует строгого соблюдения технологии.

По окончании ремонтных работ еще раз проверьте герметичность системы, налив в нее воду.Если мы говорим о системе отопления, то трубопровод выдержит это испытание только после нагрева теплоносителя в котле, при повышенных температурах и давлениях.

Заключение

Инструкция по пайке пластиковых труб позволяет разобраться в технологии процесса. Если есть необходимость в разовых работах, покупать электрический паяльник для труб экономически невыгодно, проще арендовать инструмент у компании, предоставляющей такие услуги.

Планируя впервые провести самостоятельную работу, желательно покупать материал с небольшой наценкой.Зная только теоретически, как паять трубы, перед тем, как приступить к работе в доме, нужно потренироваться. Если опыт неудачный, доверьте установку или ремонт трубопроводов в доме профессионалам.

Представьте себе ситуацию: нужно срочно спаять две пластиковые трубы. Вода течет прямо из него, и вам нужно срочно спасать ситуацию! Но как паять пластиковые трубы? Тем более, если у вас нет практики. В статье подробно описан процесс пайки правильно.

Самый действенный и «безболезненный» вариант: вызов сантехника на дом. Вариант может быть самым надежным, но серьезно ударит по карману / кошельку хозяина дома, да и гордости «мужика в доме» тоже.

Так что отказываемся от этого варианта и учимся правильно паять — то кошелек набит хрустящими купюрами, а мужик в доме сам все починил!

Подготовка к процессу. Какой инструмент нам нужен

Отрезаем воду и идем в магазин сантехники (если в вашей домашней мастерской уже нет всего необходимого для ремонта водопровода)!

Итак, наша задача: вам нужно спаять две пластиковые трубы для водопровода.

Какие инструменты и материалы вам понадобятся? Как правильно паять пластиковые трубы?

1. Устройство для пайки пластиковых труб. Объясните продавцу, зачем вам сварочный аппарат, и он с радостью подберет для вас подходящий вариант.

Причем покупка паяльного устройства обойдется в несколько раз дешевле, чем вызов сантехника на дом, а это, как мы помним, один из принципиальных вариантов выбора самостоятельного решения проблемы подключения труб!

Такой паяльный аппарат позволит вам провести в доме правильный ремонт коммуникаций!

1. Острый нож или труборез.Он понадобится вам для резки труб и кромок, чтобы соединяемые концы были идеально гладкими. Также возможно использование специального приспособления — трубореза.
2. Тонкий напильник, напильник, возможно мелкозернистая наждачная бумага. Это понадобится, чтобы оголить концы, которые мы будем паять, до идеально гладкой поверхности.
3. Фитинг / втулка — это небольшая трубка, которую вы надеваете на оба конца труб, которые мы будем паять (также приобретаются в магазине сантехники).
4. Рулетка.
5. Устройство для снятия фаски.

Итак, все готово к установке — приступим! Но мы все сделаем правильно!

Первый шаг и, пожалуй, самый важный — это подготовка необходимых элементов к пайке.

Подготовка паяных элементов

Сначала острым ножом аккуратно отрежьте трубки до нужной длины. Также можно использовать специальный труборез, если он у вас есть в домашнем арсенале или вы вдруг нашли его в мастерской.

Затем срезаем заусенцы на концах.Заусенцы — тонкая пластиковая стружка, заусенцы на концах трубок. Поскольку стыкуемая поверхность должна быть идеально гладкой, эти зазубрины аккуратно удаляем ножом.

После этого зачищаем концы соединяемых пластиковых труб. Для этого мы используем тонкий напильник, напильник, может быть, даже рифель (в этом типе напильника рабочая поверхность специально изогнута, что позволяет очищать рабочие поверхности внутри трубок и т. Д.).

Можно также попробовать шлифование мелкой наждачной бумагой.Не забывайте важное правило — поверхность после зачистки должна быть гладкой, а не шероховатой, поэтому не жалейте сил и добротно очищайте концы пластиковых труб, доводя их до совершенства!

Теперь проделаем тот же цикл мероприятий для фитинга, если он самодельный и представляет собой просто кусок трубки, который вы будете использовать для пайки.

Если фитинг или муфта были приобретены в магазине, то их поверхность внутри (которую нам нужно соединить) уже должна быть гладкой и нужного размера.

Итак, трубы готовы, фитинг готов.

Приступаем к пайке

Видео 2. Как правильно паять

Правда, в старых, ранних версиях паяльных устройств такой функции нет, поэтому придется регулировать температуру вручную.

Обязательно, чтобы заготовка была обработана задолго до самого соединения. Обязательно очистить поверхность от грязи, обезжирить спиртом.

Также необходимо снять фаску на заготовках.и алкоголь. Эта операция необходима только для тех труб, которые ранее были армированы алюминием или другим составом.

Современные устройства для пайки пластиковых труб имеют самые разные конструкции, и некоторые из них позволяют значительно сократить время, необходимое для завершения операции.

Например, на некоторых паяльных машинах можно установить несколько насадок — до 4 штук.

Другими словами, можно одновременно нагреть две трубы и две фитинги, а после доведения до необходимой температуры за короткое время создать довольно большую конструкцию.

Само соединение нужно производить как можно быстрее, чтобы не допустить снижения герметичности системы. Как только вы увидите, что элементы заготовки нагреваются до необходимой температуры, то сразу снимайте заготовки с насадок и приступайте к соединению.

Правильное соединение должно быть очень плотным, чтобы в будущем не было утечек в системе отопления или водоснабжения.

Проверка стыка после пайки

В результате они плотно соединены! Все ли мы сделали правильно? Об этом вы сможете судить только через некоторое время, когда пустите воду по «новой» водопроводной сети.

После спайки труб с фитингом не спешите открывать кран подачи воды: после всей процедуры собственного ремонта должен пройти не менее часа.

Если вы по каким-то причинам все же проводили процедуру в холодном помещении, где температура была ниже комнатной, то перед пробным запуском воды стоит подождать не менее двух-трех часов … Главное здесь. не торопиться, а делать все правильно, чтобы ваша работа не пошла насмарку.

На завершающем этапе монтажа необходимо убедиться, что точка пайки надежно закреплена. Для этого лучше всего провести пробный запуск воды. Открываем кран. После запуска воды внимательно осмотрите весь отремонтированный водопровод.

Если все же пятна на конструкции или на фитинге / муфте, вода сочится, капает или даже фонтанирует из-под нового подключения, значит, ваша операция по спасению водопровода была проведена некорректно!

Вам следует либо заново провести всю процедуру ремонта, либо все же раскошелиться и вызвать на дом мастера-сантехника.Если все прошло успешно, а вода течет только из-под крана, как и положено, то поздравляю с успехом!

Миссия выполнена, семья счастлива, пластиковые водопроводные трубы надежно и надежно соединены! Как видите сейчас, в этой операции нет ничего невозможного, и если следовать обычным прописным истинам, можно добиться желаемого результата!

Теперь вы можете смело оспаривать новый ремонт, так как у вас уже достаточно знаний и умений правильно паять пластиковые трубы!

Видео 5.Устройства для пайки: обзор.

Ассортимент строительной продукции растет с каждым годом. На рынке появляются современные материалы, облегчающие строительство и повышающие производительность труда. При планировании внутренних систем в домах потребители склонны использовать трубопроводы с большим сроком службы. Пластиковые ответвления внутренних коммуникаций стали подходящей альтернативой удовлетворению запросов потребителей. Как паять пластиковые трубы?

Еще одним преимуществом таких технологий является появление возможности самостоятельно отремонтировать или заменить водопроводные и тепловые сети.Как паять пластиковые сантехнические трубы?

Давайте разбираться в типах

Металлопластик

Полиэтилен

Такие коммуникации подразделяются на подвиды:

1. Полиэтилен — применяется для прокладки электропроводки внутри зданий и внешних трасс. Их можно использовать на трубных соединениях с повышенным давлением и при низких температурах окружающей среды.
2. ПВХ применяется для удешевления ремонта.
3. Армированный пластик — это самые практичные изделия со сроком службы более 50 лет.Идеально подходит для замены горячей воды.

Широкое распространение этого материала обусловлено рядом причин. Положительные свойства таких конструкций в отличие от металлических:

1. Длительный срок службы.
2. Низкая коррозионная активность.
3. Простота установки.
4. Не требует специальных навыков.
5. Экологически чистый материал.
6. Экономичный и доступный в использовании.
7. Легкий и удобный для переноски.
8. Не поддаваться вредному воздействию микроорганизмов.

Ваша сантехника

Муфта в сборе

Полиэтиленовые модели собираются пайкой или с использованием муфт / фитингов (муфтовых узлов). Как паять пластиковые сантехнические трубы?

Для строительства новых сетей водоснабжения подходят изделия из ПВХ и полиэтилена без армирования и армирования. Подготовка требует создания схемы будущего водопровода с обозначением длины ответвления, его положения и всей необходимой арматуры для монтажа конструкции.Правильный расчет длин и количества изгибов упростит технологию, увеличит скорость выполнения задачи и предотвратит переделки.

Паяльник

Резак для труб

Для пайки полиэтиленовых стыков потребуется:

1. Паяльник.
2. Резак для труб
3. Инструмент для торцевания для резки труб и обрезки концов срезов.
4. Мелкозернистая бумага для очистки краев
5. Муфта муфты (если муфта в сборе)

Нагревательный прибор представляет собой специальное устройство с подошвой с прикрепленными к ней специальными насадками различного диаметра.Есть устройства, которые поставляются с двумя или более насадками одновременно.

Этапы технологии прокладки гидросвязей расскажут, как научиться паять:

1. Отмеряем нужную длину рулеткой.
2. Отрежьте отмеренную длину труборезом.
3. Обрезаем обрезанные концы. Это важный этап пайки. Срезы следует гладко отшлифовать и удалить заусенцы. Для большей уверенности можно дополнительно обезжирить спиртовым раствором.
4. Паяем концы. Если при установке сетей жизнеобеспечения используется втулочное соединение, то на один конец конструкции устанавливаем втулку / штуцер и прогреваем вместе с будущей отдачей в насадке необходимого диаметра паяльника. После прогрева сразу соединяем концы и ждем полного остывания сборки. О качестве сварки свидетельствует наличие уступа.

Внимание! При установке тепло- и водоснабжения со сварным швом попадание воды или влаги в полость или на поверхность категорически запрещено.При нагревании вода, превращаясь в пар, деформирует пластиковую конструкцию, в результате чего она теряет прочность.

На что обратить внимание

Температурный режим пайки описан в инструкции к инструменту. Современные изделия имеют автоматический режим нагрева в зависимости от размера устанавливаемой сети и глубины сварки. На предыдущих марках мощность нагрева выбиралась вручную.

При какой температуре паять пластиковые трубы? При пайке полиэтиленовых стояков установите терморегулятор на 220 ° C, для полипропилена — 260 ° C.В механизме обогрева есть индикатор, указывающий на готовность устройства к работе. Индикатор горит только в режиме обогрева.

Время пайки зависит от окружного радиуса трубопровода и может составлять от 5 до 40 секунд. Не перегревайте концы. Это может вызвать закупорку в месте склеивания.

Если вам необходимо установить водопровод такого же размера, то не стоит переплачивать за количество форсунок и наличие температурного механизма.

Если планируется большой объем производства долгосрочного характера с использованием сетей разного размера по окружности, то мы приобретаем универсальное устройство для подключения с новейшими техническими возможностями и характеристиками.

Нюансы пайки

Знать технологию подключения автономных коммуникаций недостаточно. Для качественного монтажа необходимо знать ряд особенностей прокладки и пайки корпусных ответвлений. Как правильно паять пластиковые трубы? Чтобы обеспечить профессиональную сборку технологических конструкций, необходимо помнить о некоторых нюансах подключения:

1. Для паяльной сборки предусмотрено время прогрева. На этот раз от 5 до 20 минут.
2. Изготовление систем жизнеобеспечения помещений следует вести при плюсовых температурах.
3. После пайки концов требуется не давать им скручиваться или двигаться, достаточно плавно устранить перекосы. Дайте им остыть. Прокатный шов может в будущем потечь. Чтобы остыть, нужно столько же времени, сколько и припаять.
4. Требуемая мощность паяльника — 1200 Вт.
5. Паяльники бытовые предназначены для пайки проводов диаметром до 32 см.Если вам необходимо собрать изделия большого диаметра, то приобретаем профессиональный паяльный аппарат.
6. Между кромкой трубы и внутренней резьбой фитинга не должно быть зазоров. Из-за высокого давления воды через зазоры могут протечь. Чрезмерное усилие при сжатии элементов может привести к уменьшению зазора в полости и ухудшить работоспособность всей конструкции.
7. Остатки материала следует удалять с насадок после каждой произведенной упаковки. Поскольку форсунки имеют специальное покрытие, нагар нужно удалять деревянным приспособлением, чтобы не нарушить целостность поверхности.Царапины на поверхности сопла ухудшат технологические характеристики устройства и сделают его непригодным для дальнейшего использования.

Думаете, как сделать обогрев?

Монтаж теплоснабжения имеет ряд трудностей. Устройство нагревательных моделей можно проводить в помещениях с низкими температурами, что усложняет процесс пайки. Для теплоснабжения системы разрабатываются в зависимости от температуры подаваемой в систему воды и рабочего давления.Использование пластика в строительстве повысило производительность и снизило стоимость необходимого материала.

Нагревательные трубы армированы стекловолокном, что делает этот материал прочным и долговечным.

Охрана здоровья и условия труда

При выполнении работ по обогреву стыков теплотрассы соблюдаем правила техники безопасности во избежание травм и ожогов:

1. Паяем в специальных защитных перчатках.
2. Следим за чистотой пола в помещении.Грязь отрицательно скажется на качестве сварного шва и внешнем виде всей конструкции.
3. Паяльник устанавливается на ровную горизонтальную поверхность.
4. Приступать к работе необходимо после полного прогрева прибора, после выключения индикатора готовности к работе.
5. Не отключайте поддон от электрической сети на протяжении всего процесса установки.

Паять пластиковые трубы своими руками несложно. Процесс пайки не требует профессиональных навыков или опыта.Каждый может установить сети жизнеобеспечения в собственном доме. В обязательный состав необходимого инструмента входит только паяльный аппарат. Остальные вспомогательные инструменты можно заменить подручными средствами, труборез можно заменить острым ножом. Трубопровод из полиэтиленовых конструкций и ПВХ — надежная, прочная и экологически чистая система водоснабжения и отопления.

Ремонт — удовольствие довольно дорогое, поэтому многие люди в целях экономии предпочитают делать его самостоятельно.Но если поклейка обоев и укладка линолеума считаются простыми видами ремонта, то прокладка или замена коммуникаций требует определенных навыков и специального оборудования.

Например, многие опасаются необходимости подключения пластиковых труб при ремонте водопровода. На самом деле ничего сложного в этом нет, достаточно обзавестись сварочным аппаратом для пластиковых труб и изучить некоторые особенности процесса.

Для проведения сварочных работ с пластиковыми трубами вам потребуются следующие инструменты:

• строительная лента и карандаш (маркер) для измерения,
• труборез или строительный нож для резки труб,
• бритва (при сварке труб, армированных алюминиевой фольгой),
• напильник и мелкозернистая наждачная бумага для затирки заусенцев на отрезанных трубах,
• трубосварочный аппарат.

Также понадобится спирт для обезжиривания элементов конструкции в местах сварки и ветошь.

Что такое аппарат для сварки пластиковых труб

Сварочный аппарат для пластиковых труб предназначен для нагрева концов трубы и фитинга, которые будут соединяться вместе, до температуры, близкой к температуре плавления. Из-за размягчения материала после охлаждения они образуют единую монолитную конструкцию.

Само устройство состоит из опорной площадки и корпуса в комплекте:

• терморегулятор,
• световых индикаторов рабочего состояния прибора,
• ТЭН (зеркала, подошвы),
• ручки для регулировки положения зеркала.

В нижней части устройства есть два отверстия, на которые крепятся насадки, соответствующие диаметрам пластиковых труб. Самые распространенные насадки позволяют сваривать трубы от 16 до 32 мм, максимально возможный диаметр 63 мм.

Полезно! В процессе эксплуатации подошва и прикрепленные к ней насадки нагреваются до одинаковой температуры, что позволяет надежно соединять элементы трубопровода, не беспокоясь о том, что один из них недостаточно прогрелся.

Аппараты для сварки пластмасс бывают двух видов: мечевидные и цилиндрические. Мечевидного аппарата вполне достаточно для домашнего использования, но у этого средства есть один недостаток — довольно слабая устойчивость.

Популярностью пользуются пластиковые водопроводные и тепловые сети в домах и квартирах. Экологичность, до 50 лет безупречной службы, легкий вес и приятный внешний вид — это далеко не все их достоинства. Немаловажным фактором является возможность самостоятельного монтажа, паять полипропиленовые трубы своими руками может каждый.

Трубы ПВХ — один из самых распространенных материалов в строительстве

Для работы не требуется сварочный аппарат и специальные знания в области применения. Нет, плашки для резьбонарезания, тисков и прочего приспособления. Чтобы учиться, нужно много времени. Освоить сантехническое дело из ПВХ и научиться профессионально паять пластик можно за несколько часов.

Какое оборудование необходимо для создания систем водоснабжения и отопления из пластика

Чтобы для водопровода не так уж много дополнительного оборудования:

1. Аппарат для пайки труб из пластика, он же «паяльник», он же «утюг».Официальное имя » «.
2. Рулетка и маркер. Пластик можно паять только один раз, для повторного использования он не годится. Измерения должны быть точными, нельзя допускать ненужных прогибов, а при расчете необходимо учитывать расстояние, на котором труба входит в фитинг.
3. Спирт, разбавитель или другая жидкость для обезжиривания.

Теоретически трубу ПВХ можно разрезать ножовкой, простым ножом или лобзиком. Пайка пластиковых водопроводных труб требует осторожности на всех этапах, неровный разрез может привести к некачественной сварке, а небольшая экономия сегодня приведет к большим расходам завтра.

Как работает паяльник и как это работает

Пайка невозможна без специального аппарата, представляющего собой нагревательный элемент с соплами различного диаметра, от 14 до 63 мм. Самые дорогие и качественные паяльники чешского и немецкого производства на данный момент. Паять таким агрегатом можно на профессиональном уровне. Высокая цена оправдана долгим сроком службы, надежностью, удобством использования. Аппараты из Китая намного дешевле, качество ниже, но пайка пластиковых труб своими руками не требует частого использования, поэтому вы можете полностью рекомендовать к покупке китайские товары.Цена начинается от 20 долларов, что окупит перенос пары труб в ванную.

Диапазон от 650 Вт до 2 кВт. Для того, чтобы паять пластик в домашних условиях, оптимальная потребляемая мощность составит до 1200 Вт; Нет смысла использовать мощный паяльник при ремонте квартиры или дома. Сварочный аппарат — это по сути тот же утюг, два нагревательных элемента которого одновременно нагревают внешнюю часть трубы и внутреннюю часть фитинга до рабочей температуры.

Паяльник для труб ПВХ

При работе с паяльником:

• Установите сварочный аппарат на ровную поверхность, закрепите на ней сопла. Одновременно можно установить несколько насадок, при этом те, которые необходимы для прокладки труб непосредственно на стене, ставятся по краю. Перед включением паяльника установите насадки. Это несложно, но на горячей поверхности есть вероятность неправильной установки.
• Прогревается от 5 до 15 минут, пластик спаивается при температуре 260 0 С.Световой индикатор сигнализирует о нагреве до рабочей температуры. Каждый паяльник оснащен регулятором температуры для дополнительного удобства.
• Обогрев двух соединяемых частей должен выполняться одновременно.
• Рекомендуется не выключать паяльник во время работы. Это связано не только с временем ожидания нагрева устройства, но и с тем, что на рукавах застывают остатки пластика.

Если вам нужно сделать паузу в работе, после выключения питания, пока паяльник еще горячий, нужно аккуратно протереть насадки тряпкой.Это нужно делать с соблюдением всех мер безопасности при работе с горячими предметами. Не используйте паяльник с остатками пластика на насадках. Также категорически запрещается чистить остывшие форсунки. Они покрыты тефлоном, поцарапав его, можно повредить устройство.

Монтаж водопровода с использованием арматуры

При первом запуске монтажа водопровода рекомендуется потренироваться и произвести несколько тестовых подключений.

Паять пластиковые трубы своими руками несложно, но это ответственное дело. Итак, подсоединив трубу к фитингу и разрезав соединение, можно на практике понять, как правильно сваривать. Профессиональная работа с полипропиленовыми трубами состоит из следующих этапов:

• Подготовьте сварочный аппарат.
• Отмерьте желаемую длину трубы, отметьте разрез маркером. Не забываем учитывать глубину, на которую он вставлен в фитинг.
• Отрежьте ножницами нужный участок.
• Очистить фитинг и отрезать от грязи и пыли, удалить жир с помощью растворителя, спирта или другого раствора, просушить.
• Вставить трубу в муфту до упора. Установите фитинг на оправку. Ни в коем случае не совершайте вращательных движений, это нарушает однородность слоя и делает соединение ненадежным. Достаточно плавный ввод до упора.
• Подождите от 6 до 25 секунд. Время ожидания зависит от мощности нагревателя и диаметра трубы.В инструкции есть таблица пайки полипропиленовых труб, в которой указано примерное время ожидания нагрева, фиксации соединения и его затвердевания. Многое зависит от температуры окружающей среды, в таблице время указано исходя из того, что температура воздуха составляет 20 0 С. То, что пластик замерз, можно визуально проследить через специальное отверстие в рукаве. Как только в нем появится пластик, пора переходить к следующему этапу. Еще одним признаком готовности станет формирование гребня в виде валика.
• После нагрева детали одновременно снимаются с паяльника и соединяются между собой. Обязательно соблюдайте выравнивание. А также без вращения, все происходит плавно и без лишних усилий. Для труб диаметром более 40 мм рекомендуем использовать специальные направляющие.
• Зафиксируйте соединение на 5-10 секунд.
• Для охлаждения пластика требуется менее 10 минут. Участок трубопровода готов, можно переходить к следующему.
• При правильном монтаже на внешней поверхности образуется бусинка из экструдированного ПВХ.

Пайка труб паяльником

Для правильной пайки пластиковых труб необходимо избегать следующих ошибок:

1. выверка деталей после соединения;
2. соединение трубы и фитинга не до конца;
3. чрезмерное усилие при надевании трубки на паяльник и при подсоединении к фитингу;
4. Недостаточно плотная посадка трубы на втулку нагревателя, штуцер на оправку;
5. повторный нагрев соединяемых элементов, работа с паяльником допускает только разовый нагрев, затем пластик деформируется;
6. перегрев деталей, это определяется появлением коричневого оттенка ПВХ.

Проверить правильность пайки пластика несложно при помощи паяльника. Заглянув внутрь или проведя пальцем по соединению. Не должно быть значительных внутренних прогибов от чрезмерного давления или провалов от недостаточной герметичности соединения деталей.

Пайка пластика встык

В случаях, когда план предусматривает трубопровод диаметром более 50 мм, будет применяться пайка встык. Этот способ подключения более надежен, но подходит только для стен шириной 4 мм и более.Чтобы припаять пластиковую трубу встык, вам понадобятся те же инструменты и приспособление, чтобы поддерживать соосность элементов. Метод очень похож на соединение с помощью фурнитуры, хотя есть несколько отличий:

№

• необходимо паять пластиковые трубы встык, когда ось жестко закреплена; требуется специальное центрирующее устройство.
• припаять пластик, нагреть с помощью дисковой насадки;
• концы соединения должны быть тщательно выровнены.

Маркировка труб ПВХ и область применения

ПВХ

применяется не только в системах водоснабжения, но и в системах отопления.У каждого из них свои варианты:

• PN 10. Тонкостенные, для холодного водоснабжения и систем, температура которых не превышает 45 0С. Их используют в системе «теплый пол».
• PN 16. Со стенками средней толщины, применяется в системах холодного водоснабжения с высоким давлением. Или системы горячего водоснабжения низкого давления.
• PN 20. Самый универсальный вариант для создания водопровода. Выдерживает высокое давление и рабочую температуру до 80 0
• PN 25.Стандарт для экстремальных условий. Выдерживает высокие температуры до 95 0 С. Во избежание деформации он армирован алюминиевой фольгой. Рекомендуется для использования в системах горячего водоснабжения и отопления.

СМОТРЕТЬ ВИДЕО

Код

PN — это давление, которое система может непрерывно выдерживать в течение 50 лет при температуре 20 ° C, измеряется в барах. В домашних условиях правила пайки паяльником распространяются на все виды труб ПВХ. обозначается внешним диаметром и в метрической системе.Это связано с тем, что именно в миллиметрах учитываются размеры соединительных деталей, арматуры. Если вам нужно преобразовать метрическую систему в дюймы, полезно помнить, что один дюйм равен 25 мм.

Трубы пластиковые самопающиеся для отопления

В системах отопления используются только трубы стандарта PN 25. Его особенность армирована стекловолокном или алюминиевой фольгой, что позволяет избежать деформации от нагрева и высокого давления. Чтобы правильно спаять паяльником трубу PN 25, нужно перед работой снять защитный слой.В том случае, если он находится снаружи. В случае внутреннего расположения армирующего слоя пластиковые трубы необходимо спаять так же, как при монтаже водопровода. Защитный слой удаляется только в том месте, где труба входит в фитинг.

Любой материал сжимается и расширяется при изменении температуры. Если на небольших участках этим можно пренебречь, то при большой длине трубы делать компенсаторы обязательно. Это часть трубы, скрученная в кольцо.Он расположен на незаметном месте и работает как виток пружины, компенсируя тепловую деформацию.

Как паять медную трубу

Мы участвуем в программе Amazon Services LLC Associates, партнерской рекламной программе, разработанной для того, чтобы мы могли получать вознаграждение за счет ссылок на Amazon.com и связанные с ней сайты.

Вы устанавливаете новую водопроводную трубу или хотите устранить утечку в существующей? Наем сантехника для выполнения этой работы может занять много времени и быть дорогостоящим.Для таких простых задач вы можете быстро научиться паять медную трубу самостоятельно. Большинство материалов, которые вам могут понадобиться, доступны в вашем местном хозяйственном магазине.

Если у вас нет паяльных инструментов, вы также можете найти их в любом месте, где продается оборудование. Деньги, которые вы сэкономите, с лихвой окупятся. Вот 7 полезных советов, как паять медную трубу:

1. Соберите инструменты

Инструменты и принадлежности, необходимые для выполнения этой работы, доступны в большинстве хозяйственных магазинов в отделе сантехники.Также вам могут понадобиться оригинальные изометрические чертежи сантехники вашего дома. Вот обширный список всего, что вам может понадобиться.

• Правильный размер медной трубы : Большинство водопроводных труб имеют диаметр от 3/8 до 1 дюйма. Эта информация обычно печатается на трубе. Однако толщина меди в 1/8 дюйма не добавляется. Следовательно, труба диаметром 3/8 дюйма на самом деле имеет диаметр 1 дюйм. Обязательно купите L фасон, на котором есть красная бирка. Тип L — это стандартная медная труба для использования в жилых помещениях.
• Соединители и соединения : Изучая пайку медных труб, вы познакомитесь с различными соединителями и соединениями, необходимыми для каждого типа проекта. К ним относятся угловые шарниры под углом 90 градусов, переходники «папа / мама», переходники и переходники T / крестовины для нескольких водоводов.
• Труборез : медные трубы продаются стандартной длины. Поэтому вам может потребоваться измерить и отрезать трубу до нужного вам размера. Труборез представляет собой С-образный хомут с лезвием.Затяните хомут вокруг трубы и закрутите резак вокруг нее. Чем сильнее вы затянете зажим, лезвие прорежет трубу. Труборезом пользоваться намного проще, чем ножовкой.
• Паяльная горелка для воздуха / пропана : Медная труба требует температуры до 500 градусов по Фаренгейту для сантехнических работ. В пропановой паяльной лампе используются небольшие сменные баллоны с пропаном.
• Припой : Используйте только бессвинцовый припой, одобренный для медных труб. Стандартная ширина составляет 3/8 дюйма, и она обычно продается в рулонах по фунту.
• Несколько чистых хлопчатобумажных тряпок и пульверизатор с водой.
• Флюс для припоя : олово с желе из хлористого цинка, используемое для очистки концов медных труб перед их пайкой. Некоторые банки имеют встроенную кисть для нанесения флюса. Если нет, то вам поможет чистая ткань.

2. Меры безопасности

Перед тем, как приступить к пайке, убедитесь, что вы носите защитное снаряжение. Вам понадобятся толстые резиновые перчатки, чтобы избежать ожогов от паяльной лампы, горячих труб или расплавленного припоя.Всегда надевайте защитные очки при работе с металлом или огнем.

Держите одежду подальше от огня и следите за искрами. По возможности работайте на открытом пространстве, вдали от легковоспламеняющихся материалов. Не подпускайте детей и домашних животных к оборудованию и к вашей рабочей зоне. При необходимости держите поблизости огнетушитель.

3. Подготовьте медную трубу

По мере того, как вы узнаете больше о том, как паять медную трубу, эти шаги будут иметь больше смысла. Перед тем, как паять трубу, возьмите кусок мелкой наждачной бумаги и отшлифуйте ее конец и фитинг.Вы должны удалить все покрытие из оксида меди, чтобы труба надежно вошла в фитинг.

Хорошо отшлифуйте концы. После этого убедитесь, что на них нет грязи или жира. Любые остатки могут ослабить припой и вызвать утечку. Покрасьте концы медной трубы и разъемы флюсом. После того, как работа будет сделана, соедините их вместе.

4. Зажгите паяльную лампу

Работа с паяльной лампой требует некоторой практики. Когда вы научитесь паять медную трубу, с опытом вы поправитесь.Когда пламя станет синим, это ваш знак. Это изменение уведомит вас о том, что паяльная лампа достаточно горячая, чтобы начать работу.

При постоянном движении нагрейте стык, требующий пайки. Другой рукой слегка прикасайтесь припоем к стыку, пока припой не начнет плавиться. Процесс будет проще, если вы будете держать паяльную лампу не доминирующей рукой. Таким образом будет легче направлять припой вместе с основным проводом.

5. Расплавьте припой

Когда вы нагреете припой, он будет двигаться в сторону тепла и плавиться в стыке.Ваша цель — обработать расплавленным припоем вокруг стыка для полного уплотнения трубы. Удержание пламени перед плавящимся припоем — ключ к герметизации больших стыков.

Не забывайте поддерживать постоянное движение пламени. Иначе можно перегреть медь и почернить. В этом случае необходимо разобрать соединение, заново очистить его и снова припаять. Если вы не сделаете этого, соединение не будет герметично закрыто, и у вас будет протечка воды.

6. Удалите лишний припой

Пока стык и припой еще горячие, распылить водяной туман на излишки припоя.Таким образом, вы предотвратите его запуск. Осторожно вытрите припой чистой тканью. Не снимайте перчатки, так как медная труба все еще горячая. Будьте осторожны, чтобы соединение было плотно прилегающим перед этим шагом, так как вы можете испортить уплотнение, если будете перемещать потерянные трубы.

7. Окончательное ополаскивание

После того, как соединение будет надежно припаяно, пропустите немного чистой воды по трубам, чтобы смыть излишки флюса или мусора. По мере того, как вода стекает по трубам, внимательно проверяйте соединение на предмет утечек.

В заключение

Научиться паять медную трубу — ценный навык для дома.При наличии правильного оборудования, процедур и мер предосторожности вы можете сэкономить, устраняя протекающие трубы самостоятельно. Всегда будьте осторожны при работе с теплом и пламенем. Имейте в виду, что большие сантехнические работы, вероятно, лучше доверить профессионалам.

Есть ли у вас какие-либо сведения или опыт, которыми можно поделиться по пайке медных труб? Мы будем рады услышать об этом!

Источник изображения: 1, 2, 3

Некоторые сантехнические материалы нельзя смешивать

Если вы проводите какие-либо работы по модернизации или ремонту сантехнической системы в старом доме, можно с уверенностью сказать, что вы столкнетесь с необходимостью перехода от трубы старого типа к одному из современных материалов.Это может быть переход от оцинкованных водопроводных труб с резьбой к медным трубам или от старых чугунных канализационных сетей к современным АБС.

К счастью для всех нас, эти переходы достаточно распространены, поэтому на рынке есть ряд фитингов, которые позволяют быстро, легко и безопасно соединять разнородные трубы. Фитинги легко доступны в домашних магазинах, хозяйственных магазинах и магазинах сантехники.

ТРУБКА МЕДНАЯ К СТАЛЬНОЙ РЕЗЬБЕ

Если вы просматривали раздел сантехники в домашнем центре, вы, несомненно, заметили, что есть фитинги для медных труб с резьбой, которые можно припаять прямо на конец трубы, и они будут навинчиваться непосредственно на старые оцинкованные водопроводные линии с резьбой.Так в чем проблема?

Проблема в том, что цинк, используемый для цинкования резьбовых водопроводных труб, не очень хорошо сочетается с медью. Если вы сделаете прямое соединение, эти два материала будут взаимодействовать в химической реакции, которая разъедет соединение и, в конечном итоге, вызовет утечку.

Для безопасного соединения меди и оцинкованной стали у вас есть два варианта. Поскольку латунь не взаимодействует ни с медью, ни с цинком, один из способов — убедиться, что у вас есть резьбовой охватывающий конец как на медной, так и на стальной трубах, а затем соединить их, просто вставив между ними короткий латунный ниппель с резьбой. .

Второй способ — использовать специальный переходной фитинг, называемый диэлектрическим соединением. Диэлектрический штуцер имеет на одном конце стальной охватывающий фитинг с резьбой, который навинчивается на стальную трубу. Другой конец имеет медный контактный фитинг (без резьбы) с внутренней резьбой, который припаивается к медной трубе. Затем две половины соединения соединяются с помощью контргайки и двух изолирующих шайб, которые предотвращают контакт медной половины со стальной половиной. Фитинги стоят менее 10 долларов, и это не только облегчает выполнение перехода, но и оставляет вам стык на линии, который можно разобрать позже, если вам потребуется выполнить другие работы на линиях.

ПЛАСТИКОВАЯ ТРУБКА К МЕДНОЙ ИЛИ СТАЛЬНОЙ ТРУБЕ

Соединение пластиковых труб, таких как АБС или ПВХ, с металлическими трубами, такими как медь или оцинкованная сталь, очень просто. Химические вещества, используемые при производстве любой из этих труб, не вступают в реакцию друг с другом, поэтому вам не о чем беспокоиться.

Соединение пластика и металла — это просто вопрос выбора резьбового фитинга подходящего размера и конфигурации для перехода.Помните, что на конец медной трубы сначала необходимо припаять фитинг с наружной или внутренней резьбой.

Например, предположим, что вы устанавливаете новую раковину и хотите использовать сифон из АБС-пластика диаметром 1/2 дюйма, соединенный со стальной трубой с внутренней резьбой диаметром 2 дюйма, которая в данный момент находится в стене. Фитинги для пластиковых труб бывают резьбовыми (доступны как наружная, так и внутренняя резьба) или скользящими (без резьбы для выполнения клеевых соединений). Сначала выберите 2-дюймовый фитинг из АБС-пластика с наружной резьбой на одном конце и внутренним скользящим соединением на другом и ввинтите фитинг в имеющуюся стальную трубу.Приклейте к нему переходник с наружной резьбой 2 дюйма x 1 1/2 дюйма с внутренней резьбой, затем приклейте ловушку на 1 1/2 дюйма.

При переходе между пластиком и металлом оберните резьбу тефлоновой лентой, чтобы уплотнить соединение, а также облегчить сборку. Не используйте смазку для труб на этих соединениях, так как это может испортить пластик. Кроме того, для герметизации будет достаточно двух витков ленты — большее количество слоев может вызвать нагрузку на соединение и фактически вызвать утечку.

ПЛАСТИКОВАЯ ТРУБКА К ЧУГУННОЙ ТРУБЕ

Также широко доступны переходные фитинги для адаптации трубы из АБС к чугуну.Фитинг, называемый ленточным зажимом, представляет собой просто толстую резиновую трубку с винтовыми зажимами на каждом конце. Чтобы использовать фитинг, наденьте один конец на внешнюю сторону чугунной трубы, а другой конец на пластиковую трубу, затем с помощью отвертки затяните зажимы на обоих концах.

Это всего лишь несколько примеров из сотен доступных переходных фитингов. Просто определите тип и размер труб, которые вы пытаетесь соединить, и ваш дилер может помочь вам выбрать лучший тип фитинга для работы.

Вопросы по модернизации и ремонту? Пишите Полю на [email protected].

***

Каково ваше мнение? Оставляйте свои комментарии ниже или отправьте письмо редактору. Чтобы связаться с автором, щелкните ссылку в верхней части статьи.

Как провести водопровод в доме

У вас негерметичные трубы? Многие дома в Сакраменто так и поступают, и, поскольку многие дома достигли грандиозного возраста 100 лет, ваш может быть одним из них. Независимо от того, прокладываете ли вы весь дом, добавляете кухню на открытом воздухе или новую ванную комнату, у вас могут быть навыки, необходимые для прокладки водопровода в вашем доме, и вы сможете выполнить свой собственный ремонт или установку сантехники своими руками.

Водопроводы могут быть сделаны из меди, ПВХ или даже из оцинкованной трубы в старых домах или из комбинации различных типов труб. При ремонте сантехники в доме с ПВХ и оцинкованными трубами работать легче, чем с медью. Если вы заменяете водяные линии на медь, это не функция для новичков; вам потребуются навыки пайки, чтобы успешно выполнить поставленную задачу и обеспечить водонепроницаемые водопроводные соединения. Кодекс Калифорнии также разрешает использование пластиковых водопроводных труб, которые легче установить, а ПВХ имеет жизненный цикл, равный или превышающий жизненный цикл металлических водопроводных труб.

Ремонт существующих труб

Если вы ремонтируете водопроводы, вы можете обнаружить, что вам нужно соединить разные материалы. То, как вы соедините разные материалы, будет зависеть от конкретной пары труб. Медь, соединенная с оцинкованной трубой, может вызвать реакцию, когда два металла находятся в прямом контакте. Это событие может вызвать коррозию фитингов, с которыми они соединены, если вы не используете диэлектрический соединитель. Это просто неметаллическая шайба, которая разделяет трубы и предохраняет их от соприкосновения.Вы можете соединить медь с трубой из ПВХ, приклеив переходник трубы с наружной резьбой к пластику, а затем прикрутив его к медному переходнику с внутренней резьбой того же размера, который был установлен на медную водопроводную линию.

Замена всех ваших водопроводов

Если вы заменяете трубопровод всего дома, вам нужно будет запустить медный кабель Schedule 40 ¾ дюйма, который проходит мимо водонагревателя, а затем ответвляется, направляя воду в нужном направлении и далее в самую дальнюю точку. использовать.Отводные линии обычно имеют диаметр ½ дюйма, и при прокладке водопроводов из меди или ПВХ сверьтесь с местными строительными нормами и правилами, чтобы убедиться, что вы используете трубу правильного размера для своего проекта.

Монтаж водопроводных труб

Независимо от того, используете ли вы медь или поливинилхлорид, секции трубы необходимо будет разрезать до необходимых звеньев. После того, как трубы будут разрезаны, их можно будет смонтировать всухую, что и делают профессиональные сантехники перед пайкой меди или приклеиванием ПВХ. Сухой фитинг позволяет узнать, обрезана ли труба до нужной длины, прежде чем окончательно соединить стыки.

Потливость суставов

Для соединения медных трубок необходимо их спаять. Также это называется запотеванием. Труба и фитинг, к которому она прикрепляется, должны быть чистыми внутри и снаружи, чтобы обеспечить надлежащее уплотнение. После того, как труба и фитинг будут чистыми, на них следует нанести флюс, чтобы обеспечить хорошее уплотнение. Тепло от пропановой горелки следует направлять непосредственно на стык, нагревая его.

Как только металл станет достаточно горячим, он затянет расплавленный припой в соединение, образуя уплотнение после его охлаждения.При ремонте сантехники с использованием припоя убедитесь, что труба сухая и чистая. Простая процедура, пайка труб — относительно простая задача, если вы будете следовать правильным советам и инструкциям по сантехнике своими руками.

Водопроводные трубы PEX

Сегодняшние работы по ремонту сантехники основаны на использовании самых передовых продуктов, которые делают водопроводы проще, чем когда-либо. Труба из сшитого полиэтилена (PEX) является одним из таких продуктов; это треть стоимости медной трубы, и в ней используется меньше соединителей, чем при традиционных методах ремонта и замены сантехники.

Самым большим недостатком его использования является стоимость специализированных инструментов, необходимых для его установки. Чтобы получить другие советы по бестраншейной замене ватерлинии, узнайте, как современные сантехнические технологии могут облегчить замену ватерлинии.

Ремонт сантехники около дома

Некоторые проекты ремонта сантехники легки для домовладельцев. Эти советы по ремонту сантехники своими руками могут помочь вам устранить проблемы с водопроводом или канализацией и определить, можно ли заниматься водопроводом или поручить это профессиональному сантехнику.

Специалисты Express Sewer & Drain могут выполнить ремонт сантехники, прокладывать водопроводные линии и устанавливать бестраншейные канализационные линии в новых или существующих домах с использованием самых передовых технологий. Если прокладка водопровода или ремонт сантехники — это скорее проект, которым вы хотите заниматься в одиночку, пора обратиться к профессионалам из Express Sewer & Drain.
