Как соединить пластиковую трубу с металлической

Автор Монтажник На чтение 12 мин. Просмотров 20k. Обновлено 08.12.2020

Полимерные трубы повсеместно вытесняет изделия из металлов во всех сферах, особенно это заметно в строительной отрасли. При этом перед монтажниками нередко встает задача, как соединить пластиковую трубу с металлической на участках, где полная замена трубопровода невозможна по разным причинам.

Соединение полимерных и металлических труб актуально как для специалистов строительной отрасли, особенно сантехников, так и для рядовых потребителей, проводящих различные виды ремонтных работ в своих квартирах или загородных домах. Чтобы получить герметичный и надежный стык, следует изучить разные способы соединения труб из разнородных материалов, знать применяемые для проведения работ комплектующие и необходимый для этого инструмент.

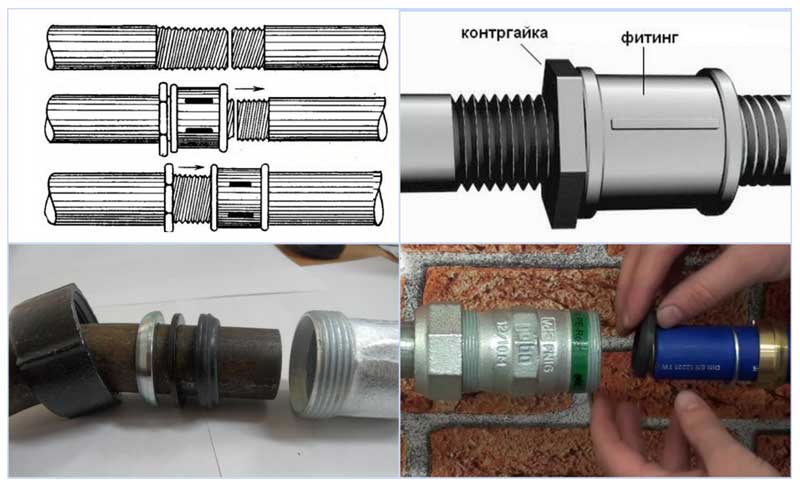

Рис. 1 Примеры того, как соединить пластиковую трубу с металлической

Когда производят соединение пластиковых труб с металлическими

Сопряжение разнородных труб в строительной и бытовой сфере производят:

• При врезании в стальной трубопровод, транспортирующий воду, газ, часто используют полимерное ответвление, отходящее от тройника.
• При прокладке подземных газовых трубопроводов из полиэтилена при выходе наверх его стыкуют со стальным отводом для входа в здания.
• При замене поврежденных участков стояка канализации или подземной канализационной линии чугунные секции меняют на пластмассовые, при этом их соединяют по разным технологиям.
• При замене стальных фрагментов водопровода ну улице и внутри помещений на полимерные.
• В особых случаях, когда один отрезок трубопровода располагается в зоне повышенных температур или существенных нагрузок, его делают из термостойкого и прочного железосодержащего сплава, а далее соединяют с линией из полимеров.

Рис. 2 Трубы из металлов (сталь, оцинковка, нержавейка, медь) для эксплуатации в системах водоподачи, отопления и канализации

Виды соединяемых труб

Для того, чтобы провести работы по состыковке качественно без возможного разрушения труб из разнообразных материалов, полезно знать их разновидности и физические свойства.

Металлические

Все металлы отличаются отличными прочностными характеристиками, высокой стоимостью, также сталь и чугун подвержены коррозии. Металлические трубы изготавливают из следующих сплавов:

Сталь. Во всех коммуникациях прокладывается по поверхности земли, обладает наивысшей прочностью и твердостью среди всех металлов и полимеров. Часто встречается ее оцинкованные разновидности, обладающие повышенной коррозионной стойкостью. Стали гибки и пластичны, на них относительно несложно нанести резьбу, однако из-за твердости и прочности они трудно поддаются обработке.

Чугун. Довольно популярный материал, трубные чугунные изделия большого диаметра изготавливают в настоящее время, отличается более высокой коррозионной стойкостью, чем сталь, однако имеет практически нулевую пластичность и раскалывается при деформации.

Нержавейка. Имеет аналогичные со сталью физические характеристики, в отличие от нее нержавейка обладает повышенной коррозионной стойкостью, но из-за значительной стоимости практически не встречается в бытовых и коммунальных линиях.

Медь. Дорогие трубопроводы из меди обладают пластичностью, гибкостью, соединяются между собой пайкой, их нередко используют для прокладки теплосетей индивидуальных домов в зоне отопительного котла.

Рис. 3 Полипропиленовые переходные фитинги

Полимерные

Основное преимущество труб из полимеров — инертность к большинству агрессивных химических веществ, коррозионная стойкость, простота обработки и невысокая стоимость. В строительной и бытовой сфере применяют полимерные трубы из следующих пластмасс:

Полиэтилен низкого давления ПНД. ПНД — основной компонент изготовления магистралей, прокладываемых под землей для транспортировки воды в коммунальные и индивидуальные дома и природного газа. Отличается эластичностью и гибкостью, изделия малого диаметра соединяют друг с другом посредством компрессионных фитингов, электросварных (с закладным нагревательным элементом) или сваркой встык. Так как трубы ПНД становятся эластичными при температурах выше + 60 °С, их используют только для транспортировки холодной воды.

Полипропилен ПП. Основной вид материала для монтажа внутридомовых магистралей холодной и горячей воды, отличается неплохой прочностью, трубопровод прокладывают методом спайки отдельных участков. Стенки ПП-труб довольно толстые и прочные, поэтому трубопровод обладает не слишком хорошей гибкостью. Один из недостатков полипропилена — высокий коэффициент температурного расширения, поэтому для отопления используют изделия, имеющие внутренний слой из стекловолокна или алюминиевой фольги, придающий им повышенную прочность и снижающий температурную зависимость. Соединение полипропилена проводят по технологии пайки, используя для этого специальный паяльный утюг.

Поливинилхлорид ПВХ. Жесткий и хрупкий материал, из которого изготавливают канализационные трубы большого диаметра, трубопровод монтируют раструбным методом. ПВХ трубы имеют довольно тонкие стенки, поэтому трубопровод прокладывают на поверхности земли с незначительными нагрузками. Для подземной прокладки выпускают многослойные ПВХ трубы, которые имеют легкий вес и более высокие характеристики.

Рис. 4 Переходники с полиэтилена на металл – принцип работы и внешний вид

Непластифицированный поливинилхлорид НПВХ. Прочный, жесткий и хрупкий материал, обладающий сходными с поливинилхлоридом характеристиками, но более устойчивый к нагрузкам. Наружные НПВХ трубы для канализации выпускают рыжего цвета, при прокладке в траншеях под землей они выдерживают нагрузки земляного пласта высотой до 6 м.

Сшитый полиэтилен PEX. Трубопровод из сшитого полиэтилена обладает хорошими параметрами прочности, термостойкости и гибкости, из него прокладывают контуры теплых полов, которые затем заливают стяжкой. Трубы подключает коллектору, имеющему металлические патрубки, их концы надевают на штуцеры и зажимают компрессионными фитингами.

Металлопластик PE-AL-PE. Для укрепления оболочки и снижения температурного расширения пластиковые трубы упрочняют внутренними алюминиевыми оболочками. Встречаются следующие разновидности полимерных труб с фольгированным слоем, маркировка которых наносится на их поверхность:

• PE-R — указывает, что материалом изготовления изделия является полиэтилен;
• PP-R — означает, что стенка изготовлена из полипропилена;
• PE-X — основной материал изготовления стенки — сшитый полиэтилен;
• PE-RT – стенка сделана из термостойкого полиэтилена.

Рис. 5 Канализационные НПВХ и ПВХ трубы

Трубопроводные магистрали, применяемые в системе отопления, водопровода, газоснабжения, находятся под довольно высоким давлением, поэтому к стыкам предъявляются повышенные требования по прочности и герметичности.

Так как металл и пластик являются разнородными материалами, не может быть речи об их совместной сварке, спайке, склеивании при монтаже, эффективны только механические варианты состыковки.

При помощи резьбовых фитингов

Резьбовые соединения — одни из самых известных и популярных видов сращивания различных деталей, имеющих цилиндрическую форму. Принцип резьбового крепления состоит в нарезании на стенках стальных труб резьбы внутри или снаружи, а на ответную деталь из пластика крепится соответствующий резьбовой фитинг.

Типовой переходник с металлической трубы на пластиковую состоит из двух частей — один участок подсоединяется к пластмассовой детали, а второй патрубок с резьбой внутри или снаружи, фитингом типа американка, прикручивается к стальному элементу.

Рис. 6 Сопряжение фитингов с изделиями из ПЭ (НСПС), ПП (пайка), PEX (напрессовка) и PE-AL-PE (опрессовка)

В зависимости от материала труб используются следующие способы монтажа на их торцах резьбовых фитингов:

Полипропиленовые ПП. Переход с железной трубы на полипропилен состоит из металлической части с резьбой и короткого ПП патрубка, имеющего внутренний посадочный размер, равный внешнему трубной оболочки. При сборке переход со стальной трубы на полипропилен и внешняя стенка ПП-трубы нагреваются специальным паяльником и соединяются вместе на некоторое время до спайки полипропилена. При данном способе стыкования ответная деталь из металла должна иметь резьбовую нарезку.

Полипропиленовые трубы можно соединить с металлической, имеющей наружную резьбу чуть большего диаметра, чем внутренний полипропиленовый, более простым способом. Для этого паяльным утюгом разогревают внутреннюю полость ПП-трубы и быстро одевают ее на стальной резьбовой отвод, обжимая руками, после остывания полипропиленовую деталь можно вкручивать и выкручивать по своему усмотрению.

Полиэтиленовые ПЭ. Самое распространенное соединение водопроводных ПЭ труб с металлическими  производится при помощи компрессионных фитингов, которые выполнены из пластика (полипропилена или полиэтилена). Принцип компрессионного фитинга заключается в обжиме муфты специальной цанговой шайбы, которая находится внутри фитинга. Эта цанга имеет обратные пазы, которые врезаются в тело трубы и не дают стыку разъединяться при высоких давлениях.  Данным методом соединяются водопроводные трубы диаметром от 20 до 110 мм, а также скважинные адаптеры к водопроводной магистрали.

В промышленной сфере для сопряжения ПЭ-труб со стальными применяется неразъемное соединение полиэтилен-сталь НСПС, представляющее собой терморезисторную сварку под давлением двух коротких патрубков из указанных материалов.

Рис. 7 Принцип сопряжения компрессионной муфтой

Сшитый полиэтилен, металлопласт. Существует несколько технологий крепления переходных фитингов на трубы из сшитого полиэтилена и металлопласта:

• Компрессионная муфта. На пластиковую трубу одевается накидная гайка с внутренней резьбой, под которой находится зажимное кольцо с прорезью. Внутрь трубной оболочки вставляют переходную муфту с уплотнительными кольцами для обеспечения жесткости стенок. При прикручивании наружной резьбовой гайки к резьбе металлической трубы происходит прижимание ее стенок к внутреннему переходнику, что обеспечивает герметичность и одновременную стыковку.
• Опрессовка. Переходной металлический фитинг с уплотнительными кольцами или ребрами в виде елки вставляют внутрь трубы, сверху на трубную оболочку одевают гильзу, которую затем сдавливают специальным инструментом, прижимая внутренний штуцер к стенкам трубы. Ответная металлическая деталь может иметь любую форму и наружную или внутреннюю резьбу, американку – ассортимент опрессуемых фитингов весьма широк.
• Напрессовка. Переходной фитинг вставляют внутрь трубы, сверху на ее оболочку одевают гильзу. Далее с помощью специального инструмента гильзу сдвигают вперед, сдавливая тем самым трубную оболочку снаружи и прижимая ее к стенкам внутреннего переходника, имеющего различные форму, тип и размер резьбы.

Рис. 7 Варианты соединения труб с помощью специальных муфт

Рис. 8 Втулка полиэтиленовая и бурт из полипропилена в сборе для реализации флацевого соединения

Рассмотренные выше соединения основывались на том, что к пластиковой трубе припаивался или крепился каким-либо способом фитинг, имеющий резьбу для соединения с металлической деталью, имеющей ответную резьбовую часть. Данная технология является общепринятой и обеспечивает высокое качество, герметичность, и прочность соединения, ее единственный и основной недостаток — невозможность стыковки с трубами, имеющими гладкую поверхность. Следует отметить, что непосредственно соединить пластиковую трубу с железной без резьбы при прокладке любого вида инженерных коммуникаций невозможно, для их сопряжения разработана технология с применением электросварных муфт и переходных элементов НСПС.

При прокладке трубопроводных магистралей большого диаметра промышленного назначения используется стыковка разнородных трубных участков с помощью фланцев, к примеру фланцевое соединение металлической трубы с полиэтиленовой или полипропиленовой. Для его реализации к стальным трубам приваривают фланцы, а к пластиковым специальные бурты. За бурт предварительно перед сваркой устанавливается ответный фланец. Стыкуется узел при помощи болтов, которыми стягиваются фланцы.

Рис. 9 Соединение с помощью хомутов — примеры

Соединение пластиковой трубы с металлической без резьбы можно провести следующими полукустарными методами, не гарантирующими приемлемое качество стыка:

При помощи хомутов. Метод довольно прост, пластиковая труба обычно из сшитого полиэтилена одевается на стальную и зажимается стальным хомутом, помещенным на ее наружную оболочку, при помощи прижимного винта. По технологии этот способ напоминает подсоединение труб из сшитого полиэтилена, используемых при укладке теплых полов, к коллектору, имеющему безрезьбовые входные металлические штуцеры.

Если стальная и полимерная труба имеют приблизительно равные диаметры, можно вставить внутрь полимерной стальную гильзу для увеличения прочности ее стенок и соединить обе трубы сверху стальным накладным хомутом, прижав его четырьмя винтами. Правда при данном методе соединения придется хорошо подумать о герметизации стыка.

Переходных муфт. Переходные муфты из достаточно прочных и эластичных обрезков полимерных труб можно использовать как кустарный способ стыковки двух элементов. Для этого в отрезок муфты, имеющий внутренний диаметр стыкуемых полимерной и металлической деталей, вставляются обе соединяемых элемента и прижимаются по краям накладными хомутами.

Рис. 10 Gebo – внешний вид и принцип работы

Фитинга Gebo. Одна из новейших разработок зарубежных специалистов — компрессионный фитинг Gebo, предназначенный для состыковки двух отрезков металлических труб одинакового диаметра, подходящего к внутреннему размеру Gebo. Отличительная особенность Gebo — наличие в конструкции компрессионной муфты уплотнительного резинового кольца, которое исключает протечки. Хотя данный фитинг по инструкции не может осуществлять сопряжение металла и пластика, теоретически жесткая ПП-труба с внутренней прослойкой из стекловолокна или алюминия может быть надежно и герметично состыкована с металлической при одинаковом размере их внешних диаметров.

Поэтому применение фитинга Gebo довольно грамотный ответ на вопрос, как соединить металлическую трубу с полипропиленовой, когда обе детали имеют гладкие стенки и одинаковые размеры в окружности.

Выше рассматривалась методика присоединения труб в магистралях водоснабжения и тепловых сетей, находящихся под давлением. В отличие от напорных коммуникаций, бытовая канализация работает в безнапорном режиме, то есть на стыки трубопровода не оказывается физическое воздействие от транспортируемого по нему рабочего тела. Поэтому основное требование к стыкам в канализационном трубопроводе — обеспечение герметичности.

Рис. 11 Как соединить пластиковую трубу с металлической — пример соединения посредством манжет

Канализация обычно прокладывается трубами из чугуна и поливинилхлорида ПВХ, при необходимости их стыковки используют следующие варианты:

Присоединение посредством манжеты. Если в чугунной канализации имеется расширяющийся раструб на конце, в него вставляют ПВХ-трубу, герметизируя стык каучуковой манжетой. Аналогичным образом стыкуют чугун с ПВХ-трубами большего размера, просто вставляя их в последние и герметизируя щели уплотнительными кольцами.

Хомуты. Соединить канализационную пластиковую трубу с железной из чугуна можно посредством накладных хомутов подходящего размера, приобретенных в торговой сети, или сделанных самостоятельно.

Для изготовления хомутов своими руками вырезают лист из резины, оборачивают им место стыка двух труб и зажимают его хомутиками, вырезанными из полосок жести при помощи болтов с гайками. При отсутствии времени или желания можно просто обмотать место стыковки проволокой, плотно скрутив ее концы.

Переходники. Одна из методик, как соединить ПВХ трубу с металлической, является использование переходников в виде гофротруб с манжетами. Также для состыковки труб разных размеров выпускают пластмассовые фасонные изделия с переходом с большого на малый диаметр.

Соединительные муфты. Можно состыковать две трубы из чугуна и поливинилхлорида с помощью переходной муфты, вырезанный из отрезка жестяной или ПВХ-трубы. Ее одевают сверху на место стыкуемых элементов, а образовавшиеся щели запенивают монтажной пеной или забивают водонепроницаемыми эластичными прокладками.

Рис. 12 Сопряжение чугуна и ПВХ-труб переходниками

Правильное соединение металлической и пластиковой трубы достигается только при использовании резьбы на двух деталях. Безрезьбовое соединение металлических и пластиковых труб в бытовых условиях любыми способами относится к полукустарным методам и не обеспечивает условий герметичности и прочности соединений, необходимых при высоких давлениях в магистрали.

пластиковая с металлической. Виды, особенности монтажа

Как соединить пластиковую трубу с металлической

К соединению деталей трубопровода следует относиться серьезно, чтобы места стыков не протекали во время эксплуатации.

В старых многоэтажных домах часто случаются протечки из-за неправильной стыковки трубопровода.

Необходимо иметь представление, как соединить пластиковую трубу с металлической без аварийных ситуаций в будущем.

Содержание статьи:

Почему приходится соединять трубопрокаты из пластика с металлом

Места с соединениями трубопрокатов из пластикового материала с металлом встречаются часто. Причинами данного типа монтажа могут служить следующие ситуации:

1.при необходимости замены труб в квартире, доме по плану, либо срочно.

Прошлый век все дома имели чугунную канализацию. Ему на смену приходит пластиковые изделия, из металлопластика. Пластиковая продукция практична в применении, ее удобно монтировать, стоят детали недорого. Как правило, часть чугунной конструкции остается, соединяя ее с новыми пластиковыми деталями.

2.При строительстве новых строений.

Строя один объект, случается, что часть трубопровода строит одна бригада, другую часть – следующая. Нередко материалы, из которых прокладывают трубы, разные. Места с металлическими трубопрокатами чередуются с изделиями из пластикового материала.

3.В особых ситуациях.

Иногда необходимо применение разного материала. Участки трубопровода могут подвергаться коррозии, а некоторые не выдерживать механические нагрузки. В данном случае приходится укладывать трубы из более прочного металла, а остальную часть системы из пластика.

Различные виды соединений

Выделяют разные способы, чтобы соединить металл с пластиком. Они имеют разную сложность при монтаже и технологию монтажа.

Резьбовой тип

Данный тип соединения можно применять, если соединяемые элементы имеют сечение до сорока миллиметров.

Стыкуют трубы, применяя специальные детали. На одном краю приспособления имеется резьба из металлического материала. С помощью нее соединяют трубу из стали. Второй конец детали из пластикового материала, служит, чтобы соединять трубопрокат из пластика, применяя накидную гайку, либо метод пайки.

Выделяют следующие виды соединительных приспособлений:

• 1.При помощи американки.

Считается самым популярным методом. Представляет собой специальную деталь, которая имеет металлический конец, оснащенный резьбой снаружи, либо внутри корпуса, также из полимерного патрубка.

При соединении трубопроката из металла с американкой применяют метод накручивания. Накидную гайку прикручивают при помощи резьбы, на второй конец паяльником приваривают пластиковую часть. Для обеспечения герметичности ставят резиновые прокладки.

К плюсам данной конструкции относят разъемность. Если понадобится, то трубопрокаты очень просто рассоединяются. Выкручивая металлическую деталь, надо стараться не испортить резиновый уплотнитель.

• 2. посредством фитинга-ниппеля.

Приспособление включает полимерную втулку, имеющую внутри впаянную пластину из металлического материала, оснащенную резьбой. Фитинг – ниппель одним концом накручивают на резьбу снаружи металлического трубопроката, с другой стороны – припаивают к пластиковому трубопрокату.

Внимание! Чтобы уплотнить стыки, рекомендуют применять фум-ленту.

• 3.посредством металлорукава.

Деталь состоит из гибкого шланга, имеющего уплотняющие манжеты с накидными гайками. Его диаметр может быть различным. Данный метод стыковки не считается популярным. Применяется при соединении деталей, расположенных далеко между собой. Металлическое изделие монтируют на один конец металлорукава, присоединяя пластикового изделия следует использовать фитинг – ниппель.

Внимание! Выбирая фитинг-ниппель и рукав, обращают внимание на параметры резьбы.

Фланцевый тип

Если соединяемые трубы имеют сечение свыше сорока миллиметров, следует применять фланцы. Соединительные детали должны быть изготовлены из пластика, иметь дополнительные втулки, оснащенные буртами, бортиками для ограничения. При наличии фланца на трубе из металлического материала выбирают пластиковый, соответствующий размеру.

Во втулку, имеющую бурты, вставляют трубы для стыковки, фланцами они должны упираться в бурт. Для герметичности следует применять резиновые, паронитовые уплотнители. Бурт по форме может выпускаться прямым, конусным. Фланцы крепятся на болты, шпильки. Крепежи затягивают крестообразно, без дополнительных усилий.

Фитинг

Применение фитингов Гебо для соединения деталей становится популярным. Деталь представляет обжимную муфту, похожую на патрубок. Фитинг включает кольца: прижимные, зажимные, уплотняющие, накидную гайку. Кольца в комплекте идут парно, их насаживают на оба конца муфты.

Внимание! Данный тип применяют при невозможности нанесения резьбы на металлическое изделие.

Как соединить детали:

1. раскручивают фитинг.

2.кольца для зажима надевают на трубы для соединения.

3. к трубе приделывают муфту, которую поджимают накидной гайкой.

4.другую трубу подготавливают также.

Внимание! Соединение гарантирует сто процентную герметичность, однако фитинг перегружать не рекомендуют.

Безрезьбовой тип

Данное соединение предполагает способ соединения без резьбы и сварки, применение муфты обжимного типа. Муфта состоит из элементов:

1.из корпуса, сделанного из чугуна, стали повышенной прочности.

2.двух гаек, сделанных из бронзы, либо латуни, они находятся на двух концах корпуса.

3.четырех шайб из металла, находящихся внутри корпуса.

4.прокладки из резины для герметичности.

В муфту следует вставить трубопрокаты из разного материала, пока они не коснутся друг друга. Затем нужно затянуть гайки плотно.

Еще одним безрезьбовым методом считается соединение с помощью металлического шланга. Шланг надевают на концы труб для соединения, его обжимают с помощью хомутов.

Внимание! В продаже имеются втулки из резины, которые действуют по такому же принципу.

Иногда применяют следующий способ соединения, при котором не используют фитинги. Для нагрева пластиковой трубы применяют специальный утюг, на резьбу из металла прикручивают разогретый трубопрокат. Пластик остывает, образуя единую деталь.

Внимание! Способ не считается надежным, его не рекомендуют применять для прокладки коммуникаций в доме.

Нюансы соединения трубы из металла с пластиковой

При соединении деталей из разного материала следует соблюдать последовательность. Инструкция по монтажу:

1.следует определиться со способом соединения.

2.измеряют диаметр труб снаружи и внутри.

3.покупают фитинги так, чтобы сходилась резьба.

4.размечают трубопровод.

5.обрезают конец трубы из пластика, очищают край трубы из металла.

Если требуется, наносится новая резьба, а старая срезается.

6.ставят прокладку на конец из металла.

7.к концу прикручивают фланец или фитинг.

8.при использовании фланца придвигают его ближе к уплотнителю, соединяя его со вторым фланцем с помощью шпилек, либо болтов.

9.при использовании резьбового способа трубу из металла очищают от верхнего слоя, нанося уплотняющий материал в виде фум-ленты, прокладки. Далее следует прикрутить фитинг руками, в другой конец вставляют трубу из пластика. Если требуется, то можно вварить трубопрокат.

10.следует проверить качество соединения.

Нюансы монтажа трубы из металла и металлопластика

Лучшим методом соединения является применение обжимного фитинга. Этапы монтажа деталей:

1.провести зачистку стальной резьбы от грязевых частиц, ржавчины.

2.проложить изоляционный слой из фум-ленты, пакли.

3.на конец трубы из металла накручивают фитинг, используя ключ рожковый, либо газовый.

4.на трубопрокат из металлопластика надевают гайку, пресс-шайбу, калибруют конец.

5.конец металлопластикового изделия помещают на фитинг, насаженный на трубу из металла.

6.ключом прикручивается обжимная гайка.

Нюансы монтажа трубопроката из металла с пластиковой трубой без резьбы

Выделяют два способа монтажа изделий. В первом случае может использоваться обжимная муфта, подходящая для соединений без резьбы. Во втором случае наносится резьба своими руками.

Чтобы сделать резьбу своими руками, нужно иметь резьборез. Бывают модели механического и электрического типа. Электрический вариант состоит из резцов, которыми нарезают резьбу на трубах разного диаметра. Оборудование стоит дороже, но применять его удобнее, не требует навыков.

Как применять резьборез:

1.не применяют инструмент, если вблизи находится стена.

2.при ручном механизме соблюдают последовательность действий: вперед на полоборота, далее назад на одну четверть. Таким образом делается вся резьба.

3.электрический тип резьбореза может перегреться, ему надо давать отдыхать.

4.до нанесения резьбы, конец металлической трубы очищают.

5.резьбу смазывают с помощью солидола, или другим видом смазки.

как соединить железную трубу с пластиковой, резьбовой переходник для стальной трубы, переход

Содержание:

На смену устаревшим металлическим трубопроводам, прослужившим не одно десятилетие, пришла современная пластиковая продукция. Но при проведении ремонта или замене инженерных коммуникаций возникают ситуации, когда нужно знать, как соединить железную трубу с полипропиленовой.

Выполнение перехода между разными видами труб — металл и полипропилен

По своей надежности и эксплуатационным характеристикам пластиковая трубная продукция превосходит изделия из металла. Правильное соединение полипропиленовой трубы с металлической является залогом бесперебойной и надежной работы систем разного назначения.

Применяется несколько способов стыковки:

1. Резьбовой. В данном случае используют фитинги, имеющие вид муфты. Один конец таких изделий снабжают резьбой для металлических элементов, а другой представляет собой идеально гладкий срез. Переходник с металлической трубы на пластиковую применяют при необходимости состыковать трубы диаметром не более 40 миллиметров.
2. Фланцевый. Данный вариант предполагает, что соединяются трубы большого сечения с помощью фланцев, поскольку затягивание резьбы потребует значительных физических усилий.

Монтаж резьбовых фитингов

Данный тип соединений труб малого и среднего диаметра предусматривает наличие резьбы как внутри, так и снаружи. Она требуется, чтобы закреплять металлические части трубопровода, при этом гладкий срез на муфте находится на противоположной стороне – к ней припаивают пластик.

Технология монтажа отличается простотой:

1. Заготовку в предполагаемом месте стыка срезают под прямым углом. Чтобы обработать края, задействуют солидол. Потом с помощью резьбореза завершают обработку.
2. Далее края очищают таким образом, чтобы не оставалась металлическая стружка. Месту будущего соединения потребуется герметизация, для этого применяют паклю или ФУМ – ленту.
3. Переходник с железной трубы на пластиковое изделие, он же фитинг, накручивают после предварительной подготовки на часть, имеющую срез. Для этого не следует прилагать большие усилия, поскольку деталь может треснуть при сильном нажатии на нее.
4. Гладкий край соединяют с пластиковой трубой.

Паклю или ФУМ — ленту наматывают по ходу резьбы так, чтобы материал закрывал минимум 1 -2 витка.

Установка фланцев

Как уже говорилось ранее, данный способ соединения используют для труб большого сечения. Фланцевый переход с железной трубы на пластиковую позволяет при необходимости с меньшими проблемами выполнить очистные мероприятия.

Фланцы представляют собой плоские диски круглой, квадратной или другой формы, имеющие отверстия для шпилек и болтов для обеспечения прочного соединения. Читайте также: «Какие бывают фланцы для труб – виды и преимущества соединений».

Процесс соединения состоит из нескольких этапов:

1. На концах отрезков труб делают ровный срез. Внутри изделий не должно быть пыли и стружки.
2. На заранее подготовленные срезы надевают фланцы. Между дисками помещают резиновые прокладки.
3. Для соединения двух фланцев задействуют болты, которые затягивают равномерно, не прилагая большие усилия.

Необходимо следить за тем, чтобы края прокладок не выступали за пределы фланцев больше, чем на 10 миллиметров.

Соединение полипропиленовых труб

Для стыковки изделий, изготовленных из полипропилена, на их концы нужно воздействовать высокой температурой. Также можно применять специальные фитинги или метод склеивания.

Чтобы стыковать полипропиленовые отрезки труб, необходимо использовать специальный сварочный аппарат, который еще называют «утюгом». Он функционирует от обычной электросети. Специалисты рекомендуют приобретать трубную продукцию с небольшим запасом, поскольку возможны ошибки.

Работа выполняется поэтапно:

1. В первую очередь в местах расположения стыков делают несколько срезов, а торцы тщательно зачищают. На поверхности маркером наносят специальные отметки, указывающие глубину нахождения деталей внутри нагревательного оборудования. Температура паяльника при этом должна быть не менее 270 градусов.
2. Соединение насадок производится строго перпендикулярно.
3. На протяжении 10 -15 секунд ожидают завершения плавления. Затем избавляются от насадок, а детали вновь стыкуют между собой. Их следует слегка приложить друг к другу, не допуская проворачивания.
4. Пока стыкуемые детали не остынут, их необходимо оставить в одном положении на некоторое время.

Метод раструбной пайки используют для труб 40-миллиметрового или большего диаметра. Такую работу следует доверить профессионалам – только они знают, как соединить пластиковую трубу с полипропиленовой правильно.

Соединительные детали желательно нагревать изнутри, а трубную продукцию – снаружи. Только тогда можно создавать узлы, которые отличаются прочностью, поскольку иначе на внутренней поверхности появятся небольшие бугорки, приводящие к уменьшению проходимости трубопроводов. После продувки конструкции подобные проблемы исчезнут.

Применение «холодного» метода

Данный метод предполагает использование компрессионных фитингов, а из инструментов потребуется только обычный обжимной ключ.

Монтаж выполняется следующим образом:

1. Рабочий процесс начинают со срезов по краям. Затем проверяют перпендикулярность расположения кромки. Далее зачищают торцы от заусениц при помощи проволочной мочалки или мелкозернистой шкурки.
2. Стяжную гайку помещают на один конец трубы. Резьбовое соединение пластиковых труб должно быть направлено в сторону фитинга (прочитайте: «Преимущества резьбового соединение труб, способы герметизации стыков»). Затем используют кольца с компрессией. Они тоже должны идти в фитинговую сторону, но обязательно длинными скосами.
3. Фитинг нанизывают на поверхность заранее подготовленного торца. Деталь во внутреннюю поверхность нужно вставлять до упора.
4. В завершение работы полностью затягивают стяжную гайку и проверяют полученное соединение на герметичность.

Несколько важных моментов выполнения сваривания

Такой инструмент как профессиональный паяльник стоит дорого. Поэтому выгоднее покупать недорогие варианты, если предстоит разовая работа. «Любительские» модели обычно оснащают несколькими ходовыми насадками. Еще лучшим решением будет аренда инструмента. Качество соединений от этого никак не пострадает.

У всех паяльников имеется обязательный элемент – подставка. Даже специалисты выполняют соединения при условии сохранения инструментом устойчивого положения. На нагрев рабочих поверхностей должно уходить от 10 до 15 минут. Читайте также: «Какое соединение полипропиленовых труб надёжнее – виды и особенности стыковки».

Перед тем, как соединить полипропиленовые трубы, нужно разобраться в деталях. Соединительные насадки состоят из двух частей: первая из них – это дрон, на котором происходит нагрев муфты, вторая — гильза, имеющая внутри трубу с дроном.

Перед подсоединением паяльника к сети детали насадки помещают на прибор, когда он холодный. Работать с инструментом начинают после того, как индикаторы на нем погаснут.

Время разогрева зависит от нескольких факторов:

• вида трубной продукции;
• толщины стенок;
• диаметра соединяемой конструкции.

Все вышеназванные параметры, как правило, имеются в таблице, прилагаемой к паяльникам.

Особенности соединения канализационных труб

При монтаже и ремонте канализационных систем часто требуется выполнить переход с железной трубы на полипропилен. Соединение с чугунными аналогами имеет особенности по причине их конструктивных отличий.

Нужно иметь в наличие специальные комплектующие изделия:

• уплотнители;
• гофр;
• манжеты.

В первую очередь необходимо приобрести разные детали. Если не удается отыскать нужные комплектующие, можно задействовать даже подручные материалы. Например, из микропористой резины вырезать уплотнитель. Между соседними соединяемыми элементами помещают узкую длинную ленту, а при помощи широкой тупой отвертки этот материал уплотняют.

Чеканку не используют по ряду причин. Она способна привести к деформации пластиковых труб и помешать обеспечить герметичность стыков. Но даже после завершения ремонтных работ остается большая вероятность появления протечек.

Не станет долговечным решением проблемы и применение цементного раствора. Поскольку разные материалы отличаются коэффициентом теплового расширения, эта разница оказывает негативное влияние на конструкцию. В результате в зацементированных стыках вскоре появляются трещины, и система утрачивает целостность.

Пластиковые трубы со стальными в канализационных конструкциях соединяют крайне редко, более распространена стыковка с другими видами трубной металлической продукции (прочитайте также: «Виды фитингов для металлических труб – варианты соединений»).

Подключение системы водоснабжения или отопления, где требуется решить, как соединить стальную трубу с полипропиленовым изделием, характеризуется регулярным появлением подтеков, поэтому важным моментом монтажа является выбор схемы стыковки двух разных материалов.

Как соединить пластиковую трубу с металлической?

Монтаж бытовых коммуникаций начинается с подготовки и правильного хранения материалов. Если труба (пластиковая) скручена в бухты, размотайте необходимое количество и оставьте в отапливаемом помещении (от +15 C и выше) на один день. Соединительные конструкции, такие как фитинги Rehau, не нуждаются в подготовке. Достаточно оценить внешний вид изделия – состояние резьбы, качество металла, наличие механических повреждений.

Совет первый

Устанавливая пластиковые трубы, избегайте натяжений. Несмотря на относительную гибкость и эластичность, пластик весьма чувствителен к излишнему давлению, что часто приводит к гидроудару.

Совет второй

Если вы дополняете металлическую трубу пластиковой конструкцией, используйте различные варианты прокладки. Для отопительных и водяных систем используют коллекторную и тройниковую схему установки.

Совет третий

В условиях жилого дома металлические и пластиковые трубы соединяются:

• пресс-фитингами Сантермик;
• компрессионными фитингами.

Первый вариант разделяют на два подвида. В зависимости от положения труб используют особую обжимную муфту или фитинг, который надвигается на область соединения.

Подбирая фитинги Oventrop, обратите внимание на такие моменты:

• повреждения на резьбе допускаются не более 10% от длины изделия;
• заусенцы, смятые края и царапины на резьбе – это признак заводского брака;
• торец конструкции находится перпендикулярно к оси фитинга;
• погрешность по сечению фитинга не должна превышать 1% от заводских характеристик.

Совет четвертый

Для стыковки двух разных труб вам понадобится специализированный инструмент. Оптимально – найти труборез. Если вы умеете работать ножовкой по металлу, используйте ее. Плотность и герметичность соединения регулируется при помощи гаечного ключа. В некоторых моделях используются дополнительные уплотнители и резиновые прокладки.

пошаговое описание работы, виды сварки

Большинство современных трубопроводов в доме выполнены из пластика. Для их монтажа не требуется сложное и громоздкое оборудование, поэтому монтаж и замену можно произвести самостоятельно, в том числе металлических труб на пластиковые. Некоторые навыки и оборудование вам все-таки понадобятся, но об этом дальше.

Пластиковые трубы – выбор века

Пластик уже давно занял свое прочное место в обустройстве всех видов водопроводов.

Достоинства трубопровода из пластика:

• Простой монтаж;
• Не подвержены коррозии;
• Очень легкие конструкции;
• Внутренняя сторона труб не зарастает;
• Универсальность – отопления, водопровод и канализация;
• Гарантийный срок для пластика от 50 до 70 лет;
• Цена намного ниже металла.

Среди пластика, лучшими являются полипропиленовые трубы, поскольку они более прочные, нежели полиэтиленовые – выдерживают большое давление и температуру.

Виды полипропиленовых труб

Полипропиленовые трубы могут быть разных марок – от PN 10 до PN 25. Номер обозначает количество атмосфер, которое может выдержать данное изделие.

PN 10 рассчитана на 10 атмосфер и температуру в 25ºС и подходит только для холодных трубопроводов. PN 16 может работать при 16 атмосферах и 60ºС – для холодного и горячего водопровода, а также теплого пола. Тогда как PN 20 и PN 25 номер может выдерживать соответственно 20 и 25 атмосфер и 95 ºС, что делает их пригодными для монтажа системы отопления и горячего водопровода, равно как и других систем.

Если вы будете использовать армированную трубу PN 25, то место ее соединения с фитингом нужно будет обработать шейвером, чтобы зачистить от алюминиевой фольги.

Монтаж пластиковых труб

Пластиковую трубу можно соединять как с пластиком, так и с металлом. Конечно, способы такого соединения отличаются друг от друга.

Виды соединений полипропиленовых труб

Говоря о вариантах соединения полипропилена, у вас есть выбор, который зависит от наличия специального оборудования для пайки, а также характера отрезка трубопровода, который вы будете монтировать.

Способы соединения:

• Разборное резьбовое соединение — для марок PN 10 и PN 16;
• Сварка – для марок PN 20 и PN 25.

Резьбовое соединение применяется как для соединения пластика с пластиком, так пластика с металлом. И если для пластика это альтернативный вариант монтажа, то для пластика с металлом – единственный. Соединения без пайки осуществляются для холодных безнапорных систем. Это осуществляется при помощи обжимных фитингов, а сами соединения дополнительно герметизируются.

Сварка полипропиленовых труб с полипропиленовыми

Остановимся подробнее на наиболее частом варианте соединений – пайке. Она позволяет получить максимально герметичный и прочный результат, поэтому используется в любых системах.

Инструменты и материалы

Чтобы выполнить такое неразъемное соединение, нужен специальный сварочный аппарат, который еще называют паяльником. У этого аппарата есть специальные насадки разных диаметров с антипригарным тефлоновым покрытием. Такой паяльник можно купить или взять напрокат. Профессиональные варианты стоят очень дорого, но вы можете обойтись простеньким вариантом, который делает швы не хуже дорогих.

Кроме паяльника, вам нужны: труба, фитинги, нож для пластиковых труб, рулетка и карандаш.

Внимание! Это покрытие ни в коем случае нельзя очищать металлическими скребками, только брезентовой ветошью или деревянным инструментом. Также учите, что очищать насадку нужно после каждой спаянной детали, но только в теплом состоянии.

Этапы сварки

Важно! Сварка полипропиленовых труб происходит при 260ºС, поэтому нужно использовать рабочие перчатки.

Поэтапно процесс сварки можно описать следующим образом:

1. Место работы. Устанавливаем сварочный аппарат (паяльник) на рабочем столе и включаем его. Можно работать и непосредственно на месте нахождения трубопровода, в зависимости от поставленной задачи;
2. Разогрев. Включаем паяльник и ждем до полного нагрева насадок. О готовности скажет специальный диодный маячок, обычно это занимает около 20 минут. Важна температура паяльника и внешняя температура: а) непрогретым паяльником работать нельзя – элементы не достигнут необходимой пластичности и не соединяться в прочный шов; б) нельзя работать при минусовой температуре окружающего воздуха;
3. Подготовка деталей. Отрезаем специальными ножницами необходимый отрезок трубы, делая это под прямым углом. Теперь карандашом (маркером) делаем на трубе отметку, равную глубине фитинга, чтобы при соединении не перестараться с надавливанием – соединяем ровно до отметки. Места соединения обязательно нужно обработать обезжиривающими веществами: спиртом или ацетоном. Секрет! Чтобы соединения прошли как можно проще, конец трубы обрабатывают фаскоснимателем.
4. Нагрев деталей. Трубу и фитинг одновременно вставляют в разогретые насадки и ждут определенное время. Время выжидания профессионалами определяется интуитивно, но для этого существуют специальные таблицы;
5. Соединение. Трубы вставляем в фитинг до отметки, выжидаем некоторое время и оставляем для остывания. Важно дождаться полного остывания, так как любая деформация крайне нежелательное явление. Такие вещи исправляются исключительно «хирургическим» путем — вырезая фитинг и осуществляя новую пайку деталей.

Соединения армированных полипропиленовых труб

Такие трубы ( PN 25) имеют особенности в своем строении — алюминиевая фольга, поэтому соединить их без предварительной обработки не удастся. Для этого вам нужно специальное приспособление – шейвер, который зачищает некоторый слой пропилена и алюминия. Раструб фитинга устроен так, что в него входит труба с удаленным верхним слоем. Глубина зачистки определяется как глубина раструба плюс 2 мм. Но если вы приобрели пластиковые детали и инструмент одной фирмы, то шейвер снимет верхний слой необходимой глубины.

Требования к соединениям

Очень важно соблюсти все правила для монтажа таких деталей, как шаровые краны, уголки и тройники. Но в принципе любое соединение отрезка трубопровода нужно проверить на качество по нескольким пунктам.

Главные требования к соединениям:

• Соосность. Этот показатель должен быть как можно более точен и погрешность не может быть больше, чем толщина стенки трубы;
• Качество шва. Вокруг раструба фитинга должен образоваться сплошной равномерный валик оплавленного пластика;
• Поверхность фитинга. На фитинге после сварки не должно быть трещин или складок, которые вызваны перегревом.

Как соединять полипропиленовую трубу с металлической

Здесь также существует несколько вариантов:

• резьбовое соединение фитингами;
• фланцевое соединение.

Резьбовое соединение пластика с металлом

Для решения такой задачи, как соединения трубы из полипропилена и металла, существует универсальное приспособление – фитинги с резьбой. С одной стороны, эти детали могут иметь внутреннюю либо наружную резьбу для соединения с металлической трубой, а с другой – муфту для впаивания пластиковой трубы. Такие соединения являются разъемными, что в некоторый случаях весьма удобно.

Этапы резьбового соединения:

1. Металлическая труба на месте желаемого стыка с пластиковой откручивается, а если муфты нет, то срезается;
2. Если отрезок срезан, то резьба на ней отсутствует, но этот недостаток легко исправляется при помощи резьбореза. Этим прибором наносят новую резьбу на конец трубы;
3. После откручивания муфты или нанесения новой резьбы ее нужно очистить и загерметизировать. Важно чтобы слой герметика был нанесен не больше нормы в 1-2 слоя;
4. Теперь можно накручивать фитинг на металлическую резьбу, но делать эту нужно только вручную;
5. Последний шаг – это приварить пластиковое изделие к гладкой муфте фитинга. Процесс точно такой же, как и пайка пластиковых изделий.

Фланцевое соединение пластика с металлом

Кроме того, применяется фланцевое соединение, которое также является разъемными. Для этого нужно приобрести втулки под фланцы, которые привариваются к трубе, либо металлические накидные фланцы. Эти виды монтажа используются для соединения полипропиленовых труб с металлическими, с клапанами, насосами и таких соединений, которые впоследствии нужно будет разбирать для чистки или ремонта.

Всего существует несколько видов фланцев:

• Свободные с опорой на прямой бурт для монтажа легких конструкций, диаметр которых не более 300 мм, а также тяжелых с диаметром до 150 мм;
• Свободные с опорой на конусный бурт для участков трубопровода с диаметром не более 200 мм;
• Клиновые соединения используются повсеместно.

Пластик и металл чаще всего соединяют первым способом, то есть свободным фланцем на прямой бурт. Главная задача состоит в том, чтобы размеры полипропиленовых и металлических элементов соответствовали друг другу.

Этапы соединения при помощи фланцев:

1. По месту соединения нужно сделать ровный срез;
2. На участок трубы одевается фланец;
3. Укрепляем конструкцию резиновой прокладкой, но она не должна заходить слишком далеко на срез – не дальше чем 8 мм;
4. Фланец надеваем на прокладку, после этого вся эта система соединяется с другим фланцем болтами. Затягивать нужно равномерно, чтобы не повредились болты, что чревато протеканием.

Как видите, соединения полипропиленовых труб с полипропиленовыми процесс довольно простой. Чаще всего используется спайка при помощи специального паяльника, поскольку такие соединения надежные и не подвержены подтеканию. Мы советуем вам купить пару лишних фитингов (можно дешевые) и кусок трубы, чтобы потренироваться в работе с паяльником. Проследите за качеством шва и когда увидите, что вам удается выполнить ровный валик шва, приступайте к пайке настоящих систем. Также паяльник и специальные фитинги пригодятся для монтажа полипропиленовых труб с металлическими. Процесс этого описан в данной статье.

Оцените статью: Поделитесь с друзьями!

Как соединять полипропиленовые, полиэтиленовые и металлопластиковые трубы

Содержание статьи:

Любой стройматериал располагает собственным эксплуатационным периодом. Когда он заканчивается, надо заменять отработавшее свое изделия. Это относится и к трубам. Сегодня изделия из полипропилена настолько легки в установке, что дают возможность полностью заменить отопительный/водопроводный комплекс без особого труда. Нужно лишь знать, как соединять полипропиленовые трубы.

Подобный материал хорош тем, что продукция обладает следующими свойствами:

• Прочные. Они могут справиться с перепадами давления и высокотемпературным воздействием, не поменяв собственных показателей;
• Долговечные;
• Устойчивы к коррозийному воздействию;
• Легко устанавливаются. Для монтажа нужно лишь разогреть их особым устройством, выполнить соединение посредством фитингов. Для того, чтобы соединить металлическую трубу с полипропиленовой также используют фитинги.

Виды продукции из полипропилена

Выделяют четыре типа изделий из полипропилена:

• PN 25. Максимально допустимое давление – 2,5 МПа. Применяется в системах отопления, горячих водопроводах;
• PN 20. Универсальное изделие, которое может справиться с нагрузкой до 2 МПа. Применяется в холодных/горячих водопроводных комплексах (если температура воды не больше восьмидесяти градусов Цельсия). Она высокопрочная, потому что внутри есть армирование фольгой;
• PN 16. Предназначается для систем отопления с невысоким давлением и холодных водопроводов;
• PN 10. Изделие с тонкими стенками, которое выдерживает нагрузку до 1 МПа. Часто используется при обустройстве теплого пола (температура не выше сорока пяти градусов), холодного водопровода (до плюс двадцати).

Чтобы подобрать продукцию, которая подойдет для ваших целей, проконсультируйтесь со специалистом. Также можно посмотреть видео, в котором рассказывается, какие трубы нужно использовать в различных ситуациях.

Инструментарий

Легкость установки – ключевое достоинство полипропилена. Понадобятся определенные материалы, специальный инструментарий:

• трубы из полипропилена;
• карандаш;
• клипсы, чтобы фиксировать магистраль;
• рулетка;
• муфты для соединения;
• уголки;
• ушастик-МРВ. Он применяется для закрепления смесителя;
• выходы МРВ с резьбой из металла;
• паяльное устройство;
• ножницы для предметов из пластика.

Соединение полипропиленовых труб друг с другом

Диффузионное сваривание

Сейчас вопрос, как соединить полипропиленовые трубы является популярным. Наиболее распространенным методом считается диффузионное сваривание. Для того чтобы надежно закрепить их, применяют фитинги: муфты, уголки, переходники.

Трубы из полипропилена при монтаже холодного водопроводного комплекса точно прослужат до пятидесяти лет. Приблизительно двадцать пять лет они прослужат при монтаже горячего водопровода. Помните, что продолжительность эксплуатации зависит от входного давления и температуры.

Полипропиленовая продукция весьма прочна, способна справиться с любыми изменениями в системе. Большое давление и низкотемпературные условия никоим образом не могут повлиять на длительность их эксплуатации. Высокое давление и температура, которые зафиксированы в одно время, уменьшат длительность эксплуатации труб на пять – семь лет. В домашних трубопроводах не бывает экстремальных нагрузок, которые способны деформировать их, потому не нужно волноваться.

Прибор «Фузиотерм»

Если вас интересует соединение друг с другом, обратите собственное внимание на данный аппарат. Холодные изделия из полипропилена соединяются, затем выполняется обработка стыка прибором «Фузиотерм». Если нужно сварить 2 конца труб, их вставляют в особое отверстие, имеющееся в устройстве, предварительно прогрев аппарат до двухсот шестидесяти градусов. Потом их вытаскивают и соединяют.

Раструбная пайка

Если радиус меньше двадцати миллиметров, то их возможно соединить посредством ручного сваривания. Для соединения с деталью из металла необходимо использовать иной метод. Потребуется специальный паяльник для раструбной пайки.

1. Отрежьте кусок изделия особыми ножницами. Если присутствует армировка, выполните ее обработку, зачистите слой армирования в области отреза.

2. Наденьте перчатки, разогрейте паяльник и начните паять.

3. Делайте все быстро, чтобы область стыка не деформировалась.

Соединение полипропиленовых труб с полиэтиленовыми

Как соединить полиэтиленовую трубу с полипропиленовой? Для этого используется стыковое сваривание. Торцы нагреваются, пока материал не расплавится. Затем их сжимают. Образуется стык, шов остывает. Нагревание осуществляется плоским инструментом из металла, имеющим покрытие из тефлона.

Главное преимущество подобного сваривания заключается в том, что для прокладывания прямых участков не нужно тратиться на соединяющие элементы. Минус состоит в том, что, вне зависимости от радиуса соединяемых изделий, понадобится соблюсти множество правил стыкового сваривания. Кроме того, соединение двух отрезков отнимает много времени. Теперь вам известно, как соединить трубу ПНД с полипропиленовой.

Соединение полипропиленовых труб с металлическими

Актуальным остается вопрос, как соединять полипропиленовые трубы (в условиях высокого давления) с металлическими? Существует 2 метода. Выбирать один из них нужно, отталкиваясь от радиуса.

1. Для изделий с радиусом до 20 мм нужно использовать резьбовые соединения на металлической части системы. Фитинги, с одной стороны которых есть обыкновенная муфта под монтаж к пластику, а с другой – нужная резьба, продаются повсюду. Для того чтобы герметизировать стальную резьбу, воспользуйтесь льном с олифой или же современными уплотнительными материалами. Этим вы обеспечите долговечность соединения.

2. Для размеров побольше лучше использовать фланцевые соединения. Железную резьбу с радиусом в 300 мм невозможно завинтить вручную, даже если вы силач. Так как же тогда объединить металлическую трубу и полипропиленовую, если они большого диаметра? Используйте специальные переходники, которые можно приобрести в магазине.

Резьба и фланцы позволяют соединять металлические и полипропиленовые трубы без пайки, что очень удобно.

Соединение полипропиленовых труб с металлопластиковыми

Каким образом можно соединить металлопластиковую трубу с изделием из полипропилена? Нужно использовать компрессионные фитинги. Обычно они производятся из материала, который устойчив к коррозийному воздействию (медь, латунь). Конструкция заключает в себе штуцер, кольцо, накидную гайку. Посредством их обжим фиксируется.

Когда гайку закручивают, она давит на кольцо, закрепленное на трубном участке. Обычно подобное соединение используется в водопроводных и отопительных системах.

Типы фитингов

Выполнить соединение 2 кусков из неодинаковых материалов возможно особыми фитингами. Они еще используются, когда нужно соединить сантехнику с арматурой из стали. Вставки на фитингах необходимы для прочного соединения. Они могут быть изготовлены из латуни либо хрома. Сегодня наиболее распространены следующие варианты:

• крестовины;
• комбинированные тройники;
• муфтовые;
• шаровые краны;
• переходники (располагают внешней пластмассовой резьбой).

Правильный выбор полипропиленовых изделий

Сложно выбрать что-либо определенное из широкого ассортимента, предоставляемого множеством изготовителей. Существуют критерии, которыми необходимо руководствоваться при приобретении.

1. Изделия должны находиться в соответствии с характеристиками водопровода/системы отопления.

2. Для того чтобы качественно собрать систему, нужно приобретать все детали у одного изготовителя. Подобный подход позволит создать надежную и долговечную конструкцию.

3. При выборе обращайте внимание на качество трубопроводов, фитингов. Оценивайте следующее:

• гладкость внутренней/наружной поверхности;
• наличие трещин, сколов, пузырей, неоднородной структуры, посторонних частиц;
• правильность геометрии;
• одинаковая толщина стен.

4. Помните, что полипропиленовые изделия предназначены для эксплуатации при температуре не меньше минус двадцати. Спросите в магазине, как хранить их зимой. Неправильное хранение приводит к деформации изделий.

5. Если по водопроводу будет идти вода для питья, поинтересуйтесь у продавца, соответствует ли товар нормам санитарии и гигиены.

6. Покупайте лишь прямые трубы, без изгибов. В магазинах они хранятся вертикально, поэтому постепенно они изгибаются, перестают быть ровными. Обязательно обращайте на это внимание.

7. Выбирайте изделия от проверенных изготовителей, которые хорошо зарекомендовали себя, имеют все необходимые сертификаты. Стараясь сэкономить, можно купить низкокачественное изделие, которое не сможет прослужить вам весь эксплуатационный период. Поэтому лучше заплатить побольше один раз, чем потом тратиться снова и проводить сложный ремонт водопровода/отопительного комплекса.

---

Советуем почитать:



---







пошаговая инструкция, виды, способы монтажа перехода, достоинства, недостатки

При прокладке системы водоснабжения часто возникает необходимость соединения труб, изготовленных из пластика и металла. Стыковка возможна несколькими способами. Метод подбирают отдельно для каждого случая, учитывая место расположения трубопровода и состояние торцов. После монтажа получается герметичное соединение, исключающее вероятность возникновения утечки.

Почему приходится соединять трубопрокаты из пластика с металлом

Содержание статьи

Необходимость стыковки трубопроводов из разного материала может возникнуть по двум причинам:

1. Подключение к централизованной системе водоснабжения старого образца. Потребность стыковки возникает при замене трубопровода на магистраль из пластика. В месте подключения потребуется соединить элементы, изготовленные из разных материалов.
2. Намеренное использование металлических и пластиковых деталей в одном трубопроводе. Материалы имеют разные характеристики. По этой причине в некоторых ситуациях лучше выбрать именно металл или пластик.

Соединить магистраль можно самостоятельно. С работой справится человек, имеющий минимальные технические знания и навыки в монтаже трубопроката. Для работы не требуется применение специализированного оборудования. Достаточно будет стандартного монтажного инструмента.

Соединение металлической трубы с пластиковой

Различные виды соединений

Способ монтажа подбирается отдельно для каждого случая. Для этого осматривают торец металлической заготовки на предмет целостности. Если край в нормальном состоянии, и есть достаточно места для работы, отдают предпочтение резьбовым соединениям. При сильном износе металлического торца соединяют магистраль другими способами.

В первом случае необходимо наличие резьбы на металлическом патрубке. При ее отсутствии выполняют нарезку, используя специализированные приспособления. Пластиковая деталь подключается методом пайки.

Края элементов нагревают паяльником и соединяют. Место стыковки получается бесшовным. Соединить магистраль с помощью резьбы можно несколькими способами.

Разъемный фитинг (американка)

Представляет собой приспособление, состоящее из двух частей – металлической и пластиковой. Между собой они скреплены накидной гайкой. Для обеспечения герметичности “американка” оснащается резиновым уплотнителем. Он устанавливается между составными частями и надежно защищает место стыка от вероятности возникновения утечки.

Монтаж разъемного фитинга осуществляется в следующей последовательности:

1. Металлическую часть крепят на трубопровод с помощью резьбы. Чтобы избежать утечки, на витки наматывают уплотнитель. Применяют ФУМ ленту, паклю и т. д.
2. Накидную гайку монтируют на пластиковый патрубок. Это необходимо сделать до приварки.
3. Припаивают пластиковую часть разъемного фитинга.
4. Устанавливают эластичный уплотнитель и скрепляют части накидной гайкой.

Разъемный фитинг отличается надежностью и устойчивостью к механическим повреждениям. После монтажа удается получить герметичный стык.

Пластиковый фитинг с резьбой

Производители выпускают детали для соединения пластикового трубопровода с заготовками, имеющими резьбу. Фитинг такого типа представляет собой пластиковый патрубок с впаянной в него металлической частью. Для разного вида труб фитинги выпускают с наружной и внутренней резьбой.

Соединительные элементы такого типа могут быть прямыми или поворотными. Последние применяются для изменения направления водопровода в вертикальной или горизонтальной плоскости.

Изделие накручивают на металлическую часть трубопровода. Для герметизации применяют различные уплотнители. К зафиксированной детали припаивают пластиковую трубу.

Фланцевый тип

Способ применяют при изготовлении трубопроводов, диаметром больше 40 мм, предназначенных для перемещения жидкости или газа. Соединить металлические и пластиковые трубы фланцами сможет человек, имеющий минимальные технические навыки.

На торцах труб расположены круглые или квадратные выступы. В них есть отверстия, предназначенные для монтажа болтов. Перед монтажом обращают внимание на форму фланцев. Она должна быть одинаковой на обеих деталях. Трубы соединяют в следующем порядке:

1. Установить болты в монтажные отверстия фланца одной из деталей. При этом нет необходимости ставить одновременно все резьбовые элементы. Достаточно поставить два болта. Они будут играть роль направляющих.
2. Монтировать эластичную прокладку. При установке обращают внимание на совпадение отверстий уплотнителя и фланца.
3. Монтировать на направляющие фланец второй детали.
4. Установить гайки на болты. Чтобы избежать образования коррозии, на витки резьбы наносят смазку.
5. Герметизировать стыки путем стягивания фланцев болтами. Чтобы избежать перекоса, резьбовые элементы затягивают поочередно.

Так удается соединить пластиковые и металлические трубы с помощью фланцев.

Эластичный уплотнитель в процессе эксплуатации подвержен негативному влиянию внешних факторов. Для обеспечения герметичности необходимо регулярно проводить проверку целостности прокладки.

Фитинг

Чтобы соединить металлическую магистраль с пластиковой, используют муфту Гебо. Так удается получить надежный стык независимо от состояния торцов. Внутренний диаметр фитинга больше наружного размера фиксируемой трубы из пластика. С металлической заготовкой он соединяется резьбой.

Герметичность соединения с пластиковым трубопроводом обеспечивается уплотнительным кольцом. Оно запрессовывается в пространство между внутренними стенками и трубой.

Конструкция фитинга предусматривает прижим уплотнительного кольца накидной гайкой. Конусная форма резинового уплотнителя обеспечивает надежное прилегание к поверхностям.

Изделие отличается простотой монтажа. Это делает его востребованным при ликвидации аварийных ситуаций. Для установки не требуется наличие специализированного оборудования для пайки. Монтаж проводят в следующем порядке:

1. Зачистить край заготовки от загрязнений. Используют наждачную бумагу с абразивом мелкой фракции. Очистка поверхности необходима для плотного прилегания уплотнительного кольца.
2. Установить накидную гайку с внутренней резьбой на патрубок. Конструкция предусматривает монтаж гайки выступом наружу.
3. Монтировать зажимное кольцо. Оно необходимо для прочного удержания заготовки. На внутренней поверхности кольца изготовлены насечки. При сжатии они надежно удерживают трубу.
4. Надеть на патрубок прижимное кольцо и эластичное уплотнение.
5. Собрать конструкцию, стянув элементы накидной гайкой.

По мере закручивания гайки проверяют герметичность стыка. При этом контролируют степень затяжки. Превышение допустимых показателей может привести к механическому повреждению бортика гайки.

Как правильно соединить канализационные трубы можно узнать из нашей статьи по ссылке.

Безрезьбовой тип

Соединить металлическую и пластиковую трубу без нарезки резьбы можно несколькими методами. Герметичность стыка зависит от соблюдения технологии установки.

Обжимная муфта

Представляет собой изделие, внутренний диаметр которого больше размера магистралей. На его краях расположены накидные гайки или фланцы. Герметичность обеспечивается эластичным уплотнителем.

Для надежного удержания труб муфта оснащается разрезными кольцами. На их внутренней поверхности расположены насечки.

Трубы соединяют в следующем порядке:

1. На патрубки надевают накидные гайки, разрезные кольца и эластичные элементы. Резьбовые элементы крепят бортиком наружу.
2. Помещают трубы в муфту до упора.
3. Затягивают гайки.

При закручивании резьбовых элементов эластичный уплотнитель заполняет пространство между внутренними поверхностями и трубой. При затяжке разрезное кольцо сжимается и удерживает элементы магистрали в неподвижном положении.

Ремонтная обойма

Применяется в качестве временной меры. Корпус состоит из двух металлических деталей. Они имеют отверстия для установки болтов. Между деталями корпуса расположена уплотняющая прокладка. Она герметизирует место стыка при стягивании.

Перед креплением торцы очищают от коррозии и загрязнений. Применяют наждачную бумагу с абразивом мелкой фракции. Правильно очищенные поверхности будут плотно прилегать к прокладке. Пыль и мелкие абразивные частицы удаляют струей сжатого воздуха или сухой ветошью.

На трубопровод монтируют обойму. Между частями корпуса укладывают уплотнитель. Половинки обоймы сжимают между собой болтами. При этом крепежные элементы затягивают поочередно. Это позволяет избежать перекоса. При закручивании болтов обойма герметизирует место стыка уплотнителем.

Резиновая муфта

Соединить пластиковую и металлическую магистраль можно, использовав гибкий шланг или специализированное приспособление. Оно представляет собой муфту, изготовленную из эластичного материала. Внутренний диаметр приспособления подбирают отдельно для каждого случая. При этом учитывают размер трубы.

Патрубки помещают в муфту до упора. Эластичный элемент по краям стягивают хомутами.

Такой способ стыковки может рассматриваться как временный вариант. Эластичный материал подвержен негативному влиянию внешних факторов. Потребуется регулярная замена муфты.

Нюансы соединения трубы из металла с пластиковой

Чтобы правильно соединить металлическую и пластиковую трубу, учитывают:

• способ соединения;
• наличие свободного места для работы с инструментами, нарезающими резьбу;
• соответствие диаметров пластиковой и металлической трубы;
• отсутствие загрязнений и следов коррозии на торцах;
• состояние эластичного уплотнителя.

После установки проверяют место стыка на герметичность. При необходимости зажимают гайки, наносят на витки резьбы ФУМ ленту, паклю и т. д.

Нюансы монтажа трубы из металла и металлопластика

В такой ситуации применяется несколько способов. Метод подбирают отдельно для каждого случая, учитывая диаметр трубопровода и состояние торцов.

Варианты соединения:

1. Использование специализированного фитинга. Производители выпускают детали, предназначенные соединять металлопластиковую трубу с металлической. Фитинг имеет внутреннюю или наружную резьбу. К металлопластиковому патрубку деталь крепится обжимной муфтой.
2. Применение фитинга Гебо.
3. Стыковка гибким шлангом с хомутами.
4. Соединение обжимной муфтой.

Способы, позволяющие соединить части трубопровода без резьбы гибким шлангом и хомутами, можно рассматривать только как временные варианты.

Нюансы монтажа трубопровода из металла с пластиковой трубой без резьбы

Соединить металлическую трубу с пластиковой без резьбы можно с применением обжимной муфты. При выборе детали и монтаже необходимо учесть:

• внутренний диаметр приспособления;
• состояние торцов;
• наличие загрязнений и коррозии на внешней поверхности;
• момент затяжки резьбовых соединений.

Соблюдая последовательность действий при установке, удастся соединить трубопровод герметично. Периодически необходимо осматривать обжимную муфту на предмет утечки.

Соединить металлическую трубу с пластиковой можно разными методами. Способ подбирается отдельно для каждого случая. При этом учитывают диаметр трубопровода, состояние торцов, наличие резьбы и т. д. Для работы не требуется применять специализированное оборудование.

Соединяли ли вы металлическую трубу с пластиковой? Какой метод при этом использовали? Оставляйте комментарии, добавляйте статью в закладки и делитесь ею в социальных сетях.

Также рекомендуем посмотреть подобранные видео по нашей теме.

Стык стальной трубы и пластиковой.

Как соединить стальную трубу с полипропиленовой.

Соединение пластиковой и металлической сантехники (Tips.Net)

Есть несколько случаев, когда вам может понадобиться соединить пластиковый и металлический трубопровод вместе. Может показаться, что это может быть особенно трудная задача, но на самом деле это замечательно легко выполнить.Если ваши трубы в хорошем состоянии, все, что вам нужно сделать, это следовать этим указаниям.

1. Получите свои материалы. Для соединения пластиковой и металлической сантехники потребуются специальные материалы. Для этой конкретной задачи вам, как правило, понадобится состав для нарезания трубной резьбы, водопроводная лента, двухзаходные металлические переходники с внутренней резьбой, переходник с пластиковой резьбой с наружной резьбой, грунтовка для ПВХ и цемент для ПВХ. Большинство, если не все, из этих предметов можно легко приобрести в местном магазине товаров для дома.
2. Посмотрите на трубы. Осмотрите трубы и убедитесь, что они в хорошем рабочем состоянии. В противном случае вам потребуется удалить, заменить или отремонтировать поврежденные участки трубы. При этом все, что вам обычно нужно сделать, это убедиться, что концы труб находятся в хорошем состоянии, поскольку это первые части трубы, которые ломаются.
3. Используйте переходник. Оберните резьбу переходника с наружной резьбой из ПВХ лентой для сантехников, а внутреннюю резьбу металлического переходника с внутренней резьбой — герметиком.Убедитесь, что вы покрываете только те нити, которые будут соприкасаться друг с другом в это время. Поместите покрытые резьбы рядом друг с другом и начните скручивать переходники, чтобы они затянулись и образовали прочное уплотнение. Не затягивайте адаптеры слишком сильно, так как это может повредить адаптеры и, возможно, сломать их. Идеальным инструментом для затягивания адаптера является трубный ключ, но будьте осторожны, чтобы не повредить что-либо, что можно сломать.
4. Наклейте ленту или герметик. Приклейте водопроводную ленту или герметик на конец металлической трубы.Это лучшие материалы для крепления металлической трубы к адаптеру.
5. Нанести грунтовку для ПВХ. Покройте внешнюю часть трубы из ПВХ и внутреннюю часть переходника трубы из ПВХ грунтовкой из ПВХ. Это поможет подготовить ПВХ-материал к процессу склеивания. После нанесения грунтовки повторите процесс с ПВХ-цементом.
6. Присоедините трубу и переходник. Когда трубы и переходник подготовлены или каждая труба и переходник подготовлены, присоедините трубы и переходники, как описано в шаге 3.Еще раз, будьте осторожны, чтобы ничего не затягивать слишком сильно, так как это может потенциально повредить трубы, если вы это сделаете.

Повторите весь процесс столько раз, сколько необходимо, чтобы соединить все металлические и пластиковые трубы в вашем доме. Хотя вы можете найти металлические и поливинилхлоридные трубы по всему дому, есть несколько мест, где вы обычно можете найти эти два типа труб. Металлические трубы обычно можно найти прикрепленными к сливным отверстиям раковин, ванн и даже душевых. В остальной части дома часто можно встретить трубы из ПВХ или пластика.

Автор Биография

Ли Вятт

Автор многочисленных статей на сайте Tips.Net, Ли Вятт быстро становится постоянным «мастером на все руки». В настоящее время он является независимым подрядчиком, специализирующимся на написании и редактировании. Свяжитесь с ним сегодня по всем вопросам, связанным с написанием и редактированием! Щелкните здесь, чтобы связаться. Узнать больше о Ли …

Ремонт неисправного указателя уровня топлива

В связи с ростом цен на бензин одной из самых неприятных проблем является необходимость ремонта неисправного указателя уровня топлива.Вот основы …

Открой для себя больше

Очистка стекла для душа

Мытье стекла для душа может стать одним из самых неприятных ощущений, которые может испытать домовладелец при уборке дома. …

Открой для себя больше

Обучение детей работе с текущими счетами

Цель любого хорошего родителя — научить своих детей выживанию и процветанию в этом мире, и это …

Открой для себя больше

Дополнительные советы по благоустройству дома

Как защитить трубы от замерзания

Если вы когда-либо сталкивались с последствиями замерзания водопроводных труб, то, вероятно, вы уже приняли меры по обеспечению безопасности…

Открой для себя больше

Замена клапана наполнения унитаза

У каждого время от времени возникают проблемы с туалетом. Вместо того, чтобы вызвать дорогого сантехника или мастера по ремонту …

Открой для себя больше

Как остановить гидравлический удар?

Гидравлический удар — невероятно распространенная проблема, с которой многие, если не большинство, домовладельцы сталкиваются хотя бы раз в своих …

Открой для себя больше

Крепление ПВХ к металлическим трубам; Как, когда и почему?

Фотография Toa55 на Shutterstock

Работу с разными материалами лучше доверить своему сантехнику .Однако полезно понимать, как, почему и когда сантехник может использовать два разных материала при работе в вашем доме. В bluefrog Plumbing + Drain мы полностью объясняем вносимые нами изменения, включая используемые материалы и оборудование. Мы знаем, что вы хотите знать, что происходит, когда речь идет о здоровье и благополучии вашего дома и семьи.

Узнайте больше о ПВХ и металлических трубах и о том, почему иногда выгодно смешивать эти два типа труб.

Труба ПВХ

Многие дома и предприятия содержат трубы из ПВХ.Они полезны для вентиляционных и дренажных труб и наружного дренажа. ПВХ имеет легкий вес и устойчив к химическим веществам, используемым для очистки стоков и засоров. Этот прочный материал намного более гибкий, чем традиционные металлические трубы, такие как сталь или медь. Наш сантехник s часто рекомендует его домовладельцам, обновляющим сантехнику. Вода легче проходит через ПВХ, что может предотвратить частые засорения.

Прочие материалы для труб

Металлические оцинкованные трубы когда-то были предпочтительным материалом для водопроводных систем.Однако другие материалы, такие как ПВХ и пластик, лучше выдержали испытание временем. Белые трубы из ПВХ идеально подходят для наружного водопровода, потому что их легко найти и заменить.

Однако горячая вода проходит через внутренние трубы под давлением, поэтому сантехник будет использовать трубы из ХПВХ или металлические трубы для замены старых оцинкованных труб в помещении. Некоторые сантехнические нормы требуют использования ХПВХ для всех внутренних труб. Ваш сантехник bluefrog Plumbing + Drain знаком с местными правилами и может предоставить лучшие варианты для вашего дома.

Оцинкованные трубы со временем подвержены коррозии, ограничивая поток воды и делая вашу водопроводную систему уязвимой для протекающих и сломанных труб. При модернизации или модернизации системы рекомендуется заменить как можно больше устройств.

Модернизация водопроводных труб

При переходе на трубы из ПВХ или ХПВХ лучше всего использовать колено, тройник или муфту с внутренним соединением. Затем технические специалисты Bluefrog используют пластиковые переходники с наружной резьбой для соединения ПВХ с существующим металлом.Переходники с внутренней резьбой часто трескаются при приложении давления для герметизации соединения. Это может привести к ненужным счетам за ремонт в будущем. Для соединений трубы с наружной резьбой оцинкованная муфта создает необходимое внутреннее соединение в месте пересечения пластиковых и металлических труб.

Использование соединений ПВХ-металл в водосточных трубах

В отличие от труб с горячей водой, водосточные трубы не находятся под давлением. Это влечет за собой меньший риск утечки. Ваш сантехник bluefrog выполняет переход точно так же, как и для труб с холодной водой.Тем не менее, мы можем заменить часть водосточной трубы без повторной заправки конца трубы. Используя гибкий соединитель нужного диаметра, стягиваем его, чтобы создать герметичное уплотнение.

Соответствующие разъемы сделаны из резины и имеют зажимы с каждой стороны, которые легко затягиваются с помощью торцевого ключа или отвертки. Ставим хомут на оцинкованную трубу, вставляем новую трубу ПВХ и затягиваем хомуты с обоих концов. Чтобы уплотнение оставалось водонепроницаемым, наши сантехники наносят силиконовый герметик на оцинкованный металл перед установкой разъема.Поскольку труба из ПВХ останется гладкой, герметик на этом конце не потребуется.

Клей — очень плохая идея для соединений ПВХ с металлом. Некоторые сантехники или домовладельцы, работающие в домашних условиях, пытаются приклеить ПВХ к металлическим трубам. ПВХ-цемент подходит только для соединений ПВХ-ПВХ.

Опять же, подключение к водопроводу требует знания местных правил и соответствующей подготовки. Bluefrog Plumbing + Drain нанимает лицензированных, связанных и застрахованных сантехников для выполнения соединений ПВХ с оцинкованным металлом в вашем доме.

Системы полива

Вы также можете найти соединения ПВХ с металлом в оросительных системах. Пластиковые и металлические соединения трубопроводов работают хорошо, если установщик понимает, как правильно выполнить задачу.

Соединяем ПВХ с металлическими деталями с помощью резьбовых соединений. Пластиковая наружная резьба соединяется с внутренней резьбой на металлической трубе. Как уже упоминалось, соединение внутренней резьбы из ПВХ с наружной оцинкованной металлической резьбой обычно приводит к трещинам и утечкам из-за природы двух материалов.Поливинилхлорид растягивается легче, чем металлическая нить. Поэтому металлический фитинг с внутренней резьбой и наружной резьбой из ПВХ деформирует резьбу ПВХ, вызывая утечки и трещины.

Кроме того, трубы и фитинги имеют разные диаметры. По мере того, как резьба сливается в точку соединения, кольцевой фитинг сжимается, а охватывающий фитинг расширяется. Это обеспечивает плотное и прочное соединение, которое не протекает.

Тефлоновая лента и смазка

Когда ваш сантехник соединяет ПВХ-металлические соединения вашей ирригационной системы, он использует герметик и смазку, чтобы было легче соединить охватываемые и охватываемые компоненты.Мы используем тефлоновую ленту или тефлоновую смазку для труб, чтобы предотвратить утечки.

Помните, что ваша оросительная система требует внимания опытного сантехника. Хорошая идея — понять основы, чтобы вы могли найти любителя, который, скорее всего, нанесет вашей оросительной системе больше вреда, чем пользы.

Выберите водопровод + канализацию bluefrog для ваших проектов по установке

Если вам нужно заменить оцинкованные трубы снаружи или внутри дома, выберите местного сантехника, имеющего опыт проведения крупных ремонтных работ, таких как замена оцинкованного металла на более надежные трубы из ПВХ или ХПВХ.Преданные своему делу профессионалы bluefrog Plumbing + Drain могут обслуживать ваши водосточные трубы, водопроводные трубы и ирригационную систему, обладая превосходными знаниями о том, как объединить металл и ПВХ-материалы для создания долговечной водопроводной системы в вашем доме или на предприятии.

Как сантехническая компания, предоставляющая полный спектр услуг, мы можем оказать помощь в экстренных случаях или помочь вам в обслуживании вашего дома с помощью регулярных проверок сантехники. Независимо от того, проводите ли вы реконструкцию своего дома, хотите ли вы очистить канализацию или вам требуется видеонаблюдение, чтобы найти причину блокировки, наши талантливые специалисты готовы ответить на ваш звонок.

Как подсоединить пластиковую трубу к металлической трубе

U se Пластиковая наружная резьба и металлическая внутренняя резьба:

При соединении пластиковых и металлических труб с помощью резьбового соединения всегда используйте пластиковую наружную резьбу с внутренней металлической резьбой. . Если применяется обратное, соединение в конечном итоге будет протекать.

Это связано с разными физическими качествами двух материалов и конструкцией резьбы. Внутренняя резьба вначале немного больше и постепенно уменьшается.Наружная резьба имеет противоположную конфигурацию. Наружная резьба начинается с малого и увеличивается в диаметре по мере продвижения резьбы.

Когда вы привинчиваете вилку к охватывающей, соединение становится более плотным. Если вы ввинчиваете металл в пластик, металл почти всегда может вызвать трещины в пластиковом корпусе. Пластиковые фитинги с внутренней резьбой обычно толще или усилены для компенсации. Есть пластиковые фитинги с внутренней резьбой, которые были усилены, чтобы выдерживать переломы под напряжением. Эти фитинги обычно используются в коммерческих приложениях для тяжелых условий эксплуатации и для орошения в сельском хозяйстве.

Используйте тефлоновую ленту (PTFE)

Для соединения пластиковой трубы с наружной резьбой с внутренней металлической трубой вам также понадобится герметик. Герметик помогает «запечатать» соединение, а также служит смазкой, облегчая сборку.

Тефлоновая лента, также известная как лента из ПТФЭ или сантехническая лента, представляет собой пленку, используемую для герметизации трубной резьбы. Поскольку тефлоновая лента податлива и непроницаема, при сжатии она действует так же, как замазка. Используйте тефлоновую ленту (PTFE) для создания водонепроницаемого уплотнения на пластиковой трубе с наружной резьбой.

Цвета и толщина тефлоновой ленты:

Лента обычно бывает белой при использовании в сантехнике, но также бывает разных цветов. Цветная тефлоновая лента часто используется для обозначения трубопроводов с цветовой кодировкой (например, желтая для природного газа, зеленая для кислорода и т. Д.).

Тефлоновая лента также бывает разной толщины. Если лента очень тонкая, потребуется больше ленты, чтобы покрыть нити. По этой причине мы рекомендуем покупать более толстую ленту, потому что она более экономична.Герметизация соединения тефлоновой лентой

Как использовать тефлоновую ленту:

Для облегчения начала соединения оставьте первую резьбу на наружной трубе без ленты. Потяните за обученную ленту, но не перетягивайте, пока наматываете наружную резьбу трубы. Если вы видите форму резьбы сквозь ленту, значит, вы правильно оборачиваете трубу.

На наружную резьбу необходимо сделать 3–4 витка тефлоновой лентой хорошей толщины для хорошего уплотнения труб.

Оберните наружную резьбу в том же направлении, что и внутреннюю резьбу. Если вы намотаете трубу в неправильном направлении, вы рискуете, что лента упадет во время скручивания труб. Если вы смотрите с конца наружной резьбы, вы будете наматывать трубу по часовой стрелке.

Трубная смазка:

Мы не рекомендуем использовать трубную смазку в качестве герметика для соединений труб в оросительных установках или при ремонте. Смазка для труб может забить ваши спринклеры, и многие производители ирригационных систем не соблюдают существующую гарантию, если смазка для труб использовалась в качестве герметика.Кроме того, некоторая смазка для металлических труб является едкой при использовании с пластиком.

Соединение трубы из ПВХ с металлической трубой

Источник бесплатной информации по ирригации в Интернете!

Соединения пластмассы с металлом выполняются с помощью резьбовых соединений. Пластиковая наружная резьба используется для соединения с металлической внутренней резьбой.

Не используйте пластиковый разъем с внутренней резьбой с металлическим разъемом с внешней резьбой! Соединение почти всегда протекает или ломается.

Стандартная резьба IPS, используемая на трубах и фитингах, неодинакова по диаметру. Например, если вы внимательно посмотрите на наружную трубную резьбу, вы заметите, что диаметр первой резьбы на конце фитинга меньше диаметра последней резьбы. Точно так же с внутренней резьбой первая резьба на конце имеет больший диаметр, чем последняя резьба. Для этого есть веская причина. Когда вы скручиваете резьбу, она действительно становится туже! По мере того, как резьбы завинчиваются, происходит сжатие охватываемого фитинга при растяжении охватывающего фитинга, в результате получается очень плотное соединение, которое не протекает.Вот почему становится все труднее повернуть трубу, когда вы продолжаете затягивать соединение. Однако это создает проблему, если вы соединяете два разных материала вместе. Если один из них мягче другого, то более мягкий будет выполнять все сжатие или растяжение. Сжатие, как правило, не является большой проблемой, но слишком сильное растяжение может быть плохой новостью для прочности материала. Чтобы отрегулировать этот эффект, внутреннюю резьбу на фитингах и клапанах часто усиливают, делая их толще.Посмотрите на типичный металлический фитинг с внутренней резьбой, похожий на муфту, и вы заметите усиленный конец. Для пластиковых клапанов они не только используют более толстый пластик, но и иногда помещают металлическое кольцо вокруг охватывающего конца или вставляют в пластик арматуру из стекловолокна.

Пластмассы, такие как ПВХ, создают большую проблему, поскольку пластик легко растягивается по сравнению почти со всеми металлами. По этой причине вам (почти) никогда не следует использовать фитинг из ПВХ с внутренней резьбой с металлическим фитингом с наружной резьбой. Поскольку наружная металлическая резьба тверже, наружная резьба не сжимается, и вся «отдача» исходит от внутреннего ПВХ.В результате внутренний ПВХ растягивается твердым металлом за пределы своей прочности, что приводит к возникновению крошечных трещин и утечек. Исключение, на которое я намекнул, состоит в том, что есть некоторые специальные пластиковые фитинги, которые имеют комбинацию более тяжелого пластика и металлических усиливающих колец, чтобы придать им достаточную прочность, чтобы выдержать растрескивание под напряжением. Обычно эти фитинги используются только в крупных системах орошения сельскохозяйственных угодий, парков и полей для гольфа.

Существует также другой тип резьбы, называемый «трапецеидальной резьбой», который имеет резьбы одинакового размера.Это тип резьбы, которая используется на предметах, которые нужно легко разбирать, например на крышках банок.

Герметизирующие ленты и смазки для труб

При выполнении резьбовых соединений необходимо использовать герметик / смазку. Это продукт, который помогает герметизировать соединение, а также служит смазкой, облегчающей завинчивание охватываемого конца в охватывающее. Стандартными продуктами для этого являются тефлоновая смазка для труб, тефлоновая лента или лента из ПТФЭ. Для спринклерных систем предпочтительнее тефлоновая или тефлоновая лента. Если трубная смазка попадет в трубы, вода перенесет ее к спринклерам и забьет их (использование трубной смазки также аннулирует гарантию на большинство спринклеров.) Некоторые присадки для металлических труб несовместимы с пластиком. Они повредят пластик, что приведет к поломке в будущем. Придерживайтесь материалов из тефлона или ПТФЭ, предназначенных для использования на пластике.

При использовании трубной смазки нанесите ее на наружную резьбу. Постарайтесь не попасть на последнюю резьбу на конце, чтобы она не попала внутрь трубы. Нанесите хороший толстый слой, начиная со второй нити с конца. Большинство профессионалов используют смазку для тефлоновых труб, потому что она быстрее и требует меньше размышлений, чем тефлоновая лента для установки.(Тефлоновая лента должна быть натянута в правильном направлении, иначе она оторвется.) Но они расплачиваются за поврежденные спринклерные головки, которые позже приходится заменять.

Некоторые тефлоновые ленты, которые обычно продаются у поставщиков со скидками, очень и очень тонкие. Если вы можете поднести ленту к источнику света и увидеть сквозь нее свет, у вас будет очень тонкая лента, и вам нужно будет использовать ее намного больше. При использовании дешевой тонкой ленты используйте около 9-10 витков вокруг наружной резьбы. Я считаю, что на самом деле дешевле купить более дорогую и толстую ленту.

Для качественной ленты требуется 3-4 витка наружной резьбы для создания хорошего уплотнения. Не наклеивайте ленту на первую нитку, и вам будет легче начать стыки. Когда вы надеваете ленту, туго затягивайте ее вокруг ниток, но не растягивайте ее слишком сильно. Вы должны видеть форму ниток сквозь ленту. Оберните ленту вокруг трубной резьбы в том же направлении, в котором она будет навинчиваться. (По часовой стрелке, если вы смотрите на конец наружной резьбы.) Если вы пойдете в другом направлении, лента будет отрываться, когда вы пытаетесь соединить концы вместе.

Я предпочитаю использовать ленту из ПТФЭ «сверхтяжелой» и «полной плотности» розового цвета. Я почти никогда не использую дурман.

---

Текст и изображения Джесс Страйкер, если не указано иное. Авторские права © Джесс Страйкер, 1997-2018. Все права защищены.

Соединение пластиковых и металлических труб

Способ соединения спринклерных труб может иметь огромное значение. Позвоните профессионалам в South Austin Irrigation Repair за квалифицированной работой.

Если вы думаете о внесении некоторых изменений в вашу ирригационную систему, связанных с подключением пластиковых труб к металлическим, вам необходимо знать о некоторых проблемах, которые могут возникнуть при таких подключениях. Пластиковые и металлические трубопроводы можно комбинировать; но вы должны быть осторожны, как вы это делаете.

Вы сделаете соединение пластмассы с металлом с резьбовыми соединениями. Используйте пластиковую наружную резьбу для соединения с металлической внутренней резьбой. Если вы сделаете противоположное — используйте пластмассовый соединитель с внутренней резьбой и металлический соединитель с наружной резьбой — новое соединение, которое вы создадите, либо протечет, либо сломается.Это связано с тем, что пластики из поливинилхлорида (ПВХ) растягиваются намного легче, чем металлы. Фитинг с внутренней резьбой из ПВХ, соединенный с металлическим фитингом с наружной резьбой, нагружает фитинг с внутренней резьбой до такой степени, что он треснет и протечет.

Также важно знать, что стандартная резьба, используемая на трубах и фитингах, неодинакова по диаметру. Причина этого в том, что при навинчивании резьбы охватываемый фитинг сжимается, а охватывающий — растягивается. В результате получается очень плотное соединение, которое не протекает.

При создании резьбовых соединений между пластиком и металлом вам понадобится герметик / смазка. Это поможет смазать фитинги, что упростит ввинчивание кольчуги в гнездо: это также поможет герметизировать соединение и защитит от протечек. Для этой цели вы можете использовать три продукта: тефлоновую смазку для труб, тефлоновую ленту или тефлоновую ленту. Если вы работаете с трубами, связанными с спринклерной системой, лучше всего подойдут тефлоновая или тефлоновая лента, потому что ваши трубы могут переносить остатки смазки для труб в спринклеры и забивать их.

Системы орошения требуют особого ухода и внимания, поскольку неправильный выбор может стоить вам времени и денег. Независимо от того, нуждаетесь ли вы в услугах по установке или ремонту / замене, преданные своему делу профессионалы South Austin Irrigation помогут вам поддерживать ирригационную установку в отличном состоянии, так что полив станет одной вещью меньше, о которой вам придется думать.

Позвоните в отдел орошения Южного Остина по телефону (512) 534-7449, чтобы получить помощь сегодня.

Переиздано промоутером сообщения в блоге

Как подсоединить пластиковую трубу к металлической трубе

Присоединение пластиковой трубы к металлической трубе с помощью резьбового соединения возможно, если вы соединяете пластиковую наружную резьбу с металлической внутренней резьбой.Если применяется обратное, соединение в конечном итоге будет протекать. Это связано с разными физическими качествами двух материалов и конструкцией резьбы. Внутренняя резьба вначале немного больше и постепенно уменьшается. Наружная резьба имеет противоположную конфигурацию. Наружная резьба начинается с малого и увеличивается в диаметре по мере продвижения резьбы. Когда вы привинчиваете вилку к женщине, соединение становится более плотным. Если вы ввинчиваете металл в пластик, твердость металла может почти всегда вызывать трещины в пластике.Пластиковые фитинги с внутренней резьбой, как правило, толще или усилены в качестве компенсации. Есть пластиковые фитинги с внутренней резьбой, которые были усилены, чтобы выдерживать трещины под напряжением, эти фитинги обычно используются в тяжелых коммерческих применениях и ирригации в сельском хозяйстве. Использование тефлоновой ленты (PTFE) для создания водонепроницаемого уплотнения на пластиковой трубе с наружной резьбой. Для соединения пластиковой трубы с наружной резьбой с внутренней металлической трубой вам также понадобится герметик.Герметик помогает «запечатать» соединение, а также служит смазкой, облегчая сборку. Тефлоновая лента, также известная как лента PTFE (политетрафторэтилен) или лента сантехника, представляет собой пленку разной ширины, используемую для герметизации резьбовых соединений труб. Поскольку тефлоновая лента податлива и непроницаема, при сжатии она действует аналогично замазке. Лента чаще всего бывает белой при использовании в сантехнике, но также бывает разных цветов. Цветная тефлоновая лента часто используется для обозначения трубопроводов с цветовой кодировкой (напр.желтый для природного газа, зеленый для кислорода и т. д.). Тефлоновая лента также бывает разной толщины. Если лента очень тонкая, потребуется больше ленты, чтобы покрыть нити. По этой причине мы рекомендуем покупать более толстую ленту, потому что она более экономична. Герметизация соединения тефлоновой лентой Для облегчения начала соединения оставьте первую резьбу на наружной трубе без ленты.Потяните за обученную ленту, но не перетягивайте, пока наматываете наружную резьбу трубы. Если вы видите форму резьбы сквозь ленту, значит, вы правильно оборачиваете трубу. На наружную резьбу необходимо сделать 3-4 обертывания тефлоновой лентой хорошей толщины для хорошего уплотнения труб. Оберните наружную резьбу в том же направлении, что и внутреннюю резьбу. Если вы намотаете трубу в неправильном направлении, вы рискуете, что лента упадет во время скручивания труб.Если вы смотрите с конца наружной резьбы, вы будете наматывать трубу по часовой стрелке. Трубная смазка Мы не рекомендуем использовать смазку для труб в качестве герметика для соединений труб в оросительных установках или при ремонте. Смазка для труб может забить ваши спринклеры, и многие производители ирригационных систем не соблюдают существующую гарантию, если смазка для труб использовалась в качестве герметика. Кроме того, некоторая смазка для металлических труб является едкой при использовании с пластиком.

Авторские права © 2010 IrrigationRepair.com — Все права защищены

Соединение металлической резьбы с пластиковой резьбой

Нас регулярно спрашивают, как лучше всего соединить металлическую нить с пластиковой.

Есть два основных варианта. Во-первых, с помощью стандартного резьбового фитинга и металлической резьбы, чтобы просто нарезать его. Второй вариант — использовать специальные фитинги, представляющие собой составные штуцеры. В композитном соединении с одной стороны есть металл, а с другой — пластиковая розетка.

Одна из важных вещей, о которых следует подумать при соединении пластиковой резьбы с металлической резьбой, — это различия в материалах, особенно в расширении и сжатии этих материалов в зависимости от температуры.Если металлическую нить вставить прямо в пластиковую нить, при изменении температуры жидкости металл будет расширяться и сжиматься, а пластик расширяться и сжиматься; но они не делают это при одинаковой температуре и количестве. Таким образом, существует риск того, что одна сторона расширится больше, чем другая, и это нарушит герметичность резьбы.

Если ваша вода или жидкость имеют постоянную температуру, это не должно быть проблемой, однако люди часто удивляются тому, что при соединении металла с пластиком на стыках появляются слезы.Решение этой проблемы — использование штуцера.

Соединительный фитинг в разобранном виде полностью металлический с одной стороны и полностью пластмассовый с другой, с уплотнением из EPDM внутри, которое должно обеспечивать уплотнение. В результате, если одна сторона расширится больше, чем другая, это вообще не проблема, потому что уплотнение из EPDM посередине будет удерживать уплотнение.

Эти композитные соединения доступны либо с внутренней резьбой на металлической стороне, либо с наружной резьбой на металлической стороне, и мы также поставляем их из нержавеющей стали, а не из латуни.

Если цена является существенным фактором, вместо использования стандартного резьбового фитинга из ПВХ и навинчивания его непосредственно на металлический фитинг, мы поставляем резьбовые фитинги, которые имеют усиливающее кольцо снаружи. Армирующее кольцо выполняет две функции. Прежде всего, если вам случится слишком сильно затянуть металлическую нить, что легко сделать, это придаст ей дополнительную прочность, и пластик не потрескается. Кроме того, если металлическая сторона расширяется на фитинге без армирующего кольца, это может привести к растрескиванию фитинга.Усиливающее кольцо просто придает пластику немного большей прочности и делает его более щадящим.

Предпочтительный вариант — простой композитный переходник металл-пластик; однако, если вы собираетесь использовать резьбу, идущую прямо на металлическую нить из пластика, всегда используйте резьбу с усиливающим кольцом.

Если вы хотите посмотреть видео, объясняющее это немного подробнее, вы можете посетить наш канал YouTube и посмотреть видео!

.

No related posts.
