Как разрезать или соединить светодиодную ленту

Содержание
Как можно разрезать светодиодную ленту
Как соединить светодиодные ленты между собой
Коннектор для светодиодной ленты

Как можно разрезать светодиодную ленту

Светодиодные ленты стали довольно необычными источниками света, но именно благодаря своим особенностям LED ленты и получили такую большую популярность. В магазинах светодиодные ленты можно приобрести кусками, кратно одному метру, причем максимальная длина цельного куска ленты в бабине составляет 5 метров. При этом, максимальная длина одной полосы светодиодной ленты на напряжение 12В составляет 5 метров, для ленты на напряжение 24А это уже 10 метров, а вот светодиодную ленту на 220В можно объединить в одну большую ленту длиной 100 метров.

LED ленты достаточно гибкие, чтобы повторить контуры различных изделий и их часто используют для декоративной подсветки, накручивая на что либо или приклеивая к поверхности. Также делают подсветку витрин, полочек в шкафах, кроватей в спальнях, потолков.

В таких местах использовать светодиодную ленту кратно 1м достаточно проблематично, поэтому часто возникает вопрос, а можно ли резать светодиодную ленту, и как ее разрезать правильно.

Разрезать светодиодную ленту можно обычными канцелярскими ножницами, но здесь есть несколько нюансов, о которых обязательно нужно знать. Если разрезать LED ленту именно четко под необходимую длину, то часть светодиодов на конце ленты может не светиться, потому что у них будет нарушена цепь питания, и они просто останутся неподключенными.

Если внимательно рассматривать светодиодную ленту, то большинство людей увидят подсказу и сами догадаются, как можно разрезать светодиодную ленту правильно. Подсказка эта заключается в нанесенном значке ножниц в том месте, где можно разрезать светодиодную ленту.

Такой значок указывается на месте соединения отдельных секций светодиодной ленты, которые представляют собой самостоятельный законченный участок цепи, который может работать самостоятельно при подаче на него питания. В светодиодной ленте на 12В такой участок состоит из трех светодиодов с тремя токоограничивающими резисторами. Если эти три светодиода отрезать, то они будут отлично работать при подключении их к питанию 12В.

Если такого значка на ленте нет, то нужно искать место соединения отдельных секций ленты. Как правило, на этом месте с обеих сторон участков имеются контактные площадки для припаивания проводов или просто заметные длинные медные площадки.

Длина отдельного участка светодиодной ленты с тремя светодиодами, как у ленты на 12В, зависит от типа установленных светодиодов и от их плотности размещения. Например, при плотности размещения светодиодов 240 штук на один метр, длина одного участка, при установке дешевых маленьких светодиодов, будет составлять 15 мм. А в светодиодной ленте со светодиодами 5050 и плотности их размещения 30 штук на метр, длина участка из трех светодиодов составит 100 мм.

Разрезать можно даже ленты с влагозащитным силиконовым покрытием, также просто делая разрез ножницами по указанной линии. Но в таких лентах придется дополнительно срезать участок силиконового покрытия, закрывающий контакты ленты, если, конечно, эту ленту нужно будет соединять с другой лентой, или с источником питания.

к содержанию ↑

Как соединить светодиодные ленты между собой

Очень часто необходимо из отдельных кусочков светодиодной ленты собрать более длинную ленту, иногда не хватает буквально одной секции светодиодов, чтобы получить нужную длину ленты. Ленты можно как разрезать, так и соединять. С разрезанием все понятно, можно воспользоваться обычными ножницами, а вот как соединить светодиодную ленту, сразу и не понятно.

Тут есть несколько вариантов, можно соединить светодиодные ленты между собой пайкой и без пайки, с помощью специального пластикового коннектора. Коннектор позволяет сделать соединение максимально быстро, а с помощью пайки такое соединение будет максимально надежным.

При соединении светодиодных лент между собой пайкой, можно соединить с помощью проводов даже ленты разной ширины с разными светодиодами, но на одно напряжение. В основном соединяют пайков куски одинаковой светодиодной ленты, тогда из можно соединять встык в месте разреза, спаивая между собой контактные площадки.

Для надежного соединения пайков двух кусков лент без проводов, нужно зачистить контактные площадки, если лента покрыта защитным слоем силикона, и отодрать с нижней части одной из лент в месте спайки клеящую основу. Затем нужно сложить эти ленты внахлест и аккуратно спаять паяльником небольшой мощности. После чего место спайки нужно будет заизолировать, например, термоусадочной трубкой.

к содержанию ↑

Коннекторы для светодиодной ленты

Коннектор для светодиодной ленты представляет собой изделие специальной конструкции, в котором имеются контакты для соединения с токоведущими контактами светодиодной ленты. Соединение светодиодных лент с помощью коннекторов сделать гораздо проще и намного быстрее, так как для этого необходимо просто взять коннектор, и разместить внутри него светодиодную ленту. Но этот способ финансово более затратный.

При этом нужно учитывать, что таким способом можно будет соединить только одинаковые по габаритным параметрам ленты. Коннекторы подбираются под определенную ширину ленты и тип ленты, например, для одноцветной ленты с двумя контактами и шириной 8 мм, или для RGB ленты с четырьмя контактами и шириной 10 мм.

Виды коннекторов для светодиодных лент по типу фиксации ленты:

Со сдвижными зажимами. Это самый компактный вариант коннекторов для светодиодных лент. Для соединения LED ленты с коннектором необходимо выдвинуть фиксатор, как правило имеющий черный цвет, и установить в щель светодиодную ленту, после чего задвинуть фиксатор обратно, зафиксировав таким обрезом светодиодную ленту. По такому принципу подключаются шлейфы в ноутбуке к материнской плате. Недостатком коннектора со сдвижными зажимами считается невозможность визуального контроля качества соединения LED ленты и контактов коннектора.

С боковыми прижимными защелками.

Самый распространенный вид коннекторов, применяемый для быстрого соединения светодиодных лент. Чтобы соединить с его помощью отдельные куски LED лент, необходимо отщелкнуть защитную крышку и установить в пазы светодиодную ленту. При этом медные контактные площадки светодиодной ленты должны оказаться под прижимными клеммами коннектора. LED лента дополнительно фиксируется при закрытии крышки на защелку, за счет наличия в ней специальных штырей. Есть у этого вида коннектора один существенный недостаток. Он не может пропускать большие токи и сильно подвержен коррозии. Окисленные контакты значительно ухудшают проводимость и при больших нагрузках могут стать причиной неприятностей в виде очага возгорания.

Прокалывающие коннекторы. Такие коннекторы считаются самыми надежными из всех, но при этом они самые дорогостоящие. Их контакты выполнены в виде заостренных зубцов, и прокалывают насквозь светодиодную ленту в области контактных площадок. Для монтажа прокалывающих коннекторов необходимо прилагать немало усилий, поэтому для закрытия крышки лучше пользоваться плоскогубцами. В момент закрытия зубцы прокалывают ленту в местах размещения медных токопроводящих дорожек и образуется электрическое соединение.

Коннекторы для светодиодной ленты со сдвижными зажимами и с прижимными боковыми защелками требуют предварительной подготовки самих светодиодных лент. Контакты предварительно необходимо зачистить, если они имеют защитное покрытие, и очистить от окислов для более качественного соединения. Со временем такие контакты окисляются. Прокалывающие коннекторы не требуют предварительной подготовки, так как благодаря своей конструкции их зубцы прорезают все защитные покрытия и окислы, контактируя в итоге с медными дорожками.

Угловые вставки для соединения светодиодных лент под углом

Светодиодные ленты по своей конструкции гибкие, но произвольно их гнуть, к сожалению, нельзя, радиус их изгиба ограничен. Для соединения светодиодных лент под углом, применяют угловые вставки, которые в сочетании с коннекторами для LED лент позволяют соединять светодиодные ленты под необходимым углом.

Такие вставки могут быть Г-образными, Т-образными, крестообразными и с проводами, для соединения под любым произвольным углом. С их помощью можно воплотить в реальность самые разнообразные светящиеся конструкции, практически любую фантазию дизайнера.

к содержанию ↑

🔥 Можно ли разрезать светодиодную ленту в любом месте? ✅ Для сохранения работоспособности всех сегментов светодиодной ленты разрезать ее нужно только в предусмотренных для этого местах ленты. Если разрезать в любом месте ленты между светодиодами, то светодиоды из разрезанного сегмента LED ленты работать не будут.
🔥 Можно ли соединить светодиодные ленты?
✅ Соединять отрезки светодиодных лент в одну длинную ленту можно только с одинаковым напряжением питания, причем монохромные только с монохромные, RGB с RGB. 🔥 Есть ли возможность соединить светодиодные ленты без пайки?

✅ Самое надежное соединение LED лент осуществляется с помощью пайки, но для быстрого соединения светодиодных лент можно использовать специальные коннекторы.

Как соединить две светодиодные ленты в домашних условиях?

21vek-220v.ru

26-11-2013

26-11-2013

Как соединить две светодиодные ленты в домашних условиях?

21vek-220v.ru

Купив светодиодные ленты (допустим, Светодиодная лента 12V IP65 SMD-3528 120LED-9,6W/m 8mm холодный белый) в интернет магазине 21vek-220v.ru, в определенных случаях может возникнуть необходимость соединения между собой нескольких лент в единую конструкцию. Как правило, в этом случае многие потребители спешат обратиться за помощью к специалистам. Однако, благодаря такому устройству, как коннектор, соединение двух лент может превратиться в достаточно увлекательный и легкий в реализации процесс, для которого не нужно ни специализированного инструмента, ни специальных знаний.

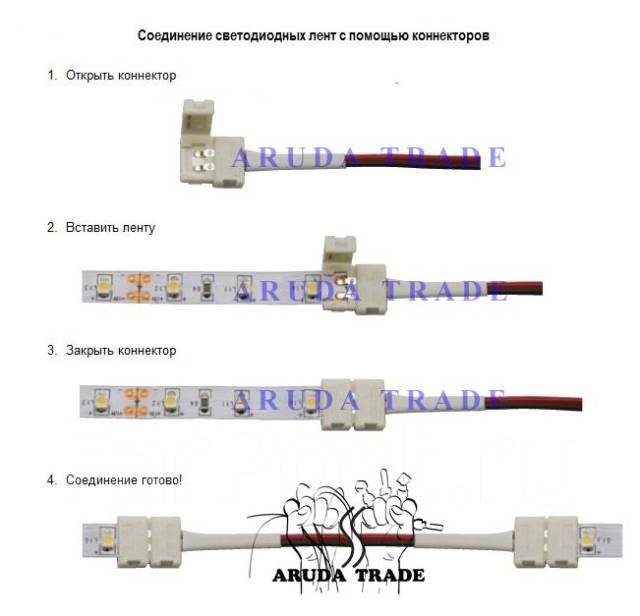

Соединение светодиодной ленты с помощью коннектора.

Для наглядности возьмем светодиодную ленту 12V SMD-5050 60LED-14,4W/m 10mm RGB, состоящую из 60-ти светодиодов. Перед нами стоит следующая задача: необходимо соединить между собой два отрезка данной ленты. Решать эту задачу будем с помощью коннектора (в данном случае это модель z10/2). Выбирая коннектор, необходимо учитывать следующую особенность:

  • в маркировке коннектора цифра после буквенного обозначает для какой ширины ленты предназначено данное устройство. То есть «z10» говорит о том, что этот коннектор подходит для соединения светодиодных лент с шириной ленты 10 миллиметров. Что же касается цифры «2» в обозначении коннектора, то она свидетельствует о том, что с обоих концов изделия имеются соединительные коннекторы посредством которых можно соединить разорванные участки ленты без применения пайки или же других способов соединения.

Перед подключением участков светодиодной ленты необходимо зачистить контактные дорожки от лака. Для этого можно воспользоваться как специализированным инструментом, так и обыкновенным канцелярским ножом, — качество работ, как в первом случае так и во втором случае, будет одинаковое.

Подготовив контактную дорожку, можно переходить к подготовке к соединению самого коннектора. Для этого один из его соединительных коннекторов необходимо открыть. Особое внимание при подключении коннектора к ленте необходимо обратить на полярность. Красный провод коннектора – плюсовой, соответственно его необходимо подключить к плюсовой дорожке светодиодной ленты. Определить какая из двух дорожек ленты является плюсом достаточно легко: возле одной из них должно присутствовать обозначение «12», а возле второй – «-(минус)».

Также хотим обратить внимание, что в соединительном коннекторе есть специальные пазы, и именно под них необходимо установить светодиодную ленту. После установки и фиксации ленты в пазах, крышку коннектора можно закрыть. Аналогичная продукция осуществляется и со вторым соединительным коннектором, к которому подсоединяется второй участок светодиодной ленты.

В результате данных работ должна получиться светодиодная лента, которая разделена на два участка, соединенных между собой коннектором.

Следующий шаг – подсоединение ленты к блоку питания, и проверка ее работоспособности.

Преимущество использования коннектора при соединении светодиодных лент заключается в высокой гибкости созданной конструкции, с возможностью расположения участков относительно друг друга в любом положении.

Купив светодиодные ленты (допустим, Светодиодная лента 12V IP65 SMD-3528 120LED-9,6W/m 8mm холодный белый) в интернет магазине 21vek-220v.ru, в определенных случаях может возникнуть необходимость соединения между собой нескольких лент в единую конструкцию. Как правило, в этом случае многие потребители спешат обратиться за помощью к специалистам. Однако, благодаря такому устройству, как коннектор, соединение двух лент может превратиться в достаточно увлекательный и легкий в реализации процесс, для которого не нужно ни специализированного инструмента, ни специальных знаний.

Соединение светодиодной ленты с помощью коннектора.

Для наглядности возьмем светодиодную ленту 12V SMD-5050 60LED-14,4W/m 10mm RGB, состоящую из 60-ти светодиодов. Перед нами стоит следующая задача: необходимо соединить между собой два отрезка данной ленты. Решать эту задачу будем с помощью коннектора (в данном случае это модель z10/2). Выбирая коннектор, необходимо учитывать следующую особенность:

  • в маркировке коннектора цифра после буквенного обозначает для какой ширины ленты предназначено данное устройство. То есть «z10» говорит о том, что этот коннектор подходит для соединения светодиодных лент с шириной ленты 10 миллиметров. Что же касается цифры «2» в обозначении коннектора, то она свидетельствует о том, что с обоих концов изделия имеются соединительные коннекторы посредством которых можно соединить разорванные участки ленты без применения пайки или же других способов соединения.

Перед подключением участков светодиодной ленты необходимо зачистить контактные дорожки от лака. Для этого можно воспользоваться как специализированным инструментом, так и обыкновенным канцелярским ножом, — качество работ, как в первом случае так и во втором случае, будет одинаковое.

Подготовив контактную дорожку, можно переходить к подготовке к соединению самого коннектора. Для этого один из его соединительных коннекторов необходимо открыть. Особое внимание при подключении коннектора к ленте необходимо обратить на полярность. Красный провод коннектора – плюсовой, соответственно его необходимо подключить к плюсовой дорожке светодиодной ленты. Определить какая из двух дорожек ленты является плюсом достаточно легко: возле одной из них должно присутствовать обозначение «12», а возле второй – «-(минус)».

Также хотим обратить внимание, что в соединительном коннекторе есть специальные пазы, и именно под них необходимо установить светодиодную ленту. После установки и фиксации ленты в пазах, крышку коннектора можно закрыть. Аналогичная продукция осуществляется и со вторым соединительным коннектором, к которому подсоединяется второй участок светодиодной ленты.

В результате данных работ должна получиться светодиодная лента, которая разделена на два участка, соединенных между собой коннектором.

Следующий шаг – подсоединение ленты к блоку питания, и проверка ее работоспособности.

Преимущество использования коннектора при соединении светодиодных лент заключается в высокой гибкости созданной конструкции, с возможностью расположения участков относительно друг друга в любом положении.

Способы подключения светодиодной ленты

   Подключение одной светодиодной ленты стандартного размера (5 метров) достаточно просто. Для этого просто необходимо подключить её к блоку питания, а его к электрической сети 220 В. Стандартная цветовая маркировка шнура блока питания для подключения светодиодной ленты следующая: красный цвет – это плюс, а черный или синий соответственно это минус. Возможна также другая вариация маркировок. Перед окончательным подключением проводов, попробуйте запитать светодиодную ленту и проверить её. Если вы перепутаете минус с плюсом, не чего страшного не случится. Светодиодная лента просто не будет светиться. Поменяйте местами провода и проверьте работоспособность ленты. Есть также блоки питания, в которых изначально нет выведенных проводов. В данном случае вам придётся подключить необходимые провода к зажимам блока питания. Подключить провода не сложно, так как зажимы блока питания промаркированы.




Пример маркировки зажимов блока питания

    Блок питания оснащен тремя контактами для подключения внешней бытовой сети 220В (“N”, “L” и “GND”), и двумя контактами для подключения светодиодного освещения (“-V” и ”+V”).

Для подключения проводов к светодиодной ленте необходимо обеспечить хороший контакт. Существует два способа подключения питающего провода к светодиодной ленте:
1) Использование специального коннектора. Для подсоединения питающего провода достаточно взять коннектор, отодвинуть специальную зажимную пластину, надвинуть коннектор на край светодиодной ленты и вернуть на место зажимную пластину. Теперь осталось присоединить провод, идущий от коннектора к блоку питания.



Пример специальных коннекторов

 2) Присоединить питающий провод с помощью пайки. Если вы имеете навыки пайки проводов, то вы сможете без труда присоединить провод к светодиодной ленте, сэкономив средства на приобретение коннекторов, особенно если вы планируете установку нескольких светодиодных лент. Данный способ соединения отличается высокой надежностью.

Пример подключения 5 метров одноцветной светодиодной ленты к блоку питания


Схема подключения от 1 до 5 метров светодиодной ленты к блоку питания

    В этой схеме подключения используется один блок питания. При этом его мощность должна соответствовать суммарной мощности светодиодной ленты.

Если у вас есть необходимость подключения нескольких светодиодных лент, то вам необходимо знать некоторые нюансы. Не рекомендуется подключать вторую ленту к первой последовательно, так как на подключенной ленте будет наблюдаться значительное падение напряжения и она будет тусклее светиться. Кроме того, первая лента может перегреваться, так как ее токопроводящие дорожки рассчитаны на ток одной ленты. Перегрев в свою очередь значительно сокращает срок службы светодиодов.

Для подключения двух светодиодных лент необходим блок питания большой мощности. Если пространство для установки блоков питания ограничено, например, вы хотите его установить непосредственно в каркас подвесного потолка, то можно подключить ленты несколько иным способом.

Следующая схема подключения двух одноцветных светодиодных лент предусматривает использование двух блоков питания. То есть в данном случае каждая из светодиодных лент будет запитана от отдельного блока питания. Примеры подключения приведены ниже.

Пример подключения более 5 метров одноцветной светодиодной ленты к блоку питания


Схема подключения двух и более светодиодных лент от одного блока питания

В этой схеме подключения используется один блок питания. При этом, его мощность должна соответствовать суммарной мощности двух или более светодиодных лент.

Для того чтобы подвести питание 12 вольт до второй ленты, необходимо к выходу блока питания подсоединить удлиняющий провод. Второй конец провода подсоединить ко второй ленте. Таким образом, ток потечет по проводу, а не по дорожкам первой светодиодной ленты.

Сечение провода рекомендуем взять побольше примерно 1,5 мм., чтобы в нем не было потерь  напряжения.

Пример подключения светодиодных лент использую два блока питания

Схема подключения светодиодных лент с двумя блоками питания



При такой схеме, удлиняющий провод подключается к сети 220 вольт и протягивается к блоку питания второй ленты. В этом случае сечение провода достаточно 0,75 мм.

Схема подключения одной и нескольких RGB светодиодных лент

Основной отличительной особенностью подключения RGB лент – это наличие еще одного устройства  – контроллера. Контролер предназначен для управления цветами ленты и интенсивностью свечения светодиодов.

   Данный тип светодиодной ленты несколько отличается от одноцветной ленты. Подключение RGB ленты осуществляется при помощи четырех проводов. Три провода предназначены для управления цветами: синим, красным и зеленым. Четвертый провод – общий. Как на контроллере, так и на концах светодиодной ленты нанесена маркировка выводов: «B» — синий; «R» — красный; «G» — зеленый; «V+» — провод питания.

Подключение светодиодной ленты к контроллеру может быть выполнено как пайкой, так и при помощи специальных коннекторов.

Специальный коннектор для подключения RGB ленты

Если вы хотите подключить еще одну светодиодную RGB ленту, то вам необходимо учесть общую суммарную нагрузку светодиодных лент. Она должна быть меньше номинальной нагрузки контроллера и блока питания.

Контроллер рассчитан на определенный ток нагрузки.
   Для подключения нескольких светодиодных лент существует RGB усилители. Усилитель сохраняет синхронность управления цветами и интенсивностью свечения светодиодов. То есть в данном случае обе ленты будут работать синхронно.

Вторая светодиодная лента подключается к RGB усилителю, а он, в свою очередь, к основной ленте. Питание усилителя осуществляется от блока питания. Можно использовать как отдельный блок питания для усилителя, так и основной. Соответственно, общий блок питания для контроллера и усилителя будет сравнительно больших размеров. Поэтому целесообразнее будет приобрести два блока питания для подключения отдельно контроллера и усилителя.

Различные варианты подключения светодиодной RGB ленты приведены ниже.

Схема подключения светодиодной RGB ленты


Схема параллельного подключения двух светодиодных RGB лент

Схема подключения второй светодиодной RGB ленты через RGB усилитель





Монтаж светодиодной ленты.

Рекомендации по монтажу и установке светодиодной ленты.

Монтаж светодиодной ленты очень прост сначала следует подготовить желаемую поверхность, удалить пыль и обезжирить. Для сверхъярких лент потребуется пассивное охлаждение в виде специального алюминиевого профиля, его также стоит использовать, когда поверхность не ровная или имеет не подходящую структуру (дерево, бетон, ЛДСП, и.т.д).

Как правильно разрезать и соединить светодиодную ленту?

Лента продаётся в бобинах по 5 метров. Зачастую, такая длина будет вам не нужна, и размер придётся изменить. Лента на 12 вольт, режется сегментами по три диода, за исключением ленты на диодах 3014 (6 диодов). Ленту можно резать только в местах отмеченных изображением ножниц. В местах отреза есть контактные площадки для коннекторов или пайки. Чтобы соединить два отрезка ленты в один проще всего воспользоваться коннектором, существует три вида коннекторов: коннектор-провод-коннектор для гибкого соединения, коннектор-коннектор для жесткого соединения и коннектор-провод для дополнительного вывода под питание. В некоторых случаях воспользоваться коннектором может быть неудобно, например, соединение отрезков на плоской поверхности или лента с увеличенным числом диодов, в этом случае ленту следует спаять. Если ленту нужно спаять в один кусок, то сначала следует залудить контактные площадки на конце одного отрезка и на другом, после наложить соблюдая полярность, конец первого отрезка так, чтобы он накладывался на второй отрезок на длину 2-4 мм, после соединить контактные площадки припоем.

Схема подключения одноцветной LED-ленты

Для подключения ленты потребуется источник постоянного напряжения (блок питания), он подбирается исходя из мощности монтируемой ленты и напряжению, чаще всего на 12 или 24 вольта, если нужно управление яркостью ленты, то в схему включают диммер. Блоки питания имеют маркировку L (фаза), N (ноль), Земля, V-, V+. На входы L и N подается питание, обычно на блоке указаны допустимые входные параметры зачастую это 170-260 вольт, 50/60 Гц, полярность в данном случае не важна.   Контакты V+, V- это выходы на 12 или 24 вольта, к ним подключается лента, плюс ленты к плюсовому контакту, а минус ленты к минусовому контакту, если ошибиться и подключить наоборот, то ничего страшного не произойдет, а лента просто не включится. Если нужно управлять яркостью ленты, то к контактам V+, V-  подключается диммер, а к нему светодиодная лента.

Если необходимо подключить одноцветную ленту более 5 м, используется параллельное подключение и мощный блок питания или можно дополнительно протянуть питание, чтобы компенсировать падение напряжения.

Схема подключения полноцветной светодиодной ленты

Для подключения полноцветной ленты потребуется блок питания, контроллер и сама RGB(полноцветная) лента. К низковольтовым выводам блока V+, V-  подключается контроллер, который подбирается исходя из длины  подключаемой ленты и желаемого управления (инфракрасный пульт с кнопками, пульт с управлением по радио каналу, сенсорный пульт с управлением по радиоканалу), к контроллеру подключается лента на конце которой, зачастую имеется штекер для подключения ленты к контроллеру, но не на всех контроллерах имеется такой штекер, в этом случае стоит отрезать штекер на конце ленты, зачистить провода и прикрутить к соответствующим цветам клеммам, красный провод к клемме  с обозначением «R» (Red), зеленый к  клемме “G” (green), синий к “B” (Blue), белый (иногда производители используют провод черного цвета) к  “V” или “+”. Если необходимо подключить ленту большой длинны, то необходимо воспользоваться усилителем сигнала и несколькими блоками питания. К первому блоку питания подключается контроллер, к нему подключается лента максимальной длинны, которую может выдержать используемый контроллер, к концу этой ленты подключается усилитель сигнала, на который подается питание со второго блока питания, и к другой стороне усилителя соответственно обозначению подключается следующий отрезок ленты, длинной соответствующей мощности усилителя сигнала и.т.д, таким образом достигается желаемая длинна ленты.

Как выбрать и подключить светодиодную ленту

Светодиодная лента занимает одно из первых мест в создании декоративной подсветки фасадов домов, магазинов, рекламных вывесок и конструкций. Широко используется для декоративного освещения в доме: подсветка кухонных зон, мебели, штор, применяется для создания светопроводящих потолков. Популярность использования светодиодной ленты объясняется ее многофункциональностью, разнообразием цветовой гаммы, низкому энергопотреблению и простоте эксплуатации. Сегодня мы расскажем как самостоятельно, без помощи специалистов, подключить светодиодную ленту через блок питания.

Светодиодная лента представляет собой гибкую печатную (монтажную) плату, на которой равноудалённо друг от друга расположены светодиоды. Обычно ширина ленты составляет 8-20мм, толщина (со светодиодами) 2—3 мм. При изготовлении лента наматывается в рулоны отрезками по 5 м.



С внутренней стороны ленты обычно приклеивается двухсторонний скотч, которой значительно облегчает её монтаж и фиксацию на нужную поверхность.

В нашем каталоге представлен широкий ассортимент светодиодных лент с разной цветовой температурой, цветом свечения, мощностью и областью применения.

                             Как подключить светодиодную ленту в домашних условиях

Как мы уже говорили выше, светодиодная лента поставляется в катушках по 5 метров. Длиной этой ленты легко управлять, ее можно наращивать или, наоборот, разрезать на отрезки необходимой длины, вплоть до нескольких сантиметров. Лента легко гнётся и принимает абсолютно любую форму.

Каждая лента характеризуется количеством светодиодов, которые приходятся на один метр длины. Этот параметр указывается на упаковке. Поэтому, стоит учитывать, чем больше светодиодов приходится на один погонный метр, тем больше светоотдача и, соответственно, потребляемая мощность. Сами светодиоды могут располагаться в один ряд или в два. Также, они могут быть покрыты лаком или силиконом (влагозащищенные), или быть вообще без защиты (открытые светодиодные ленты).

Особенность светодиодной ленты заключается в том, что питание происходит от постоянного тока с напряжением 12В или 24В. Если вы подключите такую ленту в сеть 220V она моментально выйдет из строя. Поэтому, подключение светодиодной ленты осуществляется через блок питания.



Обычные блоки питания обеспечивают постоянное стабилизированное напряжение на выходе в независимости от скачков входного сетевого напряжения и перепадов тока потребления. Его характеристики выбираются в соответствии с заявленной мощностью, которую будет потреблять светодиодная лента. При выборе блока питания, рекомендуется предусматривать 25-30% запас мощности. Если блок питания будет использоваться без запаса, то сократится срок его службы.

Как указывалось выше, для каждого типа ленты существует определённая заявленная мощность, рассчитываемая на один погонный метр, которая указывается в паспорте. В зависимости от этих данных и подбирается необходимый блок питания, подходящий для этих параметров. Если длина ленты оказывается существенно больше, то её необходимо разрезать на несколько частей и каждую из них подключить к отдельному трансформатору.

Для того чтобы не ошибиться с параметрами блока питания при его выборе, необходимо знать полную мощность ленты, подключаемой в сеть. Маркировка с техническими характеристиками указывается на катушке. Потребляемая мощность напрямую зависит от того, сколько диодов будет находиться на одном метре ленты.

Например, вам нужно подключить светодиодную ленту SMD LED 3528, то следует знать, что плотность светодиодов на ней может быть: 60, 120 или 240 (штук на метр). В этом случае, потребляемая мощность составит: 4,8 Вт/метр, 9,6 Вт/метр, 19,2 Вт/метр, соответственно. Эти данные указаны на упаковке.

В этом случае, если мы имеем 5 метров 3528 ленты с 60 диодами(с размером диода 3,5*2,8мм) на метр (300 шт. на катушке) и напряжением 12 вольт, то нам будет необходим источник питания: 4,8 х 5 = 24 Вт. Желательнее выбирать блок питания с запасом на 25-30%, поэтому оптимальным решением будет устройство, рассчитанное на 36 Вт.

На что следует обратить внимание перед подключением светодиодной ленты




Запрещается:

• Последовательно подключать ленты общей длиной более 5м, это  приводит к значительным перепадам напряжения, перегреву  и выходу ленты из строя.
• Монтаж и использование ленты на теплой поверхности с температурой, превышающей +40°С.
• Нажатие или давление на поверхность светодиодов, протирка.
• Использование лент в помещении, подверженном влажности (для таких помещений используется влагозащищенная лента)

Важно:

• Использовать параллельное подключение лент, если их общая длина превышает 5м.
• Соблюдать полярность при подключении.
• Питание ленты должно производиться от стабилизированных источников.
• При установке ленты на металлические и другие токопроводящие поверхности, необходимо изолировать ленту от поверхности во избежание короткого замыкания. Для этого рекомендуется использовать специальный алюминиевый профиль для ленты.
• Не допускать повреждений.

•Лента поставляется в защитных упаковках. Потребитель должен обеспечить защиту ленты от агрессивной среды, влажности, температурных и других вредных воздействий.
• Ленту и находящиеся на ней светодиоды нельзя подвергать механическим нагрузкам. Минимальный радиус изгиба ленты не должен превышать 2 см.

Резка ленты.

Часто случается, что необходимо подключить к сети только небольшую часть ленты, а не все 5 метров, как в стандартной катушке. Обычно, кратность резки составляет 3 светодиода. Заводом – изготовителем заранее нанесена метка, где можно резать ленту.



Соединение кусков светодиодной ленты

Соединение двух кусков ленты осуществляется при помощи пайки. Около каждой линии реза имеются специальные контактные площадки. Перед пайкой их необходимо предварительно зачистить и залудить. Далее, каждую площадку на торце одной части ленты необходимо соединить с аналогичной площадкой на другом торце, с помощью проводов, диаметром не более 0,5 мм2. Так, соединяем все нужные отрезки ленты. Что касается влагозащищенных лент, то для начала нужно добраться до контактных площадок, для этого снимаем силиконовое покрытие на ленте. После этого припаиваем провода к этим площадкам.

Можно соединить светодиодную ленту при помощи специальных коннекторов, которые продаются в тех же магазинах, что и лента. Коннектор является своего рода проводником, нужно всего лишь вложить в него 2 конца ленты, соблюдая полярность, и закрыть коннектор.

Соединение ленты при помощи коннектора.


Место соединения двух кусков ленты пайкой



Подключение светодиодной ленты к сети 220в.

Итак, после того как вы определились с выбором ленты и подобрали к ней оптимальный блок питания нужно произвести подключение светодиодной ленты к этому источнику. Рассмотрим 2 варианта подключения:

1)    Когда необходимо подключить ленту до 5 метров;

2)    Когда необходимо подключить ленту большей длины.

1. Схема.  Один блок питания — одна лента до 5 метров включительно.

Светодиодная лента продаётся намотанной на катушку по 5 метров. На её внешнем конце присоединены короткие провода для подключения. Если проводов нет, то их необходимо припаять самостоятельно. Для этого, берём многожильные провода разных цветов (красный — «+», чёрный — «-«), отмеряем их по длине, так, чтобы они могли достать до блока питания и зачищаем их с двух сторон.

С помощью канифоли и олова лудим провода и припаиваем их к дорожкам ленты. Необходимо воспользоваться маломощным паяльником, чтобы повышенной температурой не повредить светодиоды.

Места пайки необходимо качественно заизолировать с помощью термоусадочной трубки. Далее, светодиодную ленту необходимо подключить к блоку питания.



2. Схема с одним блоком питания и двумя лентами.

Рассмотрим следующий вариант: когда необходимо подключить светодиодную ленту длиной 10 метров и более.

Сначала нужно соединить два отрезка ленты между собой при помощи пайки или коннекторов.  После того как провода будут припаяны и оба куска светодиодной ленты будут готовы можно приступать к подключению. На этом этапе возникает много ошибок, и мы расскажем о правильном подключении ленты большой длины к блоку питания

Существует несколько вариантов подключения светодиодной лентыбольшой длины:

1)    Два отрезка ленты нужно подключить параллельно между собой. Многие делают наоборот и выполняют такие подключения последовательно, то есть к концу первой ленты просто подключают второй – это не правильно. Иногда к одному блоку питания необходимо подсоединить большое количество светодиодных лент, которые находятся от него на разном расстоянии (например, подсветка витрины магазина или одновременное освещение нескольких картинок, висящих на разном расстоянии). Для этого не обязательно к блоку питания тянуть провода от каждой участка. Можно проложить одну главную магистраль и уже непосредственно к ней подсоединять светодиодные ленты.



2)    Можно сделать кольцевое подключение ленты к блоку питания. Этот вариант подходит тем, кому нужно осветить квадратный или круглый участок. Суть заключается в том, что лента, выходя от источника питания, прокладывается на участке и возвращается обратно вторым концом. Для этого нужно сначала последовательно соединить все отрезки ленты между собой, затем один конец запитать от источника питания,  проложить ленту кольцевым способом,  и второй конец ленты также запитать от этого же блока питания. Главное, чтобы мощности блока хватило на всю длину ленты.

                                                                      Ошибки при подключении светодиодной ленты

В статье было рассмотрено, как подключить стандартную светодиодную ленту в сеть (обычно она бывает длиной 5 метров). Зачастую же, их необходимо подключить две и более. Здесь, большинство людей совершают главную ошибку, они просто соединяют напрямую два конца ленты и получается, как бы одна, 10-ти метровая. Это получается не правильная схема подключения и так делать категорически нельзя, потому что лента будет светиться не равномерно на всем участке.  Такое соединение уменьшает срок службы ленты в разы. Воспользуйтесь нашими методами подключения светодиодной ленты.

Схемы подключения RGB ленты | Ledcountry.ru

Подключение RGB ленты: важные нюансы эксплуатации, элементы в системе, рекомендации по установке в домашних условиях

Если вы решили оформить домашний интерьер с помощью светодиодной ленты разных цветов, вам необходимо ответить на множество вопросов, например, по поводу подбора контроллера, прочих элементов в цепи, или как подключить светодиодную разноцветную ленту RGB. Почему при подключении данной модификации осветительного оборудования возникает так много сложностей? Потому что одноцветные модели присоединяются исключительно к блоку питания при подключении, а вот для многоцветных агрегатов потребуется дополнительное приобретение контроллера и усилителя. Ниже мы рассмотрим основные моменты, которые необходимо знать каждому покупателю, желающему осуществить отделку с помощью ленты RGB.

Основные элементы, необходимые для подключения RGB ленты светодиодной

Выполнить установку любой модели RGB-ленты самостоятельно возможно после того, как вы сможете определить, насколько она будет протяженной. Именно от этого параметра будет зависеть подходящее устройство для цепи оборудования и подбираться схема. Покупать контроллер требуется исходя от характеристик светового оборудования – они должны соответствовать. Если говорить об элементах системы, то вам потребуется приобрести:

  • Саму ленту RGB.
  • Контроллер, подходящий к разноцветной диодной ленте.
  • Блок питания.
  • Усилительный механизм.

Для чего нужен каждый из представленных элементов? Блок питания требуется для того чтобы преобразовывать стандартное напряжение 220 вольт в сети в напряжение, необходимое светодиодной полосе. Его уровень может составлять от 6 и выше вольт. Подключить контроллер к светодиодной ленте необходимо, чтобы осуществлять цветовое свечение диодов. Усилитель потребуется в том случае, если вы желаете осуществить подключение RGB ленты, длина которой будет больше, чем пять метров, одновременно.

Поэтапный алгоритм и схема подключения светодиодной ленты RGB

Если вы хотите самостоятельно подключить RGB светодиодную ленту, вам необходимо воспользоваться следующим алгоритмом:

  1. Подготовка поверхности. Локация, где предполагается размещение ленты, необходимо выровнять и обезжирить с помощью растворителя. Желательно, чтобы этот материал хорошо проводил тепло, чтобы лента не нагревалась слишком сильно. Если вы решили отдать предпочтение стальной или алюминиевой поверхности, рекомендуется уберечь ее электроизолятором.
  2. Монтировать ленту на поверхность. Для этого нужно просто ее приклеить. Одна из сторон изделия для освещения самоклеющаяся, поэтому вам потребуется ликвидировать защитную пленку и аккуратно наклеить изделие на подобранное место. Важно помнить: степень изгиба не должна быть больше 1,5-2 см. Иначе системе может быть нанесен непоправимый вред при эксплуатации, сильно уменьшится срок ее работы. Если вам требуется отрезать участок изделия, выполняйте работу по пунктиру, указанному компанией-производителем. Соединить два участка ленты между собой можно воспользовавшись паяльником либо коннектором.
  3. Соберите систему. Соедините RGB ленту с контроллером — сделать это также можно с помощью паяльника или коннектора, исходя из модели последнего. Проведите шнуры к блоку питания: плюсу соответствует алый цвет, а минусу – темный. Подключение шнуров к контролирующему механизму должно выполняться соответственно цветам, которые обозначаются в аббревиатуре.

Можно ли подключить RGB ленту без контроллера? Да, однако, в этом случае должен быть использован пульт дистанционного управления.

Схемы подключения

Аксессуары для светодиодной ленты — СветоЯр

Коннекторы для светодиодной ленты 12V

Коннекторы – это дополнительные аксессуары для светодиодной продукции, позволяющие отказаться от пайки в ходе монтажа и подключения диодных лент, существенно упрощая и ускоряя процессы монтажа. Коннекторы 12V предназначены для стандартных светодиодных лент с напряжением 12 В и применяются только внутри помещений.

Коннекторы для светодиодной ленты различаются по видам соединения:

Лента-лента

Они позволяют соединить две и более светодиодных ленты. Они нужны, когда лента разрезается  на части или скрепить небольшие отрезки между собой. Нужно просто подсоединить коннектор к краям диодных лент и закрыть защелки. В зависимости от интерьерной задачи и места применения ленты можно выбрать коннектор в виде провода или миниатюрной клипсы.

Здесь выделяют коннекторы для быстрого соединения:

  • одноцветных (коннектор 8 мм. для быстрого соединения диодной ленты типа 3528)
  • многоцветных светодиодных лент (коннектор 10 мм. для быстрого соединения RGB светодиодных лент типа 5050RGB)

Также существуют разные коннекторы в зависимости от типа, ширины и мощности светодиодной ленты.

Лента-блок питания

Например, присоединив Коннектор для соединения блока питания для светодиодной ленты с одноцветной светодиодной лентой, 15 см. провод, можно за пару минут подключить диодную ленту к источнику питания.

Лента – контроллер

Коннектор 10 мм. для подключения одноцветных светодиодных лент типа 5050 с DC-контроллером, 20 см. также за считанные минуты позволит соединить ленту с контроллером, который позволит регулировать ее цветность, яркость, т.е. управлять подсветкой.

Особенности

Коннекторы для светодиодной ленты 12V практичны и удобны в использовании – они существенно сокращают время монтажа. Их применение не требует специальных навыков или оборудования. Но полностью заменить пайку они не могут, т.к. обладают небольшой степенью защиты от влаги и пыли — IP20. Они применяются при монтаже только интерьерной подсветки.

В условиях высокой влажности, в уличном освещении их использование крайне нежелательно. Даже если сами светодиодные ленты будут герметичными, коннекторы не в состоянии обеспечить герметичность их соединений, контакты будут окисляться. В этих случаях лучше спаивать контакты лент, блоков питания и контроллеров. Спайка сделает соединение более надежным и устойчивым к внешнему воздействию.

разъем для светодиодной ленты, производитель светодиодных быстрых разъемов-Lightstec

Удлинитель светодиодной ленты

Одноцветные провода : Обычно у светодиодной ленты есть кабели, у кабеля — 12 см / 15 см / 20 см / 30 см. Но в большинстве случаев люди думают, что провод не слишком длинный. На этот раз потребуется удлинительный кабель. Удлинитель имеет одноцветный цвет и варианты RGB. Даже есть удлинительный кабель RGBW и RGBWWW.


Для одноцветной светодиодной ленты требуется 2-контактный удлинительный кабель.Кабель имеет черную оболочку и у него есть штекер и гнездо диаметром 2,1 мм или 3,5 мм. Разъем, используемый для присоединения светодиодных адаптеров. Поскольку адаптеры имеют гнездовой разъем, их легко подключить.
Одноцветный удлинительный кабель может быть изготовлен по индивидуальному заказу. У них есть 1 метр (3,28 фута), 2 метра (6,56 фута) и 3 метра (9,84 фута). Конечно, если вам нужно больше или меньше длины, мы можем сделать его для вас.

Удлинительный кабель со светодиодной лентой может быть полезен, но он имеет особую длину. В большинстве случаев людям нужно больше или меньше длины.Итак, вам нужно вырезать светодиодную ленту и удлинительный кабель с вилкой и розеткой и позволить им работать отдельно. Так появляются 2-контактные параллельные линии.

Мы поставляем многожильный провод 20AWG, параллельная цепь для подключения

Двухжильный многожильный провод 20AWG для одноцветной светодиодной ленты. У них есть красный и черный соединительный провод. Они делают их параллельными линиями, и они больше работают в светодиодной полосе.

провода RGB : для светодиодной ленты RGB необходим 4-контактный удлинительный кабель RGB.Мы поставляем уникальный дизайн с 4 контактами. Да, мы используем уникальный для управления изменением разных цветов. Обычно мы подключаем светодиодную ленту с помощью 4-контактного удлинительного кабеля «папа», а затем подключаем к следующей полосе RGB с помощью удлинительного кабеля «мама».


Мы можем поставить удлинительный кабель RGB длиной 30 см, 50 см, 1 м, 2 м, 3 м, 5 м и 10 м. Если вам нужна большая длина, мы можем поставить.

Удлинитель — лучший способ от источника питания светодиода до светодиодной ленты. Они не только используются для резки полосы света, но также используются светодиодные полосы с двумя катушками.Убедитесь, что удлинительный кабель имеет максимальную длину. Их очень легко подключить и взять. В частности, в проекте вам необходимо подключать все больше и больше светодиодных лент, поэтому вы не избежите использования удлинительного кабеля.

4-жильный многожильный провод 20AWG для светодиодной ленты RGB. У них есть черный, красный, зеленый, синий 4-контактный провод. Они параллельны линии, и они хороши для подключения между светодиодной лентой RGB.
Во многих случаях нам нужно использовать больше проводов в проекте.Если у нашей проволоки разные цвета, ее слишком удобно устанавливать. И не перепутайте связи.

При использовании провода иногда можно соединить два провода. Обычно мы используем изоляционную резиновую ленту, проволочные гайки или гайки рычага. Теперь у нас есть стыковой соединитель. Он очень простой, длинный и узкий. Вы можете использовать эти соединители для проводов везде, где захотите. Вы только проводите соединение между проводами.
У нас есть еще один соединитель для проводов, T-образные соединители для сращивания проводов.Он может разделить его на две или три линии, и их легко соединить новыми параллельными проводами для отдельной работы. В разъемах используется провод 20-24AWG, он индивидуальный.

Как вырезать светодиодные фонари Govee и соединить их вместе?

Светодиодные ленты

— один из лучших и самых интересных способов украсить и осветить комнату или пространство. Они предлагают приятный, ненавязчивый и приятный свет, который идеально подходит для акцентирования определенных предметов и участков, но при этом не будет слишком ярким и неприятным.Они доступны по цене, просты в использовании и становятся все более популярными по уважительным причинам.

Однако многим неясно, можно ли разрезать светодиодные ленты Govee, как соединить их вместе и другие подобные вопросы. Весь процесс относительно прост, но поначалу может показаться пугающим.

Итак, вот наше краткое руководство.

Как вырезать светодиодные фонари Govee?

Светодиодные ленты

предназначены для разрезания на любую длину, которую вы хотите, а светодиодные ленты Govee можно разрезать настолько легко, насколько это возможно.Уловка заключается в том, чтобы знать, где резать светодиодные фонари Govee. Каждая полоска имеет определенные точки разреза между каждыми двумя или тремя светодиодами, которые легко заметны. Линия разреза будет окружена медными точками с каждой стороны. Вот что вы хотите сделать:

  1. Решите, какой длины вы хотите для своей полоски, и измерьте ее. Если вы хотите сначала попрактиковаться, отрежьте короткую полоску для тестирования.
  2. Острыми ножницами или острым ножом для резки бумаги прорежьте линию между медными точками как можно точнее.Вы не должны вырезать сами медные точки, так как тогда вся светодиодная лента не сможет получать питание.

И все — больше ничего. Опять же, сначала проверьте короткую полоску, если вы не уверены, насколько острые у вас ножницы, или беспокоитесь, что что-то испортите.

Как соединить светильники Govee вместе?

Теперь, когда у вас есть светодиодная лента соответствующей длины, пора подключить ее к источнику питания и разместить там, где вы хотите.Это более сложная часть процесса, но она также вполне выполнима. Есть два основных способа сделать это.

Использование быстрого соединителя

Самый простой, простой и быстрый способ решить эту проблему — просто использовать быстрый соединитель. Быстроразъемные соединения — это простые устройства, которые продаются в любом хозяйственном магазине, плюс их можно купить вместе с вашим Govee или другими светодиодными лампами. Это очень простой способ подключить медные точки на светодиодных лентах к электрической цепи.Вот что бы вы сделали:

  1. Вытяните пластиковую планку на 1⁄8 дюйма (0,32 см) от быстроразъемного соединения. Обычно он черный и находится на конце разъема. Он тонкий, поэтому будьте осторожны и просто потяните его вперед.
  2. Найдите символы + и — на задней стороне светодиодной ленты, с другой стороны от медных точек. Разъем должен иметь два провода: черный и красный. Совместите черный провод со знаком — (минус), а красный провод со знаком +.
  3. Снимите клейкую подложку светодиода на 1⁄4 дюйма (0.64 см). Только потяните ее назад настолько, чтобы обнажить медные точки / клеммы разъема. Если нет клейкой основы, но есть пластиковая крышка, используйте нож для резки коробок, чтобы аккуратно отрезать пластик от клемм.
  4. Вставьте медные точки светодиода в быстроразъемный соединитель.
  5. Закройте пластиковую планку светодиодов обратно над быстроразъемным соединением.
  6. Подключите провода быстроразъемного соединителя к источнику питания с помощью клеммного соединителя. Если у вас его нет, вы можете купить его в любом хозяйственном магазине.Совместите черный и красный провода с правыми пазами на разъеме клеммной колодки. Затем просто поверните винты разъема по часовой стрелке, чтобы закрепить провода. Подключите все это к источнику питания, и все.
Пайка светодиодов между собой

Если вы не хотите использовать быстрый разъем, вы можете попробовать спаять светодиоды вместе. Мы рекомендуем использовать быстрый разъем практически в любой ситуации, но пайка тоже может работать — она ​​делает то же самое, только без быстрого разъема.Вот что делать:

  1. Снимите пластиковую крышку или клейкую подложку с медных точек на светодиодных лентах.
  2. Возьмите паяльник в строительном магазине и нагрейте его. Затем подержите металлический припой над медными выводами светодиодной ленты. Расплавьте припой паяльником прямо над медными точками. Достаточно расплавить провод, чтобы образовались небольшие лужи металла, покрывающие медные точки на светодиодах.
  3. Приобретите пластиковую заглушку в строительном или хозяйственном магазине.Вырежьте в нем небольшое отверстие ножом для бумаги — достаточно маленькое для пары проводов.
  4. Отрежьте черный и красный провода до необходимой длины и проденьте их через отверстие в пластиковой заглушке.
  5. Используйте приспособления для зачистки проводов, чтобы снять с концов проводов полдюйма (1,3 см). Вы можете приобрести инструменты для зачистки проводов в любом строительном магазине.
  6. Скрутите конец каждой проволоки, чтобы связать потрепанные пряди вместе. Затем снова используйте паяльник, чтобы расплавить припой на оголенные провода.
  7. Соблюдая полярность каждого провода (черный со знаком — (минус) и красный со знаком +), соедините провода с металлом, который вы уже протолкнули над медными клеммами светодиодов.
  8. Подключите провода к источнику питания. Если вы не хотите использовать концевой соединитель, можно скрутить концы проводов и накрыть их термоусадочной трубкой или использовать торцевую заглушку.
  9. Наклейте еще одну пластиковую заглушку на соединение между проводами и светодиодами, чтобы сделать его безопасным на ощупь. Для этого можно использовать силиконовый клей, он не помешает электрическому соединению.

И все. Проверьте индикаторы, если они не загораются, вероятно, вы неправильно подключили провода.Однако это маловероятно, более распространенной проблемой является оставление оголенных проводов, что может быть опасно, поэтому всегда обязательно наклеивайте пластиковые заглушки на каждое оголенное соединение проводов.

Как склеить отдельные светодиодные ленты между собой?

Это делается теми же двумя способами, которыми вы подключаете одну световую полосу к источнику питания. Вы можете использовать быстроразъемные соединения или паяльник. Однако вместо того, чтобы подключать быстро соединяемые или припаянные ленты к источнику питания, просто используйте второй быстроразъемный соединитель или вторую операцию пайки, чтобы подключить провода к другой полосе светодиодов.Это оно. Вы можете соединить две или более светодиодных лент Govee друг с другом, а затем просто подключить одну из них к источнику питания — если все соединения выполнены правильно, все они должны отлично загореться.

Как установить светодиодные ленты (с пошаговым видеоуроком)

Светодиодные ленты революционизировали способы освещения наших домов и офисов, благодаря своей универсальности и множеству преимуществ .Если вы хотите добавить окружающее освещение на свою кухню или коммерческое помещение, или вам нужно рабочее освещение для вашего офиса, светодиодные ленты позволят вам преобразить любое пространство с помощью стильного и экономичного светового решения. Кроме того, поскольку для установки светодиодной ленты не требуется никаких предварительных знаний в области электротехники, создать желаемый эффект очень просто.

Просто следуйте этому руководству, чтобы узнать, как самостоятельно установить светодиодные ленты. Мы поможем:

Выбор подходящей ленты для вашей работы

Светодиодная лента доступна в полной цветовой гамме, например, . янтарный, синий , зеленый , розовый и красный , а также различные температуры, включая холодный , нейтральный и теплый белый .Если вы не хотите использовать только один цвет, вы можете выбрать изменяющих цвет полосовых огней . Светодиодная лента также бывает разной мощности — обычно от 5 Вт до 25 Вт — которая определяет яркость света (измеряется в люменах). Итак, существует широкий ассортимент светодиодных лент , которые помогут вам добиться желаемого внешнего вида.

Светодиодные ленты обычно имеют клейкую основу для облегчения установки и могут быть легко отрезаны до различной длины с их пятиметровых катушек.При выборе световых полос, которые вы хотите установить, важно учитывать ширину ленты по сравнению с шириной области, на которой вы хотите ее установить. Вам также нужно будет посмотреть количество светодиодов на метр, так как это определяет, равномерно ли рассеивается свет. Хотя ленты с большим количеством светодиодов на метр немного дороже, они не вызывают нежелательных пятен.

Светодиодные полосы могут немного нагреваться, когда они включены, поэтому в идеале их необходимо установить на металлической поверхности, чтобы помочь рассеять часть тепла.Если ваши светодиодные ленты не будут устанавливаться на металлической поверхности, мы рекомендуем разместить их в профиль перед установкой на поверхность с помощью кронштейнов .

Как питаются светодиодные ленты?

Большинство — если не все — светодиодные ленты могут получать питание от сети. Но поскольку электросеть в Великобритании имеет более высокое напряжение и ток по сравнению с тем, что необходимо для питания светодиодной ленты, вам необходимо установить драйвер для понижения как напряжения, так и тока.Взгляните на наше руководство, чтобы узнать больше о том, что такое драйвер и какой драйвер вам нужен.

Установка светодиодных лент

Установить светодиодную ленту очень просто, хотя может потребоваться некоторая базовая проводка в зависимости от типа ленты, которую вы используете.

Как подключить светодиодные ленты к электросети

Большинство светодиодных лент продается на 5-метровых катушках (и требует некоторой базовой проводки. Для установки светодиодных лент с питанием от сети вам понадобится катушка со светодиодной лентой, совместимая , драйвер и совместимый провод разъема для светодиода .В качестве альтернативы, наши комплекты светодиодных лент поставляются со всем необходимым для начала работы. Затем выполните следующие действия, чтобы подключить светодиодные ленты к источнику питания.

  1. Подсоедините светодиодную ленту к соединительному проводу, вставив конец ленты в зажим на проводе, убедившись, что красный провод совпадает со знаком «+» на ленте, а черный провод — со знаком «-». знак.
  2. Сильно нажмите на заднюю часть зажима соединителя, чтобы замкнуть зажим. Возможно, вам придется удалить часть подкладочной ленты с клейкой стороны.
  3. Удалите клейкую основу ленты и плотно прижмите ее к любой поверхности по вашему выбору, будь то потолок, стена или под прилавком.
  4. Подсоедините другой конец соединительного кабеля к драйверу. Кроме того, вы можете попробовать наш ассортимент готовых к подключению и простых в использовании лент. Эти световые полосы поставляются с предварительно подключенным разъемом, который напрямую подключается к соответствующему драйверу.
  5. Подключите драйвер к источнику питания и включите сетевое питание.

Или просто просмотрите наше видео с практическими рекомендациями ниже:

Если вы выбрали ленточные светильники из нашей линейки Tagra OptiProfile, их новая система pro connect и тонкий дизайн делают установку проще, чем когда-либо прежде — даже в самые мелкие профили. Этот простой разъем позволяет увеличить длину кабеля от ленты до любого необходимого размера без необходимости пайки и дополнительных разъемов. Разъемы добавлены к обоим концам, что означает, что вы можете эффективно использовать две длины светодиодной ленты.

Как установить светодиодные ленты на потолок или стену

Светодиодные ленточные светильники могут отлично смотреться на потолке или стенах в качестве стильной детали, креативного рабочего освещения или для подчеркивания архитектуры ниспадающих потолков или свода. Чтобы установить светодиодные ленты на потолок или стену, вам необходимо убедиться, что они установлены за выступом, например, на краю ниспадающего потолка или в верхней части литого свода. Это скроет светодиодную ленту, но по-прежнему даст вам полный световой эффект для более гладкого вида.

Как установить светодиодные ленты под шкафы

Светодиодные ленты также отлично смотрятся при установке под шкафами в качестве рабочего освещения. Хотя вам следует попытаться разместить ленту за выступом, большинство шкафов достаточно глубокие, чтобы ленту можно было разместить довольно далеко. Опять же, это гарантирует, что вы получите полный эффект освещения, не видя световую полосу и проводку.

Установка светодиодных лент на улице

Если вы хотите установить светодиодную ленту на открытом воздухе, вам необходимо купить световые ленты и драйвер с рейтингом IP не менее 67, чтобы обеспечить их водонепроницаемость.Они работают так же, как и их неводонепроницаемые аналоги, поэтому их так же легко установить, следуя видео методу выше.

Как подключить несколько светодиодных лент к одному контроллеру

Если вы используете Светодиодная лента с изменением цвета , тогда вам нужно будет подключить свои световые полосы к беспроводному контроллеру с помощью приемника. Это должно быть подключено между светодиодной лентой и драйвером. Если вы хотите управлять более чем одной световой полосой с помощью контроллера, вам необходимо добавить несколько приемников.

Как соединить вместе светодиодные ленты

Если для вашего проекта требуются светодиодные ленты длиной более 5 метров, вы можете легко соединить несколько лент вместе. Однако соединение их вместе с помощью соединительного провода вызовет падение напряжения, поскольку ток течет от одной световой полосы к другой, и ваше освещение будет тускнеть по мере продвижения по цепи. Вместо этого вам нужно будет подключить все светодиодные ленты к Драйвер отдельно, подключив один конец каждой ленты к устройству с помощью разъема для светодиодов . В качестве альтернативы можно использовать разветвитель кабеля , который работает аналогичным образом, но требует только одного провода, что лучше всего подходит для драйверов с одной розеткой. Оба эти метода гарантируют отсутствие падения напряжения.

Светодиодные ленты идеально подходят для широкого спектра применений, и, следуя советам в этом руководстве, вы можете быстро и легко установить их.

Здесь, в Ultra LEDs, у нас есть целый выбор из светодиодных лент на выбор.Взгляните на наши белые , цветные и полосы с изменяющимся цветом , а также комплекты полос , в которых есть все необходимое для установки вашего освещения. Дополнительные советы экспертов можно найти в других наших руководствах для покупателей . Если есть что-то, что вы хотите спросить или обсудить с нами, вы можете позвонить нам по телефону 0800 088 3300 или написать нам по электронной почте questions @ ultraleds.co.uk .

Пайка лучше, чем разъем для светодиодной ленты? — Onlumi Technology Co., Limited

Гибкая светодиодная лента — удобное решение для линейного освещения. Причина в том, что его можно обрезать для каждой группы SMD (обычно включающей 3 или 6 SMD) по метке ножниц на паяльной площадке. Но другое дело, когда дело касается подключения к проекту. Какие способы подключения?

Ответ кажется очевидным, поскольку мы все согласны с тем, что пайка — самый надежный способ электрического соединения.Но мы также знаем тот факт, что не все достаточно квалифицированы для работы с паяльником, что еще хуже, паяльные площадки светодиодной ленты маленькие, особенно когда это версия RGB, RGBW или даже RGBWW. В коммерческом проекте все усложняется, так как нужно учитывать больше факторов. Это надежность, удобство, обслуживание, кривая обучения, стоимость

.

Разве пайка лучше, чем разъем для светодиодной ленты? Вот наша точка зрения.

Есть некоторые критические приложения, в которых не допускается даже временный перерыв.В этих приложениях пайка была бы лучшим вариантом

1. В помещении с большим перепадом температур

Разница температур может привести к расширению и сжатию пластика

2. В среде с сильной кислотой, сильной щелочью или сильным окислителем

Поскольку проводник обычно изготавливается из меди, на которой может образоваться ржавчина

3. В вибрирующем объекте

Если полосовой светильник предназначен для крепления на часто вибрирующих поверхностях, подумайте о пайке больше, чем о разъеме, потому что теоретически вибрация может ослабить контакт, и пайка будет более стабильной.

Несмотря на вышеупомянутые 3 ситуации, разъем для светодиодной ленты приемлем и работает очень хорошо.

Не всегда можно иметь под рукой паяльник или несколько паяльников в вашей команде для работы одновременно. Обычно мы надеемся, что устройств будет меньше, если мы сможем закончить работу вовремя. По сравнению с паяльными устройствами, разъем для светодиодной ленты намного легче переносить и позволяет нескольким людям одновременно подключать разные части

Возможен дефект светодиодной ленты из-за плохой пайки SMD, плохого рассеивания тепла, дефекта резистора, плохой светодиодной микросхемы и т. Д.В этой ситуации следует произвести замену.

Если подключение осуществляется с помощью разъема, вы можете легко заменить неисправную секцию, просто открыв разъем и вставив новую полосу света.

А вот паяльное соединение нужно будет послать туда опытного электрика, занимающегося паяльником.

Научиться паять не так-то просто, если вы не электрик.

Но использовать коннектор так просто, что вам даже не нужно УЧИТЬСЯ.
Не нужно беспокоиться о неправильной полярности, потому что вы можете просто отсоединить и устранить проблему, не нужно беспокоиться о ожогах (температура рабочего паяльника достигает 300 ℃ / 570 ℉), не нужно беспокоиться о неприятном запахе канифоли .

Коннектор для светодиодной ленты на конечном рынке стоит не более 1 доллара США, а в большинстве случаев — меньше.

Но стоимость пайки выше, так как она требует паяльника, профессионального электрика, более продолжительного рабочего дня и связана с риском для здоровья. Все эти проблемы требуют денег, чтобы исправить

Заключение

Мы сделали сравнение списка ниже

Как установить светодиодные ленты

Светодиодные ленты сейчас являются одной из самых популярных и привлекательных частей декораций для большинства случаев.Поскольку светодиодные ленты доступны в различных размерах, цветах и ​​длинах, легко найти идеальные типы светодиодных лент для ваших требований. Кроме того, светодиодные ленты создают отличный эффект освещения и освещения, если свет отражается от плоской поверхности, что делает ее идеальным выбором для декоративного применения.

Обращение со светодиодными лентами очень простое и может выполняться без профессиональной помощи. Сегодня мы пройдем полную процедуру установки новых светодиодных лент.Мы также включим некоторую дополнительную информацию, такую ​​как разделение одной светодиодной ленты, объединение нескольких светодиодных лент и использование контроллера RGB для светодиодных фонарей, чтобы сделать его полезным руководством для всех.

Питание светодиодных лент

Если вы приобрели только катушку со светодиодной лентой, некоторые изменения не были внесены с надлежащей проводкой в ​​коробке, и вам придется делать это самостоятельно. С помощью базовой проводки и совместимого драйвера вы можете легко это сделать. Следуйте инструкциям ниже, чтобы включить светодиодные ленты.

  1. Прежде всего, аккуратно распакуйте все компоненты, находящиеся в упаковке, включая катушку со светодиодной лентой.
  2. Затем вам нужно будет подключить светодиодную ленту к разъему. Здесь вы найдете красный и черный кабель внутри разъема.
  3. Подключите красный кабель к клемме «+» светодиодной ленты, а черный провод к клемме «-».
  4. После того, как провода будут правильно подключены, просто нажмите на заднюю часть разъема внутрь, чтобы закрепить соединение.
  5. Другая сторона разъема должна быть подключена к подходящему драйверу для питания светодиодной ленты.

Подключение нескольких светодиодных лент к

Один источник питания

В большинстве случаев вам понадобится длинная полоса светодиодных ламп для покрытия большей площади. Если вы хотите покрыть периферию стены или большого письменного стола, вы можете не найти ни одной светодиодной полосы, достаточно длинной, чтобы покрыть ее должным образом. В таких ситуациях придется подключить несколько светодиодных лент.Если вы хотите подключить их к одному источнику питания, вот как это сделать.

  1. Один адаптер питания может одновременно питать две или более светодиодных лент. Но чтобы подключить несколько светодиодных лент к одному адаптеру, вам сначала понадобится двусторонний разветвитель питания.
  2. Как только вы получите приличный разветвитель мощности, убедитесь, что мощность световой полосы не превышает общую выходную мощность самого адаптера.
  3. После того, как вы подтвердили совместимость адаптера и разветвителя, просто подключите светодиодные ленты к разветвителю.
  4. Подключите одиночный конец разветвителя напрямую к адаптеру питания, который можно подключить к розетке переменного тока.

Как установить светодиодные ленты?

Светодиодные ленты очень компактны и имеют линейный дизайн по сравнению с другим осветительным оборудованием. Это делает светодиодные ленты наиболее универсальным вариантом установки. Вы можете легко установить светодиодную ленту на любую плоскую поверхность без каких-либо ограничений по направлению.

Светодиодные ленты также легкие. Это позволяет прикрепить светодиодную ленту к любой поверхности, не беспокоясь о том, что она со временем упадет. Светодиодные ленты можно установить за телевизором, под нишей ниспадающего потолка или под мебелью, расположенной над кухонным столом на кухне.

Большинство светодиодных лент поставляются с предварительно нанесенным клеем на тыльную сторону, которая покрыта защитной пленкой. Просто снимите верхнюю пленку с полосы, и вы сможете приклеить светодиодные ленты напрямую.В качестве альтернативы вы можете использовать двусторонний скотч 3M, чтобы обеспечить надежный захват задней стороны светодиодной ленты. Однако не следует закрывать переднюю часть светодиодной ленты лентой, так как это может испортить эффект освещения, закрыв несколько светодиодных ламп, присутствующих на полосе.

Можно ли сломать светодиодные ленты?

Если вы приобрели значительно более длинную светодиодную ленту по сравнению с вашими требованиями и не смогли уместить всю полосу, вам придется отрезать ее до определенной длины.Нарезать светодиодную ленту очень просто. Следовательно, это нужно делать осторожно, чтобы случайно не повредить светодиоды на полосе.

Если вы внимательно посмотрите на светодиодную ленту, вы найдете на ней специальные маркеры для резки. Как правило, вы найдете эти отметки после каждых 3 или 6 светодиодов на полосе. После того, как вы разрежете светодиодную ленту, вы обнаружите открытые медные контактные площадки на обоих концах секции, которые позволят вам повторно подключить ленту к тому же или другому источнику питания.Разбив светодиодную ленту на куски, вы также сможете установить светильники под углом или допускать резкие повороты на стенах или потолке.

Соединение светодиодных лент вместе

Соединение разных светодиодных лент поможет вам установить светодиодные фонари в сложных углах и углах. Лучшим преимуществом соединения различных светодиодных лент является поворот на 90 градусов, который обычно требуется при установке светодиодных лент на стены или потолок. Если вы хотите соединить несколько светодиодных лент вместе, вот как это сделать:

  1. Если вы хотите легко соединять светодиодные ленты, вам нужны быстрые беспаечные соединители, доступные на рынке.Эти разъемы позволят без особых усилий подключать светодиодные ленты.
  2. Если у вас быстродействующий разъем для светодиодов без пайки, просто удалите фиксирующую накладку, имеющуюся на разъеме.
  3. Затем снимите немного закрытой части светодиодной ленты, чтобы открыть клейкую сторону ленты.
  4. После этого можно сразу вставить световую полосу в быстродействующий разъем. При этом убедитесь, что медные контактные площадки на полосе совпадают с контактами проводов разъема.
  5. Как только он будет идеально выровнен и подсоединен, закройте стопорную площадку разъема.

Если вы не хотите получать беспаечный разъем, вам необходимо вручную припаять соединения между светодиодными лентами. Этот процесс необходимо выполнять с особой осторожностью и точностью, так как неправильная пайка может повредить светодиодную ленту.

Подключение RGB и управление RGB для светодиодных лент

Одной из наиболее часто используемых светодиодных лент является RGB, которая позволяет использовать множество различных цветовых вариантов для светового потока.Светодиодные ленты RGB разных цветов поставляются со специальным контроллером RGB, который имеет предварительно определенные режимы для светового эффекта. Эти режимы подходят для особых случаев, когда вы хотите добавить дополнительные эффекты в область освещения.

Разъемы RGB включены в комплект поставки светодиодных лент RGB. Вот как можно подключить контроллер к светодиодной полосе:

  1. Светодиодные ленты RGB имеют большее количество выводов по сравнению с обычными полосами и обозначаются символами «+», «G», «R» и «Б».
  2. Вы найдете аналогичные клеммы на контроллере RGB, входящем в комплект светодиодной ленты RGB.
  3. Для соединения контроллера с лентой нужно просто подключить идентичные клеммы разъема RGB и светодиодной ленты.
  4. Затем нам нужно подключить разъем RGB напрямую к источнику питания с помощью кабелей питания или разъема постоянного тока.
  5. Если ваш контроллер RGB имеет 4-контактный разъем, предварительно установленный на устройстве, вам нужно просто вставить разъем в полосу, и все готово.

Подключение светодиодных лент серии

Светодиодные ленты сконструированы таким образом, что вы можете соединить их вместе для создания единой световой ленты в соответствии с вашими требованиями. Но если вы хотите соединить несколько светодиодных лент вместе, вы должны соединить их последовательно. Таким образом, вы можете быть уверены, что светодиодные ленты защищены от резких скачков напряжения, а также от падения напряжения.

  1. Для последовательного подключения нескольких светодиодных лент вам потребуется добавить в схему дополнительный компонент — светодиодный усилитель.
  2. Давайте рассмотрим, что несколько светодиодных лент RGB должны быть последовательно подключены к одному источнику и управляться одним контроллером RGB. Здесь вам потребуется светодиодный усилитель для каждой светодиодной ленты, кроме первой.
  3. Прежде всего, подключите контроллер RGB к первой полосе и источнику питания, выполнив действия, описанные в предыдущем разделе.
  4. После этого вам нужно будет подключить светодиодный усилитель к каждой отдельной светодиодной ленте. Светодиодные усилители для светодиодных лент RGB также имеют клеммы, идентичные имеющимся на полосах.
  5. После того, как все светодиодные усилители будут подключены к полосам, вам нужно будет соединить клеммы усилителя с идентичными клеммами, присутствующими на контроллере RGB. Для этого вы можете проложить дополнительный провод от соединительного провода контроллера RGB и одновременно подключить его к назначенному порту на усилителе.
  6. Если вы хотите запитать светодиодные ленты от разных источников питания, вам потребуются дополнительные адаптеры питания. В этой конфигурации вам просто нужно проложить силовые кабели, идущие от светодиодного усилителя, к соответствующим портам блока питания, вместо того, чтобы соединять их теми же кабелями, что и на первом блоке питания.Убедитесь, что вы аккуратно соединили положительную клемму с красным кабелем, а отрицательную клемму с черным кабелем.

Заключение

Светодиодные ленты, несомненно, выглядят очень привлекательно и соблазнительно при правильной установке. Но вы должны выполнить несколько утомительную процедуру, чтобы правильно установить светодиодные полосы. Процесс немного сложнее, если вы выбрали светодиодные ленты RGB вместо одноцветного варианта. К счастью, есть много дополнительных компонентов, которые избавят вас от ручной работы при установке этих светодиодных фонарей.

Сегодня мы рассмотрели все необходимые шаги, которые необходимо предпринять при установке светодиодных лент. Если вы будете внимательно следовать нашему руководству, мы можем заверить вас, что вы сможете легко установить эти фонари без какой-либо дополнительной помощи. Кроме того, вы можете связаться с нами через раздел комментариев, если у вас возникнут проблемы с установкой светодиодных лент.

Руководство по подключению неадресуемой светодиодной ленты RGB

Добавлено в избранное Любимый 0

Модифицирующая светодиодная лента RGB

В зависимости от вашего проекта, вам может не понадобиться использовать все 1 или 5 мегапикселей светодиодной ленты.Вы можете отрезать лишнее и использовать для других проектов. Или вам может потребоваться разделить полоску и удлинить провода, чтобы осветить другие части вашего проекта. Возможно, вам даже понадобится подать энергию на определенную длину. Давайте рассмотрим, как разрезать, перемонтировать, очистить и запечатать герметичную светодиодную ленту.

Сначала разрежьте светодиодную ленту по центру открытых контактных площадок диагональным ножом. Точечная и пунктирная линия на изображении ниже — это место, где вам нужно будет выполнить разрез. Обязательно удалите часть силиконовой трубки, чтобы получить доступ к контактным площадкам светодиодной ленты, если вы используете герметичную версию.

Отрежьте половину провода перемычки премиум-класса и снимите изоляцию. Затем припаяйте провода к каждой из площадок светодиодной ленты.

Для безопасного соединения можно сплести провода вместе, чтобы управлять соединениями. Чтобы заплести провода, скрутите пару проводов обеими руками против часовой стрелки между указательным и большим пальцами. Мы будем использовать зеленый и красный провода, которые были припаяны.

Затем скрутите вторую пару проводов против часовой стрелки.

Скрутите пары проводов по часовой стрелке.

Очистить паяные соединения

Если вы использовали водорастворимый флюс, очистите паяные соединения деионизированной водой и зубной щеткой. Тщательно просушите светодиодные ленты сжатым воздухом. К счастью, в SparkFun есть комната для чистки печатных плат. В качестве альтернативы вы можете использовать воду из раковины и полотенца. Также можно использовать изопропиловый спирт.

Тестовые светодиодные ленты

После высыхания проверьте светодиодные ленты, чтобы убедиться, что цвета правильные, а провода подключены к соответствующим контактным площадкам.Вы можете использовать настольный блок питания с выходом около 12 В, сетевой адаптер на 12 В или батарею 9 В для проверки подключения. На изображении ниже показаны все включенные каналы. Обязательно проверьте каждый канал индивидуально.

Secure с горячим клеем или термоусадкой

Нанесите на клеммы горячий клей, чтобы закрепить провода. Вы также можете использовать термоусадку с горячим клеем, если он не закрывает светодиод. На изображении ниже показаны провода, закрепленные горячим клеем. Светодиодная лента использовалась с силиконовой трубкой, поэтому для герметизации открытой ленты был добавлен дополнительный горячий клей.


← Предыдущая страница
Пример кода Arduino

Лучшие методы установки светодиодных лент — светодиодные вывески и фонари для города

Ленточное освещение (также обычно называемое ленточным светом) — один из самых популярных типов светодиодного освещения. Он ультратонкий, гибкий и простой в установке в прямых, изогнутых и неровных пространствах. Светодиодное ленточное освещение дает безграничные возможности для дизайна и установки.Использование высокопроизводительной технологии твердотельного освещения обеспечивает исключительную точность цветопередачи и яркость. Они регулируются по яркости и создают плавное свечение. Полосовые светильники можно использовать в самых разных сферах — от создания теплой и расслабляющей обстановки до яркого рабочего освещения.

Полосы света также имеют большое преимущество в том, что они легко настраиваются. Их можно обрезать по длине в соответствии с требованиями вашего индивидуального проекта. Соединители для зачистки или оголенные соединители могут использоваться для соединения полос и добавления проводов.Наконец, просто снимите клейкую бумажную основу 3M со светодиодной ленты и закрепите ее на месте. Плотность светодиодных фонарей варьируется от 6 до 72 светодиодов на фут, в зависимости от требуемого уровня яркости (низкая плотность, стандартная плотность, высокая плотность, двойная высокая плотность). Установить эти ленточные светильники не сложно. Требуются базовые навыки электромонтажа, такие как зачистка, сращивание, удлинение и подключение проводов.

Ленточные светильники работают от низкого напряжения 12 В постоянного тока. Источники питания 12 В постоянного тока продаются отдельно и доступны с разной мощностью.Некоторые из них регулируются, а другие не регулируются. Блок питания, обеспечивающий питание светодиодных фонарей 12 В постоянного тока, работает от бытового тока 120 В переменного тока. Падение напряжения происходит при использовании 12 В постоянного тока с длинными проводами. Следовательно, чем короче (менее 20 футов) провод между источником питания и светодиодной лентой, тем ярче будет свет. Их можно устанавливать последовательно или параллельно. Из-за падения напряжения свет, наиболее удаленный от источника, может казаться более тусклым. Чтобы избежать таких нежелательных эффектов, проверьте свои светильники, прежде чем устанавливать их в определенном месте.Кроме того, подключайте блок питания к полосе от центра пробега, а не к его началу. Для длительных пробежек подавайте мощность через каждые 30 футов.

Лучшая практика: подключайте источник питания к полосе света из центра забега, а не в начале, особенно при длительных забегах. Для длительных пробежек подавайте мощность через каждые 30 футов.

После выбора источника питания и определения места для ваших ленточных светильников, вам нужно разрезать ленту и подключить провода. Режьте ножницами ленточные фонари через каждые 3-6 светодиодов (в зависимости от плотности) на линии реза.При использовании светодиодных разъемов без пайки полоску следует разрезать прямо по центру медной площадки. Также можно разрезать полоски в местах пайки; однако не используйте светодиодные разъемы на этих паяных ленточных световых соединениях.

Один из способов соединения проводов — их пайка. Это быстрый и простой способ соединить провода и выполнить сращивание. Паяные электрические соединения также более надежны. Обязательно залудите провод припоем, прежде чем пытаться припаять провод к контактам на ленте, чтобы обеспечить лучшее соединение.Всегда соблюдайте полярность при подключении светодиодных лент для освещения и проводов низкого напряжения. Обязательно подключите положительные провода к положительным клеммам, а отрицательные провода — к отрицательным клеммам.

Лучшая практика: Лужите провод припоем, прежде чем пытаться припаять провод к контактам на полосе, чтобы обеспечить более надежное соединение.

Оголенные соединители удлинителя используются для обхода углов или при разрезании пополам для создания двух силовых выводов (соединительных кабелей) для удлинения силовых проводов к светодиодному ленточному освещению в других областях.Если вы хотите увеличить длину провода между двумя полосами, просто присоедините дополнительный провод, соблюдая полярность. Для этого рекомендуется использовать провода 18AWG. Чтобы избежать колебаний напряжения и получить более яркий свет, используйте короткие и толстые провода.

Ленточные соединители, с другой стороны, используются для соединения двух полос для создания непрерывного светодиодного освещения. Просто откройте крышку разъема, вставьте полосу внутрь, убедившись, что медные контактные площадки на полосе находятся под контактами разъема, и снова наденьте крышку.Проведите тест питания, чтобы убедиться, что соединение установлено. Затем приклейте провод к муфте горячим клеем, чтобы установить более прочное соединение.

Передовой опыт: После тестирования приклейте провод к муфте горячим клеем, чтобы обеспечить более прочное соединение.

С помощью полосовых светильников вы можете настроить каждую установку, чтобы отразить требования и атмосферу конкретного помещения. Изменяя место установки и угол установки, чтобы отрегулировать отражение света от стен, вы можете кардинально изменить общий эффект этих источников света.Один из методов — применять метод проб и ошибок, пока вы не получите именно тот вид, который вам нужен. Используйте малярный скотч или малярный скотч, чтобы временно разместить полосы в желаемом месте, а затем включите свет. Переставляйте их, пока не получите идеальный световой эффект для вашего дома / офиса. После того, как вы определились с местом и углом установки, снимите бумажную подложку 3M для окончательной установки.

Передовой опыт: Перед тем, как снимать и наклеивать светодиодную ленту, включите ее в месте установки, чтобы обеспечить оптимальный угол и ориентацию.

Тем не менее, есть несколько вещей, которые вы должны помнить перед снятием и нанесением клея 3M:

  • Монтажная поверхность должна быть гладкой, чистой, сухой, без пыли и температурой выше 60 ° F перед нанесением. монтаж. Тщательно очистите все монтажные поверхности смесью изопропилового спирта 50:50 и воды. Если поверхности сильно загрязнены, сначала очистите их 100% ацетоном или спиртом. Избегайте использования медицинского спирта и средств для уборки, которые оставляют следы.
  • Приклеивая полосу к нижней стороне шкафа, слегка отшлифуйте поверхность наждачной бумагой с очень мелким зерном (зернистость 150–300), чтобы выровнять поверхность.
  • При установке на окрашенные поверхности убедитесь, что краска полностью высохла.
  • Будьте осторожны, чтобы не отклеить клейкую ленту 3M от светодиодной ленты, просто удалите желто-коричневую бумагу.
  • Чтобы активировать клей 3M, необходимо надавить на него. Оберните пальцы чистой сухой тканью и надавите на полоску по всей длине от одного конца до другого.
  • Наконец, обязательно поддерживайте шнур питания, особенно при установке под шкафом, так как вес подвесного провода может ослабить ленточное освещение.

Ленточное освещение можно легко установить на изогнутых и неровных пространствах, но избегайте резких изгибов или изгибов паяных соединений, поскольку вы можете повредить светодиодный ленточный светильник.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
