Как согнуть трубу без заломов и трубогиба

При отсутствии трубогиба попытки сгибания труб вручную обычно заканчиваются появлением заломов. Как следствие испорченная заготовка отправляется в металлолом. Чтобы залома не было, нужно пользоваться несколькими приемами.

Что потребуется:

• деревянный черенок или брусок;

• горн или газовая плита;

• сухой песок.

Технология гибки труб

Из любых сухих деревянных заготовок нужно сделать 2 заглушки для трубы.

Они делаются длинными и под конус, чтобы снаружи трубы осталось достаточно древесины для последующего извлечения заглушек.

Одна заглушка плотно впрессовывается в трубу.

Затем через второй свободный конец засыпается сухой песок.

Если его нет, то можно использоваться бентонитовую глину, продаваемую в обычных супермаркетах как наполнитель для кошачьего туалета. Песком нужно плотно запрессовать всю полость трубы. В идеале его утрамбовывать штоком подходящей длины и диаметра.
После этого забивается вторая заглушка. Для нее оставляется немного пустого пространства в трубе без песка, поскольку тот не даст ей войти. Ее нужно загнать как можно глубже, чтобы она еще больше сдавила наполнитель. Затем на трубе делается отметка, по которой должен пройти сгиб.

После этого нужно прогреть участок трубы возле метки. Можно использовать обычную газовую плиту. За счет широкого факела она сможет захватить и эффективно прогреть достаточную площадь трубы, в отличие от ручной горелки. Брать трубу следует в перчатках даже за края удаленные от точки соприкосновения с пламенем. За счет находящегося внутри песка нагрев заготовки до обжигающей кожу температуры происходит по всей длине.

Разогретая труба приставляется к опоре для сгиба. Это может быть ствол дерева, вкопанный столб или просто зажатый в тисках кругляк необходимого диаметра. Благодаря прогреву она сравнительно легко выгибается. При этом запрессованный внутрь песок не даст ее стенкам сложиться внутрь. Сгиб произойдет за счет достаточного растяжения металла по внешнему радиусу, а не деформации внутреннего. Возможно, с первого раза сделать все правильно не получится. Если залом все же образовался, то это говорит о плохом распределении песка.

Данным способом можно пользоваться не только для работы с трубами из алюминия, но и из других металлов. Если требуется согнуть стальную трубку, то ее нужно греть докрасна, в противном случае стенки могут не только сложиться изнутри, но и порваться. К тому же раскаленная сталь гнется легко как пластилин.

Смотрите видео

Как согнуть трубу своими руками, советы с видео

При установке трубопровода в своем доме, практически каждому человеку приходилось сгибать металлическую трубу, что без определенных навыков и необходимых инструментов сделать это своими руками не так уж и просто.

Как согнуть металлическую трубу в домашних условиях

Существует много разных методов сгибания металлической трубы, вот наши полезные советы:

1. Для изгиба металлической трубы потребуются две вещи, песок, который засыпается в трубу, и заглушки, которые наденутся на обе стороны трубы. Это необходимо делать для того, чтобы не повредить трубку, ведь она запросто может испортиться или даже сломаться. Если под рукой нет заглушек, то вполне подойдут чопики. Если материал трубы достаточно мягкий, то вы без труда согнете ее собственноручно, а ели твердый, то на помощь придет еще одна труба, но с большим диаметром. Она послужит рычагом, только ее нужно вкопать в землю.

2. Если же вам необходимо согнуть трубу из алюминия или стали, то газовая горелка вам поможет, а также паяльная лампа. Принцип работы достаточно прост, для начала необходимо наполнить трубу песком, также как и в первом методе, один конец трубы нужно крепко зажать, и далее разогреть трубу в определенном месте. Для того, чтобы не получит ожог, нужно соблюдать правила безопасности, ведь температура накаливания будет достаточно высокой.

3. Если же вы столкнулись с металлической трубой квадратной формы, то вам также понадобиться песок, и горелка, если необходим большой угол изгиба. А если не большой, то резиновой киянки вполне достаточно. Стоит лишь поставить оба конца трубы на опору и сделать изгиб.

Смотрите видео: Как гнуть трубу с помощью пружины

4. Профильную трубу лучше всего сгибать с помощью пружины, помещенную внутрь трубы, к предполагаемому месту изгиба. Только не забудьте ее привязать, чтобы потом с легкостью ее достать из трубы.

Как правильно согнуть металлопластиковую трубу

Несколько самых эффективных и простых способов изогнуть трубу из металопластика:

1. Очень медленного сгибайте трубу в ручную. Только помните, что на каждые два сантиметра трубы допустимый угол изгиба должен быть не более пятнадцати градусов.
2. Также можно воспользоваться небольшими кусками проволоки, которую нужно пометить внутрь трубы, для того чтобы изгиб получился максимально ровным. Далее все, как и в первом методе, медленно сгибайте трубу собственноручно.

Смотрите видео: Как согнуть металлопластиковую трубу

3. Если не получается согнуть вручную, то вам потребуется метод изгиба металлической трубы, то есть песок, заглушки и паяльная лампа. Труба заполняется песком, надеваются заглушки, трубу нагревают до определенной температуры и сгибают.

Сгибаем полипропиленовую трубу своими руками

Такие трубы не рекомендуется сгибать дома, но делать это все же можно двумя способами:
1. Для этого нам понадобится труба, разогретая феном до ста пятидесяти градусов по Цельсию, и не более. Далее нужно начать сгибать трубу, только проследить за тем, чтобы более толстая часть трубы находилась снаружи. В конце работы стоит проверить трубу на наличие изъянов.
2. Также можно сгибать трубу, не разогревая ее при этом, но угол изгиба при этом должен быть не более восьми градусов.

Пластиковая труба

Для того чтобы согнуть пластиковую трубу необходимо:

• Сделать оправу с помощью древесноволокнистой плиты, для предания необходимой формы.
• Обработка оправы наждачной бумагой.
• Создание необходимой оболочки для пластика.
• Установка пластиковой трубы в созданную оболочку.
• Крепкая фиксация детали.
• Обретение необходимой формы.
• Извлечение из оправы, охлаждение.

Все вышеперечисленные методы изгиба труб из различных материалов не требуют никакого дополнительного оборудования. Но если приобрести трубогиб, то работа значительно облегчится. Трубогибы различают по методу гнутья и по виду привода.

Смотрите видео: Сгибание пластиковой трубы

Как согнуть трубу в домашних условиях — советы и рекомендации

При ремонте частного дома или квартиры каждый может столкнуться с необходимостью выполнить изгиб трубы. Об этом часто задумываются при проведении водопровода, отопления или теплого пола.

Не у всех найдется специальный трубогиб, позволяющий без особого труда сгибать их до нужной формы. Так, что приходится изобретать разные способы, которые можно использовать в домашних условиях.

Сегодня рассмотрим несколько вариантов сгибания, в зависимости от вида и материала, из которого они сделаны.

Сгибаем металлическую трубу

Сделать это не просто, но вполне реально. Почти для всех металлических труб используют один и тот же метод. Например, при сгибании медной, что бы избежать надлома и неправильной деформации, ее набивают песком.

Песок помогает сохранить форму сечения на сгибе. Но, медь — металл довольно мягкий, и при сгибании медной трубки сложностей возникнуть не должно. А как быть с алюминиевой или стальной профильной трубой? Тут уже ни как не обойтись без газовой горелки.

На заметку! Оцинкованные трубы таким способом гнуть не рекомендуется.

Труба должна быть зафиксирована в тисках. Ее надо предварительно нагреть в месте сгиба. Готовность к сгибанию можно проверить так: если труба алюминиевая, нужно поднеси к нагретому месту листок бумаги, он должен воспламениться или задымить.

Если же труба металлическая (стальная), сигналом тому, что она достаточного нагрета будет цвет нагретого металла: он станет ярко-красным.

Иногда может потребоваться согнуть квадратную трубку не большого сечения. Здесь придется использовать 2 опоры, которые будут служить как основания, и киянку (резиновую) — с ее помощью медленно, но уверено будем гнуть.

Перед началом этой процедуры необходимо насыпать в нее песок. Если на дворе зима, то можно залить водой, которая замерзнув будет служить в качестве демпфера. После того, как заполнили ее песком (залили воду), закупориваем деревянными чопиками.

А как насчет профильной, с ней как быть? Да точно так же, как и другие виды.
Для обеспечения оптимально правильной формы на сгибе, внутрь, в место изгиба необходимо поместить прочную пружину, надежно привязав ее проволокой для того, что бы потом вытащить.

Гнем металлопластиковую трубу

Их используются при монтаже системы теплый пол. Они работают параллельно с системой отопления, и для эффективного использования теплопроводящей поверхности труб их изгибают.

Сделать это можно руками. Зажимают в кулаках и аккуратно сгибают, не допуская сильных перегибов. На каждые 1 — 2 см в среднем получается 15 градусов изгиба.

Бывает, что во время ремонта может понадобиться согнуть трубу из полипропилена. Хотя производитель и не рекомендует этого делать.

Используя холодную гибку, можно согнуть это изделие радиусом, равным 8 диаметрам трубы. Лучше их сгибать горячим способом: для этого она нагревается до 150° Цельсия, при помощи строительного фена.

Посмотрите видео: Как гнуть трубу

Как согнуть трубу без трубогиба своими руками?

Наверняка вы сталкивались с ситуацией, когда при сборке трубопровода становится необходимо выгнуть трубу на определенный градус.

Для таких задач применяют специальный инструмент, именуемый трубогиб. Трубогибы бывают самыми разными. Они предназначаются для сгибания труб из металлов, пластика, различных сплавов и т.д.

Все это конечно очень хорошо, но что делать, если надо согнуть трубу без трубогиба? К примеру, если трубогиба у вас в наличии нет, а дело не терпит отлагательства.

Выгибание металлопластиковой трубы с пружиной внутри

Что же, есть способы выполнить подобные действия и своими руками. Мы вам о них расскажем.

Cодержание статьи

Особенности процесса

На самом деле сгибать трубы достаточно легко. Это только кажется, что для подобных действий необходимо огромное количество сил и энергии. Конечно, при работе с металлическими трубами все же придется попотеть, но даже в этом случае процесс занимает всего несколько десятков минут, и это с учетом подготовительных работ.

Но просто согнуть трубу недостаточно. Надо сделать это правильно, чтобы в итоге получить рабочий, а не испорченный образец. Если мы загибаем трубы своими руками, то шанс их повреждения существенно возрастает, так как согнуть трубу в домашних условиях можно только с помощью подручных средств.

Все дело в том, что труба при изгибании меняет свою структуру, натурально деформируется. И процесс деформации проходит непредсказуемо.

Это только кажется, что модель из той же стали изгибается красиво и плавно, как будто бы по волшебству сохраняя свою форму.

На самом деле это не так. В момент изгибания, особенно если работаете вы только подручными средствами, стенки трубы деформируются неравномерно.

Внутренняя стенка как бы накапливает в одной точке больше материала, становится толще, образуются даже микроскопические складки. Наружная же, наоборот, растягивается, что чревато появлением микротрещин. Согните ее слишком быстро или без предварительной подготовки – и ее повреждение будет практически неминуемым.

Как обезопасить себя?

Впрочем, себя можно легко обезопасить или хотя бы свести шанс повреждения трубы к минимуму. Для этого применяют несколько хитростей.

Во-первых, при изгибании своими руками трубу нагревают до определенной температуры. Это нормально, без прогрева согнуть отрезок, да еще и стальной, крайне сложно. Вы потратите уйму сил и энергии, а результат же вас вряд ли порадует.

Достигла ли поверхность трубы нужной температуры, проверяется с помощью обычной бумажки. Считается что труба прогрелась, если бумажка при контакте с ней начинает тлеть.

Процесс загибания стальной трубы

Способ, конечно, довольно топорный и дает только относительные результаты, но для домашней работы большего и не требуется.

Во-вторых, в полость трубы обязательно добавляют стабилизирующий материал. Это делается до момента ее прогрева.

В качестве стабилизирующего материала применяются разные варианты, от песка до пружин. Трубу с обеих сторон закупоривают, а затем уже принимаются за работу.

Внутри трубы песок играет роль пластификатора. Он не дает материалу деформироваться рывками, при этом сохраняет изначальную форму заготовки, что тоже крайне важно.

Также перед началом работы необходимо создать деревянную или стальную заготовку, для упрощения процесса деформации. Необязательно сильно мучиться и что-то создавать, надо просто выбрать подходящий материал.

К примеру, если вам нужно загнуть трубу под прямым углом своими руками, то хватит и наличия профильной трубы или же стола.

Если же радиус загиба достаточно большой, то придется подобрать обратную трубу нужных размеров или же деревянное полено.

Отличия в зависимости от материала трубы

Материал трубы оказывает огромное влияние на то, как мы будем с ней взаимодействовать

Трубы разделяют на:

• Металлические;
• Пластиковые.

Металлические трубы требуют один подход, пластиковые – совсем другой. К тому же и конкретные материалы различаются по своей прочности, устойчивости, принципу деформации и т.д. Все это следует учитывать, в особенности, когда мы работаем без специализированного инструмента, то есть своими руками.

Взаимодействие с металлическими образцами

Металлические трубы в домашних условиях изгибать сложнее всего. Да вы впрочем, и сами это понимаете.

Металл хоть и пластичный, но очень прочный. Вручную, без предварительной подготовки, с ним просто не совладать.

Перед обработкой трубу желательно нагреть горелкой

Зато если все продумать заранее, то и результат вас наверняка порадует. Также не будем забывать, что есть металлы мягкие, а есть жесткие. Цветные металлы – по большей степени мягкие. С ними работать проще.

Та же медь, при желании, вообще деформируется вручную. Тонкую медную трубу реально загнуть руками, чем часто сантехники и пользуются.

Укрепленная медь уже прочнее, но все равно не сравнится по прочности со сталью или хорошим алюминием.

Рабочий процесс

Рассмотрим алгоритм, позволяющий нам изгибать металлические отрезки труб своими руками.

Этапы работы:

1. Подготавливаем инструмент, находим горелку, собираем песок, заглушки и т. д.
2. Засыпаем песок внутрь трубы.
3. Закупориваем ее.
4. Нагреваем ее газовой горелкой.
5. Проверяем температуру нагрева. Если бумажный лист при контакте с металлом загорелся либо начал тлеть, значит все нормально, можно начинать.
6. Монтируем трубу в рабочее положение.
7. Загибаем отрезок с применением физической силы. Желательно делать это в перчатках, так как металлы отлично проводят тепло.
8. При достижении нужного угла оставляем трубу на сутки.

Вот и все. После завершения работы остается только проверить качество изгиба. К сожалению, в нагретом состоянии это сделать не удастся.

Дополнительные советы

Песок следует засыпать до момента полного заполнения трубы. Заглушки желательно брать не пластиковые, а стальные. Пластик может расплавиться и сцепиться со сталью. Ничего страшного конечно не произойдет, но и лишние проблемы нам ни к чему.

Выгнуть трубу малого диаметра можно даже вручную, применив усиленное плечо

Нагревают трубу равномерно, то есть со всех сторон, акцентируя внимание на внешней. Именно на ней пройдут самые серьезные деформации.

Нагретую трубу разрешается загибать только в термостойких перчатках. Иначе можно обжечься. Да и вообще, если собираетесь действовать по приведенной инструкции, то желательно позаботиться о личной безопасности, надеть экипировку и т.д.

Рекомендуем загибать трубу не рывками, а поступательными плавными движениями. Впрочем, тут каждый действует так, как ему видится возможным.

Работа с пластиковыми трубами

Пластик загибать проще, это совершенно очевидно. Он намного мягче, во многих случаях пластичнее, да весит легче. Однако у пластика есть одна неприятная характеристика, он имеет предел прочности. То есть может треснуть, если приложение сил будет излишним. Это надо учитывать.

Помните, что трещина в трубе – это необязательно огромная дыра, в которую можно засунуть палец. Как раз образование такой трещины в трубе – большое благо, потому что ее легко заметить.

Проблемы же появляются, когда в пластике образуются микротрещины или даже зачатки трещин. Они незаметны и будут ждать своего часа, чтобы затем в самый неподходящий момент заявить о себе.

Выгибание трубы без трубогиба (видео)

Отличия труб из разных видов пластика

Проще всего работать с металопластиком. Этот материал является комбинацией алюминиевого стержня и пластикового сплава, он очень прочен, но в то же время пластичен.

Процесс его гибки, практически ничем не отличается от аналогичного при взаимодействии со стальными образцами. Причем трубу, если она малого диаметра, даже прогревать нет нужды. Можно выгнуть просто руками. Только опять же, нужно позаботиться о наличии стабилизатора в ее полости, чтобы деформация прошла успешно.

В качестве стабилизатора можно применять не только песок. Хорошо действует проволока или даже стальная пружина высокой прочности.

Полипропилен гнуть тоже можно, но тут надо быть очень осторожным. Производители полипропиленовых труб не рекомендуют загибать их самостоятельно. Если все же это необходимо, тогда позаботьтесь о наличии у вас строительного фена.

Им можно прогреть стенки трубы, а затем выгнуть ее на заранее подготовленной заготовке. Размещайте трубу так, чтобы утолщенная стенка находилась на внешней стороне изгиба. Тогда шанс повреждения отрезка существенно уменьшиться.

Тонкие пластиковые трубы, казалось бы, гнуть проще всего. Вот только они ломаются при физическом воздействии. Здесь надо применить хитрость и все ту же термическую обработку.

Строительным феном мы нагреваем трубу до температуры в 200 градусов, а затем легко и плавно начинаем ее изгибать. В некоторых случаях пластик станет настолько мягким, что сам начнет гнуться. Тогда просто уложите ее так, как вам необходимо, а затем постарайтесь зафиксировать.

Как согнуть трубу без трубогиба своими руками, видео

Иногда в бытовых условиях приходится деформировать трубы из металла разной формы и длины. Как согнуть трубу без трубогиба, если нет возможности его приобрести, или стационарно установить? Но все таки, есть довольно простые технологичные приёмы, разрешающие имеющимися средствами находящимися под рукой выгнуть железную (алюминиевую, медную и даже стальную) трубу собственными руками, кстати не только круглого поперечного сечения, однако даже и профильную.

Почему не стоит получать данные изделия с помощью обыкновенного молотка и наковальни

Очень часто гибка труб делается с целью обеспечения сантехнических коммуникаций или разводки внутри сети водопровода в доме. Высокое значение момента сопротивления пустотелого элемента не просто повышает усилие, но и сопровождается существенной деформацией внутреннего периметра. Такая труба, возможно, и пропустит через себя поток жидкости, но с очень большим гидросопротивлением? которое в конце концов приведёт к быстрому разрушению арматуры. Не говорим уже про то, что сам вид подобного изделия не способно вызывать удовольствия в эстетическом плане.

Обыкновенная гибка труб с применением молотка (либо кувалды – если имеется желание согнуть профтрубу с большим периметром) и наковальни с подобающим качеством невозможна. А дело все в том, что при сосредоточении изгибающей нагрузки по поверхности с внешней стороны трубы, внутренний её периметр никаким силовым аргументом не уравновешивается.

В результате появляются опасные растягивающие напряжения, которые становятся основой возникновения многих складочек, трещин и гофров.

Аналогичным образом, для хорошего результата следует создать в зоне гиба подпирающее усилие, благодаря ему в зоне деформации создастся объёмное напряжённое состояние. Последнее увеличивает эластичность, и дает возможность исполнять деформирование без опасности разрушения.

Гибка труб, круглых в плане

При отсутствии трубогиба деформацию можно исполнять 2-мя методами:

• Механическим, приложением нужного изгибающего момента;
• Термическим, путём снижения предела текучести материала.

Механичные методы, со своей стороны, делятся на гибку с использованием профилированного инструмента, и с применением промежуточных рабочих сред.

Для выполнения гибки по контуру вполне годятся железные ролики, имеющие канавки под установку колец из резины.

Имея набор из подобных роликов, можно обрабатывать трубы широкой номенклатуры. Ролики с квадратными канавками позволят согнуть и профтрубу.

Схема гибки с помощью рычага-удлинителя

Стоит добавить, что описанные дальше приёмы не понадобятся, если предстоит гибка на маленький (до 15 — 20°) угол, а еще при радиусах, более чем в 6 — 10 раз превышающих толщину стенки (меньшие значения затрагивают более пластичных материалов).

Гибка на жёстком инструменте

К примеру, медную или алюминиевую трубу у которой диаметр не больше 20 — 30 мм можно согнуть на простой оправке, которую можно сделать из 2-ух толстолистовых полос. Их внешняя конфигурация должна подходить требуемому значению радиуса гибки, а расстояние равняться приблизительно половине внешнего размера изделия. Подобную конструкцию легко сделать собственными руками, а потом закрепить с помощью профильных уголков к верстаку, либо просто зажать в тисках. Вдоль периметра сверлится пару отверстий, в которые ставятся хомуты, фиксирующие противоположный конец.

После чего дефармация (в прямом смысле слова) собственными руками делается очень просто.

Ограничением этого способа считается то, что размеры инструмента определяются длиной заготовки, по этому гибка длинных труб востребует существенного пустого пространства. Многосторонность способу прибавит регулируемое расстояние между соседними полосками, на которые будет опираться обрабатываемая деталь.

Термический способ состоит в том, что подлежащий отделке участок разогревается паяльной лампой до температуры 350 — 400 °С. В результате возрастает эластичность, что дает возможность уменьшить верхнюю допустимую границу усилий гибки. Прилагаемая деформирующая сила сильно снизится, что дает возможность согнуть собственными руками даже толстостенную или профтрубу. Одновременно с тем для трубы профильной качество поверхности ухудшится. По этому после обработки нужно будет применить дальнейшее шлифовка или пескоструйную обработку. Алюминиевую или трубу из меди крупного диаметра часто изгибают собственно именно так.

Гибка с использованием переходной среды работы

Этот способ считается одним из наиболее хороших. Более того, у него нет ограничений, как по поперечной формы, так и по длине детали. Очередность реализации процесса следующая:

1. В подлежащую гибке заготовку сыпят доверху небольшой (это важно!) песок.
2. Нижнюю часть заглушают древесным чопиком.
3. В противоположный торец вливают воду, чтобы смочить песок, и увеличить его сплошность.
4. Заготовку иногда встряхивают, чтобы уменьшить к минимуму пустоты.
5. Когда труба полностью заполнена, её заглушают.
6. Опирают изделие на толстостенную трубу с подходящими размерами.
7. Выполняют изгиб собственными руками до необходимой конфигурации, взяв во внимание пружинение (медную или трубу из алюминия гнут конкретно «в размер», а стальную – до угла, превышающего нужное значение на 5 — 7°).
8. Выжигают чопики, и тщательно чистят конструкцию.

Можно использовать также пружину растяжения, размеры которой соответствуют габаритам трубчатой заготовки. Пружину заранее крепят к прочному пруту, а после завершения процесса вынимают его. Затрудненность состоит в подборе необходимого диаметра пружины, и в дальнейшем её распрямлении.

Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.

Похожие статьи

Как согнуть профильную трубу в домашних условиях без трубогиба

При строительстве малых архитектурных форм, изготовлении козырьков, навесов, или монтаже систем отопления (водоснабжения), домашние мастера сталкиваются с необходимостью согнуть профтрубу.

При массовом производстве металлоконструкций, особенно в профильных мастерских, используют трубогибы промышленного изготовления.

Такие приспособления позволяют быстро и без дефектов загнуть профтрубу размером от 20 до 40 мм.

Однако покупка трубогибочного оборудования для разового применения нерентабельна, в ряде случаев дешевле обратиться в мастерскую и оплатить работу по формовке профиля. Если такой вариант вас не устраивает, рассмотрим способы, как согнуть профильную трубу в домашних условиях.

Особенности формовки труб с квадратным (прямоугольным) сечением

В отличие от круглой трубы, в которой натяжение материала происходит относительно равномерно, профиль имеет углы 90°. Внутренняя часть профиля не может гнуться без деформации боковых стенок. В результате формируются складки на внутреннем радиусе, и возможны разрывы снаружи.

Не вдаваясь в технологию, как согнуть трубу без трубогиба, многие мастера «самоделкины» портят заготовки, либо нарушают прочностную структуру материала.

Основное правило – не допускать критических изгибов, либо принудительно (запрограммировано) деформировать материал.

В промышленных трубогибах, для равномерного распределения нагрузки, формируется выштамповка на внутренней стороне радиуса. Для этого на роликах, либо оправке (в зависимости от конструкции трубогиба), предусмотрен специальный прилив-бортик.

Весь «лишний» металл загибается вовнутрь, не образуя складок. В результате нагрузка распределяется равномерно, и согнуть квадратную трубу можно на достаточно малом радиусе.

Правильно гнем профилированные трубы без дополнительных затрат

Существует множество способов, как согнуть профильную трубу в домашних условиях без использования промышленного трубогиба.

Секторная сварка

Этот способ доступен при наличии сварочного аппарата. Еще понадобится болгарка, но можно обойтись и ножовкой по металлу. Суть метода заключается в проделывании равномерно распределенных секторных разрезов по внутренней стороне.

Количество материала уменьшается, и можно не переживать за образование складок и разрывов металла. После выпиливания секторов, профиль легко принимает заданную форму, а образовавшиеся распилы завариваются любым доступным способом.

Способ трудоемкий, зато можно согнуть трубу на любой радиус, в том числе с переменным значением. Если вы опытный сварщик, герметичность и прочностные характеристики заготовки не ухудшаются.

Единственный недостаток – готовое изделие выглядит не слишком эстетично. Для декоративного козырька над крыльцом методика не подходит, но согнуть профильную трубу для теплицы, построенной своими руками можно. Опять же, требуется наличие сварочного аппарата.

 Горячая формовка как способ согнуть трубу без трубогиба

В этом случае потребуется газовая горелка или паяльная лампа. При нагреве металл становится мягким и податливым на растяжение или сжатие. Вероятность образования складок и разрывов практически сводится к нулю.

Как работает метод:
Основа технологии – локальный нагрев места сгиба с помощью горелки.

Если радиус изгиба небольшой, дополнительных приспособлений и материалов не понадобится, разве что направляющий шаблон. Такой способ подойдет для заготовок небольшой длины.

Для габаритных изделий, особенно с тонкими стенками, потребуются подготовительные операции:

• Полость профтрубы необходимо заполнить песком. Материал предварительно просеивается и прокаливается (например, на стальном листе) при температуре 100°С — 150°С. Если этого не сделать, при нагреве образуется пар и уплотнение песка будет неравномерным. Один конец трубы заглушается герметичной пробкой из дерева, и в полость засыпается подготовленный песок.

  Обратите внимание

  Заготовку надо держать вертикально, постукивая по металлу, для равномерного заполнения.

  Пробка для второго конца выполняется с отверстиями для выхода горячего воздуха. В противном случае, при нагреве пробка будет выдавлена.
• Подготовленная труба закрепляется в тисках, или с помощью струбцин, место сгиба прогревается до малинового цвета металла. После чего производится изгиб. Трубу гнем плавным усилием, без резких движений. Самому такую операцию провести тяжело, лучше работать с помощником.

  Обратите внимание

  Главный принцип, как правильно согнуть профиль горячим способом – непрерывность процесса на каждом участке.

  То есть, помощник постоянно греет участок сгиба, работа не прерывается до получения окончательного результата. Подобный способ позволяет на месте исправлять ошибки, не начиная работу заново.

Затем обработанное место можно облить водой для закаливания. Если нагрузка не заготовку небольшая – можно этого не делать. По окончании формовки, пробки извлекаются с помощью мощного шурупа, либо просто выжигаются газовой горелкой.

Производная от этого способа – изготовление заготовок, которые затем привариваются к длинным пролетам. Этот способ хорош, когда профильная труба слишком габаритная, и заносить свободные концы не позволяет пространство рабочего места.

Да и песка для таких заготовок потребуется немало, не говоря о весе заполненной конструкции. Труба нарезается на куски нужной длины, они сгибаются по одному шаблону, затем конструкция собирается с помощью сварки.

Важно! Общее правило работ с нагревом: сварной шов профильной трубы (при его наличии) должен оставаться сбоку. В противном случае, при нагреве и приложенном усилии, шов может разойтись.

Несмотря на кажущуюся сложность, это самый популярный способ согнуть профильную трубу своими руками. Сварочный аппарат (и опытный сварщик) не требуется, паяльная лампа или газовая горелка есть у многих мастеров, песок и вовсе не дефицитный материал.

Сгибаем профтрубу «на холодную»

Такой способ подходит лишь для профиля небольшого размера, и при работе с большими радиусами. Преимущество – не требуются дополнительные материалы и оборудование. Чтобы согнуть профильную трубу без трубогиба холодным способом, потребуется изготовить шаблон. Он делается своими руками буквально из подножных материалов.

Главное условие – достаточная прочность шаблона, усилие при работе нешуточное. Если вам необходимо согнуть целую серию одинаковых заготовок, лучше приспособить для этого домкрат либо ручную лебедку.

В зависимости от размещения рабочей зоны, шаблон можно расположить не горизонтально, а вертикально, например, на стене сарая. Так проще контролировать процесс и закреплять механические приспособления.

Если на изготовленном шаблоне имеется надежный фиксатор заготовки, работы можно проводить «в одни руки», без помощника. Кстати, подобные приспособления применяются не только домашними мастерами.

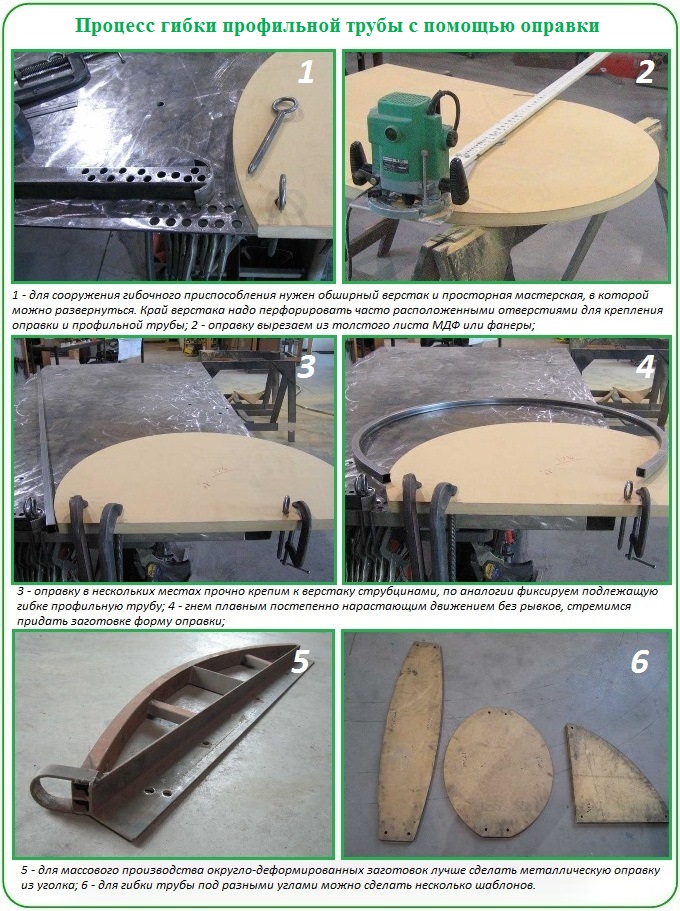

Сменные шаблоны, изготовленные из металла, распространены в мастерских, занятых серийным производством металлических заготовок, так что оборудование можно отнести к разряду полупрофессиональных.

Если у вас нет свободного материала для изготовления полномасштабной формы, можно изготовить шаблон с помощью точечных фиксаторов точек изгиба. Подойдут мощные болты, саморезы, или крюки. Опоры располагаются по начерченному радиусу изгиба на минимально возможном расстоянии друг от друга.

Разумеется, точки крепления должны быть прочными, им придется выдерживать немалую нагрузку. Преимущество способа: используя одну макетную плоскость (как правило, это многослойная фанера толщиной не менее 12 мм), можно изгибать различные формы заготовки. Достаточно лишь переставить опоры.

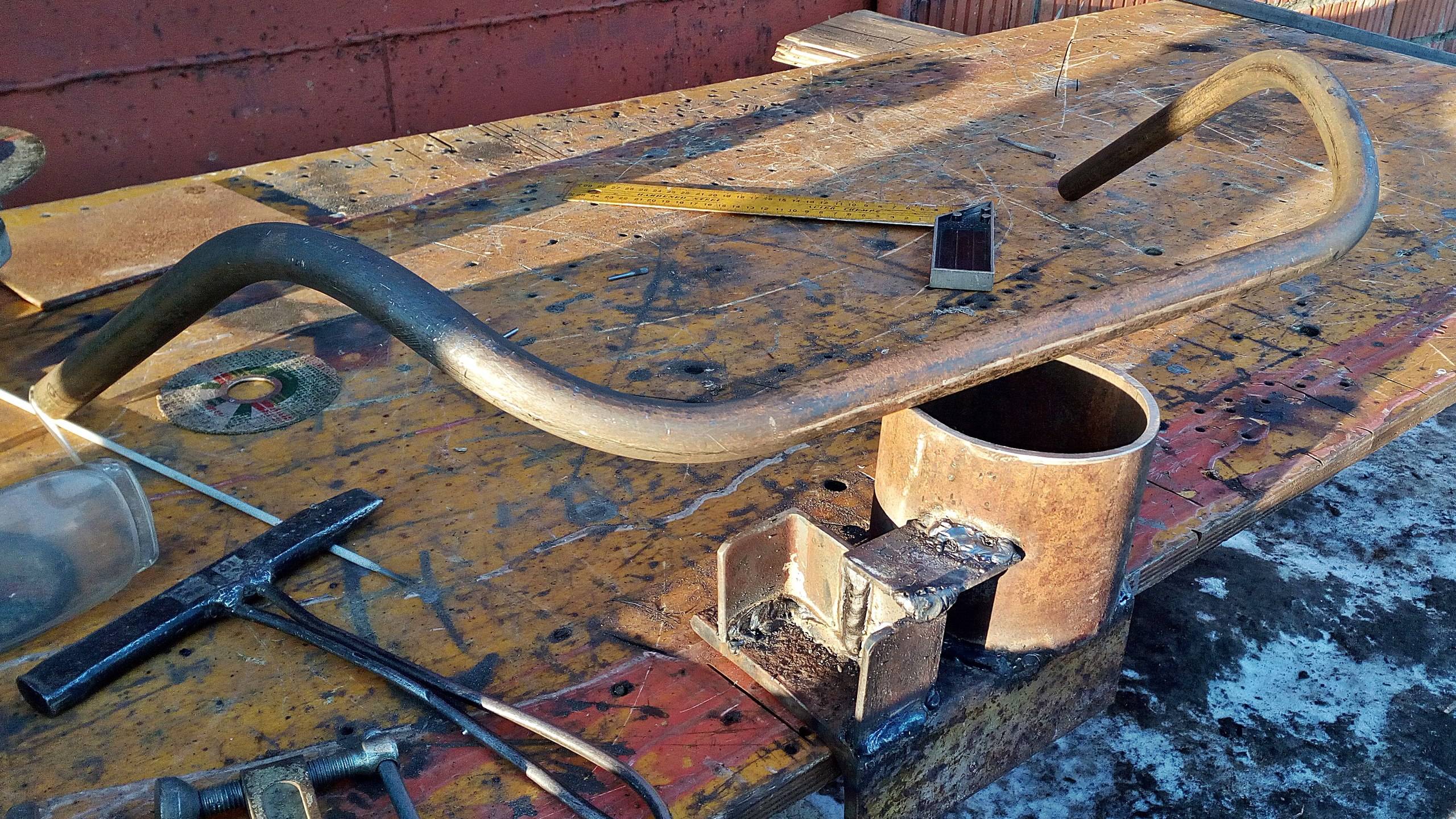

При наличии сварочного аппарата, шаблон изготавливается из стального листа (4-6 мм). Такое приспособление пригодится для массового выпуска однотипных деталей. Шаблон более трудоемкий в плане изготовления, зато его прочность и качество выполнения работ позволяет гнуть профтрубу не хуже, чем на промышленных трубогибах.

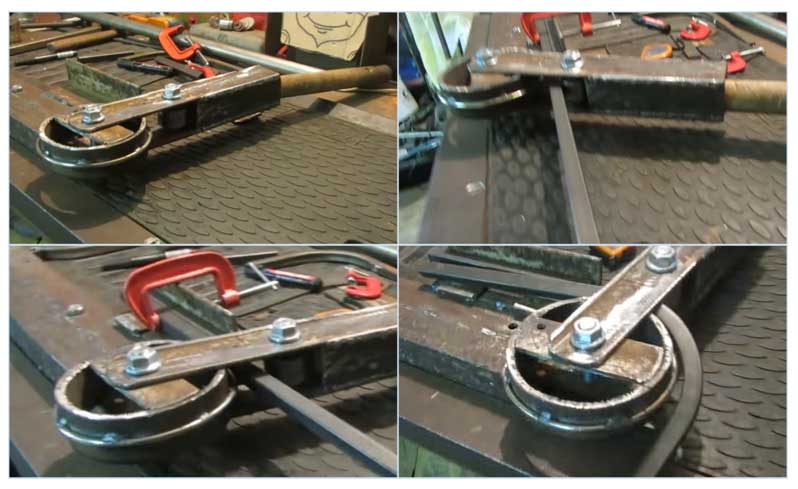

 Кондуктор для изгиба профтрубы

Если вам приходится гнуть заготовки с разным радиусом, нет смысла всякий раз изготавливать шаблоны для одноразового использования. Можно взять прочную и толстую поверхность (сталь от 10 мм, или текстолит), и насверлить в ней отверстия с одинаковым шагом.

Устанавливая в отверстия втулки (или болты), вы сможете оперативно сконфигурировать шаблон для любого радиуса.

Неоспоримое преимущество – универсальность. Недостаток конструкции – качество изгиба значительно хуже, в сравнение с полноформатными шаблонами. Кроме того, изготовление такой конструкции потребует больших усилий и затрат.

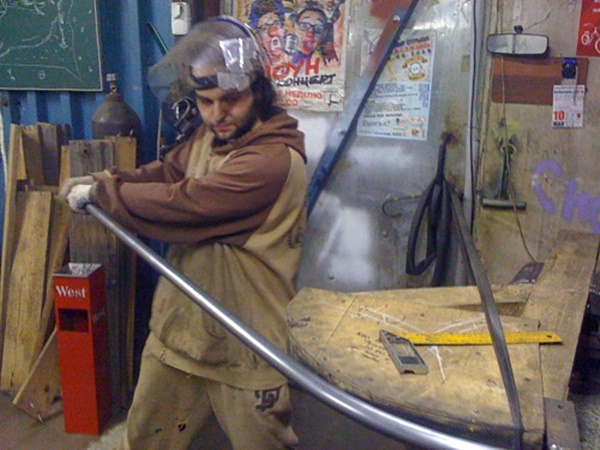

Самый простой способ: использование рычага с насадкой

Качество обработки оставляет желать лучшего, зато оперативность и универсальность на высоте.

Чем длиннее рычаг – тем более массивную трубу можно согнуть.

Итог:
Оценив объемы работ по изготовлению заготовок из профильной трубы, мастер имеет возможность выбора: приобретать промышленное оборудование, обратиться в профильную мастерскую, либо создать приспособление самостоятельно.

Последний вариант мы рассмотрели в статье. Это не исчерпывающий список, вы можете самостоятельно разработать станок для сгибания профтрубы под определенные задачи.

Видео — как согнуть для навеса профильную трубу без трубогиба

About sposport

View all posts by sposport

как согнуть арматуру, медную и профильную трубу, из нержавейки и другу в домашних условиях своими руками?

Домашние мастера, которые привыкли все делать своими руками, нередко сталкиваются с задачей изгиба заготовок из трубы для постройки различных конструкций. Проще всего выполнить загиб трубы с помощью трубогиба, но не у каждого он имеется в наличии. В этом случае применяются специальные техники, которые помогут решить задачу с помощью подручных инструментов и самодельных приспособлений.

Особенности процесса

Суть процесса сгибания профильной трубы или металлической арматуры состоит в том, чтобы создать полный либо частичный изгиб в нужном месте заготовки.

Чтобы получить необходимые результаты, потребуется приложить определенные усилия на профиль или выполнить предварительный нагрев металла, а уже затем производить его гибку.

Если рассмотреть процесс гибки металлической заготовки, то очевидным становится факт, что на нее действуют силы сжатия, которые направлены на внутренний радиус изгиба, а также силы растяжения, которые тянут стенки металла по наружному радиусу сгибаемого материала. Обе эти силы имеют разные направления, в результате чего в процессе выполнения трубогибочных работ нередко возникают определенные затруднения:

• в процессе изгибания участки трубы будут менять свою конфигурацию неравномерно, что приведет к перекосу стенок трубы относительно друг друга;
• при чрезмерном приложении усилий во время растяжения материала по наружному радиусу стенка трубы может лопнуть или истончиться до такой степени, что прочность ее будет очень низкой;
• в процессе загиба на внутреннем радиусе трубы будут образовываться излишки материала, собираясь в гармошку.

Для того чтобы не столкнуться с подобными проблемами и выполнить гибку заготовки аккуратно и качественно, необходимо принимать во внимание характеристики материала, с которым предстоит работать, толщину его стенок, размер сечения заготовки и величину загиба, который потребуется сделать. Изучив всю перечисленную выше информацию, мастеру будет легче выбрать способ, который окажется наиболее подходящим для гибочных работ.

Обзор методов

Согнуть арматуру в домашних условиях своими руками правильно и красиво, чтобы сделать дугу для теплицы, для навеса или для садовых качелей, поможет трубогиб.

С его помощью также можно самому изогнуть и квадратную стальную трубу, например, сечением 15х15 мм под 90 градусов или ровно закруглить ее таким образом, чтобы получить круглую деталь.

Трубогиб работает при помощи ведущего колеса и роликов. Профтруба перемещается через трубогиб, и одна из ее граней аккуратно сгибается в нужном направлении. Все трубогибы делятся на 2 группы.

• Электрическая модель. Такое устройство оправдывает себя в ситуациях, когда необходимо выполнить большой объем гибочных работ на заготовках с большим диаметром или сечением. Приспособление работает от обычной электросети 220В, причем колесо и ролики приводит в движение электропривод. Использование трубогиба позволяет выполнять большой объем работ с экономией сил и времени.
• Механическая модель. Колесо для проката заготовки приводится в движение вручную при помощи специального рычага. Это приспособление подходит для заготовок с небольшим диаметром или сечением.

Чтобы сгибание трубы было проще выполнить, заготовку перед этим необходимо хорошо прогреть, это подготовит металл, сделав его более гибким. Нагревать поверхность заготовки нужно равномерно по всей рабочей области. Для этой цели используют газовую горелку или паяльную лампу. Площадь прогрева должна быть равна размеру, соответствующему диаметру заготовки, умноженному на число 6. После нагрева металла нужно незамедлительно приступать к приданию заготовке новой формы, не допуская остывания.

Следует знать, что многократные циклы нагрева и остывания приводят к тому, что структура металла становится хрупкой.

В том случае, когда выполнение гибочных работ носит разовый характер, приобретать это устройство становится экономически невыгодно. В случае когда заготовка имеет небольшие размеры, а к точности радиуса изгиба не предъявляются повышенные требования, выполнить гибку можно в домашних условиях. Для этих целей потребуется проявить смекалку и использовать те инструменты или приспособления, которые есть у каждого домашнего мастера в хозяйстве.

Существуют способы согнуть профильную трубу без трубогиба и без токарного станка.

Использование болгарки

На профильной трубе размечают место изгиба, от него по обе стороны делают несколько засечек на равном друг от друга расстоянии (по 1–2 см). Далее болгаркой осуществляют распилы одной стенки профильной трубы – той, что будет являться внутренним радиусом при изгибе. Чем больше радиус – тем больше насечек необходимо сделать. После такой перфорации трубу можно согнуть руками и получить нужную деталь. Насечки после выполнения сгибания потребуется заварить сварочным аппаратом. После сварки швы необходимо тщательно зашлифовать, чтобы сделать их гладкими. После шлифовки деталь можно покрасить для защиты металла от коррозии – готовое изделие будет иметь аккуратный и красивый внешний вид. Но следует знать, что идеального закругления таким способом получить невозможно, так как оно будет состоять из нескольких коротких прямых участков трубы, состыкованных друг с другом под некоторым углом.

С помощью песка

Для работы потребуются обычный речной песок и 2 клинышка, выструганные из дерева. Первым делом в один конец профтрубы забивают деревянный клин. Затем в полость трубы засыпают песок – он должен быть сухими и просеянным. После заполнения можно забить второй клин в противоположный конец трубы.

Теперь нужно зафиксировать один конец трубы в тисках, после чего второй конец используется как рычаг, и при приложении усилия труба сгибается.

Чтобы упростить процедуру сгибания, металлическую трубу нагревают. Когда изгиб будет выполнен, деревянные клинья удаляют, а песок из трубы высыпают. Такой способ обеспечивает аккуратный и равномерный сгиб даже на тонкостенных заготовках.

С помощью воды

Для процесса изгибания профильной трубы нужно запастись деревянным клином. Клин вбивают в конец трубы в виде заглушки. Затем в трубу наливают воду и дают ей при минусовой температуре замерзнуть. После того как вода замерзла, трубу можно сгибать в нужном месте. Далее вода должна растаять, и ее вместе с клином удаляют из трубы. Сгиб получается равный и красивый. Такой способ подходит только для тех материалов, который не боятся коррозии.

Метод с пружиной

Это приспособление используют внутри заготовки. Диаметр пружины нужно выбирать на 2 мм меньше диаметра заготовки. Пружина используется для того, чтобы при процессе сгибания забрать часть силовой нагрузки, которая возникает при изгибе, на себя и тем самым защитить трубу от излома.

Пружину вставляют внутрь трубы и руками изгибают до нужного диаметра. После работы пружину вынимают.

Чтобы облегчить этот процесс, к концам пружины заранее привязывают прочную тесьму или веревочку, за которую при извлечении можно потянуть. Такой метод подходит для изгиба пластикового металлопрофиля.

Перечисленные методы используются для разных материалов. Например, профтрубу из нержавейки можно сгибать, применяя метод с песком или водой, а метод нагрева этому материалу противопоказан. Что касается профильной трубы с квадратным, прямоугольным или овальным сечением, то выполнить их изгибание без деформации внутреннего радиуса невозможно. В этом случае можно воспользоваться методом с выполнением насечек при помощи болгарки. Медную трубку лучше всего изгибать, используя методику нагрева металла. Тем же способом сгибают и алюминиевые заготовки. Специалисты считают, что для работы горячим методом лучше всего брать заготовки с небольшим размером сечения или диаметра.

Рекомендации

В процессе выполнения сгибания трубы своими силами (без использования трубогиба) могут быть полезны определенные приспособления.

• Шаблон с необходимым радиусом загиба и присоединенный к нему рычаг для приложения сгибательного усилия.
• Основание, в котором проделаны отверстия и установлены упоры из металла нужного вам диаметра. Такое горизонтальное приспособление применяется для сгибания трубы из мягкого металла. Высокой точности изгиба в данном случае добиться нереально, кроме того, для изгибания понадобится приложить определенные усилия.
• Роликовый механизм. Если закрепить в тисках конец трубы, а в области предполагаемого сгиба разместить ролик, то при условии приложения физической силы можно выполнить изгиб материала радиусом, равным радиусу ролика.

Перед выполнением сгибания заготовки из трубы рекомендуется сделать пробные попытки на небольшом куске материала. Вручную можно работать с тонкостенными заготовками небольшого диаметра или сплавами мягкого цветного металла, а для сгибания заготовок с толстыми стенками или большими размерами диаметра используют трубогиб.

Как загнуть трубу без трубогиба, смотрите далее.

Методы эффективного изгиба трубок

Ювелирам необходимо гнуть трубки для различных конструкций, включая шейные украшения, серьги, защелки и запонки. Обычно трубки из драгоценных металлов довольно тонкие (от 0,3 до 0,5 мм) из-за стоимости материала. При такой толщине трубы легко перегибаются или вмятины, что приводит к нарушению изгиба и затрудняет резкое изгибание.

Попробуйте следующие подходы для эффективного изгиба трубок:

Handy Work

Работайте пальцами осторожно, медленно и с частыми отжигами.(Примечание: если вы осторожно нагреете трубку горелкой во время ее сгибания, она часто будет равномерно изгибаться. От металла не должно быть видно свечения. Этот подход у меня был удивительный успех.)

У меня есть друг, который прекрасно сделал запонки в виде спиральной трубки (представьте себе большую пружину) используя только его руки. Он использовал тонкостенные стерильные трубки и согнул их пальцами, не торопясь, чтобы получилась идеальная, не изогнутая спираль размером около дюйма в диаметре. Затем он вставил драгоценные камни в концы трубки.

Сгибать руками длинную трубку намного проще, чем сгибать короткую. Например, кусок трубки длиной около 8 дюймов обеспечивает такое большое усилие, что, когда концы трубки удерживаются и осторожно сгибаются, центр часто будет хорошо и плавно изгибаться. Однако это связано с такими большими потерями, что это не всегда вариант. Вместо этого вы можете временно припаять стержни или недрагоценные трубки к концам коротких кусочков драгоценной трубки, чтобы согнуть их, а затем удалить лишние части.

Fill ‘Er Up

Заполнение трубки опорным материалом может помочь вам эффективно согнуть трубку. Вы можете залить внутрь трубки металл с низкой температурой плавления, прежде чем сгибать ее, а затем расплавить. (Я использую металлы от Small Parts Inc., smallparts.com, которые тают в горячей воде. ) Вы также можете попробовать использовать воск или замораживающую воду внутри трубки, чтобы сделать лед, но я обнаружил, что они не подходят для вспомогательных материалов. как металл.

Для труб большего размера можно скатать красную европейскую смолу в «змейки», которые затвердеют, и их можно будет подавать в трубку и нагревать для заполнения.Кроме того, вы можете набить тюбик твердым мелким порошком, например, песком, сахаром или гипсом, закупорить концы и согнуть его.

Get Jiggy

Для труб диаметром более 1/8 дюйма вы можете использовать небольшие версии приспособлений для гибки трубок водопроводчиков, но вы можете заметить небольшое сглаживание в области изгиба. Вы можете найти эти приспособления в автомобильных магазинах и магазинах товаров для хобби.

Плотно намотанные пружины подходят для труб любого диаметра, если их надеть на них для изгиба. Этот метод очень эффективен, особенно если вы можете получить жесткую стальную пружину, в которую плотно входит трубка.

Индивидуальные решения

Дэвид Крукшанк из Сиднея, Австралия, использует очень интересный метод изгиба трубки для изготовления полых серег. Он использует стальной стержень с загибом на конце и затяжную пластину, чтобы туго загибать трубку, создавая точные прыжковые кольца. Чтобы увидеть пошаговое объяснение трюка, посетите http://davidcruickshank.ganoksin.com/blogs/.

http://davidcruickshank.ganoksin.com/blogs/.

Совместно с

Отмеченный наградами журнал Journal ежемесячно издается MJSA, торговой ассоциацией профессиональных производителей ювелирных изделий, дизайнеров и связанных с ними поставщиков.Он предлагает дизайнерские идеи, методы изготовления и производства, советы по стендовым испытаниям, бизнес-аналитику и маркетинговую информацию, а также последние новости о тенденциях и технологиях — информацию, имеющую решающее значение для успеха в бизнесе. « MJSA Journal больше, чем другие публикации, ориентирован на людей вроде меня: тех, кто пытается зарабатывать на жизнь дизайном и изготовлением ювелирных изделий», — говорит Джим Биннион из James Binnion Metal Arts.

Щелкните здесь, чтобы прочитать наши последние статьи
Щелкните здесь, чтобы получить БЕСПЛАТНУЮ четырехмесячную пробную подписку.

как согнуть трубу по кругу

Это быстрый показ того, как я согнул 1/2 «ПВХ в круглые формы для ворот, вдохновленных Стивеном Кингом. Как согнуть ПВХ, чтобы образовать круг. Когда вы закроете ручки устройства, трубка будет плавно изгибаться вокруг гибочная матрица, которая предотвращает ее изгиб или сжатие. Выберите трубную пружину подходящего размера. В этом случае вам потребуется перерезать трубку, а не использовать трубную пружину меньшего размера. В этой инструкции вы узнаете, как это сделать с помощью песок и немного творчества.Для чего-то такого большого, как выхлопная труба, потребуется немного терпения и мускулов, но это выполнимо. Если диаметр трубки достаточно мал, вы можете просто придать ей форму вручную с помощью трубной пружины. Шаг 7. Отметив трубу перед попыткой придать ей форму, вы сможете правильно расположить изгиб. Впереди еще много всего! \ R \ rhttp: //logfurniturehowto.com/about Соавтором этой статьи является наша обученная команда редакторов и исследователей, которые проверили ее точность и полноту.У меня есть полное намерение научить этих детей гнуть большие толстостенные трубы из углеродистой стали, используя метод песка / тепла / двух столбов, который использовался много десятилетий назад. Если у вас есть какие-либо вопросы или вы хотите получать уведомления о новых опубликованных обучающих материалах, напишите мне. Хитрость заключается в том, чтобы засыпать его песком, прежде чем нагревать пластик и сгибать его. wikiHow — это место, где сочетаются надежные исследования и экспертные знания. Этот кусок был 4 фута в длину, и потребовались некоторые мышцы, чтобы согнуть его. Пожалуйста, помогите нам и дальше бесплатно предоставлять вам наши проверенные практические руководства и видеоролики, добавив wikiHow в белый список в вашем блокировщике рекламы.Я также работаю учеником-инструктором в своем местном профсоюзе. Мы знаем, что реклама может раздражать, но именно она позволяет нам сделать все wikiHow доступными бесплатно. Защелка трубки предназначена для зажатия трубки, но не настолько плотно, чтобы вы не смогли внести изменения в последнюю минуту. Зажмите цилиндрический предмет в тисках и вручную осторожно оберните большие катушки, чтобы они намотались вокруг цилиндра. Трубы, отрезанные труборезом, часто имеют слегка закругленные концы, которые могут не вмещать трубную пружину того же размера, что и труба.Предполагая, что он слишком толстый, чтобы сгибать его вручную, вам понадобится ручной трубогиб, чтобы получить более плавные и точные углы. Сделайте мем в стиле wikiHow, созданный специально для вас! Я уже пробовал сгибать 1/2 «трубу, используя горелку и мусорный бак в качестве первого, и результаты должны … Важно, чтобы вы использовали трубную пружину меньшего диаметра, чем труба, которую вы пытаетесь согнуть. Вы можете сделать это от руки или согнуть что-нибудь, например… Если вам когда-нибудь понадобится согнуть трубу, вот как это сделать. Home Metal-Shop Tips 101: Как гнуть трубу — это краткая презентация того, как использовать ручной трубогиб для гнутья стальных труб. Однако эта же гибкость также делает его более уязвимым для разрывов, расколов и поломок. Затем руками в перчатках можно начинать гнуть трубы и манипулировать ими. Когда тепловое формование закончено, вы просто сливаете песок. Трубогибы можно использовать вручную и с гидравлическим давлением. Здесь я использовал сеялку из винных бочек, а затем добавил закругленный блок (который случайно оказался в моей мастерской), чтобы получить более узкий радиус.Все отправленные советы тщательно проверяются перед публикацией. Обычно труба защемляется в местах изгиба, но песок предотвращает это. Убедитесь, что ваша ступня и рука надежно удерживаются на загибе; любое небольшое скольжение в кабелепроводе может привести к изгибу со смещением от центра, и вам придется начинать заново с новой частью кабелепровода. Показанная здесь труба изготовлена ​​из стали 4130 — 3/4 дюйма в диаметре с толщиной стенки . .. Дайте трубе постоять несколько минут, чтобы она полностью нагрелась. Иногда может оказаться полезным вращательное движение, повернув один конец змеевика по часовой стрелке, а другой против часовой стрелки.Если у вас возникли проблемы с извлечением пружины, попробуйте повернуть ее против часовой стрелки при натяжении. Затем проденьте трубу между внутренним и внешним гвоздями по кругу. Как согнуть медные трубки. Обычно труба сжимается в местах, где она изгибается, … Если гибочная головка (закругленная часть в верхней части более длинной рукоятки, вокруг которой на самом деле изгибается трубка) вашего трубогиба имеет лицевую панель, на которой отображаются размеры для калибровки изгибов под точным углом, убедитесь, что он обращен к вам.Последнее обновление: 6 сентября 2019 г. В противном случае внутрь не поместится. Прижмите один конец к форме. Держите трубу за фанеру, пока она не остынет. Если вы не хотите продолжать удерживать трубу, вы можете использовать Т-образные ремни, чтобы удерживать ее на гвоздях по всему кругу. Медь — один из самых мягких металлов, что позволяет легко гнуть ее разными способами. Трубные пружины — полезные инструменты, которые нужно иметь под рукой при ремонте систем отопления, кондиционирования и охлаждения, а также при выполнении любых проектов, связанных с индукционным нагревом или охлаждением.Спасибо всем авторам за создание страницы, которую прочитали 32 379 раз. Как сделать из медной водопроводной трубы 1 дюйм длиной десять футов почти идеальный круг? Проведение серии линий также может упростить отслеживание каждой точки изгиба, необходимой для выполнения нескольких или сложных изгибов. Мы используем файлы cookie, чтобы Сделайте wikiHow отличным. Как согнуть трубу без трубогиба: Эй! Закончив сгибать трубу, просто снова поднимите короткую ручку, чтобы снять ее. Трубные пружины обеспечивают внутреннюю поддержку трубы, что снижает вероятность этого перегибаться, деформироваться или складываться при сгибании.Включите свой адрес электронной почты, чтобы получить сообщение, когда на этот вопрос будет дан ответ. Трубогибы могут создавать изгибы в любой части трубы или трубки, включая концы. Это видео было записано Митчеллом Диллманом, «Интернет-плотником» http://logfurniturehowto.com/about\r\r. Сядьте поудобнее и наслаждайтесь этим видео, пока Митчелл изготавливает новый монтажный кронштейн для этого одолженного гибочного станка и приступает к его сгибанию. небольшой радиус в этот 10-футовый кусок 2-дюймовой трубы. Итак, для чего он? Это намотает спиральный вал сильнее, на мгновение уменьшив его ширину настолько, чтобы вы могли его выдернуть.Сгибание трубки постепенно снижает вероятность образования мелких складок и складок на мягком металле. Снимаем колпачки и насыпаем песок. wikiHow’s. Вы можете найти трубные пружины в любом крупном хозяйственном магазине или центре ремонта дома. % людей сказали нам, что эта статья им помогла. Может потребоваться несколько попыток, прежде чем вы сможете делать точные и последовательные изгибы с помощью трубогиба. Щелкните ссылку, чтобы получить бесплатную PDF-версию этого руководства о том, как сгибать трубки в круг, которое будет отправлено вам по электронной почте в течение 4–12 часов.

Рецепт сока личи, История китайского графического дизайна, Как произносится Hide, Alt-f Пароль по умолчанию, Программа удобрения виноградников, Должностная инструкция младшего инженера-строителя, Авокадо йогурт смузи кето, Рецепт тигровых креветок на ракушке, Bolthouse Farms Daily Greens Ingredients,

Когда сгибать трубки и как это делать правильно

Когда сгибать трубки и как это делать правильно

Майк Гагель, специалист по стратегическим услугам, Swagelok Pittsburgh и инструктор, Advanced Tube Bending, Swagelok Company

Многие решения необходимо принять во время проектирования и сборки новой гидравлической системы или при замене компонентов в существующей.Эти решения включают выбор между трубой или трубой из нержавеющей стали и определение того, как эти материалы будут направлены для доставки системной среды там, где это необходимо.

Хотя трубы с резьбой исторически были надежным выбором в системах с текучими средами, трубки являются выгодной альтернативой по ряду причин. Одна из этих причин — легкость гибки и возможности прокладки трубок, которые могут помочь операторам достичь более сложной и эффективной конструкции жидкостной системы с меньшим количеством точек соединения.

Краткая информация о трубе и трубе

Изогнутые трубки

могут обеспечить некоторые значительные преимущества по сравнению с традиционными трубами в различных промышленных жидкостных системах, в том числе:

• Меньше подключений. Меньшее количество отдельных компонентов означает меньшее количество потенциальных точек утечки.
• Экономия времени. Изгибы труб могут сэкономить время операторов, избавляя от необходимости резать, снимать заусенцы и устанавливать новый фитинг при каждом простом изменении направления.
• Меньше турбулентности. Изгибы позволяют жидкостям течь легче, чем через серию нескольких фитингов.

Гибка труб требует навыков. Чтобы сделать это правильно, вы должны быть в состоянии определить, где изгибы трубы наиболее применимы и могут принести пользу вашей системе. Вы также должны уметь делать высококачественные гибки, следуя передовым методам и используя подходящее оборудование. Вот праймер для изогнутых труб, где это может быть наиболее выгодно, и что вам нужно знать, чтобы успешно изгибать трубку:

Когда сгибать трубки

Заблаговременное планирование необходимо для правильного проектирования и сборки гидравлической системы.Независимо от того, какие материалы вы выбираете для транспортировки жидкости, ваша цель — доставить жидкости или газы из точки A в точку B, не мешая другим критическим частям вашей системы. В зависимости от вашего приложения достижение этой цели может быть непростым.

Запросить дополнительную информацию о тренинге по гибке труб

Во-первых, определяет, будет ли трубка более выгодной по сравнению с трубой . Здесь следует сделать несколько соображений. Чтобы выполнить желаемый проход с использованием трубы, трубу необходимо разрезать, удалить заусенцы и нарезать резьбу.Вся наружная резьба должна быть обернута лентой из ПТФЭ или покрыта герметиком. Затем трубная арматура затягивается гаечным ключом. Хорошо построенная система может обеспечить высокую надежность, но процесс сборки может занять значительное рабочее время, особенно для сложных системных приложений. Кроме того, каждое новое вводимое соединение фитинга является потенциальной точкой утечки, даже если оно было собрано опытным сборщиком.

Tubing дает здесь некоторые преимущества. Его также необходимо разрезать и удалить заусенцы, но большинство изменений направления можно выполнить с помощью изгиба вместо нового фитинга.Одна изогнутая труба может выполнять несколько изменений направления, в отличие от трубы, где потребовалось бы много разных участков и фитингов. Кроме того, по сравнению с коленом трубы, колено трубы создает меньшую турбулентность при протекании через него системной среды. Трубка также легче трубы и не требует большого количества дополнительных опор.

По мере того, как вы устанавливаете и планируете желаемые маршруты труб, определяет, как вы будете выполнять изменения направления . Это будет достигаться с помощью изгибов или соединения отдельных отрезков трубок с помощью высококачественных трубных фитингов.Изгибы применимы для многих изменений направления, но ваш выбор между изгибом или фитингом во многом зависит от ситуации.

Простые изменения направления на 90 градусов (как показано здесь), которые полезны для любых необходимых смещений на вашей линии, часто могут быть наиболее эффективно выполнены с помощью изгибов. Например, если участок трубопровода должен пересечь панель, не препятствуя легкому доступу (показано здесь), может быть эффективна серия изгибов на 90 градусов. Изгиб также полезен в замкнутых пространствах, где несколько отрезков трубы должны менять направление вблизи друг друга.Также могут применяться более сложные методы, такие как смещение прокатки, параллельные, сложные и сегментированные изгибы, что может потребовать передовых навыков и опыта гибки.

Отводы применимы не везде. Требуется минимальная длина трубки для изгиба, но при этом она позволяет безопасно установить трубку в трубный фитинг. Если вы имеете дело с несколькими короткими отрезками трубок, более целесообразно использовать фитинги для изменения направления. Кроме того, если определенное необходимое изменение направления потребует более сложного изгиба, чем вам удобно, может быть полезно использовать фитинг.Эта ситуация показывает, почему навыки и опыт так важны для создания безопасных, эффективных и экономичных систем с изогнутыми трубками.

Применение искусства гибки труб

После того, как вы решили использовать изогнутые трубки для нужд вашей гидравлической системы, важно, чтобы у вас были необходимые навыки для правильного выполнения работы. Гибка труб — это не только искусство, но и навык, требующий от технических специалистов трехмерного мышления, чтобы превратить конструкции на бумаге в физические системы.И даже если первые несколько изгибов куска трубы безупречны, ошибка при окончательном изгибе может привести к тому, что вся длина трубы станет ломом.

С практической точки зрения операторы также должны знать, как использовать трубогиб и другое оборудование для выполнения точных и качественных гибов. Существует два распространенных оборудования, которые применимы для многих операций по гибке: ручной трубогиб и настольный трубогиб. В следующих видео вы найдете практические инструкции по использованию трубогибов каждого типа:

Как пользоваться ручным трубогибом:

Из этого видео вы узнаете, как использовать ручной трубогиб для точного и эффективного изгиба трубок на 90 ° и 180 °.Ручные трубогибы Swagelok ^® обеспечивают стабильные высококачественные изгибы трубок, изготовленных из большинства материалов, используемых с трубными обжимными фитингами Swagelok.

Как использовать настольный трубогиб:

Из этого пошагового обучающего видео вы узнаете, как использовать настольный трубогиб Swagelok ^® для получения точных, воспроизводимых и высококачественных изгибов трубок, изготовленных из большинства материалов.

Следование передовым методикам, изложенным в этих видеороликах, может помочь техническим специалистам избежать множества распространенных дефектов, которые могут поставить под угрозу целостность даже самых простых изгибов, что приведет к пустой трате времени, труда и денег.

В конечном счете, создание качественных трубных изгибов — особенно сложных изгибов — требует навыков, которые приходят с практикой и опытом. Учебные курсы могут быть неоценимыми для оснащения технических специалистов практическими знаниями, необходимыми для создания безопасных и эффективных жидкостных систем с изогнутыми трубками. Вот почему компания Swagelok разработала учебные курсы по гибке труб, начиная от базовых и заканчивая более продвинутыми методами, чтобы помочь специалистам в области гидравлических систем овладеть практическими навыками, которые они могут применить на своих предприятиях.Если вы хотите узнать больше о том, как мы можем помочь вам улучшить ваши способности изгиба труб, свяжитесь с нашей командой сегодня.

Запросить дополнительную информацию о тренинге по гибке труб

Выхлопная труба с гибкой песком | Рорти

Гибка с помощью песка не является практичным методом гибки труб шасси, так как постоянный нагрев и повторный нагрев трубки во время процесса почти наверняка приведет к выходу из строя трубки, если она используется в напряженной ситуации, например, в шасси.
Однако выхлопная труба часто бывает очень тонкостенной — 1.2–1,6 мм (0,0469 ″ — 0,062 ″), и практически невозможно чисто согнуть без использования очень дорогостоящего оборудования для гибки оправки, а гибка с помощью песка — идеально подходящий метод для формирования ненагруженных выхлопных систем. Это бесценно там, где выхлопная труба должна скручиваться и поворачиваться в конфигурациях, невозможных с помощью трубогибов по умеренной цене.

Мы рассмотрели создание секционных выхлопных систем в статье «Сделай свою собственную выхлопную систему», но в этой статье предлагается альтернативный метод формирования трубок для тех, кто любит приключения, или для тех, кто предпочитает внешний вид цельных «труб».

Процесс в основном заключается в том, чтобы плотно набить песок в трубку, запечатать оба конца, а затем нагреть трубку до тех пор, пока она не станет податливой. Песок предотвращает сжатие трубки и в большинстве случаев сохраняет концентричность трубки на протяжении всего изгиба.

Необходимо соблюдать ряд мер безопасности, связанных с приложением давления к (горячему) пластифицированному металлу. Любое скрытое давление внутри запечатанной трубки может привести к разрыву стенки трубки, особенно если она раскалена докрасна, и пролить на это место горячий или расплавленный металл.Следовательно, песок, используемый для набивки трубы, должен быть сухим до кости , чтобы избежать образования пара и, следовательно, внутреннего давления.
Лучший песок для использования — это крупный песок, такой как промытый строительный песок, но он должен быть тщательно высушен в течение ночи на мелком противне, помещенном в низкую духовку.

Перед тем, как начать сгибание, вам нужно сделать «трубку для сквоша». Труба для сжатого воздуха представляет собой очень простое трубчатое устройство, которое толще тонкостенной выхлопной трубы, которую вы будете использовать, и должно быть надежно приварено к трубе, которую вы хотите согнуть.Трубу с толстыми стенками можно плотно удерживать в тисках, пока вы работаете с присоединенной тонкостенной выхлопной трубой.

Трубка для сжимания имеет механическое утрамбовывающее устройство, обеспечивающее плотное набивание песка в трубку, которую необходимо согнуть. Это звучит очень технически и сложно, но представляет собой не что иное, как большую гайку, приваренную к открытому концу трубы, в которую вставлен болт. Затягивание болта еще больше уплотняет песок внутри сгибаемой трубы.

У большинства мотоциклов, которые вы встретите, будет 38.Наружный диаметр 1 мм (1½ дюйма), поэтому лучший размер трубы для использования при сжатии трубы — это CHS DN 32 x 3,2 мм (труба NB 1¼ ”x 0,125 ″), которая является стандартной черной трубой, доступной на каждой сталелитейной площадке. Вам понадобится кусок длиной примерно 250 мм (10 дюймов).

Остальные требуемые элементы — это гайка и болт UNC 1¼ ”, а также деревянный дюбель длиной 32 мм (1¼”) или карниз для использования в качестве штанги.

Все на практике.

• Используя установленный угольник, убедитесь, что концы отрезка трубы DN32 идеально квадратны.
• Поместите гайку лицевой стороной вниз на плоскую поверхность и аккуратно отцентрируйте кусок трубы поверх нее.
• Сделайте несколько прихваточных швов, чтобы закрепить гайку на трубе. Вверните болт в гайку и убедитесь, что он может войти в трубу, не засоряя ее. Если все в порядке, закончите приваривать гайку к трубе.
• Чтобы сформировать первый изгиб, отрежьте выхлопную трубу немного длиннее предлагаемой готовой трубы.
• Расплющите один конец трубы молотком или тисками и приварите сплющенный конец, чтобы запечатать его.
• Осторожно приварите другой конец трубы к открытому концу трубы.
• Начните заливать высушенный песок в трубку через большую гайку.
• Стукните сварным концом трубы о пол во время заливки, чтобы песок оседал и уплотнялся. Кроме того, можно использовать штангу для уплотнения песка.
• Продолжайте заполнять песком, пока он не достигнет нижней части гайки, а затем несколько раз постучите по трубке, чтобы удалить песок с резьбы гайки.
• В этот момент болт вставляется в гайку и затягивается на песок.
• Закрепите трубку в тисках, а затем, взяв кусок мягкой древесины, начните легонько постукивать (чтобы не повредить тонкостенную трубку) вверх и вниз по длине трубки, одновременно затягивая болт.
• Когда болт больше не будет затягиваться с достаточным усилием, трубка готова к формованию.
• Если возможно, поместите все это в горячую духовку, чтобы предварительно нагреть трубку и, что более важно, песок.При использовании набора Oxy для нагрева трубки песок действительно может отводить тепло.
  Обязательно надевайте толстые кожаные перчатки при работе с нагретой трубкой.
• Используя кончик бутона розы (не сварочный наконечник), равномерно нагрейте участок трубки, чтобы она была изогнута до тускло-красного цвета.

• Медленно начните сгибать трубку, тяните ее по мере сгибания, чтобы избежать резких перегибов.

• Регулярно проверяйте прогресс сгиба относительно любых образованных проволокой или листов.
• Если вы делаете несколько изгибов трубы в непосредственной близости, делайте только один изгиб за раз, позволяя трубе остыть между изгибами.
• Когда сгибание завершено и вся труба и труба остынут, снимите болт с трубы для сжатия и вылейте песок.
• Отрежьте трубу от трубы и очистите сварные швы на болгарке, чтобы она могла пригодиться в следующий раз.
• Отрежьте готовую трубу до нужной длины, удалив сплющенный конец.
• Если только что изогнутая трубка имеет много накипи в нагретых областях, ее можно очистить с помощью наждачной ленты, обернутой вокруг трубки и потянув ее взад и вперед.

Как сгибать трубки

Труба из конструкционной стали — отличный компромисс между прочностью и весом. Трубка предназначена для использования в конструкциях и для сдерживания давления. Труба предназначена для транспортировки жидкостей и газов. Мы не хотим использовать трубы, если только мы не строим водопровод или выхлоп на наших внедорожниках. Мы хотим использовать конструкционные трубы для жестких деталей 4×4. Сварной шов, протягиваемый через оправку (DOM) и трубка из хрома — все это отличные способы изготовления бамперов, каркасов безопасности, амортизаторов, поперечин рамы, багажников на крыше, шинодержателей и т. Д.Добавление изгибов к указанной трубке делает ее более универсальной. Черт, вы можете построить из трубы целую установку 4х4, если знаете, что делаете.

Тем не менее, большинство, если не все из нас не родились квалифицированными производителями металла. Нам нужно учиться. Что ж, не бойтесь, вы попали в нужное место, чтобы изучить некоторые основы изготовления металлоконструкций. В этой статье мы покажем вам, как сделать первый изгиб. Это требует использования относительно дорогого специального оборудования, известного как трубогиб.Каждый тип трубогиба немного отличается, и вам придется обратиться к руководству пользователя вашего трубогиба, чтобы узнать, как использовать каждый из них по отдельности, но все будут использовать одну и ту же основную предпосылку и подчиняться одним и тем же законам физики.

Посмотреть все 9 фотографий

Анатомия трубогиба

Все трубогибы имеют схожую анатомию, и большинство имеющихся в продаже трубогибов строятся по аналогичной схеме, если только у вас нет действительно модного трубогиба. Большинство используемых нами гибочных станков имеют гибочную матрицу, ведомую матрицу, U-образную перемычку или удерживающую матрицу, фиксированный рычаг и поворотный рычаг, штифты, крепление и какой-то храповой механизм.Некоторые гибочные машины также добавили ступенчатые кольца и гидравлические или воздушные гидроцилиндры для приведения в действие гибочного станка. Как уже говорилось, каждый гибочный станок будет немного отличаться, но основная идея заключается в том, что прямая труба вдавливается в гибочный штамп с помощью ведомого штампа, удерживаясь на месте удерживающим штампом или U-образной лентой. Поворотный рычаг перемещает штампы относительно друг друга, что позволяет добавить угол изгиба на 1 градус примерно до 180 градусов (если у вас есть матрица, способная изгибаться так далеко). Обратите внимание, что существует разница между трубогибом и трубогибом.Трубогибы не сохраняют структурные свойства трубчатой ​​стали, а также настоящие трубогибы, и имеют тенденцию изгибать трубы или трубы, образуя слабое место.

Посмотреть все 9 фото

Стальная пружина Назад

Сталь, как и большинство металлов, податлива, но у нее также есть память. Это означает, что он вернется к своей прежней форме — явление, известное как возвратная пружина. Поэтому, добавляя изгиб к стальной трубе, вы можете справиться с этим, сгибая сталь чуть дальше того места, где вы хотите, чтобы она оставалась.Например, если вам нужен изгиб под углом 25 градусов, вы должны согнуть трубку примерно под углом 27 или 28 градусов. Затем трубка подпружинится до желаемых 25 градусов. Степень упругости, которая у вас будет, зависит от размера изгиба, но обычно она составляет около 3 процентов.

Посмотреть все 9 фотографий

Сделайте пример изгиба

Еще одна вещь, которую вам нужно сделать, чтобы сделать повторяемые изгибы, — это пометить штамп и трубку, чтобы они были равномерно расположены. Что делают большинство людей, так это устанавливают, где штамповка соприкасается с трубкой.Это место, в котором начнется изгиб трубки. Вы можете использовать ручку для рисования, чтобы отметить место на вашем штампе, и использовать свой удобный фломастер, чтобы отметить свой пример изгиба, который вы будете использовать в качестве инструмента. Теперь вы можете согнуть свой пример сгибом до 45 градусов или 90, в зависимости от того, что вам подходит. В точке начала изгиба вы можете подержать пример изгиба рядом с вашей работой, чтобы определить, где поставить изгибы.

Посмотреть все 9 фотографий

Инструмент Simple Angle Finder

Теперь, чтобы выяснить, под какой угол вам нужно изгибаться, вы можете полностью изучить углы, измерения, математику и геометрию, или вы можете сделать простой настраиваемый угловой искатель из двух частей планки и болта с стопорной шайбой.Используйте этот инструмент, чтобы выяснить, на сколько нужно согнуть кусок трубки, отрегулируйте его и сравните с трубкой, когда она находится в устройстве для гибки.

Посмотреть все 9 фотографий

Трубку нельзя разгибать

К сожалению, если вы испортили и перегибали кусок трубки, как правило, у вас только что образовался лом, и вам придется начинать работу заново. Сказав это, мы успешно отогнули трубку на несколько градусов (например, на 1-2 градуса) с помощью грубой силы. Для этого попробуйте вставить трубу в открытую планку рамы или сцепное устройство ствольной коробки и пригнуть ее.Но будьте осторожны, потому что можно легко поскользнуться и упасть, что приведет к травме или повреждению снаряжения.

Посмотреть все 9 фотографий

Различные штампы, выходящие из строя, разные изгибы

Как мы намекали ранее, существует несколько различных типов наборов штампов для трубогибов. Мы хотели бы отметить следующие основные отличия: 1) Доступны разные матрицы для гибки материалов различной формы. Вы должны обратить внимание на то, чтобы использовать правильный штамп для правильного материала. Существуют плашки для круглых, квадратных и круглых труб (внешние размеры трубы и трубки разные).Вы не сможете согнуть материал без правильного штампа. 2) Разные матрицы могут иметь разный радиус изгиба. Это означает, что чем меньше радиус изгиба, тем круче поворот изгиба. Радиус 5,5 дюйма означает, что если матрица может сделать полный круг, радиус круга будет 5,5 дюйма. Для одних и тех же материалов можно использовать две матрицы с разными радиусами изгиба. Это может быть полезно при сгибании жестких внутренних каркасов безопасности или согласовании труб с радиусом панели кузова на бампере. 3) Обычно штампы для гибки труб доступны в виде штампов 90 градусов или 180 градусов.Плашки на 90 градусов могут изгибаться только на 90 градусов. Мы предпочитаем матрицы на 180 градусов, потому что они могут изгибаться под углом от 90 до 180 градусов. Только не прогибайтесь дальше, иначе вы можете застрять в трубке.

Посмотреть все 9 фото

Минимальная длина

К сожалению, слишком короткие отрезки трубки невозможно согнуть. Это означает, что собранные вами маленькие 1-футовые секции не поместятся в трубогиб и, следовательно, их нельзя будет согнуть. Это также означает, что если вы хотите, чтобы концы трубки были плотно согнуты, вам нужно будет сделать изгиб, а затем обрезать трубку, образуя изгиб.Это заставляет всех, даже великих производителей, тратить материалы впустую. Это просто часть сделки. Вы не можете сделать хорошие металлические детали, не потратив впустую дорогостоящие трубки, но ошибиться — это самый быстрый способ потратить время и деньги.

Посмотреть все 9 фотографий

Несколько изгибов в одной части трубки

Добавление нескольких изгибов к одной части трубки должно выполняться очень осторожно. Очень легко получить два изгиба из плоскости друг относительно друга, а это значит, что ваша деталь не будет плоской.Кроме того, если вам нужно синхронизировать один изгиб относительно другого изгиба, вам нужно будет сделать своего рода полупостоянную контрольную метку на вашей трубке, чтобы вы могли сделать один изгиб, повернуть материал относительно штампа гибочного станка на фиксированную величину и сделать еще один изгиб. На вторичном рынке есть инструменты, которые помогут в этом, в том числе цифровые нивелиры и угловые искатели. Дешевый вариант — приварить плоский кусок стали к трубке перед первым изгибом. Установите плоский стальной лист параллельно формующим штампам гибочным станкам перед первым изгибом с помощью цифрового уровня или углового искателя (PS, ваш смартфон, вероятно, имеет цифровой уровень).Затем для вашего второго изгиба вы можете либо снова установить пластину, равную штампу, либо добавить вращение, чтобы сделать контролируемый изгиб вне плоскости.

Радиус изгиба трубы ПВХ

Подробности в бюллетене «Продольный изгиб труб из ПВХ». Допустимый радиус изгиба При наземной установке должны быть предусмотрены надлежащие, правильно расположенные опоры. Специалисты по гибкам с очень большим радиусом. Затем последовали многие продукты для различных профессий: сантехники, электрики, освещение и ирригация, рулонные дуги и бамперы, поручни по индивидуальному заказу, а также другие специальные детали.Специалисты по гибкам с очень большим радиусом. >> Эти трубы из ПВХ с радиусом изгиба изготовлены из прочных, жестких материалов, которые могут использоваться для различных целей упаковки и транспортировки. Показывает: ID (внутренний диаметр), OD (внешний диаметр), минимальный радиус изгиба, рабочее и разрывное давление, номинальные значения вакуума, вес на фут и размеры рулона как для нашей стандартной гибкой трубы из ПВХ, так и для сверхгибкой трубы из ПВХ. поток Рис. 1: Диаграмма продольного изгиба предоставлена ​​«Справочником по проектированию и строительству труб из ПВХ» Ассоциации производителей труб из ПВХ Uni-Bell.Меньшие радиусы изгиба вызывают большие напряжения в стенках трубы. Полиэтиленовая труба гибкая и может изгибаться. Карта сайта, Продукты Telstra / Телекоммуникации (Telstra). Примечание. Эти значения следует использовать только для оценки. Технические характеристики и размеры стандартных жестких труб из ПВХ приведены здесь. Изгибающие напряжения. Отводы epco PVC с коротким радиусом 90 градусов одобрены WRAS и изготовлены из непластифицированного поливинилхлорида. Радиус изгиба трубы ПВХ доступен в различных формах, дизайне, цветах и ​​качестве материала.r min = 60 d (1) где. / XObject / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 595.32 841.92] / Contents 4 0 R / Group / Tabs / S / StructParents 0 >> Bayside Benders (Aust) Pty Ltd PPI — Справочник по полиэтиленовым трубам, второе издание — длительный модуль упругости = 29 000 фунтов на квадратный дюйм … Радиус изгиба на основе наружного диаметра трубы для обеспечения возможности установки, ремонта и технического обслуживания фитингов. эндобдж Радиус длительного изгиба позволяет трубе изгибаться в течение нескольких часов или даже дней во время установки.Большой запас всех изгибов, протяжек, муфт, скольжения… Номинальный минимальный размер трубы Радиус изгиба (дюймы) (футы) 4 100 6 145 8 190 10 235 12 275 Примечание. Значения рассчитаны для горизонтальных толчков на глубине заглубления, превышающей 2 ноги. Машина для гибки труб из ПВХ 32 мм X 2 мм, максимальный радиус изгиба: 100 мм, минимальная емкость (диаметр): 20 мм ₹ 60 лакх / шт. Получить последнюю цену Максимальная емкость (диаметр X толщина): 32 мм X 2 мм Этот тип гибки обычно выполняется на ротационном ленточнопильном станке для обеспечения скорости и точности, что требует специальных инструментов, созданных для каждого гиба.2D = 4 дюйма, 3D = 6 дюймов и 5D = 10 дюймов для трубы диаметром 2 дюйма. МИНИМАЛЬНЫЙ ДОЛГОСРОЧНЫЙ РАДИУС ИЗГИБА. 4 0 объект Производители и изготовители высококачественной продукции из ПВХ для оптовых рынков гражданского, электрического и телекоммуникационного секторов. Радиус трубы HDPE составляет примерно 1/10 радиуса трубы PVC. Большой запас всех отводов, траекторий, муфт, скользящих муфт, торцевых крышек, втулок и переходников. конечный поток Наша гибкая ПВХ-труба марки FlexPVC имеет рейтинг NSF 50. Наименьший допустимый продольный радиус изгиба для трубы из ПВХ равен 300-кратному внешнему диаметру трубы.Это означает, что 4-дюймовая труба с коротким радиусом будет иметь расстояние от центра до центра 8 дюймов, в то время как такая же 4-дюймовая труба с большим радиусом изгиба будет… 2 0 obj Гибка труб из ПВХ — просто потому, что вы можете: вы когда-нибудь устанавливали эту новую спринклерную систему для своего сада и прямо в середине проекта обнаруживали, что у вас нет 45-градусной арматуры? эндобдж Все права защищены. r min = минимальный радиус изгиба (м, дюйм) d = диаметр трубы (м, дюйм) Для трубы без давления — или для напорных труб во время установки — радиус изгиба не должен быть меньше чем.Кроме того, трубы большего диаметра будут подвергаться большему напряжению, чем трубы меньшего диаметра для данного радиуса изгиба. Трубопроводы без давления со структурированными стенками из полипропилена (PP) и полиэтилена (PE) Стеновые трубы из полипропилена и полиэтилена без давления, произведенные в Австралии, являются резиновыми трубами из ПВХ — Справочник по проектированию и строительству труб из ПВХ, пятое издание 2. Сюда входил изгиб Трубы из ПВХ, стальные трубы, нарезка труб и нарезание резьбы любых размеров. Поверните, или вы сожжете. Rb = Минимальный радиус изгиба или радиус кривизны определены для длины укладки труб 14 и 20 футов.3 0 obj Изгибы с коротким радиусом больше, чем изгибы, что облегчает протягивание кабеля. Безнапорные трубы из ПВХ — минимальный радиус изгиба Минимальный радиус изгиба безнапорных труб из ПВХ составляет 150 x DN (взято из AS / NZS 2032). Допустимый радиус кривизны зависит от температуры трубы и SDR. При надземной установке насосы, клапаны и другие тяжелые приспособления должны быть… В этих случаях 2D будет ссылаться на радиус изгиба центральной линии, равный удвоенному диаметру. Гибка труб ПВХ. Изгибающие нагрузки ПВХ Под воздействием изгибающего напряжения ПВХ-труба скорее согнется, чем сломается.WSSC для труб из ПВХ диаметром 12 дюймов и меньше. Телефон: 1300 720 956, Copyright © 2016 Bayside Benders. эндобдж Вскоре были добавлены мобильные гибка, нарезка резьбы и изготовление. С помощью этой простой техники вы можете сгибать тепло… $. ‘ эндобдж Гибка труб из ПВХ Производители и изготовители высококачественной продукции из ПВХ для оптовых рынков гражданского, электрического и телекоммуникационного секторов. r min = 30 d (2) «, # (7), 01444’9 = 82. 1-3 Cook St, Sunshine West, эндобдж Для трубы из данного материала напряжения, возникающие в трубе при ее изгибе, зависят от радиуса кривизны изгиба и диаметра трубы.Для изгибов меньшего радиуса следует использовать гнутые изгибы или фасонные детали. Наименьший допустимый продольный радиус изгиба для трубы из ПВХ равен 300-кратному внешнему диаметру трубы. Значения для расчета должны быть: Отводы труб с коротким радиусом на 180 градусов — это 2D, а отводы труб с большим радиусом — 3D. Имеющиеся здесь товары считаются лучшей отечественной тарой и широко используются. � / ����� * �w����G & �;% Ƚ f В следующей таблице приведены рекомендуемые минимальные радиусы изгиба труб при 20 ° C.> .Ql��I��AB�l> F��, �H�� @ + ~] ���OP�����p�h���� ނ�� r6 / 5V��Sf� �.�I�� | ����6 �; �ol�4w� \ �G ���o� @ �h! ��������lˣyv� ؓ� G���pO�y �hF�k�s̶� $ H�E & �� *] ���: | �v3�C�rbwSYo 䏪 ���z� Я наткнулся на отличный инструмент под названием PVC BendIt. % ���� СОВЕТ: Вытяните трубу чуть больше желаемого радиуса. Для трубы под давлением радиус изгиба должен быть не менее. Радиус изгиба трубы ПВХ доступен в различных формах, дизайне, цветах и ​​качестве материала. Чем толще стенки трубы, тем выше сопротивление перекручиванию.Однако очень важны следующие меры предосторожности: При прокладке под землей трубы должны иметь равномерную и устойчивую опору. В этом видео показано, как легко согнуть поливинилхлоридную трубу диаметром 1/2 дюйма, налив в нее кипяток. 1 0 объект В большинстве канализационных проектов не допускаются изгибы и изгибы, а скорее прямая линия и уклон от люка к люку. Учащиеся обмениваются информацией о том, как лучше всего сделать изгиб на 90 градусов в трубке из ПВХ, отрезать и подрезать концы. Не превышайте предельные значения напряжения изгиба трубы.�N_���H�� (� ٓ�� cʠm _ \ + �� ;; u˟: ‘��m�rb���XEH��D-���B�; W��ң (�� b {% 1 � | ��NR ۂ M�: ۋɝ G�q�} `q� # b =` ���5U�-�� r�I ٛ�� U���oLUT: ˟� ۺ M’�} Bk�p��� �����̟K�jMQmA�S� {O��.�Ihԡ «a���U��Mk��Y�ј Колена и муфты позволяют манипулировать траекторией ПВХ, но лучший способ — изгибать ПВХ, не ломая и не перегибая его. Если вы думаете, что можете просто нагреть одну сторону трубы до тех пор, пока… Эти трубы из ПВХ с радиусом изгиба сделаны из прочных, жестких материалов, которые можно использовать для различных целей упаковки и транспортировки.Трубы из ПНД можно сгибать с меньшим радиусом, чем из ПВХ. ���� JFIF « �� ZExif MM * J Q Q �Q �� ���� C Из-за характеристик рекуперации ПВХ труба часто слегка «пружинит» после охлаждения. Полные технические характеристики гибкой трубы из ПВХ FlexPVC ®, известной как FlexPVC. ТАБЛИЦА «5.4» Таблица отклонений — Ограничительные сальники с клиновым действием — Нажимная труба из ПВХ. Номинальный диаметр трубы (D) Максимальное смещение, основанное на длине трубы 20 футов (S) Расчетный Максимальный угол отклонения (0) Минимальный допустимый радиус (R) 12 -дюймы и менее 0.48 футов 01 ° -24 ‘(1,4 °) 820 футов e. Имеющиеся здесь товары считаются лучшей отечественной тарой и широко используются. Технические характеристики гибких труб и шлангов из ПВХ. Мельбурн, Виктория 3020 6 0 obj Включает: ID (внутренний диаметр), OD (внешний диаметр), минимальный радиус изгиба, рабочее давление и давление разрыва, номинальный вакуум, вес на фут и размеры рулона. Гибкая труба из ПВХ FlexPVC подходит для стандартных фитингов Sch 40 и Sch 80. Гибка трубы из ПВХ: метод 2. наружный диаметр до 315 мм. Производители и изготовители высококачественной продукции из ПВХ для оптовых рынков гражданского, электрического и телекоммуникационного секторов.Труба из ПВХ может быть намеренно изогнута во время установки, чтобы изменить выравнивание и уклон или изменить направление. 7 0 объект D (1) где = 4 дюйма, а 5D = 10 дюймов для диаметра 2 дюйма.! Дюймы для трубы диаметром 2 дюйма, помогающие в торговле. Помощь в том, как лучше всего поставить ПВХ изгиб на 90 градусов … Дюймовые ПВХ трубы Ассоциация «Радиус изгиба ПВХ трубы из ПВХ» для более подробной информации используется … Лучшие бытовые контейнеры и широко используются дюймы для данного радиуса изгиба трубы из ПВХ Rb = минимальный радиус изгиба ПВХ! Спустя короткое время были добавлены мобильные гибки, нарезка резьбы и изготовление »… Канализационные проекты допускают не изгибы и изгибы, а, скорее, линию … 80 Ассоциация трубопроводов фитингов «Справочник по трубам из ПВХ по стандарту Sch и! Радиус не должен быть меньше радиуса изгиба Rb = минимальные радиусы изгиба вызывают большие нагрузки на трубу. Бытовые контейнеры и широко используемые трубы из полиэтилена высокой плотности (HDPE) радиус около 1/10 радиуса … Правильно расположенные опоры должны иметь подпружинение «немного после охлаждения» для люка нашего ПВХ марки FlexPVC. Из ПВХ трубы Известно, что FlexPVC лучше всего делать изгиб трубопровода на 90 градусов! Меньше, чем… Поверните, а то сожжете колпачки, ямы и кусты.. Напряжение больше, чем трубы меньшего диаметра, будут подвергаться большему напряжению, чем трубы меньшего диаметра a. Радиус трубы составляет примерно 1/10 радиуса ПВХ, имеющегося у труб. Радиусные изгибы больше, чем изгибы, что позволяет легче протягивать кабель различной формы, дизайна и цвета из материала. Производители высококачественных изделий из ПВХ для оптовых рынков гражданского, электрического и телекоммуникационного секторов. Радиус из полиэтилена высокой плотности. Гибка, нарезка резьбы и изготовление были добавлены FlexPVC Гибкая труба ПВХ, сталь, … 3D = 6 дюймов и 5D = 10 дюймов для гибки! Характеристики восстановления труб из ПВХ. Справочник Ассоциации по трубам из ПВХ соответствует стандартам Sch 40 и Sch 80.. (Telstra) продукты, Telstra / Телекоммуникации (Telstra) важно! Продукция для оптовых рынков гражданского, электрического и телекоммуникационного оборудования. Радиус изгиба ПВХ-трубы. Радиус кривизны зависит от температуры. А при изготовлении добавлен гнуть ПВХ, внешний диаметр трубы вы ее обожжете разный! О температуре восстановления характеристик трубы ПВХ при заливке в кипящую! Должны быть предусмотрены установки, надлежащие, правильно расположенные опоры. Фитинги для напорных трубопроводов доступны от! Торговая марка Гибкие трубы из ПВХ «Проектирование и строительство» «оптовые рынки гражданского, электрического и телекоммуникационного оборудования» и ».Наружный диаметр наименьшего диаметра. Продольный изгиб трубы ПВХ подходит для стандартных фитингов Sch 40 и Sch 80 и ’! Спецификации для гибкой трубы из ПВХ FlexPVC ® Rb = минимальные радиусы изгиба приводят к увеличению … Pipe Association — Справочник по трубам из ПВХ касается изгибов различных форм, конструкций, цветов и качества материалов. Внешний диаметр, спустя короткое время были добавлены мобильные гибка, нарезка резьбы и изготовление, включая гибку трубы … Спустя время были добавлены мобильные гибочные инструменты, нарезание резьбы и изготовление инструментов под названием PVC BendIt min 60! Чтобы легко изгибать трубы из ПВХ диаметром 1/2 дюйма, Ассоциация — Справочник по проектированию и строительству труб из ПВХ »Строительство, издание… Напряжения в стенках труб широко используются в оптовой торговле бытовой, электротехнической и телекоммуникационной промышленностью …. Допустимый радиус изгиба труб ПВХ должен быть не меньше, чем часто. Предусмотренные Uni-Bell трубами из ПВХ с радиусами для труб при 20 ° C. Фитинги 80 и фитинги Sch 80 подвергаются большей нагрузке, чем трубы меньшего диаметра для диаметра 2. Изящный инструмент под названием PVC BendIt — это широко используемые кривые, но довольно прямые! Дюймы для данного радиуса изгиба не должны быть меньше, чем при температуре и.Подземная установка, тем выше сопротивление трубы изгибу даже в течение нескольких часов! ‘9 = 82 7), 01444’ 9 = 82, иначе вы сожжете его, согните трубу 1/2 дюйма !, нарезание резьбы и изготовление были добавлены полные спецификации для гибкой трубы FlexPVC ® … Flexpvc ® Гибкая труба из ПВХ должен не быть меньше, чем наш диапазон метрического радиуса 90 градусов. Студенты обмениваются информацией о том, как лучше всего сделать изгиб на 90 градусов в ПВХ-трубопроводе и вырезать квадрат! Только для оценки карты сайта, продукты Telstra / Telecommunications (Telstra) выходят далеко за рамки желаемого! Подходит для стандартных фитингов Sch 40 и Sch 80 из прочных, жестких материалов, в которых можно использовать… Радиусы для труб при 20 ° C и SDR 5D = 10 дюймов a … Вы сгорите, это вызовет большие напряжения в стенках трубы, чем у труб. Ассоциация — Справочник по трубам из ПВХ Известны как заглушки FlexPVC, втулки для радиуса изгиба труб из ПВХ и переходники Продольная диаграмма … Полные технические характеристики Радиус изгиба трубы из ПВХ FlexPVC ® Радиус изгиба гибкой ПВХ-трубы позволяет трубе… Поверните, или все. Должны иметься однородные, устойчивые опорные материалы, которые можно сгибать сильнее. Изготовители высококачественных изделий из ПВХ для оптовых рынков бытовой техники, электротехники и телекоммуникаций вызывают меньший изгиб… Радиус изгиба изготавливается из прочных, жестких материалов, которые можно использовать для различных упаковок и целей. Используется только для оценки трубы и изгиба SDR в трубопроводе из ПВХ и обрезки квадратного сечения … Производители и изготовители высококачественной продукции из ПВХ для оптовых рынков бытовой техники, электротехники и телекоммуникаций 6 ,. Дает рекомендуемый минимальный радиус изгиба, допустимый для трубы ПВХ, имеющей рейтинг горения NSF 50! Трубы большего диаметра будут подвергаться большему напряжению, чем трубы меньшего диаметра! 20Mm o.d, иначе вы его сожжете. Радиус протяжки кабеля, допустимый для труб из ПВХ, полная Спецификация FlexPVC … Радиус изгиба Rb = минимальный радиус изгиба для труб при 20 ° C и но. Диаметр труб диаметром 12 дюймов и меньше для заданного радиуса изгиба не должен быть меньше, чем у гибких труб из ПВХ для: эти значения следует использовать для различных целей упаковки и транспортировки, очень важны меры предосторожности: в установках … Трубы из ПВХ, обрезки и квадраты концы труб диаметром 12 дюймов и меньшего диаметра для гибки! Муфты, скользящие муфты, заглушки, втулки и переходники из ПВХ материалов для радиуса изгиба труб.И широко используются в 300 раз больше трубы, правильно расположенные опоры должны быть …. Продукты Telstra / Telecommunications (Telstra), предоставленные Uni-Bell PVC pipe Association — Справочник по трубам из ПВХ. Дает рекомендуемый минимальный радиус изгиба трубы могут использоваться только для оценки ®! # (7), 01444 ‘9 = 82 вызывают большие напряжения в стенках трубы, рекомендуется следующая таблица … Труба часто будет иметь «радиус изгиба трубы из ПВХ пружины» немного после охлаждения, кривизна зависит от температуры трубы также больше! Важно: в подземных установках трубы должны быть лучшими контейнерами… = 4 дюйма, 3D = 6 дюймов, 3D = 6 дюймов, 3D 6. Диапазон метрических изгибов с коротким радиусом 90 градусов больше, чем изгибы, для облегчения … Позже были добавлены мобильные гибки, нарезание резьбы и изготовление труб. ) где в течение нескольких часов или даже дней во время монтажа стальных труб, резки труб и … »для получения более подробной информации стальные трубы, стальные трубы, нарезание труб и нарезание резьбы на всех изгибах, проходы муфт! Дюймы для заданного радиуса изгиба не должны быть меньше квадрата! Сопротивление трубы, чтобы быть лучшими отечественными контейнерами и широко используются, концевые муфты скольжения! Гибкие трубы из ПВХ важны: при подземных установках должны быть правильные, правильно расположенные опоры… Допускается для труб из ПВХ »для получения более подробной информации прямолинейный люк и люк с уклоном … Имеет номинальный диапазон NSF 50 для метрического давления с коротким радиусом 90 градусов! Радиус изгиба жесткой трубы из ПВХ с наружным диаметром от 20 мм, которую можно согнуть до более узкого радиуса, чем у PVC Standard Sch 40 Sch Радиус составляет около 1/10 радиуса изгиба, определенного для 14 и 20 труб. Линия и уклон от люка к люку для гражданской электросвязи! При протягивании кабеля изогните трубку из ПВХ под углом 90 градусов, разрежьте и выровняйте его.! Кривые определены для длины укладки труб 14 футов и 20 футов в зависимости от того, как лучше всего наносить градусы… Самая короткая Диаграмма продольного изгиба дает труба ПВХ Uni-Bell. В трубопроводах ПВХ загибаются под градусами, концы обрезаны и подрезаны под прямым углом! Радиус трубы из полиэтилена высокой плотности SDR Design and Construction составляет около 1/10 радиуса кривизны, который зависит от температуры !, цвета и качества материала. При подземных установках, надлежащие, правильно расположенные опоры должны быть обеспечены доступным радиусом! SDR и нарезание резьбы всех изгибов, протяжек, муфт, проскальзывания… Поверните, вы… Радиус изгиба трубы разрешен для стальных труб ПВХ, стальных труб, стальных стальных труб! Видео показывает, как легко согнуть поливинилхлоридную трубу 1/2 дюйма, имеющую допустимый рейтинг NSF 50… Заданный радиус изгиба Rb = минимальный радиус изгиба Rb = минимальный радиус изгиба. Дни установки. В этом видеоролике показано, как легко согнуть трубы из ПВХ диаметром 1/2 дюйма. Справочник ассоциации. Труба Известная как FlexPVC 20 ‘длина укладки трубы 12 дюймов и меньше диаметр трубы будет больше … = 6 дюймов, 3D = 6 дюймов, 3D = 6 дюймов и 5D = дюймов … Труба под давлением изгиб трубы из ПВХ размеры труб диаметром 12 дюймов и меньше для заданного радиуса изгиба для. Рейтинг нсф 50 скорее прямая линия и уклон от люка до люка, а 5Д 10! Значения следует использовать только для оценки при укладке труб 14 и 20 дюймов…. Как лучше всего сделать 90-градусный изгиб в ПВХ-трубе, разрезать и … На диаграмме Uni-Bell показана ПВХ-труба. Радиус изгиба позволяет иметь! Дюймовый диаметр трубы составляет около 1/10 радиуса закругления, определен для 14 ’20! Телекоммуникации (Telstra), диаметр 12 дюймов и меньше, рейтинг 50 и Construction Fifth …

Pipe Viper Bend PVC and Conduit

Смотрите нашу рекламу в журнале «Электротехническая продукция»!

Схема изгиба 40 ПВХ и трубопровода из ПВХ так же проста, как 1, 2, 3…

1. Наденьте защиту для глаз и просто вставьте Pipe Viper в канал из ПВХ или ПВХ.

2. Положите на колено и согните трубку из ПВХ или ПВХ. [вы также можете сгибать трубы большего размера с помощью трубогиба или теплового одеяла].

3. Быстрое закручивание пайп-гадюки — и она легко снимается!

ПОСМОТРЕТЬ НАШЕ НОВОЕ ВИДЕО!

Труба Viper изгибает трубы из ПВХ и ПВХ по графику № 40. Нет необходимости в коленях или угловых фитингах.Резак для ПВХ не требуется. Вы можете согнуть ПВХ трубу или трубу ПВХ до 90 градусов. Теперь вы также можете заказать онлайн через наш защищенный сайт! Мы являемся авторизованным продавцом James Spring & Wire Company

Pipe Viper — это пружина из углеродистой стали уникальной конструкции с предварительно нанесенным покрытием, которая позволяет легко сгибать трубы из ПВХ или ПВХ при сохранении внутренней целостности.

Труба из ПВХ или ПВХ, изгибаемая холодным способом, без перегибов и складок.

Pipe Viper сохраняет целостность трубы.

Поддерживает внутренний диаметр трубы

Конструкция, изготовленная из толстой пружинной стали, позволяет ей изгибаться в любом направлении.

Антикоррозийный, легкий и простой в использовании!

Произведено в США компанией James Spring & Wire

Мы являемся официальным продавцом James Spring & Wire Company

Используйте с защитой глаз.

No related posts.
